Бюджетный ЧПУ из искусственного гранита: уникальный фрезер для дома

| 3D-принтеры, станки и аксессуары

Необычный, но годный способ изготовить свой бюджетный домашний ЧПУ фрезер с основанием и вертикальной колонной из искусственного гранита. Это самый бюджетный вариант с жестким основанием для фрезеровки мягких металлов, стали и чугуна. Фрезер собирается из готового комплекта со стальными закладными, в качестве направляющих используется профильный рельс, для перемещения по осям — шариковинтовая передача.

 Готовый фрезер с ЧПУ стоит баснословно дорого и вряд ли подходит для дома (не окупится). А вот самостоятельное изготовление сборного станка позволяет не только сэкономить приличную сумму, но и реализовать свои желания. Для кого-то это может стать началом собственного дела, а для кого-то возможностью получить услуги металлообработки и фрезеровки… у себя в гараже.

Комплект для сборки бюджетного ЧПУ фрезера PLOT

Официальный сайт ЧПУ PLOT

 Комплекты для станка представляют собой готовую сборную станину с вертикальной колонной для самостоятельной сборки фрезера с ЧПУ.

Характеристики:
Модель: PLOT S
Тип: ЧПУ фрезер (вертикальный/колонный)
Материал: искусственный гранит, сталь.
Рабочий ход осей: 120х120х200 мм
Точность геометрии: в пределах 0,01 мм по всему ходу
Вес: 80 кг
Стандартный шаг крепежных отверстий 60 мм под М4 для 15 типоразмера рельс по всем осям
Стандартная посадка крепежных отверстий BK12 и BF12 под М6 для ШВП 16 мм
Габариты в сборе (ШхДхВ): 380х490х730 мм



Кроме комплекта для сборки потребуется еще докупить направляющие (профильный рельс), ходовую (ШВП), двигатели и различную мелочевку типа концевиков, муфт, опорных подшипников и комплекта со шпинделем и охлаждением шпинделя.

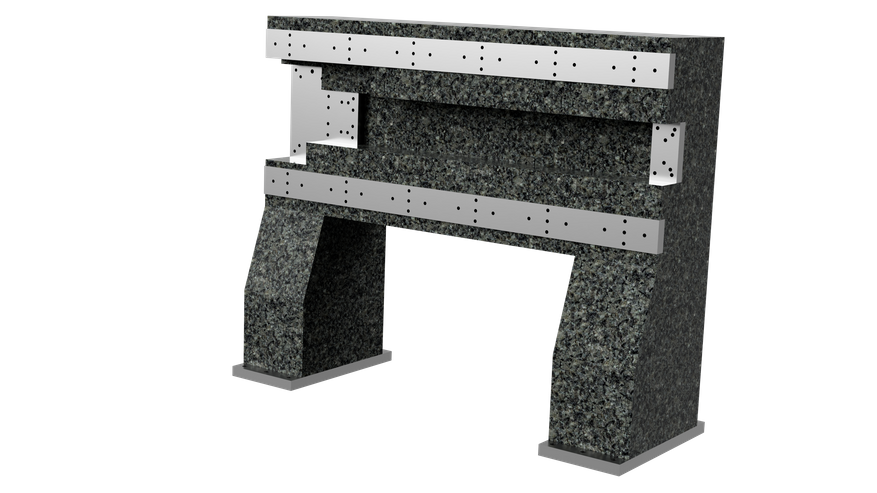

Комплект представляет собой две плиты из искусственного гранита, который имеет приличную массу и устойчив к вибрациям. Это станина-основание и вертикальная колонна. Изюминка проекта заключается в том, что основание и колонна уже имеют стальные закладные с крепежными отверстиями и резьбой под крепление XY-осей, направляющих, ходовой части.  Сборка занимает минимальное время, а эффект от подобного решения достигается максимальный.

 Кратко привожу состав для подобного ЧПУ фрезера. В первую очередь потребуются профильные рельсы 15-го размера. Всего нужно 6 отрезков, парами для осей XYZ. Размер выбирается исходя из требуемой рабочей области (с учетом ширины кареток). Далее, из крупных комплектующих, потребуется ходовая — шариковинтовая передача, шаговые двигатели. В станке используется типоразмер SFU1605, не забываем про опорные подшипники BK12 и BF12. На ось Z устанавливается крепление для шпинделя, сам шпиндель. Шпиндель подключается к частотному преобразователю, заводится жидкостное охлаждение (погружной насос, трубки).

Профильные рельсы TRHG15 (DUXE)

Профильные рельсы MGN15 (Aliexpress)

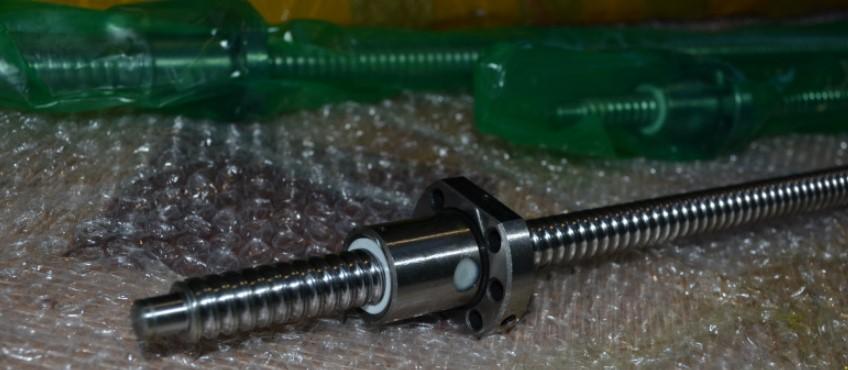

Шариково-винтовая передача ШВП 1605 (DUXE)

Шариково-винтовая передача ШВП 1605 (Aliexpress)

Комплект шпинделя 2.2kw ER20 с насосом и частотным преобразователем (Aliexpress)

Естественно, при желании можно «облагородить» станок, установив гибкие кабель-каналы, и прочее.

Потребуются также и концевые выключатели для поиска домашнего положения, комплект крепежа, провода и подобные мелочи типа платы управления. Не беру их в расчет, в чертежах они есть (ссылка в конце статьи).

 Станок собирается на комплекте из заливного искусственного гранита.  Доступно несколько размеров на выбор.

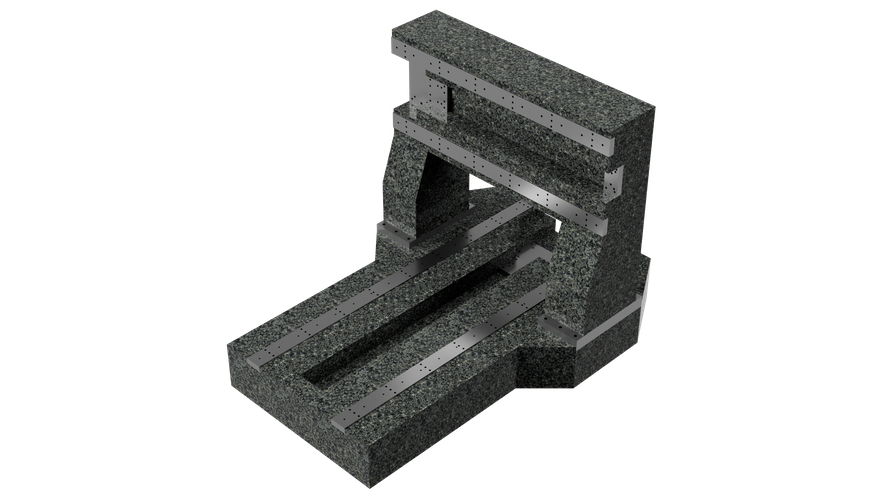

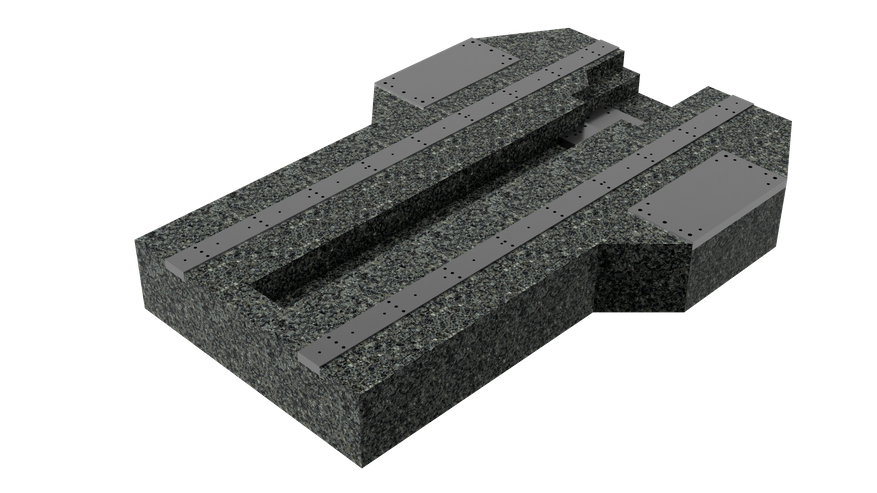

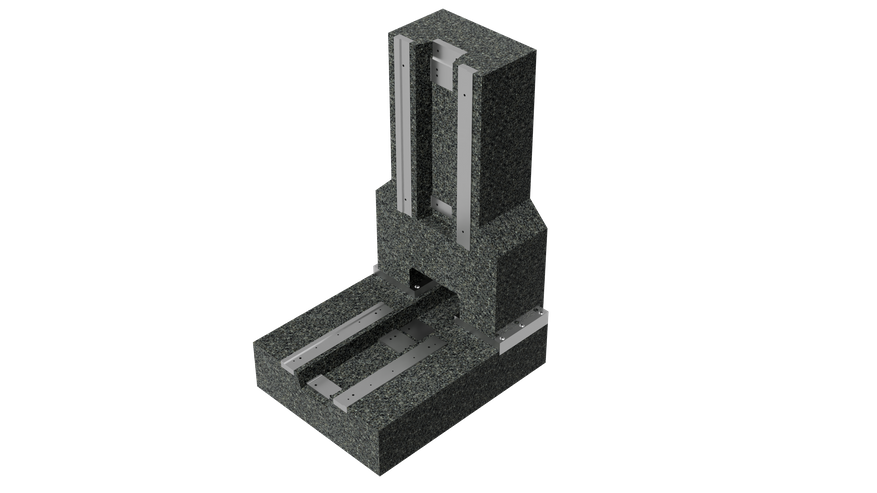

 Составные части из искусственного гранита в комплекте: это основание и колонна. Обе детали выполнены из искусственного гранита со стальными закладными. На высокоточном ЧПУ станке изготавливаются стальные направляющие, которые уже имеют отверстия с резьбой под профильный рельс, а также крепежные отверстия с резьбой под опоры ШВП и концевики.



 К сожалению, отдельного фото заливки закладных не осталось — привожу скрин из видеоролика (сам ролик доступен на канале). Предполагается стандартная посадка на крепежные отверстия для профильного рельса 15-го размера, а также для опорных подшипников типа BK12 и BF12 (винты М6 для ШВП 1605).

Процесс заливки непростой, но ответственный.

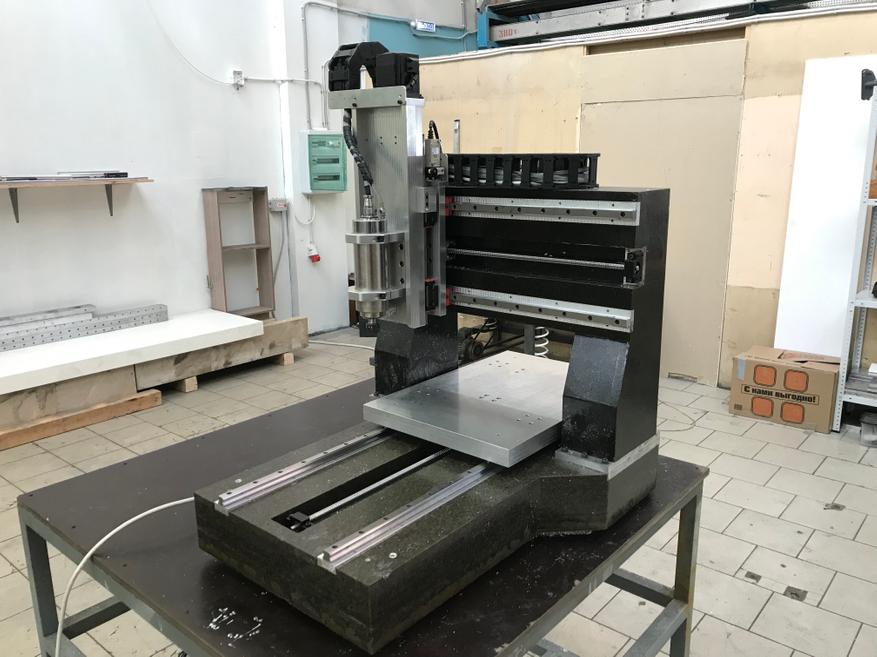

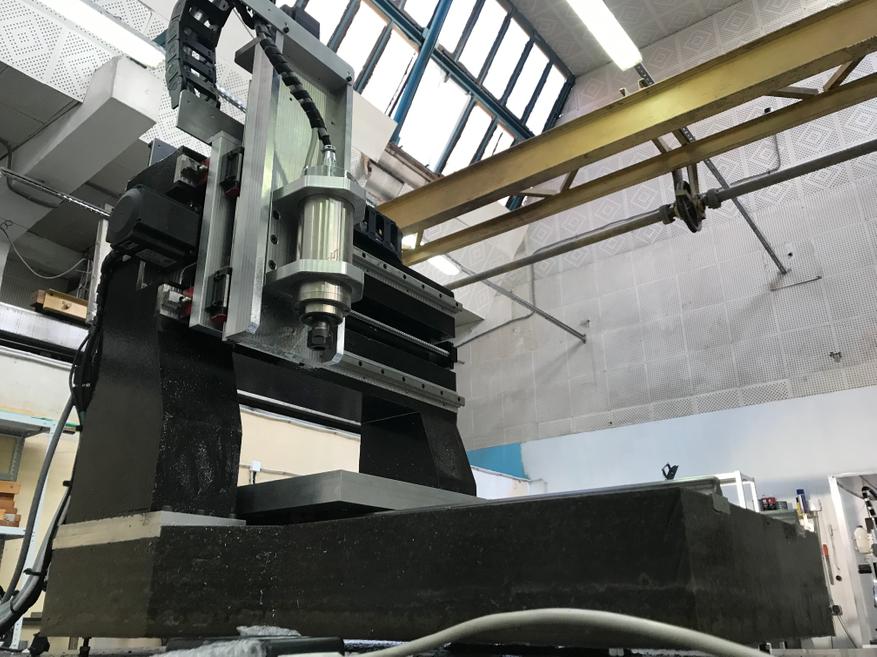

 Прикрепляю живые фотографии станка ЧПУ (фрезера). Основание получается жестким, прочным, тяжелым.

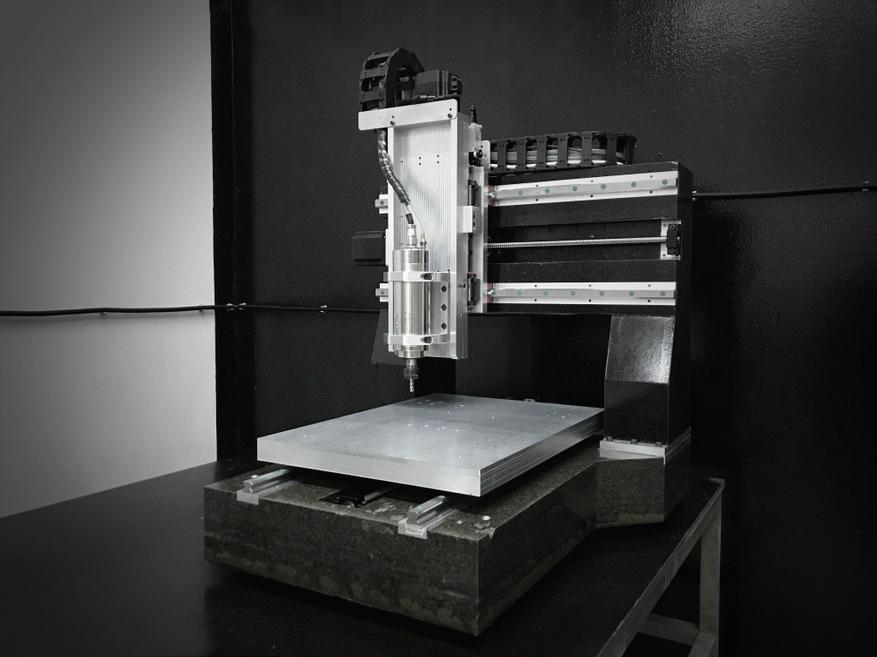

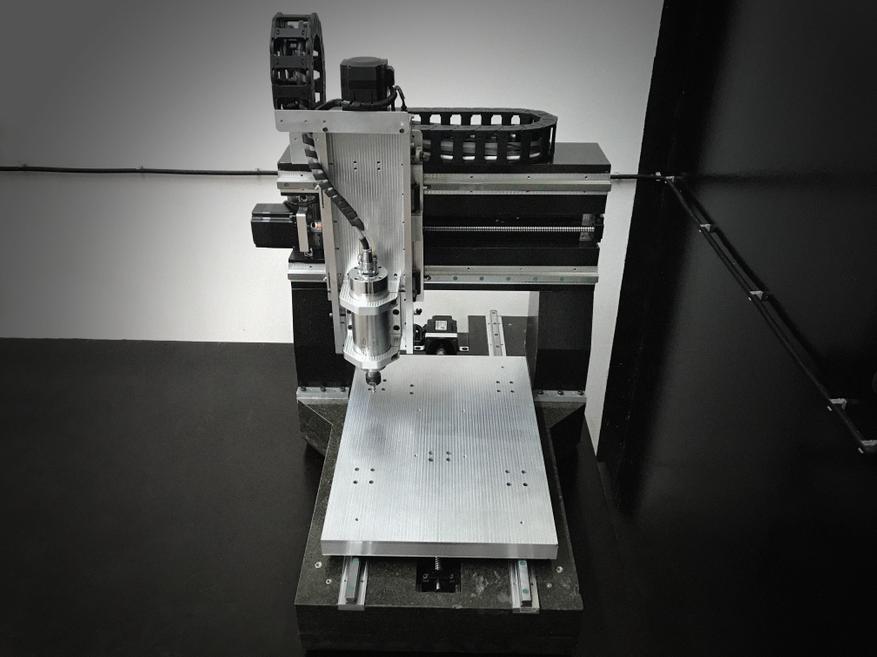

 Ну и в завершение запущенный ЧПУ фрезер из искусственного гранита.



Официальный канал ЧПУ PLOT на Youtube: Game of CNC.

 Информация с профильного форума.

 3D модели и чертежи.



Конструкция подобного рода себя оправдывает — это недорогой, но надежный способ изготовить основание для ЧПУ фрезера, жесткое и прочное. Искусственный гранит не передает вибрации, а его приличный вес как нельзя кстати подходит для изготовления конструкций подобного типа.

В целом, самосборный станок обходится значительно дешевле покупных аналогов.

Если тема заинтересовала — пишите в комментариях.
