Видеоускоритель Asus ROG Strix RX 480 OC 8 ГБ




Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix RX 480 OC 8 ГБ 256-битной GDDR5


Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)

Asus ROG Strix RX 480 OC 8 ГБ 256-битной GDDR5 (ROG STRIX-RX480-O8G-GAMING, P/N 90YV09K0-M0NM00)
ПараметрЗначениеНоминальное значение (референс)
GPURadeon RX 480 (Polaris 10)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1120—1330 (OC Mode)/1120—1310 (Gaming Mode)/1120—1290 (Silent Mode)1120—1266
Частота работы памяти (физическая (эффективная)), МГц2000 (8000) (OC Mode)/2000 (8000) (Gaming Mode)/2000 (8000) (Silent Mode)2000 (8000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU36
Число операций (ALU) в блоке64
Суммарное количество блоков ALU2304
Число блоков текстурирования (BLF/TLF/ANIS)144
Число блоков растеризации (ROP)32
Размеры, мм300×120×40220×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт134138
В режиме 2D, Вт2022
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА20,022,5
В режиме 2D (просмотр видео), дБА25,022,5
В режиме максимального 3D, дБА32,045,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.41×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB.

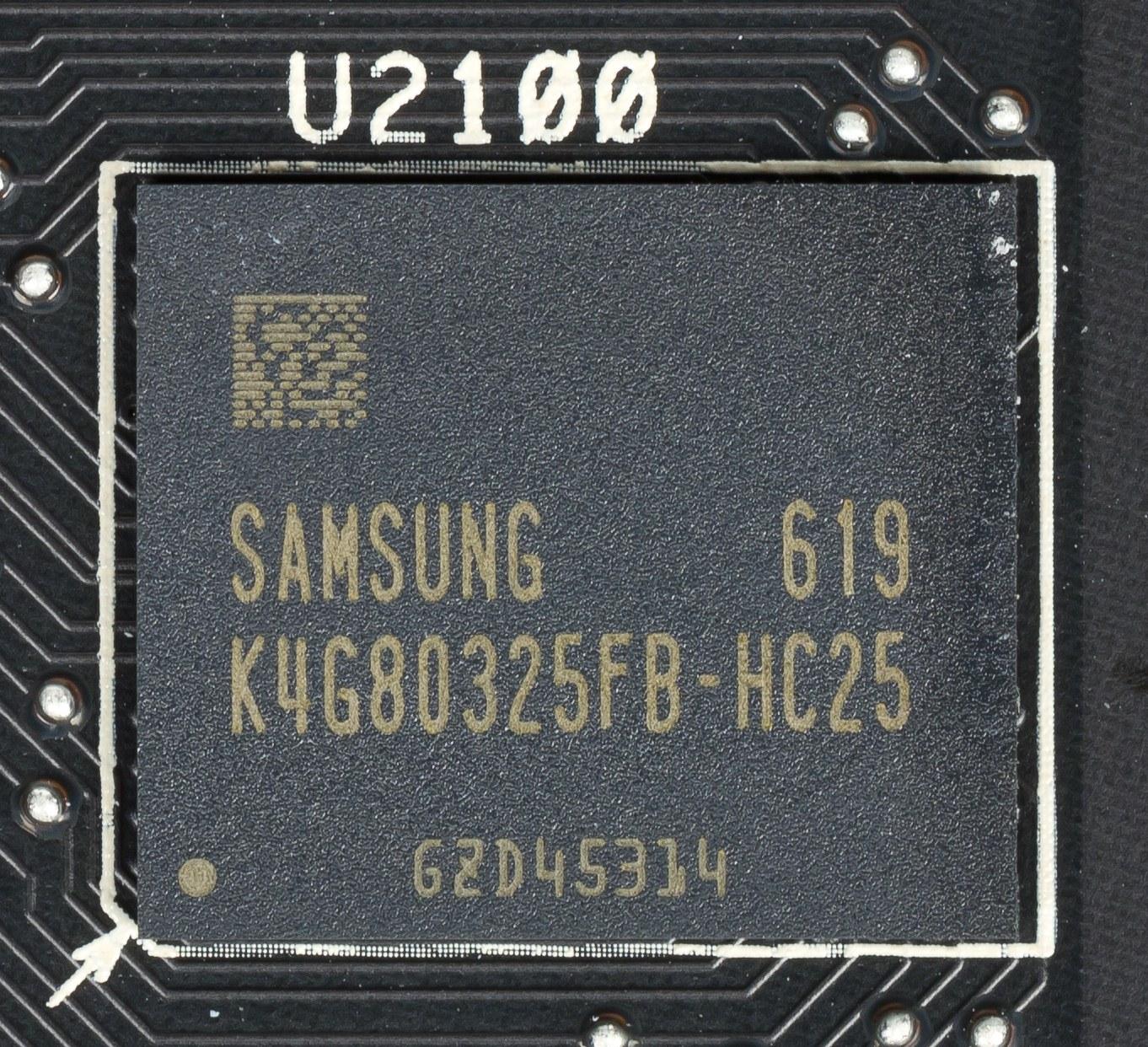

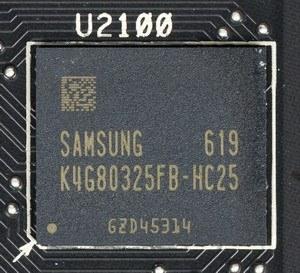

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

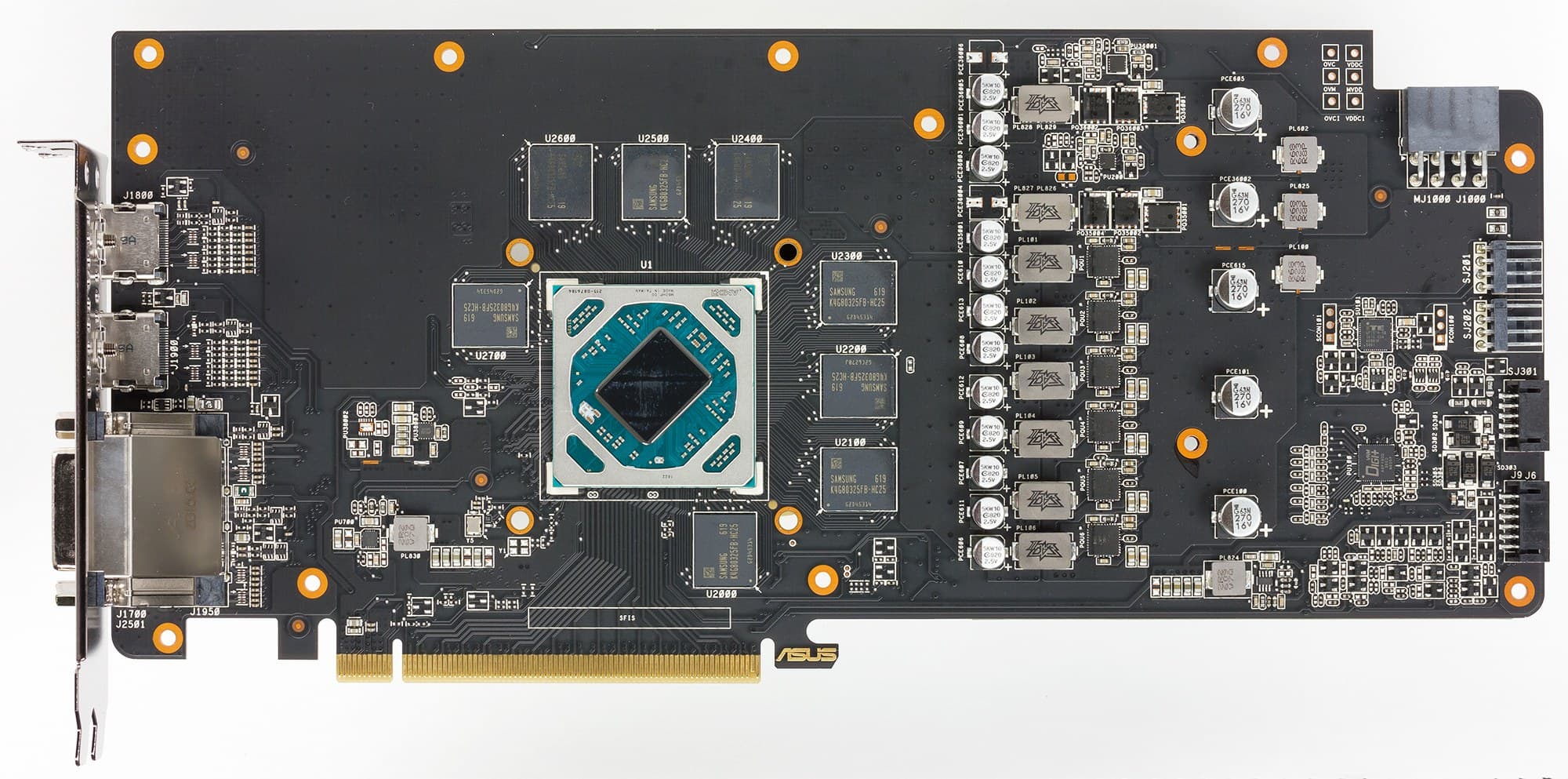

Вид спереди
Asus ROG Strix RX 480 OC 8 ГБ 256-битной GDDR5 AMD Radeon RX 480

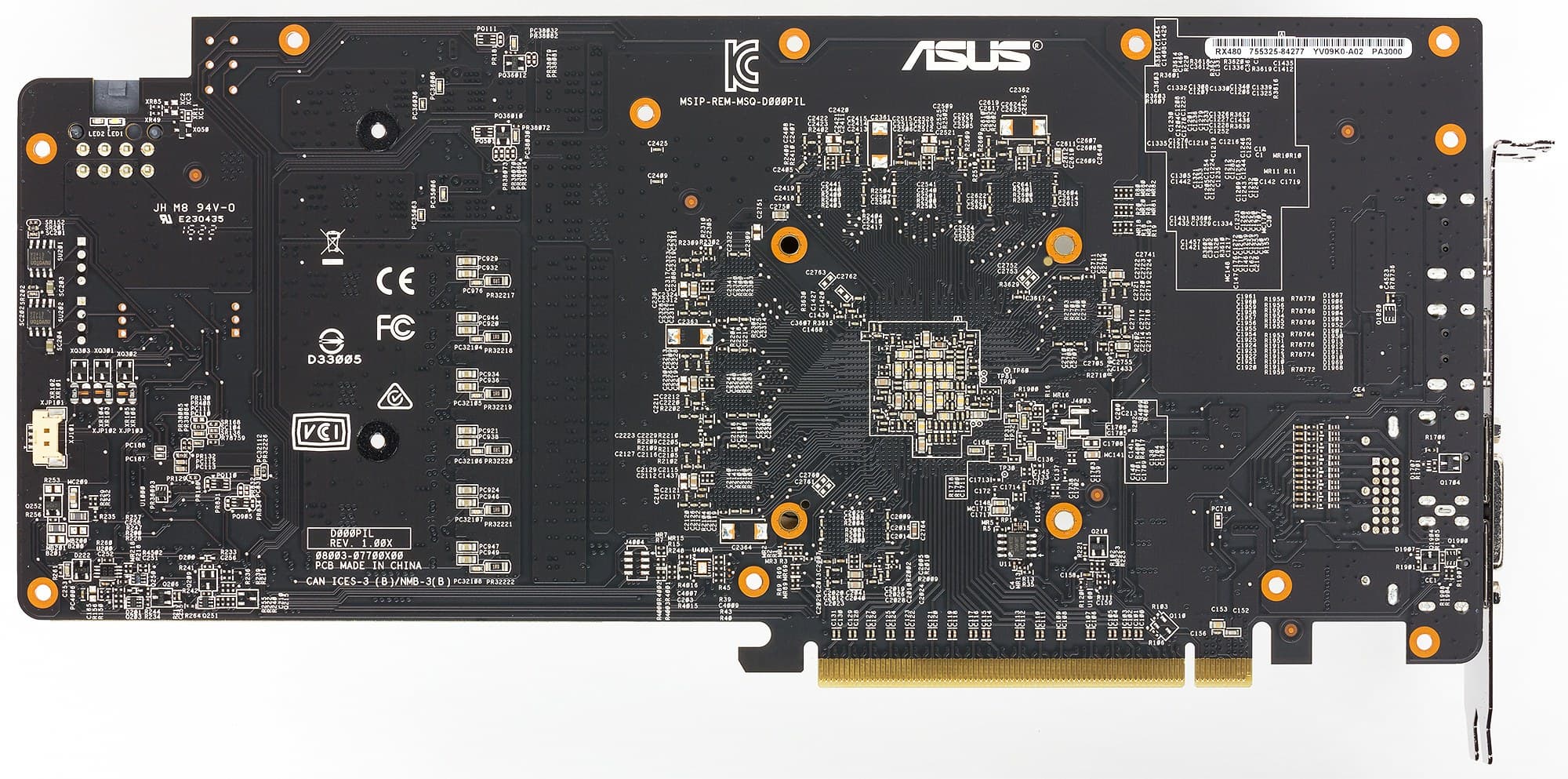

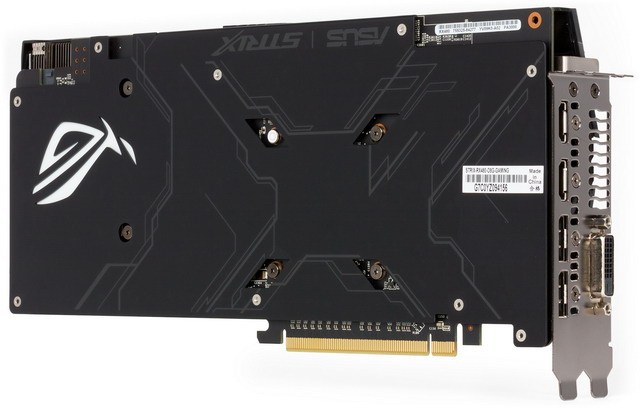

Вид сзади
Asus ROG Strix RX 480 OC 8 ГБ 256-битной GDDR5 AMD Radeon RX 480

Печатная плата полностью спроектирована инженерами Asus.

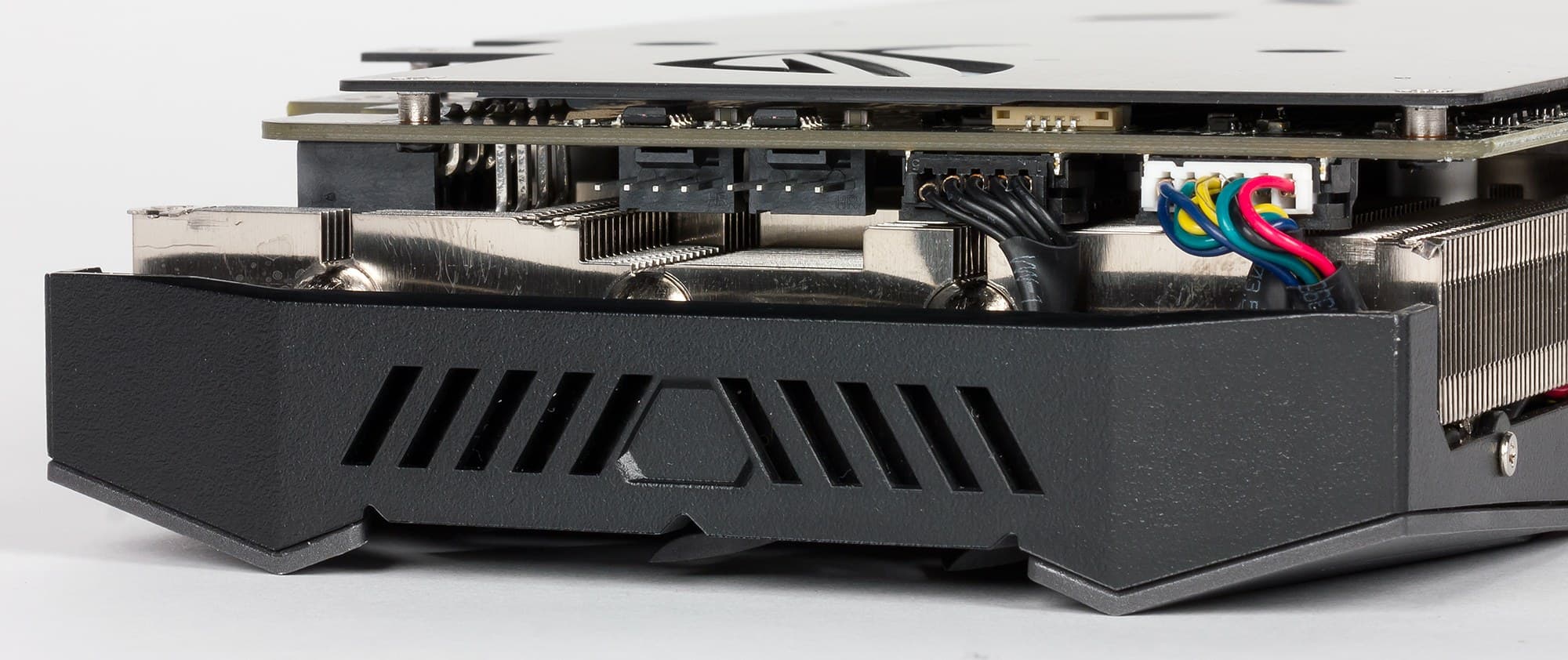

На торце в хвостовой части карты имеются два 4-контактных разъема питания для корпусных вентиляторов. Переключив их с материнской платы либо установив дополнительно, можно заставить их работать, увеличивая или уменьшая обороты в соответствии с нагревом GPU.

Схема питания имеет 7 фаз (6+1) и управляется цифровым контроллером Digi+ ASP1211. Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).

В режиме разгона (OC Mode, по умолчанию) частоты у данного ускорителя повышены на 5% относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в 3%-4% в зависимости от разрешения и режима работы. Заметить это визуально почти невозможно.

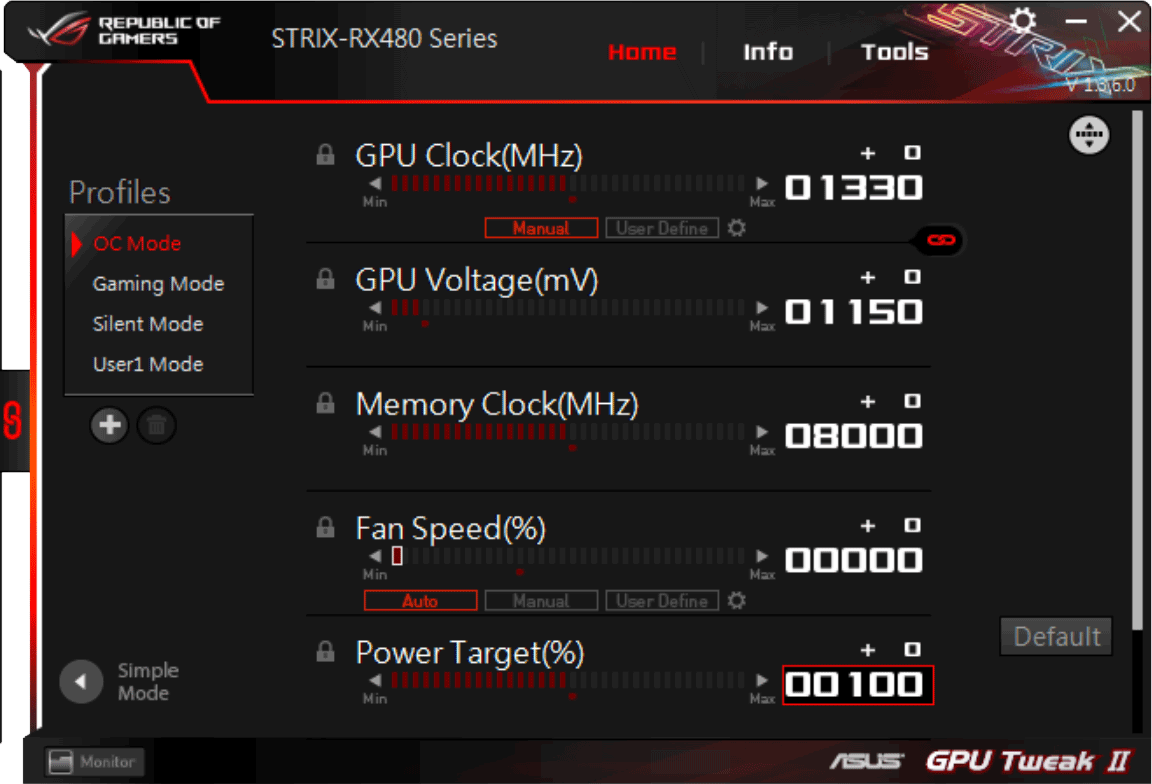

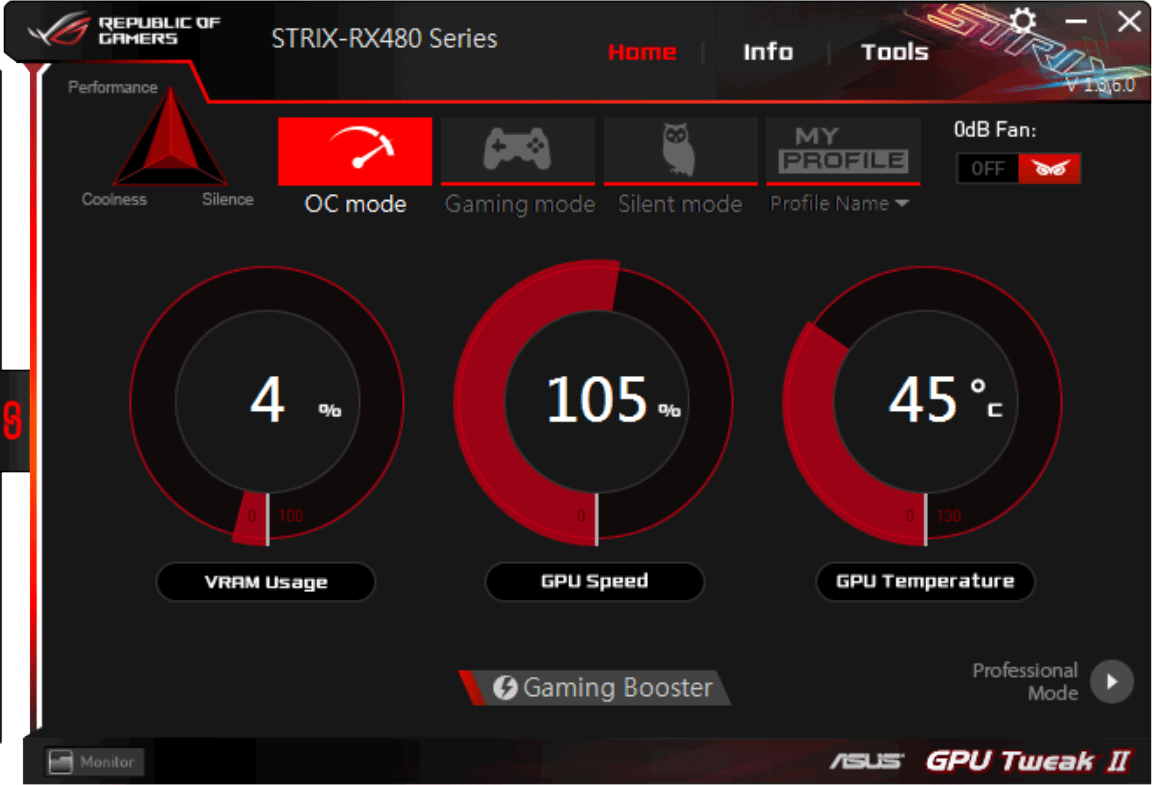

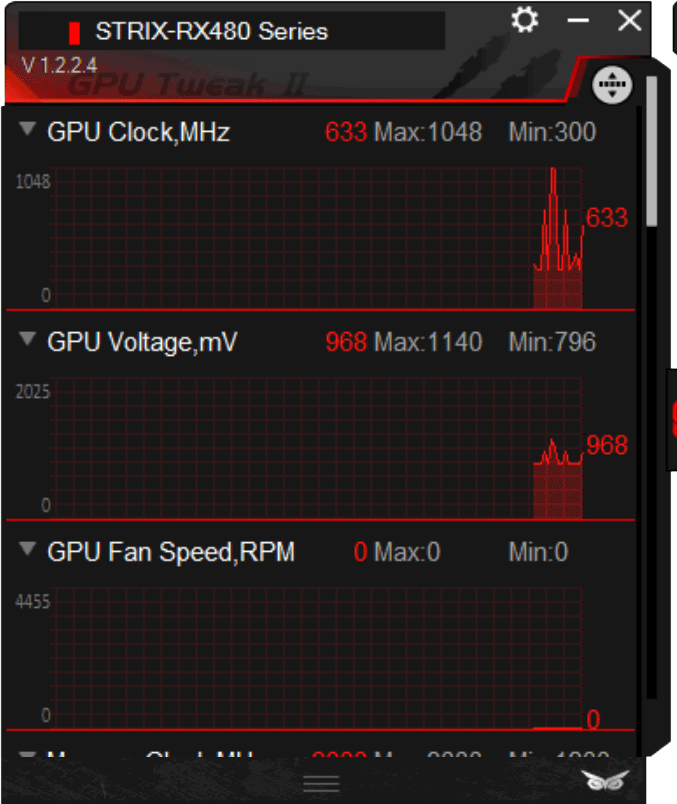

Регулирование частот и напряжений можно выполнять с помощью фирменной утилиты Asus GPU Tweak II, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Последняя версия утилиты позволяет автоматически настроить работу ускорителя на максимально возможные частоты (если владелец, например, не желает самостоятельно искать достижимый максимум).




Карта обладает измененным по сравнению с референс-образцом набором видеовыходов: не 3 DP + 1 HDMI, а 2 DP + 2 HDMI, где верхний разъем HDMI может быть использован для подключения устройств VR (виртуальной реальности), так что данный ускоритель готов для работы с VR-очками, хотя производительности в ряде игр может не хватать для такого режима.

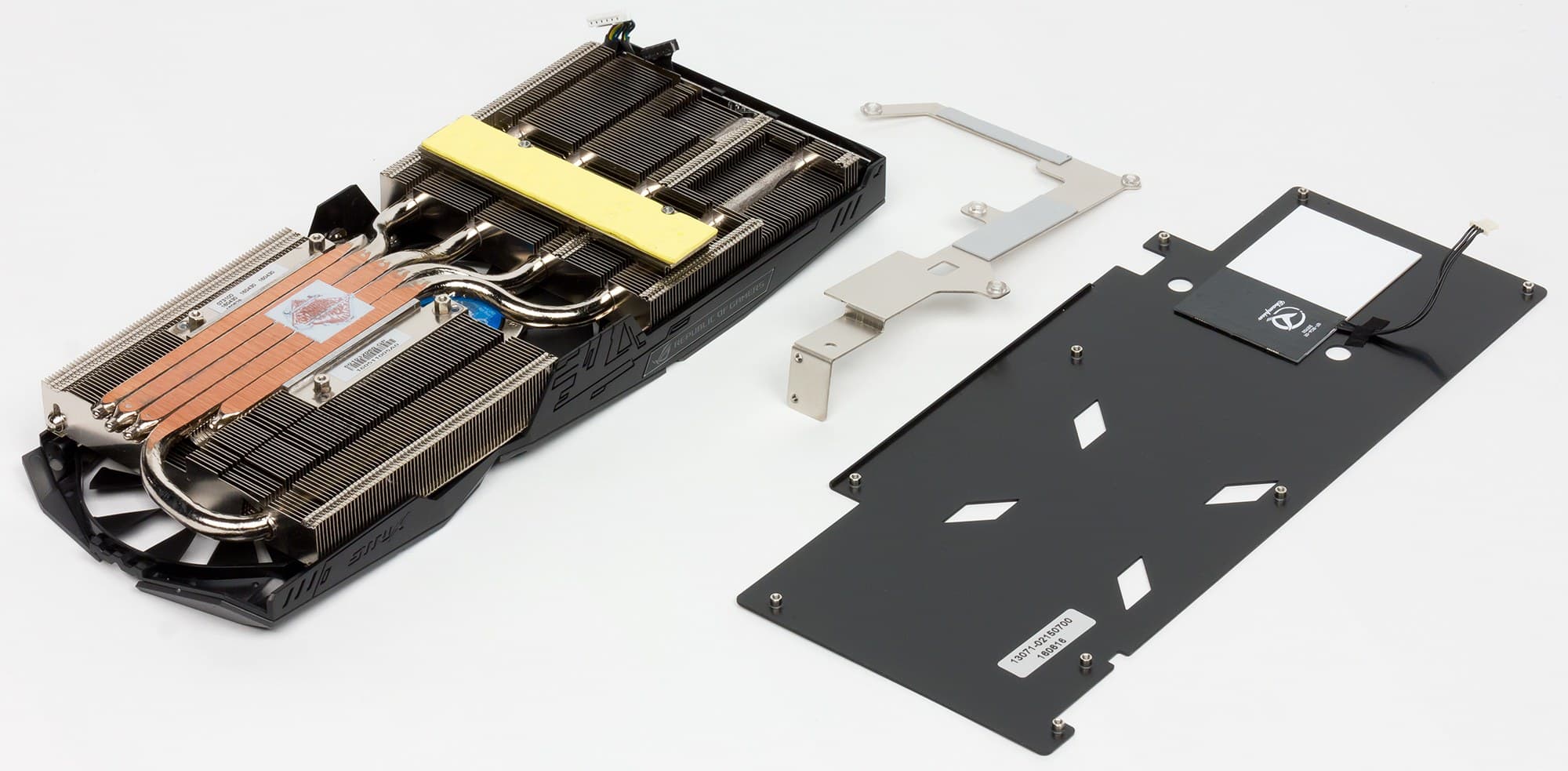

Система охлаждения

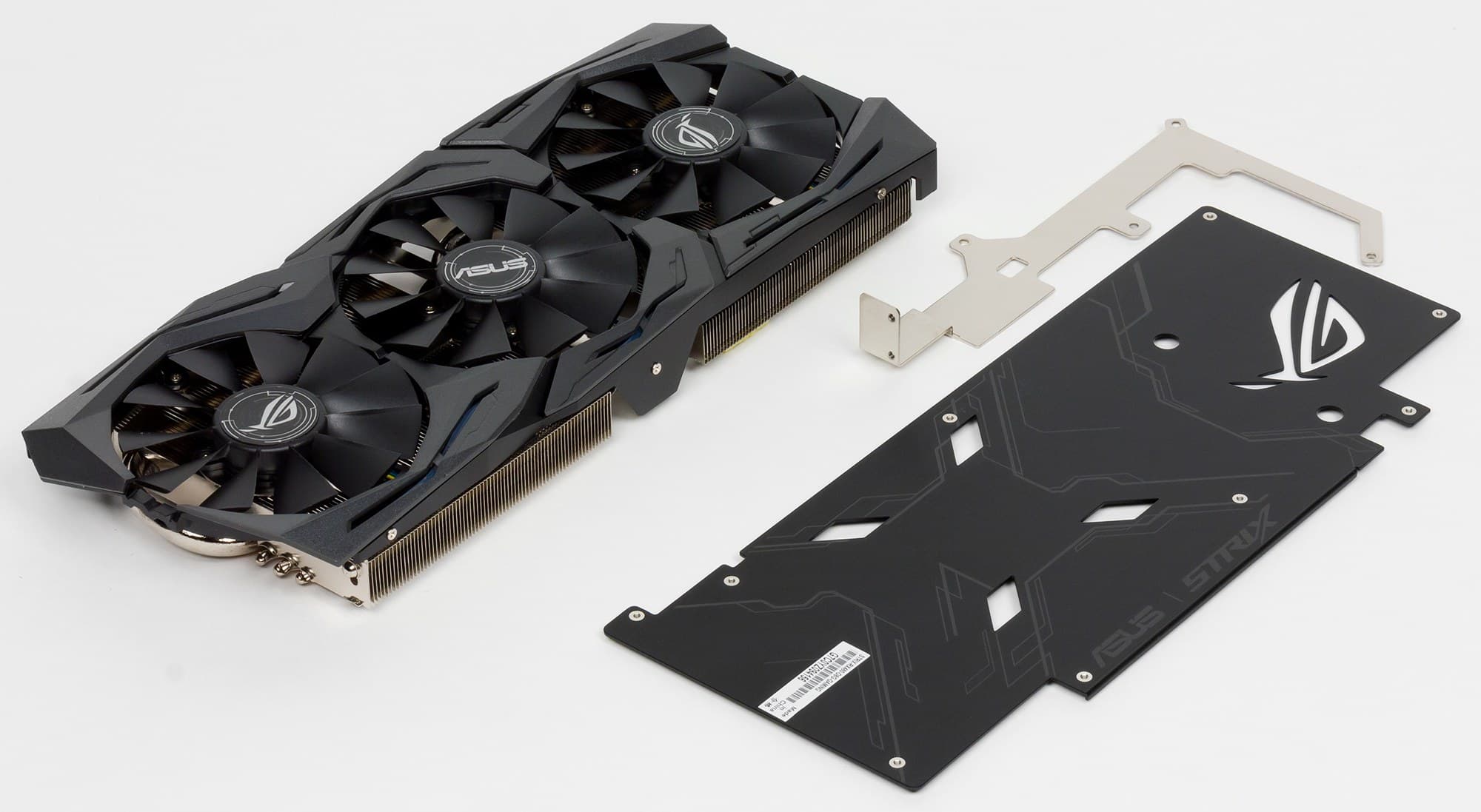

Перед нами кулер DirectCu III. Главной его частью является двойной массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам обеих частей радиатора. С помощью дополнительной подошвы на второй части радиатора охлаждаются силовые транзисторы.

Поверх радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Asus декларирует особый материал лопастей вентиляторов, который обеспечивает долговременную работу крыльчаток при неизменной силе прогона воздуха. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти не охлаждаются. Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы).

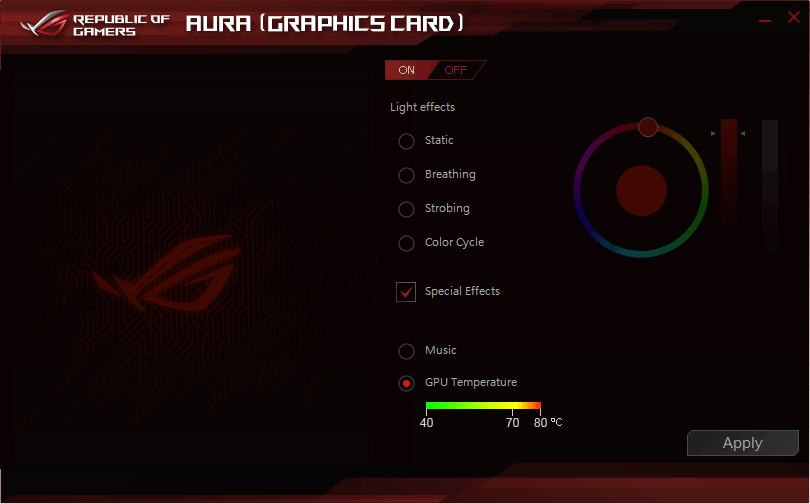

СО оснащена подсветкой Aura, цветом которой можно управлять с помощью вышеуказанной утилиты GPU Tweak II.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 55 градусов, что является отличным результатом для видеокарты такого уровня.

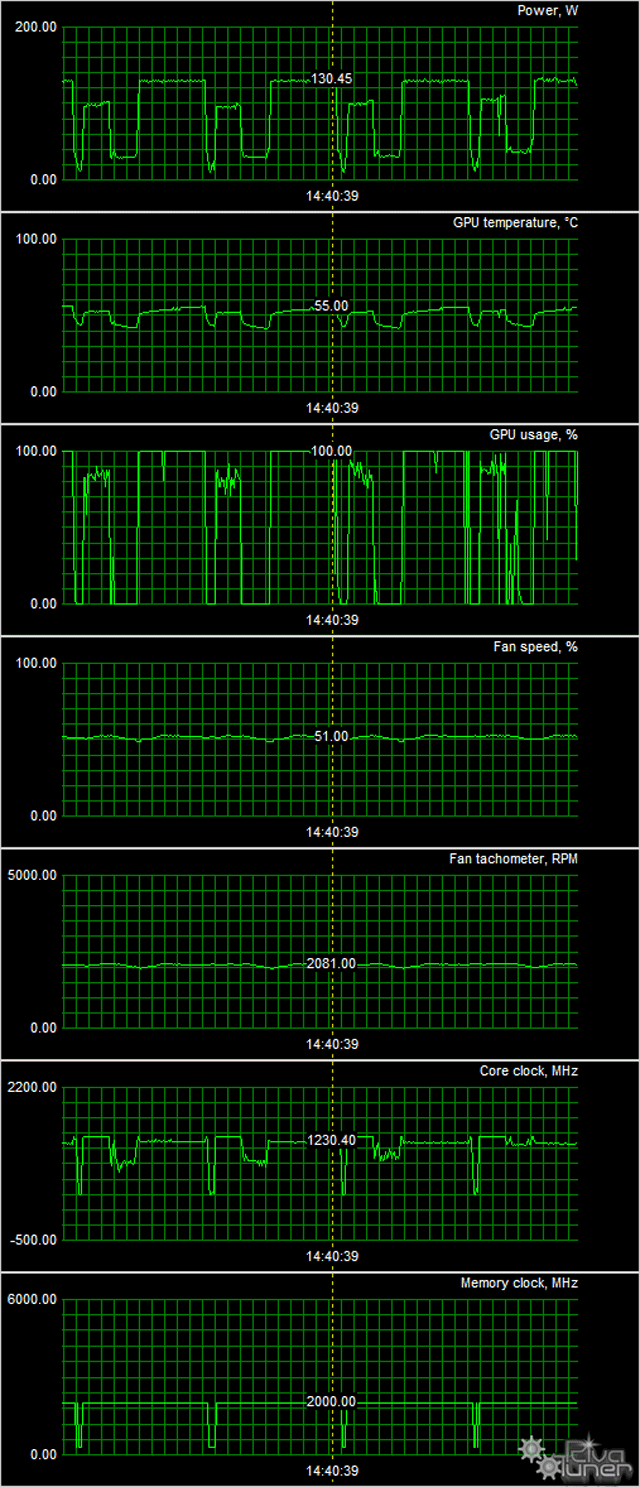

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 49 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 51 °C, после чего вентиляторы включались и работали на частоте 1200 оборотов в минуту, общий уровень шума вырастал до 25,0 дБА.

В режиме максимальной нагрузки в 3D температура достигала 55 °C. Вентиляторы при этом раскручивались до 2081 оборота в минуту, шум вырастал до 32,0 дБА. Данная СО демонстрирует средний уровень шума, и с учетом высокой эффективности охлаждения GPU под нагрузкой можно было бы рекомендовать чуть ослабить агрессивный режим работы кулера, улучшив акустический комфорт.

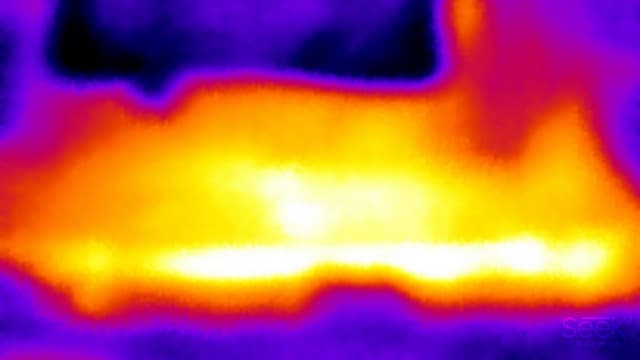

Термоснимок



Наибольший нагрев — в зоне GPU (это видно через отверстия в задней крышке).

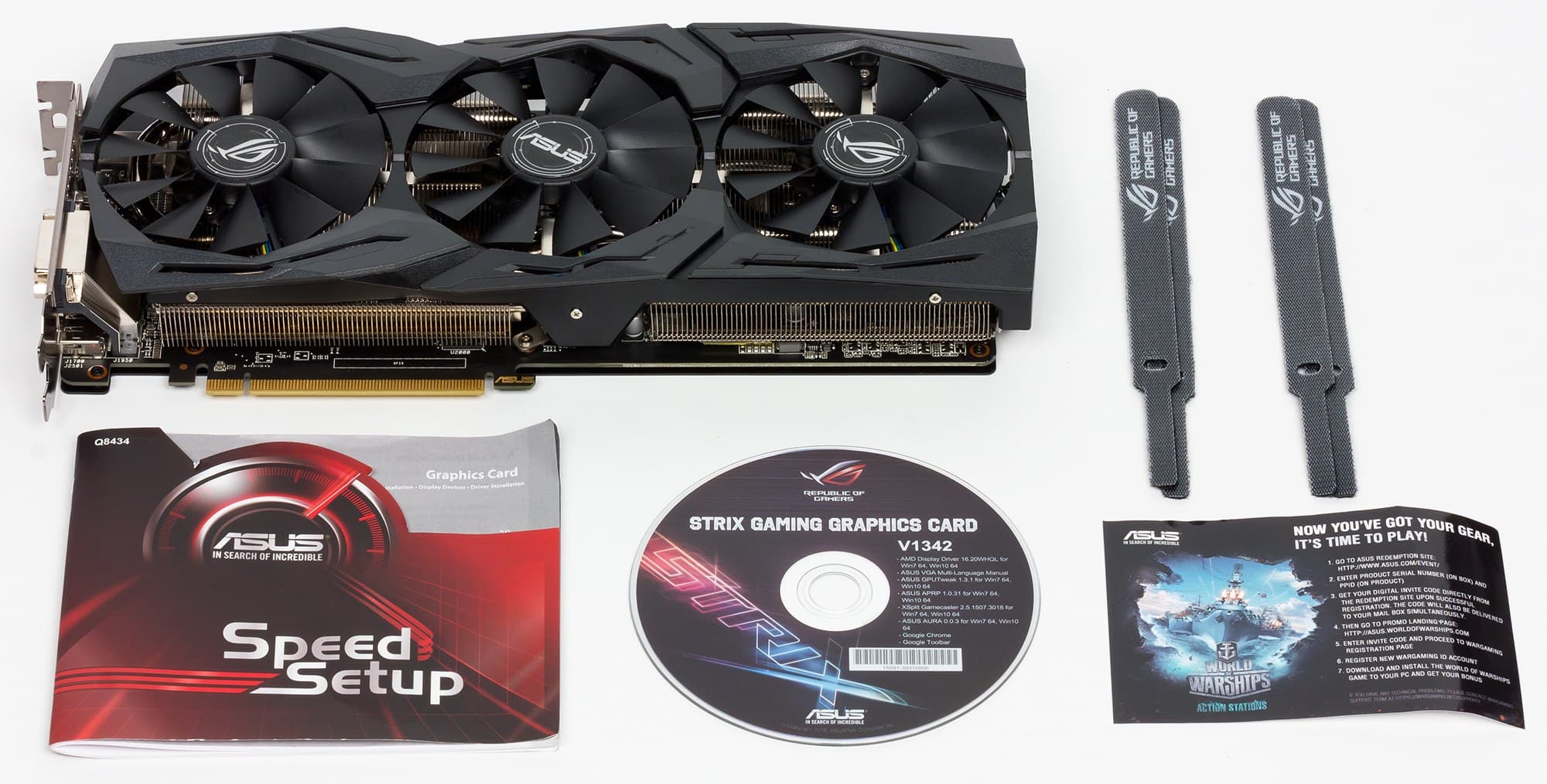

Комплектация

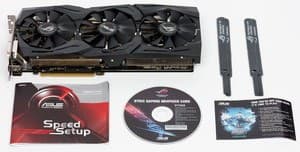

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс бонусы в виде фирменных стяжек и ваучера на игру World of Warships.

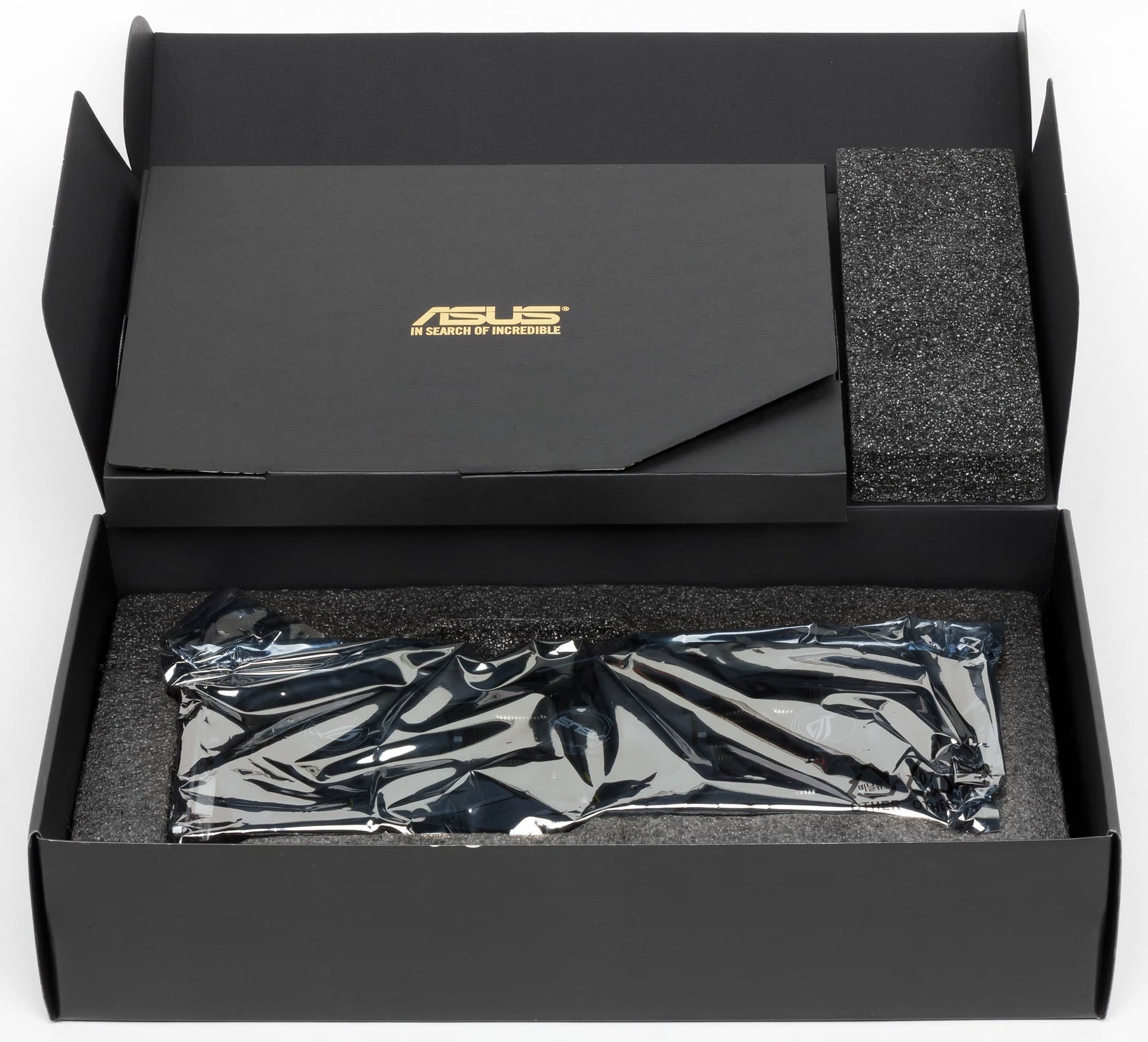

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.10.2;
  • драйверы Nvidia версии 375.63;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 480 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина ноября 2016 г.
Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
08 GTX 1060 6 ГБ, 1507—1860/8000 2070 711 291
11 Asus Strix RX 480 OC 8 ГБ, 1120—1330/8000 1890 624 303
12 RX 480 8 ГБ, 1188—1266/8000 1820 605 301
13 GTX 970 4 ГБ, 1050—1177/7000 1780 587 303
14 R9 390 8 ГБ, 1000/1000/6000 1680 497 338

Комментарий к Рейтингам iXBT.com


В момент выхода цена GeForce GTX 1060 была значительно выше, чем у RX 480, так что эти ускорители, по сути, не были конкурентами (а RX 480 весьма успешно соперничал c GTX 970). Однако затем цены на GTX 1060 сильно упали, а Radeon RX 480 подешевел пока еще не так кардинально, и от их сравнения теперь никуда не деться. В наборе наших тестов GTX 1060 заметно быстрее, и поскольку показатели ускорителя Asus выше аналогичных для среднестатистического Radeon RX 480 (референс-карты) всего на 3,9%, на расклад сил это никак не влияет.
Рейтинг полезности
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей середина ноября 2016 г.
Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
01 GTX 1060 6 ГБ, 1507—1860/8000 711 2070 291
05 Asus Strix RX 480 OC 8 ГБ, 1120—1330/8000 624 1890 303
07 RX 480 8 ГБ, 1188—1266/8000 605 1820 301
10 GTX 970 4 ГБ, 1050—1177/7000 587 1780 303
20 R9 390 8 ГБ, 1000/1000/6000 497 1680 338

Комментарий к Рейтингам полезности


На момент написания материала цена ускорителя Asus была почти такой же, как у среднестатистического Radeon RX 480 с 8 ГБ, поэтому продукт Asus оказался в итоге на строку выше (из-за чуть более высоких частот работы). Между тем GTX 1060 не только быстрее, но еще и немного дешевле, так что именно этот ускоритель на сегодня является самым выгодным по соотношению цены и производительности среди продуктов среднеценового сегмента (300—350 долларов).

Asus ROG Strix RX 480 OC (8 ГБ) — хороший вариант Radeon RX 480, демонстрирующий производительность в среднем на 4% выше, чем референс-карта, и имеющий эффективную, хотя и не слишком тихую систему охлаждения. Наличие 8 гигабайт памяти обеспечивает неплохой потенциал для современных мощных игр. Собственно, на этом плюсы заканчиваются. А минус (причем у всех карт на Radeon RX 480) один: стоимость! При наличии мощного и энергоэффективного конкурента в лице GTX 1060 просто необходимо значительное снижение цен на RX 480, иначе покупать этот ускоритель AMD нет смысла: GeForce GTX 1060 6 ГБ превосходит его по всем параметрам, и даже 8 ГБ памяти у RX 480 практически ничего ему не дают. Когда стоимость RX 480 упадет до отметки на 10%-15% ниже, чем у GTX 1060, можно будет вновь принимать этот ускоритель во внимание и выбирать лучшую из карт разных производителей.

Окончательное решение традиционно остается за нашими читателями (смотрите на актуальные цены ниже!).

В номинации «Оригинальный дизайн» (за ноябрь 2016 года)

награду получила карта:
  • Asus ROG Strix RX 480 OC 8 ГБ 256-битной GDDR5

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
RX 480 8 ГБ — 18 800  (на 01.12.16) GTX 970 — 19 800  (на 01.12.16)
RX 480 8 ГБ — 18 800  (на 01.12.16) GTX 960 4 ГБ — 15 600  (на 01.12.16)
RX 480 8 ГБ — 18 800  (на 01.12.16) R9 390 — 19 600  (на 01.12.16)
RX 480 8 ГБ — 18 800  (на 01.12.16) GTX 1060 6 ГБ — 19 000  (на 01.12.16)
Asus ROG Strix RX 480 OC (8 ГБ) — T-14032393 RX 480 8 ГБ — 18 800  (на 01.12.16)
