Видеоускоритель Asus Strix GTX 950 OC

461
461

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

909
909

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix GTX 950 OC 2048 МБ 128-битной GDDR5 PCI-E

Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)

Asus Strix GTX 950 OC 2048 МБ 128-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 950 (GM206)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1164—14641024—1277
Частота работы памяти (физическая (эффективная)), МГц1650 (6600)1650 (6600)
Ширина шины обмена с памятью, бит128
Число вычислительных блоков в GPU6
Число операций (ALU) в блоке128
Суммарное количество блоков ALU768
Число блоков текстурирования (BLF/TLF/ANIS)48
Число блоков растеризации (ROP)32
Размеры, мм220×115×38190×100×36
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт9492
В режиме 2D, Вт3735
В режиме «сна», Вт1112
Уровень шумаВ режиме 2D, дБА2020
В режиме 2D (просмотр видео), дБА2020
В режиме максимального 3D, дБА2232
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 2.0, 1×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемовНетНет
Дополнительное питание: количество 6-контактных разъемов11
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB).

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.

Сравнение с эталонным дизайном (reference)

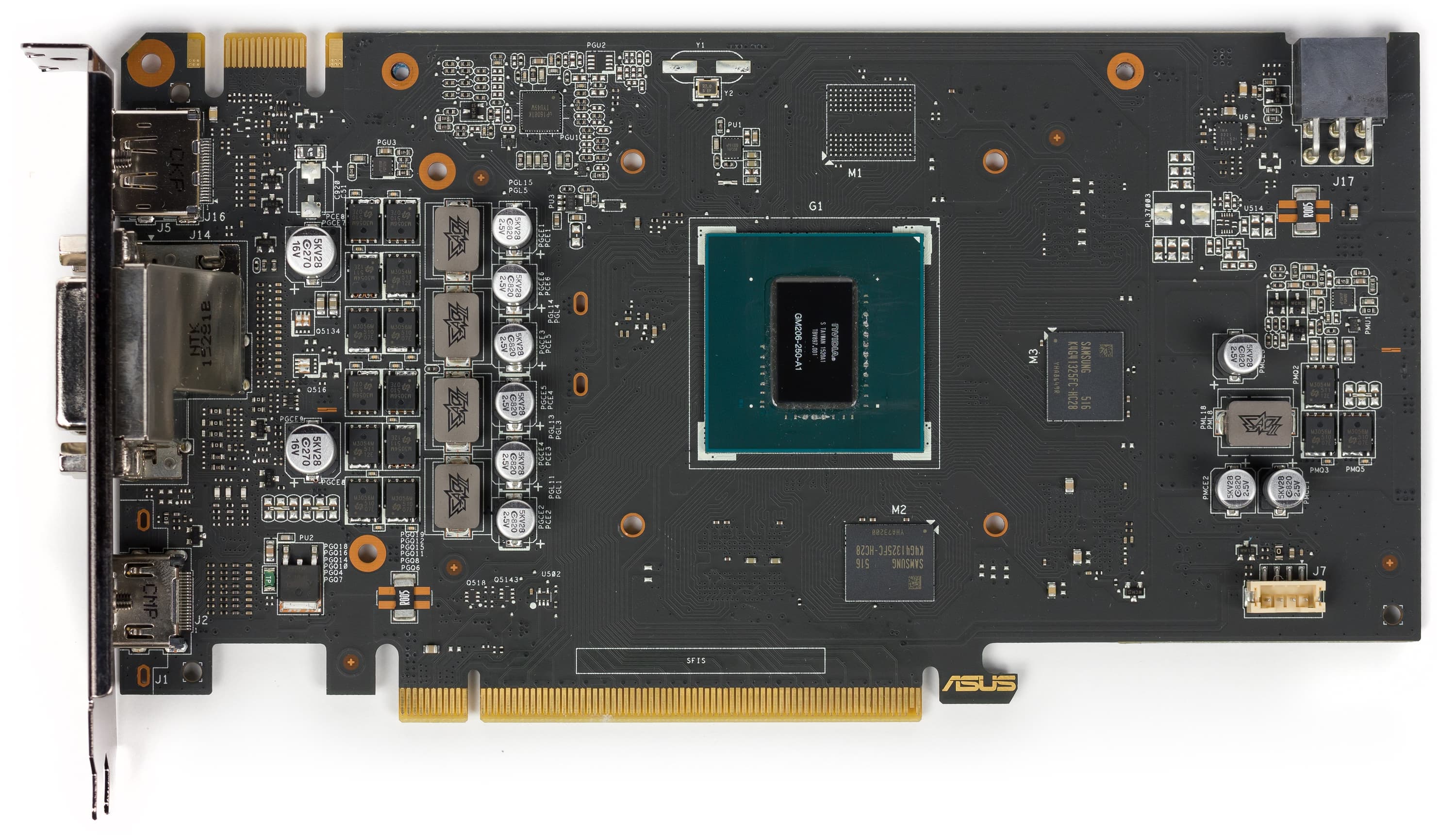

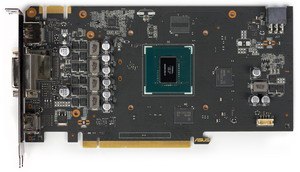

Вид спереди
Asus Strix GTX 950 OC 2048 МБ 128-битной GDDR5 PCI-E Reference card Nvidia GeForce GTX 950

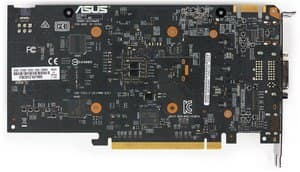

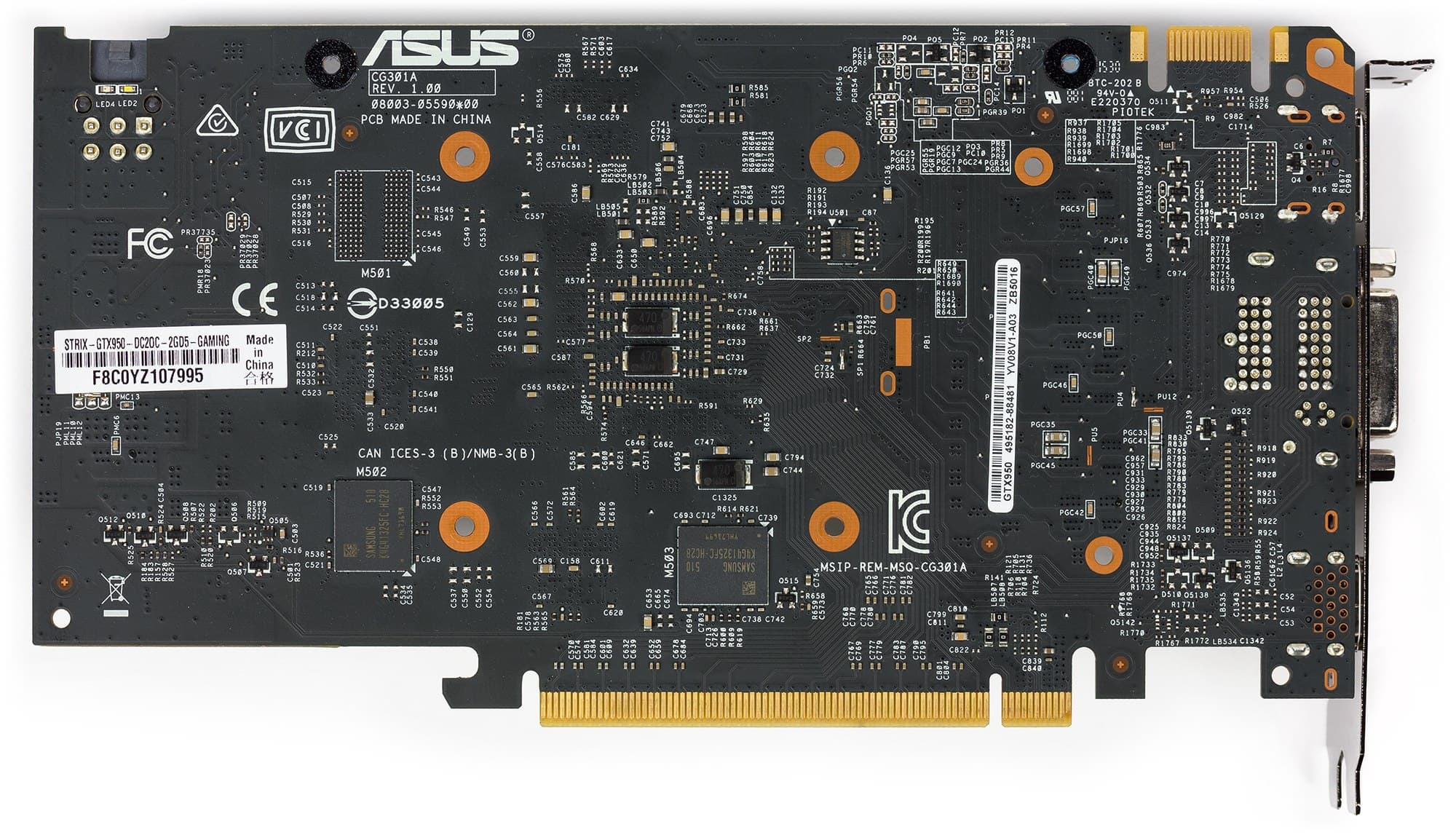

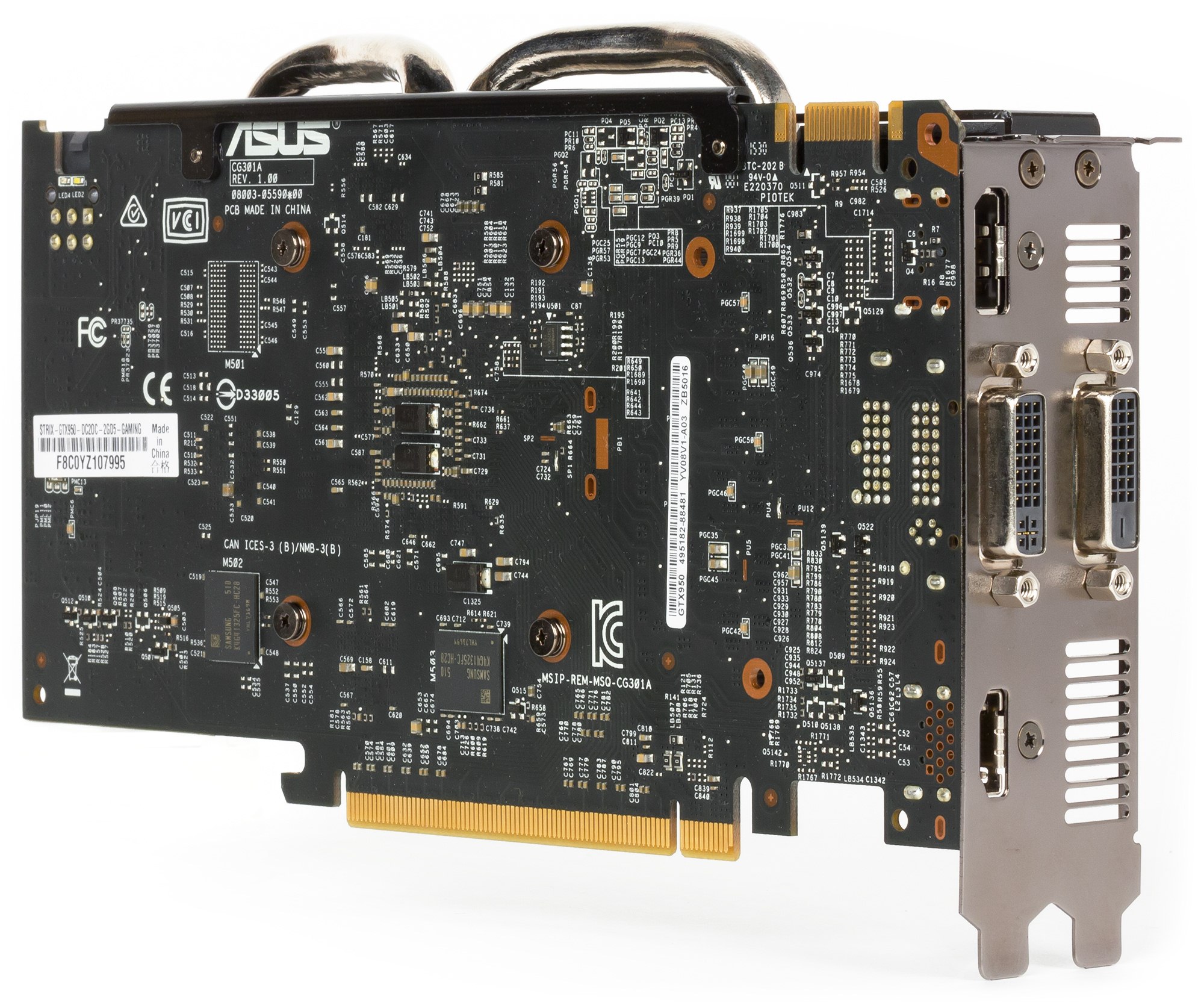

Вид сзади
Asus Strix GTX 950 OC 2048 МБ 128-битной GDDR5 PCI-E Reference card Nvidia GeForce GTX 950

Печатная плата сформирована силами инженеров Asus, но отличается от референс-дизайна, по сути, только системой питания, которая в данном случае работает по схеме 4+1 фаза, поддерживает технологию Super Alloy Power II, что вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев.

Система питания управляется цифровым контроллером uP1608TK производства uPI.

Частоты работы очень сильно увеличены по ядру, однако по памяти оставлены на уровне референс-образца.

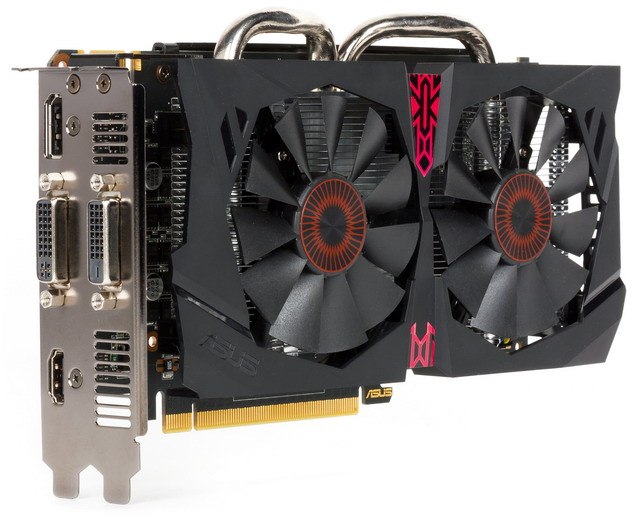

Система охлаждения

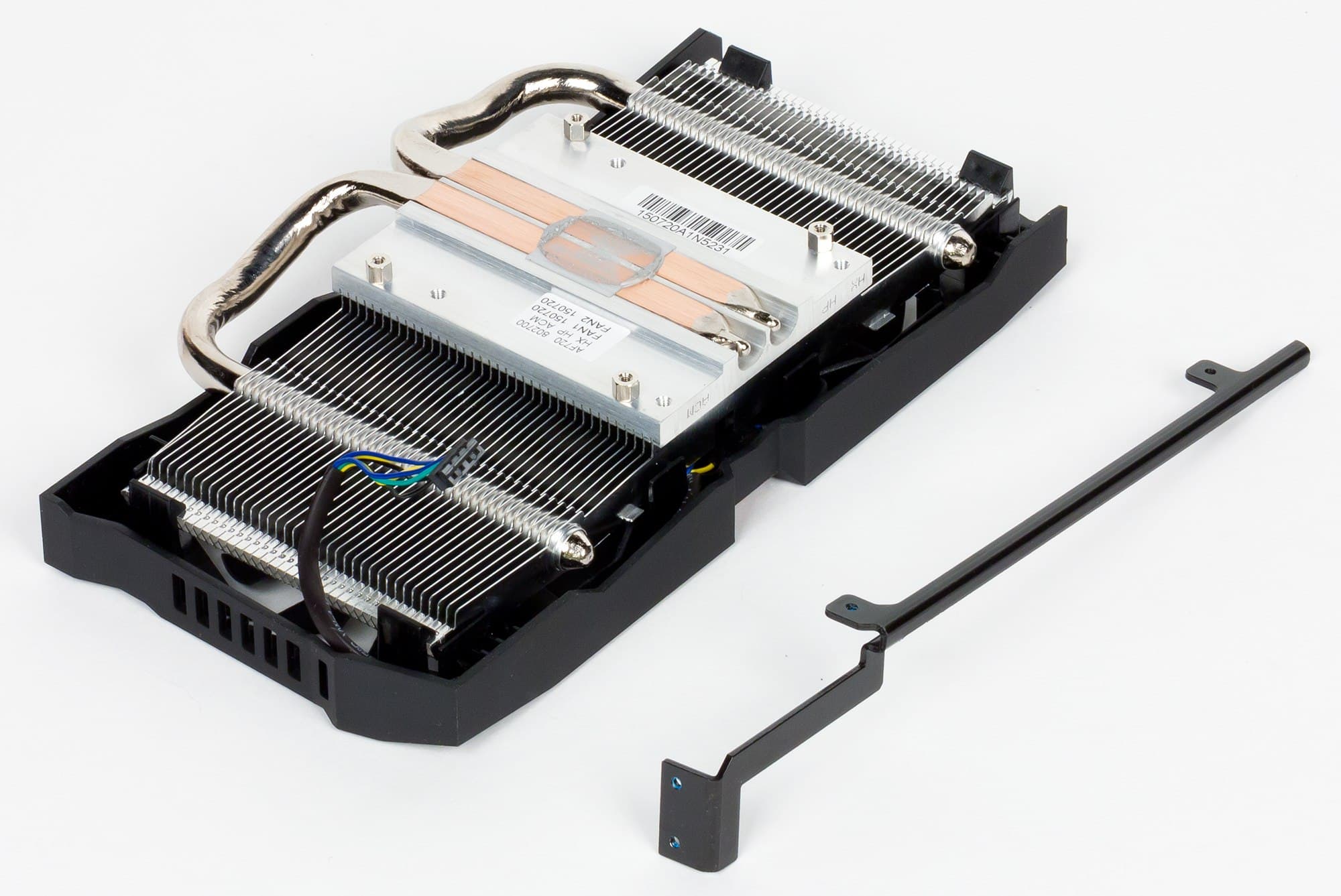

Главной частью кулера DirectCu III является пластинчатый никелированный радиатор. Две тепловые трубки, впрессованные в основание, обеспечивают равномерное распределение тепла по ребрам радиатора.

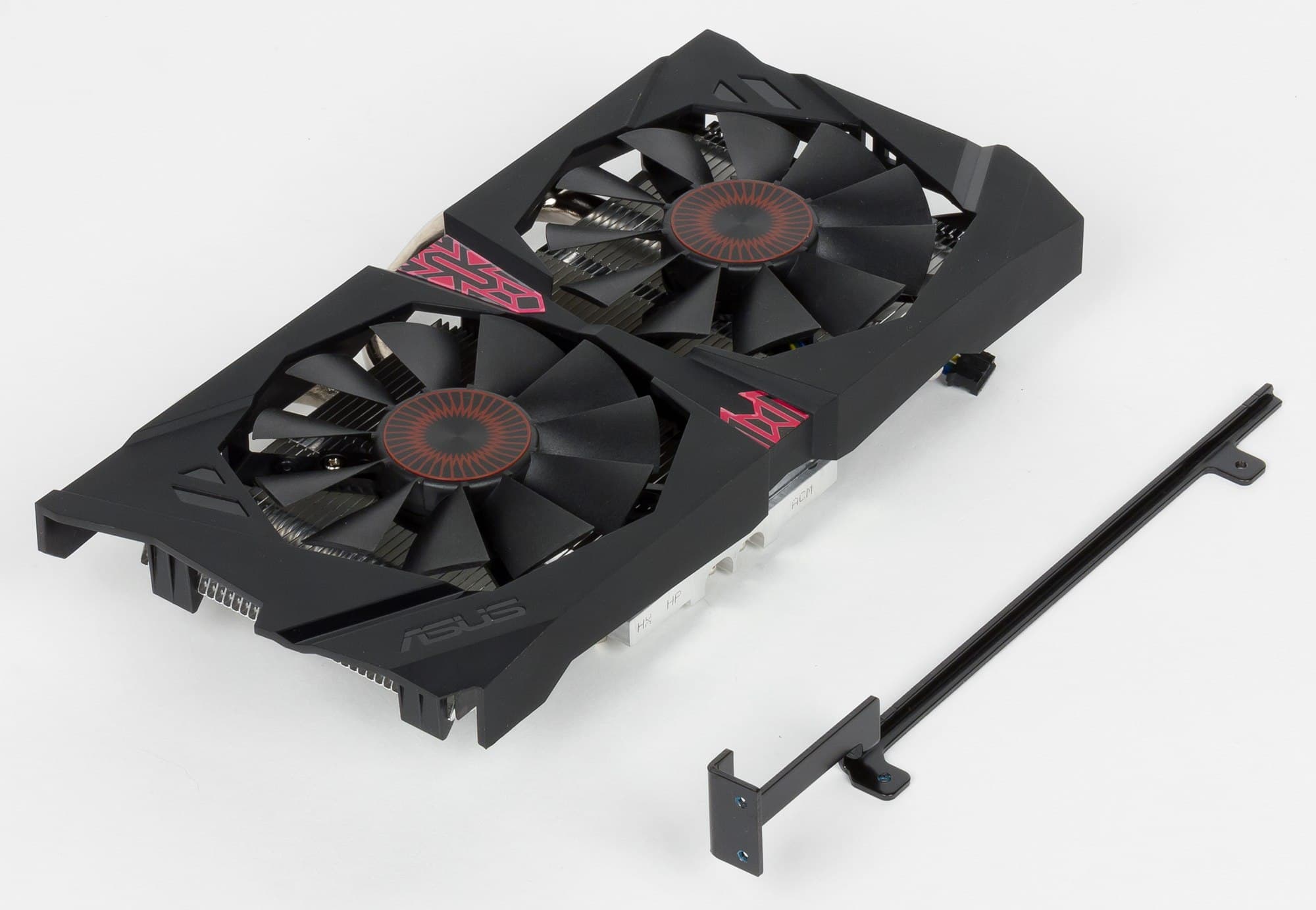

Сверху радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Компания заявляет, что используется особый материал лопастей вентиляторов, который обеспечивает долгосрочность работы крыльчаток. Стоит еще раз напомнить, что особенностью системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя и при малом нагреве GPU.

Микросхемы памяти и силовые транзисторы не охлаждаются. Сверху установлено ребро, которое соединяется с торцевой частью PCB и обеспечивает жесткость видеокарты (предотвращая изгиб печатной платы).

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 65 градусов, что является хорошим результатом для видеокарты такого уровня.

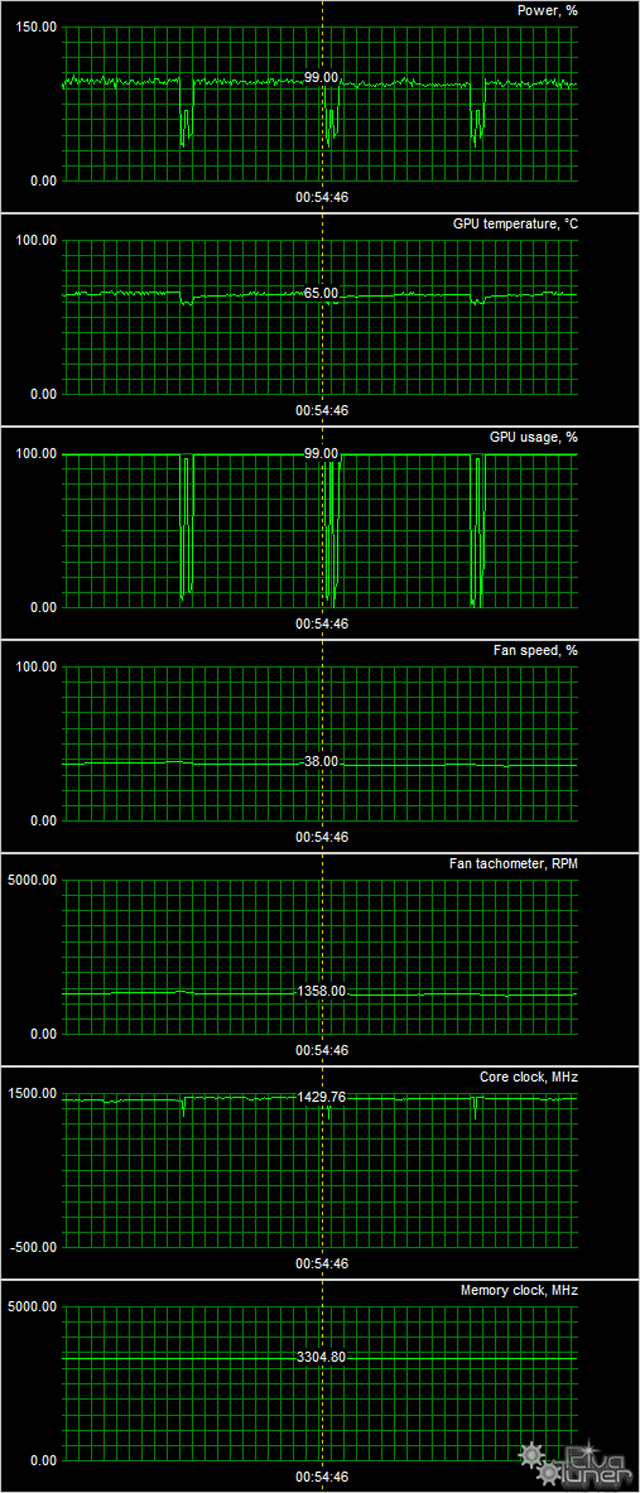

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 38 °C, вентиляторы не работали. Шум был равен фоновому — 20 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 63 °C, вентиляторы запускались (на частоте 740 оборотов в минуту), но при достижении температуры 53 °C снова выключались. Уровень шума по сути не изменялся.

В режиме максимальной нагрузки в 3D температура достигала 60 °C, затем рост замедлялся. Максимум получился 65 °C, вентиляторы при этом раскручивались всего до 1358 оборотов в минуту, и шум вырастал лишь до 22 дБА, поэтому можно считать данную СО практически бесшумной.

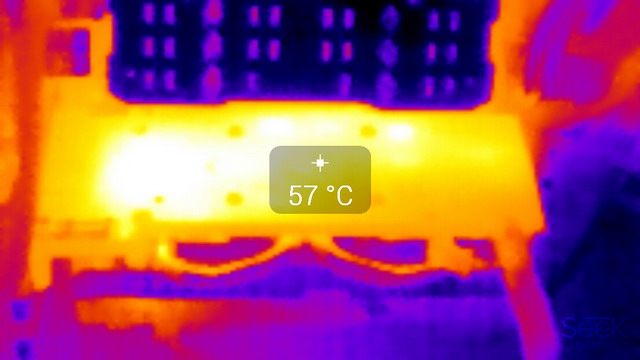

Термоснимок



Наибольшая температура — в районе преобразователей напряжения (что логично при отсутствии там какого-либо охлаждения).

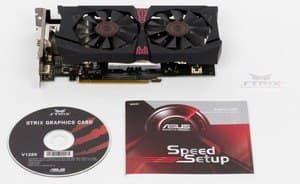

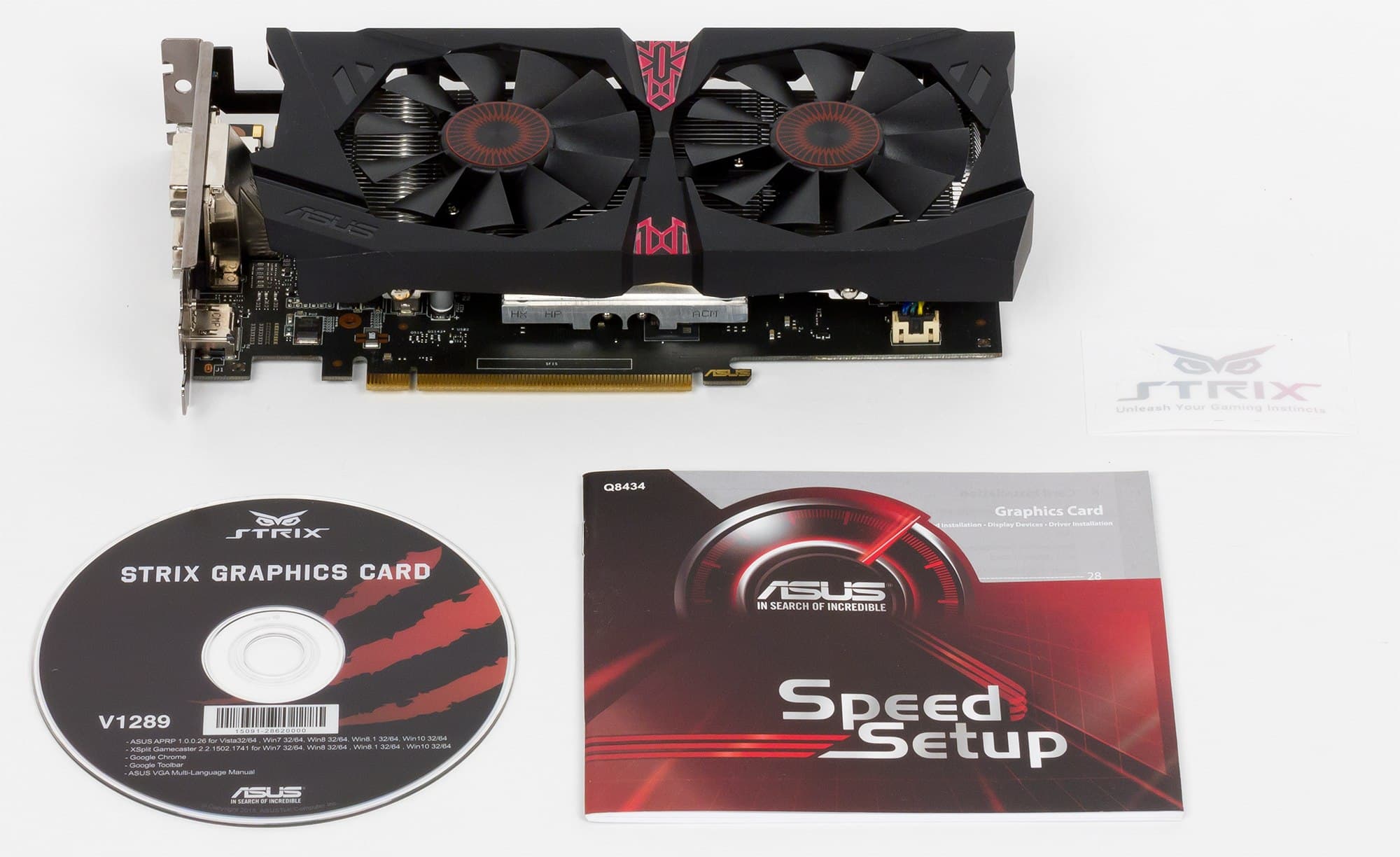

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс фирменную наклейку.

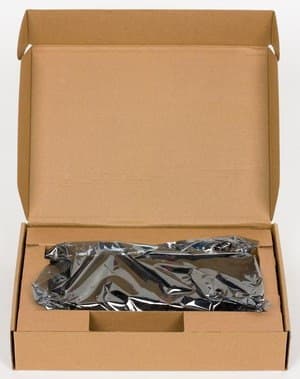

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 15.8 Omega;
  • драйверы Nvidia версии 355.98;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • BioShock Infinite (Irrational Games/2K Games)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • 3DMark (2013) (FutureMark)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 950 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец октября 2015 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
16Asus Strix GTX 950 OC 2048 МБ, 1130—1464/6600990497199
18GTX 950 2048 МБ, 1024—1277/6600930482193
20R7 370 2048 МБ, 1050/1050/5700900462195
22GTX 750 Ti 2048 МБ, 1020—1149/5400720480150

Комментарий к Рейтингам iXBT.com


Ранее мы уже писали, что GeForce GTX 950 получился очень успешным конкурентом для Radeon R7 370. А поскольку у продукта Asus еще и сильно повышены частоты работы, лидерство данного ускорителя в группе легко объяснимо.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец октября 2015 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
04Asus Strix GTX 950 OC 2048 МБ, 1130—1464/6600497990199
05GTX 950 2048 МБ, 1024—1277/6600482930193
06GTX 750 Ti 2048 МБ, 1020—1149/5400480720150
12R7 370 2048 МБ, 1050/1050/5700462900195

Комментарий к Рейтингам полезности


Ценовой расклад на момент написания материала также отдают первенство в группе ускорителю Asus.

Asus Strix GTX 950 OC (2048 МБ) — удачный во всех отношениях продукт в сегменте цен около 200 долларов. Ускоритель имеет очень тихую и высокоэффективную систему охлаждения.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за ноябрь 2015 года)

награду получила карта:
  • Asus Strix GTX 950 OC 2048 МБ 128-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 950 — $149 (на 01.06.16) R7 370 — Н/Д(0)
GTX 950 — $149 (на 01.06.16) R9 270X — $195 (на 01.06.16)
GTX 950 — $149 (на 01.06.16) GTX 750 Ti — $128 (на 01.06.16)
Asus Strix GTX 950 OC — Н/Д(0), T-12808582 GTX 950 — $149 (на 01.06.16)
Предложения Asus Strix GTX 950 OC
L-12808582-10


Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
