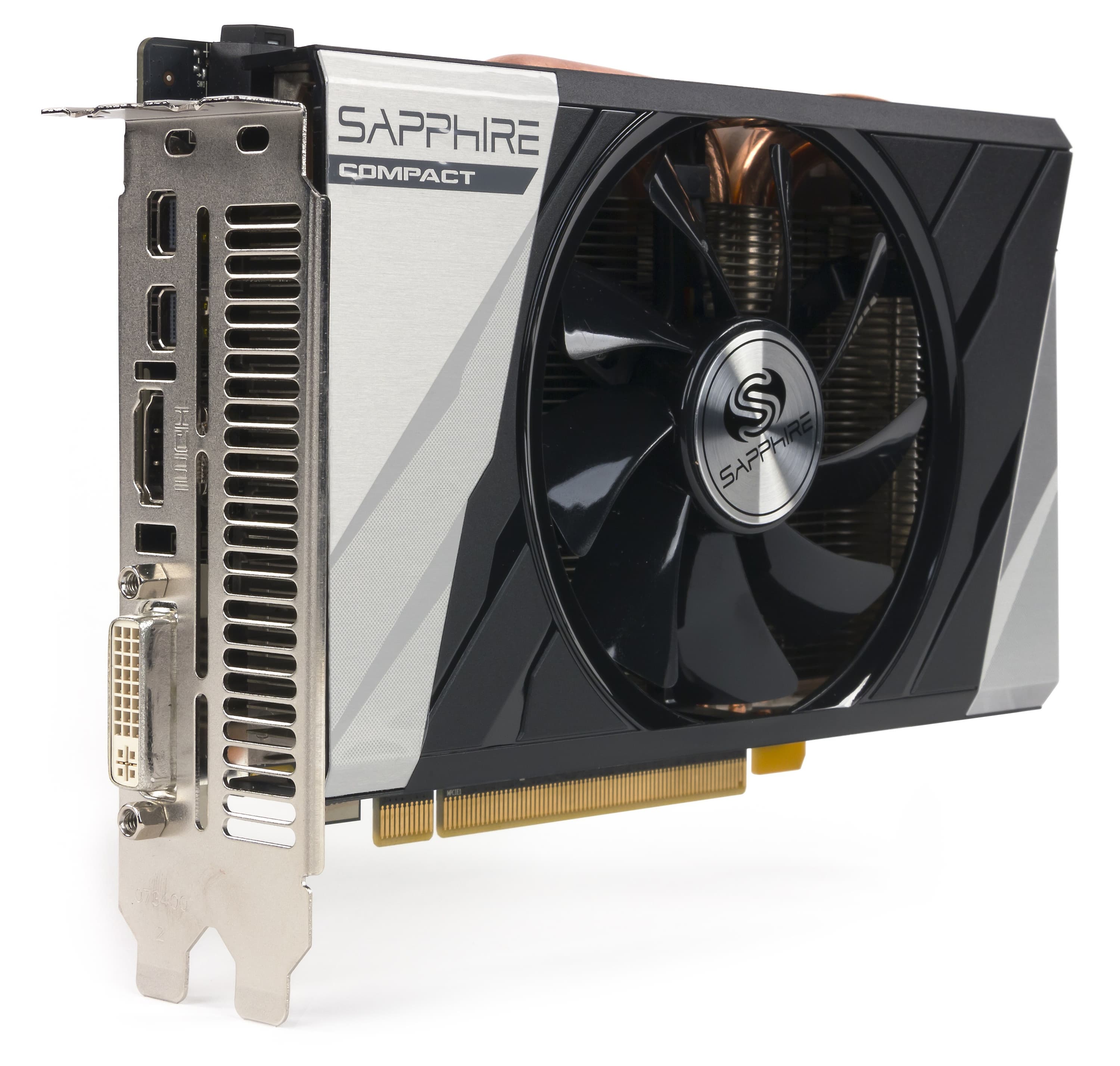

Radeon R9 285 в исполнении Sapphire

Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E



Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E


Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Устройство(а)

Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 285 (Tonga)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц928918
Частота работы памяти (физическая (эффективная)), МГц1375 (5500)1375 (5500)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU/частота работы блоков, МГц28/92828/918
Число операций (ALU) в блоке64
Суммарное число операций (ALU)1792
Число блоков текстурирования (BLF/TLF/ANIS)112
Число блоков растеризации (ROP)32
Размеры, мм175×100×35250×100×33
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт187/51/3190/57/3
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 2×mini-DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет2
Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200
Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200

Комплектация локальной памятью
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 2 Гбит (на лицевой стороне PCB).

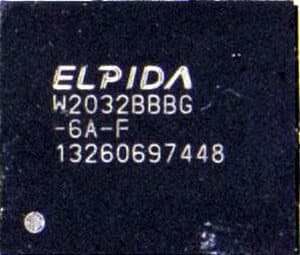

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

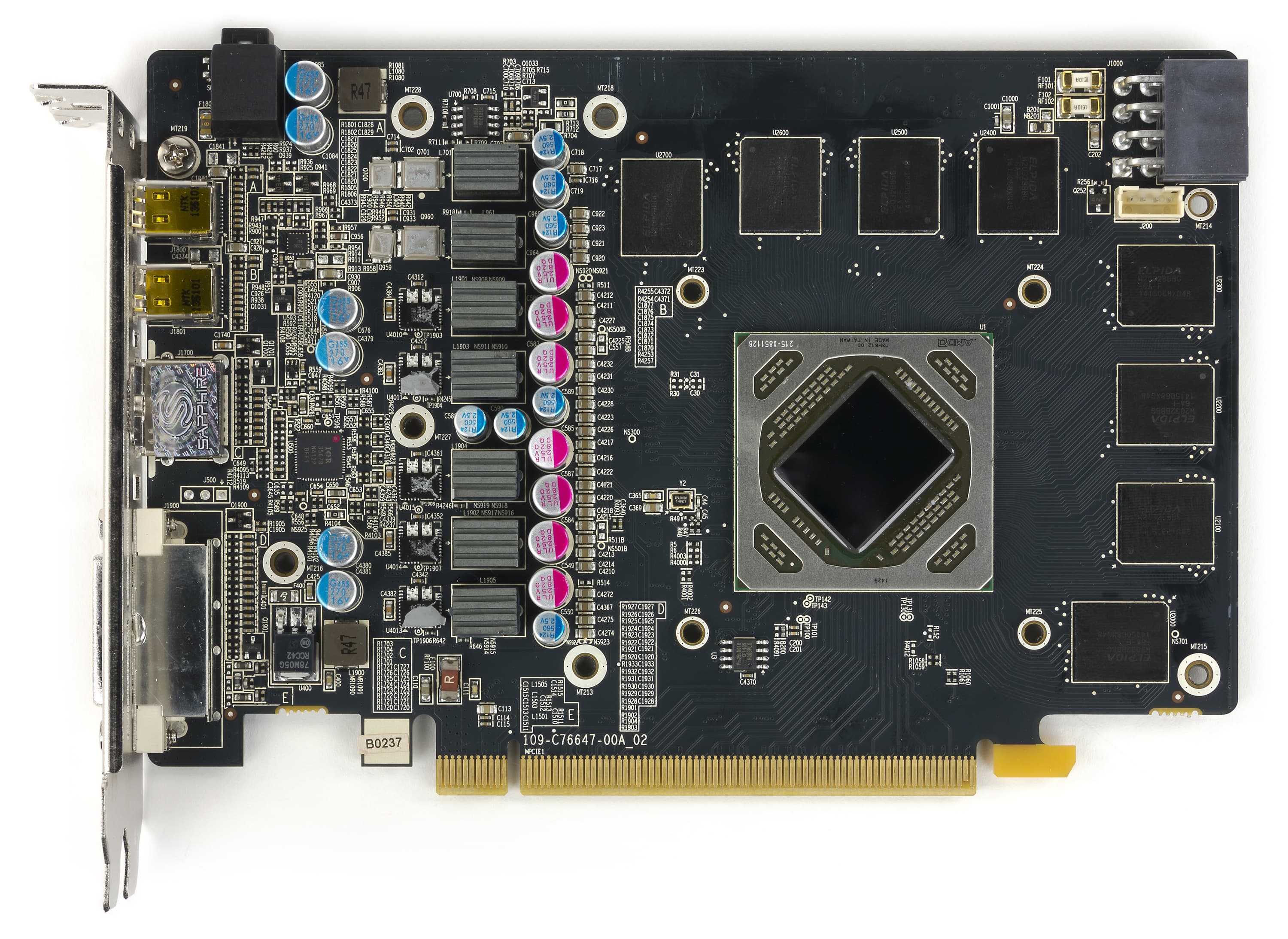

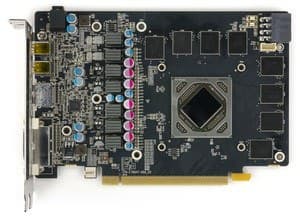

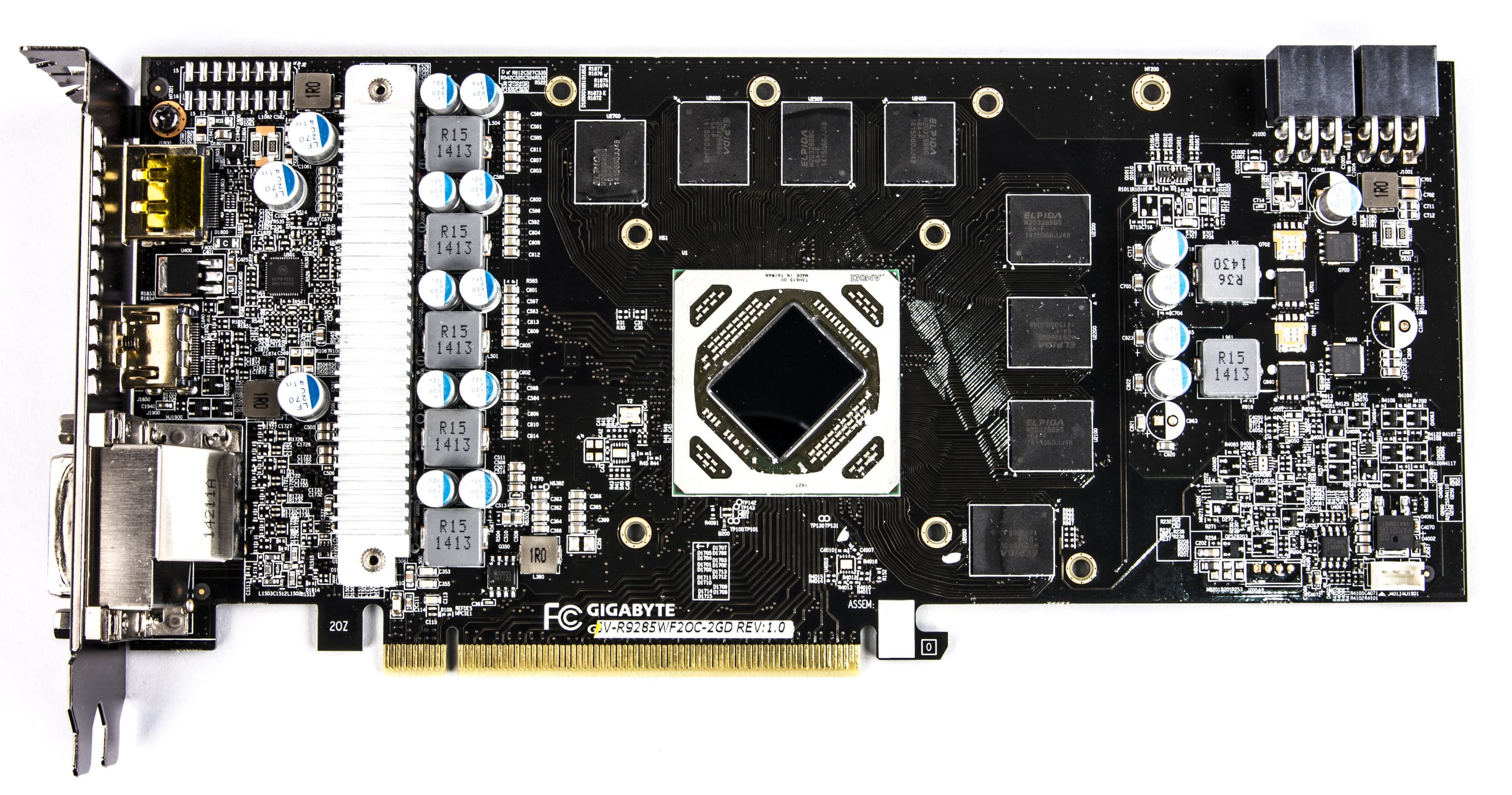

Вид спереди
Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 285

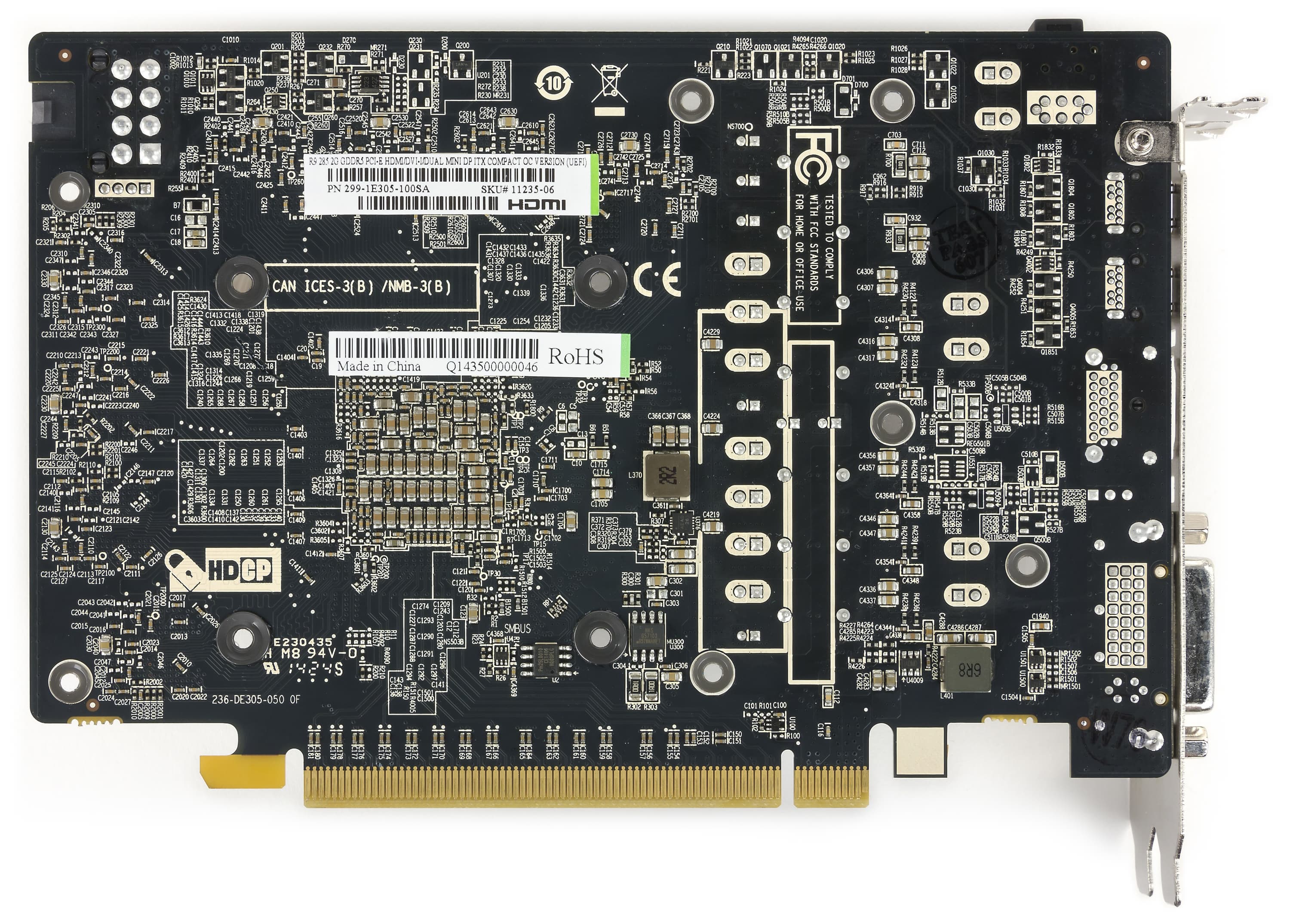

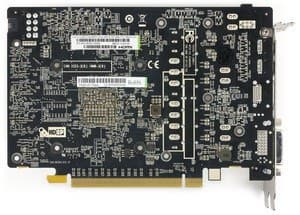

Вид сзади
Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R7 260X

Ввиду своего особого предназначения данная карта имеет существенно переработанную PCB. Изначально эта модель предназначена для малых корпусов, возможно даже для баребонов, поэтому в названии недвусмысленно указано «ITX». Плата получила модернизированный конвертер питания и довольствуется одним 8-контактным разъемом питания (обычно схема 6+6). Собственно, у нас остался вопрос: зачем вообще выпускают видеокарты с полноформатными PCB, если вполне возможно те же возможности ускорителя «уместить» на мини-плате?

Карта имеет два BIOS, загрузка с которых переключается кнопкой на верхнем торце PCB. Один из режимов полноценно поддерживает работу с UEFI: ранее бывали случаи, когда при заходе в настройки UEFI материнской платы экран ничего не показывал (просто не мог перейти в нужное разрешение для включения графической оболочки UEFI), теперь же такая проблема исключена.

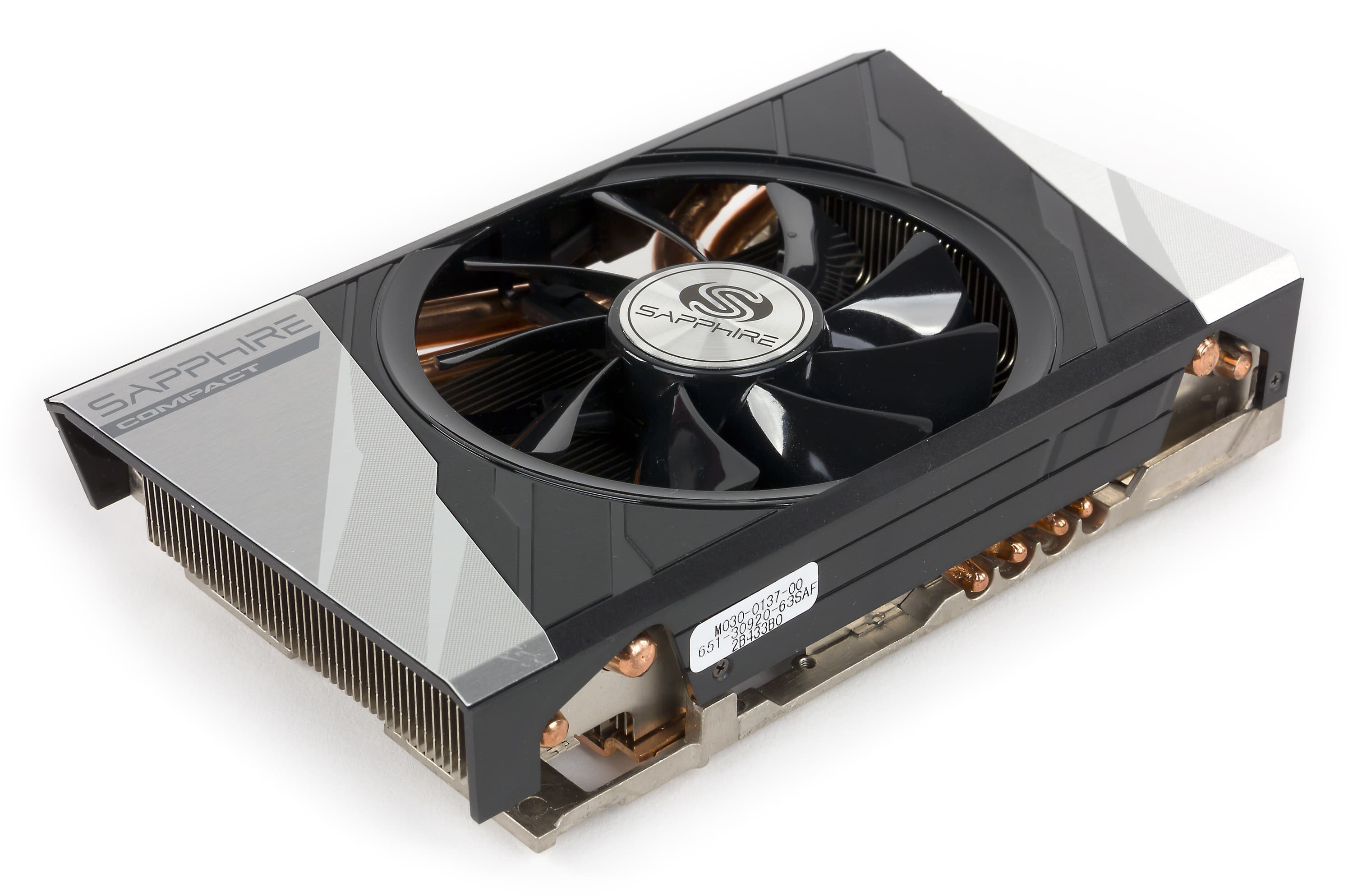

Система охлаждения

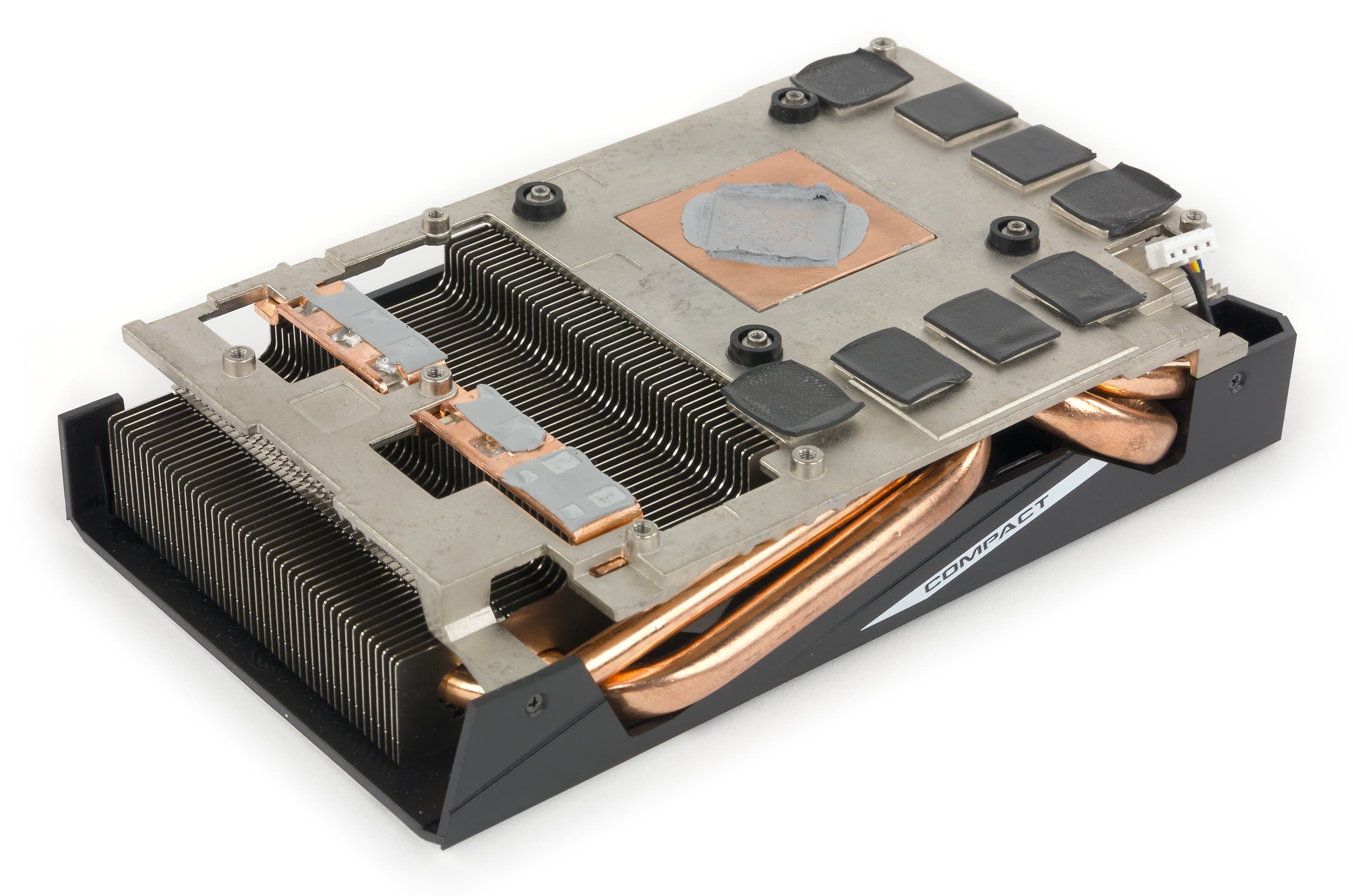

Основой СО является массивный пластинчатый радиатор, имеющий медное основание (для ядра) с припаянными к нему тепловыми трубками, помогающими распределять тепло от ядра равномерно по пластинам радиатора. Сверху на радиаторе установлен кожух с одним большим вентилятором.

Микросхемы памяти и силовые транзисторы охлаждаются основным радиатором.

После 6-часового прогона под нагрузкой максимальная температура не превысила 63 градуса, что является отличным результатом для видеокарты такого уровня. При этом максимальная частота вращения вентиляторов составляла чуть более 1500 оборотов в минуту, то есть кулер оставался практически бесшумным. Напомню, что, как правило, мы ощущаем шум кулера (среднерядового для видеокарт) начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). Кулер с 2500 оборотов в минуту — это уже весьма шумное устройство.

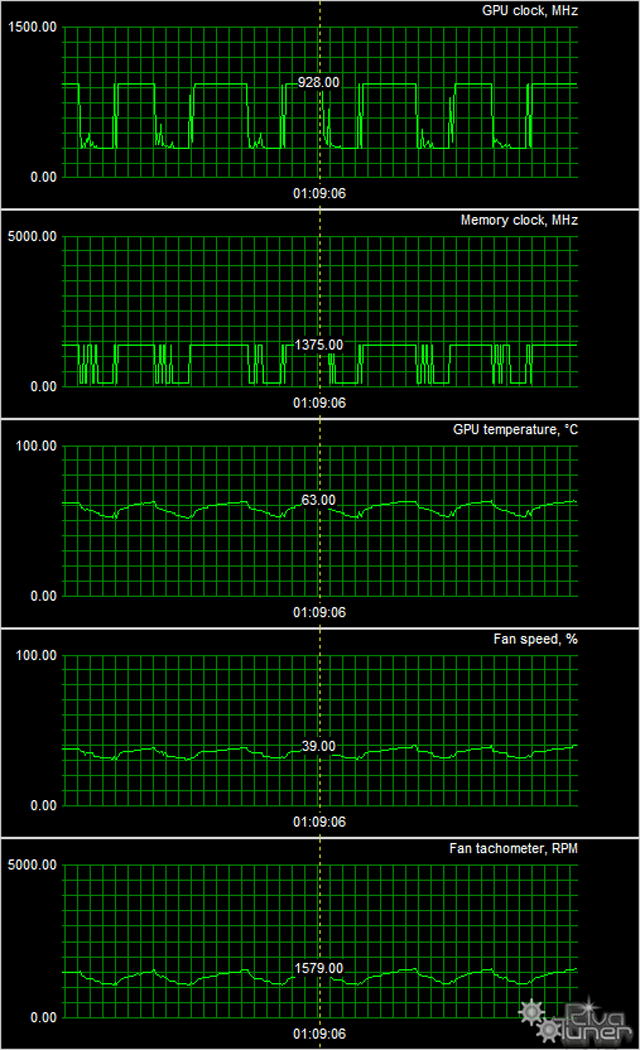

Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder)

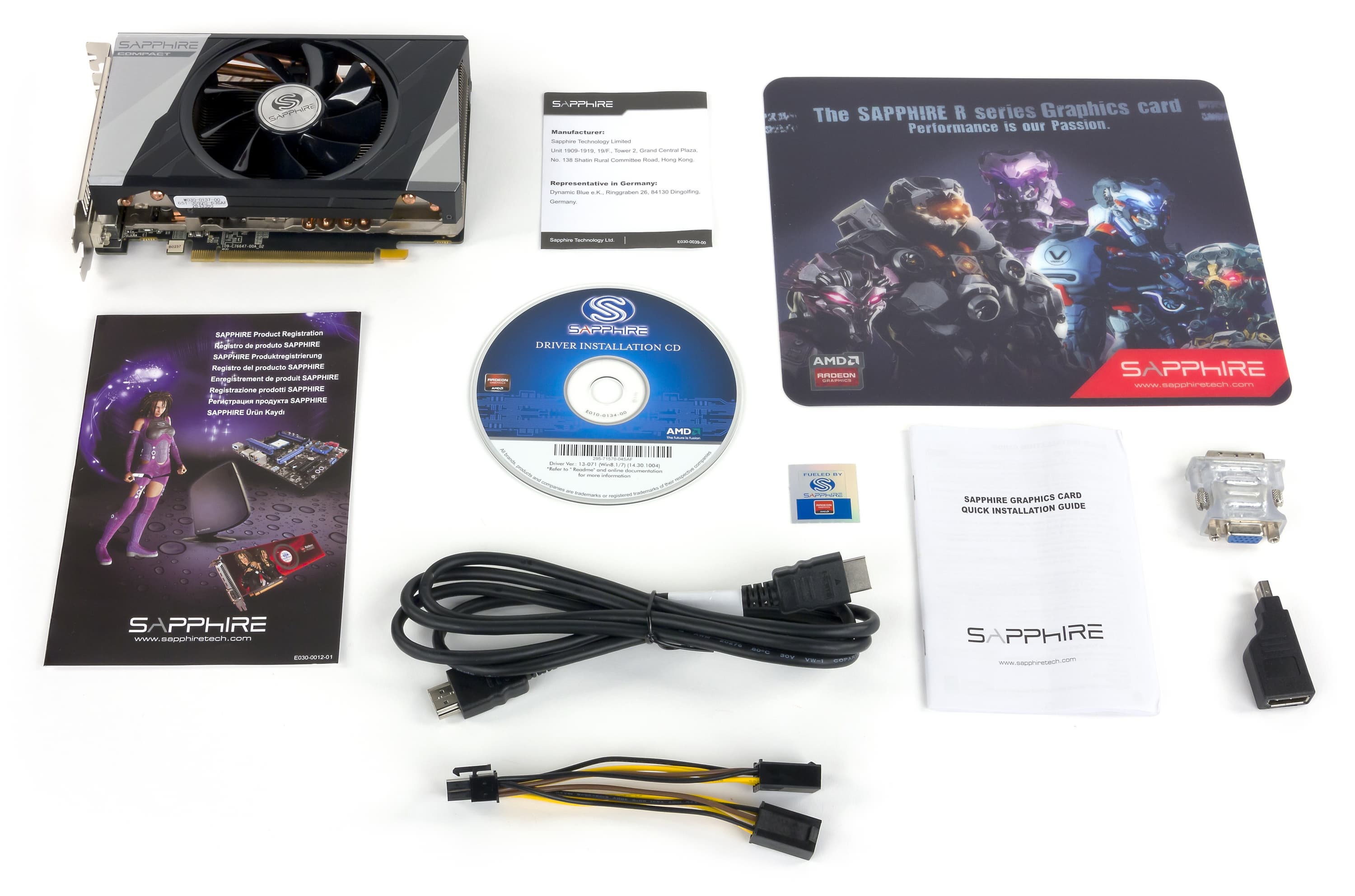

Комплектация.
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания, адаптеры DVI-to-VGA и mini-DP-to-DP, кабель HDMI, фирменную наклейку на корпус и коврик для мыши.

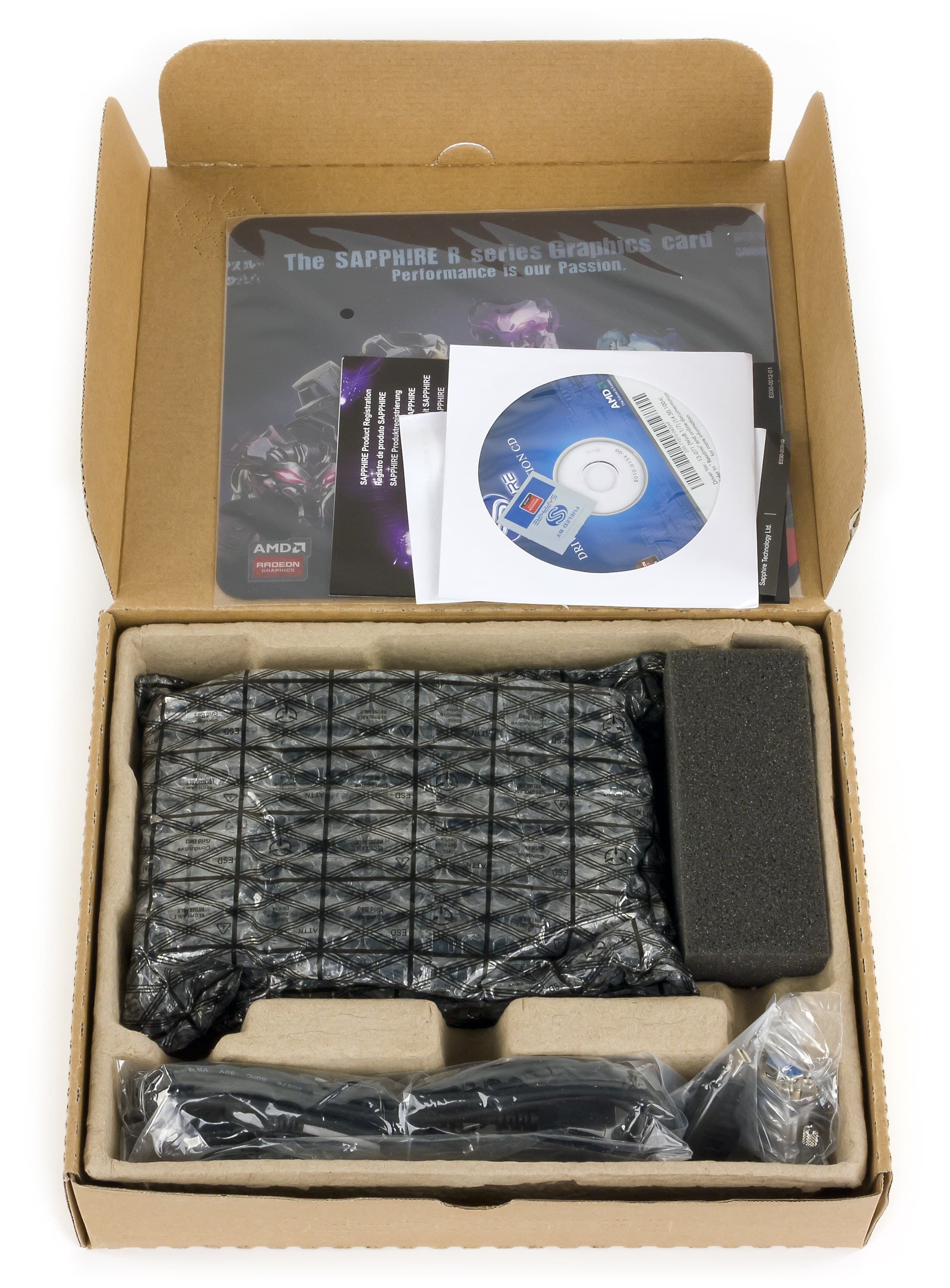

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 14.8 RC1, Nvidia версии 344.16. VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0

  • Batman: Atkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0

  • Crysis 3 (Crytek/EA) — DirectX 11.0

  • Watch Dogs (Ubisoft) — DirectX 11.0

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 285 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. начало ноября 2014 г.
Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
14 R9 285 2048 МБ, 973/973/5500 1000 373 268
15 Sapphire ITX R9 285 2048 МБ, 928/928/5500 990 371 267
16 R9 280 3072 МБ, 940/940/5000 950 403 236
17 GTX 760 2048 МБ, 980—1033/6000 940 378 249
18 GTX 660 Ti 2048 МБ, 915—1030/6000 850 266 320

Комментарий к Рейтингам iXBT.com


Из-за того, что в качестве среднестатистического Radeon R9 285 мы использовали карту Gigabyte с повышенными частотами работы, продукт Sapphire оказался на втором месте, однако разница крайне несущественна. А вот победа над соперником в лице Geforce GTX 760 очевидна.
Рейтинг полезности
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей начало ноября 2014 г.
Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
05 R9 280 3072 МБ, 940/940/5000 403 950 236
13 GTX 760 2048 МБ, 980—1033/6000 378 940 249
14 R9 285 2048 МБ, 973/973/5500 373 1000 268
15 Sapphire ITX R9 285 2048 МБ, 928/928/5500 371 990 267
26 GTX 660 Ti 2048 МБ, 915—1030/6000 266 850 320

Комментарий к Рейтингам полезности


А вот с учетом цены R9 285 выглядит уже далеко не так интересно. Формально выгоднее покупать Geforce GTX 760, и уж точно куда выгоднее R9 280, который уходит с рынка, поэтому цены на него сильно упали. Впрочем, разница между рейтингом ближайших соперников крайне мала, поэтому выбор между R9 285 и GTX 760 неочевиден. Любое незначительное изменение в ценах может поменять расклад.

Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E — очень интересное и крайне эффективное с точки зрения СО решение. Мы видим, что даже относительно дорогие ускорители ценового сегмента 250—280 долларов могут быть небольшими, умещаться в компактных корпусах формата Mini-ITX и быть при этом малошумными и не слишком горячими. Зачем же тогда выпускают более «длинные» аналоги? :) Только ради оверклокерских возможностей? Ну, может быть.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за ноябрь 2014 года)

награду получила карта:
  • Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E

В номинации «Отличная поставка» (за ноябрь 2014 года)

награду получила карта:
  • Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
R9 285 2 ГБ — $213(5) GTX 760 2 ГБ — $220 (на 05.09.16)
R9 285 2 ГБ — $213(5) GTX 660 Ti 2 ГБ — $309(2)
R9 285 2 ГБ — $213(5) R9 280 3 ГБ — $276(2)
R9 285 2 ГБ — $213(5) R9 270X 2 ГБ — $195 (на 01.06.16)
Sapphire R9 285 ITX — Н/Д(0), T-11029849 R9 285 2 ГБ — $213(5)
