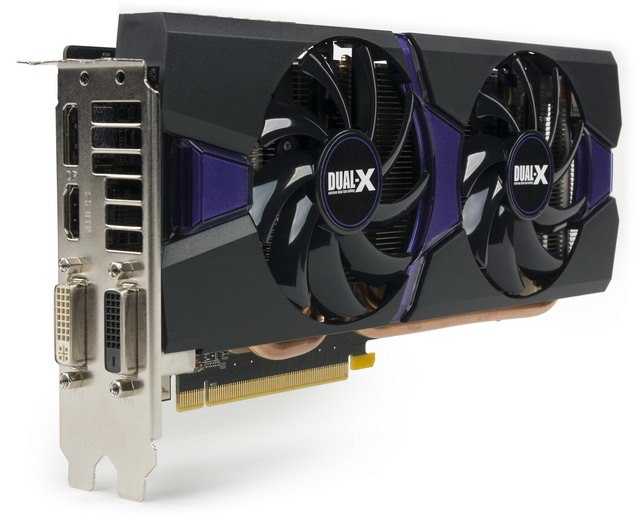

Radeon R9 285 в исполнении Sapphire

Sapphire Radeon R9 285 Dual-X 2048 МБ 256-битной GDDR5 PCI-E



Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Radeon R9 285 Dual-X 2048 МБ 256-битной GDDR5 PCI-E


Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Устройство(а)

Sapphire Radeon R9 285 Dual-X 2048 МБ 256-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 285 (Tonga)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц965918
Частота работы памяти (физическая (эффективная)), МГц1375 (5500)1375 (5500)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU/частота работы блоков, МГц28/96528/918
Число операций (ALU) в блоке64
Суммарное число операций (ALU)1792
Число блоков текстурирования (BLF/TLF/ANIS)112
Число блоков растеризации (ROP)32
Размеры, мм265×110×35250×100×33
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт195/58/3190/57/3
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемовНетНет
Дополнительное питание: количество 6-контактных разъемов22
Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200
Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200

Комплектация локальной памятью
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 2 Гбит (на лицевой стороне PCB).

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

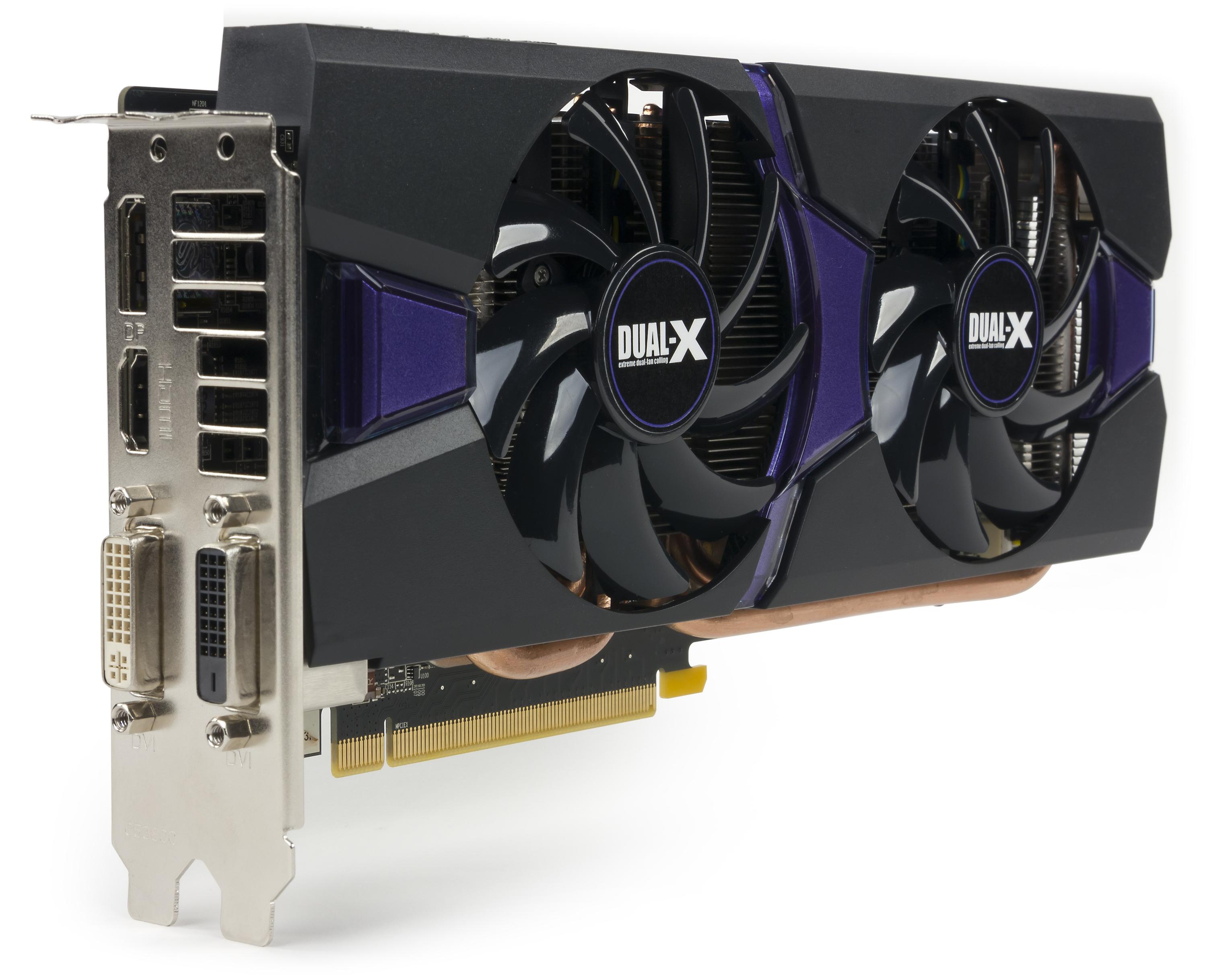

Вид спереди
Sapphire Radeon R9 285 Dual-X 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 285

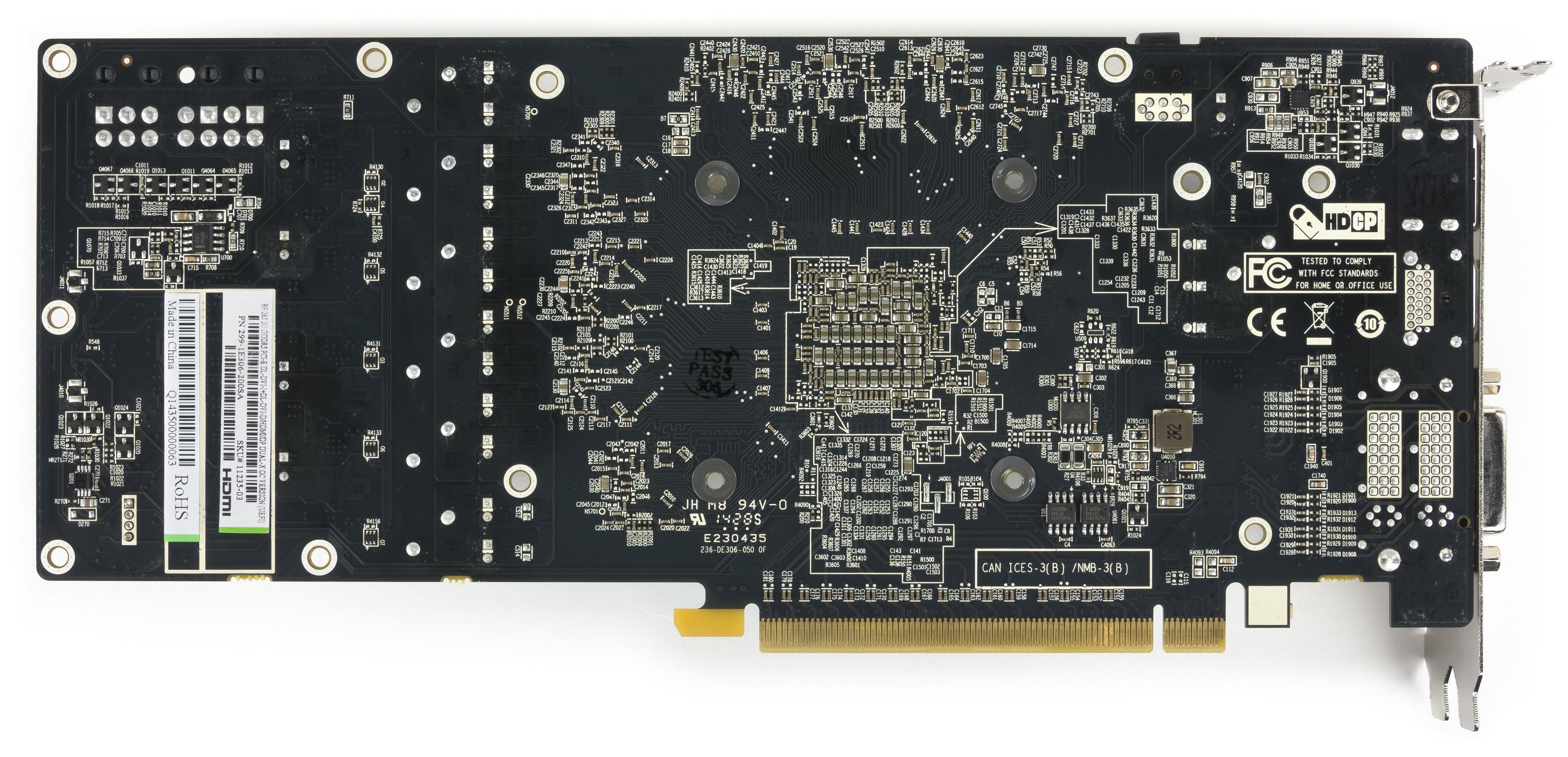

Вид сзади
Sapphire Radeon R9 285 Dual-X 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R7 260X

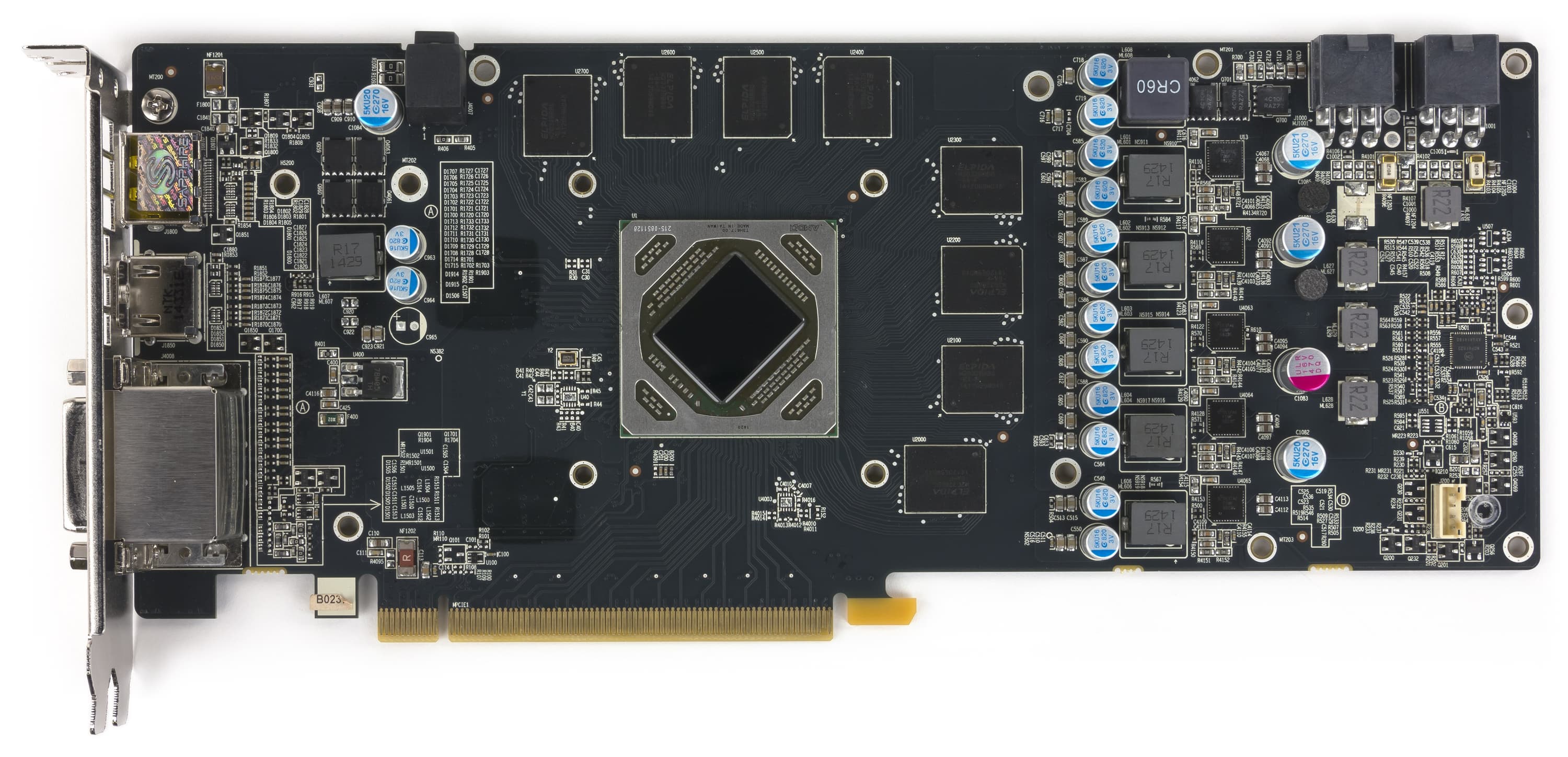

PCB ускорителя Sapphire если чем и отличается от эталонной карты (в ее роли здесь выступает продукт Gigabyte, но он действительно является копией референс-карты), то только местоположением блока питания (он перенесен в хвостовую часть PCB).

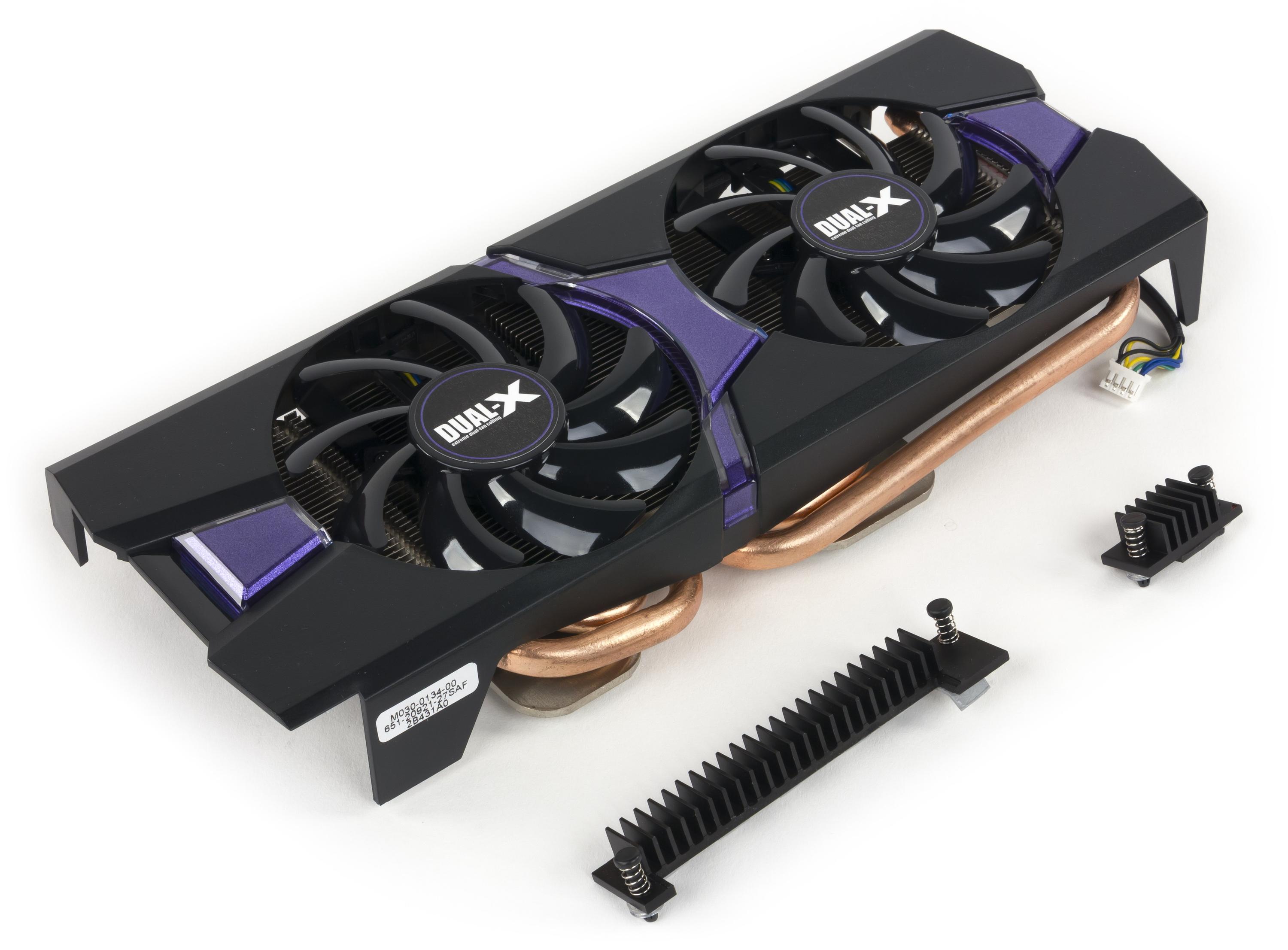

Система охлаждения

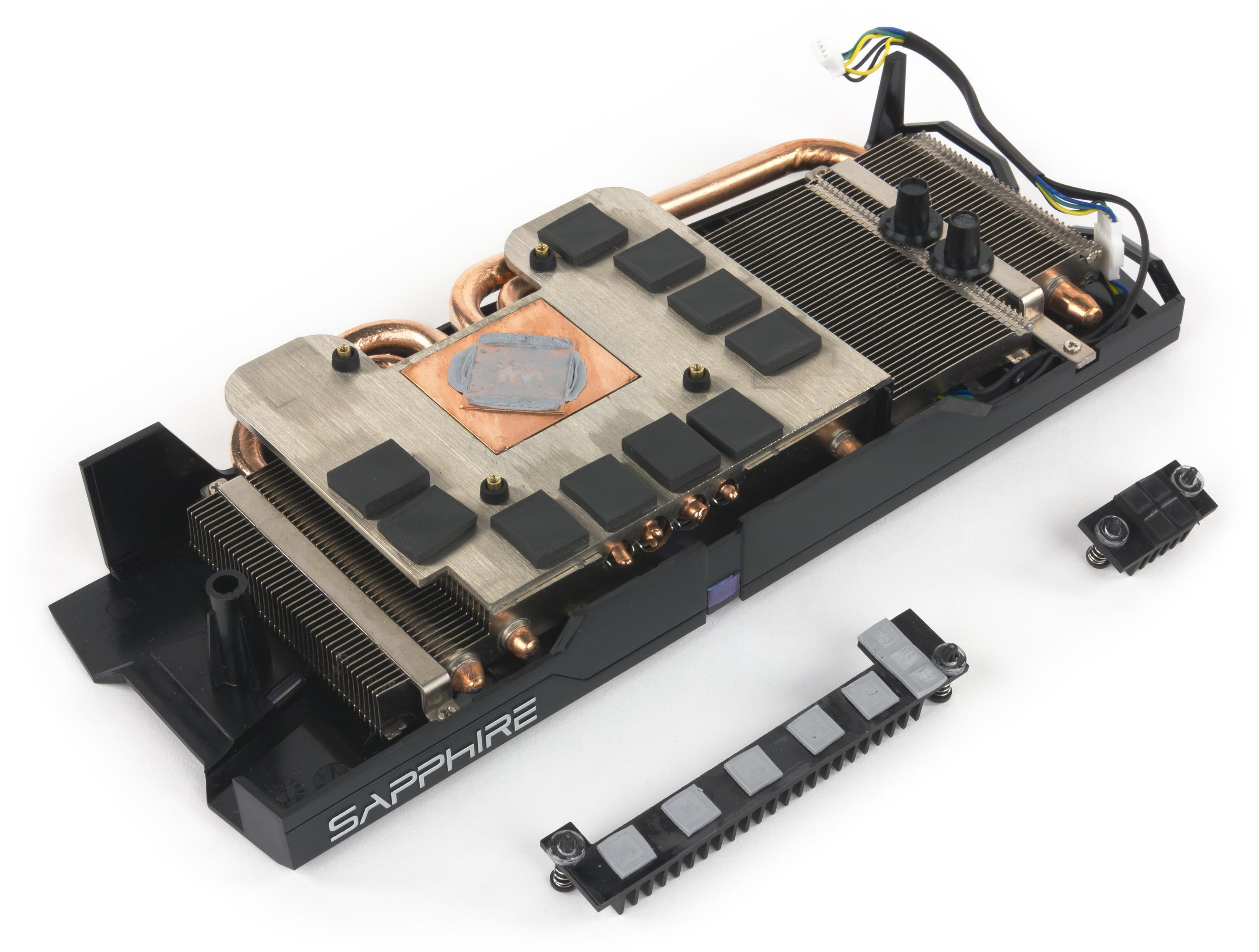

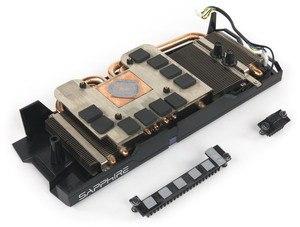

Основой СО является массивный пластинчатый радиатор, имеющий медную подошву с припаянными к ней тепловыми трубками, помогающими распределять тепло от ядра равномерно по пластинам радиатора. Сверху на радиаторе установлен кожух с двумя вентиляторами.

Микросхемы памяти охлаждаются основным радиатором, а силовые транзисторы имеют свой небольшой радиатор.

После 6-часового прогона под нагрузкой максимальная температура не превысила 63 градусов, что является очень хорошим результатом для видеокарты такого уровня. При этом максимальная частота вращения вентиляторов достигает 1900 оборотов в минуту, что делает шум от кулера заметным, но не слишком. В принципе, он не раздражает. Напомню, что, как правило, мы начинаем ощущать шум кулера (среднерядового для видеокарт), начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). Кулер с 2500 оборотов в минуту — это уже весьма шумное устройство.

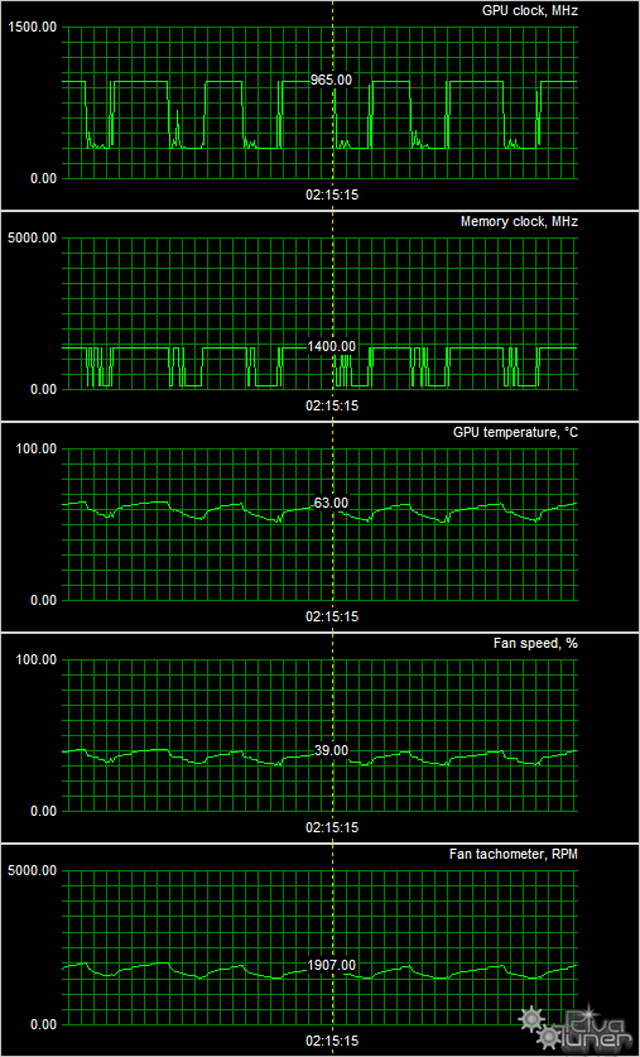

Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder)

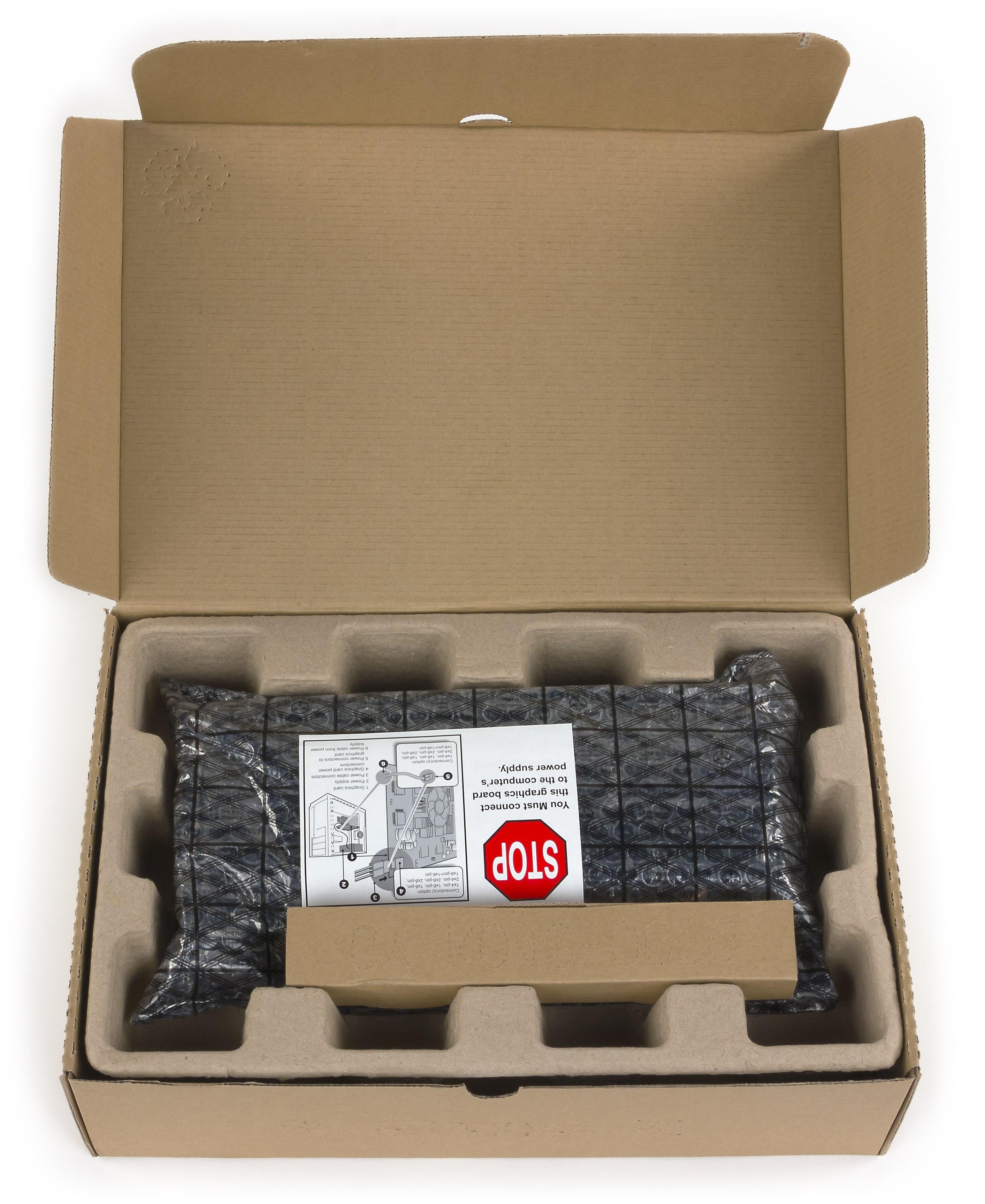

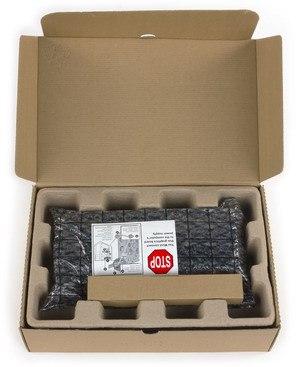

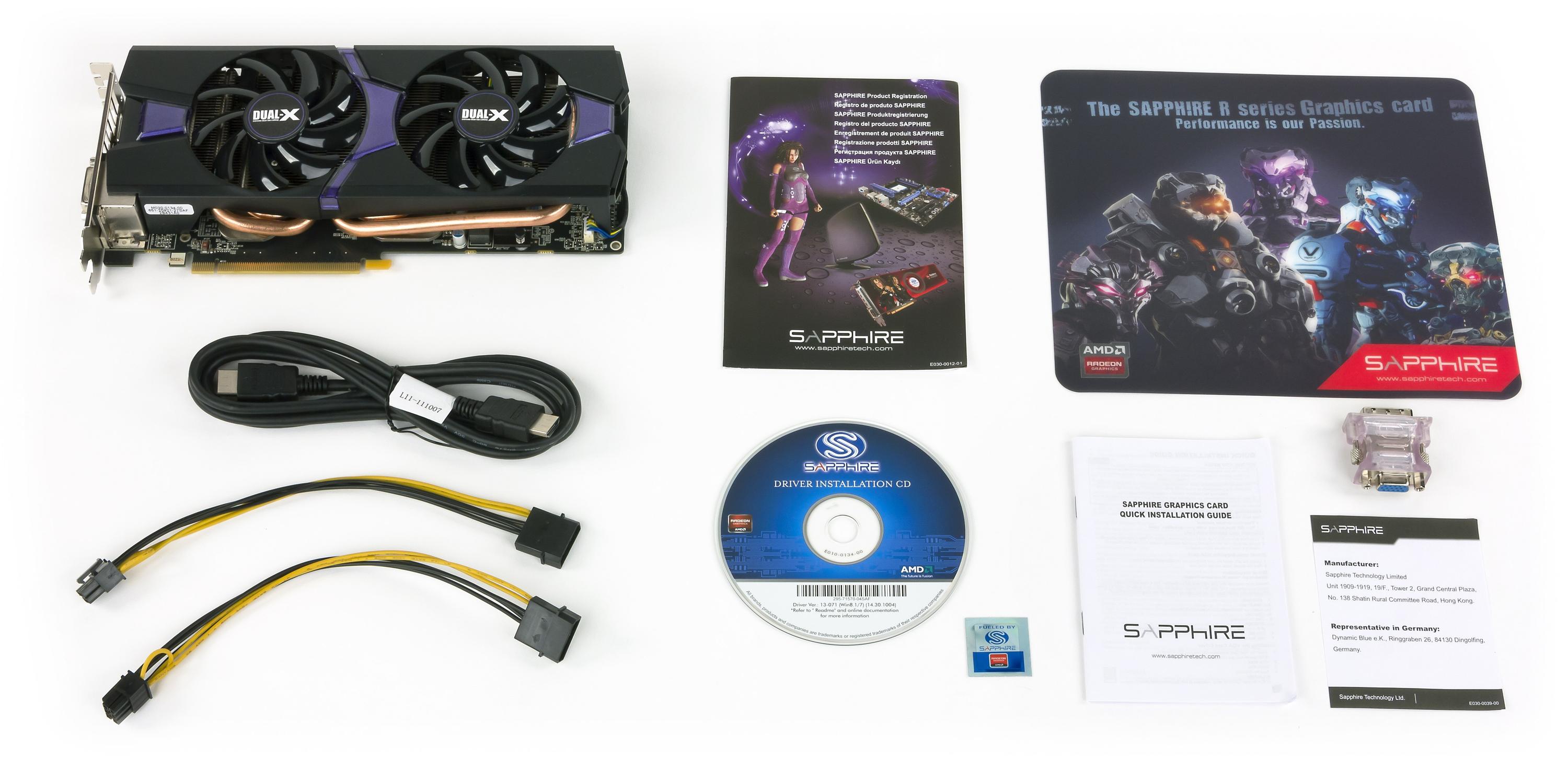

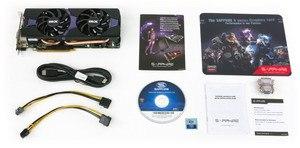

Комплектация. К нам карта попала в технологической упаковке.
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания, адаптер DVI-to-VGA, кабель HDMI и фирменную наклейку на корпус.

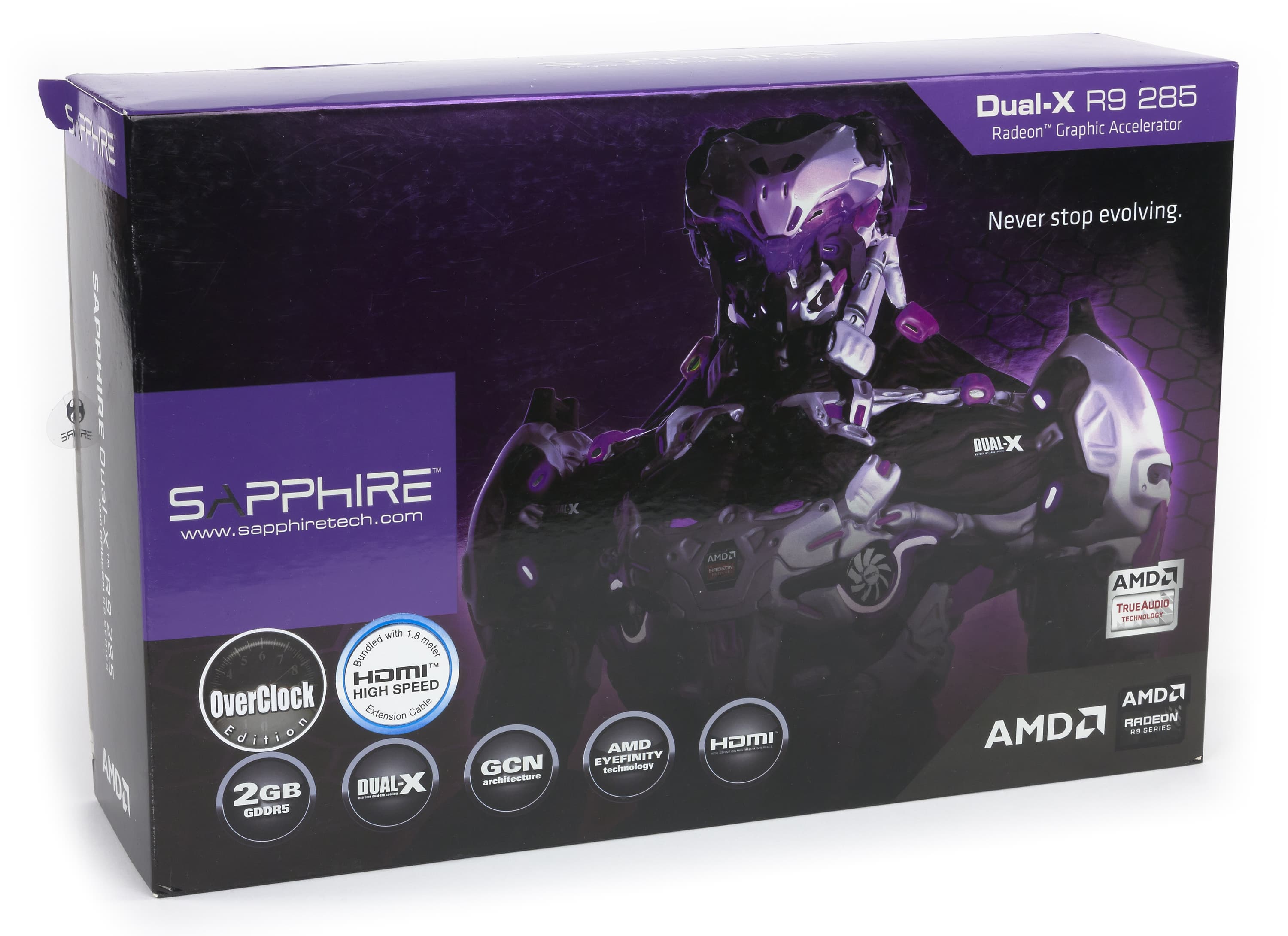

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 14.8 RC1, Nvidia версии 344.16. VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0

  • Batman: Atkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0

  • Crysis 3 (Crytek/EA) — DirectX 11.0

  • Watch Dogs (Ubisoft) — DirectX 11.0

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 285 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец октября 2014 г.
Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
13 Sapphire Dual-X R9 285 2048 МБ, 965/965/5500 1000 383 261
14 R9 285 2048 МБ, 973/973/5500 1000 373 268
16 R9 280 3072 МБ, 940/940/5000 950 403 236
17 GTX 760 2048 МБ, 980—1033/6000 940 378 249
18 GTX 660 Ti 2048 МБ, 915—1030/6000 850 266 320

Комментарий к Рейтингам iXBT.com


Прямым конкурентом Radeon R9 285 является Geforce GTX 760, и, как видно, он сражение проиграл. С другой стороны, хотя в качестве среднестатистического Radeon R9 285 мы использовали продукт Gigabyte с повышенными частотами работы, все равно тестируемый ускоритель Sapphire от него не отстал и получил точно такой же рейтинг, то есть незначительная разница в частотах (8 МГц) на производительности не сказалась. А вот референс R9 285 (с частотой ядра 918 МГц) должен быть чуть медленнее.
Рейтинг полезности
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей конец октября 2014 г.
Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
05 R9 280 3072 МБ, 940/940/5000 403 950 236
12 Sapphire Dual-X R9 285 2048 МБ, 965/965/5500 383 1000 261
13 GTX 760 2048 МБ, 980—1033/6000 378 940 249
14 R9 285 2048 МБ, 973/973/5500 373 1000 268
26 GTX 660 Ti 2048 МБ, 915—1030/6000 266 850 320

Комментарий к Рейтингам полезности


Из-за падения цен на складские остатки R9 280 последний вырвался в лидеры в группе. Затем идет продукт Sapphire, имеющий на момент написания материала значительно более низкую цену, чем у среднестатистического Radeon R9 285, который, в свою очередь, проигрывает GTX 760, также имеющему более низкую цену.

Sapphire Radeon R9 285 Dual-X 2048 МБ 256-битной GDDR5 PCI-E — добротный приятный ускоритель среднего звена в ценовой группе 250—270 долларов. Данный вариант Sapphire имеет эффективную и малошумную систему охлаждения, а также неплохой комплект поставки. На момент написания материала этот продукт смотрится самым выигрышным в своей группе по соотношению цены и возможностей (если не считать уже покидающего рынок R9 280).

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за ноябрь 2014 года)

награду получила карта:
  • Sapphire Radeon R9 285 Dual-X 2048 МБ 256-битной GDDR5 PCI-E

В номинации «Отличная поставка» (за ноябрь 2014 года)

награду получила карта:
  • Sapphire Radeon R9 285 Dual-X 2048 МБ 256-битной GDDR5 PCI-E

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
R9 285 2 ГБ — $213(5) GTX 760 2 ГБ — $220 (на 05.09.16)
R9 285 2 ГБ — $213(5) GTX 660 Ti 2 ГБ — $309(2)
R9 285 2 ГБ — $213(5) R9 280 3 ГБ — $276(2)
R9 285 2 ГБ — $213(5) R9 270X 2 ГБ — $195 (на 01.06.16)
Sapphire R9 285 Dual-X — Н/Д(0), T-11029848 R9 285 2 ГБ — $213(5)
Предложения Sapphire R9 285 Dual-X
L-11029848-10


Благодарим компанию Sapphire Russia
и лично Константина Мартыненко
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek

Клавиатура Cougar 700K для рабочего компьютера предоставленa компанией Cougar
