Видеоускоритель Sapphire Radeon R9 280X Tri-X OC

Содержание

  1. Видеообзор
  2. Особенности устройств(а)
  3. Конфигурация тестового стенда, список инструментов тестирования
  4. Результаты тестов
  5. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Radeon R9 280X Tri-X OC 3072 МБ 384-битной GDDR5 PCI-E

Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Видеообзор

Для начала предлагаем посмотреть наш видеообзор ускорителя Sapphire Radeon R9 280X Tri-X OC:

Наш видеообзор ускорителя Sapphire Radeon R9 280X Tri-X OC можно также посмотреть на filmdepo.ru

Теперь давайте взглянем на спецификации устройства.

Устройство(а)

Sapphire Radeon R9 280X Tri-X OC 3072 МБ 384-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 280X (Tahiti)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц10501050
Частота работы памяти (физическая (эффективная)), МГц1500 (6000)1500 (6000)
Ширина шины обмена с памятью, бит384
Число вычислительных блоков в GPU/частота работы блоков, МГц32/105032/1050
Число операций (ALU) в блоке64
Суммарное число операций (ALU)2048
Число блоков текстурирования (BLF/TLF/ANIS)128
Число блоков растеризации (ROP)32
Размеры, мм300×110×48275×100×36
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт217/67/3220/72/3
Уровень шума (в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА25,2/25,2/46,2
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.21×DVI (Dual-Link/HDMI/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов21
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200
Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200

Комплектация локальной памятью
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах по 2 Гбит (на лицевой стороне PCB).

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

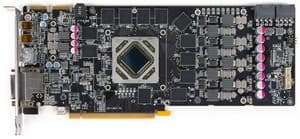

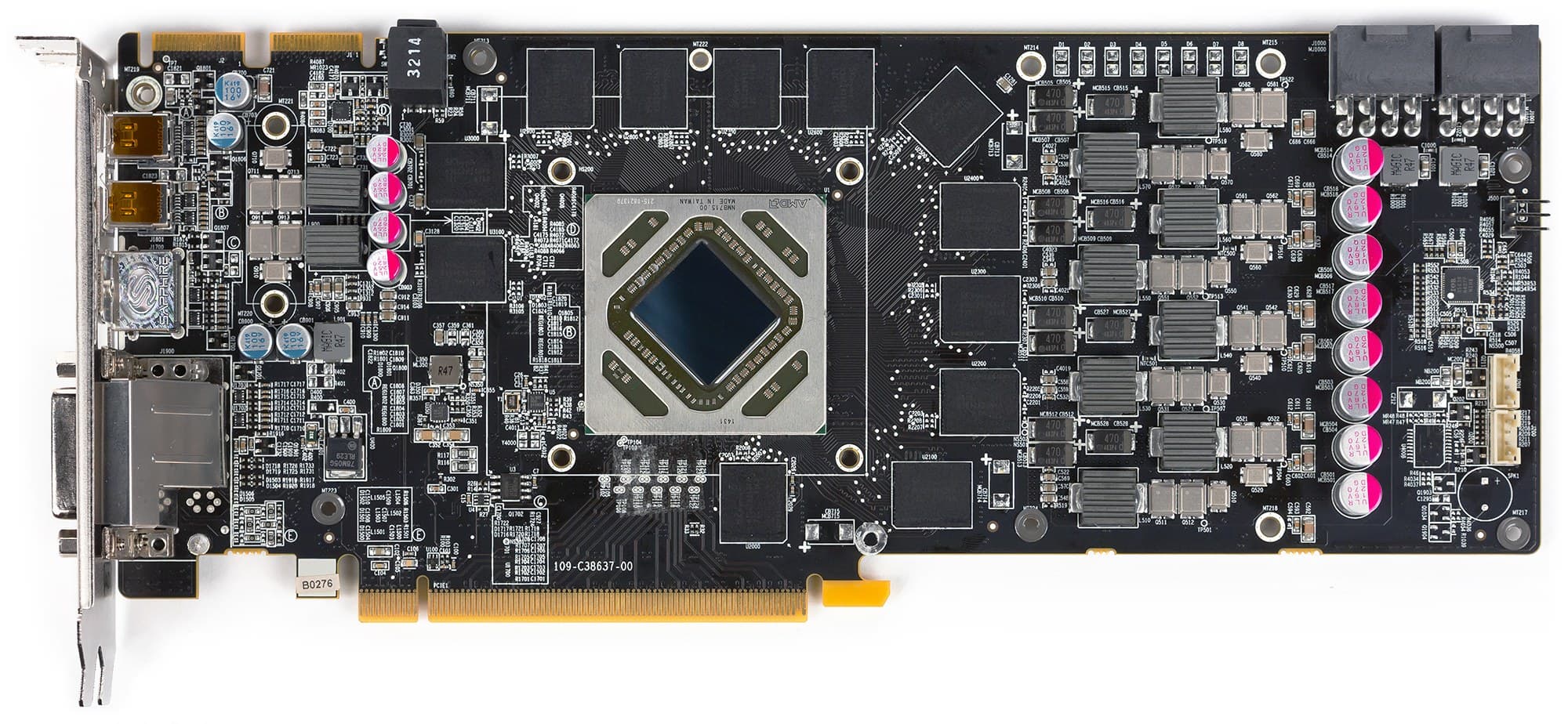

Вид спереди
Sapphire Radeon R9 280X Tri-X OC 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon R9 280X

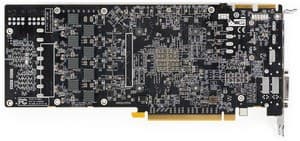

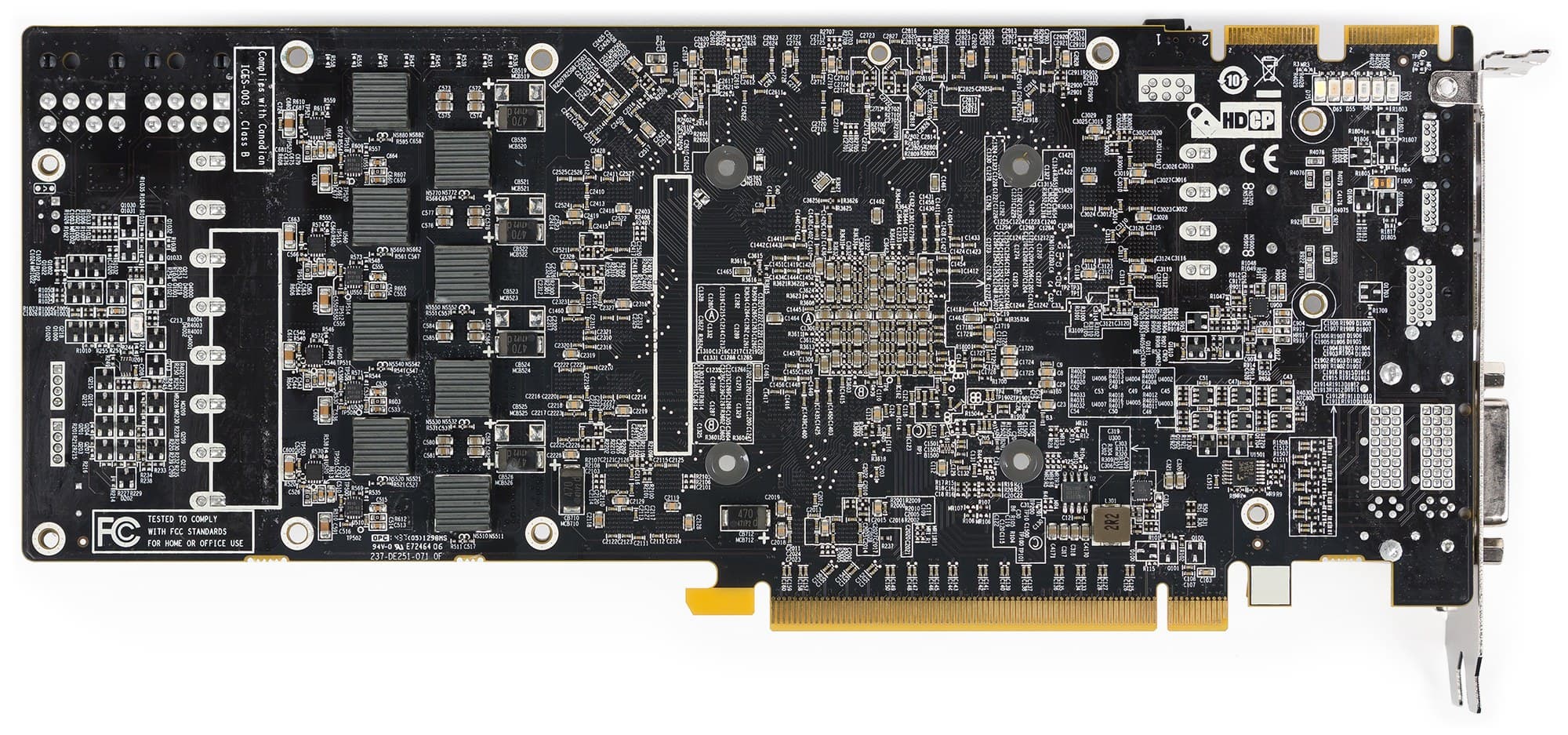

Вид сзади
Sapphire Radeon R9 280X Tri-X OC 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon R9 280X

PCB полностью переработана инженерами Sapphire и кардинально отличается от референс-дизайна в области системы питания. Используется цифровой регулятор мощности и модуль регулирования напряжения Aero10, обеспечивающий 10-фазную схему питания с использованием технологии Direct-FET. В системе питания используются дроссели Sapphire Black Diamond последнего поколения, которые имеют такое название, потому что снабжены радиатором из черного феррита для обеспечения эффективного охлаждения.

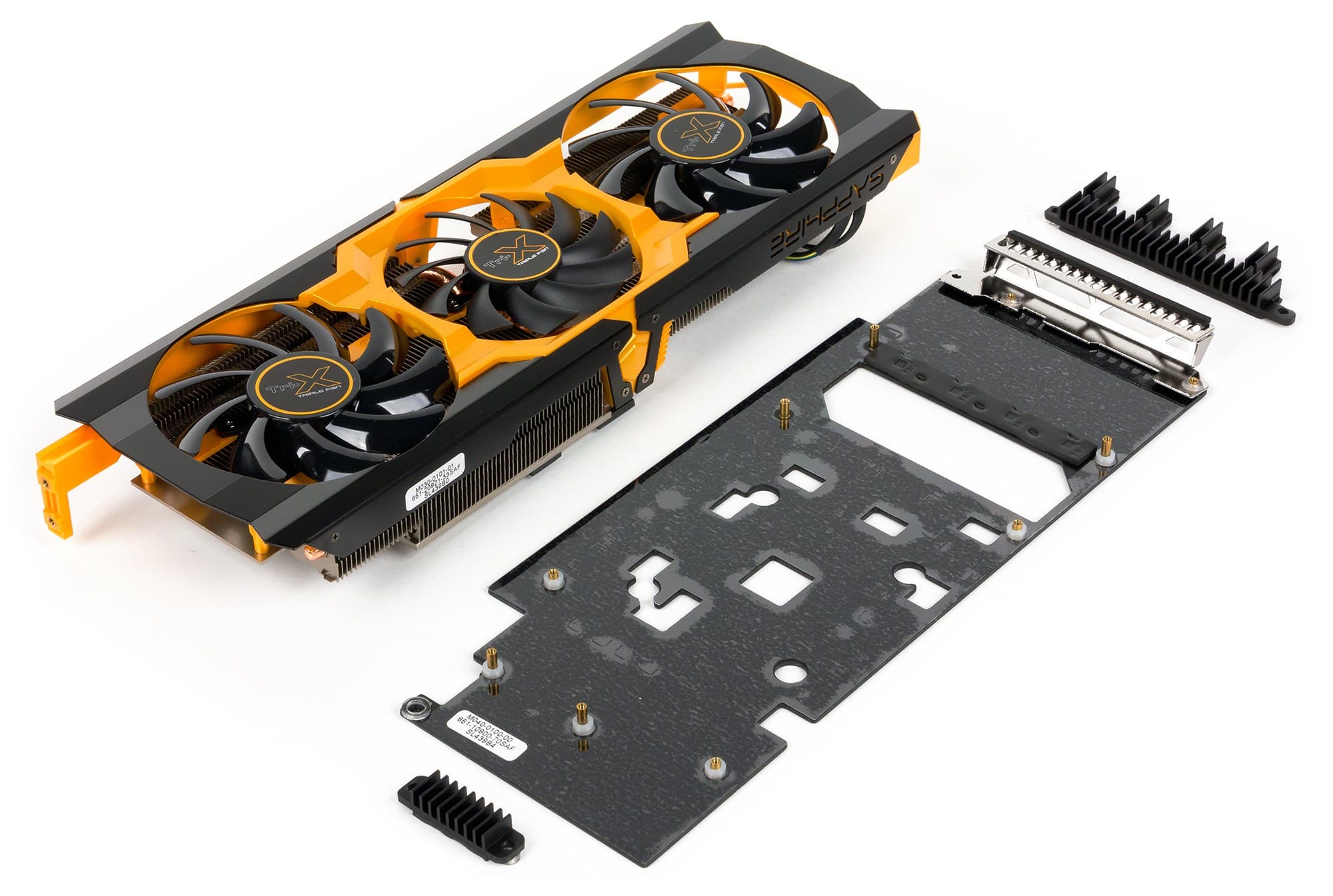

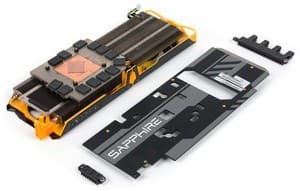

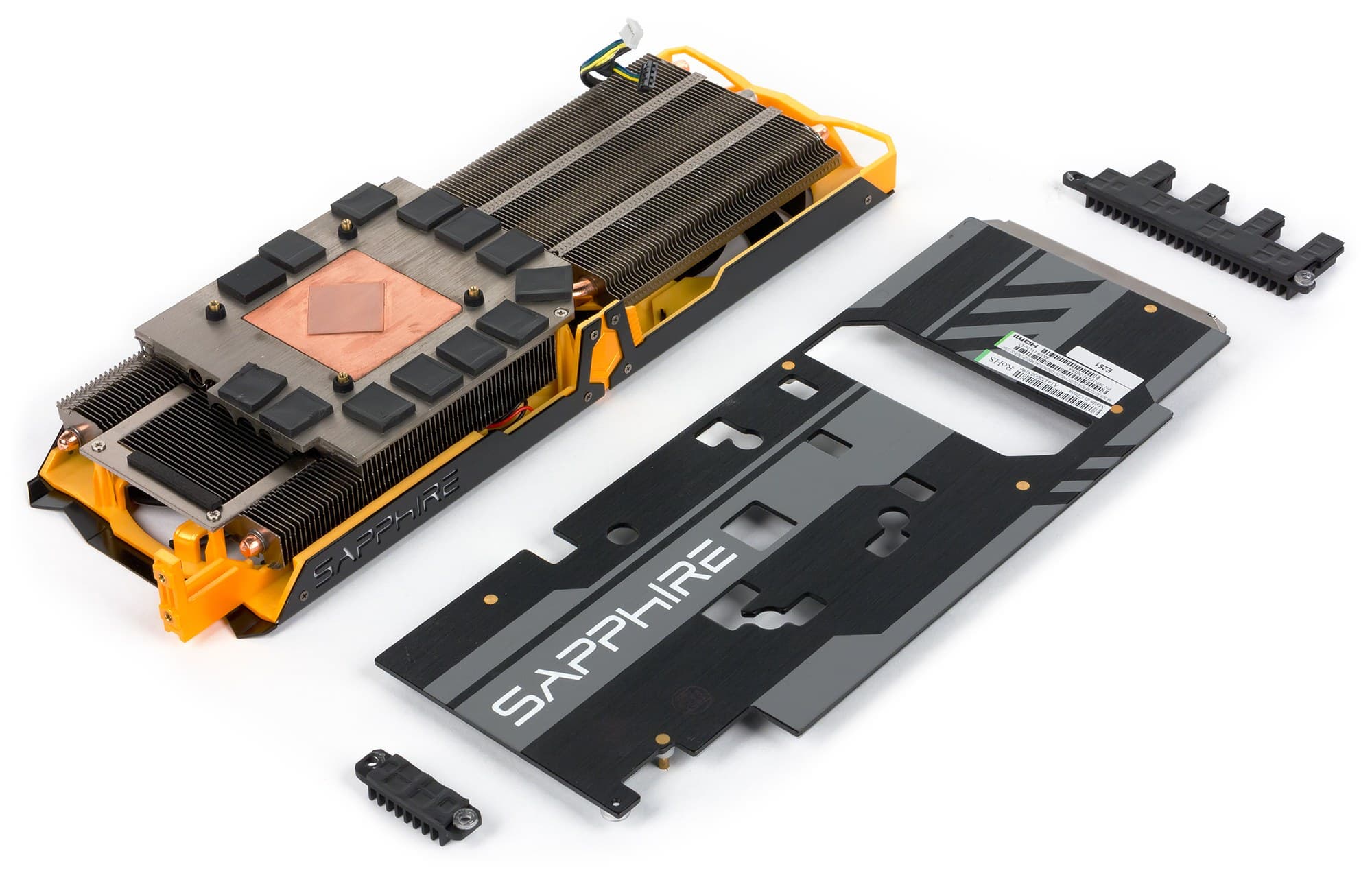

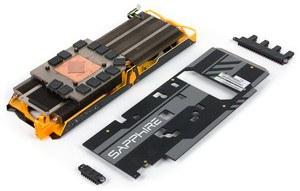

Система охлаждения
В основе данной системы охлаждения — довольно популярная конструкция Sapphire Tri-X, состоящая из радиатора, пронизывающих его пяти тепловых трубок и трех вентиляторов диаметром 90 мм, оснащенных лопастями с аэродинамическим профилем для обеспечения максимального потока воздуха при минимальном уровне шума. Каждый вентилятор имеет два комплекта шарикоподшипников с пылеотталкивающим покрытием (как это выглядит — неизвестно: сами мы вентиляторы не разбирали, пришлось поверить на слово производителю).

Кулер на торце имеет светящйеся логотип компании, это, по сути, визуальный индикатор температуры видеокарты: цвет логотипа может меняться с синего на желтый, а потом и на красный (по мере нагрева ядра).

Под нагрузкой максимальная температура не превысила 68 градусов, что является отличным результатом для видеокарты такого уровня. Правда, расплачиваться за это приходится повышенным шумом кулера.

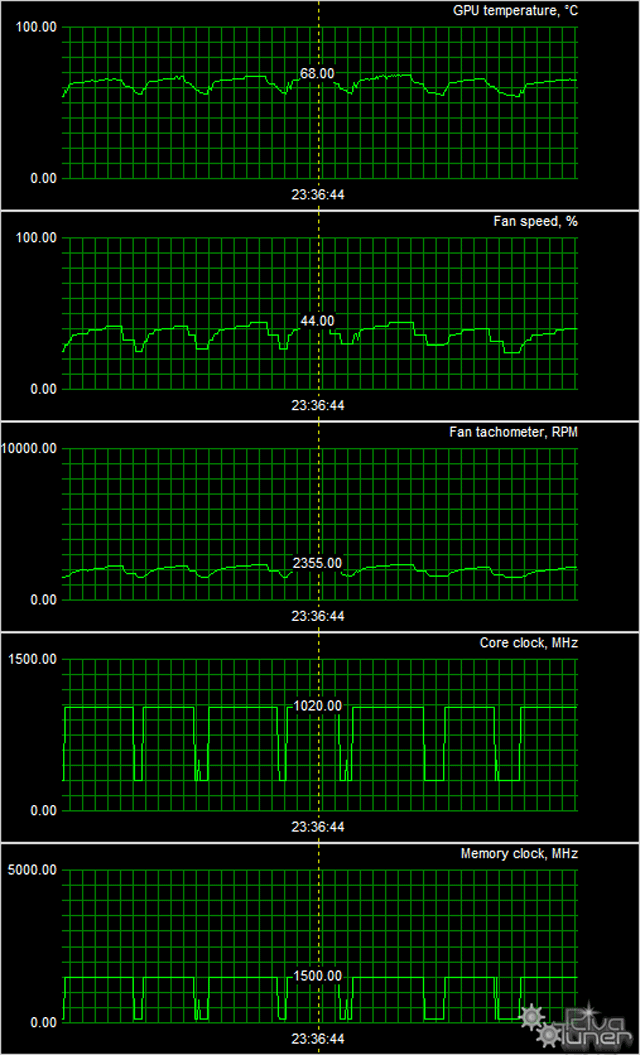

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 35 °C, вентиляторы работали в пределах 20% от максимума (1520 оборотов в минуту), шум достигал 25,2 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 42 °C, вентиляторы работали на той же частоте вращения, уровень шума сохранялся прежним (25,2 дБА).

В режиме максимальной нагрузки в 3D температура быстро достигала 68 °C, вентиляторы при этом раскручивались до почти 2400 оборотов в минуту, шум вырастал до 46,2 дБА, после чего температура стабилизировалась на этом уровне. Шум от кулера весьма высокий, если сравнивать с конкурирующими решениями. Очевидно, система охлаждения карты рассчитана в первую очередь на сценарий разгона: отсюда и относительно высокая частота вращения вентиляторов даже в простое, и явно неадекватное усиление воздушного потока под 3D-нагрузкой, когда температура ядра сохраняется на невысоком уровне. Зато этот кулер обеспечит нормальное охлаждение карты даже при серьезном разгоне.

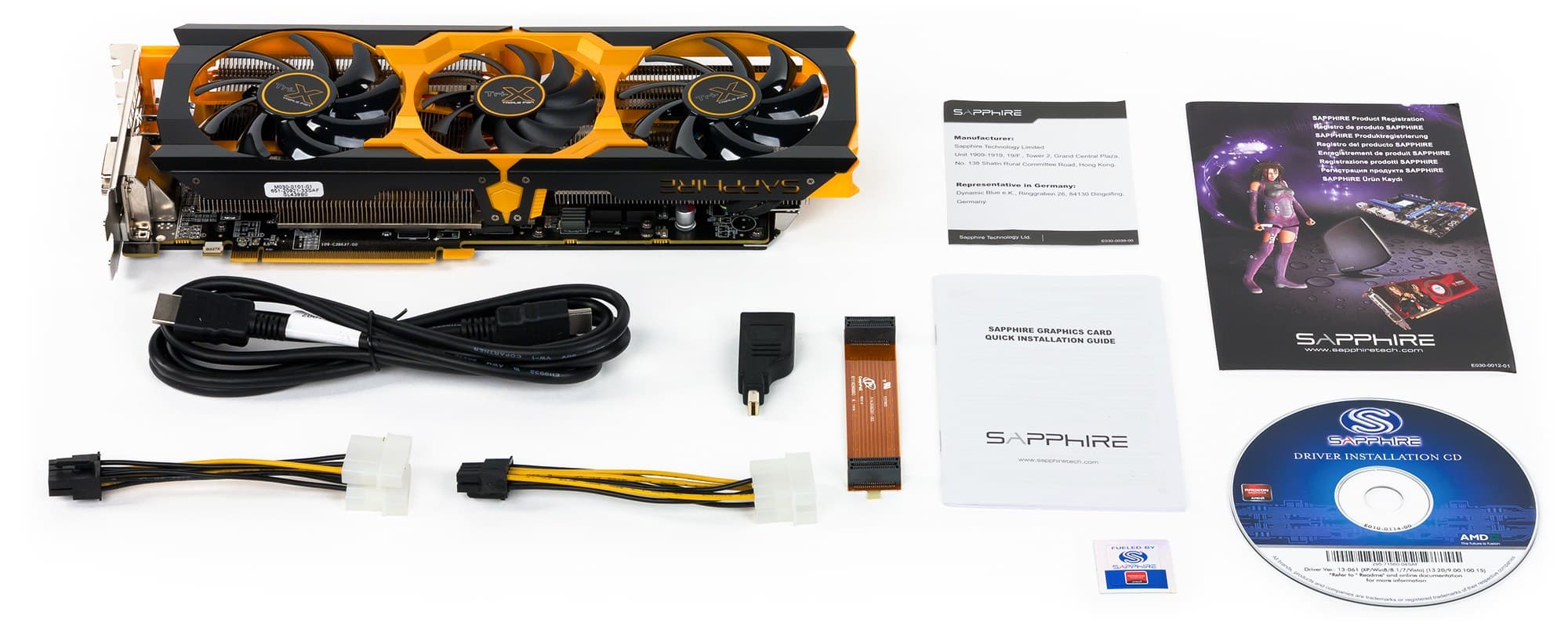

Комплектация.
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания, кабель HDMI, адаптер Mini-DP-to-DP, мост CrossFire.

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Амур 1200 (1200 Вт);
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • монитор Asus ProArt PA249Q (24″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 15.4 Omega,
  • драйверы Nvidia версии 350.12,
  • VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment) — DirectX 11.0

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0

  • Dragon Age: Inquisition (BioWare/EA) — DirectX 11.0

  • Watch Dogs (Ubisoft) — DirectX 11.0

  • Grand Theft Auto V (Rockstar Games/Rockstar Games) — DirectX 11.1

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 280X и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина мая 2015 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
15Sapphire R9 280X 3072 МБ, 1050/1050/60001450502289
16R9 280X 3072 МБ, 1050/1050/60001450492295
17R9 285 2048 МБ, 973/973/55001290516250
18R9 280 3072 МБ, 940/940/50001200478251
20GTX 760 2048 МБ, 980—1033/60001200517232
21GTX 960 2048 МБ, 1126—1178/70001140462247

Комментарий к Рейтингам iXBT.com


По производительности Radeon R9 280X лидирует в своей ценовой группе. Карта Sapphire в этом рейтинге делит первое место с базовым ускорителем, поскольку работает по умолчанию на тех же частотах. А вот цена у нее выше, так что в рейтинге полезности она неизбежно немного «провалится».
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейсередина мая 2015 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
03GTX 760 2048 МБ, 980—1033/60005171200232
04R9 285 2048 МБ, 973/973/55005161290250
08Sapphire R9 280X 3072 МБ, 1050/1050/60005021450289
11R9 280X 3072 МБ, 1050/1050/60004921450295
13R9 280 3072 МБ, 940/940/50004781200251
16GTX 960 2048 МБ, 1126—1178/70004621140247

Комментарий к Рейтингам полезности


С учетом цены сравнивать становится сложнее, потому что Radeon R9 280X находится между основными конкурентами: GTX 770 дороже, а GTX 760 — дешевле, чем R9 280X. Так что если чисто механически произвести подсчет наших рейтингов, то по полезности GTX 760 выглядит более привлекательным. Однако R9 280X имеет 3 ГБ памяти, а конкуренты — по 2, и сейчас все больше выходит игр, требующих уже больше 2 ГБ памяти, чтобы выдавать графику в приличном качестве.

Мы вернулись к, казалось бы, уже забытому Radeon R9 280X только потому, что Sapphire Radeon R9 280X Tri-X OC 3072 МБ 384-битной GDDR5 PCI-E активно продается на рынке, а мы его еще не изучали (он как-то прошел мимо нашего тестлаба). Аналог этого ускорителя когда-то основывался на Radeon HD 7970 и относился к премиум-сегменту, а теперь он под новым названием спустился в средний сегмент. У видеокарты эффективная, но слишком шумная под полной нагрузкой система охлаждения. Благодаря серьезно переделанному блоку питания Sapphire Radeon R9 280X Tri-X OC может обеспечить приличный разгон: в нашем случае удалось получить стабильную работу карты на частотах 1160/6500 МГц. При этом ускоритель в ряде тестов догнал по производительности более дорогого конкурента в лице Geforce GTX 770.

Минусы: габариты карты весьма велики, плюс слишком шумный кулер.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R9 280X — $244 (на 01.06.16) GTX 770 — $377 (на 01.06.16)
R9 280X — $244 (на 01.06.16) GTX 960 — $182 (на 01.06.16)
R9 280X — $244 (на 01.06.16) GTX 660 Ti — $309(2)
R9 280X — $244 (на 01.06.16) GTX 760 — $212 (на 01.06.16)
Sapphire Radeon R9 280X Tri-X OC — T-11037603 R9 280X — $244 (на 01.06.16)
Предложения Sapphire Radeon R9 280X Tri-X OC
L-11037603-10


Благодарим компанию Sapphire Russia
и лично Константина Мартыненко
за предоставленную на тестирование видеокарту

2 блока питания Thermaltake DPS G 1050W/Амур 1200 для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek

Клавиатура Cougar 700K для рабочего компьютера предоставленa компанией Cougar
