Radeon R9 280X в исполнении Asus

Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Таити, вот такие они вот, Таити! «Вы не были на Таити?» А зря, там такие «Радеоны» выращивают! Особенно будут рады владельцы Radeon HD 7970: был топовый ускоритель за очень большие деньги, а превратился в середнячка за 300 долларов с невыразительным названием R9 280X. Впрочем, за годы нахождения на рынке любой топовый продукт постепенно становится надоевшим, выходят новые игры, где требования к графике растут... Вот и переползает бывший король на роль в лучшем случае министра.

Хотя, по правде говоря, с новой ценой бывший HD 7970 GHz (с новым именем R9 280X) выглядит очень и очень привлекательно, ведь по сути все его характеристики все равно удовлетворяют современным потребностям геймеров. Ну да, пусть не получится играть в нашумевший BF4 в Ultra HD-разрешении — так и Full HD достаточно. Объем памяти в 3 гигабайта также вполне современен.

Быстренько глянем на справочники, помогущие новичкам разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров, и идем дальше.

Мы еще в марте 2013 года изучали предшественника данной карты в лице Asus Matrix Platinum Radeon 7970 GHz, однако сегодняшний материал представляет самостоятельный интерес: ведь за прошедшее время и конкуренты поменялись, и тесты новые появились. Так что исследование обещает быть полноценным.

Итак, что мы имеем.

Плата

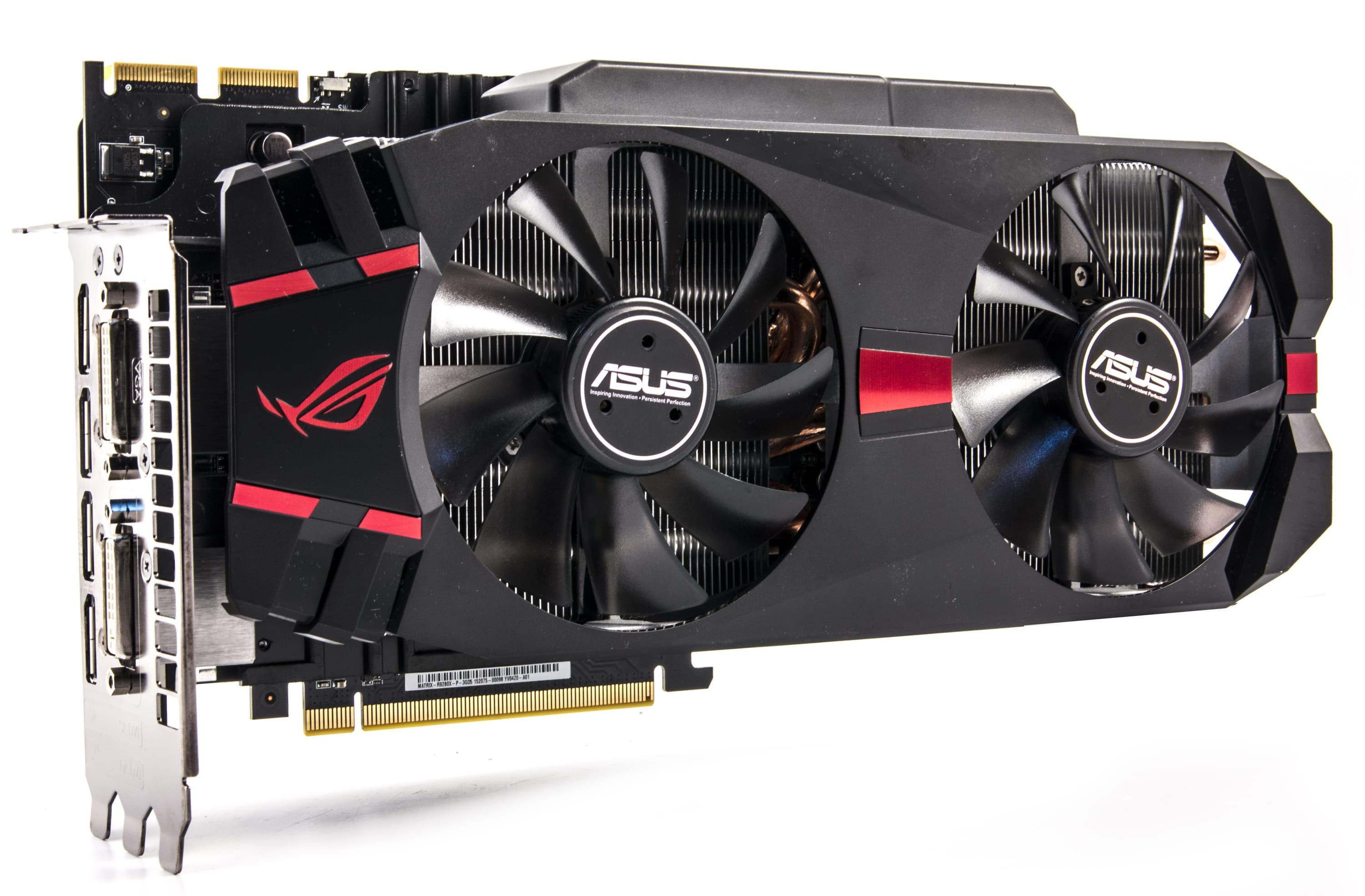

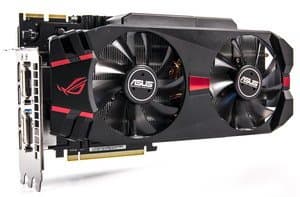

Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Radeon R9 280X (Tahiti)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1100 МГц (номинал — 1050 МГц)
  • Частота работы памяти (физическая (эффективная)): 1600 (6400) МГц (номинал — 1500 (6000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 32/1100 МГц (номинал — 32/1050 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 2048
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 290×125×60 мм (видеокарта занимает 3 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 235/71/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 4×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E

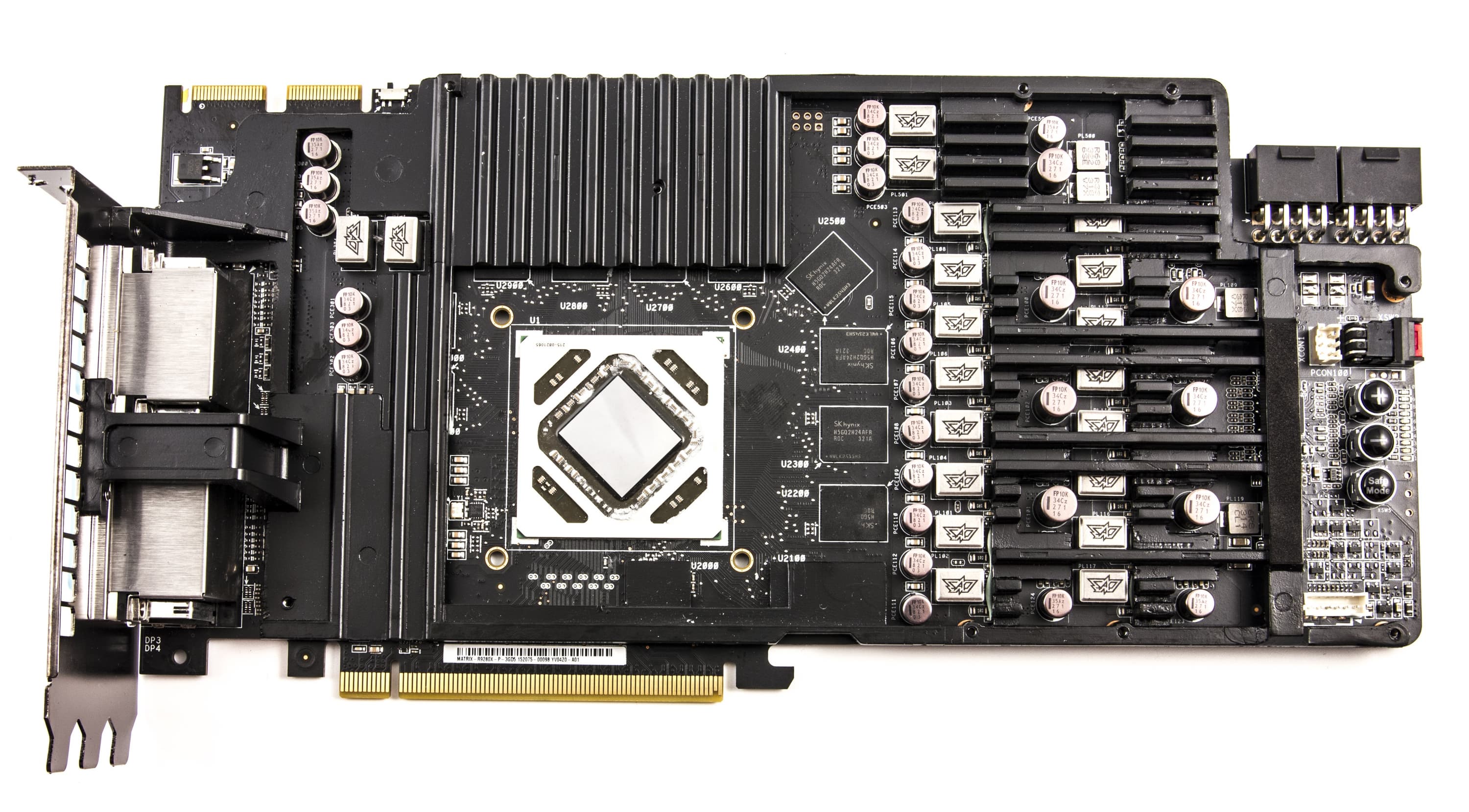

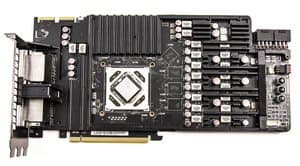

Картa имеeт 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой стороне PCB.

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

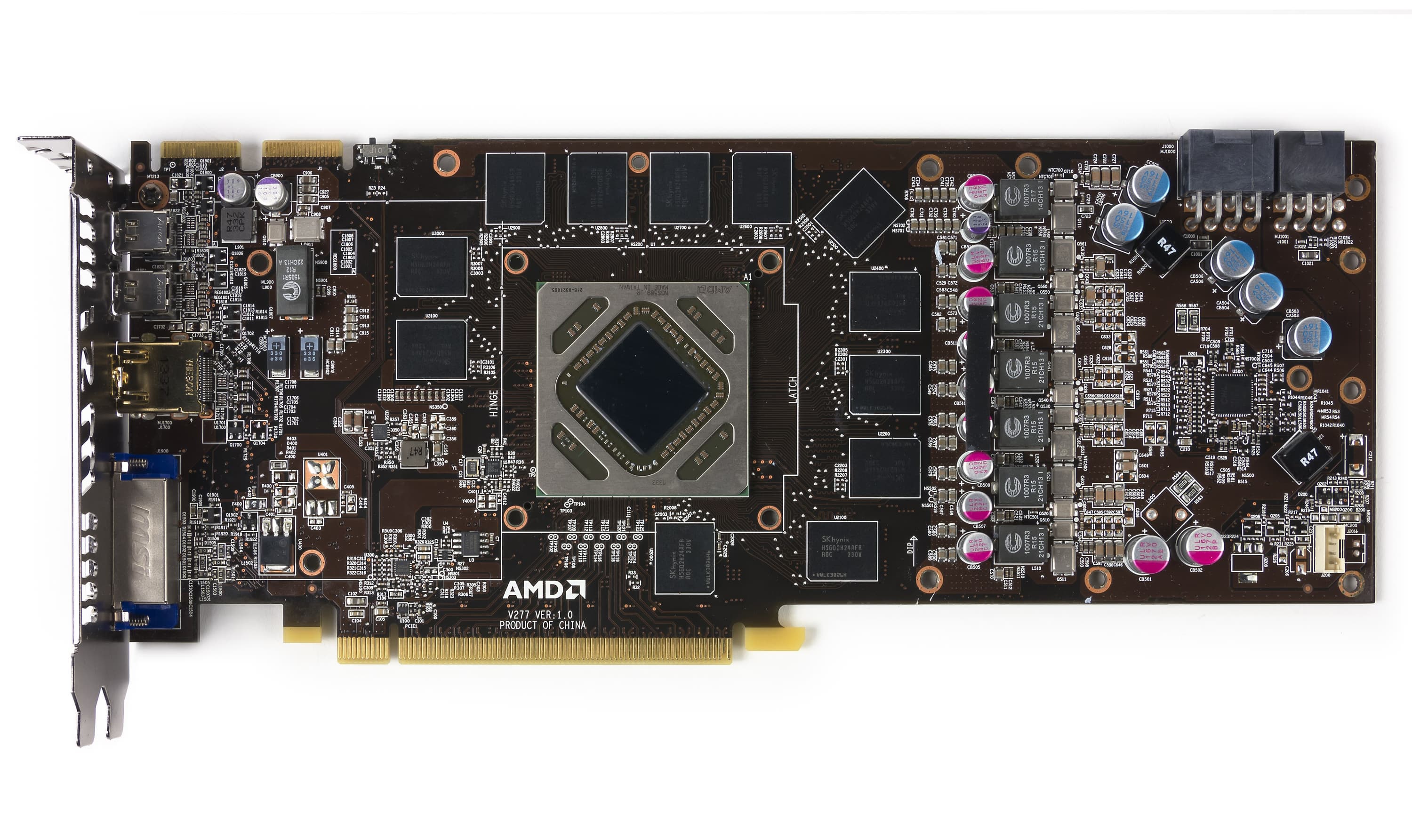

Сравнение с эталонным дизайном, вид спереди
Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon R9 280X

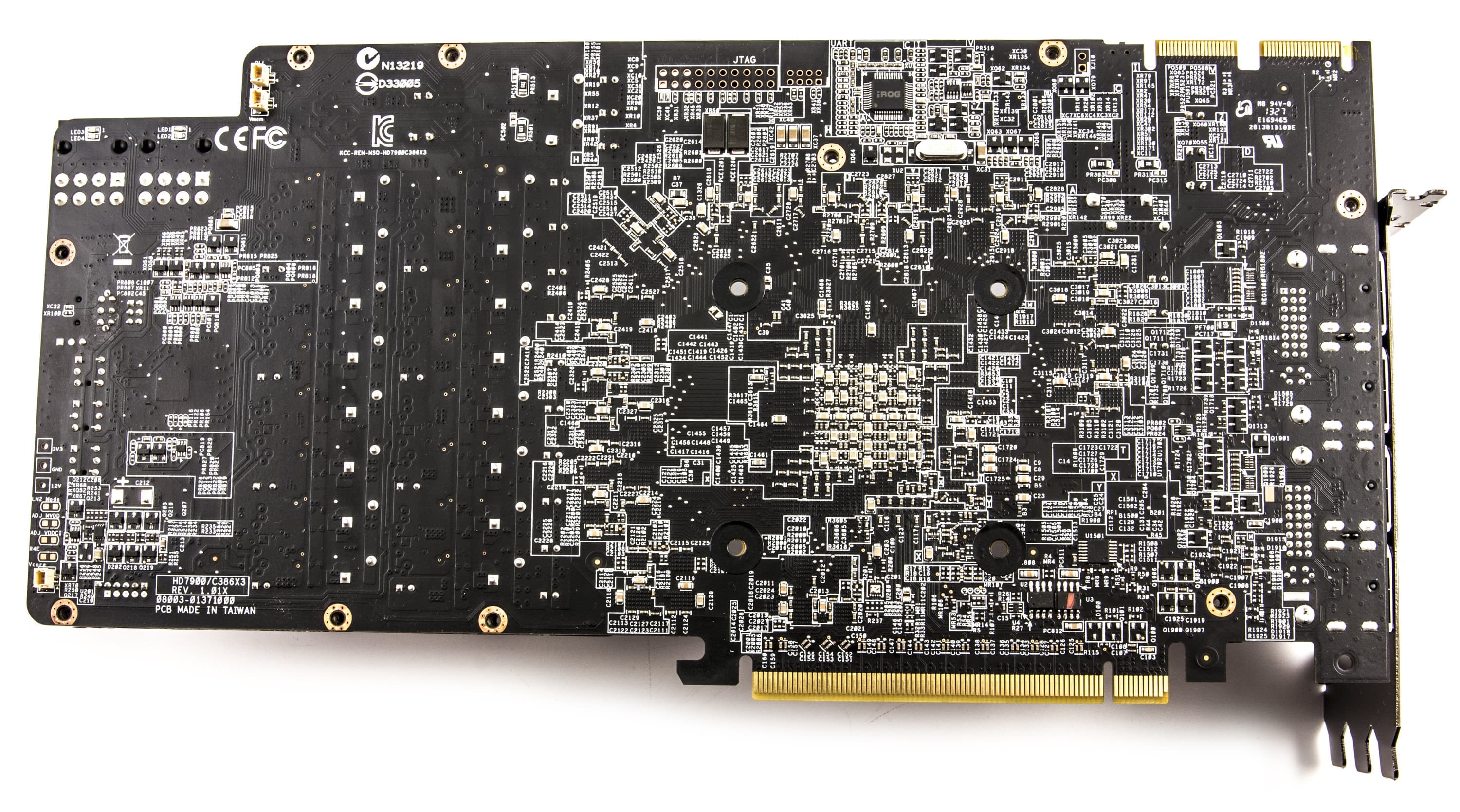

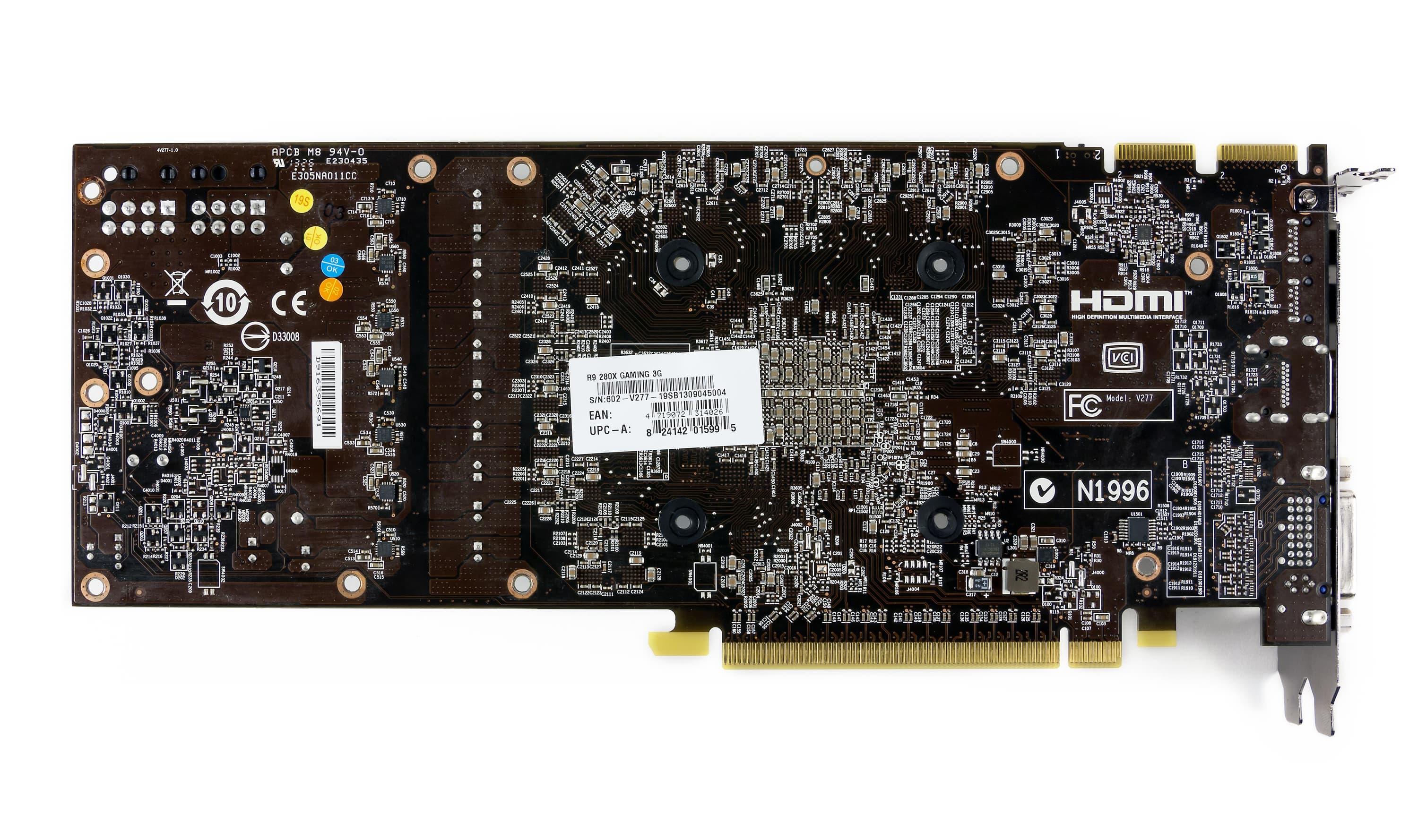

Сравнение с эталонным дизайном, вид сзади
Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon R9 280X

Я еще раньше отмечал, что ускоритель имеет уникальный дизайн, значительно отличающийся от эталонного.

Переделано практически все, и в первую очередь — силовой блок. Схема питания ядра стала 16-фазной (!) вместо 4-фазной у эталонного дизайна. Всё это дает большие возможности для оверклокинга и вообще тонкой настройки работы ядра, поскольку можно менять вольтажи с ювелирной точностью. Кстати, для этого Asus выпускает соответствующую утилиту GPU Tweak, идущую в комплекте поставки и доступную на веб-сайте компании. О работе с ней мы уже писали.

В качестве альтернативного метода оверклокинга на карте имеется набор кнопок в хвостовой части, нажатие на каждую из которых приводит к повышению или понижению напряжения ядра. Для визуальной информации о перегрузке или недогрузке GPU на плате имеется световой индикатор в виде слова Matrix, который меняет цвет в зависимости от нагрузки на GPU.

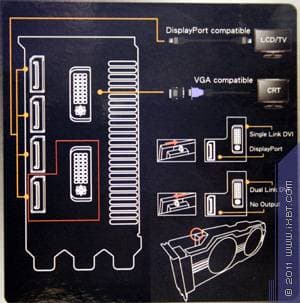

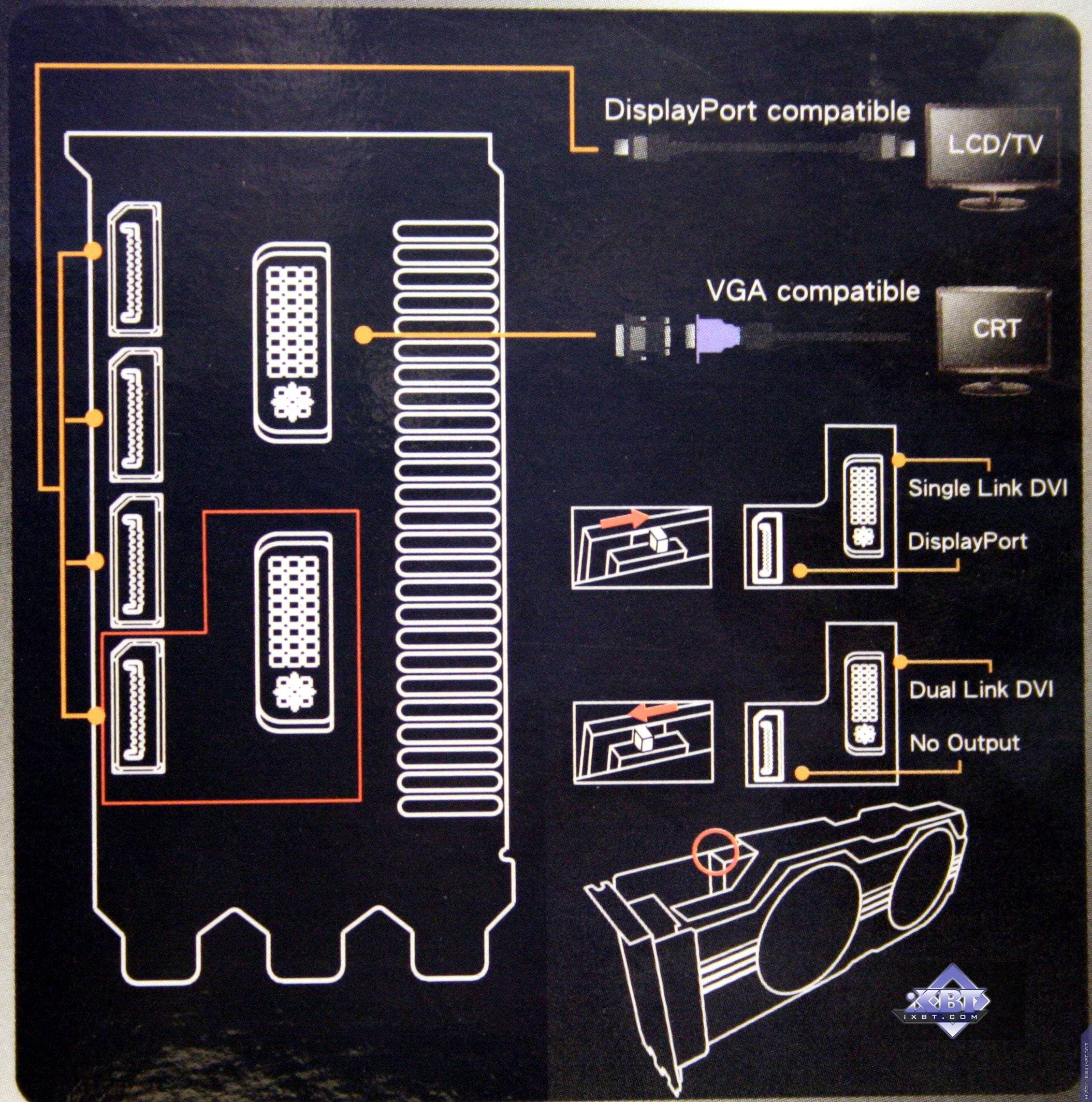

Набор гнезд весьма разнообразный: 2 порта DVI (один из которых Single-Link и совместим с выводом на VGA, а второй — Dual-Link и совместим с выводом на HDMI) и 4 DisplayPort, поэтому суммарно можно подключить 4 приемника с DP либо два с DVI, а также комбинации VGA/HDMI/DVI. Специальный переключатель на верхнем торце карты как раз активизирует ту или иную комбинацию гнезд вывода. Схема переключения приведена на коробке.

Нижнее DVI-гнездо включается в режим Dual-Link только в случае отключения одного из DP (которых суммарно остается три). Если надо иметь одновременно 4 DP, то тогда оба гнезда DVI могут работать только в режиме Single-Link, позволяя выводить картинку с максимальным разрешением 1920×1200. Верхнее DVI-гнездо всегда работает в режиме Single-Link и совместимо с VGA (d-Sub).

Напомним, что ускорители серии Radeon обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком. Также следует напомнить, что ускорители этого семейства могут выводить картинку одновременно на 4 монитора. Впрочем производительности этого ускорителя уже может не хватить для полноценной игры на 4 мониторах в режимах Full HD каждый, и об этом следует подумать перед покупкой.

Видеокарта требует дополнительного питания в виде двух 8-контактных гнезд.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

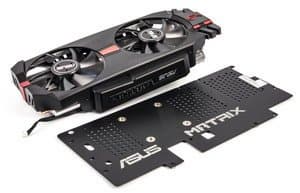

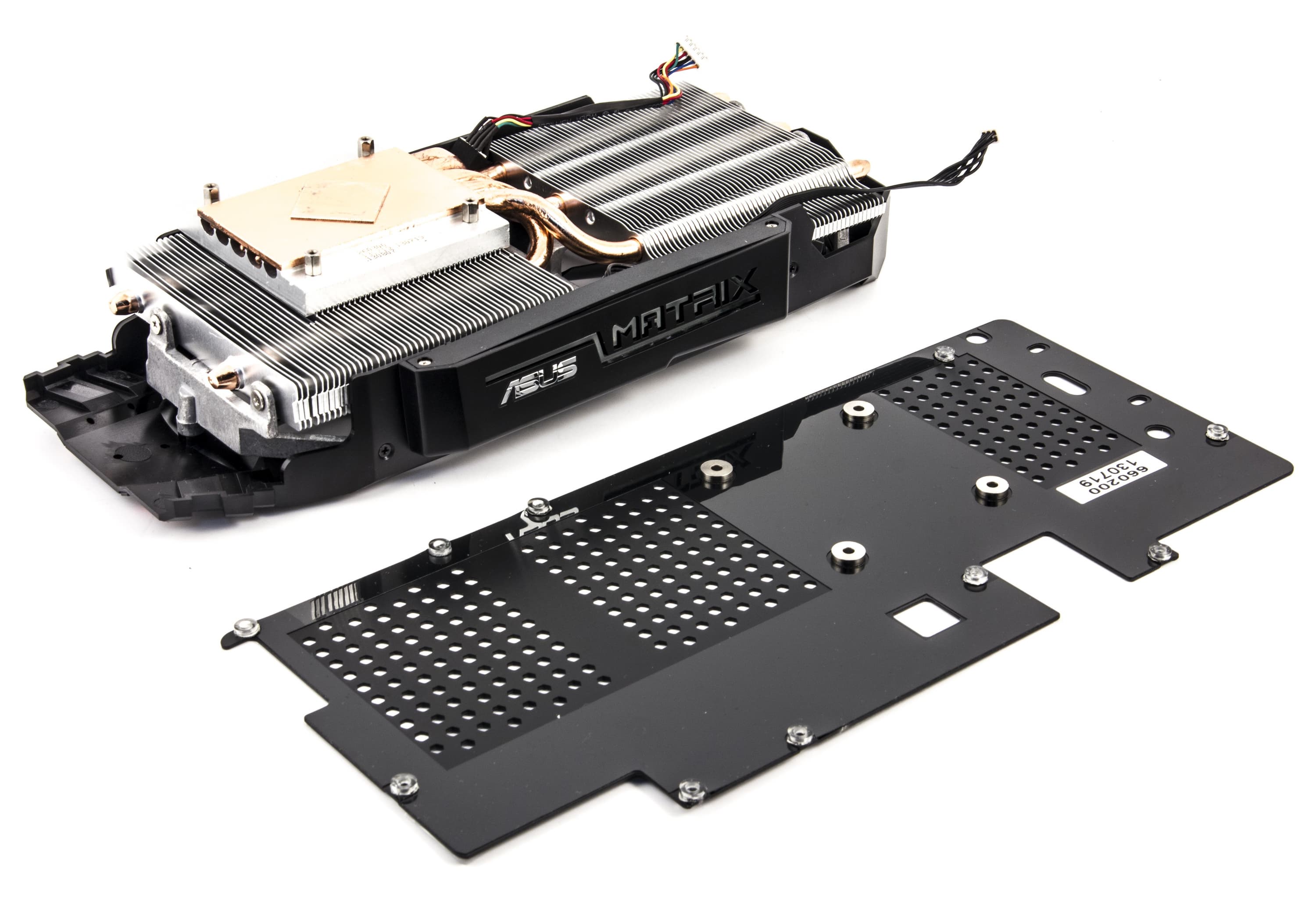

О системe охлаждения.

Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E

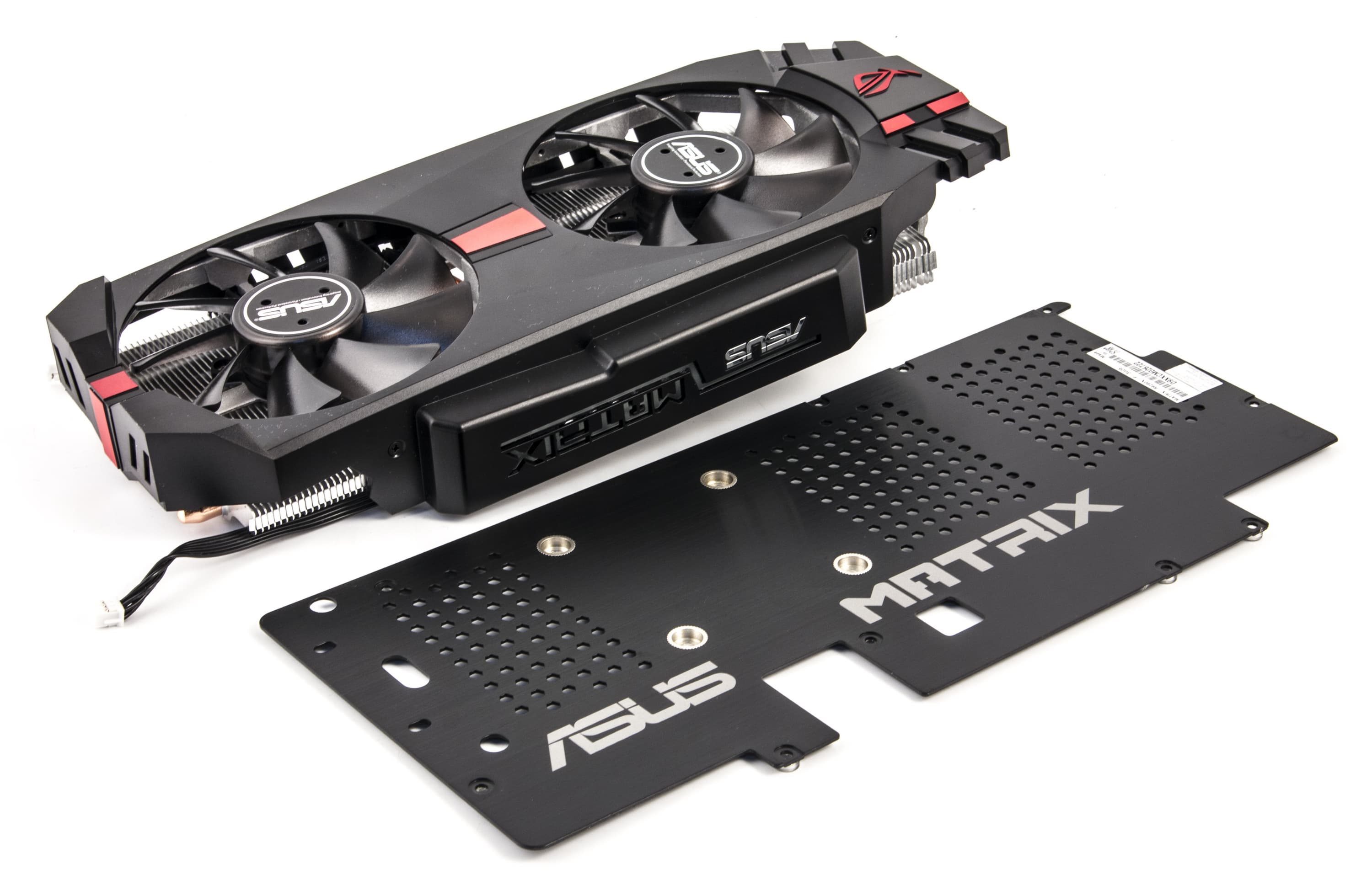

СО состоит из двух массивных радиаторов, соединенных меж собой тепловыми трубками. Один из радиаторов прижимается своей медной подошвой к ядру. Таким образом, тепло разносится трубками по ребрам радиаторов, которые сверху накрыты массивным кожухом с двумя вентиляторами, созданными по специальной технологии, снижающей уровень шума.

Микросхемы памяти и силовые транзисторы не охлаждаются, но при этом в комплект поставки входит отдельный радиатор для силовых транзисторов. Его могут использовать оверклокеры для получения более эффективного охлаждения при значительном отклонении напряжения от номинала.

В целом система охлаждения получилась действительно совсем малошумной (несмотря на то, что обороты вентиляторов превышали значение 1900 об/мин, особая конструкция вентиляторов делает их практически бесшумными на подобной частоте вращения), и потому ускоритель может понравиться всем.

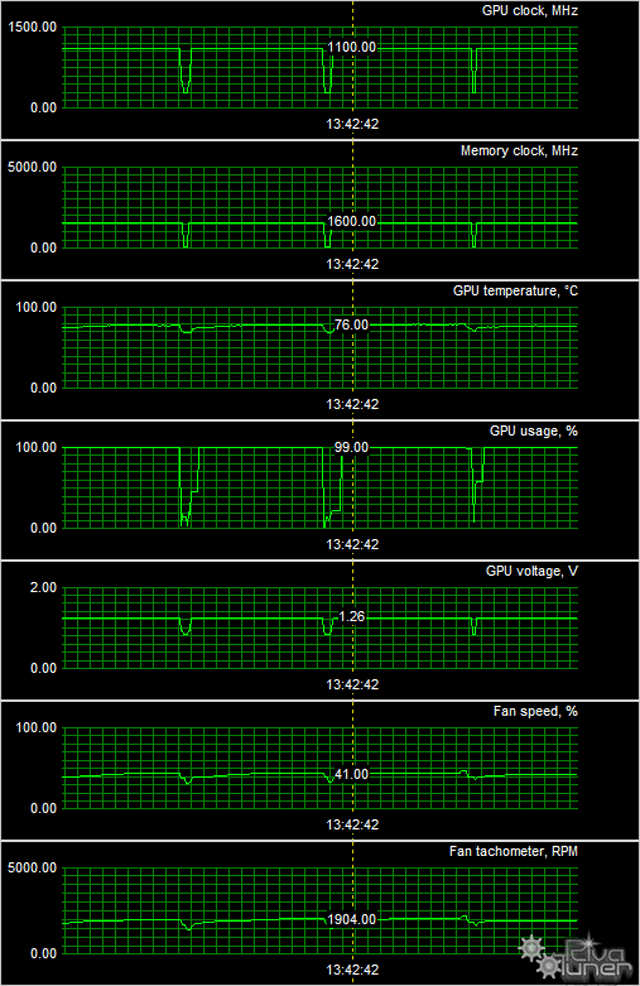

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 76 градусов по ядру, что для такого рода ускорителей очень хороший результат, учитывая еще и малошумный кулер.

Теперь о комплектации.

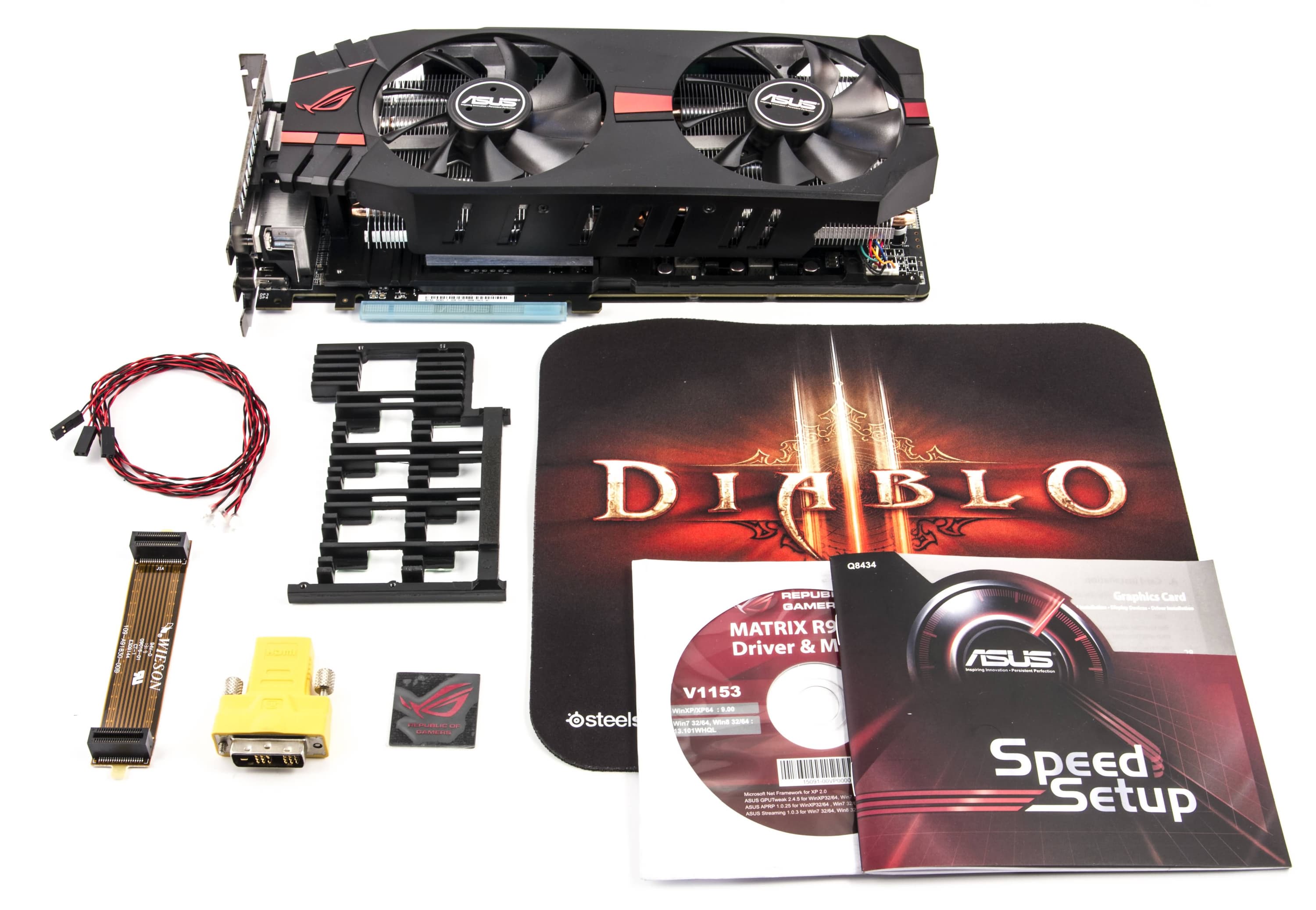

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E
Базовый комплект плюс адаптер DVI-to-HDMI, а также набор проводов для съема показаний вольтажа и токов с ядра и микросхем памяти. Как бонус идут тематический коврик для мыши, а также наклейка, символизирующая, что данный ускоритель относится к серии продуктов Asus Republic Of Gamers.

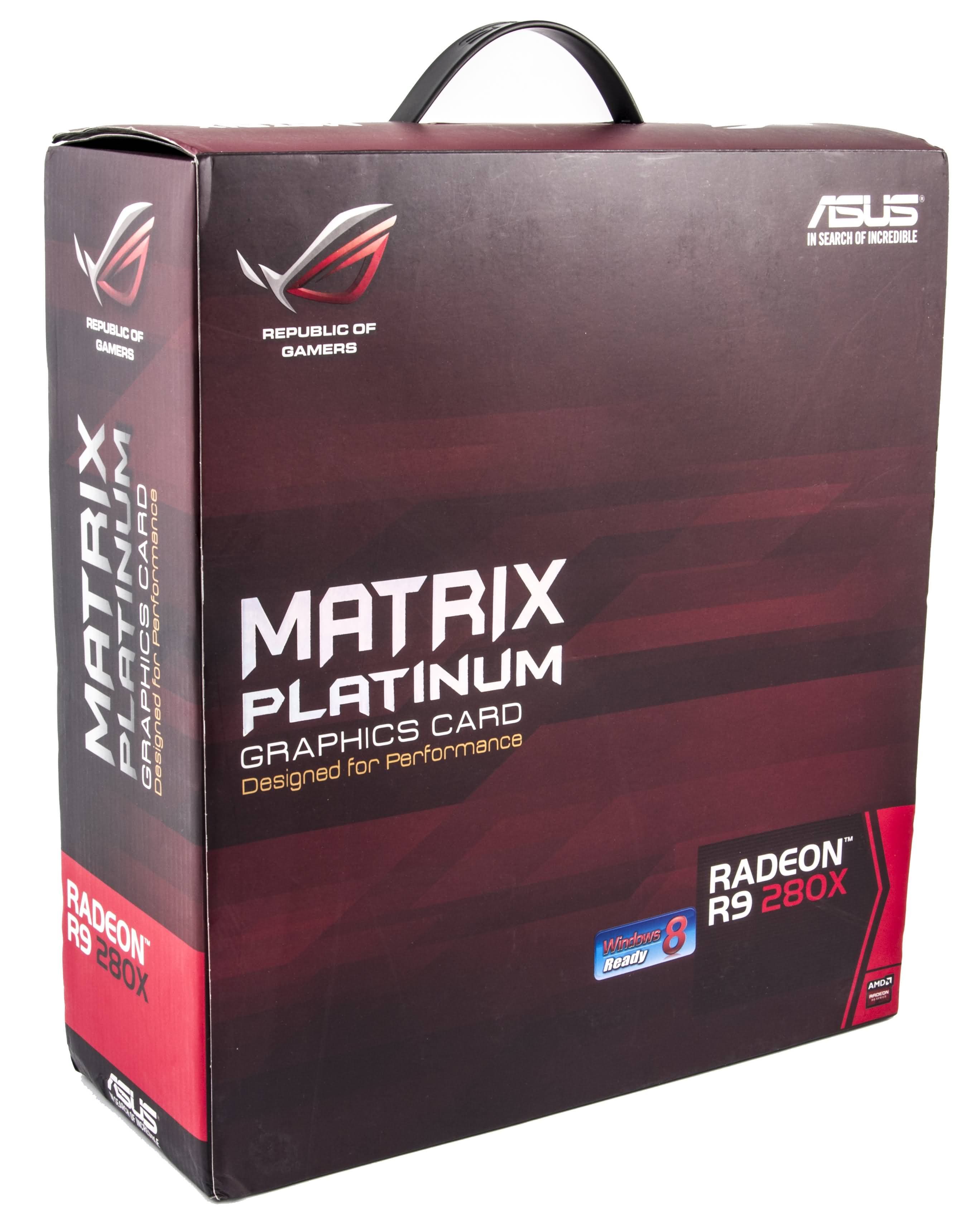

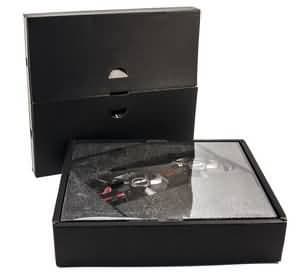

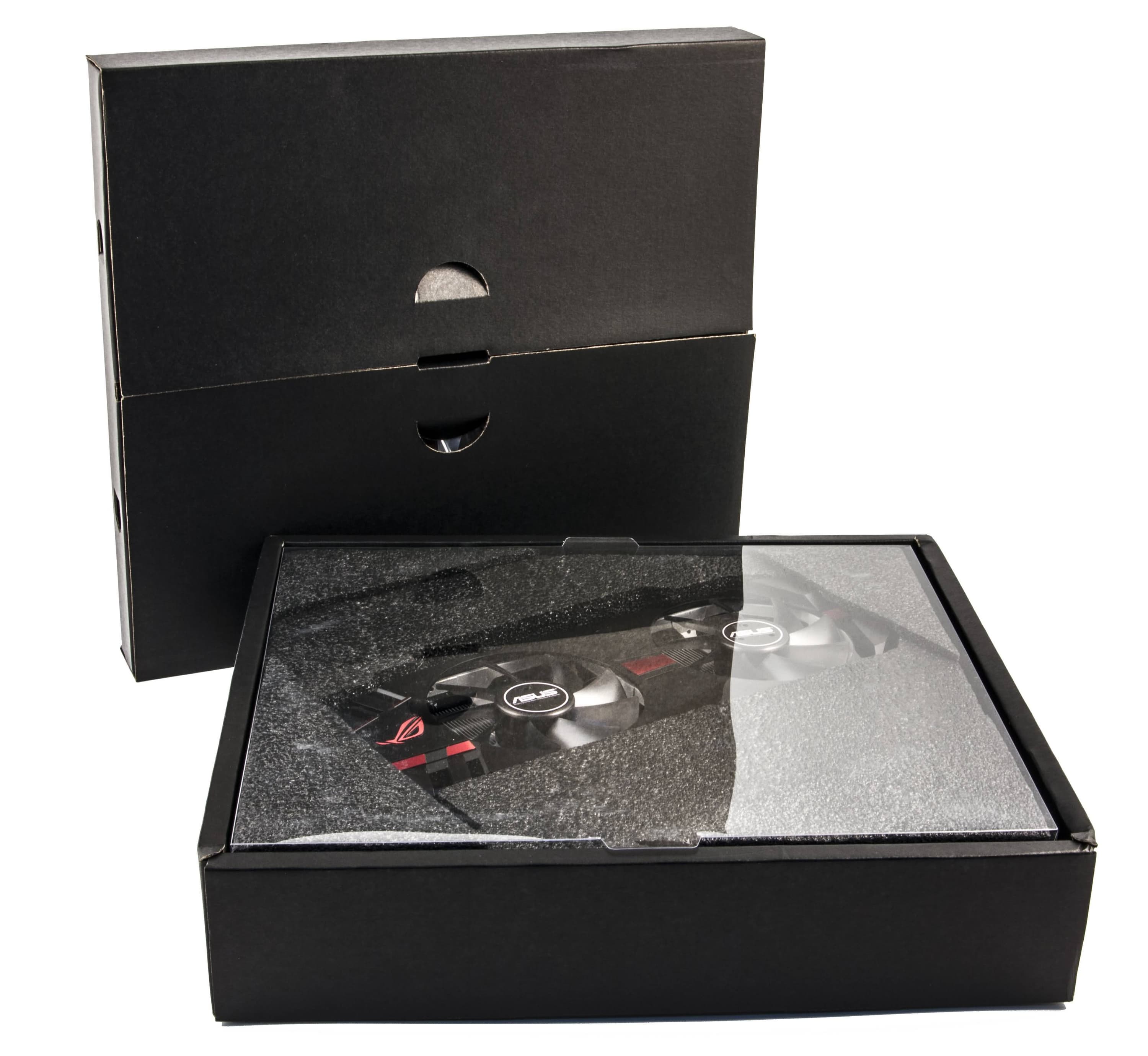

Упаковкa.

Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.11beta8; Nvidia версии 331.70 (для GTX 780 Ti)/331.58 (для остальных Geforce)

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на середину декабря 2013 г, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
11 GTX 770 2048 МБ, 1046—1075/7000 900 205 439
12 Asus R9 280X 3072 МБ, 1100/1100/6400 890 212 420
14 GTX 680 2048 МБ, 1000—1100/6000 860 170 505
15 R9 280X 3072 МБ, 1050/1050/6000 850 202 420
16 HD 7970 GHz 3072 МБ, 1050/1050/6000 850 205 414
18 GTX 670 2048 МБ, 915—1030/6000 780 190 410
20 HD 7950 3072 МБ, 850/850/5000 710 228 312

Как видите, ускорителю Asus не хватило совсем чуть-чуть, чтобы сравняться с конкурентом в лице Geforce GTX 770. И понятно, что рассматриваемый вариант Asus опережает среднестатистический R9 280X из-за повышенных частот работы.

А теперь давайте посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
14 HD 7950 3072 МБ, 850/850/5000 228 710 312
18 Asus R9 280X 3072 МБ, 1100/1100/6400 212 890 420
21 HD 7970 GHz 3072 МБ, 1050/1050/6000 205 850 414
23 GTX 770 2048 МБ, 1046—1075/7000 205 900 439
24 R9 280X 3072 МБ, 1050/1050/6000 202 850 420
25 GTX 670 2048 МБ, 915—1030/6000 190 780 410
26 GTX 680 2048 МБ, 1000—1100/6000 170 860 505

Если не учитывать уже уходящий с рынка Radeon HD 7950, то ускоритель Asus Matrix Platinum Radeon R9 280X является самым полезным для покупки внутри своей ценовой группы.

Итак:

Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E — отличное решение для любителей разгона (наш экземпляр «погнался» до уровня 1220 МГц по ядру и 7200 МГц по памяти, работая при этом стабильно и почти бесшумно!), а также для всех, кто хочет мощный и стильный 3D-ускоритель в пределах цены 300—380 долларов (любителям моддинга может к тому же понравиться «цветовая сигнализация» карты, меняющая цвет в зависимости от нагрузки на ядро).

Конечно, этот продукт имеет весьма громозкие размеры, поэтому перед покупкой следует померить пространство внутри системного блока и оценить возможности своего БП: он должен быть не менее 600 Вт, а также иметь 8-контактные «хвосты» питания (во всяком случае, разветвителей и переходников питания в комплекте поставки карты нет).

В целом, учитывая изменившиеся реалии в плане снижения цен и выхода конкурентов, мы можем сказать, что данный продукт, с тех пор как он перестал быть HD 7970 GHz и стал R9 280X, получил дополнительные плюсы и выглядит просто отлично. Подчеркнем, что речь пока идет о ценовой нише 300-380 долларов (в ближайшее время цены должны упасть до 300 долларов и приблизиться к рекомендуемым 299).

Уточнение: в течение декабря цены скакнули вверх и стали очень далеки от рекомендованных AMD для R9 280X. Возможно, к моменту прочтения вами этой статьи ситуация изменится в положительную сторону, цены сейчас имеют тенденцию сильно колебаться из-за неравномерного спроса, а также пока еще немногочисленных поставок на рынок. В то же время цена на GTX 770 сильно упала, сделав этот ускоритель намного более привлекательным.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за декабрь 2013 года) получила награду карта:

  • Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E

Также в номинации «Отличная поставка» (за декабрь 2013 года) мы награждаем карту:

  • Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
R9 280X — $281 (на 01.08.16) GTX 770 — $362 (на 05.09.16)
R9 280X — $281 (на 01.08.16) GTX 680 4 ГБ — Н/Д(0)
R9 280X — $281 (на 01.08.16) HD 7970 GHz — Н/Д(0)
Asus Matrix R9 280X — Н/Д(0) R9 280X — $281 (на 01.08.16)


Благодарим компанию Asus Russia
и лично Владислава Захарова
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
