Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Powercolor PCS+ Radeon R9 390 8192 МБ 512-битной GDDR5 PCI-E
Сведения о производителе: Компания TuL Corporation (сокращение от Technology UnLimited), бывшая C. P. Technology (торговая марка Powercolor). Основана в 1997 году. Штаб-квартира в Тайбэе/Тайвань, производство в Китае (в большинстве случаев задействованы мощности фабрик компании Foxconn, которая владеет почти половиной акций TuL). До 2002 года видеокарты производились исключительно на основе GPU Nvidia (Geforce). Начиная с 2002 года, после реорганизации компании, стали выпускаться ускорители только на основе GPU ATI/AMD (Radeon). Под маркой Powercolor выпускаются также и иные виды продукции (мультимедийного плана).
Видеообзор

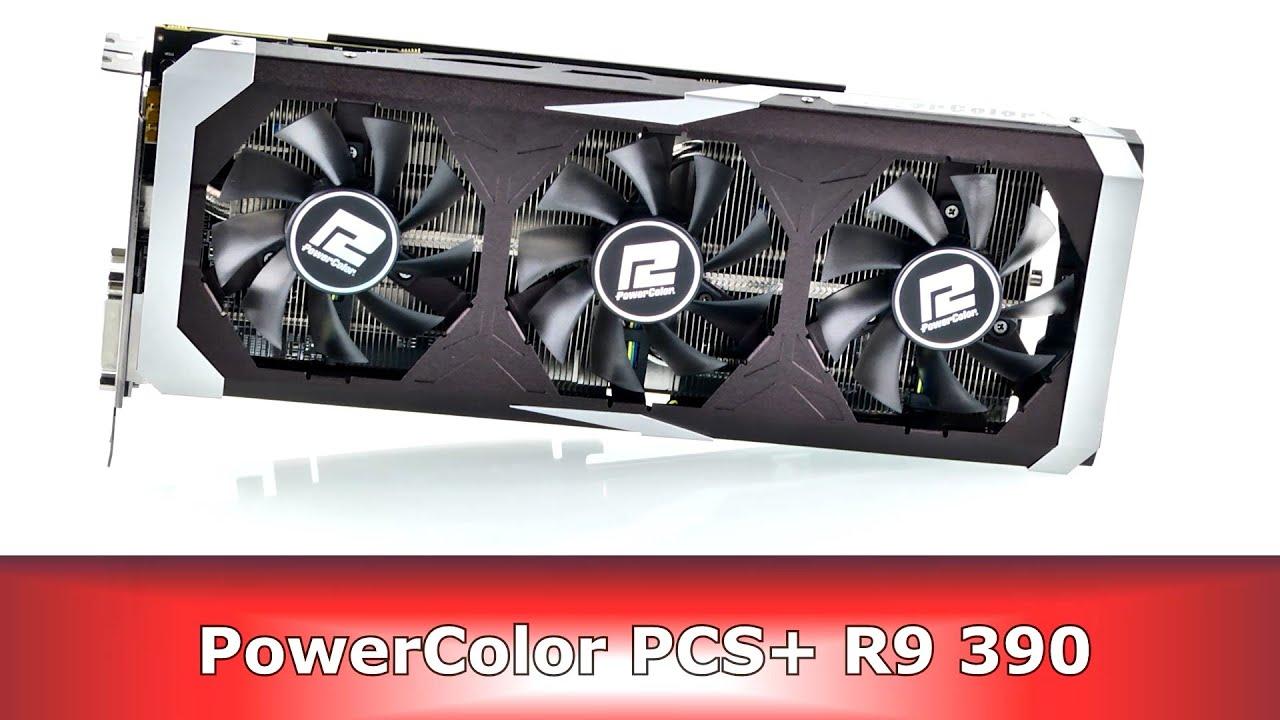

Для начала предлагаем посмотреть наш видеообзор ускорителя Powercolor PCS+ Radeon R9 390:
Теперь давайте взглянем на спецификации устройства.

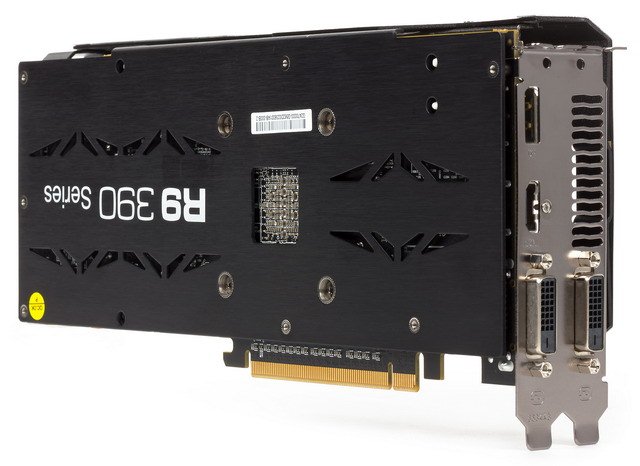

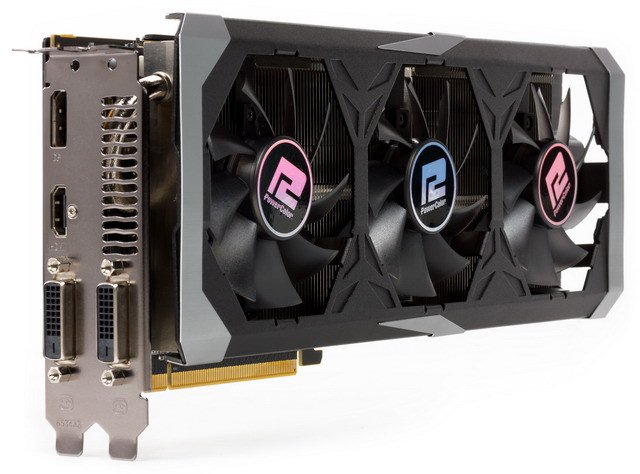

Устройство(а)
| Powercolor PCS+ Radeon R9 390 8192 МБ 512-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 390 (Grenada) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1010 | 1000 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1500 (6000) | 1500 (6000) | |
| Ширина шины обмена с памятью, бит | 512 | ||
| Число вычислительных блоков в GPU | 40 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное число операций (ALU) | 2560 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 290×105×50 | 275×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 275 | 274 |
| В режиме 2D, Вт | 57 | 51 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20 | 21 |
| В режиме 2D (просмотр видео), дБА | 22,5 | 22 | |
| В режиме максимального 3D, дБА | 46,5 | 40 | |
| Выходные гнезда | 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 8192 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

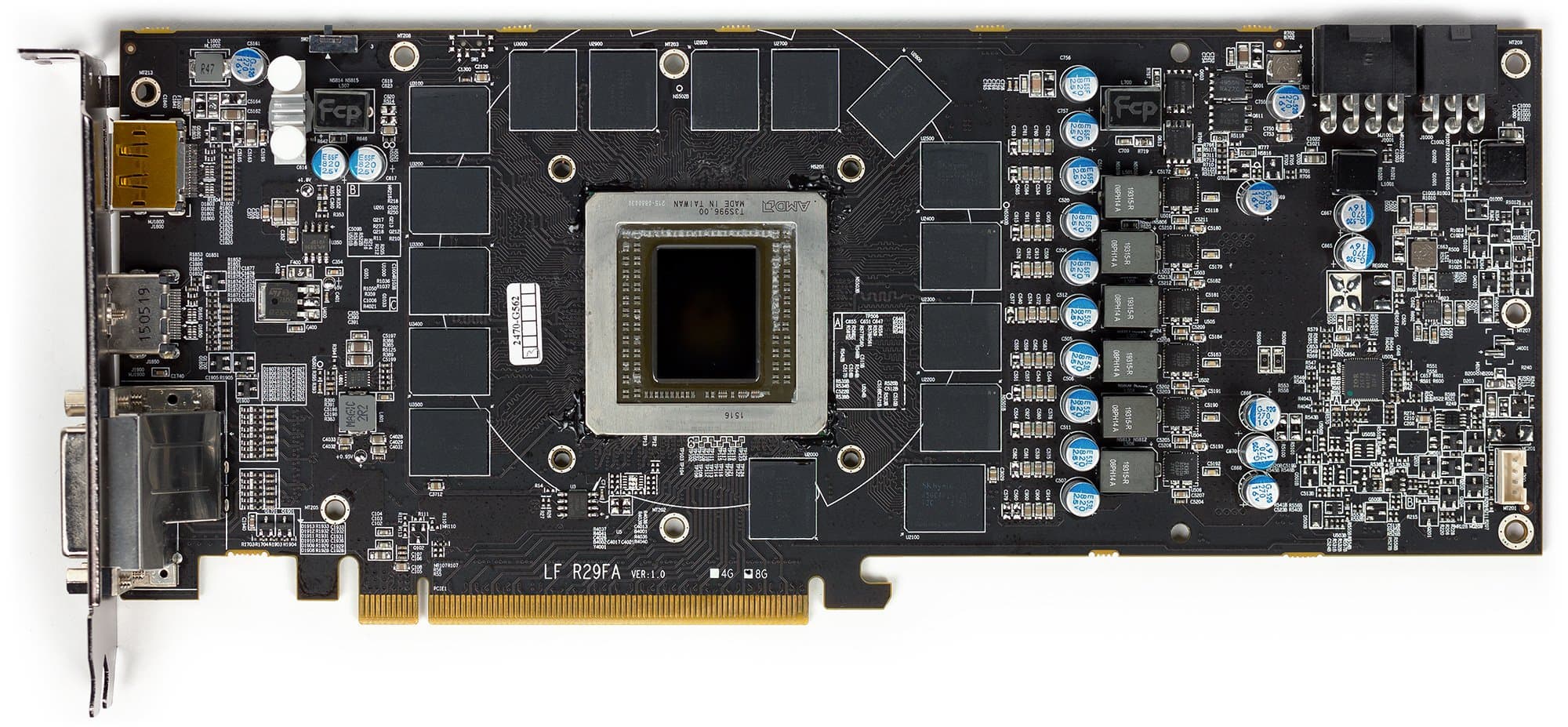

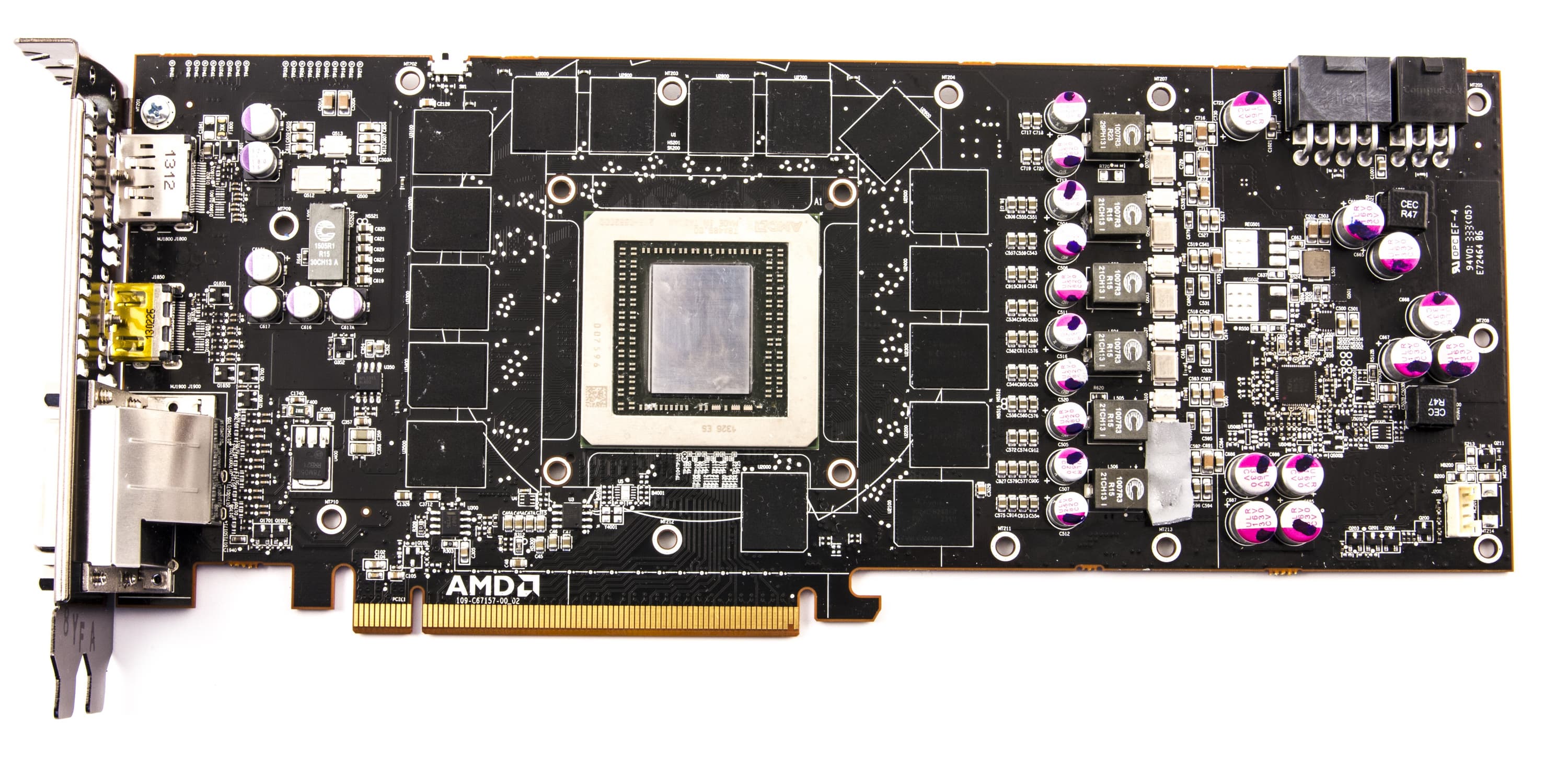

| Вид спереди | |
| Powercolor PCS+ Radeon R9 390 8192 МБ 512-битной GDDR5 PCI-E | Reference card AMD Radeon R9 290 |
 |  |

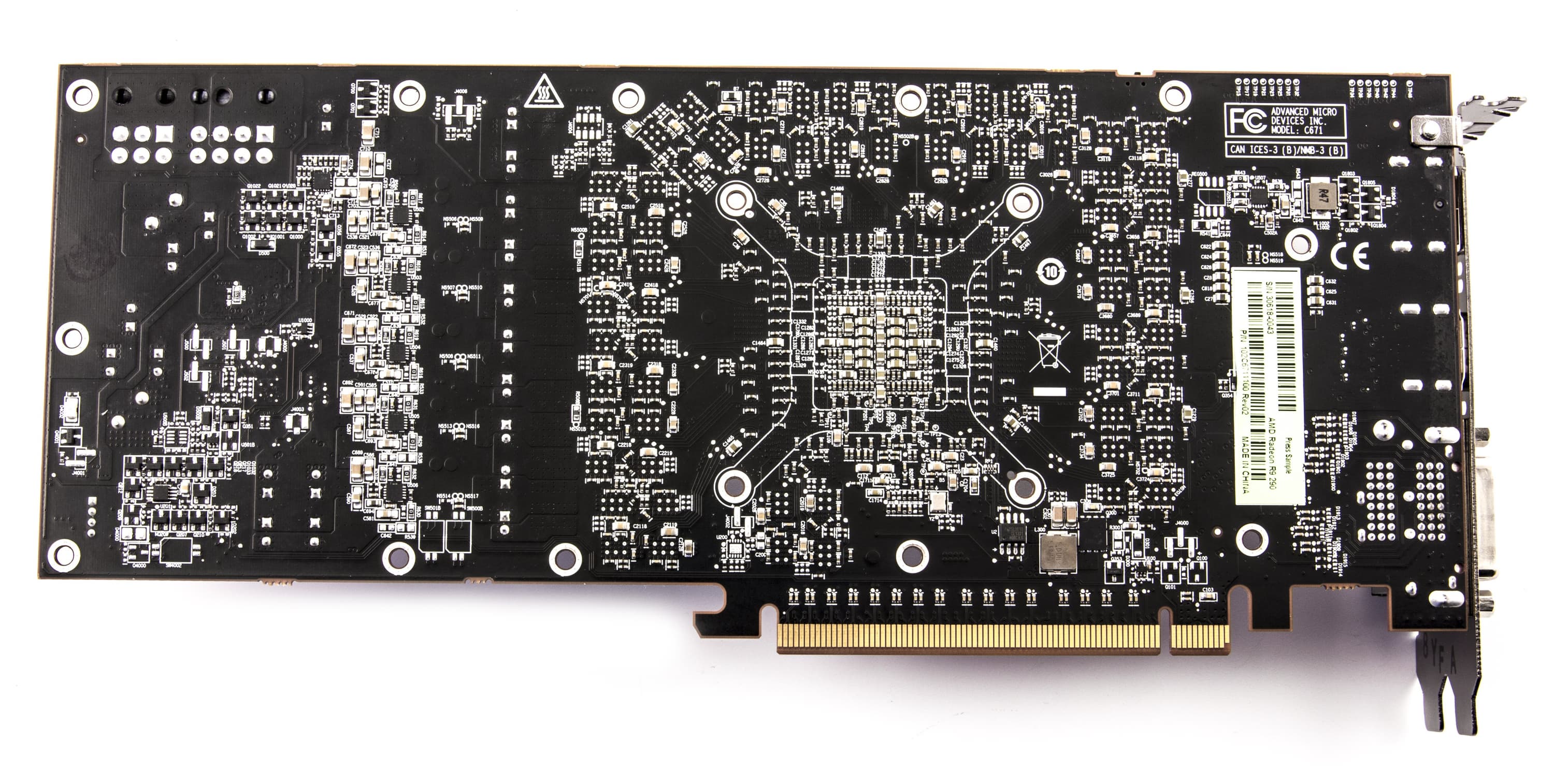

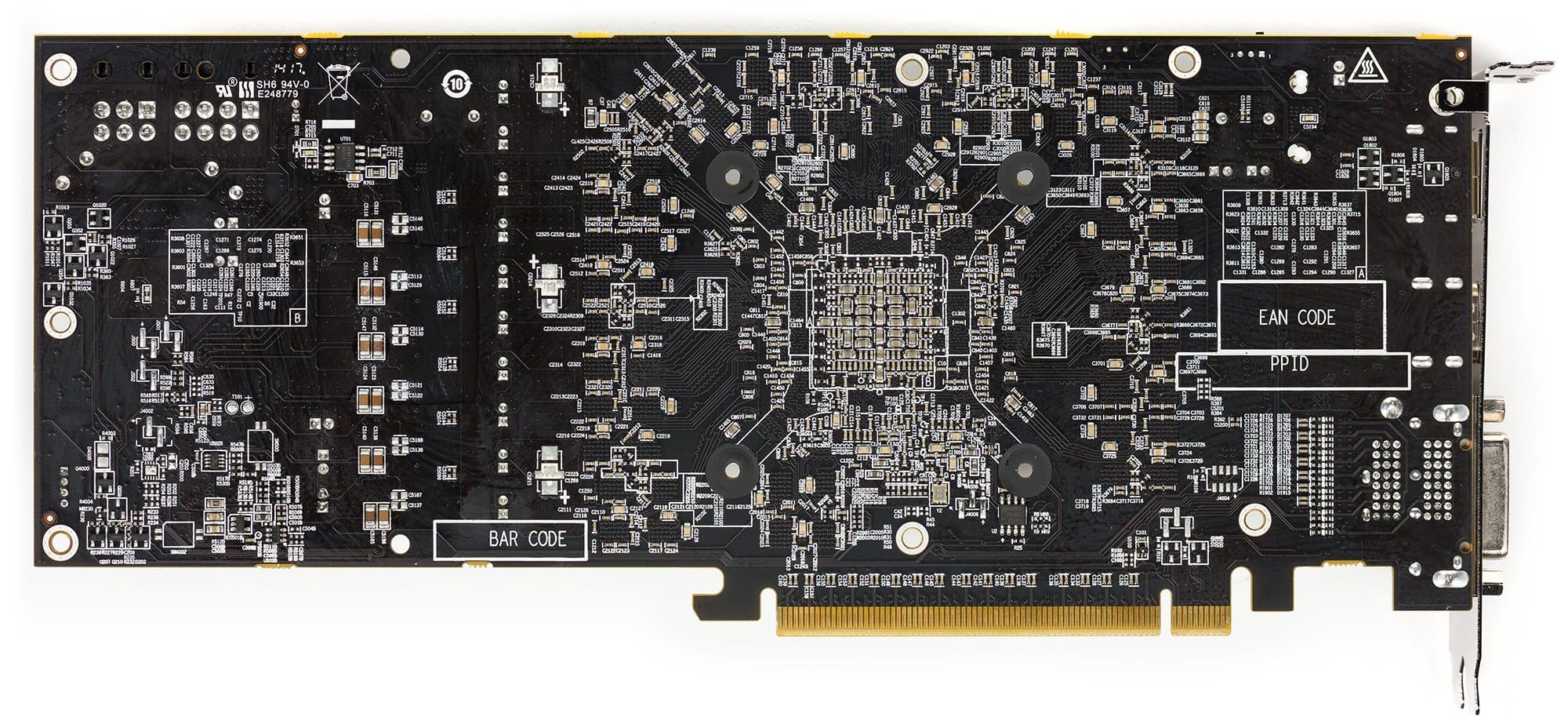

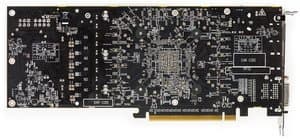

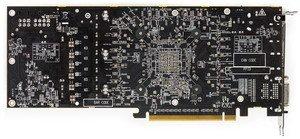

| Вид сзади | |
| Powercolor PCS+ Radeon R9 390 8192 МБ 512-битной GDDR5 PCI-E | Reference card AMD Radeon R9 290 |
 |  |
PCB несколько переработана инженерами TUL и немного отличается от референс-дизайна в области системы питания. Используется цифровой регулятор напряжения IOR 35678, обеспечивающий 6+1-фазную схему питания. Также набор видеовыходов изменен на более актуальный на сегодняшний день.
| Система охлаждения | |
|---|---|

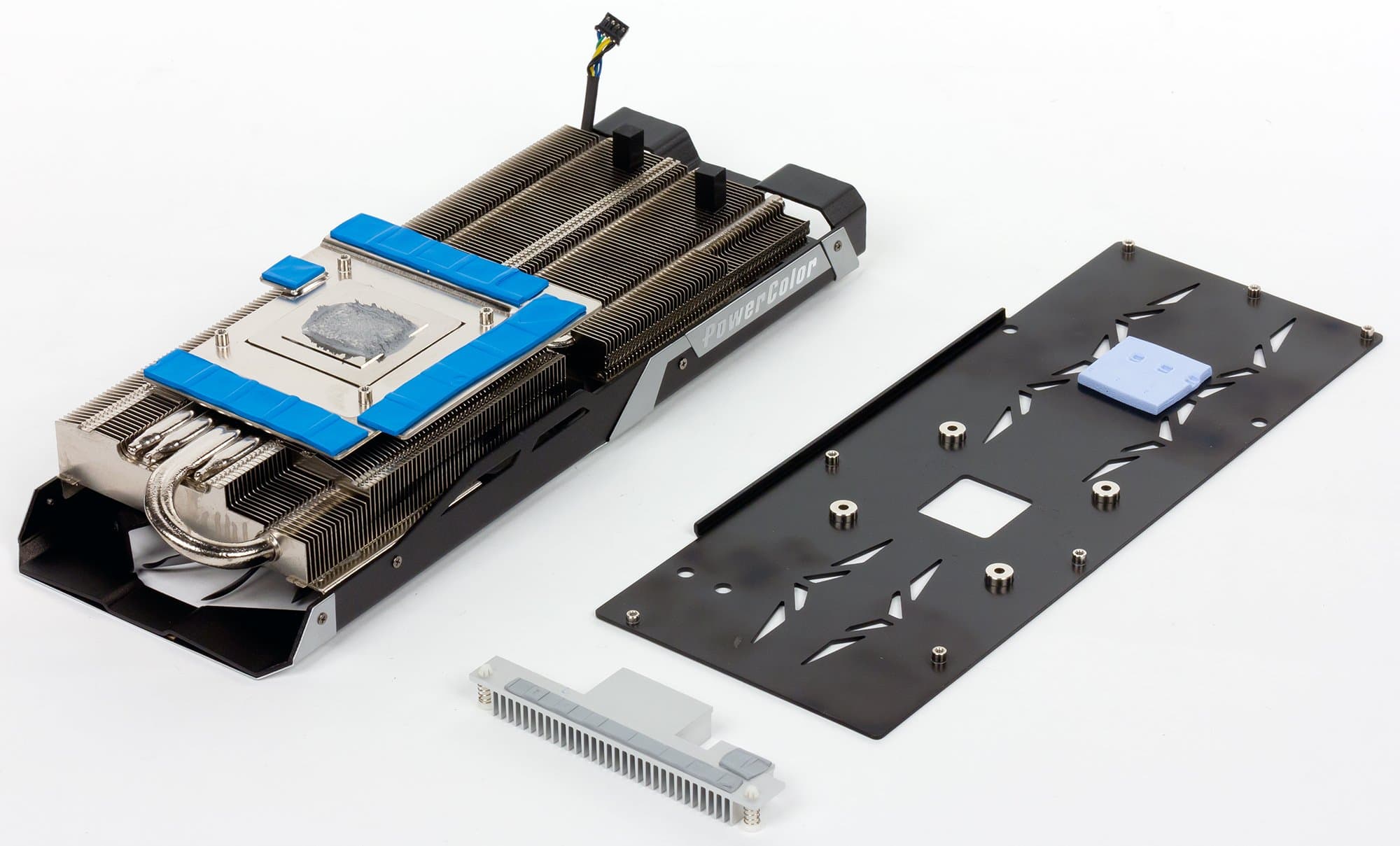

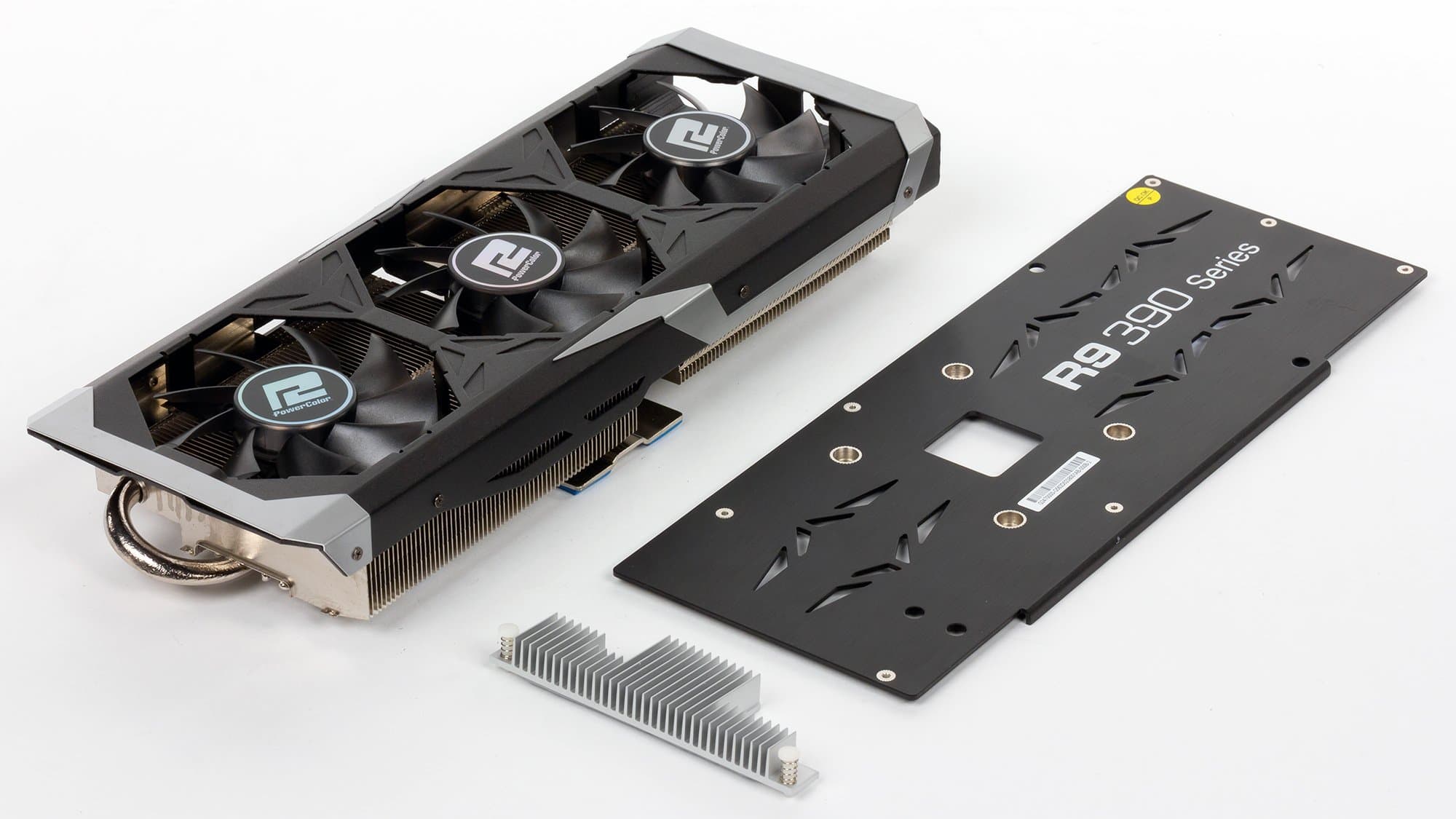

Фирменная СО PCS+ в качестве основы имеет два массивных радиатора из медного сплава с никелированными пластинами. Радиаторы соединяются между собой тепловыми трубками, проходящими через основание-подошву и помогающими равномерно разносить тепло от GPU и микросхем памяти по пластинам радиаторов. Соответственно, микросхемы памяти охлаждаются тем же радиатором, что и GPU. Силовые транзисторы имеют свой небольшой радиатор. Сверху радиаторов надет пластиковый кожух с тремя вентиляторами. Под нагрузкой максимальная температура ядра не превысила 66 градусов, что является отличным результатом для видеокарты такого уровня. Правда, расплачиваться за это приходится слишком шумным кулером (это оказалось для нас неожиданным, потому что СО имеет большие радиаторы и выглядит впечатляюще эффективной). |  |
 | |

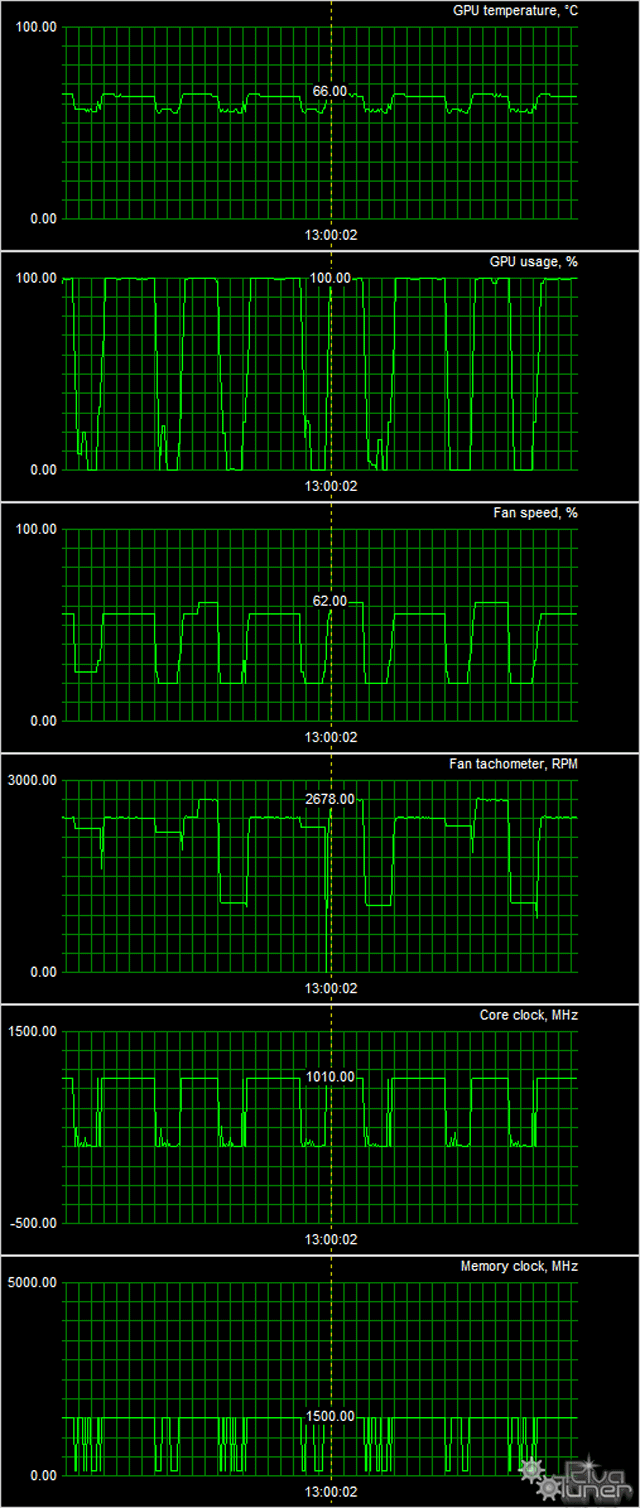

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 37 °C, вентиляторы работали в пределах 20% от максимума (1060 оборотов в минуту), шум был на уровне фонового (20 дБА).
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 58 °C, вентиляторы вращались с частотой 1200 оборотов в минуту, уровень шума вырастал до 22,8 дБА.
В режиме максимальной нагрузки в 3D температура быстро достигала 66 °C, вентиляторы при этом раскручивались до почти 2000 оборотов в минуту (но затем частота вращения быстро падала до 1500), шум вырастал до 46,5 дБА (но на короткое время). Кулер ведет себя нестабильно: обороты постоянно резко меняются, а с ними и шум. Максимальный уровень шума у этой карты очень серьезный — как в абсолютных значениях, так и относительно решений конкурентов.
Термоснимок
Есть мнение, что GPU охлаждается не очень хорошо, так как температура платы сзади выше, чем показал датчик, встроенный в ядро. Она также выше, чем температура видимой сквозь отверстия части VRM. Снова вызывает сомнения полезность установки на заднюю поверхность пластины, которая имеет температуру гораздо ниже греющихся частей, а значит, по факту только ухудшает теплообмен. Однако это вряд ли влияет на шум СО, поскольку, как правило, частота вращения вентиляторов напрямую зависит от температуры ядра, получаемый с датчика из самого GPU.

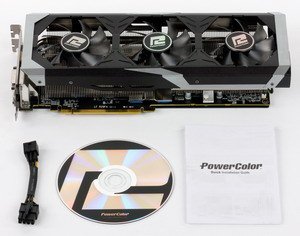

| Комплектация. | |
|---|---|

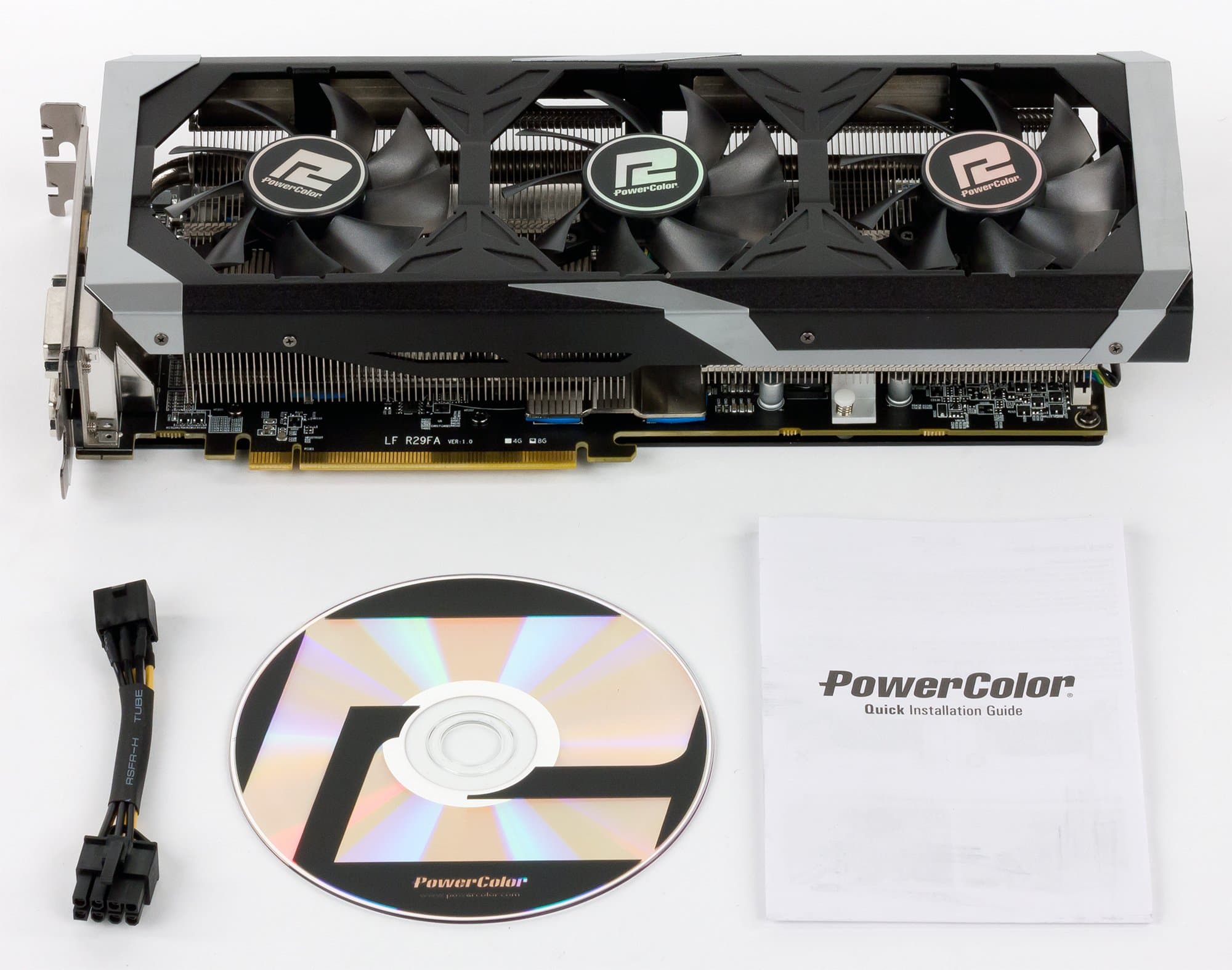

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.6 Omega;
- драйверы Nvidia версии 353.30;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 390 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина июля 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 13 | GTX 970 4096 МБ, 1050—1177/7000 | 1860 | 470 | 396 |
| 14 | Powercolor R9 390 8192 МБ, 1010/1010/6000 | 1830 | 454 | 403 |
| 15 | R9 390 8192 МБ, 1000/1000/6000 | 1830 | 446 | 410 |
| 17 | GTX 770 2048 МБ, 1046—1075/7000 | 1500 | 419 | 358 |
Комментарий к Рейтингам iXBT.com
Основным конкурентом для R9 390 является Geforce GTX 970, и как мы видим, ускоритель Nvidia оказался быстрее. Впрочем, разница в результатах соперников минимальна, поэтому засчитываем ничью.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина июля 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 11 | GTX 970 4096 МБ, 1050—1177/7000 | 470 | 1860 | 396 |
| 16 | Powercolor R9 390 8192 МБ, 1010/1010/6000 | 454 | 1830 | 403 |
| 18 | R9 390 8192 МБ, 1000/1000/6000 | 446 | 1830 | 410 |
| 20 | GTX 770 2048 МБ, 1046—1075/7000 | 419 | 1500 | 358 |
Комментарий к Рейтингам полезности
И поскольку по производительности GTX 970 и R9 390 почти равны, определяющую роль в их соперничестве играет цена. На момент написания материала она была чуть ниже у GTX 970, потому он с минимальным перевесом одержал победу в группе. А ускорителям на базе Radeon R9 390 следует снижать цены, чтобы стать успешными на рынке.
Powercolor PCS+ Radeon R9 390 8192 МБ 512-битной GDDR5 PCI-E показал себя достойным конкурентом ускорителю Geforce GTX 970, однако его цена высоковата, и на момент написания данного материала решение Nvidia выглядит предпочительнее по соотношению цены и производительности (к тому же Geforce GTX 970 потребляет меньше энергии и компактнее). Неожиданным недостатком рассмотренной карты оказалась шумная система охлаждения, которая обеспечивает прекрасное охлаждение, но слишком дорогой ценой. Причина проблем кроется в перестраховочных настройках кулера: совершенно необязательно было удерживать температуру ядра на 66 градусах — лучше допустить нагрев до 80-85, лишь бы кулер тише работал.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
