Geforce GTX 750 Ti в исполнении MSI

MSI Geforce GTX 750 Ti TwinFrozr Gaming OC Edition 2048 МБ 128-битной GDDR5 PCI-E


Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Завершаем небольшую серию материалов, посвященных Nvidia Geforce GTX 750 Ti. Это наш четвертый обзор после выхода статей по картам Palit, Zotac и Gigabyte.

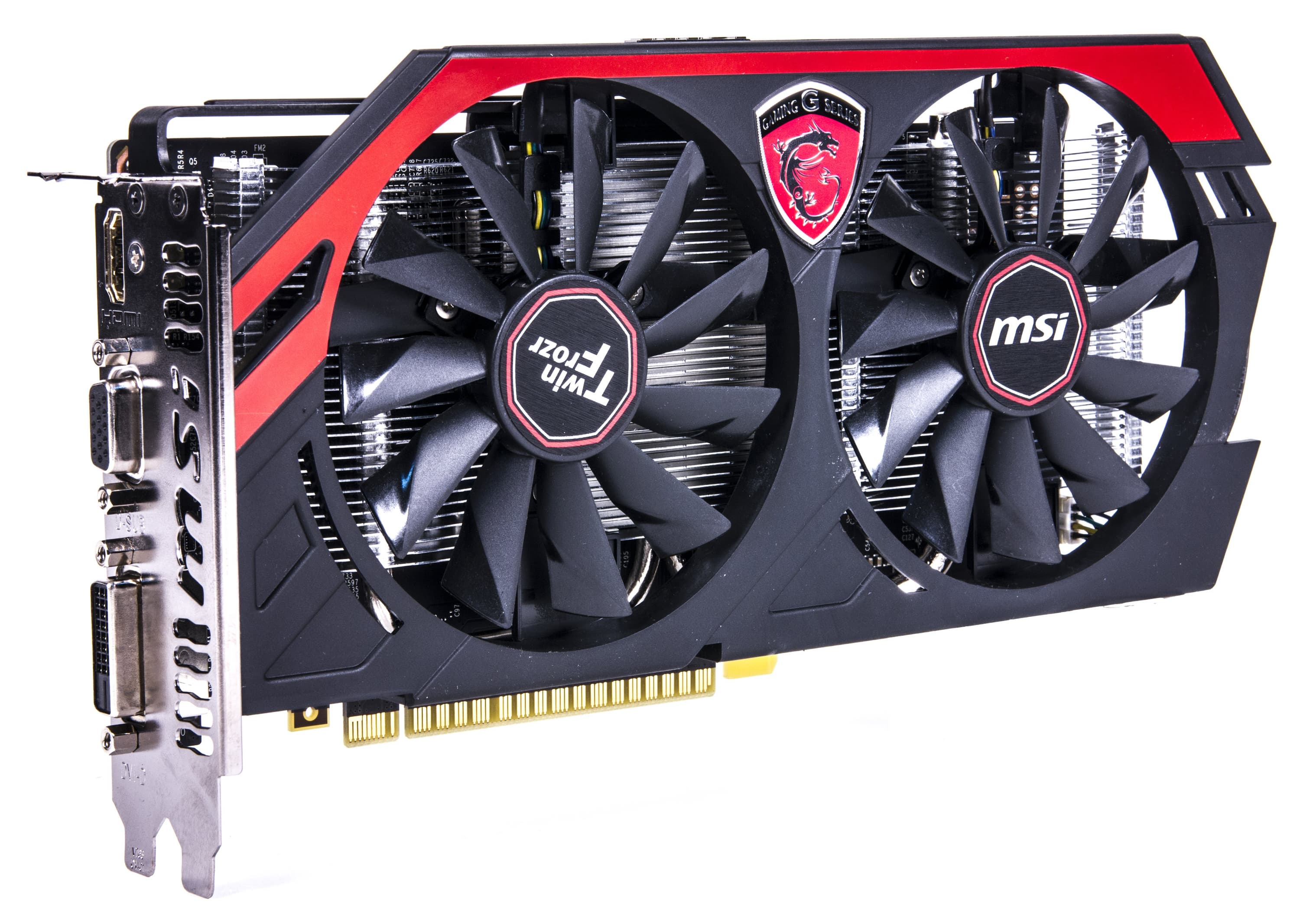

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Geforce GTX 750 Ti TwinFrozr Gaming OC Edition 2048 МБ 128-битной GDDR5 PCI-E

Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Устройство(а)

MSI Geforce GTX 750 Ti TwinFrozr Gaming OC Edition 2048 МБ 128-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPUGeforce GTX 750 Ti (GM107)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1084—12281020—1150
Частота работы памяти (физическая (эффективная)), МГц1350 (5400)1350 (5400)
Ширина шины обмена с памятью, бит128
Число вычислительных блоков в GPU/частота работы блоков, МГц5/1084—12285/1020—1150
Число операций (ALU) в блоке128
Суммарное число операций (ALU)640
Число блоков текстурирования (BLF/TLF/ANIS)40
Число блоков растеризации (ROP)16
Размеры, мм250×115×35150×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт68/39/1564/35/15
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×VGA (d-Sub), 1×HDMI 1.4a1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/d-Sub), 1×HDMI 1.4a
Поддержка многопроцессорной работыНет
Максимальное количество приемников/мониторов для одновременного вывода изображения33
Дополнительное питание: количество 8-контактных разъемовНетНет
Дополнительное питание: количество 6-контактных разъемовНетНет
Максимальное разрешение 2D/цифровой вывод Dual-Link DVI/DP/HDMI4К (3840×2400), не проверялось
Максимальное разрешение 3D/цифровой вывод Dual-Link DVI/DP/HDMI4К (3840×2400), не проверялось

Комплектация локальной памятью
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (на лицевой стороне PCB).

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

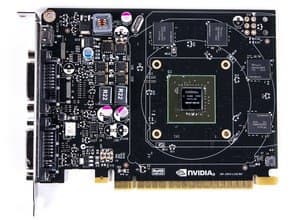

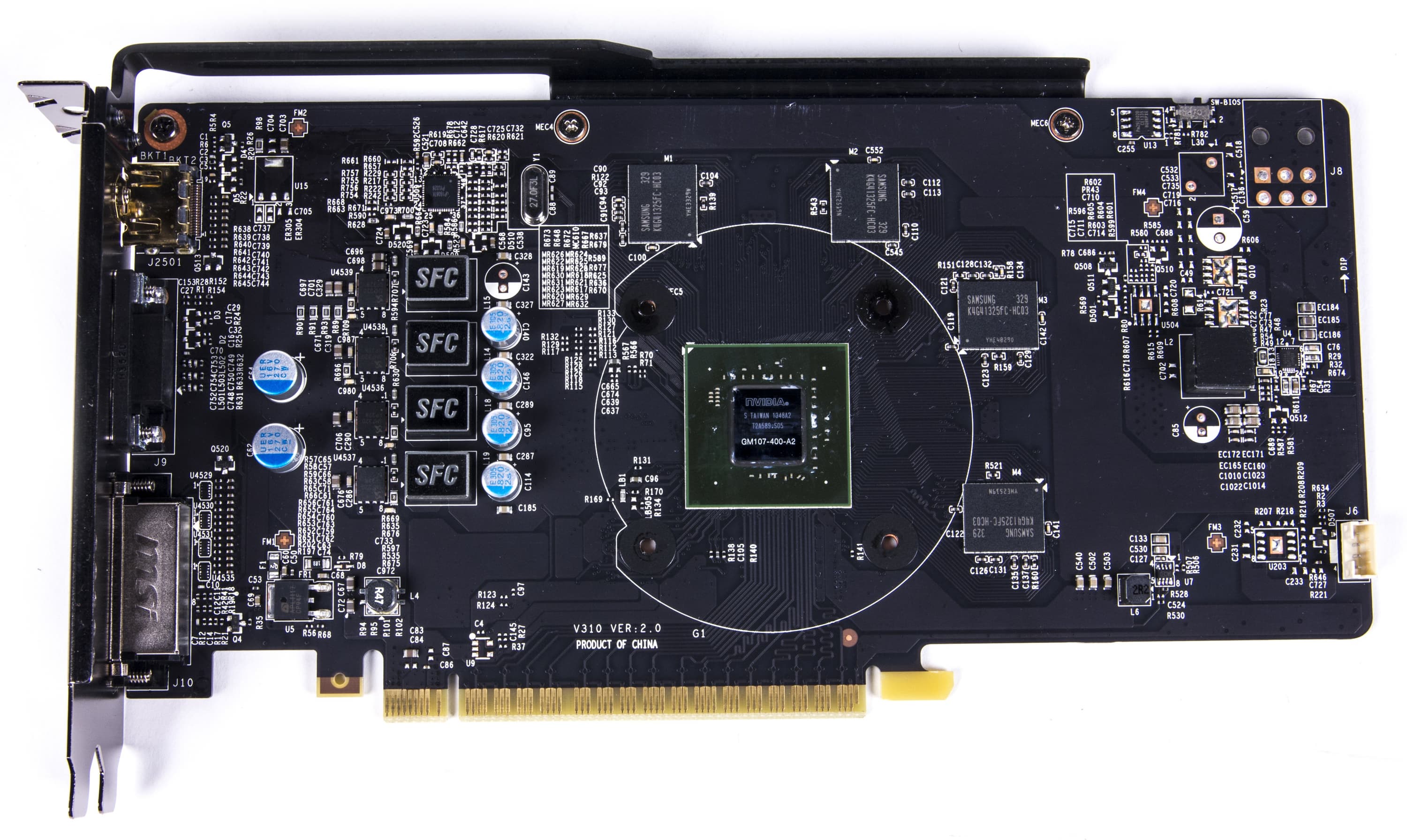

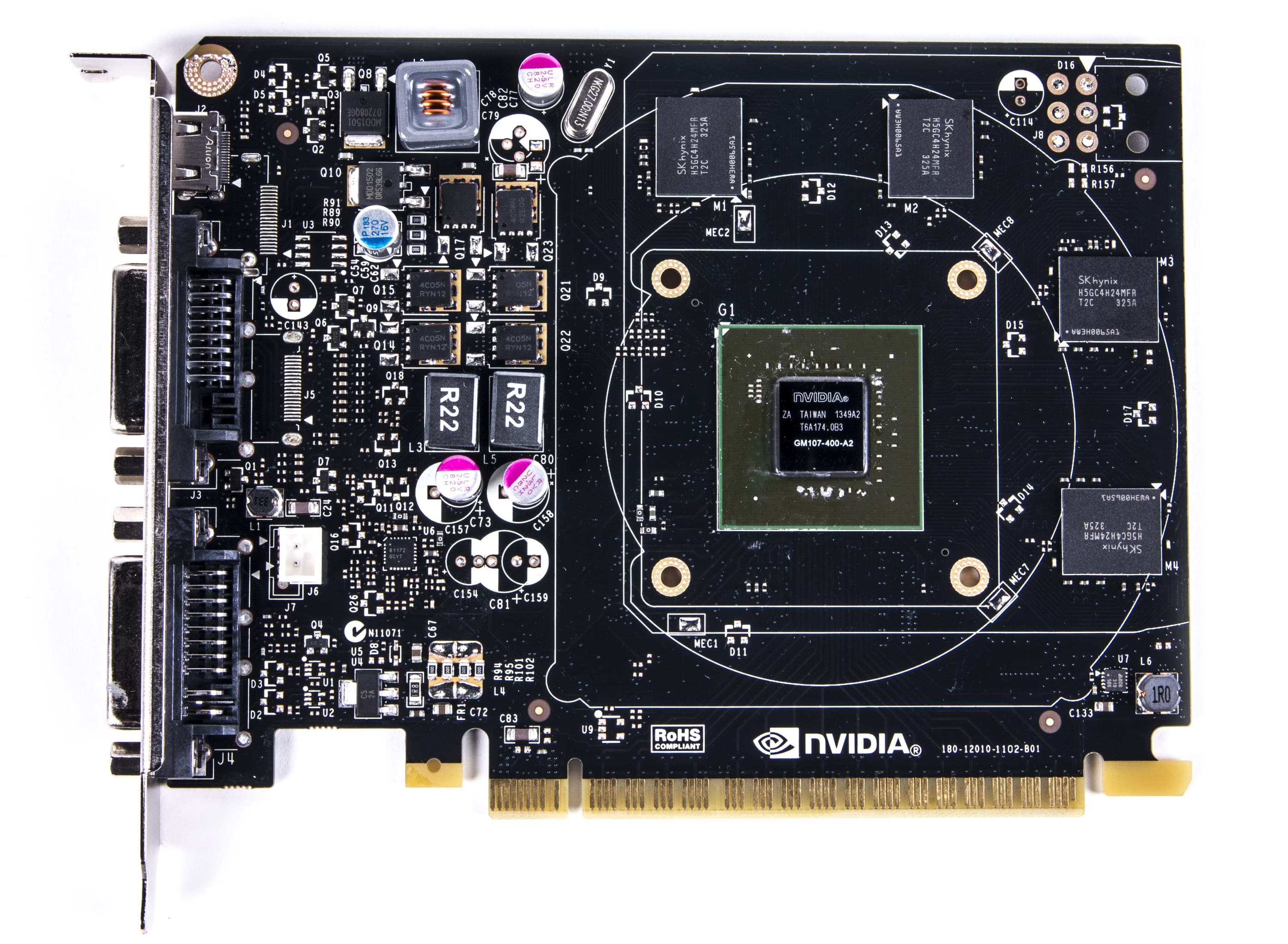

Вид спереди
MSI Geforce GTX 750 Ti TwinFrozr Gaming OC Edition 2048 МБ 128-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 750 Ti

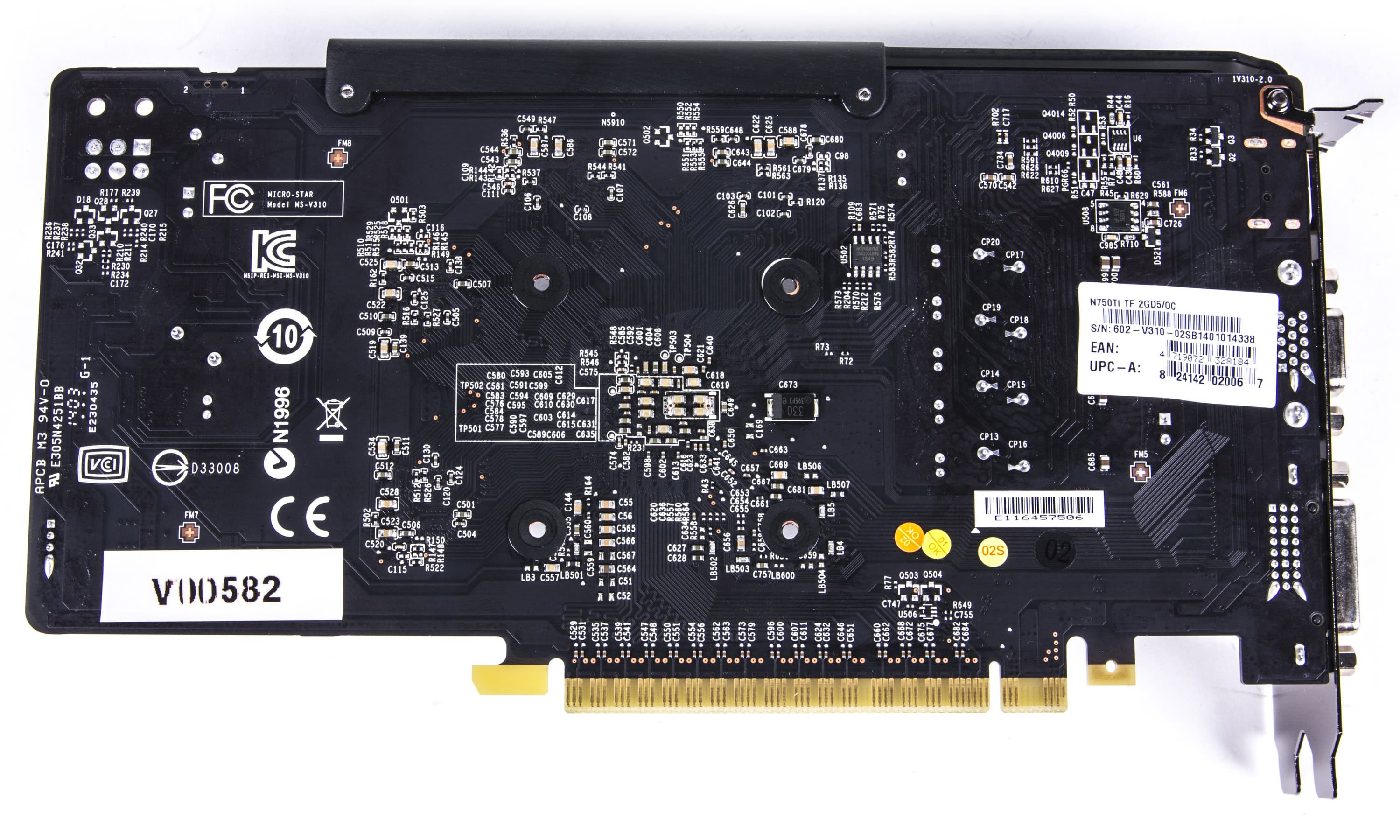

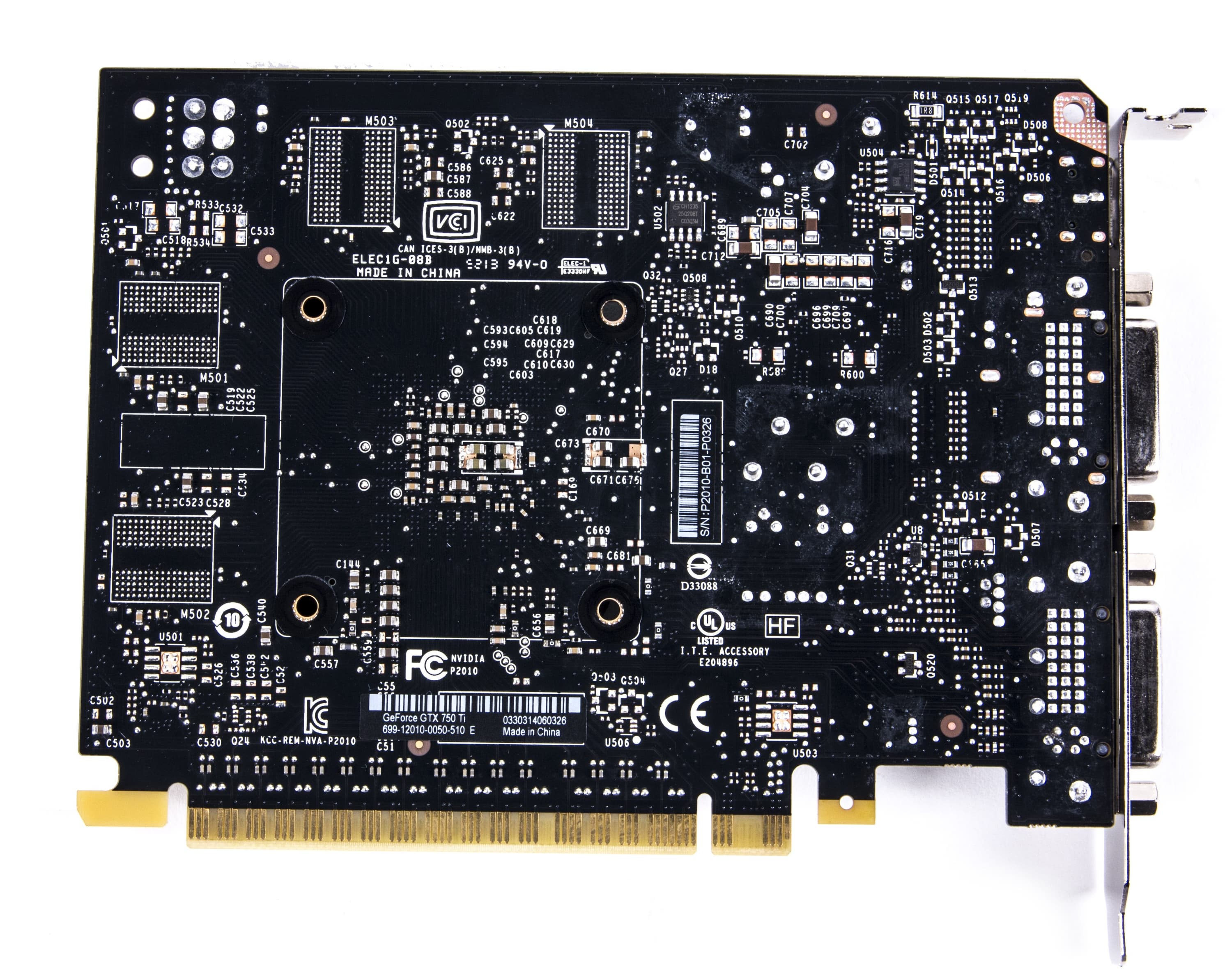

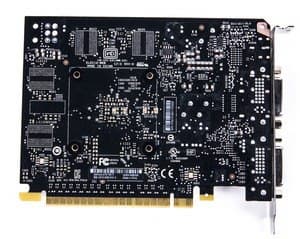

Вид сзади
MSI Geforce GTX 750 Ti TwinFrozr Gaming OC Edition 2048 МБ 128-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 750 Ti

Дизайн этой карты очень сильно отличается от эталонного. Как мы видим, вся компактность куда-то испарилась, карта MSI своими размерами напоминает топовый продукт, но никак не бюджетное решение с очень низким энергопотреблением, требующим довольно простого кулера. Переделана система питания, она стала четырехфазной. По аналогии с некоторыми вариантами GTX 750/750 Ti, производитель решил комплектовать карту в том числе и старым видеовыходом d-Sub (VGA). Я уже говорил, что, как мне кажется, это лишнее. Проще положить в коробку с картой переходник DVI-to-VGA, который стоит копейки.

Видеокарта имеет посадочное место под разъем дополнительного питания, однако он не распаян — хватает того, что ускоритель получает через слот PCI-E. Замечу также, что данная PCB довольствуется 4 посадочными местами под микросхемы памяти 4 Гбит (для получения суммарного объема 2 ГБ). То есть установить 4 гигабайта памяти на эту карту невозможно, равно как и выпустить вариант с комплектацией микросхемами по 2 Гбит.

С первого взгляда может сложиться ощущение, что за основу была взята печатная плата от какого-то иного ускорителя. Однако это не так. Во-первых, GM107 уникален по разводке, для него надо изготавливать свою PCB. Во-вторых, после анализа предыдущих ускорителей MSI со 128-битной шиной обмена с памятью, выяснилось, что все же дизайн PCB уникален и предназначен именно для данного ускорителя. Несмотря на размеры и прочее.

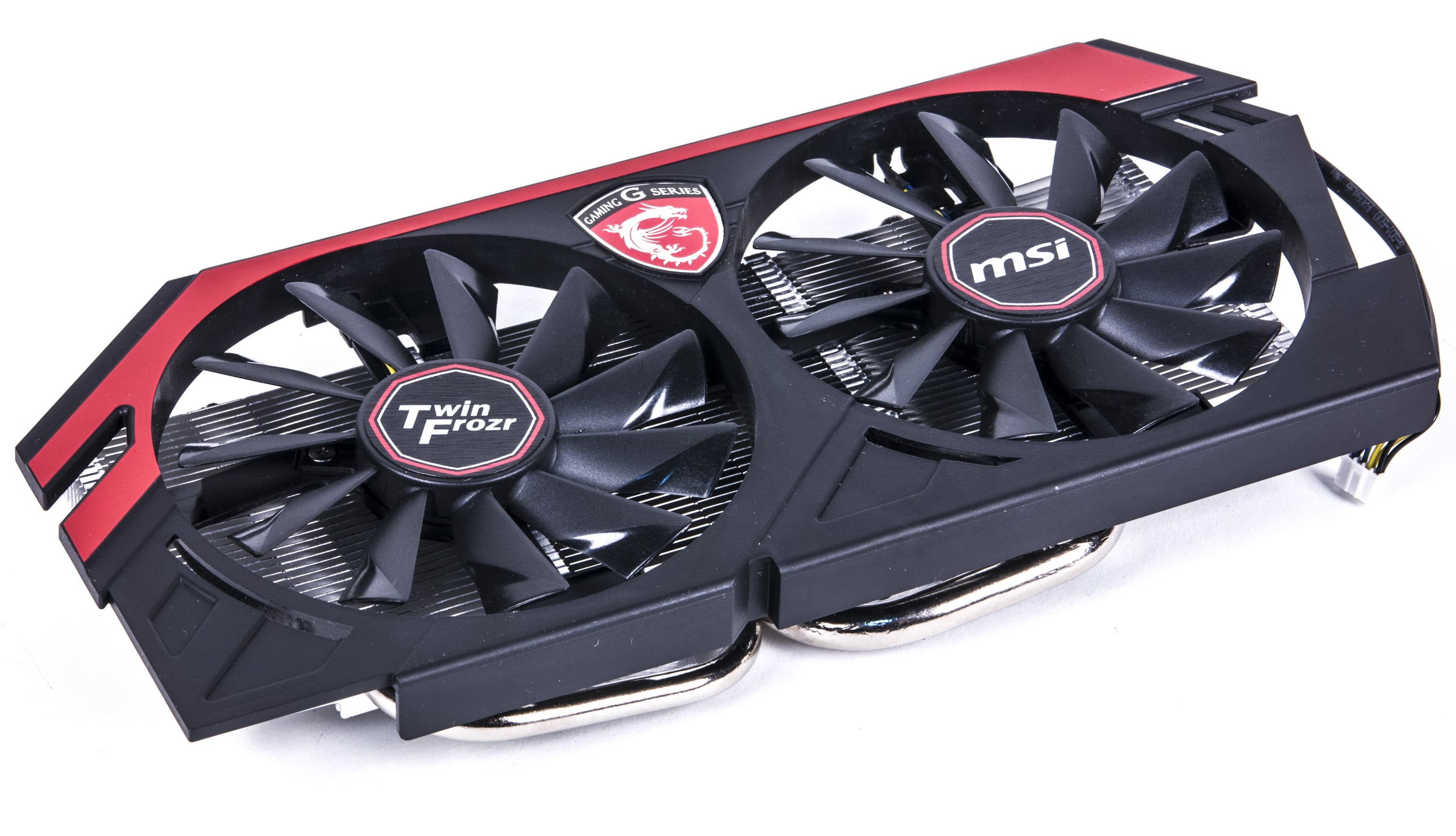

Система охлаждения

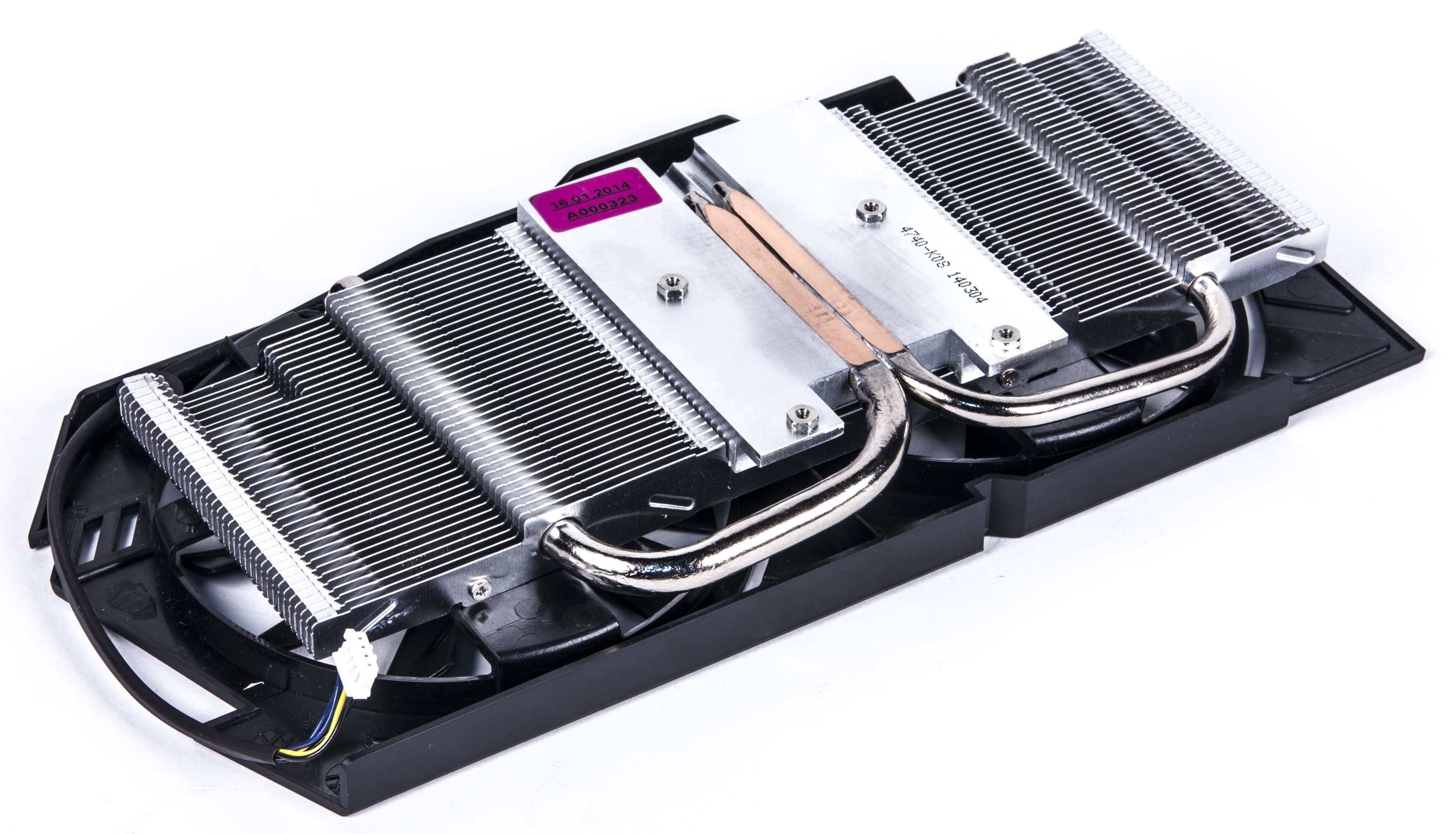

Как ни странно, видеокарта укомплектована массивным радиатором с двумя тепловыми трубками, в то время как референсная карта довольствуется очень простым кулером. Частоты ядра при этом повышены незначительно относительно номинала. СО очевидно имеет избыточный запас эффективности.

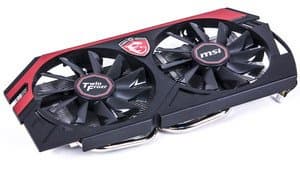

На радиаторе установлен кожух с двумя вентиляторами. Микросхемы памяти не охлаждаются.

После 6-часового прогона под нагрузкой максимальная температура не превысила 57 градусов (еще бы! с таким кулером можно и на 50 градусах работать!), а максимальная частота вращения вентилятора составила всего 960(!) оборотов в минуту, что делает кулер полностью бесшумным. Да, как и предполагалось по внешнему виду, СО обладает избыточным запасом эффективности. Конечно, для потребителя это однозначный плюс, так как мы получили великолепный ускоритель в плане бесшумности работы.

Новый дизайн обзоров будет совершенствоваться, и по мере обсуждения методики тестирования мы найдем приемлемые решения по демонстрации шумовых характеристик в таблично-графическом виде.

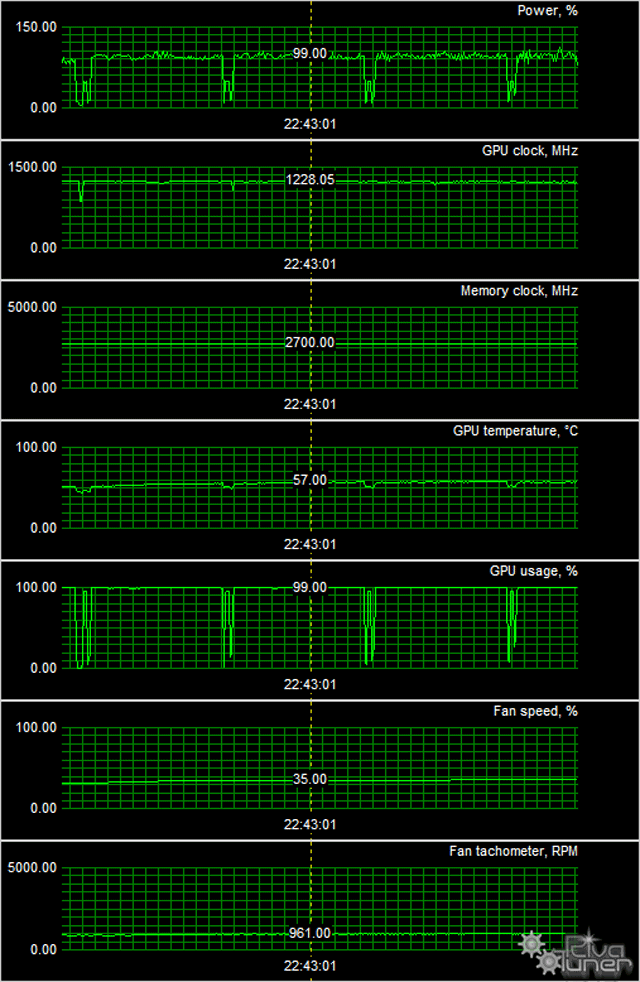

Мониторинг температурного режима (с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder)

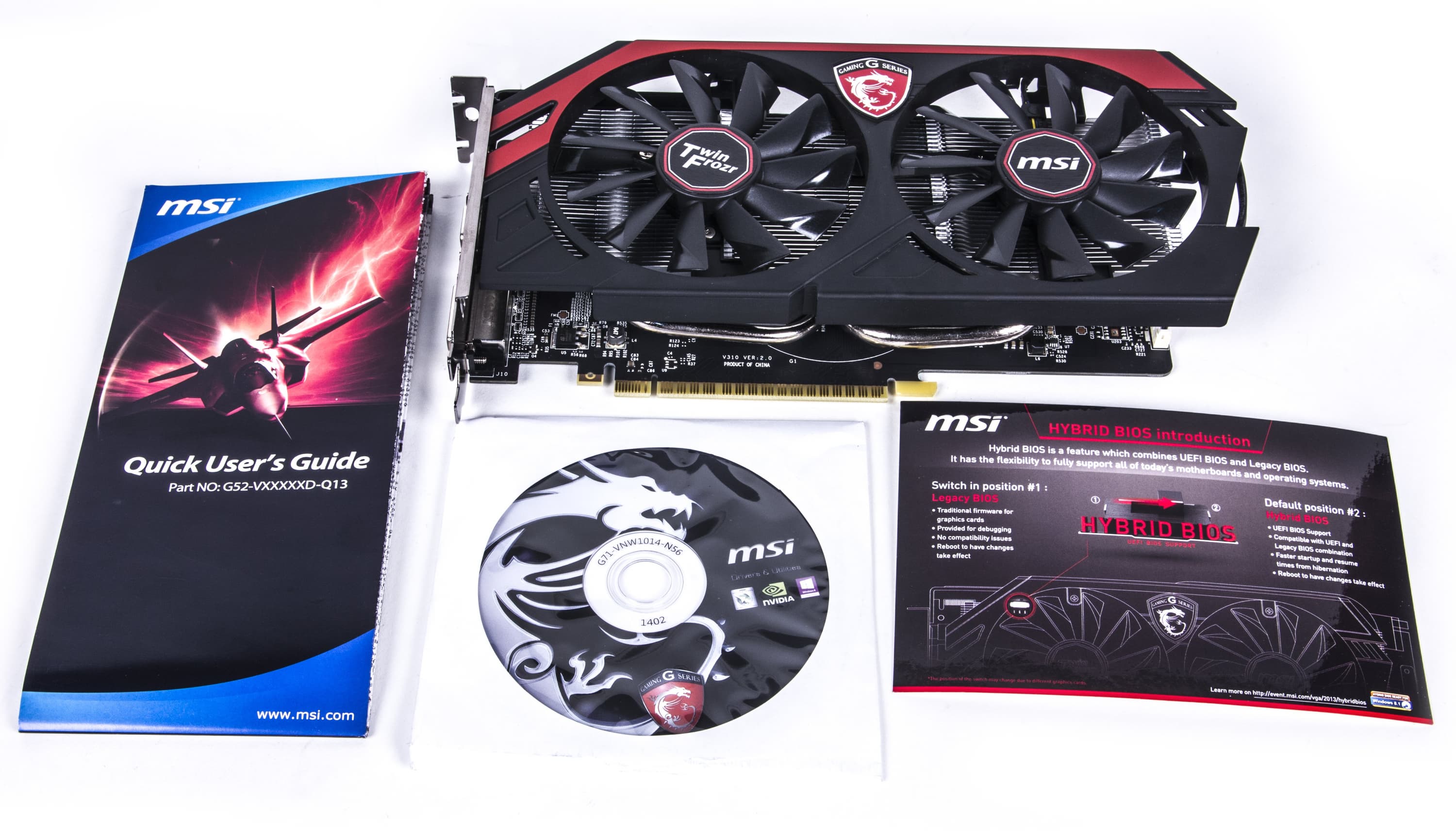

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим именно базовый комплект.

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 14.4, Nvidia версии 337.50. VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на МАКСИМАЛЬНОЕ качество графики.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Tomb Raider (2014) (Crystal Dynamics/Square Enix), DirectX 11.0

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Crysis 3 (Crytek/EA), DirectX 11.0
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь
    Благодарим компанию Unigine за предоставление Advanced Edition бенчмарка.

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
    Благодарим компанию AMD за предоставление лицензионного продукта.

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 750 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. июнь 2014 г.
Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
18 R7 265 2048 МБ, 925/925/5600 570 326 175
19 Gigabyte GTX 750 Ti 2048 МБ, 1215—1345/5400 540 323 167
20 Palit GTX 750 Ti 2048 МБ, 1200—1345/6000 540 340 159
21 MSI GTX 750 Ti 2048 МБ, 1084—1228/5400 530 312 170
22 Zotac GTX 750 Ti 2048 МБ, 1045—1162/5400 520 319 163
23 GTX 750 Ti 2048 МБ, 1020—1149/5400 510 315 162
24 R7 260X 2048 МБ, 1100/1100/6500 470 318 148
25 GTX 650 Ti 2048 МБ, 925/925/5400 430 279 154

Комментарий к Рейтингам iXBT.com


Сегодня у нас уже четвертый исследуемый из серии ускорителей GTX 750 Ti, поэтому сравниваем его и с ранее протестированными аналогами. Вполне ожидаемо, карты, основанные на GTX 750 Ti, выстроились согласно частотам работы: самые высокие частоты позволили продуктам Palit и Gigabyte занять места выше. Однако первое место в группе отобранных для сравнения ускорителей по-прежнему занимает Radeon R7 265.
Рейтинг полезности
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей июнь 2014 г.
Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
01 Palit GTX 750 Ti 2048 МБ, 1200—1345/6000 340 540 159
05 R7 265 2048 МБ, 925/925/5600 326 570 175
06 Gigabyte GTX 750 Ti 2048 МБ, 1215—1345/5400 323 540 167
08 Zotac GTX 750 Ti 2048 МБ, 1045—1162/5400 319 520 163
09 R7 260X 2048 МБ, 1100/1100/6500 318 470 148
10 GTX 750 Ti 2048 МБ, 1020—1149/5400 315 510 162
11 MSI GTX 750 Ti 2048 МБ, 1084—1228/5400 312 530 170
17 GTX 650 Ti 2048 МБ, 925/925/5400 279 430 154

Комментарий к Рейтингам полезности


Но хотя R7 265 быстрее, он и дороже, так что в рейтинге полезности этот продукт лидером не является. А расклад внутри подгруппы карт GTX 750 Ti на момент подготовки обзора получился таким, что продукт MSI занял последнее место из-за самой высокой цены. Это значит, что по состоянию на июнь 2014 года ускоритель Palit GTX 750 Ti по-прежнему является самым полезным в группе 140-170 долларов (практически в самой популярной на сегодня группе по спросу). Следует иметь в виду, что данные выводы справедливы именно на указанную дату. Цены меняются, с ними могут меняться и рейтинги.

MSI Geforce GTX 750 Ti TwinFrozr Gaming OC Edition 2048 МБ 128-битной GDDR5 PCI-E — самый тихий, практически бесшумный ускоритель среднебюджетного звена, в чем заключается его главное достоинство. Несмотря на то, что он не получает дополнительного питания, разгон по ядру оказался возможен до 1250 МГц, что потенциально сделало бы его лидером в гонке в группе. Однако мы не можем рассмотреть все модификации карт в плане разгона и, скажем, шумовой оптимизации, так что в обзоре приходится опираться на штатный розничный вариант. А в таком состоянии более высокая цена ускорителя MSI относительно конкурентов не позволяет этому продукту занять лидирующие позиции по соотношению цены и возможностей. Но еще раз подчеркнем, что выводы, основанные на ценах, имеют свойство меняться со временем.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за июнь 2014 года)

награду получила карта:
  • MSI Geforce GTX 750 Ti TwinFrozr Gaming OC Edition 2048 МБ 128-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 750 Ti 2 ГБ — $124 (на 05.09.16) R7 260X — $98 (на 01.08.16)
GTX 750 Ti 2 ГБ — $124 (на 05.09.16) GTX 650 Ti Boost — Н/Д(0)
GTX 750 Ti 2 ГБ — $124 (на 05.09.16) GTX 650 Ti — $126(5)
GTX 750 Ti 2 ГБ — $124 (на 05.09.16) R7 265 — $151(5)
MSI GTX 750 Ti Gaming — $154(4), T-10718804 GTX 750 Ti 2 ГБ — $124 (на 05.09.16)
Предложения MSI Geforce GTX 750 Ti TwinFrozr Gaming OC Edition в московской рознице:
L-10718804-10


Благодарим компанию MSI Russia и лично Бориса Волка
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
