Geforce GTX 780 Ti в исполнении Gainward

Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Вот и подошли сладкие времена, когда снова можно изучать самые-самые-самые мощные ускорители трехмерной графики. Ведь за окном холода, шумит кофейник (то есть кулер)... потрескивают дрова (то есть тесты 3DMark)... Уютно от теплого выдоха видеокарты и милых сердцу цифр FPS, переваливающих за сотню...

Да, сегодня у нас краса и гордость «фантомного» мира, продукт Gainward из серии Phantom, а значит — мы снова будем иметь дело с интересной СО. Кстати, насчет «шумит кулер» — это явно не про данный случай, ибо «фантомы» не шумят. Так ли это? Проверим.

Долгожители 3D-мира игр ПК моментально проскакивают эти ссылки на справочники, помогающие новичкам разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров, а неопытным потребителям советуем все же их изучить.

А мы переходим к рассмотрению по существу. Надеюсь, что всем читателям хорошо известна компания Gainward (хотя юридически это подразделение Palit Systems с выделенной торговой маркой Gainward). Тем не менее, на нашем рынке это имя уже очень давно. Практически не было серий, в которых мы могли бы негативно охарактеризовать продукты этой марки, хотя нарекания, конечно, были. Но в целом впечатления от Gainward на сегодня положительные.

Итак:

Плата

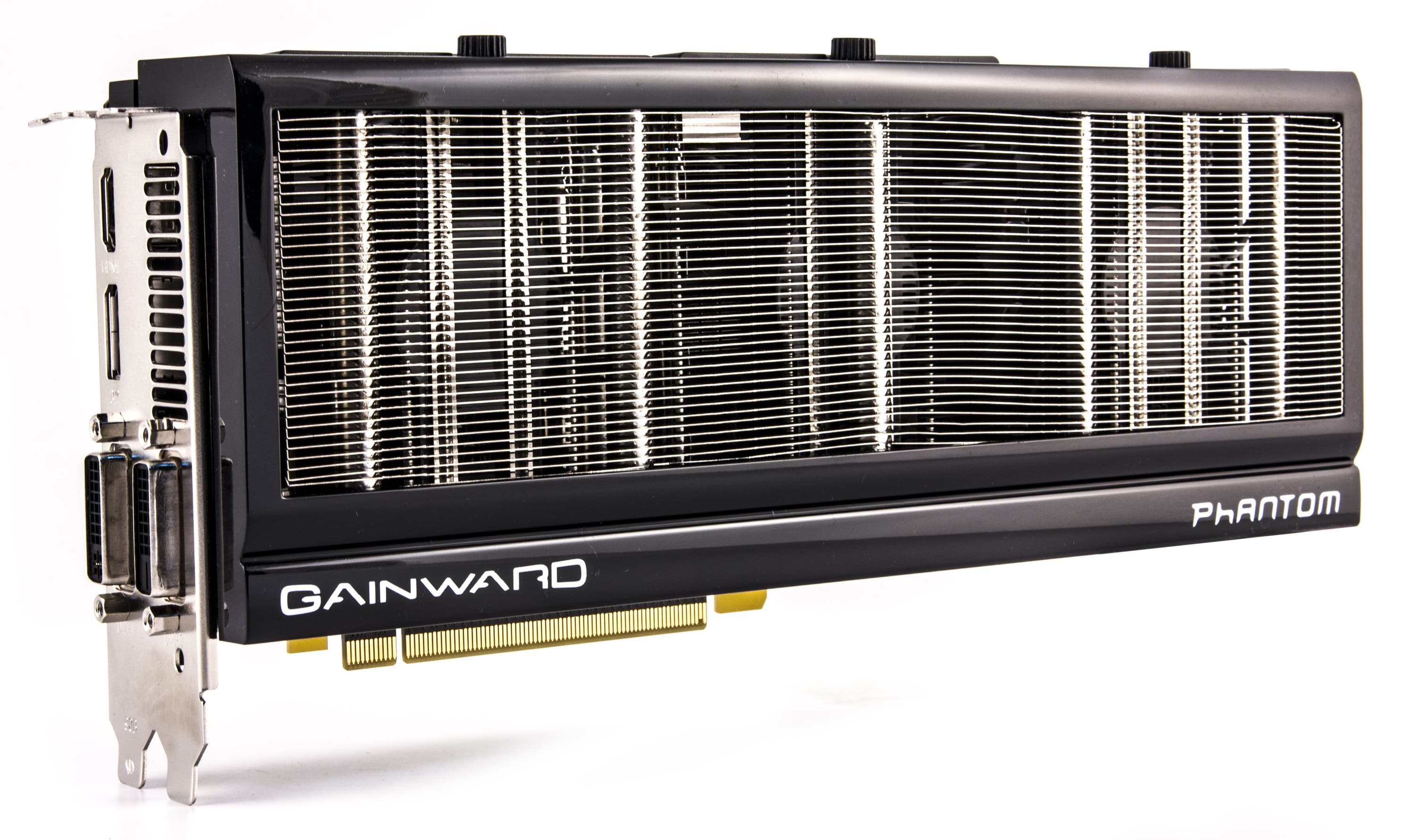

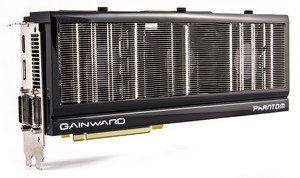

Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Geforce GTX 780 Ti (GK110)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 980—1130 МГц (номинал — 875—1020 МГц)
  • Частота работы памяти (физическая (эффективная)): 1750 (7000) МГц (номинал — 1750 (7000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 15/980—1130 МГц (номинал — 15/875—1020 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 2880
  • Число блоков текстурирования: 240 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 48
  • Размеры: 275×100×50 мм (карта занимает 3 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 274/92/72 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E

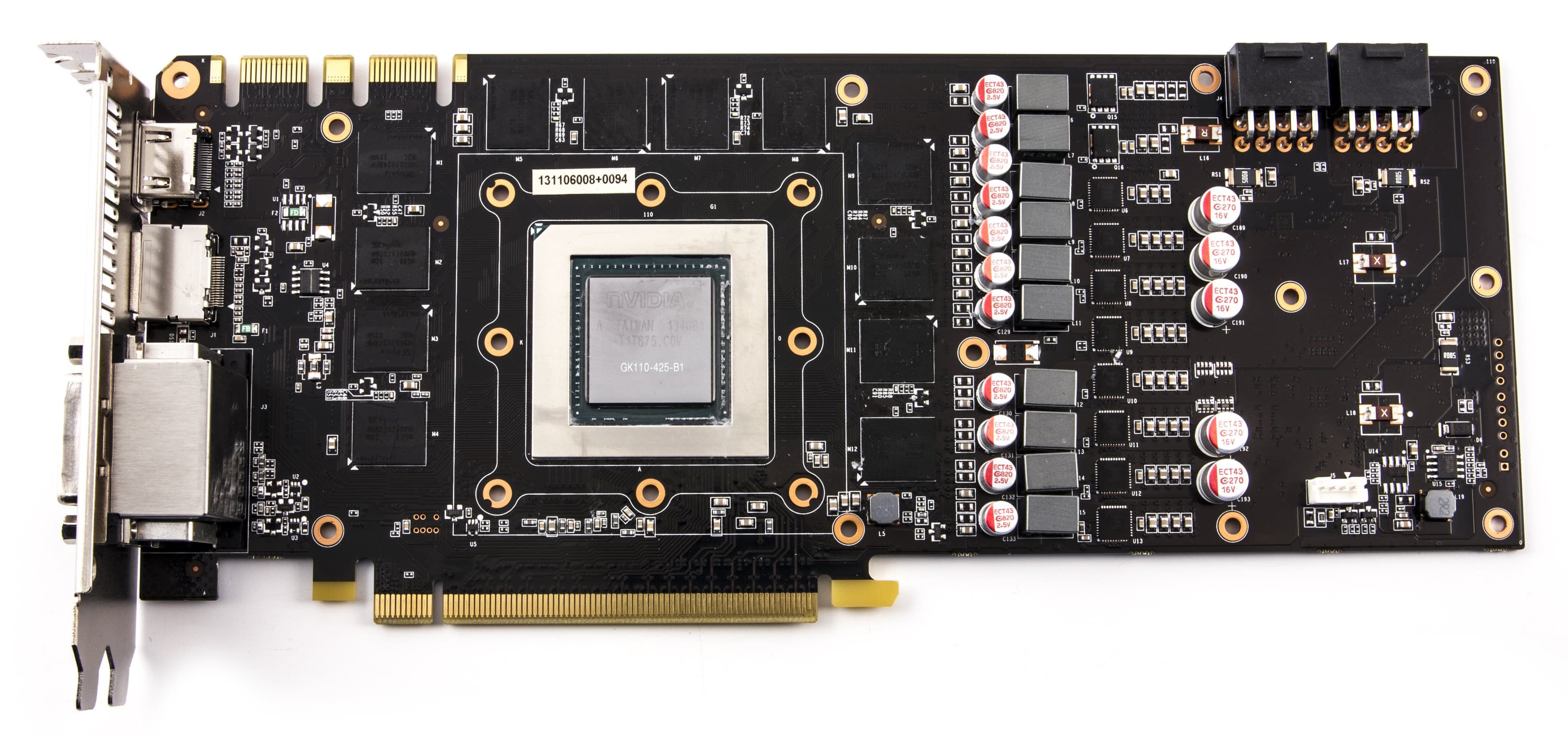

Картa имеeт 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой стороне PCB.

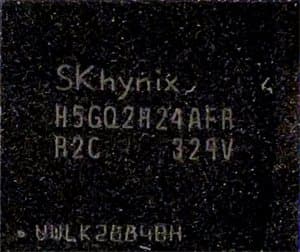

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.

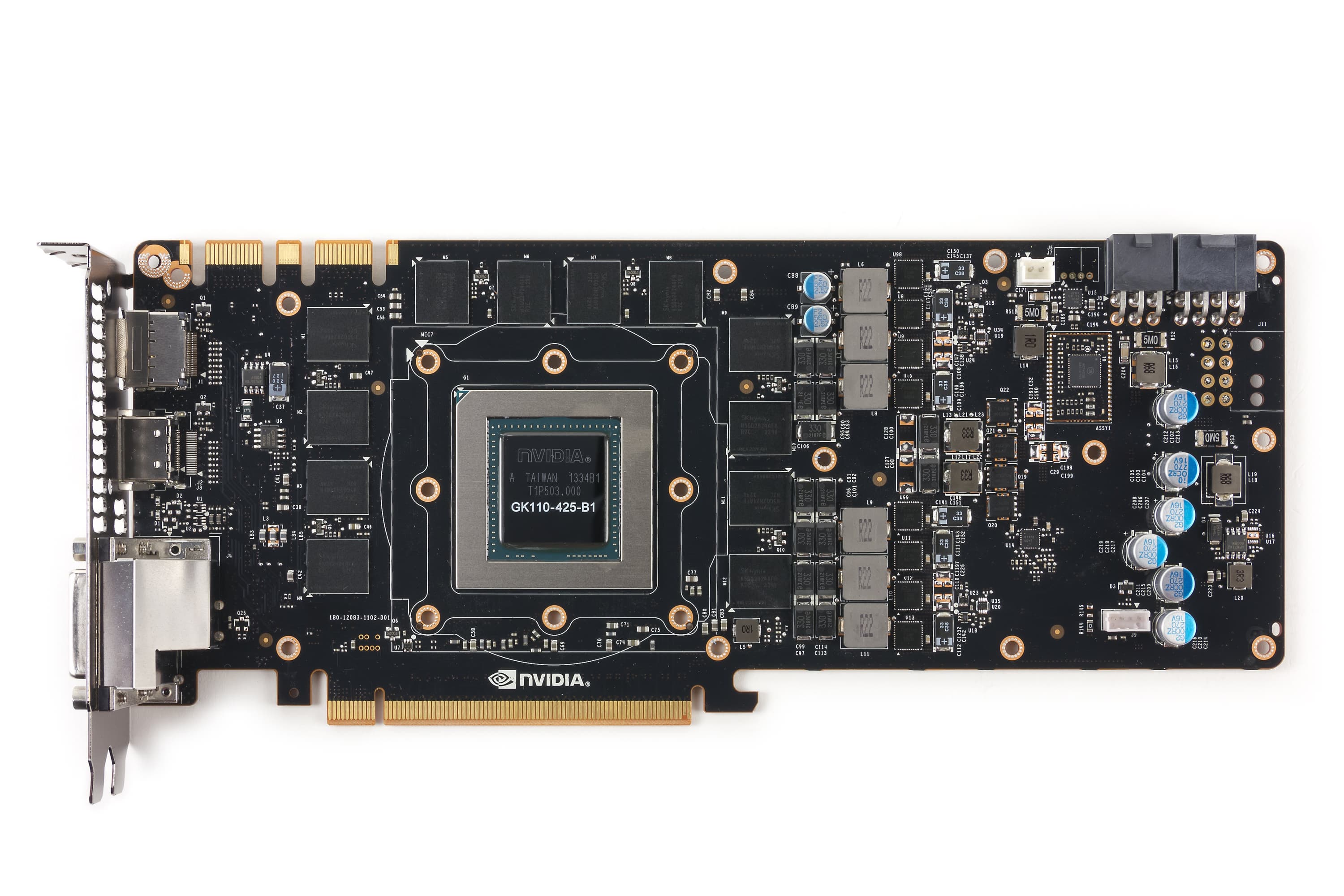

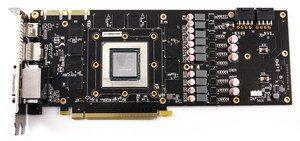

Сравнение с эталонным дизайном, вид спереди
Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780 Ti

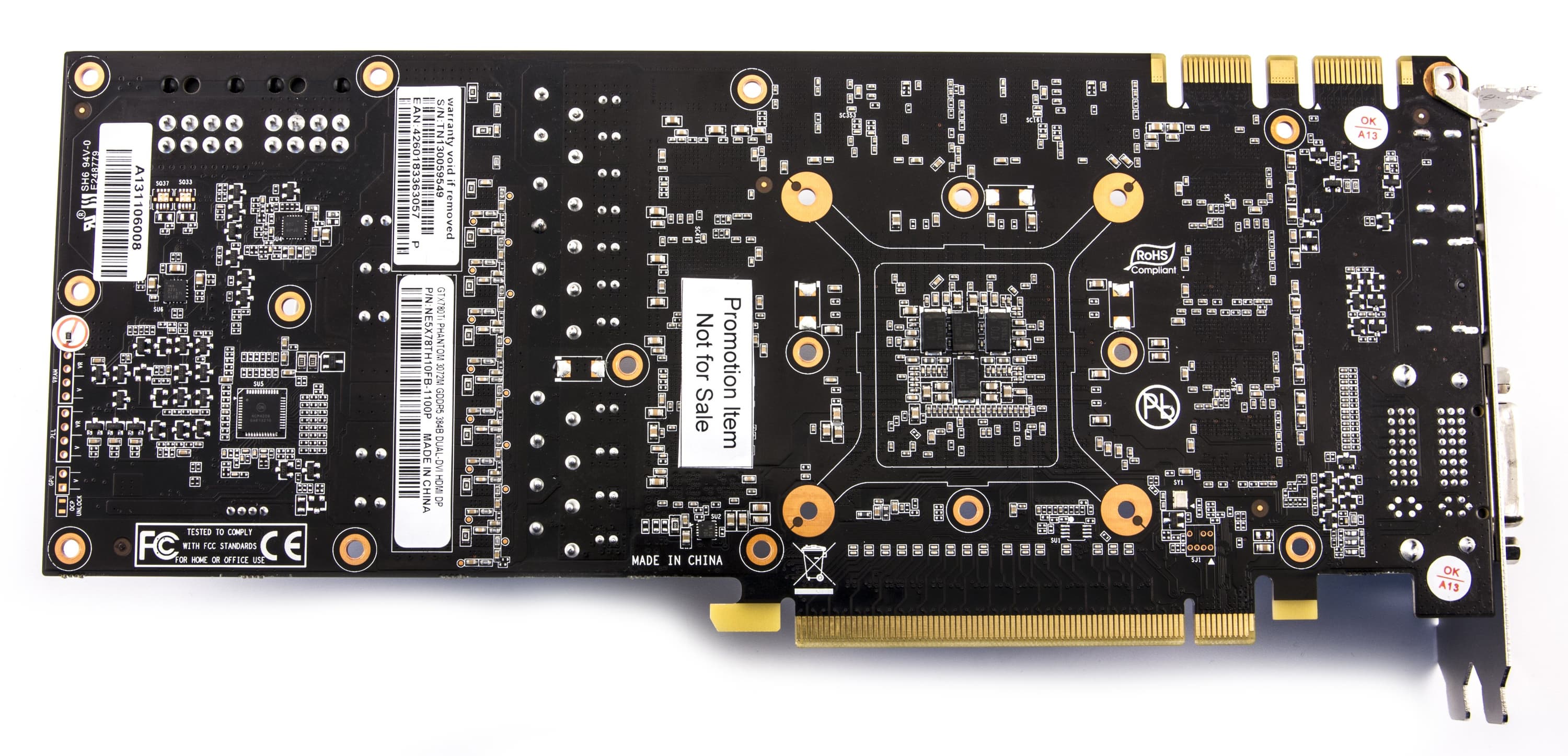

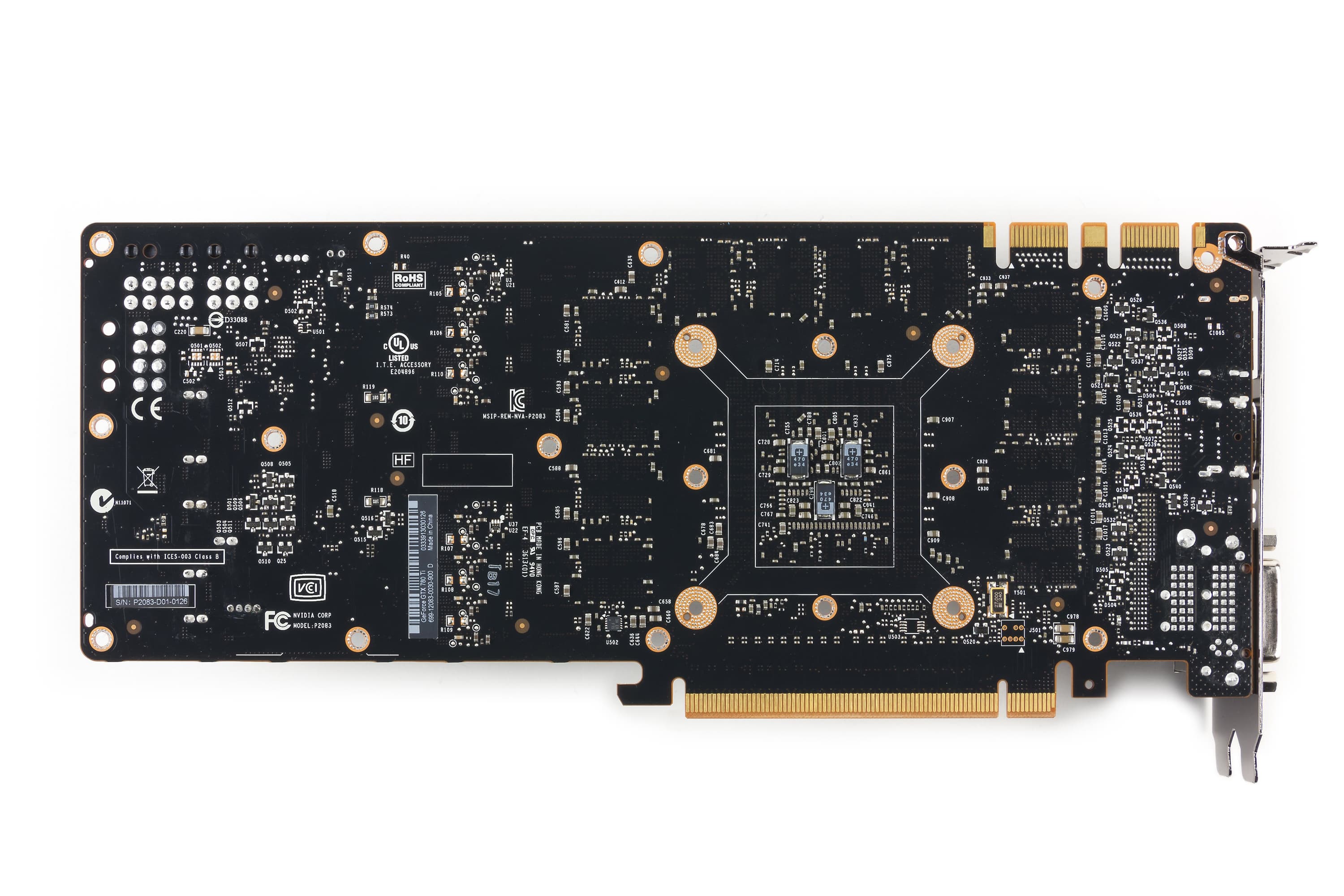

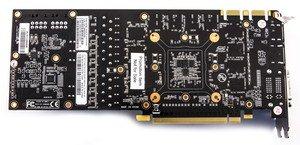

Сравнение с эталонным дизайном, вид сзади
Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780 Ti

Мы видим, что инженеры компании весьма существенно изменили дизайн печатной платы — прежде всего из-за блока питания, так как схема питания ядра стала 8-фазной вместо 6-фазной у эталонного дизайна. Мы уже говорили, что такие улучшения PCB расширяют возможности для оверклокинга и вообще тонкой настройки работы ядра, поскольку можно менять вольтажи с ювелирной точностью.

Карта снабжена разными видеовыходами: 2 порта DVI (один из которых — Single-Link и совместим с выводом на VGA, а второй — Dual-Link и совместим с выводом на HDMI) и по одному DisplayPort и HDMI, поэтому суммарно можно подключить два монитора с DVI-входами штатно, а также до четырех мониторов разных комбинаций с помощью переходников. И это может быть актуально, так как ускорители этого семейства могут выводить картинку одновременно на 4 монитора, а производительности этого ускорителя может хватить для полноценной игры на трех мониторах в режимах Full HD каждый.

Напомним, что все современные ускорители обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком.

Видеокарта требует дополнительного питания в виде двух 8-контактных гнезд (что еще раз доказывает, что ускоритель расчитан на более высокое потребление, а значит — на более высокий разгон).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

О системe охлаждения.

Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E

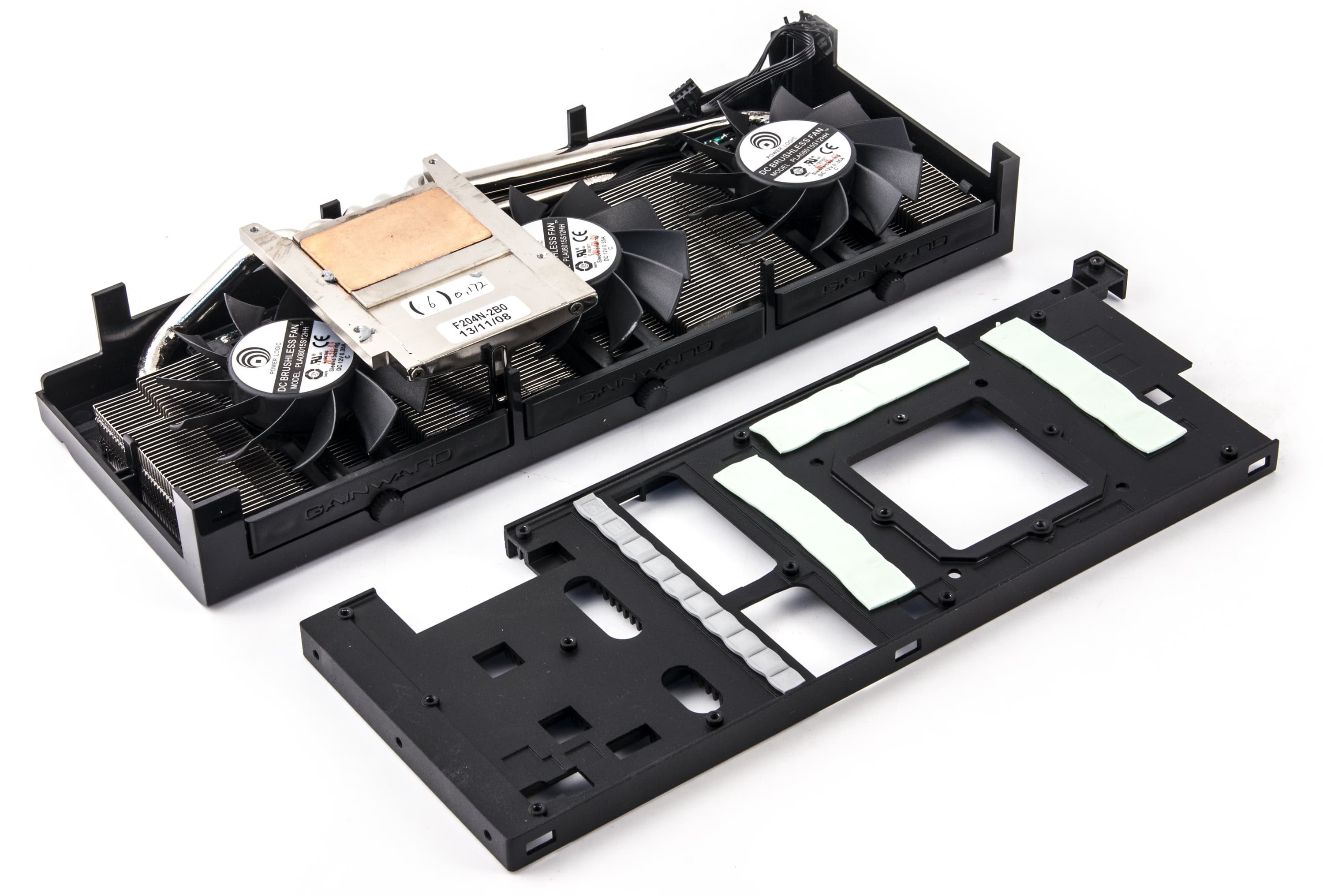

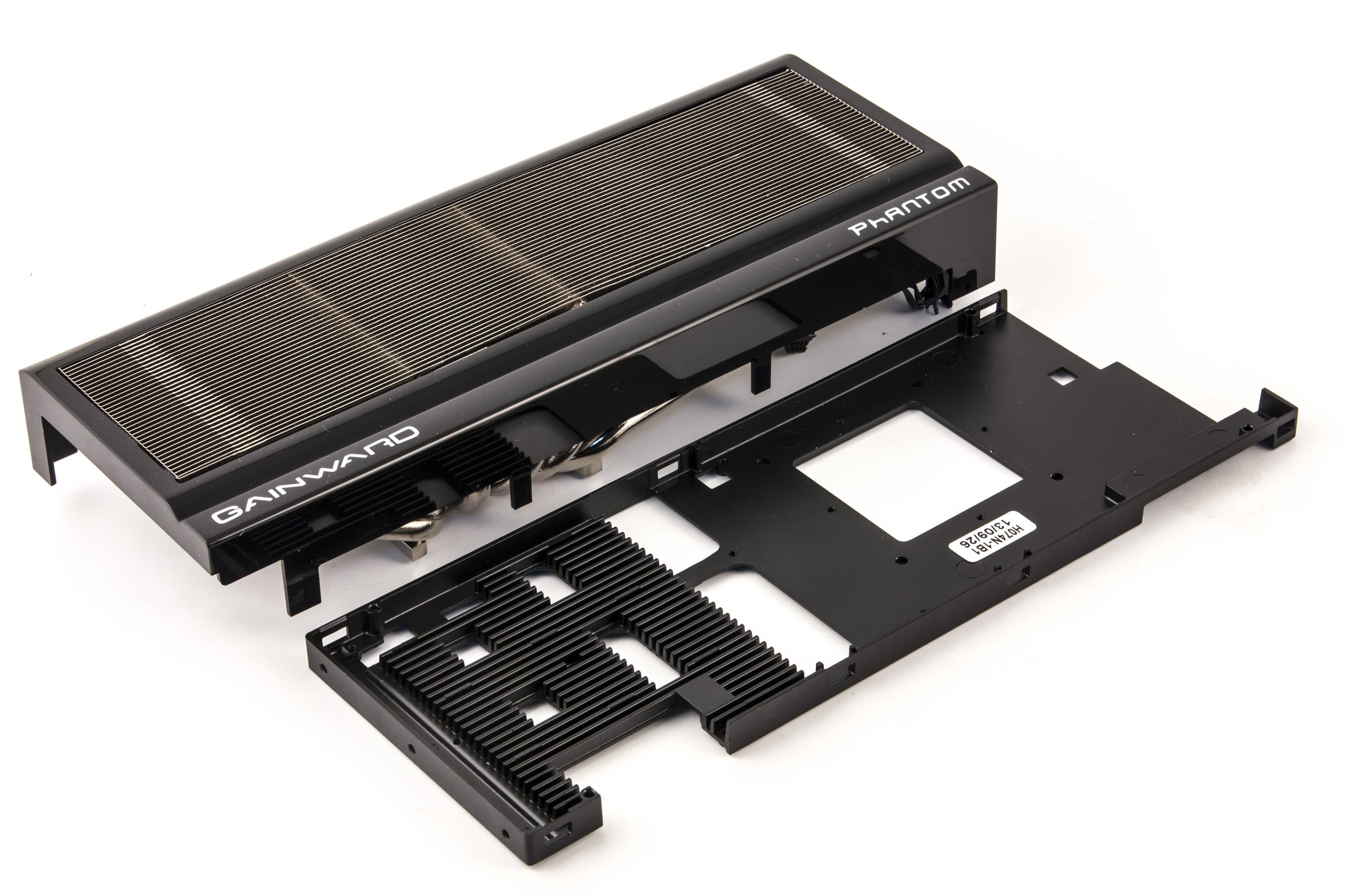

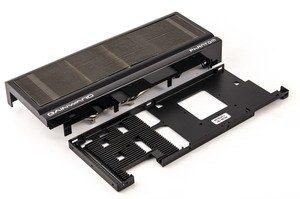

Перед нами СО Phantom, которая имеет «родовое» отличие от остальных СО: вентиляторы расположены между подошвой радиатора и самим радиатором (как бы внутри него).

Мы видим большой радиатор во всю длину карты, и от подошвы, прижимающейся к ядру, к радиатору идут тепловые трубки. На радиаторе закреплены три вентилятора, которые засасывают воздух снаружи и прогоняют его через радиатор. Всё это покрыто кожухом, поэтому снаружи создается ощущение, что СО не имеет вентиляторов, так как их не видно.

Микросхемы памяти и силовые транзисторы охлаждаются отдельной массивной пластиной, расположенной под основным радиатором. Максимальная частота вращения вентиляторов после многочасовой нагрузки — чуть выше 2000 оборотов в минуту, при этом шума практически нет: и особая конструкция самих вентиляторов, и способ засасывания воздуха дают эффект крайне низкого шума СО.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 69 градусов по ядру, что для такого рода ускорителя просто отличный результат, учитывая еще и малошумный кулер.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

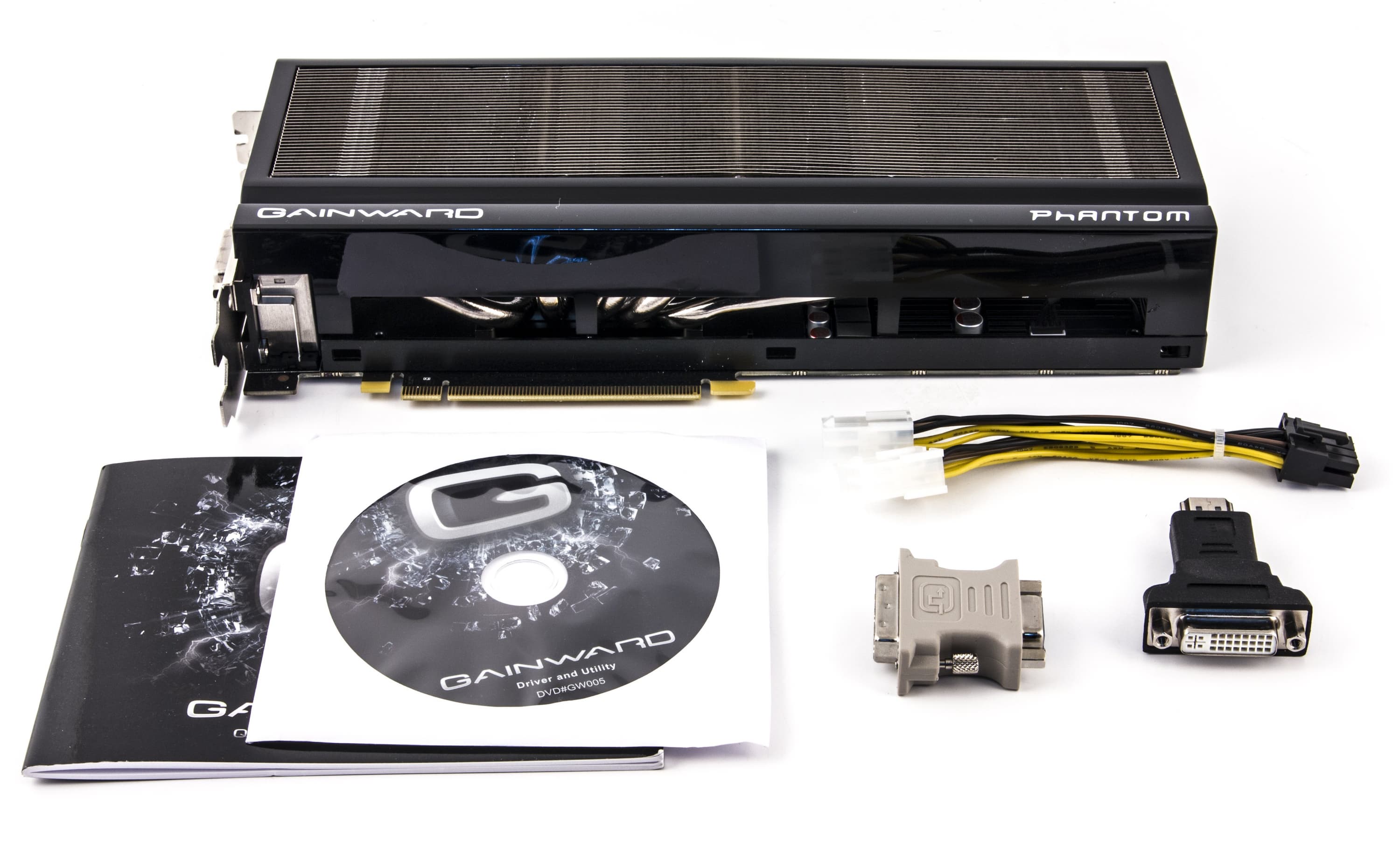

Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E

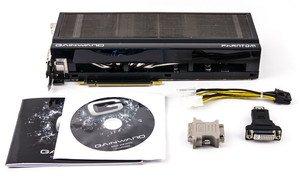

Базовый комплект плюс адаптеры HDMI-to-DVI, DVI-to-VGA, а также разветвитель питания на 8 контактов. Таким образом, к видеокарте «прямо из коробки» можно одновременно подключить три монитора через DVI!

Упаковкa.

Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.11beta9.2; Nvidia версии 331.82

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Выполним анализ Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиций внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на начало декабря 2013 г., так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
04 Gainward GTX 780 Ti 3072 МБ, 1000—1130/7000 1260 163 775
05 GTX 780 Ti 3072 МБ, 875—1020/7000 1210 153 789
06 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 1170 165 707
07 GTX Titan 6144 МБ, 837—876/6000 1120 104 1080

Ну, собственно, а чего еще ожидать? То, что первое место обеспечено, ясно было изначально, так как у продукта Gainward повышенные (и весьма сильно!) частоты работы. Все остальное — как и должно быть: средневзвешенный GTX 780 Ti имеет чуть бо́льшую производительность, чем R9 290X, однако и дороже при этом. Вот GTX Titan с его гигантской ценой уже явно неактуален, и вряд ли им сейчас кто-нибудь заинтересуется.

А теперь давайте посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
28 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 165 1170 707
30 Gainward GTX 780 Ti 3072 МБ, 1000—1130/7000 163 1260 775
33 GTX 780 Ti 3072 МБ, 875—1020/7000 153 1210 789
36 GTX Titan 6144 МБ, 837—876/6000 104 1120 1080

А вот здесь уже не все так шикарно для детища Gainward: все же цена этой карты пока высоковата, и потому R9 290X выглядит явно предпочительнее. Впрочем, не будем забывать о системах охлаждения: у Gainward она на порядок лучше и тише, чем референсный кулер у R9 290X в режиме Uber Mode. Так что в целом ускоритель Gainward выглядит более привлекательно.

Итак:

Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E — отличный вариант самого быстрого на сегодня однопроцессорного ускорителя трехмерной графики топового класса. Великолепная СО, стильный дизайн, комплект поставки с дополнительными адаптерами, дающий возможность подключения трех мониторов с DVI без поиска переходников. Мне нравится.

Однако не следует забывать о готовящемся выпуске партнерами AMD разнообразных вариантов R9 290X, у которых могут быть намного более привлекательные и тихие системы охлаждения, чем у референсной карты. Такие ускорители составят GTX 780 Ti и конкретно рассмотренной в этом материале карте Gainward очень серьезную конкуренцию. Оставайтесь с нами, вскоре мы также расскажем и о них.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за декабрь 2013 года) получила награду карта:

  • Gainward Geforce GTX 780 Ti Phantom 3072 МБ 384-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 780 Ti 3 ГБ — $518(11) R9 290X — $431(33)
GTX 780 Ti 3 ГБ — $518(11) GTX 780 — $662 (на 01.08.16)
GTX 780 Ti 3 ГБ — $518(11) HD 7970 GHz — Н/Д(0)
GTX 780 Ti 3 ГБ — $518(11) GTX Titan — Н/Д(0)
Gainward GTX 780 Ti Phantom — Н/Д(0) GTX 780 Ti 3 ГБ — $518(11)


Благодарим компанию Gainward Russia
и лично Наталью Лагуненко
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
