Geforce GTX 780 Ti в исполнении Gigabyte

Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Продолжаем изучать новинки из области самых «крутых» ускорителей трехмерной графики. Пока партнеры AMD все еще работают над своими версиями Radeon R9 290X, на рынок вовсю начали поступать продукты на базе Geforce GTX 780 Ti, поскольку партнеры Nvidia давно уже выпускают GTX 780 (который отличается от «Ti» только ядром) собственного дизайна, который достаточно легко использовать и для GTX 780 Ti.

Поэтому продукт, который мы изучим сегодня, появился практически сразу после анонса GTX 780 и представляет собой как бы развитие предыдущей модели.

По традиции новичкам предлагаю ознакомиться со справочниками, помогущими разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров.

Все последние продукты Gigabyte, которые мы изучали, имели уникальные и очень эффективные СО, за счет которых заметно выигрывали. Посмотрим, что будет на сей раз.

Плата

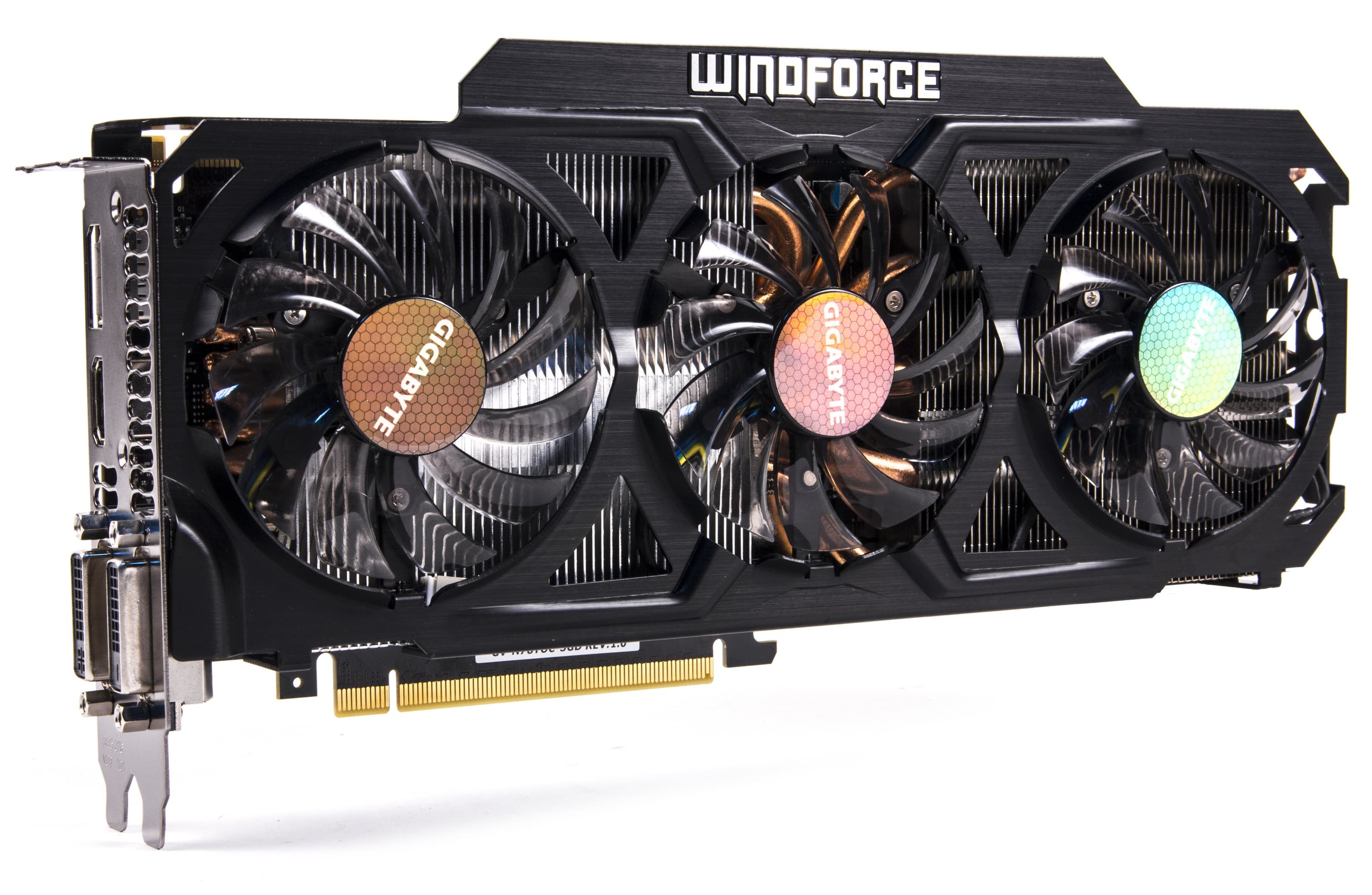

Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Geforce GTX 780 Ti (GK110)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1020—1140 МГц (номинал — 875—1020 МГц)
  • Частота работы памяти (физическая (эффективная)): 1750 (7000) МГц (номинал — 1750 (7000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 15/1020—1140 МГц (номинал — 15/875—1020 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 2880
  • Число блоков текстурирования: 240 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 48
  • Размеры: 283×115×35 мм (карта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 274/98/72 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E
Картa имеeт 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой стороне PCB.

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.

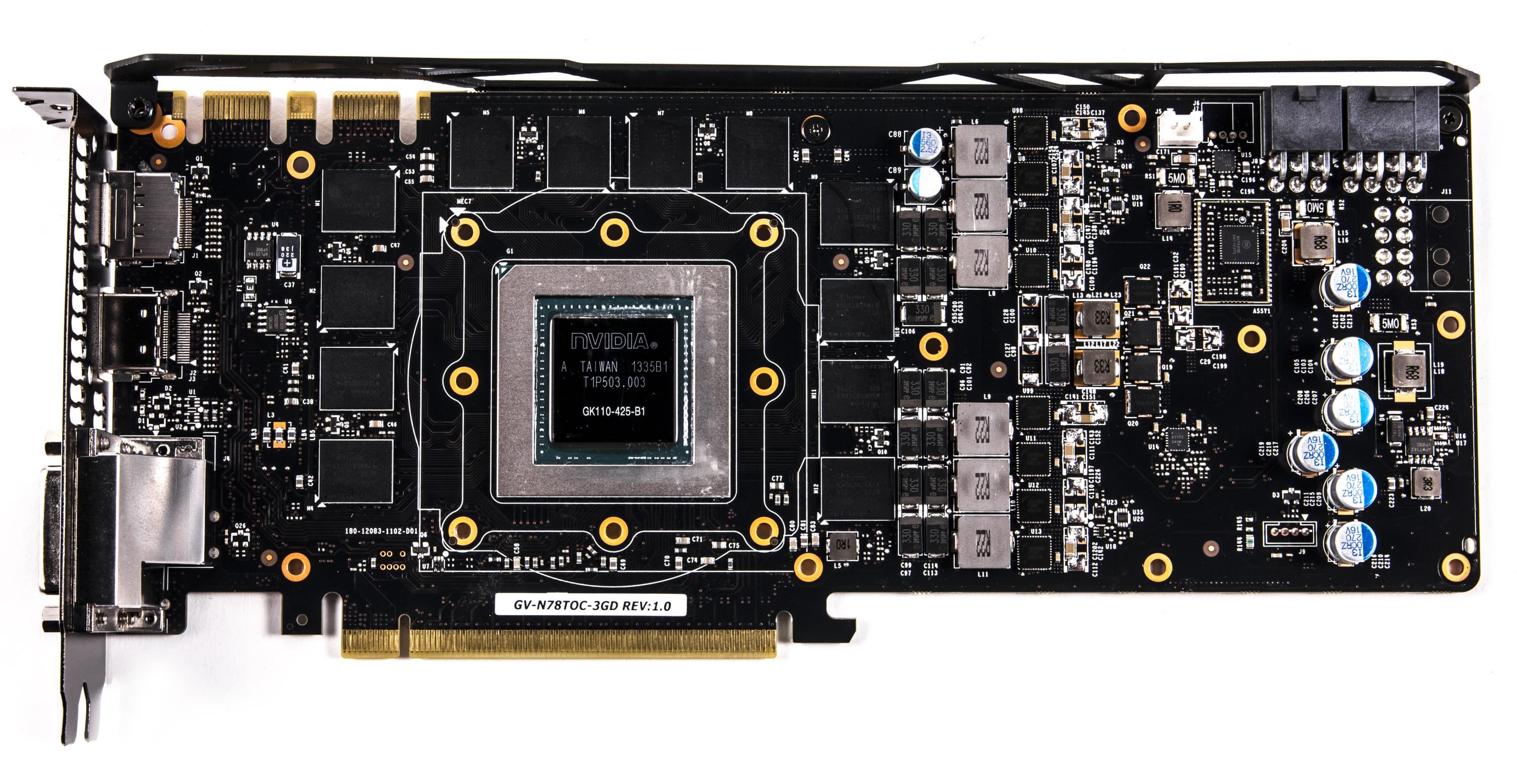

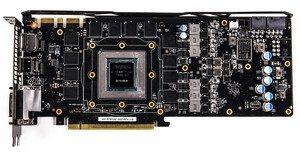

Сравнение с эталонным дизайном, вид спереди
Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780 Ti

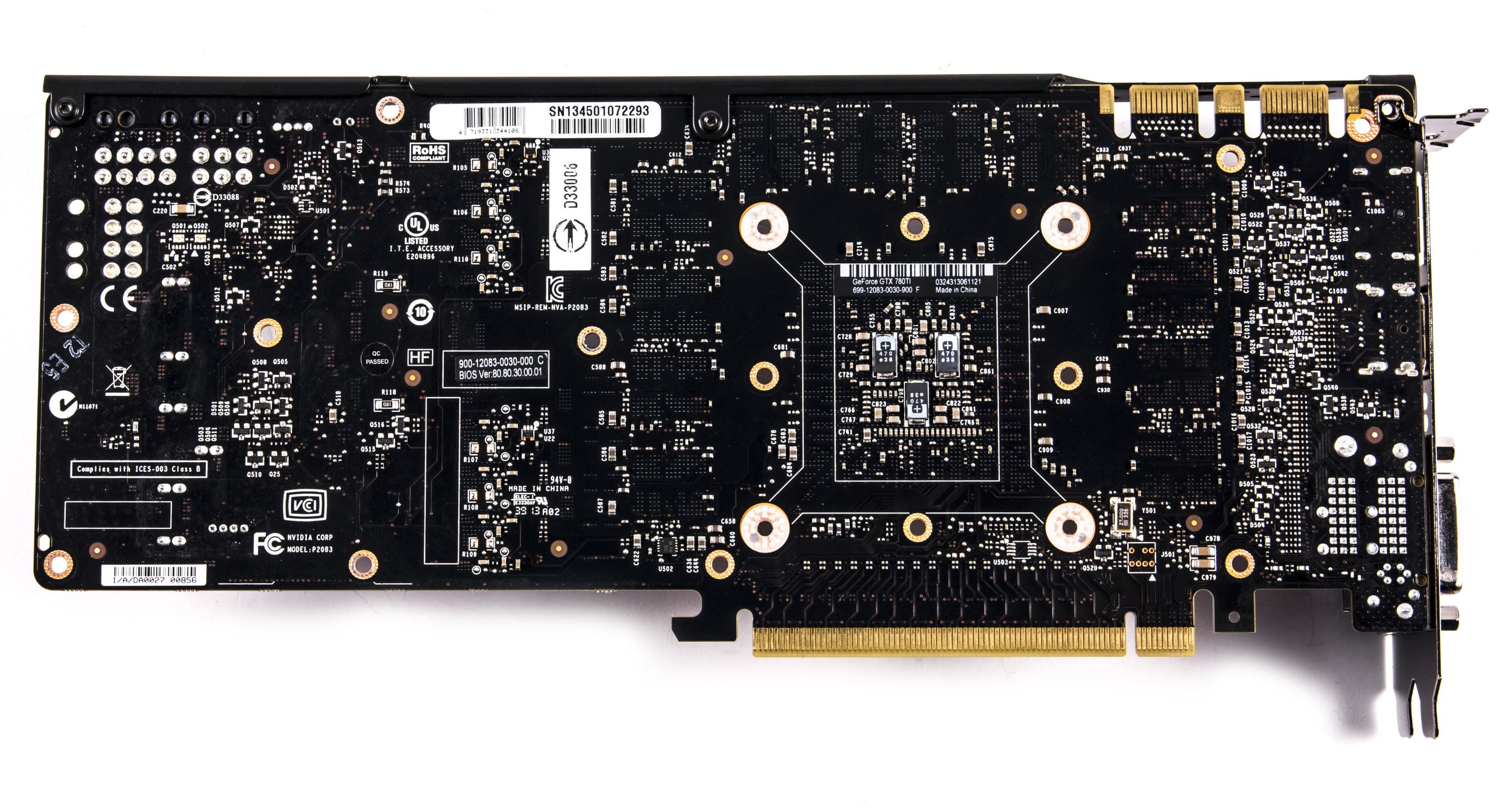

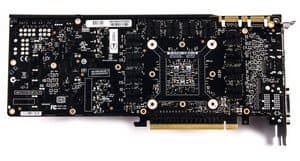

Сравнение с эталонным дизайном, вид сзади
Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780 Ti

Мы видим по сути полную копию эталонного дизайна. Схема питания 6-фазная, управляемая цифровым контроллером. Все остальное схоже с разводкой ранее изученных нами печатных плат для GTX Titan/780.

Ускоритель имеет следующий набор гнезд вывода: 2 DVI (один из которых Single-Link и совместим с выводом на VGA) и по одному DisplayPort и HDMI (второе гнездо DVI обладает возможностью через адаптер передавать сигнал на HDMI, поэтому суммарно можно подключить 2 приемника с HDMI). Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с однотипными входами (так, без переходников можно подключить только два монитора с DVI).

Напомним, что ускорители Nvidia достаточно давно обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком. Также уместно напомнить, что возможность одновременного вывода картинки максимально на 4 монитора (каждый до разрешения Full HD), полученная еще серией GTX 6xx, реализована и в GK110, где она вполне может быть востребована, учитывая мощность и возможности данного ускорителя.

Максимальные разрешения и частоты в 3D: 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI). Также декларирована поддержка разрешения 4К, однако работоспособность на такого рода мониторах нами еще не проверялась.

Что касается возможностей по ускорению декодирования видео, в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Карта требует дополнительного питания в виде двух разъемов: 8- и 6-контактного.

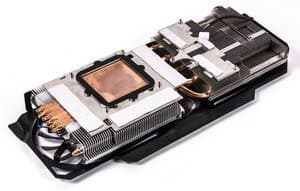

О системe охлаждения.

Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E

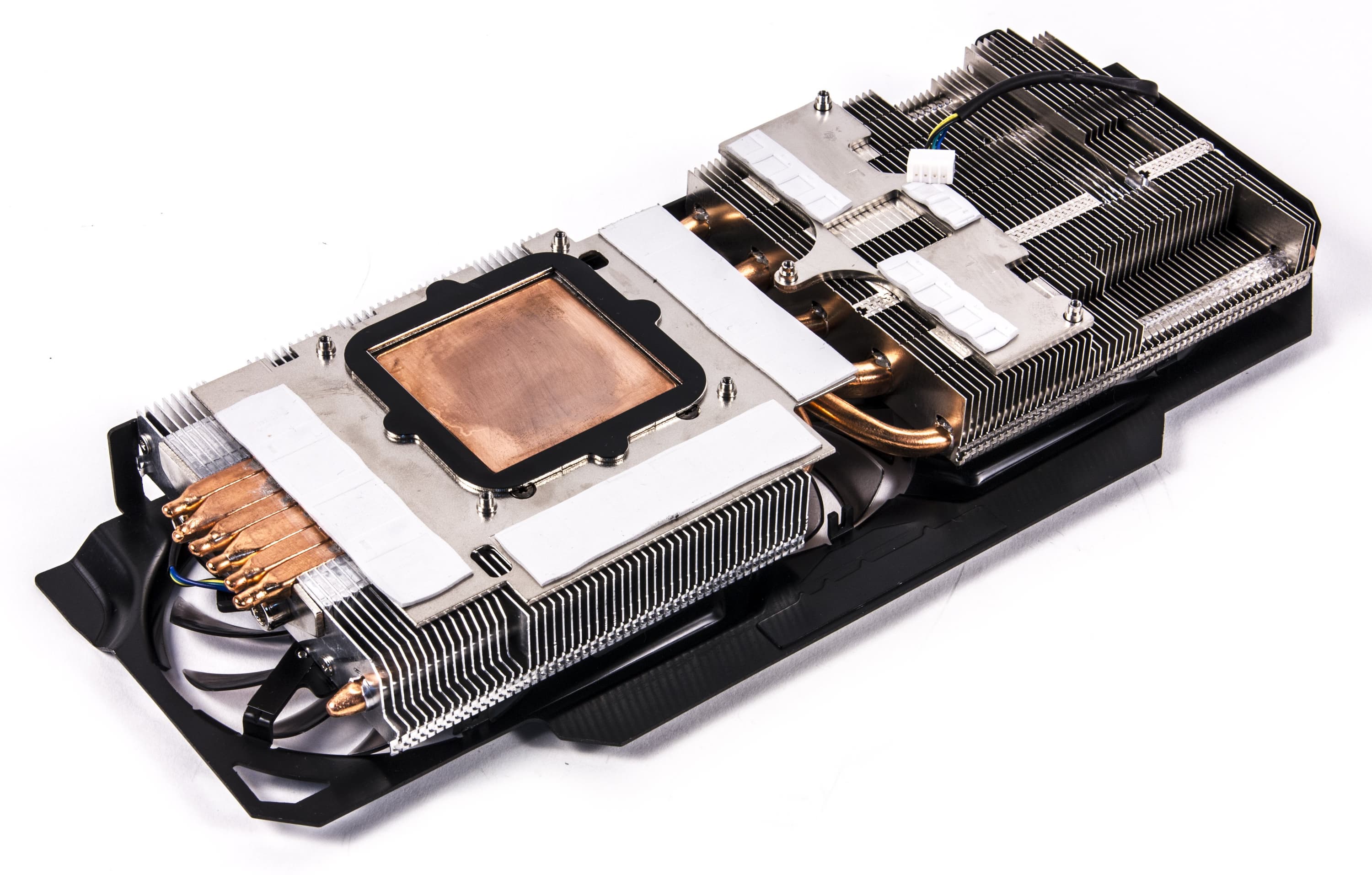

Мы снова видим представителя серии Windforce. Основой данного кулера являются два радиатора. Один (что побольше) прижимается к ядру и микросхемам памяти, а второй, поменьше, обслуживает силовые транзисторы. Оба радиатора соединены большим количеством медных тепловых трубок, обеспечивающих наилучший эффект охлаждения.

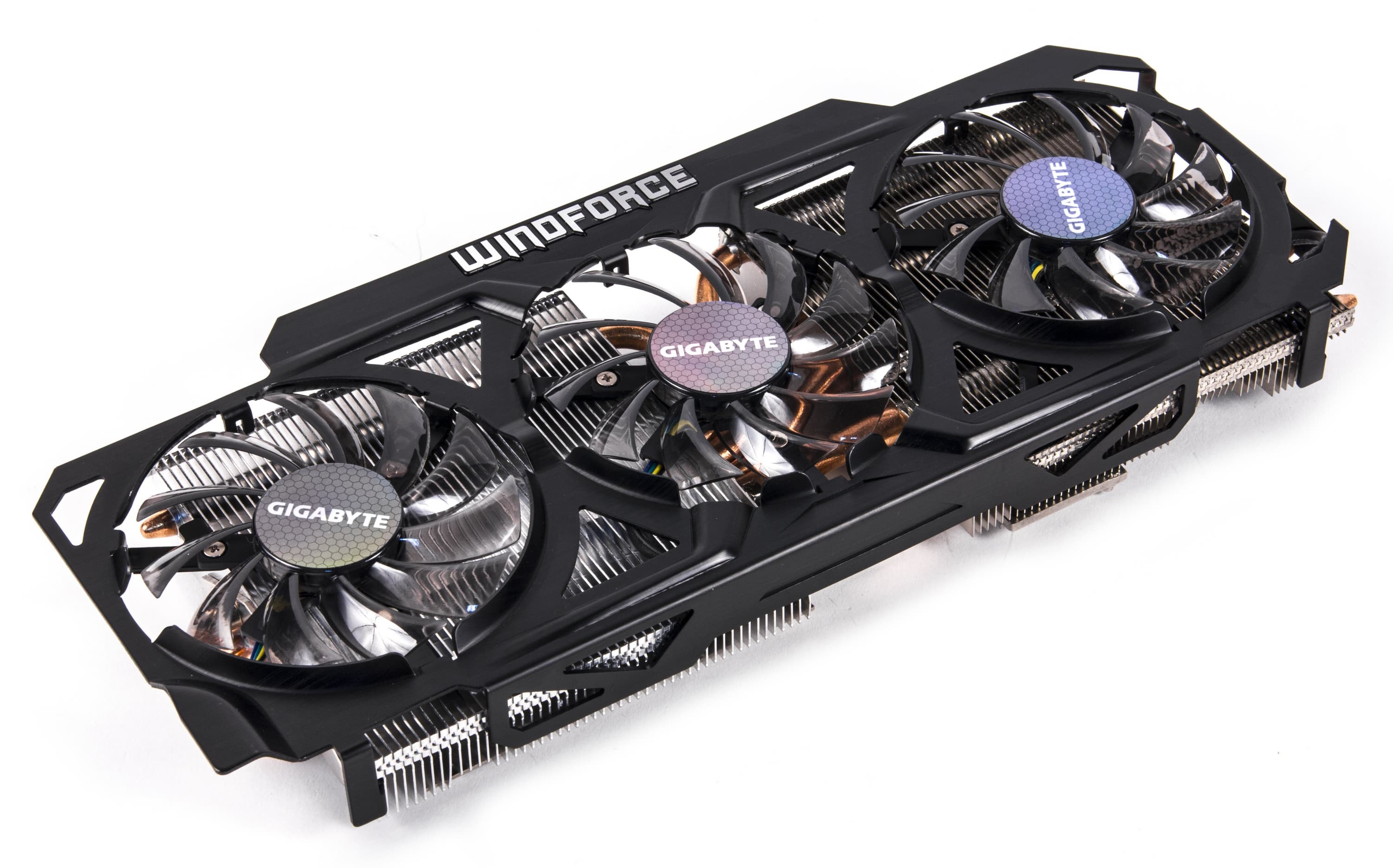

Сверху все это дело накрывается кожухом с тремя очень тонкими вентиляторами с особой закруткой лопастей.

Именно они вкупе с мощной радиаторной системой обеспечивают практически полную бесшумность СО. Мы видим, что по сравнению с GTX 780 инженеры нашли способ оптимизировать и улучшить эффективность работы СО, так как частота вращения вентиляторов достигает 1800 оборотов в минуту, когда как на GTX 780 у карты той же серии мы видели 2400 об/мин. Также надо отметить, что СО весьма «умная» и старается повышать обороты только на двух вентиляторах, в то время как третий всегда работает еле-еле и служит вспомогательным элементом СО.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 71 градус по ядру, что для такого рода ускорителя просто превосходный результат, учитывая еще и бесшумную СО.

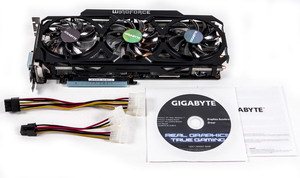

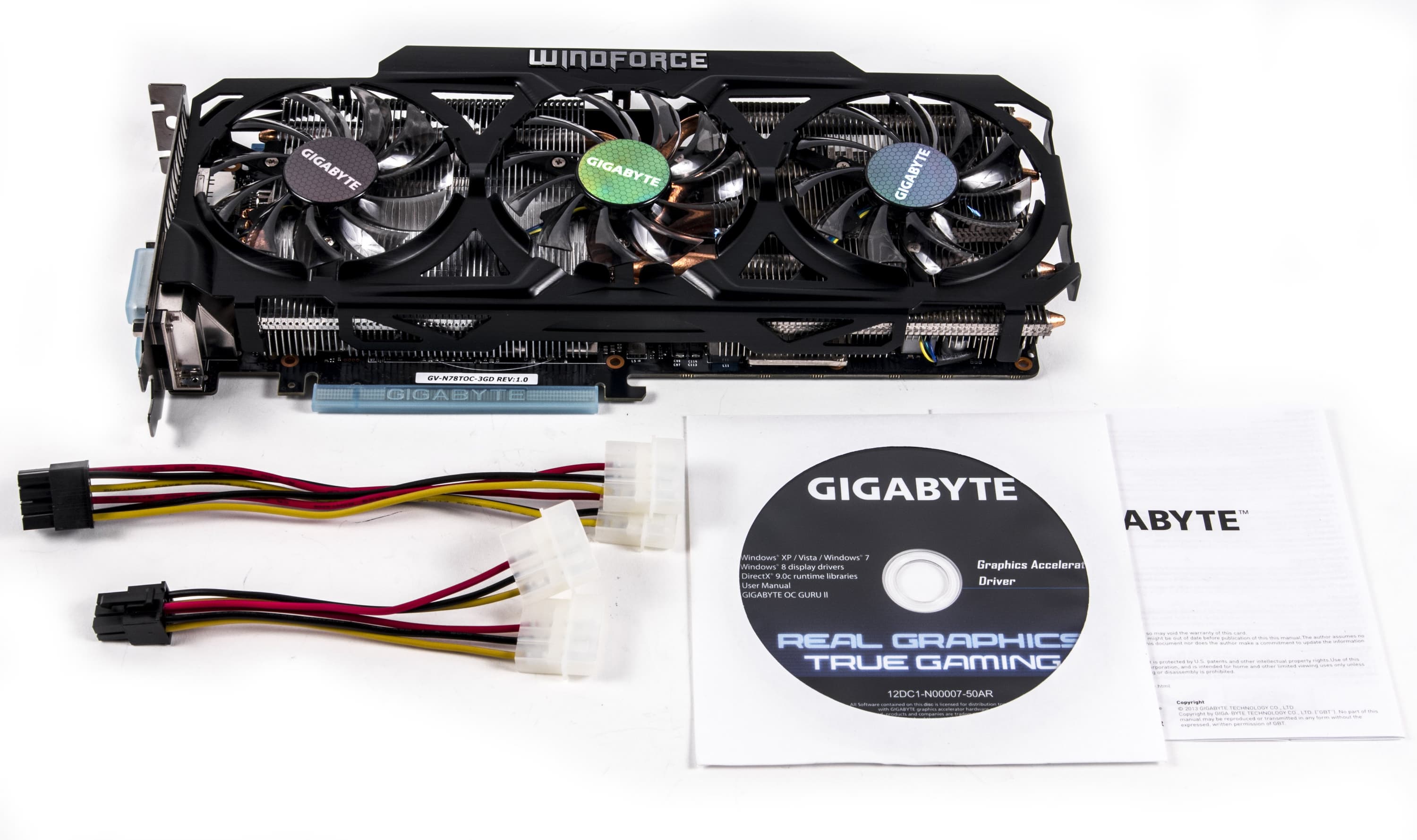

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E
Базовый комплект плюс разветвители питания на 8 и 6 контактов.

Видеокарта прибыла к нам в технологической упаковке. Серийные карты будут, разумеется, поступать в продажу в иной упаковке.

Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.11beta9.2; Nvidia версии 331.82

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на начало декабря 2013 г, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
03 Gigabyte GTX 780 Ti 3072 МБ, 1020—1140/7000 1280 165 778
05 GTX 780 Ti 3072 МБ, 875—1020/7000 1210 153 789
06 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 1170 165 707
07 GTX Titan 6144 МБ, 837—876/6000 1120 104 1080

Очевидно, что повышенные частоты работы позволили данному ускорителю захватить первенство среди однопроцессорных акселераторов.

А теперь посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
28 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 165 1170 707
29 Gigabyte GTX 780 Ti 3072 МБ, 1020—1140/7000 165 1280 778
33 GTX 780 Ti 3072 МБ, 875—1020/7000 153 1210 789
36 GTX Titan 6144 МБ, 837—876/6000 104 1120 1080

А вот тут уже сказалась цена Radeon R9 290X, позволив этому ускорителю заметно обогнать штатный вариант GTX 780 Ti и сравняться с рассматриваемым вариантом Gigabyte. Однако не стоит забывать, что цены постоянно меняются, и кроме того, все же ускорители на базе референс-карты R9 290X очень и очень шумные, а версии партнеров AMD только-только анонсированы.

Итак:

Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E — отличный вариант самого быстрого на сегодня однопроцессорного ускорителя трехмерной графики, обладающий, очевидно, лучшей на сегодня в мире системой охлаждения WindForce — бесшумной, позволяющей создать карту двухслотового дизайна и крайне эффективной. Кроме того, повышенные частоты работы делают данный ускоритель практически недосягаемым для конкурентов.

Понятно, что мы практически не рассматриваем ускорители, основанные на референсном дизайне, поэтому у нас почти каждый обзор идут схожие определения: отличный, замечательный, великолепный... Но что поделать — подчас действительно трудно понять, какой из них лучше. Вот не так давно мы изучали карту Gainward на том же GPU: у нее тоже тихая СО, прекрасная эффективность охлаждения, повышенные частоты работы... И что из них лучше? Наверное, ответ даст только сопоставление розничных цен. Хотя по мне СО Gigabyte все же чуть лучше и тише.

И надо учитывать, что в последнее время производители, видя ухудшающуюся ситуацию на рынке ПК, стали более пристально относиться к качеству своих продуктов, поэтому у нас почти не бывает в материалах видеокарт, имеющих посредственные характеристики по шуму, эффективности охлаждения и производительности. Конкуренция творит правильные для потребителя чудеса.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за декабрь 2013 года) получила награду карта:

  • Gigabyte Geforce GTX 780 Ti WindForce OC 3072 МБ 384-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 780 Ti 3 ГБ — $518(11) R9 290X — $431(33)
GTX 780 Ti 3 ГБ — $518(11) GTX 780 — $662 (на 01.08.16)
GTX 780 Ti 3 ГБ — $518(11) HD 7970 GHz — Н/Д(0)
GTX 780 Ti 3 ГБ — $518(11) GTX Titan — Н/Д(0)
Gigabyte GTX 780 Ti OC — $529(6) GTX 780 Ti 3 ГБ — $518(11)


Благодарим компанию Gigabyte Russia и лично Eva Chang
