Geforce GTX 650 Ti Boost в исполнении MSI

MSI Geforce GTX 650 Ti Boost TwinFrozr Gaming OC 2048 МБ 192-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Поток новых ускорителей 3D-графики не иссякает. Мы стараемся успеть рассказывать обо всех новинках, но начиная с весны 2013 года Nvidia преуспела в анонсах, выпустив 4 решения почти подряд.

Вначале, как обычно, советуем прочитать наши материалы, содержащие справочную информацию для выбора видеокарты.

Также советуем ознакомиться с новым приложением Nvidia Geforce Experience, которое ныне входит в состав драйверов и призвано помочь пользователю ускорителя на базе процессора Nvidia.

Чтобы пользователь этого семейства видеокарт не заморачивался вопросами, какие настройки выставлять в каждой игре, чтобы получить лучшее соотношение качества и производительности, специалисты Nvidia подобрали оптимальные наборы опций (установок) для игр. Вот как все это выглядит внешне.





Утилита самостоятельно сканирует реестр Windows на предмет уже установленных игр, а также папки с популярными игровыми системами Steam, Origin и пр., создавая список игр конкретного пользователя. Затем утилита изучает системную конфигурацию для подбора соответствующих ей оптимальных настроек. В конце концов программа устанавливает оптимальные настройки в тех играх, которые данная версия уже «знает».

Более того, даже в играх, для которых на сегодня нет настроек в базе данных (для конкретной конфигурации ПК), программа постарается подобрать максимально близкие по комфорту настройки, для чего есть специальная кнопка запуска процесса оптимизации.

Также Geforce Experience следит за последними версиями драйверов, постоянно проверяет обновления и информирует пользователя о наличии новых (даже бета-) версий. При надобности драйвер скачивается с помощью самой утилиты, да и устанавливается из нее же.

Ну а мы приступаем к рассмотрению ускорителя среднего уровня GTX 650 Ti Boost в реализации компании MSI, старейшего производителя видеокарт.

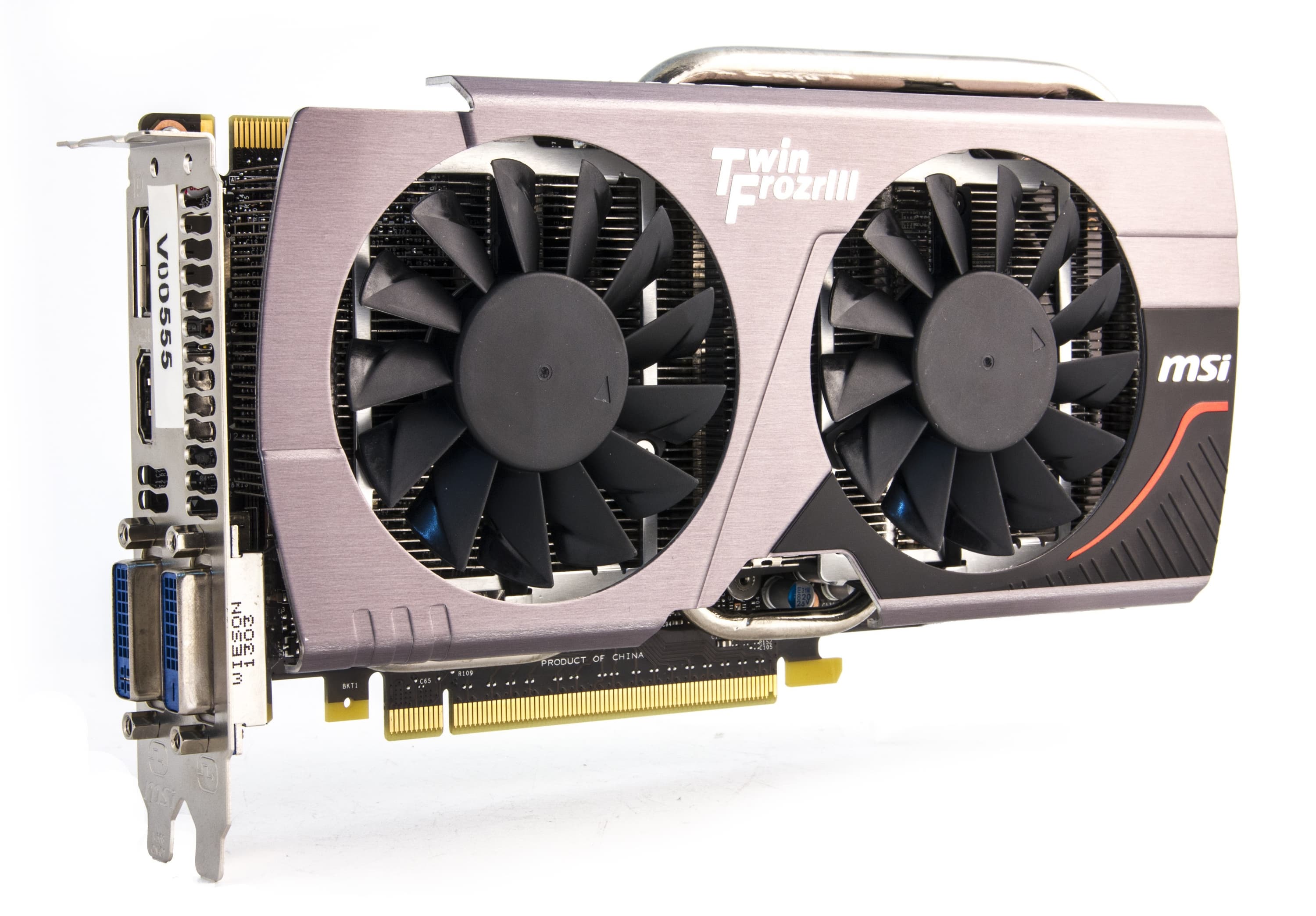

Платa

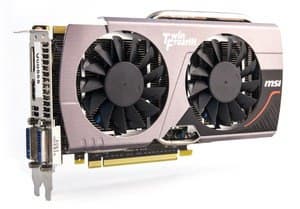

MSI Geforce GTX 650 Ti Boost TwinFrozr Gaming OC 2048 МБ 192-битной GDDR5 PCI-E
  • GPU: Geforce GTX 650 Ti (GK106)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1032—1100 МГц (номинал — 980—1033 МГц)
  • Частота работы памяти (физическая (эффективная)): 1500 (6000) МГц (номинал — 1500 (6000) МГц)
  • Ширина шины обмена с памятью: 192 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 4/1032—1100 МГц (номинал — 4/980—1033 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 768
  • Число блоков текстурирования: 64 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 210×112×38 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 148/52/21 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×Display Port 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

MSI Geforce GTX 650 Ti Boost TwinFrozr Gaming OC 2048 МБ 192-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах (по 4 на каждой стороне PCB).

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

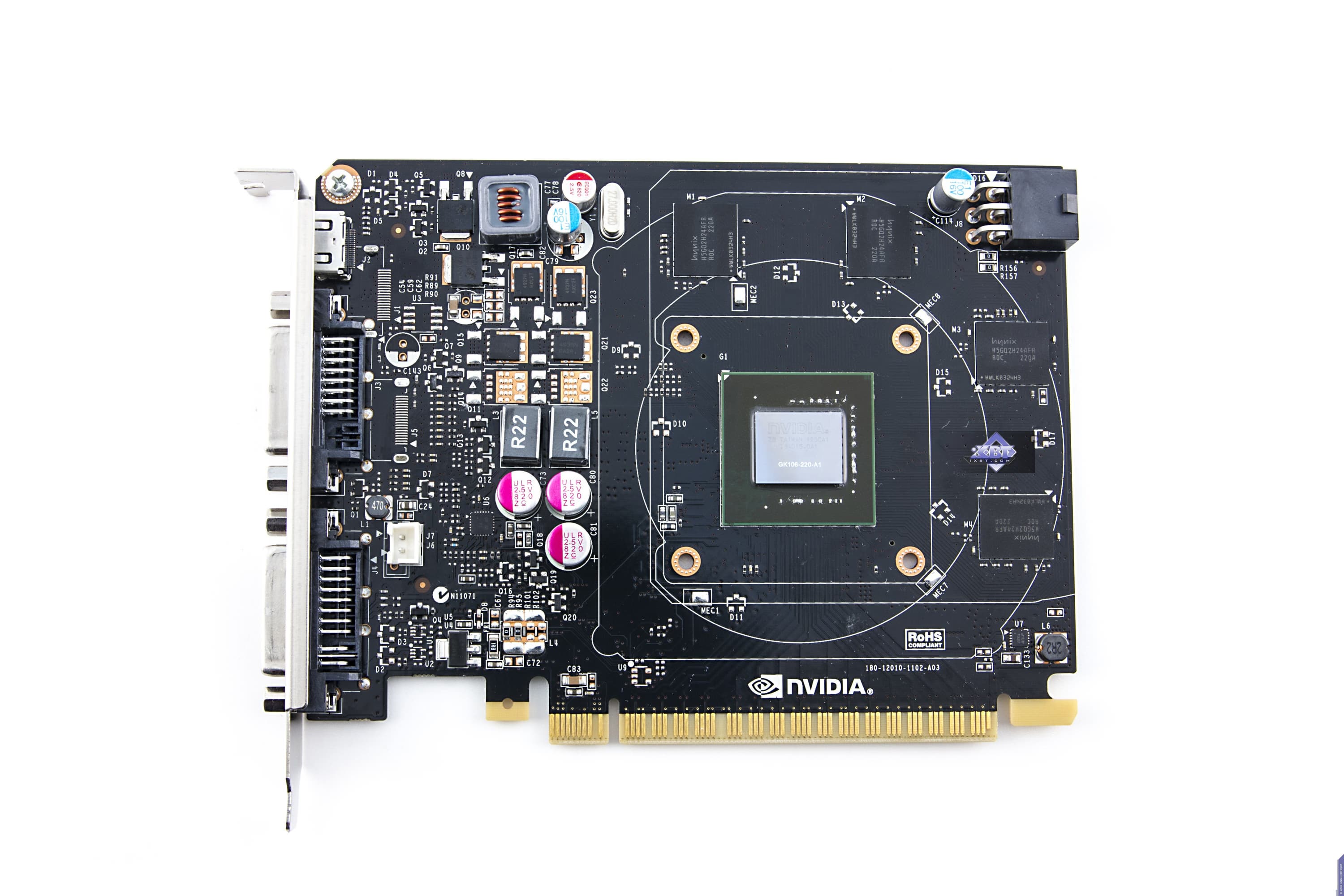

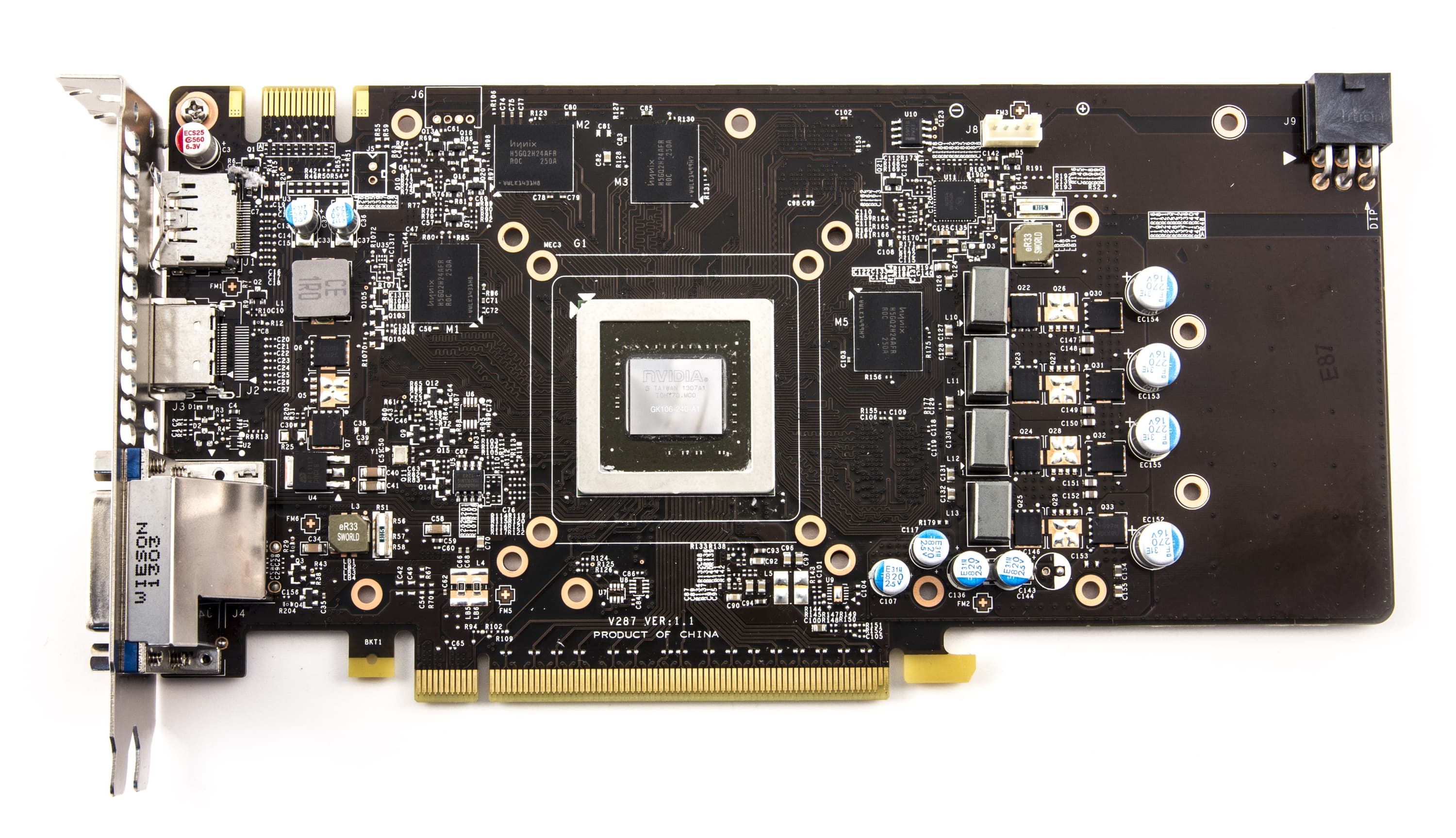

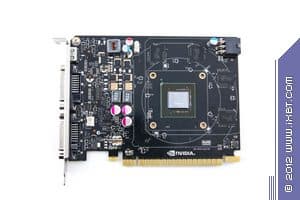

Сравнение с эталонным дизайном, вид спереди
MSI Geforce GTX 650 Ti Boost TwinFrozr Gaming OC 2048 МБ 192-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 650 Ti Boost

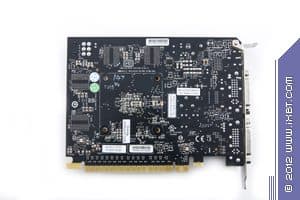

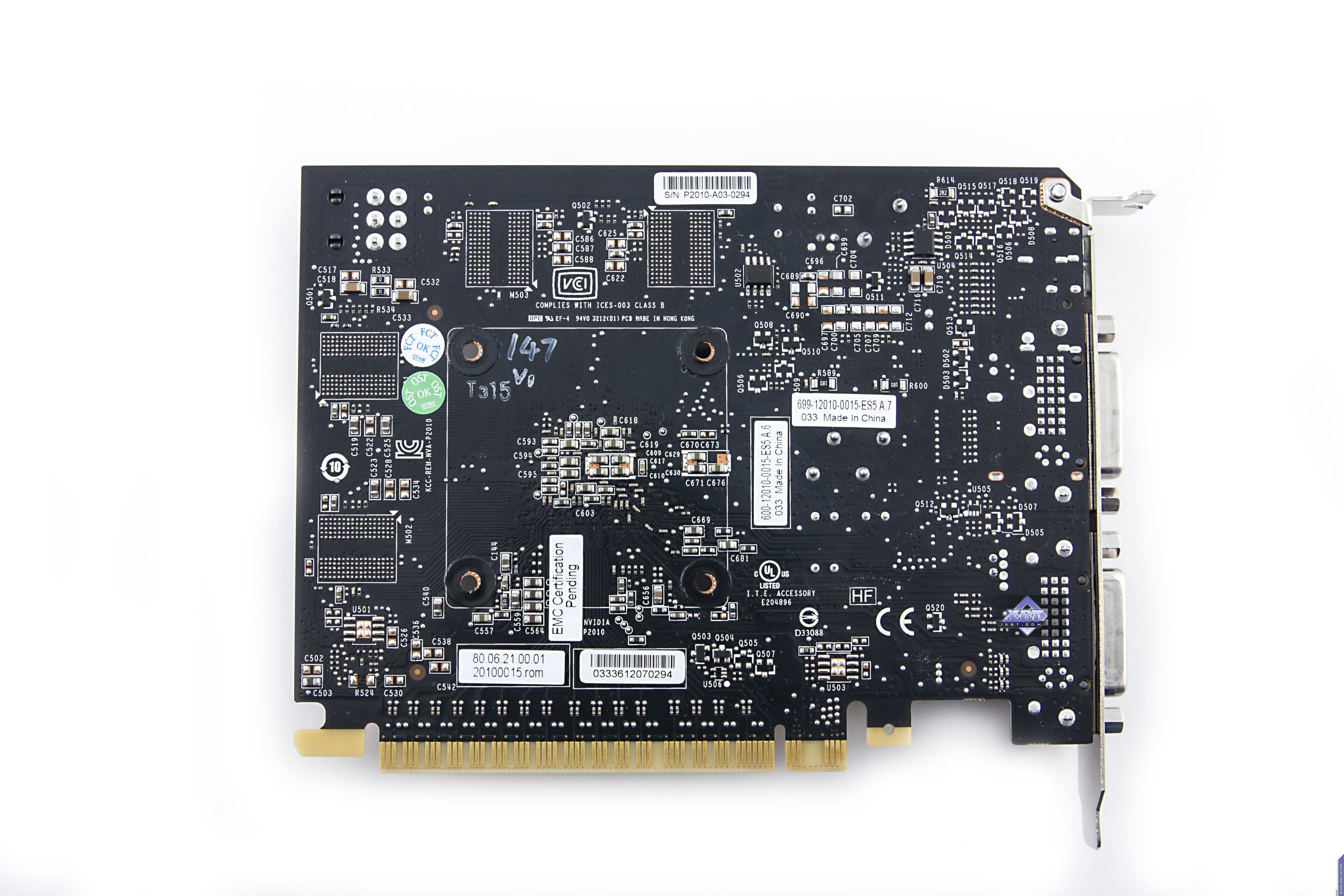

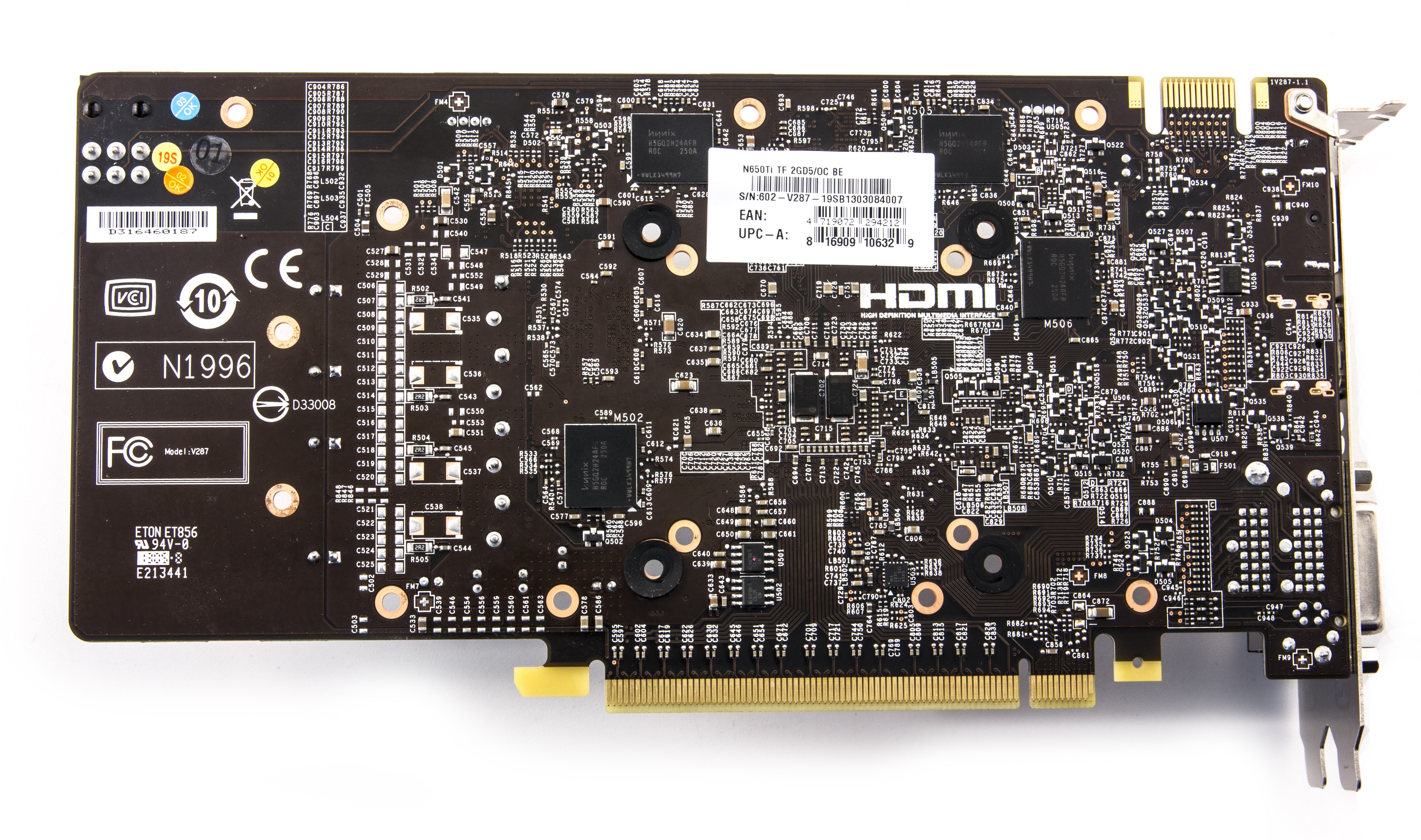

Сравнение с эталонным дизайном, вид сзади
MSI Geforce GTX 650 Ti Boost TwinFrozr Gaming OC 2048 МБ 192-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 650 Ti Boost

Как и в случае с Asus GTX 650 Ti Boost, карта MSI длиннее, чем эталонная, причем хвостовая часть почти пустая — очевидно, что она служит также для крепления фирменной СО TwinFrozr.

Интересно, что никто еще не попытался сделать ускоритель, основанный на копии референс-карты (в плане размеров), установив на нее СО таких же размеров, то есть получив очень компактную видеокарту. Ранее на примере Asus GTX 670 Mini мы видели, что даже более мощные (а значит, и выделяющие больше тепла) ускорители можно сделать весьма компактными.

Набор гнезд стандартный для GTX 660/650 Ti: 1 DVI (Dual-Link и совместим с выводом на HDMI), 1 DVI (Single-Link и совместим с выводом на VGA), 1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с однотипными видеовходами. Только два монитора с DVI можно подключить без переходников.

Видеокарта требует дополнительного питания в виде одного 6-контактного разъема.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

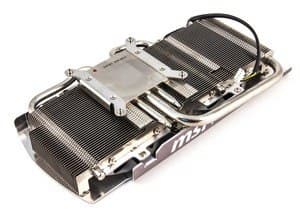

О системе охлаждения.

MSI Geforce GTX 650 Ti Boost TwinFrozr Gaming OC 2048 МБ 192-битной GDDR5 PCI-E

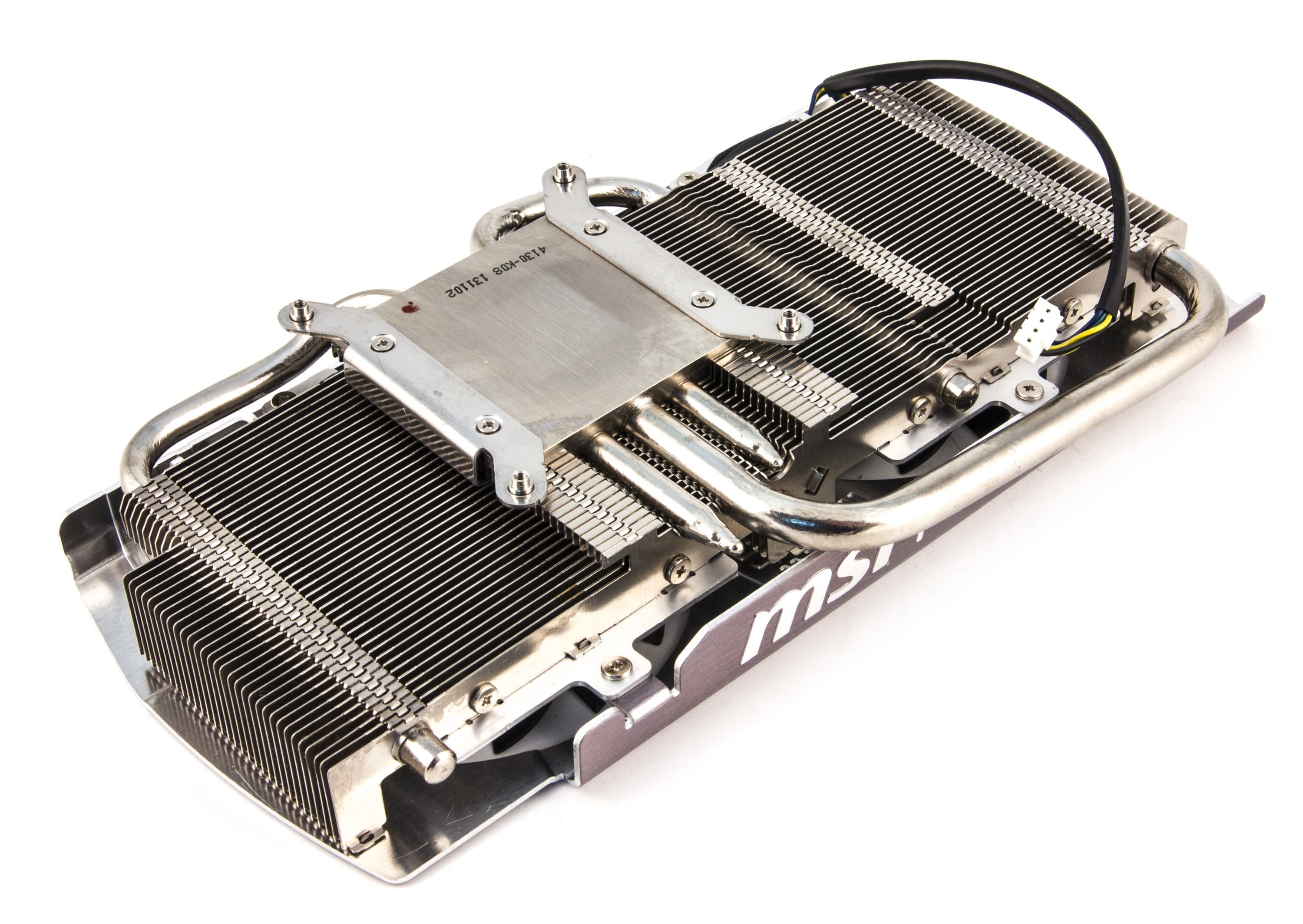

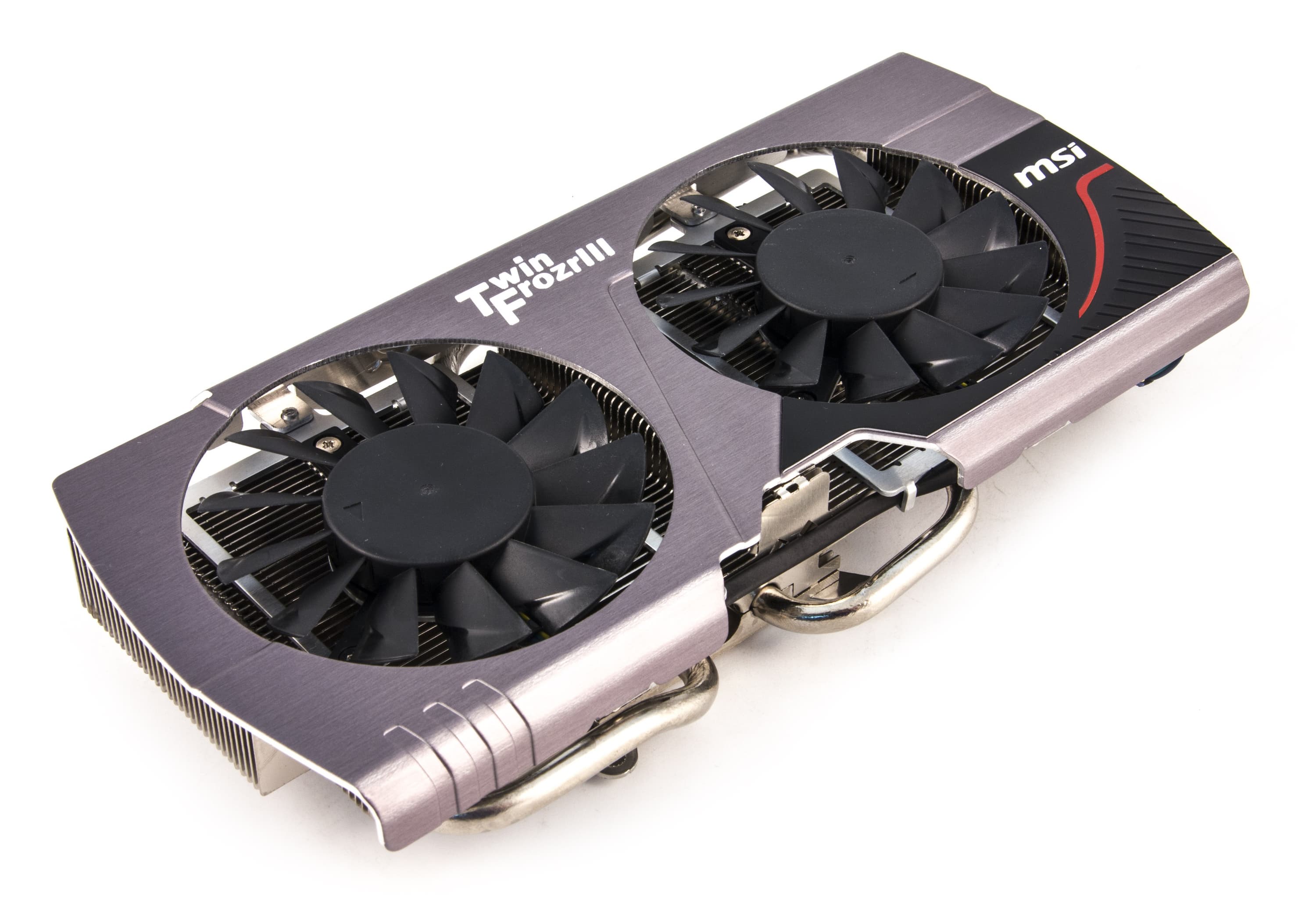

Ускоритель укомплектован фирменной СО TwinFrozr, представляющей собой массивный пластинчатый радиатор, изготовленный с применением медных сплавов и покрытый напыленным никелем. Подошва, касающаяся ядра, соединена с тепловыми трубками, разносящими тепло равномерно по радиатору.

Сверху радиатор прикрыт металлическим кожухом с двумя вентиляторами. Микросхемы памяти и силовые транзисторы — без охлаждения.

Данная СО обычно применяется в старших решениях, и для GTX 650 Ti Boost она явно избыточна, что и повлияло на максимальную частоту вращения вентиляторов, которая не превысила 1350 оборотов в минуту — при работе такую СО практически не слышно.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

MSI Geforce GTX 650 Ti Boost TwinFrozr Gaming OC 2048 МБ 192-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 60 градусов. Отличный результат работы СО!

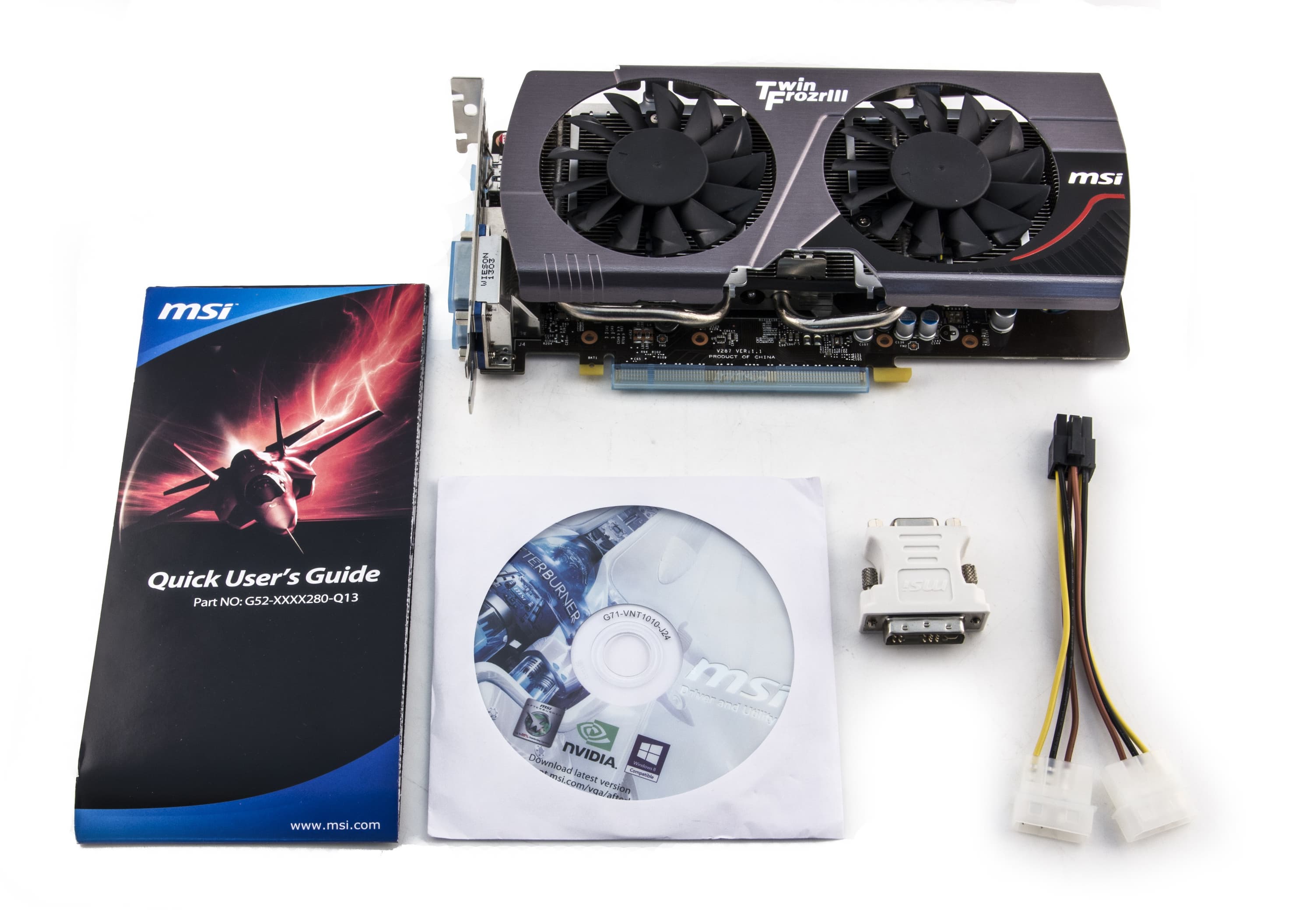

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

MSI Geforce GTX 650 Ti Boost TwinFrozr Gaming OC 2048 МБ 192-битной GDDR5 PCI-E

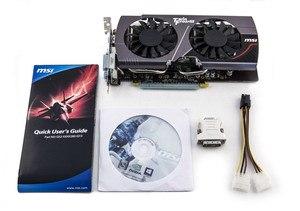

Мы видим базовый комплект, плюс переходник DVI-to-VGA и разветвитель питания.

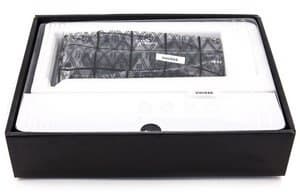

Упаковкa.

MSI Geforce GTX 650 Ti Boost TwinFrozr Gaming OC 2048 МБ 192-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120 ГБ3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.6 beta; Nvidia версии 320.49

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. Total War: Shogun2
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. DiRT Showdown
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36-ти ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности мы использовали августовские цены розничной торговли, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
22 HD 7850 2048 МБ, 860/860/4800 480 246 195
23 MSI GTX 650 Ti Boost 2048 МБ, 1032-1070/6000 470 254 185
24 GTX 650 Ti Boost 2048 МБ, 980-1033/6000 460 258 178
25 HD 7850 1024 МБ, 900/900/4800 450 253 178

Продукт от MSI занял вторую позицию в группе, уступив лишь более дорогому Radeon HD 7850 2 ГБ. Это очень даже неплохой результат.

А теперь посмотрим Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
01 GTX 650 Ti Boost 2048 МБ, 980—1033/6000 258 460 178
02 MSI GTX 650 Ti Boost 2048 МБ, 1032—1070/6000 254 470 185
04 HD 7850 1024 МБ, 900/900/4800 253 450 178
07 HD 7850 2048 МБ, 860/860/4800 246 480 195

И в данном случае продукт MSI находится на втором месте, уступив усредненному Geforce GTX 650 Ti Boost из-за более высокой цены. По полезности GTX 650 Ti Boost по-прежнему выше соперников.

Итак:

MSI Geforce GTX 650 Ti Boost TwinFrozr Gaming OC — великолепное воплощение GTX 650 Ti Boost. Прежде всего — из-за системы охлаждения: она получилась практически бесшумной и очень эффективной. Кроме того, этот продукт характеризуется более высокими частотами работы ядра. Ну и автоматически в копилку плюсов карты добавляется то, что GTX 650 Ti Boost, на котором она основана, является на сегодня практически самым выгодным ускорителем 3D-графики для приобретения. Рассмотренная карта MSI пополнила когорту весьма добротных и очень интересных ускорителей, обеспечивающих максимум возможностей на единицу потраченных денег.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.
