Geforce GTX 760 в исполнении Gainward

Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Про компанию Gainward мы не так давно говорили, больше добавить нечего. Формально это подразделение Palit Systems, однако Gainward имеет отдельное юридическое лицо, торговую марку и свой штат инженеров, маркетологов, пиарщиков и специалистов по продажам. Как видим на примере серии Phantom, не все продукты Gainward перекочевывают в портфель Palit, и наоборот. Это радует, ведь больше конкуренции — ниже цены, лучше нам, потребителям. А последним, желающим сделать апгрейд, мы всё так же настоятельно советуем прочитать наше «Руководство покупателя игровой видеокарты».

Кроме того, весьма полезными могут стать краткие справочники по семействам современных видеокарт и процессоров, на основе которых они выпускаются:

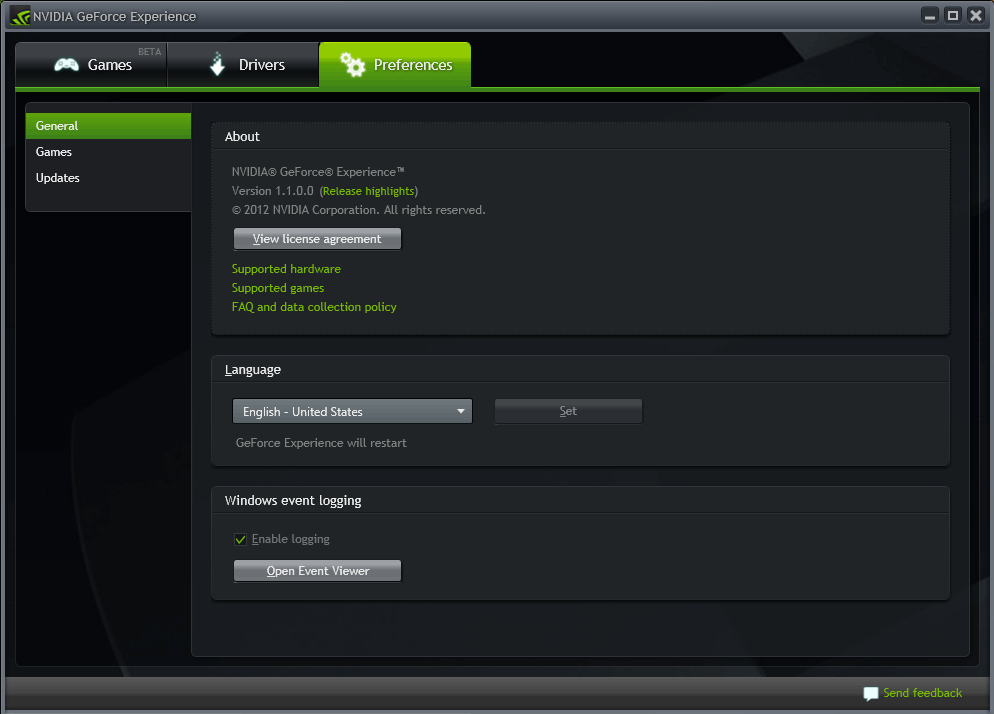

Напомним также о выпущенном компанией Nvidia приложении Nvidia Geforce Experience, которое предлагает пользователям готовые наборы опций (установок) для игр, обеспечивающие лучшее соотношение качества 3D-графики и производительности. Вот как внешне всё это выглядит.





Утилита самостоятельно сканирует реестр Windows на предмет уже установленных игр, а также папки с популярными игровыми системами Steam, Origin и т. п., создавая список игр конкретного пользователя. Затем утилита сканирует системные условия (конфигурацию ПК) для подбора оптимальных настроек для данной конфигурации ПК. В конце концов программа устанавливает оптимальные настройки в тех играх, которые данная версия уже «знает».

Более того, даже в играх, по которым в базе данных пока нет настроек для конкретной конфигурации ПК, программа постарается подобрать максимально близкие по комфорту установки, для чего есть специальная кнопка запуска процесса оптимизации.

Geforce Experience следит и за последними версиями драйверов, постоянно проверяет обновления и информирует пользователя о наличии новых (даже бета) версий. При необходимости драйвер скачивается с помощью самой же утилиты, да и устанавливается из нее же, поэтому пользователю и тут всё максимально упростили. Следует отметить, что в последних версиях драйверов Geforce Experience уже присутствует (нет надобности устанавливать его отдельно).

А мы возвращаемся к исследованию карты на базе Geforce GTX 760.

Платa

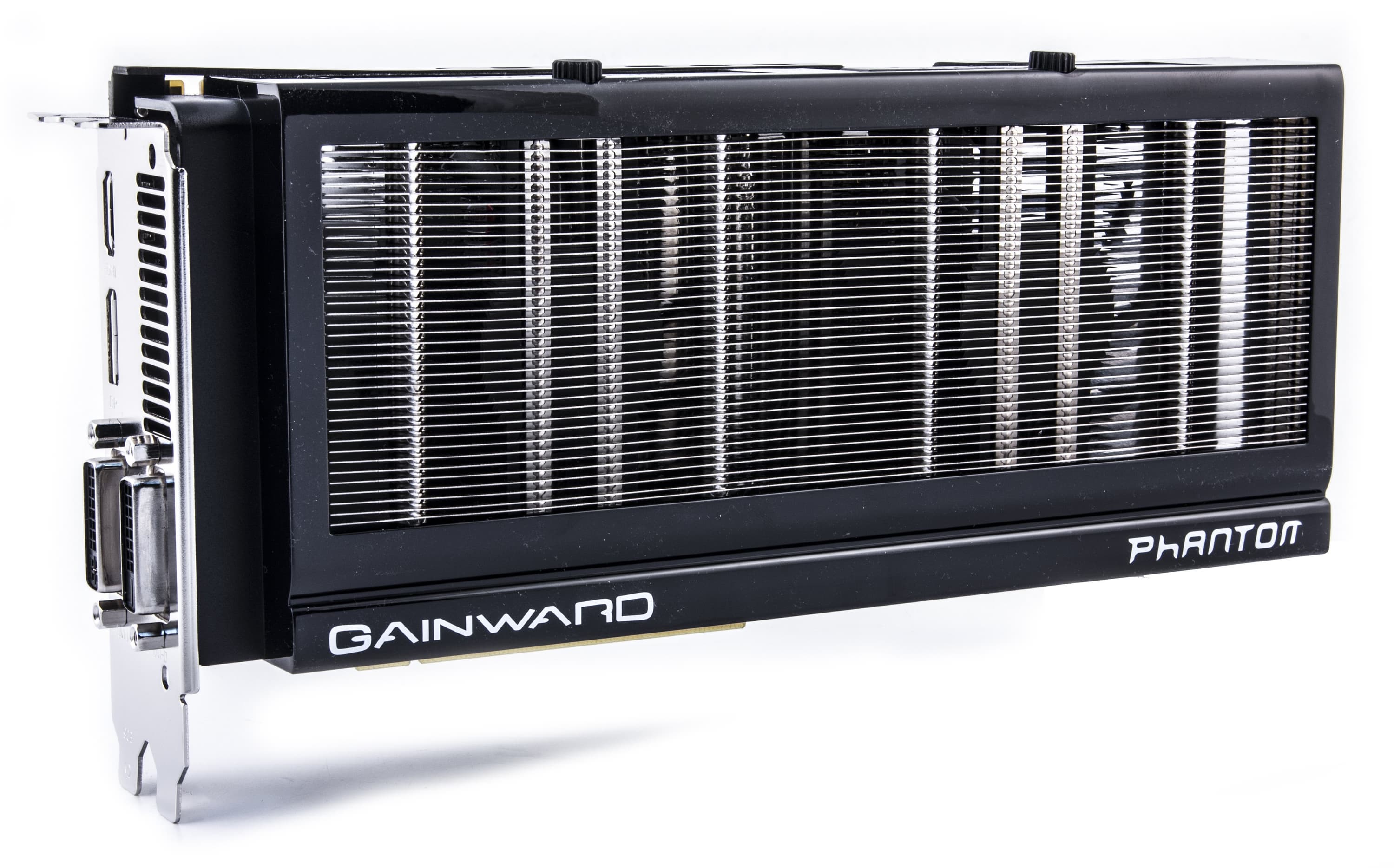

Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Geforce GTX 760 (GK104)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1070—1200 МГц (номинал — 980—1033 МГц)
  • Частота работы памяти (физическая (эффективная)): 1550 (6200) МГц (номинал — 1500 (6000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 6/1070—1200 МГц (номинал — 6/980—1033 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 1192
  • Число блоков текстурирования: 96 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 240×100×50 мм (карта занимает 3 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 173/73/56 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

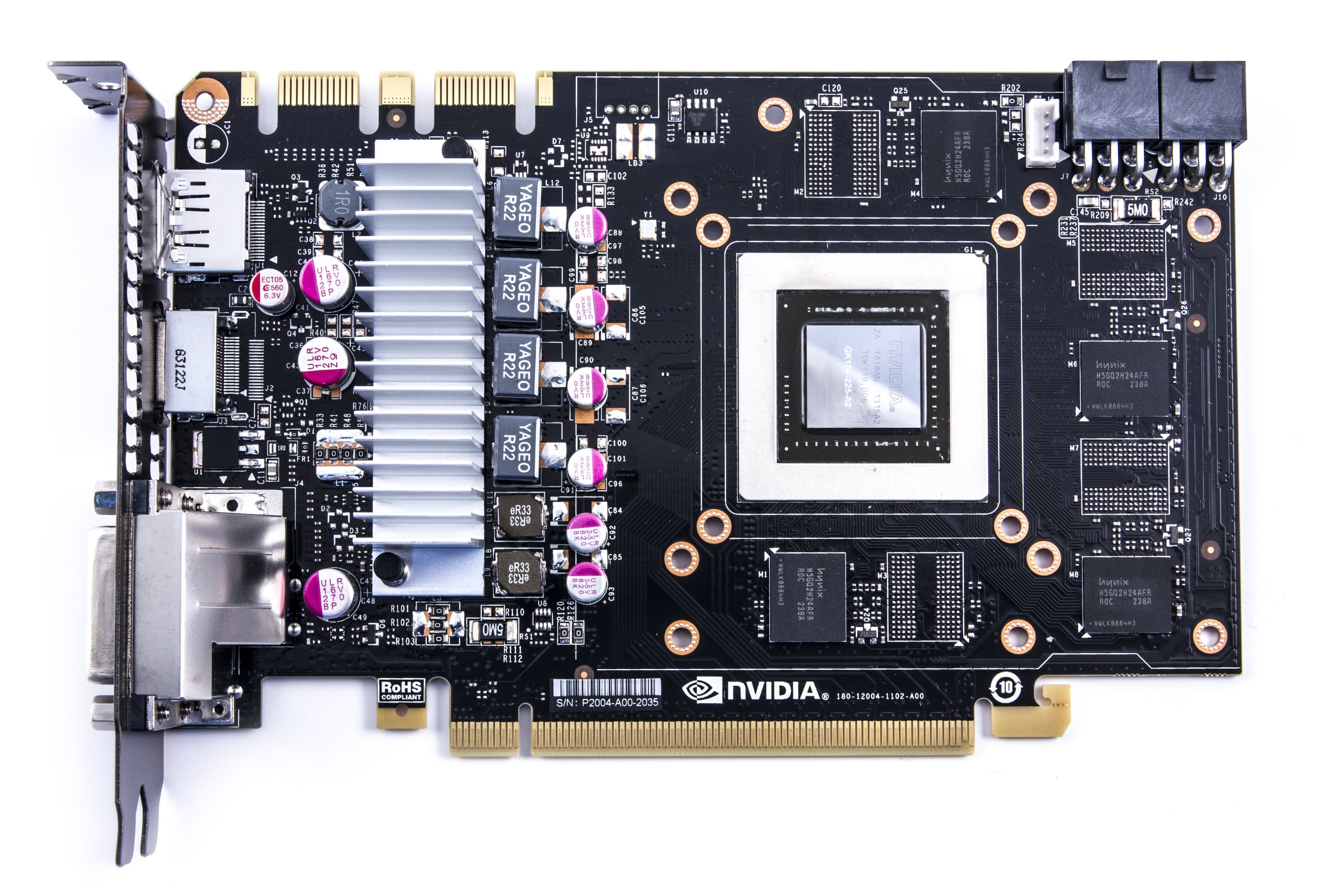

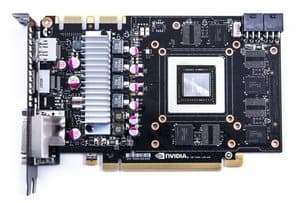

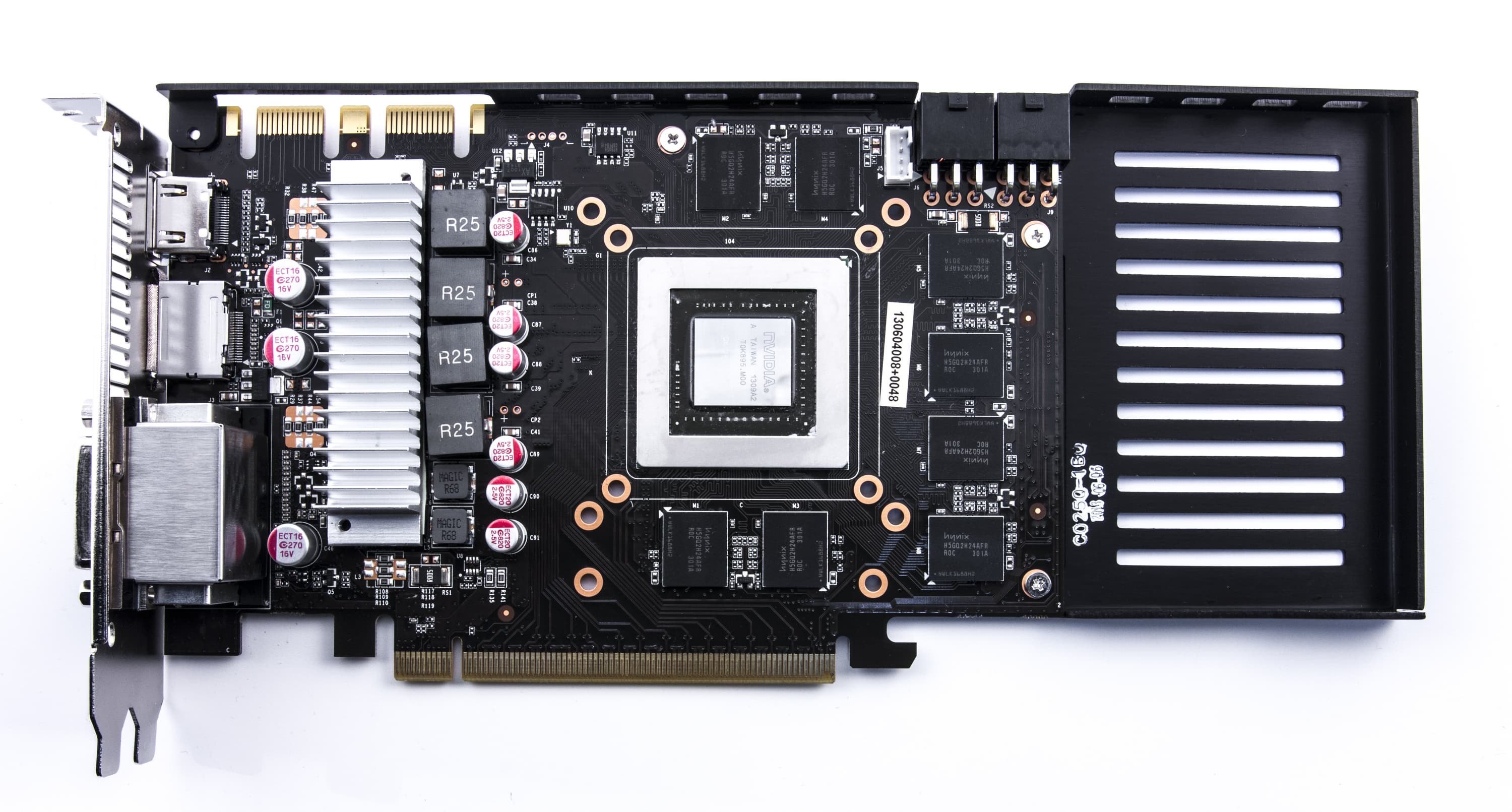

Сравнение с эталонным дизайном, вид спереди
Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 760

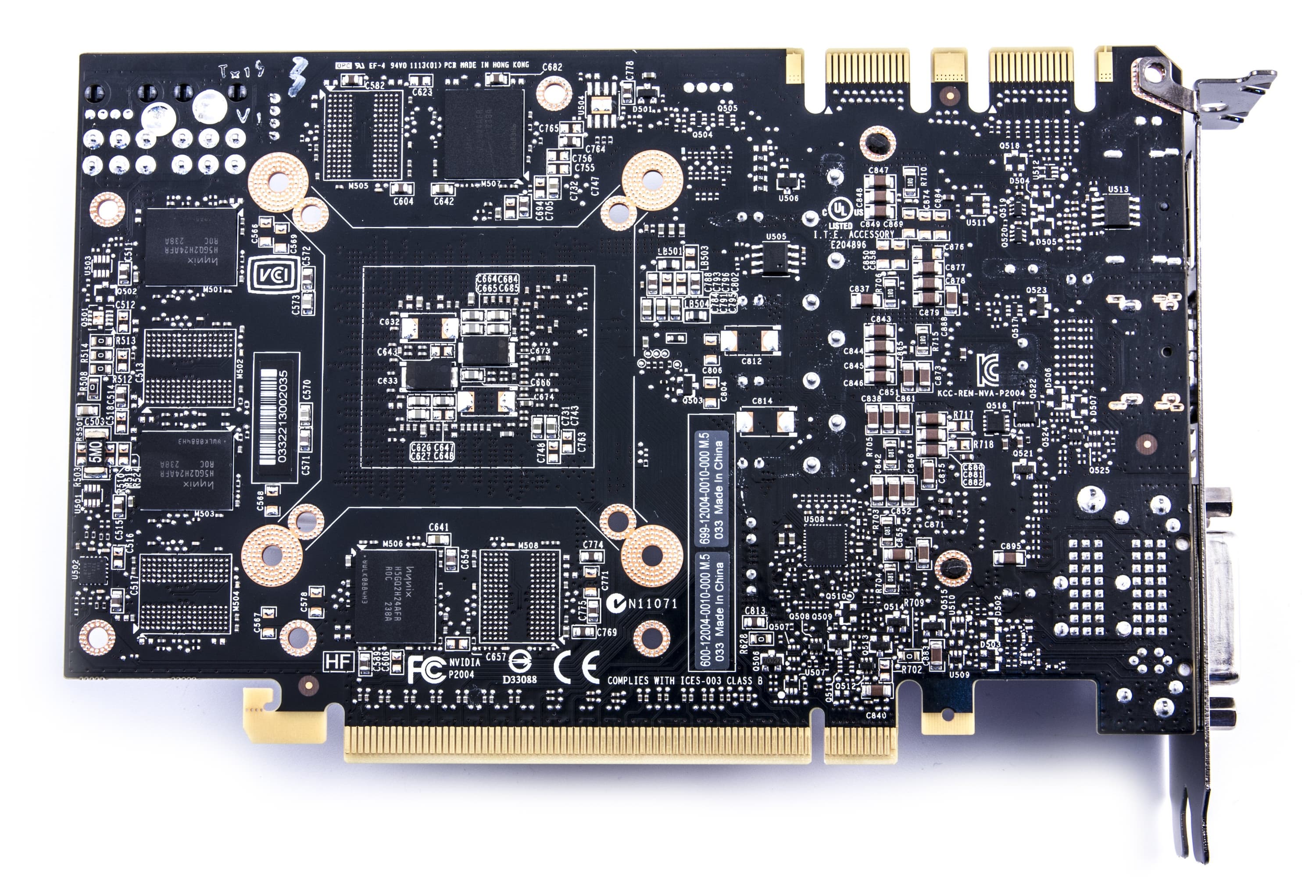

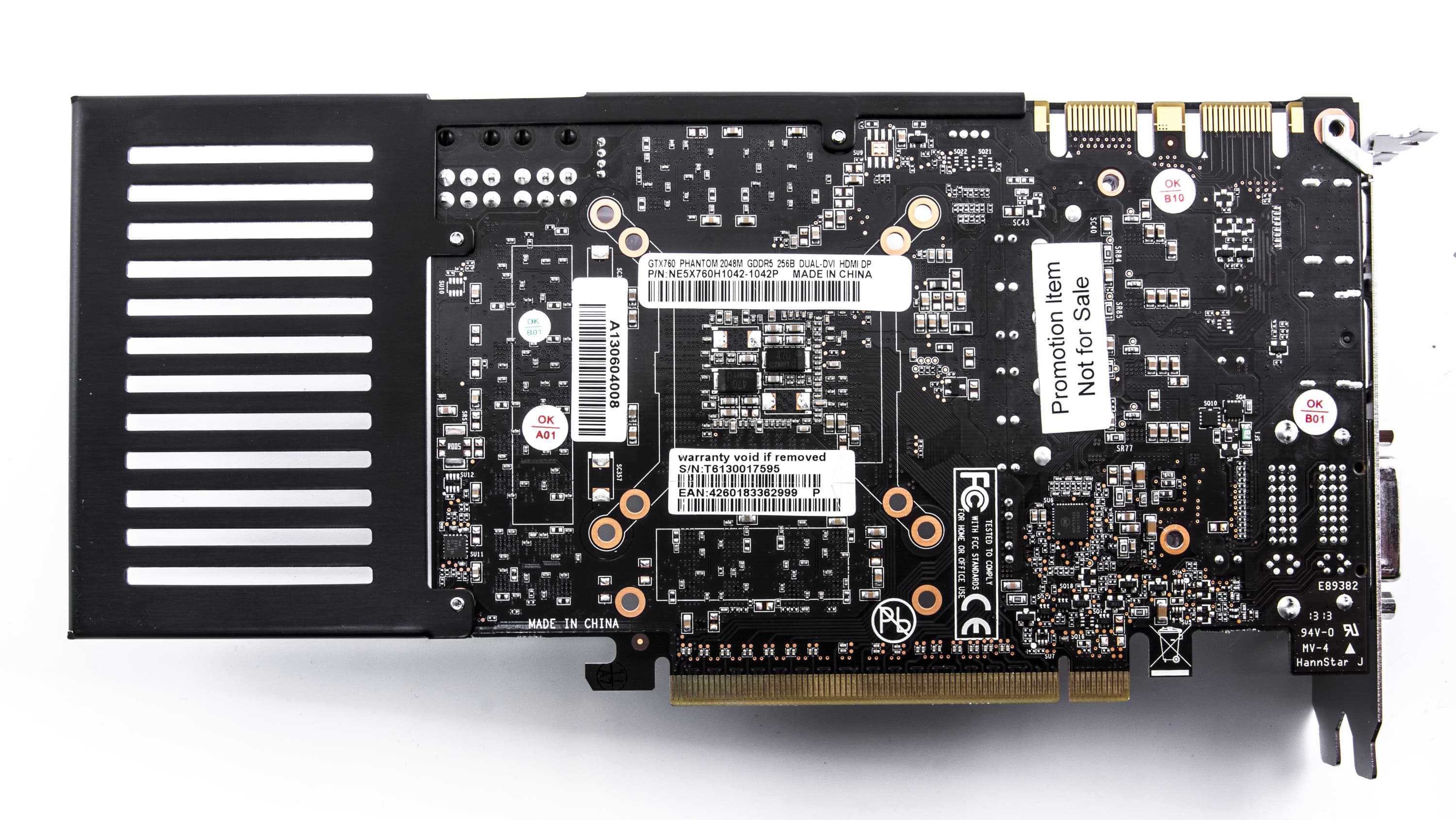

Сравнение с эталонным дизайном, вид сзади
Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 760

Как мы видим, дизайн самой PCB очень близок к референс, практически полная копия. Однако инженеры Gainward не стали делать печатную плату с 16 посадочными местами под микросхемы памяти (для получения суммарного объема памяти в 4 гигабайта при условии использования микросхем памяти плотностью 2 Гбит [микросхем бо́льшей емкости пока нет]), а ограничились лишь восемью посадочными местами на лицевой стороне карты. Поэтому микросхемы могут образовать суммарно только 2 гигабайта памяти.

Еще раз отметим, что если GTX 770 базируется на PCB от GTX 680, то логично, что GTX 760, исходя из схожего энергопотребления, основан на PCB от GTX 670 (укороченная плата). На фотографии видно, что карта длиннее только за счет вставки от СО позади PCB. Карта имеет 4-фазную схему питания для GPU. Конечно, не сахар для оверклокеров, но вполне сносно. Кстати, ядро уже работает на очень высоких для GTX 760 частотах.

Ускоритель имеет следующий набор гнезд вывода: 2 DVI Dual-Link (один из которых совместим с выводом на VGA) и по одному DisplayPort и HDMI (второе гнездо DVI обладает возможностью через адаптер передавать сигнал на HDMI, поэтому суммарно можно подключить 2 приемника с HDMI). Напомним, что ускорители Nvidia достаточно давно обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком. Помимо того, уместно отметить, что возможность одновременного вывода картинки максимально на 4 монитора (каждый до разрешения Full HD), реализована и тут. Однако если в случае GTX 780/Titan данная функция наиболее полно востребована, учитывая мощность и возможности данных ускорителей, то для GTX 760 вывод на 4 монитора уже вряд ли понадобится: играбельность будет ниже приемлемого уровня.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

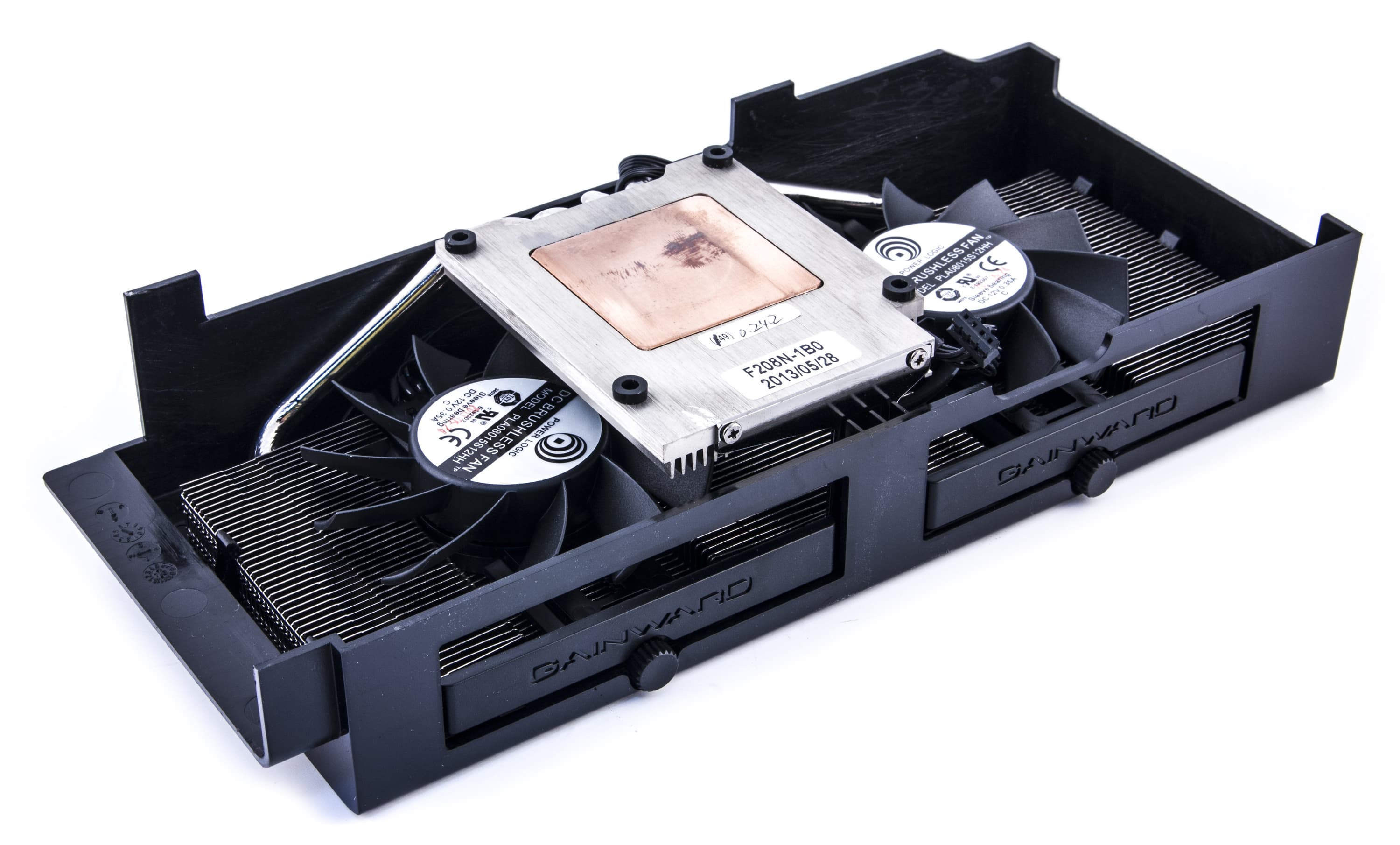

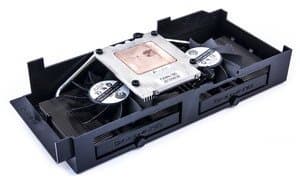

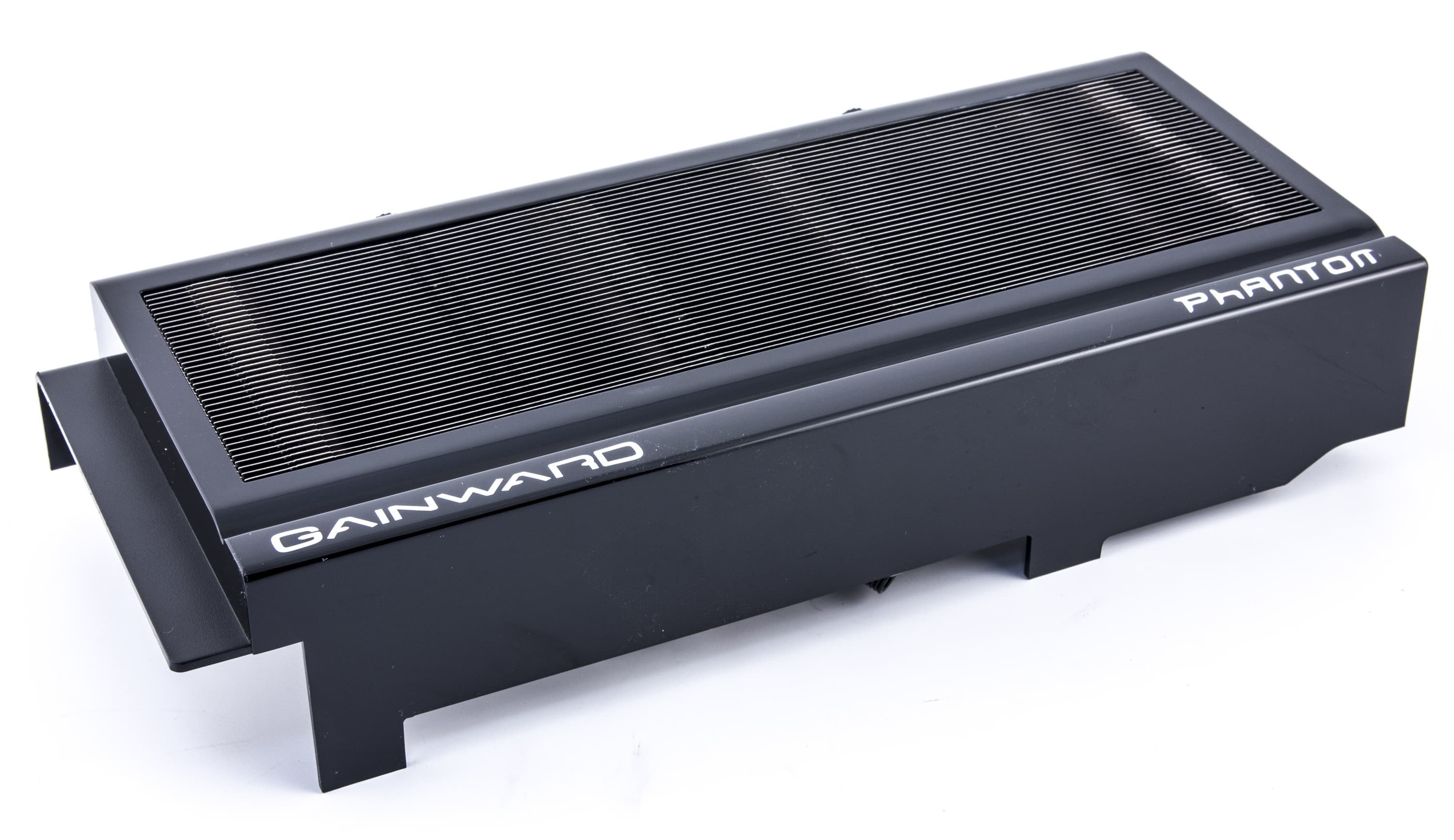

О системе охлаждения.

Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E
Используется фирменная СО Phantom, которая отличается от остальных кулеров тем, что вентиляторы расположены между подошвой радиатора и самим радиатором (как бы внутри него).

Другими словами, имеем большой радиатор во всю длину карты, от подошвы, прижимающейся к ядру, к радиатору идут тепловые трубки. На радиаторе закреплены два вентилятора, которые засасывают воздух снаружи и прогоняют его через радиатор.

Микросхемы памяти не охлаждаются, а силовые транзисторы имеют отдельный небольшой радиатор. Максимальная частота вращения вентиляторов после многочасовой нагрузки достигла 2160 оборотов в минуту, что является приемлемым, но не отличным результатом: СО все же чуть-чуть шумит.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой мы видим, что максимальная температура не превысила 73 °С, что для такого рода ускорителя является очень хорошим результатом.

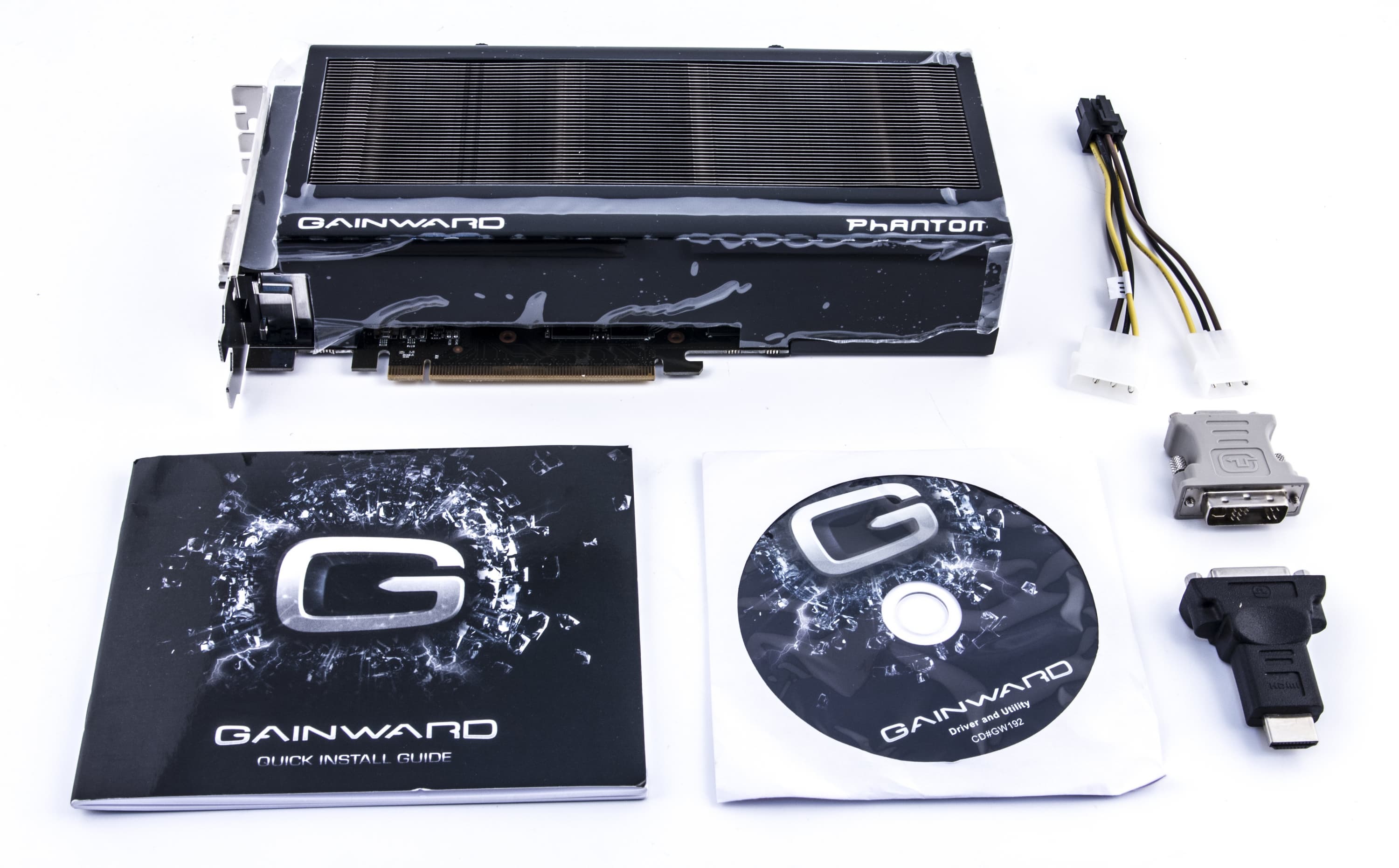

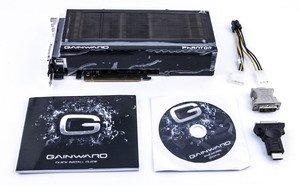

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E
Мы видим базовый комплект, плюс переходники DVI-to-VGA, HDMI-to-DVI и разветвитель питания.

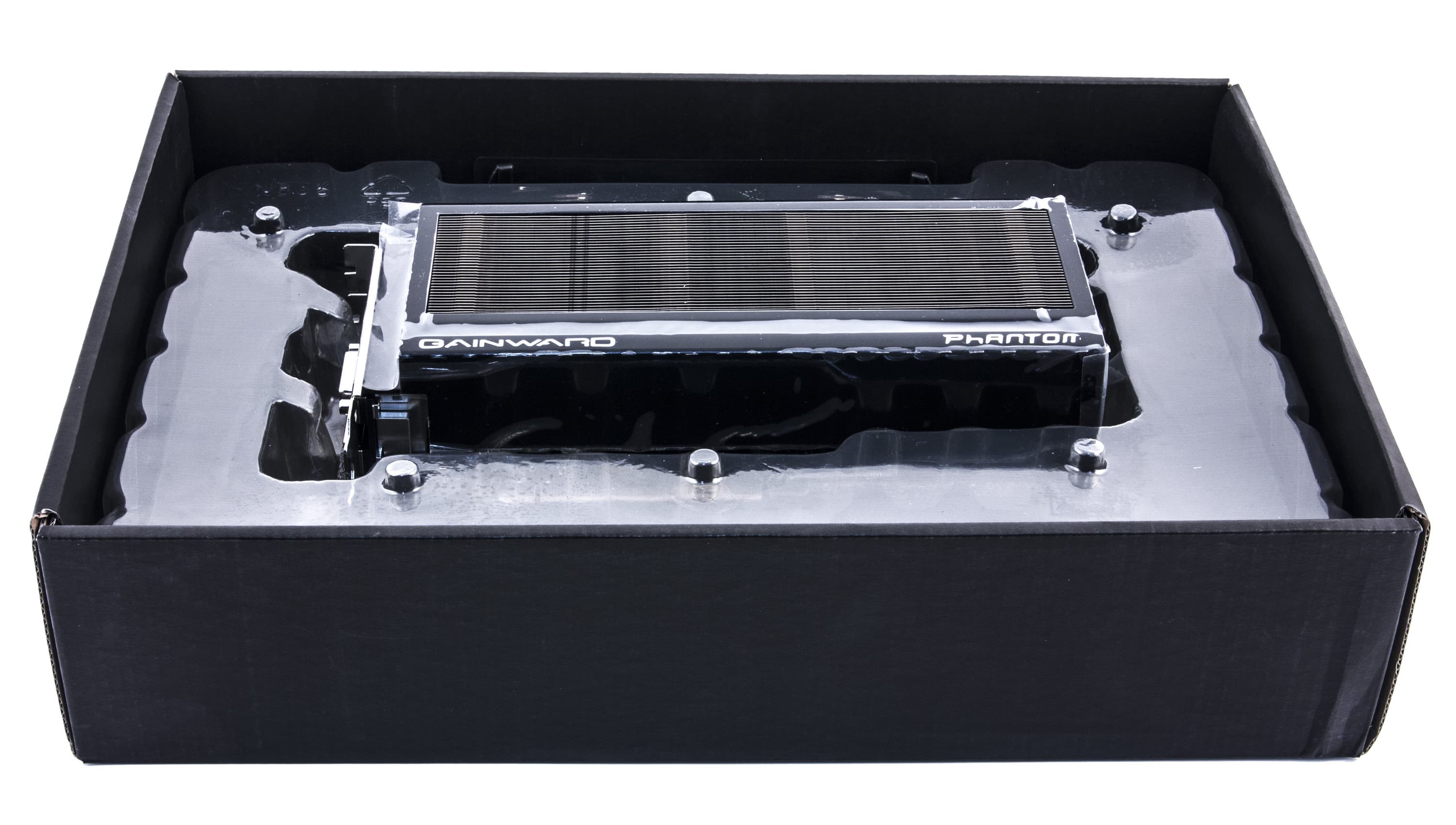

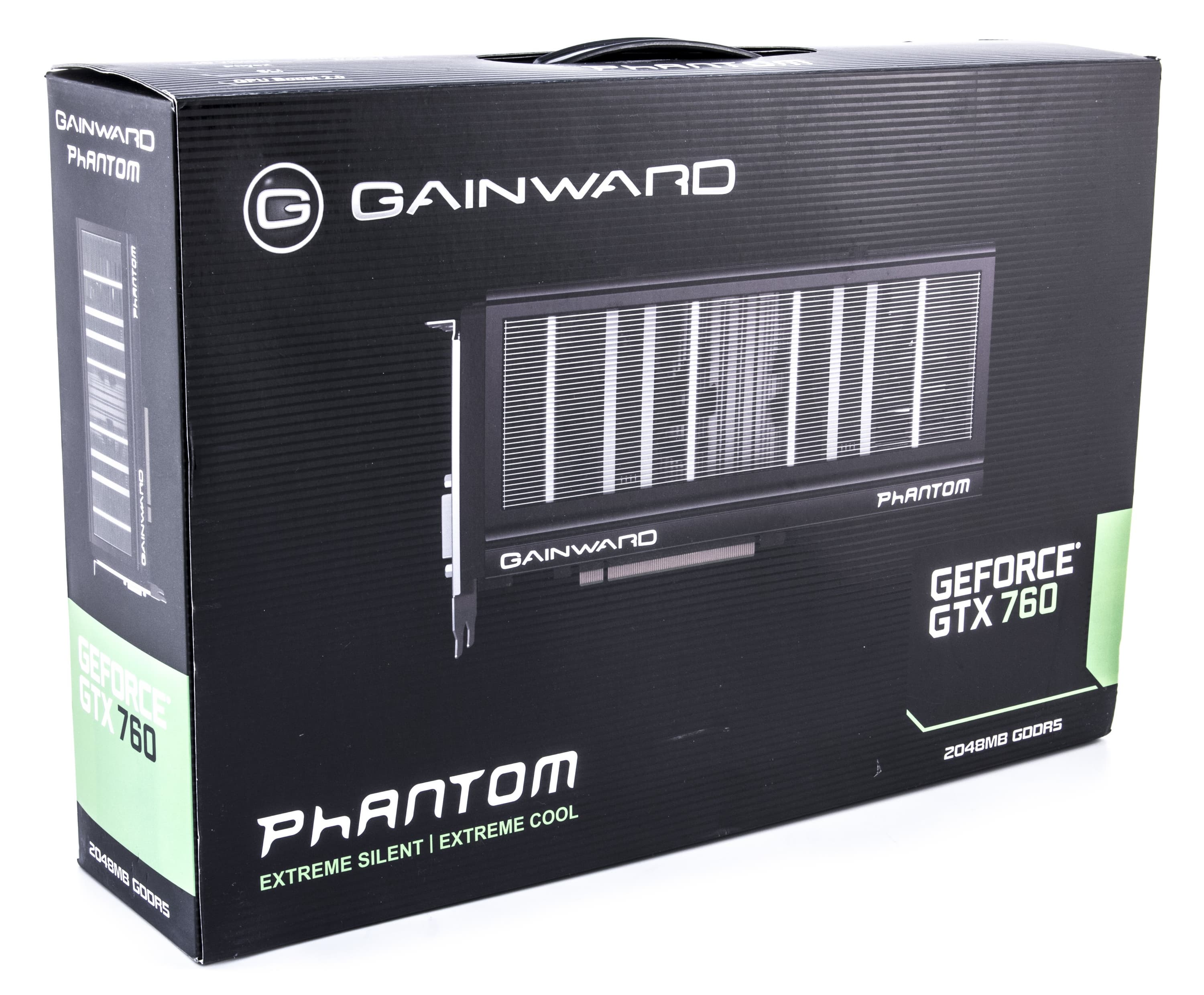

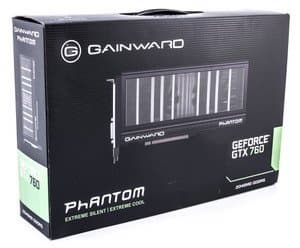

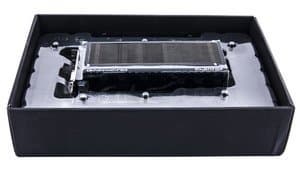

Упаковкa.

Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.6 beta; Nvidia версии 320.49

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление бенчмарка Advanced Edition.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. Total War: Shogun2
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. DiRT Showdown
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет изучаемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. Далее будем проводить анализ занятых позиций внутри этой группы. Для расчета рейтингов полезности я использовал розничные цены по состоянию на 10 июля 2013 года, поэтому они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
15 Gainward GTX 760 2048 МБ, 1070—1170/6200 720 239 301
16 GTX 760 2048 МБ, 980—1033/6000 670 226 296
17 HD 7950 3072 МБ, 800/800/5000 640 186 345
18 GTX 660 Ti 2048 МБ, 915-1030/6000 630 207 304
19 HD 7870 2048 МБ, 975/975/6000 580 234 248

Очевидно, что внутри своей группы продукт Gainward занял лидирующую позицию, особенно в свете обгона намного более дорогого конкурента в лице Radeon HD 7950.

А теперь посмотрим Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
10 Gainward GTX 760 2048 МБ, 1070—1170/6200 239 720 301
11 HD 7870 2048 МБ, 975/975/6000 234 580 248
14 GTX 760 2048 МБ, 980—1033/6000 226 670 296
17 GTX 660 Ti 2048 МБ, 915—1030/6000 207 630 304
20 HD 7950 3072 МБ, 800/800/5000 186 640 345

И здесь ускоритель Gainward в лидерах. Могу поздравить компанию с выпуском столь замечательного по соотношению цены и возможностей продукта.

Итак:

Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E — отличная реализация «полутопового» Geforce GTX 760, запросто обгоняющая более дорогого конкурента в лице Radeon HD 7950 как в целом по производительности, так и по рейтингу полезности. У данной видеокарты GPU работает на сильно повышенных частотах, что делает его особенно производительным.

Немного подкачала СО: шум все же ощущается, хотя и не достигает критического уровня. Все равно ускоритель удался на славу. Отметим, что в системном блоке он занимает три слота (хотя, откровенно говоря, туда уже и ставить почти нечего: все, что можно, уже интегрировано в материнских платах — ну разве что особо качественную звуковую карту). Еще раз мои поздравления компании Gainward: как и в случае с GTX 770, ускоритель получился просто отличным.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за сентябрь 2013 года) получила награду карта:

  • Gainward Geforce GTX 760 Phantom 2048 МБ 256-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 760 2 ГБ — $220 (на 05.09.16) GTX 660 Ti — $309(2)
GTX 760 2 ГБ — $220 (на 05.09.16) GTX 660 — $200(12)
GTX 760 2 ГБ — $220 (на 05.09.16) HD 7950 3 ГБ — Н/Д(0)
GTX 760 2 ГБ — $220 (на 05.09.16) HD 7870 2 ГБ — $142(8)
Gainward GTX 760 Phantom — Н/Д(0) GTX 760 2 ГБ — $220 (на 05.09.16)
