MSI NX8800GTX OC Liquid 768MB PCI-E, XFX Geforce 8800 GTX Extreme 768MB PCI-E, Asus EN8800GTS 320MB PCI-E



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Подчас сложно писать материалы, заранее не зная даты публикации… Ведь может сложиться, что уже Nvidia Geforce 8800 Ultra появится, а после уже выйдет в свет данный текст, а может и иначе. Потому что сегодня мы изучим еще одного представителя разогнанных Geforce 8800 GTX. Которые до появления 8800 Ultra будут самыми быстрыми на сегодня ускорителями игрового класса, но с выходом оного, утратят такое звание.

Поэтому если читатель столкнется с данным материалом до 1 мая, то значит продукт XFX, хоть и не дотягивает до EVGA Geforce 8800 GTX ACS3, но тем не менее один из самых быстрых, а если посмотреть по ценам, то вообще самый выгодный из всех топовых ускорителей на конец апреля. А вот если внизу обзора будет стоять дата после 1 мая, то тогда автоматически изделие XFX получает статус просто одного из топовых акселераторов. Всем понятно, что 8800 Ultra будет куда быстрее.

Итак, на период ДО 1 мая обновленная линейка Geforce 8800 выглядит так:

  1. Geforce 8800 GTX 768MB PCI-E, 128 потоковых процессоров, шина обмена с памятью 384 бит, 575/1800 MHz, 549-599 долларов США;
  2. Geforce 8800 GTS 640MB PCI-E, 96 потоковых процессоров, шина обмена с памятью 320 бит, 512/1600 MHz, 399-449 долларов США;
  3. Geforce 8800 GTS 320MB PCI-E, 96 потоковых процессоров, шина обмена с памятью 320 бит, 512/1600 MHz, 299-349 долларов США;

Теперь о второй карте. Это очень интересное устройство от MSI, а именно Geforce 8800 GTX, оснащенный водяной системой охлаждения. Благодаря такому особо эффективному кулеру производители подняли частоты работы карты до 610/2000 МГц. И поэтому это самое быстрое устройство из трех рассмотренных сегодня нами.

Третьим ускорителем, изученным сегодня, будет карта от Asus, которая представляет собой простой референс 8800 GTS 320MB. Давайте посмотрим на оба продукта в деталях.

Платы



MSI NX8800GTX OC Liquid 768MB PCI-E
  • GPU: Geforce 8800 GTX (G80)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 610/1350 MHz (номинал — 575/1350 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1000 (2000) MHz (номинал — 900 (1800) МГц)
  • Ширина шины обмена с памятью: 384bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 128
  • Число текстурных процессоров: 32
  • Число ROPs: 24
  • Размеры: 270x100x33 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: зеленый
  • RAMDACs/TMDS: вынесены в отдельную микросхему.
  • Выходные гнезда: 2xDVI (Dual-Link), TV-выход.
  • VIVO: нет
  • TV-out: интегрирован в GPU.
  • Поддержка многопроцессорной работы: SLI (Hardware).
XFX Geforce 8800 GTX Extreme 768MB PCI-E
  • GPU: Geforce 8800 GTX (G80)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 600/1350 MHz (номинал — 575/1350 МГц)
  • Частоты работы памяти (физическая (эффективная)): 950 (1900) MHz (номинал — 900 (1800) МГц)
  • Ширина шины обмена с памятью: 384bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 128
  • Число текстурных процессоров: 32
  • Число ROPs: 24
  • Размеры: 270x100x33 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: черный
  • RAMDACs/TMDS: вынесены в отдельную микросхему.
  • Выходные гнезда: 2xDVI (Dual-Link), TV-выход.
  • VIVO: нет
  • TV-out: интегрирован в GPU.
  • Поддержка многопроцессорной работы: SLI (Hardware).
Asus EN8800GTS 320MB PCI-E
  • GPU: Geforce 8800 GTS (G80)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 512/1200 MHz (номинал — 512/1200 МГц)
  • Частоты работы памяти (физическая (эффективная)): 800 (1600) MHz (номинал — 800 (1600) МГц)
  • Ширина шины обмена с памятью: 320bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 96
  • Число текстурных процессоров: 24
  • Число ROPs: 20
  • Размеры: 220x100x33 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: зеленый.
  • RAMDACs/TMDS: вынесены в отдельную микросхему.
  • Выходные гнезда: 2xDVI (Dual-Link), TV-выход.
  • VIVO: нет
  • TV-out: интегрирован в GPU.
  • Поддержка многопроцессорной работы: SLI (Hardware).

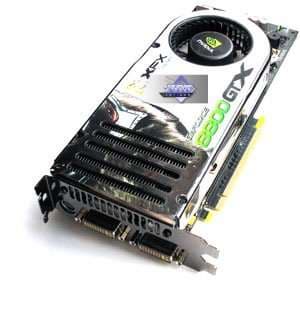

XFX Geforce 8800 GTX Extreme 768MB PCI-E
MSI NX8800GTX OC Liquid 768MB PCI-E
Каждая карта имеет 768 МБ памяти GDDR3 SDRAM, размещенной в 12-ти микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,0 ns, что соответствует частоте работы 1000 (2000) МГц.

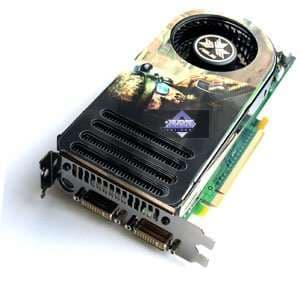

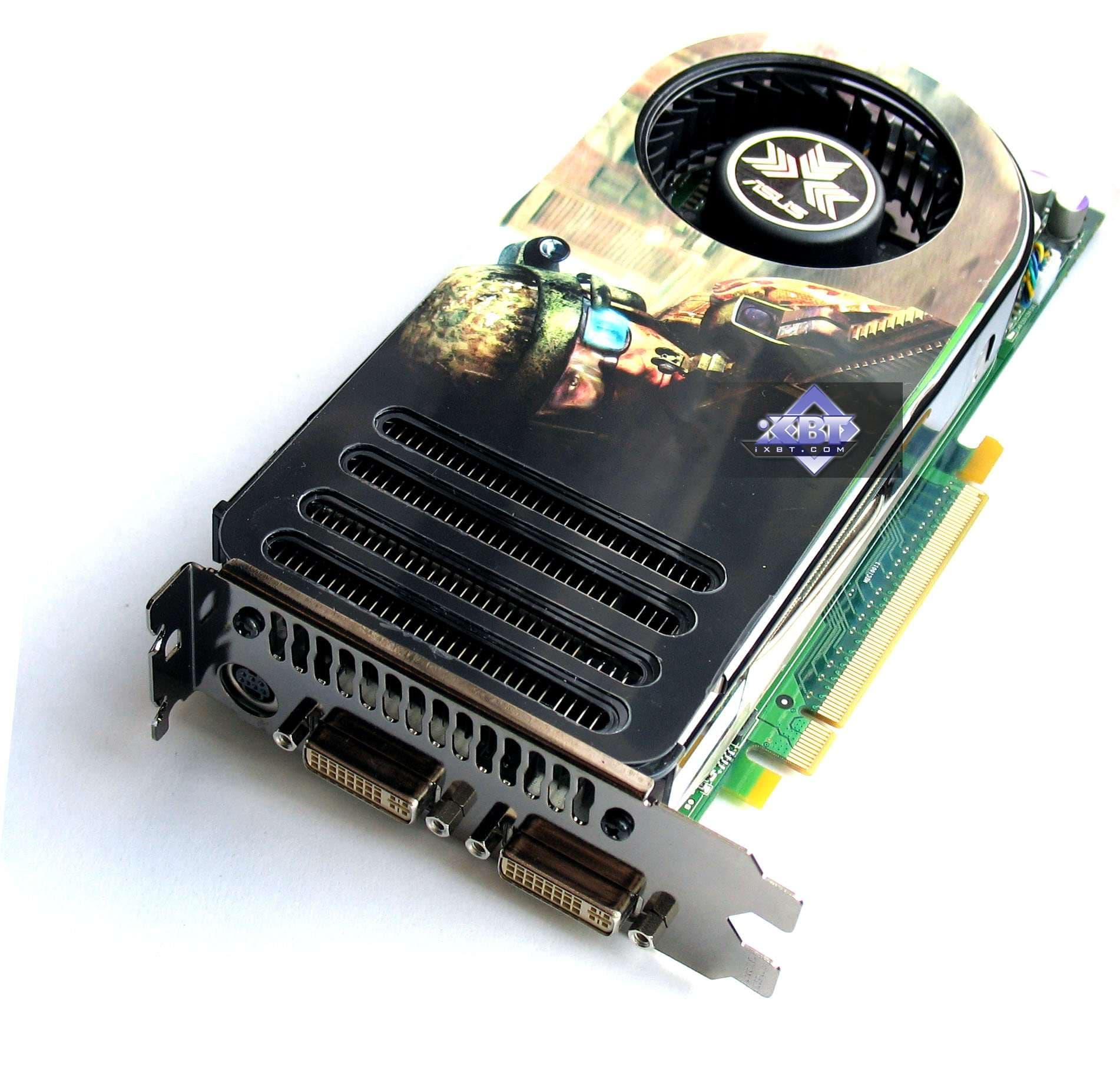

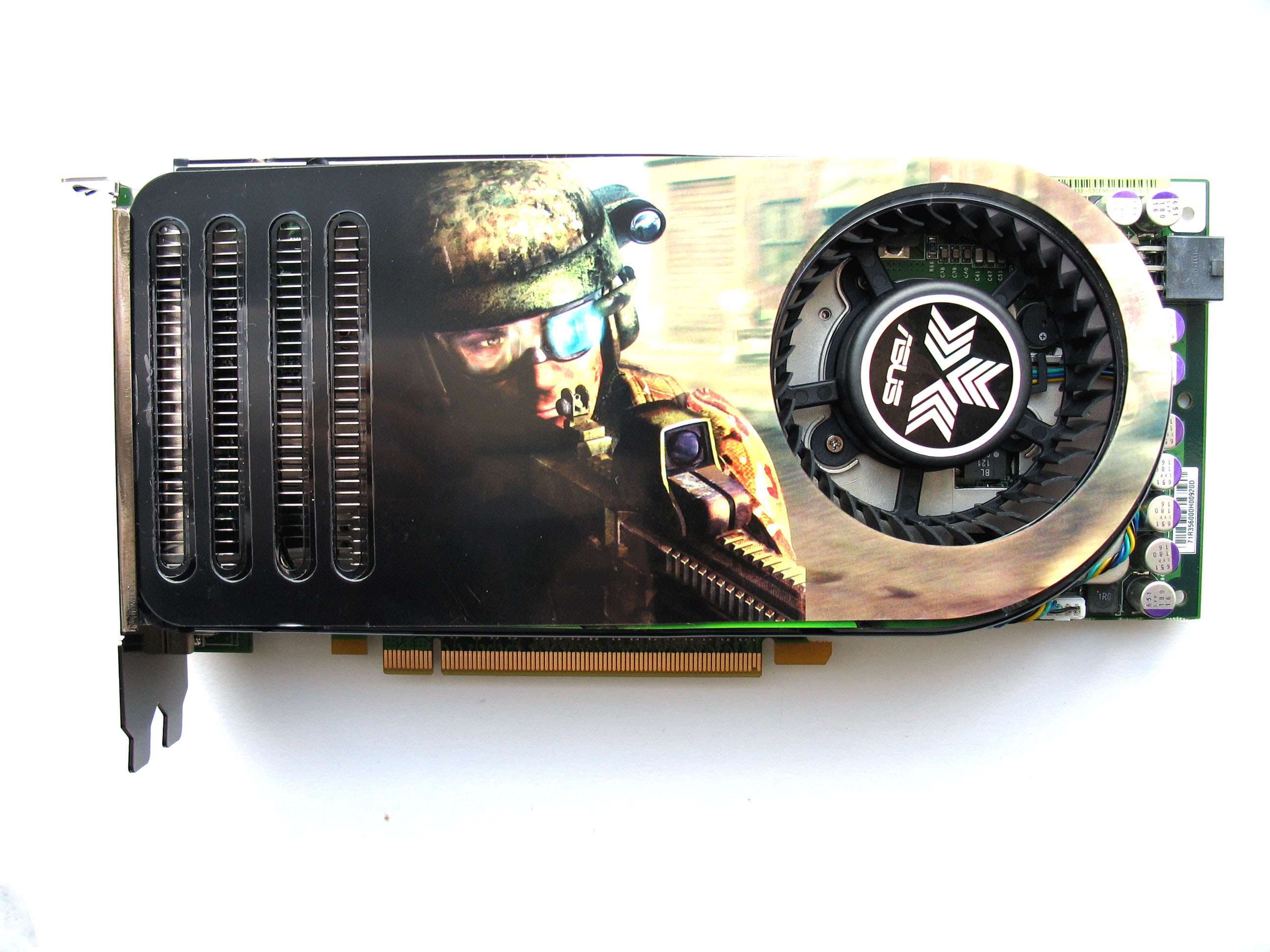

Asus EN8800GTS 320MB PCI-E
Карта имеет 320 МБ памяти GDDR3 SDRAM, размещенной в 10-ти микросхемах на лицевой стороне PCB.

Микросхемы памяти Hynix (GDDR3). Время выборки у микросхем памяти 1,1 ns, что соответствует частоте работы 900 (1800) МГц.

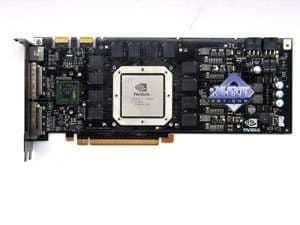

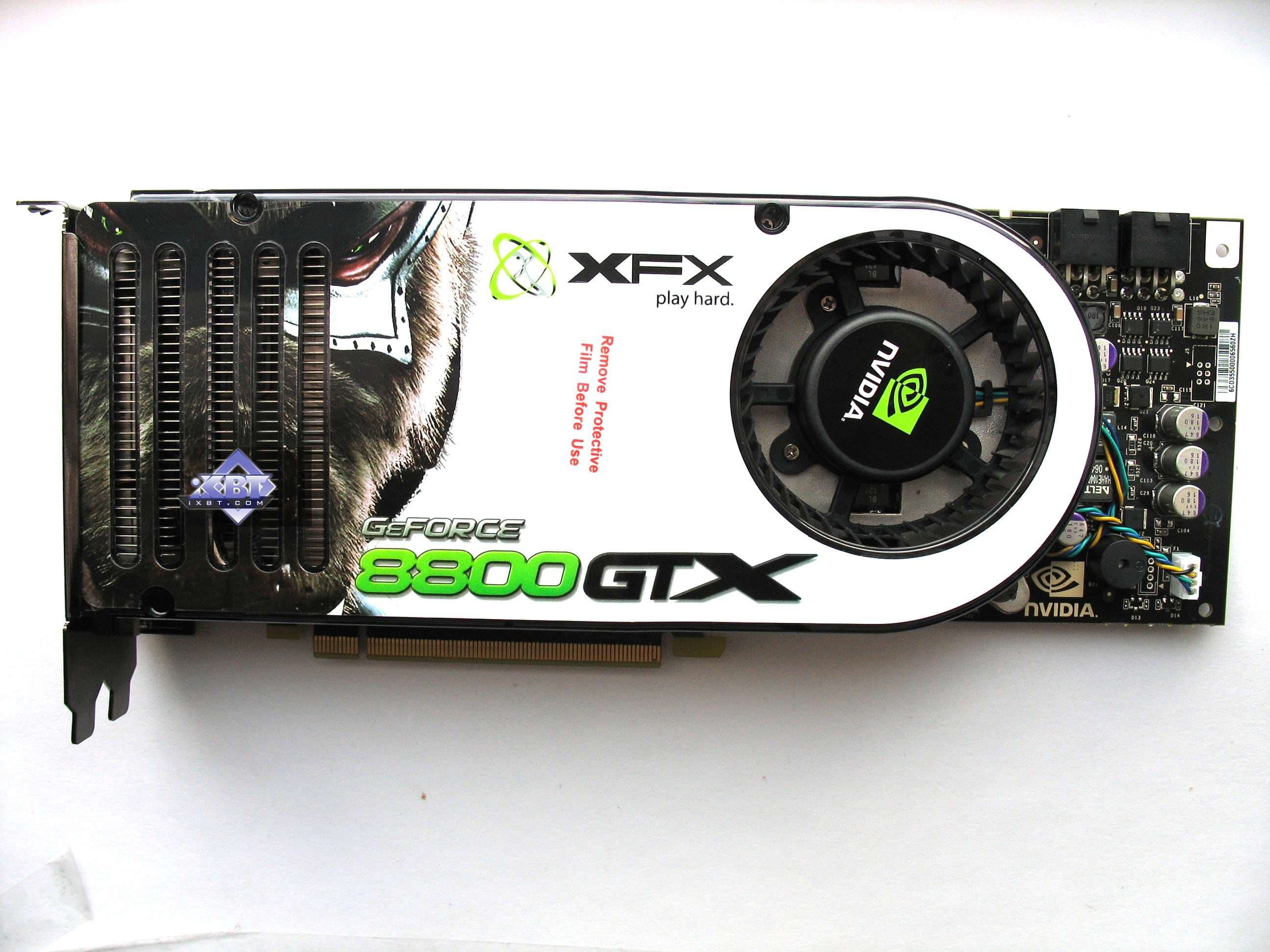

Сравнение с эталонным дизайном, вид спереди

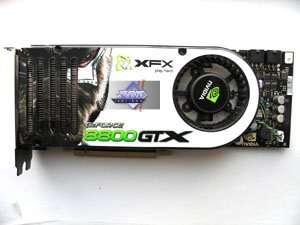

XFX Geforce 8800 GTX Extreme 768MB PCI-E Reference card Nvidia Geforce 8800 GTX
MSI NX8800GTX OC Liquid 768MB PCI-E
Asus EN8800GTS 320MB PCI-E Reference card Nvidia Geforce 8800 GTS

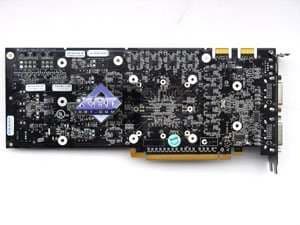

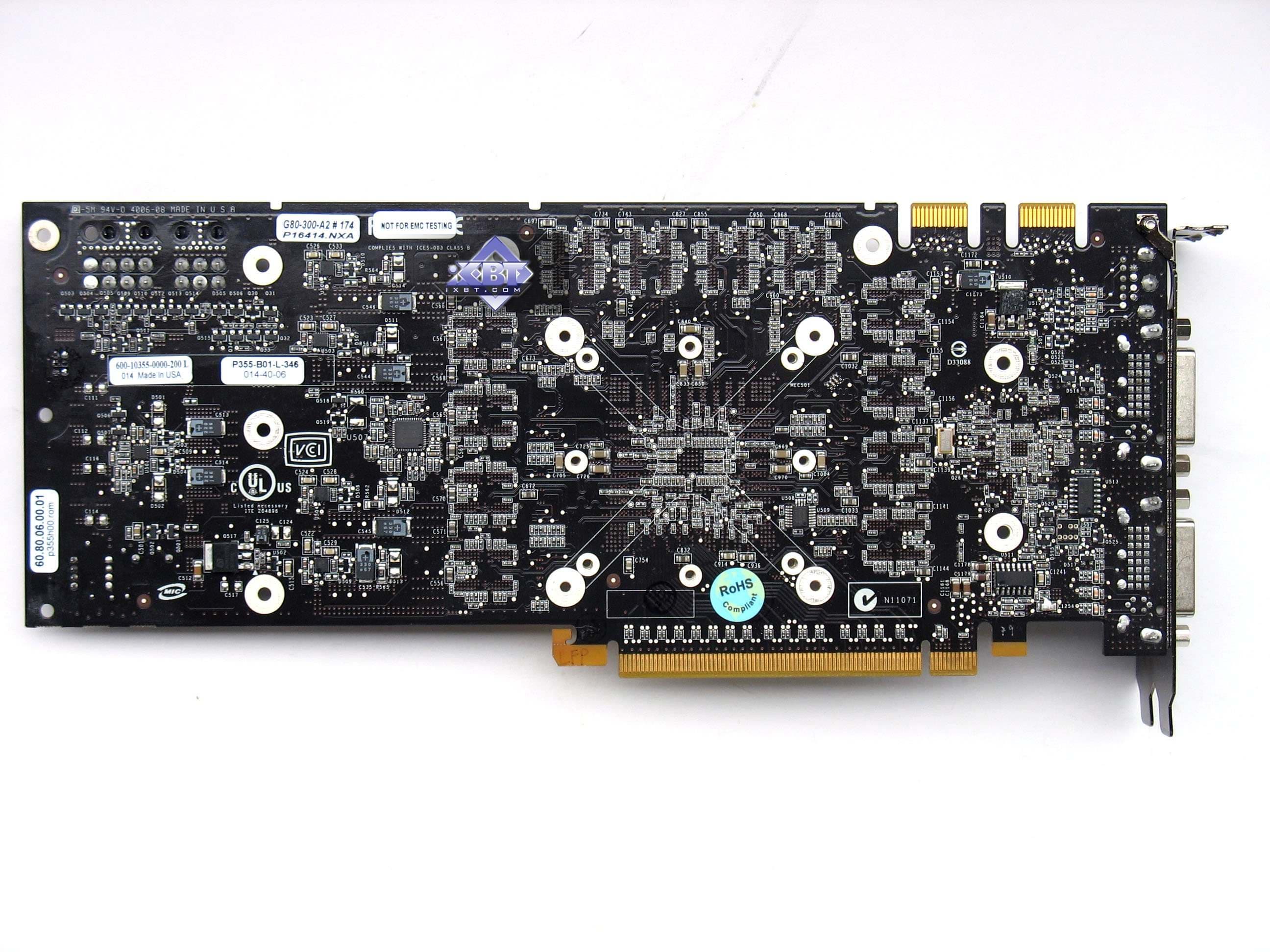

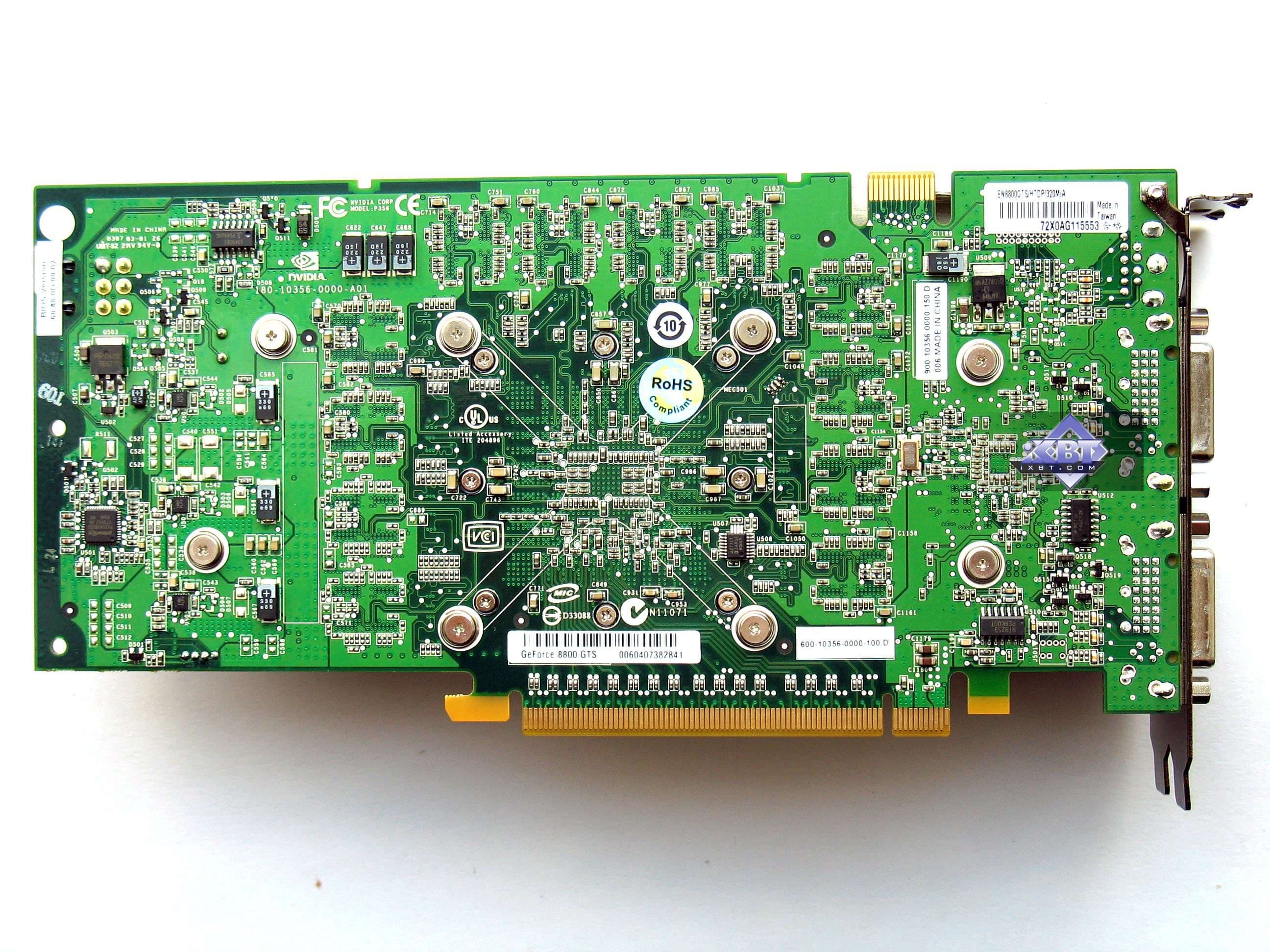

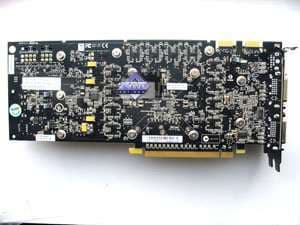

Сравнение с эталонным дизайном, вид сзади

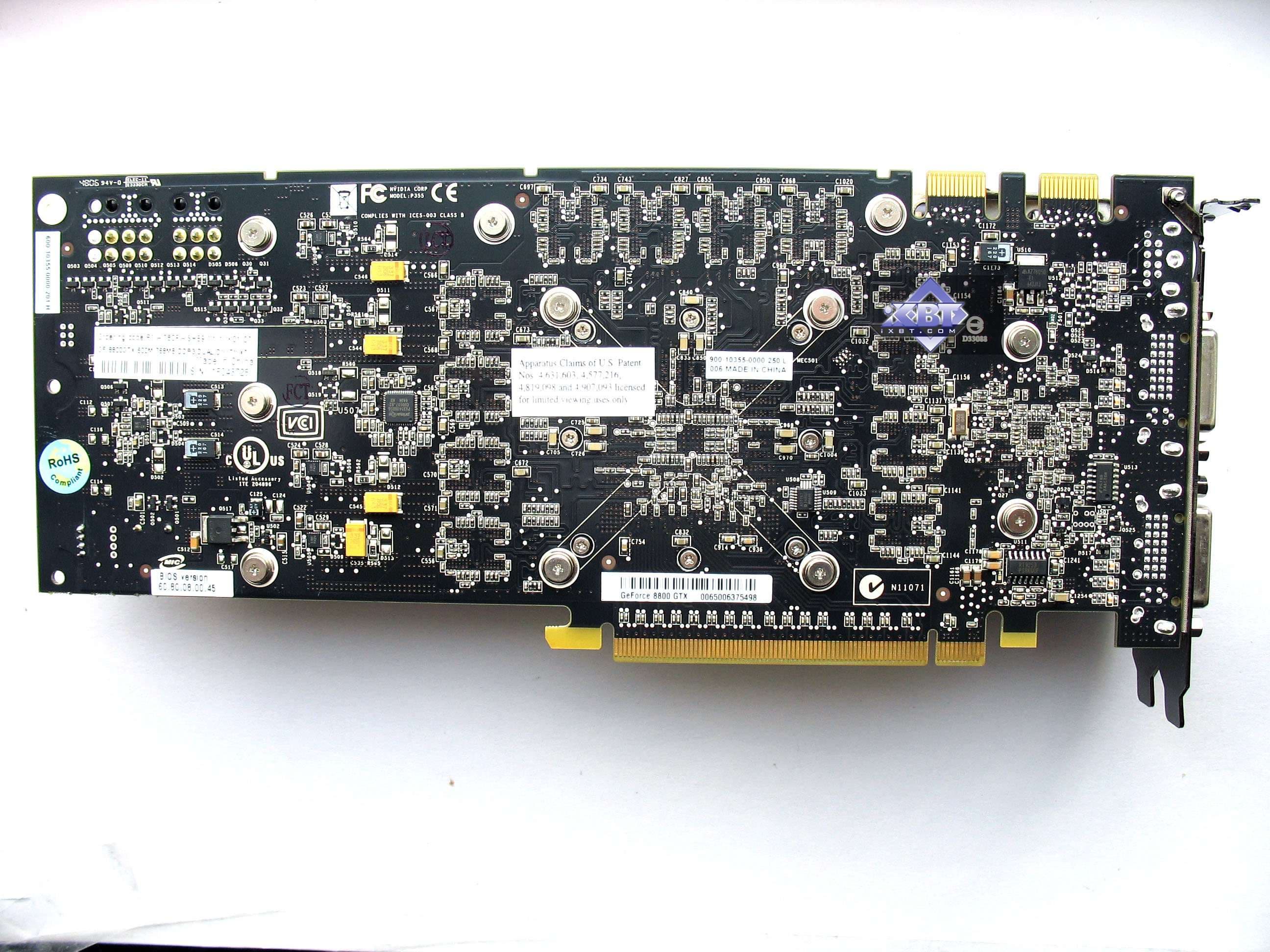

XFX Geforce 8800 GTX Extreme 768MB PCI-E Reference card Nvidia Geforce 8800 GTX

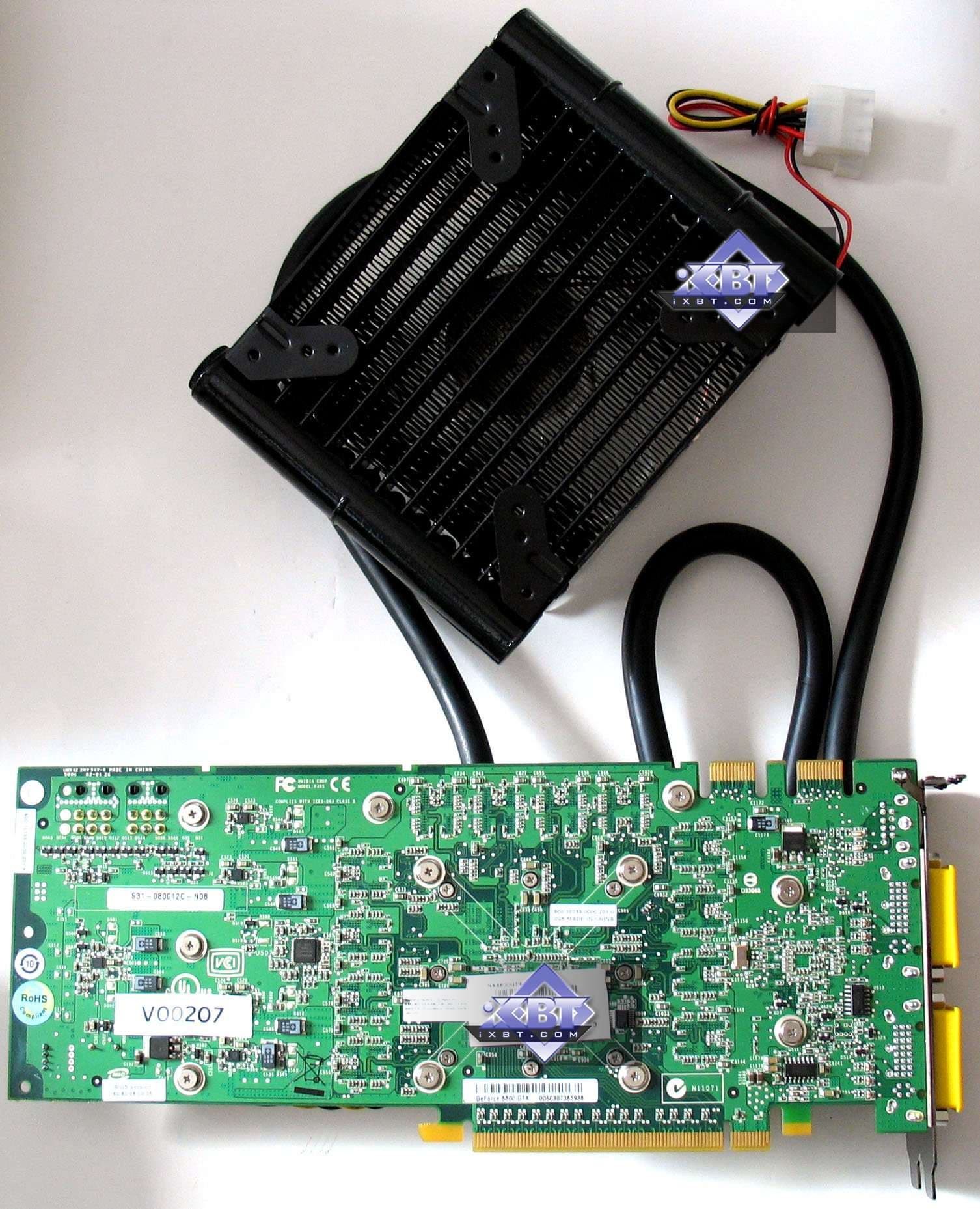

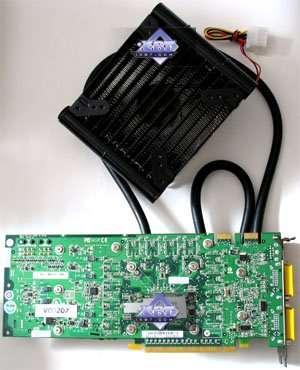

MSI NX8800GTX OC Liquid 768MB PCI-E

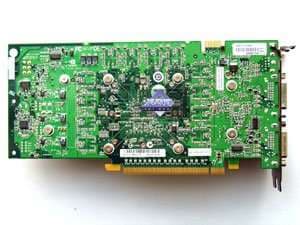

Asus EN8800GTS 320MB PCI-E Reference card Nvidia Geforce 8800 GTS


Простое расследование показало, что перед нами типичные представители эталонных плат. Я еще раз хочу подтвердить, что пока все такие платы производятся не партнерами Nvidia самостоятельно, а калифорнийская компания размещает заказы на сторонних фабриках, и затем продает уже готовые карты своим партнерам.

Поэтому все 8800 GTS, 8800 GTX похожи друг на друга как две капли воды. Ну разумеется, за исключением разогнанных вариантов, которые, как мы видим, вовсю имеются на рынке. Да и в этом случае все равно подняты лишь частоты, а платы какими были референс-такими и остались.

Все вышесказанное относится к самим картам. А вот что касается систем охлаждения, то, как видно на примере продукта MSI, эти устройства могут устанавливать уже сами партнеры Nvidia, а не только использовать кулеры, идущие с картами по умолчанию. Но об этом ниже.

У всех карт имеются гнезда TV-выхода, которые уникальны по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходник, поставляемые вместе с картами. Более подробно о ТВ-выходе можно почитать здесь.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Максимальные разрешения и частоты:

  • 240 Hz Max Refresh Rate
  • 2048 × 1536 × 32bit x85Hz Max — по аналоговому интерфейсу
  • 2560 × 1600 @ 60Hz Max — по цифровому интерфейсу (у 8800-серий — оба DVI-гнезда с Dual-Link, у 7600-7300-серий возможен вариант наличия только одного такого гнезда с Dual-Link)

Что касается возможностей видеокарт по проигрыванию MPEG2 (DVD-Video), то еще в 2002 году мы изучали этот вопрос, с тех пор мало что поменялось. В зависимости от фильма загрузка CPU при проигрывании на всех современных видеокартах не поднимается выше 25%. Что касается HDTV и прочих новомодных видеоштучек, то полноценно планируем с этим разобраться, как выпадет возможность.

Все карты требуют дополнительного питания, поэтому в хвосте каждой можно найти черный шести-штырьковый разъем (у 8800 GTX — два). Если на вашем блоке питания нет такого хвоста с соответствующим разъемом, то в комплект с картами входит разветвитель-адаптер, позволяющий подключить любой хвост с разъемом Molex.

Теперь о системах охлаждения.

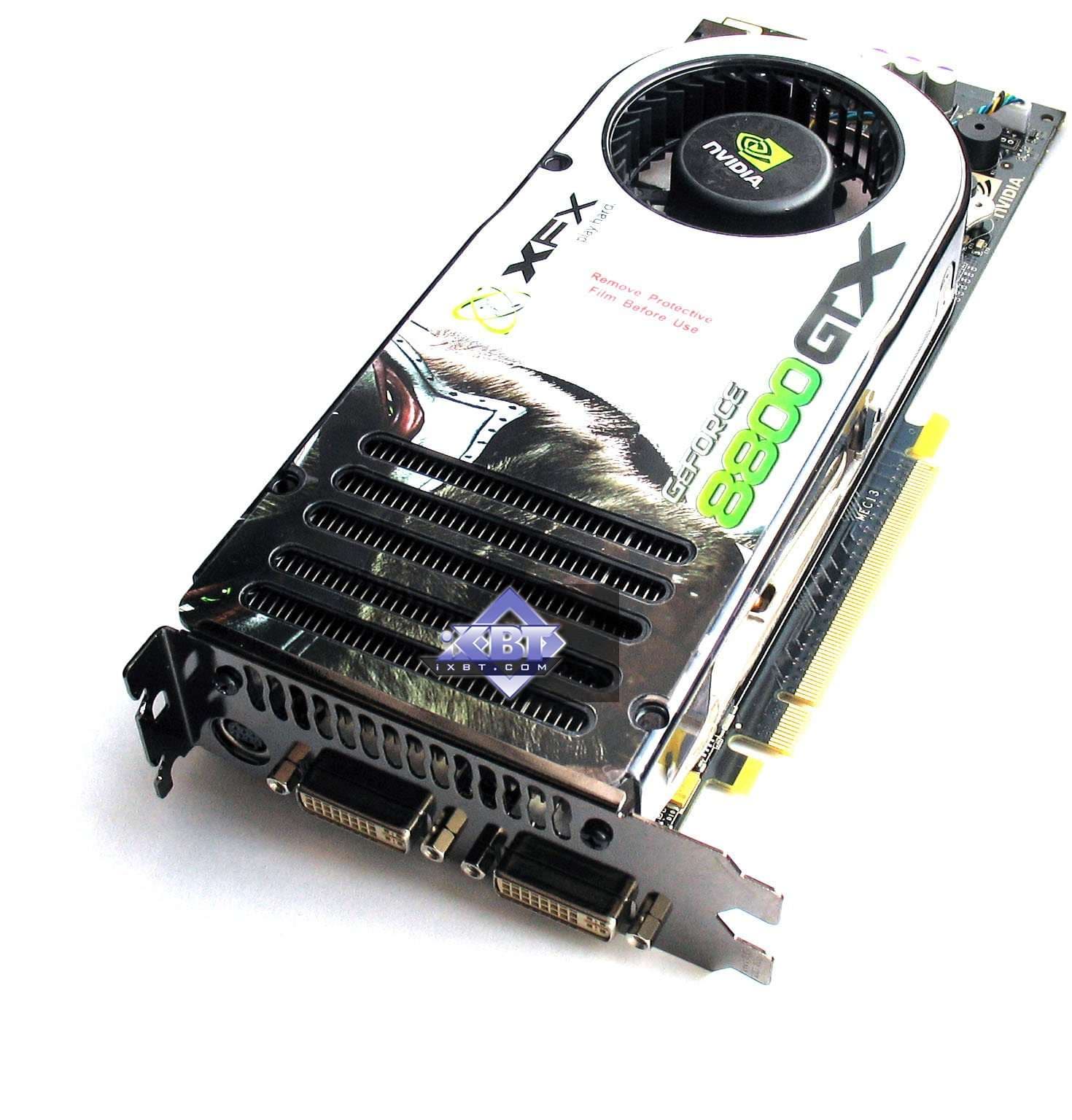

XFX Geforce 8800 GTX Extreme 768MB PCI-E
Asus EN8800GTS 320MB PCI-E
У всех этих карт по сути используется один и тот же кулер (у 8800 GTX он имеет чуть более длинный радиатор). Мы видим, что с выпуском 8800-й серии произошел возврат к старой турбинной конструкции, когда на одном конце закрытого радиатора устанавливается цилиндрический вентилятор, прогоняющя воздух сквозь радиатор.

Есть ряд плюсов в этом решении.

Во-первых, устройство выводит ПОЛНОСТЬЮ горячий воздух за пределы системного блока.

Во-вторых, цилиндрический вентилятор очень больших размеров и работает на медленных оборотах и потому очень тихий кулер даже при сильной нагрузке.

В-третьих, эффективность системы охлаждения увеличивают тепловые трубки, расположенные по бокам радиатора.

Кулер не тяжелый, т.к. медь использована только для пластины, которая соприкасается с ядром. Остальное все — из алюминиевого сплава. Конструкция в целом напоминает немного устройства от Arctic Cooling.

Как показали наши исследования, система охлаждения во всех случаях работает очень эффективно для ядра, не позволяя подниматься температуре выше 85 градусов. Однако в целом надо сказать, что обе 8800-е карты очень горячие в работе, и даже PCB может нагреваться выше болевого порога. Поэтому рекомендую все же внутри корпуса сделать хорошую продувку.

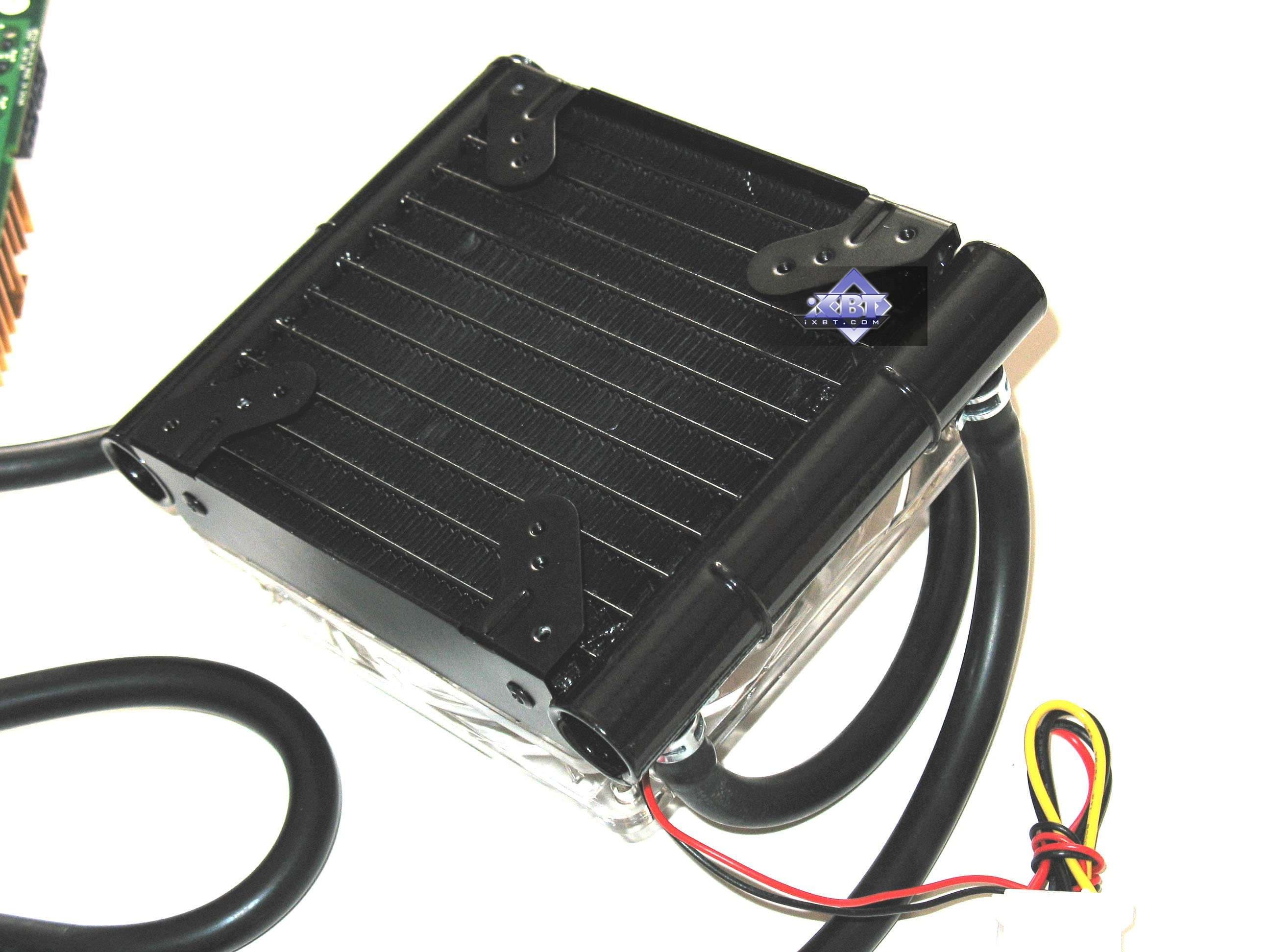

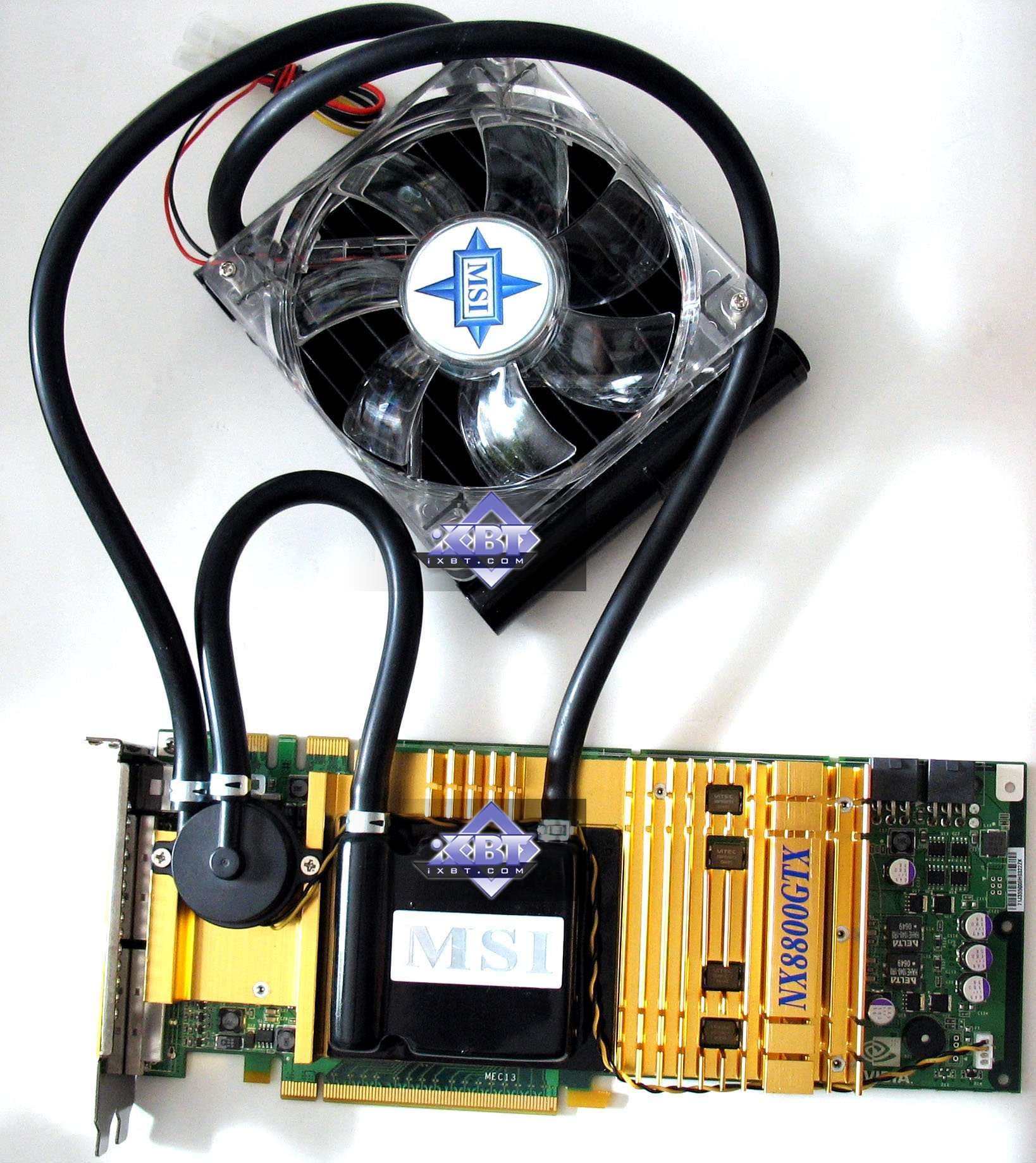

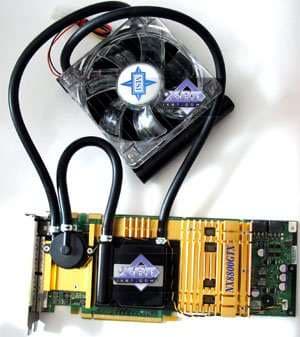

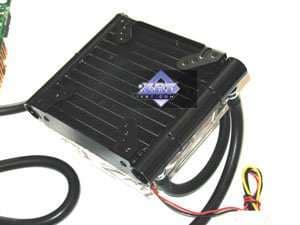

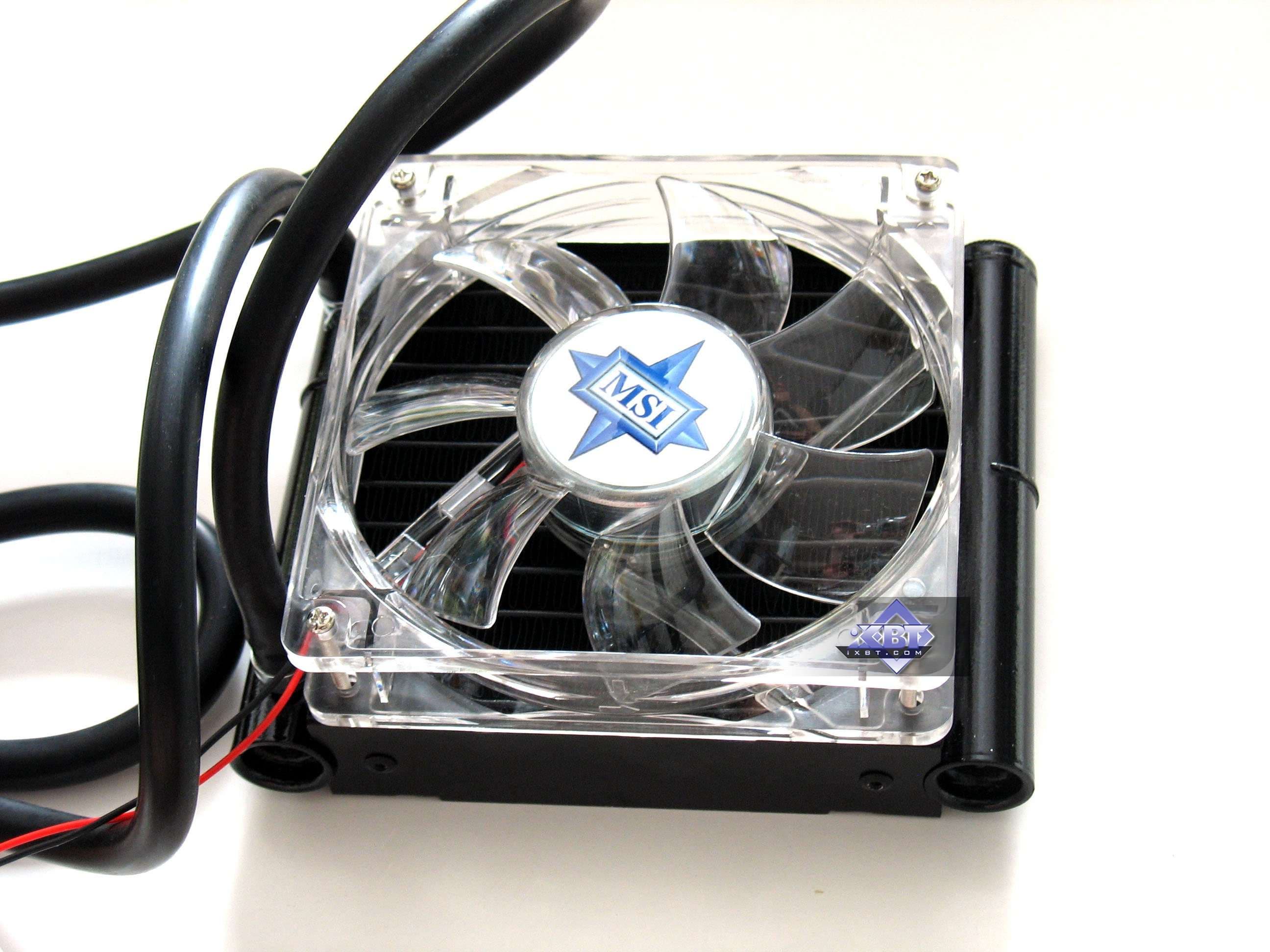

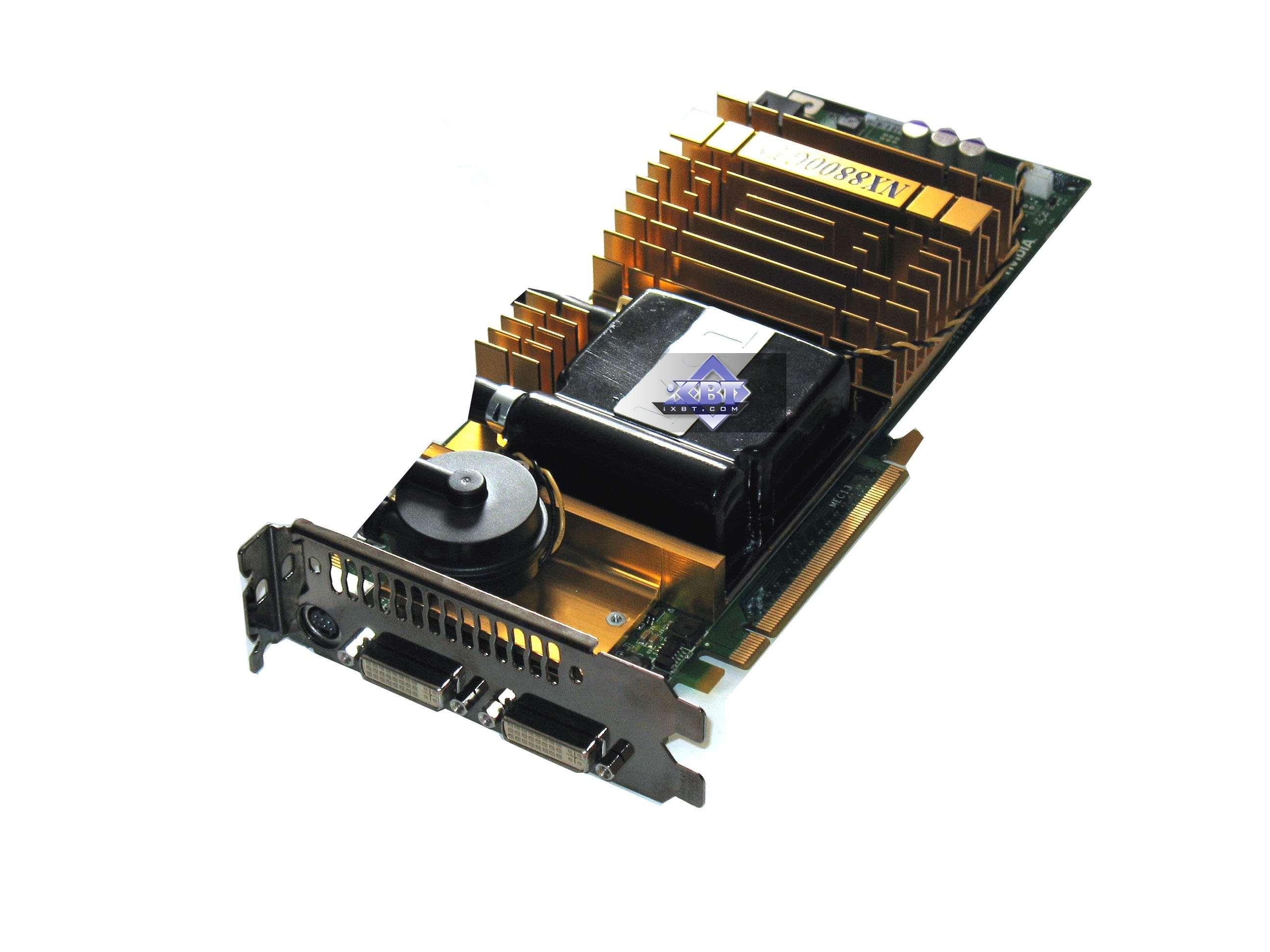

MSI NX8800GTX OC Liquid 768MB PCI-E

Данный ускоритель по сути тем и отличается от остальных, да и от ранее выпущенных MSI карт на базе 8800 GTX, что имеет уникальную систему охлаждения.

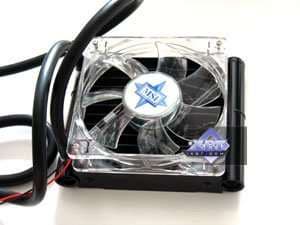

На снимках видно, что устройство, использующее в качестве охлаждающего элемента воду, состоит из сердечника, установленного на ядре карты, при этом от него же охлаждается и радиатор, покрывающий микросхемы памяти и модуль NVIO; помпы, смонтированной также на самой карте и питающейся от нее же; блока расширения (охлаждения воды) и соединительных трубок.

Сразу скажу, что нареканий на шум практически нет. Большой вентилятор на блоке расширения работает на невысоких оборотах, шум минимальный. Шум от помпы входит также в общий фон шума всего системного блока (не выделяется).

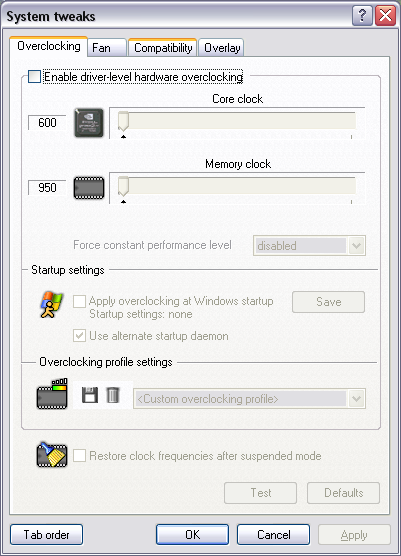

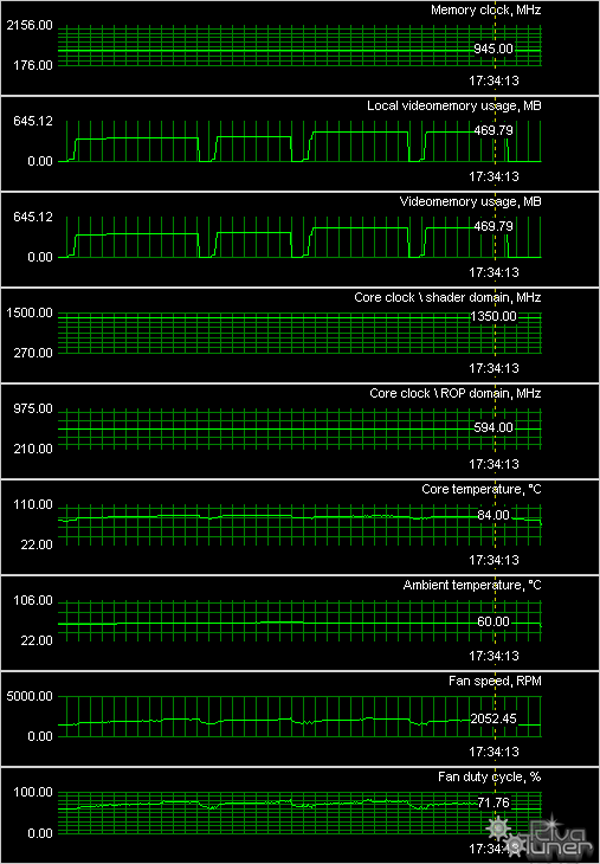

Мы провели исследование температурного режима у XFX Geforce 8800 GTX Extreme 768MB PCI-E с помощью утилиты RivaTuner (автор А.Николайчук AKA Unwinder) и получили следующие результаты:

XFX Geforce 8800 GTX Extreme 768MB PCI-E





Как видим, температура не превышает критическую (90 градусов и выще), шумность кулера не выходит за рамки общего фона.

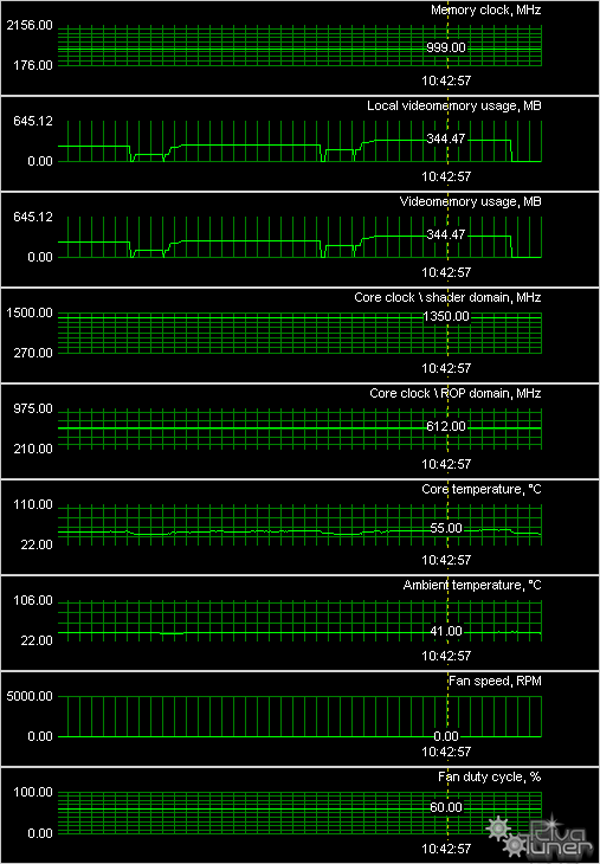

А вот что показали аналогичные исследования на карте от MSI:

MSI NX8800GTX OC Liquid 768MB PCI-E



Прекрасно видно, что система охлаждения очень успешно справляется со своей работой даже с учетом разгона карты!

Комплектация.

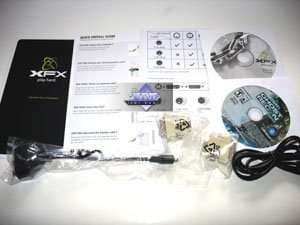

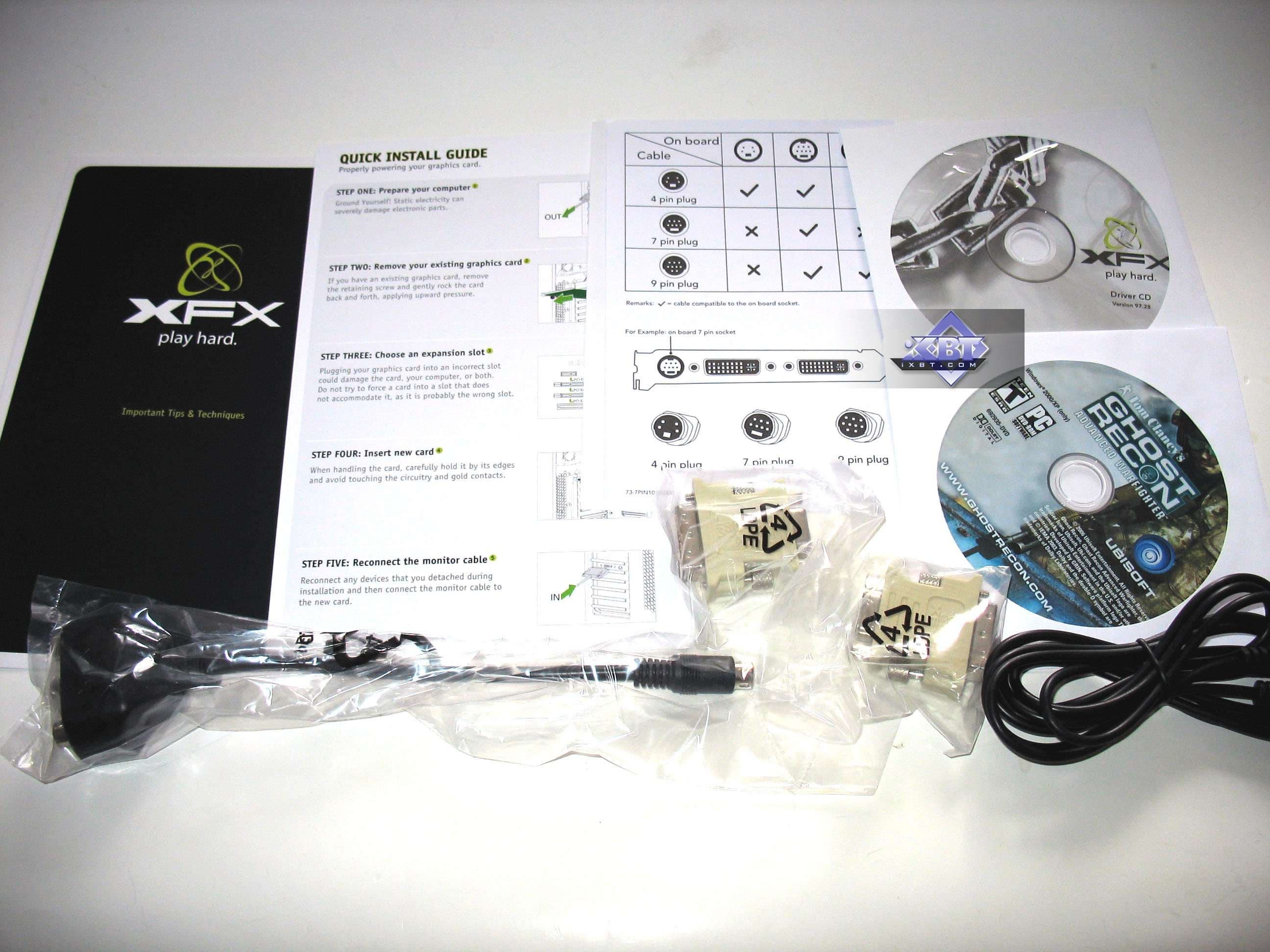

XFX Geforce 8800 GTX Extreme 768MB PCI-E
MSI NX8800GTX OC Liquid 768MB PCI-E
Комплект стандартный: Куча бумажек с разными предупреждениями и инструкциями, в какие щели карту нельзя совать, затем диск с драйверами и прочими программными изысками, диск с устаревшей игрой, два адаптера DVI-to-VGA, разветвитель для внешнего питания, адаптер компонентного вывода.

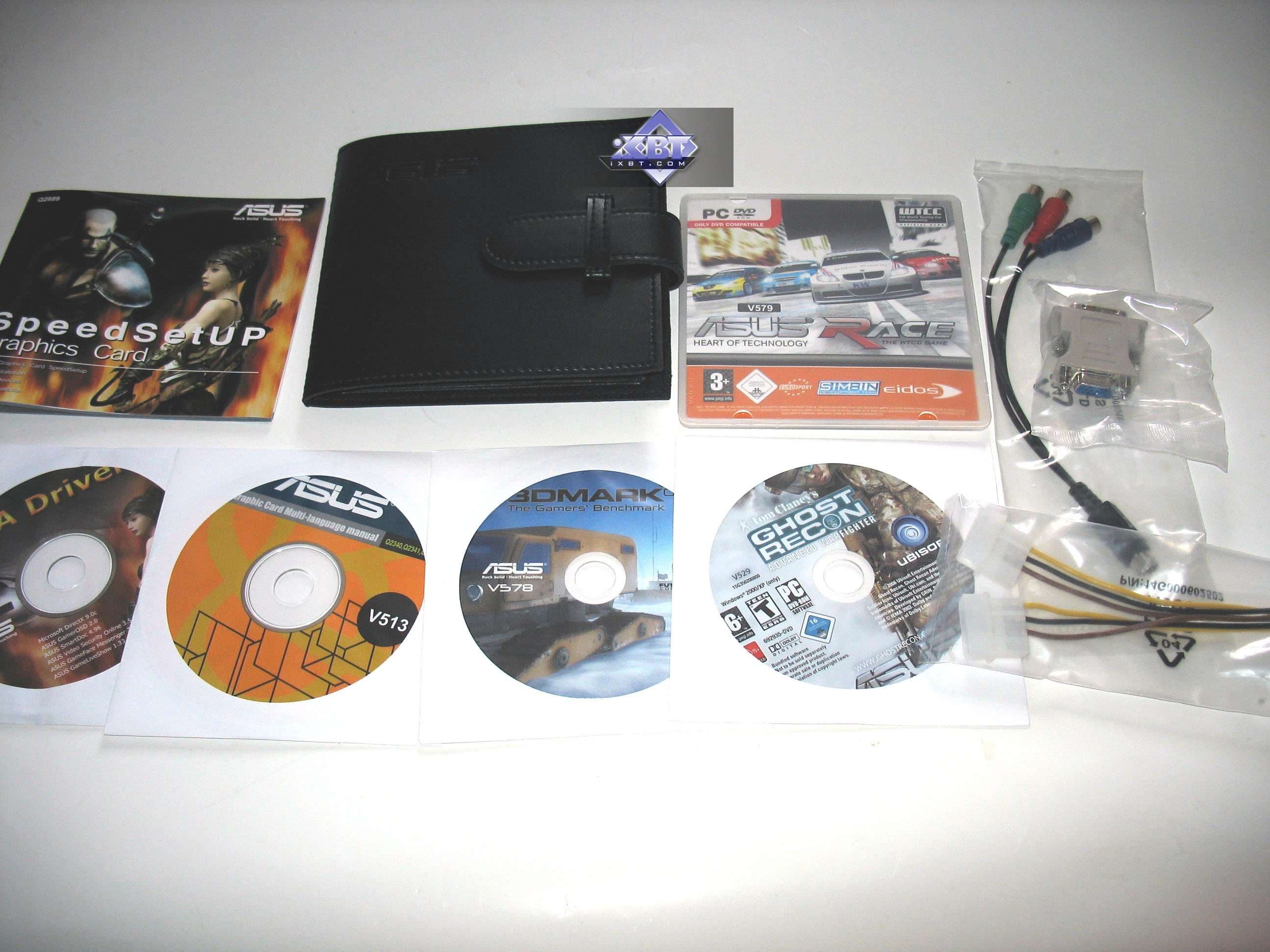

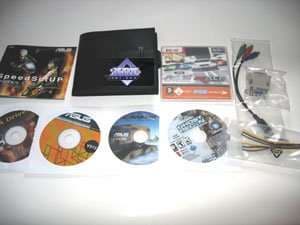

Asus EN8800GTS 320MB PCI-E
Комплект аналогичный, только плюс ко всему есть бонус в виде кошелька (из кожи!) для CD-дисков. А также можно найти диски с дополнительным ПО, например, 3Dmark06.


Упаковки.

MSI NX8800GTX OC Liquid 768MB PCI-E

Традиционная огромная коробка-сумка. Внутри все разложено по отсекам, сама карта тщательно упакована в отсеки из пенополиуретана.

XFX Geforce 8800 GTX Extreme 768MB PCI-E

Большая коробка, уложенная в супер с традиционным фирменным дизайном. Внутри бокса все разложено по отсекам, сама карта тонет в море поролона, поэтому повреждения в процессе перевозки исключены.

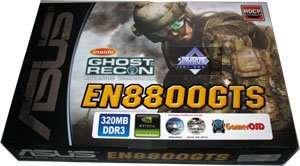

Asus EN8800GTS 320MB PCI-E

А у Asus традиционная коробка-сумка огромных размеров. Однако если комплект внутри коробки может перемещаться (плохо закреплен в отсеках), то сама карта вложена в отдельную коробочку из пенополиуретана, поэтому также защищена от повреждений.

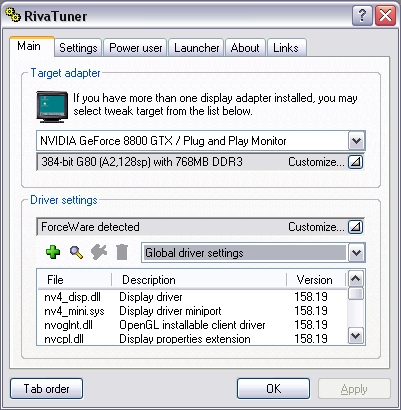

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core2 Duo (775 Socket)
    • процессор Intel Core2 Duo Extreme X6800 (2930 MHz) (L2=4096K);
    • системная плата EVGA nForce 680i SLI на чипсете Nvidia nForce 680i;
    • оперативная память 2 GB DDR2 SDRAM Corsair 1142MHz (CAS (tCL)=5; RAS to CAS delay (tRCD)=5; Row Precharge (tRP)=5; tRAS=15);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
    • блок питания Tagan 1100-U95 (1100W).
  • операционная система Windows XP SP2; DirectX 9.0c;
  • монитор Dell 3007WFP (30").
  • драйверы ATI версии CATALYST 7.3; Nvidia версии 158.16.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Splinter Cell Chaos Theory v.1.04 (Ubisoft) — DirectX 9.0, shaders 3.0 (c HDR и без HDR), настройки тестирования — maximum.

  • Call Of Juarez (Techland/Ubisoft) — DirectX 9.0, shaders 3.0 (HDR), demo (demo Тестирование проводилось при максимальном качестве. Батник для прогона прилагается.

  • FarCry 1.4 (beta) (Crytek/UbiSoft), DirectX 9.0, shaders 2.0b/3.0 (c HDR и без HDR), 3 demo из уровня Research (запуск игры с опцией -DEVMODE), настройки тестирования все Very High. При тестировании с HDR использовалось HDRRendering=1

  • PREY 1.01 (3D Realms Entertainment / Human Head Studios / 2K Games) — OpenGL, shaders 2.x, demo003 (40MB!). Тестирование проводилось при максимальном качестве. Батник для прогона прилагается.

  • 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • Serious Sam II 1.068 (Croteam/2K Games) — DirectX 9.0, shaders 3.0 (c HDR и без HDR), батник для запуска. Демо- стандартная demo0002, входит в поставку игры. Настройки тестирования — maximum.

    Благодарим нашего читателя Вознюка Валерия Михайловича AKA Px за написание батника для данной игры.

  • F.E.A.R. v.1.08 (Multiplayer) (Monolith/Sierra) — DirectX 9.0, shaders 2.0, настройки тестирования — maximum, Soft shadows выключены.

  • Company Of Heroes (Relic Entertainment/THQ) — DirectX 9.0, shaders 2.0, батник для запуска. После вхождения в игру вызвать опцию настроек, выбрать раздел по графике и нажать на кнопку с тестом. Тестирование проводилось при максимальном качестве.

  • 3DMark06 1.02 (FutureMark) — DirectX 9.0c, мультитекстурирование, настройки тестирования — trilinear,





Производительность видеокарт

Читатели, которые хорошо разбираются в трехмерной графике, сами смогут разобраться, посмотрев диаграммы ниже, и сделают вывод для себя. А для новичков и для тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Во-первых, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.



Справочник по ATI RADEON X1300-1600-1800-1900-х серий

Справочник по Nvidia Geforce 7300-7600-7800-7900-х серий

Во-вторых, в разделе 3D-Video наш читатель, который только-только столкнулся с проблемой выбора видеокарты, и растерян, может ознакомиться как с азами трехмерной графики (все равно они понадобятся, ведь запуская игру, и входя в ее настройки, пользователь столкнется с такими понятиями, как текстуры, освещение и т.д.), так и с базовыми материалами по новым продуктам. Всего компаний, выпускающих графические процессоры, две: ATI (недавно приобретена фирмой AMD и теперь носит такое же имя — AMD) и Nvidia. Поэтому основная масса информации разбита именно на две части. Ежемесячно выходят также 3DGiТоги, где как бы сводятся в одно все сравнения разных карт для разных ценовых секторов.

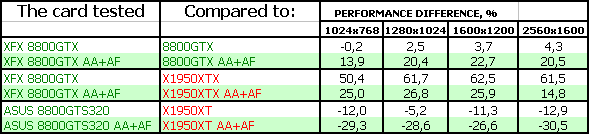

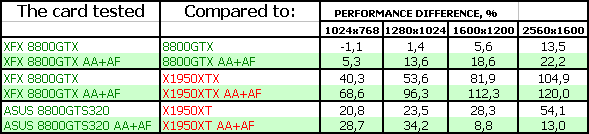

В-третьх, посмотрим на тесты рассмативаемых сегодня карт. Анализ каждого теста проводить не будем, поскольку мы это делали уже ранее на примере продукта от EVGA, а также подробный анализ есть в материале по 8800 GTS 320MB картам. Также по техническим причинам нет тестов непосредственно карты от MSI, однако сразу скажу, что различие в результатах тестирования между названным продуктом и картой от XFX — минимально, укладывается в 4-5%.

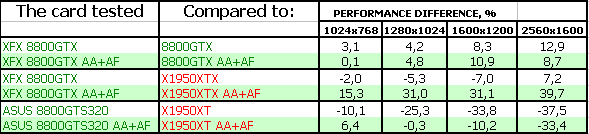

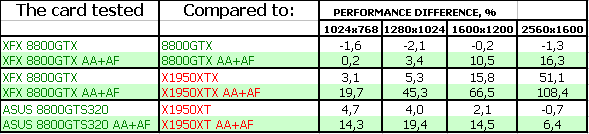

FarCry, Research (No HDR)



Результаты тестов: FarCry Research (No HDR)

FarCry, Research (HDR)



Результаты тестов: FarCry Research (HDR)



F.E.A.R.



Результаты тестов: F.E.A.R.

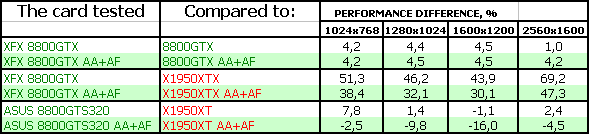

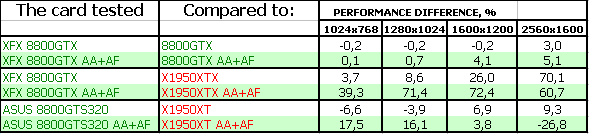

Splinter Cell Chaos Theory (No HDR)



Результаты тестов: SCCT (No HDR)



Splinter Cell Chaos Theory (HDR)



Результаты тестов: SCCT (HDR)



Call Of Juarez



Результаты тестов: СoJ



Company Of Heroes



Результаты тестов: CoH



Serious Sam II (No HDR)



Результаты тестов: SS2 (No HDR)



Serious Sam II (HDR)



Результаты тестов: SS2 (HDR)



Prey



Результаты тестов: Prey



3DMark05: MARKS



Результаты тестов: 3DMark05 MARKS



3DMark06: SHADER 2.0 MARKS



Результаты тестов: 3DMark06 SM2.0 MARKS



3DMark06: SHADER 3.0 MARKS



Результаты тестов: 3DMark06 SM3.0 MARKS



Выводы

Итак:

XFX Geforce 8800 GTX Extreme 768MB PCI-E — один из самых мощных на сегодня (конец апреля 2007) ускорителей. Результаты говорят все сами за себя. Разумеется, впереди выход семейства R600 от AMD, поэтому мы не можем свои выводы распространять априори на будущее. Следите за нашими материалами и тогда узнаете, сумели ли 8800 GTX с повыщенными частотами отстоять право быть сильнейшими или их звезда угасла, и они превратились просто в топовые продукты в ассортименте :). Что касается самой карты от XFX, то референс он и есть референс, повышенные частоты дают некоторое преимущество. Комплект поставки бедный, в него входит устаревшая уже игра, которую можно и не учитывать. Все будет решать цена. В остальном очень достойный продукт, учитывая, что качество драйверов у Nvidia потихоньку начинает расти вверх. ОДНАКО… Следует отметить странную ситуацию с Windows XP и работой DVI-масштабирования, позволяющего, в частности, организовывать для дисплеев с цифровым входом попиксельный вывод изображения в отличающихся от штатного разрешениях без искажений. В настоящий момент из всех доступных версий драйверов эта опция работоспособна ТОЛЬКО на неофициальной бете 100.87. И это с учётом срока существования продукта на рынке. Такого, если называть вещи своими именами, отвратительного подхода к исправлению своих ошибок у Nvidia не наблюдалось очень давно. Остаётся надеятся, что хотя бы этот текст сможет как-то помочь всем, купившим подобные видеокарты.

MSI NX8800GTX OC Liquid 768MB PCI-E — все вышесказанное можно справедливо отнести и к этому продукту, плюс бесспорное преимущество карты от MSI по частотам, эффективности системы охлаждения (при ее относительной бесшумности). Минусом подчас является сложность установки блока расширения внутри системника. Длина трубок не позволяет большой гибкости в данном вопросе. Это следует учитывать.

Asus EN8800GTS 320MB PCI-E — также копия референс. Отличает продукт только комплект с рядом бонусов. Однако в целом на сегодня 8800 GTS 320MB по сути самое выгодное приобретение, ведь свою цену этот ускоритель отрабатывает на все 100%! Впрочем, указанный выше дефект в драйверах имеет место быть и на этих картах.

В целом все акселераторы отработали стабильно, нареканий не было (в плане аппаратных проблем). Да и по сути-то они референс.

Следите за ценами! И не говорите, что вас не предупреждали. Выводы все могут пойти насмарку, если, например, 8800 GTS 640MB обойдется дешевле чем 8800 GTS 320MB. Кстати о соперничестве с RADEON X1950-серии. Не забывайте, что оно (последнее), хоть и много дешевле уже, однако не умеет аппаратно работать с DirectX 10. А за этим будущее.

Выбор, как обычно, за нашими читателями. Мы даем лишь информацию о том или ином продукте, но не даем прямых указаний по выбору того или иного изделия.

И еще один момент, который мы будем повторять из обзора в обзор. Придя к решению о самостоятельном выборе трехмерного ускорителя, то бишь видеокарты в своем компьютере, пользователь должен осознавать, что он меняет одну из основных составляющих работы его системного блока, которая может потребовать дополнительной настройки для более лучшего быстродействия или включения ряда качественных функций. Это не конечный потребительский продукт, а комплектующее звено. И поэтому пользователь должен понимать, что для получения наибольшей отдачи от новой видеокарты ему придется познать некоторые азы трехмерной графики. Да и графики в целом. Если он не хочет этим заниматься, то не стоит приступать к самостоятельному апгрейду в этом плане: лучше приобретать готовые системные блоки с уже настроенным ПО (а также он будет обеспечен технической поддержкой со стороны компании-сборщика такого системника), либо приставки для игр, где ничего настраивать не надо, все включено что надо уже в самой игре.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.





По результатам исследования получают награду в номинации «Отличная поставка» (за апрель) следующая карта:

  1. Asus EN8800GTS 320MB PCI-E


А в номинации «Оригинальный дизайн» (за апрель) следующая карта:

  1. MSI NX8800GTX OC Liquid 768MB PCI-E


Благодарим компании MARVEL, Asus Russia, MSI Russia за предоставленные видеокарты

Блок питания для тестового стенда предоставлен компанией TAGAN
Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
