Radeon HD 7730 в исполнении Sapphire

Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы

От изучения мощнейших и очень дорогих ускорителей метнемся в бюджетный сегмент, где тоже есть относительно новые решения. Например, Radeon HD 7730. Да, это что-то такое ценой около 100 долларов, маленького размера, неприхотливое в плане потребления — короче, типа чихуахуа среди овчарок и доберманов. Конечно же, в высоких разрешениях такой ускоритель будет лишь кряхтеть от натуги, выдавливая из себя 5-10 fps, но вот для низких разрешений типа 1280×1024 эта видеокарта очень даже подойдет. А иногда и в 1680×1050 она сможет выдать приличную производительность (если будет настроение и не случится приступа лени у драйверописателей).

И хотя многие покупают такие видеокарты для установки в бюджетные системные блоки исключительно с целью «чтобы хоть что-то показывало», все же я рискну пригласить новичков глянуть в справочники, где есть все о выборе ускорителя и особенностях современных графических процессоров.

А вот теперь с чувством выполненного долга перехожу к изучению особенностей данной карты Sapphire.

Платa

Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7730 (Cape Verde)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 800 МГц (номинал — 800 МГц)
  • Частота работы памяти (физическая (эффективная)): 1125 (4500) МГц (номинал — 1125 (4500) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 6/800 МГц (номинал — 6/800 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 384
  • Число блоков текстурирования: 24 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 8
  • Размеры: 170×100×32 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 40/17/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA/HDMI), 1×HDMI 1.4a, 1×VGA
  • Поддержка многопроцессорной работы: CrossFire X (Software)

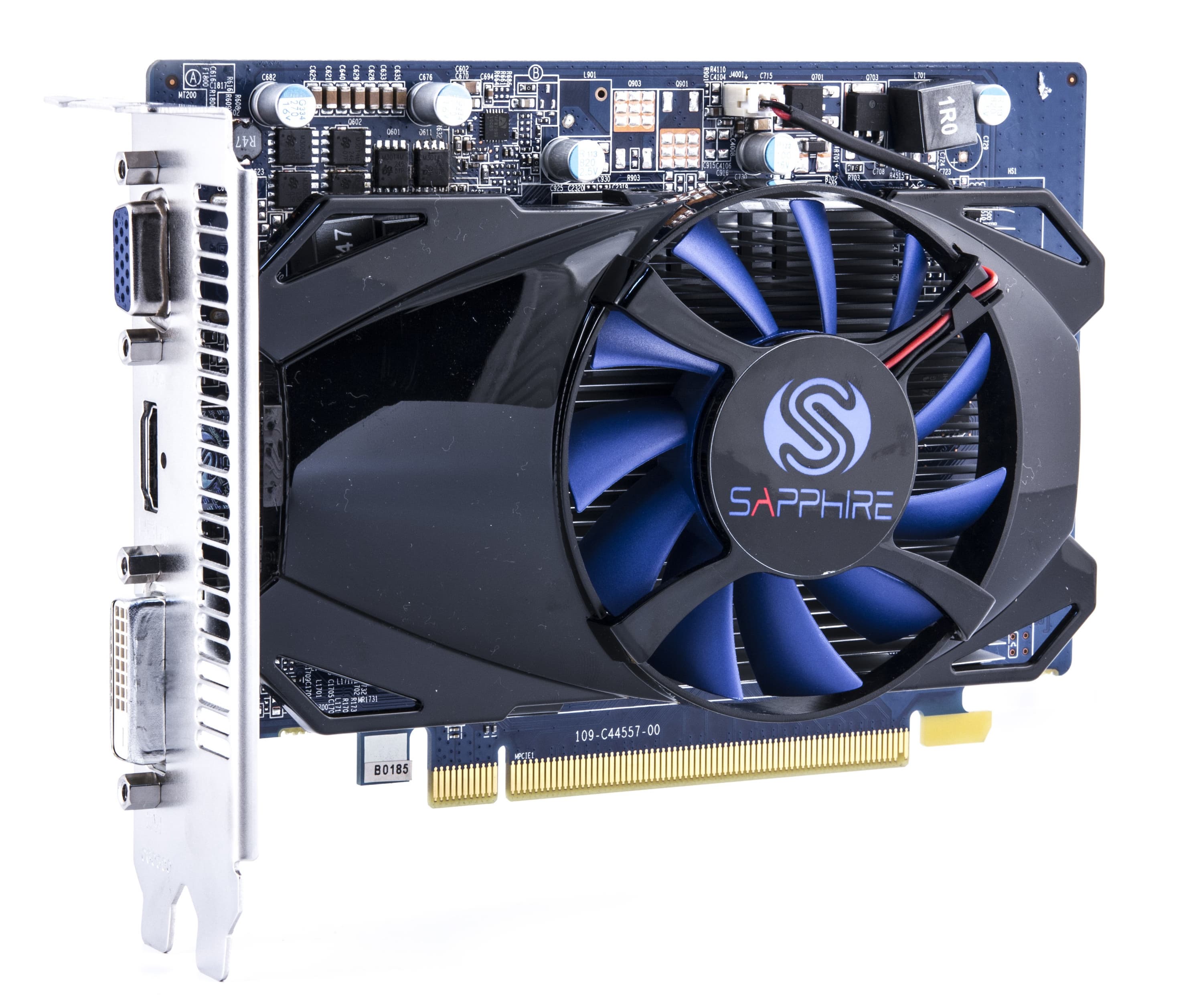

Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

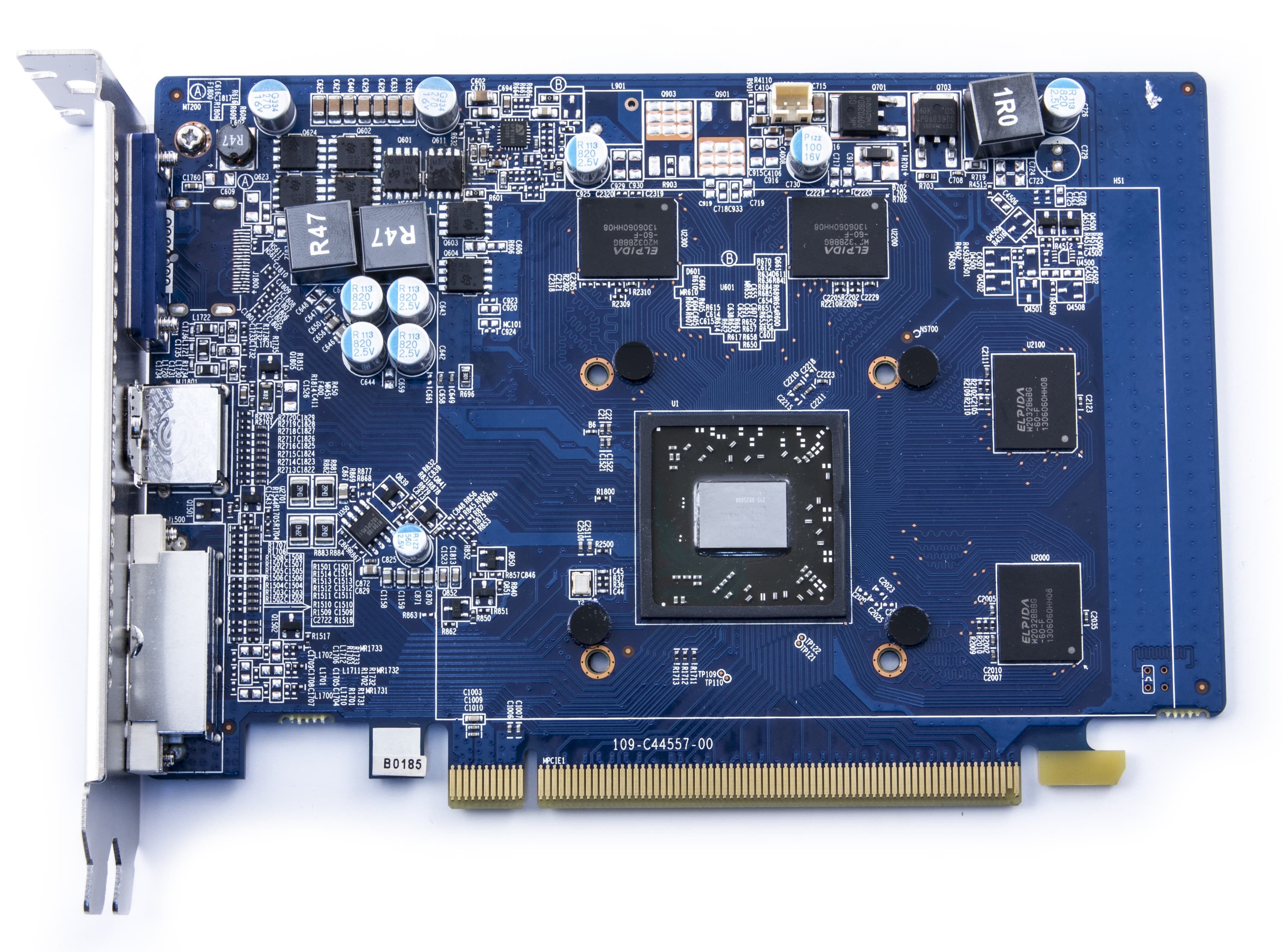

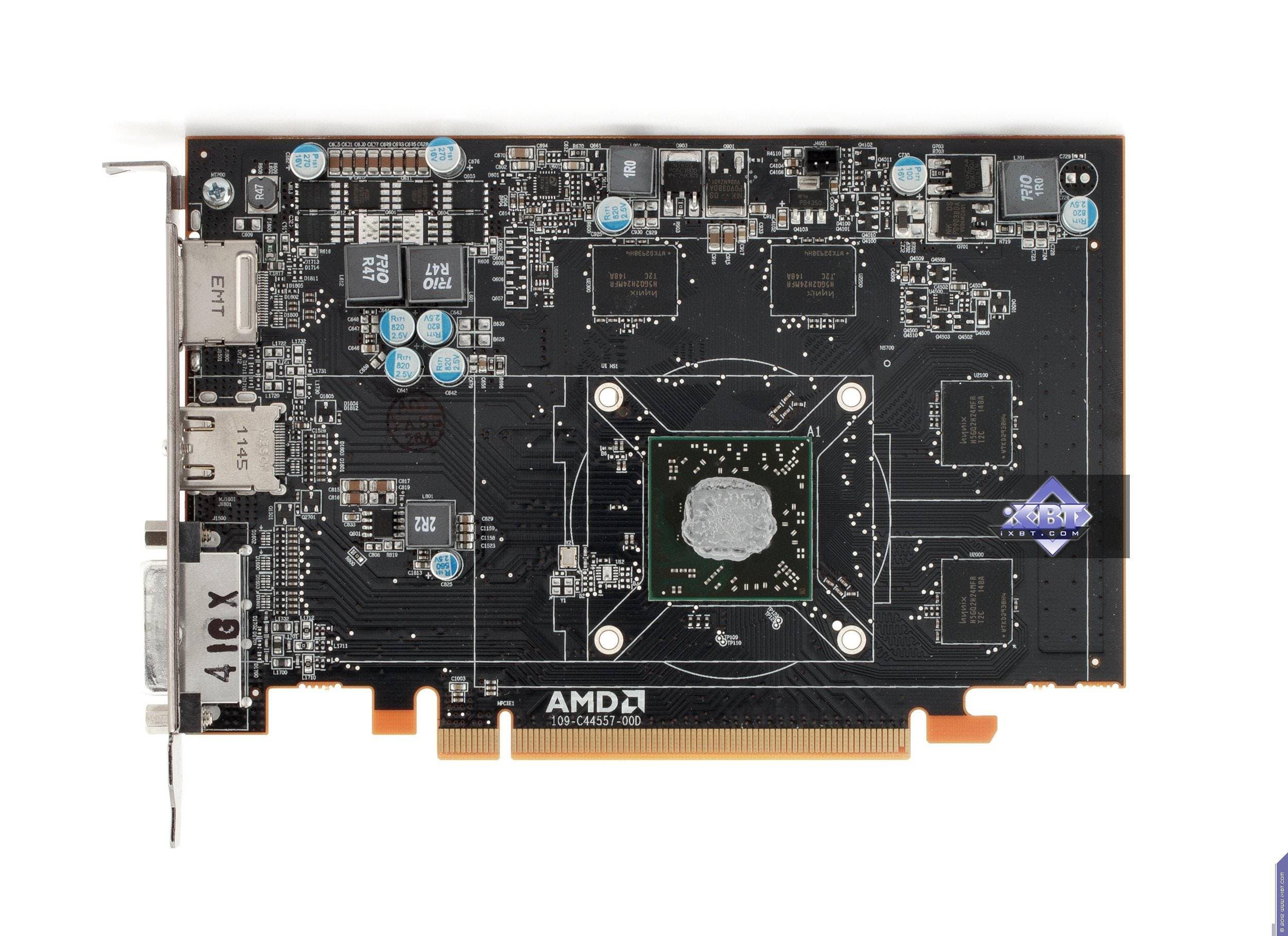

Сравнение с эталонным дизайном, вид спереди
Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7750

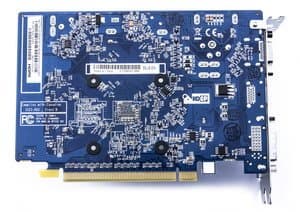

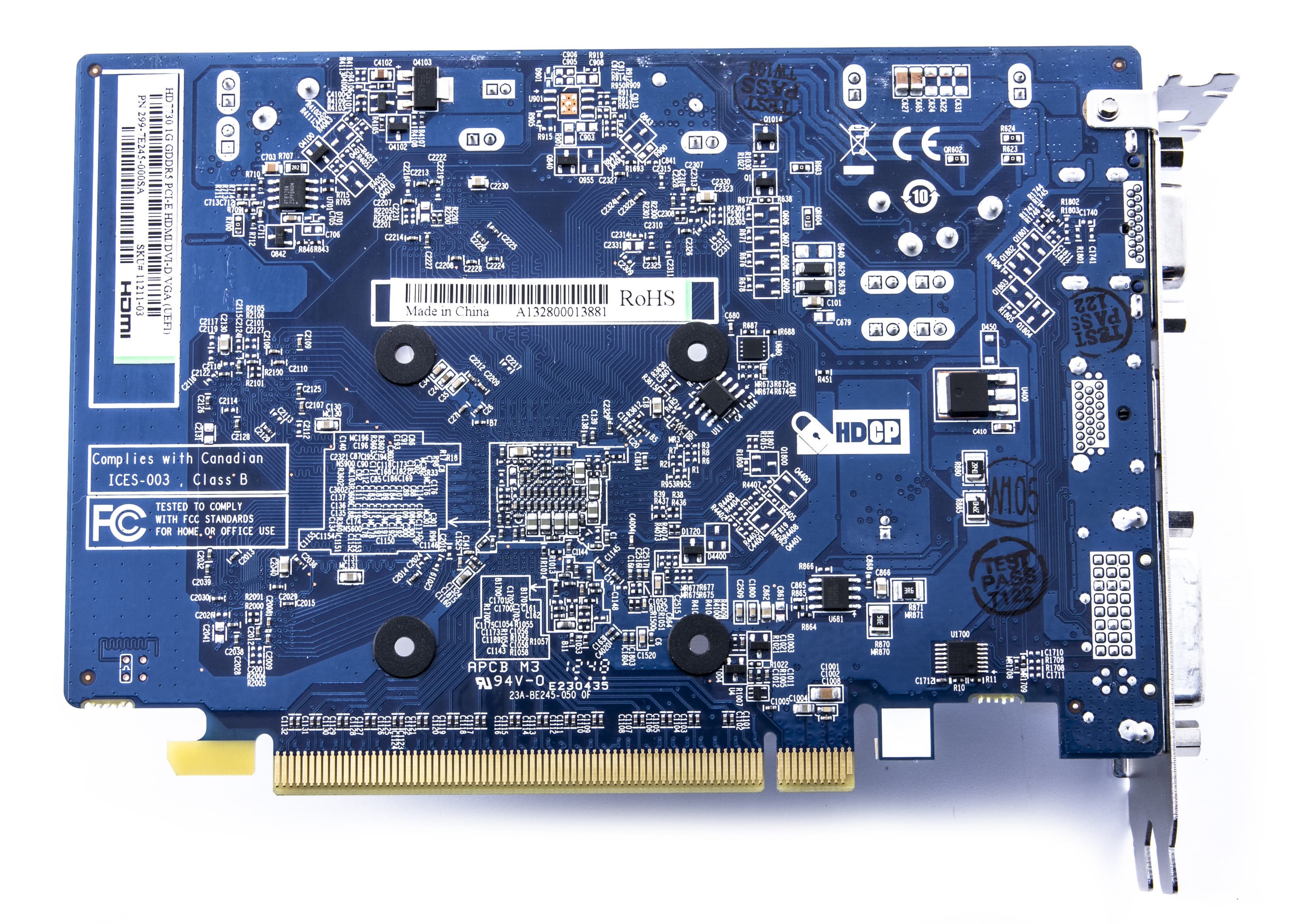

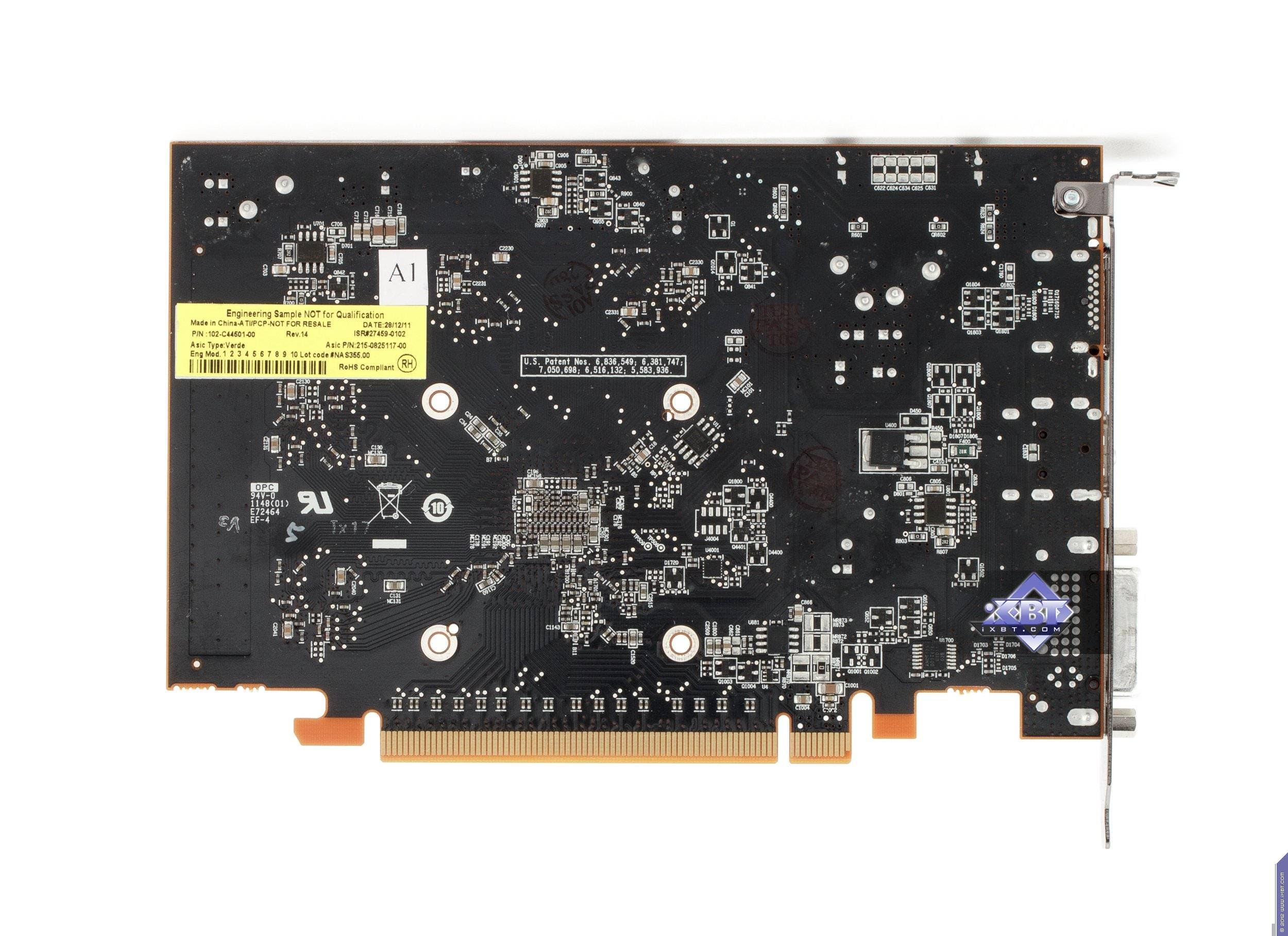

Сравнение с эталонным дизайном, вид сзади
Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7750

Ну что, карточка очень простая и базируется, разумеется на PCB от HD 7750 (разница лишь в урезанности ядра и частотах работы). Какие-то элементы эталонного дизайна инженеры Sapphire оставили, но что-то и переработали. Но в целом минимально. Даже разбирать незачем.

Набор гнезд: 1 DVI (Dual-Link и совместим с выводом на HDMI и на VGA (через специальные переходники)), 1 HDMI и 1 VGA. Cуммарно можно подключить 2 монитора (ибо переходников с HDMI на VGA нет, сочетание HDMI-to-DVI + DVI-to-VGA не работоспособно), но и в этом случае потребуются переходники, если все приемники будут с однотипными видевходами. Без переходников можно подключить только один монитор каждого типа. Уместно напомнить, что возможность одновременного вывода картинки максимально на 4 монитора (каждый до разрешения Full HD) теоретически существует, но у такой «чихуахуа» это практически нереализуемо.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Карта не требует дополнительного питания.

О системе охлаждения.

Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E

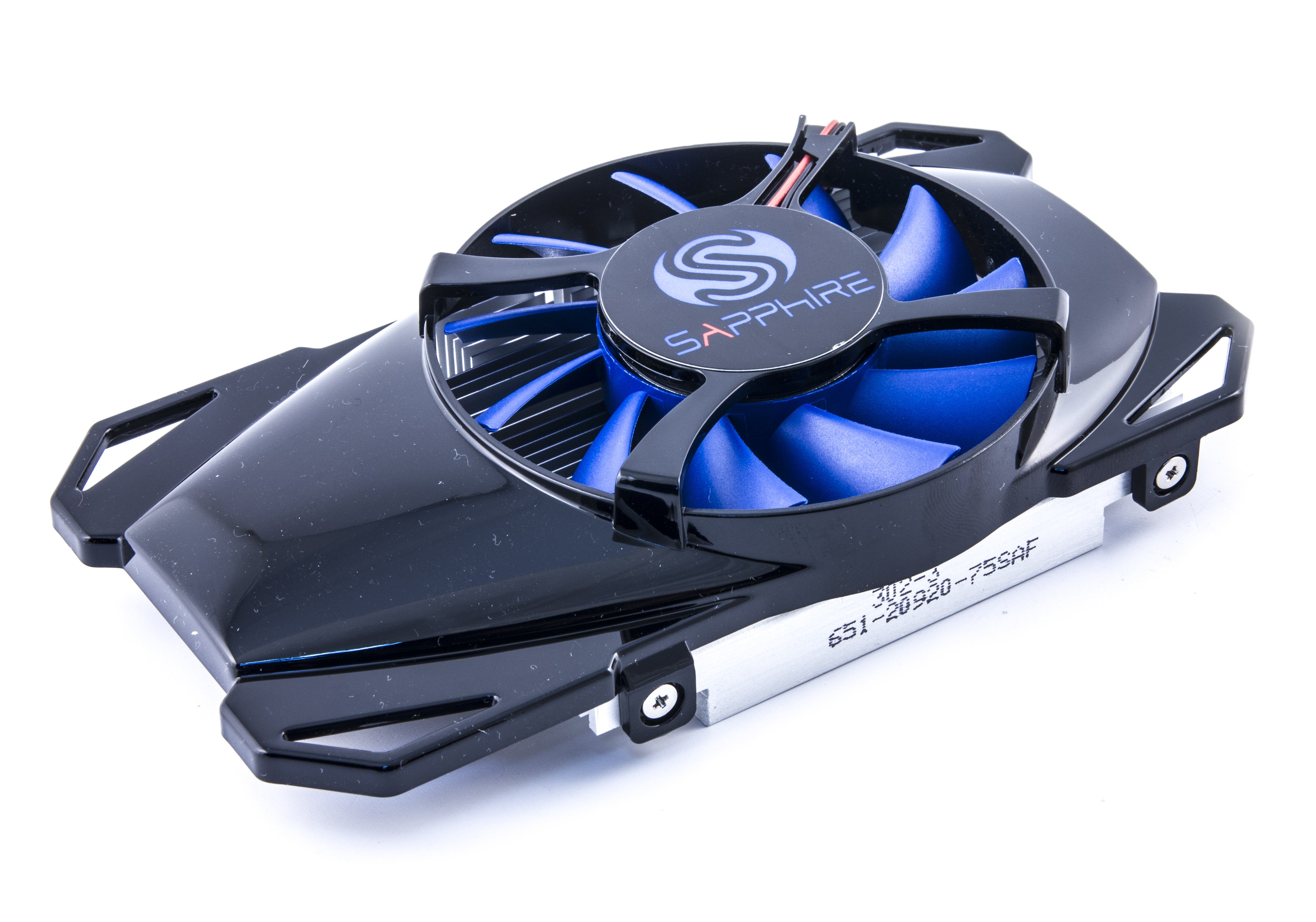

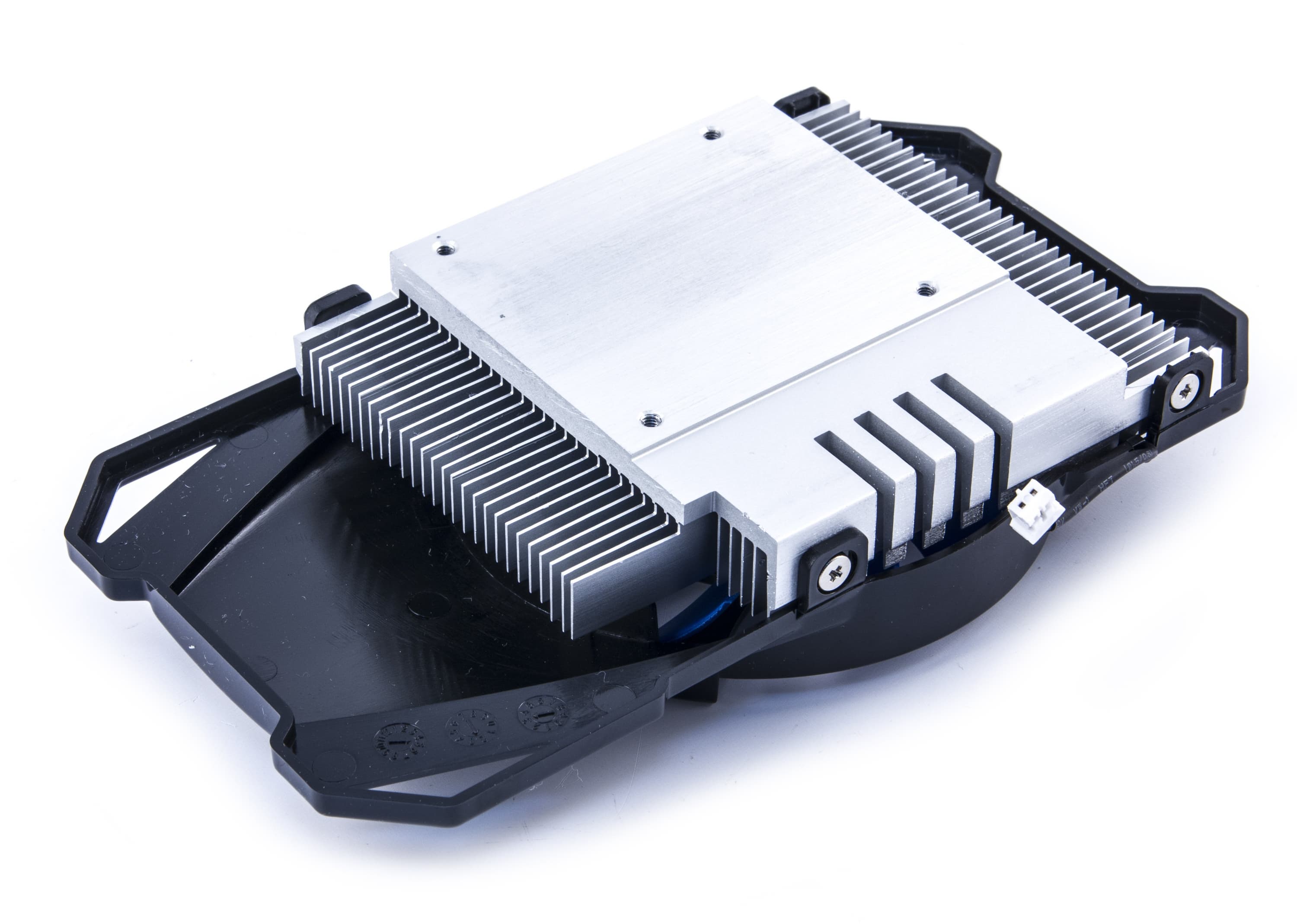

Кулер, разумеется, очень простой. Ну так если даже на HD 7750 иногда ставят пассивные СО, то про HD 7730 и говорить нечего. Мы видим прямоугольный радиатор с вентилятором над ним. Все это, тем не менее, имеет приличные размеры, и потому карта занимает 2 слота в системном блоке.

Микросхемы памяти без охлаждения.

Максимальная частота вращения вентилятора под нагрузкой составила 920 оборотов в минуту — кулер, по сути, бесшумный.

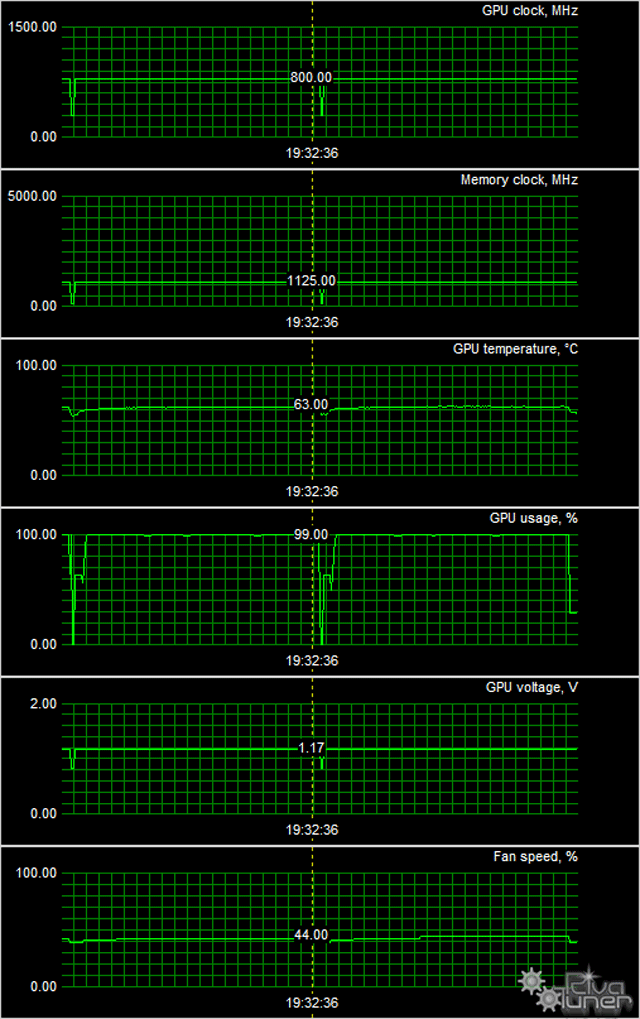

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 63 градусов, что для бюджетного ускорителя весьма и весьма неплохо.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E

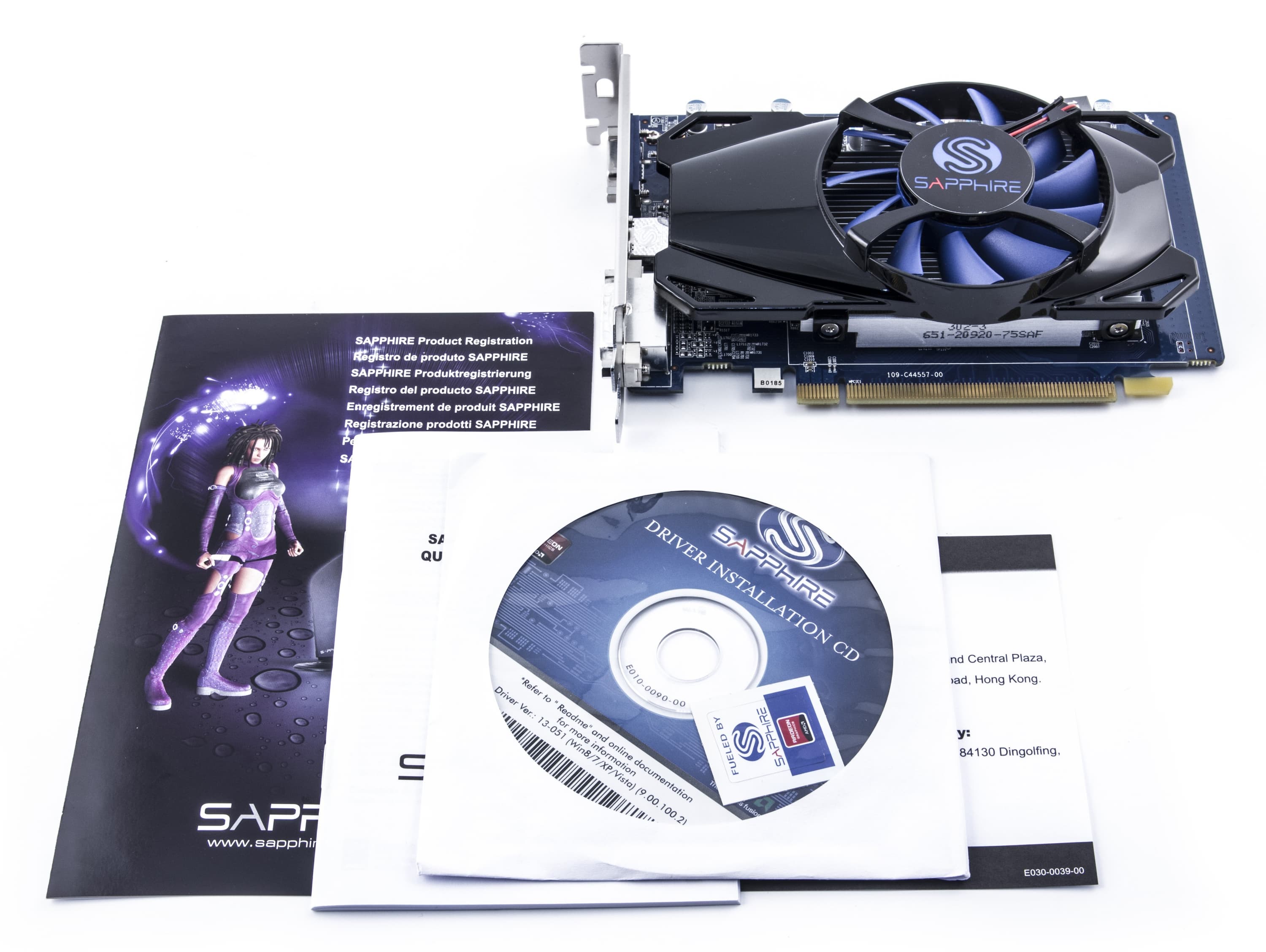

Базовый комплект.

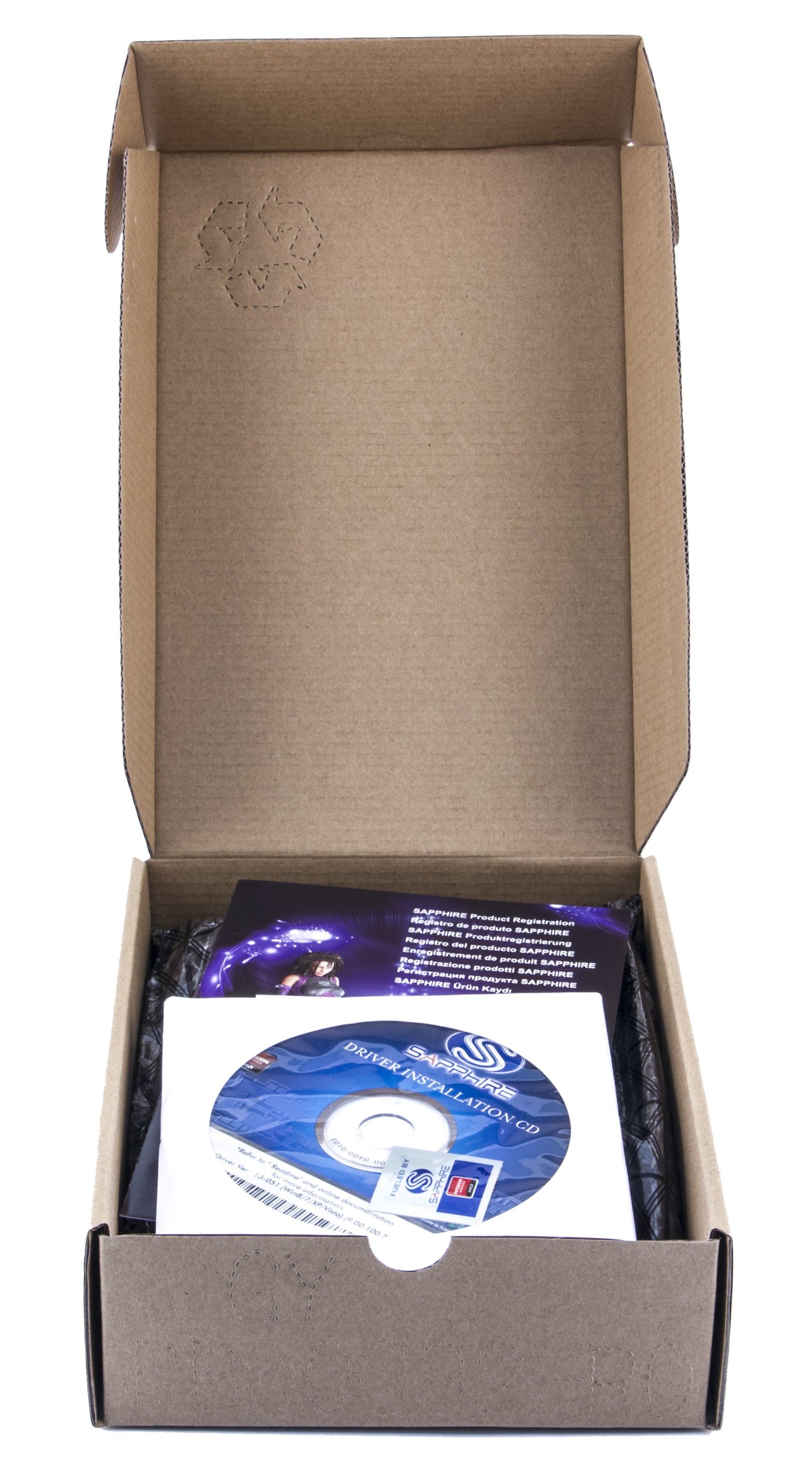

Упаковкa.

Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.8 beta; Nvidia версии 326.80

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на середину сентября 2013, поэтому они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
31 Sapphire 7730 1024 МБ, 800/800/4500 200 274 73
32 HD 7730 1024 МБ, 800/800/4500 200 282 71
33 HD 6670 1024 МБ, 800/800/4000 170 215 79
34 GT 640 2048 МБ, 900/900/1782 160 184 87

Очевидно, что в сегменте 70—90 долларов Radeon HD 7730 является лидером. Карта Sapphire полностью повторяет производительность эталонной карты — разница в десятые доли FPS может определяться погрешностью измерений или параметрами работы конкретных микросхем памяти.

А теперь давайте посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
03 HD 7730 1024 МБ, 800/800/4500 282 200 71
06 Sapphire 7730 1024 МБ, 800/800/4500 274 200 73
16 HD 6670 1024 МБ, 800/800/4000 215 170 79
26 GT 640 2048 МБ, 900/900/1782 184 160 87

Собственно, первое место карта Sapphire не получила лишь потому, что на момент написания статьи ее цена была чуть выше, чем в среднем по всем HD 7730. Однако цены могут меняться, и на следующий день, например, это решение уже может захватить лидерство в группе. В целом HD 7730 показал себя как самый полезный с точки зрения затрат ускоритель бюджетного уровня (до 90 долларов).

Итак:

Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E — отличный вариант бюджетного ускорителя, имеющий очень привлекательное соотношение цены и возможностей, обладающий очень тихой СО. Минусы: наличие VGA-разъема, который уже, пожалуй, никому не нужен. Лучше бы поставили два DVI или заменили VGA на DP, снабдив карту адаптером DVI-to-VGA — тогда можно было бы подключить даже три современных монитора. Ну и второй минус: карта занимает два слота в системном блоке. Для бюджетной карты это может быть критичным недостатком, если речь пойдет об использовании ее в barebone-системах или других компактных ПК. Впрочем, там обычно есть место для двухслотовой видеокарты — однако при этом будет заблокирован соседний слот.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за сентябрь 2013 года) получила награду карта:

  • Sapphire Radeon HD 7730 1024 МБ 128-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 7730 — $66(1) GT 630 — $56 (на 01.07.16)
HD 7730 — $66(1) GT 640 — $77(37)
Sapphire 7730 — $66(1) HD 7730 — $66(1)

Средняя цена по данным Яндекс.Маркет
T-10459621
Предложения Sapphire Radeon HD 7730 1024 МБ по данным Яндекс.Маркет
L-10459621-10


Благодарим компанию Sapphire Russia
и лично Константина Мартыненко
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией AsusTeK

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией AsusTeK
