Radeon HD 7790 в исполнении Gigabyte

Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Уж сколько мы трещали, трещали, трещали... по поводу новинок Nvidia из серии Geforce GTX 7xx. Ну вот, теперь, когда немного вытрещались, самая бы пора рассказать о том, что происходит на фронте, где царствует AMD. Там пока тишь да гладь в преддверии выхода карт новых семейств. Однако не так давно появился Radeon HD 7790, и на рынок продолжают поступать серийные продукты партнеров AMD.

Традиционно привожу ссылки на справочники, помогущие новичкам разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров.

В этом материале мы расскажем о серийно выпускаемом ускорителе на базе Radeon HD 7790 компании Gigabyte.

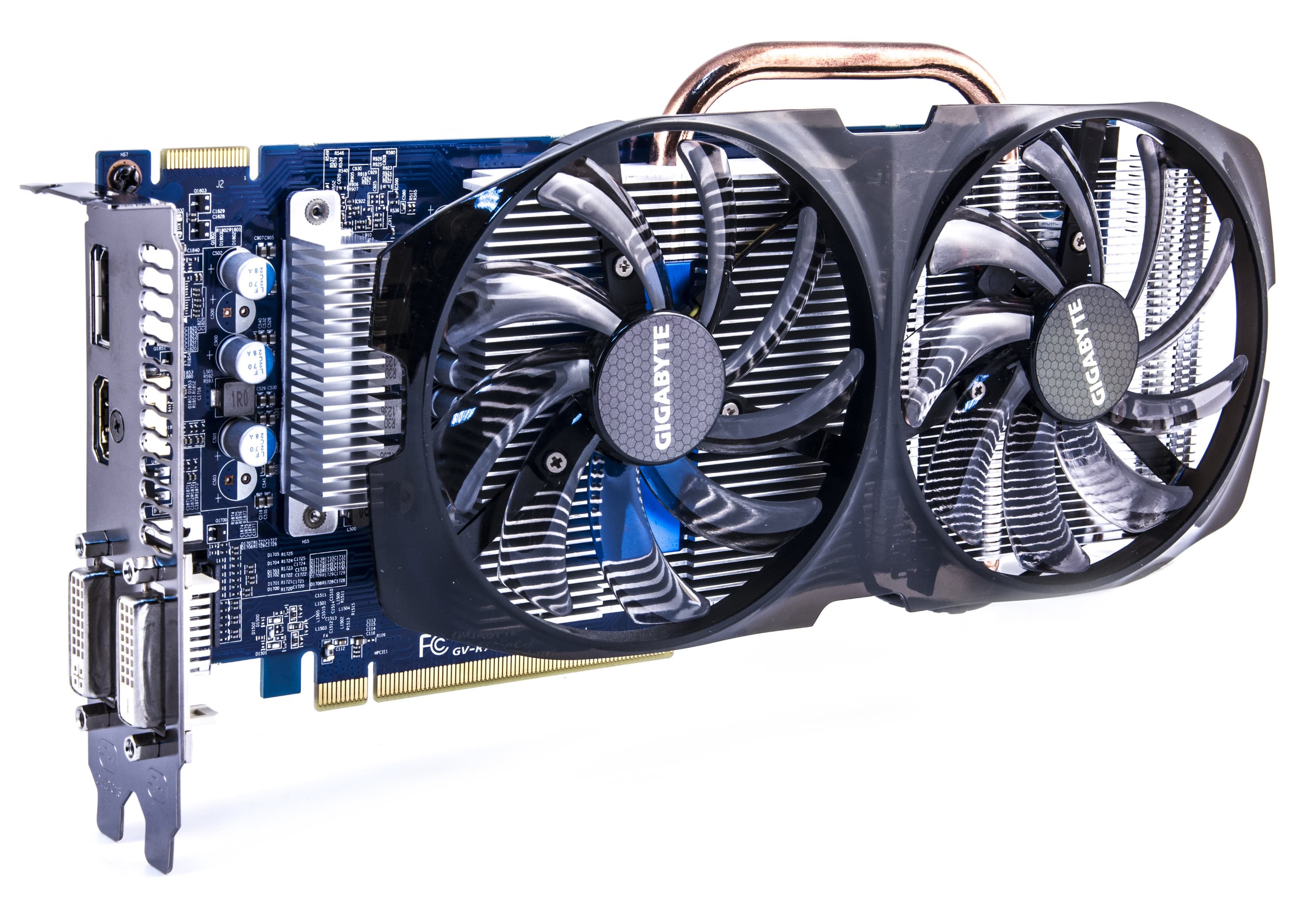

Платa

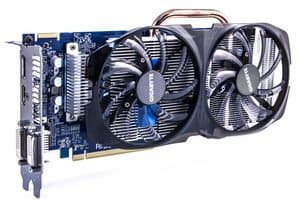

Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7790 (Bonaire)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1075 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1500 (6000) МГц (номинал — 1500 (6000) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 14/1075 МГц (номинал — 14/1000 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 896
  • Число блоков текстурирования: 56 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 220×110×37 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 104/60/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах (по 4 на каждой сторонe PCB).

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

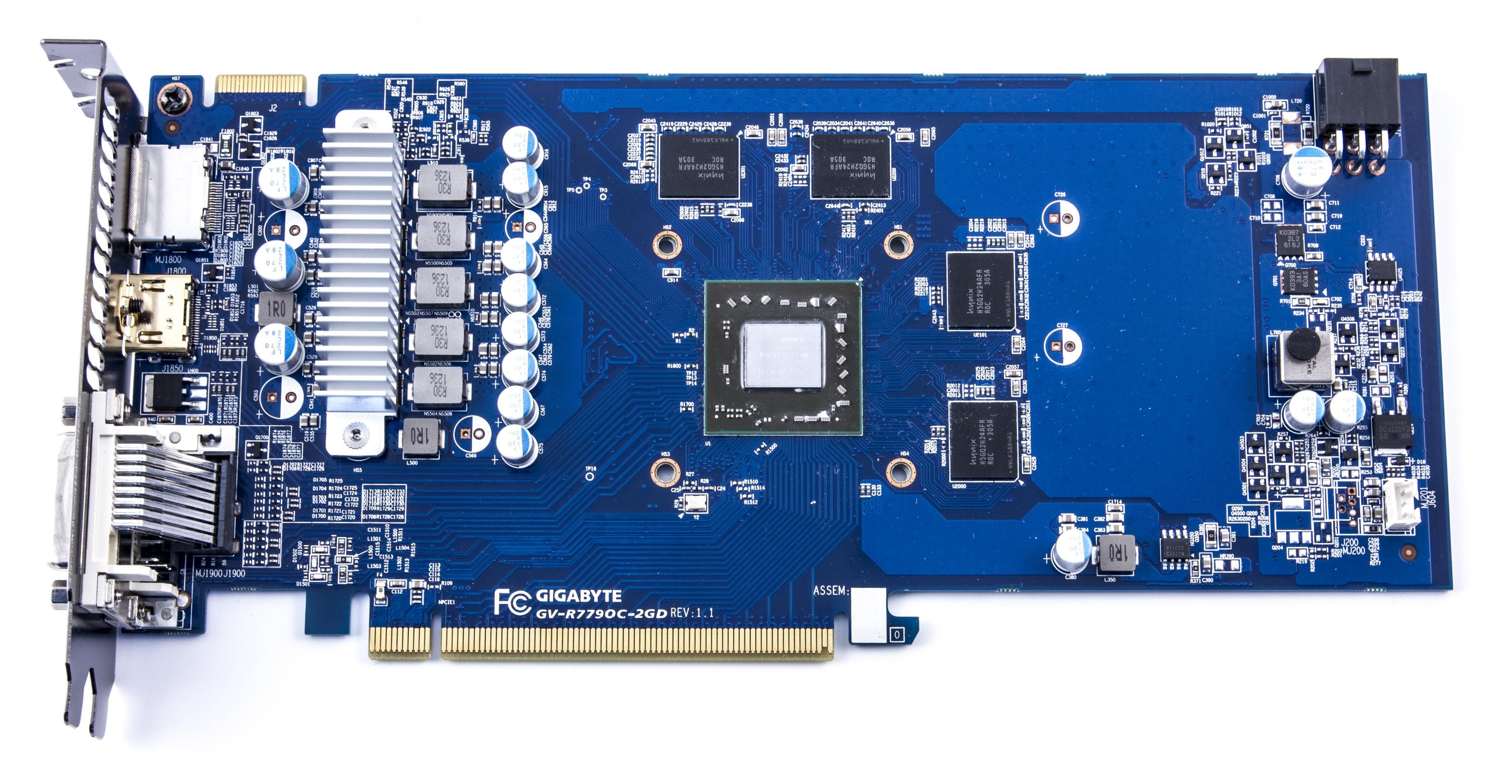

Сравнение с эталонным дизайном, вид спереди
Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

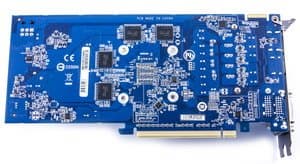

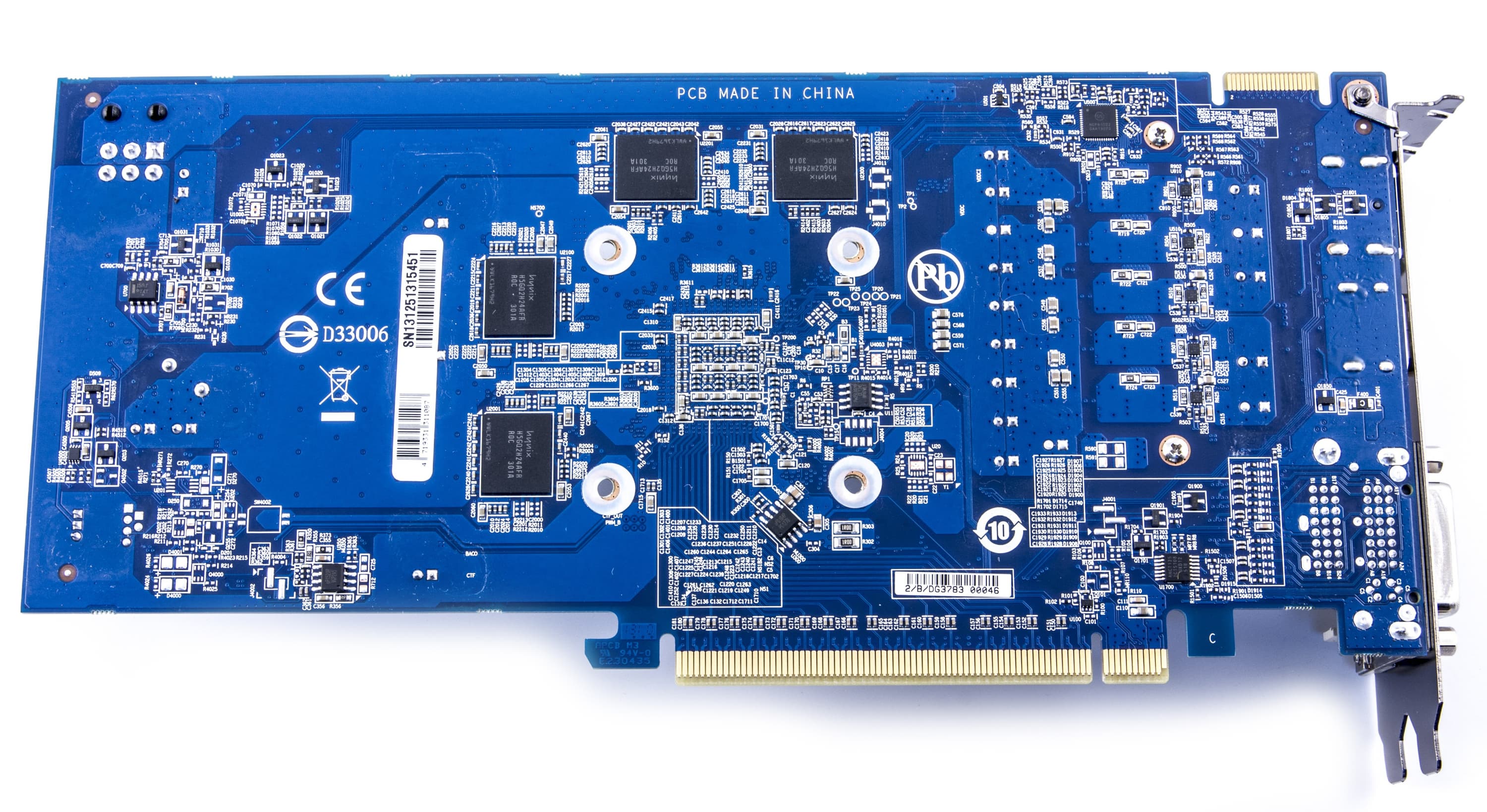

Сравнение с эталонным дизайном, вид сзади
Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

Сегодня мы изучаем относительно простой ускоритель, карту со 128-битной шиной обмена с памятью. Видеокарта имеет PCB собственной разработки инженеров Gigabyte из серии Durable, то есть с применением технологий по снижению нагрева и энергопотребления. Система питания является пятифазной. PCB нельзя назвать компактной для требуемой относительно простой разводки, на ней много свободного пространства. Вероятно, это сделано для удобства доступа к разъему питания при установке весьма громоздкой СО. Возможно, таких размеров PCB потребовала технология Durable. Сложно сказать, чем руководствовались инженеры. Да и разгон у карты не настолько велик, чтобы увеличивать печатную плату для установки каких-то специальных решений для оверклокинга.

Набор гнезд стандартный для Radeon HD 77xx: 1 DVI (Dual-Link и совместим с выводом на HDMI), 1 DVI (Single-Link и совместим с выводом на VGA), 1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все мониторы/телевизоры будут с однотипными видеовходами. Так, без переходников можно подключить только два монитора с DVI.

Видеокарта требует дополнительного питания одним 6-контактным коннектором.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

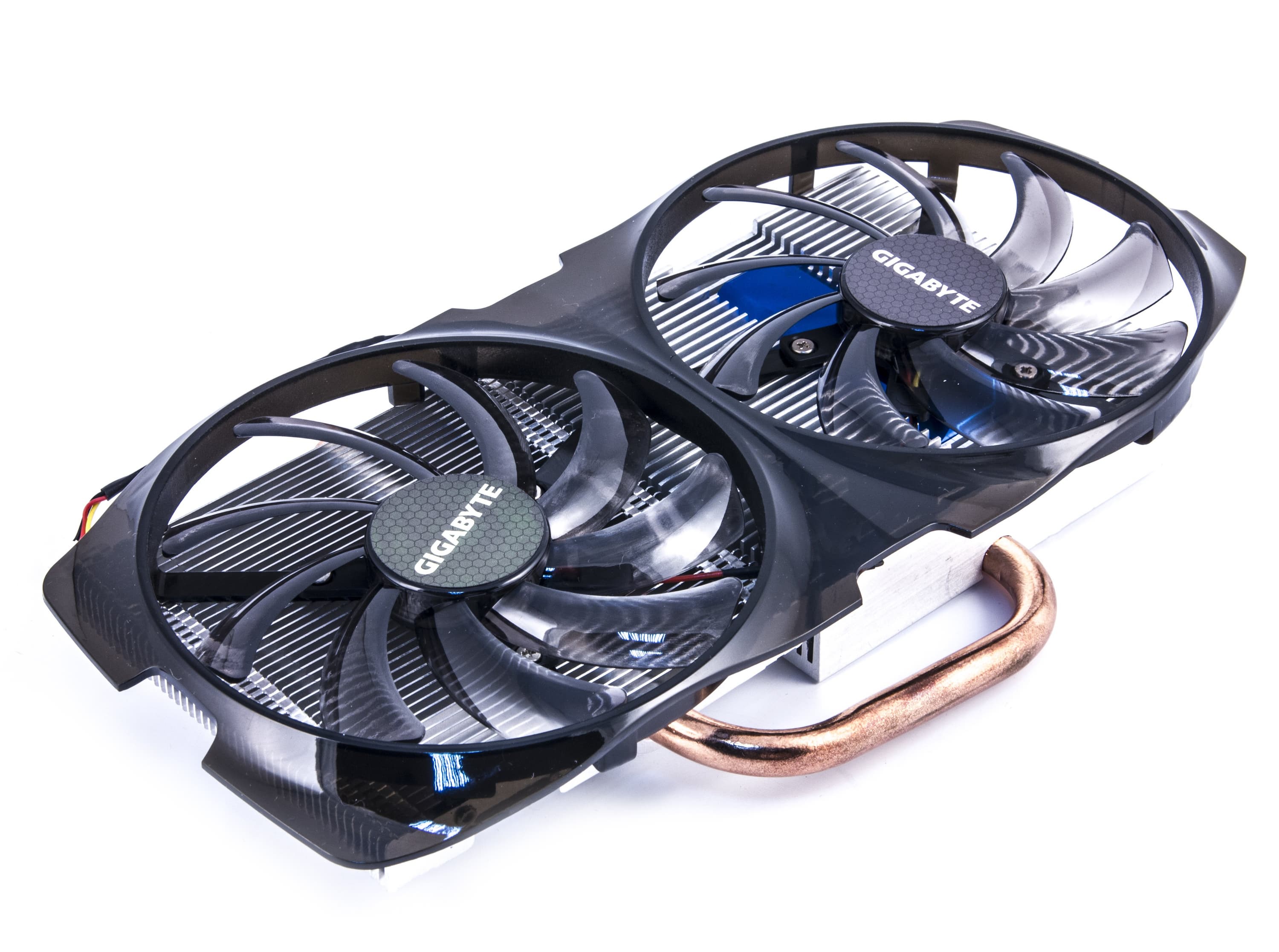

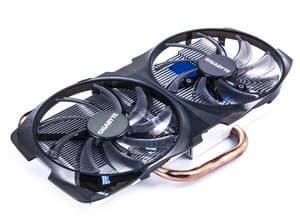

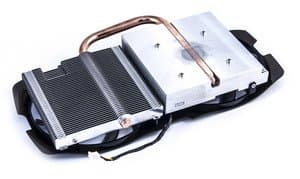

О системе охлаждения.

Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E

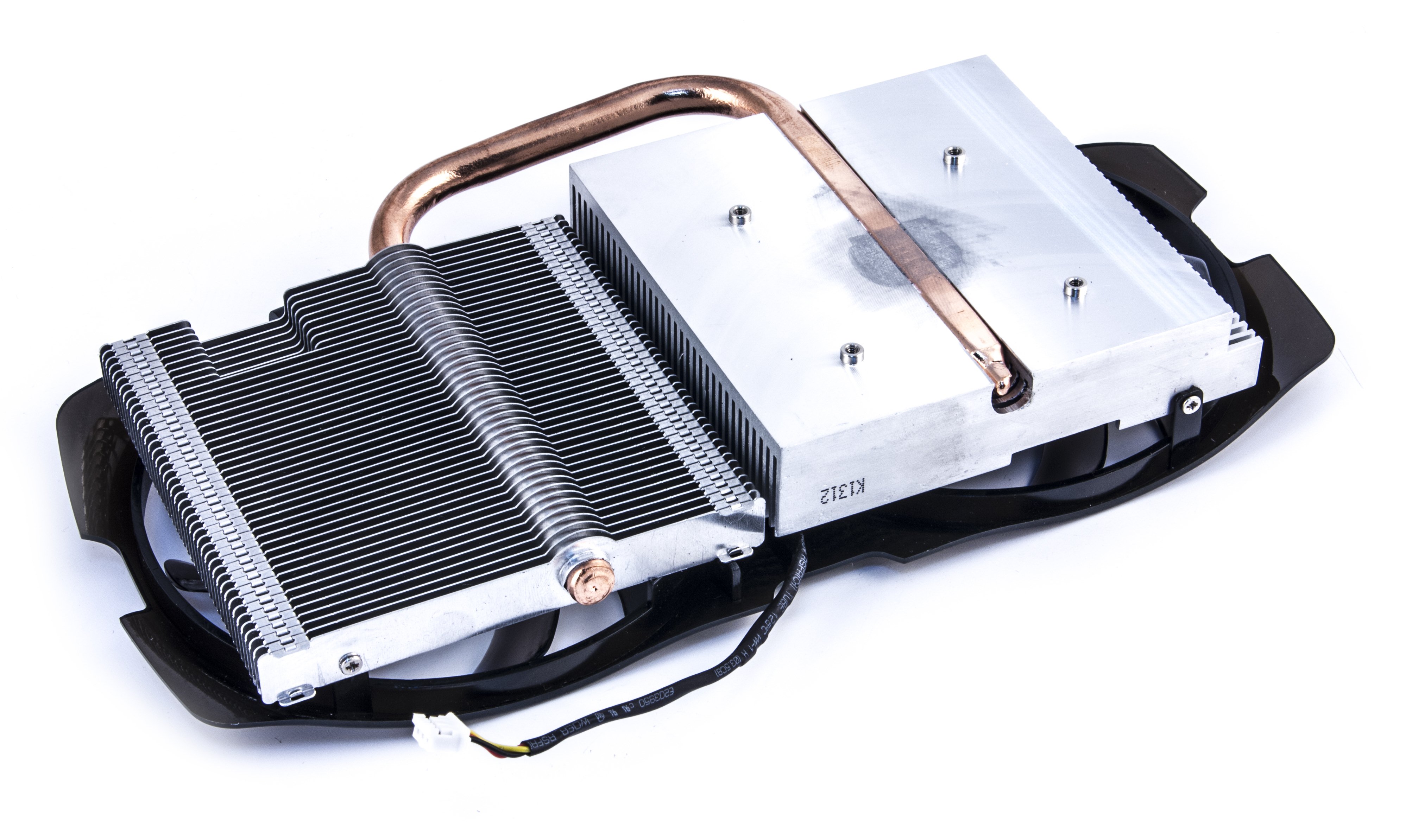

СО относится к привычной для решений Gigabyte серии WindForce, характеризующейся очень низким шумом при работе. Устройство кулера типичное: два радиатора, один из которых прижимается к ядру, а второй соединен с первым теплопроводящей трубкой (в данном случае трубка одна, этого может быть достаточно для акселератора почти бюджетного уровня).

Микросхемы памяти — без охлаждения, а силовые транзисторы имеют свой небольшой радиатор. Сверху радиатор накрыт кожухом с двумя вентиляторами, которые характеризуются особой конфигурацией лопастей и размерами.

Под нагрузкой максимальная частота вращения чуть превышает 1800 оборотов в минуту, что вкупе с особой конструкцией вентиляторов делает СО практически бесшумной.

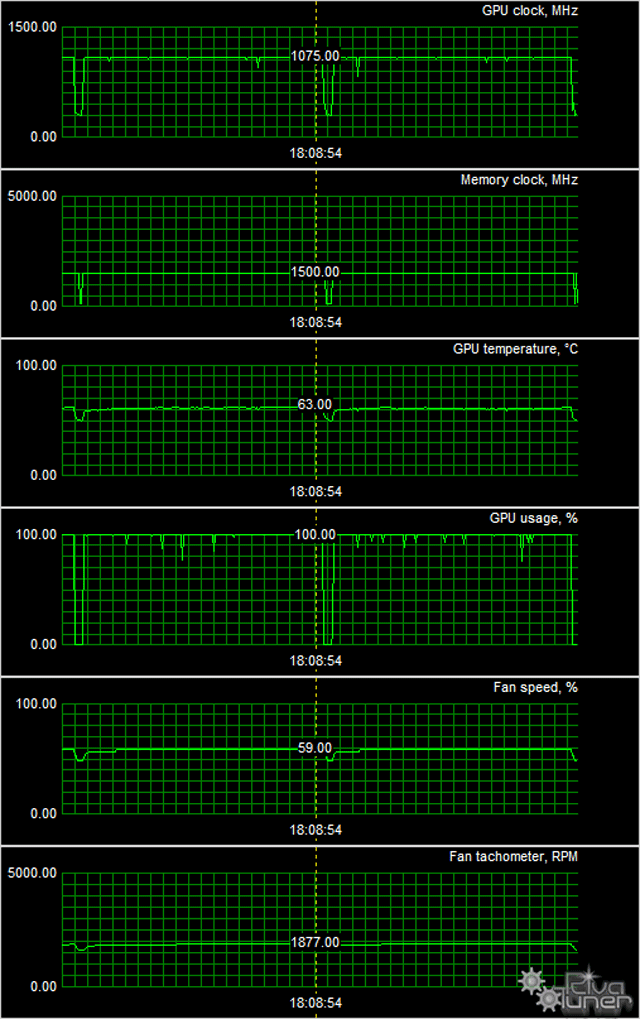

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура ядра не превысила 63 градусов, что для такого рода ускорителя является отличным результатом.

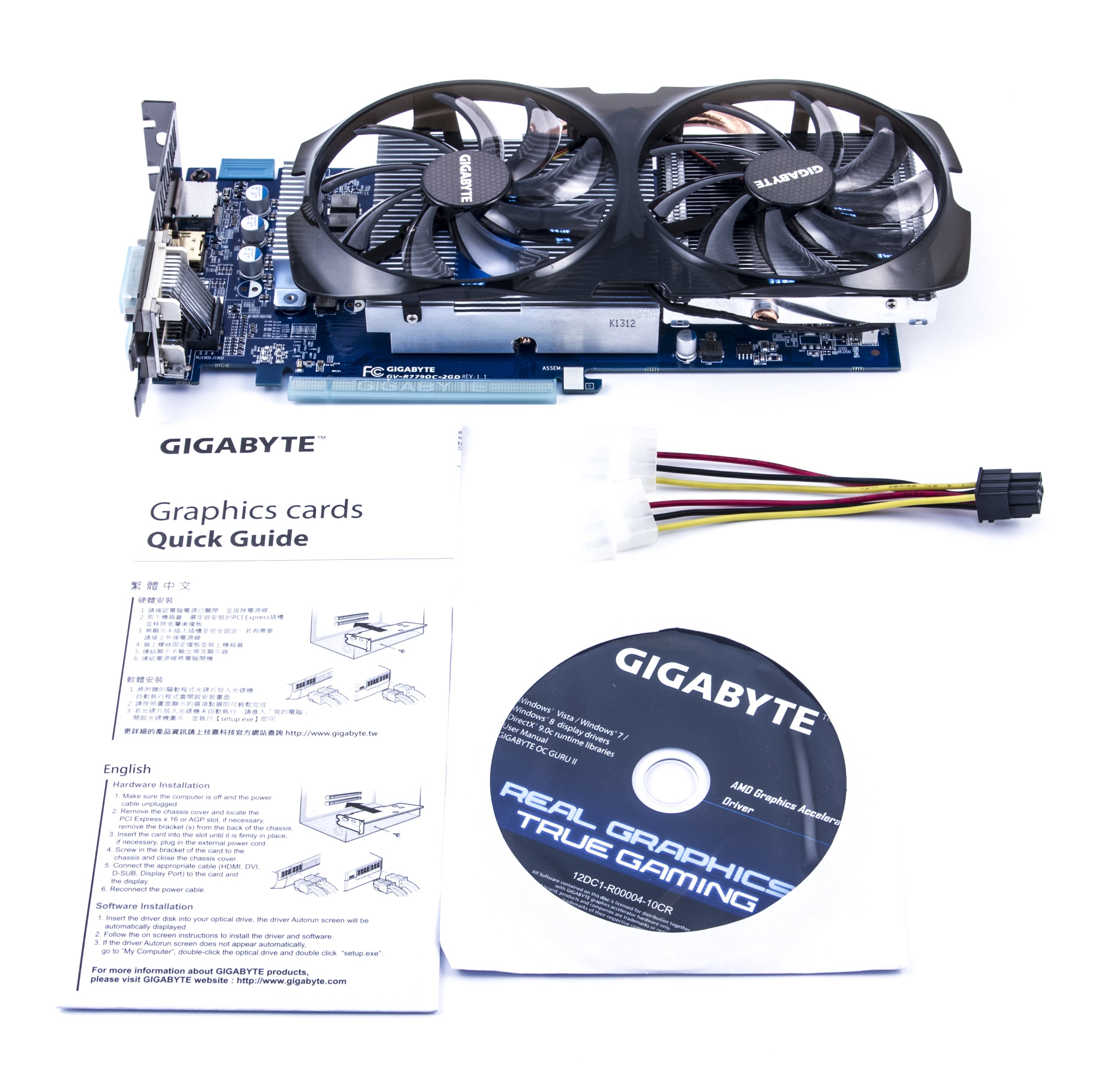

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E
Мы видим базовый комплект (без моста CrossFire), плюс разветвитель питания.

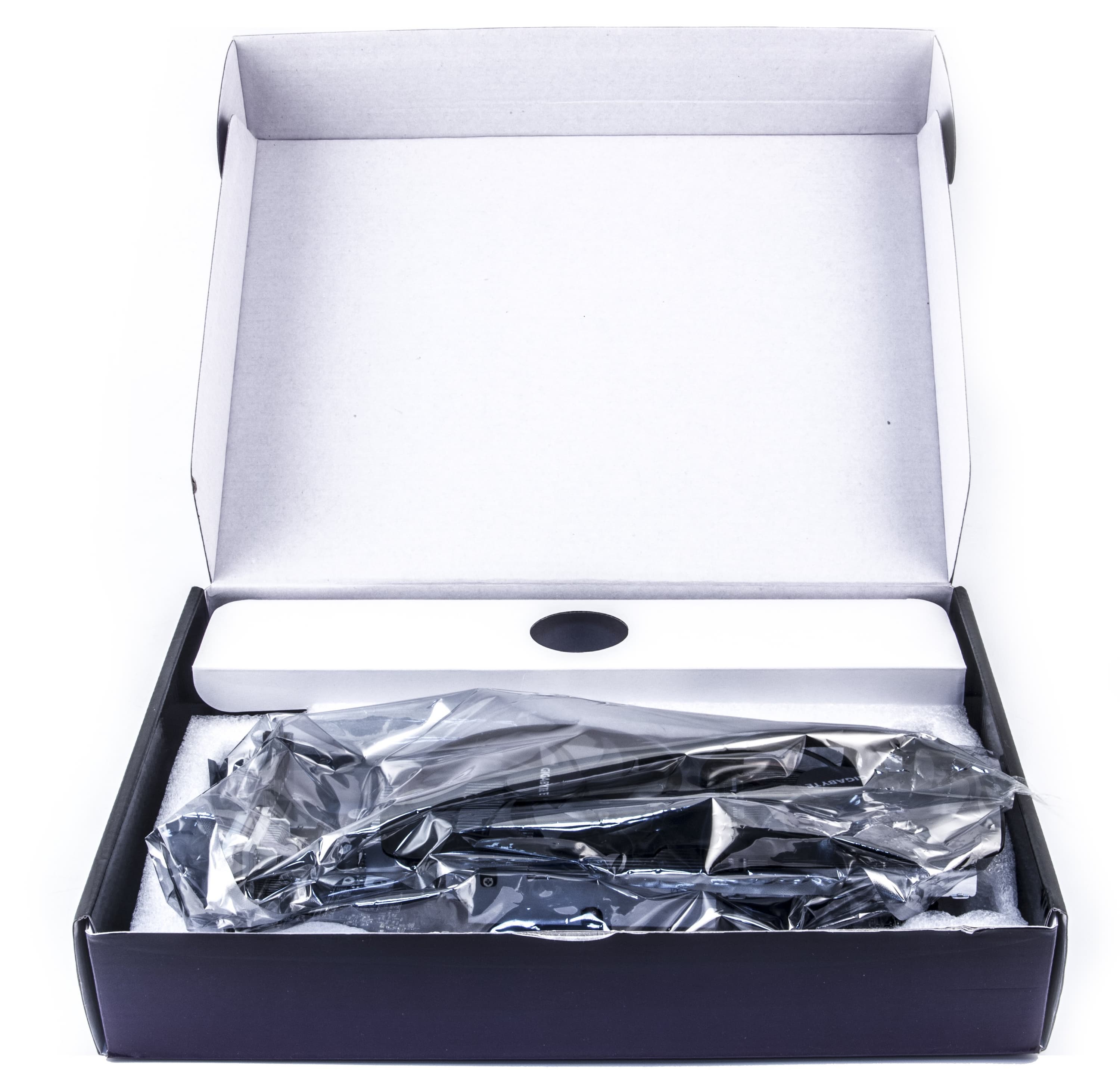

Упаковкa.

Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.8 beta; Nvidia версии 326.80

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Цены взяты по состоянию на конец сентября 2013 года. Следует иметь в виду, что приводимые в самом конце статьи цены — всегда актуальные и могут отличаться от тех, что мы использовали для расчетов.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
24 Gigabyte 7790 2048 МБ, 1075/1075/6000 410 268 153
25 GTX 650 Ti 2048 МБ, 925/925/5400 400 256 156
26 HD 7790 1024 МБ, 1000/1000/6000 380 247 154

Прямой конкурент для Radeon HD 7790 — Geforce GTX 650 Ti, находящийся с ним в примерном ценовом паритете. И мы видим, что если среднестастический HD 7790 проигрывает решению Nvidia, то продукт Gigabyte выиграл — благодаря повышенным частотам.

А теперь взглянем на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
08 Gigabyte 7790 2048 МБ, 1075/1075/6000 268 410 153
12 GTX 650 Ti 2048 МБ, 925/925/5400 256 400 156
14 HD 7790 1024 МБ, 1000/1000/6000 247 380 154

И снова первенство у карты Gigabyte, так как еще и цена на нее оказалась ниже, чем средняя по HD 7790.

Итак:

Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E — отличный вариант недорогого ускорителя (уровня 150-155 долларов), который не только выигрышно смотрится на фоне прямых конкурентов в плане производительности и в целом по функциональности, но и имеет очень хорошую и практически бесшумную СО.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за октябрь 2013 года) получила награду карта:

  • Gigabyte Radeon HD 7790 OC WindForce 2048 МБ 128-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 7790 — $116(1) GTX 650 Ti — $150(1)
HD 7790 — $116(1) GTX 650 Ti Boost — Н/Д(0)
Gigabyte 7790 OC — Н/Д(0) HD 7790 — $116(1)

Средняя цена по данным Яндекс.Маркет
