Мультистандартный TV- и FM-тюнер VideoMate P350 — вторая попытка Compro Technology сыграть на поле PCMCIA-устройств




Как просто делать ошибки, и как нелегко от них потом отделываться.
Леонид Сухорук

В свете последних тенденций интерфейс PCMCIA, верой и правдой послуживший владельцам ноутбуков, имеет все шансы через некоторое время оказаться достоянием истории. Однако размер парка портативных компьютеров, лишённых новомодных Express Card разъёмов, достаточен для того, чтобы производители компьютерных TV-тюнеров трудились ещё несколько лет. Что говорить о российском рынке, на котором конкуренция в этом сегменте практически отсутствует.

VideoMate P300, ставший первым PCMCIA-опытом тайваньской компании Compro Technology, получился не самой удачной моделью в ассортименте компании. Неудобная компоновка корпуса, препятствующая использованию с некоторыми моделями ноутбуков, и не очень хорошая чувствительность не способствовали положительным рекомендациям. Видимо, это поняли и разработчики, результатом чего стал выпуск, так сказать, улучшенного и дополненного издания, с которым мы сейчас и познакомимся.

Комплект поставки

Несмотря на сохранение фирменного сочетания оранжево-сине-белого цветов, композиция оформления коробки полностью изменилась. Надпись «Адаптировано для Украины и России», означающая полную локализацию и наличие в штатной программе таких настроек как индивидуальная настройки стандарта цветности для каждого канала, дополнилась наклейкой, сообщающей о сертификации устройства для работы с Windows Vista.

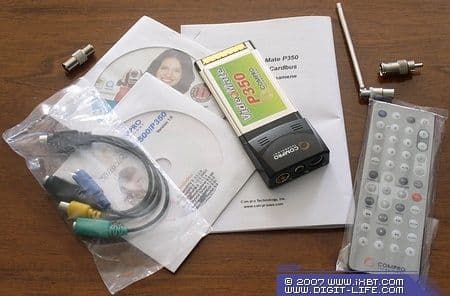

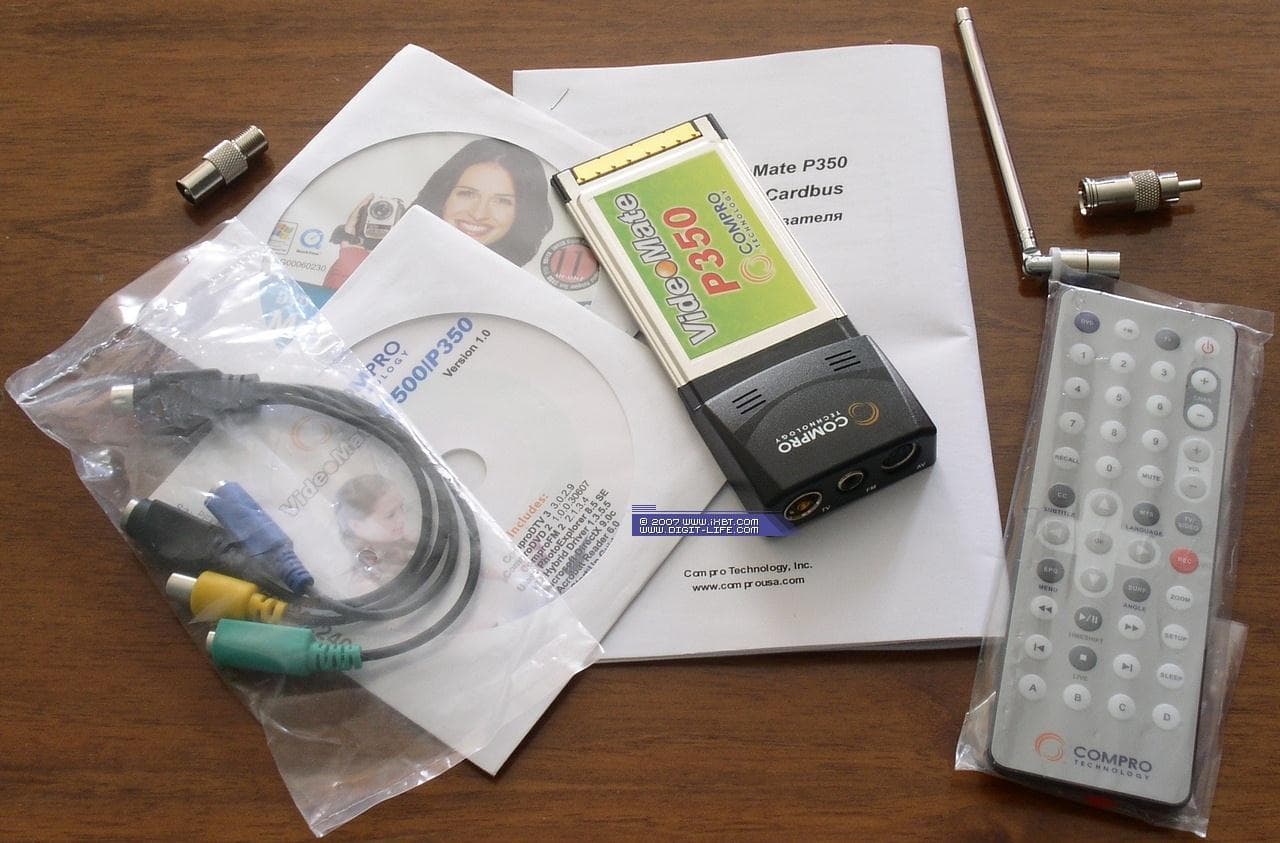

Внутри коробки тюнер размещён на пластиковой вставке, предохраняющей его от повреждений при транспортировке. Кроме тюнера, в коробке находятся:

  • Пульт ДУ
  • Переходник для подключения TV-антенны/кабеля с разъёмом F-Connector
  • Телескопическая FM-антенна
  • Переходник для подключения FM-антенны

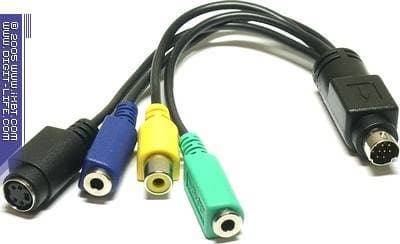

  • Переходник 9-pin — S-Video + композитный видеоразъём RCA + аудиовход (mini-jack 3,5 мм) + аудиовыход (mini-jack 3,5 мм)
  • 2 CD с драйверами и программным обеспечением
  • Руководство пользователя на русском языке

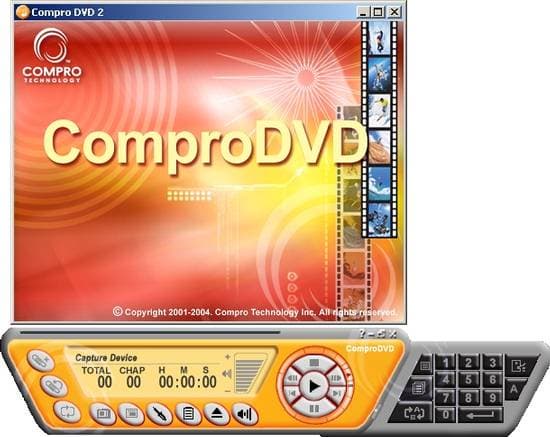

Комплектация дополнительным ПО полностью совпадает с таковой у P300 и представляет собой фирменный DVD-проигрыватель ComproDVD 2,

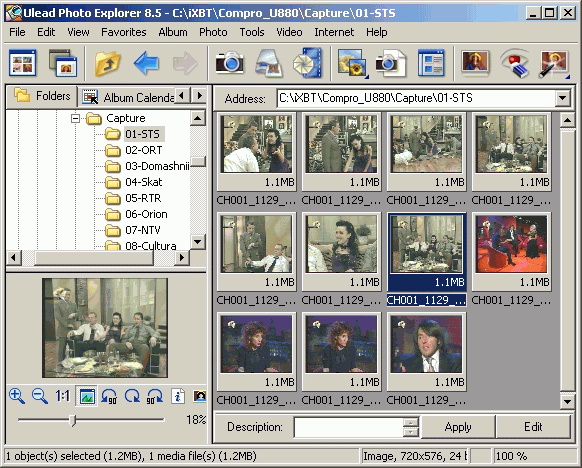

Ulead Photo Explorer 8.5 SE от Ulead Systems,

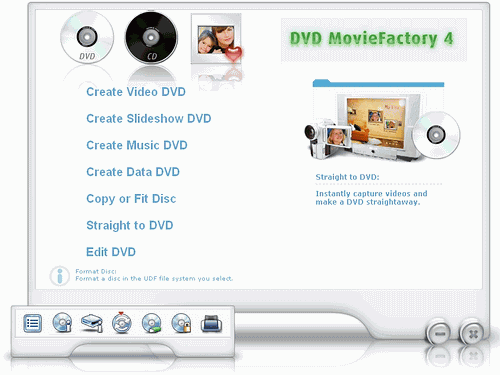

и Ulead DVD MovieFactory 4 SE для создания собственных VCD, SVCD или DVD.

Серийные номера программ указаны на конвертах с дисками.

Конструкция и спецификации

Отличий от VideoMate P300 в используемой элементной базе тюнер не имеет, поэтому основные спецификации совпадают:

  • Просмотр телевизионных каналов в полноэкранном и оконном режимах
  • Поддержка PAL/SECAM/NTSC
  • Поддержка декодирования всех существующих звуковых стандартов (BTSC, EIAJ, A2, NICAM, FM/AM Mono)
  • Частоты дискретизации 44.1/48 кГц
  • Режим отложенного просмотра Timeshifting
  • Настройка яркости, цветности, контраста, насыщенности и чёткости для каждого канала
  • Поддержка пользовательского списка избранных каналов
  • Планировщик записи
  • Разбивка файлов при записи
  • Пауза во время записи
  • Функция прямой записи DVD, VCD Straight-to-Disc
  • Вывод компьютера из режимов Standby (S3) и Hibernate (S4)
  • Поддержка сторонних кодеков при записи
  • Просмотр видеофайлов в режиме PIP/POP (Picture in Picture/Picture out Picture)
  • Поиск FM-радиостанций
  • Прослушивание FM-радиостанций
  • Запись в MP3, WAV и WMA в FM-режиме
  • Отключение компьютера при помощи пульта ДУ
  • Поддержка 32- и 64-разрядных версий Windows Vista

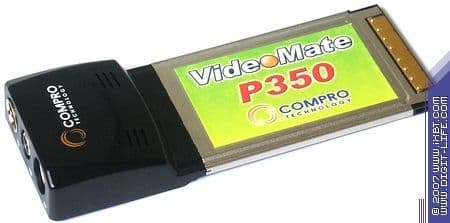

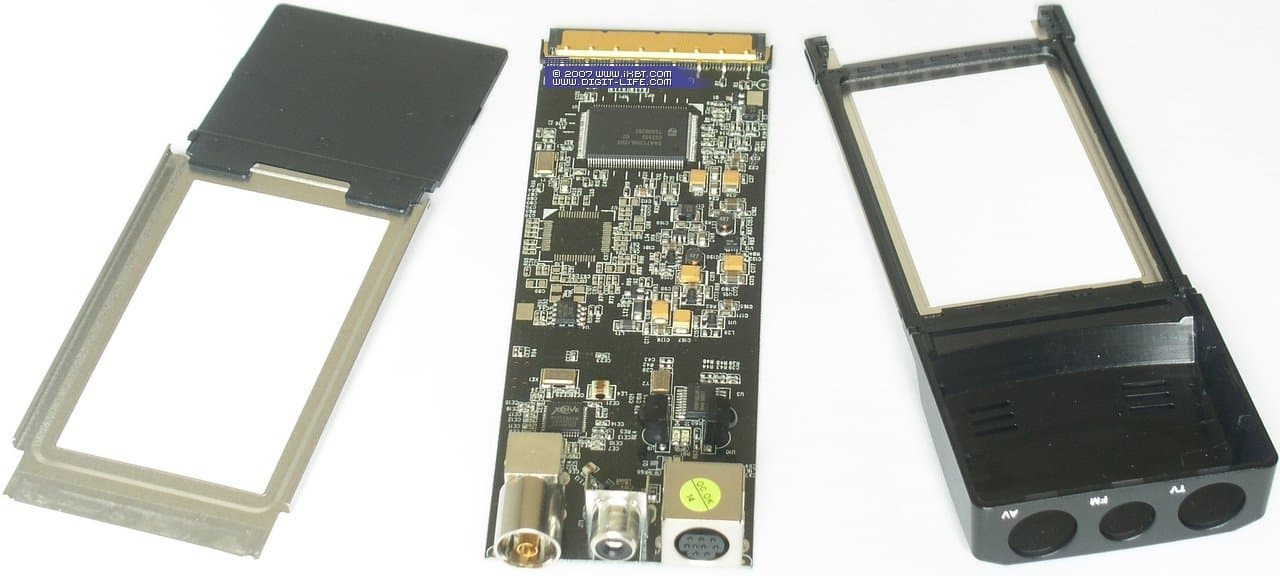

Можно заметить, что внешний вид P350 заметно отличается от предшественника. Изменена форма выступающей пластмассовой части, так что, проблему с использованием тюнера на некоторых моделях ноутбуков можно считать решённой. Изменились и габариты — размеры тюнера составляют 135×54×17 мм.

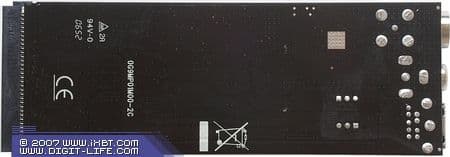

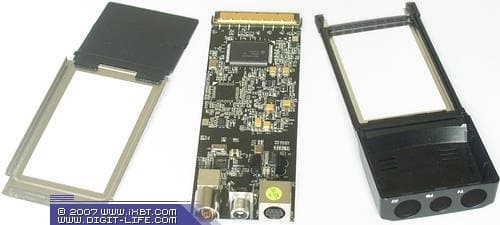

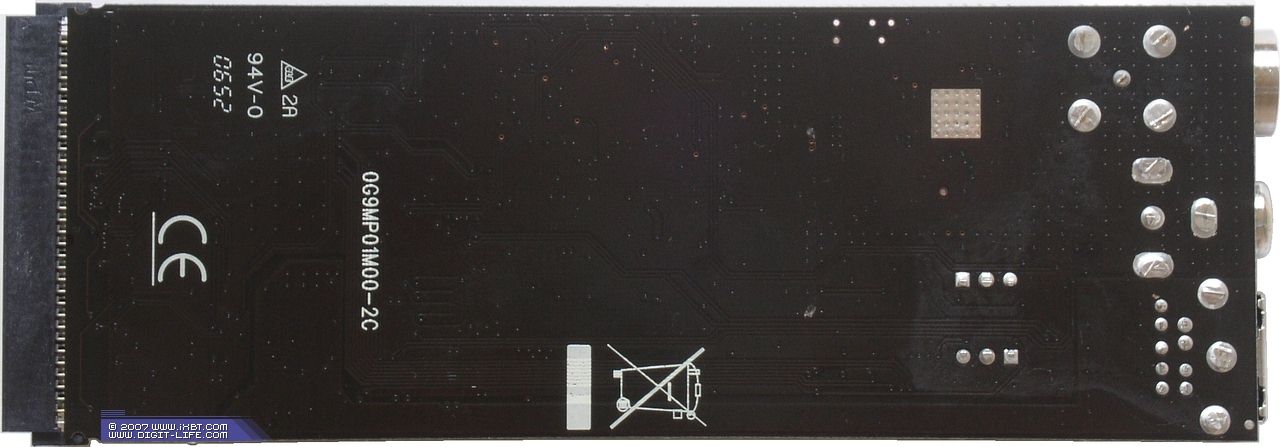

Любопытно, что в новой ревизии отсутствует металлическая пластина на обратной стороне платы.

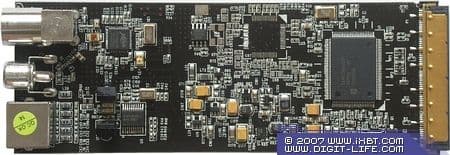

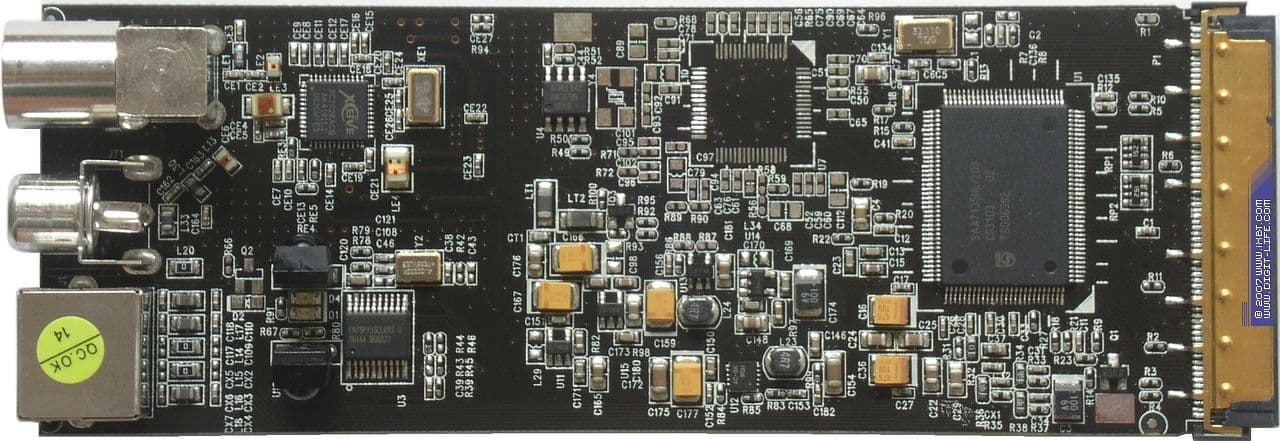

Дизайн PCB претерпел значительные изменения. Место на плате для не распаянной микросхемы COFDM демодулятора объясняется просто — наличием в линейке PCMCIA-тюнеров гибридной версии с индексом P500.

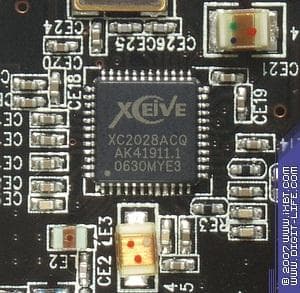

Элементная база осталась прежней. На VideoMate P350 установлен одночиповый мультистандартный полупроводниковый ВЧ-блок XC2028ACQ с поддержкой FM производства калифорнийской компании Xceive Inc.

9-битный АЦП Philips SAA7135HL/203 поддерживает все существующие стандарты аналогового телевидения, отличаясь от SAA7135HL/101 (в настоящее время снятого с производства) отсутствием Dolby-процессора. Изменилось расположение АЦП на плате — по сравнению с P300 он развернут на 90 градусов.

Отметим также изменение места установки одного из двух ИК-приёмников, переехавшего с края платы ближе к своему коллеге. Впрочем, на комфортности работы с пультом ДУ это не сказалось.

Конфигурация тестового компьютера

Ноутбук Asus A6J
  • Intel Core Duo Processor T2300 (1,66 ГГц)
  • Mobile Intel 945 PM Express Chipset
  • ATI Mobility™ Radeon™ X1600 128 МБ VRAM
  • 80 ГБ HDD
  • 512 МБ DDR2 RAM

Список эфирных каналов при тестировании



Подключение

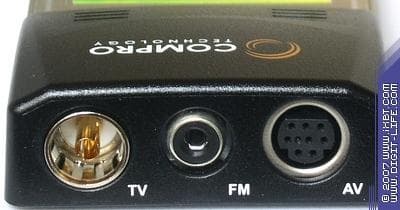

Более дружелюбной стала коммутация. P350 имеет стандартный телевизионный IEC-разъём. Не совсем понятно использование RCA-разъёма для подключения FM-антенны, так как штатная антенна (телескопическая, в отличие от антенны из комплекта P300) подключается к нему через переходник.

Звук передаётся посредством интерфейса, но для подстраховки оставлен аудиовыход на прилагаемом переходнике, позволяющий задействовать линейный вход звуковой карты.

Настройка

Установочное меню предлагает выбор компонентов. Фильтры, использующиеся для работы шумоподавления и режима отложенного просмотра, входят в состав программы для работы с тюнером, так что установка Ulead Photo Explorer не является обязательной. Для поддержки прямой записи на оптический диск, рекомендуется установка Ulead DVD MovieFactory 4 SE.

При тестировании использовались: драйвер версии 1.3.5.7, Compro DTV 3.0.3.1 и Compro FM 2.1.4.7.

После установки, в разделе Sound, video and game controllers диспетчера устройств появляется VideoMate TV SAA 7133/35 Capture Device.

В системном трее размещаются отдельные иконки планировщика и программы дистанционного управления.

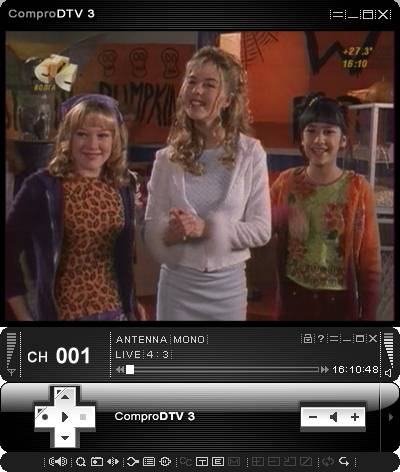

Для работы с тюнером используется программа ComproDTV 3, уже знакомая нам по обзорам VideoMate U890 и VideoMate T750.

Последние версии программы по умолчанию запускаются с развёрнутым интерфейсом, что, наконец-то, избавило пользователя от поисков в главной панели любой функции, кроме переключения каналов, записи и настройки громкости. Напомним, что ранее для приведения интерфейса в более функциональный вид следовало нажать левую кнопку мыши сверху или снизу главного окна (курсор при этом принимает крестообразную форму). Разумеется, любителям минимализма по-прежнему доступна кнопка Panel Lock (горячая клавиша Y).

Скорость и точность поиска традиционно являются сильными сторонами ВЧ-блоков от Xceive. Даже у P300 с его отнюдь не идеальным качеством приёма в условиях слабого сигнала не было необходимости в редактировании полученного списка каналов, поэтому ничего удивительного в том, что вышесказанное оказалось в полное мере применимо и для P350.

Поиск по частоте с шагом 0.05, 0.1, 0.25, 0.5 и 1 МГц, доступ к которому предоставляется при помощи кнопки Расширенное автосканирование, по-прежнему преследует злой рок. На этот раз не было даже маркировки всех каналов как найденных — программа зависала при сканировании.

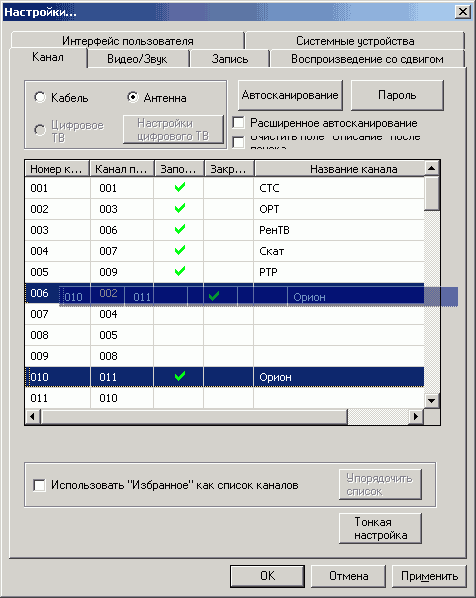

Список каналов имеет возможность сортировки, реализованную с помощью перетаскивания каналов мышью с нажатой левой кнопкой.

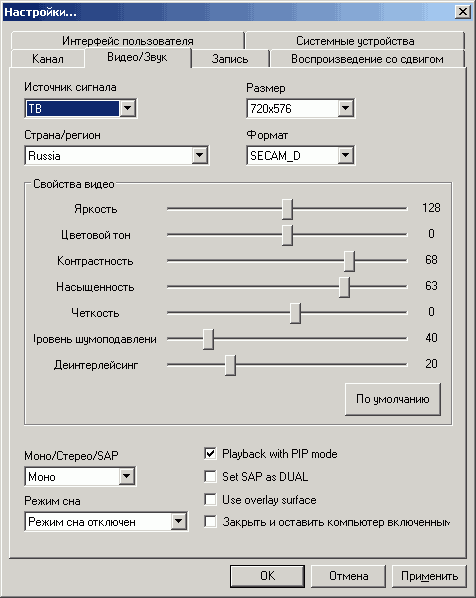

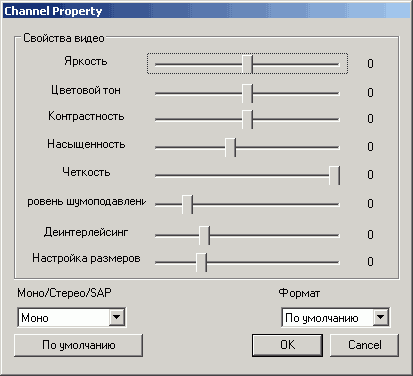

В список индивидуальных настроек (кнопка Пользовательские настройки в столбце справа от названий каналов) для каждого канала входят: яркость, цветность, контрастность, насыщенность, чёткость, стандарт цветности, шумоподавление, деинтерлейсинг и настройка масштабирования, позволяющая избежать краевых артефактов при просмотре. Ползунок, регулирующий степень шумоподавления, отвечает за работу программного алгоритма. Несмотря на большой доступный диапазон, индивидуальная настройка деинтерлейсинга традиционно позволяет заметить отличия лишь между двумя режимами — работающим деинтерлейсингом и его отключением.

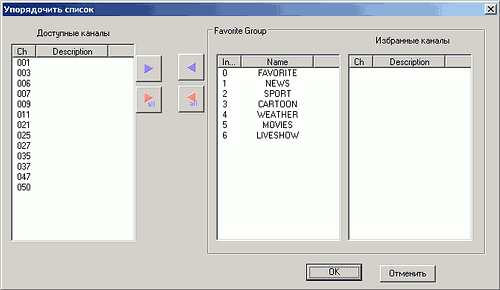

Поддерживается семь пользовательских списков избранных каналов.

Файлы настроек каналов channel.bin и chnprop.bin находятся в Program Files\VideoMate\ComproDTV 3\rc, их архивирование может помочь избежать повторной настройки при переустановке программы. В разделе Видео/звук находятся: выбор источника сигнала (телевизионное вещание, композитный и S-Video входы), региона, разрешения, а также настройки изображения, звука и стандарт цветности по умолчанию, относительно которых изменяются пользовательские. Здесь можно найти таймер, позволяющий как выключить компьютер, так и просто закрыть приложения, включение/отключение оверлея и запрет режима воспроизведения файлов как «Картинка-в-картинке/Картинка-вне-картинки».

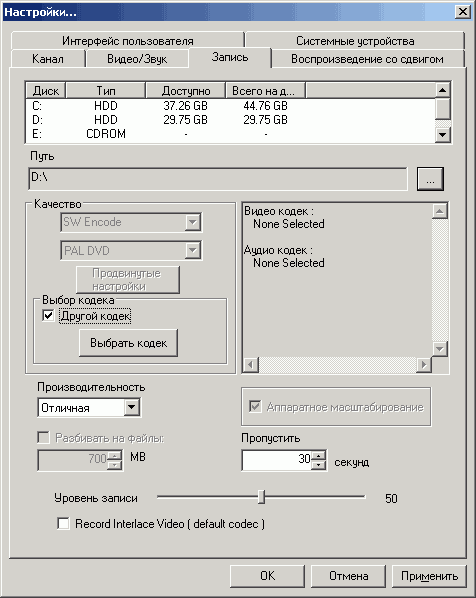

Настройки записи содержат несколько предустановленных профилей для MPEG1/2. Кроме того, в этом разделе можно найти уровень звука при записи и выбор прогрессивного/чересстрочного видео при кодировании в MPEG2 штатным кодеком. Для ручной настройки при использовании MPEG1/2 доступны аудио- и видеобитрейт (постоянный CBR или переменный VBR), частота дискретизации звука. Там же находится чекбокс блокировки канала при записи.

Кроме этого поддерживается запись при помощи сторонних кодеков, установленных в системе (чекбокс Другой кодек) с полным доступом к соответствующим настройкам.

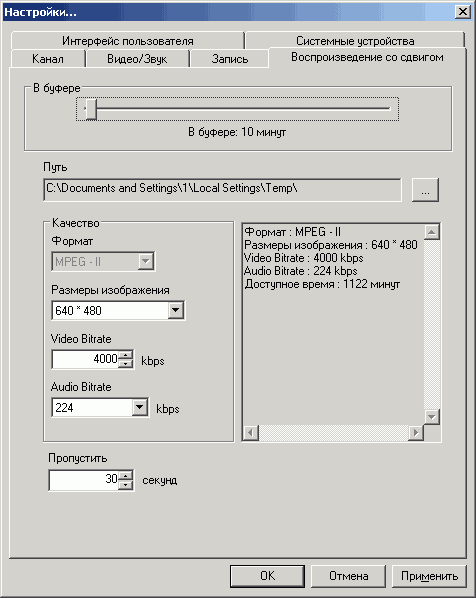

В настройках отложенного просмотра Timeshift доступны: изменение максимального размера буферного файла, видео- и аудиобитрейт и интервал пропуска при перемотке. Запись осуществляется в MPEG2.

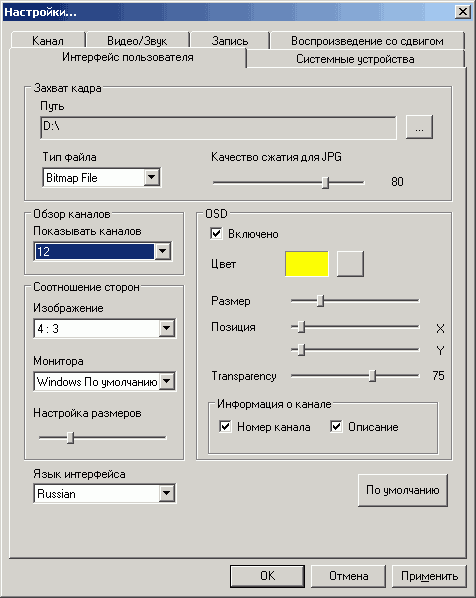

В разделе настроек пользовательского интерфейса можно изменить размер, цвет и расположение экранного меню, выбрать формат захвата кадров (bmp и jpeg) и размер матрицы для режима предварительного многоканального просмотра. Опции масштабирования и возможность настройки пропорций оконного и полноэкранного режимов в случае ноутбуками, многие из которых в настоящее время оснащаются широкими дисплеями, жизненно необходимы. Впрочем, такие режимы как Panorama и SmartZoom, реализованные в автономных тюнерах компании, не помешали бы.

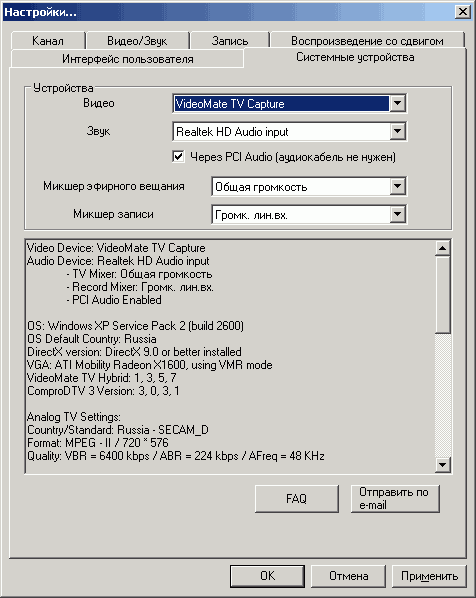

В разделе Системные устройства кроме выбора источников звука при воспроизведении и записи, находится чекбокс Через PCI Audio, отвечающий за передачу звука посредством интерфейса. Напомним, что возможность использования дополнительного звукового кабеля у подобных устройств встречается крайне редко.

Дополнительные возможности

В режиме «Картинка-в-картинке/Картинка-вне-картинки» второе окно используется для воспроизведения видеофайлов. Схожим образом эта возможность реализована в ПО тюнеров от AVerMedia и Leadtek. При наличии в системе ещё одного тюнера от Compro многоканальный режим поддерживает полноценную работу со вторым устройством.

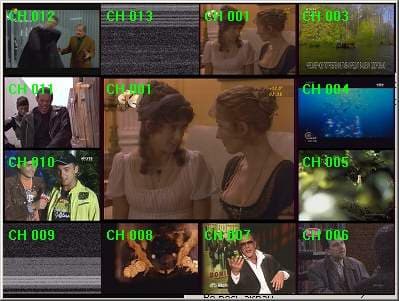

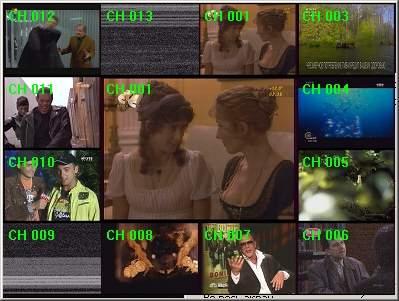

В режиме многоканального предварительного просмотра матрица имеет центральное окно большего размера, дублирующее просматриваемый канал.

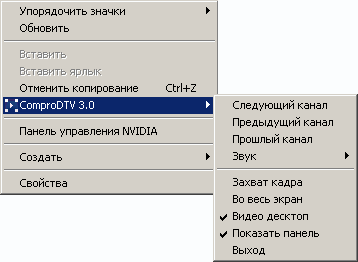

Оригинально реализовано управление программой в режиме вывода видеоизображения на поверхность рабочего стола (недоступен при отключенном оверлее). При активном режиме в системное контекстное меню добавляется соответствующий пункт. Такой подход позволяет обойтись без панели управления, значка в системном трее и т. д.

Имеется галерея захваченных кадров, причём без принудительного сохранения временные файлы удаляются.

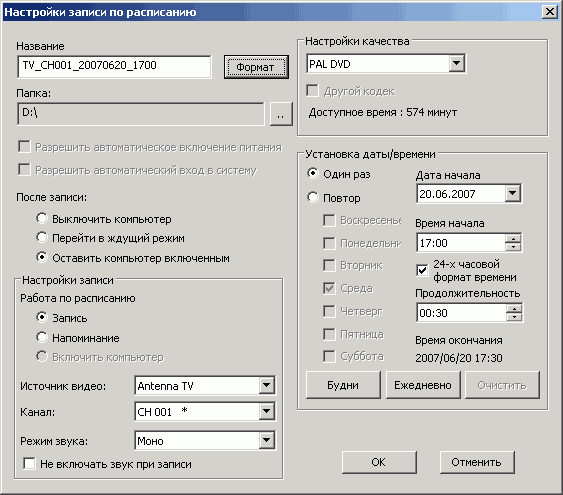

Планировщик имеет возможность перехода в любой из энергосберегающих режимов и отключения компьютера после выполнения задачи. Допускается установка времени предварительного включения компьютера (только при использовании спящего и ждущего режимов).

Соответственно, планировщик имеет возможность перехода в любой из энергосберегающих режимов и отключения компьютера после выполнения задачи.

Качество

Качество приёма, продемонстрированное VideoMate P350, позволяет считать конструктивные изменения более чем оправданными. Тюнер обеспечивает уверенный приём даже в условиях ослабленного сигнала, чем не мог похвастаться предшественник.

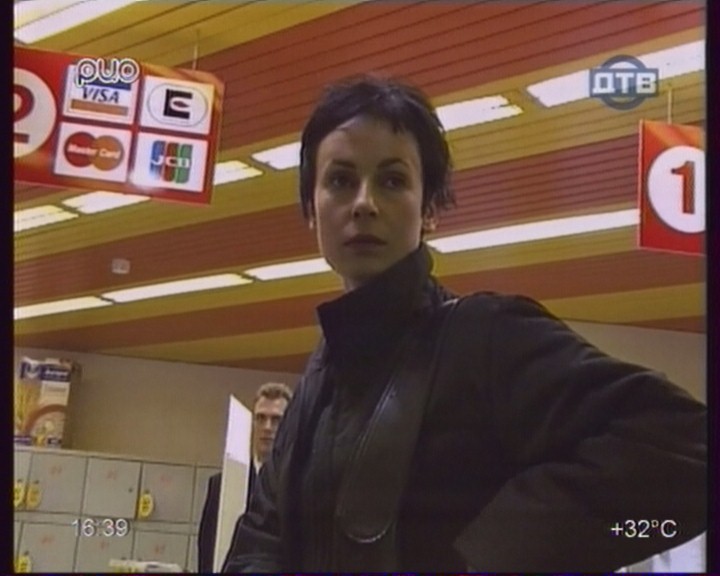

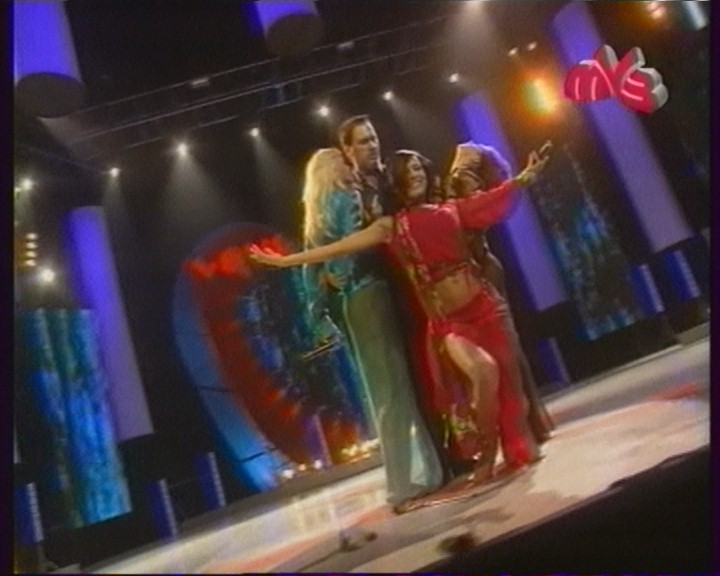

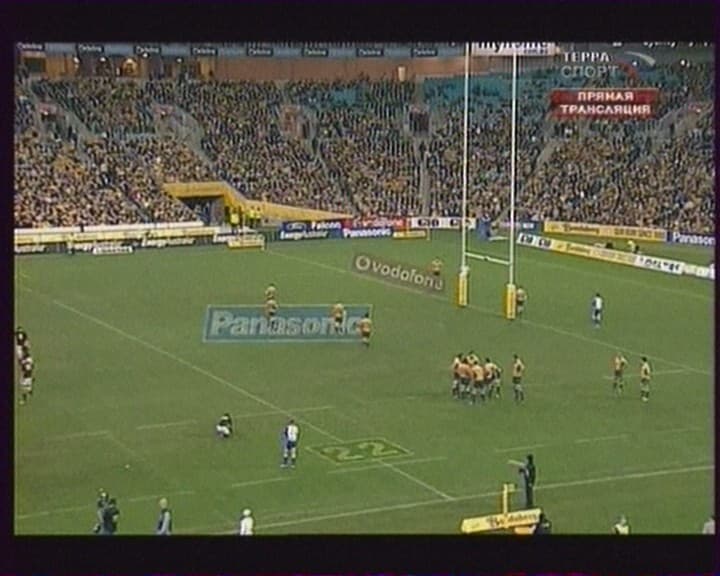

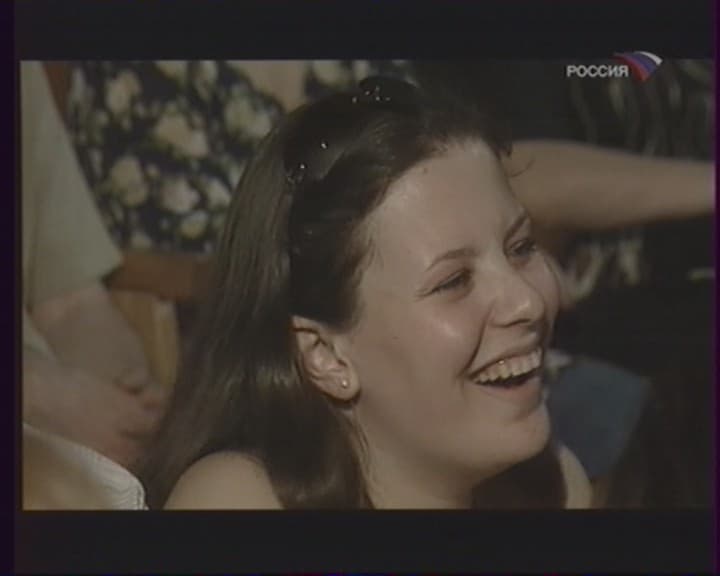

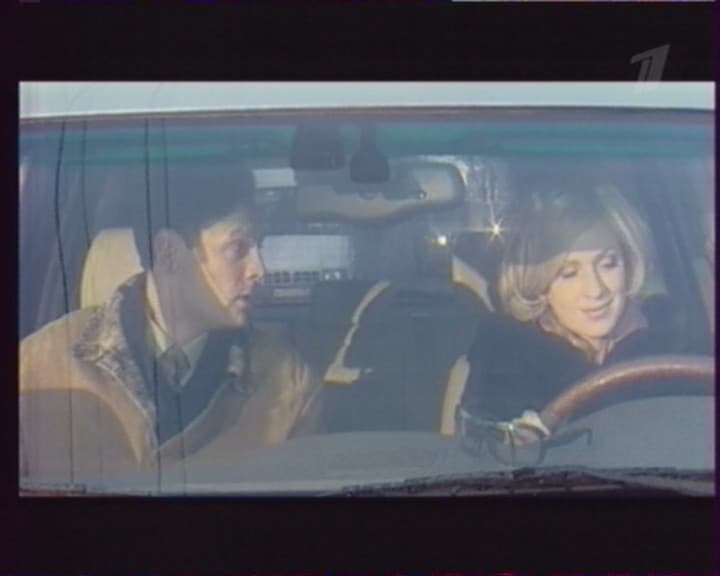

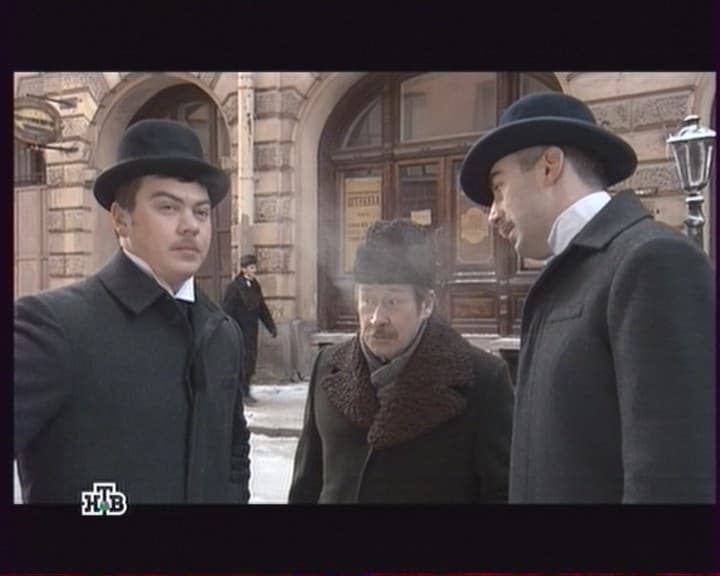

Качество изображения находится на хорошем уровне. Благодаря схожему АЦП, разница с основными конкурирующими устройствами заключается только в алгоритмах деинтерлейсинга и шумоподавления.

Реализованное в SAA7135HL автоматическое определение стандарта цветности позволяет обойтись без обращения к индивидуальным настройкам каналов. Тем не менее, несмотря на хорошую работу автоматического определения стандартов у АЦП от Philips/NXP, при переключении каналов вместо звука в некоторых случаях наблюдалось шипение. Эффект оперативно устраняется повторным переключением канала, однако умолчать о нём было бы некорректно.

Нагрев тюнера во время работы по субъективным ощущениям не превышает 50-60 градусов. Для подобных устройств это типичный показатель, так что, забывать о доступе к вентиляционным отверстиям ноутбука не стоит.

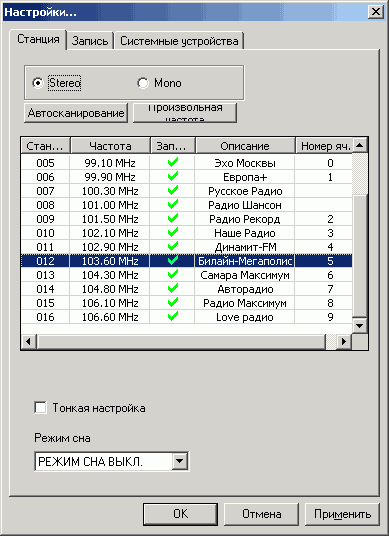

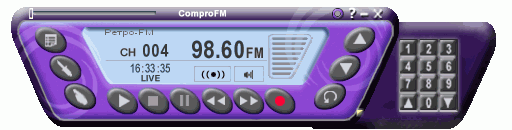

FM-тюнер



Возможно, сказалось использование телескопической антенны, но качество приёма FM-радиостанций у P350 оказалось значительно лучше, нежели у P300. Напомним, что список станций находится в файле fmchlist.bin, размещённом в Program Files\VideoMate\Compro FM 2\rc.

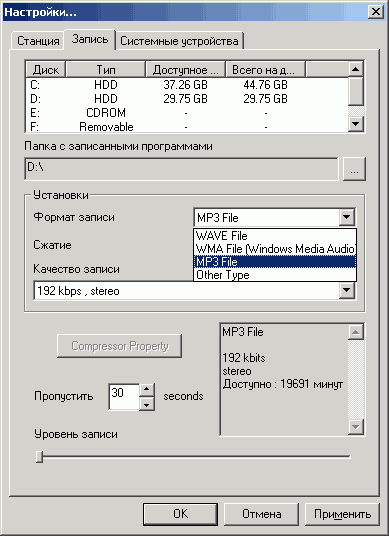

Запись в MP3 возможна с максимальным битрейтом 224 кбит/с. Частота дискретизации при записи в FM-режиме зафиксирована на 32 кГц.

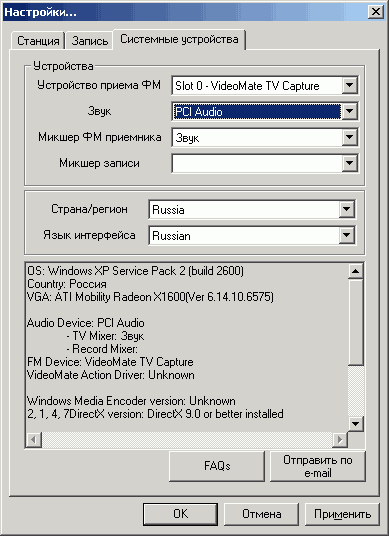

Передача звука посредством интерфейса доступна при выборе в качестве источника PCI Audio на вкладке Системные устройства.

Compro VideoMate P350 обеспечивает хорошее качество звука.

Не хватает разве что запуска FM-приложения посредством иконки планировщика, потерянного при переходе на третью версию основной программы, и до сих пор и не вернувшегося.

Пульт ДУ

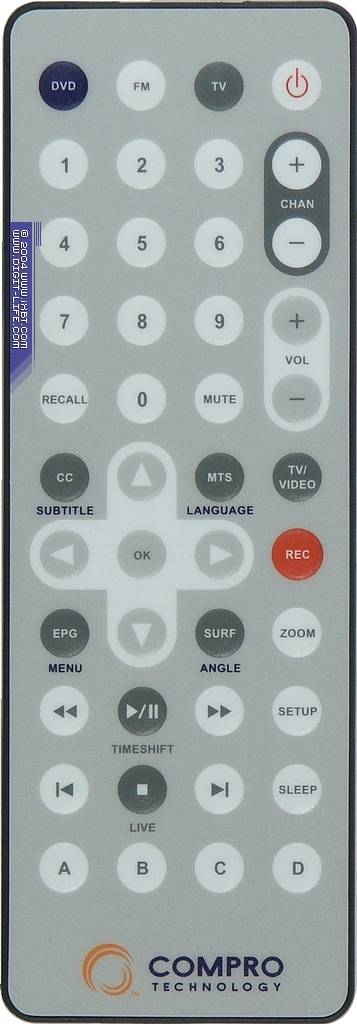

Тот же пульт, что и у VideoMate P300. Большое количество кнопок (44) в сочетании со слим-дизайном, удобное размещение групп кнопок и их цветовое выделение способствуют хорошим эргономическим характеристикам. При помощи кнопки Power возможно отключение компьютера. Пульт работает от батарейки CR2025 3V (входит в комплект поставки).

Выводы

Плюсы

  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Поддержка всех используемых видео- и аудиостандартов
  • Эффективная работа автопоиска
  • Возможность передачи звука посредством кабеля
  • Режим отложенного просмотра Timeshift
  • Шумоподавление
  • Поддержка сторонних кодеков при записи
  • Индивидуальная настройка параметров для каждого канала
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Функция «Картинка-в-картинке/Картинка-вне-картинки»
  • Возможность настройки пропорций оконного и полноэкранного режимов
  • Многоканальный предварительный просмотр Channel Surf
  • Воспроизведение видео поверх рабочего стола
  • Поддержка записи в mp3, в FM-режиме
  • Возможность отключения компьютера после окончания записи
  • Многофункциональный пульт ДУ
  • Русскоязычный интерфейс
  • Наличие в комплекте поставки дополнительного ПО
  • Поддержка 32- и 64-разрядных версий Windows Vista

Минусы

  • Иногда наблюдаемые проблемы со звуком при переключении каналов
  • Проблемы с работой поиска по частоте

Если при выборе TV-тюнера с интерфейсом PCMCIA рекомендовать к покупке VideoMate P300 было трудно, то в случае с P350 возникает прямо противоположное желание. Обновлённая версия лишена недостатков предыдущей модели и является отличным конкурентом AVerTV Cardbus Plus, не говоря уж о Behold Columbus. К тому же, розничная цена практически не превышает уровень предыдущей модели.

P. S.: После завершения работы над обзором на сайте производителя стали доступны новые версии ПО.



Средняя текущая цена (количество предложений) Compro VideoMate P350 в московской рознице: Н/Д(0)



Выражаем благодарность эксклюзивному дистрибьютору
продукции Compro в Украине, компании K-Trade LTD
и компании «Compro Technology»
за предоставленный на тестирование тюнер
