Foxconn A79A-S — системная плата на базе чипсета AMD 790FX (Socket AM2+)


  • Чипсет AMD 790FX (использован северный мост AMD 790FX и южный SB750)

Компания Foxconn, признаться, очень порадовала нас своей Foxconn A7DA-S на чипсете AMD 790GX, а именно тем, что плата получилась достаточно универсальной, и хотя и не дешевой, но явно оправдывающей свою цену. А ведь это далеко не само собою разумеющийся факт, скорее наоборот: гораздо чаще удается похвалить за «оправданность цены» недорогую плату, неожиданно оказавшуюся более функциональной, нежели до сих пор встречалось в данной ценовой группе.

И вот перед нами плата, которая несомненно еще дороже, и по всем признакам должна быть еще «круче». Сможет ли она оправдать свою цену? Разумеется, с поправкой на то, что любая системная плата дороже $200 на сегодня адресуется не к массовым, а специфическим категориям пользователей. Например, производителям серверов и рабочих станций. Ну а если речь идет об индивидуально-потребительской категории, это — как правило желающие собрать мощный игровый компьютер. Потому как, если разбираться по-сути, такие платы имеют существенные отличия от более дешевых лишь в части организации графических портов. Все остальное, включая и изобилие разгонных настроек в BIOS, и мощную систему охлаждения на чипсете, и многофазный стабилизатор напряжения для процессора нетрудно обрести, не выходя за пределы $200.

Что данная плата может предложить для упомянутого контингента? В части поддержки CrossFire обеспечивается максимально возможная конфигурация на сегодняшний день (по 16 линий PCI Express 2.0 для двух карт или по 8 линий — для 4 карт). При этом северный мост AMD 790FX, обеспечивающий такую функциональность, сочетается на этой плате с недавно выпущенным южным мостом SB750. Надо отметить, что плат с таким набором пока немного (лишь в линейке ASUS есть аналогичная M3A79-T Deluxe), в остальных же в дополнение к 790FX по-прежнему используется SB600. И если количество SATA-портов не суть важно (и, как правило, разница с лихвой восполняется за счет дополнительных контроллеров), то поддержка технологии Advanced Clock Calibration из SB750 для «экстремальной» платы напрашивается сама собой.

Помимо функциональности, покупая дорогую плату, многие рассчитывают получить платформу, которая предусматривала бы апгрейд процессора на актуальную модель к тому моменту, когда возникнет такая потребность (для активных пользователей, это обычно через год-полтора). И здесь платы для Socket AM2+ в целом привлекательнее, поскольку позволят установить и готовящиеся к выпуску процессоры для Socket AM3. В то время как даже самые дорогие платы на чипсете Intel X48 (с функциональностью аналогичной AMD 790FX) имеют разъем LGA775, совместимостью с которым процессоры из готовящегося к выпуску семейства Nehalem не располагают.

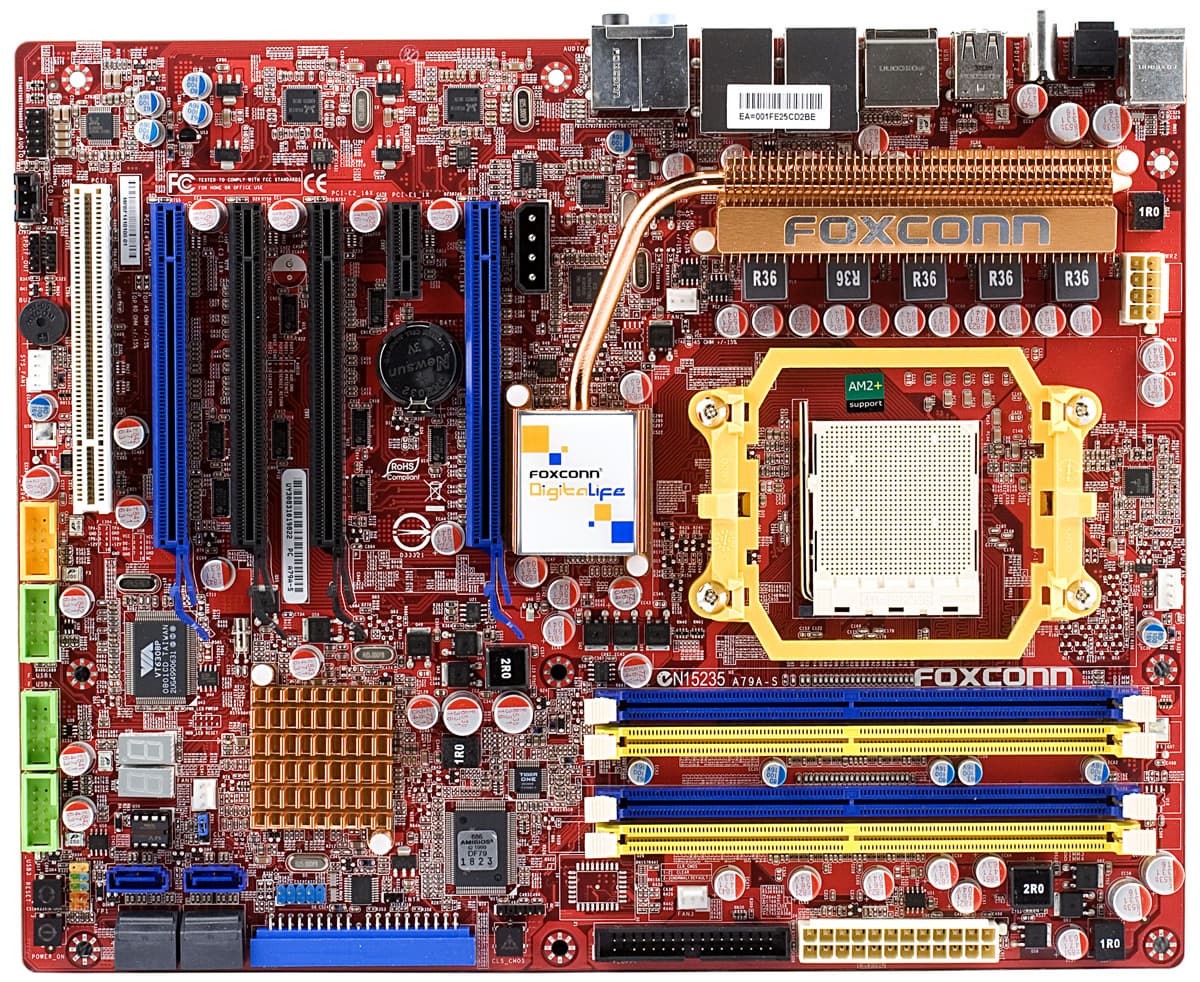

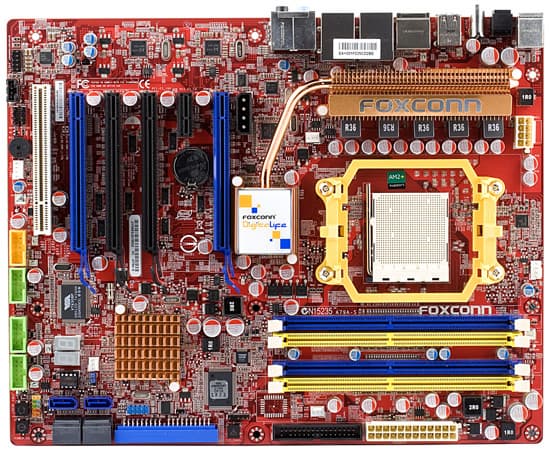

Для любителей конфигураций с несколькими видеокартами, плата, действительно предоставляет максимум свободы. Помимо естественной возможности поставить пару видеокарт, оставив между ними столько места, сколько необходимо не только для физического размещения, но и для сохранения вентиляционного зазора, можно поставить три «двухэтажные» видеокарты или 4 однослотовые. Кстати, в графические порты можно устанавливать и другие карты расширения (проверено на примере SATA-контроллера от ST-lab на чипе Sil3132), но для карт стандарта PCI Express 1.1 надо вручную выбрать режим для соответствующего слота в BIOS, хотя для старых видеокарт переключение происходит автоматически.

Обращают на себя внимание оригинально оформленные кнопки включения и выключения на самой плате (с подсветкой), имеется и кнопка для очистки BIOS, которую в отличие от перемычки, на практике оказалось можно задействовать при включенном питании, и даже при запущенной системе (результат — сброс настроек, обнаруживается при перезагрузке), однако поступать так руководство пользователя не рекомендует, лучше, как обычно, выключать питание. Есть и индикатор POST-кодов, что также облегчает жизнь экспериментаторам.

Для бескомпромиссной платы полный набор выходов на задней панели вроде бы должен подразумеваться по умолчанию, но это не всегда так, поэтому стоит отметить, что в данном случае пожелать что-либо сверх имеющегося просто нечего. Есть и FireWire, и пара eSATA, и две сетевые розетки Gigabit Ethernet, а также коаксиальный и оптический S/PDIF Out. Кроме того, еще пара USB и 4-контактный FireWire могут быть выведены на заднюю панель корпуса с помощью, имеющейся в комплекте, планки.

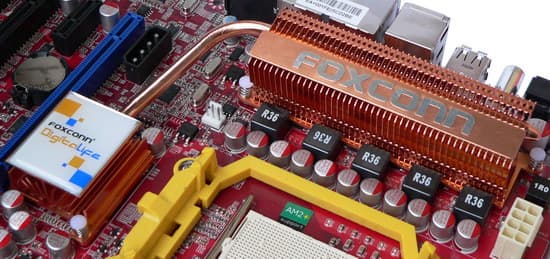

Система охлаждения, на первый взгляд, не выглядит устрашающей, как это встречается на некоторых платах такого класса. Но присоединять тепловой трубкой и радиатор южного моста к общей системе, в данном случае, было бы не рационально, он едва греется, да и северный мост 790FX сам по себе очень экономичен. Фактически усиленный отвод тепла на практике необходим лишь для полевых транзисторов в стабилизаторе напряжения для процессора, чтобы обеспечить стабильность в разгоне при значительном подъеме напряжения. И в данном узле мы никаких признаков экономии не видим: радиатор широкий, основательный, расположен грамотно, и процессорный кулер сможет дополнительно усилить вентиляцию. Передача тепла обеспечивается с помощью термопрокладки, очень эластичной и обеспечивающей плотный контакт. Материал прокладки, кстати, довольно недешевый и относится к новому поколению теплопроводящих прокладок, которые вполне можно было бы приводить в пример как продукт «нанотехнологий» в химии. Аналогичные прокладки можно встретить в некоторых мобильных корпусах для винчестеров, а отличительным свойством является способность плотно приклеиваться к металлу, при этом такую прокладку можно отклеить и на поверхности не останется следов, а «липучие» свойства самой прокладки при этом не нарушаются и не деградируют со временем.

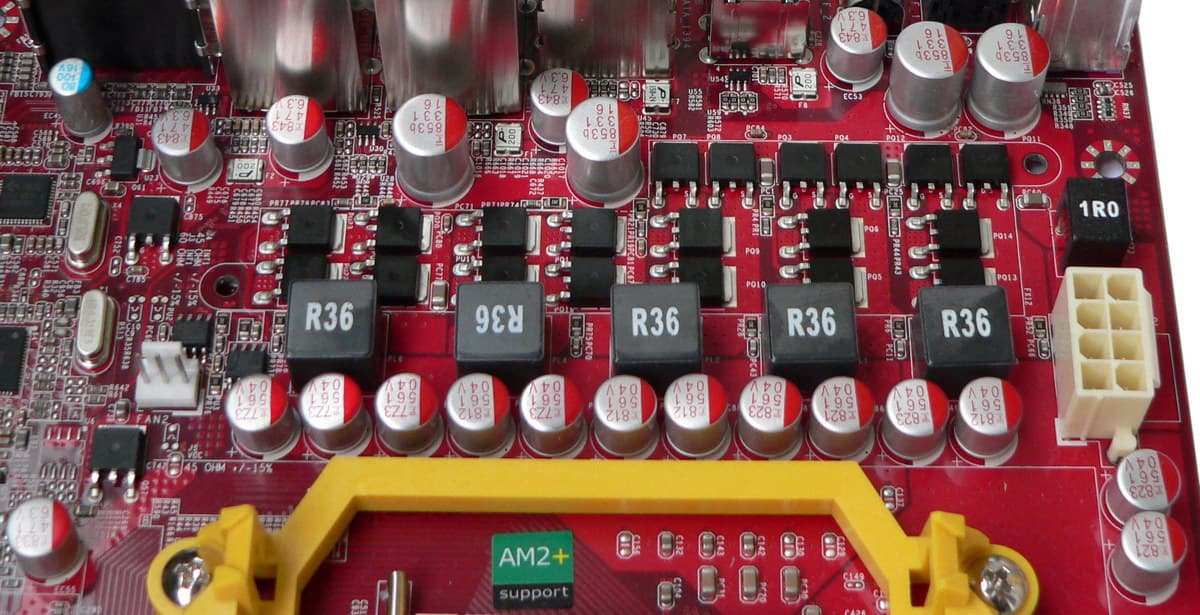

В 5-канальном импульсном стабилизаторе напряжения питания процессора применены по 4 полевых транзистора на канал (во всех каналах). Установлены 13 конденсаторов по 560 мкФ, 4 по 330 мкФ и еще несколько менее емких, все конденсаторы на плате — твердотельные от ведущих японских производителей, а катушки имеют ферритовые сердечники. Все, предусмотренные дизайном, элементы на плате распаяны, в линейке Foxconn это единственная модель на данном чипсете. Размер платы — 305×245 мм (стандартный ATX), крепление к корпусу 9 винтами с надежной фиксацией всех углов.

Системный мониторинг (Fintek F71883FG, по данным BIOS Setup)

  • Напряжение процессорного ядра, памяти, +3,3, +12, +5 В;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan — предусмотрено автоматическое управление процессорным и системным вентиляторами, пользователь не может влиять на алгоритм управления через настройки BIOS, а только с помощью утилиты Fox One. Для процессорного вентилятора регулировка поддерживается только при наличии 4-контактного разъема.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, совместим со спецификацией AM2+, заявлена поддержка всех процессоров AMD Phenom X3/X4 и Athlon 64/X2/FX/Sempron, выпущенных для данного разъема, список протестированных на совместимость доступен на сайте);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800/1066, двухканальный режим работы, список протестированных на совместимость доступен на сайте);
  • 4 слота PCIEx16 2.0 для видеоускорителей (в CrossFire работают в режиме x16 при установке двух карт, и x8 при установке большего числа карт, также возможна установка любых других карт расширения с интерфейсом PCI Express);
  • 1 слот PCIEx1 2.0;
  • 1 слот PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 8-контактный EPS12V для питания процессора, 4-контактный «периферийный» для дополнительного питания видеокарт;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 «чипсетные» устройства ATA133;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения цифрового звукового выхода S/PDIF-Out;
  • Разъем для подключения планки с FireWire-портом;
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения датчика Chassis Intrusion;
  • 5 разъемов для подключения вентиляторов, 2 — четырехконтактные (процессорный и системный), с возможностью контроля количества оборотов и поддержкой «интеллектуального» управления частотой вращения из BIOS, остальные — 3-контактные.

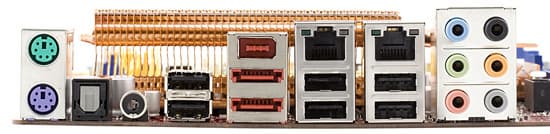

Задняя панель платы (слева направо, по блокам)

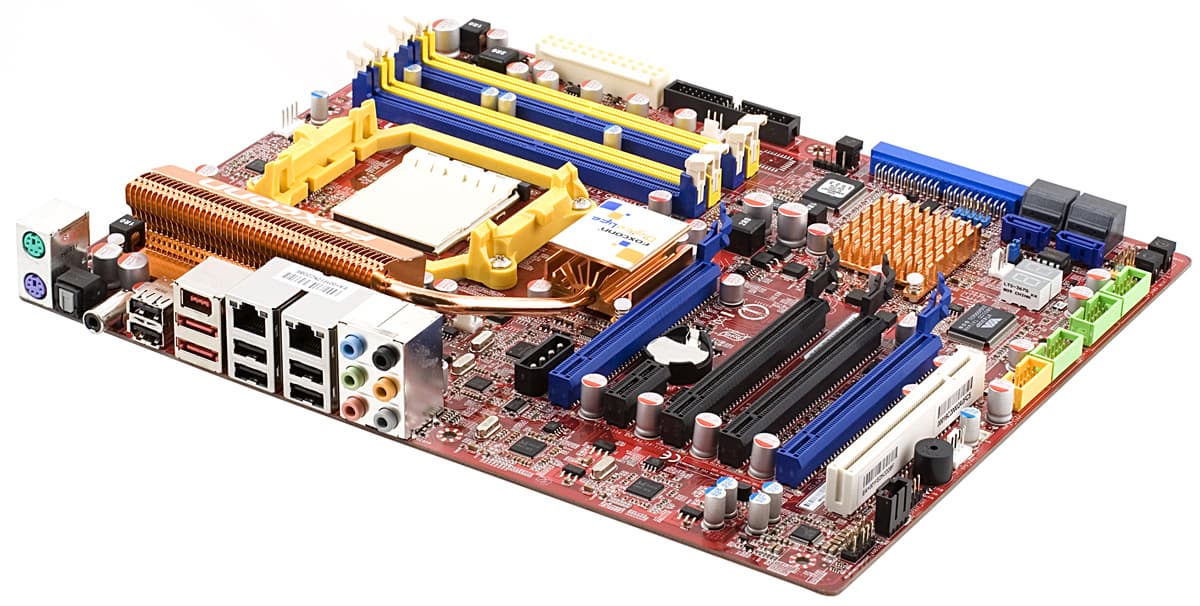

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • коаксиальный и оптический S/PDIF Out;
  • 2 порта USB;
  • 2 eSATA, 1 FireWire (6-контактный);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front-Out, Mic-In, Side-Out, Center/Sub, Rear-Out).

Комплект поставки

  • Упаковка: большая коробка характерного дизайна серии Digital Life;
  • Документация: брошюра руководства пользователя на английском языке и плакат-инструкция с иллюстрированными инструкциями по сборке на разных языках, в том числе, русском;
  • Кабели: 6 SATA с переходниками питания на 6 устройств, 1 ATA66 и шлейф для подключения дисковода;
  • Планка для вывода 2 USB и 1 FireWire (4-контактного) на заднюю панель;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами Foxconn.

Набор фирменных утилит включает утилиту Fox One для мониторинга системных параметров с возможностью сигнализации о выходе значений за пределы заданных диапазонов, разгона (доступна регулировка частоты FSB, памяти, а также напряжение ядра, чипсета и памяти и ручного управления скоростью процессорного вентилятора). В комплекте есть также утилита Fox LiveUpdate для автоматического обновления BIOS с возможностью поиска свежей версии на сайте производителя и антивирусный пакет Norton Internet Security 2008. Плата полностью совместима с утилитой AMD OverDrive, выбор настроек в которой гораздо богаче, однако в фирменной утилите есть оригинальная возможность создания профилей для разной пользовательской активности (игра, офисные задачи и прочее), в этих профилях можно определить соответствующую степень разгона. Впрочем, для тех, кому такая идея нравится, есть в свою очередь еще более мощное средство от самой AMD под названием AMD Fusion for Gaming Utility, где есть возможность не только настроить разные режимы разгона (как для процессора (через AOD), так и для видеокарты (через Catalyst CC)), но и дополнительно поднять плавность и комфортность в играх за счет автоматического временного отключения фоновых процессов и неиспользуемых системных служб.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека ALC888SDD, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов (c независимым стереоканалом, при подключении наушников или колонок к выходам на передней панели) и 3 S/PDIF-Out (имеющиеся на задней панели оптический и коаксиальный выходы также могут транслировать два независимых цифровых потока), кодек сертифицирован в соответствии с DTS CONNECT и Dolby Digital Live, что позволяет выводить многоканальный (5.1) цифровой поток, через имеющиеся S/PDIF-выходы, например, на декодер домашнего кинотеатра;
  • 2 сетевых, Gigabit Ethernet, на базе контроллеров Realtek RTL8111B, подключенных к шине PCI Express, с поддержкой режимов 10/100/1000 Мбит/с;
  • SATA-II, на базе PCI Express-контроллера Jmicron JMB362, с поддержкой 2 портов eSATA 300, расположенных на задней панели;
  • FireWire, на базе контроллера VIA VT6308P с поддержкой 2 портов IEEE1394a.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.03Отлично
Уровень шума, дБ (А): -84.4Хорошо
Динамический диапазон, дБ (А): 84.7Хорошо
Гармонические искажения, %: 0.0065Очень хорошо
Гармонические искажения + шум, дБ (А): -77.6Средне
Интермодуляционные искажения + шум, %: 0.026Хорошо
Взаимопроникновение каналов, дБ: -83.8Очень хорошо
Интермодуляции на 10 кГц, %: 0.016Очень хорошо

Общая оценка: Очень хорошо (подробнее). Стандартно высокий результат для данного аудиокодека, различные версии которого используются на многих платах. Надо отметить также расширенную поддержку цифровых выходов, включая возможность подключения DTS/Dolby Digital декодеров с передачей многоканального звука.

Фирменные технологии и особенности

  • QuickBoot — ускорение загрузки ПК, при котором пропускаются некоторые процедуры POST;
  • Поддержка DTS Connect и Dolby Digital Life встроенным аудиокодеком;
  • Табло-индикатор POST-кодов.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Кнопки на плате для включения, перезапуска компьютера и очистки CMOS
Из BIOS, основанного на AMIBIOS 2.62 Возможность отключения специфических функций процессора+Secure Virtual Machine
Cool’n’Quiet (Power Now!)
C1E Support
TLB Patch
Настройки таймингов памяти + Unganged/Ganged Mode, 1T/2T Mode, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Row to Row Delay, Row Cycle Time, Precharge Time, Write-To-Read Delay и большой выбор дополнительных таймингов
Выбор частоты работы памяти+Auto, 400, 533, 667, 800, 1066 МГц (реально задается множитель относительно «частоты FSB»)
Настройка работы шин HT+Auto, 200—2600 МГц с шагом 200 МГц
Возможность задания частоты для периферийных шин + PCIE=90—250 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам -
Изменение «частоты FSB»+ 190—400 МГц с шагом 1 МГц
Изменение опорной частоты для южного моста + 90—150 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от x4 с x0,5-шагом
Изменение напряжения процессора+ +24—600 мВ с шагом 24 мВ (для ядра)
2,30—2,99 В (для CPU PLL)
Изменение напряжения памяти+ 1,776—2,480 В с шагом 0,048 В
Изменение напряжения чипсета+ 1,680—2,355 В с шагом 0,045 В (для северного моста)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom 9550.

Использовалась версия BIOS P05 от 03.09.08, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Очень неудобно, что процессорный множитель в BIOS задается шестнадцатеричным значением CPU FID (например, x4 соответствует значение 8h, а x8 соответственно 10h), такая кодировка встречается очень редко и обычно дублируется стандартным образом. Возможно, в следующих версиях BIOS появится привычная строка, мы же по этой причине окончательно перешли на разгон с помощью утилиты AMD OverDrive, настраивая из BIOS лишь напряжение процессорного ядра в тех случаях, когда диапазон настройки в утилите оказывался недостаточным. В остальном все настройки BIOS выглядят логично, диапазоны регулировок достаточны практически для любого разгона.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, к примеру, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и запускается тест стабильности из утилиты AMD OverDrive (прогон всех тестов в течении 5 минут). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB (множитель), МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц Примечание
Athlon X2 4850e (2,5 ГГц) 3312 265 (x12,5) 1,47 1325 (x5)
Phenom X4 9550 (2,2 ГГц) 2717

247 (x11)

1,22 2223 (x9)
Phenom X4 9850 Black Edition (2,5 ГГц) 2950 236 (x12,5)

1,48

2320 (x10) разгон с увеличением частоты шины
3100 200 (x15,5)

1,52

2000 (x10) разгон с увеличением множителя (ACC OFF)
3400 200 (x17)

1,54

2000 (x10) разгон с увеличением множителя (ACC ON)

Плата, действительно, позволила выжать максимум из тех процессоров, которые приняли участие в тестировании. Что мы и были в праве ожидать от такой модели.

В очередной раз радует технология Advanced Clock Calibration (для получения преимущества от ее включения, как мы уже установили, нужна покупка именно процессора с разблокированным множителем из серии Black Edition, в разгоне за счет подъема опорной частоты, ACC почти не помогает). Мы выставили в качестве параметра ACC +2% (для всех ядер). Добавка в 900 МГц к штатной частоте, действительно, впечатляет, при том, что никаких признаков перегрева (и вообще работы на пределе) плата не демонстрировала, стабильность сохранялась полная. Очевидно и то, что разогнанный хотя бы до 3,2 ГГц процессор Phenom обеспечивает практические потребности видеокарты уровня Radeon HD 4870 X2 во всех современных играх. Ну а пользователю, устанавливающему две такие карты с целью получить самую быструю графическую подсистему на сегодняшний день, в любом случае в большинстве игр придется до максимума выкручивать настройки антиалиазинга и анизотропной фильтрации, чтобы задействовать потенциал карт в деле улучшения качества изображения и комфортности игры. Повторимся, речь идет о режимах с высоким качеством и настройках на которых пользователь рассчитывает играть, приобретая мощный компьютер, а не искусственно сниженных (на которых почему-то принято доказывать преимущества неких "экстремальных процессоров", вероятно, потому что в других режимах доказать это никак невозможно).

Для упрощения разгонных экспериментов с помощью BIOS, разработчикам из Foxconn хотелось бы пожелать добавить возможность сохранения профилей настроек, которая имеется на большинстве плат такого уровня от конкурентов. Впрочем, постоянно развивающиеся программные средства для разгона из Windows делают различные усовершенствования в BIOS все менее значимыми на практике.

Производительность

Конфигурация тестовых стендов:

  • процессор: AMD Phenom X4 9550;
  • память: 2 модуля Corsair CM2X1024-6400C4 (2 ГБ, DDR2-800, 5-5-5-15-2T);
  • жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин);
  • видеокарта: ATI Radeon HD3870, 512 МБ GDDR4;
  • блок питания: AcBel ATX-550CA-AB8FB;
  • ОС: Windows XP SP2.

Для сравнения была взята плата Foxconn A7DA-S на чипсете AMD 790GX, для которой приведены результаты только с внешней графикой.

Тест
Foxconn A7DA-S Foxconn A79A-S
Архивирование в WinRAR, мин:сек 1:38 1:36
Кодирование MPEG4 (XviD), мин:сек 4:44 4:41
Unreal Tournament 2004 (High@1024×768), fps 58,6 59,6
Unreal Tournament 2004 (Highest@1600×1200), fps 59,0 59,4
FarCry (High@1024×768), fps 125,8 136,2
FarCry (Highest@1600×1200), fps 125,8 134,6
DOOM III (High@1024×768), fps 159,9 159,4
DOOM III (Highest@1600×1200), fps 158,3 158,4

Нашу методику тестирования производительности в случае с тестированием плат, не имеющих интегрированного графического ядра, следует рассматривать как инструмент поиска «узких мест», которые теоретически могут возникнуть по вине конструкторов платы и BIOS, и испортить таким образом «референсную» производительность, характерную для выбранного сочетания процессора, видеокарты и оперативной памяти. Формально, преимущество платы Foxconn A79A-S наблюдается, реально же оно очень мало, и пользователь едва ли сможет его почувствовать. Таким образом, выбор в пользу чипсета, не содержащего графического ядра, с точки зрения пользователя, собирающегося установить внешнюю карту (из опасения, что интегрированное ядро может как-то снизить вычислительную производительность), похоже, окончательно теряет смысл. И, как уже говорилось, смысл в выборе такой платы остается лишь для геймеров, желающих собрать даже не просто CrossFire, а CrossFire на основе самых мощных двухчиповых карт (которым теоретически в максимальных разрешениях может не хватать пропускной способности PCI Express 2.0 в режиме x8), либо установить три или четыре одночиповых карты.

Энергопотребление (приведено для системного блока в целом)

Phenom X4 9550 (Cool'n'Quiet OFF) внешняя графика
Foxconn A7DA-S Foxconn A79A-S
Редактирование текста, Вт 61 77-93
Игра FarCry, Вт 102-126 118-134

Как и следовало ожидать, более мощные схемы питания, и, вероятно, в какой-то (скорее всего незначительной) степени, большее число линий PCI Express, поддерживаемые чипсетом AMD 790FX, а так же более высокая оснащенность самой платы дополнительными контроллерами, повысили расход энергии относительно более скромной модели на 790GX. Впрочем, уже из этих данных очевидно, что сама плата не заставит владельца покупать более мощный блок питания. Практическая потребность в той или иной мощности питания будет определяться количеством и мощностью видеокарт.

Выводы

Плата порадовала тремя основными качествами, от которых собственно зависит оценка платы с точки зрения любителей максималистских решений: функциональностью (комплектацией портами-разъемами, и тут просто не к чему придраться), поддержкой максимальной конфигурации CrossFire и достаточным для серьезного разгона выбором настроек в BIOS (и что не менее важно, возможностью практически реализовать разгонный потенциал процессора, что связано с конструкцией стабилизатора напряжения, системы охлаждения и многими другими, незаметными для пользователя, конструкторскими решениями). Очевидно, что здесь сыграла роль и удачная связка AMD 790FX и SB750 в качестве чипсета.

Ожидается, что свои версии плат с таким сочетанием мостов большинство остальных производителей выпустят после анонса платформы Socket AM3, отличающейся поддержкой памяти DDR3. Но наши недавние тесты (на примере обеих платформ) продемонстрировали, что принципиальных преимуществ увеличение пропускной способности памяти для современных программ не дает. А учитывая, что процессоры с обновленной архитектурой, которые будут доступны под разъем Socket AM3, обратно совместимы с Socket AM2+, самые нетерпеливые уже вполне могут начать миграцию прямо сейчас. И рассмотренная плата от Foxconn представляется неплохим вариантом.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor PowerColor
