Раскрываем потенциал DDR2-533. Результаты тестирования модулей памяти при частоте системной шины 266 МГцДо настоящего времени, тестирование модулей памяти DDR2-533 (и даже DDR2-667) проводилось на системных платах, основанных на чипсетах серии Intel 915/925, функционирующих с частотой системной шины 200 МГц (800 МГц Quad-Pumped Bus). При этом возникало вполне очевидное сдерживание реального потенциала данного типа памяти, связанное с тем, что пиковая пропускная способность 200-МГц системой шины составляет всего 6.4 ГБ/с, тогда как собственная теоретическая пропускная способность DDR2-533 в двухканальном режиме равна 8.53 ГБ/с. Разумеется, подобное ограничение не возникало при тестировании данного типа памяти в одноканальном режиме, при котором она раскрывала свой максимальный потенциал, о чем мы писали ранее. В нашу тестовую лабораторию попали инженерные образцы нового процессора Intel Pentium 4 Extreme Edition 3.46 ГГц и материнской платы Intel D925XECV2, основанной на недавно анонсированном чипсете Intel 925XE, по сути являющимся 266-МГц вариантом Intel 925X. Рассмотрению данного процессора, материнской платы и чипсета как таковых будет посвящена отдельная статья. Цель же настоящего небольшого исследования состоит в том, чтобы показать, что следует ожидать от перехода с 200-МГц на 266-МГц процессорную шину с точки зрения производительности подсистемы памяти с модулями типа DDR2-533, работающими в двухканальном режиме. Для решения этой задачи мы, как обычно, измерим низкоуровневые характеристики подсистемы памяти (ПСП и латентность) с помощью тестового пакета RightMark Memory Analyzer. Конфигурация тестовых стендовТестовый стенд №1
Тестовый стенд №2
Результаты тестированияВ тестировании участвовали две однотипные платформы на базе процессоров Intel Pentium 4 Extreme Edition (512 КБ L2-кэша, 2 МБ L3-кэша, ядро Gallatin), материнских плат Intel на чипсетах 925X и 925XE с двумя 256-МБ модулями памяти Samsung DDR2-533, работающими в двухканальном режиме. В настройках подсистемы памяти использовалась стандартная схема таймингов 4-4-4-11, прописанная в микросхеме SPD модулей. Реальная пропускная способность памяти
На первой платформе (с частотой FSB 200 МГц) средняя реальная ПСП на чтение составляет 4065 МБ/с, т.е. примерно 63.5% от максимальной теоретической ПС памяти DDR2-533, лимитированной теоретической ПС процессорной шины 6.4 ГБ/с. Переход к 266-МГц процессорной шине, снимающей данное ограничение (т.к. ее теоретическая ПС составляет уже 8.53 ГБ/с, что равно теоретической ПС памяти), увеличивает ее до ~4500 МБ/с. Абсолютный прирост невелик — всего 10.6%, а относительный — и вовсе отрицательный (52.7% от теоретической ПСП против 63.5% на первом тестовом стенде). Еще менее значительный абсолютный прирост наблюдается в средней реальной ПСП на запись (1895 МБ/с против 1780, т.е. всего 6.4%). Тем не менее, на то эти величины и «средние», они лишь косвенно относятся к реальной характеристике ПСП, потому как лимитированы множеством других факторов, прежде всего — самой архитектурой процессора (в частности, в тестах средней реальной ПСП на запись велико негативное влияние особенности работы кэша процессора на запись). |

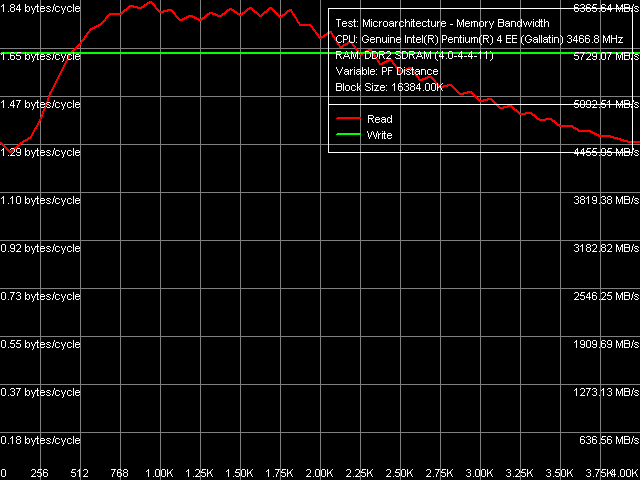

Максимальная реальная пропускная способность памяти DDR2-533,
частота системной шины 266 МГц
|
Переходя к максимальным величинам (соответствующие кривые представлены на графике), отметим, что на деле и они не являются особо «максимальными», ибо они также реально ограничены архитектурой процессора (ПСП на чтение — эффективностью алгоритма Software Prefetch, на запись — эффективностью прямого доступа в память, минуя кэш процессора). Максимальная реальная ПСП на чтение на первой платформе — 5388 МБ/с (84.2 % от теоретического максимума 6.4 ГБ/с). 266-МГц шина дает увеличивает значение этого параметра до 6366 МБ/с, что на 18.2 % выше по абсолютной величине, но вновь ниже — в относительных единицах (74.6% от теоретического максимума 8.53 ГБ/с). Раскрытие реального потенциала ПСП DDR2-533, как это ни странно, можно увидеть лишь по величинам максимальной реальной ПСП на запись, которая, согласно данным наших многочисленных исследований, жестко лимитирована на уровне 2/3 от теоретической ПС процессорной шины. Что и наблюдается в обоих случаях — 4267 МБ/с (66.7% от теоретического максимума) на первой платформе, 5674 МБ/с (66.5% от теоретического максимума) — на второй. Прирост составляет 32.9%, что весьма близко к ожидаемому (в идеальном случае) — 33.3%. Итак, в нашей первой серии тестов мы, пусть даже всего в одном случае, да и то «косвенно», но добились победы 266-МГц процессорной шины чипсета i925XE над 200-МГц вариантом i925X при использовании памяти стандарта DDR2-533 в двухканальном режиме. Латентность памятиМетодика измерения латентности, применительно к процессорам семейства Pentium 4, была подробно разработана, обоснована и описана ранее. Поэтому остановимся на ней лишь вкратце: в тесте латентности используется псевдослучайный (а также полностью случайный) режим обхода сравнительно большого блока памяти (16 МБ) с шагом в 128 байт («эффективный» размер строки кэша L2/L3, связанный с аппаратной предвыборкой смежной строки из памяти в кэш во всех режимах обхода). |

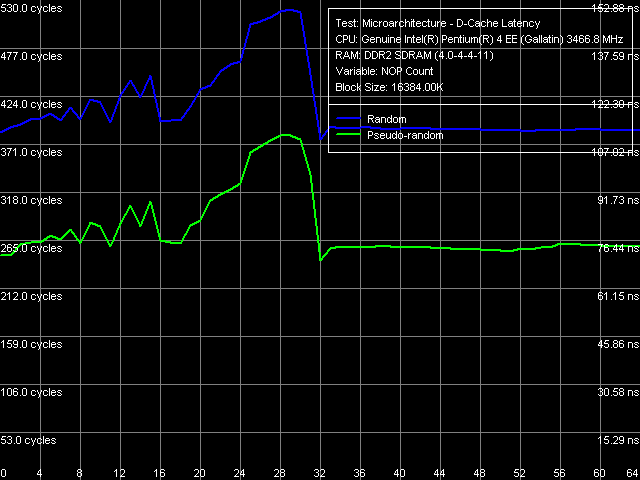

Латентность памяти DDR2-533 (псевдослучайный и случайный обход),
частота системной шины 266 МГц
|
На самом деле, величины латентности, полученные при истинно случайном обходе выделенного блока памяти, не имеют большого смысла ввиду того, что значительной составляющей этого параметра является величина промаха D-TLB. Которая, между прочем, четко заметна в виде разницы между приведенными на графике кривыми латентности псевдослучайного и случайного доступа. Поэтому здесь и далее под «латентностью памяти» будем понимать латентность именно псевдослучайного обхода цепочки.
Средняя латентность памяти (полученная без разгрузки шины вставкой «пустых» операций) на первой платформе, в которой память функционирует в асинхронном режиме, составляет 81.6 нс. Разброс значений латентности в условиях постепенной разгрузки шины — от 79.4 до 119.9 нс. Перевод памяти в синхронный режим (вторая платформа) весьма положительно сказывается на латентности — во всех случаях она уменьшается на 9-10 нс. Такая же картина, кстати, наблюдается и в случае латентности случайного доступа (одинаковый разброс величин и их уменьшение на 9-10 нс в синхронном режиме). Напоследок следует отметить, что сами значения латентности весьма велики, что связано с типом используемого процессорного ядра (Gallatin, представляющего собой вариант ядра Northwood с 2 МБ L3-кэша), обладающего не самым эффективным алгоритмом аппаратной предвыборки данных (Hardware Prefetch), а также не самой эффективной реализацией BIU (шины «кэш — память»). Итоги
Несколько месяцев назад мы писали, что использование памяти типа DDR2-533 реально оправдает себя лишь с появлением чипсетов, поддерживающих 266-МГц процессорную шину. По результатам нашего сегодняшнего тестирования, это так... но лишь отчасти, поэтому самое время сделать небольшое уточнение. Итак, важна не только частота (напрямую связанная с пропускной способностью) процессорной шины — важна еще и эффективность реализации логики работы с памятью со стороны процессора. Как известно, в частности, из наших тестов, процессорные ядра Northwood (Gallatin) не обладают столь высокой эффективностью алгоритмов Hardware и Software Prefetch и функционирования BIU, которая достигается с ядром Prescott. В связи с чем, полное раскрытие реального потенциала DDR2-533 в двухканальном режиме станет возможным лишь с выходом процессоров Pentium 4 на ядре Prescott, поддерживающих 266-МГц частоту процессорной шины (1066 МГц Quad-Pumped Bus). Мы обязательно вернемся к этому моменту с поступлением первых образцов таких процессоров в наше распоряжение.
Модули памяти Samsung DDR2 предоставлены компаниями «MERLION» и «Русский Стиль» Дмитрий Беседин (dmitri_b@ixbt.com) Опубликовано — 5 ноября 2004 г. | |||||||||||||||||||||
