Barebone-комплект MSI MEGA mPC 51PV с интегрированной графикой NVIDIA GeForce 6150


Несмотря на определенное затишье в сегменте barebone-комплектов, очевидно, вызванное достаточно высокими средними ценами на такого рода системы в сочетании с вполне естественными ограничениями в вопросах расширяемости, желающие собрать малогабаритный компьютер с привлекательной (или, по меньшей мере, броской) внешностью могут найти для себя подходящий вариант. Ранее мы рассмотрели MSI Media Live, принадлежащий к развивающемуся сегменту медиацентров, а сегодня обратим внимание на комплект стандартного (если такое определение уместно) формата. «Кубический» корпус с системной платой, имеющей интегрированное графическое ядро, однако не лишенный возможности установить полнофункциональную видеокарту.

Внешний вид

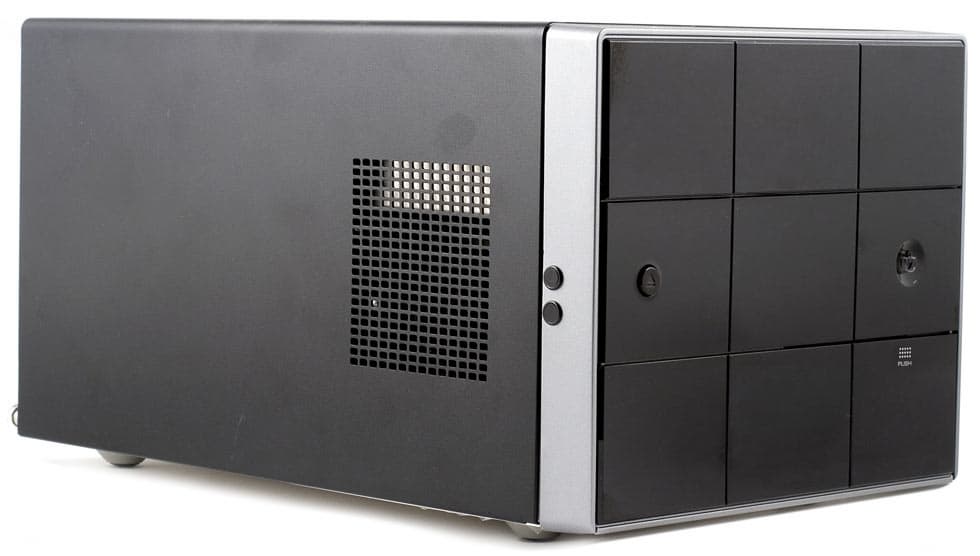

В дизайне корпуса преобладает черный цвет, лишь боковина передней панели серебристая. Лакированная передняя панель может нравиться или нет (поскольку нарядный вид имеет лишь при изрядной настойчивости пользователя в деле протирки от пыли и отпечатков пальцев). Но, судя по тому, что такие покрытия получили распространение не только для мониторов, колонок и прочей стационарной периферии, но и, находящихся в куда более антисанитарных условиях, ноутбуков, сторонников у такого оформления немало. Пропорции корпуса традиционные для SFF, размеры — 210×330×175 мм (Ш×Г×В).

Отсеки на передней панели (для оптического привода, картовода) и периферийные разъемы закрыты крышками, причем крышка 5-дюймового отсека подпружинена и открывается при выдвижении лотка CD/DVD. Органы управления представлены традиционной кнопкой включения и оригинальной «дистанционной» кнопкой открытия дискового лотка (очевидно, управляющий сигнал передается по шине IDE), тогда как у большинства корпусов с декоративными крышками, закрывающими отсеки, для этой цели используется механическая вставка, нажимающая на собственную кнопку оптического привода.

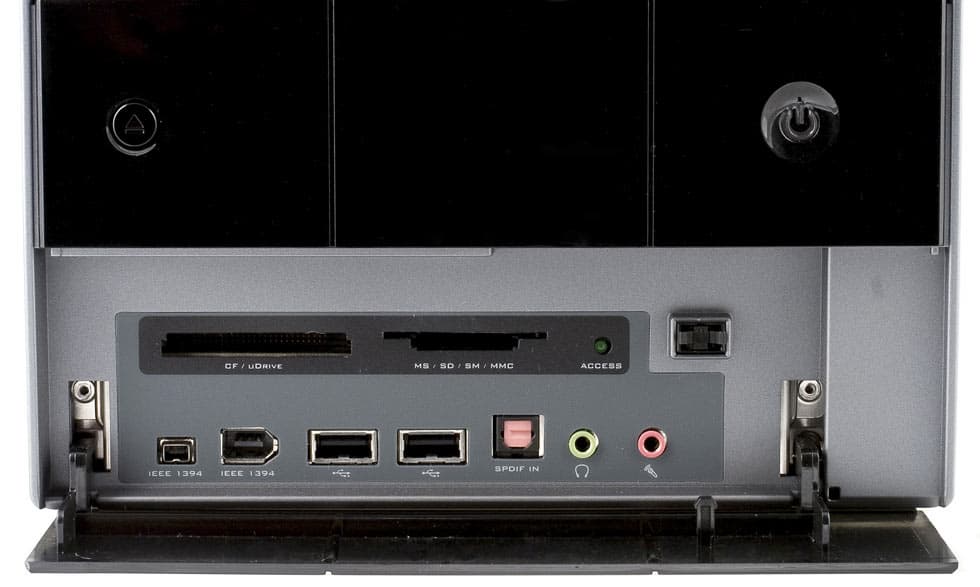

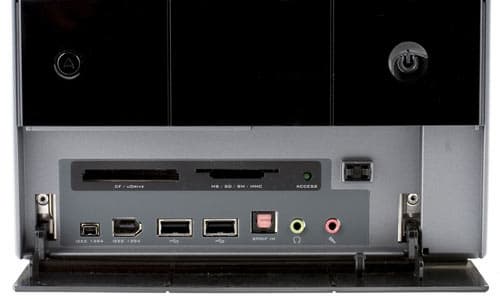

Интерфейсные разъемы на передней панели представлены двумя портами USB 2.0, двумя FireWire 400 (4 и 6 контактными), оптическим S/PDIF-In и выходами для подключения наушников и микрофона. Любопытно, что порты FireWire имеются только на передней панели, вероятно, в MSI считают периферию, нуждающуюся в таком интерфейсе, исключительно мобильной.

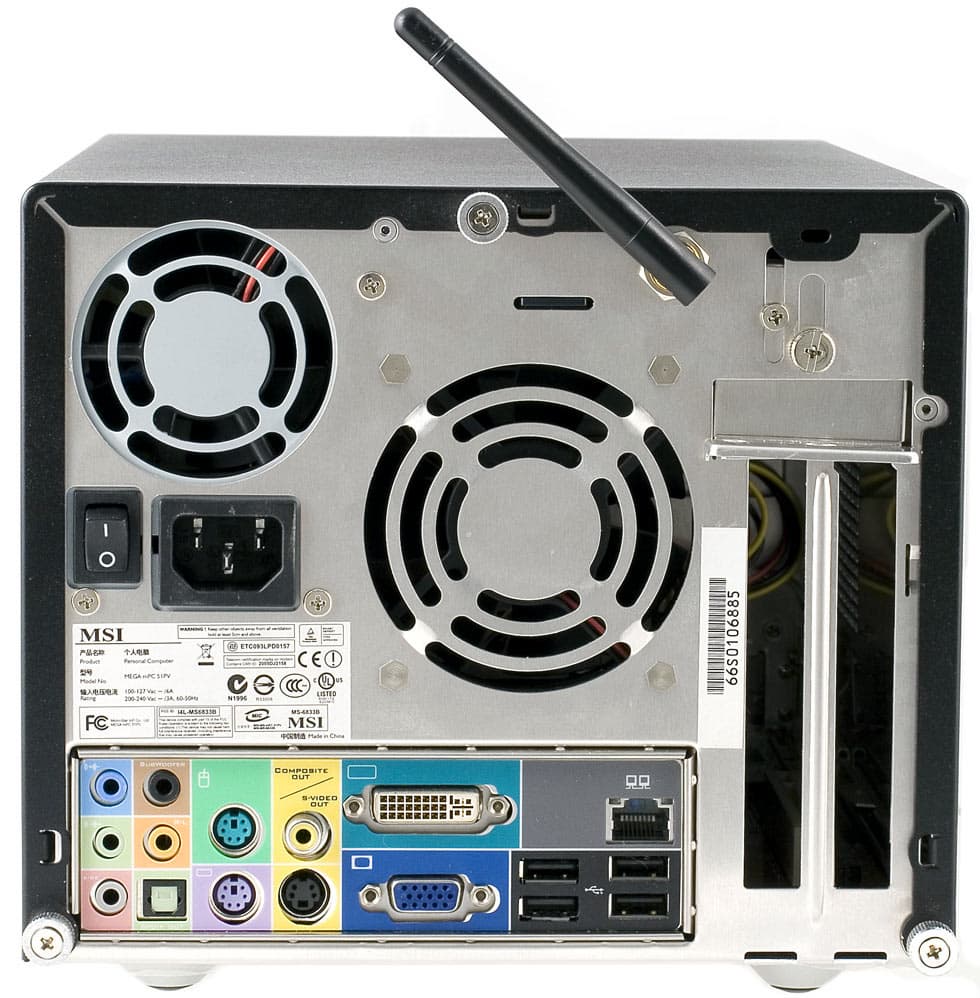

Задняя панель радует изобилием видеовыходов, есть VGA, DVI, композитный и S-Video Out. В наличии и PS/2-порты для клавиатуры и мыши, уже зачастую отсутствующие в компактных системах, 3 разъема USB (2.0), сетевая розетка (Gigabit Ethernet), 6 аналоговых аудиоразъемов для вывода 7.1-канального звука и S/PDIF-Out.

Вверху задней панели находится съемная антенна Wi-Fi-модуля, установленного по умолчанию, а не поставляемого в качестве опции, как это часто встречается.

Внутреннее устройство и функциональность

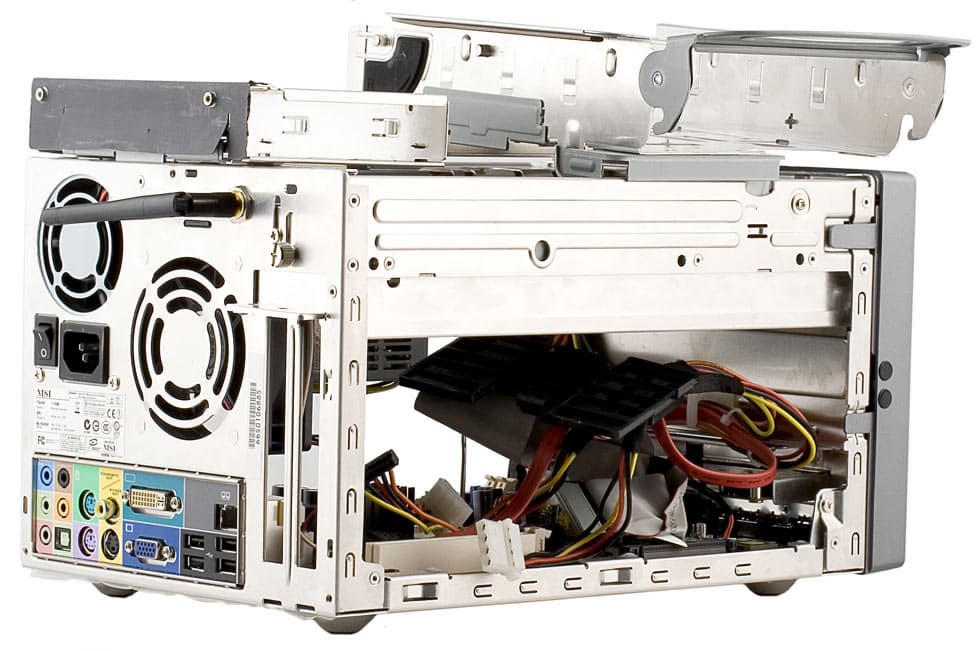

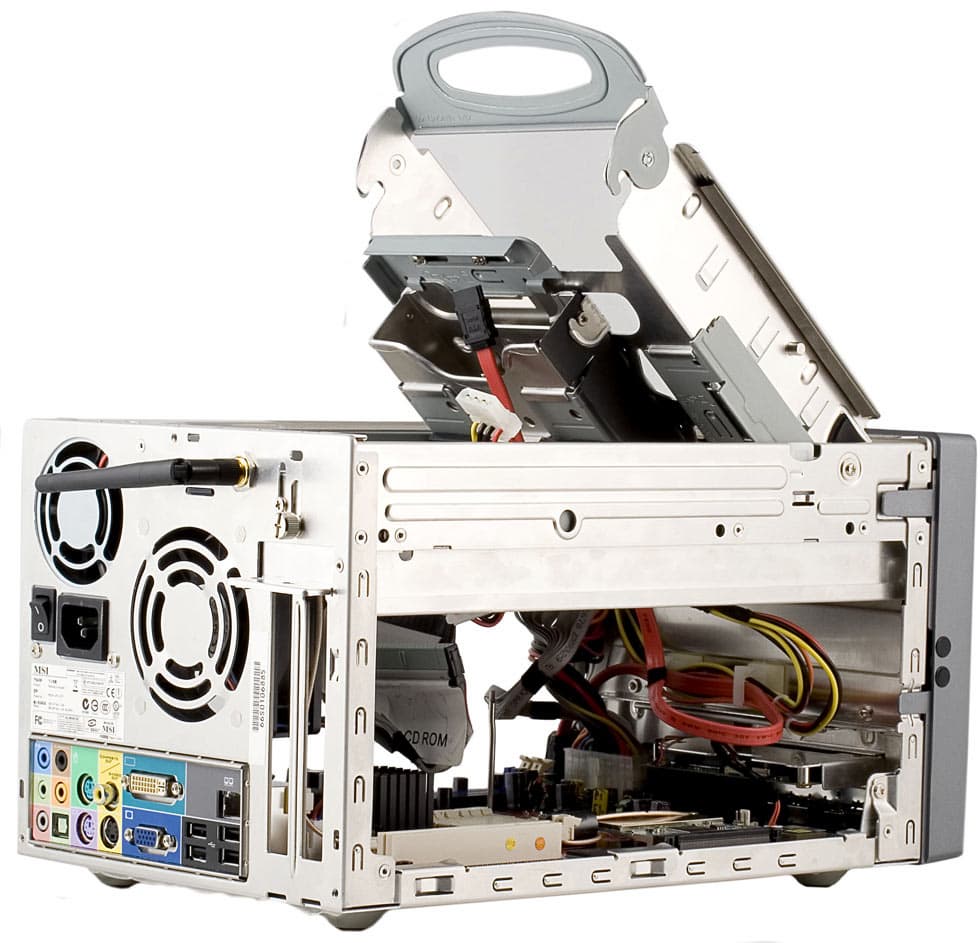

Пожалуй, самой интересной находкой в конструкции корпуса является открывающийся и, вдобавок, легкосъемный отсек для винчестера и оптического привода. Благодаря этому решению, доступ к плате и установка всех компонентов, за исключением процессорного кулера, не требует каких-либо инструментов.

Винчестер и привод также крепятся в отсеках «безвинтовым» способом, а для удобства установки корзину можно легко разобрать на части.

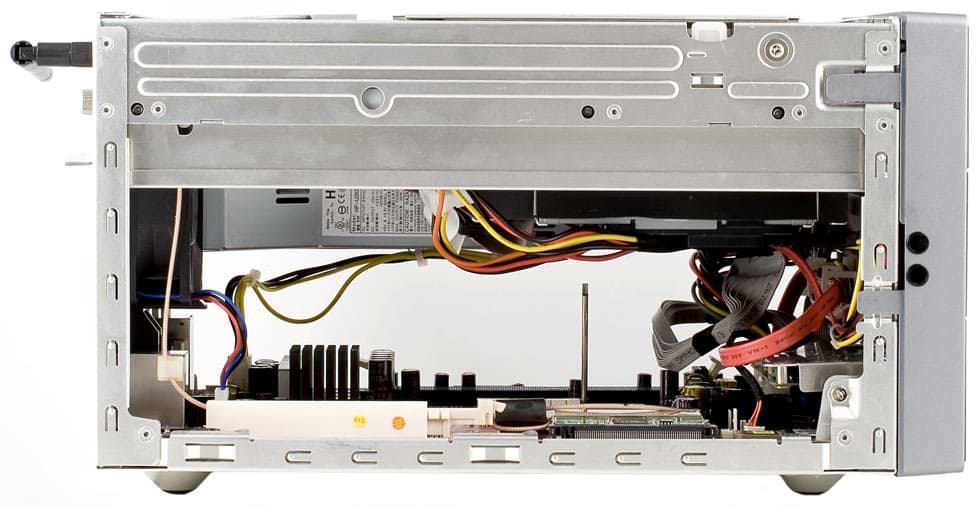

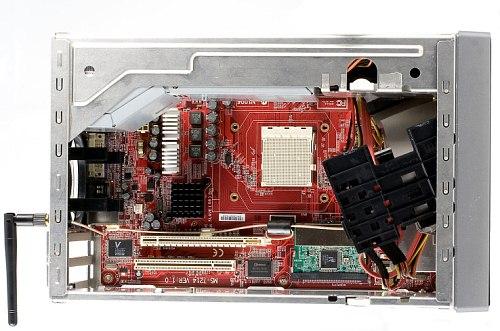

Поскольку конструкция предусматривает установку лишь одного винчестера и оптического привода, несмотря на компактные размеры, корпус внутри выглядит достаточно просторным, что должно способствовать свободной циркуляции воздуха. Шлейфы и кабели питания проложены вдоль передней стенки и аккуратно закреплены (на фото это не вполне наглядно видно, мешают отсоединенные от дискового отсека шлейфы, однако в собранном состоянии, свободно висящих шлейфов в корпусе не остается), что также должно способствовать эффективному воздухообмену.

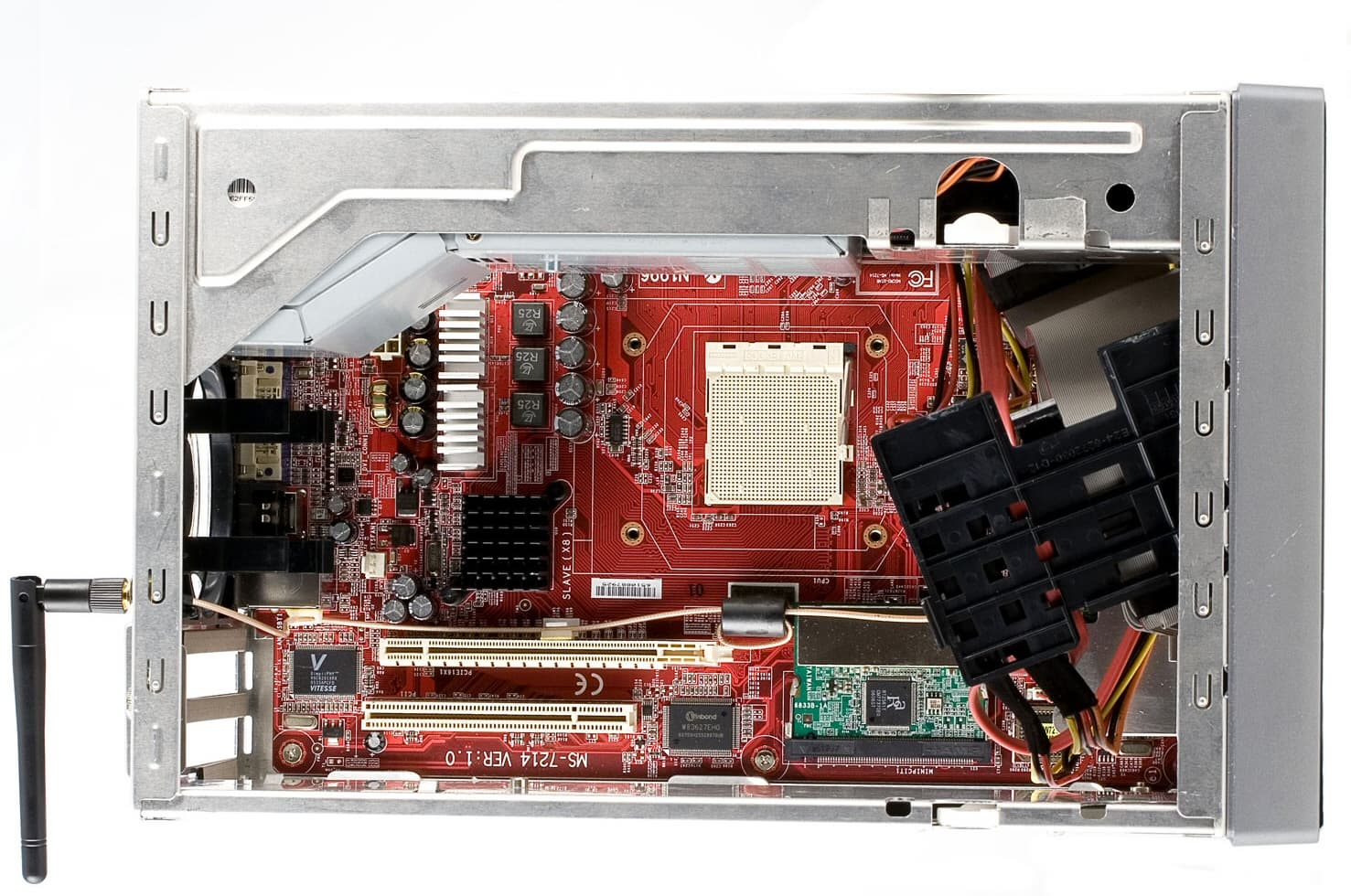

Системная плата носит фирменную маркировку MS-7214, и, естественно, специально разработана для комплектации данного корпуса. Положительно надо отметить использование полнофункционального чипсета GeForce 6150 с южным мостом nForce 430, а не усеченных разновидностей со сниженными частотами ядра или урезанной функциональностью, получивших распространение в последнее время. Функциональность чипсета, впрочем, реализована на плате не полностью (но в этом и нет необходимости) и выглядит так:

  • поддержка процессоров AMD Athlon 64/FX/X2 и Sempron (Socket AM2);
  • поддержка до 2 ГБ памяти DDR533/667/800 (на плате — 2 слота DIMM) и двухканального режима;
  • интегрированная графика GeForce 6150 с поддержкой технологии PureVideo и DirectX 9.0, штатная частота ядра видеочипа — 475 МГц;
  • слот PCIEx16 — для внешнего видеоускорителя;
  • слот PCI и слот Mini-PCI (занят картой Wi-Fi-адаптера);
  • 6 портов USB 2.0 порт SATA II для устройства SATA300 (с поддержкой NCQ), 1 канал UATA133 для 2 устройств;
  • порт USB 2.0, как следует из инструкции, для подключения ИК-адаптера для управления системой в режиме медиацентра с пульта ДУ (стандартного от Microsoft или совместимого, приобретается пользователем);
  • 7.1-канальный звук (HDA-кодек Realtek ALC880);
  • 2 порта FireWire (контроллер VIA VT6307);
  • порт Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с (на базе чипсета и PHY-контроллера CIS8201).

Также на плате распаяны звуковые входы CD-In и AUX-In, разъем для подключения процессорного вентилятора.

Список протестированных на совместимость комплектующих, имеющийся на сайте, к сожалению, не включает видеокарты, также никаких уточнений по этому вопросу не содержится и в инструкции. Между тем, вопрос поддержки не праздный, собственно графический порт расположен удачно и в него вполне можно поставить и длинномерную видеокарту с двухслотовой системой охлаждения. Что мы и проверили на примере нашей стандартной тестовой ATI Radeon X1900XTX. Дополнительного 6-контактного выхода для подключения питания к такой видеокарте на блоке питания не нашлось, поэтому был использован переходник. Но, увы, видеокарта при включении лишь раскручивала кулер до максимальных оборотов (что всегда происходит, но лишь на короткое время), но демонстрировать изображение отказывалась. Компьютер нормально загружался и работал с интегрированным видео (под несмолкающий аккомпанемент кулера на видеокарте) и проходил без сбоев даже тяжелые тесты, так что списать такое поведение на недостаточную мощность блока питания едва ли корректно. Скорее всего наблюдается локальная несовместимость с конкретно данной моделью видеокарты.

Но повторив тест с оказавшейся под рукой картой на Radeon X800 XL, не требующей внешнего питания, мы никаких отклонений от нормы не обнаружили, и, в частности, убедились, что с добавлением такой карты, система не превращается в шумящую печку, напротив, нагрев остальных компонентов возрос незначительно, о чем подробнее читайте ниже.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.16, -0.17Очень хорошо
Уровень шума, дБ (А): -75.4Средне
Динамический диапазон, дБ (А): 75.5Средне
Гармонические искажения, %: 0.0100Очень хорошо
Интермодуляционные искажения + шум, %: 0.043Хорошо
Взаимопроникновение каналов, дБ: -78.6Очень хорошо
Интермодуляции на 10 кГц, %: 0.043Хорошо

Общая оценка: Хорошо (подробнее). Результат более похожий на характеристики аудиокодеков стандарта AC’97, что вдвойне способно ввести в заблуждение, учитывая, что в руководстве интегрированный кодек помечен как AC’97. Досадный недочет, ведь в компактных системах PCI-слоты в большом дефиците, а, значит, приходится максимально ограничиваться собственной функциональностью системы, которая должна соответствовать, по меньшей мере, среднему уровню современных системных плат, а, в идеале, и превосходить его.

BIOS платы не содержит разгонных настроек, из всех подобных возможностей имеется лишь выбор напряжения питания памяти, что может быть полезно для повышения стабильности в случае неправильного автоматического определения напряжения у моделей из числа дорогих, имеющих нестандартное штатное напряжение (впрочем, их использование в данном случае неоправданно, поскольку такие модули рассчитаны на разгон).

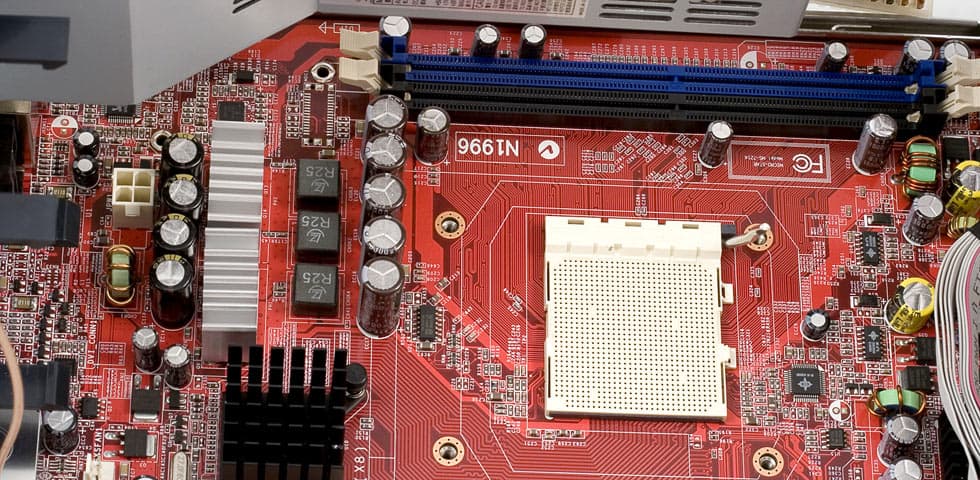

На плате установлен 3-канальный стабилизатор напряжения питания процессора, имеется по 2 полевых транзистора на канал, для охлаждения которых применены радиаторы, конденсаторы в количестве 5 штук емкостью 3300 мкФ и 4 по 1500 мкФ несут марку United Chemi-Con. Единственная перемычка на плате выполняет сброс CMOS, расположена очень удобно.

Система охлаждения и температурный режим

Система охлаждения MSI mPC 51PV состоит из процессорного кулера, вентилятора на задней панели, служащего для вытяжки горячего воздуха из корпуса, и вентилятора в блоке питания, также попутно охлаждающего компоненты в корпусе. Все вентиляторы с регулируемой частотой вращения, для процессорного и системного частота задается платой, в BIOS имеется лишь возможность включить или выключить режим Smart Fan, температурные пороги, соответствующие разным частотам вращения, доступные в версии 1.0, для актуальной на момент тестирования 1.1 были убраны. Частота вращения вентилятора в блоке питания задается автоматически, в зависимости от показаний термодатчика, встроенного в БП.

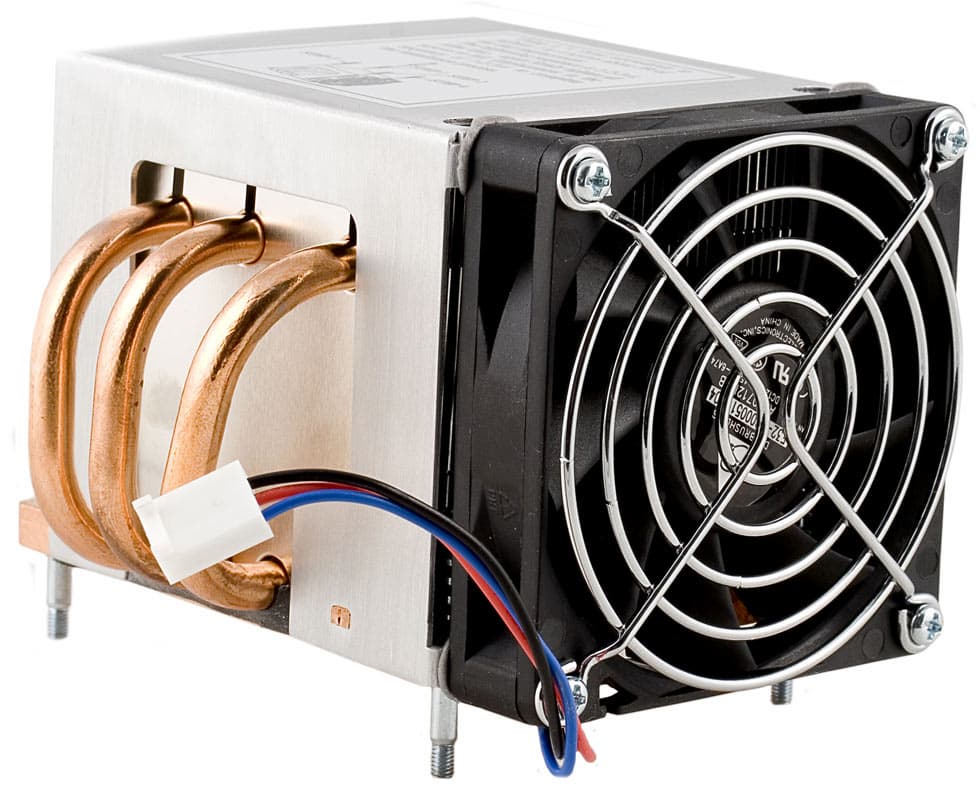

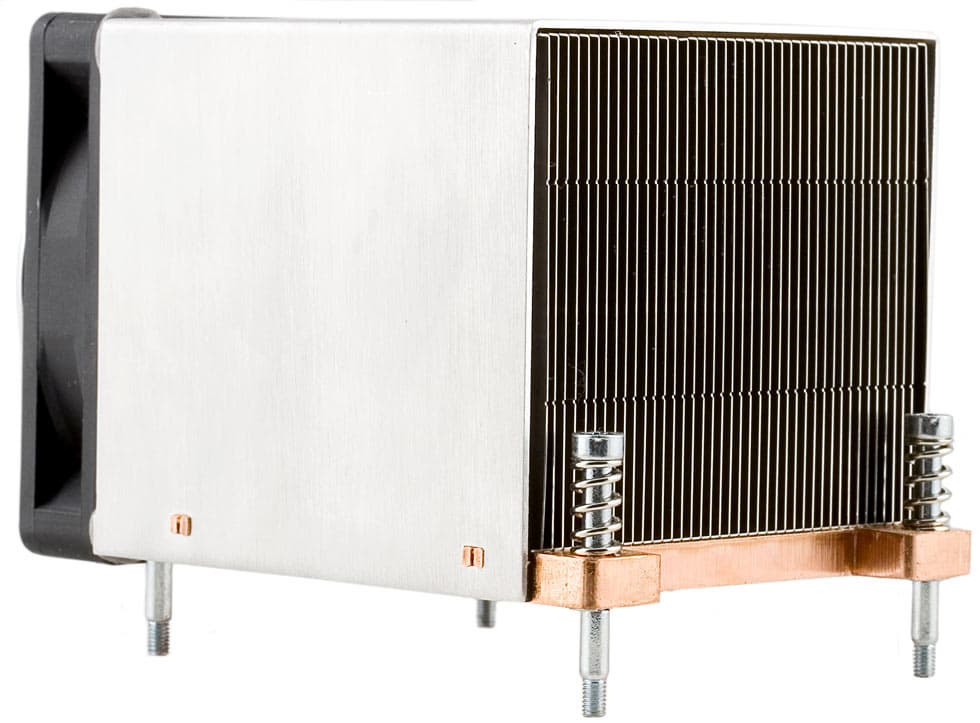

Процессорный кулер представляет собой традиционную для MSI mPC конструкцию, встречавшуюся в корпусах этой серии с самого начала. Кулер достаточно эффективный и малошумный на оборотах до 2000 об/мин, на которых он и работал в нашем случае, в режимах с «офисной» нагрузкой, несмотря на то, что в тестах использовался относительно сильно греющийся Athlon 64 X2 4000+ из 90 нм ревизии с TDP=89 Вт (и режим Cool’n’Quiet выключен). Разумеется, распространенные сейчас 65 нм версии Athlon 64 X2 Energy Efficient c TDP=65 Вт смотрятся наиболее подходящим выбором для любых компактных корпусов, мы же стараемся выяснить поведение системы в граничных условиях, предполагая, что в оптимальных она будет себя вести, по меньшей мере, не хуже.

Кулер монтируется на плату с помощью 4 винтов, о порядке затяжки и необходимости соблюдать умеренность усилия написано на этикетке на самом кулере и в инструкции. Тем не менее, учитывая, что для сборки и установки остальных компонентов корпуса не требуется отвертка, и здесь хотелось бы видеть более простой и дружелюбный способ крепления.

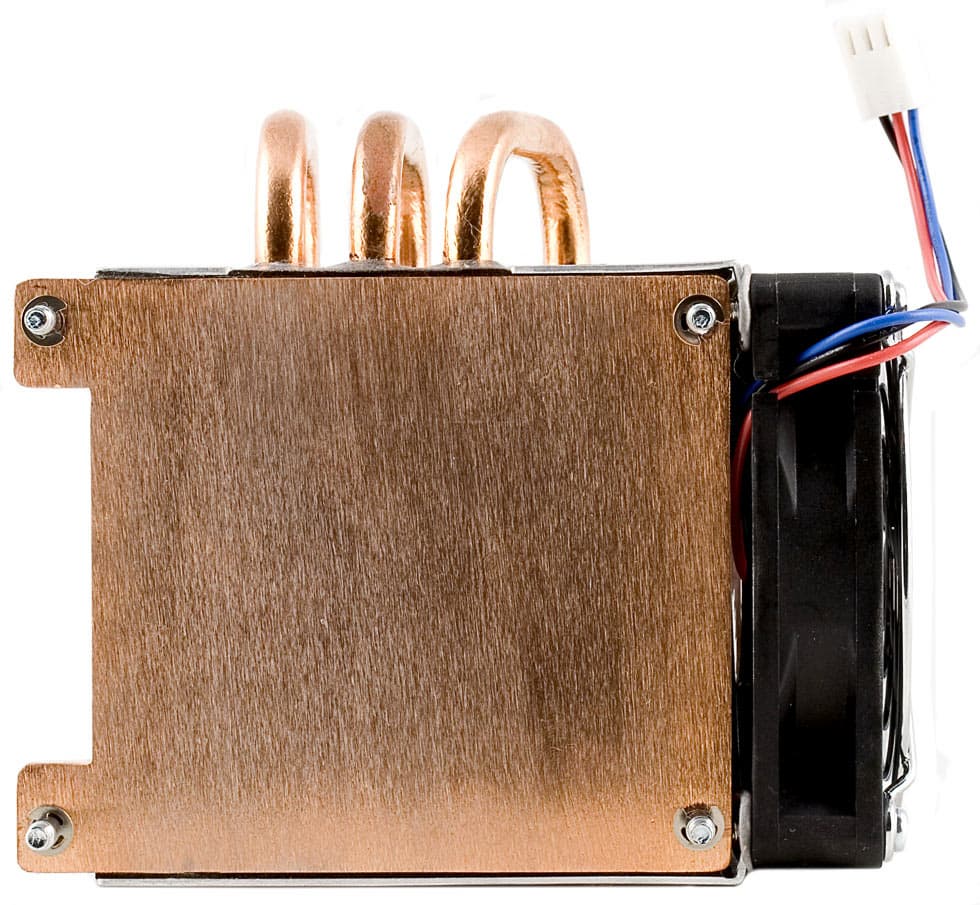

Основание кулера медное с нанесенной достаточно качественной термопастой (на фото кулер уже после многократной установки), ребра радиатора — алюминиевые, передача тепла дополнительно усилена тепловыми трубками.

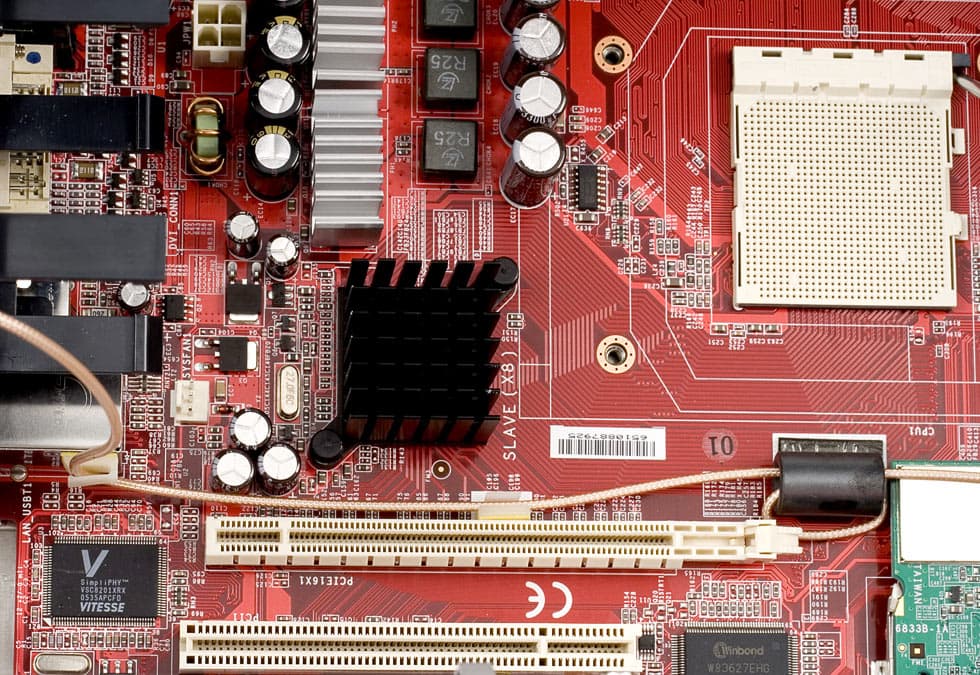

Для охлаждения северного моста чипсета служит компактный радиатор, на первый взгляд слишком маленький, ведь, как нам известно, по опыту тестирования полноразмерных плат на этом чипсете, греется он достаточно сильно. Однако, расположение обоих мостов чипсета в потоке воздуха от процессорного вентилятора позволяет обойтись пассивным охлаждением, и перегрева нет.

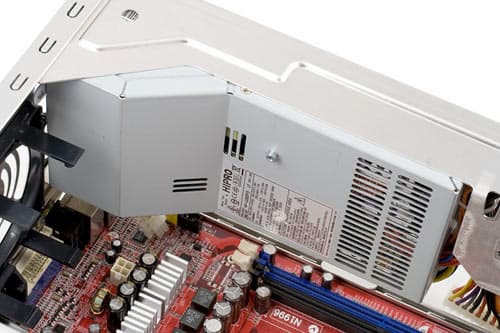

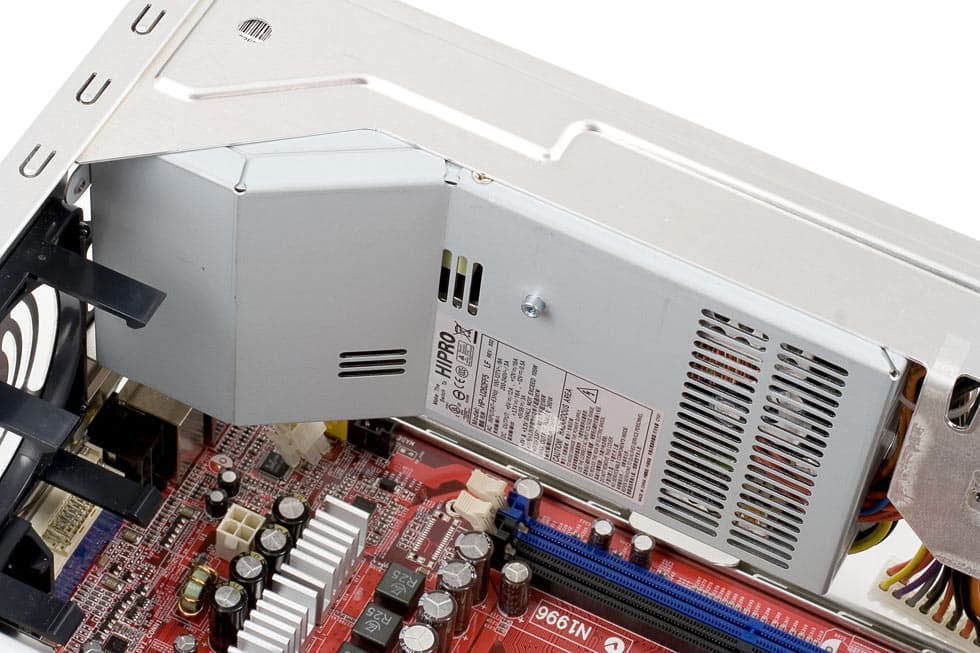

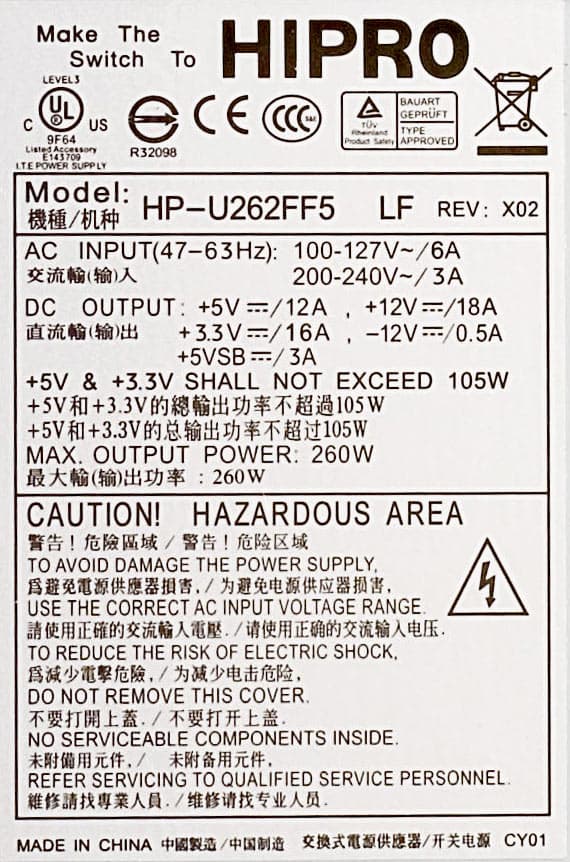

Блок питания также способствует вытяжке нагретого воздуха из корпуса, из области модулей памяти и дискового отсека. В корпусе установлен БП мощностью 260 Вт HIPRO HP-U262FF5, маркировка рекомендует не превышать потребление по линиям +5 и +3,3 В сверх 105 Вт.

Тестирование тепловыделения проводилось с помощью утилиты SpeedFan в полностью автоматическом режиме (поскольку никакого другого BIOS платы не допускает). Система была укомплектована процессором AMD Athlon 64 X2 4000+, видеокартой ATI Radeon X800 XL 256 MB (в случае тестов с внешней видеокартой, а не с интегрированным ядром чипсета), звуковой картой ESI Juli@, жестким диском на 7200 об/мин и DVD-приводом. Максимальная загрузка системы обеспечивалась игрой FarCry в высоком разрешении, а для дополнительного поддержания процессора в максимально нагруженном состоянии был запущен встроенный бенчмарк архиватора WinRAR (с минимальным приоритетом для процесса архивирования в «Диспетчере задач» Windows). Режим воспроизведения видео соответствовал циклическому прогону ролика в формате MPEG2 с разрешением 1080i.

В первую очередь обращает на себя внимание отличная, если не сказать идеальная, ситуация с охлаждением винчестера и платы (то есть поддержание оптимальной температуры в корпусе), вне зависимости от характера нагрузки. Процессор и чипсет также охлаждаются надежно, и даже в длительных тестах полностью загруженный процессор едва взял планку 50 градусов, тогда как многие пользователи настольных плат устанавливают это значение в качестве целевой температуры, на которой процессор работает в течении всего сеанса, в то время как кулер едва вращается, и это вполне допустимо. Впрочем, у данного явления есть и оборотная сторона, в режимах работы с нагрузкой компьютер уже нельзя назвать бесшумным. И если в офисном режиме при частоте вращения 1600 об/мин — для системного кулера и 1900 — для процессорного, уровень шума соответствует очень тихой полноразмерной системе, а при воспроизведении видео будет заглушен даже тихим звуковым сопровождением, то в режиме максимальной нагрузки работа системы охлаждения обращает на себя внимание. Надо отметить, что при максимальной нагрузке обороты кулеров не были постоянными: когда температура возрастала, обороты поднимались и по мере охлаждения возвращались к исходному значению, что также отвлекает, но главное, судя по результатам, особой необходимости в разгоне вентиляторов не было, вполне допустимо было бы закрепить меньшую частоту.

С добавлением видеокарты, частота вращения системного и процессорного кулеров в режиме без нагрузки осталась прежней, и нагрев компонентов также вырос незначительно, но даже небольшая нагрузка в виде декодирования видео приводила к разгону обоих вентиляторов до 2000 об/мин, что в сочетании с добавкой шума от собственного вентилятора на видеокарте, создавало ощутимый фон, ну а в режиме максимальной загрузки обороты поднимались до 2700 и 3700 об/мин для системного и процессорного кулеров, и такой режим даже нетребовательные пользователи, наверняка, назовут шумным. Надо, однако, отметить, что до максимальных величин (4000 и 4400 об/мин, соответственно) во всех случаях оставался ощутимый запас, тоже самое можно сказать и о нагреве компонентов, условия работы которых в данном корпусе более чем комфортные.

Иными словами, понизить обороты не в ущерб ресурсу компонентов можно вполне (хоть в BIOS и нет соответствующей возможности, на помощь готов прийти тот же SpeedFan, который позволяет ограничить максимальную частоту вращения процессорного и системного вентиляторов, при этом автоматическое управление продолжает работать, то есть снижать обороты относительно выбранного максимума). Следить при этом в первую очередь следует за нагревом чипсета, поскольку находящаяся поблизости видеокарта отдает часть тепла через графический порт на плату, да и температуру воздуха в области чипсета повышает, чем и объясняется на первый взгляд странная ситуация, что нагрев чипсета при работе с видеокартой выше, чем при задействовании интегрированного графического ядра. Ведь температуры, на которых привыкли работать графические процессоры, не идут ни в какое сравнение с нагревом остальных компонентов.

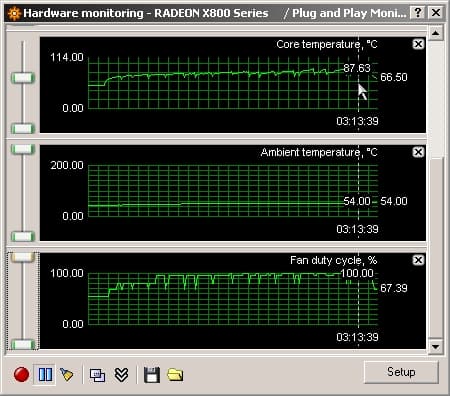

Полученный результат для видеокарты, в отличие от чипсета, мало зависит от окружения, до аналогичных температур она нагревалась и в полноразмерном корпусе, к стабильности работы замечаний не возникало. А в качестве восполнения отсутствия официальной информации по поддерживаемым видеокартам удалось выяснить, что система гарантированно работоспособна на картах с процессорами GeForce 7600GT и Radeon X1650XT (и, всех с еще меньшим энергопотреблением), соответственно, из более современных идеальными кандидатами выглядят Radeon HD 2400 и HD 2600.

Комплектация и краткие характеристики barebone-комплекта

Комплект поставки, по меркам таких систем, максимально скромный, в наличии лишь руководство пользователя, диск с драйверами и съемная радиоантенна на заднюю панель. Набор фирменных утилит на диске также выглядит небогато, есть лишь Live Update для обновления BIOS и драйверов, с автоматической закачкой свежей версии с сайта производителя, и PC Alert 4 для мониторинга системных параметров. Наш экземпляр прибыл в белой коробке без обозначений, розничные могут быть упакованы в более красочную упаковку из глянцевого картона.

  • Формат корпуса: «кубик»
  • Размеры корпуса (Ш×Г×В): 210×330×175 мм
  • Отсеки: 1 внутренний 3,5", 1 внешний 5,25"
  • БП: HIPRO HP-U262FF5, 260 Вт
  • Плата, чипсет: MS-7214, GeForce 6150 + nForce 430
  • Видео: встроенная графика GeForce 6150
  • Аудио: HDA-кодек Realtek ALC880
  • Сеть: 10/100/1000 Мбит/с Gigabit Ethernet, PHY-контроллер CIS8201, Wi-Fi-адаптер на контроллере RT2561T
  • Слоты расширения: 1 PCIEx16 (для полноразмерных карт) и 1 PCI
  • Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB 2.0, 2 FireWire 400, оптический S/PDIF In
  • Разъемы на задней панели: 5 Audio, оптический S/PDIF Out, 2 PS/2, ТВ-выходы (композитный и S-Video), 1 DVI, 1 VGA, 1 COM, 4 USB (2.0), 1 LAN

Исследование производительности

Тестовый стенд:

  • Процессор: AMD Athlon 64 X2 4000+, Socket AM2
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: интегрированное в чипсет графическое ядро
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP2
    • DirectX 9.0c
    • NVIDIA ForceWare 93.71
  • Тестовые приложения:
    • 7-Zip 4.10b
    • кодек XviD 1.0.2 (29.08.2004)
    • Doom 3 (v1.0.1282)
    • FarCry (v1.1.3.1337)
    • Unreal Tournament 2004 (v3339)

Для сравнения использовался результат системной платы ASUS M2NPV-VM на аналогичном чипсете. Результаты в игровых тестах приведены только для режима работы с интегрированным графическим ядром, поскольку, как уже отмечалось, нашу стандартную видеокарту, на которой накоплены результаты тестирования системных плат, в MSI mPC 51PV удалось установить лишь механически.

Тест интегрированная графика внешняя графика
ASUS M2NPV-VM MSI mPC 51PV ASUS M2NPV-VM MSI mPC 51PV
Архивирование в 7-Zip, мин:сек 6:43 6:47 6:39 6:46
Кодирование MPEG4 (XviD), мин:сек 6:05 6:09 6:02 6:08
Unreal Tournament 2004 (Low@640×480), fps 43,0 42,3 - -
Unreal Tournament 2004 (High@1024×768), fps 18,8 18,5 - -
FarCry (Medium@800×600), fps 32,5 31,7 - -
DOOM III (Medium@800×600), fps 14,2 13,8 - -

Перед нами действительно система на чипсете GeForce 6150 с обещанной для данной модели частотой графического ядра, что, несомненно радует, как и факт минимального отставания в тестах от системной платы от ASUS, несмотря на невозможность выставить в BIOS хотя бы основные тайминги памяти (с этой задачей BIOS справился автоматически).

Заключение

Впечатление от рассмотренного barebone-комплекта осталось в целом положительное, конструкция, предложенная инженерами MSI, действительно очень напоминает конструктор, и сборка не должна вызвать затруднений даже у пользователей не очень дружных с отверткой. А это важно, поскольку сама идея таких систем предполагает не только компактность и оригинальный внешний вид, но и возможность легко и быстро, следуя шагам, наглядно проиллюстрированным в руководстве, собрать себе компьютер. Функциональность вызвала бы одобрение, если не использование устаревшего аудиокодека, в остальном замечаний нет. По шумовым характеристикам конструкция MSI уступает аналогичным по функциональности моделям Shuttle, но в первую очередь, за счет менее продуманного режима Smart Fan (а вернее отсутствия каких-либо режимов, кроме полностью автоматического), между тем по эффективности охлаждения решение MSI, пусть и выглядящее менее замысловато, также достойно высокой оценки. Соответственно, если вы согласны потратить время и вручную, например, с помощью утилиты SpeedFan выставить частоты вращения вентиляторов для своей конфигурации, сможете получить столь же малошумную систему. Разумеется, пожелание выбирать для комплектации экономичные компоненты действительно в случае любых компактных систем, что позволит добиться минимальной шумности не только в легких режимах, но и под нагрузкой.

В заключение приведем краткий список характерных плюсов и минусов рассмотренного barebone-комплекта.

Плюсы:

  • Высокий уровень производительности и поддержка всех современных процессоров для Socket AM2
  • Удобная сборка/разборка
  • Высокая эффективность системы охлаждения при умеренном уровне шума
  • Оригинальный процессорный кулер в комплекте
  • Cохранение внешнего вида лицевой панели после установки оптического накопителя
  • Возможность установки высокопрофильных плат PCIEx16 и PCI
  • Наличие полнофункциональной версии чипсета GeForce 6150
  • Поддержка FireWire

Минусы:

  • В полностью автоматическом режиме Smart Fan вентиляторы работают на завышенных скоростях (упор сделан на эффективность охлаждения в ущерб бесшумности), полезно было бы наличие в BIOS расширенного раздела, а еще лучше фирменной утилиты для настройки

По результатам тестирования MSI MEGA mPC 51PV получает награду за оригинальный дизайн.

Original Design - по результатам исследования, продукт награждается за уникальные особенности дизайна

Стоимость (средняя текущая цена (количество предложений) модели mPC 51PV в московской рознице: Н/Д(0)).
