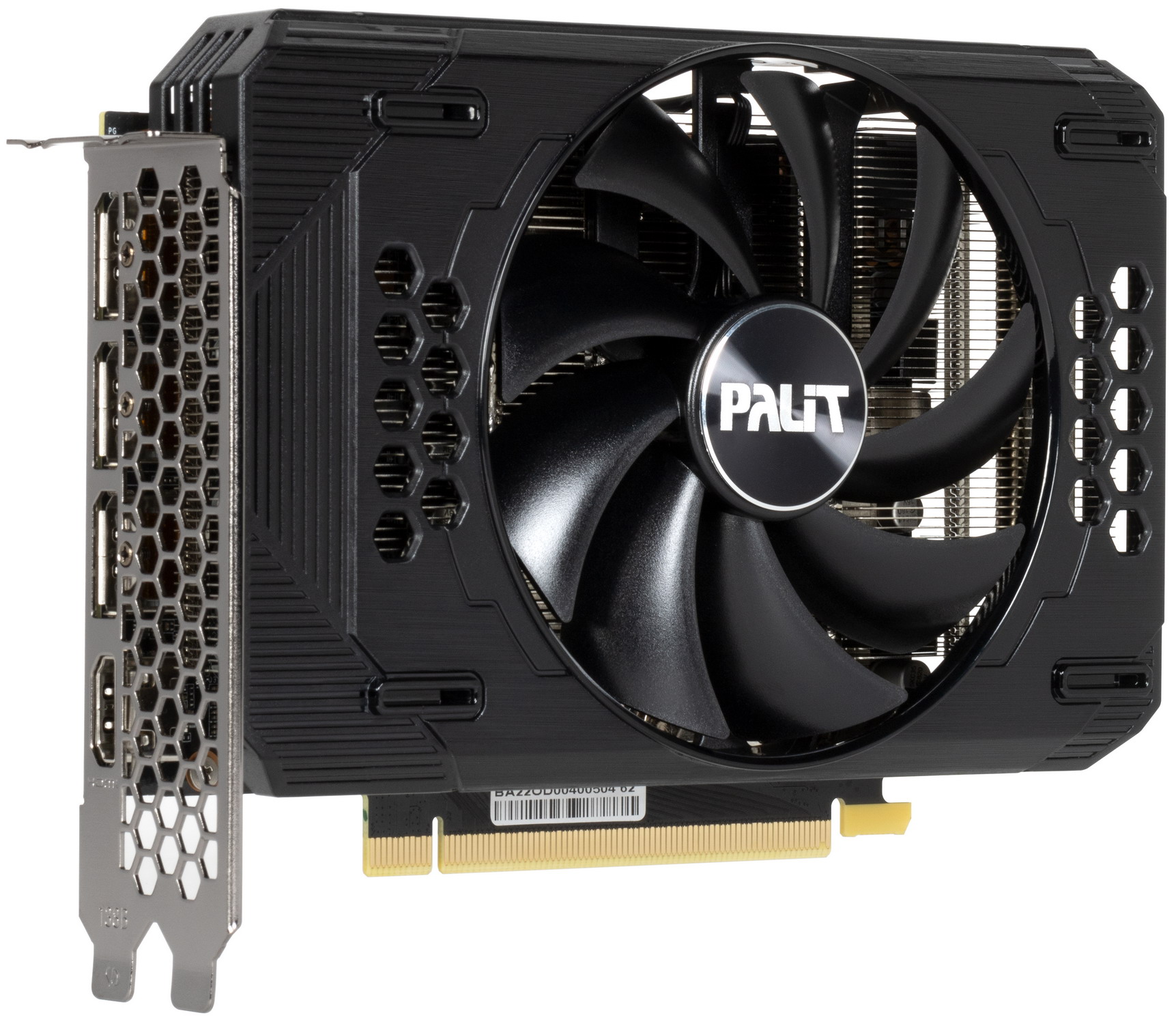

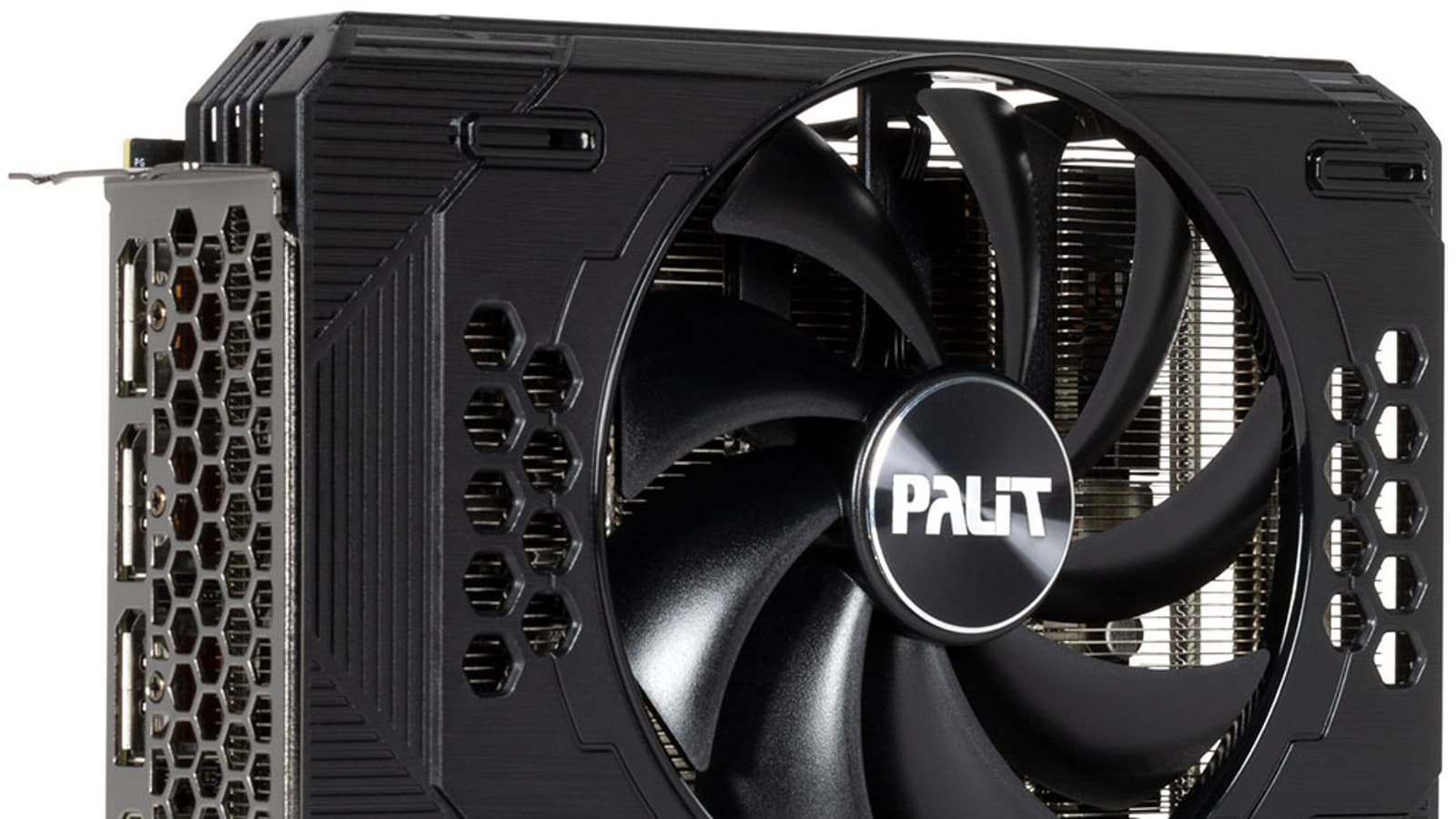

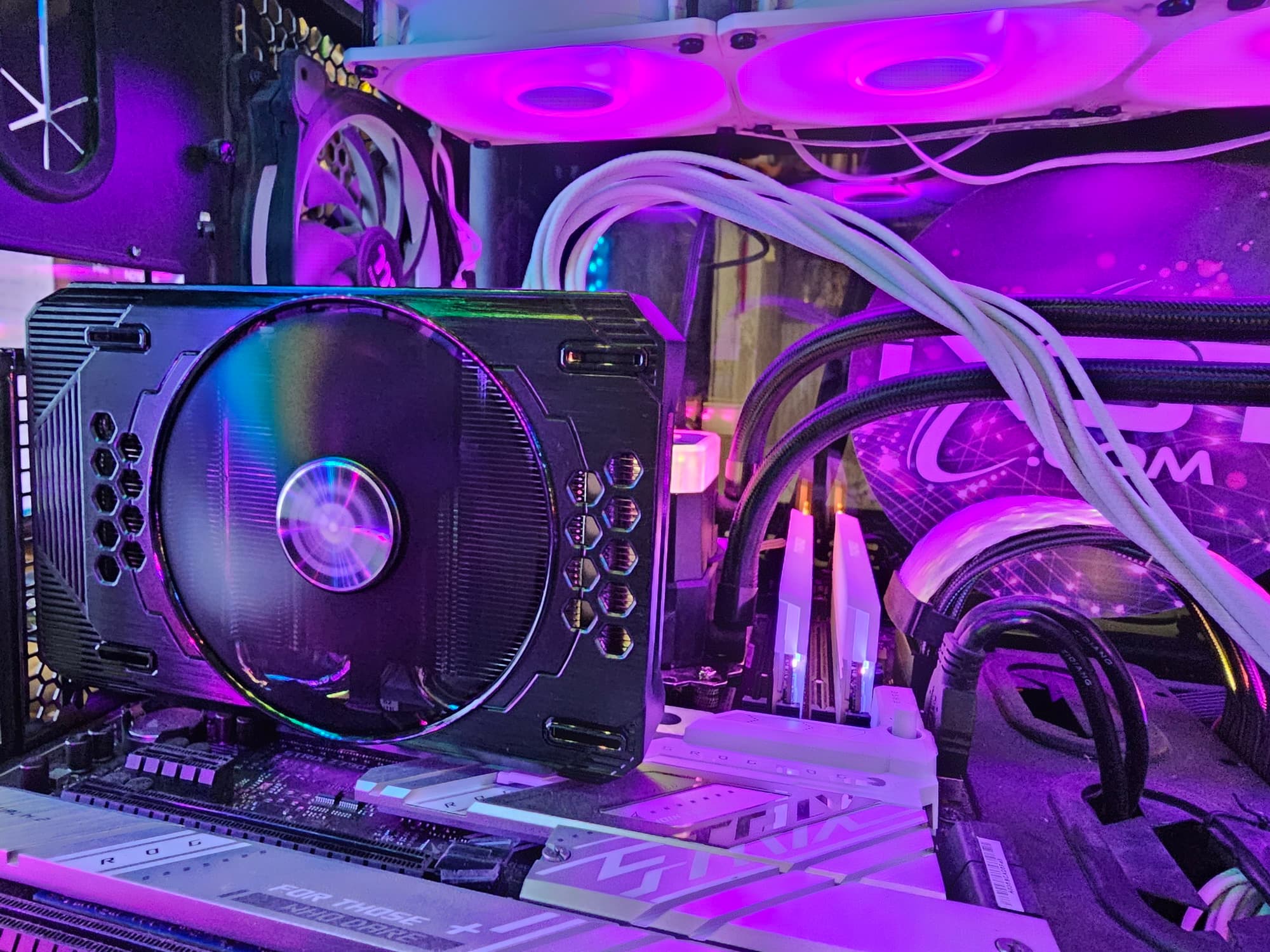

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Palit GeForce RTX 3060 StormX 8 ГБ 128-битной GDDR6
Кратко о главном
Сегодня мы рассмотрим еще одну видеокарту Nvidia, но не из современного поколения GeForce RTX 40, а модификацию одного из ускорителей прошлого поколения — GeForce RTX 3060, но с 8 ГБ памяти, а не с 12 ГБ (изначально GeForce RTX 3060 был выпущен именно с 12 ГБ).

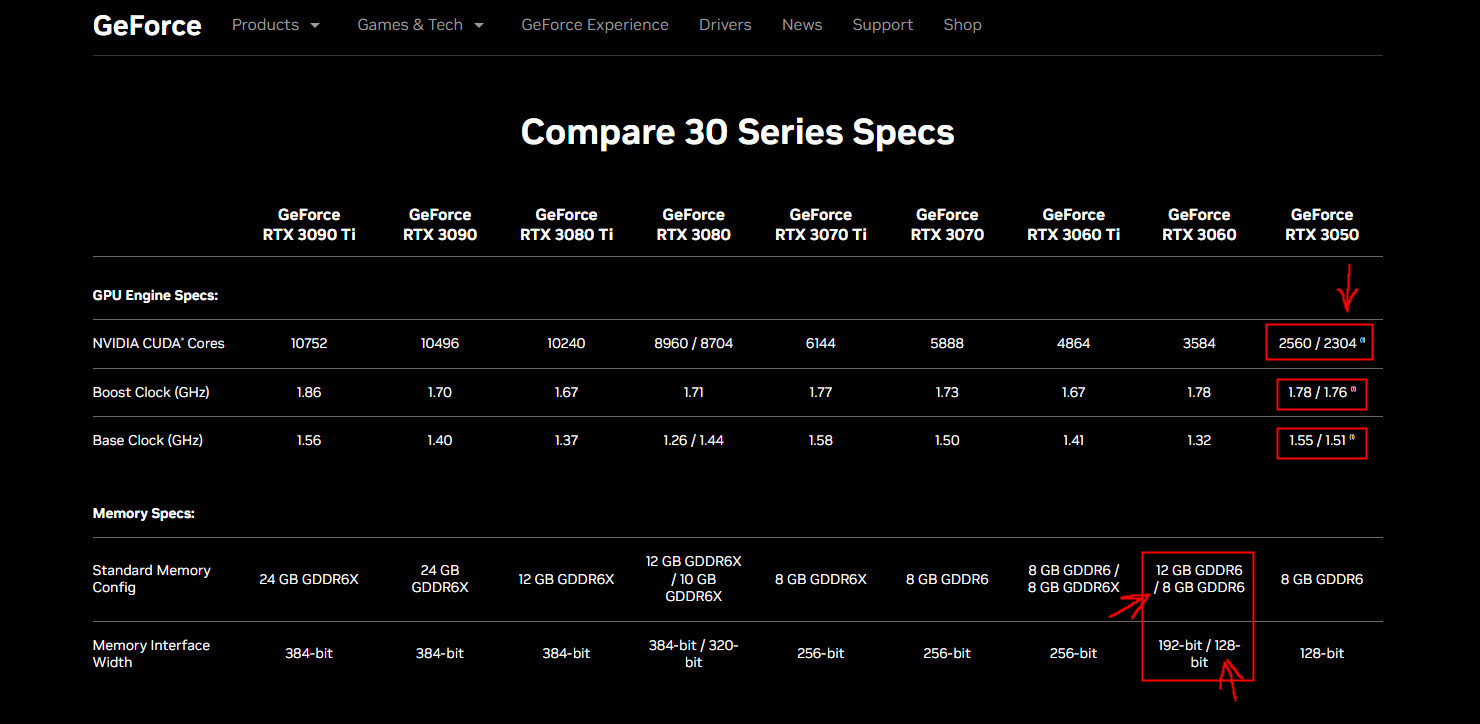

Так выглядит таблица с характеристиками всех продуктов семейства GeForce RTX 30 на сайте Nvidia:
На мгновение вернувшись еще глубже в прошлое, можно вспомнить про времена GeForce FX 5000, когда существовали две версии GeForce FX 5600 Ultra под одним названием, но с разными GPU — по количеству исполнительных блоков и по частотам работы. Сегодня же мы поговорим о двух вариантах GeForce RTX 3060 — с разным объемом памяти. Нет, GPU в обоих случаях один и тот же, до откровенного обмана Nvidia не опустилась. Однако у новинки не просто меньше памяти, но и в полтора раза более узкая шина памяти (и, соответственно, ПСП). В итоге производительность GeForce RTX 3060 с 8 ГБ памяти оказывается заметно ниже, чем у модели с 12 ГБ, и вовсе не из-за объема памяти как такового.
Впрочем, GeForce RTX 3050 вполне официально существует именно что в двух вариантах под одним именем — с разным количеством рабочих блоков и разными частотами. Компания Afox, например, дала видеокарте, основанной на урезанном GeForce RTX 3050, название GeForce RTX 3050 Combat Edition, чтобы покупателям было проще ориентироваться. А вот Palit в данном случае выпустила карту с 8 ГБ памяти, никак не отметив иные ее отличия от варианта на базе того же GeForce RTX 3060 с тем же названием. Хотя могли бы тоже придумать какое-нибудь маркетинговое название для обозначения таких моделей. Впрочем, возможно, Nvidia запрещает своим основным партнерам давать продуктам какие-либо суффиксы, отмечающие карты с урезанными шиной памяти или GPU. Именно поэтому перед нами сегодня продукт Palit из серии StormX с обычным названием.
Посчитаем ПСП у варианта GeForce RTX 3060 с 12 ГБ памяти: шина 192 бит (6 микросхем по 2 ГБ) и эффективная частота 15 ГГц дают 192/8×15=360 ГБ/с. У варианта с 8 ГБ памяти шина в полтора раза у́же, а эффективная частота та же, то есть получаем 240 ГБ/с. Но окажется ли она узким местом, так называемым бутылочным горлышком? До тестирования мы можем лишь заметить, что оба варианта встречаются в продаже по очень близким ценам. Безусловно, такой обзор следовало выпустить, как только появились GeForce RTX 3060 с 8 ГБ (причем появились они тихо и без анонсов). Однако никто не мог ожидать, что они получат такое широкое распространение.
Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.

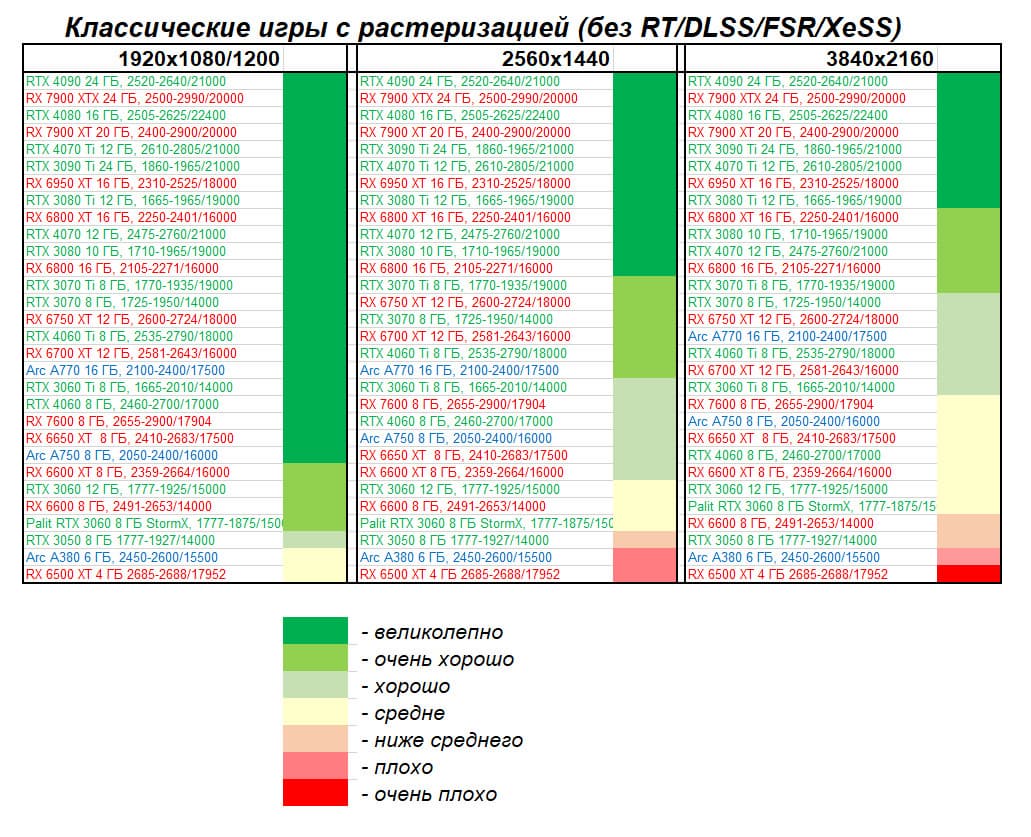

Игры без использования трассировки лучей (классическая растеризация):
Отлично видно, что GeForce RTX 3060 создан для Full HD, однако и в 2.5K в ряде игр обеспечивает приличную производительность при максимальных настройках графики. Один близкий соперник в лице Radeon RX 6600 попадает идеально между 8- и 12-гигабайтными вариантами GeForce RTX 3060. Другой, в лице Arc A750, заметно опережает даже GeForce RTX 3060 с 12 ГБ.

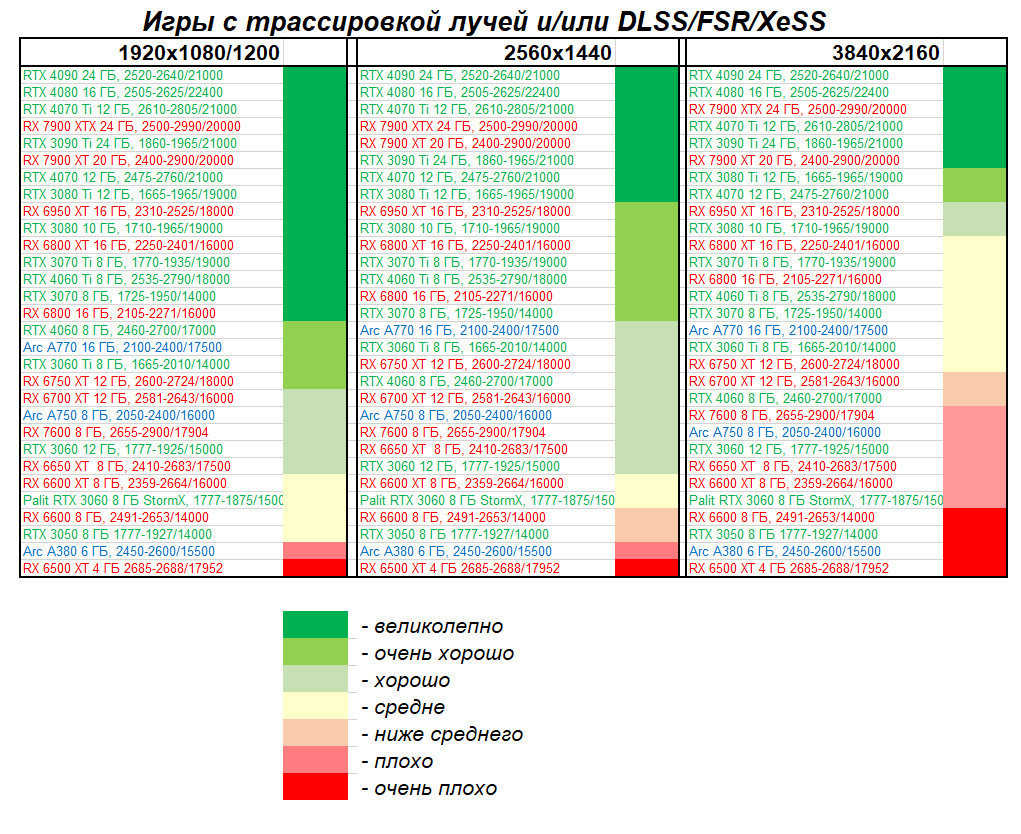

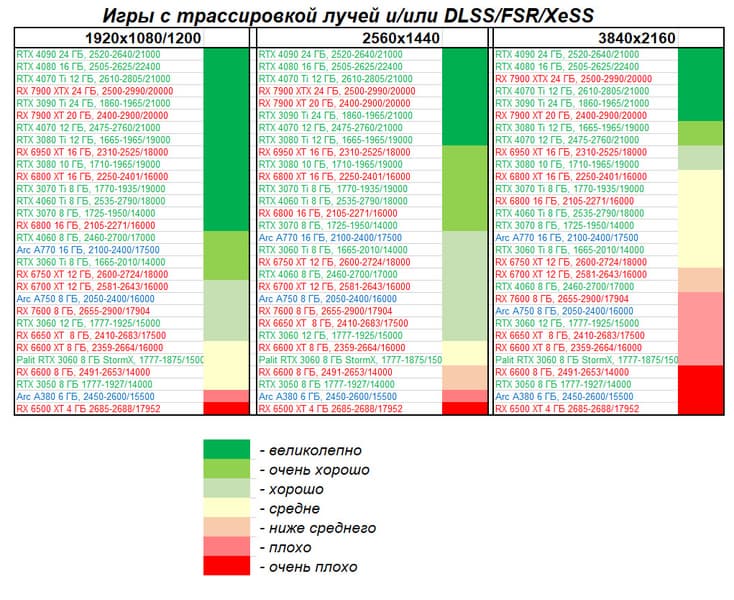

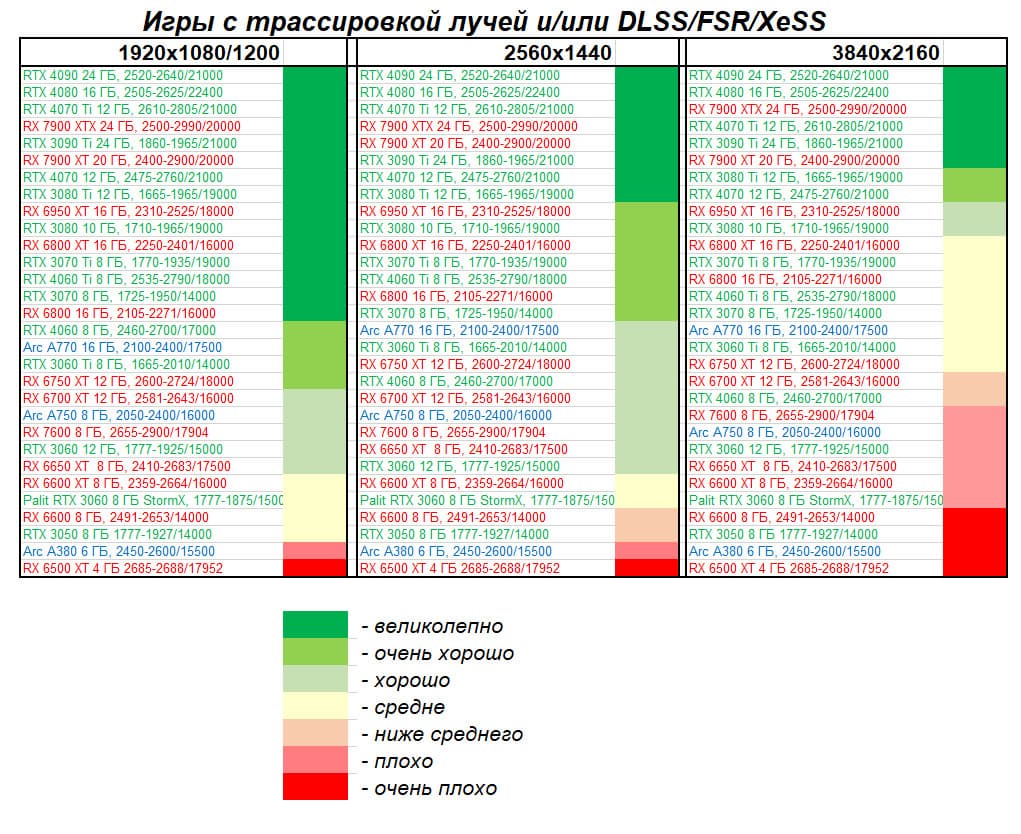

Игры с использованием трассировки лучей и DLSS/FSR/XeSS:
Если же возникает желание использовать в играх трассировку лучей, то GeForce RTX 3060 может обеспечить комфорт при максимальных настройках графики уже только в разрешении Full HD и с обязательным применением DLSS/FSR/XeSS. В некоторые игры с RT+DLSS получится приемлемо поиграть и в 2.5K, но тогда лучше иметь GeForce RTX 3060 с 12 ГБ.
Характеристики карты
Компания Palit Microsystems (торговая марка Palit) основана в 1988 году в Китайской Республике (Тайвань). Штаб-квартира — в Тайбэе/Тайвань, крупный центр по логистике — в Гонконге, второй офис (по продажам в Европе) — в Германии. Фабрики — в Китае. На рынке в России — с 1995 года (начинались продажи как безымянных продуктов, так называемых Noname, а под маркой Palit продукты начали идти только после 2000 года). В 2005 году компания приобрела торговую марку и ряд активов Gainward (после, по сути, банкротства одноименной компании), после чего был образован холдинг Palit Group. Был открыт еще один офис в Шеньжене, направленный на продажи в Китае.
| Palit GeForce RTX 3060 StormX 8 ГБ 128-битной GDDR6 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce RTX 3060 (GA106) | ||
| Интерфейс | PCI Express x16 4.0 | ||
| Частота работы GPU (ROPs), МГц | 1777(Boost)—1875(Max) | 1777(Boost)—1925(Max) | |
| Частота работы памяти (физическая (эффективная)), МГц | 1875 (15000) | ||
| Ширина шины обмена с памятью, бит | 128 | 192 | |
| Число вычислительных блоков в GPU | 28 | ||
| Число операций (ALU/CUDA) в блоке | 128 | ||
| Суммарное количество блоков ALU/CUDA | 3584 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 112 | ||
| Число блоков растеризации (ROP) | 48 | ||
| Число блоков Ray Tracing | 28 | ||
| Число тензорных блоков | 112 | ||
| Размеры, мм | 170×125×40 | 213×120×40 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | ||
| Цвет текстолита | черный | ||
| Энергопотребление пиковое в 3D, Вт | 151 | 155 | 159 |
| Энергопотребление в режиме 2D, Вт | 20 | 20 | 20 |
| Энергопотребление в режиме «сна», Вт | 10 | 10 | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 32,7 | 37,3 | 37,1 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 18,0 | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 18,0 | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a | ||
| Поддержка многопроцессорной работы | нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | ||
| Питание: 8-контактные разъемы | 1 | ||
| Питание: 6-контактные разъемы | 0 | ||
| Питание: 16-контактные разъемы | 0 | ||
| Вес карты с комплектом поставки (брутто), кг | 0,7 | 1,3 | 1,3 |
| Вес карты чистый (нетто), кг | 0,46 | 1,0 | 1,0 |
| Максимальное разрешение/частота, DisplayPort | 3840×2160@144 Гц, 7680×4320@60 Гц | ||
| Максимальное разрешение/частота, HDMI | 3840×2160@144 Гц, 7680×4320@60 Гц | ||
| Розничные предложения карты Palit | |||
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти SKHynix рассчитаны на условную номинальную частоту работы в 2000 (16000) МГц.

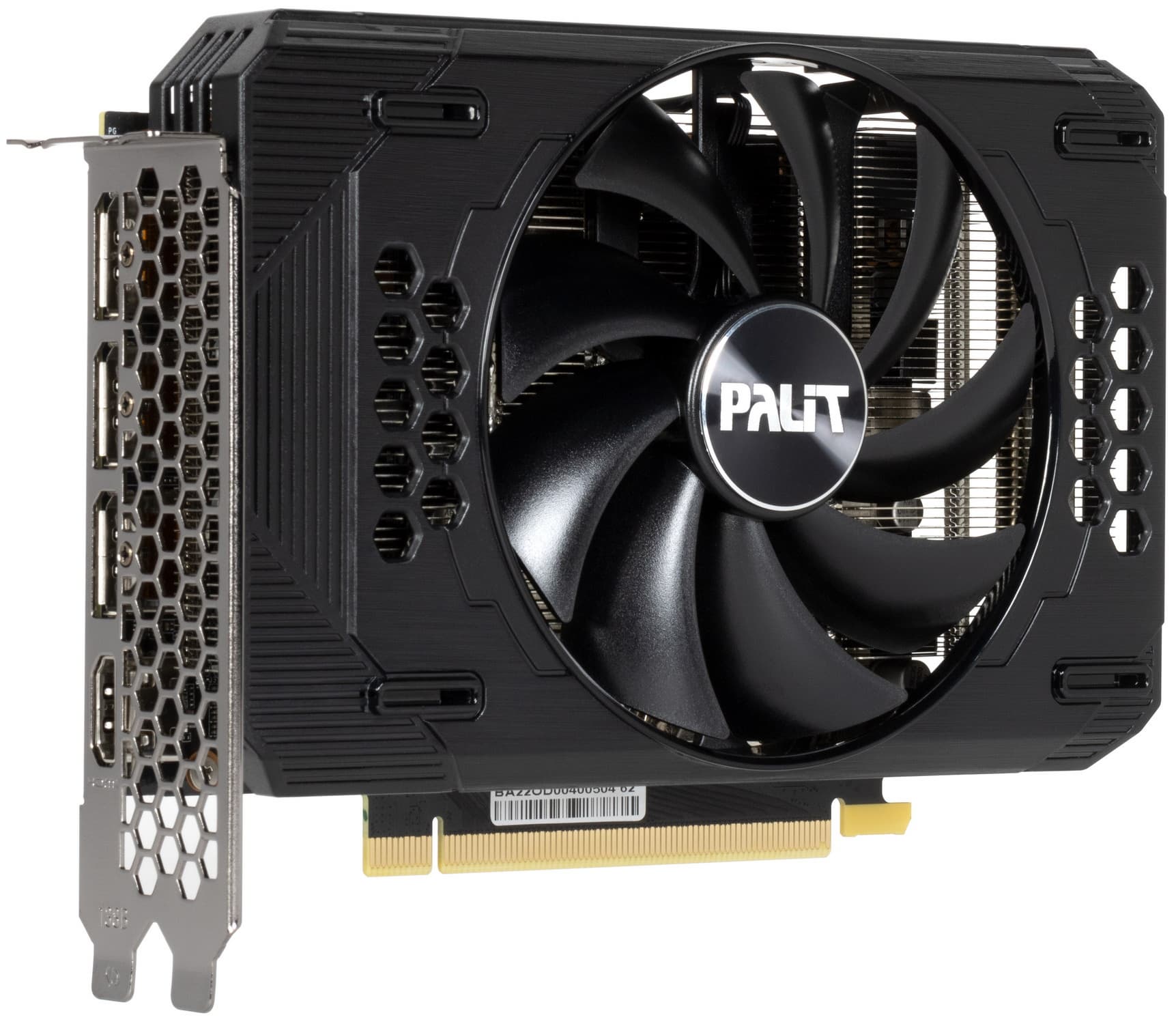

Особенности карты и сравнение с Palit GeForce RTX 3060 StormX (12 ГБ)
| Palit GeForce RTX 3060 StormX (8 ГБ) | Palit GeForce RTX 3060 StormX (12 ГБ) |
|---|---|
| вид спереди | |
|
|

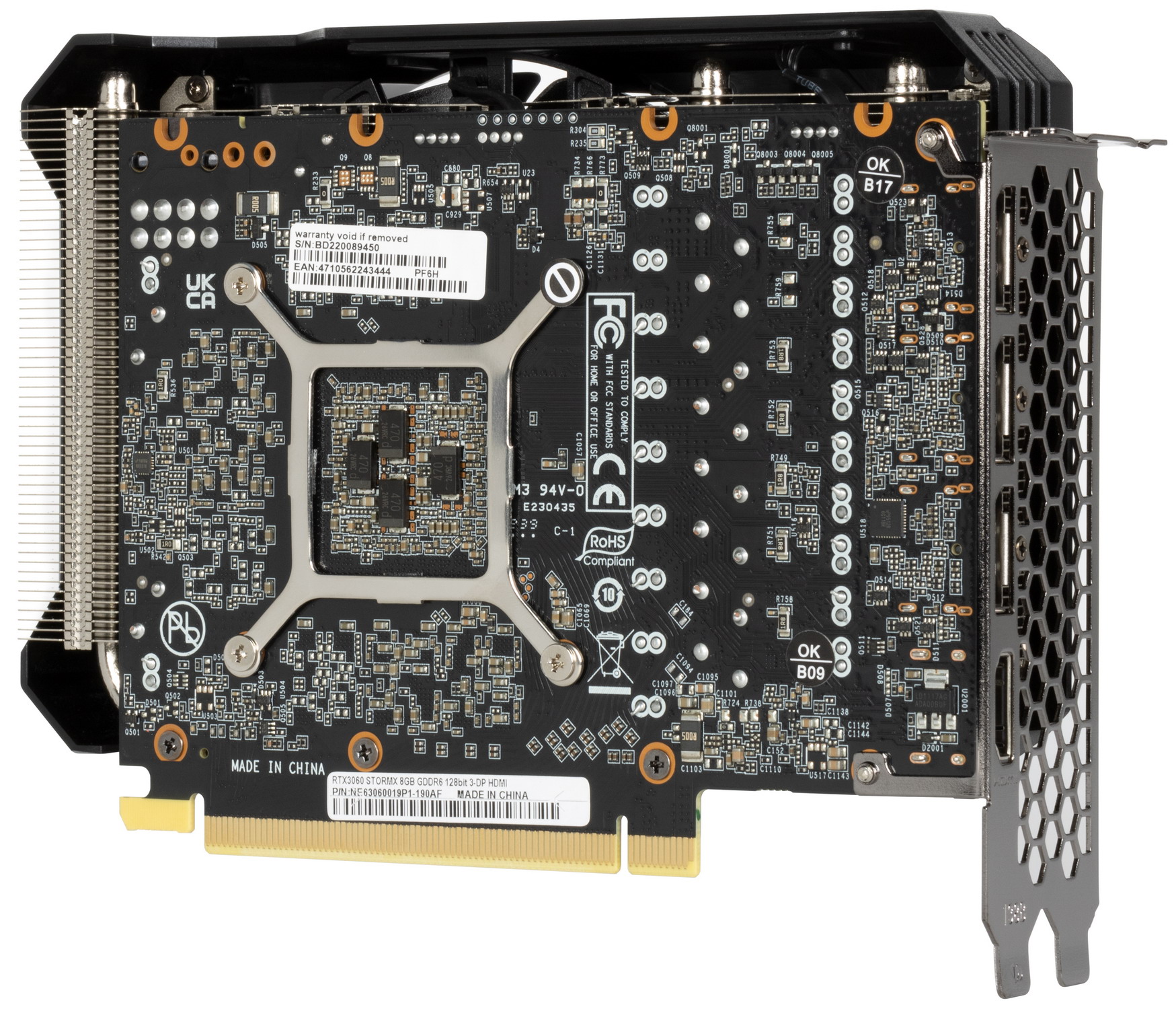

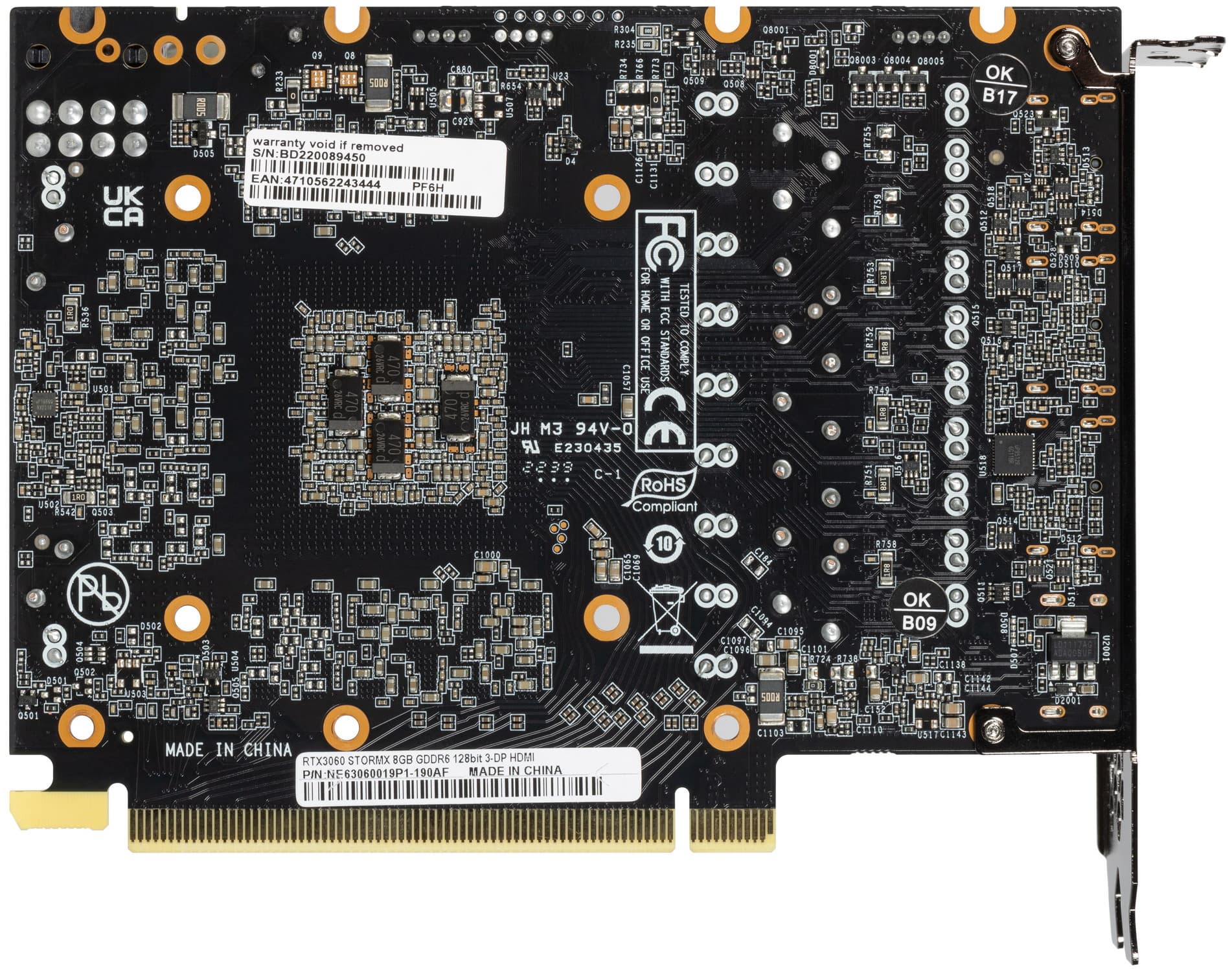

| вид сзади | |
|
|

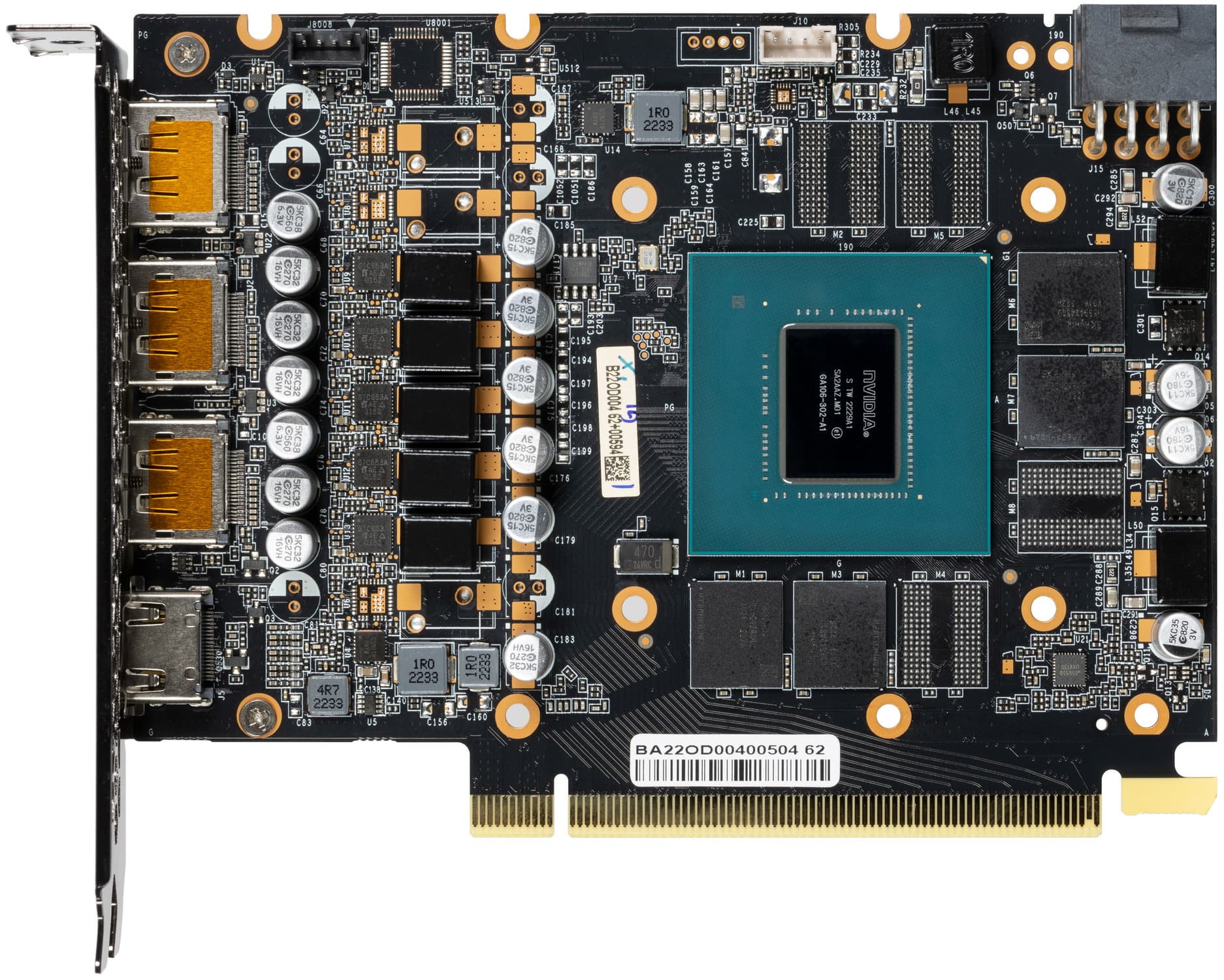

Приведено сравнение двух карт производителя одной и той же серии, чтобы показать наглядно: карты полностью одинаковые, разница лишь в установленных микросхемах памяти.

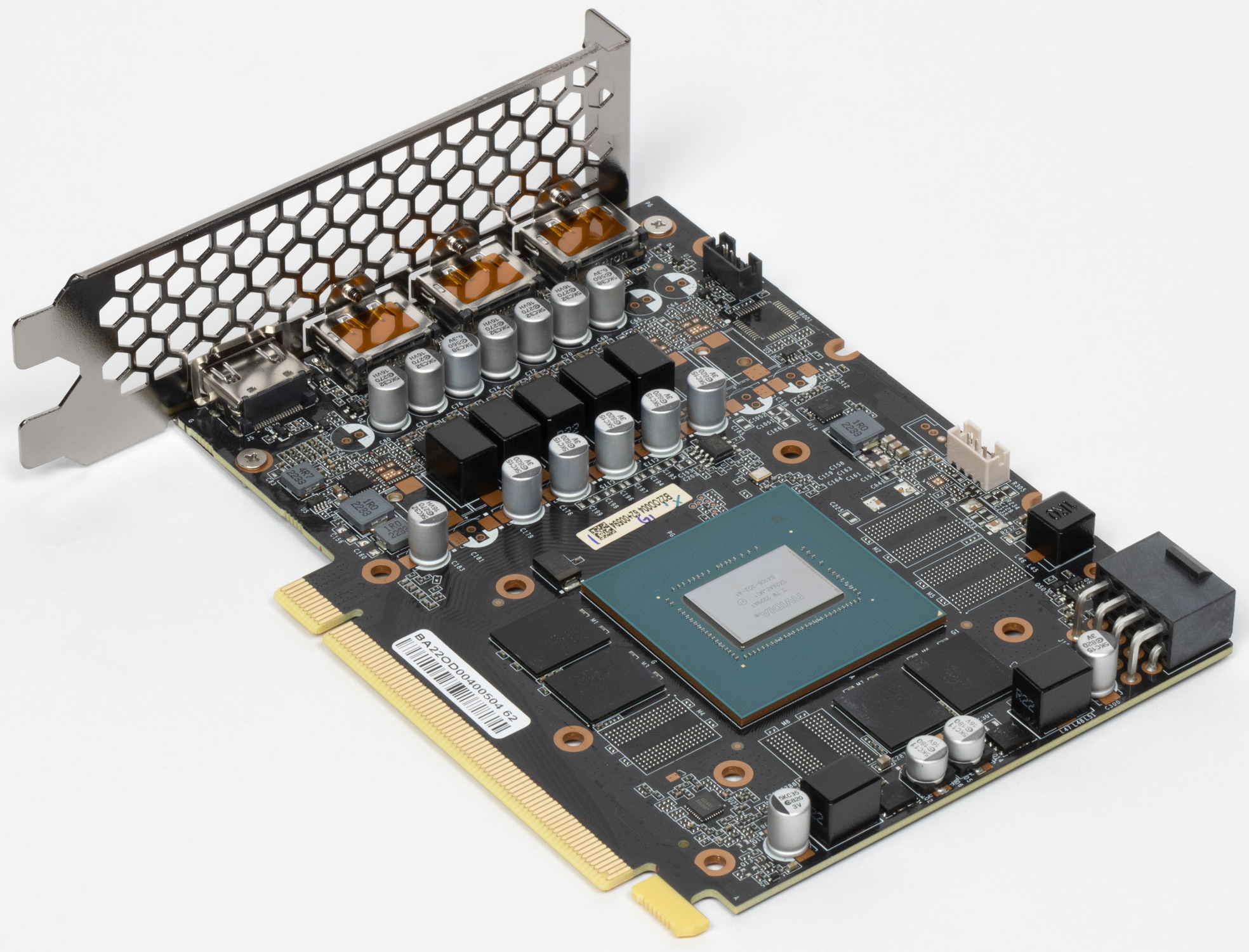

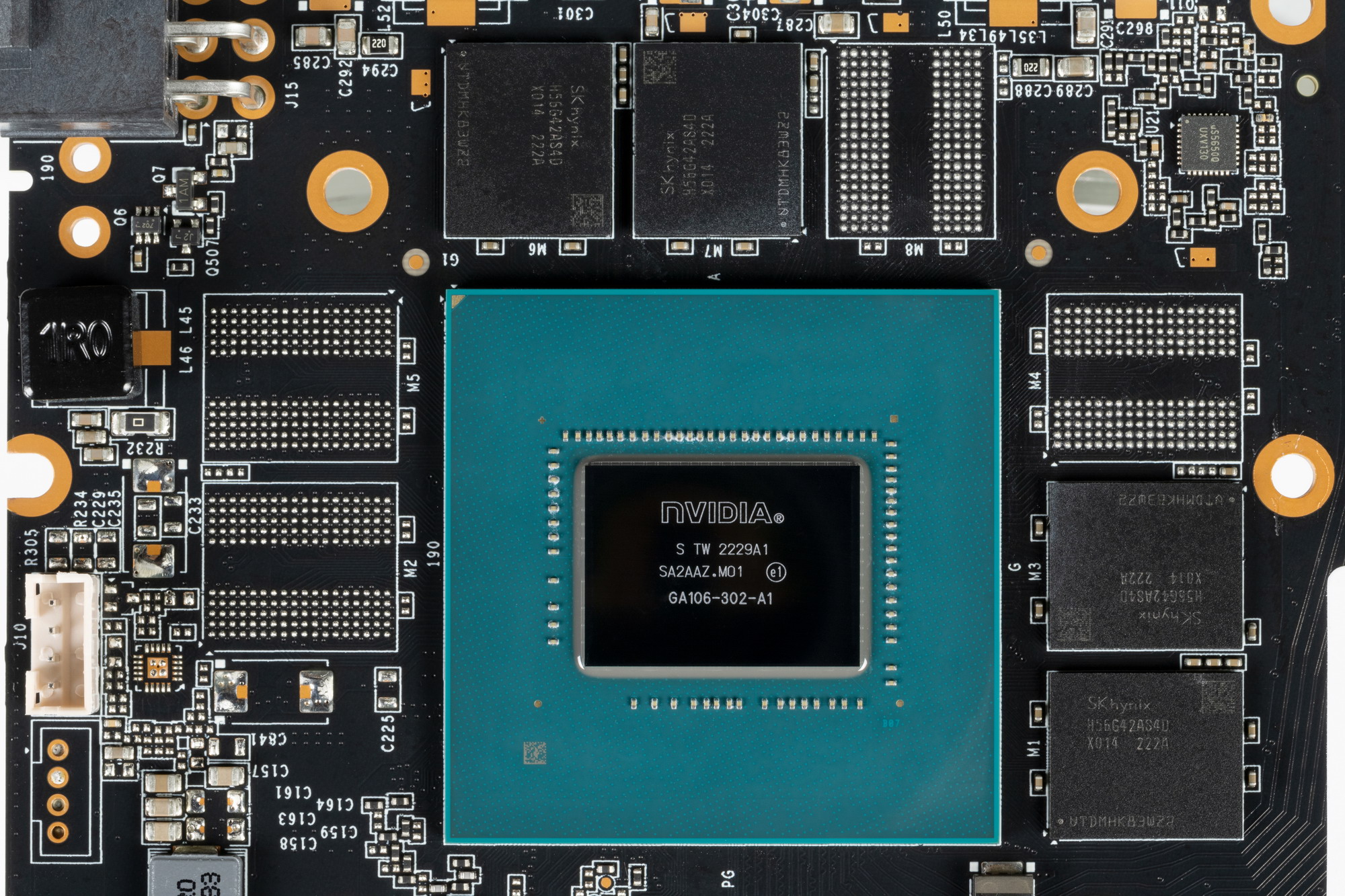

Графическое ядро имеет стандартную для GeForce RTX 3060 маркировку GA106-302, произведено примерно в середине 2022 года.
Суммарное количество фаз питания у нашей обозреваемой карты 7: 2 — на память, 5 — в схеме питания ядра.

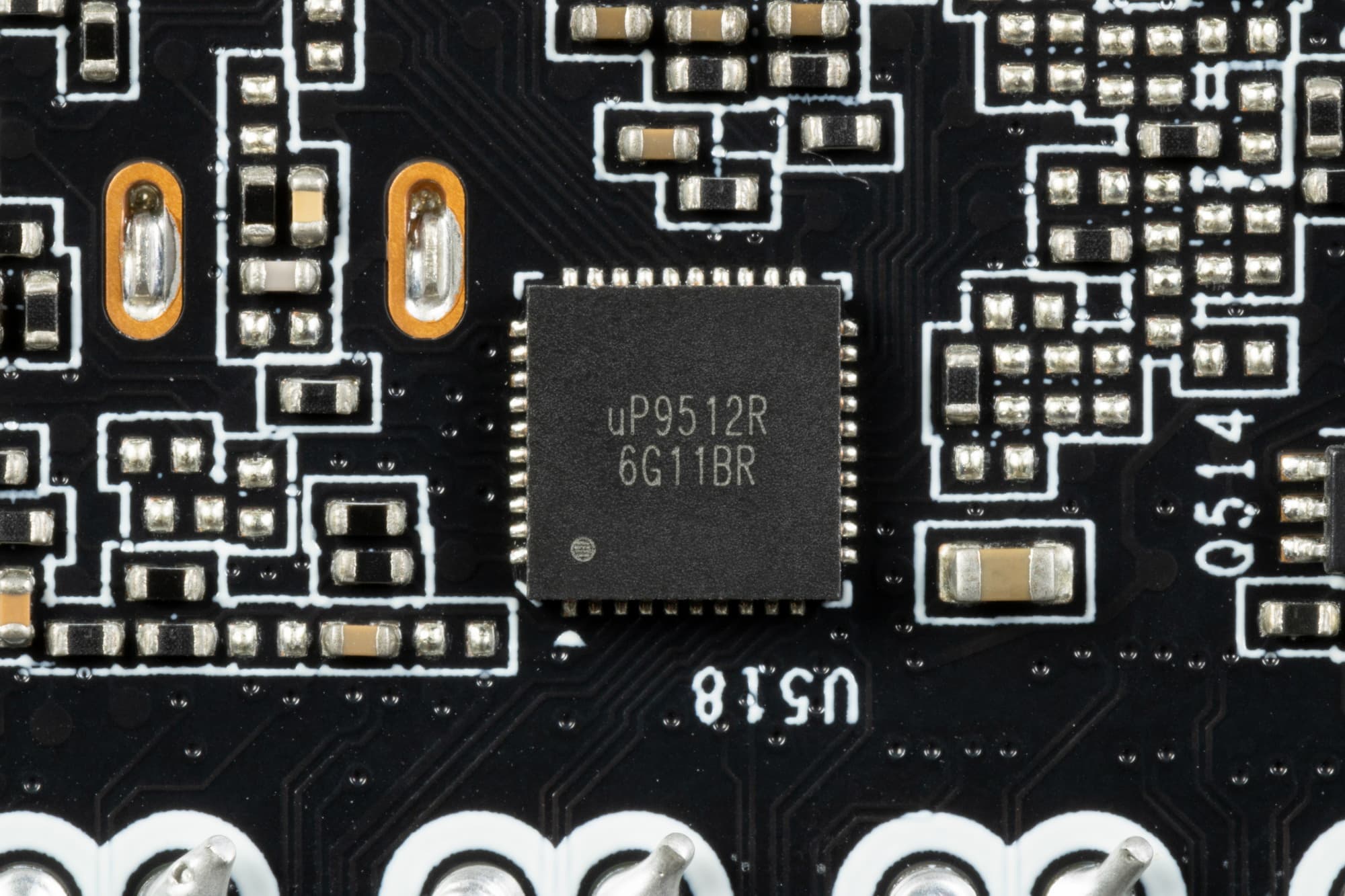

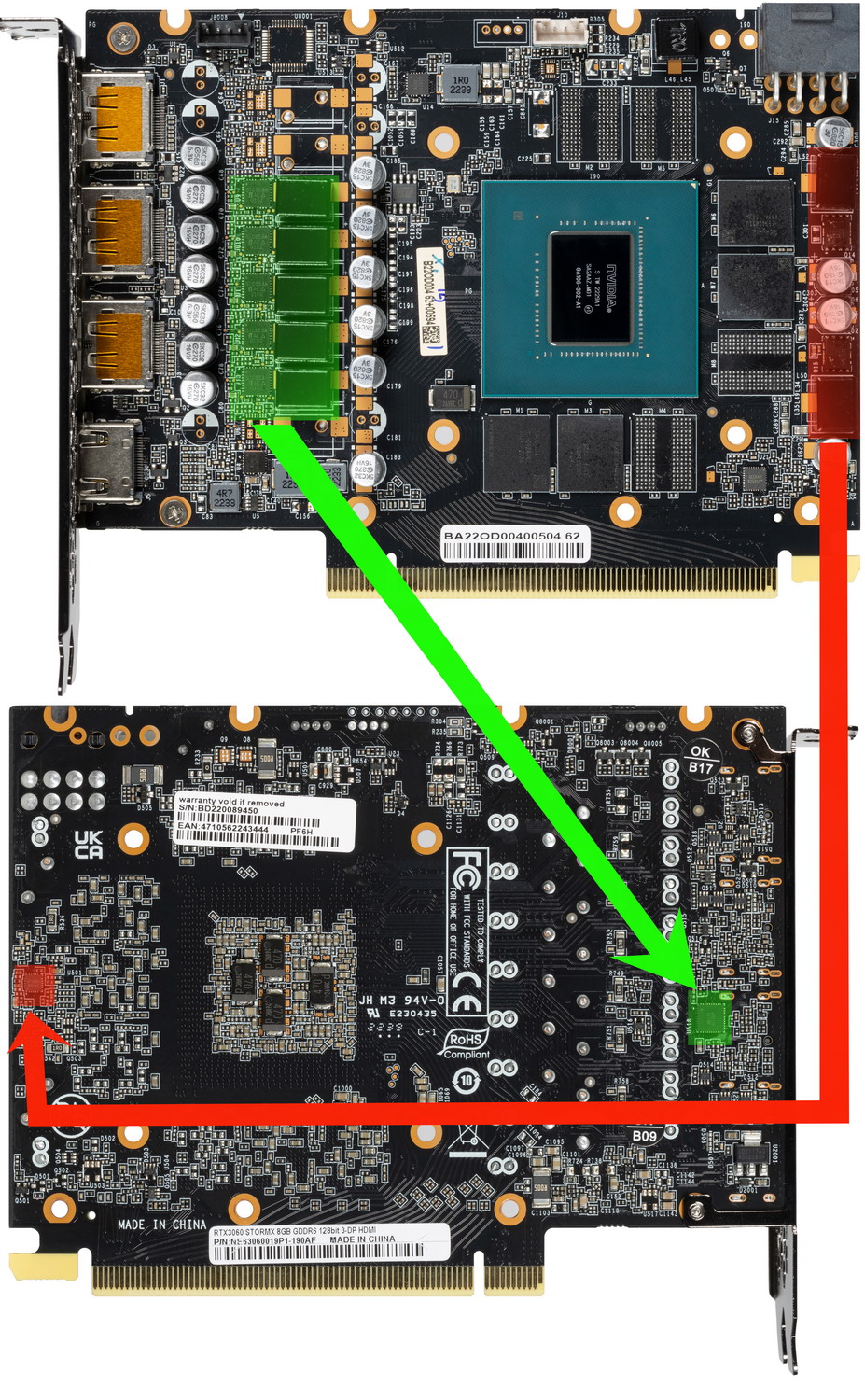

Зеленым цветом отмечена схема питания ядра, красным — памяти. ШИМ-контроллер uP9512R (uPI Semiconductor) отвечает за работу фаз питания графического процессора.

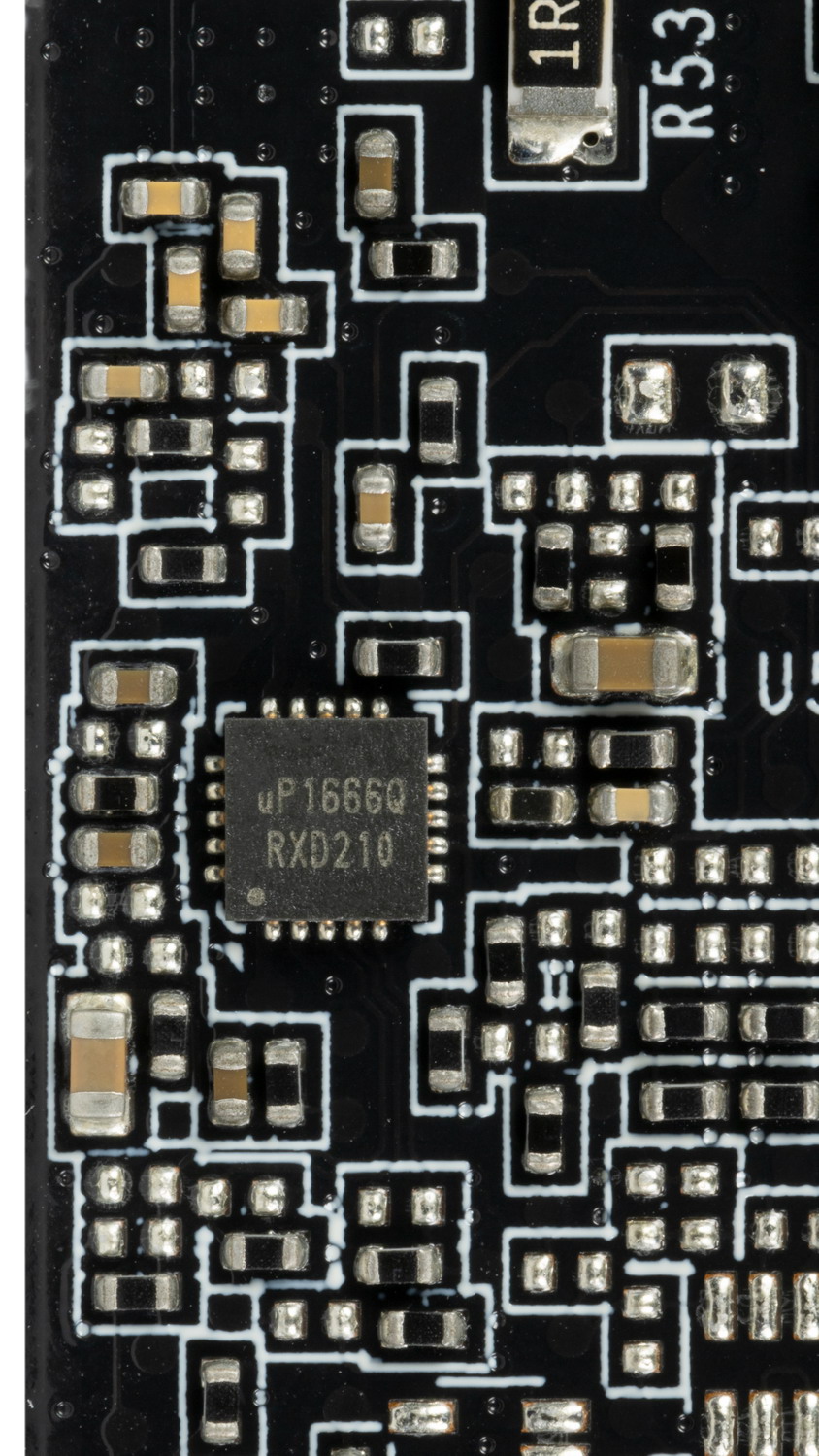

А контроллер uP1666Q управляет двумя фазами питания микросхем памяти. Оба контроллера расположены на обороте печатной платы.

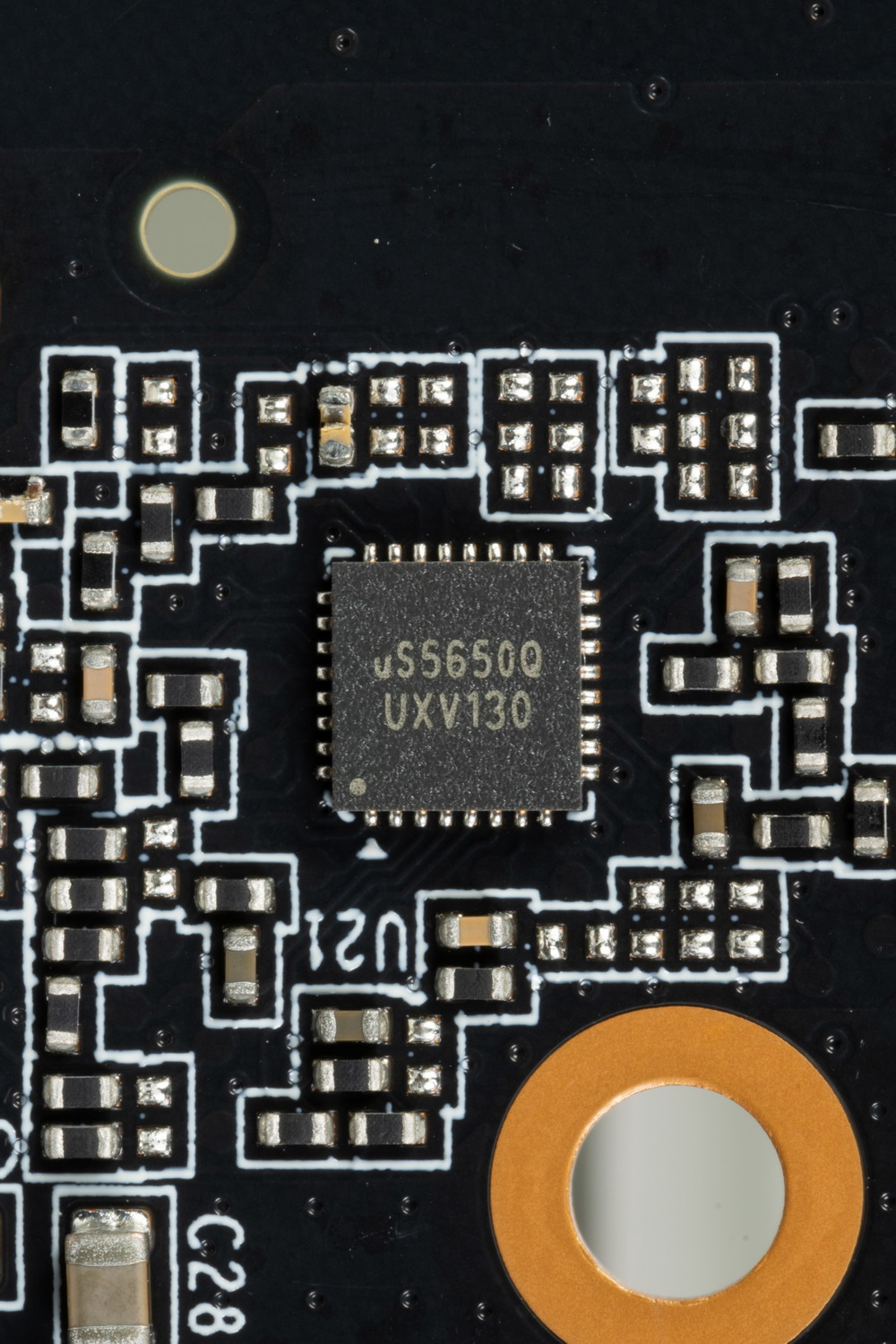

На лицевой стороне имеется uS5650Q (той же uPI), отвечающий за мониторинг.
За подсветку карт Palit обычно отвечает контроллер Holtek, но в данном случае его нет, управление очень скромной подсветки возложено на сам GPU.

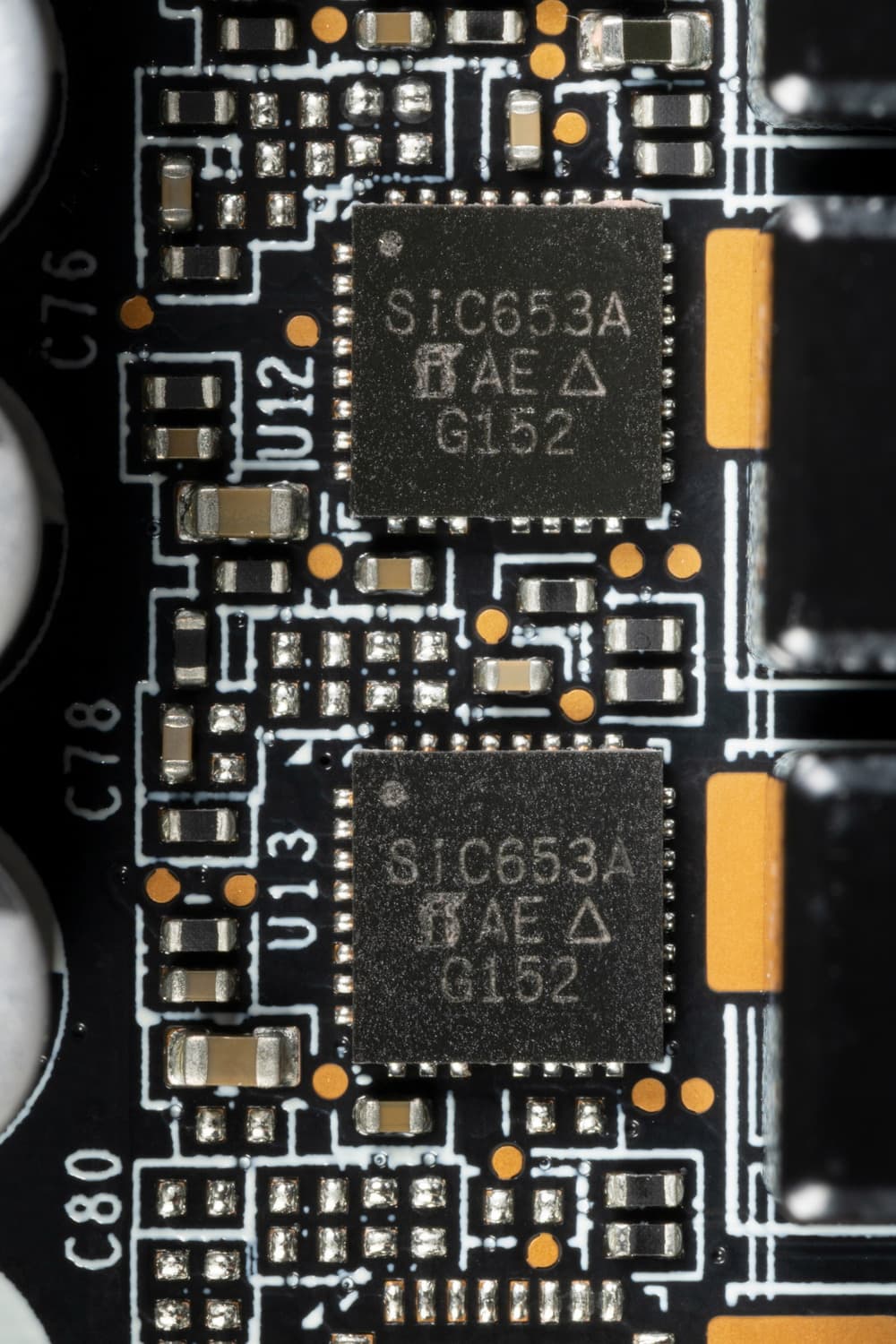

В преобразователе питания ядра у карты Palit применены микросхемы DrMOS — SiC653A (Vishay) с максимально возможным током 50 А.

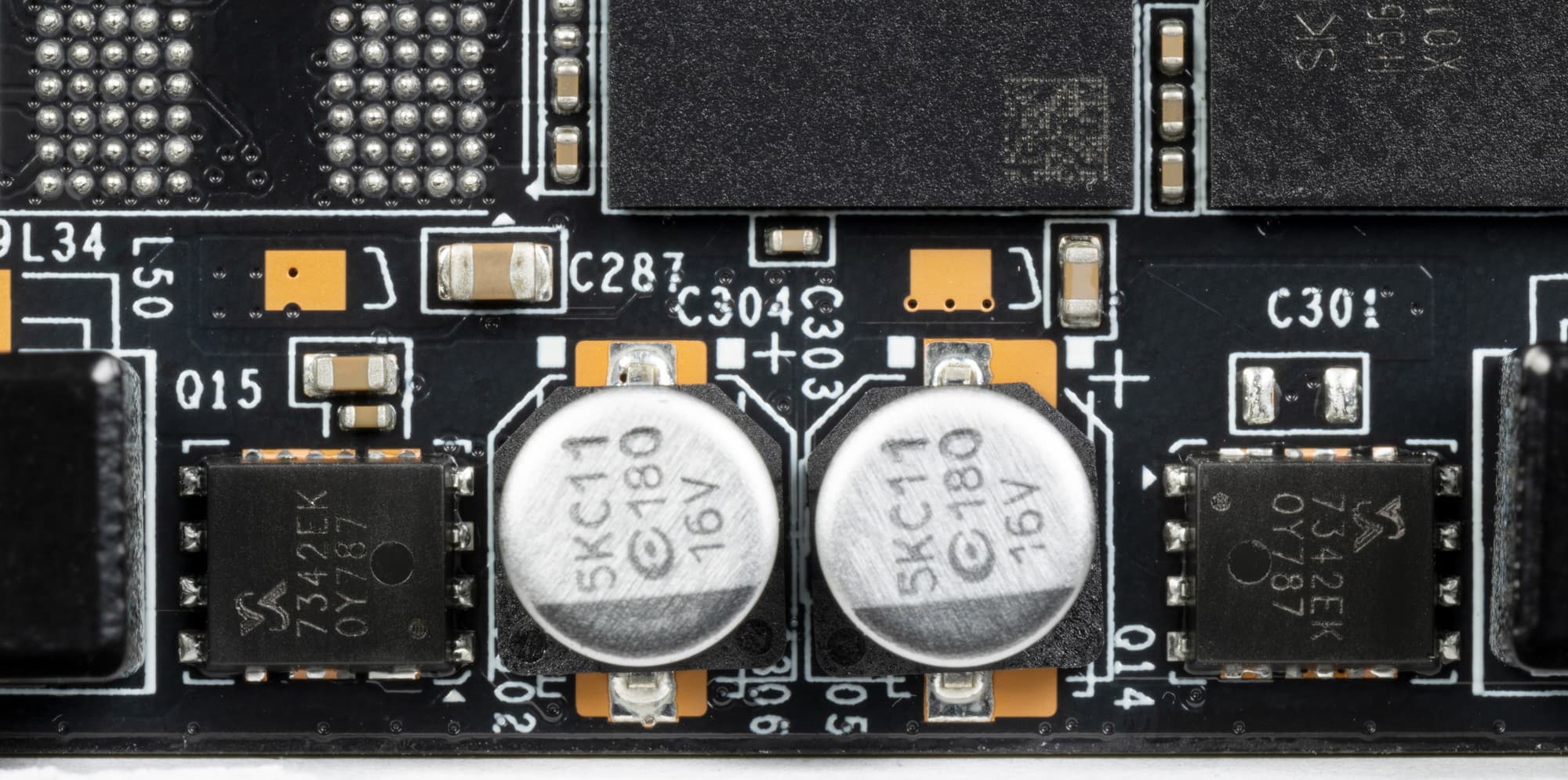

В схеме питания микросхем памяти — набор полевых транзисторов Sinopower.
Частоты памяти и ядра у карты Palit такие же, как у референс-карты. Энергопотребление карты Palit в тестах доходило до 151 Вт.
Ручной разгон графического ядра возможен, однако из-за жестко установленного лимита потребления он мало что дает.

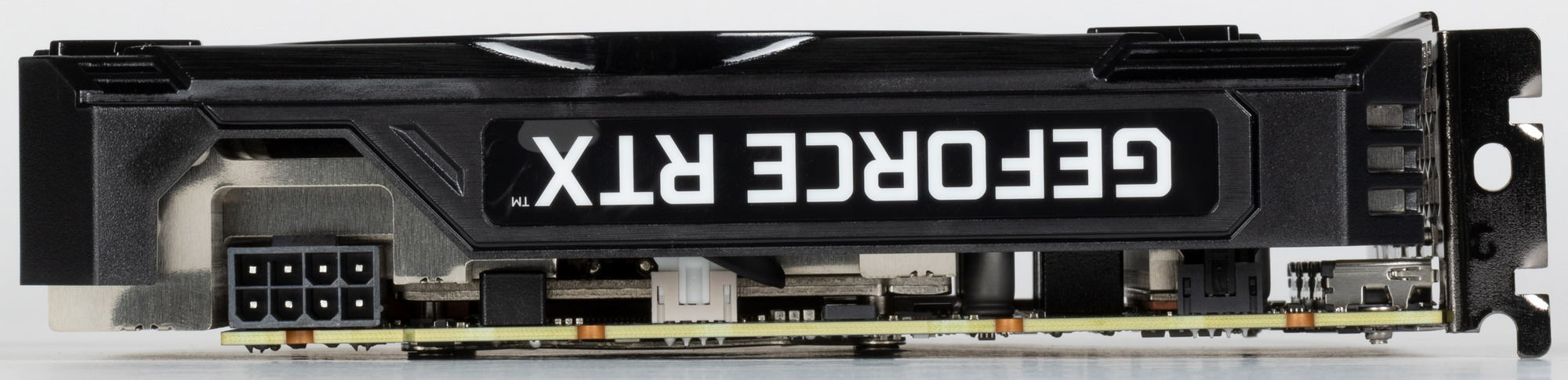

Коннектор питания — один, 8-контактный. Минус в том, что он расположен защелкой внутрь СО, то есть нажать на замок на «хвосте» от БП будет затруднительно.

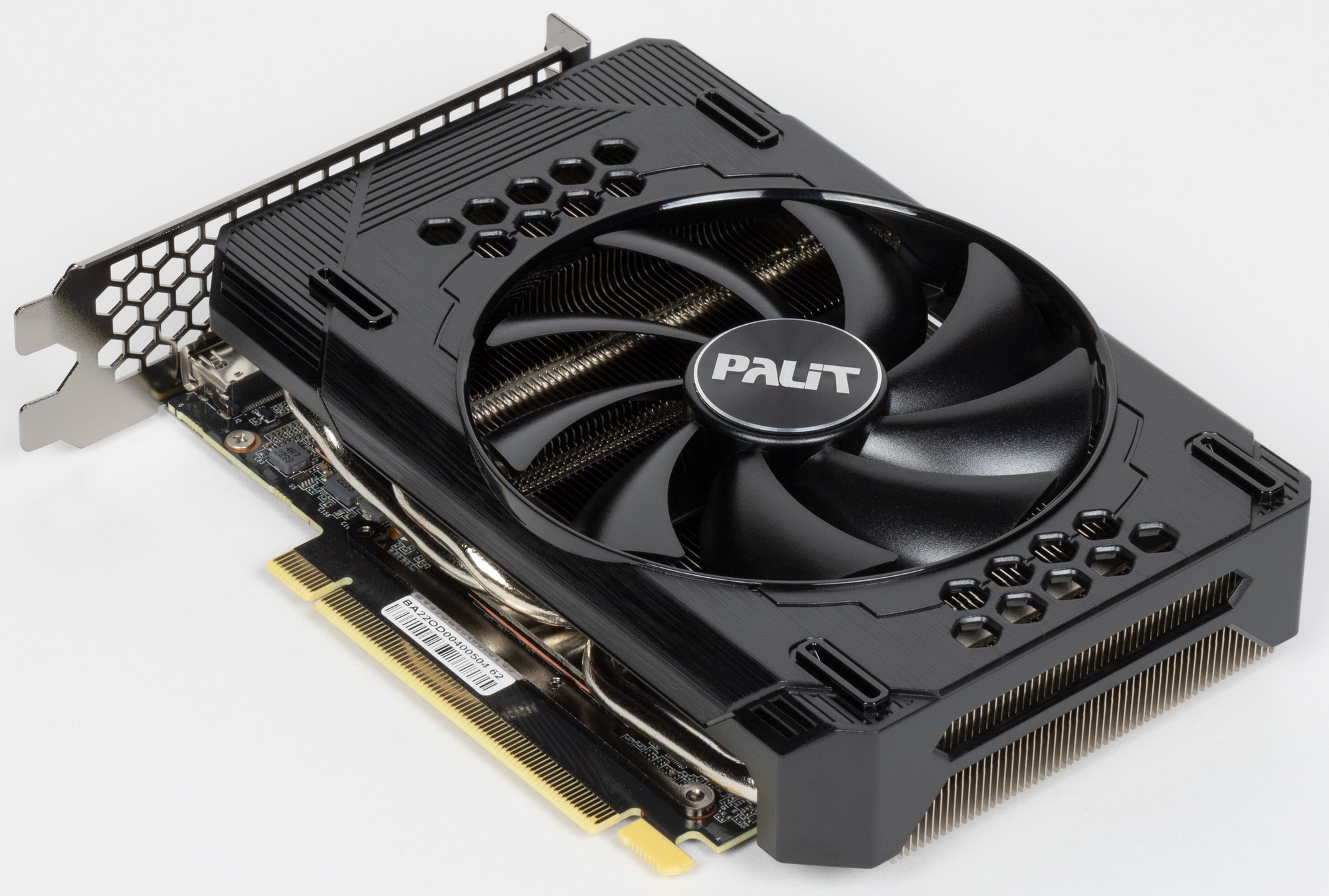

Отметим очень компактные габариты данной карты: 17×12,5×4 см. Она занимает 2 слота в системном блоке.
RTX 3060 не обладает поддержкой мультиграфической конфигурации, то есть технологии SLI, и у карты нет специального разъема на верхнем торце.

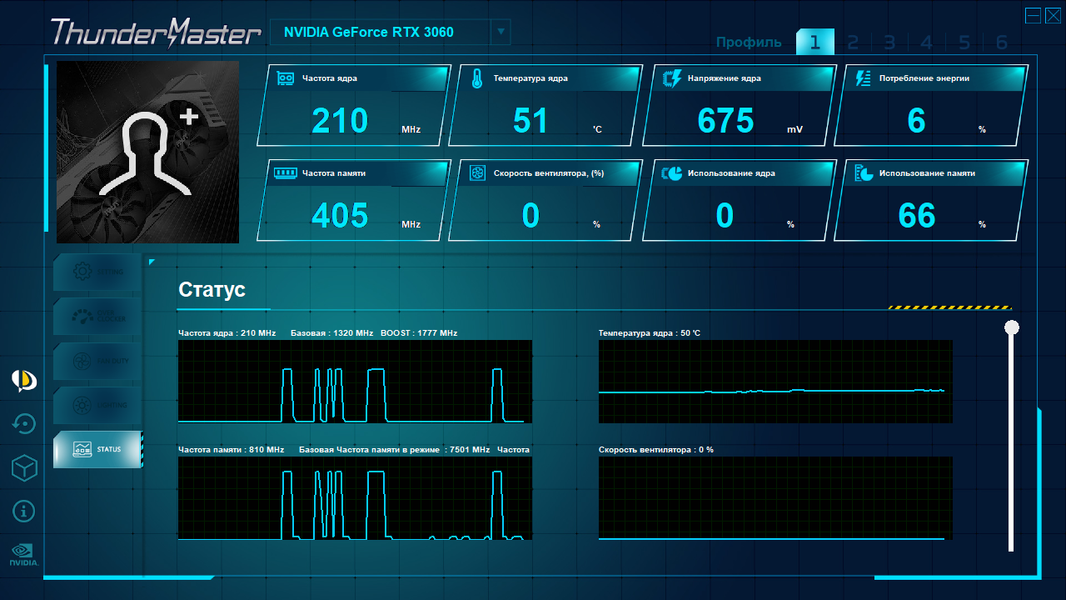

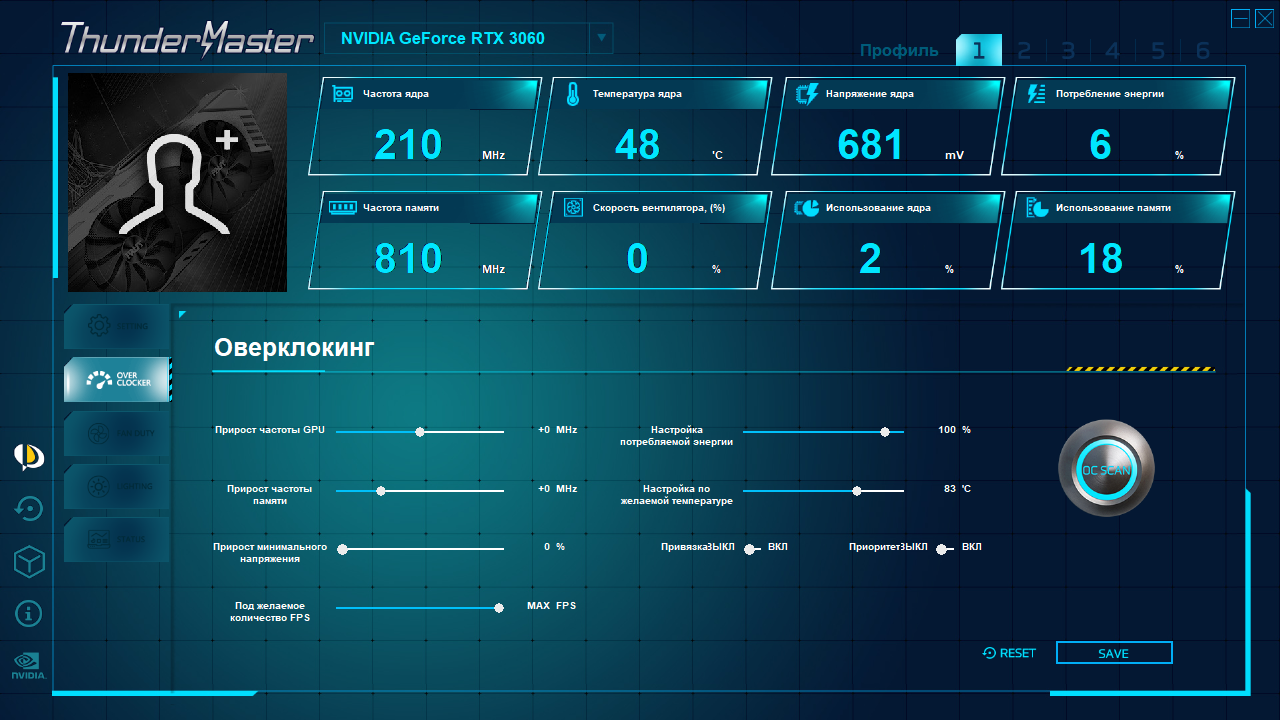

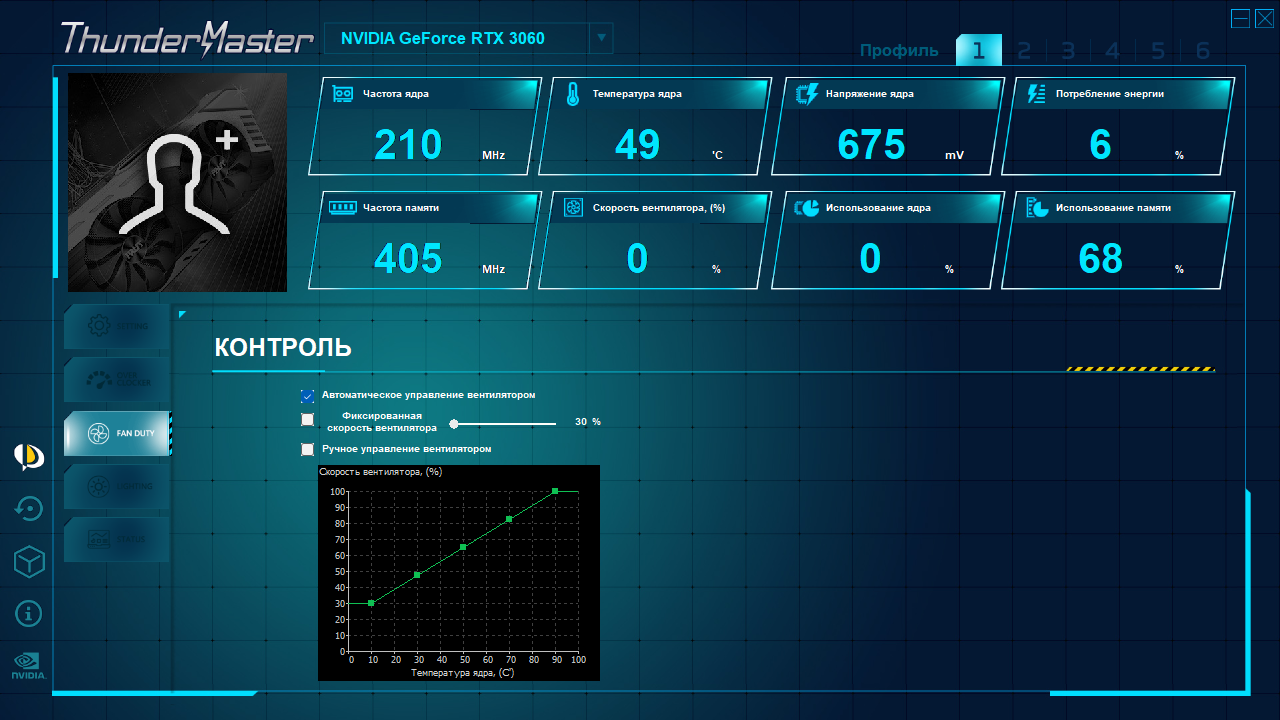

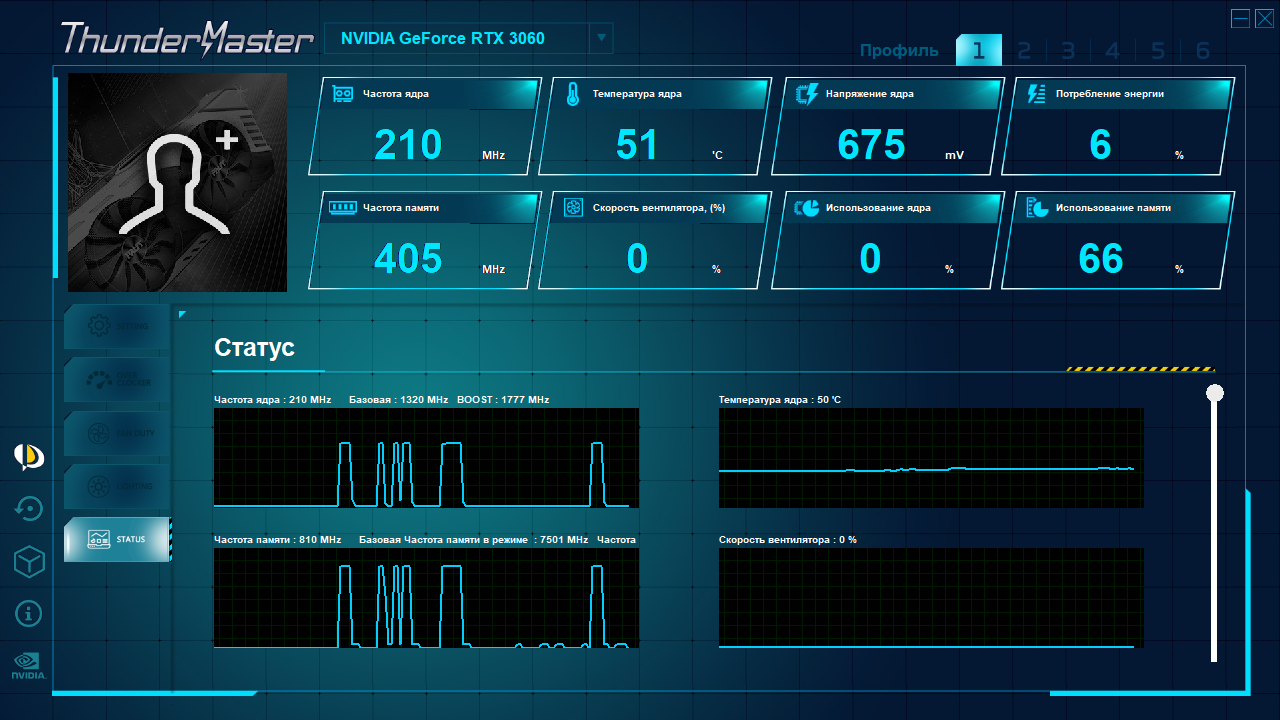

Компания Palit выпускает свою собственную программу для контроля и управления работой видеокарт — ThunderMaster. Вот и данная карта легко распознается этой утилитой. Полагаю, что комментировать ее возможности нет нужды: имеется русскоязычный интерфейс, всё интуитивно понятно.
Нагрев и охлаждение

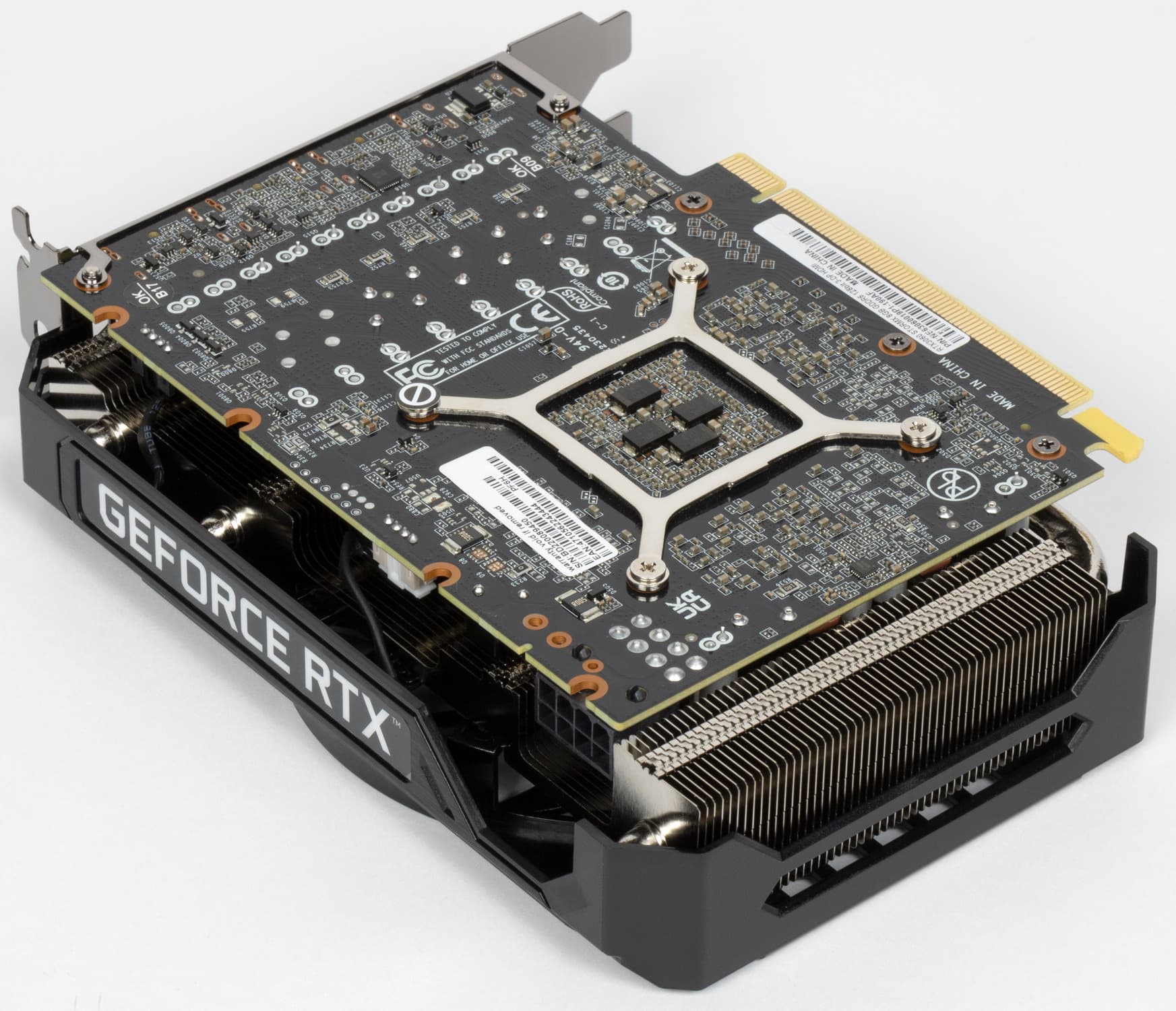

Данная серия позиционируется Palit как самая простая и дешевая. СО у этой карты соответствующая.

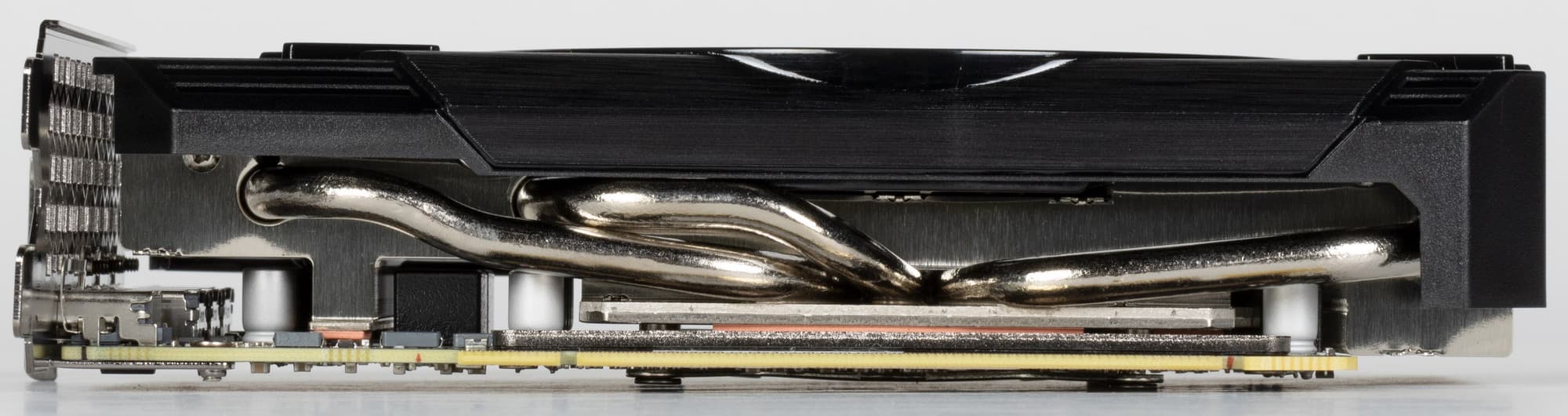

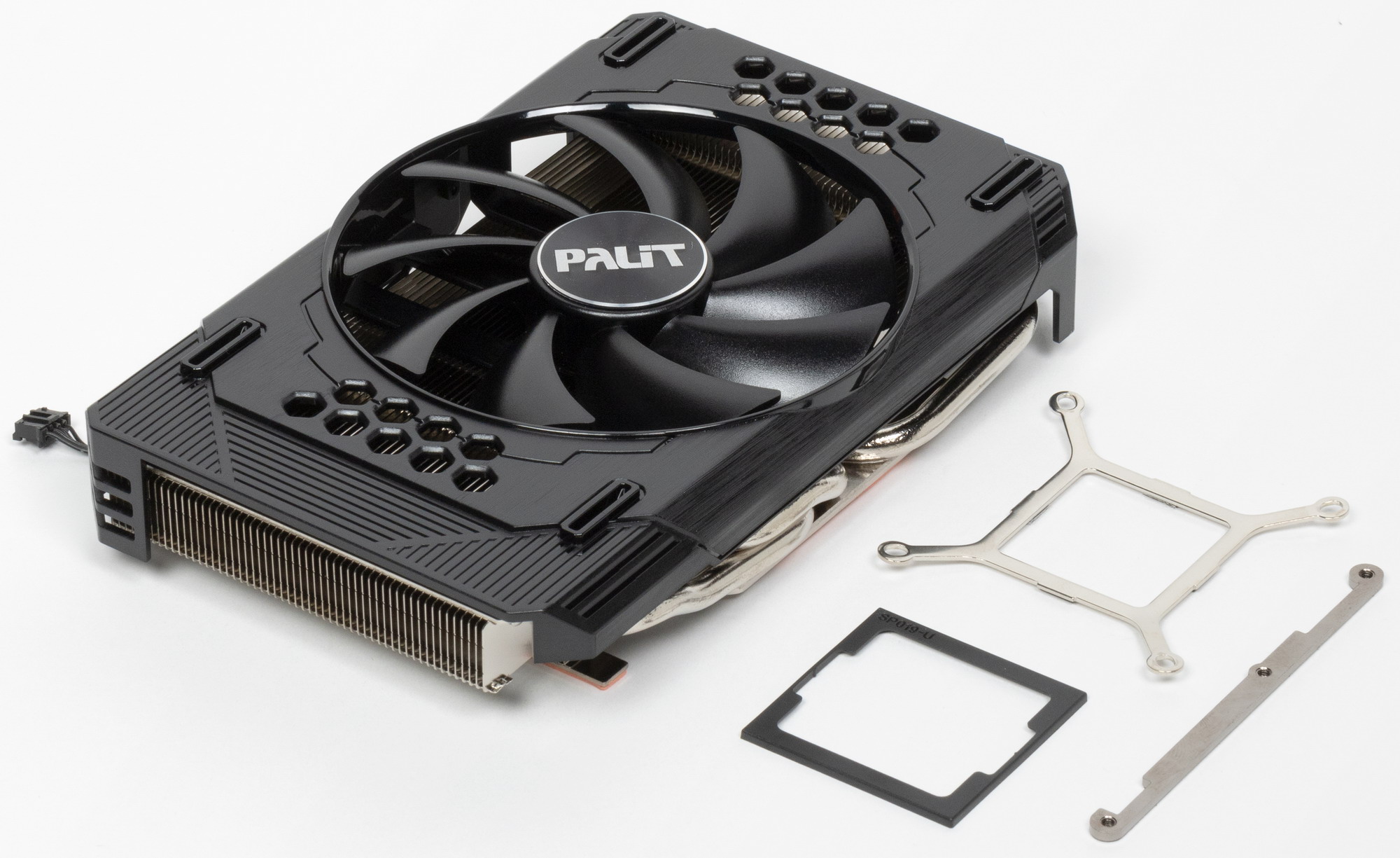

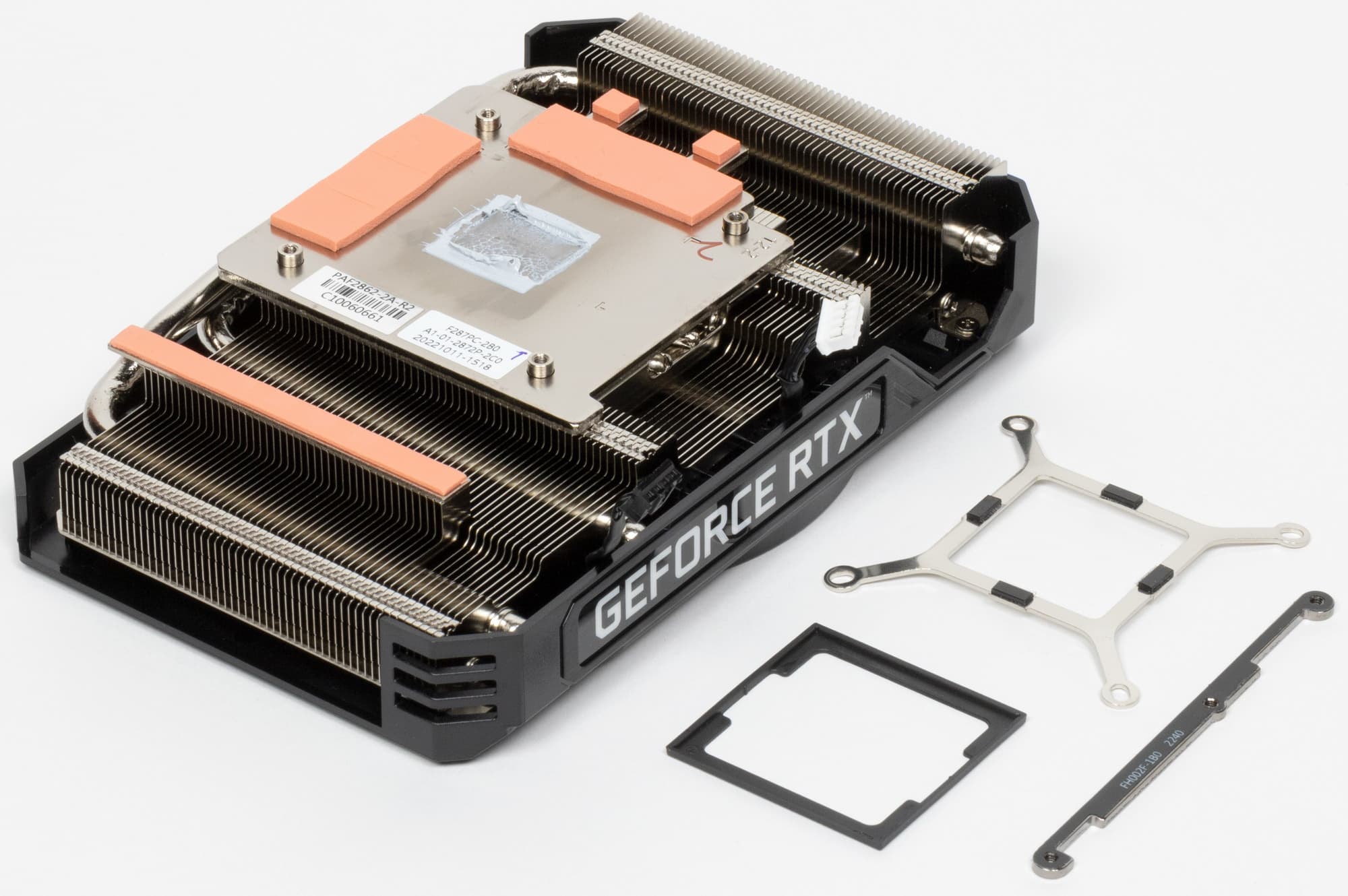

Основной пластинчатый радиатор имеет тепловые трубки, подведенные к подошве — теплосъемнику на GPU. Он же охлаждает микросхемы памяти, а для преобразователей питания VRM есть своя небольшая подошва. Компактный кулер крепится к PCB с помощью распространенного «четырехлапого» амортизатора, помогающего равномерно распределять усилие прижима. Карта не имеет задней пластины.
Вентилятор один (∅120 мм), и видеокарта останавливает его в простое, при работе в 2D, если температура GPU опускается ниже примерно 50 градусов. При запуске ПК вентилятор работает, однако после загрузки видеодрайвера идет опрос рабочей температуры, и он выключается.

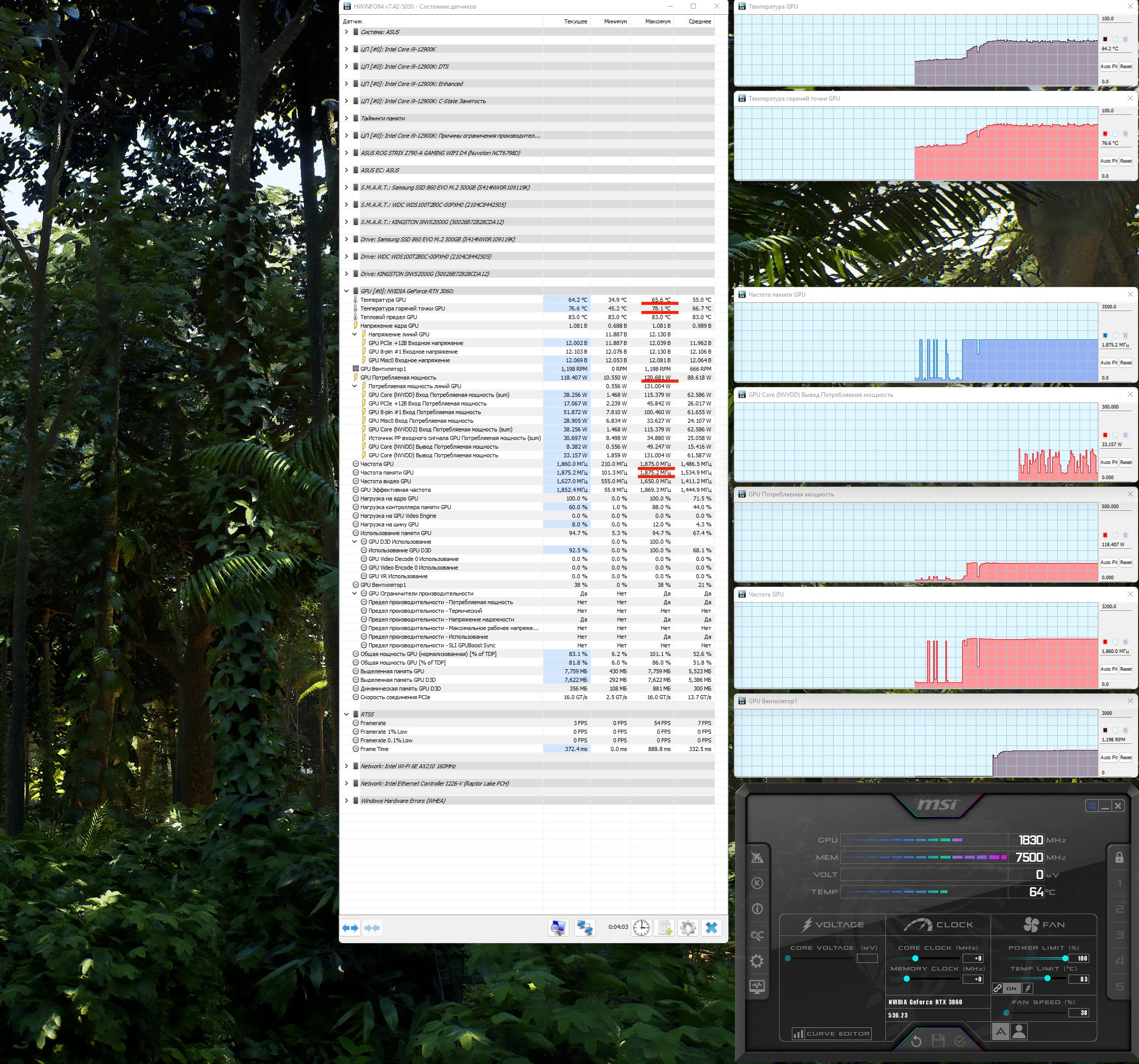

Мониторинг температурного режима:
После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 66 градуса (самой горячей точки — 78 °C), что является вполне приличным результатом для видеокарт такого уровня. Энергопотребление карты доходило до 151 Вт.

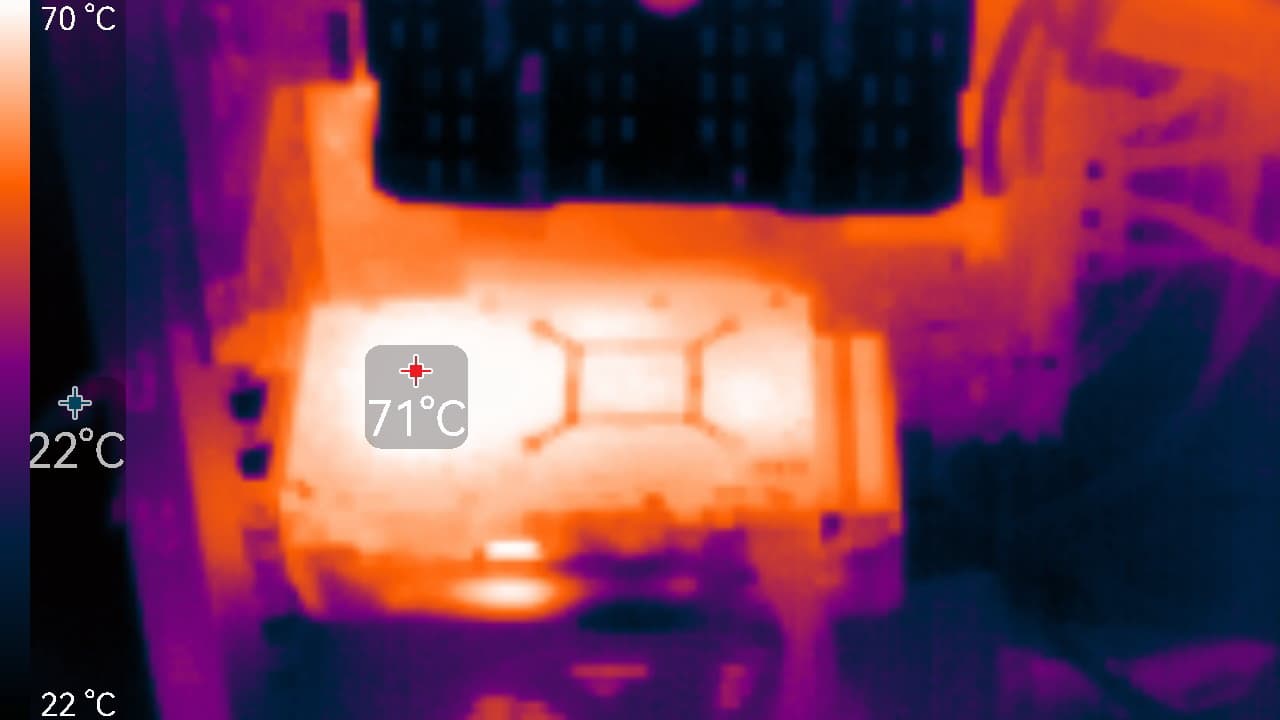

Мы засняли и ускорили в 50 раз 9-минутный прогрев:

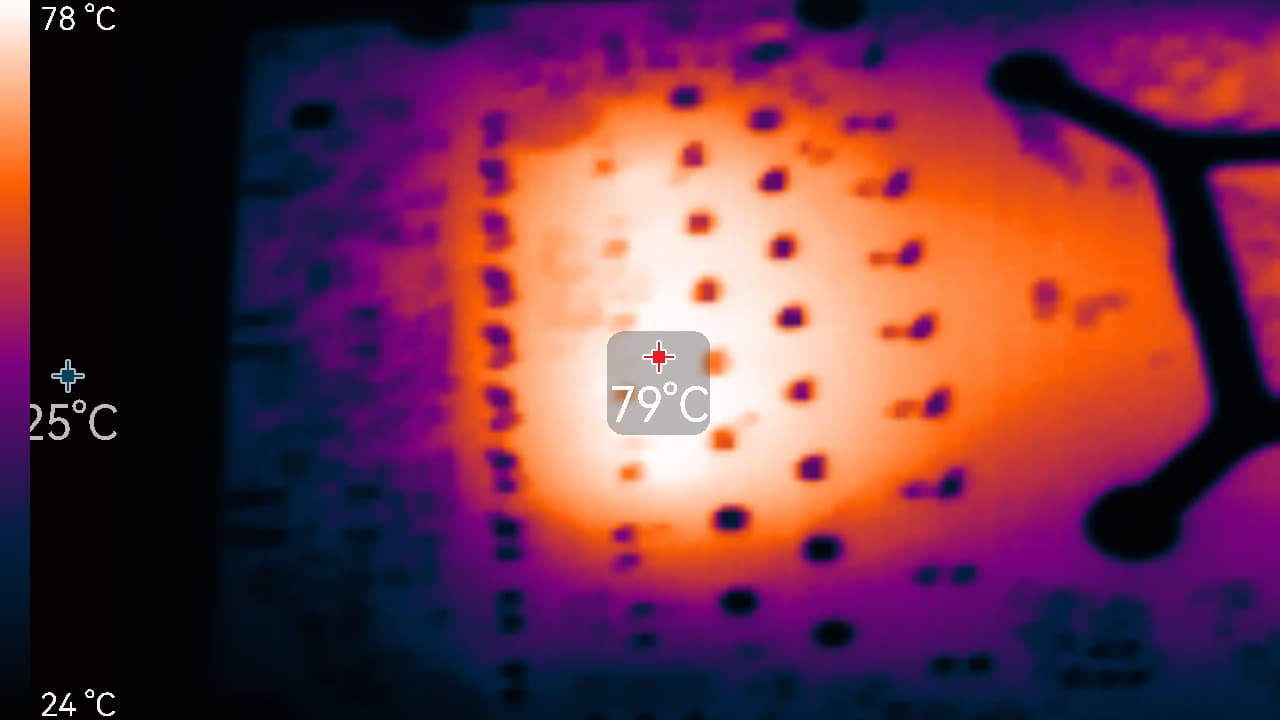

Максимальный нагрев наблюдался в районе преобразователей питания.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура была не выше 40 °C, вентилятор не работал, уровень шума оставался фоновым (18 дБА).
При просмотре фильма с аппаратным декодированием ничего не менялось.
В режиме максимальной нагрузки в 3D температура достигала 66/78 °C (ядро/hot spot). Вентилятор при этом раскручивался до 1200 оборотов в минуту, шум вырастал до 32,7 дБА: это отчетливо слышно, но еще не громко. Аудиозапись шума — здесь.

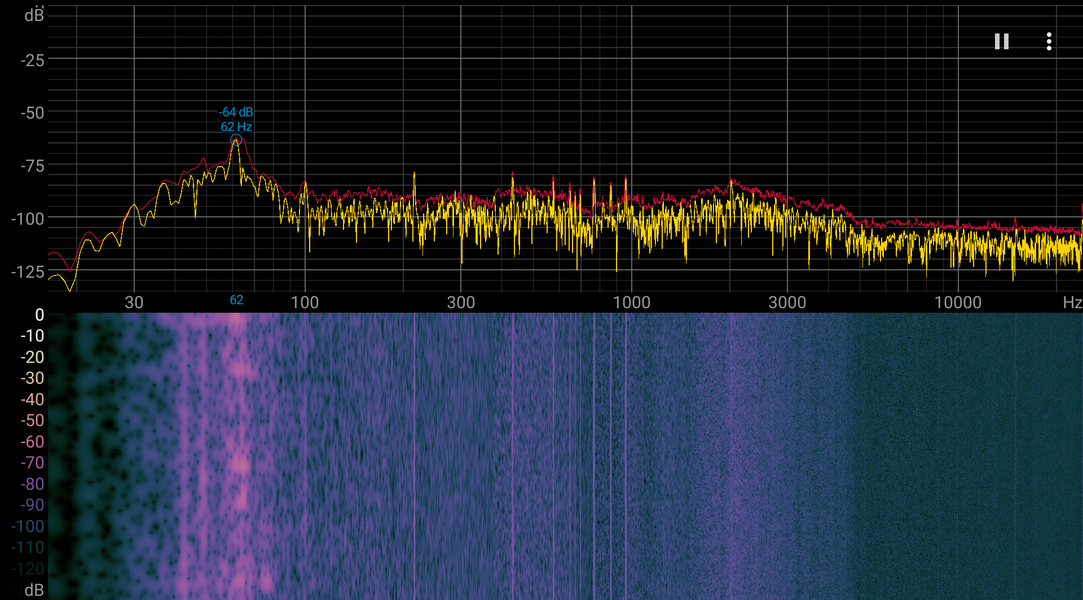

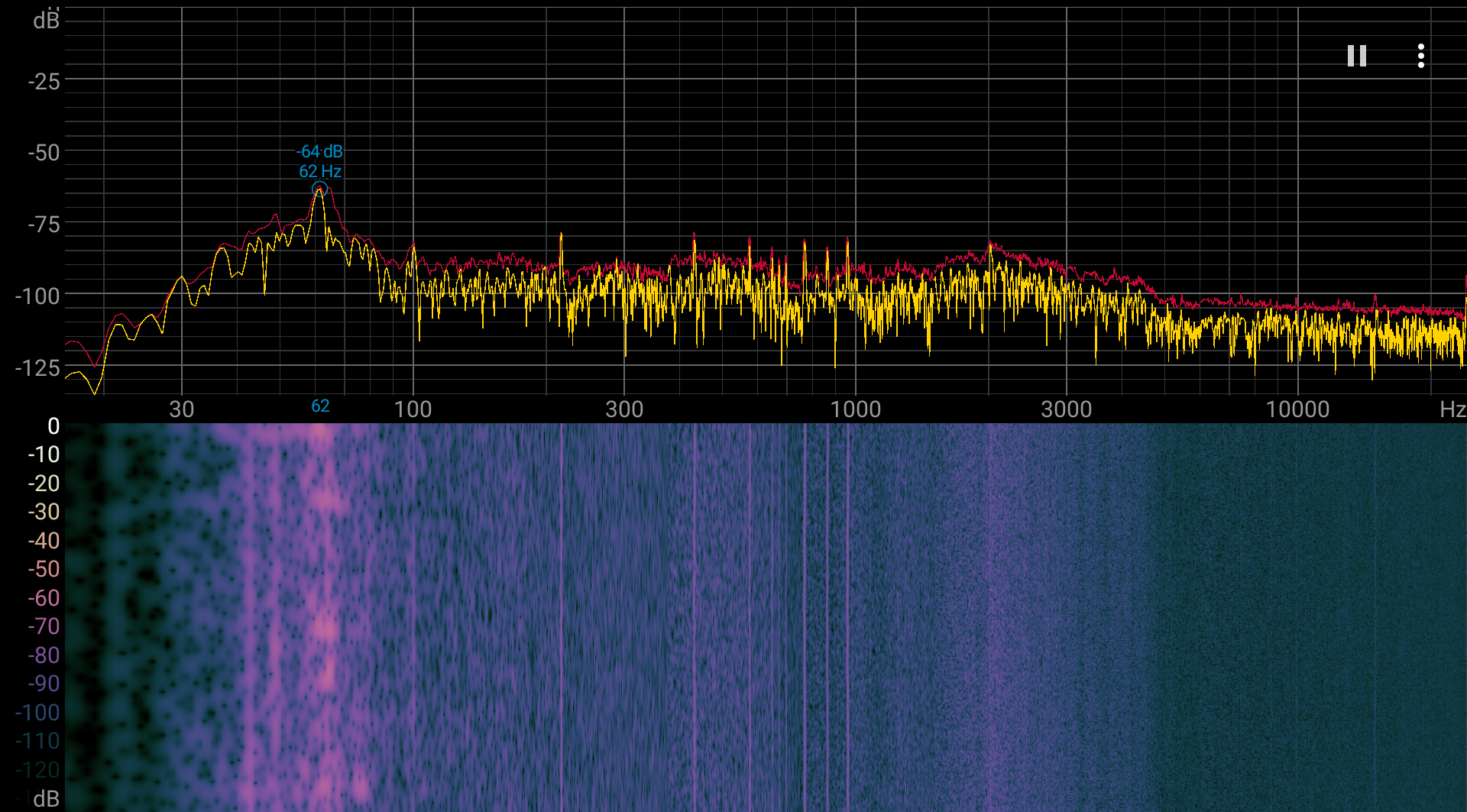

Спектрограмма шума достаточно ровная.
Не стоит забывать, что тепло, выделяемое картой, остается внутри системного блока, так что использование корпуса с хорошей вентиляцией желательно.

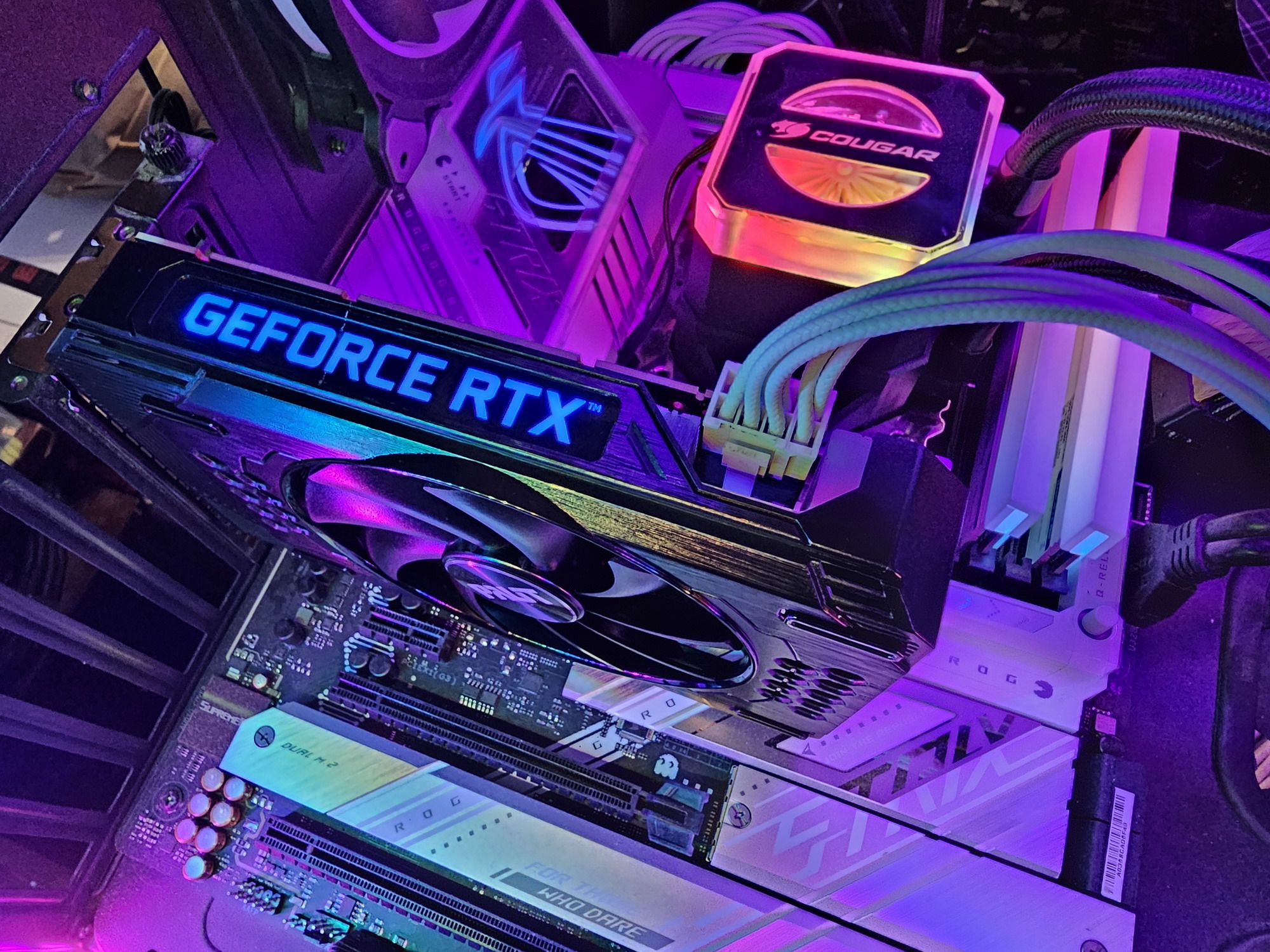

Подсветка

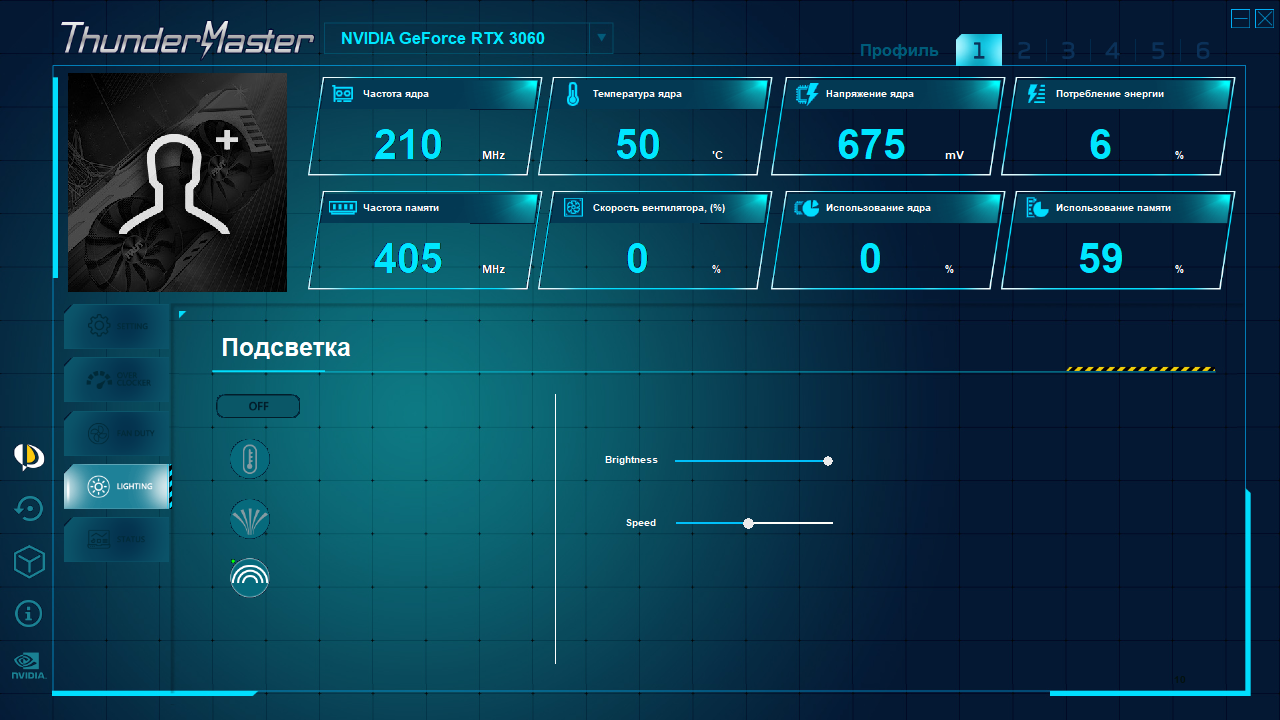

Управление подсветкой возложено на ту же утилиту ThunderMaster.

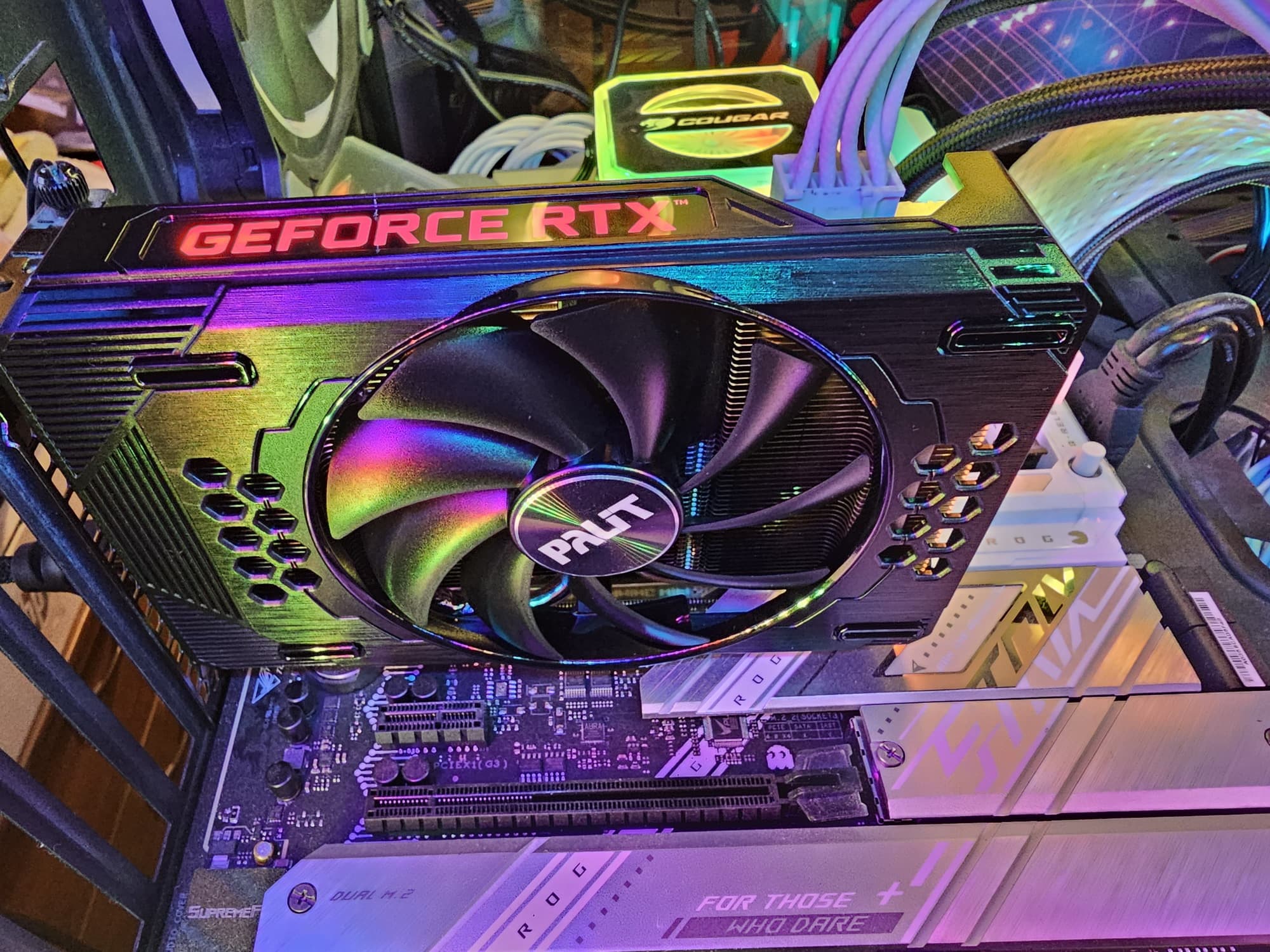

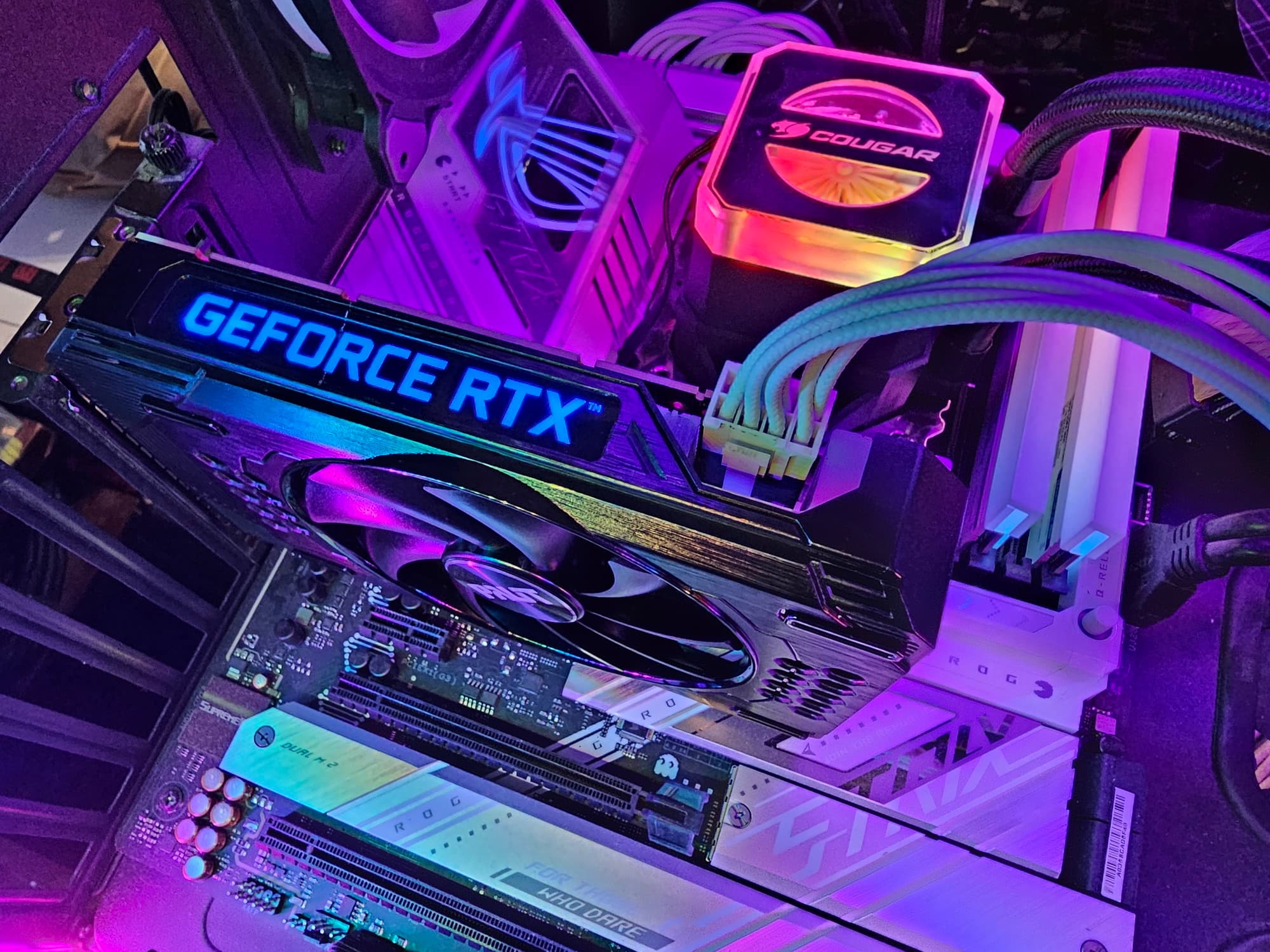

Подсветка простая: подсвечивается логотип.
Выбор режимов невелик, однако это типично для бюджетных карт Palit. Выделенного контроллера для управления подсветкой у этой карты нет, но ряд производителей материнских плат уже освоили управление подсветками таких карт через свои утилиты. В частности, Asus Armoury Crate определяет эту видеокарту и позволяет синхронизировать работу ее подсветки с материнскими платами компании.

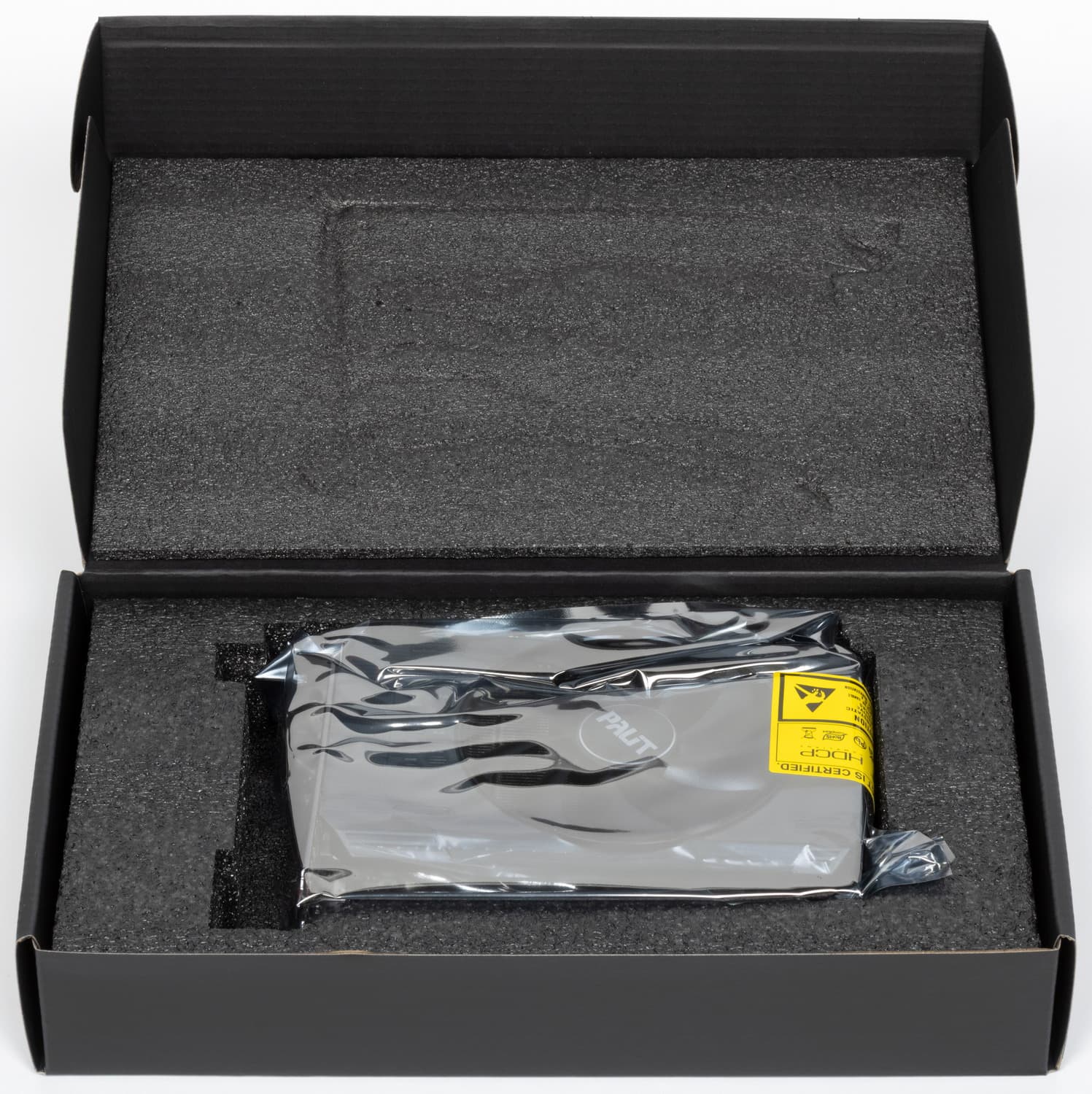

Комплект поставки и упаковка

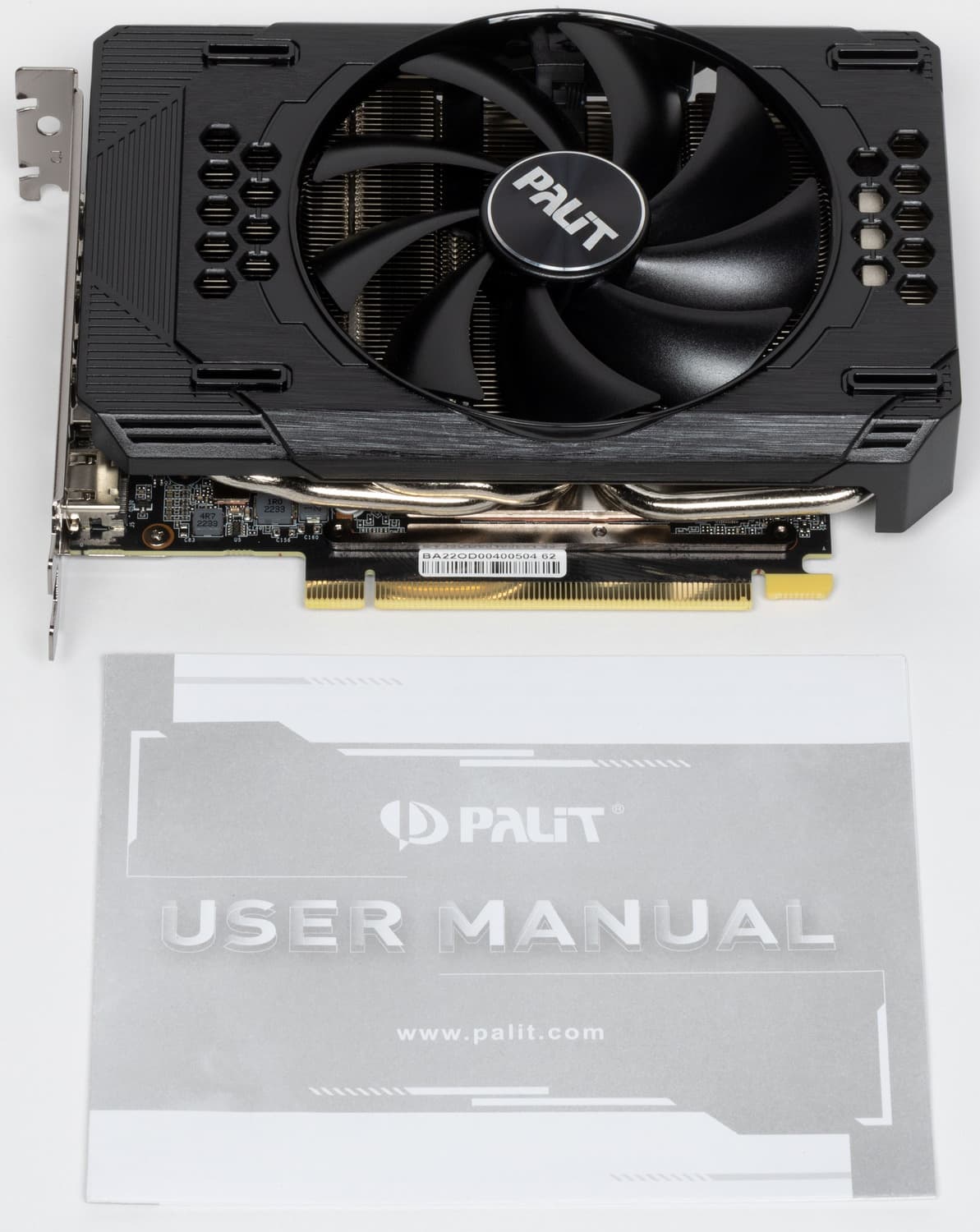

В комплекте поставки кроме традиционного краткого руководства пользователя ничего больше нет.
Результаты тестирования, конфигурация
Результаты тестирования в 3D-играх
Список инструментов тестирования.Во всех игровых тестах использовалось максимальное качество графики в настройках.
- Marvel’s Spider-Man Miles Morales (Insomniac Games/Sony Interactive)
- Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.61 (DLSS 3.0)
- God of War (Sony IE/Sony IE)
- Call of Duty: Modern Warfare II (Infinity Ward/Activision)
- Marvel’s Guardians of the Galaxy (Eldos/Square Enix)
- The Medium (Bloober/Bloober)
- A Plague Tale: Requiem (Asobo Studio/Focus Entertainment)
- Hogwarts Legacy (Avalance Software/Warner Bros)
- Far Cry 6 (Ubisoft/Ubisoft)
- Atomic Heart (Mundfish/VK)

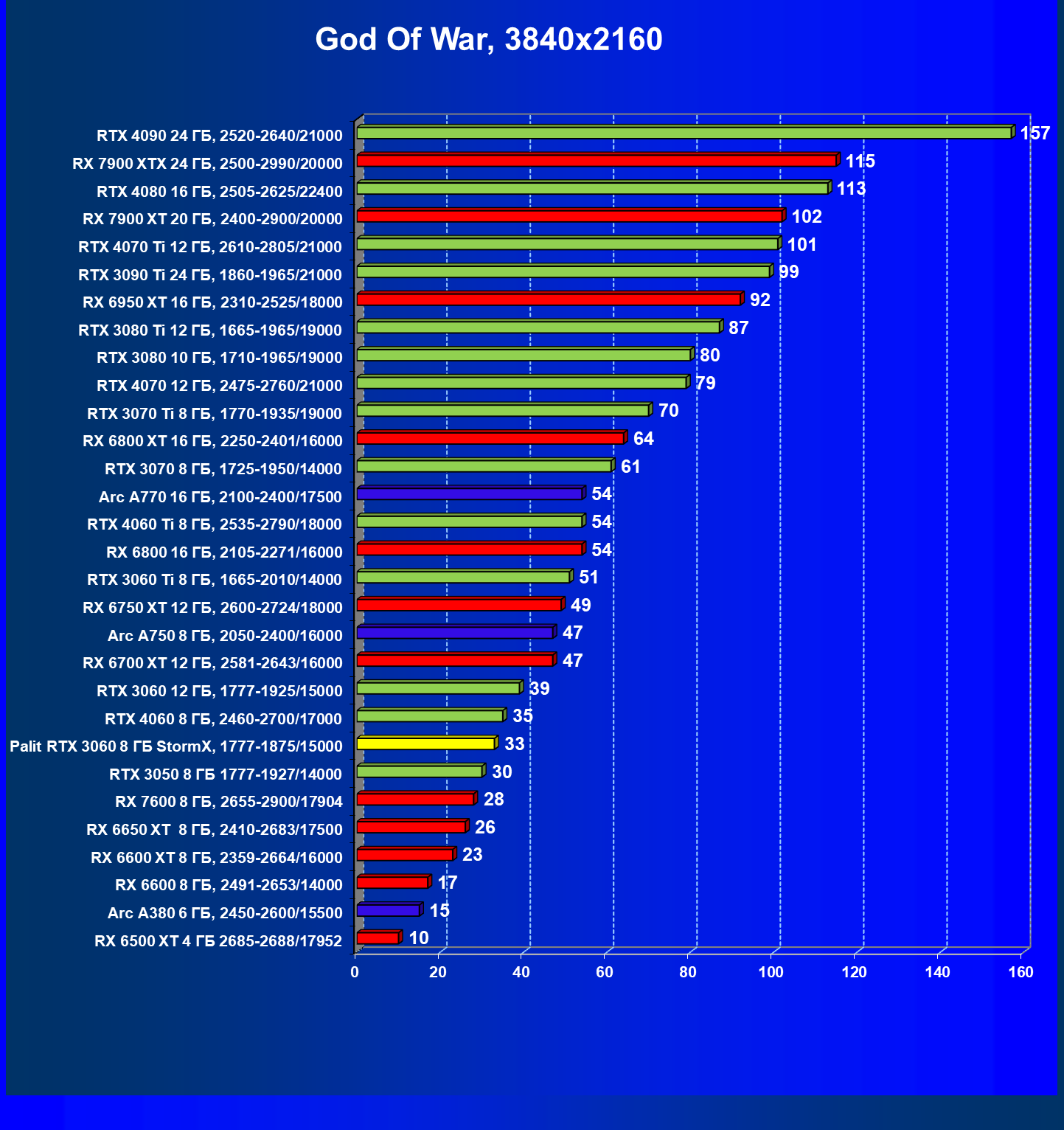

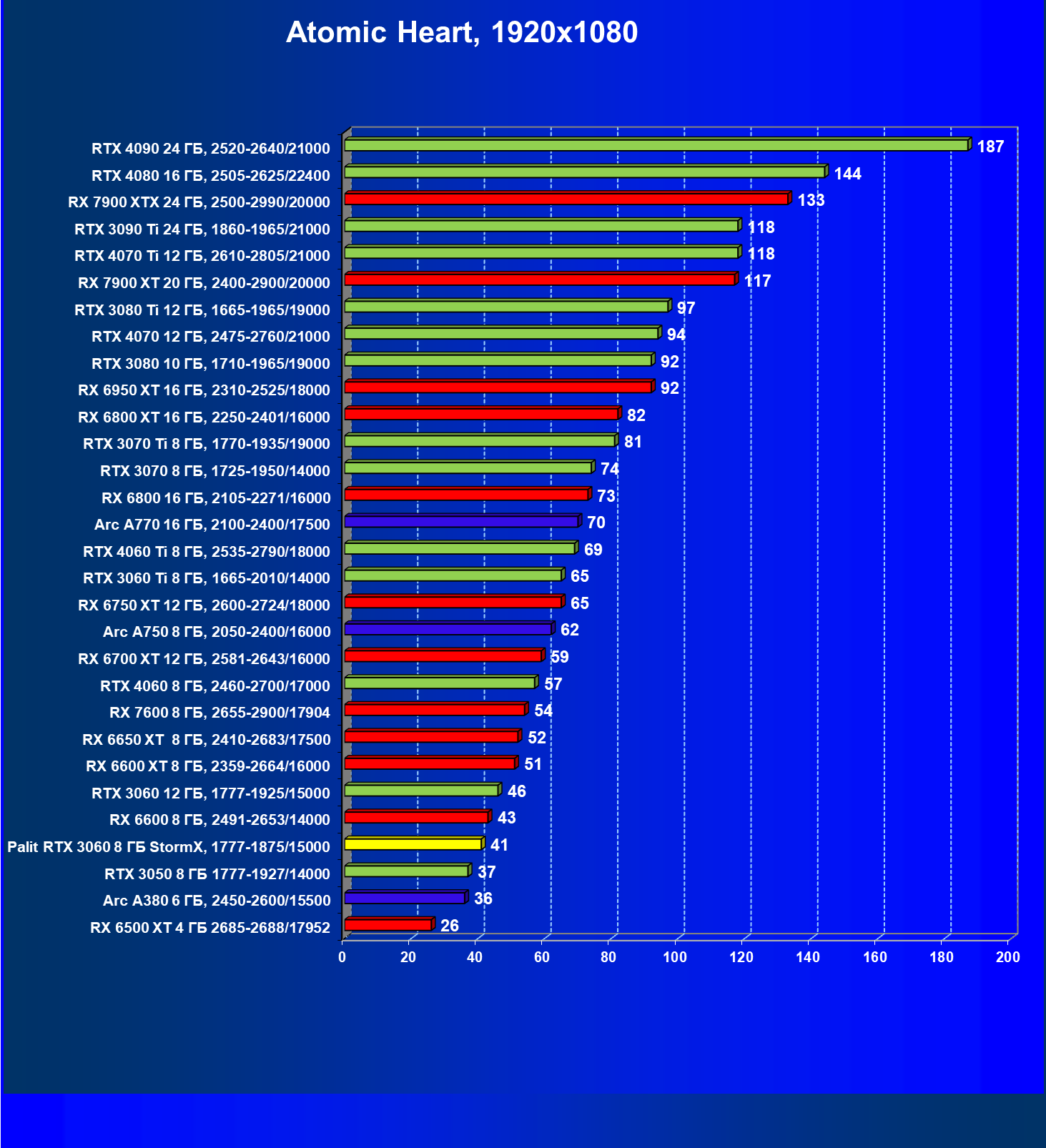

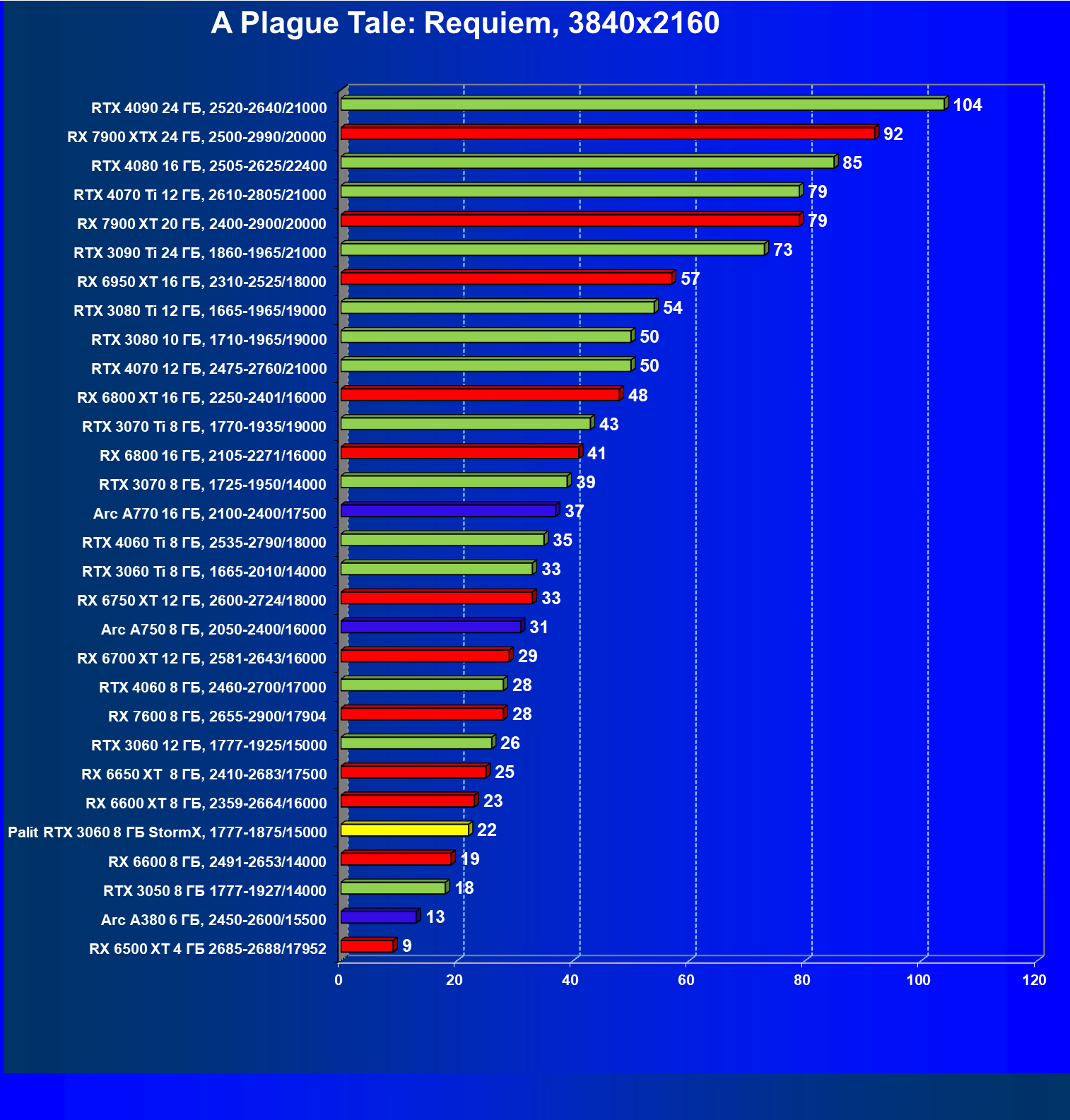

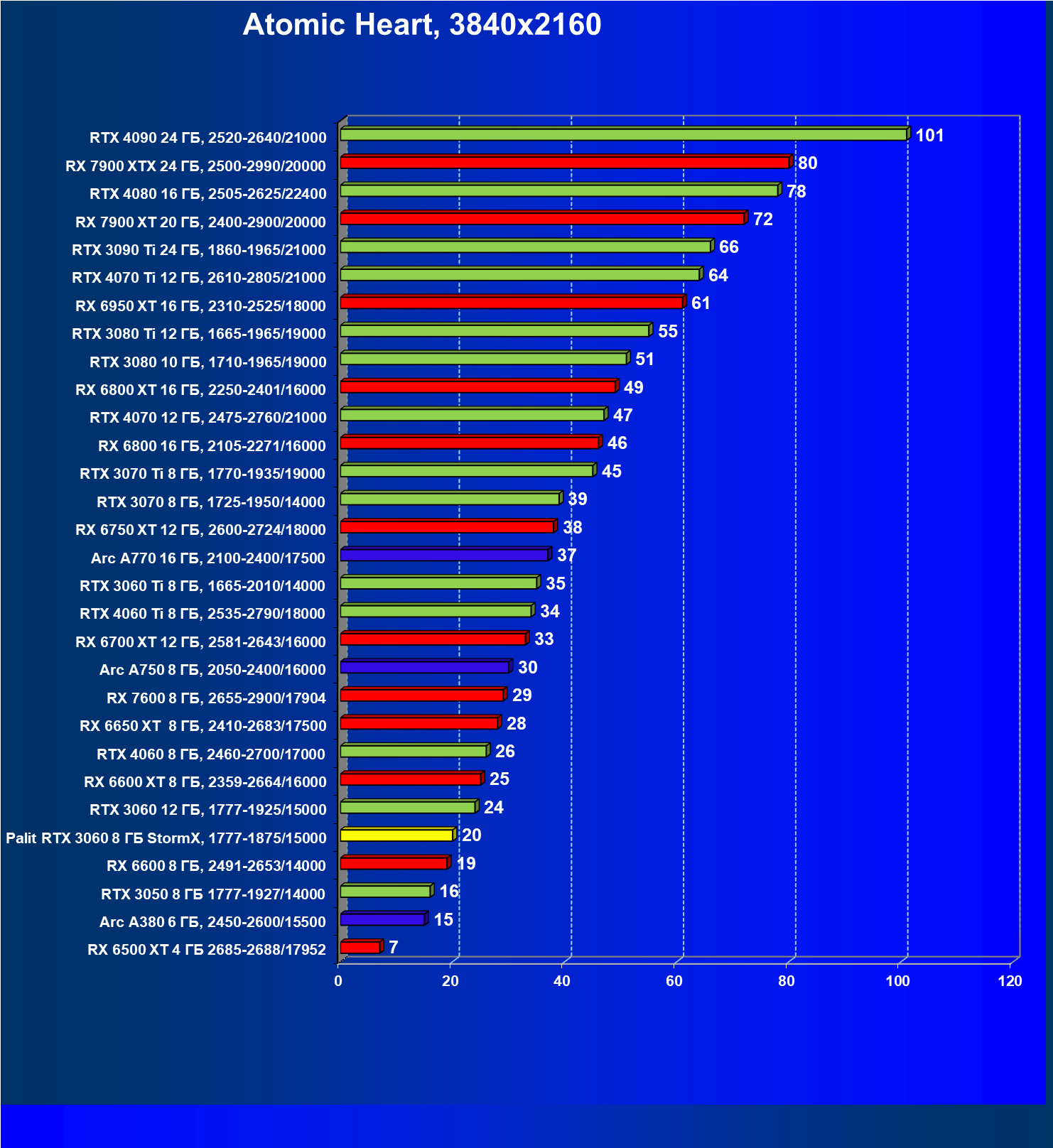

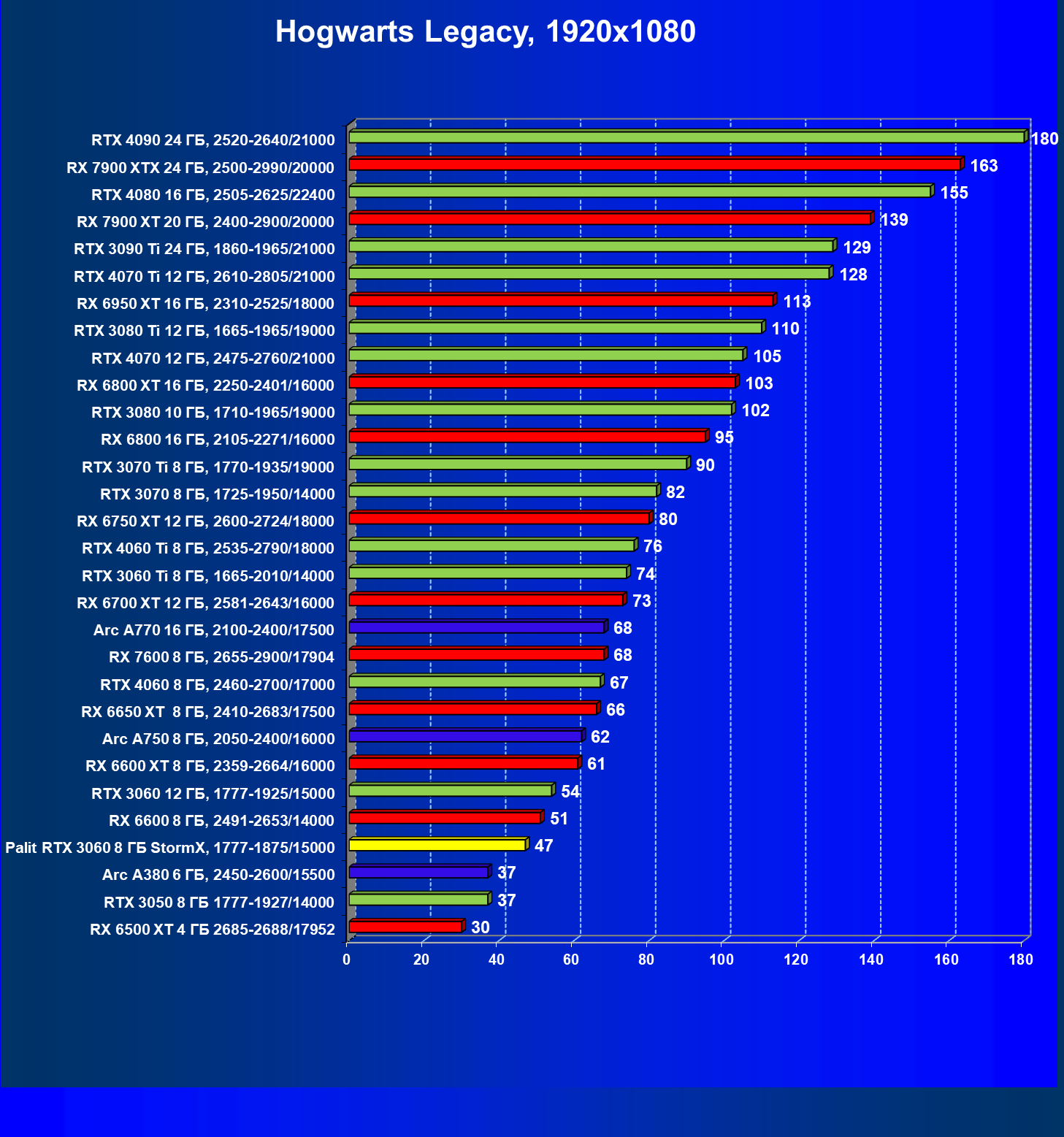

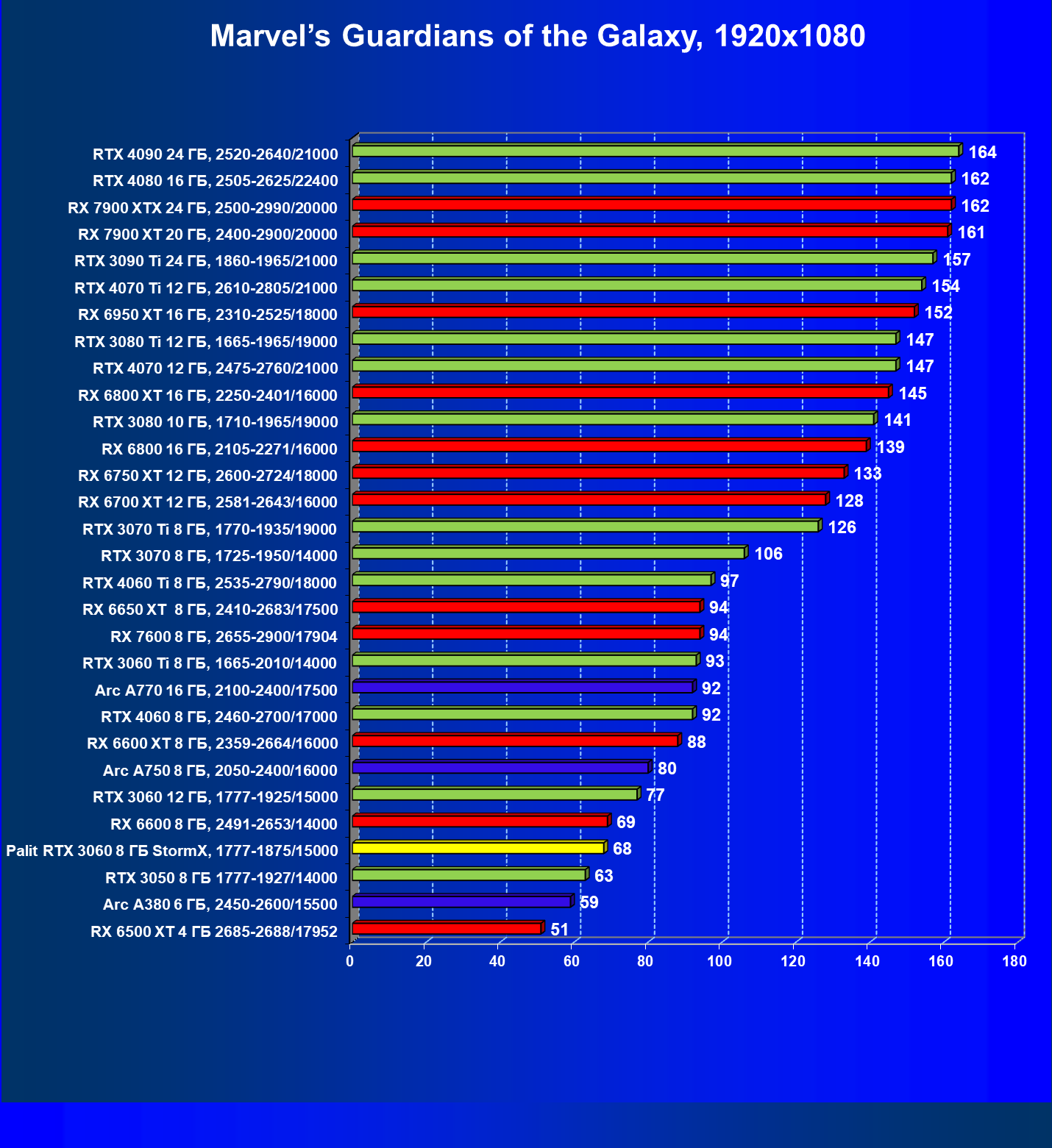

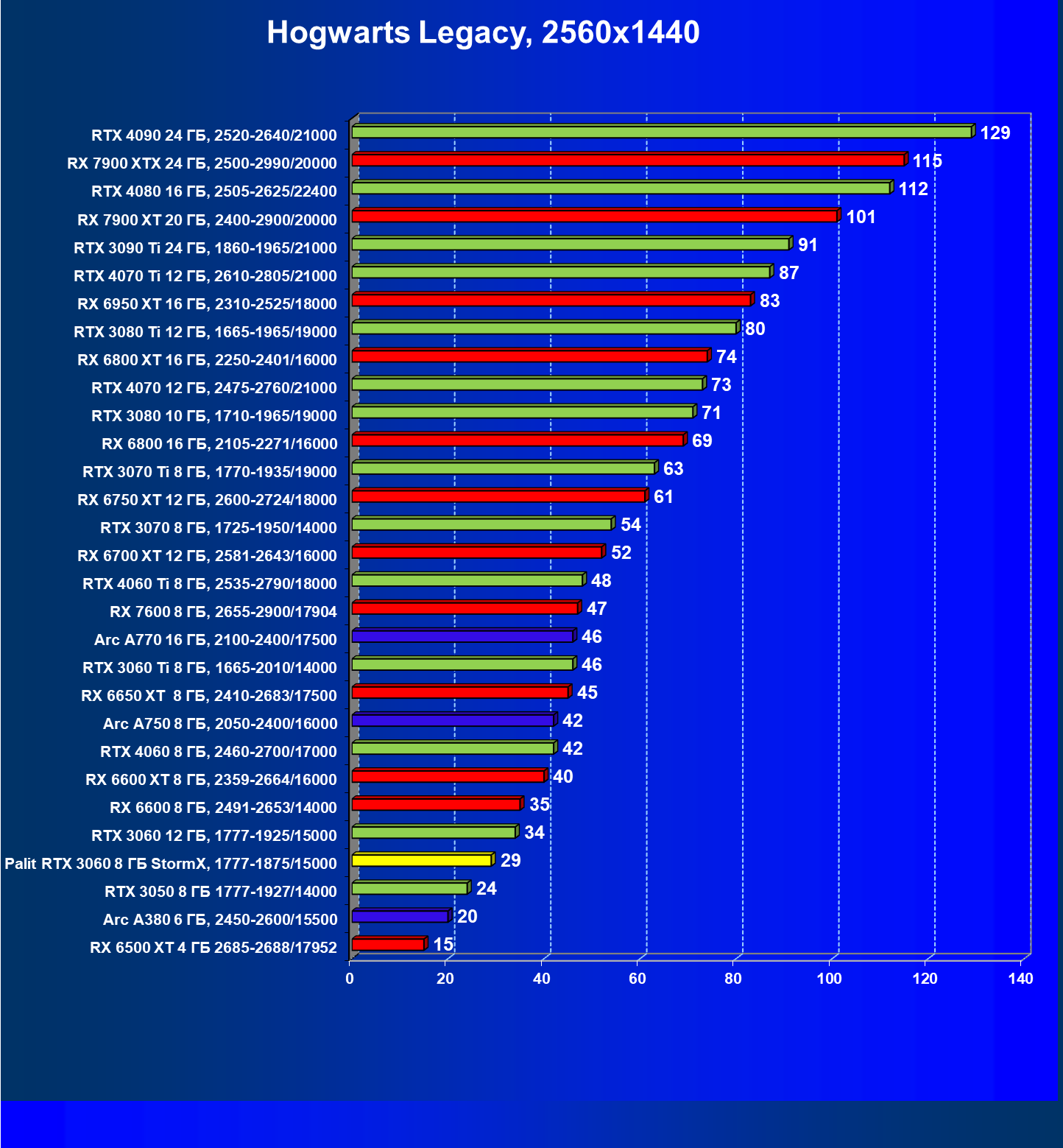

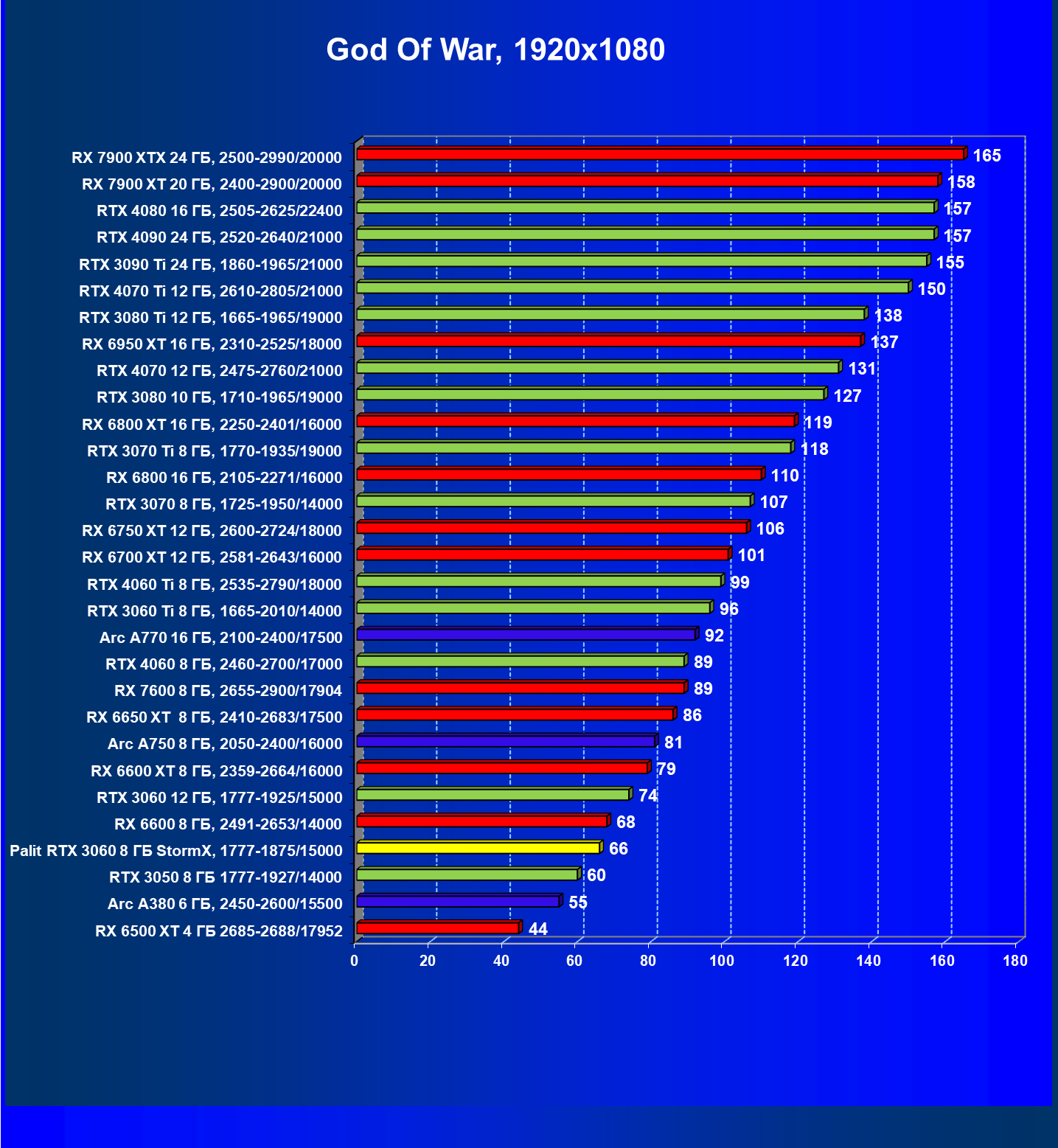

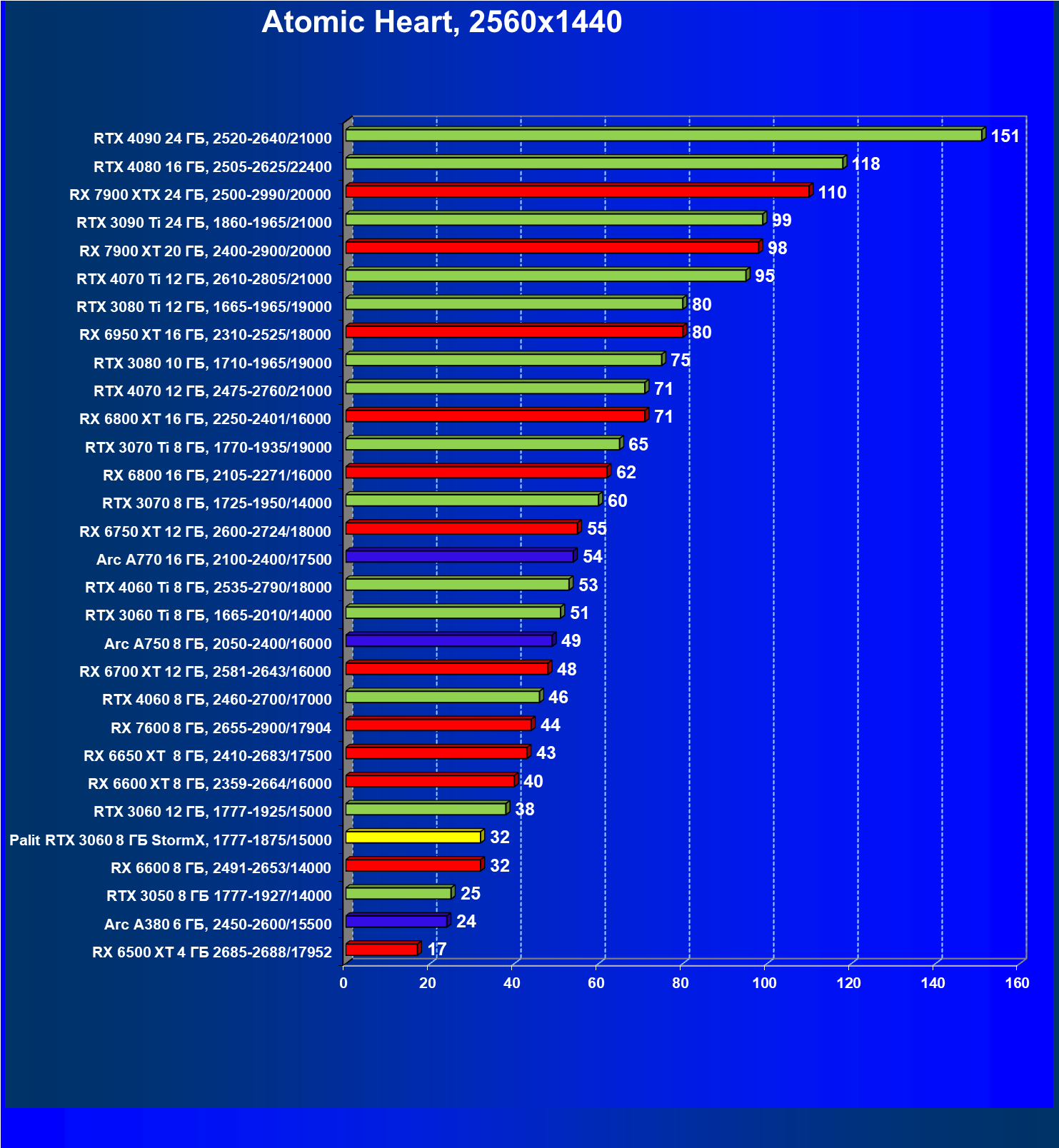

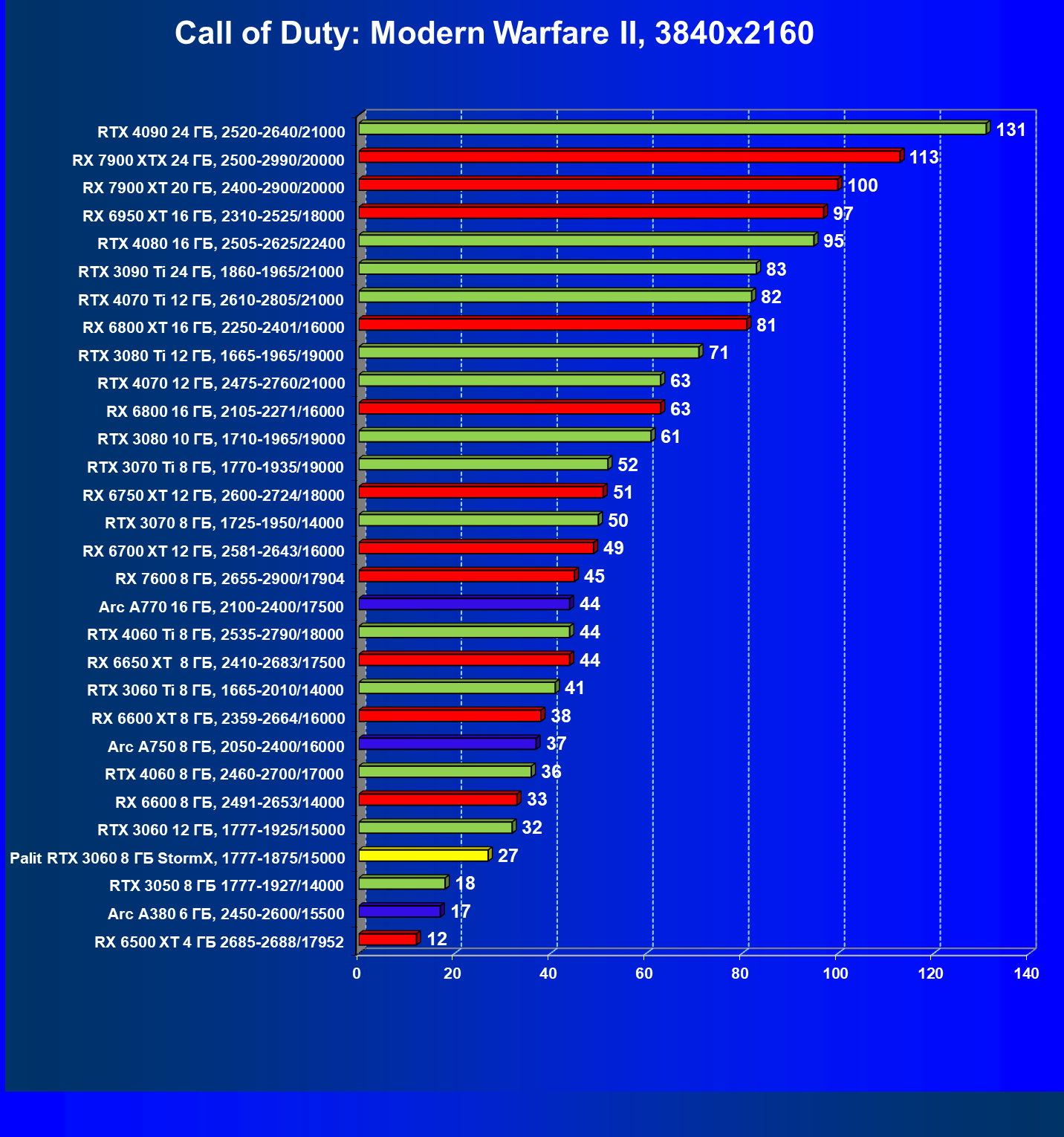

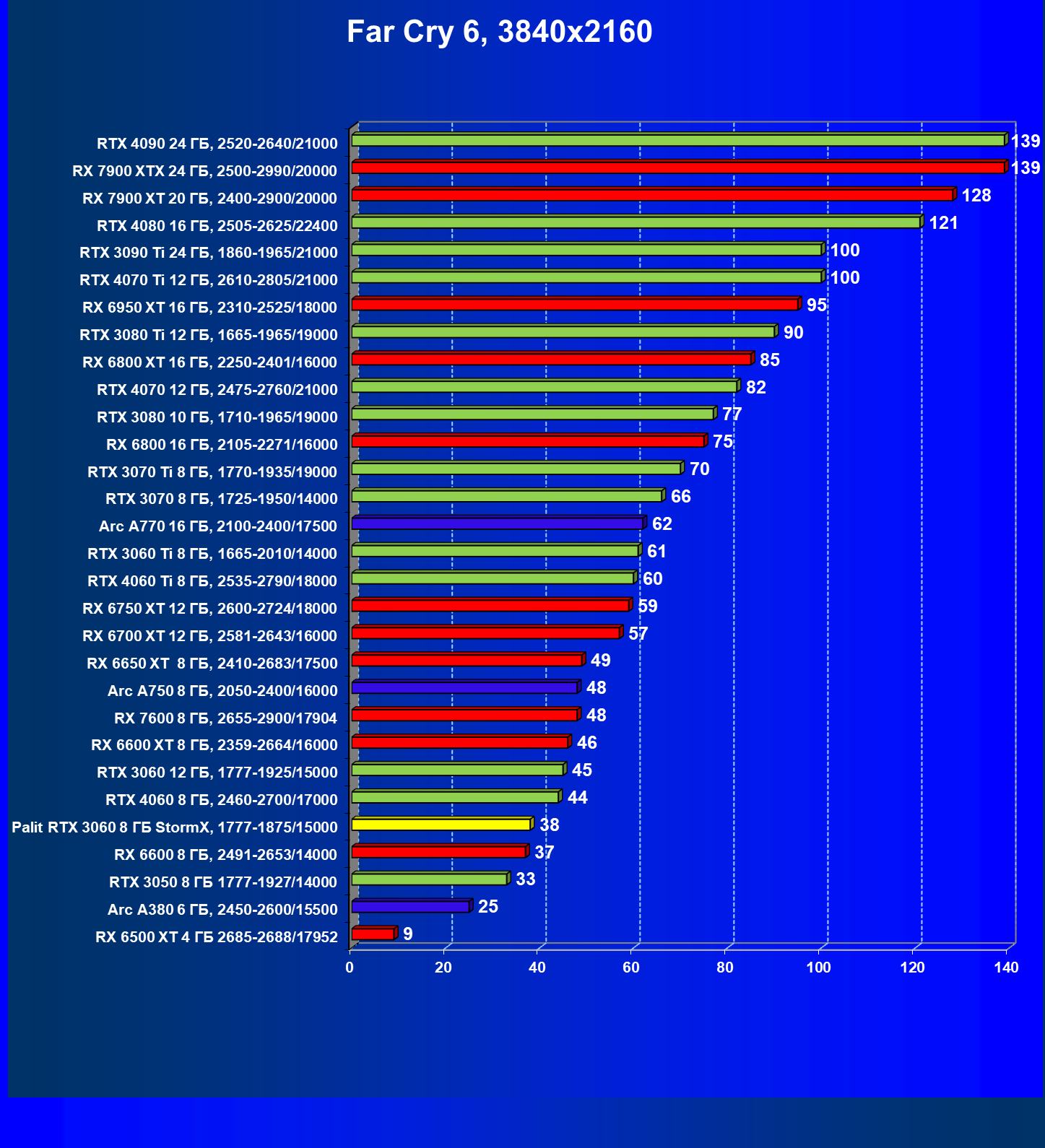

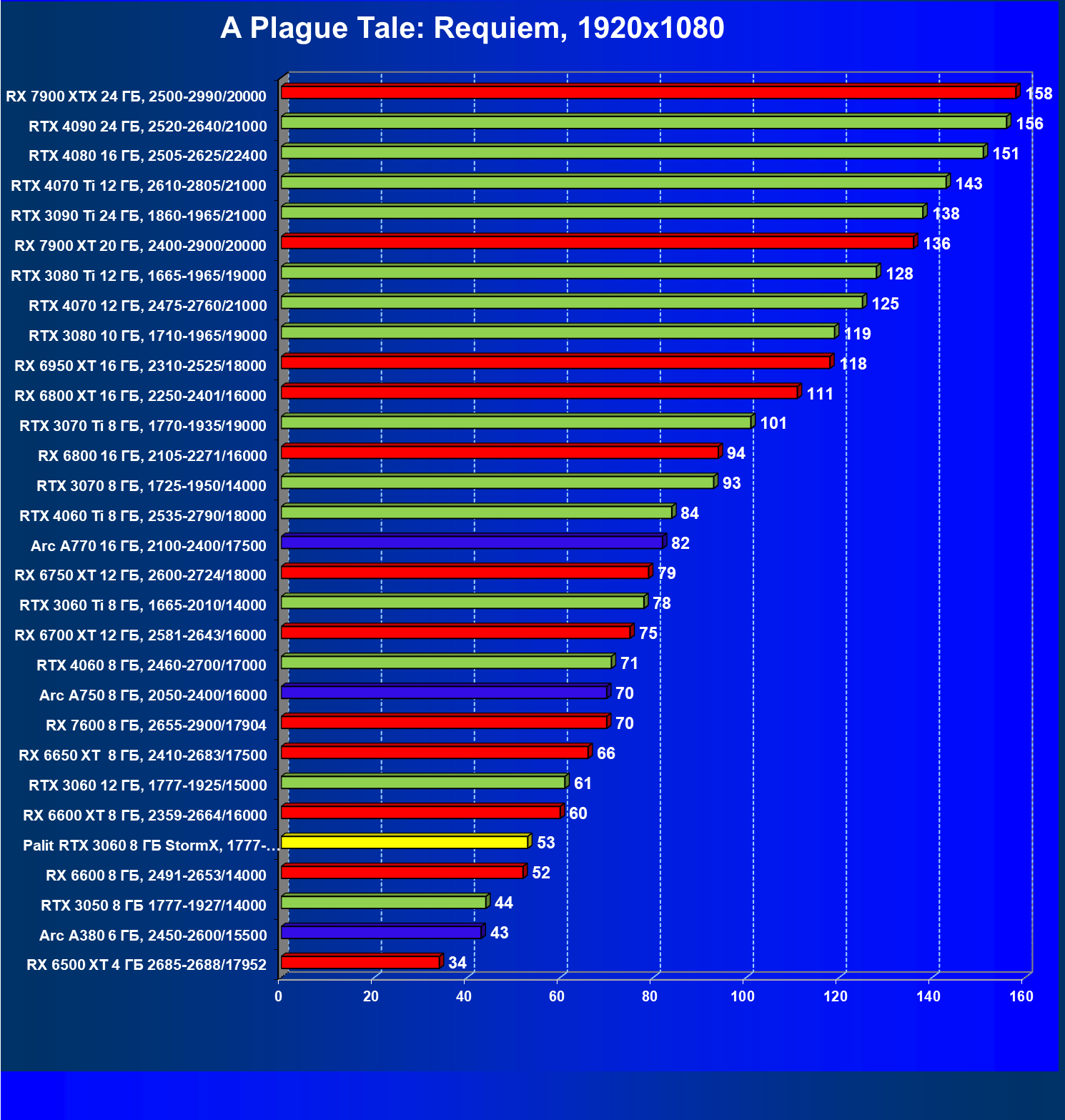

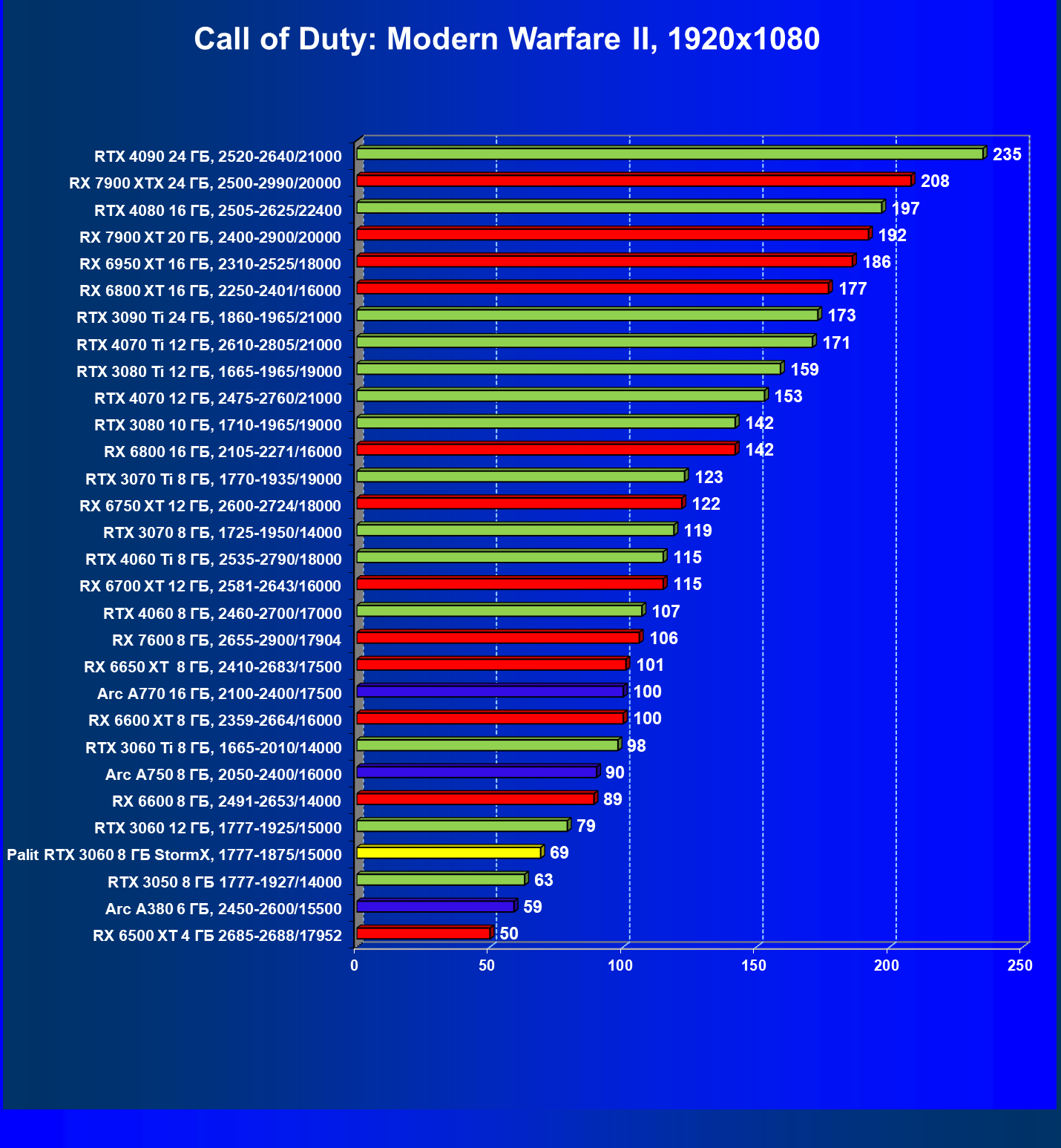

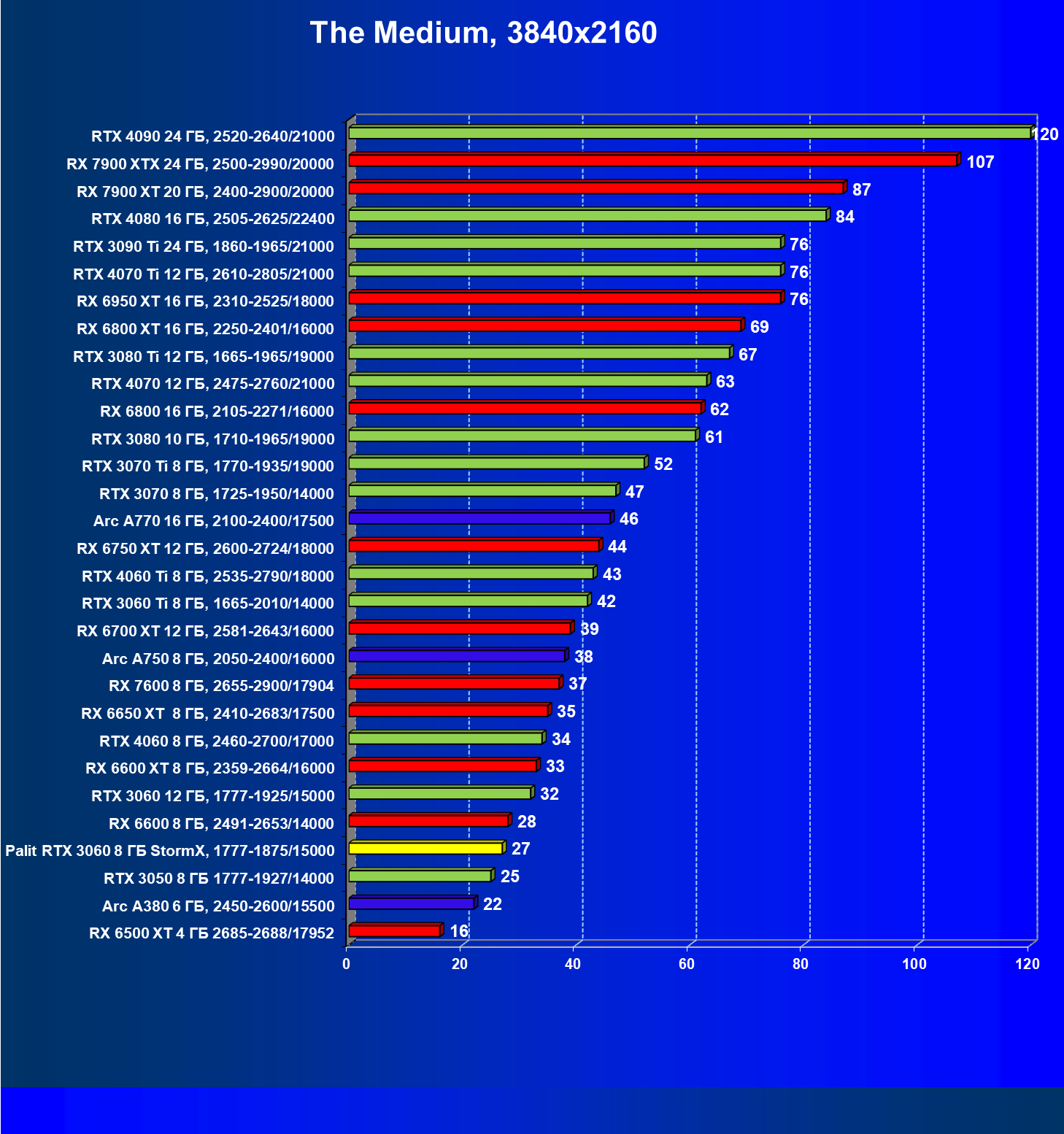

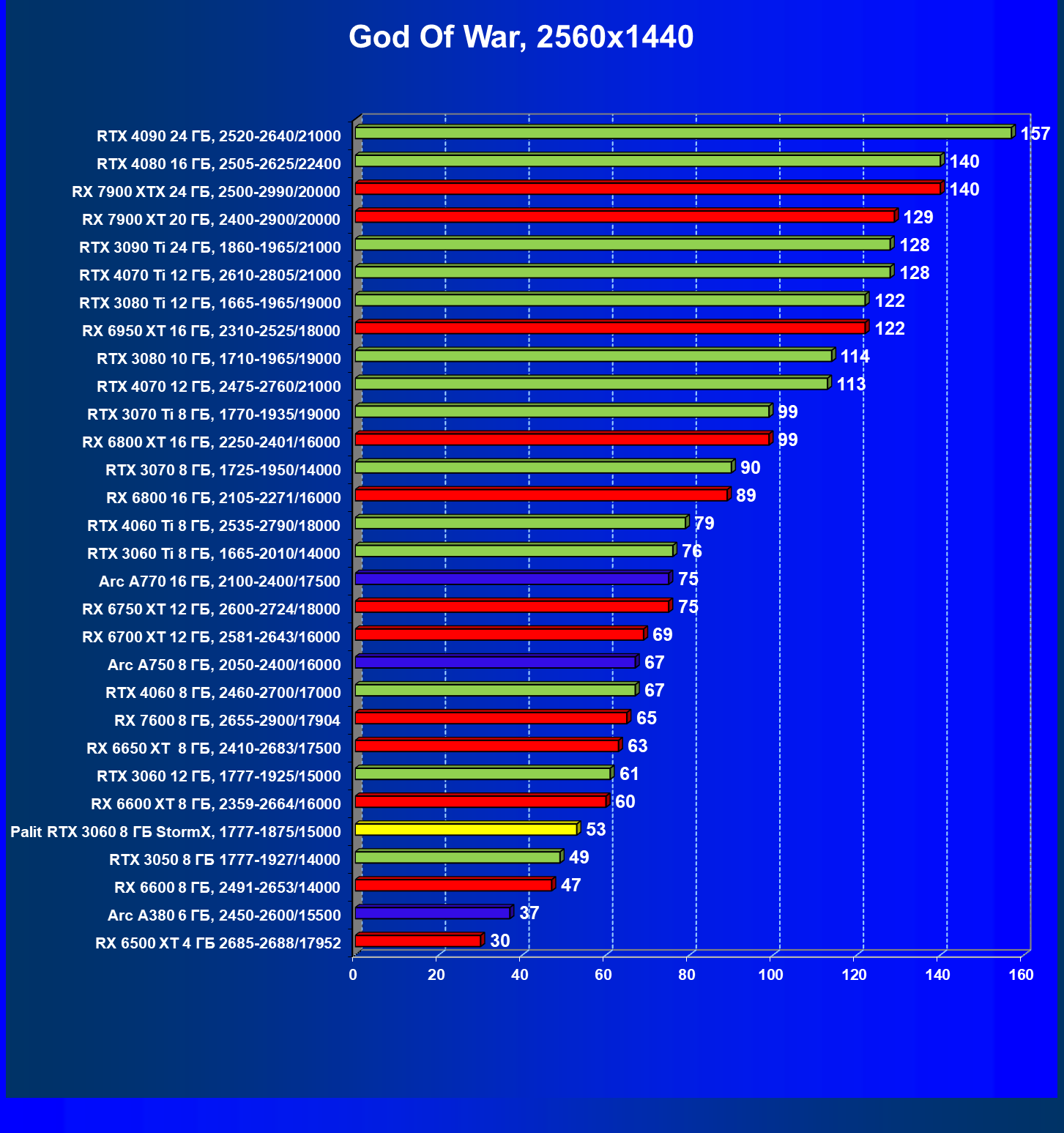

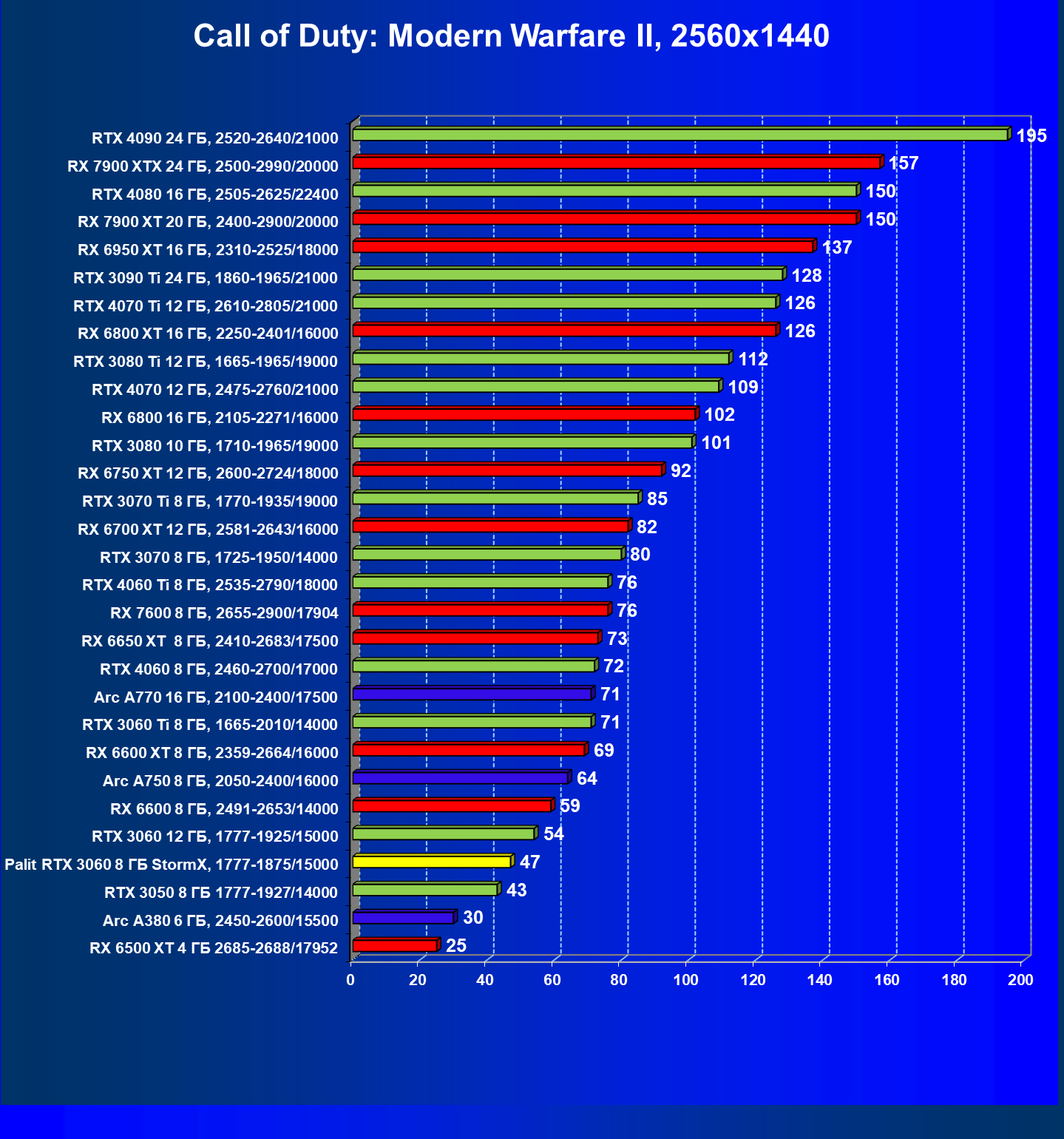

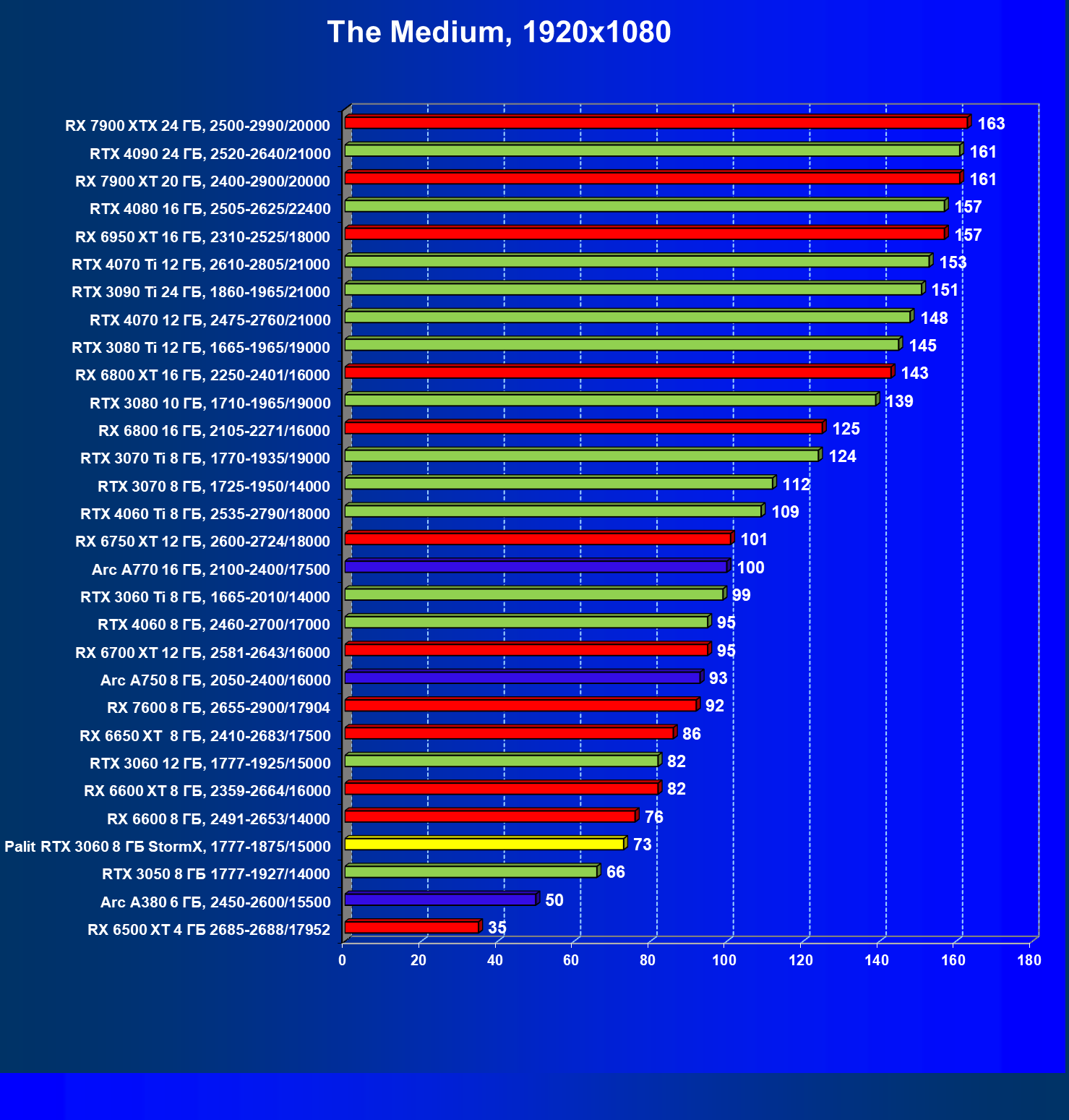

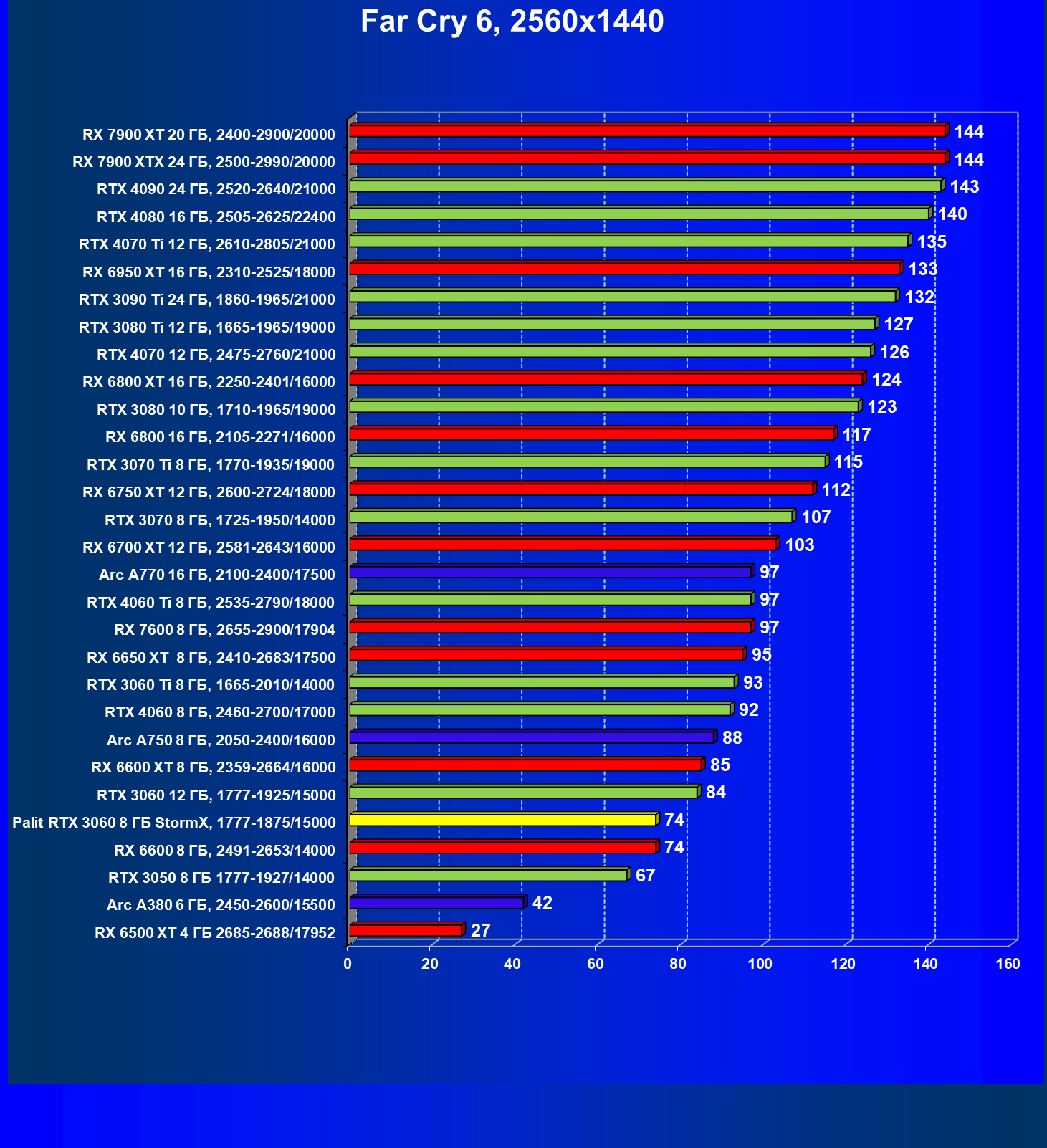

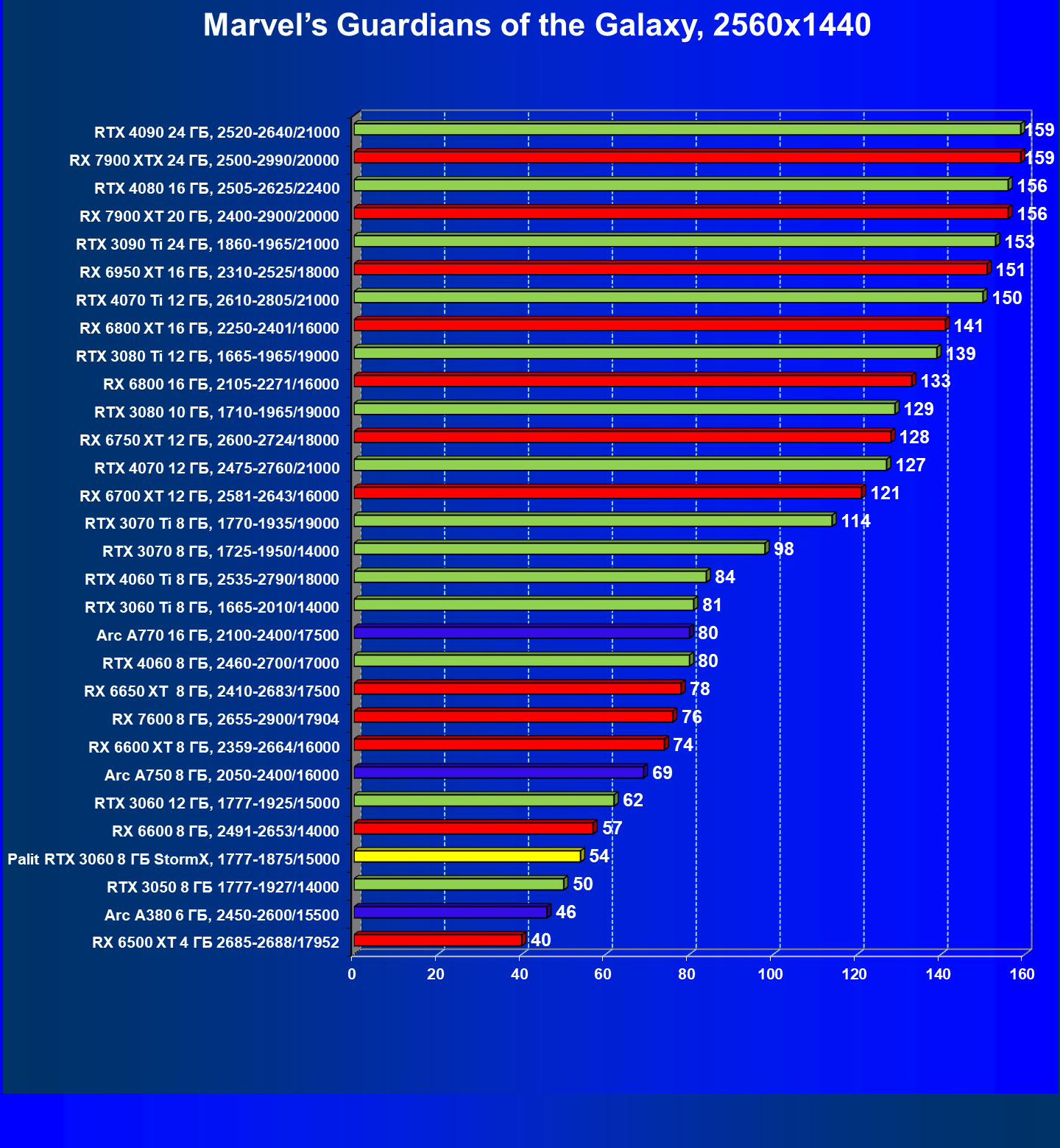

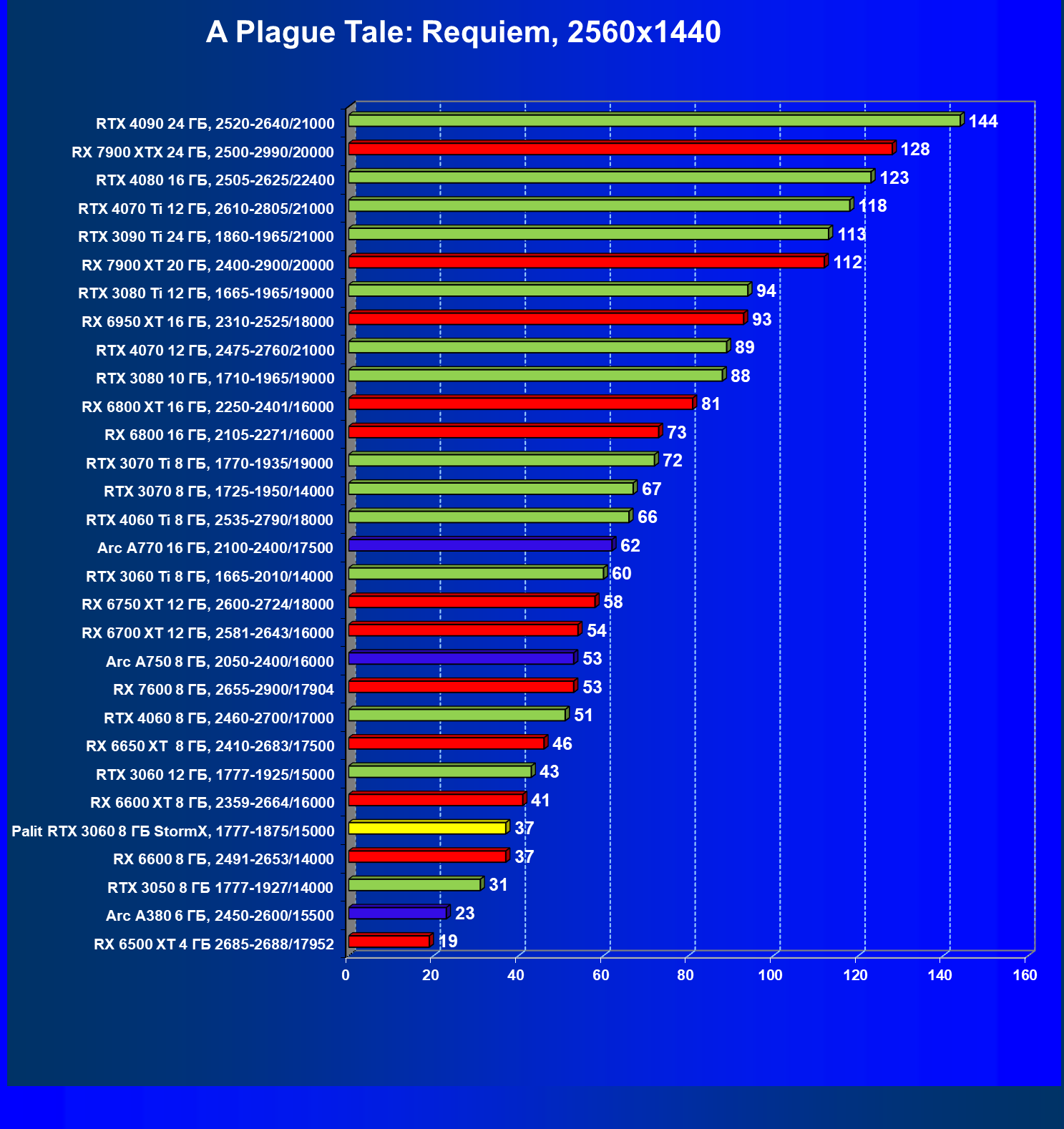

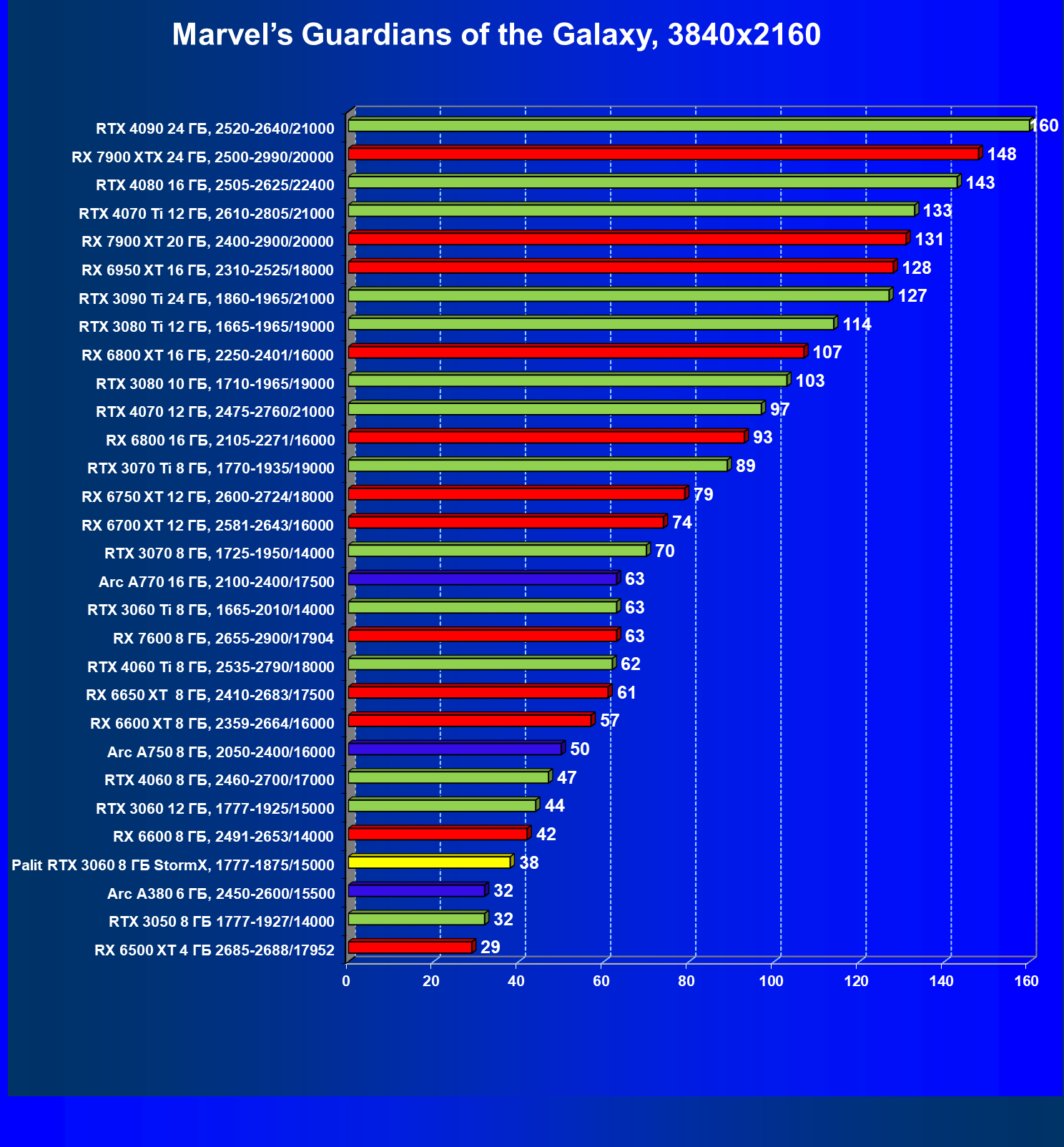

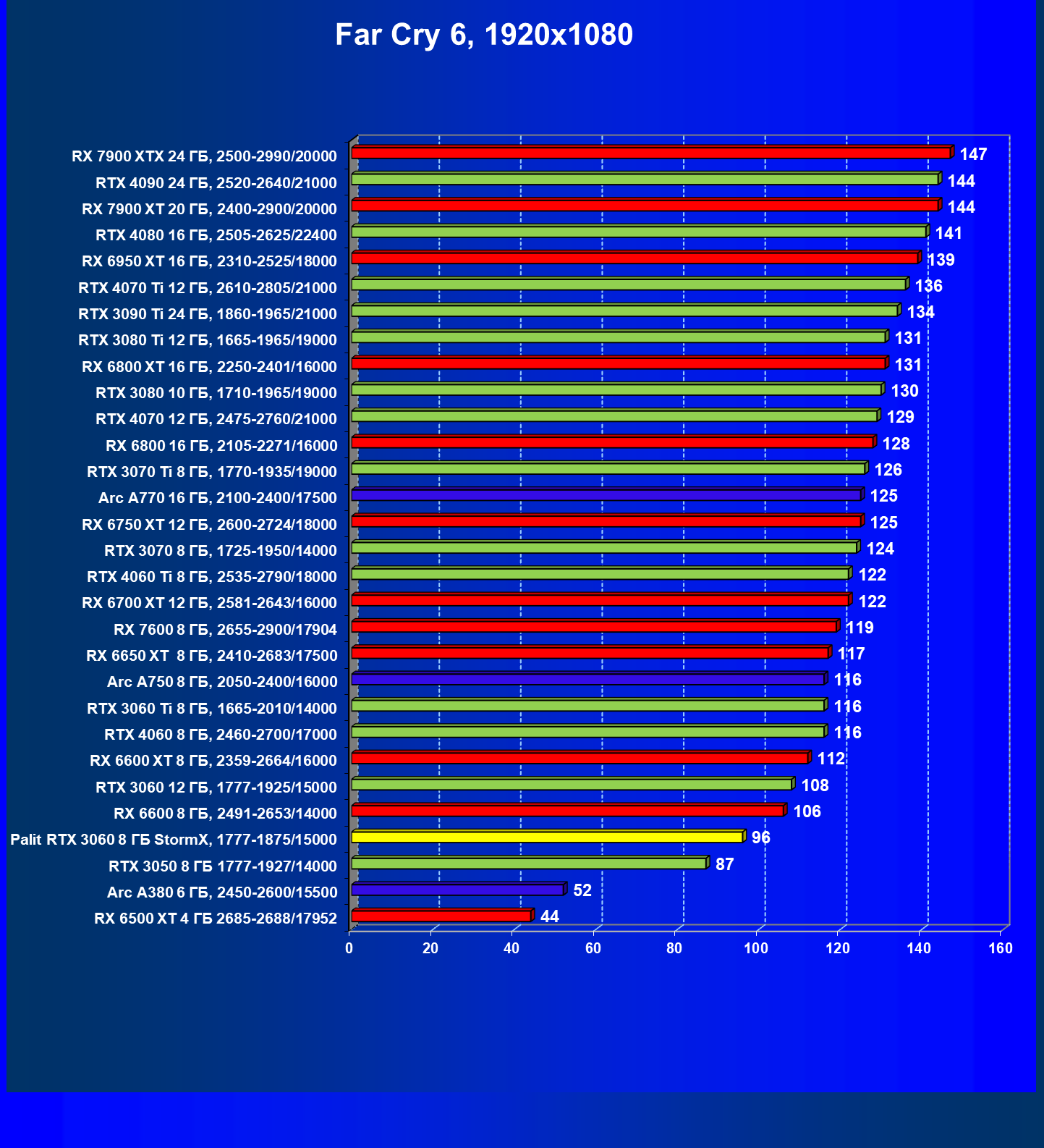

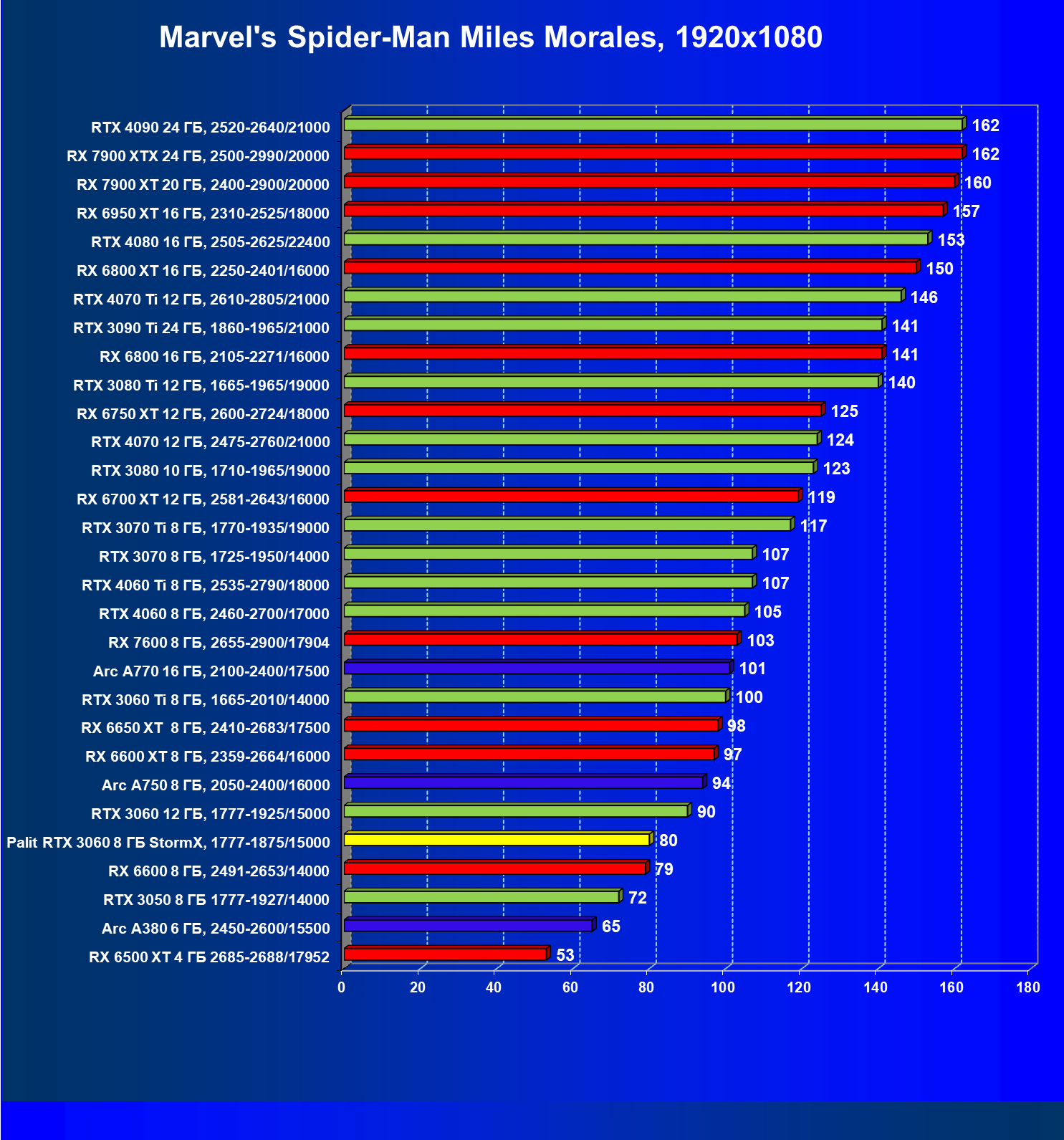

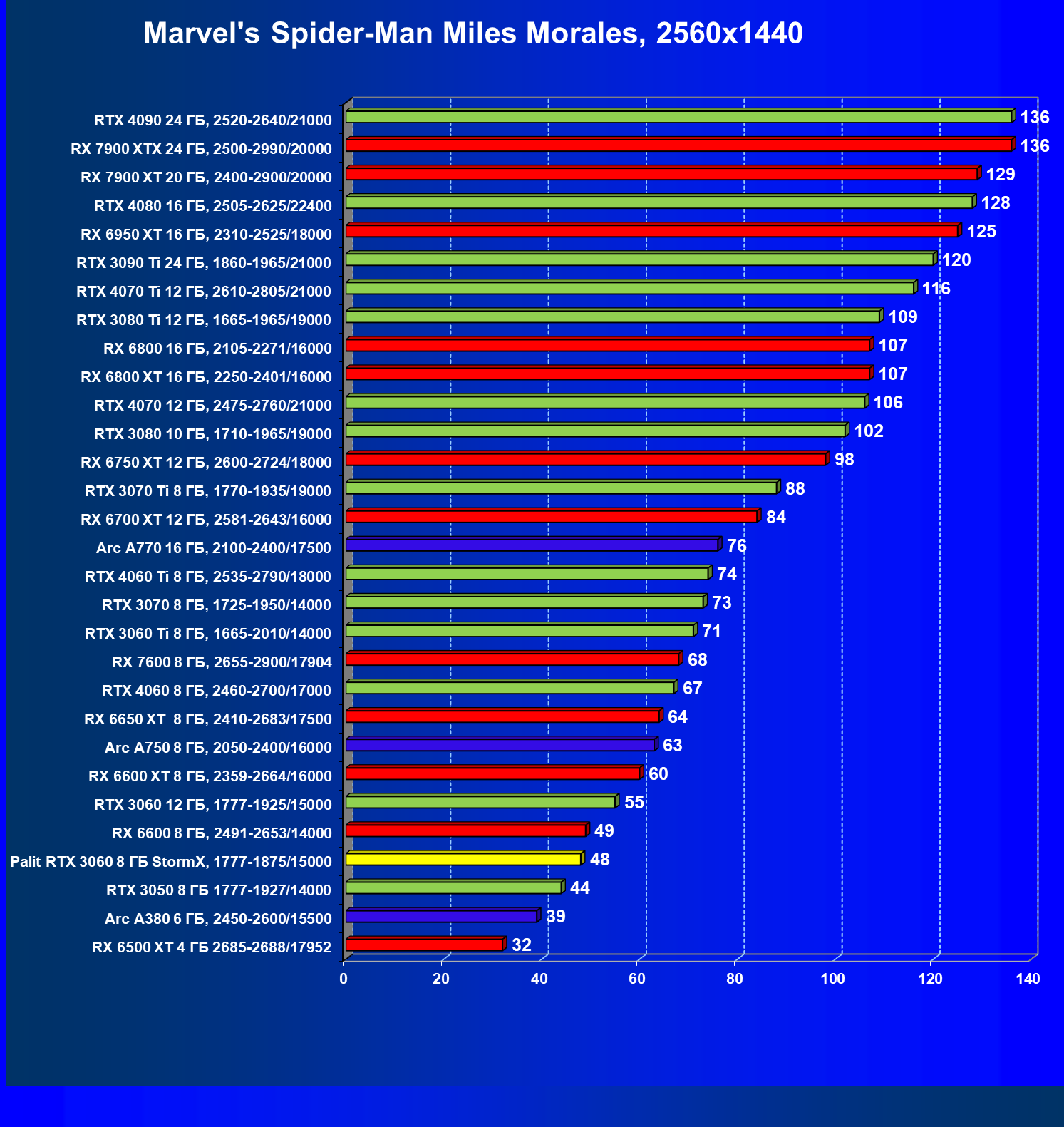

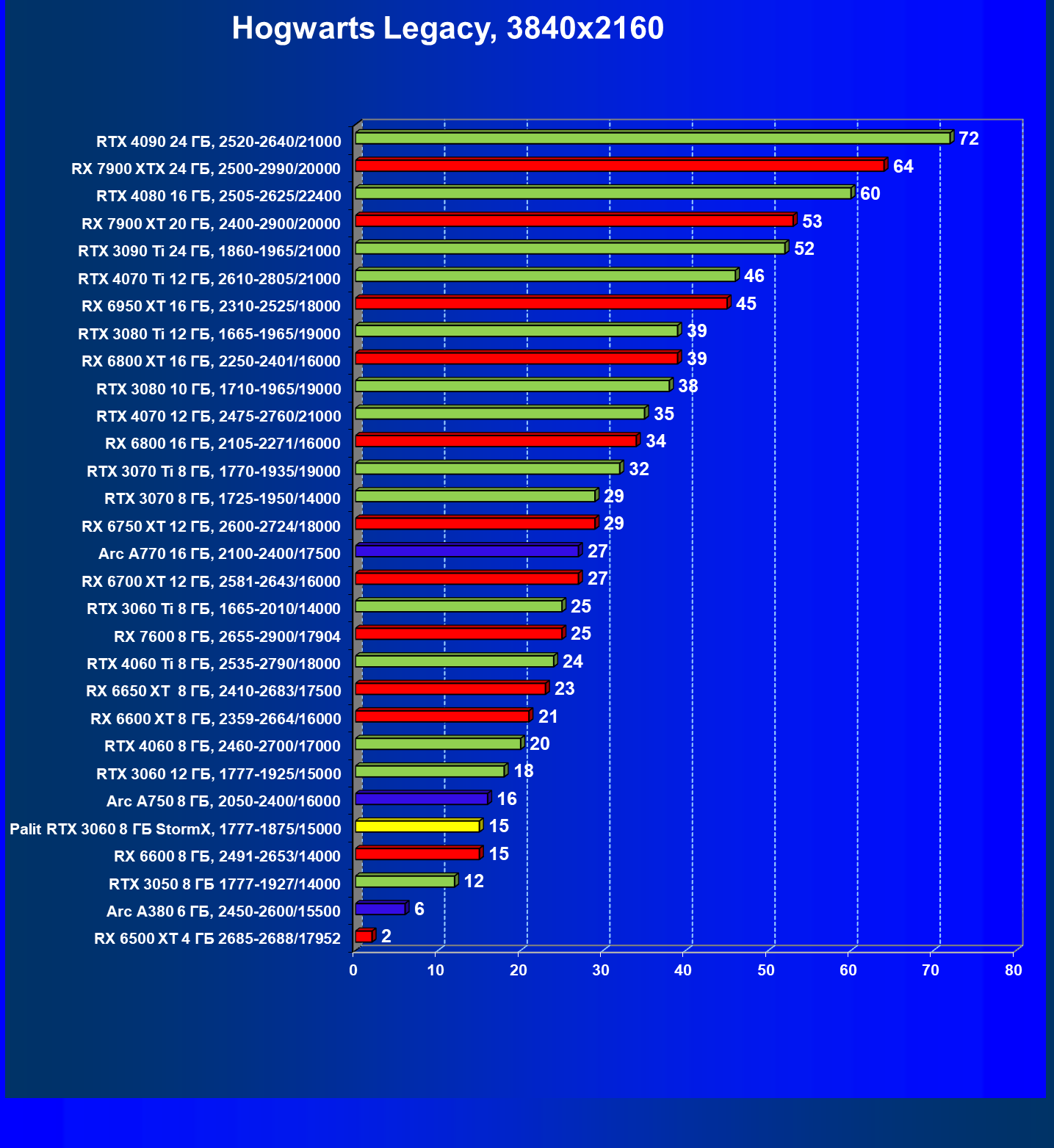

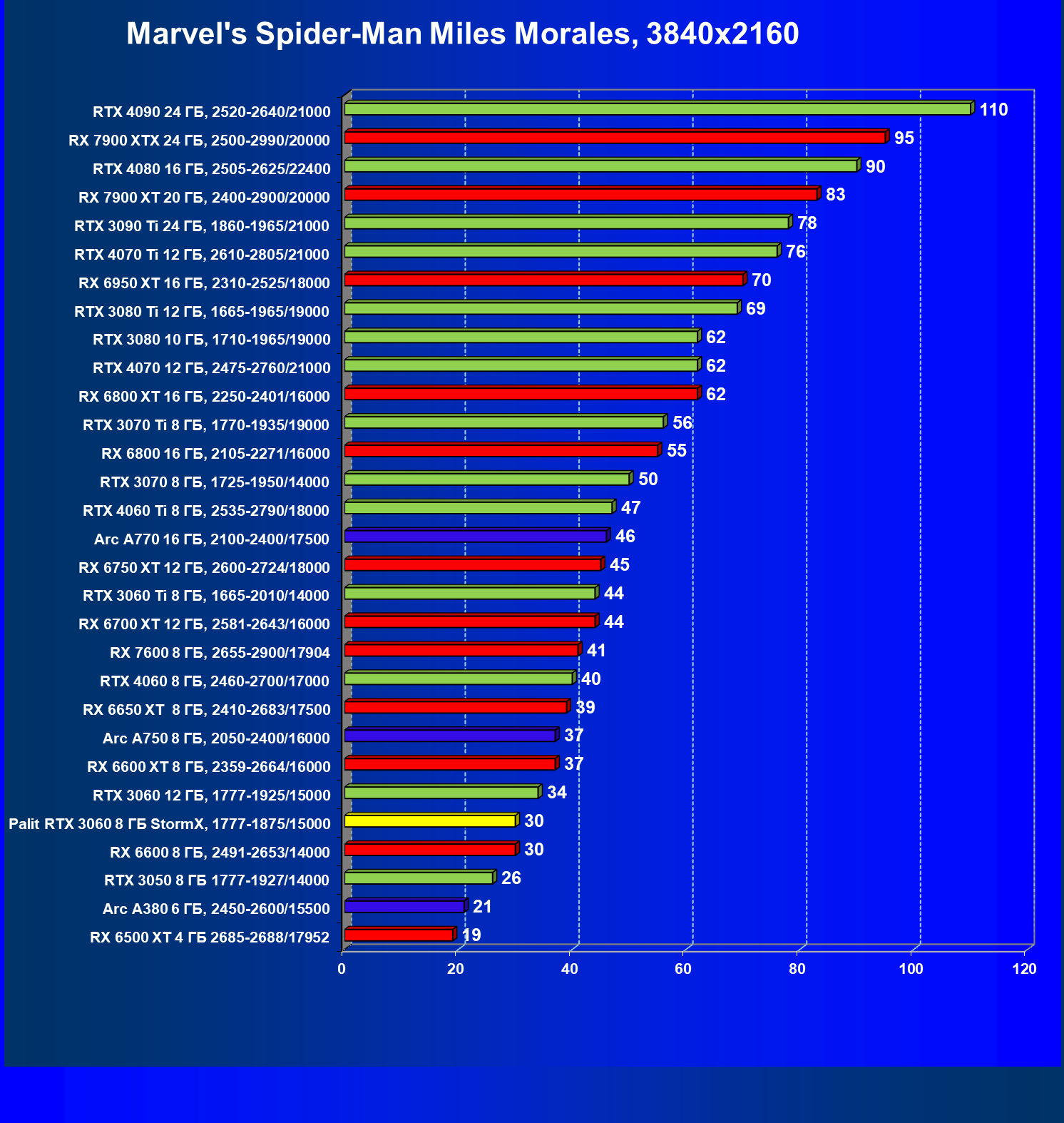

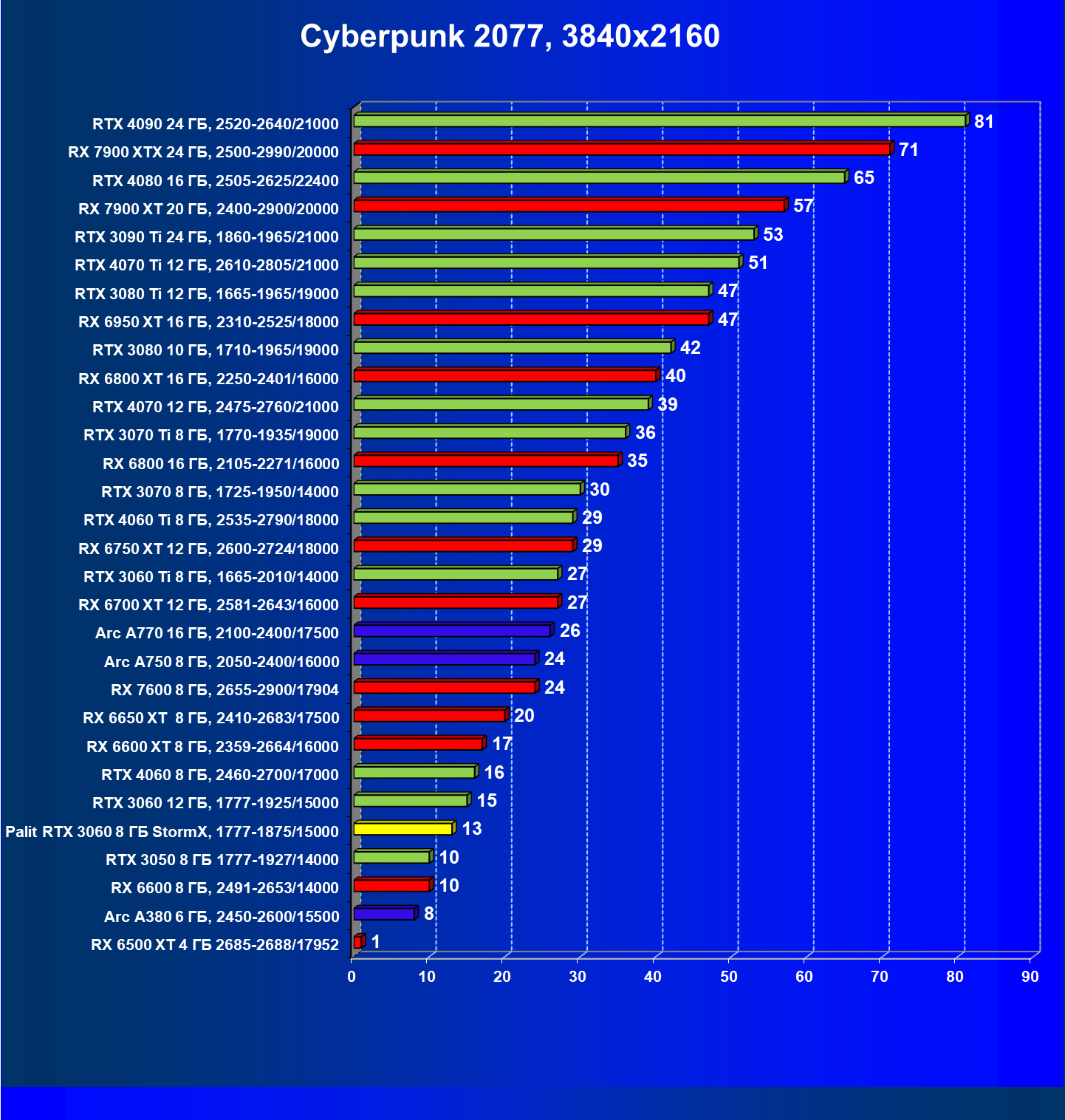

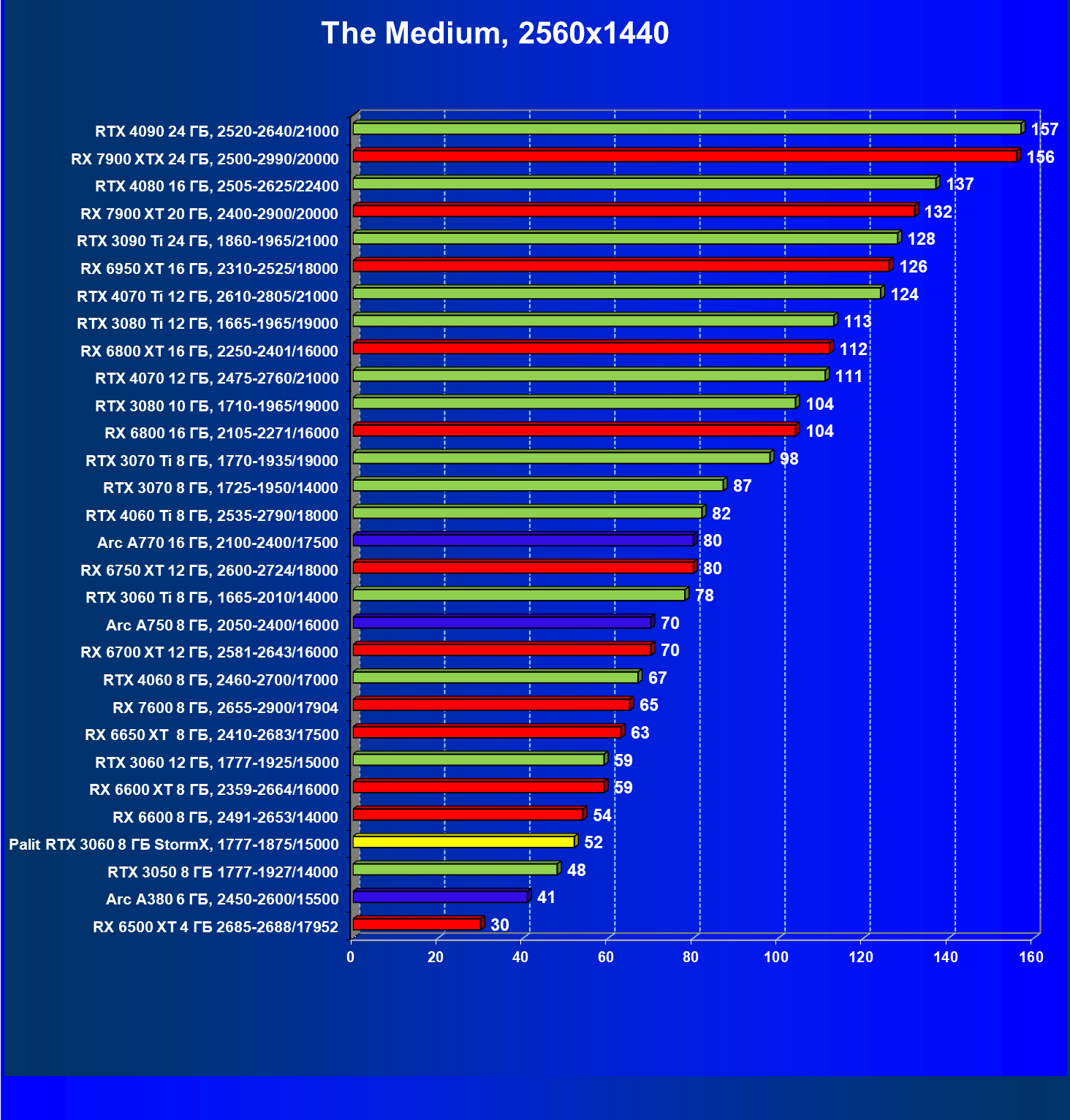

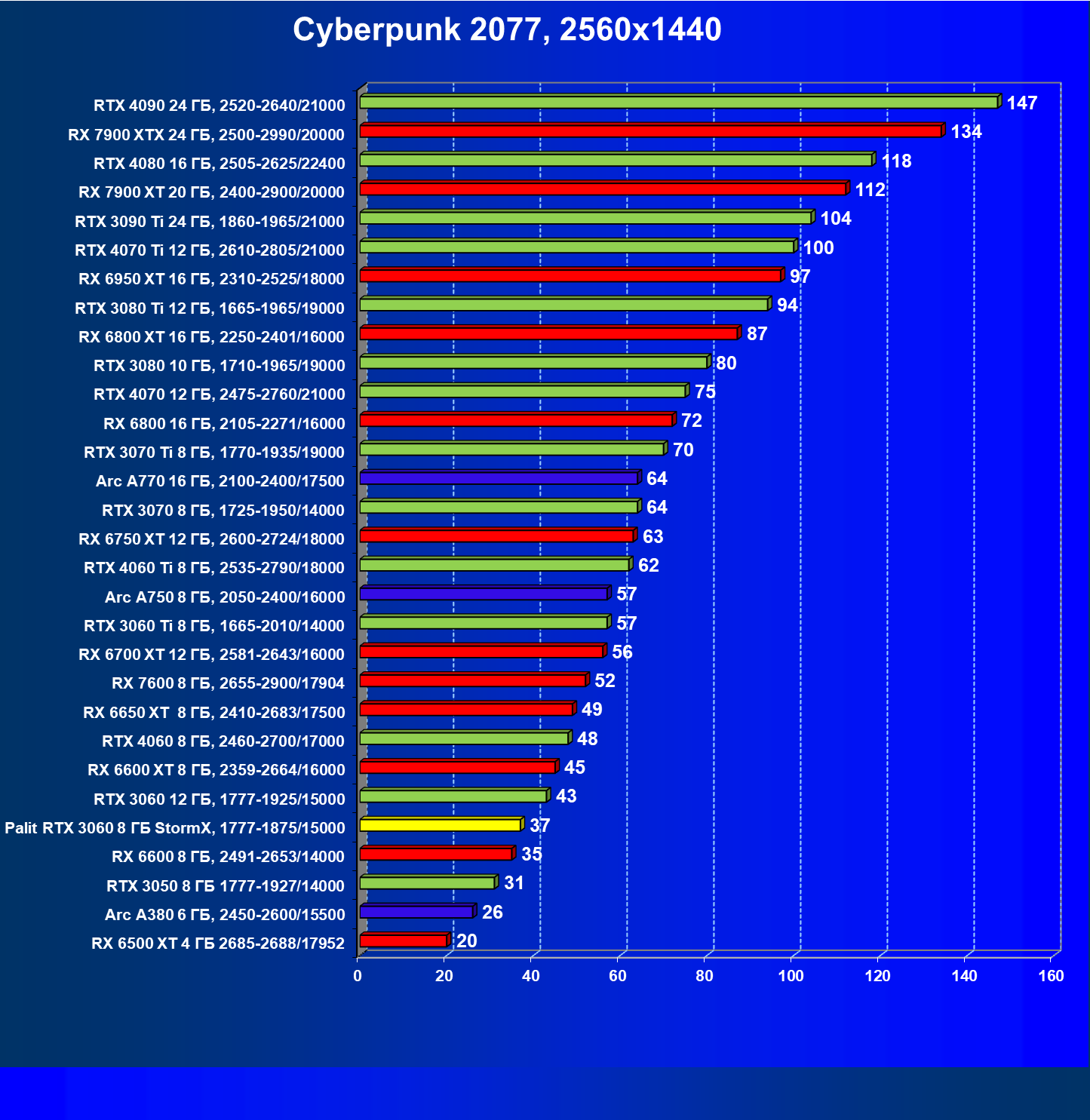

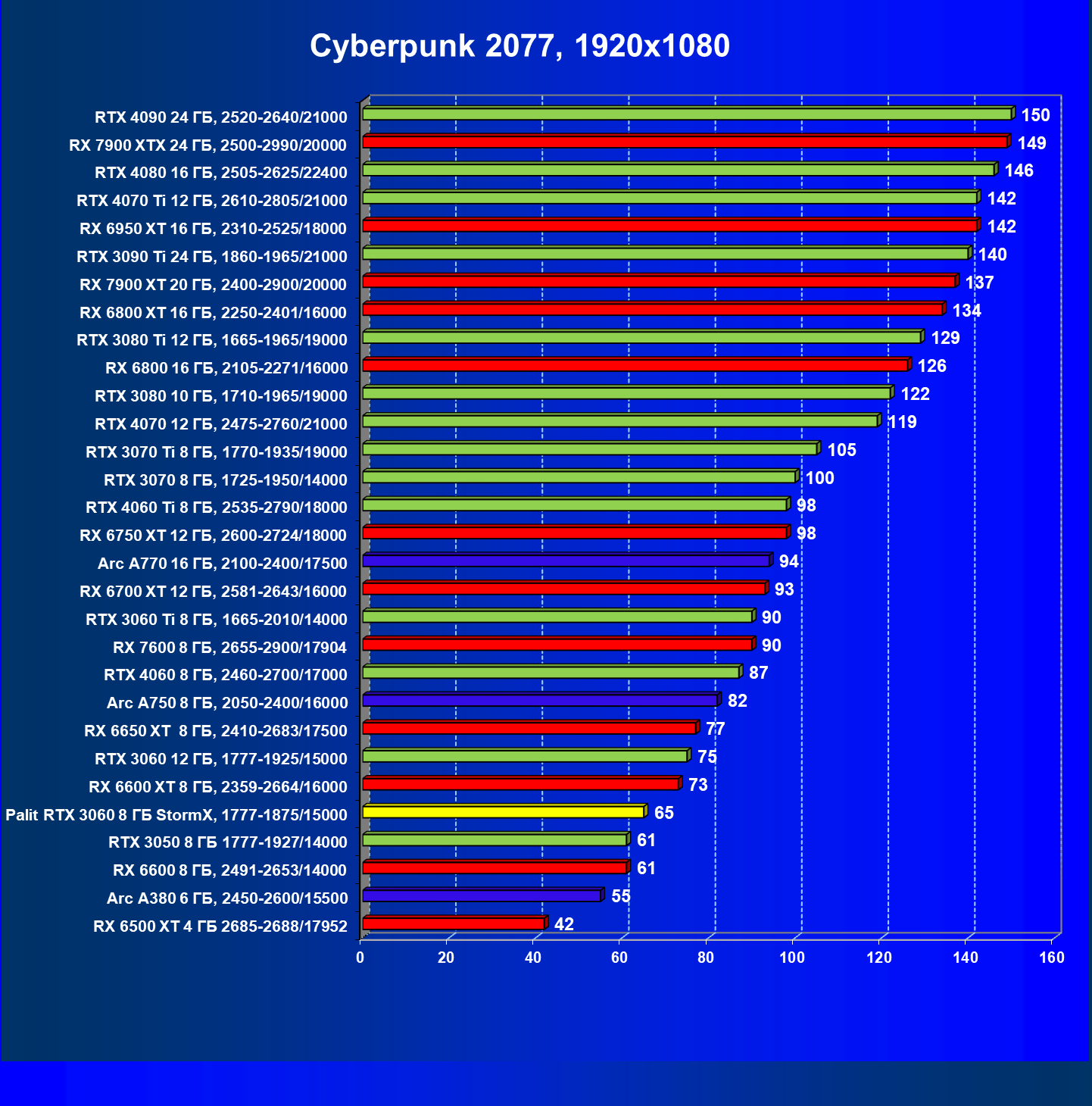

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1080, 2560×1440 и 3840×2160

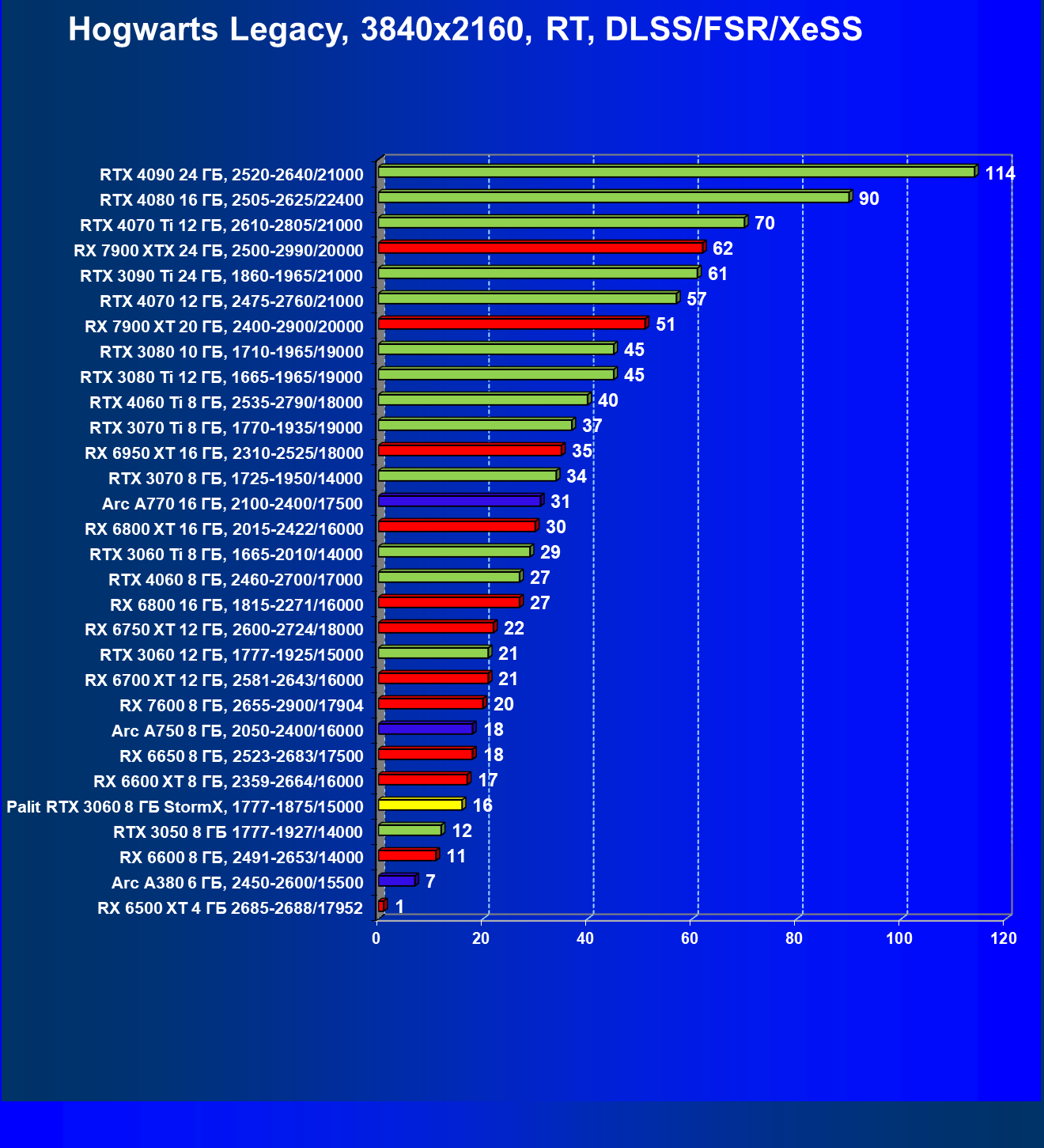

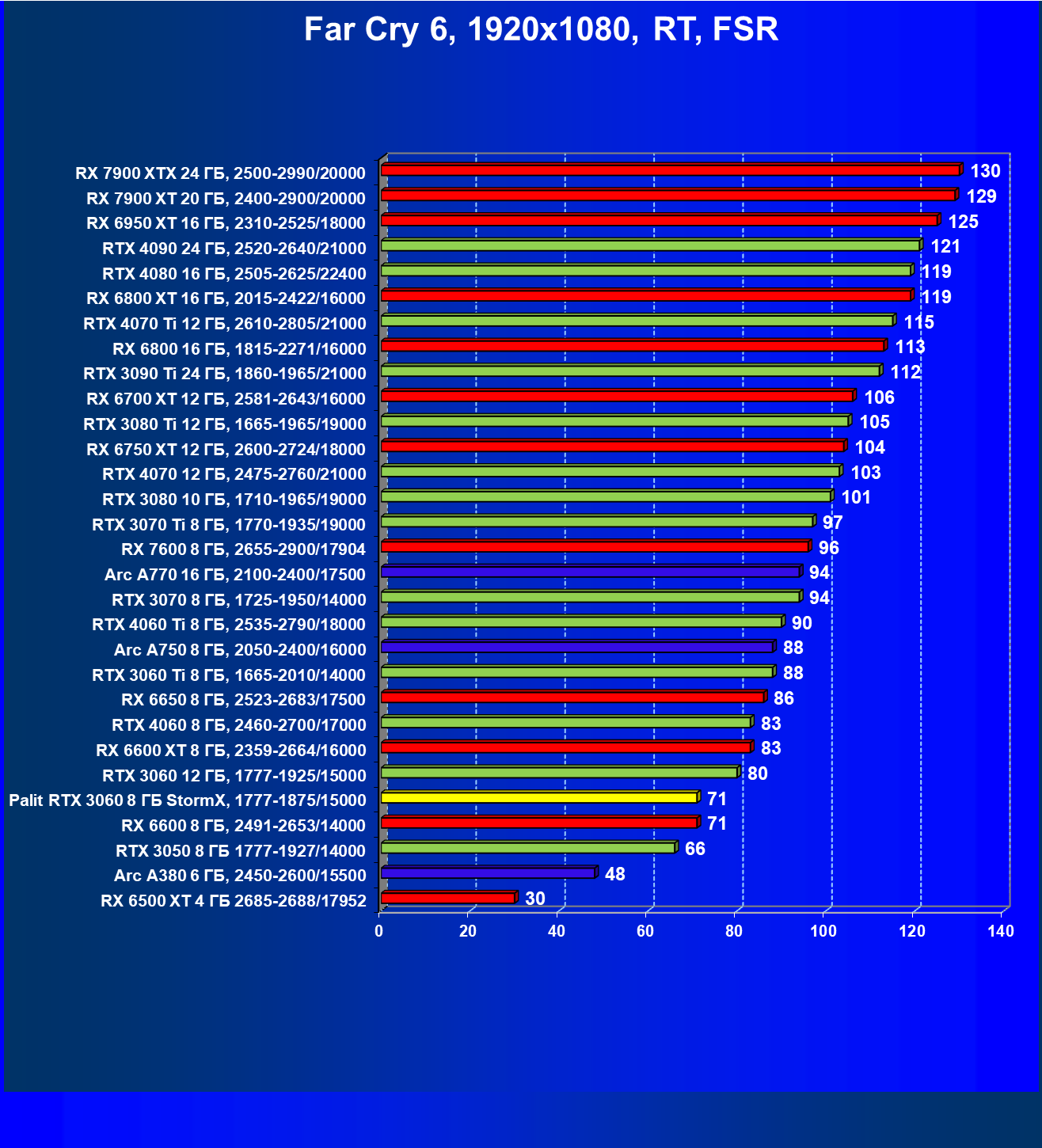

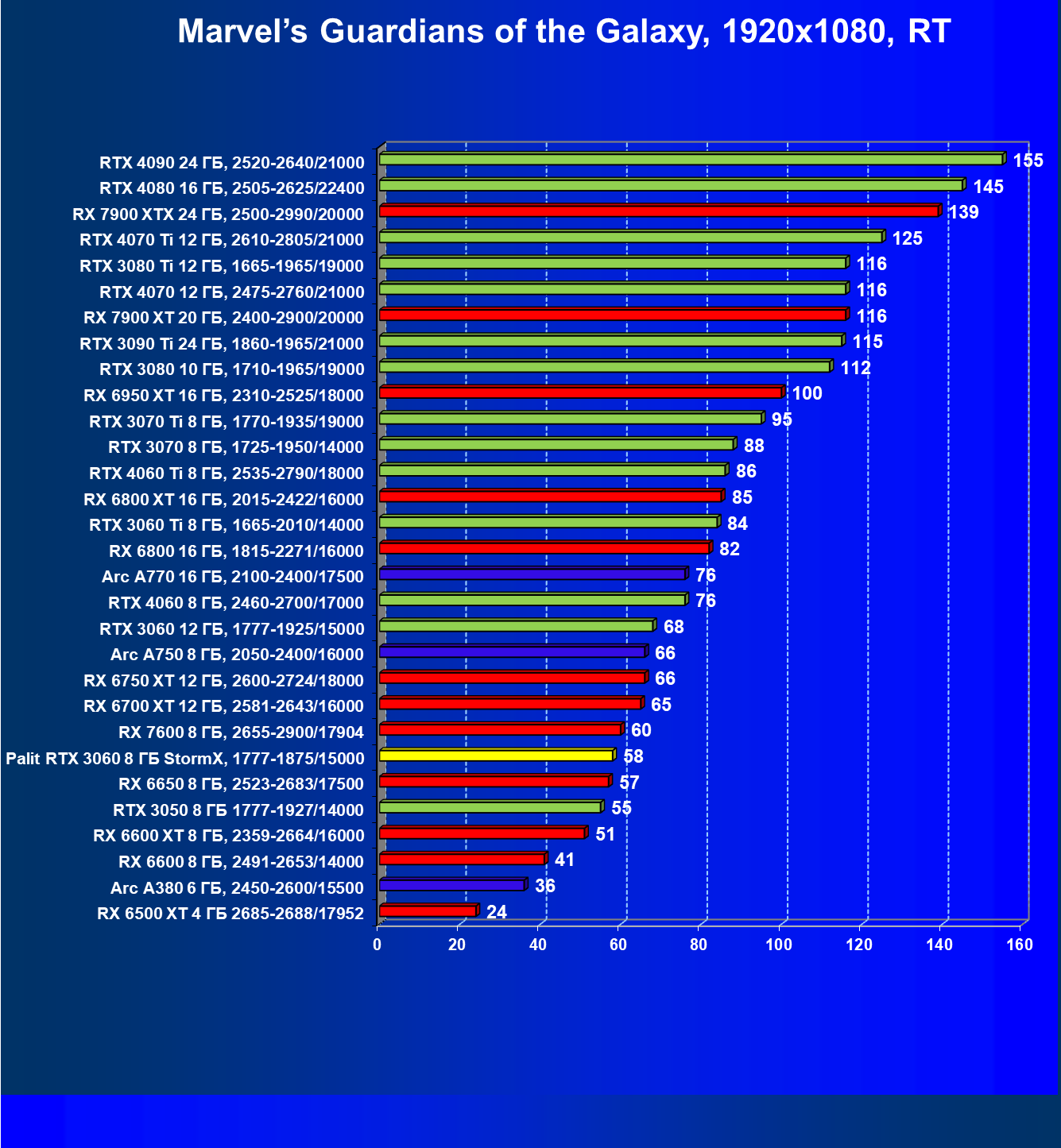

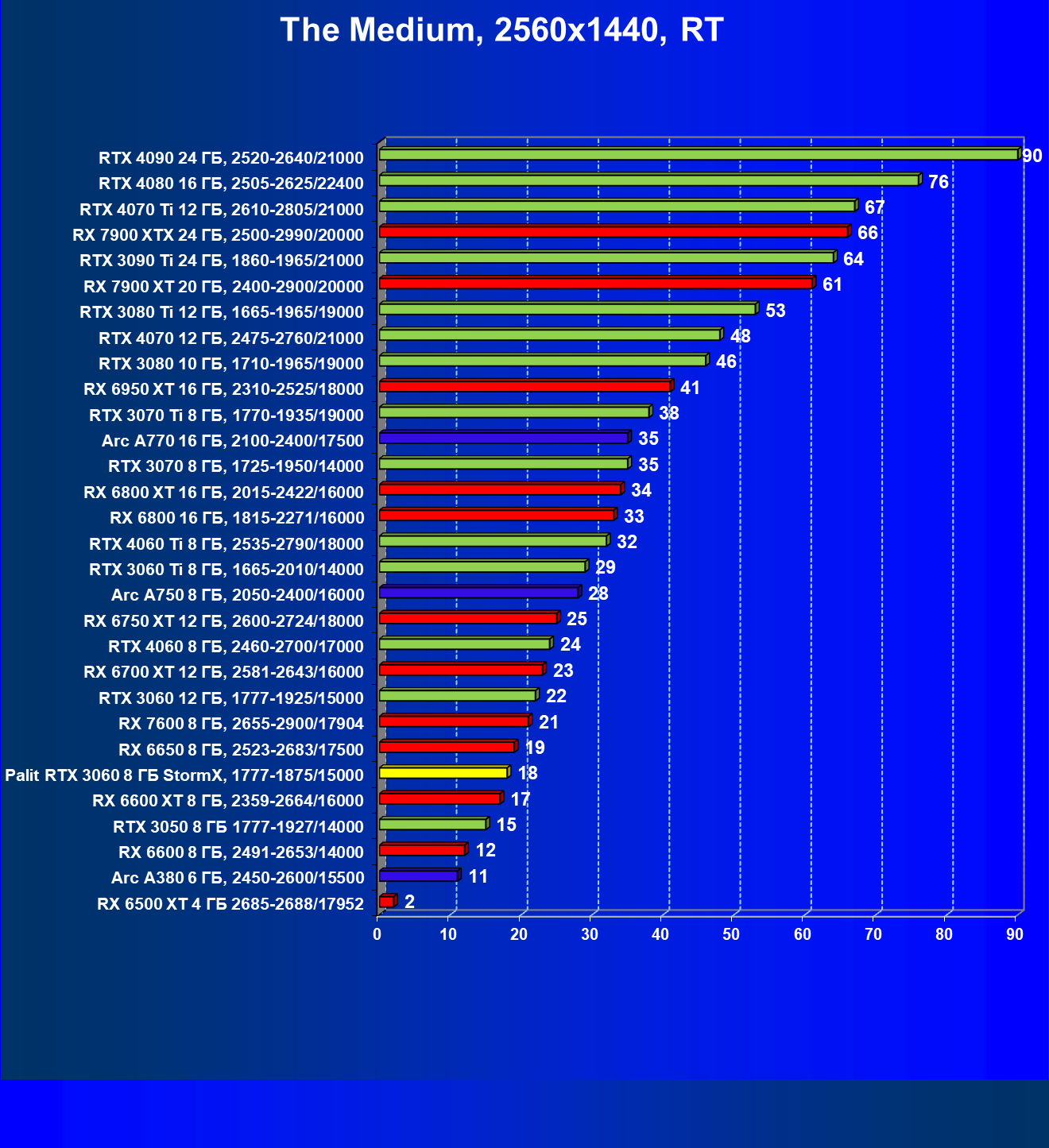

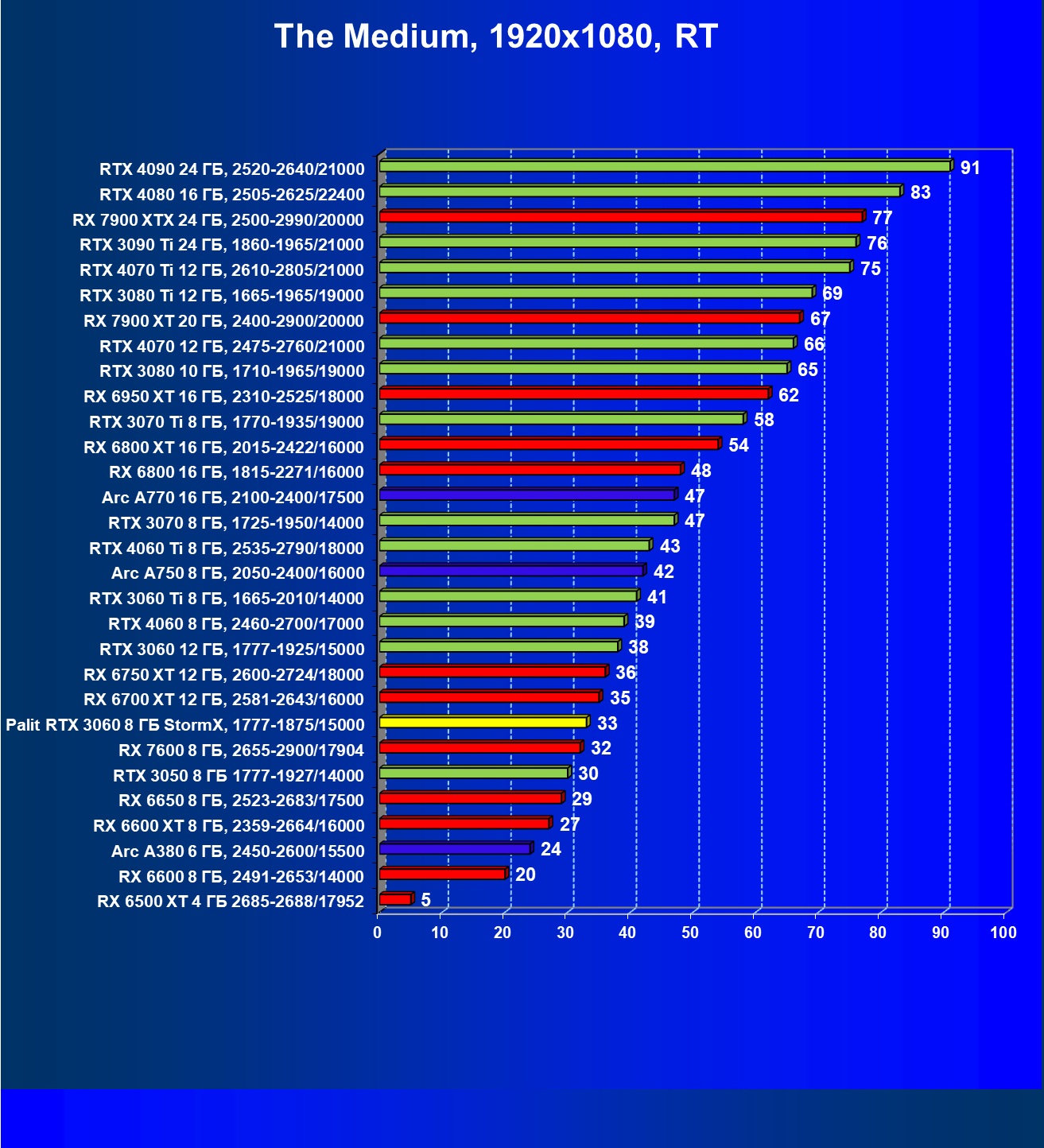

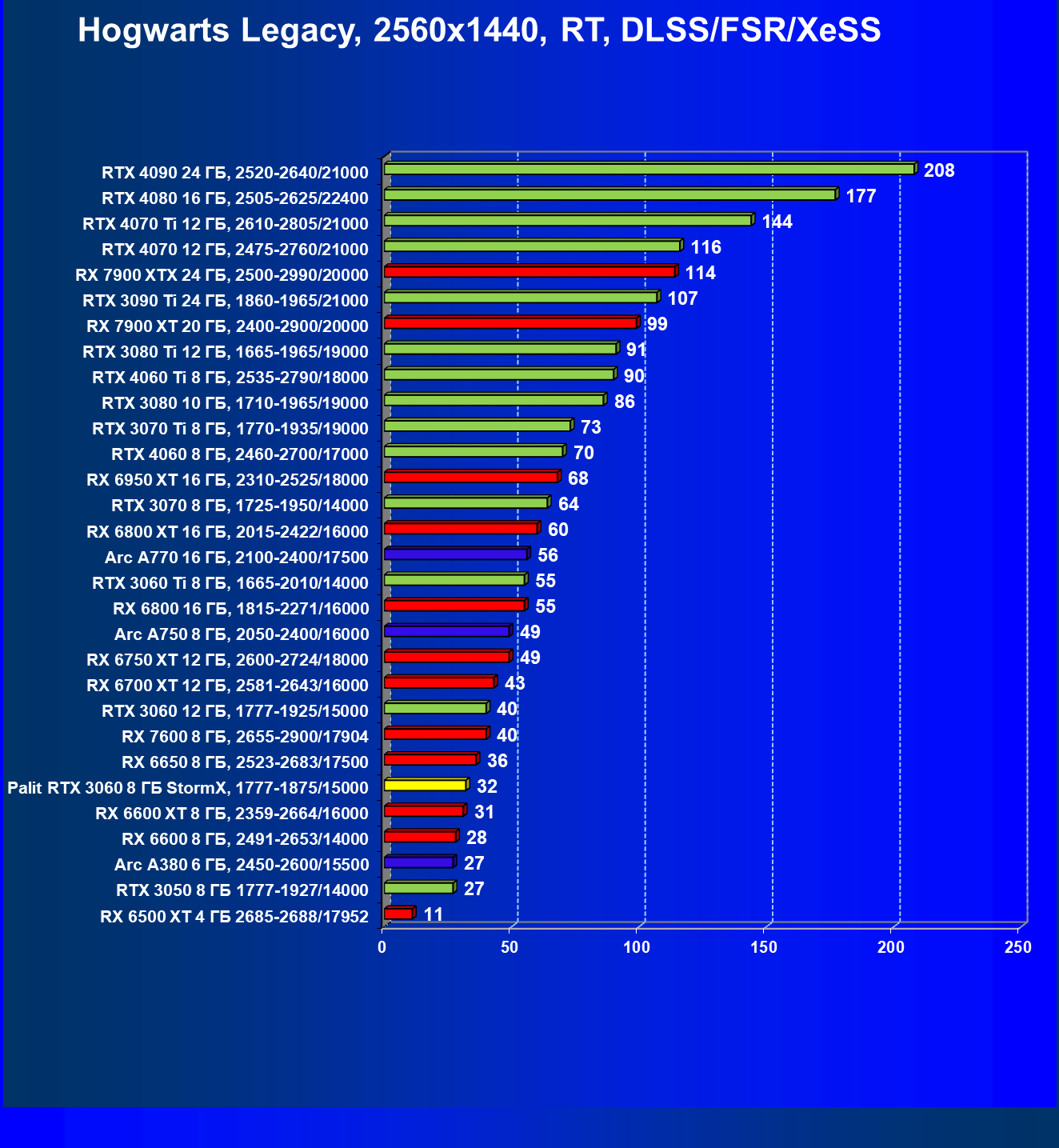

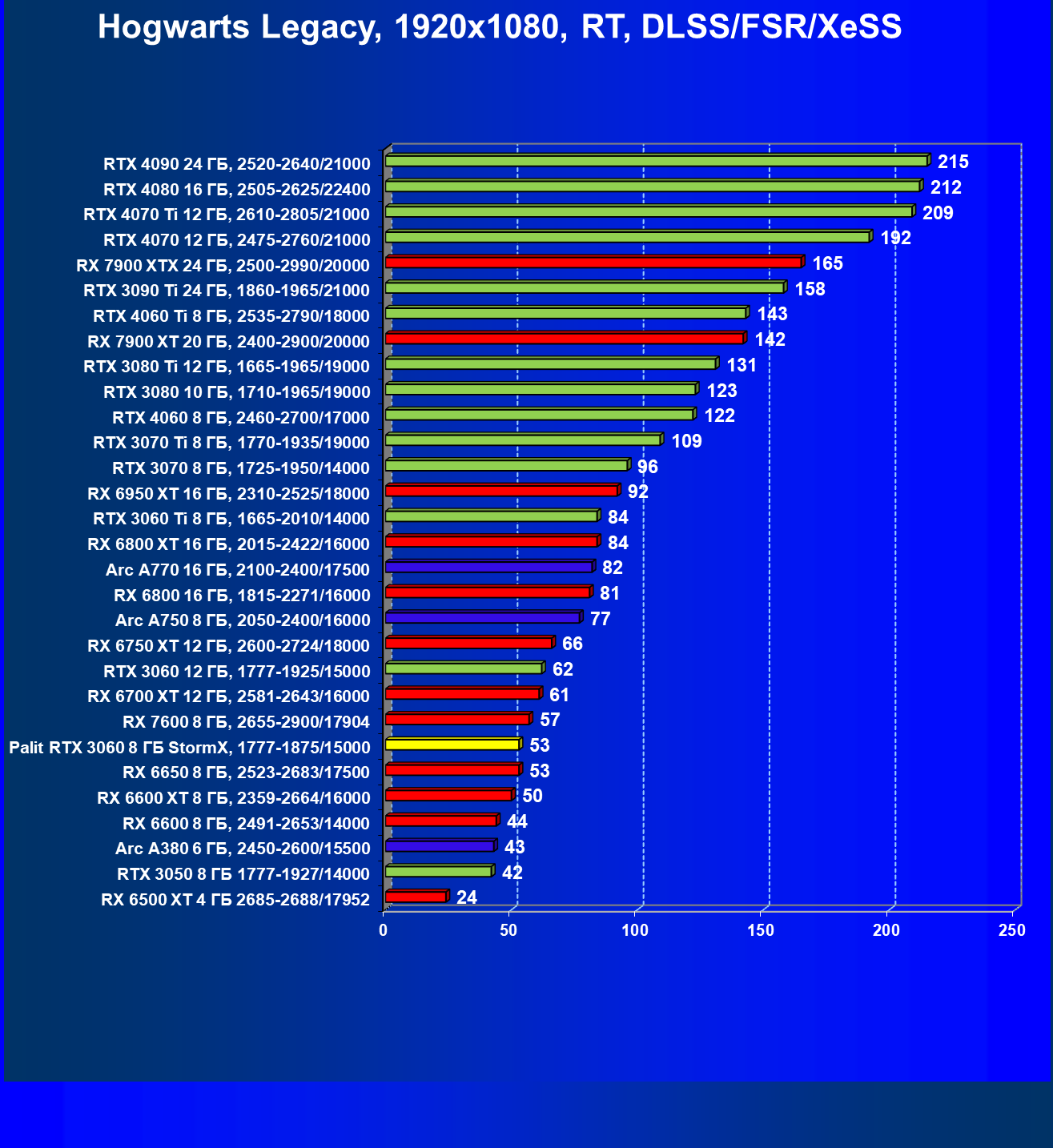

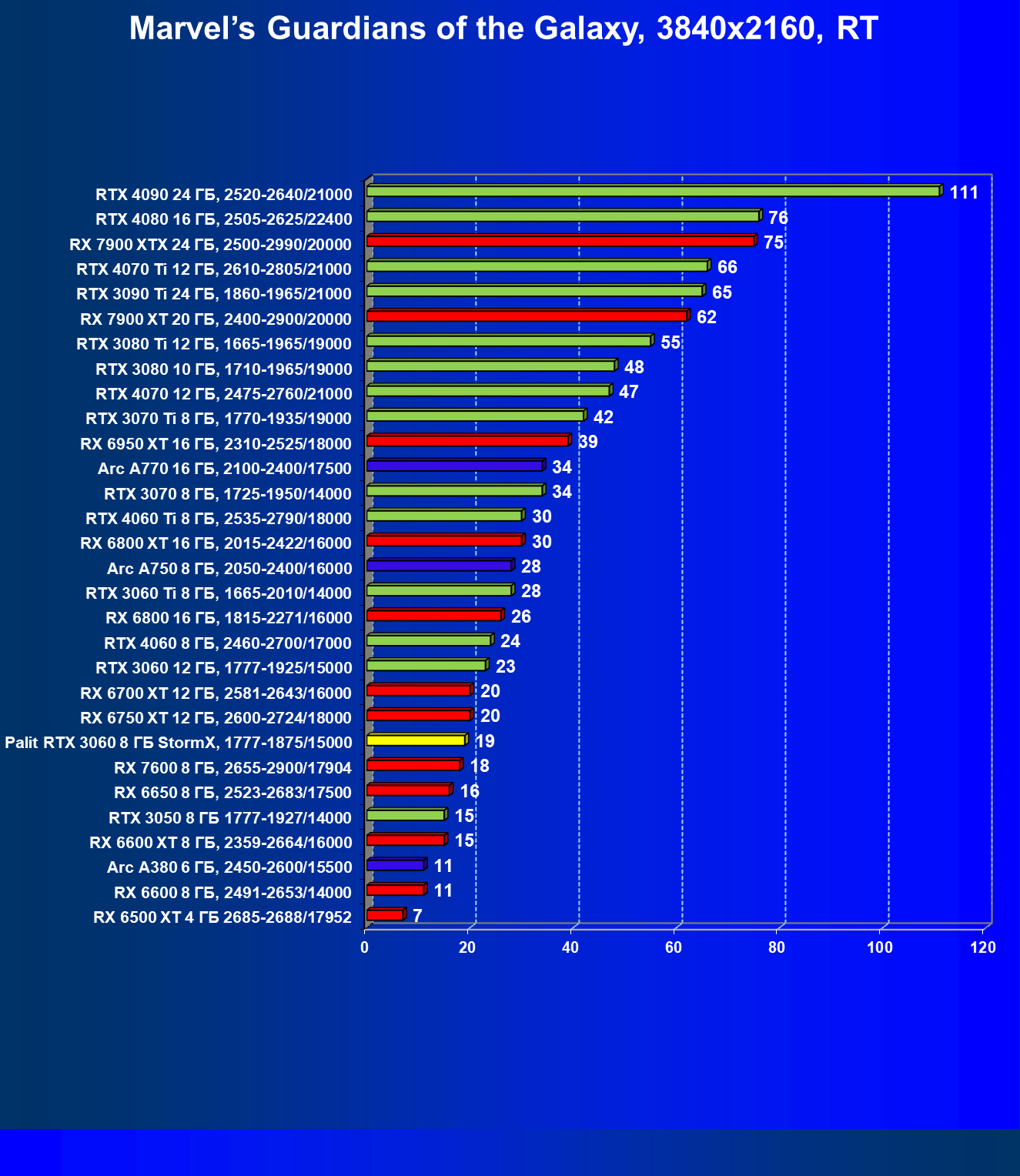

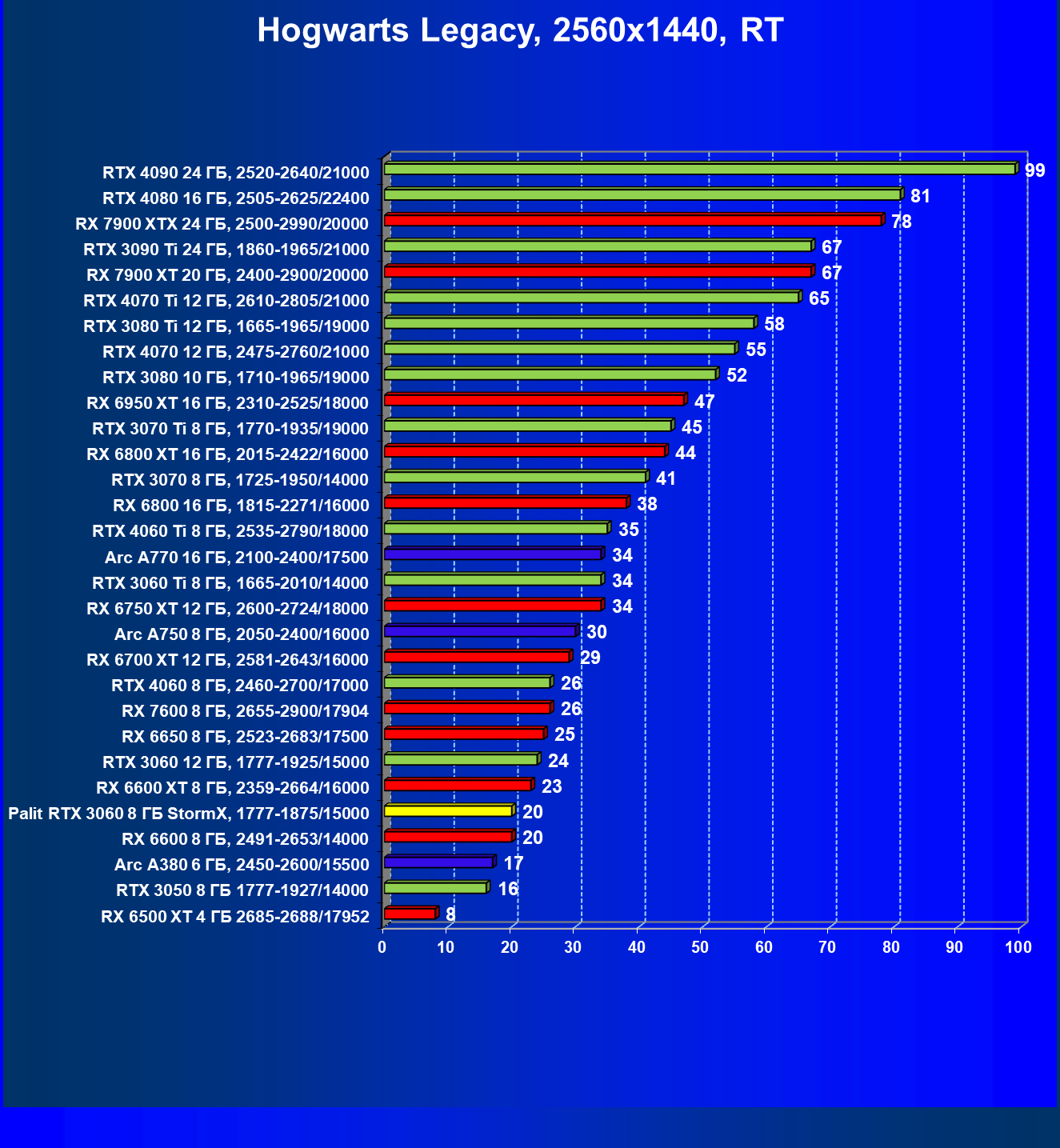

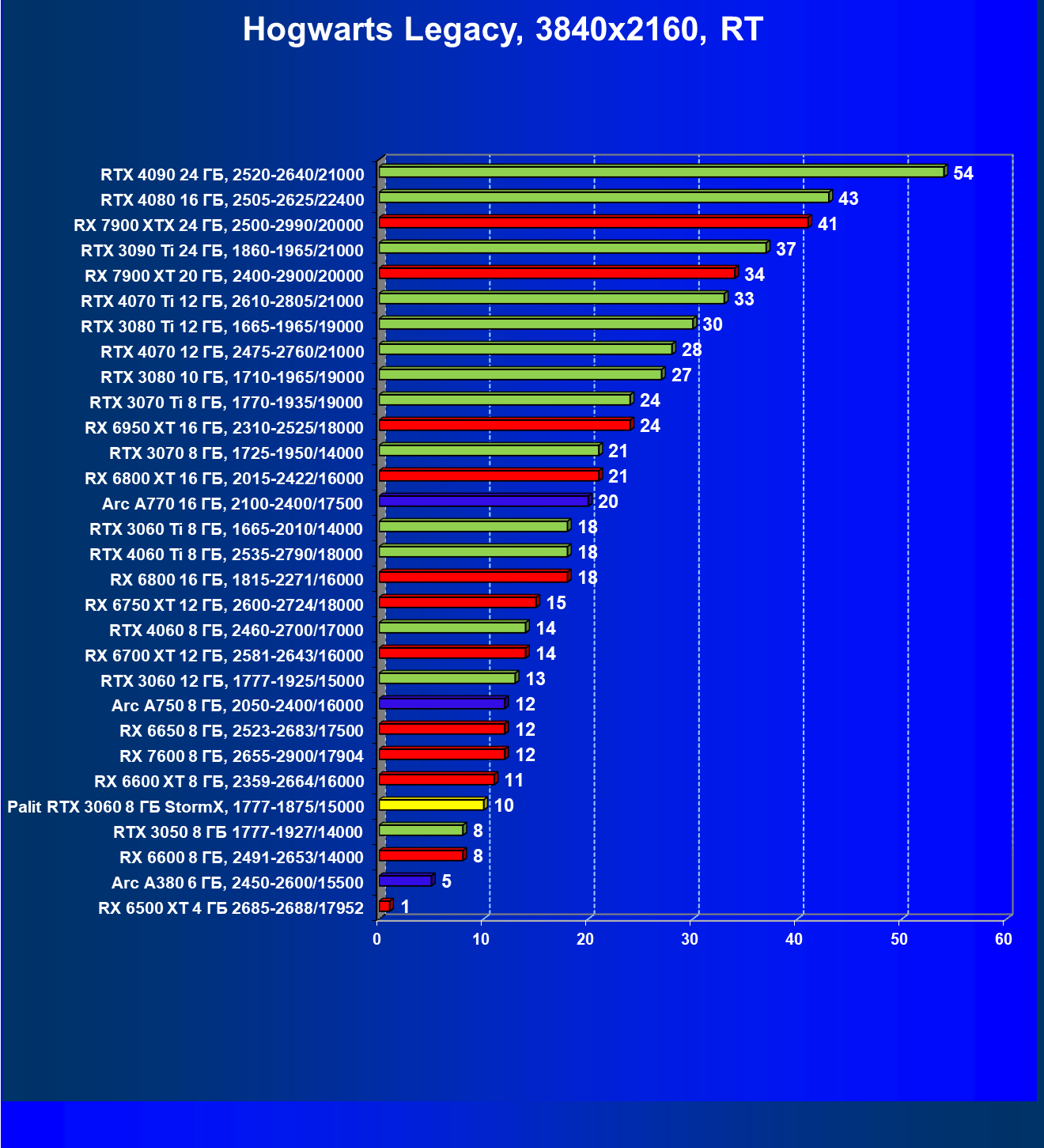

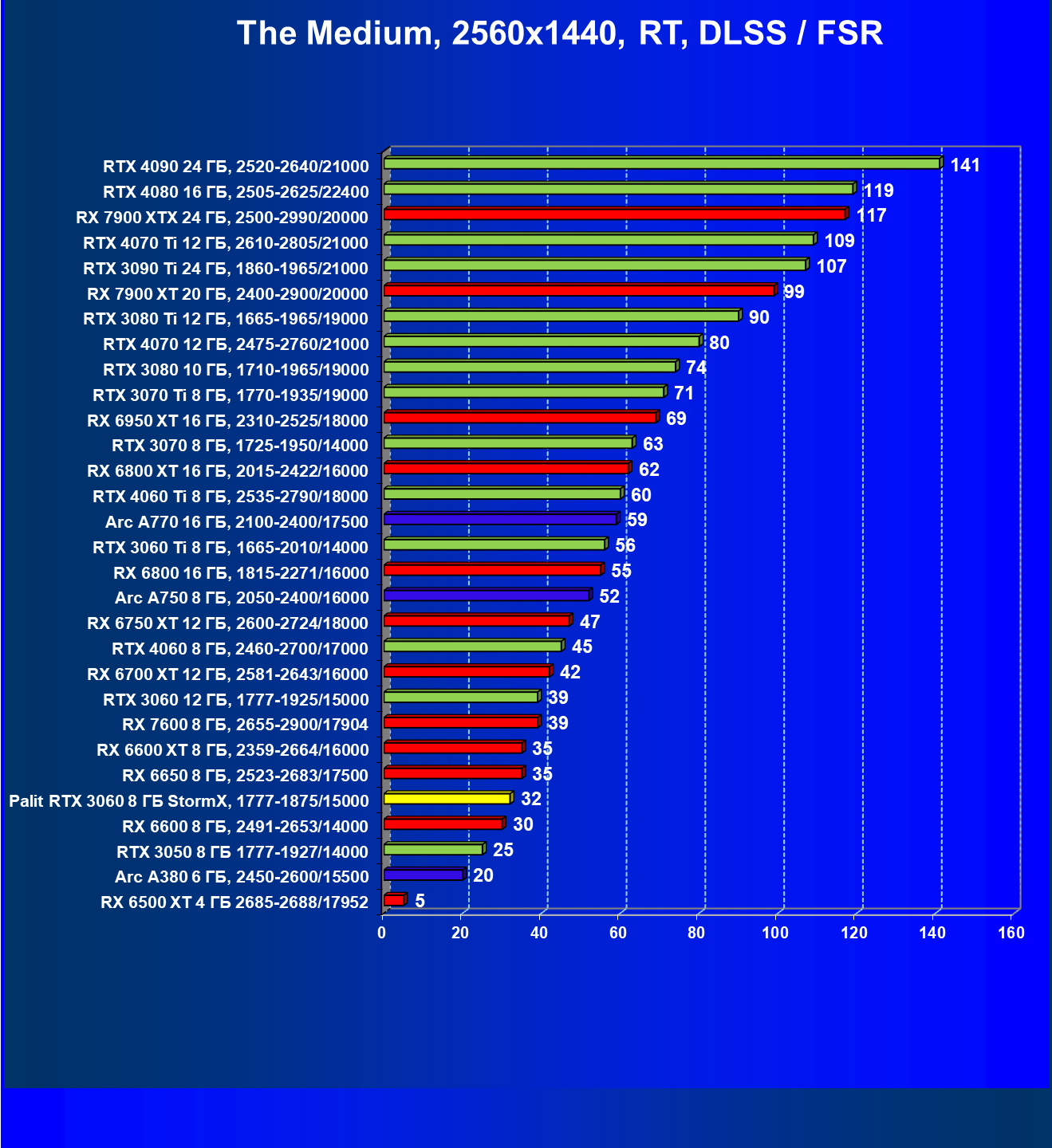

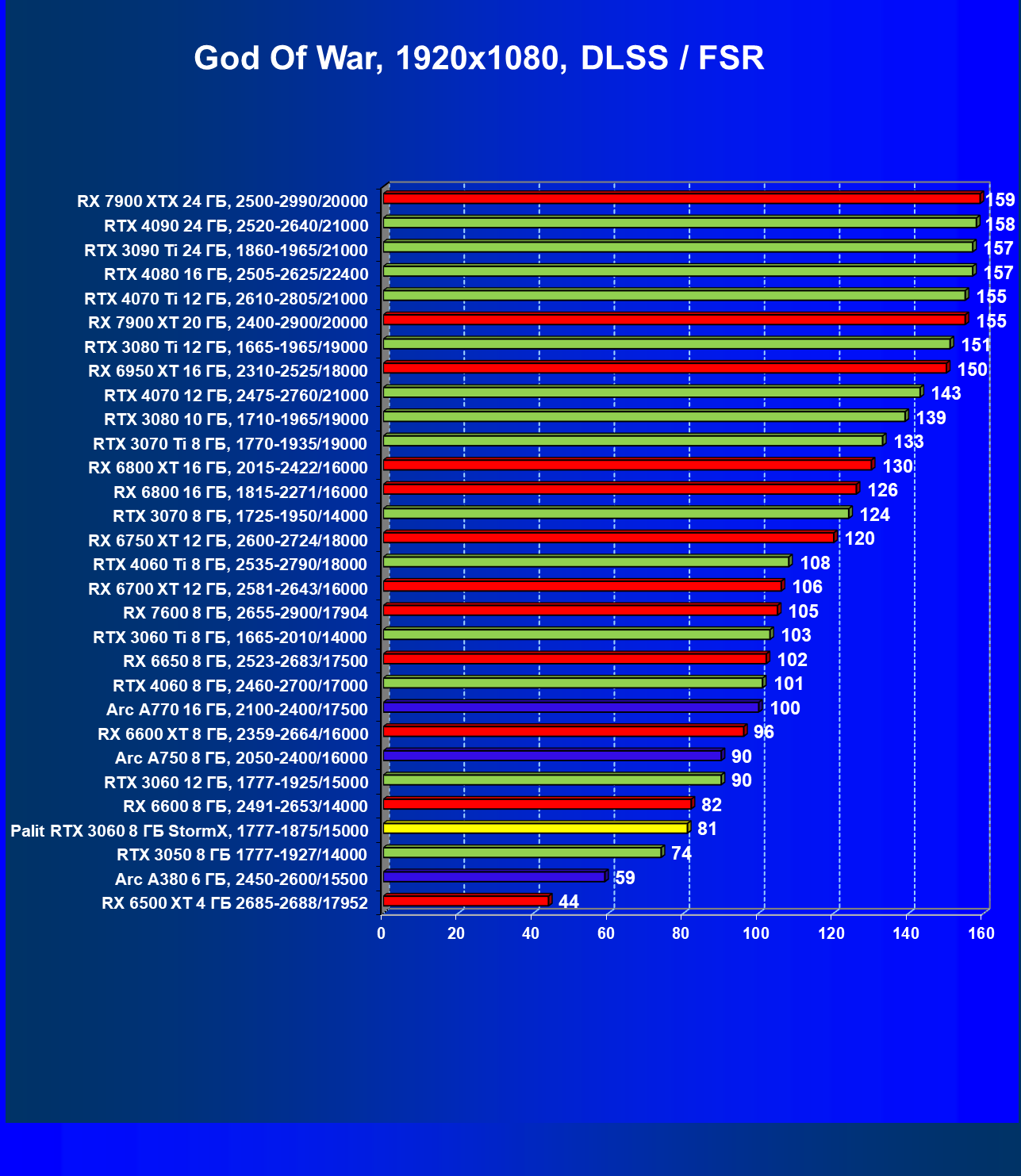

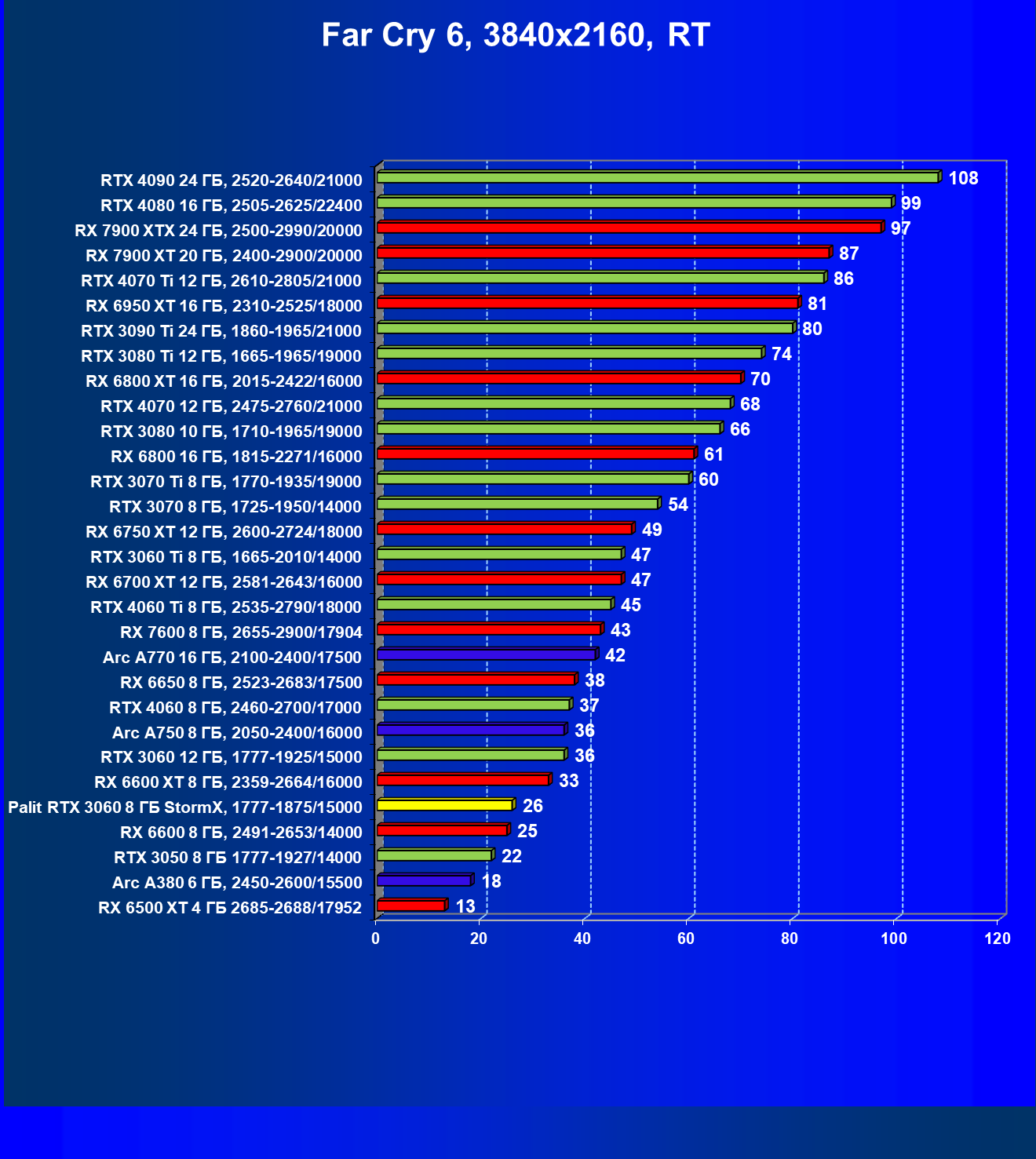

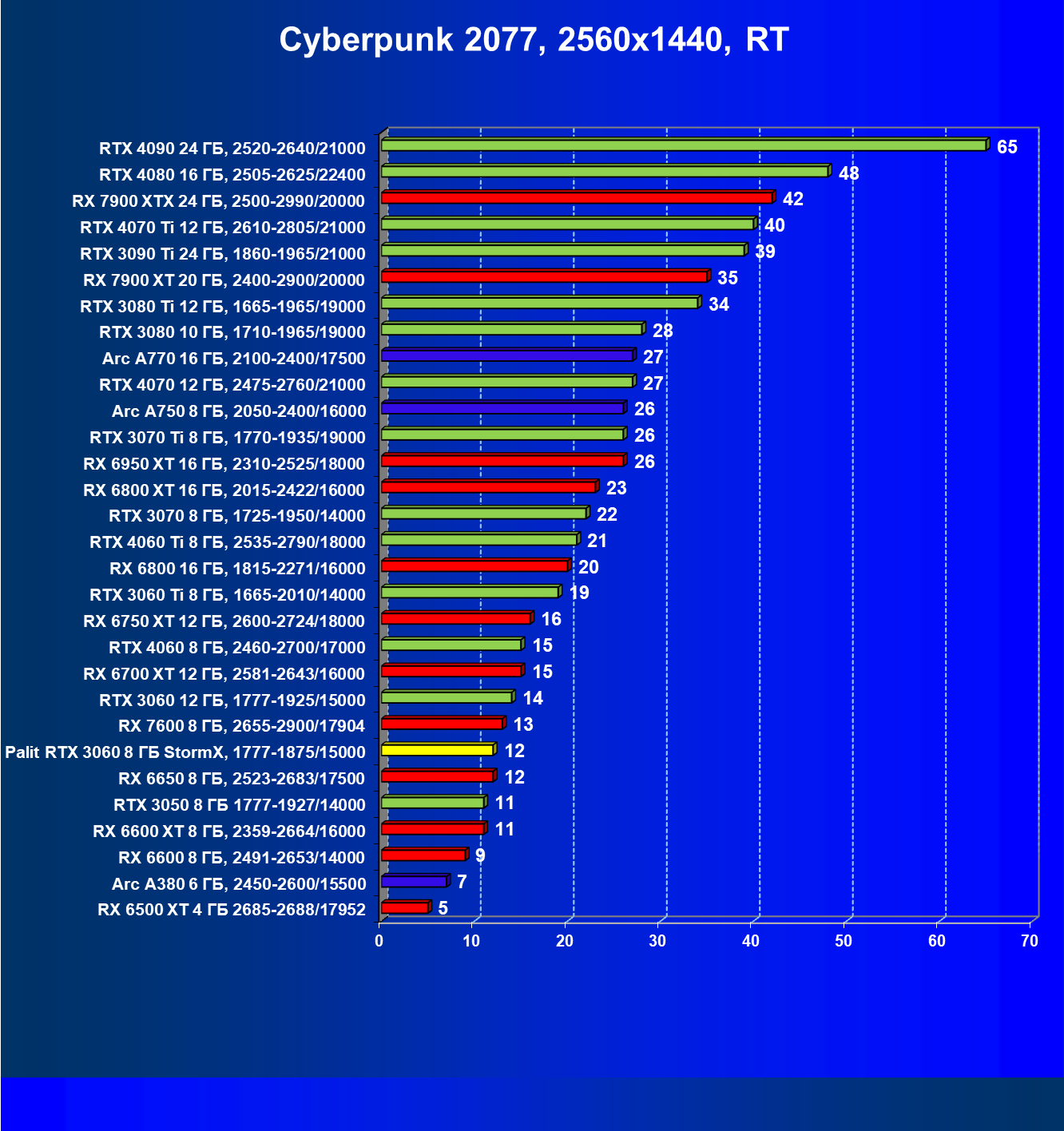

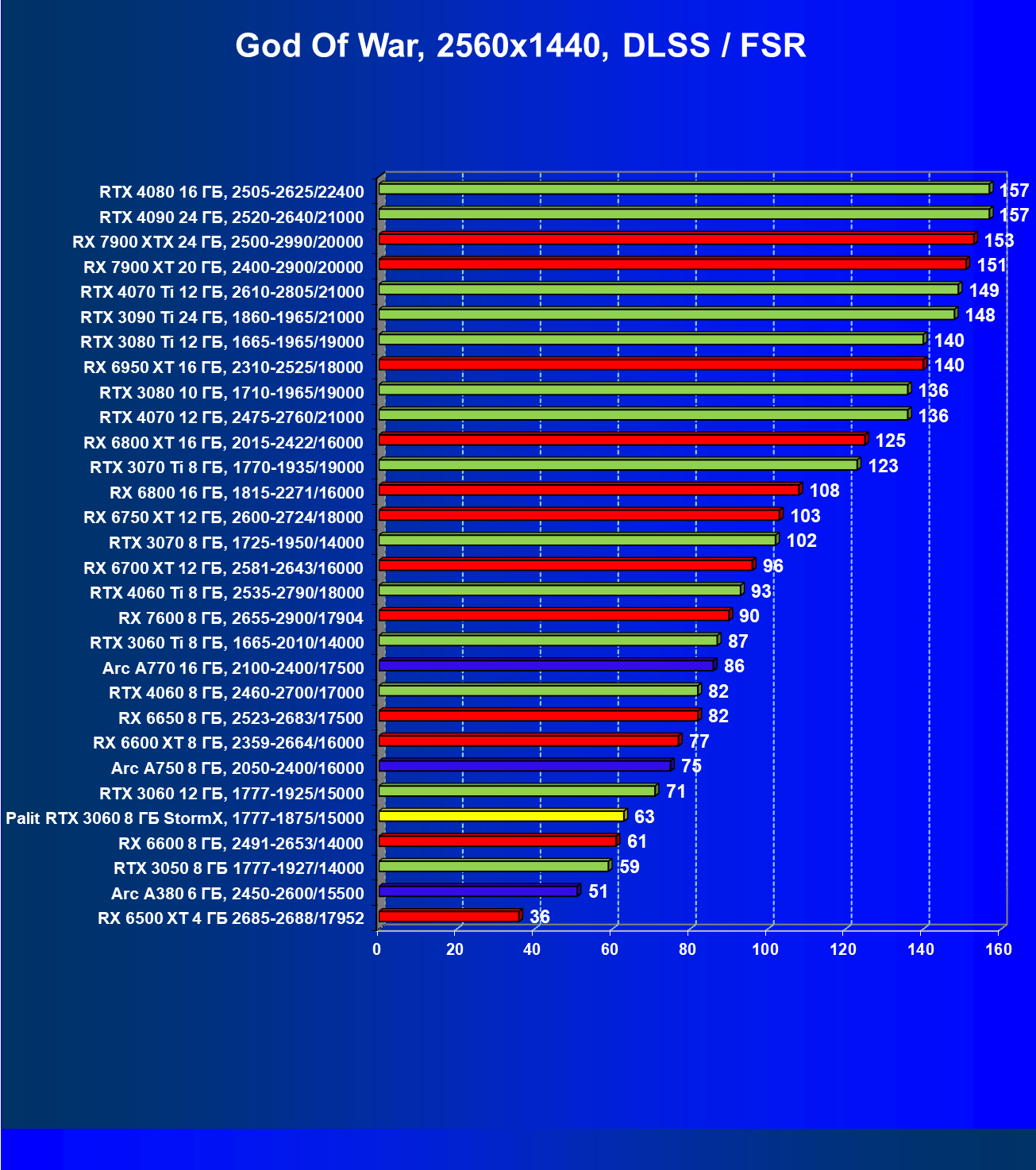

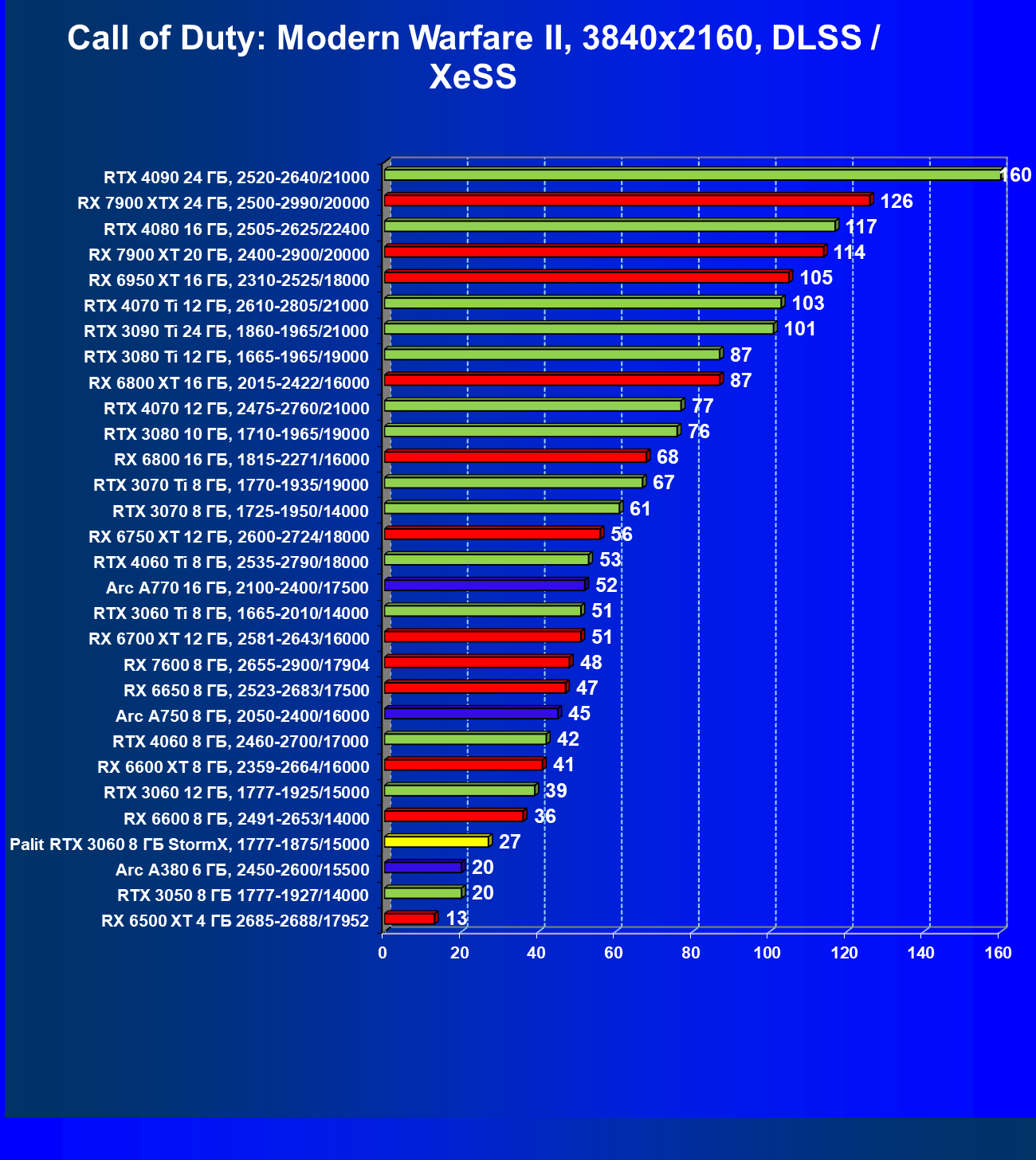

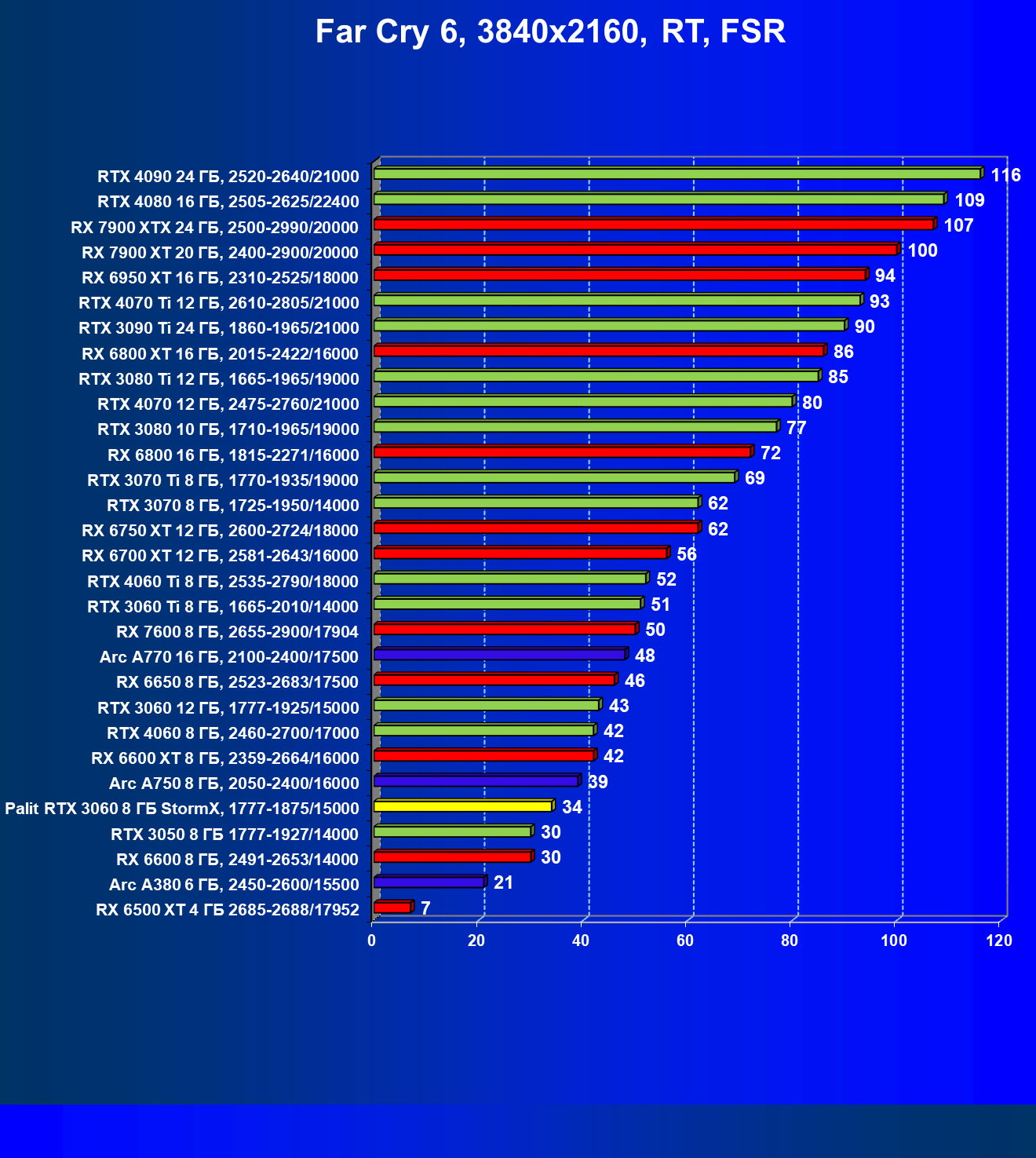

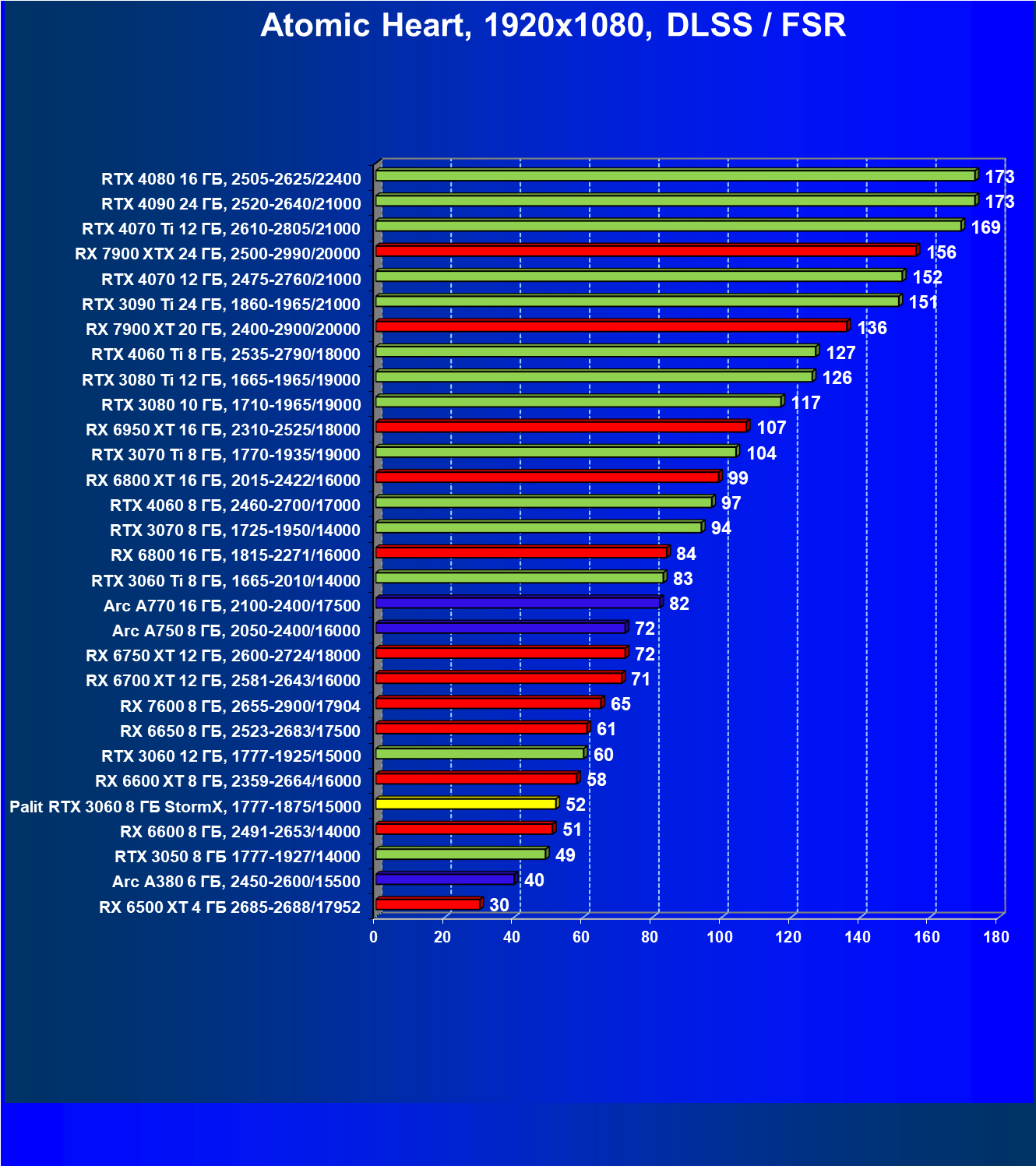

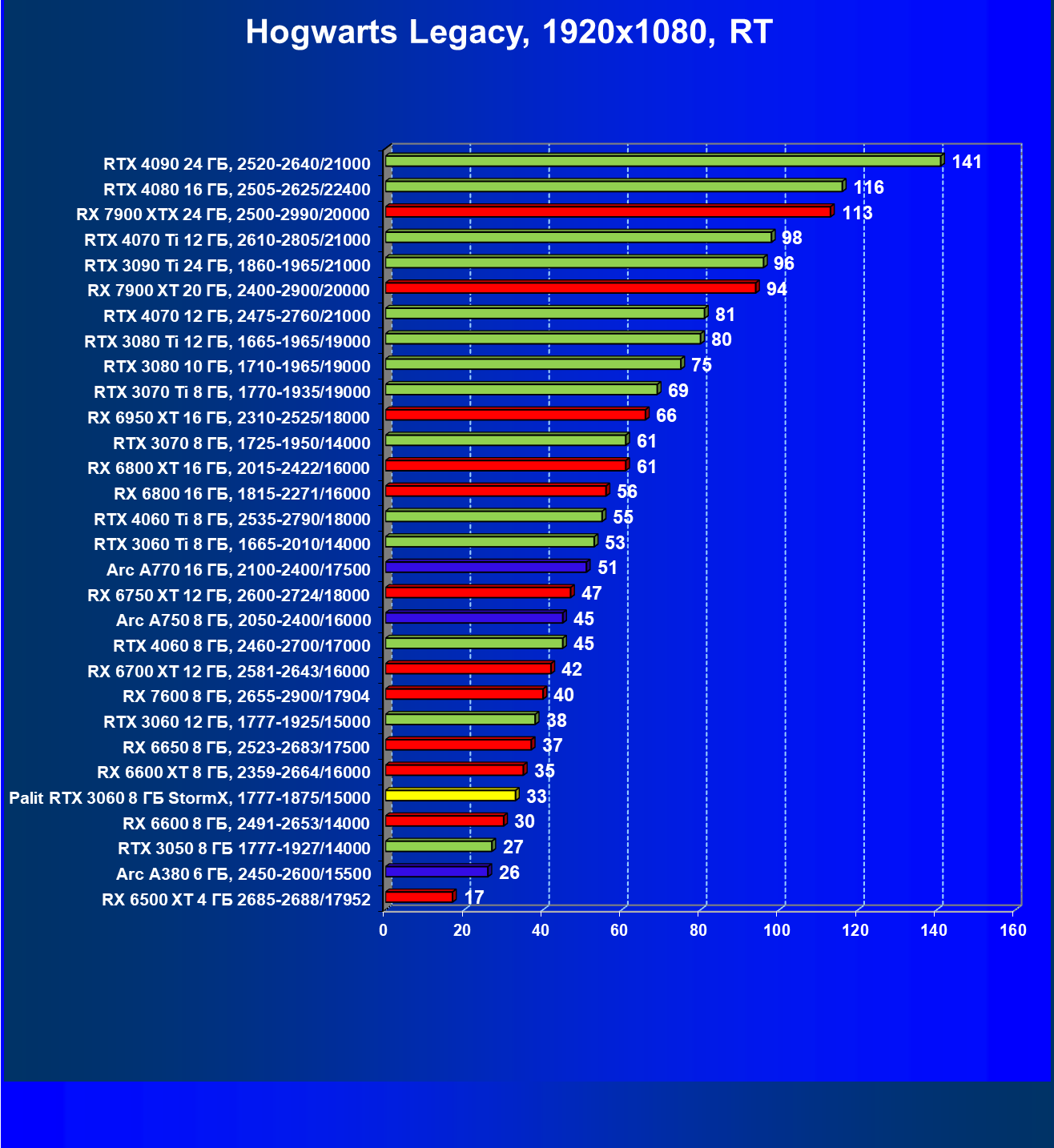

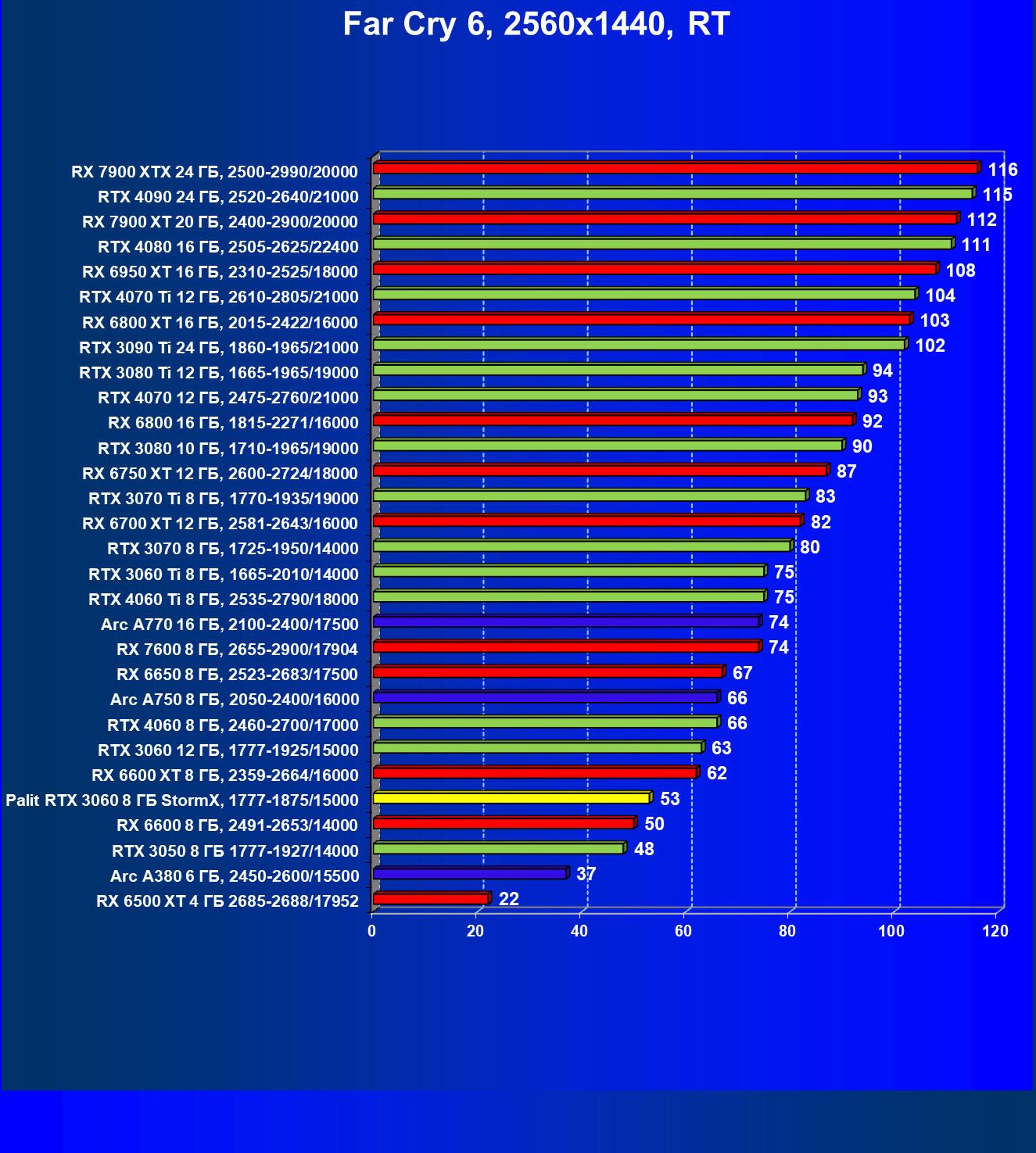

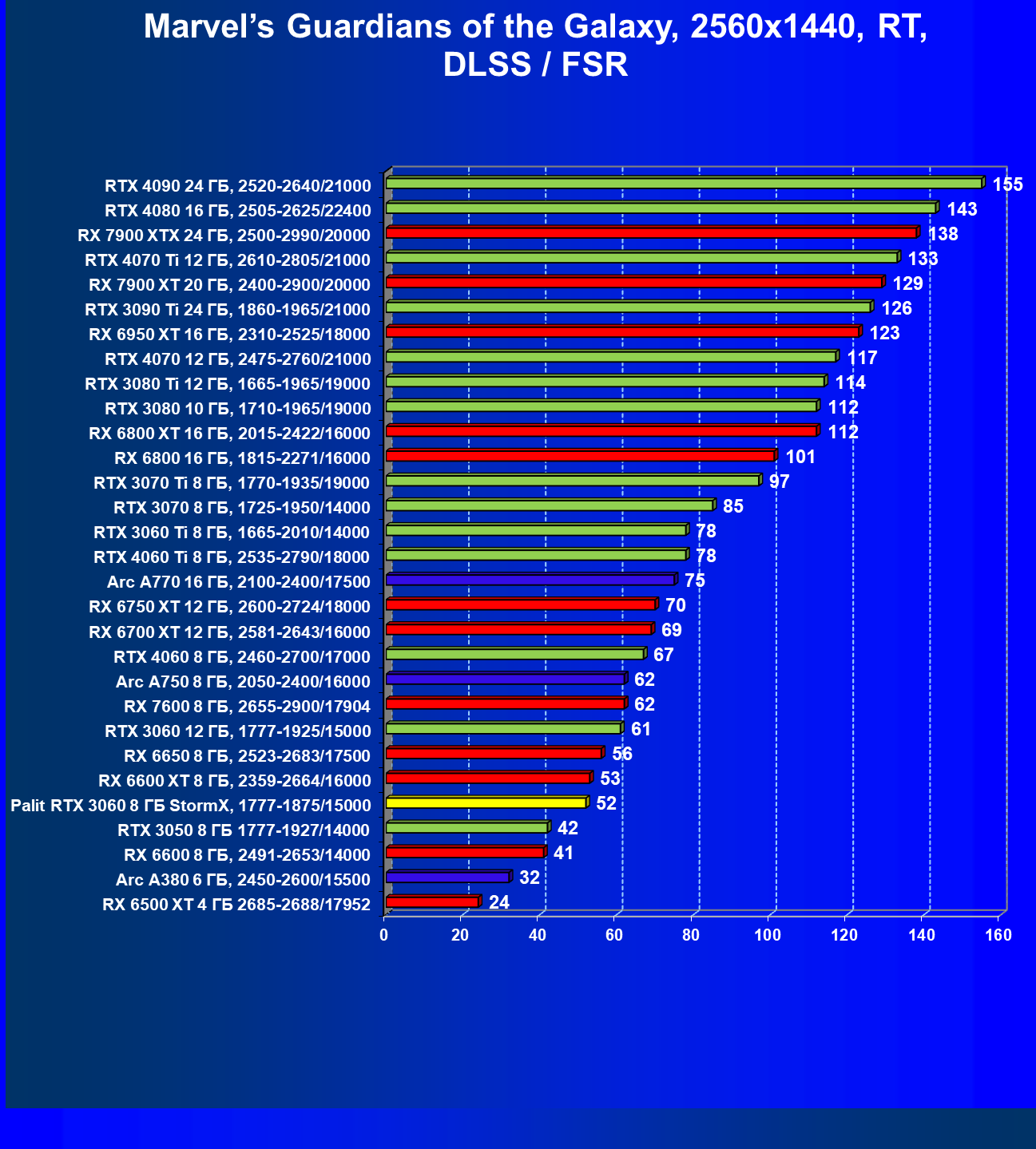

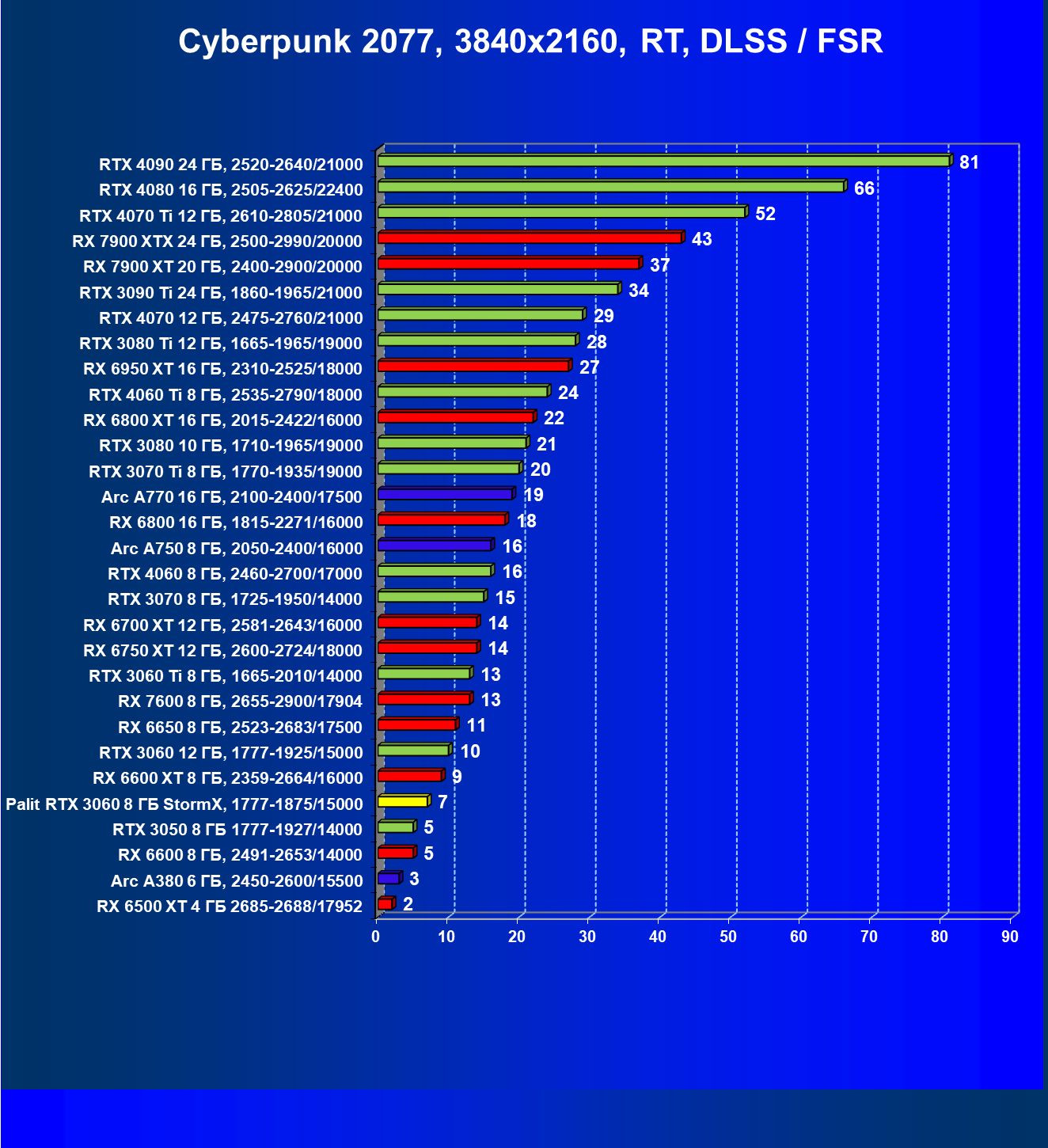

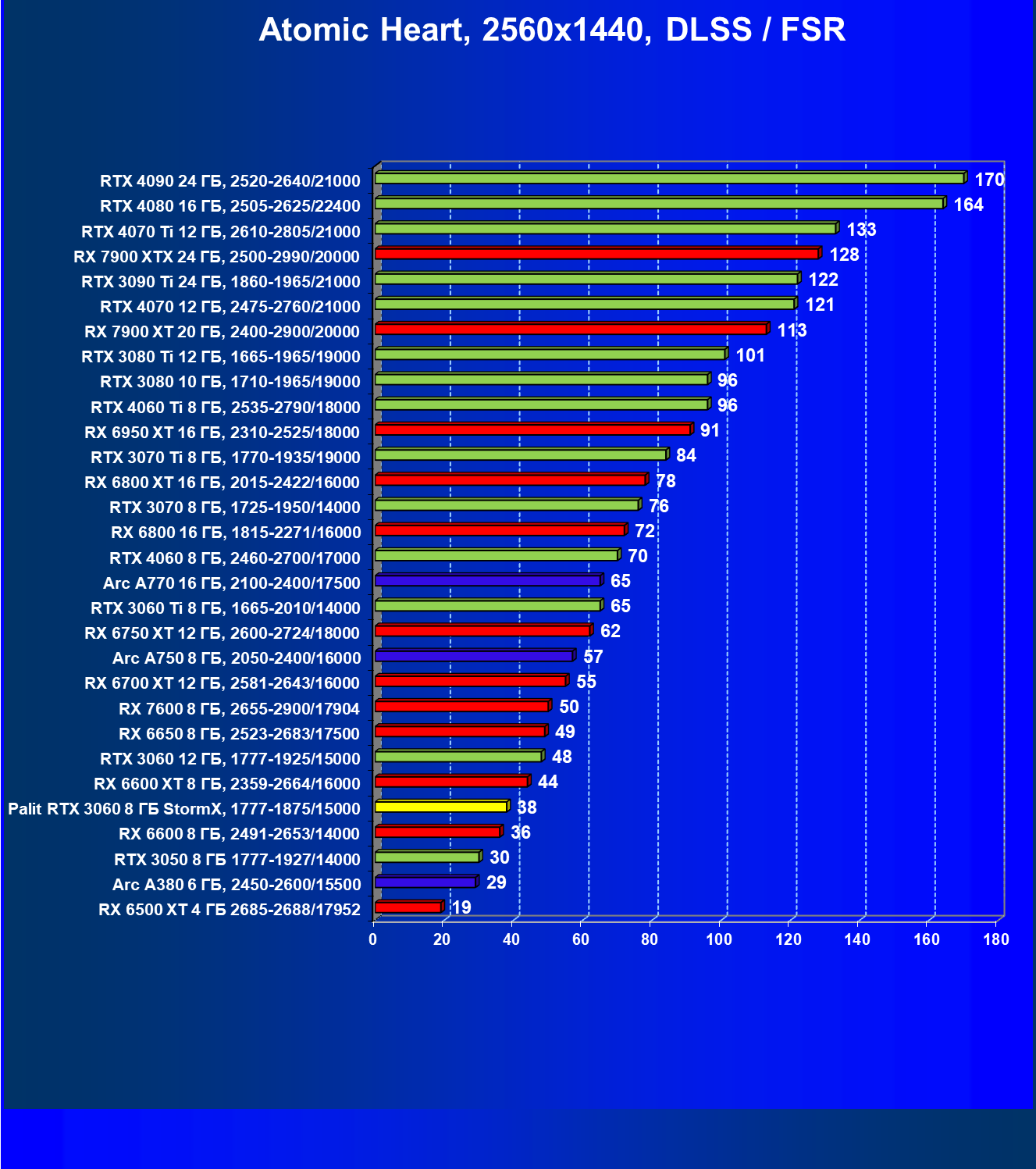

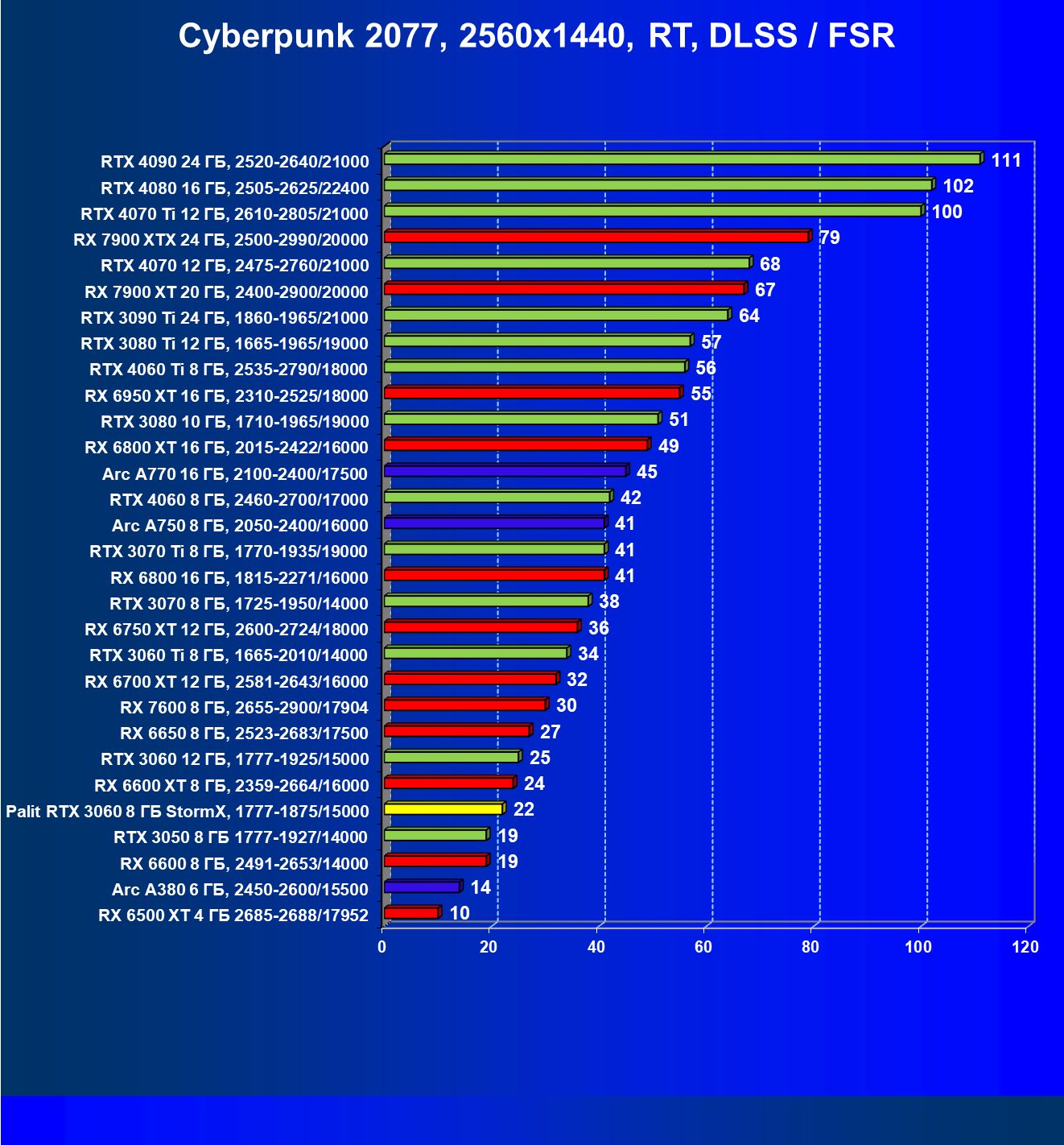

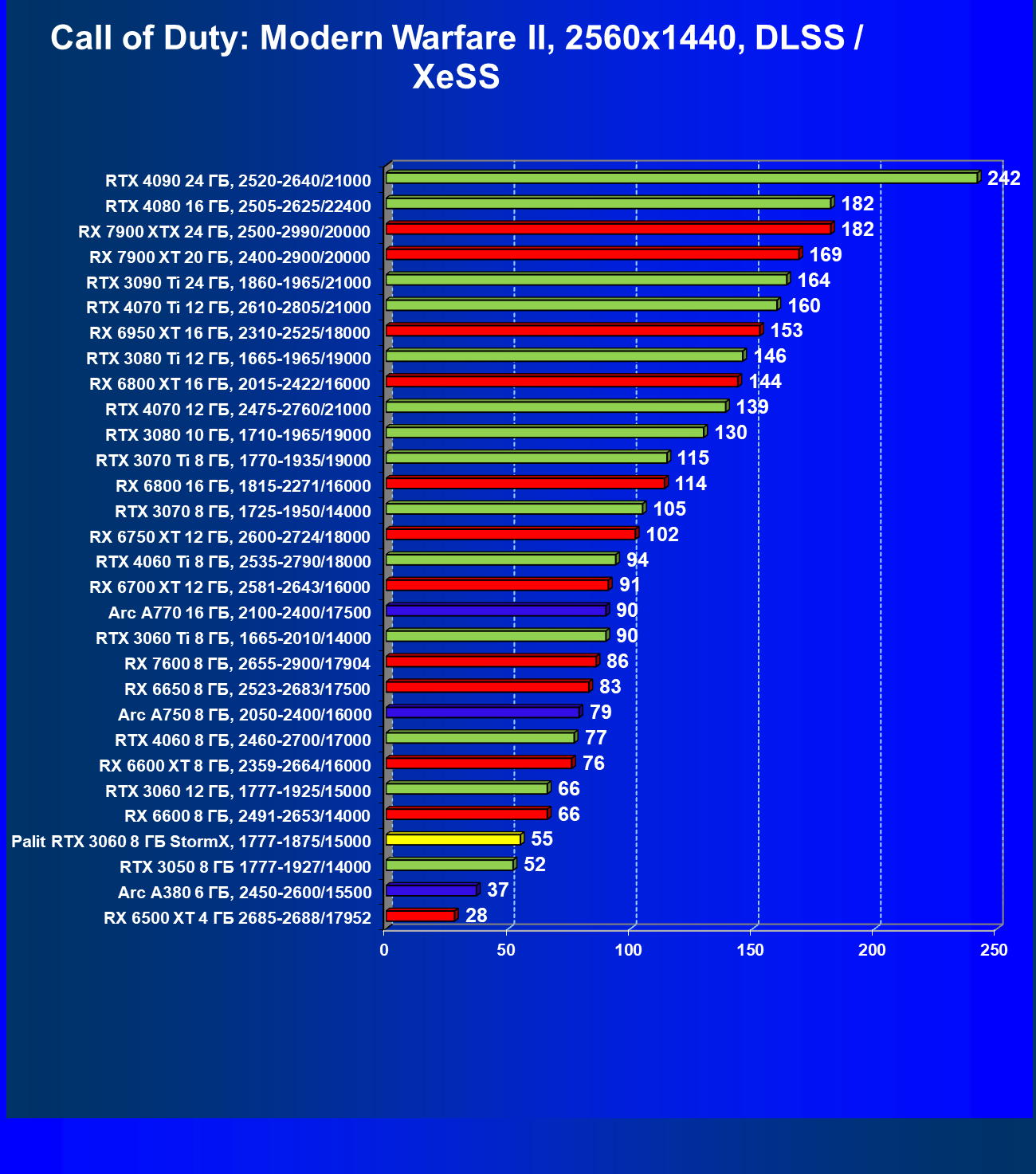

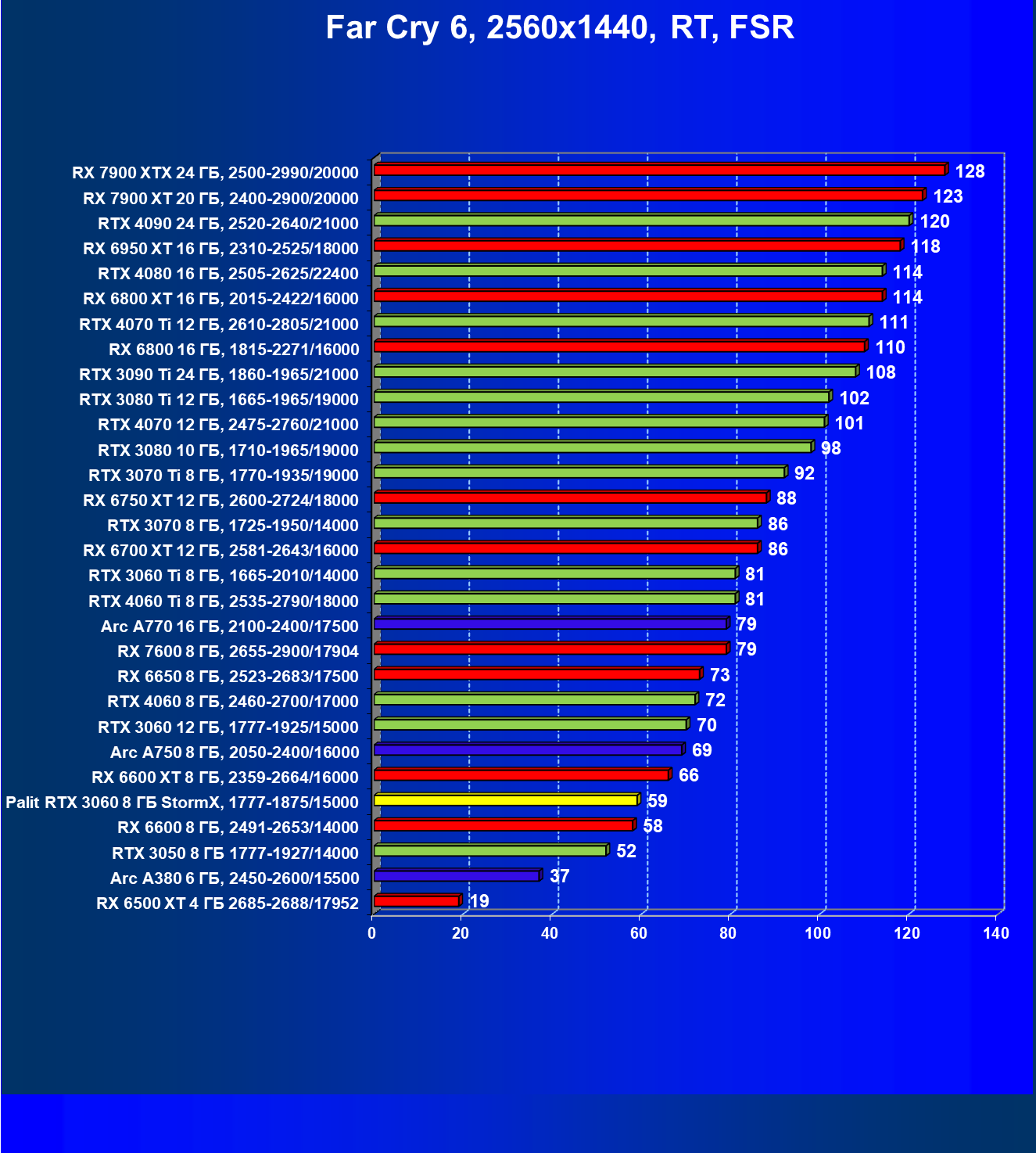

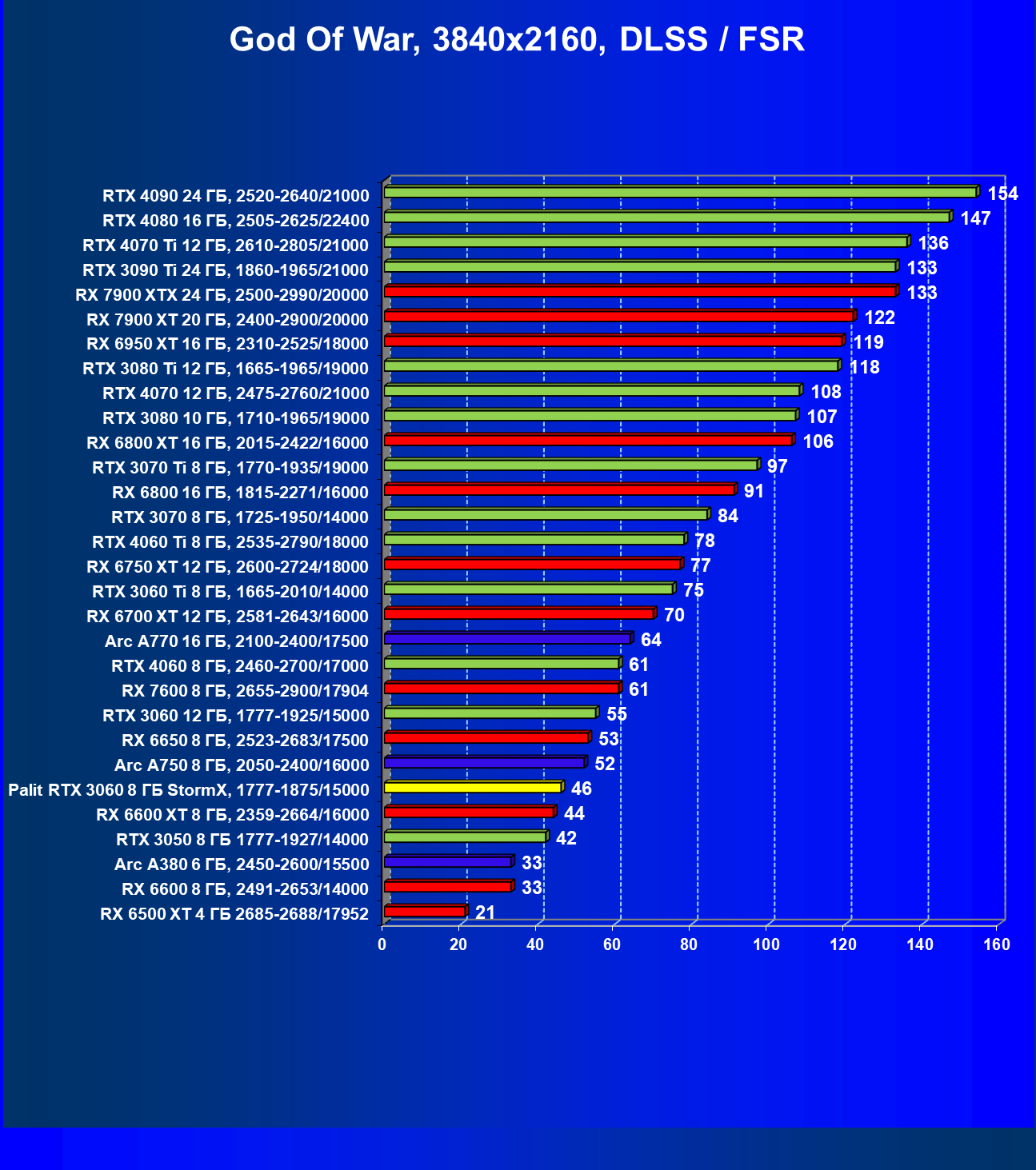

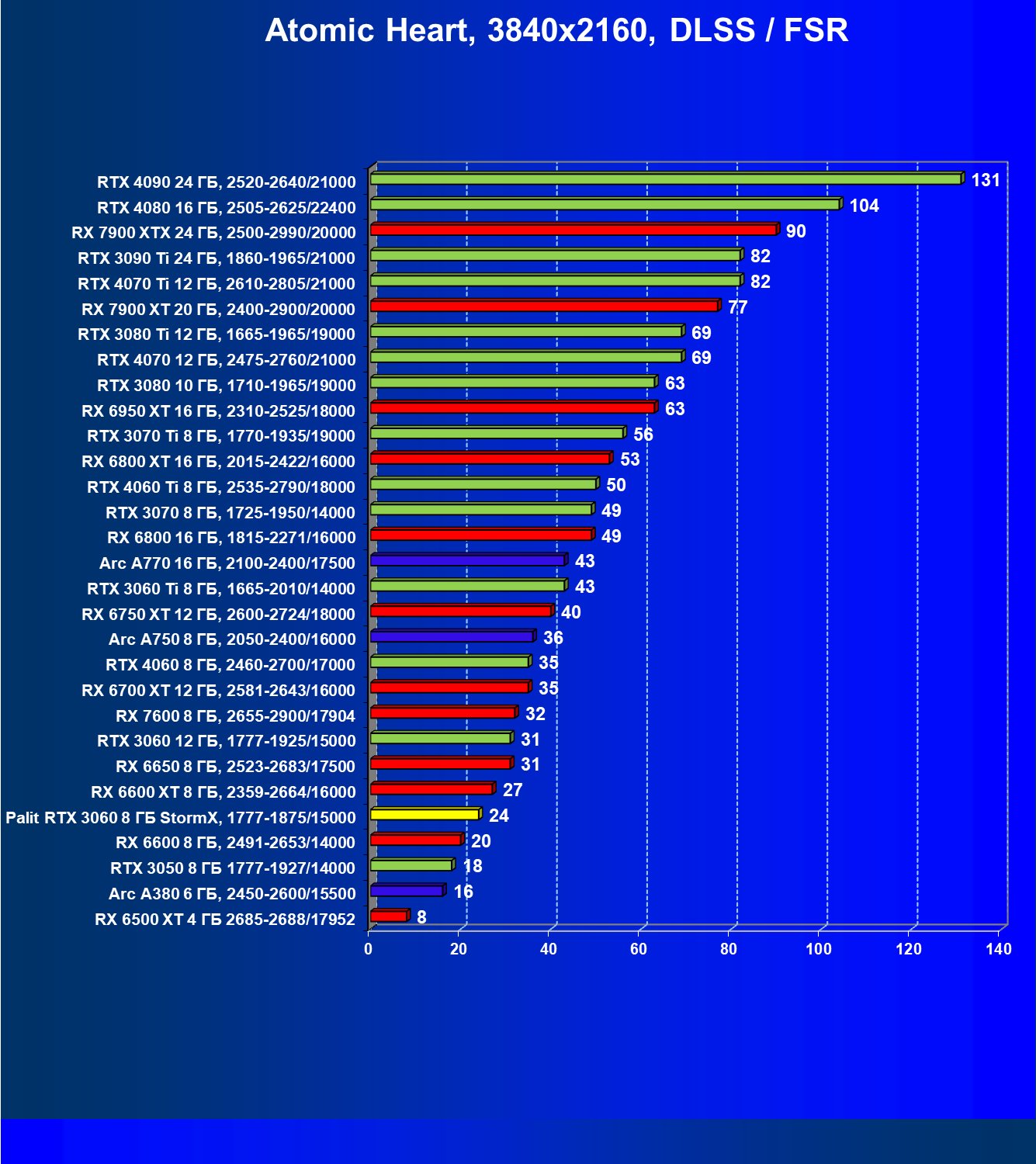

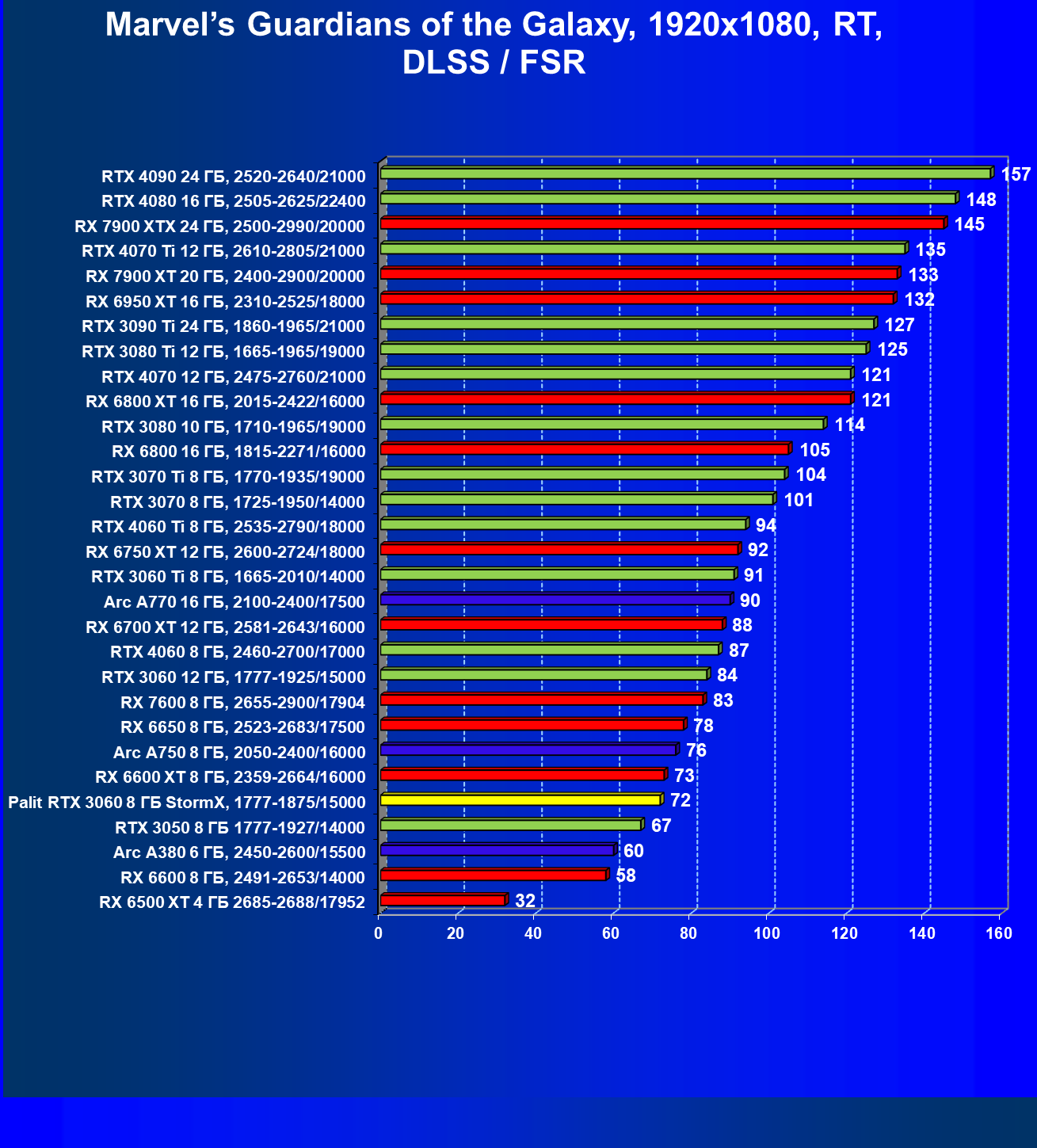

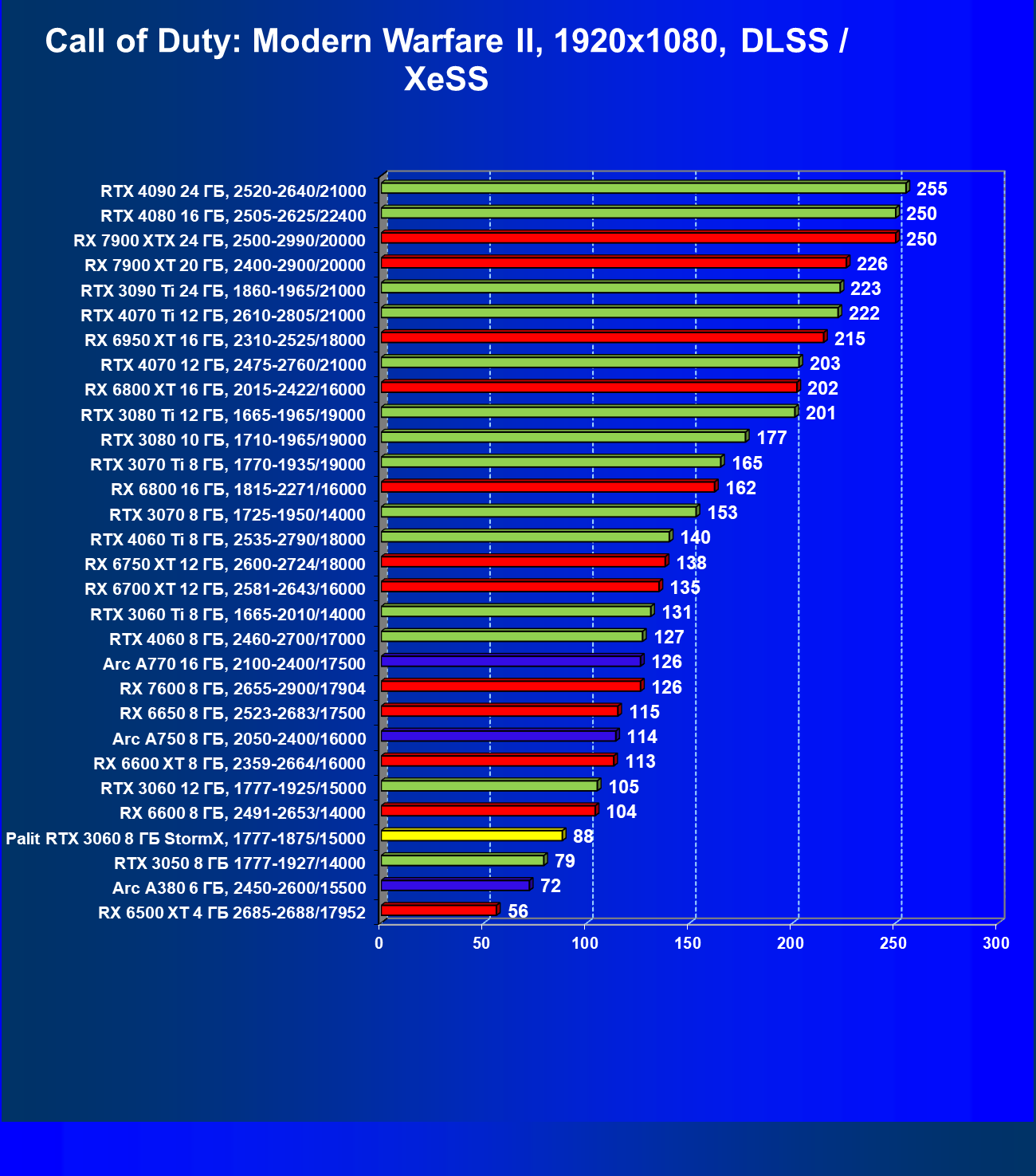

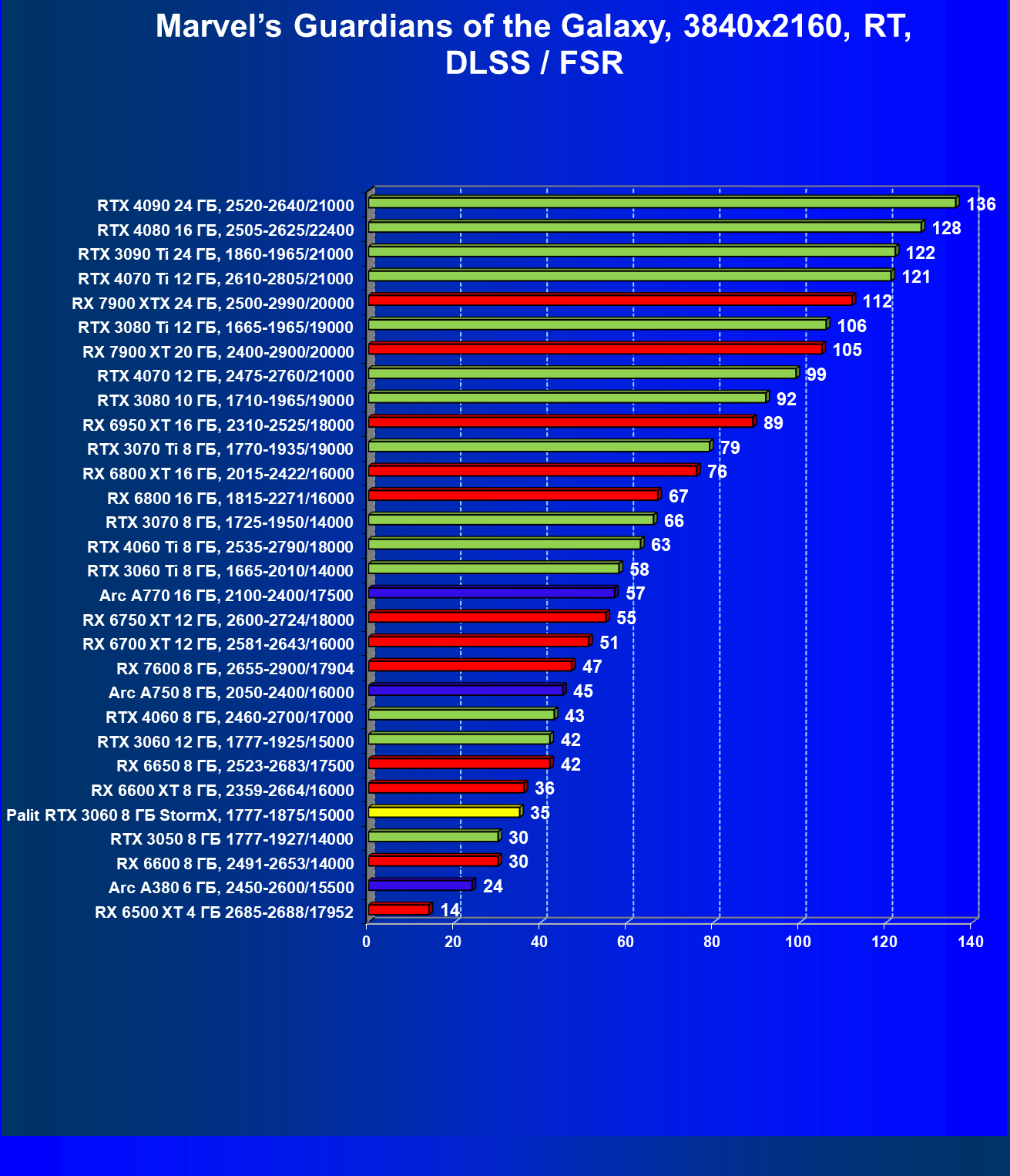

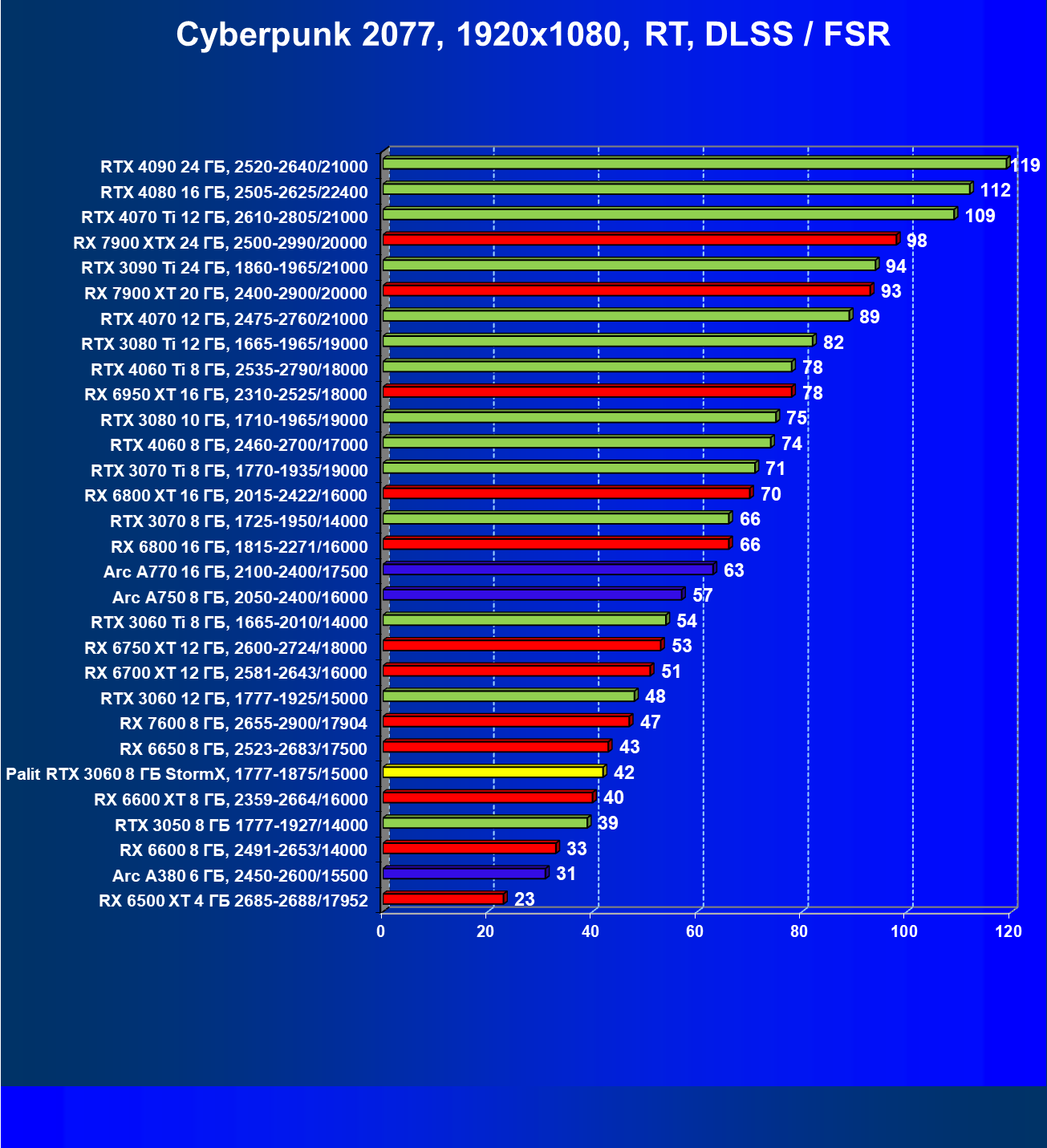

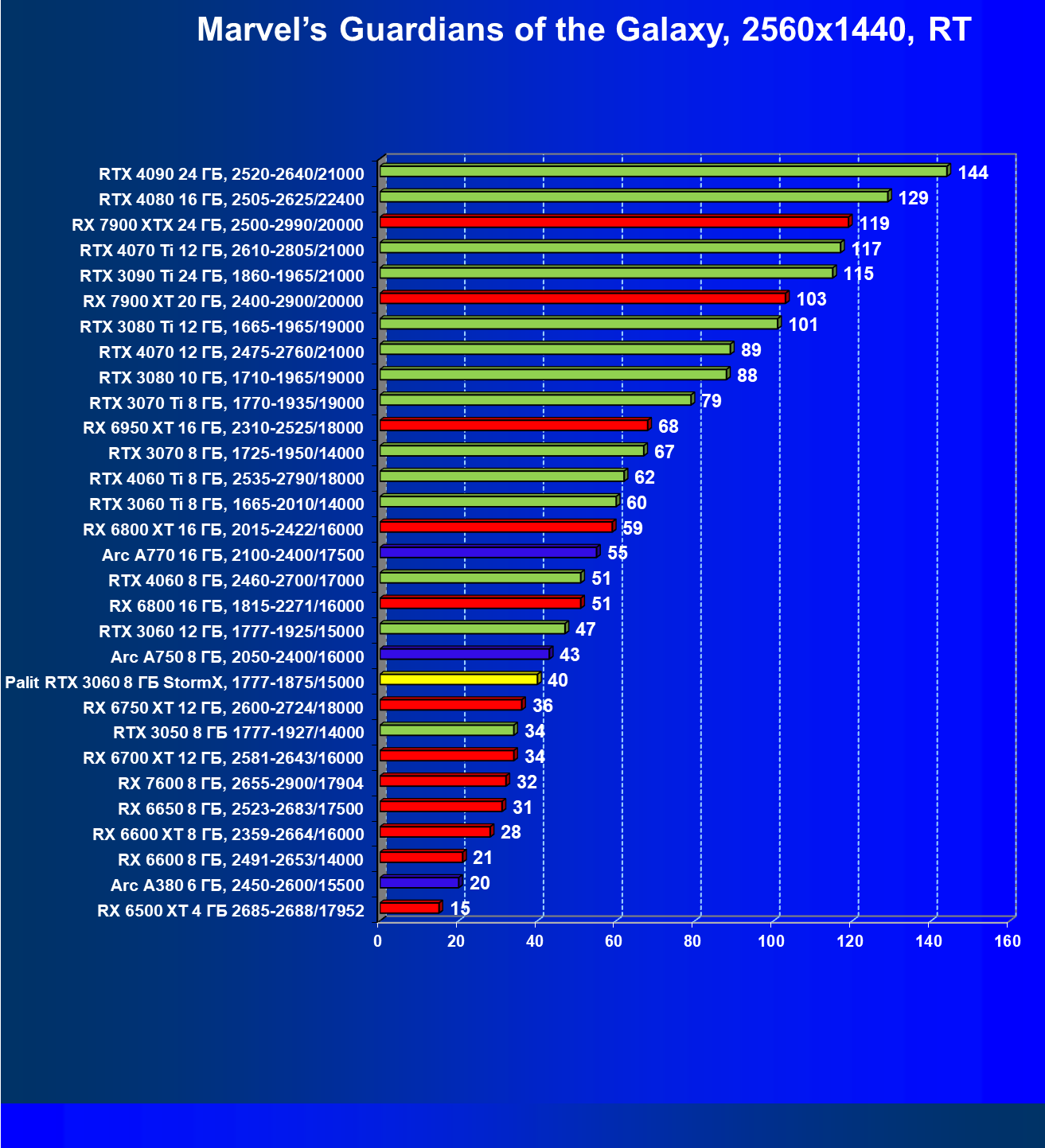

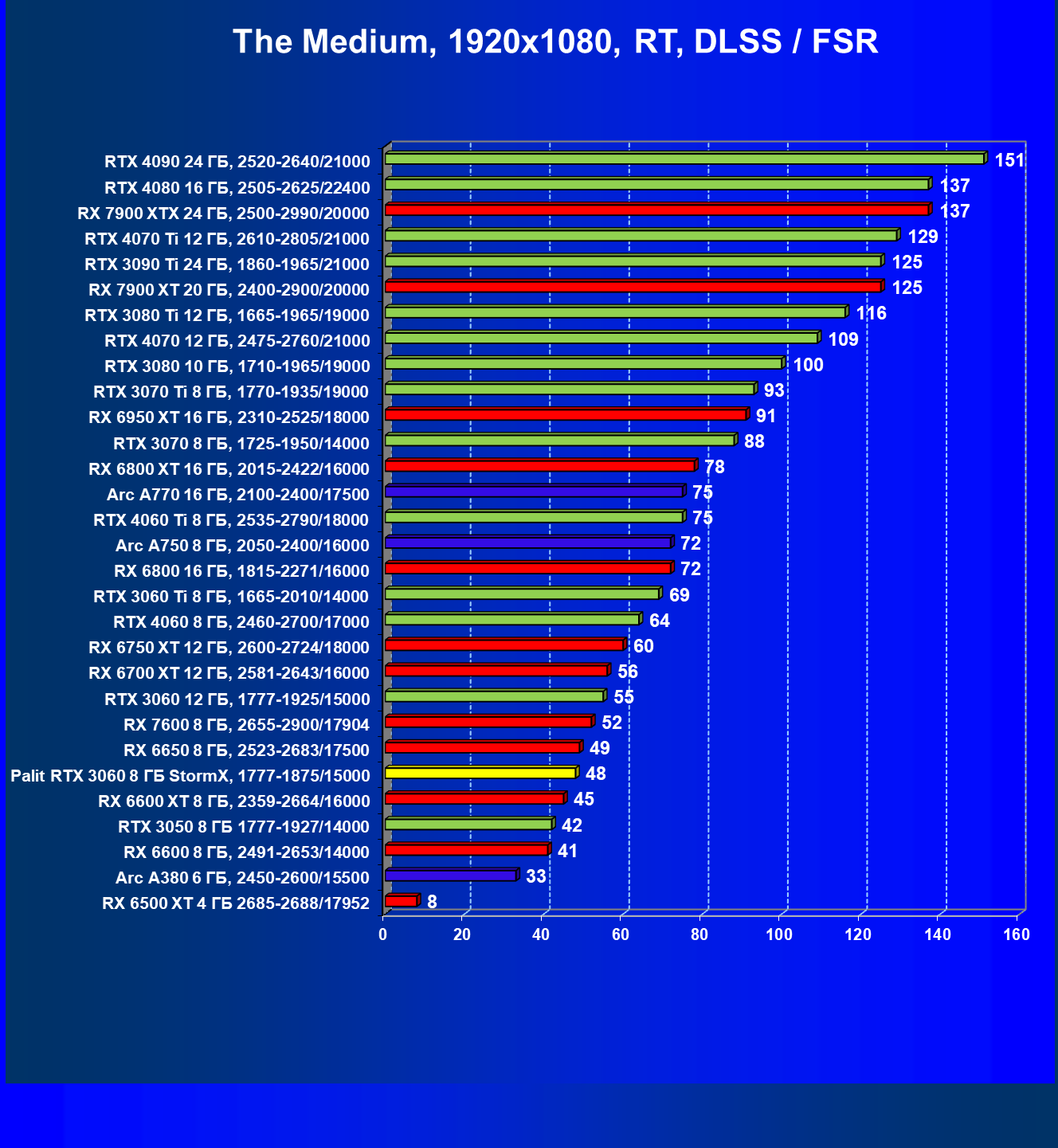

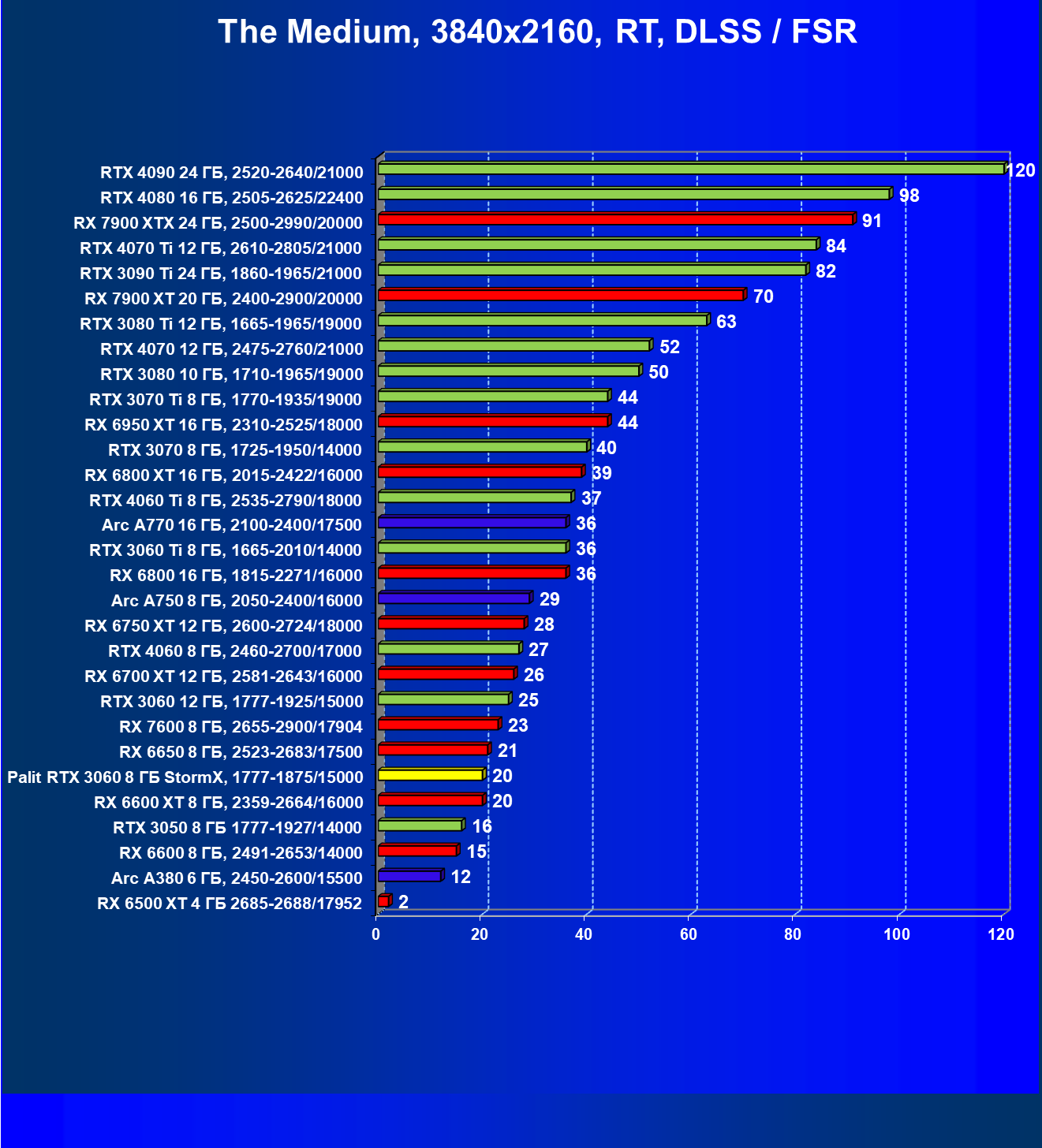

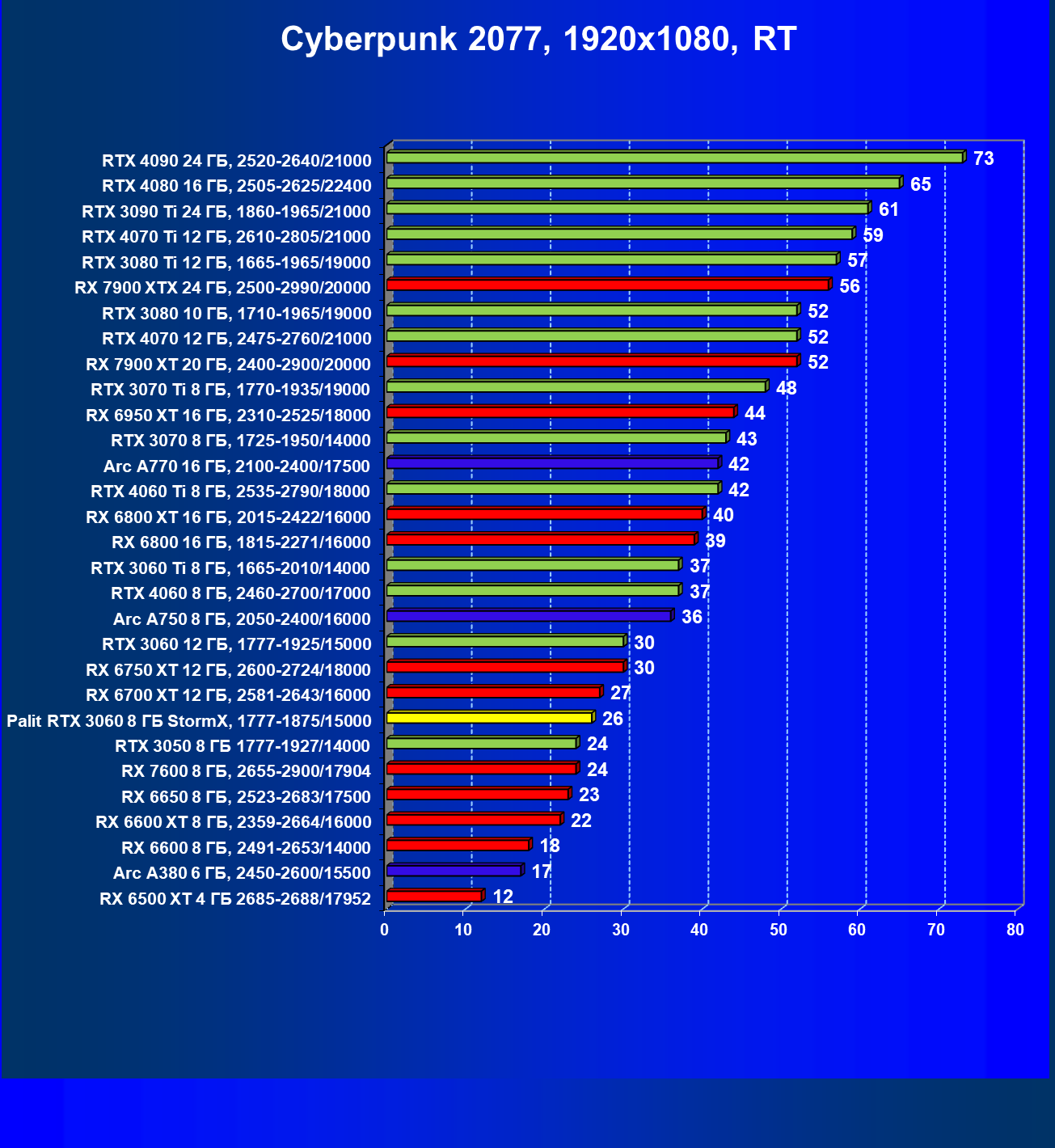

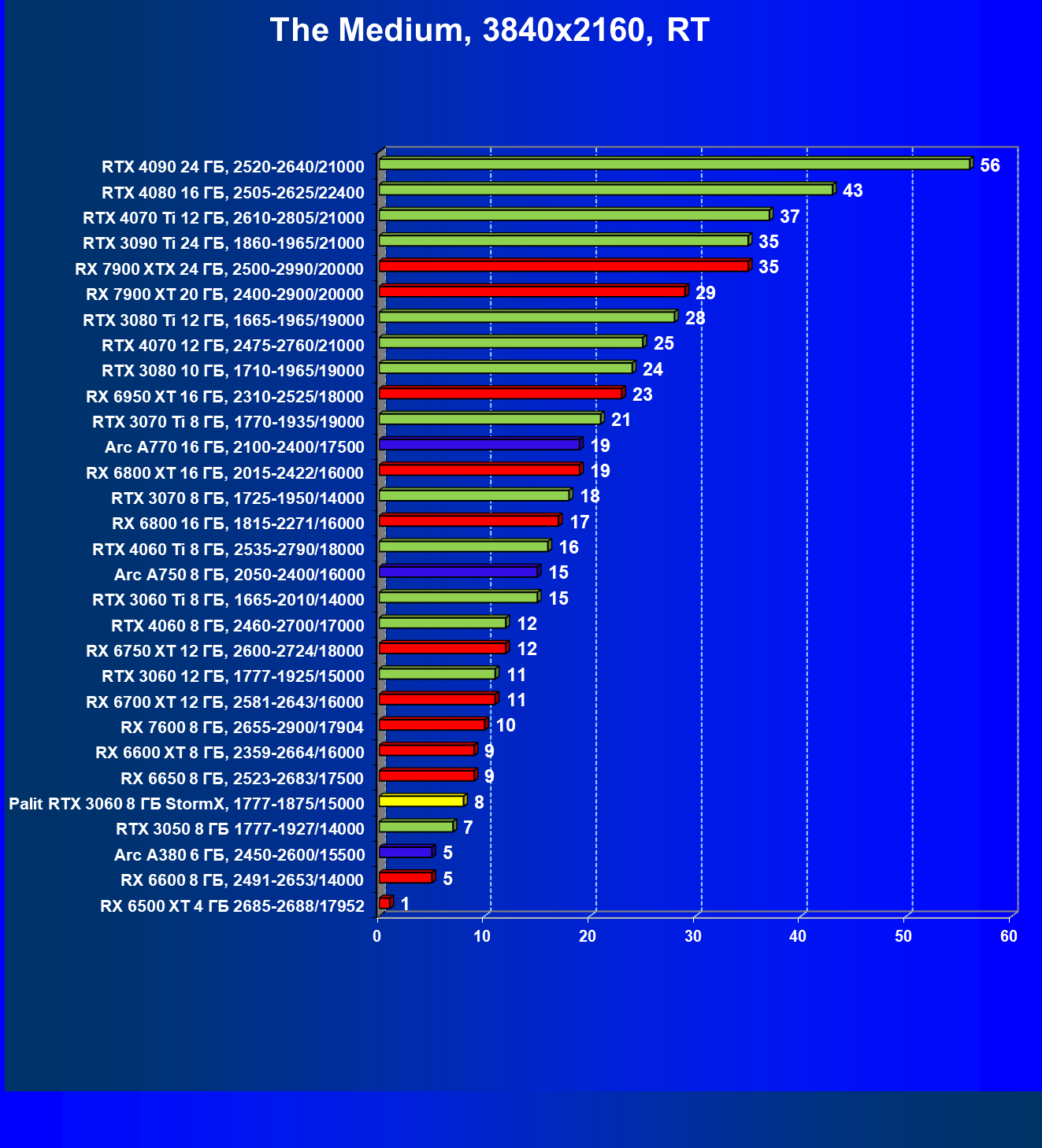

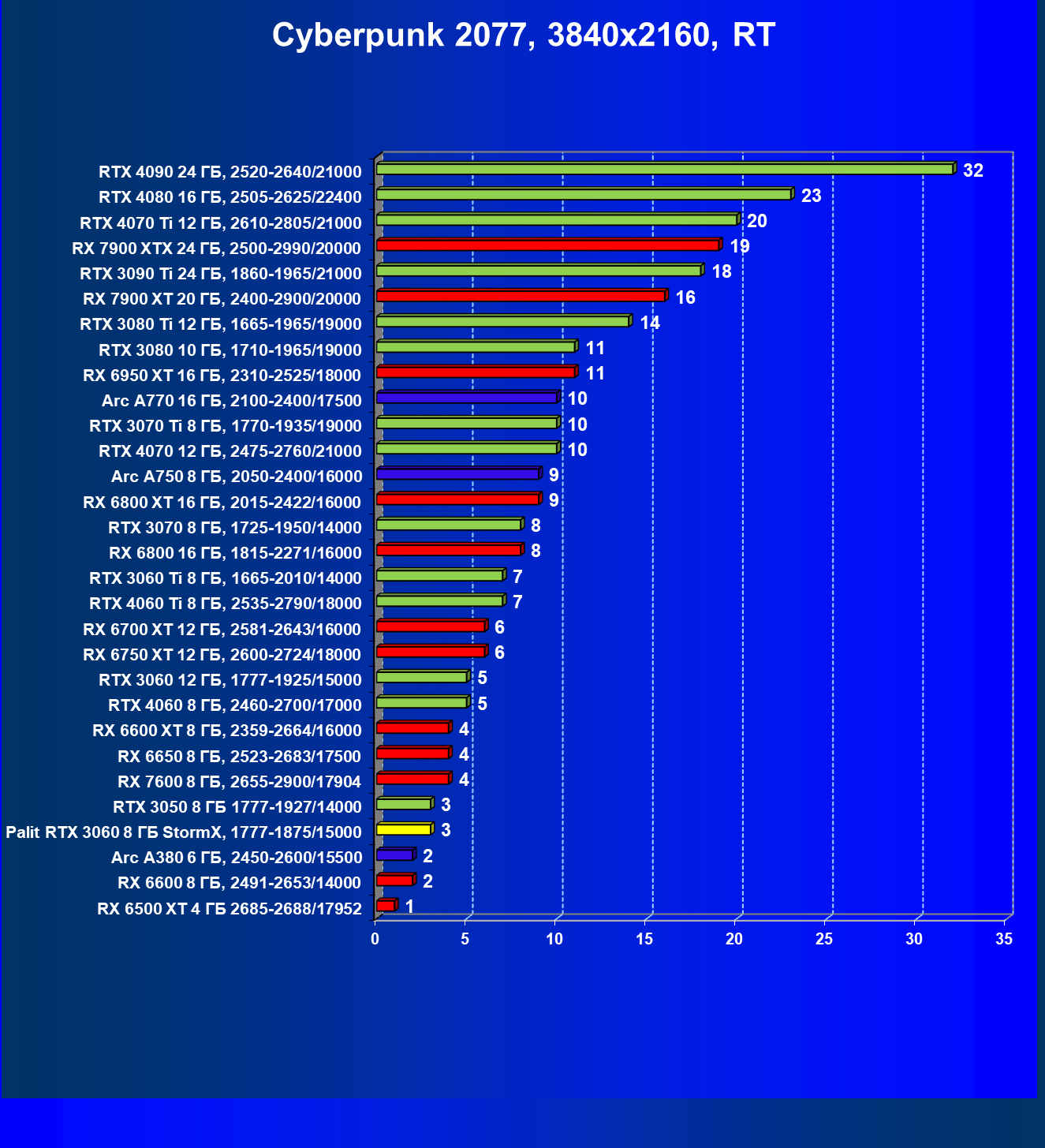

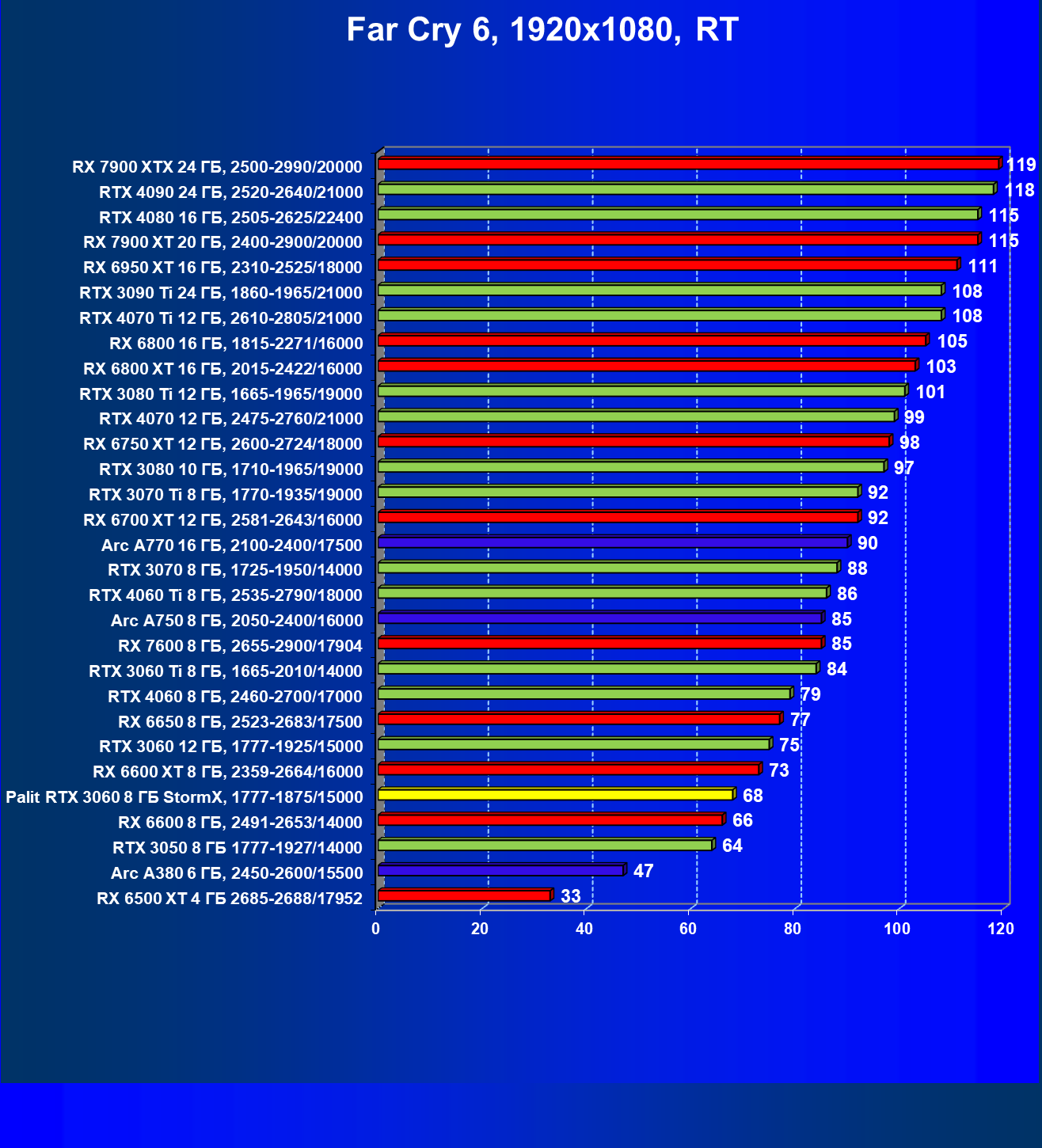

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:
- Вариант рейтинга iXBT.com без включения RT
Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). Рейтинги ведутся по 30 регулярно исследуемым нами видеокартам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 3060 и его конкуренты.
Рейтинг приведен суммарно для всех трех разрешений.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 23 | RX 6650 XT 8 ГБ, 2410—2683/17500 | 274 | 86 | 32 000 |
| 24 | RX 6600 XT 8 ГБ, 2359—2664/16000 | 254 | 88 | 29 000 |
| 25 | RTX 3060 12 ГБ, 1777—1925/15000 | 240 | 89 | 27 000 |
| 26 | RX 6600 8 ГБ, 2491—2653/14000 | 208 | 87 | 24 000 |
| 27 | Palit RTX 3060 8 ГБ StormX, 1777—1875/15000 | 208 | 80 | 26 000 |
| 28 | RTX 3050 8 ГБ, 1777—1927/14000 | 180 | 75 | 24 000 |
В этих тестах GeForce RTX 3060 с 8 ГБ в среднем слабее своего аналога с 12 ГБ на 13% и находится примерно посредине между последним и GeForce RTX 3050, а также идет вровень с Radeon RX 6600, который на сегодня чуть дешевле.
- Вариант рейтинга iXBT.com с включением RT/DLSS/FSR/XeSS
Рейтинг составлен по 9 тестам, в которых используется технология трассировки лучей и одновременно технология Nvidia DLSS, AMD FSR или Intel XeSS. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 23 | RX 6650 XT 8 ГБ, 2410—2683/17500 | 351 | 110 | 32 000 |
| 24 | RTX 3060 12 ГБ, 1777—1925/15000 | 350 | 130 | 27 000 |
| 25 | RX 6600 XT 8 ГБ, 2359—2664/16000 | 321 | 111 | 29 000 |
| 26 | Palit RTX 3060 8 ГБ StormX, 1777—1875/15000 | 289 | 111 | 26 000 |
| 27 | RX 6600 8 ГБ, 2491—2653/14000 | 259 | 108 | 24 000 |
| 28 | RTX 3050 8 ГБ, 1777—1927/14000 | 245 | 102 | 24 000 |
В таком режиме GeForce RTX 3060 с 8 ГБ обошел соперника в лице Radeon RX 6600, а вот от 12-гигабайтного варианта GeForce RTX 3060 отстал уже на 17%.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на июль 2023 года.
- Вариант рейтинга полезности без включения RT
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 04 | RTX 3060 12 ГБ, 1777—1925/15000 | 89 | 240 | 27 000 |
| 06 | RX 6600 XT 8 ГБ, 2359—2664/16000 | 88 | 254 | 29 000 |
| 07 | RX 6600 8 ГБ, 2491—2653/14000 | 87 | 208 | 24 000 |
| 08 | RX 6650 XT 8 ГБ, 2410—2683/17500 | 86 | 274 | 32 000 |
| 14 | Palit RTX 3060 8 ГБ StormX, 1777—1875/15000 | 80 | 208 | 26 000 |
| 18 | RTX 3050 8 ГБ, 1777—1927/14000 | 75 | 180 | 24 000 |
Безусловно, вариант GeForce RTX 3060 с 8 ГБ, отстающий от GeForce RTX 3060 с 12 ГБ на 13%, должен быть и дешевле примерно на столько же, однако этого мы в торговых сетях не наблюдаем.
- Вариант рейтинга полезности с включением RT
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 05 | RTX 3060 12 ГБ, 1777—1925/15000 | 130 | 350 | 27 000 |
| 12 | Palit RTX 3060 8 ГБ StormX, 1777—1875/15000 | 111 | 289 | 26 000 |
| 13 | RX 6600 XT 8 ГБ, 2359—2664/16000 | 111 | 321 | 29 000 |
| 14 | RX 6650 XT 8 ГБ, 2410—2683/17500 | 110 | 351 | 32 000 |
| 16 | RX 6600 8 ГБ, 2491—2653/14000 | 108 | 259 | 24 000 |
| 19 | RTX 3050 8 ГБ, 1777—1927/14000 | 102 | 245 | 24 000 |
Для бюджетных видеокарт производительность при включении RT не так интересна на практике. Тем не менее, привлекательность двух вариантов GeForce RTX 3060 здесь примерно такая же, и вариант с 12 ГБ памяти при нынешних ценах гораздо выгоднее.
Выводы
Видеокарта Palit GeForce RTX 3060 StormX (8 ГБ) является практически полной копией выпущенной ранее модели этой же линейки с 12 ГБ, но имеет сниженную на 10%-15% производительность — в основном не из-за уменьшенного объема памяти как такового, а из-за урезанной в полтора раза шины памяти. Соответственно, она может быть удачным вариантом, если для ваших задач хватает объема 8 ГБ, а стоимость такой карты — на эти самые 10%-15% ниже, чем у варианта с 12 ГБ. Принципиально это тот же GeForce RTX 3060 — несколько более продвинутый, нежели GeForce RTX 3050, вариант ускорителя для разрешения Full HD, в котором он обеспечит полный комфорт с максимальными настройками графики без RT. Запас видеопамяти в 12 ГБ у соответствующего варианта GeForce RTX 3060 выглядит более солидным, но в абсолютном большинстве случае для разрешения 1080р хватит и 8 ГБ. А вот если замахнуться на разрешение 2.5K, то GeForce RTX 3060 с 8 ГБ лучше не рассматривать изначально, даже если планируется играть без трассировки лучей.
Рассмотренная карта Palit потребляет около 120 Вт. Система охлаждения очень компактная, эффективная и достаточно тихая. Габариты этой модели составляют 17 см в длину и 13 см в высоту, а по толщине она занимает 2 слота в корпусе. Набор видеовыходов стандартный: 3 DP и 1 HDMI. Карта Palit имеет один 8-контактный разъем питания версии PCIe 2.0.
Производитель декларирует наличие 3-летней гарантии на эту карту.
В заключение хочется спросить: почему нельзя использовать «некруглые» маркировки (типа GeForce RTX 3055 или GeForce RTX 3058) для замедленных и ускоренных вариантов базового ускорителя? Ведь были же когда-то GeForce GTX 270, GeForce GTX 275, GeForce GTX 280, GeForce GTX 285… И тогда вопроса о том, какая версия производительнее, не возникало.
Ну а перед покупкой видеокарт GeForce RTX 3060 обращайте внимание на объем памяти.
