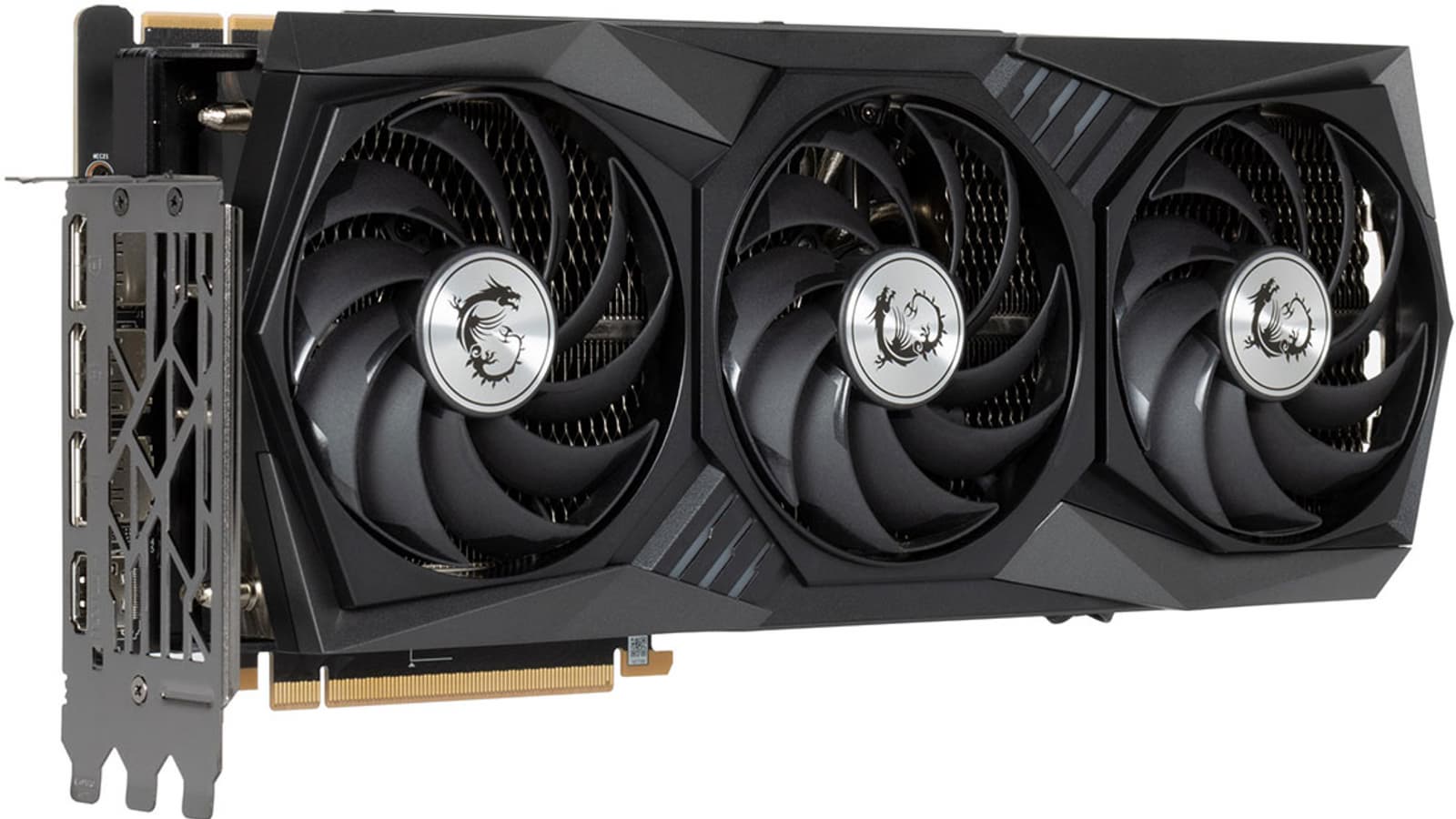

Обзор видеокарты MSI GeForce RTX 3090 Ti Gaming X Trio (24 ГБ)

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce RTX 3090 Ti Gaming X Trio 24 ГБ 384-битной GDDR6X

Кратко о главном

Поколение видеокарт RTX 3xxx, которое осенью 2020 года помпезно вышло на рынок, приковав к себе самое сильнейшее внимание геймеров (а потом и майнеров) за всю историю выхода 3D-ускорителей, постепенно шаг за шагом уходит в прошлое. Производство самих GPU того поколения уже практически прекращено, за исключением RTX 3050, однако чипов выпущено настолько много, что некоторые партнеры Nvidia до сих пор производят на них видеокарты для малобюджетного сегмента. И при этом на рынке в целом еще очень много продуктов RTX 3xxx не только из нижнеценового, но и и из среднеценового сегментов, а вот топовые уже практически вытеснены, их осталось не так много.

Сегодня мы в последний раз бросим взгляд на бывший флагман — самую быструю видеокарту из поколения RTX 3xxx — GeForce RTX 3090 Ti. Как говорится, заключительный обзор по видеокарте, входившей в когорту самых дорогих ускорителей игрового класса от Nvidia на весну — лето 2022 года.

В то время майнинг Ethereum (ETH) на видеокартах еще вовсю продолжался, несмотря на очень существенное падение курса этой криптовалюты относительно ее пиковых цен. Однако все равно майнинг был очень прибыльным занятием, защиту от майнинга от Nvidia — LHR давно уже взломали, поэтому видеокарты по-прежнему были сильно востребованы. К тому же два ускорителя: на базе RTX 3090 и на базе RTX 3090 Ti так и не были оснащены LHR. К сентябрю 2022 года с уходом ETH на консенсус POS майнинг по сути прекратился, лишь остались отдельные энтузиасты, собирающие какие-то копейки и гроши с майнинга альткоинов. Тогда и вышло в свет уже новое поколение RTX 4xxx, начался закат самого востребованного за все годы существования Nvidia семейства GeForce RTX 3xxx. И первыми «отставку» получили, разумеется, RTX 3090 и 3090 Ti.

Но и сейчас таких карт весьма много в продаже (понятно, что складские остатки, но остатки еще велики). Из-за того что рынок по сути потерял к ним интерес, цены на них приобрели уродливые черты, но вскоре, как мы знаем по опыту, по мере истощения запасов таких карт, цены могут очень сильно упасть (чтобы торговцы могли наконец-то избавиться от остатков). И вот здесь уже можно получить очень приятный и супермощный ускоритель за весьма приятную цену. Не забываем также, что изначально RTX 3090/3090 Ti позиционировались не только как игровые карты, но и как продукты для профессионального использования для нужд дизайнеров, проектировщиков и т. п. Ведь это по сути были первые консьюмерские карты с колоссальным для того времени объемом памяти в 24 ГБ. И сейчас таким же объемом локальной памяти может похвастаться только современный флагман RTX 4090.

Поэтому очевидно, что с точки зрения наличия видеопамяти RTX 3090 Ti может быть востребован еще очень много лет. Напомню, что соперником ему по производительности из стана RTX 4xxx является RTX 4070 Ti, однако тот обладает лишь 12 ГБ памяти. Опять же, RTX 3xxx обладает практически всеми современными технологиями в 3D, за исключением DLSS 3.0 (но это пока реализовано лишь в нескольких десятках игр). Поэтому если кто увидит ценник на RTX 3090 Ti близкий к RTX 4070 Ti (или чуть ниже, чем у RTX 4080), то полезность приобретения такого ускорителя может быть весьма велика.

Сегодня мы как бы подведем итоги по 3090 Ti в целом, изучив видеокарту от базе GeForce RTX 3090 Ti производства MSI из серии Gaming X.

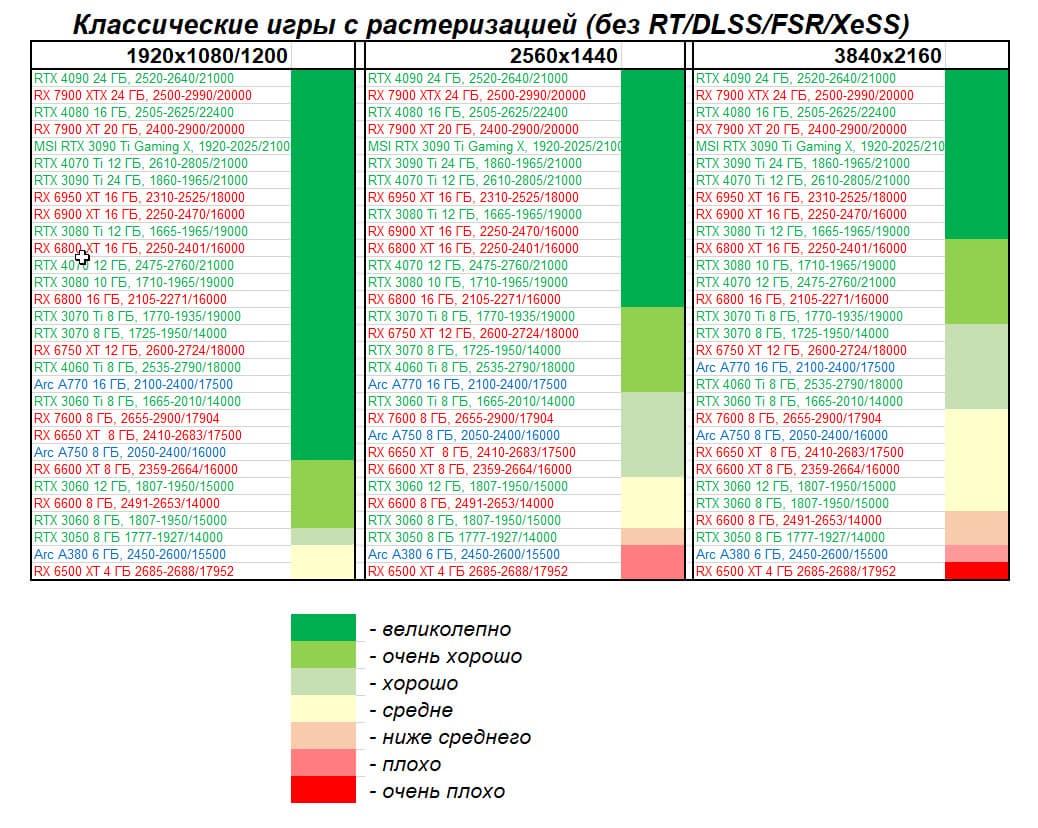

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.

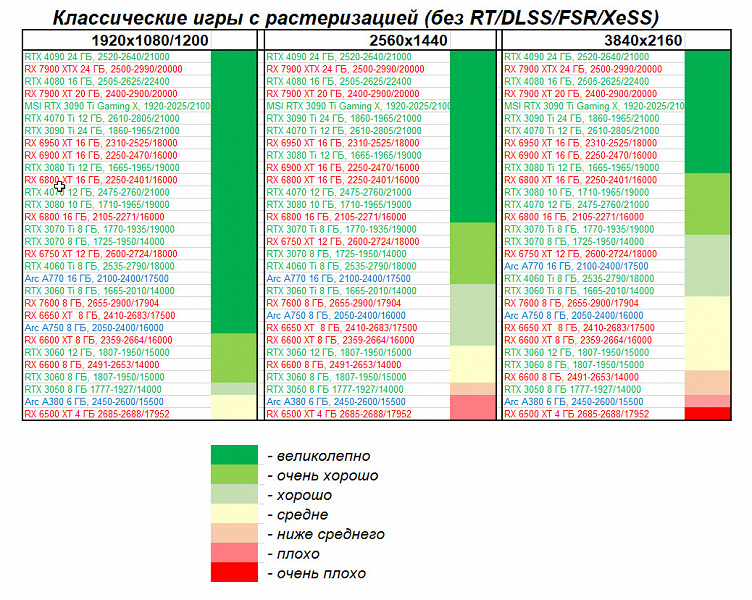

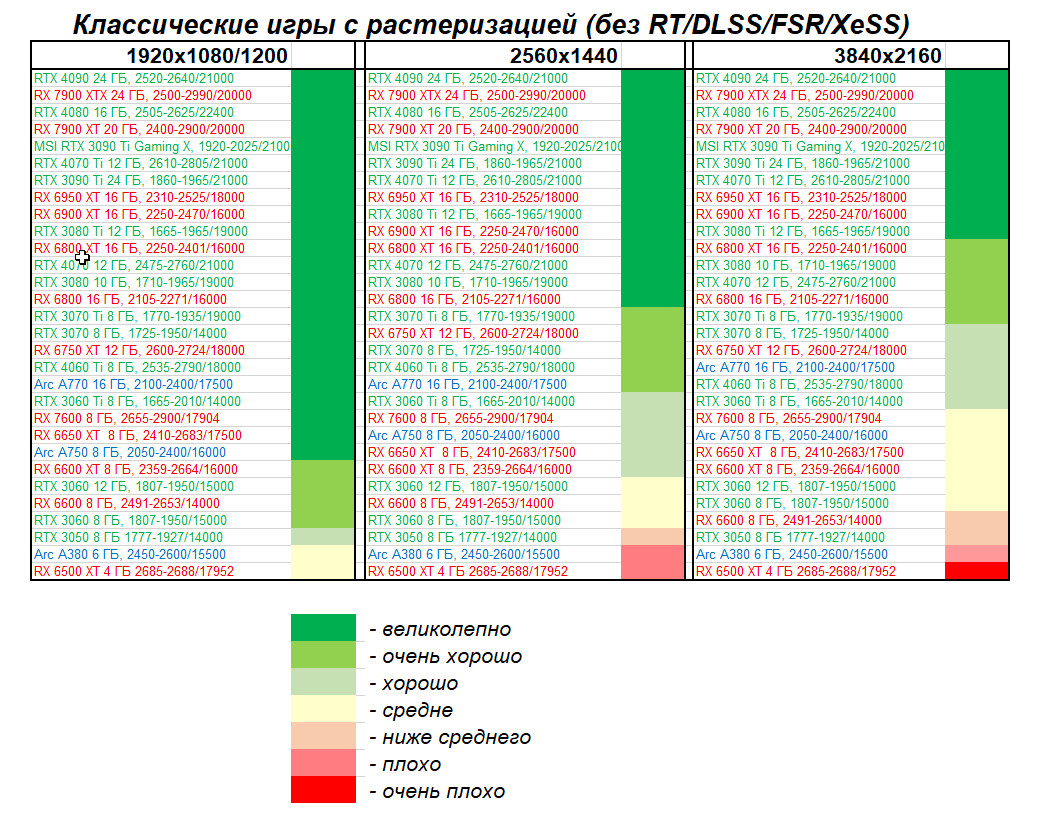

Игры без использования трассировки лучей (классическая растеризация):

У многих карт в разрешениях 2K, 2.5K и даже 4K в классических играх общая производительность ограничивается уже не видеокартой, а другими компонентами системы, чаще всего упирается в возможности центрального процессора. Это же касается и данной карты MSI, она (как все RTX 3090 Ti) четко входит в пятерку лидеров, и с этой картой мы можем получать хороший комфорт в играх в любом из представленных выше разрешений при условии игры с максимальными настройками графики (но без RT и/или DLSS/FSR/XeSS). В некоторых играх можно будет поиграть и в разрешении 8K.

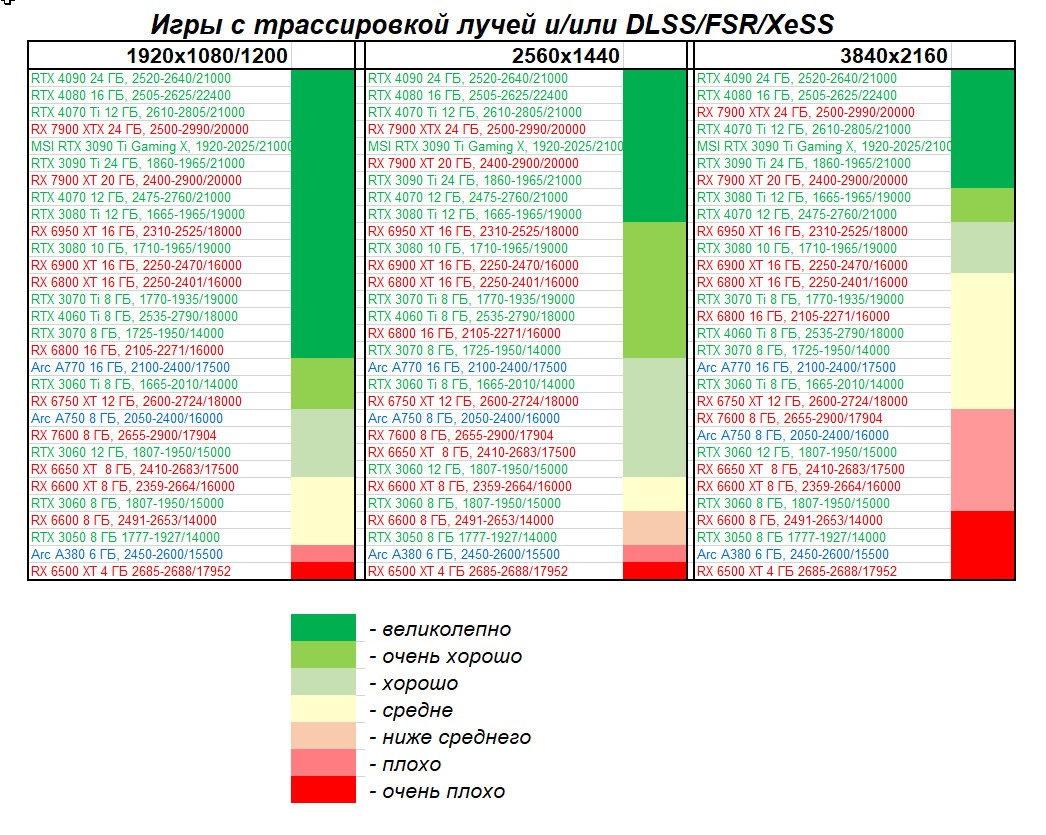

Игры с использованием трассировки лучей и DLSS/FSR/XeSS:

В целом все знают, что включение RT снижает производительность, однако реализованные уже практически во всех играх с трассировкой лучей технологии Nvidia DLSS и AMD FSR (а то и Intel XeSS) сильно помогают компенсировать падение скорости от использования RT. Так что, в итоге для такой мощной карты на базе RTX 3090 Ti предыдущие выводы остаются в силе. Минусом может являться меньшая энергоэффективность, нежели у 4070 Ti, ну и отсутствие поддержки DLSS 3.0.

Характеристики карты

Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Память

Карта имеет 24 ГБ памяти GDDR6X SDRAM, размещенной в 12 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (MT61K512M32KPA-21/D8BZC) рассчитаны на номинальную частоту работы в 2625 (21000) МГц.

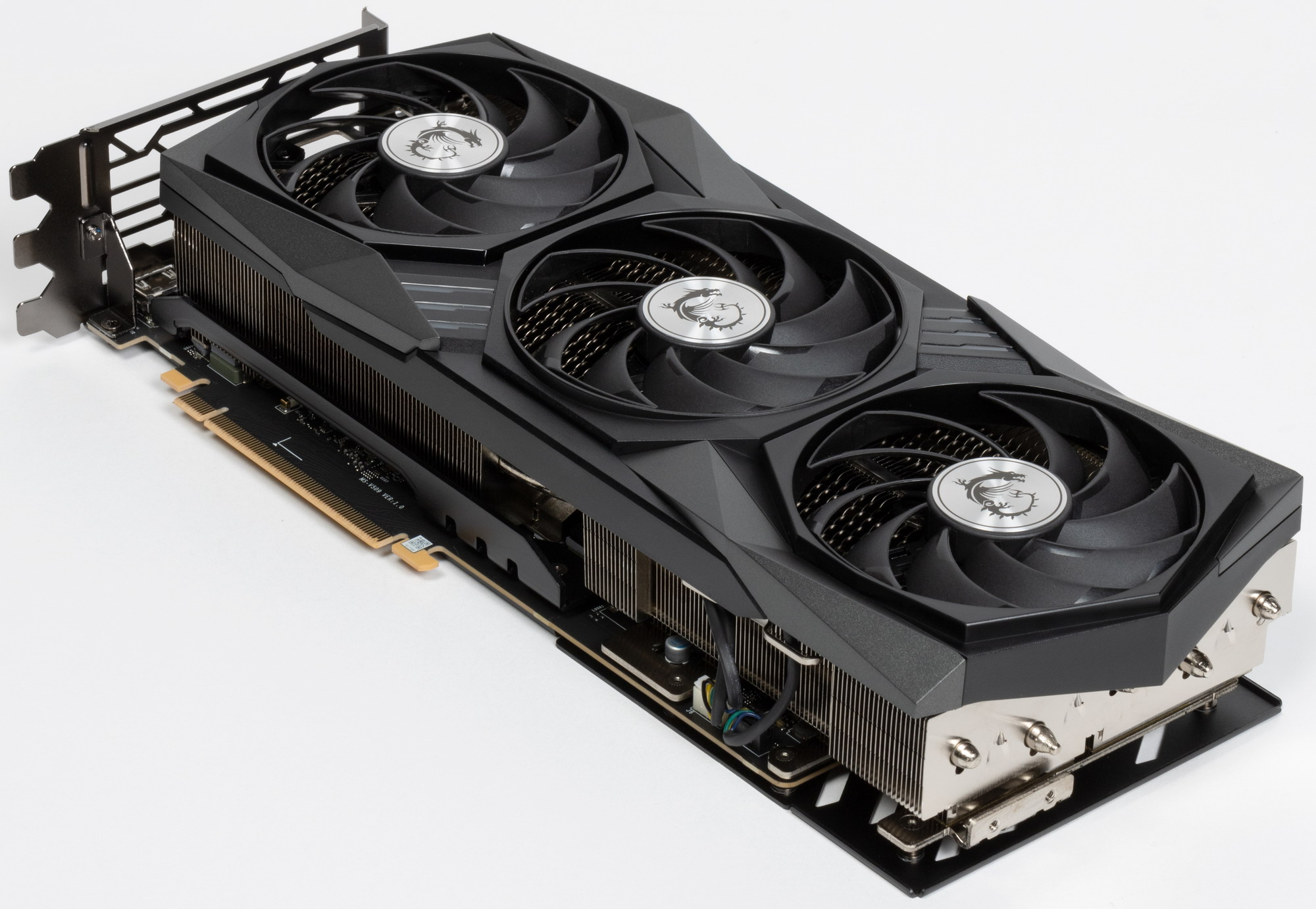

Особенности карты и сравнение с Nvidia GeForce RTX 3090 Ti FE

MSI GeForce RTX 3090 Ti Gaming X Trio (24 ГБ)	Nvidia GeForce RTX 3090 Ti FE (24 ГБ)

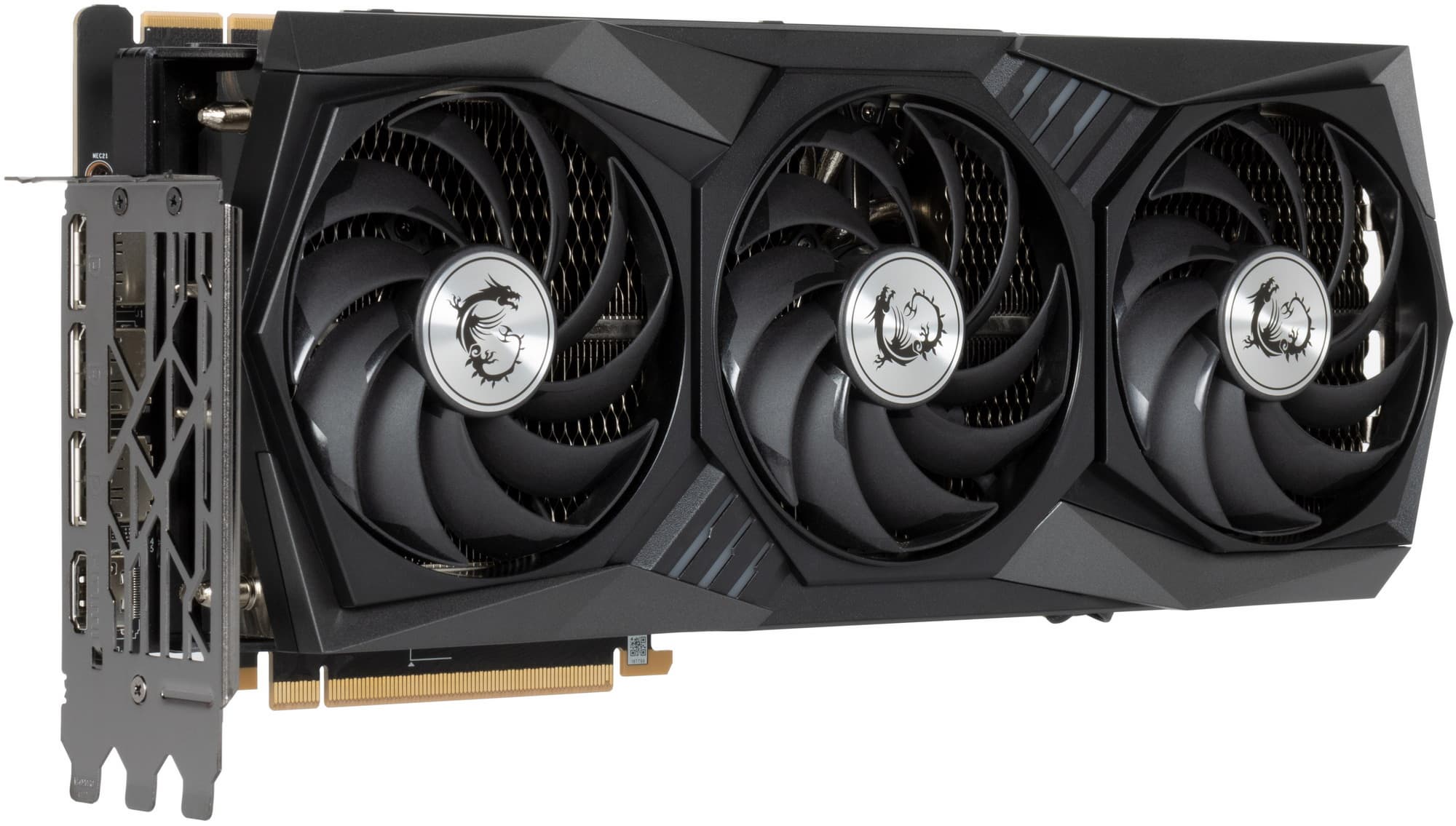

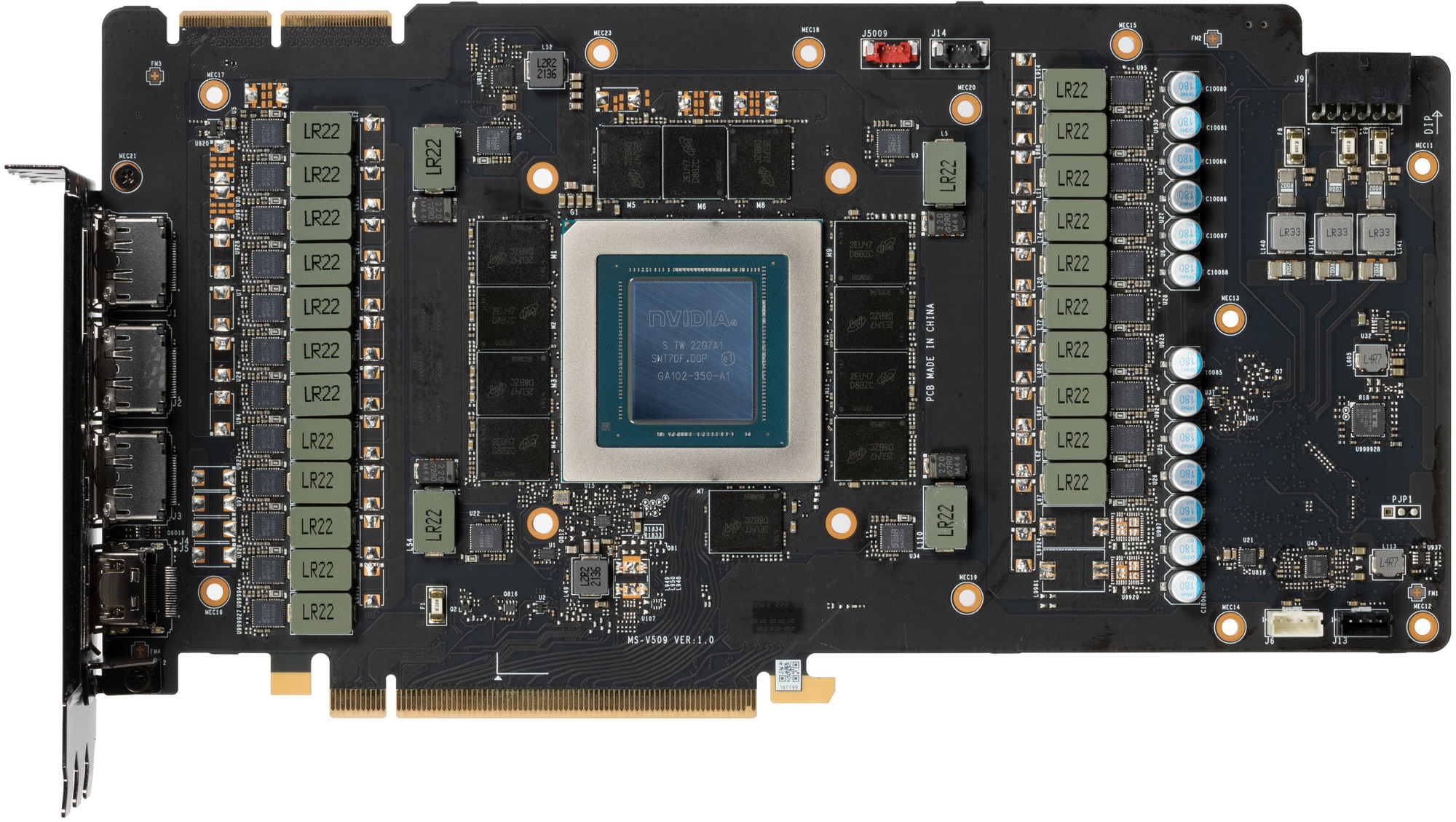

вид спереди

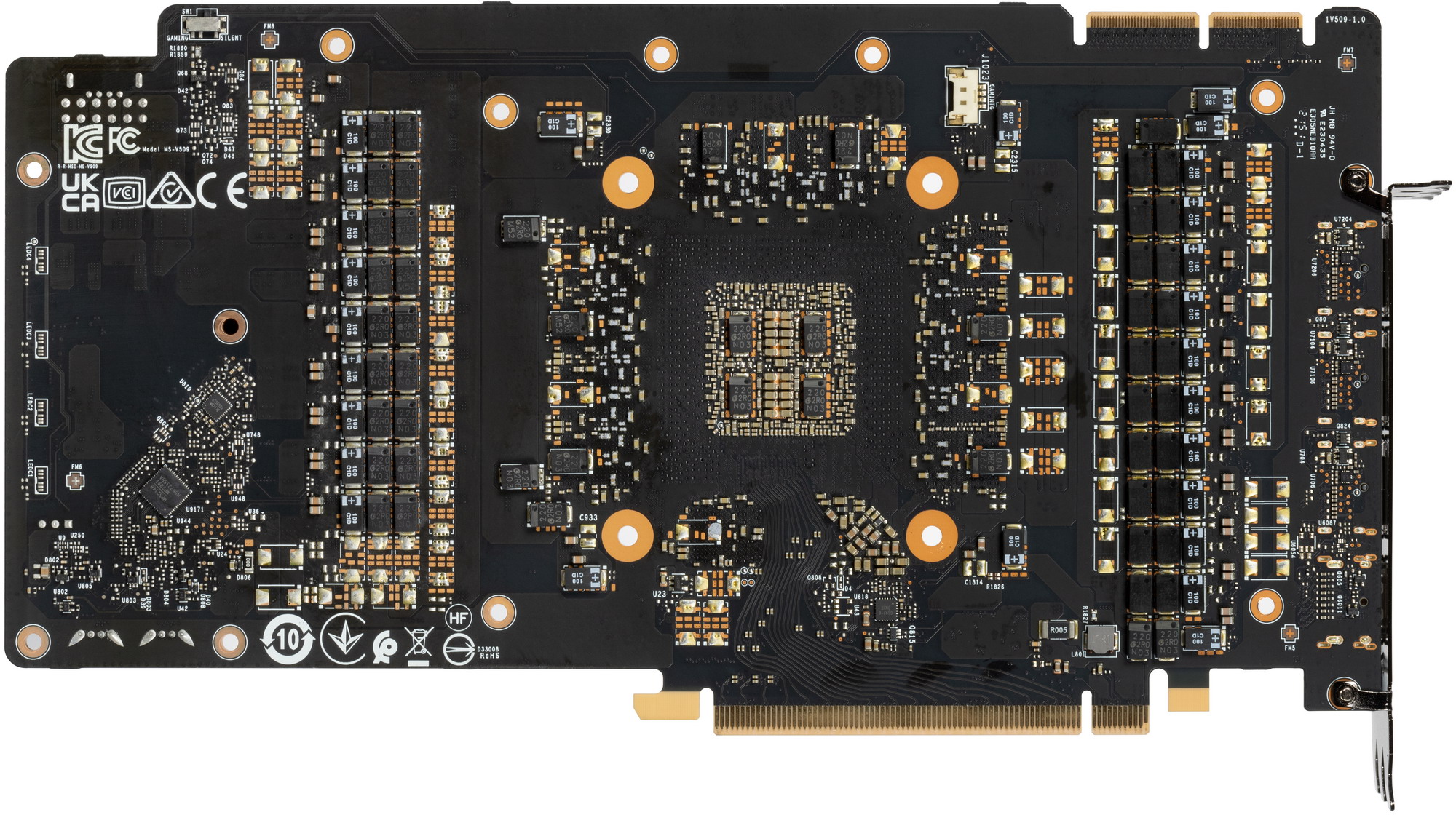

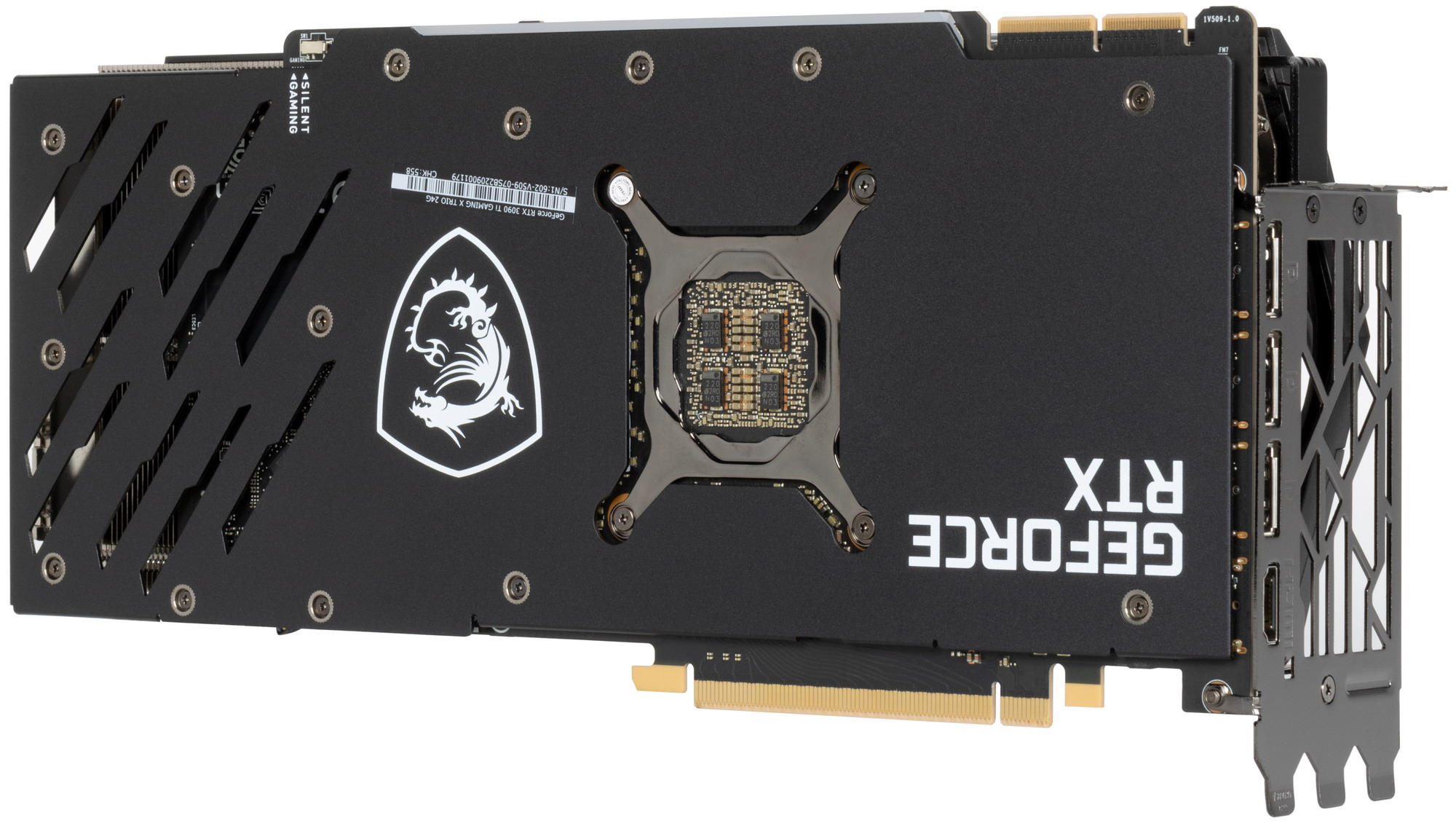

вид сзади

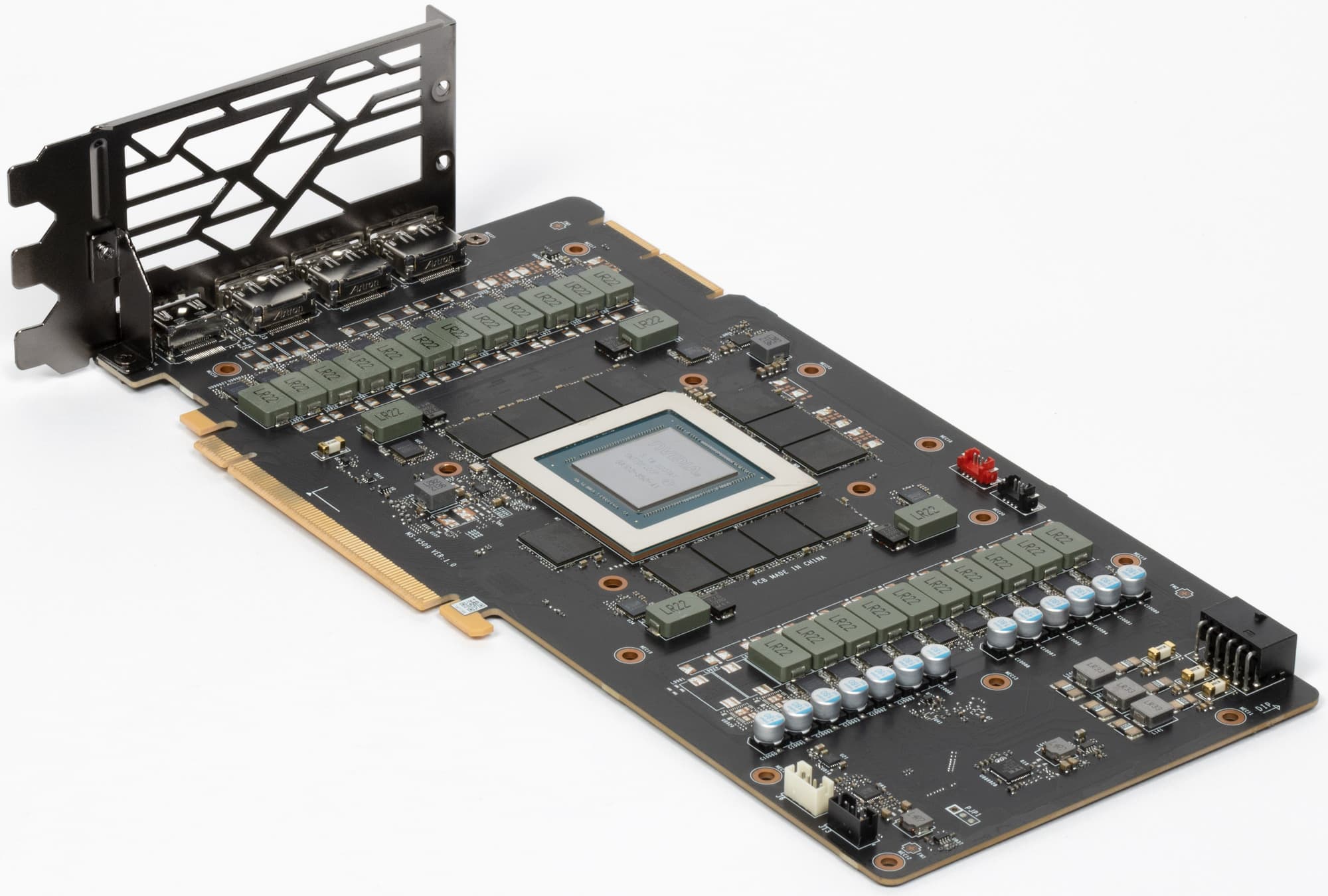

Ранее я уже писал, что у Nvidia имеется несколько вариантов референс-дизайна 3090 Ti (справа — вариант, что идет в фирменные видеокарты Founders Edition от самой Nvidia). Если при изучении карт на базе RTX 3090/3080 мы подмечали отличия между PCB у карт Founders Edition и серийно выпускаемых карт партнерами Nvidia (у FE размеры самые маленькие, а также имеется V-образный вырез, чего не было ни у одной карты от партнеров), то в случае с RTX 3090 Ti многие партнеры стали следовать примеру Nvidia, выпуская карты с печатными платами с вырезом. Однако инженеры MSI решили пойти по своему пути, переделав дизайн, и поэтому четко видно, что по компоновке элементов на PCB от «выреза» не осталось и следа.

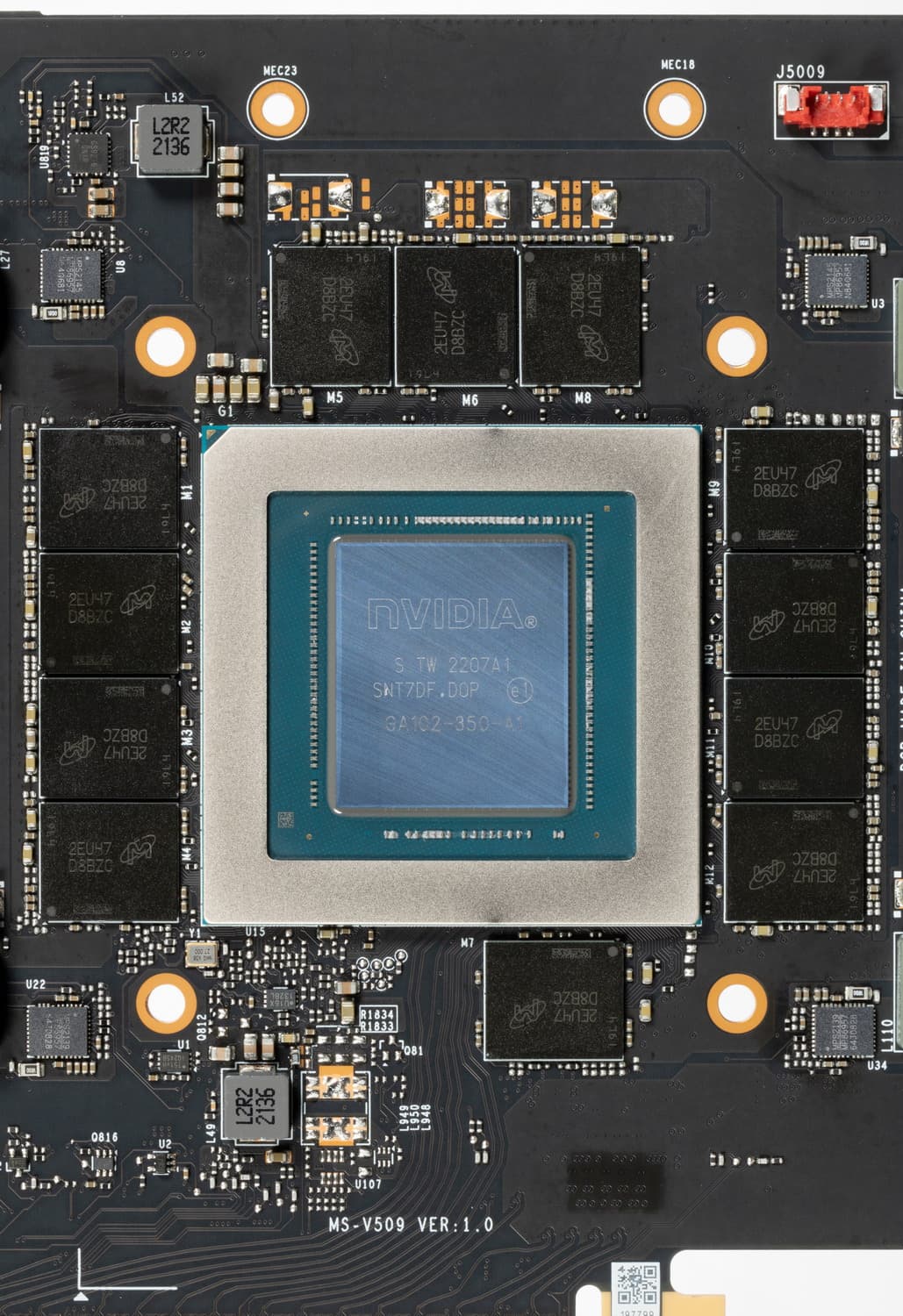

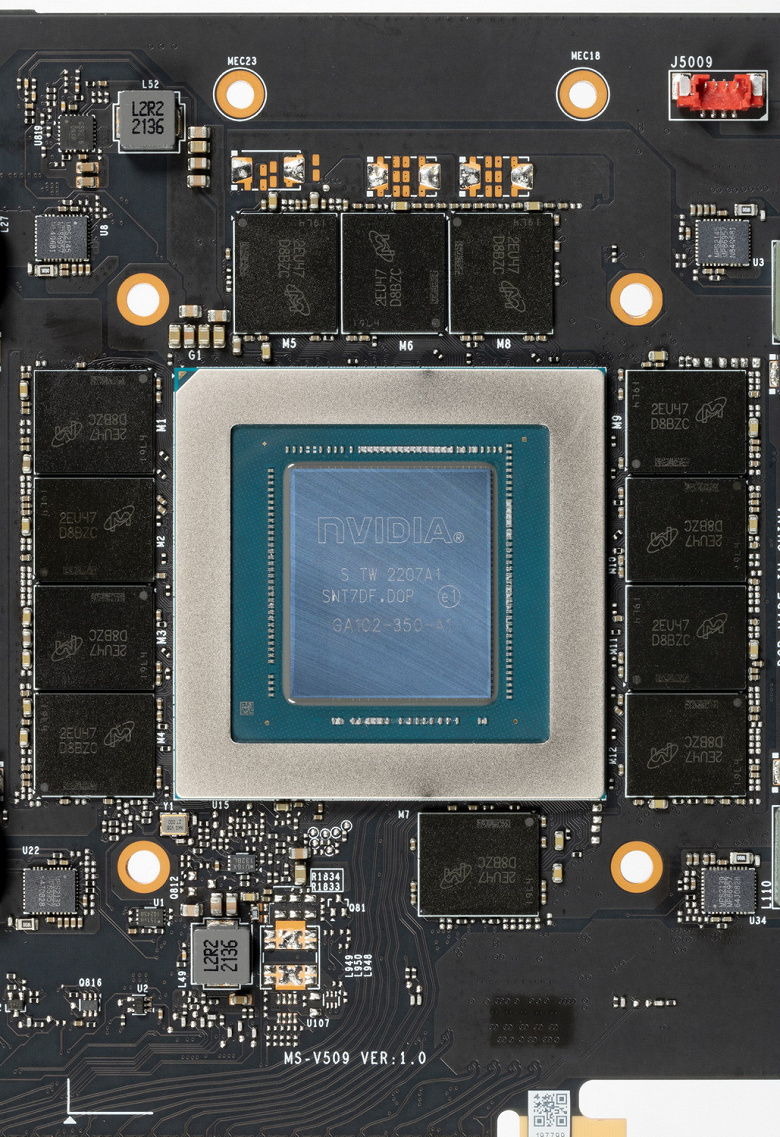

Ядро имеет маркировку GA102-350, дата выпуска — 7-я неделя 2022 года.

По фазам питания карта MSI сильно обошла референс-аналог: суммарное количество фаз питания у карты MSI — 26, когда как у эталонной (FE) — 21.

Итак, распределение фаз такое: у GeForce RTX 3090 Ti FE — 18 фаз на ядро и 3 на микросхемы памяти. А у карты MSI — 22 фазы на ядро и 4 — на микросхемы памяти.

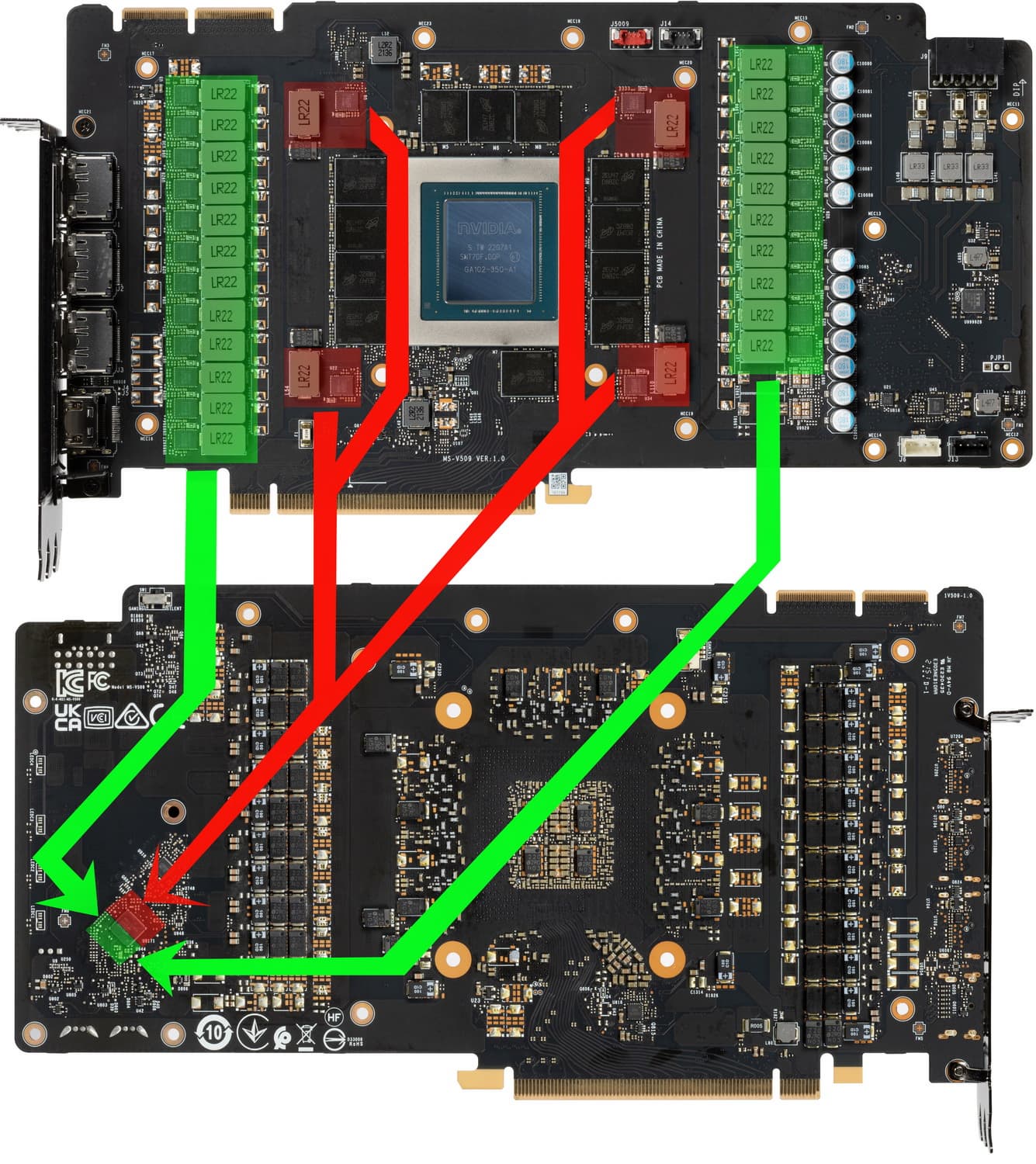

Зеленым цветом отмечена схема питания ядра, красным — памяти. Обоими схемами (22+4) управляет один ШИМ-контроллер Monolithic Power Systems MP2891 (расположенный на оборотной стороне PCB). Этот контроллер рассчитан максимум на 16 фаз, поэтому очевидно, что идет параллельное управление фазами питания GPU (не 22, а реально 11), плюс 4 прямые фазы питания микросхем памяти.

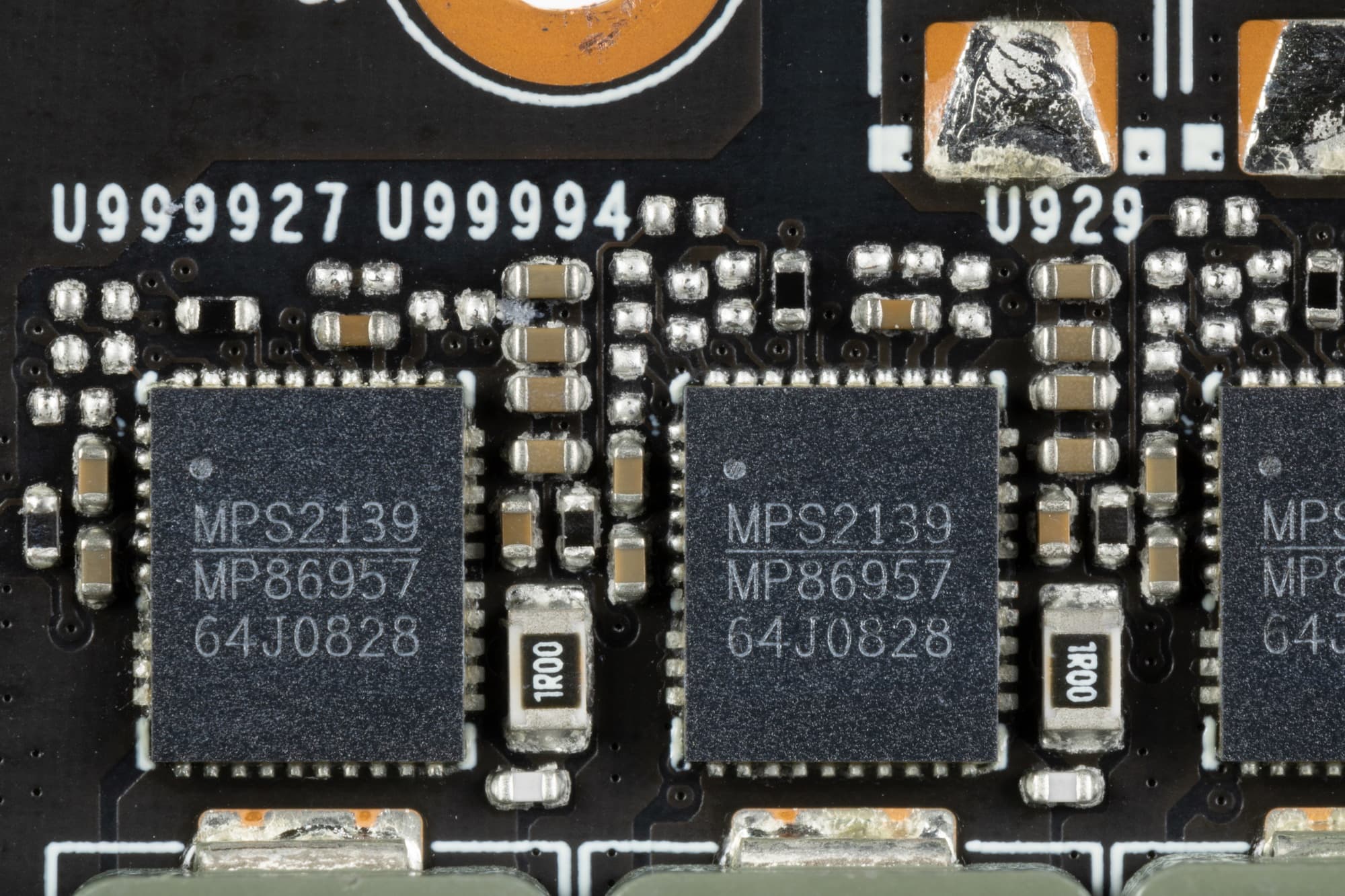

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае MP86957 (Monolithic Power Systems), каждая из которых рассчитана максимально на 70 А.

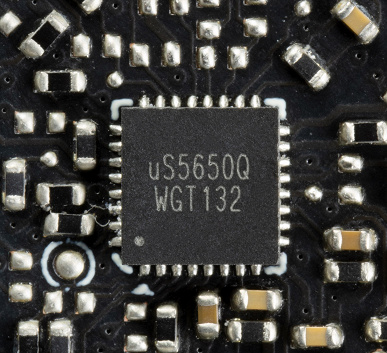

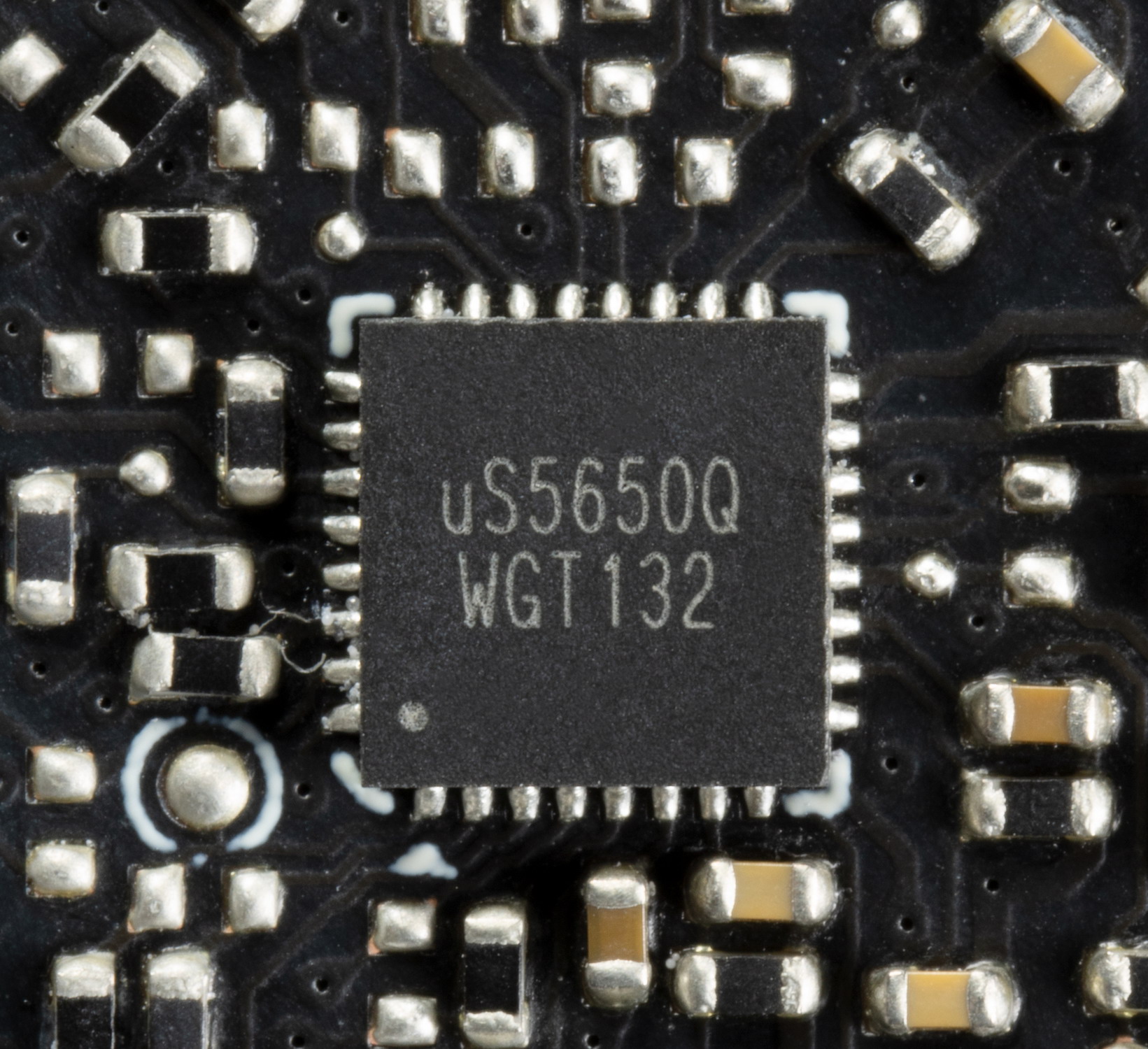

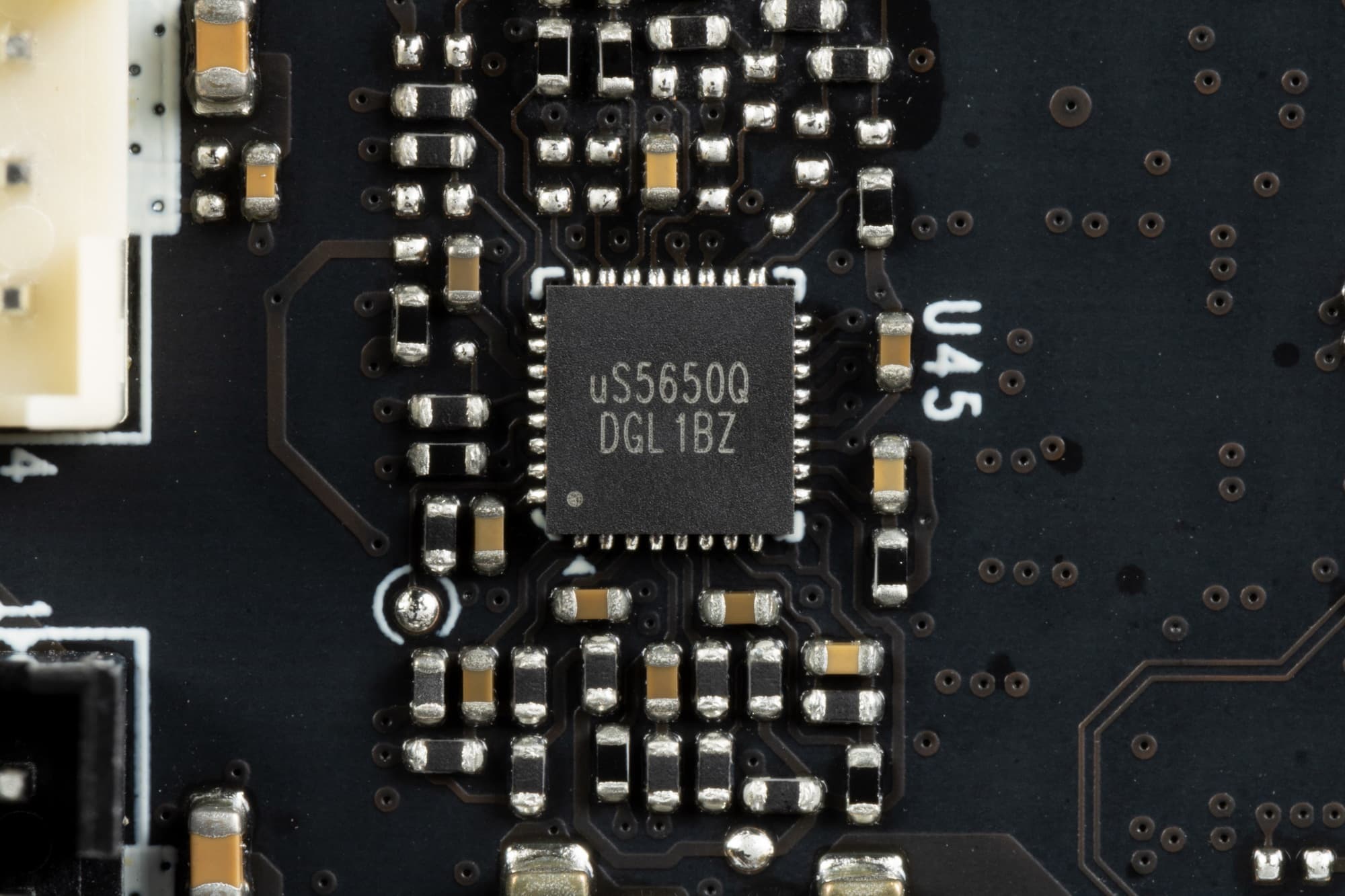

На обеих сторонах платы имеется по одному контроллеру uS5650Q (uPI Semiconductor), которые отвечают за мониторинг карты (отслеживание напряжений и температуры).

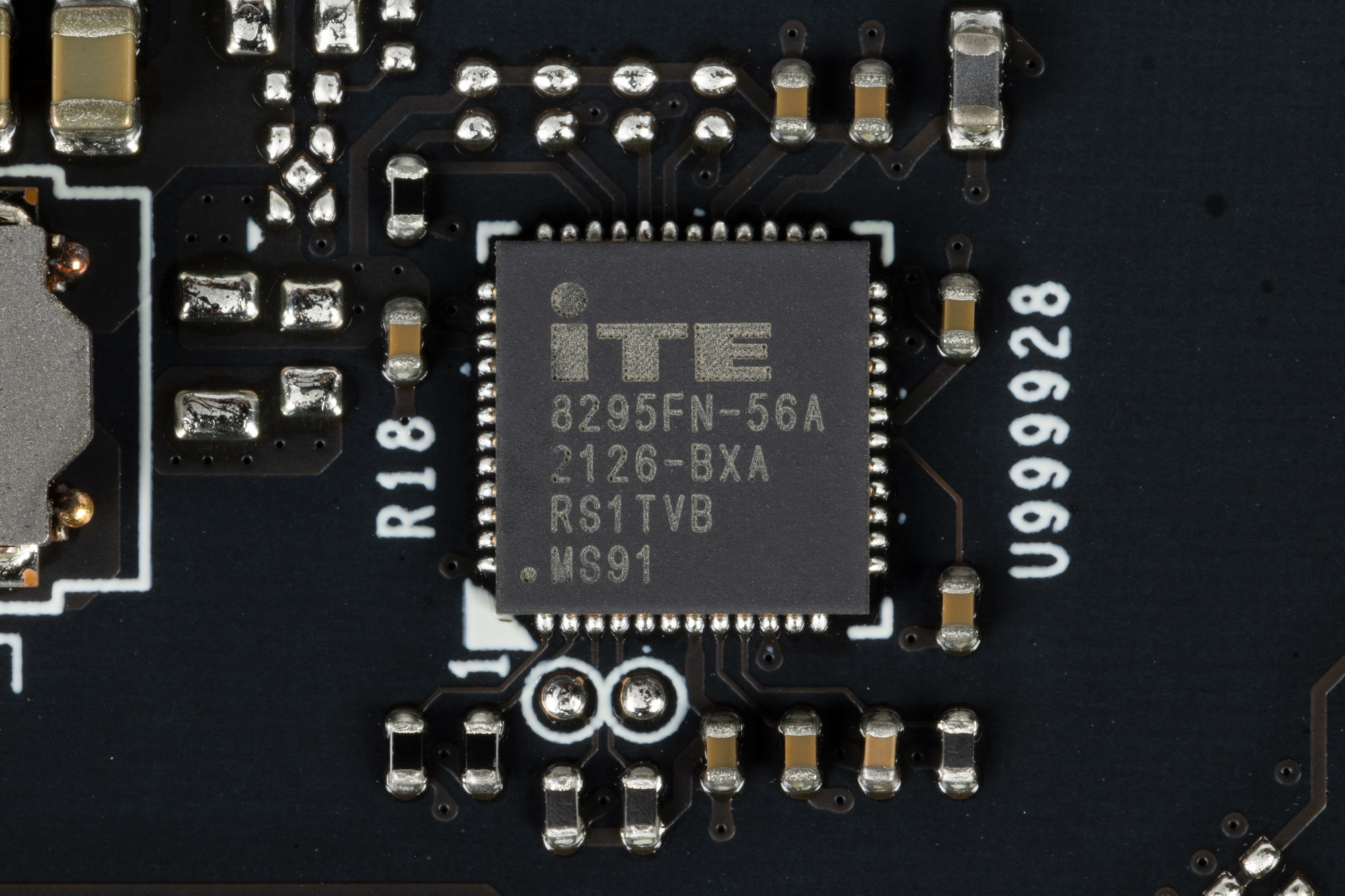

За подсветку отвечает контроллер ITE.

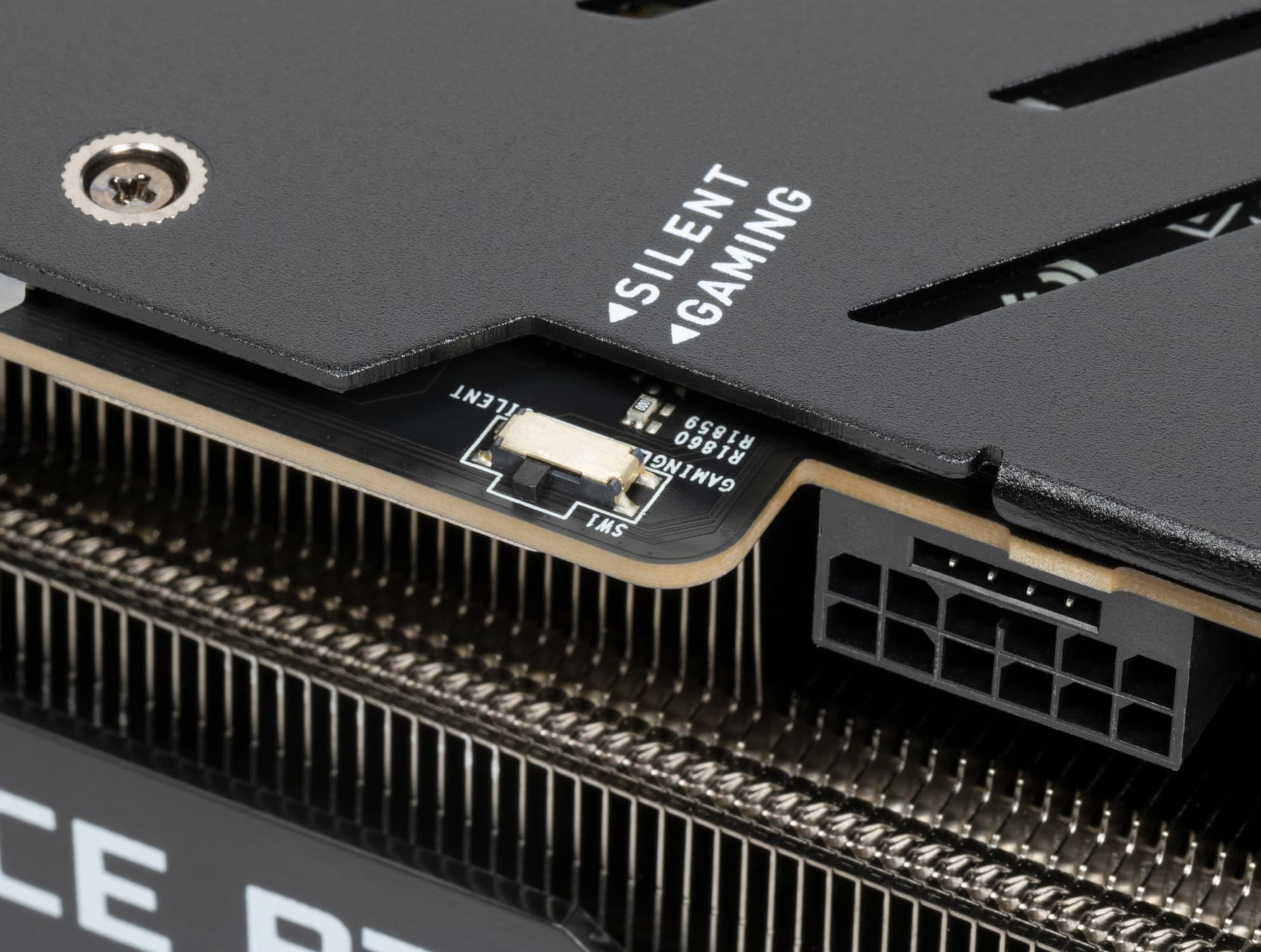

Карта имеет два режима работы, они заложены в двух вариантах BIOS, которые переключаются с помощью переключателя на верхнем торце карты: Gaming и Silent. В данном случае разница между режимами заключается только в настройках оборотов вентиляторов.

Штатные частоты памяти в обоих режимах одинаковые и равны референсным значениям, а максимальные значения частоты ядра в режимах BIOS Gaming и BIOS Silent выше референсных значений на 2,4%. Boost-значение частоты работы ядра в BIOS Gaming и Silent выше референс-аналогов почти на 3%, так что в среднем мы получили в играх прирост производительности 2%-2,2% относительно референс-карты.

Энергопотребление карты MSI тестах доходило до 454 Вт в режиме BIOS Gaming. В режиме BIOS Silent — 452 Вт.

Я попробовал ручной разгон и получил максимальные частоты 2145/22070 МГц, что обеспечило прирост в играх в среднем всего на 3% относительно референс-показателей (лимит потребления можно поднять до 112%), энергопотребление карты выросло при этом не намного — до 456 Вт.

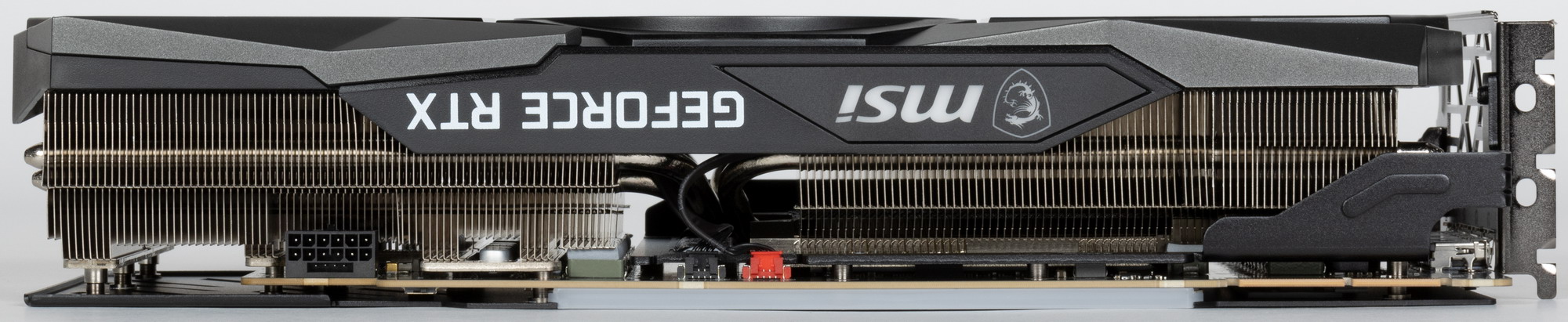

Питание на карту MSI подается через 16-контактный разъем питания стандарта PCIe 5.0 (12VHPWR).

В комплекте поставки карты имеется переходник на такой разъем с трех обычных 8-контактных (хорошо всем знакомых).

Отметим приличные габариты данной карты, особенно по толщине: 6,2 см. В результате видеокарта занимает 4 слота в системном блоке.

RTX 3090 Ti (как и RTX 3090) обладает поддержкой мультиграфической конфигурации, то есть технологией SLI, для чего у карты имеется специальный разъем на верхнем торце. Две карты через такие разъемы с помощью отдельно продаваемого моста NVLink могут работать совместно. При этом ширина такого NVLink должна быть 8 см (напомню, что карта имеет толщину 6,3 см, ну и требуется минимум 1 см между картами для обеспечения охлаждения). Стоит напомнить, что на сегодня технология SLI играми практически уже не поддерживается, а поддержка SLI в драйверах Nvidia для игр давно прекращена. Так что NVLink актуален сейчас лишь в профессиональных приложениях, которым требуется огромный объем памяти и объединение усилий двух ускорителей уровня RTX 3090/3090 Ti.

Карта имеет стандартный набор гнезд вывода информации: три DP 1.4a и один HDMI 2.1.

Управление работой карты обеспечивается с помощью хорошо известной фирменной утилиты MSI Center.

Утилита предоставляет управление вентиляторами, частотами работы карты, напряжением ядра, мониторинг, настройку RGB подсветкой, а также иные сервисы.

Нагрев и охлаждение

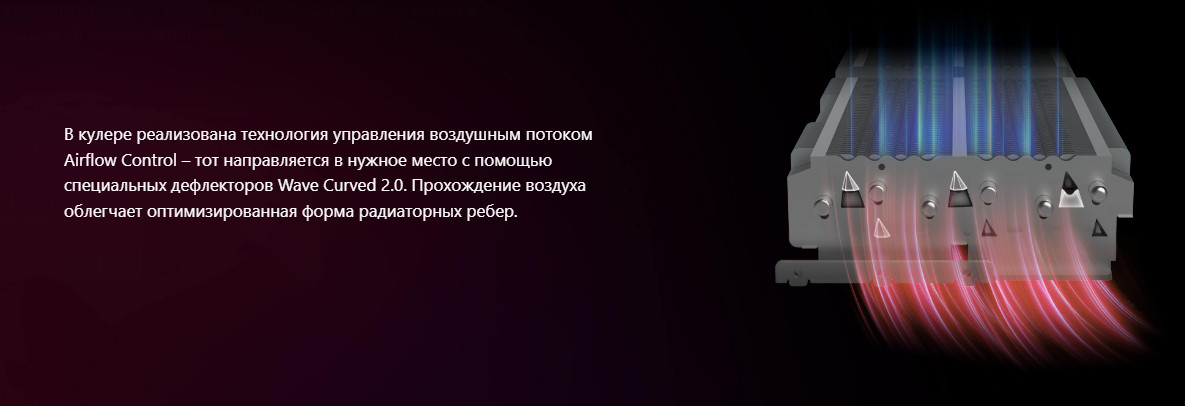

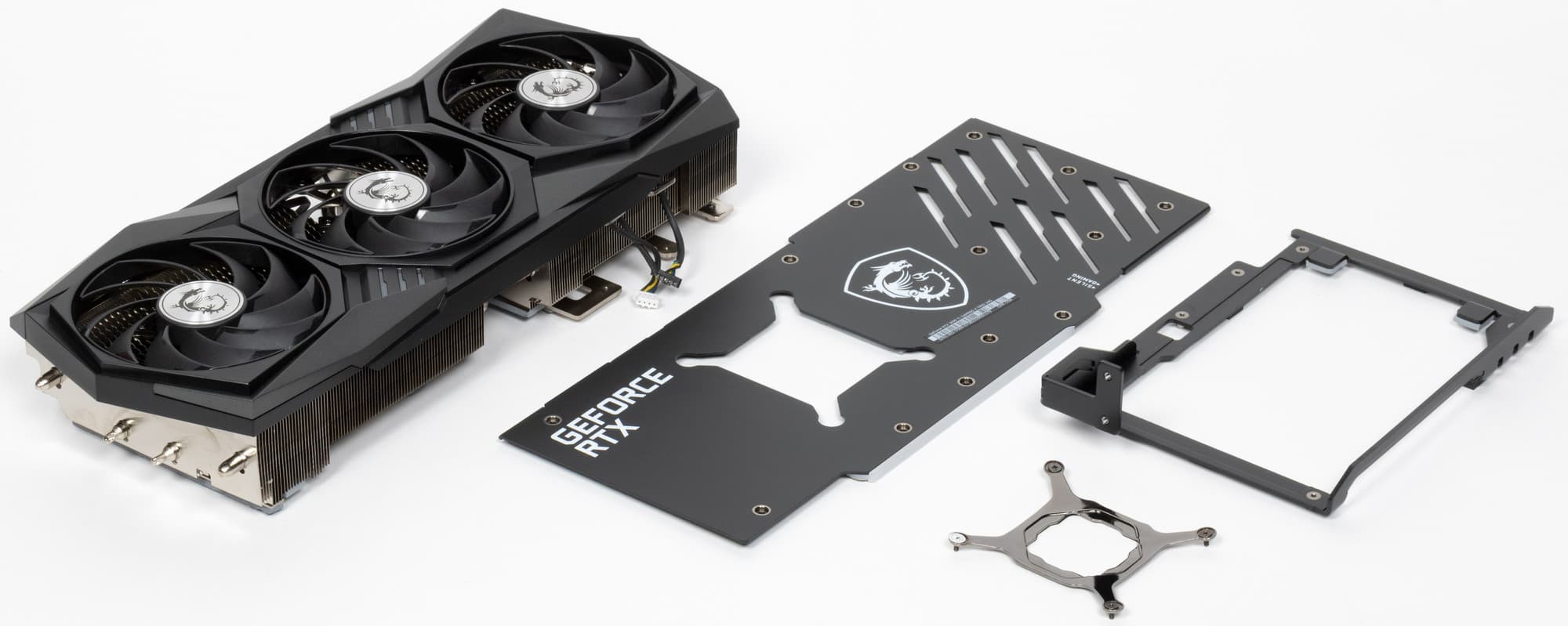

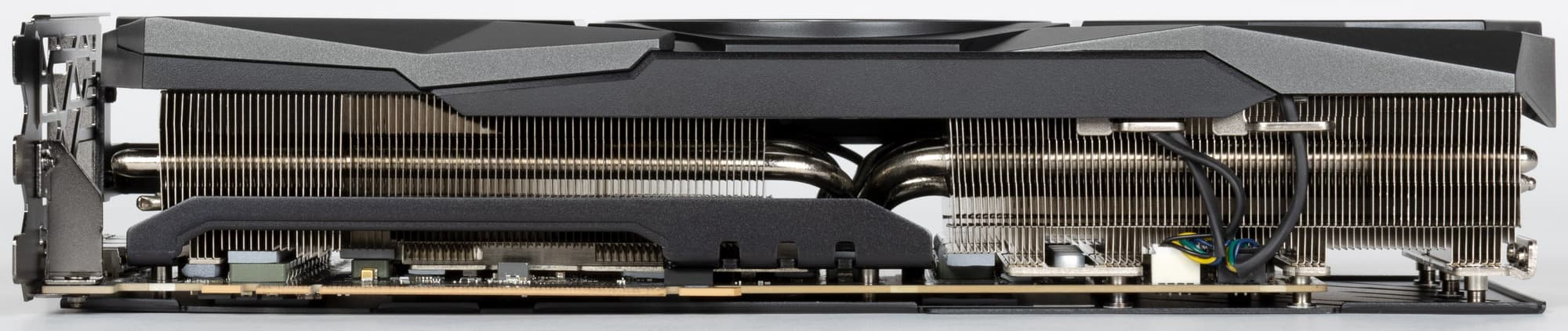

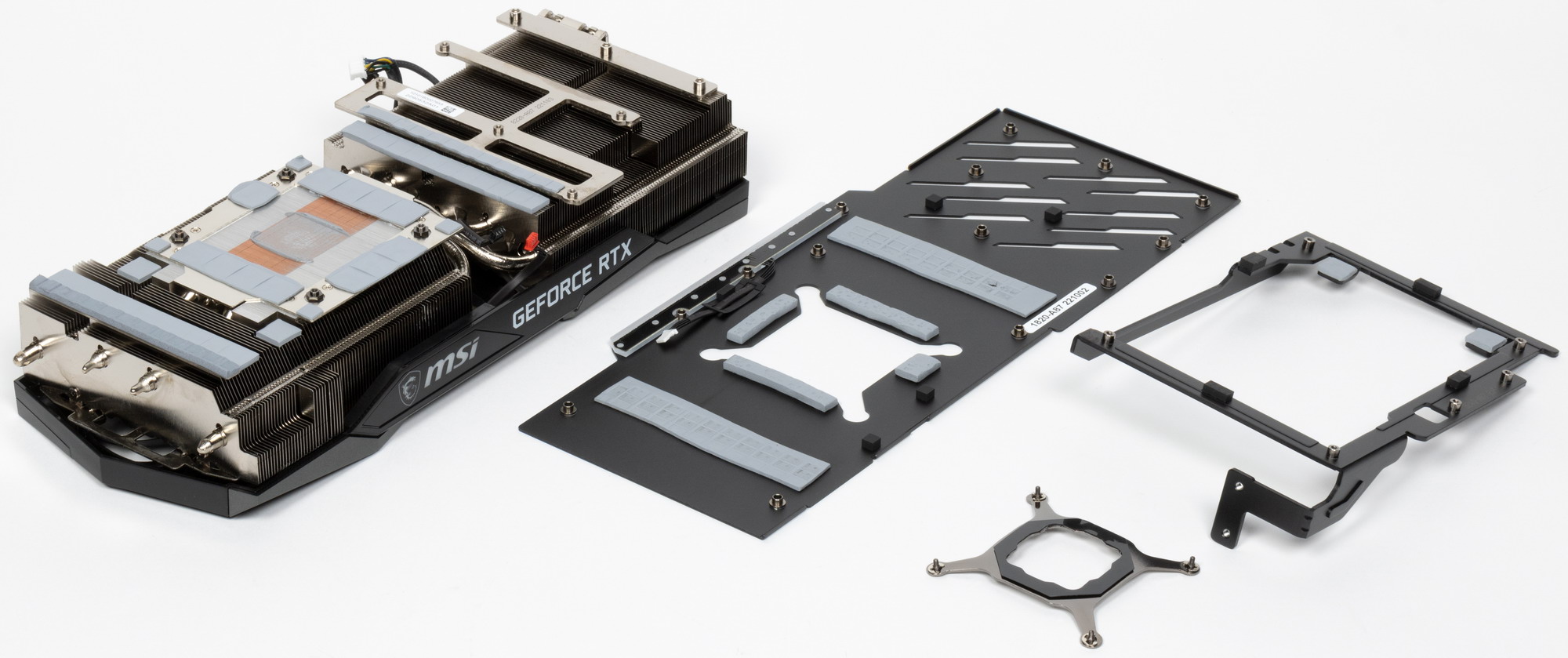

У карты MSI основой кулера является многосекционный пластинчатый никелированный радиатор с 6 тепловыми трубками, распределяющими тепло по ребрам радиатора. Трубки припаяны к огромной подошве, прижимающейся к ядру.

Микросхемы памяти охлаждаются с помощью этой же огромной подошвы и термопрокладок. Для охлаждения преобразователей питания VRM имеются особые подошвы на том же радиаторе.

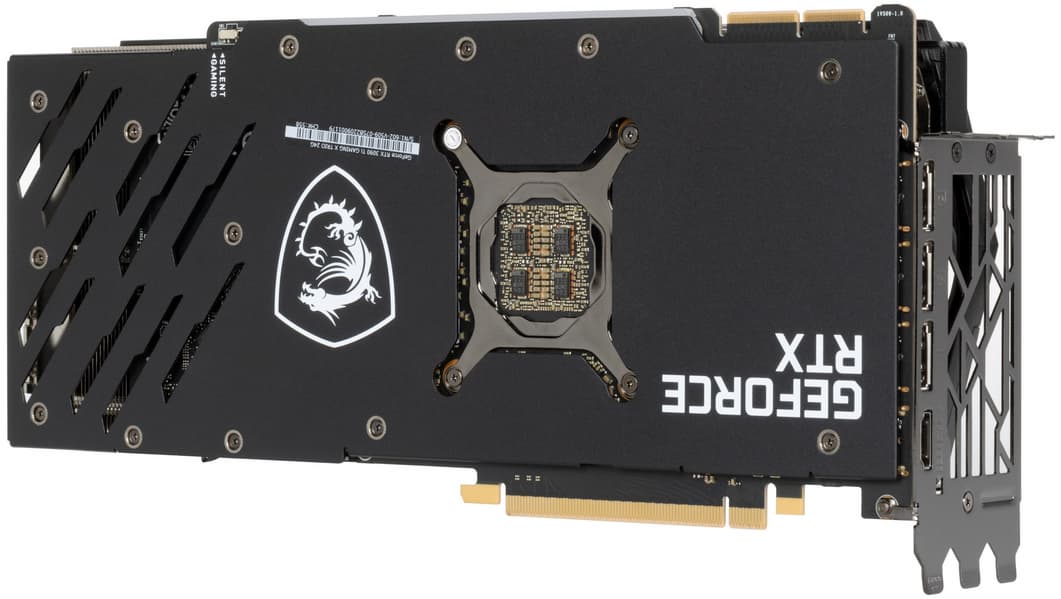

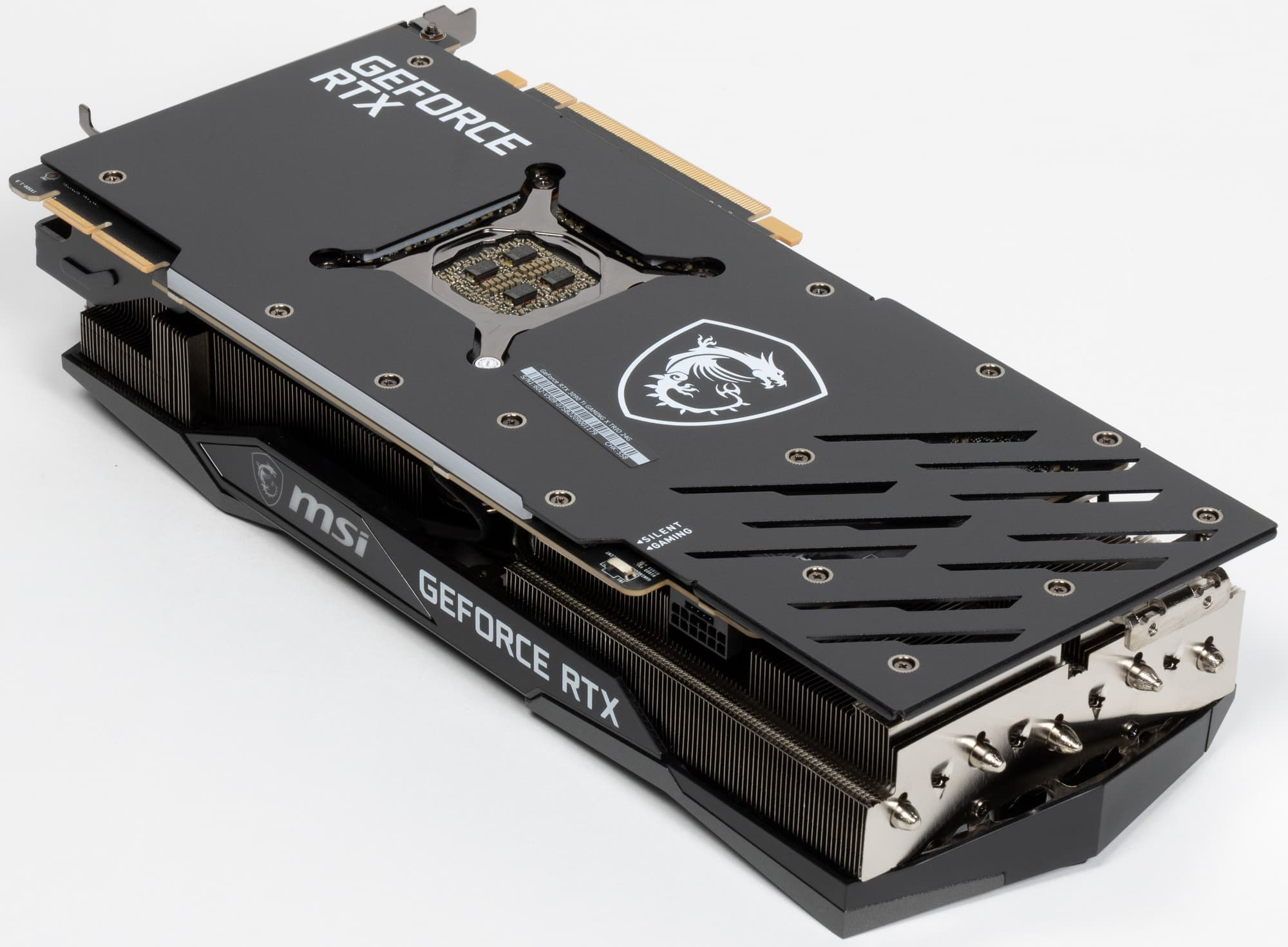

Задняя пластина служит не только элементом защиты PCB, но и участвует в охлаждении оборотной стороны платы через термопрокладки.

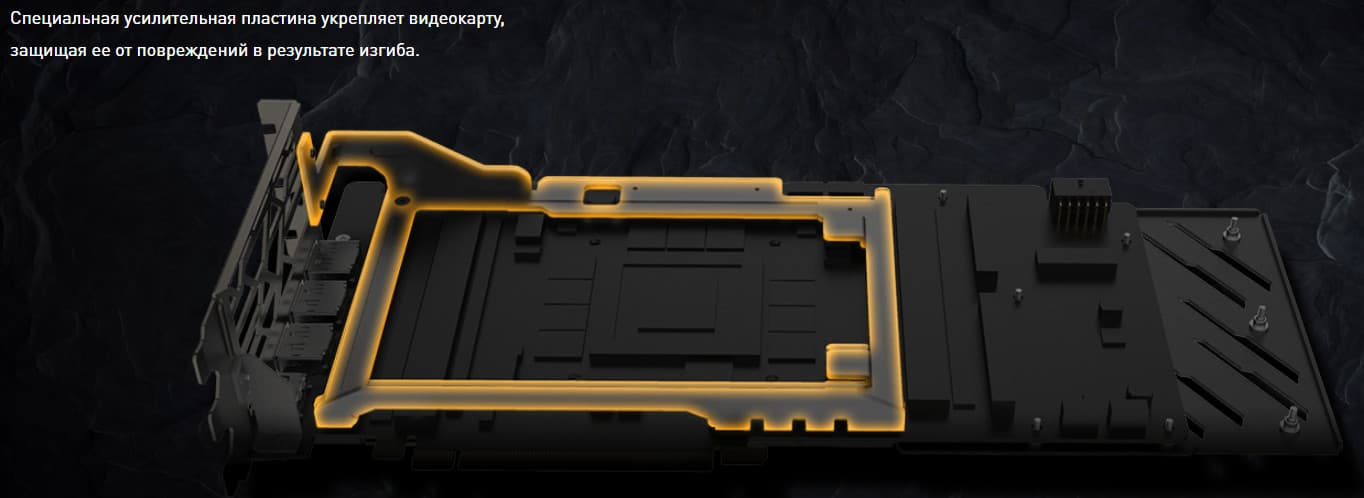

В составе СО имеется литая металлическая рама, которая не только усиливает жесткость всей конструкции карты, но и помогает в охлаждении через термопрокладки.

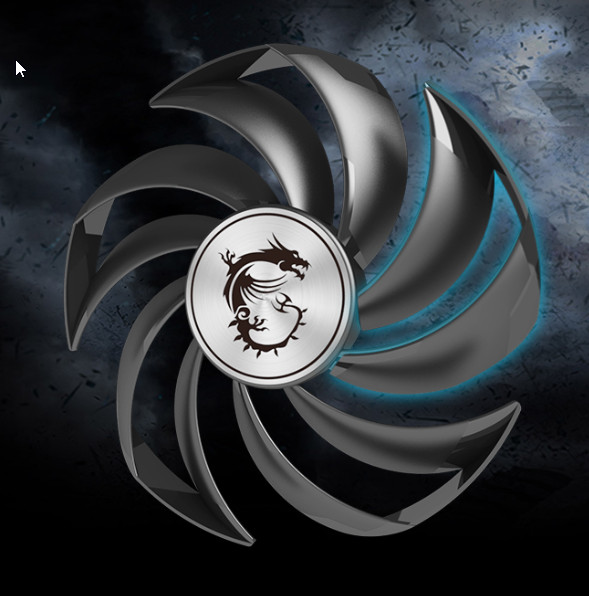

Поверх радиатора установлен кожух с тремя вентиляторами ∅102 мм типа Torx 4.0, имеющими особый дизайн лопастей (соединенных по две) для усиления потока воздуха, направленного на радиатор.

Остановка вентиляторов при малой нагрузке видеокарты происходит, если выполняются условия: температура GPU опускается ниже 50 градусов, нагрев микросхем памяти — ниже 80 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Ниже есть видеоролик на эту тему.

Мониторинг температурного режима

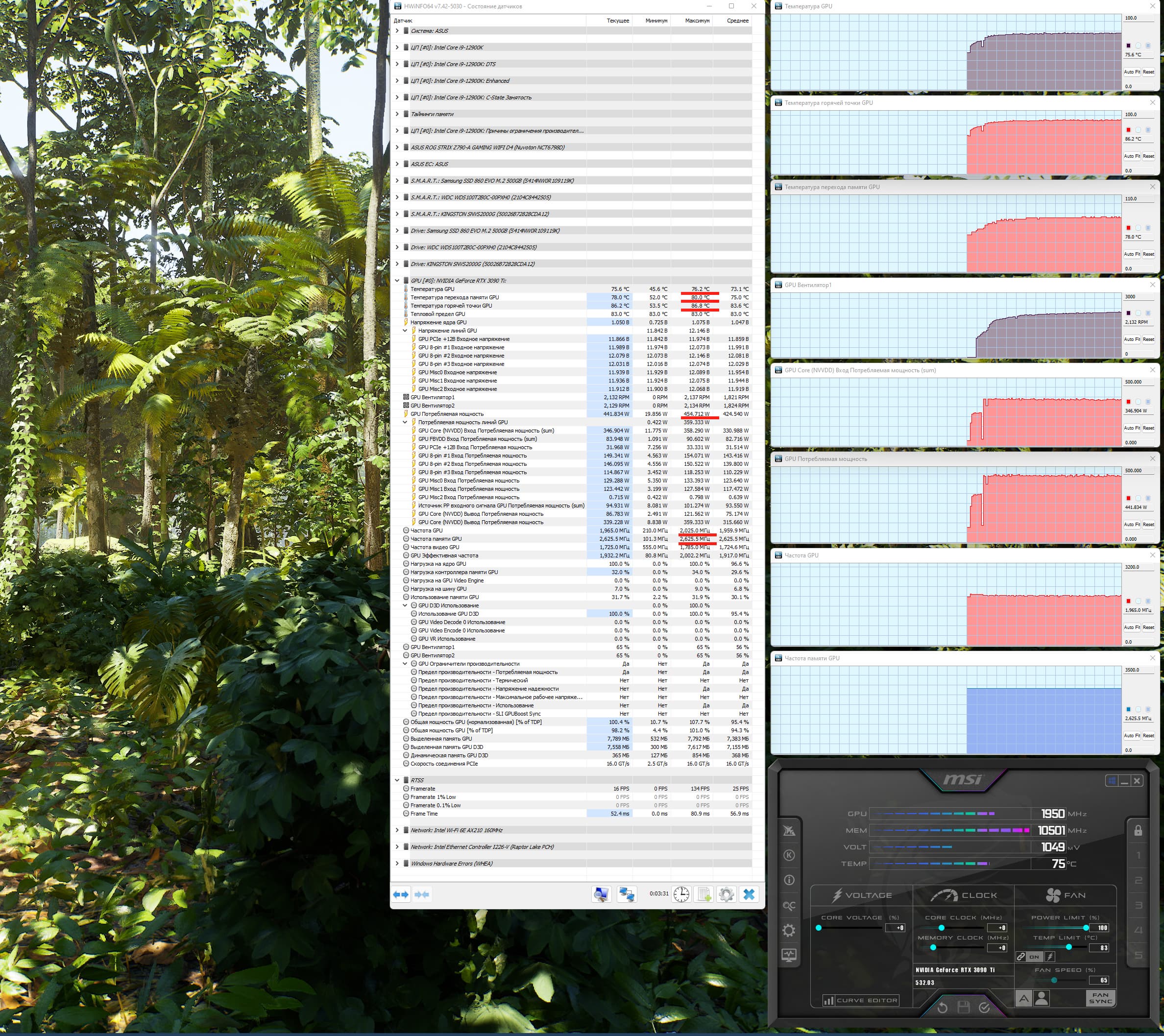

Режим BIOS Gaming:

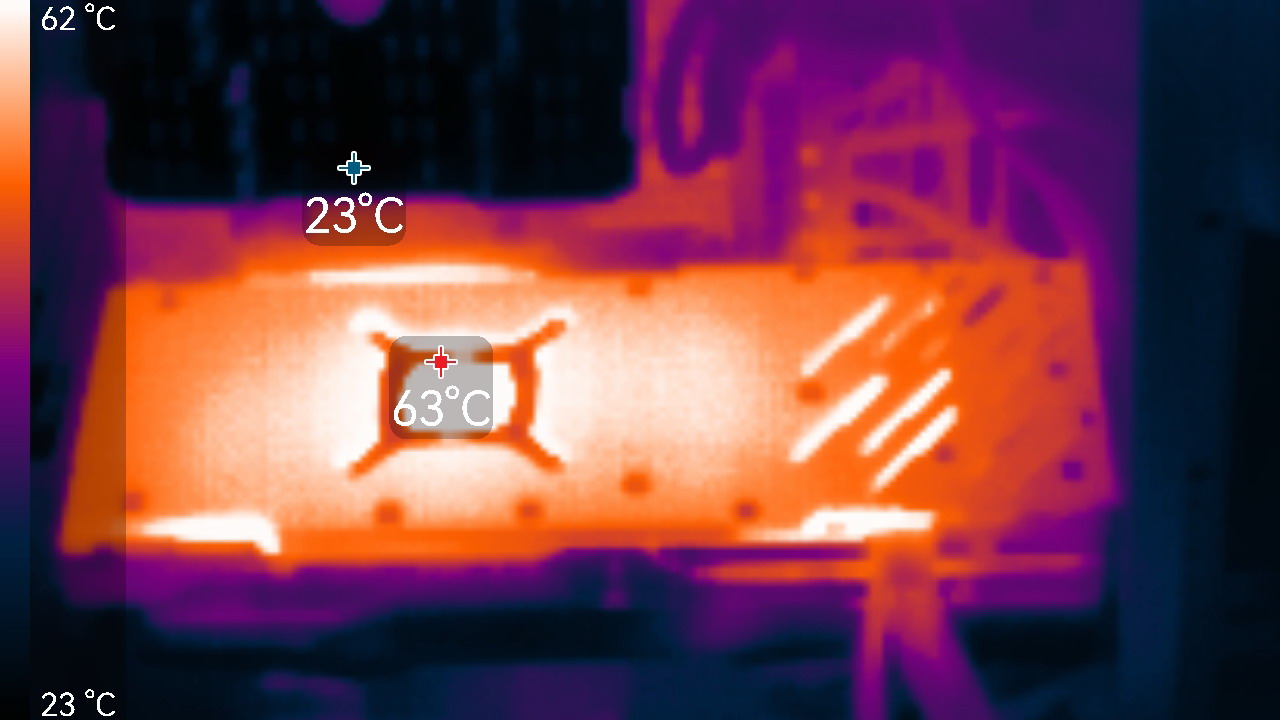

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 76 °C, а температура микросхем памяти — 80 °C, что является нормальным результатом для видеокарт такого уровня. Энергопотребление карты доходило до 454 Вт. Напомним, что безопасный предел нагрева памяти GDDR6X — 105 °C. Температура горячей точки GPU — 87 °C.

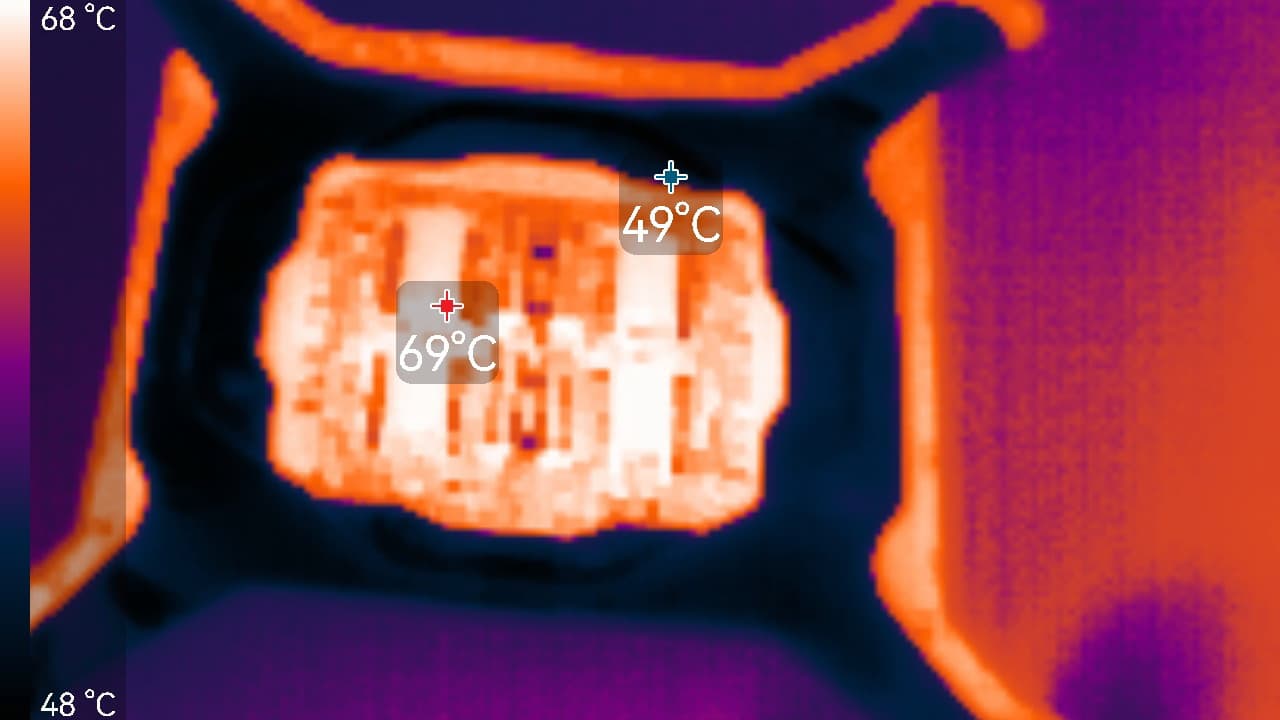

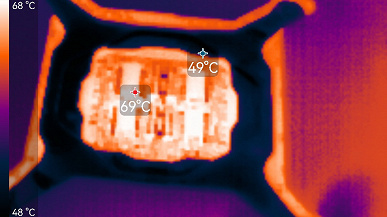

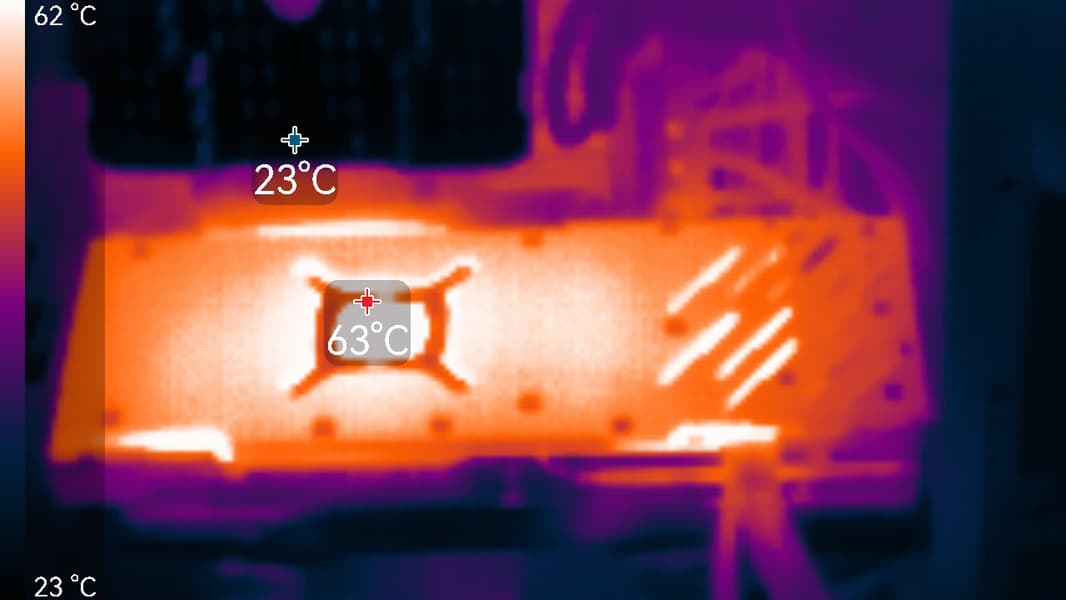

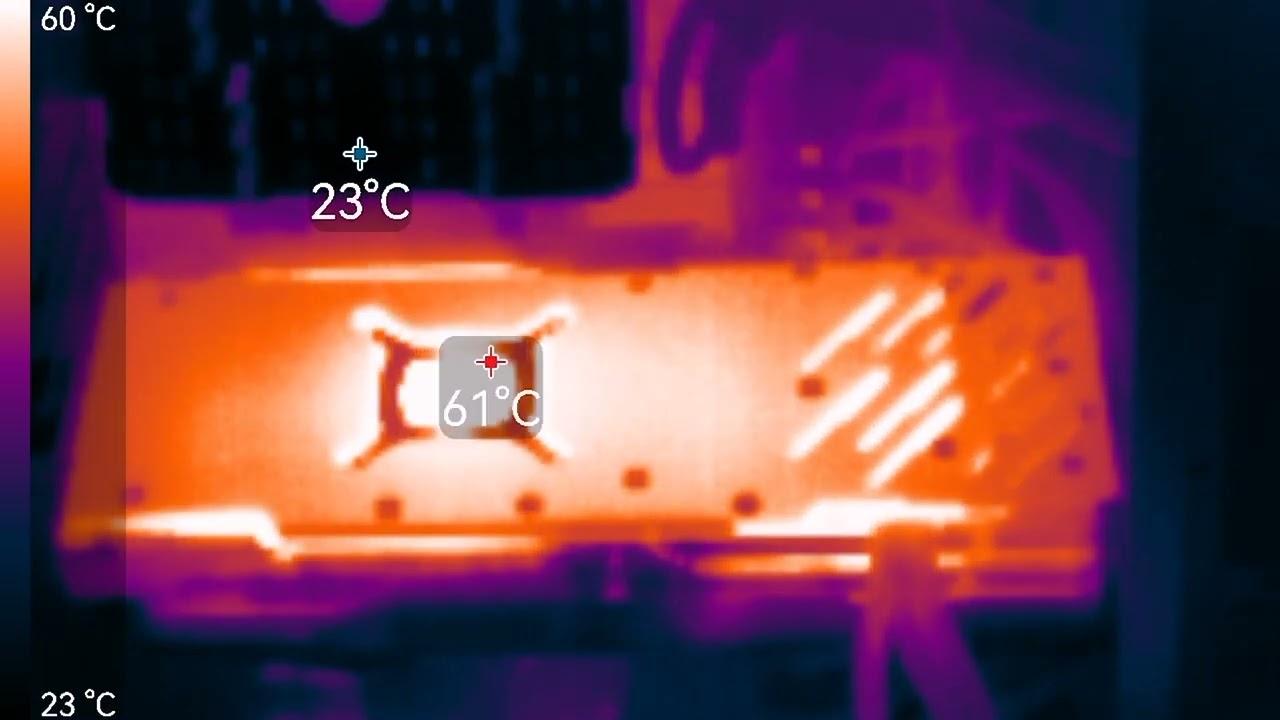

Максимум нагрева — около GPU и у разъема питания.

Мы засняли 9-минутный нагрев и ускорили в 50 раз.​

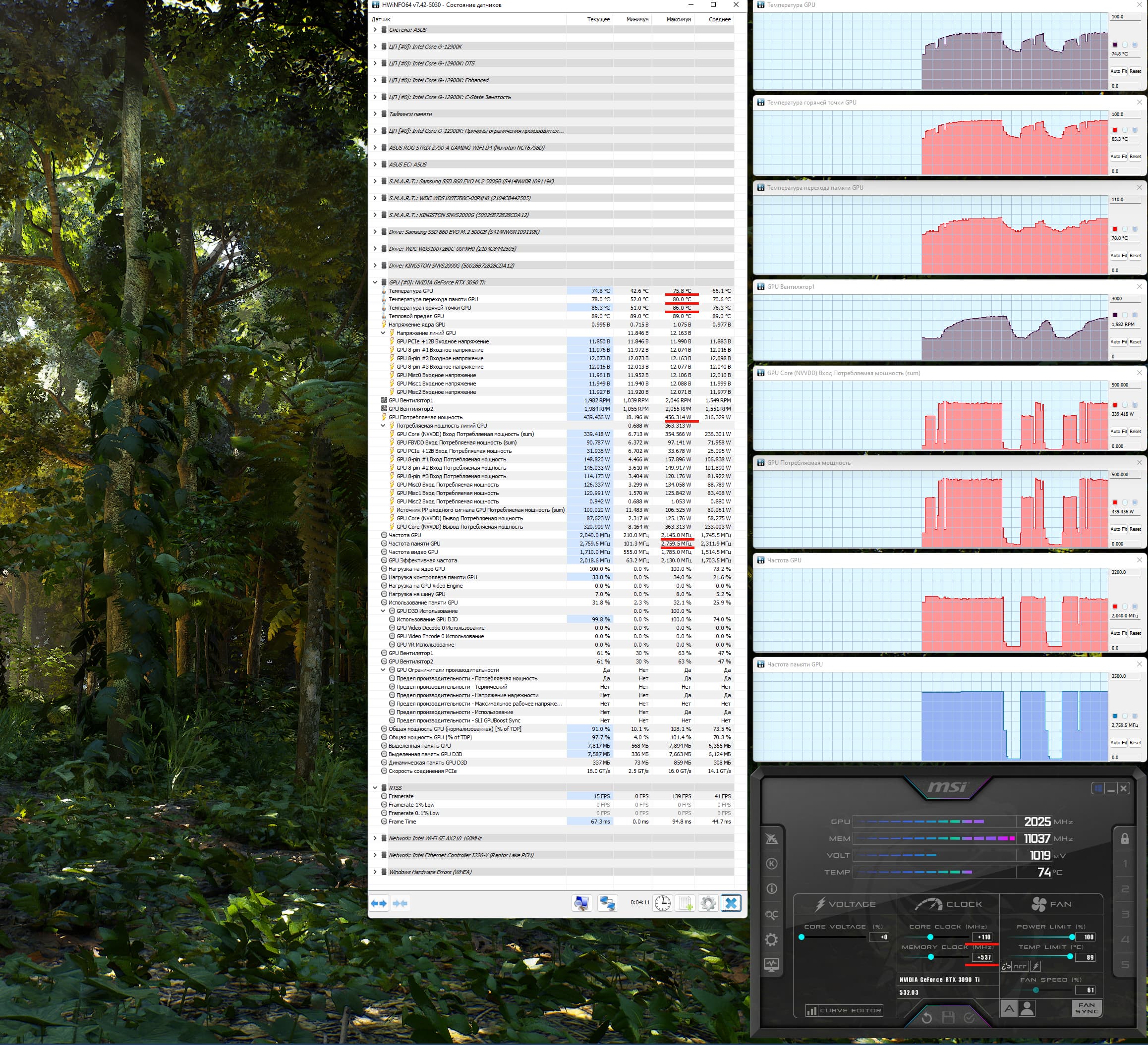

При ручном разгоне (режим BIOS Gaming) при выставлении лимита потребления в 112% параметры нагрева и шума менялись мало. Несмотря на поднятие лимита потребления, драйвера Nvidia не позволяли потреблению особо подниматься выше 450 Вт, поэтому частоты работы GPU в игровых тестах редко поднимались выше 2075-2100 МГц.

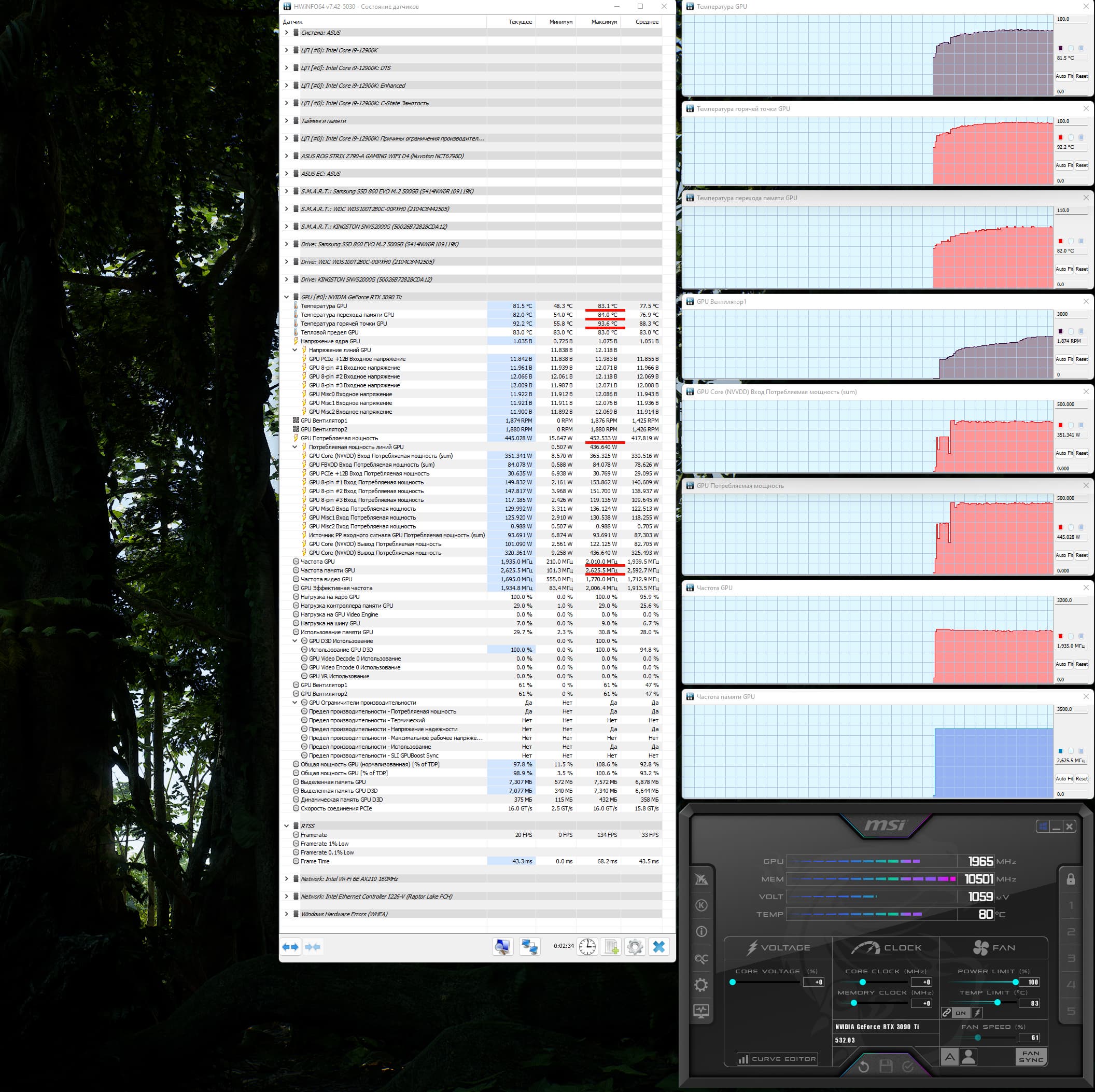

Режим BIOS Silent:

В этом случае максимальная температура ядра достигала 83 градусов, а микросхем памяти — 84 °C, что уже на грани приемлемого. Энергопотребление карты почти не изменилось, максимум за время тестов составил 452 Вт. Температура горячей точки GPU — 93 °C .

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В режиме простоя в 2D в обоих режимах BIOS температура была не выше 41,5 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

Режим BIOS Gaming:

В режиме максимальной нагрузки в 3D температура достигала 76/80 °C (ядро/память). Вентиляторы при этом раскручивались до 2137 оборотов в минуту, шум вырастал до 36,4 дБА: это уже шумно. Аудиозапись шума — здесь.

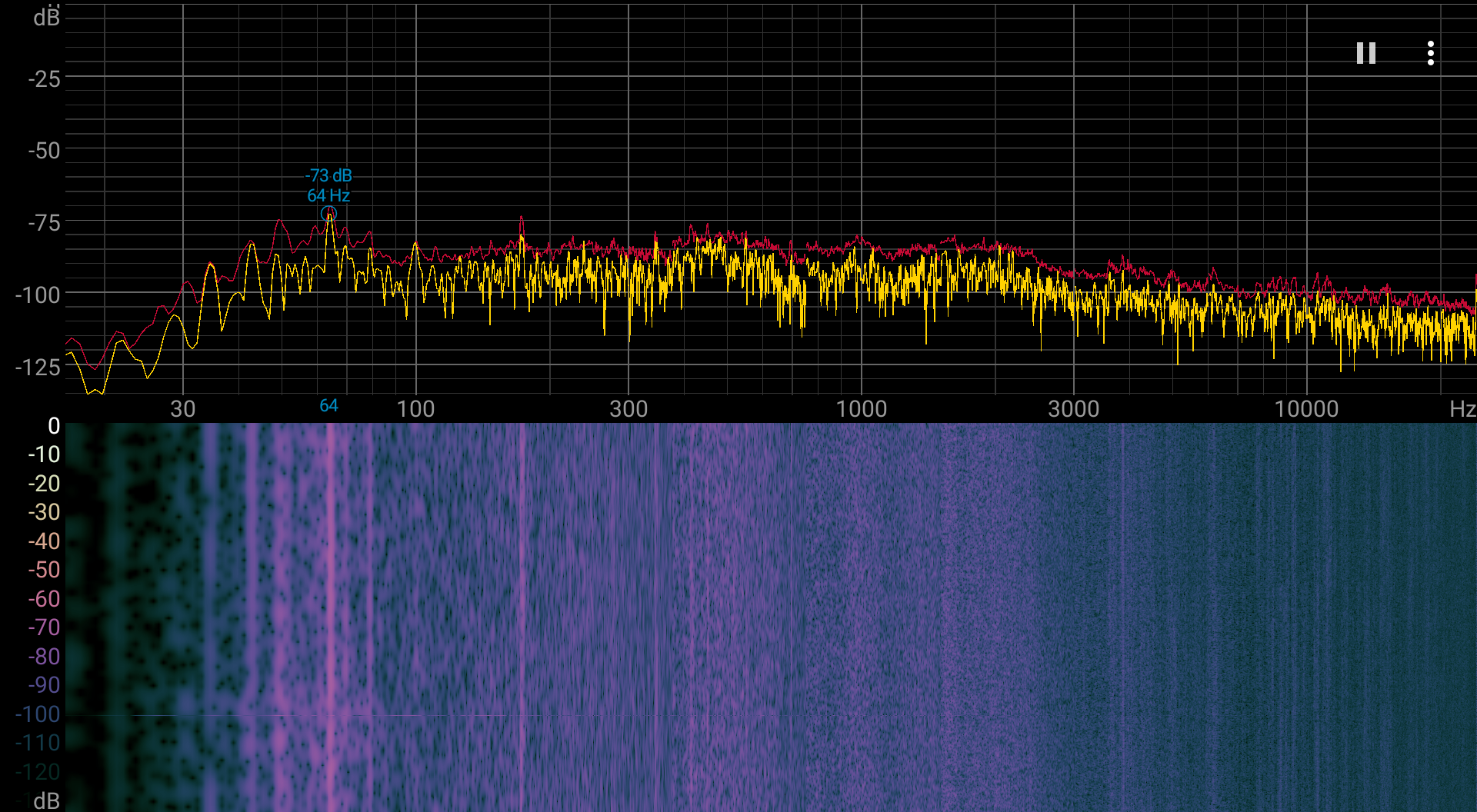

Спектрограмма шума показывает, что раздражающих пиков в процессе исследования не было.

Режим BIOS Silent:

В режиме максимальной нагрузки в 3D температура достигала 83/84 °C (ядро/память). Вентиляторы при этом раскручивались до 1876 оборотов в минуту, шум вырастал до 31,6 дБА: это отчетливо слышно.

Подсветка

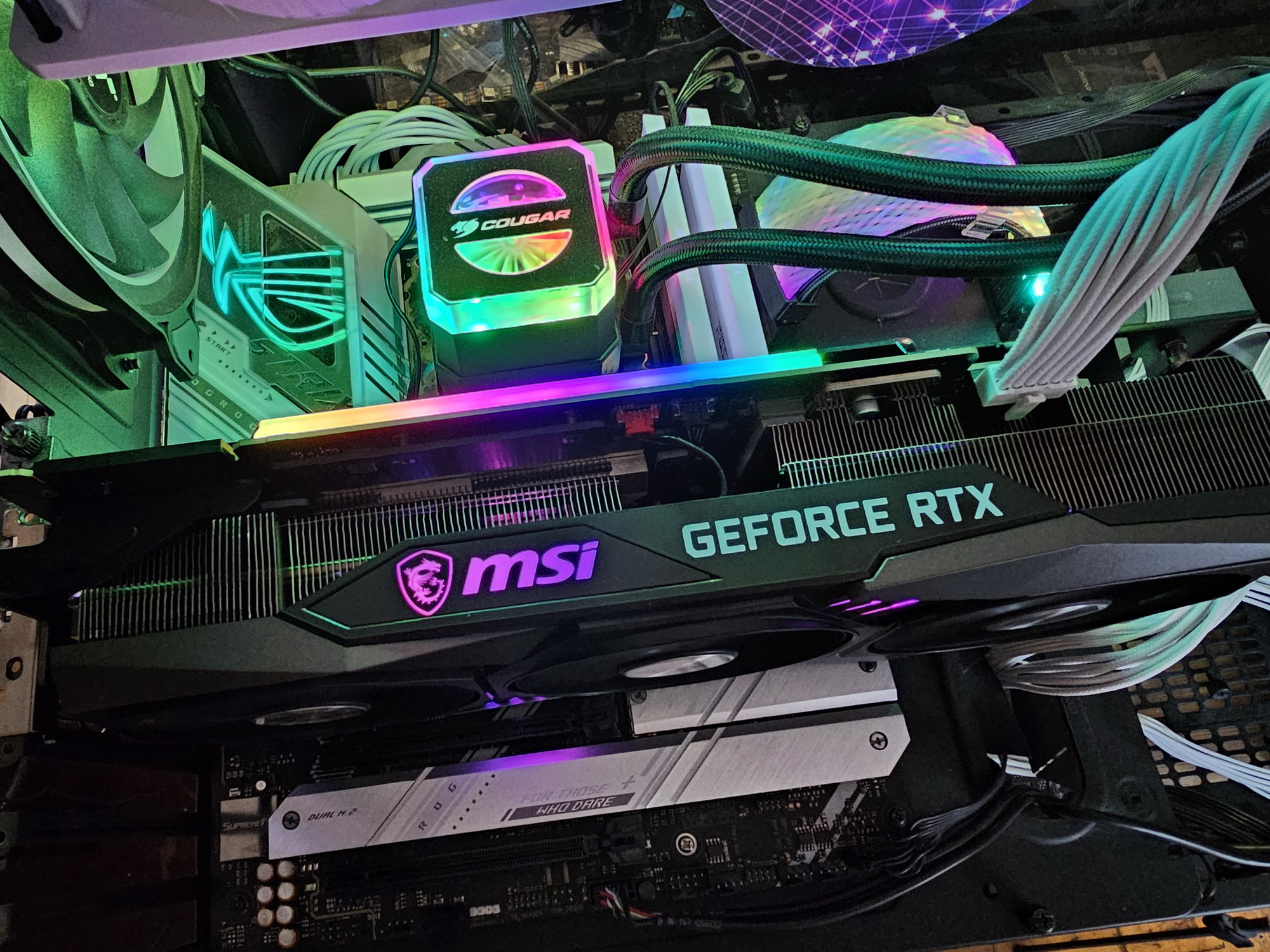

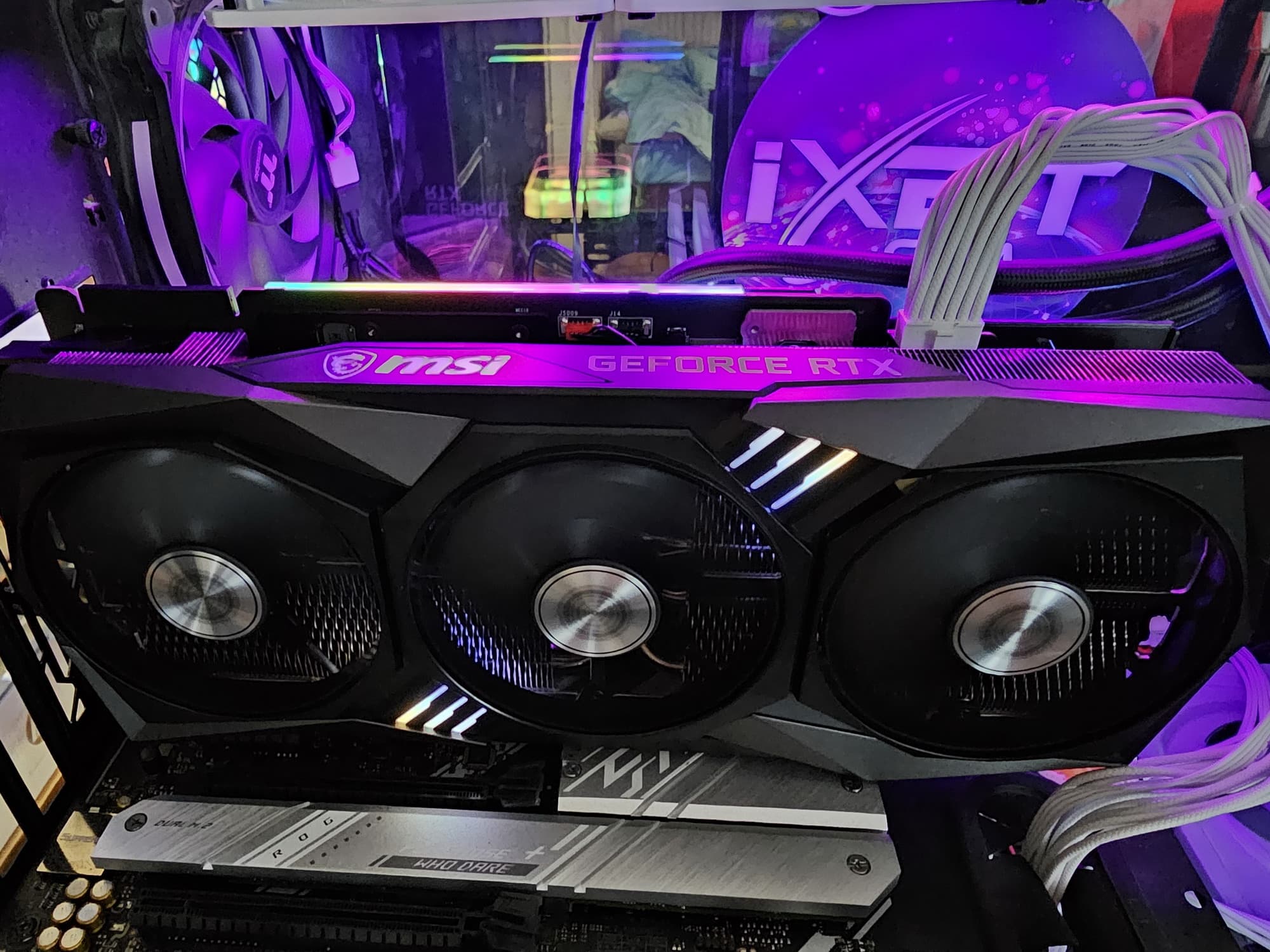

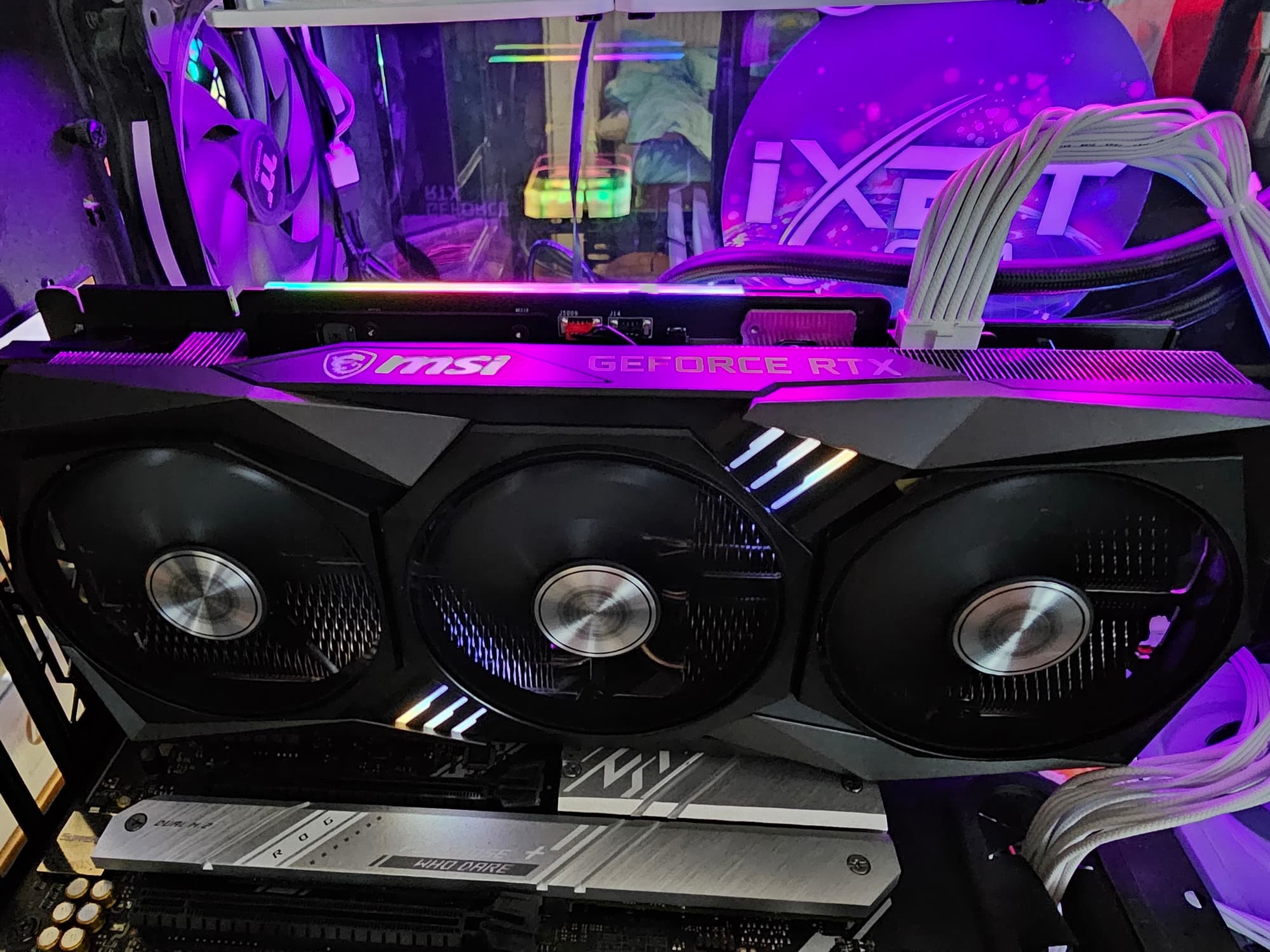

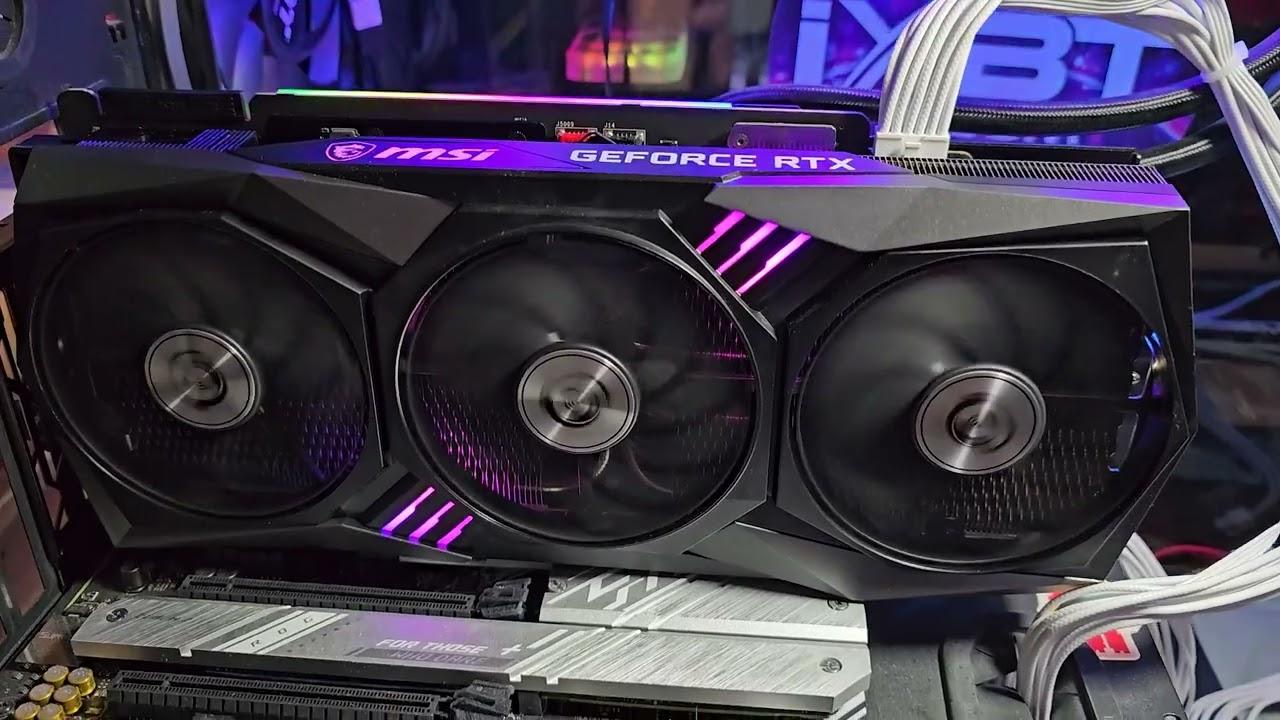

Подсветка у карты реализована в виде наклонных полос между вентиляторами, а также подсвечен логотип компании на верхнем торце.

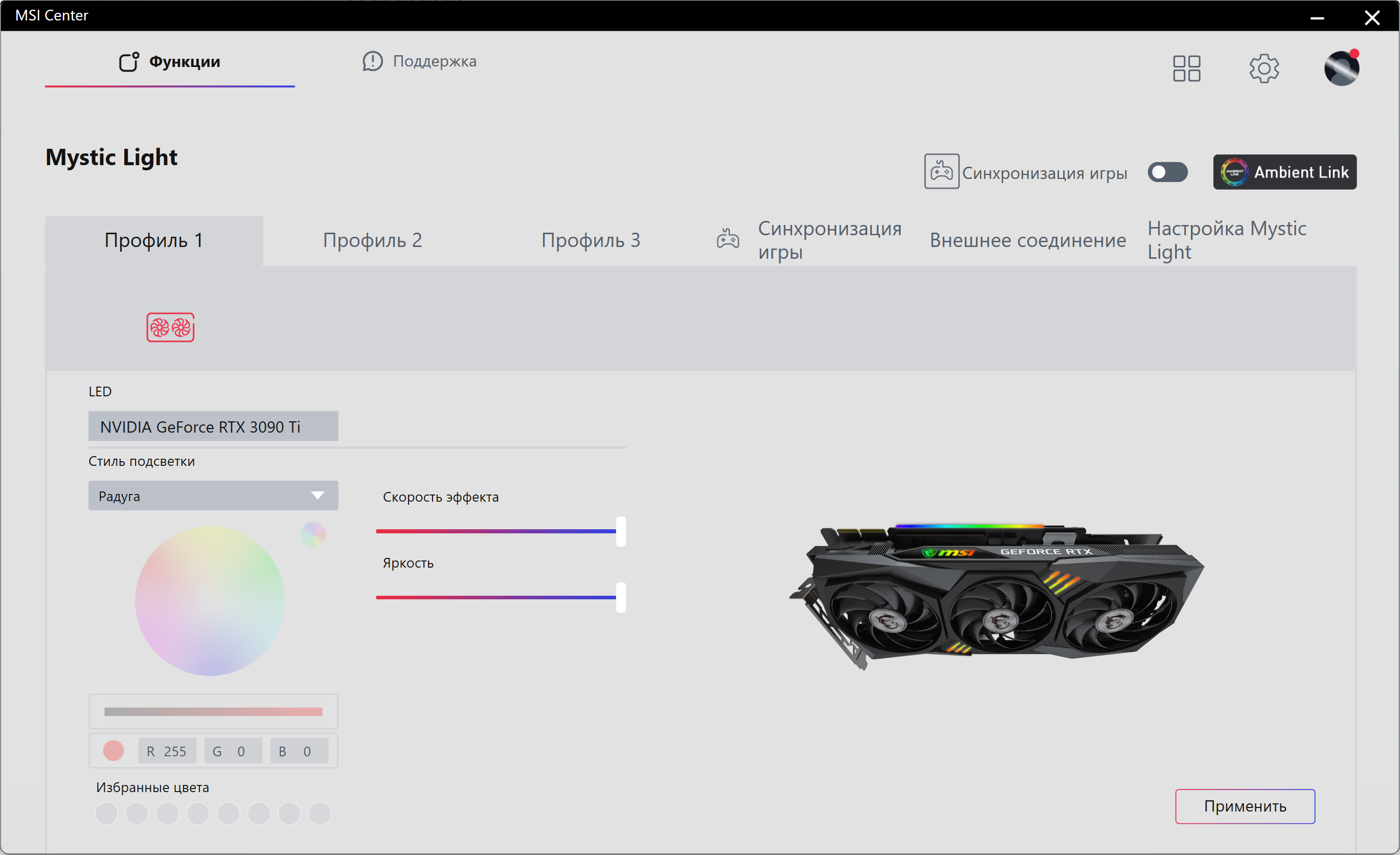

Управление подсветкой традиционно выполнено с помощью MSI Center. Выбор режимов очень широк (и это также традиционно для карт MSI).

В целом подсветка весьма скромная и вместе с тем стильная.

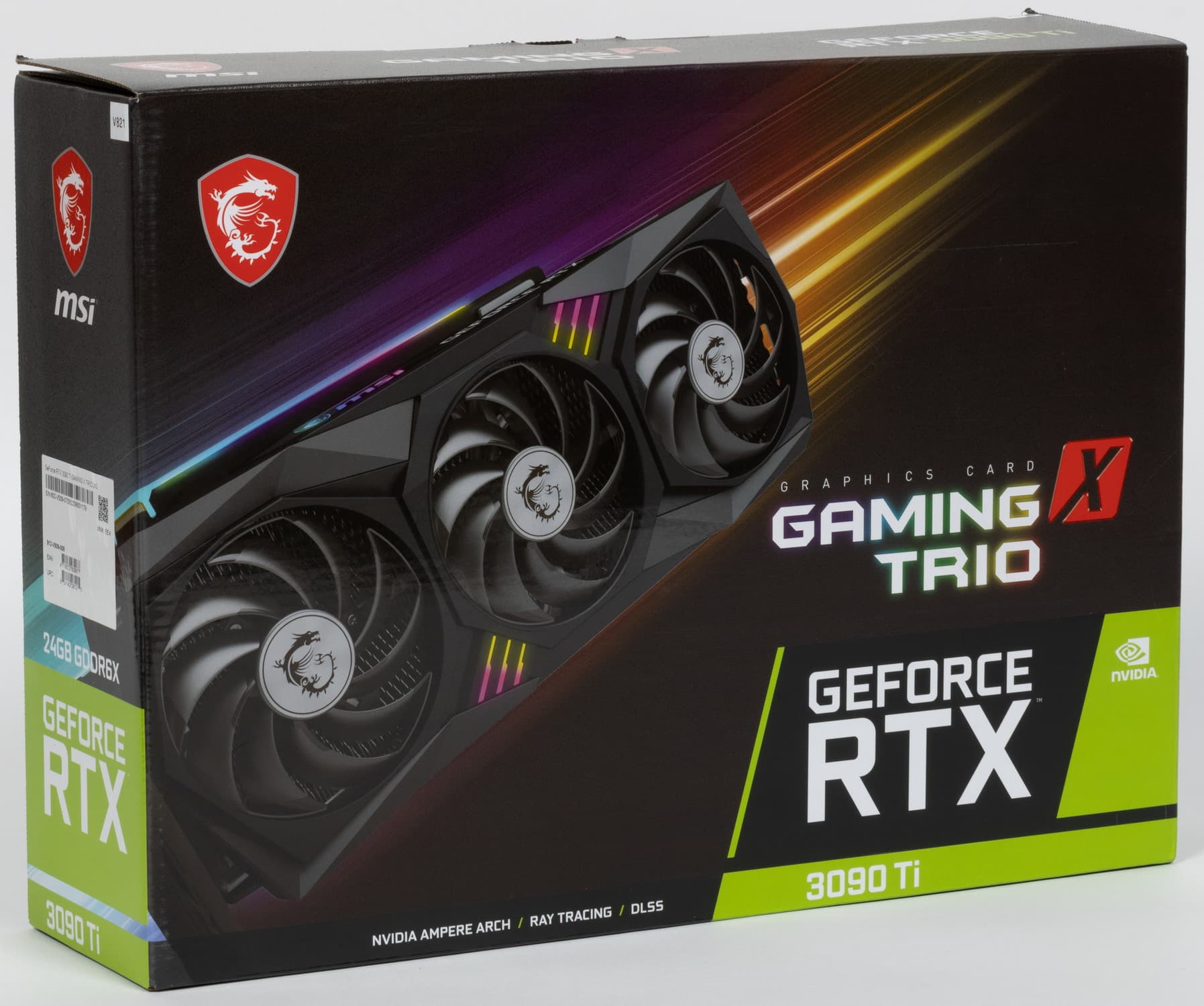

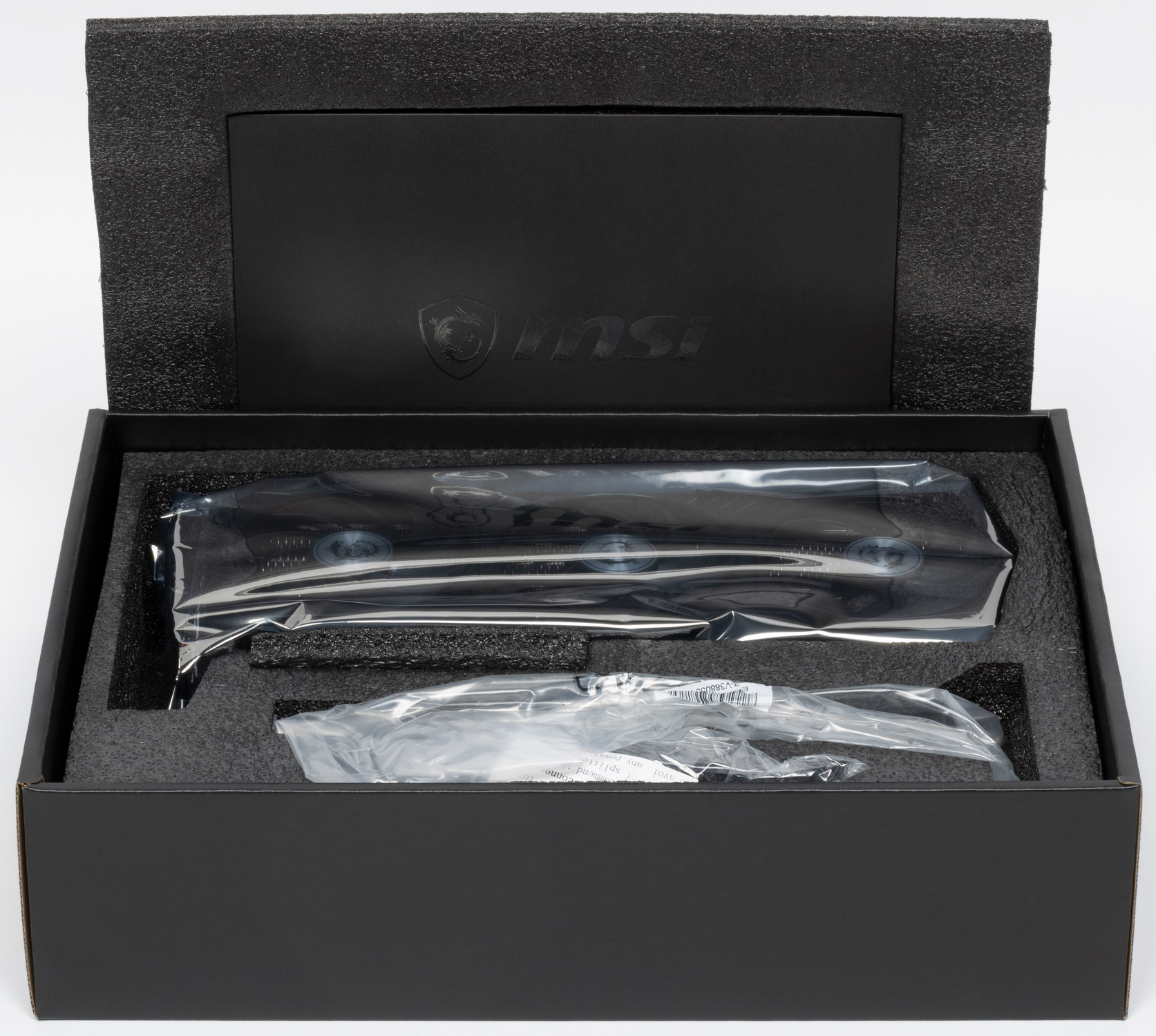

Комплект поставки и упаковка

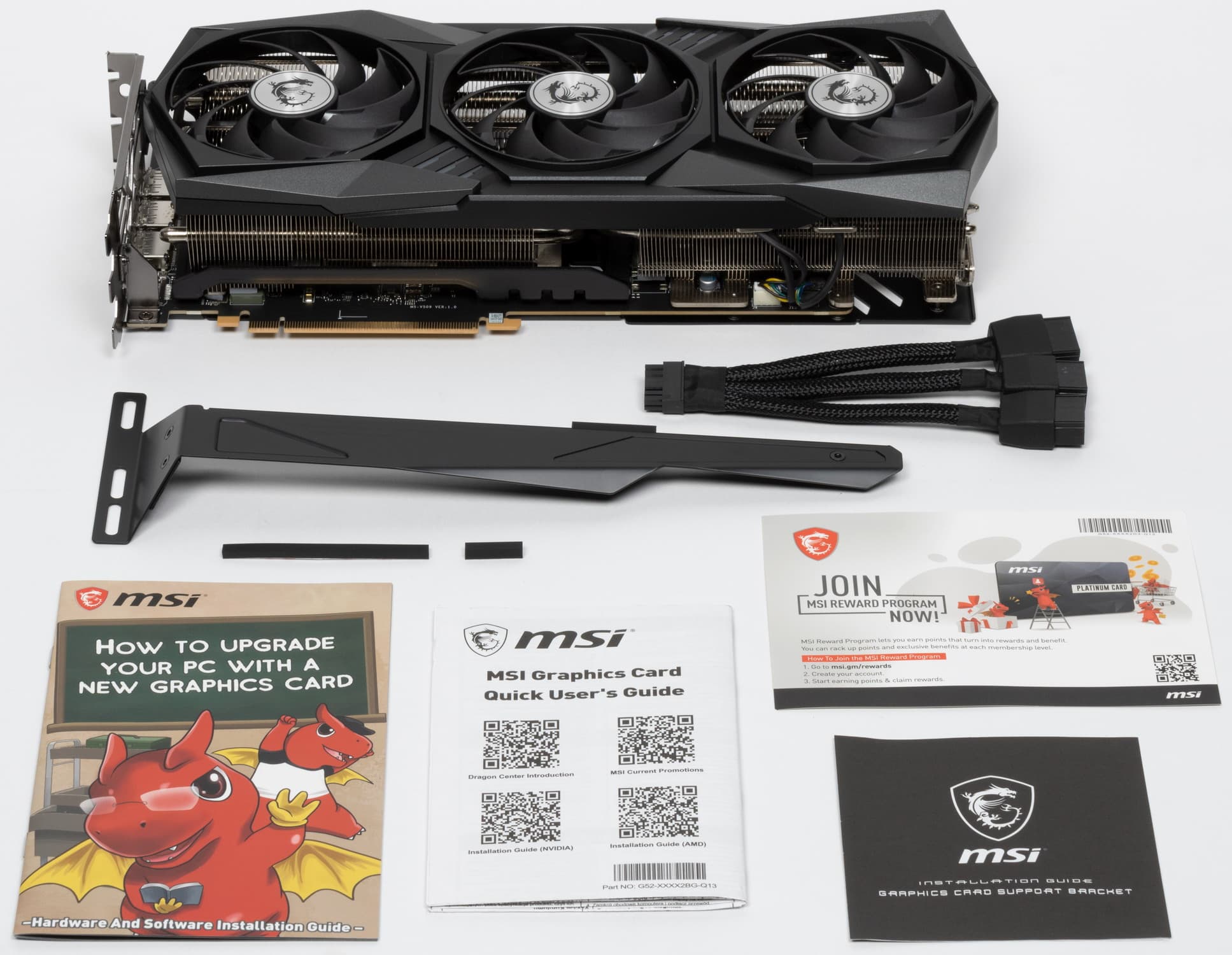

Комплект поставки, кроме традиционного руководства пользователя, включает металлический крепеж под карту и переходник питания.

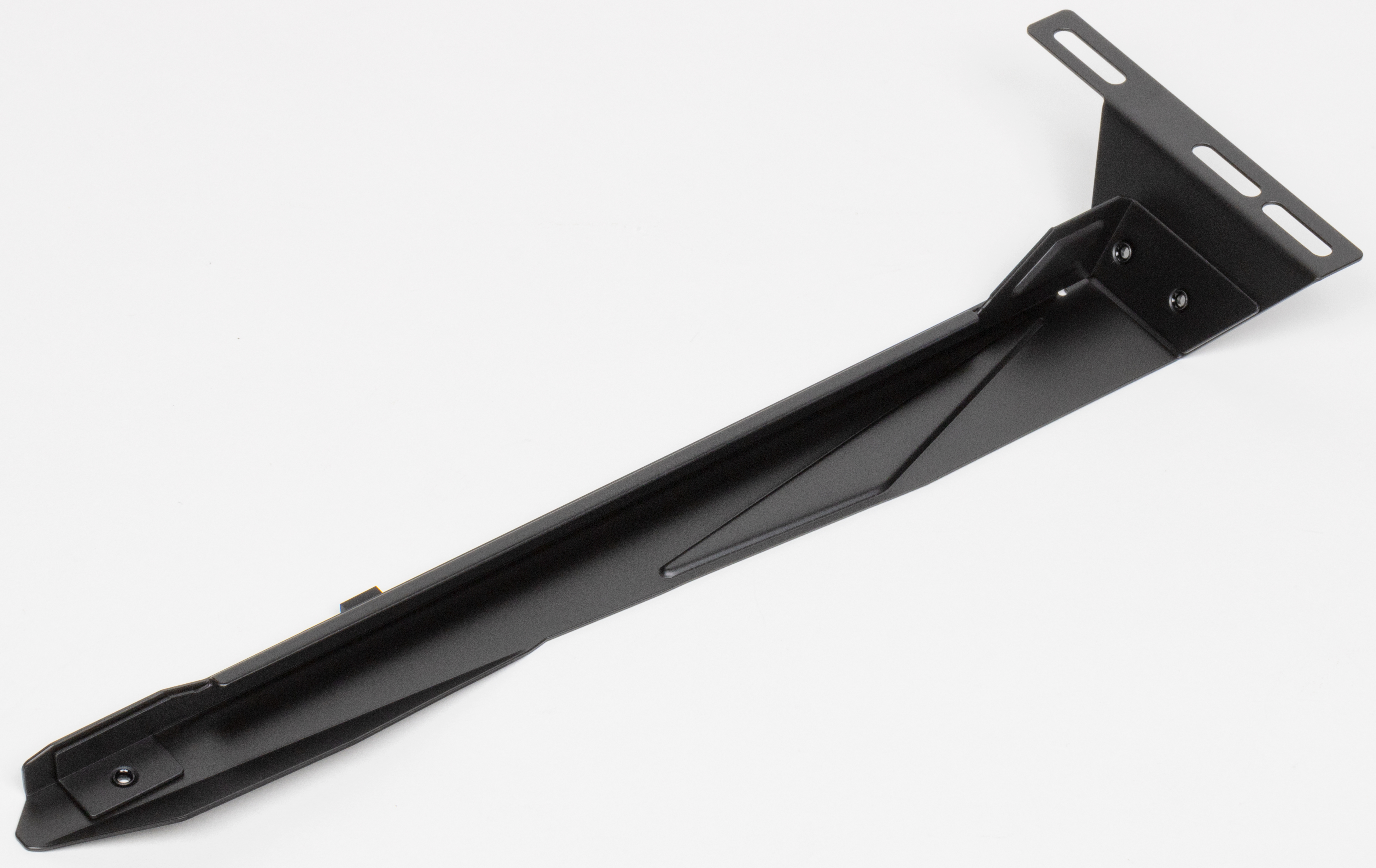

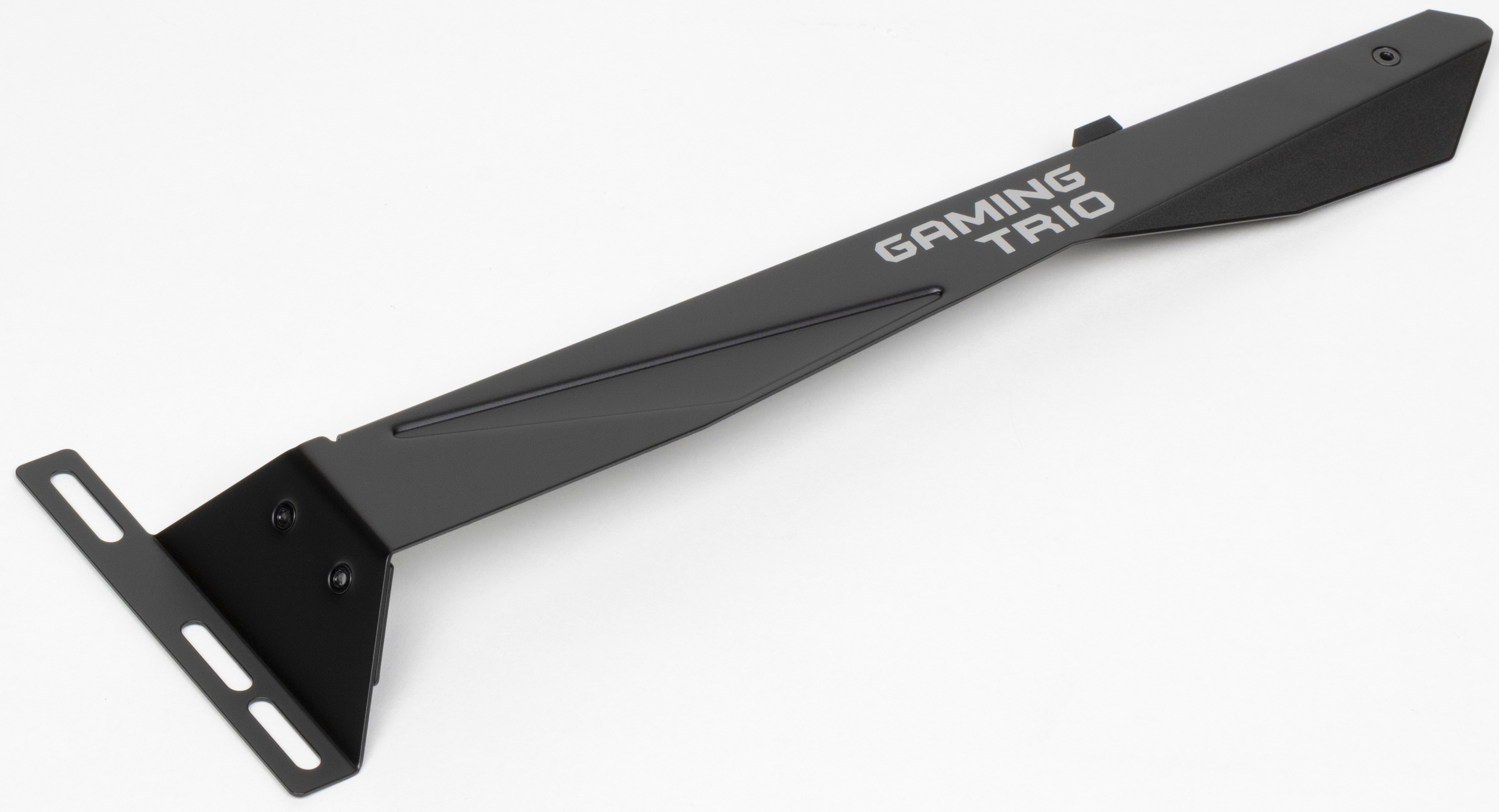

В комплекте поставки имеется кронштейн для поддержания видеокарты в слоте.

Крепеж очень прочный и легко крепится в системном блоке.

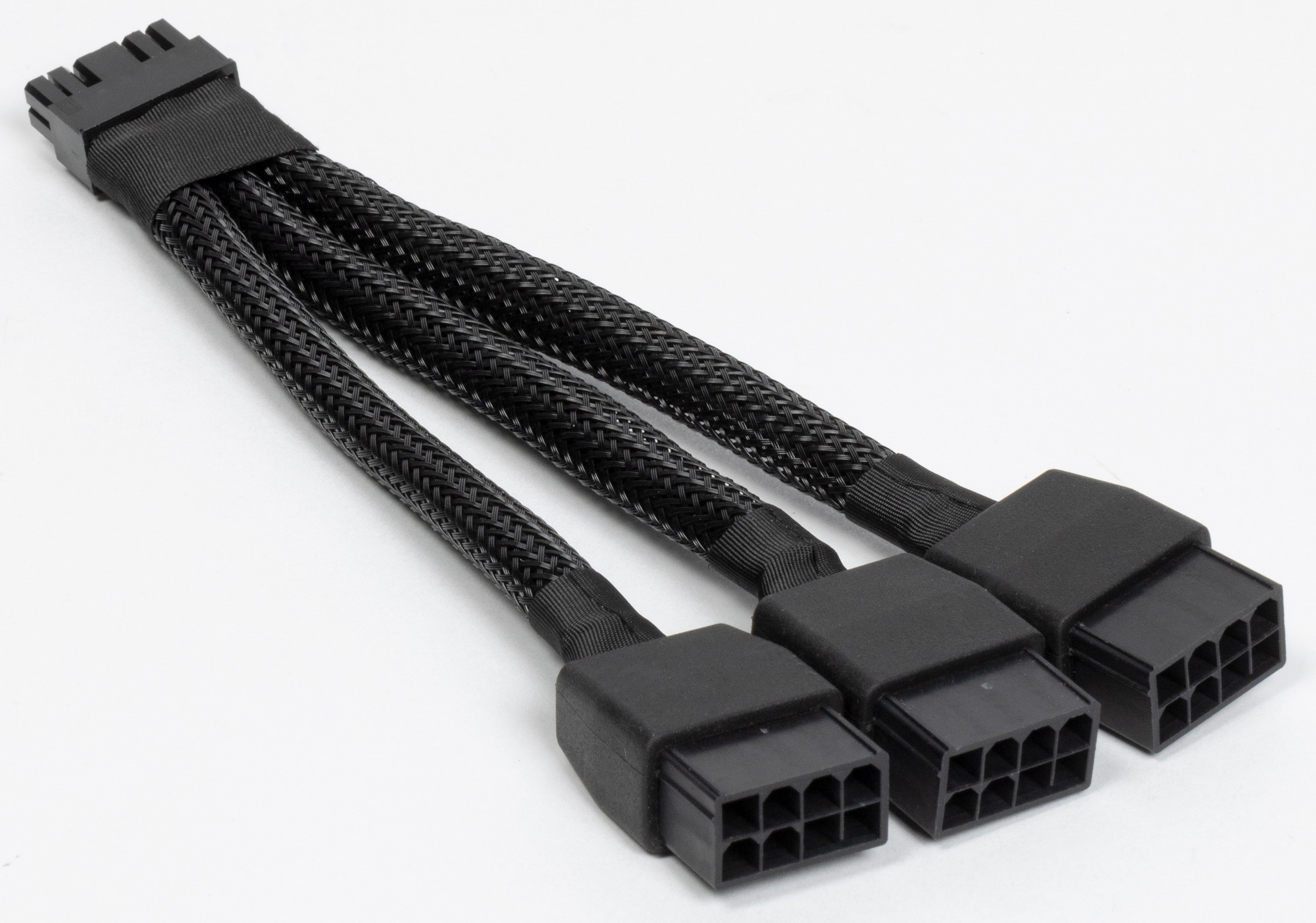

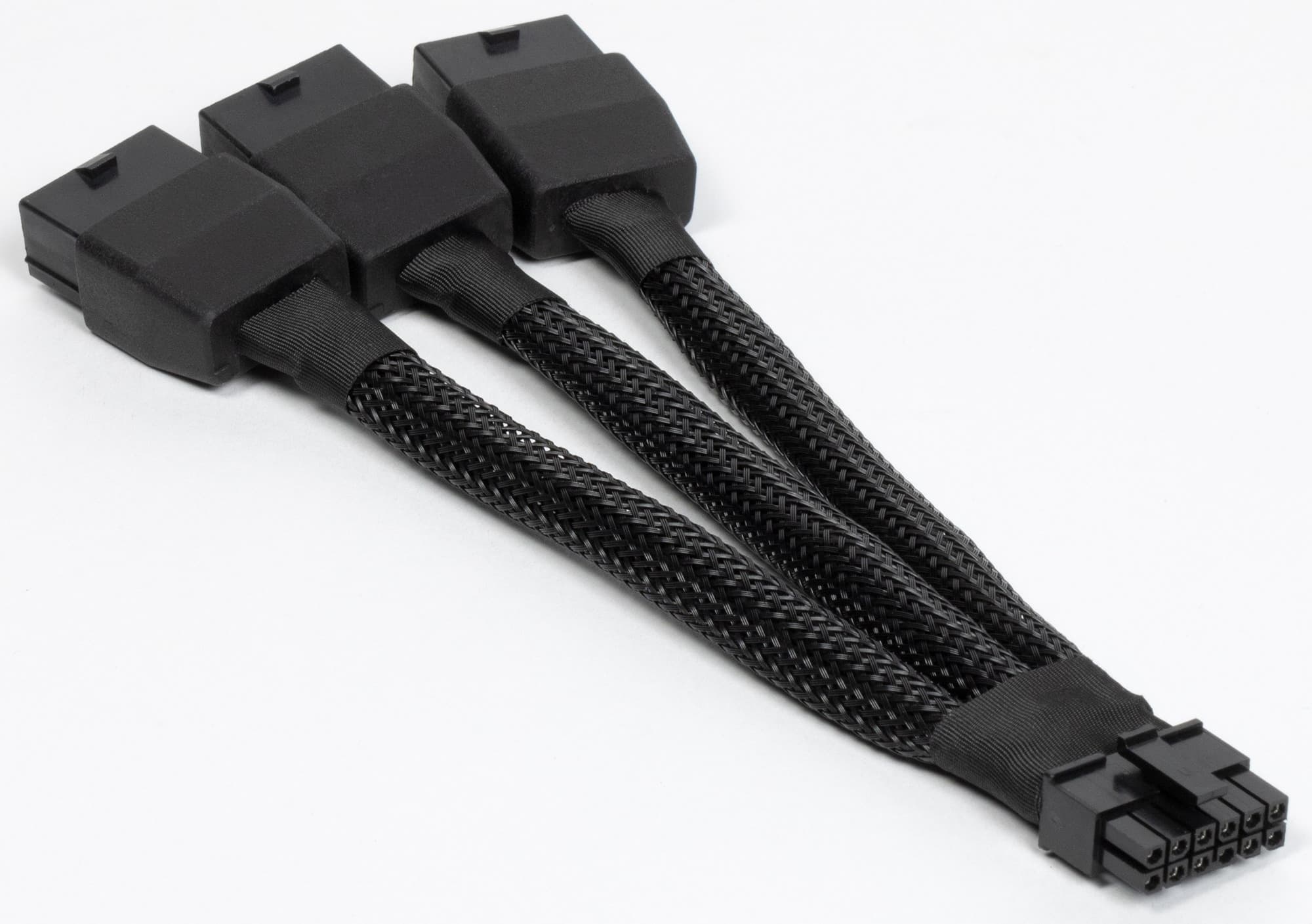

В комплекте также лежит переходник питания (о нем я уже говорил выше) с трех 8-контактных разъемов на один 16-контактный. Адаптер крайне не рекомендуется сгибать в месте той самой оплетки!

Результаты тестирования в 3D-играх

Список инструментов тестирования.Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Marvel’s Spider-Man Miles Morales (Insomniac Games/Sony Interactive)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.61 (DLSS 3.0)
• God of War (Sony IE/Sony IE)
• Call of Duty: Modern Warfare II (Infinity Ward/Activision)
• Marvel’s Guardians of the Galaxy (Eldos/Square Enix)
• The Medium (Bloober/Bloober)
• A Plague Tale: Requiem (Asobo Studio/Focus Entertainment)
• Hogwarts Legacy (Avalance Software/Warner Bros)
• Far Cry 6 (Ubisoft/Ubisoft)
• Atomic Heart (Mundfish/VK)

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1080, 2560×1440 и 3840×2160

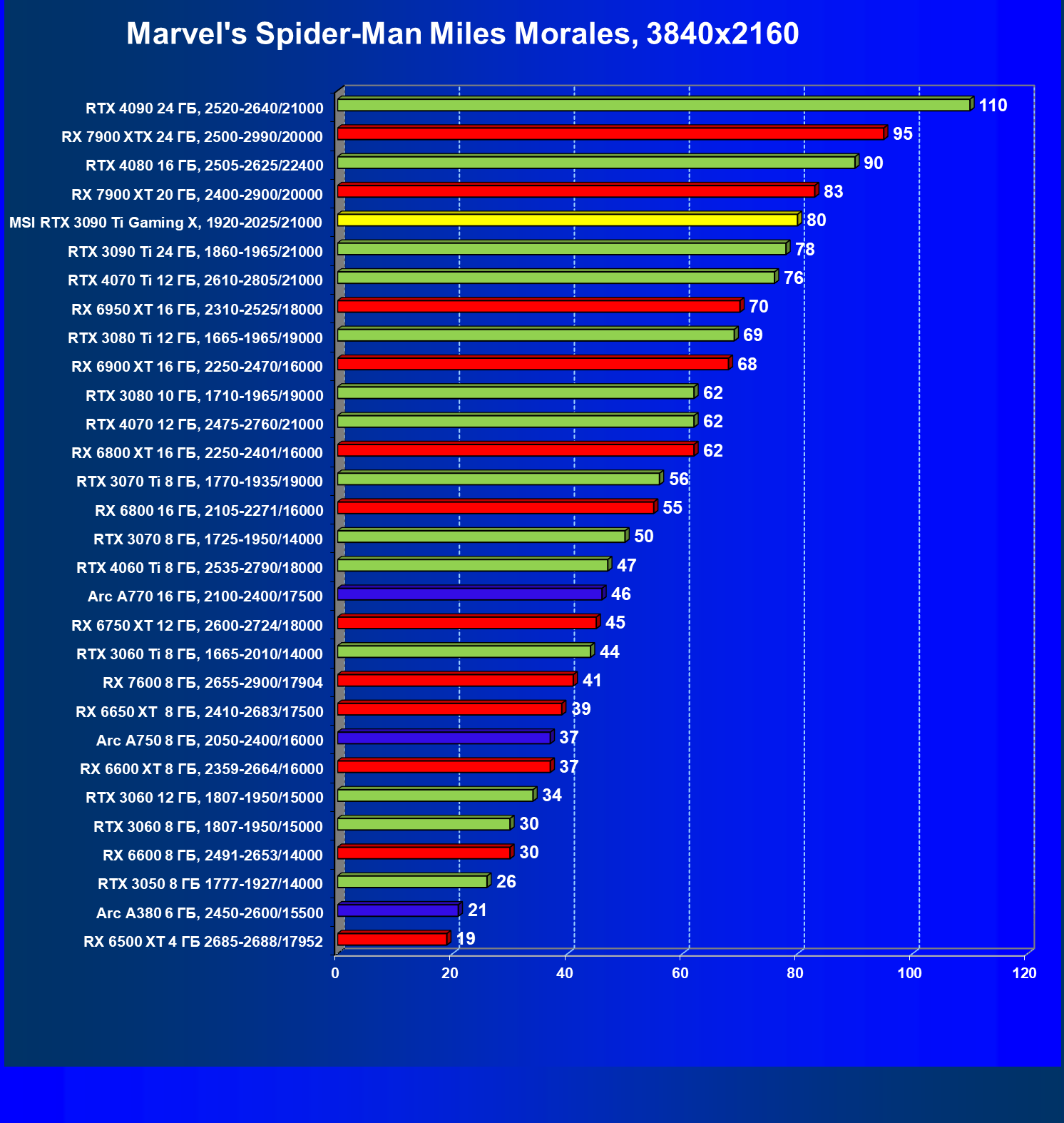

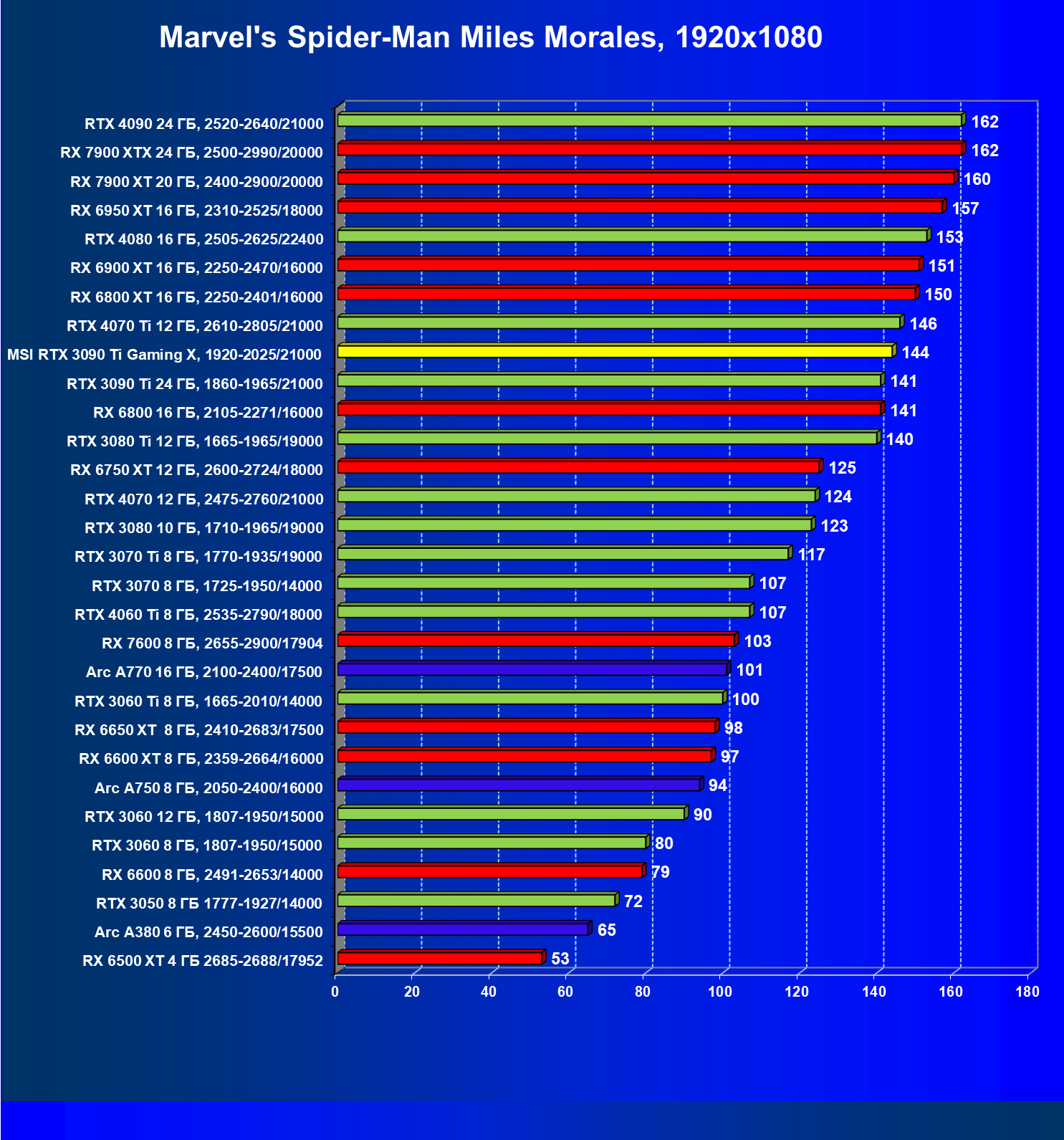

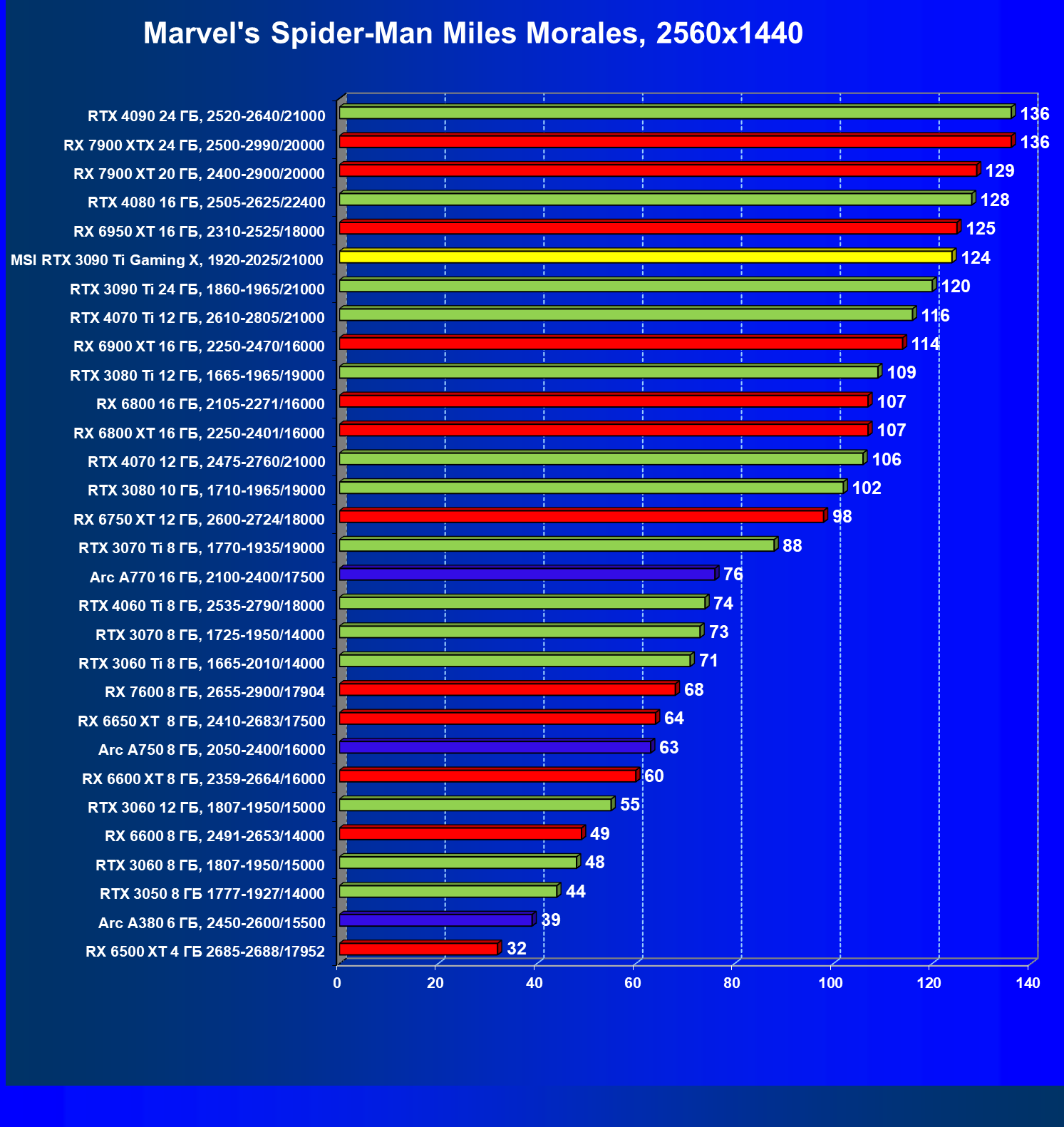

Marvel’s Spider-Man Miles Morales

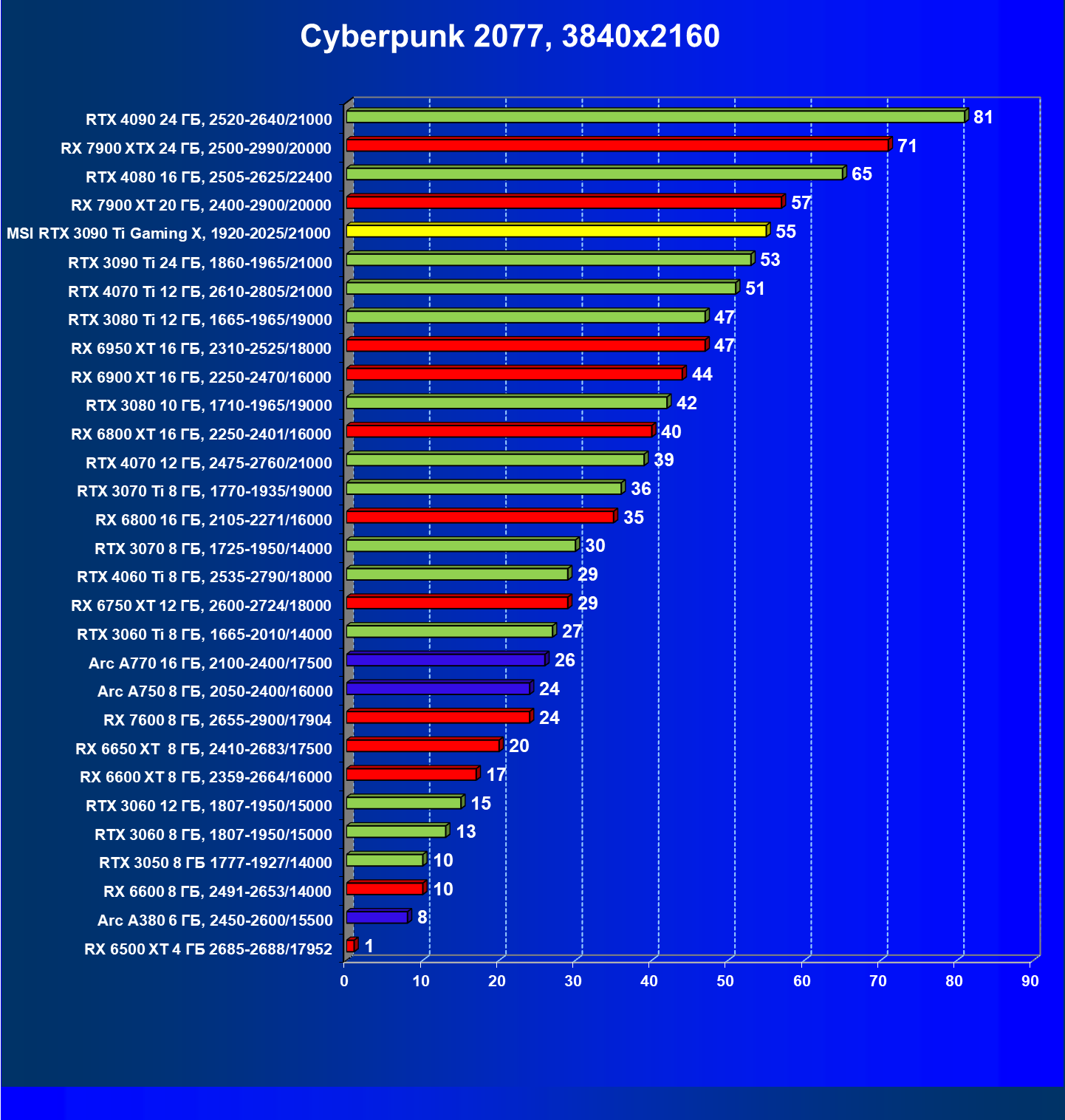

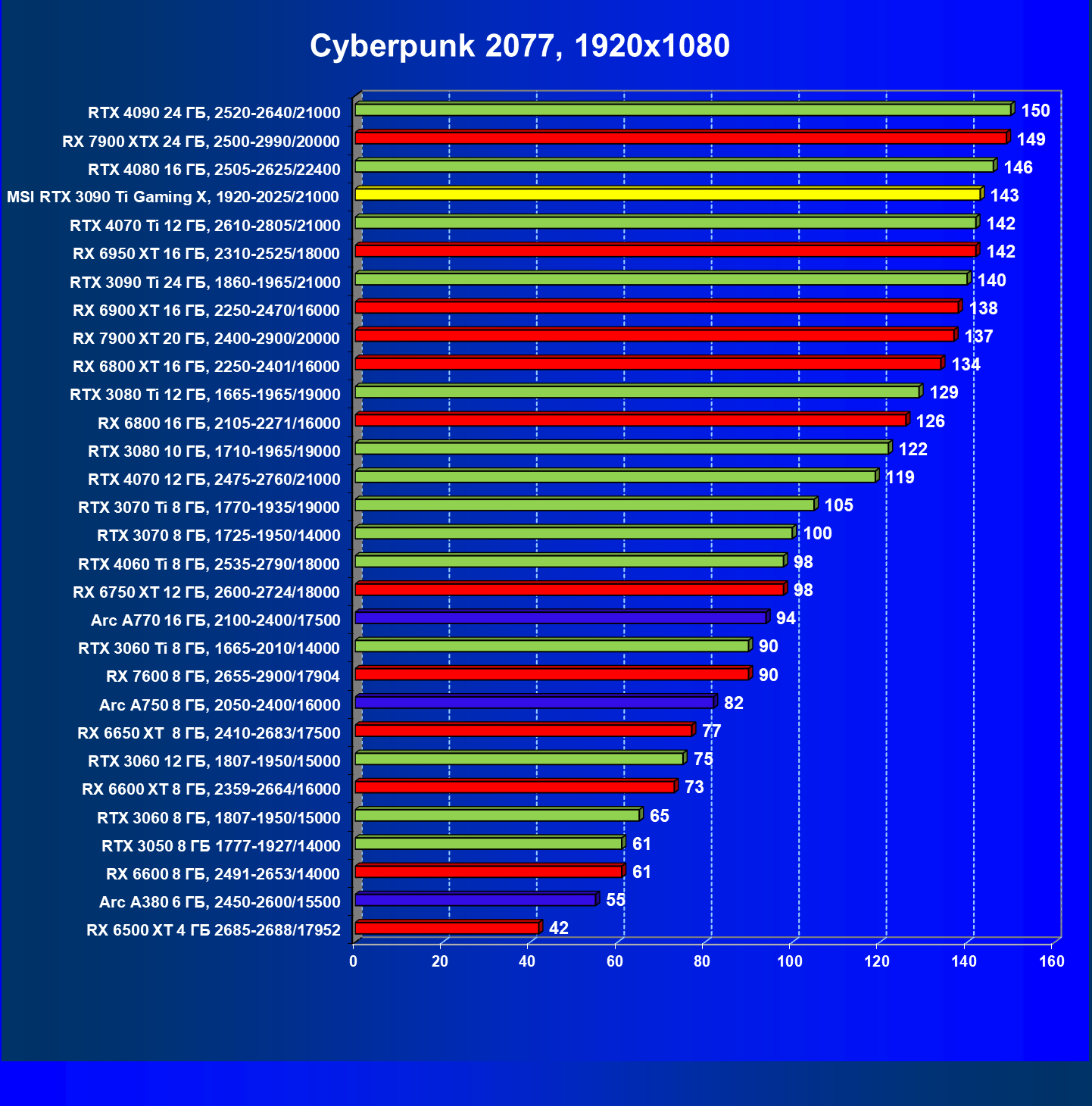

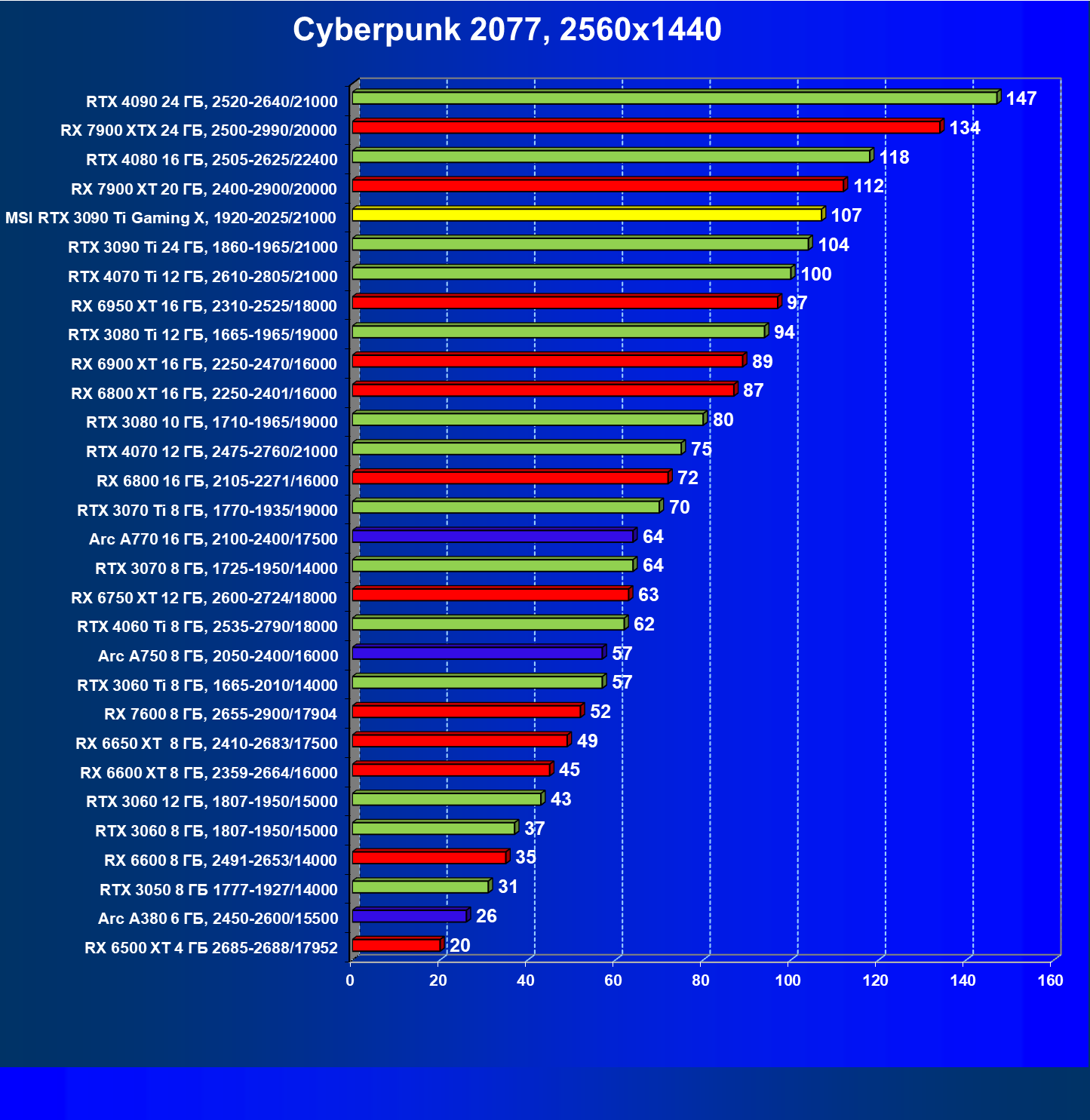

Cyberpunk 2077

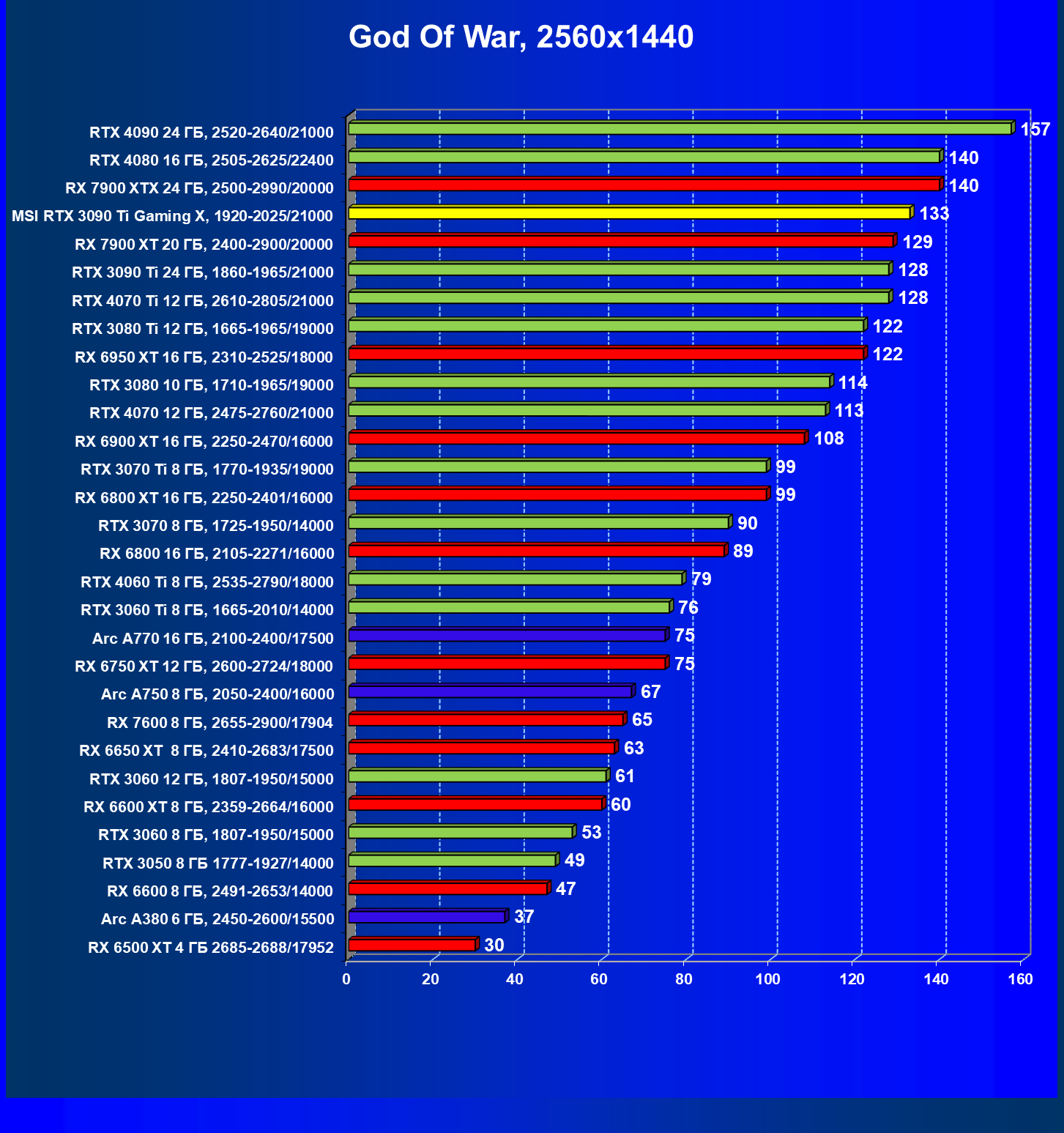

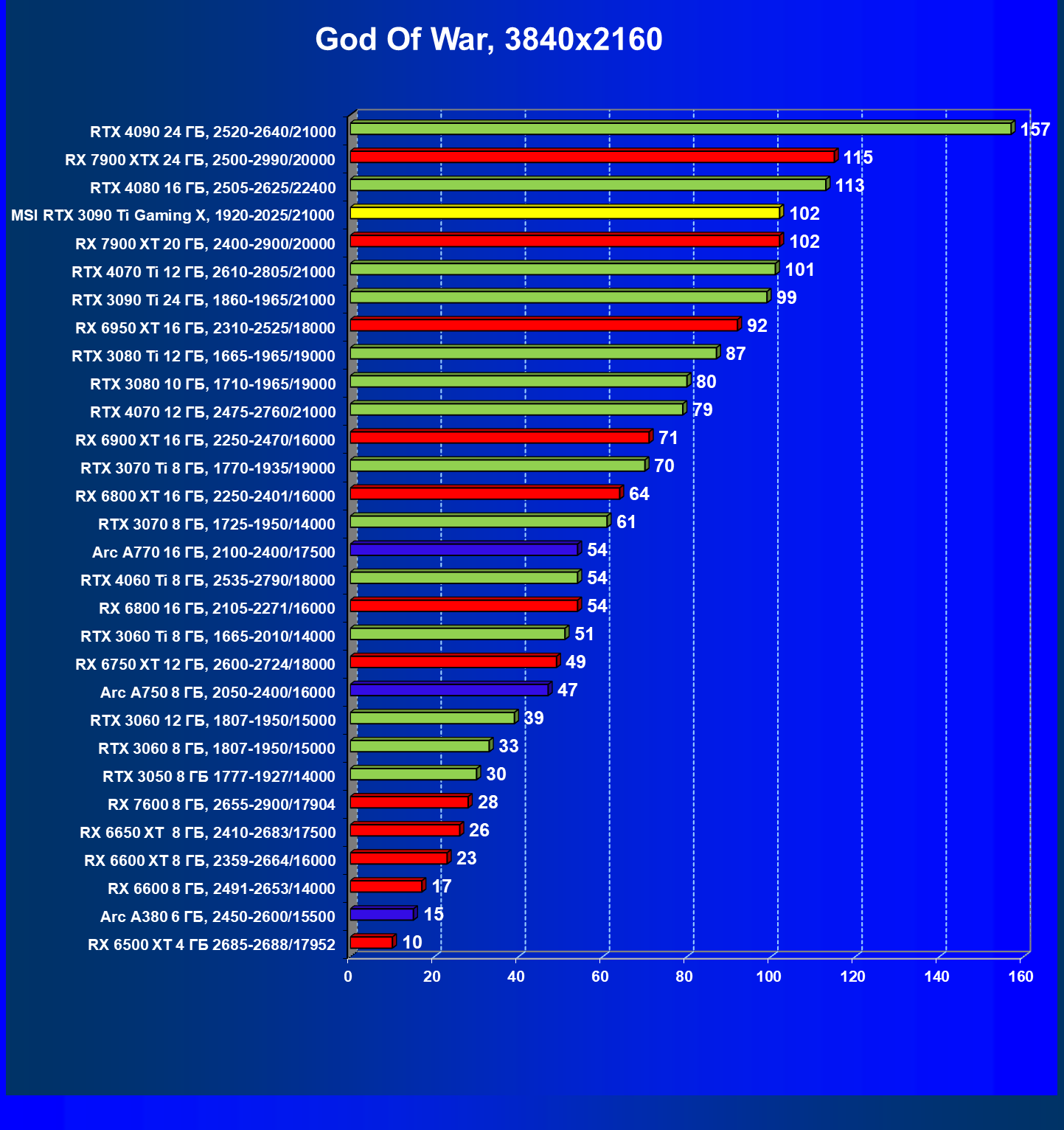

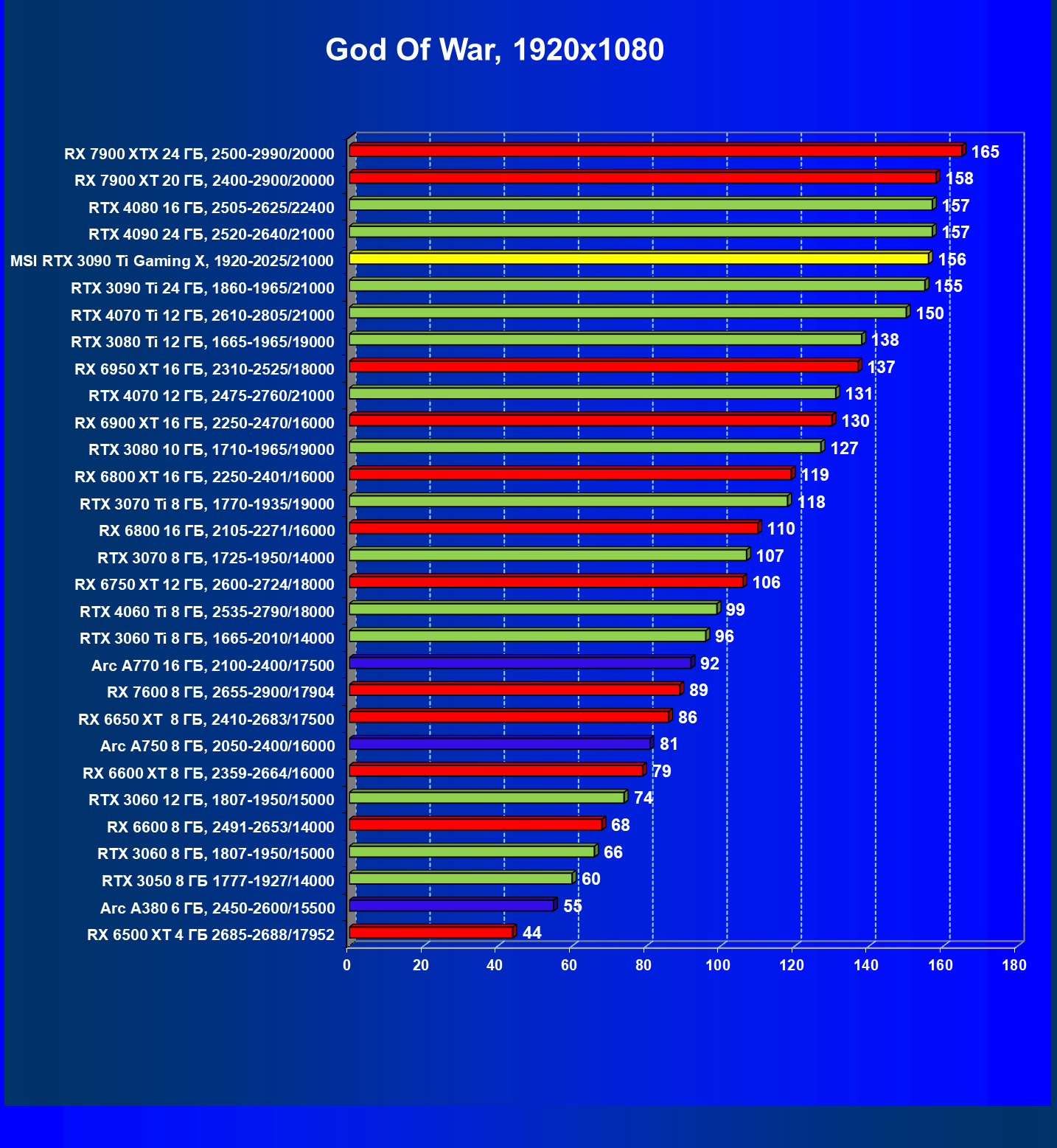

God of War

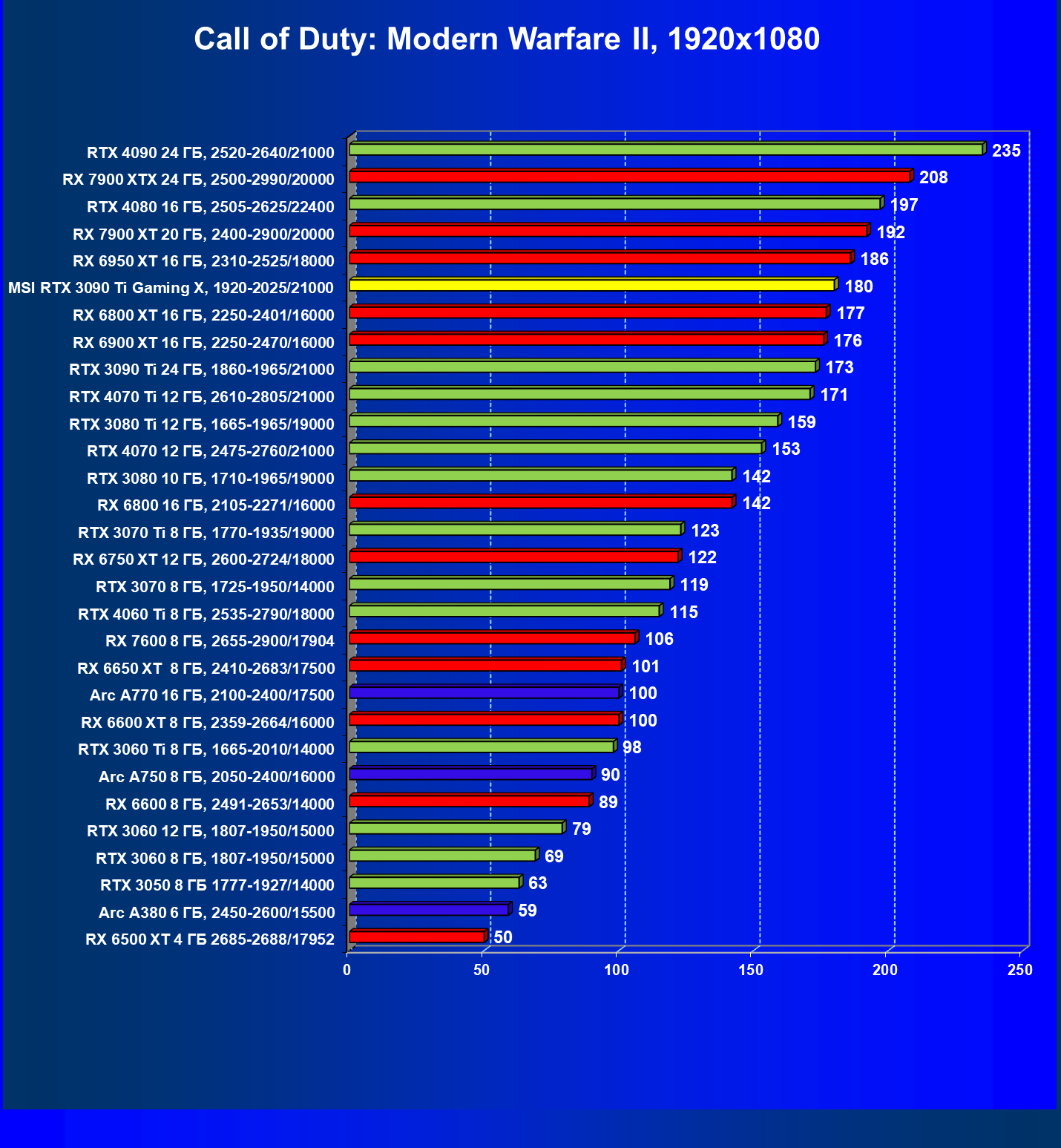

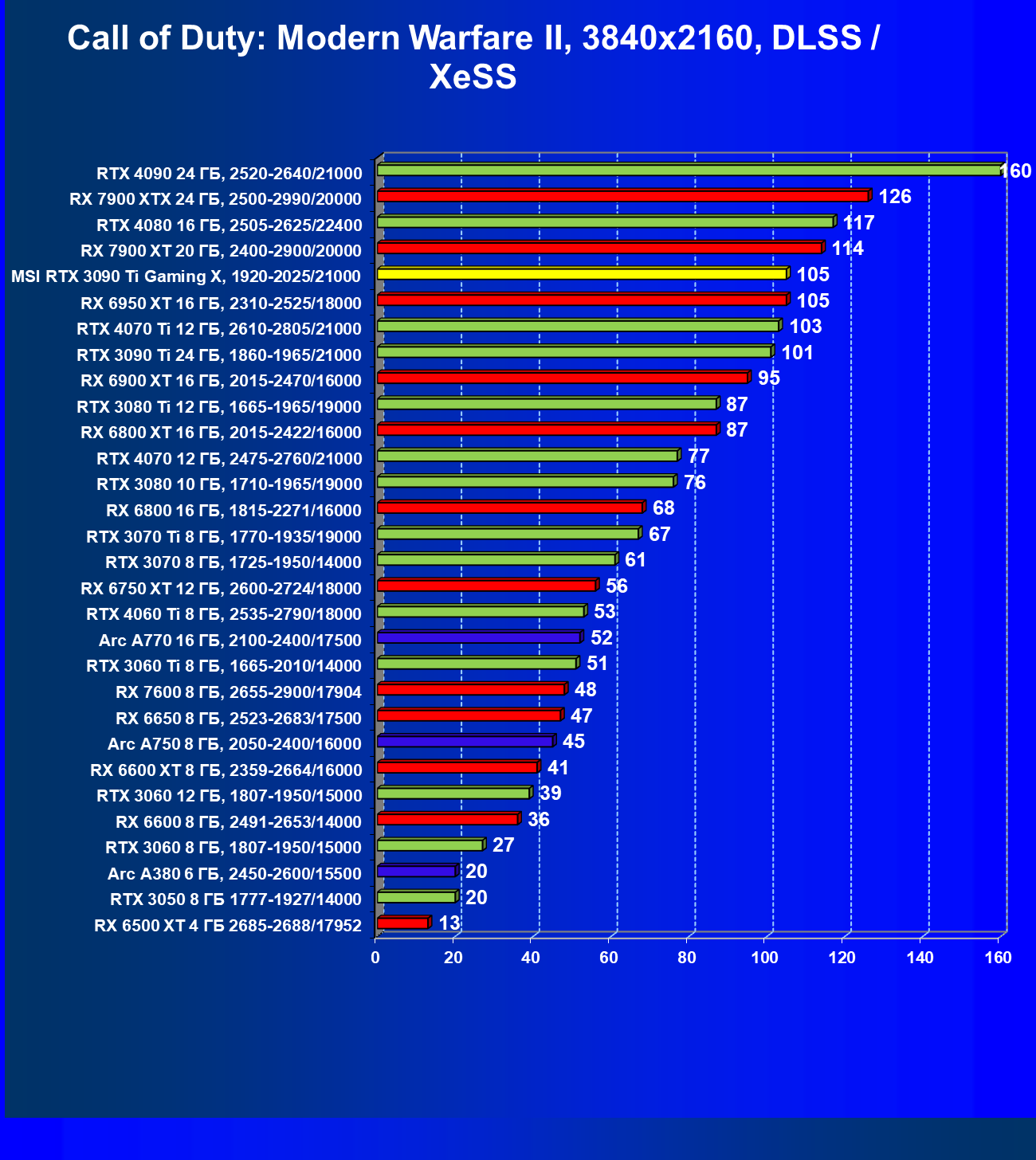

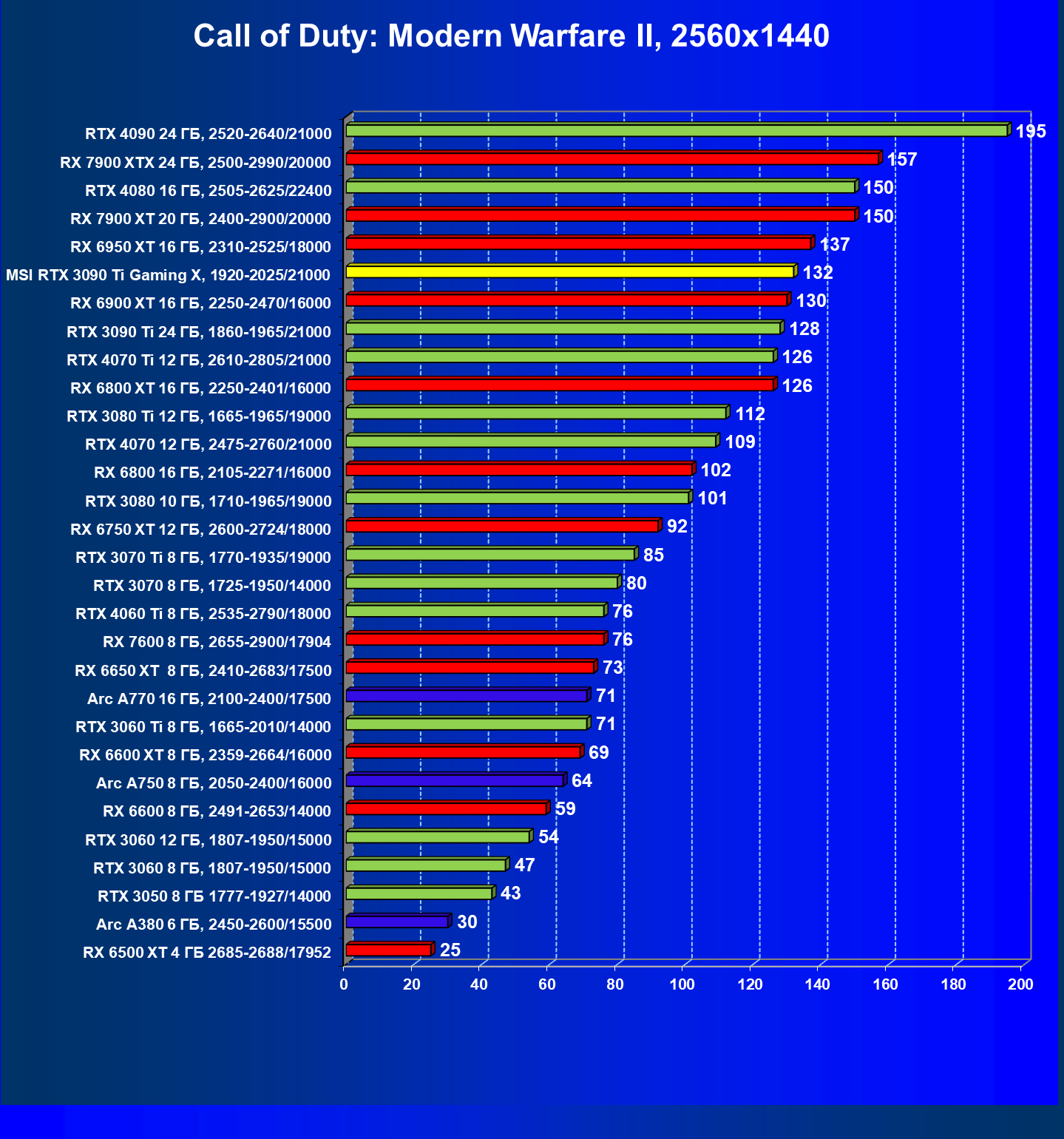

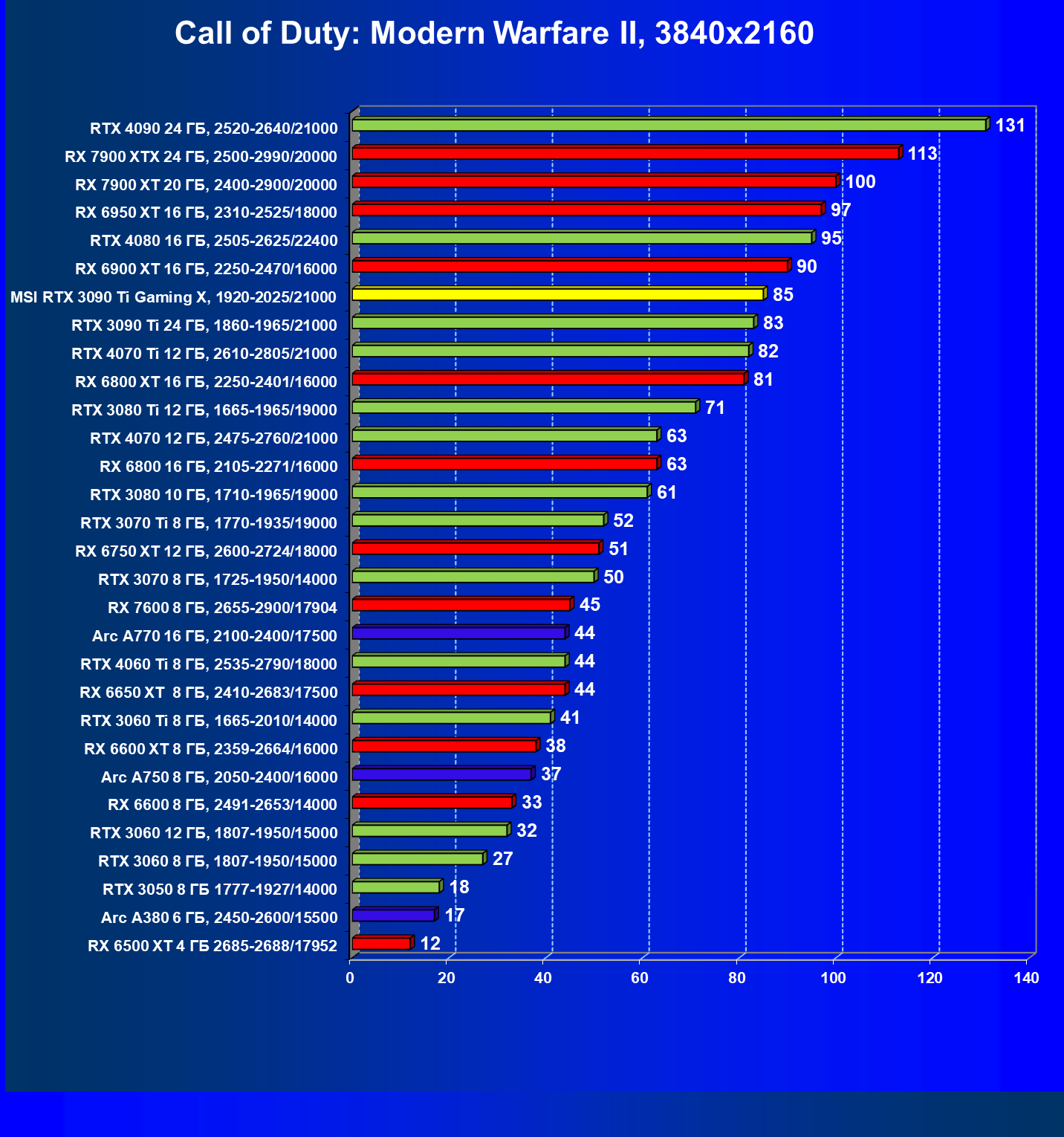

Call of Duty: Modern Warfare II

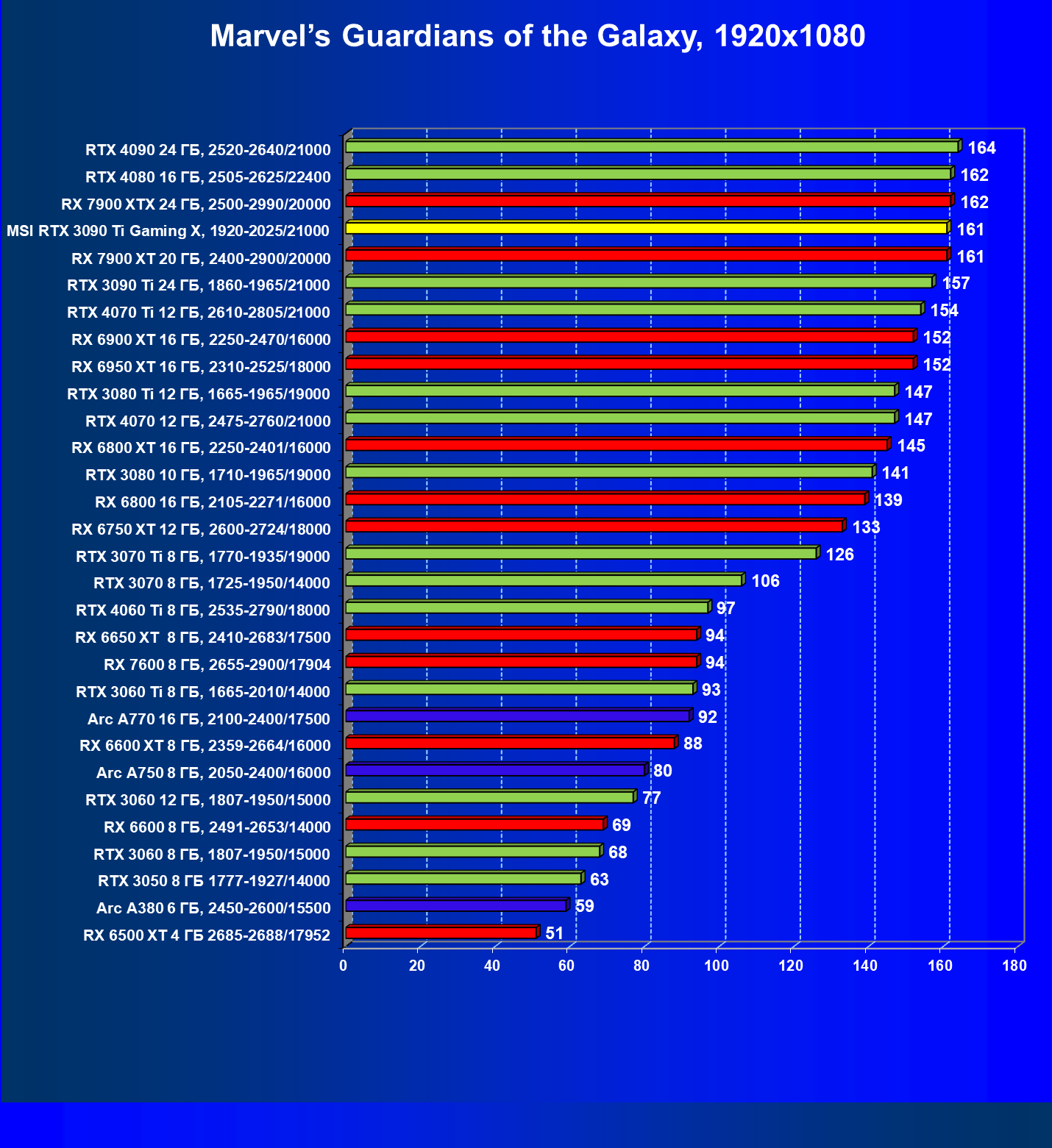

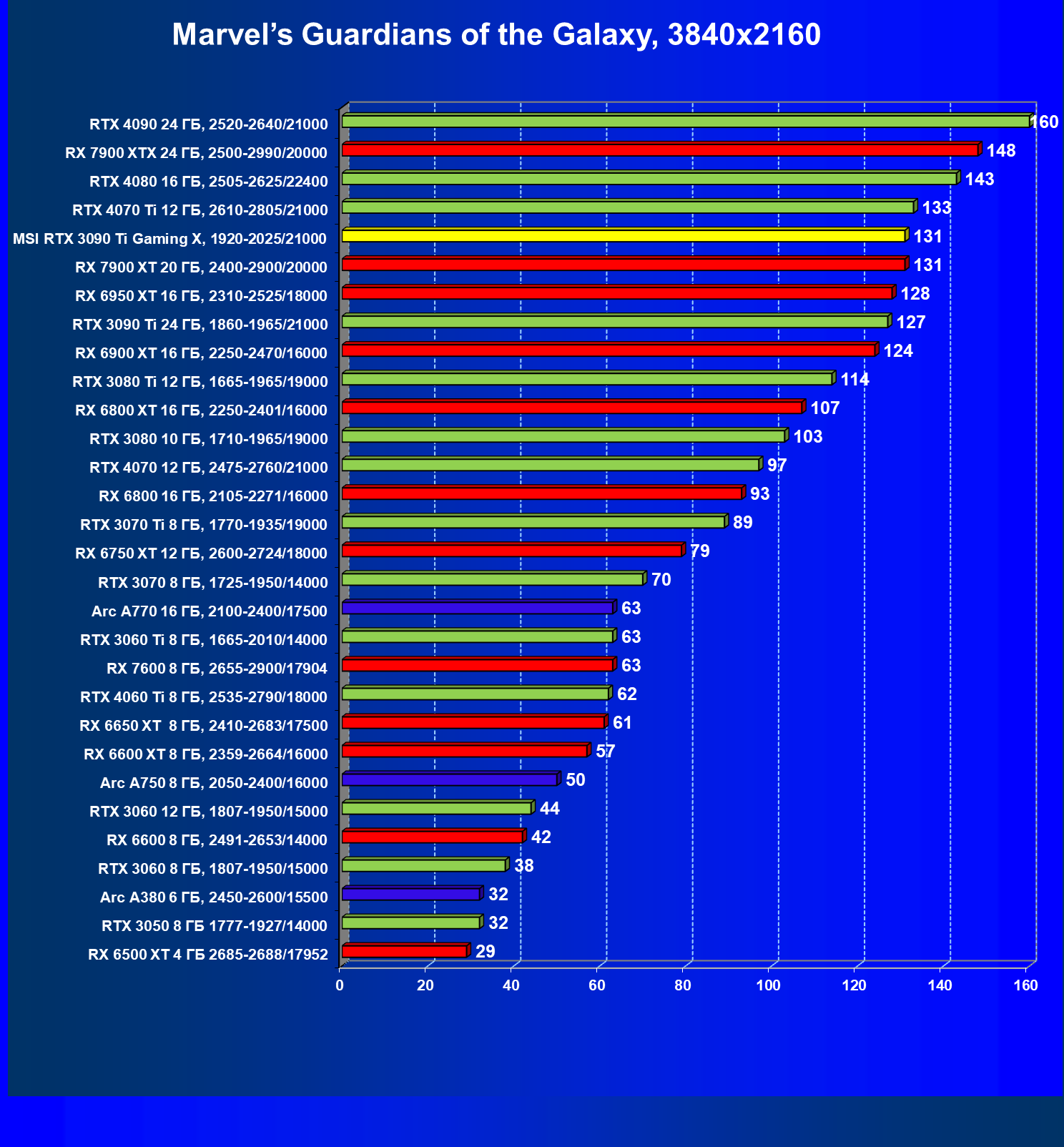

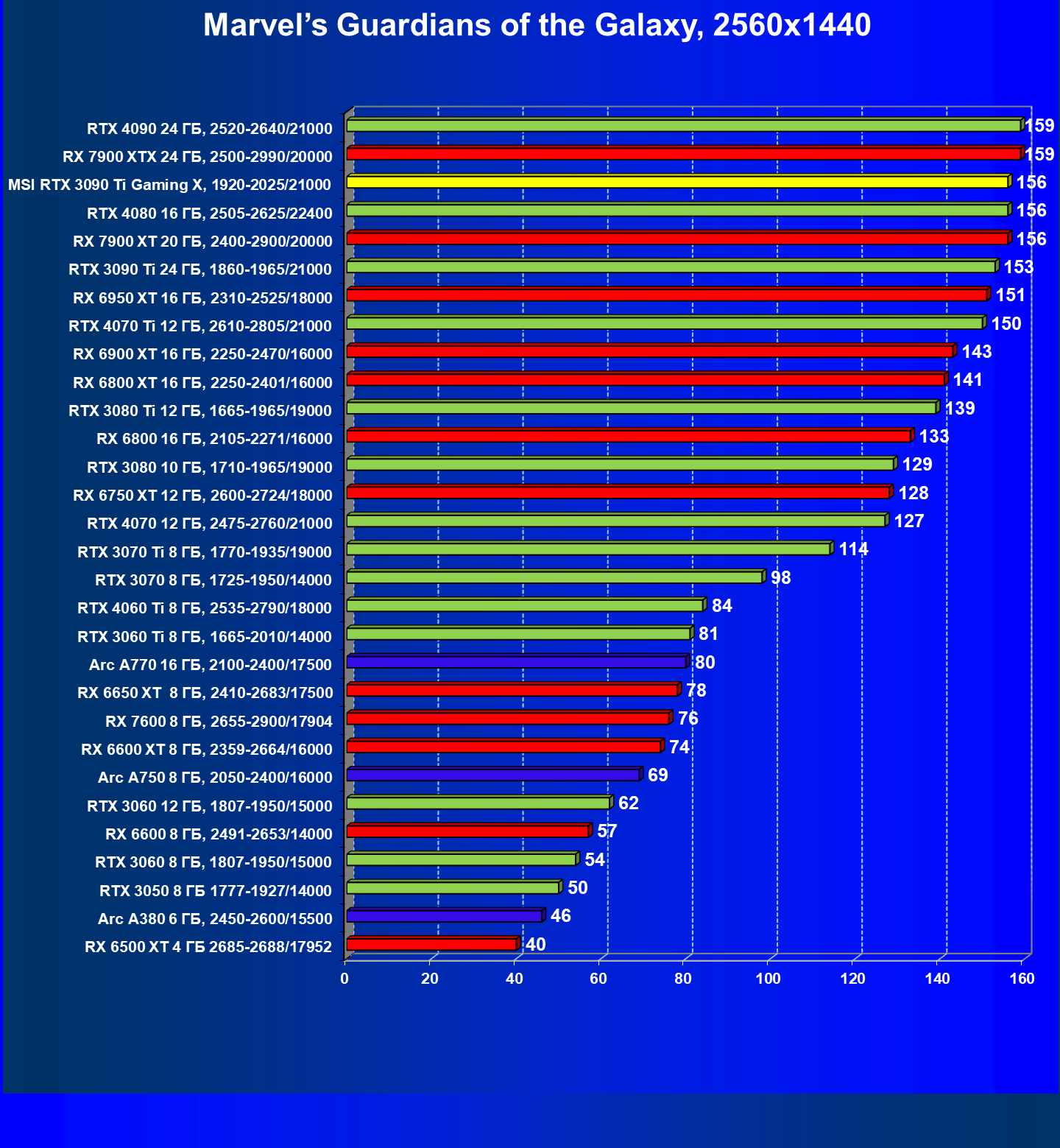

Marvel’s Guardians of the Galaxy

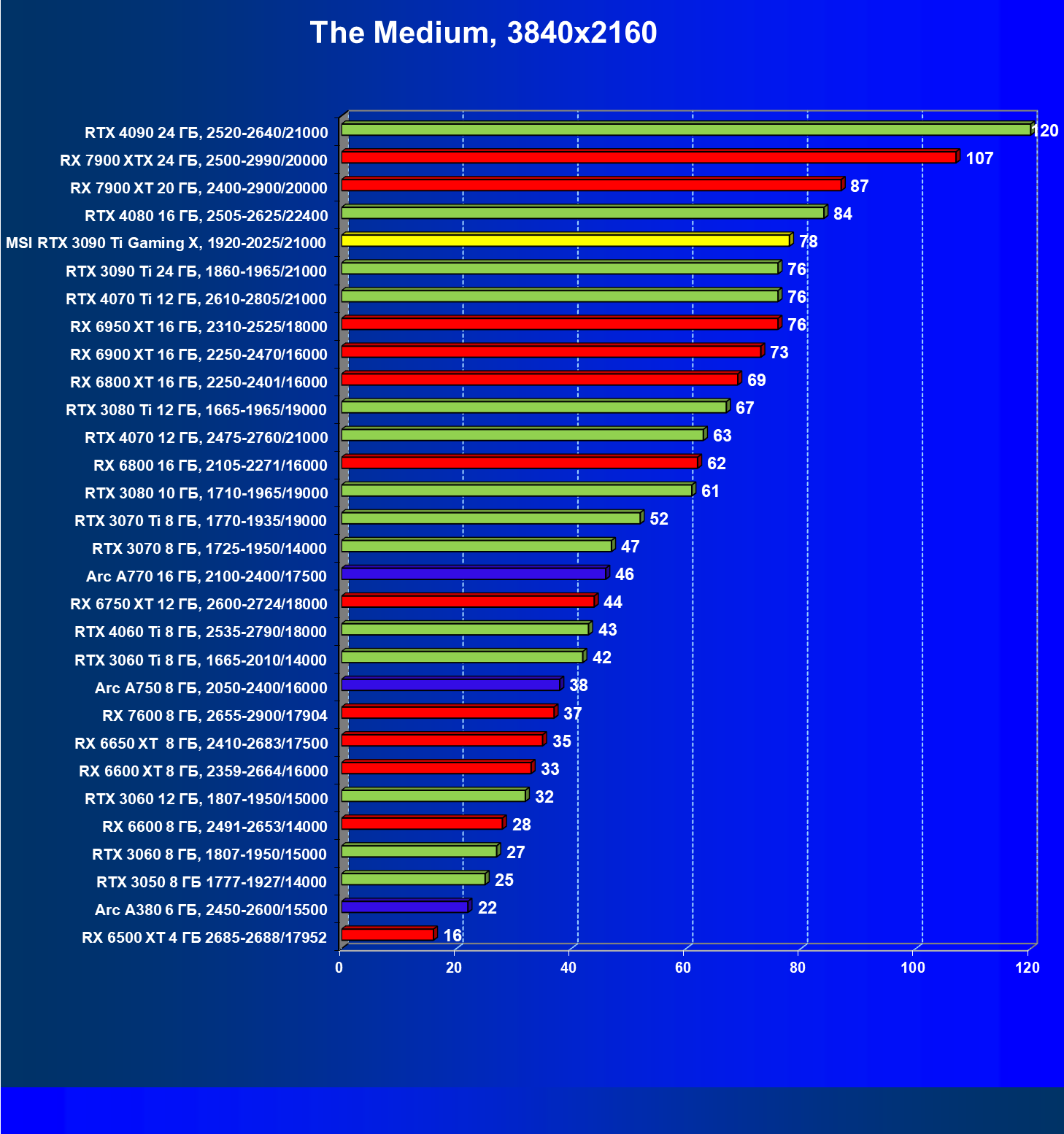

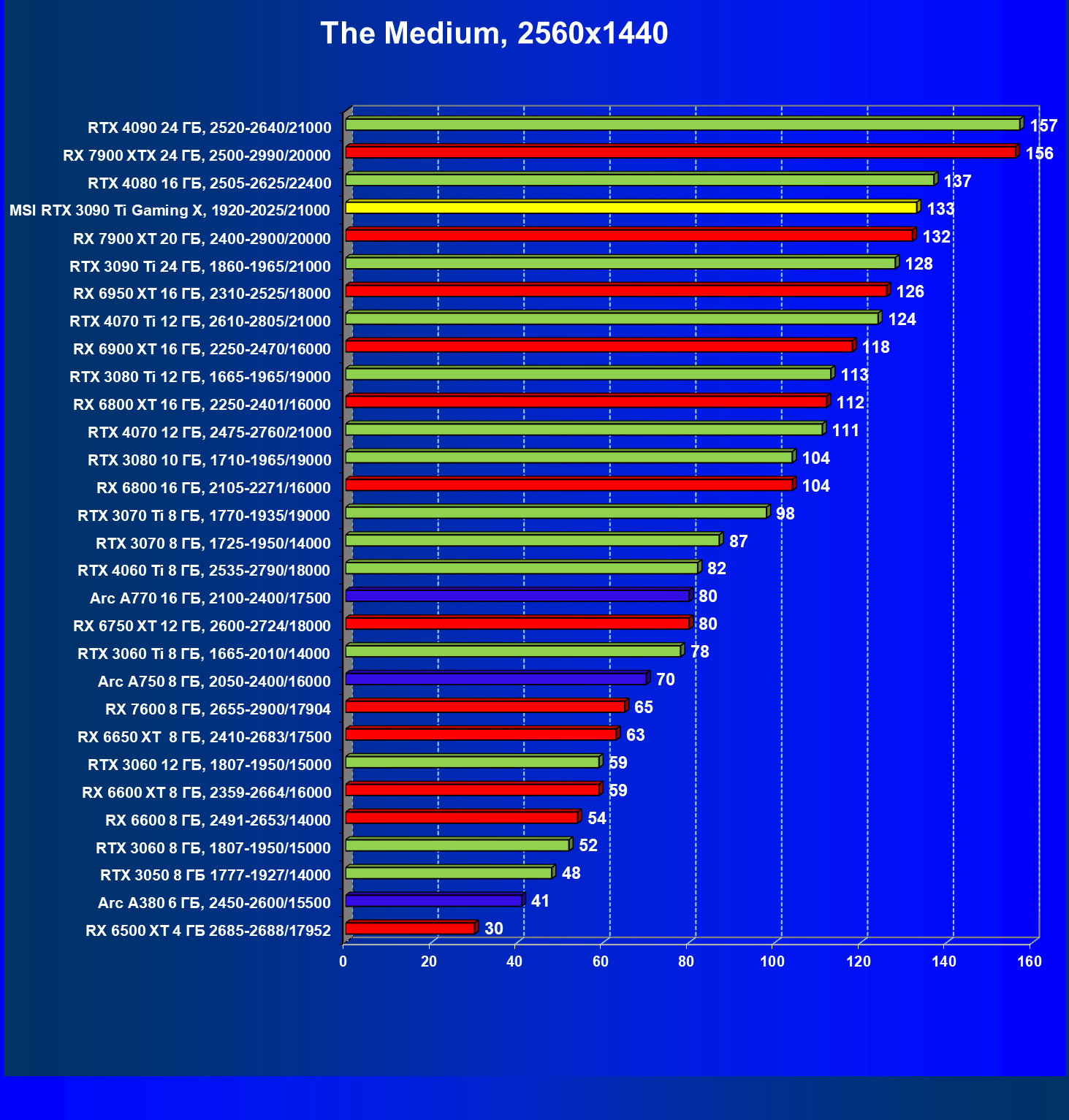

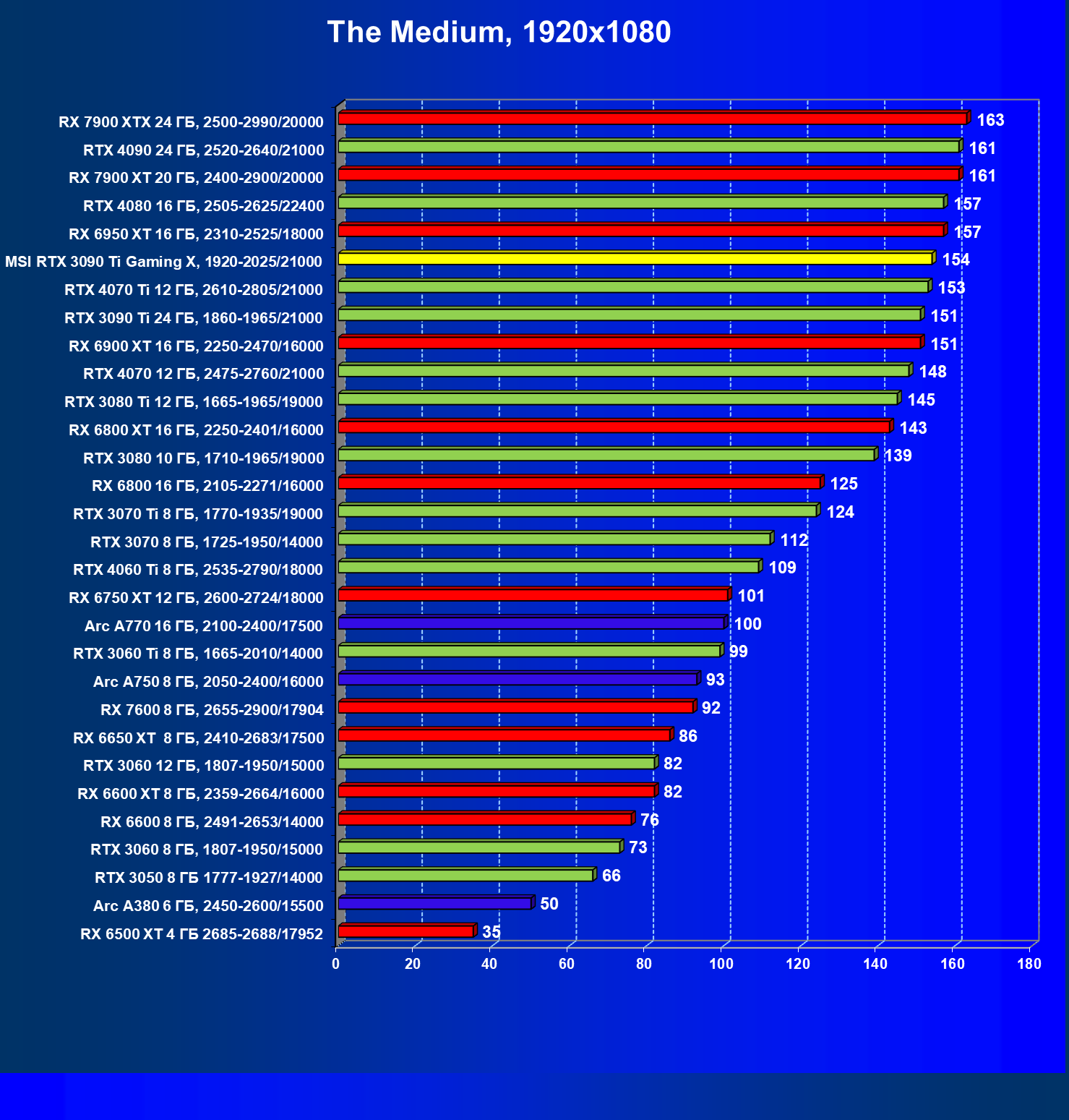

The Medium

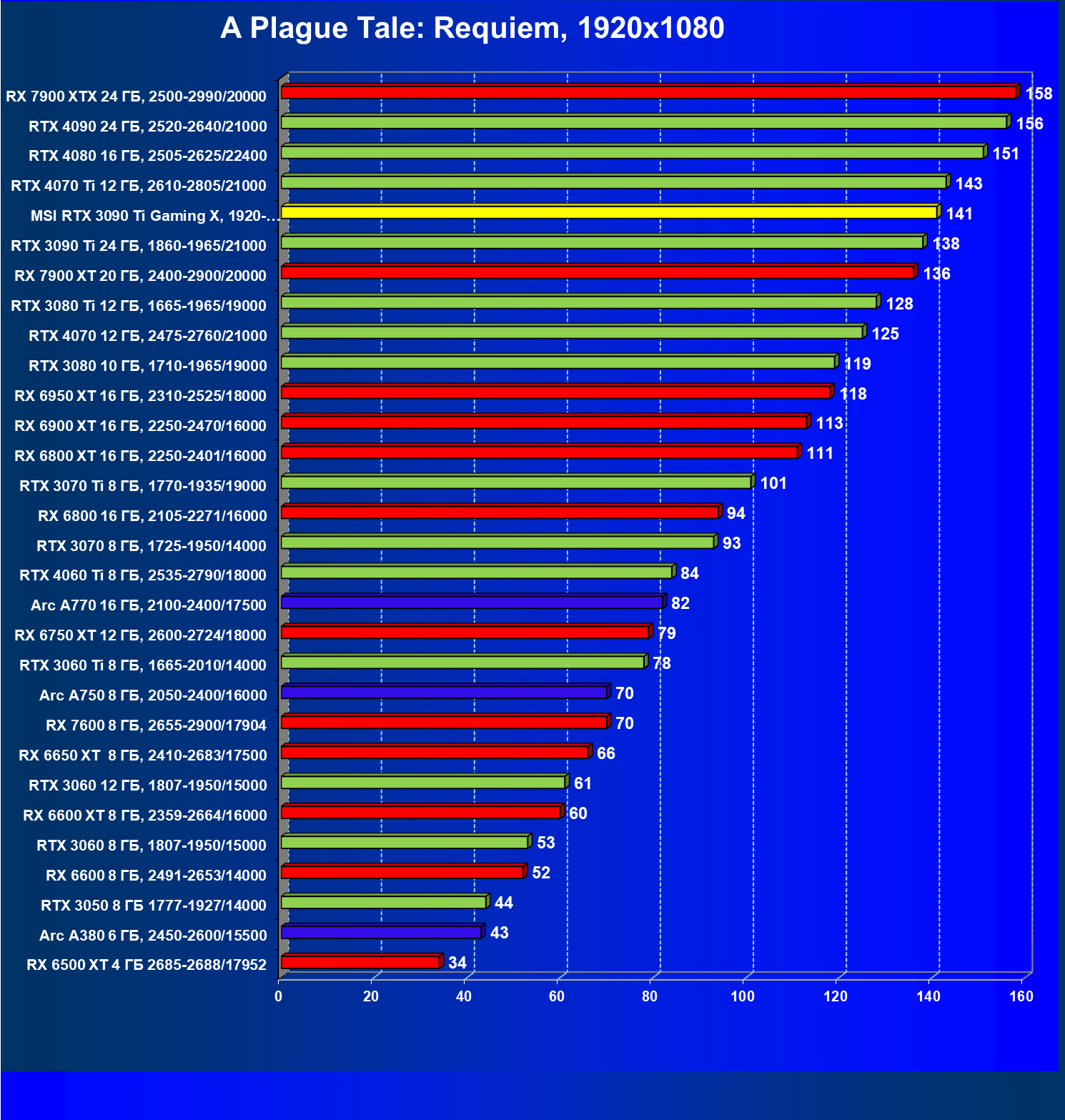

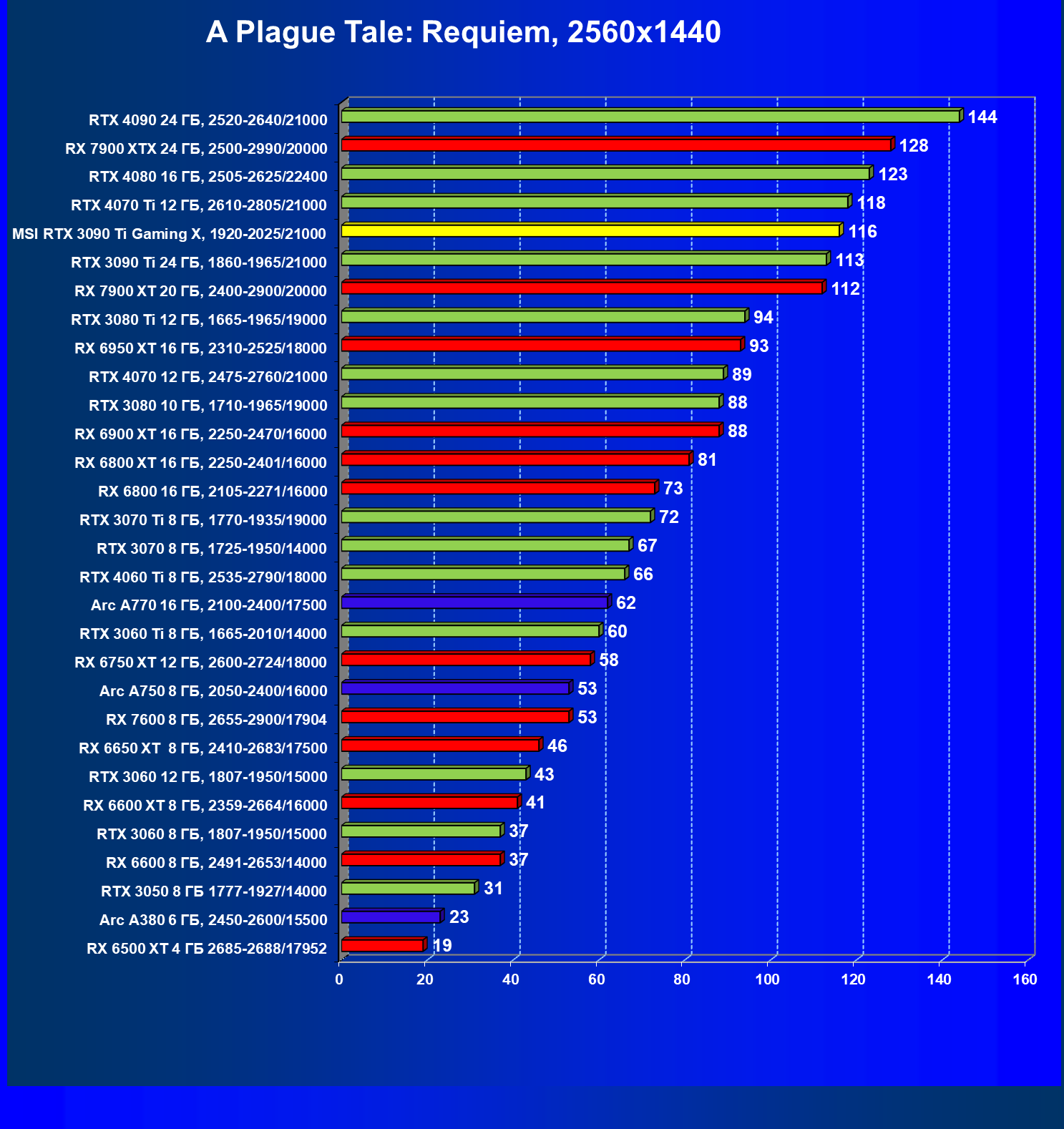

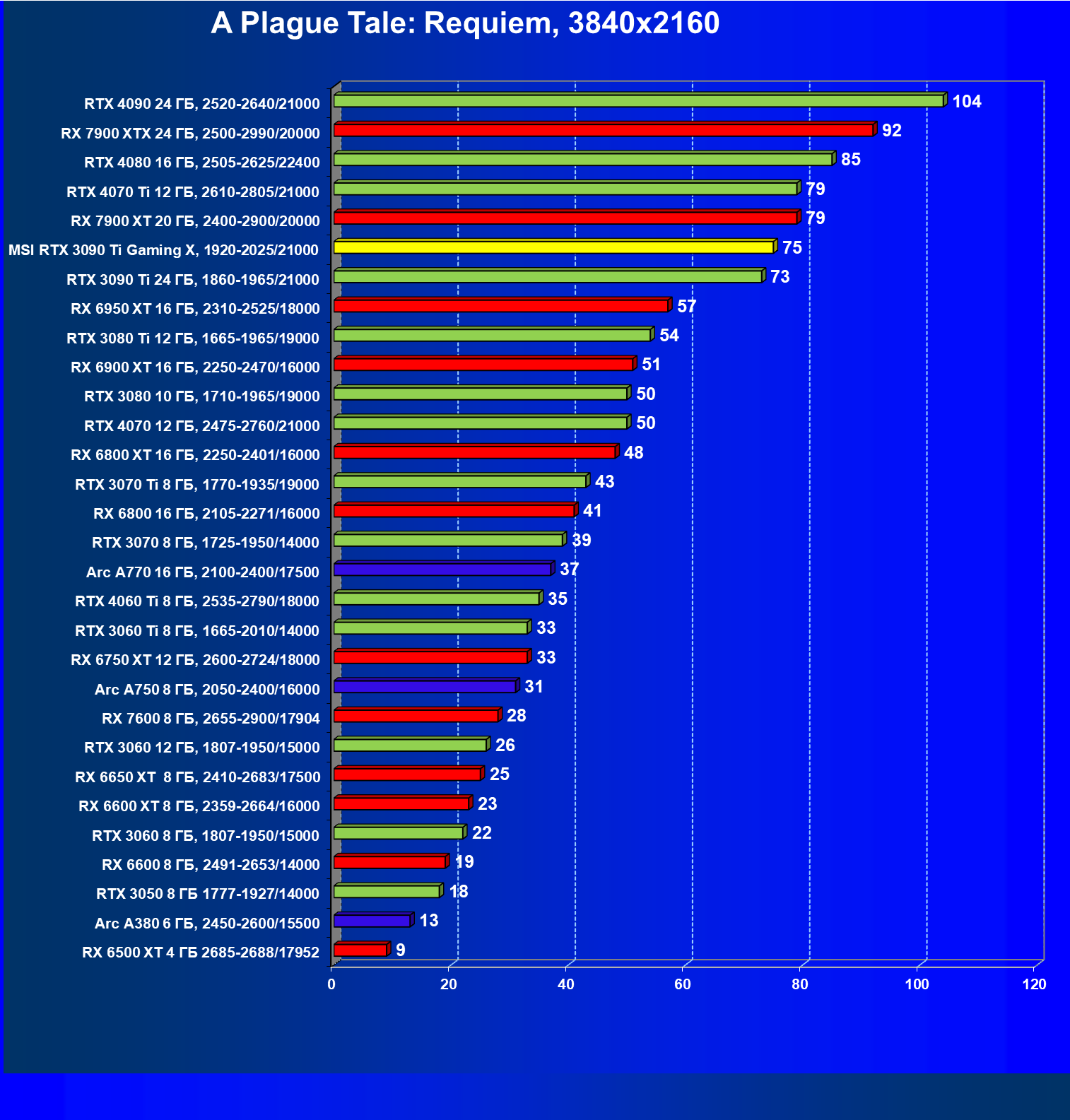

A Plague Tale: Requiem

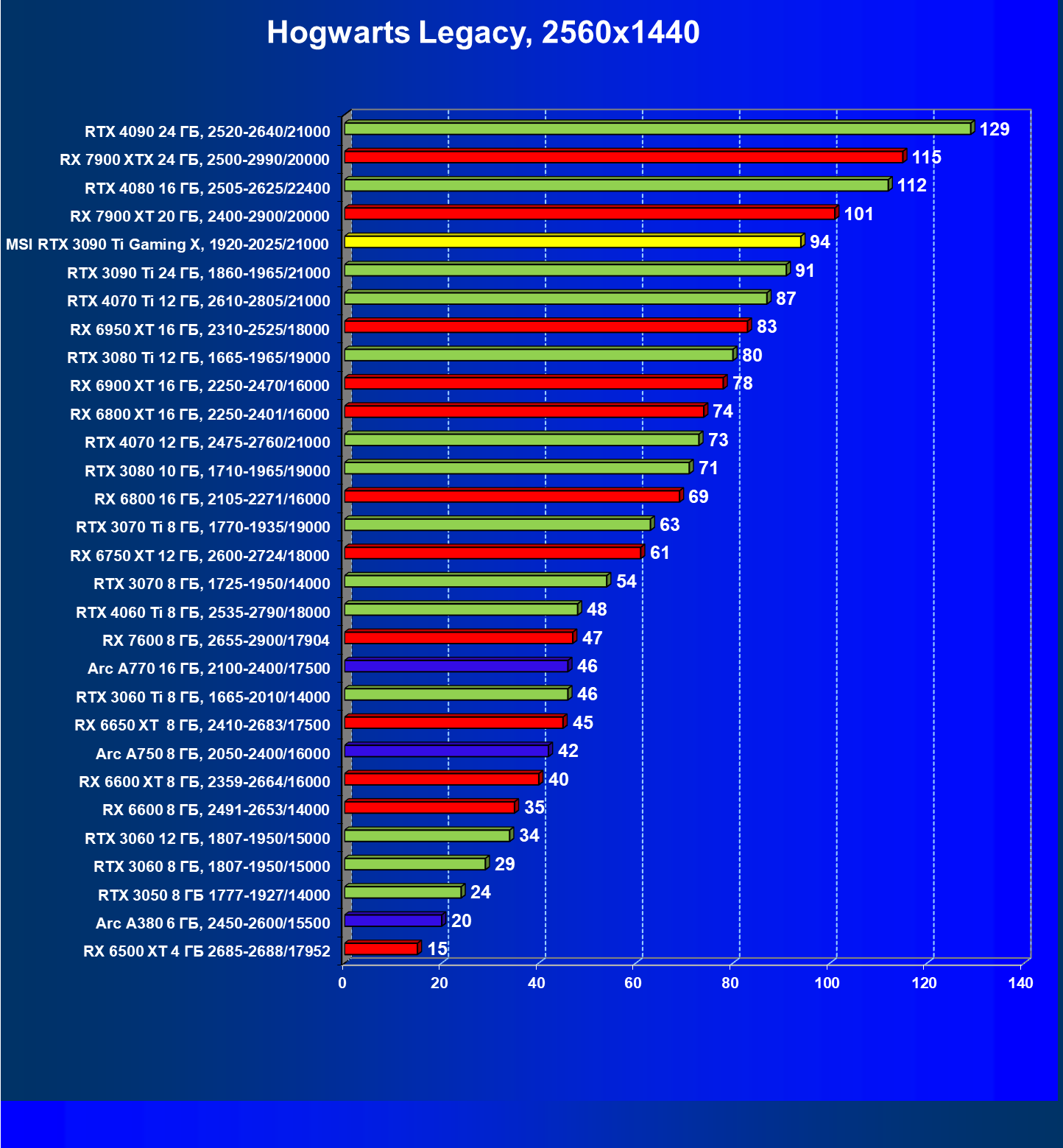

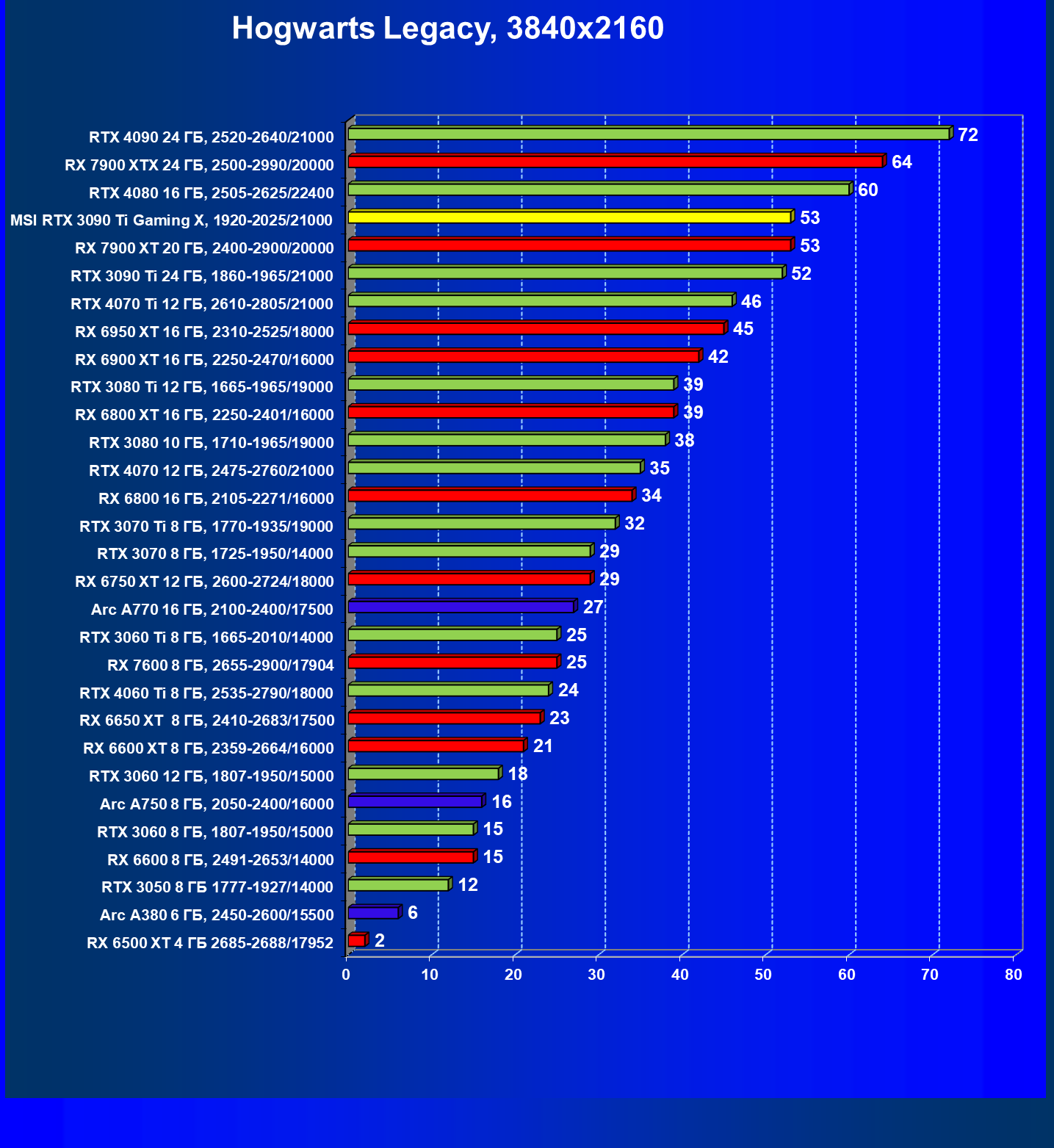

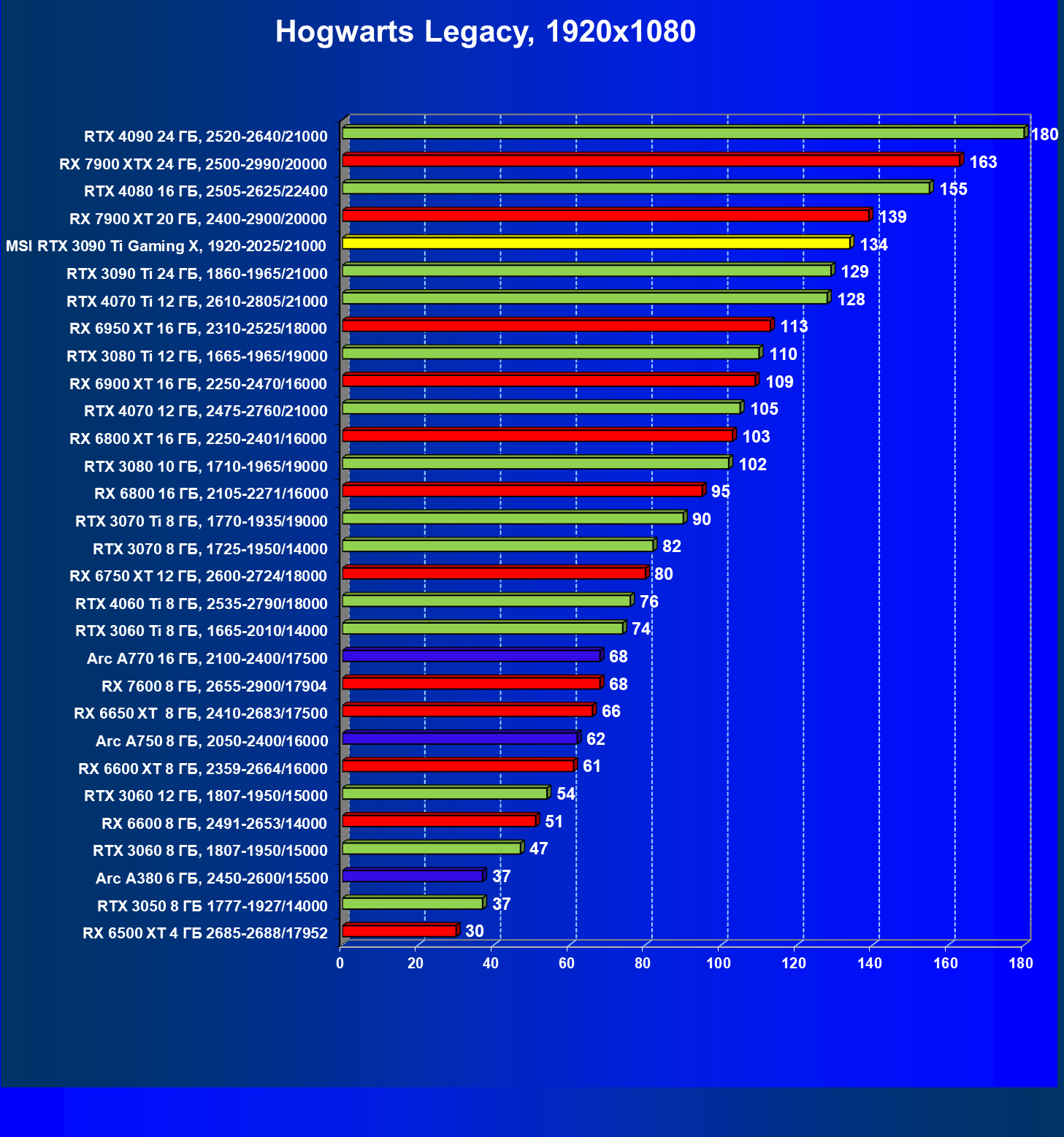

Hogwarts Legacy

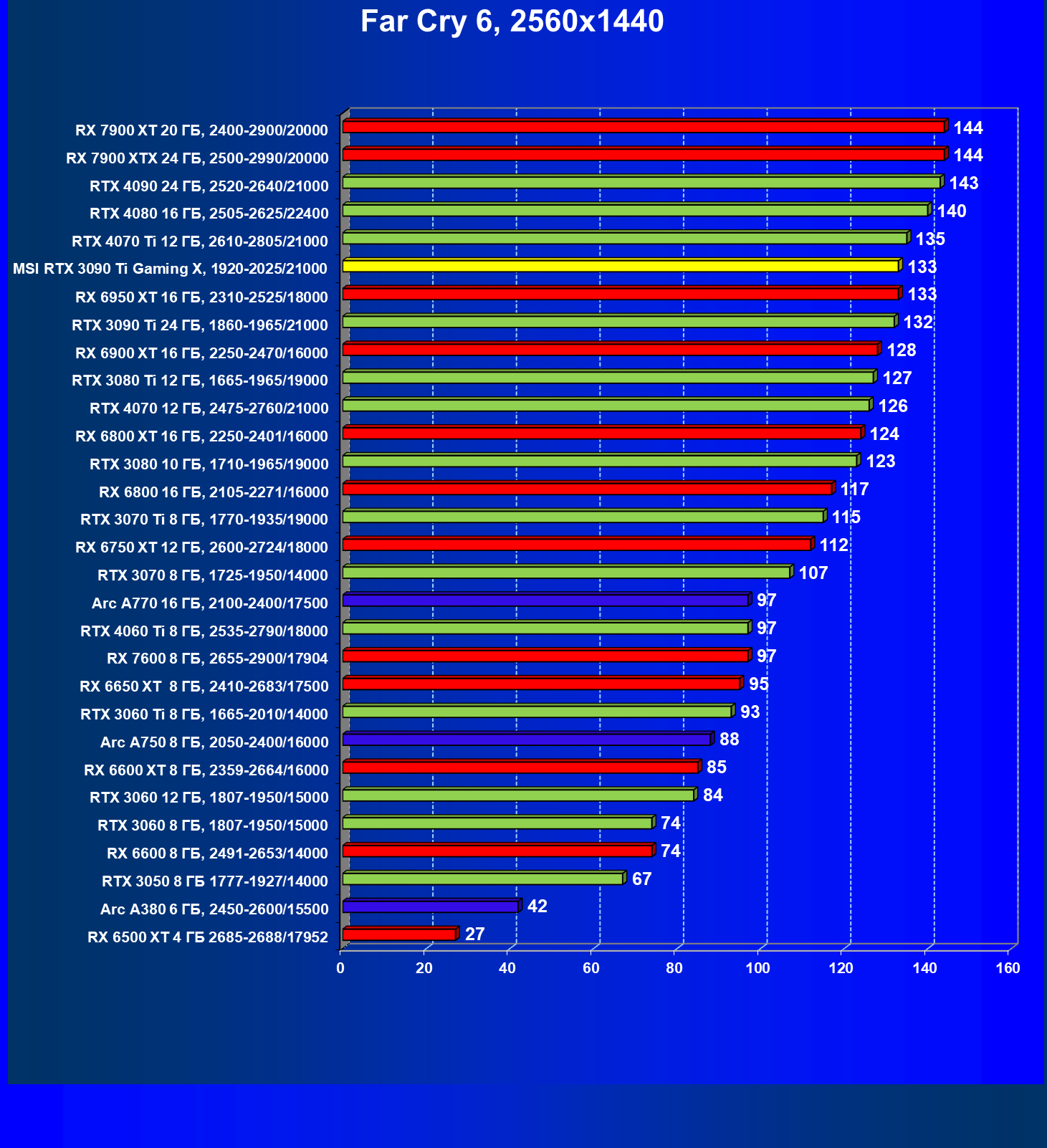

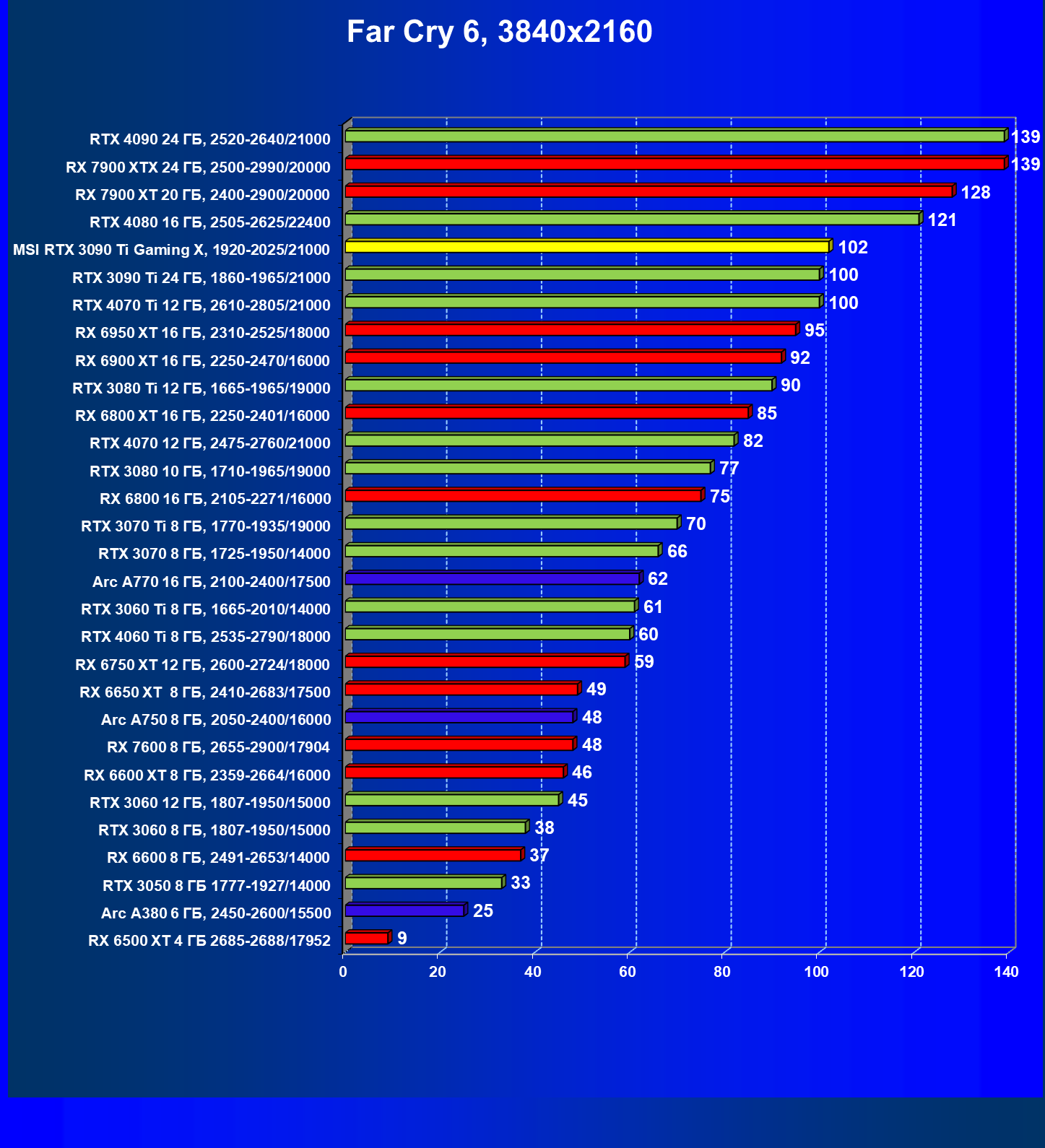

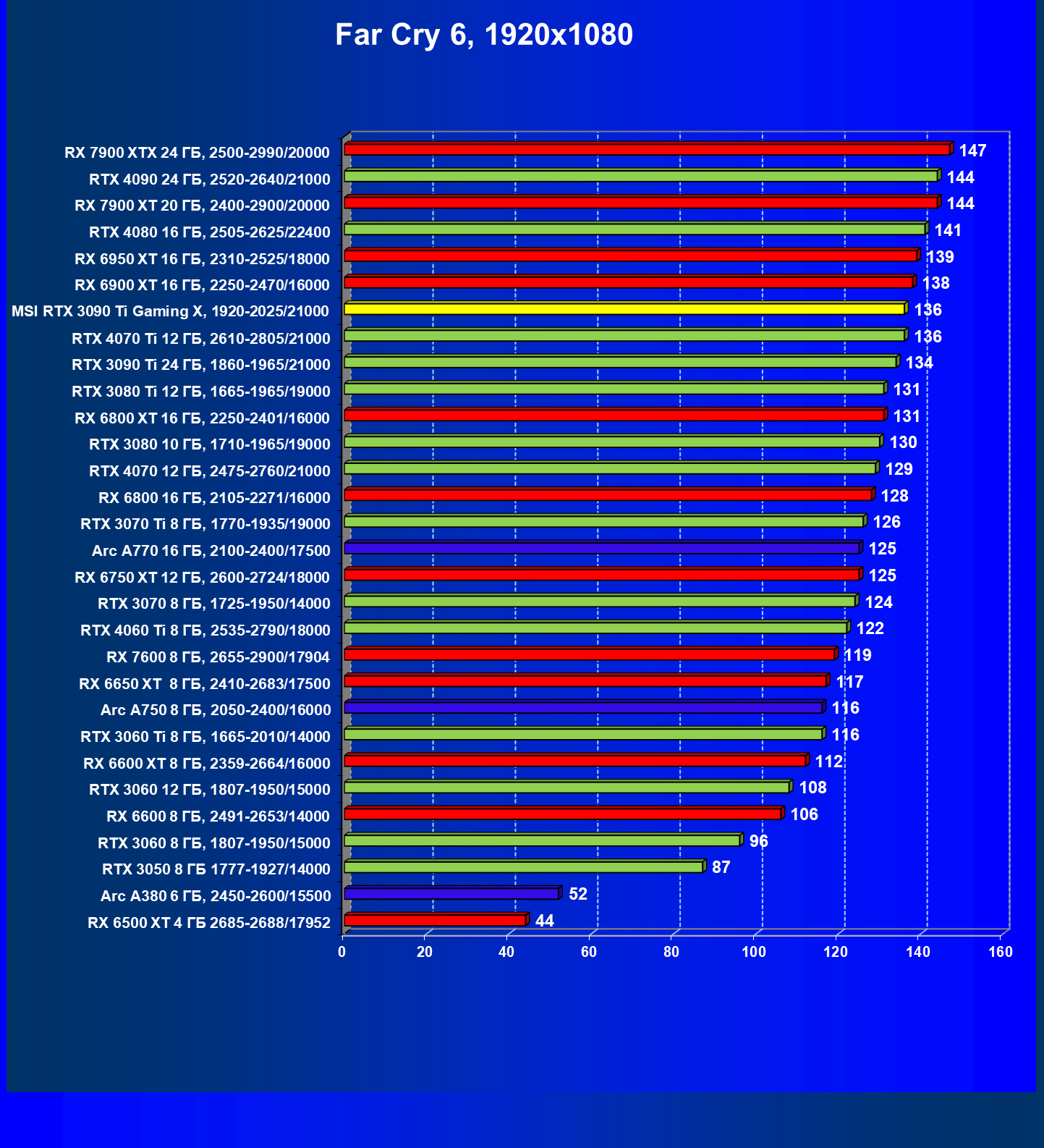

Far Cry 6

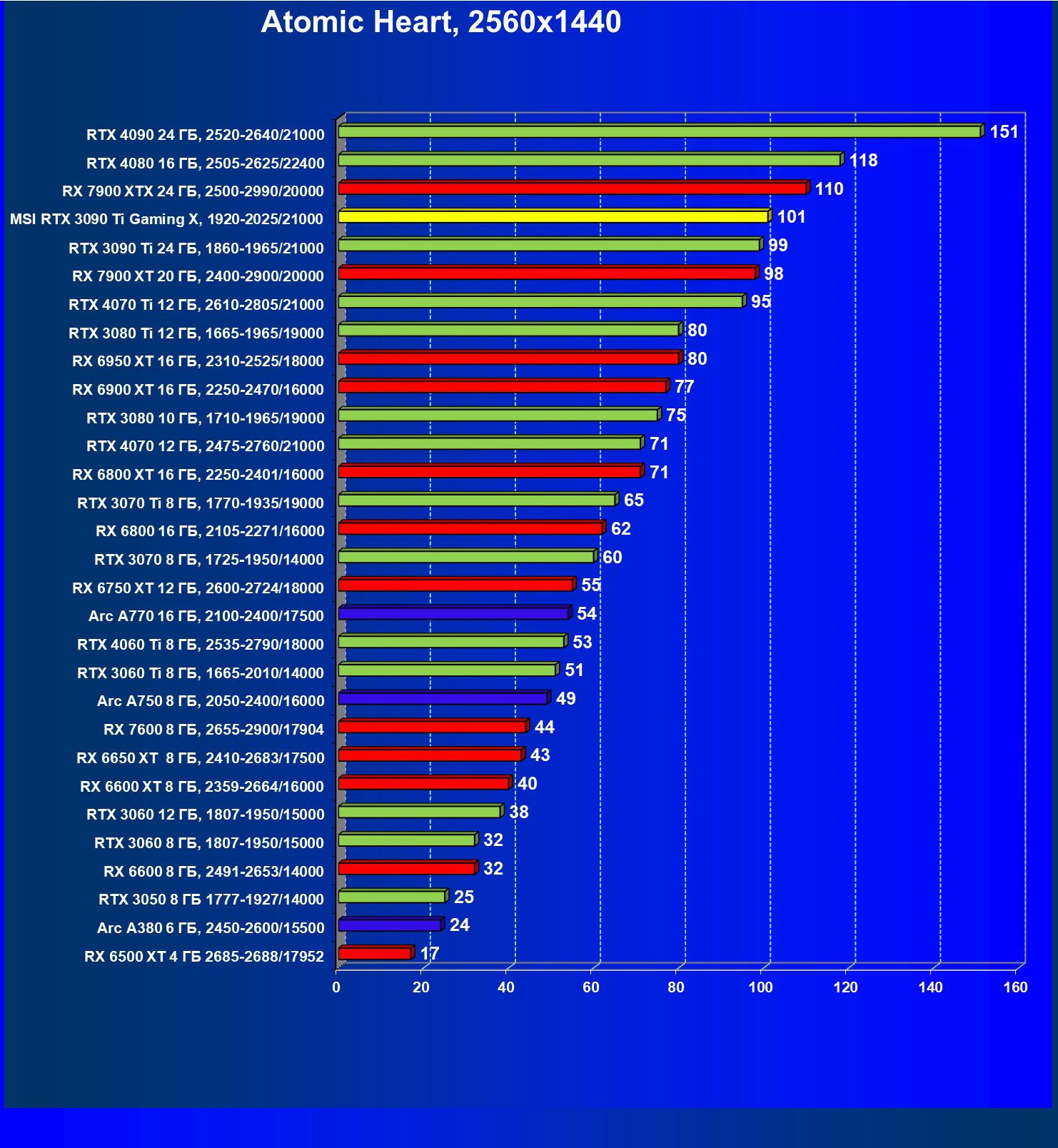

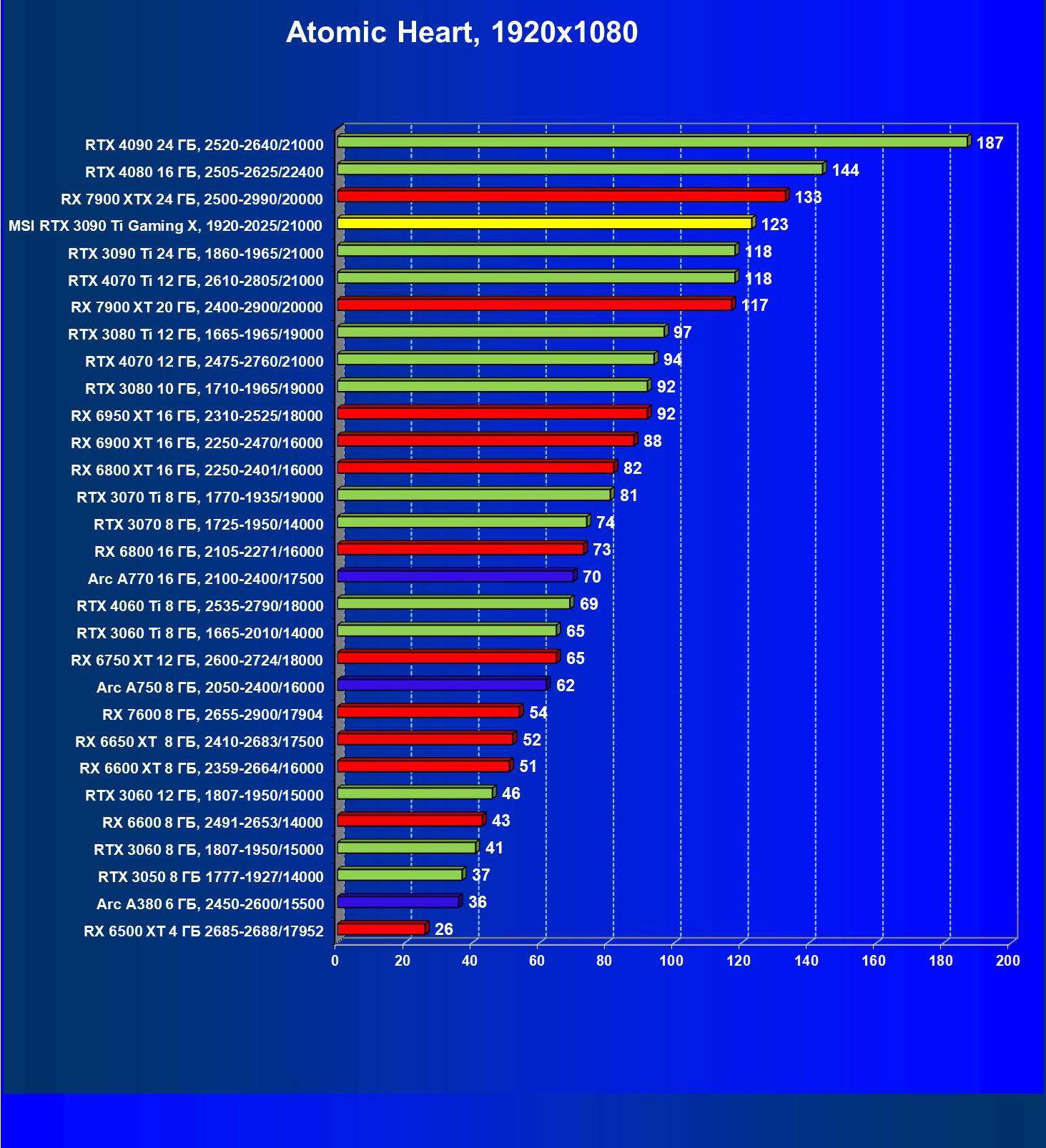

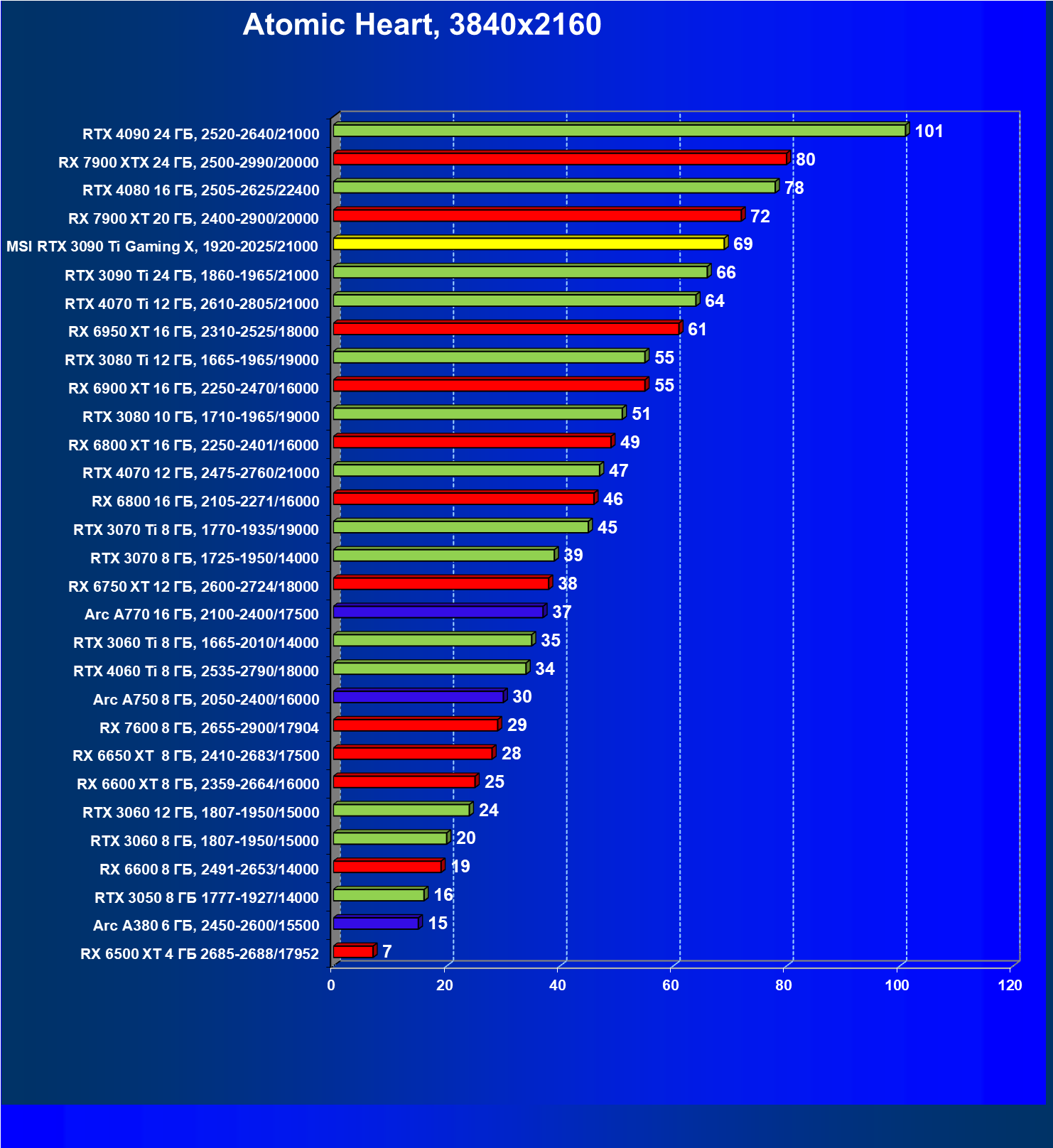

Atomic Heart

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160

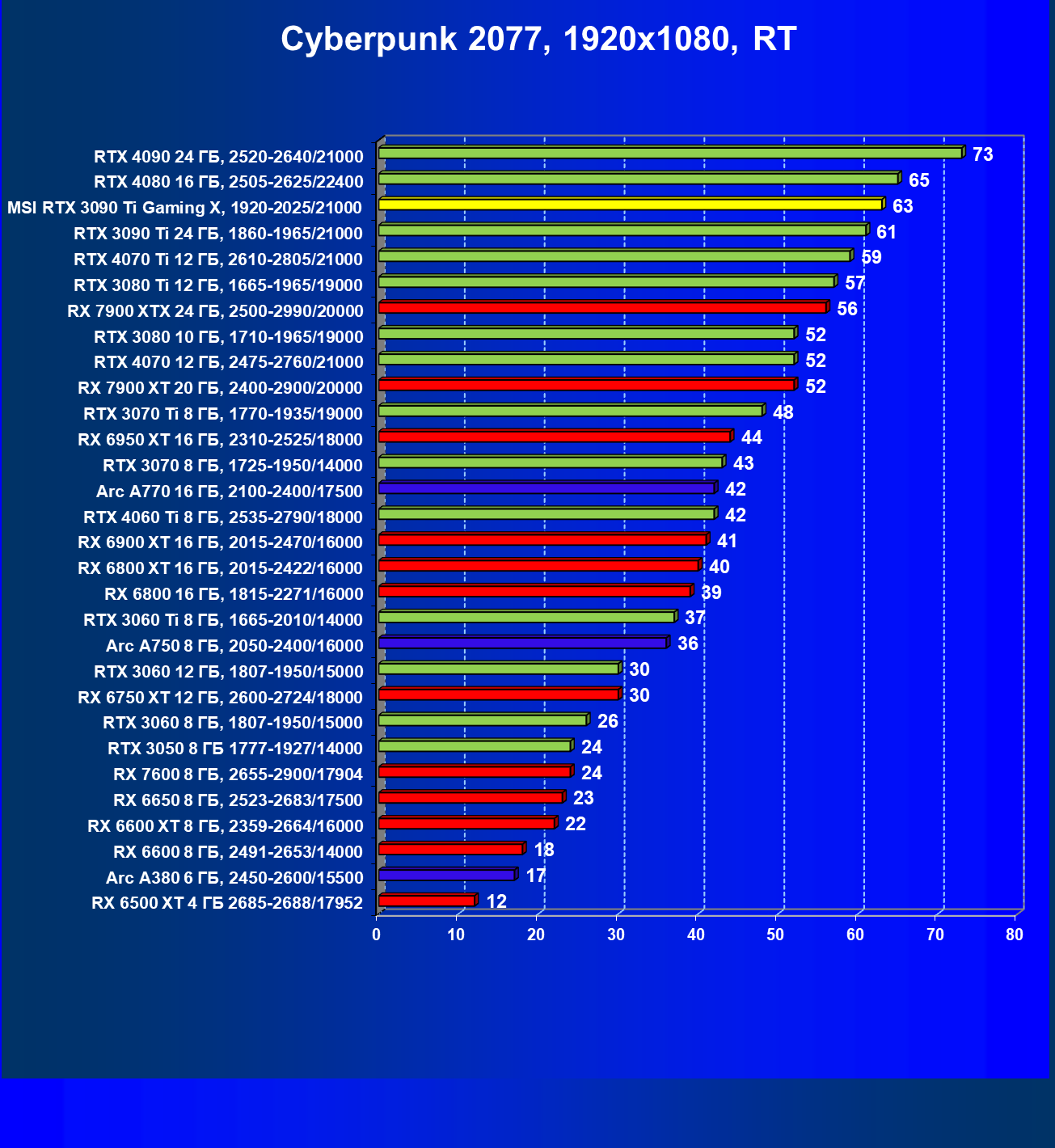

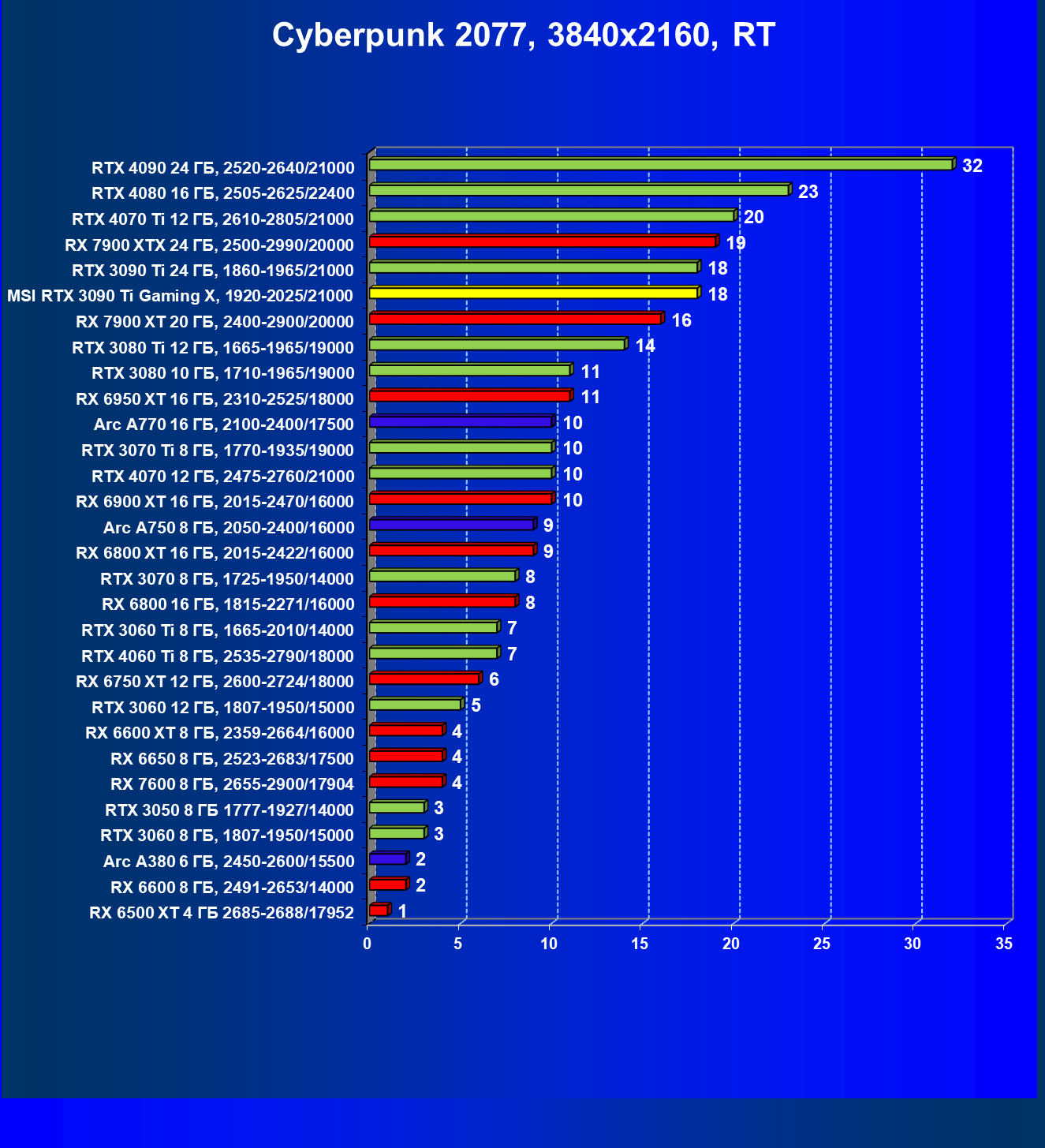

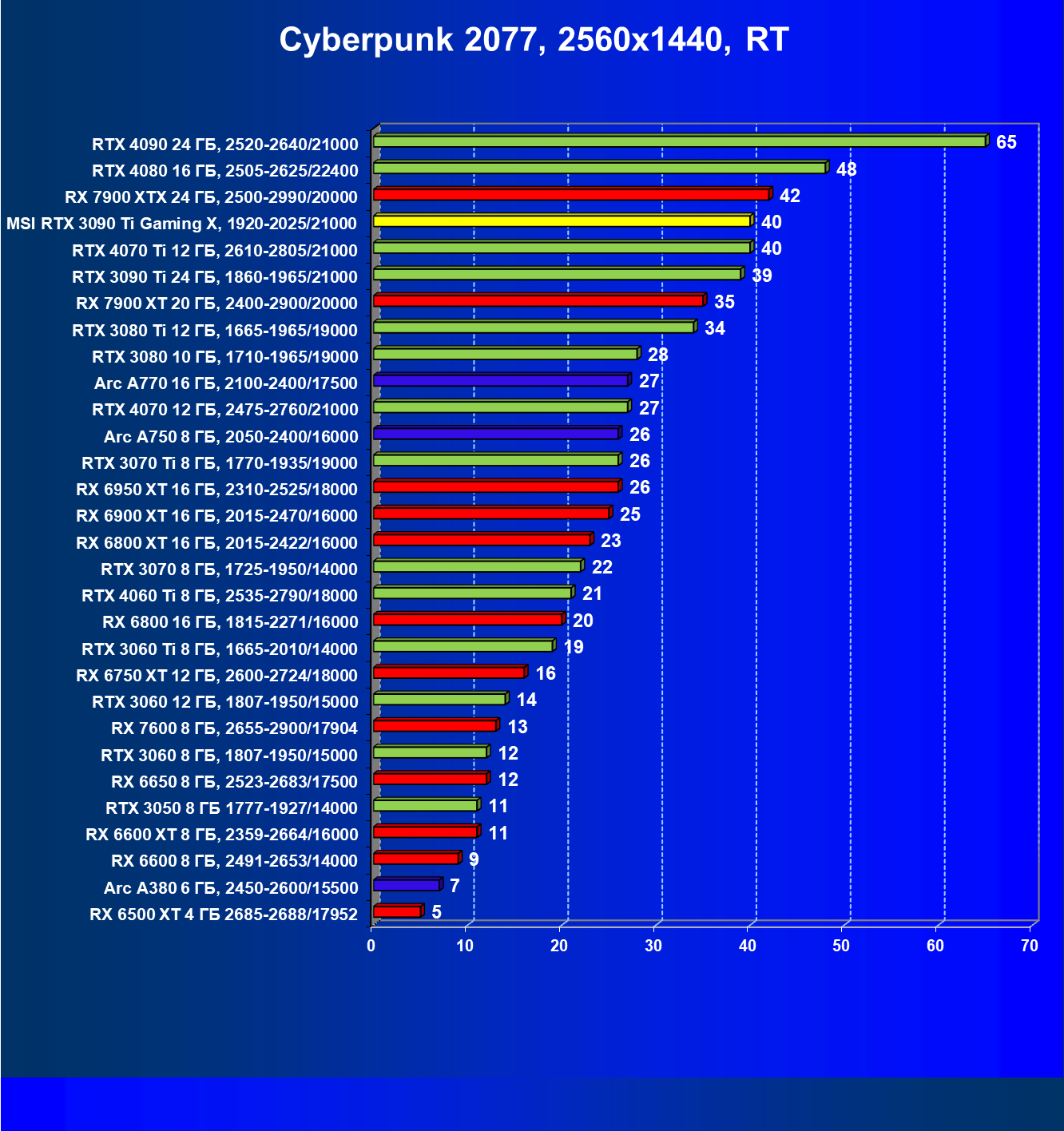

Cyberpunk 2077, RT

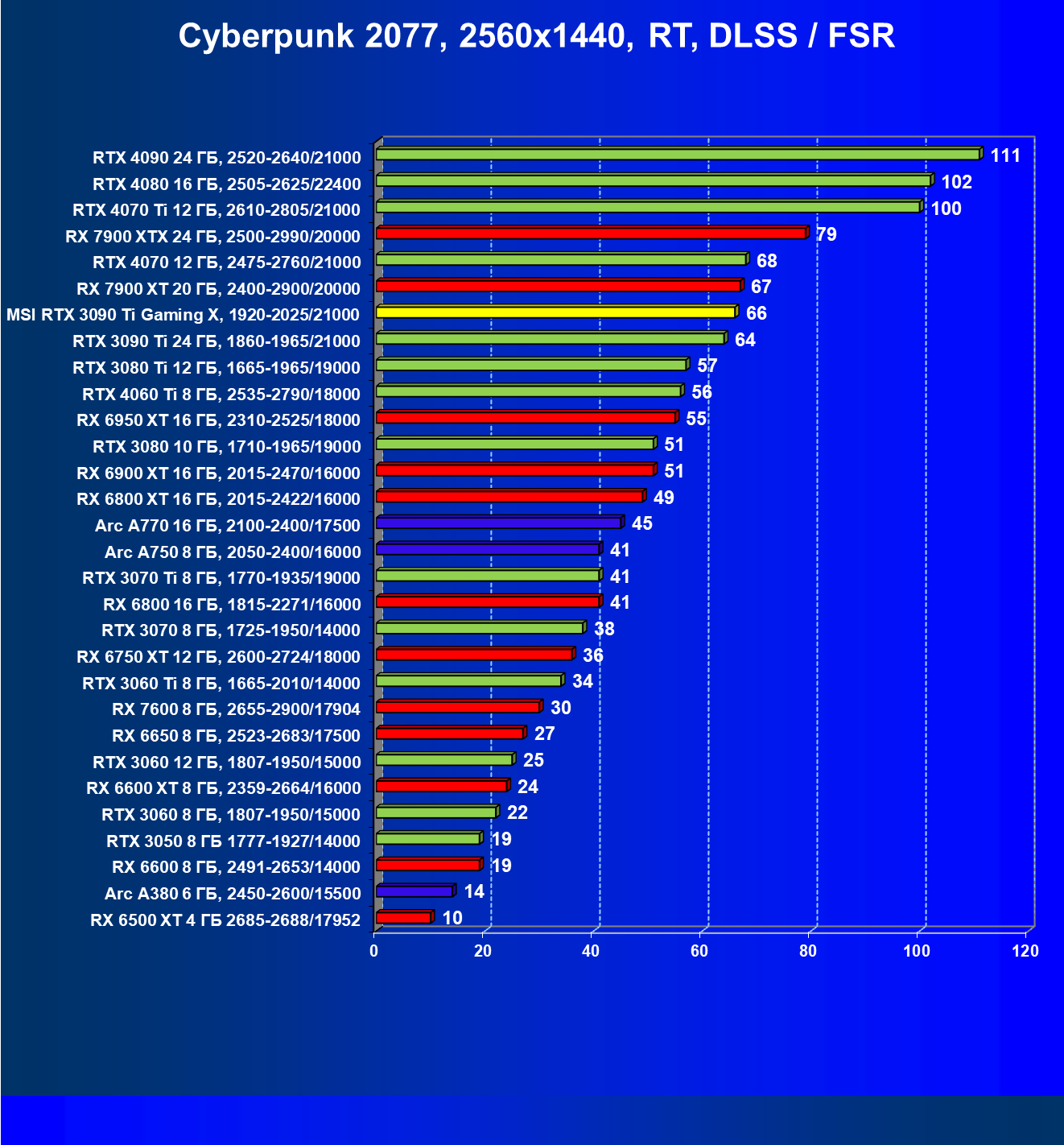

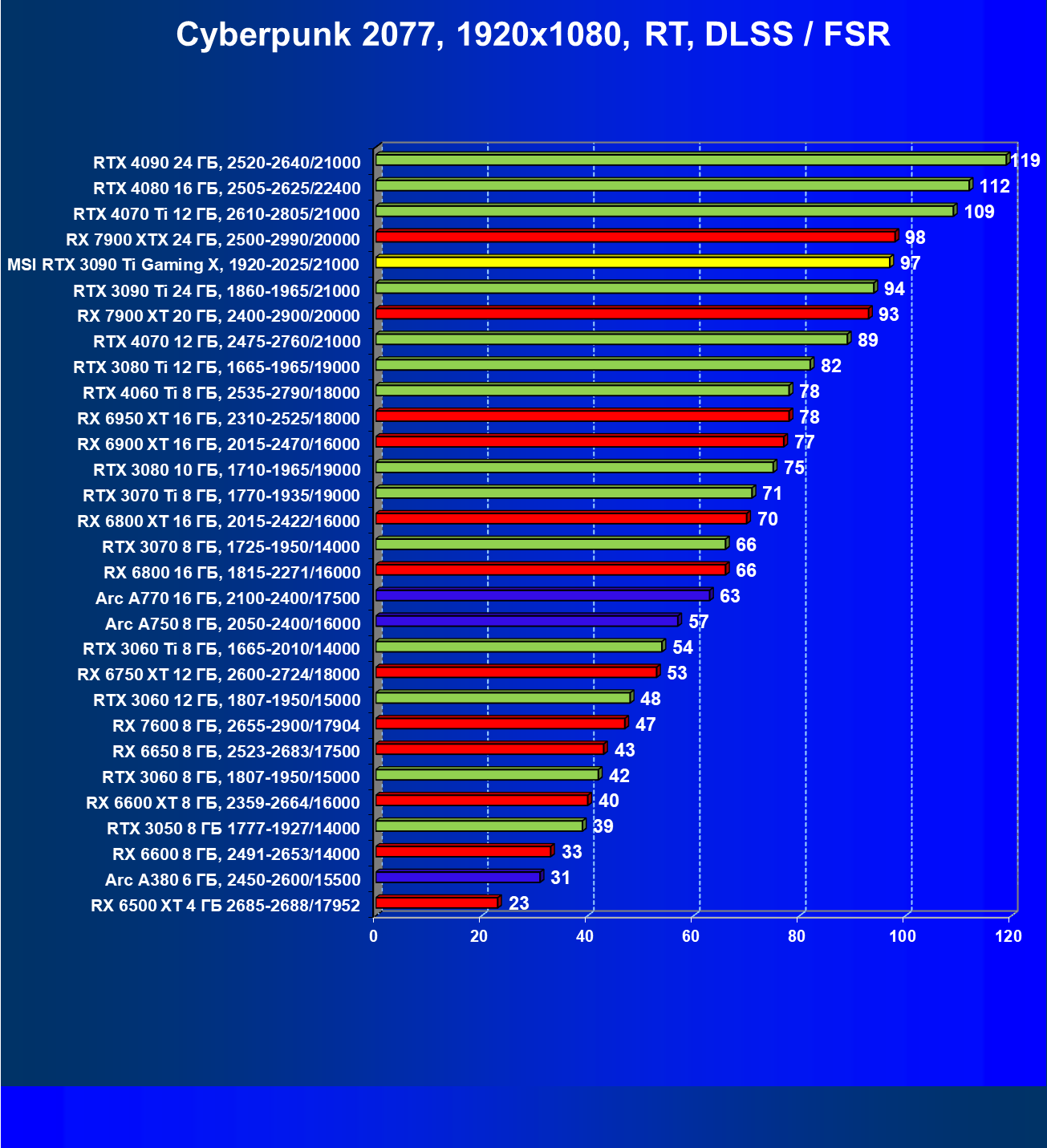

Cyberpunk 2077, RT + DLSS/FSR

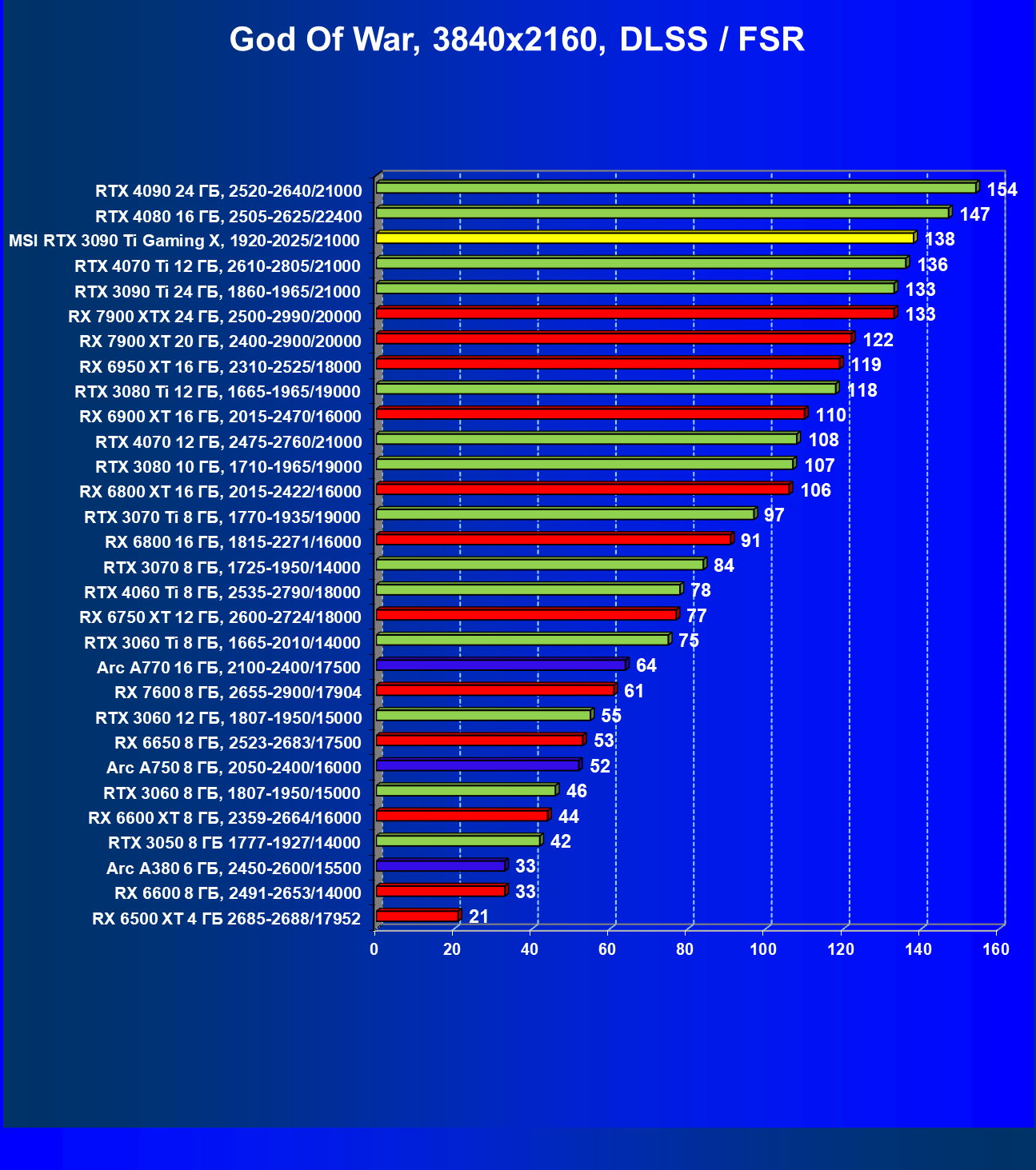

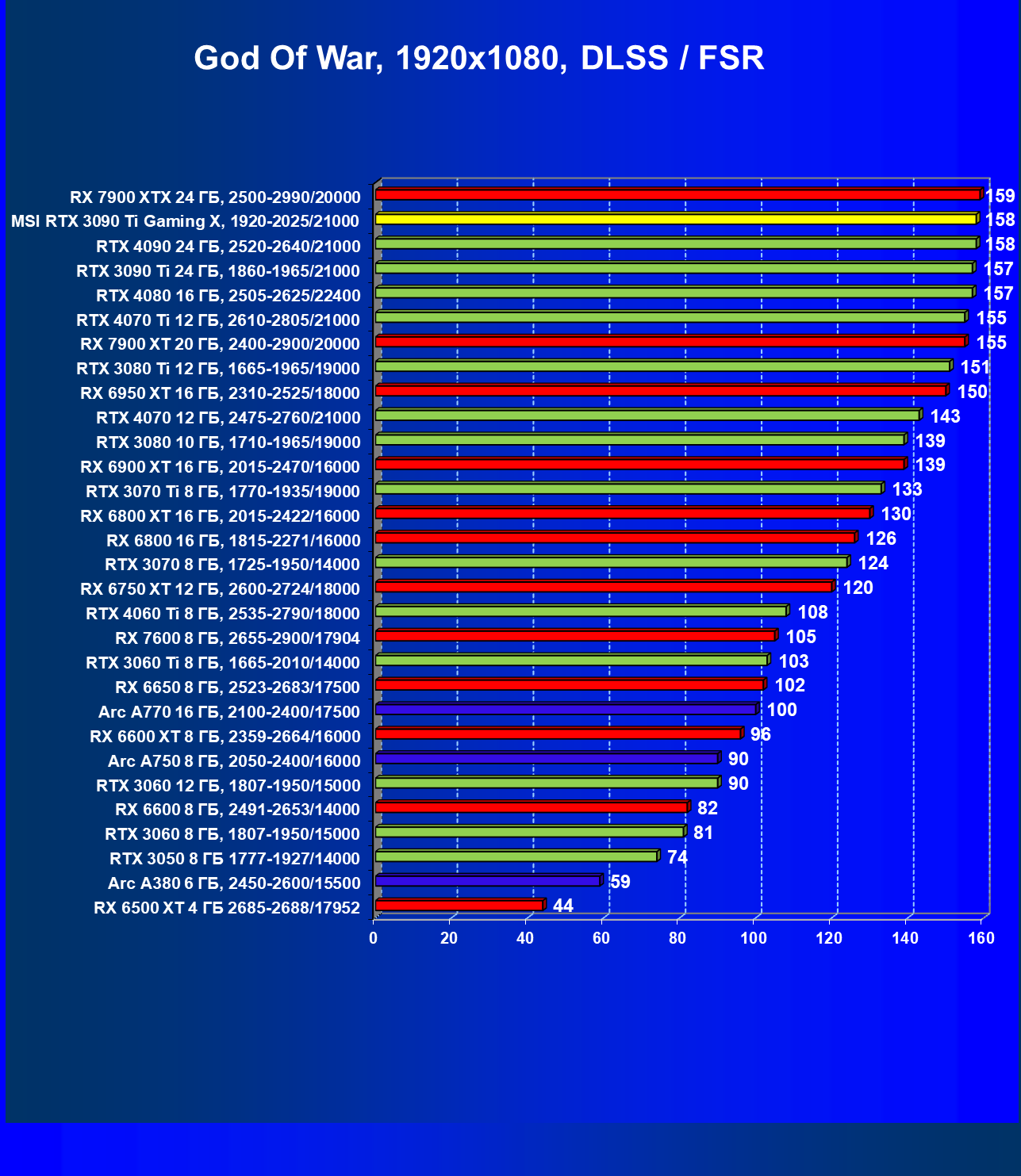

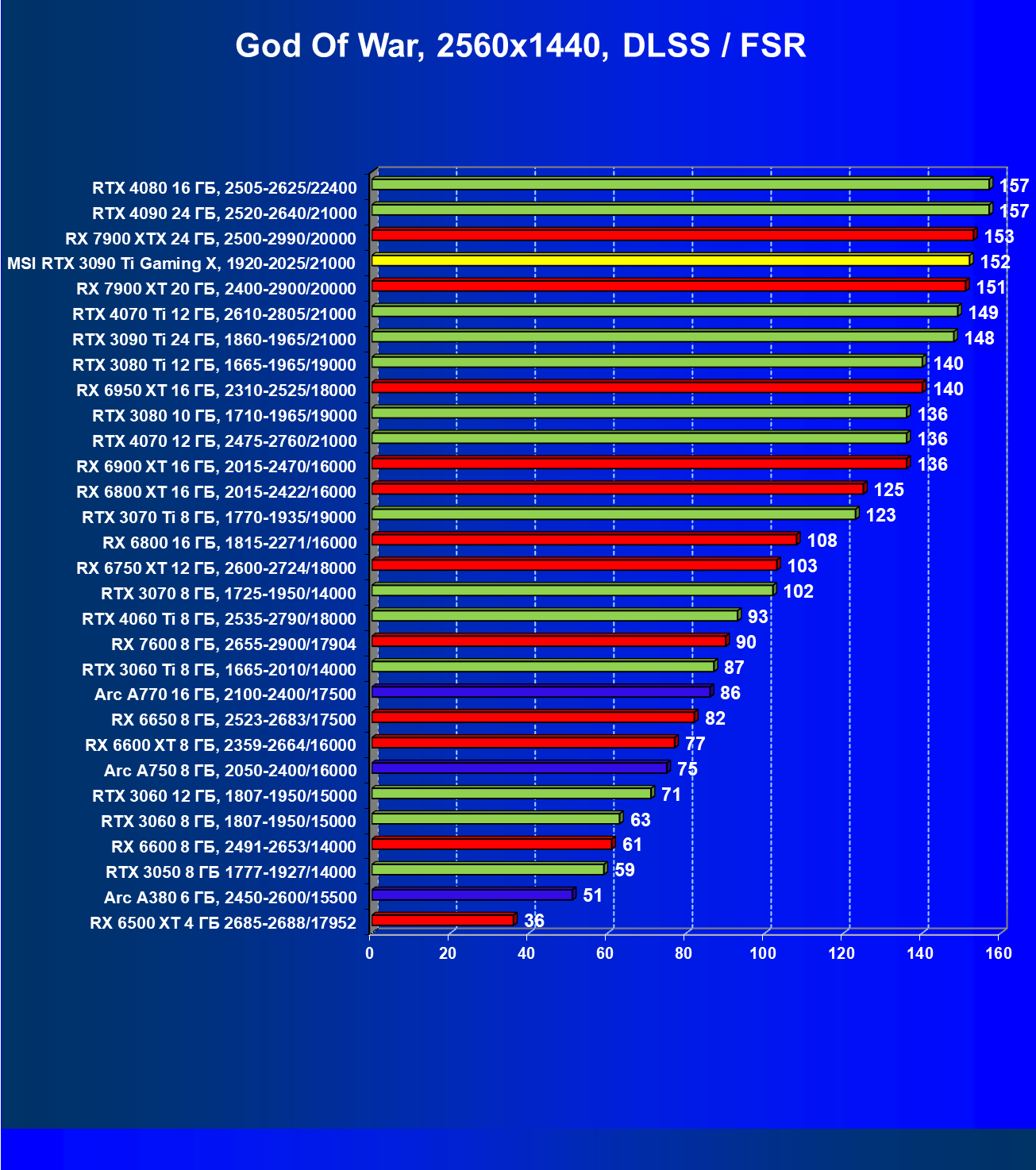

God of War, DLSS/FSR

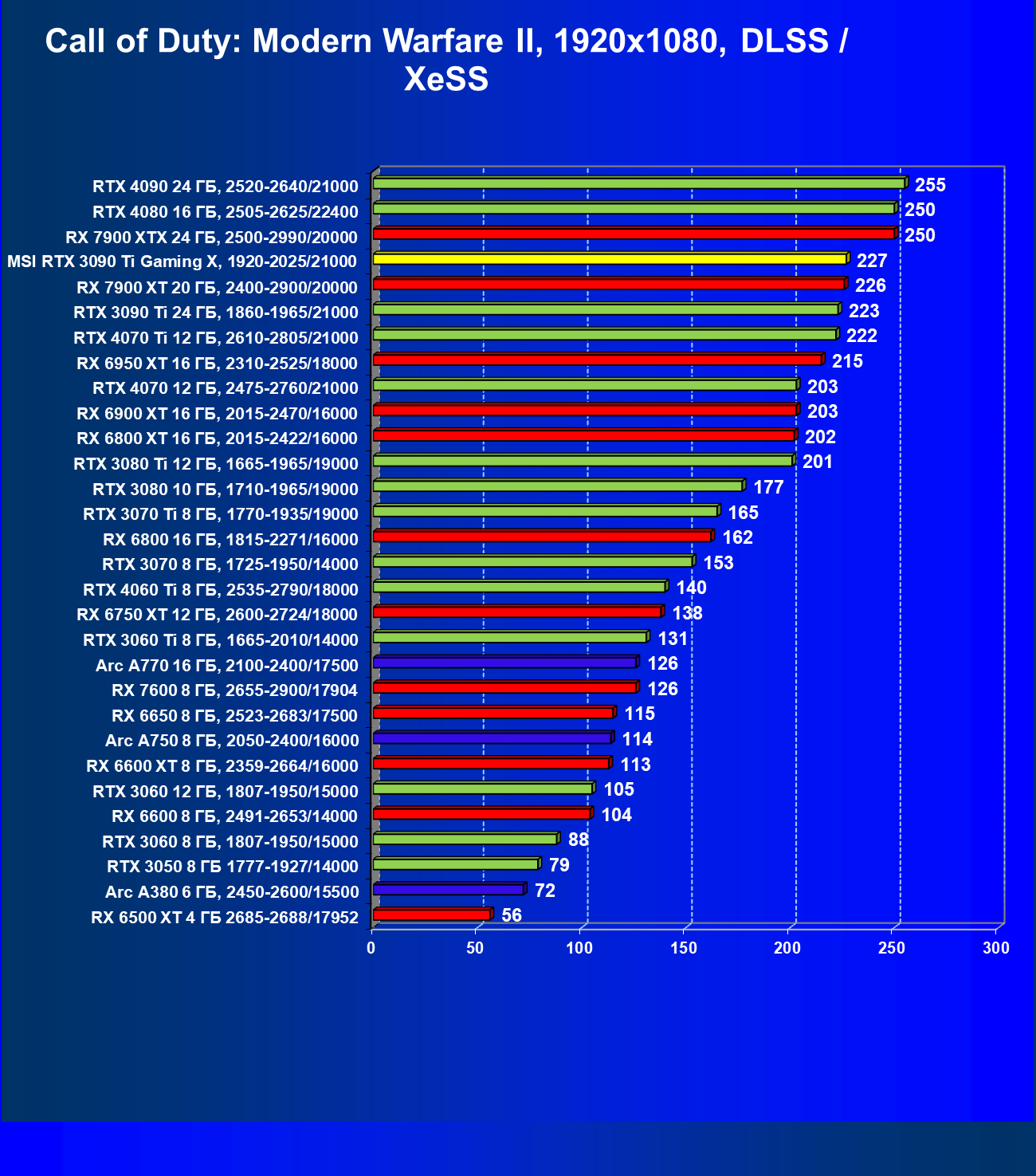

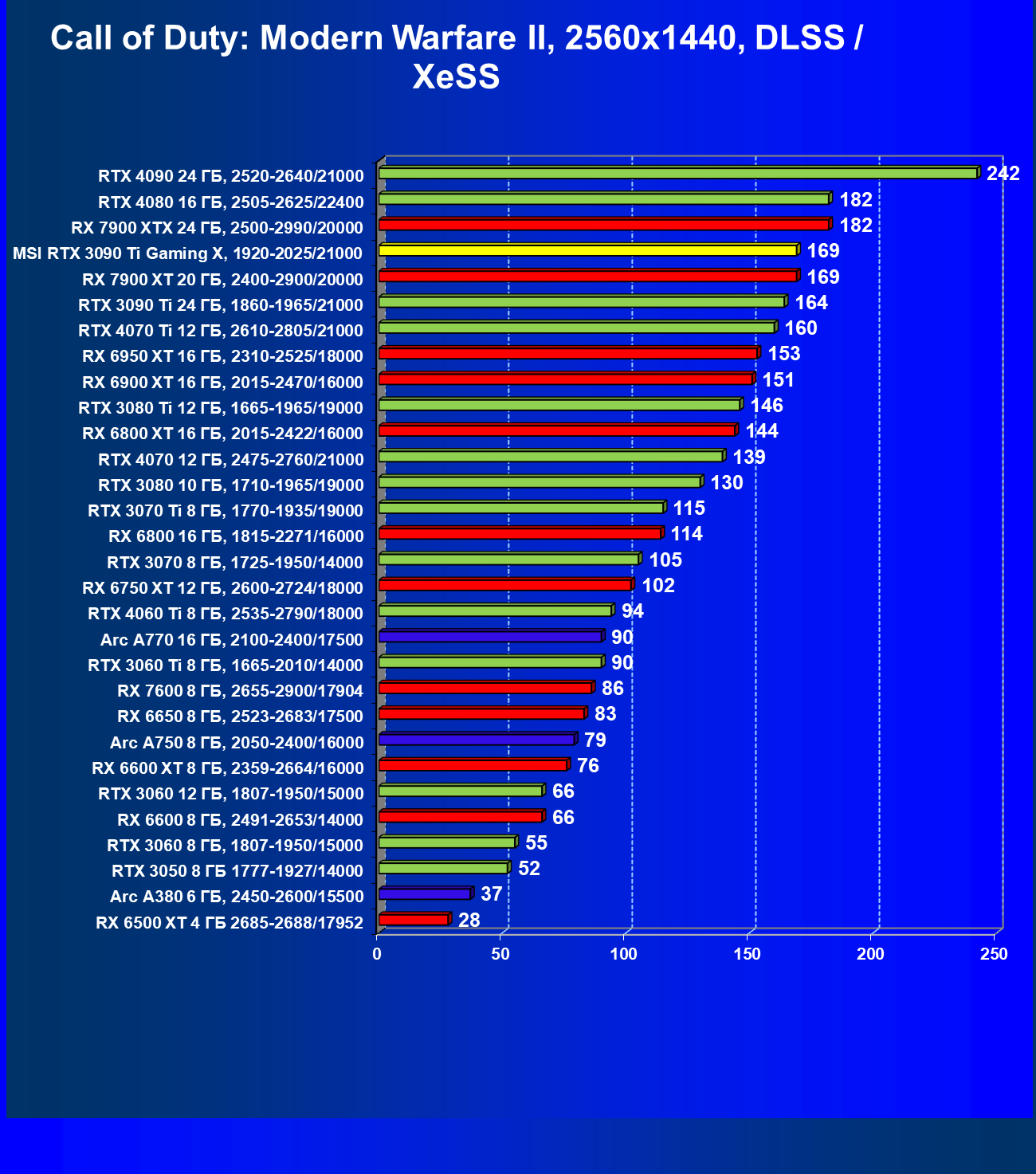

Call of Duty: Modern Warfare II, DLSS/XeSS

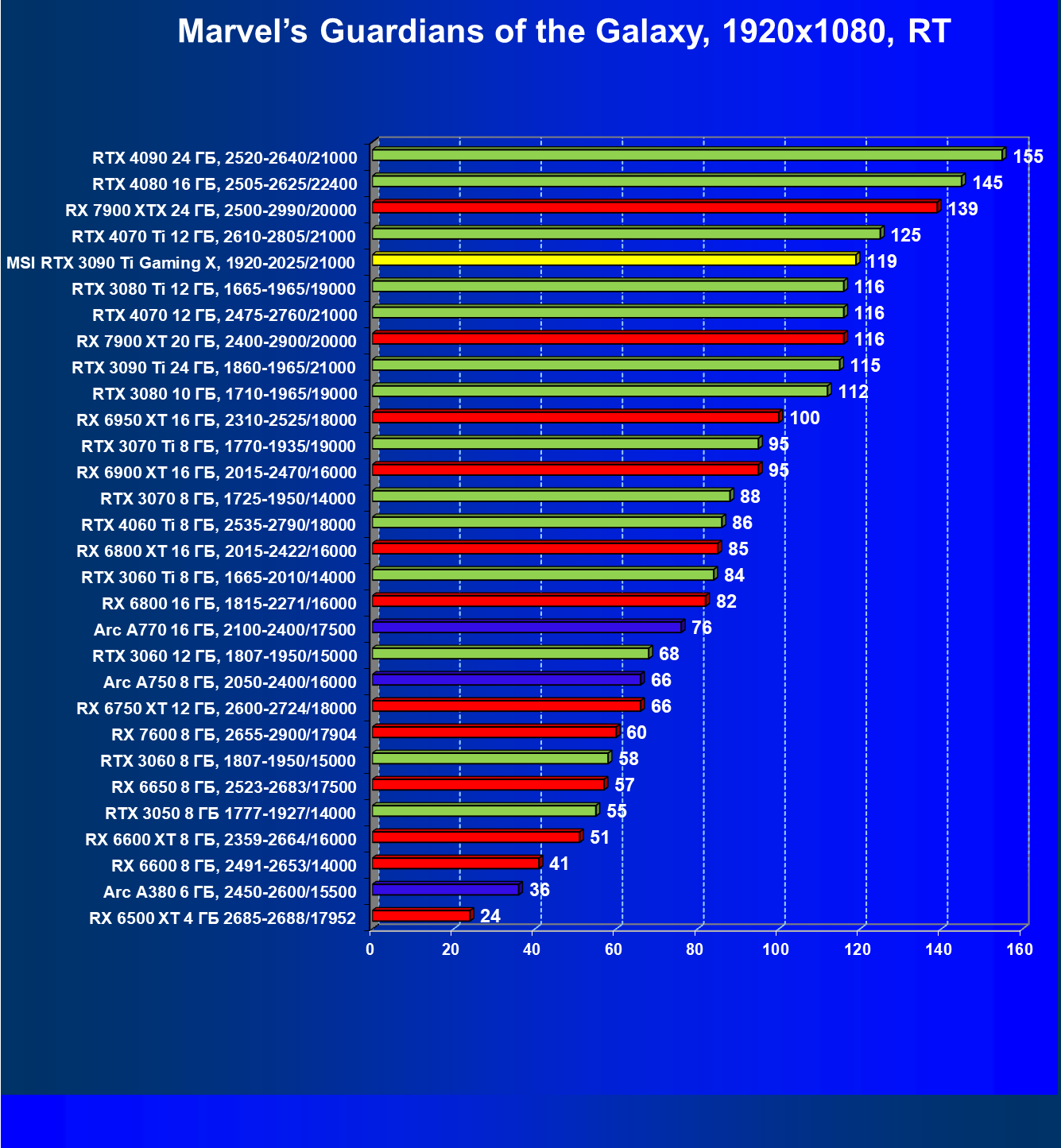

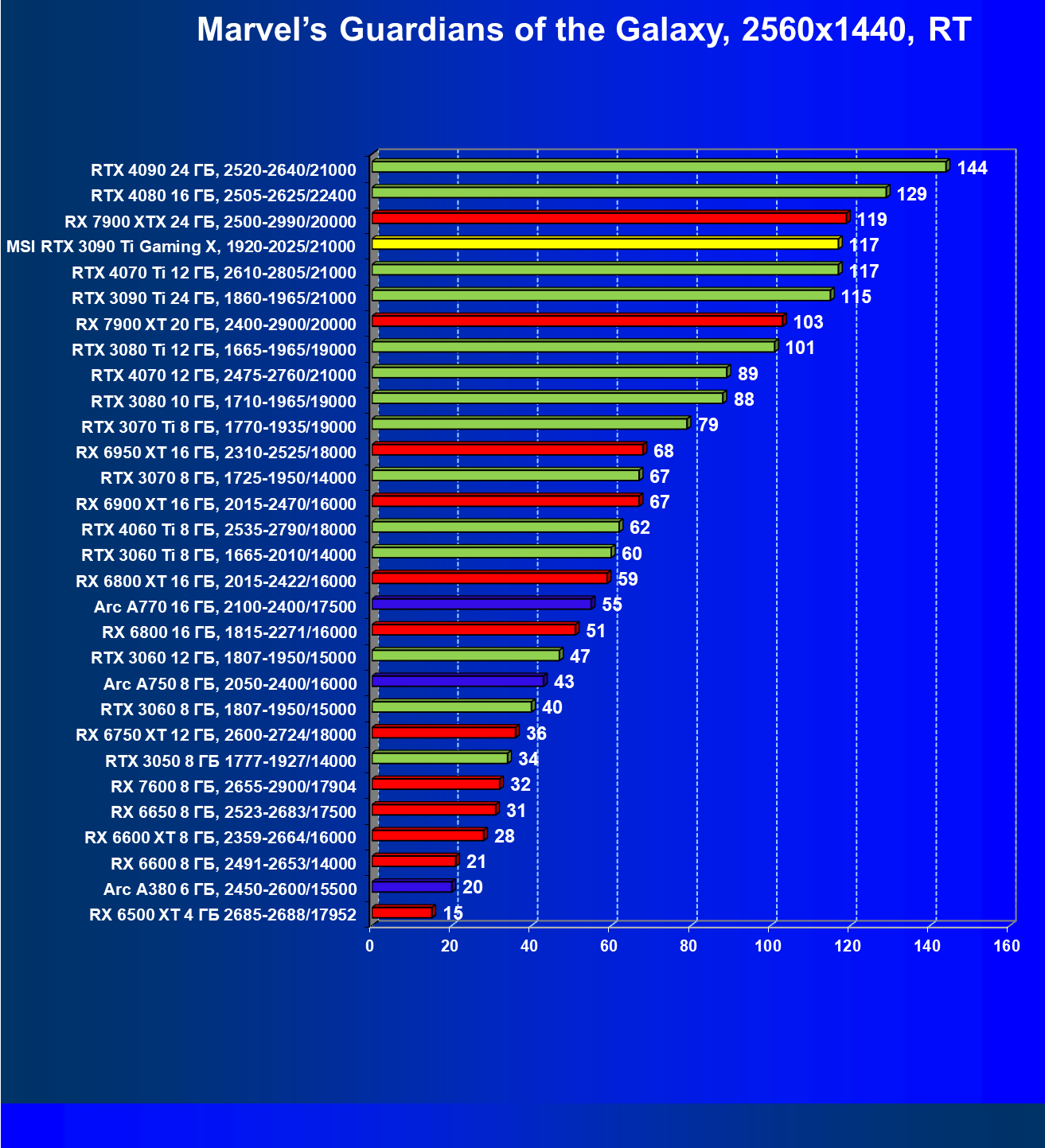

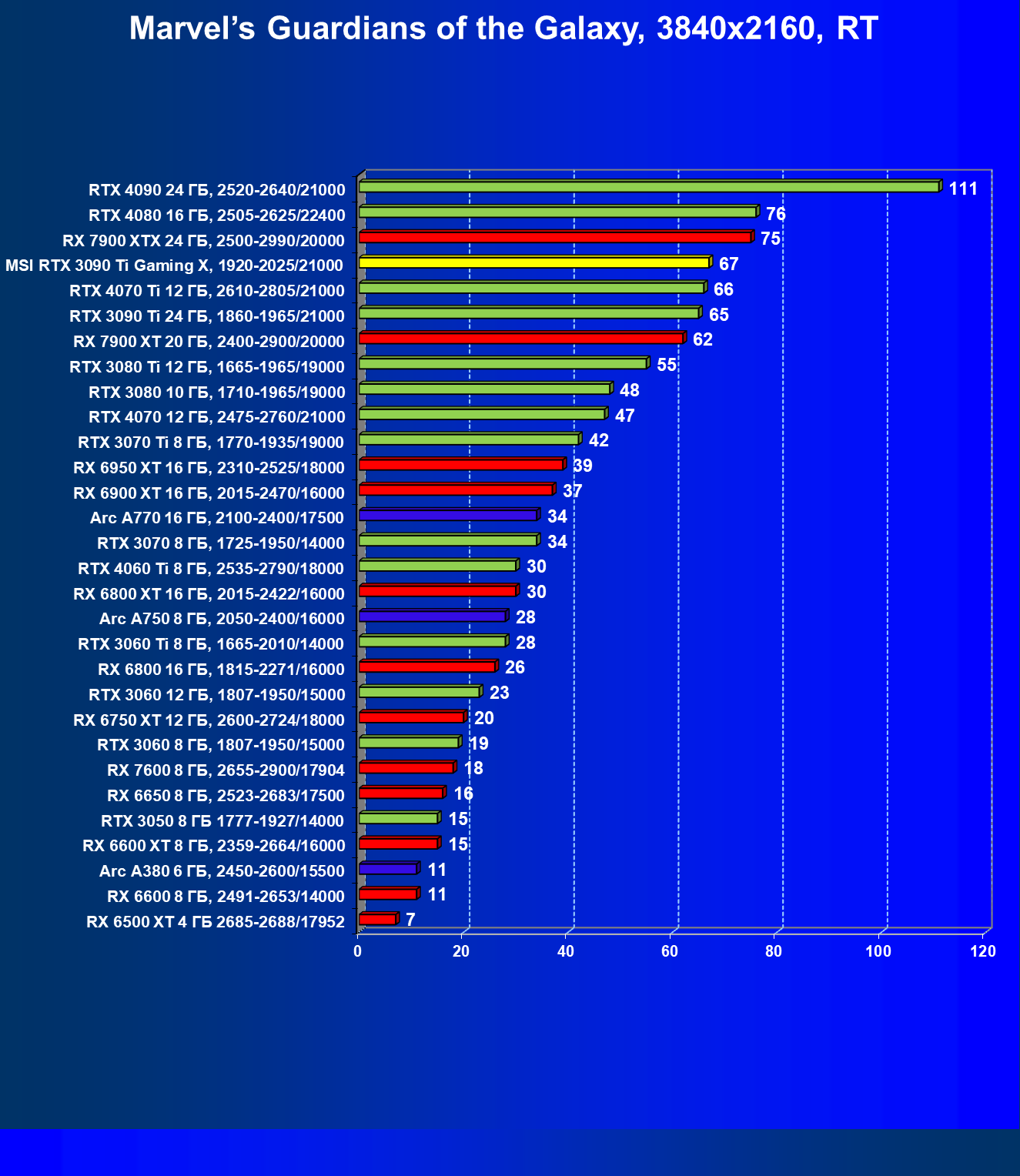

Marvel’s Guardians of the Galaxy, RT

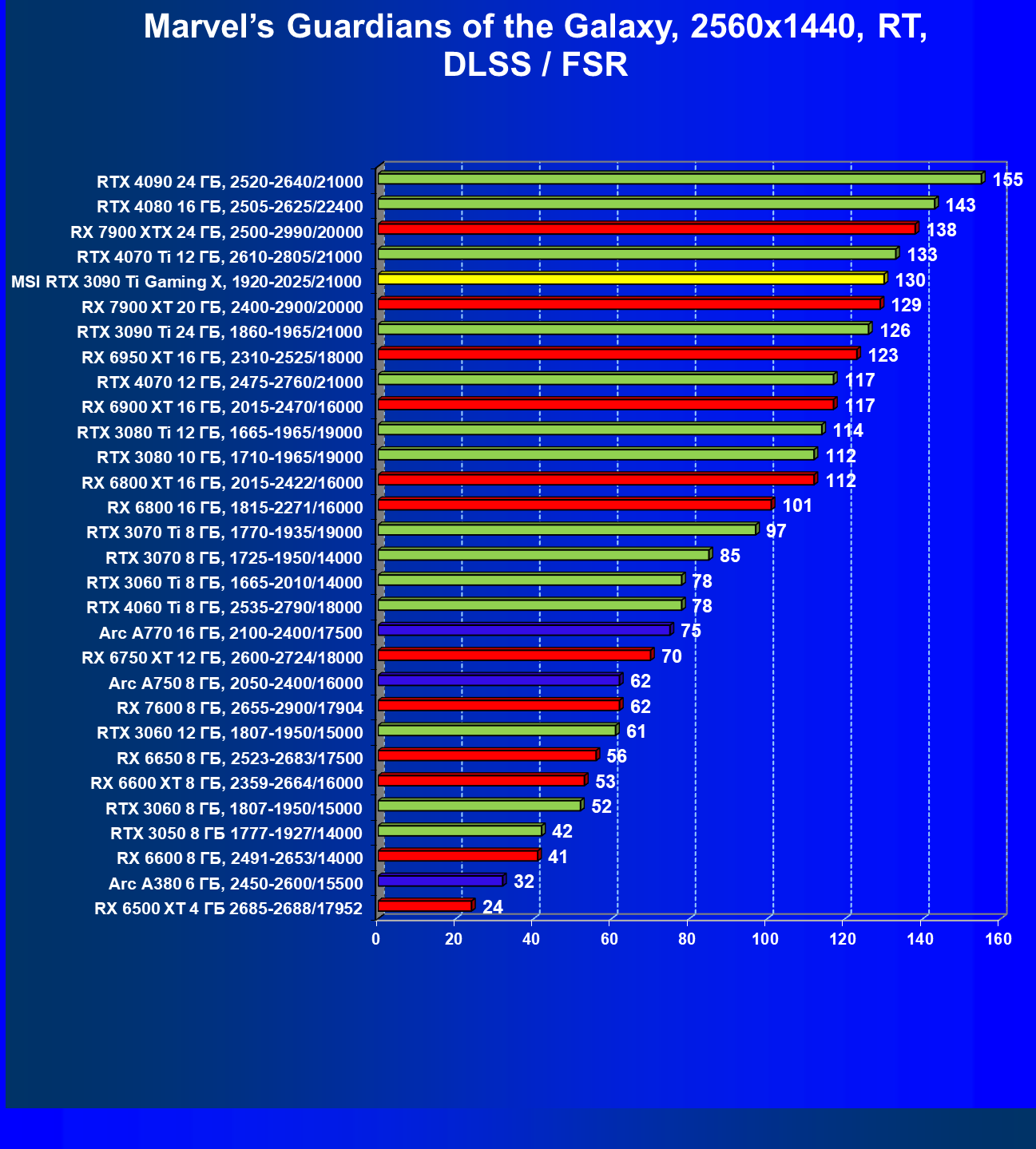

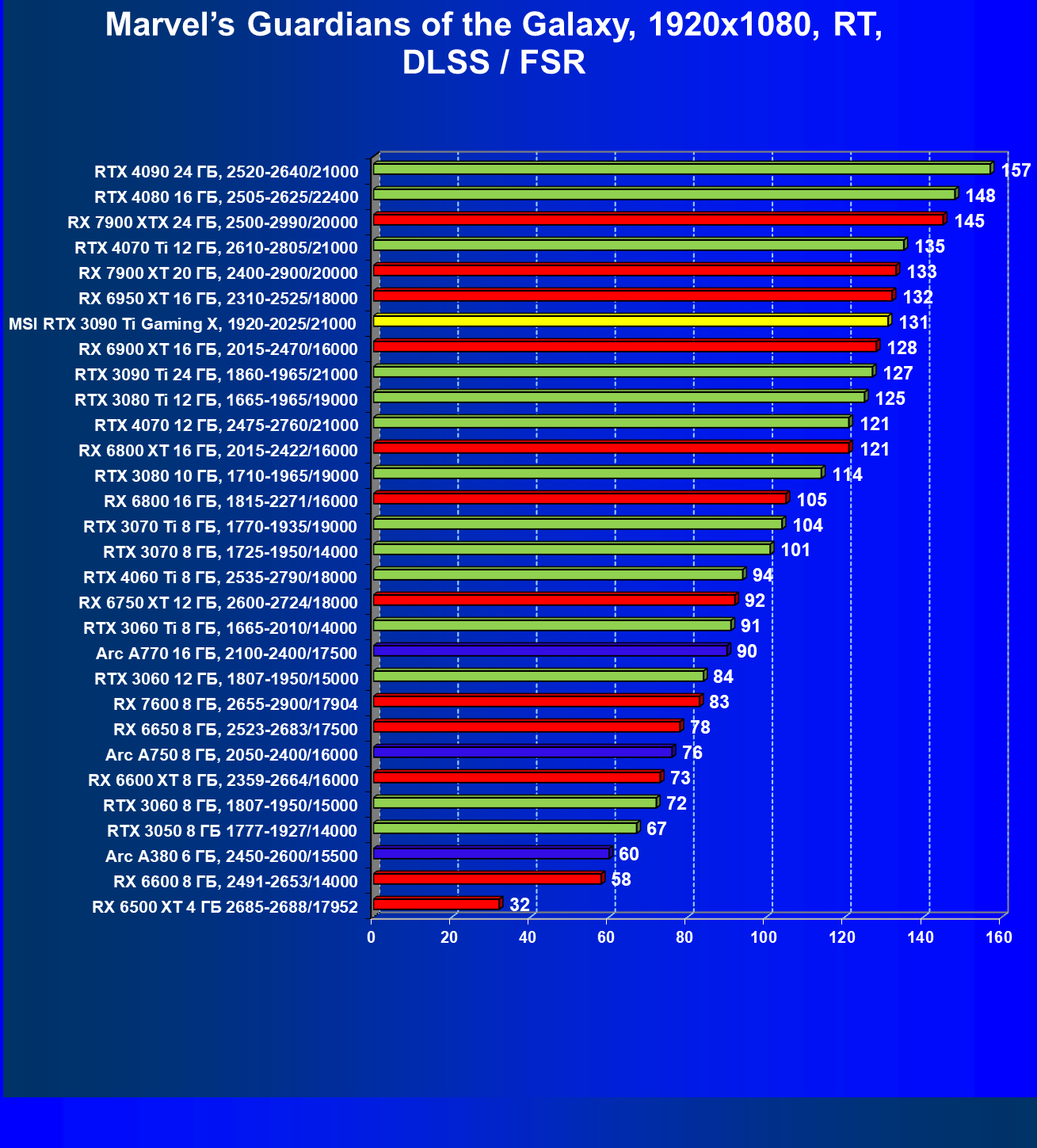

Marvel’s Guardians of the Galaxy, RT + DLSS/FSR

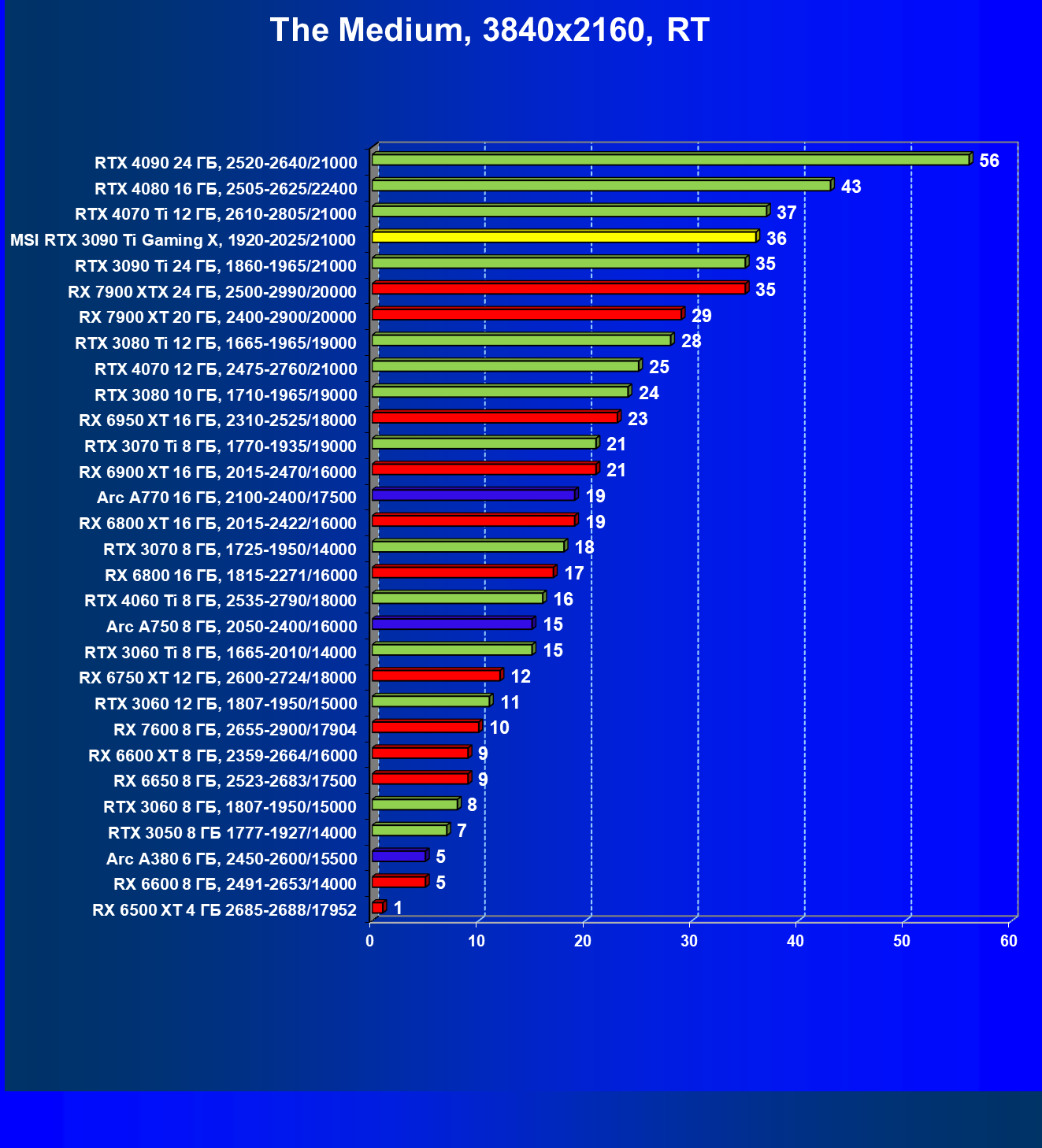

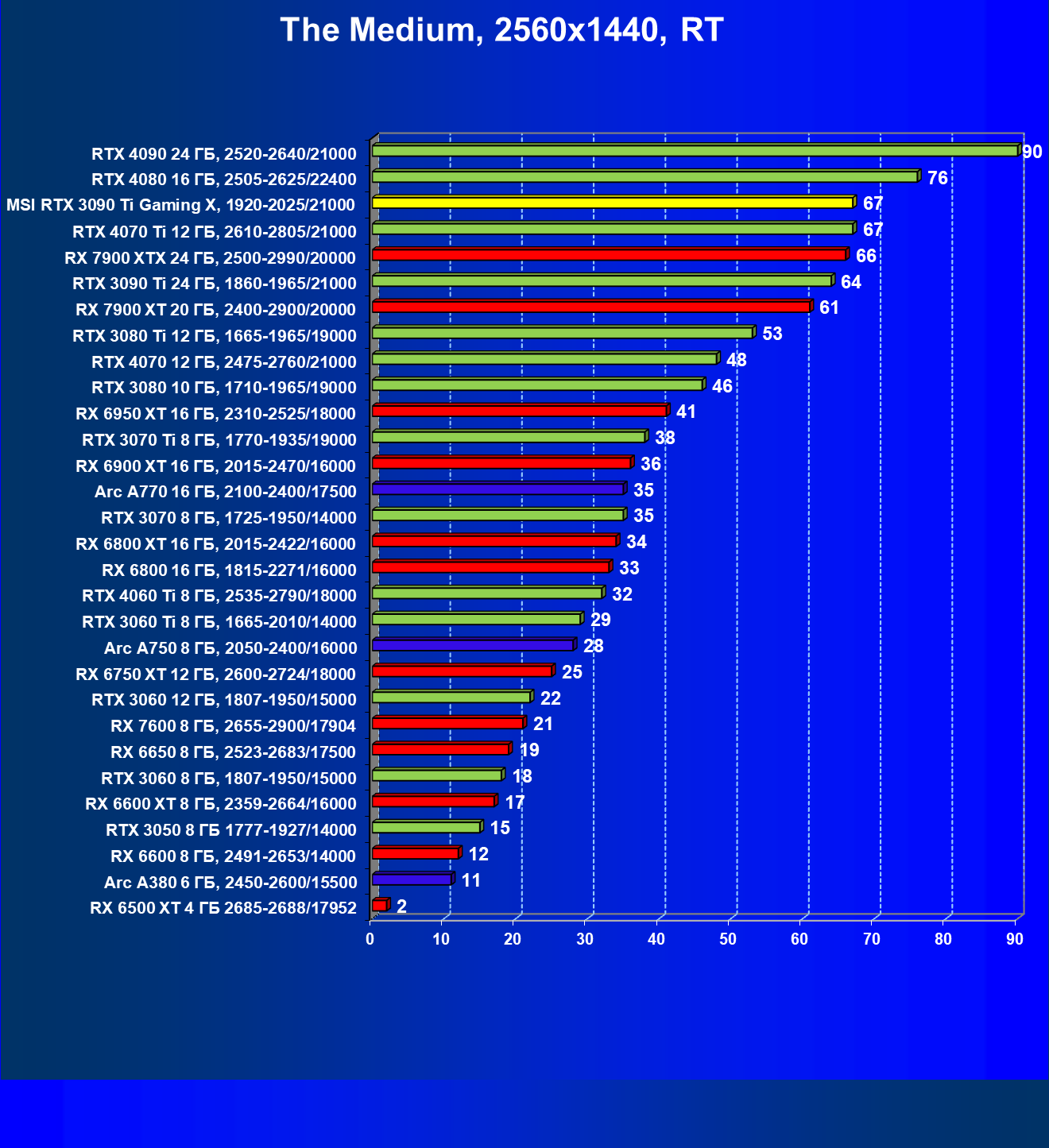

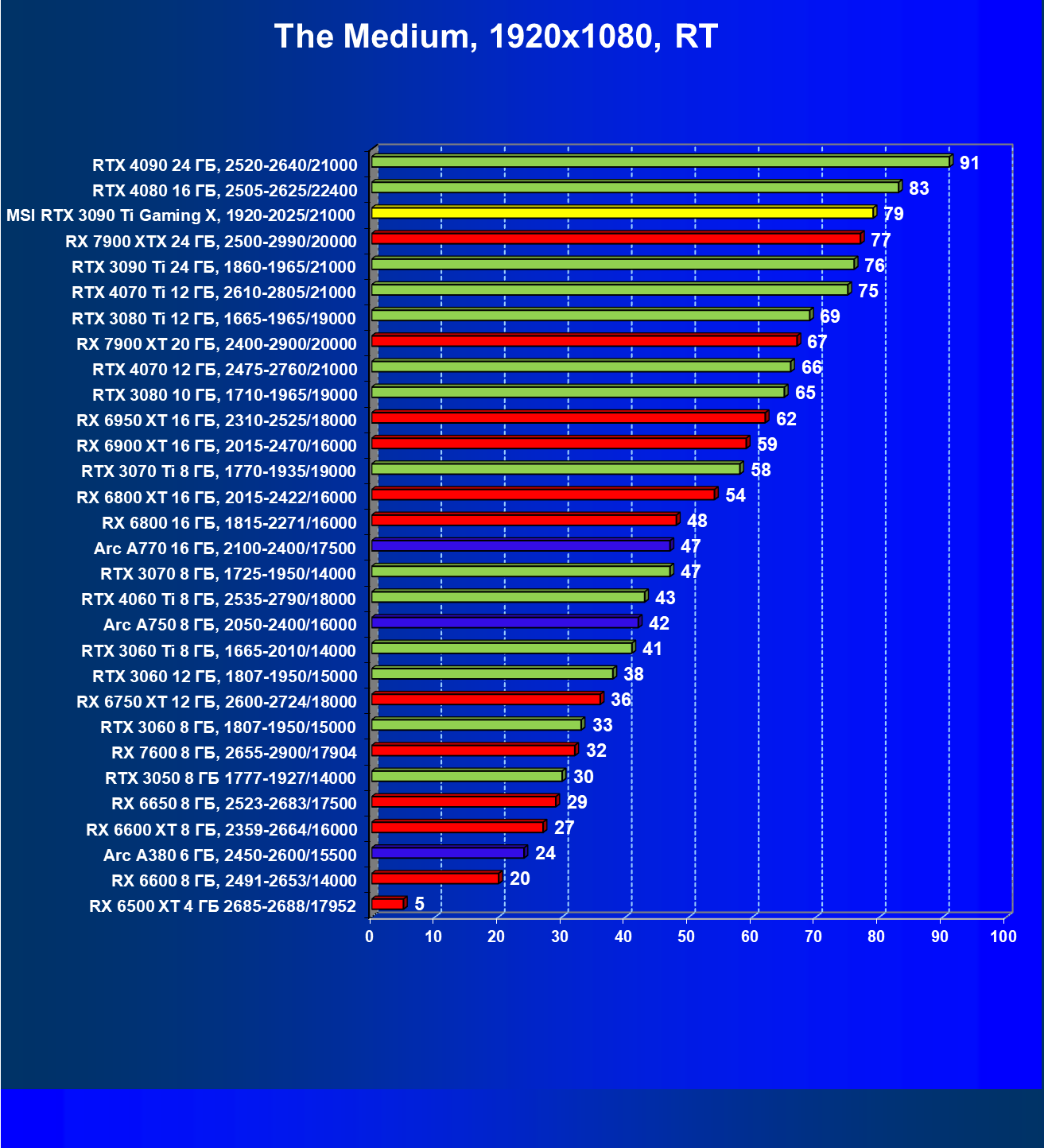

The Medium, RT

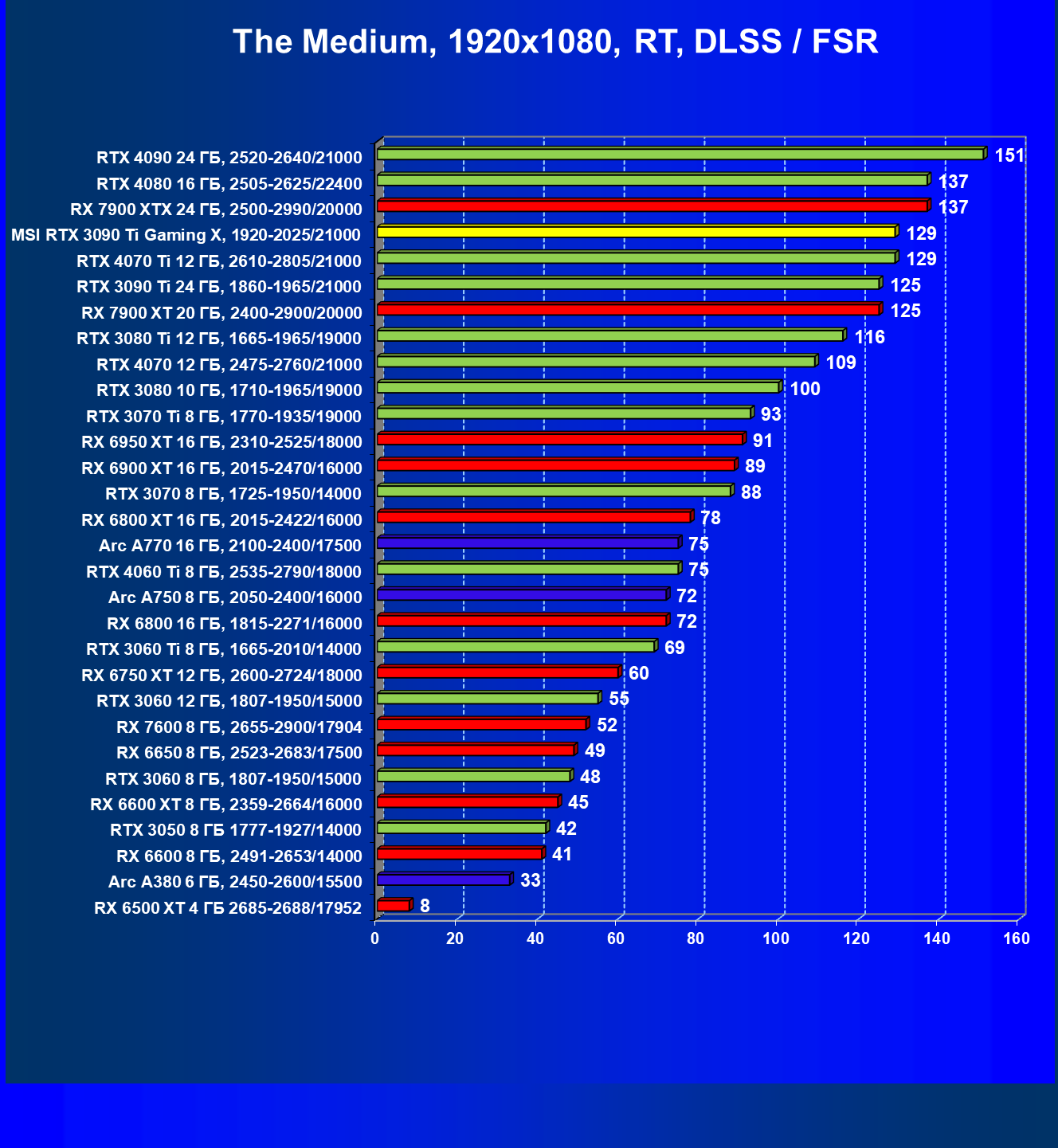

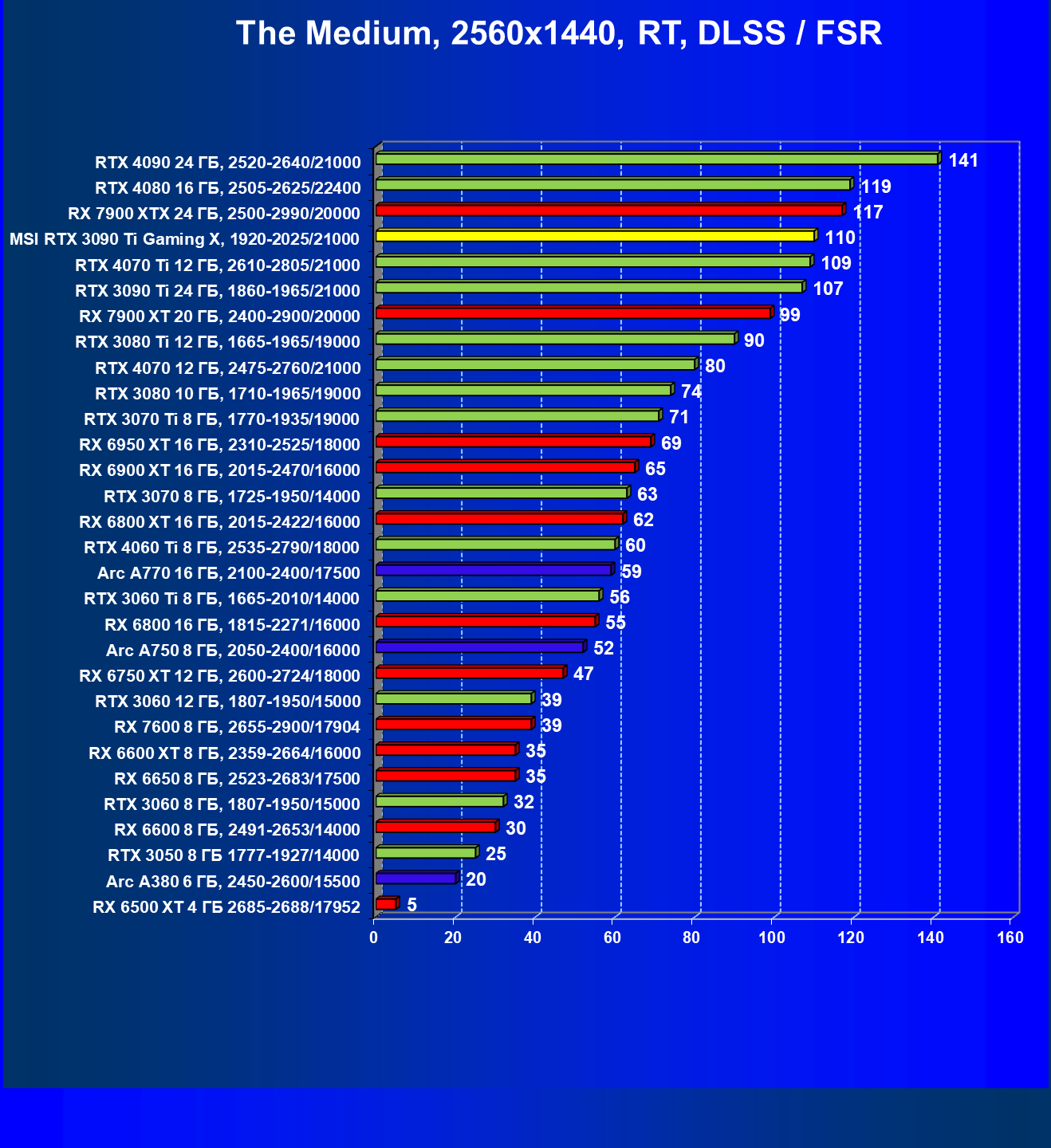

The Medium, RT + DLSS/FSR

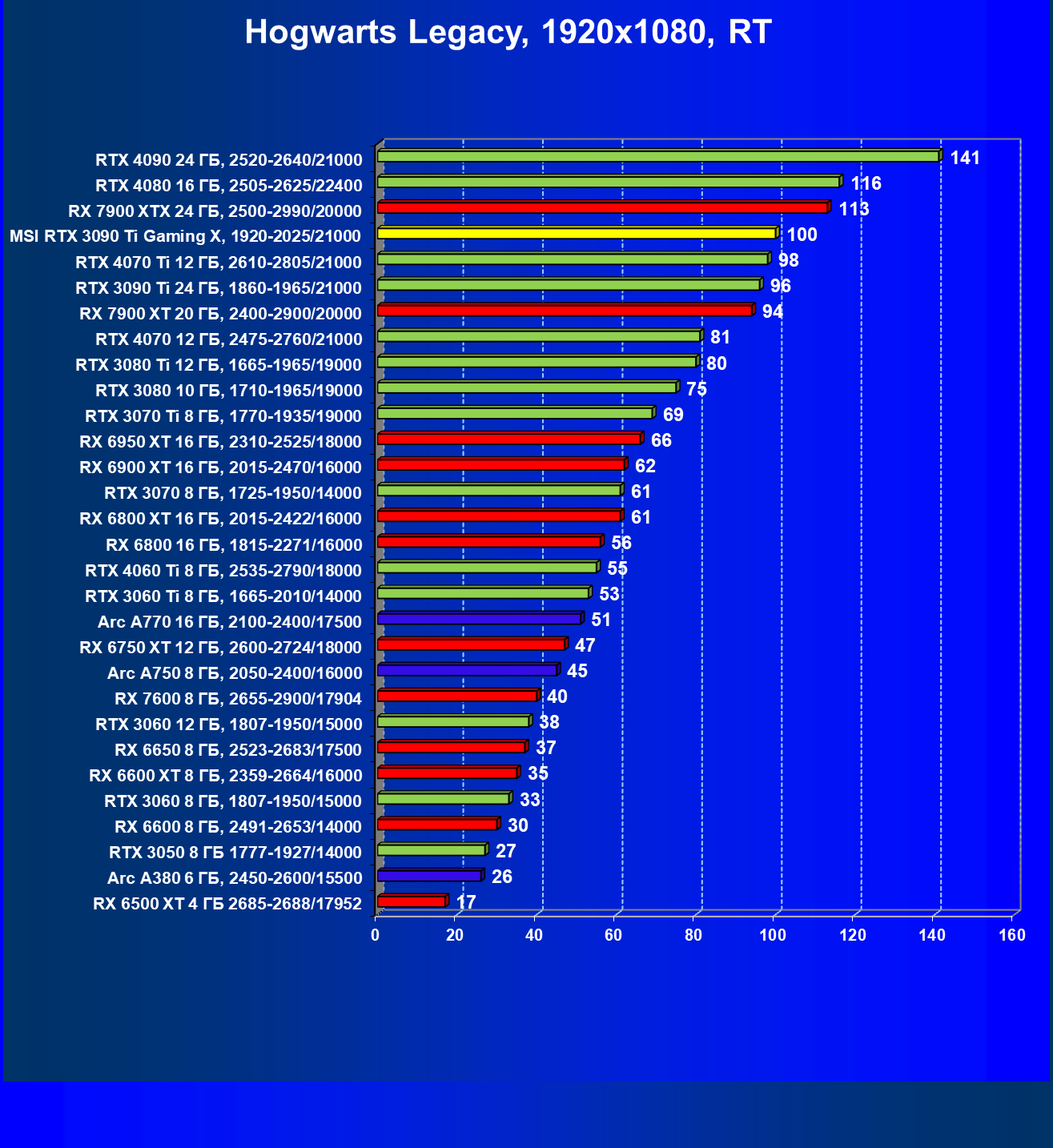

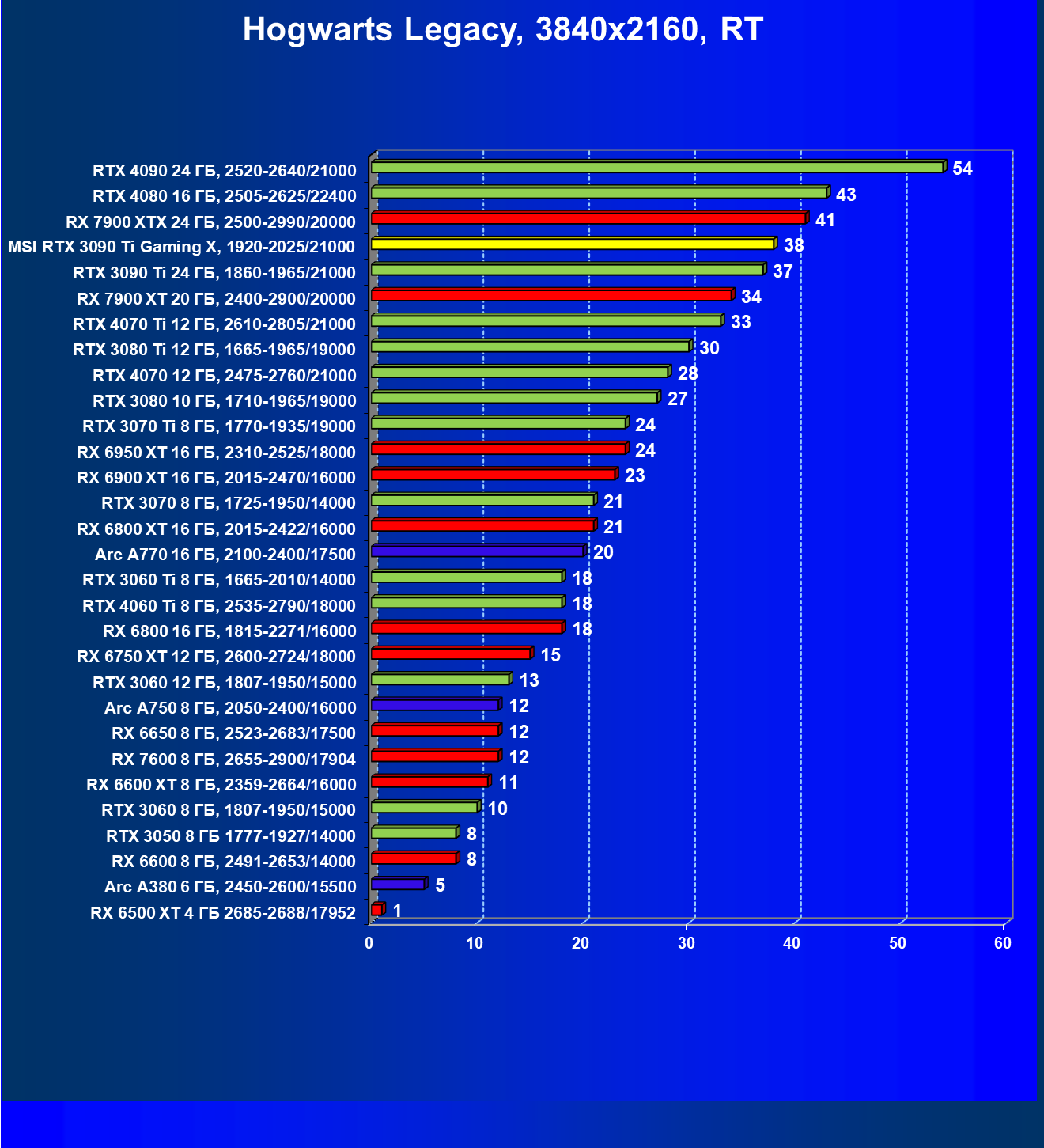

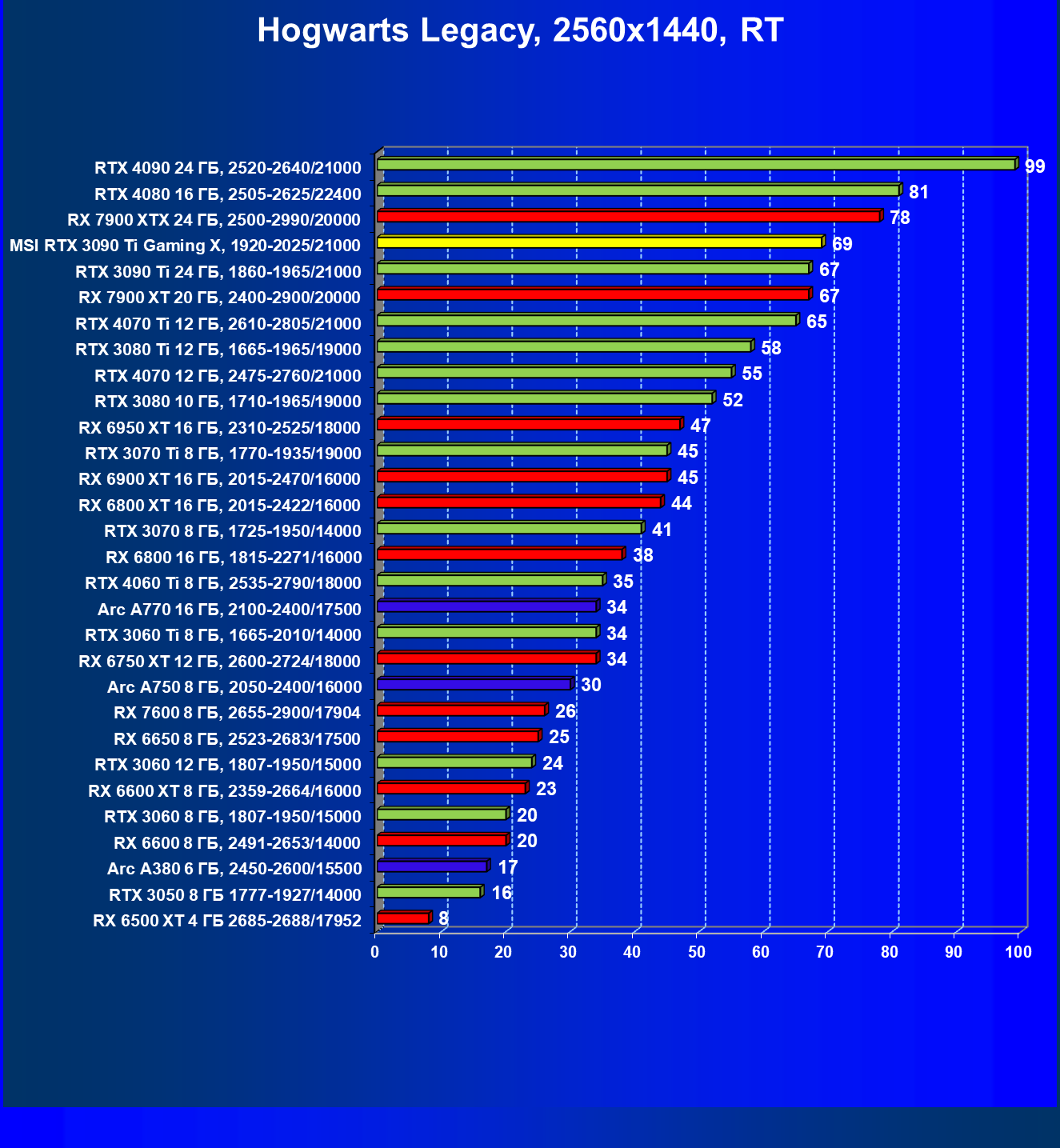

Hogwarts Legacy, RT

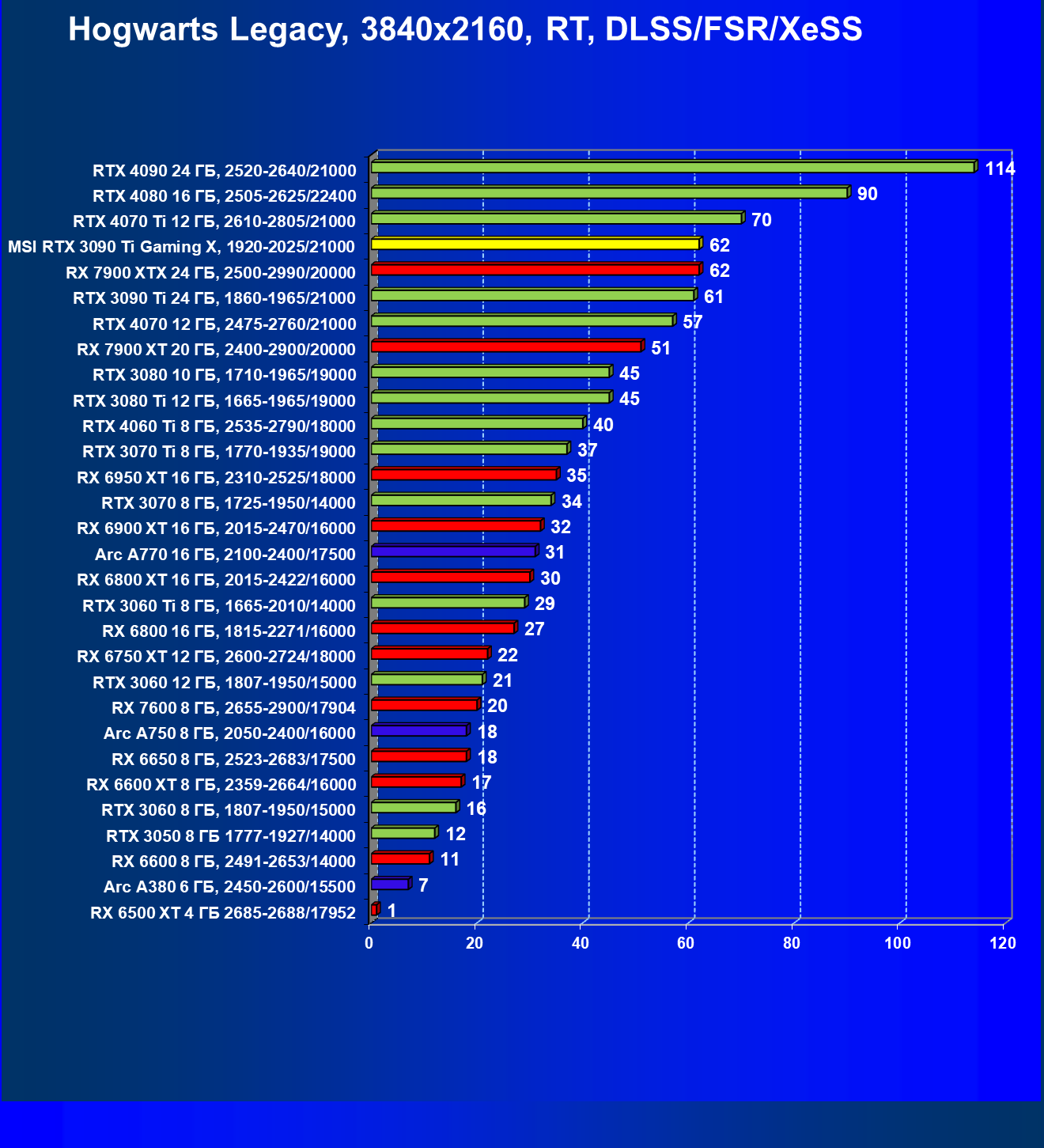

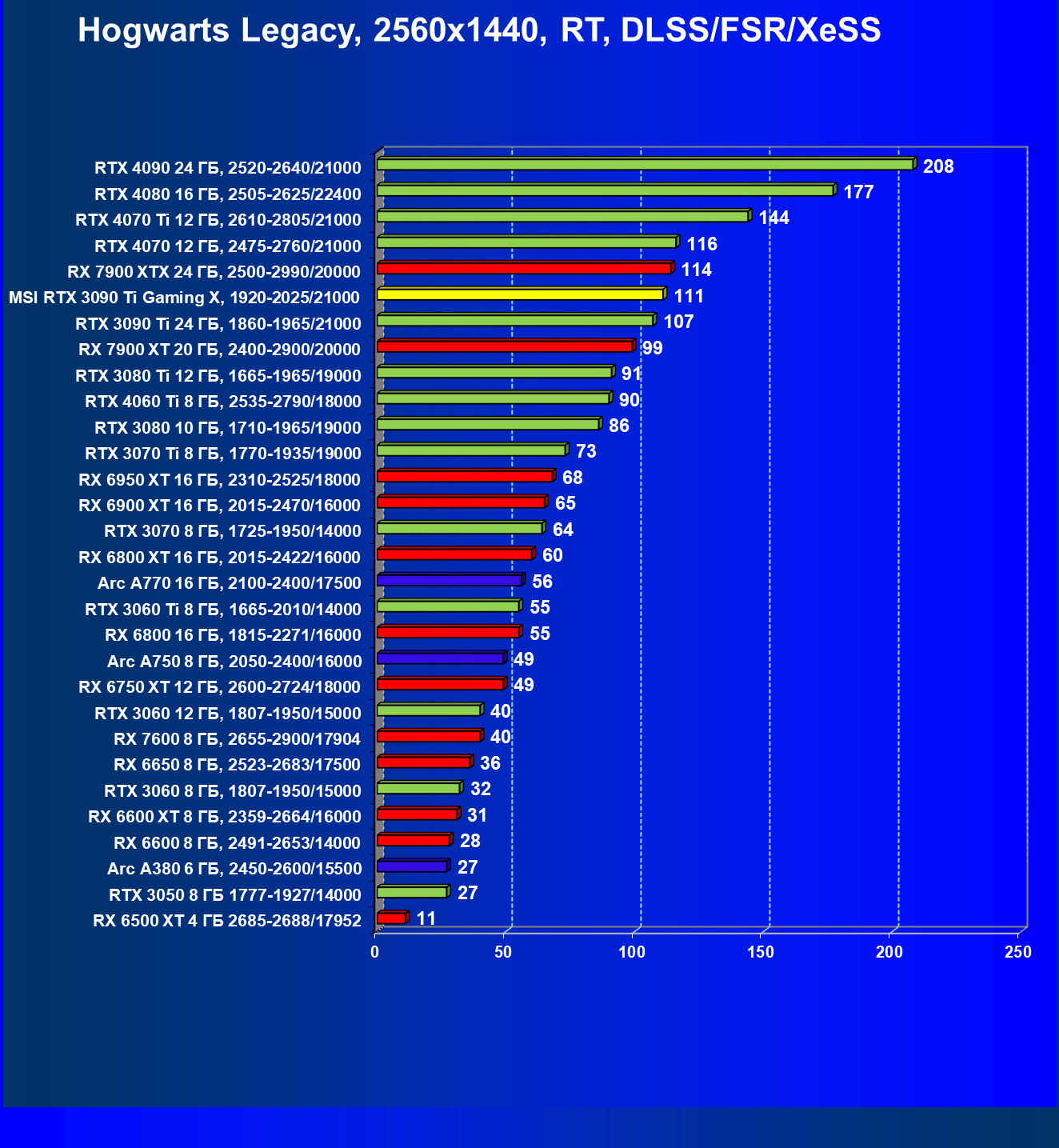

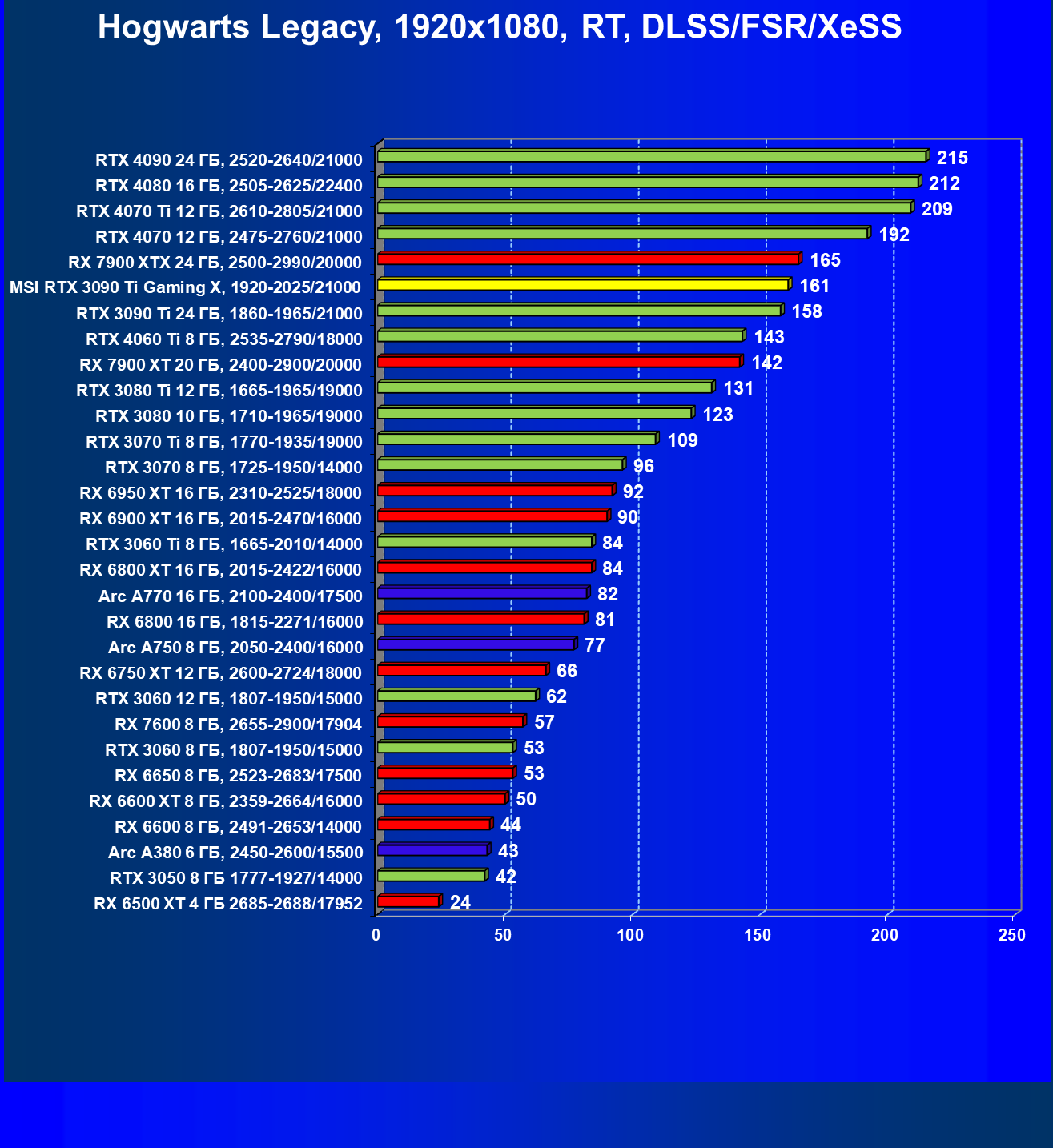

Hogwarts Legacy, RT + DLSS/FSR/XeSS

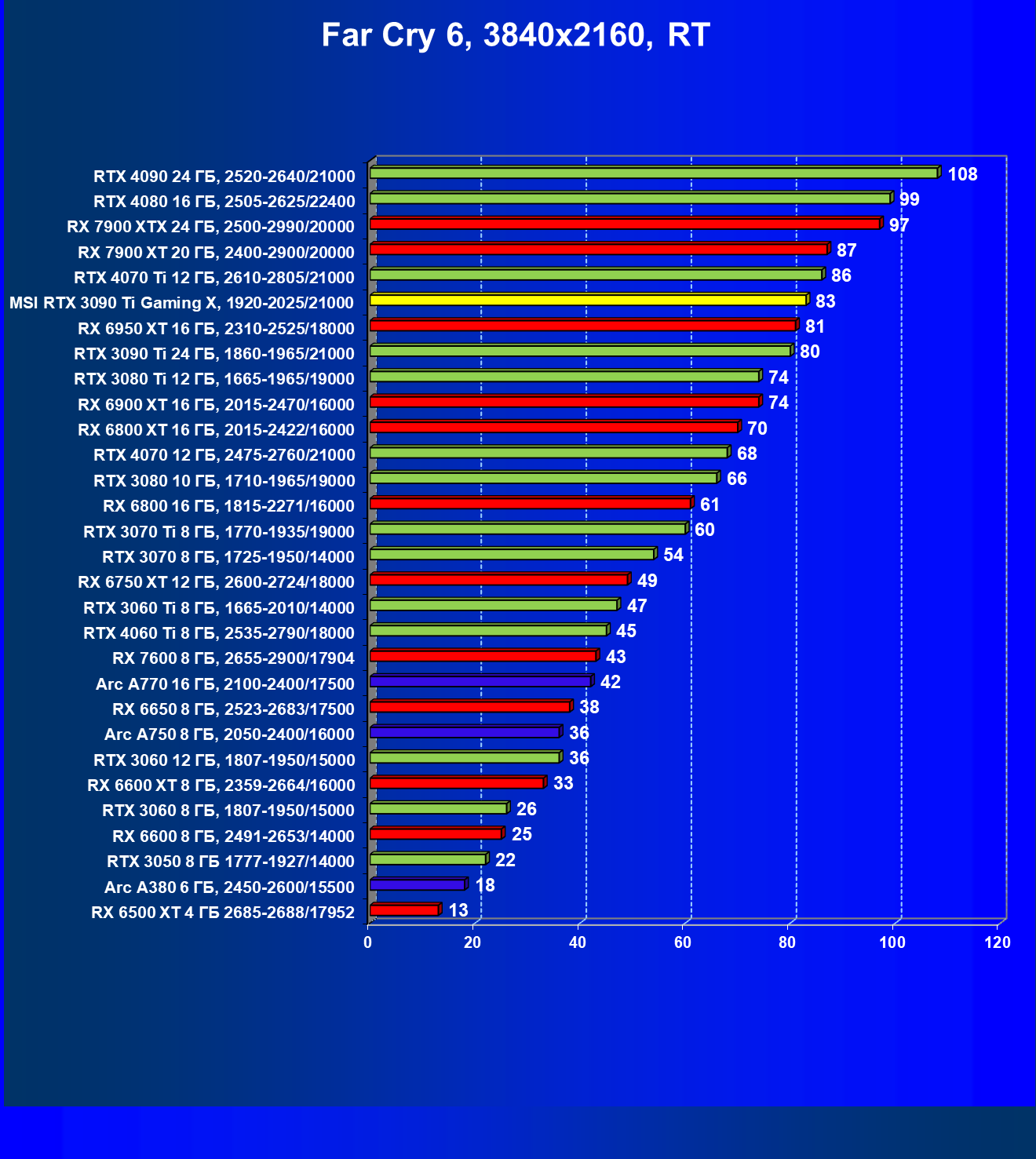

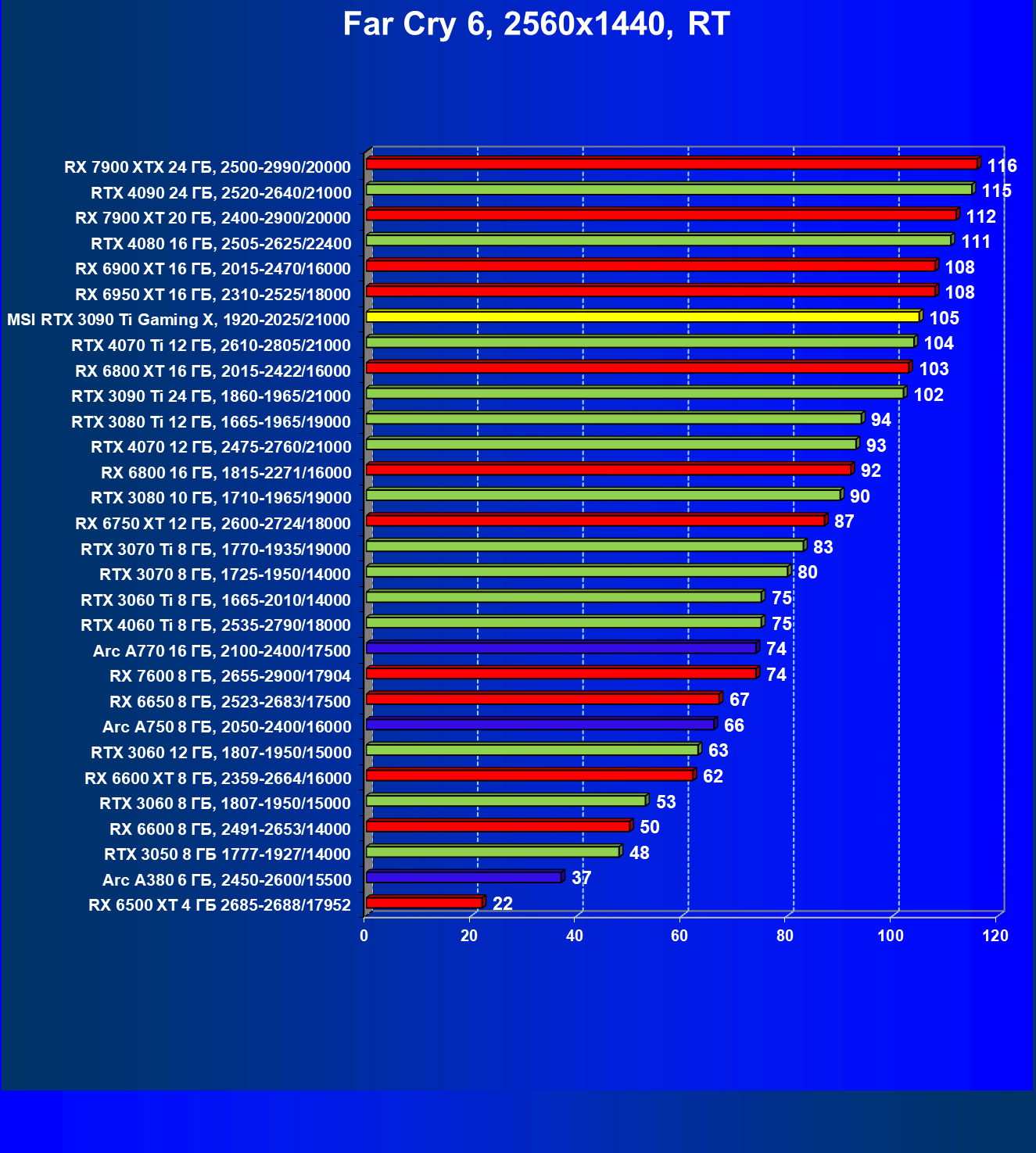

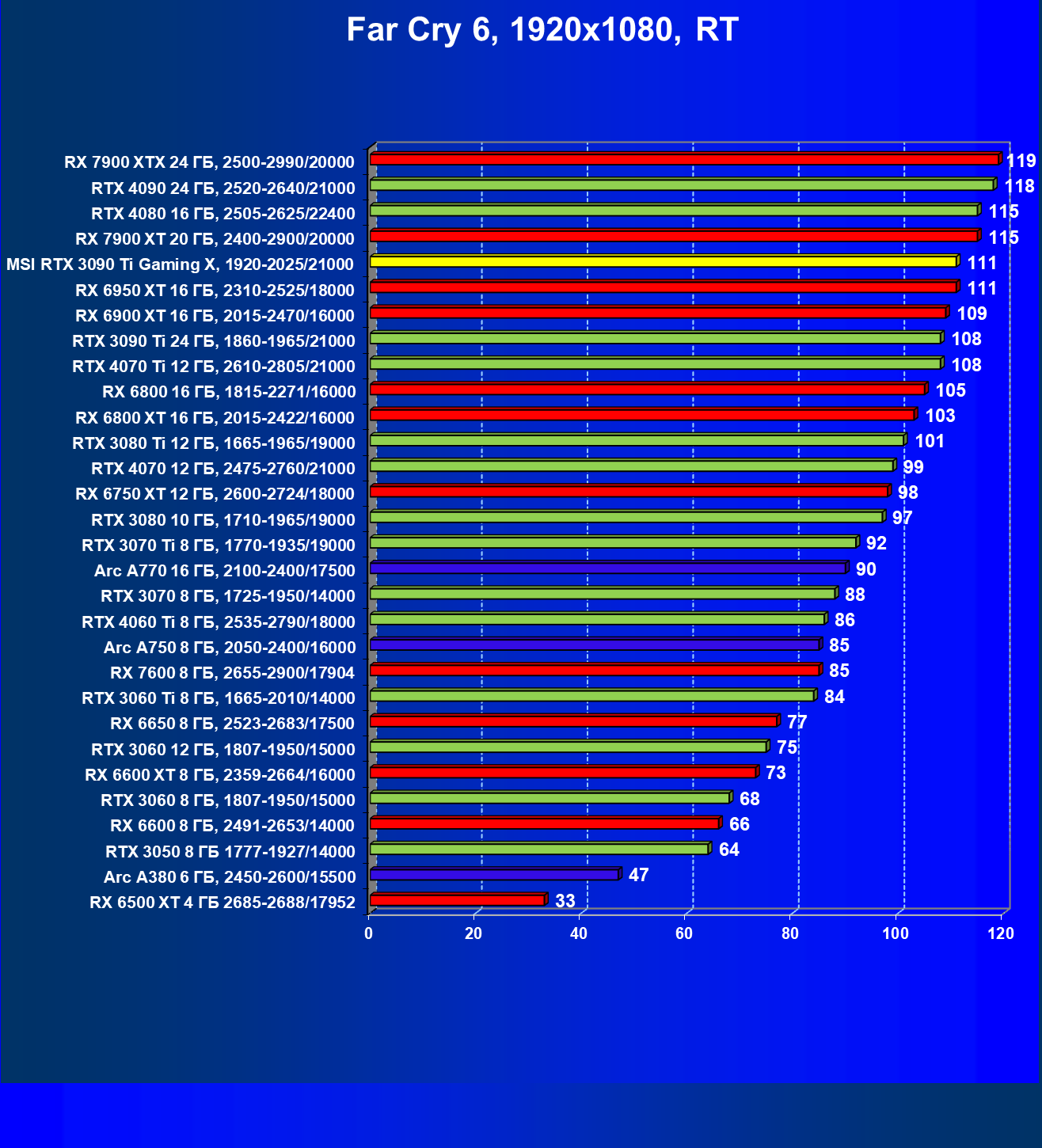

Far Cry 6, RT

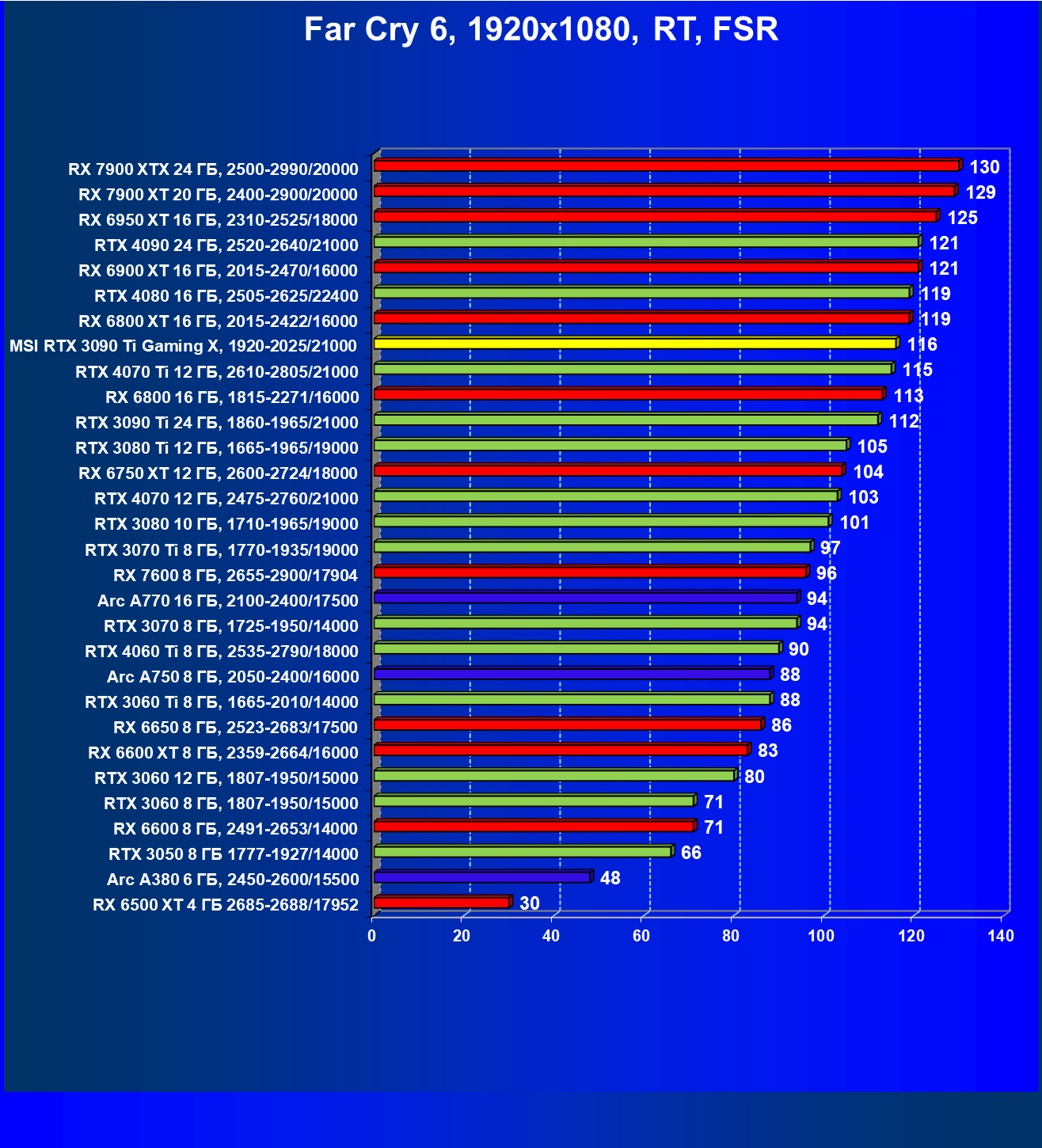

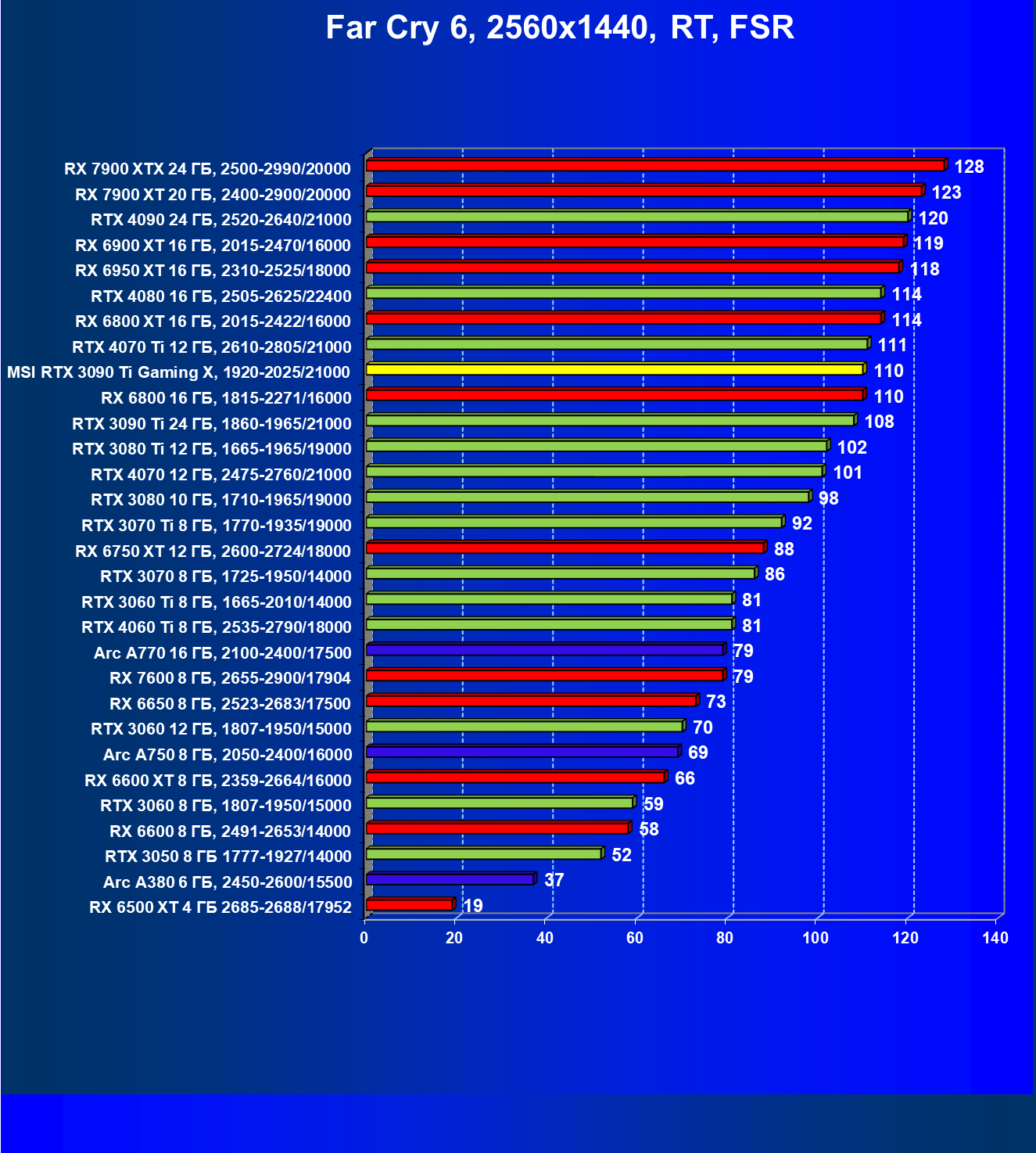

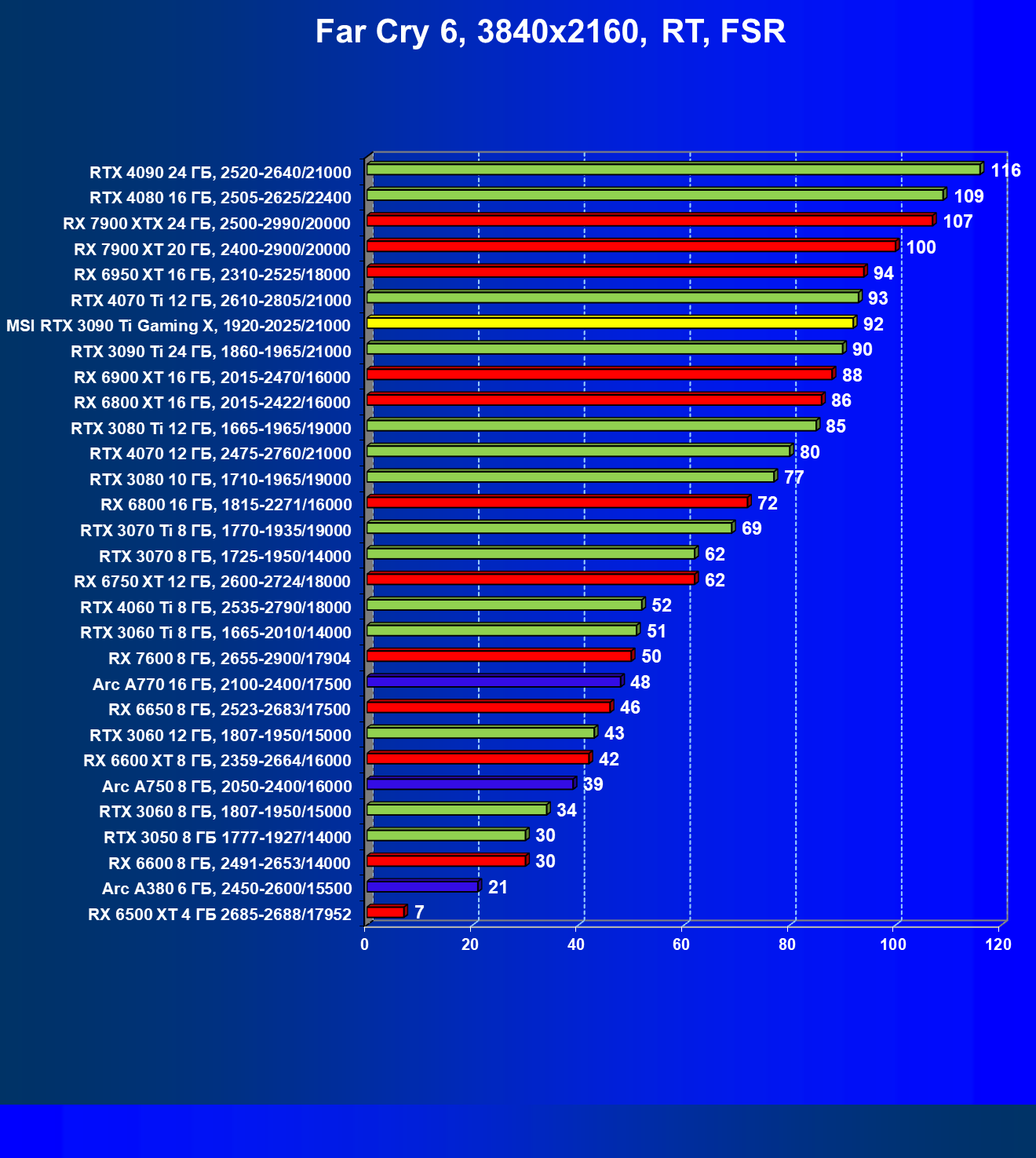

Far Cry 6, RT + FSR

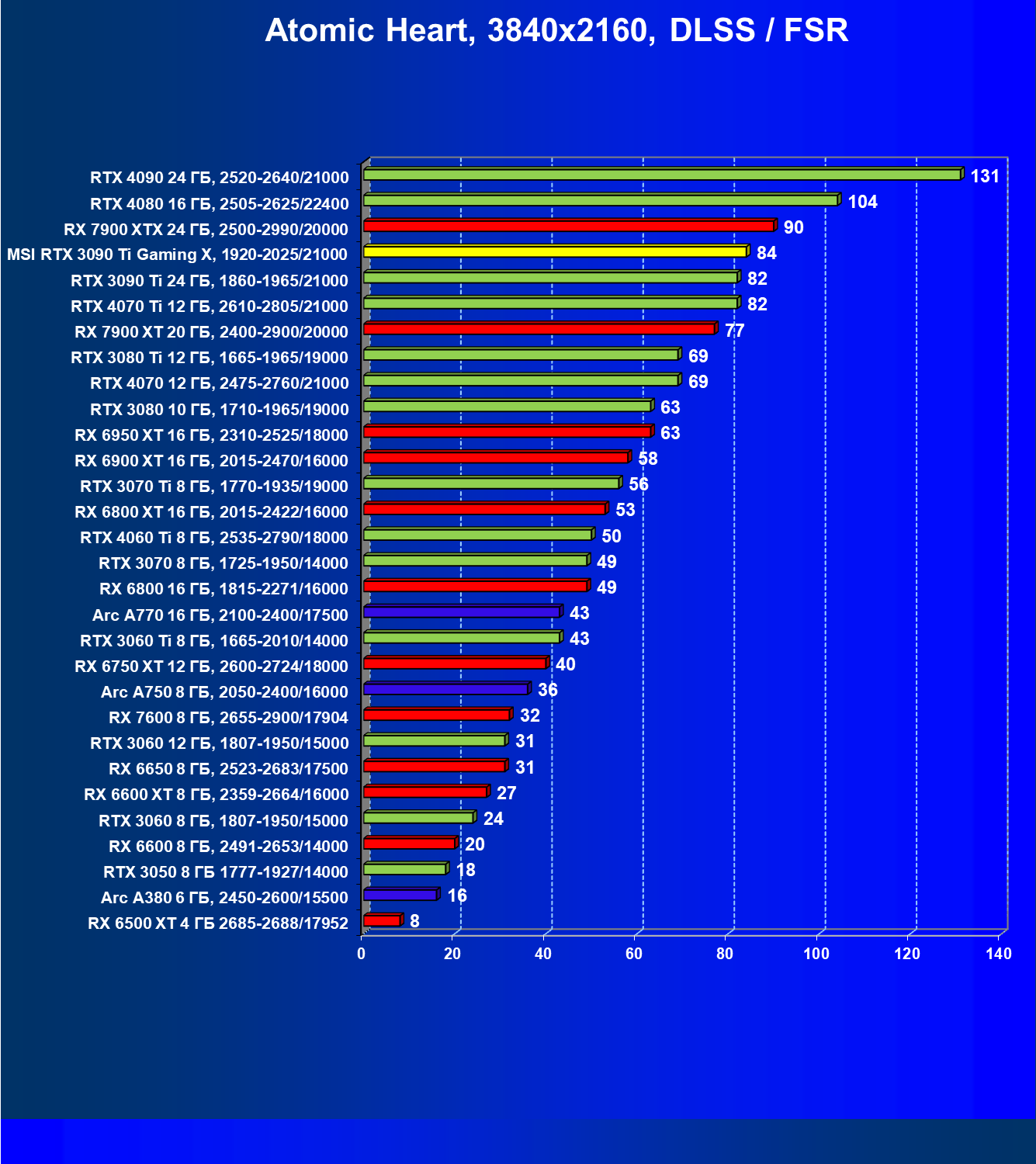

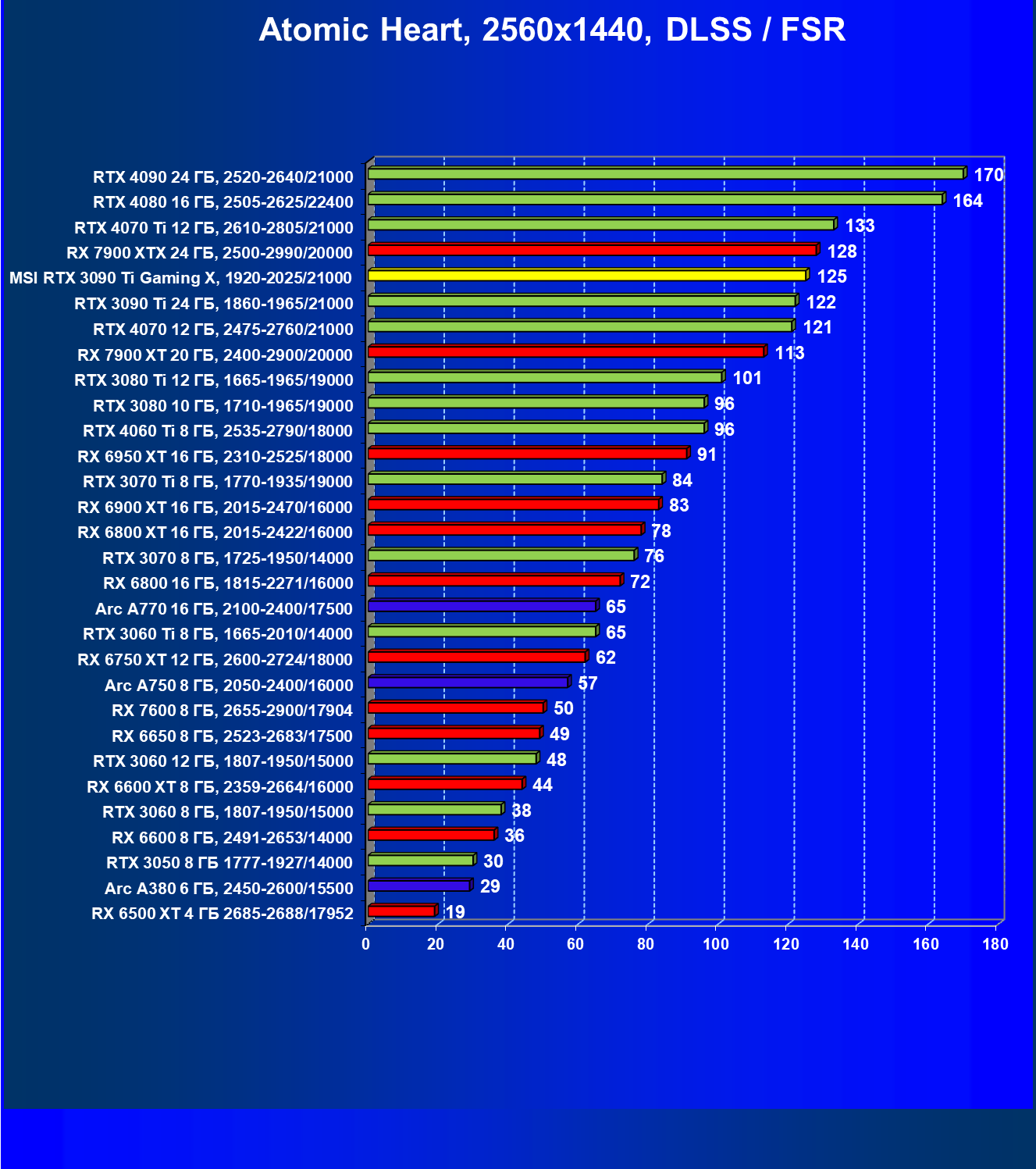

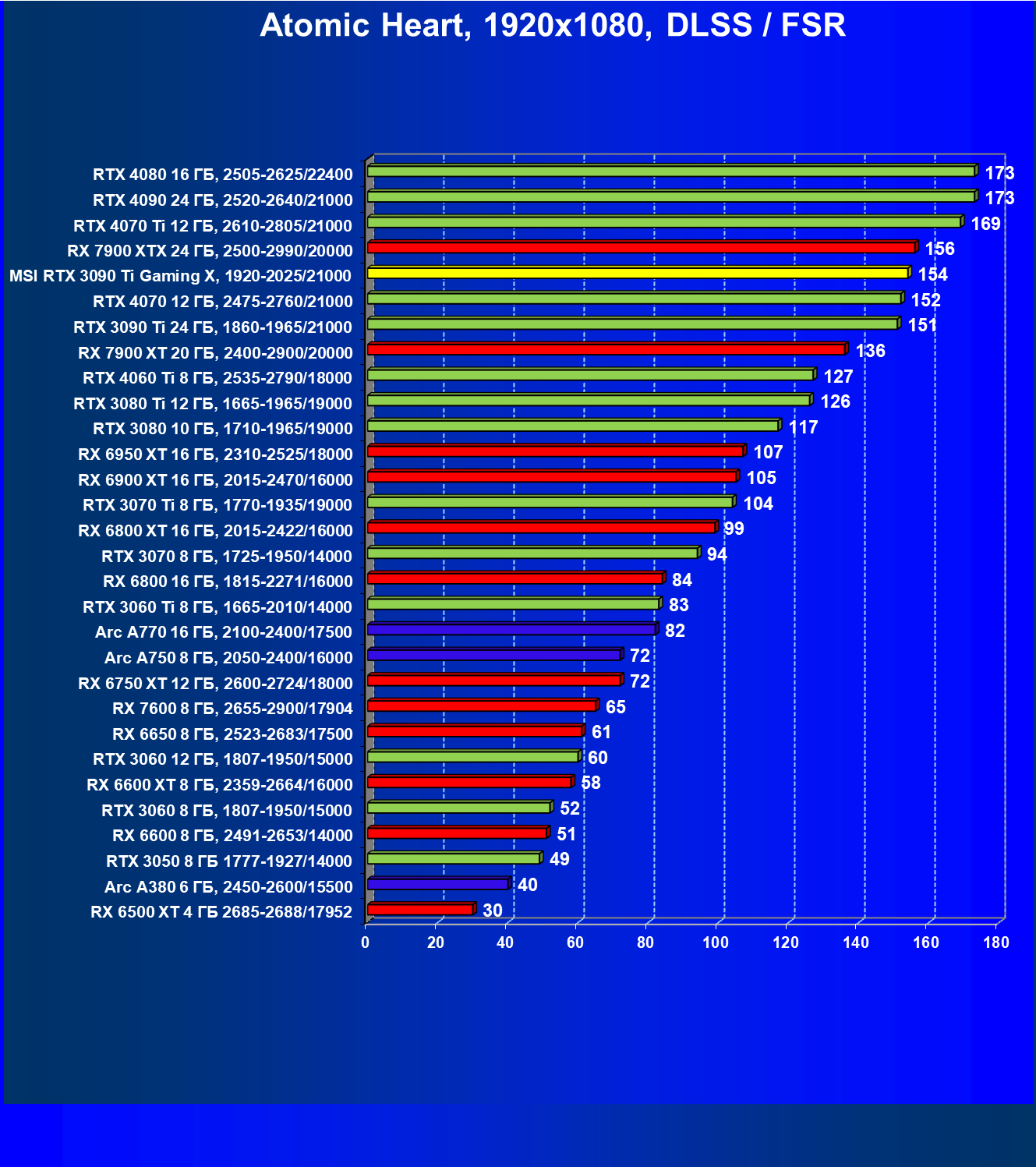

Atomic Heart, DLSS/XeSS

Результаты тестов с включенной аппаратной трассировкой лучей и DLSS/FSR/XeSS в разрешении 7680×4320 (8К)

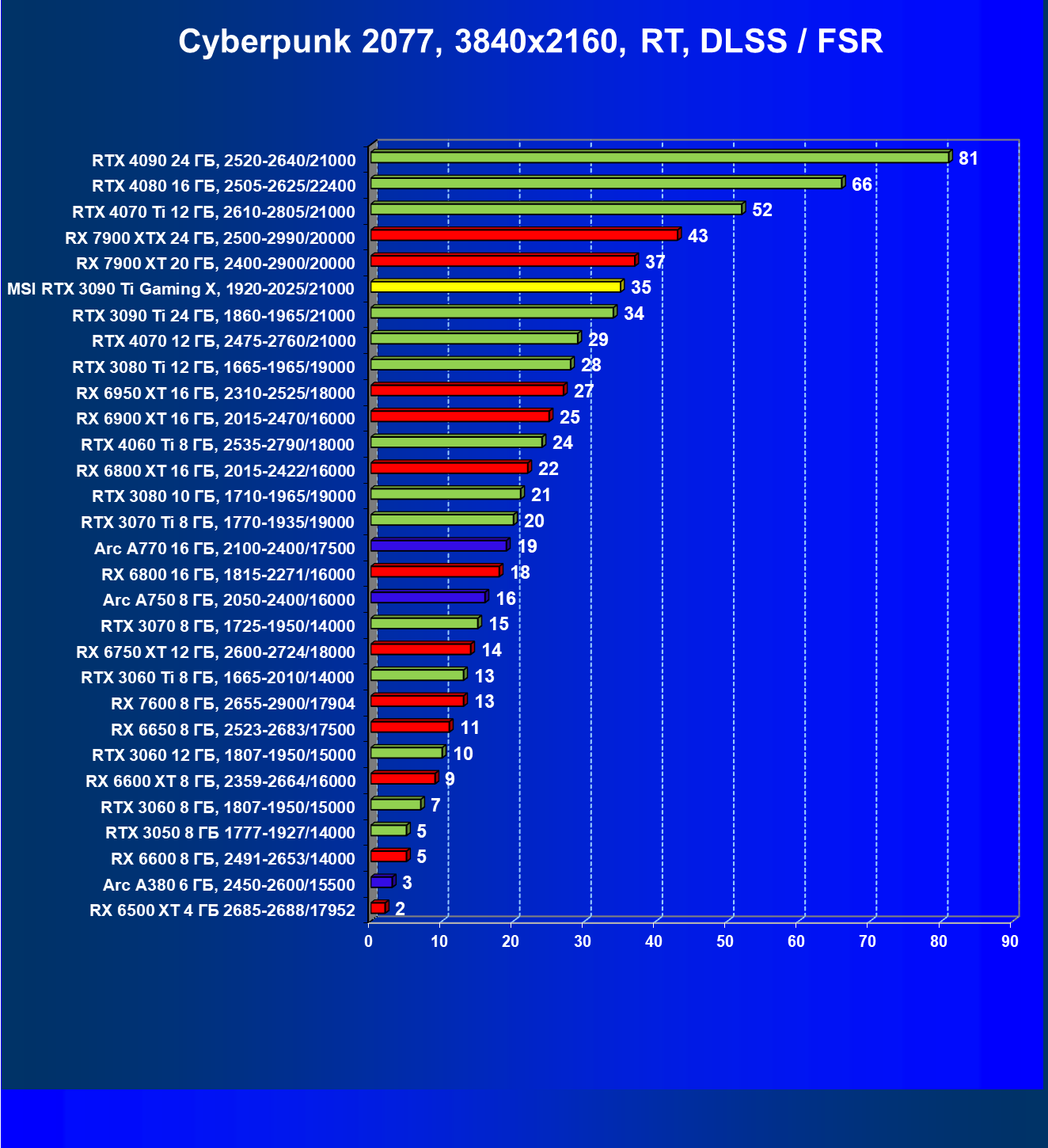

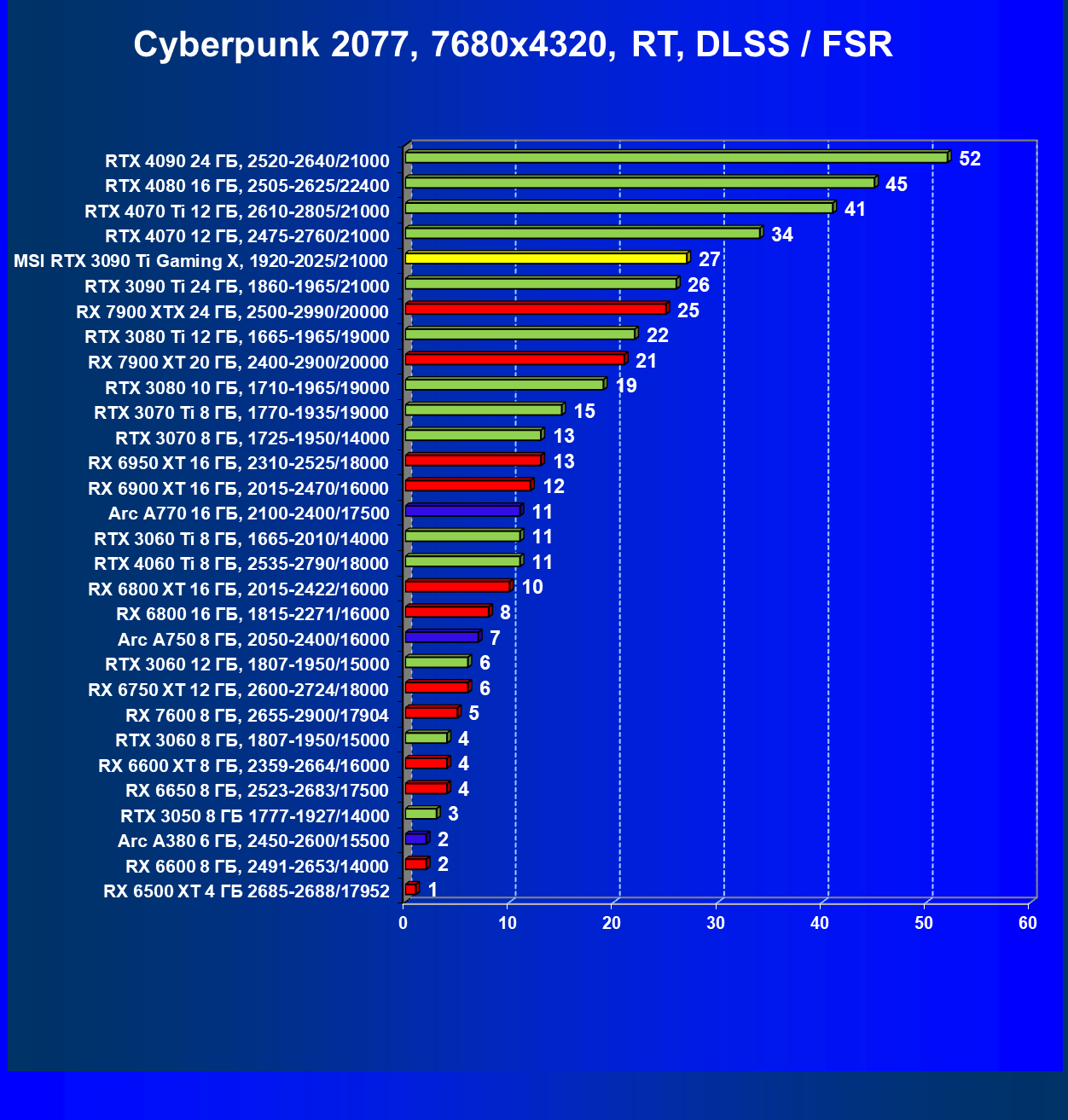

Cyberpunk 2077, RT + DLSS/FSR

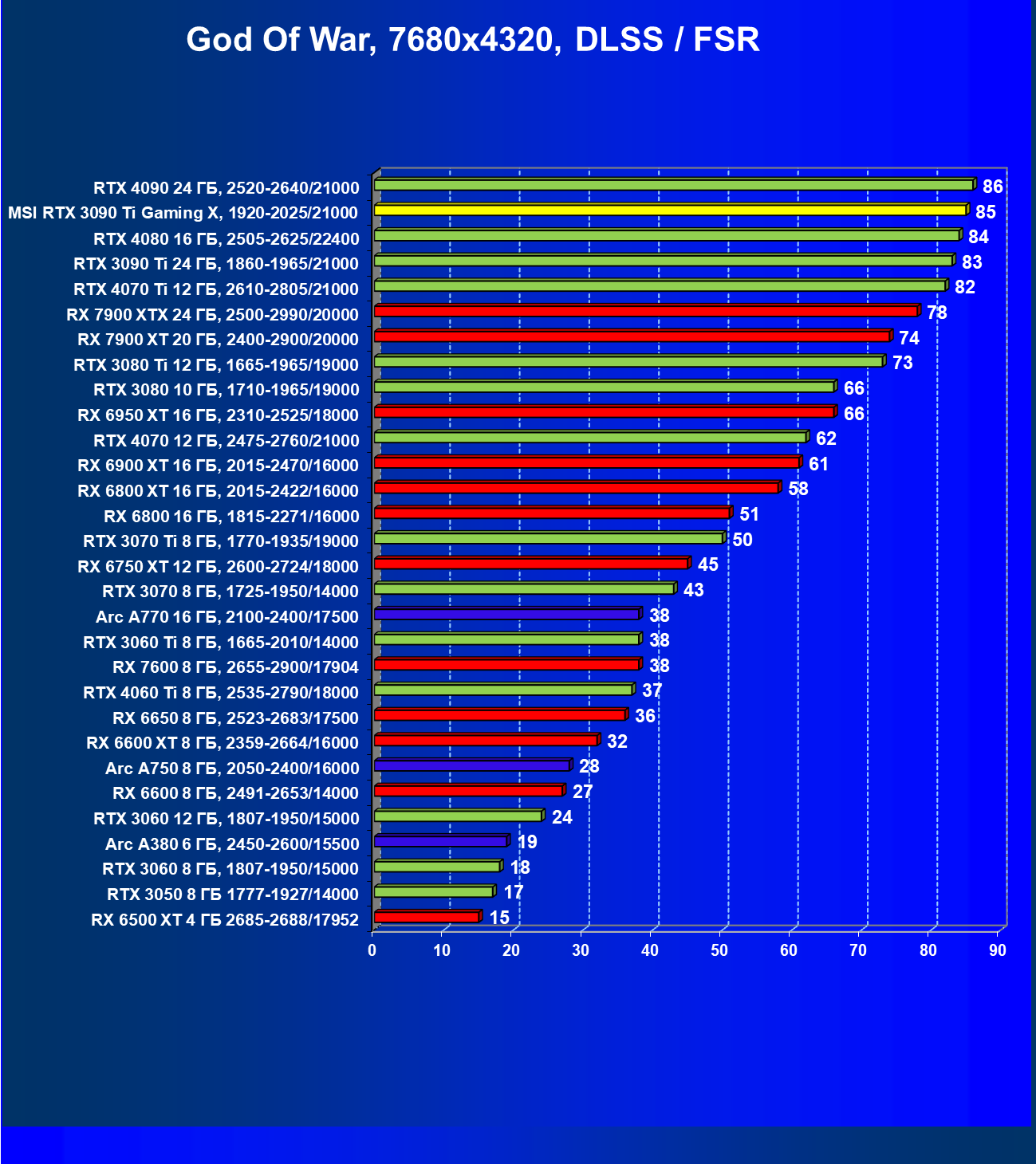

God of War, DLSS/FSR

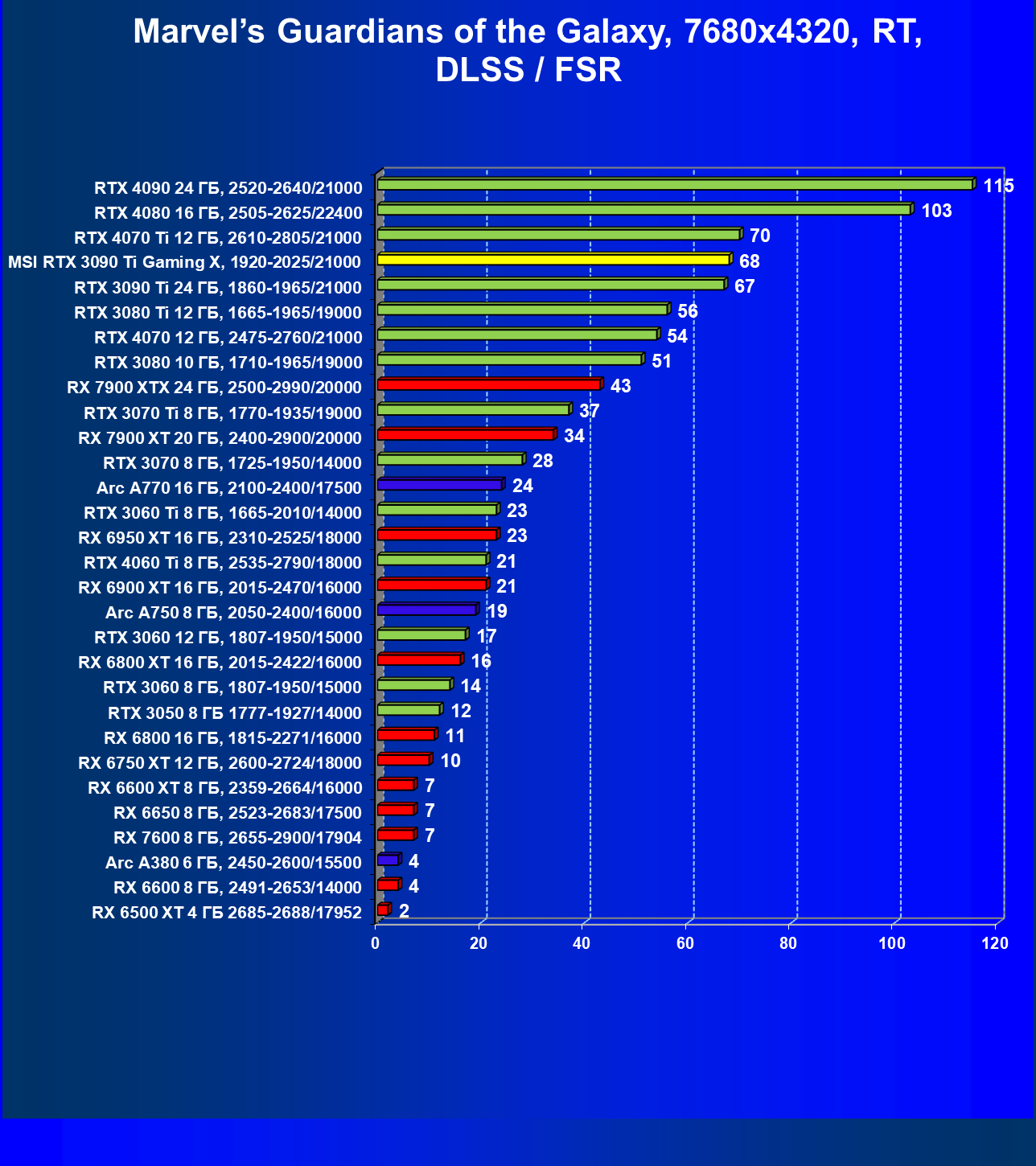

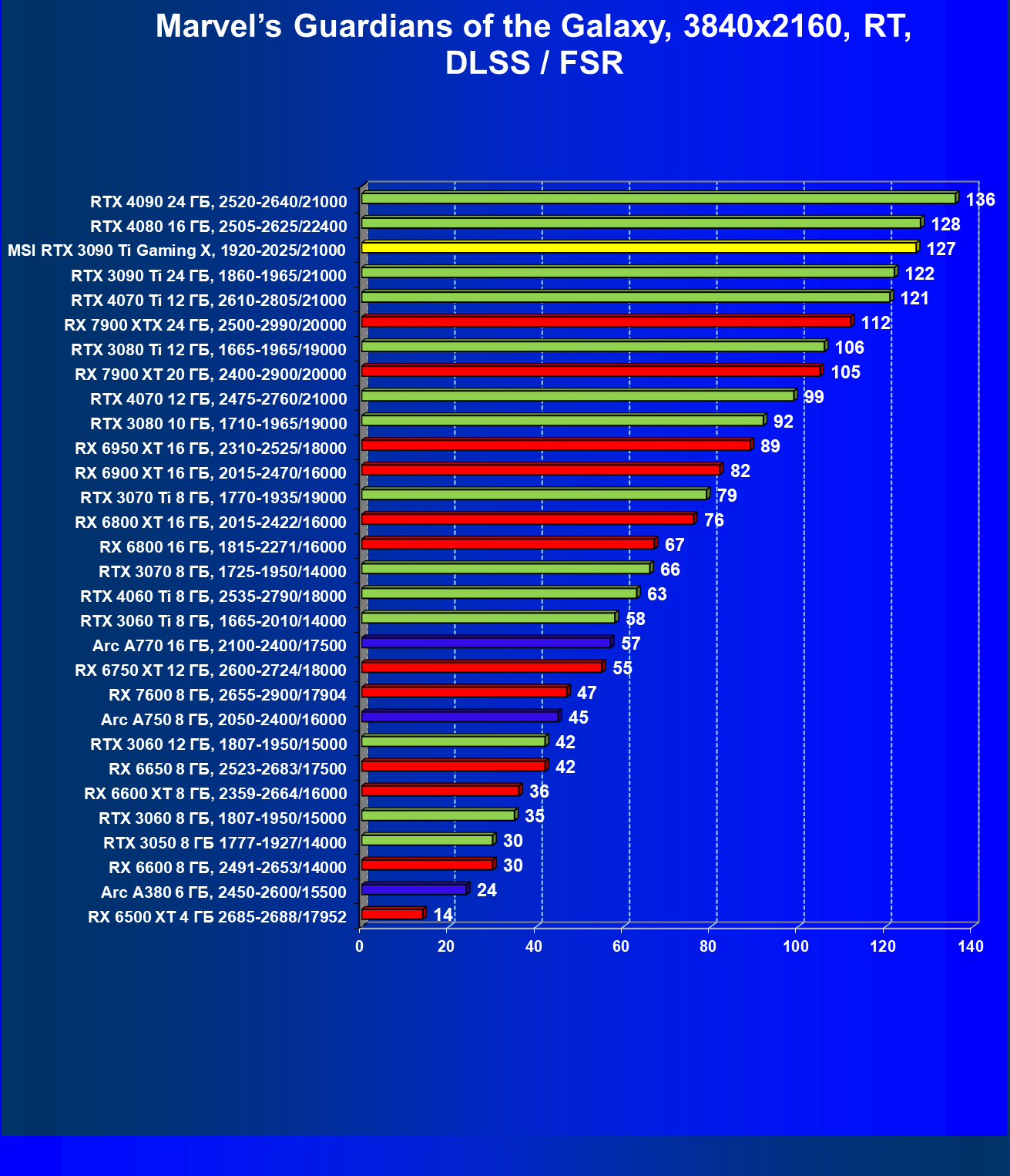

Marvel’s Guardians of the Galaxy, RT + DLSS/FSR

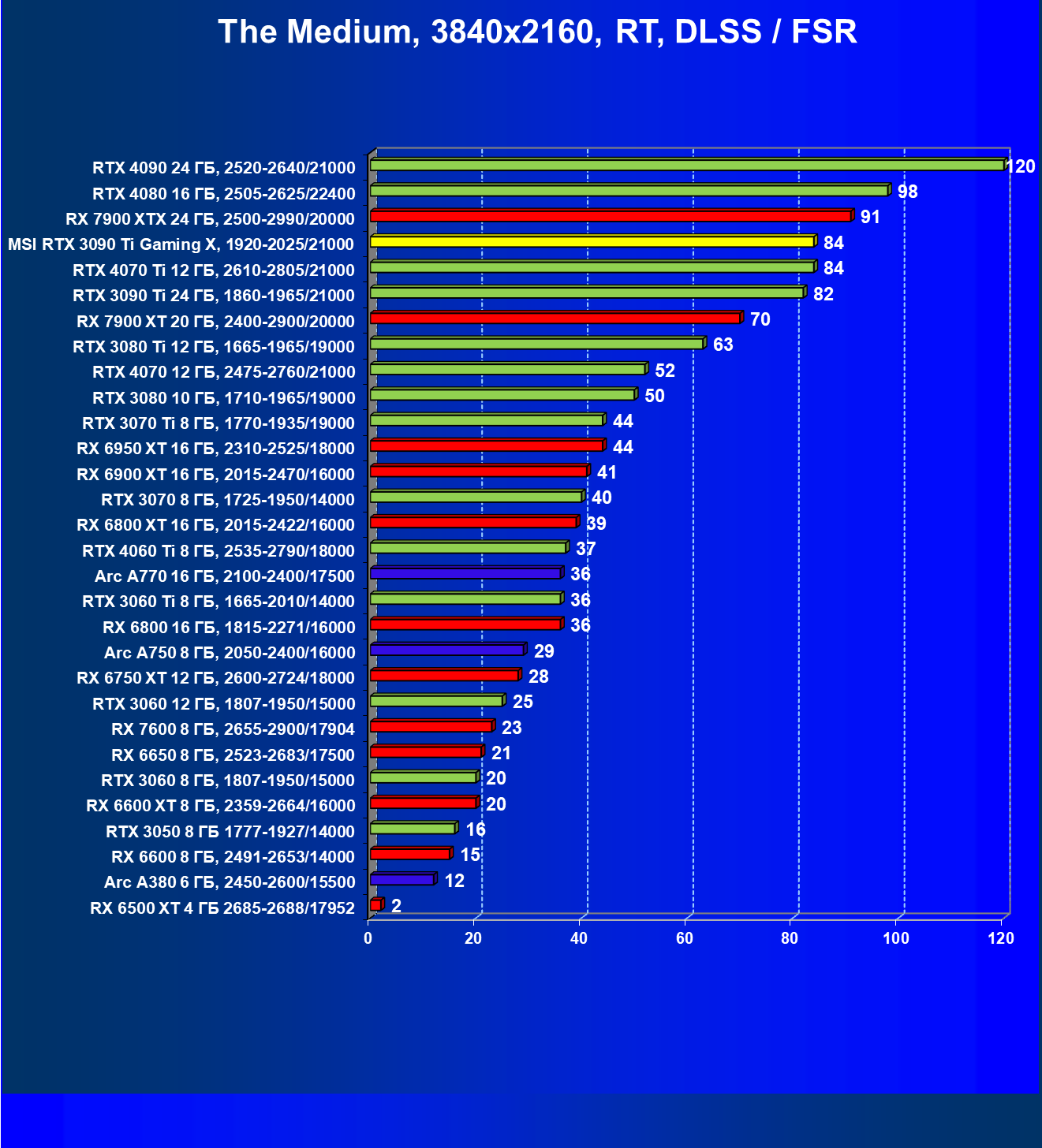

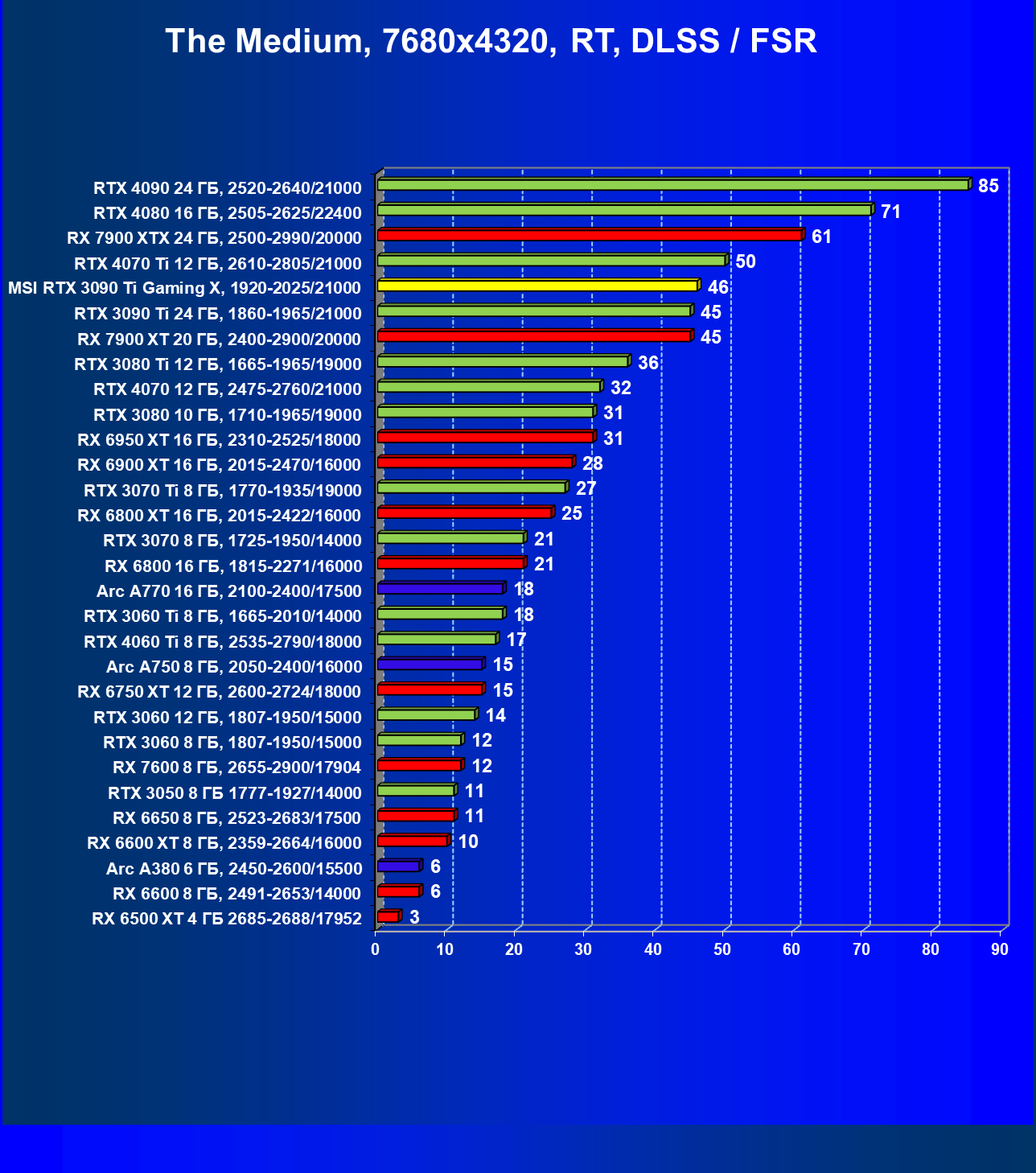

The Medium, RT + DLSS/FSR

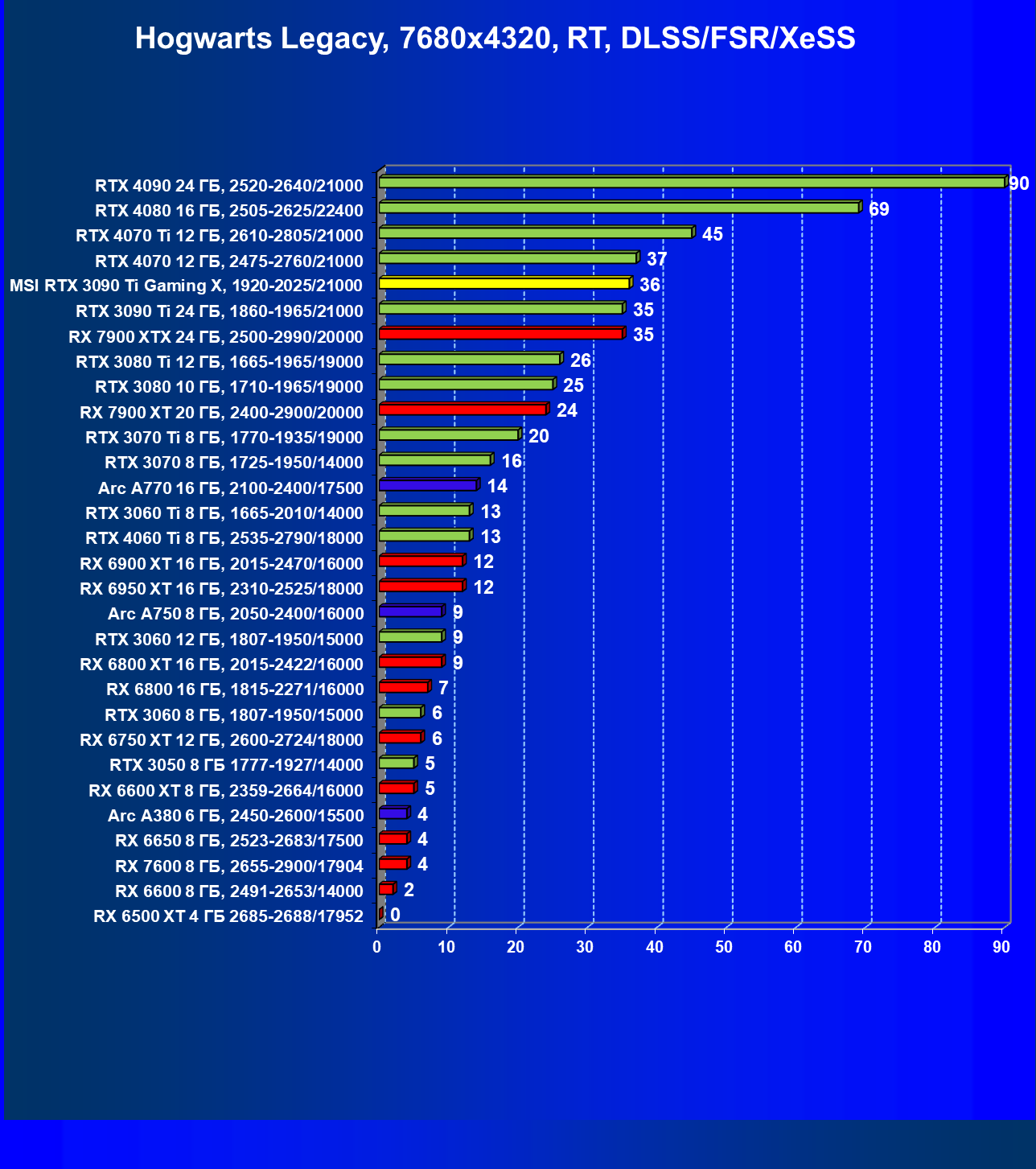

Hogwarts Legacy, RT + DLSS/FSR/XeSS

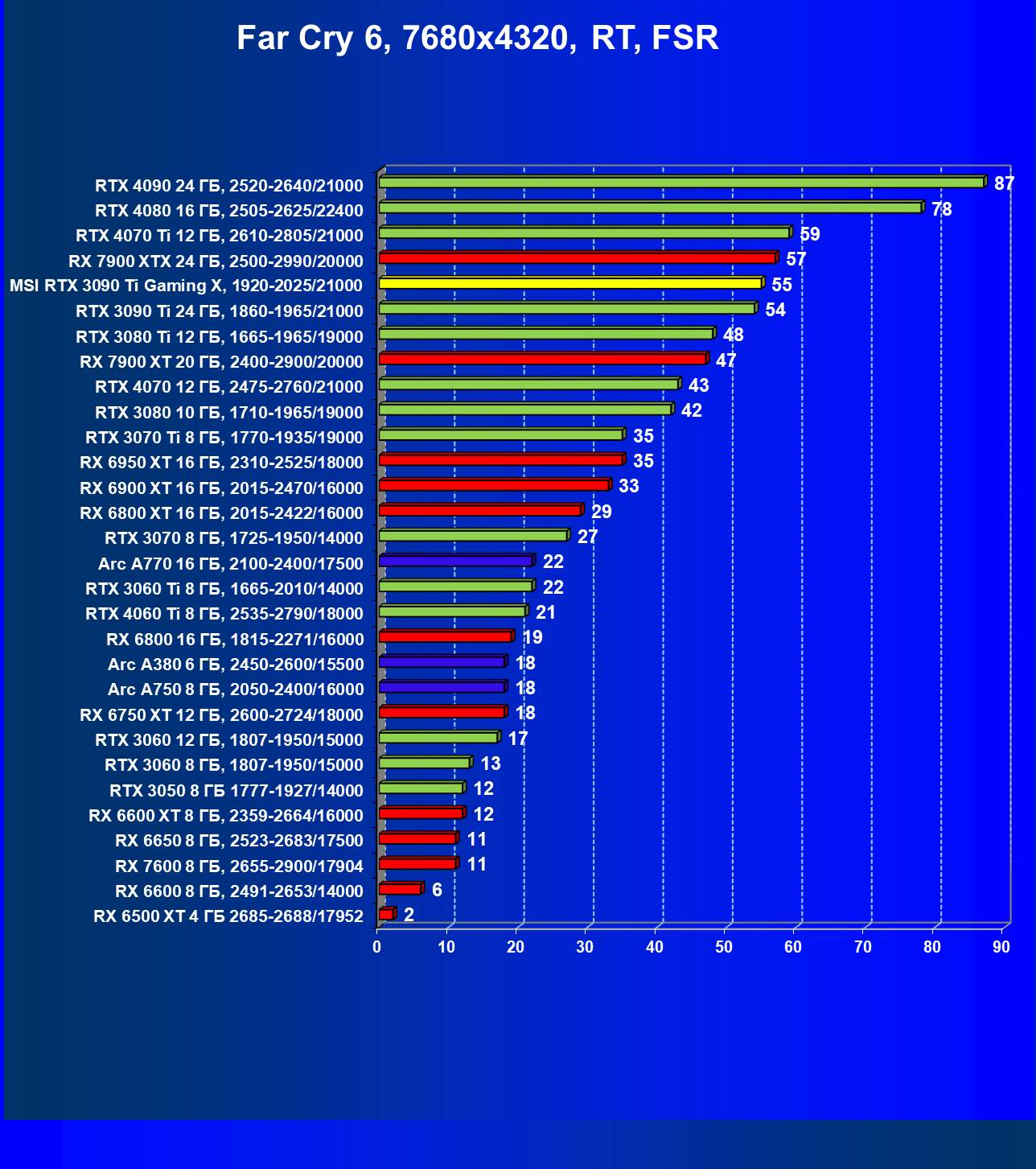

Far Cry 6, RT + FSR

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами видеокартам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 3090 Ti и его конкуренты.

Рейтинг приведен для разрешения 4K.

Про цены и их адекватность мы поговорим ниже, а пока еще раз констатируем, что RTX 3090 Ti выступает на уровне RTX 4070 Ti (без учета возможностей последней в плане DLSS 3.0). Но при этом также помним, что RTX 3090 Ti потребляет сильно больше. RX 7900 XT обгоняет обоих представителей GeForce.

1. Вариант рейтинга iXBT.com с включением RT/DLSS/FSR/XeSS

Рейтинг составлен по 9 тестам, в которых используется технология трассировки лучей и одновременно технология Nvidia DLSS, AMD FSR или Intel XeSS. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).

Расклады немного поменялись, ибо RX 7900 XT, получая более драматичное падение FPS от RT, спустился ниже RTX 3090 Ti, а вот RTX 4070 Ti, наоборот, значительно прибавил в средней производительности относительно 3090 Ti за счет наличия DLSS 3.0 в трех наших тестовых играх.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на август 2023 года.

Рейтинг приведен для разрешения 4K.

1. Вариант рейтинга полезности без включения RT

Понятно, что ценники на 3090 Ti сейчас абсолютно неадекватные, поэтому этот продукт в аутсайдерах в плане полезности для приобретения для геймеров. Акцент: именно для геймеров! Для рабочих нужд в полупрофессиональной сфере RTX 3090 Ti еще весьма востребован из-за наличия 24 ГБ памяти.

1. Вариант рейтинга полезности с включением RT

Выводы аналогичны.

Выводы

MSI GeForce RTX 3090 Ti Gaming X Trio (24 ГБ) — уже уходящий с рынка бывший флагман Nvidia. Наши исследования показали, что для геймеров такой продукт абсолютно неинтересен при нынешней розничной цене. Разумеется, продавцам тяжело смириться с мыслью, что более производительные современные ускорители стоят дешевле, то есть GeForce RTX 3090 Ti надо продавать себе в убыток. Востребованность в таких картах на сегодня сохраняется у профессионалов в областях дизайна, моделирования, проектирования и т. п., где широко применяются современные видеокарты с высокой производительностью CUDA-ядер. Наличие более дешевого Radeon RX 7900 XTX с таким же объемом памяти в 24 ГБ не вызывает у них энтузиазма: до сих пор большинство соответствующих программ оптимизировано и заточено именно под CUDA-ядра Nvidia.

Карта MSI способна потреблять до 450 Вт. Система охлаждения мощная, но шумная. Габариты этой модели составляют 33 см в длину и 14 см в высоту, а по толщине видеокарта занимает 4 слота в корпусе. Набор видеовыходов стандартный: 3 DP и 1 HDMI.

Карта MSI имеет 16-контактный разъем питания версии PCIe 5.0. Хотя в комплекте поставки имеется адаптер-переходник для подключения разъемов питания типа PCIe 2.0 (с 3 таких разъемов), лучше всё же использовать блоки питания стандарта ATX 3.0 с полноценной поддержкой питания PCIe 5.0 (с кабелем 12VHPWR). Имеющийся же переходник питания ни в коем случае нельзя изгибать непосредственно после 16-контактного разъема.

Стоит отметить стильную и красивую подсветку (которая может синхронизироваться с материнской платой).

Еще раз отмечу, что это наш последний материал по флагманам семейства GeForce RTX 30: падать в цене они вряд ли будут, скорее просто тихо изчезнут с розничного рынка, оставшись только на вторичке. Между тем, чтобы стать сейчас привлекательным для геймеров, GeForce RTX 3090 Ti должен быть примерно равен по цене GeForce RTX 4070 Ti (с коррекцией на объем памяти).
