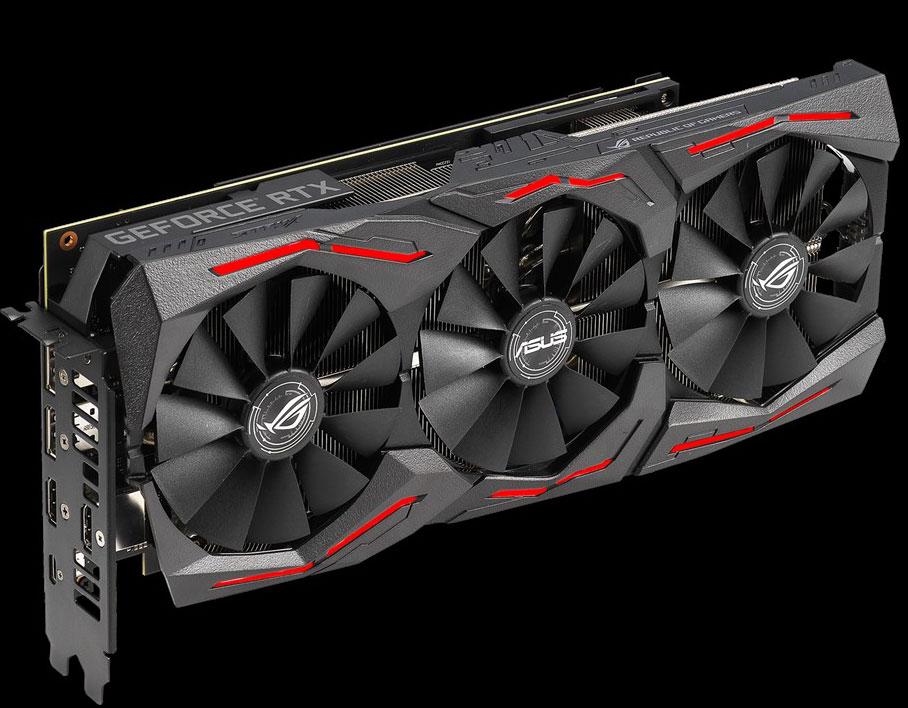

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix GeForce RTX 2060 Super Advanced Edition 8 ГБ 256-битной GDDR6
Кратко о главном

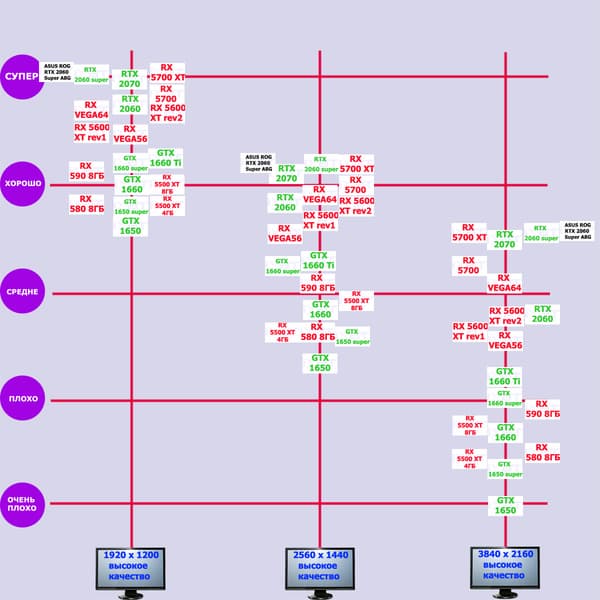

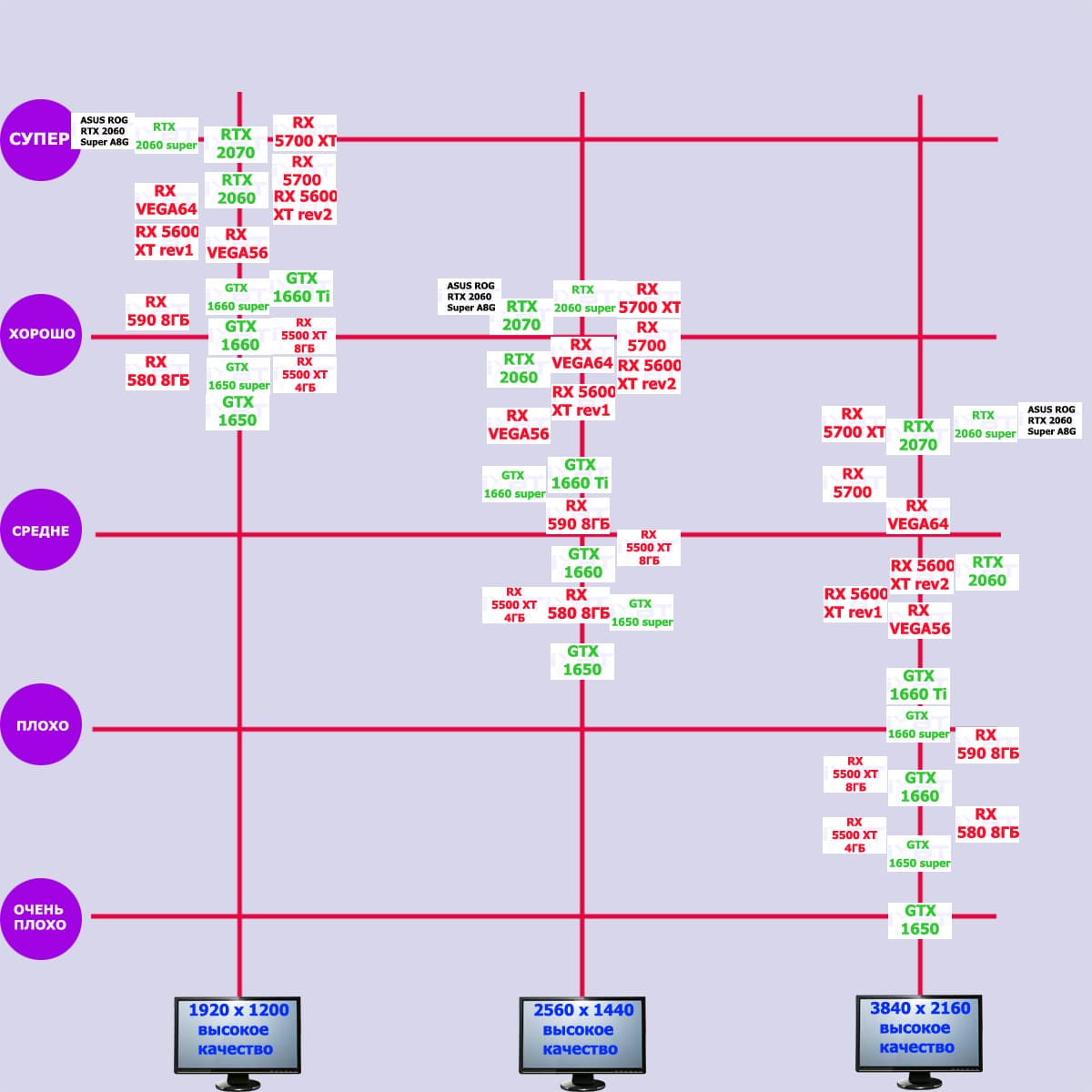

Традиционный взгляд на сводную производительность карты и ее соперников, субъективно оцененные нами по шкале из пяти градаций.
GeForce RTX 2060 Super отлично годится для большинства игр в разрешениях до 2560×1440 включительно при условии максимальных настроек качества графики. Более того, некоторые игры, с не самой передовой графикой, нормально идут на этом ускорителе даже в разрешении 3840×2160.
Характеристики карты
Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
| Asus ROG Strix GeForce RTX 2060 Super Advanced Edition 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2060 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | OC Mode: 1500—1710(Boost)—2010(Max) Gaming Mode: 1470—1680(Boost)—1950(Max) |
1470—1650(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 34 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2176 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 136 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 34 | |
| Число тензорных блоков | 272 | |
| Размеры, мм | 300×130×50 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 182 | 180 |
| Энергопотребление в режиме 2D, Вт | 33 | 32 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | P-Mode: 32,9, Q-Mode: 24,6 | 30,6 |
| Уровень шума в 2D (просмотр видео), дБА | P-Mode: 18,5, Q-Mode: 18,0 | 25,0 |
| Уровень шума в 2D (в простое), дБА | P-Mode: 18,5, Q-Mode: 18,0 | 25,1 |
| Видеовыходы | 2×HDMI 2.0b, 2×DisplayPort 1.4 | 1×DVI (Dual-Link), 1×HDMI 2.0b, 2×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Розничные предложения карты Asus | ||
Память

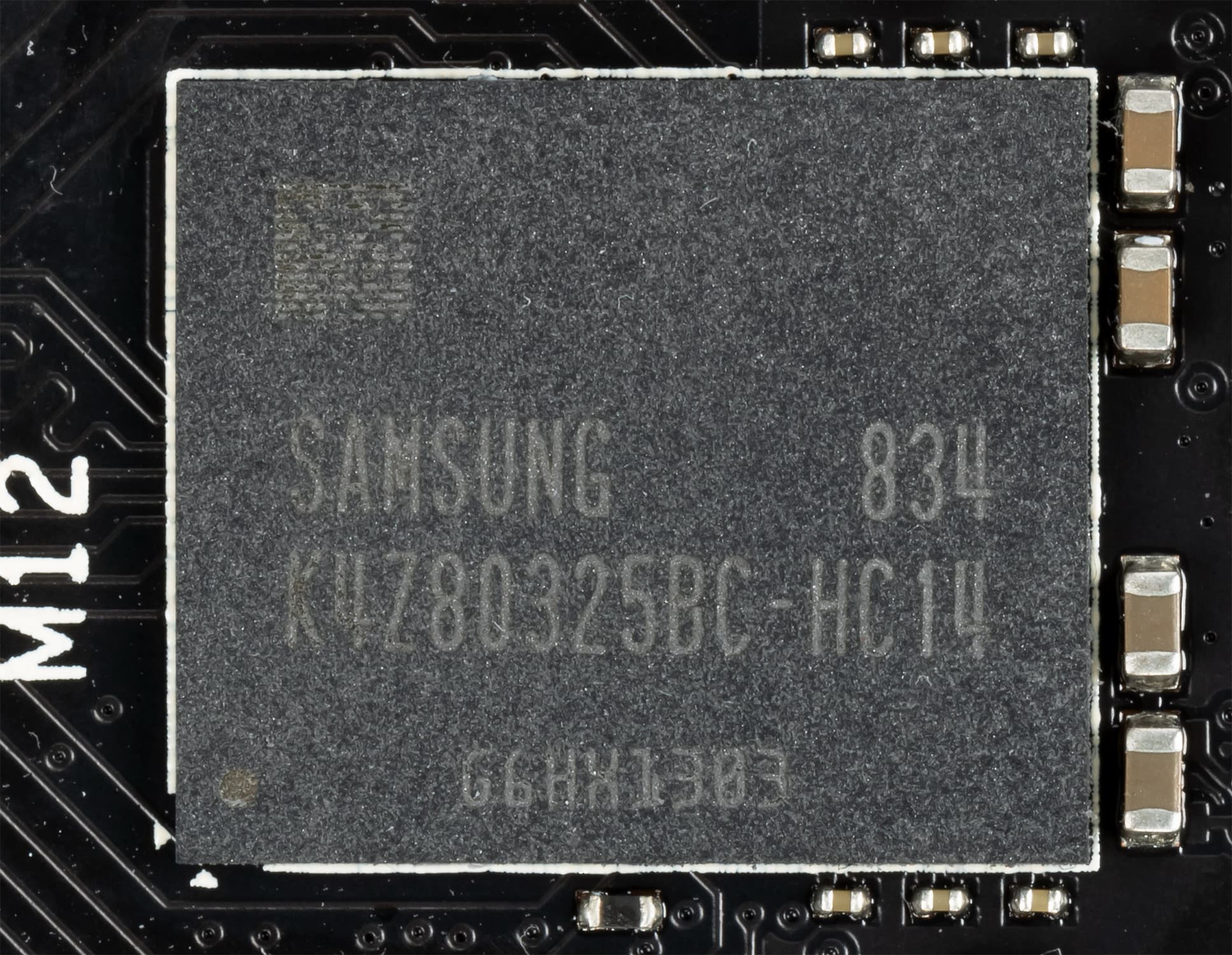

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Особенности карты и сравнение с эталонным дизайном
| Asus ROG Strix GeForce RTX 2060 Super Advanced Edition (8 ГБ) | Nvidia GeForce GTX 2060 Super Founders Edition (8 ГБ) |
|---|---|

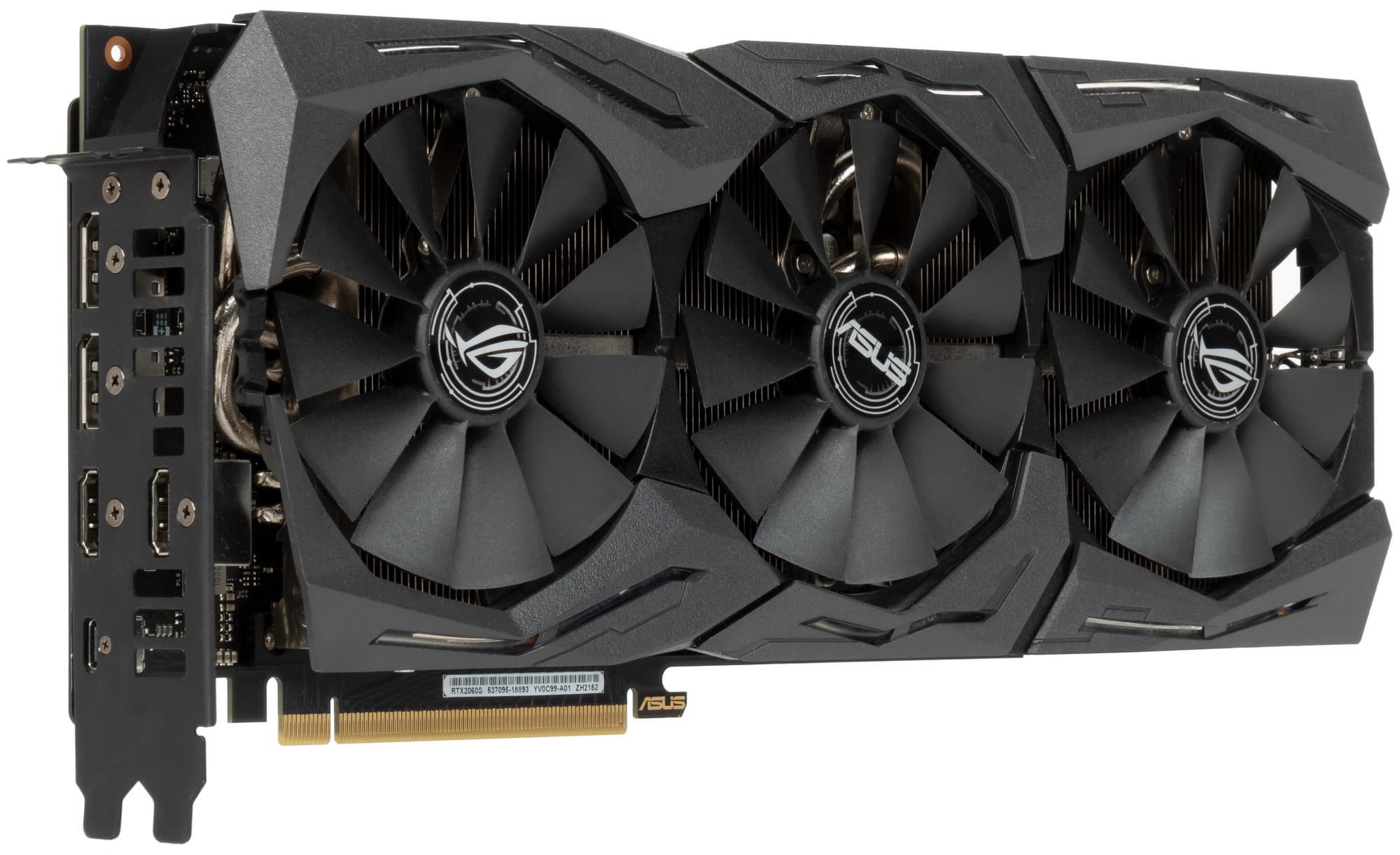

| вид спереди | |
|
|

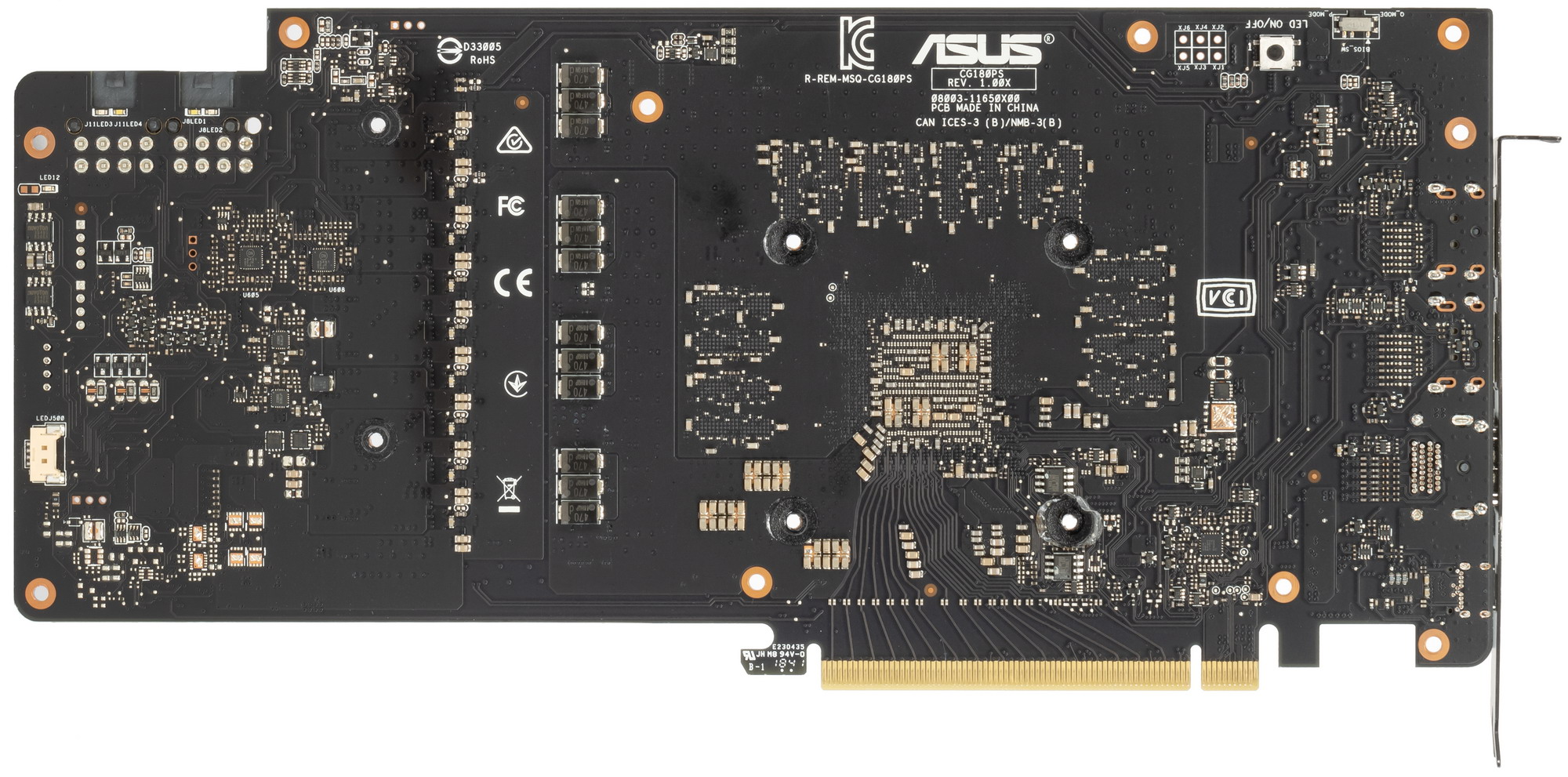

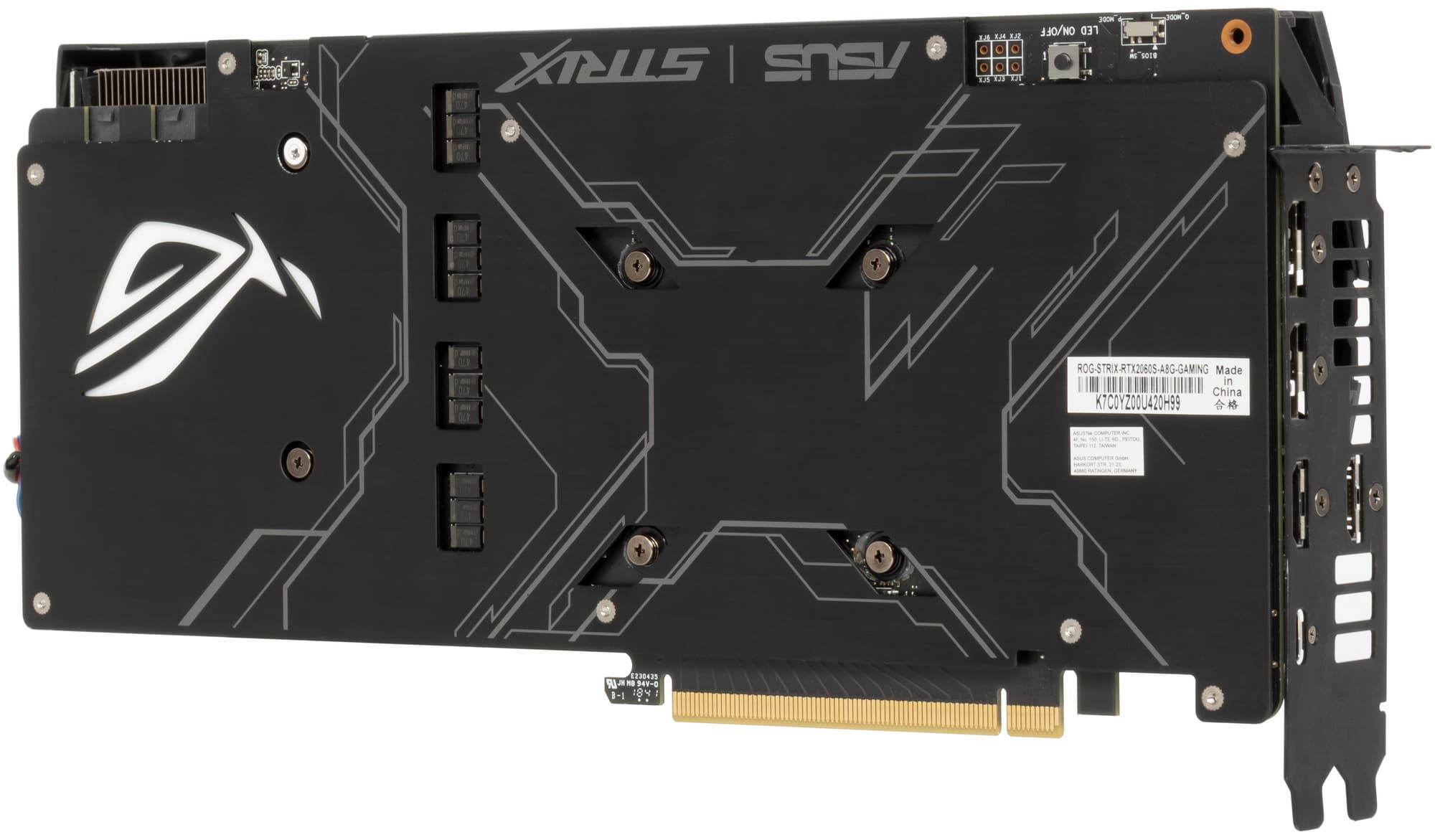

| вид сзади | |
|
|

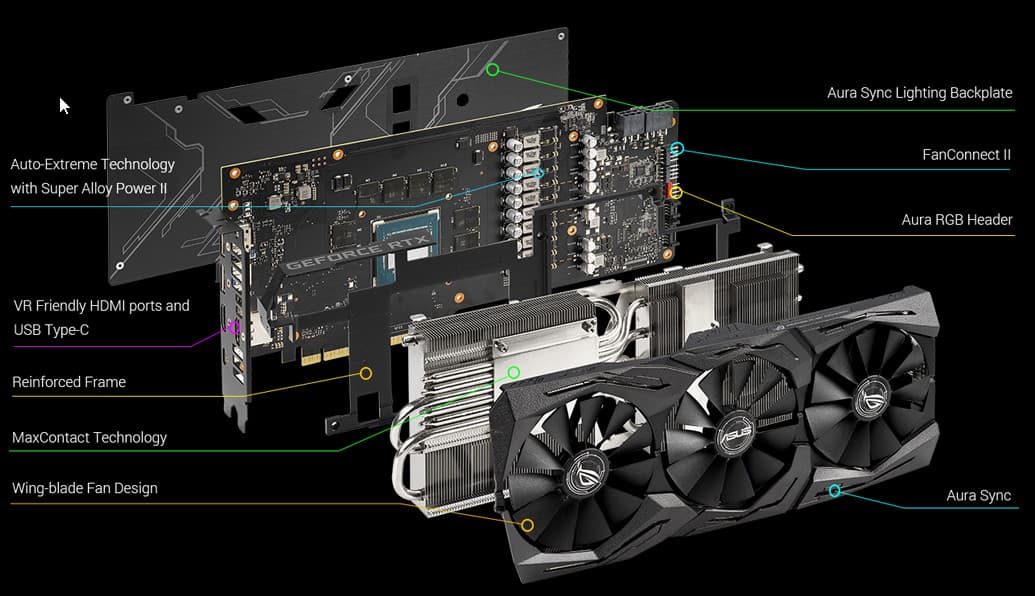

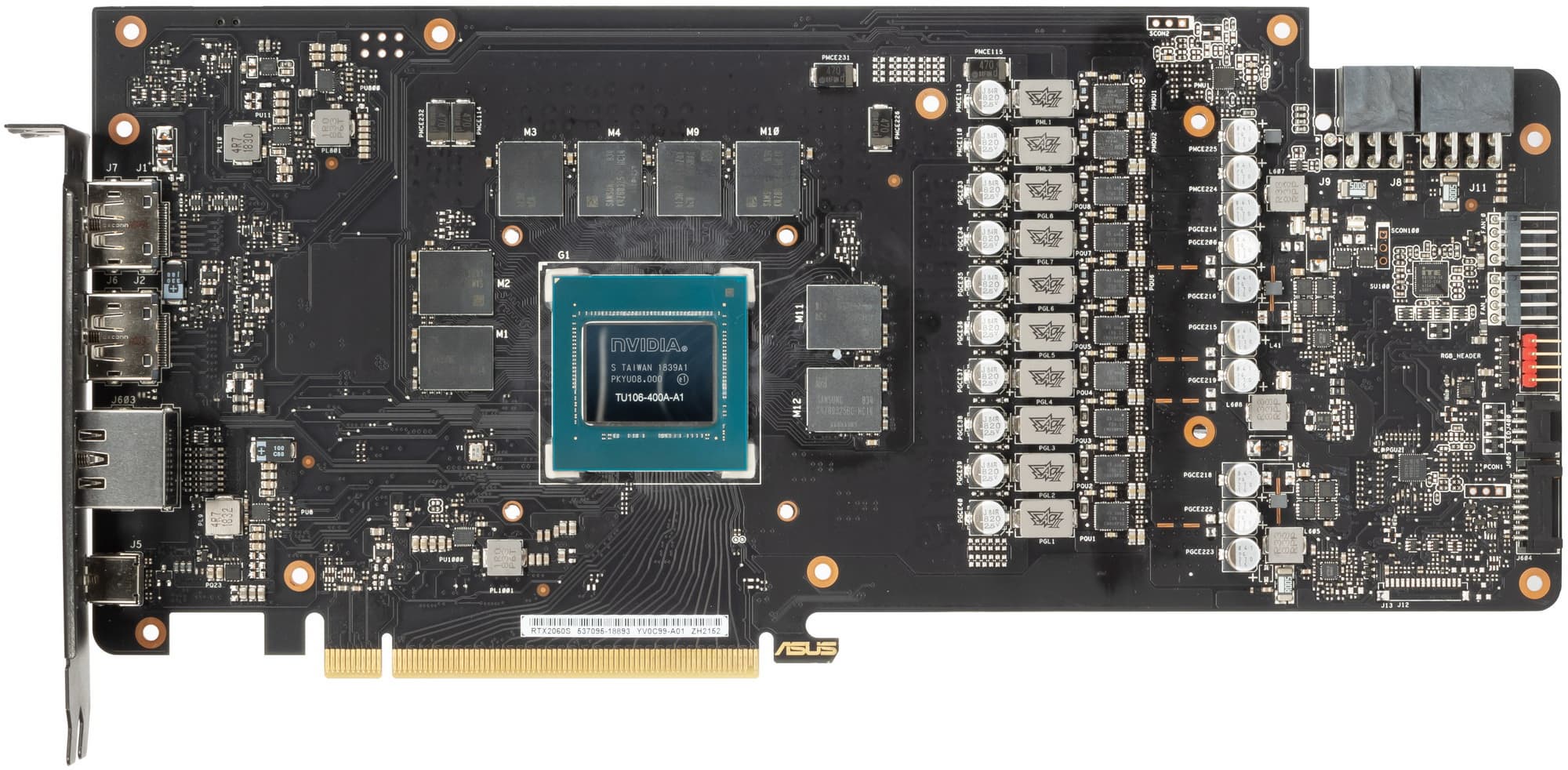

Печатная плата Asus из серии ROG традиционно имеет оригинальный дизайн, в ее системе питания заметны серьезные отличия от референс-дизайна.

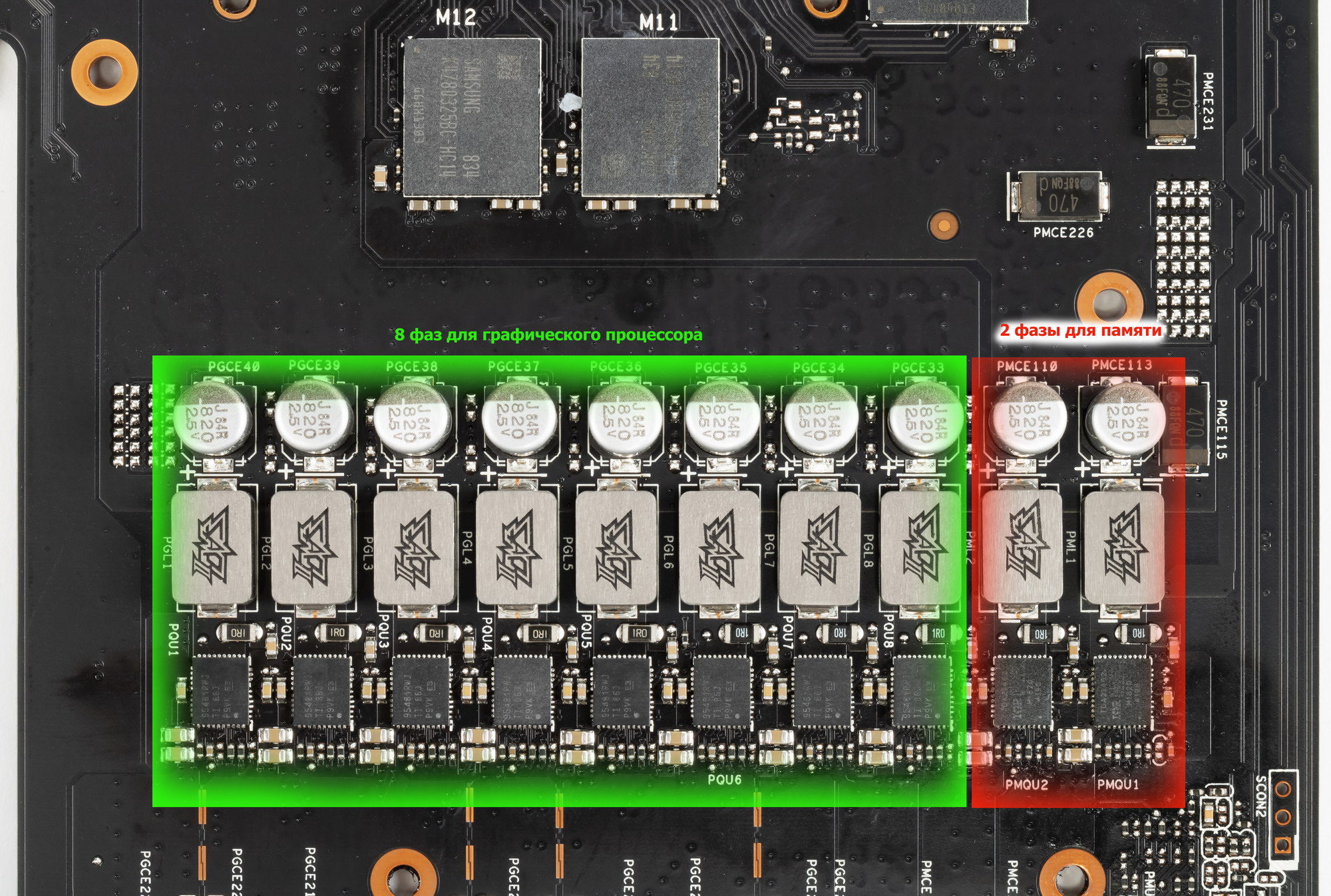

Карта Nvidia Founders Edition имеет 6-фазную схему питания, а инженеры Asus применили усиленный вариант из 8 фаз на GPU и 2 фаз на микросхемы памяти.

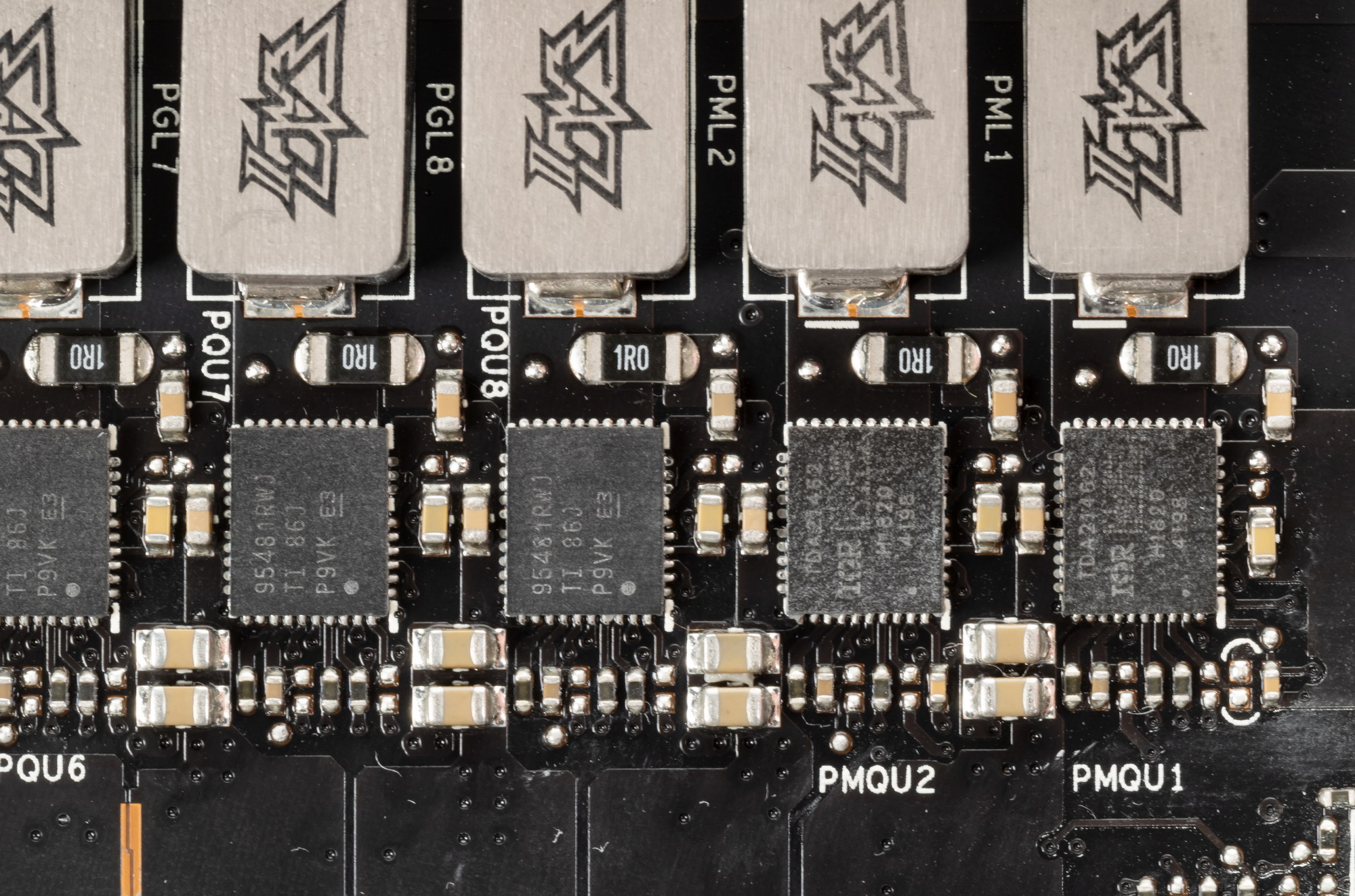

Используются транзисторные сборки DrMOS, в частности для GPU — мосфеты 95481RWJ производства Texas Instruments. А для памяти — TDA21462 производства Infineon. И те, и другие рассчитаны на максимум тока в 60 А.

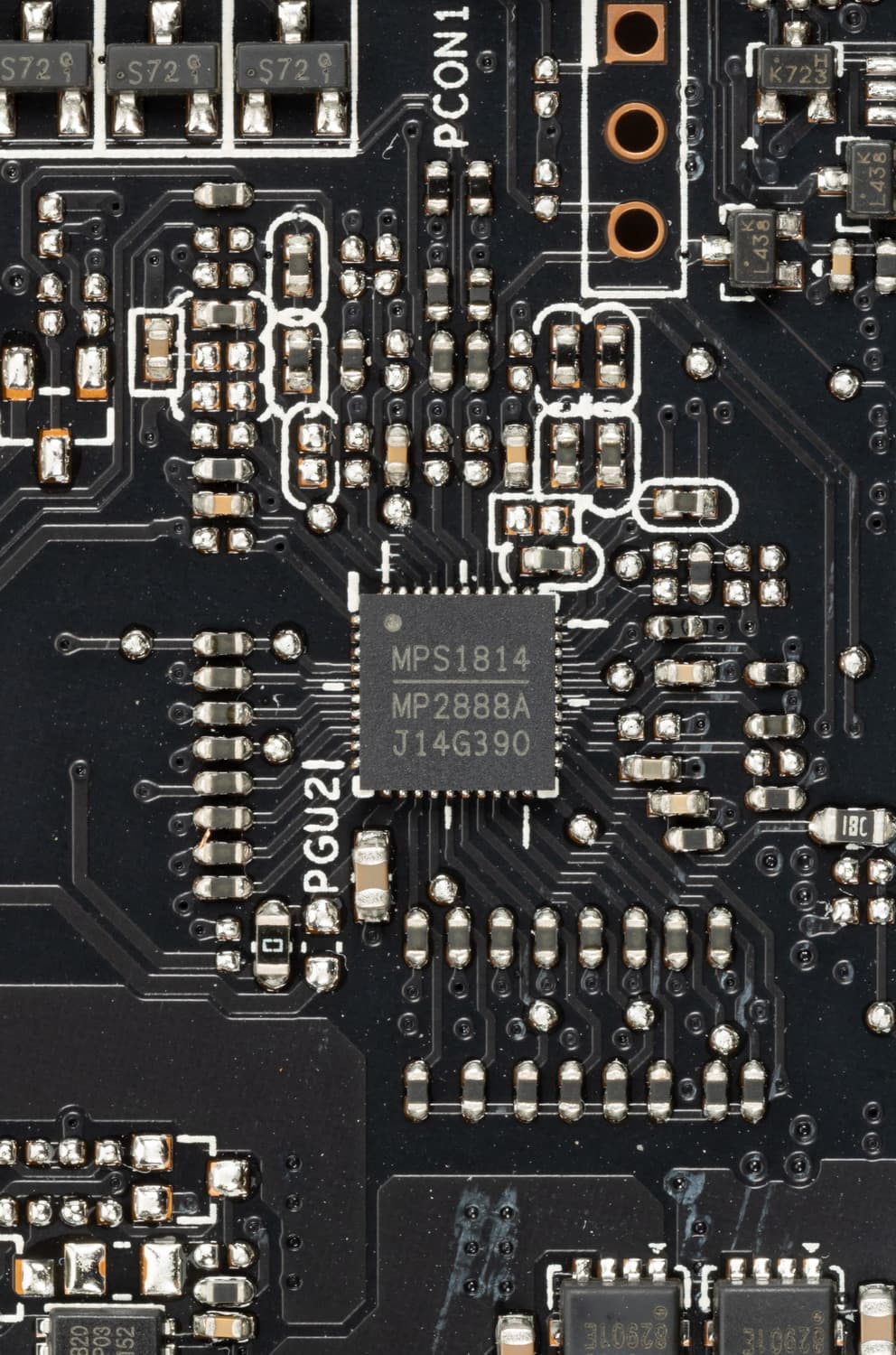

ШИМ-контроллером питания GPU является микросхема MPS1814 производства Monolithic Power Systems.

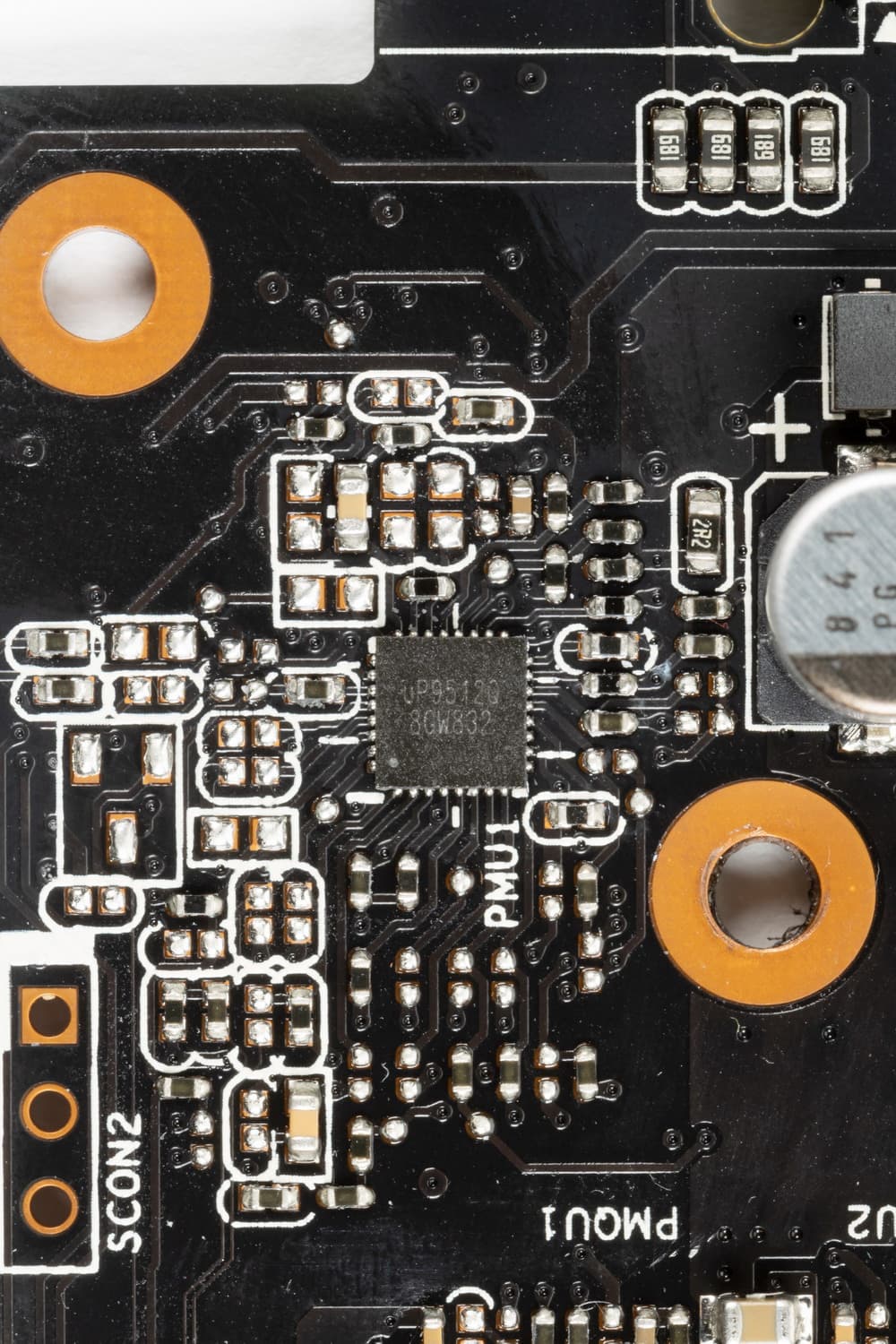

А схемой питания микросхем памяти заведует контроллер uP9512Q производства uPI Semiconductor.
Традиционно для Asus, система питания исполнена по технологии Super Alloy Power II, в ней использованы современные твердотельные конденсаторы.

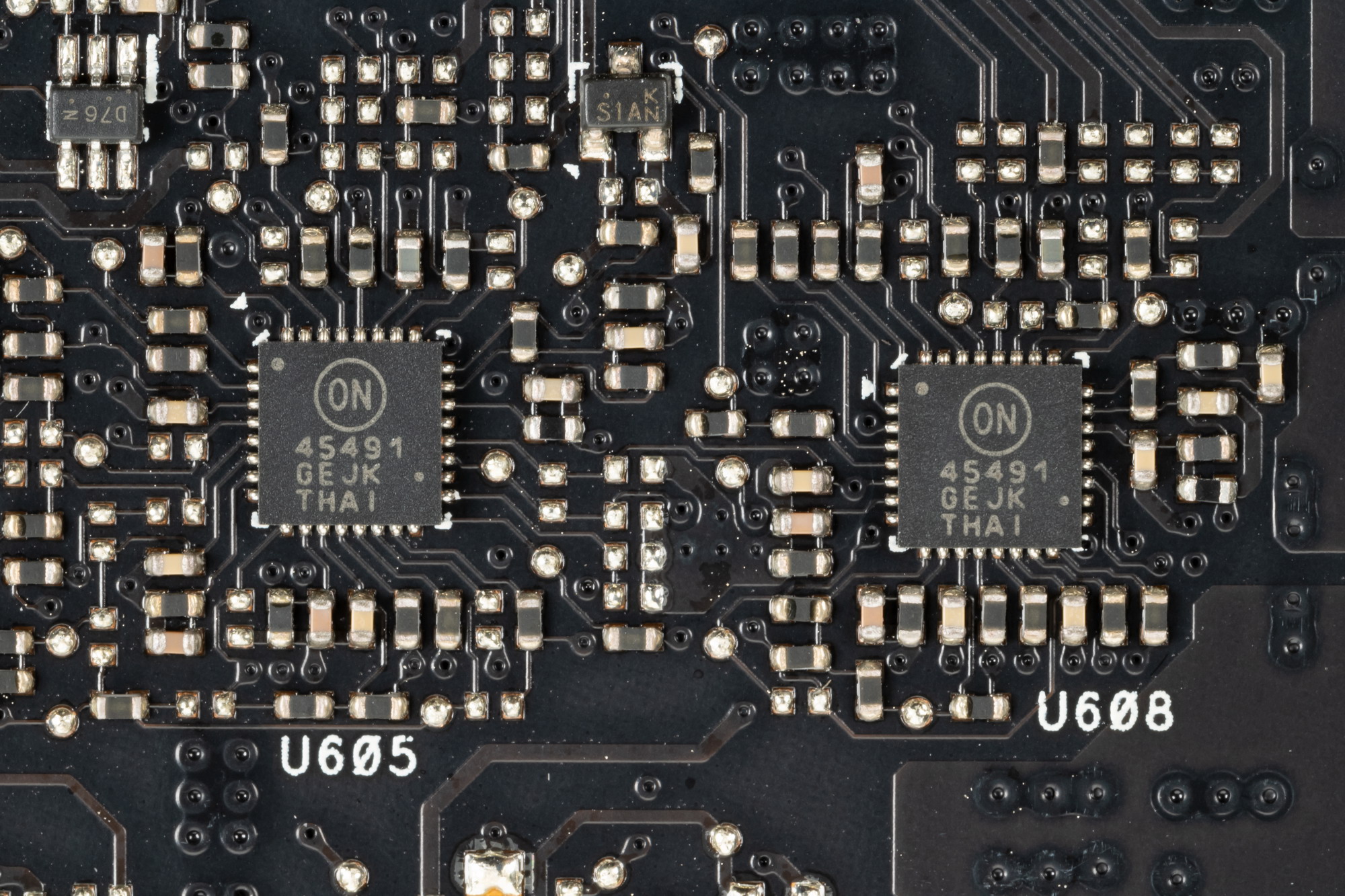

Мониторинг состояния и управление подсветкой осуществляются через два контроллера NCP45491 производства On Semi.

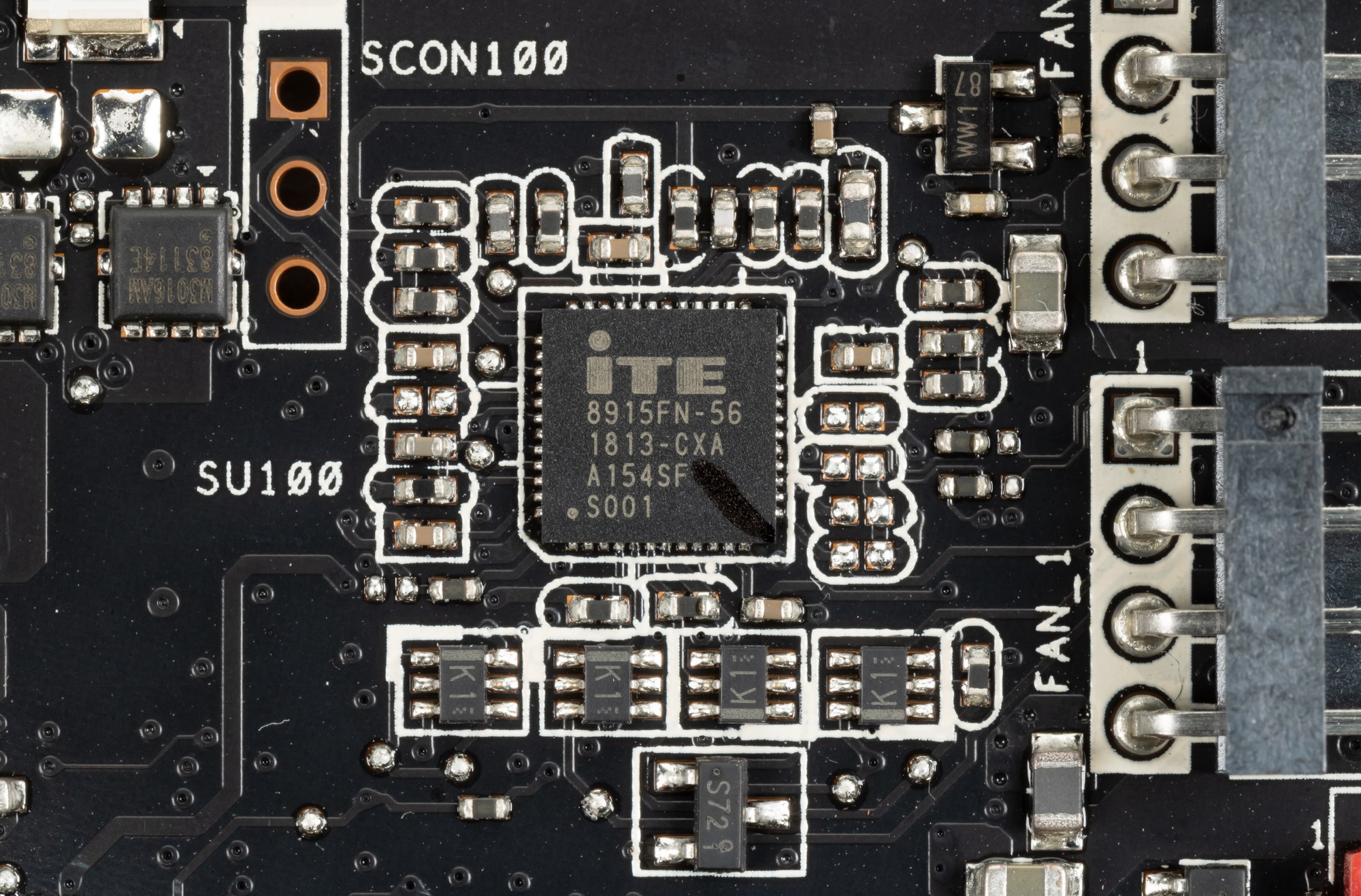

А на основе контроллера IT8915FN производства компании ITE (Integrated Technology Express)…
функционирует технология FanConnect II: на торце в хвостовой части карты имеются два 4-контактных разъема питания для корпусных вентиляторов. Можно заставить подключенные к ним вентиляторы работать в соответствии с нагревом GPU, увеличивая или уменьшая частоту вращения.
Карта оснащается разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения. Набор видеовыходов отличается от стандартного: не 3 DP и 1 HDMI, а по паре каждого вида. Подвод питания осуществляется через 8-контактный и 6-контактный разъемы. При этом около них есть световые индикаторы корректности подключения питания (если питания нет — красный свет, если все подключено как надо — белый свет).

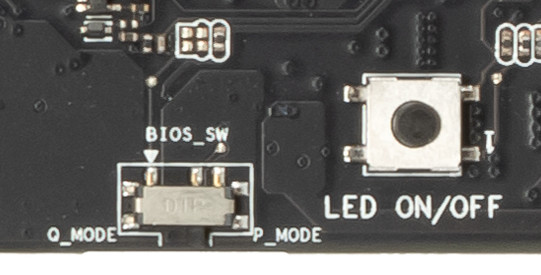

Карта имеет две копии BIOS, переключаться между которыми можно с помощью торцевого переключателя. Заявлено, что по частотам обе версии BIOS совершенно одинаковы, однако практика показала, что режим Q-Mode все же уменьшает максимальные частоты ядра, но при этом позволяет вентиляторам останавливаться при малой нагрузке на ускоритель (детально мы это обсудим чуть ниже).
На обороте карты есть кнопка включения/выключения подсветки кулера (режим Stealth Ninja). А в целом управлять подсветкой можно в специальной утилите Asus Aura (об этом тоже ниже). Разумеется, ускоритель поддерживает технологию Nvidia G-Sync.

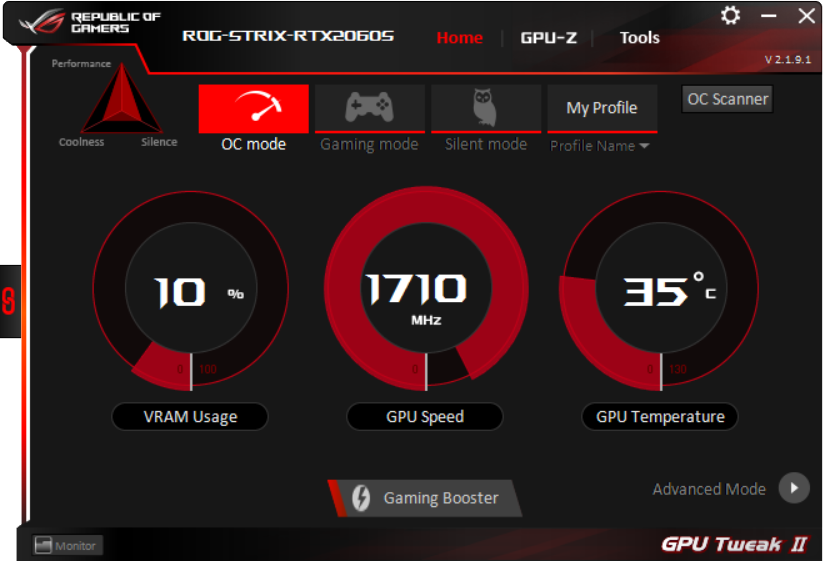

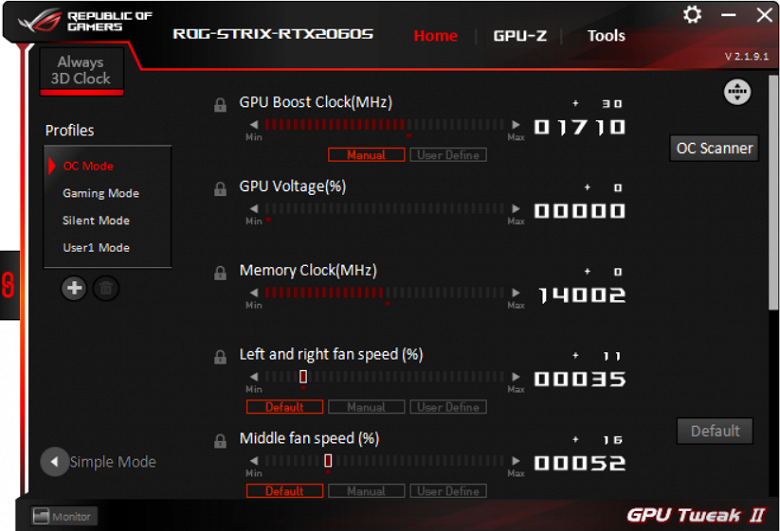

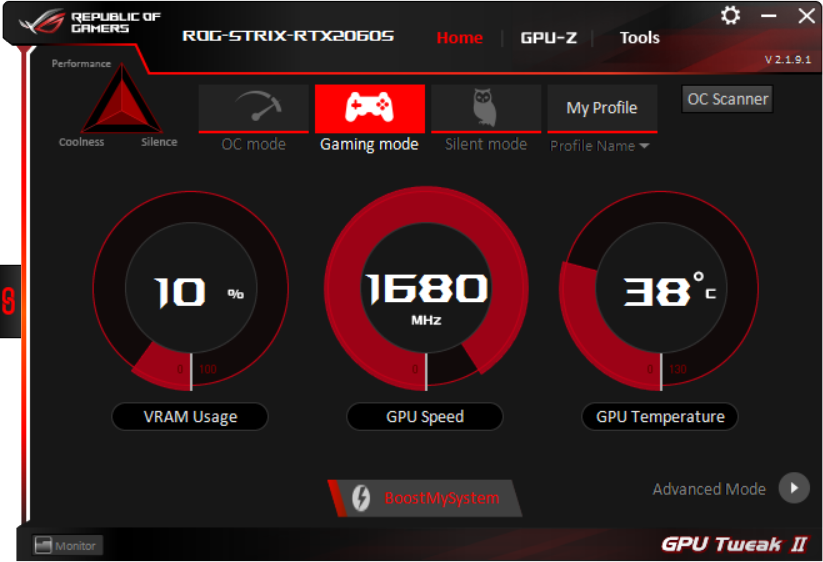

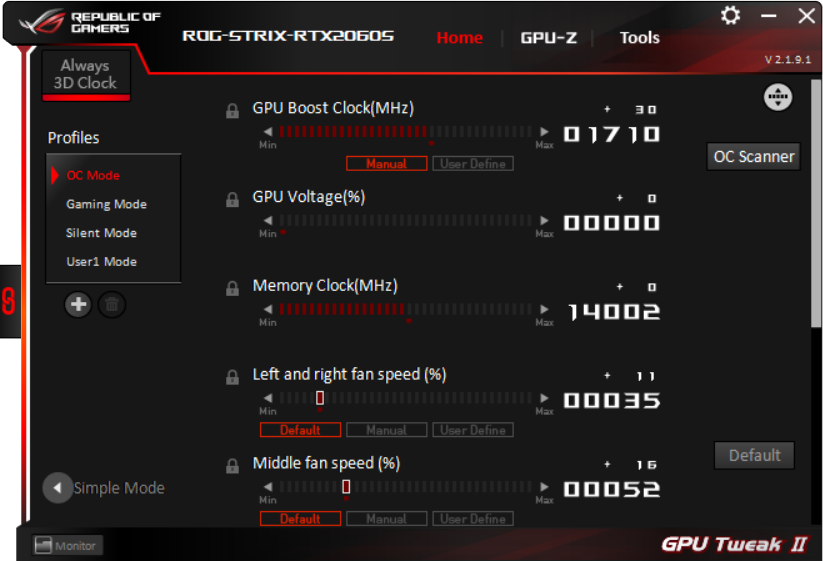

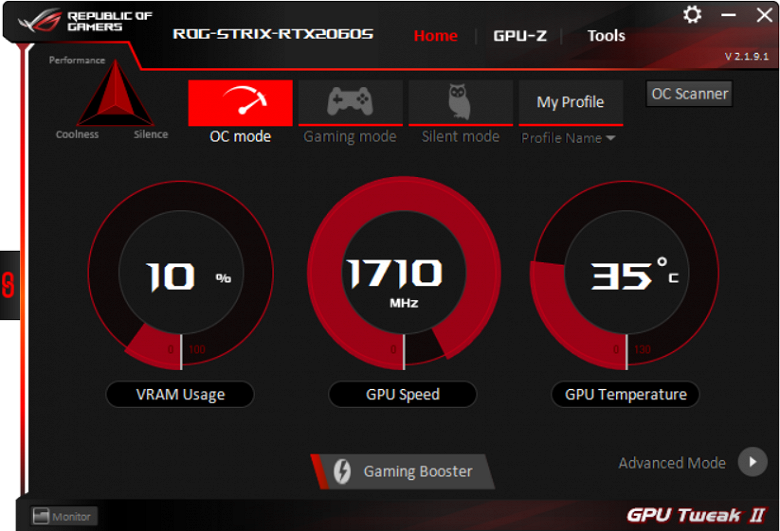

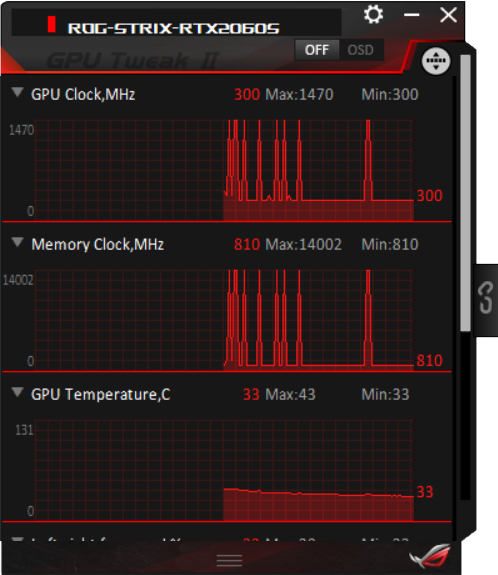

Штатная частота работы ядра в режиме OC Mode повышена на 3,2% относительно референсных значений. Для управления работой карты можно использовать фирменную утилиту GPU Tweak II:
Я попытался разогнать эту карту, в итоге она стабильно заработала при максимальной частоте GPU 2100 МГц и частоте памяти 15,2 ГГц. Вероятно, она смогла бы работать и на более высоких частотах, если бы не лимиты по потреблению, установленные в драйверах Nvidia.
Нагрев и охлаждение

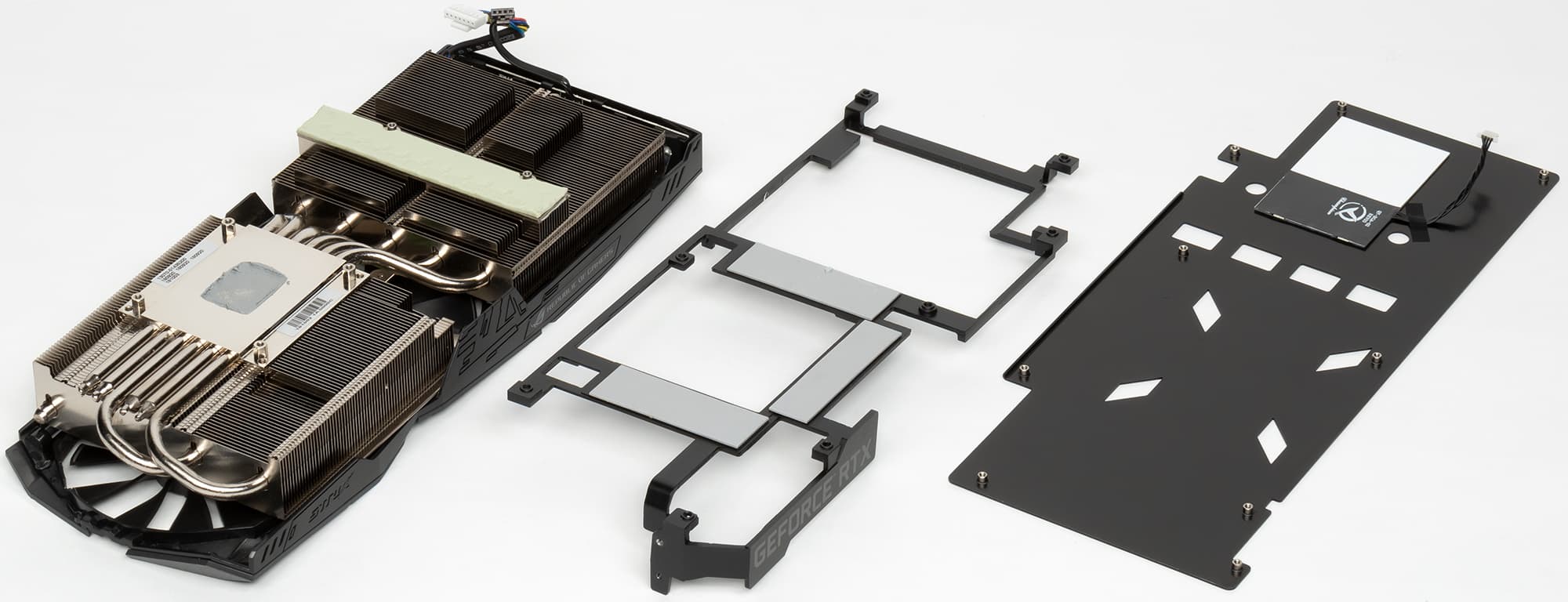

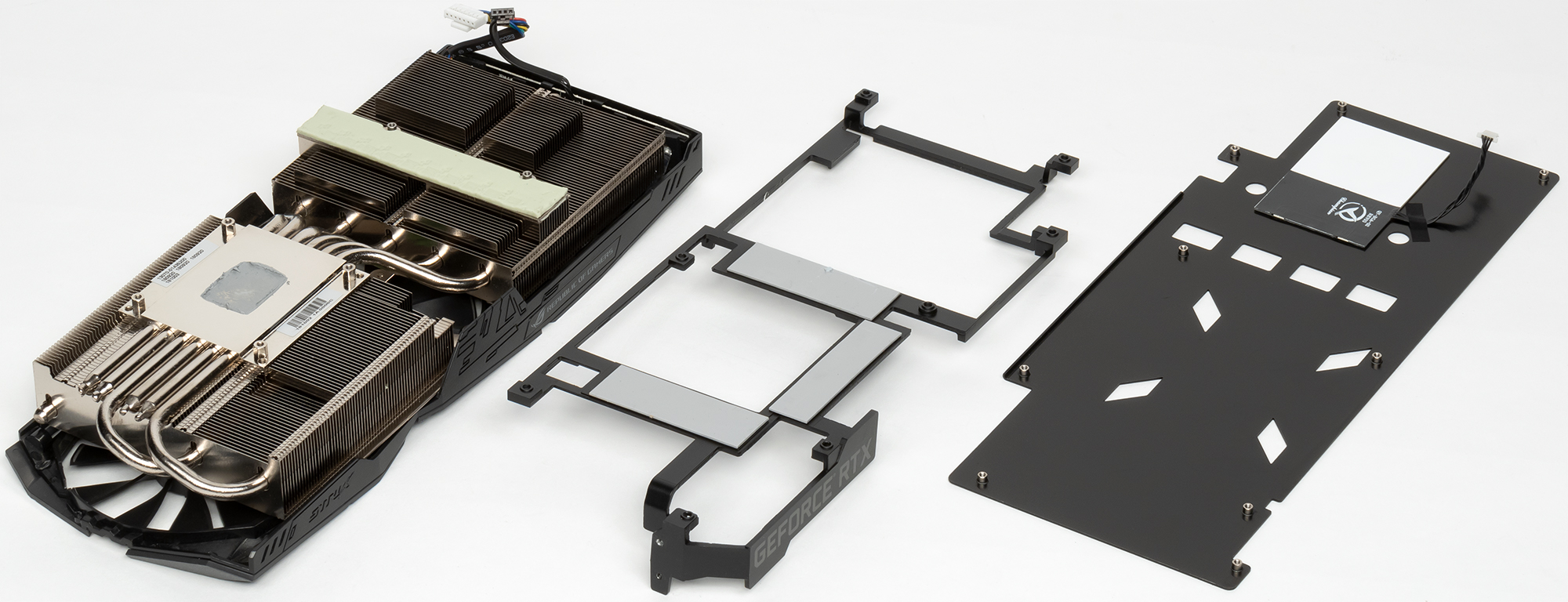

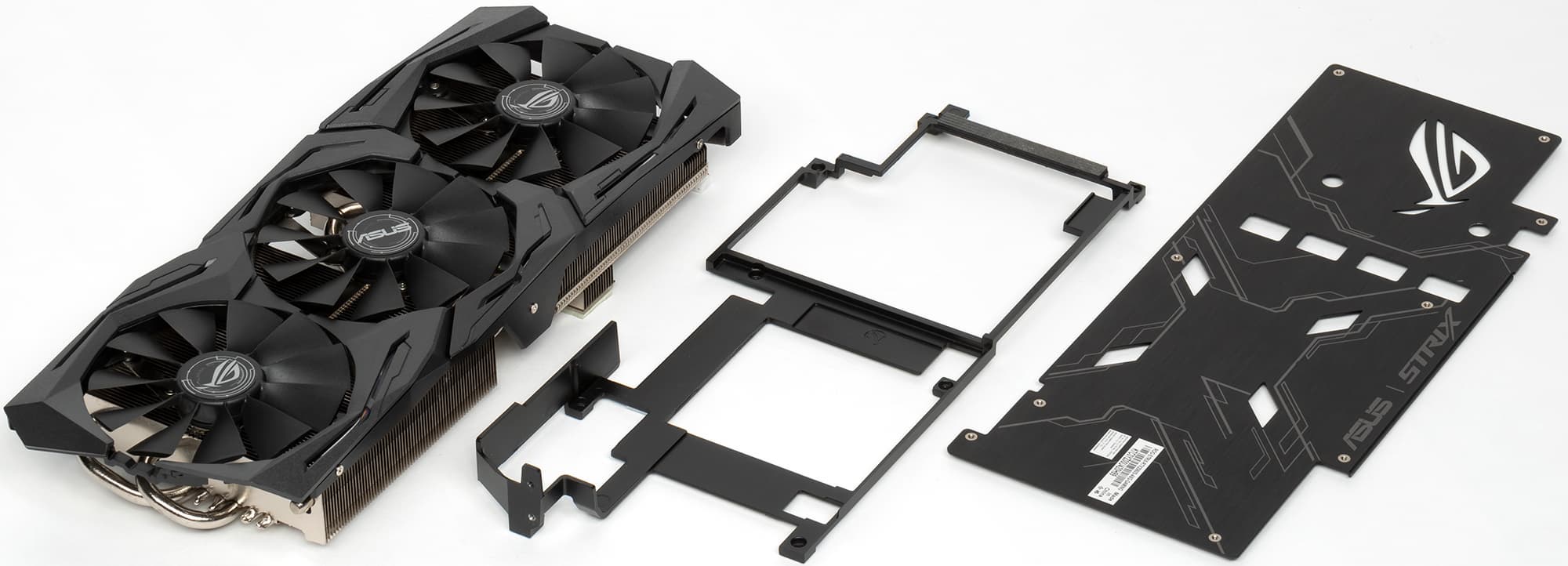

Как во всех СО серии Strix, основным элементом является сдвоенный пластинчатый радиатор, покрытый никелем. Обе части радиатора соединены тепловыми трубками, разносящими тепло по ребрам. Микросхемы памяти охлаждаются специальной пластиной, прикрученной к радиатору, а для силовых элементов имеется подошва с термоинтерфейсом на второй части радиатора. На обороте карты установлена толстая пластина, служащая элементом жесткости для массивной карты и несущая на себе фирменный подсвеченный логотип ROG.

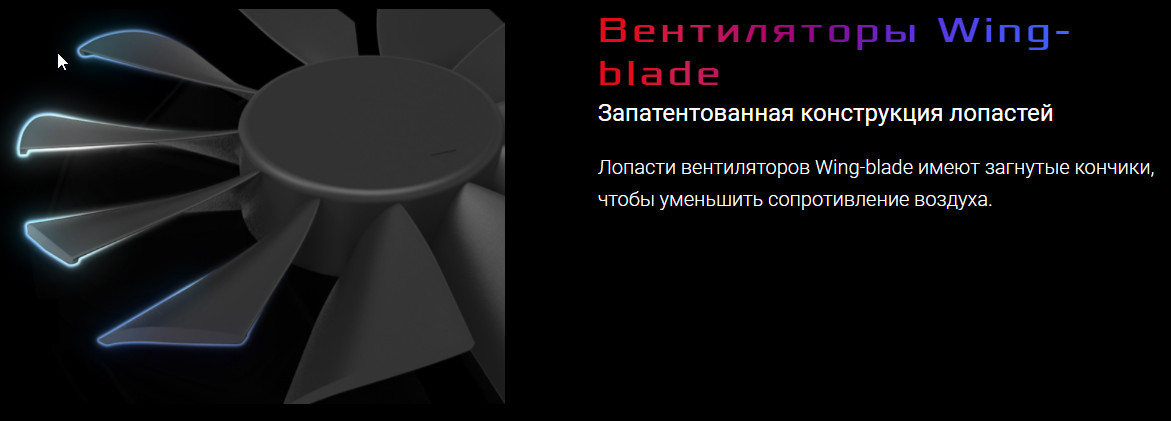

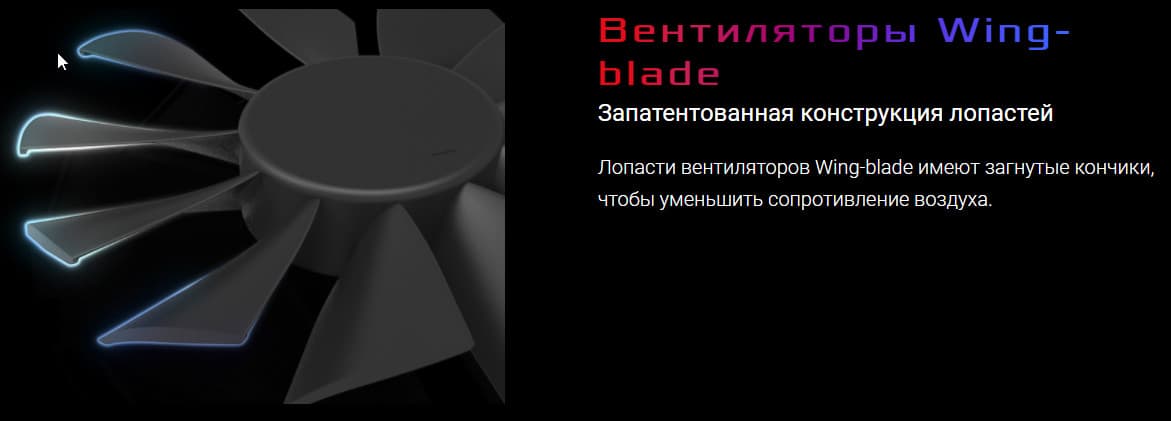

Поверх радиатора установлен кожух с тремя вентиляторами Wing-blade (так их называет производитель).
В версии BIOS P-Mode охлаждение активное, вентиляторы не останавливаются в простое, а в версии BIOS Q-Mode вентиляторы останавливаются при температурах ниже 55 градусов. Однако следует иметь в виду, что при включении ПК два из трех вентиляторов какое-то время все же вращаются до момента загрузки видеодрайвера (это можно увидеть в видеоролике ниже).

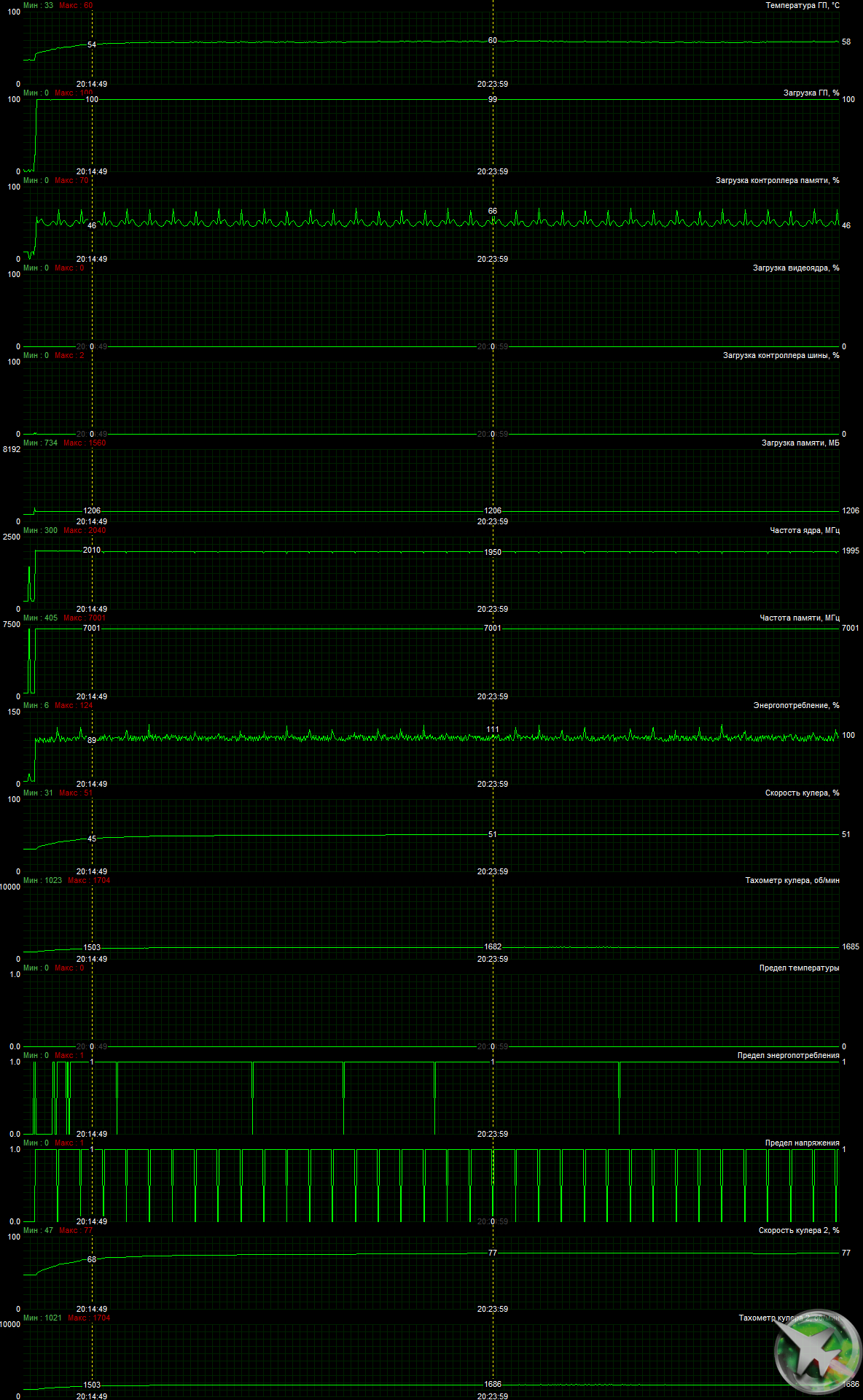

Мониторинг температурного режима с помощью MSI Afterburner:
P-Mode:
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 60 градусов, что является очень хорошим результатом для видеокарты такого уровня.

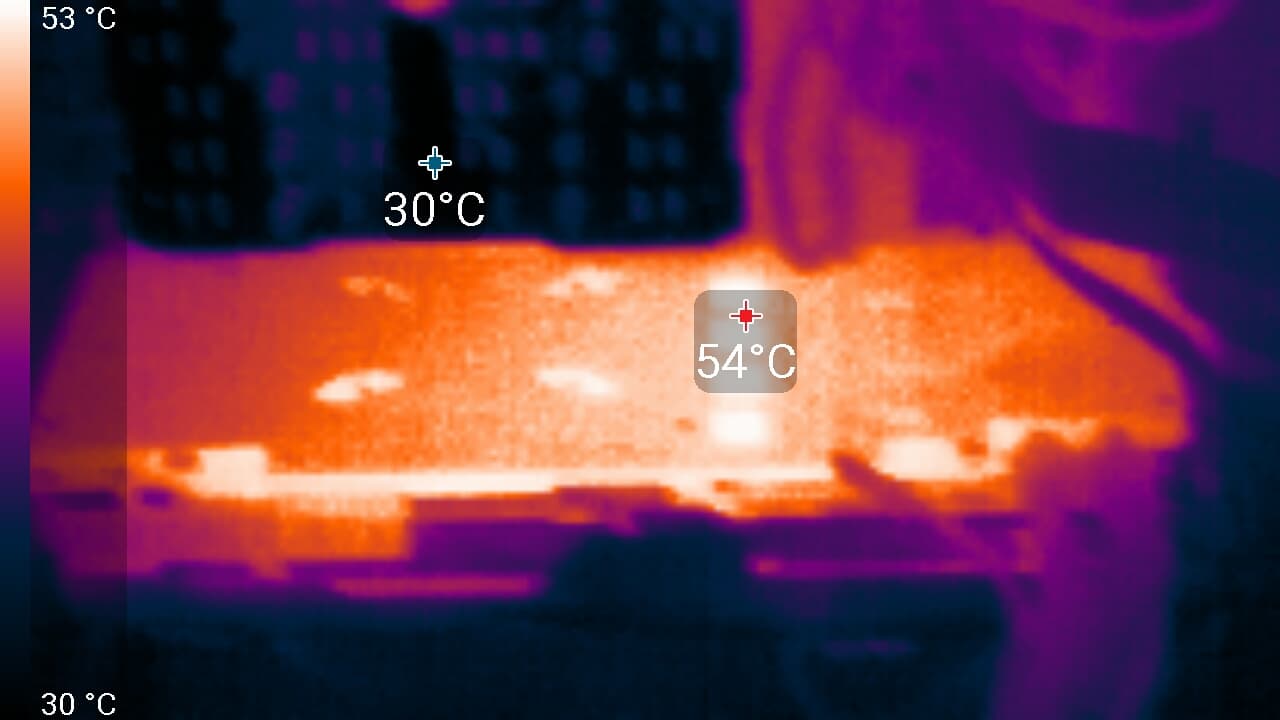

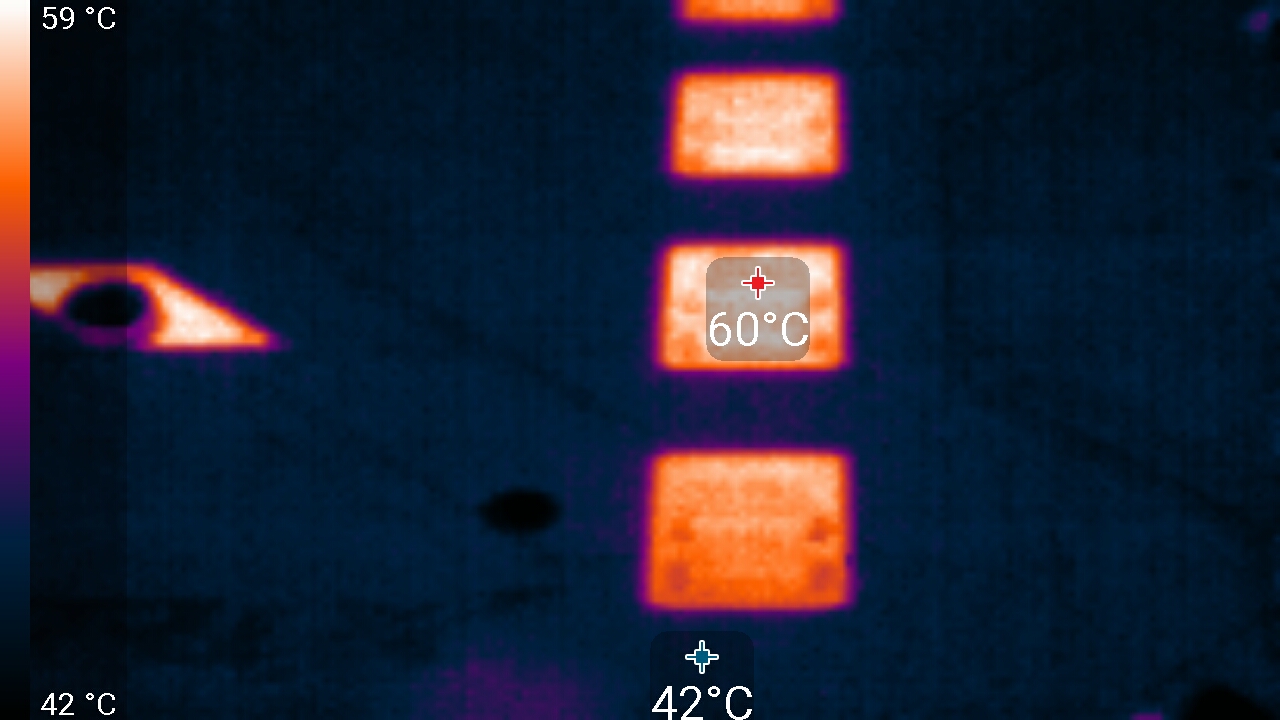

Максимальный нагрев — области около GPU и преобразователей питания.
Q-Mode:
Нагрев ядра в этом режиме вырос до 68 °C, что логично, ибо СО стала работать на меньших оборотах.
При ручном разгоне шум и нагрев карты практически не отличались от варианта P-Mode.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура составляла: при положении переключателя BIOS в P-Mode — 28 °C (при частоте вращения вентиляторов 800 об/мин), в Q-Mode — 32 °C (вентиляторы не вращались). В обоих случаях уровень шума был равен фоновому.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D (без ручного разгона) ситуация следующая.
P-Mode:
Температура достигала 60 °C. Вентиляторы при этом раскручивались до 1700 оборотов в минуту, шум вырастал до 32,9 дБА, это не громко, но отчетливо слышно. В видеоролике ниже зафиксированы изменения шума через каждые 30 секунд увеличения нагрузки.
Q-Mode:
Температура достигала 68 °C, но вентиляторы при этом раскручивались лишь до 1220 оборотов в минуту, а шум вырастал максимум до 24,6 дБА. Это тихо, но вы помните, что за тишину в данном случае приходится расплачиваться небольшим снижением частоты GPU (и более высоким нагревом). В видеоролике ниже зафиксированы изменения шума через каждые 30 секунд увеличения нагрузки.
Ручной разгон из-за лимита TDP картину существенно не изменил.

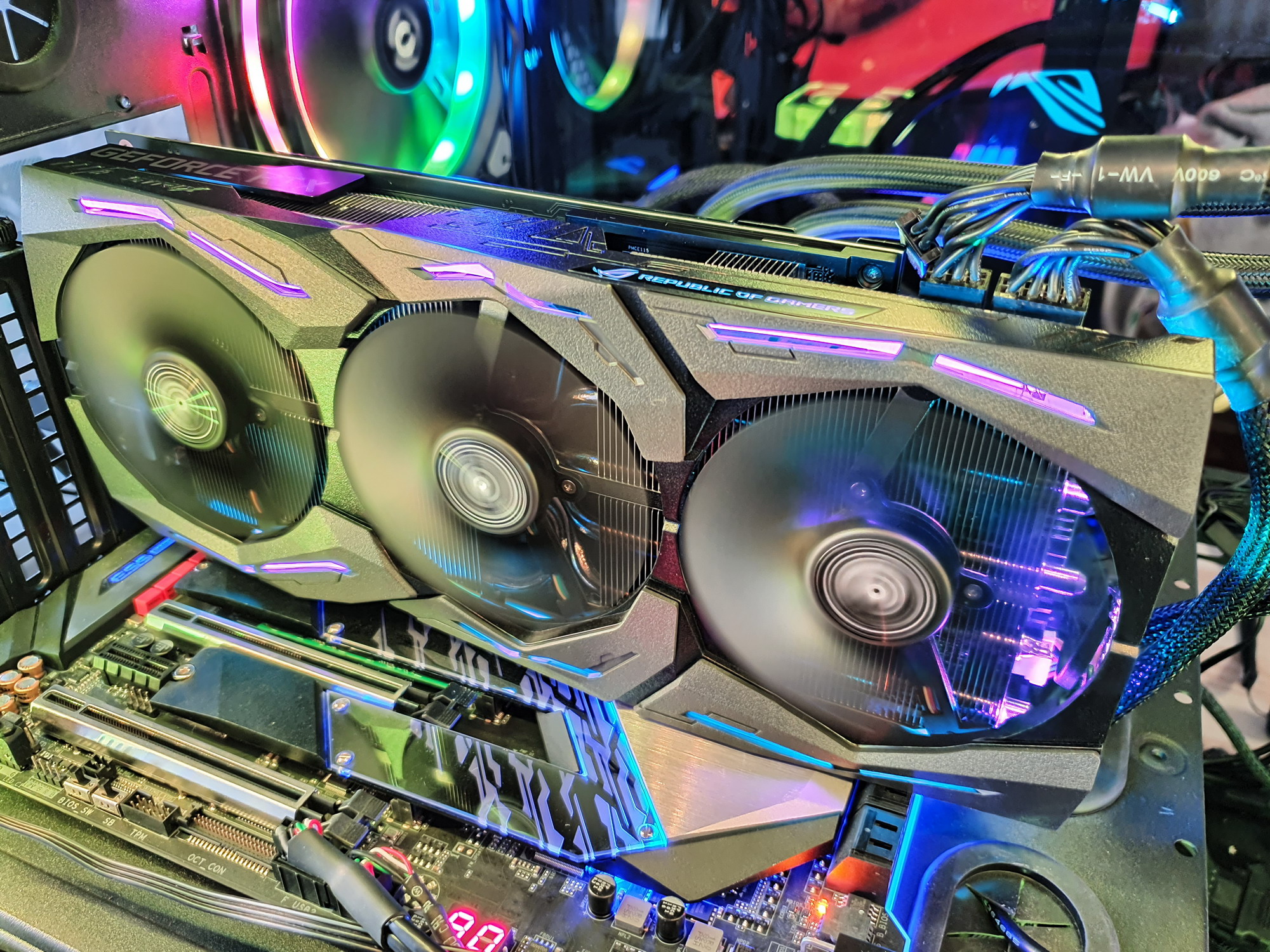

Подсветка

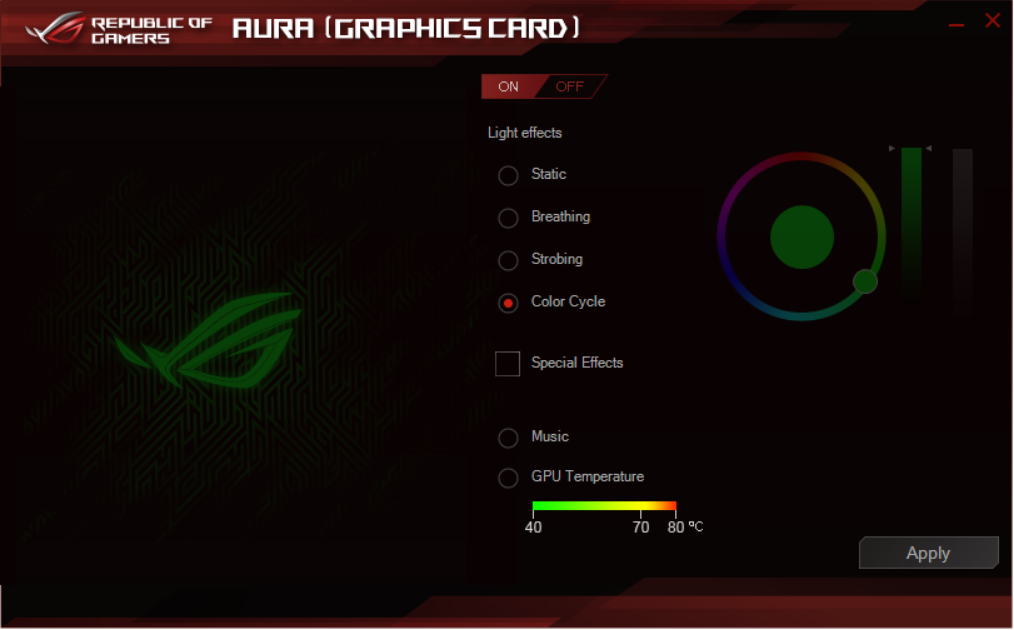

Подсветкой управляет фирменная утилита Asus Aura Sync.

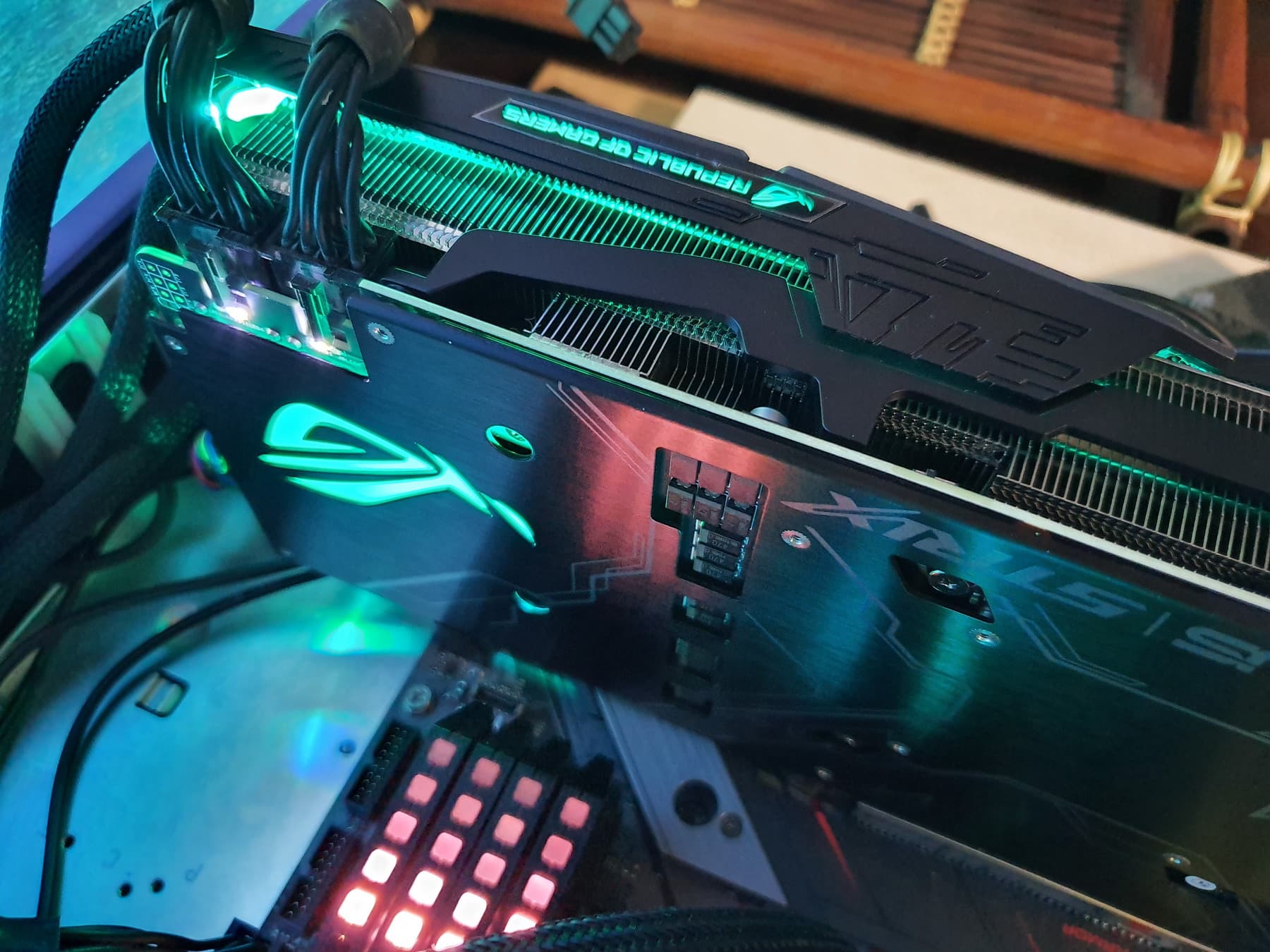

У карты светятся полоски вдоль кожуха с вентиляторами, название серии сверху и лого ROG сзади. К сожалению, в отличие от материнских плат, в этом случае выбор режима работы подсветки очень ограничен. И это печально, ибо мы помним шикарные 25 способов подсветки у топовых карт, например, MSI.

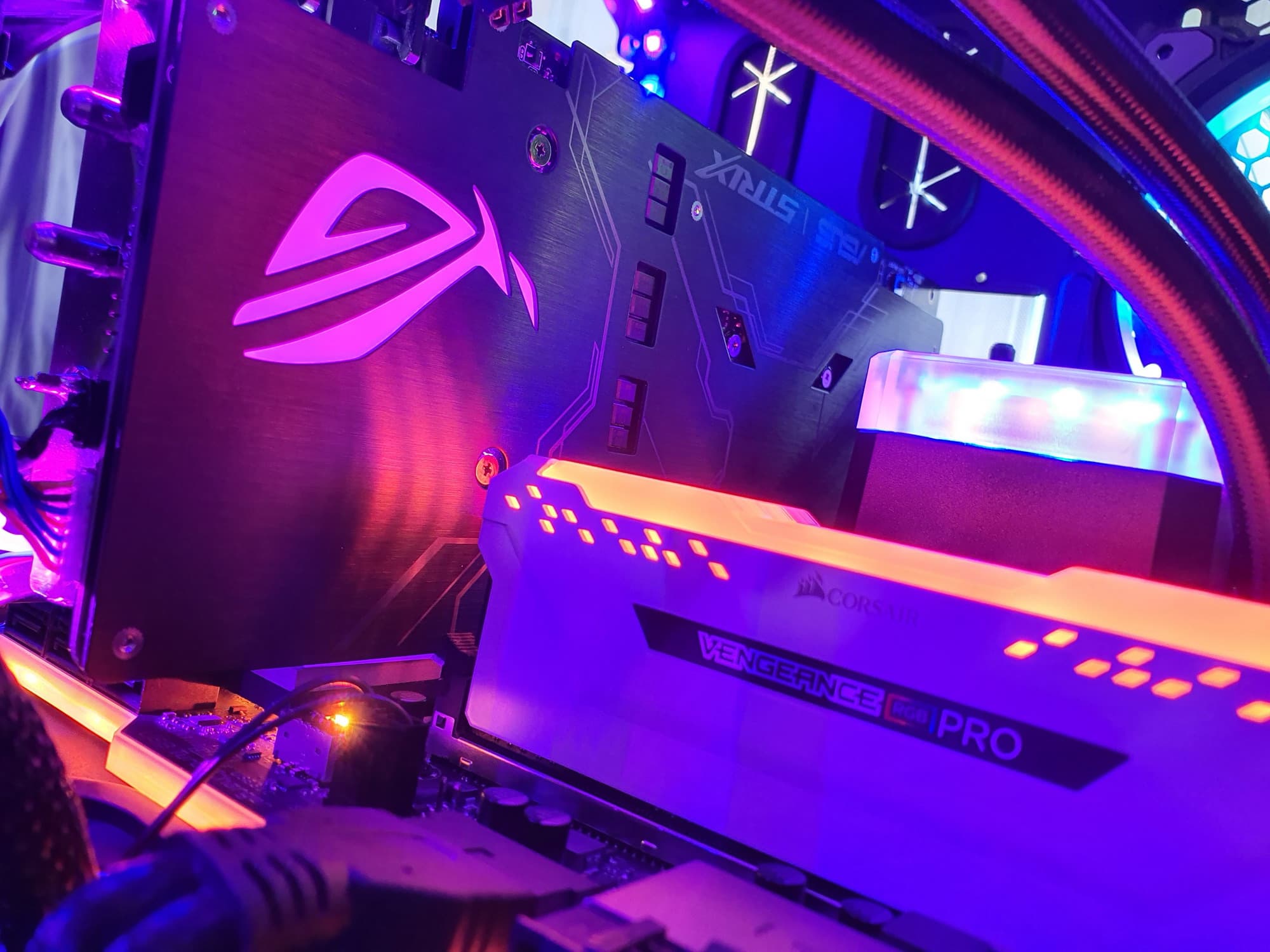

Тем не менее, подсветка очень эффектная, а главное, что она есть и на обороте карты — как раз на том участке, который виден через боковое стекло в корпусах с прозрачной стенкой (мы говорим о традиционном горизонтальном монтаже карты в корпус, когда вентиляторы не видны и напоказ выставлен лишь торец ускорителя). Можно использовать райзер для вертикальной установки карты вне слота материнской платы (если корпус допускает такой вариант), однако в данном случае трудно сказать, что лучше: подсветка «разбросана» по всей карте.

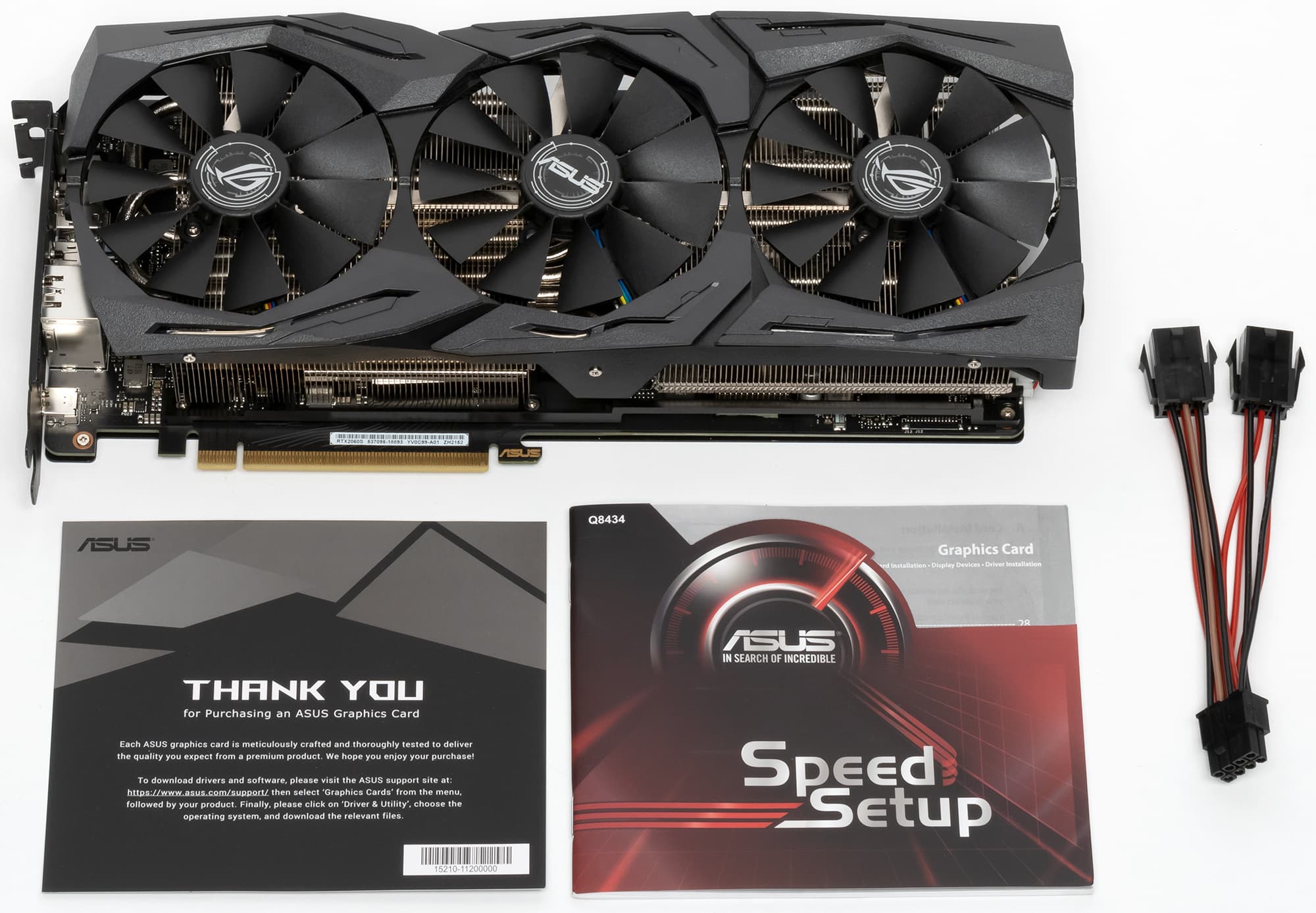

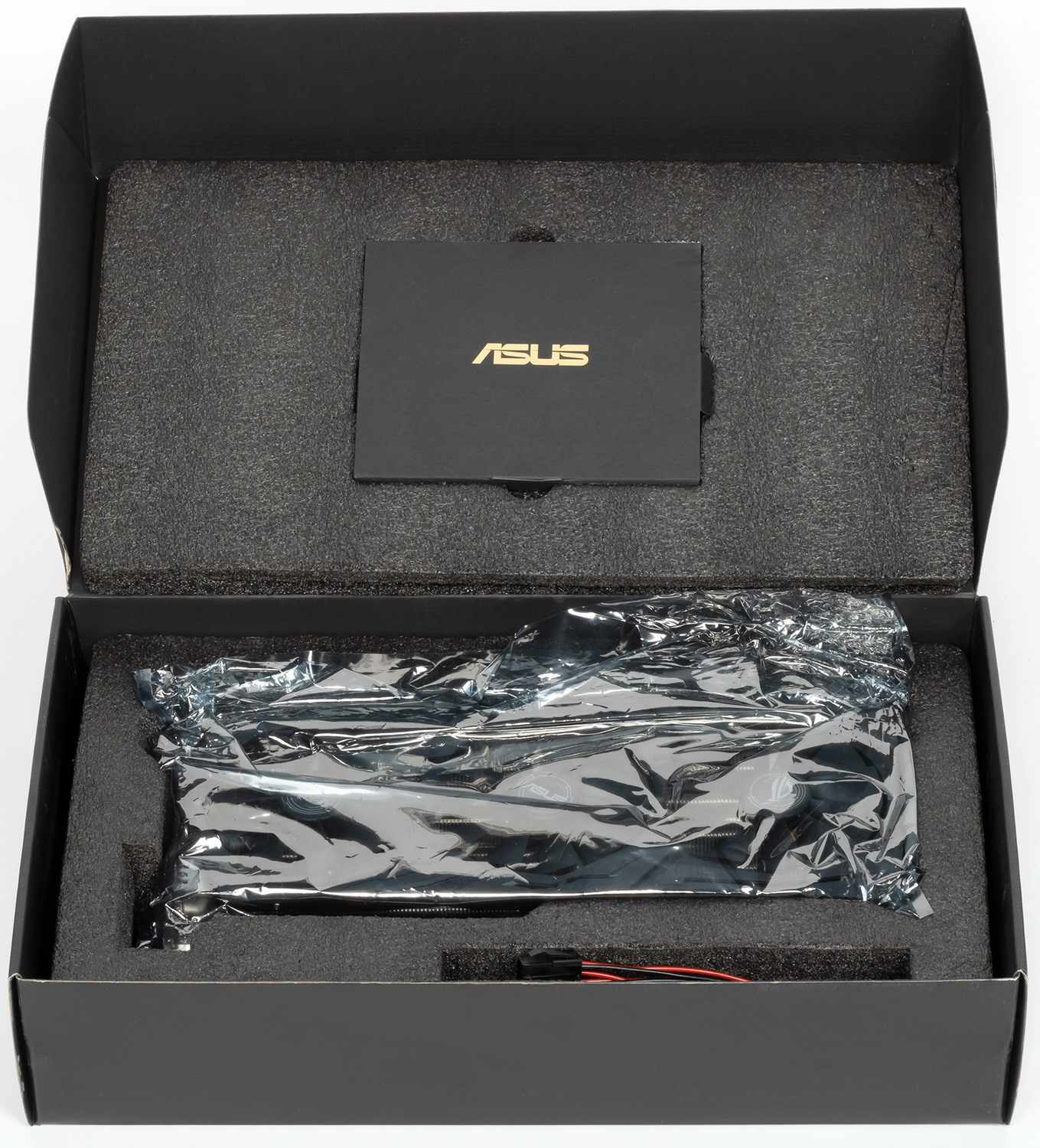

Комплект поставки и упаковка
Сейчас понятие базового комплекта поставки сильно размыто. Но он все же должен включать в себя хотя бы руководство пользователя. Перед нами базовый комплект плюс разветвитель питания с 8-контактного разъема.

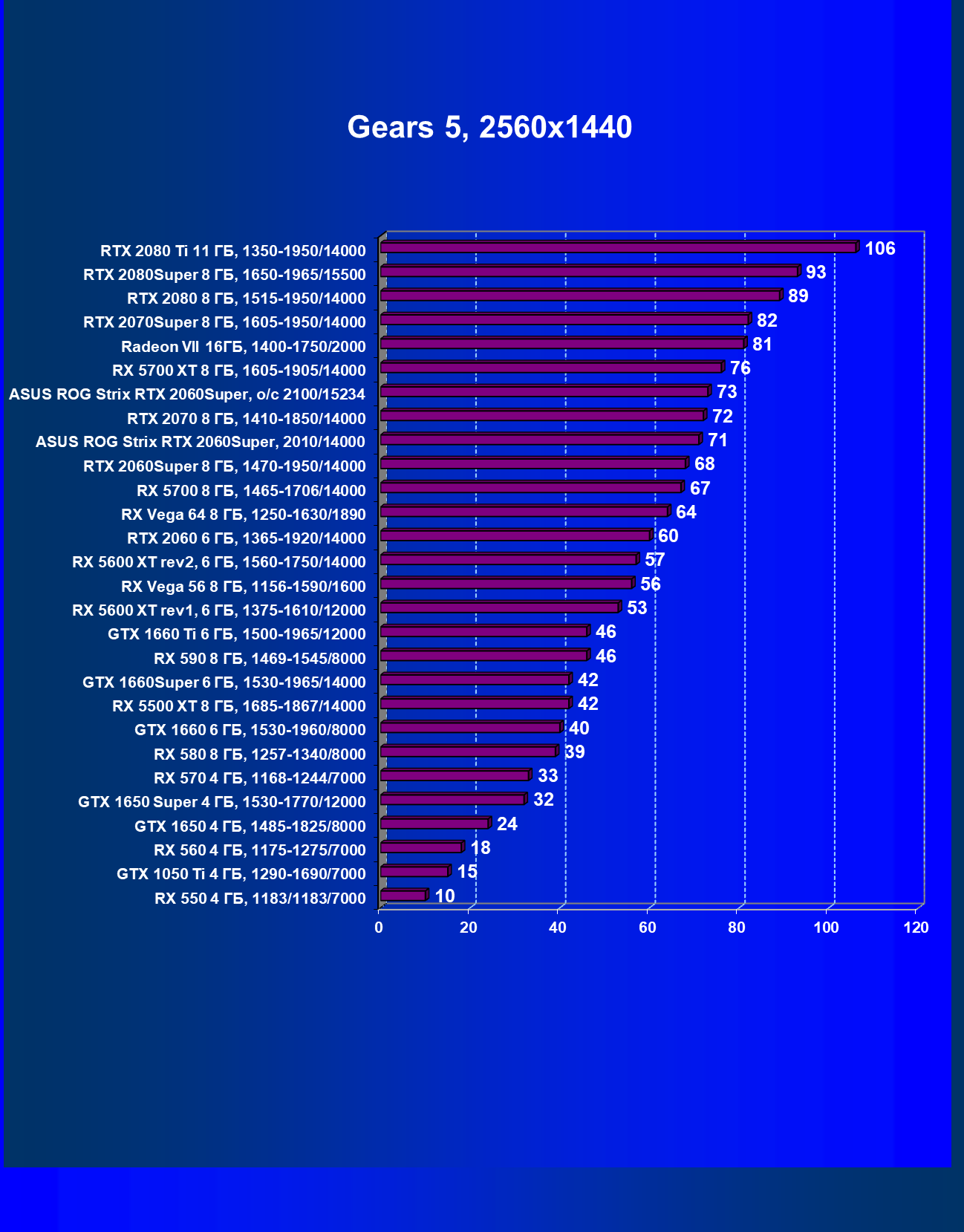

Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

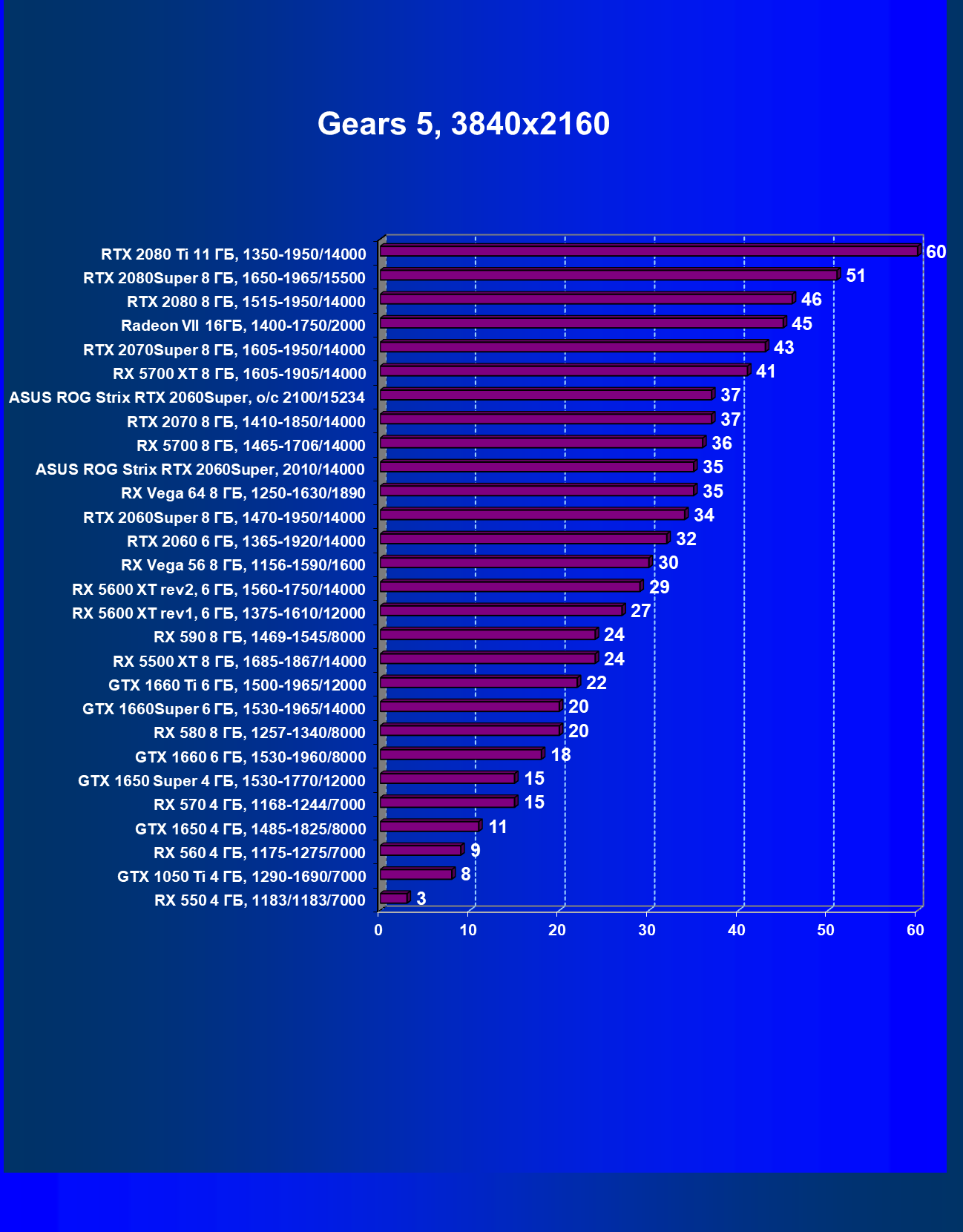

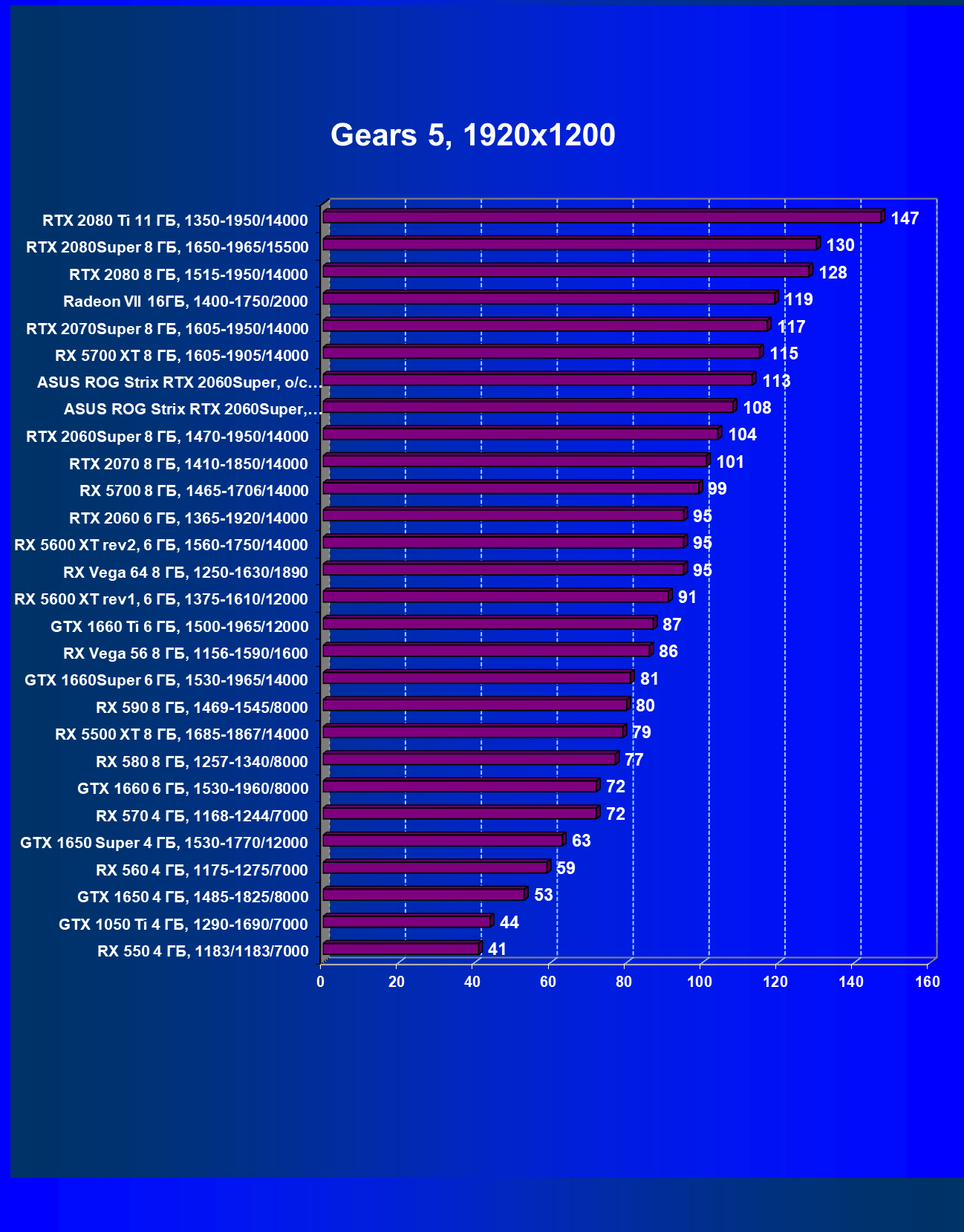

- Gears 5 (Xbox Game Studios/The Coalition)

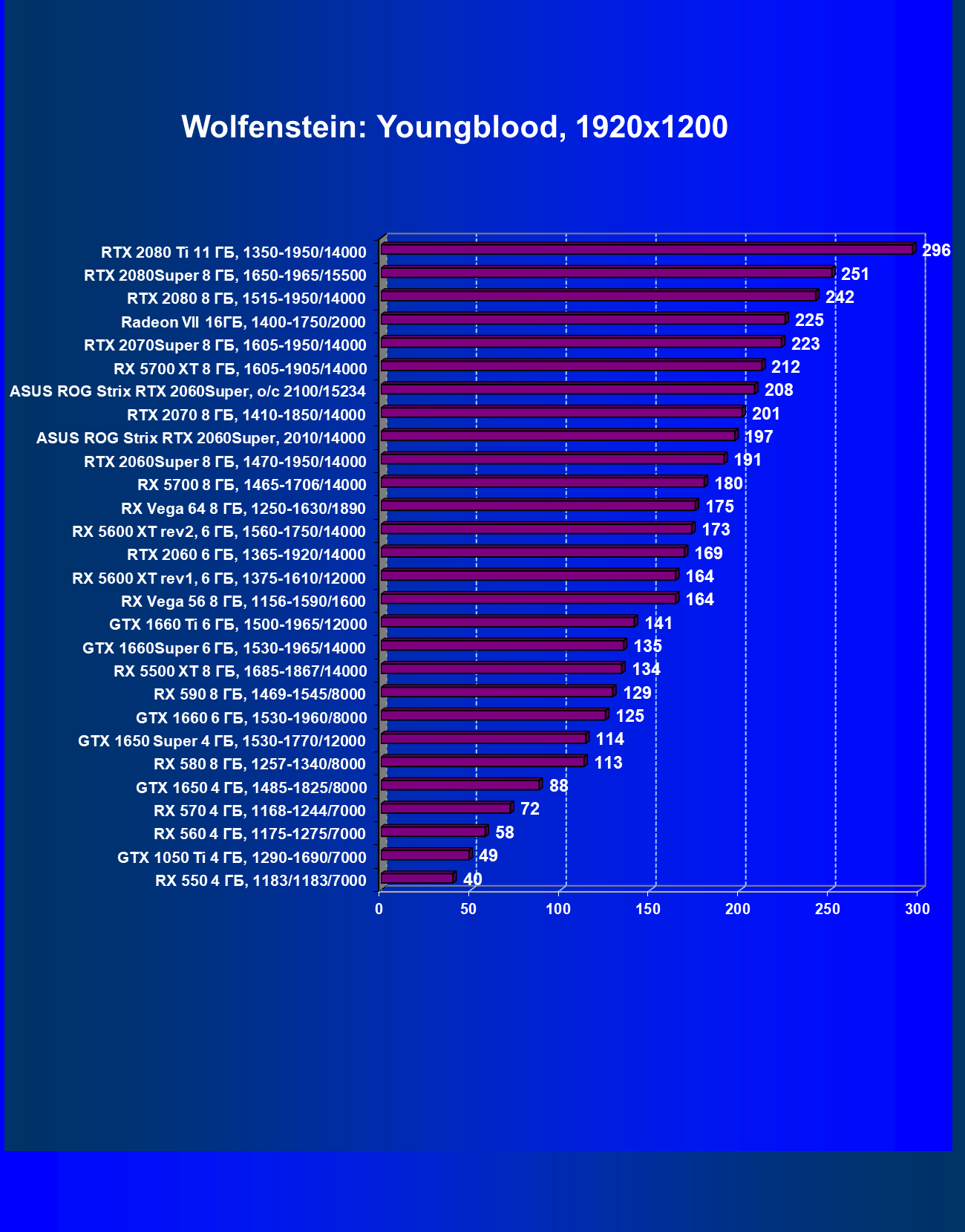

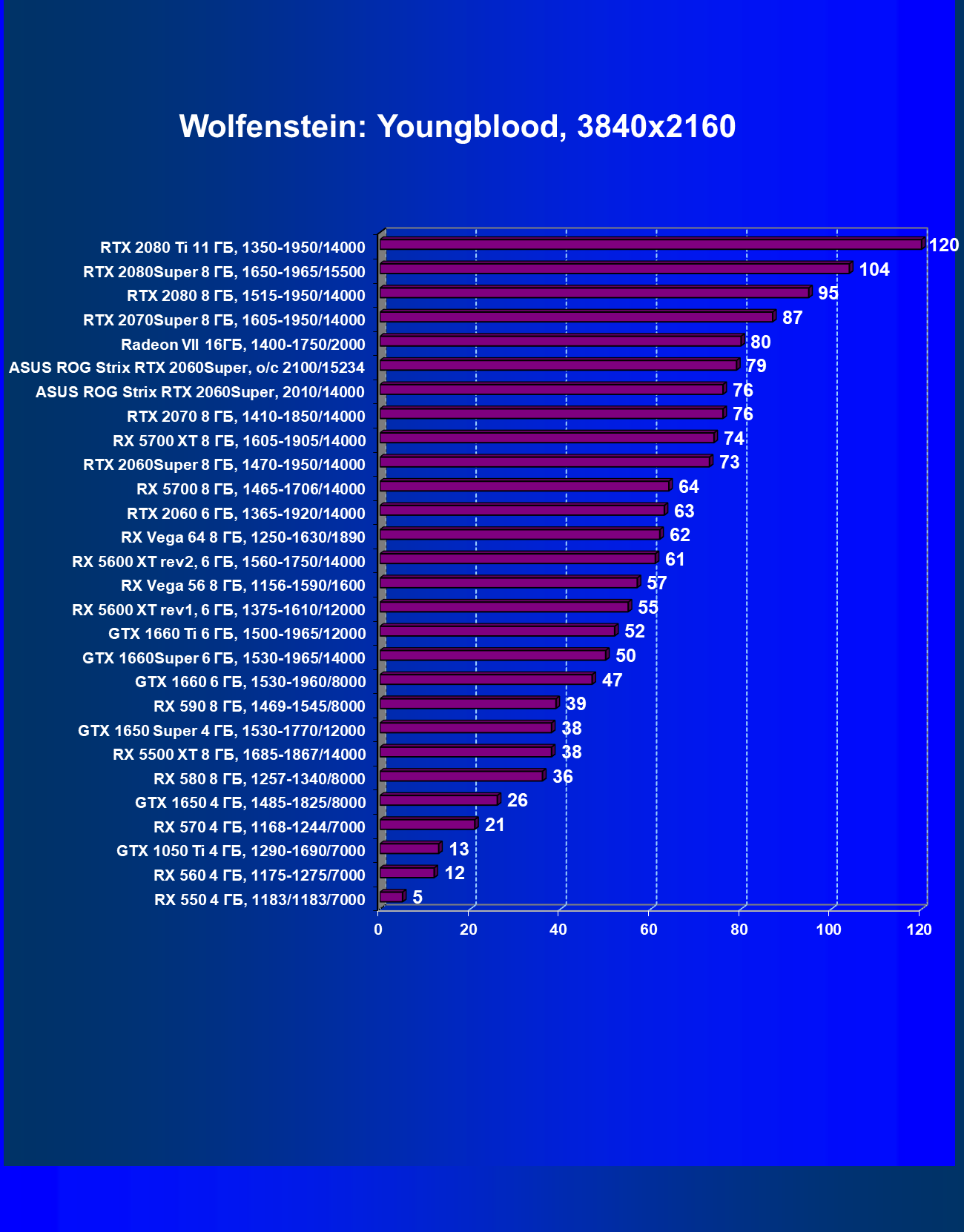

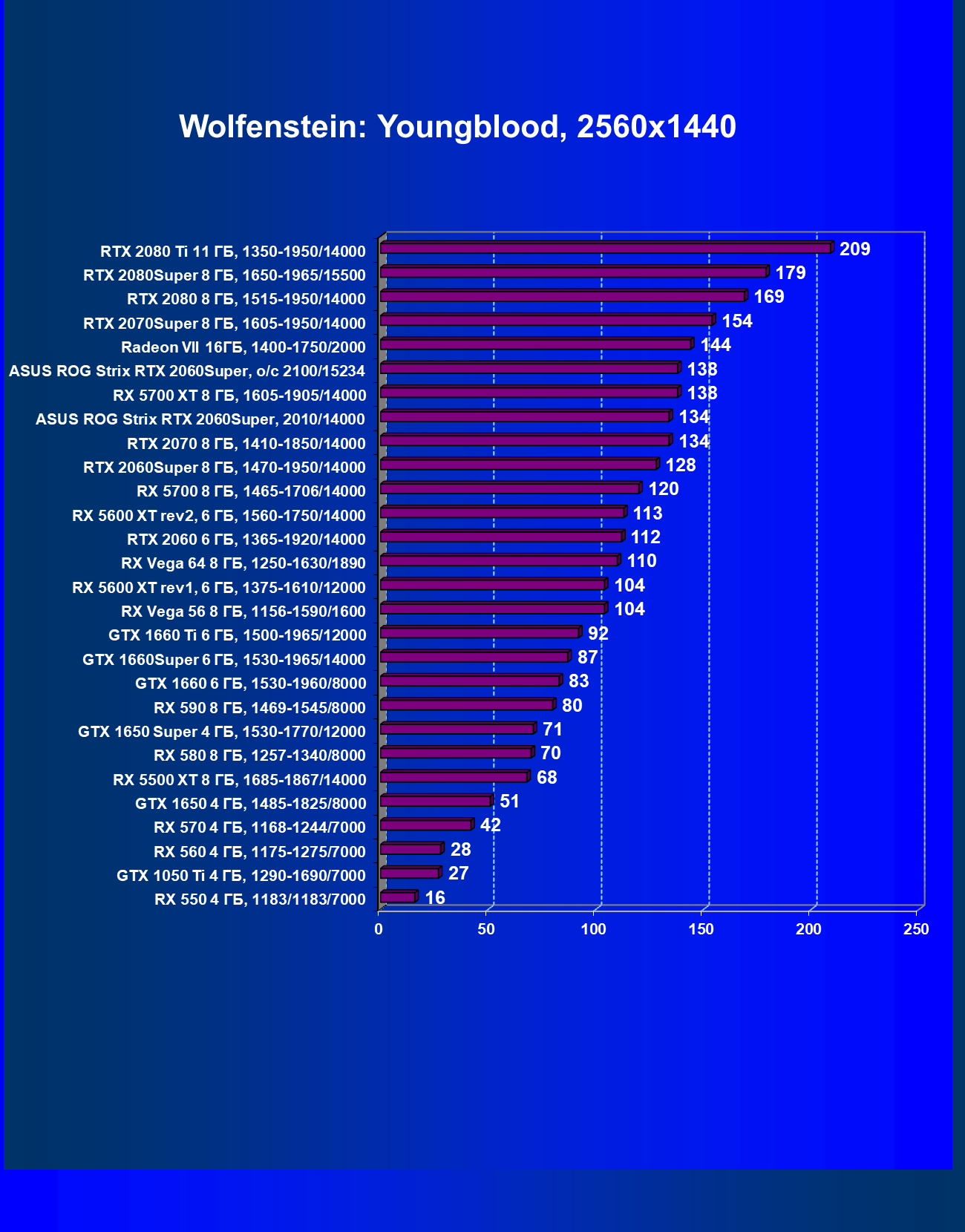

- Wolfenstein: Youngblood (Bethesda Softworks/MachineGames/Arkane Studios)

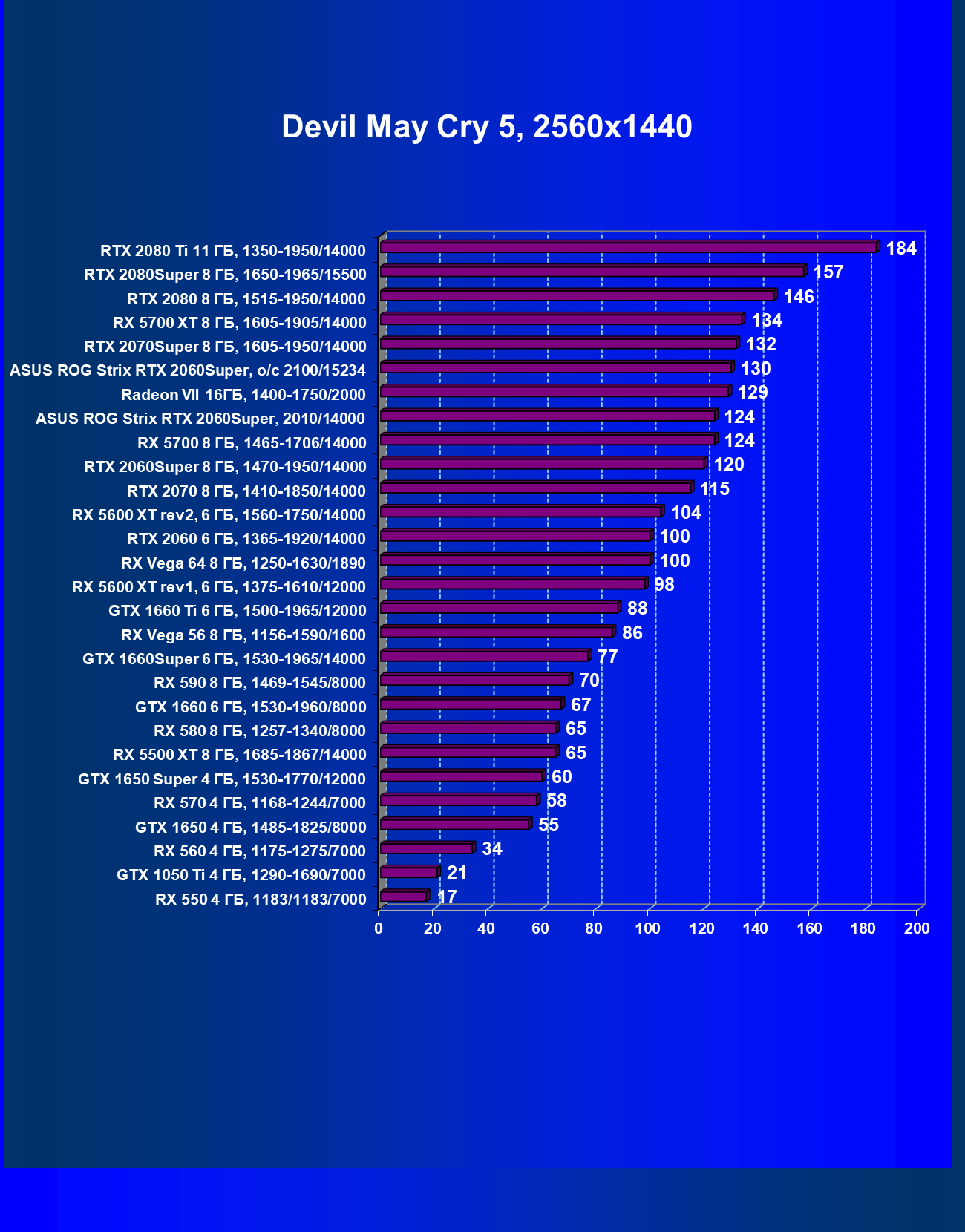

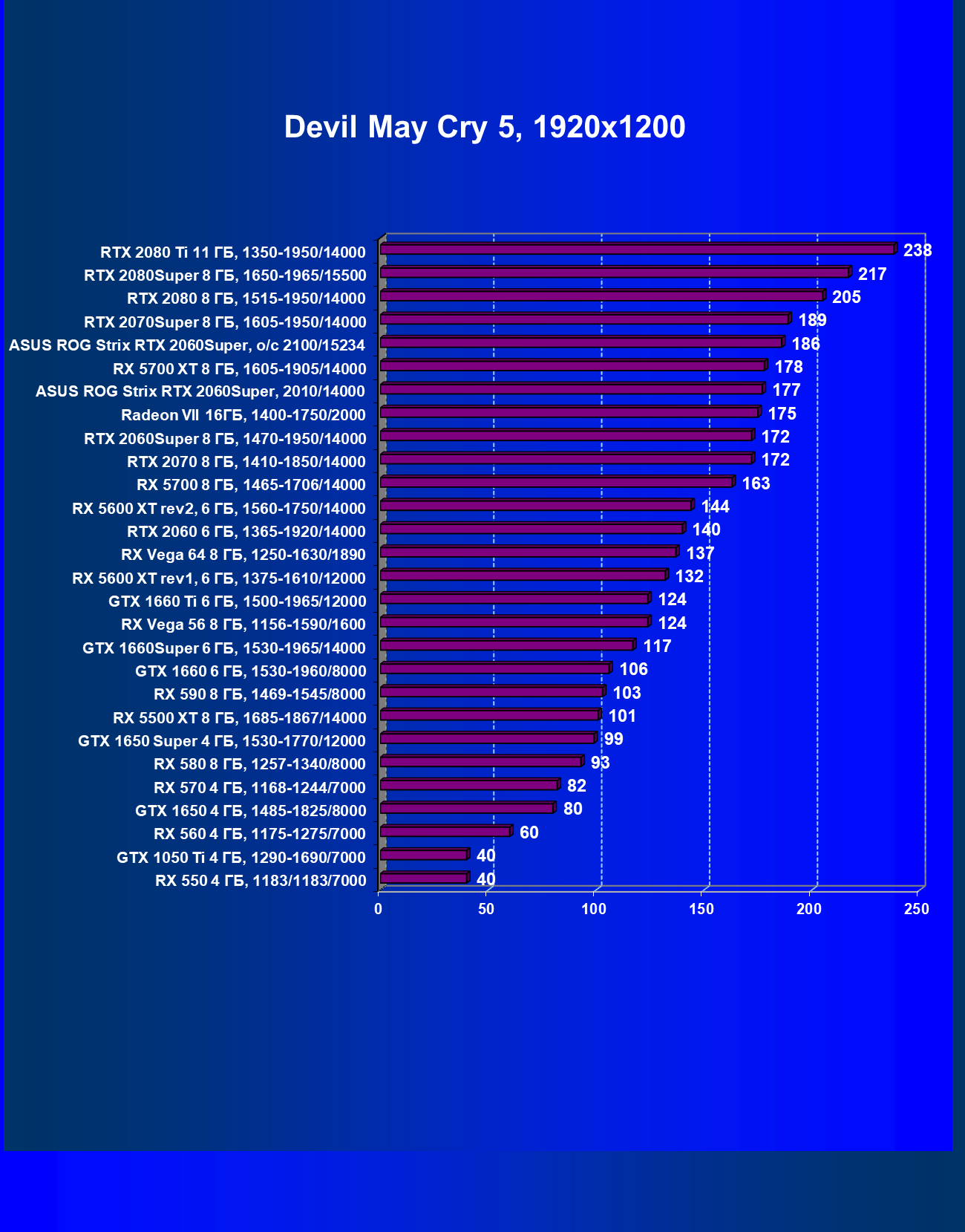

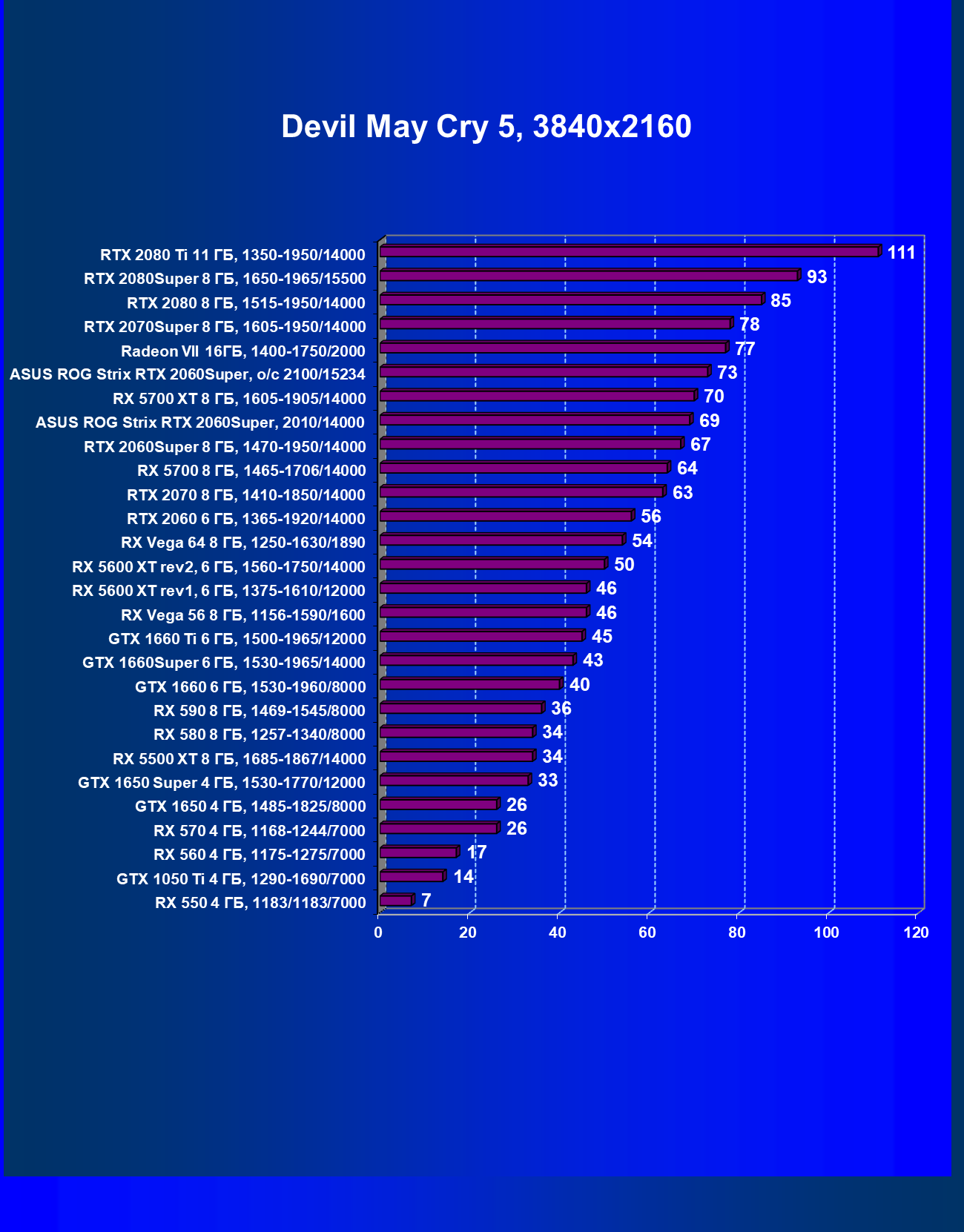

- Devil May Cry 5 (Capcom/Capcom)

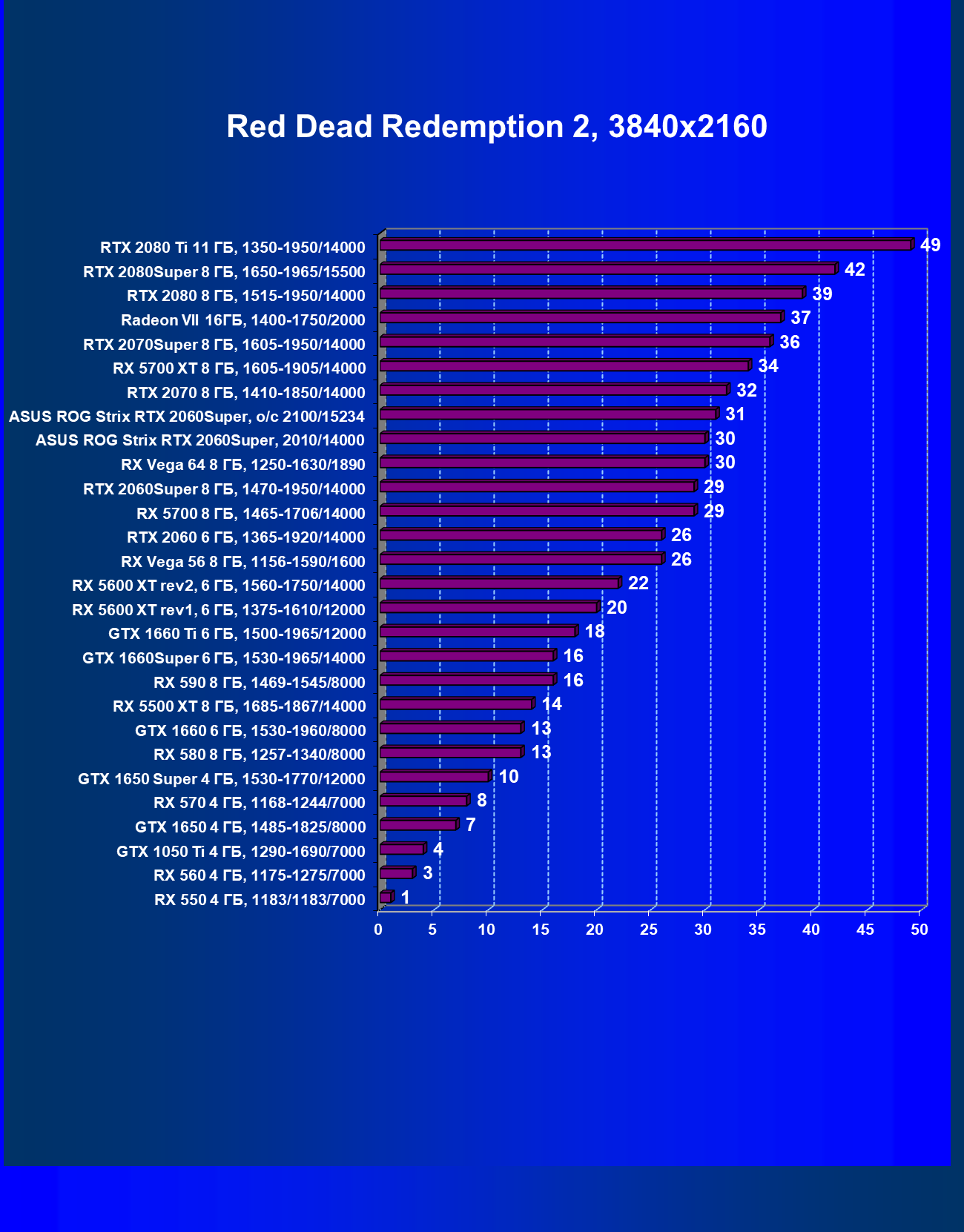

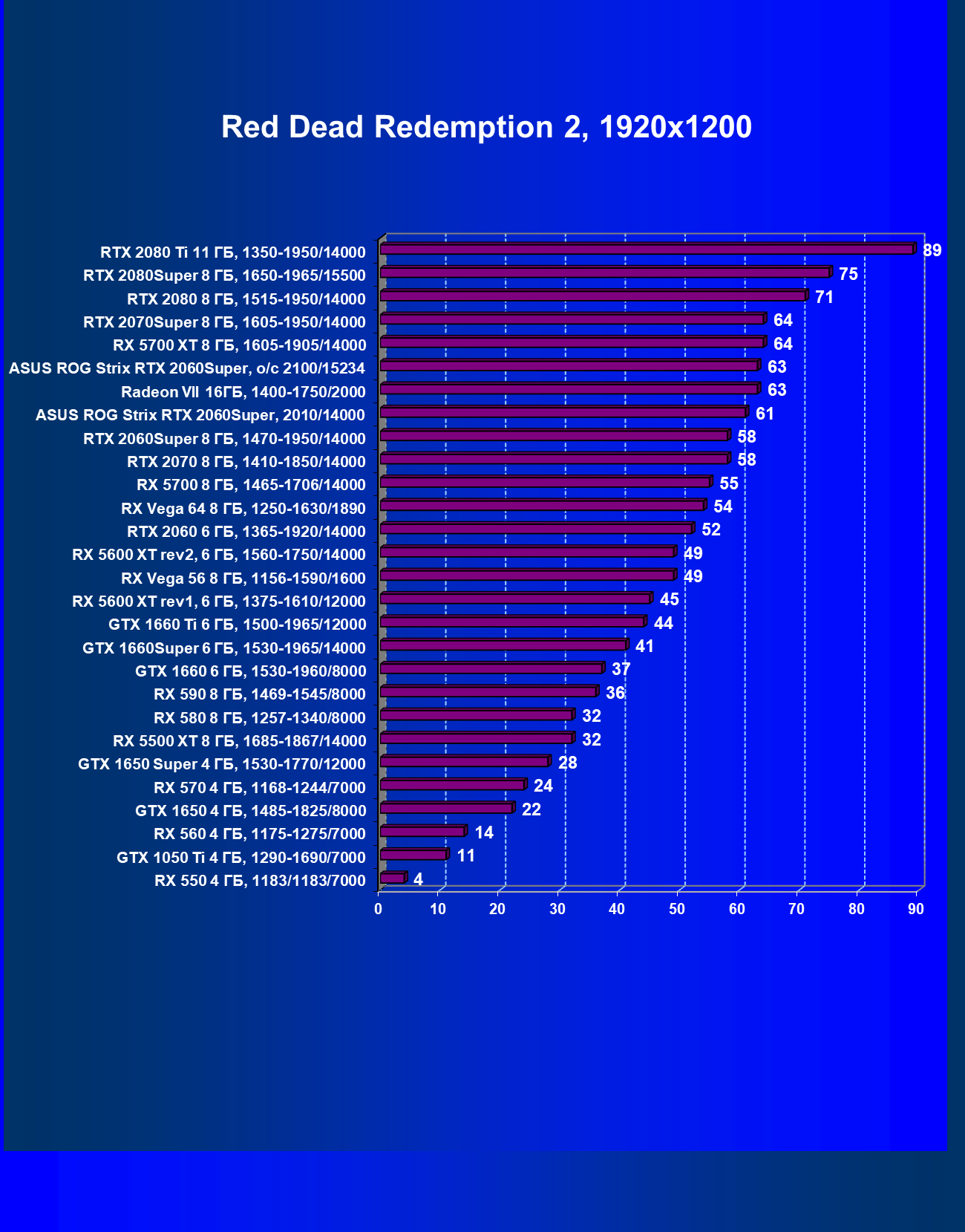

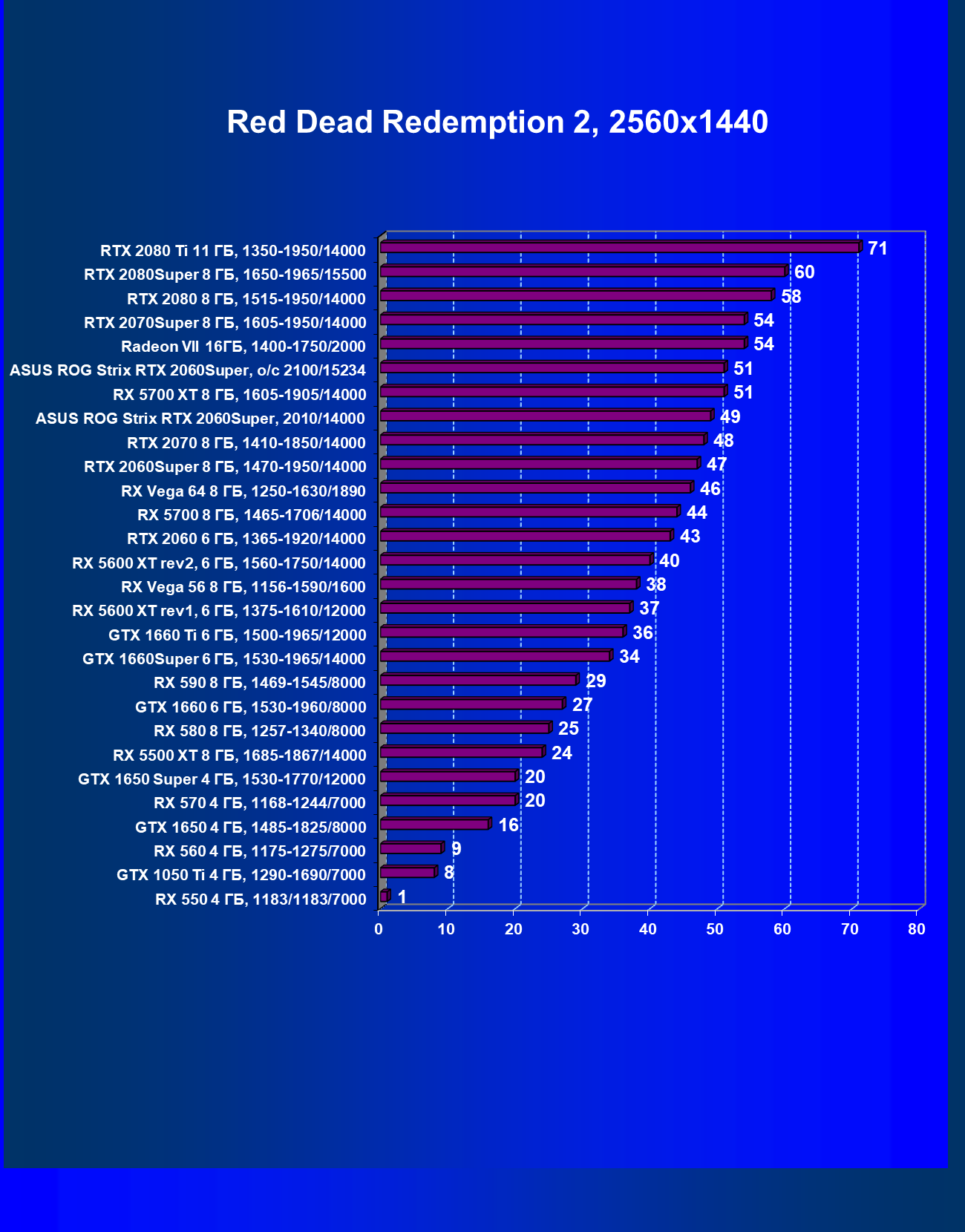

- Red Dead Redemption 2 (Rockstar)

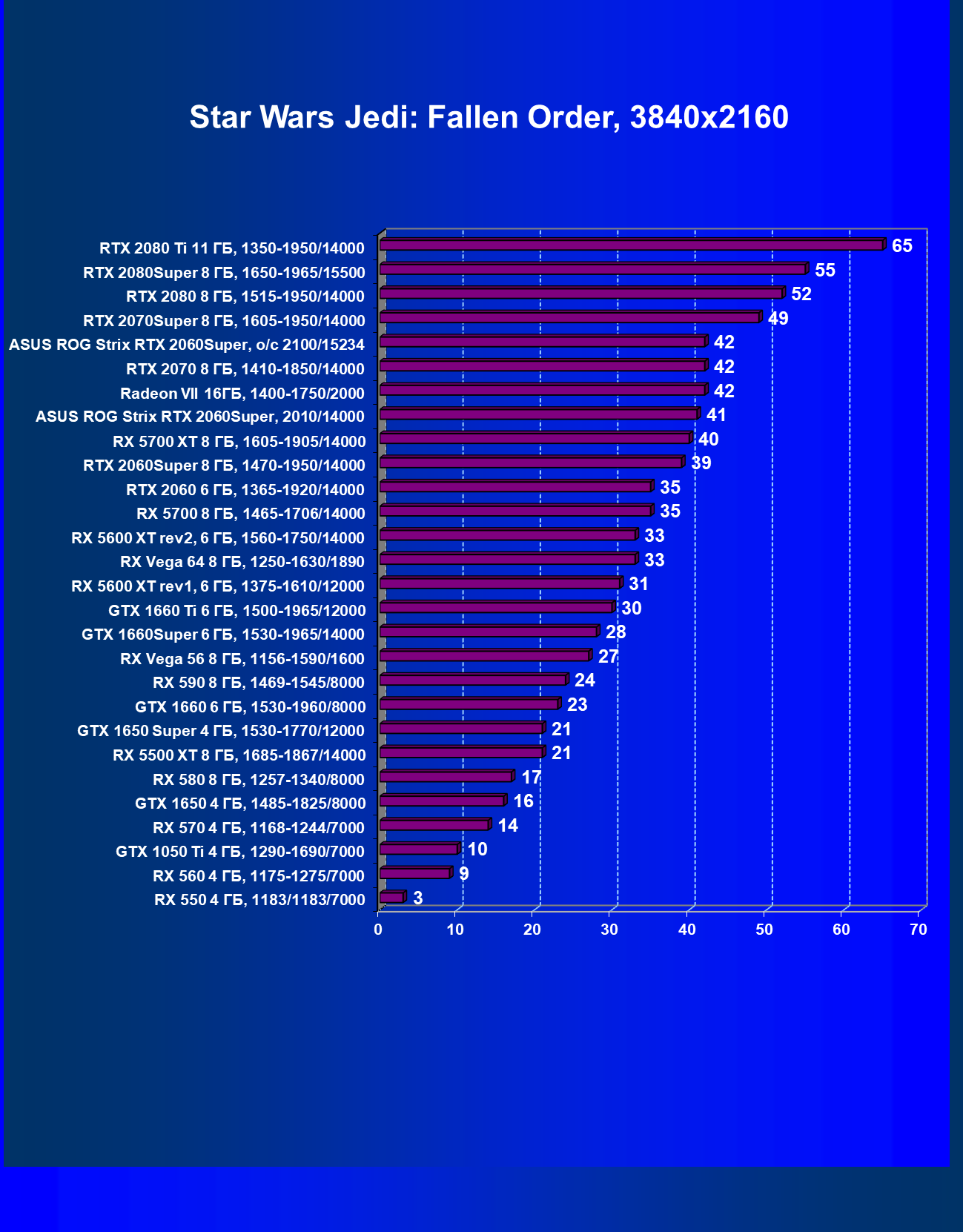

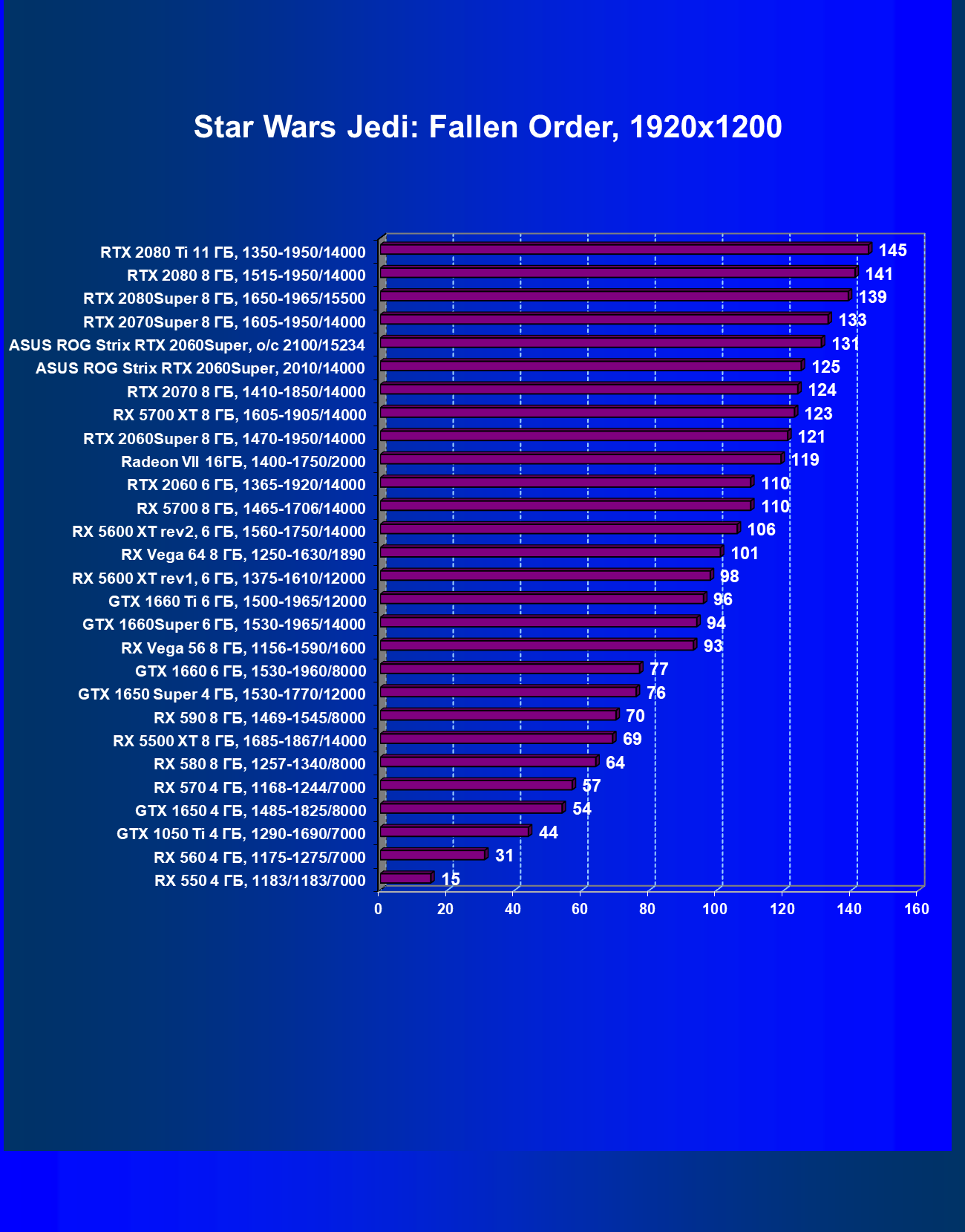

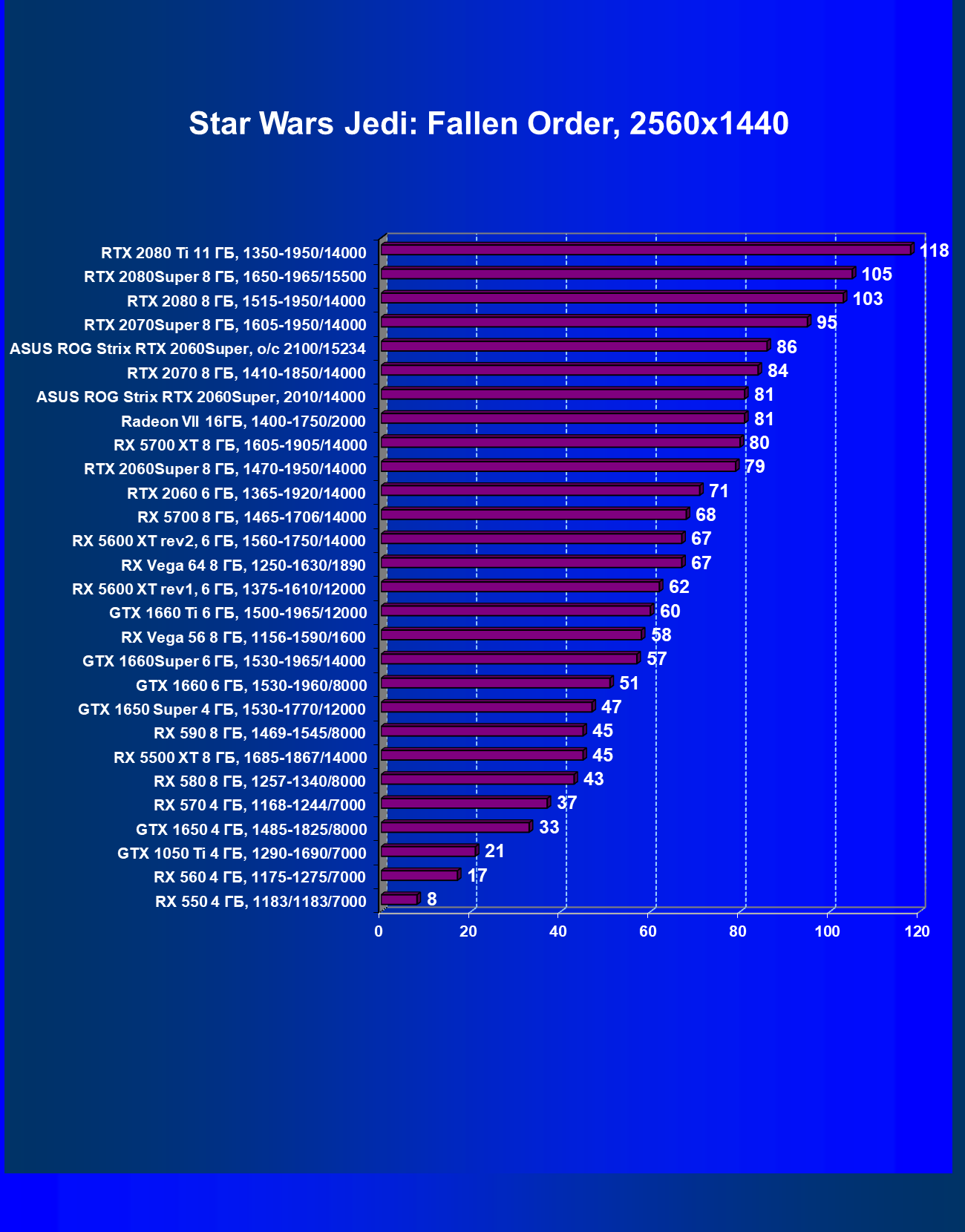

- Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)

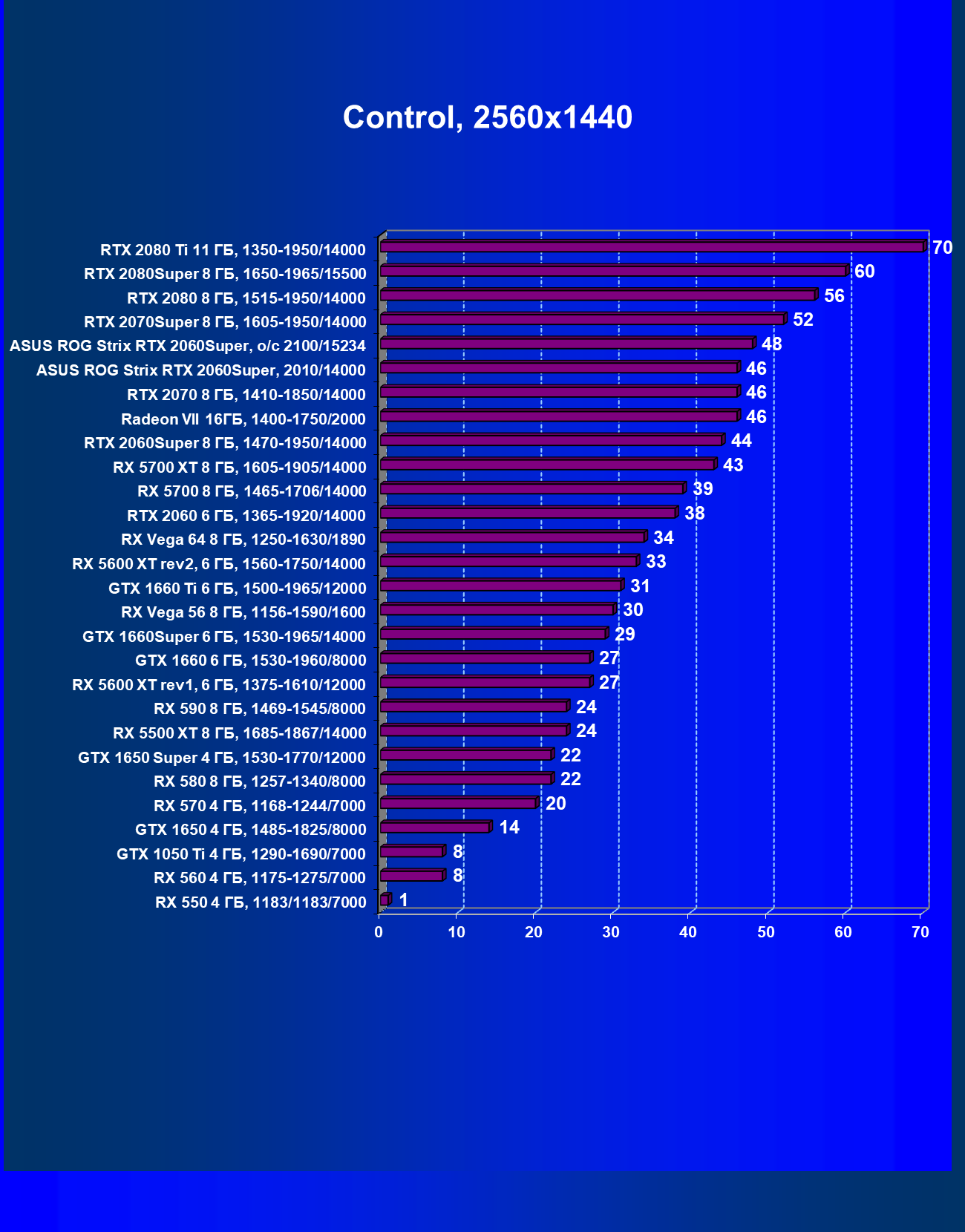

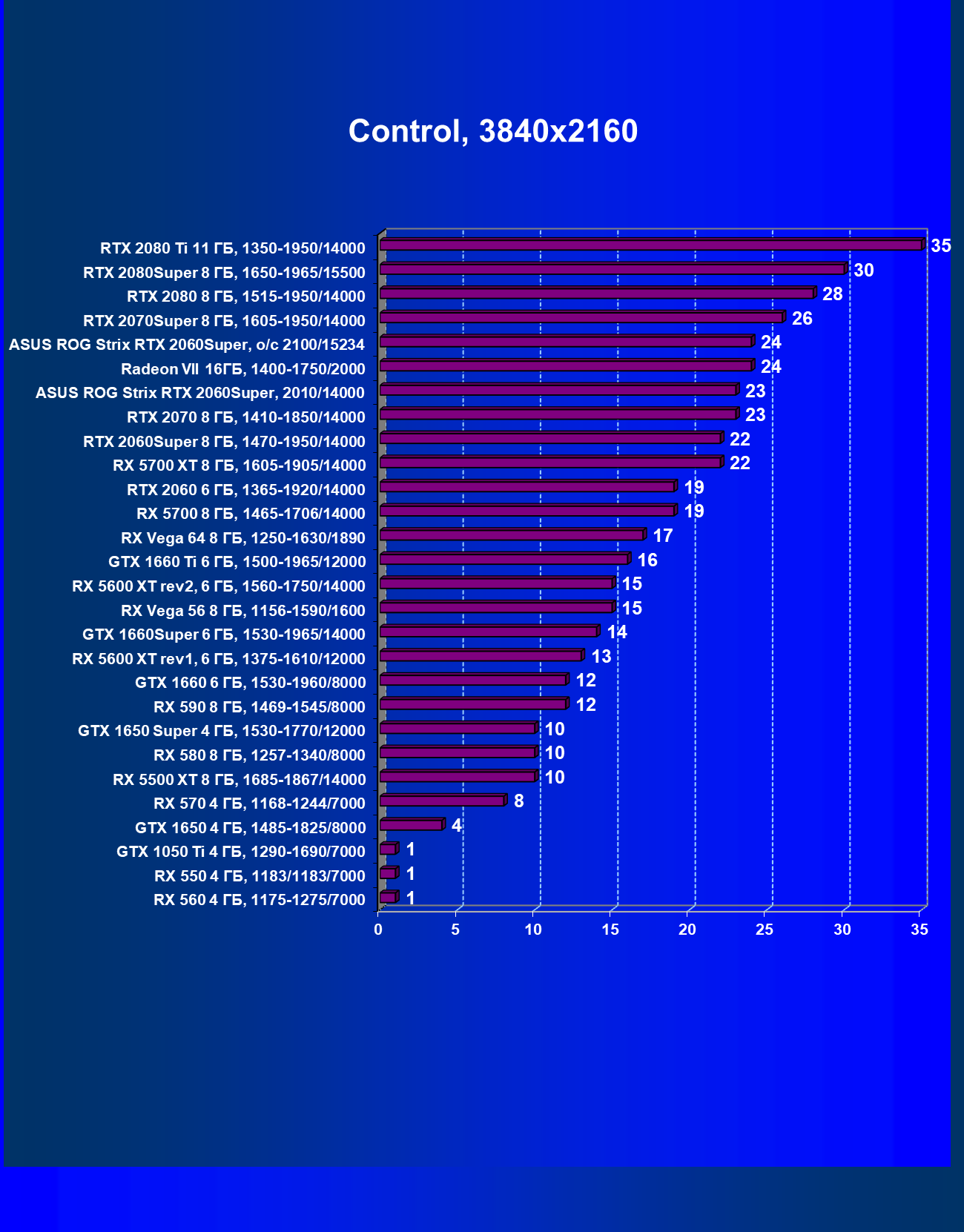

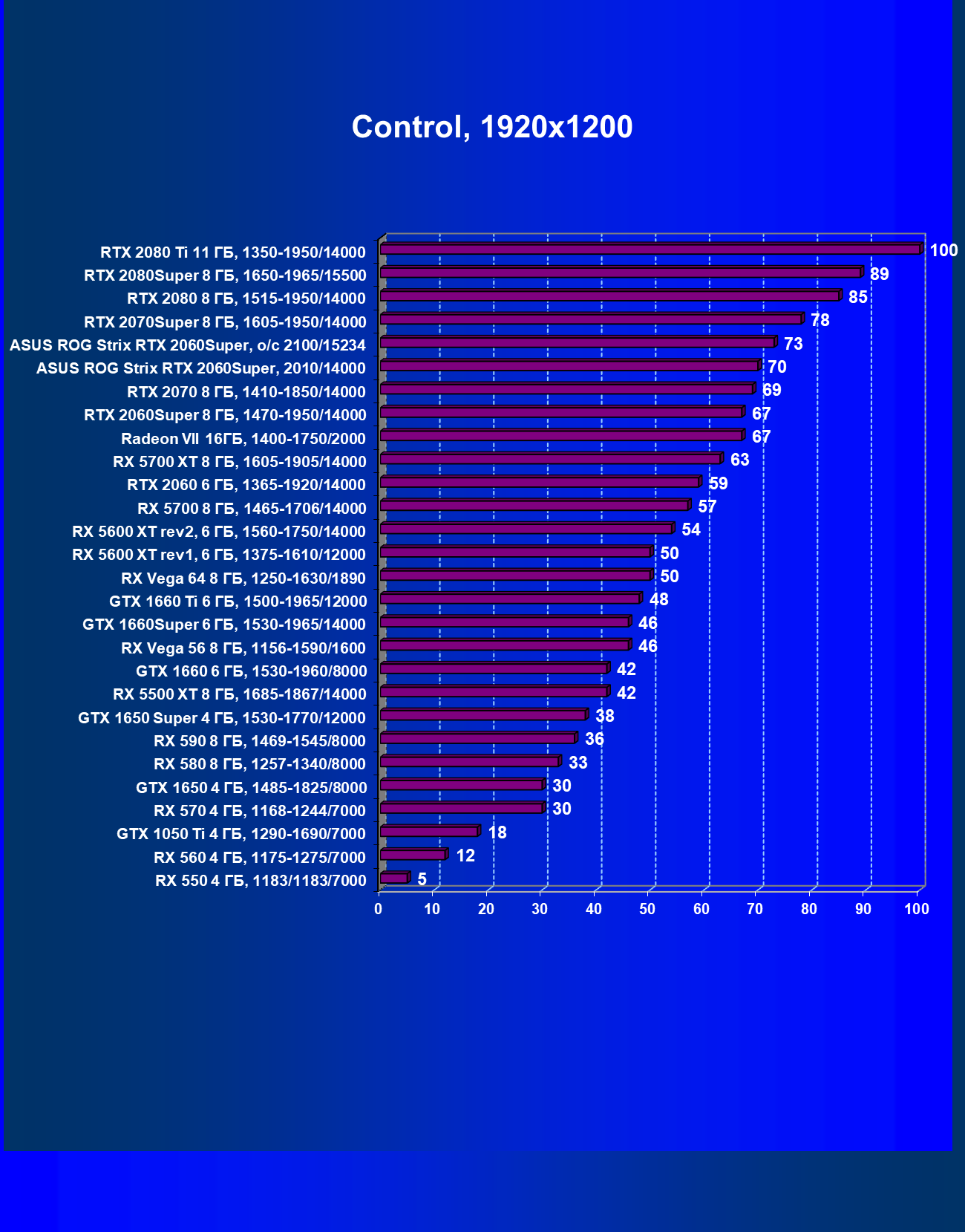

- Control (505 Games/Remedy Entertainment)

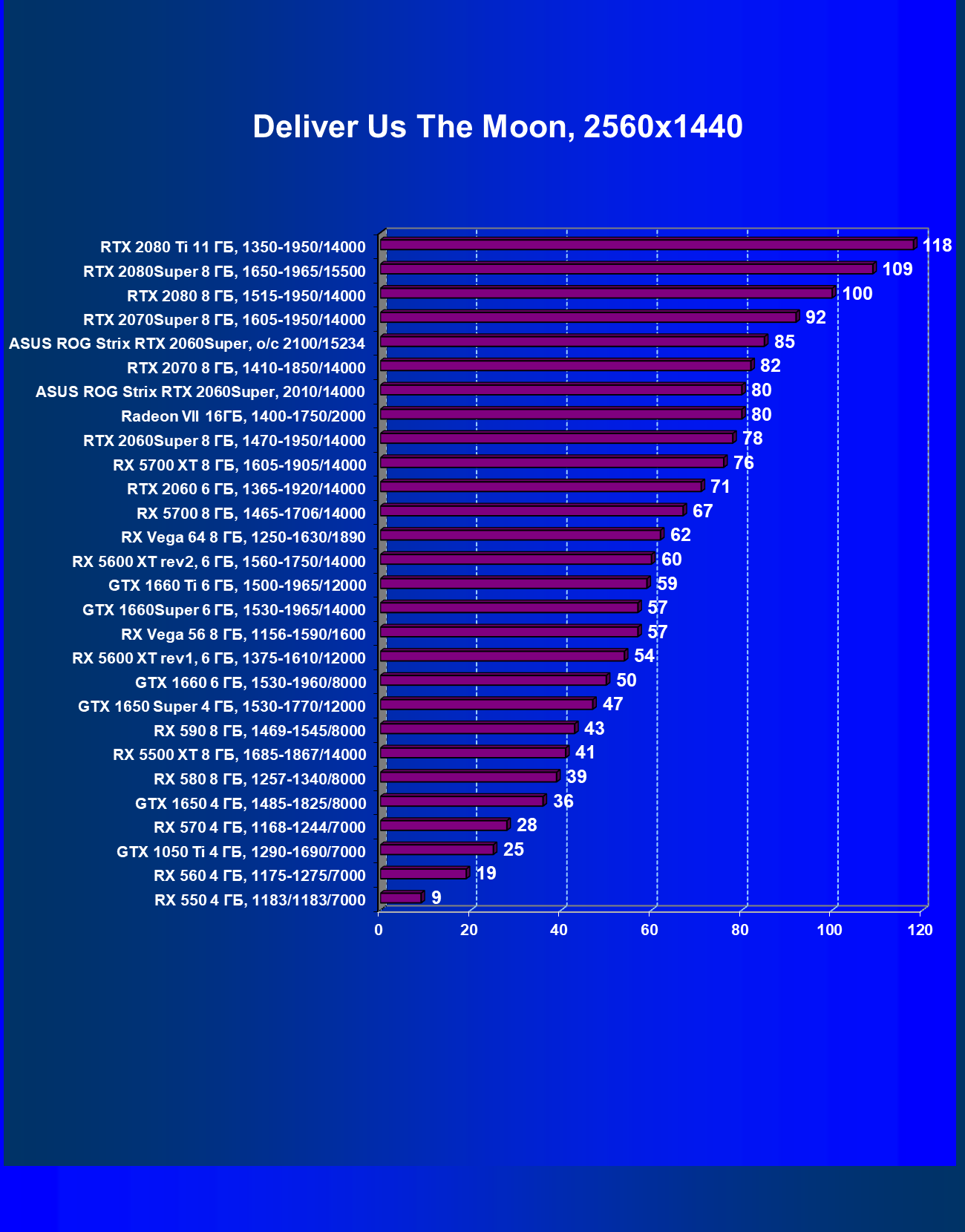

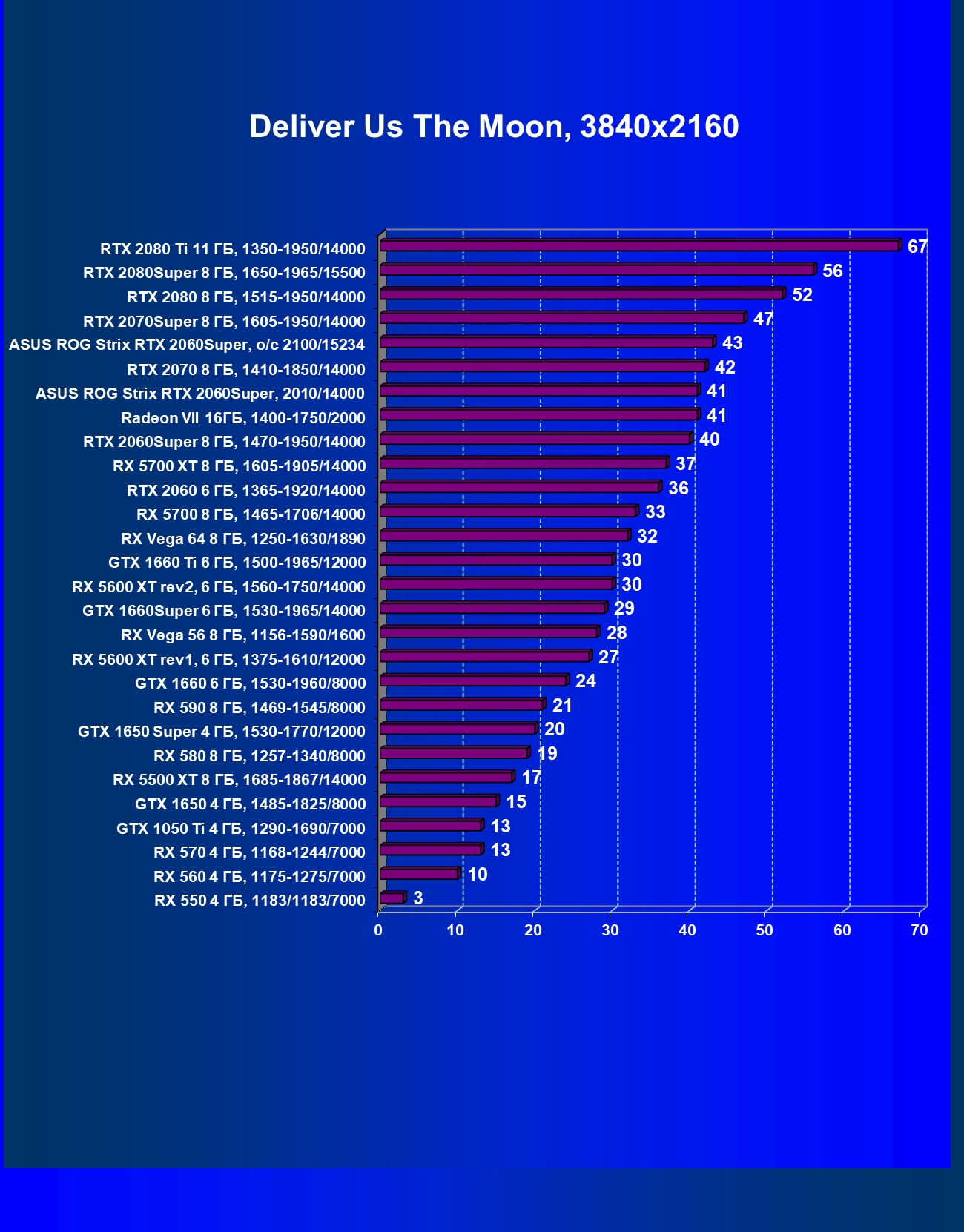

- Deliver Us The Moon (Wired Productions/KeokeN Interactive)

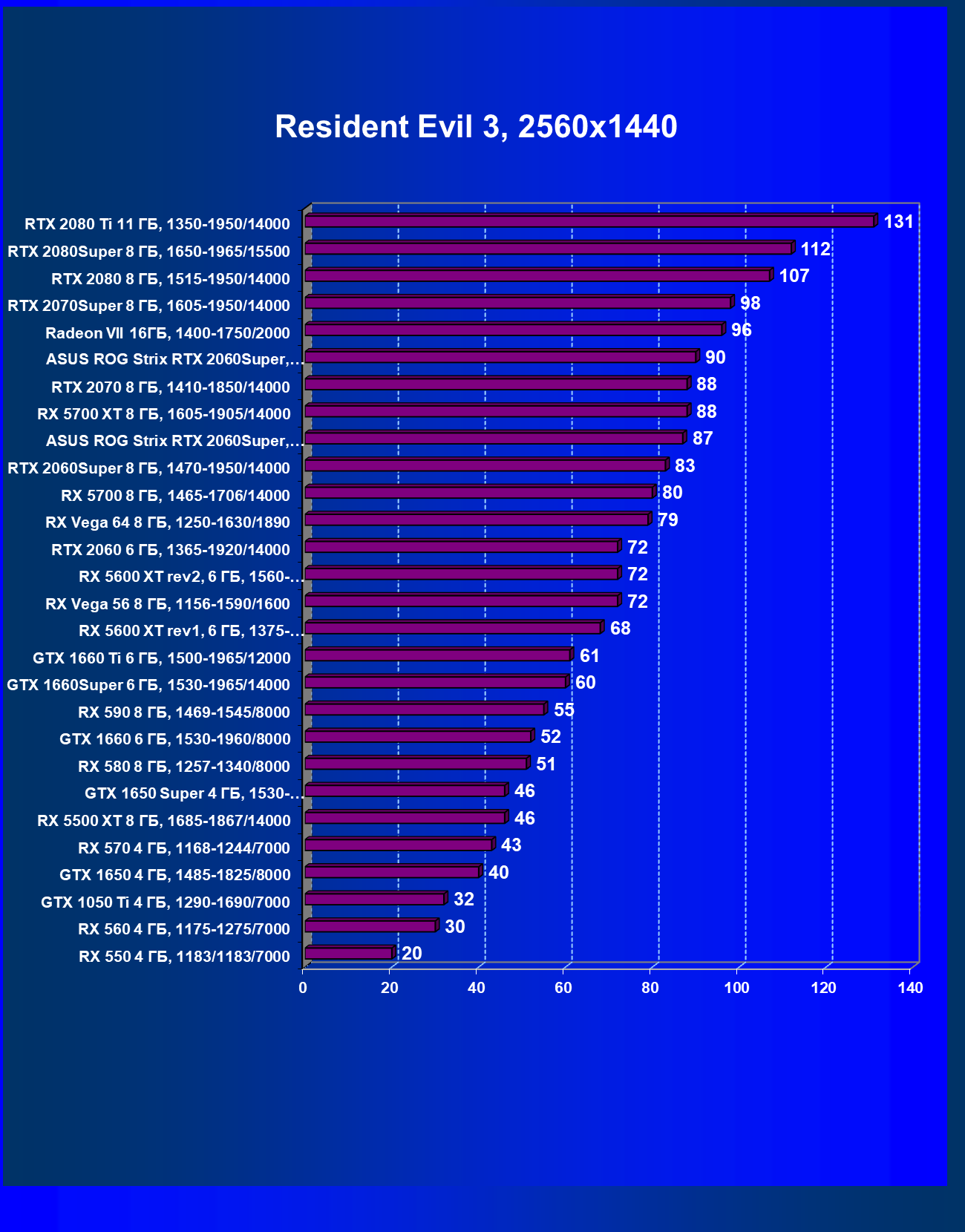

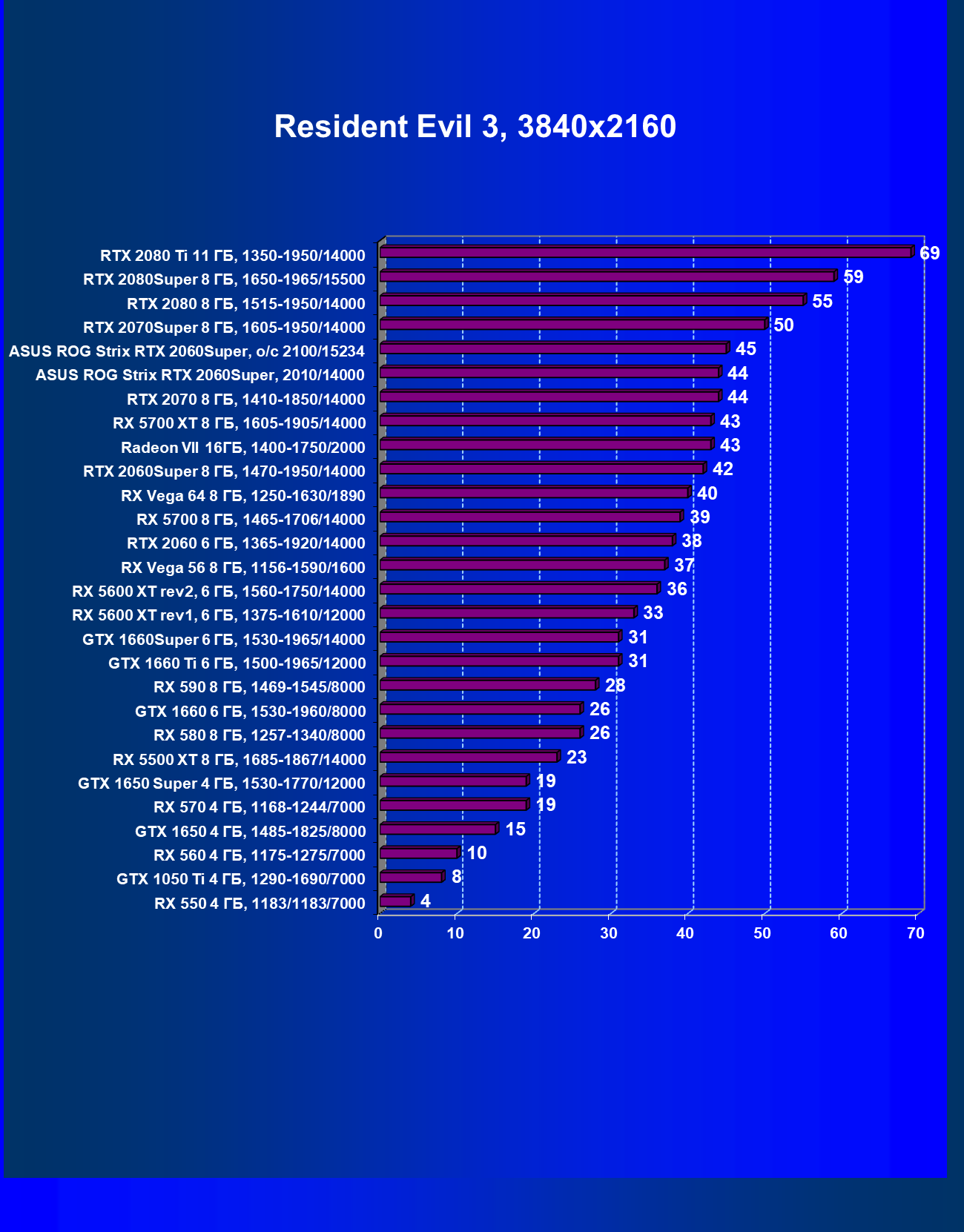

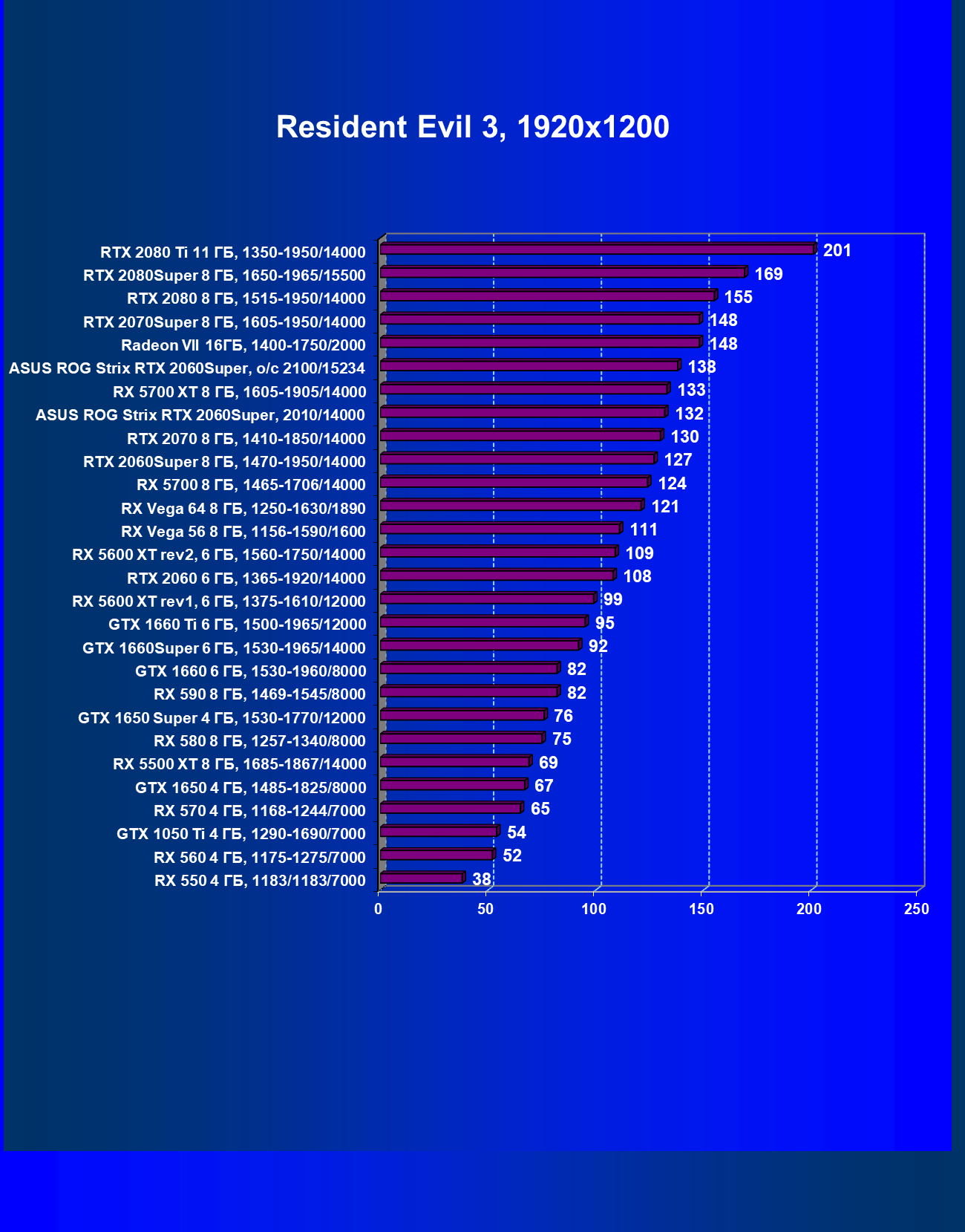

- Resident Evil 3 (Capcom/Capcom)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2060 Super и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на середину августа 2020 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 05 | Asus ROG Strix RTX 2060 Super, разгон до 2100/15234 | 1130 | 332 | 31 500 |
| 07 | RTX 2070 8 ГБ, 1410—1850/14000 | 1080 | 317 | 32 500 |
| 08 | Asus ROG Strix RTX 2060 Super, 2010/14000 | 1080 | 353 | 31 500 |
| 09 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 1040 | 306 | 34 000 |
| 10 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 1040 | 391 | 29 500 |
| 13 | RX Vega 64 8 ГБ, 1250—1630/1890 | 860 | 232 | 37 000 |
На момент подготовки обзора средняя стоимость Radeon RX 5700 XT была немного выше стоимости аналогично усредненного GeForce RTX 2060 Super, при этом производительность у них была одинаковой. Видеокарта же Asus имеет Boost-частоту ядра чуть выше, чем у референсного GeForce RTX 2060 Super, поэтому и результат у нее тоже чуть выше. А разгон поднял показатели карты еще на 50 баллов.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей. С учетом того, что RTX 2060 Super нацелен на разрешение 2560×1440, рейтинг полезности мы приводим именно для этого разрешения (поэтому числа отличаются от тех, что в предыдущей таблице).
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 02 | Asus ROG Strix RTX 2060 Super, разгон до 2100/15234 | 411 | 1296 | 31 500 |
| 03 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 405 | 1195 | 29 500 |
| 04 | Asus ROG Strix RTX 2060 Super, 2010/14000 | 394 | 1242 | 31 500 |
| 05 | RTX 2070 8 ГБ, 1410—1850/14000 | 382 | 1240 | 32 500 |
| 08 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 352 | 1197 | 34 000 |
| 12 | RX Vega 64 8 ГБ, 1250—1630/1890 | 268 | 990 | 37 000 |
Тут типичная ситуация для видеокарт с усложненной разводкой, улучшенной системой охлаждения и пр.: стоят они, конечно, заметно дороже, чем базовые ускорители на референсном дизайне, а по производительности выигрывают немного. Однако и тут с учетом ручного разгона карта Asus все-таки оказалась лидером. Кроме того, не забывайте, что рейтинг iXBT.com отражает лишь чистую производительность и стоимость, а особенности дизайна и дополнительные возможности формализовать и уложить в цифры рейтинга невозможно.
Выводы
Asus ROG Strix GeForce RTX 2060 Super Advanced Edition (8 ГБ) — отличный вариант видеоускорителя с ценой в районе 30-35 тысяч рублей для тех, кому важна в первую очередь тихая работа. При этом есть возможность за счет не такого уж большого увеличения шума СО получить приличный прирост производительности. Разумеется размеры ускорителя впечатляют: карта имеет почти 30 см в длину и занимает 3 слота в системном блоке. Иллюминация у карты Asus предлагает скромный выбор режимов, но все же может понравиться, а если что — подсветку всегда можно отключить.
Напомним, что GeForce RTX 2060 Super в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 2560×1440 во всех играх, а в некоторые игры позволяет поиграть и в разрешении 4К с тем же качеством. На сегодня это один из лучших ускорителей с ценой в районе чуть выше 30 тысяч рублей.
