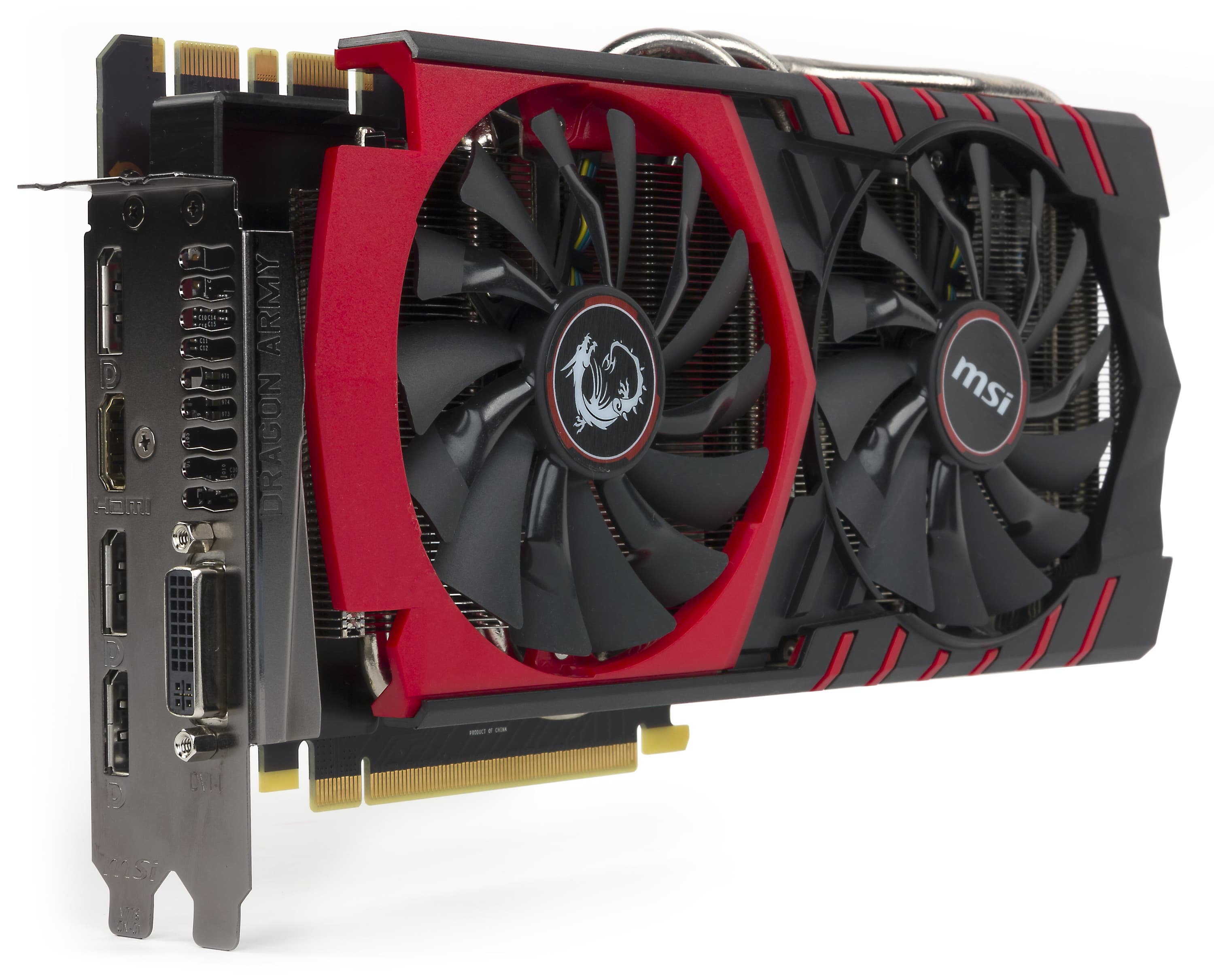

MSI Geforce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E

Geforce GTX 980 в исполнении MSI

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Geforce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E

Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Устройство(а)

MSI Geforce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPUGeforce GTX 980 (GM204)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1215—13411126—1265
Частота работы памяти (физическая (эффективная)), МГц1750 (7000)1750 (7000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU/частота работы блоков, МГц16/1215—134116/1126—1265
Число операций (ALU) в блоке128
Суммарное число операций (ALU)2048
Число блоков текстурирования (BLF/TLF/ANIS)128
Число блоков растеризации (ROP)64
Размеры, мм285×125×35270×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт164/83/23162/78/28
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов2Нет
Дополнительное питание: количество 6-контактных разъемовНет2
Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200
Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200

Комплектация локальной памятью
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB.

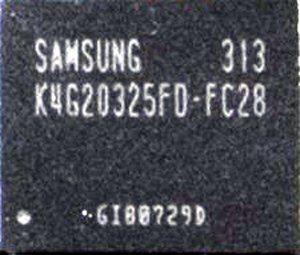

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.

Сравнение с эталонным дизайном (reference)

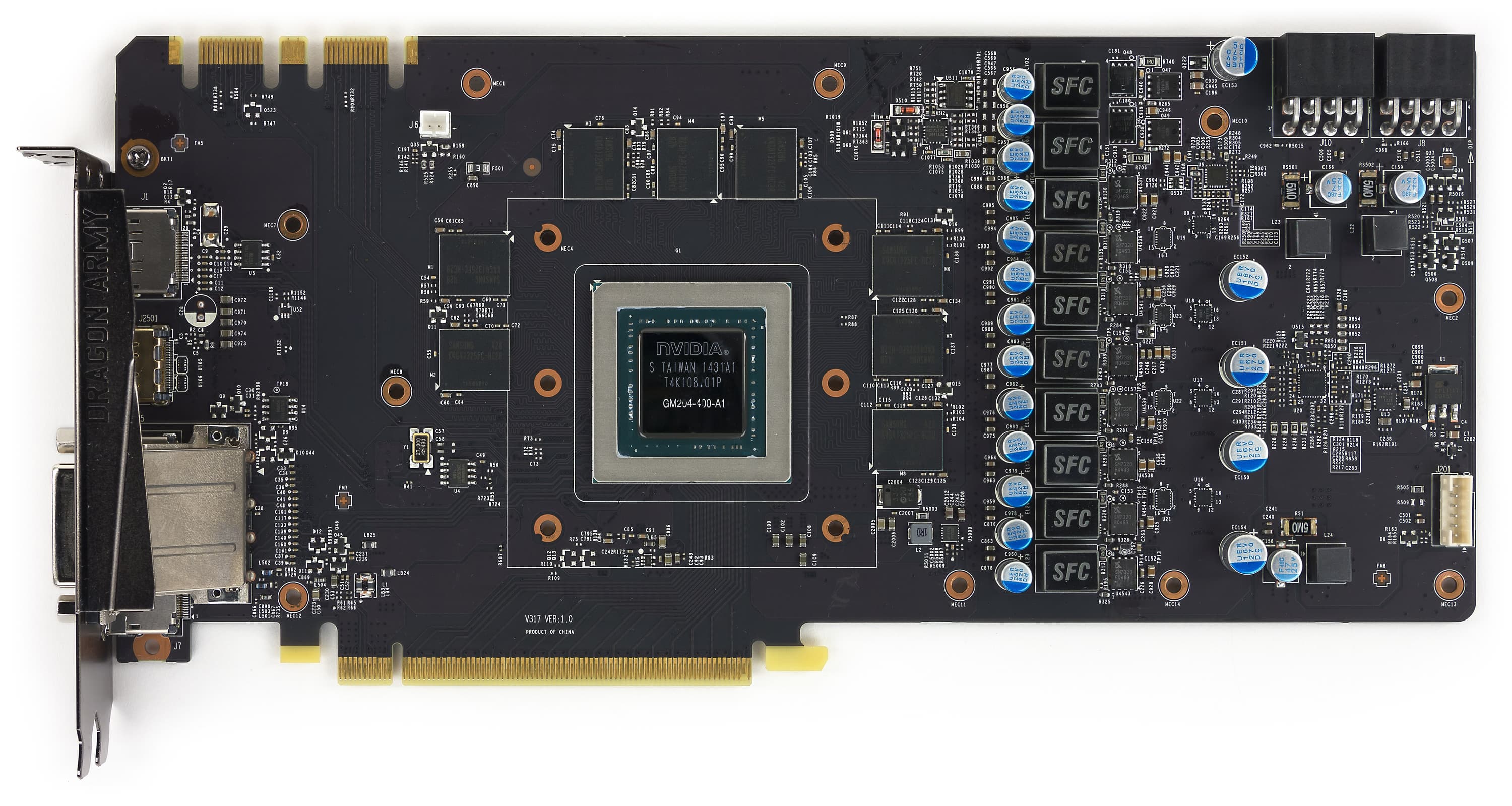

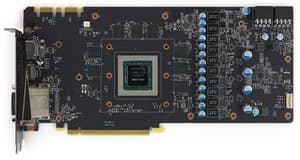

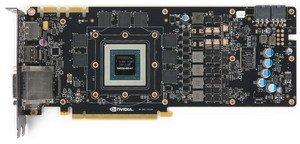

Вид спереди
MSI Geforce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 980

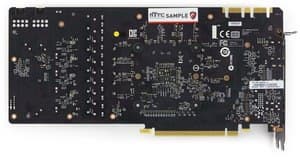

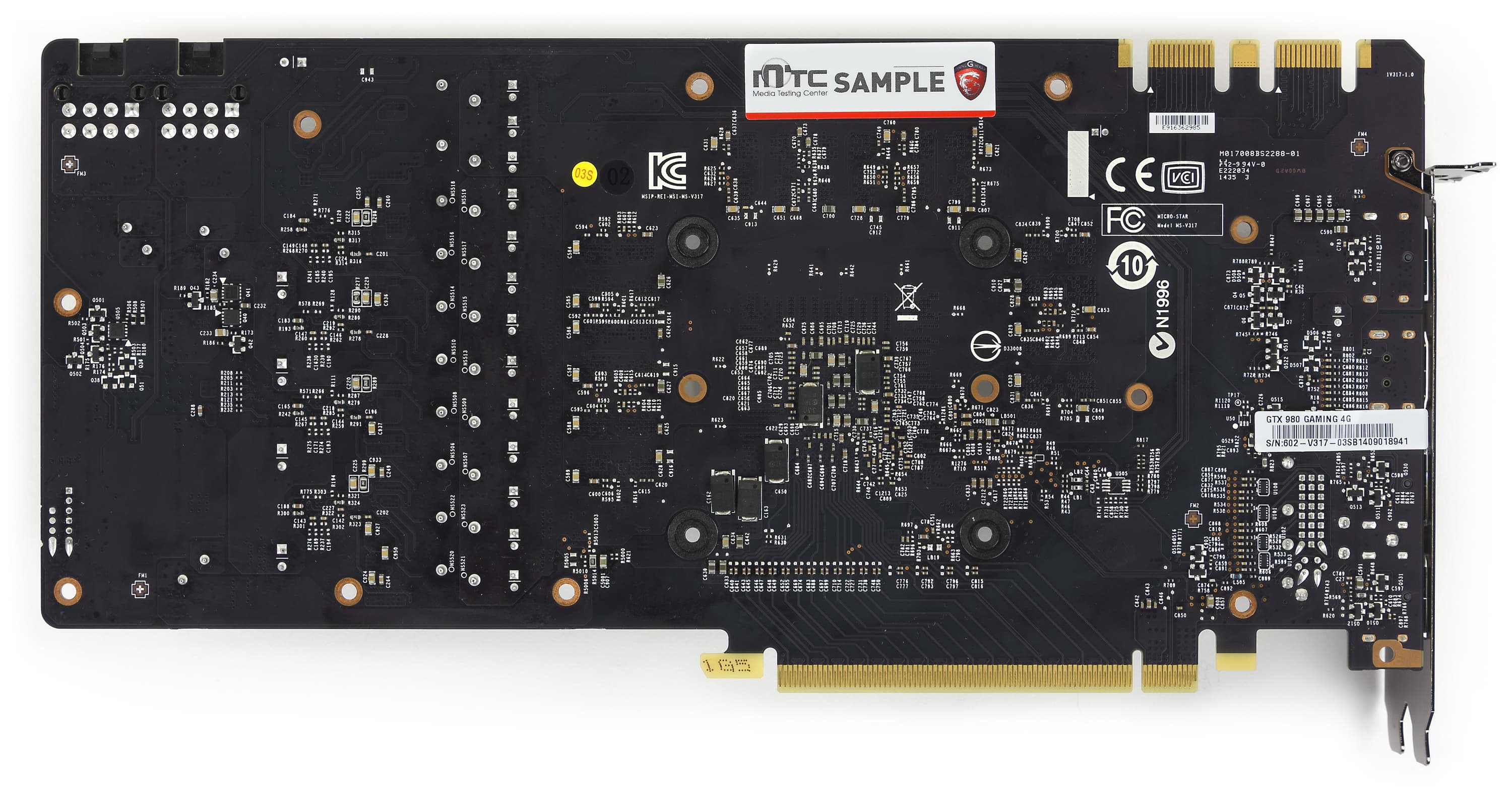

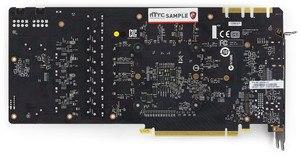

Вид сзади

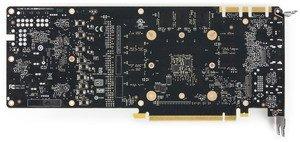

MSI Geforce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 980

PCB значительно переработана. По сути, из эталонного дизайна сохранилось только расположение микросхем памяти относительно ядра. Все остальное — наработки инженеров MSI. Прежде всего это касается силового блока: схема питания стала 10-фазной (8+2), что позволяет реализовать очень тонкую настройку вольтажа по ядру и по памяти, особенно это касается разгонных возможностей с помощью фирменной утилиты Afterburner. Отличительной чертой продукта MSI является применение дроссельных катушек SFC (Super Ferrite Choke), которые входят в состав модулей питания памяти и GPU. По сравнению с традиционными дросселями SFC обладают более высокой эффективностью и стабильностью работы при повышении температуры. Они могут показывать на 30% более высокую эффективность по сравнению с обыкновенными дросселями и позволяют автоматически переключаться между режимом высокой производительности и режимом высокой эффективности в зависимости от текущей нагрузки, что существенно помогает при оверклокинге.

Система охлаждения

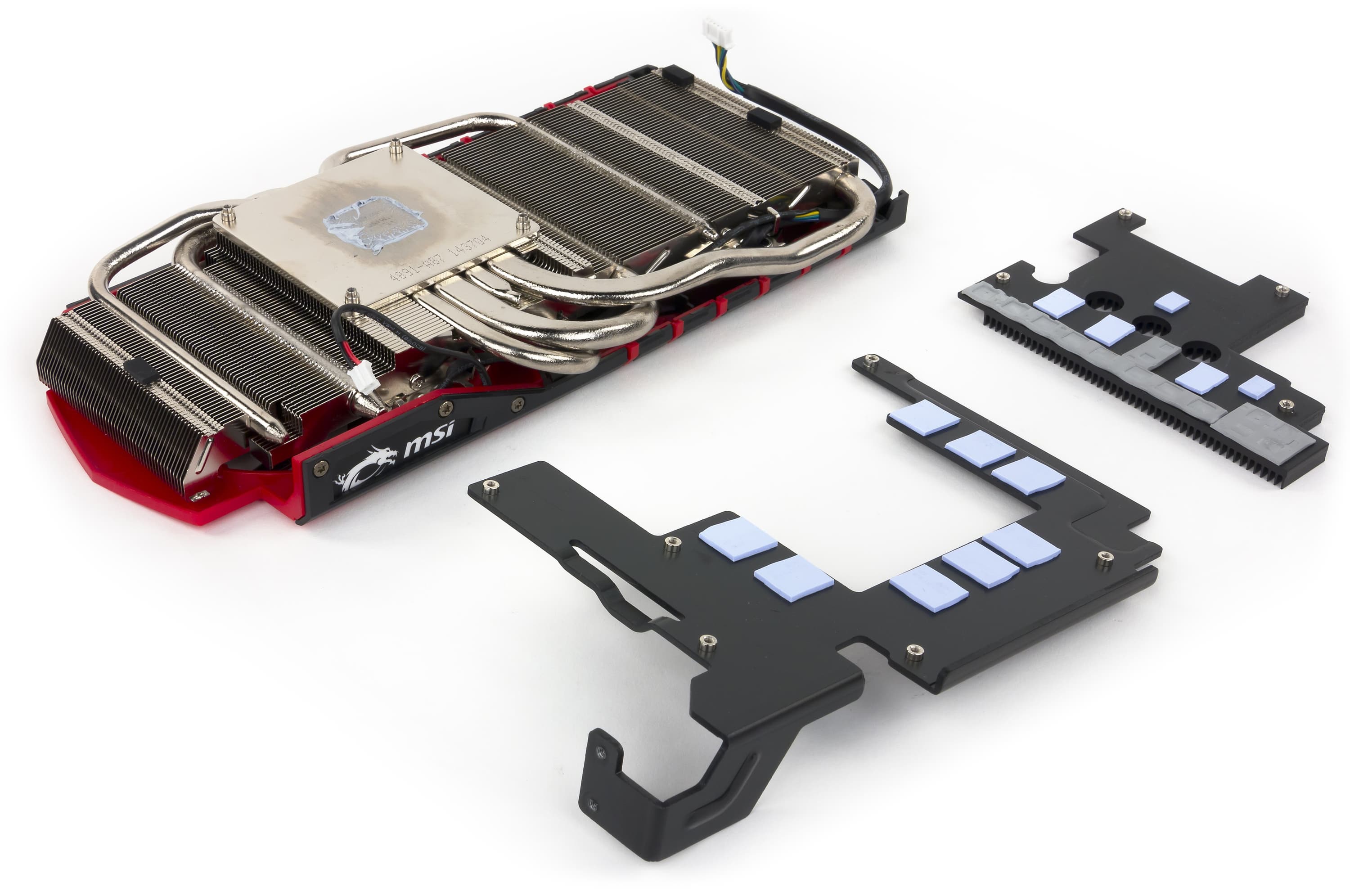

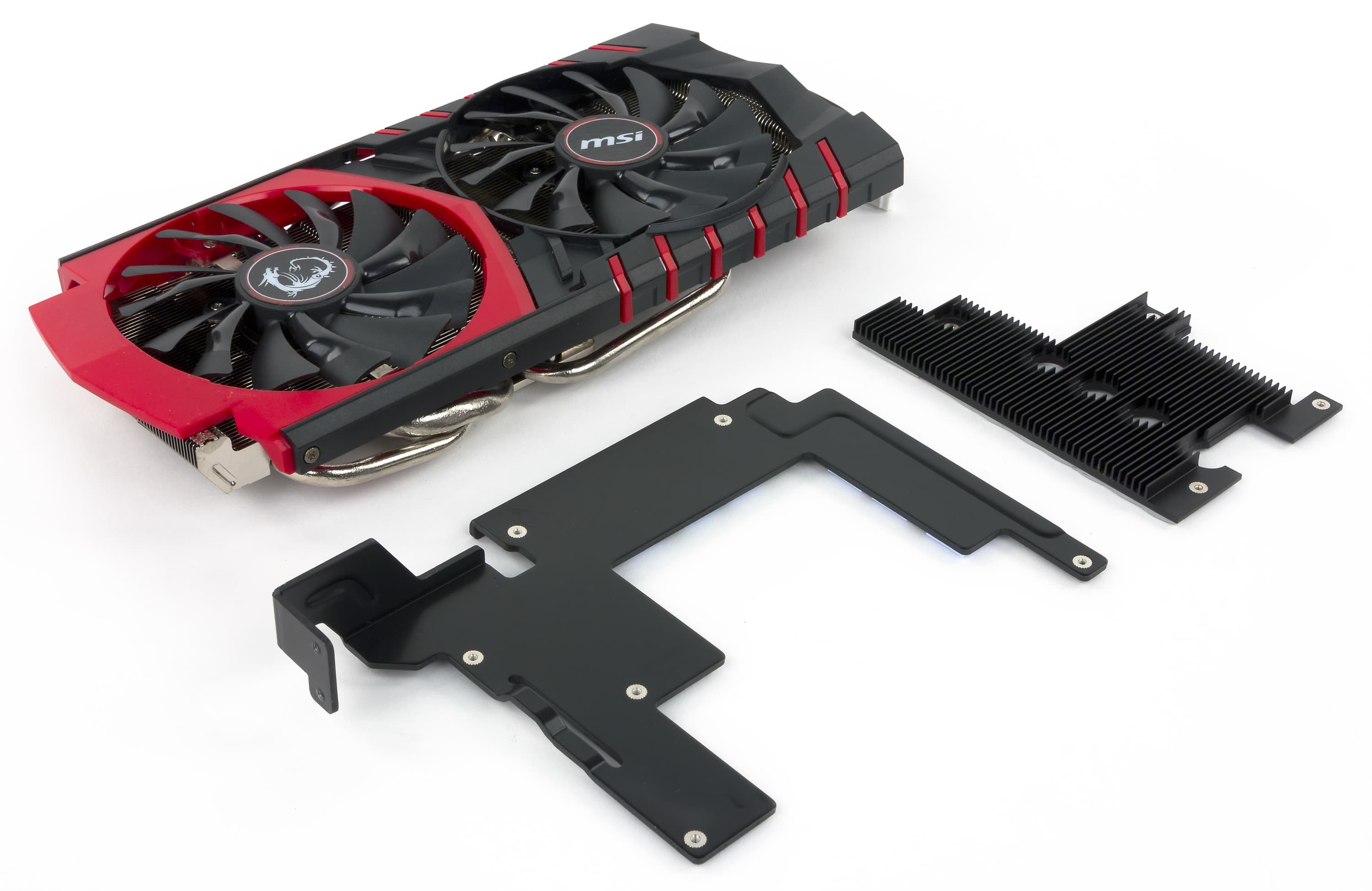

В данном случае мы имеем дело с обновленной серией TwinFrozr версии V. Карта с таким кулером занимает всего два слота в системном блоке, вместе с тем радиатор выполнен из огромного количества пластин (из медного сплава, покрытых никелем). В подошву впрессованы тепловые трубки, помогающие распределять тепло по периферийным пластинам. В общем, уже хорошо известный принцип работы современных СО топового класса.

Сверху надет кожух с двумя вентиляторами, при этом СО обладает очень полезным свойством останавливать вентиляторы, если температура GPU ниже 60 градусов. Запуск вентиляторов идет по особой схеме: один из них сразу раскручивается до частоты примерно 900 оборотов в минуту, а второй уже меняет обороты в зависимости от нагрева.

Микросхемы памяти и силовые транзисторы охлаждаются специальными пластинами. На торце кулера имеется подсвеченный логотип компании.

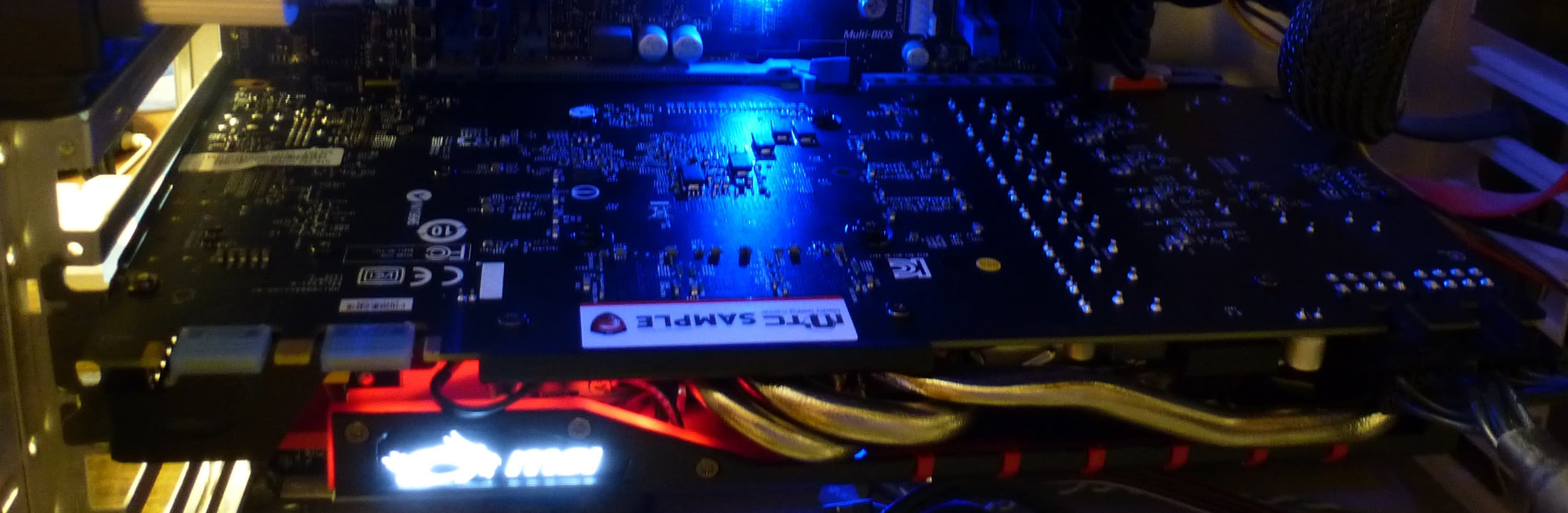

После 6-часового прогона под нагрузкой максимальная температура не превысила 64 градуса, что является просто великолепным результатом для видеокарты такого уровня. При этом частота вращения вентиляторов не превысила 979 оборотов в минуту, так что шума от СО просто нет. Поясню, что, как правило, мы начинаем ощущать шум кулера (среднерядового для видеокарт) начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). А 2500 оборотов в минуту уже делают кулер весьма шумным.

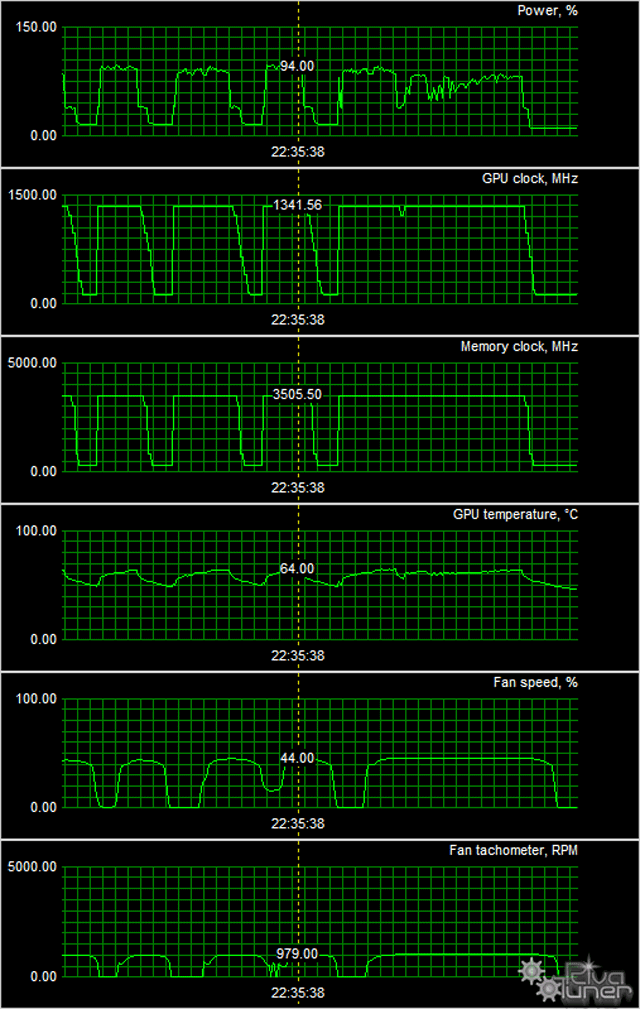

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

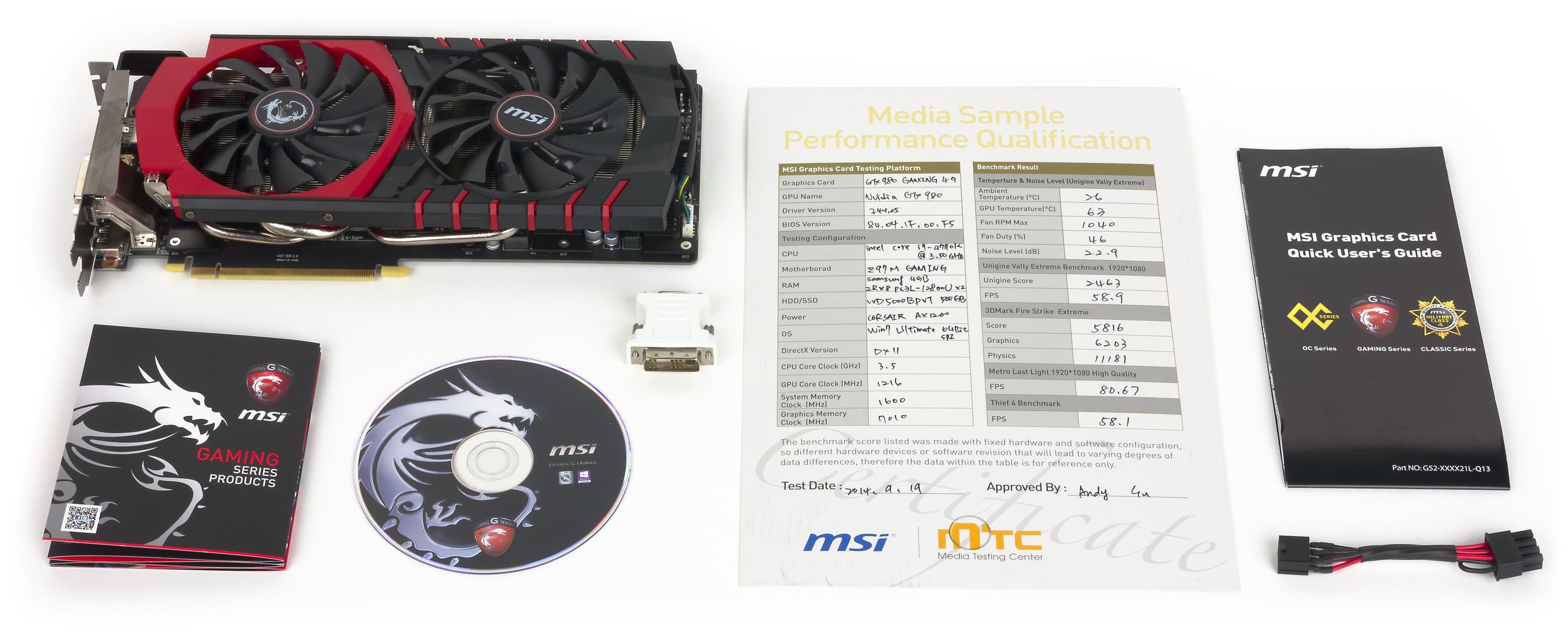

Комплектация.
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания и адаптер DVI-to-VGA.

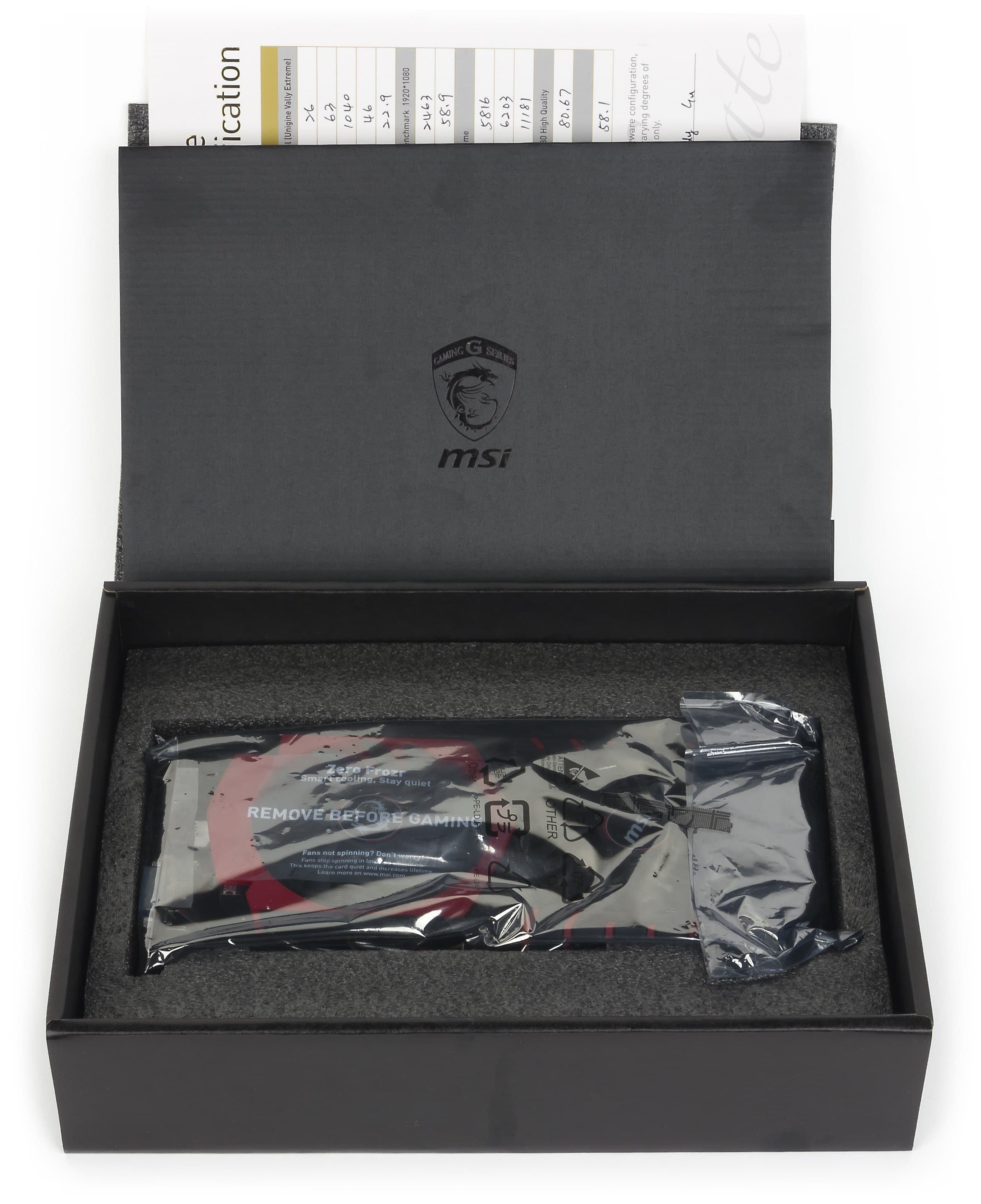

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 14.8 RC1, Nvidia версии 344.16. VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0

  • Crysis 3 (Crytek/EA) — DirectX 11.0

  • Watch Dogs (Ubisoft) — DirectX 11.0

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина ноября 2014 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
06MSI Gaming 4G GTX 980 4096 МБ, 1215—1341/70001700252675
08GTX 780 Ti 3072 МБ, 875—1020/70001590235678
09GTX 980 4096 МБ, 1126—1266/70001560234667
11R9 290X 4096 МБ, 1000/1000/5000 Uber Mode1450282514

Комментарий к Рейтингам iXBT.com


Повышенные частоты работы помогли продукту MSI завоевать первое место в своей группе.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейсередина ноября 2014 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
23R9 290X 4096 МБ, 1000/1000/5000 Uber Mode2821450514
26MSI Gaming 4G GTX 980 4096 МБ, 1215—1341/70002521700675
27GTX 780 Ti 3072 МБ, 875—1020/70002351590678
29GTX 980 4096 МБ, 1126—1266/70002341560667

Комментарий к Рейтингам полезности


Я уже отмечал, что GTX 980 имеет несколько завышенную цену (на момент написания материала), и потому все плюсы и прелести этих ускорителей (включая и продукт MSI) меркнут по сравнению с тем, что конкурент в лице Radeon R9 290X хоть и отстает по производительности, но имеет гораздо меньшую цену.

MSI Geforce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E — отличный вариант самого, по сути, быстрого однопроцессорного ускорителя на сегодня. Мало того, что эффективность и низкий шум системы охлаждения просто поражают воображение (шум очень и очень мал!), так еще изумляют оверклокерские возможности карты. С помощью MSI Afterburner я смог получить устойчивую работу ускорителя на частотах (внимание!) 1380—1450/7700 МГц! Да, пришлось немного поднимать вольтажи, но результат просто ошеломил. Скажу, что в ряде тестов был побит двухпроцессорный GTX 690 (хоть он и снят уже с тестов, но сравнение проводилось)! Titan Black (при его цене в 1000 долларов) был побит! И подчас производительность приближалась к уровню Radeon R9 295X2 и Geforce Titan Z. Давно не получал такого удовольствия от тестирования прекрасной видеокарты.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за ноябрь 2014 года)

награду получила карта:

  • MSI Geforce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 980 — $495 (на 01.06.16) R9 290X — $431(33)
GTX 980 — $495 (на 01.06.16) R9 290 — $551(2)
GTX 980 — $495 (на 01.06.16) GTX 780 Ti — $518(11)
GTX 980 — $495 (на 01.06.16) GTX 780 — $515 (на 01.06.16)
MSI GTX 980 Gaming 4G — $577(48), T-11053857 GTX 980 — $495 (на 01.06.16)
Предложения MSI Geforce GTX 980 Gaming 4G
