Обзор двух ИБП APC by Schneider Electric и сравнение со старшими моделями линеек Back-UPS и Back-UPS Pro

Мы уже знакомились с источниками бесперебойного питания APC by Schneider Electric, входящими в серии APC Back-UPS Pro и APC Back-UPS. Теперь к нам попали другие представители этих серий, знакомиться с которыми мы будем кратко — в основном остановимся на отличиях, а о прочих особенностях в подробностях можно прочитать в обзорах моделей-аналогов.

Для обеих этих серий производителем предлагается программное обеспечение PowerChute Personal Edition, о котором на нашем сайте недавно был опубликован отдельный материал. Правда, не для всех моделей это ПО потребуется, пример как раз и будет в нашем обзоре.

ИБП APC Back-UPS Pro 900 (BR900GI) с функцией энергосбережения

В серию APC Back-UPS Pro в настоящее время входит семь моделей источников бесперебойного питания, мощность которых можно выбирать в диапазоне от 550 до 1500 В·А. Все они оснащены ЖК-экраном, на котором отображается различная полезная информация в цифровом и графическом виде, имеют выходные розетки как с батарейной поддержкой, так и обеспеченные только защитой от всплесков напряжения. Система автоматической регулировки выходного напряжения (AVR) позволит реже переходить на работу от батареи, сохраняя ее заряд и продлевая срок службы. Корпуса у всех ИБП башенного типа.

Есть и отличия (кроме, конечно, выходной мощности): разное количество выходных розеток и их тип — у одних моделей Schuko, у других С13 (IEC 60320).

Ранее мы рассмотрели старшую в серии модель APC Back-UPS Pro 1500 ВА (BR1500G-RS) с максимальной мощностью 1500 В·А / 865 Вт и розетками Schuko, а сейчас посмотрим, чем от нее отличается ИБП APC Back-UPS Pro 900 с артикулом BR900GI.

Описание, цены

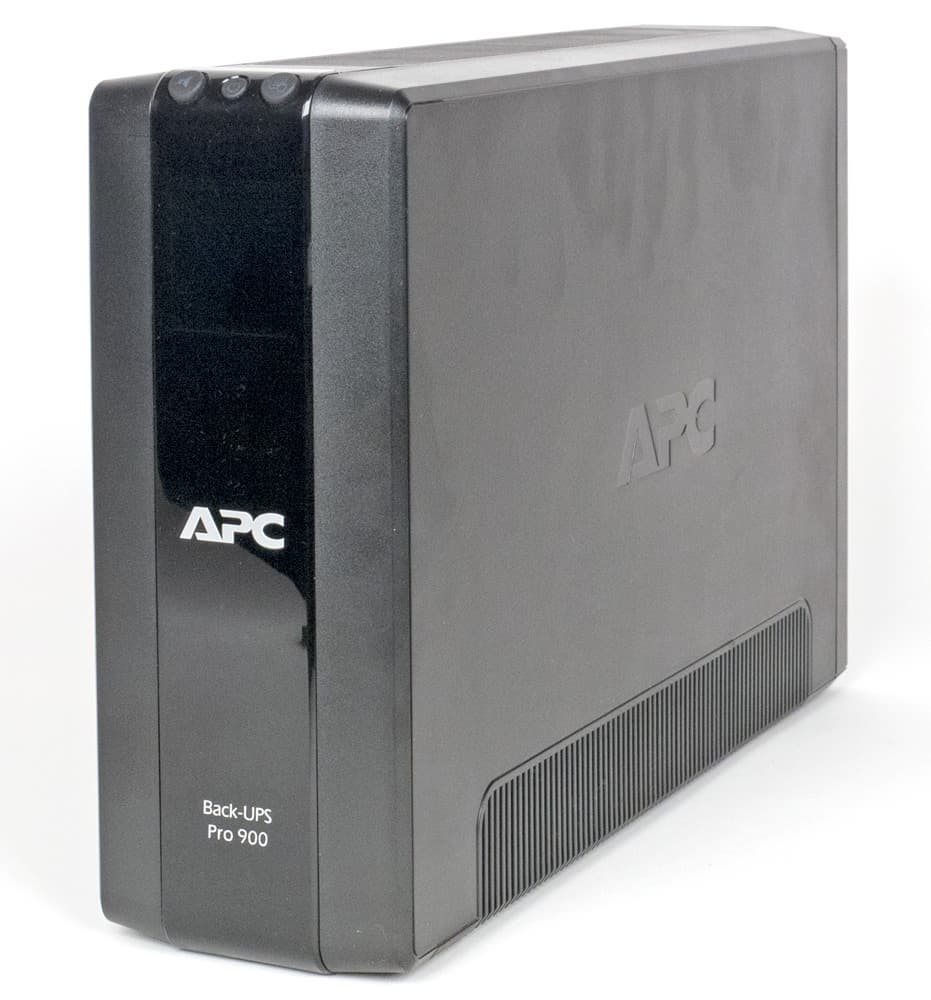

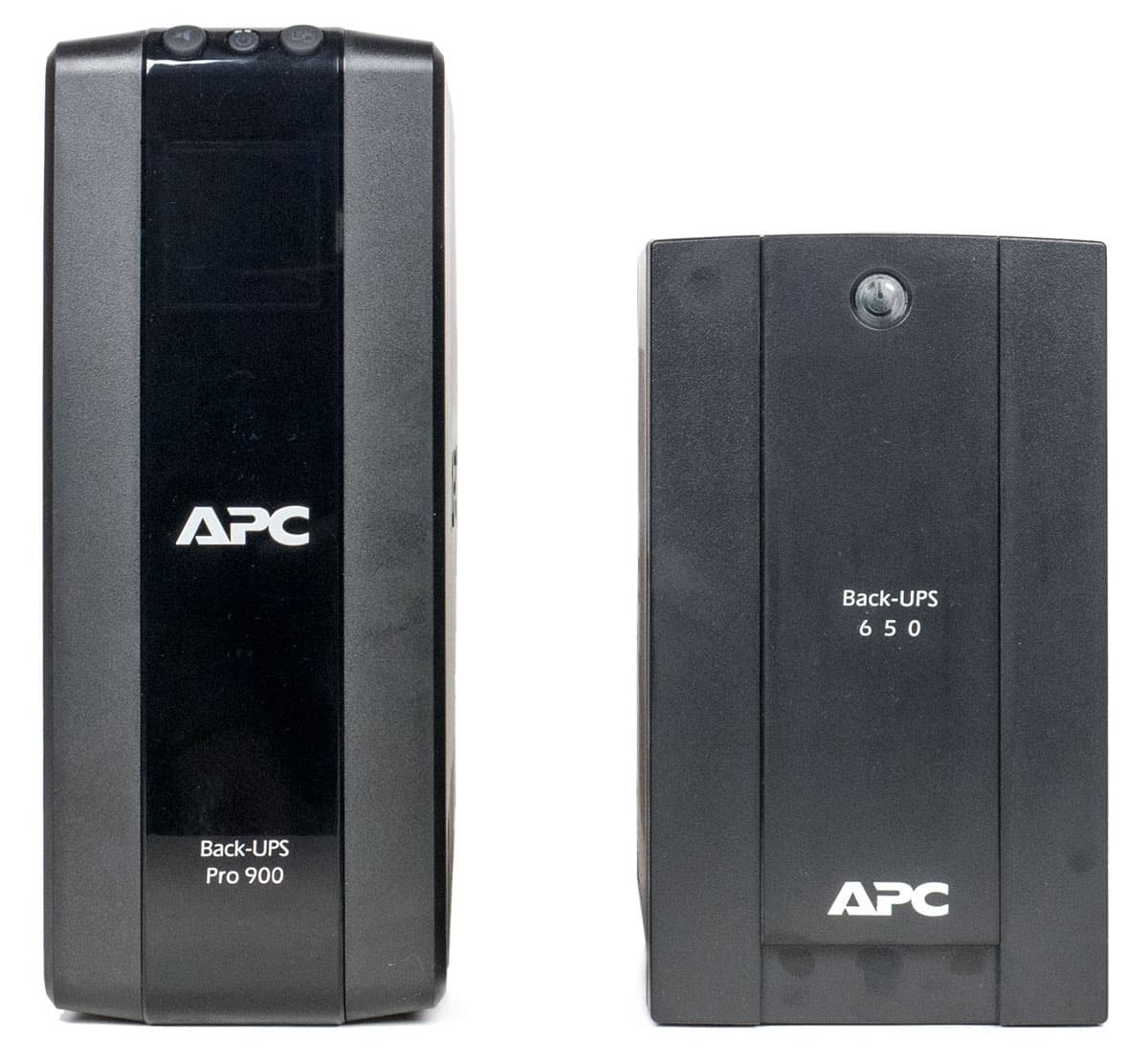

Внешне они выглядят практически одинаково, но младшая модель заметно меньше в высоту.

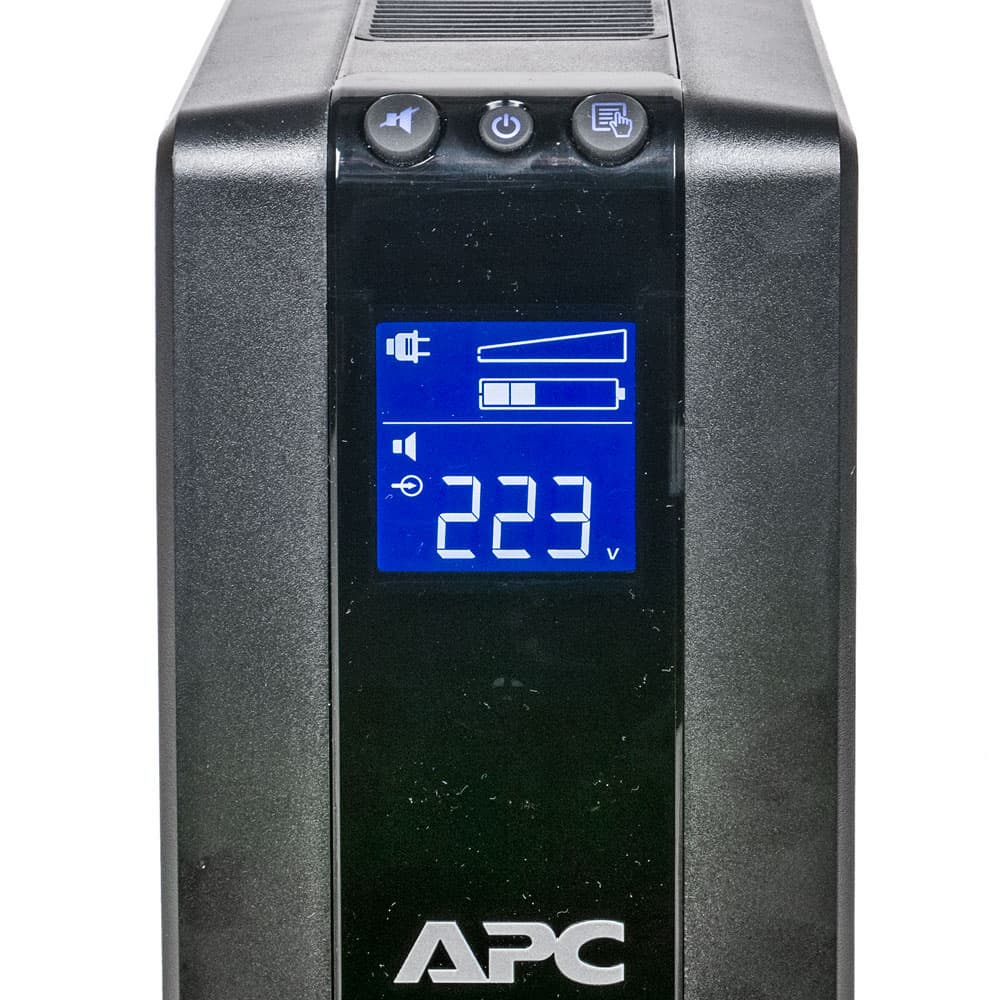

Панель управления та же — ЖК-экран и три кнопки над ним, отображаемые на экране параметры и режимы подробно описаны в обзоре BR1500G-RS.

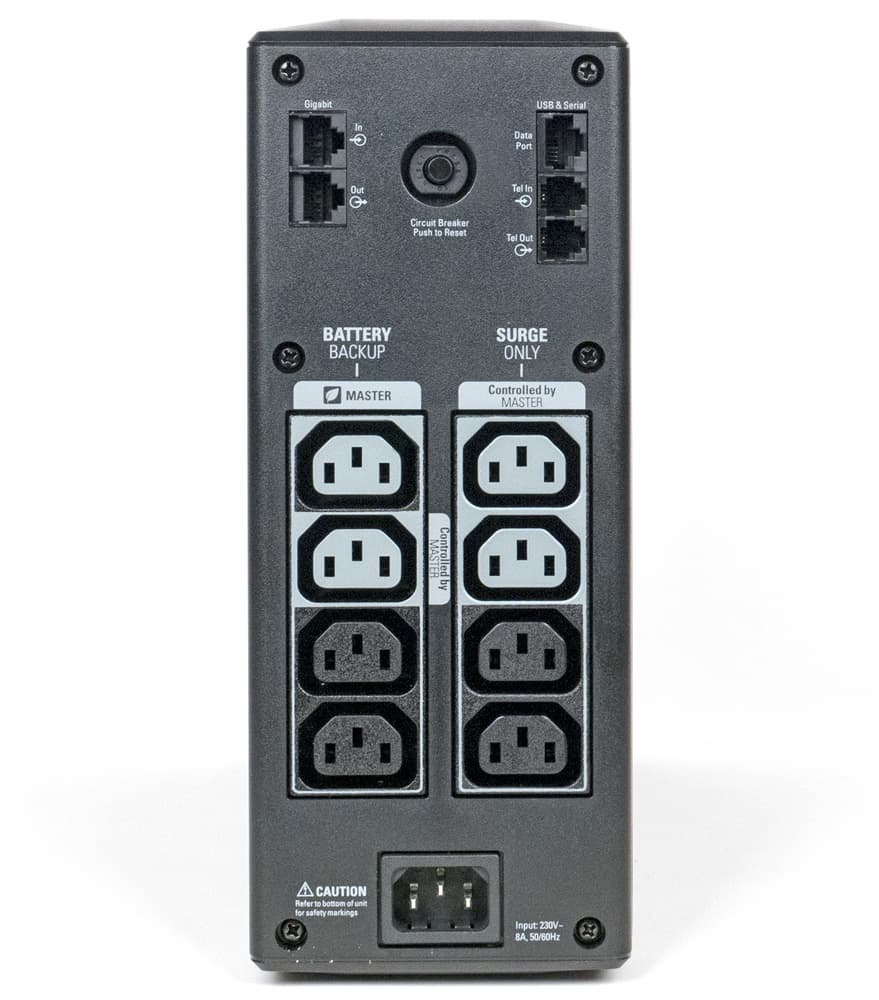

Задняя панель существенно иная, прежде всего из-за других выходных розеток, предназначенных для подключения нагрузок: это уже не шесть Schuko в двух группах — одна с батарейной поддержкой, другая только с защитой от импульсных помех, а восемь C13 (IEC60320), объединенных по 4 штуки в такие же группы.

Осталось разделение розеток на «Master» и «Controlled by Master» — управляющая и управляемые. К первой подключается основное устройство, а к управляемым прочие нагрузки, работа которых прямо зависит от основного устройства. Если для ИБП включен режим энергосбережения, то при выключении «мастера» или его переходе в режим с малым потреблением управляемые нагрузки также будут отключены, а включаться будут вместе с ним.

Второе заметное отличие — отсутствие в младшей модели разъема для дополнительной внешней батареи. И совсем мелочь: нет винта для заземляющего провода (соединение с линией PE осуществляется через соответствующий контакт разъема для подключения к сети переменного тока).

Все остальное — и коннекторы In/Out для защиты слаботочных линий, и розетка RJ50 (10P10C), в которой объединены порты USB и COM для взаимодействия с компьютером (в том числе через программу PowerChute Personal Edition) — на тех же местах.

Вес рассматриваемого устройства на два с лишним килограмма меньше, что даже с учетом существенно более низкой мощности наводит на мысль об использовании других батарей.

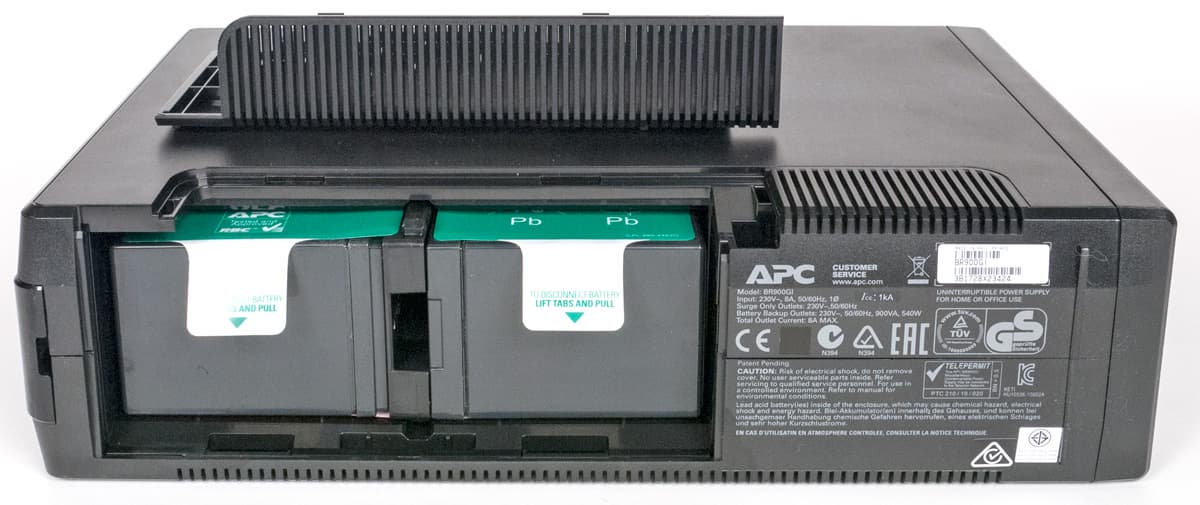

И действительно: хотя применен очень похожий сменный модуль с двумя последовательно соединенными АКБ, но обозначение у него другое — APCRBC123 вместо APCRBC124, а сами батареи на 7 А·ч вместо 9 А·ч.

Комплектация немного богаче, что связано с иными выходными розетками: для подключения нагрузок имеются два соответствующих кабеля. Плюс, конечно, специфический кабель RJ50—USB для подключения к компьютеру.

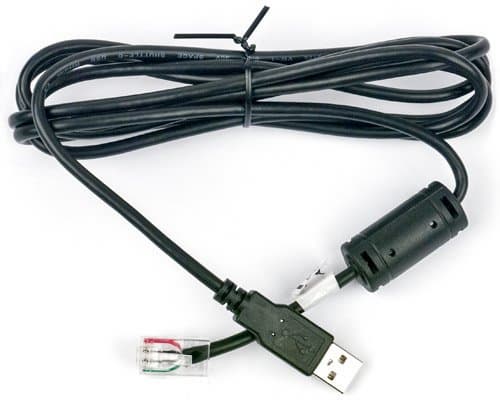

Кабель RJ50–USB

ИБП поставляется в коробке из обычного картона с монохромным оформлением.

Заявленные характеристики, цены

Технические характеристики ИБП APC Back-UPS Pro 900
Диапазон входного напряжения,
частота
176—294 В, устанавливаемый 156—300 В
50 / 60 Гц ±3 Гц (автоопределение)
Максимальный входной ток 8,0 A
Выходное напряжение
частота синхронизированная
частота несинхронизированная
230 В
50 / 60 Гц ±3 Гц
50 / 60 Гц ±1 Гц
Автоматический регулятор напряжения (AVR) есть
188—216 В +11,2%
252—282 В −11,2%
Выходная мощность 900 В·А (540 Вт)
Форма выходного сигнала при работе от батарей ступенчатая аппроксимация синусоиды
Время работы от батареи (типовое) при нагрузке 50 Вт: 2 часа 4 минуты
при полной нагрузке: 4,6 минут
Время переключения типовое 8 мс, максимальное 10 мс
Функция запуска оборудования без подключения к электросети есть
Тип, напряжение и емкость батареи APCRBC123
свинцово-кислотная, 2×12 В, 7 А·ч *
Максимальный ток заряда н/д
Типовое время заряда 8 ч
Индикация ЖК-дисплей
Звуковая сигнализация есть, отключаемая
Фильтрация импульсных помех есть
Эффективность под полной нагрузкой 97,4%
Выходные разъемы розетки С13 (IEC 60320): 4 с батарейной поддержкой, 4 только с защитой от всплесков напряжения
Дополнительные разъемы нет
Интерфейс USB + последовательный (через один разъем RJ50)
Защита линий передачи данных RJ11 (вход и выход), RJ45 (вход и выход)
Размеры (Ш×Д×В) 100×382×250 мм
Вес нетто/брутто 10,7 / 11,7 кг
Шум не более 45 дБ
Условия работы влажность 0—95% (без конденсации)
температура от 0 до +40 °C
Стандартная гарантия 2 года
Описание на сайте производителя APC Back-UPS Pro 900
Средняя цена
Розничные предложения
* обозначено на батарее

Тестирование

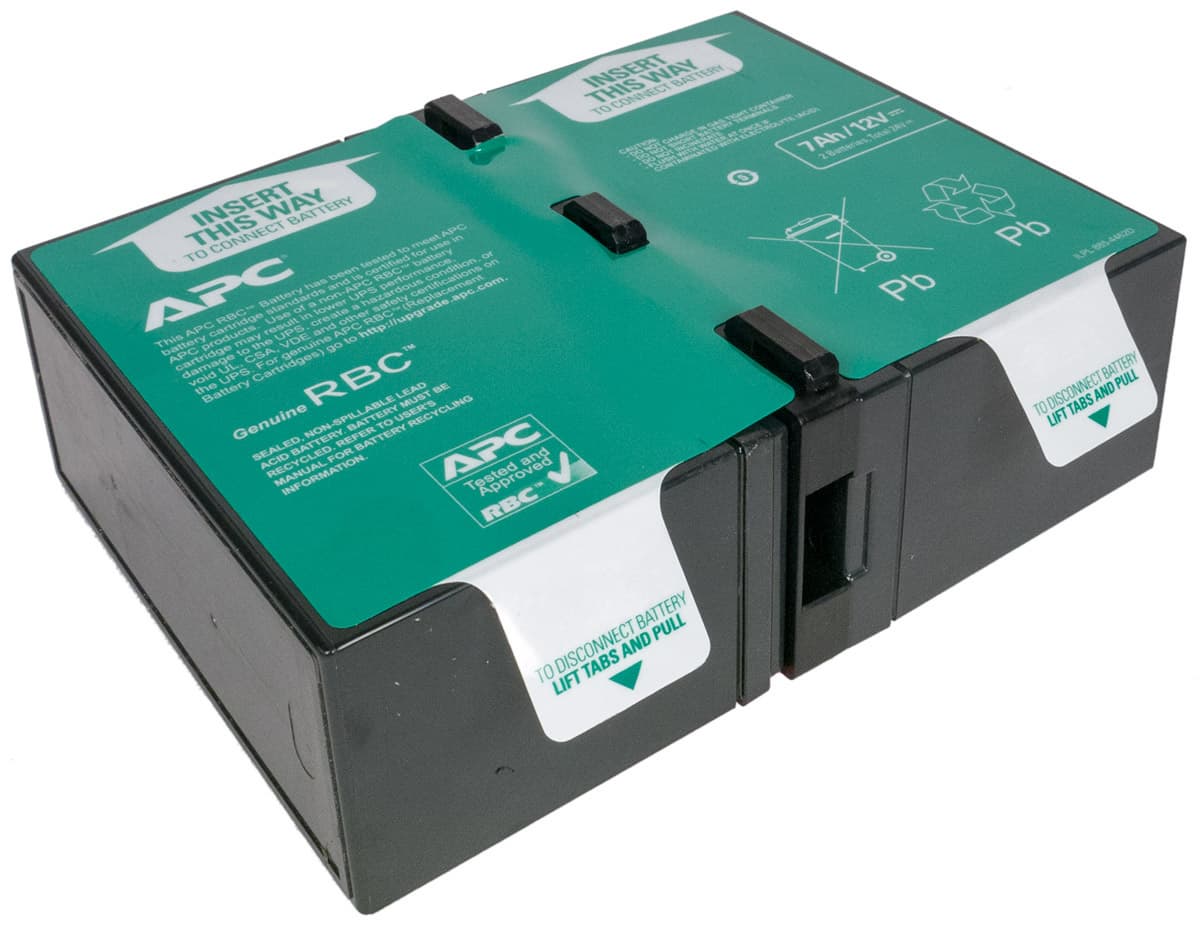

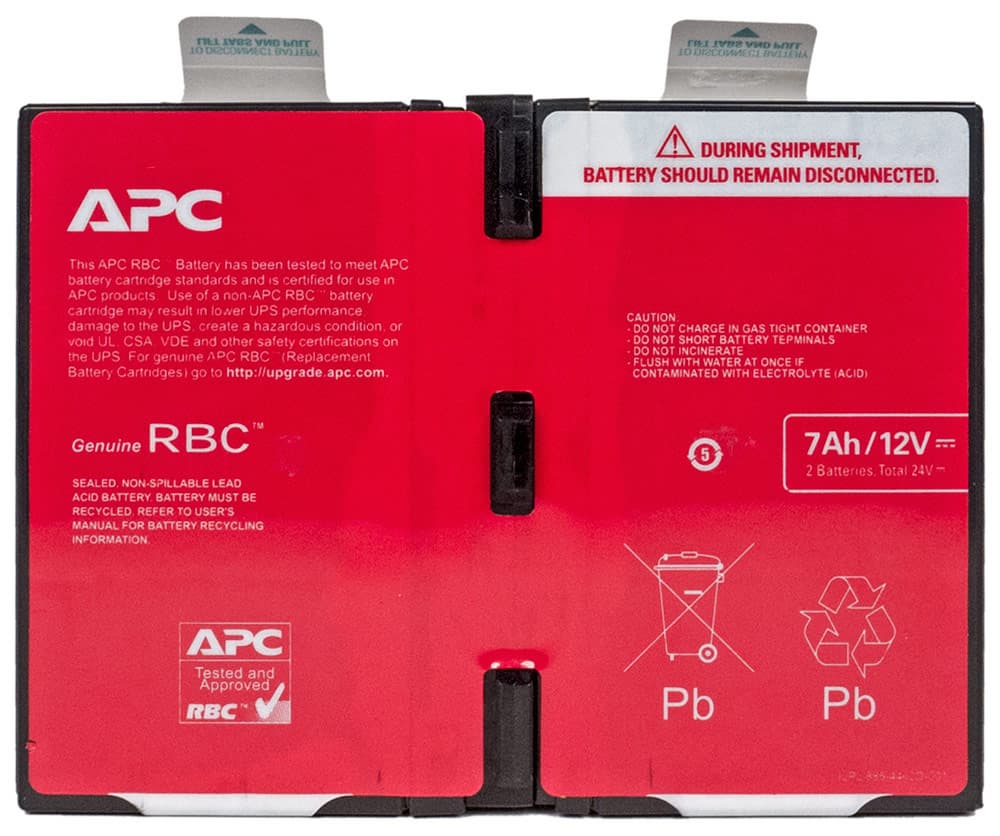

Для начала все же уточним, какие АКБ используются в модуле. Батареи уже не производства Vision Group на 9 А·ч, как в ранее побывавшем у нас APCRBC124 в составе BR1500G-RS, а Kung Long Batteries — та же модель WP7-12, что и в знакомом нам представителе серии Back-UPS BC750-RS.

Обозначенные на их корпусе 7 А·ч действительны для 20-часового разряда, то есть для токов порядка 0,35 А, что соответствует всего нескольким ваттам отдаваемой в нагрузку мощности. А для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются десятками ампер, поэтому емкость будет существенно меньше.

Теперь результаты замеров времени автономной работы с разными нагрузками, сначала в виде графика.

Как обычно, для любителей точных значений — таблица.

Мощность нагрузки Показания ЖК-индикатора BR900GI Реальное время работы
Мощность Время работы BR900GI BR1500G-RS
25 Вт 21 Вт / 3% 247 мин 228 мин 46 сек 178 мин 23 сек
50 Вт 45 Вт / 8% 153 мин 122 мин 04 сек 108 мин 54 сек
100 Вт 94 Вт / 17% 65 мин 52 мин 31 сек 51 мин 10 сек
200 Вт 192 Вт / 35% 23 мин 22 мин 15 сек 25 мин 29 сек
400 Вт 374 Вт / 69% 6 мин 7 мин 06 сек 8 мин 35 сек
550 Вт 537 Вт / 99% 2 мин 4 мин 40 сек
600 Вт 581 Вт / 107% 1 мин 59 сек 4 мин 05 сек

Показания ЖК-индикатора в отношении мощности нагрузки немного занижены (мы задавали ее с точностью ±5%), но они, как и в предыдущей модели, вполне пригодны для практических целей.

Оценка времени автономной работы при очень малых нагрузках (25 Вт) в точности совпала с нашим замером, по мере увеличения нагрузки наблюдались отклонения — сначала в сторону завышения, что несколько огорчает, а затем и занижения, что приятно.

В последней строчке нагрузка на 10%-12% (или на 7% по индикатору) превышала заявленный максимум, но ИБП BR900GI справился и с ней. Правда, выдавался сигнал о перегрузке, а отключение сопровождалось мигающими символами F01, означающими связанную с перегрузкой при работе от батареи ошибку, поэтому нельзя быть уверенным, полностью ли разрядились батареи или сработала защита.

Интересно сравнить результаты для ИБП BR1500G-RS и BR900GI, поэтому в таблицу мы включили крайний справа столбец. Казалось бы, заметно меньшая обозначенная емкость батареи в младшей из двух моделей однозначно должна приводить к уменьшению времени автономной работы, однако так получается только при значительных нагрузках, а при малых BR900GI показывает существенно лучшие результаты.

Разница получилась настолько впечатляющей, что мы повторили замер с нагрузкой 25 Вт дважды. Конечно, результаты двух измерений не совпали, но разброс был вполне ожидаемым, в пределах 5%-6%, и в таблицу мы внесли среднее значение.

Подчеркнем: оба источника Back-UPS Pro к нам попали практически новыми; нагрузки и условия работы на них были одни и те же, а время для восстановления заряда отводилось более чем достаточное — не менее 14-15 часов. КПД инверторов при равных мощностях нагрузок не может настолько разным, чтобы объяснять столь существенные отличия во времени автономной работы, тем более, что у BR900GI, согласно официальным сведениям, в диапазоне нагрузок он ниже, чем у BR1500G-RS.

Остается объяснение, связанное с батареями: либо поведение АКБ разных моделей и производителей при относительно небольших токах нагрузки может не соответствовать разнице в обозначенной емкости, либо это индивидуальные особенности конкретных экземпляров батарей, доставшихся нам в составе двух ИБП — например, показавшие худший результат хранились длительное время при не самых подходящих условиях.

О других параметрах.

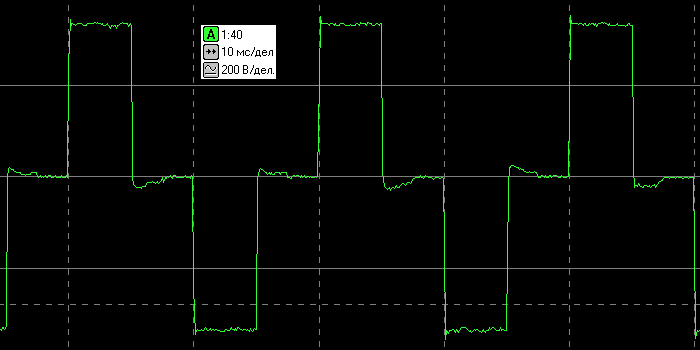

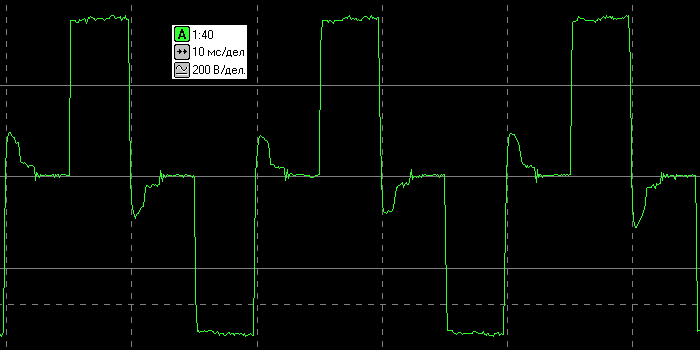

Приводим осциллограммы выходного напряжения при работе от батарей на нагрузку разного типа.

Нагрузка 200 Вт

Нагрузка 200 В·А, PF=0,7

Возможные отклонения выходного напряжения от номинала при работе от батарей в спецификации не указаны, однако в диапазоне нагрузок они с запасом соответствуют требованиям ГОСТ 32144-2013, на который мы ориентируемся при оценке ИБП, то есть ±10% или 207—253 В. Частота в пределах погрешности наших измерений не выходит за рамки, указанные в спецификации.

ИБП APC Back-UPS 650 BA (BC650I-RSX)

Описание, цены

У модели BC650I-RSX нет AVR — системы автоматической регулировки выходного напряжения без перехода на батарею при изменениях на входе, не превышающих определенные пороги. То есть этот источник чисто резервный, он предназначен для питания от АКБ оборудования в случаях пропадания питающего напряжения либо выходе его за определенные рамки, которые являются допустимыми для функционирования подключенных устройств.

Нельзя считать это недостатком; например, в нашей лаборатории питающая сеть очень стабильна по величине напряжения и частоте, но иногда в результате каких-то нештатных ситуаций может «обнулиться». И зачем в таком случае ИБП с AVR? Вполне можно сэкономить, выбрав вариант без мощного трансформатора с повышающими-понижающими обмотками и системы их коммутации, которых не было и в уже знакомом нам представителе той же серии BC750-RS.

Но в данной модели нет и USB-порта для мониторинга и управления, соответственно на автоматическое завершение работы компьютера, подключенного к такому ИБП, рассчитывать не приходится, не говоря уже о каких-то настройках или отслеживании событий и значений для входных и выходных параметров.

Однако и такой источник вполне может быть востребован — скажем, если он предназначен для бесперебойного питания сетевого оборудования, не требующего времени на нормальное завершение работы ОС и принципиально не подразумевающего установку каких-либо сторонних программ.

На момент написания обзора BC650I-RSX в розничной сети предлагался по ценам от 4 до 5 тысяч рублей — немалая сумма за столь простенький ИБП, аналоги других производителей можно найти и вдвое дешевле. Однако немалую роль играет и «доброе имя» производителя, которое дает надежду на высокое качество товара.

Данная модель оснащена четырьмя выходными розетками C13 (IEC60320), но есть точно такой же источник с таким же количеством выходных розеток Schuko — в его артикуле нет буквы «I» и добавлены три цифры: BC650-RSX761.

Вообще в названиях моделей этой серии очень легко запутаться. Так, об упомянутом BC650-RSX — резервном ИБП без USB-порта и с розетками Schuko — нет информации в русскоязычном разделе сайта apc.com, там есть лишь BC650-RS с интерфейсом для подключения к компьютеру. А с той же мощностью в 650 В·А на сайте APC перечислены еще BX650CI-RS, BX650LI-GR, BK650EI, BX650CI и BX650LI.

Конечно, можно только приветствовать такое разнообразие, вот только разобраться в нем непросто, особенно с учетом существенной разницы в розничных ценах на одну и ту же модель, из-за которой ИБП с USB-портом в одной торговой точке может оказаться дешевле, чем такой же, но без интерфейса, в другом магазине. То есть потенциальному покупателю надо быть очень внимательным.

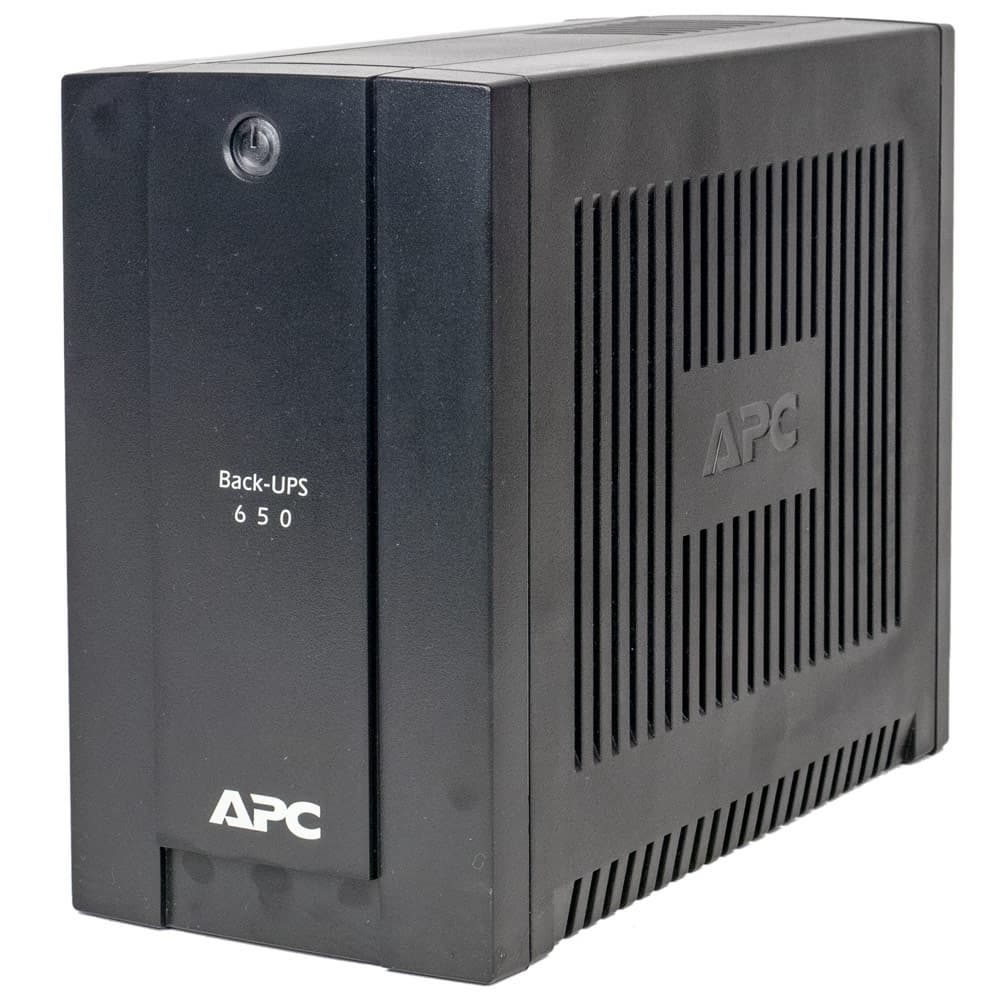

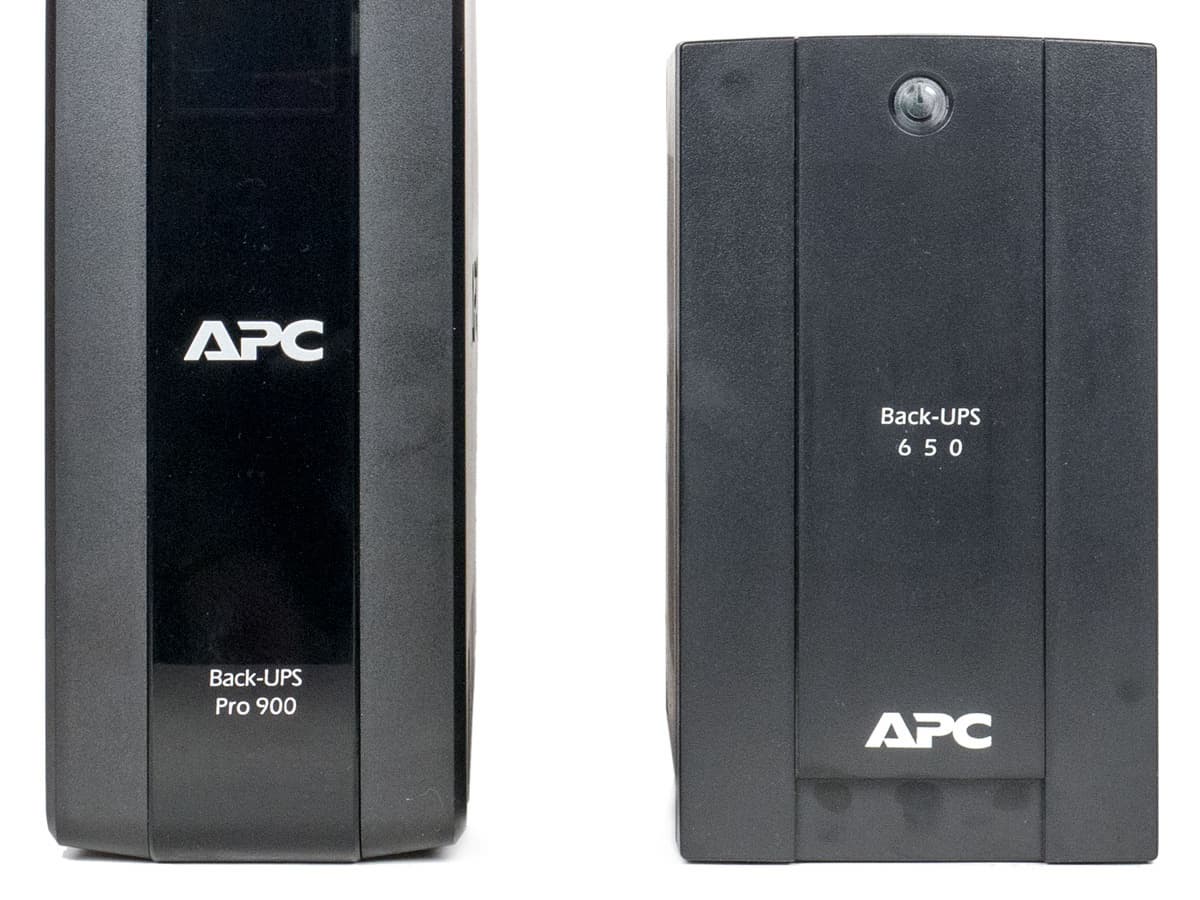

Фронтальная сторона ИБП BC650I-RSX точно такая, как и у BC750-RS — на ней единственная кнопка с подсветкой.

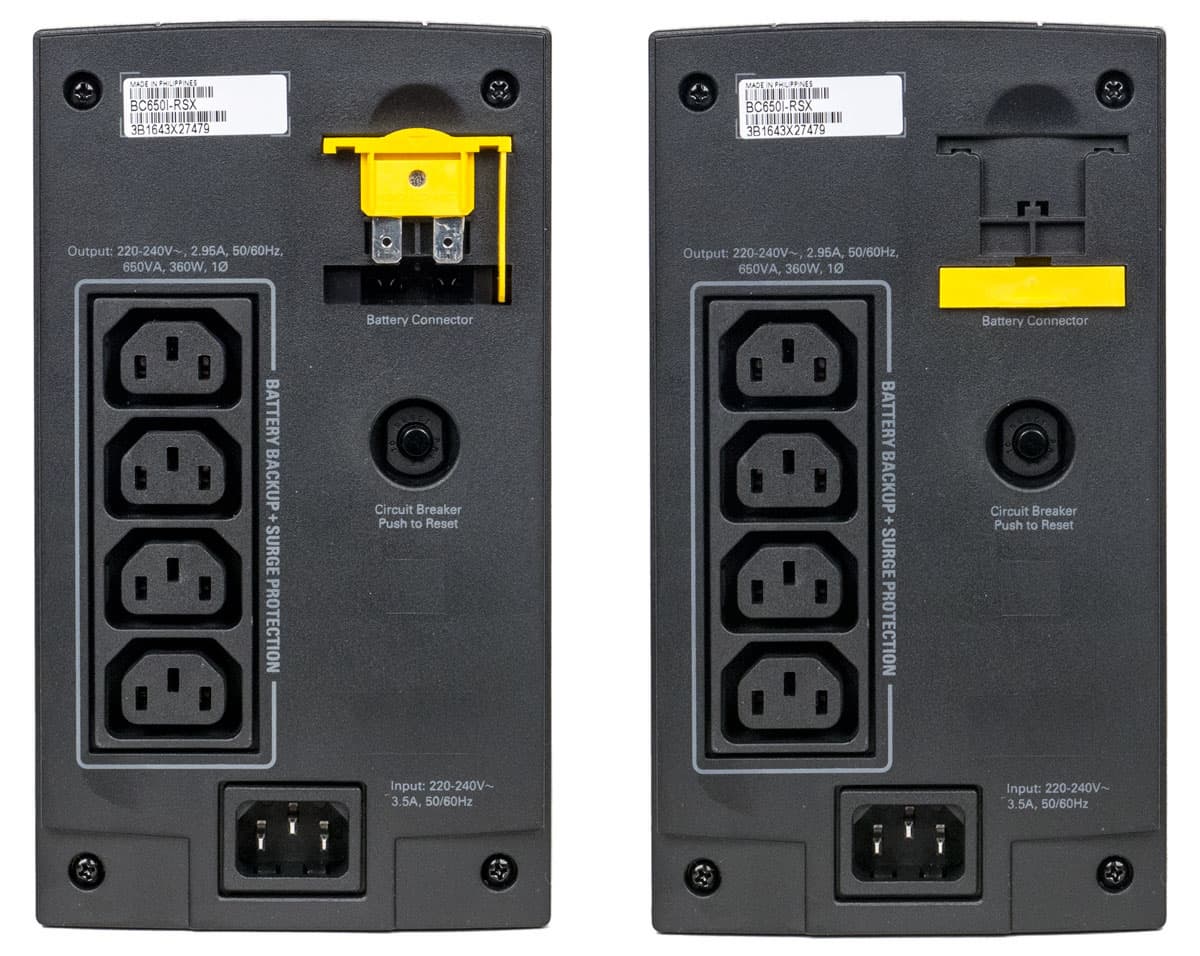

Отличие тыльной стороны уже понятно из сказанного выше: иные розетки для подключения нагрузок и отсутствие USB-порта. Количество розеток такое же, но в BC650I-RSX все четыре обеспечены и батарейной поддержкой, и защитой от импульсных помех, тогда как в BC750-RS один выход был «Surge Only».

Еще одно отличие — кабель для подключения к внешней сети переменного тока подключается через разъем C14, а не выходит из задней стенки.

Как и в предыдущей модели, имеются перемычка, при транспортировке или во время длительного хранения размыкающая цепь батареи, и шток автоматического предохранителя.

В комплекте три кабеля — один для подключения к сети переменного тока и два для нагрузок, а также листовка с инструкцией по установке, которая заменяет и руководство по эксплуатации, благо модель очень простая в управлении.

Заявленные характеристики

Технические характеристики ИБП APC Back-UPS 650 BA
Входное напряжение,
частота
номинальное 230 В, устанавливаемый диапазон до 160—278 В
50 / 60 Гц ±3 Гц (автоопределение)
Максимальный входной ток н/д
Выходное напряжение
частота синхронизированная
частота несинхронизированная
230 В ±8%
50 / 60 Гц ±1 Гц
50 / 60 Гц ±1 Гц
Автоматический регулятор напряжения (AVR) нет
Выходная мощность 650 В·А (360 Вт)
Форма выходного сигнала при работе от батарей ступенчатая аппроксимация синусоиды
Время работы от батареи (типовое) при нагрузке 50 Вт: 54,5 мин
при полной нагрузке: 5,6 мин
Время переключения типовое 8* мс, максимальное 10 мс
Функция запуска оборудования без подключения к электросети есть
Тип, напряжение и емкость батареи свинцово-кислотная, 12 В, 9 А·ч
Максимальный ток заряда н/д
Типовое время заряда 8 ч
Индикация светодиод
Звуковая сигнализация есть
Фильтрация импульсных помех есть
Эффективность под полной нагрузкой н/д
Выходные разъемы розетки С13 (IEC 60320): 4 с батарейной поддержкой и защитой от всплесков напряжения
Дополнительные разъемы нет
Интерфейс нет
Защита линий передачи данных нет
Размеры (Ш×Д×В) 115×256×200 мм
Вес нетто/брутто 5,5 / 6,2 кг
Шум не более 45 дБ
Условия работы влажность 0—95% (без конденсации)
температура от 0 до +40 °C
Стандартная гарантия 2 года
Описание на сайте производителя APC Back-UPS 650 BA
Средняя цена
Розничные предложения
* в инструкции для типового времени переключения указано 6 мс

Тестирование

Начнем все же с настроек. Поскольку подключение к компьютеру и управление с помощью программы PowerChute Personal Edition не предусмотрено, изменение установок производится единственным органом управления — кнопкой на фронтальной панели.

Войти в режим программирования можно длительным удержанием кнопки на включенном ИБП до момента, когда индикатор начнет мигать. Количество миганий в секунду (одно, два или три) будет означать установленную чувствительность к отклонениям входного напряжения — соответственно низкую 160—278 В, среднюю 180—266 В (это заводская установка) или высокую 196—256 В. При выходе за эти пределы источник перейдет в батарейный режим, то есть если нагрузка допускает значительные колебания питающего напряжения, то можно экономить заряд батареи.

Еще одна настройка — поведение при отсутствии нагрузки в автономном режиме: ИБП может автоматически отключаться через 15 минут, если на выходе зафиксирована нагрузка менее 15 Вт. Эта мера также призвана помочь сэкономить заряд батареи, но в случае, если к источнику подключается единственное устройство, потребление которого менее 15 Вт (например, какой-нибудь роутер класса SOHO), подобное может стать камнем преткновения, поэтому хорошо, что режим автовыключения можно отменить. Его состояние отображается звуковыми сигналами в том же режиме программирования.

То же самое было и в BC750-RS, но там хотя бы чувствительность можно было задавать из PowerChute, а в BC650I-RSX обе установки придется производить кнопкой, что не очень-то удобно.

Уточним модель и производителя батареи. С ней ситуация обратная той, что мы наблюдали в паре образцов из серии Back-UPS Pro, где в старшей была АКБ производства Vision Group, а в младшей Kung Long Batteries. Здесь же батареей Vision Group (причем той же самой CP1290 на 9 А·ч, что мы видели в составе APCRBC124 из BR1500G-RS) оснащена младшая модель BC650I-RSX, а в старшей BC750-RS — Kung Long Batteries на 7 А·ч.

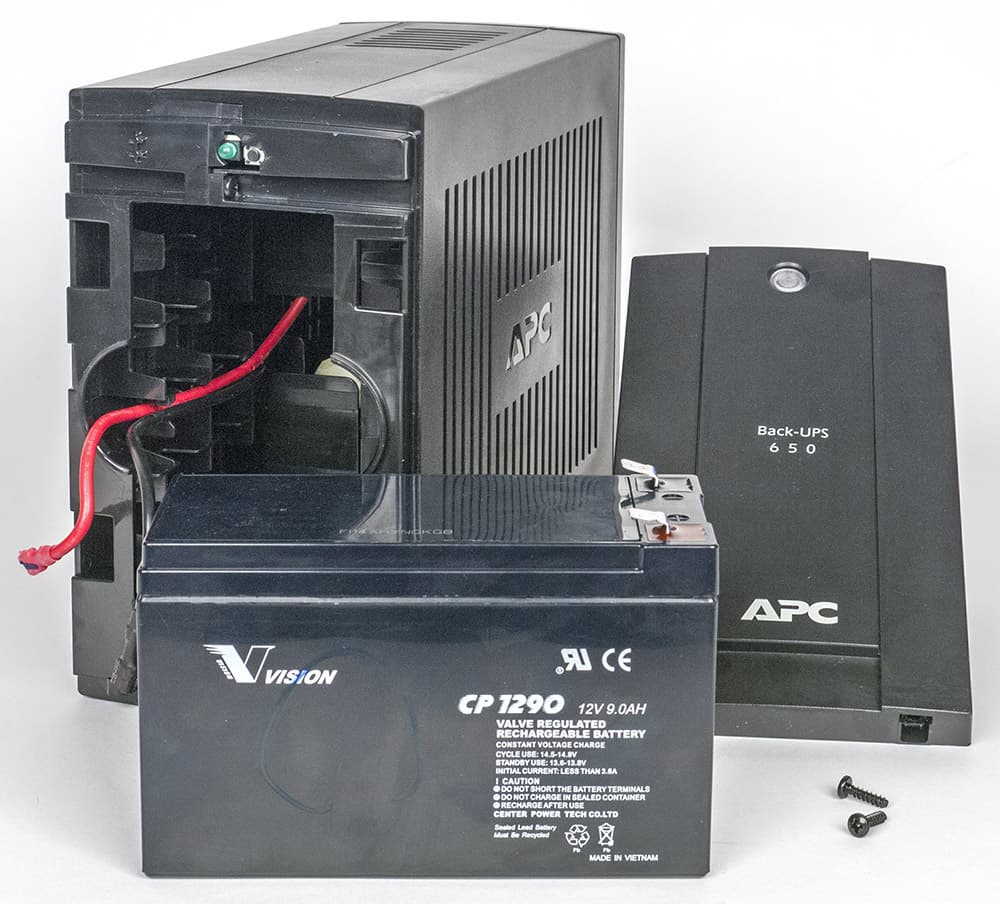

Добраться до батареи можно точно так же, как и в BC750-RS: откручиваем два самореза на нижней кромке лицевой панели и сдвигаем эту панель вниз на полсантиметра.

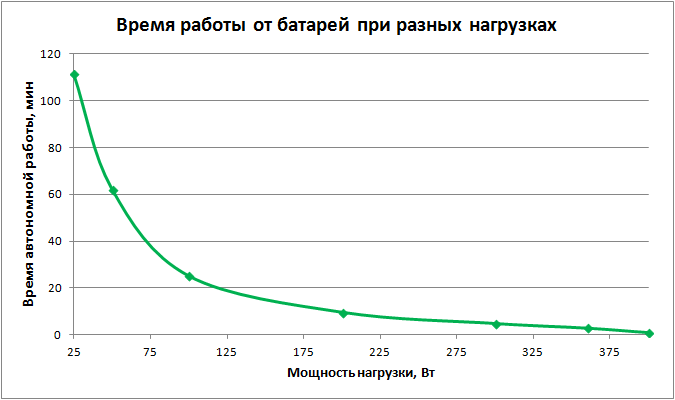

Переходим к времени автономной работы, вот график:

Теперь таблица, в которой уже нет оценочных значений, снятых с самого ИБП (за неимением такой возможности в принципе), вместо которых во втором столбце мы приводим найденные на сайте APC, в соответствующей таблице и на графике. И вновь справа добавлен столбец для знакомой нам старшей модели.

Мощность нагрузки Время автономной работы
Данные с офиц. сайта Реальное для BC650I-RSX Реальное для BC750-RS
25 Вт 111 мин 30 сек 43 мин 44 сек
50 Вт 54,5 мин 62 мин 15 сек 27 мин 35 сек
100 Вт 30,8 мин 25 мин 19 сек 13 мин 08 сек
200 Вт 14,2 мин 9 мин 48 сек 5 мин 19 сек
300 Вт 7,8 мин 5 мин 01 сек 2 мин 51 сек
360 Вт 5,6 мин 2 мин 58 сек (350 Вт) 2 мин 17 сек
400 Вт 1 мин 07 сек 1 мин 51 сек

Как видите, с перегрузкой около 10%-11% и эта модель справляется нормально. Правда, вновь нельзя однозначно назвать причину отключения в данном случае: исчерпание заряда или окончание time-out по перегрузке.

«Предсказания» на сайте для малых нагрузок (50 Вт) занижены, для более значительных завышены; подобное, как мы не раз имели возможность убедиться, так или иначе встречается всегда.

А вот сравнение со старшей моделью показывает практически двукратное преимущество младшей модели над старшей, исключая лишь значения для нагрузок, близких к заявленному для BC650I-RSX максимуму. Сведений об эффективности (то есть КПД) для рассматриваемого ИБП не приводится, но вновь можно утверждать, что этот параметр у двух моделей не может отличаться очень уж существенно.

Зато разница в заявленной емкости батарей как раз в пользу BC650I-RSX — 9 А·ч вместо 7 А·ч у BC750-RS. Правда, и тут прямой пропорции между разницей в емкости и времени автономной работы нет.

Перейдем к другим параметрам.

Приводим осциллограммы выходного напряжения при работе от батарей на нагрузку разного типа.

Нагрузка 200 Вт

Нагрузка 200 В·А, PF=0,7

Выходное напряжение при работе от батарей в диапазоне нагрузок соответствует и заявленному номинальному значению 230 В ±8%, т. е. от 212 до 248 В, и уж тем более требованиям ГОСТ 32144-2013. Частота в пределах погрешности наших измерений также не выходит за рамки заявленных 50±1 Гц.

Пока обзор готовился к публикации, модель BC650I-RSX была снята с производства, хотя еще может встречаться в розничных торговых сетях. На смену ей пришел ИБП APC BC650-RSX761, отличающийся выходными разъемами: у него четыре розетки Schuko.

Итог

Рассмотренные в рамках нашего краткого обзора особенности двух образцов ИБП APC by Schneider Electric к каким-то неожиданным выводам не привели, да и не могли привести: производитель вполне авторитетный, его линейки Back-UPS и Back-UPS Pro известны давно — их следует назвать бюджетными (но, конечно, не откровенно дешевыми), однако они вполне способны предложить выбор моделей, удовлетворяющий запросам очень многих потребителей, причем без переплаты за излишние для конкретных условий эксплуатации функции.

И хотя источники BR900GI и BC650I-RSX не относятся к «топовым» даже в рамках своих линеек, они соответствуют заявленным характеристикам (по крайней мере, в объеме проверенных нами параметров) и при сознательном подходе к выбору вполне могут обеспечить бесперебойным питанием важное электронное оборудование.

В заключение предлагаем посмотреть наши видеообзоры. ИБП APC Back-UPS Pro 900 (BR900GI):

Наш видеообзор ИБП APC Back-UPS Pro 900 (BR900GI) можно также посмотреть на iXBT.Video

И APC Back-UPS 650 BA (BC650I-RSX):

Наш видеообзор ИБП APC Back-UPS 650 BA (BC650I-RSX) можно также посмотреть на iXBT.Video

ИБП предоставлены на тест производителем
