Рассматривая источники бесперебойного питания, мы несколько проигнорировали модели с выходной мощностью 700 ВА, и не столь много внимания уделили рассмотрению 1000 ВА решений, которые могут представлять больший интерес, нежели ИБП меньшей мощности. В ближайших двух обзорах постараемся несколько исправить ситуацию и рассмотрим 2 модели мощностью 1000 ВА, 700 ВА ИБП и 600 ВА модель.
Два ИБП — решения Powercom, Smart King 600 ВА (SMK-600A) LCD и 1000 ВА модель Black Knight, BNT-1000AP, вторые два — ИБП Ippon, Back Power Pro 700 (700 ВА) и Smart Protect Pro 1000 ВА.Powercom Smart King 600 ВА LCD
Внешний вид и комплект поставки:
- ИБП
- COM-порт
- Шнур питания ИБП
- Шнур нагрузки
- Телефонный кабель (RJ-11)
- CD с ПО
- Руководство

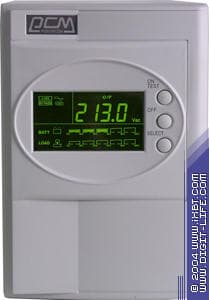

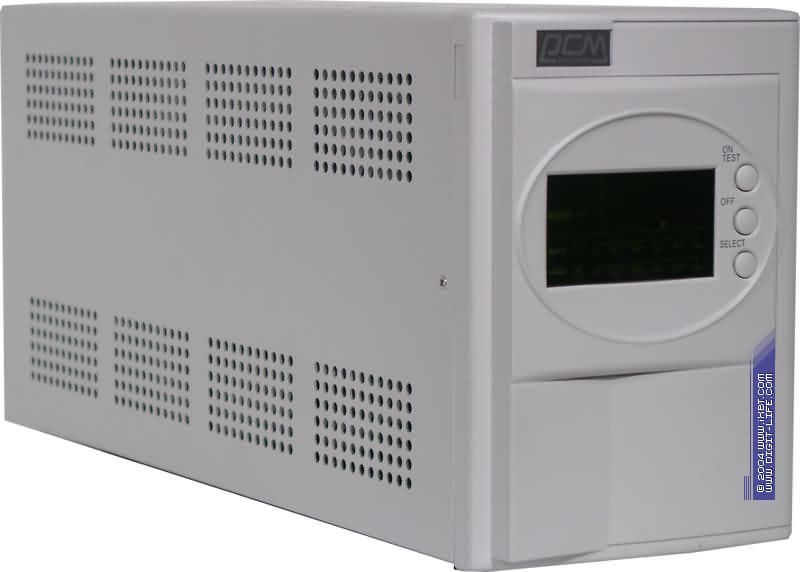

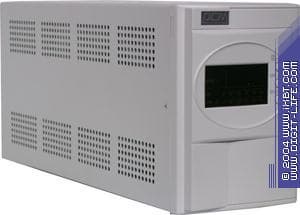

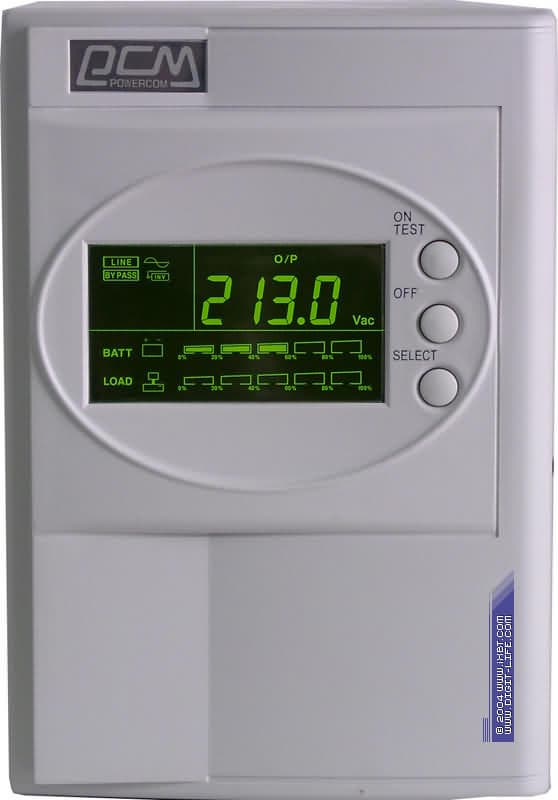

Передняя панель отличается от передних панелей, рассмотренных до текущего момента ИБП, наличием ЖК-экрана, на котором отображаются названия и значения основных параметров: входное, выходное напряжение, частота, температура внутри ИБП, уровень зарядки аккумулятора (5-секционный индикатор), уровень нагрузки (5-секционный индикатор), режим работы ИБП (от сети, от аккумулятора, понижение/повышение выходного напряжения).
Отображаемые данные выбираются при помощи кнопки Select; помимо нее на передней панели расположена кнопка тестирования/включения ИБП и кнопка выключения устройства.

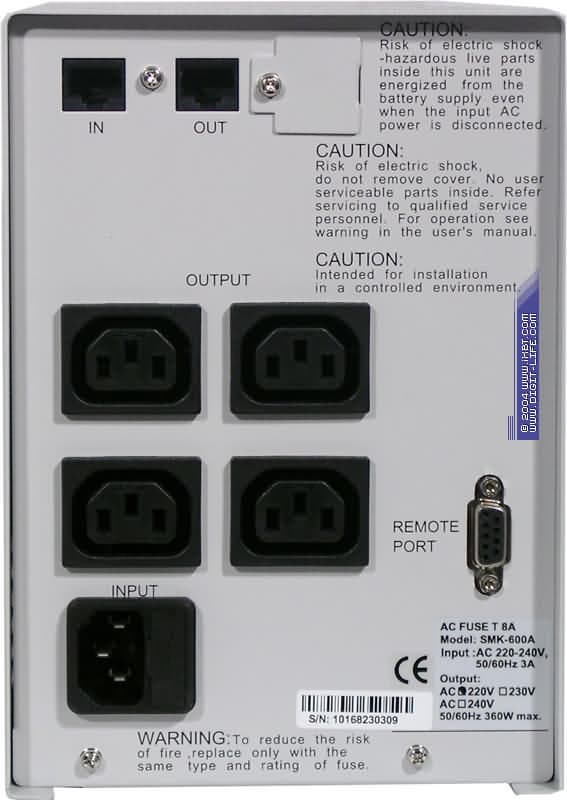

На задней панели размещены 4 розетки IEC-320 (C14), такой же разъем для питания ИБП, пара розеток RJ-45 для защиты сети, COM-порт для управления устройством, плюс один Bypass-разъем. На боковых панелях есть отверстия пассивного охлаждения внутренностей ИБП.
Программное обеспечение
Поставляемое с ИБП ПО — UPSMon, как и у BNT-600AP, поэтому останавливаться на его описании здесь нет смысла.

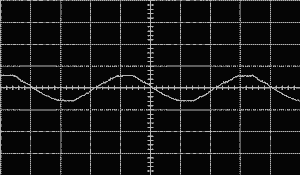

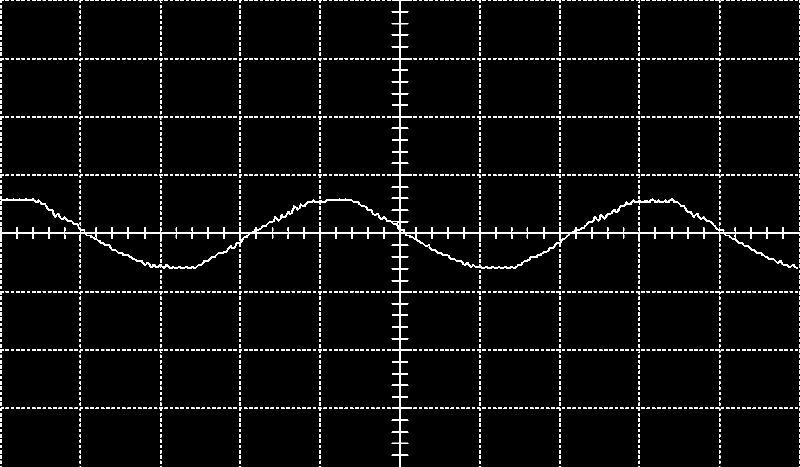

Измерения
Согласно паспортным данным, ИБП выдерживает изменение входного напряжения без переключения на аккумуляторы в пределах 220~240 В ±25% при частоте 50 или 60 Гц ±5%. При питании нагрузки на выходе ИБП — 220В ±5% от номинала, 50 или 60 Гц ±0.5%. При питании от сети AVR изменяет выходное напряжение на 15% вверх при снижении входного напряжения на -9 % до -25% от номинального или на 13% вниз при повышении входного напряжения на 9 % до +25% от номинала.
Начнем с понижения. При понижении входного напряжения устройство переходит на питание нагрузки от аккумулятора при 171 В, в это время на нагрузку приходит 231 В, переход на «прямую» запитку нагрузки от сети (т.е. отключение от аккумулятора) происходит при повышении напряжения до 185 В, при этом на нагрузку выдается 216 В.
При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 200 В (в этот момент на нагрузку приходит напряжение 234 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 214 В, в этот момент напряжение, приходящее на нагрузку, — 213 В.
Вторая ступень преобразования напряжения отсутствует.
Приступаем к повышению напряжения. ИБП начинает понижать выходное напряжение при входном напряжении 246 В (на нагрузку приходит напряжение 214 В); принимаемся понижать входное напряжение. Преобразование прекращается при достижении отметки 238 В, в этот момент напряжение, приходящее на нагрузку — 236 В.
А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора. Устройство (фактор мощности = 0,7) проработало с нагрузкой 361 Вт 5 минут 30 секунд, после чего потребовалась зарядка аккумулятора в течение 5 часов 23 минут.

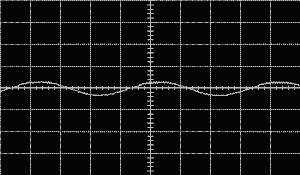

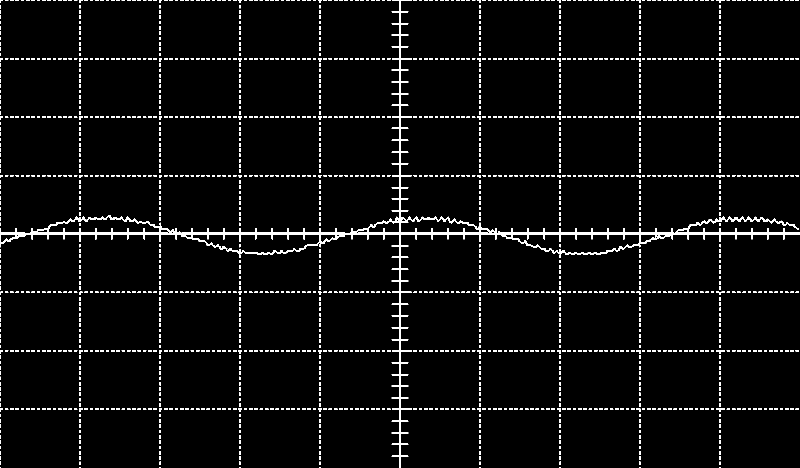

Выход ИБП — 228 В, на входе — 0 В
Внешний вид и комплект поставки:
- ИБП
- COM-порт
- Шнур питания ИБП
- Шнур нагрузки
- Телефонный кабель (RJ-11)
- CD с ПО
- Руководство
Достаточно стандартная передняя панель, характерная для ИБП серии Black Knight: на передней панели расположена кнопка включения устройства и светодиод, идентифицирующий режимы работы устройства. Кроме этого, в устройстве реализован звуковой индикатор режимов: работа на аккумуляторе/разрядка аккумулятора/перегрузка. Аккумулятор ИБП — свинцово-кислотный, необслуживаемый.
На задней панели находятся 4 розетки IEC-320 (C14), такой же разъем для питания ИБП, пара розеток RJ-45 для защиты сети, COM-порт для управления устройством. На боковых панелях присутствуют отверстия пассивного охлаждения внутренностей ИБП.
Программное обеспечение
Поставляемое с ИБП ПО — UPSMon, как и у BNT-600AP (bnt600ap.shtml), поэтому останавливаться на его описании здесь нет смысла.
Измерения
Согласно паспортным данным, ИБП выдерживает изменение входного напряжения без переключения на аккумуляторы в пределах 220 В ±25% от входного напряжения при частоте 50 Гц или 60 Гц ±10 Гц. При питании нагрузки на выходе ИБП — 220В ±5% от номинала, 50 или 60 Гц ±1 Гц. При питании от сети AVR изменяет выходное напряжение на 15% вверх при снижении входного напряжения на 9-25% от номинального или на 15% вниз при повышении входного напряжения на 9-25% от номинала
Начнем с понижения. При понижении входного напряжения устройство переходит на питание нагрузки от аккумулятора при 165 В, в это время на нагрузку приходит 218 В, переход на «прямую» запитку нагрузки от сети (т.е. отключение от аккумулятора) происходит при повышении напряжения до 171 В, при этом на нагрузку выдается 194 В.

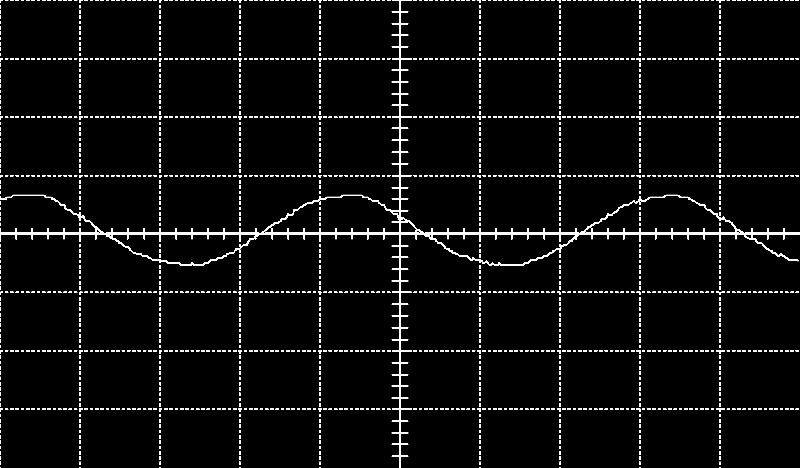

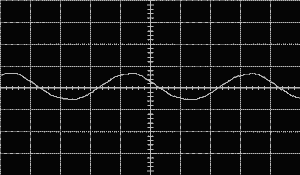

Выход ИБП — 238 В, на входе — 220 В
При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 196 В (в этот момент на нагрузку приходит напряжение 222 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 204 В, в этот момент напряжение, приходящее на нагрузку — 204 В.
Вторая ступень преобразования напряжения отсутствует.
Приступаем к повышению напряжения. ИБП начинает понижать выходное напряжение при входном напряжении 237 В (на нагрузку приходит напряжение 206 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 229 В, в этот момент напряжение, приходящее на нагрузку — 214 В.
А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора. При нагрузке 484 Вт (фактор мощности ИБП = 0,6) устройство проработало на аккумуляторе 5 минут 4 секунды, после чего потребовалась зарядка в течение 6 часов 15 минут.

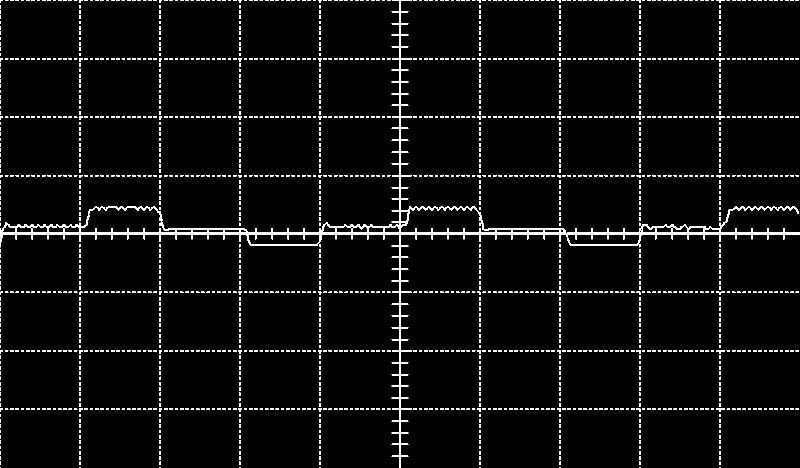

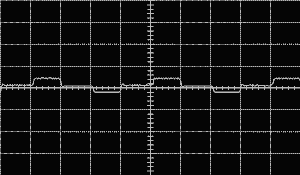

Выход ИБП — 221 В, на входе — 0 В
Краткие выводы:
ИБП могут быть рекомендованы для защиты персональных компьютеров, рабочих станций, серверов и другого оборудования, критичного к форме питающего напряжения, от основных неполадок с электропитанием: высоковольтных импульсов, электромагнитных и радиочастотных помех, понижений, повышений и полного исчезновения напряжения в электросети.
Коммуникационный порт, возможность использования SNMP адаптеров предоставляет стандартный набор механизмов управления источниками.
Паспортные данные ИБП:
Powercom Smart King 600 ВА
| Тип ИБП | Линейно-интерактивный | ||||||
| Модель | SMK 600A | ||||||
| Входные параметры | Мощность | 600ВA / 420 Вт | |||||
| Напряжение | 220 В, 230 В, 240 В, ±25% | ||||||
| Частота | 50 или 60 Гц ±5% (автоматическое определение) | ||||||
| Выходные параметры | Напряжение (резервный режим) | Синусоидальное напряжение, 220В ±5% от номинала | |||||
| Частота (резервный режим) | 50 или 60 Гц ±0.5% | ||||||
| Автоматическая регулировка напряжения (AVR) | AVR изменяет выходное напряжение на 15% вверх при снижении входного напряжения на -9 % до -25% от номинального или на 13% вниз при повышении входного напряжения на 9 % до +25% от номинала | ||||||
| Время переключения ИБП с сети на батарею | 2-4 мс, включая время реакции ИБП | ||||||
| Защита и фильтрация | Импульсная защита | 320 Джоулей, 2 мс | |||||
| Вход ИБП | Предохранитель для защиты от перегрузки и короткого замыкания | ||||||
| Фильтр электромагнитных и радиопомех | Затухание 10 дБ на 0,15 МГц, 50 дБ на 30 МГц | ||||||
| Защита от перегрузки | Автоматическое отключение ИБП, если перегрузка превышает 110% от номинала за 20 секунд и 125% за 2 секунды | ||||||
| Порт RJ-45 | Совместимый с UTP, RJ-45 | ||||||
| Защита от короткого замыкания | Немедленное отключение ИБП либо защита при помощи предохранителя | ||||||
| Аккумуляторная батарея | Тип | С горячей сменой секций, герметичный необслуживаемый свинцово-кислотный. Срок службы 3-6 лет | |||||
| Напряжение батарей, В (тип/кол-во) | 24 В(12В 7.2Ач / 2) | ||||||
| Обычное время перезарядки | 6 часов (до 90% до полной емкости) | ||||||
| Защита | Автоматическая самопроверка и защита от разрядки, индикатор замены аккумулятора | ||||||
| Время режима резервного питания | 10 — 30 минут (в зависимости от нагрузки) | ||||||
| Физические характеристики | Вес нетто, кг | 13,8 | |||||
| Вес брутто, кг | 14,8 | ||||||
| Размеры, (ШхГхВ), мм | 140х445х200 | ||||||
| Входной разъем | Сетевой разъем IEC 320 | ||||||
| Выходные разъемы | Приборное гнездо 6 х IEC 320 (230 В) | ||||||
| Звуковая сигнализация | Резервное питание от аккумулятора | Редко повторяющийся звуковой сигнал (1 раз в две секунды) | |||||
| Недостат. заряд аккумулятора | Повторяющийся звуковой сигнал (2 раза в секунду) | ||||||
| Перегрузка | Непрерывный звуковой сигнал | ||||||
| Интерфейс | Интерфейс RS-232 | Порт двусторонней связи | |||||
Powercom Black Knight 1000 ВА
| Модель | BNT-1000AP | ||||
| Тип ИБП | Линейно-интерактивный | ||||
| Входные параметры | Мощность | 1000 ВА/600Вт | |||
| Номинальное напряжение | 220 В ±25% от входного напряжения | ||||
| Частота | 50 Гц или 60 Гц ±10 Гц, выбирается автоматически | ||||
| Выходные параметры | Напряжение (резервный режим) | Сигнал в форме многоступенчатой аппроксимации синусоиды 220 В ±5% от номинала | |||
| Частота (резервный режим) | 50 Гц или 60 Гц ±1 Гц | ||||
| Автоматическая регулировка напряжения (AVR) | AVR изменяет выходное напряжение на 15% вверх при снижении входного напряжения на 9 — 25% от номинального или на 15% вниз при повышении входного напряжения на 9 — 25% от номинала | ||||
| Время переключения ИБП с сети на батарею | 2-4 мс, включая время реакции ИБП | ||||
| Защита и фильтрация | Защита от всплесков напряжения | 480 Джоулей, 2 мс | |||
| Вход ИБП | Плавкий предохранитель | ||||
| Порт RJ-45 | Совместимые с сетевыми разъемы (UTP, RJ-45, RJ-11)(только для моделей BNT-xxxAP) | ||||
| Защита от перегрузок | Автоматическое выключение ИБП при перегрузках 110% от номинальной мощности в течение 60 с и 130% в течение 3 с | ||||
| Защита батареи | Защита от полного разряда | ||||
| Защита от короткого замыкания | Немедленное отключение ИБП либо защита при помощи предохранителя | ||||
| Аккумуляторная батарея | Тип | Герметичный необслуживаемый свинцово-кислотный. Срок службы 3-6 лет | |||
| Время перезарядки | 6 часов (до 90% от полной емкости) | ||||
| Диагностика батарей | При каждом включении или принудительно кнопкой на лицевой панели | ||||
| Время автономной работы от батарей. Нагрузка 1 ПК + 1 17 дюймовый ЭЛТ монитор (~200 ВА). | 10-20 минут | ||||
| Физические характеристики | Вес НЕТТО, кг | 13,4 | |||
| Вес БРУТТО, кг | 14,8 | ||||
| Размеры, (ШхГхВ), мм | 382х130х192 | ||||
| Входной разъем | Входная розетка IEC 320 | ||||
| Выходные разъемы | 5 х IEC 320 (в том числе одна розетка нерезервируемая) | ||||
| Звуковая сигнализация | Батарейная поддержка | Редко повторяющийся звуковой сигнал (1 раз в две секунды) | |||
| Низкий уровень заряда батарей | Повторяющийся звуковой сигнал (2 раза в секунду) | ||||
| Перегрузка | Непрерывный звуковой сигнал | ||||
| Интерфейс | Интерфейс RS-232 | Есть | |||
