Блок питания Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

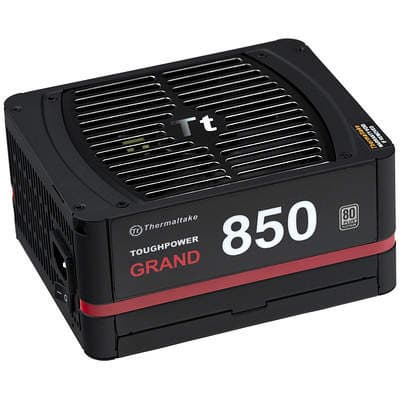

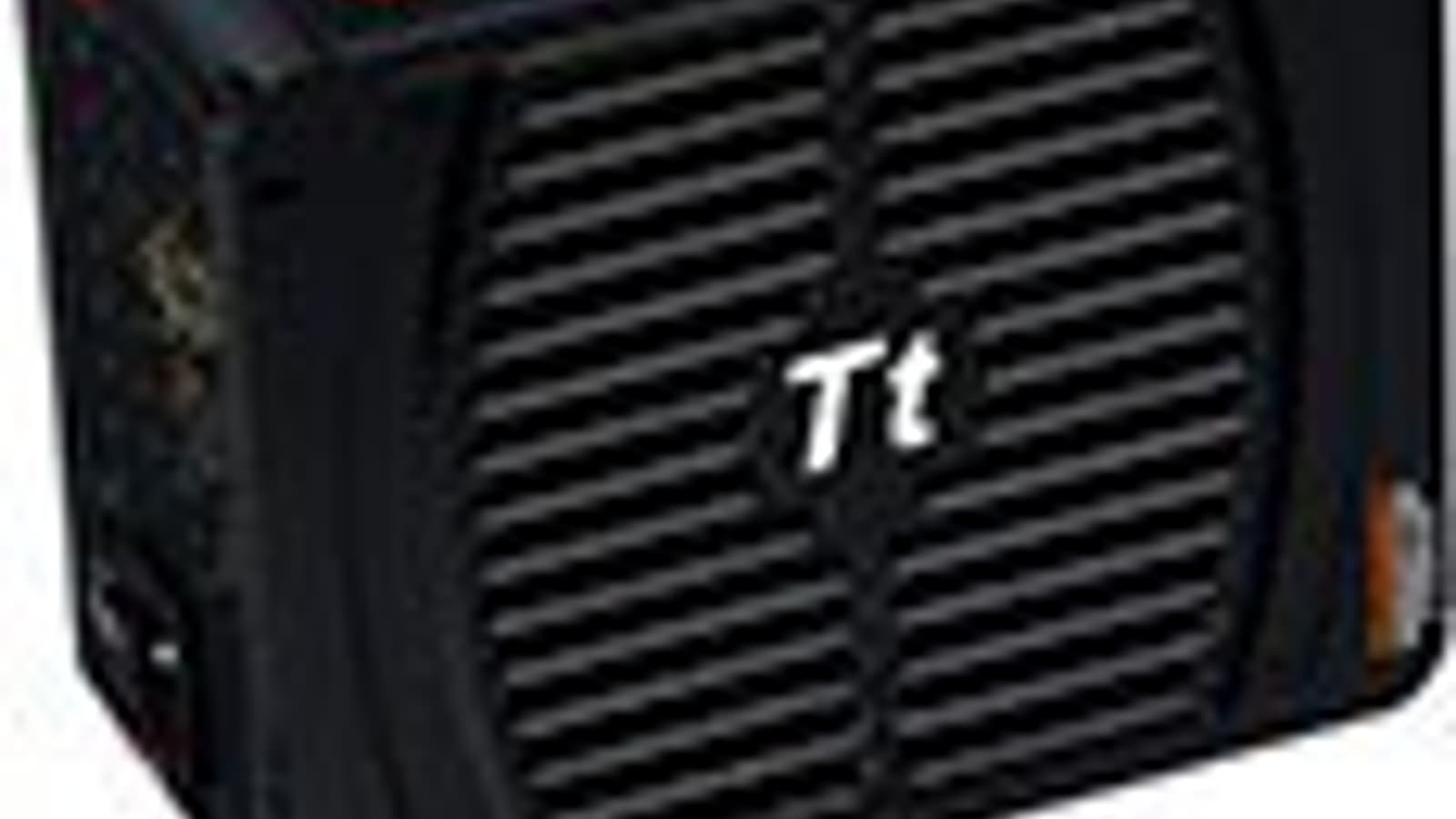

Внешний вид блока питания Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Группа блоков питания Toughpower Grand уже на протяжении нескольких лет является авангардом серии Toughpower компании Thermaltake, предлагая покупателю не только современную начинку, но и оригинальный дизайн вкупе с качественными компонентами.

В самом начале этого года компания Thermaltake представила полностью обновленную линейку Toughpower Grand Platinum, имеющую в своем составе пять моделей мощностью от 650 до 1200 Вт. Внешне новые продукты похожи на первого представителя серии, рассмотренного нами в 2011 году. Стальной корпус со скругленными вертикальными ребрами имеет черное матовое покрытие и выглядит действительно элегантно. Правда, надпись Thermaltake с подсветкой уже пропала с корпуса БП. Из заметных отличий нового варианта — конструкция решетки, прикрывающей вентилятор. Если у модели 2011 года она была штампованная, но представляла собой сетчатую конструкцию с сотовой структурой, то в моделях 2015 года решетка имеет совсем другой внешний вид и конструкцию. Насколько подобное изменение является оправданным с точки зрения аэродинамики — это большой вопрос, так как суммарная площадь отверстий, через которые проходит воздух, при данной реализации заметно меньше, чем в случае с проволочной решеткой или со штампованной решеткой, имеющую сотовую структуру. Зато теперь решетка выполнена из алюминиевого сплава, а не из стали, как это было у ранних представителей серии.

Блок питания довольно габаритный: длина корпуса 180 мм, также дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 200 мм.

Блок питания поставляется в упаковке, предназначенной для розничной продажи — весьма габаритной коробке из картона достаточной прочности, без ручки для переноски. Коробка легко пережила пересылку посредством EMS, но ее внешний вид был испорчен наклейками почтовых служб.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 840 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,988, что является отличным показателем.

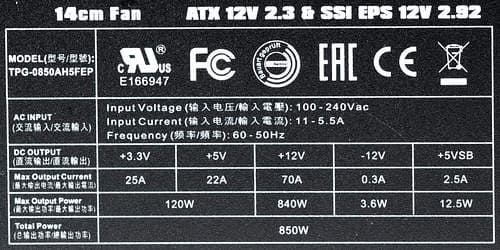

Характеристики блока питания Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

Длина проводов и количество разъемов

Модульные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 60 см
до процессорного разъема 8 pin SSI — 60 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector6на 3 шнурах
4 pin Peripheral Connector4эргономичные, на 1 шнуре
15 pin Serial ATA Connector12на 3 шнурах
4 pin Floppy Drive Connector2переходник с периферийного разъема

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 63 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower (и более) длина проводов до разъема питания процессора может оказаться недостаточной.

Количество разъемов для подключения компонентов внутри системного блока позволяет подключить почти любую систему: 3 видеокарты с двухпортовым питанием и 12 накопителей можно подключить сразу при помощи стандартного комплекта поставки. Единственное, что было бы полезно укомплектовать блок питания длинным шнуром с 1-2 разъемами SATA Power для подключения оптических приводов.

Система охлаждения

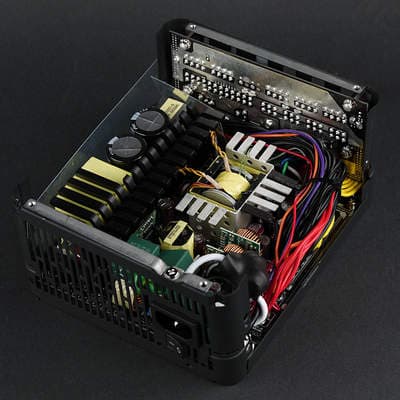

Вид платы блока питания Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

Полупроводниковые элементы высоковольтных цепей размещены на радиаторе средних размеров. Элементы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлен теплоотвод). Независимые источники +3.3VDC и 5VDC установлены на дочерних печатных платах и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

Конденсаторы в блоке питания имеют преимущественно японское происхождение. В основной массе — это продукция компаний Panasonic (высоковольтные) и Nippon Chemi-Con. Также в блоке питания установлено несколько конденсаторов под маркой Dura. Установлено и большое количество полимерных конденсаторов.

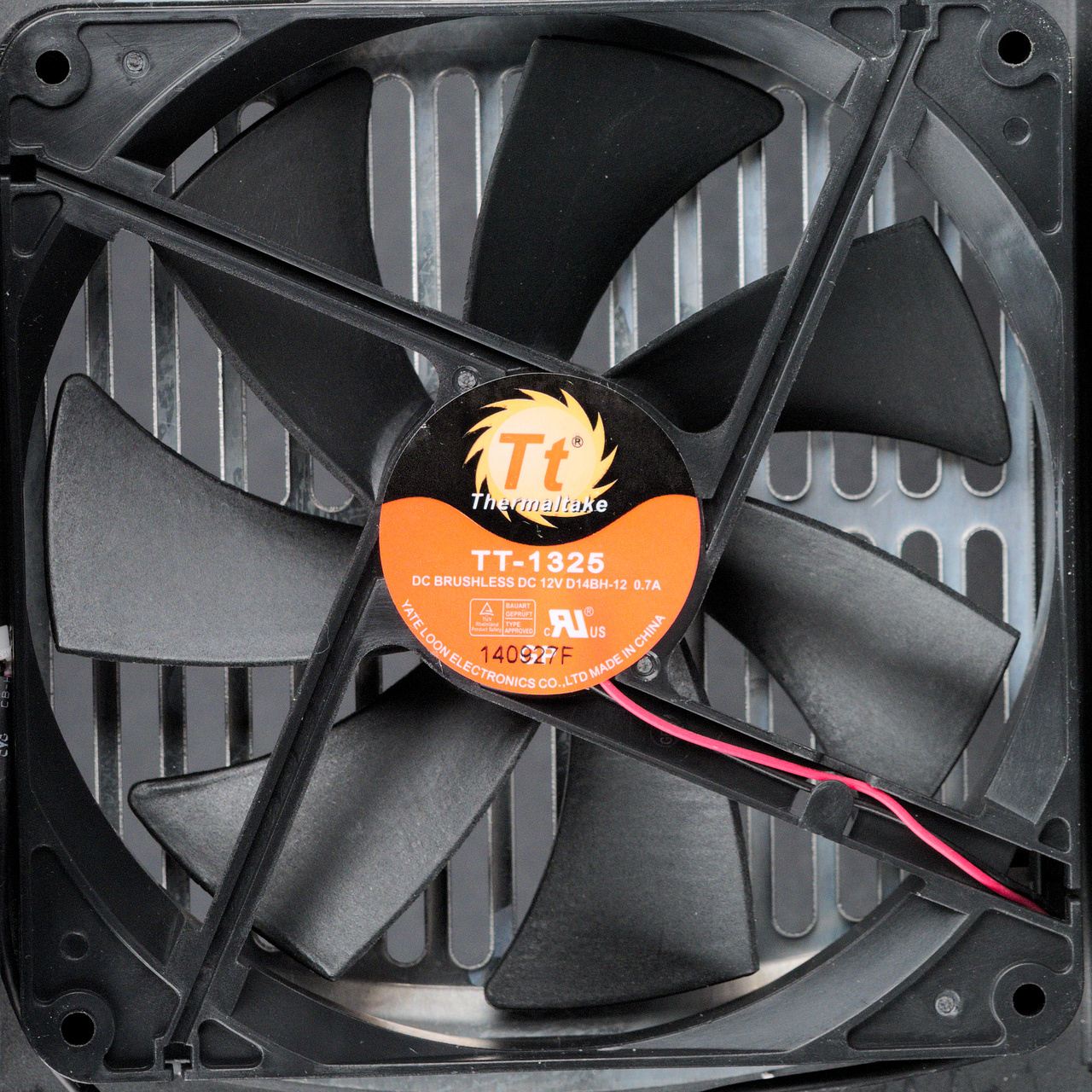

Вентилятор блока питания Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

Вентилятор, установленный в блоке питания, брендирован компанией Thermaltake, однако на нем имеется и маркировка завода-изготовителя. В данном случае перед нами продукт производства компании Yate Loon Electronics — D14BH-12 типоразмера 140 мм (125 мм между центрами крепежных отверстий), имеющий, по данным производителя, максимальную скорость вращения 2800 оборотов в минуту. Вентилятор основан на подшипнике качения, что должно положительно сказаться на сроке его службы.

Тестирование блока питания

Работа на максимальной мощности Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC далеко не впечатляющая: даже при потреблении 30 Вт отклонения — в районе 4 процентов. Зато с +12VDC проблем нет никаких.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

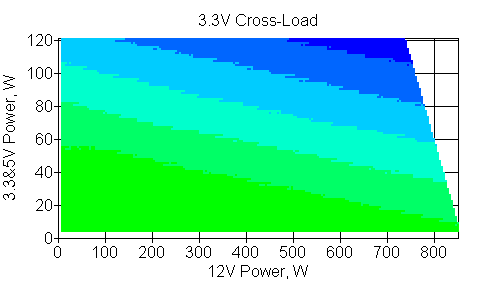

Отклонения по линии +3,3 VDC
Отклонения по линии +5 VDC

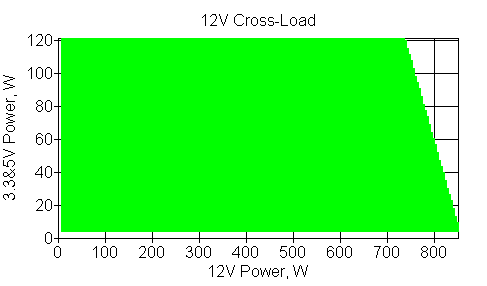

Отклонения по линии +12 VDC

При типичном распредении мощности по каналам отклонения по +3.3VDC и 5VDC не превышают двух процентов от номинала, по +12VDC — одного процента от номинала. Это достойные показатели для топового продукта.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

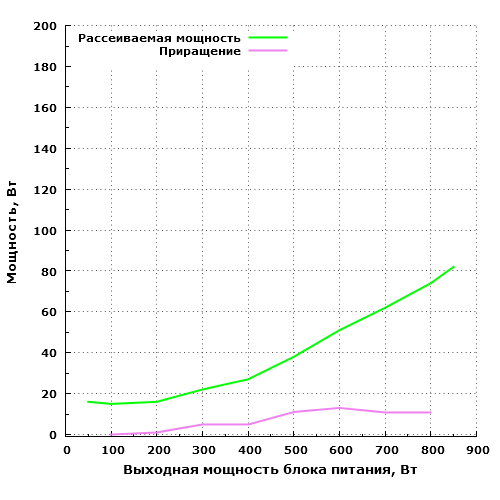

Рассеиваемая мощность Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

Экономичность — одна из сильных сторон данной модели. 60 Вт этот блок питания рассеивает на мощности порядка 680 Вт. На максимальной мощности блок питания рассеивает около 82 Вт. Это довольно приличные, но далеко не рекордные показатели для блока питания с сертификатом 80Plus Platinum.

Потери мощности в блоке питания, Вт
Мощность, ВтTT Москва 850TT TP Platinum 850Разница, Вт
5014,216,3−2,1
10016,115,70,4
20025,916,99
30030,722,28,5
40036,827,79,1
50045,738,77
60060,851,79,1
70072,462,79,7
80084,274,39,9
85090,782,38,4

Мы сравнили полученные значения с результатами ранее протестированного блока питания Thermaltake Москва 850. Очевидно, что у модели Toughtpower Platinum 850 экономичность чуть выше на всех номиналах более 100 Вт, тогда как основное время работы обычного домашнего компьютера приходится на режим низкого потребления. И тут уже Thermaltake Москва 850 выглядит не менее конкурентоспособно, а местами даже и более.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,1130,3
STB0,2040,3
Zload0,2135,3

В режиме холостого хода, то есть при работе без нагрузки, блок питания демонстрирует очень малое потребление, претендующее на рекорд. В неактивных режимах потребление можно назвать мизерным.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока
Эффективность Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

Эффективность БП находится на высоком уровне в широком диапазоне мощности. Согласно нашим измерениям, КПД данного БП достигает значения свыше 91% в диапазоне мощности от 200 до 850 ватт, при этом в диапазоне от 200 до 600 Вт КПД составляет свыше 92%. Максимальное зарегистрированное значение составило около 93,5% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 75,4%. Очевидно, что при малых номиналах нагрузки БП не бьет рекордов, что вполне типично для решений схожей мощности.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А12

Значение сравнительно невысокое — есть шансы на нормальную работу с маломощными ИБП.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт840

В ходе тестирования блок питания подключался двумя разъемами, которые расположены на одном шнуре питания. Полученный результат демонстрирует способность источника питания снабжать энергией любую современную видеокарту.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

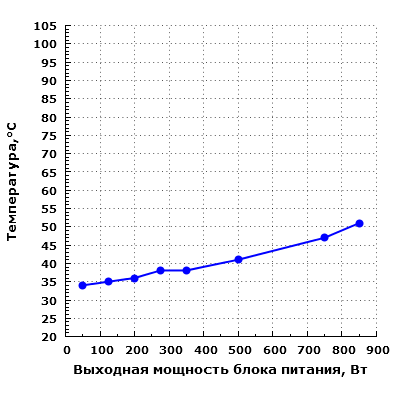

Тепловой режим Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

Термонагруженность конденсаторов находится на низком уровне (60 °C) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

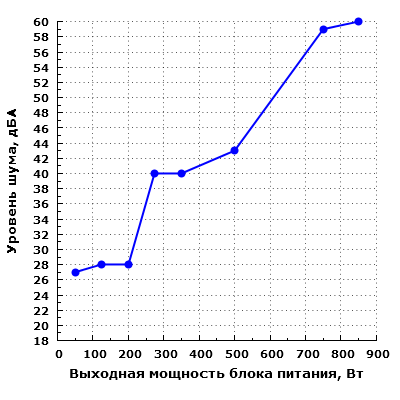

Уровень шума Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности до 200 Вт включительно. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в жилом помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При нагрузке в 275 Вт шум блока питания достигает эргономичной границы в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобное значение можно охарактеризовать как высокое.

В диапазоне мощности от 750 до 850 Вт уровень шума источника питания можно охарактеризовать как очень высокий.

Система охлаждения блока питания в большей мере приспособлена для хорошего охлаждения компонентов, а не для тихой работы.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 200 Вт. Но несмотря на то, что блок питания обеспечивает невысокий уровень шума при малых нагрузках, для любителей тишины данная модель не подойдет, поскольку высокий уровень шума достигается не только на максимальной мощности, но и уже при нагрузке в 275 Вт, что составляет около 32 процентов от максимальной мощности источника питания. От флагманского продукта мы подобного поведения не ожидали.

Уровень шума, дБА
Мощность, ВтTT Москва 850TT TP Platinum 850Разница, дБА
5027270
1252728−1
20028280
2752840−12
3502940−11
5003143−12
7504459−15
8504860−12

Мы сравнили полученные значения с результатами ранее протестированного блока питания Thermaltake Москва 850. Очевидно, что уровень шума модели Toughtpower Platinum 850 существенно выше, чем у Thermaltake Москва 850 на всех номиналах более 200 Вт (тогда как на меньших номиналах мощности шум почти одинаковый). Это с учетом того факта, что Thermaltake Москва 850 далеко не самый тихий источник питания подобной мощности на рынке.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен4
STB1

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества Thermaltake Toughpower Grand Platinum 850 находятся на среднем уровне. Акустическая эргономика не самая удачная: хотя на низкой мощности уровень шума невысокий, но потом график уходит достаточно резко вверх, что не позволяет рекомендовать данную модель желающим получить хотя бы относительно тихо работающий под нагрузкой компьютер.

Экономичность источника питания достаточно высокая при работе от электросети, но это вполне ожидаемо от блока питания с сертификатом 80Plus Platinum. Разъемов много, и распределены они достаточно удачно. В типовых режимах эксплуатации к электрическим характеристикам блока питания претензий также нет — они вполне достойные.

Итоги

Технико-эксплуатационные характеристики БП находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, высокий КПД, низкая термонагруженность, вентилятор на подшипнике качения с высоким ресурсом работы, использование конденсаторов японских производителей. Таким образом, можно рассчитывать на достаточно долгую жизнь этого блока питания даже при высоких постоянных нагрузках. Но при всех достоинствах модели есть у нее и недостатки: совсем не превосходные выходные параметры по каналу +3.3VDC, а также весьма посредственная акустическая эргономика, что для флагмана совсем несолидно.

Средняя цена по данным Яндекс.Маркет
T-11894244
Предложения по данным Яндекс.Маркет
L-11894244-10

Блок питания Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)
предоставлен на тестирование производителем



Справочник по ценам

28 апреля 2015 Г.

Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P) 2015 c 80Plus Platinum

Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

    Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

Toughpower Grand Toughpower Thermaltake, , .

Thermaltake Toughpower Grand Platinum, 650 1200 . , 2011 . . , Thermaltake . — , . 2011 , , 2015 . — , , , , , . , , .

: 180 , 15 , 200 .

, — , . EMS, .

, +12VDC 840 . +12VDC 0,988, .

   Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

— 60
8 pin SSI — 60
8 pin SSI — 60
PCI-E 2.0 VGA Power Connector — 55 , 15
PCI-E 2.0 VGA Power Connector — 55 , 15
PCI-E 2.0 VGA Power Connector — 55 , 15
SATA Power Connector — 55 , 15 , 15 15
SATA Power Connector — 55 , 15 , 15 15
SATA Power Connector — 55 , 15 , 15 15
Peripheral Connector («») — 55 , 15 , 15 15

24 pin Main Power Connector1
4 pin 12V Power Connector
8 pin SSI Processor Connector2
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector6 3
4 pin Peripheral Connector4, 1
15 pin Serial ATA Connector12 3
4 pin Floppy Drive Connector2

, , , .

full tower . 55 : — 63 . , . full tower ( ) .

: 3 12 . , 1-2 SATA Power .

    Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

. ( ). +3.3VDC 5VDC , , — .

. — Panasonic () Nippon Chemi-Con. Dura. .

   Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

, , Thermaltake, -. Yate Loon Electronics — D14BH-12 140 (125 ), , , 2800 . , .

    Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

. .

+3.3VDC : 30 — 4 . +12VDC .

() , 3,3&5 ( ) 12 — . .


 +5
 +4
 +3
 +2
 1
 −2
 −3
 −4
 −5


, .

   +3,3 VDC
   +5 VDC
   +12 VDC

+3.3VDC 5VDC , +12VDC — . .

, , . , .

  Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

— . 60 680 . 82 . , 80Plus Platinum.

,
, TT 850TT TP Platinum 850,
5014,216,3−2,1
10016,115,70,4
20025,916,99
30030,722,28,5
40036,827,79,1
50045,738,77
60060,851,79,1
70072,462,79,7
80084,274,39,9
85090,782,38,4

Thermaltake 850. , Toughtpower Platinum 850 100 , . Thermaltake 850 , .

I, P,
PWR_Off0,1130,3
STB0,2040,3
Zload0,2135,3

, , , . .


 Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

. , 91% 200 850 , 200 600 92%. 93,5% 400 . , 50 75,4%. , , .

.

, 12

— .

, PCI-E. +12VDC PCI-E, +3.3VDC +5VDC 1 .

PCI-E, 840

, . .


20
  Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

(60 °C) . , .

, . , 0,35 110-, . , . 20 , .

. . , , , .


20 0,35
  Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)

( ) 200 . , , - . , .

275 40 , . .

750 850 .

, .

, 200 . , , , , 275 , 32 . .

,
, TT 850TT TP Platinum 850,
5027270
1252728−1
20028280
2752840−12
3502940−11
5003143−12
7504459−15
8504860−12

Thermaltake 850. , Toughtpower Platinum 850 , Thermaltake 850 200 ( ). , Thermaltake 850 .

, . . , 5 , . 10 , , , .

40 , ́ . : (STB, Stand by) , .

,
4
STB1

, .

Thermaltake Toughpower Grand Platinum 850 . : , , .

, 80Plus Platinum. , . — .

- , +12VDC, , , , . , . : +3.3VDC, , .


.
T-11894244
.
L-11894244-10

Thermaltake Toughpower Grand Platinum 850 (TPG-0850F-P)
