Игровая материнская плата MSI Z97 Gaming 9 AC


Несколько материнских плат компании MSI на чипсете Intel Z97 мы уже рассмотрели. Этой статьей мы добавим к числу изученных модель MSI Z97 Gaming 9 AC, которая хотя и относится к топовому сегменту игровой серии MSI, но, на наш взгляд, может позиционироваться и как игровая, и как оверклокерская плата. Эта модель уже не новая, она давно представлена в продаже, однако отнюдь не потеряла своей актуальности. И с учетом того обстоятельства, что Intel не будет делать настольных версий процессоров Broadwell (процессоры Intel Core пятого поколения), платы на чипсете Intel Z97 будут оставаться актуальными еще долго.

Комплектация и упаковка

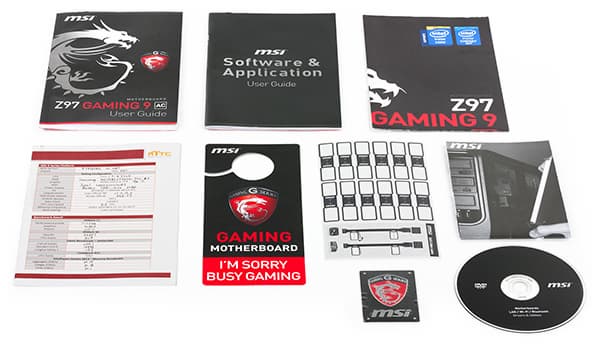

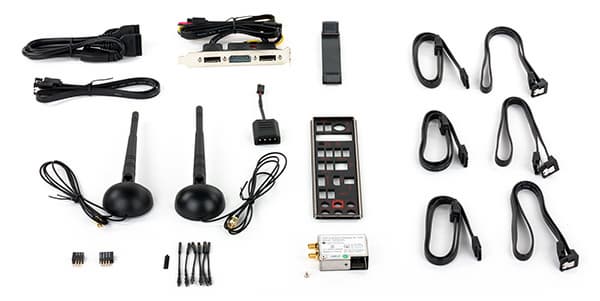

Комплектация платы MSI Z97 Gaming 9 AС довольно средняя. То есть это отнюдь не бюджетный вариант, но бывает и более богатая комплектация.

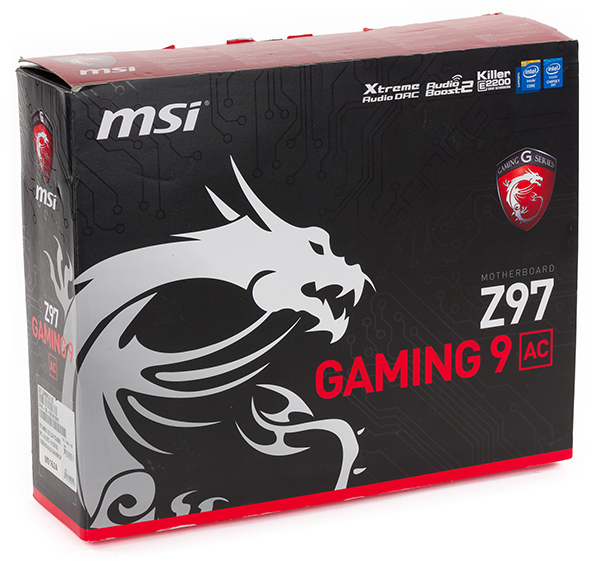

Плата поставляется в небольшой картонной коробке, оформленной в фирменном стиле игровых плат MSI (сочетание красного и черного цветов). Кроме самой платы в картонной коробке поставляется инструкция пользователя (только на английском языке), два DVD-диска с программным обеспечением и драйверами, семь SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), заглушка для задней панели платы, мостик SLI, специальный переходник с периферийного разъема на разъем питания аудиотракта (Audio Power Adapter), а также V-Check Cable x6 — наборный кабель из шести отдельных проводков, которые подключаются к контрольным измерительным точкам (V-Check) на плате и предназначены для упрощения процесса измерения напряжений в контрольных точках.

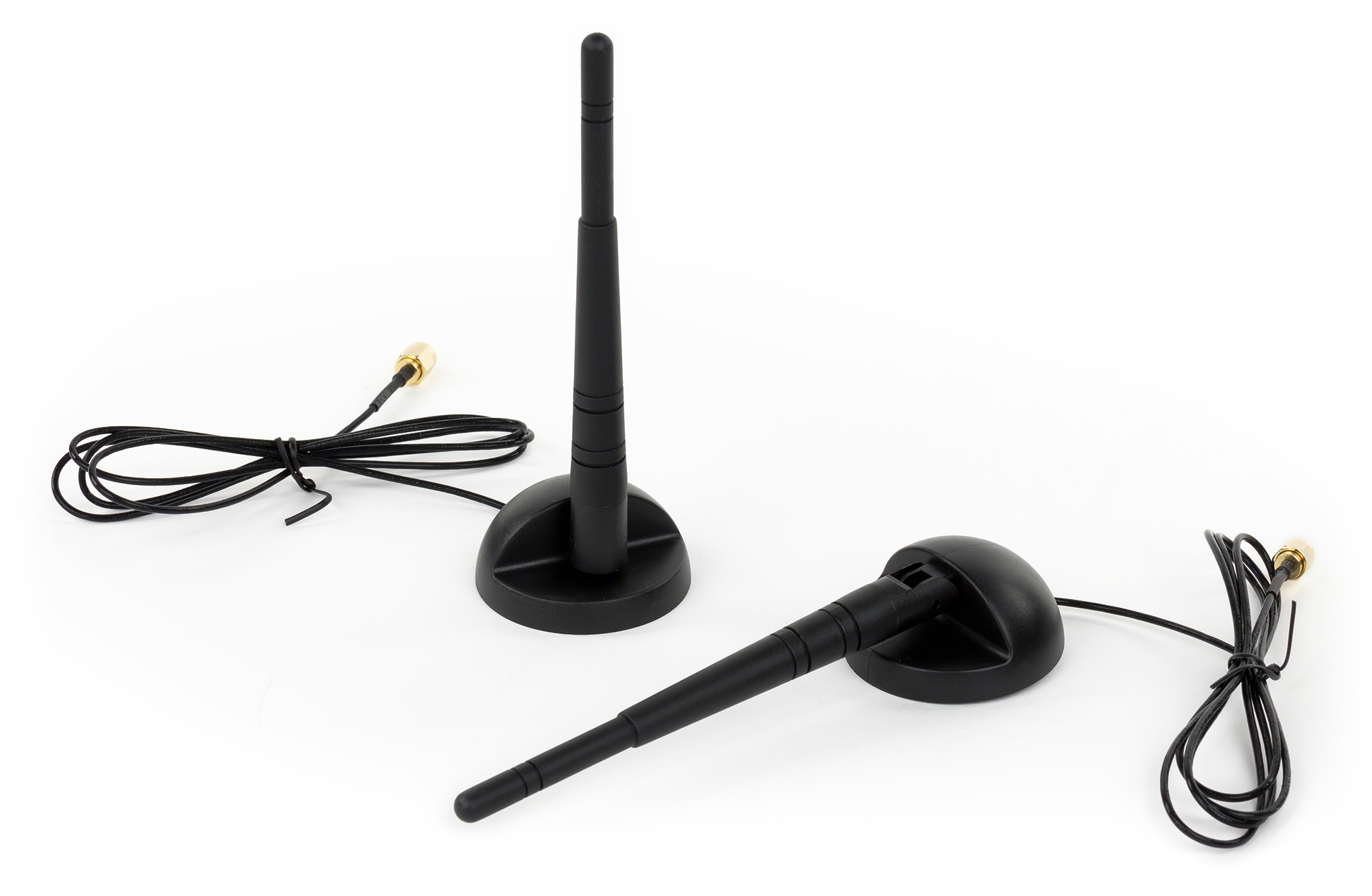

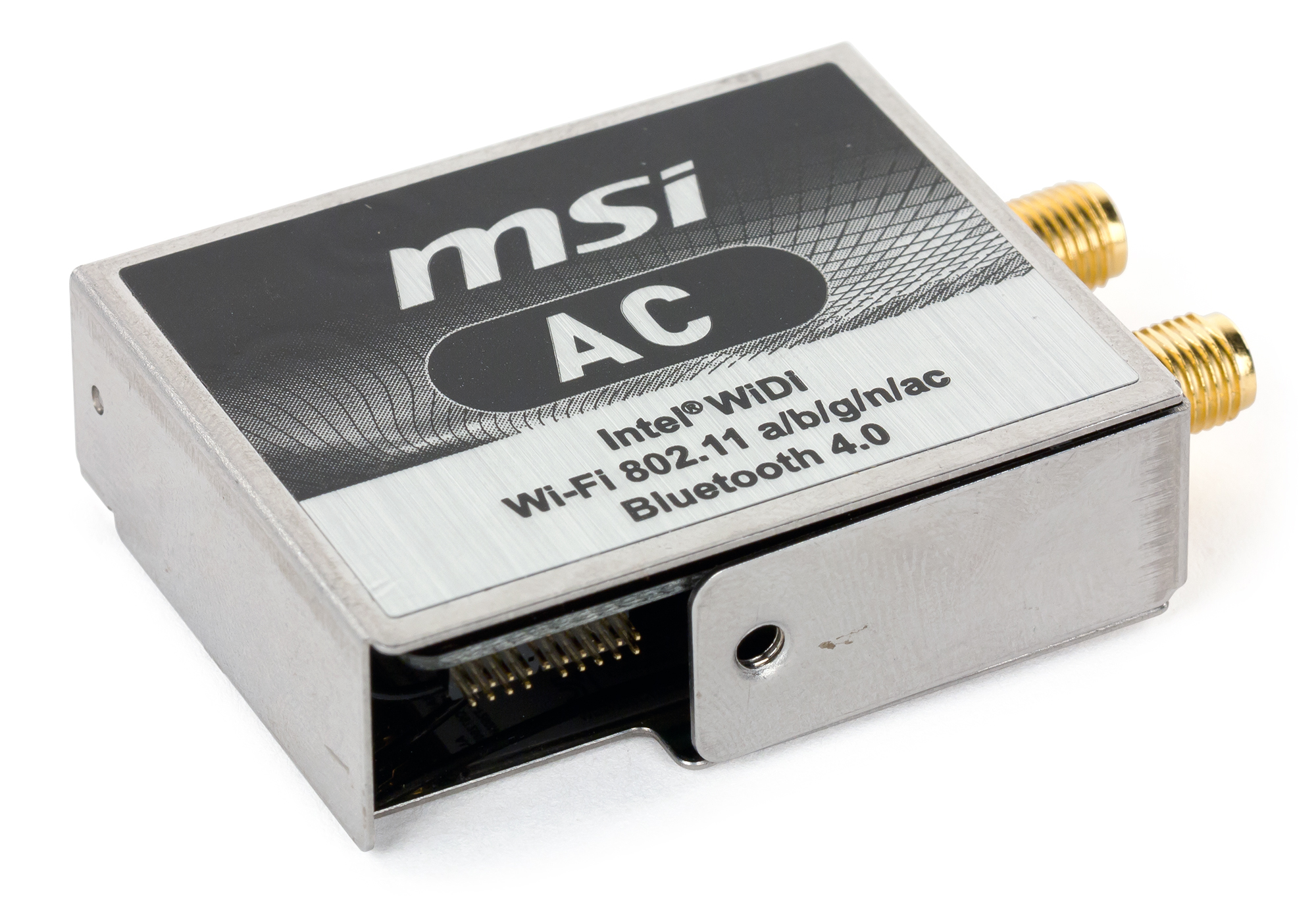

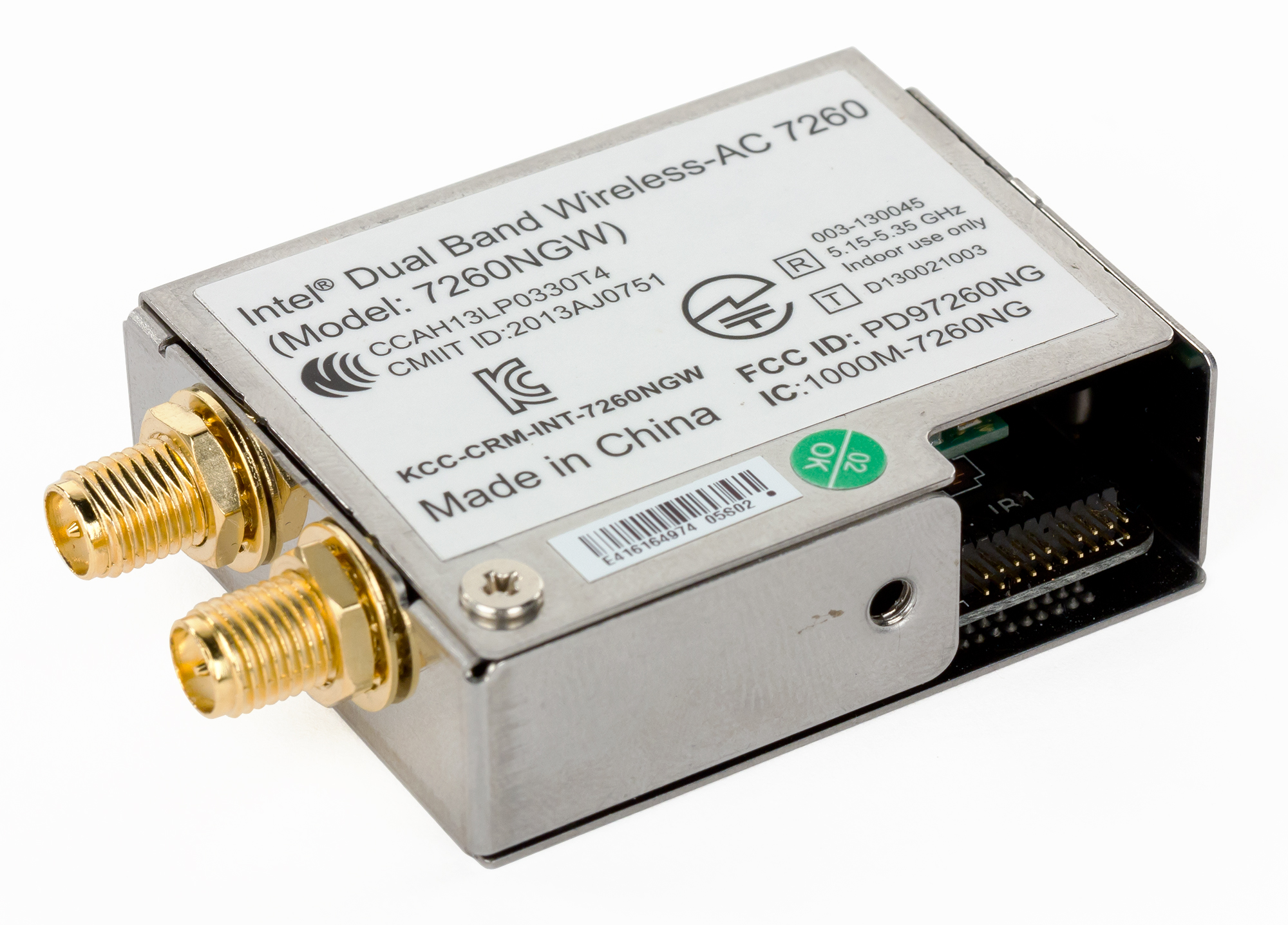

Кроме того, в комплект поставки входит модуль беспроводной связи (он устанавливается в специальный разъем на плате) и две выносных антенны, подключаемых к этому модулю.

Также имеется переходник в виде Y-разветвителя с периферийного разъема на два SATA-разъема питания.

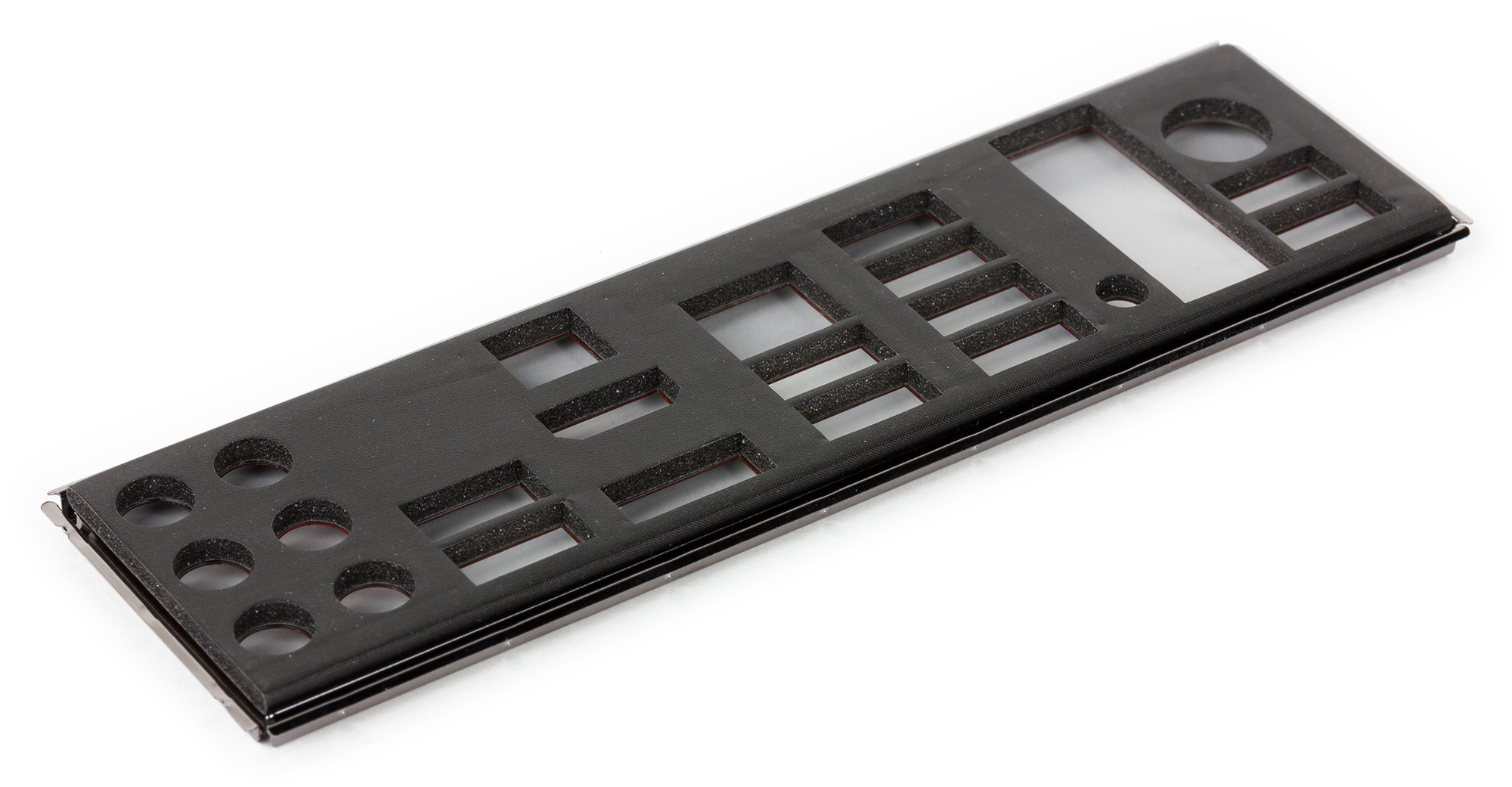

Дополнительно к этому в комплект входит и плашка на два разъема eSATA и периферийный разъем питания.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI Z97 Gaming 9 AС приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Qualcomm Atheros Killer E2205 (гигабитный контроллер)
Intel Dual Band Wireless-AC 7260 (802.11 a/b/g/n/ac+Bluetooth 4.0)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8
1 × PCI Express 3.0 x4
3 × PCI Express 2.0 x1
1 × M.2 (PCIe 2.0 x2 и SATA)
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
USB-порты
4 × USB 3.0 (чипсет)
6 × USB 2.0 (чипсет)
6 × USB 3.0 (2 × ASMedia ASM1074)
2 × USB 3.0 (ASMedia ASM1042)
Разъемы на задней панели
1 × HDMI
1 × DisplayPort
8 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
6 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
5 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)
Средняя цена T-10822276
Розничные предложения L-10822276-10

Форм-фактор

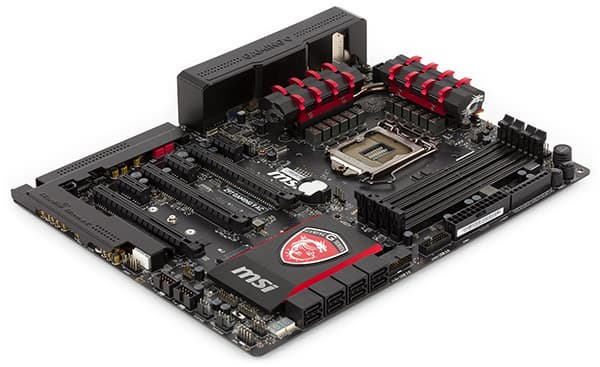

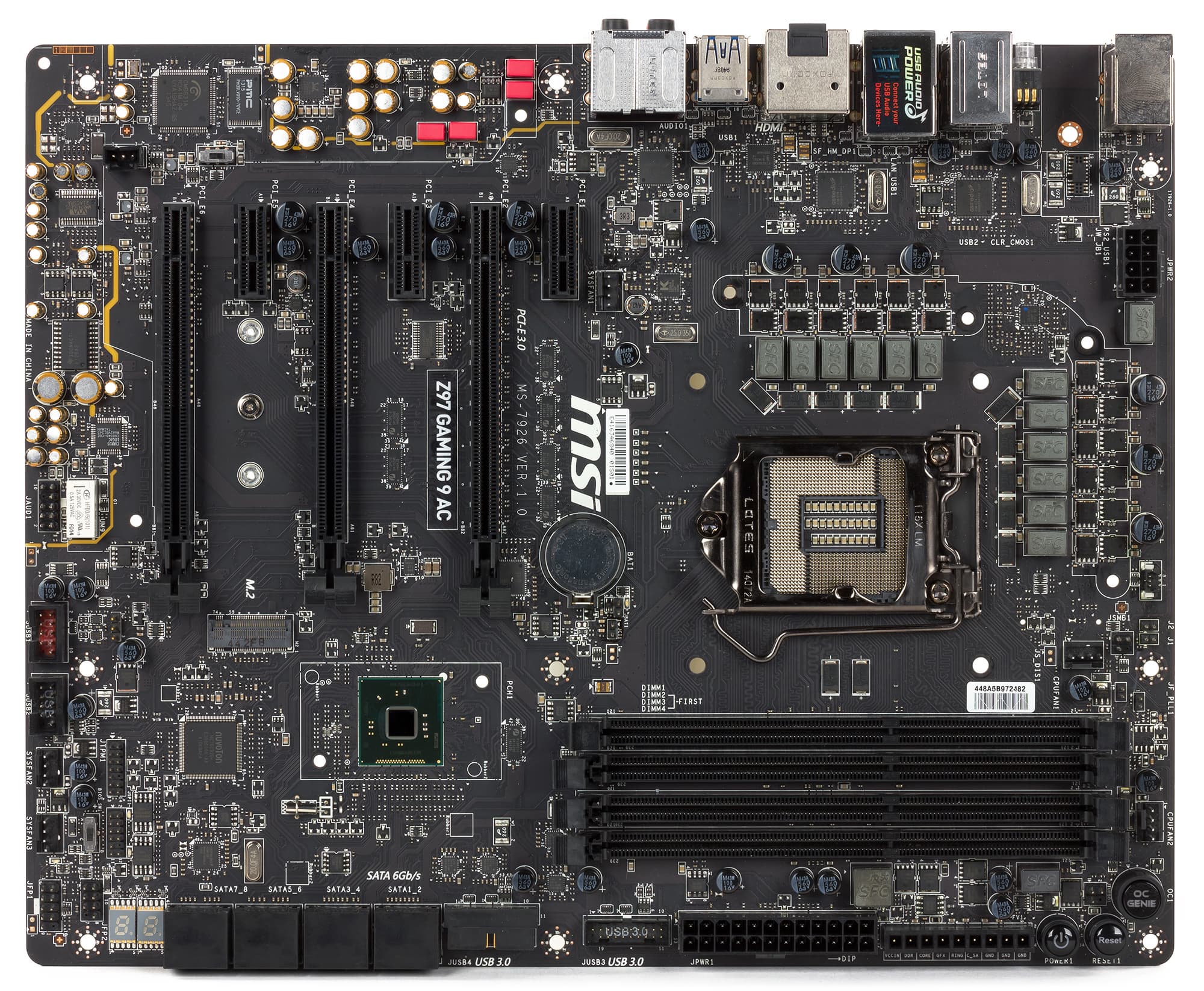

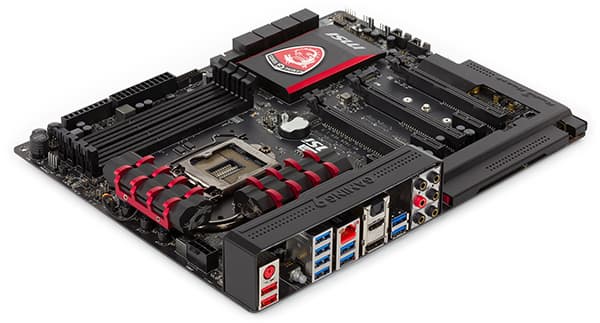

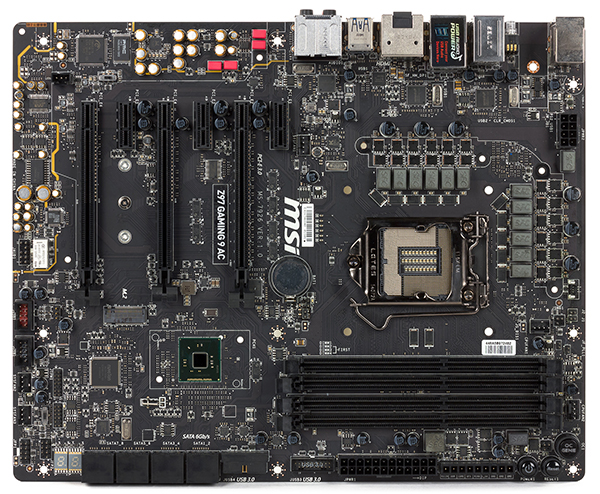

Плата MSI Z97 Gaming 9 AС выполнена в форм-факторе ATX (305×244 мм), и для ее монтажа в корпус предусмотрены 9 стандартных отверстий. Однако отметим, что на заднюю панель разъемов платы сверху надевается защитный чехол, который крепится на текстолит, занимая два стандартных крепежных отверстия. Поэтому прежде чем крепить плату в корпусе, необходимо сначала открутить два винта, которыми крепится защитный чехол.


Чипсет и процессорный разъем

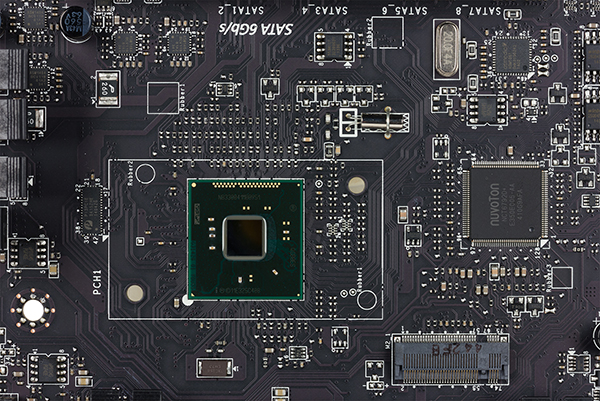

Плата MSI Z97 Gaming 9 AС основана на чипсете Intel Z97 и, естественно, поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell) и обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) с разъемом LGA1150. Раньше в обзорах материнских плат на чипсете Intel Z97 мы также отмечали, что они будут поддерживать и процессоры Intel Core пятого поколения (кодовое наименование Broadwell). Но теперь упоминание процессоров Broadwell бессмысленно, поскольку голубой гигант в очередной раз скорректировал свои планы и отказался от выпуска настольных версий процессоров Broadwell.


Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Отметим также, что плата поддерживает память с XMP-профилями.


Слоты расширения

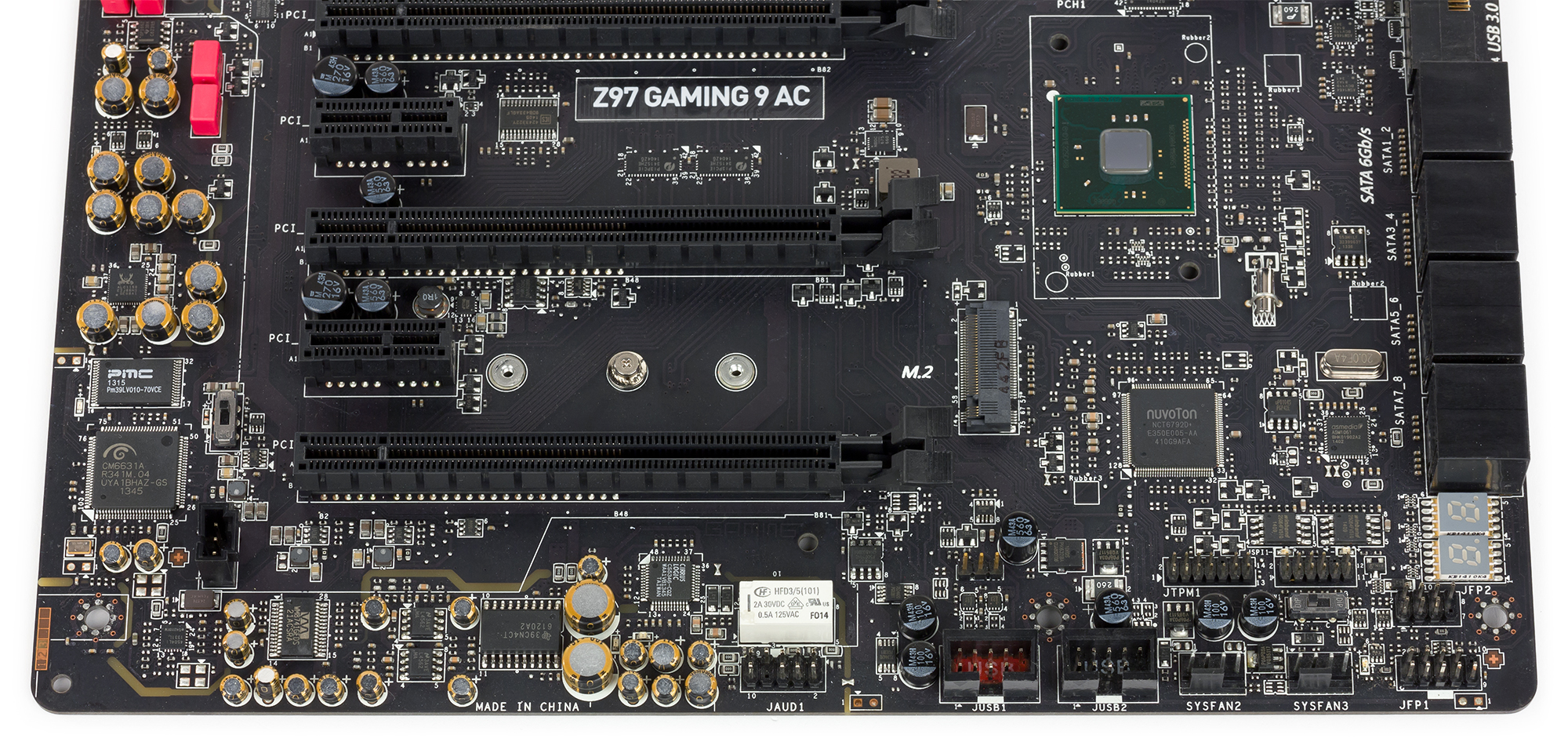

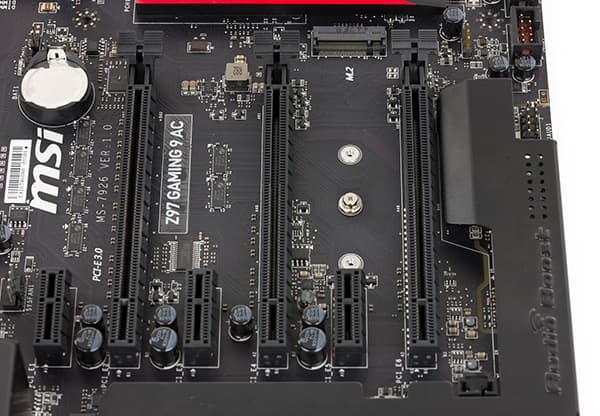

Для установки видеокарт и плат расширения на плате MSI Z97 Gaming 9 AС имеется три слота с форм-фактором PCI Express x16 и три слота PCI Express 2.0 x1.

Три слота PCI Express 2.0 x1 реализованы с использованием трех портов PCI Express 2.0 чипсета Intel Z97.

Слоты с форм-фактором PCI Express x16 выполнены с использованием 16 портов PCI Express 3.0 процессора Haswell, которые группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8, либо в один порт PCI Express 3.0 x8 и два порта PCI Express 3.0 x4.

Судя по количеству контактов, первый слот (если считать от процессорного разъема) — это PCI Express 3.0 x16, а второй и третий слоты — это PCI Express 3.0 x8. Тем не менее, как показала практика, последний слот всегда работает только на скорости x4, то есть это слот PCI Express 3.0 x4.

Таким образом, если задействуется только один (первый от процессора) слот с форм-фактором PCI Express 3.0 x16, то он будет работать на скорости x16; если используются два (первый и второй) слота, то они будут функционировать на скоростях x8, ну а когда используются одновременно три слота, то первый слот будет работать на скорости x8, а второй и третий — на скоростях x4.

Еще один интересный режим (в документации он не указан), это когда используется второй и третий слот. В этом случае, как показала практика, оба слота буду работать на скоростях x4.

Возможные варианты работы слотов с форм-фактором PCI Express x16 представлены в таблице.

СлотРежимы работы
PCIe 3.0 x16_1 x16x8x8x8
PCIe 3.0 x8_2 x8x4x4
PCIe 3.0 x4_3 x4x4x4

Отметим, что при установке двух дискретных видеокарт поддерживаются технологии NVIDIA SLI и AMD CrossFireX. Кроме того, можно объединить и три видеокарты по технологии AMD CrossFireX

Видео разъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется порт DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц) и порт HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц).

SATA-порты и разъем M.2

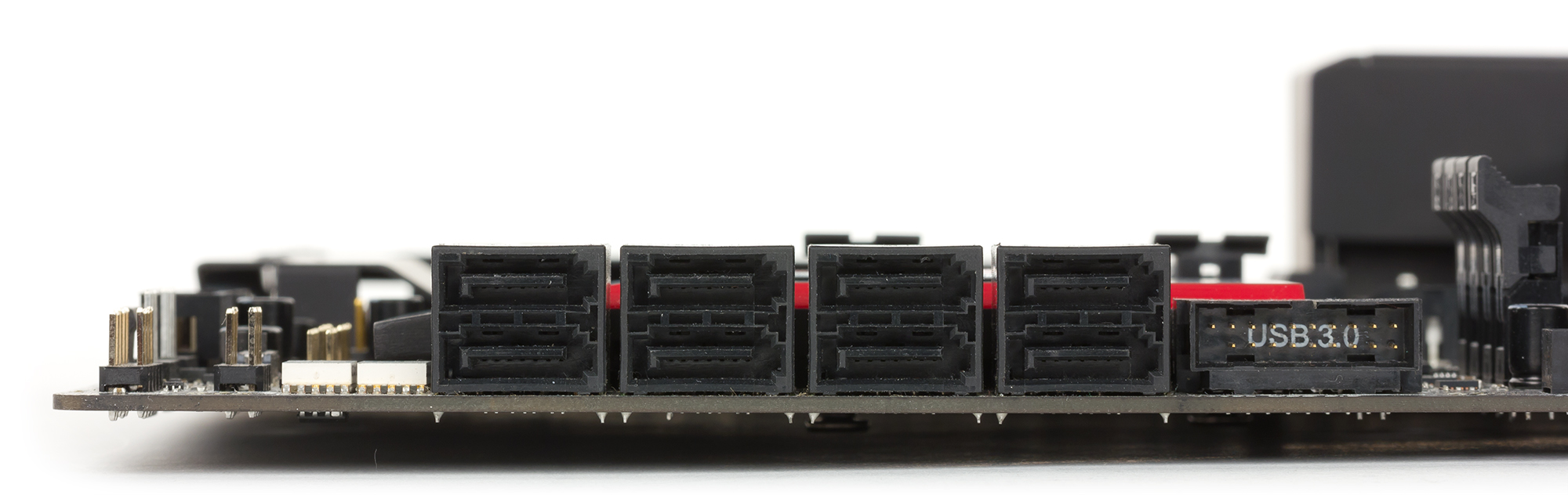

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности восемь портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет контроллера и, естественно, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два отдельных порта SATA 6 Гбит/с реализованы на базе двухпортового контроллера ASMedia ASM1061.

Также на плате имеется и разъем M.2, который реализован с использованием двух чипсетных портов PCI Express 2.0 и одного порта SATA 6 Гбит/с. Этот разъем имеет ключ типа M и поддерживает установку модулей SATA и PCIe c длиной 42, 60 и 80 мм. Отметим, что разъем M.2 разделяем с двумя чипсетными портами SATA 6 Гбит/с.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено в совокупности двенадцать портов USB 3.0 и шесть портов USB 2.0.

Четыре порта USB 3.0 и шесть портов USB 2.0 реализованы на базе интегрированного в чипсет контроллера (всего чипсет Intel Z97 поддерживает до 14 портов USB из которых до 6 портов могут быть портами USB 3.0). Причем из этих портов два порта USB 2.0 выведены на заднюю панель платы, а для подключения остальных портов на плате предусмотрены соответствующие разъемы (два разъема для портов USB 2.0 и два разъема для портов USB 3.0).

Еще два порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе двухпортового USB 3.0 контроллера ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1.

Ну а оставшиеся шесть портов USB 3.0, которые так же выведены на заднюю панель платы, реализованы на базе двух USB-хабов ASMedia ASM1074. Каждый такой хаб подключен к одному чипсетному порту USB 3.0 и дает на выходе еще три порта USB 3.0. В принципе, один хаб ASMedia ASM1074 может давать на выходе четыре порта USB 3.0 и если бы реализовали все "по полной программе", то можно было бы сделать не 12, а все 14 портов USB 3.0. Но, с другой стороны, и двенадцати портов более чем достаточно.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате MSI Z97 Gaming 9 AС реализован гигабитный интерфейс на базе контроллера Qualcomm Atheros Killer E2205, который оптимизирован именно для для онлайн игр и онлайн контента (видео, аудио и т.п.). Данный контроллер позволяет динамически подстраиваться под интернет траффик и обеспечивать минимальные задержки в сетевых играх. Кроме того, имеется возможность устанавливать приоритеты для сетевых приложений.

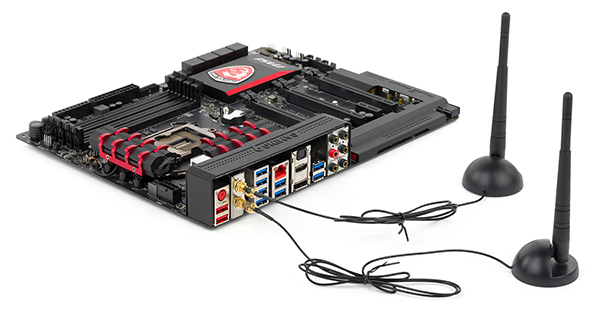

Кроме того, на плате имеется еще и модуль беспроводной связи на базе контроллера Intel Dual Band Wireless-AC 7260 (он вставляется в специальный разъем). Это двухдиапазонный (2,4 и 5 ГГц) модуль с поддержкой стандартов 802.11a/b/g/n/ac. К модулю поставляется две антенны, а максимальная теоретическая скорость передачи для протокола 802.11ac составляет 867 Мбит/с. Данный модуль обеспечивает еще и Bluetooth 4.0 соединение.


Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. Для трех слотов PCI Express 2.0 x1 требуется в совокупности три порта PCI Express 2.0. Еще два порта PCI Express 2.0 задействуют два сетевых контроллера. Кроме того, один USB 3.0 контроллер ASMedia ASM1042 и дополнительный SATA-контроллер ASMedia ASM1061 — это еще два порта PCI Express 2.0. Далее, под разъем M.2 требуется еще два порта PCI Express 2.0. В результате получаем, что всего требуется 9 портов PCI Express 2.0. Но в чипсете Intel Z97 общее количество портов PCI Express 2.0 не может превышать восьми (от шести до восьми портов PCI Express 2.0 с учетом технологии Flexible I/O).

Далее, напомним, что в чипсете Intel Z97 может быть суммарно только 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA 6 Гбит/с, USB 3.0) из которых 14 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCI Express 2.0 и четыре порта SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать (технология Flexible I/O). При этом количество портов PCI Express 2.0 не может превышать восьми, а портов SATA 6 Гбит/с и USB 3.0 — шести.

Ну а теперь, с учетом сказанного, давайте попробуем разобраться, как удалось реализовать такое большое количество высокоскоростных портов на плате MSI Z97 Gaming 9 AС.

Начнем с того, как решается проблема нехватки портов PCI Express 2.0. Для увеличения портов PCI Express 2.0 на плате применяется дополнительный коммутатор ASMedia ASM1184e на пять портов PCI Express 2.0. То есть используя на входе один порт PCI Express 2.0, коммутатор ASMedia ASM1184e предоставляет на выходе еще четыре порта PCI Express 2.0. Таким образом, с учетом коммутатора ASMedia ASM1184e получаем, что на плате имеется 11 (7+4) портов PCI Express 2.0, то есть понятно, что портов PCI Express 2.0 вполне достаточно для реализации всех слотов и контроллеров.

Нужно сказать, что использование коммутатора ASMedia ASM1184e — это не самое лучшее решение в данном конкретном случае. Куда проще и логичнее было бы избавиться от USB 3.0 контроллера ASMediа ASM1042. Это позволило бы сэкономить один чипсетный порт PCI Express 2.0 и тогда не было бы их недостатка и не пришлось бы использовать дополнительный коммутатор. Ну а что бы плата не потеряла своей функциональности, на базе хабов ASMedia ASM1074 можно было бы реализовать по четыре USB 3.0 порта. В итоге, мы получили бы те же 12 портов USB 3.0, но плата стала бы проще и дешевле.

Почему же не сделать столь очевидный шаг в сторону упрощения платы и снижения ее себестоимости? Скорее всего, ответ заключается в том, что у компании MSI очень широкий ассортимент плат на чипсете Intel Z97. Понятно, что разрабатывать каждую плату с "нуля" — это очень затратно. Куда проще, взять некий базисный "навороченный" вариант и на его основе создать множество других плат, просто упрощая (отрезая те или иные блоки) базисный вариант. Скорее всего, плата MSI Z97 Gaming 9 AС родилась именно в результате такого упрощения.

Итак, продолжим. Напомним, что разъем M.2 разделяем с двумя чипсетными портами SATA 6 Гбит/с, то есть если задействуется разъем M.2, то два из шести чипсетных портов SATA 6 Гбит/с будут недоступны.

Точной схемы подключения всех контроллеров и слотов к чипсету Intel Z97 компания MSI не приводит в документации на плату, однако как вариант, можно предположить следующую схему подключения:

Ну а теперь рассмотрим, каким образом реализуется правило 18 высокоскоростных портов на плате MSI Z97 Gaming 9 AС.

В предлагаемой схеме подключения 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 5 портов PCI Express 2.0 (два сетевых контроллера, коммутатор ASMedia ASM1184e, контроллеры ASMediа ASM1042 и ASMedia ASM1061) строго фиксированы. а вот еще два высокоскоростных порта переконфигурируемы и могут быть портами SATA 6 Гбит/с или PCI Express 2.0. Здесь все зависит от того, как используется разъем M.2.

Если разъем M.2 не используется, то будут доступны еще два порта SATA 6 Гбит/с. То есть в этом случае два высокоскоростных порта конфигурируются, как порты SATA 6 Гбит/с. В результате, получаем 6 портов USB 3.0, 6 портов SATA 6 Гбит/с и 5 портов PCI Express 2.0. то есть в совокупности 17 высокоскоростных портов.

Если используется разъем M.2 и к нему подключается SATA устройство, то два отдельных порта SATA 6 Гбит/с будут недоступны. В результате, получаем 6 портов USB 3.0, 5 портов SATA 6 Гбит/с и 5 портов PCI Express 2.0, то есть в совокупности 16 высокоскоростных портов.

Ну и если используется разъем M.2 и к нему подключается PCIe устройство, то в этом случае два высокоскоростных порта конфигурируются, как порты PCI Express 2.0. В результате, получаем 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 7 портов PCI Express 2.0, то есть в совокупности семнадцать высокоскоростных портов.

Как видим, в любом варианте используется менее 18 высокоскоростных портов.

Дополнительные особенности

Если говорить о дополнительных особенностях платы MSI Z97 Gaming 9 AС, то стоит отметить наличие кнопок включения питания и перезагрузки на самой плате. Кроме того, на задней панели платы расположена кнопка Clear CMOS.

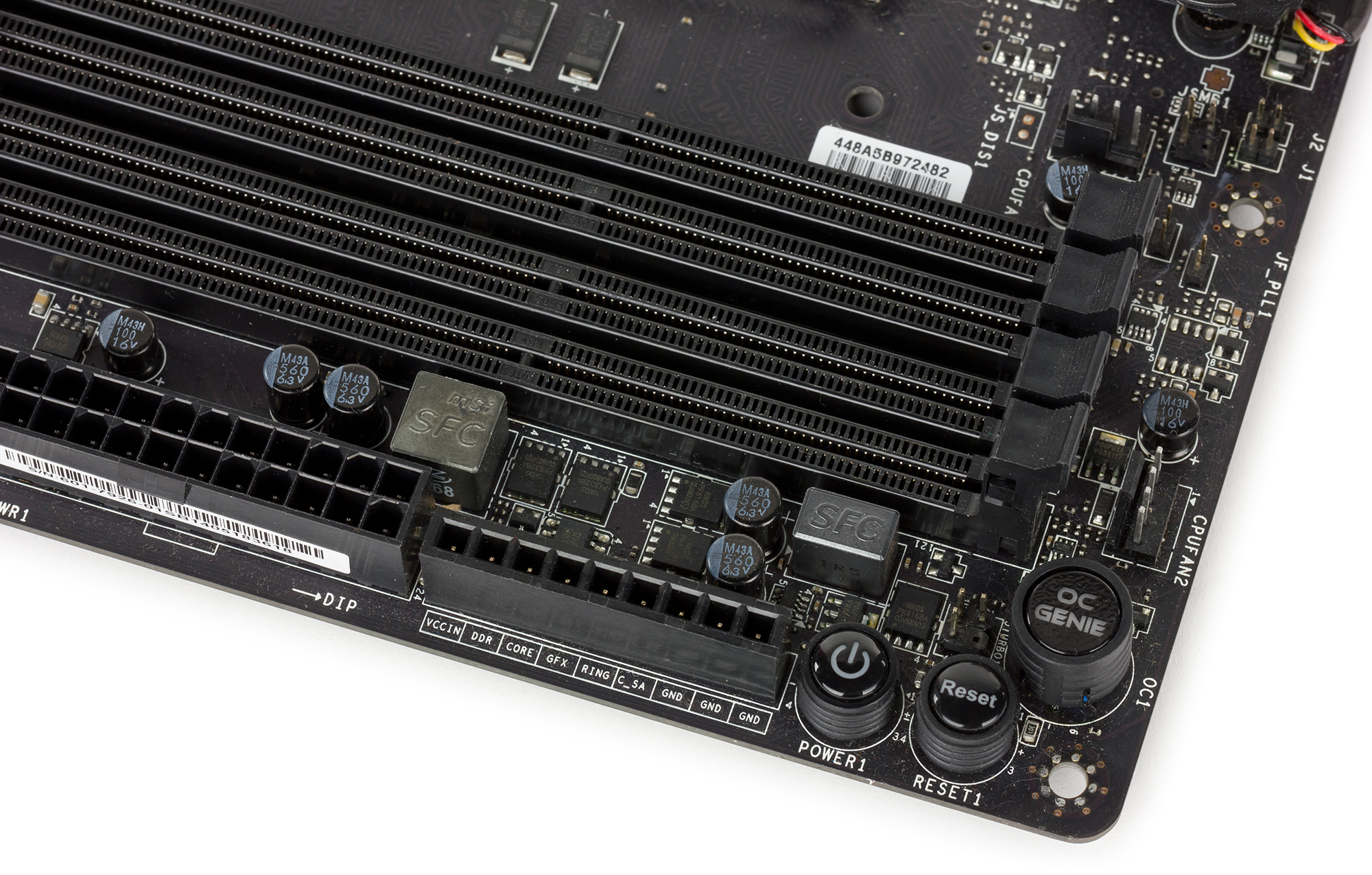

Имеется на плате и кнопка OC Genie, предназначенная для автоматического разгона системы. При ее нажатии в выключенном состоянии системы при загрузке произойдет автоматический разгон процессора. В качестве примера укажем, что с помощью кнопки OC Genie процессор Intel Core i7-4790K разгоняется до частоты 4,4 ГГц.

В качестве недостатка такого автоматического разгона OC Genie отметим, что в этом режиме тактовая частота всех ядер процессора строго фиксирована и не снижается в режимах простоя процессора.

Также на плате присутствует специфический для экстремального разгона переключатель Slow Mode Booting. Этот переключатель известен также под названием LN2 и в позиции Enable приводит к тому, что система загружается при нормальной частоте процессора и только после этого частота повышается.

Есть и такой переключатель, как Multi BIOS Switch. На плате имеется две микросхемы BIOS и переключатель Multi BIOS Switch позволяет выбрать, с какой именно микросхемы загружать систему.

Ну и последний переключатель, о котором стоит упомянуть, это Audio Power Switch, который дополнен специальным разъемом питания аудиотракта, подключаемым через переходник к MOLEX-разъему блока питания.

Данный переключатель определяет режим питания (Direct Power или Onboard Power) аудиотракта. Onboard Power — это традиционный режим (в этом режиме не требуется подключение дополнительного питания к аудиотракту), а в режиме Direct Power используется дополнительное питание, что, по заявлению производителя, "способствует более мощному и чистому звуку".

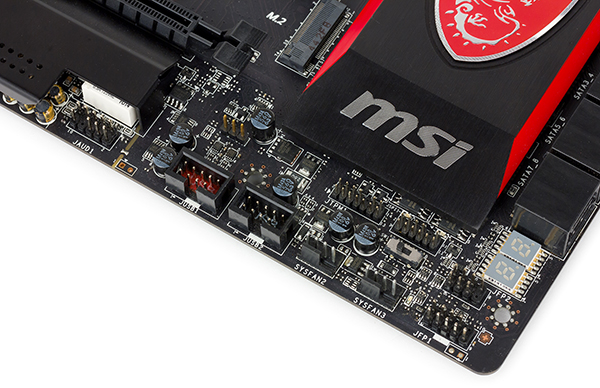

Также отметим, что на плате имеется и расширенный индикатор POST-кодов, который позволяет производить диагностику системы при ее загрузке.

Еще одна особенность платы, которая ориентирована на разгон, это наличие колодки V-Check из шести точек для контроля напряжений. Ну а наличие трех точек заземления позволяет подключать к плат одновременно три вольтметра.

Как и на всех платах игровой серии MSI, на плате MSI Z97 Gaming 9 AС имеются разъем PS/2 и два порта USB 2.0 рядом с ним, выделенные красным цветом. Эти разъемы предназначены для подключения мышки и клавиатуры и называются Gaming Device Port (игровые порты). Напомним, что на сайте производителя утверждается что эти порты "оптимизирован для мышей с высокой скоростью опроса, что позволяет уменьшить время реакции и дает лучший контроль в играх". Правда, в чем именно заключается такая оптимизация, не поясняется. Единственное, что указывает производитель, это что в этих USB разъемах в три раза больше золота, чем в обычных разъемах. Ну если количество золота определяет качество контроля в играх, тогда, конечно, это бесспорное преимущество.

Система питания

Как и большинство плат, модель MSI Z97 Gaming 9 AС имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

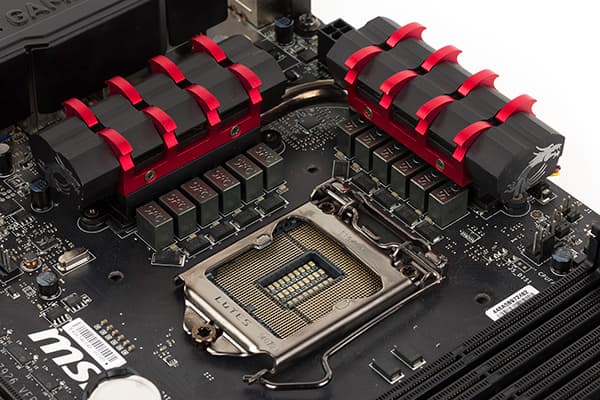

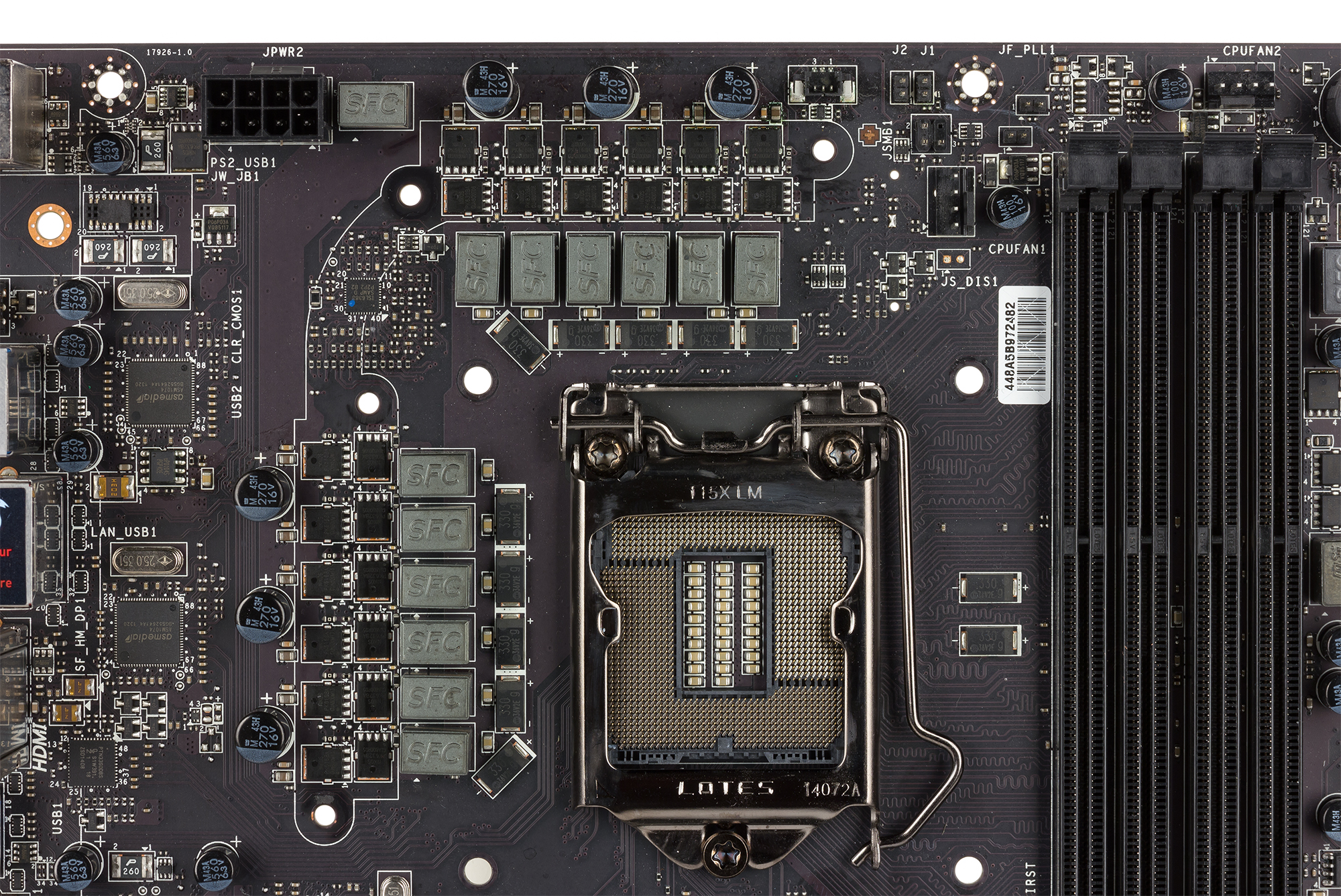

Регулятор напряжения питания процессора является 12-канальным и основан на 6+1-фазном PWM-контроллере ISL6388 компании Intersil.

Причем сами удвоители каналов питания ISL6611A, включающие в себя MOSFET-драйверы, расположены с обратной стороны платы.

Система охлаждения

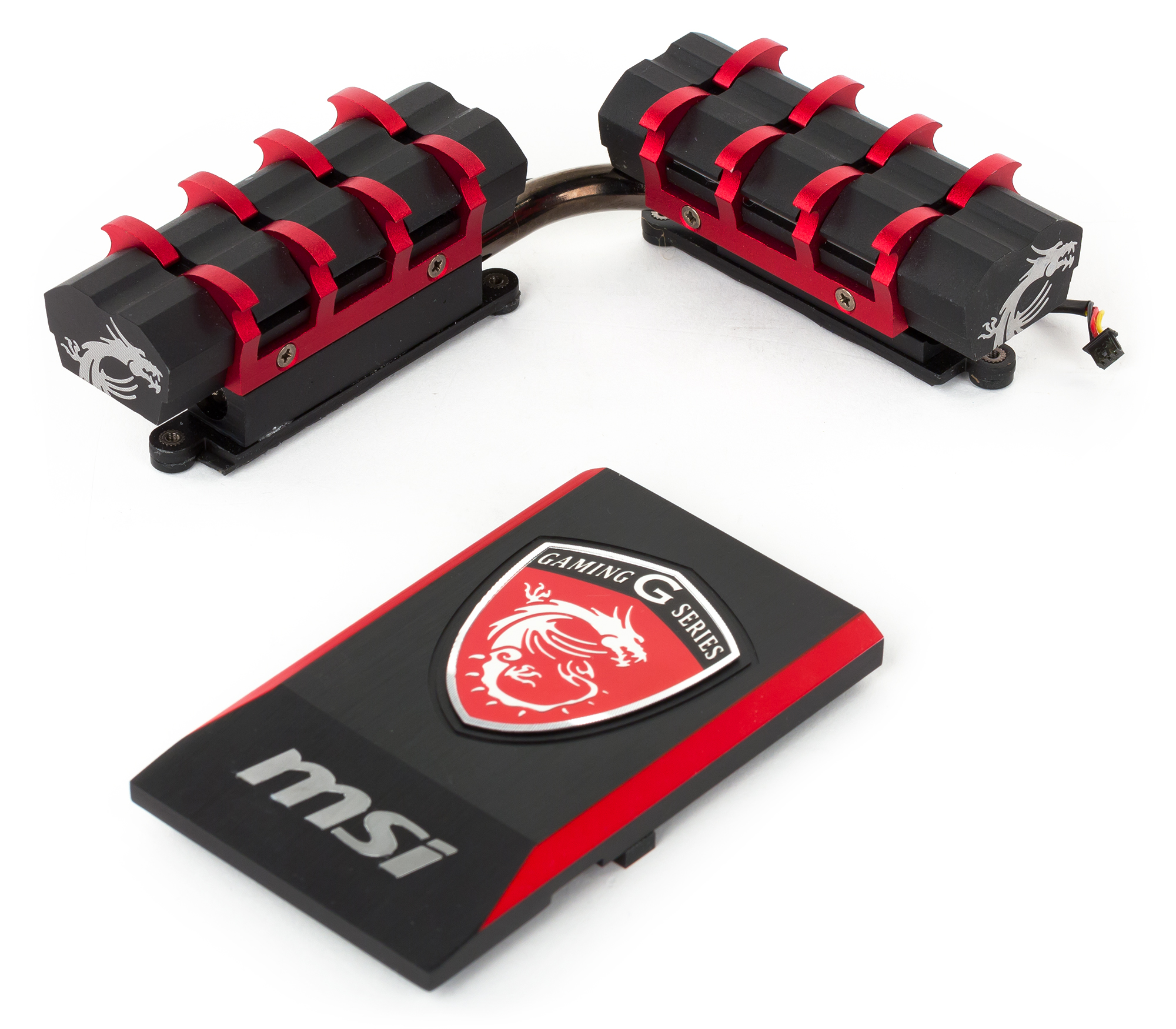

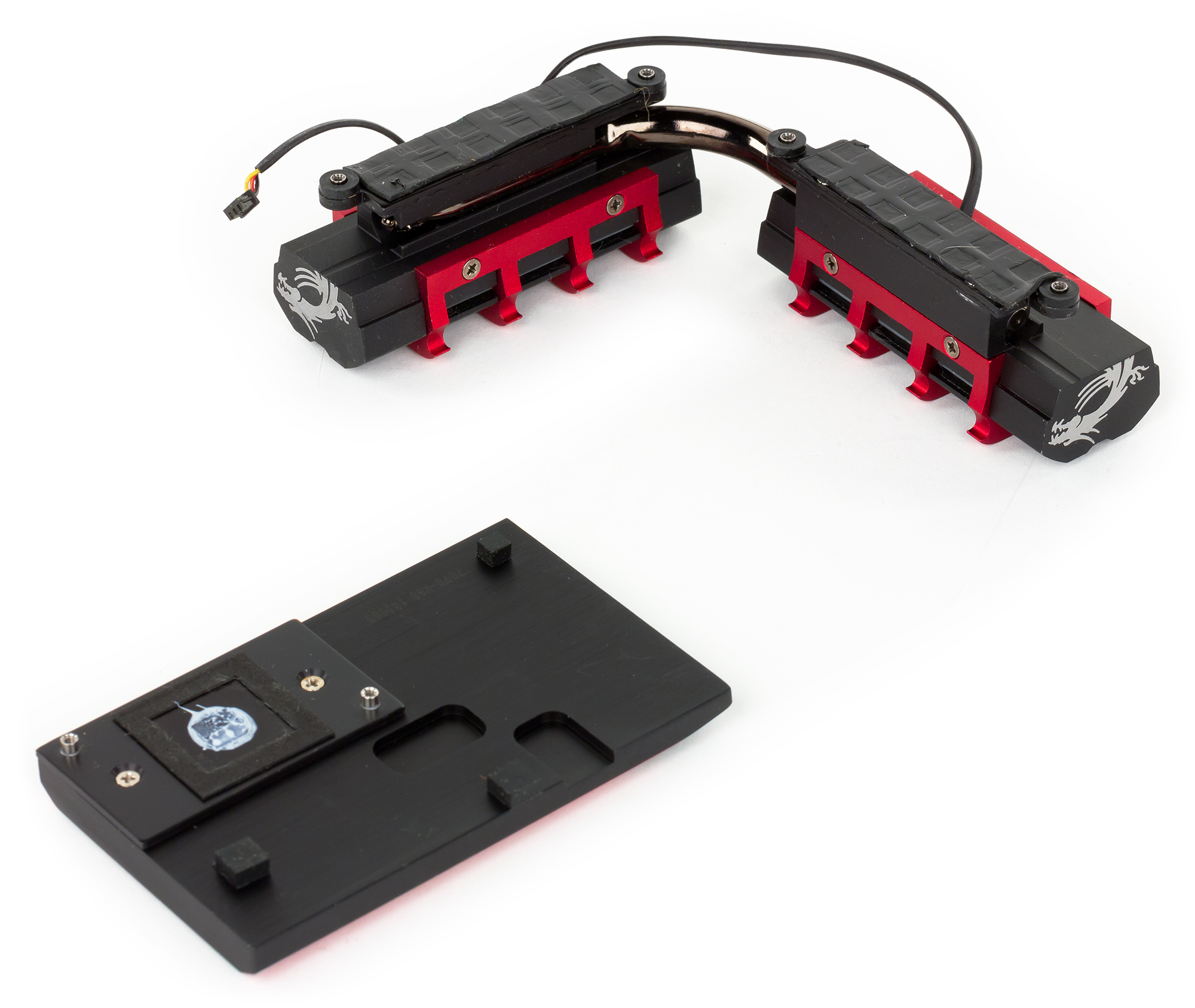

Система охлаждения платы MSI Z97 Gaming 9 AС включает в себя систему, состоящую из двух связанных друг с другом тепловой трубкой радиаторов и одного отдельного радиатора чипсета.

Система из двух связанных радиаторов расположена возле процессорного разъема и установлена на MOSFET-транзисторах регулятора напряжения питания процессора.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для подключения вентиляторов кулера процессора, а остальные — для подключения дополнительных корпусных вентиляторов.

Аудиоподсистема

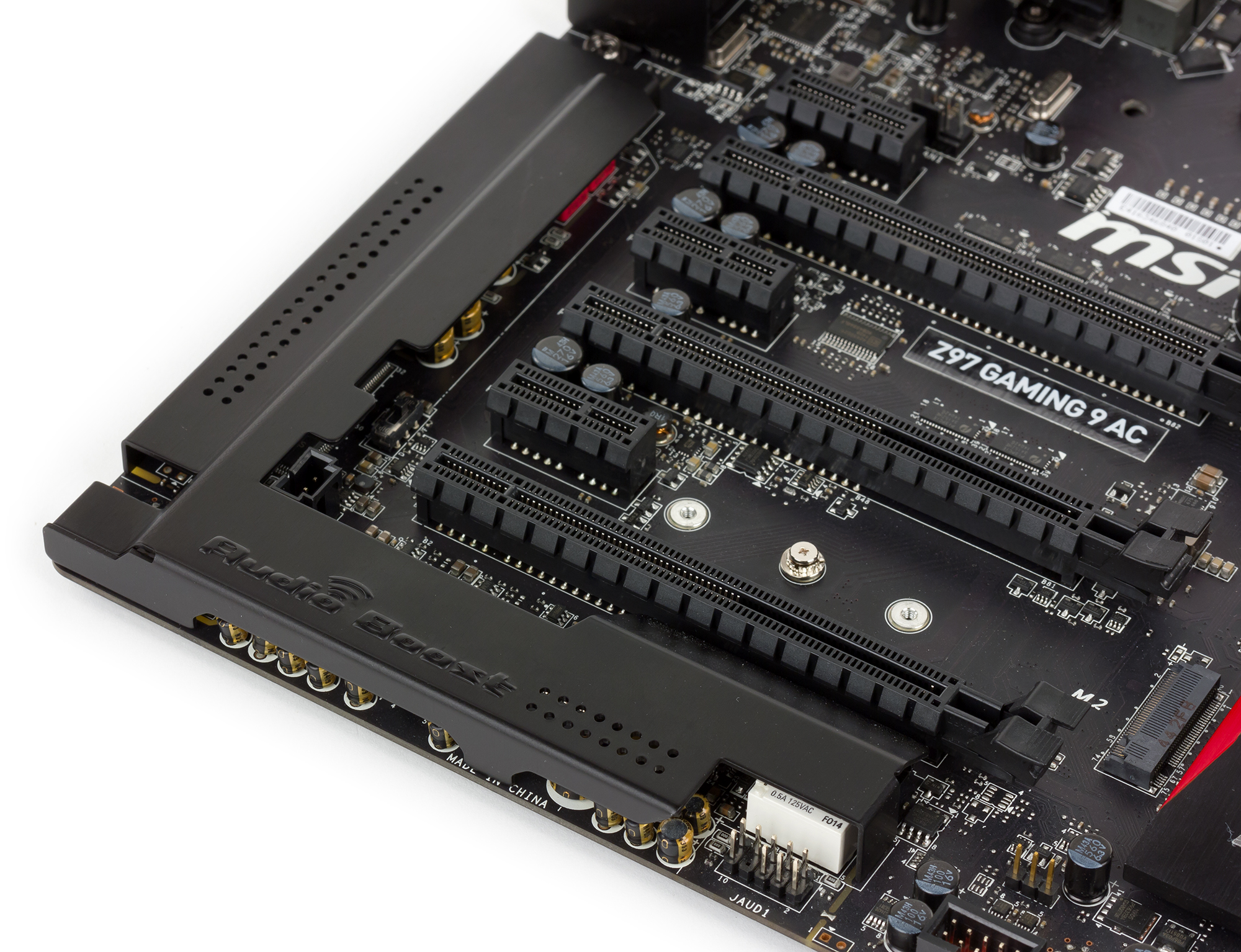

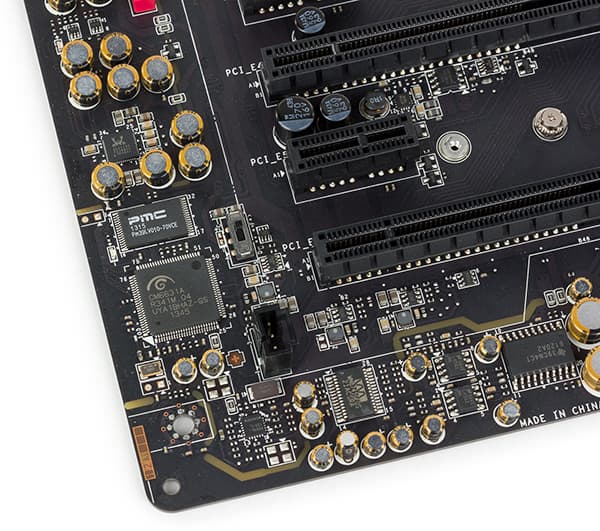

Аудиоподсистема материнской платы MSI Z97 Gaming 9 AС очень продвинутая и занимает довольно много места. Все элементы аудиотракта закрыты металлическим кожухом. Под этим кожухом скрывается довольно много микросхем. Это и 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150, и USB-аудиопроцессор C-Media CM6631A с поддержкой ASIO 2.2. Кроме того, имеется и отдельный ЦАП Wolfson WM874, а также два спаренных операционных усилителя L4562MA (Texas Instruments) и выделенный усилитель для наушников Texas Instruments TPA6120A2, что позволяет подключать к плате профессиональные наушники с сопротивлением до 600 Ом. За аналого-цифровое преобразование отвечает чип Cirrus Logic CS5346. Ну и конечно же, используются японские конденсаторы Nichicon. Все элементы аудиотракта выделены в отдельную зону и физически изолированы на уровне PCB от других элементов платы. Фактически, можно говорить о том, что на плате MSI Z97 Gaming 9 AС просто распаяна, ну если не High-End, то довольно приличная звуковая карта.

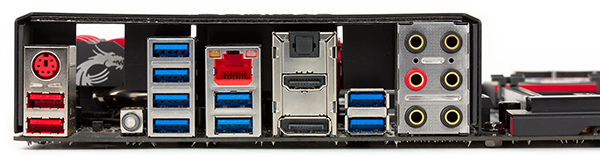

Ну а на задней панели платы предусмотрено шесть позолоченных аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все это в совокупности имеет маркетинговое называние Audio Boost 2.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате MSI Z97 Gaming 9 AС получил оценку "Очень хорошо". Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,21 +0,09
Отлично
Уровень шума, дБ (А)
−91,6
Очень хорошо
Динамический диапазон, дБ (А)
91,5
Очень хорошо
Гармонические искажения, %
0,0096
Очень хорошо
Гармонические искажения + шум, дБ (A)
−77,4
Посредственно
Интермодуляционные искажения + шум, %
0,012
Очень хорошо
Взаимопроникновение каналов, дБ
−90,9
Отлично
Интермодуляции на 10 кГц, %
0,012
Очень хорошо
Общая оценка
Очень хорошо

Вообще, результат тестирования очень неплохой. Однако учитывая количество элементов аудиотракта, мы ожидали, что результаты тестирования будут лучше. Возможно, используемая нами методика тестирования аудиотракта в данном конкретном случае просто не подходит. Поэтому не стоит делать однозначных выводов по результатам нашего экспресс-тестирования аудиотракта.

UEFI BIOS и разгонные возможности

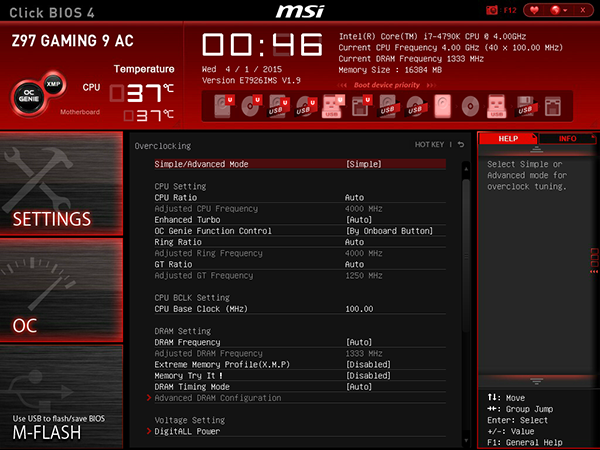

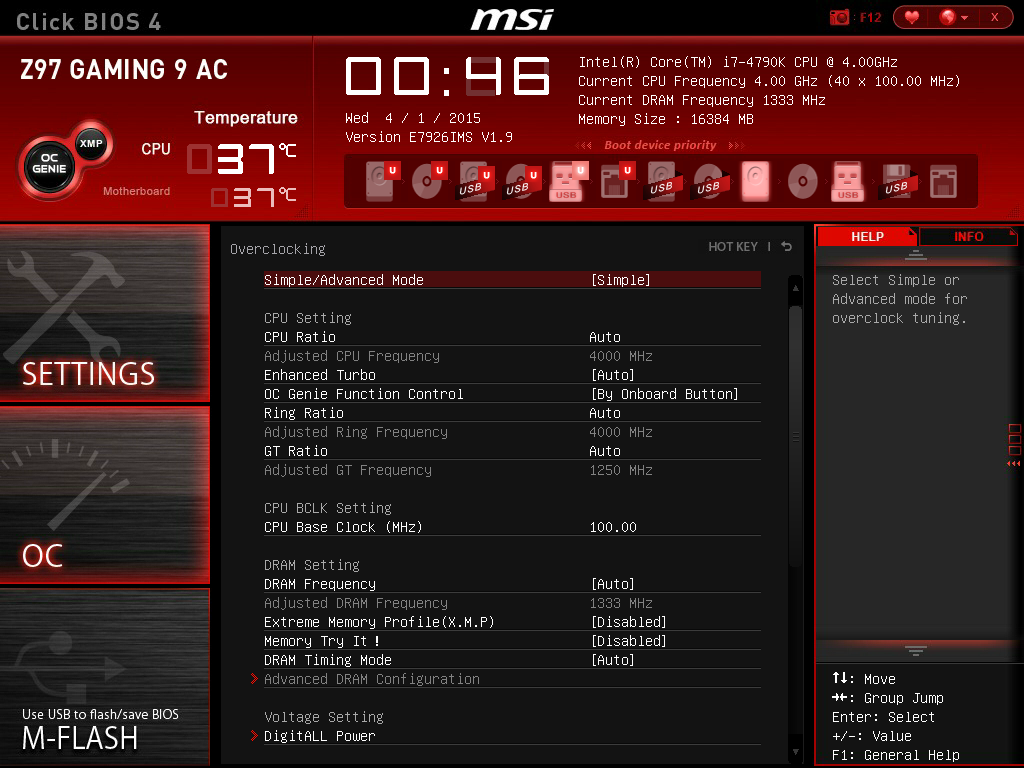

Собственно, UEFI BIOS на плате MSI Z97 Gaming 9 AC по своему интерфейсу и возможностям практически ничем не отличается от UEFI BIOS других игровых плат MSI на чипсете Intel Z97.

Цветовая гамма интерфейса в данном случае красно-черная, что соответствует фирменным цветам плат MSI игровой серии.

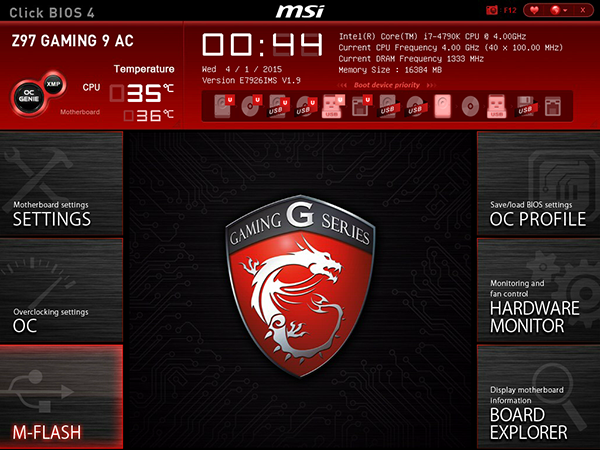

На главном экране выводится основная информация о плате, процессоре и оперативной памяти, а также данные о температуре. Есть меню выбора загрузочного устройства и кнопка OC Genie для быстрого разгона системы и кнопка XMP для активирования профиля памяти.

С главного экрана можно попасть в шесть подразделов: Settings, OC, M-Flash, OC Profile, Hardware Monitor и Board Explorer.

Собственно, обо всех этих разделах мы уже подробно писали, а потому не будем повторяться. Напомним лишь, что на вкладке OC собраны все настройки для разгона системы. Здесь можно менять частоту тактового генератора BCLK (CPU Base Clock), коэффициент умножения ядер процессора (CPU Ratio), коэффициент умножения кольцевой шины и т. д. Коэффициент умножения (CPU Ratio) можно задавать как для всех ядер одновременно, так и для каждого ядра в отдельности. Собственно, все как обычно.

Опорная частота для ядер процессора в данном случае называется CPU Base Clock, и частота для элементов Uncore Logic (контроллеры PEG, DMI и пр.) получается делением частоты CPU Base Clock на частотный множитель (1,00, 1,25, 1,66 и 2,50). Задавать сам частотный множитель в данном случае нельзя — он устанавливается автоматически в зависимости от частоты CPU Base Clock.

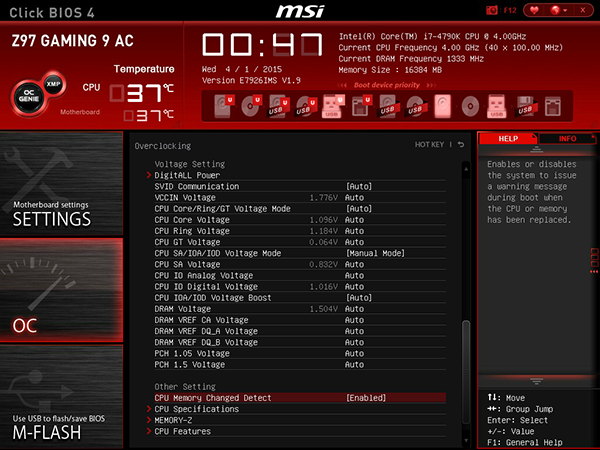

Кроме перечисленных возможностей по разгону процессора, в подразделе OC можно настроить работу модулей памяти, настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR) и настроить режим работы внешнего регулятора напряжения питания.

Традиционно мы разгоняли разблокированный процессор Intel Core i7-4790K при частоте CPU Base Clock 100 МГц. Этот процессор нам удалось разогнать лишь до частоты 4,6 ГГц путем установки соответствующего коэффициента умножения ядер процессора (без изменения напряжений питания). Результат, нужно сказать, очень посредственный для нашего экземпляра процессора. На других платах таким же точно способом мы разгоняли его без проблем до частоты 4,8 ГГц.

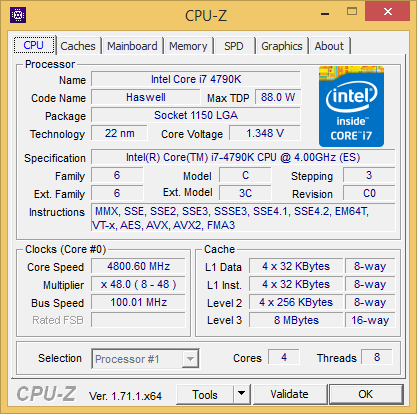

Проблема с разгоном процессора заключается в том, что для тактовой частоты ядер более 4,6 ГГц в автоматическом режиме UEFI BIOS (в нашем случае речь идет о версии 1.9) выставляет недостаточный уровень напряжения питания. Если, к примеру, вручную установить напряжение питания Vcore, равное 1,35 В, то процессор Intel Core i7-4790K можно запустить и на частоте 4,8 ГГц.

Фирменные утилиты

Конечно, плата MSI Z97 Gaming 9 AC поставляется с набором фирменных утилит. Однако их набор достаточно стандартен, и все эти утилиты мы уже рассматривали. А потому не будем повторяться и просто сошлемся на предыдущие обзоры.

Выводы

Итак, давайте подведем итог нашему тестированию платы MSI Z97 Gaming 9 AC.

Начнем с того, что средняя стоимость этой модели на момент написания статьи составляла 16 тысяч рублей. Для обычной платы на чипсете Intel Z97 это много, и даже в ассортименте компании MSI можно найти модель на этом чипсете в два раза дешевле (причем даже игровой серии). Поэтому важно четко понимать, нужны ли вам преимущества именно этой платы. К таким преимуществам относится наличие в комплекте Wi-Fi-модуля и продвинутый аудиотракт. За вычетом перечисленного, это типичная модель на чипсете Intel Z97, за которую вряд ли имеет смысл переплачивать. Еще раз напомним, что наше экспресс-тестирование аудиотракта не позволило выявить его преимущества в сравнении с обычным аудиотрактом на кодеке Realtek ALC1150. Впрочем, это не означает, что такого преимущества нет.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
