Медиакомбайны Iconbit

MovieHD C Plus, MovieHD S2 Plus, MovieHD T2 Plus

Прежде всего, хотелось бы сходу осветить два основных момента. Во-первых, обзор этот не совсем обычен, поскольку в нем мы познакомимся одновременно с тремя устройствами. Разными, но в то же время и одинаковыми. Объединяет их два фактора: дизайн (конструкция) и плеерное аппаратно-программное обеспечение. Отличаются же рассматриваемые медиакомбайны лишь одной составляющей, а именно — встроенным тюнером. Во-вторых: почему «медиакомбайны»? Очень просто: каждый аппарат совмещает в себе не только медиаплеер, но и ТВ-тюнер. С возможностью записи, разумеется.

  1. Комплектность, конструкция
  2. Настройки
  3. Эксплуатация
  4. Выводы

Комплектность, конструкция

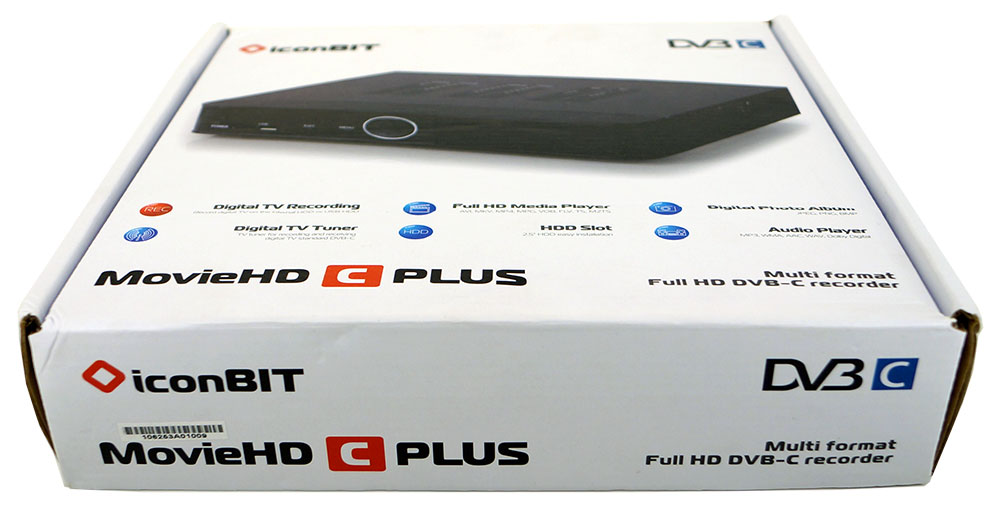

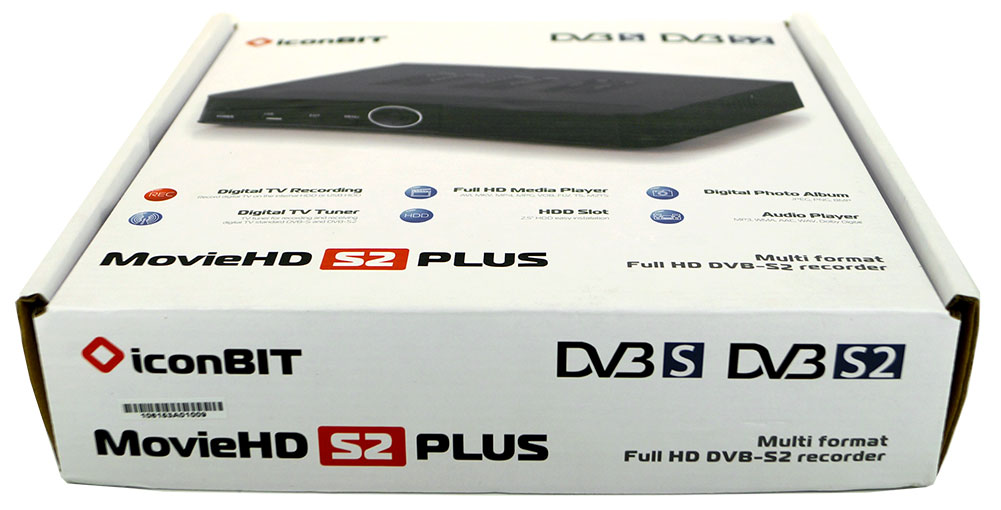

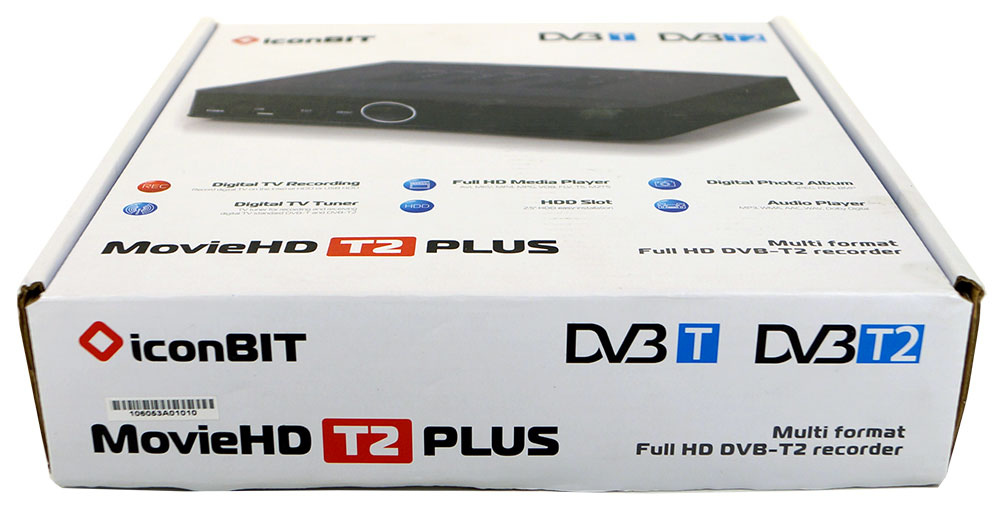

Все три медиакомбайна поставляются в одинаковых упаковках, отличающихся только полиграфическим исполнением. Точнее, надписями, обозначающими наименование и предназначение каждой модели. Напомним: рассматриваемые устройства различаются только одной составляющей — тюнером. На эту надпись и следует обращать внимание:

MovieHD C PlusMovieHD S2 PlusMovieHD T2 Plus
Тюнер DVB-C
Кабельное цифровое ТВ
Тюнер DVB-S/S2
Спутниковое цифровое ТВ
Тюнер DVB-T/T2
Эфирное цифровое ТВ

Как видим, данные три модели охватывают все существующие способы приема цифрового телевизионного сигнала. Разумеется, и выбор между этими аппаратами следует делать, основываясь на доступности того или иного источника: кабель, спутник, эфир.

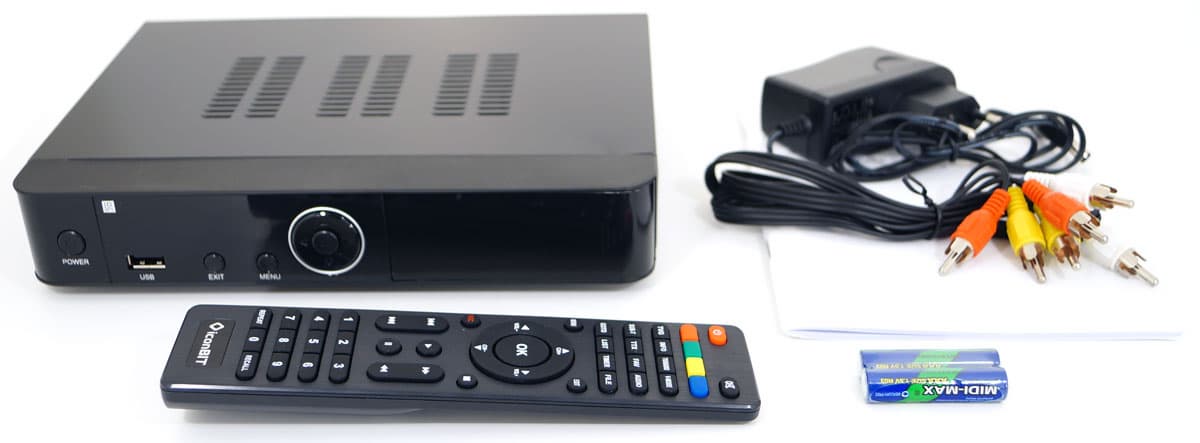

Комплектность медиакомбайнов абсолютно одинакова: инфракрасный пульт ДУ с батарейками формата ААА, сетевой адаптер питания, композитный аудио- видеокабель, краткое руководство по эксплуатации на нескольких языках.

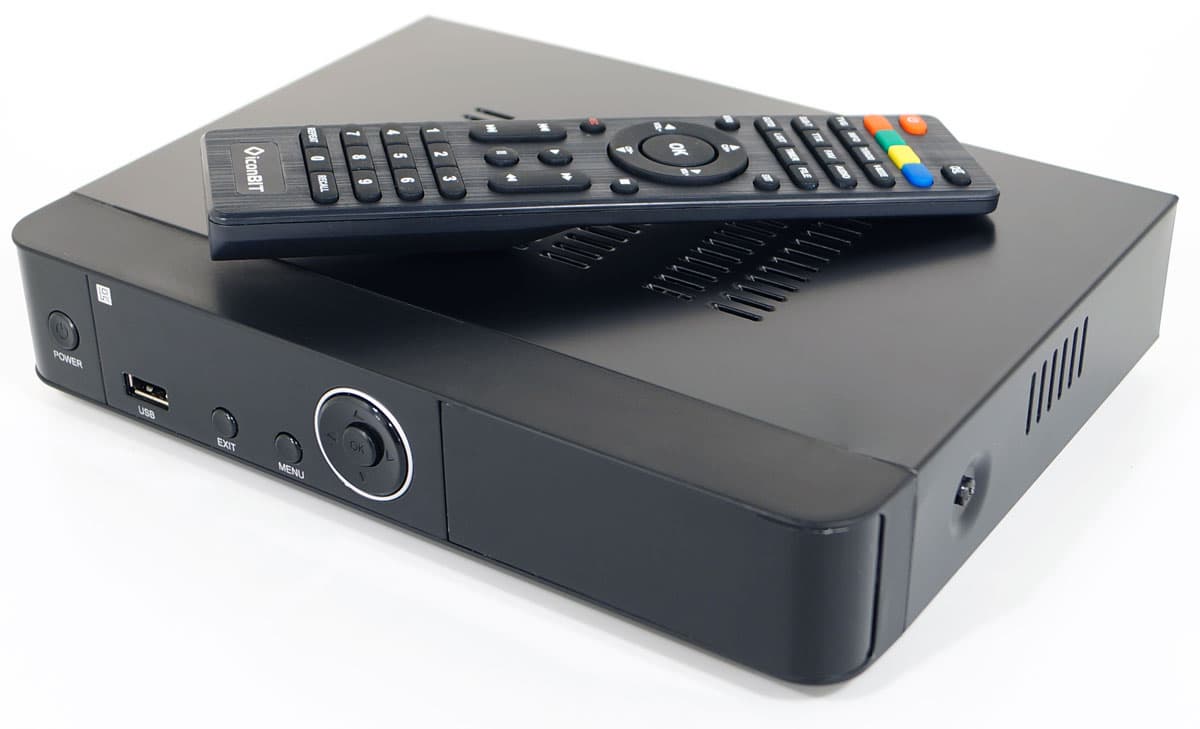

Корпус каждого устройства сочетает пластмассовые детали с металлическими: пластиковая лицевая панель, металлическое дно и шасси, и металлическая съемная крышка.

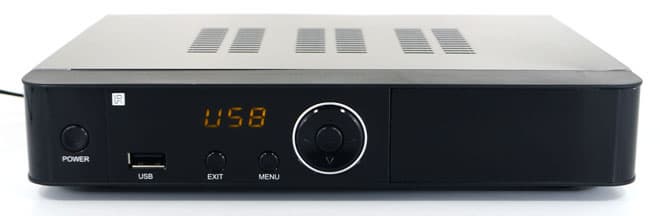

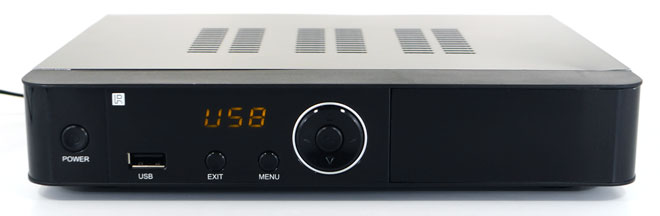

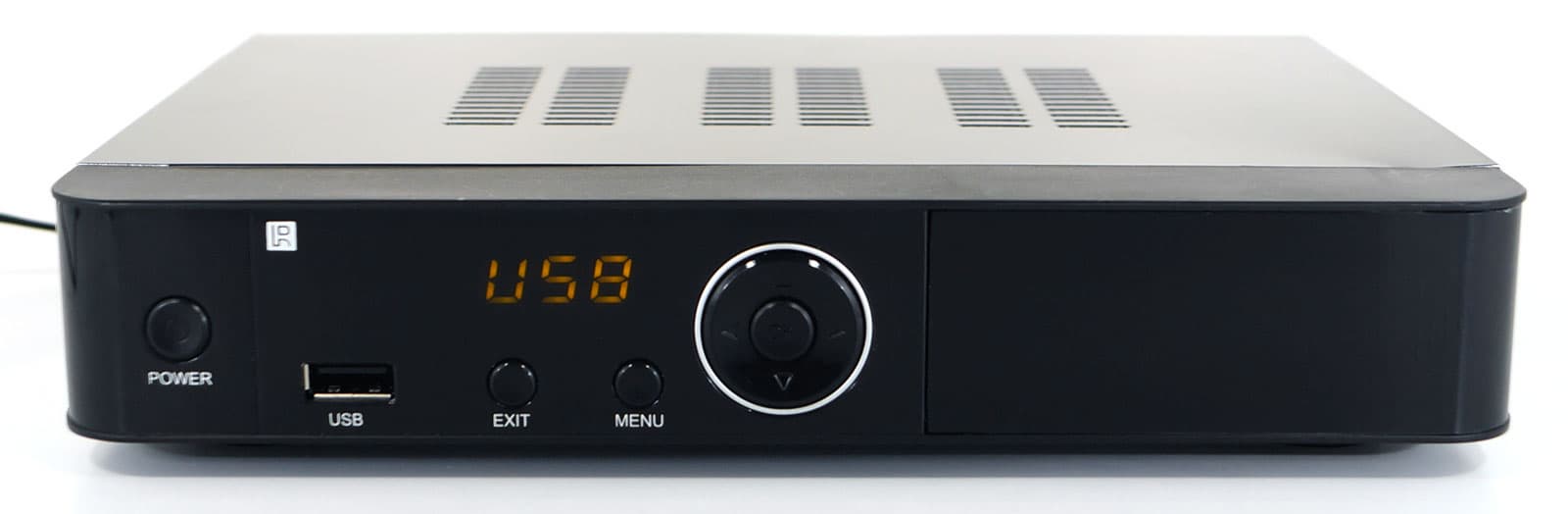

На лицевой панели расположен символьный экран, отображающий текущее состояние плеера: подключенный источник, номер телеканала и т. д. К сожалению, плеер не умеет отображать текущее время. Также на панели находится порт USB 2.0 для подключения различных накопителей, и следующие кнопки:

  • включение/выключение питания
  • Exit — выход из каталога/меню
  • Menu — вызов главного меню
  • четырехпозиционное кольцо-кнопка с еще одной кнопкой в центре, предназначенные для навигации по меню

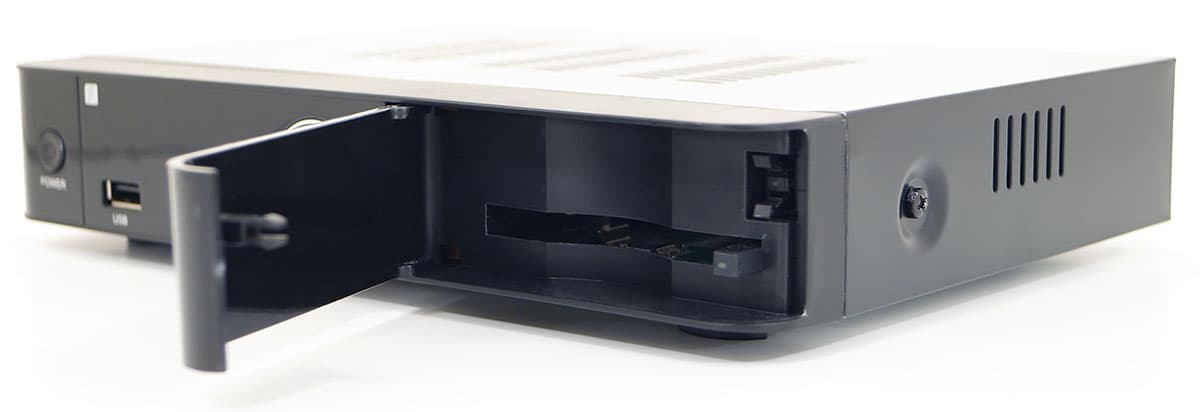

Правая часть лицевой панели представляет собой откидывающуюся дверцу, которая при нажатии открывает доступ к слоту СI+. Этот интерфейс предусмотрен для подключения СAM-модуля, устройства, которое поддерживает кодировку сигнала, транслируемого провайдером. Проще говоря, сюда монтируется декодер платного ТВ — некоторые операторы продают CAM-модуль вместе с картами доступа.

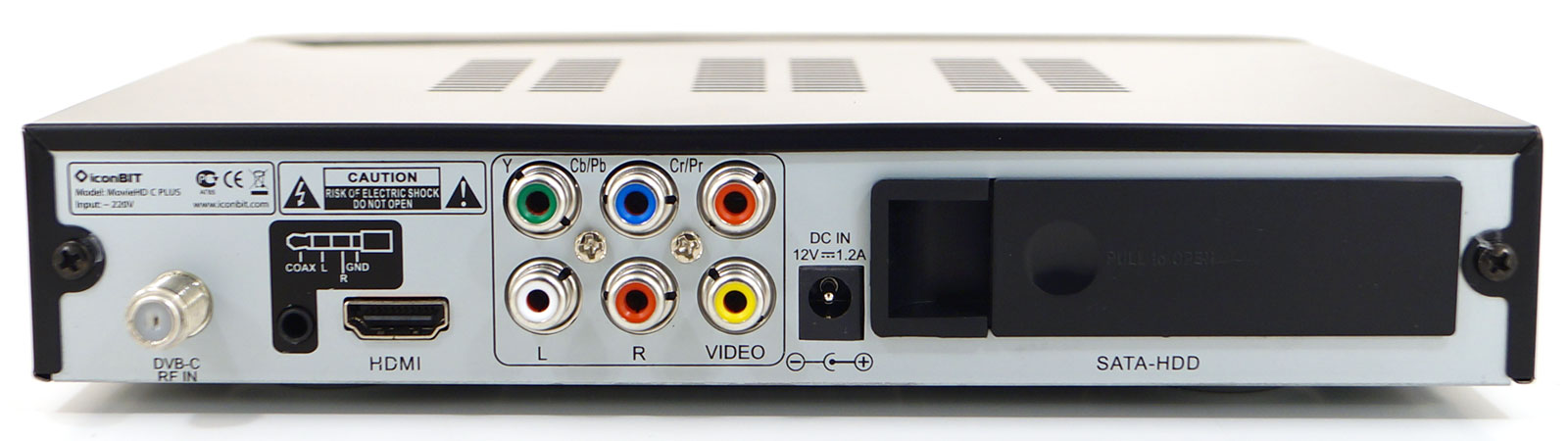

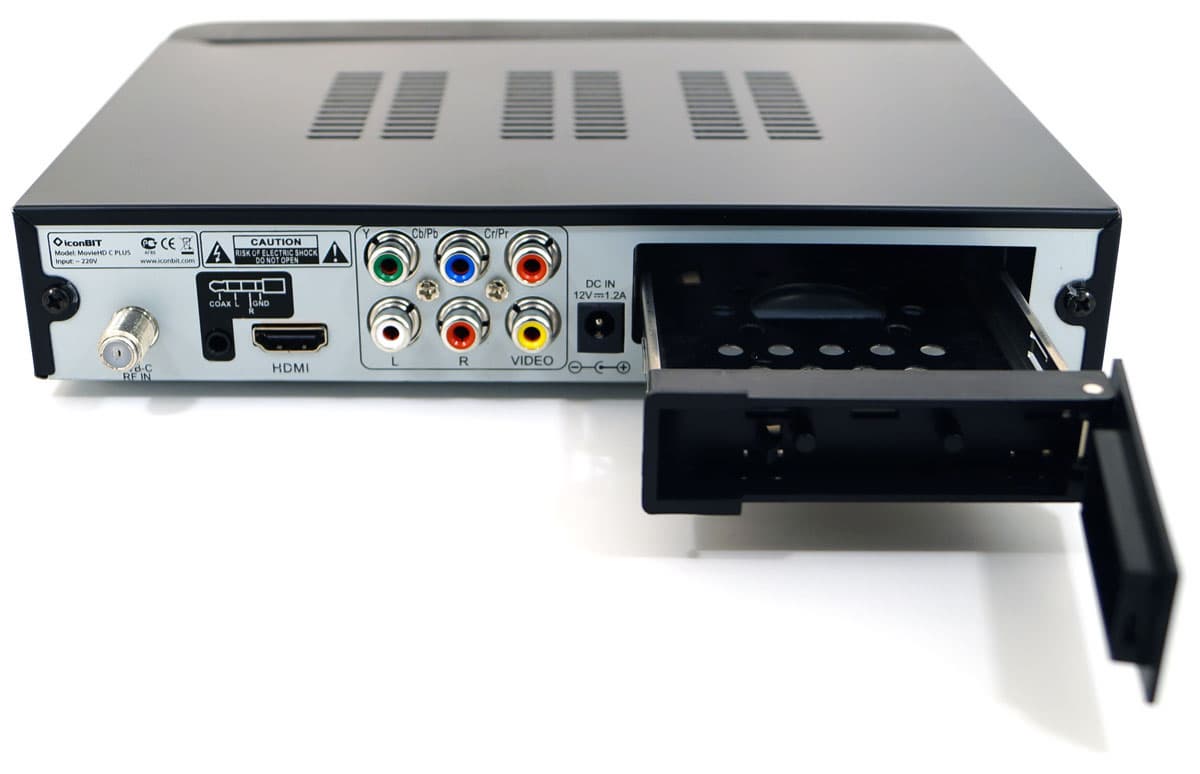

Задняя панель содержит все прочие служебные интерфейсы:

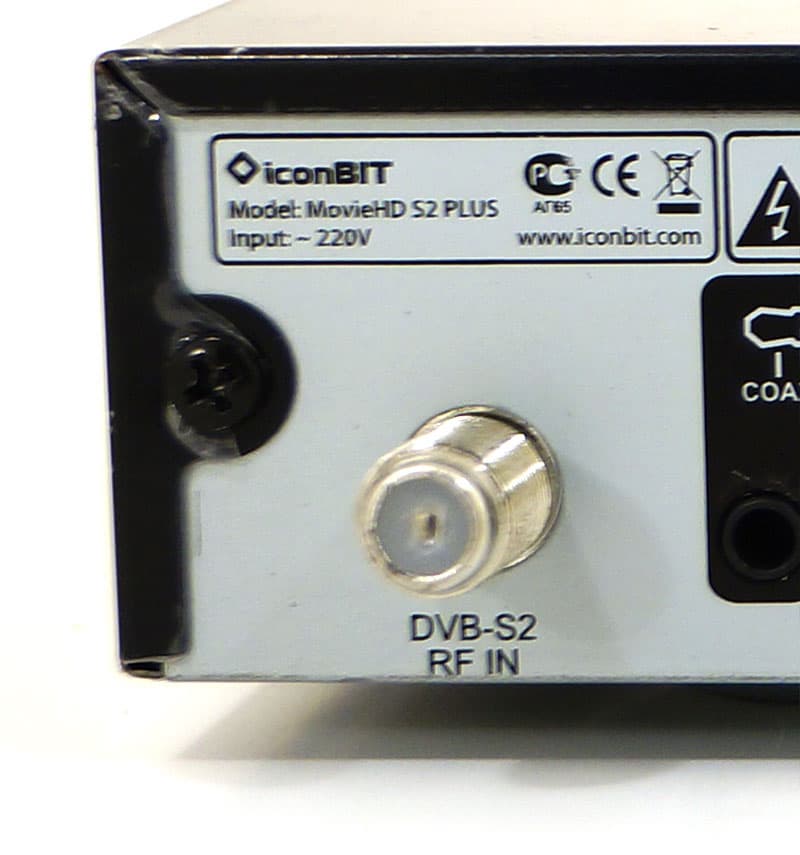

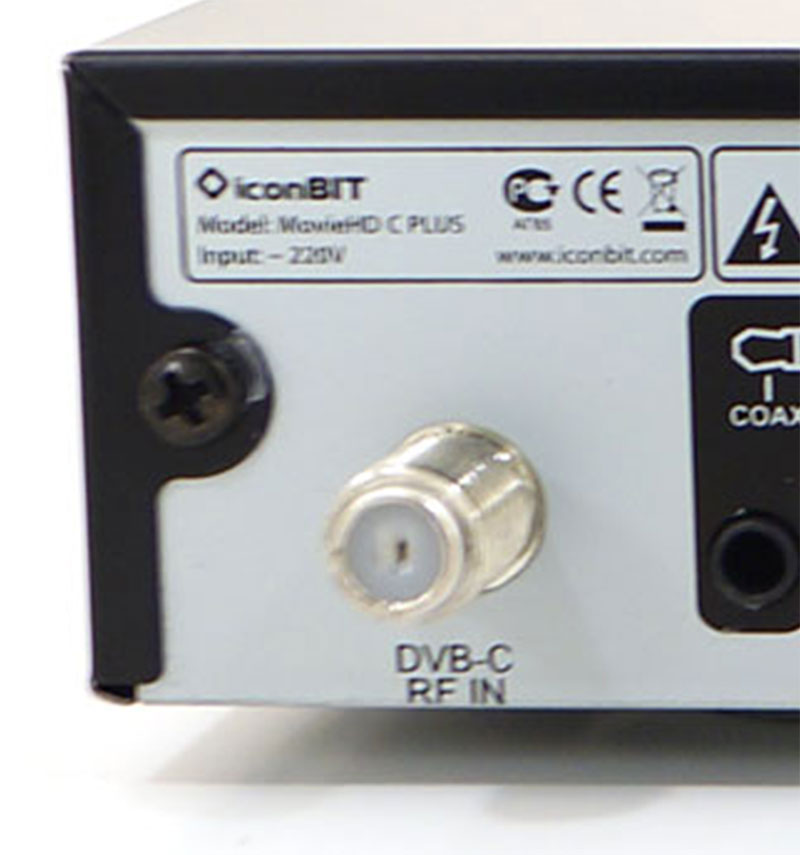

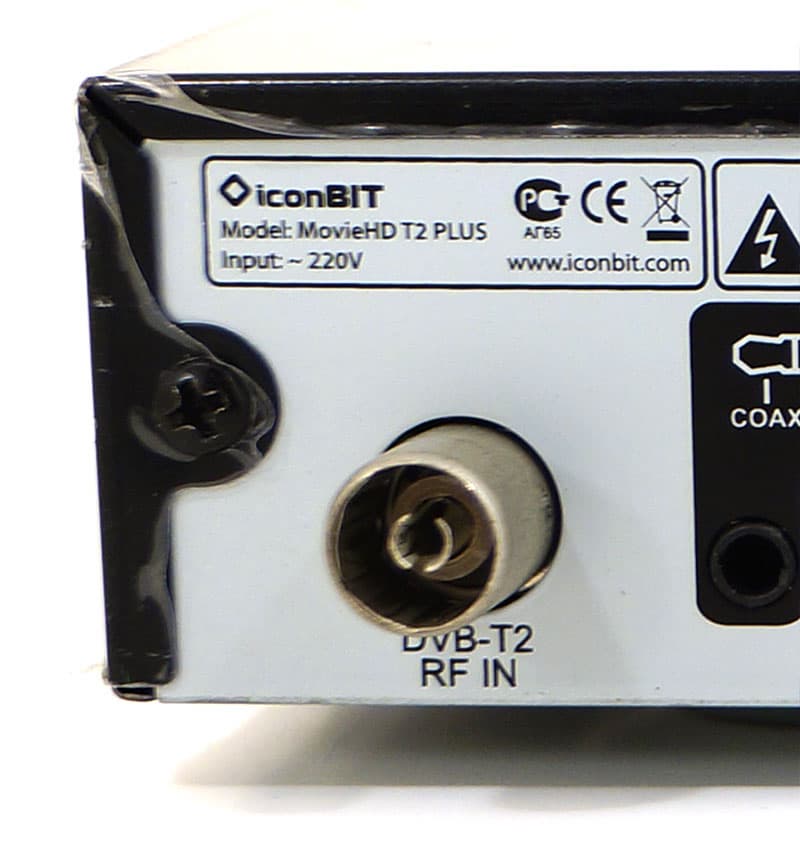

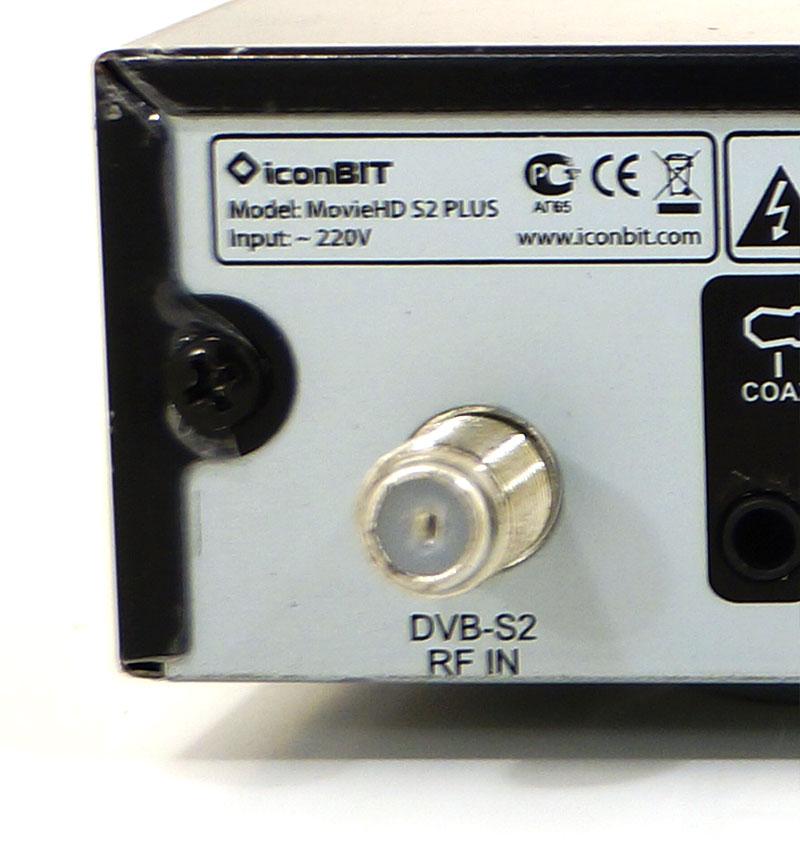

  • антенный вход, разный у каждого устройства: DVB-C, DVB-S2, и DVB-T2
MovieHD C PlusMovieHD S2 PlusMovieHD T2 Plus
  • цифровой коаксиальный аудиовыход
  • выход HDMI версии 1.3
  • компонентный видеовыход
  • композитный видеовыход и аудио стереовыход («тюльпаны»)
  • разъем для подключения сетевого адаптера
  • дверца корзины жесткого диска

Жесткий диск стандарта 2,5″ помещается в отсоединяемую корзину и фиксируется в ней прилагающимися болтами. Следует отметить, что плеер не имеет активной системы охлаждения. Тем не менее, нагрев практически отсутствует — за несколько часов воспроизведения фильма с жесткого диска корпус устройства нагревается едва до 30.

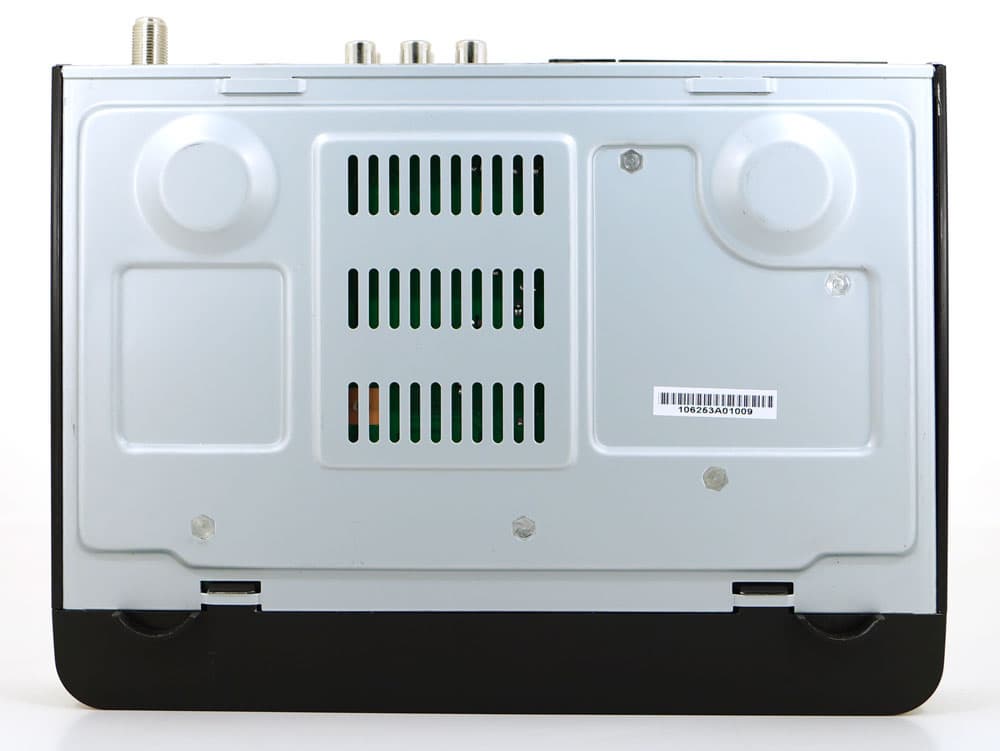

Во всех металлических стенках, включая дно, прорезаны вентиляционные отверстия, сделано это во исключение перегрева (хотя, повторяем, процессор во время работы почти не нагревается, да и миниатюрный жесткий диск трудно назвать горячим).

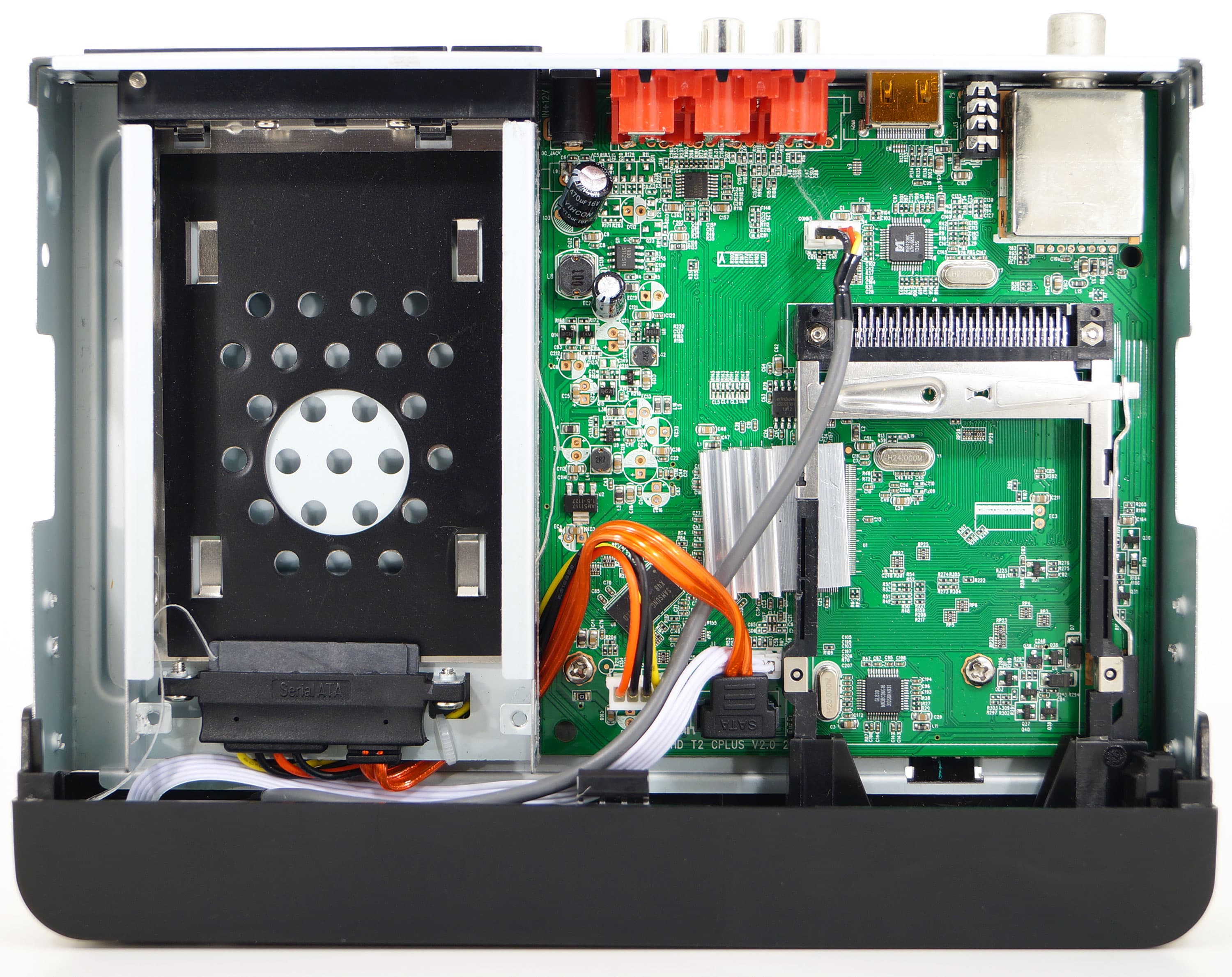

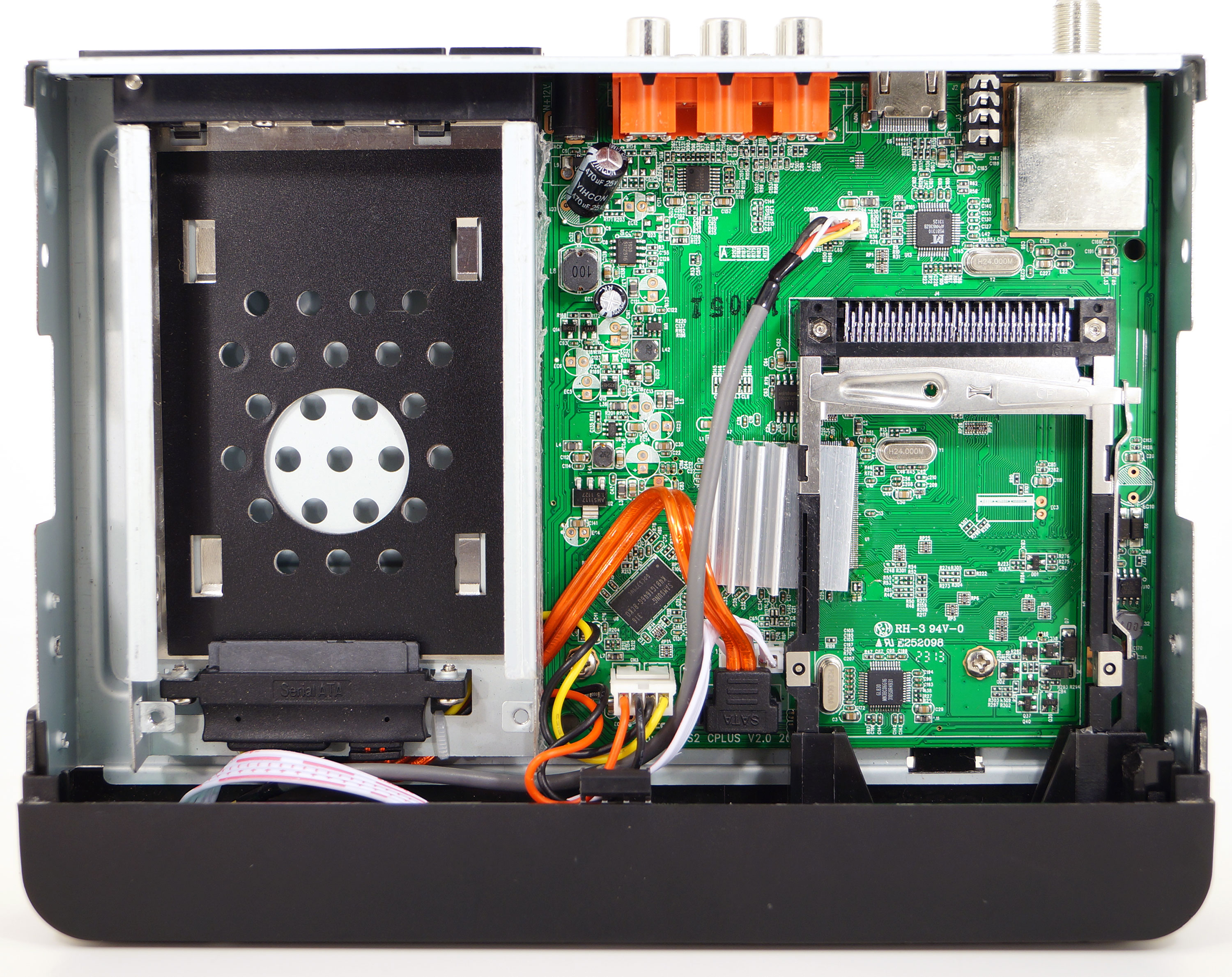

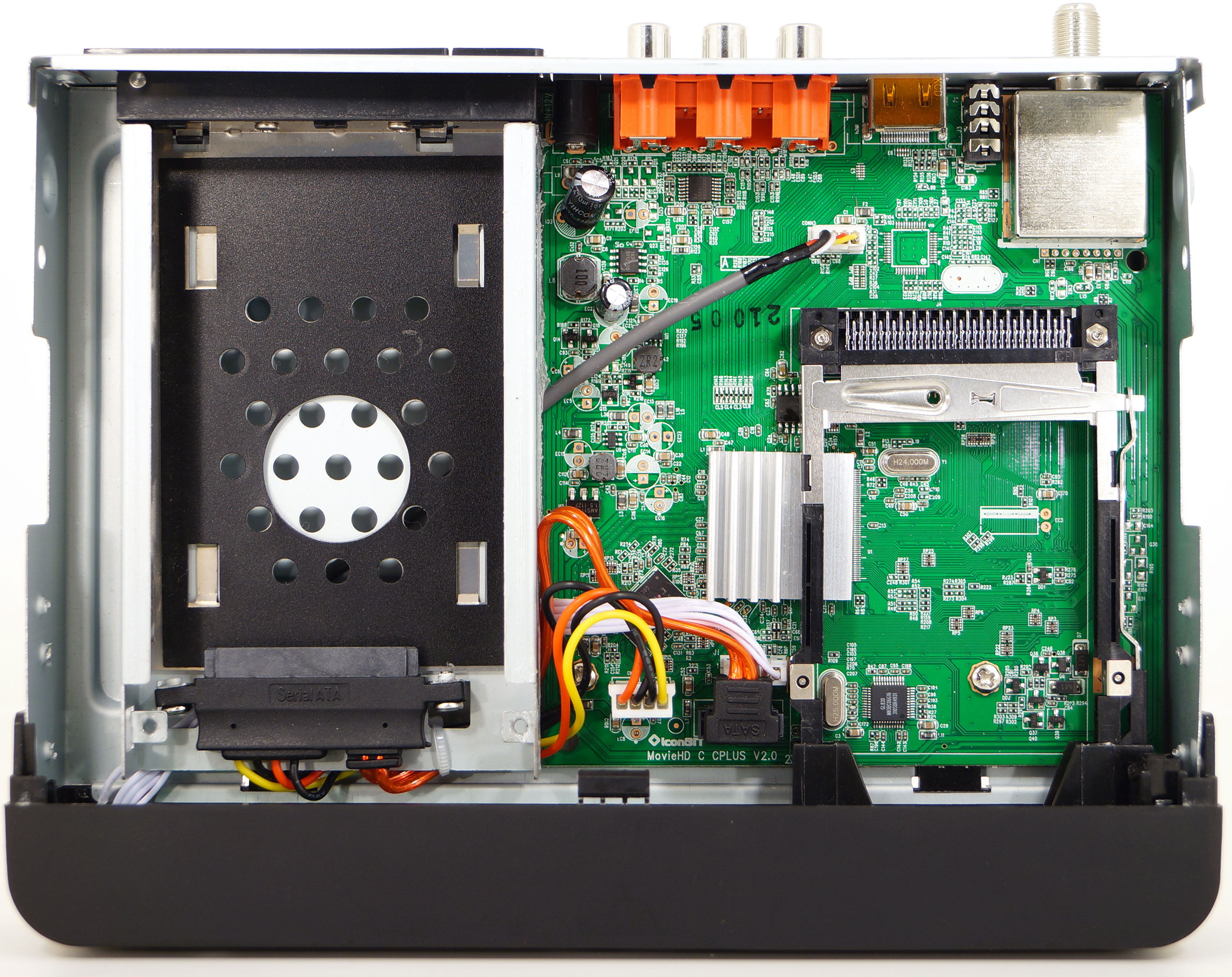

На первый взгляд системные платы устройств одинаковы. Отчасти это так и есть — различия здесь лишь в тюнерах, и их электронной обвязке. Главный процессор медиаплееров остается неназванным; накрепко приклеенный к нему металлический радиатор снять решительно невозможно. Если приложить усилие, то имеется риск выдернуть чип из платы, ну, или повредить контакты.

MovieHD C PlusMovieHD S2 PlusMovieHD T2 Plus

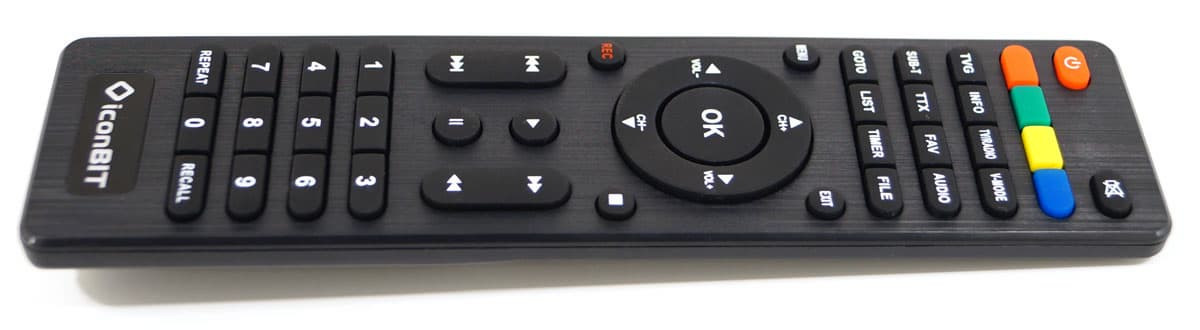

Каждое из рассматриваемых устройств комплектуется пультом ДУ с резиновыми кнопками. Ход этих кнопок короткий, каждое нажатие ощущается довольно отчетливо. Разноцветные кнопки в верхней части пульта предназначены для таких операций, как, например, запуск сканирования каналов — текущие подсказки всегда отображаются на экране в главном меню.

Основные технические характеристики аппаратов приведены в следующей таблице:

 MovieHD C PlusMovieHD S2 PlusMovieHD T2 Plus
Процессор
Realtek RTD1185DD 500 МГц
ТВ-тюнер
ТипDVB-CDVB-S и DVB-S2DVB-T и DVB-T2
Диапазон частот44—1002 МГц
Ширина полосы6, 7 или 8 МГц
Уровень вх. сигнала−83 дБм
Воспроизведение
ВидеоКонтейнеры
AVI, MKV, DIVX, MP4, DAT, MPG, VOB, FLV, TS, M2TS
Кодеки
MKV [H.264, Xvid, MPEG4], MPEG1 [VCD], MPEG2 [VOB DVD до профиля Main@Main], H.264 [Main@L3.0 — High@L4.1], WMV (V9 MP@ML), XviD [профили ASP@L3-L5 без GMC], Flash видео [FLV H.263 SP@ L1 и H.264 L3-L4]
Аудио
PCM, MP3, WMA, OGG, LC-AAC v2-v4, HE-AAC v2-v4, Dolby Digital
Графика
JPG, JPEG, JPE, JFIF, BMP, DIB, PNG до 14 Мпикс
Интерфейсы
Видеовыходы
  • HDMI 1.3
  • композитный
  • компонентный
Аудиовыходы
  • цифровой (коаксиальный) S/PDIF
  • стерео-RCA
  • HDMI 1.3
USB
  • USB 2.0 (1 шт.)
Сеть
Нет
Источники данных
  • кабельное цифровое ТВ
  • HDD 2,5″ SATA
  • USB
  • спутниковое ТВ
  • HDD 2,5″ SATA
  • USB
  • эфирное цифровое ТВ
  • HDD 2,5″ SATA
  • USB
Прочие характеристики
Дисплей
Символьный
Блок питания
Внешний
Поддержка

Встроенный слот CI+ для поддержки декодеров платного телевидения

Размеры (Г×Ш×В), вес
147×38×103 мм, 330 г
Стоимость
Цена (кол-во предложений)Н/Д(2)$27(4)Н/Д(0)

Настройки

В данной главе мы разберем настройки лишь одного устройства из наших трех — ведь все они одинаковы, за исключением тюнерной части. А ловлей эфира и спутникового сигнала займемся в следующей главе, касающейся эксплуатации приборов.

Загрузка плеера занимает примерно 10 секунд, после чего аппарат переходит в последний использовавшийся режим. Так, если устройство было выключено во время просмотра какого-либо ТВ-канала, то работа продолжится именно с просмотра данного конкретного канала. Однако, если вы впервые включаете устройство, то стартовая страница будет выглядеть так:

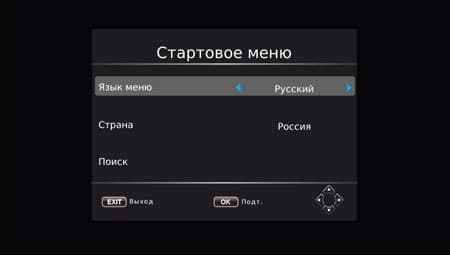

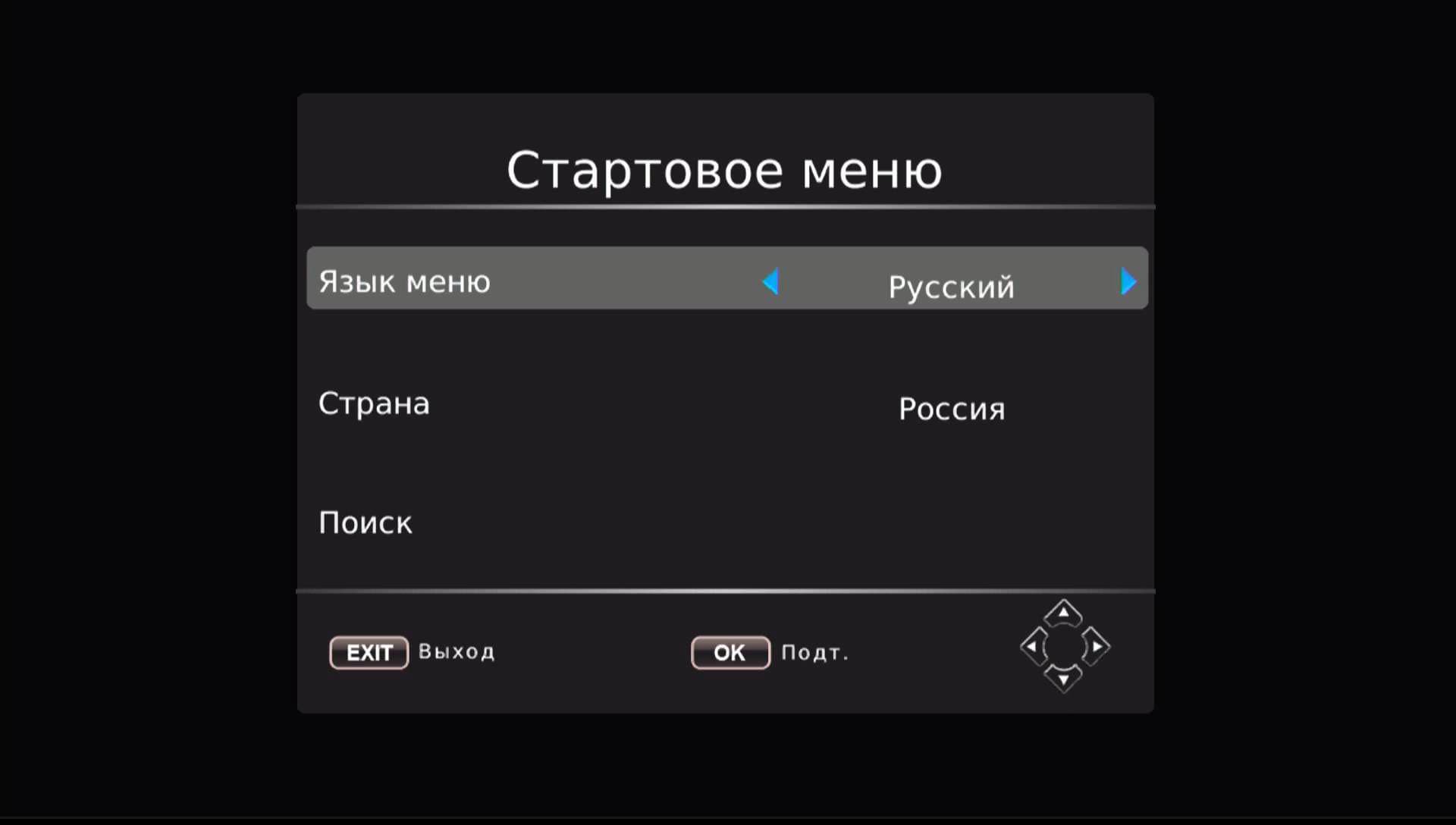

Здесь имеется возможность сразу же выбрать свой язык, регион и запустить сканирование для поиска доступных ТВ-каналов. Разумеется, перед этим к плееру должен быть подключен соответствующий антенный кабель и/или вставлен СAM-модуль с оплаченной картой доступа.

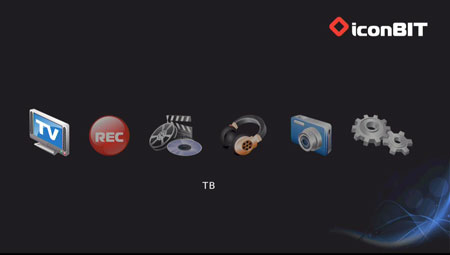

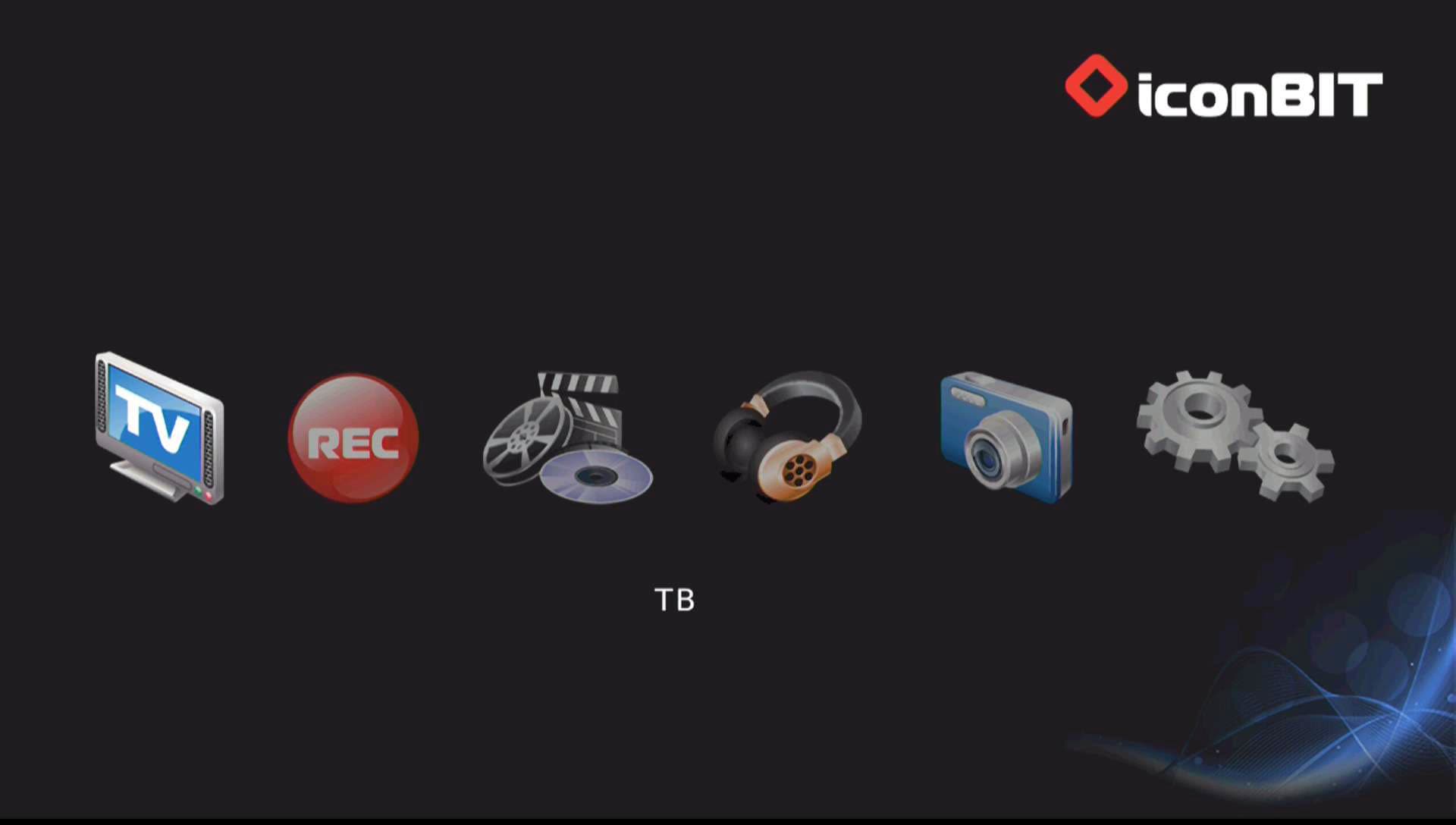

Можно и отказаться от поиска каналов, нажав на пульте ДУ кнопку Menu. В этом случае на экране отобразится главное меню, состоящее из шести иконок-разделов:

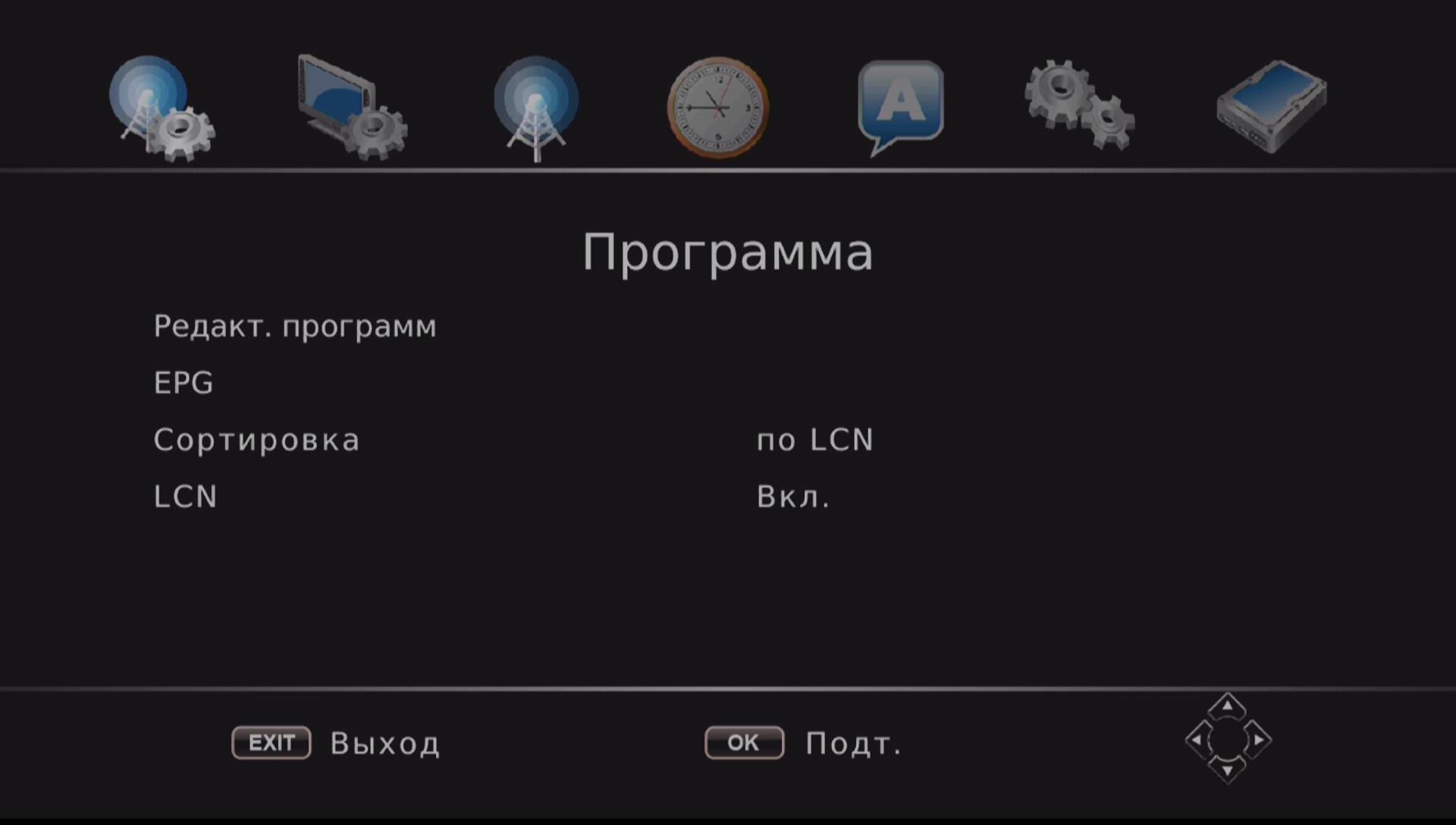

Каждая иконка открывает соответствующее приложение: просмотр ТВ/прослушивание радио, запись эфира, просмотр имеющихся на накопителе видеозаписей, прослушивание аудио, просмотр фото, настройки устройства. Чтобы составить впечатление о возможностях устройства, обратимся к этим настройкам:

  • редактирование каналов
  • просмотр Electronic Program Guide
  • сортировка найденных каналов

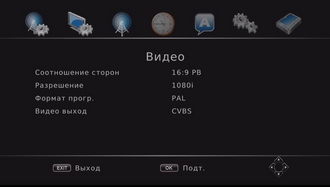

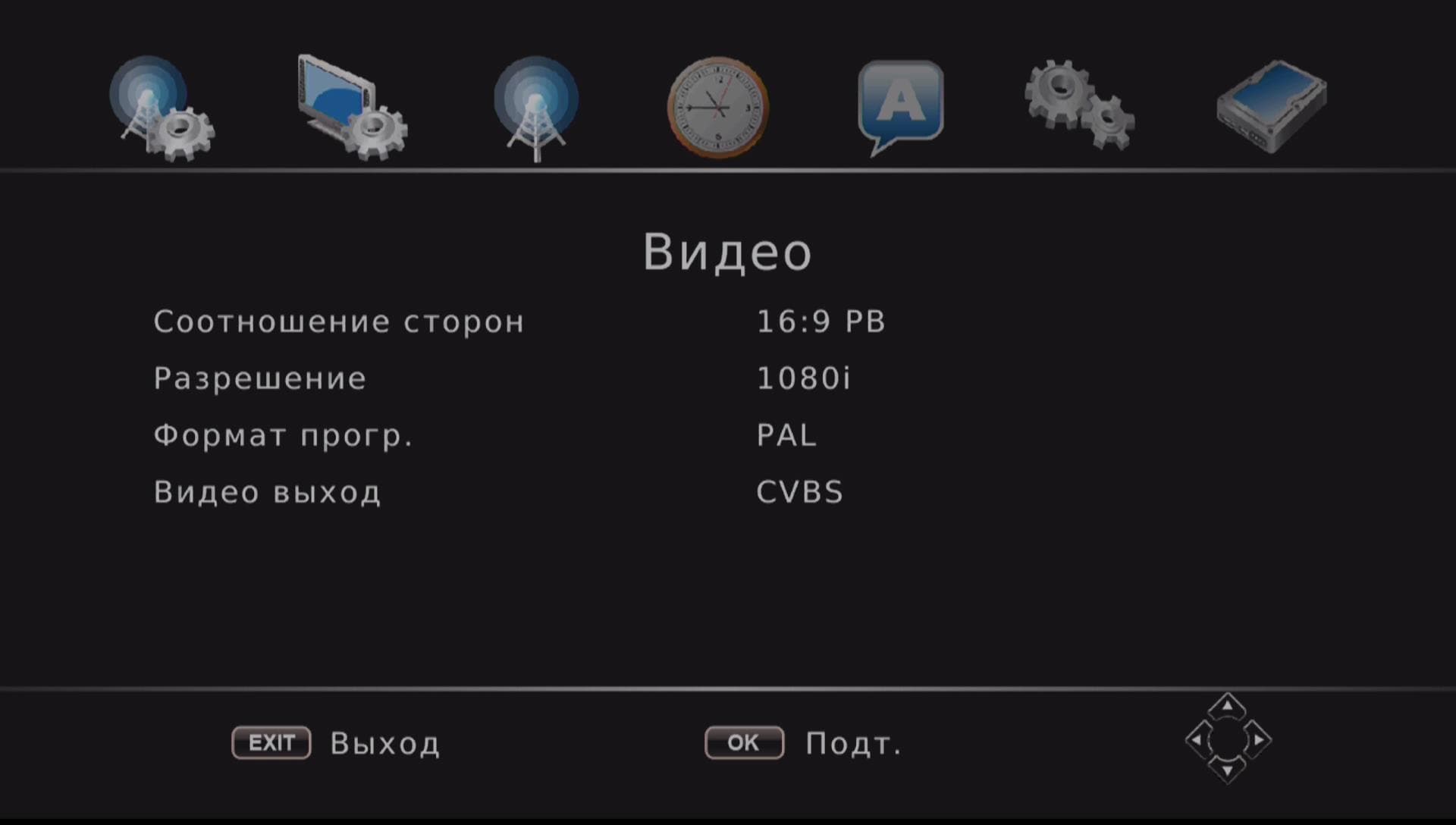

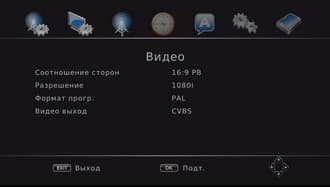

  • выбор типа экрана 4:3 или 16:9
  • изменение разрешения (от 576i до 1080 50/60p)
  • выбор ТВ-системы (PAL/NTSC)
  • выбор активного аналогового видеовыхода (композитный или компонентный)
  • управление параметрами поиска каналов (выбор спутника и т. д.)
  • сохранение/восстановление базы данных

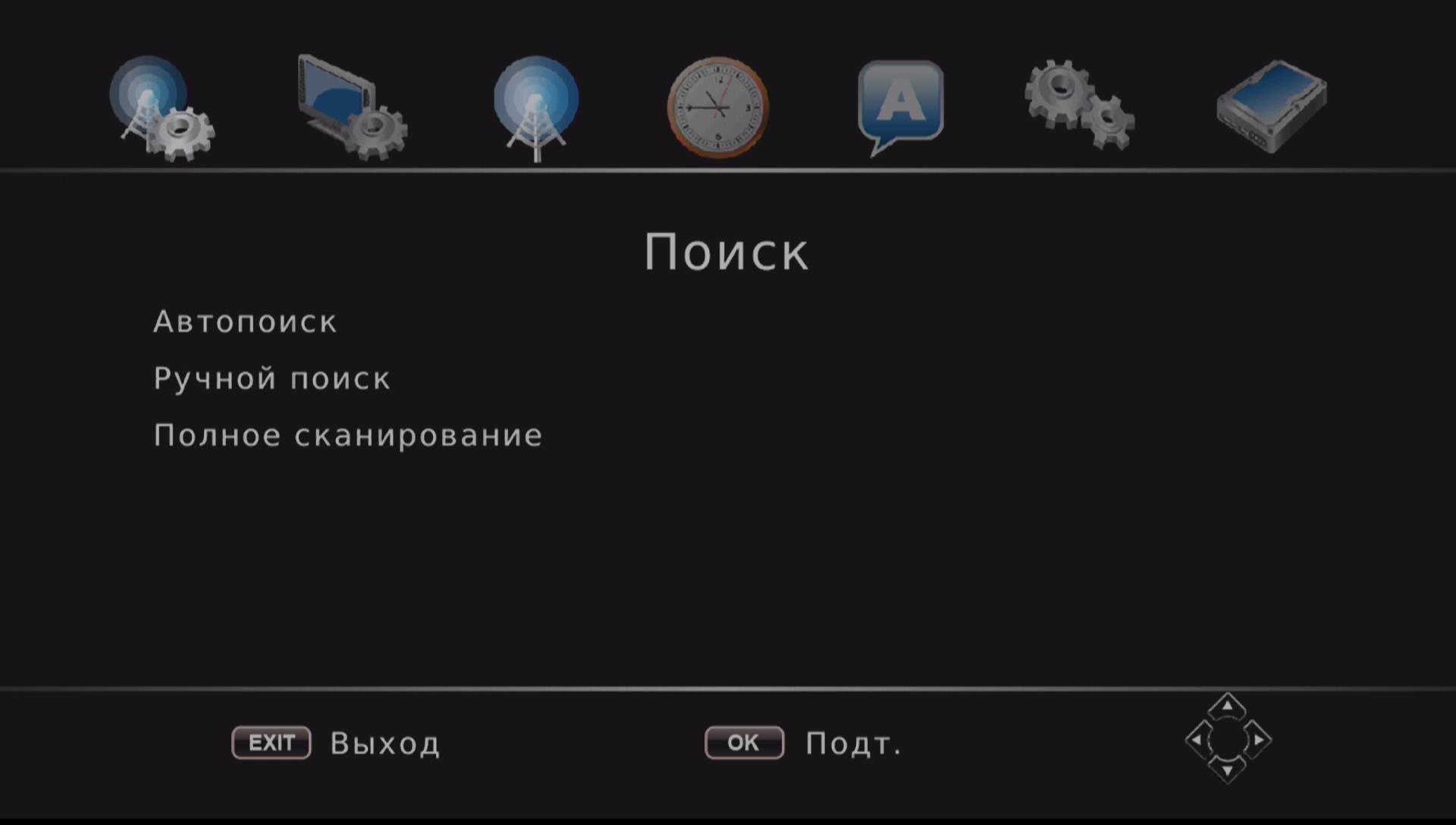

Пункт меню Поиск имеет разные инструменты в зависимости от имеющегося в плеере тюнера

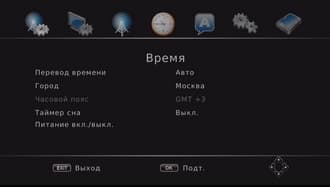

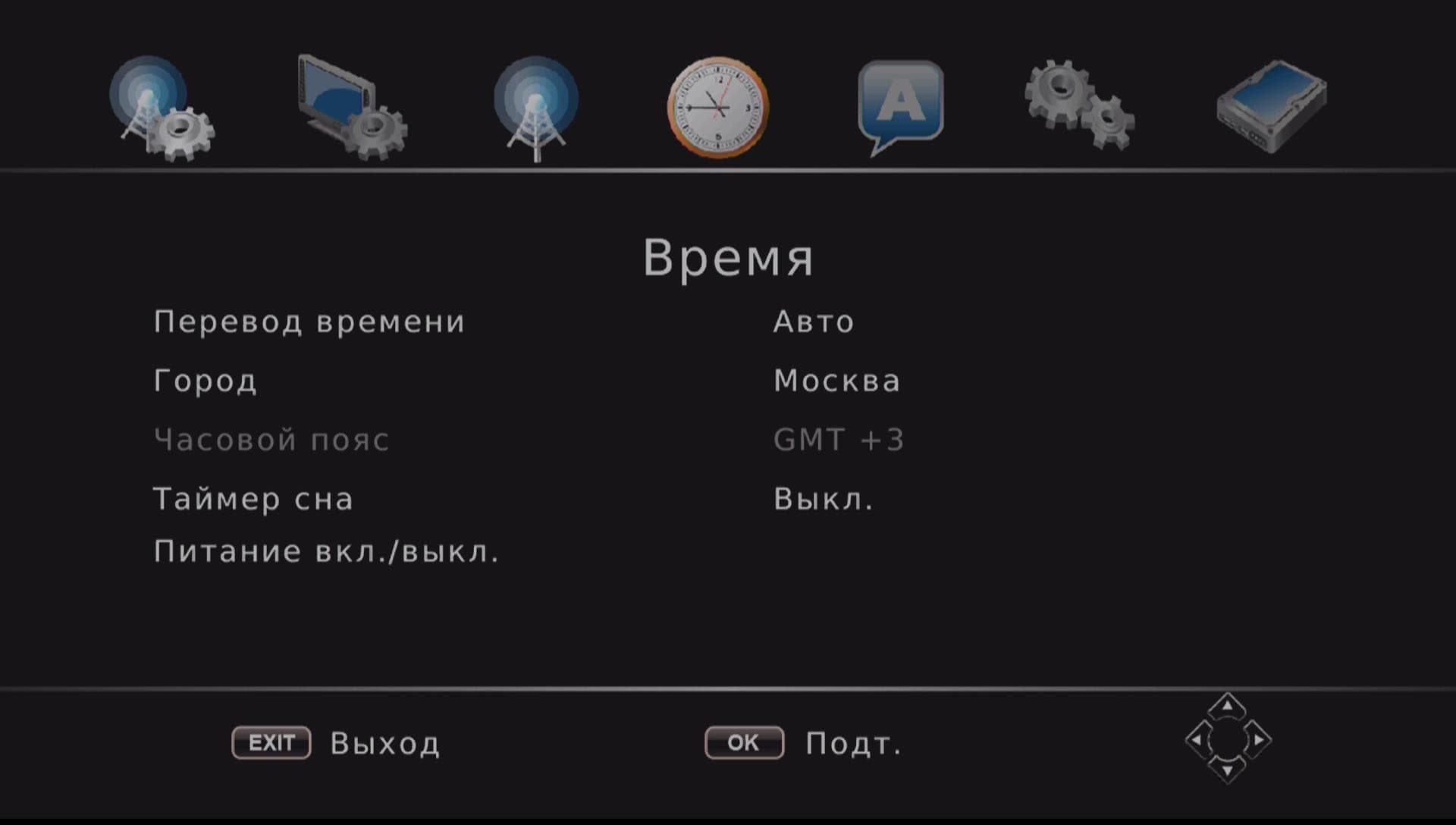

  • настройки времени, часового пояса
  • включение/отключение таймера сна (от 1 до 12 часов)
  • настройка автоматического управления питанием (включение/отключение питания в заданное время)

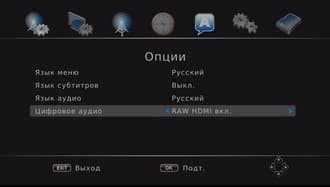

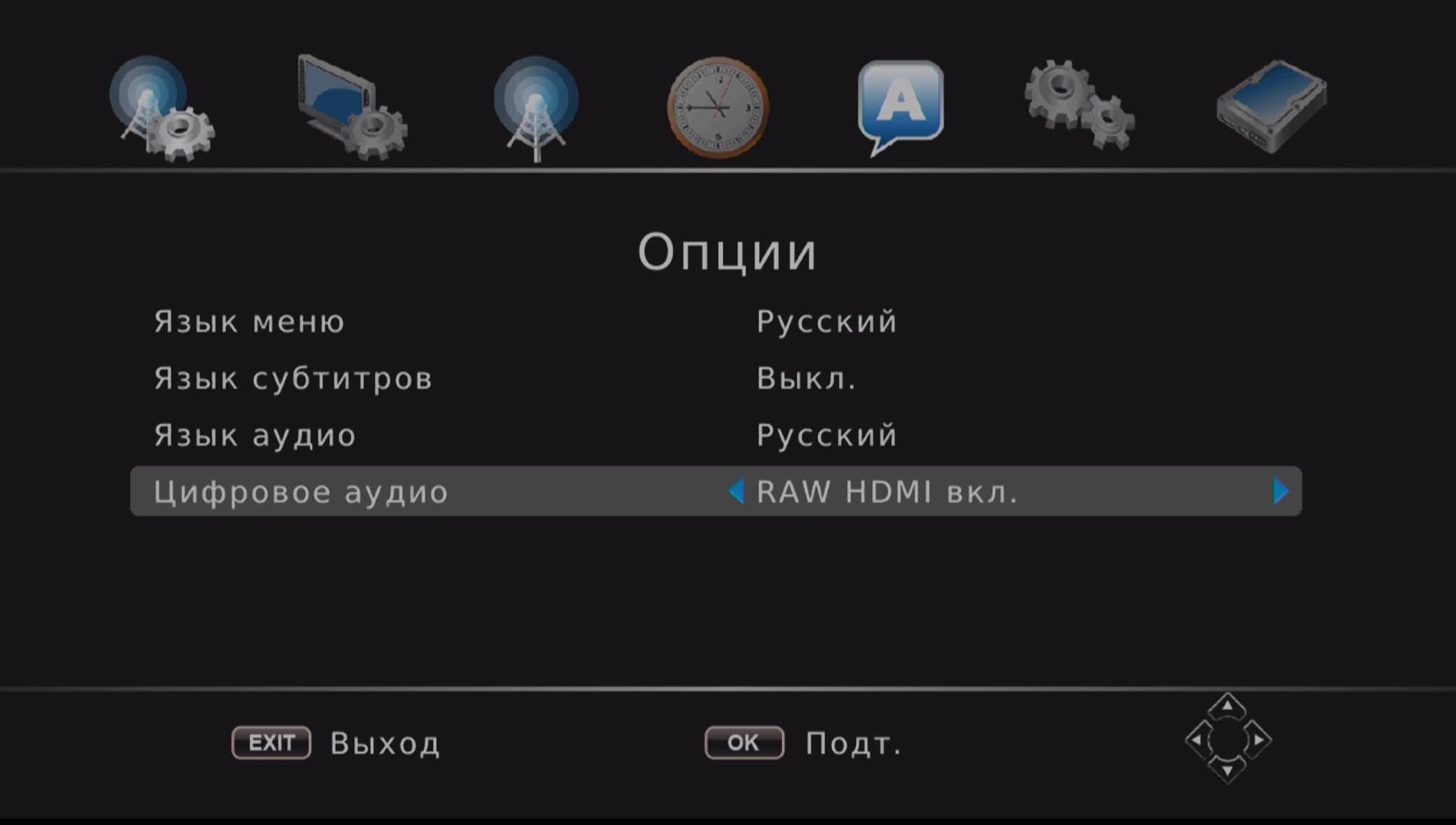

  • выбор языка меню, субтитров, аудиопотока, воспроизводимого по умолчанию
  • настройка способа вывода звука через HDMI-выход: PCM либо RAW

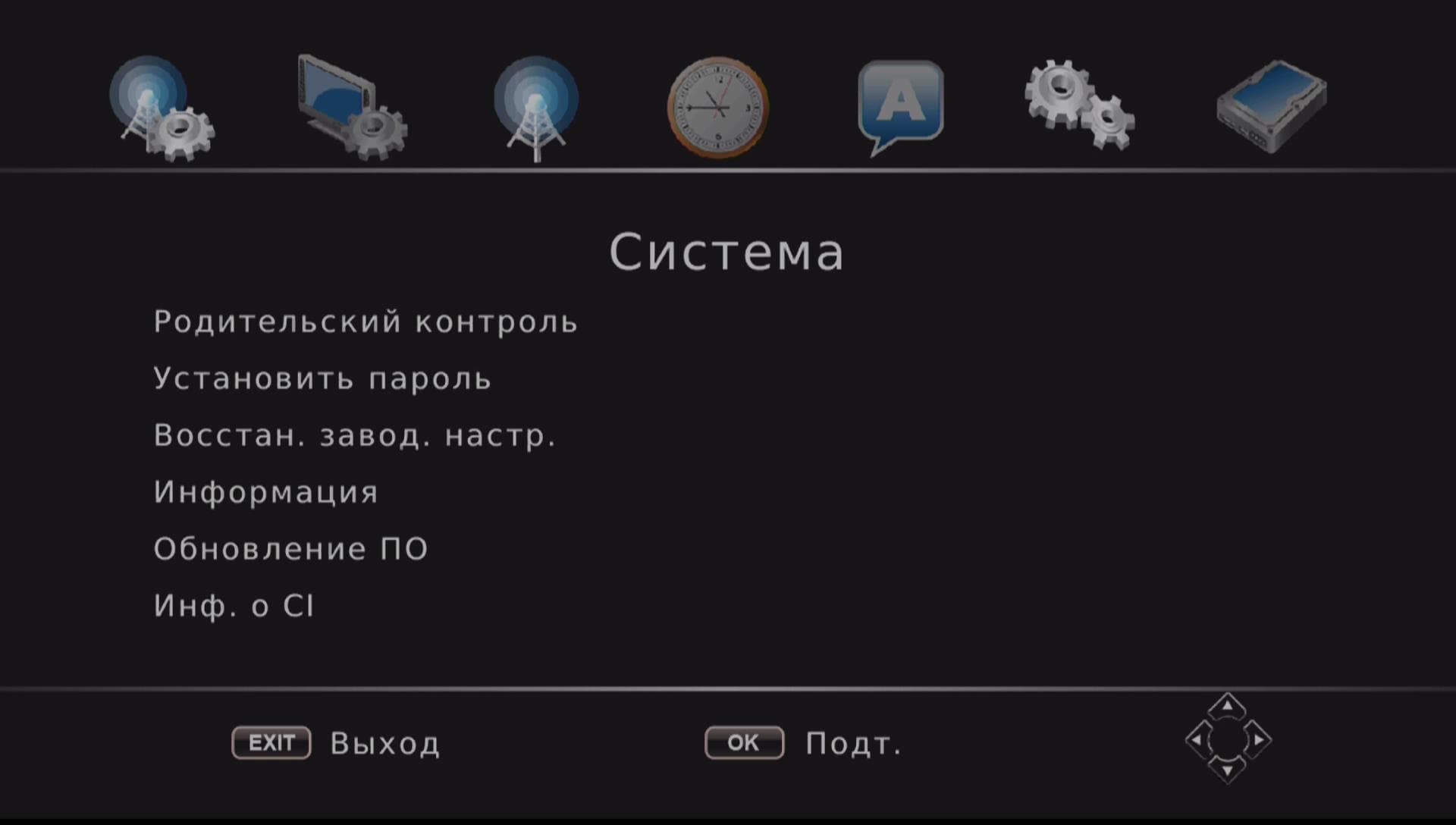

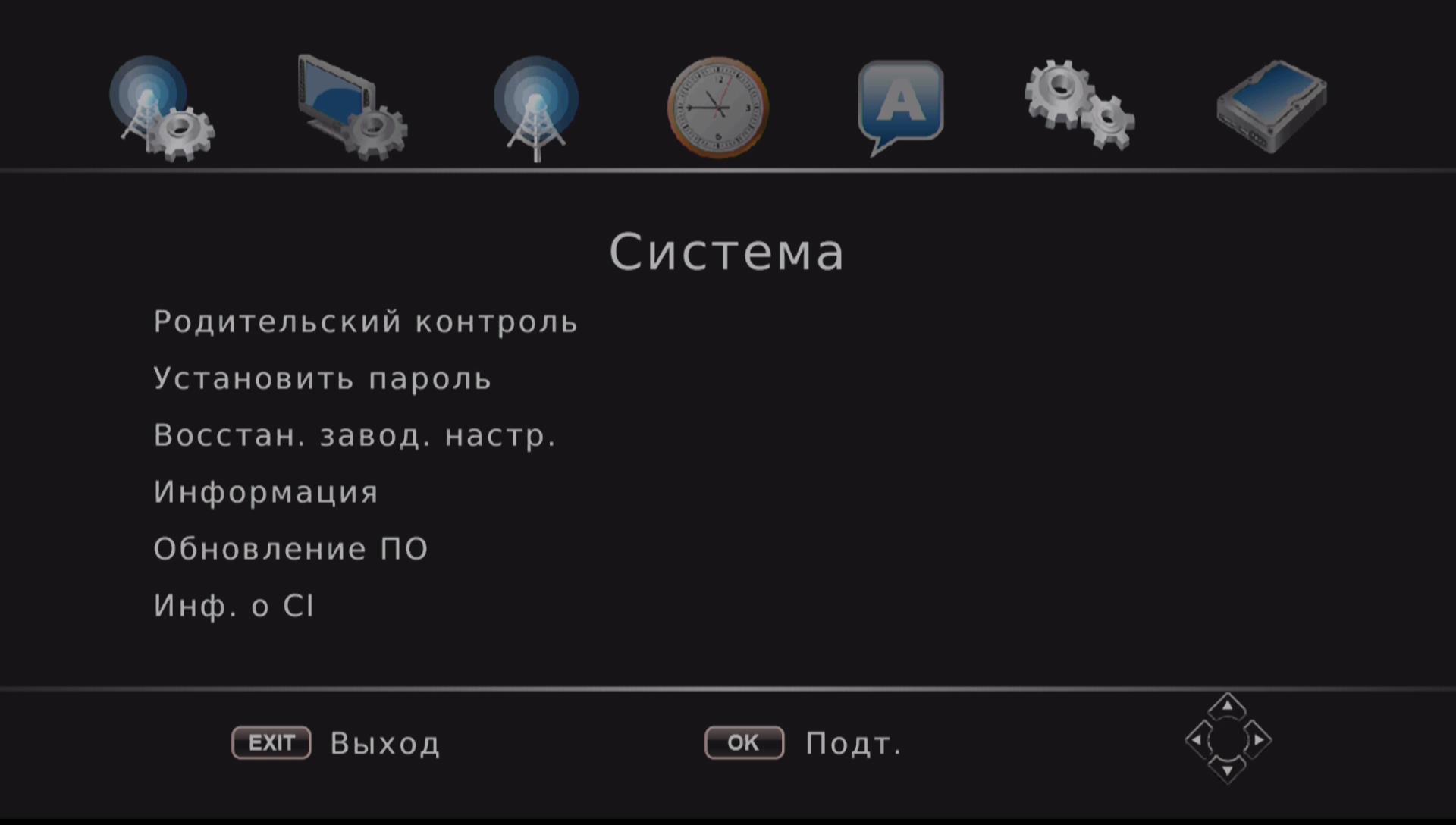

  • включение родительского контроля (запароливание устройства)
  • восстановление настроек до заводских
  • просмотр информации о модели плеера и версии ПО
  • обновление прошивки
  • просмотр информации о CI-модуле

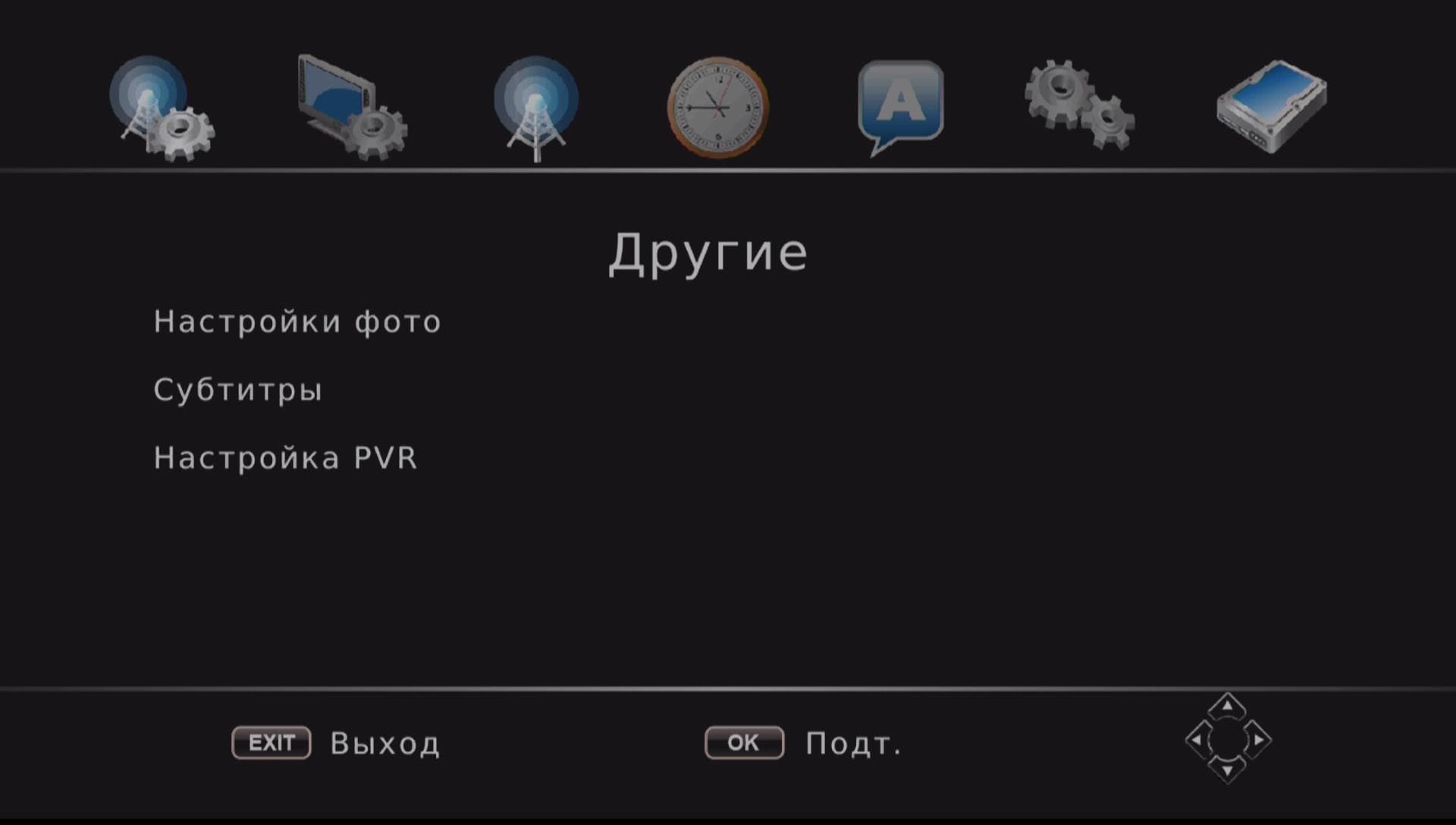

  • настройки фотослайдшоу (задержка, режим, соотношение сторон)
  • настройка внешнего вида субтитров (размер, фон, цвет)
  • настройка устройства хранения записей (выбор носителя, объем TimeShift, форматирование носителя)

Как видим, настройки аппарата нельзя назвать исчерпывающе богатыми. По крайней мере, в плеерной его части. Однако самые необходимые настройки тут все же имеются: разрешение экрана, ТВ-система, звук-титры.

Эксплуатация

Производитель делает основной упор именно на тюнерной составляющей каждого устройства. Способность воспроизводить разноформатное видео здесь, скорее, вторична, хотя и ей отводится серьезная роль — список поддерживаемых аудио- и видеоформатов охватывает практически все существующие сегодня стандарты. В связи со сказанным, удобство эксплуатации прибора мы рассмотрим, начав именно с тюнера. К сожалению, нам недоступен кабельный цифровой сигнал, потому придется ограничится эфирным и спутниковым ТВ. Работу устройства с цифровым эфирным тюнером MovieHD T2 Plus рассмотрел наш коллега Алексей Кудрявцев; поиск каналов проводился с помощью обычной комнатной антенны, место проведения экспериментов — г. Москва, район станции метро Каширская.

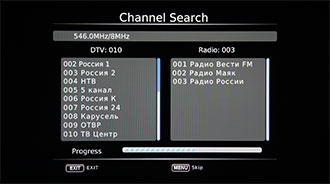

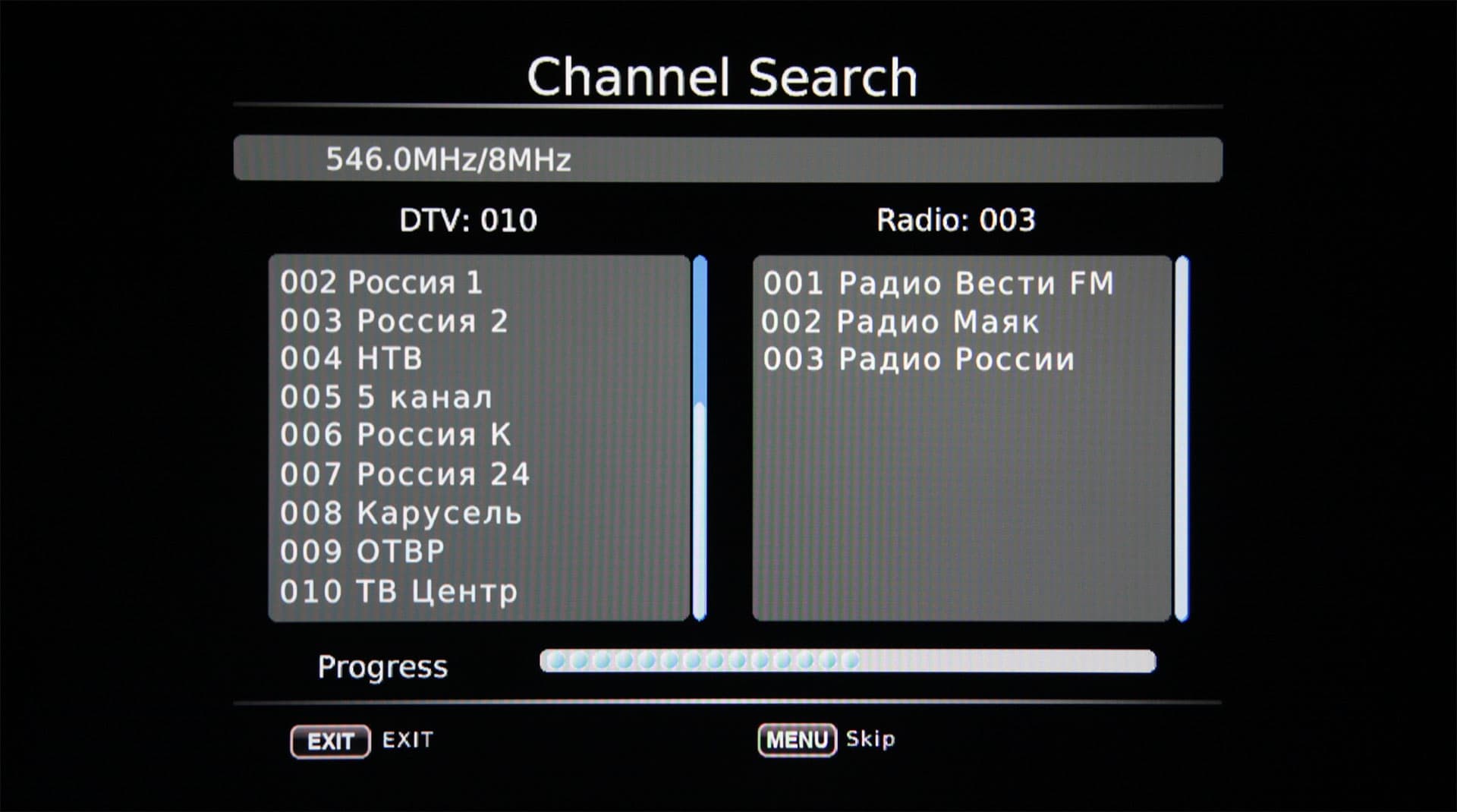

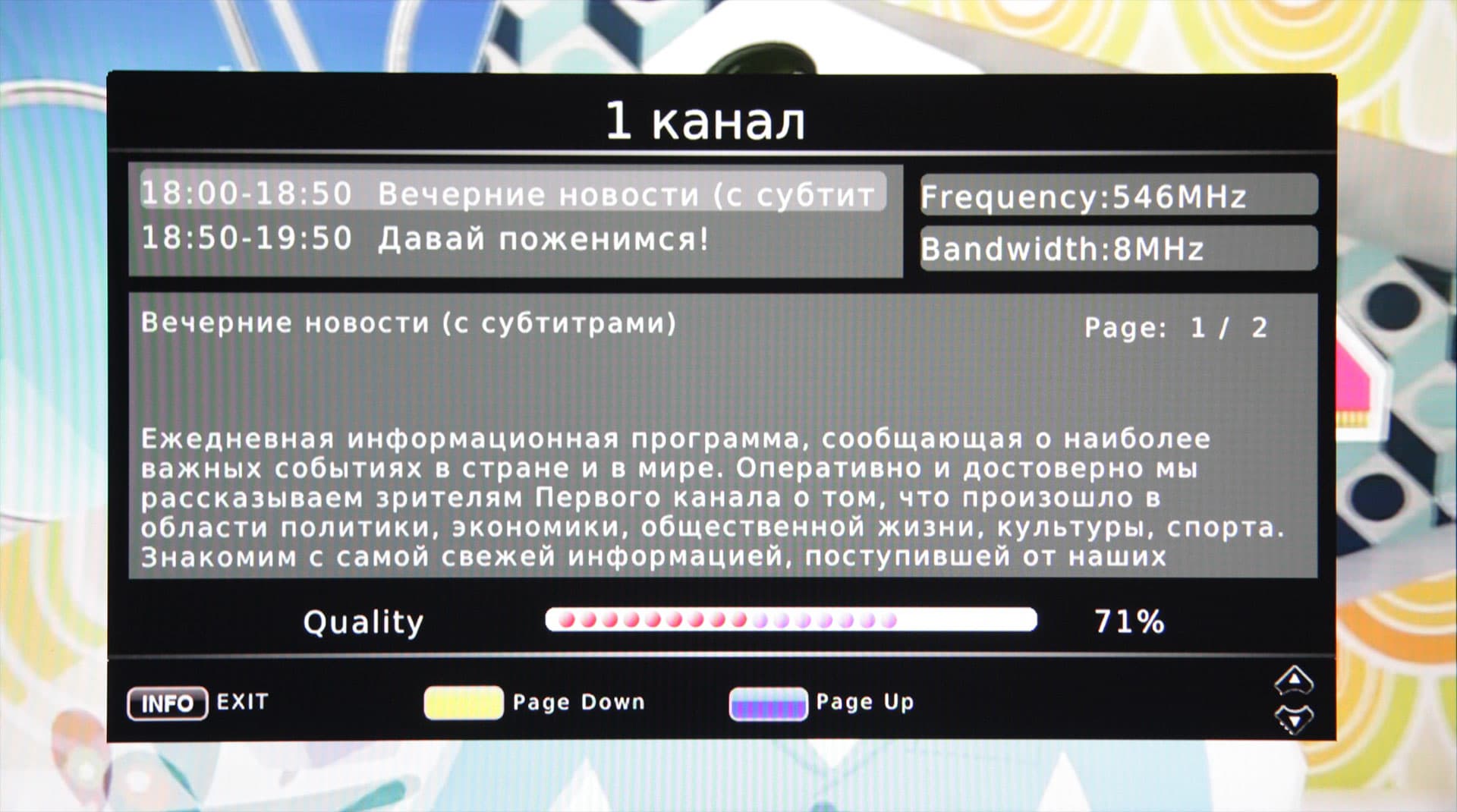

Результат поиска: найдены 10 ТВ-каналов и три радиостанцииИнформация о текущем канале с указанием процента качества приема и подробным описанием ближайших передач

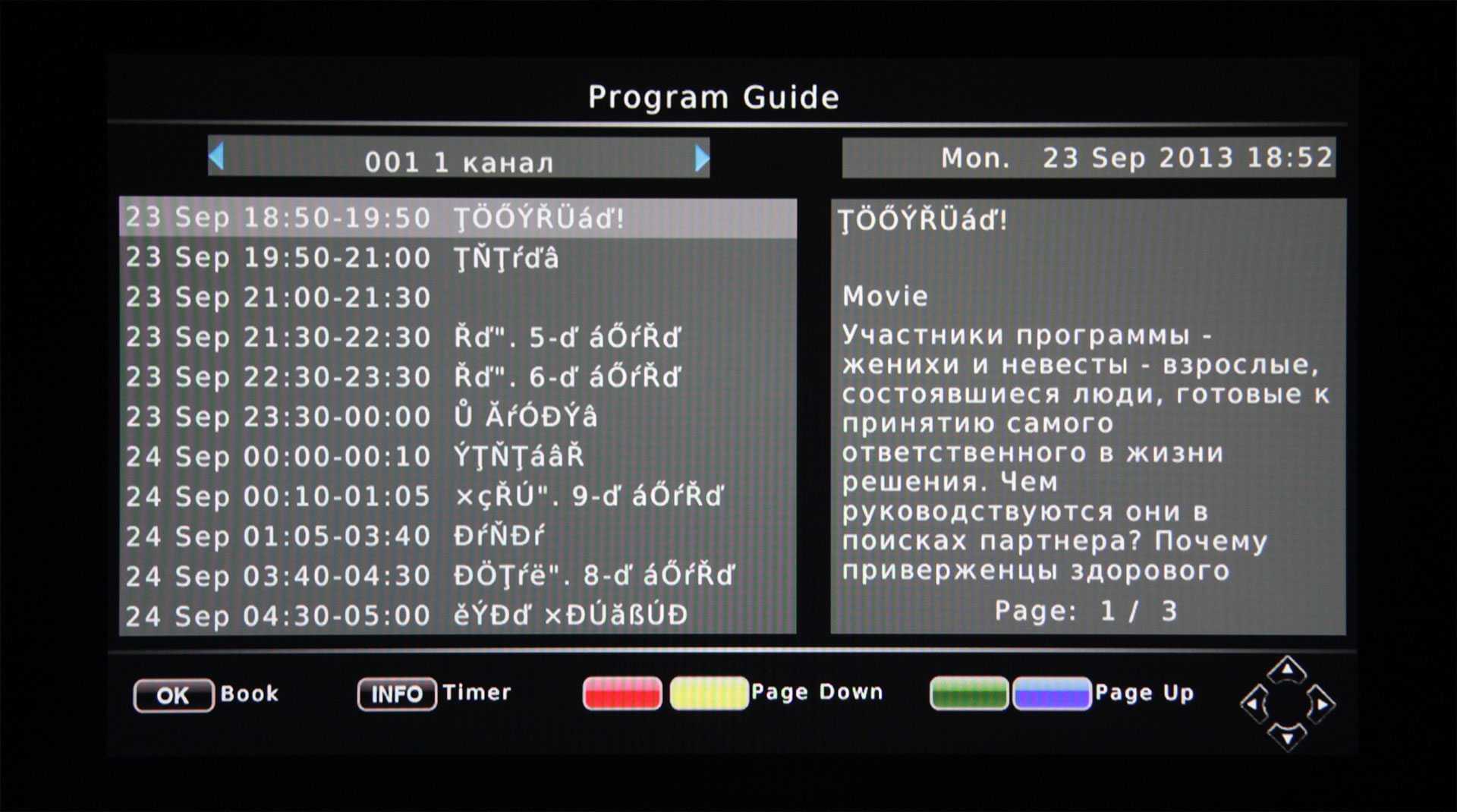

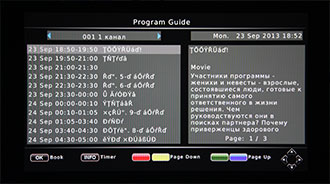

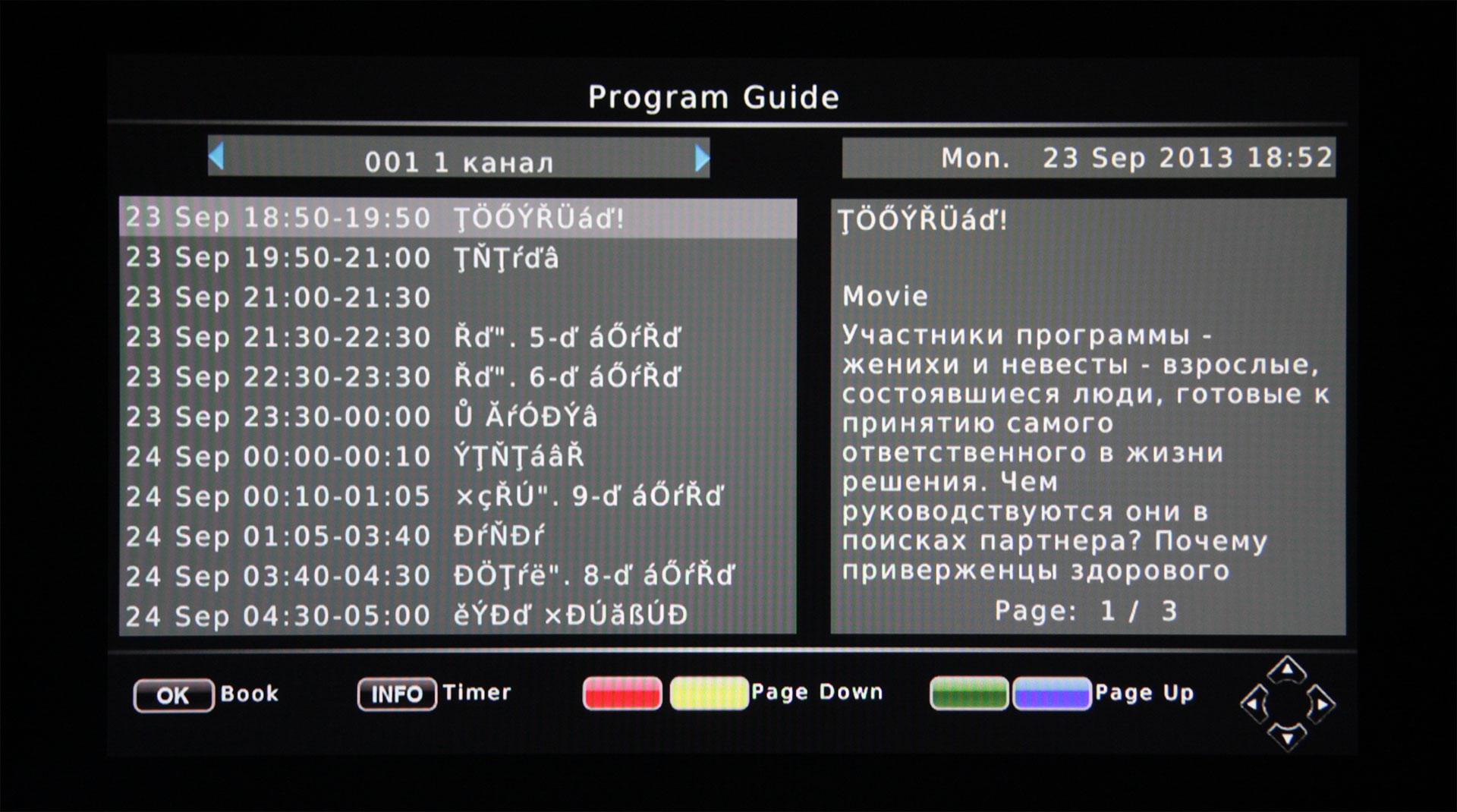

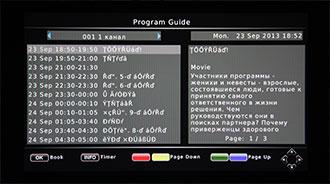

EPG допускает ошибки кодировки: вместо названий передач тюнер отображает «кракозяблики»Хорошее качество сигнала обусловлено вводом в эксплуатацию соответствующего вещающего оборудования. К сожалению, на данный момент это удовольствие доступно лишь в нескольких городах России

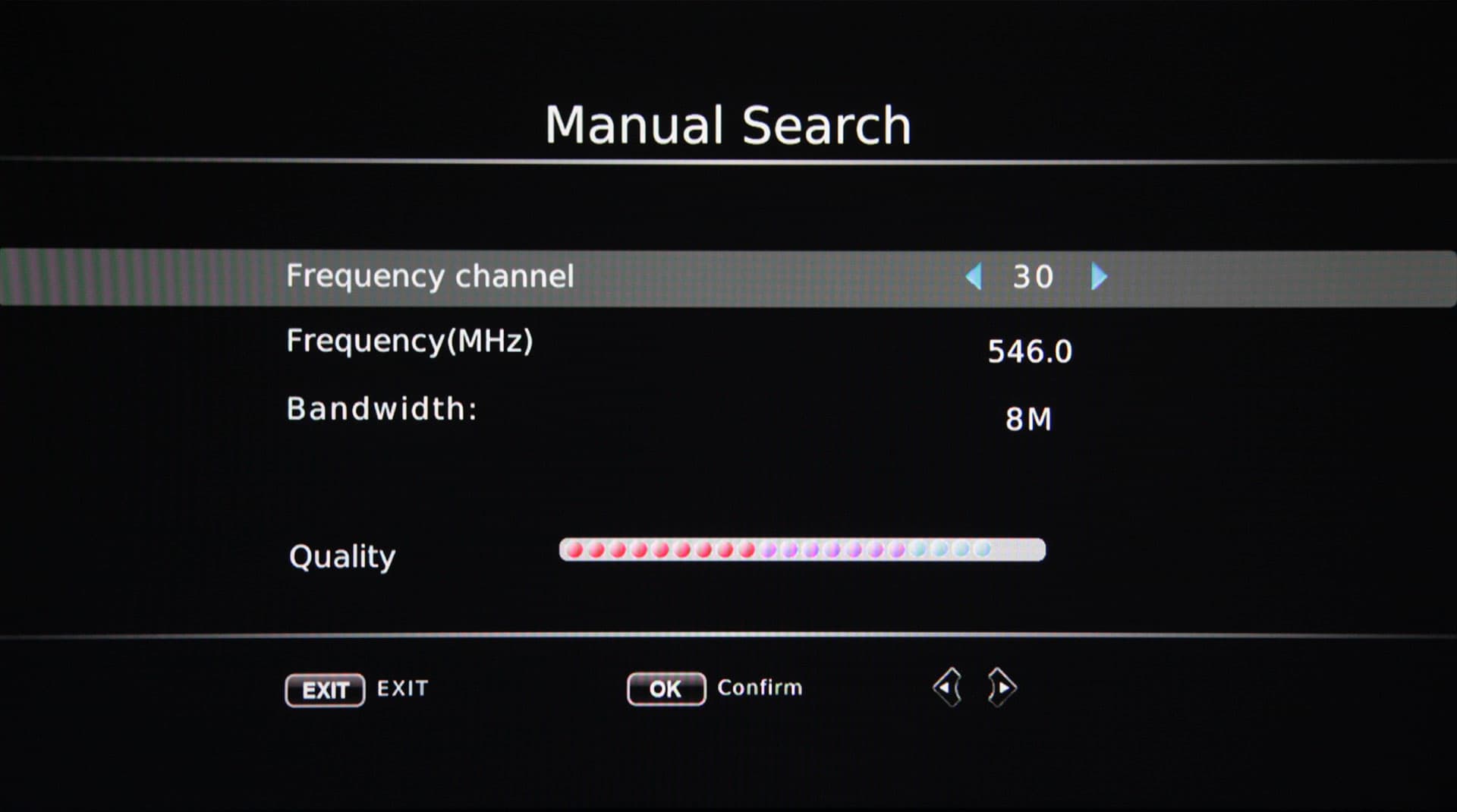

Помимо автоматического, в тюнере предусмотрен и ручной режим поиска. Хотя вряд ли получится вручную поймать сигнал более качественно — автоматический поиск отлично справляется со своей ролью.

Второй тюнер, спутниковый, показал не менее уверенную работу. Правда, смотреть каналы, которые были выловлены, вряд ли кто-то захочет: не секрет, что бесплатных русскоязычных спутниковых каналов кот наплакал, да и те представляют собой информационные магазины на диване.

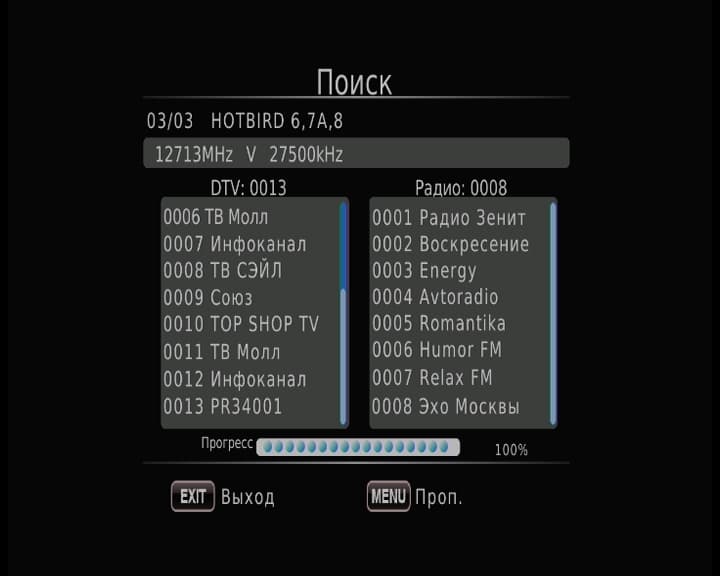

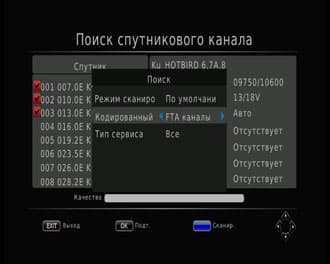

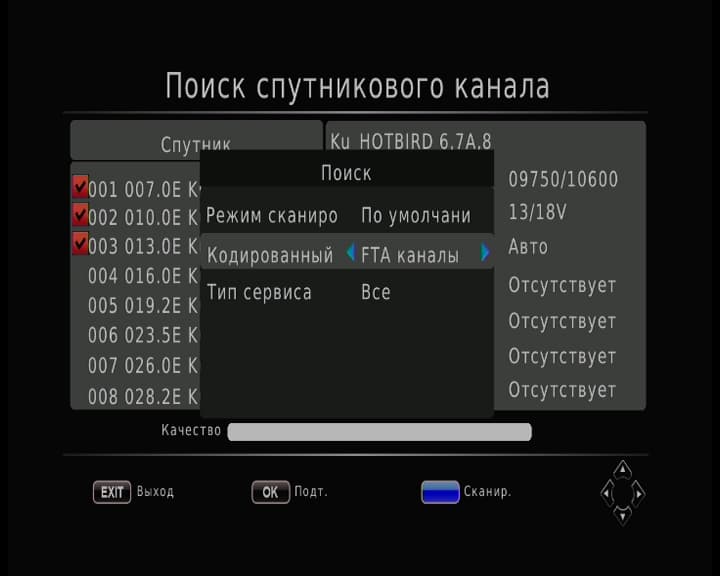

Перед поиском следует выбрать из списка известные тюнеру спутники, и определиться, должен ли тюнер искать кодированные каналы. Если CI-модуль с картой в тюнере отсутствует, то «ловить» кодированные каналы бессмысленно. Таким образом, нужно выбрать только бесплатные FTA-каналы (free-to-air)В результате поиска были найдены 13 открытых ТВ-каналов и 8 радиостанций (тарелка входит в комплект Триколор ТВ, и установлена в соответствующем направлении)

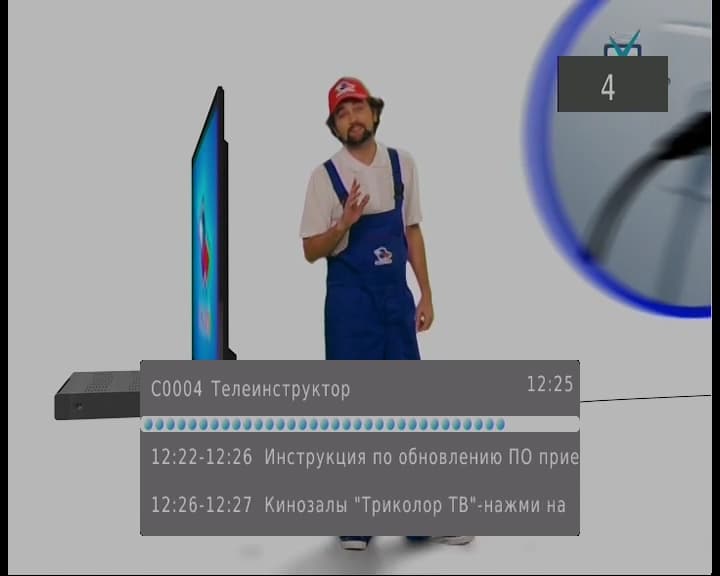

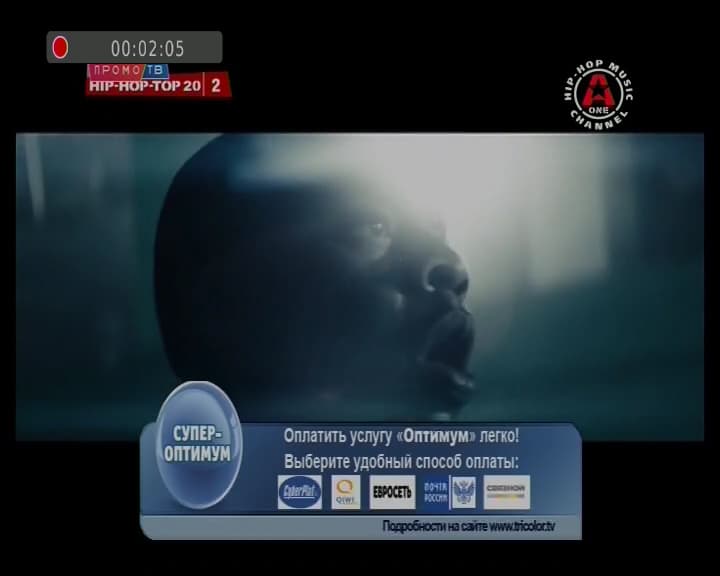

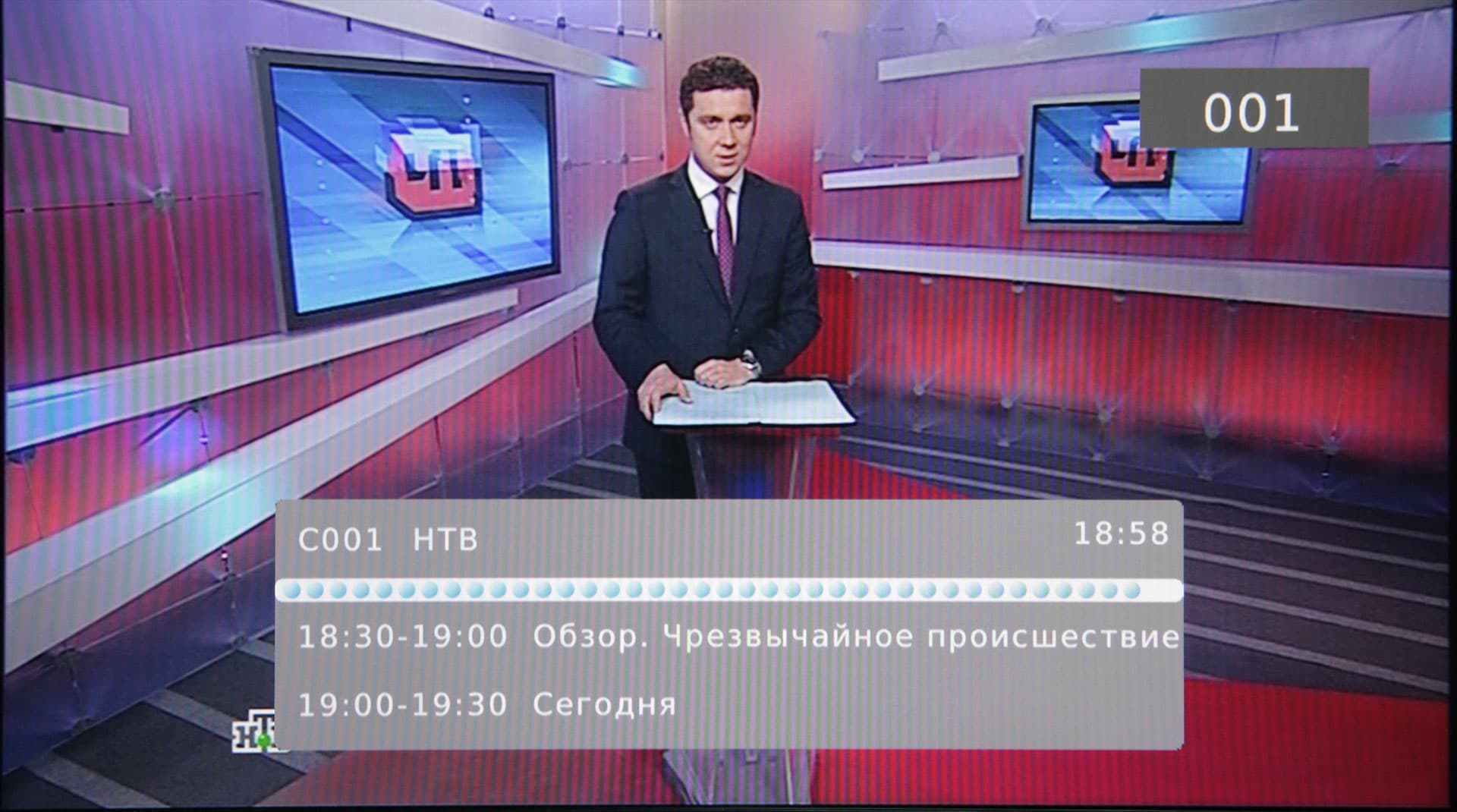

Просмотр найденных каналов; телепрограмма на ближайшее эфирное времяНажатие кнопки Rec на пульте ДУ запускает запись эфира в ручном режиме (кнопка Pause активирует режим TimeShift)

Чтобы просмотреть записанное видео, следует перейти в главное меню и активировать пункт Rec. В появившемся файловом браузере нужно зайти в папку HBPVR, которая автоматически создается плеером при записи эфира. В данной папке окажутся все записи, сделанные тюнером; названия файлов состоят из имени канала, даты и времени старта записи.

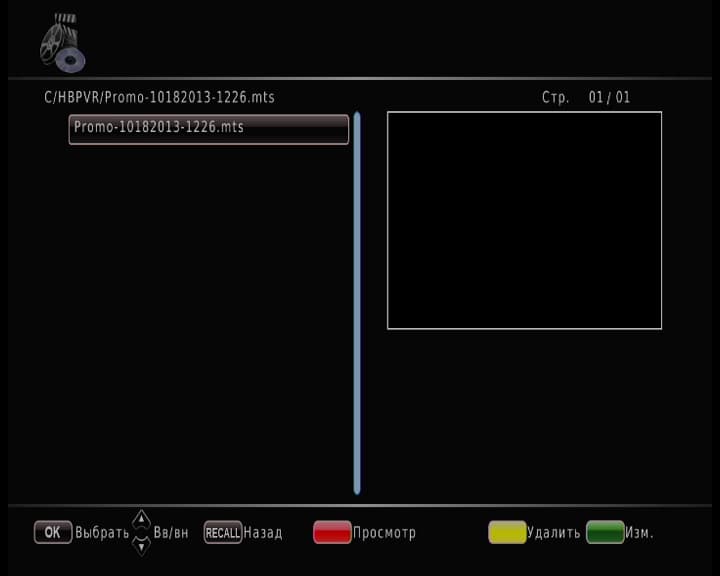

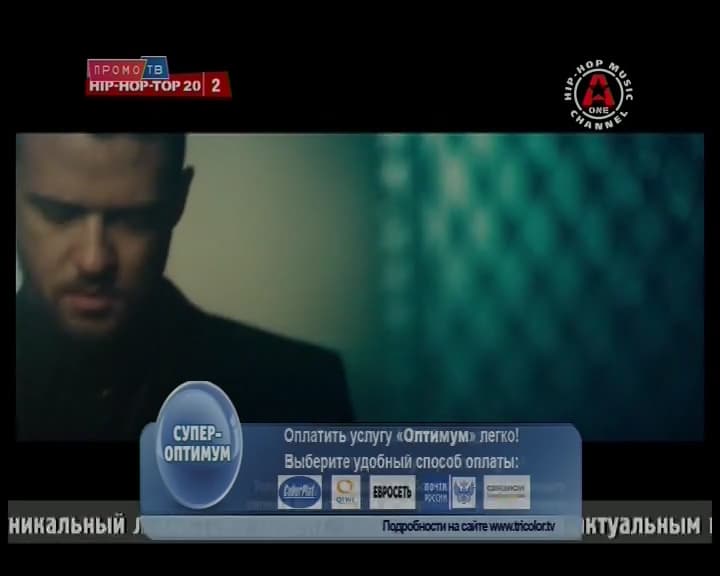

Записанный видеофайл в файловом браузереПросмотр записанного эфира

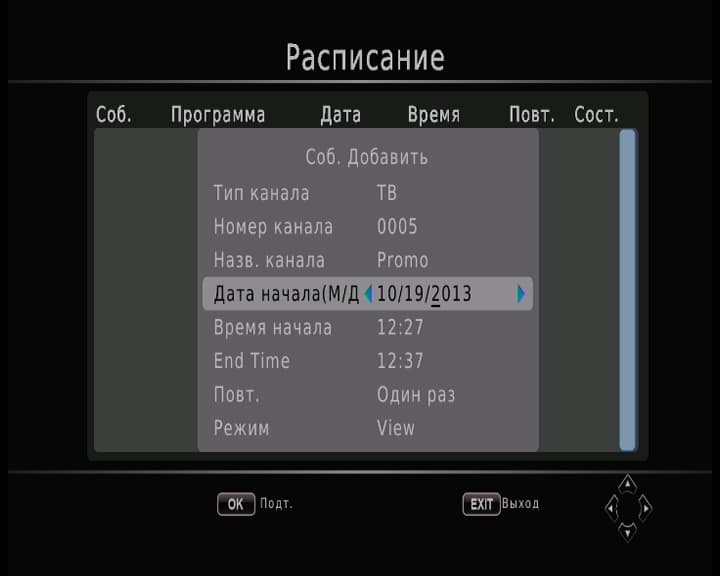

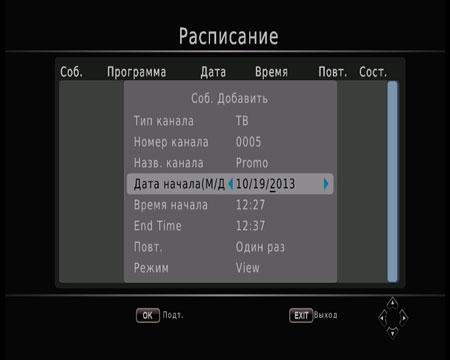

Помимо ручной записи, тюнер обладает возможностью программируемой автоматической записи в отсутствие пользователя (запись по расписанию). Здесь имеется возможность запрограммировать устройство на автоматическую запись нужного канала в нужный день и время. Продолжительность записи выставляется пользователем также вручную.

Если запись велась на жесткий диск, то скопировать ее для просмотра на другом устройстве не представляется возможным без изъятия жесткого диска из плеера. Копирование файлов с жесткого диска на USB-устройство средствами файлового браузера плеера невозможно.

Записанный в примере выше видеофайл, скопированный с диска плеера, легко читается любым проигрывателем, то есть, не имеет шифрования. Возможно, так будут вести себя все файлы, записанные с открытых, нешифрованных каналов. В случае же с записями кодированных каналов дело может обстоять совсем иначе: просмотр сделанных записей может быть возможен только на самом плеере. Дело в том, что во время записи видеопоток никоим образом не перекодируется, оно всего лишь упаковывается в контейнер (в данном случае таким контейнером выступает известный MTS: скачать запись открытого спутникового канала, 34 МБ).

Вкратце коснемся прочих функций устройств, а именно — работы с файлами и просмотра/прослушивания контента. Этот контент может находиться как на внешнем USB-винчестере, так и на встроенном жестком диске ( вопрос, каким образом этот контент попал на жесткий диск, оставим открытым).

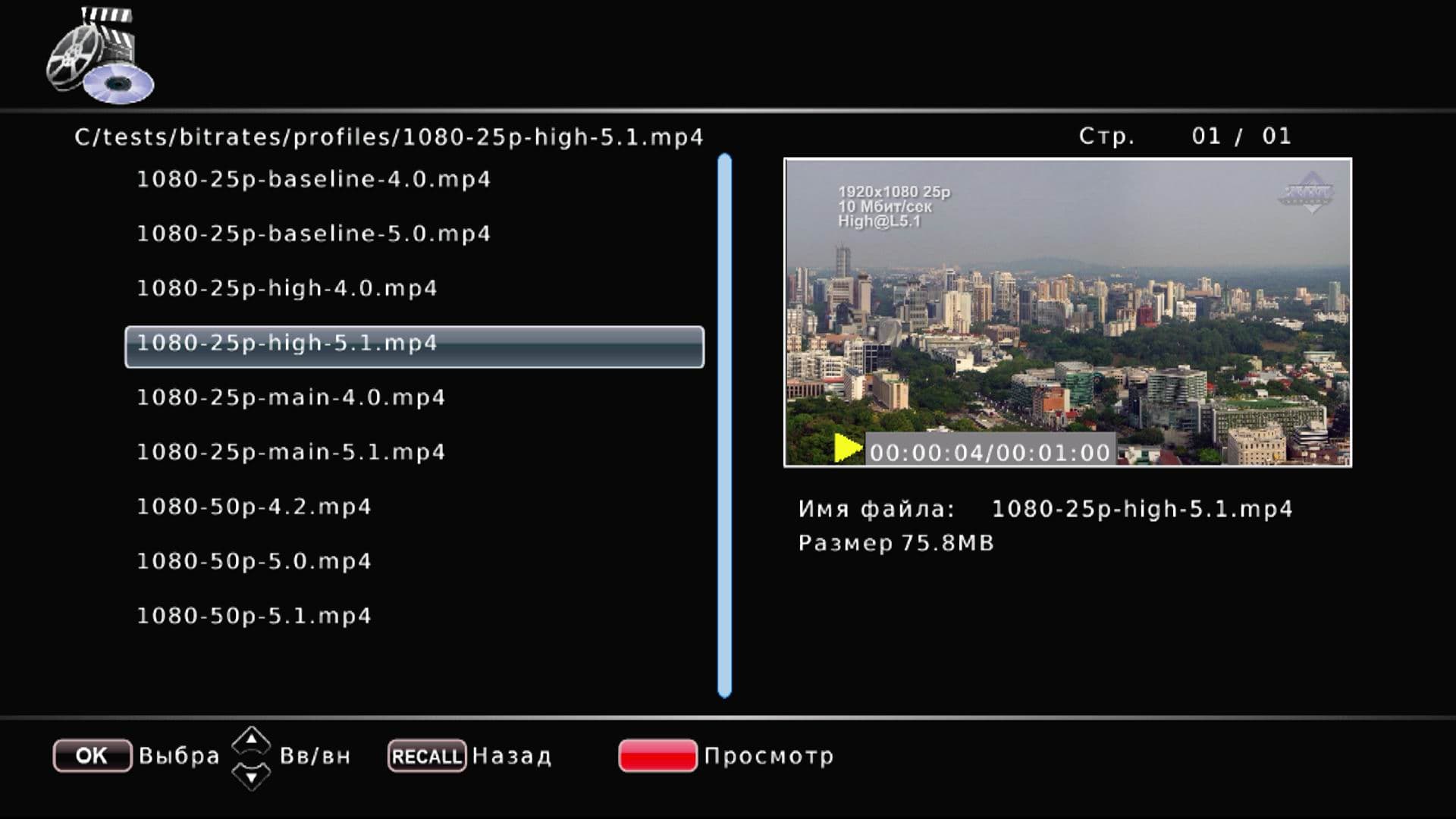

Файловый браузер плеера может работать только в одном режиме — с предпросмотром. Специфика программного обеспечения плеера такова, что выбранный видеофайл тут же воспроизводится в небольшом просмотровом окне. Для того, чтобы развернуть видео на весь экран, требуется нажать кнопку красного цвета на пульте ДУ (соответствующая подсказка всегда отображается в нижней части экрана).

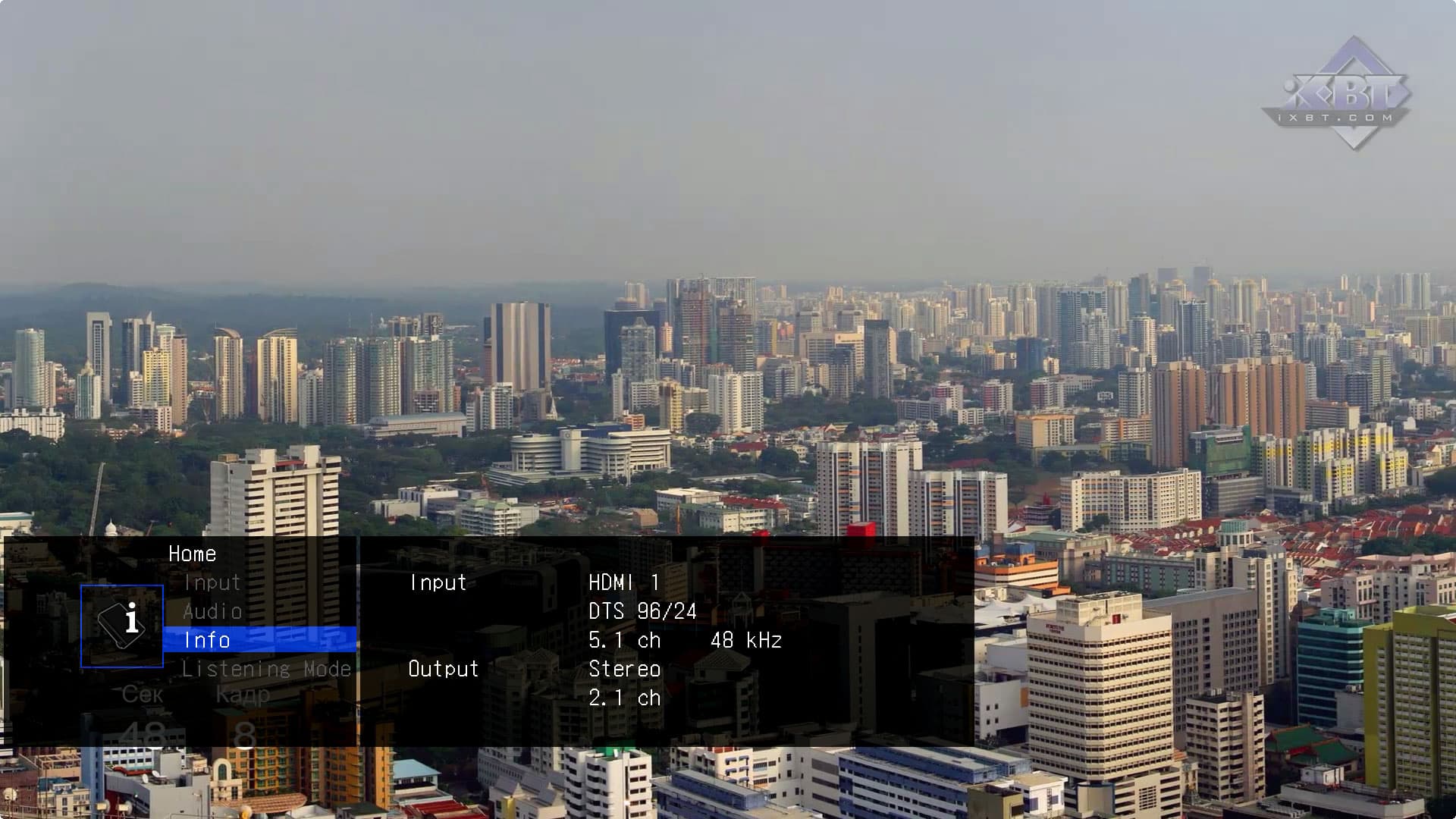

Данная особенность плееров, равно как и все прочие особенности, касающиеся воспроизведения контента, ничем не отличаются от уже описанных функций аналогичных устройств производства Iconbit: Iconbit MovieHD LE и Iconbit MovieHD TS Pro. И немудрено, ведь мультимедийный процессор в этих аппаратах — один и тот же. Однако есть и довольно важное отличие, касающееся поддержки аудиоформатов. Так, если устройства, рассмотренные по приведенной ссылке, при воспроизведении DTS-звука и выводе по HDMI принудительно перекодировали его в многоканальный PCM, то нынешние аппараты способны выводить звук на ресивер как есть, без изменения:

Можно сделать вывод, что была проведена некая работа над прошивкой, позволившая использовать весь потенциал мультимедийных процессоров, используемых в плеерах.

Ответ на вопрос о «дружбе» рассматриваемых устройств с различными видеоформатами будет тем же, что и в обзоре по указанной ссылке: самые распространенные форматы поддерживаются без проблем, за одним лишь исключением. Это исключение — ISO-образы дисков. Подобный тип файлов по прежнему не отображается в файловом браузере устройств.

Ну и, наконец, коснемся больной для некоторых читателей темы (по непонятным причинам изрядно уже подзаглохшей). Эта уже тема освещалась в нескольких публикациях, которые, по сути, лишь дополняли друг друга. Вывод, который из них можно сделать, трудно опровергнуть: да, «фризы» имеются в подавляющем большинстве воспроизводящих устройств. При этом важны не только процессоры, которые допускают появление таких фризов, но и прошивок, которыми управляются те или иные устройства (и даже конкретные версии прошивок или патчей к ним).

Для выявления этих дерганий был многократно просмотрен различный видеоматериал, имеющий злополучную частоту кадров 23,976; во всех случаях были обнаружены кратковременные замирания длительностью 1-2 кадра. Заметить событие такой длительности невооруженным глазом — то еще умение, далеко не каждый способен на подобные фокусы. Имеется подозрение, что в первом случае (воспроизведение на ТВ с отключенным уплавнением, слева в видеоролике) «фризы» проявились на временных отрезках около 01:23 и 01:31. Во втором случае, когда телевизор был переключен в режим уплавнения движения, дергания произошли в 00:58 и 01:38. Но это лишь предположения, проверить которые (а главное — повторить) чертовки трудно. Разве что воспроизвести на своем оборудовании этот исходный ролик.

Для просмотра в большем размере нажмите кнопку Оригинальный размер

Кстати, перед просмотром этого ролика нужно было предупредить зрителя о следующей проблеме: к присутствовавшим «фризам» вполне могли добавиться и другие задержки, вызванные:

  • несовпадением частоты кадров и/или выдержки в видеокамере, которой производилась съемка
  • несовпадением частот кадров данного ролика и вашего монитора
  • особенностями декодирования видеопотока флэш-плеером

В любом случае, вывод можно сделать однозначный: рассмотренные плееры скорее имеют данный дефект, чем не имеют. Впрочем, этим они никак не отличаются от огромного количества других воспроизводящих устройств.

Выводы

Учитывая крайне низкую стоимость каждого из рассмотренных продуктов, не достигающую и $100, легко представить целевую аудиторию, на которую рассчитаны данные аппараты. Это нетребовательный пользователь, перед которым стоит лишь одна важная задача: просмотр и запись того или иного формата ТВ-сигнала. Кабель, спутник или эфир — тип тюнера выбирается в зависимости от доступности того или иного сигнала. Но здесь вновь следует вспомнить ограничение: рассмотренные устройства не имеют возможности дешифровать закрытые каналы. Для того, чтобы вести просмотр закодированного ТВ, потребуется приобрести CAM-модуль — переходное устройство для подключения смарт-карты декодирования закрытых каналов с подтвержденной оплаченной подпиской.

Следует иметь в виду, что стоимость таких модулей и смарт-карт у некоторых ТВ-операторов может превышать цену самого ТВ-тюнера. Но это уже отдельная история, вряд ли касающаяся собственно тюнеров.
