Тестирование интегрированного звука на базе контроллера VIA Envy24PT и кодека VIA VT1616



Сегодня мы рассмотрим необычное звуковое решение, которое было использовано в материнской плате Albatron 865PE ProII. Речь идёт о применении дополнительного цифрового контроллера VIA Envy24PT, который позволил преодолеть ограничения стандартного интегрированного AC'97 звука. Речь идёт о появившейся поддержке формата 24/96 и конфигурации колонок 7.1. Отметим для себя, что интегрированный звук тем самым пытается конкурировать с новейшими звуковыми 7.1 картами. Насколько успешно — мы узнаем к концу этой статьи.

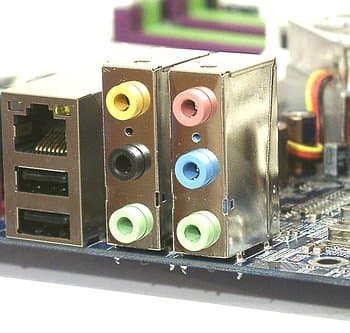

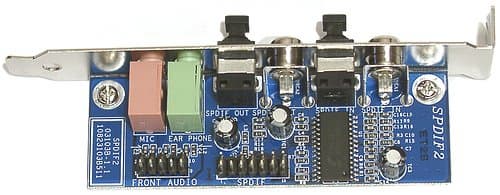

Внешний вид и разъёмы




ВходыМикрофонный
Линейный
Цифровой оптический (Toslink)
Цифровой коаксиальный
ВыходыFront
Rear
Center/LFE
Back Surround
Наушники
Цифровой оптический (Toslink)
Цифровой коаксиальный

Аппаратные особенности

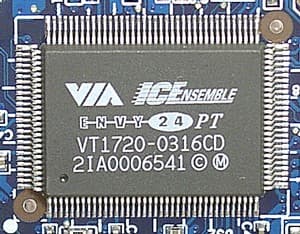

Цифровой контроллер
Envy24PT (24 бит, 96 кГц; интерфейсы: три I2S/AC-link выходных, два I2S/AC-link входных)
Преобразователи
AC'97-кодек VIA VT1616 (по спецификации 2.2 имеет S/PDIF, 6-канальный 18 битный ЦАП),
стереоЦАП 24 бит 192 кГц Wolfson WM8728 (SNR >106 дБA)

Программные возможности

Игровые возможности поддержка DirectSound, DirectSound3D, EAX2
на основе алгоритмов Sensaura
Другие возможностимикширование 6 каналов в стерео

Панель управления

Контрольная панель управления картой выполнена весьма топорно в виде одного окна с шестью вкладками. В верхней части основного неизменяющегося окна расположены кнопки включения конфигурации сателлитов (стерео, 4 канала, 5.1 и 7.1). С правой стороны находятся регулятор уровня общей громкости.

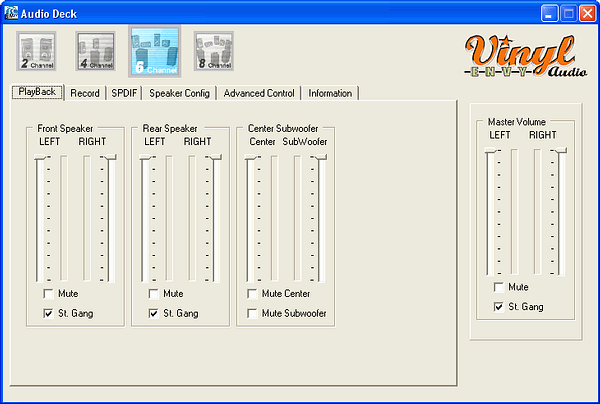

На первой вкладке PlayBack расположены регуляторы уровня сигнала всех задействованных каналов в выбранном пресете. Вообще нужно отметить, что ни на одном из регуляторов нет индикации уровня сигнала, хотя рядом с ползунками можно видеть отведенное для этого место. Возможно, у разработчиков драйверов элементарно не хватило на это времени. Что ж, будем надеятся, что эту возможность добавят в новой версии драйверов. Между тем, имеется кнопка выключения звука (Mute) и раздельная регулировка левого и правого каналов (St. Gang).

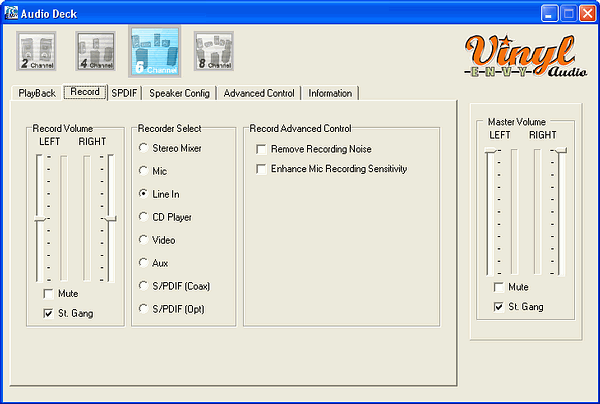

На следующей вкладке Record располагаются различные настройки записи. Здесь размещены: регулятор уровня входного сигнала, выбор источника записи и две дополнительные фичи — повышение чуствительности микрофонного входа и удаление шумов записи. Измерения показали, что последнее на запись влияет несущественно.

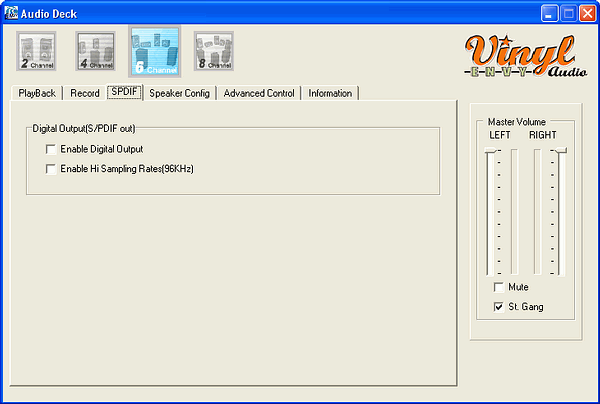

Вкладка SPDIF представляет собой две кнопки включения цифровых режимов работы: включение цифрового выхода и режима 96 кГц.

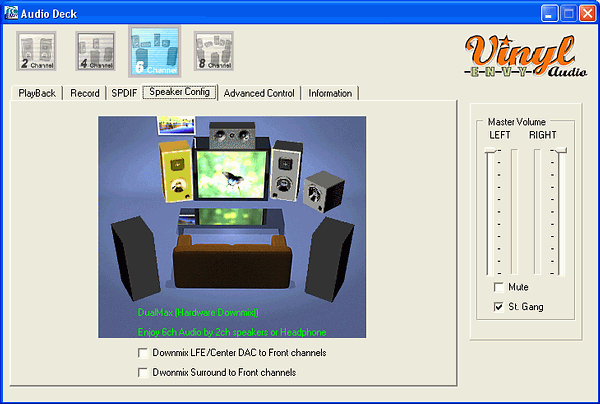

На следующей вкладке Speaker Config можно видеть наглядное расположение сателлитов в выбранном пресете вверху неизменяющегося окна. Щелкая мышкой на одной из колонок в подсвечивающийся канал посылается тестовый музыкальный сигнал.

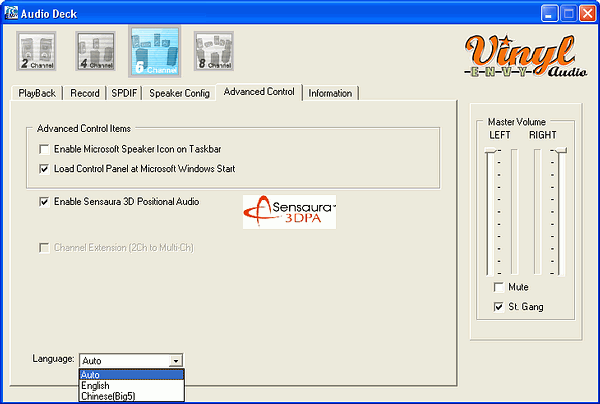

На вкладке Advanced Control можно видеть кнопку влючения режима работы алгоритмов Sensaura и различных дополнительных функций. Стоит отметить, что при инициализации алгоритмов Sensaura компьютер приходится перезагружать.

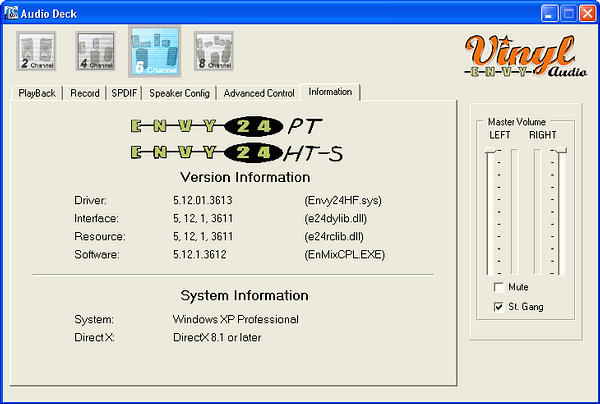

Ну и последняя вкладка Information включает в себя различную информацию о системе и драйверах.

Тестирование в RMAA 5.1

Измерения проводились с помощью референсной карты Lynx Two (117 дБ сигнал/шум) коротким качественным проводом (low-noise microphone cable, Proel) с позолоченными разъёмами. Чувствительность по входу Lynx Two — стандартная, -10 дБ В.

Несмотря на применённые качественные преобразователи, результаты тестов не идеальны — мы ожидали лучшего. Вероятно, это связано с тем, что кодеки расположены слишком далеко от разъёмов, на другом конце материнской платы. Аналоговые же цепи ничем не защищены от помех.

Фронтальный выход

Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.06, -0.41Хорошо
Уровень шума, дБ (А):-87.9Хорошо
Динамический диапазон, дБ (А):87.9Хорошо
Нелин. искажения, %:0.0071Очень хорошо
Интермод. искажения, %:0.096Хорошо
Взаимопроникновение каналов, дБ:-84.3Очень хорошо

Общая оценка: Хорошо

Подробный отчет о тестировании фронтального выхода в режиме 16 бит 44 кГц смотрите здесь.


Спектрограмма THD в режиме 44 кГц свидетельствует
о наличие большого числа помех, хотя искажений мало


Спектрограмма IMD (SMPTE) в режиме 44 кГц хорошо видны
паразитные гармоники — в идеале должны быть только 2 синусоиды

Режим работы: 16 бит 48 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.03, -0.20Очень хорошо
Уровень шума, дБ (А):-88.0Хорошо
Динамический диапазон, дБ (А):87.7Хорошо
Нелин. искажения, %:0.0074Очень хорошо
Интермод. искажения, %:0.098Хорошо
Взаимопроникновение каналов, дБ:-84.2Очень хорошо

Общая оценка: Хорошо

Подробный отчет о тестировании фронтального выхода в режиме 16 бит 48 кГц смотрите здесь.


Спектрограмма IMD (SMPTE) в режиме 48 кГц свидетельствует
о проблемах, не связанных с передискретизацией
(в режиме 44,1 кГц та же картина)

Режим работы: 24 бит 96 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.03, -0.20Очень хорошо
Уровень шума, дБ (А):-86.9Хорошо
Динамический диапазон, дБ (А):86.6Хорошо
Нелин. искажения, %:0.0090Очень хорошо
Интермод. искажения, %:0.144Средне
Взаимопроникновение каналов, дБ:-79.0Очень хорошо

Общая оценка: Хорошо

Подробный отчет о тестировании фронтального выхода карты в режиме 24 бит 96 кГц смотрите здесь.

Линейный вход

Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.11, -0.73Хорошо
Уровень шума, дБ (А):-81.3Хорошо
Динамический диапазон, дБ (А):81.1Хорошо
Нелин. искажения, %:0.025Хорошо
Интермод. искажения, %:0.103Средне
Взаимопроникновение каналов, дБ:-60.3Средне

Общая оценка: Хорошо

Подробный отчет о тестировании линейного входа в режиме 16 бит 44 кГц смотрите здесь.

Цифровой выход

Режим работы: 16 бит 44 кГц

ТестReference 1644Envy24PT synchro by 44100Envy24PT synchro by S/PDIF
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.00, -0.00+1.51, -1.87+0.03, -0.27
Уровень шума, дБ (А):-97.8-95.4-95.8
Динамический диапазон, дБ (А):97.7 62.8 95.6
Нелин. искажения, %:0.00030.00260.0025
Интермод. искажения, %:0.003799.8860.0085
Взаимопроникновение каналов, дБ:-99.3-95.3-98.8

О качестве цифрового тракта вы можете судить по приведенным ниже спектрограммам. Имеются проблемы с тем, что вывод сигнала 44,1 кГц происходит в фиксированном формате 48 кГц. Рекомендуется использовать SSRC плагин.



Подробный отчет о тестировании цифрового выхода в режиме 16 бит 44 кГц смотрите здесь.

Тестирование в RightMark 3DSound

Диагностика DirectSound

Device: Envy24 Family Audio (WDM) (Envy24HF.sys)

Features:
DirectSound 3D Hardware present
DirectSound 2D Hardware present
EAX 1 present
EAX 2 present
Device has no EAX3 support

Rates:
dwMinSecondarySampleRate 100
dwMaxSecondarySampleRate 48000

Free buffers stats:
dwFreeHw3DAllBuffers 32
dwFreeHw3DStaticBuffers 32
dwFreeHw3DStreamingBuffers 32
dwFreeHwMixingAllBuffers 32
dwFreeHwMixingStaticBuffers 32
dwFreeHwMixingStreamingBuffers 32

Max buffers stats:
dwMaxHwMixingAllBuffers 33
dwMaxHwMixingStaticBuffers 33
dwMaxHwMixingStreamingBuffers 33
dwMaxHw3DAllBuffers 33
dwMaxHw3DStaticBuffers 33
dwMaxHw3DStreamingBuffers 33

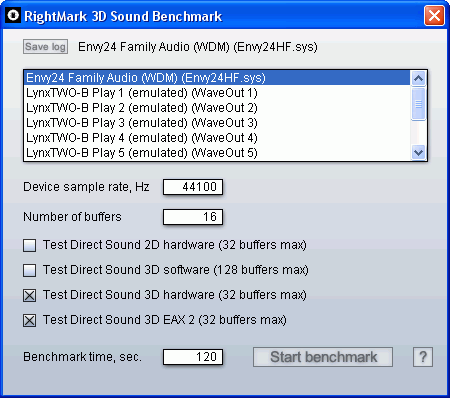

Тесты загрузки CPU

Windows XP SP1, DirectX 9.0, P4 2.53 гГц.

 Интегрированный звук на Envy24PTAudiotrak ProDigy 7.1Audigy2
DirectSound 3D
16 buffers
5,6/0,55,7/0,71,5/0,2
DirectSound 3D + EAX2
16 buffers
6,9/0,110/0,71,4/0,2
DirectSound 3D
32 buffers
8,3/0,68,6/1,42,3/0,4
DirectSound 3D + EAX2
32 buffers
15/0,214/1,42,3/0,4

Таблица загрузки ЦПУ (%) в зависимости от режима работы и числа DirectSound-буферов. Через черту даны среднее значение и разброс (мат.ожидание и среднеквадратичное отклонение) при двухминутном тестировании и отбросе случайных выбросов системы (своп и т.п.).

Судя по полученным результатам, можно видеть, что загрузка ЦПУ у интегрированного звука на базе контроллера Envy24PT и карты Audiotrak ProDigy 7.1 очень схожи и не особенно высоки лишь при использовании 16 буферов. Между тем, результаты Audigy2 являются очень показательными.

Субъективное тестирование

Тестирование в музыке

При сравнительном тестировании использовались студийные мониторы Event 20/20bas. Качество звучания сравнивалось с картами Creative Audigy2 и Audiotrak ProDigy 7.1.

Сразу же хочется отметить одну немаловажную деталь. У встроенного звука оказались перепутаны местами левый с правым каналы. Как вы понимаете, комфорта при прослушивании музыки это не прибавит. Тем не менее, при принудительной смене каналов, в целом, звучание вполне хорошее. И в сравнении с двумя оппонирующими картами отличается незначительно. Характер интегрированного звука на базе Envy24PT уступает в меньшей детальности, небольшой тембральной навранности и ухудшения прозрачности на высоких частотах. Между тем, надо помнить и о классе акустики подключаемой к материнской плате. Обычно это недорогие компьютерные наборы колонок, следовательно степени качества звучания "встроенного звука" хватит с избытком.

Тестирование в играх

До последнего времени мы уже постепенно свыклись с тем, что качество воспроизведения игровых моментов на картах изготовленных на базе чипа Envy24/Envy24HT c поддержкой 3D-звука на основе алгоритмов Sensaura посредственное и практически неотличимо. Однако, обновленная версия Sensaura в карте Audiotrak ProDigy 7.1 продемонстрировала нам чуть лучший результат (хотя и не такой значительный). К сожалению, в своем секторе она так и остаётся пока такой единственной.

У Envy24РT Sensaura во всех своих обычных проявлениях (в сравнении с эталонным звучанием Audigy2): все звуки замыленные, воспроизводятся с ощутимым уровнем искажений и имеют плохое позиционирование.

Однако, не все так и плохо. Если сравнивать звучание в играх и музыке с интегрированным AC'97-звуком Realtek ALC650, звучание тестируемого Envy24РT — очень достойное, выше на порядок.

Звучание в наушниках

При тестировании выхода на наушники были использованы наушники Senheiser HD600. Сигнал — довольно чистый, без искажений. Качество сравнимо с аналогичными выходами на звуковых картах, принимавших участие во всем цикле сегодняшнего тестирования.

Выводы

Итак, подведем итог. Сегодня мы с вами выяснили, что интегрированный звук все-таки может быть качественным несмотря на существующее предубеждение. Однако, для этого в первую очередь необходимы качественные преобразователи. Вероятно, говорить о прорыве в развитии встроенного звука не стоит, но определенно это тот уровень качества, к которому должны стремиться многие производители интегрированного звука.

Плюсы

  • хорошее звучание;
  • качественные преобразователи;
  • наличие двух видов цифровых разъемов (оптический и коаксиальный);
  • поддержка 3D-звука на основе алгоритмов Sensaura.

Минусы

  • скудная панель управления;
  • перепутанные каналы.
Благодарим фирму «OLDI» за предоставленную материнскую плату Albatron 865PE ProII



8 августа 2003 Г.
