Мобильный телефон в машине

У вас есть автомобиль хорошо! Вы купили мобильный телефон, поздравляю! Вы любите слушать музыку в машине замечательно! Но, если мобильный телефон у Вас не первый день, то вы уже наверное сталкивались с тем, что оказывается пропустили вызов, да ещё и не один. Не у всех моделей телефонов есть виброзвонок, как помочь в этой проблеме?

Первый вариант: вы покупаете автокомплект в машину, стоимостью примерно от 160$ до 280$ в зависимости от модели мобильного телефона, хорошо если у вас есть опыт и время возится с установкой комплекта, а если нет значит придется ехать на специализированное СТО и потратить ещё энную сумму. А если вы не хотите портить вид салона машины, тогда возможно второй вариант для Вас. Для его реализации Вам понадобится:

• Магнитола, имеющая провод с надписью «TEL MUTE».

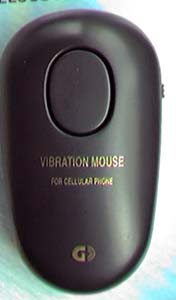

• Виброклипса (см. рис.), стоимостью примерно 12$.

• Три монтажных провода длиной 15-20 см.
• Сопротивление номиналом 2,4 кОм.
• Два диода, например КД106А.
• Липучка для крепления.
• Несколько полихлорвиниловых трубок или изолента.
• Паяльник, нож, кусачки и крестовая отвертка.

Рекомендации попокупке вибромыши

1.Включите мышь и сделайте звонок с мобильного телефона, мышь должна завибрировать.

2.Отключите вызов на телефоне, подождите несколько секунд, если мышь сама перестала вибрировать, значит она вам подходит и можно смело её покупать!

Подготовка

1. В начале разбираем мышь, открутив три самореза. Отпаиваем две контактные пластинки для питающей батареи. Отпаиваем и снимаем моторчик вибровызова, он нам больше не понадобится (можно использовать его для тех, у кого есть телефон Nokia-3210, но нет вибровызова ). Отпаиваем провод моторчика, который идет на питающую батарею. Отпаиваем провод моторчика который идет к транзистору на плате и в место него подпаиваем новый, длинный, например в белой изоляции.
2. Так как питание мыши 1,5 В, а бортовая сеть в машине дает 13-14 В, то собираем на месте установки батареи, небольшую схему простого стабилизатора напряжения:

   Печатная плата мыши

3. Питающий провод подпаиваем, например красного цвета, а минусовый, например синего цвета.
4. Острым ножом срезаем крепление для прищепки мыши. Собираем мышь, пропустив провода через готовые щели в нижней части корпуса. Наклеиваем небольшой кусочек липучки на нижнюю сторону мыши.

Установка

Для установки нам понадобится извлечь магнитолу из машины, либо получить доступ к задней стенке магнитолы, куда подходят провода. Подключаем красный провод на питание магнитолы, обычно он тоже красный. Подключаем синий провод на корпус магнитолы или на черный минусовый провод. Подключаем белый провод на провод « TEL MUTE». Не забудьте заизолировать провода!

Снимаем защитную бумагу с липучки и крепим мышь на заднюю стенку магнитолы. С левой стороны мыши находится выключатель питания, его мы ставим в положение «ON», с правой стороны переключатель чувствительности, имеющий три положения «H», «M», «L» его мы ставим в положение «M»(«H»-высокая чувствительность, «M» и «L» соответственно средняя и низкая). Крепим магнитолу на место.

Установка закончена.

Заключение

Схема была опробована с магнитолой «Kenwood KRC-685R» и показала отличную работу. При вызове с, на мобильный телефон звук сразу приглушался, высвечивая на дисплее магнитолы надпись «CALL», по окончании разговора примерно через 4 сек., возвращалась первоначальная громкость. Телефон мог находиться в кармане или в моем варианте на магнитном держателе, который крепился липучкой на торпеде. Практика показала, что средней чувствительности мыши достаточно для надежной работы схемы и для тех, кто сидел в машине на задних сиденьях.

Использованные источники

• http://www.ournokia.ru/shop
• Инструкция по эксплуатации магнитолы «Kenwood KRC-685R»
