ASUS M3N-HT Deluxe/Mempipe — системная плата на базе чипсета NVIDIA nForce 780a SLI


  • Чипсет NVIDIA nForce 780a SLI (северный мост nForce 780a SLI и PCIE-мост NF200)

Конфигурации SLI и CrossFire с числом видеокарт больше двух, по вполне очевидным причинам, воспринимаются как нечто избыточное и дорогое, в особенности это верно для 3-Way SLI, поддержку которой NVIDIA разрешила лишь для нескольких топовых карт. Но с выходом видеокарт Radeon HD 4850 и 4870, цены на многие из бывших элитных моделей от NVIDIA опускаются если не до начального уровня, то — среднего и вполне доступного. Пока цены на GeForce 9800 GTX держатся все еще достаточно высокими, но спрос на эти карты уже упал, более того, многие из активных пользователей, привыкшие ставить в свой компьютер все самое новое и мощное, будут избавляться от этих карт, а цены на подержанные компоненты всегда ниже. Так что не исключено, что чья-то давняя мечта поставить столько карт, сколько допускается «технологически», получив на своем собственном компьютере «играбельные» значения кадров в секунду на максимальном разрешении, окажется реализуемой без опустошительных последствий для семейного бюджета. Особенно если отбросить фанатские призывы потратить $1000 (или полторы) на «супер-экстремальный» процессор и сбалансированно подойти к выбору остальных компонентов платформы. Ибо, как мы уже не раз проверяли в тестированиях, нынешнему поколению высокотехнологичных игр достаточно и недорогого процессора (для абсолютного большинства игр достаточно и двухъядерного за $150-200, и лишь несколько смогут нагрузить трех-четырехъядерный в пределах $250-300). Но в то же время при подъеме разрешения выше 1280x1024 зачастую недостаточно производительности даже самых мощных одночиповых видеокарт, чтобы поддерживать приемлемую для игры частоту кадров.

На сегодняшний день, три графических порта и 3-Way SLI поддерживают платы на чипсетах 790i SLI/Ultra, 780i SLI и 780a SLI. В случае с 790i, похоже, даже в самой NVIDIA не твердо знают, почему эти платы должны стоить именно так дорого (но возможно, это знают желающие строить SLI на GeForce 280 GTX, для которых такой чипсет смотрится удачным дополнением, во всяком случае, по цене?), 780i получился очень горячим и некоторые платы на нем без дополнительного охлаждения даже в штатном режиме работают нестабильно. Что касается 780a, то по функциональности он выглядит прогрессивнее, чем даже 790i, поскольку имеет встроенное графическое ядро и поддерживает режим HybridPower, то есть вне 3D-игр может полностью отключать питание видеокарт и выводить изображение через интегрированное графическое ядро. Сам чипсет также греется весьма умеренно. Все это, надо признать, делает готовую систему более дружелюбной к пользователю и окружающей среде, если говорить в терминах борцов за энергосбережение, и более универсальной. Вне игр по потреблению и тепловыделению система получается вполне безобидной, и нет смысла собирать второй компьютер для неигровых нужд.

Подробнее об этом чипсете (вернее, обо всей линейке с суффиксом «а» читайте в соответствующем обзоре, который будет опубликован в ближайшее время), а сейчас мы познакомимся с серийной моделью на основе 780a от компании ASUS.

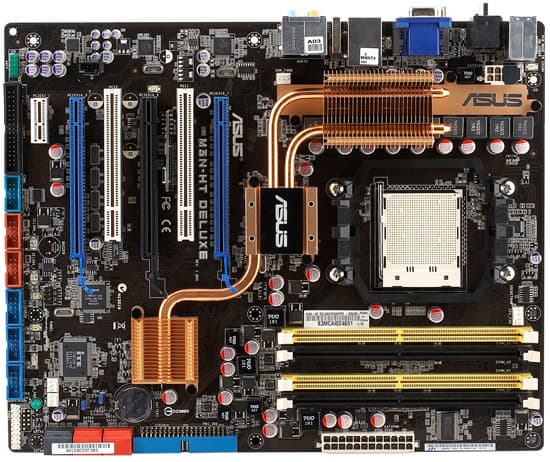

Плата имеет три порта PCI Express x16, в которые помимо видеокарт (для организации конфигураций из нескольких карт вплоть до 3-Way SLI), могут устанавливаться и любые другие карты с интерфейсом PCIEx1 или PCIEx4. Соответственно, несколько обделенными могут почувствовать себя лишь владельцы PCI-карт, но больше двух таких слотов на платах под SLI/CrossFire (поддерживающих более двух видеокарт) встречается крайне редко. И если разобраться, по сути, потребность в PCI-слотах для компьютера, собираемого с нуля, уже не слишком высока, поскольку миграция на PCI Express, наконец-то, произошла, и типичные карты расширения, включая ТВ-тюнеры, сетевые контроллеры и прочее уже широко доступны в этом формате.

Дизайн платы — образцово-показательный, все многочисленные периферийные разъемы снабжены бортиками и выстроились вдоль нижнего края, а SATA и IDE разъемы «смотрят» вперед, так что подключенные к ним шлейфы не помешают установке даже самых громоздких видеокарт. И в данном случае это особенно актуально, ведь для организации SLI из трех видеокарт, по маркетинговой воли NVIDIA, пригодны лишь избранные и поголовно громоздкие модели. Так что все пространство над платой в районе графических портов не просто может быть теоретически занято, а будет занято непременно, если пользователь действительно захочет построить 3-Way SLI.

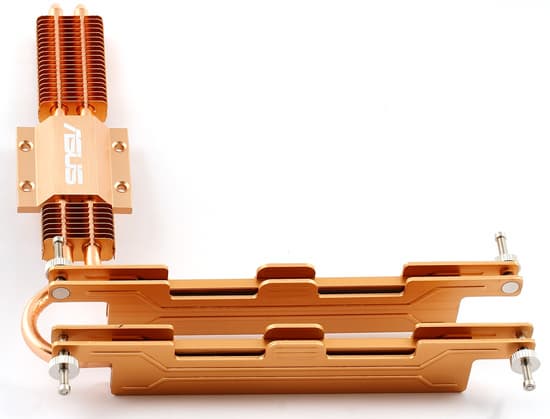

Система охлаждения чипсета в точности копирует уже рассмотренную нами на примере ASUS M3A32-MVP Deluxe. Контакт радиатора с транзисторами в схеме стабилизатора питания обеспечивается через эластичную термопрокладку с отличными теплопроводящими свойствами, а микросхемам чипсета досталась жесткая термопаста, которую стремящиеся к совершенству обычно стирают и используют процессорную АЛСил-3 или КПТ-8. Но принципиальной необходимости в этом нет, чипсет, вероятно, и уступает в экономичности своему идеологическому конкуренту AMD 790FX, но данная система охлаждения достаточна для обоих.

И в обоих случаях, по мнению ASUS, остается запас охлаждающей способности, позволяющий добавить к чипсетному радиатору систему для охлаждения модулей памяти — ASUS Cool Mempipe, о которой мы также уже рассказывали в упомянутом обзоре.

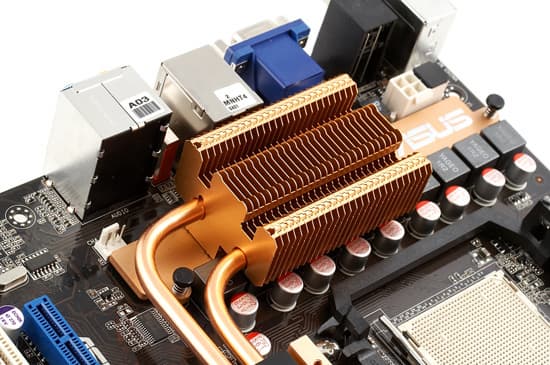

В импульсном стабилизаторе напряжения в цепи питания процессора применена схема 8+2 фазы, установлено по два полевых транзистора на канал, 13 конденсаторов по 792 мкФ и три конденсатора по 270 мкФ, все конденсаторы на плате фирменные, с полимерным электролитом, также использованы исключительно залитые в корпус катушки индуктивности, посторонних звуков от стабилизатора питания не прослушивается. Разведенных, но нераспаянных элементов на плате нет, эта модель существует в двух версиях Deluxe/HDMI и Deluxe/Mempipe. Как нетрудно догадаться, вторая отличается лишь наличием в комплекте системы охлаждения для модулей памяти, в то время как, традиционный для люксовых моделей, Wi-Fi-адаптер отсутствует в обеих версиях.

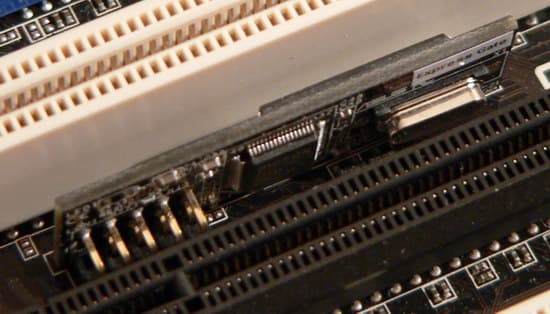

Зато пользователь может сполна испытать возможности Express Gate — программной оболочки, содержащей интернет-браузер, клиенты для IM-чата и Skype и фотоальбом (таков набор программ в текущей версии, но в перспективе список может расшириться). В отличие от Lite-версии, которую мы уже рассматривали на плате ASUS M3A, в данном случае, весь софт записывается в имеющийся на плате модуль флэш-памяти, поэтому загрузка занимает не 10-15 секунд, а действительно обещанные 5-7 секунд.

Размер платы — стандартный ATX (305×245 мм), крепление к корпусу девятью винтами с надежным креплением всех углов.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • напряжение процессора, +3,3, +5 и +12 В;
  • частота вращения 4 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Q-Fan Function — автоматическое управление частотой вращения процессорного вентилятора и вентиляторов, подключенных к разъемам Chassis Fan, в зависимости от температуры процессора и системной. Для регулировки доступно два параметра — метод управления (через PWM для 4-контактных вентиляторов или с помощью изменения уровня напряжения питания) и приоритет охлаждение/шум (Optimal, Silent и Performance). Режим Performance и Optimal задают весьма похожий алгоритм — обороты, близкие к максимальным, достигаются уже при 40 градусах, Silent при такой температуре поддерживает половинную скорость, а на максимальные обороты вентиляторы выходят при 55 градусах.

Порты, коннекторы и разъемы на поверхности платы

  • процессорный сокет (Socket AM2, совместим со спецификацией Socket AM2+, заявлена поддержка всех процессоров Phenom, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+, с TDP до 140 Вт, список поддерживаемых доступен на сайте);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800/1066, двухканальный режим работы, список протестированных на совместимость доступен на сайте);
  • 2 слота PCIEx16 2.0 (работают в режиме x16 при установке до двух видеокарт на плате, и в режиме x8, при установке трех карт);
  • 1 слот PCIEx16 2.0 (работает в режиме x1, а при установке видеокарты в данный слот, переконфигурируется в режим x8);
  • 1 слот PCIEx1 2.0;
  • 2 слота PCI;
  • разъемы питания: стандартный ATX 2.2 (24 контакта) и 8-контактный EPS12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V);
  • разъем FDD;
  • разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетные»;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 порта FireWire;
  • разъем для подключения планки с COM-портом;
  • разъем для подключения выхода S/PDIF-Out;
  • разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • разъем для подключения датчика вскрытия корпуса;
  • 4 разъема для подключения вентиляторов с возможностью контроля количества оборотов, в том числе, для процессорного вентилятора — 4-контактный с возможностью точного управления частотой вращения и обратной совместимостью с 3-контактными вентиляторами.

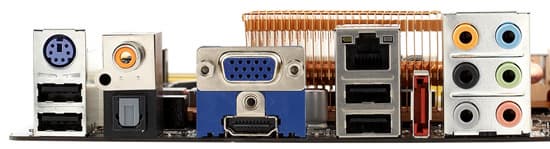

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • разъем PS/2 для клавиатуры, 2 порта USB;
  • коаксиальный и оптический порты S/PDIF-Out;
  • VGA, HDMI;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • eSATA II;
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • упаковка: коробка сравнительно небольших размеров для платы такого класса;
  • документация: руководство пользователя на английском языке;
  • 3-Way SLI Bridge;
  • 6 кабелей Serial ATA и переходник-разветвитель питания на 2 устройства;
  • 1 шлейф ATA66, 1 шлейф для подключения FDD;
  • планка на заднюю панель с 2 портами USB и 1 FireWire;
  • система охлаждения модулей памяти ASUS Cool Mempipe;
  • вентилятор для крепления на радиатор чипсета в случае использования водяного или пассивного охлаждения процессора;
  • переходник HDMI-DVI;
  • заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • набор Q-Сonnectors для удобного подключения и отключения проводов от передней панели корпуса;
  • компакт-диск с драйверами и фирменными утилитами ASUS.

Набор фирменных утилит включает: ASUS Update (перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя), PC Probe II (для мониторинга системных параметров), AI Suite (для разгона и настройки), Express Gate Updater, также имеется антивирус Norton Internet Security 2006 и WinDVD Copy 5 Trial.

Интегрированные контроллеры

  • звуковой, на базе HDA-кодека Analog Devices AD1988, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, CD-In и 3 разъемами S/PDIF-Out;
  • сетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе чипсетной поддержки и PHY-контроллера Atheros F1 поддержкой технологии AI NET2 (мониторингом наличия соединения из BIOS и определение расстояния до места повреждения кабеля);
  • SATA-II контроллера: на базе микросхемы Marvell 6111 с интерфейсом PCI Express и поддержкой eSATA-устройства, подключаемого к разъему на задней панели;
  • FireWire, на базе микросхемы Agere FW322, с поддержкой 2 портов FireWire IEEE1394a.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0,17, -0,04Очень хорошо
Уровень шума, дБ (А):-85,6Хорошо
Динамический диапазон, дБ (А):85,2Хорошо
Гармонические искажения, %:0,0085Очень хорошо
Гармонические искажения + шум, %:-68,9Средне
Интермодуляционные искажения + шум, %:0,052Хорошо
Взаимопроникновение каналов, дБ:-90,0Отлично
Интермодуляции на 10 кГц, %:0,032Хорошо

Общая оценка: Очень хорошо (подробнее). Для кодеков от Analog Devices, в полном соответствии с названием компании, характерно приятное звучание аналоговых выходов и порой весьма странная работа цифровых выходов. На сегодняшний день, по меркам плат такого класса, этот вариант, очевидно, не лучший, а в линейке Realtek этот кодек, по объективным показателям RMAA, примерно соответствует ALC888.

Фирменные технологии и особенности

  • Stack Cool 2 — дополнительный слой материнской платы, позволяющий более эффективно отводить тепло от основных микросхем;
  • AI Clock Skew — подбор режима тактирования модулей оперативной памяти (смещение тактовых импульсов) с целью обеспечить максимальную стабильность работы на повышенных частотах;
  • AI Net 2 — получение информации о состоянии кабелей, подключенных к обоим сетевым контроллерам, через раздел LAN Cable Status в BIOS;
  • EZ Flash 2 и CrashFree BIOS 3 — возможность перепрошивки BIOS с помощью встроенной в него утилиты (поддерживается чтение образа с дискеты, флэш-накопителя и компакт-диска, поддерживается автоматическое восстановление BIOS с перечисленных носителей после неудачной перепрошивки);
  • O.C. Profile — возможность сохранения настроек BIOS в CMOS-памяти (два профиля) или файле на диске для удобства восстановления «удачного» профиля настроек в процессе разгона или даже обмена настройками с другими пользователями;
  • Crystal Sound, включает в себя Noise Filter — удаление шумов (от работы вентиляторов в системном блоке, кондиционеров и прочего) в процессе звукозаписи, а также AI Audio 2 — выделение частот, характерных для голоса человека, в виртуальный центральный канал для усиления воздействия на слушателя от звукового сопровождения в фильмах. Является функцией программного обеспечения SoundStorm, обслуживающего интегрированный аудиокодек.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на AwardBIOS Возможность управления специфическими функциями платформы+K8 Cool’n’Quiet
AMD Live!
AMD Virtualization
CPU Tweak (TLB fix)
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, AI Clock Skew, Row to Row Delay, Row Cycle Time, а также большой выбор дополнительных таймингов
Выбор частоты работы памяти+400, 533, 667, 800, 1066 (реально задается множитель относительно частоты HTT)
Настройка частоты шины HT+Auto, 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц
Возможность задания частоты для периферийных шин+PCI-E = 100–200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200–600 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от ×5, с ×0,5-шагом
Изменение напряжения ядра процессора+0,8000–1,6625 В с шагом 0,0125 В и отдельно CPU VDDA в диапазоне 2,52—2,83 В с переменным шагом
Изменение напряжения памяти+1,80–2,50 В с шагом 0,02 В
Изменение напряжения чипсета+северный мост:
1,10–1,40 В с шагом 0,02 В;
южный мост: 1,20–1,56 В с шагом 0,02 В
Изменение напряжения шины HT+1,20–1,50 В с шагом 0,02 В

Использовалась версия BIOS 0901 от 2008/05/29, как последняя релизная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Выбор настроек достаточный для серьезного разгона, хотя максимальное напряжение процессорного ядра и памяти по сравнению с платами аналогичного класса от конкурентов может показаться не столь высоким. Но это с практической точки зрения не есть недостаток, поскольку завышение допустимое для установки рекордов, никак не соотносится с тем, что приемлемо для постоянной эксплуатации. Существует полуавтоматический режим разгона AI Overclock, предусматривающий повышение частоты на 3, 5, 10, 15, 20, 30%.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае, исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

 Тактовая частота, МГцЧастота FSB, МГцНапряжение питания ядра (по данным системного мониторинга BIOS), ВЧастота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц)31003101,541242 (x4)

Фактически процессор разогнался до максимума, что и следовало ожидать от платы со столь мощным стабилизатором напряжения и рассчитанной на любителей разгона. Однако сравнивать результат с полученным в тестировании ASUS M3A32-MVP Deluxe некорректно, поскольку с тех пор у нас сменился экземпляр процессора на имеющий более высокий разгонный потенциал.

Надежно работает восстановление настроек по умолчанию при переразгоне, а возможность сохранения удачных настроек BIOS уже воспринимается как обязательный атрибут плат для разгонщиков (но ASUS, на чьих платах эта опция появилась впервые, по-прежнему имеет наиболее продвинутый вариант, доступно сохранение не только в области CMOS, но и на внешнем диске).

Производительность

Конфигурация тестовых стендов:

  • процессор: AMD Athlon 64 X2 4000+;
  • память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15);
  • внешнее видео: ATI Radeon X1900 XTX, 512 МБ GDDR3; ATI Radeon HD 3870, 512 МБ GDDR4;
  • жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин);
  • БП: Chieftec CFT-560-A12C;
  • ОС: Windows XP SP2.

Поскольку данная плата является фактически первой в своем роде — дорогая модель с поддержкой максимальной конфигурации видеокарт на сегодня (в случае с картами на процессорах NVIDIA), но при этом имеющая интегрированное видеоядро, нам показалось более познавательным сравнить ее с платой на чипсете GeForce 8200, интегрированное видеоядро из которого предположительно используется и в данном случае. Но предположения все же надо проверять. И, разумеется, в режиме с внешней графикой для сравнения приведен результат платы аналогичного класса ASUS M3A32-MVP Deluxe.

Тестинтегрированная графикавнешняя графика
ASUS M3N78-EMH HDMI ASUS M3N-HT DeluxeASUS M3N78-EMH HDMIASUS M3A32-MVP DeluxeASUS M3N-HT Deluxe
Архивирование в WinRAR, мин:сек2:392:332:392:312:32
Кодирование MPEG4 (XviD), мин:сек6:076:016:035:586:00
Unreal Tournament 2004 (Medium@800×600), fps45,145,857,257,957,6
Unreal Tournament 2004 (High@1024×768), fps35,736,257,357,857,3
FarCry (Medium@800×600), fps61,061,6131,0127,0128,2
FarCry (High@1024×768), fps41,642,2131,6127,6127,5
DOOM III (Medium@800×600), fps40,040,6136,8137,6137,1
DOOM III (High@1024×768), fps26,227,4135,5136,7136,0

В режиме с интегрированной графикой наши предположения подтвердились, графическое ядро аналогично GeForce 8200, причем и частоты наверняка совпадают. Но при переходе на интегрированное ядро, наблюдается меньшее снижение производительности в вычислительных тестах, а сами результаты интегрированного ядра в играх практического значения не имеют. Вряд ли такая плата будет приобретаться для компьютера, в который не планируется устанавливать видеокарты.

В процессе тестов обнаружилась и маленькая ложечка дегтя. Плата поддержала нашу стандартную тестовую Radeon X1900XTX, но при попытке установить не менее стандартную Radeon HD 3870 перезагружалась в процессе загрузки ОС. Оказавшиеся под рукой видеокарты на процессорах GeForce поддерживались без замечаний. Формально можно было бы списать это на некие несовместимости на уровне чипсета (и, разумеется, отметить, что для такой платы более характерно и естественно применение видеокарт на чипах GeForce). Однако, похоже, в этом больше вина инженеров ASUS, чем NVIDIA, поскольку глобальной несовместимости nForce 780a с видеокартами на чипах AMD не прослеживается. Кроме того, на счету ASUS, по отзывам пользователей, уже есть симметричная проблема с платой M3A на чипсете AMD 770 в сочетании с некоторыми видеокартами от NVIDIA. И если в случае с какой-нибудь маленькой фирмой, производящей платы, мы еще могли бы «войти в положение» и сказать, что тестируются наиболее вероятные сочетания (видеокарты и чипсеты от одного производителя), а на остальное нет средств, то от такого гиганта, как ASUS логично ожидать, что протестированы будут карты, как минимум, на всех, выпускаемых в данный момент процессорах. Тем более, что ASUS сама производит видеокарты на чипах от обоих производителей.

Итог

Рынок SLI и CrossFire систем растет. Чтобы ни говорили некие теоретики, зачастую лишь объединение двух мощных видеокарт (или двух графических чипов на одной видеокарте) позволяет получить приемлемую частоту кадров в играх со сложной графикой, на действительно высоких разрешениях (от 1680х1050, что на сегодня и является фактически минимумом для игрового ПК, в виду дешевизны широкоэкранных ЖК-мониторов с диагональю 20 дюймов). Но, говоря о компьютере с тремя и более видеокартами, конечно, надо признать, что это вещь «на любителя», вернее, даже «оригинала». И, очевидно, что процент таких пользователей очень невелик.

Тем не менее, ASUS не жалуется на отсутствие внимания к этой плате. Большинство покупателей рассматривают ее (как и другие аналогичные платы) в качестве основы для компьютера с запасом на будущие апгрейды. Здесь уже прямая заслуга AMD-платформы, ведь разъем Socket AM2+ позволит установить и процессоры для Socket AM3, а потребуется к тому времени поставить три видеокарты (или только две) — время покажет. Тогда как дорогие платы под интеловскую платформу приобретать с прицелом на будущее не имеет смысла, разъем LGA775 будет сменен на несовместимый уже через полгода-год.

Кроме того, нельзя обойти вниманием, что на высоких разрешениях во многих играх (среди которых Crysis, World in Conflict, Call of Juarez, Company of Heroes) процессоры Phenom выступают сильнее, чем Core 2 Quad. И в ряде тестов речь даже не идет о сравнении равных по цене: весьма недорогой «середнячок» от AMD обходит «экстремала» от Intel (стоящего в пять и более раз дороже). Ссылка на внешний источник, пожалуй, выглядит несколько несолидно, но собственное исследование готовится и мы, как всегда, планируем взять детальностью, следите за анонсами.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor
