Обзор тв-бокса Mecool M8S PRO L c возможностью голосового ввода.

Дорогие читатели, приветствую вас!

Сегодня в обзоре мы рассмотрим тв-бокс Mecool M8S PRO L с возможностью голосового ввода.

Обозреваемый тв-бокс был приобретен в интернет-магазине  Gearbest. На момент покупки стоимость тв-бокса составила около 79$.

Mecool M8S PRO L изготовлен ODM/OEM фирмой   Videostrong Technology Co., Ltd., , которая специализируется на производстве Android TV боксов и гибридных устройств (DVB-T2/S2/C/ISDB-T/DTMB-TH/ATSC) для любых торговых марок. В данном случае для Mecool.

Информация про ODM/OEM под спойлером:



Спойлер

 ODM (англ. original design manufacturer) — производитель изделия, которое создается по его собственному оригинальному проекту, а не по лицензии. ODM-контракт — вид сотрудничества двух компаний, при котором одна компания заказывает другой разработку и производство некоторого товар.

OEM (рус. original equipment manufacturer — «оригинальный производитель оборудования») — компания, которая производит детали и оборудование, которые могут быть проданы другим производителям под другой торговой маркой.






Технические характеристики Mecool M8S PRO L
Процессор8-ми ядерный 64-bit ARM® Cortex™A53 Amlogic S912 с частотой до  1500MГц
ГрафикаMali-T820MP3 с частотой до  750MГц (DVFS)
Оперативная память3 Gb DDR3
Встроенная память32GB EMMC
Беспроводные интерфейсыWiFi IEEE 802.11b/g/n/ac Два диапазона 2.4ГГц/5ГГц, Bluetooth 4.1+HS
Ethernet10M/100M RGMII
Дополнительно В комплекте Bluetooth пульт ДУ с поддержкой голосовых команд
Операционная системаAndroid 7.1
УЗНАТЬ АКТУАЛЬНУЮ СТОИМОСТЬ MECOOL M8S PRO L

Упаковка и комплектация

Mecool M8S PRO L поставляется в скромной картонной коробке белого цвета. Частая история для OEM продукции. Узнать о содержимом коробки мы можем по наклейке, на одной из сторон. На наклейке указано наименование модели тв-бокса и его основные технические характеристики.

В комплект поставки Mecool M8S PRO L входят:

  • тв-бокс Mecool M8S PRO L;
  • вluetooth пульт ДУ с поддержкой голосового ввода;
  • блок питания 5В, 2А;
  • кабель HDMI;
  • инструкция к тв-боксу;
  • инструкция к ПДУ.

Bluetooth пульт ДУ выполнен из матового пластика. В руке сидит удобно. Кнопки упругие, нажимаются с лёгким щелчком. Питание предусмотрено от двух элементов ААА. На передней панели находится минимальное количество кнопок управления, присутствует кнопка голосового ввода.

Блок питания с маркировкой YZDZ15-050200. Заявленное напряжение 5В, сила тока 2А. На плате присутствуют входной и выходной дроссели. Установлены LowESR конденсаторы. Длина шнура 110мм.

HDMI шнур такой же, как в комплектах у большинства подобных тв-боксов. Длина шнура 100мм.

 Инструкции под спойлером.

Спойлер

Внешний вид Mecool M8S PRO L

При заказе, корпус тв-бокса показался мне относительно большим. На самом деле размеры составляют 102х102х21мм. Корпус выполнен из пластика чёрного цвета.

На верхней стороне корпуса нанесено название модели тв-бокса.

На нижней стороне тв-бокса расположены резиновые ножки. На наклейках указаны MAC адрес и название модели. Внизу присутствует  отверстие, под которым должна находиться кнопка Reset (забегая вперёд скажу, её там нет). Все «риски» на нижней стороне являются вентиляционными отверстиями. Что должно положительно сказаться на охлаждении тв-бокса.

На передней стороне корпуса выполнены вентиляционные отверстия, за которыми находится ИК приёмник пульта ДУ (напомню, в обозреваемой модификации используется Bluetooth пульт управления). Также здесь присутствует диодный индикатор режимов работы тв-бокса. При работе индикатор светит синим цветом, в режиме ожидания — красным. Интенсивность свечения средняя, глаз не раздражает.На левой боковой грани находятся следующие разъёмы, слева направо: 2хUSB 2.0, MicroSD.

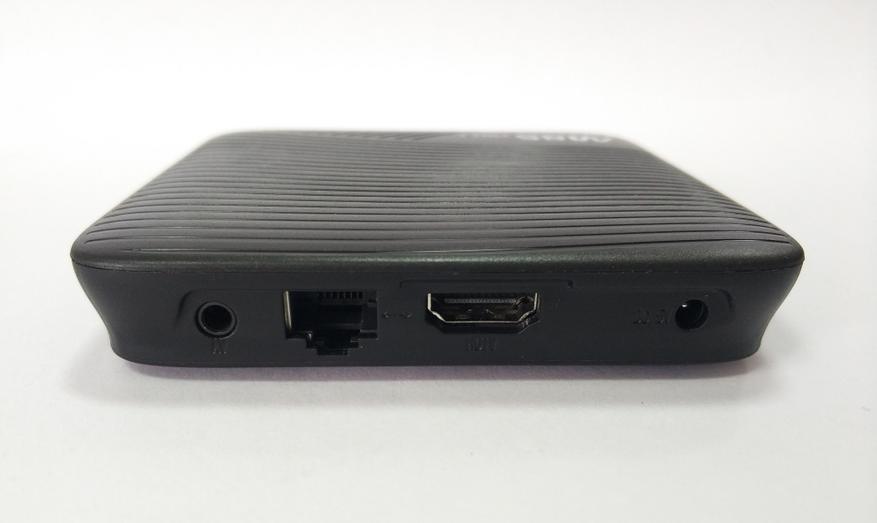

На задней грани находятся следующие разъёмы, слева направо: аналоговый аудио/видео выход AV, Ethernet RJ45, HDMI, питание 5В.

На правой боковой грани выполнены вентиляционные отверстия. Какие-либо разъёмы отсутствуют.

В целом, корпус произвел положительные впечатления. Не понятно, что мешало производителю сделать вентиляционные отверстия в верхней крышке, тем самым дополнительно улучшив охлаждение тв-бокса?

Разборка Mecool M8S PRO L

Разобрать корпус Mecool M8S PRO L просто. Откручиваем четыре винта, которые находятся под резиновыми ножками и снимаем верхнюю крышку.

На верхней крышке приклеена антенна. Плата прикручена к корпусу двумя винтами. На одном из них находится гарантийная пломба.

Плата выполнена аккуратно. За счёт компактных размеров, монтаж элементов довольно плотный. Все основные чипы находятся на верхней стороне. Элементы припаяны надёжно, следов несмытого флюса не обнаружено (на нижней стороне следы неравномерно застывшего лака).

Из основных элементов можно выделить следующие:

  • восьмиядерный 64 битный (Cortex-A53) SoC Amlogic S912 со встроенной графикой Mali-T820MP3 Amlogic S912
  • чип оперативной памяти  3Гб Spectek P8039-125BT (datasheet не нашел);
  • чип Nand памяти  32Гб Toshiba  THGBMFG8C4LBAIR (микросхема принадлежит к серии Supreme, предназначена для устройств High-end класса. Обращаем внимание на указанный диапазон рабочих температур от -25 до +85 градусов Цельсия);
  • модуль WiFi + BT4.2HS 2.4 / 5G ac 1T1R на чипе Longsys  LTM8830;
  • сетевой LAN трансформатор  H1601SG;
  • усилитель звукового сигнала со встроенным преобразователем DIO2133;
В узле питания тв-бокса установлены электролитические конденсаторы с указанной температурой +105С. Срок их эксплуатации, при возможных высоких температурах во время работы тв-бокса, зависит от их качества.
Как уже упоминалось выше, производитель не установил кнопку Reset. Пришлось устранить его оплошность и установить кнопку.

На плате установлен небольшой радиатор. Если рассматривать  Mecool M8S PRO L в качестве домашнего медиацентра, учитывая больше количество вентиляционных отверстий в корпусе. Стоковая система охлаждения должна справиться с поставленными перед ней задачами. Мы выясним это далее в тестах.


Интерфейс операционной системы. Меню настроек.

Mecool M8S PRO L включается автоматически, после подачи питания. Первая загрузка длится пару минут, последующие загрузки — около 20 секунд. При загрузке, мы можем увидеть фирменный логотип Mecool. В тв-боксе установлена система Android TV (версия Android 7.1.1 без root доступа).

После загрузки, попадаем в меню начальных настроек. Здесь нам предлагают подключить к тв-боксу комплектный Bluetooth пульт ДУ и настроить учетную запись Google.

 При первом запуске доступно 1,9 ГБ ОЗУ и около 25 ГБ внутренней памяти. В разделе настроек памяти почему то указано, что тв-бокс был включен 3 часа, на самом деле после включения прошло около 10 минут.

В качестве домашнего экрана установлен Google TV Launcher. Интерфейс выполнен в виде плиток с горизонтальной прокруткой в нескольких разделах:

  • поиск;
  • рекомендации;
  • приложения;
  • игры;

  • дополнительные функциональные элементы.

Из меню «Дополнительных функциональных элементов» можно перейти в меню приложений, меню настроек сети или в главное меню настроек.
Меню настроек такое же, как и у  большинства тв-боксов на Amlogic S912. Присутствует как стандартная версия меню, так и адаптированная для тв-боксов. Перевод пунктов меню выполнен на низком уровне. Присутствуют непереведенные, либо неправильно переведенные пункты. В меню настроек не нашёл пункта, в котором  включается автофреймрейт.

В тв-боксе установлена версия Google Play Market для Android TV. Она более адаптирована под приложения для телевизоров на Android TV.

Также для установки приложений можно использовать предустановленный аналог Play Market — Aptoid.


В приложениях отлично работает голосовой поиск со штатного Bluetooth пульта. Вам лишь необходимо нажать кнопку поиска на пульте и произнести фразу для поиска. Также работают голосовые команды. Например, говоришь: «Включить YouTube» — запускается Youtube.


Подключение устройств к тв-боксу. Работа Bluetooth устройств.

В процессе тестирования, к тв-боксу были подключены и отлично работали следующие устройства:

  • геймпад  Gamesir T2A . Подключился без проблем по всем возможным интерфейсам: проводному, Bluetooth и с помощью его штатного радио адаптера. Немного поиграв в игры, проблем не обнаружил. Геймпадом удобно управлять приставкой вместо пульта.
  • внешний жесткий диск 1ТБ EAGET G90, увиделся сразу, скорость работы далее в тестах;
  • аэромышь  Flymote AF 106постоянно пользуюсь ей при работе с тв-боксами. Работала без нареканий, но в системе Android TV пользоваться ей некомфортно. Благодаря адаптированной под пульт программной клавиатуре, постоянно необходимо переключаться в режим пульта.
  • bluetooth гарнитура Kotion Each B3506. Гарнитура работала отлично в пределах комнаты, звук воспроизводился синхронно с изображением.
  • Веб камера Sven. Также сразу обнаружилась и начала работать.

Штатный Bluetooth пульт понравился в использовании. Он имеет достаточно компактные размеры. Уверенно держится в руке за счёт немного шероховатой поверхности. Благодаря голосовому вводу и голосовым командам, штатный пульт более удобен в системе Android TV.
Действие, которое будет выполняться при нажатии кнопки Включения/Отключения, можно выбрать в системных настройках. Кстати, вот и пример некачественного  перевода.
При длительном нажатии кнопки home, включается список ранее запущенных программ и появляется возможность переключаться между приложениями (частично компенсируется отсутствие нижнего бара в лаунчере).
Все устройства, которые подключались по Bluetooth, отлично работали на расстоянии до 8-10 метров.

Тесты, производительность.

Результаты тестирования ожидаемы для SoC Amlogic S912. Этот бюджетный процессор отлично подойдёт для выполнения задач домашнего медиацентра, но в «Тяжёлые» 3D игры можно поиграть только на сниженных настройках и модернизации системы охлаждения. Результаты нескольких синтетических тестов под спойлером.



Спойлер

 Antutu 6.2.7

Antutu video test

Частично поддерживаются следующие форматы.

Geekbench 4







Скорость сетевых интерфейсов.











Скорость замерял при помощи мультиплатформенной утилиты iperf3 . Серверная часть была запущена на компьютере, клиентская на тв-боксе. Iperf3 показывает реальную скорость сетевого интерфейса. Роутер находится в одной комнате с тв-боксом, на расстоянии 6 метров.

1. Скорость по проводной гигабитной сети, через Xiaomi WiFi Router 3G, составила около  95 Mбит/с.

2. Скорость по сети WiFi 2.4 ГГц, составила около  33 Mбит/с.

3. Скорость по сети WiFi 5 ГГц, составила около  178 Mбит/с.

Качество приема по WiFi отличное. Сеть держит стабильно. Отвалов и переподключений не наблюдалось. Скорости вполне хватит для просмора видеороликов BDRip до 10 Мбит/с.

Скорость работы внутренних и внешних накопителей.

Для тестирования скорости к Mecool M8S PRO L были подключены — внешний жесткий диск объёмом 1 Тб и MicroSDHC карта Sandisk Ultra A1 64Гб класс 10. Скорость была замерена программой A1SD Bench и файловым менеджером ES проводник, при реальном копировании файлов. Результаты замеров на скриншотах.

HDMI CEC и Автофреймрейт.

К сожалению не имею возможности проверить эти функции. Мой телевизор, как и у большинства моих знакомых,  не поддерживает динамического изменения частоты кадровой развертки и управление по HDMI CEC.

Проигрывание тестовых роликов.

При тестировании использовал следующие видеоролики:

  •  Ducks.Take.Off.720p.QHD.CRF24.x264-CtrlHD.mkv — MPEG4 Video (H264) 1280x720 29.97fps [V: English [eng] (h264 high L5.1, yuv420p, 1280x720);
  •  Ducks.Take.Off.1080p.QHD.CRF25.x264-CtrlHD.mkv — MPEG4 Video (H264) 1920x1080 29.97fps [V: English [eng] (h264 high L5.1, yuv420p, 1920x1080);
  •  Ducks.Take.Off.2160p.QHD.CRF25.x264-CtrlHD.mkv — MPEG4 Video (H264) 3840x2160 29.97fps [V: English [eng] (h264 high L5.1, yuv420p, 3840x2160);
  •  Sony Camp 4K Demo.mp4 — HVC1 3840x2160 59.94fps 78941kbps [V: Video Media Handler (hevc main L5.1, yuv420p, 3840x2160, 78941 kb/s)] Audio: AAC 48000Hz stereo 192kbps [A: Sound Media Handler [eng] (aac lc, 48000 Hz, stereo, 192 kb/s)]
  •  Philips Surf 4K Demo.mp4 о — HVC1 3840x2160 24fps 38013kbps [V: Mainconcept MP4 Video Media Handler [eng] (hevc main 10 L5.1, yuv420p10le, 3840x2160, 38013 kb/s)] Audio: AAC 48000Hz 6ch 444kbps [A: Mainconcept MP4 Sound Media Handler [eng] (aac lc, 48000 Hz, 5.1, 444 kb/s)]
  •  LG Cymatic Jazz 4K Demo.ts — Video: HEVC 3840x2160 59.94fps [V: hevc main 10 L5.1, yuv420p10le, 3840x2160] Audio: AAC 48000Hz stereo 140kbps [A: aac lc, 48000 Hz, stereo, 140 kb/s]
Все ролики проигрались без проблем, плавно, со звуком проигрались как с сетевого диска, так и с внешнего HDD. Прошу прощения за качество фото, при проигрывании 4к роликов скриншотер не сработал.

YouTube, LazyIPTV, HD Videobox.

В предустановленном приложении YouTube доступно разрешение видеороликов  2160p.

Для просмотра онлайн телеканалов использую приложение LazyIPTV  с плейлистами от Эдем ТВ и супермомойка. Также онлайн ТВ смотрю в приложении Лол ТВ. HD телеканалы показывают хорошо, при условии хорошей передачи с серверов провайдеров. При просмотре видео, сложилось впечатление, что шумодав в прошивке отключен. Изображение чёткое, без мыла.

Для просмотра онлайн фильмов, сериалов, передач и прочего медиаконтента использую программу HD Videobox в связке с MX Player. Видео воспроизводится плавно, без каких либо проблем.

DRM.

Mecool M8S PRO L поддерживает Google Widevine DRM Level 1. Mecool M8S PRO L является одним из немногих тв боксов на Amlogic, которые получили такую поддержку.

DRM — сокращение, расшифровываемое как «digital restrictions management», то есть управление цифровыми ограничениями. Сторонники копирайта обычно расшифровывают это сокращение, как digital rights management.

По-русски DRM называется Технические средства защиты авторских прав.


Температурный режим.

При выполнении тестов штатная система охлаждения хорошо справилась со своей задачей. Температуры были следующие:

  • в простое 55-68 градусов;
  • YouTube в 2160р  75 градусов (после часа воспроизведения);
  • при просмотре онлайн тв, IPTV   68-73 градуса;
  • в играх 75-82  градуса.

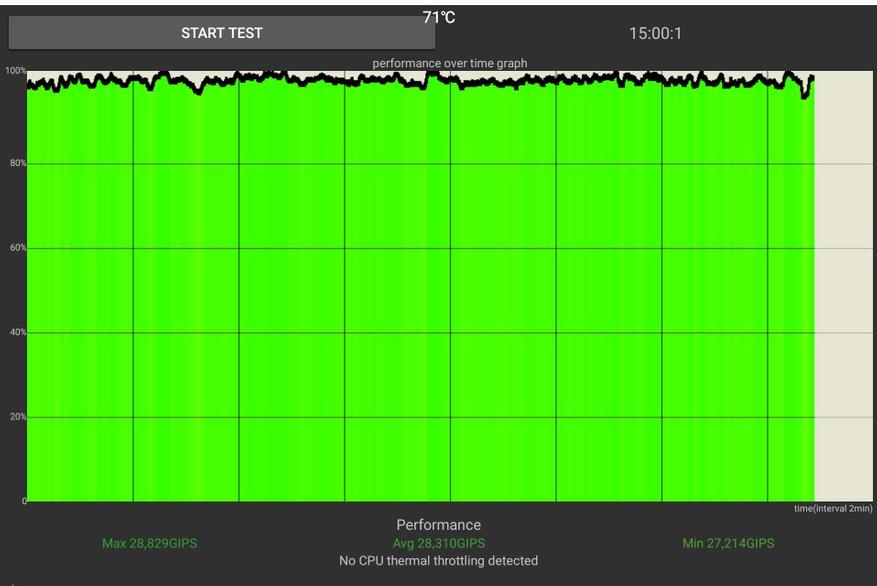

Провёл тест на троттлинг, при помощи программы Cpu Throttling Test. По результатам стандартного 15-ти минутного теста, температура поднималась до 81 градусов. Троттлинга не было выявлено.
Для функций домашнего медиацентра штатной системы охлаждения хватит. Для желающих поиграть в игры, придется допиливать систему охлаждения.
Хочу заметить, что попадаются экземпляры Mecool M8S PRO L с криво наклеенными на процессор радиаторами, либо радиатор приклеен к процессору слишком толстым слоем термопроводящего клея. В таком случае боксы греются при нагрузках до 80+ градусов. Подобный перегрев при нагрузках свойственен всем тв боксам в подобном корпусе. Ради интереса я устанавливал радиатор большего размера, но при длительном прогреве с закрытой верхней крышкой температуры были такие же, как при штатном радиаторе. Для лучшего охлаждения нужно движение воздуха.
Народ на профильной ветке 4pda, модернизирует охлаждение очень живо. Радуется температуре не выше 65 градусов при нагрузке и играет в игры.

Подведение итогов:

Mecool M8S PRO L является представителем OEM тв-боксов на SoC Amlogic S912 со всеми  вытекающими последствиями. Он вряд ли получит поддержку разработчиков Mecool в виде обновлений прошивок. Хозяину подобного тв-бокса прийдётся надеяться только на разработчиков в профильной теме соседнего форума.
В целом Mecool M8S PRO L мне понравился. Мой экземпляр  работает без каких либо нареканий «из коробки». В новинку комплектация тв-бокса bluetooth пультом и поддержка голосовых команд. Программная оболочка Android TV работает плавно и шустро.
Напомню, Mecool M8S PRO Lможно приобрести в интернет-магазине  Gearbest.

Что понравилось:
— работа комплектного bluetooth пульта с поддержкой голосовых команд;
— 3ГБ ОЗУ. (Для Amlogic S912 спорный вопрос и предмет многих споров.)
— 32ГБ быстрой внутренней памяти серии Supreme от Toshiba;
— стабильная работа WiFi и Bluetooth;
— плавная работа оболочки Android TV;
— умеренный нагрев (моего образца);

Что не понравилось:
— отсутствие портированных прошивок от Ugoos или Alex Elec или Libre Elec;
— паршивый перевод оболочки Android TV;
— отсутствие кнопки Reset;
— отсутствие поддержки гигабитной сети (за такой ценник могли бы и поставить);

Вот собственно и всё о чём я хотел рассказать в этом обзоре. Старался быть объективным в меру своих возможностей.
Безусловно, за цену Mecool M8S PRO L и даже немного дешевле, существуют боксы с поддержкой портированных прошивок от Ugoos и гигабитной сетью. К ним можно докупить Bluetooth пульт и USB микрофон. В любом случае выбор товара — это прерогатива покупателя.
Всем добра. Спасибо за внимание!
