В этот сточный коллектор вместится статуя Свободы: Токийский противопаводковый коллектор

Глубоко под землей в пригородах японской столицы находится одно из самых впечатляющих инженерных сооружений современности — гигантский подземный лабиринт, который защищает миллионы жителей от разрушительной стихии воды.

История создания этого подземного гиганта берет начало в географических особенностях региона и климатических вызовах, с которыми столкнулась Япония. Токийская столичная область расположена на равнине Канто, которая по своей форме напоминает огромную чашу, окруженную горами. Эта топографическая особенность в сочетании с муссонным субтропическим климатом создавала идеальные условия для катастрофических наводнений. Множество рек, включая полноводные Эдогава и Аракава, пронизывают эту территорию, а частые тайфуны в летние месяцы приносят колоссальные объемы осадков.

Равнинные территории между руслами рек превратились в своеобразную ловушку для воды. При сильных дождях небольшие реки быстро переполнялись и выходили из берегов, затапливая густонаселенные районы, расположенные в низинах. Ситуация усугублялась стремительной урбанизацией — бетонные поверхности препятствовали естественному впитыванию дождевой воды в почву, что приводило к еще более интенсивному поверхностному стоку.

Архитектура подземного мира

Токийский противопаводковый коллектор, официально именуемый Metropolitan Area Outer Underground Discharge Channel, представляет собой сложнейшую инженерную систему, расположенную на глубине 50 метров под поверхностью земли. Строительство этого подземного комплекса велось с 1992 по 2006 год, превратившись в один из самых масштабных и технически сложных проектов в истории мировой гидротехники.

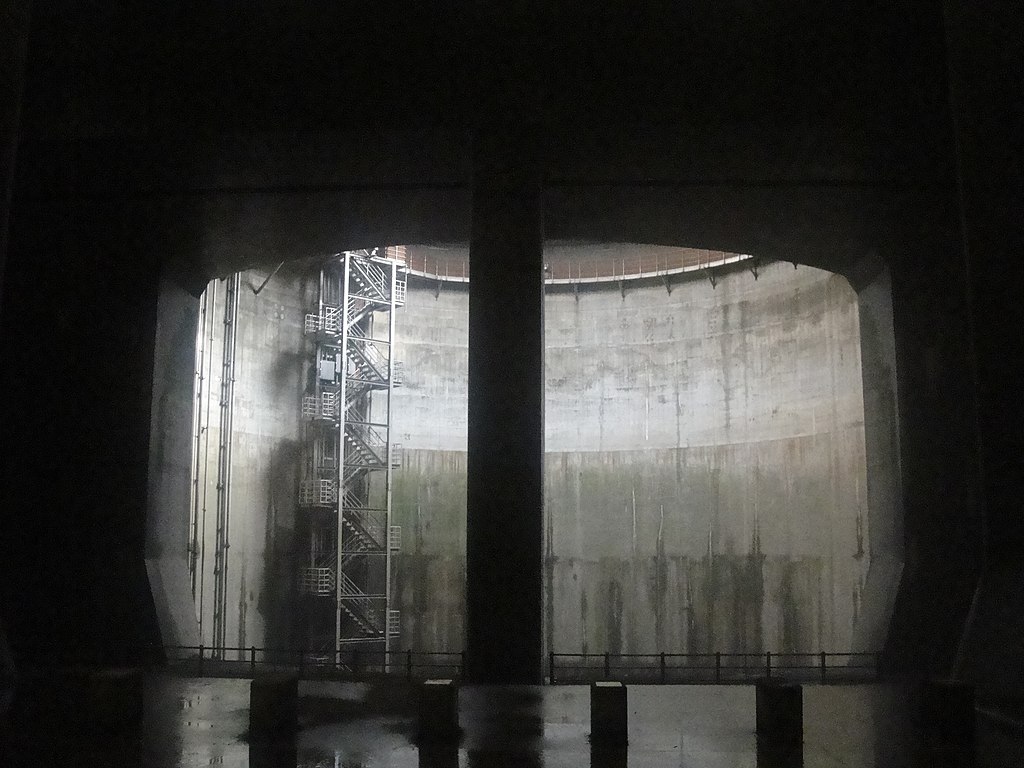

Основу системы составляют пять массивных вертикальных резервуаров-«стаканов», каждый из которых достигает в высоту до 72 метров при диаметре 32 метра — размеры, позволяющие разместить внутри статуя Свободы целиком. Эти колоссальные цилиндрические конструкции соединены между собой подземными тоннелями диаметром более 10 метров, общая протяженность которых составляет 6,3 километра.

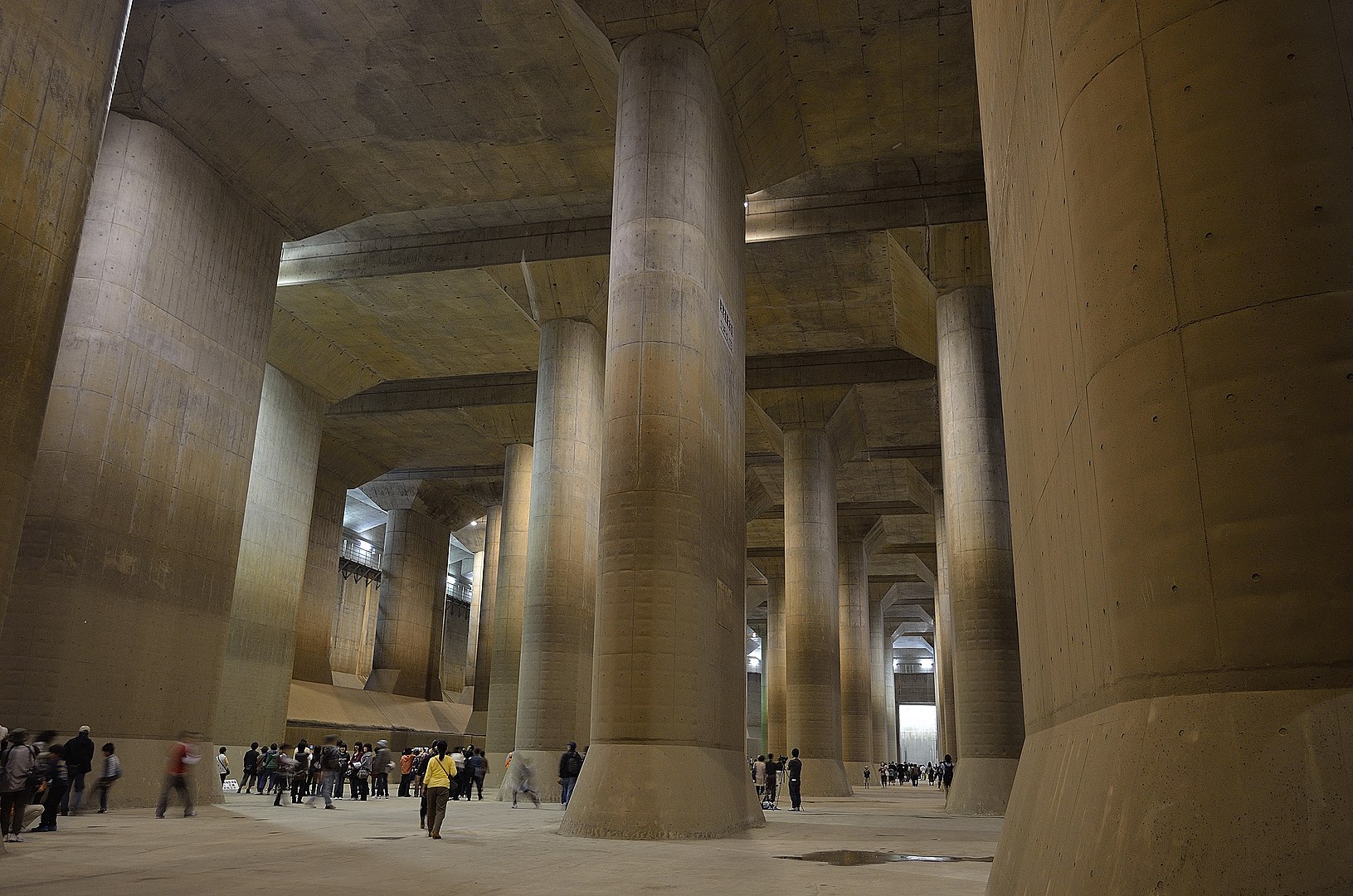

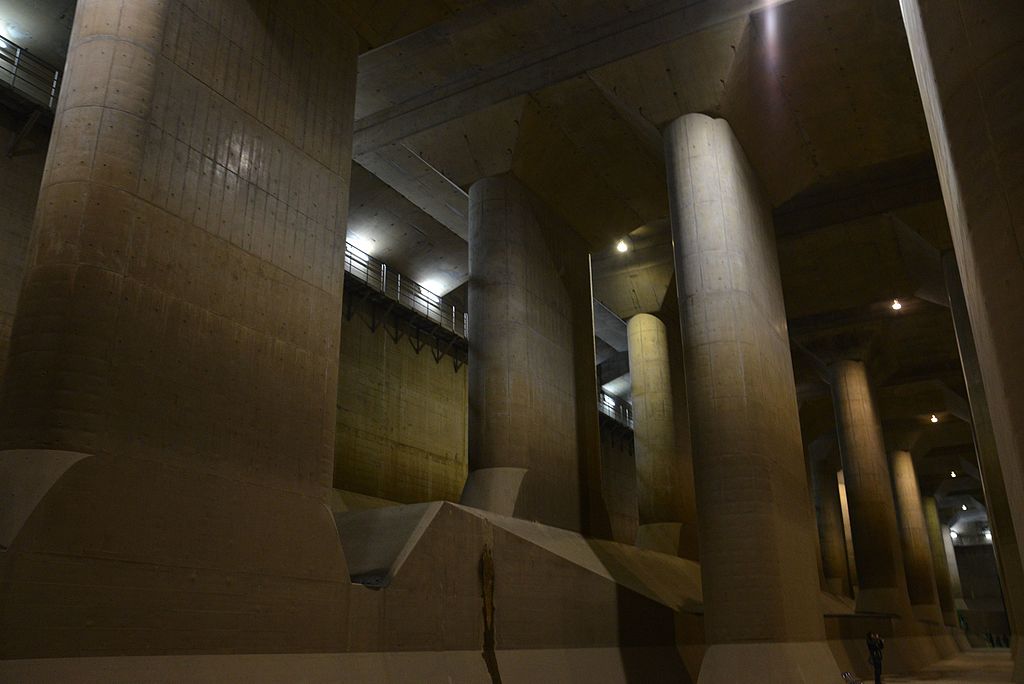

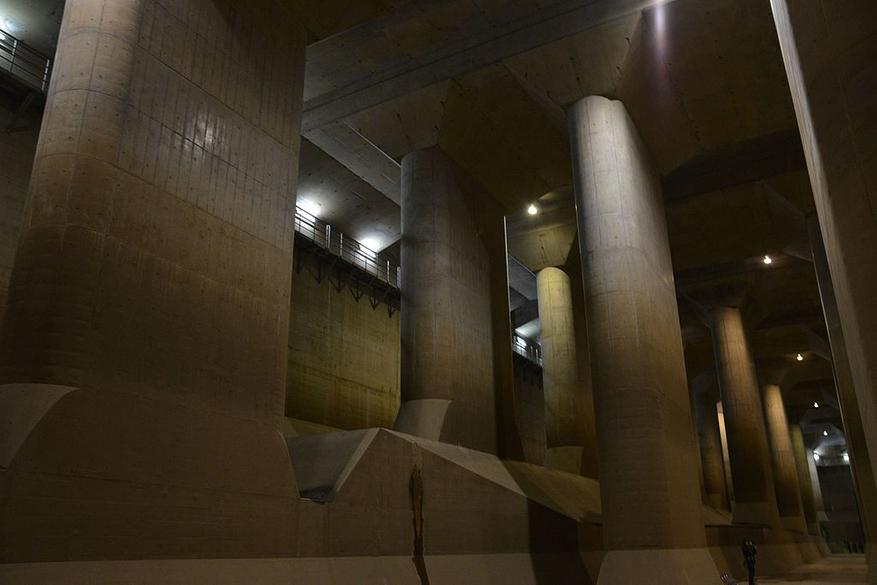

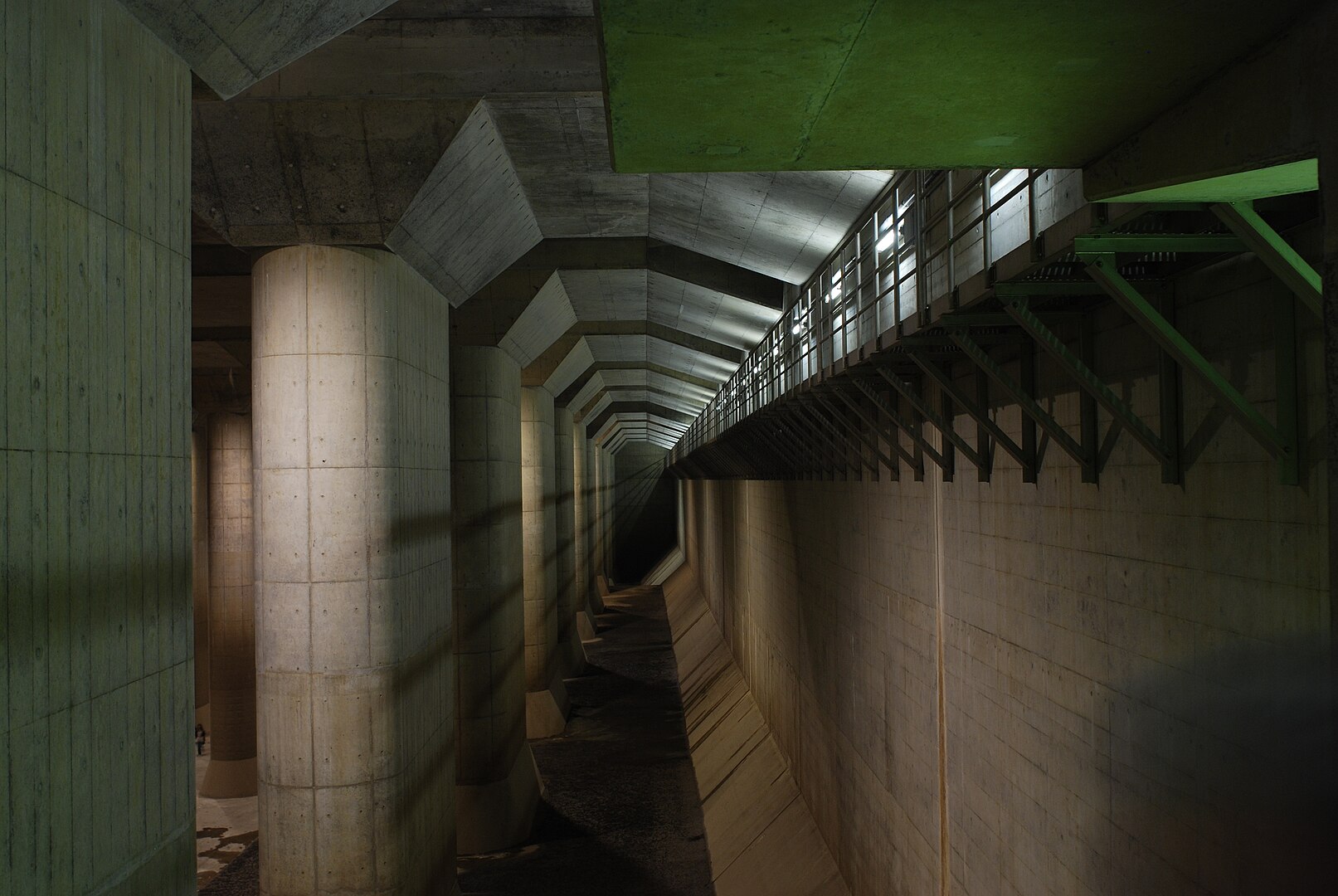

Венцом инженерной мысли является главный резервуар — огромный подземный зал размерами 177 метров в длину, 78 метров в ширину и 25,4 метра в высоту. Это пространство поддерживают 59 массивных бетонных колонн, каждая весом 500 тонн и высотой 18 метров. Из-за своего монументального вида и атмосферы этот зал получил поэтическое название «подземный храм» или «подземный собор».

Технологические решения

Для создания этого подземного гиганта японские инженеры применили самые передовые технологии щитовой проходки. Использование роторных щитов позволило с высочайшей точностью прокладывать тоннели в сложных геологических условиях, обеспечивая при этом безопасность наземных сооружений. Каждый элемент конструкции рассчитывался с учетом колоссальных нагрузок, которые должна выдерживать система во время работы.

Сердцем всего комплекса является насосная станция Сёва, оснащенная четырьмя мощнейшими турбинными насосами. Эти агрегаты, созданные на основе авиационных газотурбинных двигателей, обладают совокупной мощностью 14 000 лошадиных сил и способны перекачивать до 200 кубических метров воды в секунду. Для сравнения, такая производительность эквивалентна полному опустошению олимпийского бассейна за 3 секунды.

Принцип функционирования водного щита

Система работает по принципу каскадного перетока и контролируемого сброса излишков воды. Когда уровень воды в малых и средних реках бассейна превышает критические отметки, избыточные потоки автоматически направляются в систему подземных резервуаров через специальные водозаборные сооружения. Вода последовательно проходит по цепочке соединенных «стаканов», работающих по принципу сообщающихся сосудов.

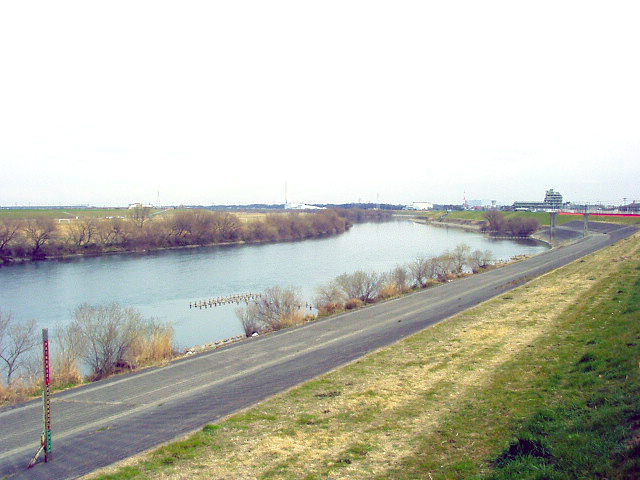

При заполнении всех промежуточных резервуаров водные массы поступают в главный подземный зал, где происходит их аккумуляция и подготовка к откачке. Мощные турбинные насосы поднимают накопленную воду на поверхность и сбрасывают ее в реку Эдогава, которая имеет достаточную пропускную способность для безопасного отвода больших объемов стока в Токийский залив.

Экономическая эффективность инженерного гения

Финансовые вложения в создание этого подземного комплекса составили более 2 миллиардов долларов США. Однако экономическая отдача от проекта многократно превысила первоначальные инвестиции. По оценкам Министерства земель, инфраструктуры, транспорта и туризма Японии, система предотвратила ущерб от наводнений на сумму свыше 148,4 миллиарда иен за первые 18 лет эксплуатации.

Статистика работы коллектора демонстрирует его высокую эффективность: система задействуется в среднем семь раз в год, причем максимальный объем перекачанной за один раз воды составил 19 миллионов кубических метров во время тайфунов в 2015 году. Благодаря функционированию этого инженерного комплекса ущерб от наводнений в регионе сократился на 90%, несмотря на то что количество осадков за эти годы увеличилось на 10%.

Вызовы изменяющегося климата

С усилением климатических изменений перед Токийским противопаводковым коллектором встают новые вызовы. Анализ метеорологических данных показывает, что вероятность выпадения 75 миллиметров осадков в час для Токио увеличивается — если ранее такие события происходили раз в 20 лет, то к 2035 году их частота может составить раз в 13 лет, а к концу века — раз в 8 лет. Это требует не только модернизации существующих мощностей, но и создания дополнительных подземных резервуаров.

Токийское правительство уже реализует амбициозные планы по расширению системы подземной защиты от наводнений. В частности, строится дополнительный тоннель длиной 13,1 километра с объемом 1,43 миллиона кубических метров, который соединит пять крупных рек и станет крупнейшим подземным регулирующим резервуаром в Японии. Планируется также возможность сброса воды непосредственно в Токийский залив для увеличения общей эффективности системы.

Культурное значение и туристическая привлекательность

Помимо своего прямого функционального назначения, Токийский противопаводковый коллектор приобрел статус культурного феномена и туристической достопримечательности. «Подземный храм» с его величественными колоннами создает атмосферу, напоминающую древние цивилизации или декорации к научно-фантастическим фильмам. Это пространство регулярно используется для съемок кинофильмов, рекламных роликов и музыкальных клипов.

Организованные экскурсии по комплексу привлекают тысячи посетителей ежегодно, включая международных туристов и специалистов в области гидротехники. Программы включают осмотр главного резервуара, знакомство с принципами работы системы и посещение музея, где подробно рассказывается об истории создания и функционировании этого инженерного чуда.

Заключение

Токийский противопаводковый коллектор останется в истории как один из величайших примеров торжества человеческого разума над стихией, доказательство того, что даже самые сложные природные вызовы можно преодолеть с помощью научного подхода, инженерного мастерства и решимости защитить жизни людей. Этот подземный храм инженерной мысли будет продолжать охранять покой жителей японской столицы
