Обзор тепловизора UNI-T UTI120M: Бюджетный вариант с разрешением 120×90 и качественным ПО

Сегодня смотрим на UNI-T TI120M — самый младший и бюджетный модуль в линейке производителя. Казалось бы, очередной дешёвый тепловизор из Китая, но есть пара моментов: разрешение 120x90 здесь вполне рабочее для своих денег, а главное — софт не превращает использование в мучение, в отличие от большинства ноунейм-аналогов. Посмотрим, что он реально умеет и насколько оправдывает свою цену в деле.

Комплект поставки

Устройство поставляется в фирменной упаковке UNI-T с узнаваемым дизайном. На лицевой стороне коробки размещено изображение самого тепловизора, название модели «UTi120Mobile» и подзаголовок «Thermal Imager for Smart Phone». Ниже расположен ряд пиктограмм, обозначающих ключевые возможности: работа через приложение, USB-подключение, температурная сигнализация, ударопрочность (2 метра) и портативность. На обратной стороне коробки приведена подробная таблица характеристик на английском языке, включая температурный диапазон (-20°C ~ 400°C), точность (+-2°C или +-2%), разрешение матрицы (10800 пикселей, 120x90), угол обзора (50° по горизонтали, 38° по вертикали), частоту кадров (≤25 Гц) и другие параметры.

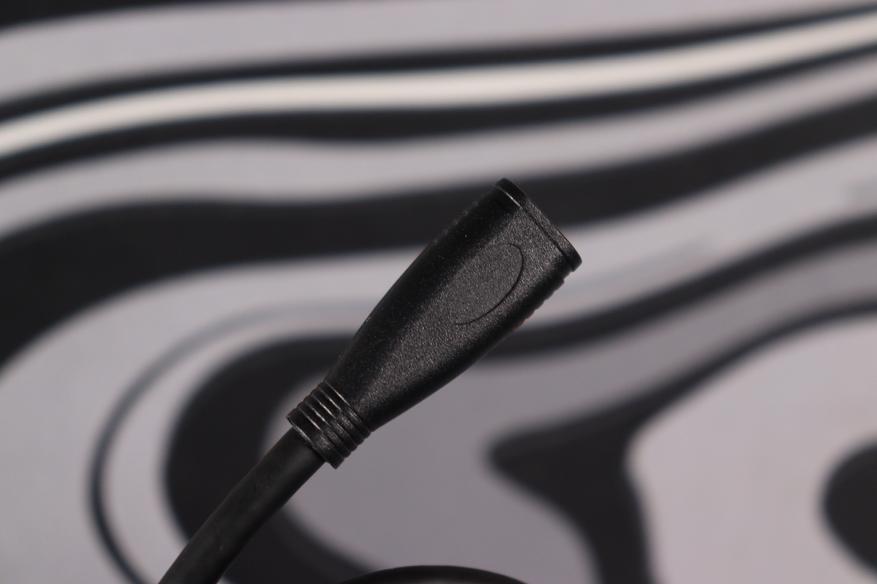

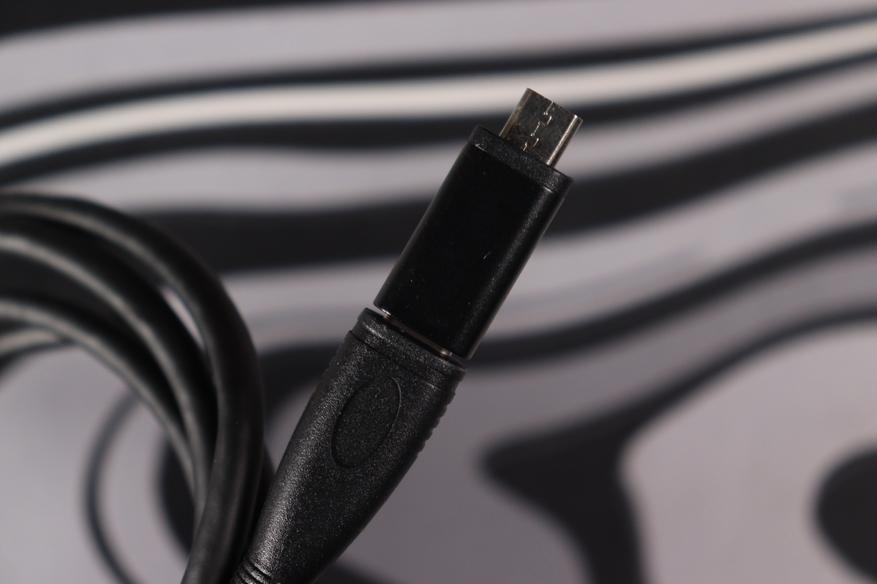

Внутри коробки находится сам тепловизор, USB-кабель Type-C длиной около метра, переходник под micro-usb, краткая инструкция на английском и китайском языках, а также гарантийный талон. Упаковка продумана — каждый элемент имеет своё место, что исключает повреждение при транспортировке.

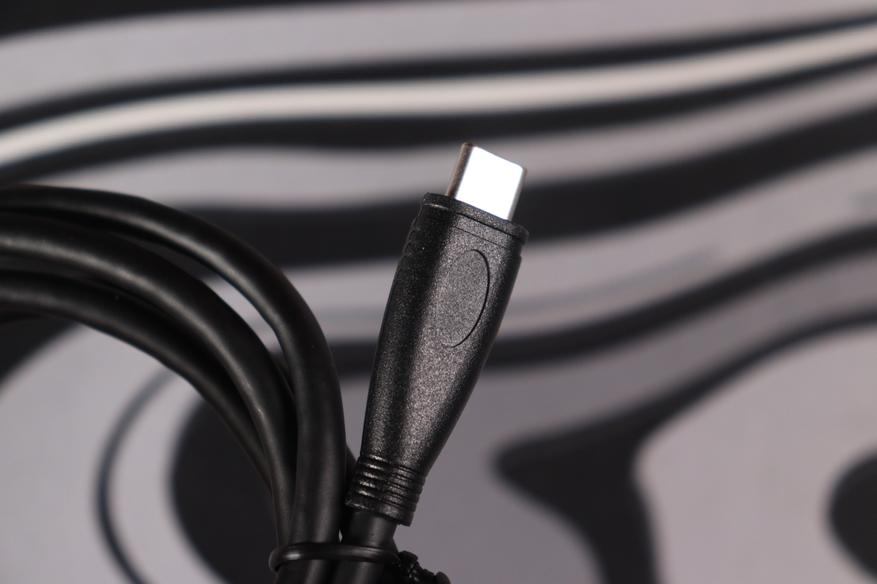

Кабель выполнен качественно, с усиленными разъёмами и достаточной длиной для удобной работы.

Внешний облик устройства

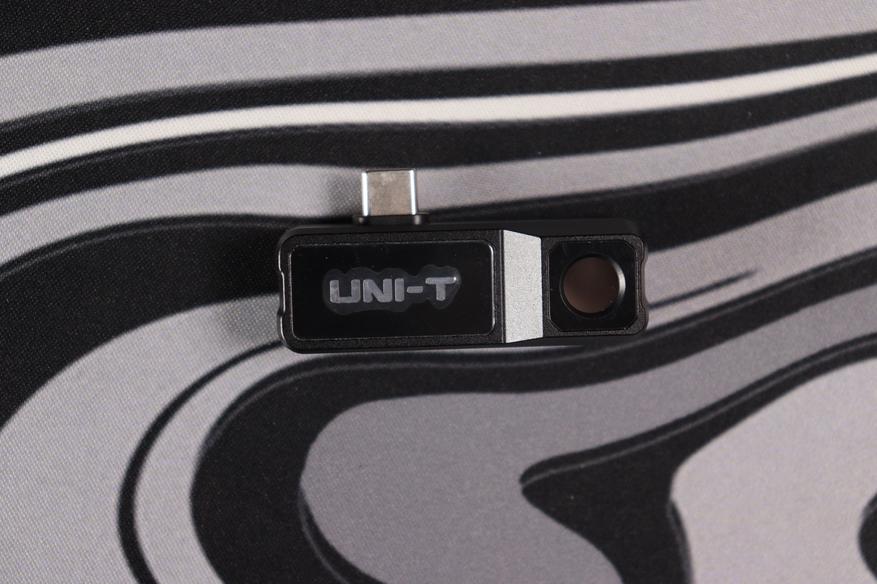

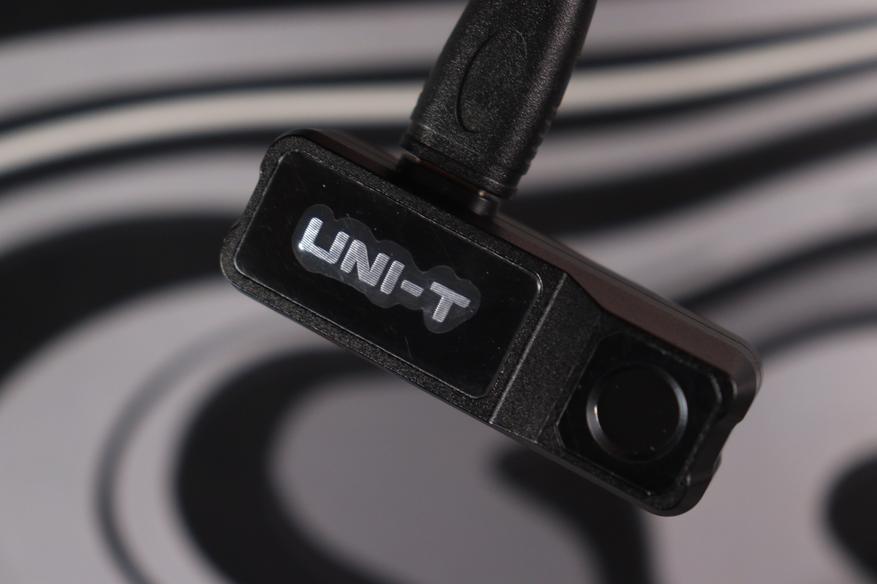

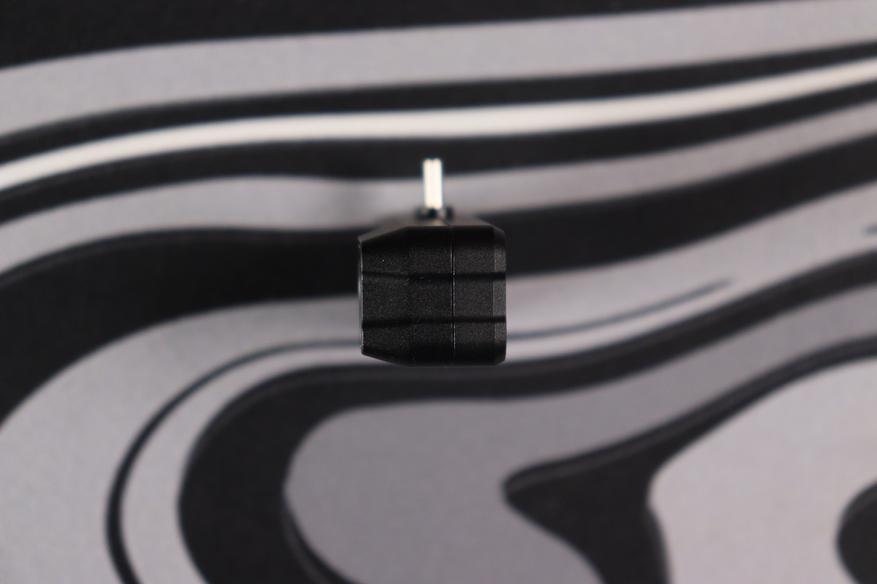

UTI120Mobile выглядит как миниатюрный блок с USB Type-C разъёмом, выступающим с одной стороны, и тепловизионной линзой — с другой. Корпус изготовлен из чёрного металла с матовой текстурой, что придаёт устройству строгий вид и защищает от отпечатков пальцев. Габариты тепловизора крайне компактны — он едва превышает размер USB-флешки, что позволяет носить его в кармане или на связке ключей.

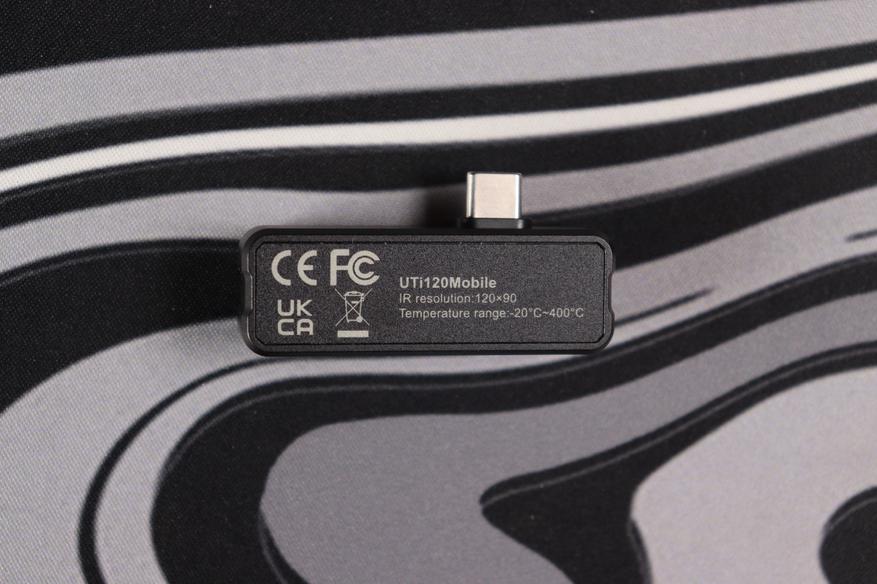

На одной из граней корпуса нанесена маркировка с основными характеристиками: модель UTi120Mobile, разрешение IR 120x90, температурный диапазон -20°C~400°C, а также знаки сертификации CE, FC, UKCA. Линза объектива слегка утоплена в корпус, что снижает риск царапин при повседневном использовании. USB разъём имеет стандартный форм-фактор Type-C и подходит для современных смартфонов с этим портом.

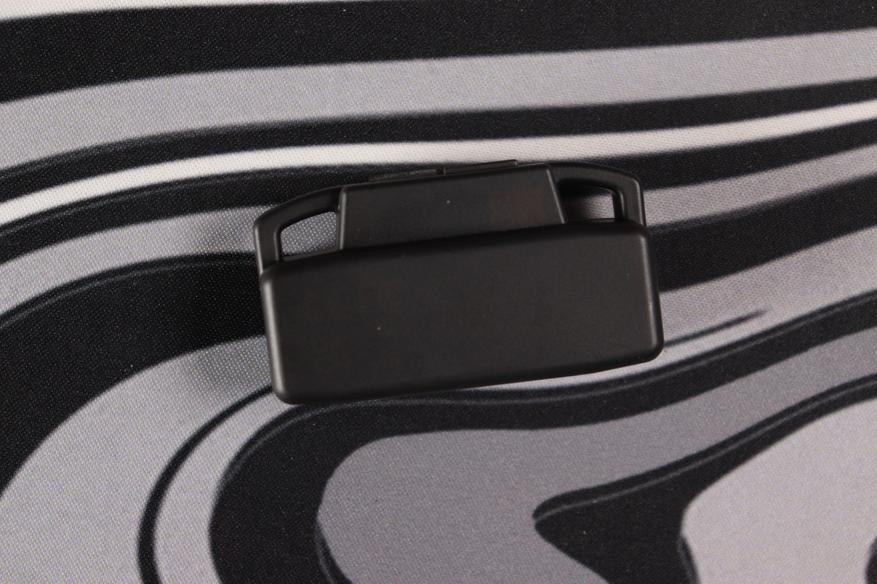

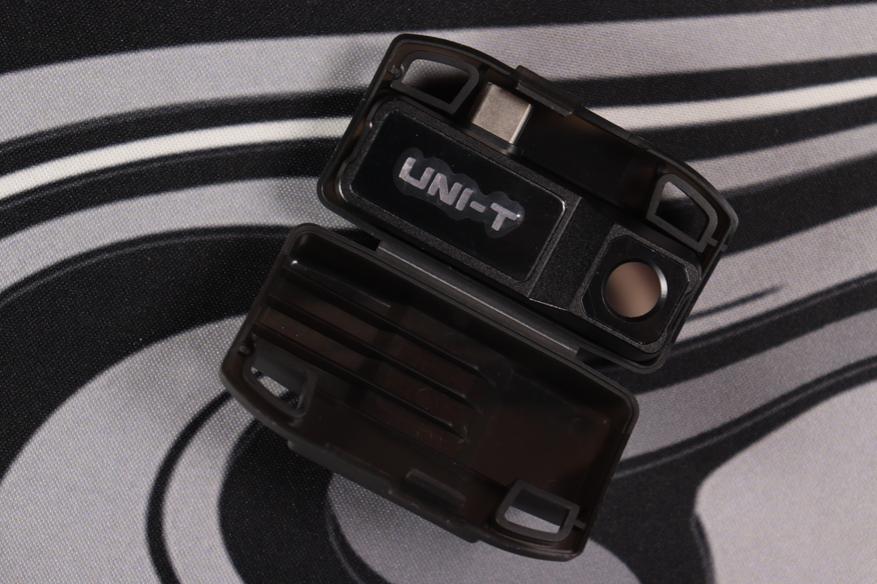

К устройству прилагается защитный пластиковый чехол, состоящий из двух частей — верхней и нижней. Чехол надёжно фиксирует тепловизор, закрывая линзу и разъём, что предотвращает повреждения при хранении и транспортировке. Механизм защёлкивается плотно, но при этом легко открывается одной рукой. Общее впечатление от сборки положительное — никаких люфтов, скрипов или зазоров не обнаружено.

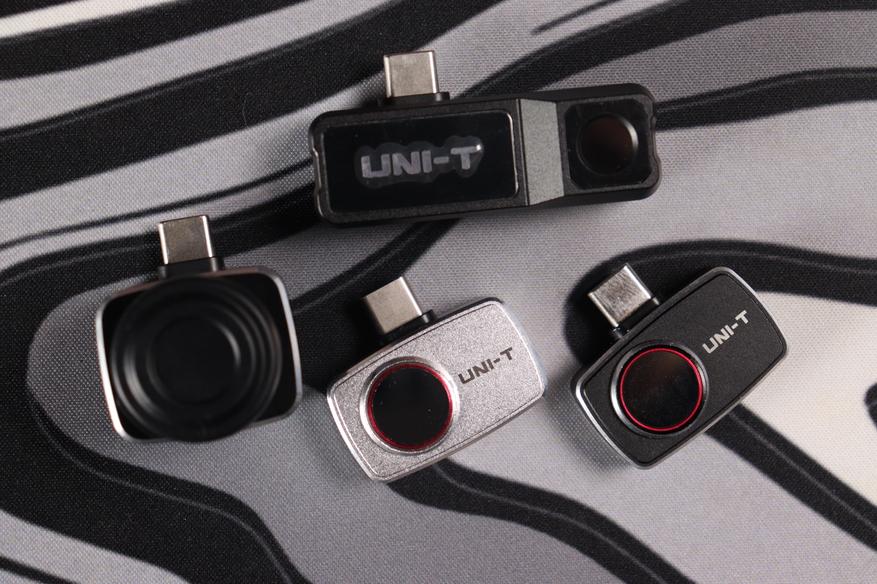

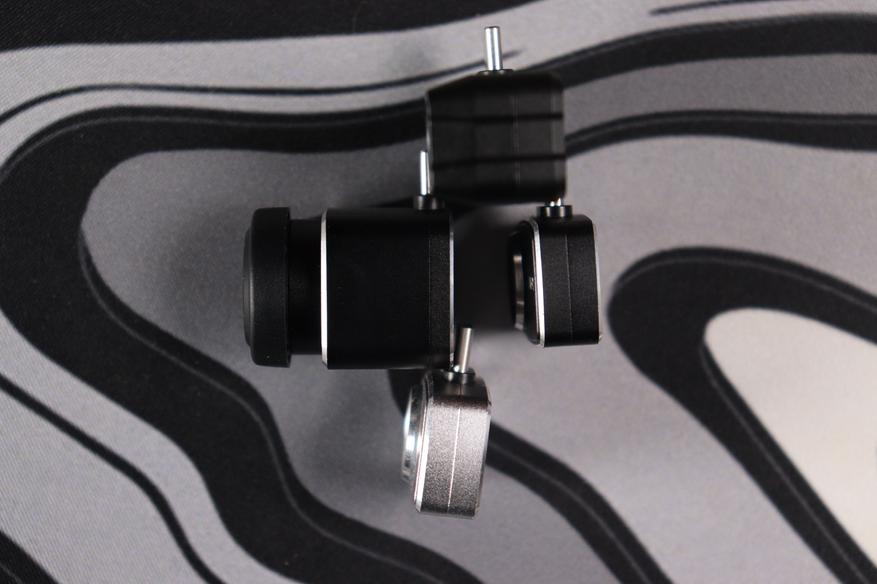

На фотографиях видно, что UTI120Mobile выглядит заметно больше по сравнению со старшими моделями семейства. Рядом с ним модели 256M, 260M и 261M (с обзорами на каждый можно ознакомиться) имеют более компактные корпуса. Это делает 120M самым габаритным вариантом в линейке, что может звучать парадоксально. Размеры тепловизора — 53.8х15-18.3(в утолщении, где находится линза) х18.1мм, масса — 25 граммов.

Программное обеспечение

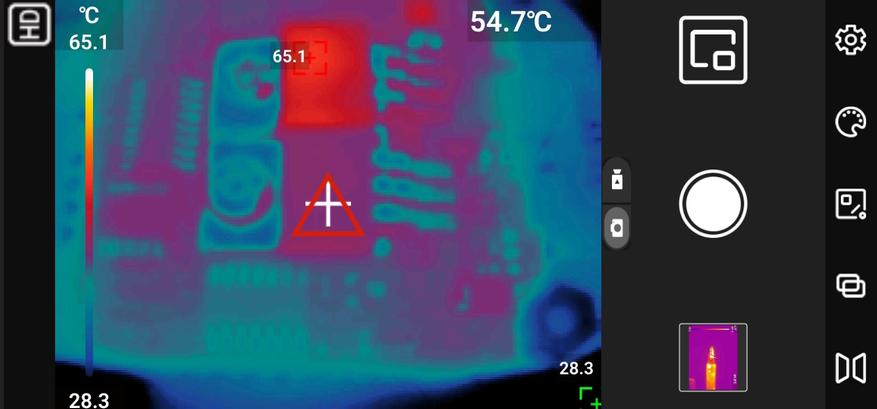

Для взаимодействия с тепловизором понадобится фирменная программа Thermal Mobile из Google Play. При первом соединении Android сам предлагает открывать это приложение автоматически — удобно, не нужно каждый раз лезть в меню. Запускается всё быстро, буквально через секунду после подключения уже видишь картинку. Главный экран занимает термограмма в реальном времени, сверху показаны граничные значения температуры в кадре, а внизу собраны основные кнопки управления. Видео идёт со скоростью 25 кадров — движение отображается плавно, без рывков.

Среди функций первым делом привлекает режим слияния обычного и инфракрасного снимка. Прозрачность теплового слоя регулируется от нуля до ста процентов — можно либо видеть только температуру, либо совместить её с оптикой для лучшей ориентации. Причём настройку можно крутить не только во время съёмки, но и потом при просмотре сохранённых файлов. Это реально помогает, когда нужно понять, где именно на стене находится холодный участок — видишь и структуру поверхности, и тепловую карту одновременно.

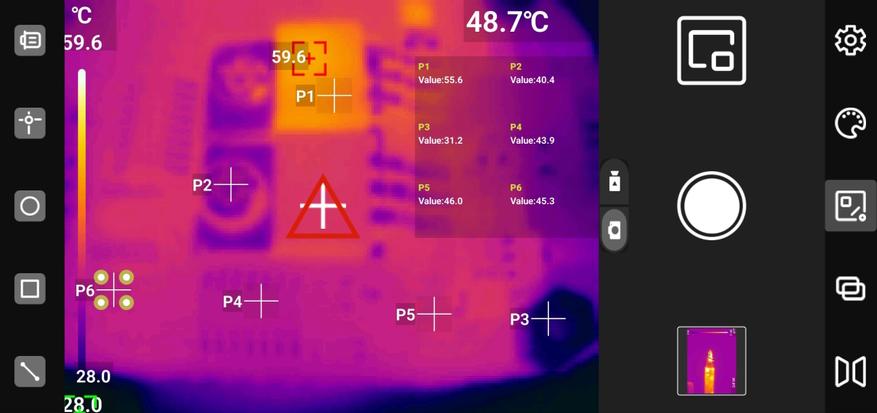

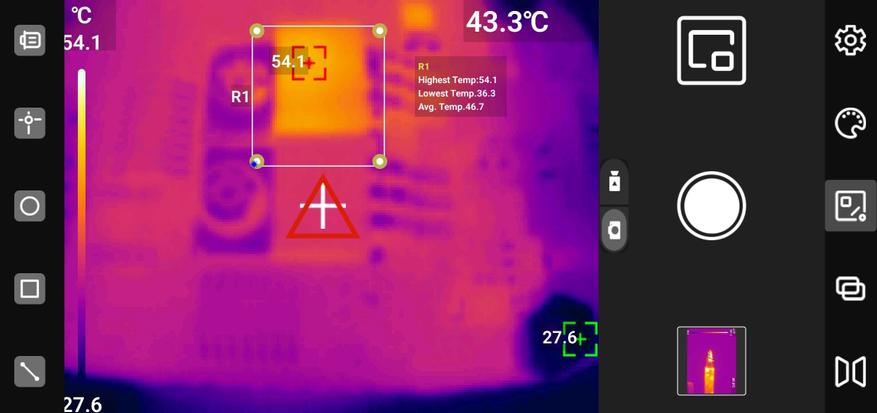

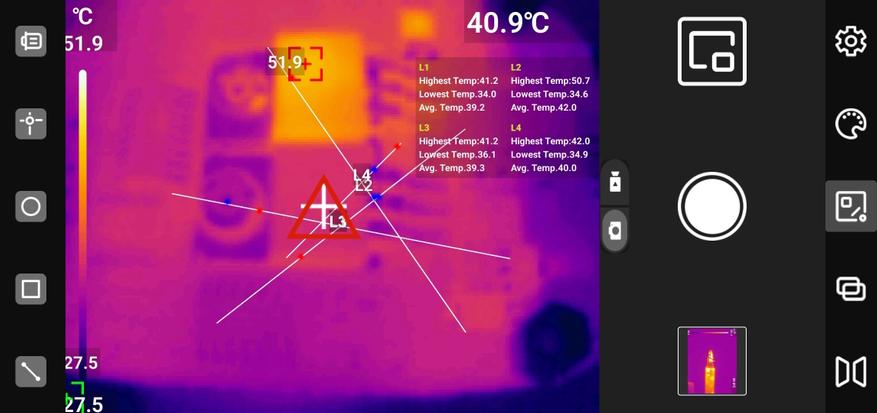

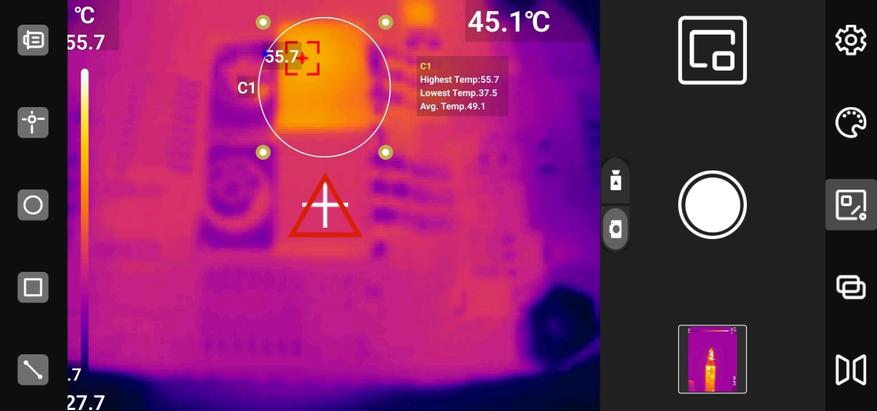

Инструменты измерения работают просто. Тапаешь по экрану — ставишь маркер, их доступно до 6 штук. Каждая точка показывает актуальное значение температуры, плюс запоминает минимум и максимум за время наблюдения. Если температура выходит за критический порог, цвет маркера меняется — сразу заметно.

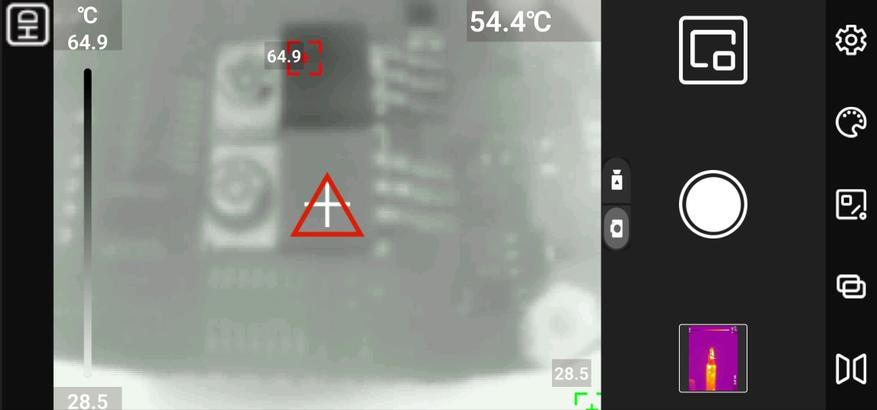

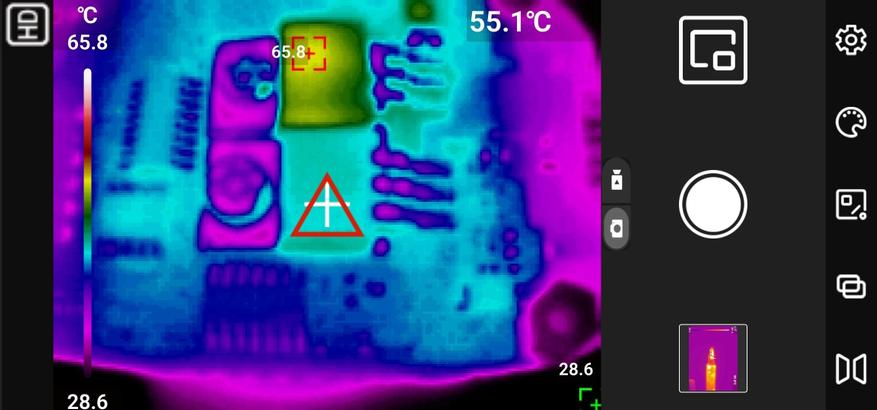

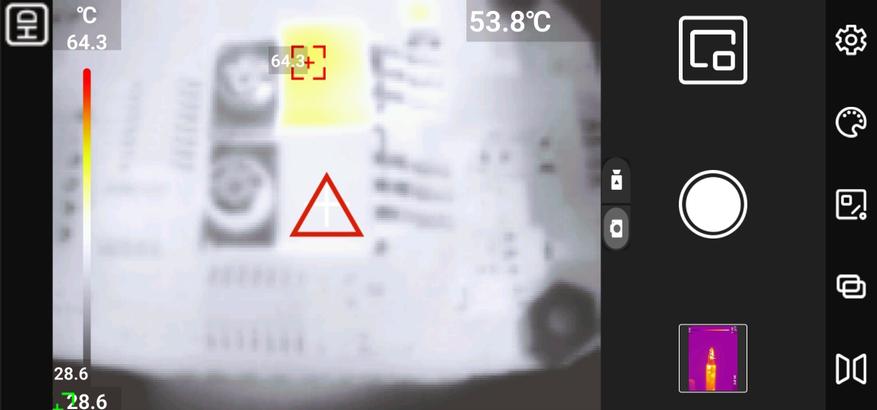

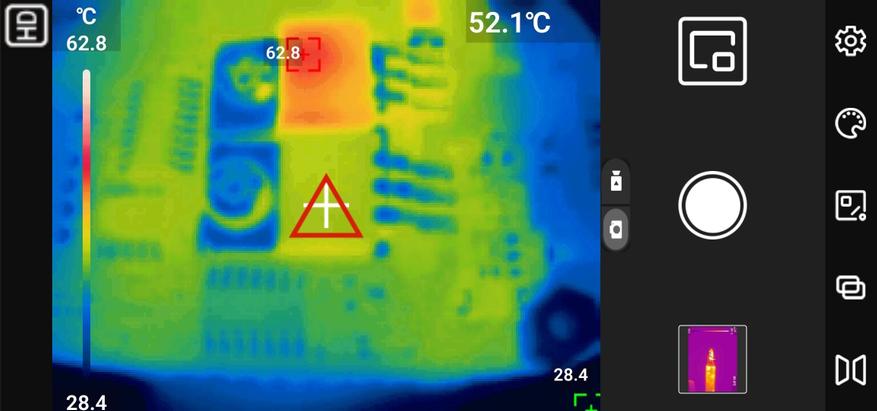

Цветовых схем несколько — от классной радужной до чёрно-белой с контрастом. Выбираешь в зависимости от ситуации: где-то удобнее видеть плавные переходы, где-то важнее резкое выделение горячих зон. Переключение происходит мгновенно, можно экспериментировать прямо на месте.

В разделе параметров спрятано много полезного. Там переключается язык (доступен китайский и английский), можно задать единицы (Цельсий или Фаренгейт), настроить уведомления при превышении заданных пределов, выбрать коэффициент излучательной способности для разных поверхностей — всё, что нужно для корректных замеров.

Во время тестирования устройство показало стабильную частоту обновления изображения без заметных задержек (калибровка происходит каждые несколько секунд).

Примеры использования

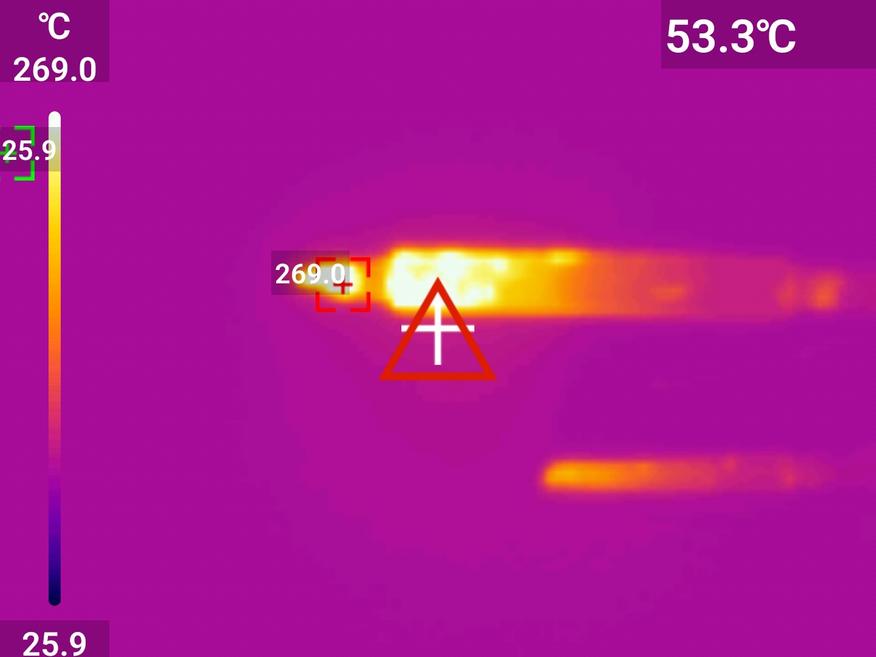

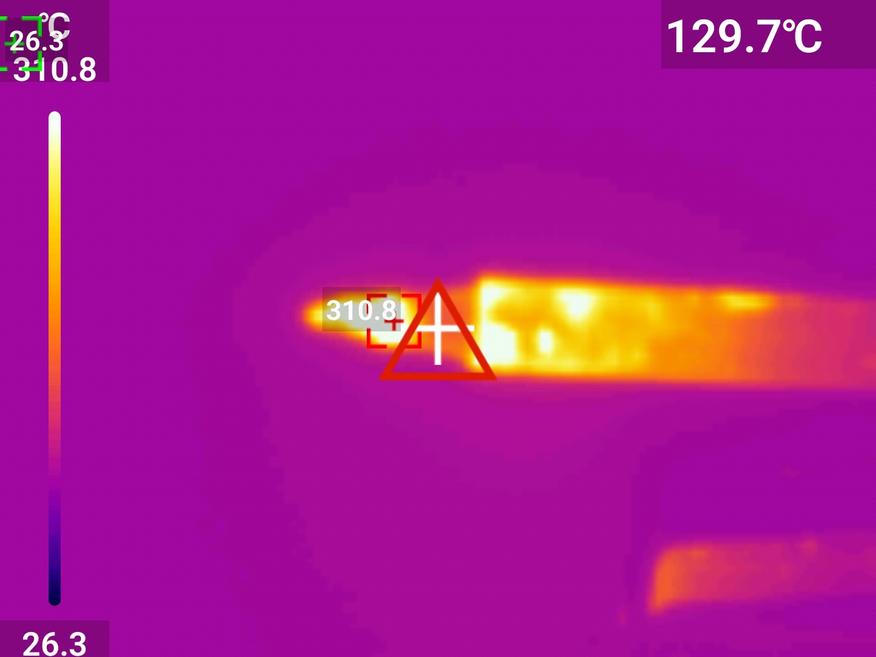

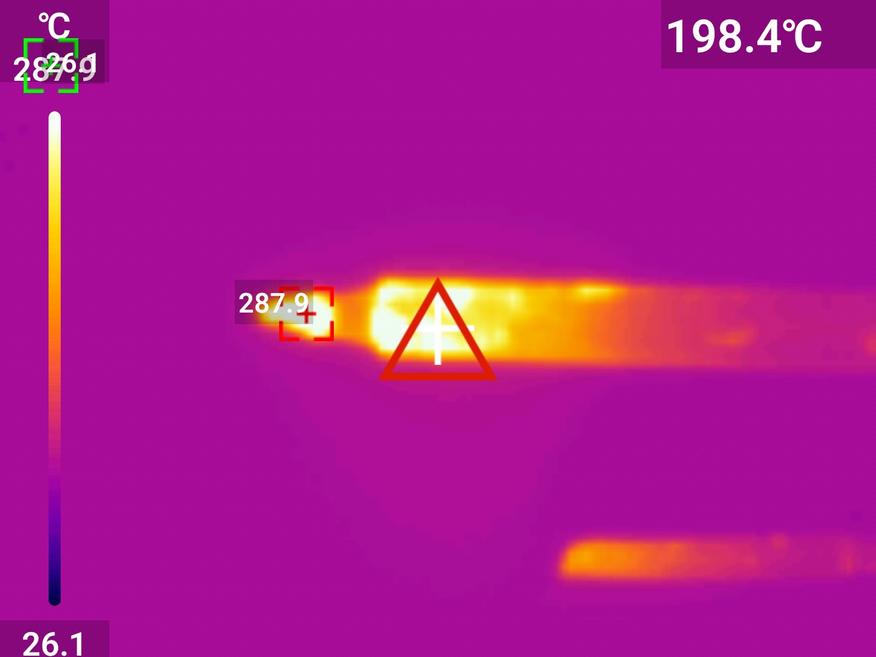

Для проверки возможностей тепловизора протестировал его на разных задачах и привел сравнение. Первым делом взял паяльник TS101 и прогнал его через несколько температурных режимов. При 250°C жало паяльника светилось ярко-жёлтым на термограмме, чётко выделяясь на фоне. Подняв температуру до 300°C, увидел, как зона нагрева расширилась — прибор показывал реальную картину распределения тепла вдоль наконечника. На максимуме в 320°C весь рабочий конец жала превратился в почти белое пятно с температурой, приближающейся к пределу измерения. Разрешение 120x90 позволяет увидеть не только общий нагрев, но и градиент температуры от кончика к держателю.

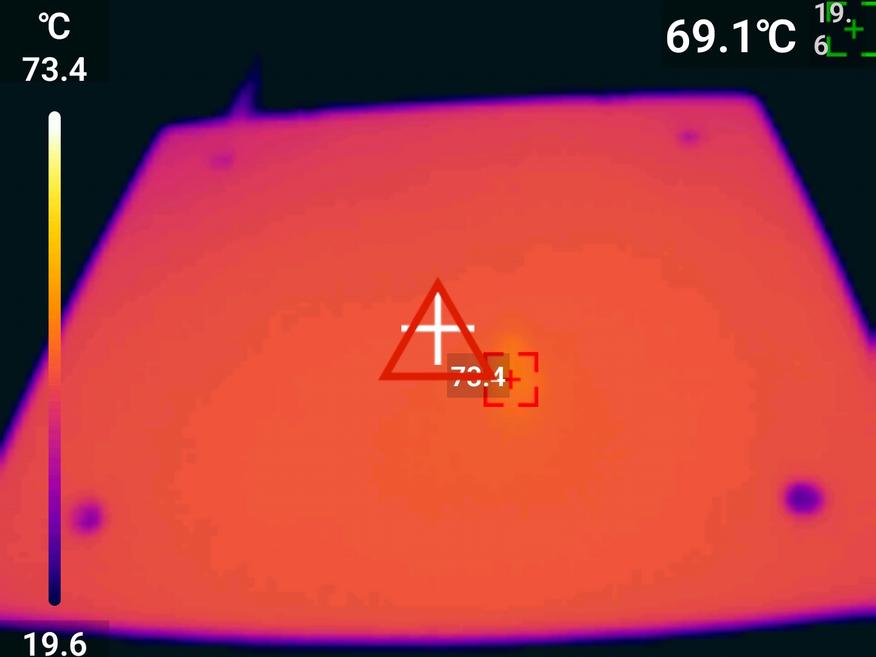

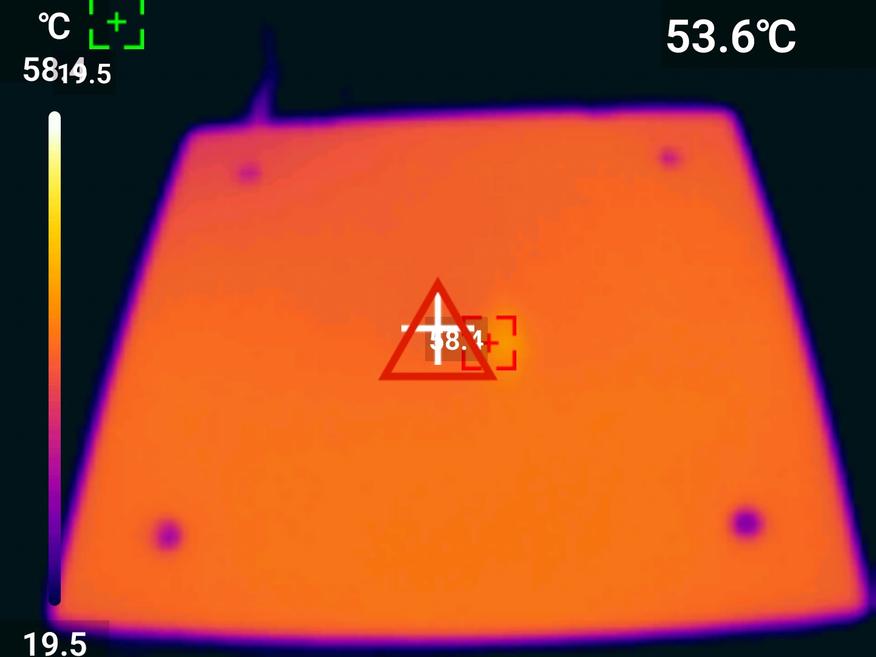

Следующим тестом стал 3D-принтер. Включил подогрев стола до 50°C — на экране сразу проявилась равномерная оранжевая поверхность платформы, температура распределена ровно, без холодных зон. Подняв температуру до 70°C, увидел более насыщенный цвет — стол прогрелся равномерно по всей площади.

Проверил розетку возле принтера — обычные показания около 30°C, никаких перегревов. Это именно то, для чего нужен тепловизор: быстрая диагностика без разборки оборудования.

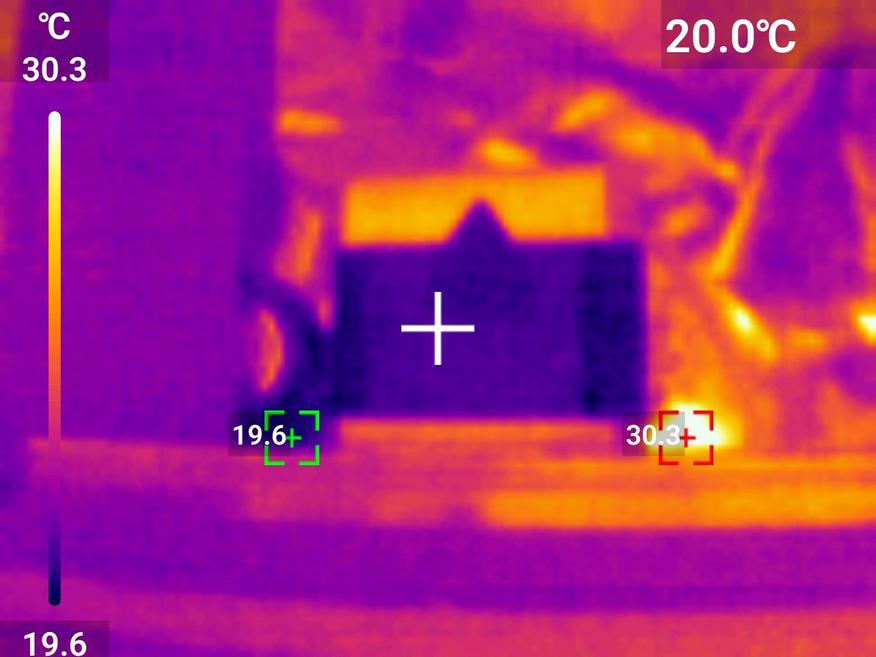

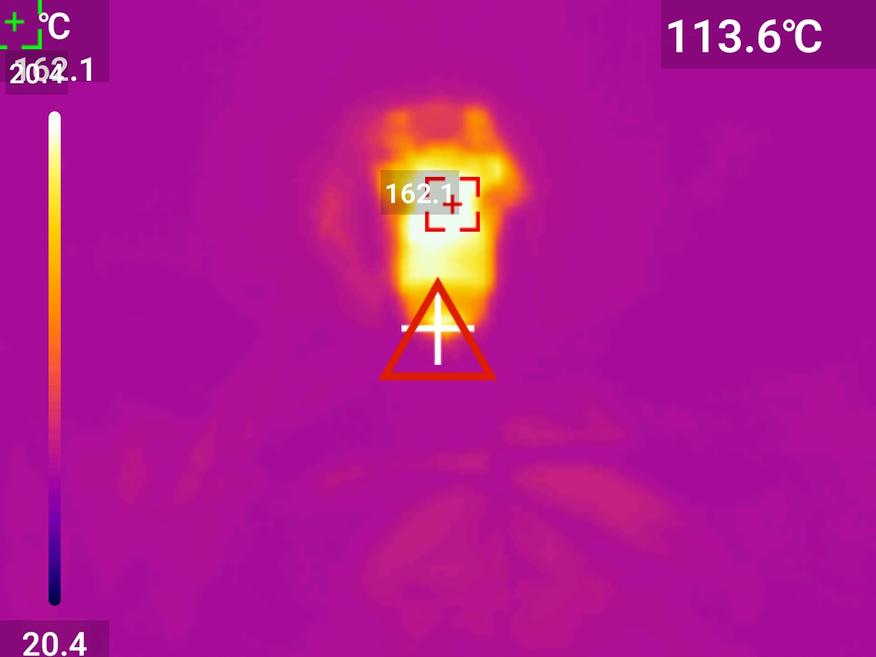

Измерил температуру сопла экструдера при нагреве — 162°C, причём видно, как тепло распространяется по хотэнду. Шаговый мотор перед работой был около 20°C. Такая информация полезна для понимания, не перегружен ли мотор, не нужно ли улучшить охлаждение.

Проверил окно в комнате — классический сценарий для тепловизора. Рама оказалась холоднее стены примерно на 4-5 градусов, что говорит о небольших теплопотерях. В одном углу температура ещё ниже — явно продувает. Без тепловизора это можно было бы обнаружить только рукой в холодный день, а так проблема видна сразу.

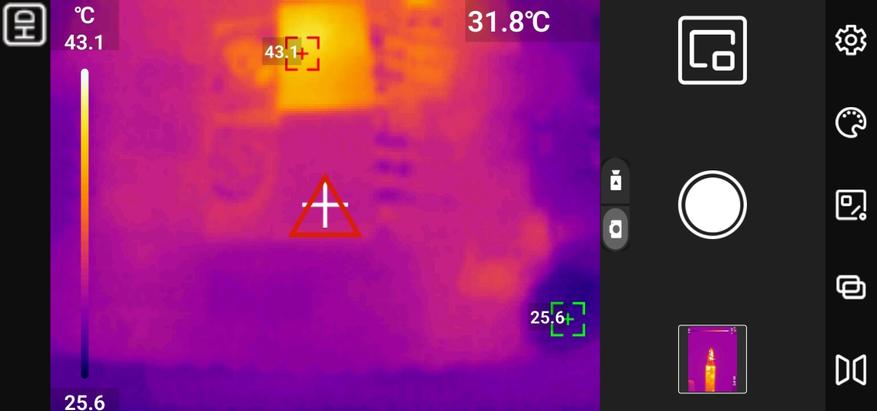

Транзистор также показывает свой нагрев при работе, и тепловизор это демонстрирует.

Разрешение 120x90 пикселей даёт вполне читаемую картинку — достаточно для определения областей перегрева и холодных зон, хотя детализация уступает моделям с матрицей 256x192.

Точность измерения температуры соответствует заявленным характеристикам. При сравнении показаний с контактным термометром расхождение не превышало 1-2 градусов в диапазоне комнатных температур. На более высоких температурах (тестировал на нагретых поверхностях до 100°C) погрешность оставалась в пределах нормы. Температурная сигнализация работает корректно — при превышении заданного порога на экране появляется звуковое и визуальное предупреждение.

Приложение позволяет сохранять как фотографии, так и видео с термограммой. Файлы записываются в память смартфона в формате JPG с сохранением температурных данных. Позже можно открыть снимок и заново проанализировать температуру в любой точке изображения, изменить палитру или настроить диапазон отображения. Это удобно для составления отчётов или повторного изучения проблемных участков.

Выводы

UNI-T UTI120Mobile представляет собой разумный компромисс между функциональностью и ценой для тех, кому нужен компактный тепловизор начального уровня. Разрешение 120x90 пикселей достаточно для решения базовых задач — проверки электроприборов на перегрев, обнаружения теплопотерь в доме. Да, картинка менее детализирована по сравнению со старшими моделями на 256x192, но для большинства повседневных ситуаций этого хватает с запасом. Главное преимущество устройства — его цена и отличное программное обеспечение, которые делают тепловизионную технологию доступной широкому кругу пользователей без каких-либо проблем при использовании.

Качество сборки и продуманность конструкции вызывают уважение. Устройство защищено от падений с высоты, что важно при работе в мастерской или на объектах, а достаточно компактные размеры позволяют всегда иметь его под рукой. USB Type-C обеспечивает универсальность подключения к большинству современных смартфонов, а фирменное приложение работает стабильно и предлагает все необходимые инструменты для анализа. Возможность сохранения термограмм с температурными данными превращает UTI120Mobile из простого индикатора в полноценный инструмент для создания отчётов и документирования обнаруженных дефектов. Тесты с паяльником, 3D-принтером и бытовыми объектами показали, что прибор точно измеряет температуру в заявленном диапазоне и даёт чёткую картину распределения тепла.

Однако стоит понимать ограничения младшей модели. Если вам регулярно требуется высокая детализация изображения, работа с мелкими объектами на расстоянии или профессиональная диагностика сложного оборудования — лучше присмотреться к старшим моделям серии с разрешением 256x192 и поворотной конструкцией. UTI120Mobile идеален для домашних мастеров, радиолюбителей, пользователей 3D-принтеров, автолюбителей, инженеров, занимающихся общим обслуживанием, и всех, кому нужен надёжный карманный тепловизор для эпизодического использования. За свои деньги это один из лучших вариантов для знакомства с тепловизионной техникой без переплаты за избыточные функции. Устройство справляется со своими задачами, не подводит в точности измерений и действительно помогает обнаруживать проблемы, которые иначе остались бы незамеченными.
