Какой усилитель класса D выбрать? Подборка плат для DIY-усилителя ценой до 50$ с Aliexpress
Цифровые усилители класса D прочно вошли в нашу жизнь, аудио бренды, включая премиальные, уже давно используют такие усилители в своей технике. Современная схемотехника таких усилителей отличается не только высокой энергоэффективностью, но высокими качественными параметрами, которые влияют на звук.
Рассмотрим доступные (до 50$) платы цифровых ШИМ усилителей на площадке Aliexpress. Все варианты проверенные, на них можно просто собрать самодельный аудиопроект с гарантированно хорошим качеством звука.
TPA3255

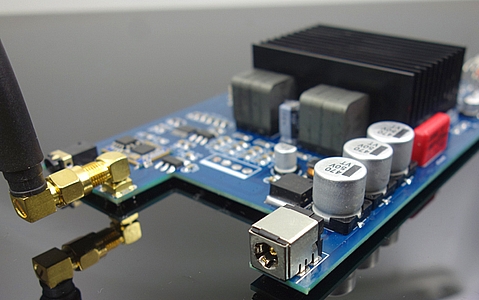

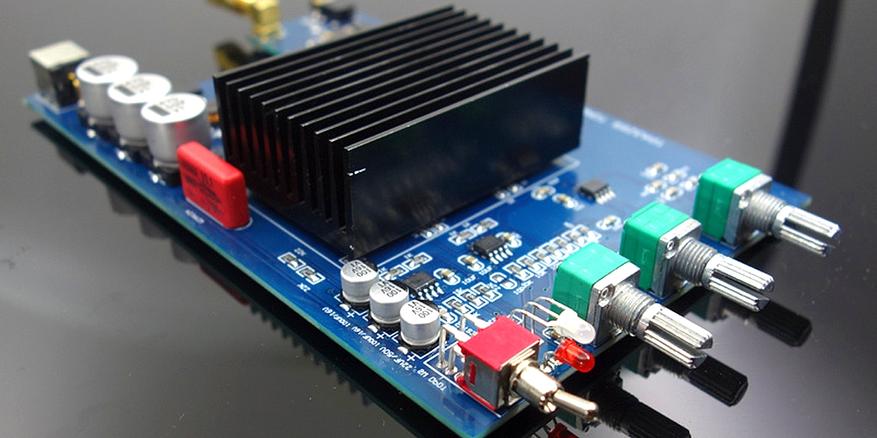

Открывает подборку плата усилителя класса D на чипе TPA3255 от weiliang audio. Эта же плата и на заглавном фото топика. Чип известный своей мощностью, эффективностью и динамичным звуком. Помимо регулировки громкости, имеется темброблок НЧ/ВЧ для настройки характера звучания.
Для расширения источников воспроизведения на плате усилителя установлен модель Bluetooth QCC5125 с поворотной антенной, который поддерживает качественные кодеки LDAC и APTX.
Размеры платы: 150х95 мм. Питание: DC 19-48 В. Реализуемая максимальная мощность: до 300 Вт.
MERUS MA12070

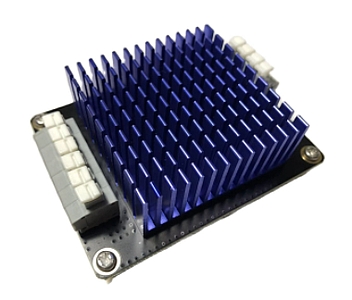

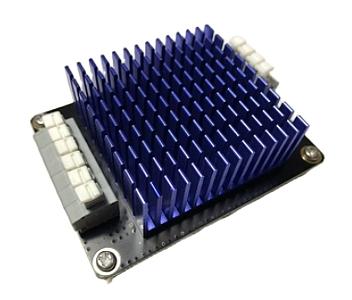

Далее, популярный чип у производителей настольных HiFi систем. MERUS MA12070 компании Infineon Technologies. Там реализована технология многоуровневой коммутации и нет выходных фильтров.
В лоте выбор вариантов входного сигнала: IIS цифровой или аналоговый вход.
Размеры платы: 80х60 мм. Питание: 26 В DC. Максимальная мощность: 2×80 Вт.
Есть доступный вариант платы на этом чипе с множеством входов: 3,5 мм AUX, Bluetooth 5.0, USB плеер и внешняя звуковая карта для ПК.

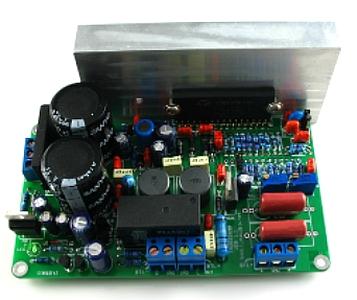

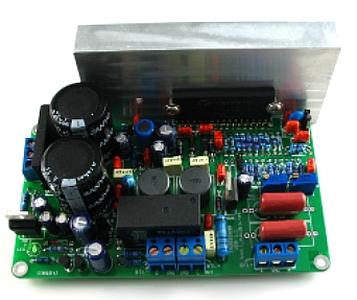

TA2022
Вариант со стареньким чипом класса D (точнее Т), но очень приятным «аналоговым» звучанием.
В лоте можно купить набор для сборки или готовую проверенную плату, а так же радиатор охлаждения. Микросхемы из старых запасов (уже не производятся), но можно плату без нее.
Размеры платы: 121х64 мм, питание от переменного тока (со средней точкой) нужно от 22-0-22 В. Выдает микросхема 90 Вт на 4 Ом (0.1% THD).
TPA3251D2

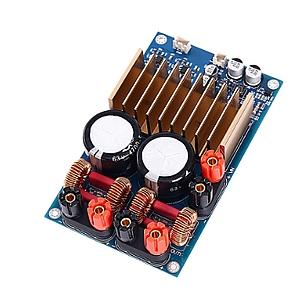

Вариант усилителя класса D на чипе TPA3251D2 (высокая мощность при низких искажениях) от популярного китайского аудио бренда AIYIMA. Плата может работать в стерео и моно (PBTL) режиме. На плате есть выход 9 В для питания периферии.
У платы высокое качество изготовления, в фильтре питания установлены крупные электролитические конденсаторы 4700 мкФ/63 В.
Размеры платы: 150х98 мм. Питание: DC 24-36 В. Реализуемая максимальная мощность: до 140 Вт в стерео.
TDA7498E

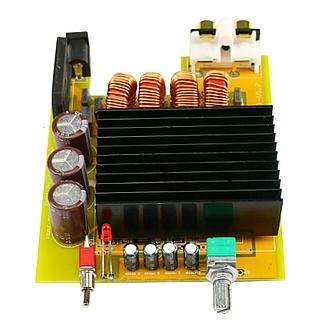

Вариант, как небольшую цену получить высокую мощность в компактном размере — TDA7498E. Плата от GHXAMP, на ней сразу установлен радиатор, регулятор громкости и даже выключатель питания с индикатором.
Максимально можно снять (в режиме BTL) 160 Вт на канал на нагрузку 4 Ом.
Размеры платы: 100х83 мм, питание необходимо DC 18-36 В.

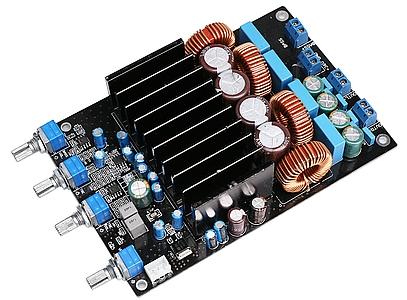

TAS5613
Вариант для создания трехканального (стерео + сабвуферный канал) DIY усилителя. Плата на чипе усилителя класса D TAS5613 от Texas Instruments (С/Ш 100 дБ, эффективность 88%), используется ОУ OPA1632 и TL072. На плате есть регулировки громкости и частоты среза НЧ канала.
Чип интересен встроенной замкнутой обратной связью, технология называется PurePath.
Размеры платы 142х97 мм, питание 36 В DC, максимальная реализуема мощность 150+75 Вт.
ICE50ASX2

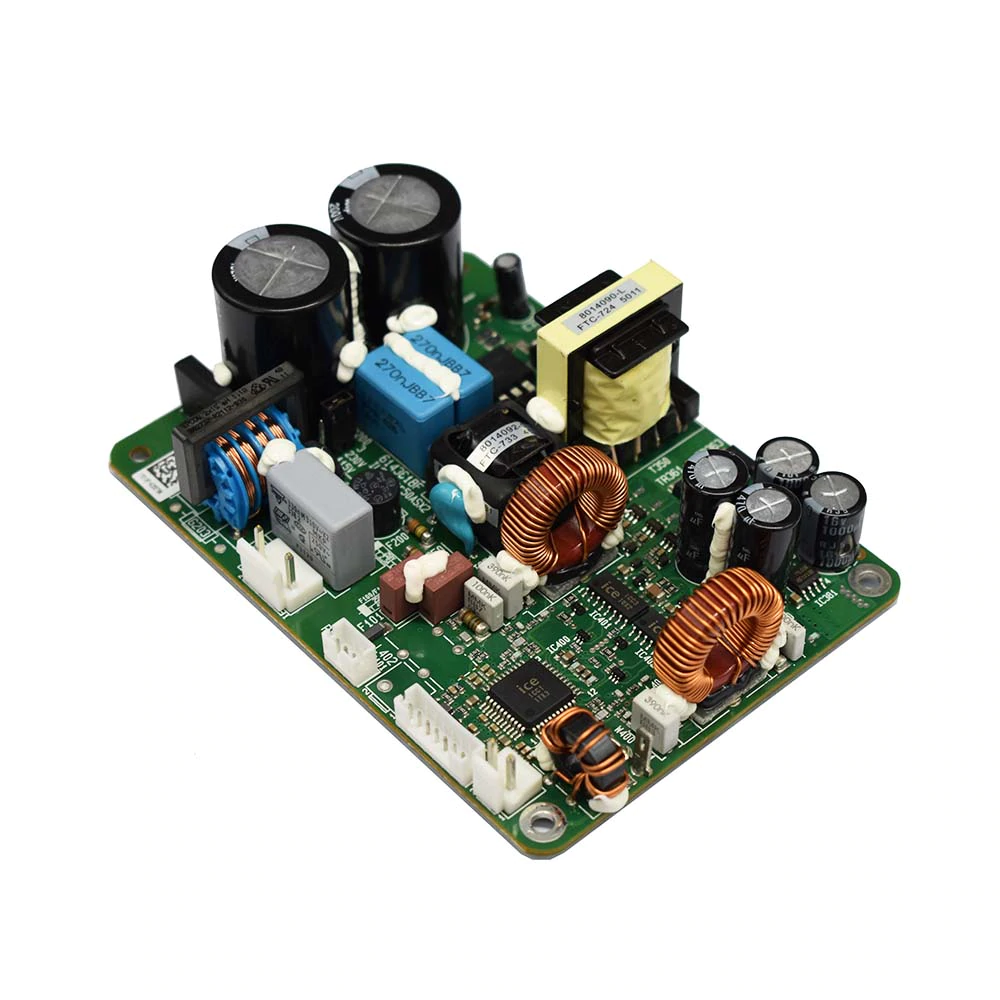

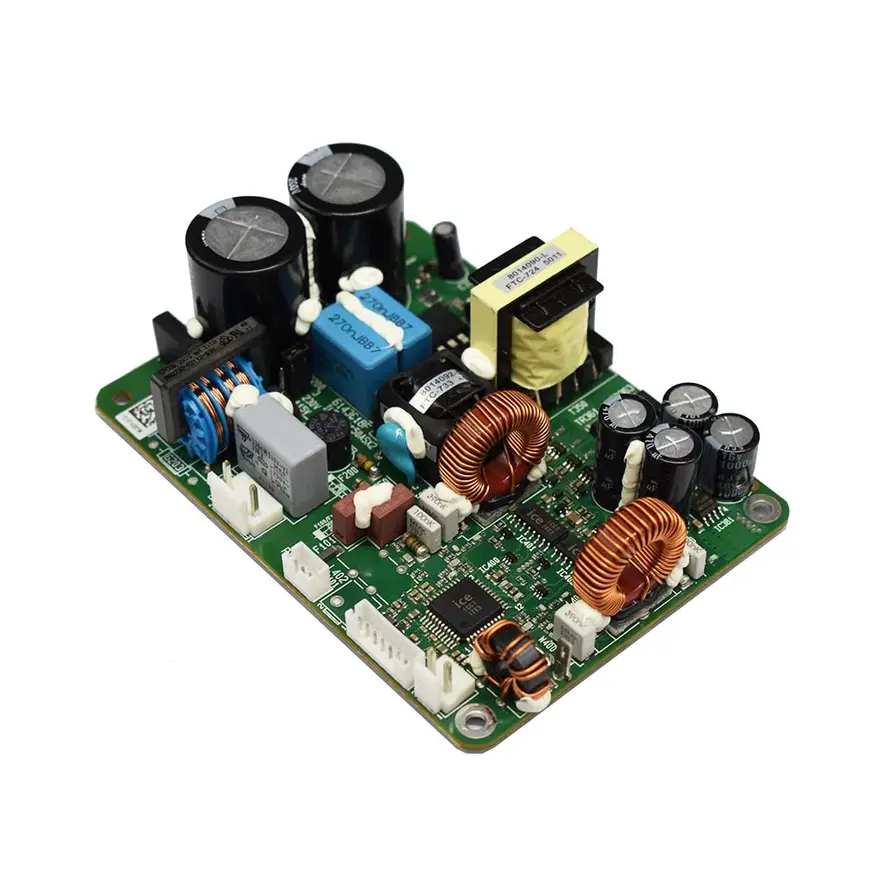

Завершает подборку модель платы усилителя вне конкурса по цене (дороже). Но она не перестает быть менее интересной, а сейчас в условиях санкций, продукцию ICEpower можно купить только на Алиэкспресс (восстановленную).
В лоте стерео или BTL версия платы. Сетевой импульсный блок питания уже размещен на плате, достаточно подвести 220 В.
Основные характеристики ICE50ASX2: мощность: BTL режим 100 Вт/стерео 50 Вт (1% THD), КНИ 1 Вт 0,002%.
Размеры платы: 11x8x3.5 см
Надеюсь, подборка доступных плат усилителей класса D сборки своего усилителя мощности, была полезна и Вы выберете себе вариант на свой вкус (слух) и бюджет.
Приятных покупок! Не забывайте применять купоны и скидки площадки AliExpress. Стартует летняя распродажа Aliexpress!
