5 бюджетных аппаратов точечной сварки с AliExpress, актуальных в 2024 году

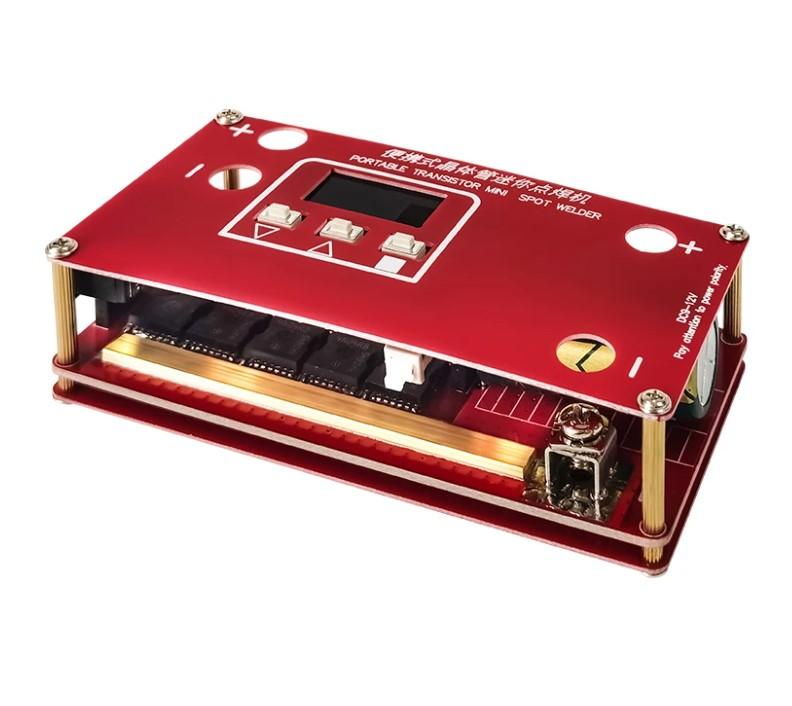

Миниатюрный аппарат точечной сварки подходит для мелких сборок и создания неразъёмных соединений при помощи никелевой ленты.

Аппарат питается напряжением 9-12 вольт и будет отлично работать от автомобильного аккумулятора и полезным при выполнении небольших ремонтных работ в местах где нет доступа к электросети.

Аппарат оснащен небольшим дисплеем, на котором отображаются значения напряжения, мощности и типа сварки (автоматический и ручной).

Устройство имеет модульную конструкцию и состоит из блока управления и силовой платы имеющие разъёмное соединение. Силовая часть сварочного аппарата собрана из пяти мощных полевых транзисторов типа мосфет.

Устройство обеспечивает надежные сварные соединения при небольших нагрузках, однако для более серьезных задач, возможно, потребуется и более мощное оборудование.

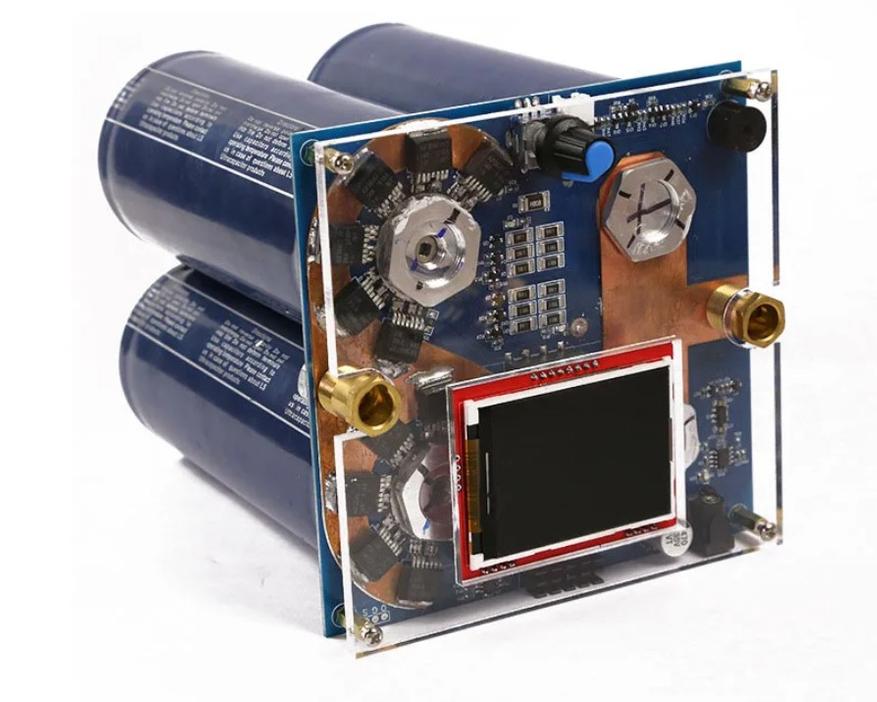

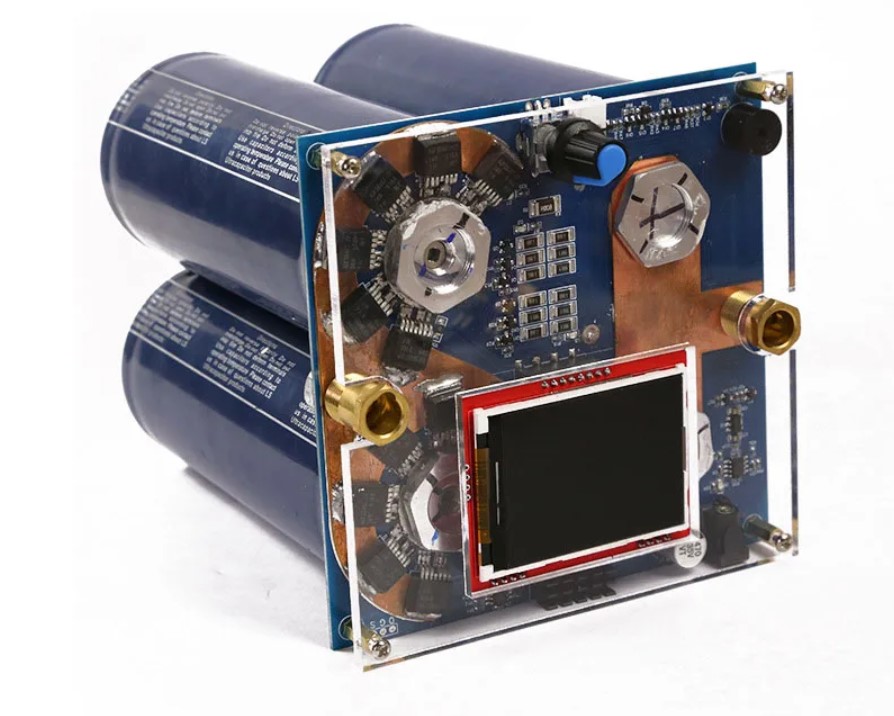

В основе аппарата точечной сварки 2 ионистора LSUC на 2,7 вольта и 3000 фарад. Производит их корейская компания LSM Трон Ltd, они способны вместить себя энергию чуть более 3 Вт-ч.

Ионисторы соединены последовательно для увеличения вдвое напряжения сварки, то-есть, напряжение составляет 5,4 вольта, но их суммарная емкость уменьшилась так же вдвое и составила полтора килофарада.

Максимальный паспортный ток отдачи ионисторов составляет почти 2400 ампер, а внутреннее сопротивление всего 23 сотых миллиома.

Количество циклов заряд-разряд 1 миллион. На лицевой стороне расположен цветной дисплей, единственный орган управления — энкодер, и латунные 9-миллиметровые сварочные разъемы (байонеты) для подключения силовых проводов. Плата закрыта акриловым стеклом.

Сверху расположен разъём для подключения 12 вольтового блока питания, а снизу разъём для подключения пусковой кнопки или педали.

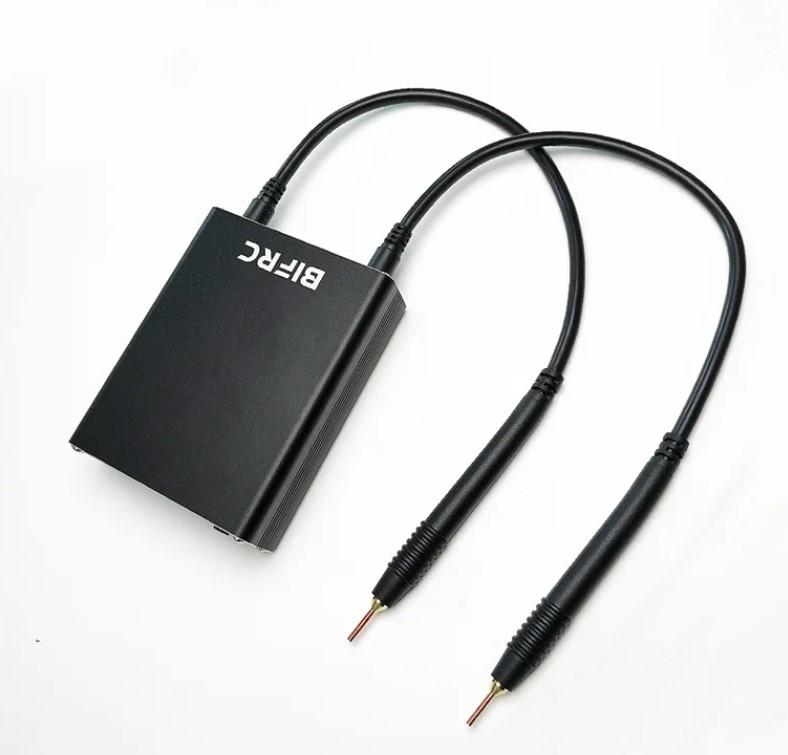

Удобный вариант маломощного сварочного аппарата, работающий от встроенной аккумуляторной батареи. Несмотря на небольшую мощность, этого прибора достаточно для выполнения мелких работ.

Аппарат поставляется с кабелем Type-C для зарядки, двумя силовыми проводами, 1 м никелевой ленты и техническая документация, уложено все в пластиковый кейс.

Дизайн устройства минималистичный, на передней панели нет ничего лишнего, кроме кнопки переключения мощности и четырех светодиодных индикаторов.

Аппарат работает только в автоматическом режиме, то-есть, для его работы не нужна педаль или кнопка включения, импульсы для сварки подаются через секунду после замыкания сварочных электродов.

Компактные размеры аппарата (105х82х29 мм) и его легкий вес (примерно 290 граммов) делают устройство удобным в использовании и переноске.

Корпус изготовлен из алюминия, что обеспечивает надежную защиту и легкость устройства. Максимальная емкость аккумулятора составляет 5500 мАч, и при разряде до 3 Вольт аппарат способен выдавать 5000 мАч.

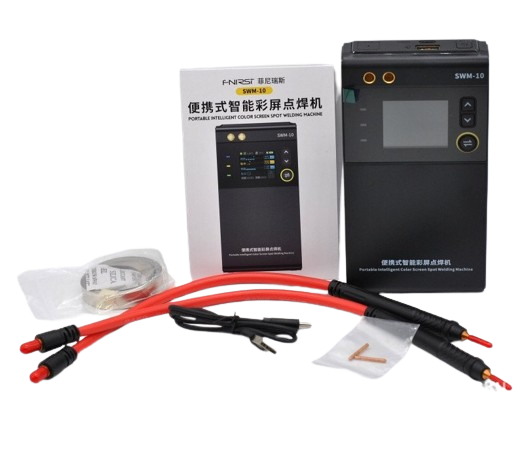

Компактная точечная сварка модели SWM-10 от компании FNIRSI может пригодиться для сборки аккумуляторных батарей из литиевых или никель-металлгидридных аккумуляторов. В комплекте с этой сваркой идет инструкция, провода с щупами, дополнительные электроды и лента из никелированной стали.

Электроды в щупах крепятся при помощи цанговых зажимов, поэтому их легко менять при износе. В комплекте также идет кабель USB Type-C для заряда аккумулятора точечной сварки. Само зарядное устройство не включено в комплект, но вы можете использовать любое зарядное устройство от вашего смартфона.

У этой сварки есть дополнительная функция — ее можно использовать как Powerbank для зарядки смартфона или любых других гаджетов через разъем USB 2.0. В верхней части устройства находится кнопка включения и кнопка для сброса до заводских настроек. Чтобы включить сварку, нажмите и удерживайте кнопку включения примерно 2 секунды.

На передней панели расположен цветной OLED дисплей, на экран которого выводятся настройки режимов работы сварочного аппарата, их здесь достаточно много. Управление настройками меню производится кнопками расположенными справа от экрана.

Мощности сварочного аппарата будет достаточно для сваривания никелевой ленты до 0.15 мм, если в ваши задачи входит работа с более толстыми лентами, то от покупки данного устройства лучше отказаться.

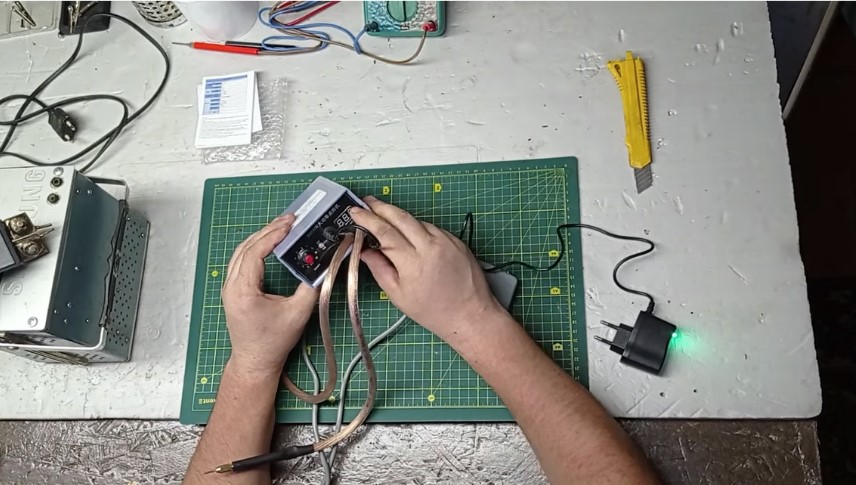

Этот аппарат я покупал для своих целей и с уверенностью могу сказать, что из бюджетного ряда точечных сварочников, это лучший из вариантов. Его мощности достаточно для сваривания никелевой ленты толщиной до 0.2 мм, а после небольшой доработки, установив в параллель еще два литий-полимерных аккумулятора на 3.7 В, по 10 Ач каждого, устройство на полной мощности легко справляется с никелевой лентой толщиной 0.3 мм и выше.

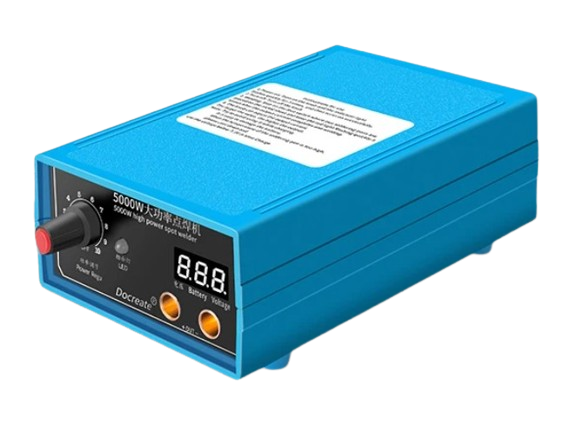

На передней панели устройства находится потенциометр для настройки мощности импульса, справа расположен светодиодный дисплей на котором отображается текущий зарядки аккумуляторов, по средине разъем для подключения зарядного устройства. Сзади выходит шнур длиной 2 метра, к которому подключена педаль.

Силовые провода сечением 16 квадратных миллиметров (без разъёма) довольно мягкие, для крепления электродов предусмотрены цанговые зажимы.

За огромную мощность выходного импульса в этом аппарате отвечают шесть полевых транзисторов типа GO11NO4, спаянных в параллель. Плата управления собрана на микросхеме AS13587, которая отвечает за контроль подачи импульсов их мощность и задержку.
