Обзор зарядного устройства Ugreen GaN X на 65 Вт: мое первое знакомство с новыми технологиями
Начитавшись многочисленных обзоров на GaN зарядки, было решено заказать что-нибудь на пробу. Так как обращаться к малоизвестным производителям не особо хотелось, то выбор пал на Ugreen с максимальной мощностью в 65Вт. Данное ЗУ позволяет одновременно подключать до 3-х устройств с довольно обширным количеством протоколов PD3.0(PD2.0), QC4+(QC4.0\QC3.0\QC2.0), PPS, SCP, AFC, APPLE 5V2.4A, BC1.2. Что из этого вышло, узнаете в обзоре.
Содержание
Заводская упаковка
Представляет собой небольшую и лаконичную заводскую упаковку с изображением зарядного устройства и его технических характеристик. Перед нами обновленная версия ЗУ под названием GaN X на 65Вт.
Внутри само зарядное устройство, инструкция по эксплуатации в двух экземплярах с подробным описанием выходных параметров.
Характеристики
- Brand: Ugreen
- Name: 3-Port Gan 65W Charger
- Model: CD244
- Certification: CCC
- Material: PC
- Input: 100-240V 50/60Hz 1.8A Max
- USB-C1/C2:5V3A, 9V3A, 12V3A, 15V3A, 20V3.25A, 3.3-21V3A
- USB-A:4.5V5A, 5V4.5A, 5V3A, 9V2A, 12V1.5A
- Output: 65W Max
- Protocols: PPS/PD3.0/PD2.0, QC4+/QC4.0/QC3.0/QC2.0, AFC, FCP/SCP/FCP, BC1.2
- Product Weight: Around 128g
- Dimensions: 66.8*40*31mm

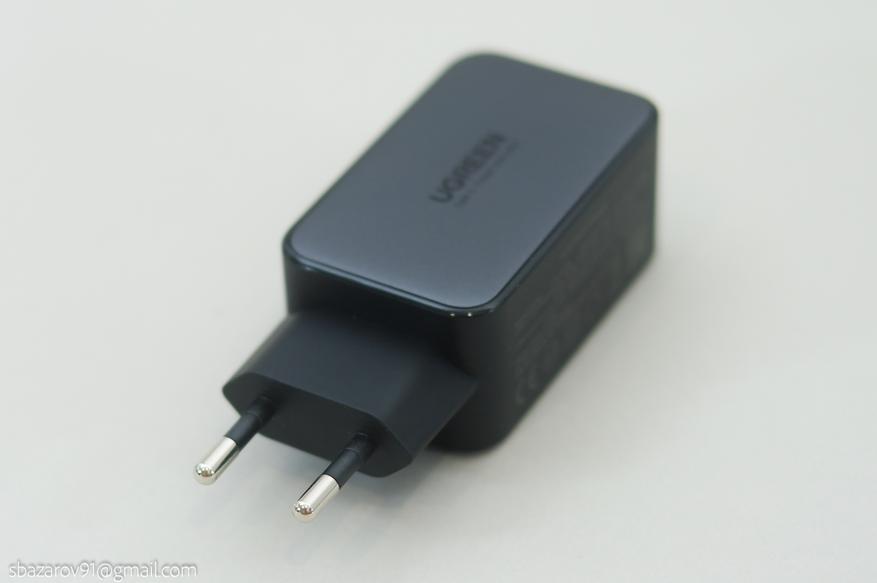

Внешний вид
И первое, что бросается в глаза — это компактные размеры зарядного устройства Ugreen GaN X. При своих размерах (66*40*31) и весе (130г) помещается в ладонь и почти не ощущается в ручной клади. Тогда как выходная мощность позволяет заряжать как мобильные телефоны, так и ноутбуки с поддержкой PD протокола.
Материалы корпуса — PC, степень огнестойкости — UL94-V0 (само затухание в течение 10с на вертикально установленном образце).
Данное зарядное устройство существует в нескольких вариациях вилок, я же выбрал EU. Но существуют ЗУ с китайской вилкой, которая складывается в специальные пазы в корпусе, что делает последний еще более компактным.
Все доступные выходы вынесены на верхнюю грань и представляю собой пару typeC и один USB-A разъемы. Последний, кстати, имеет усиленные контакты и дополнительный контакт для QC3.0.

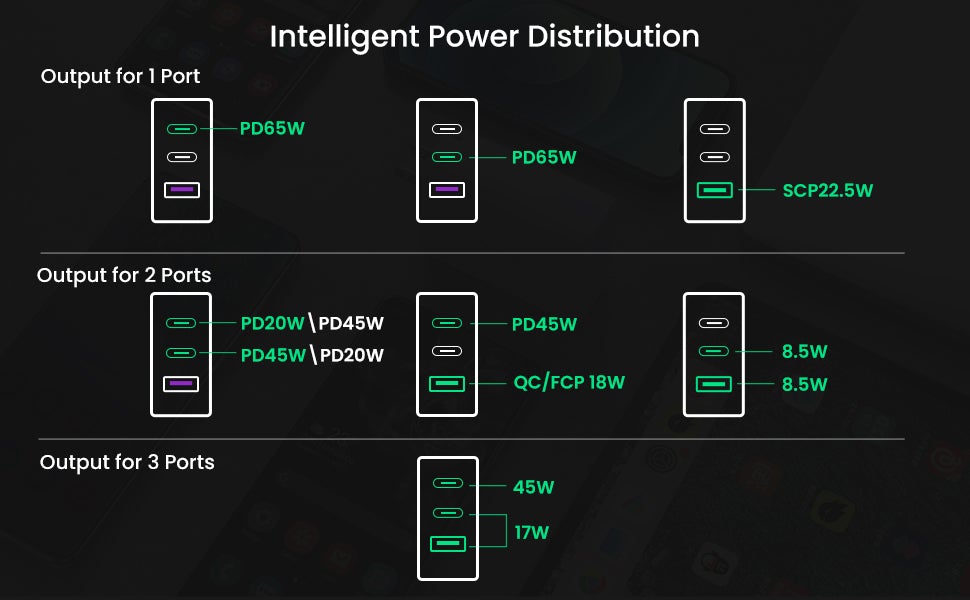

Суммарная мощность Ugreen GaN X составляет 65Вт и данная мощность реализуется в полном объеме с любого typeC разъема. Более подробно и наглядно продемонстрировано ниже:

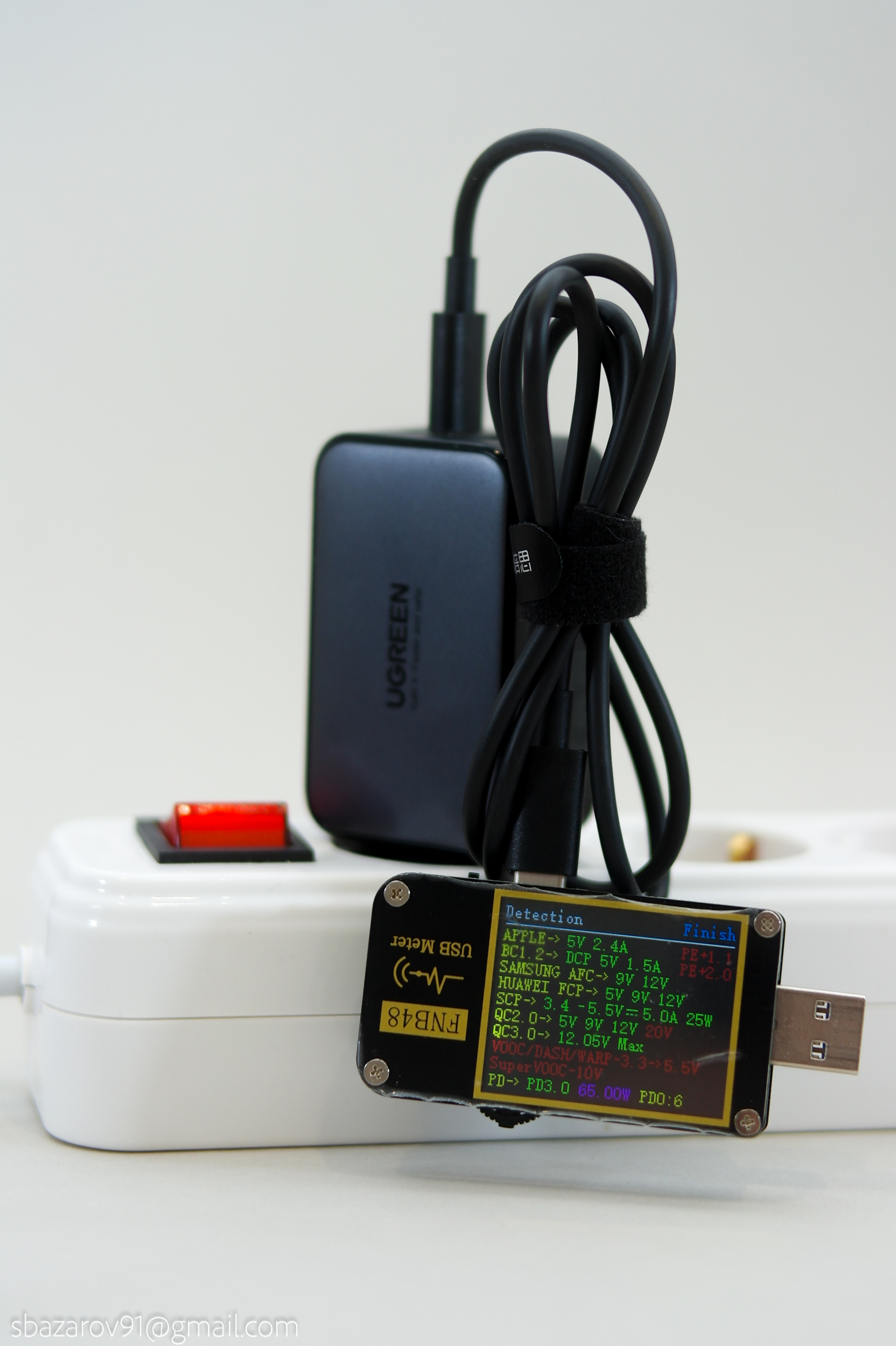

Поддерживаемые протоколы
В связи с тем, что Ugreen GaN X является современным зарядным устройством, то естественно он поддерживает большое количество протоколов быстрых зарядок:
- TypeC 1/2 — APPLE 5V2.4A, BC1.2, AFC, FCP, SCP, QC2.0, QC3.0, PD3.0
- USB-A — APPLE 5V2.4A, BC1.2, AFC, FCP, SCP, QC2.0, QC3.0.
Если обратить внимание на цифры, то становится более понятно:
- TypeC 1/2 — 5V3A, 9V3A, 12V3A, 15V3A, 20V3.25A, 21V3A (65W Max)
- USB-A — 4.5V5A, 5V4.5A, 9V2A, 12V1.5A (22.5W Max)
Основное отличие между typeC и USB-A — это отсутствие напряжения в 20V и поддержки PD протокола, а так же максимальная мощность 22.5Вт. Поддержка Vooc/Dash недоступна на всех разъёмах.
Проверка мощности
Для начала убедимся в том, что зарядное устройство способно длительно выдавать заявленные 65Вт. Поэтому максимально нагружаем ЗУ (20V3.4A) и оставляем его работать в течение часа. Что хочется отметить, это полное отсутствие посторонних писков и звуков при работе ЗУ. После непрерывной работы на протяжении 1 часа 15 минут было решено узнать предельные токовые значения, после которого ЗУ уйдет в защиту. По итогам тестов получаем стабильные 3.8A (73.4Вт), при токе в 3.9А зарядное устройство уходит в защиту и отключается. Все это относится к портам TypeC, так как USB-A способен выдавать только 22.5Вт.
Нагружаем его максимальными значениями тока и напряжения (12A1.5А). Длительная работа на данном режиме проходит без проблем, при этом пиковое работоспособное значение тока выявлено как 1.77А (20.7Вт), тогда как при 1.78А ЗУ уходит в защиту.
При подключении 3-х смартфонов мощности ЗУ с головой хватает для запуска быстрой зарядки на большинстве из присутствующих (для работы первого смартфона в режиме быстрой зарядки необходима Vooc/Dash, которой в Ugreen GaN X нет).

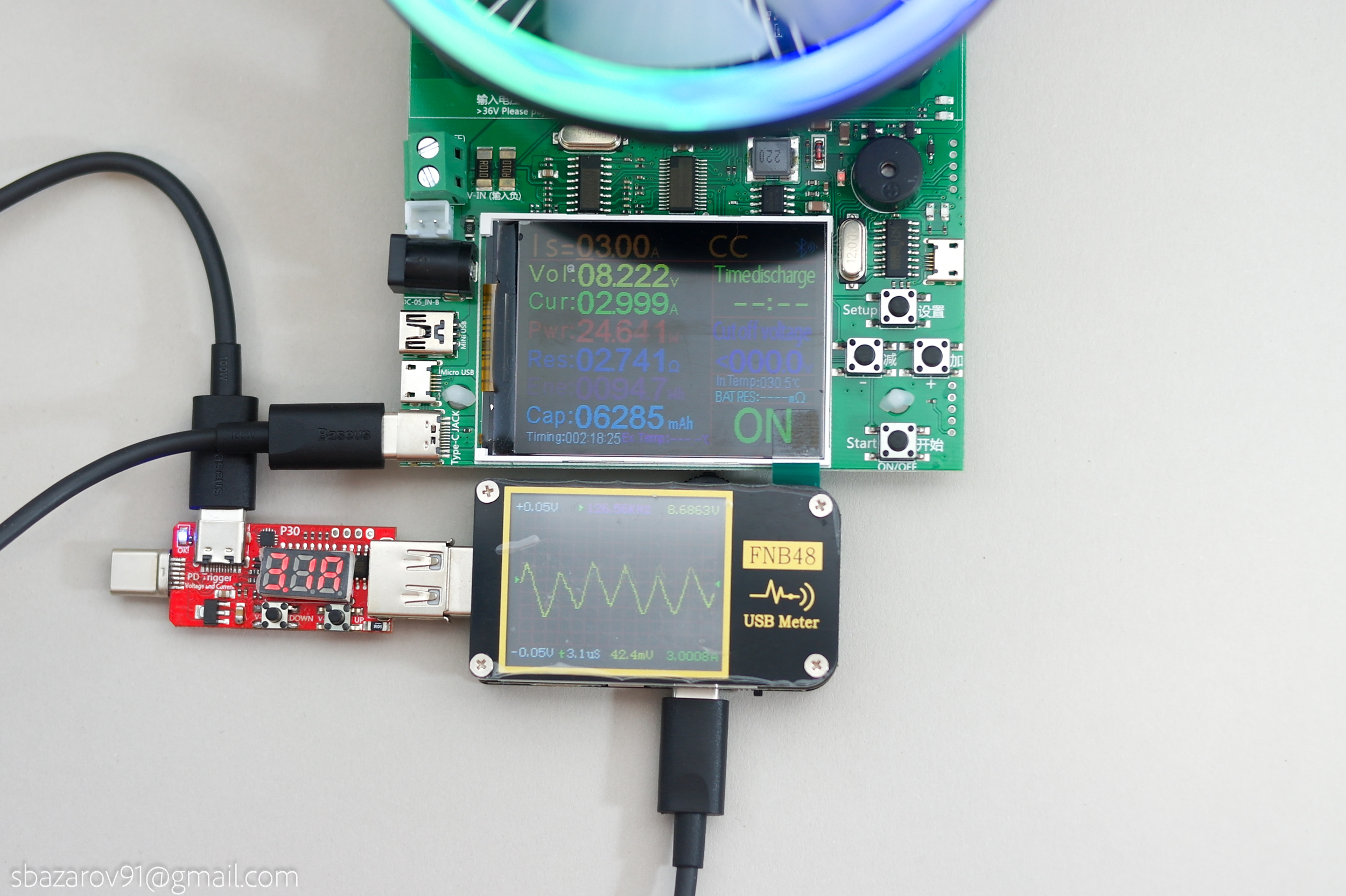

Проверка пульсации
Для проверки пульсации нагрузим зарядное устройство разными номиналами тока и напряжения:
- При 5V/3A (15W) пульсации составили 22.4 мВ;
- При 9V/3A (27W) пульсации составили 42.4 мВ;
- При 12V/3A (36W) пульсации составили 48.8 мВ;
- При 15V/3A (45W) пульсации составили 45.6 мВ;
- При 20V/3.25A (65W) пульсации составили 33.6 мВ.
Просадки по напряжению можно списать на потери в двух кабелях и разъемах самых тестерах.
Нагрев

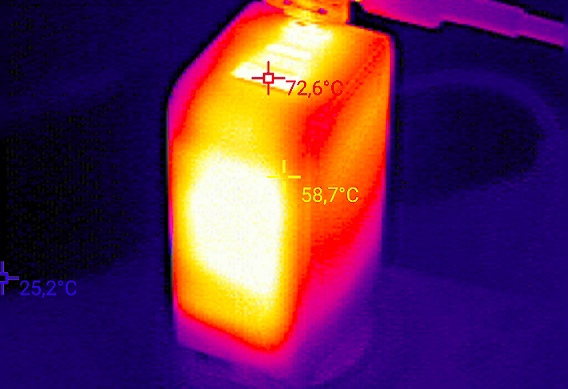

По достижению максимальной мощности проверим работу ЗУ с помощью тепловизора. Как можно увидеть, основные места нагрева находятся ближе к передней части устройства и в местах нахождения разъемов. Сам корпус нагревается ~ до 59°С.
Спустя 75 минут непрерывной работы на максимальной мощности (65Вт) температура корпуса составляет 73.7°С.
Разборка

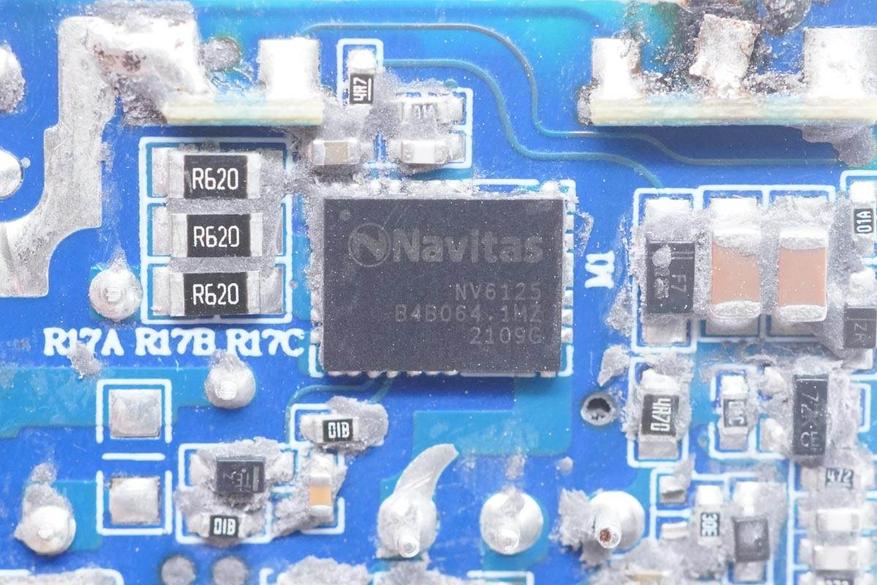

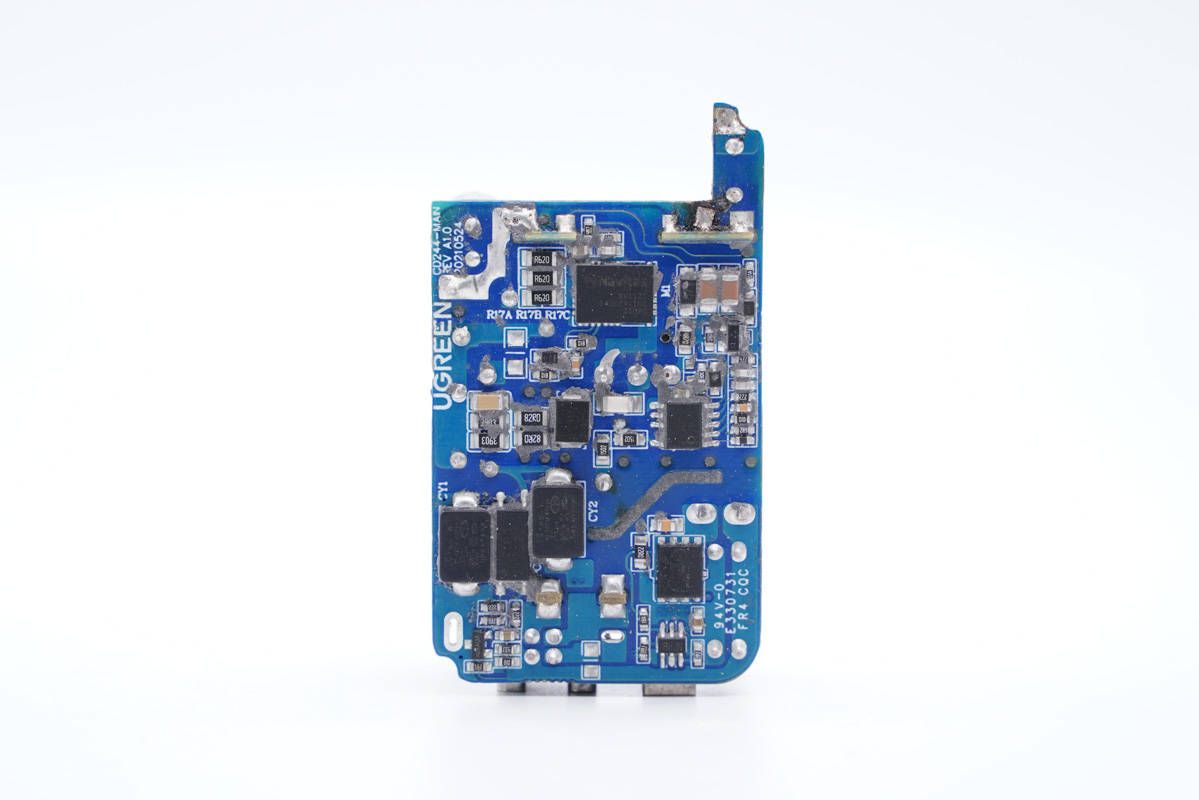

На просторах сети нашел фотографии «распотрошённого» корпуса, так что ознакомиться есть с чем. В качестве основной микросхемы применяется nano-micro NV6125 с использованием нитрида галлия (та самая аббревиатура GaN). Общая компоновка достаточно плотная, залитая компаундом.
Вывод
Остался ли я доволен своей покупкой? Да, зарядное устройство Ugreen GaN X на 65ВТ спокойно перекрывает все потребности моих устройств. Выходные параметры честные, защита по превышению тока работает, нагрев корпуса есть, но и мощности ведь немаленькие! Поэтому если есть потребность в компактном, универсальном и производительном ЗУ, Ugreen GaN X можно спокойно рассматривать к покупке.
