Обзор 200-ваттного шестипортового зарядного устройства Ugreen

Модель CD271, с транзистором на нитриде галлия (GaN), сильно отличается от большинства моделей на рынке своей максимальной мощностью заряда. Поддерживать долгое время 200Вт из двух выходов — дорогого стоит. Модель будет незаменима для тех, кому нужна такая мощность продолжительное время.

Размеры обозреваемого ЗУ — 111х111х32 мм, объём — 394 см³. Модель на 65Вт, CD327, на которую ранее делал обзор, в объеме в три раза меньше — 153 см³. Можно предположить, что нагреваться при одинаковой мощности CD271 будет меньше.

Описание

Зарядка находится в большой коробке черного цвета. Надписи и окантовка жёлтой линией свидетельствует о премиальном и дорогом товаре. На оборотной стороне показаны режимы заряда.

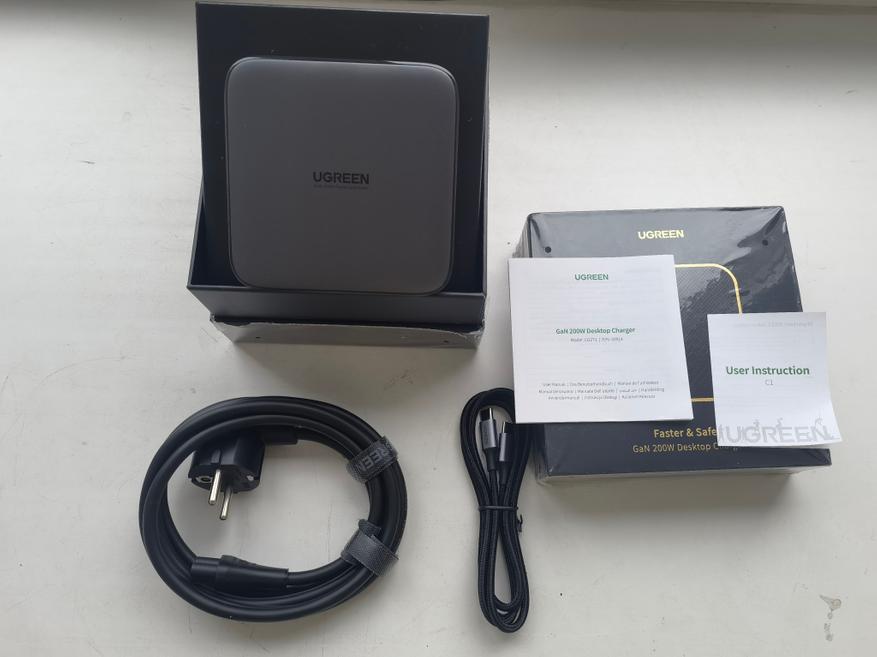

Внутри коробки CD271 аксессуары упакованы со вкусом. Сетевой шнур на 2 м и 100Вт кабель находятся в отдельной коробке.

В состав входит: зарядное, кабель, шнур, инструкция и гарантийный талон.

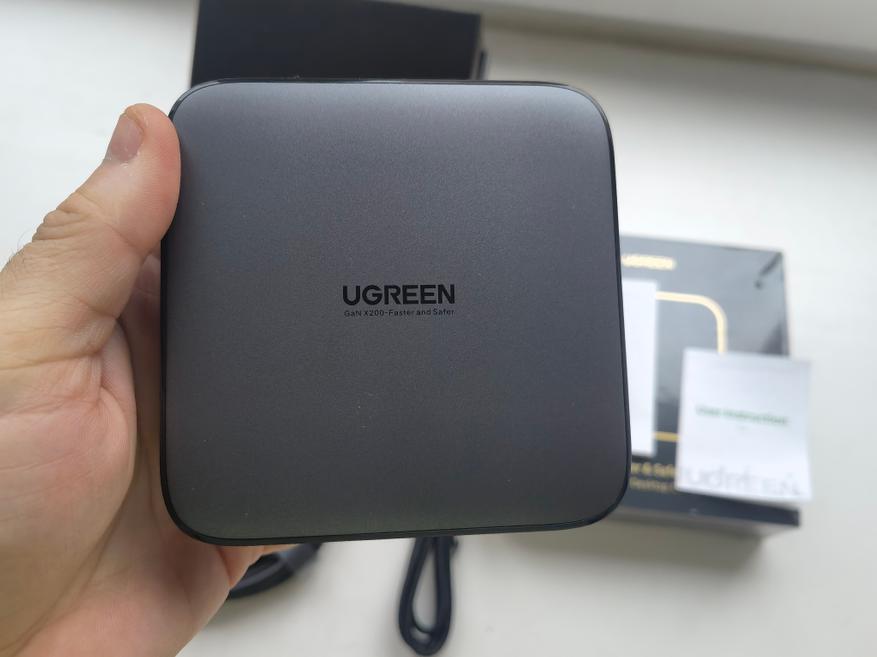

На следующих фотографиях модель показана со всех сторон. Есть небольшие ножки, которые поднимают корпус над поверхностью, обеспечивая естественную церкуляцию воздуха. Нагрев идёт не на нижней, а на верхней части корпуса.

Количество выходов — 6 шт., 4 USB-C и 2 USB-A. Максимальная мощность первых двух по отдельности — 100Вт, двух других — 65Вт и двух USB-A — 22.5Вт. Порт USB-A не поддерживает больше 12В.

Комплектный кабель способен передаваь до 100Вт. Тип — USB-C 2.0.

На следующей фотографии обозреваемая показана в сравнении с Ugreen CD327 65Вт, Ugreen CD296 65Вт и InfinityLab ILINC65W 65Вт.

Технические характеристики:

Поддерживаемые режимы:

Поддерживаются следующие режимы:

1. USB-C1/USB-C2: 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A, PPS 3.3-21V/3A 100W
2. USB-C3/USB-C4: 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3,25A, PPS 3.3-21V/3A 65W
3. USB-A1/USB-A2: 4,5V/5A, 5V/4,5A, 5V/3A, 9V/2A, 12V/1,5A 22,5W
4. USB-C1 + USB-C2: 100W + 100W
5. USB-C3 + USB-C4: 65W + 65W
6. USB-C1/USB-C2 + USB-C3/USB-C4: 100W + 65W
7. USB-C1/USB-C2 + USB-A1/USB-A2: 100W +22,5W
8. USB-C3/USB-C4 + USB-A1/USB-A2: 65W +22,5W
9. USB-A1 + USB-A2: 5V/4A
10. USB-C1 + USB-C2 + USB-C3/USB-C4: 65W + 65W + 65W
11. USB-C1 + USB-C2 + USB-A1/USB-A2: 65W + 65W + 22,5W
12. USB-C1/USB-C2/USB-C3/USB-C4 + USB-A1 + USB-A2: 65W + 5V/4A
13. USB-C1 + USB-C2 + USB-A1 + USB-A1/USB-A2: 65W + 45W + 45W + 20W + 22,5W
14. USB-C2 + USB-A1 + USB-A1 + USB-A2: 65W + 45W + 45W + 20W + 5V/4A
15. USB-C1 + USB-C2 + USB-C3 + USB-C4 + USB-A1 + USB-A2: 65W + 45W + 45W + 20W + 5V/4A

Жирным выделены режимы, на которых в параграфе «Нагрев» будут представлены результаты тестирования.

Поддерживаемые протоколы

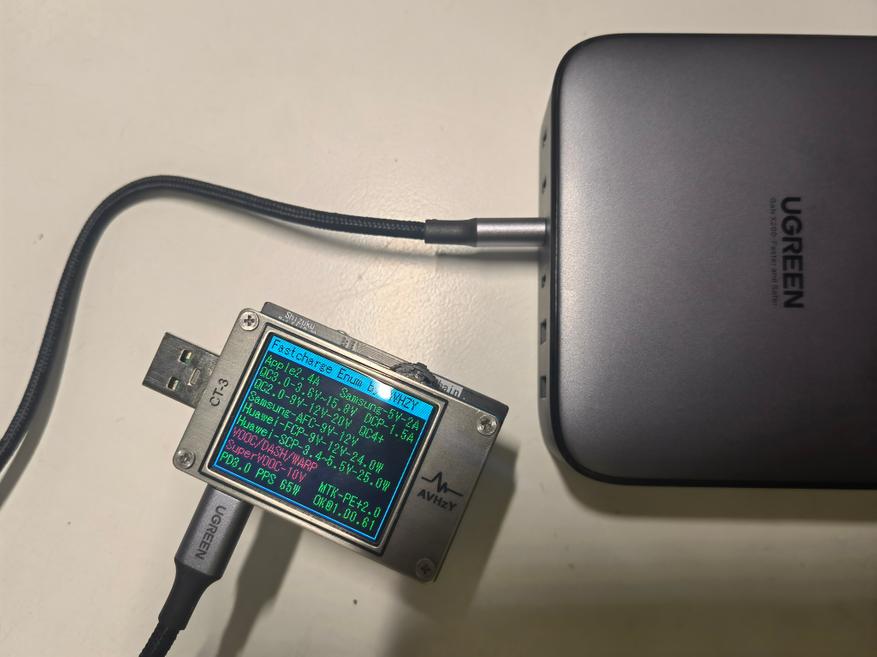

Протоколы заряда, которые заявлены в характеристиках, подтверждаются в действительности. Зарядное устройство поддерживает: Huawei SCP, FCP, Samsung AFC, QC3.0, QC2.0, PD3.0 PPS. Поддерживается до 100Вт с каждого USB-C1/C2 и до 65Вт с USB-C3/C4, PD3.0. По USB-A QC3.0 ограничено 15,8В, но 20В есть в рамках PD3.0. На USB-C выходах поддерживаются протоколы Huawei и Samsung (FCP, SCP и AFC). Зарядное устройство поддерживает MTK PE1.1/1.2 на всех выходах. Режимы и протоколы на каждом USB-C1/C2 и USB-A1/A2 одинаковые.

Нагрев

На максимальной мощности (195Вт) начался заряд из всех выходов: Baseus PPBLD100 (20А*ч, Blade), 30А*ч Baseus BS-30KP365, 30A*ч USAMS PB68 US-CD185, 30A*ч Romoss Sense 8+, 26,8A*ч RavPower RP-PB067, USAMS PB68 US-CD185. Заряд первых трёх внешних аккумуляторов был проверен тестерами или на их экране — действительно по 65, 45 и 45 Вт. Четвертый (Romoss) заряжается на 18Вт обычно, а заряд через USB-A1/A2 в сумме должен был дать 5V/2A (на два последних у меня не хватило тестеров, чтобы проверить).

Начальная температура модели CD271 составила 28,7⁰С. Температура корпуса ЗУ измерялась при помощи тепловизора каждые десять минут. Максимальный нагрев составил 67⁰С на 60 минуте теста. Смысл такого теста — посмотреть, как нагревается БП при использовании всех выходов. Предполагалось, что нагрев должен был быть распреден равномерно.

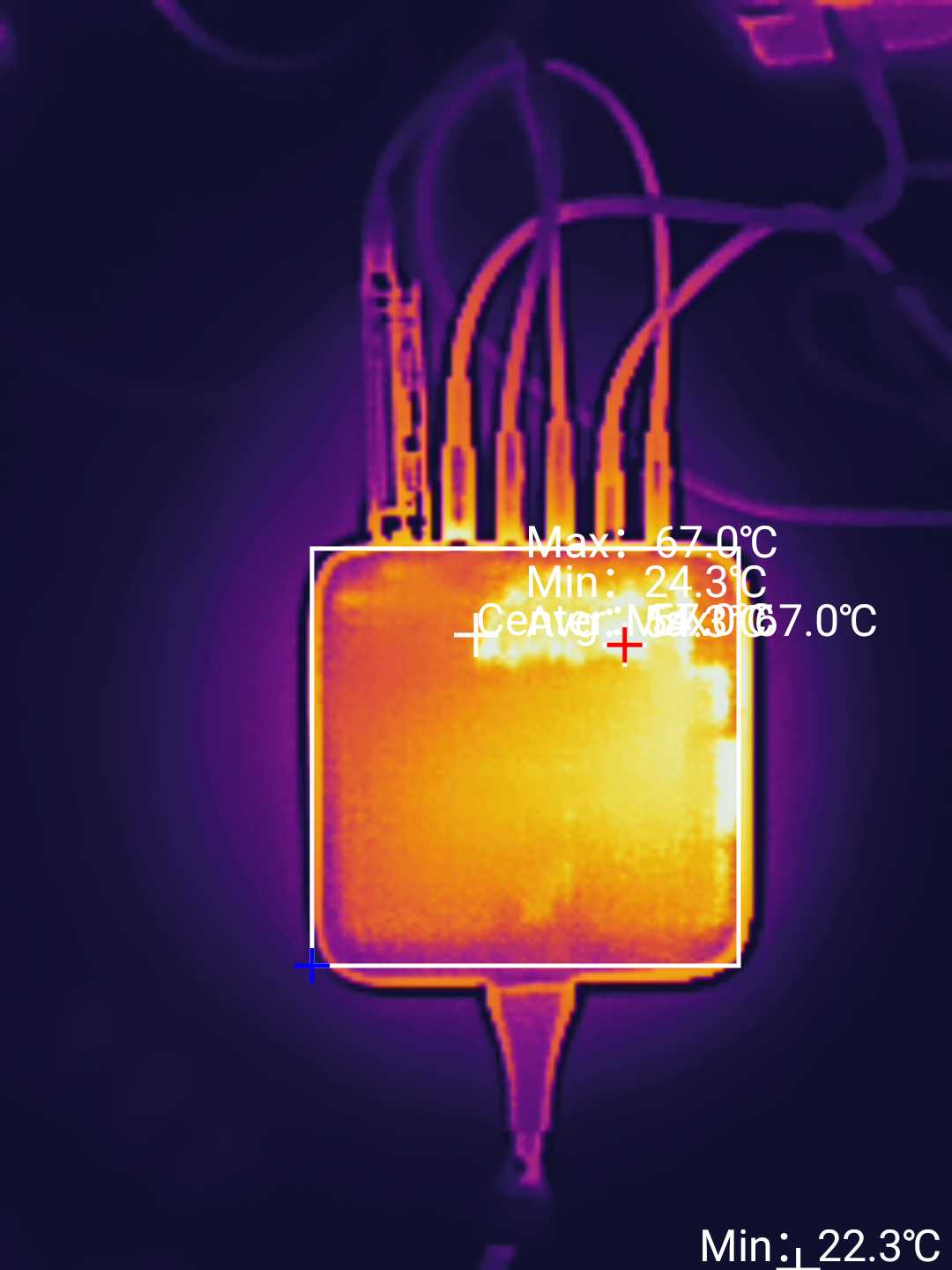

Выше показаны теплоснимки на десятой минуте и в максимальном нагреве (шестидесятая минута). Видно, что нагрев примерно равномерный.

Во второй раз проверяется максимальный нагрев через USB-C1 и USB-C2. Мощность каждого нагрузочного модуля: AVHzY SM-LD-00 для CT3 и Atorch — выставлена примерно на 100Вт и температура «снимается» каждые 10 минут до конца теста. Максимальный нагрев составил 68,5⁰С на 100 минуте теста. Смысл такого теста — посмотреть, какая область нагревается при максимальной мощности.

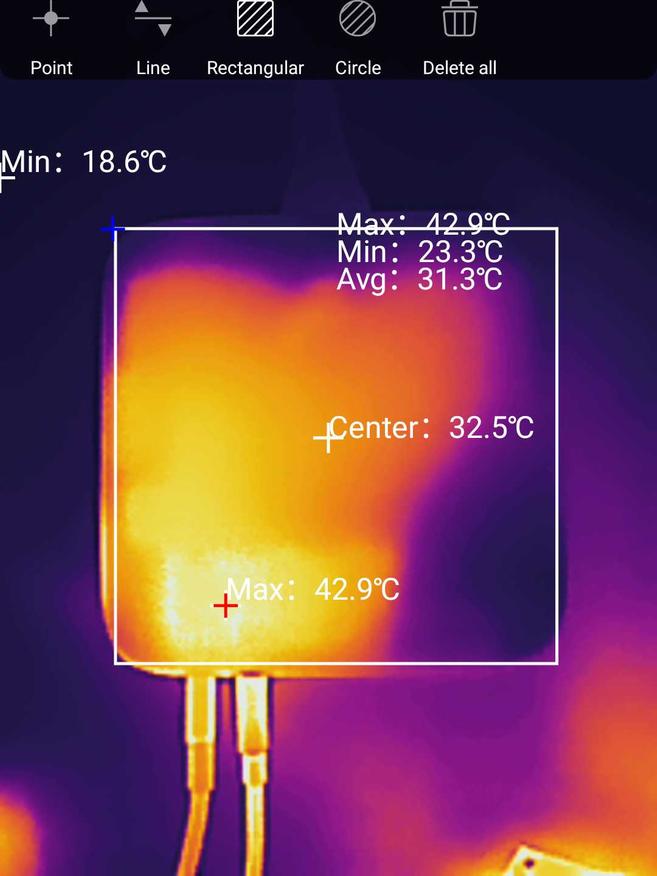

По теплоснимкам начала и конца теста видно, что нагрев идёт от места расположения USB-C1/C2 портов ко всему верхнему корпусу. Нижняя часть нагревается меньше. В этом плане обозреваемая отличается от похожей модели на 65Вт, CD327, в которой из-за меньшего размера нагрев распространяется быстрее.

Итоговые линии двух тестов показаны на графике ниже.

Из графика видно, что нагревается модель на уровне 65Вт аналогов, но при этом выдает в три раза большую мощность. Нагрев в 200Вт соответствует нагреву схожей по форме модели, но при 65Вт.

Пульсации

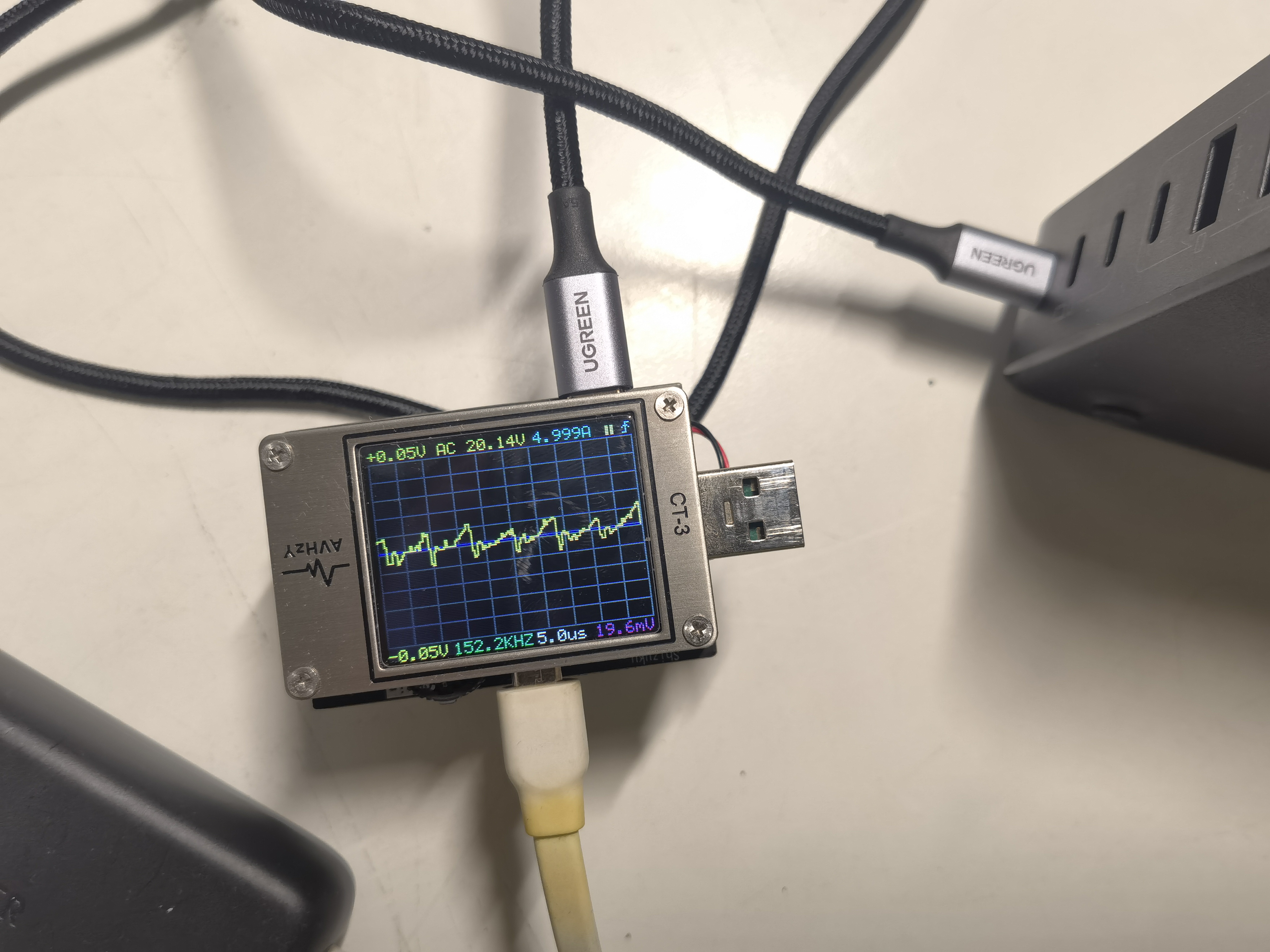

Пульсации оцениваются при помощи тестера AVHzY CT-3, как наиболее точного в этом плане устройства. В качестве нагрузки для оценки пульсаций выступают реальные потребители (внешние аккумуляторы и смарт-часы) на каждом из портов и по напряжениям 5, 9 и 20 В при близких к максимальным значениям силы тока по каждому.

Ниже показаны оценки пульсаций для других уровней напряжения.

При всех уровнях напряжения пульсации не превышают 0,9%. Ugreen делает достойные и качественные ЗУ.

Разборку можно найти на сайте www.chongdiantou.com. Построено зарядное устройство на четырех контроллерах InnoGan от InnoScience, INN650D260A.

Ниже приведены фотографии контроллеров INN650D260A и быстрых протоколов SW3516H.

Даташиты по INN650D260A и SW3516H показаны ниже.

Вывод

Модель получилась мощной и с низкими пульсациями. Подойдёт для не только заряда, но и питания двух устройств с минимальной мощностью в 100Вт каждое. Низкий уровень пульсаций позволяют без опасений заряжать технику от смарт- и фитнес-часов до современных ноутбуков (или питать такие ноутбуки, если мощность их комплектного ЗУ больше). Если вам надо получать от заряда большую мощность, то Ugreen CD271 будет незаменима в решении вашей задачи.
