Карманный реактор: почему литий-ионные АКБ горят даже под водой (и при чем тут кислород в катоде)

«Я всего лишь снял заднюю крышку, чтобы проверить вздутие, и случайно замкнул контакты отверткой. То, что я увидел, было похоже на сварочную дугу. Это были десятки секунд потока огня, который, казалось, сейчас оставит родителей без квартиры». Именно так описывает свой опыт один из пользователей профильного форума, решивший самостоятельно «обслужить» смартфон отца. Мы привыкли жаловаться на слабую автономность гаджетов, ругать производителей за износ емкости, но в этой суете забываем фундаментальный факт: мы каждый день носим в кармане устройство с удельной плотностью энергии, сопоставимой с опасной пиротехникой.

Я не буду пересказывать материал школьного учебника физики, а проведу разбор анатомии катастрофы. Мы выясним, почему внутри вашей батареи есть всё необходимое для автономного горения, почему старые Nokia прощали то, что не прощают современные смартфоны, и почему горящий электросамокат бесполезно накрывать одеялом.

Миф о «волшебной пасте»: что на самом деле скрыто в корпусе

Судя по комментариям в сети, многие пользователи до сих пор представляют себе внутренности аккумулятора довольно примитивно: некая герметичная банка, заполненная химической пастой или гелем, в которой «плавает» электричество. Если бы технологии остались на таком уровне, современные флагманы весили бы как кирпичи из девяностых, а заряжались бы сутки. Реальность куда сложнее, изящнее и опаснее.

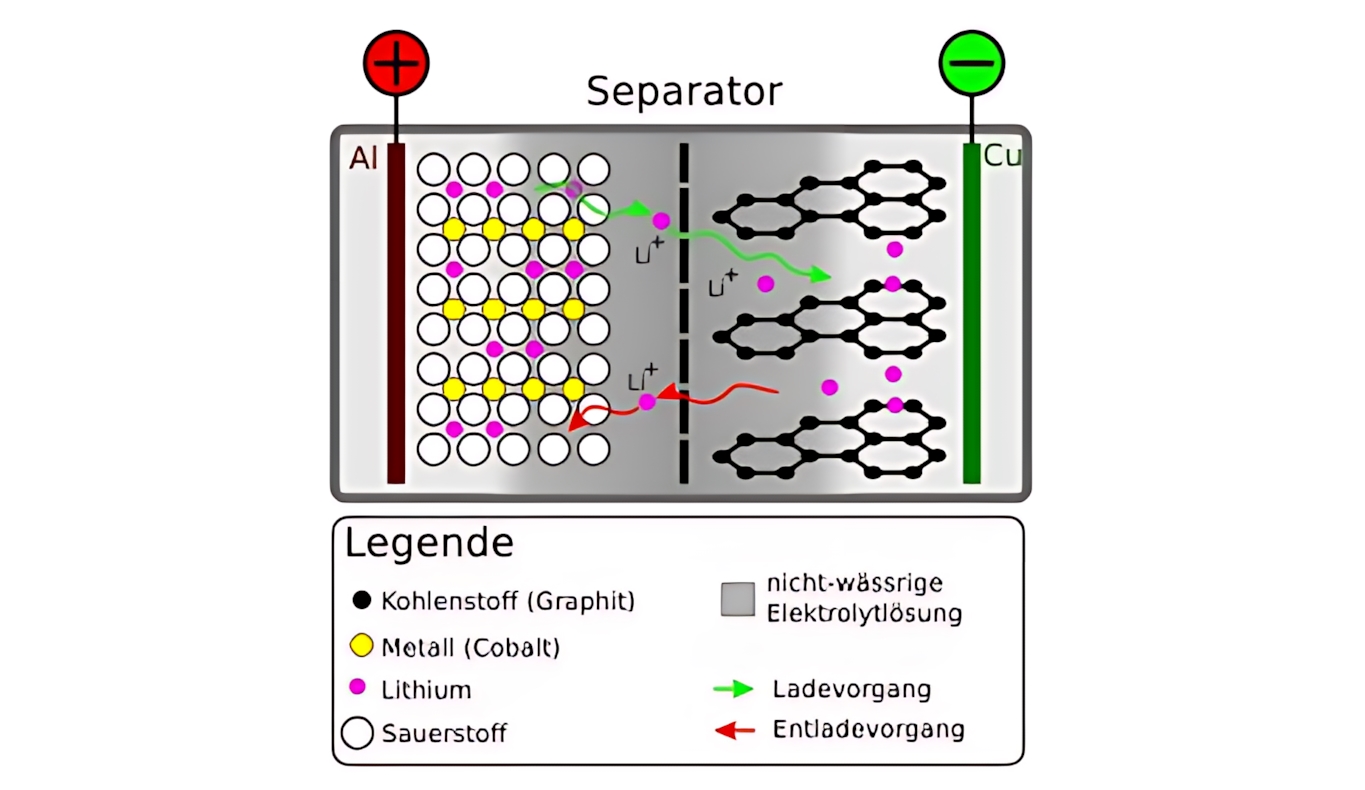

Внутри современного аккумулятора находится конструкция, которую инженеры называют Jelly Roll — плотно сбитый многослойный рулон. Это «сэндвич» длиной в несколько десятков сантиметров (или метров, зависит от форм-фактора), спрессованный в компактный цилиндр или плоский пакет. На алюминиевую фольгу наносится сложное химическое соединение лития и оксида металла (кобальта, никеля или марганца) — это катод. Именно здесь, в кристаллической решетке оксида, изначально и хранится весь запас ионов лития. На медную фольгу наносится чистый графит (в современных моделях часто с добавлением кремния), который служит анодом.

Но главный элемент безопасности здесь — сепаратор. Это тончайшая полимерная пленка толщиной в 15-20 микрон (для сравнения, человеческий волос — это 50-70 микрон), пропитанная жидким электролитом. Она физически разделяет плюс и минус, не давая им соприкоснуться. И тут кроется ключевое отличие от старых свинцовых или никель-кадмиевых батарей. В старых аккумуляторах электролит был на водной основе. В литий-ионных, из-за высокой химической активности лития, вода недопустима. Поэтому в качестве электролита используется смесь органических растворителей (карбонатов). Фактически, внутри батареи находится жидкость, по горючести напоминающая легкие фракции нефтепродуктов.

Пока сепаратор цел — система стабильна. Как только барьер падает — вы получаете пожар в кармане.

Механика внутреннего замыкания: как батарея «убивает» сама себя

Суть работы аккумулятора заключается в интеркаляции — процессе, при котором ионы лития внедряются в атомную структуру материалов, не разрушая её. Представьте себе анод как гигантскую многоуровневую парковку, где роль парковочных мест выполняют слои графита. При зарядке ионы лития покидают катод, проплывают через электролит и аккуратно «паркуются» в графите.

Проблема в том, что физику не обманешь. Когда мы подключаем сверхбыструю зарядку или пытаемся «накормить» смартфон, принесенный с мороза, скорость химической реакции отстает от подаваемого тока. Ионы лития теряют подвижность и просто не успевают проникнуть вглубь графитовой парковки. Образуется затор. Ионы начинают скапливаться на поверхности анода и, не найдя свободного «места», восстанавливаются до чистого металлического лития.

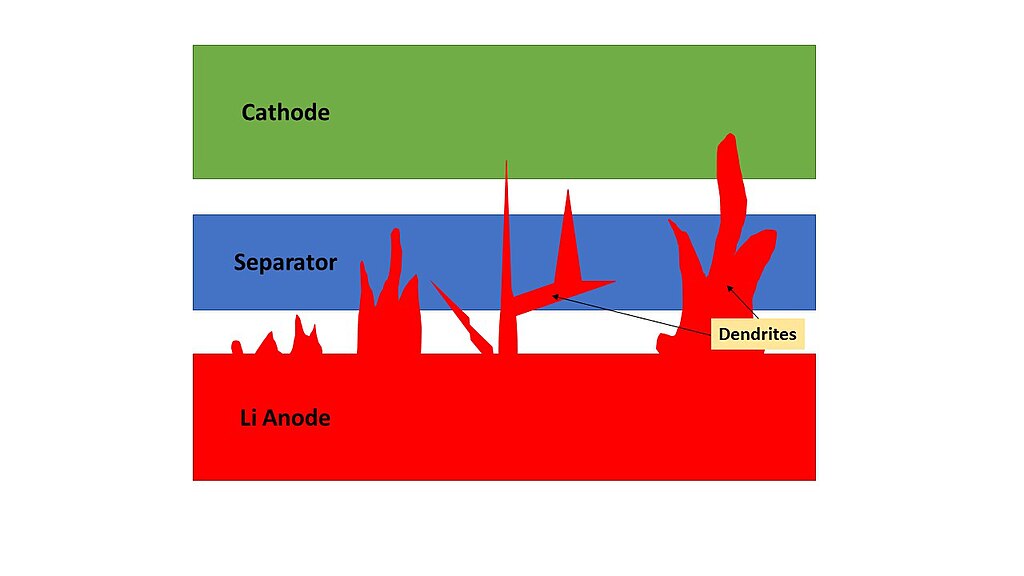

Инженеры называют этот процесс «плэйтингом» (metallization/plating). Самое плохое, что металлический литий растет не ровным гладким слоем, а хаотичными кристаллическими иглами, похожими на мох или деревья. Это и есть печально известные дендриты. С каждым циклом зарядки в стрессовых условиях эти иглы становятся длиннее и острее. В один момент такая игла протыкает нежный полимерный сепаратор и замыкает анод на катод.

Происходит короткое замыкание. Но не снаружи, где его могла бы отсечь плата защиты (BMS), а глубоко внутри самой химии. Ток локализуется в микроскопической точке прокола, температура мгновенно подскакивает до сотен градусов, плавятся соседние участки сепаратора, и процесс становится лавинообразным.

Химия горения и почему одеяло не поможет

Здесь начинается самое интересное — физика теплового разгона (thermal runaway). На уроках ОБЖ нас всех учили «треугольнику огня»: чтобы пламя горело, нужны горючее, температура и окислитель (кислород из воздуха). Уберите любой компонент — например, накройте горящую сковородку крышкой или засыпьте песком — и огонь погаснет. С литий-ионными батареями этот закон дает сбой.

Когда температура внутри ячейки достигает критических значений (около 200°C), в игру вступает химия катода. Материал положительного электрода — оксиды переходных металлов. При перегреве кристаллическая решетка катода начинает разрушаться, и в процессе этого распада выделяется атомарный кислород.

Получается замкнутая самоподдерживающаяся система идеального разрушения:

• У вас есть горючее: закипающий органический электролит и углерод анода.

• У вас есть температура: от внутреннего короткого замыкания.

• У вас есть окислитель: батарея сама генерирует кислород внутри себя.

Именно поэтому горящий электросамокат или электромобиль бесполезно накрывать противопожарным полотном, засыпать песком или заливать пеной в надежде перекрыть доступ воздуха. Батарее не нужен внешний воздух, у неё есть свой. Горящий литий-ионный элемент будет полыхать даже на дне бассейна, пока не выгорит вся активная химия. Единственная причина использовать воду при тушении такого пожара — это не попытка «задушить» пламя, а стремление за счет гигантских объемов жидкости охладить соседние, еще не взорвавшиеся ячейки, чтобы остановить цепную реакцию.

Почему старые модели «беременели», а новые горят?

В комментариях можно встретить ностальгический спор: мол, вот раньше у меня Nokia N73 вздувалась так, что задняя крышка отлетала, но никакого огня не было. А сейчас чуть что — сразу факел. Это прямой результат технологического компромисса.

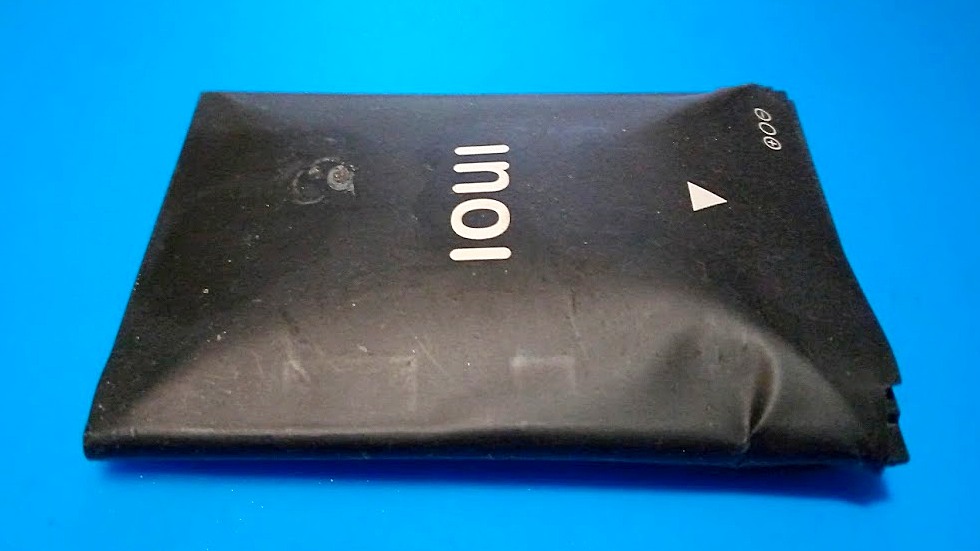

Вздутие — это всегда газ. В процессе работы, особенно при перезаряде или перегреве, электролит деградирует. На поверхности электродов формируется и постоянно обновляется слой SEI (Solid Electrolyte Interphase). Побочным продуктом этих реакций являются газы: углекислый газ, метан, этилен и другие.

Старые аккумуляторы имели гораздо меньшую плотность энергии. «Парковочные места» в графите были просторнее, слои толще, а сепараторы — надежнее и грубее. Жесткий алюминиевый стакан (корпус) старых батарей мог выдерживать приличное внутреннее давление без фатальной деформации электродов. Газовая подушка просто распирала корпус.

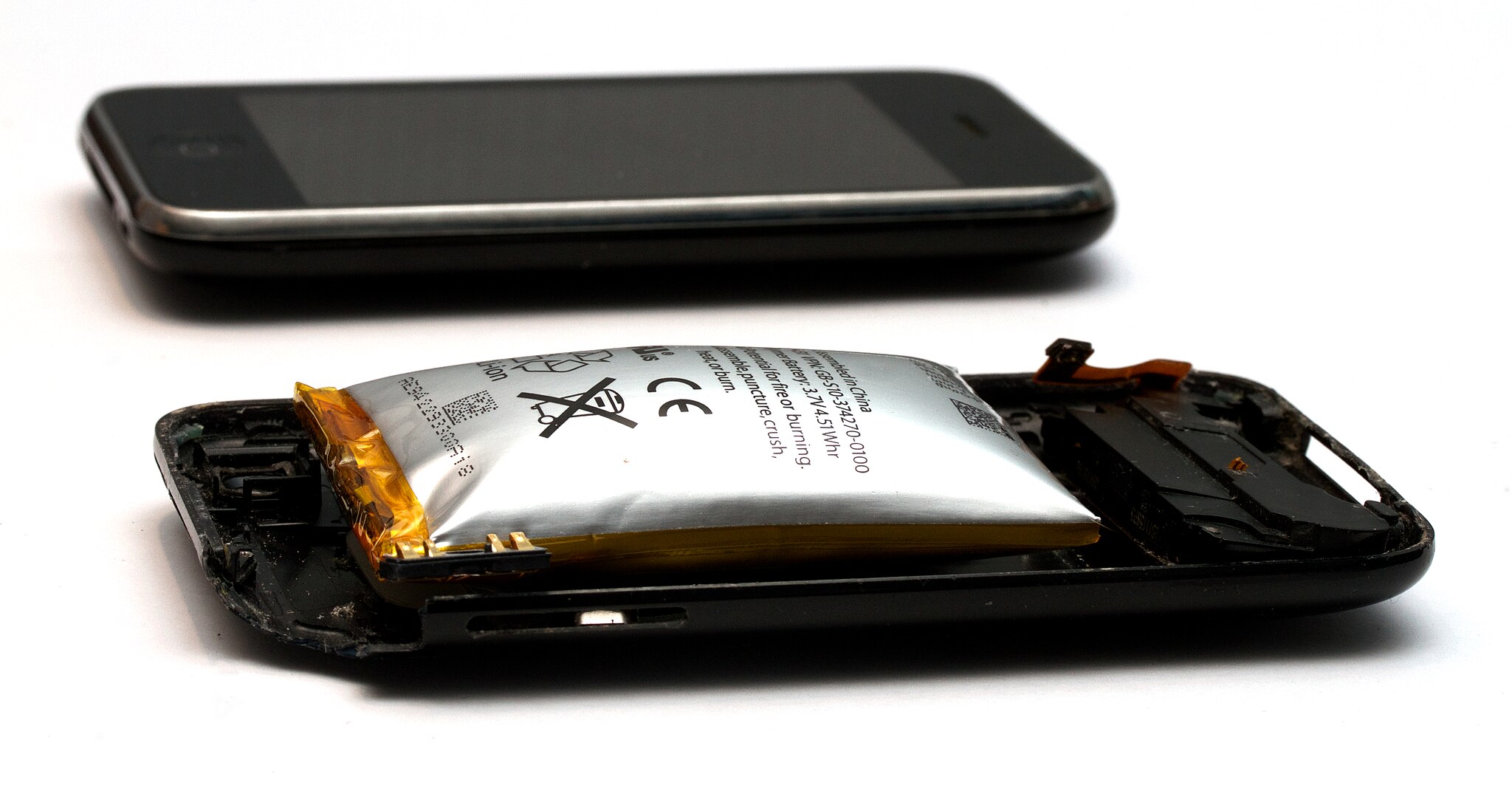

Современный смартфон — это борьба за каждый кубический миллиметр. Плотность упаковки в современных плоских «пакетах» (Li-Po / Pouch cells) предельная. Сепараторы истончились до предела физических возможностей материала. В таких условиях любое, даже незначительное газообразование критично. Газ в мягком пакете деформирует структуру рулона, слои смещаются друг относительно друга, и вероятность того, что дендрит проткнет истончившуюся изоляцию, возрастает на порядки. Старая техника «умирала» тихо, теряя емкость. Новая — живет на пределе, но и уходит громко.

Протокол безопасности: как не сжечь квартиру

Наши гаджеты безопасны ровно до тех пор, пока цела их внутренняя структура. Чтобы не стать героем новостей, нужно помнить три главных «НЕ».

Не заряжать на морозе. Разряжать — можно. Заряжать — категорически нет. Как мы выяснили выше, холод останавливает химию интеркаляции и запускает процесс роста металлических игл-дендритов. Пришли с улицы — дайте гаджету 20-30 минут согреться при комнатной температуре, прежде чем втыкать кабель зарядки.

Не игнорировать геометрию. Если корпус повело, экран начал отклеиваться или задняя крышка выпирает, значит, внутри аккумулятора уже скопился газ под давлением. Давить на крышку, пытаясь её закрыть, значит своими руками сжимать слои, между которыми и так осталось несколько микрон изоляции.

Не дышать. Если худшее случилось, и девайс начал шипеть, свистеть и испускать густой белый дым — забудьте про спасение данных или самого устройства. У вас есть несколько секунд до появления открытого огня. Не берите его голыми руками — корпус раскаляется мгновенно. Лучшее решение — сбросить гаджет на керамическую плитку, в пустую кастрюлю или на бетон, подальше от всего, что может загореться. И главное — не вдыхайте дым. Сладковатый запах — это смесь эфиров, фтороводорода и другой органики, которая обеспечит химический ожог легких куда быстрее, чем вы почувствуете жар пламени.

Технологии не стоят на месте. Кремний-углеродные аноды, которые активно внедряют китайские бренды — отличный шаг вперед, но это эволюция емкости (кремний удерживает больше лития), а не безопасности. Проблема горючего органического электролита остается с нами до тех пор, пока в массовую серию не пойдут твердотельные аккумуляторы (Solid State), где жидкий растворитель сменит полимер или керамика. Но пока это будущее, а «карманный реактор» — уже настоящее.
