Энтузиаст собрал портативную электростанцию на 96 000 мАч в формате рюкзака

Разработчик под псевдонимом Luq1308 собрал портативную электростанцию Omnibus 4x8 в формате рюкзака. Устройство предназначено для одновременного питания нескольких энергоёмких гаджетов без доступа к электросети.

Основу конструкции составляют 32 литий-ионных элемента 18650 ёмкостью 3000 мАч каждый, собранных в конфигурации 4S8P. Суммарная ёмкость аккумуляторного блока — 96 000 мАч, что соответствует 345 Вт·ч накопленной энергии. Система управления батареями рассчитана на конфигурацию 4S и ток 30 А. BMS балансирует элементы, защищает от перезаряда и глубокого разряда. В режиме ожидания потребление не превышает 400 мкА.

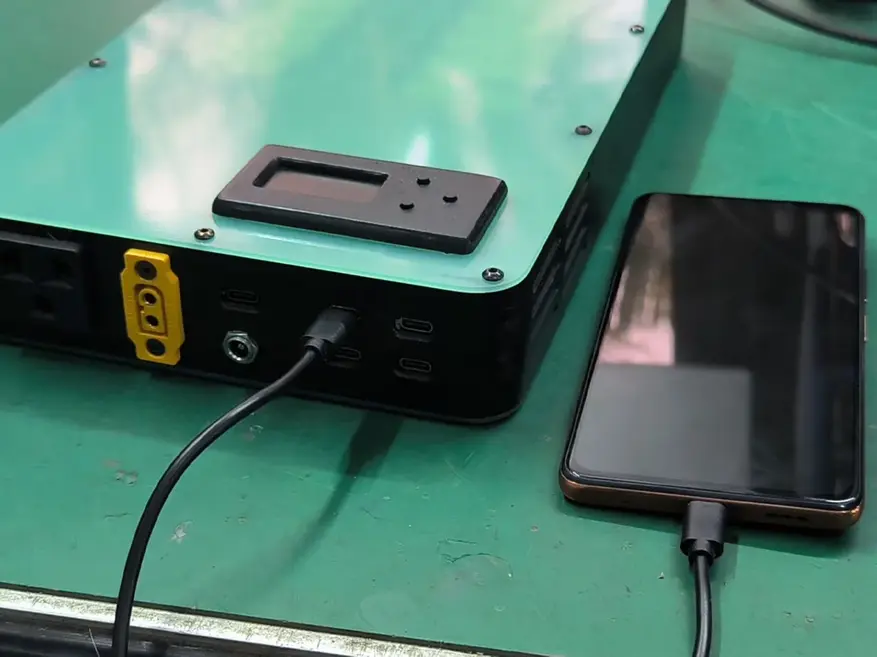

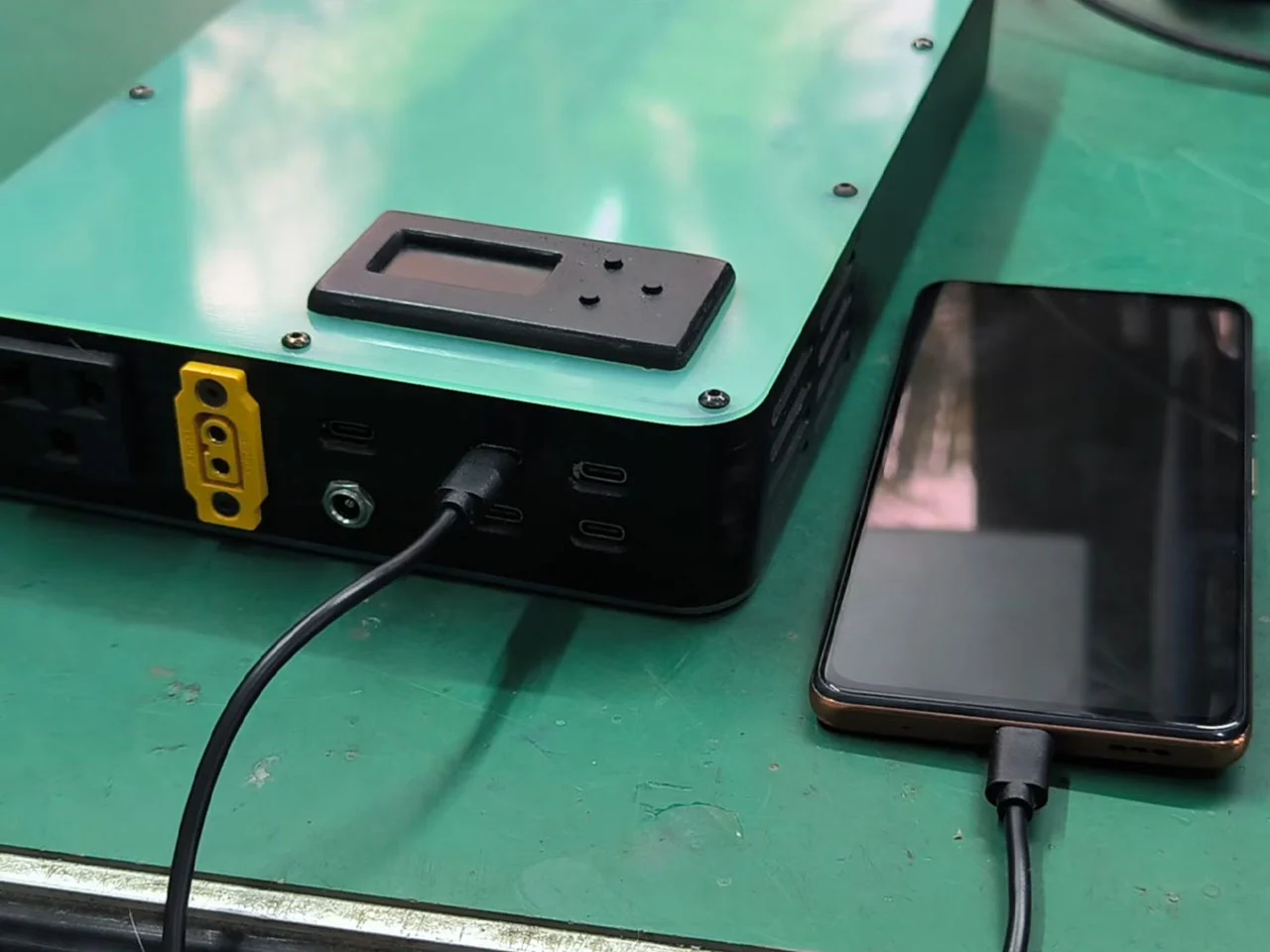

Устройство оснащено четырьмя портами USB-C мощностью до 36 Вт каждый, двунаправленным портом USB-C на 100 Вт для зарядки ноутбуков и приёма питания, регулируемым DC-выходом от 2,7 до 20 В, разъёмом XT60 с нагрузкой свыше 400 Вт и розеткой переменного тока на 150 Вт через встроенный инвертор.

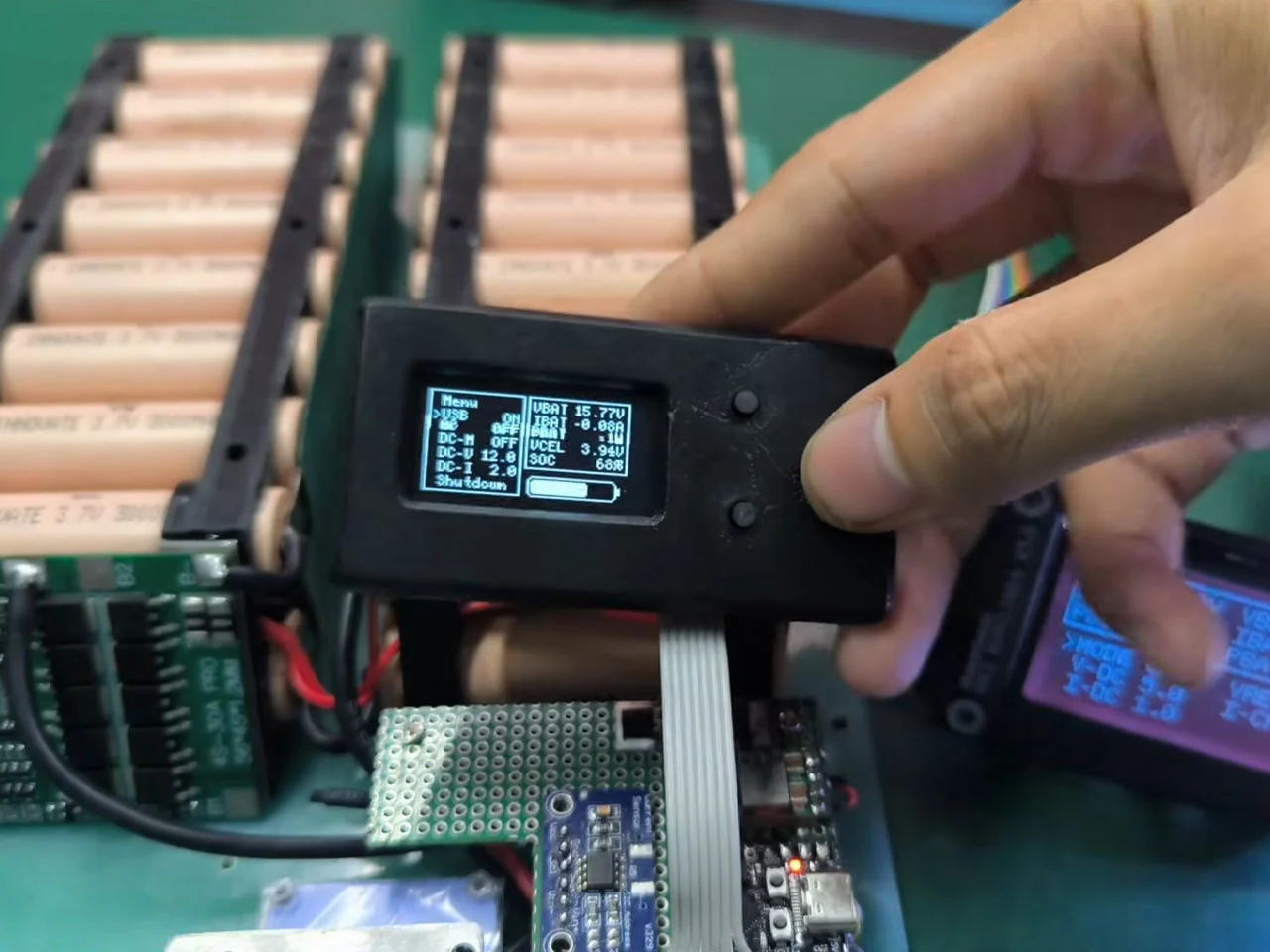

Управление осуществляет микроконтроллер ESP32-C3. Он в реальном времени считывает напряжение, ток и температуру, выводя данные на OLED-дисплей диаметром 1,3 дюйма. Четыре температурных датчика следят за аккумулятором, радиаторами и инвертором. Охлаждение обеспечивают два вентилятора диаметром 40 мм с алюминиевыми радиаторами.

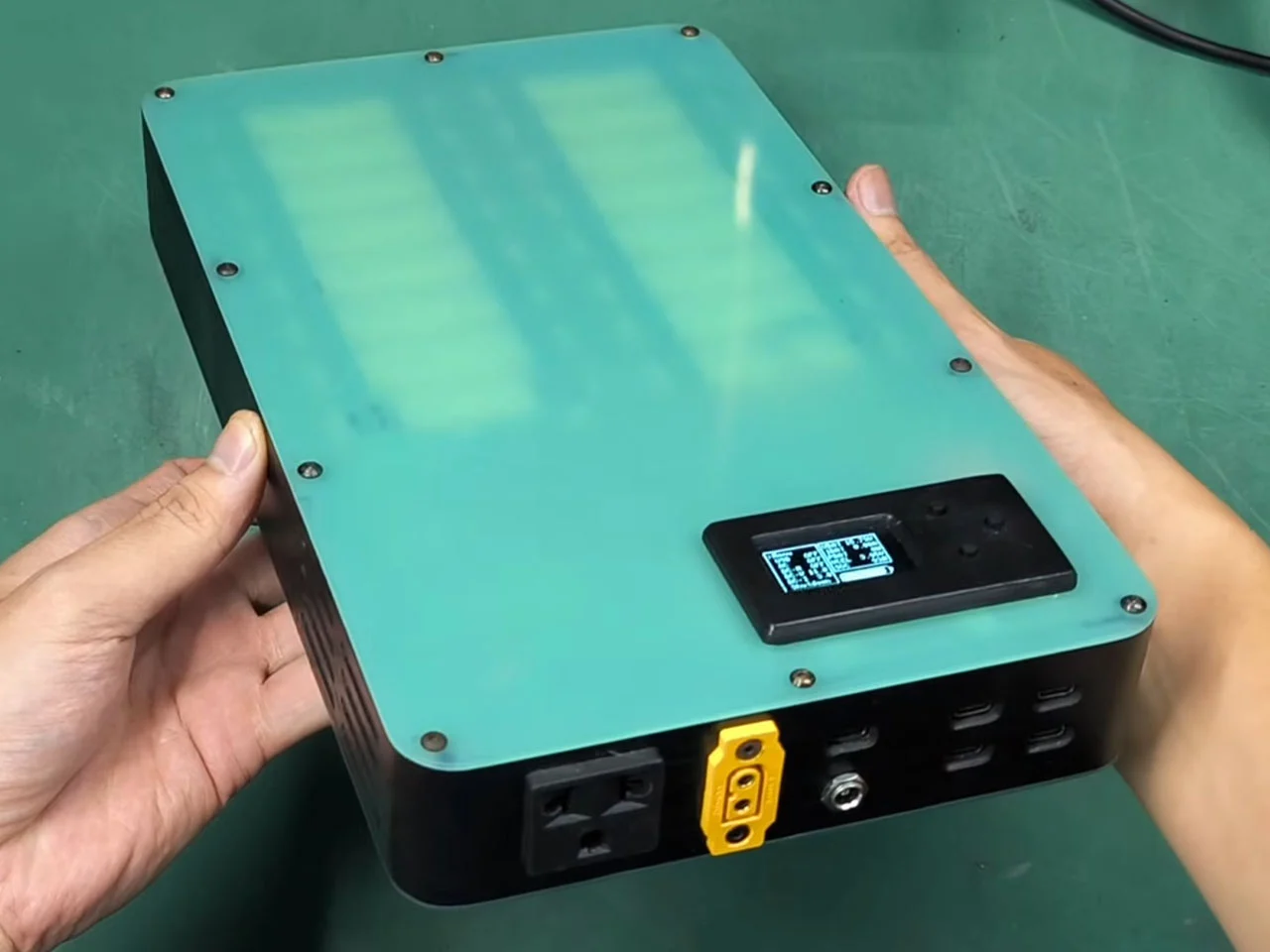

Корпус изготовлен из пластин стекловолокна G10 и боковых панелей из АБС-пластика, напечатанных на 3D-принтере. Инвертор доработан для работы во всём диапазоне напряжений аккумулятора. Устройство поддерживает зарядку от солнечных панелей через контроллер MPPT. Проектные файлы опубликованы в открытом доступе на GitHub.

Источник: Yanko Design
