Обзор платы XH-M229 для быстрого подключения и запуска блоков питания ATX

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Корпуса, БП, ИБП, корпусное охлаждение, сетевые фильтры

Добрый день уважаемые читатели! На этот раз решил поделиться с вами информацией о полезной плате XH-M229, предназначенной для легкого и быстрого запуска компьютерных блоков питания, которые очень часто остаются после апгрейда и валяются без дела. Обзор пользовательский, поэтому заранее прошу меня простить, если какие-то моменты упустил.

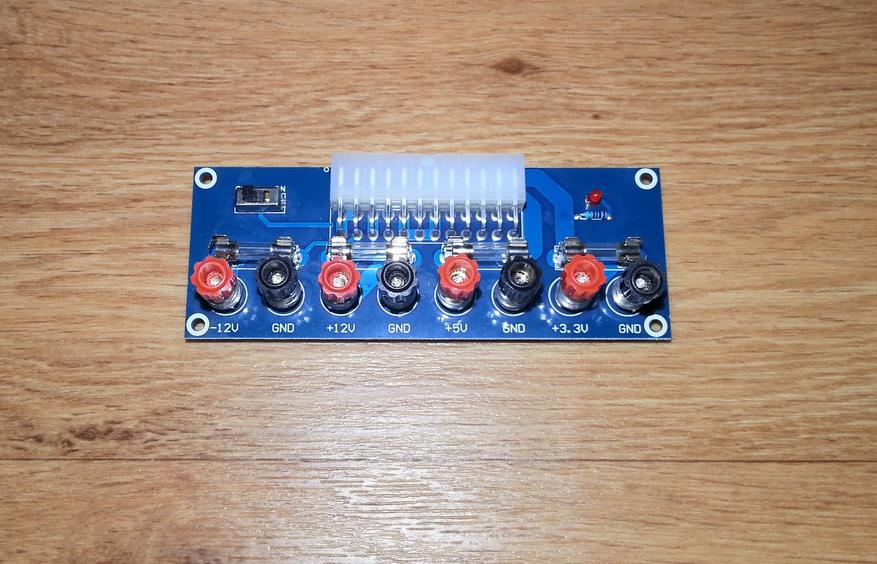

Плата XH-M229 приехала в обычном почтовом пакете за три недели, завернутая в антистатический пакет и укутанная солидным слоем «пупырки». Она предназначена для быстрого подключения ATX блоков питания и использования их для питания различных устройств. Выглядит следующим образом:

По своей сути представляет более эстетичный и удобный вариант подключения и запуска ATX блоков питания, нежели обычная скрепка (перемычка) и болтающиеся провода. Плата будет интересна мастерам-ремонтникам или людям, далеким от электрики, но которым по тем или иным причинам необходимо запитать соответствующие устройства от бесхозных блоков питания.

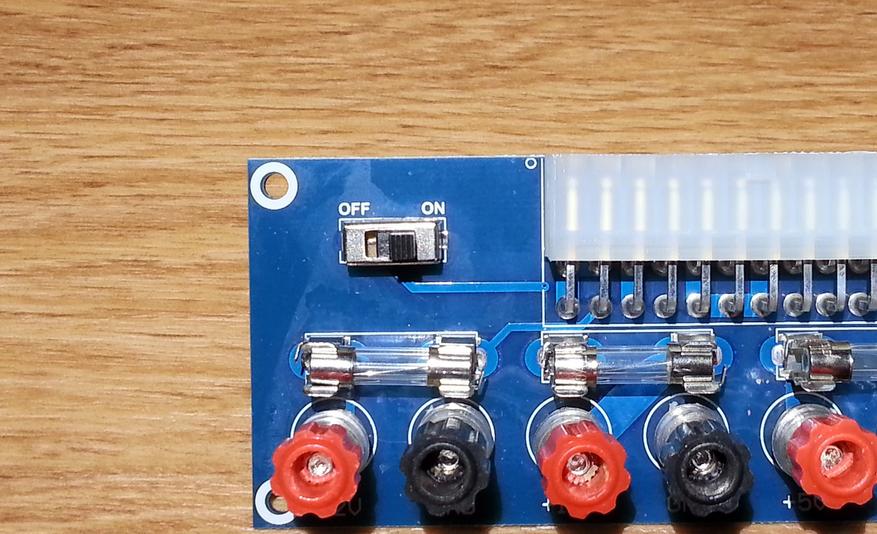

Конструктив платы очень простой. Главным элементом является выключатель, замыкающий контакты «PS_ON» и «COM», тем самым запуская блок питания:

Разъем ATX имеет 24 контакта и рассчитан на устаревшие и современные блоки питания:

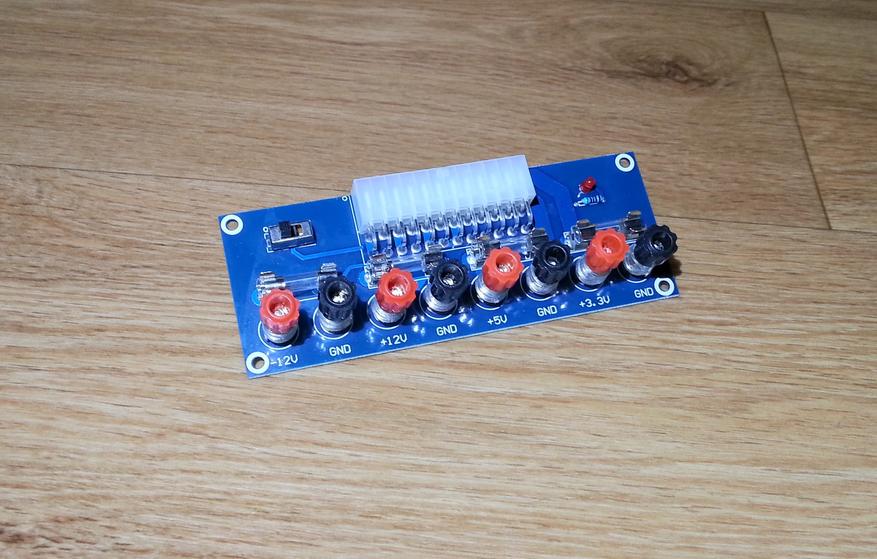

Для подключения нагрузки на плате распаяны 4 пары винтовых разъемов:

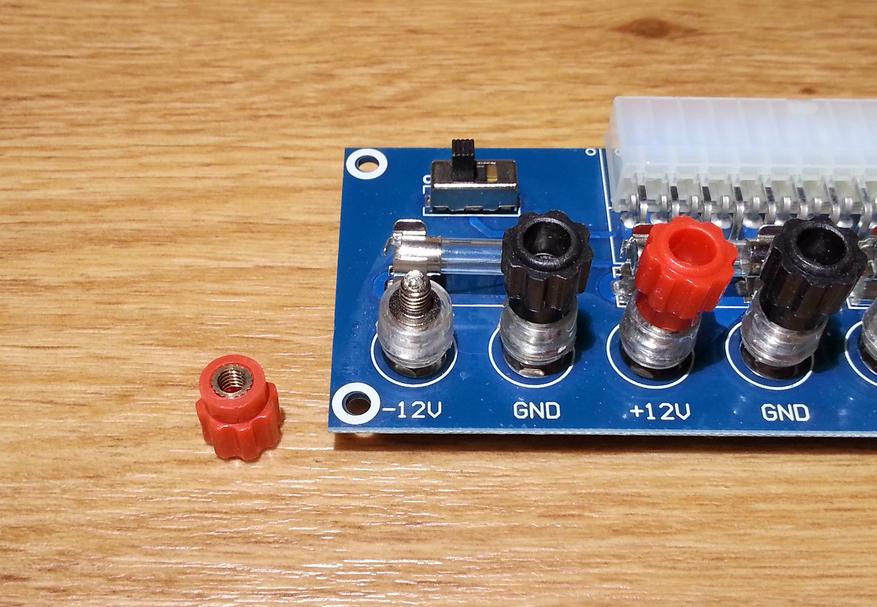

Они рассчитаны на подключение наконечников, штекеры типа «банан» не подходят:

Для защиты от превышения тока нагрузки и короткого замыкания имеются 4 плавких предохранителя, а для индикации работы присутствует красный светодиод. Дорожки на плате усиленные, должны выдержать большие токи без особых проблем.

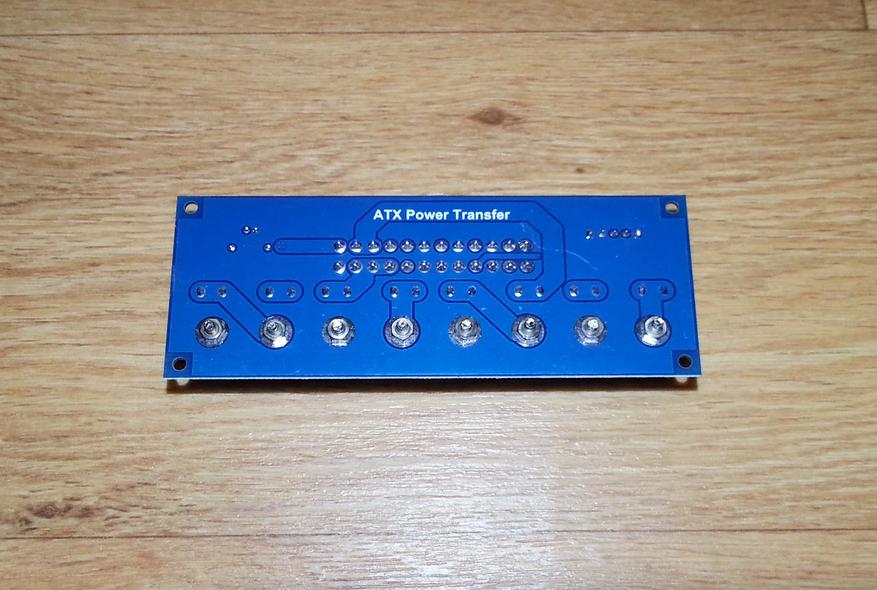

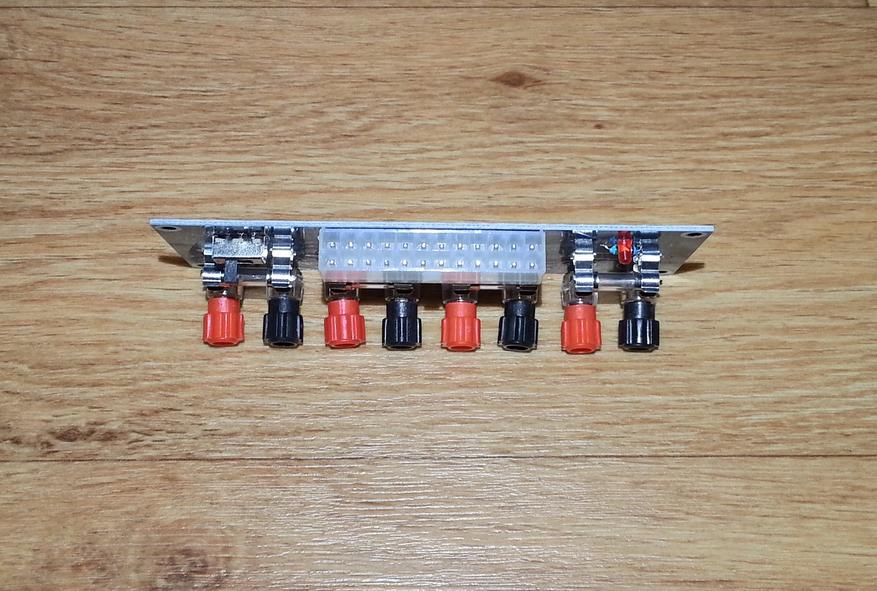

На обратной стороне платы элементы отсутствуют:

При этом отсутствует и защитная подложка, поэтому перед подключением необходимо изолировать плату или закрепить ее на «ножках» в отверстиях по бокам.

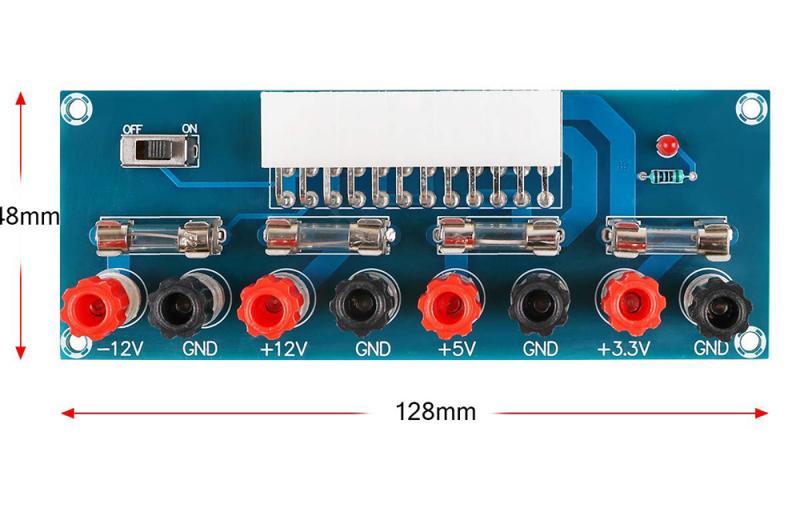

Размеры платы составляют 128*48*30 мм:

Плата удобная, но не лишенная некоторых недостатков:

  • нет диэлектрической подложки с обратной стороны платы
  • отсутствуют PCI-E и ATX PS разъемы, а ведь именно по этим линиям сосредоточена основная мощность блока питания, поэтому и провода там большего сечения. Наиболее актуально это при использовании современных блоков питания с раздельными линиями по шине 12В
  • отсутствие Molex (SATA) разъемов для компенсации «перекоса» напряжений. Как правило, для старых БП этот момент критичный и нагружать, к примеру, только лишь шину +12В чревато поломкой или повышенными пульсациями. Простой 5Вт резистор был бы весьма кстати

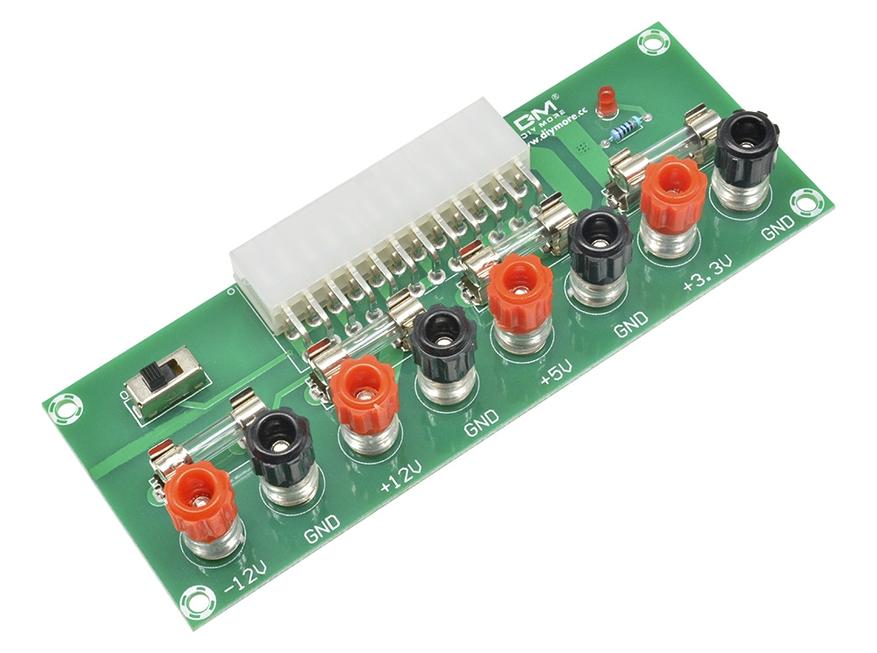

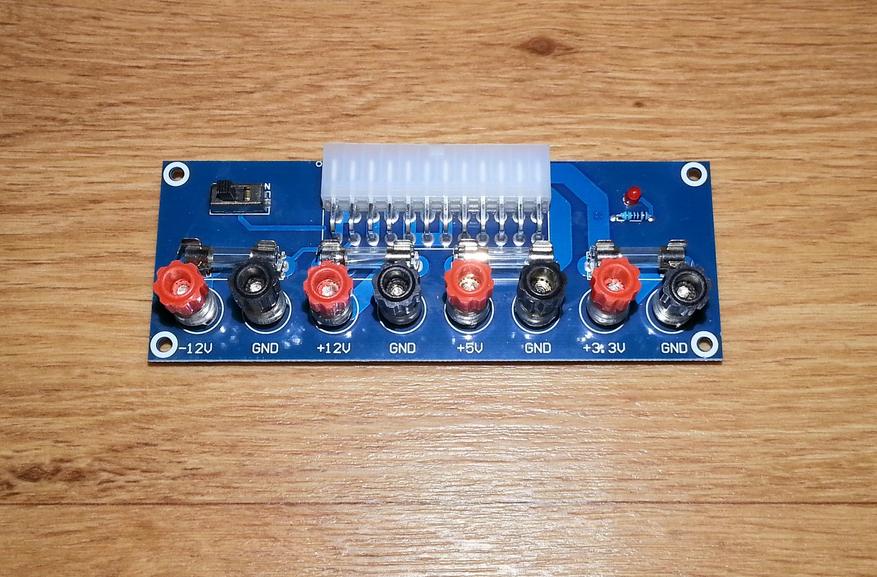

Китайцы выпускают несколько вариаций платы. В продаже есть первые ревизии, у которых шайбы на клеммах в некоторых случаях могли задевать за соседние дорожки, но их осталось немного. Также есть зеленая платка:

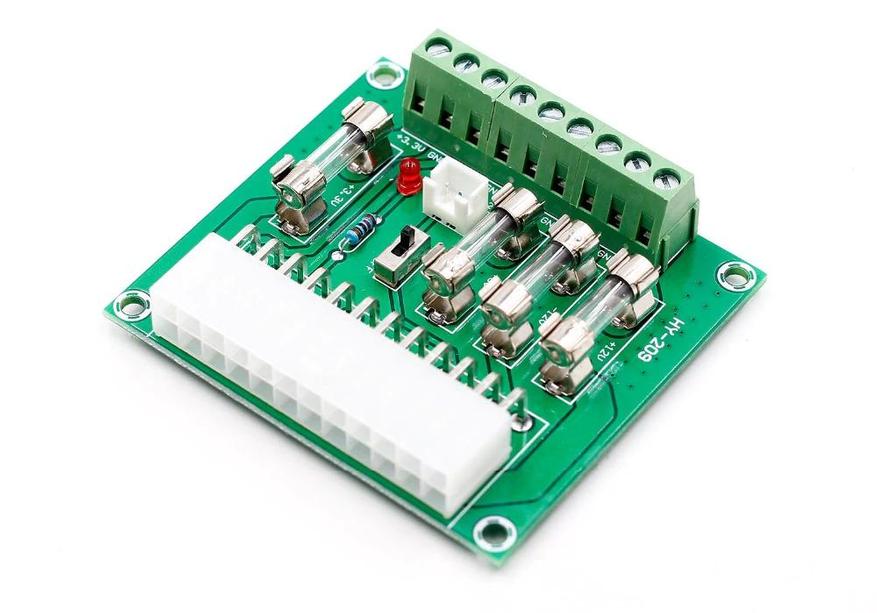

Либо вообще компактная с более удобной колодкой для подключения нагрузки:



Непосредственно тест

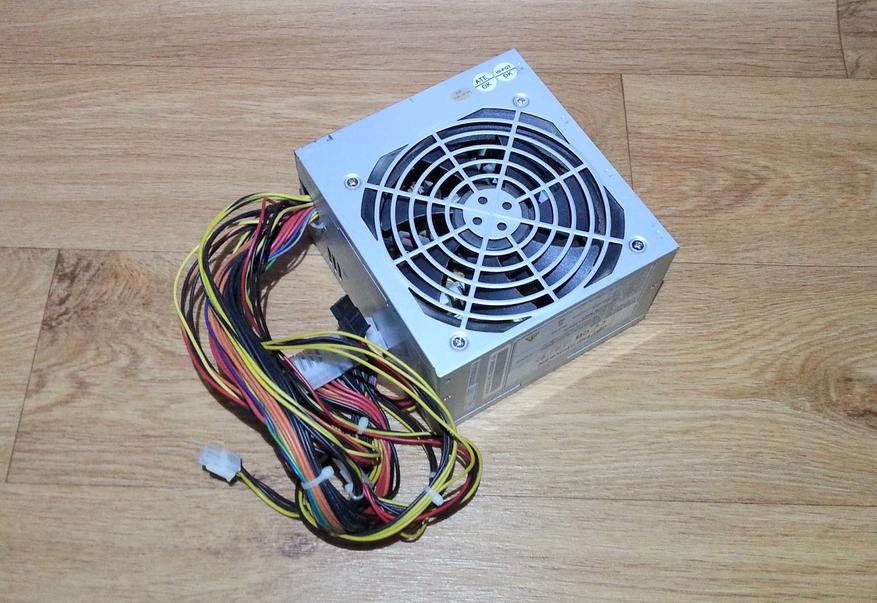

Для демонстрации возможностей платы XH-M229 я использую завалявшийся блок питания FSP 500Вт:

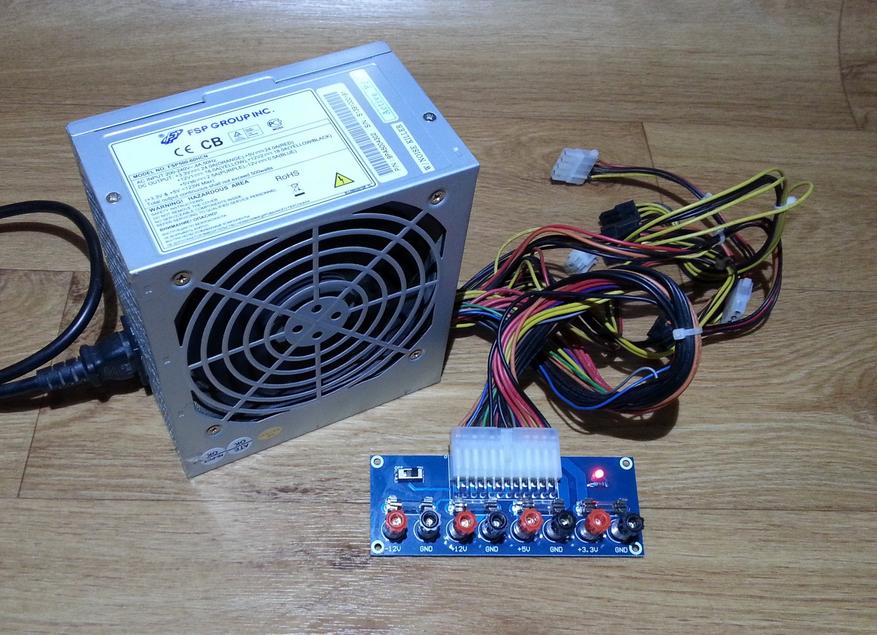

Блок питания запускается отлично, не нужно вспоминать распиновку ATX-разъема. При работе горит красный светодиод:

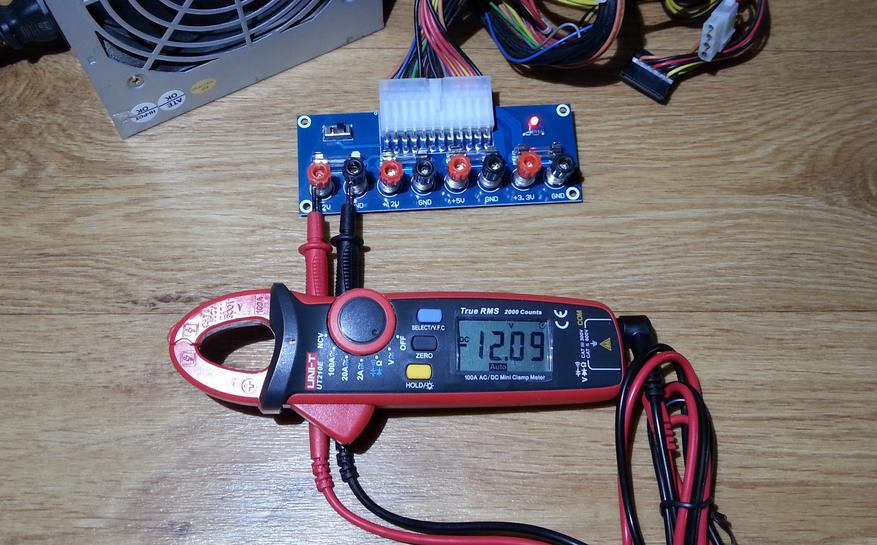

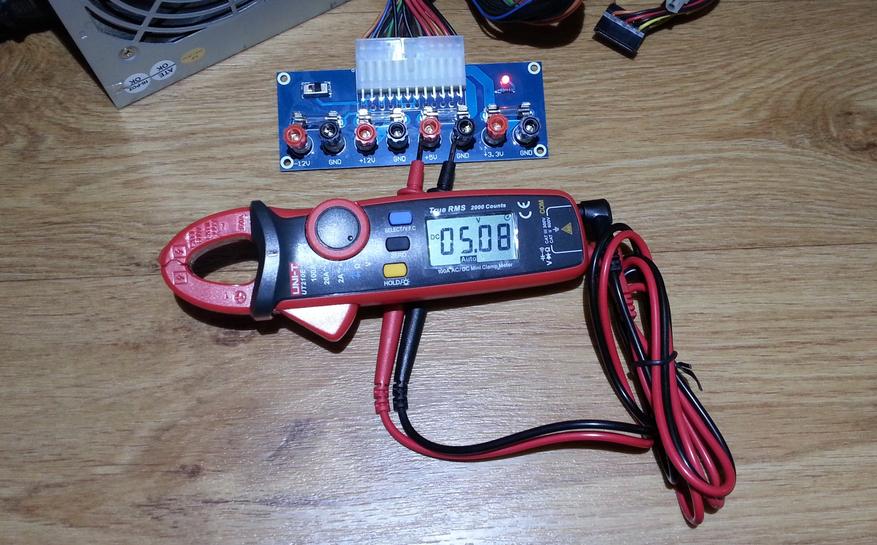

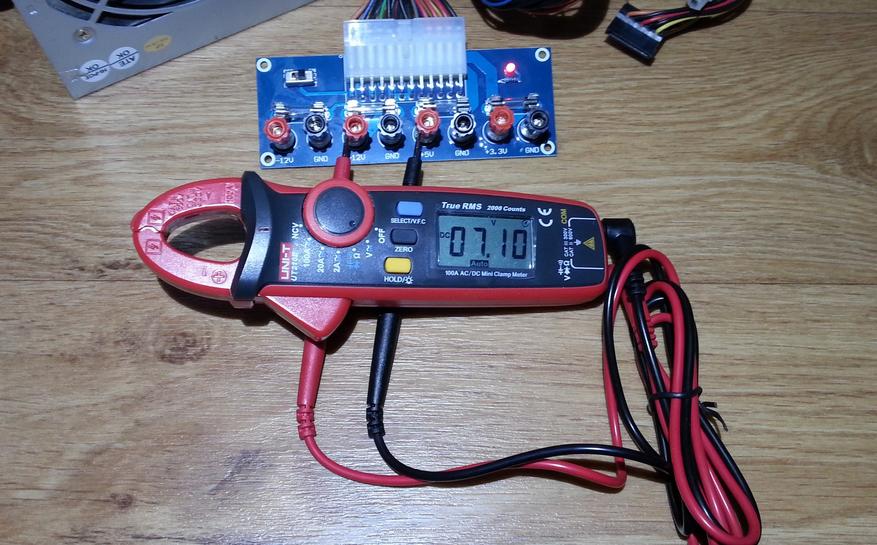

Выходные напряжения в норме:

Я приобретал такую же плату своему знакомому, далекому от электрики, но даже у него проблем с подключением не возникло. Он использует ее для питания автомобильной магнитолы с колонками в капитальном гараже. Приобретать специализированный блок питания для этих целей гораздо накладнее, проще купить старый компьютерный БП на 250-350Вт у ремонтников за 300р.

В некоторых случаях можно снять нестандартное напряжение:

Приобрести плату XH-M229 можно ЗДЕСЬ или ЗДЕСЬ

Компактный вариант здесь

Давайте подведем итоги

Плата XH-M229 очень удобная. Она компактная, простая и дешевая. Разобраться с подключением сможет каждый, а это главное. Хотелось бы видеть PCI-E и ATX PS разъемы, дабы не резать стандартный жгут от блока питания и не приобретать дополнительный «хвостик» с соответствующим разъемом, но это больше придирки. Кому нужно будет снять большую мощность, найдут способ подключиться к соответствующим разъемам. Плата отличная, могу рекомендовать к покупке!
