Регулируемый преобразователь напряжения — удобный инструмент в руках не только профессионального ремонтника, но и для обычного радиолюбителя. В этом посте коротко рассмотрим доступный регулируемый DC-DC преобразователь от компании Fnirsi. Модель DC6006L очень компактная, подключается к любому первичному источнику питания 6-70 В, и выдает питание с заданными параметрами.

Технические характеристики

Тип устройства: регулируемый DC-DC преобразователь без источника питания
Входное напряжение: 6-70 В DC
Выходное напряжение: 0-60 В DC
Выходной ток: до 6 А
Выходная мощность: до 360 Вт
Разрешение уставки напряжения: 0,01 В, точность на выходе: +- 0.3% + 3 подсчета
Разрешение уставки тока: 0,001 А, точность на выходе: +- 0.5% + 5 отсчетов
Выходная пульсация напряжения (р-р): 100 мВ
Диагональ экрана: цветной 1.44″

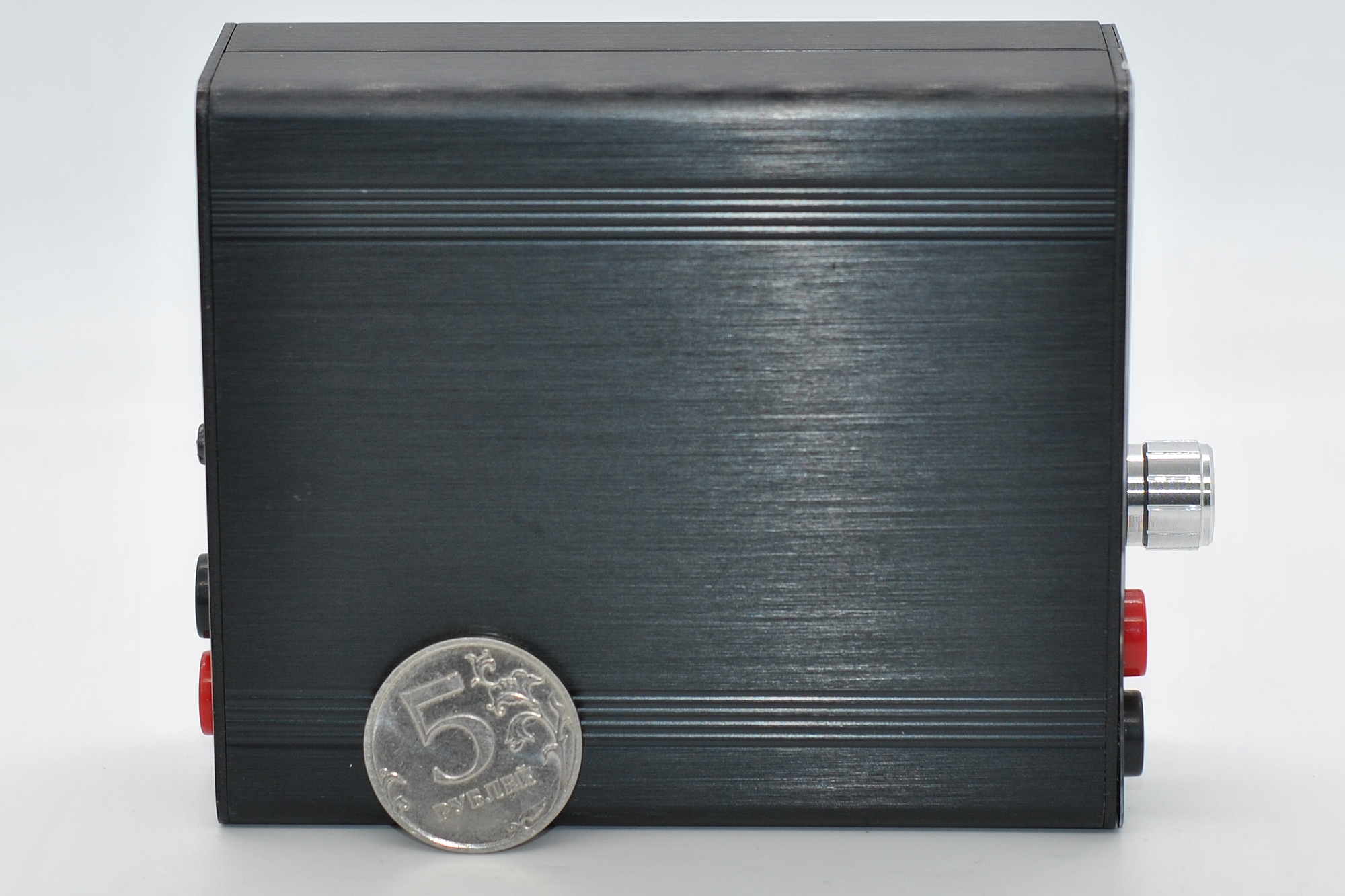

Размер корпуса: 100х85х37 мм
Масса: 250 г.

Упаковка и комплектность

В лоте на Али несколько вариантов комплектации преобразователя DC6006L:

Только DC6006L и кабель для ПК
DC6006L+силовые кабели+кабель PD+ кабель для ПК
DC-6006L+пара кабелей+кабель PD+ кабель для ПК
DC6006L+кабели+кабель для ПК

У меня второй вариант (силовые кабели и USB-C кабель PD). Fnirsi много вниманию уделяют защитной упаковке, посылка приходит без повреждений.

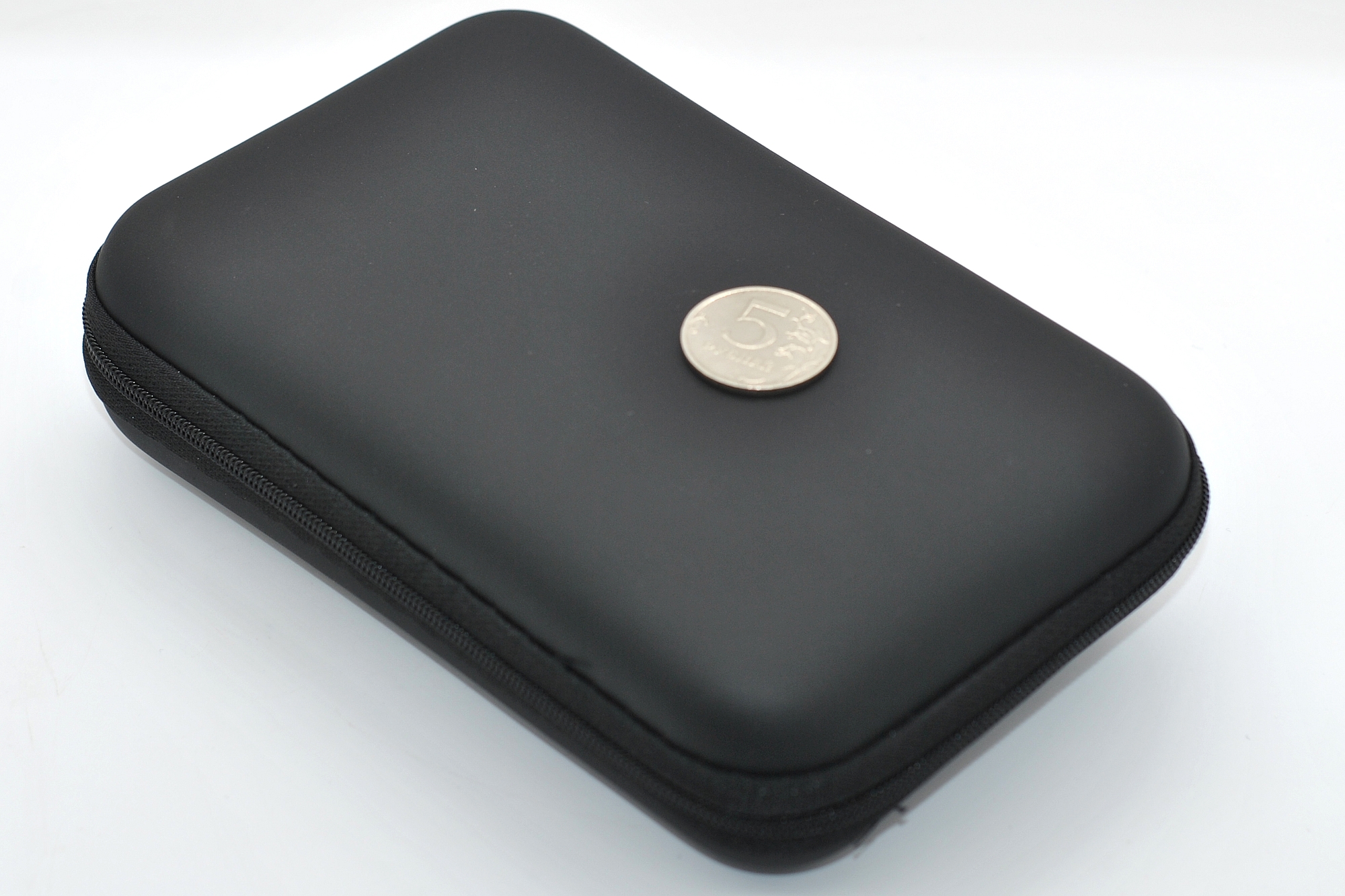

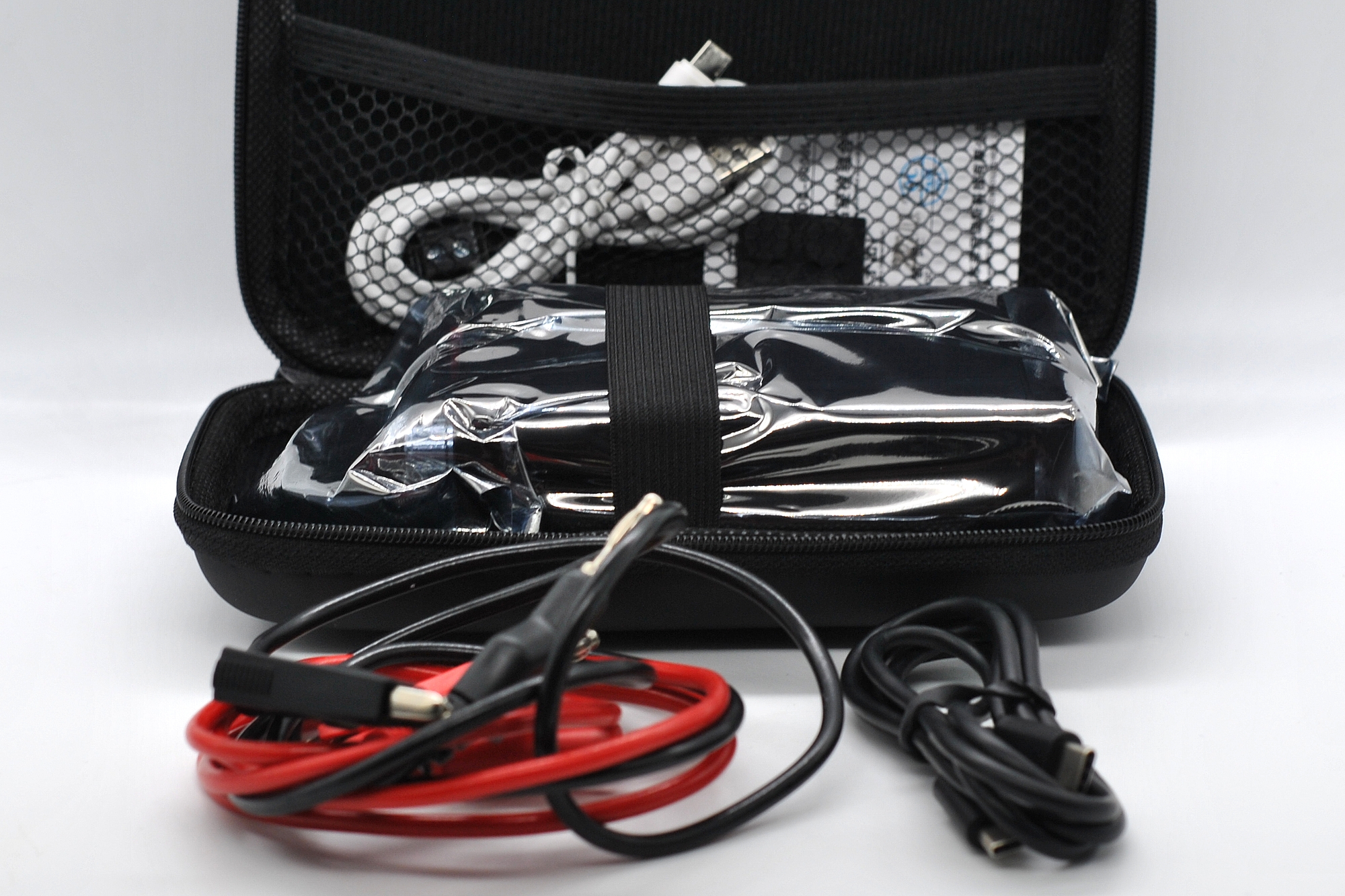

Преобразователь поставляется в опрятном кейсе, в него поместится и вся комплектация. Размеры: 180х115х50 мм. Удобно для хранения и для выездной работы/диагностики.

Про силовые кабели/щупы (длина 1 м) хочется сказать отдельно.

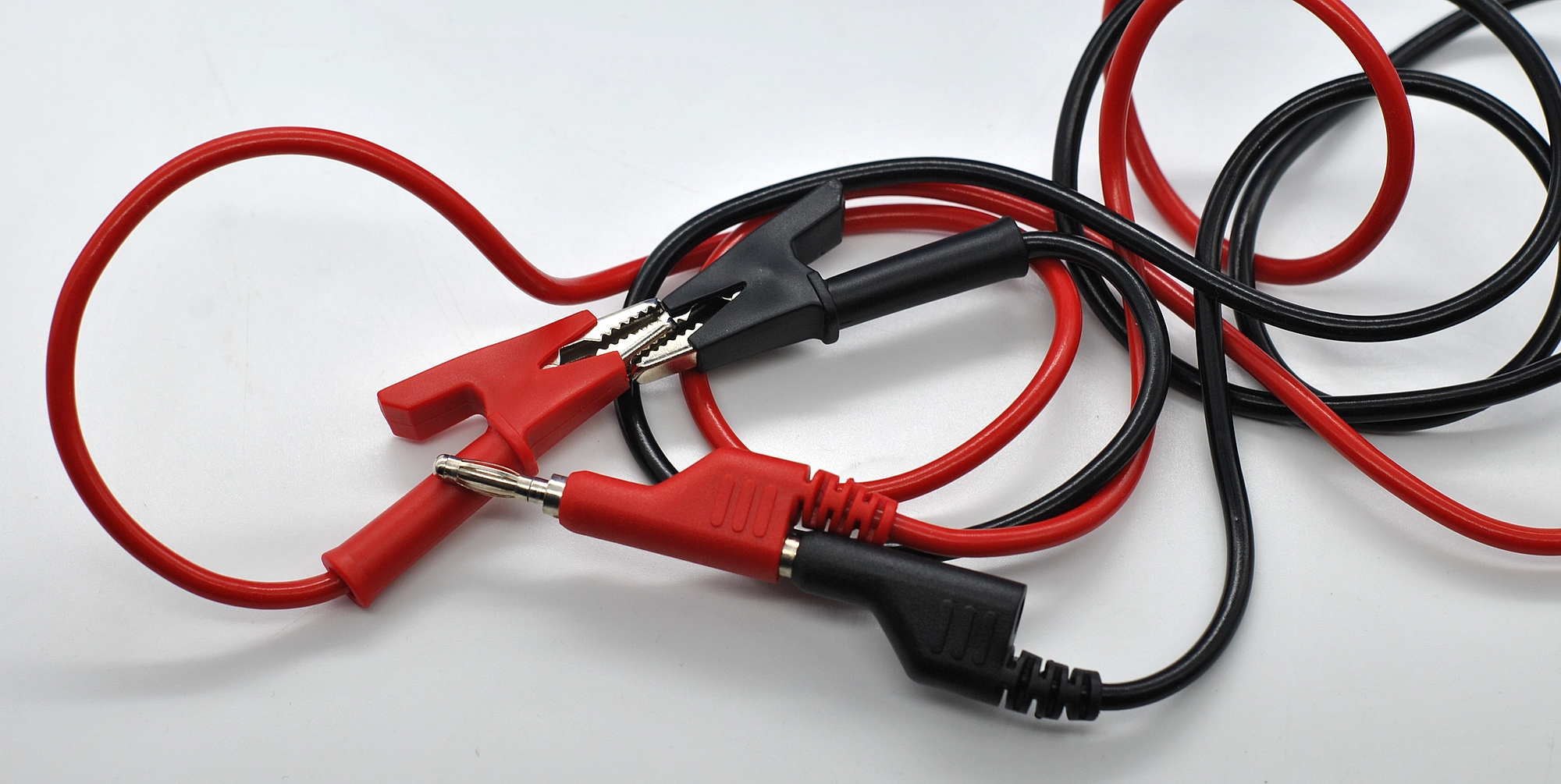

Они в гибкой силиконовой изоляции, с разъемом «банан» 4 мм и не простым, а с возможностью подключения параллельного кабеля. Оканчиваются зажимом «крокодил» в дополнительной изоляции.

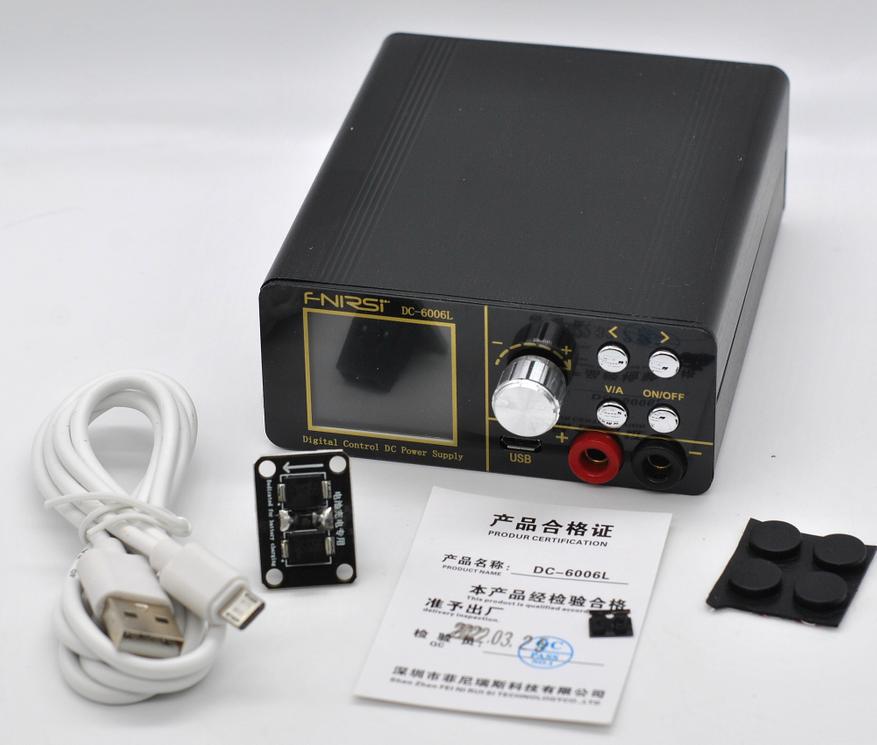

Дополнительно в комплекте к преобразователю:

Сам DC-DC Fnirsi DC6006L
Ножки для установки 4 шт.
Гарантийный талон
Кабель микро-usb для связи с ПК
Разъем для зарядки аккумуляторов с защитой
Запасные smd предохранители

Для скачивания фирменно ПО на ПК, прошивок и руководств переходим на официальный сайт производителя. Есть руководство на русском языке.

Внешний вид и меню

Модель DC6006L не имеет своего источника питания, а подключается к любому внешнему, поэтому имеет довольно скромные размеры. По этой же причине он и дешевле, и даже дешевле панельных преобразователей от RuiDeng с похожими параметрами.

Корпус состоит из двух половинок из экструдированного алюминиевого профиля. Это обновленная версия, теперь на передней панели не торчат крепежные винты. На передней панели находятся: силовой выход, кнопки и нажимной энкодер управления и разъем для подключения к ПК (микро-usb).

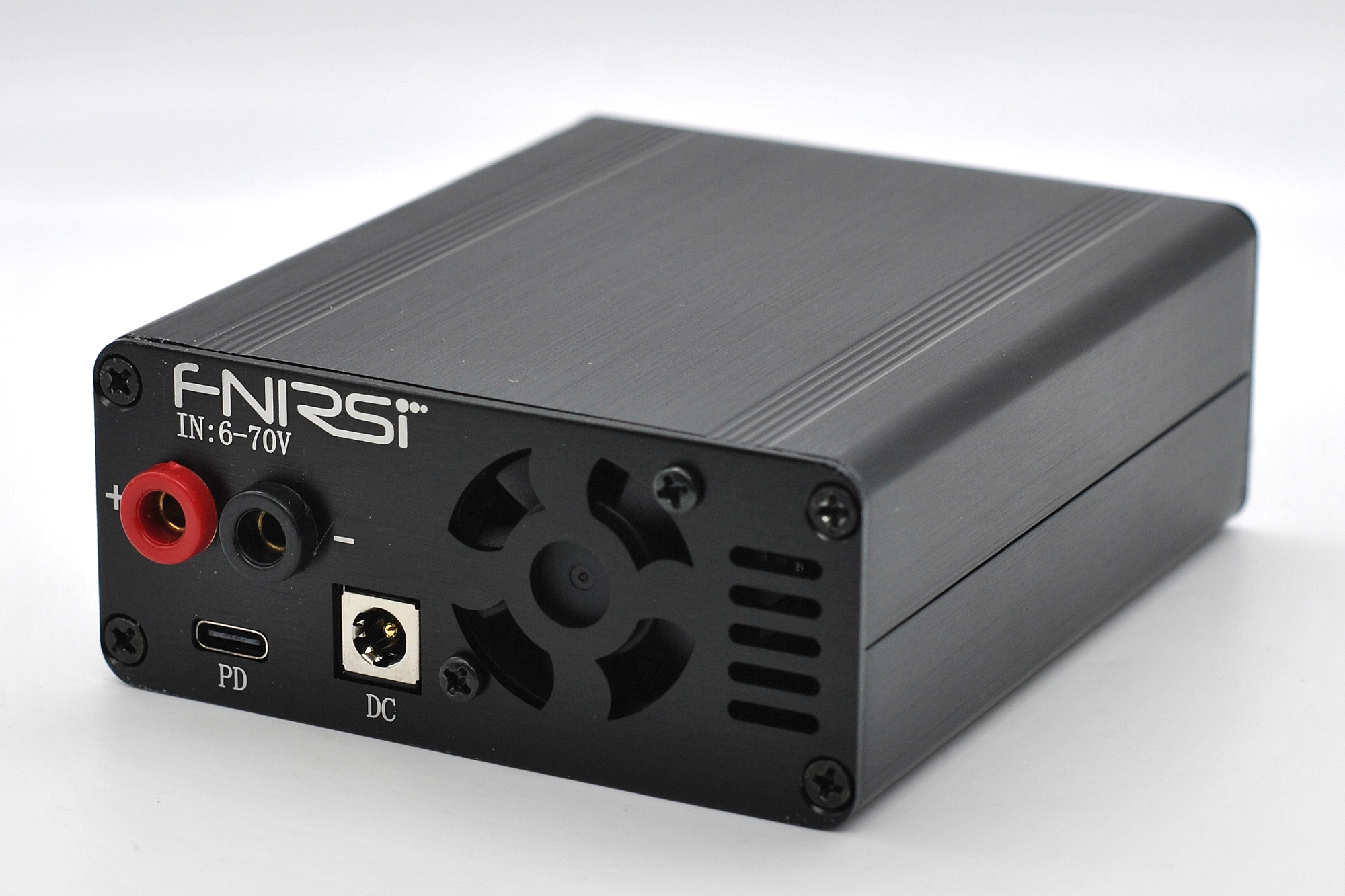

На задней части корпуса входные интерфейсы: вход постоянного напряжения на разъемах «банан», на разъеме 5,5х2,1 мм и на тип-С с поддержкой PD. Там же и выход небольшого вентилятора для активного охлаждения.

Входное напряжение можно подключать любым удобным способом: от аккумулятора, от линейного/импульсного БП, ноутбучного БП, от мощного зарядного блока или от повербанка с PD в «поле». Но в один разъем.

С других сторон:

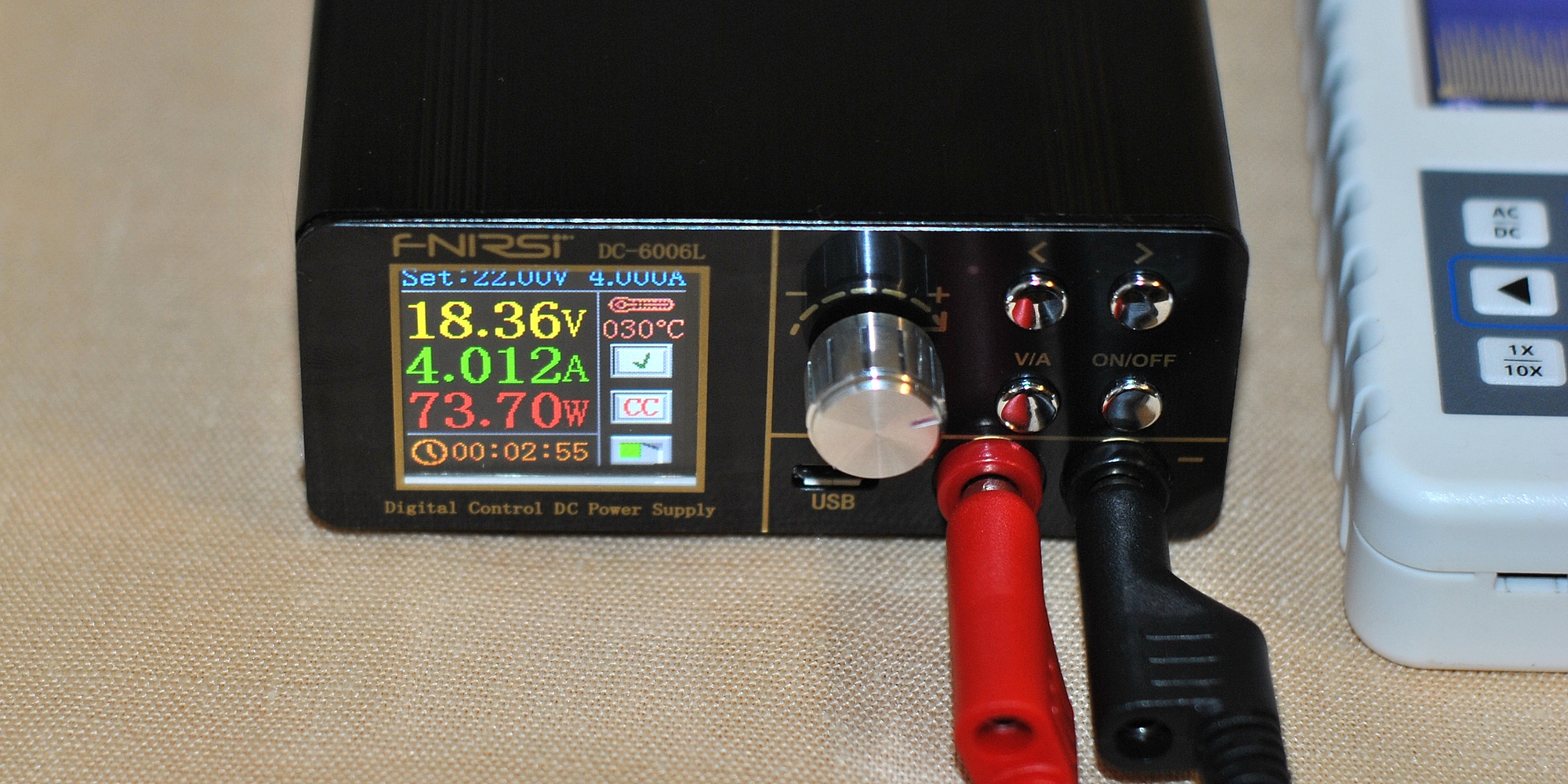

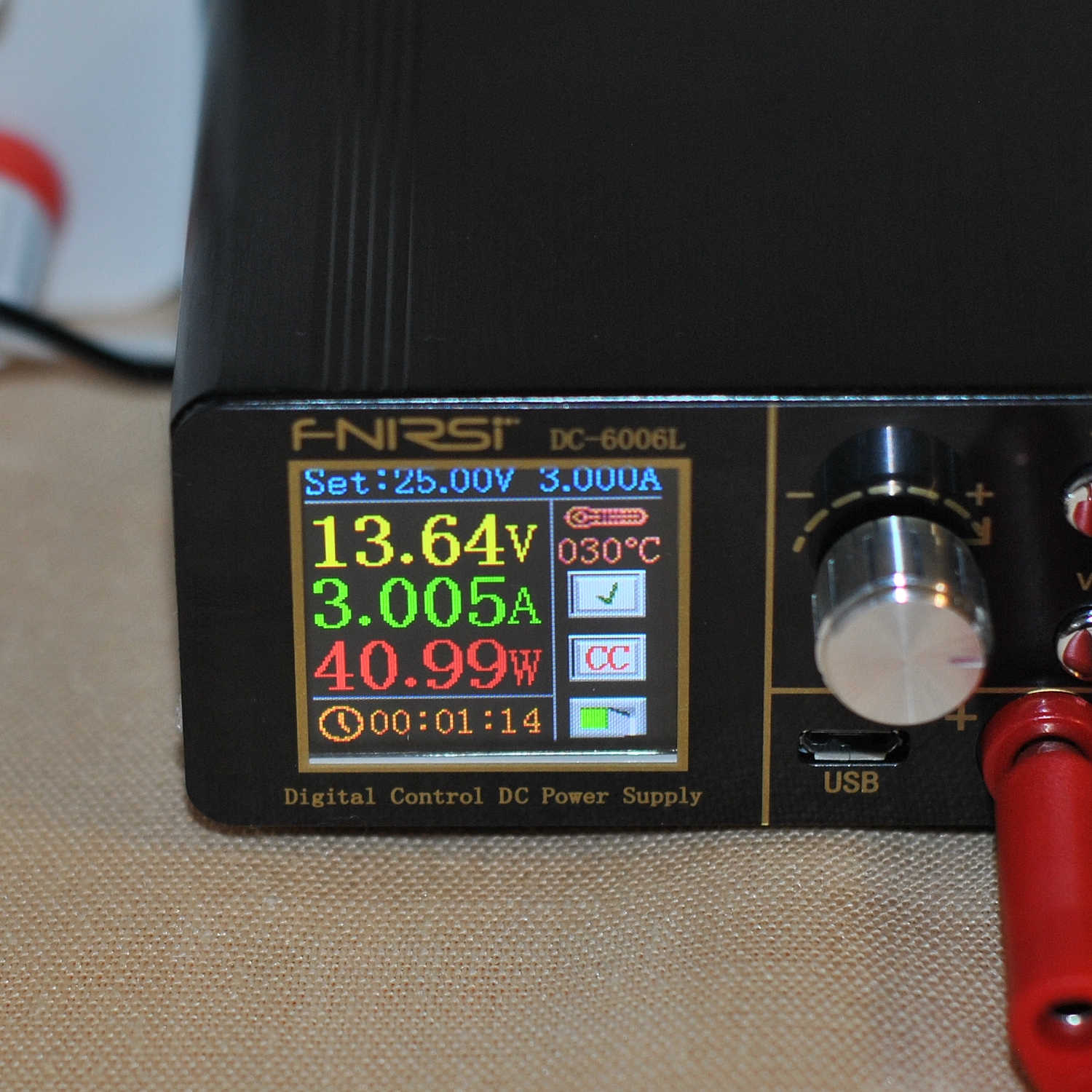

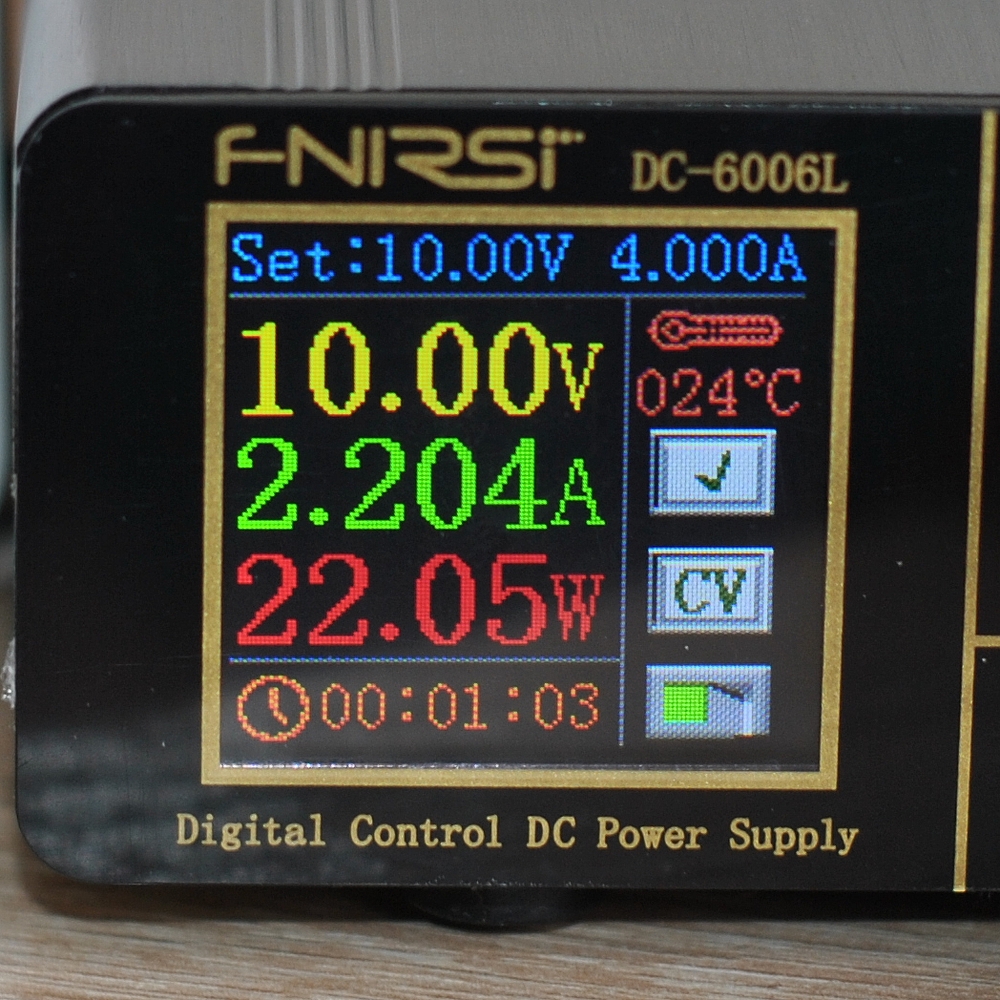

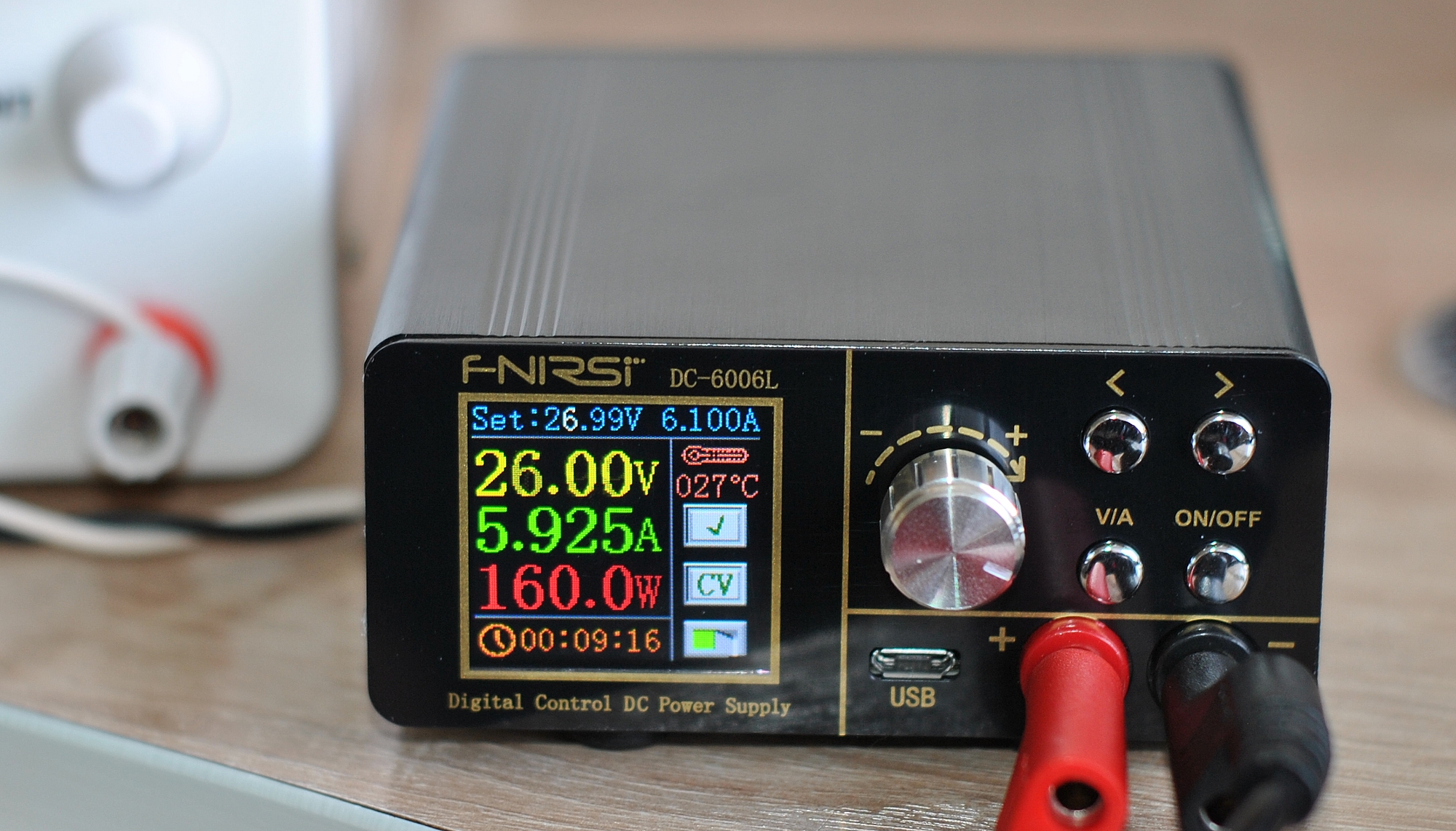

Экран Fnirsi DC6006L цветной и достаточно яркий. Физический размер: 29х27 мм. Отображаются уставки напряжения и тока, текущие параметры в реальном времени, в том числе мощность и температура, время и режим работы CC/CV.

Положение экрана (кратное 90 градусов) можно настроить в меню. Звуковая индикация присутствует.

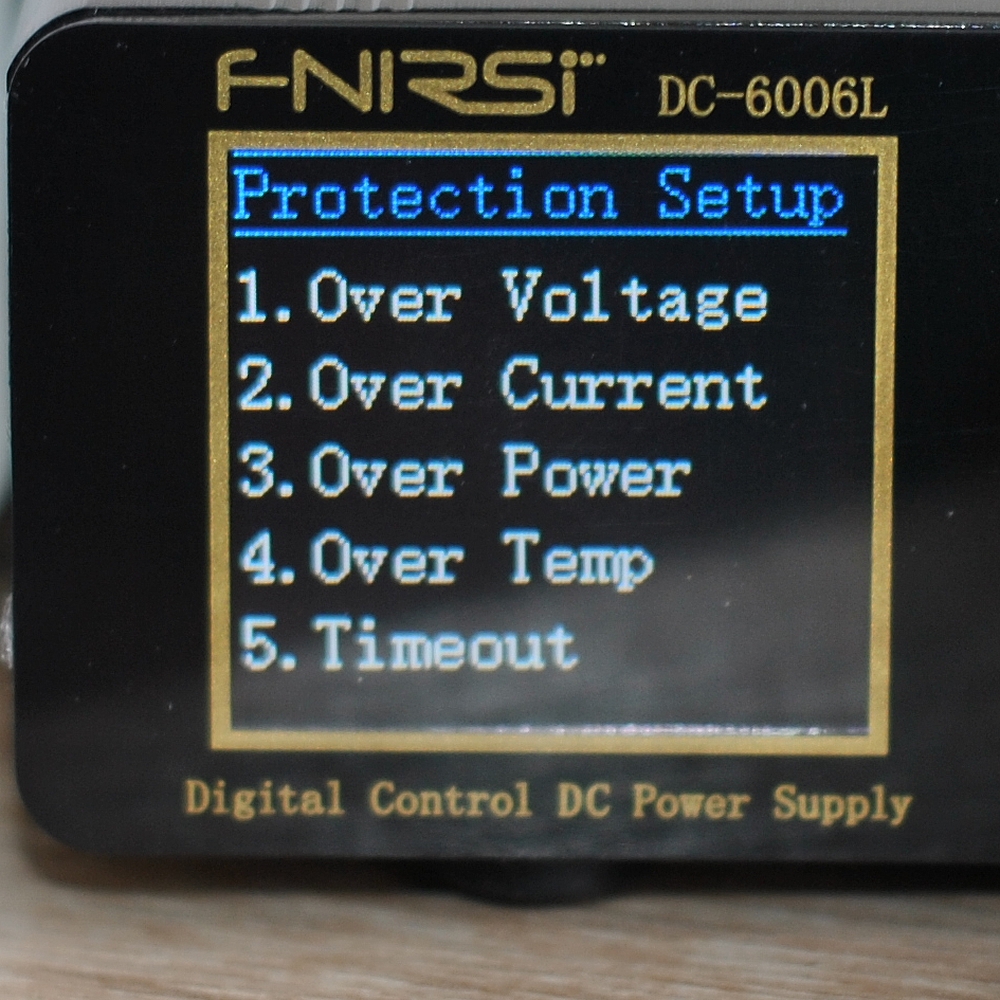

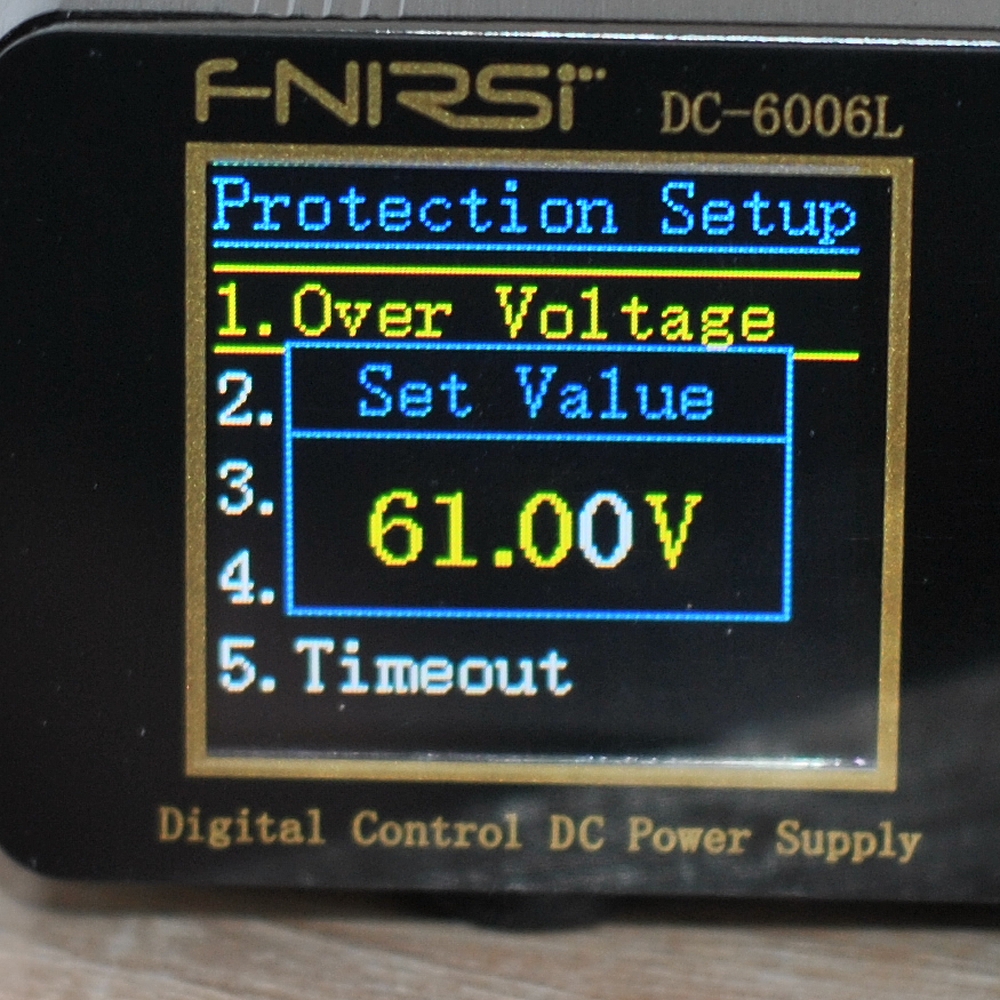

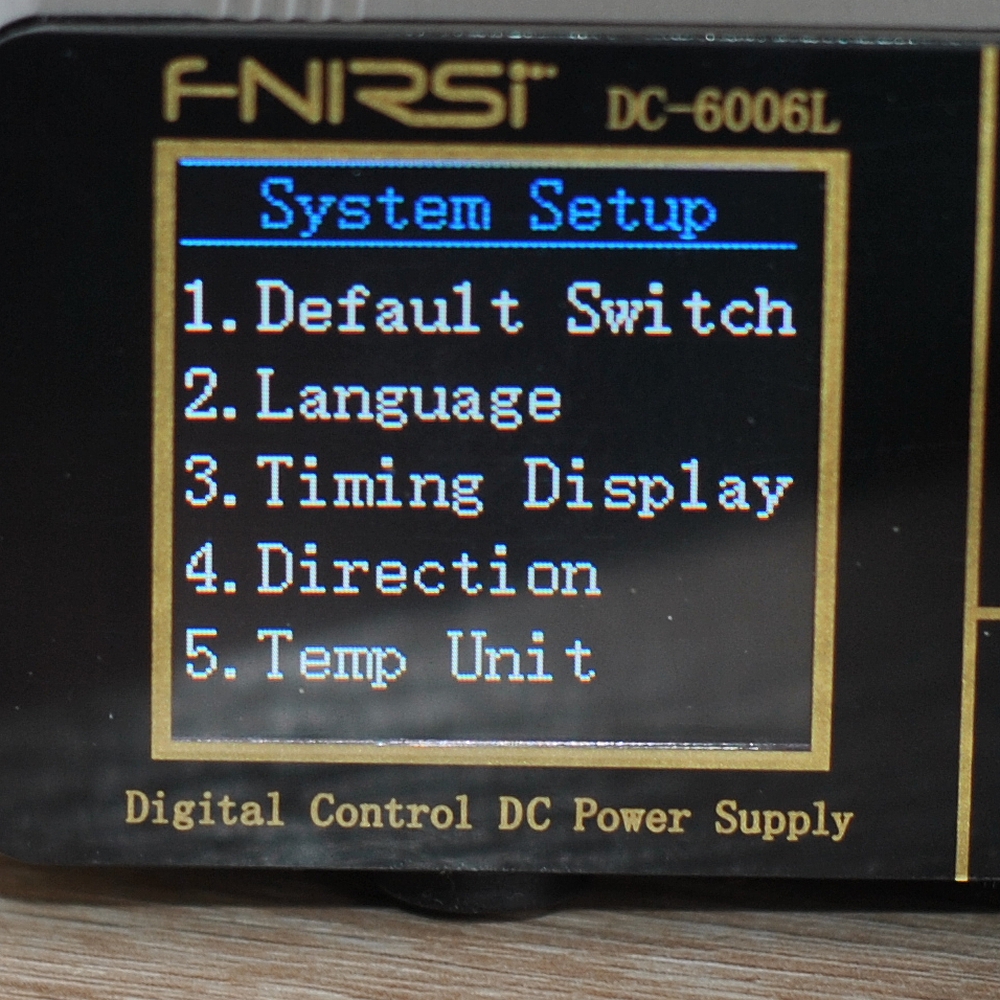

Включение отдельной кнопкой. По меню переход — поворотом энкодера. Пять страниц: текущие значения, подсчет емкости, входные параметры, настройки, настройки параметров защиты.

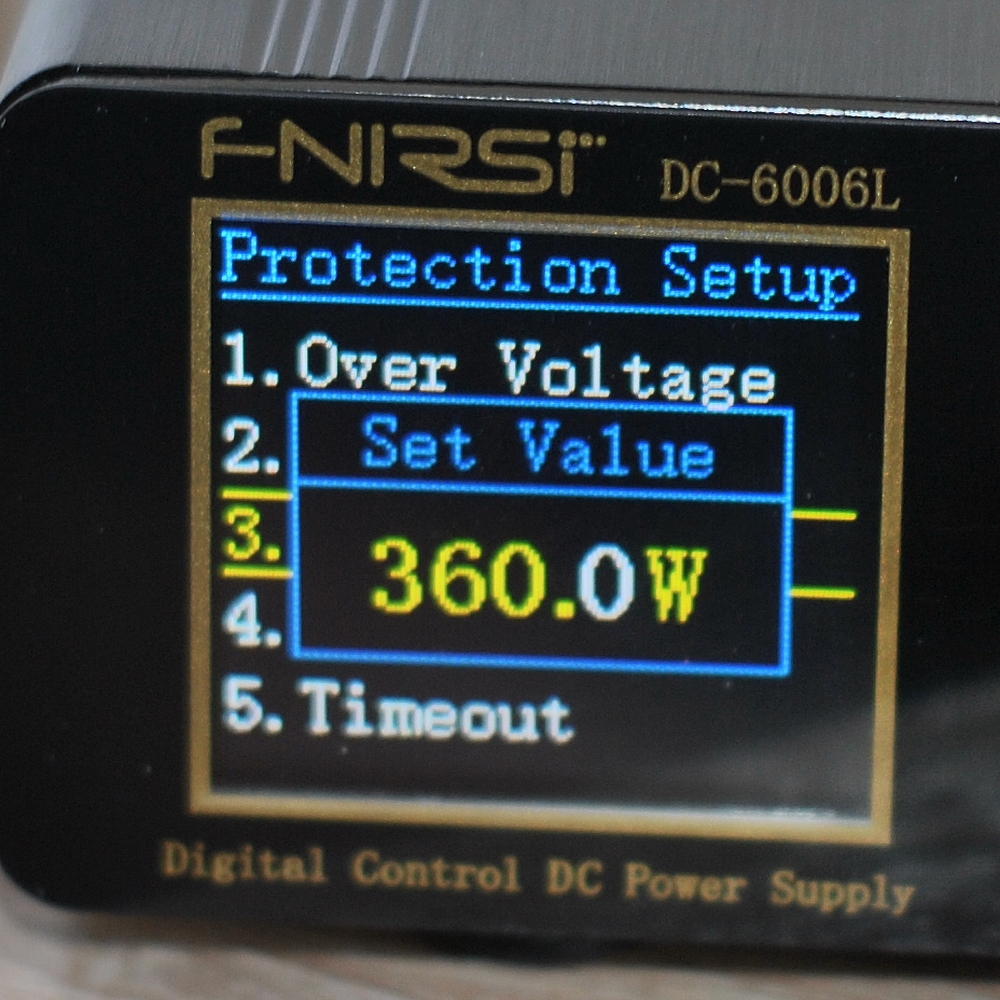

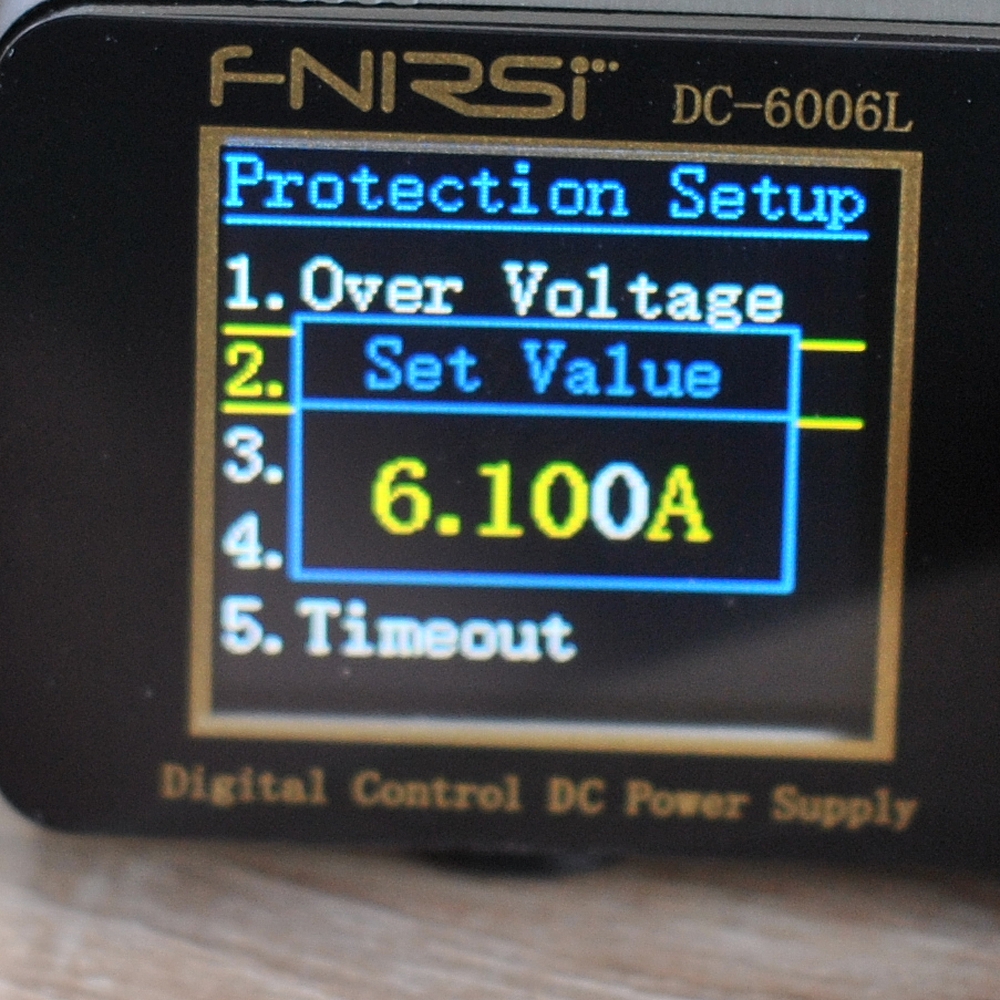

В преобразователь встроены следующие защиты (при срабатывании — выводятся на экран):

От короткого замыкания
От перепутанной полярности
От превышения входного напряжения и тока
От превышения общей мощности
Защита от перегрева
Защита по времени (таймеру)

Внутреннее устройство

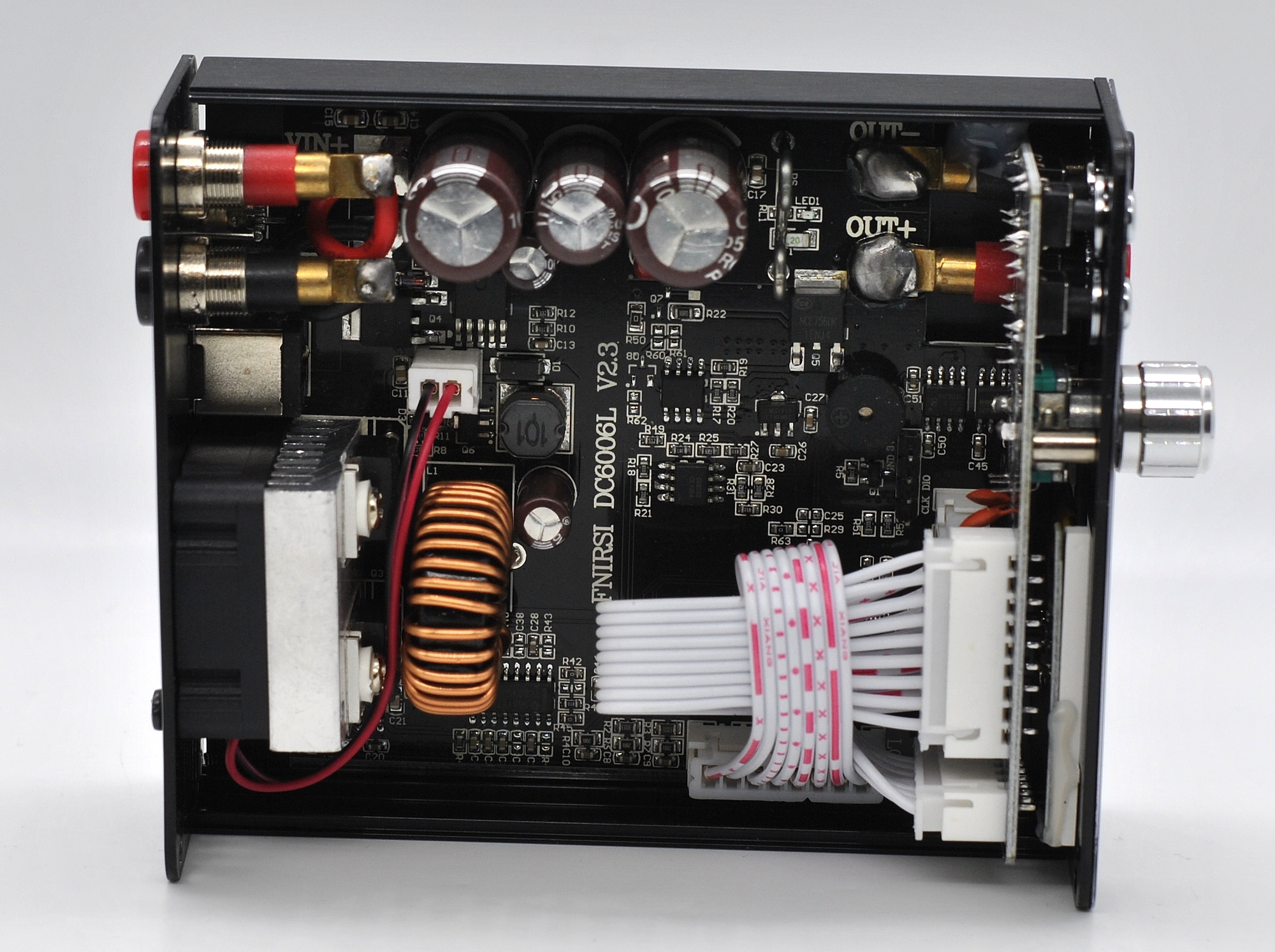

Снимаем верхнюю крышку корпуса (винты в потай за передней панелью). Компоновка: основная плата + вертикальная плата управления с экраном. У меня версия платы 2.3 производитель постоянно дорабатывает конструкцию, так же есть возможность обновить прошивку.

На выходе достаточно крупный дроссель и пара силовых MOSFET транзисторов SKD502T на радиаторе (изолированы). ШИМ преобразователь TL594. На выходе конденсаторы. Управляет всем устройством 32-бит микроконтроллер CH32F103DS0. На порт к ПК нет развязки.

В работе

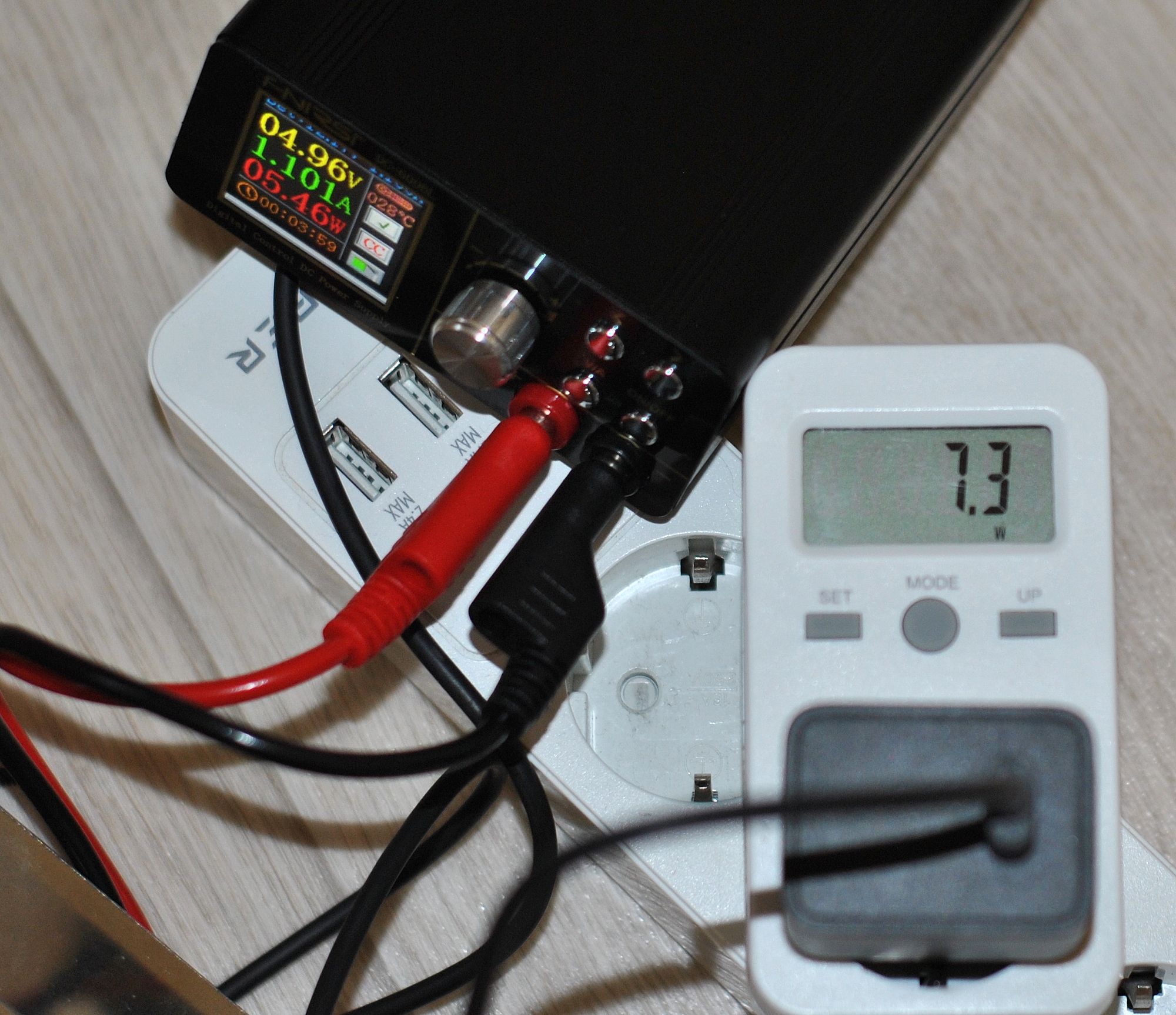

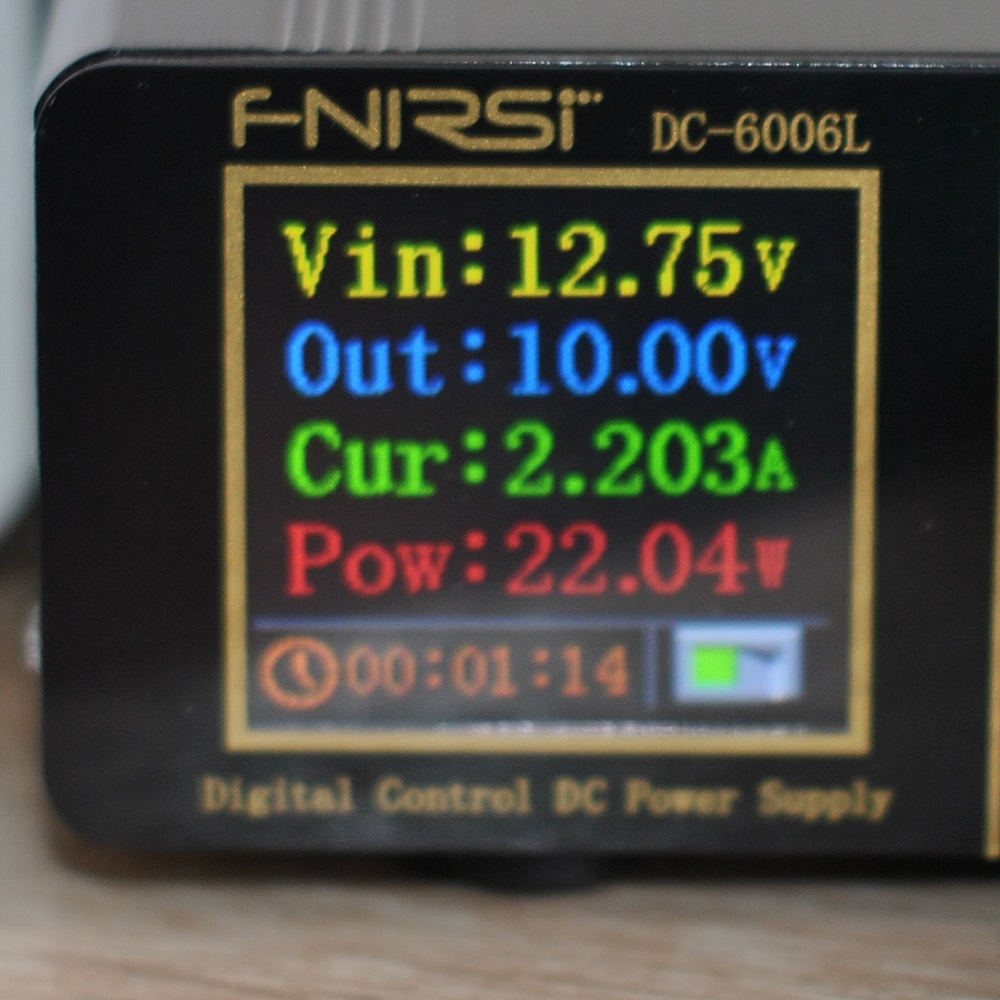

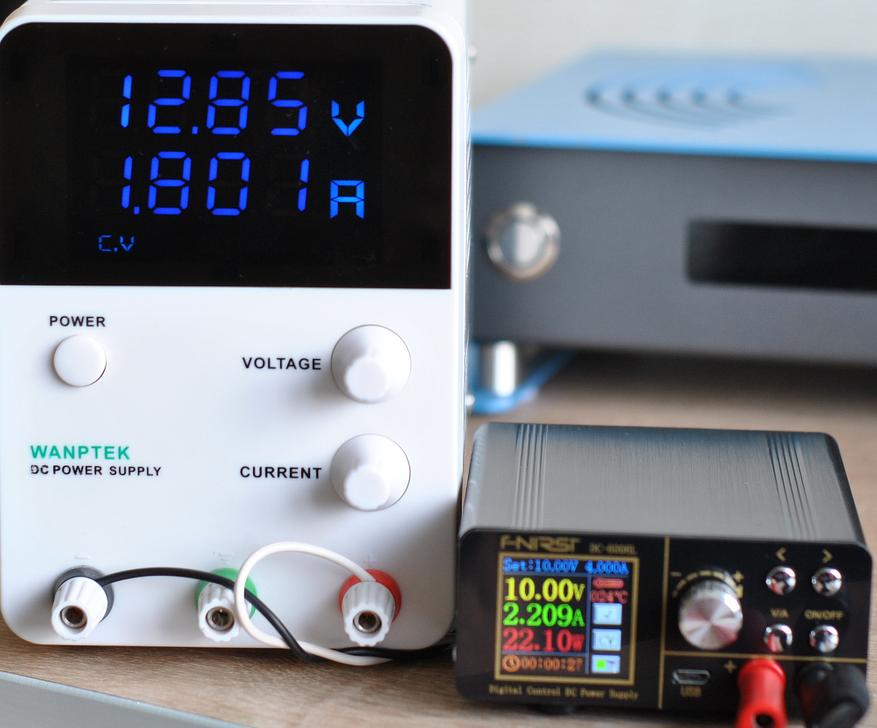

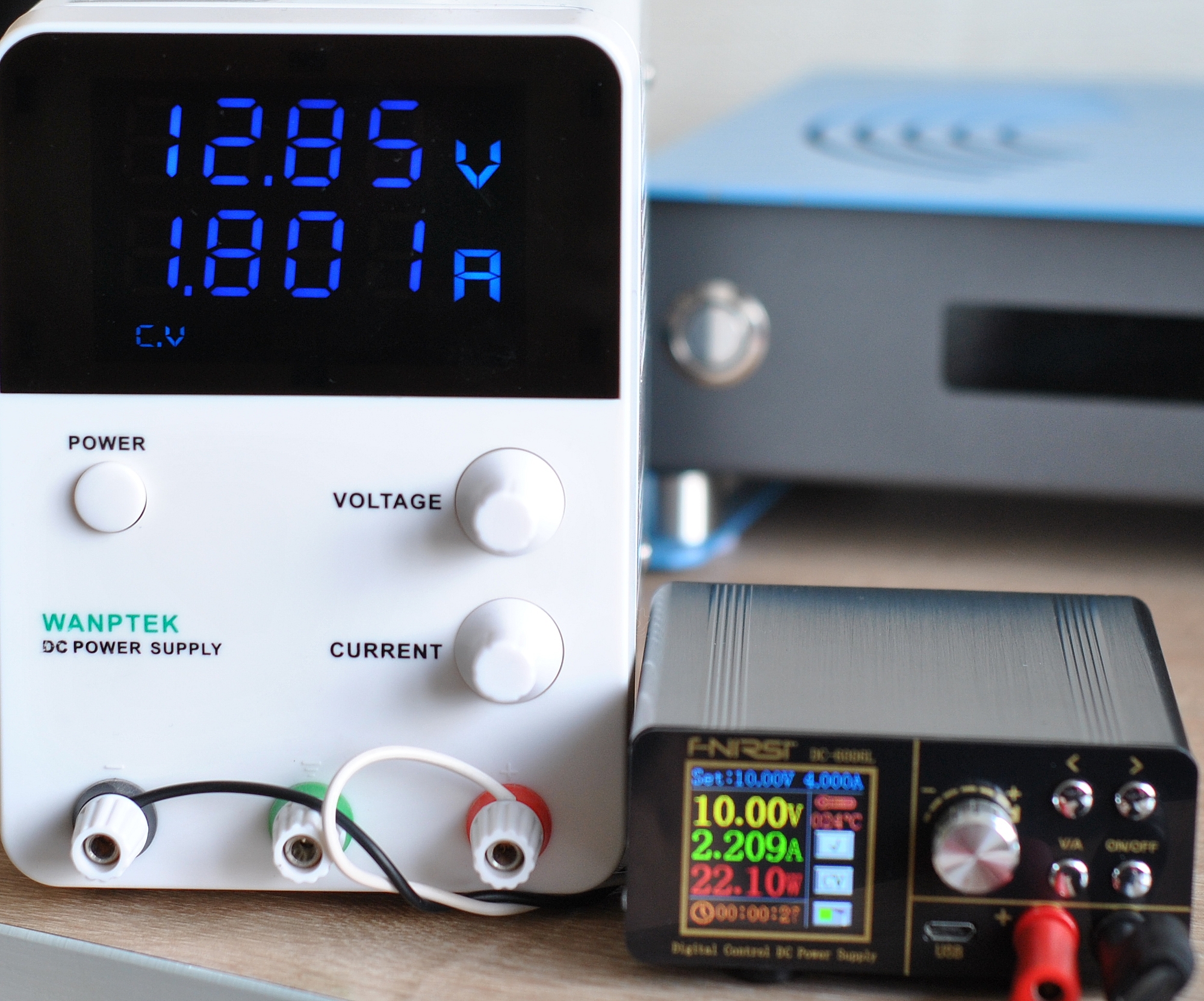

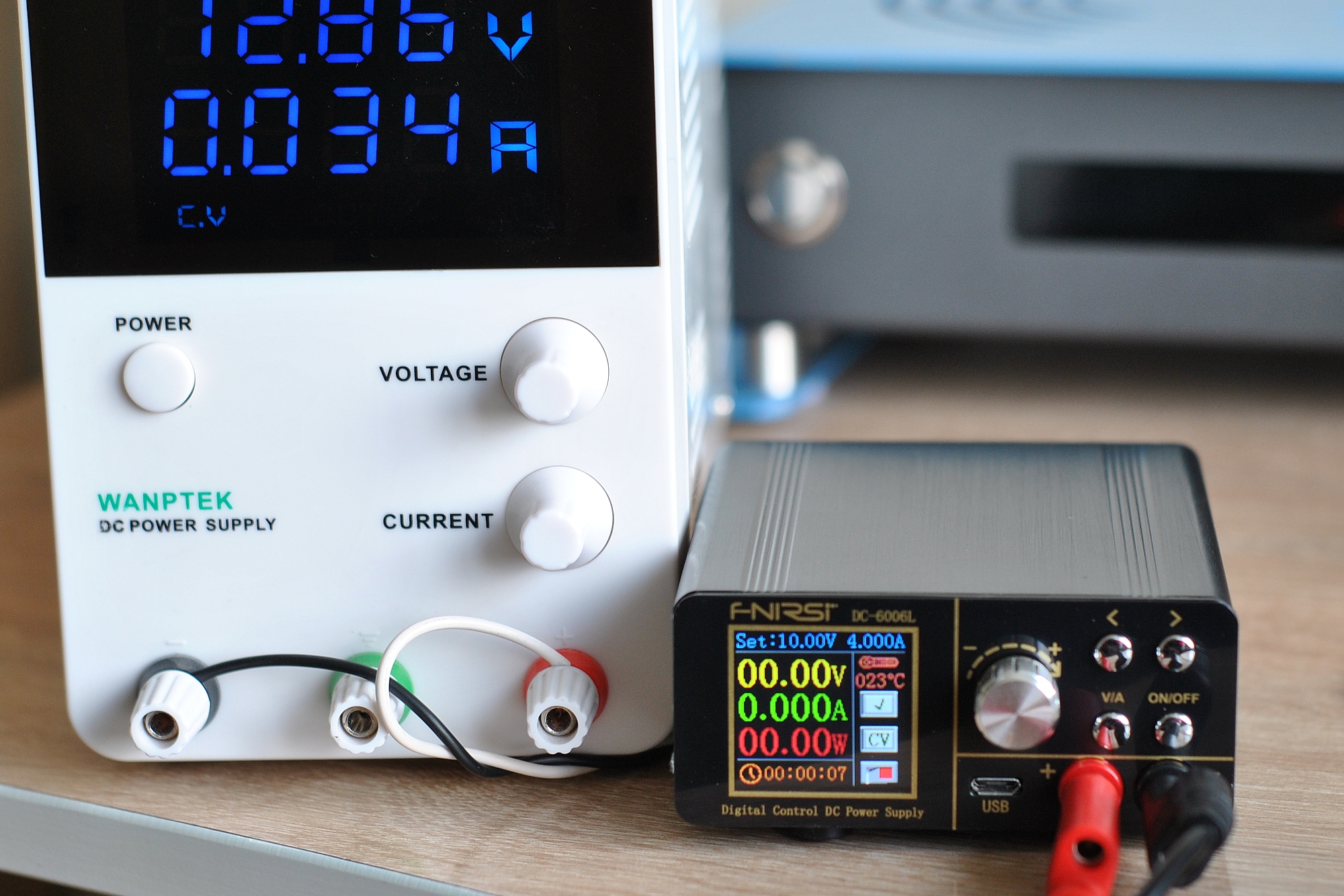

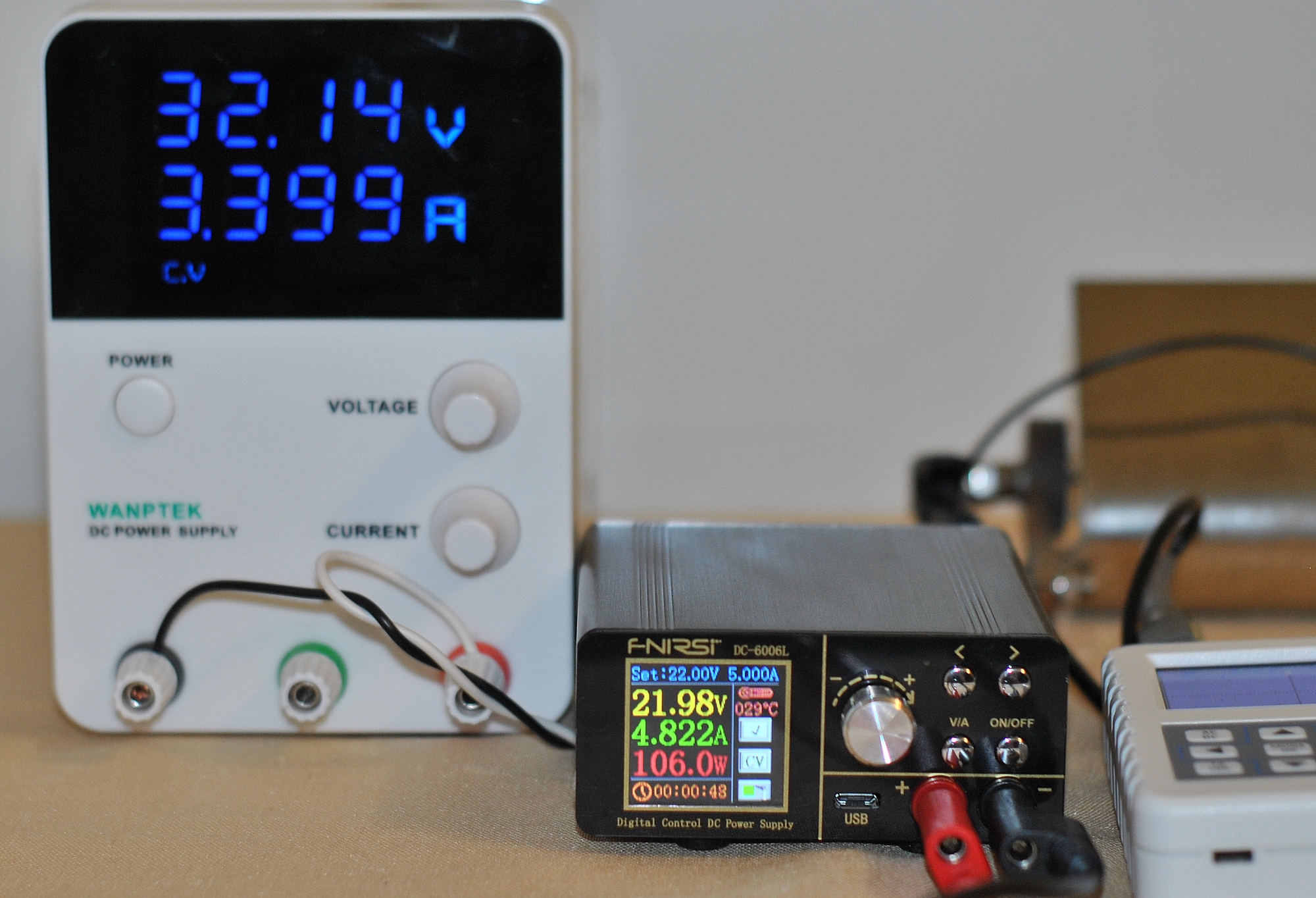

Подключаем внешний блок питания (входное напряжение должно быть больше, чем в 1,1 раза чем напряжение на выходе). Можно оценить КПД преобразования. Уставки тока с точностью до трех знаков, напряжения — до двух. Уставки держатся точно, обратная связь работает быстро.

Точность отображения единиц на выходе на уровне хорошего мультиметра.

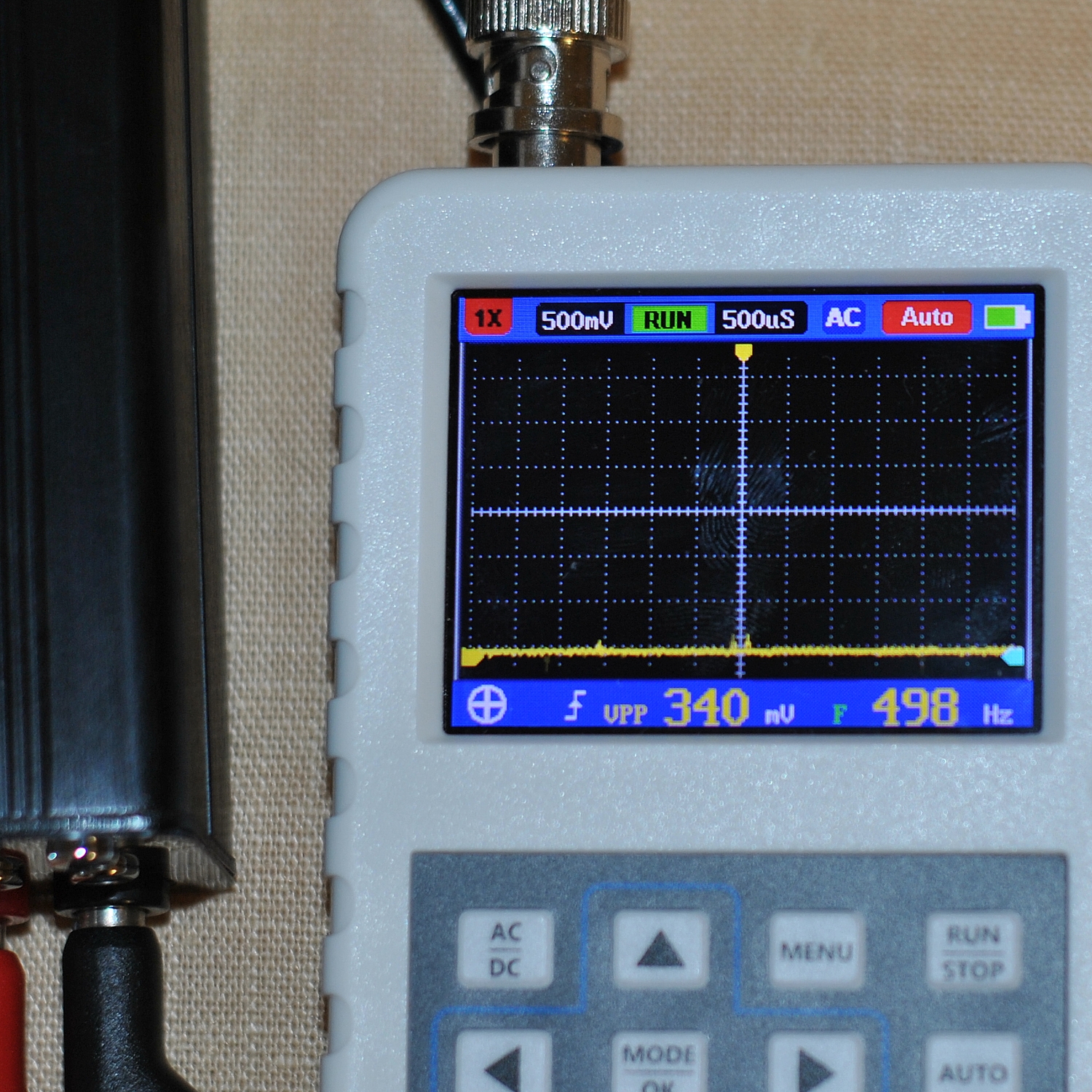

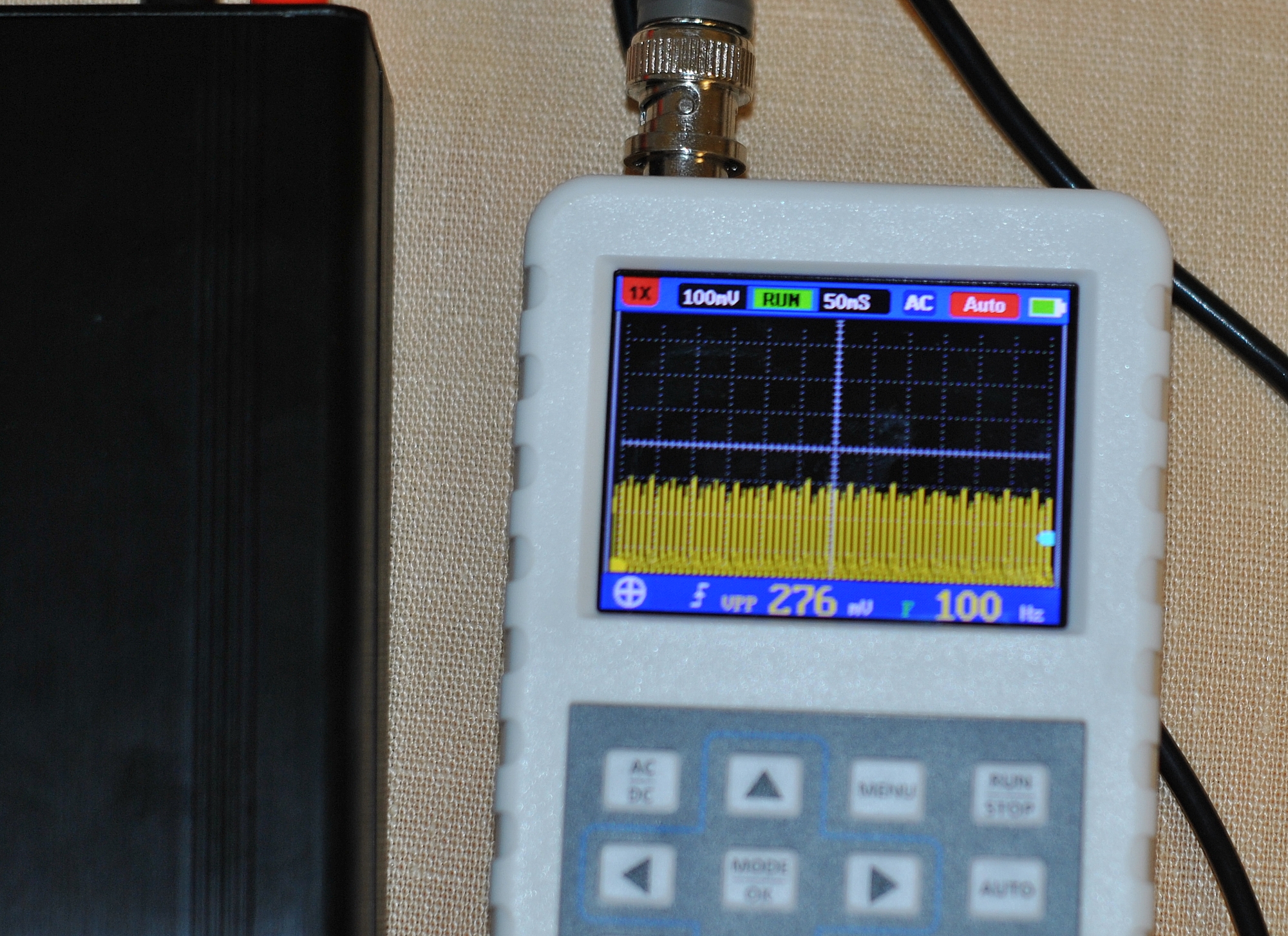

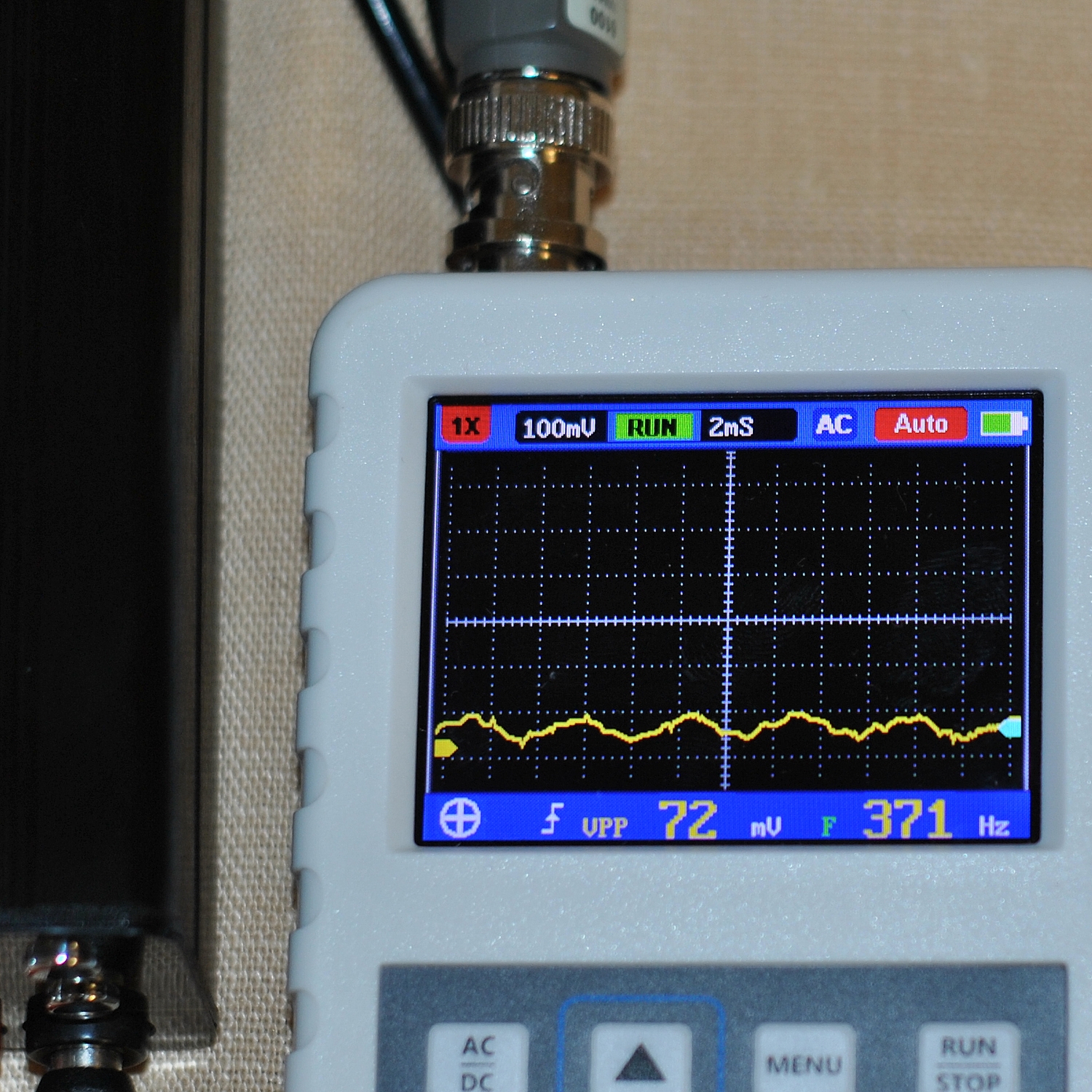

На мощности работы 0-70 Вт пульсации выходного напряжения находятся в заявленном диапазоне (<100 мВ), но стоит поднять мощность ватт до 200, пульсации резко возрастают. Не для «нежных» потребителей.

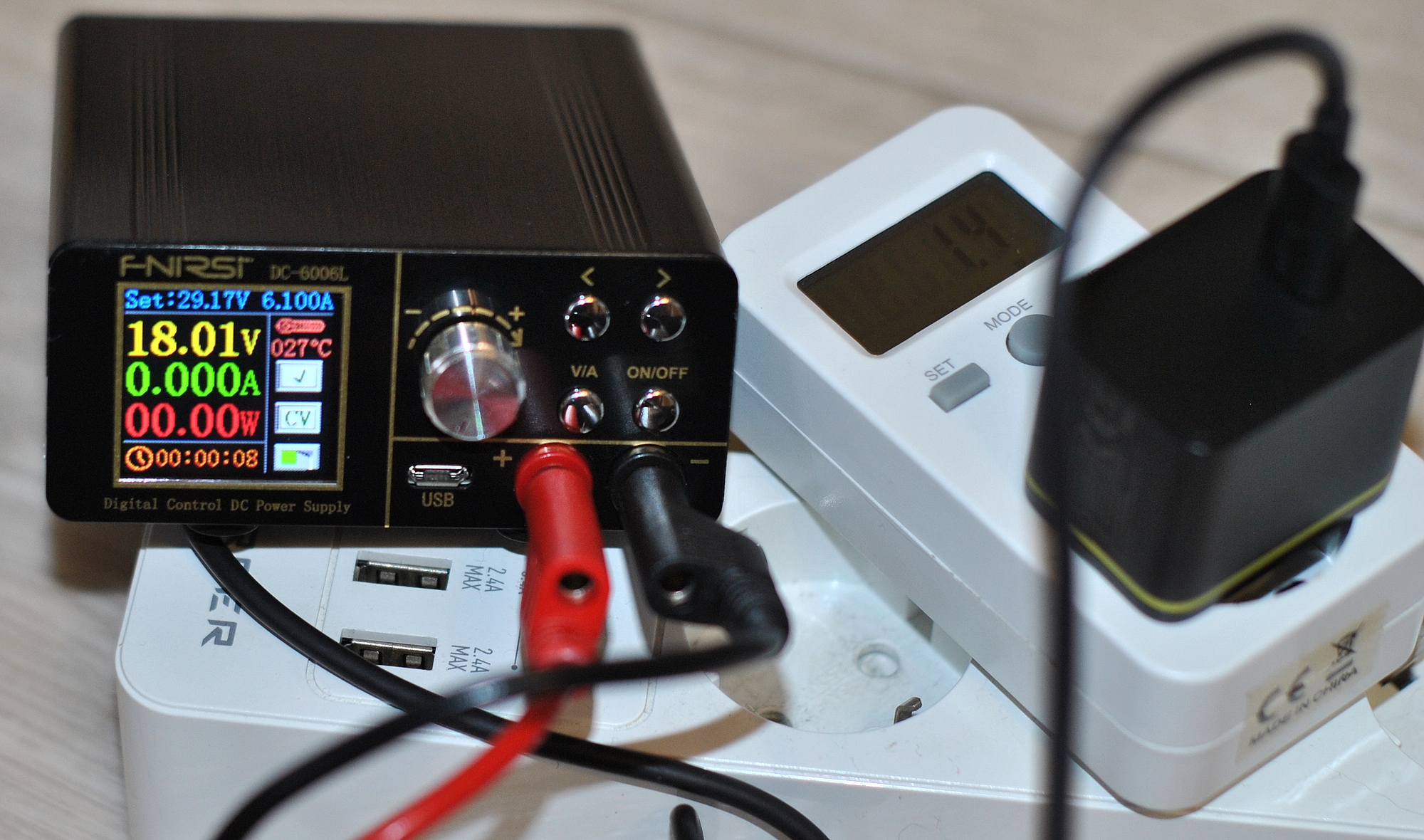

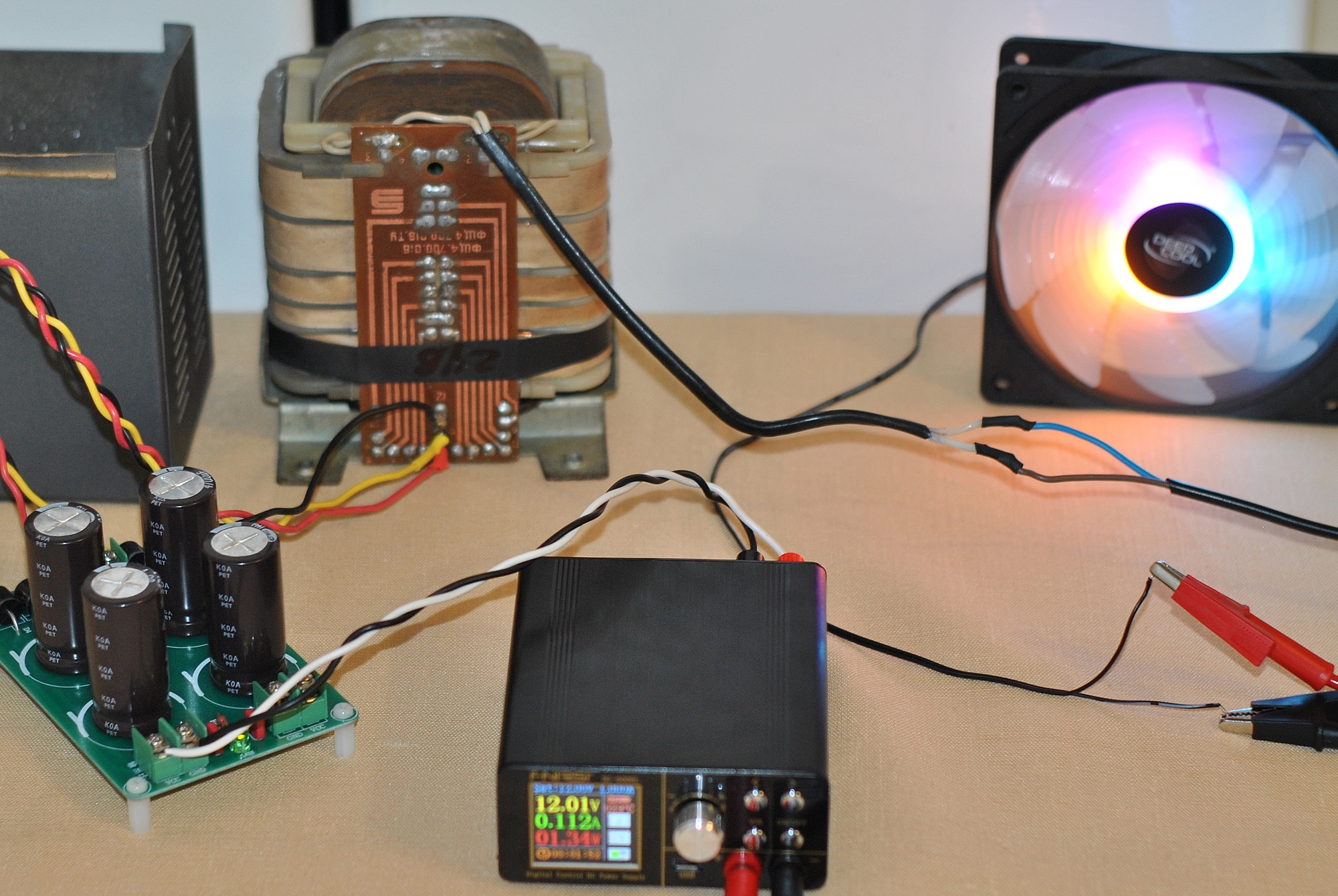

Можно подключать к DC6006L не только импульсные источники, но и линейные (с выпрямлением) и зарядные с поддержкой PD. Но при использовании трансформаторного БП будьте готовы к сетевым пульсациям.

Выходное напряжение до 60 В хватит для работы с аккумуляторами электротранспорта. С активным охлаждением корпус преобразователя почти не греется.

Софт на ПК

ПО на английском или китайском языке. Для работы сначала нужно установить драйвер CH341SER (USB-COM). Затем комплектным кабелем подключаемся к ПК и подаем внешнее напряжение.

Возможности типовые:

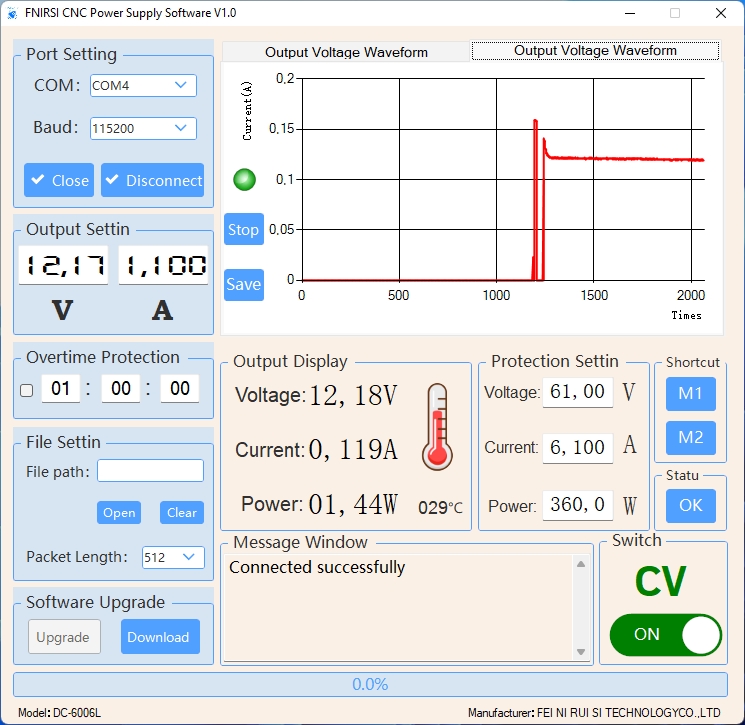

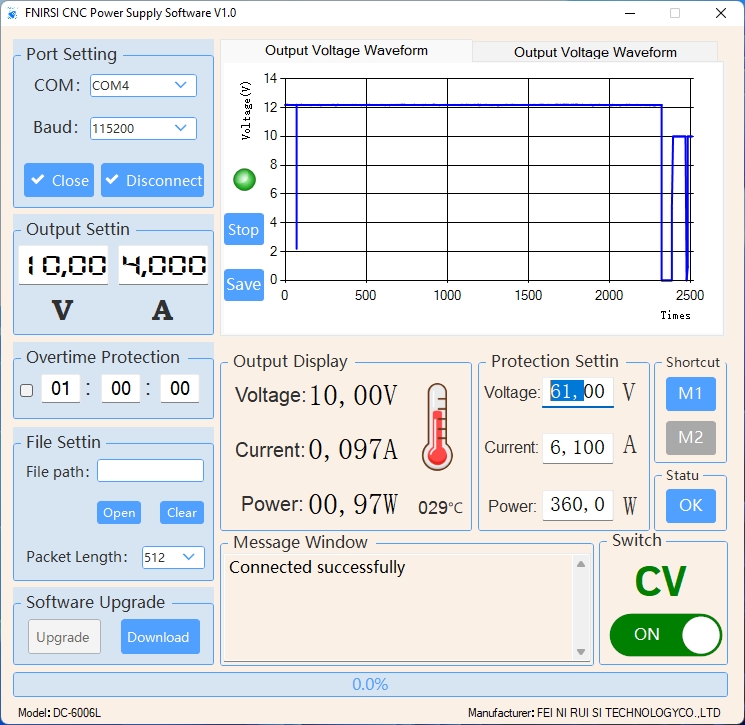

Индикация параметров (причем график тока и напряжения на отдельных вкладках)
Выбор режима стабилизации CC/CV
Настройка параметров защит
Возможность сохранения измерений в файл формата XLSX
Проверка появления новой прошивки

Заключение

Fnirsi DC-6006L — получился практичным дополнением к лабораторному источнику питания, это компактный вариант преобразователя для работы с любым внешним источником напряжения.

В конце поста подведем итог в виде плюсов и минусов этого преобразователя.
