Обзор Ocypus Iota P1200 – тесты под нагрузкой, структура, охлаждение и качество сборки

Ocypus Iota P1200 — решение в форм-факторе ATX с поддержкой спецификации версии 3.1 и интерфейса PCIe Gen 5.1, адаптированное под требования современной высокопроизводительной конфигурации. Модель рассчитана на взаимодействие с системами, включающими видеокарты нового поколения и многопоточную CPU-нагрузку. Энергоэффективность подтверждена соответствием стандарту 80 PLUS категории Gold, что говорит о минимальных потерях при преобразовании и стабильной работе на разных уровнях потребления.

Технические характеристики

Упаковка и комплект поставки

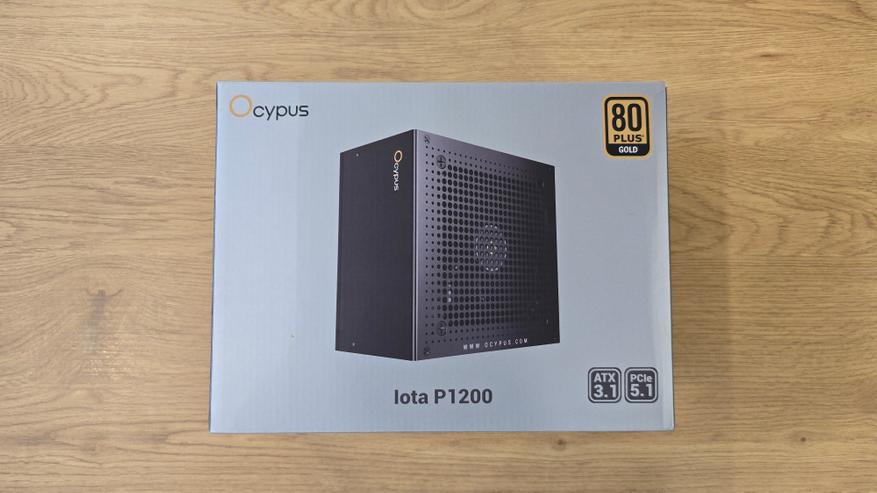

Ocypus Iota P1200 поставляется в коробке, выполненной в серой цветовой гамме с минималистичным дизайном. На упаковке представлена информация о ключевых особенностях устройства, включая поддержку ATX 3.1, PCI-e 5.1, 80 PLUS Gold и модульную конструкцию.

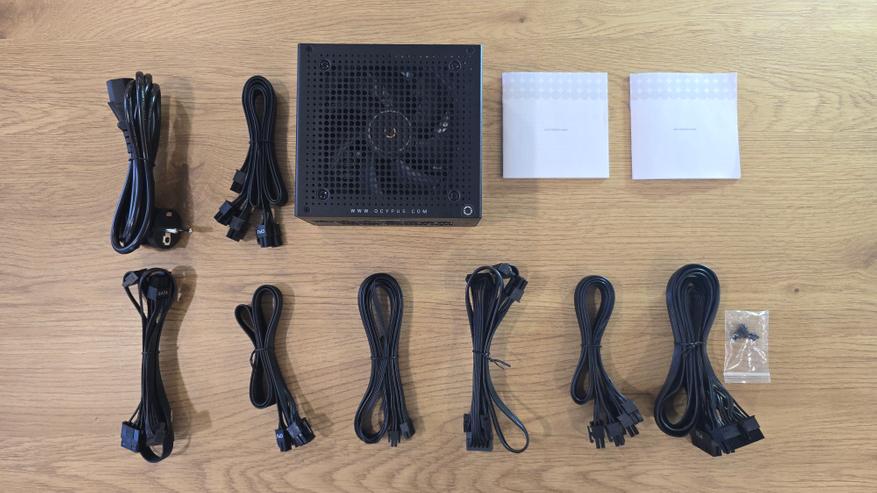

Внутри упаковки блок питания зафиксирован в мягких вставках, предотвращающих механические повреждения. Помимо самого устройства, в комплект входят все необходимые кабели, выполненные в прочной защитной оплетке. В наборе присутствует основной 24-пиновый кабель для материнской платы, разъемы для процессора, видеокарты, а также кабели SATA и Molex для периферийных устройств. Особенностью является разъем 12V-2х6, предназначенный для современных видеокарт с высоким энергопотреблением.

Также в комплект входит руководство пользователя, в котором описаны характеристики устройства, порядок подключения и рекомендации по эксплуатации. Предусмотрены и монтажные винты, необходимые для установки блока питания в корпус.

Внешний вид

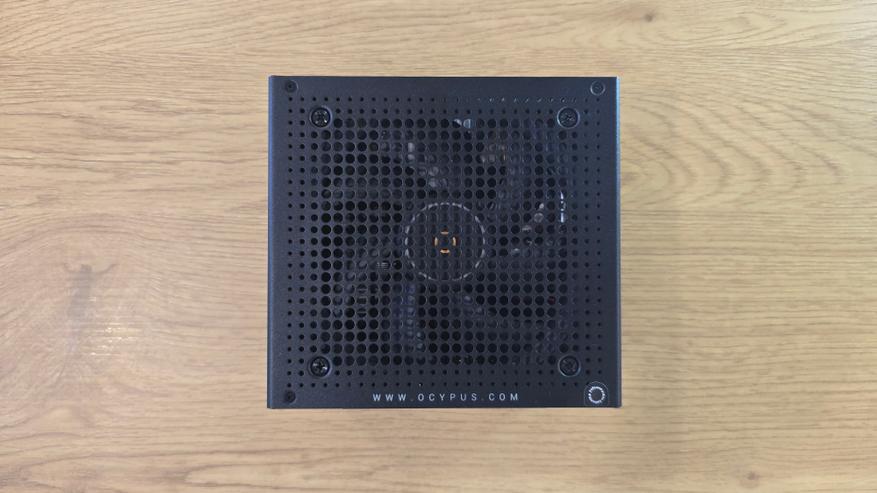

Блок питания Ocypus Iota P1200 выполнен в минималистичном и строгом дизайне, характерном для современных решений. Верхняя поверхность имеет перфорированную структуру с мелкими отверстиями, организованными в сетку. Такое решение улучшает циркуляцию воздуха и способствует эффективному охлаждению компонентов. Под решеткой различим 120-мм вентилятор с гидродинамическим подшипником (FDB). Это ключевой элемент системы охлаждения, который динамически регулирует скорость вращения в зависимости от нагрузки.

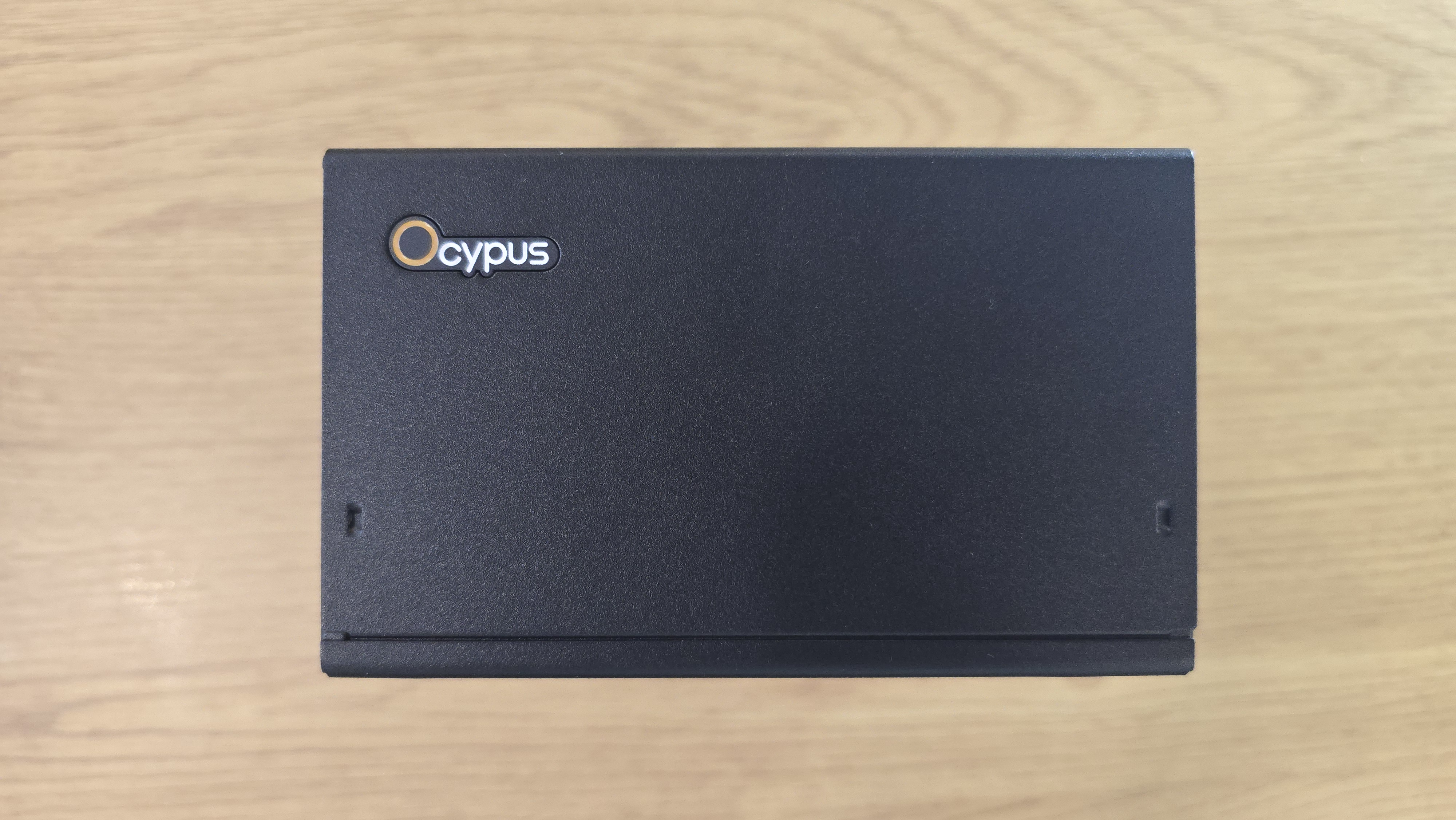

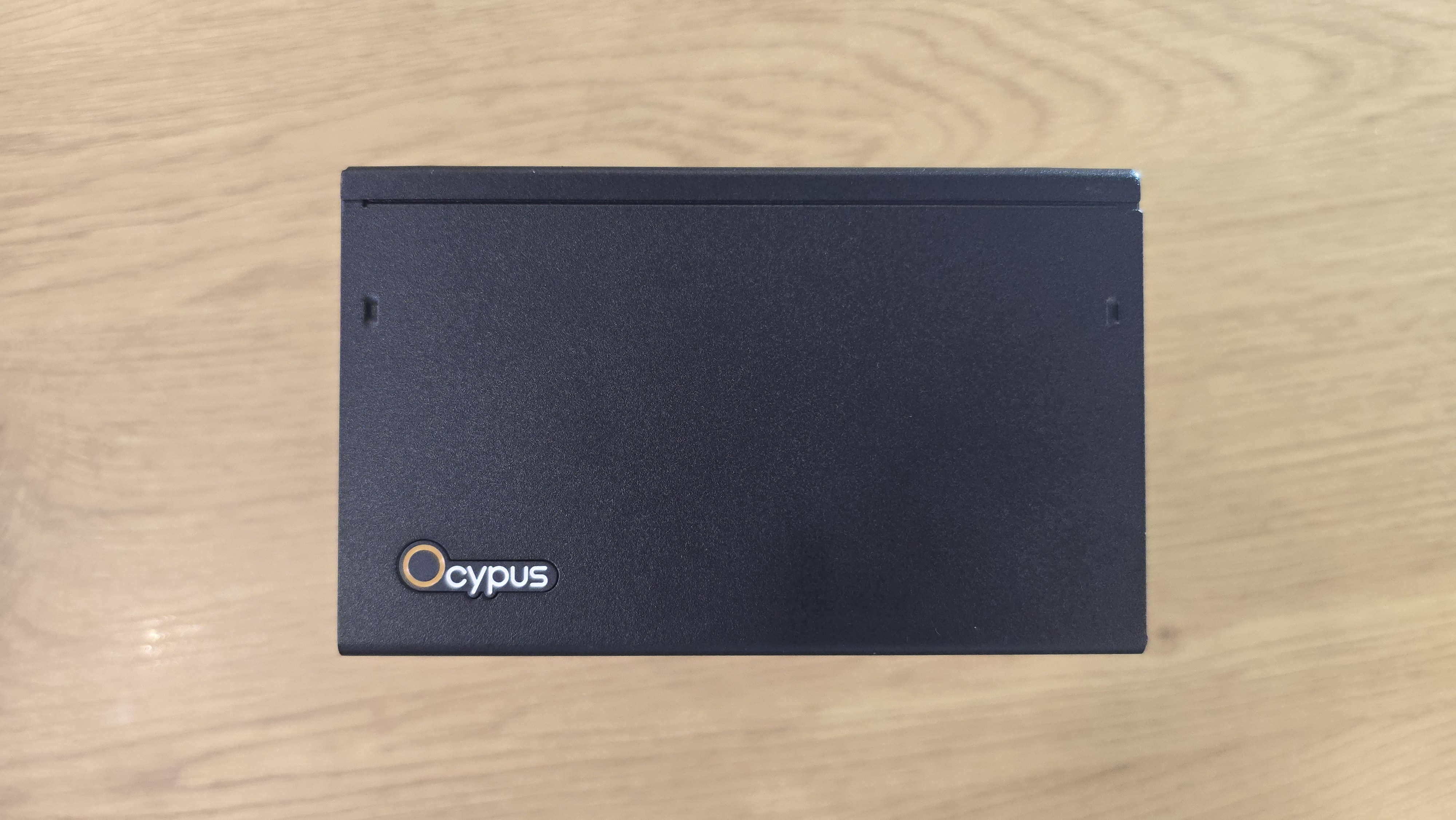

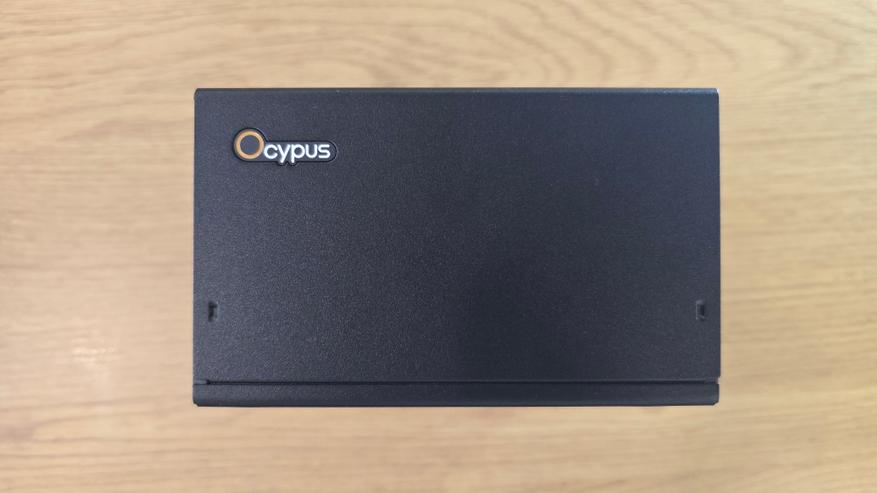

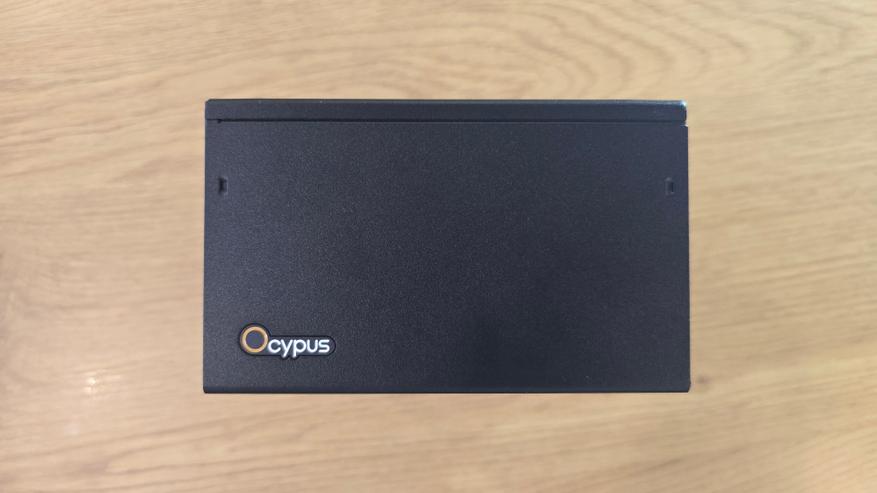

Одна из боковых сторон корпуса содержит гравировку бренда Ocypus. Другая сторона остается чистой, без лишних элементов, что подчеркивает минималистичный стиль устройства.

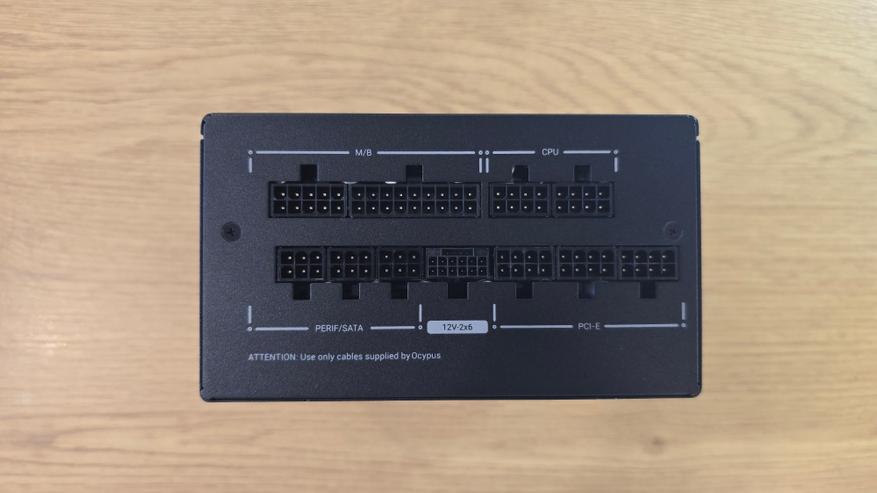

Лицевая часть устройства представляет собой интерфейс подключения съёмных кабелей, характерный для решений с полностью модульной архитектурой. Такой подход обеспечивает индивидуальную компоновку кабельной разводки под конкретную конфигурацию, снижает плотность внутри шасси и способствует оптимизации воздушных потоков. Все коннекторы промаркированы непосредственно на корпусе, что облегчает ориентирование при сборке и минимизирует риск ошибок в подключении. Модель оснащена основным 24-контактным разъёмом для питания системной платы, двумя раздельными линиями EPS12V формата 4+4 pin, предназначенными для CPU, а также тремя классическими PCIe-коннекторами 6+2 pin, рассчитанными на подключение графических ускорителей предыдущих поколений. Для видеокарт с увеличенным энергопотреблением предусмотрен отдельный высокотоковый интерфейс 12V-2x6, соответствующий требованиям PCIe Gen 5 и способный передавать до 600 Вт по одной линии. Для периферии доступна разводка на устройства хранения и оптические приводы — представлены SATA-коннекторы и разъёмы для подключения дополнительной периферии с питанием через 4-контактный формат.

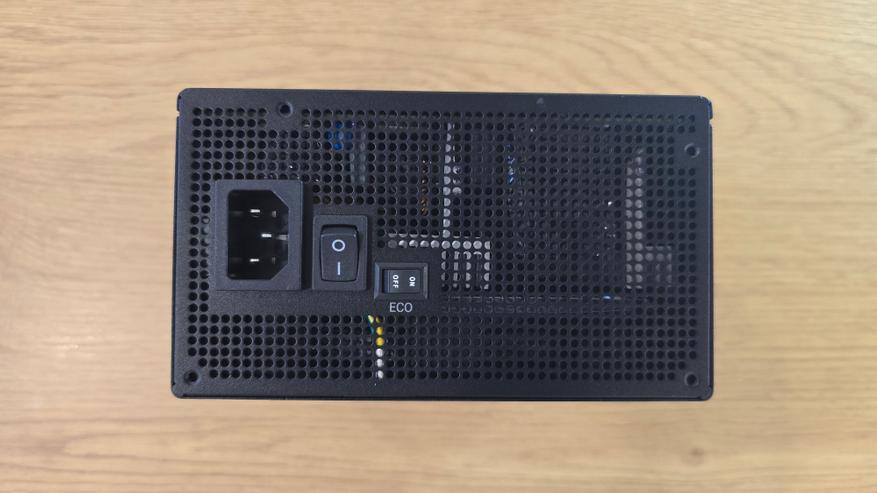

Задняя часть корпуса также выполнена в перфорированном стиле для максимального теплоотвода. Здесь расположены:

• Разъем питания (IEC C14) для подключения кабеля к сети.
• Основной выключатель для включения и отключения блока питания.
• Переключатель ECO Mode, который активирует или деактивирует интеллектуальное управление вентилятором. В режиме ECO при низкой нагрузке вентилятор останавливается, обеспечивая бесшумную работу.

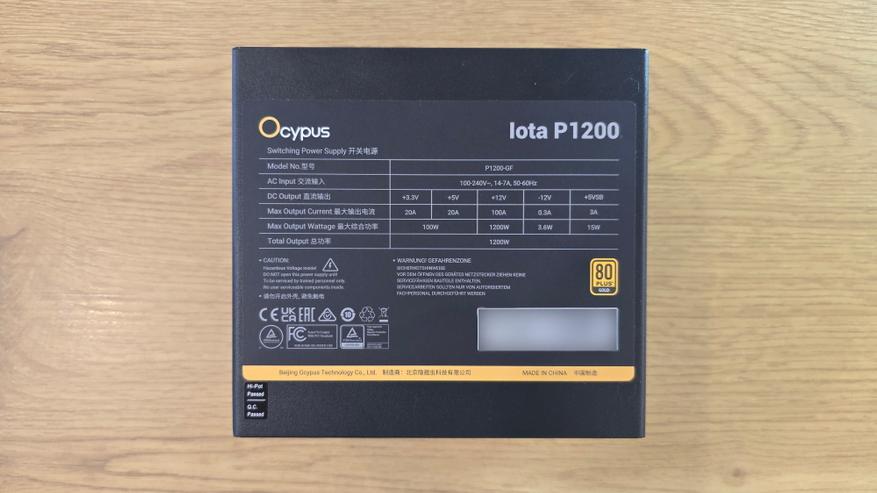

На нижней поверхности расположена наклейка, содержащая на себе технические данные об устройстве. В нижней части находятся предупреждения и сертификации, подтверждающие соответствие блока питания международным стандартам качества и безопасности. Здесь также указан производитель — Beijing Ocypus Technology Co., Ltd.

Внутренняя компоновка

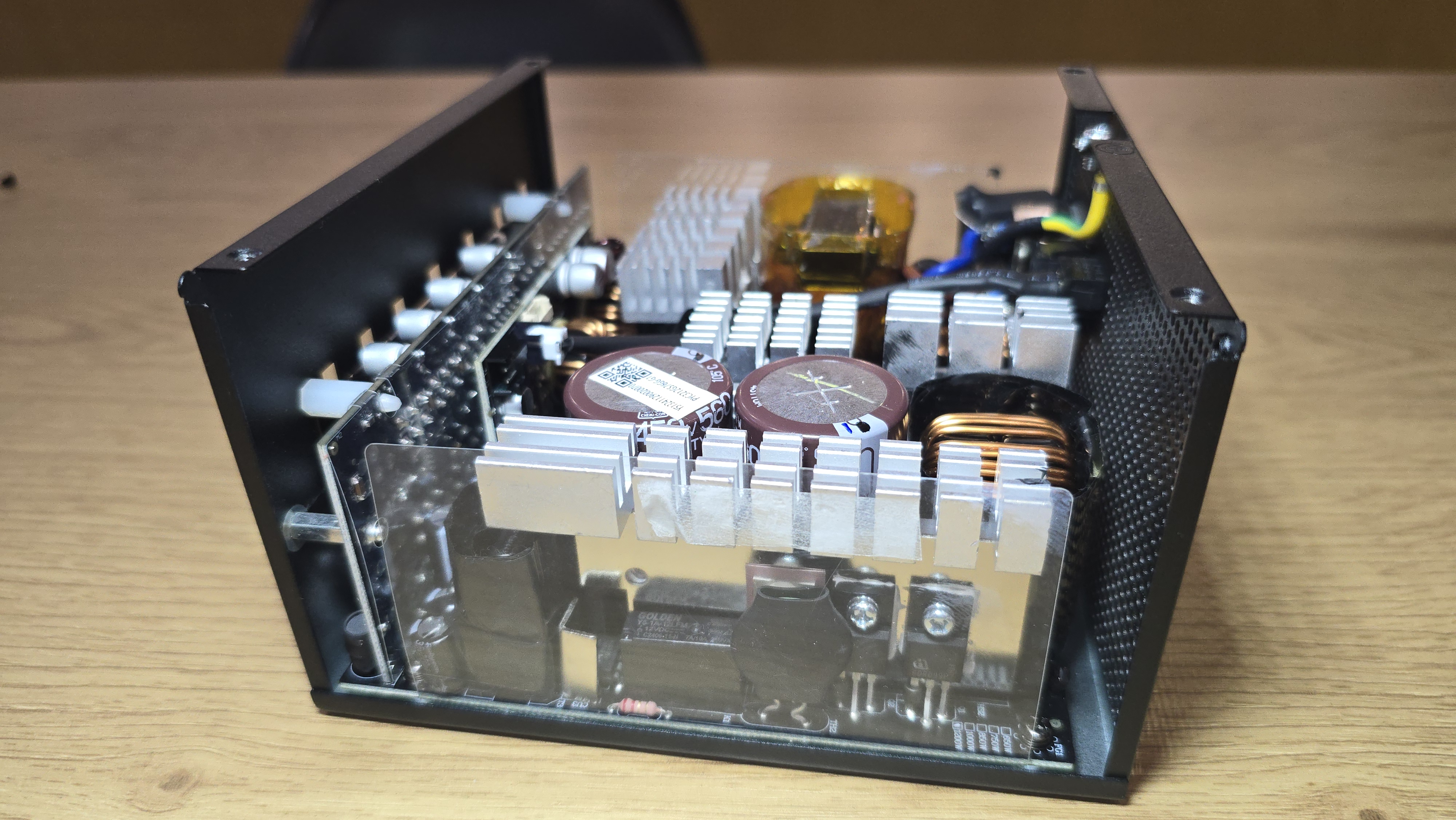

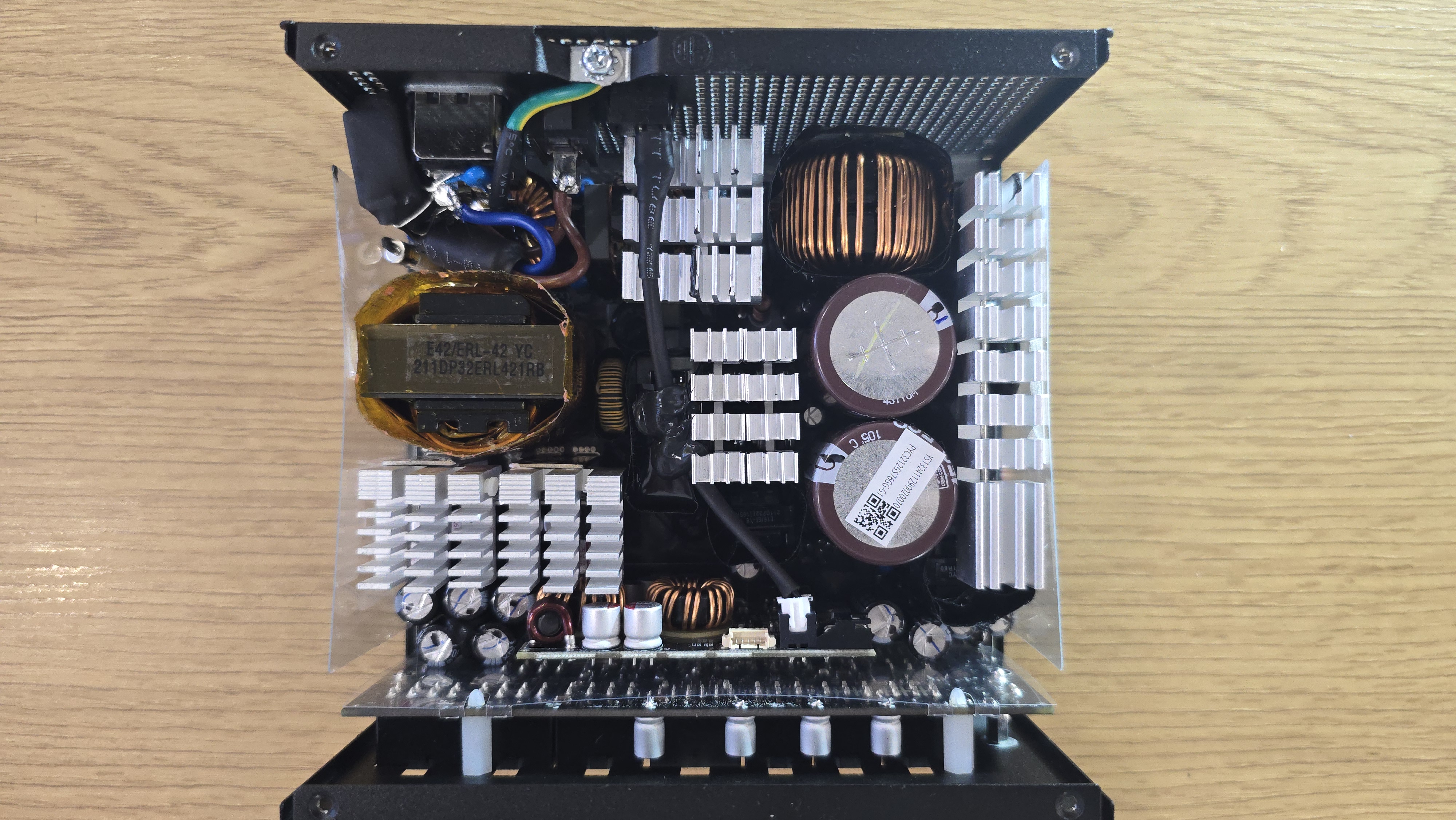

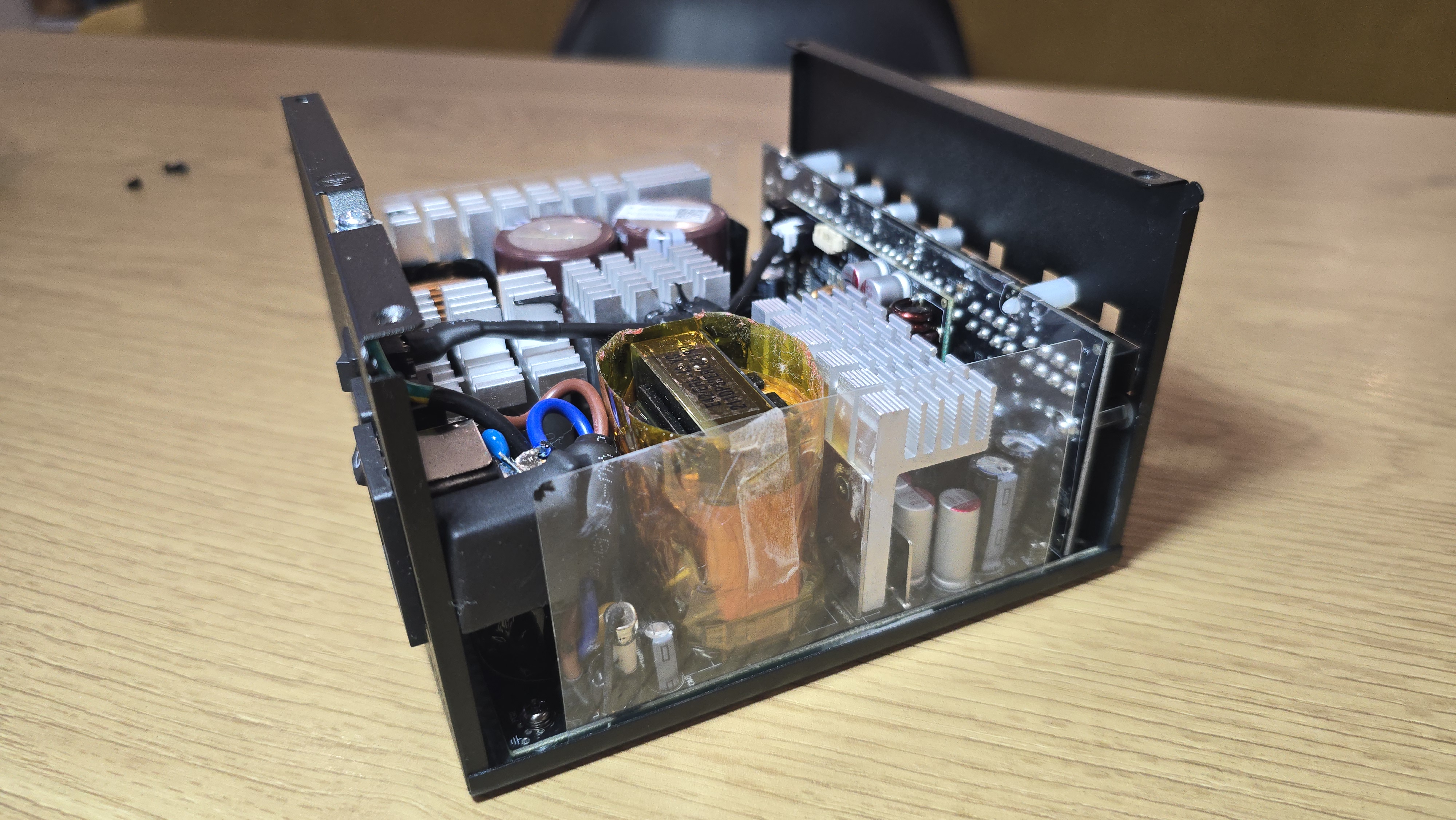

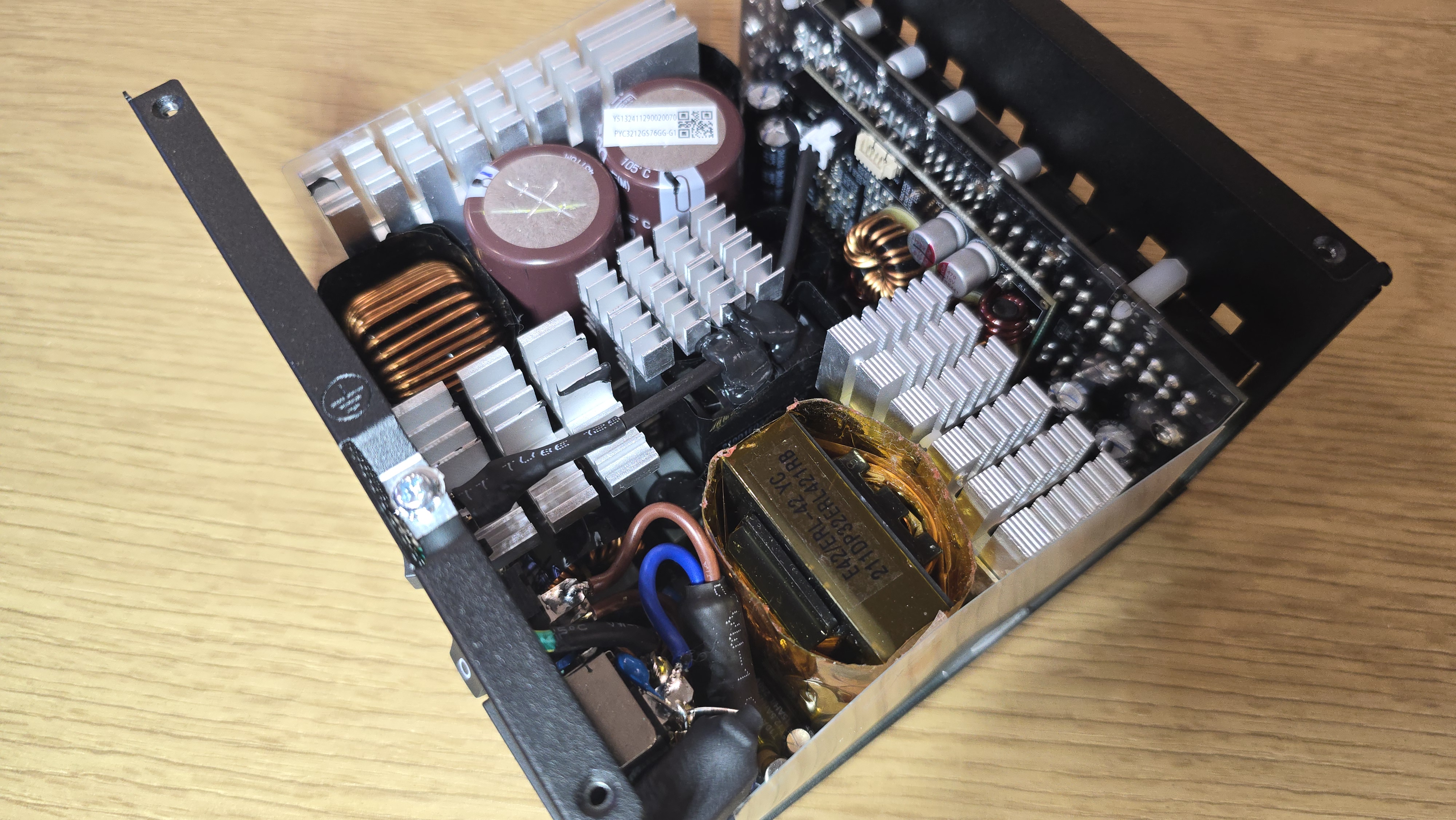

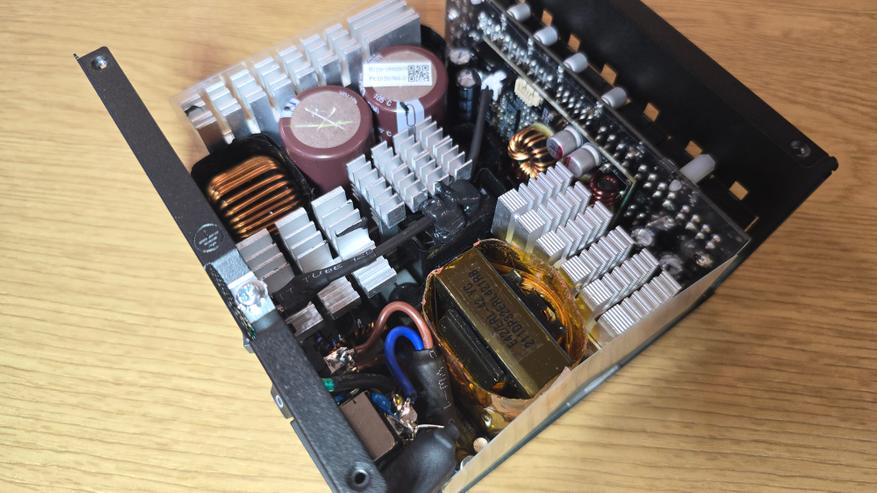

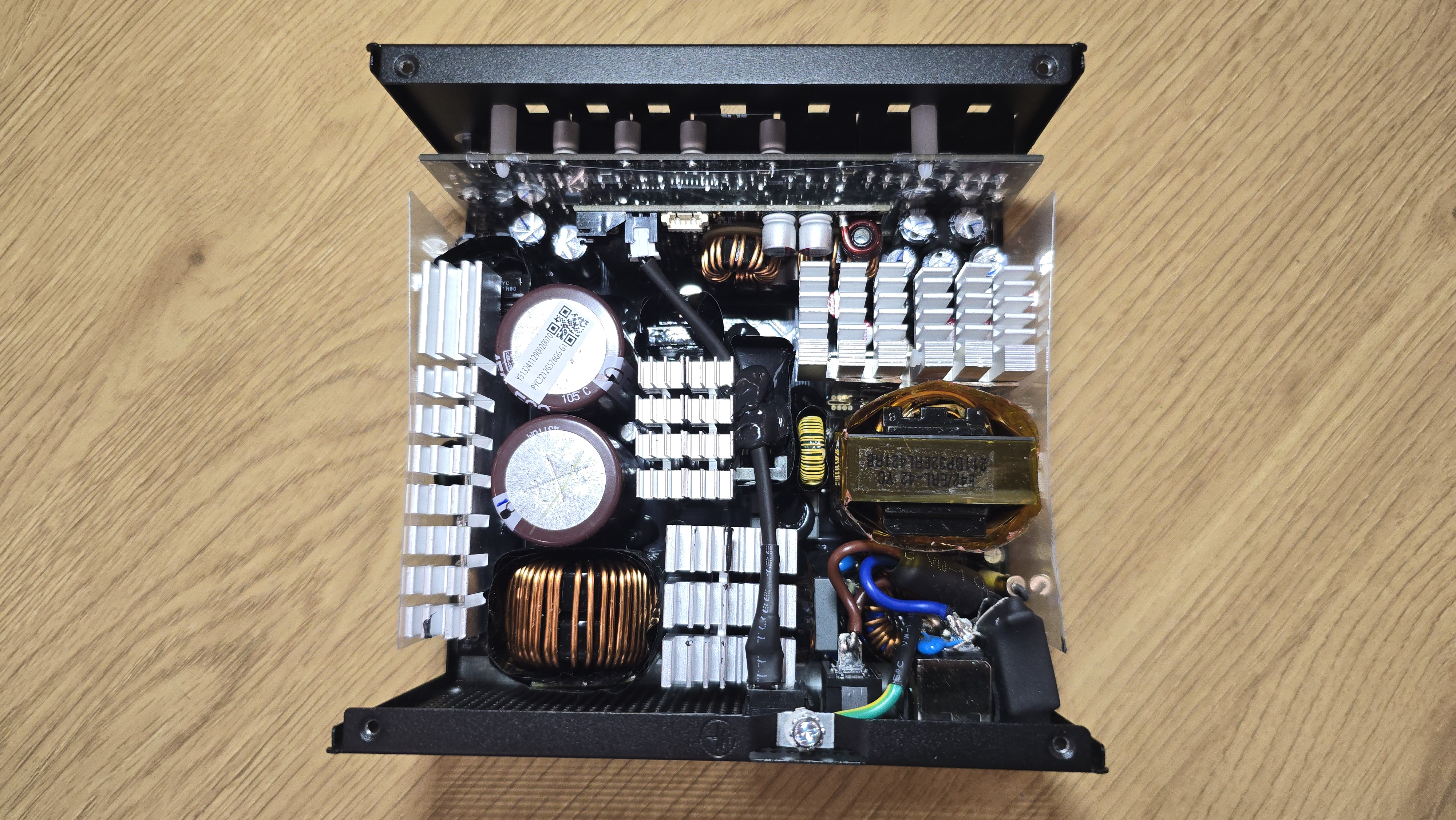

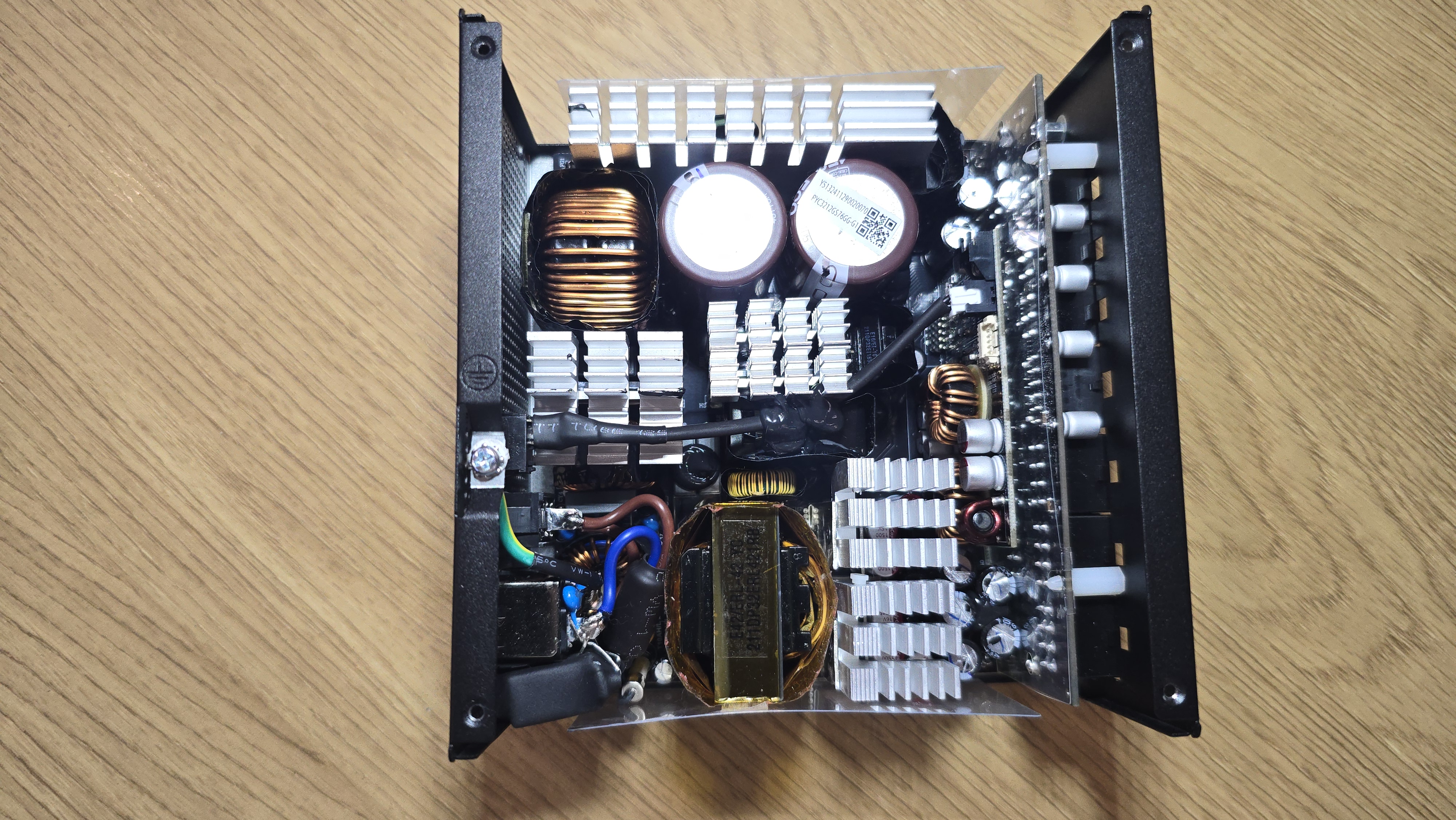

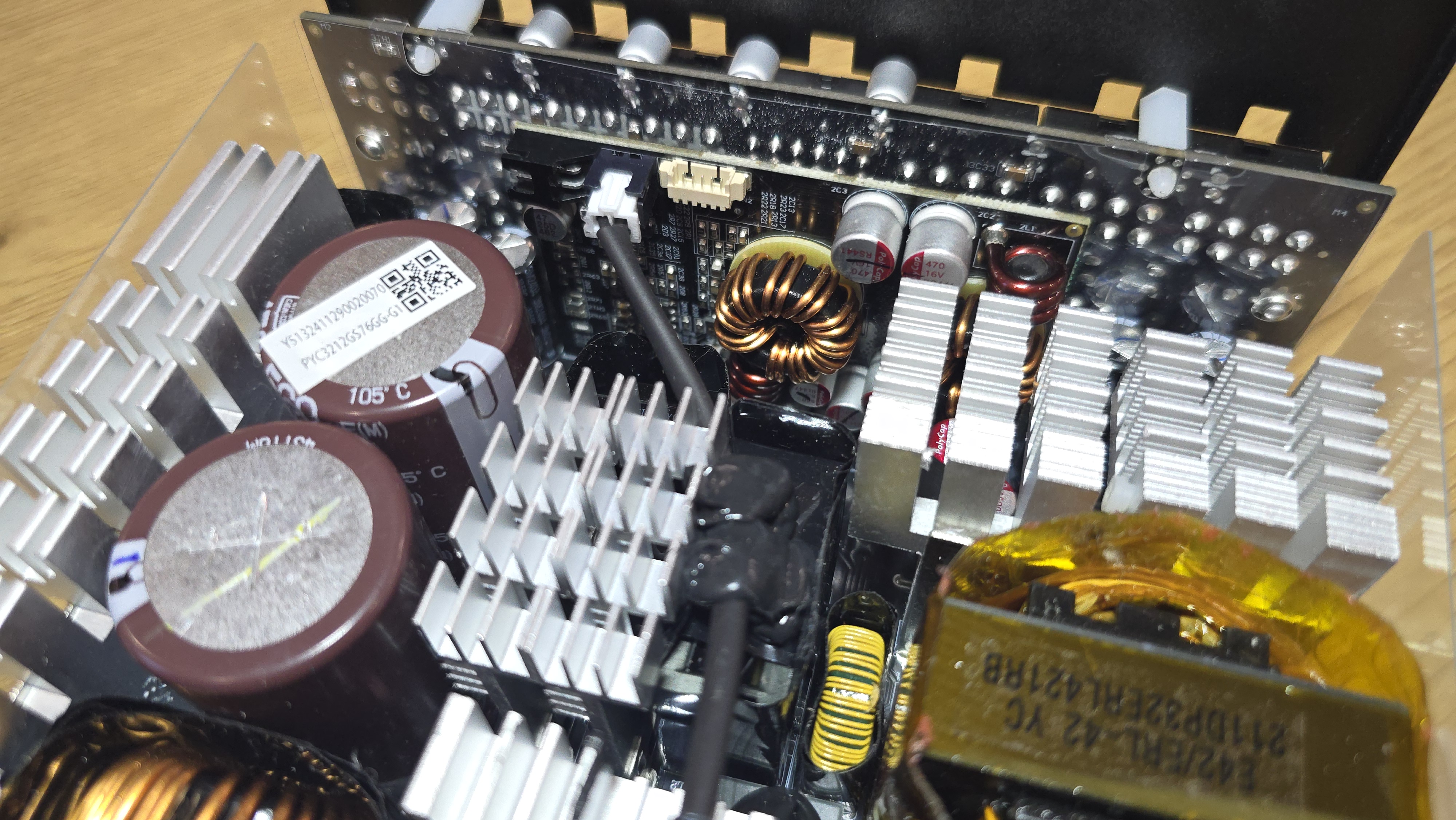

Разборка блока питания показала использование качественных компонентов и продуманную схемотехнику. Визуально компоновка выполнена аккуратно: используются массивные радиаторы охлаждения, качественные дроссели и надежная разводка силовых линий.

Давайте более подробно рассмотрим компоновку этих элементов.

Высоковольтная часть

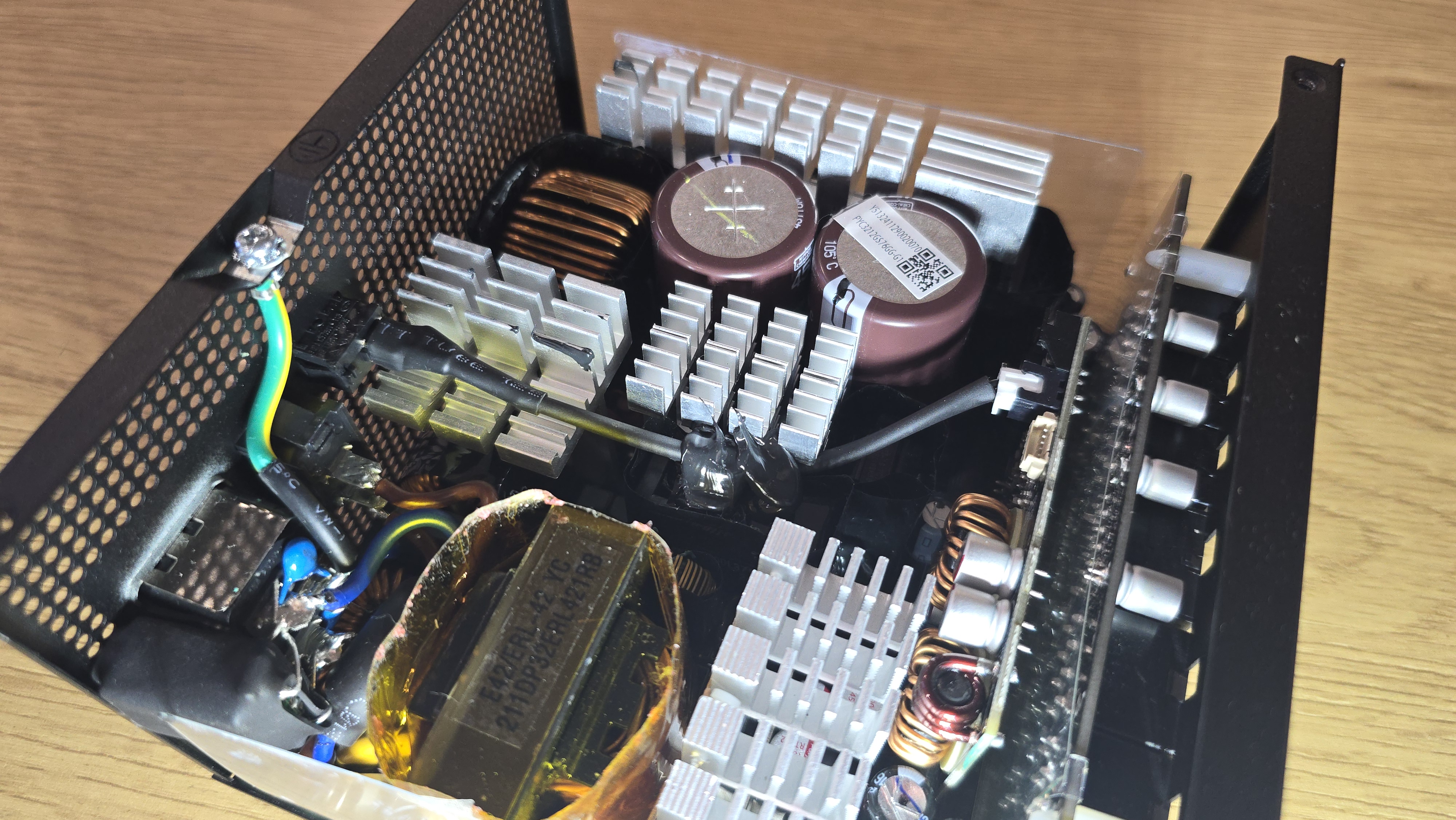

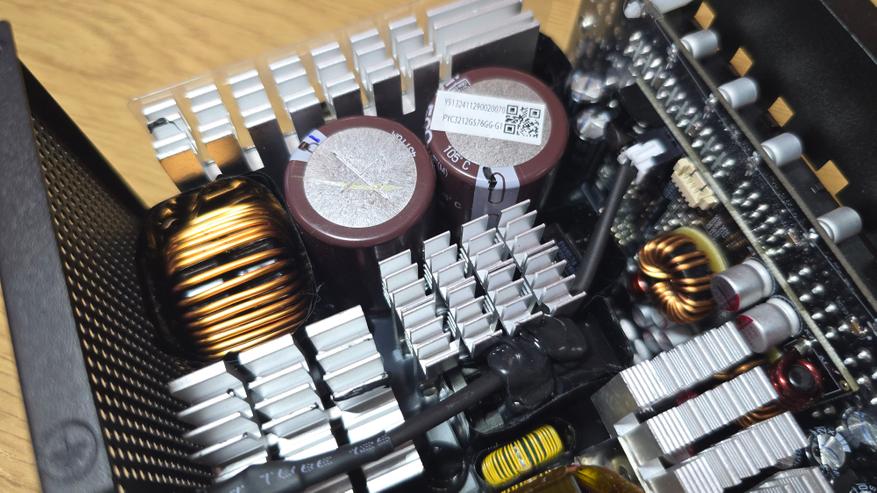

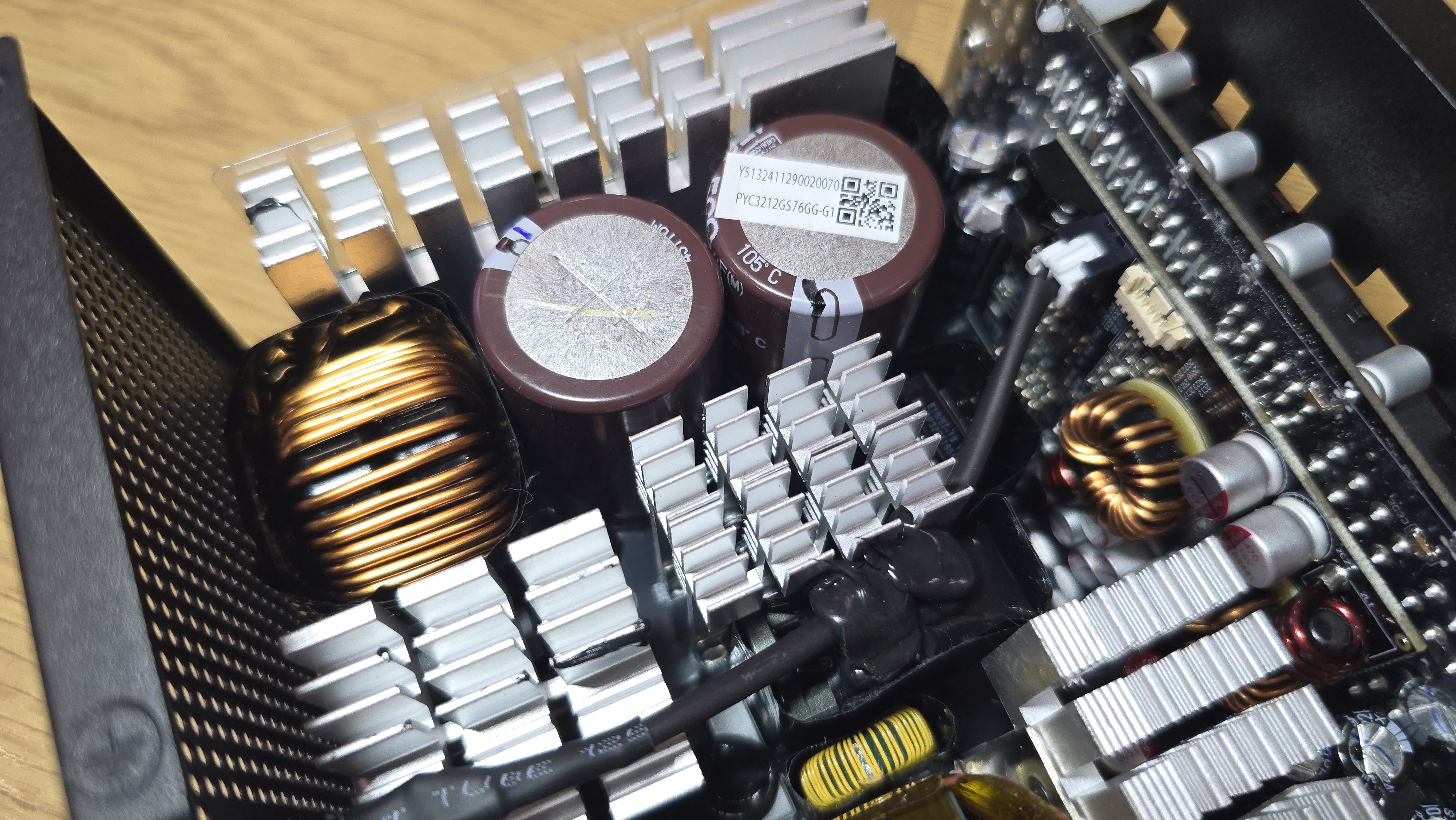

Входной фильтр содержит стандартный набор элементов: X- и Y-конденсаторы, дроссели и варистор для защиты от скачков напряжения. В первичной цепи установлены два электролитических конденсатора емкостью 560 мкФ на 450 В с температурным режимом до 105°C, что свидетельствует о высокой надежности и долговечности работы даже при повышенных нагрузках. Такие конденсаторы способны выдерживать длительную эксплуатацию при высокой температуре и минимизируют просадку напряжения на входе.

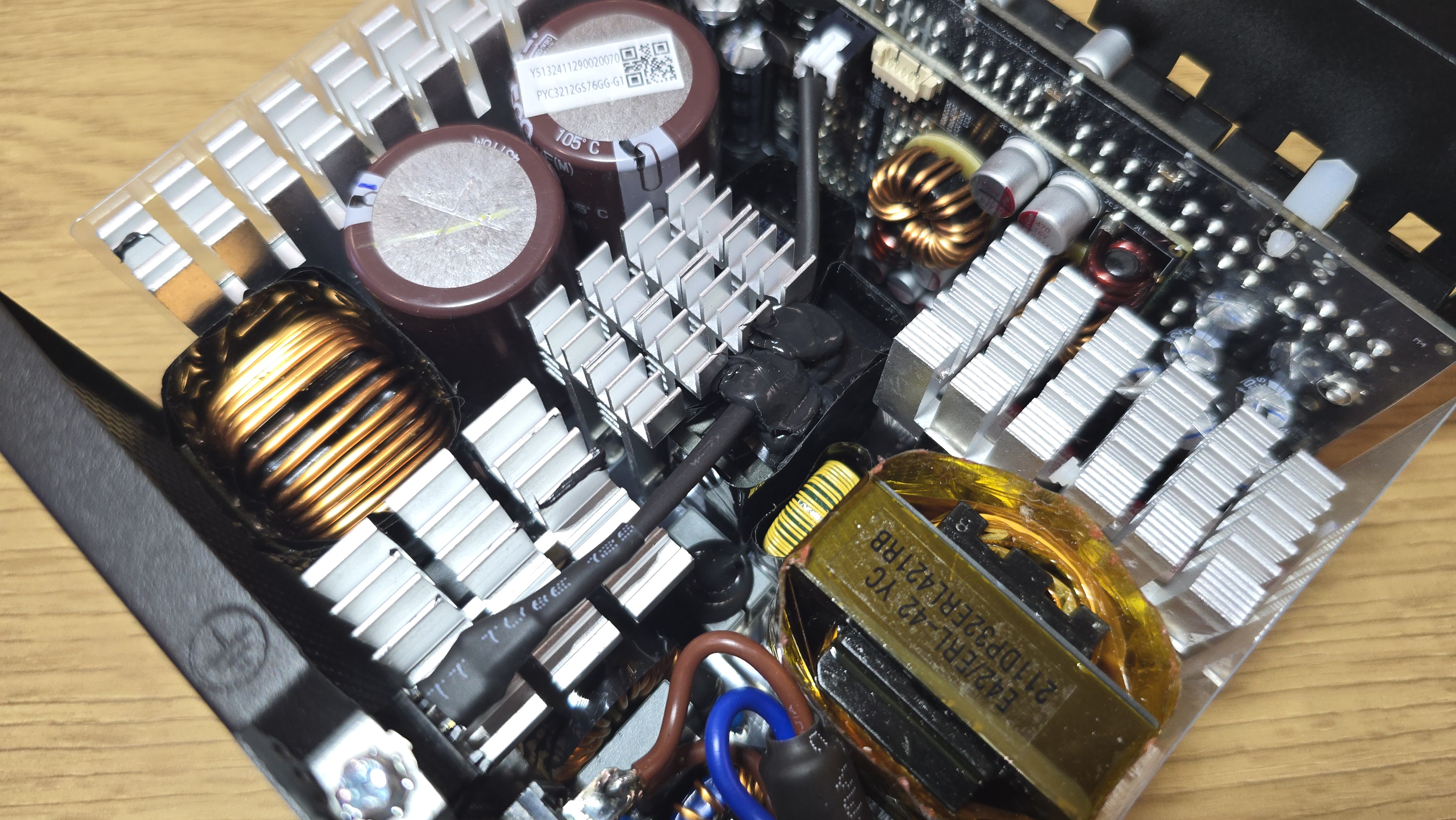

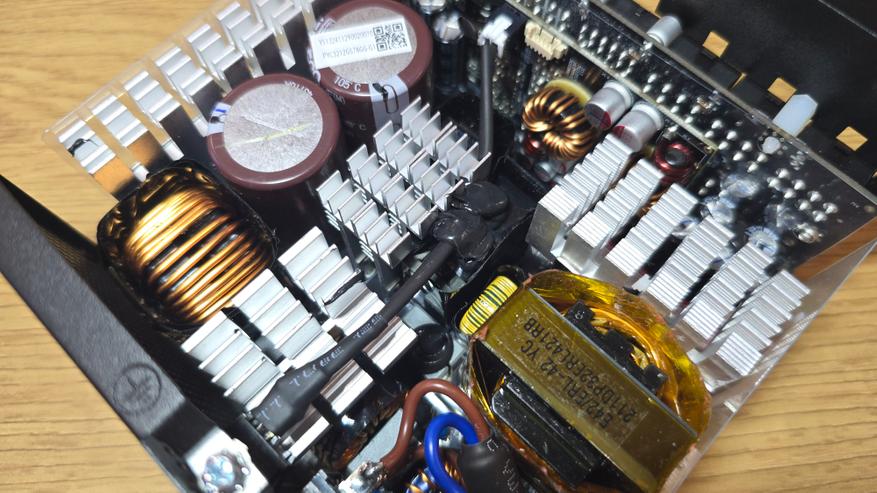

Рядом расположен главный трансформатор с ферритовым сердечником, обмотки которого изолированы несколькими слоями лаковой защиты. Видно наличие качественной термоизоляции, предотвращающей перегрев и возможные повреждения в ходе работы.

Низковольтная часть

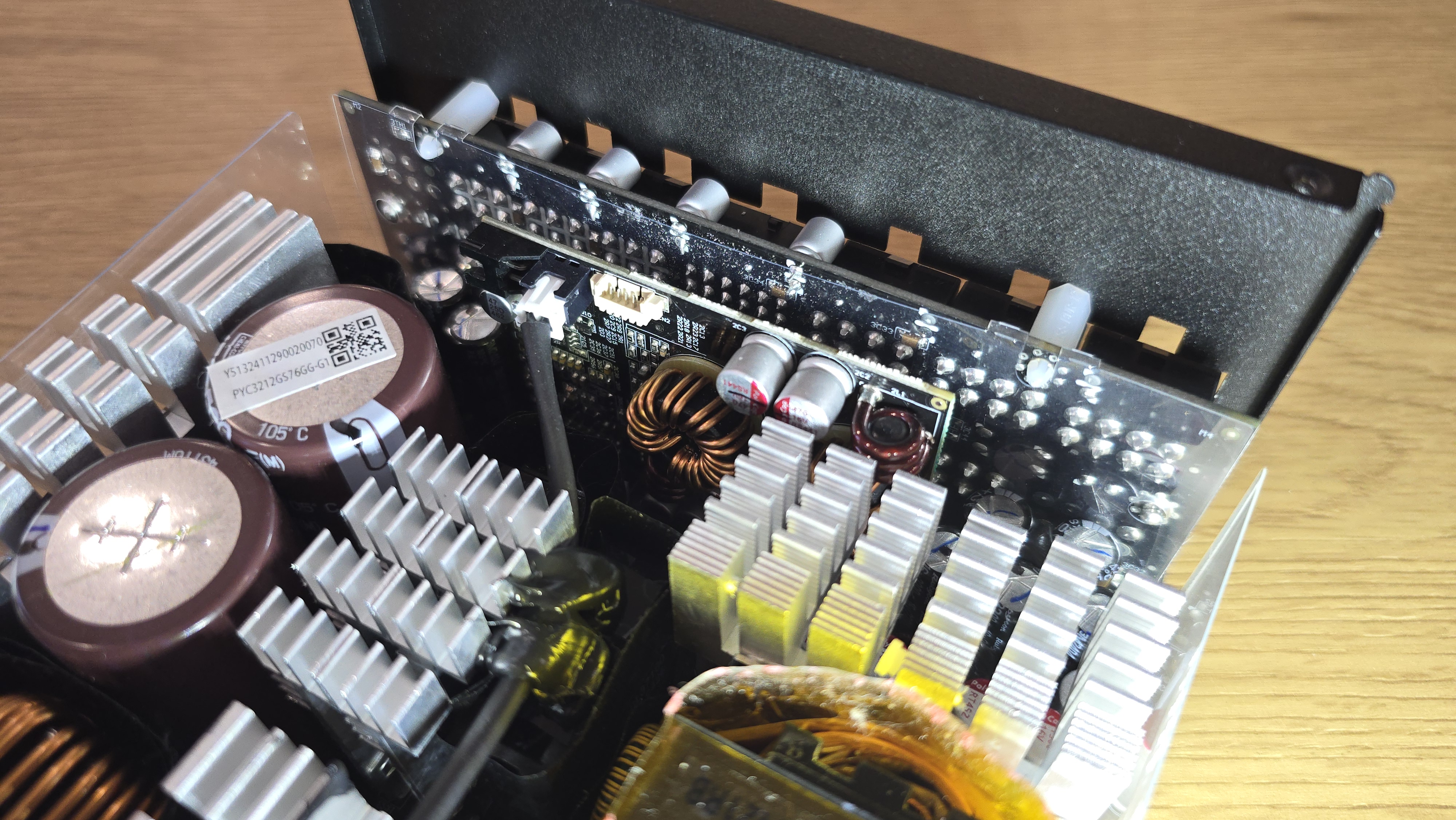

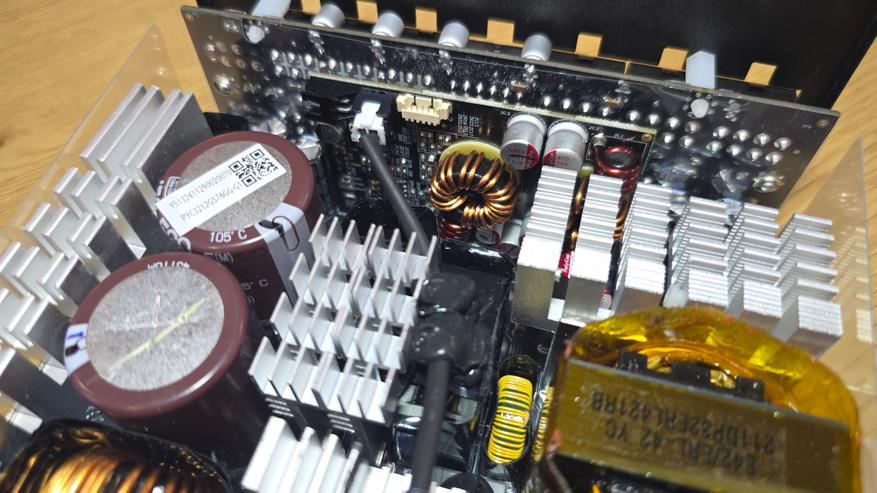

Выпрямительный мост с радиаторным охлаждением обеспечивает стабилизацию входного напряжения. Используются дроссели с толстой обмоткой, что свидетельствует о запасе по мощности. Видны крупные алюминиевые радиаторы на ключевых силовых элементах — диодах Шоттки и мосфетах.

Разводка силовых линий выполнена через дополнительную печатную плату, соединенную с основной шиной питания. Это позволяет уменьшить наводки и снизить сопротивление цепей. Видны качественные твердотельные конденсаторы во вторичных цепях, которые обеспечивают низкий уровень пульсаций и увеличенный срок службы блока питания.

Система охлаждения

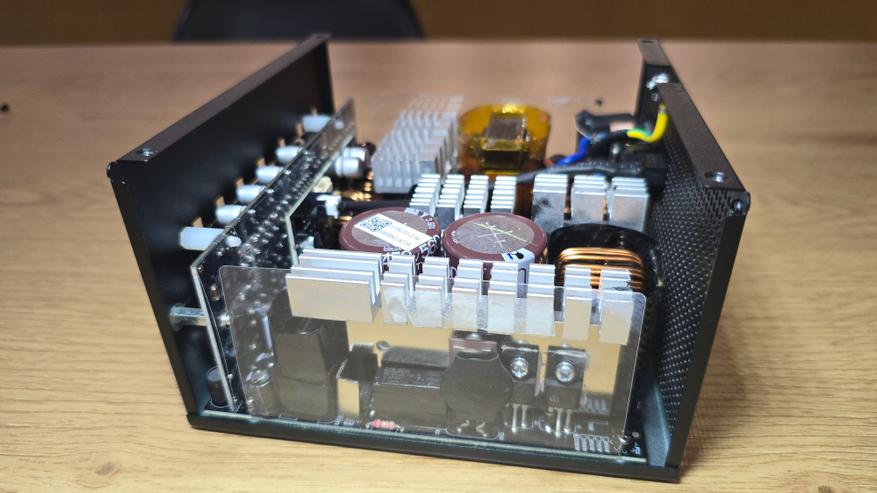

Блок питания оснащен массивными алюминиевыми радиаторами, которые эффективно рассеивают тепло с силовых компонентов. Размещение радиаторов на наиболее нагруженных участках схемы снижает вероятность перегрева и продлевает срок службы устройства. Отдельное внимание уделено компоновке компонентов — минимизировано пересечение тепловых зон, что положительно сказывается на стабильности работы.

Функциональные особенности

Блок питания Ocypus Iota P1200 представляет собой устройство, функциональные возможности которого ориентированы на обеспечение стабильной работы мощных компонентов, включая процессоры и видеокарты, потребляющие много энергии. Поддержка стандарта ATX 3.1 позволяет ему справляться с динамическими изменениями нагрузки, что важно при использовании современных видеокарт, способных кратковременно увеличивать энергопотребление. Встроенный разъем PCI-e 5.1 с поддержкой 12V-2х6 дает возможность подключать графические ускорители, которым требуется питание мощностью до 600 Вт.

Одной из особенностей блока питания является модульная конструкция, которая позволяет подключать только те кабели, которые необходимы для работы конкретной системы. Это не только облегчает организацию пространства внутри корпуса, но и улучшает циркуляцию воздуха, что положительно сказывается на температурном режиме компонентов. Кабели выполнены в прочной оболочке, которая обеспечивает их защиту и упрощает укладку при сборке компьютера. Вентиляционная система основана на 120-мм вентиляторе с гидродинамическим подшипником, который автоматически регулирует скорость вращения в зависимости от нагрузки. В устройстве предусмотрен режим ECO, позволяющий отключать вентилятор при низких нагрузках, что снижает уровень шума.

Блок питания работает в широком диапазоне напряжений, что делает его пригодным для эксплуатации в разных регионах. Использование современных технологий преобразования энергии, таких как активная коррекция коэффициента мощности и LLC-резонансный преобразователь, позволяет добиться высокой эффективности при передаче электроэнергии. Это подтверждается сертификацией 80 PLUS Gold, гарантирующей низкие потери при преобразовании энергии. Встроенная система защиты включает в себя несколько уровней, предотвращая перегрузки, короткое замыкание и скачки напряжения. Наличие резервного канала питания позволяет поддерживать работоспособность компьютера даже при кратковременных перебоях в подаче электроэнергии.

В технических характеристиках указан параметр «Hold up time: ≥16ms (100% Load)», который указывает на время удержания напряжения при полной нагрузке. Это означает, что при кратковременном отключении входного питания (до 16 миллисекунд) блок питания продолжает стабильно выдавать напряжение, обеспечивая работу системы.

Этот параметр важен в условиях нестабильного электроснабжения или кратковременных скачков напряжения. Однако он не заменяет источник бесперебойного питания (ИБП), а лишь помогает предотвратить перезагрузку или отключение компьютера при резких, но очень коротких сбоях.

Что дает ATX 3.1 и 80 PLUS Gold

ATX 3.1 обеспечивает стабильное питание при резких скачках нагрузки, характерных для современных видеокарт. Блок питания может кратковременно выдерживать до 2 раз больше своей номинальной мощности, предотвращая отключения системы. Новый разъем 12V-2х6 (PCI-e 5.1) поддерживает до 600 Вт на одну видеокарту, снижая количество кабелей и повышая безопасность соединений.

80 PLUS Gold гарантирует КПД не ниже 87-90%, уменьшая потери энергии и нагрев компонентов. Это снижает шум работы системы, уменьшает энергопотребление и улучшает долговечность блока питания.

В сочетании эти технологии делают Ocypus Iota P1200 энергоэффективным, надежным и совместимым с современными комплектующими, особенно требовательными видеокартами.

Тестирование

Тестирование блока питания

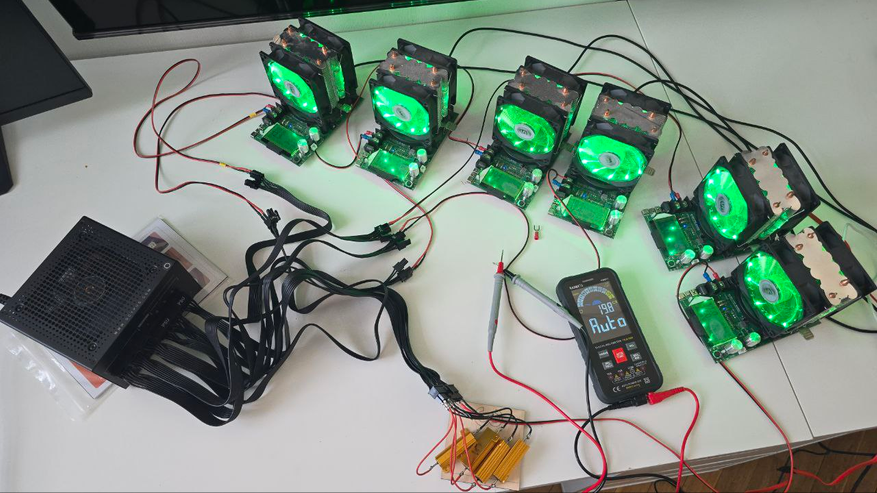

Для проверки стабильности работы блока питания я использовал 6 электронных нагрузок мощностью по 200 Вт, нагружая линию +12В, а также дополнительные резисторы 6 Ом (50 Вт) и 10 Ом (50 Вт) для создания нагрузки на +5В и +3.3В. Для оценки КПД применялись ваттметры с погрешностью 1-2%, что позволило получить точные данные по энергопотреблению.

Измерение напряжений и потребления энергии

В таблице представлены зафиксированные значения напряжений на линиях 12В, 5В и 3.3В, а также потребление энергии из сети при разных уровнях нагрузки:

Стабильность напряжений

Линия +12В: В пределах 12.25-12.49 В, что соответствует стандарту ATX (допустимое отклонение +-5% от 12В).

Линия +5В: Колеблется в пределах 4.967-4.973 В, оставаясь в норме.

Линия +3.3В: Максимальное отклонение 0.003 В, что не выходит за допустимые значения.

Даже при почти полной нагрузке (1188 Вт) все напряжения остались в пределах нормы, что подтверждает надежность блока питания.

Энергоэффективность

На основе измеренного потребления из сети был рассчитан КПД блока питания:

На средних нагрузках (300-500 Вт) КПД достигает 92%, а при высоких нагрузках (1188 Вт) снижается до 87%, что соответствует 80 PLUS Gold.

Заключение

В ходе тестирования блока питания были проверены основные параметры, включая стабильность напряжения, уровень КПД, поведение под нагрузкой и качество выходных сигналов. Проведенные испытания показали, что блок питания способен поддерживать стабильные значения напряжений на всех основных линиях даже при значительной нагрузке. В ходе тестирования применялись электронные нагрузки для линий +12В, а также силовые резисторы для +5В и +3.3В, что позволило оценить работу устройства при различных сценариях. Фиксированное потребление энергии из сети продемонстрировало КПД, соответствующий сертификации 80 PLUS Gold.

Блок питания соответствует стандарту ATX 3.1, что гарантирует его совместимость с современными компонентами, включая видеокарты с разъемами 12VHPWR. Полностью модульная конструкция облегчает организацию кабельной системы.
