Обзор небольшого корпуса K101 MESH и низкопрофильного кулера RC 600-67 от PCCooler

Рост спроса на компактные персональные компьютеры стимулирует производителей активнее развивать направление миниатюрных систем. На рынке постепенно появляются специализированные корпуса уменьшенных форматов, такие как mini-ITX или micro-ATX, а также совместимые с ними компоненты: низкопрофильные системы охлаждения, компактные блоки питания SFX и видеокарты с оптимизированными габаритами. Этот тренд обусловлен стремлением пользователей сочетать высокую производительность с экономией пространства и мобильностью. В качестве примера рассмотрен корпус PCCooler K101 MESH объёмом 11.9 литров, поддерживающий установку видеокарт длиной до 335 мм, материнских плат формата mini-ITX и блоков питания SFX.

Упаковка и комплектация

Корпус поставляется в компактной упаковке, выполненной в фирменном стиле бренда. Основной фон коробки выполнен в серых тонах, а её лицевая часть украшена абстрактными геометрическими узорами с акцентом на треугольные элементы. Здесь же размещено изображение самого корпуса, демонстрирующее его дизайн и конструктивные особенности.

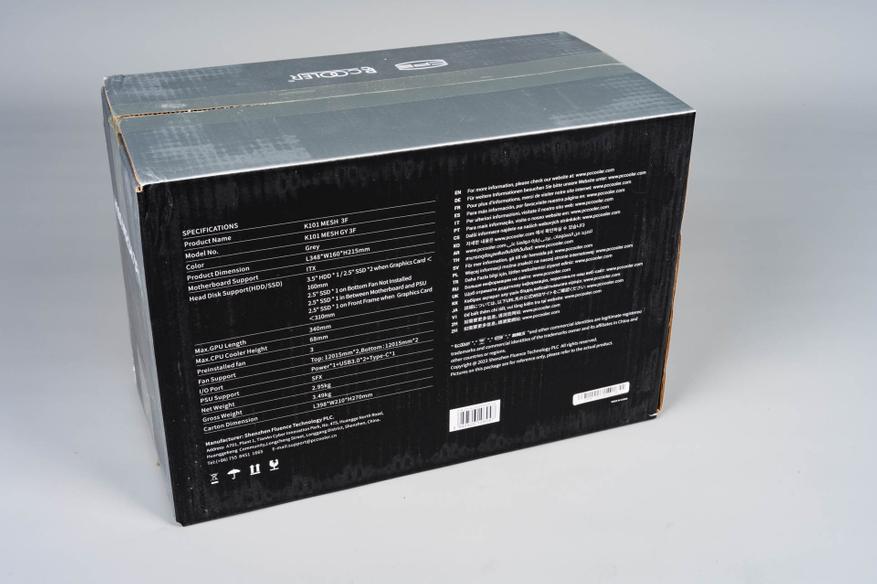

Оборотная сторона упаковки содержит детальную информацию, важную для пользователей на этапе планирования сборки. В списке указаны максимально допустимые размеры компонентов, поддерживаемые форматы материнских плат, типы блоков питания, а также особенности монтажа систем охлаждения. Эта информация позволяет заранее оценить совместимость корпуса с выбранными комплектующими, минимизируя риск ошибок при подборе железа.

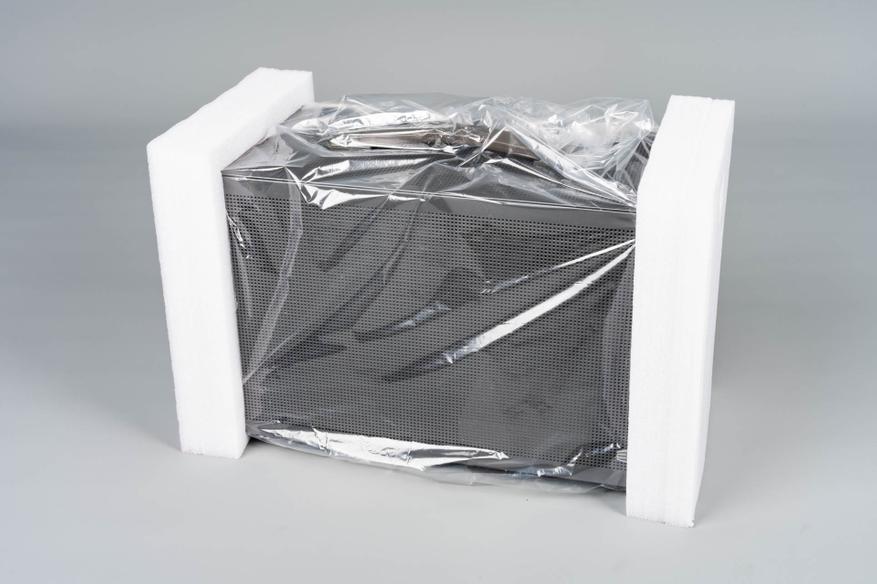

Корпус размещён внутри упаковки в защитном каркасе из вспененного материала, надёжно защищающим его от повреждений при транспортировке. PCCooler K101 MESH дополнительно упаковано в прозрачный полиэтиленовый пакет, а наличие выступающей ручки позволяет извлечь его без нарушения целостности внутренней компоновки. Комплектующие, включая набор винтов, кабельные стяжки и инструкцию, размещены в отдельной небольшой коробке.

Отдельно прикреплён кабель-удлинитель для кнопки питания и светодиодного индикатора.

Небольшое отступление

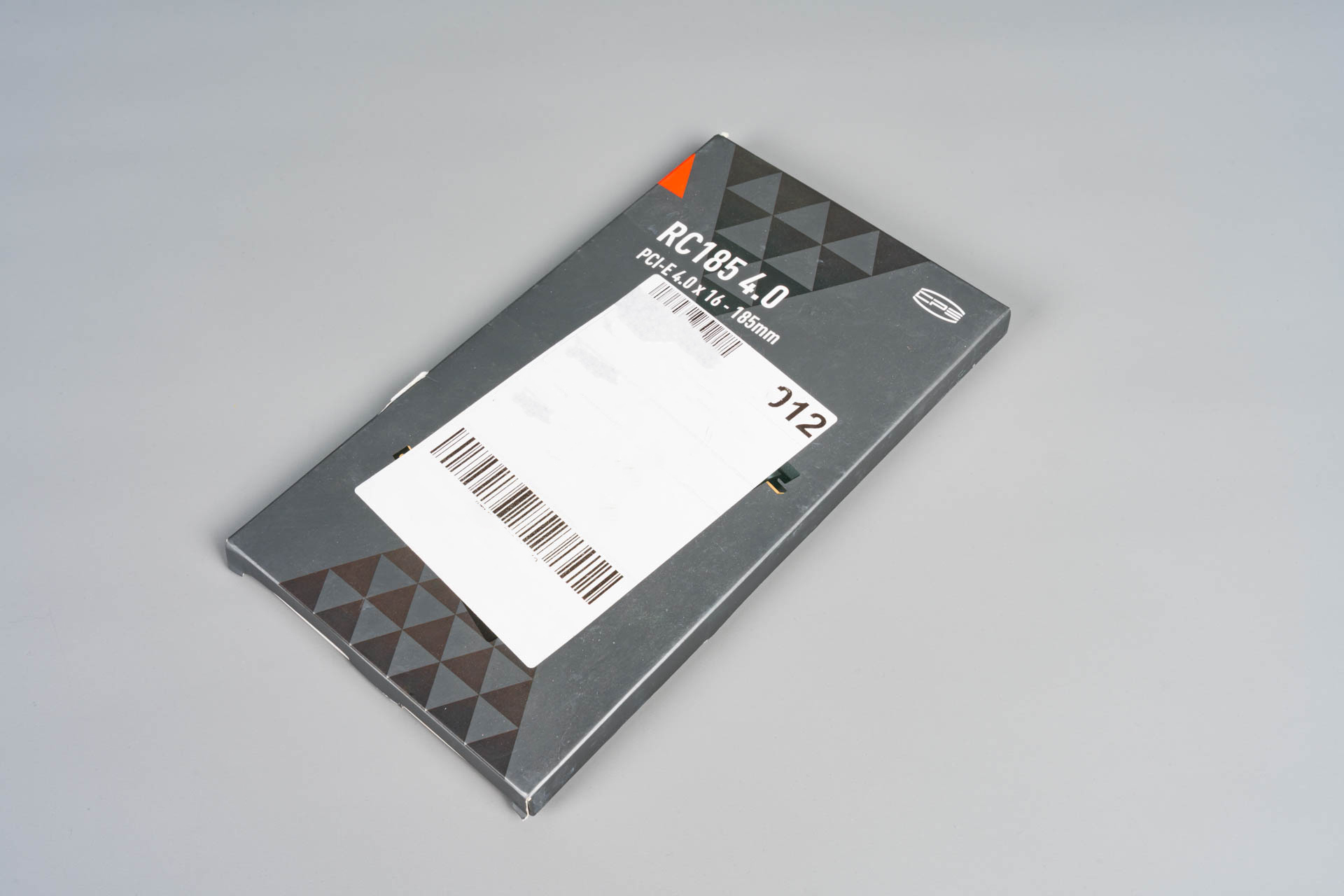

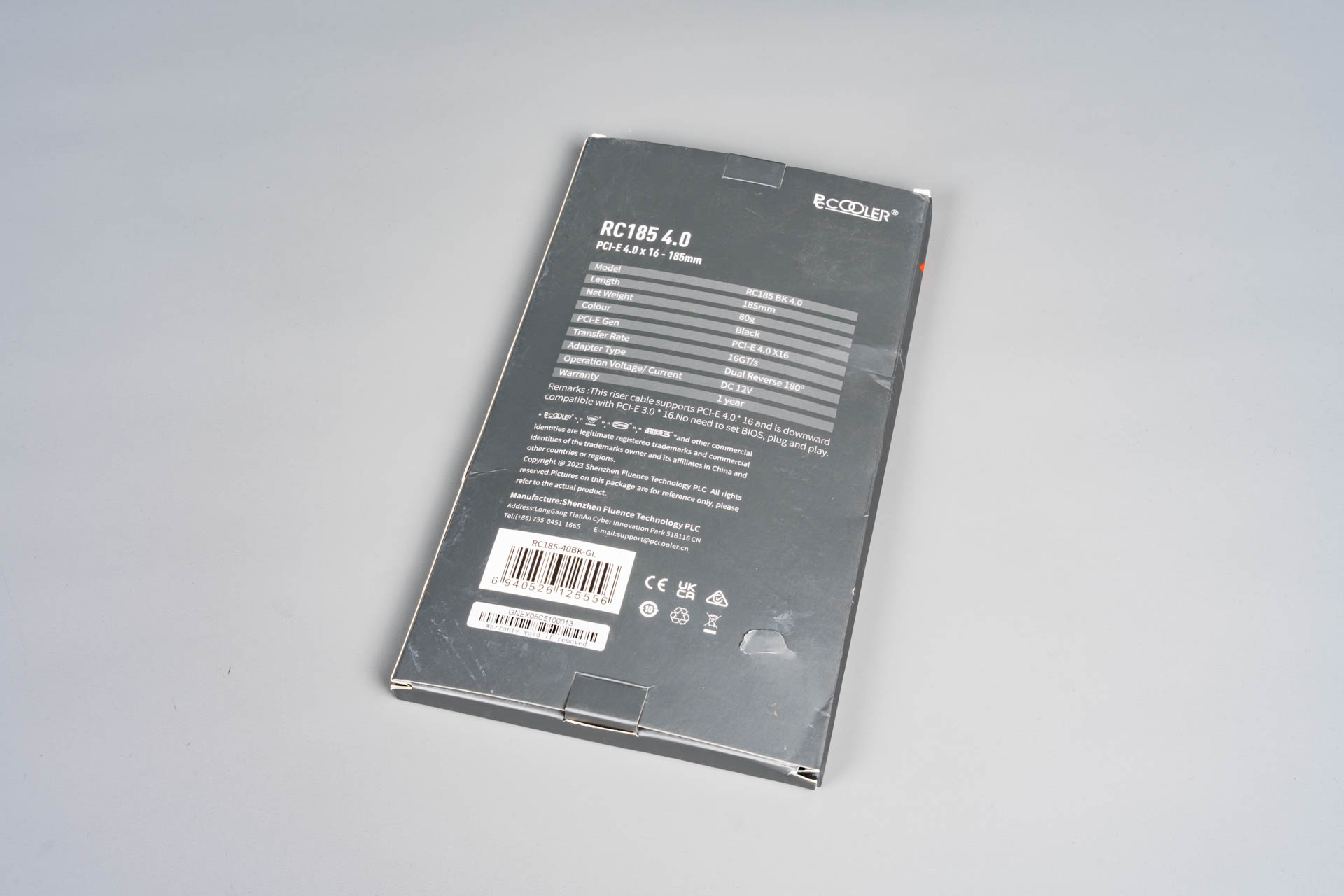

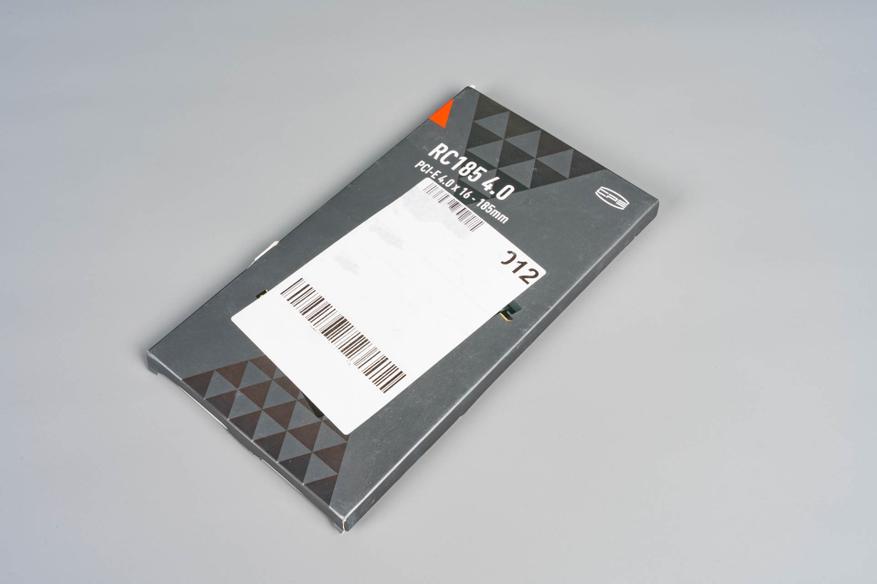

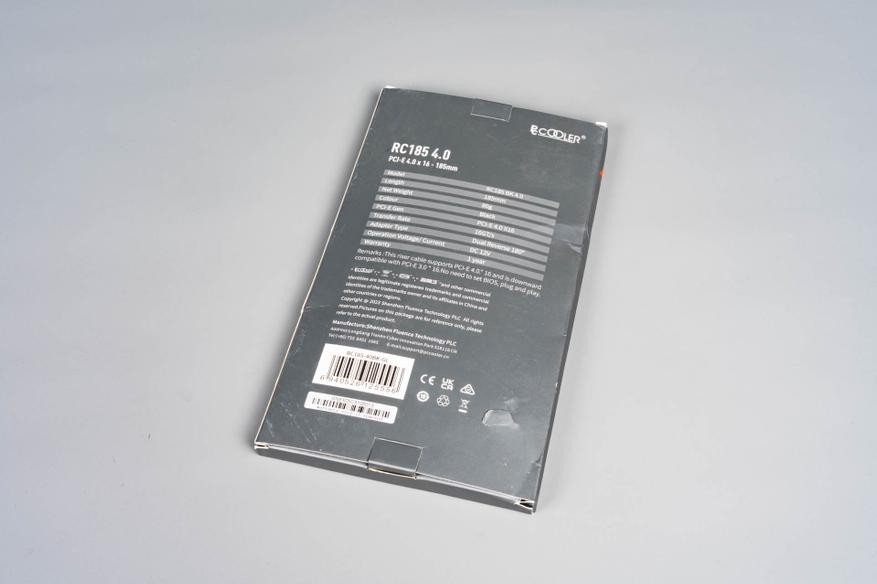

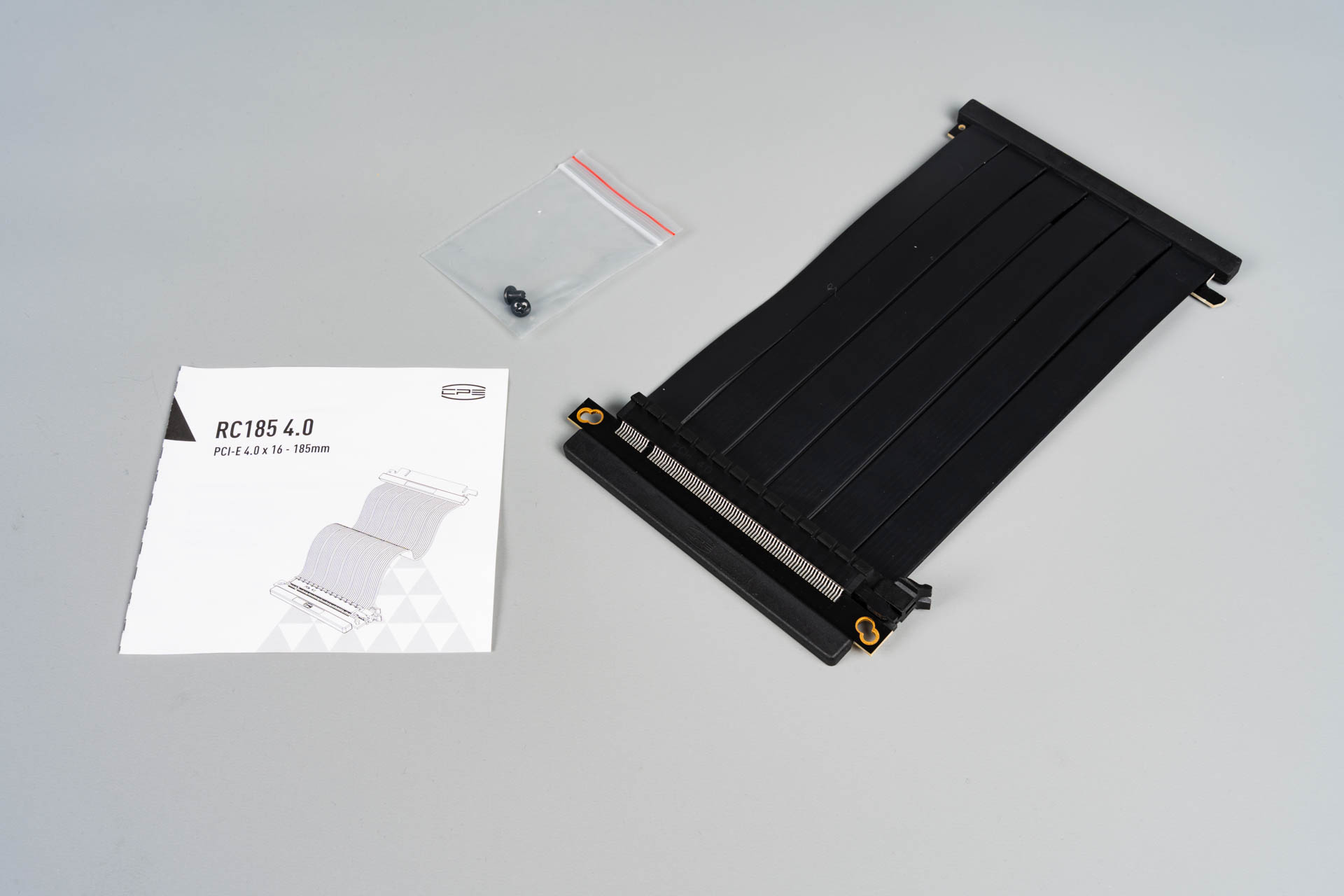

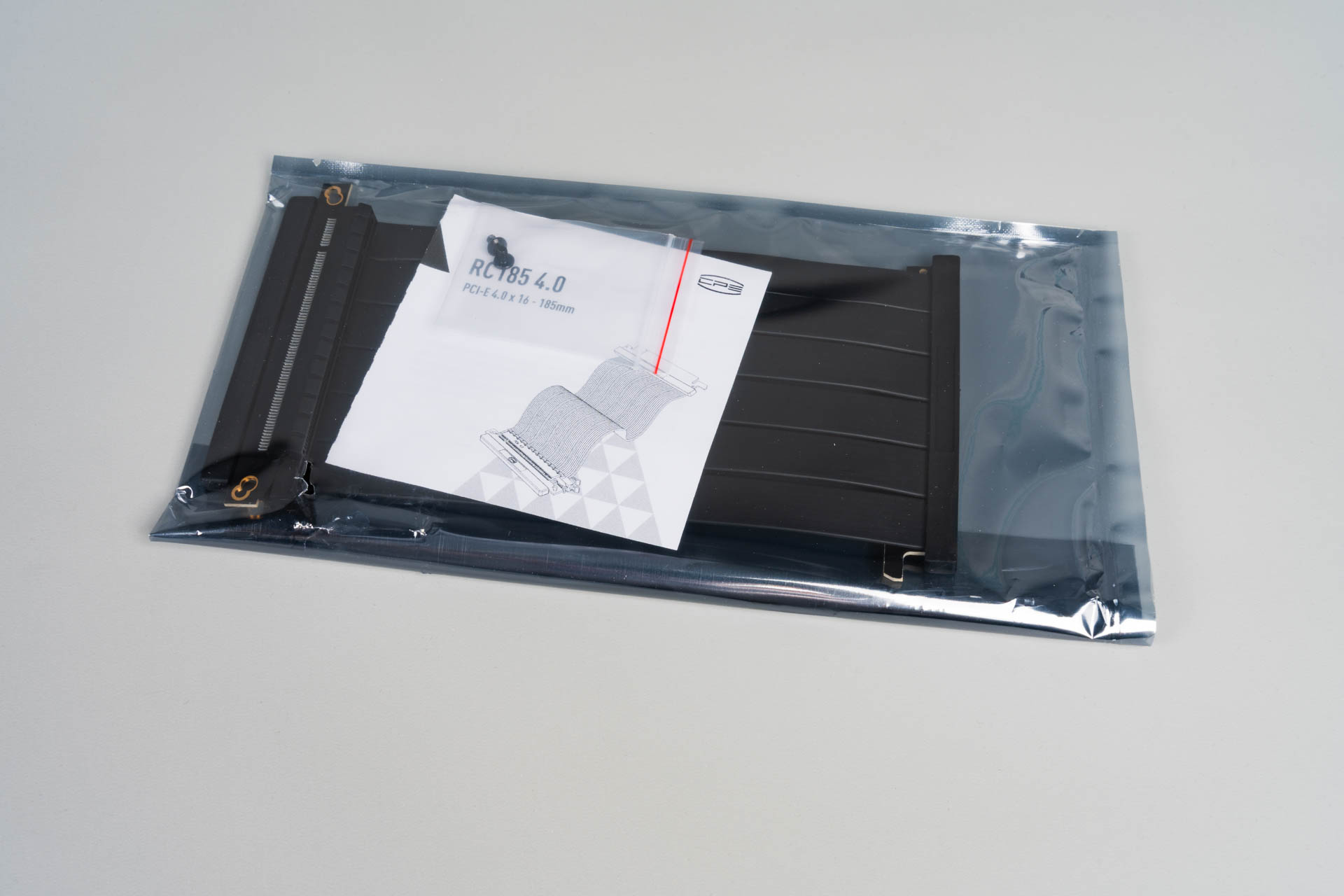

Как можно заметить, в комплектации к PCCooler K101 MESH отсутствует PCI-e райзер, необходимый для подключения дискретной видеокарты. Однако, у PCCooler имеется фирменный удлинитель PCCooler, длиной 185 мм, который поставляется в собственной упаковке с минимальным набором крепежа и краткой инструкцией. Его стоимость добавляется к итоговым затратам на сборку, что важно учитывать при планировании бюджета.

Так же для данной сборки был приобретен низкопрофильный башенный кулер, но о нём поговорим позднее.

Внешний вид и интерьер

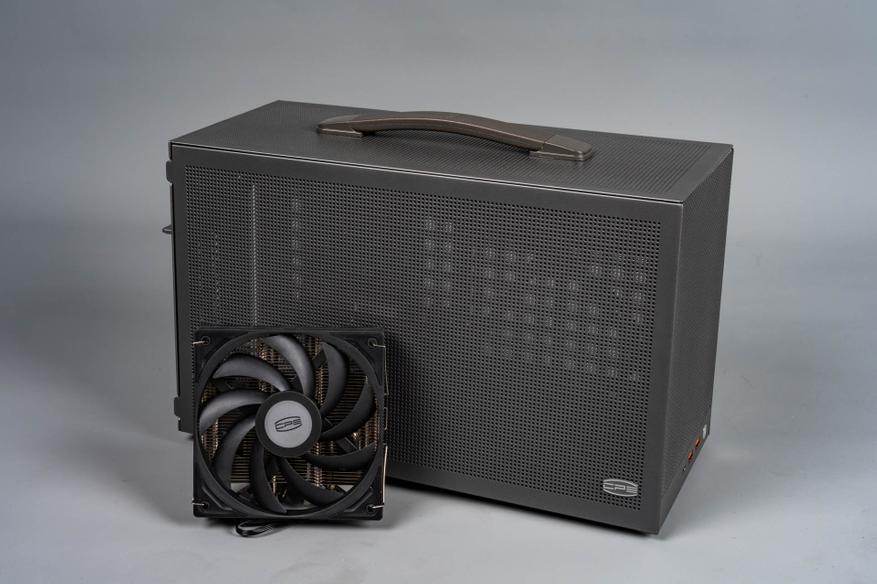

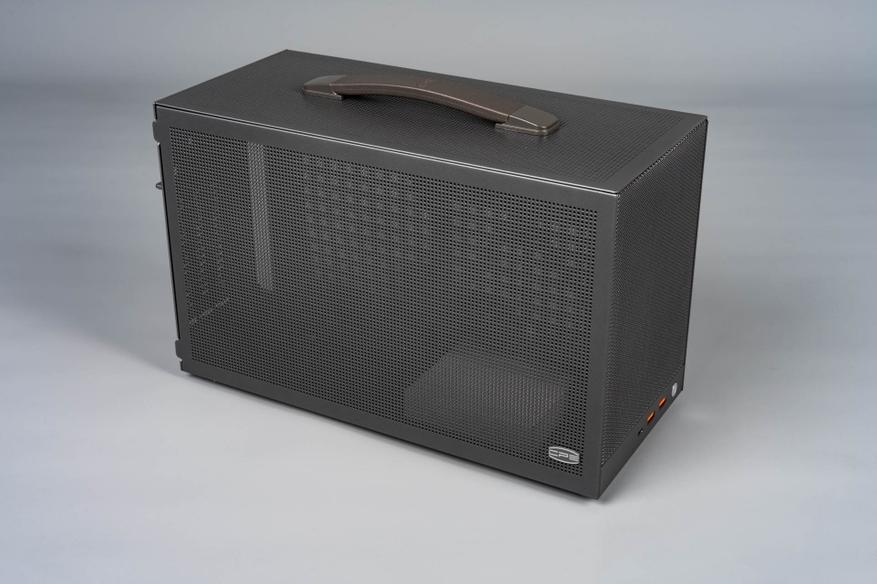

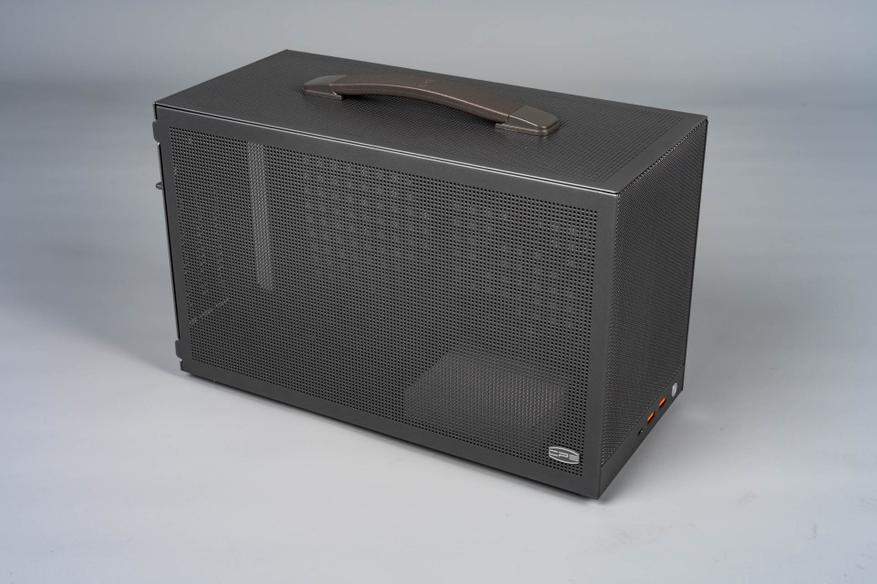

Корпус PCCooler K101 MESH предлагается в двух вариантах окраски — классическом белом и сером с металлическим оттенком. В данном обзоре рассмотрена серая версия, выполненная в стиле «металлик», что придаёт корпусу сдержанный техничный вид. Данная цветовая гамма сочетается с большинством компонентов, сохраняя акцент на функциональности. Выбор между модификациями зависит от предпочтений пользователя: белый вариант открывает возможности для создания стилистически единой сборки, тогда как серый акцентирует внимание на лаконичности дизайна.

Корпус K101 MESH имеет размеры 39,8 x 21 x 27 см при массе менее 3 кг. Такие параметры делают его подходящим вариантом для создания портативной системы, которую при необходимости можно транспортировать. Для удобства перемещения предусмотрена интегрированная ручка на верхней части конструкции, а компактные габариты позволяют разместить устройство в большинстве моделей рюкзаков.

При производстве корпуса использована сталь с толщиной листа от 0,7 до 1,5 мм. Диапазон значений выбран с учётом эксплуатационных требований к отдельным компонентам: более тонкие элементы обеспечивают гибкость конструкции, а усиленные участки повышают общую прочность.

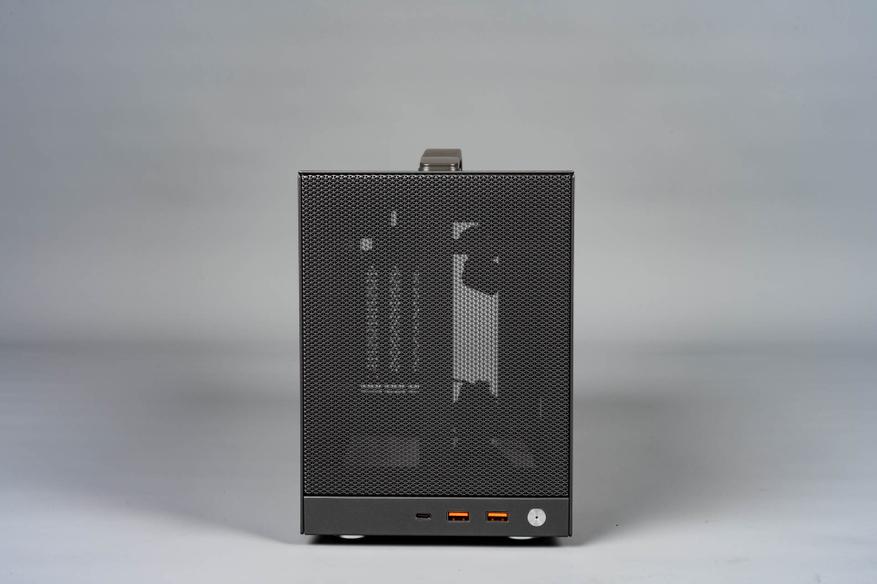

Передняя панель корпуса K101 MESH выполнена в виде сетки с мелкими треугольными отверстиями, что подчёркивает принадлежность модели к серии «Mesh».

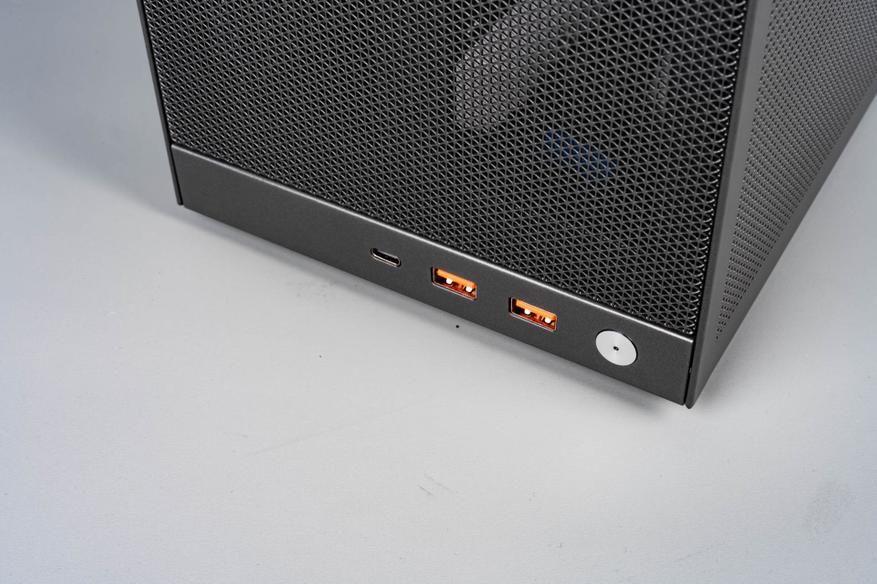

В нижней части лицевой панели расположена круглая кнопка включения серебристого оттенка, оснащённая встроенным синим светодиодом для индикации работы системы. Слева от неё размещены интерфейсы: два порта USB 3.2 Gen1 Type-A с пропускной способностью до 5 Гбит/с и один порт USB 3.2 Gen2 Type-C, поддерживающий скорость до 10 Гбит/с. Конструкция не включает отдельную кнопку Reset или индикатор активности накопителя. Однако статус работы накопителя можно отслеживать через светодиод кнопки питания, используя его в качестве альтернативного решения.

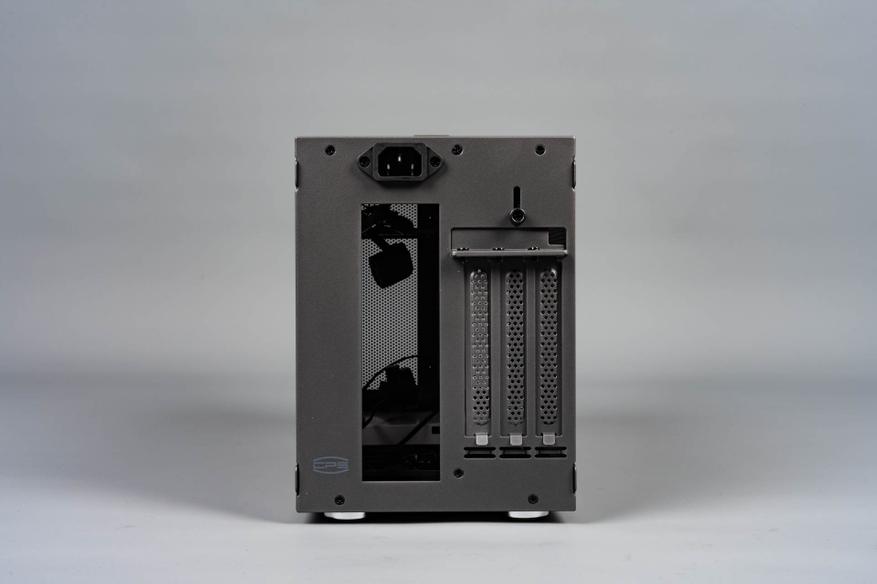

Задняя часть корпуса предназначена для вывода интерфейсов материнской платы и видеокарты, а также подключения кабеля питания через удлинитель к внутреннему блоку.

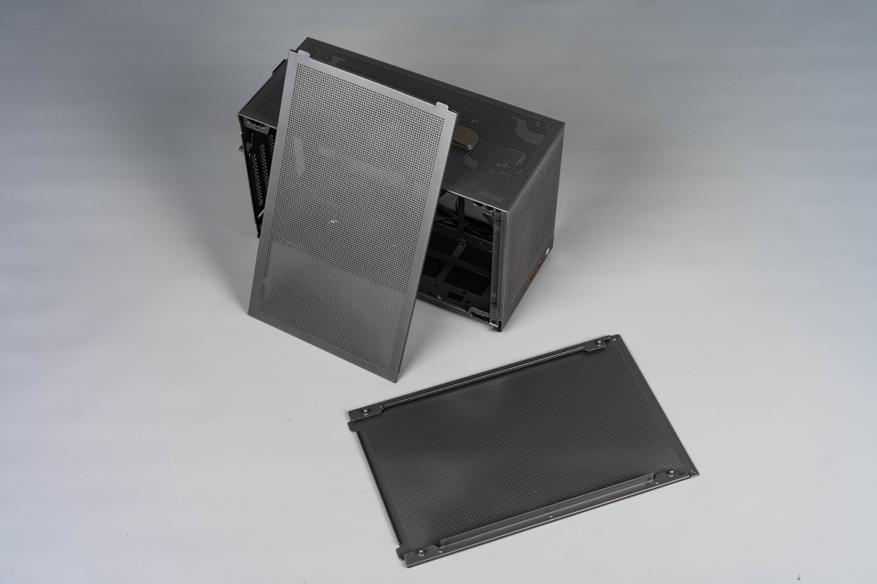

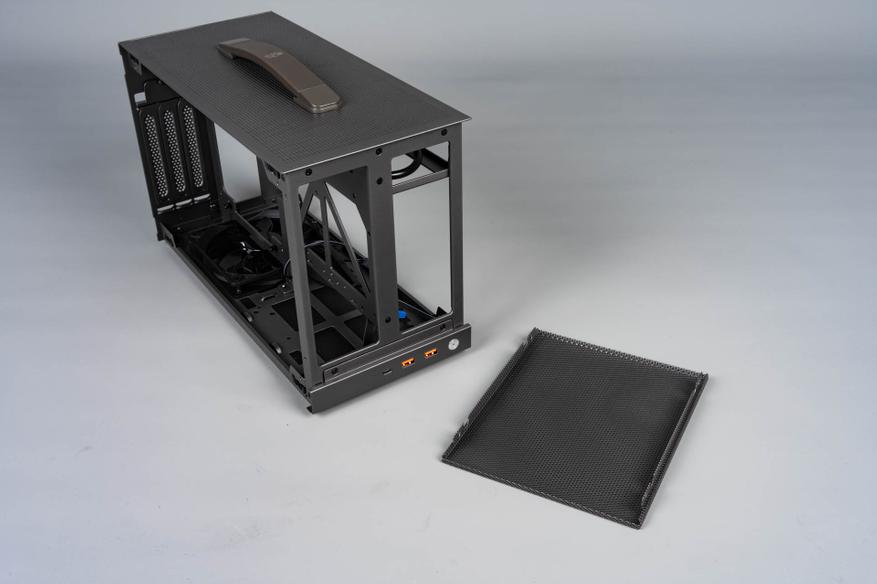

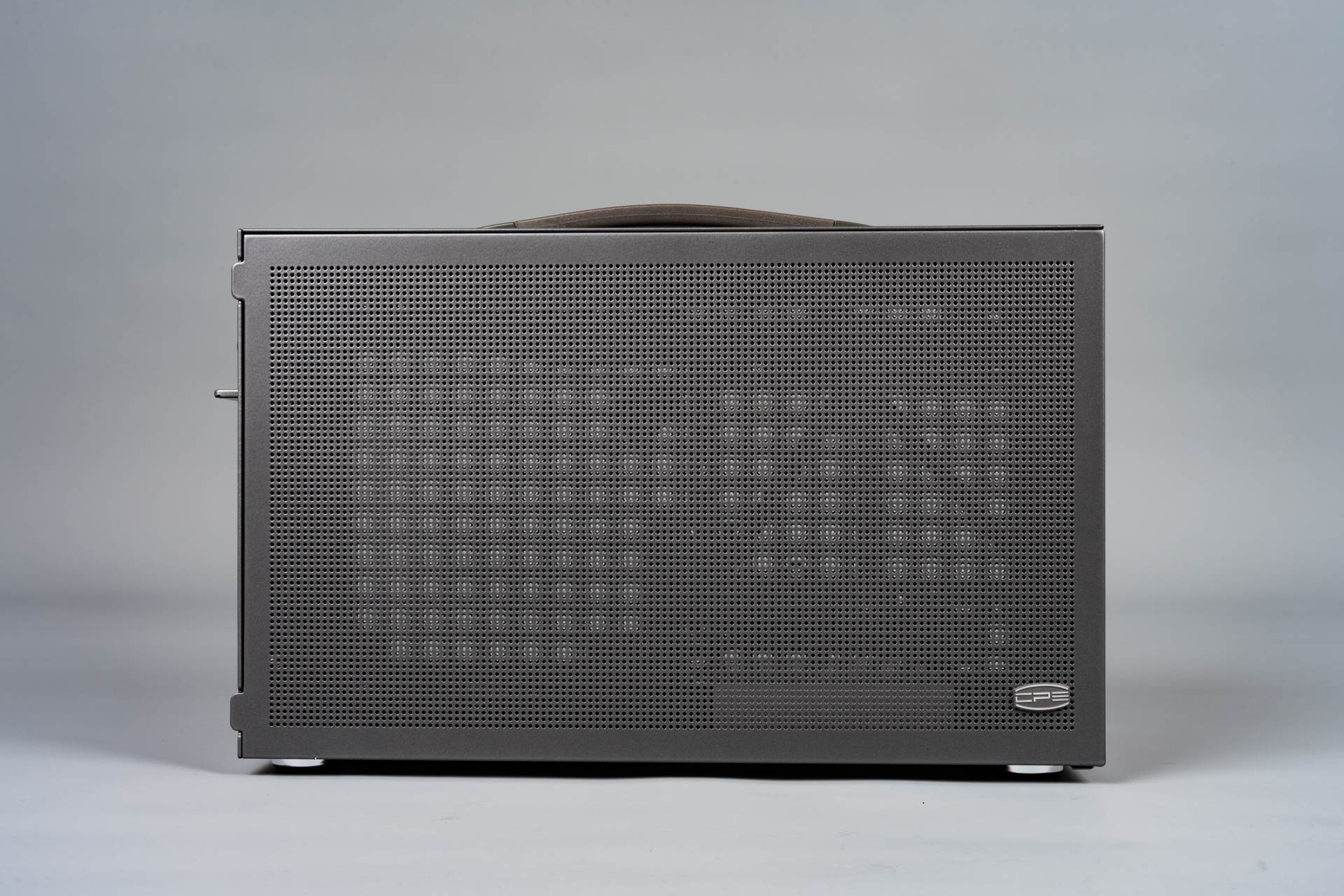

Боковые панели корпуса оснащены системой быстрого демонтажа, основанной на шариковых фиксаторах. Несмотря на плотную посадку, которая обеспечивает устойчивость конструкции, съем панелей требует приложения небольшого усилия. Каждая из них удерживается четырьмя шариками, закреплёнными в пластиковых направляющих. На одной из боковых панелей размещён металлический логотип бренда.

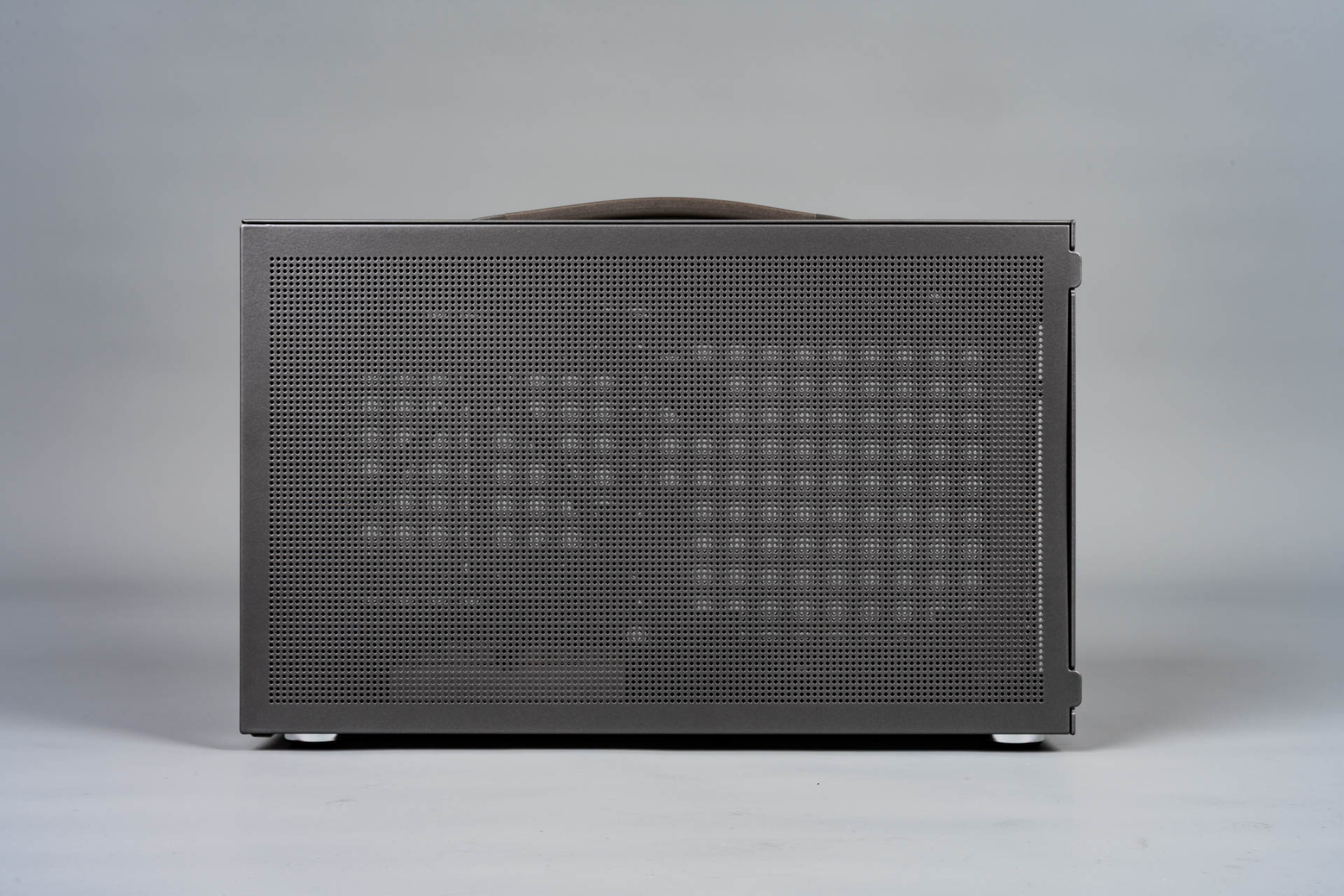

Поверхность панелей выполнена в виде сетчатой структуры за счёт множества круглых отверстий, равномерно распределённых по всей площади. Такое решение сочетает функциональность вентиляции, а также гармонирует с дизайном всего корпуса.

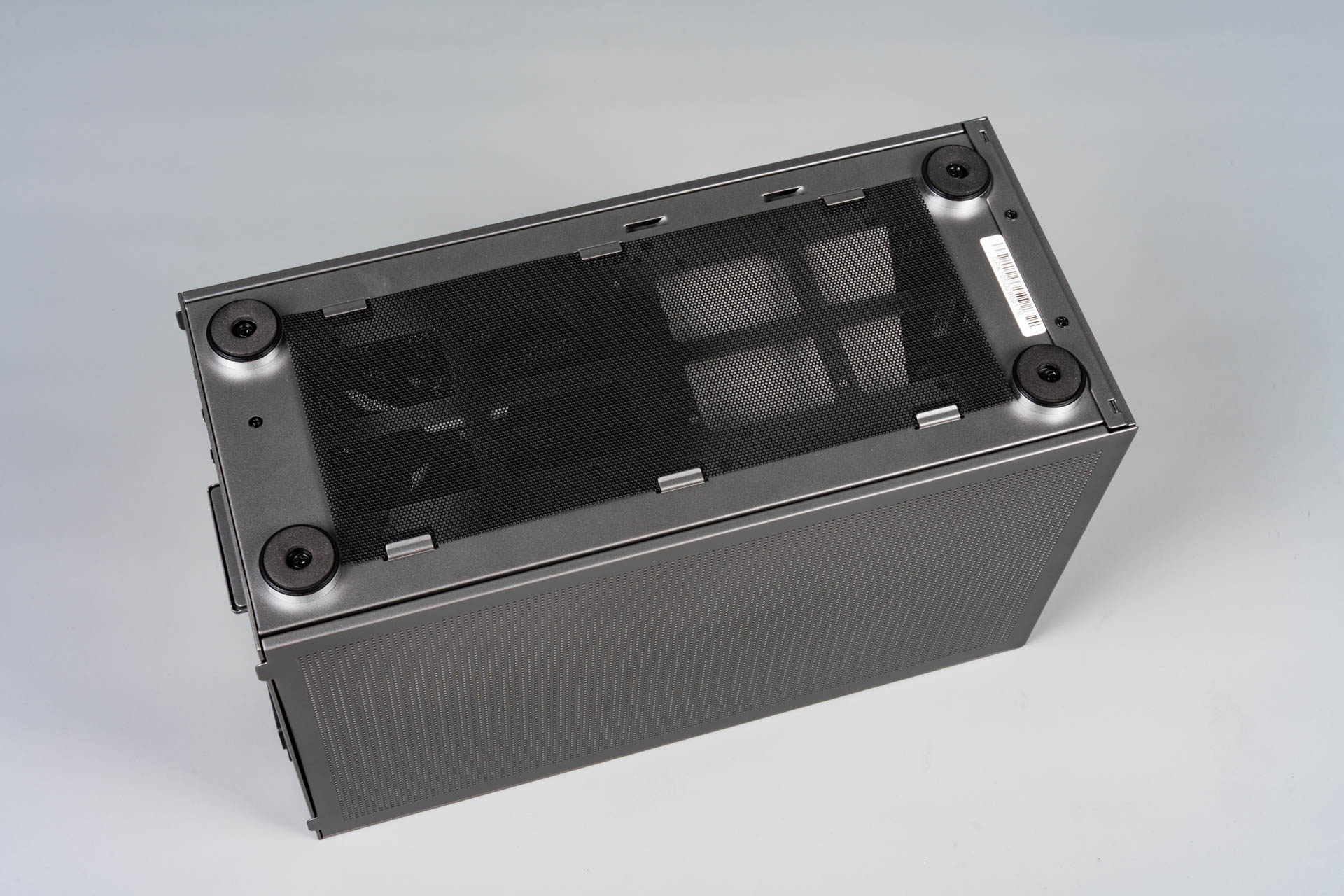

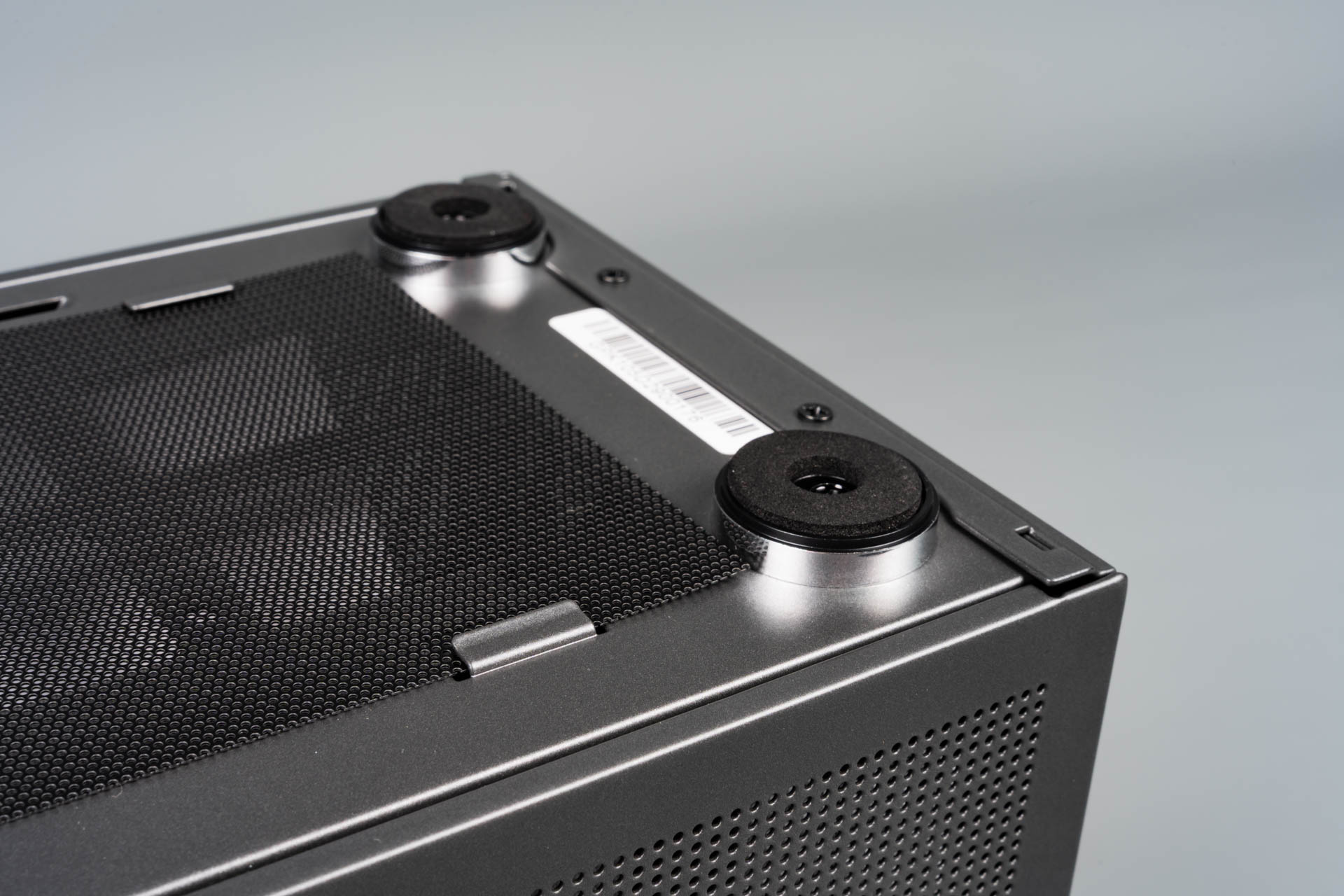

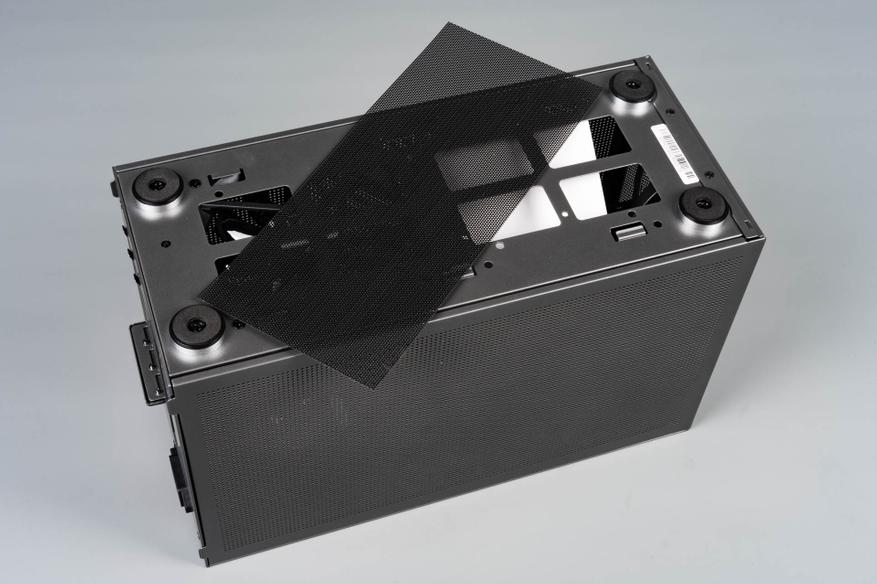

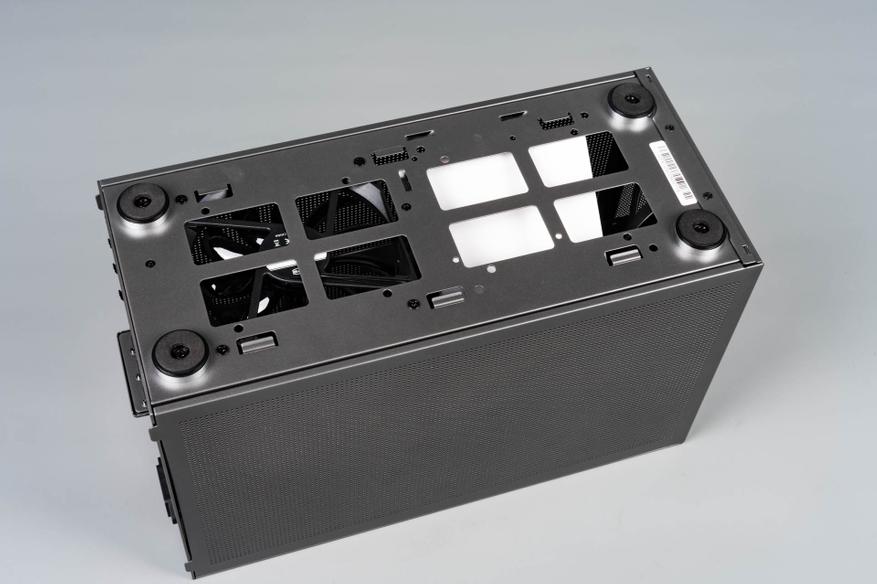

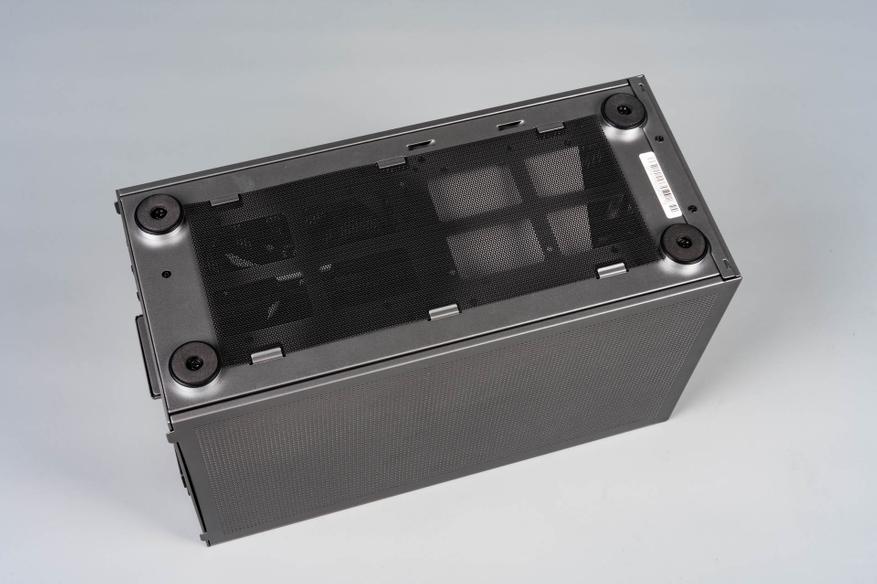

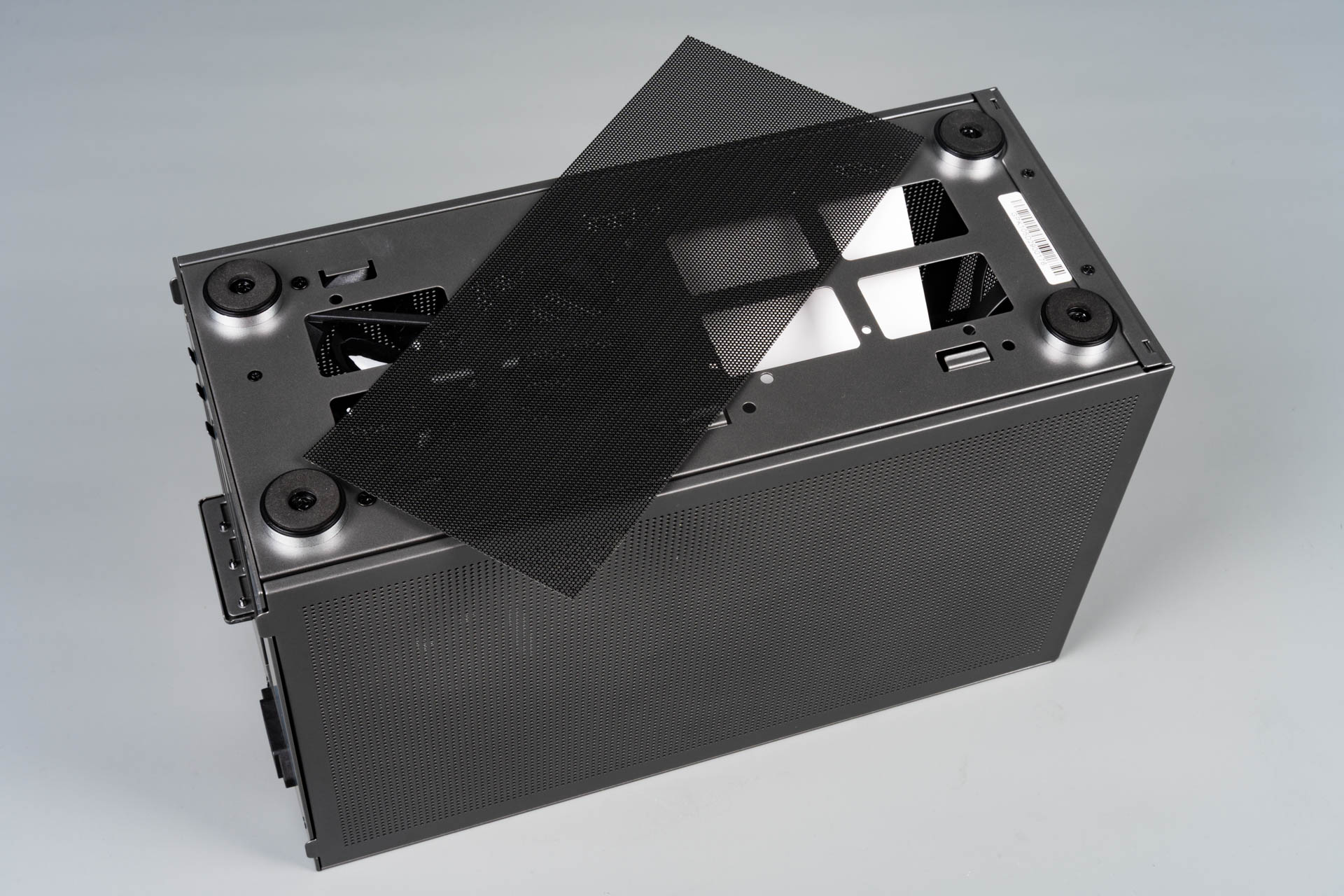

В нижней части корпуса расположены четыре хромированные пластиковые ножки, высотой около 10 мм. Каждая из них оснащена резиновым кольцом, выполняющим роль амортизатора и обеспечивающим устойчивость на ровных поверхностях. Ножки закреплены на нижней панели, где также размещены крупные перфорированные отверстия, закрытые сетчатым фильтром. Последний удерживается металлическими выступами, что позволяет легко снимать его для очистки.

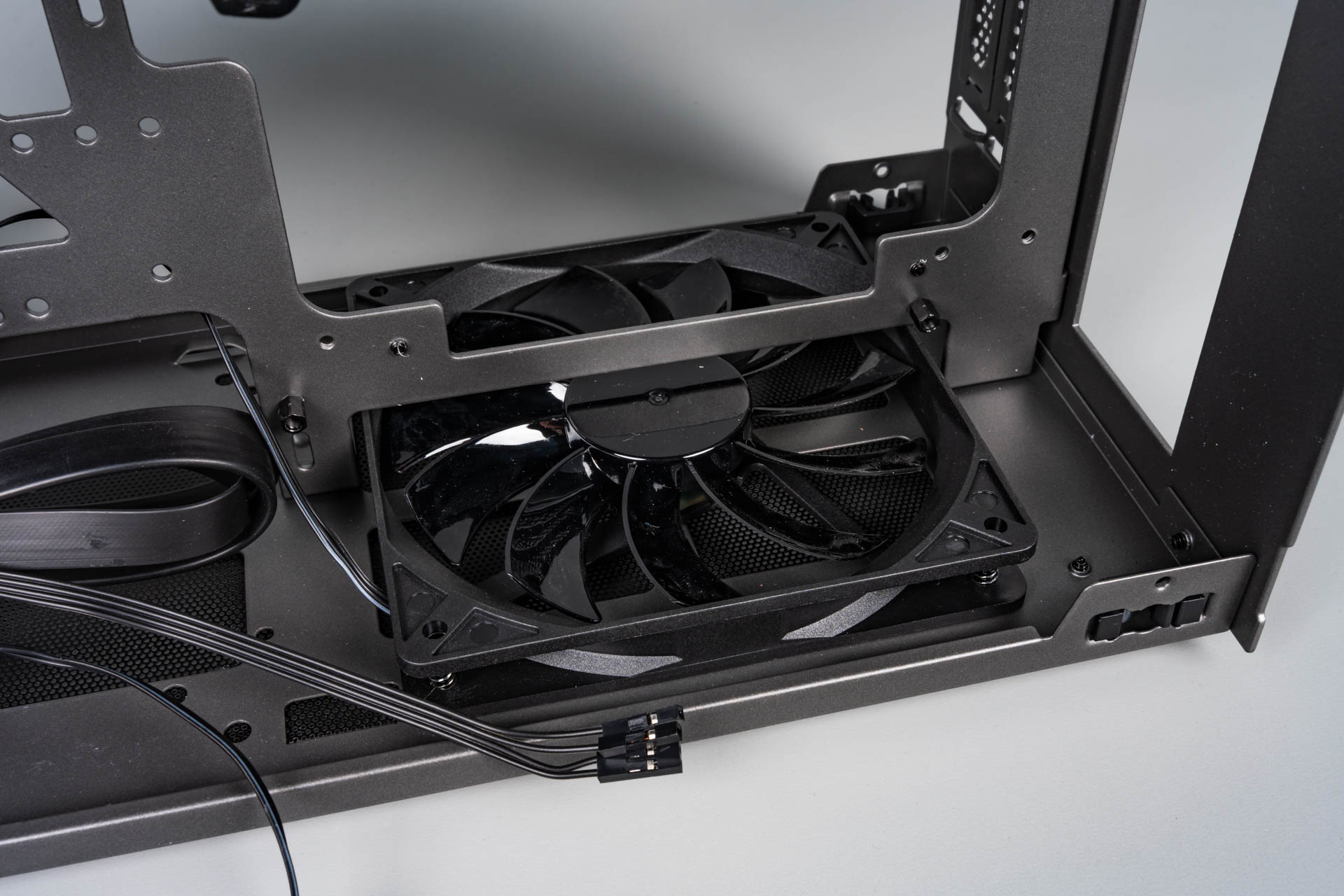

В нижней зоне корпуса заметны винты, фиксирующие вентилятор, а также крепления передней панели.

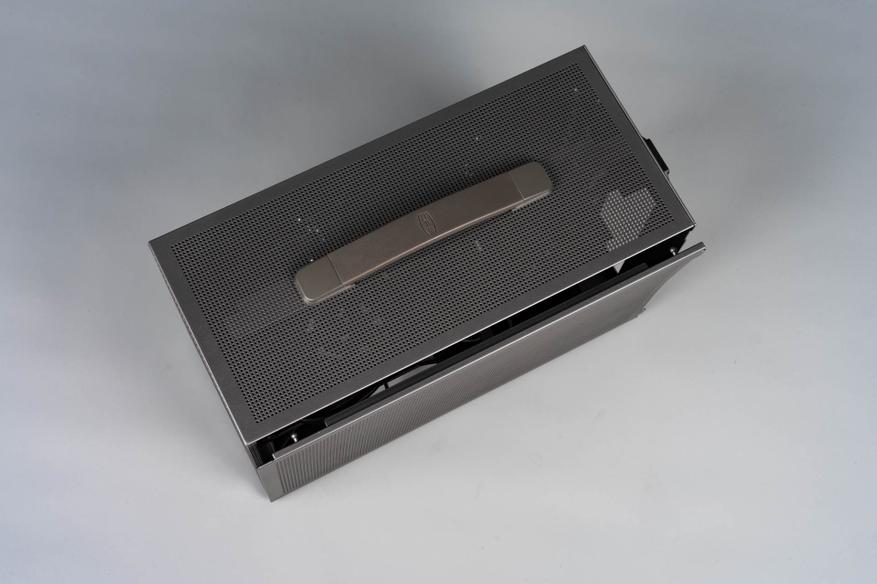

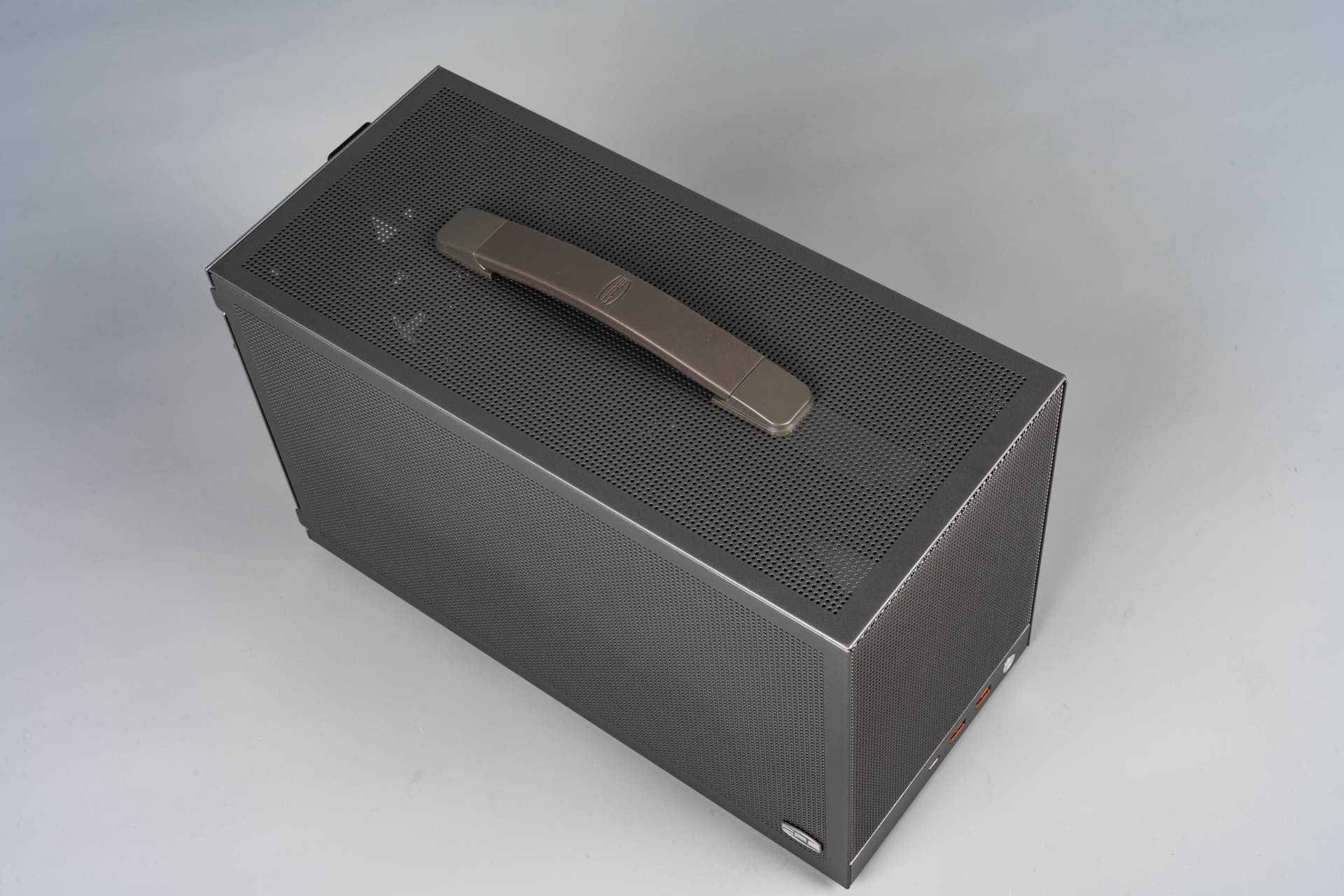

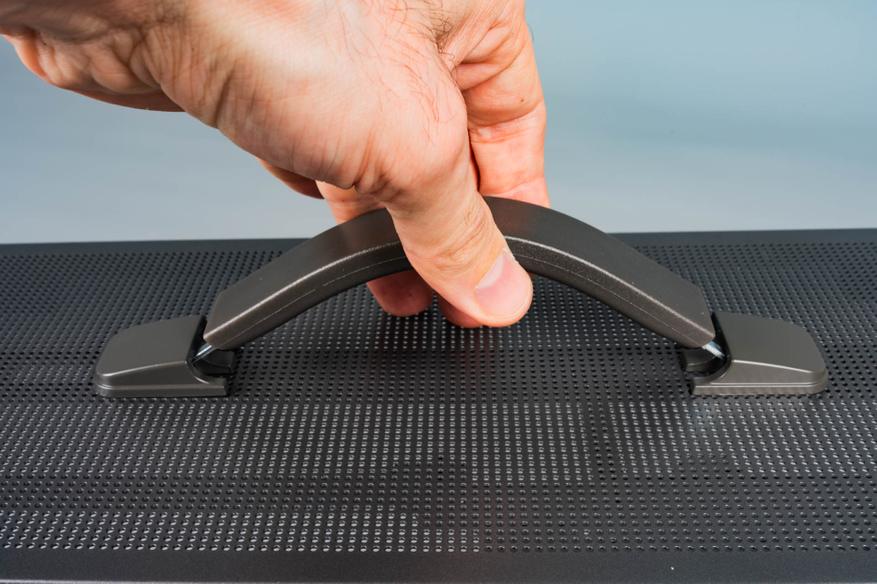

В верхней части корпуса расположена рукоятка для переноски, зафиксированная двумя пластиковыми держателями по краям. Центральная часть ручки выполнена из гибкого пластика с интегрированными металлическими пластинами, которые обеспечивают дополнительную жёсткость. Конструкция предусматривает возможность небольшого выдвижения элементов (примерно на 1 см с каждой стороны), сохраняя при этом устойчивость при транспортировке. Ручка рассчитана на значительную нагрузку, что делает перемещение собранной системы удобным и безопасным.

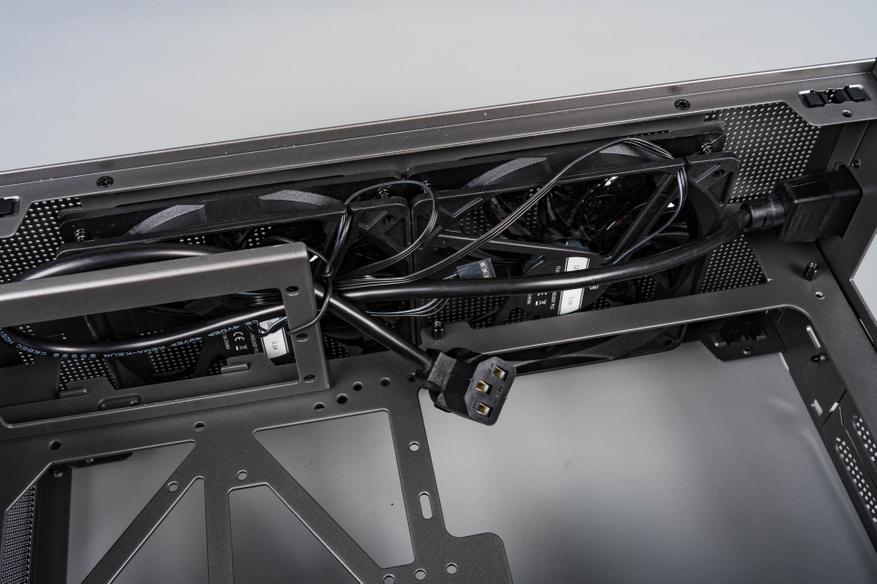

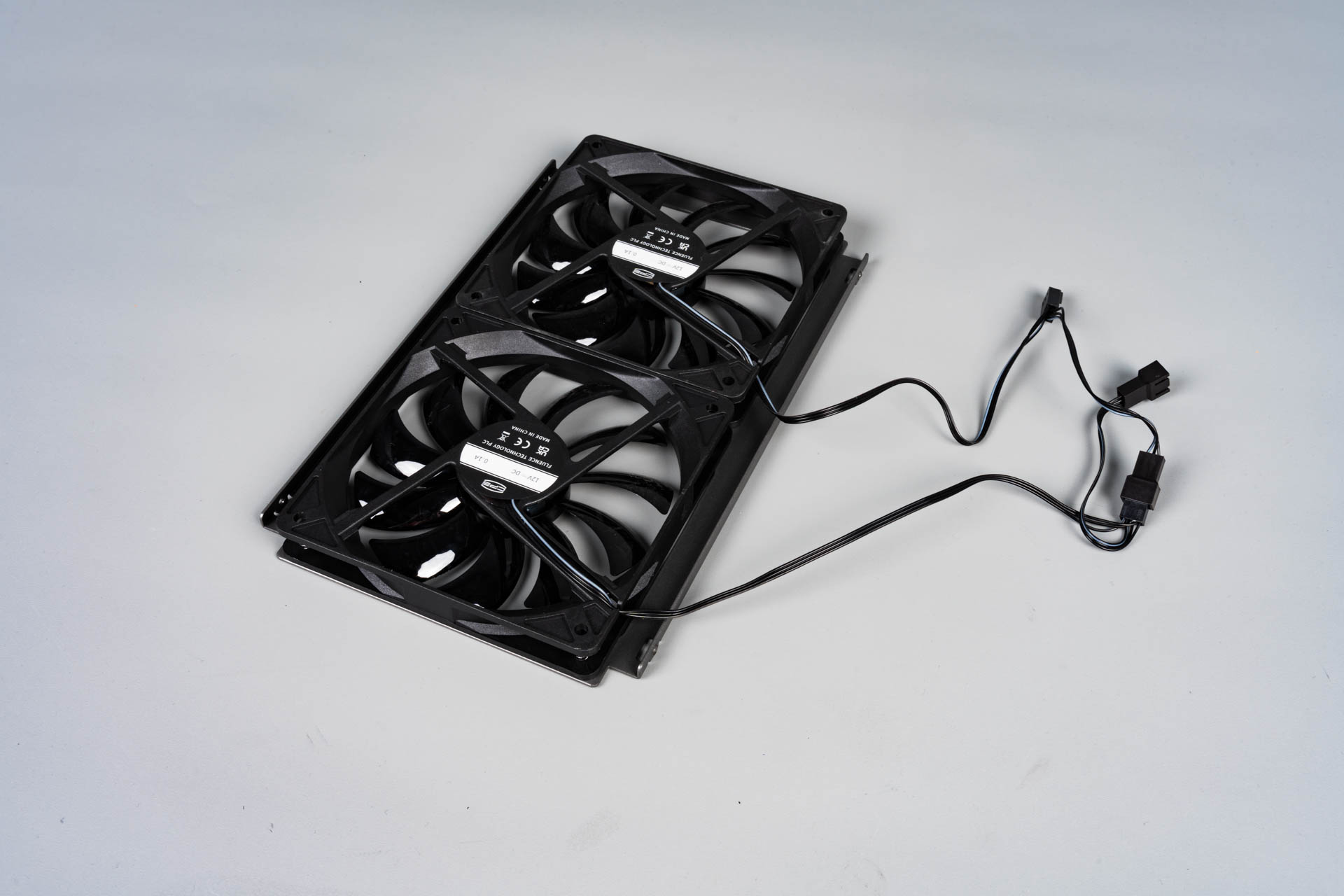

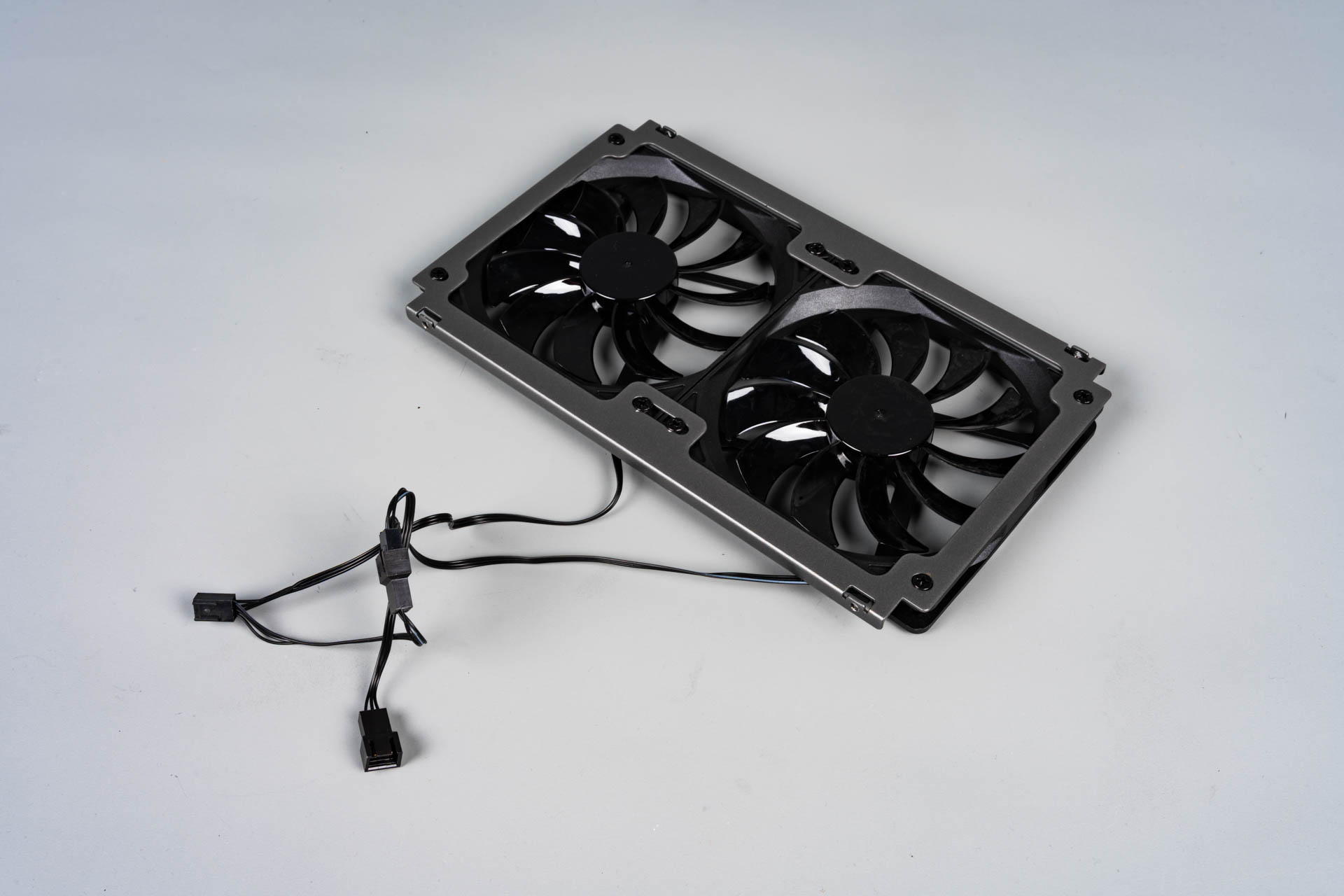

Рядом с рукояткой размещена панель с мелкой круглой перфорацией, выполняющая роль вентиляционного модуля. За сетчатым покрытием установлена металлическая рамка с двумя закреплёнными вентиляторами.

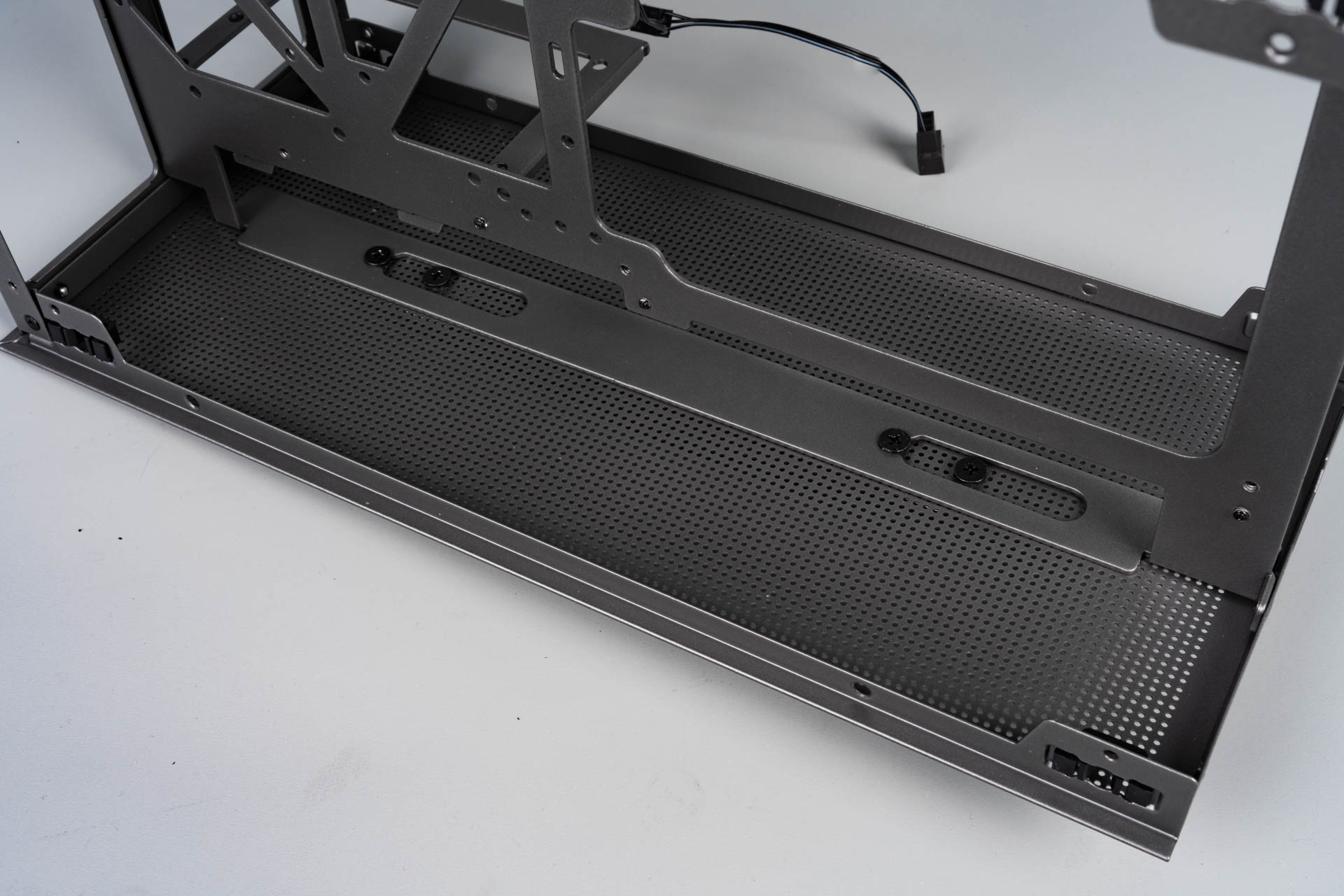

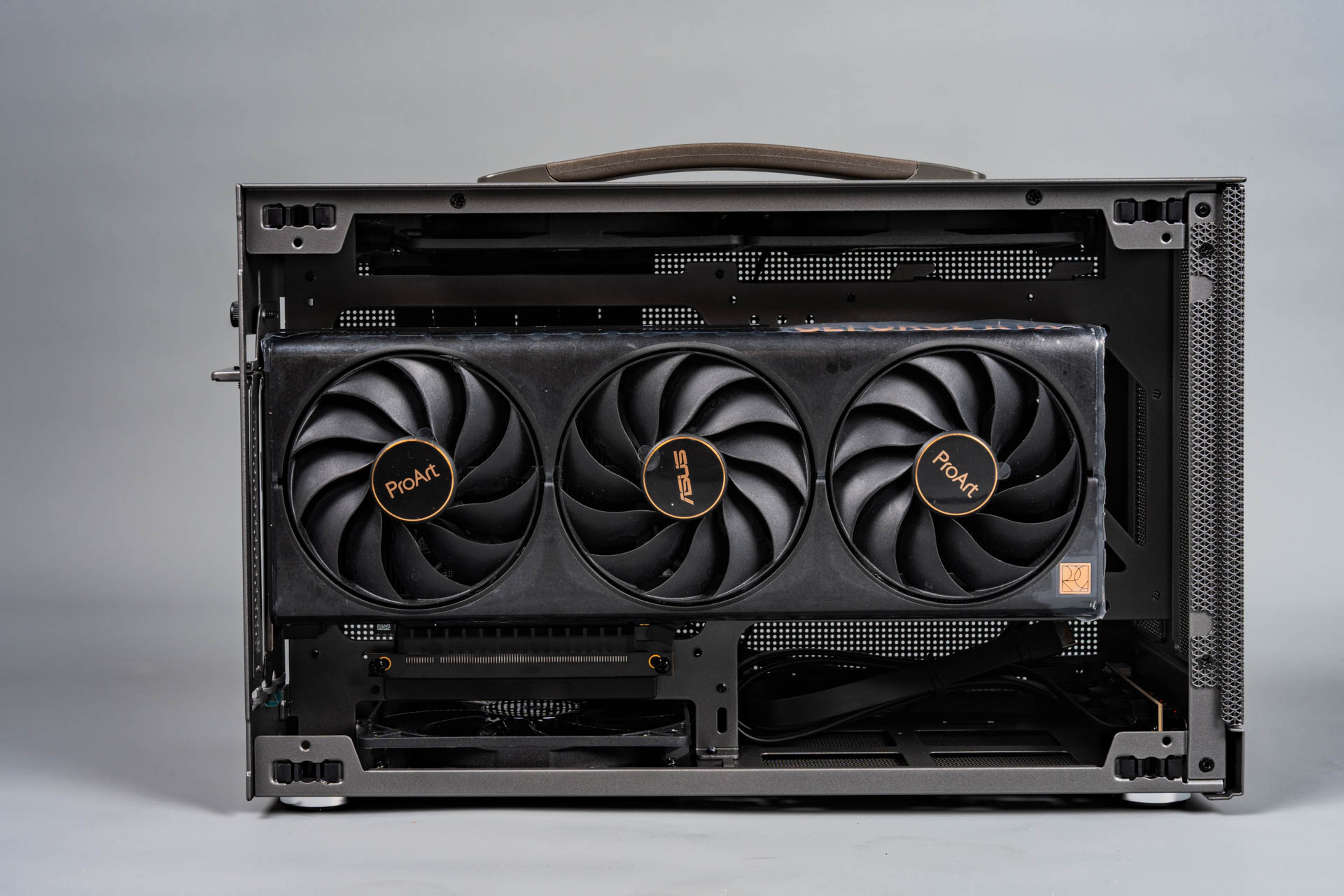

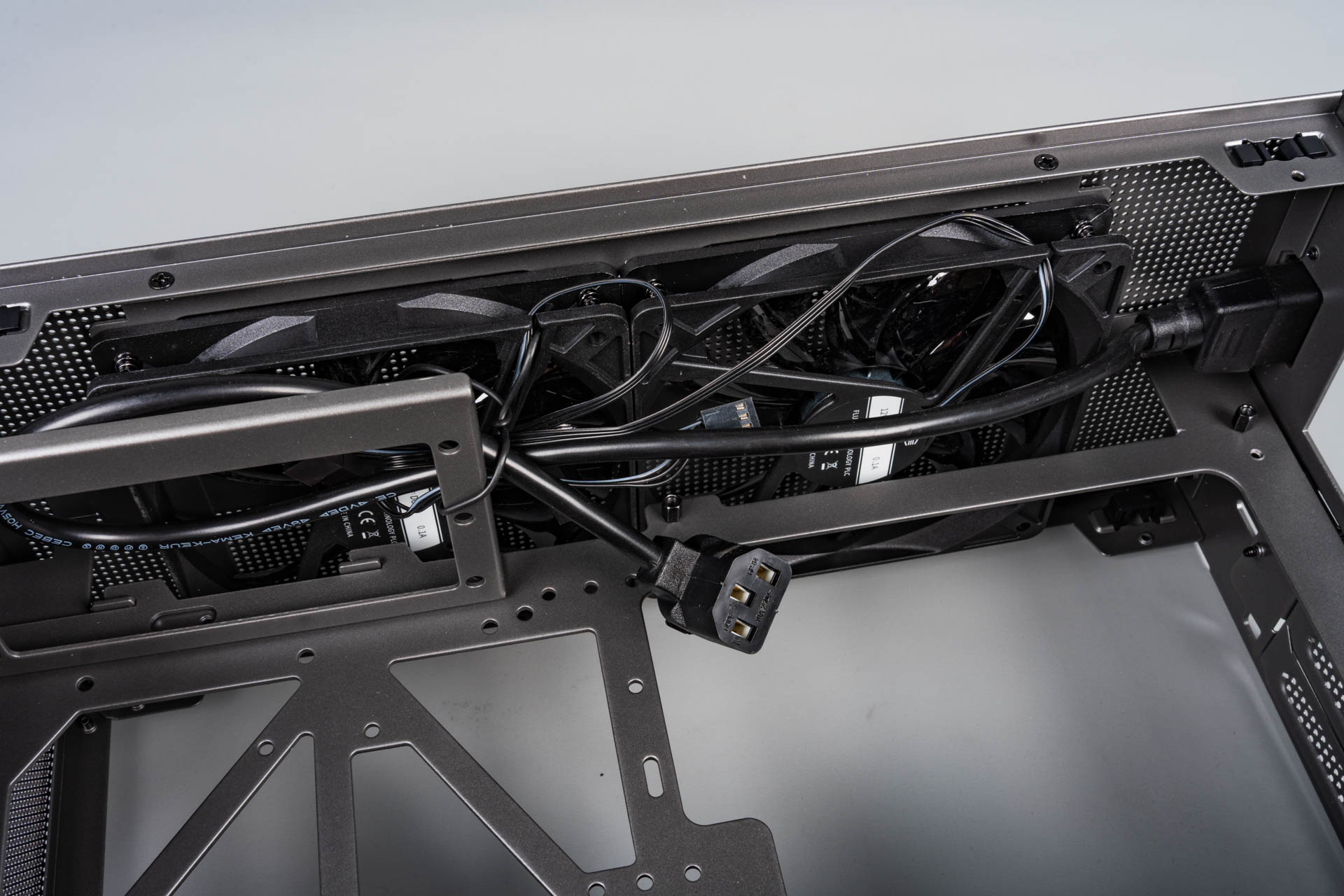

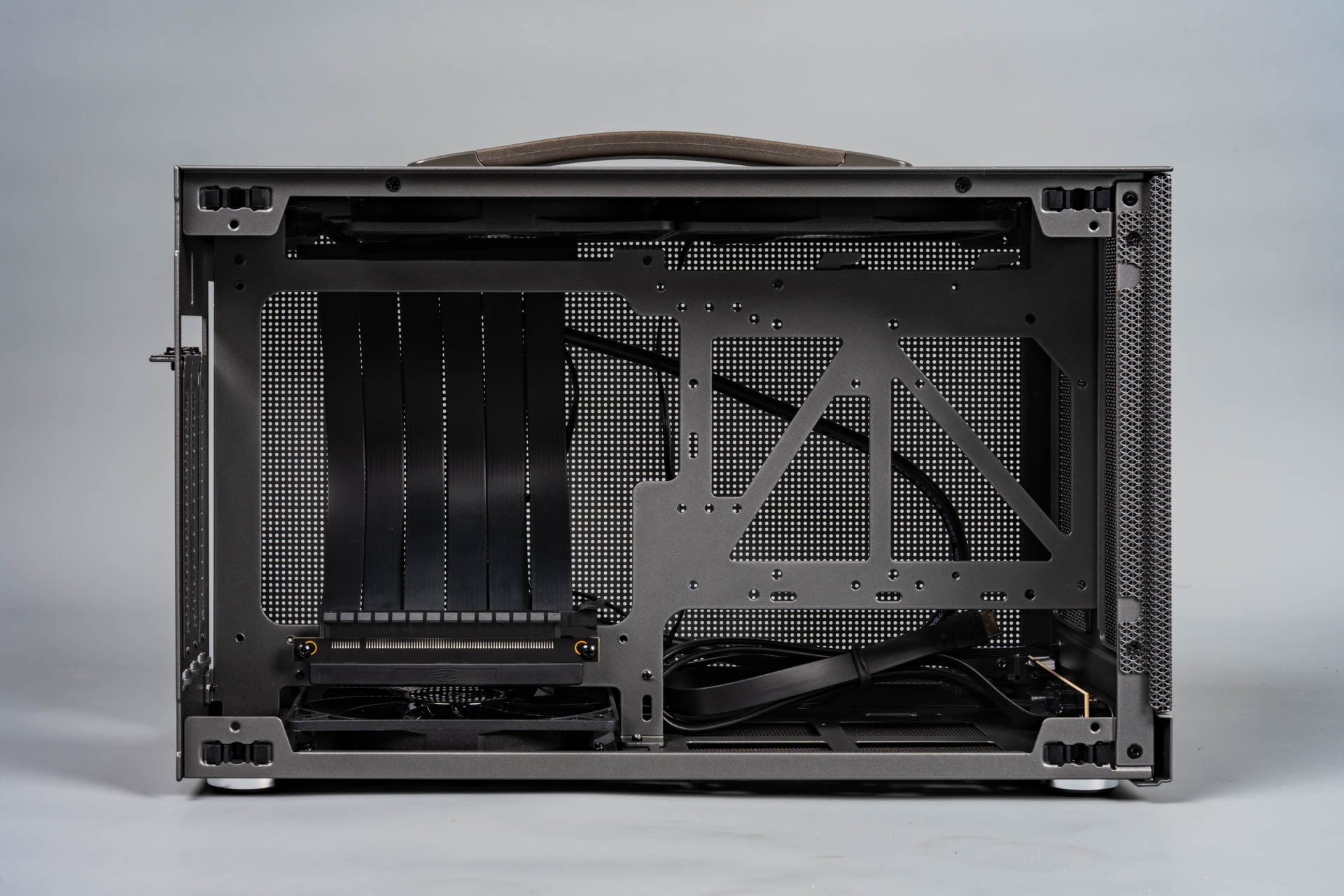

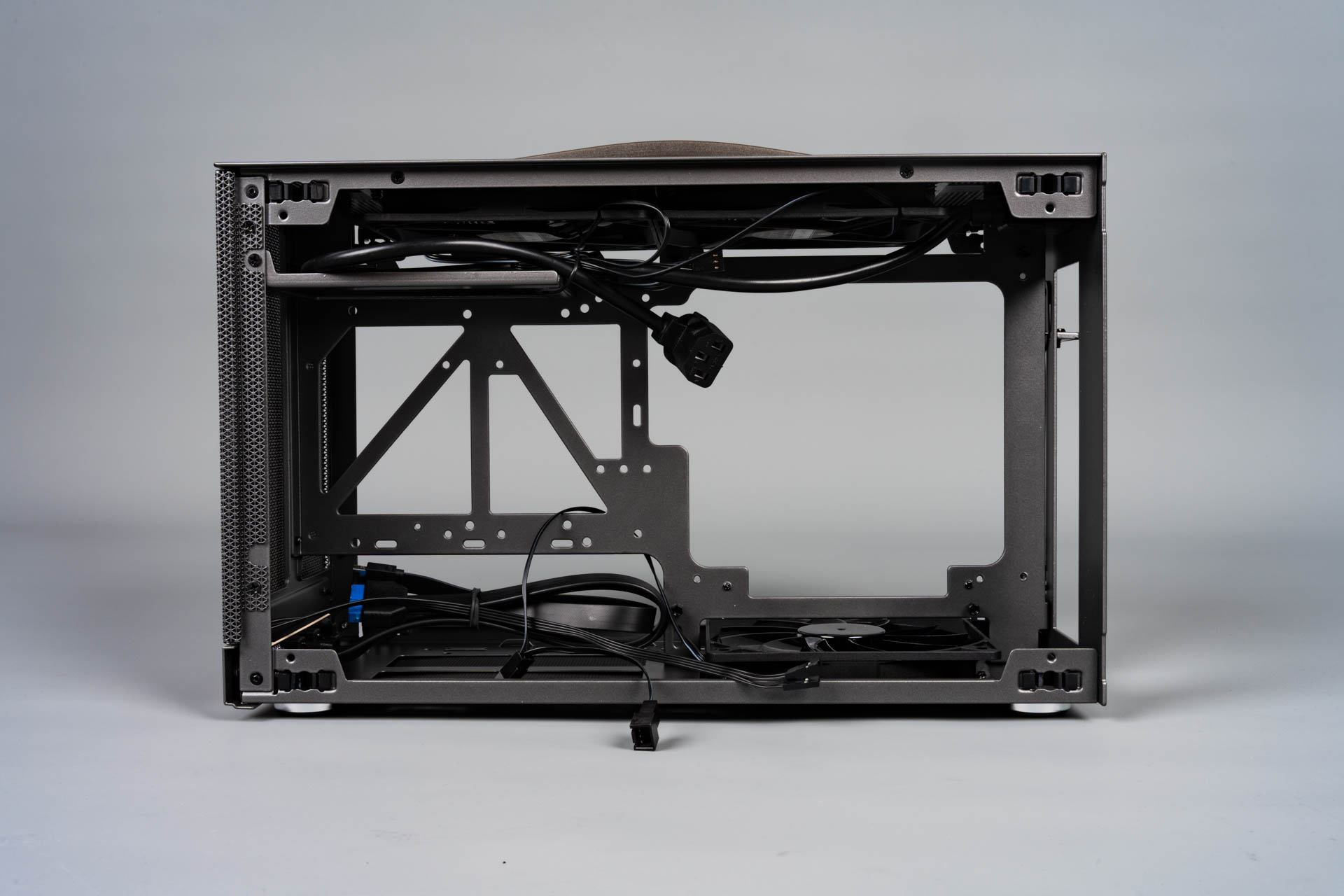

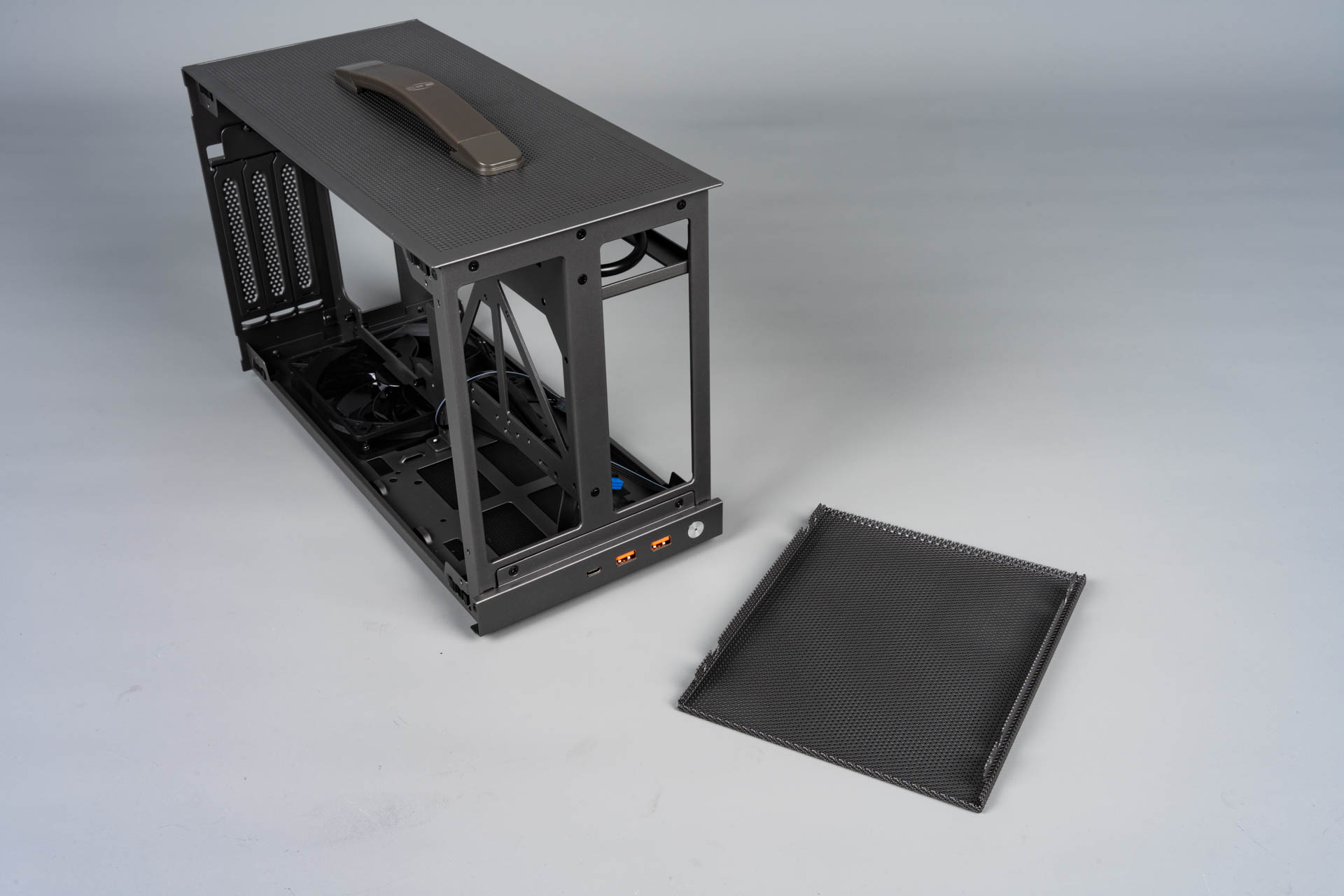

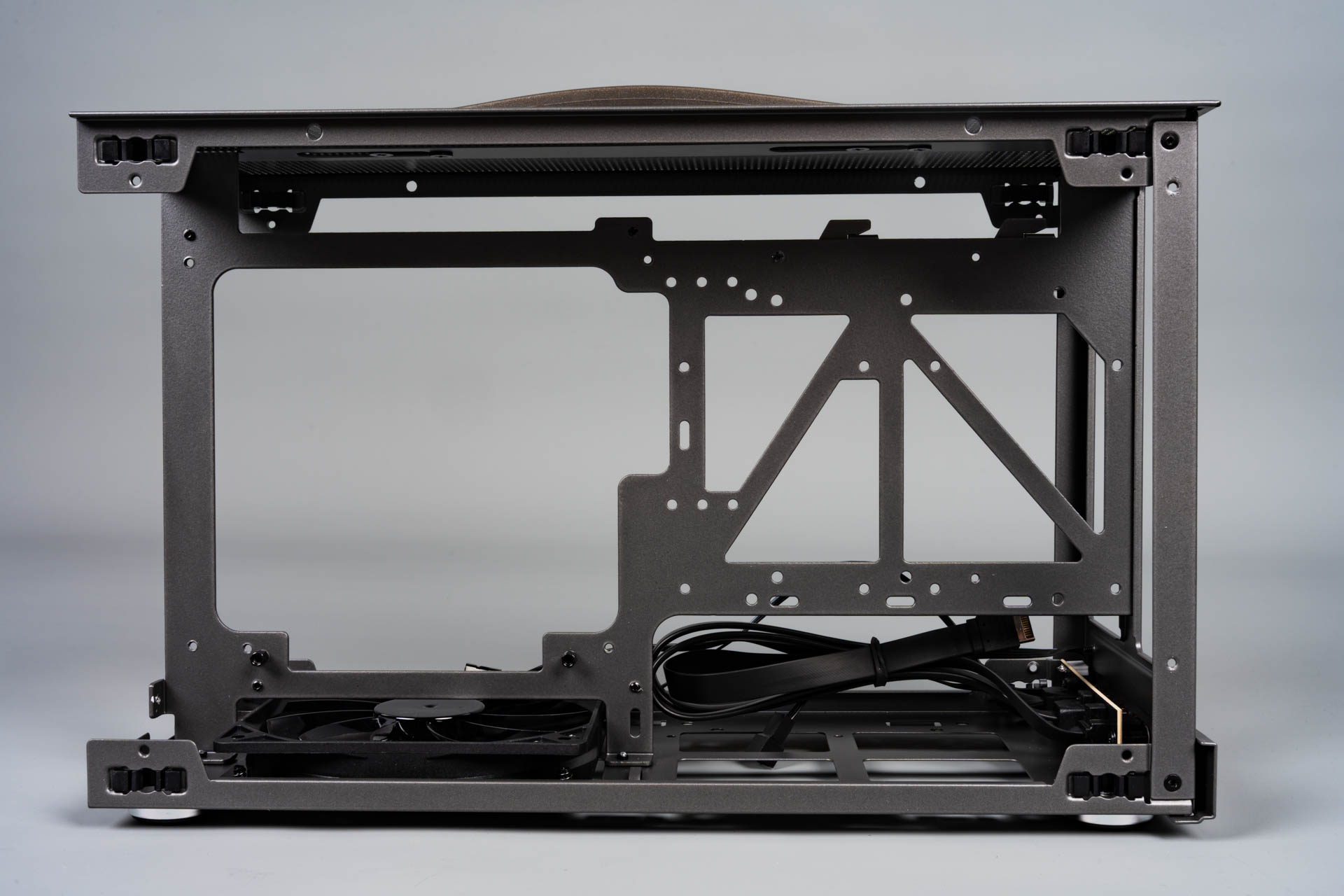

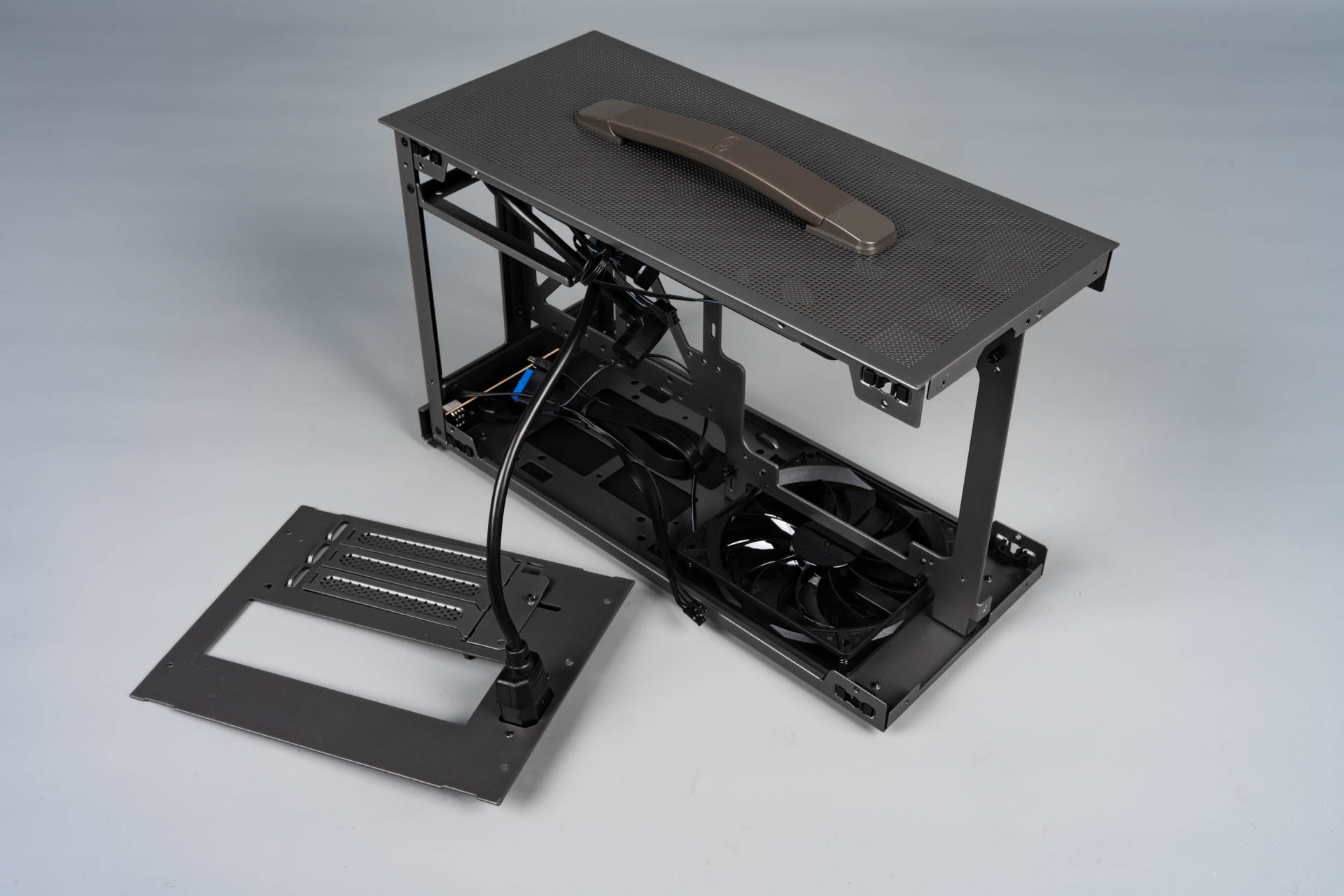

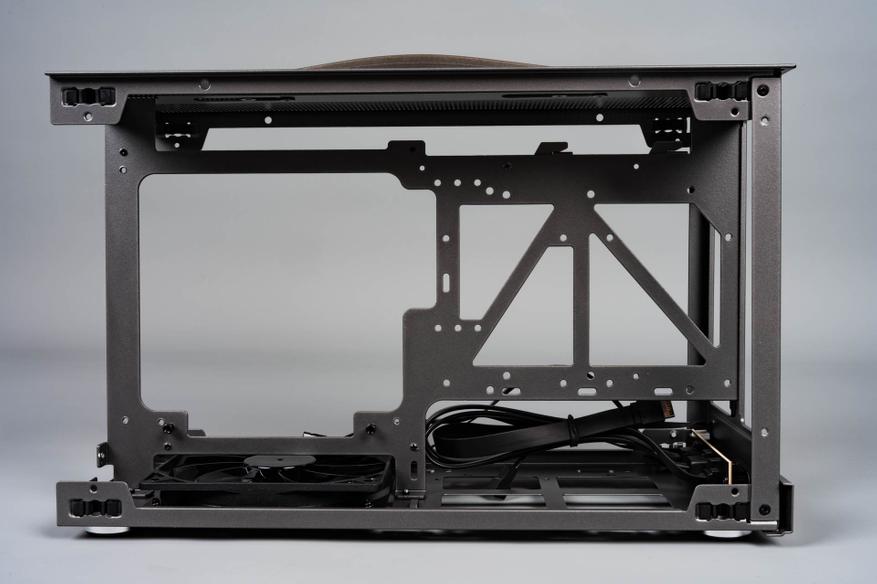

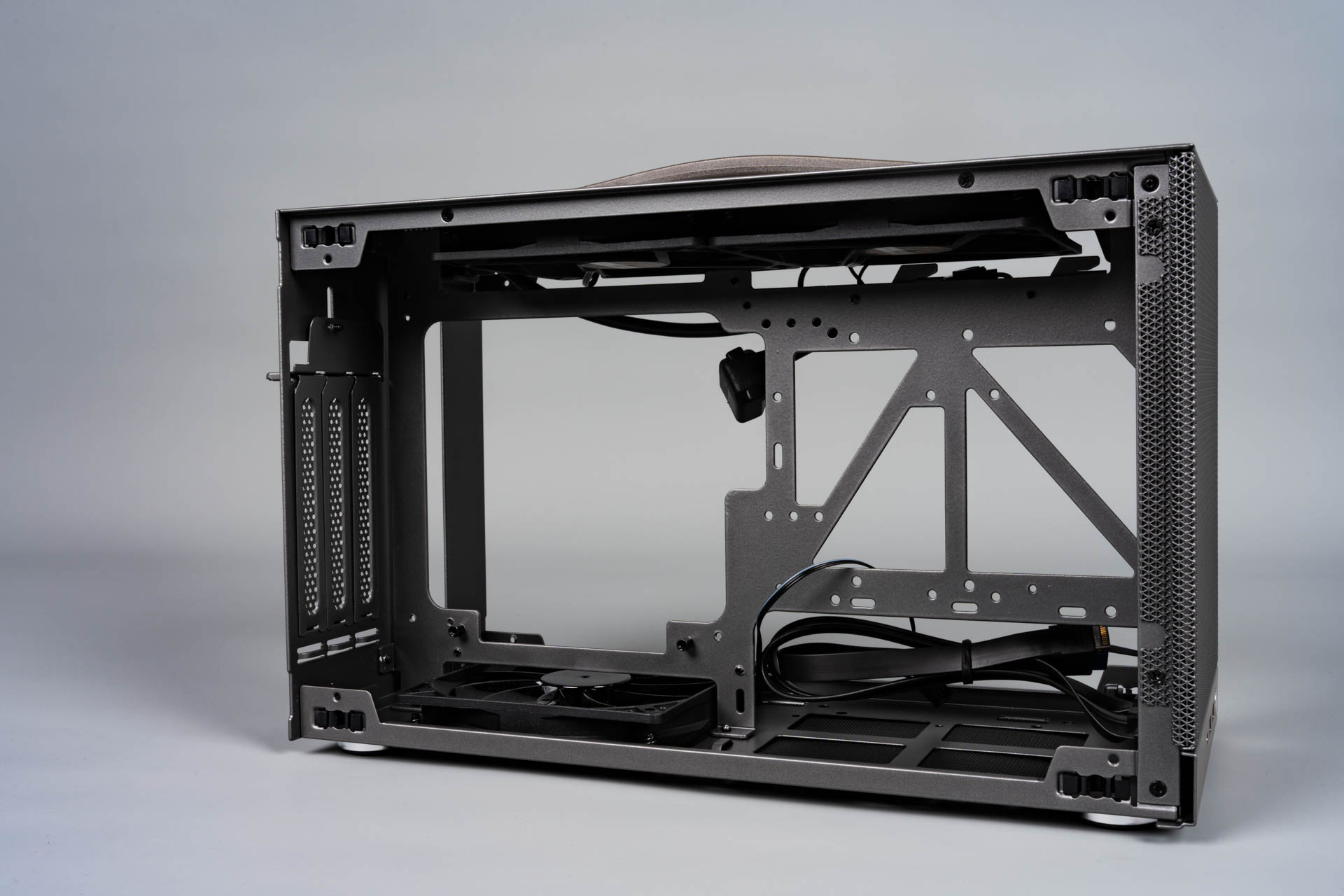

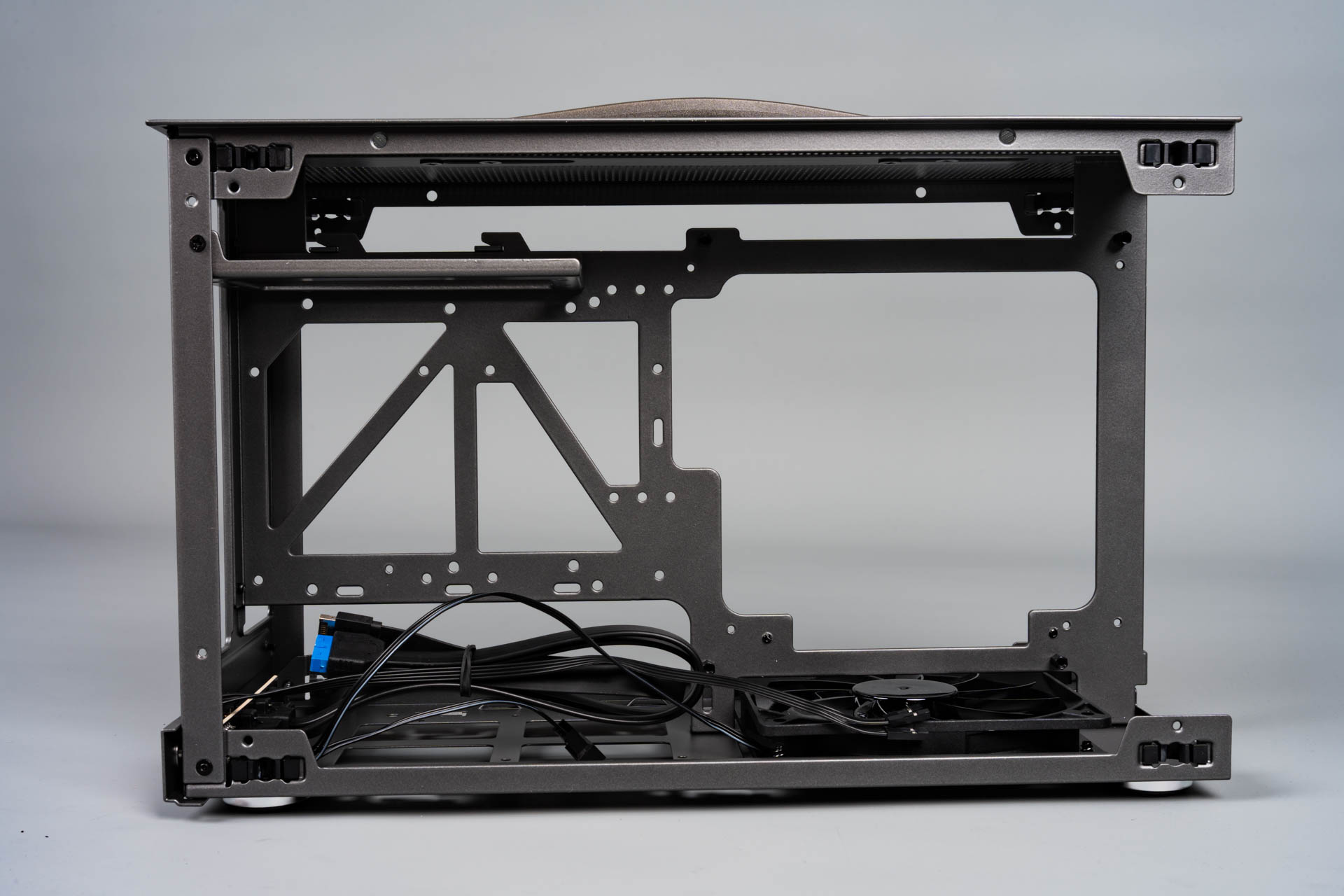

Снятие боковых панелей открывает доступ к пространству для сборки системы, где ключевую роль играет точный расчёт габаритов компонентов. Отсутствие опор для дополнительных вентиляторов на передней и задней стенках компенсируется перфорацией, формирующей естественную циркуляцию воздуха.

Вентиляторы

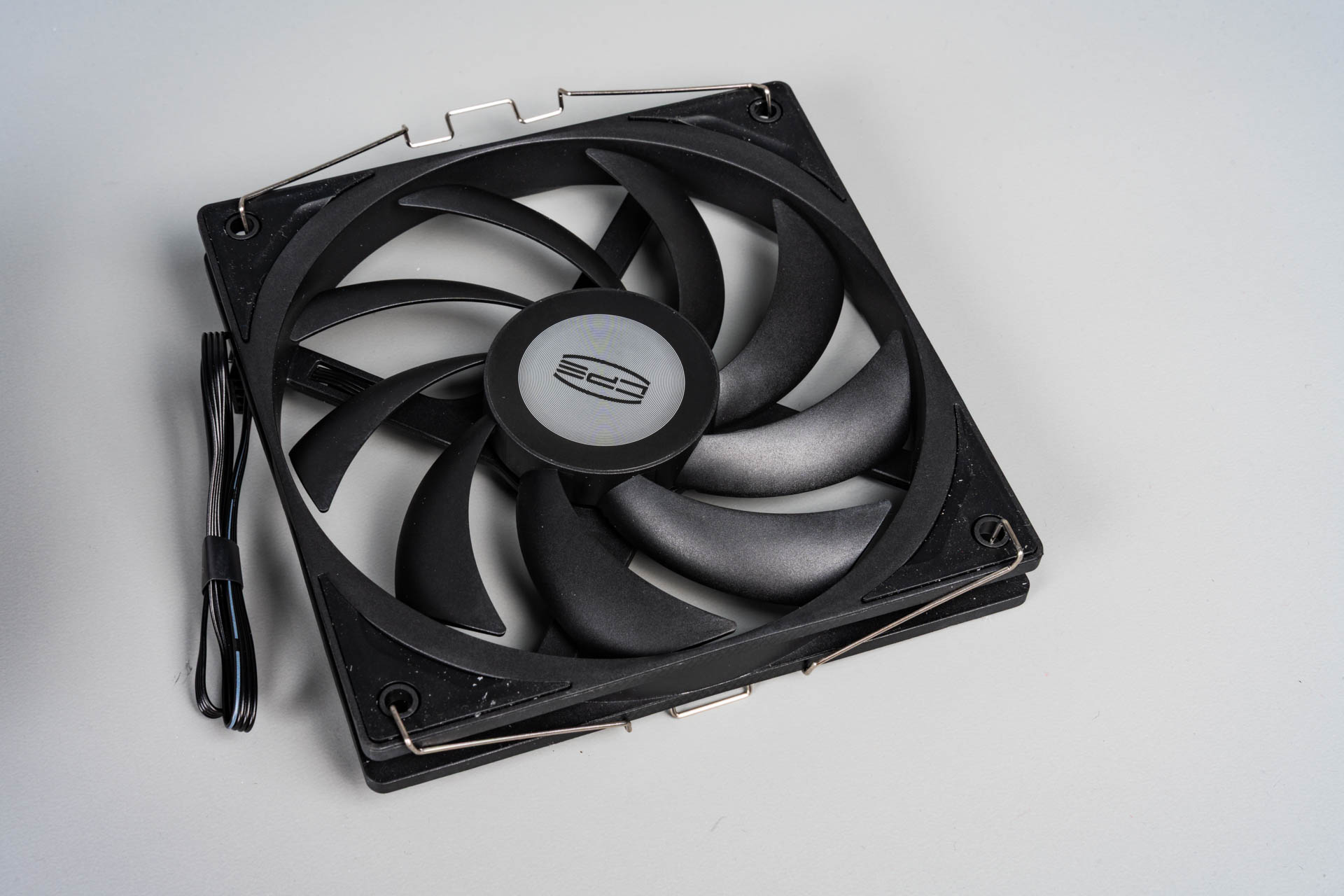

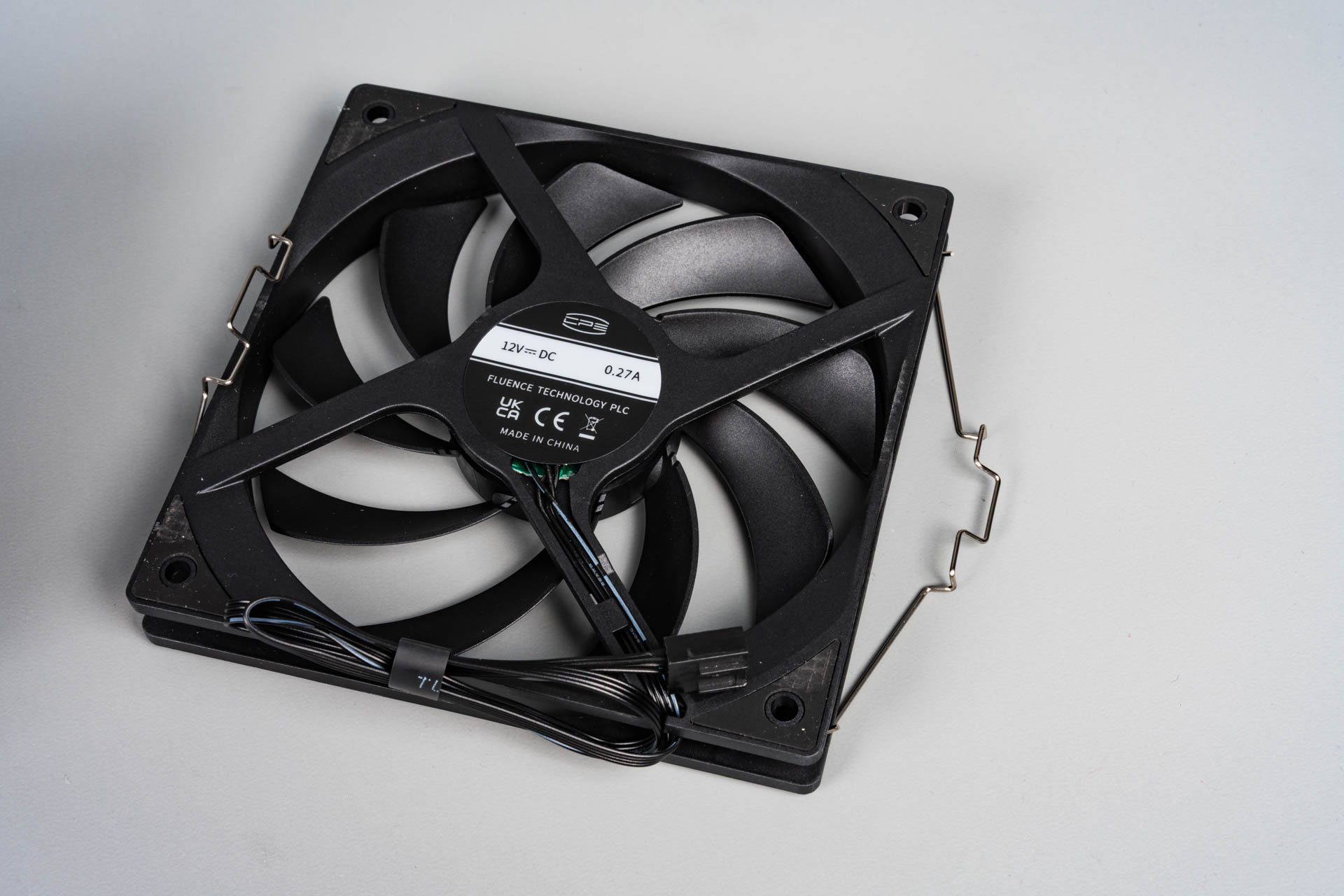

Корпус K101 MESH комплектуется тремя вентиляторами формата 120 x 120 x 15 мм без светодиодной подсветки. Их толщина на 10 мм меньше стандартных моделей, что имеет значение для сохранения компактности системы. Конструкция оснащена реверсивной крыльчаткой, которая развёрнута таким образом, чтобы двигатель располагался в нижней части, а воздушный поток направлялся вверх. Каждый вентилятор оборудован 11 лопастями, спрофилированными для снижения уровня шума при работе.

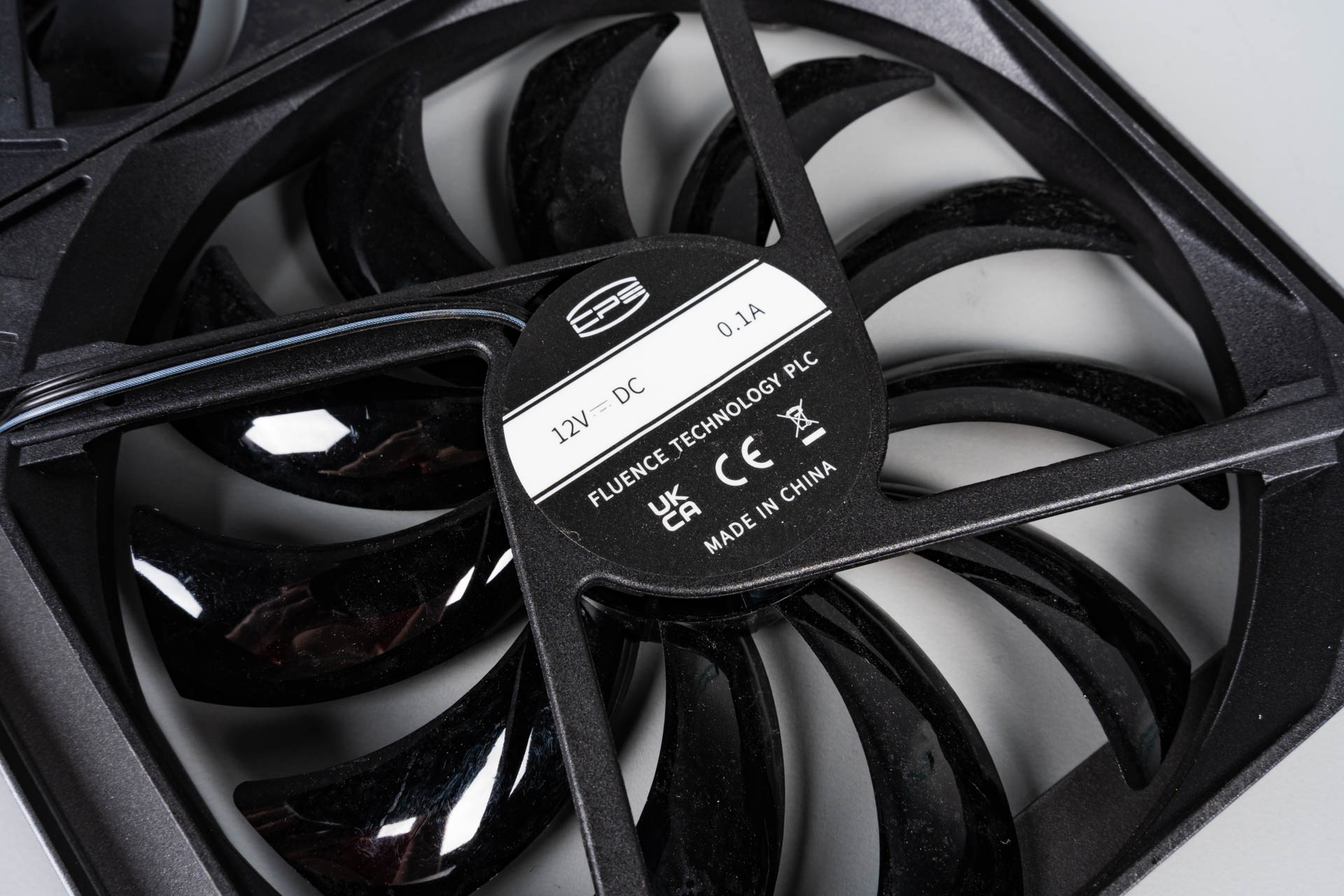

Согласно техническим данным на маркировочной этикетке, устройства рассчитаны на напряжение 12 В при силе тока 0,1 А. Для подключения предусмотрены кабели с двумя разъёмами 3-pin, различающимися по типу, что позволяет объединять их в последовательную цепь. Такое решение упрощает управление вентиляцией и организацию кабелей внутри корпуса.

Низкопрофильный кулер RC 600-67

Проведённые замеры внутреннего пространства корпуса K101 MESH показали, что установка стандартной СЖО длиной 240 мм может быть сопряжена с трудностями из-за ограниченного свободного места. В таких условиях оптимальным решением становится использование низкопрофильного воздушного кулера. Для демонстрации сбалансированной сборки в рамках данного обзора рассмотрим модель RC 600-67 от PCCooler, которая сочетает компактность с эффективным теплоотводом.

Упаковка и комплектация

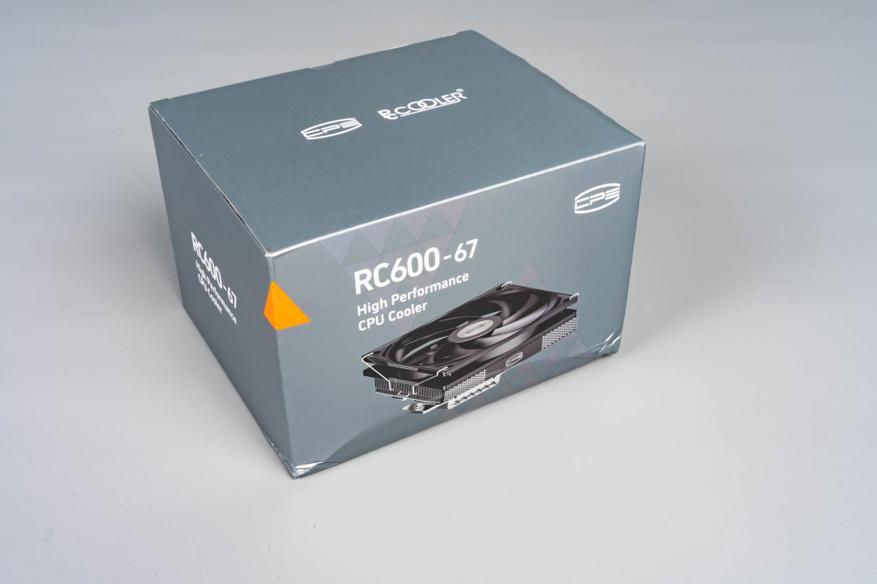

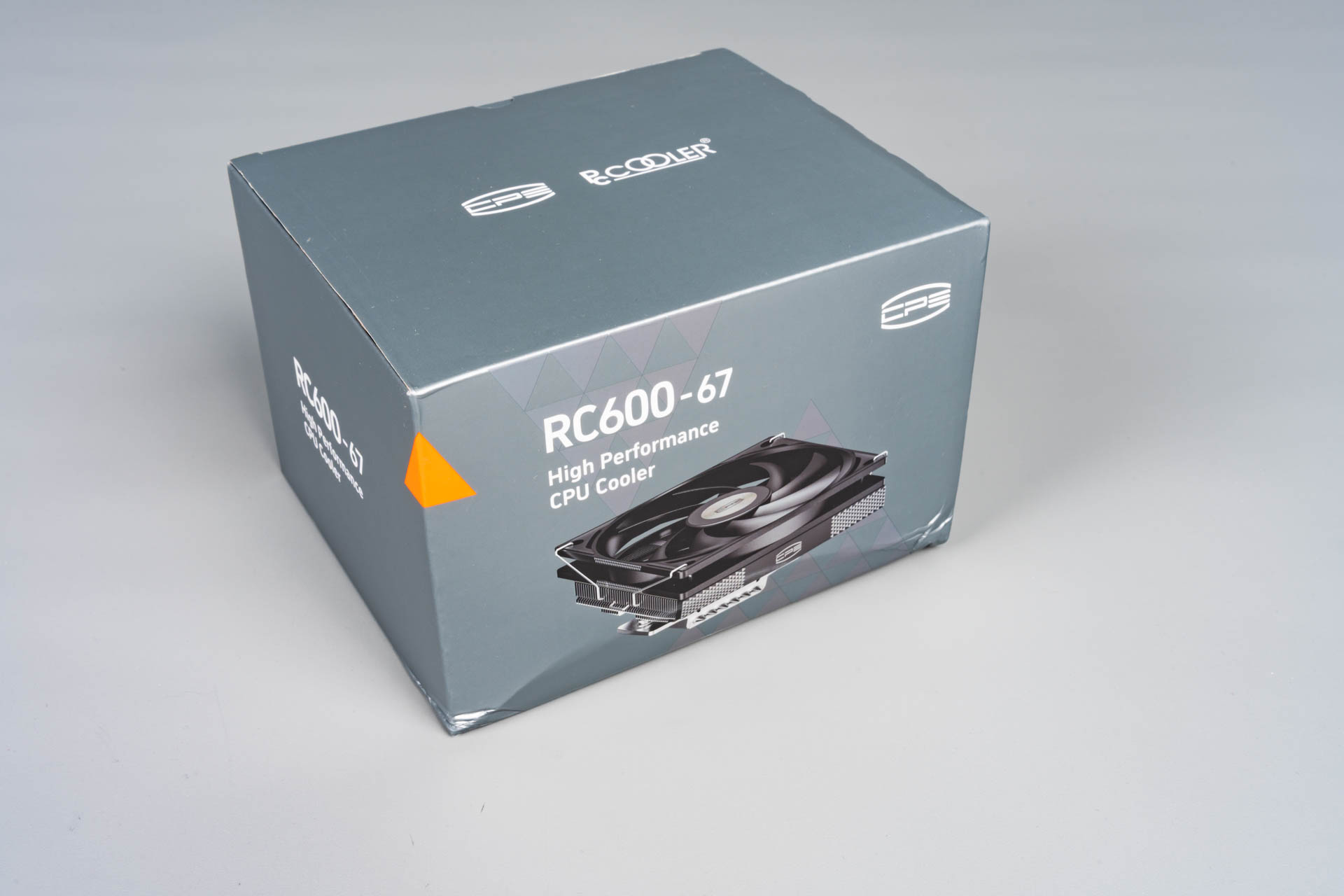

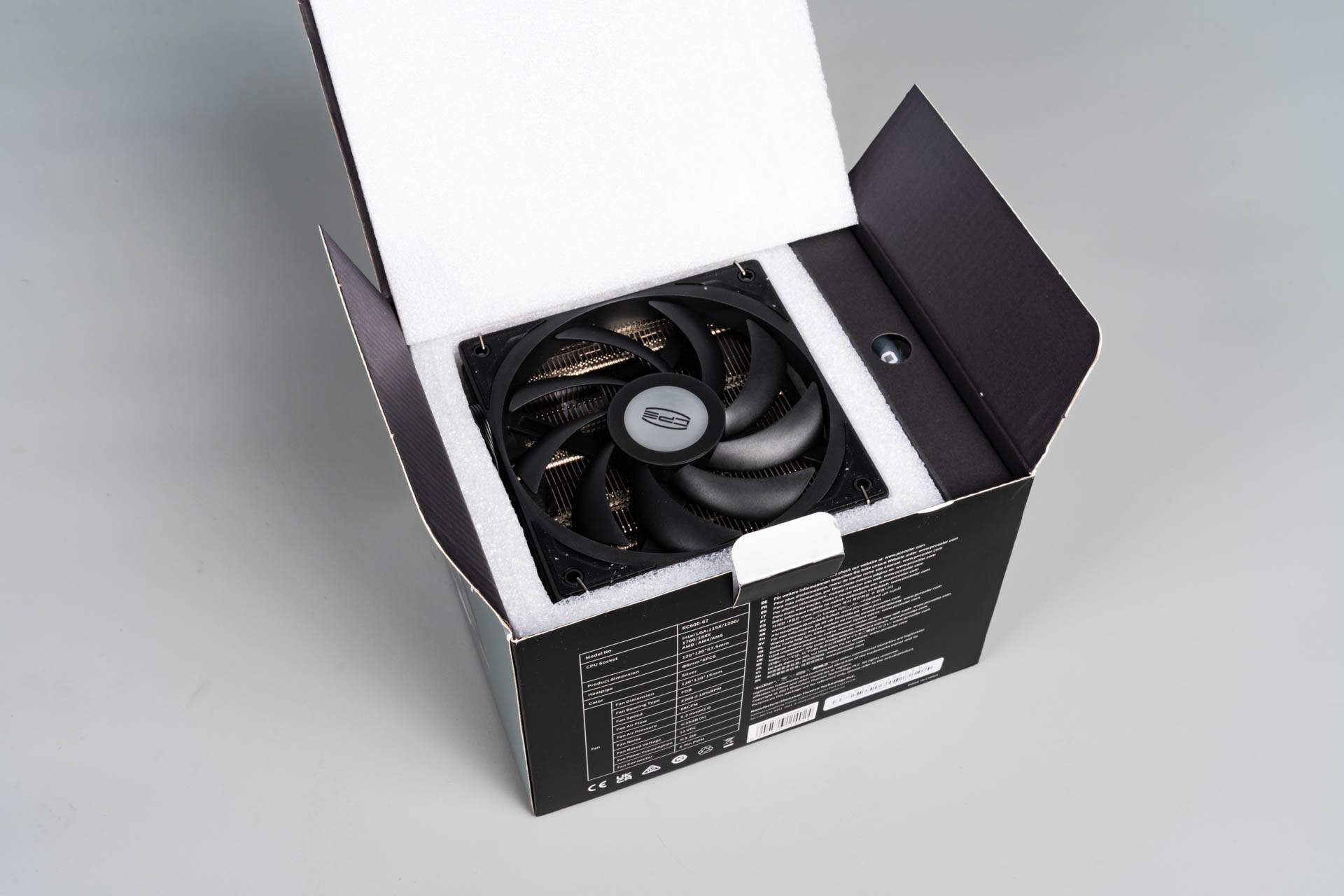

Дизайн коробки соответствует фирменному стилю бренда: матовая поверхность серого цвета с акцентами в оранжевых тонах и минималистичной графикой. На лицевой стороне изображён сам кулер с глянцевыми элементами, подчёркивающими ключевые детали конструкции. Задняя часть содержит таблицу с техническими характеристиками на чёрном фоне, однако данные о рассеиваемой тепловой мощности отсутствуют — в различных источниках указывается значение до 180 Вт, что косвенно подтверждается наличием шести тепловых трубок, отражённых в индексе модели (например, 600 обозначает шесть трубок).

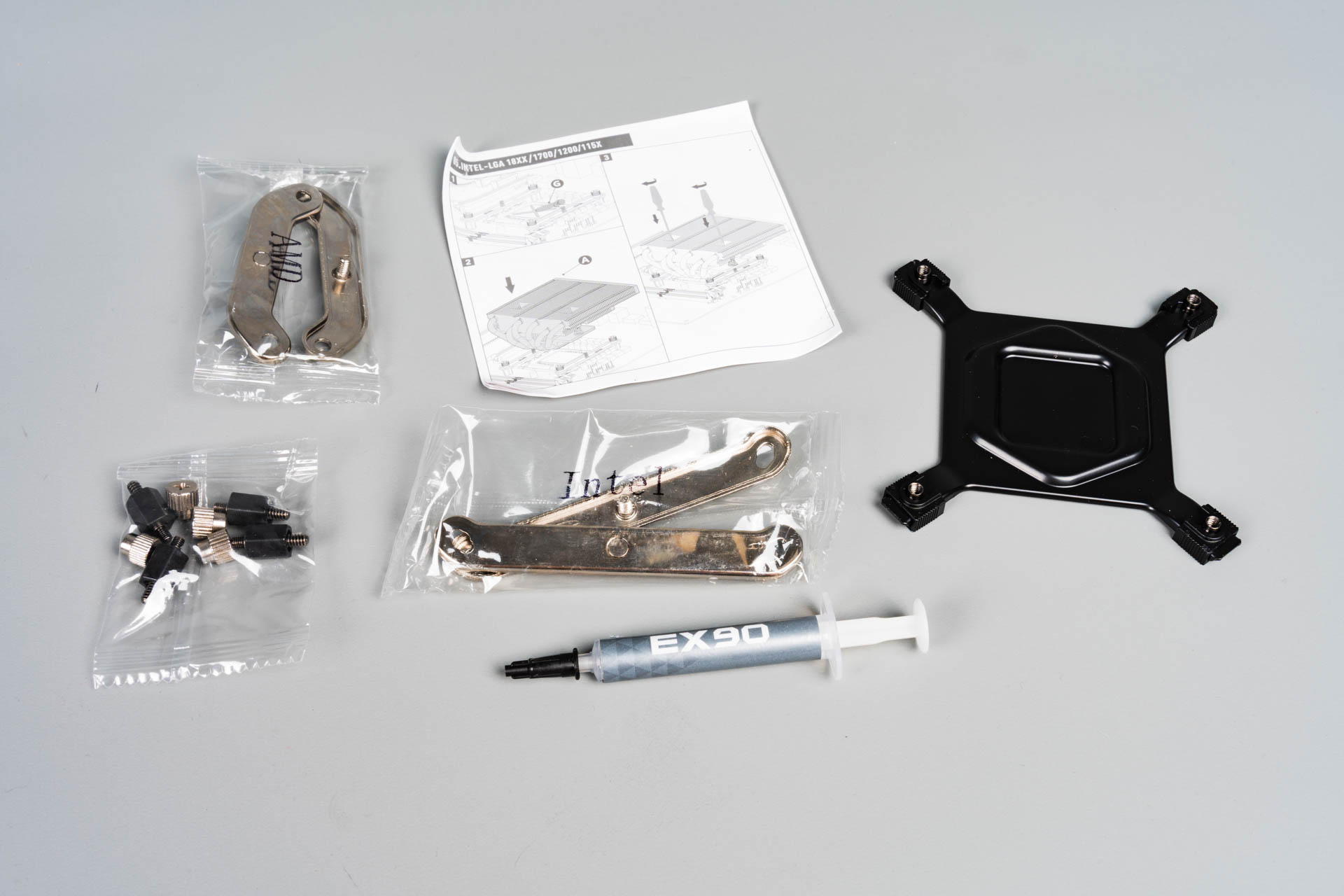

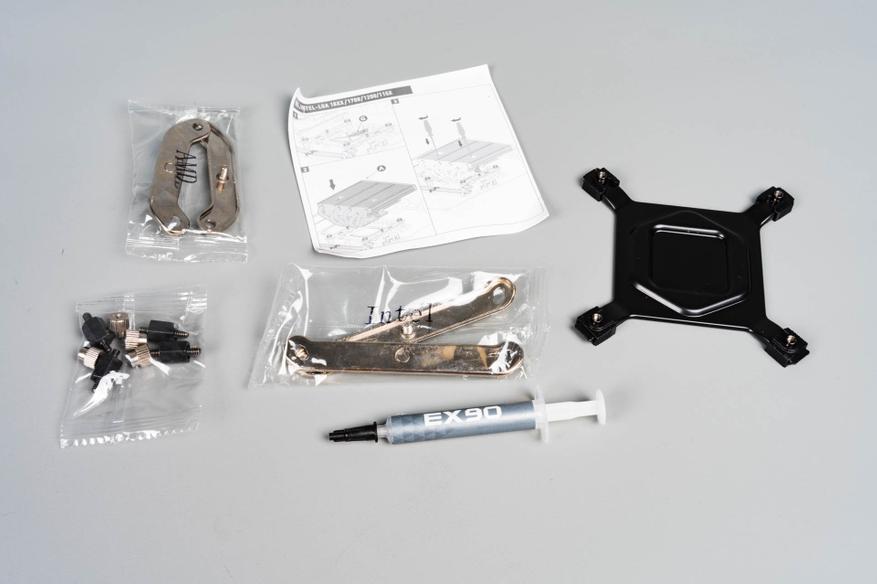

Вес коробки соответствует лёгкости самого кулера, а её внутренняя компоновка включает:

• Металлический универсальный бэкплейт для платформ Intel LGA 1851/1700/1200/115X;
• Четыре адаптерные втулки, совместимые как с Intel, так и с AMD;
• Два комплекта прижимных пластин (отдельно для Intel и AMD);
• Четыре фиксирующие гайки;
• Шприц с термопастой, схожей по свойствам с MX-4 или GD900.

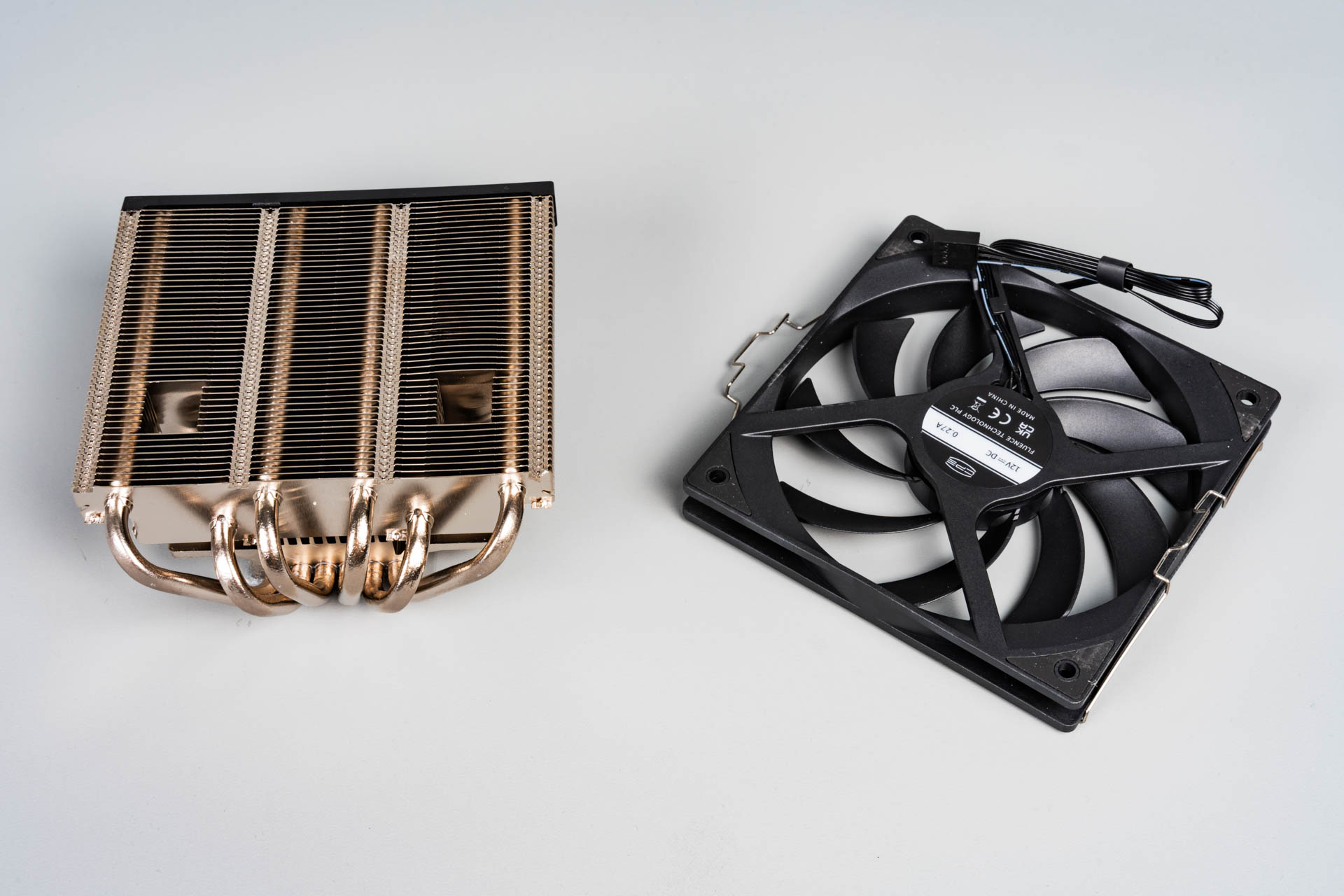

Кулер поставляется в собранном виде, но для установки требуется временно демонтировать вентилятор.

Внешний вид RC 600-67

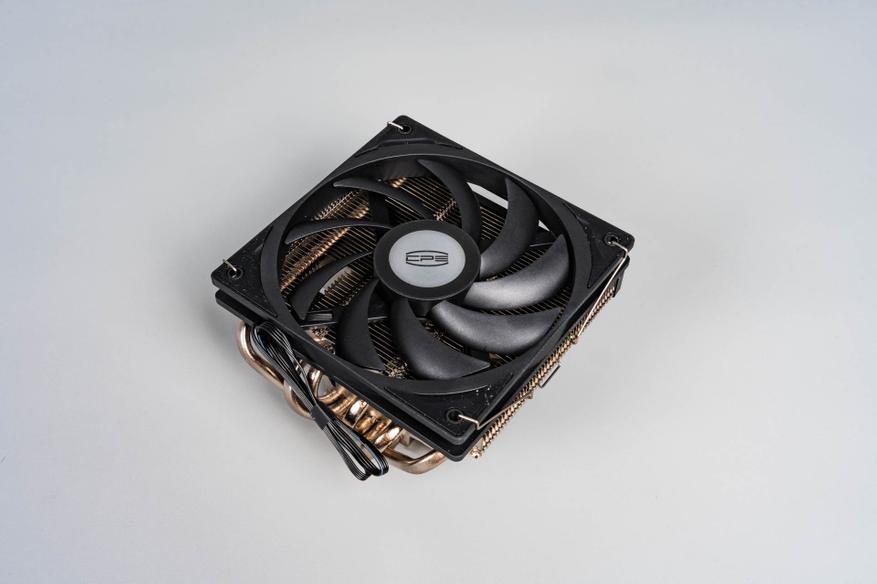

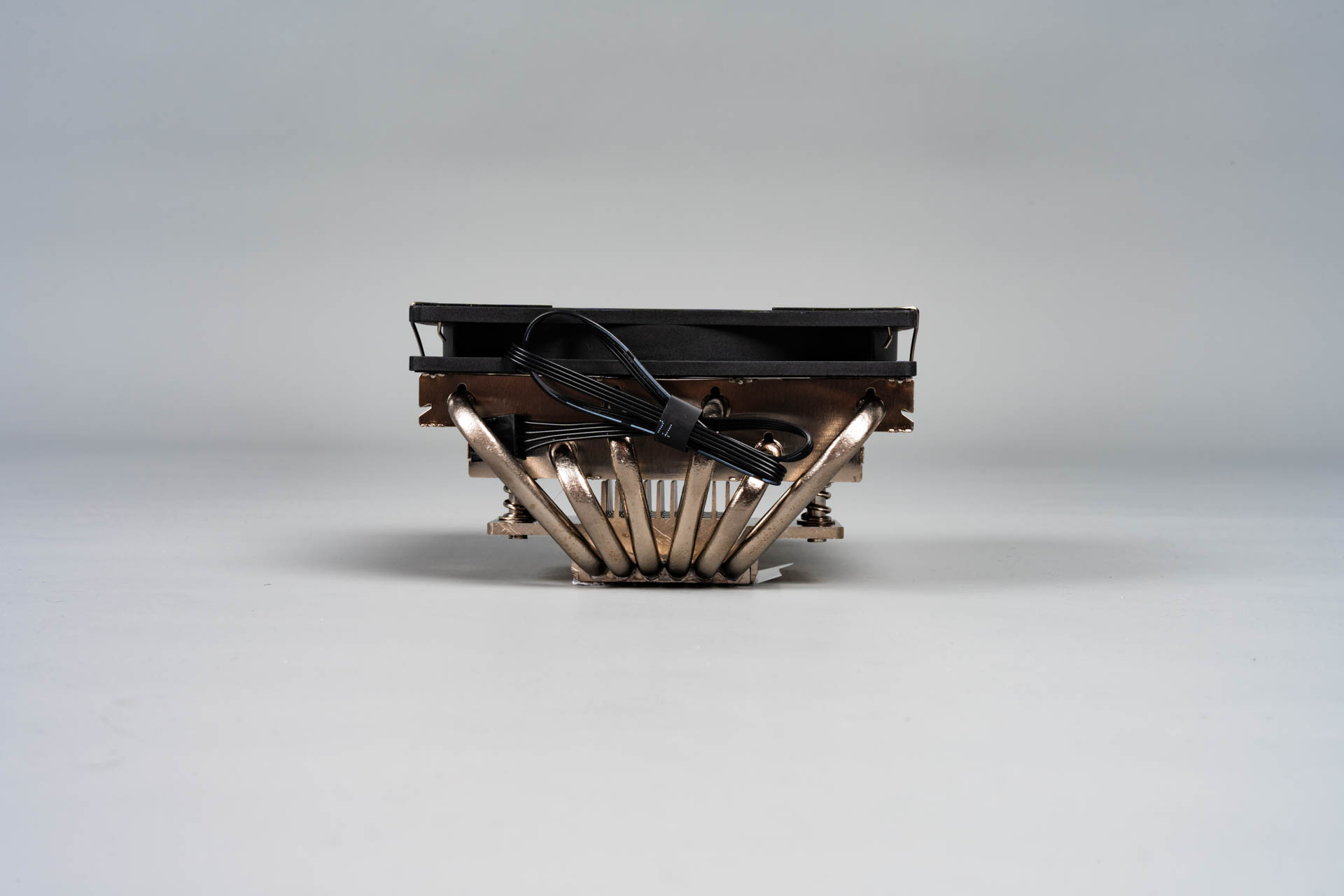

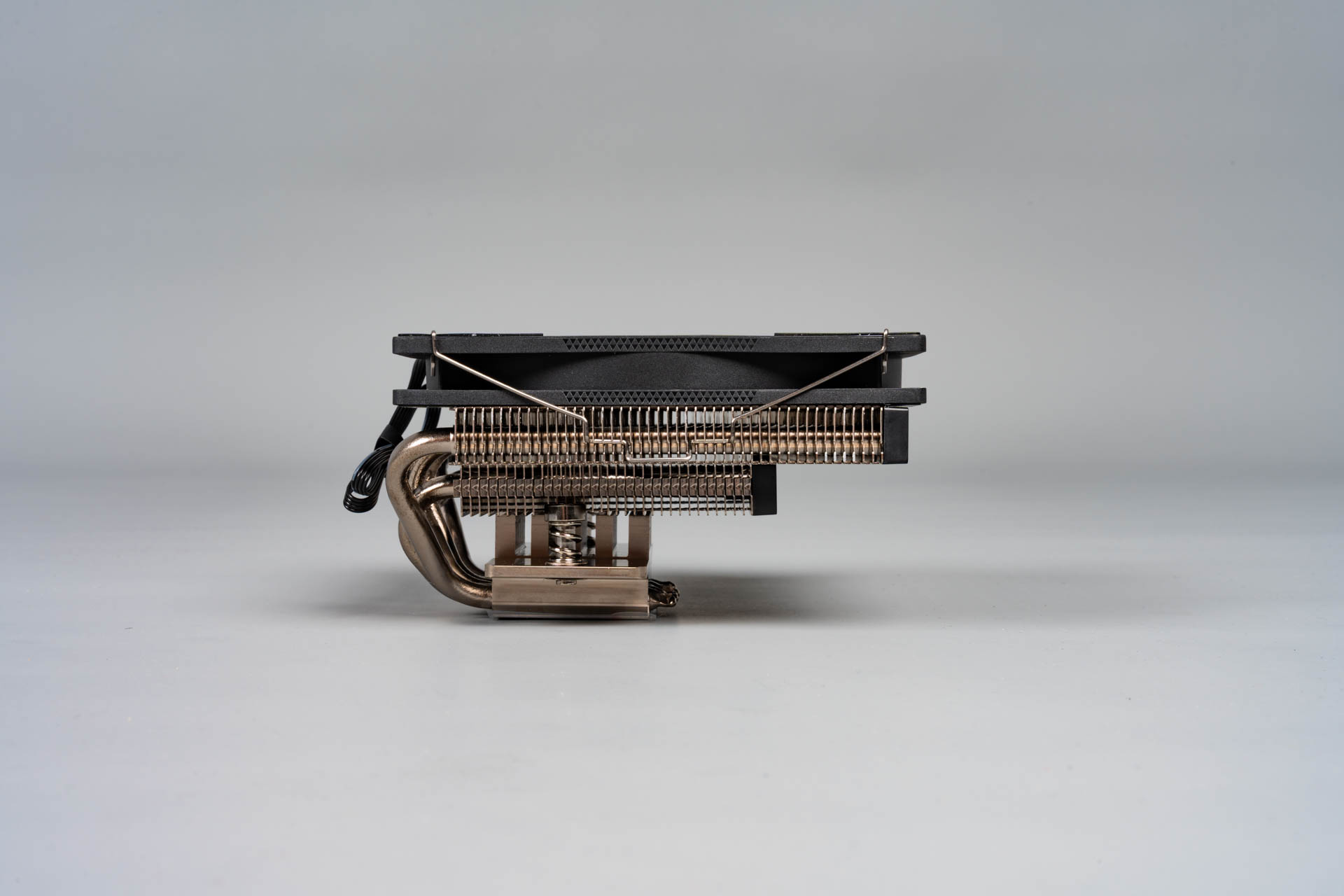

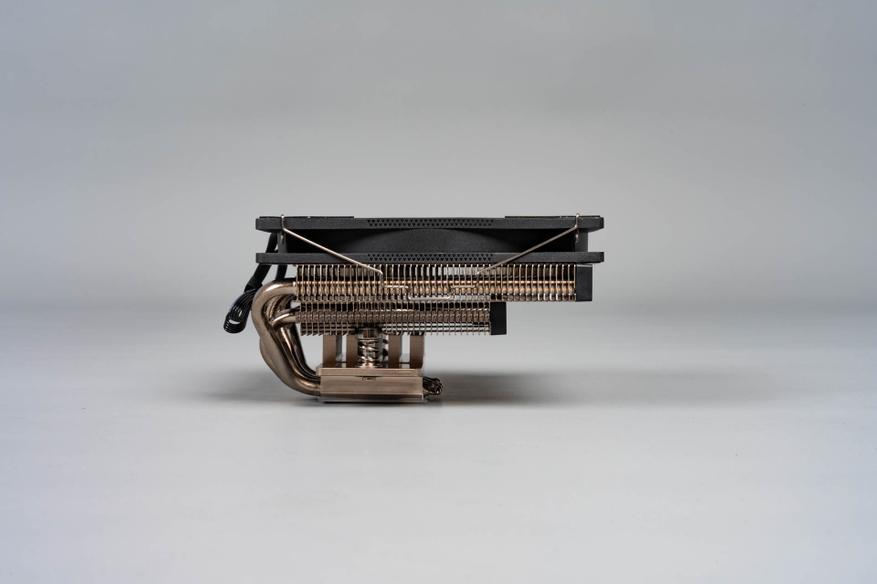

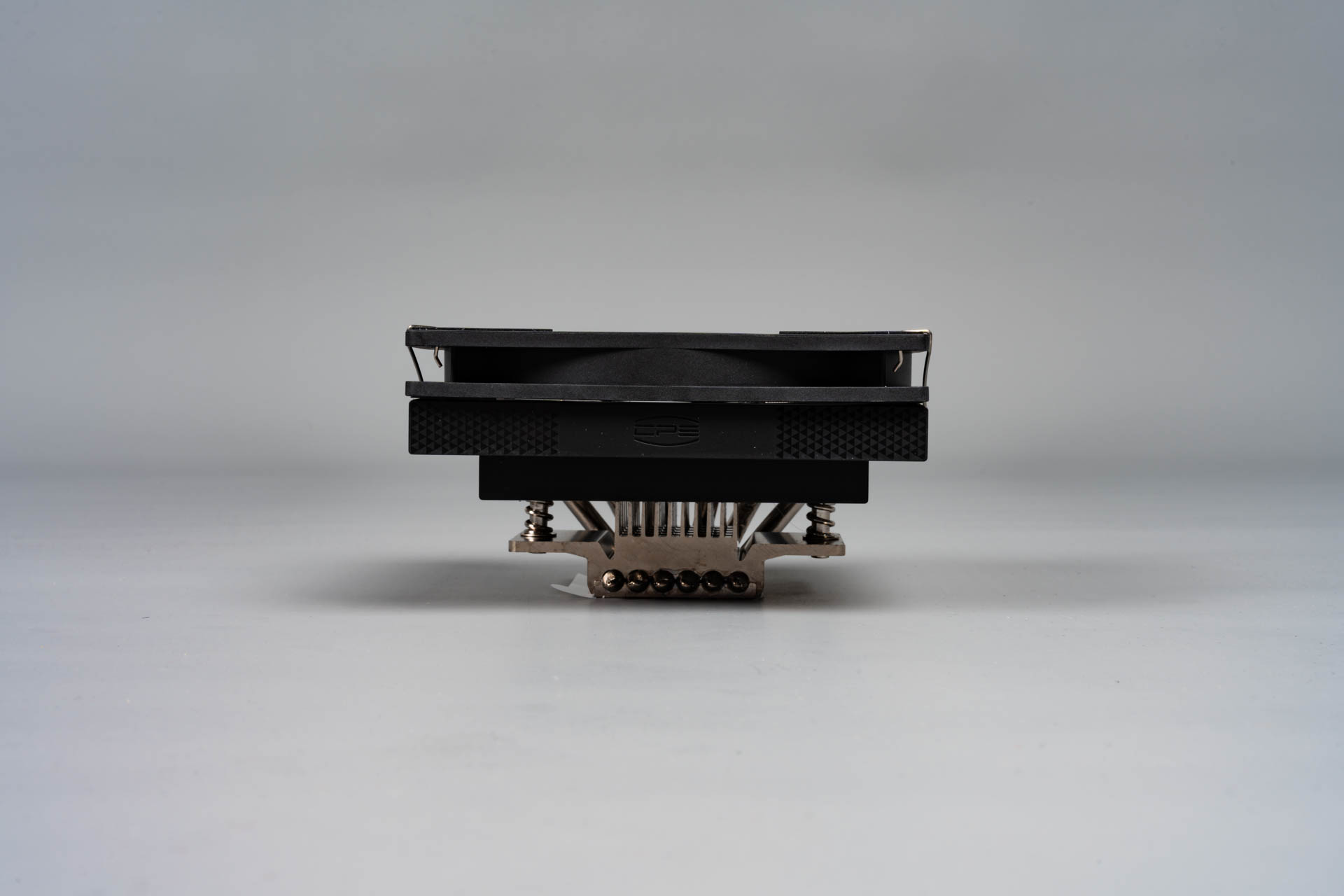

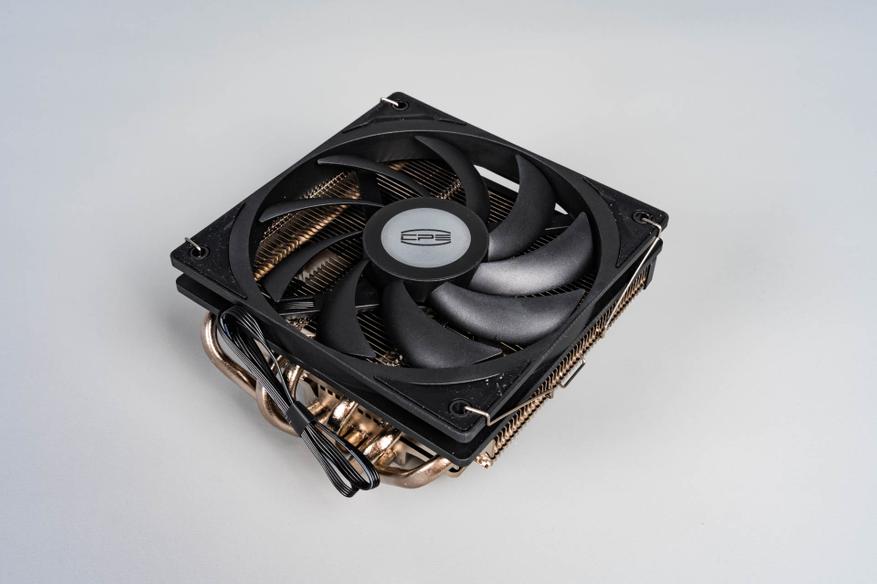

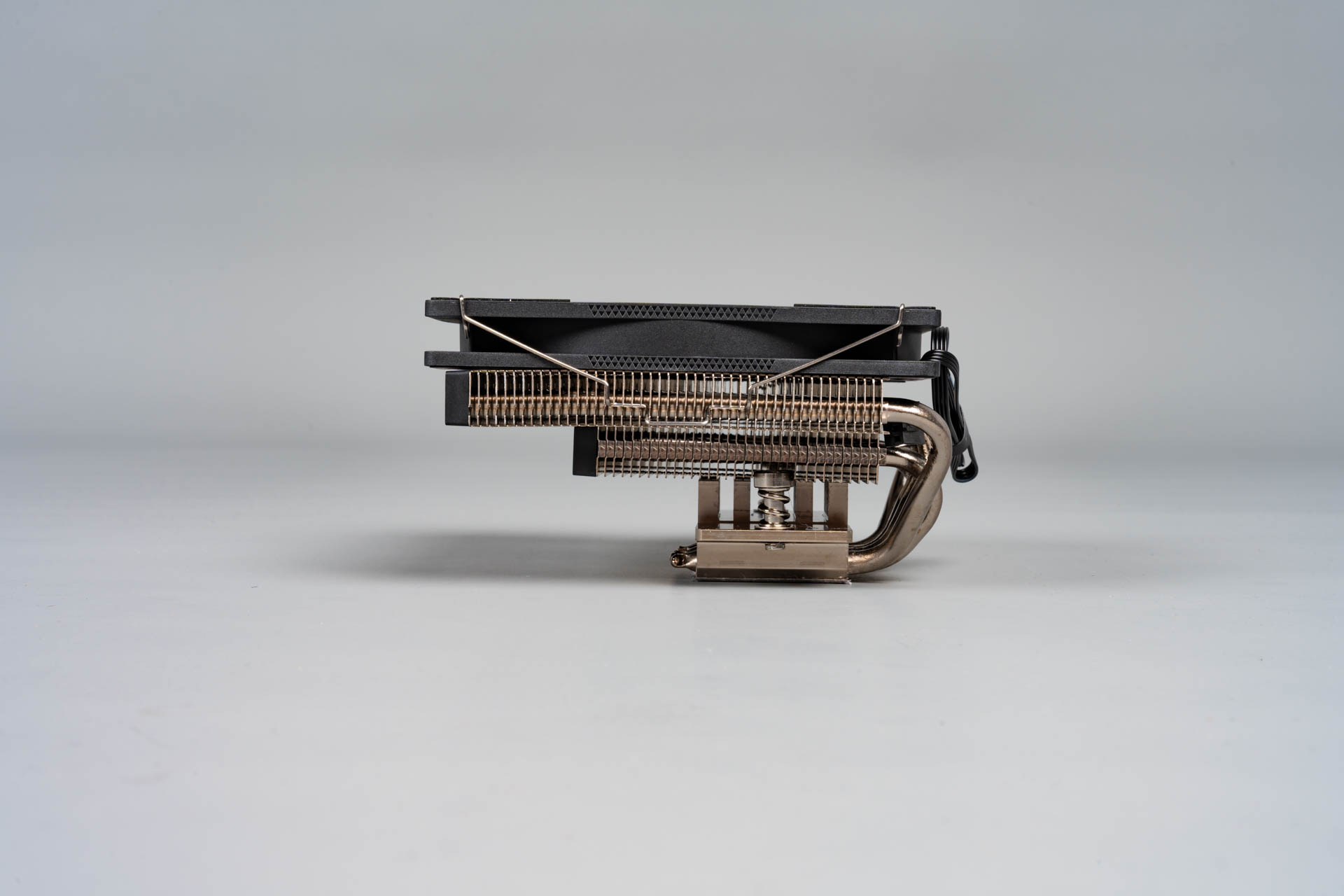

Кулер RC 600-67, относящийся к низкопрофильным моделям, обладает заявленными размерами 120 x 120 x 67,5 мм. Однако визуальное восприятие этих параметров может создать неполное представление о конструкции устройства. На первый взгляд габариты ассоциируются с компактным прямоугольным блоком, но реальная геометрия изделия отличается более продуманной пространственной организацией.

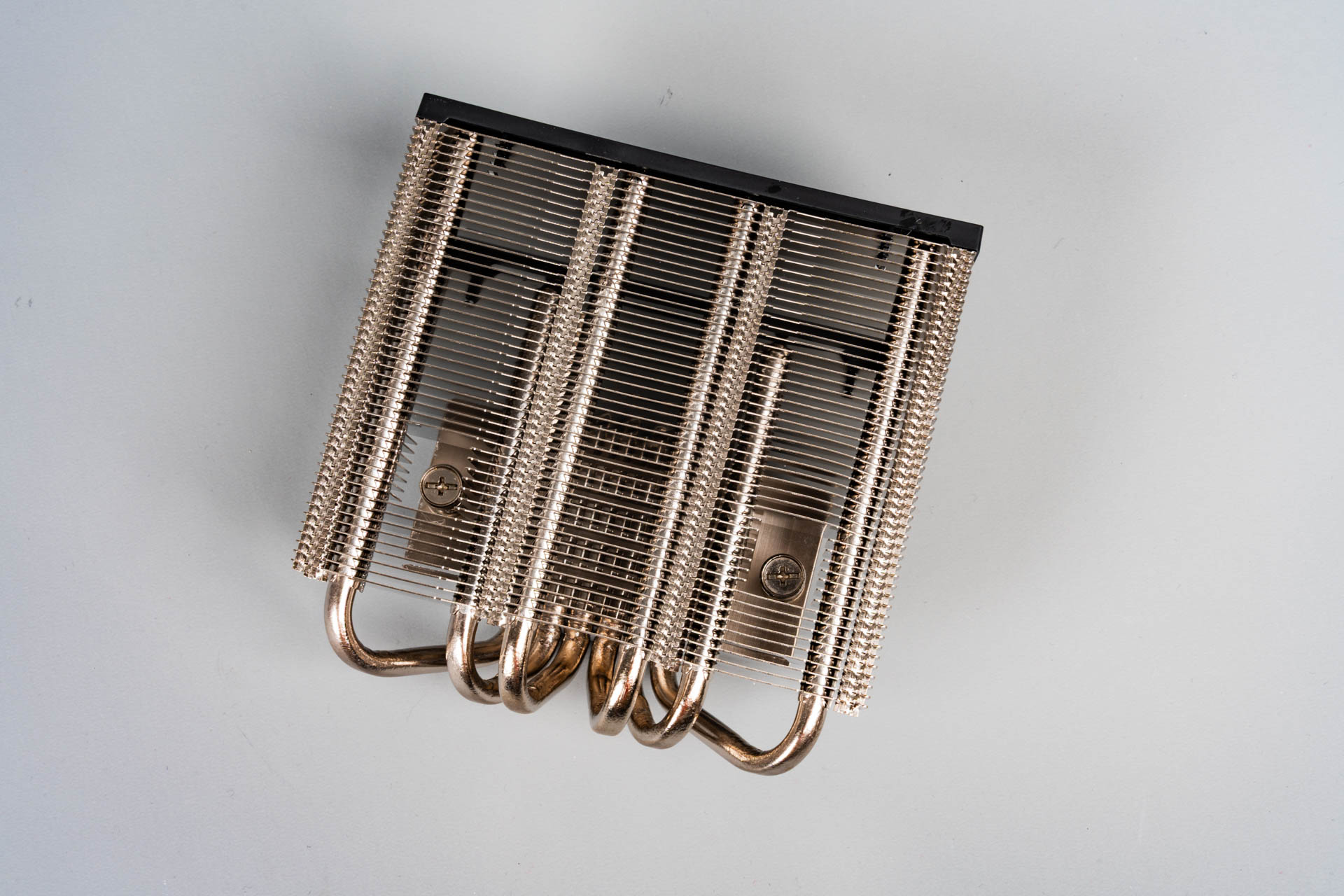

Зона крепления вентилятора действительно соответствует указанным параметрам, тогда как радиаторная секция имеет усложнённую форму с неравномерным распределением элементов. Сам радиатор весит чуть меньше 320 граммов.

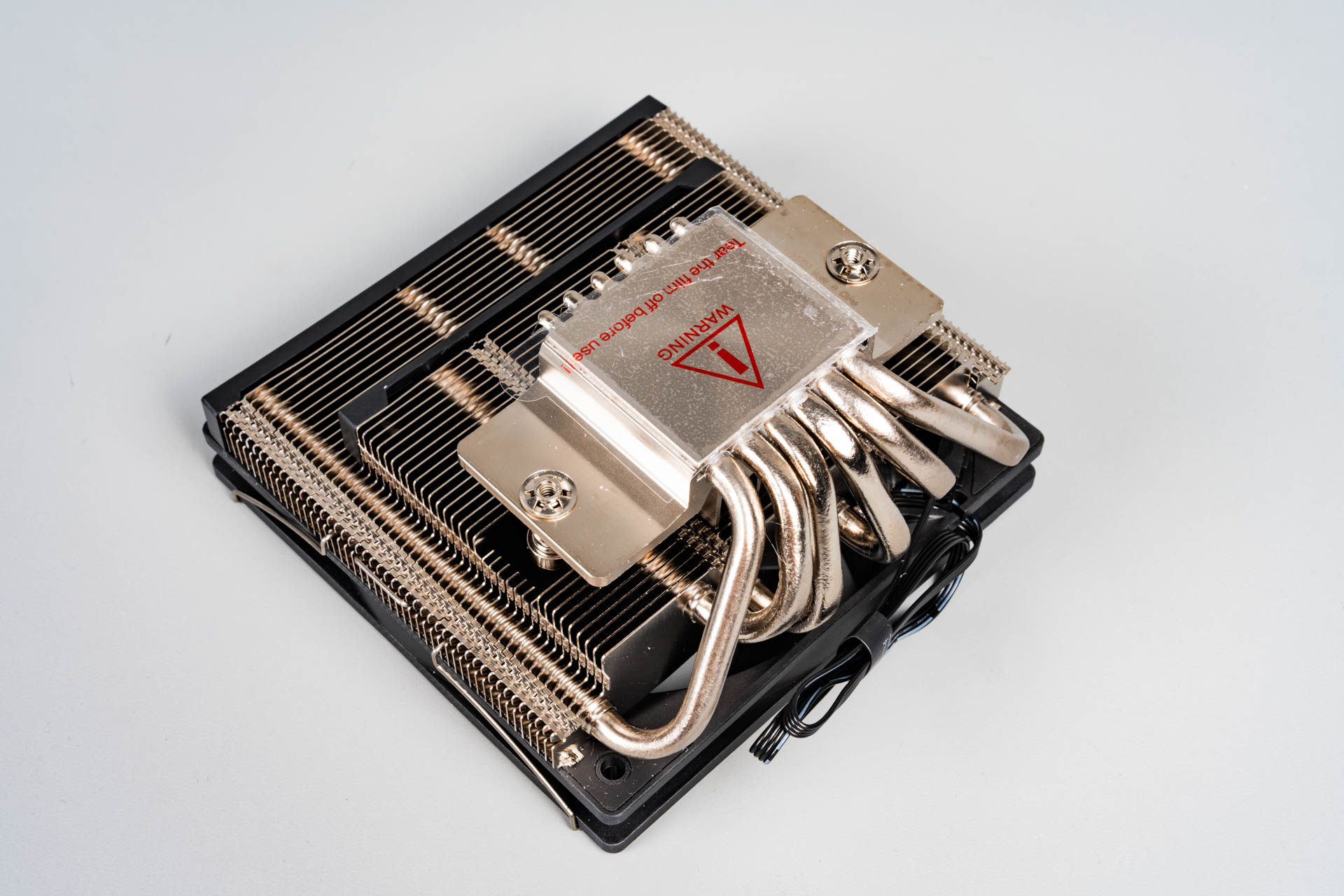

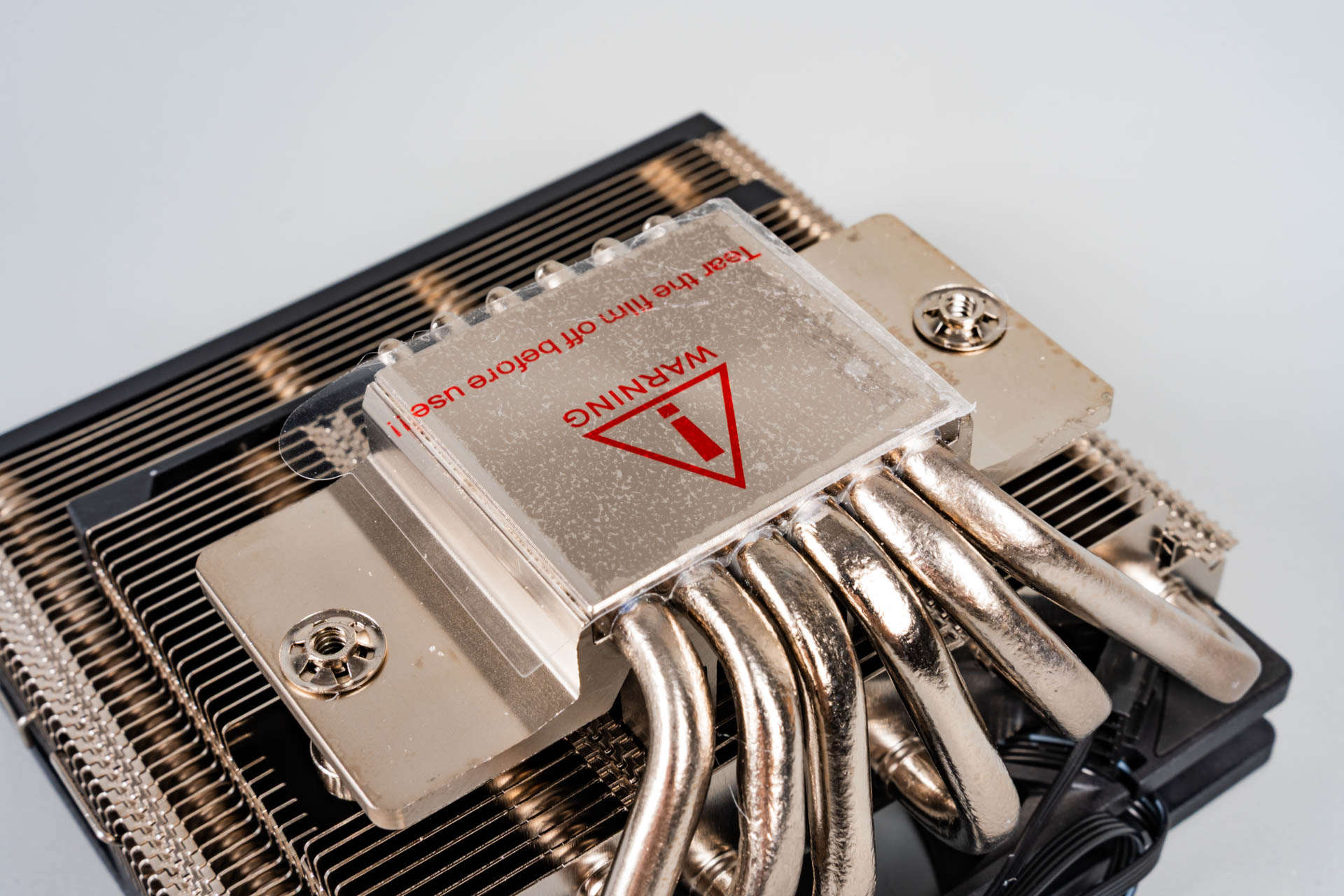

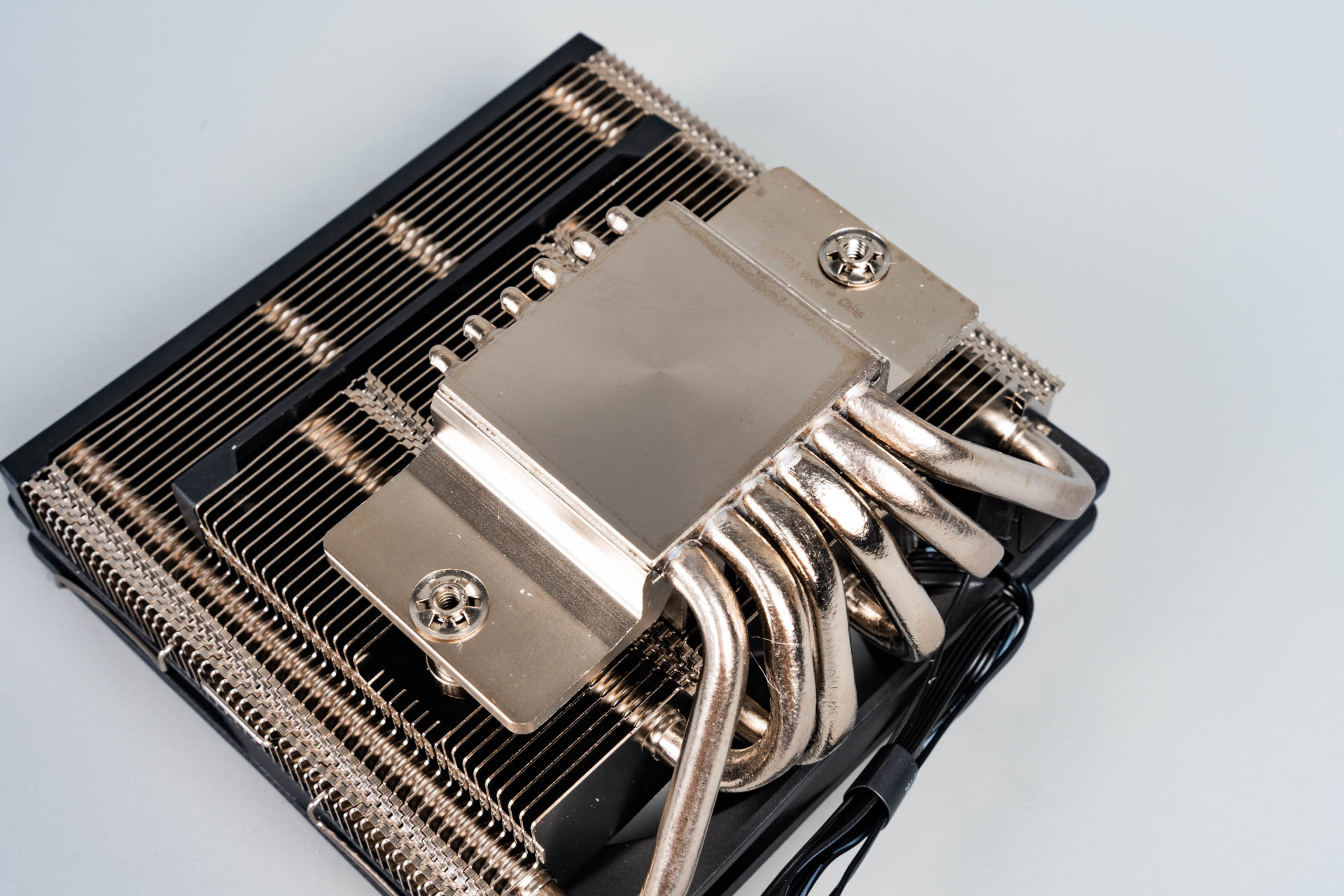

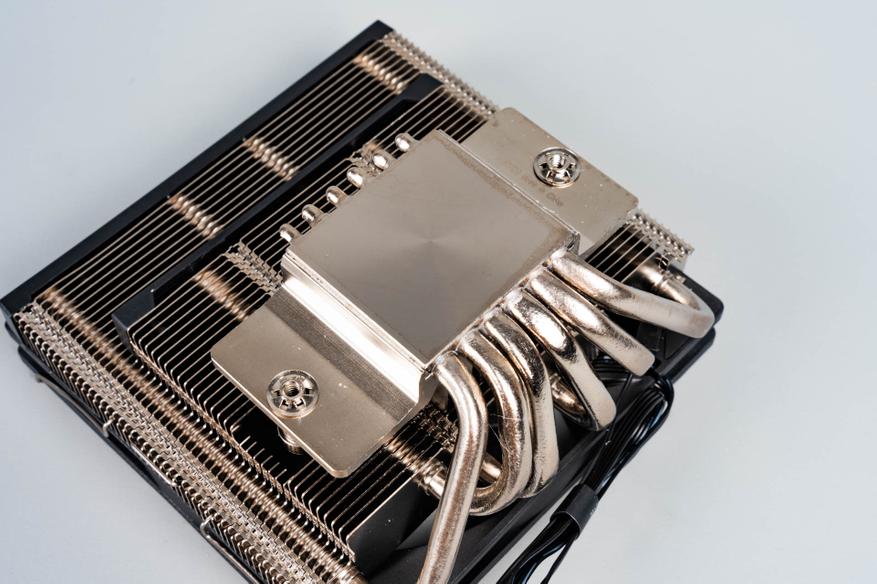

В основании находится толстая медная пластина с никелевым покрытием, габариты которой составляют 37 x 43 мм. К ней методом пайки, оставляющей видимые следы соединения, зафиксированы шесть медных тепловых трубок, также обработанных никелированием. Трубки изгибаются под углом, формируют дугообразный профиль и возвращаются в исходное направление, создавая сложную пространственную конфигурацию. На их поверхности закреплены многочисленные алюминиевые пластины толщиной 0,4 мм, идентичные по длине, но различающиеся по ширине. Разногабаритность элементов спроектирована для оптимизации пространства под кулером, что позволяет размещать модули оперативной памяти или дополнительные радиаторы. При этом установка памяти с высокими системами охлаждения не рекомендуется из-за риска механических конфликтов. Контактая поверхность основания демонстрирует удовлетворительную ровность, однако не обладает идеальной полировкой — наблюдаются следы фрезеровки.

Установка

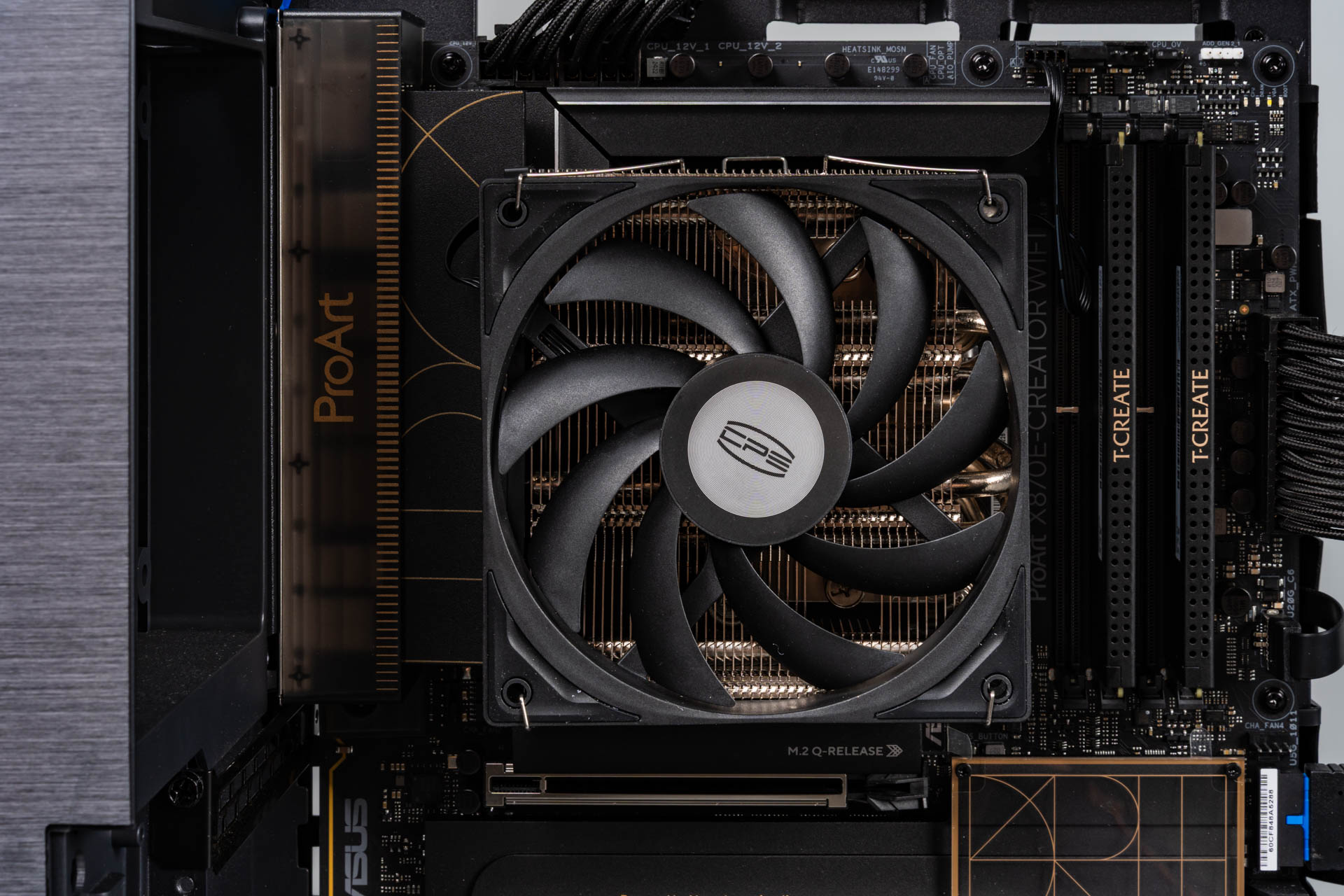

Низкопрофильный кулер PCCooler RC 600-67 поставляется в практически готовом к монтажу состоянии: для начала использования достаточно удалить защитную плёнку с основания и закрепить устройство на процессоре. Несмотря на кажущуюся простоту, процесс установки требует временного демонтажа вентилятора — это необходимо для доступа к крепёжным элементам. Однако данная процедура не вызывает значительных сложностей и интуитивно понятна даже для пользователей с минимальным опытом сборки.

Тест

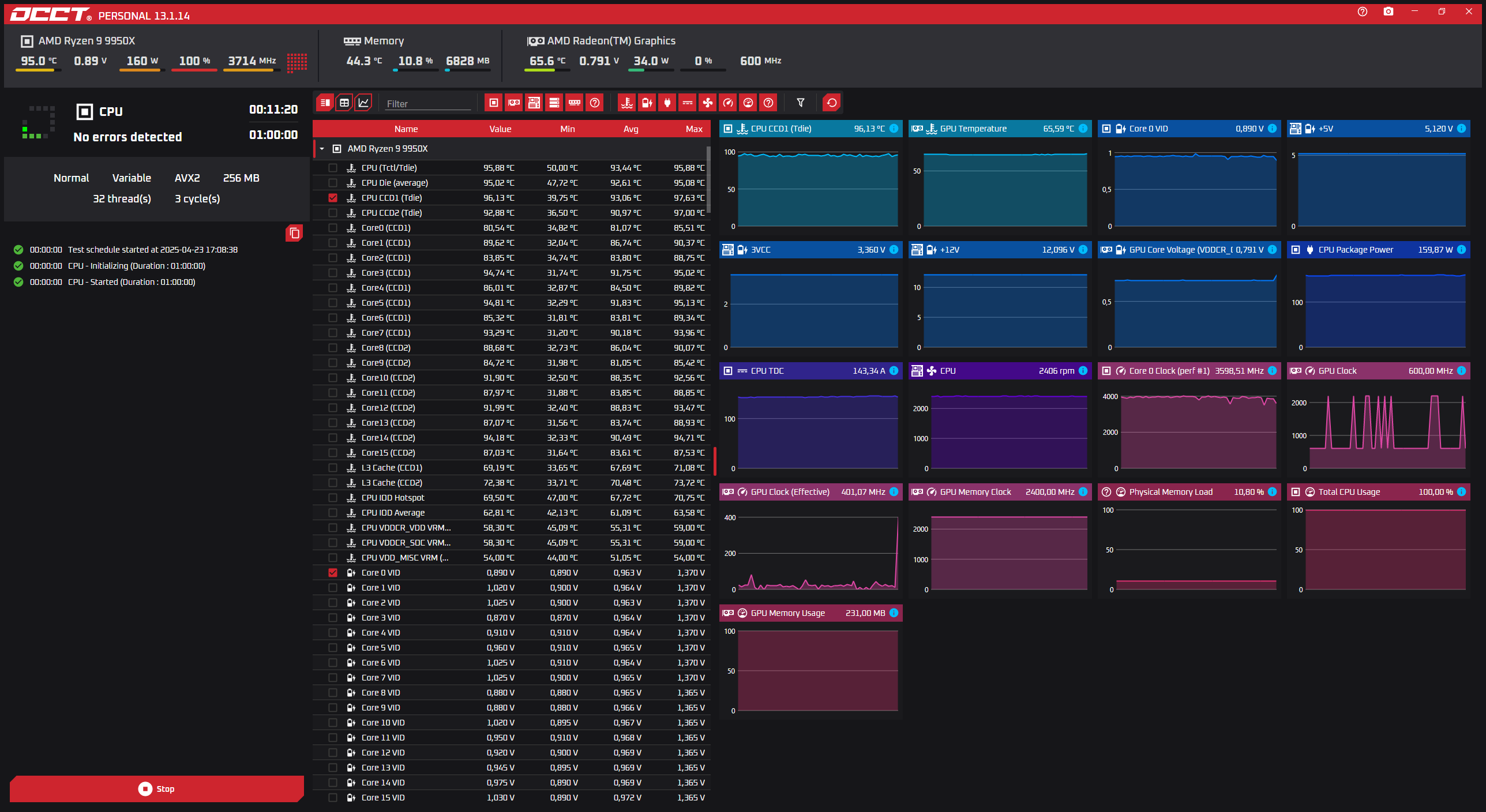

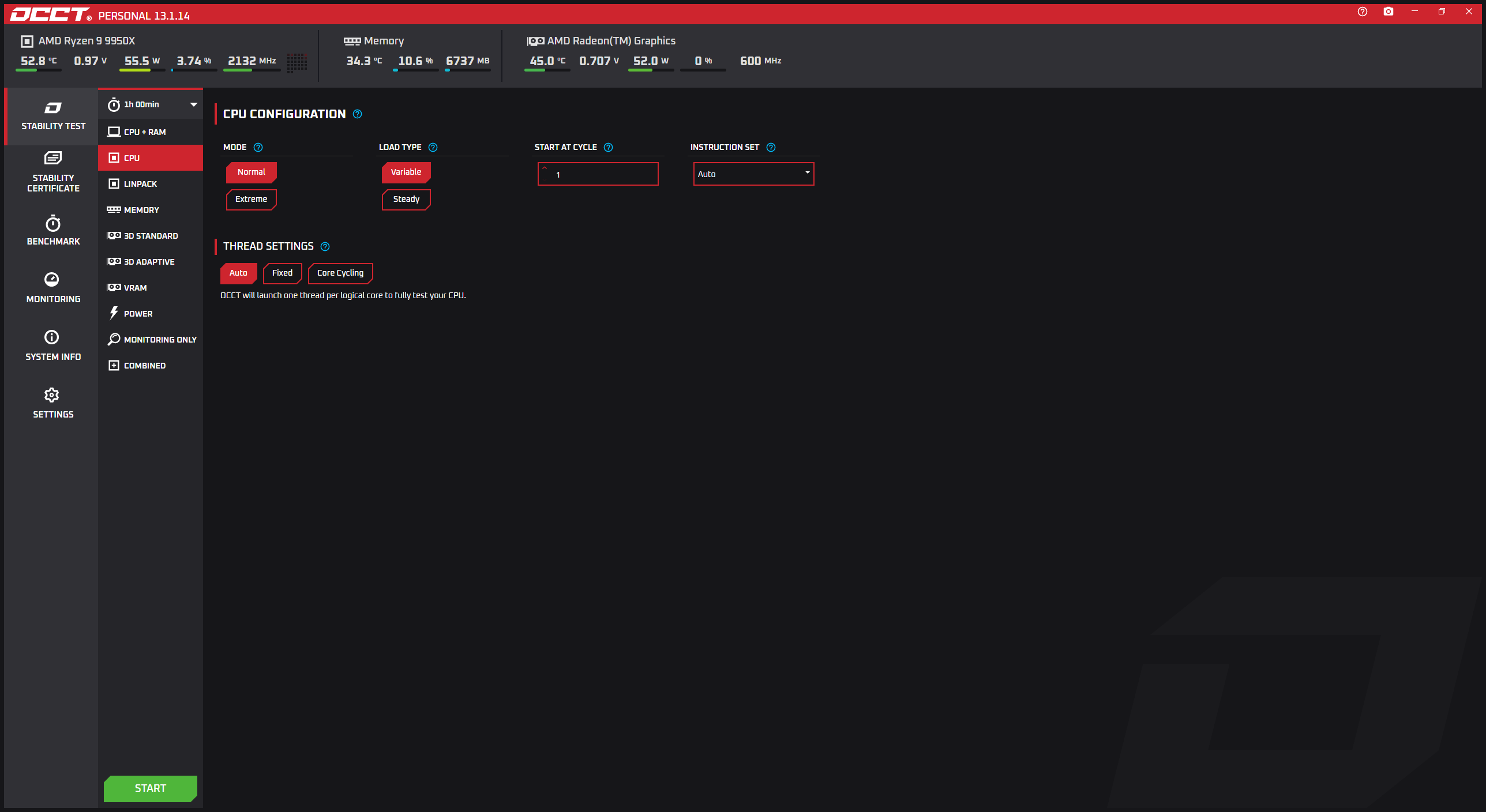

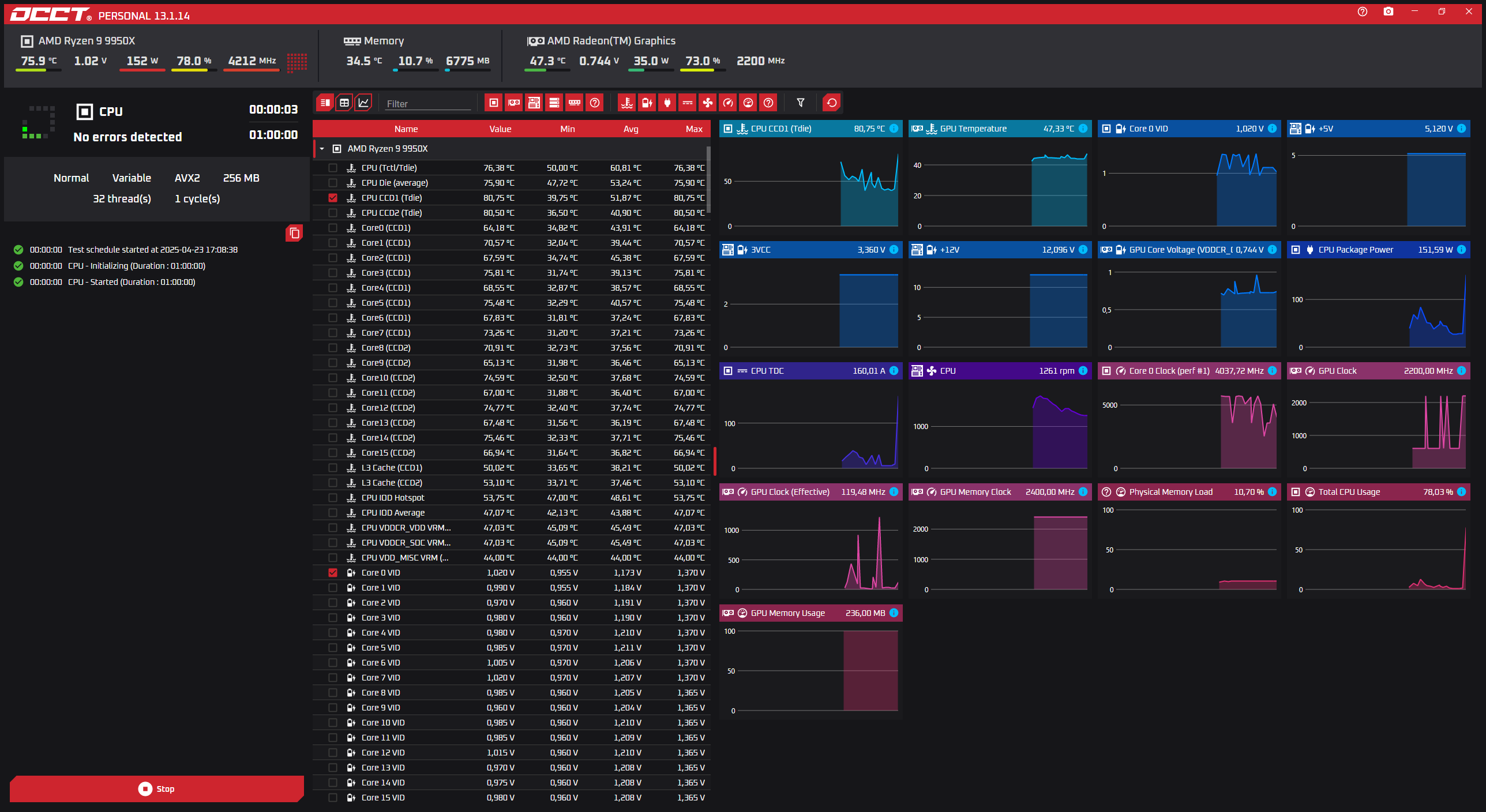

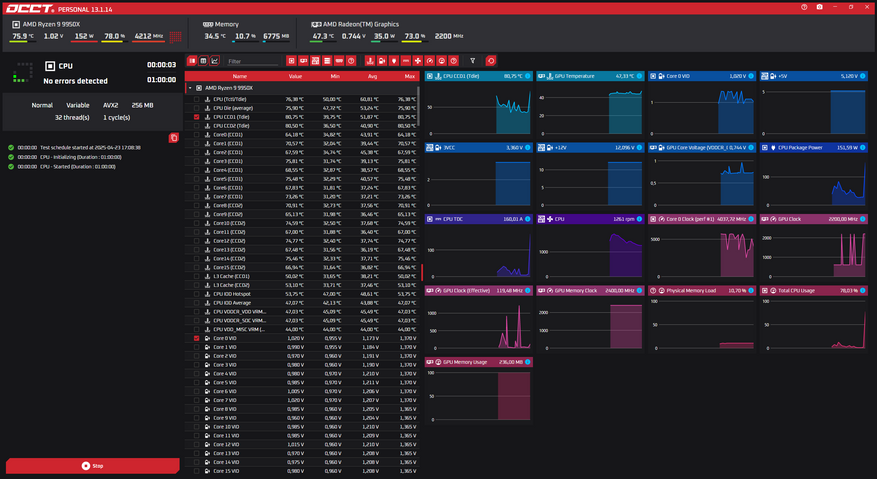

В рамках текущего обзора рассматривается производительность низкопрофильной системы охлаждения в связке с процессором AMD 9950X через программу OCCT. Результаты замеров зафиксированы на прилагаемых скриншотах, чтобы можно было наглядно проанализировать полученные данные. Температура во время теста достигала практически 98 градусов по Цельсию, а частота ядер не превышала 3.7ГГц. При этом вентилятор на кулере раскручивался до 2400 об/мин.

Вывод

Корпус PCCooler K101 MESH отличается продуманной конструкцией и качественной сборкой, сочетая компактные габариты с функциональными элементами, такими как съёмные сетчатые панели для улучшенной вентиляции и верхняя ручка для транспортировки. Внутренняя компоновка, хотя и нестандартная, обеспечивает удобный доступ к компонентам, благодаря съёмным элементам, однако формат корпуса требует использования SFX-блока питания и накладывает ограничения на высоту системы охлаждения процессора. Установка видеокарты сопряжена с нюансами: для моделей толщиной более двух слотов может потребоваться PCIe-райзер, а также тщательный подбор габаритов — даже при заявленной поддержке карт, длиной до 340 мм и трёхслотовых решений возможны сложности. Впрочем, для ценителей миниатюрных персональных компьютеров все эти нюансы не являются критичными.

Что же касается низкопрофильного кулера RC 600-67, то при написании обзора возникла небольшая путаница из-за отсутствия чётких данных о тепловой мощности, но по своему опыту могу сказать, что лучше всего ориентироваться на минимальный показатель — 125 Вт. Такое решение в случае чего даёт запас для манёвра: можно снизить шум, пожертвовав температурой, или оптимизировать охлаждение, сохраняя стабильность системы. Главное преимущество RC 600-67 — компактность и косвенное охлаждение компонентов вокруг сокета (память, VRM-радиаторы), что выгодно отличает её от башенных аналогов. По результатам тестирования сложилось субъективное мнение, что RC600-67 подойдёт для процессоров среднего уровня с умеренным TDP. Если же вы не готовы мириться с компромиссами — стоит рассмотреть более мощные решения.
