Два в одном: тестируем модульный неттоп Ninkear Mbox 6 с процессором Ryzen 5 6600H

Недавно Ninkear представили свой новый неттоп, да не простой, а модульный. Mbox 6 выполнен в формате тандем, где устройство состоит из двух частей: одна содержит основное «железо», а другая — плату расширения или USB-хаб с множеством разъемов и дополнительным M.2 NVMe. Насколько это оправдано и целесообразно, узнаем в сегодняшнем обзоре. Что касается технических характеристик, то здесь все выглядит достаточно хорошо: сердцем неттопа является 6-нанометровый процессор AMD Ryzen 5 6600H с интегрированной графикой AMD Radeon 660M, что позволяет запускать современные игры, а также применяется 16 Gb оперативной памяти LPDDR5 с частотой 6400 MT/s.

Комплектация

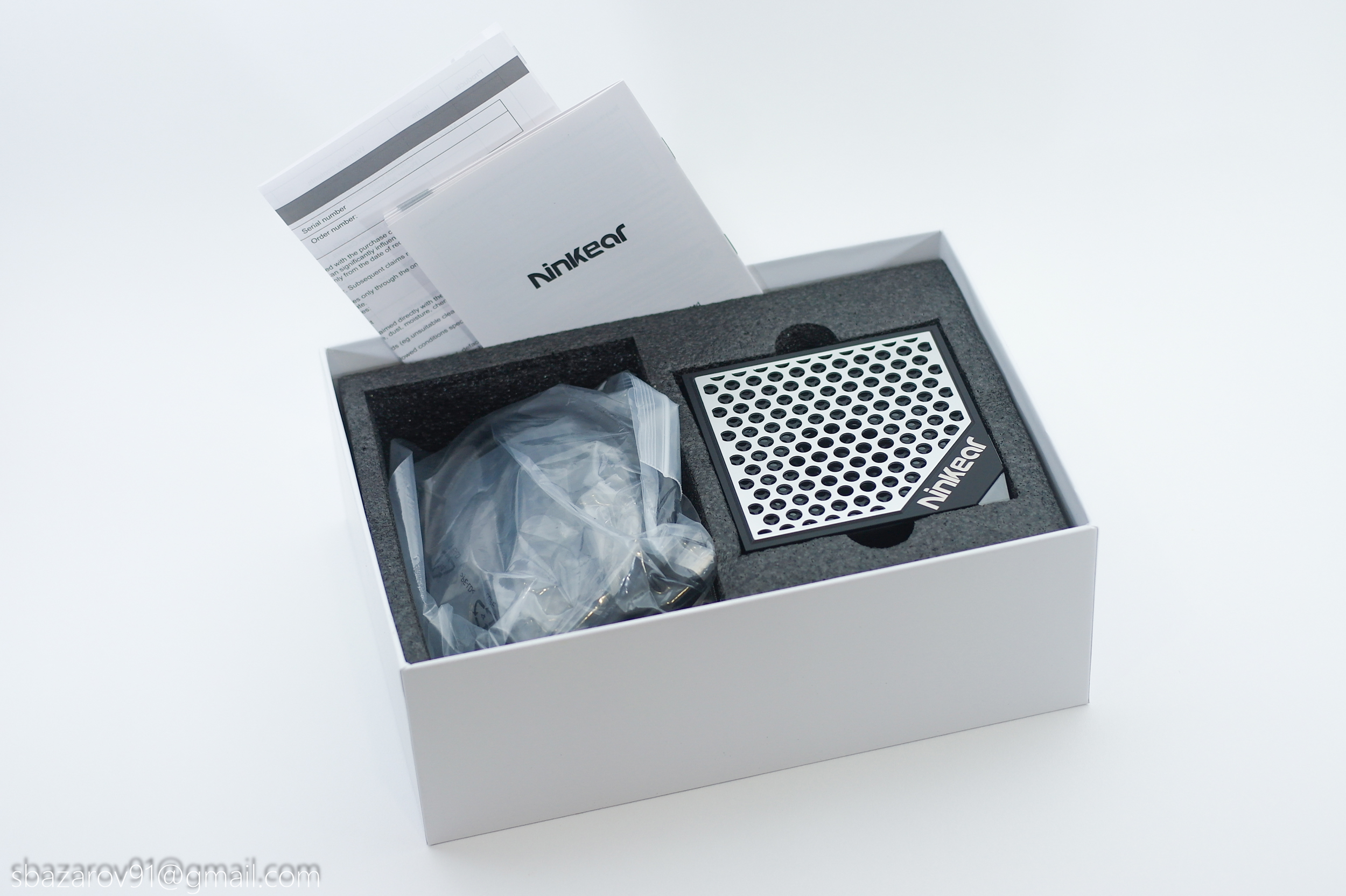

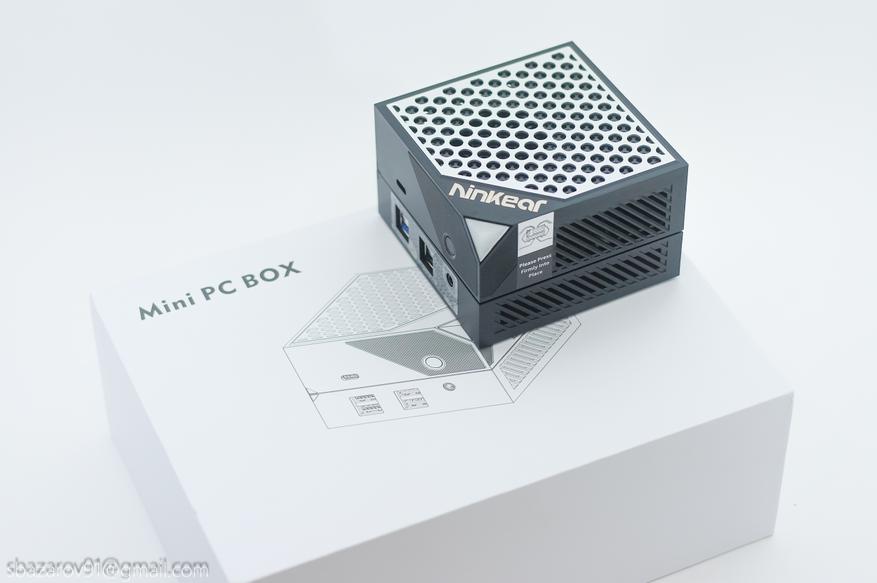

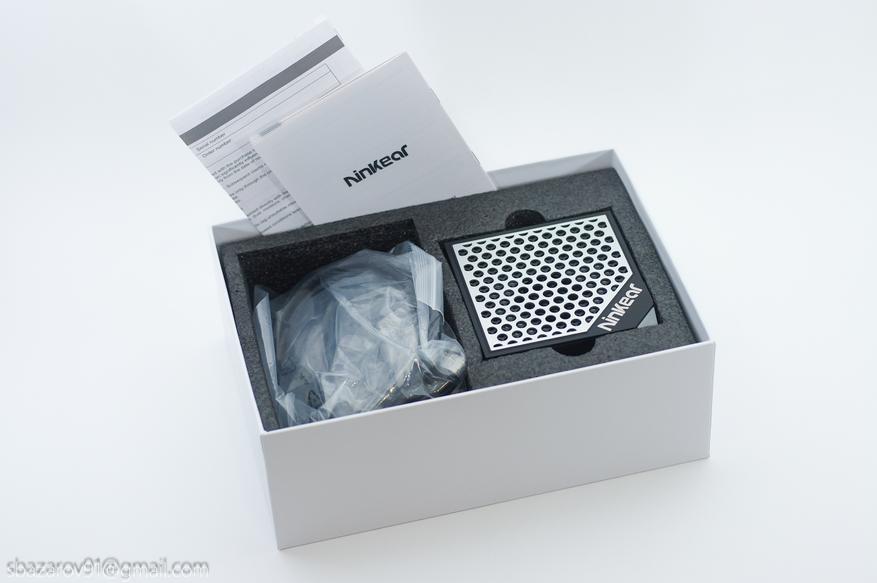

В качестве коммерческой Ninkear Mbox 6 использует лаконичный белый бокс с векторным изображением неттопа. Внутри вспененный материал и две ниши: в одной сам неттоп, а в другой аксессуары. Сверху руководство по эксплуатации и гарантийный талон.

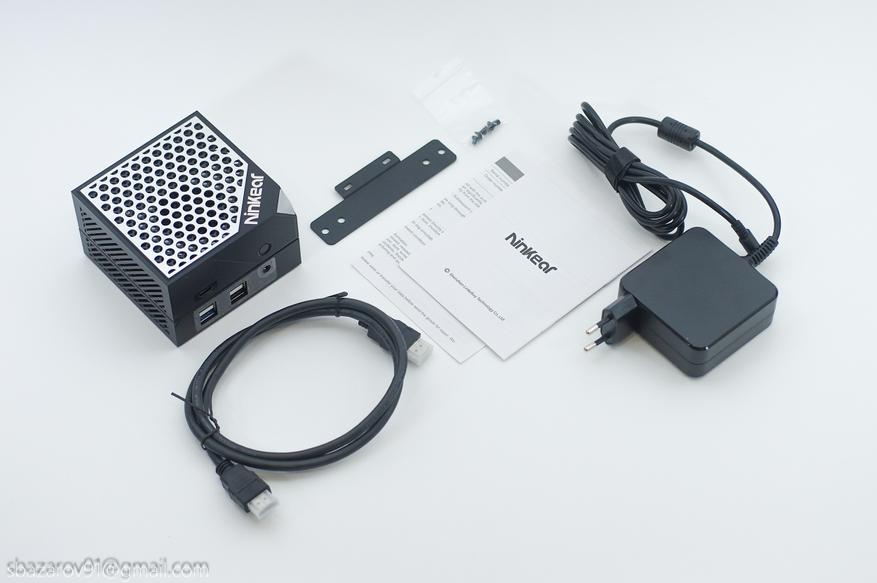

В комплекте находится все самое необходимое:

• Неттоп Ninkear Mbox 6;
• Сетевое зарядное устройство на 100Вт с Type-C;
• HDMI кабель;
• VESA-планка;
• Набор винтов;
• Руководство и гарантийный талон сроком 1 год.

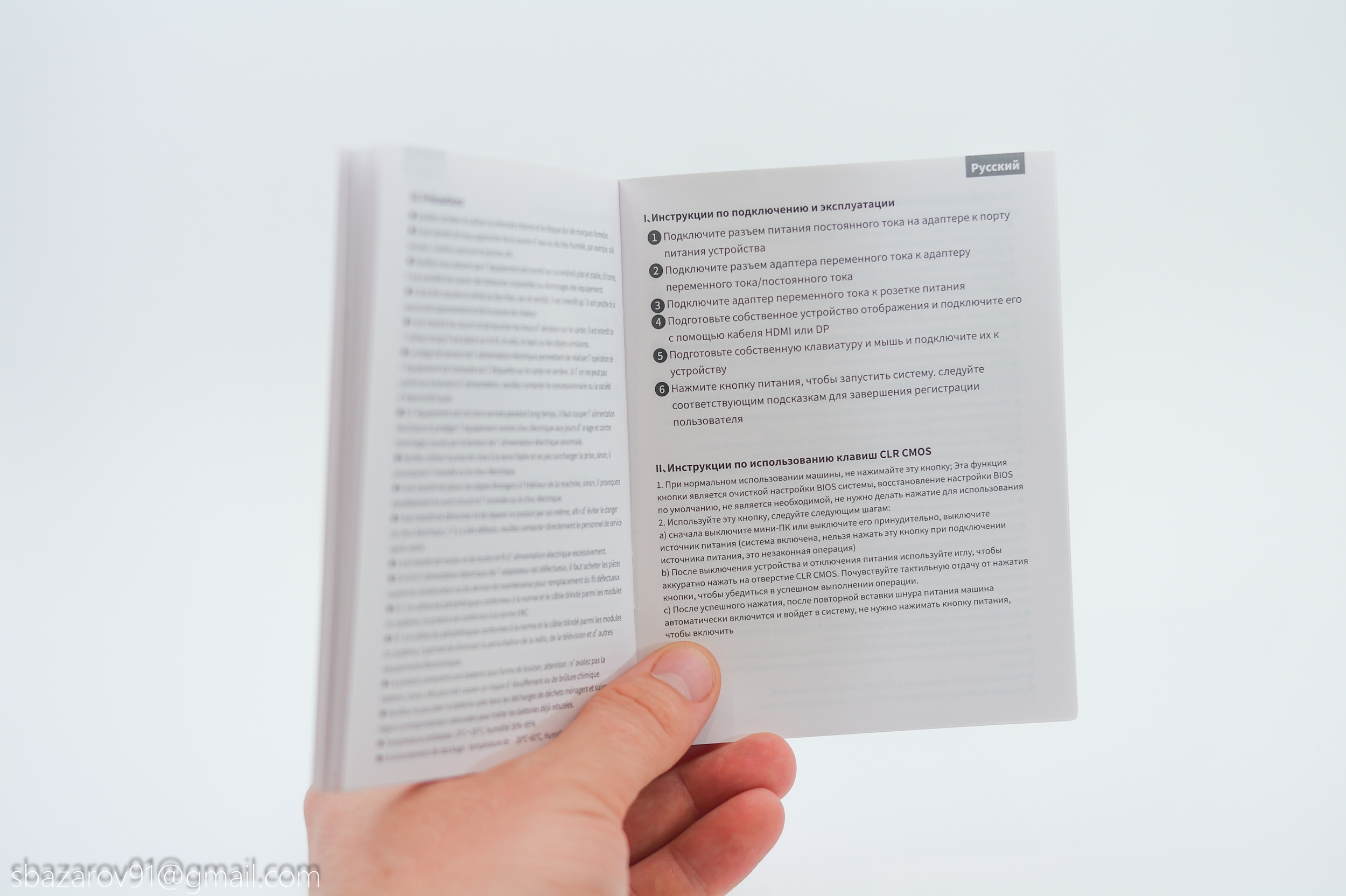

Руководство русскоязычное, однако особой пользы в знакомстве с устройством не несет.

Технические характеристики

Внешний вид

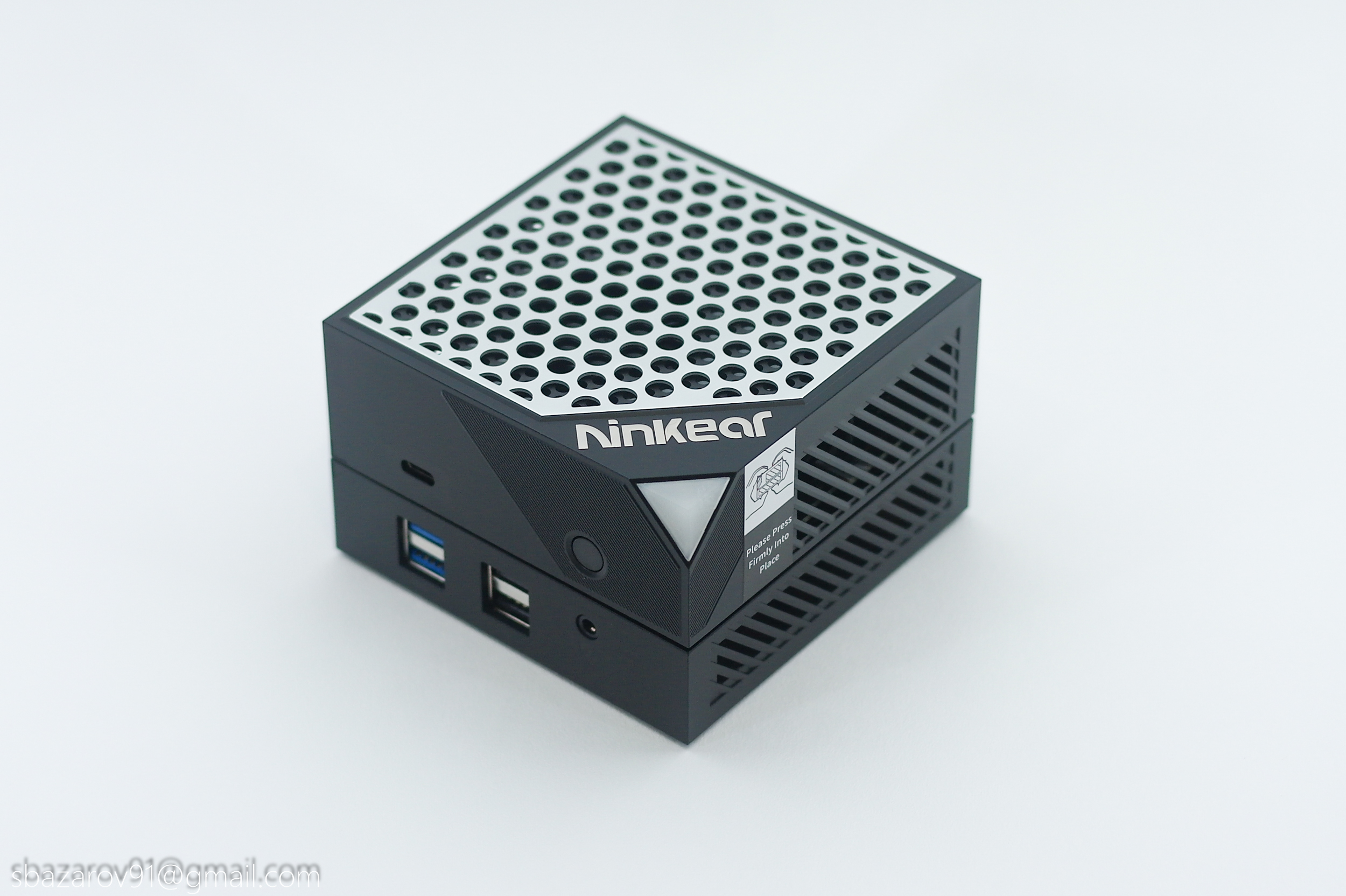

Ninkear Mbox 6 — концептуально, довольно необычное устройство в ассортименте компании, так как предлагает модульную конструкцию: корпус состоит из двух половинок, соединяющиеся между собой шлейфом и магнитами. Верхняя из половинок является главной (содержит материнскую плату и процессор), тогда как вторая — платой расширения или USB-хабом. Если развивать эту тему дальше, то можно представить, что в будущем появятся сменные нижние блоки, которые можно докупить отдельно или вовсе можно уносить основной блок домой, после завершения рабочего дня. Пока что доступна единственная версия, в которой нижняя часть имеет основные разъемы для периферии и дополнительный M.2 для подключения NVMe накопителя PCIe3 x4.

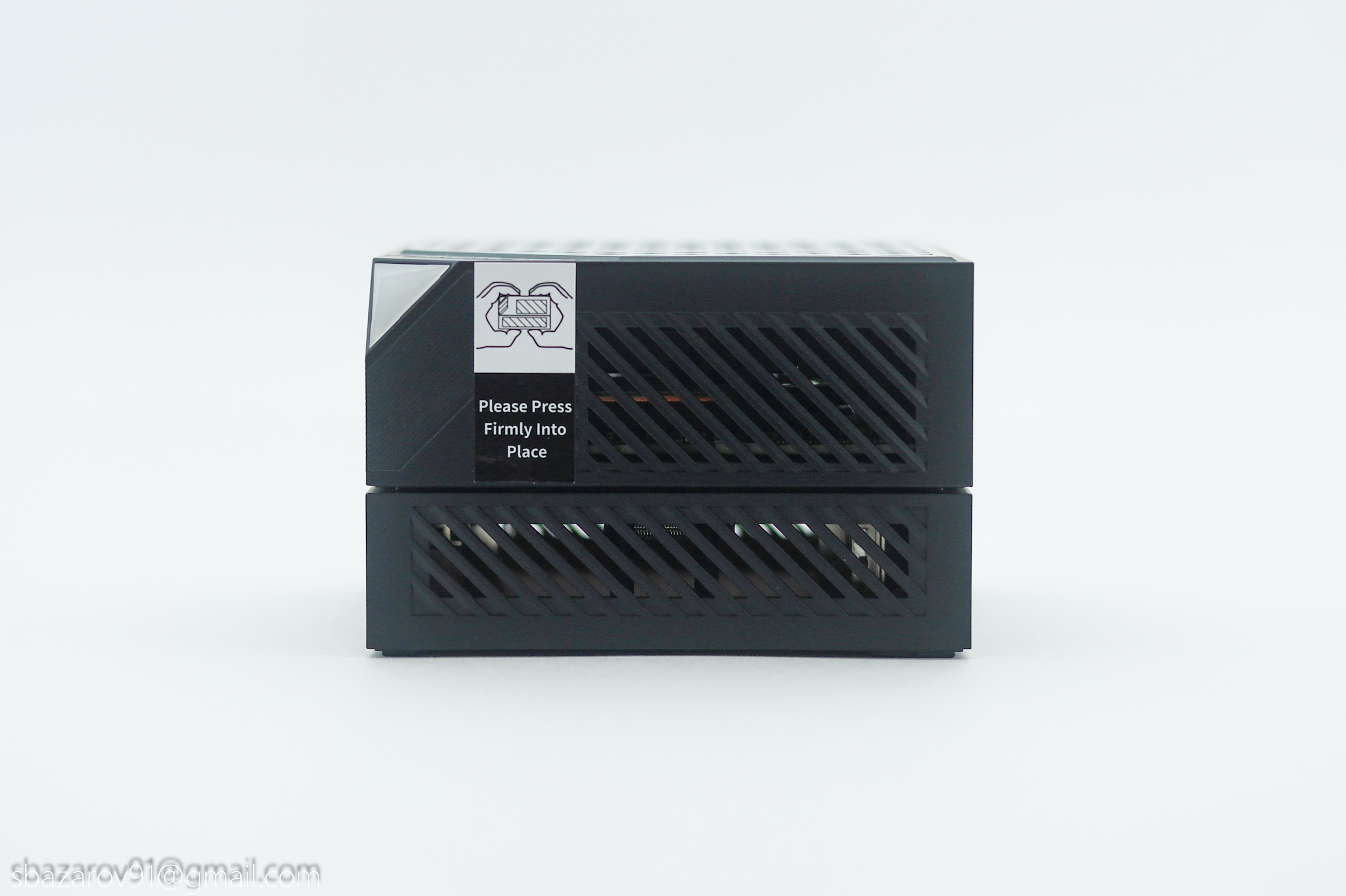

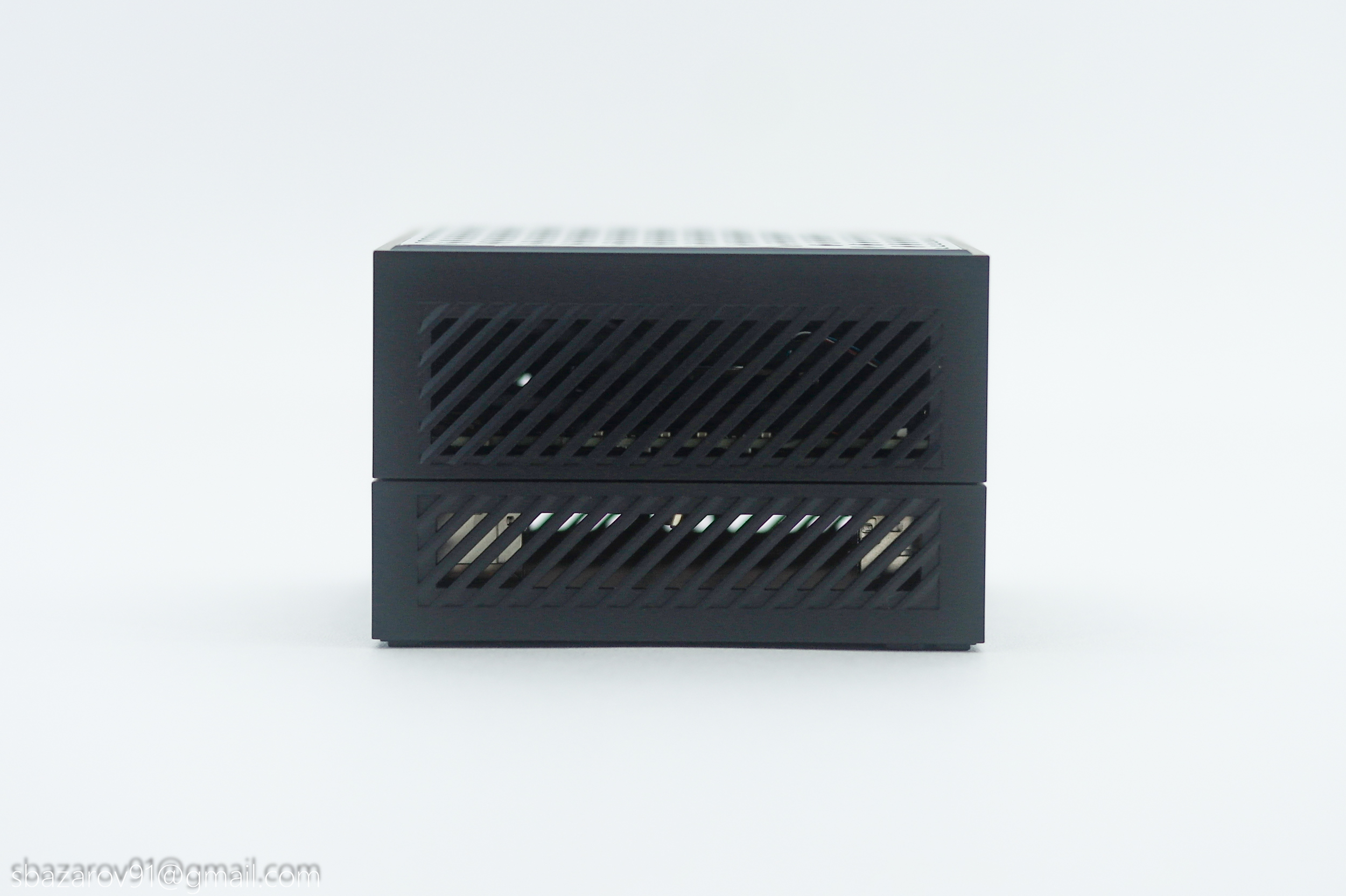

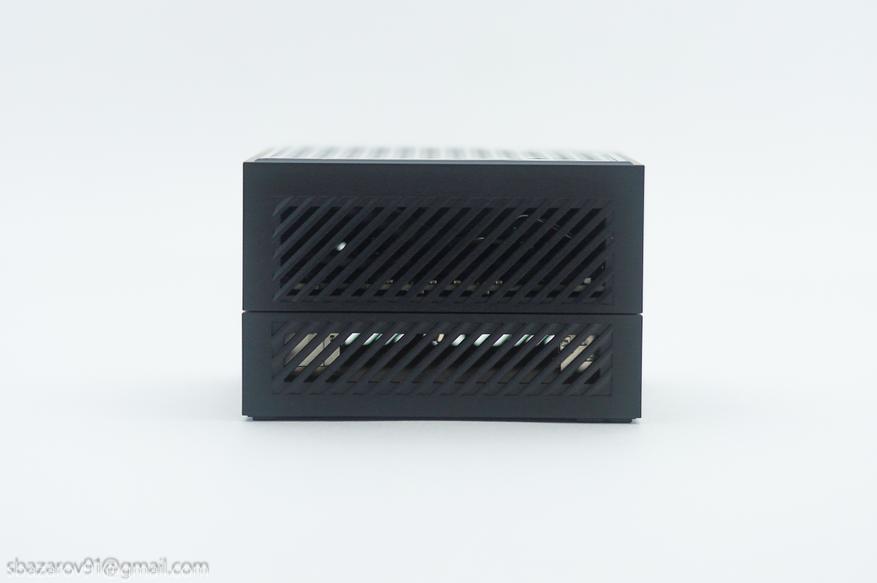

Визуально, Mbox 6 — типичный неттоп с разъемами и вентиляционными решетками, раскиданными по всему периметру. Единственное, что говорит о модульной конструкции — визуальное отделение верхней половинки от нижней, а также соответствующая наклейка на одной из грани. Общие габариты — 99*99*65мм из которых 25мм занимает нижняя часть и 37мм верхняя.

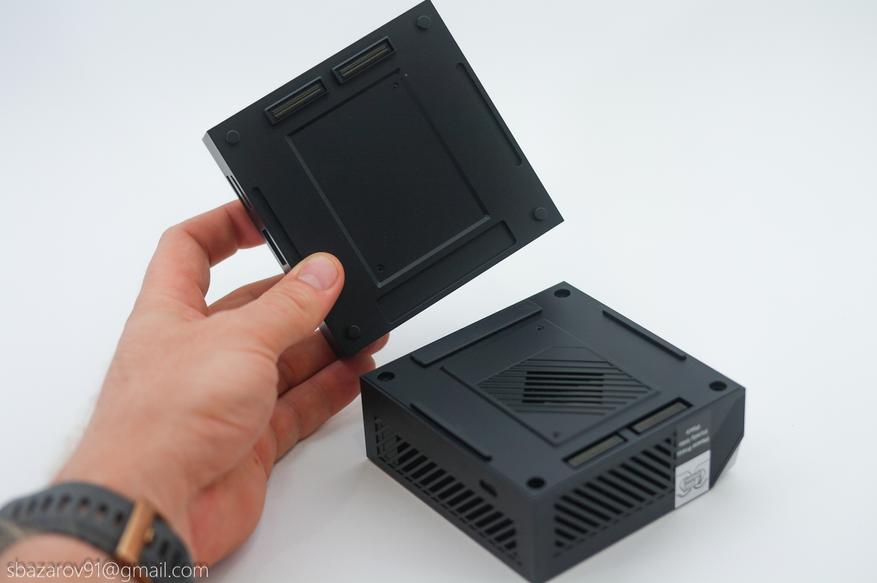

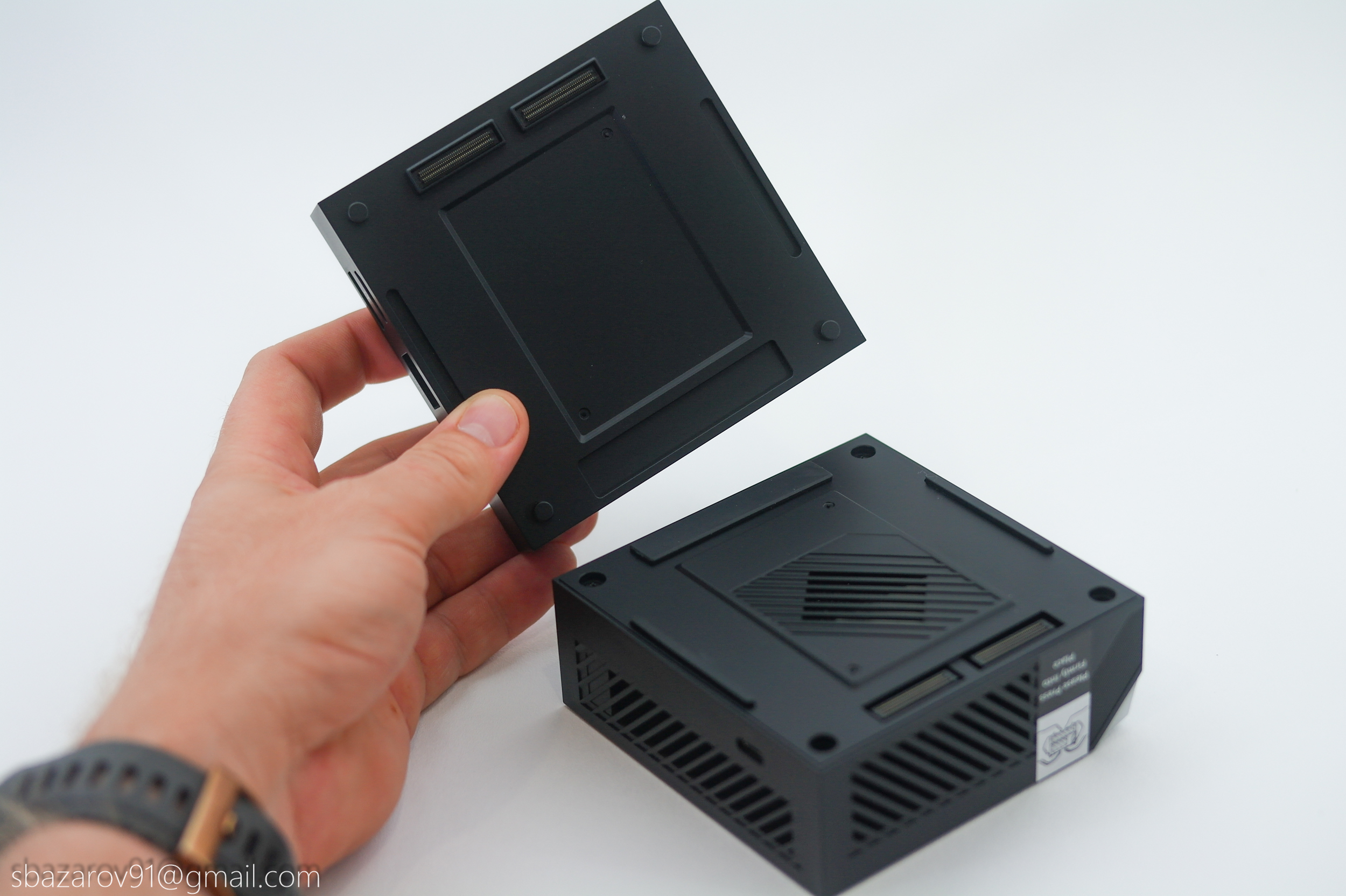

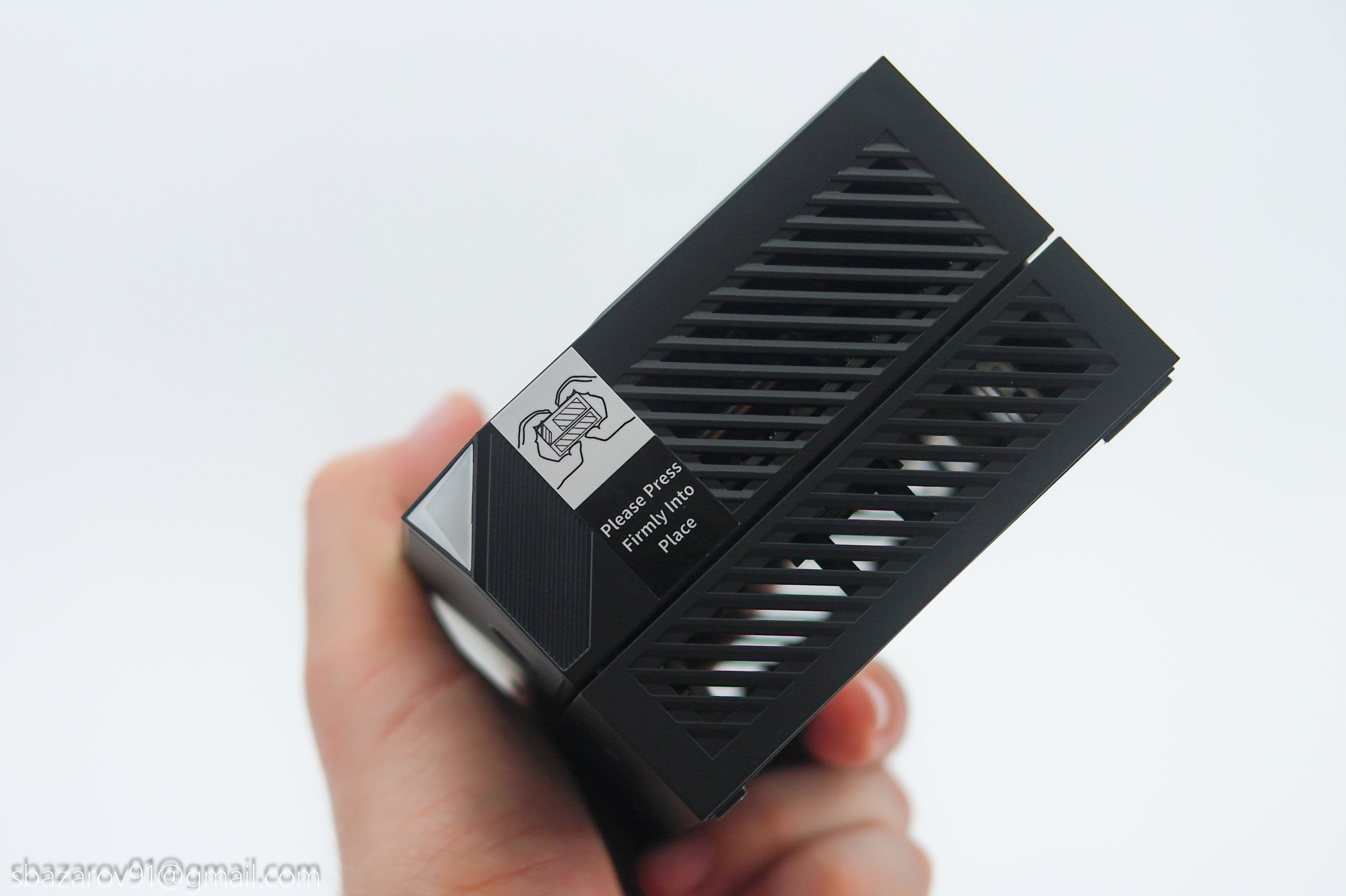

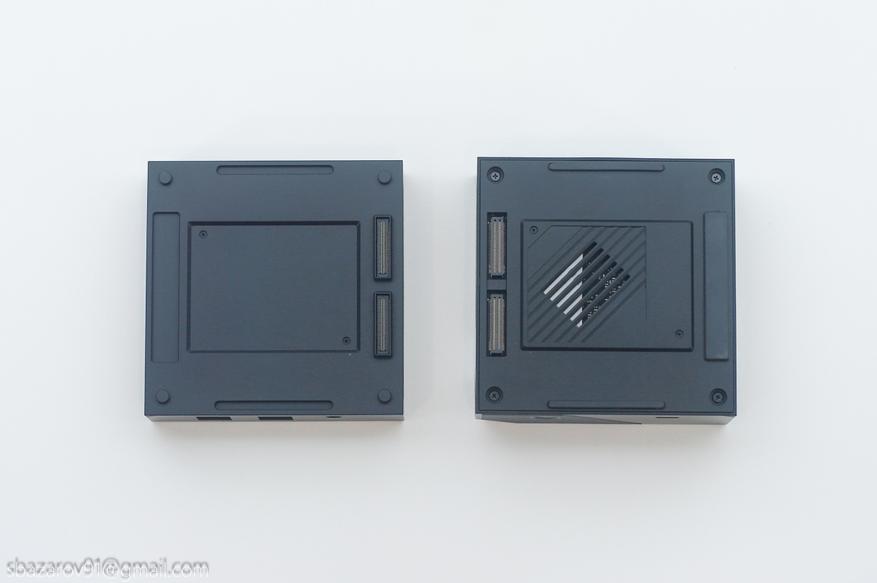

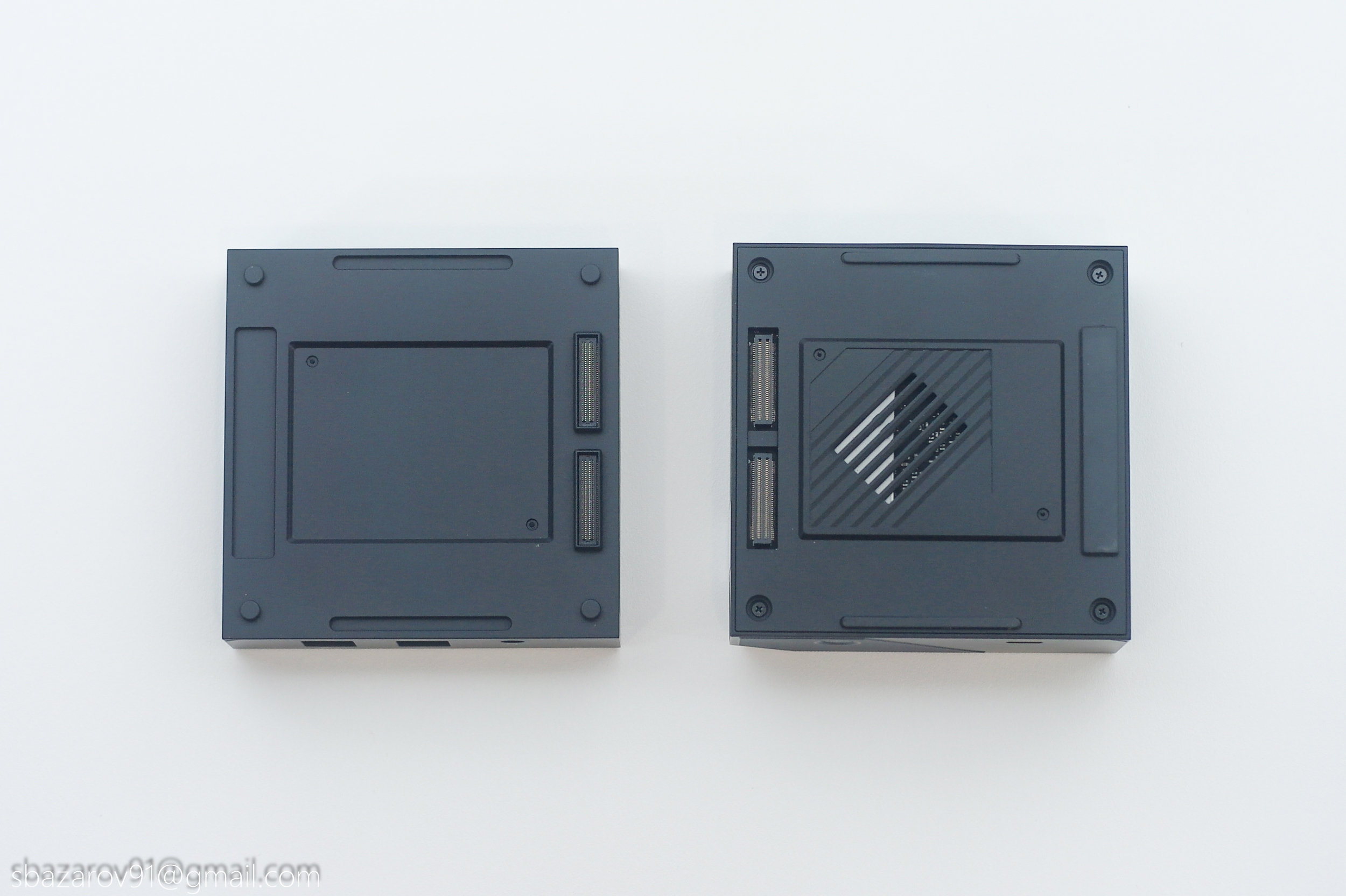

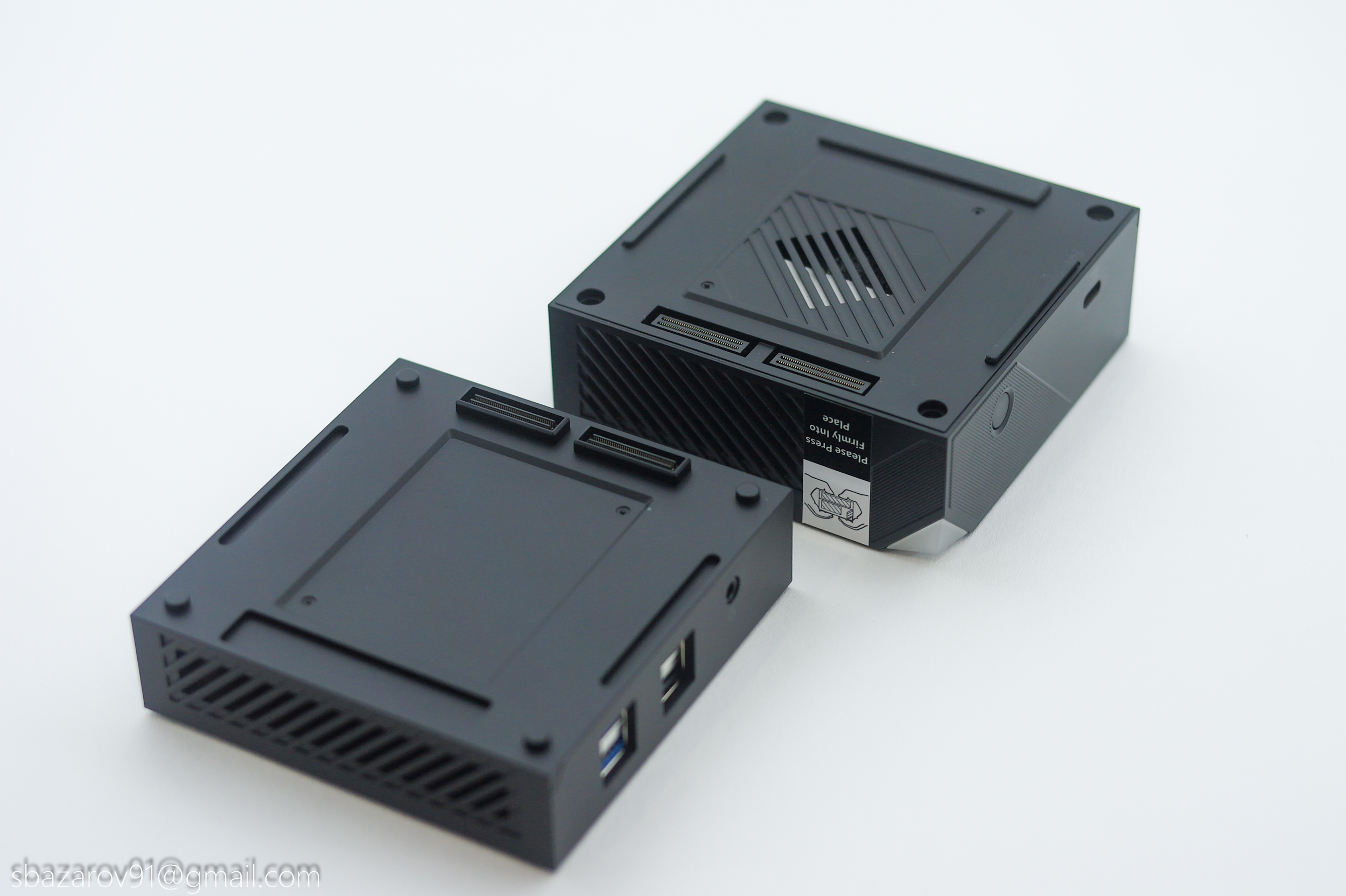

Делятся обе половинки легко, но с небольшим усилием, под ними формовка, вентиляционная решетка и пара разъемов. Можно использовать верхнюю часть отдельно от нижней, однако ножек на ней не предусмотрено и устойчивость будет не лучшим образом.

Основной пул периферии расположен в передней и задней части неттопа. Здесь нам предлагают:

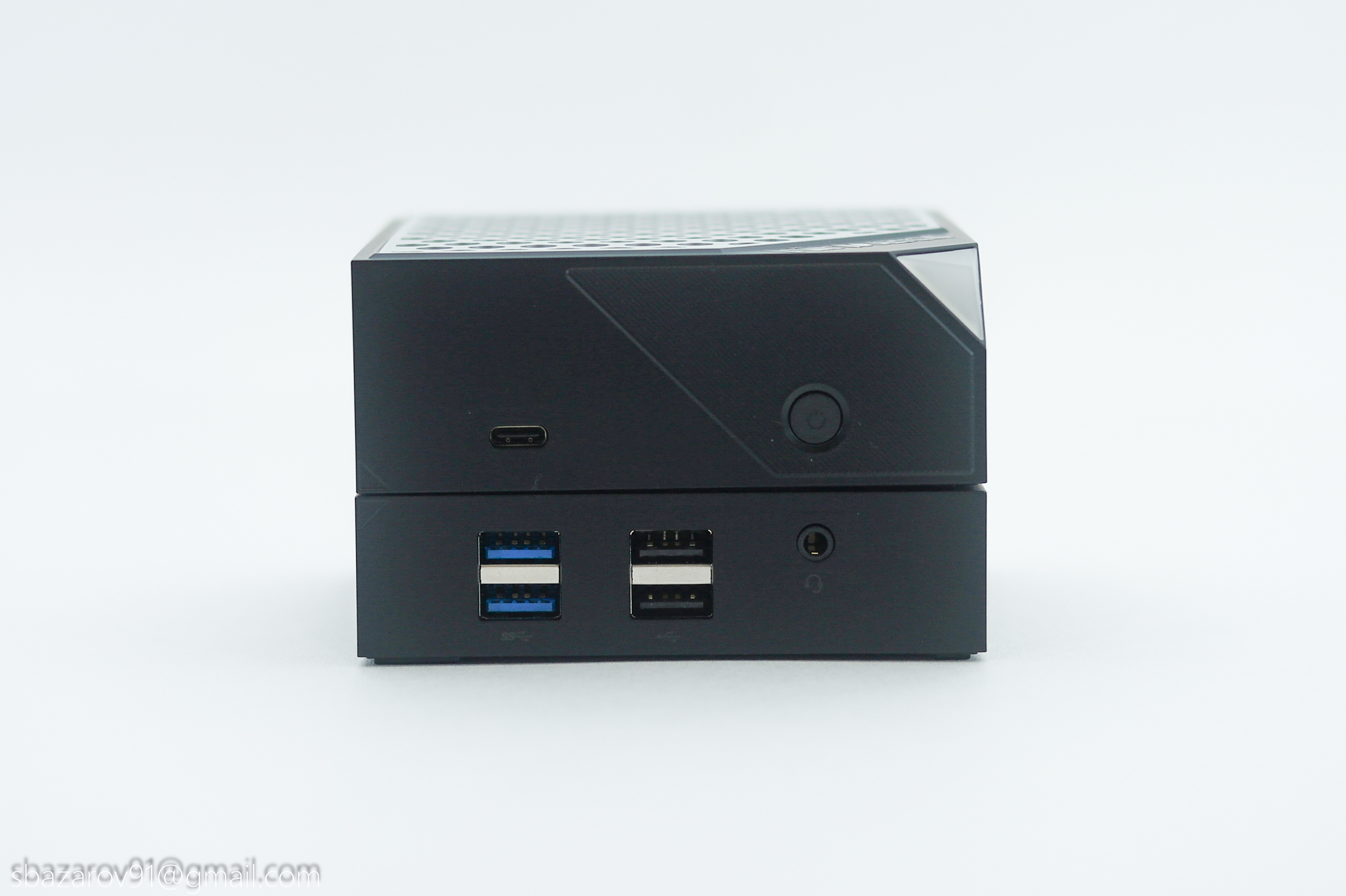

• Передняя панель — Type-C (10 Гбит), пара USB 3.0, пара USB 2.0, 3.5мм для наушников;

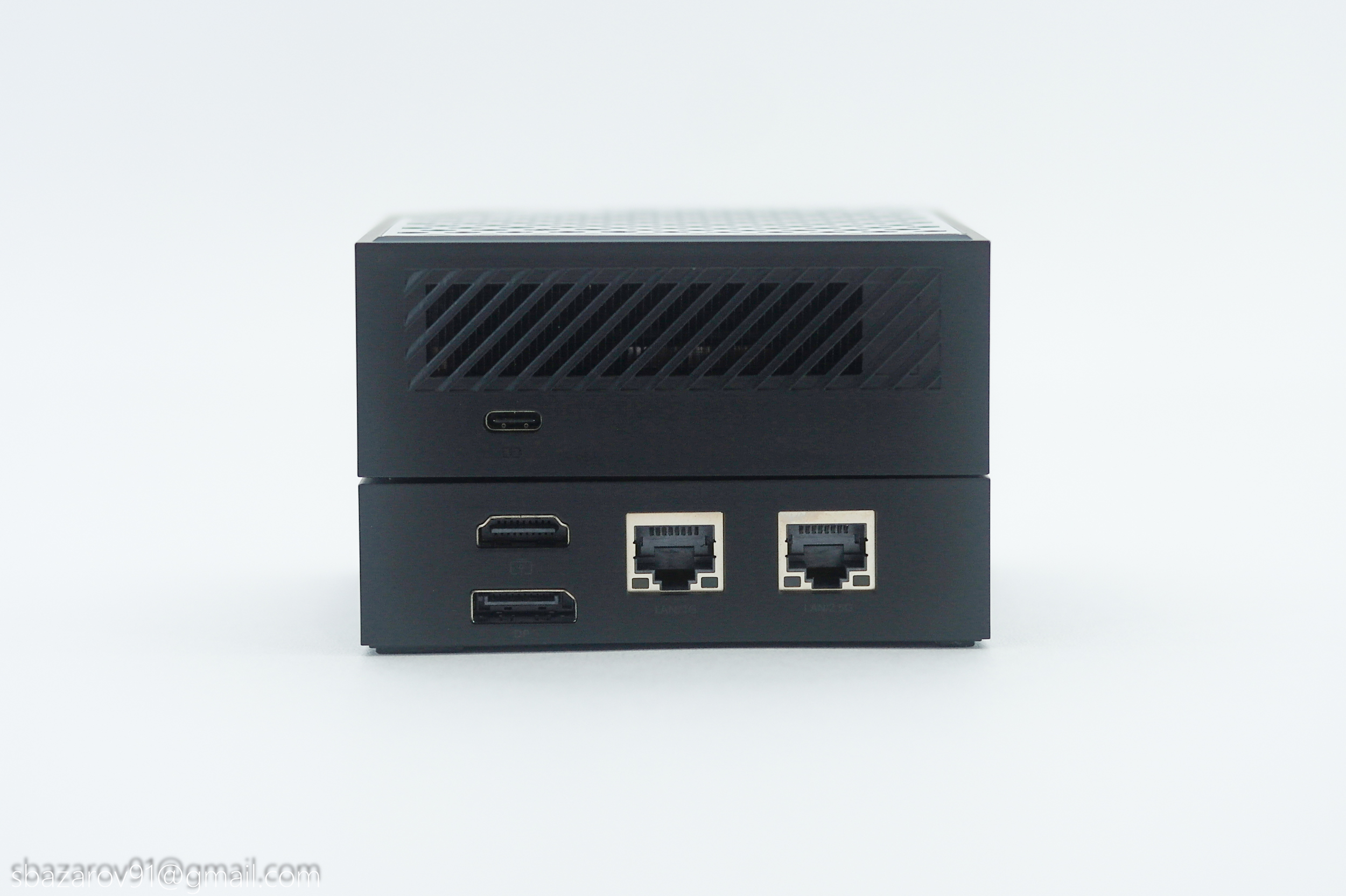

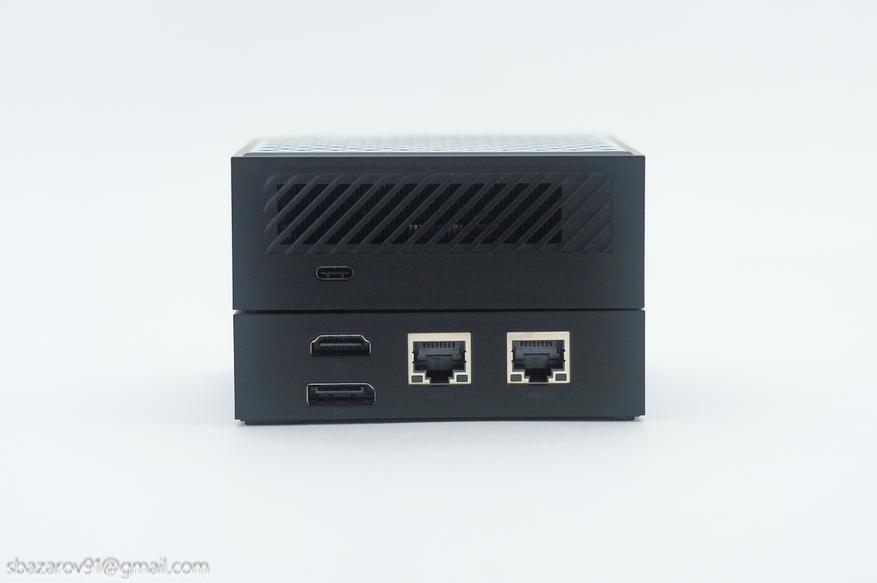

• Задняя панель — Type-C (10 Гбит), HDMI, DP (DisplayPort), пара RJ45.

Кнопка включения в передней части верхнего блока, выше нее светодиодный индикатор с переливающим RGB диодом.

При включении индикатор загорается и начинает переливаться цветами:

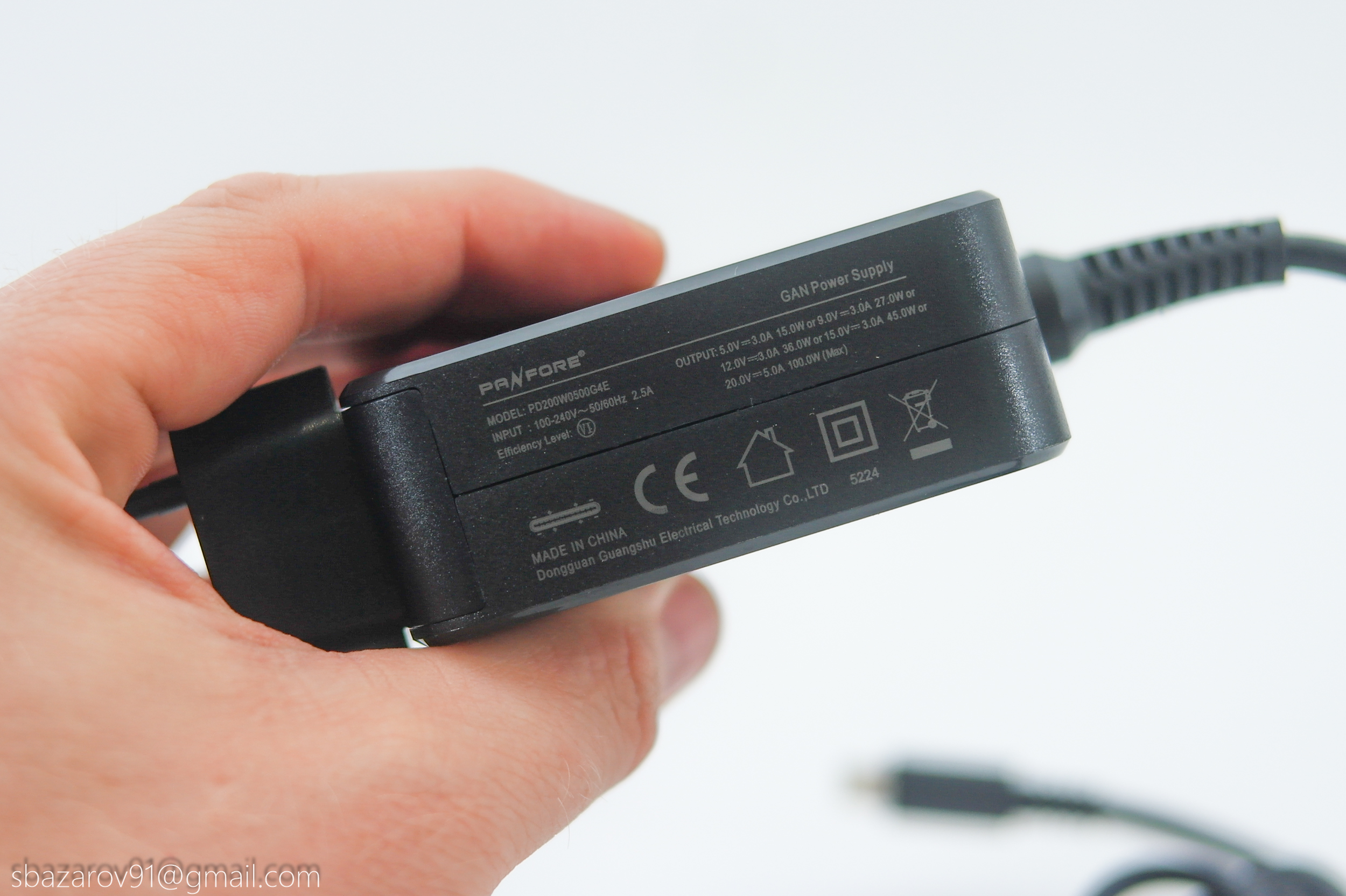

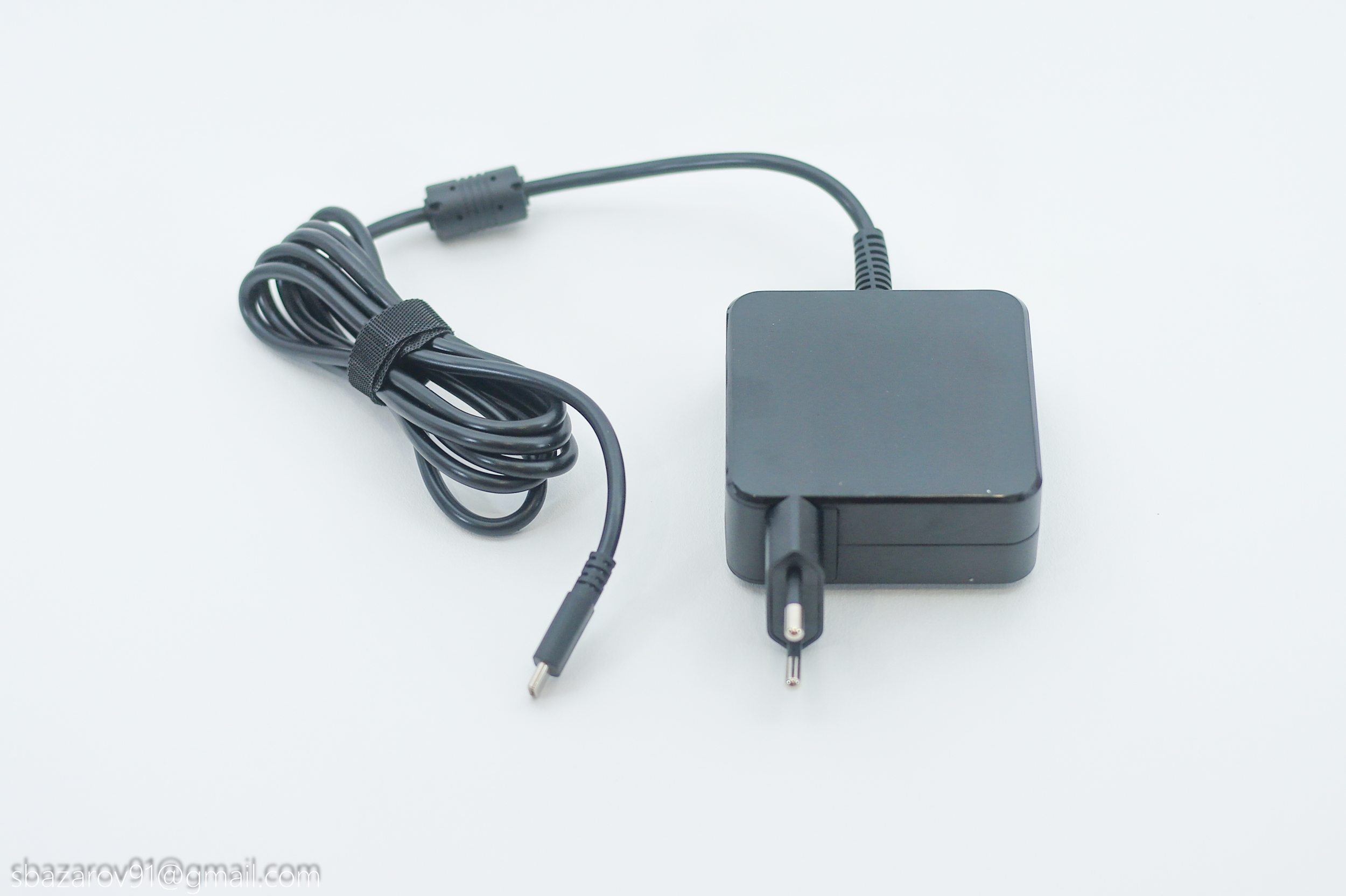

Обратите внимание, что отсутствует привычный DC IN разъем для подачи питания, вместо этого универсальный блок питания с Type-C и максимальной отдачей 100Вт (20В⎓5А). С одной стороны, это удобно, а с другой один из двух Type-C будет занят.

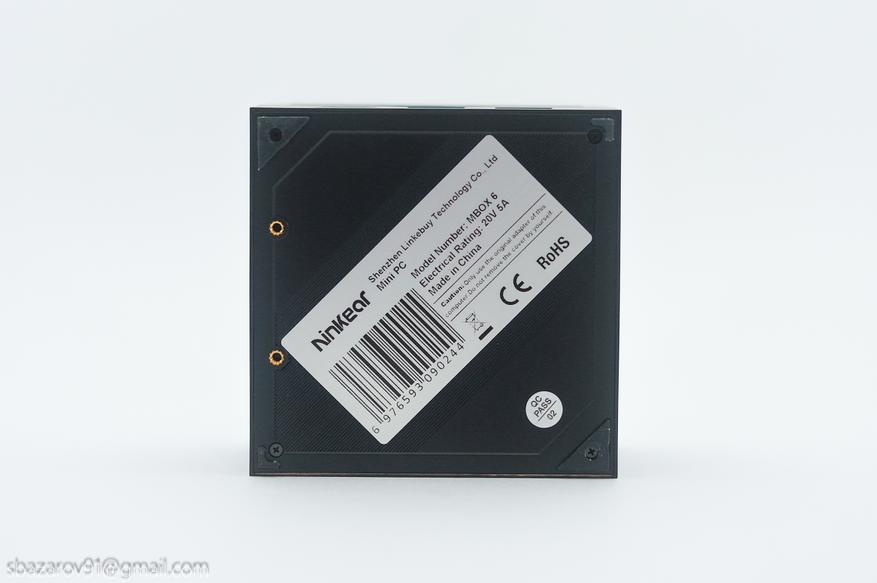

В нижней части 4 резиновых ножки и пара креплений для VESA-планки из комплекта.

Разборка

Так как Ninkear Mbox6 состоит из двух частей, то процесс разборки будет выполнен для каждого из блоков.

Верхний блок

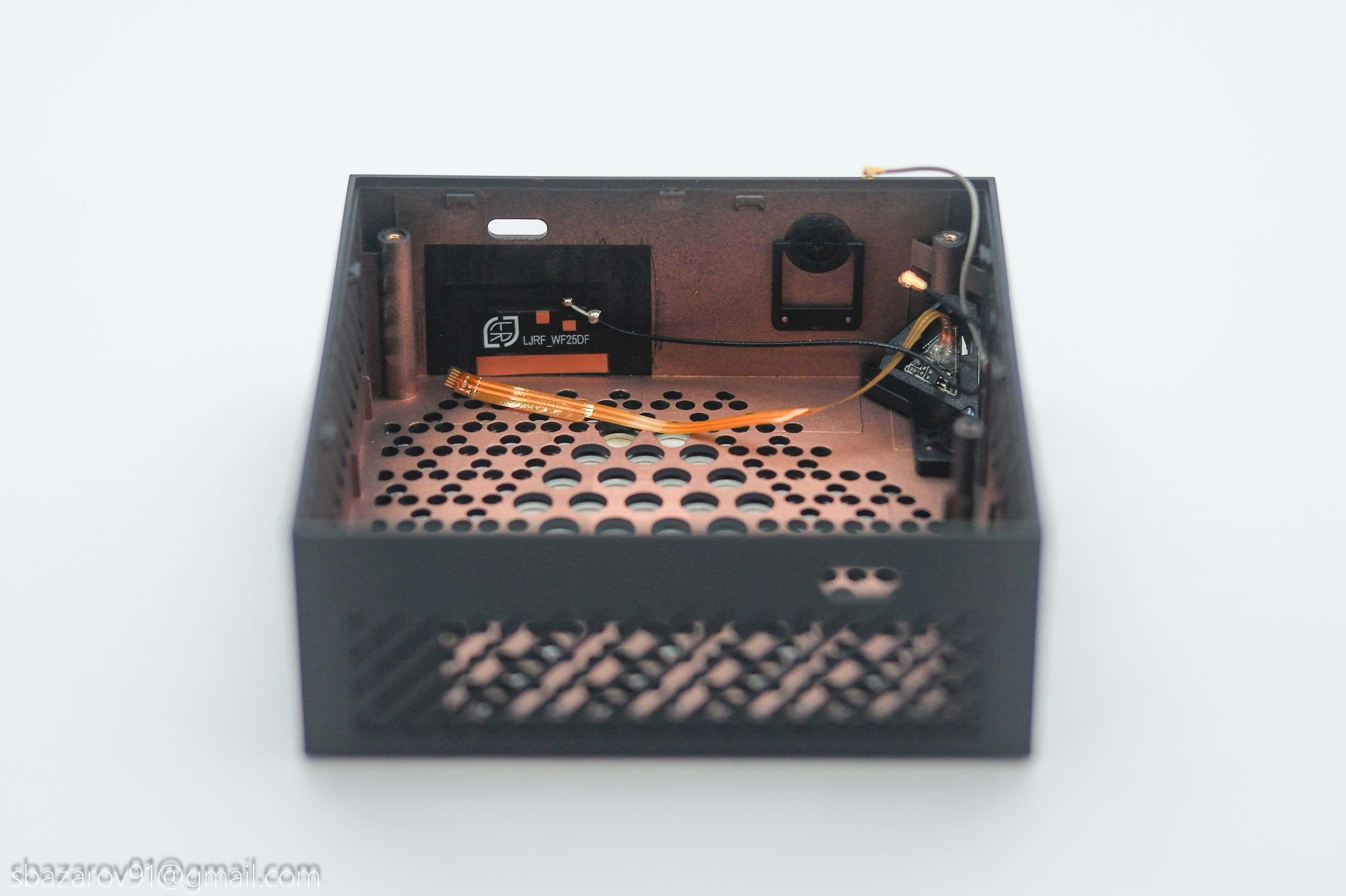

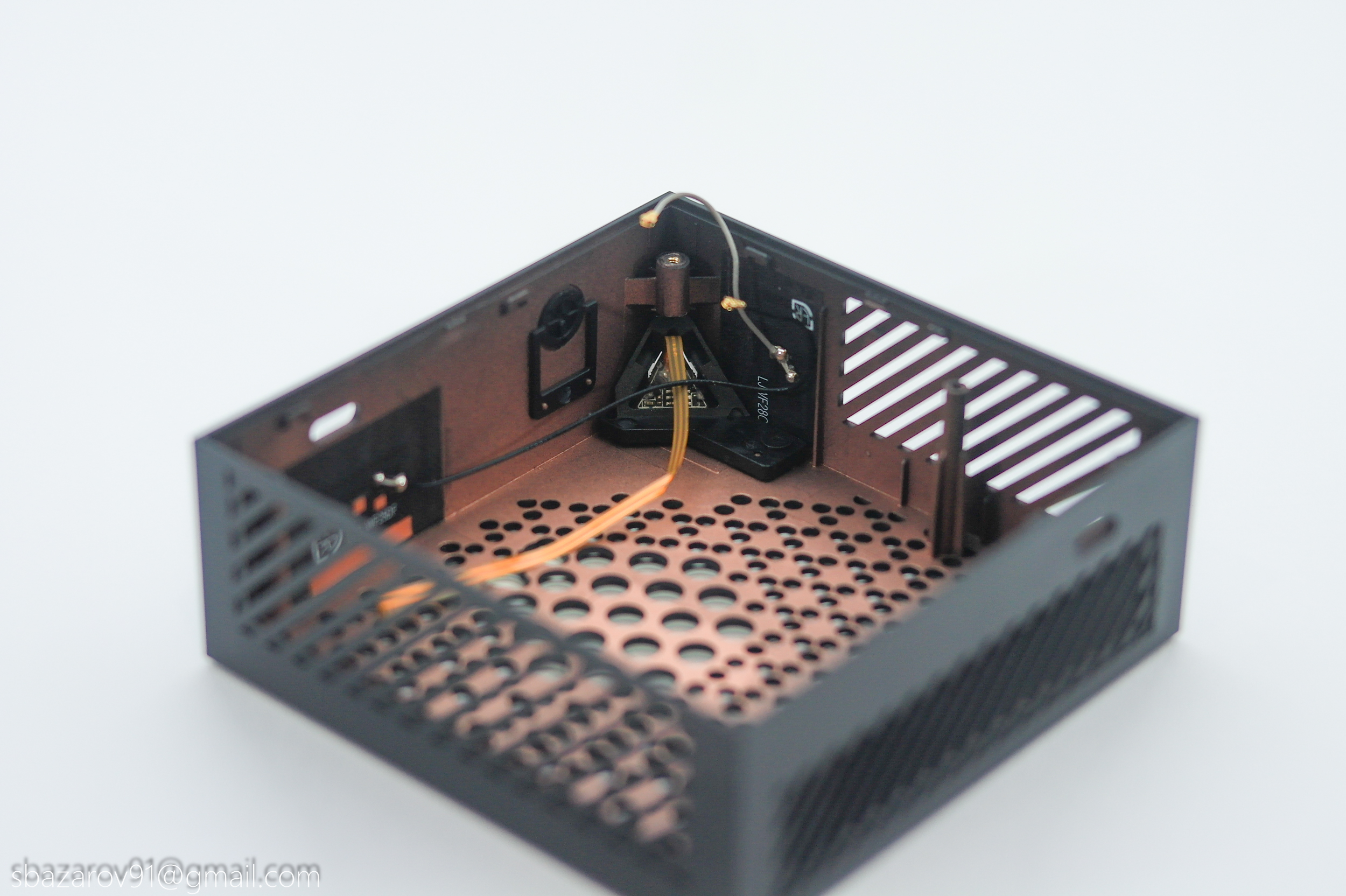

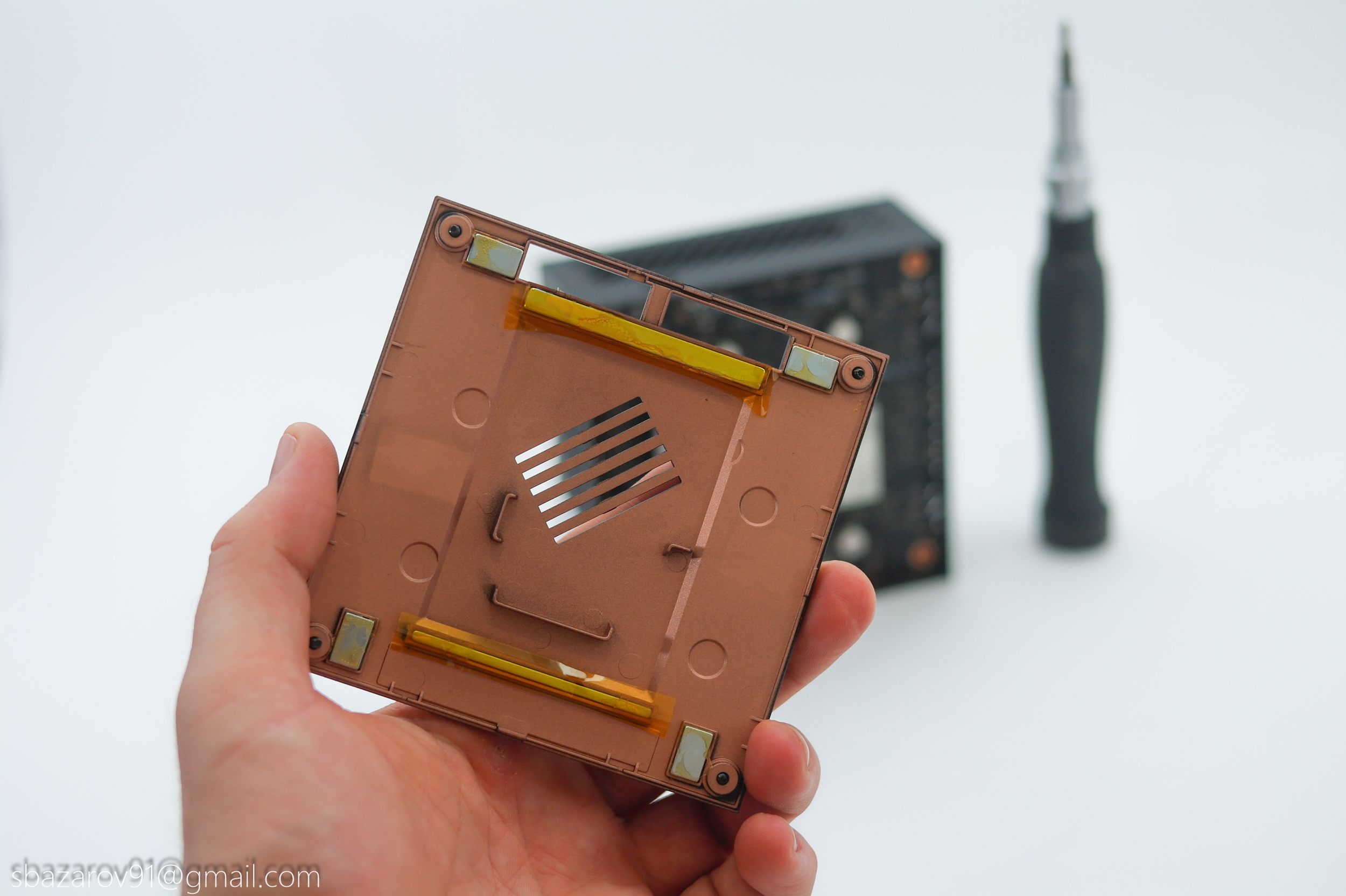

Для разборки достаточно выкрутить 4 винта, часть из которых расположены прямо в ножках. Такой подход гораздо удобнее, чем в тех же неттопах Geekom, которые прячут винты под самоклеющимися ножками. Итак, пластиковый корпус изначально имеет бронзовый цвет, окрашенный в черный мат. Для фиксации верхнего и нижнего блока имеются целых 6 магнитов.

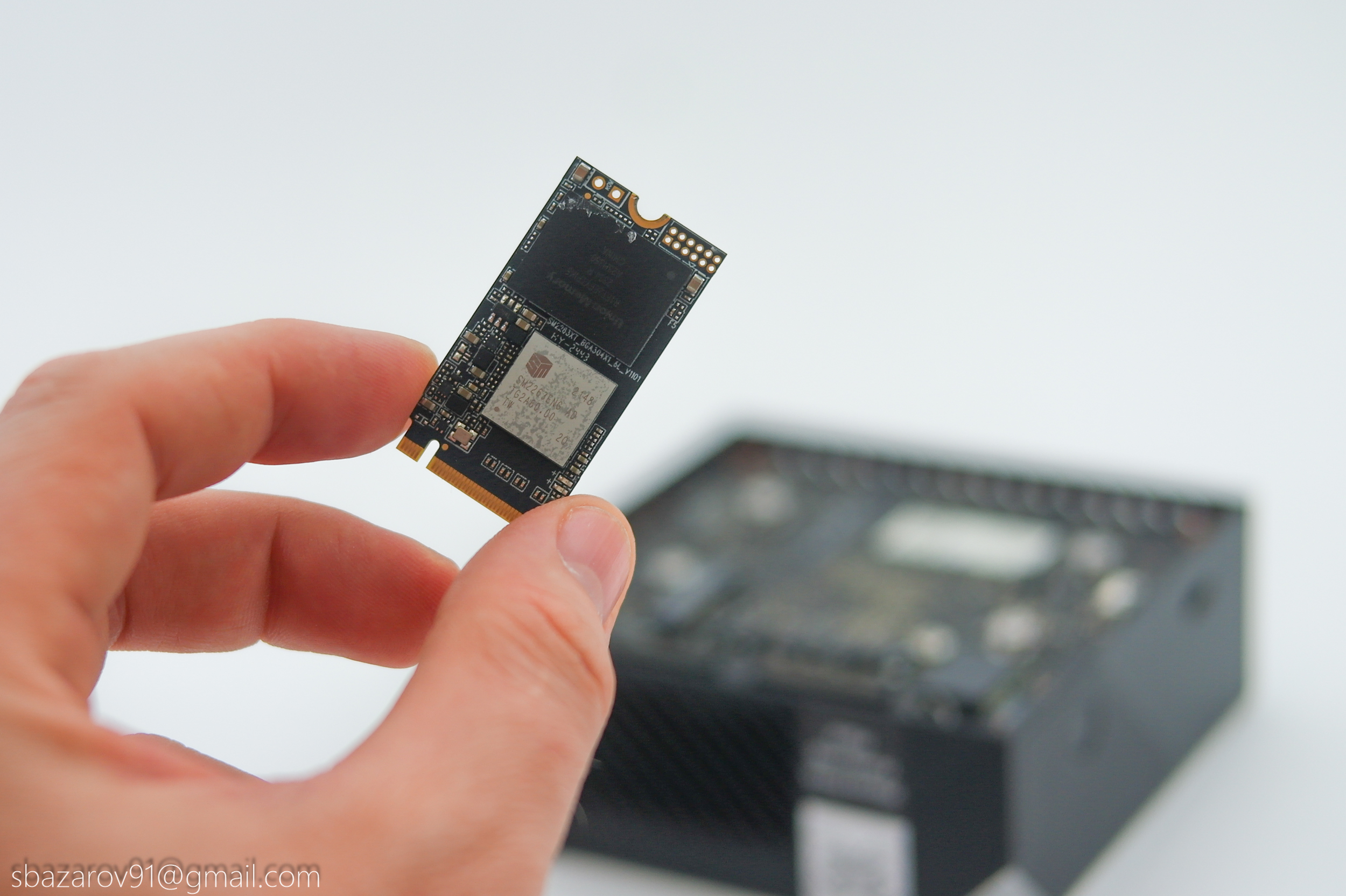

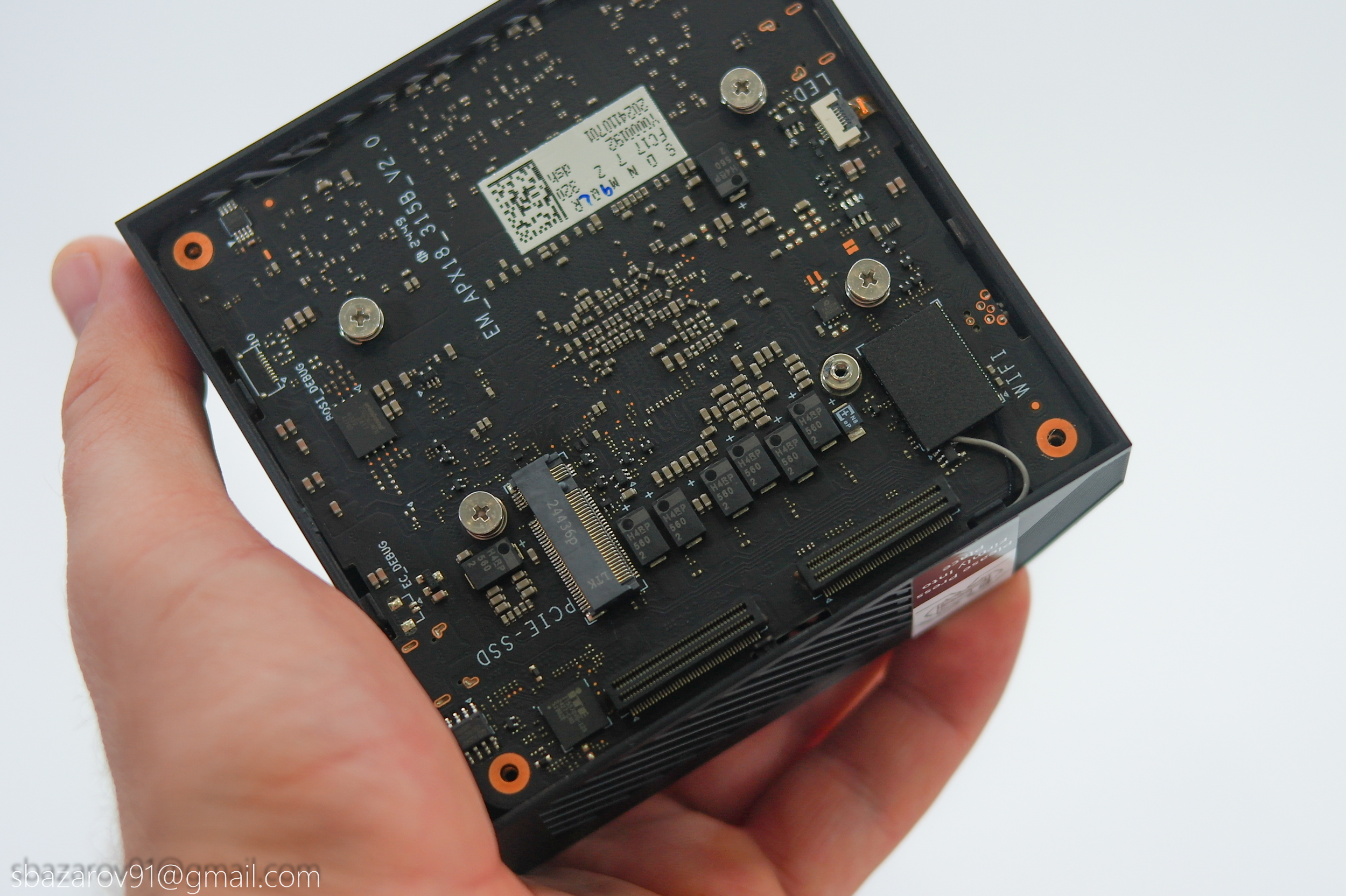

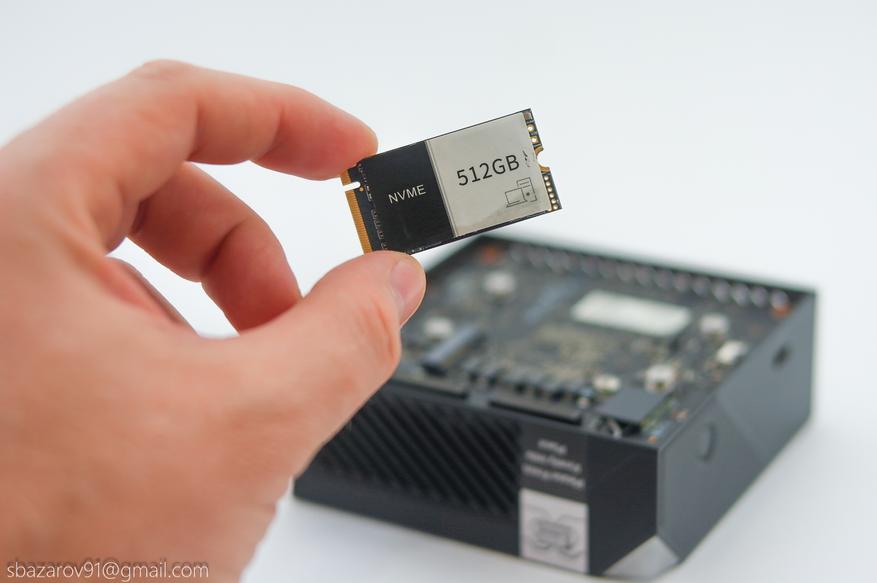

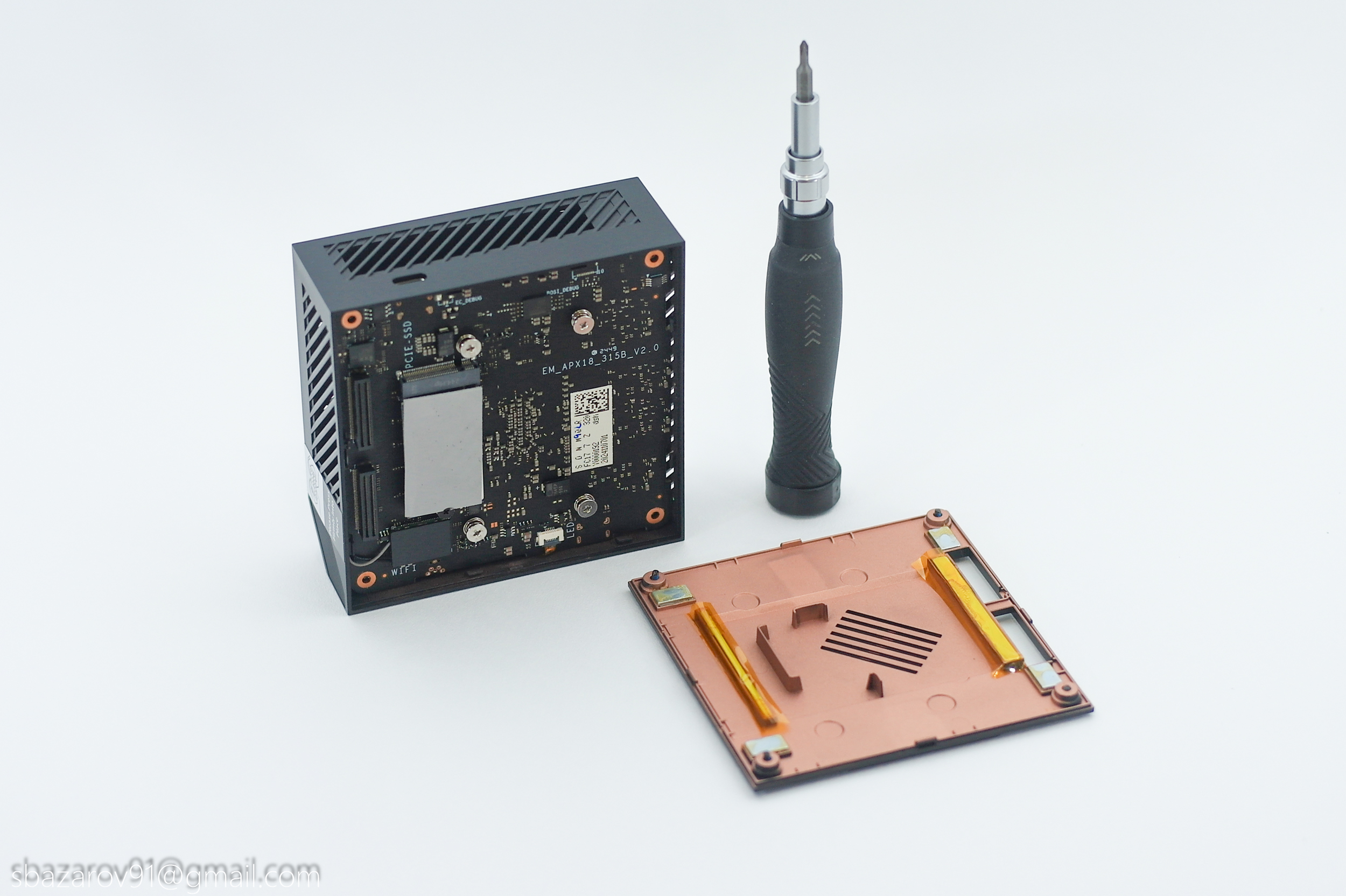

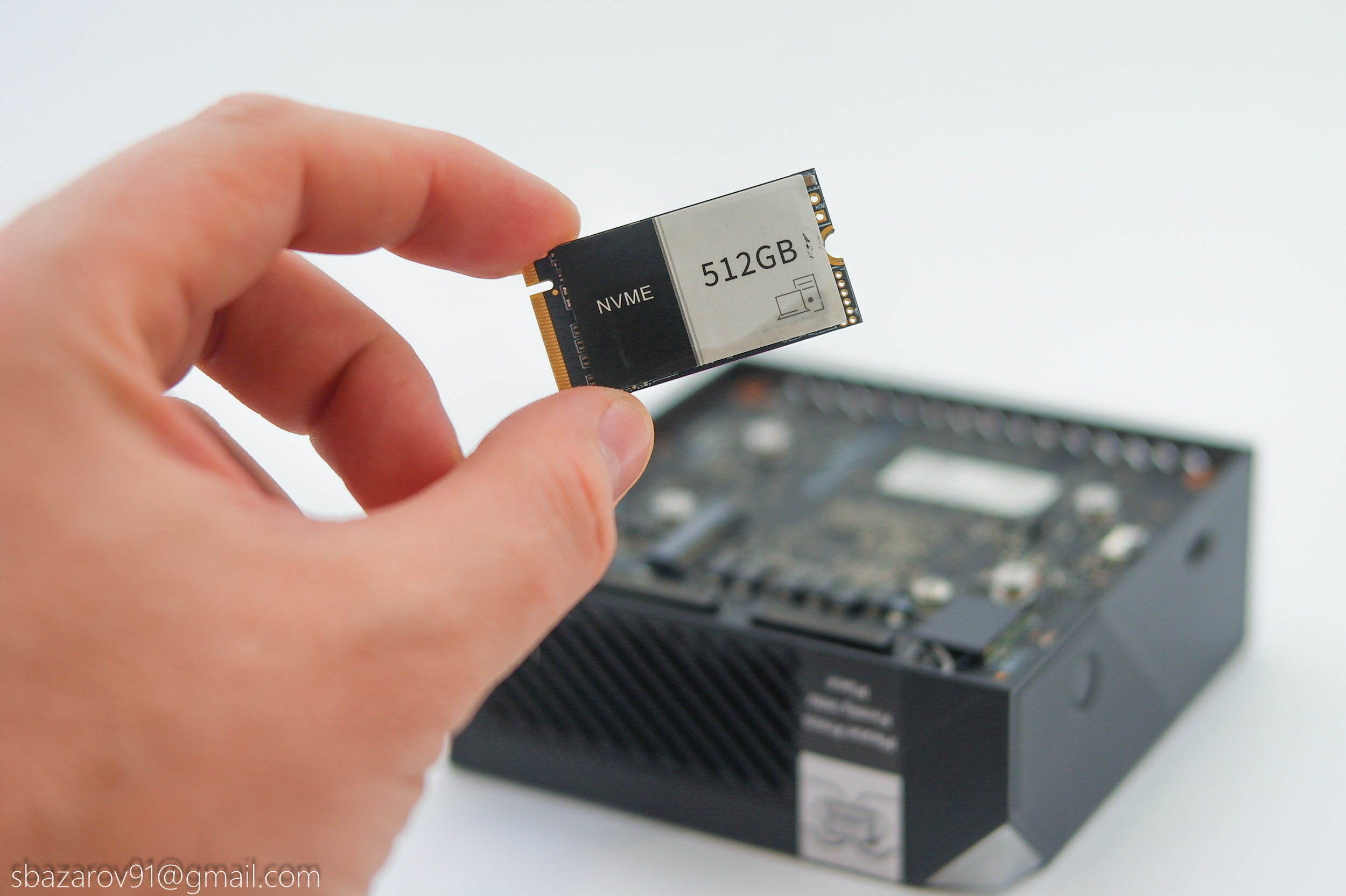

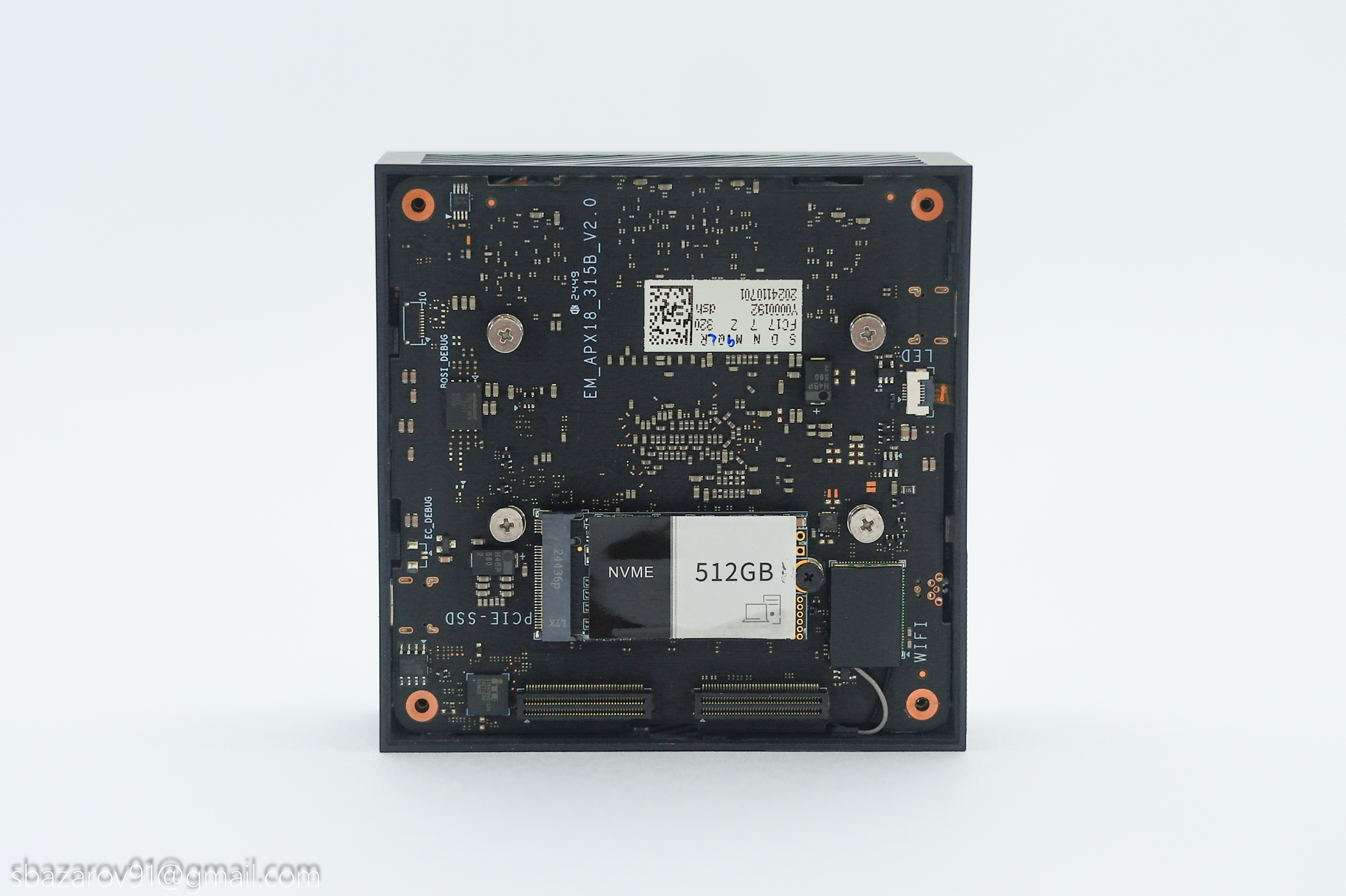

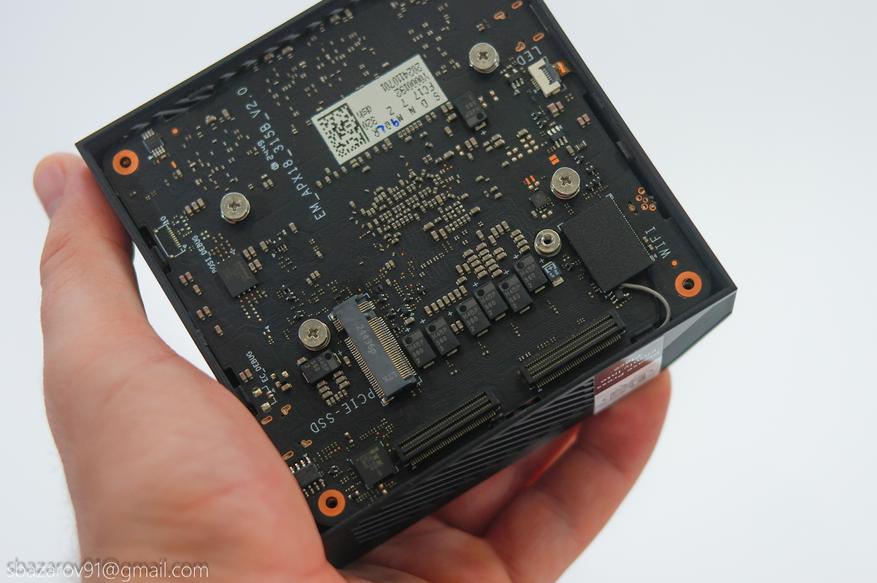

Под верхней крышкой обратная сторона материнской платы, где расположен M.2 разъем. Из-за плотной компоновки места нашлось лишь под SSD типоразмера 2242. Сам накопитель неизвестного происхождения с объемом 512 Гб и PCIe3 х4 скоростями. Контроллер — Silicon Motion SM2263EN, а единственная банка памяти — Union Memory R1FT2EFYTPIK5 (3D V3 128L TLC от компании YMTC).

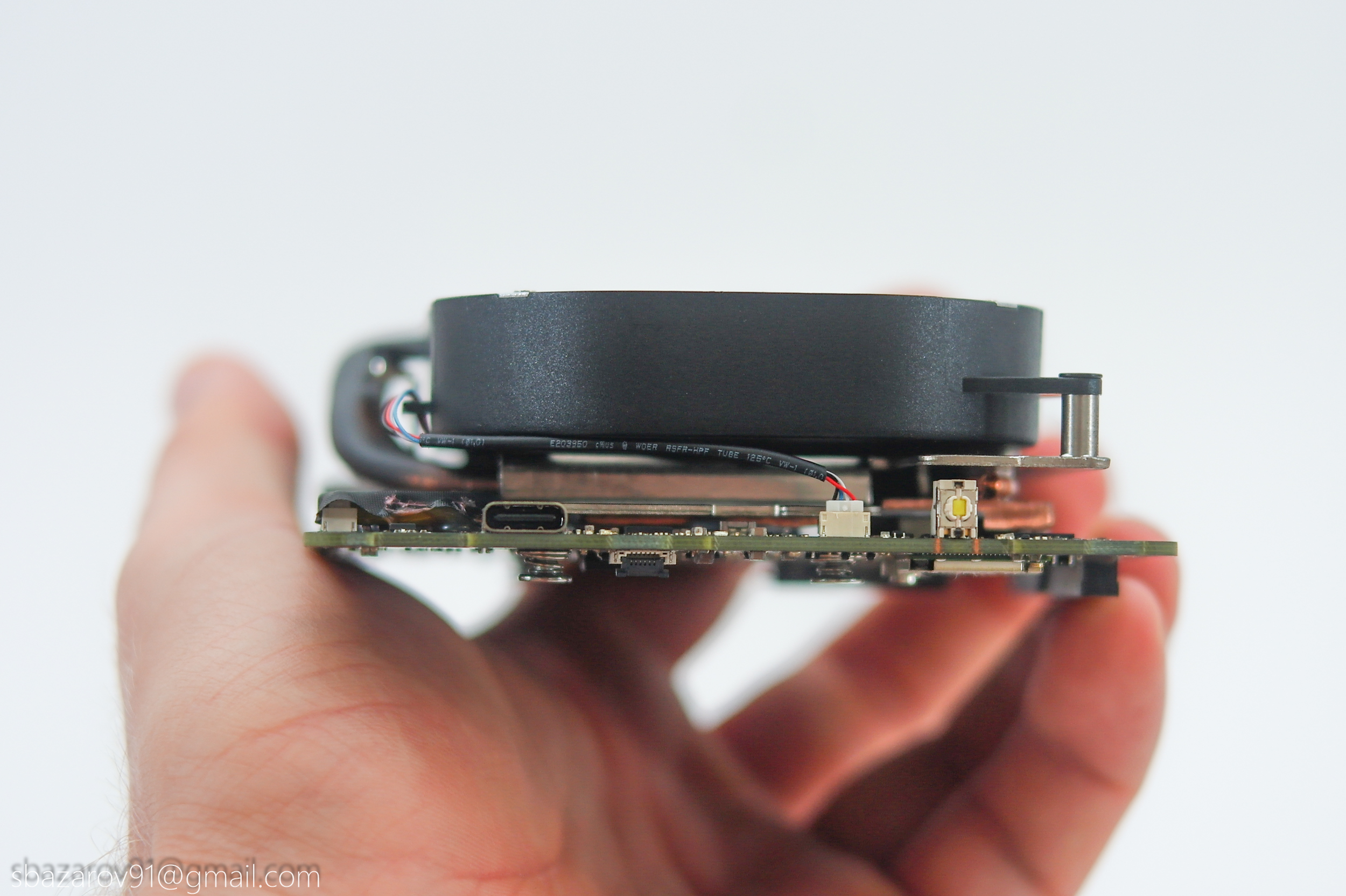

Снять материнскую плату с системой охлаждения достаточно просто: нужно отсоединить шлейф RGB-подсветки и два разъема антенн сетевой карты Realtek RTL8852B (Wi-Fi 6, AX1800, 2T2R 2.4/5GHz, BT 5.0), после чего аккуратно приподнять её, учитывая боковые защелки корпуса.

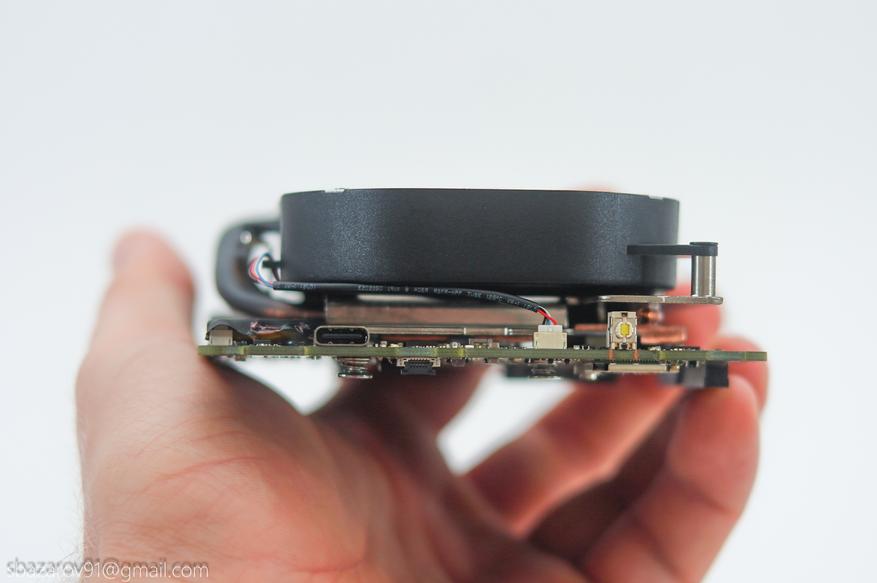

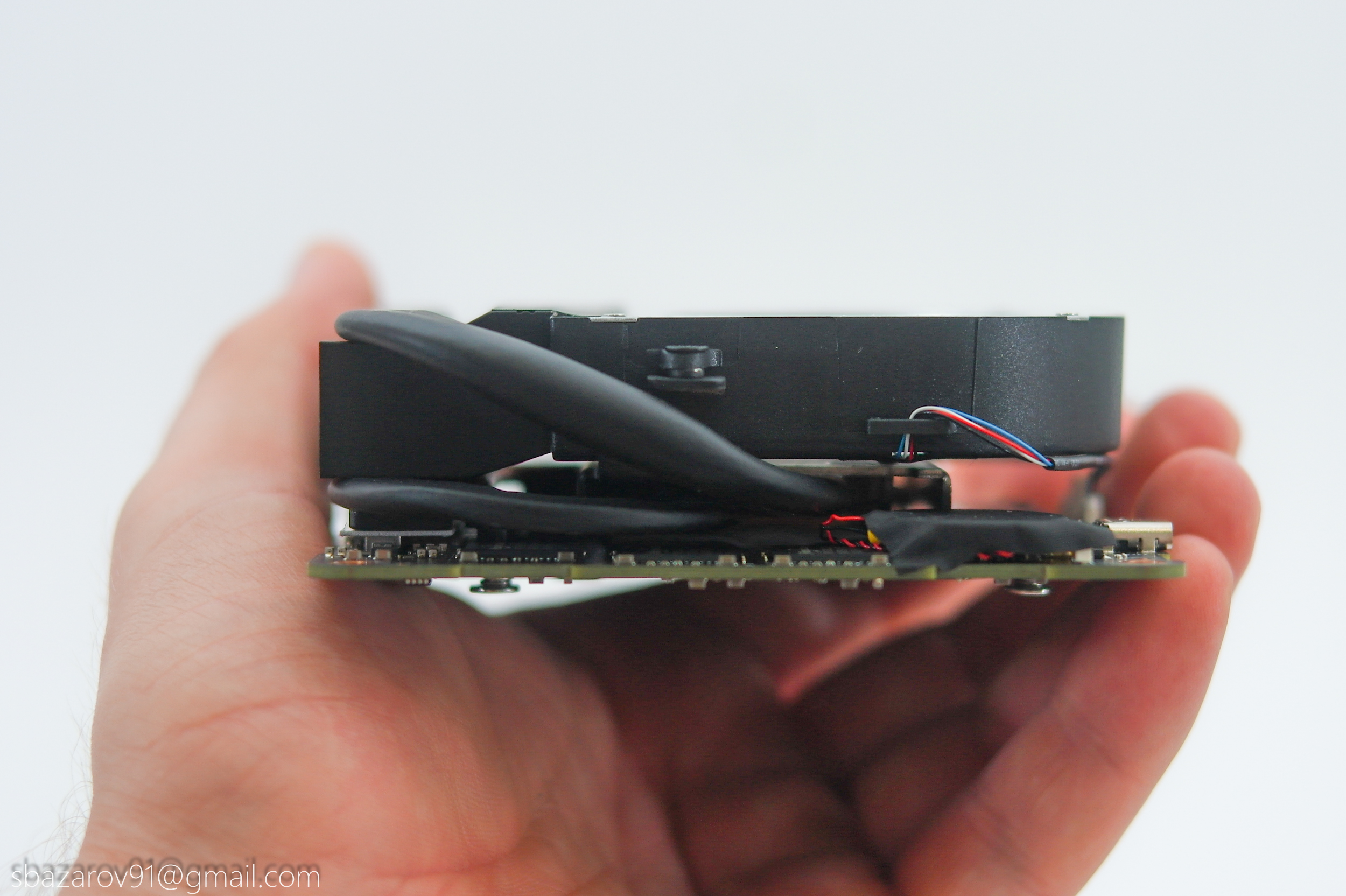

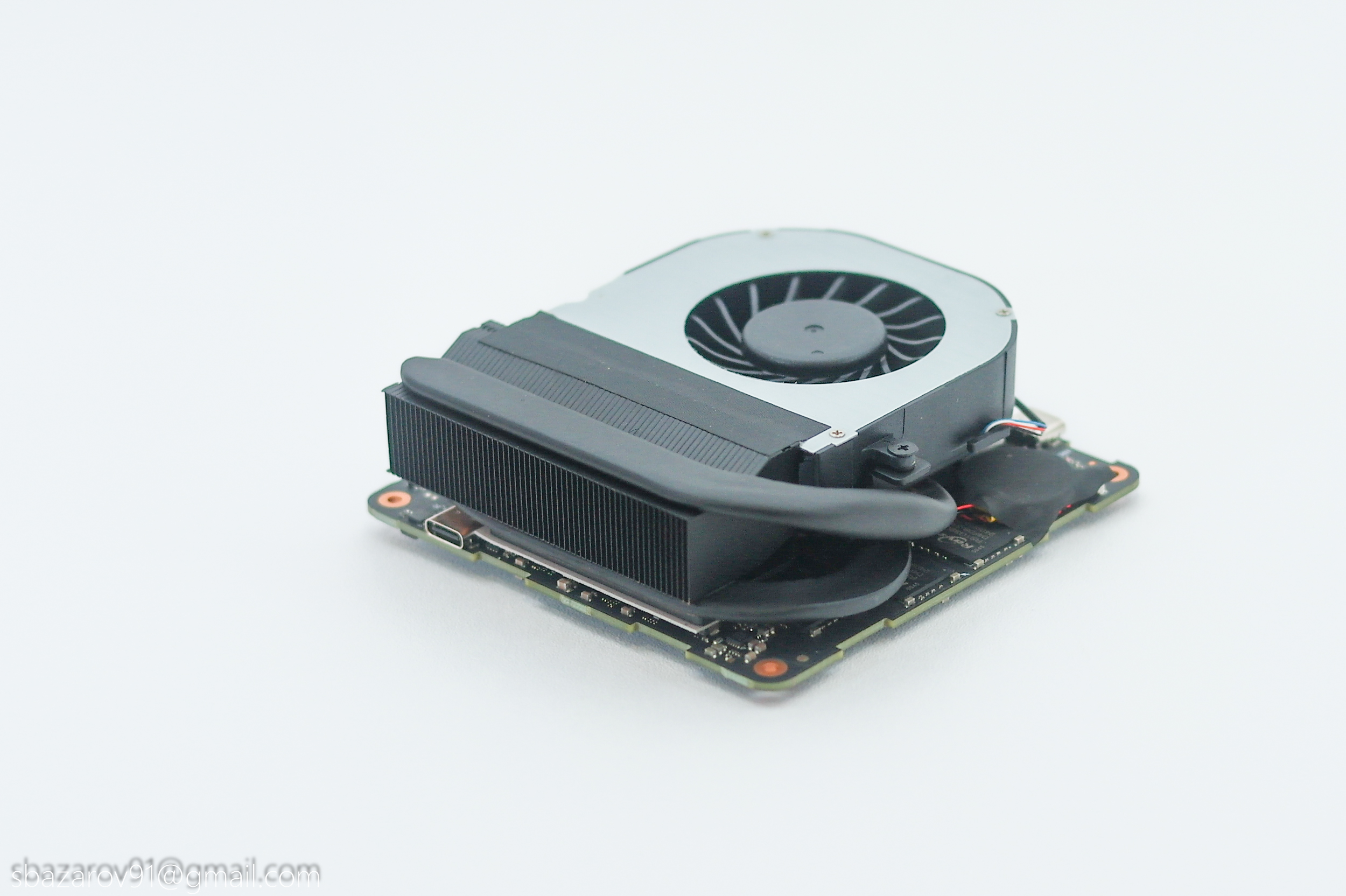

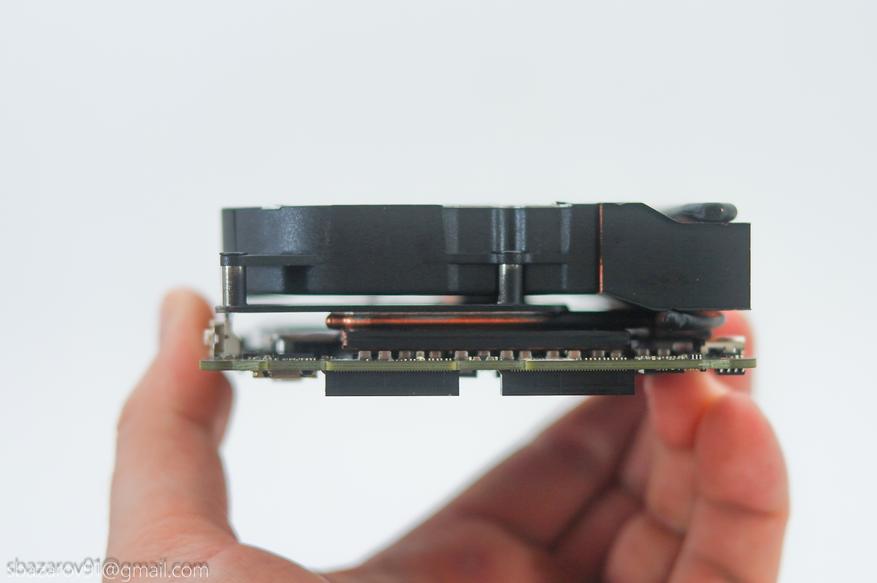

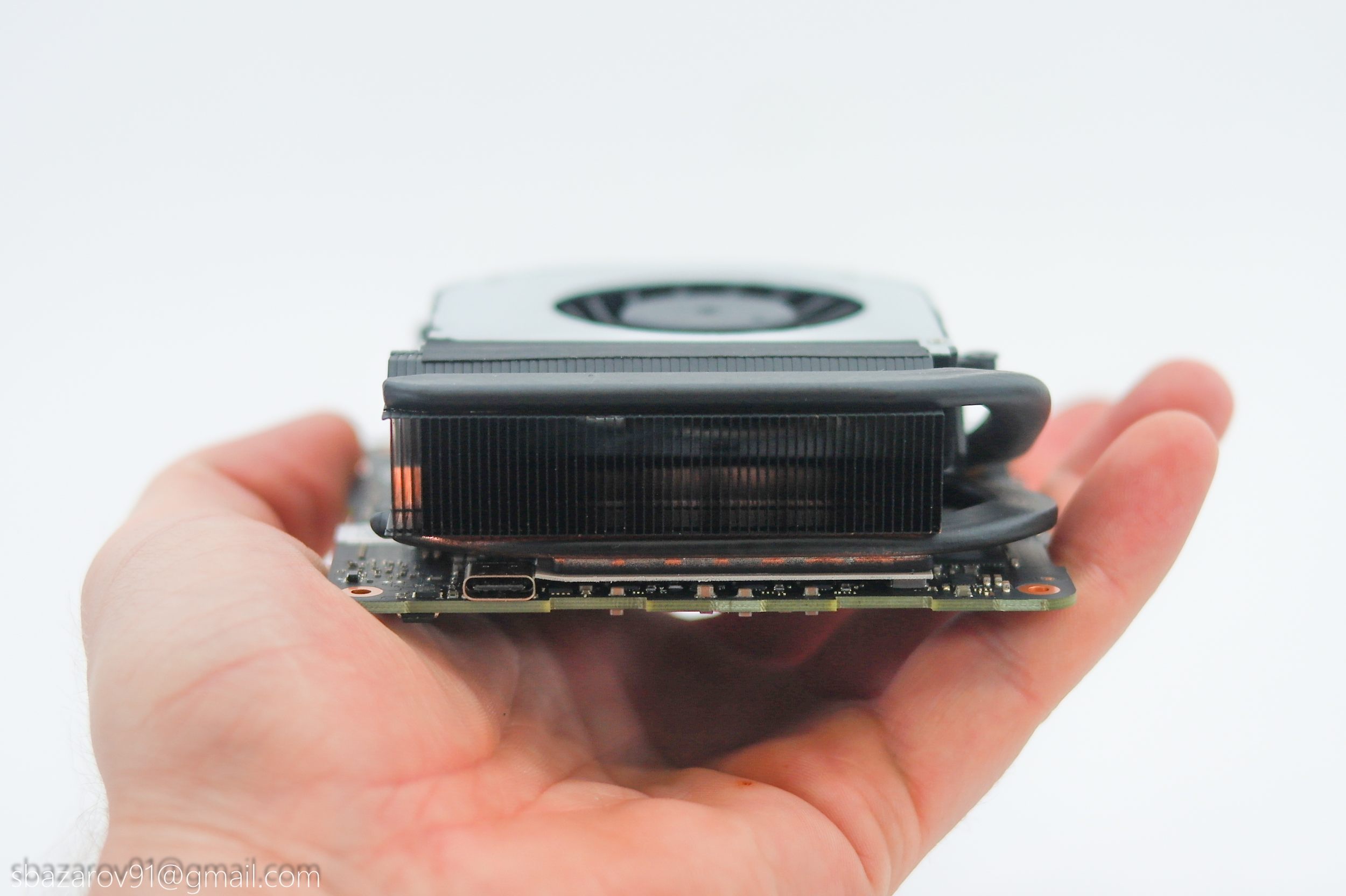

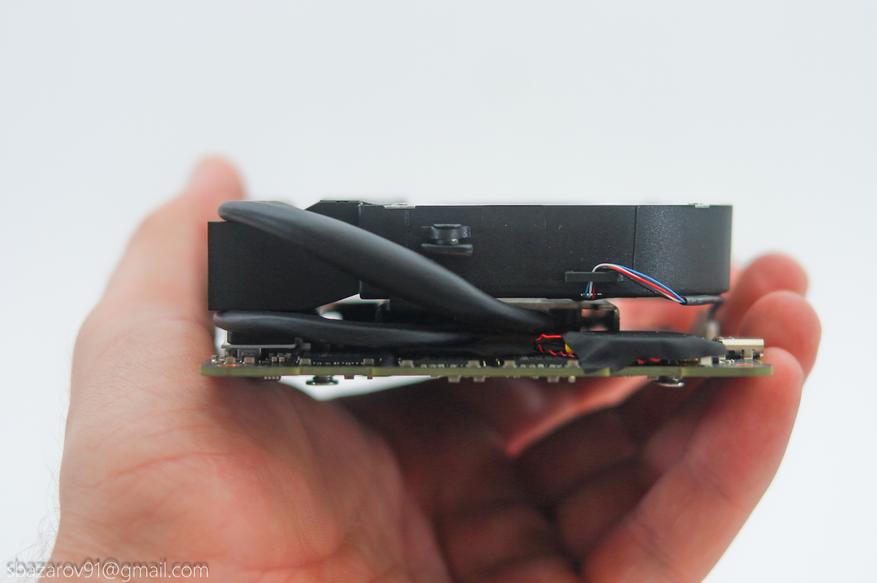

Система охлаждения серьезная, так как её приходится рассеивать до 45Вт теплоотдачи процессора AMD Ryzen 5 6600H, которая имеет встроенное графическое ядро AMD Radeon 660M.

Нижний блок

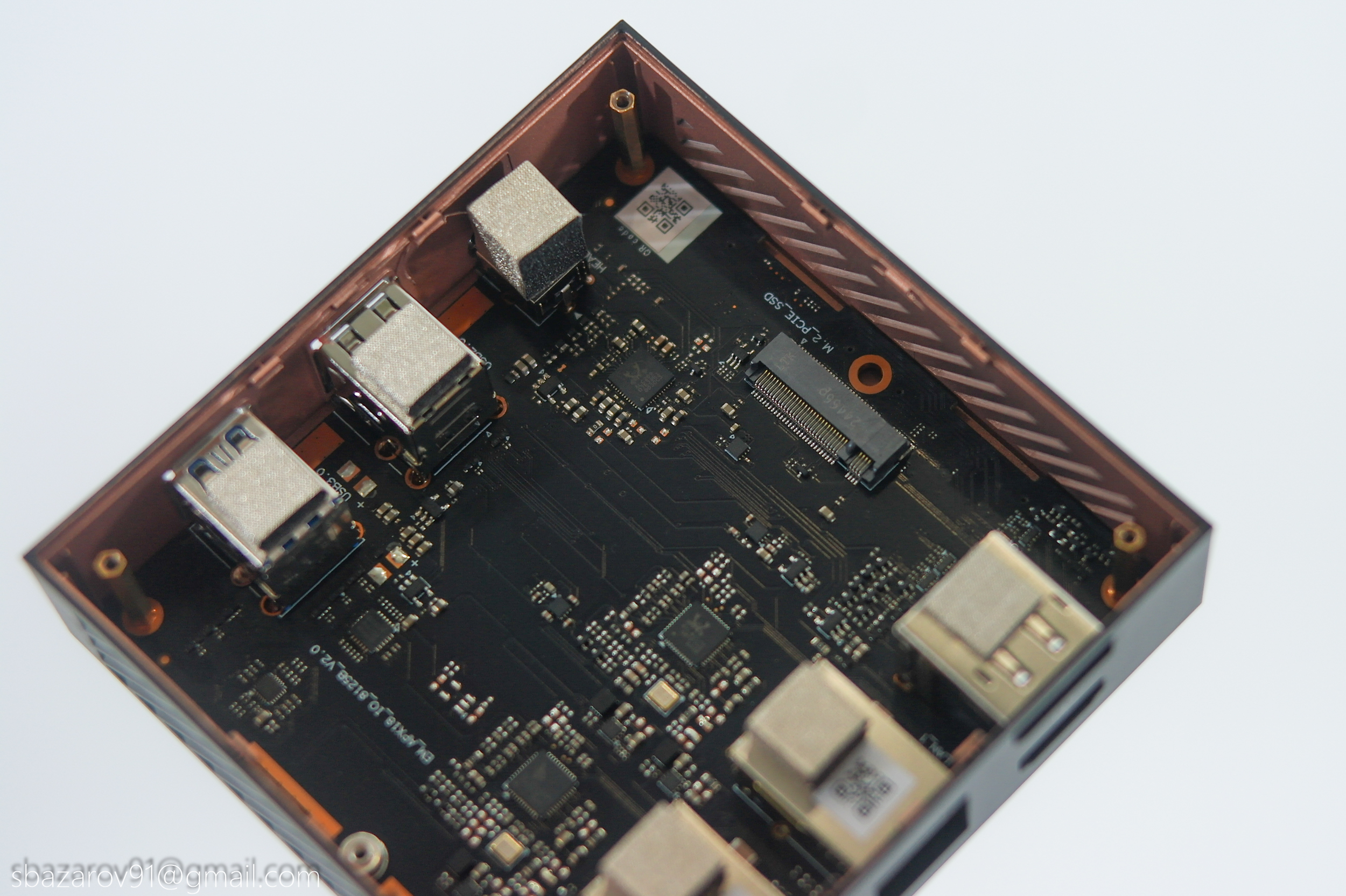

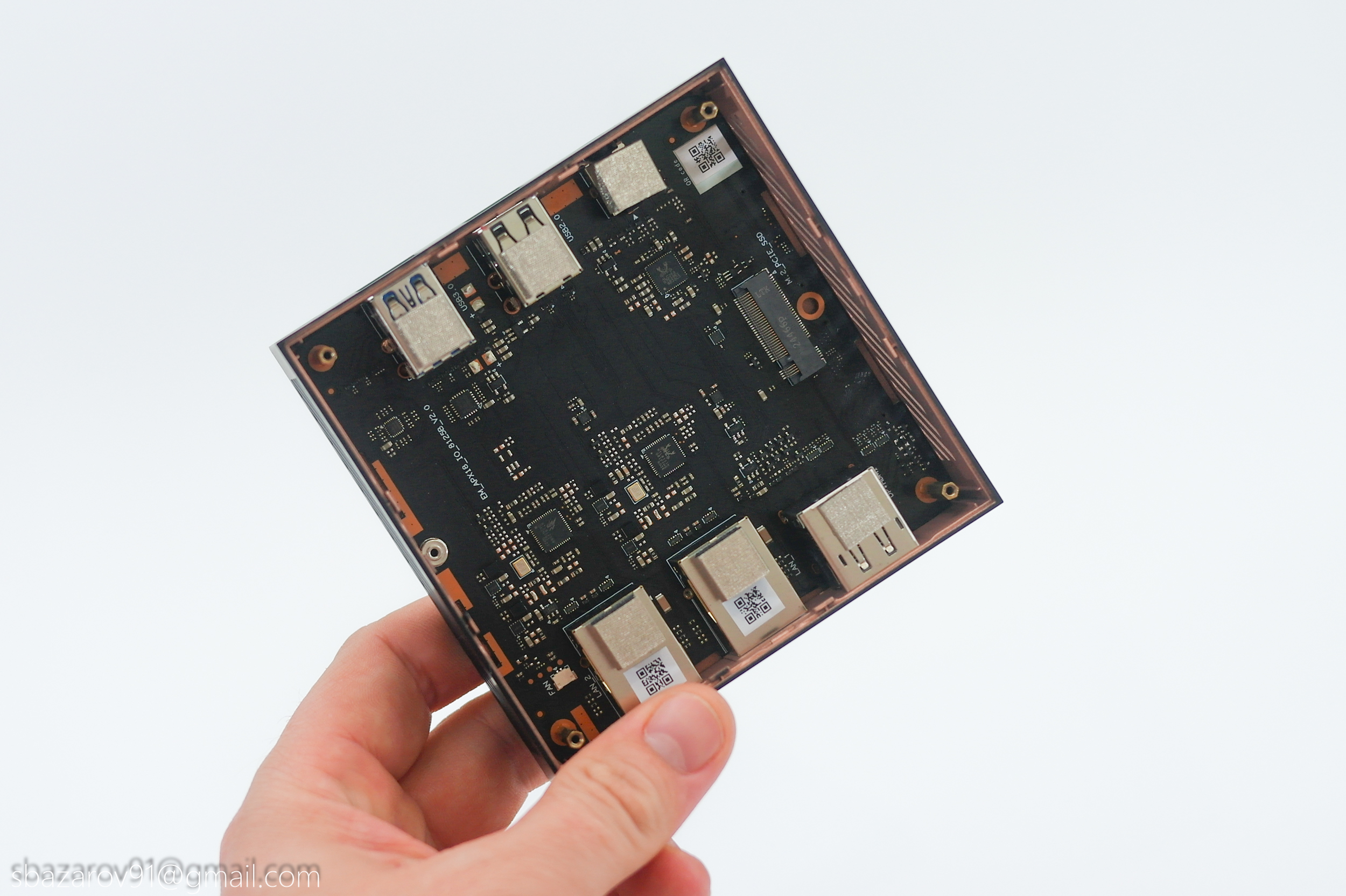

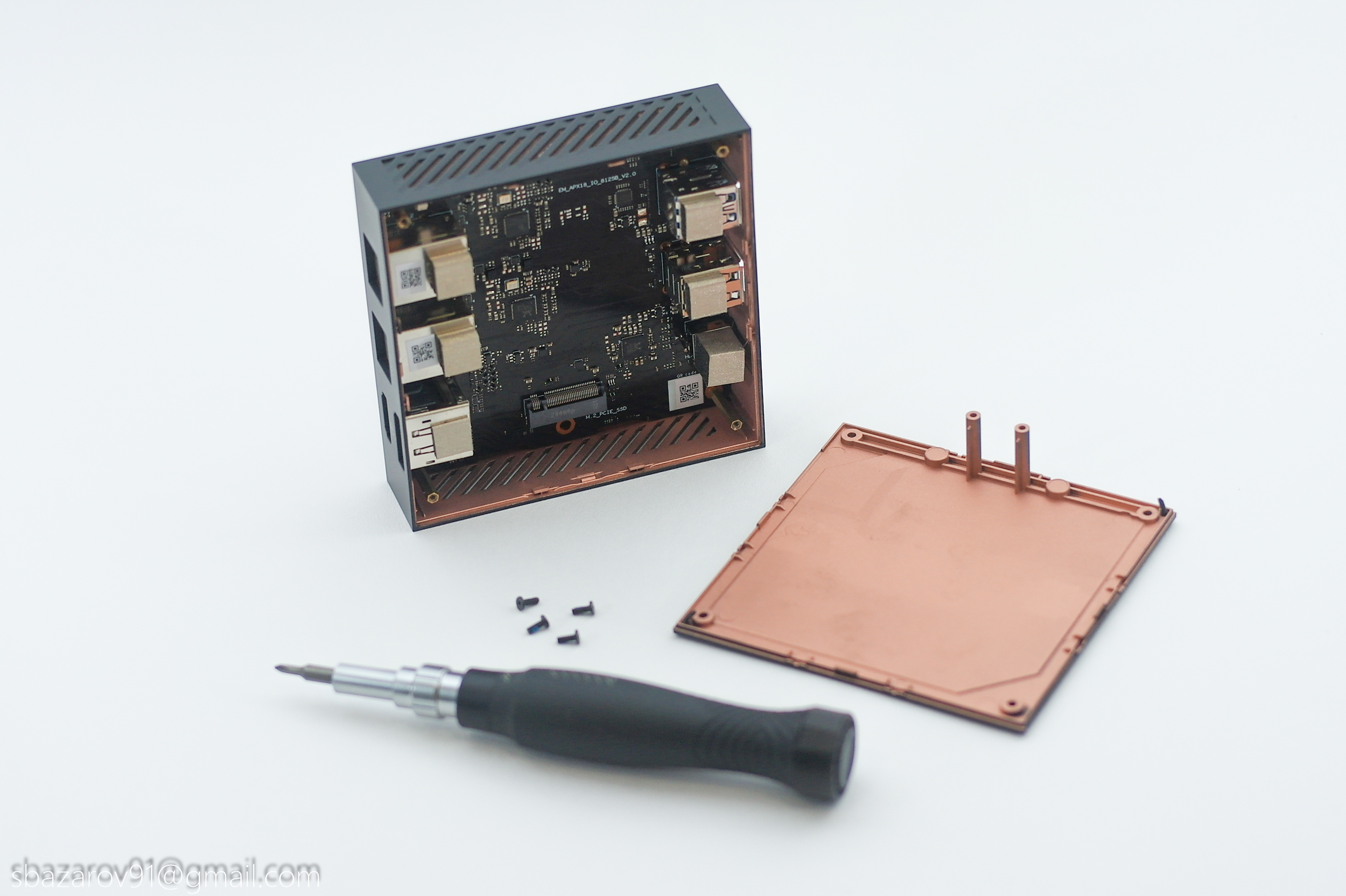

Здесь недостаточно выкрутить только винты, так как нижняя крышка держится еще на ряде защелок. Проходим по периметру медиатором и знакомимся с содержимым. Данный блок представляет собой USB-хаб с дополнительным М.2 NVMe разъемом со скоростью PCIe 3.0. На плате присутствует:

• RTL8111K — гигабитная сетевая карта;
• RTL8125BG — контроллер PCI Express 2.1
• ALC269 — аудиочип;
• ITE IT5570VG-12B — мультиконтроллер.

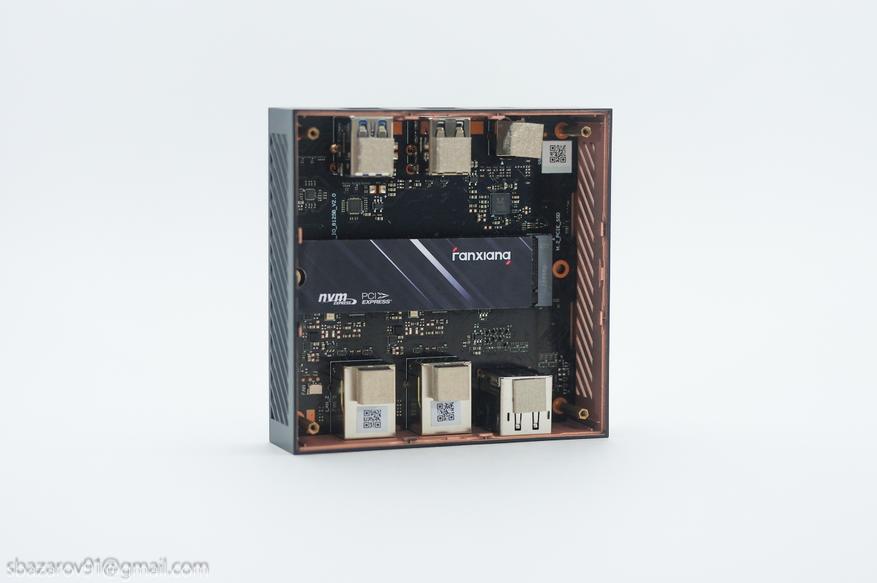

Для проверки установим накопитель Fanxiang S690Q с PCIe4.0 и скоростью 4800 Mb/s, чтобы накопитель не был узким местом.

Железо

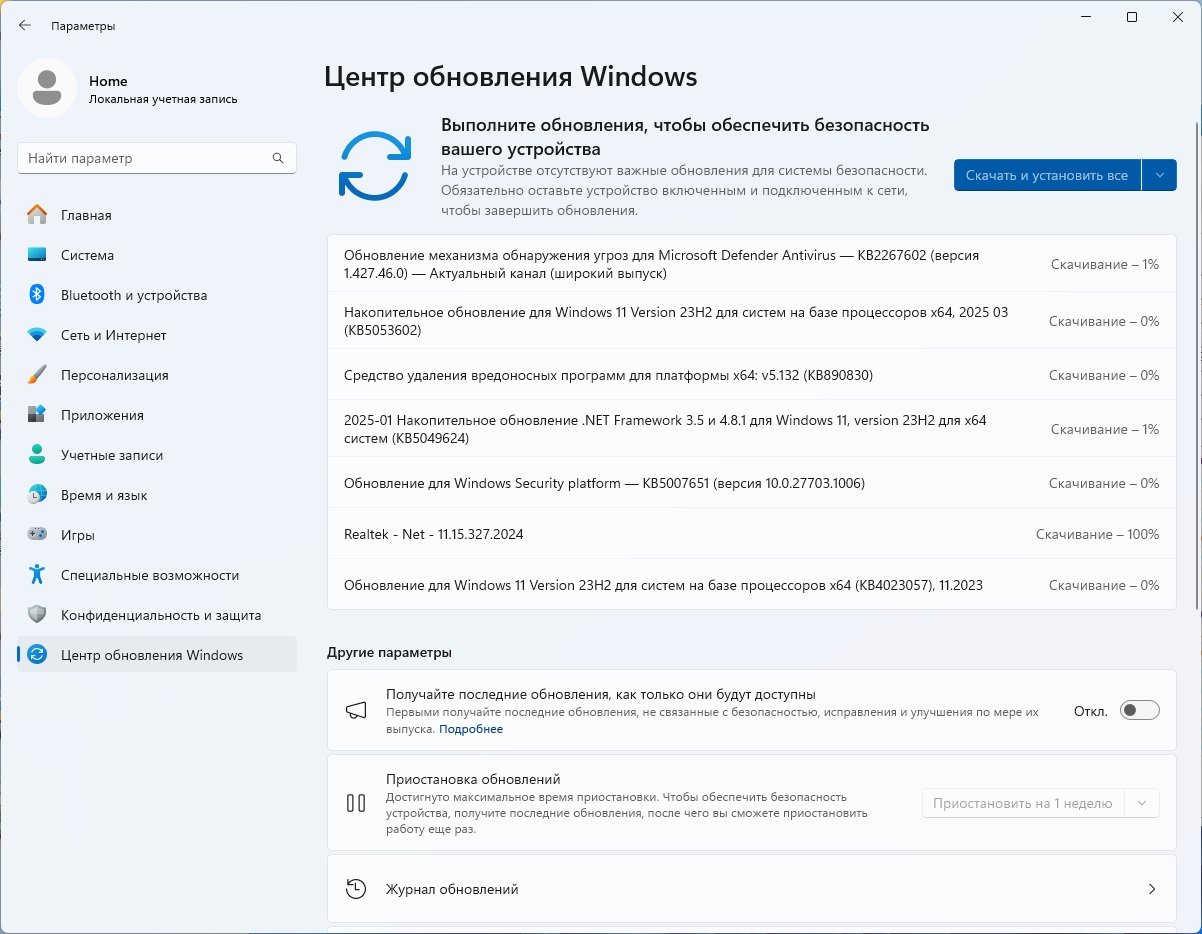

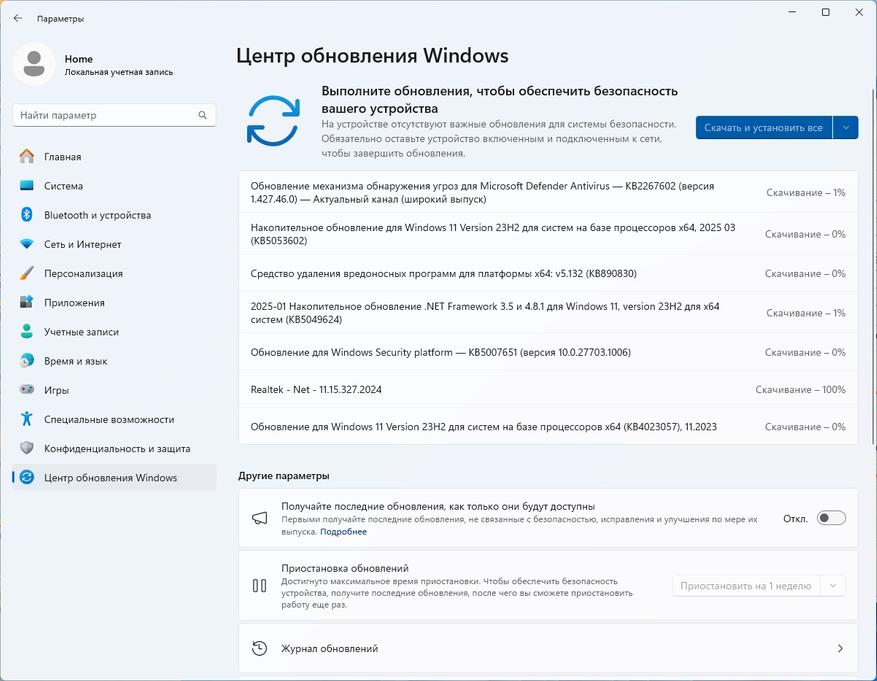

При первом включении неттора происходит запуск Windows 11 Pro 23H2. Система чистая и поддерживает все текущие обновления. На сайте производителя пишется о Linux OS, возможно есть отдельные вариации прямо из коробки.

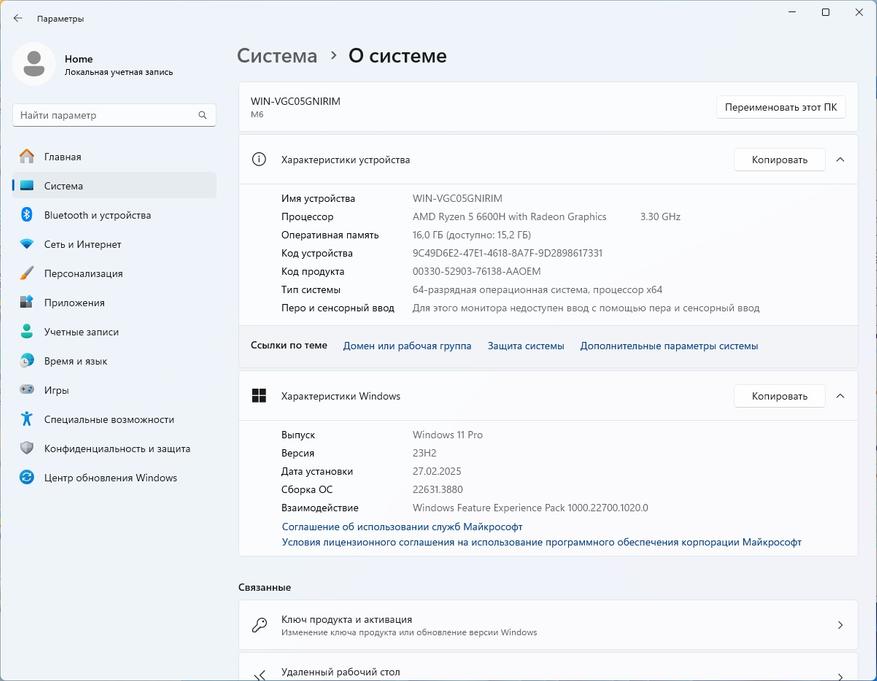

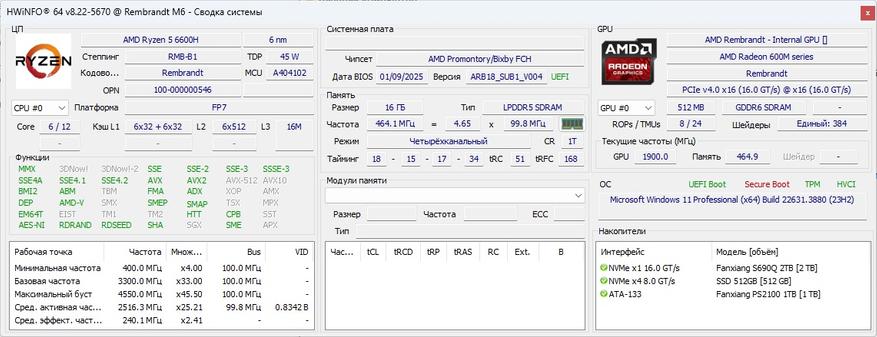

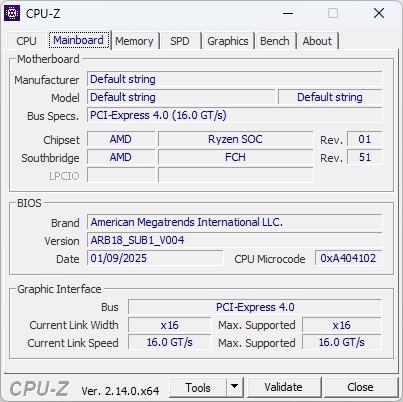

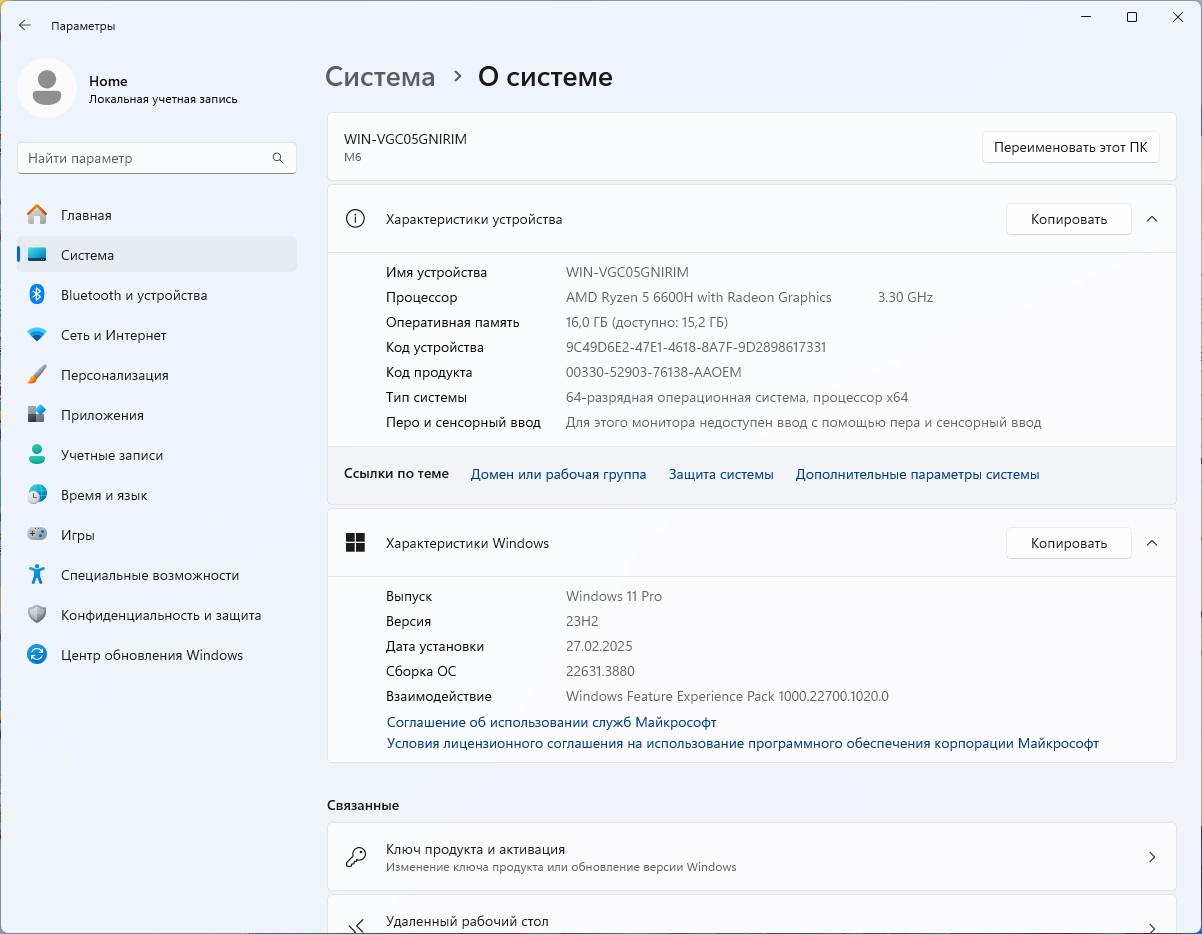

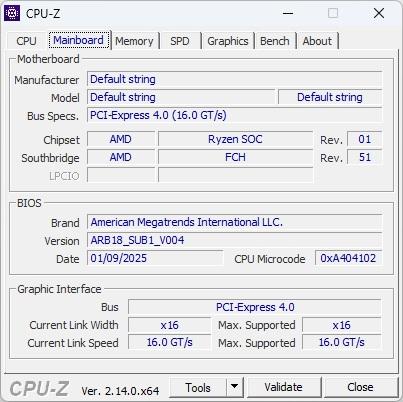

Общая информация о системе:

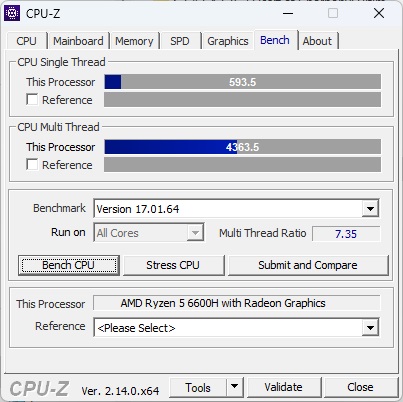

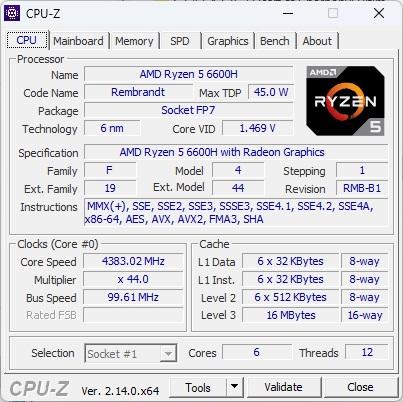

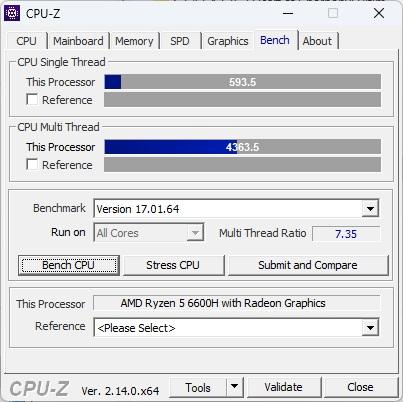

По части процессора, то AMD Ryzen 5 6600H (выпуск Q1'22, 6нм.тех процесс, 4,5 ГГц в бусте) — крепкий и актуальный середнячок практически на уровне Ryzen 5 5600, если сравнивать сухую производительность.

Изначально, 6600H был разработан, как решение для игровых ноутбуков, что в паре с LPDDR5-6400 МТ/с даёт существенный прирост к производительности. Однако Ninkear Mbox 6 получил всего 16 Гб оперативной памяти, что вызывает вопросы, так как память расшита и вариаций на 32 Гб не предусмотрено производителем.

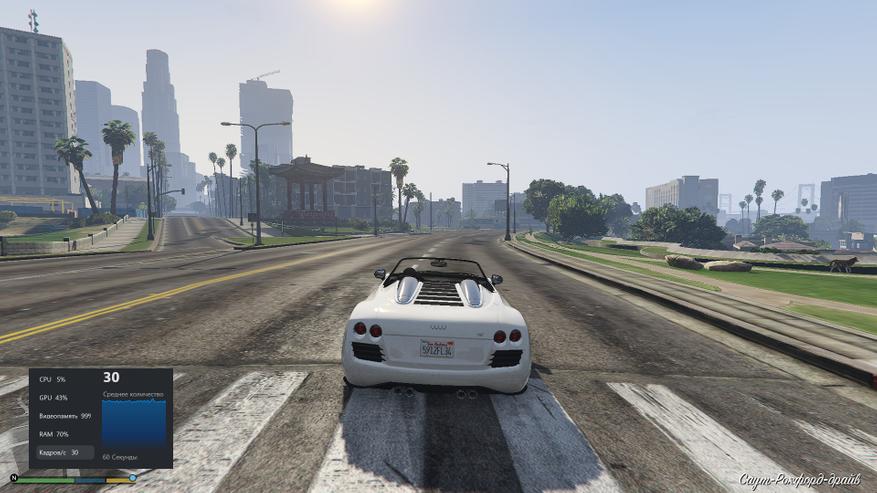

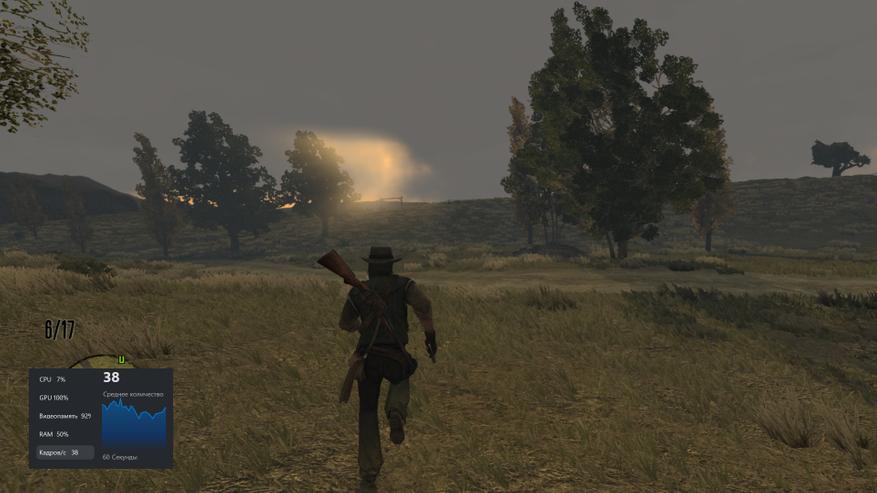

Почему вопросы, спросите вы? Встроенное графическое ядро AMD Radeon 660M не имеет собственной памяти и берет её из оперативной. Несмотря на возможность запуска тяжелых игр, нехватка памяти будет ощущаться сразу же. Однако более «легкие» игры работают без каких-либо нареканий с остатком от 50 до 30% от объема в 16 Гб.

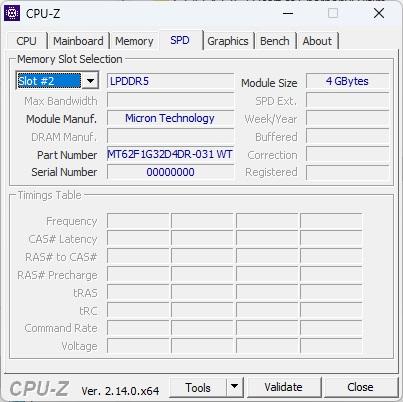

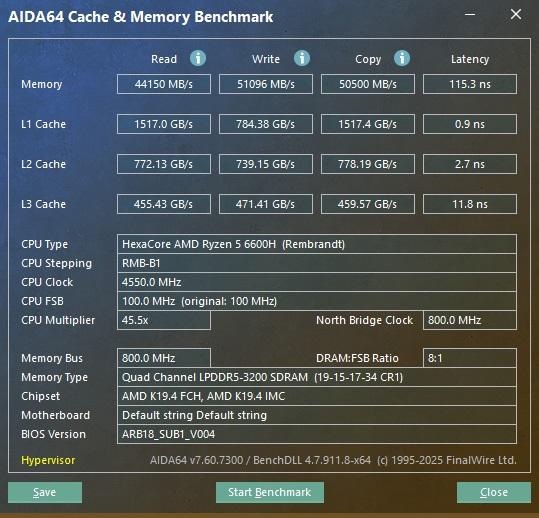

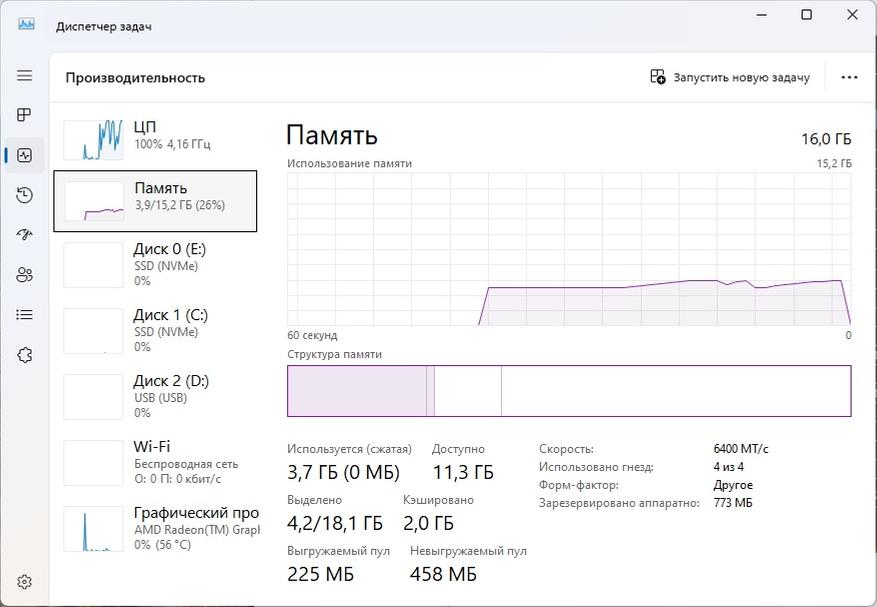

Оперативная память и её скорость среднего качества, демонстрируя скорость чтения/записи на уровне 44/51 ГБ/с с высоким значением задержки (115нс).

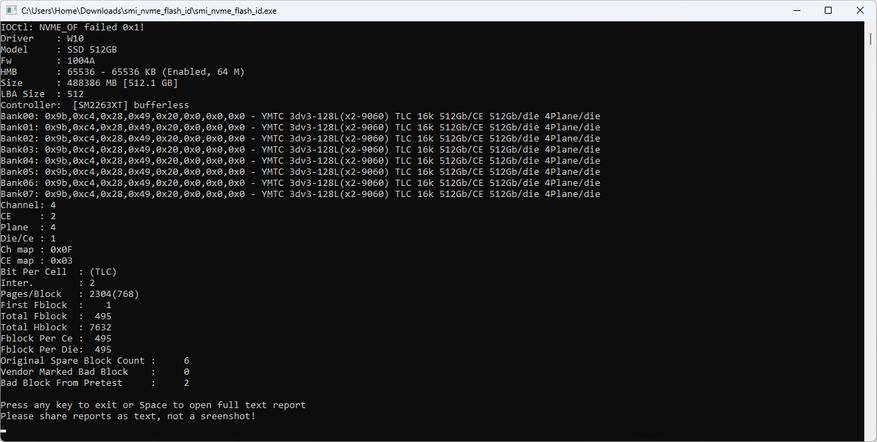

При разборке мы увидели, что в качестве накопителя применяется что-то неизвестное на вполне знакомом контроллере. Посмотрим на накопитель глазами софта от Вадима Очкина (vlo): контроллер — безбуфферный Silicon Motion SM2263XT, память — 128-слойная 3D TLC от YMTC. Подобная связка хорошо себя зарекомендовала в бюджетных и среднебюджетных сборках.

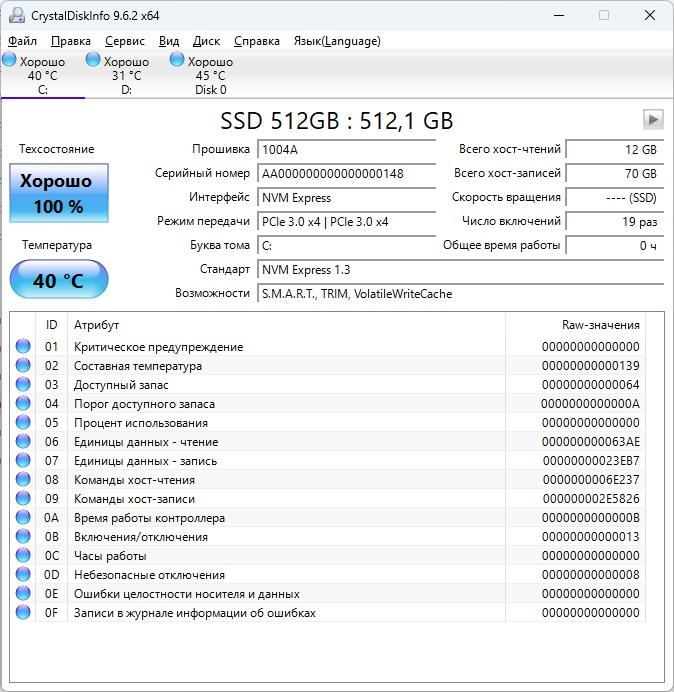

Для получения общей информации о накопителе и его возможностей запустим CDI. В случае с нашим накопителем имеем явный безымянный диск с активным TRIM, работающим температурным датчиком и малым количеством запусков.

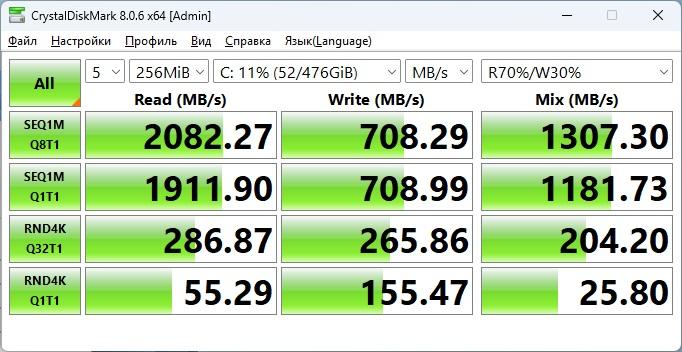

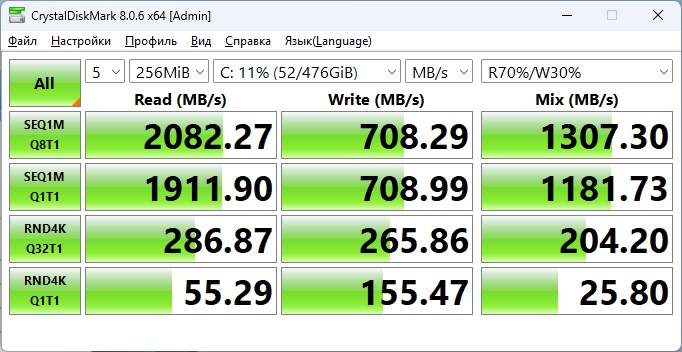

Для проверки скоростных характеристик запустим CrystalDiskMark и прогоним тест по каждому из установленных дисков:

• Системный — 2082 МБ/с при чтении и 708 МБ/с во время записи;

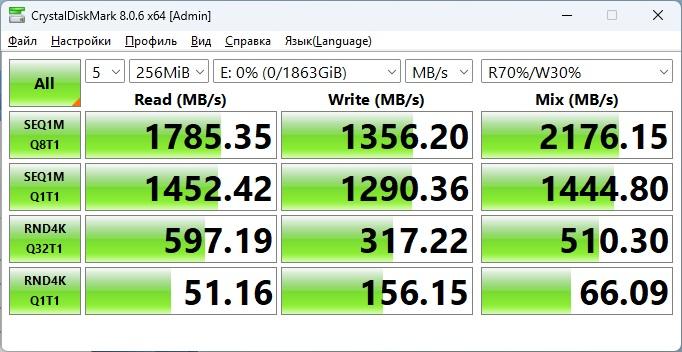

• Fanxiang S690Q — 1785 Мб/с при чтении и 1356 МБ/с во время записи.

Оба накопителя демонстрируют довольно низкие скорости и не дотягивает до четырех линий PCIe 3.0 (3,94 ГБ/с), которые присутствуют согласно описанию от производителя.

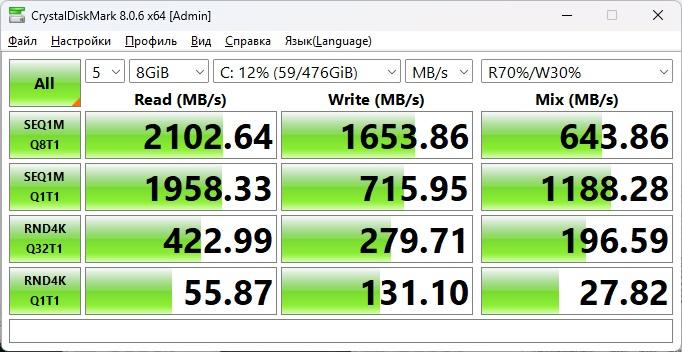

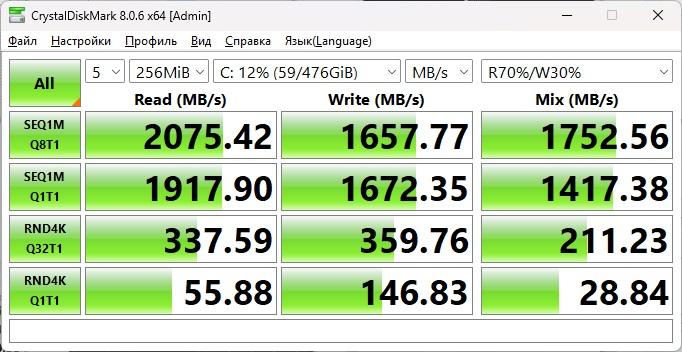

Вероятно, при установке второго накопителя пропускная способность PCIe распределяется между пополам, поэтому извлекаем S690Q и повторяем тестирование. В результате скорость записи увеличивается более чем вдвое, достигая 1657 МБ/с, что подтверждает предположение о разделении четырёх линий PCIe между двумя накопителями. Замена системного диска на более производительный вариант может позволить раскрыть его максимальную скорость.

По итогу — комплектный диск не самый быстрый и работает на 50% от мощностей PCIe 3.0.

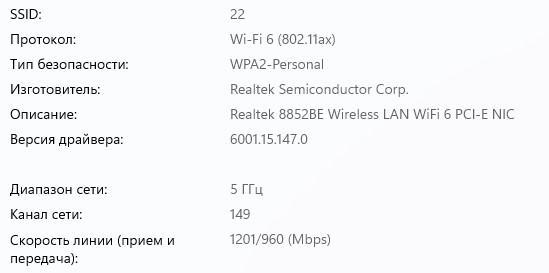

В завершении посмотрим на возможности сетевой карты. Ninkear Mbox 6 предлагает сразу 2 LAN порта: левый — Гигабитный, правый — 2,5 Гбит/с. Если предпочитаете беспроводное подключение, то открываются скорости Wi-Fi 6 (IEEE 802.11ax).

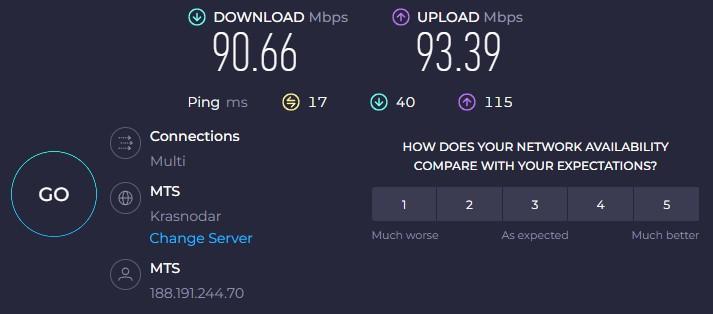

Но что с качеством приёма спросите вы? Напомню, что антенна Wi-Fi вынесена на левый верхний угол, а пластиковый корпус не должен давать сильных помех. Условия теста стандартные — 4 метра от роутера через две кирпичные стены, 100 Мбит/с от провайдера. Результаты Speedtest демонстрируют великолепные результаты, что ставит Mbox 6 на первое место среди всех тестируемых мною неттопов.

Нагрев

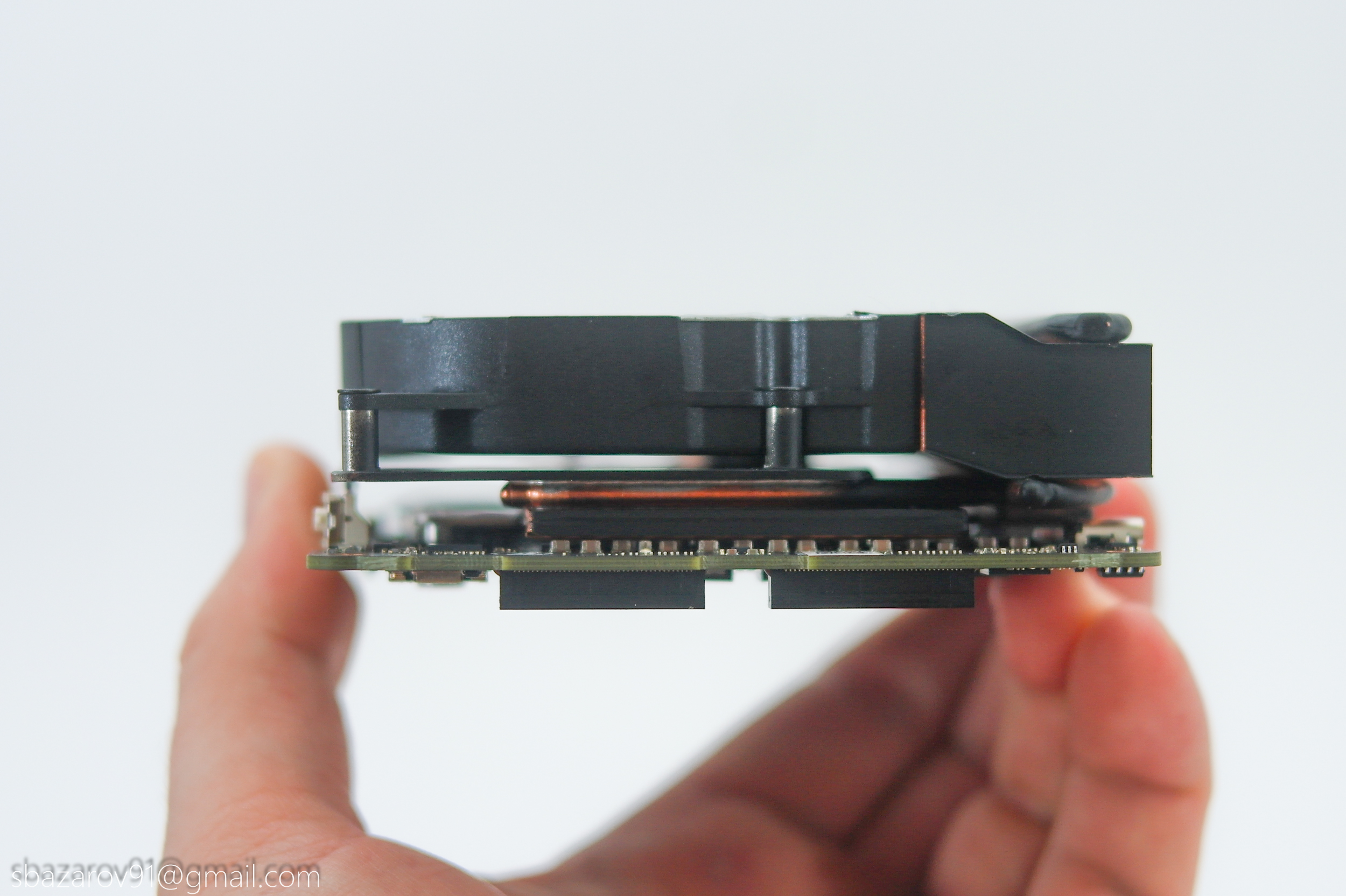

Аппетиты Ryzen 5 6600H довольно немаленькие — максимальные 45 Вт в активном режиме. Для охлаждения используется кулер с массивной медной пластикой на две трубки, что намекает о качественной и производительной системе. Так ли это узнаем под нагрузкой в AIDA64 и с помощью датчиков, отслеживаемых HWiNFO 64.

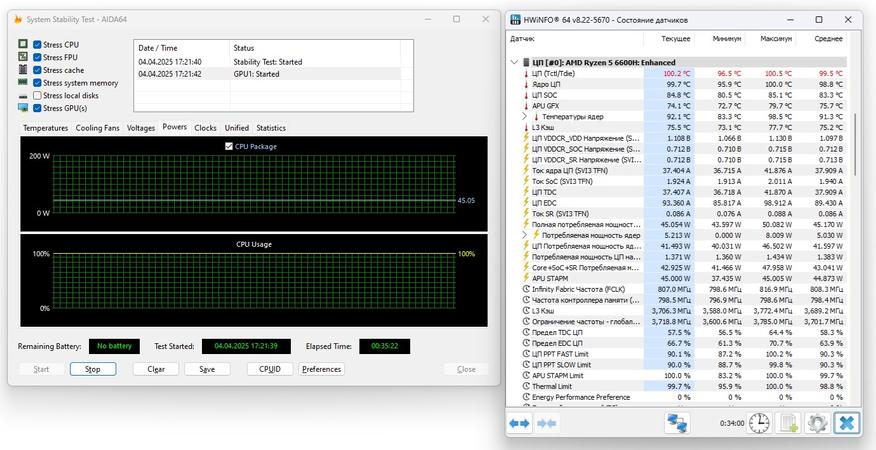

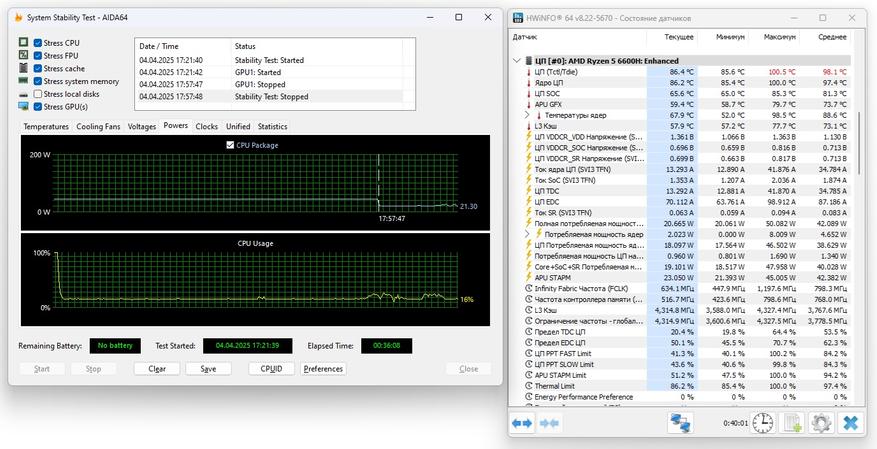

Практически сразу Ninkear Mbox 6 выходит на паспортные значения по TDP процессора — 45,05Вт потребления в пике. При этом максимальная температура CPU переваливает за 100 градусов (100,5°С, если быть точнее), а усредненное значение остается на уровне 99,5 градуса. Это на 5% больше от максимальной температуры, согласно ТТХ процессора. При этом, никакого троттлинга замечено не было, а система охлаждения корректно отрабатывает эти значения. По идее можно было бы установить более производительный кулер, но тогда бы возрос уровень шума.

По истечению 35 минут непрерывного теста температура CPU снижается на 0,5-0,7 градуса, без видимого троттлинга.

Возврат к базовой температуре происходит спустя 40 секунд, а TPD процессора снижается до 21,3 Вт.

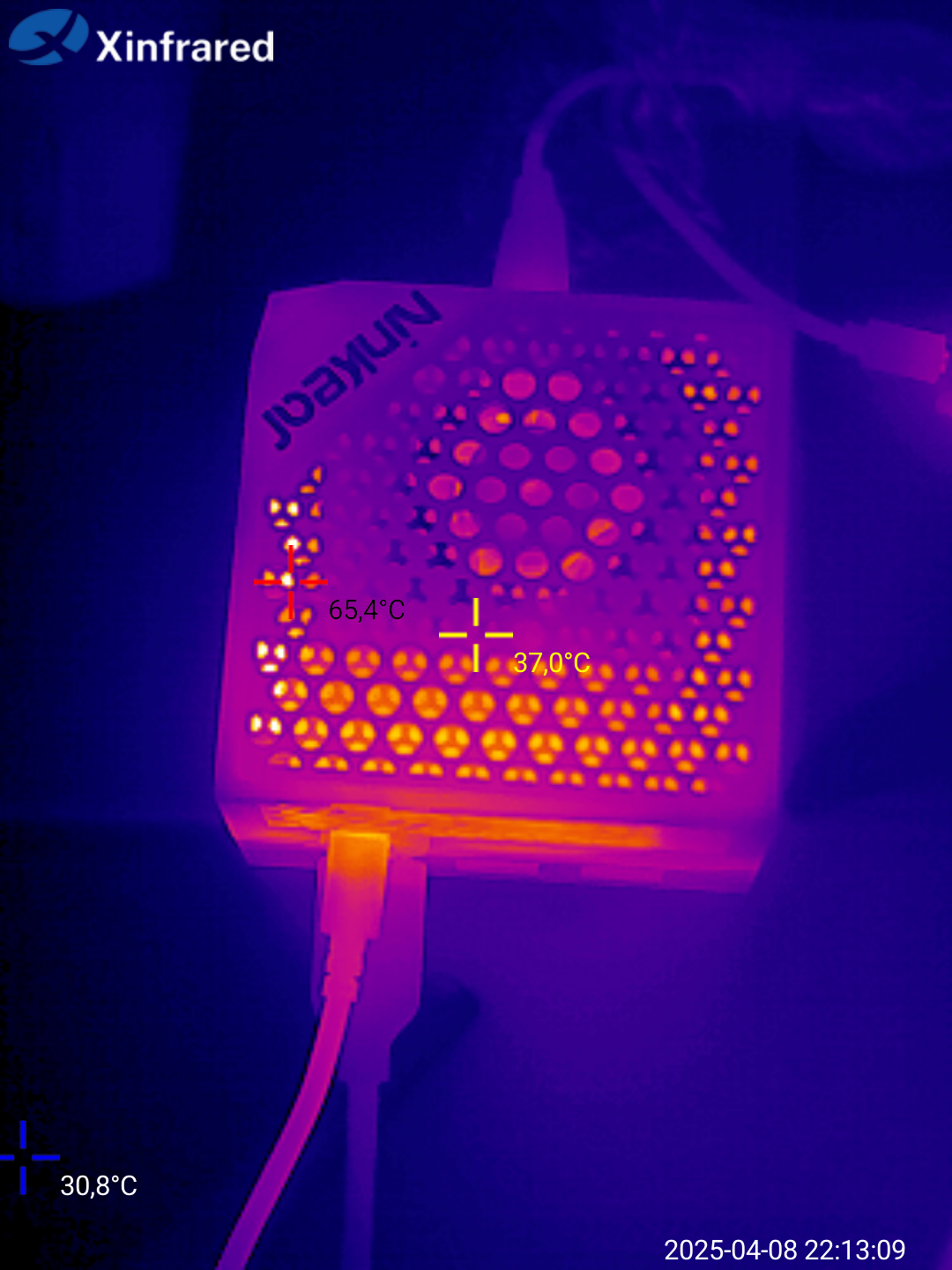

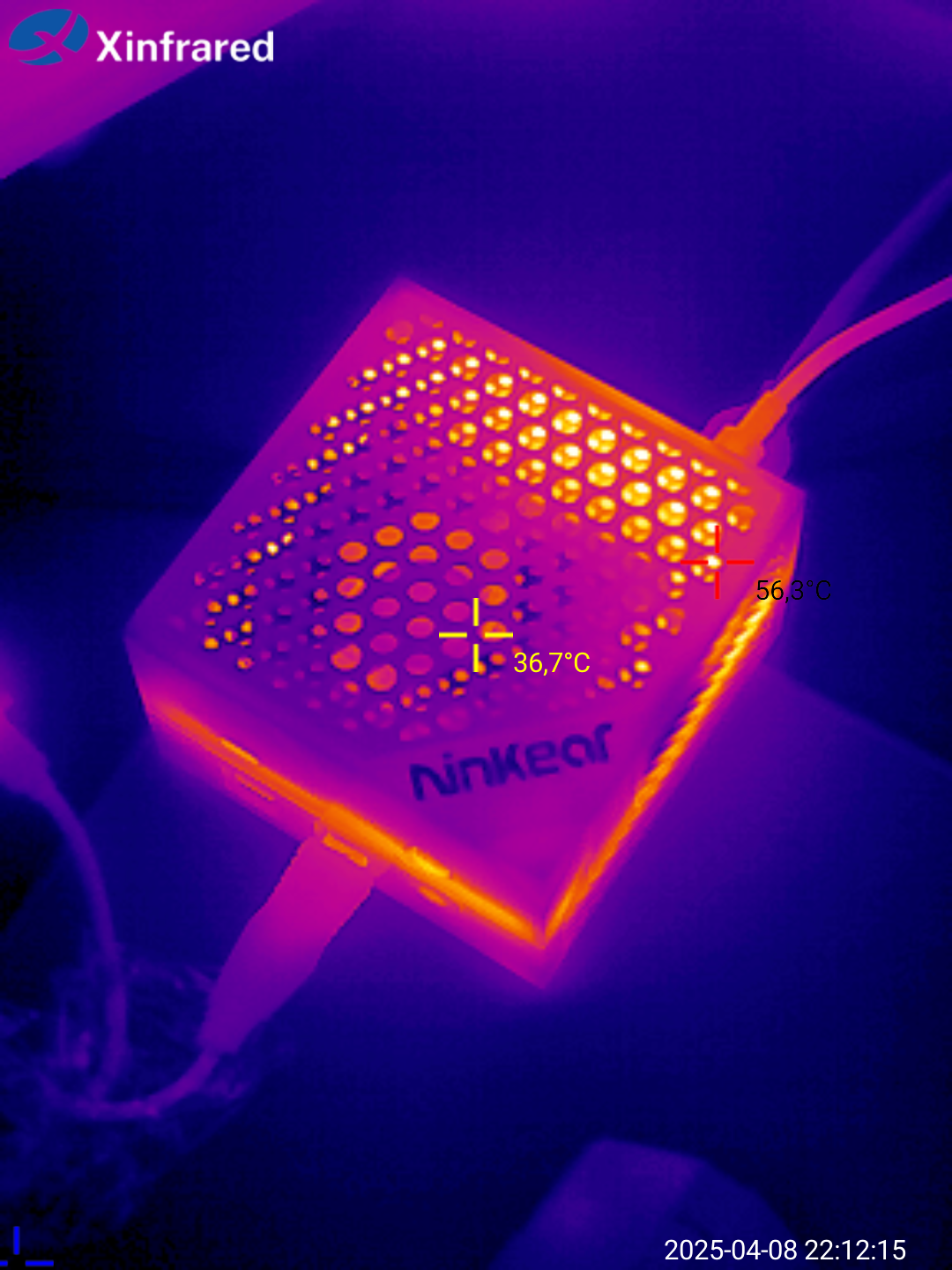

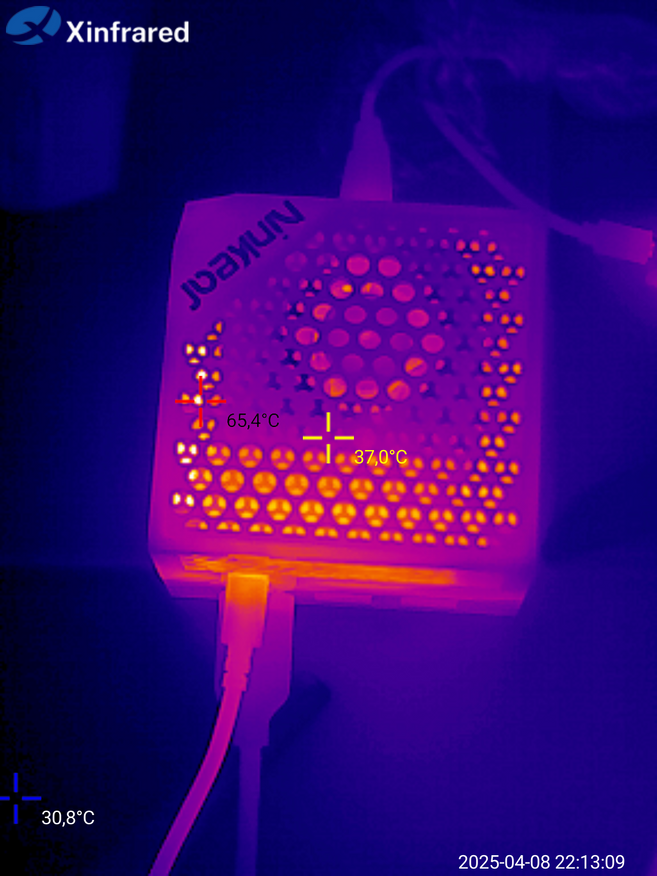

Максимальная температура, зафиксированная тепловизором на выходе, не превышает 56 градусов, в то время как самая высокая температура на поверхности корпуса составляет 64 градуса.

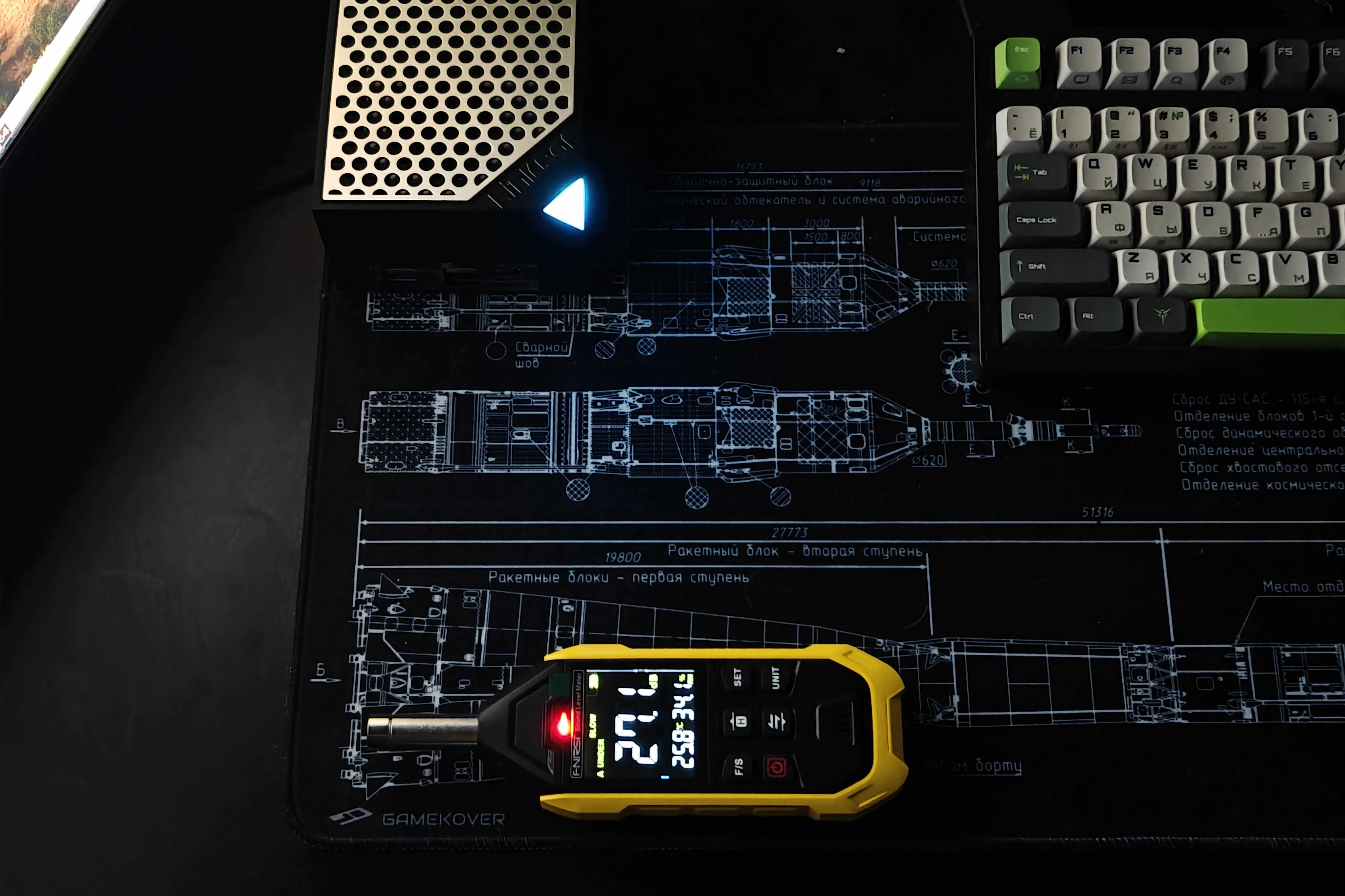

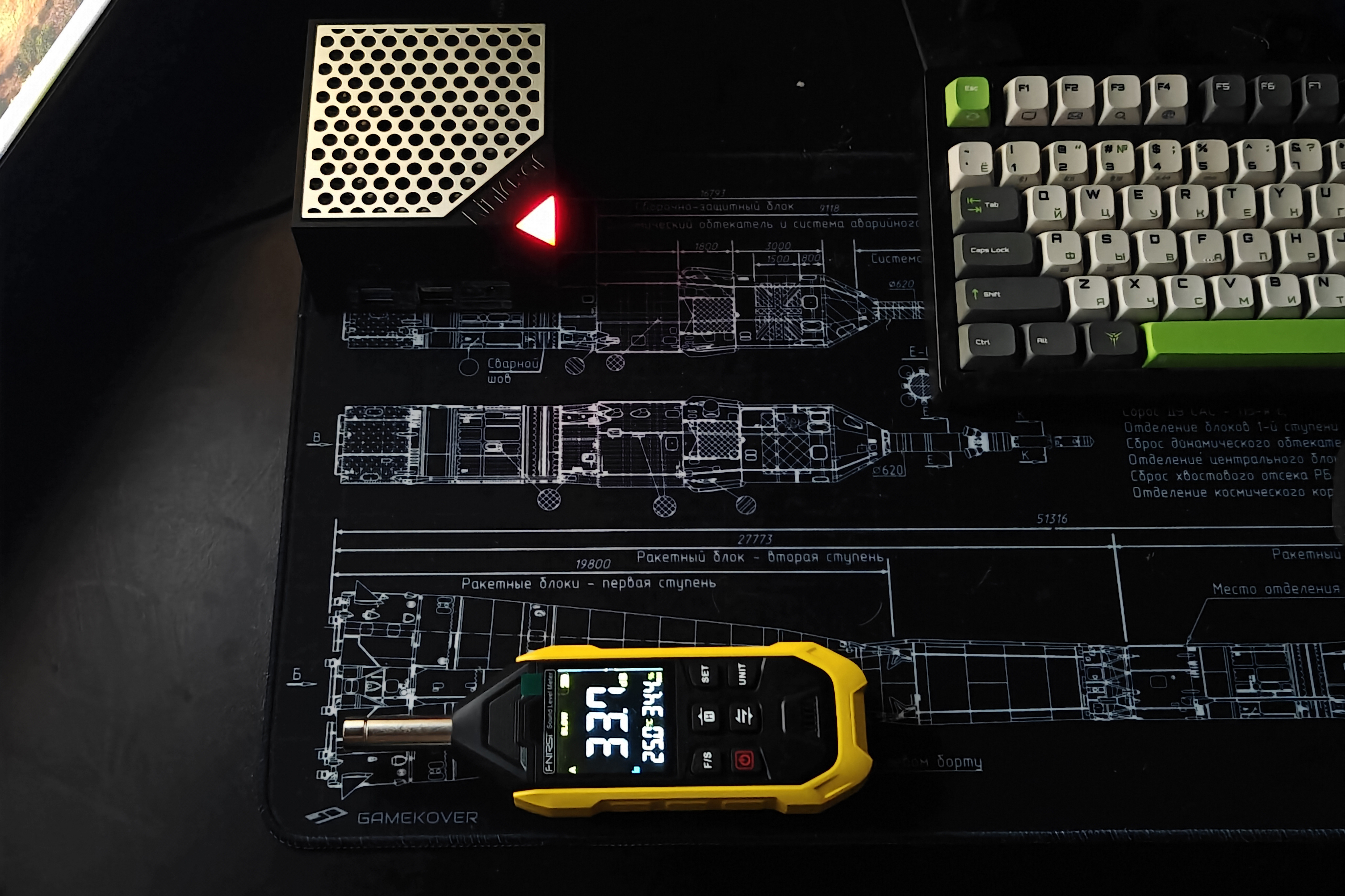

При 100% нагрузке уровень шума достигает 33,7 дБ, в то время как при отсутствии нагрузки он сразу снижается до 27,1 дБ и продолжает уменьшаться до практически незаметного уровня шума, создаваемого системой охлаждения. Измерения были проведены с помощью шумомера на расстоянии 25 сантиметров.

Заключение

Ninkear Mbox 6 — это новое решение от производителя с модульной архитектурой. Если они продолжат развивать эту концепцию и предложат на рынке разнообразные модули, это будет замечательно. Особенно интересным был бы модуль с видеокартой, который мог бы превратить мини-ПК в игровую станцию. Хотя встроенная графика AMD Radeon 660M уже неплохо справляется с рядом игр (например, Cyberpunk 2077 в 720p при низких настройках выдает 37 fps, Red Dead Redemption 2 — 50 fps при низких настройках и FSR Q, а Spider-Man: Miles Morales — 46 fps при очень низких), идея подключения внешнего модуля выглядит более привлекательной. Что касается остальных характеристик, процессор AMD Ryzen 5 6600H выполняет множество задач с хорошей производительностью, а второй M.2 разъем позволяет задуматься о будущем апгрейде, так как 512 Гб идут в единственной комплектации. Также есть возможность подключить до трех мониторов одновременно (через HDMI, DP и Type-C). Однако есть некоторые недостатки: объем оперативной памяти ограничен 16 Гб, которая также используется для работы встроенной графики. С учетом требований современных игр этого объема может не хватить для полноценной работы. Еще одним минусом является отсутствие поддержки PCIe 4.0, которая могла бы быть полезной вместо дополнительного M.2 PCIe 3.0 в нижнем отсеке.
