Аккумуляторы Ventura: какая серия подойдет для вашего ИБП

При подборе аккумулятора для ИБП важно понимать, какие задачи он должен выполнять. От этого зависит выбор серии и типа аккумуляторов Ventura — от универсальных бытовых AGM АКБ до специализированных модификаций для телеком-стоек и стационарных 2-вольтовых батарей большой емкости.

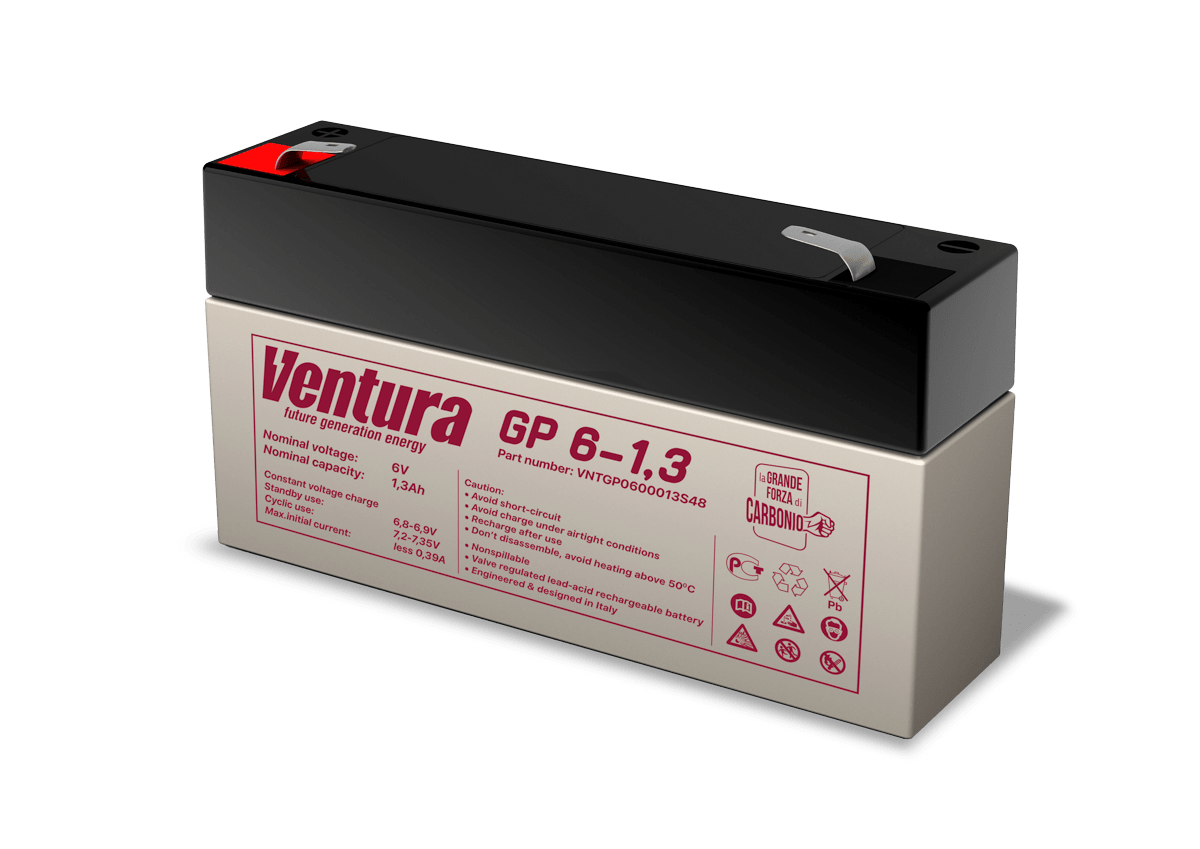

GP/GPL — универсальные аккумуляторы для ИБП для длительных разрядов

Серии GP и GPL — базовый выбор аккумуляторов для ИБП в квартире, частном доме, небольшом офисе и на узлах связи, где требуется стабильная работа в течение 1-20 часов. Обе серии — герметизированные свинцово-кислотные аккумуляторы (AGM, VRLA), рассчитанные на эксплуатацию как в буферном режиме, так и в умеренно циклическом. Разница между ними в ресурсе и доступных емкостях.

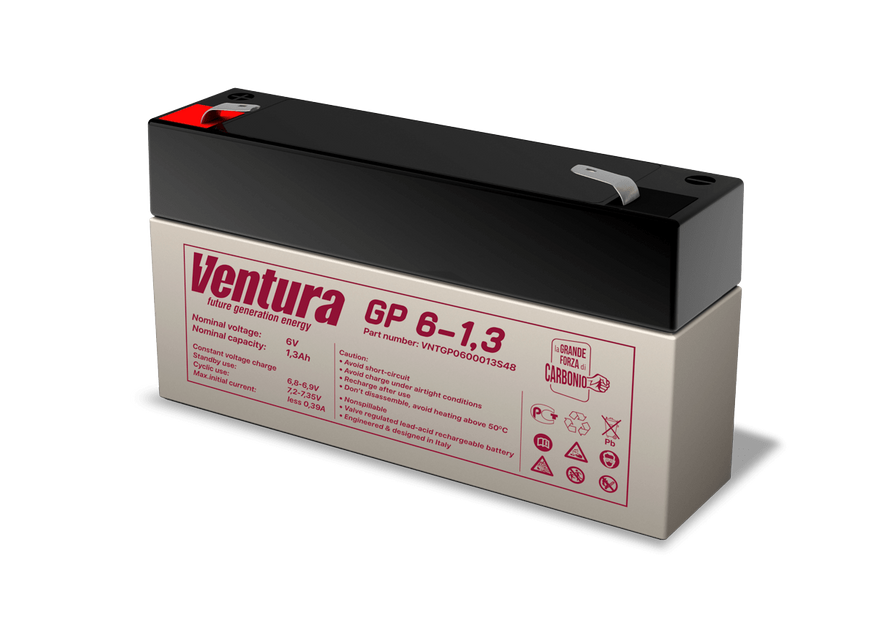

GP — универсальная линейка с типовым сроком службы порядка 6-9 лет при соблюдении условий эксплуатации и штатных режимов заряда-разряда. Диапазон емкостей покрывает распространенные бытовые задачи: от малых 12-вольтовых блоков до моделей около 100 А·ч. Эти аккумуляторы стоит выбирать, когда важна стоимость и предполагаются длительные разряды умеренной мощности — например, питание котла, насоса, связи и освещения длительностью до 20 часов.

GPL — серия с более продолжительным сроком службы. В данном случае повышены требования к ресурсу (в среднем 12 лет в буферном режиме) и расширены номиналы по емкости, что позволяет собирать более крупные батарейные группы без смешения моделей. Аккумуляторы для ИБП серии GPL выбирают: для дома с частыми отключениями электричества, рабочих мест, малых серверных и систем безопасности с существенным временем резервирования. По характеристикам длительных разрядов GPL сопоставима с GP, но имеет больший срок службы и удобнее при формировании групп большой емкости.

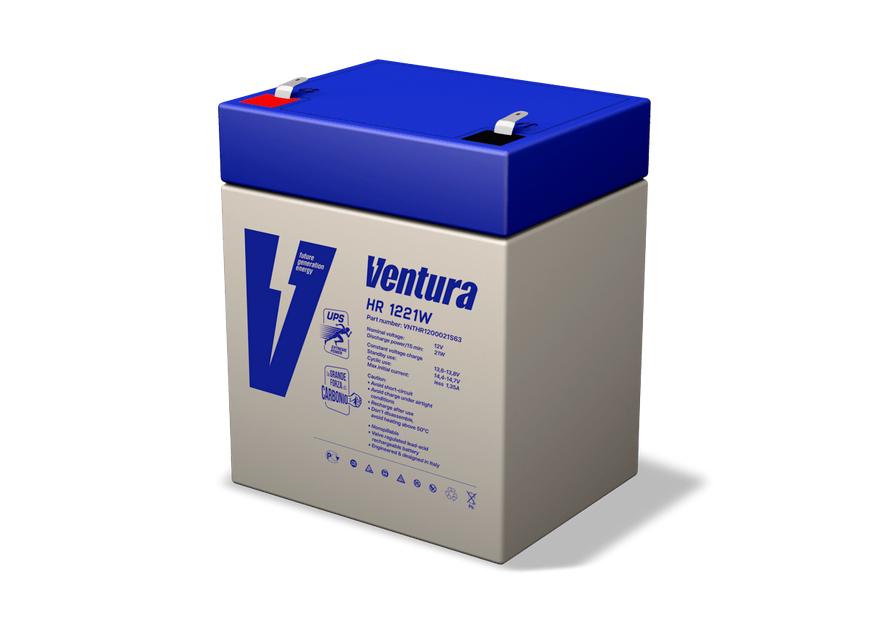

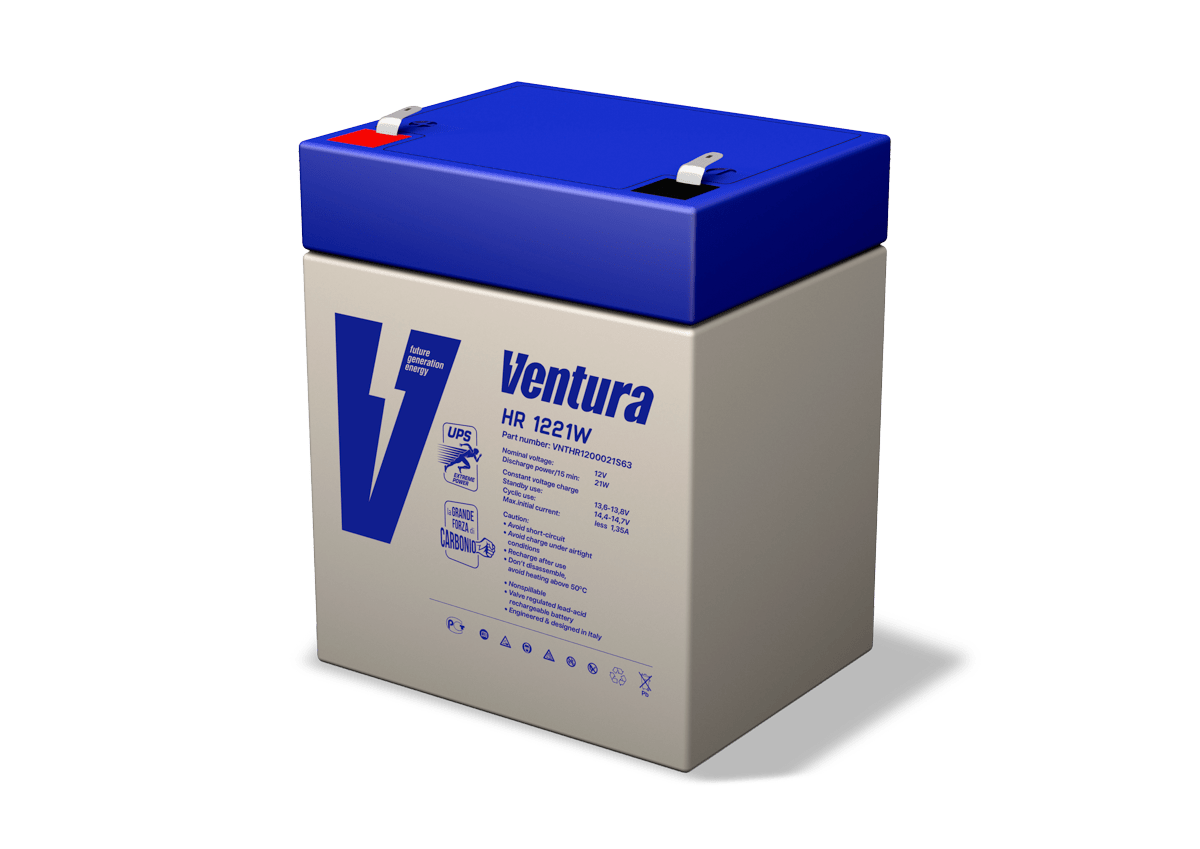

HR/HRL — аккумуляторы для ИБП повышенной мощности

Если задача ИБП — гарантировать работу при кратковременных отключениях с высокой требуемой мощностью, когда оборудованию требуется большой ток за ограниченное время (пуск компрессора холодильника, работа насоса, старт компьютеров/серверов), серий GP/GPL часто оказывается недостаточно по показателю Вт на блок. Для таких случаев Ventura предлагает аккумуляторные батареи для ИБП серии HR и HRL. Конструктивно это также герметизированные свинцово-кислотные AGM-аккумуляторы, но с оптимизацией под высокую выходную мощность на коротких разрядах.

HR ориентирована на непрерывное использование до 60-90 минут, когда критично обеспечить требуемую мощность на один 12-вольтовый блок по таблицам постоянной мощности. Эти аккумуляторы компактнее других при сопоставимой мощности на коротких промежутках и имеют заявленный срок службы — до 10 лет в буферном режиме.

HRL — старшая серия с увеличенным ресурсом (около 12 лет) и еще более высокой удельной мощностью. Ее выбирают, когда место в шкафу или стойке ограничено, при этом нужна высокая мощность на коротких разрядах. На длинных разрядах, свыше полутора часов, преимущества HR/HRL нивелируются — тогда рациональнее рассмотреть GPL или VG.

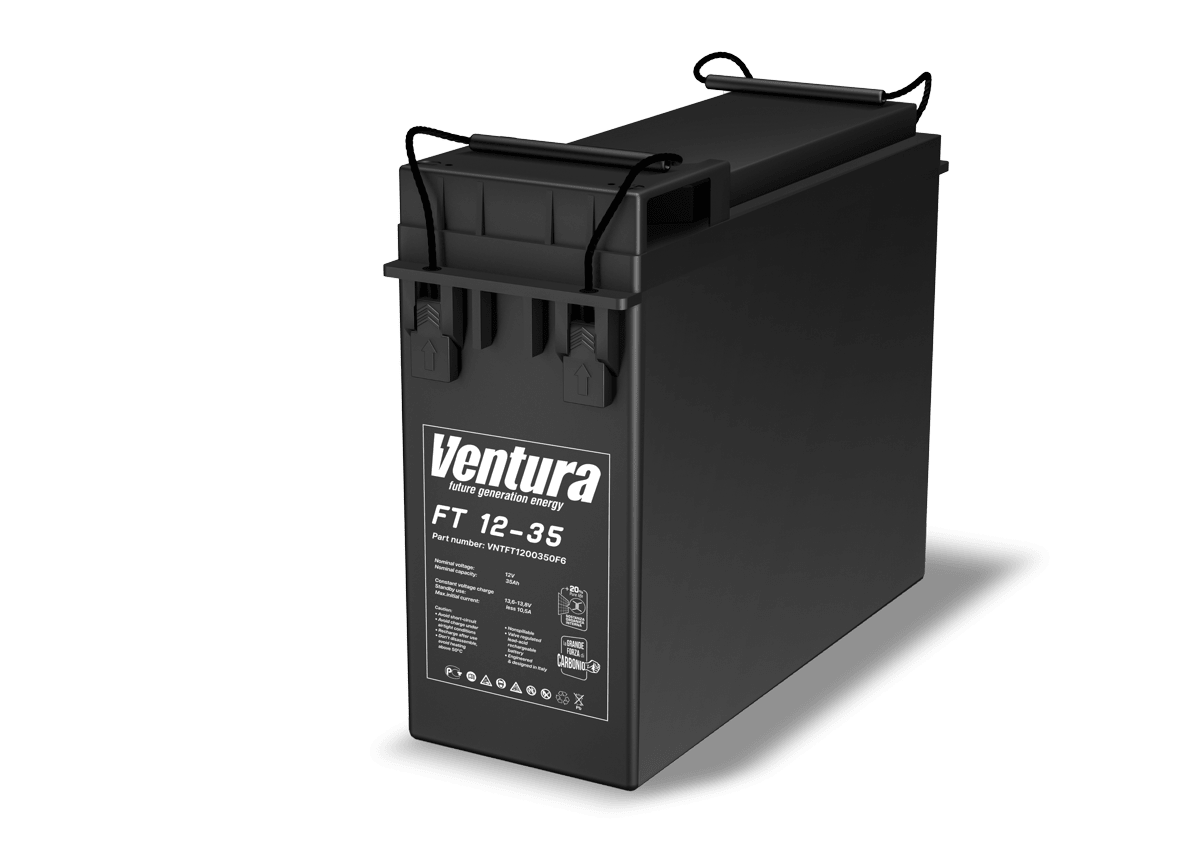

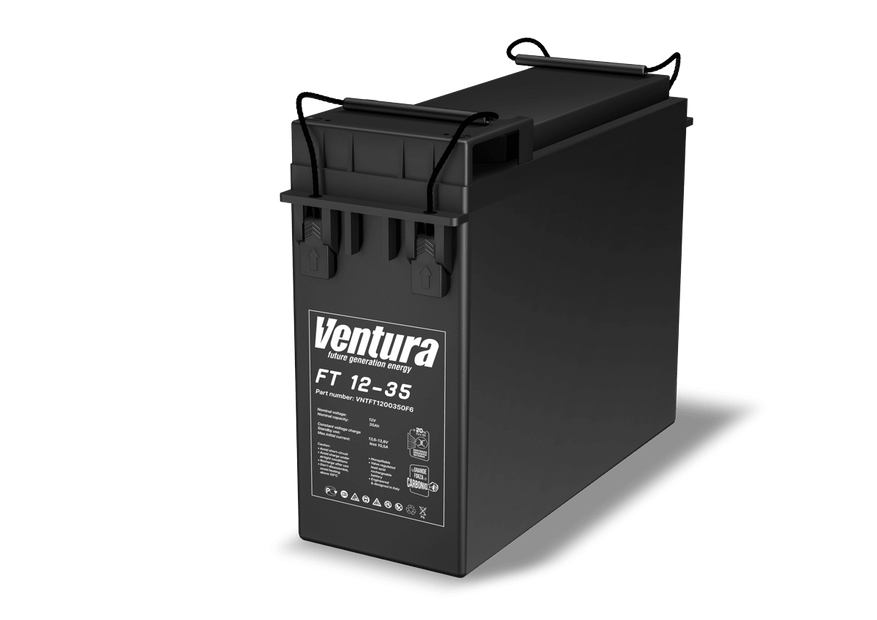

FT — фронт-терминальные аккумуляторные батареи для стоек и шкафов

Серия батарей FT предназначена для размещения в телекоммуникационных шкафах, 19″ и 23ʺ стойках. Это аккумуляторы с фронтальными выводами, что упрощает монтаж и обслуживание в стойке: доступ к клеммам осуществляется спереди, без выкатки блоков. По химическому составу — те же герметизированные свинцово-кислотные AGM, но с конструктивом, рассчитанным на установку в стойку и длительную работу в буферном режиме. Заявленный срок службы для FT — до 15 лет при соблюдении температурного режима и рекомендованных напряжений заряда/поддержки.

FT выбирают, если батарейные группы формируются в серверных, телекоммуникационных стойках или в шкафах с ограниченной глубиной, а доступ к клеммам должен быть фронтальным. Для бытовых задач такие аккумуляторы применимы, но с точки зрения цены эти характеристики чаще избыточны. Их сильные стороны раскрываются именно в стойках, где критически важна плотность установки и сервисная пригодность.

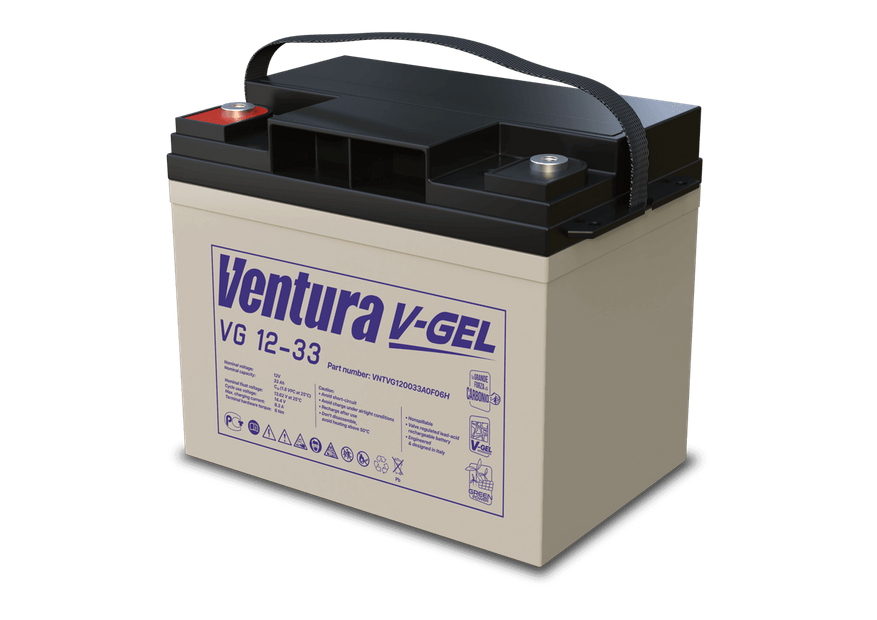

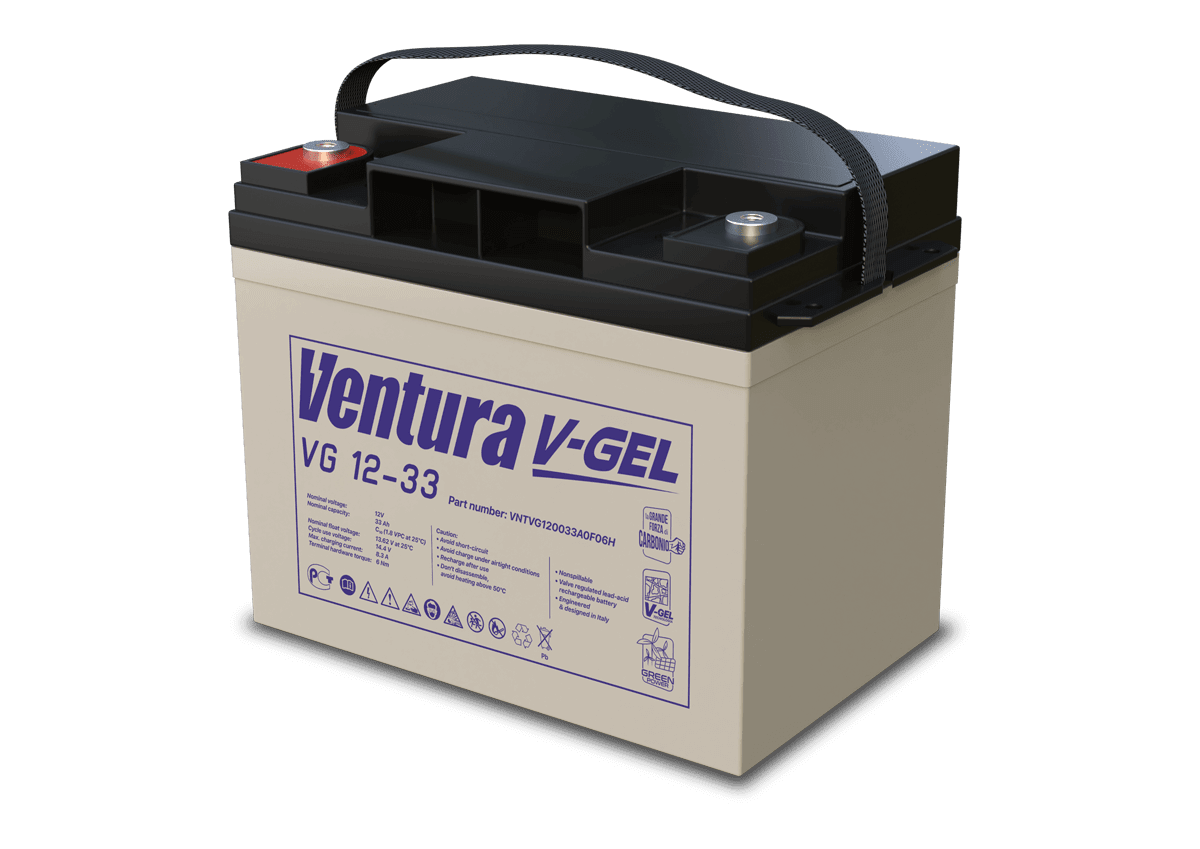

VG — гелевые (GEL) аккумуляторы для повышенной цикличности и длительных разрядов

Серия VG — гелевые свинцово-кислотные аккумуляторы (GEL, VRLA) для ИБП с увеличенным циклическим ресурсом и длительным сроком службы (до 15 лет). Гелеобразный электролит снижает стратификацию и обеспечивает стабильную работу на длительных разрядах и в условиях вибраций или наклонов, а также в ряде случаев лучше переносит регулярную частичную разрядку по сравнению с классическими AGM.

VG аккумуляторы целесообразно использовать в тех случаях, когда ИБП регулярно работает от батарей дольше часа и цикл заряд-разряд повторяется часто. Например, на объектах с нестабильной сетью, в малых автономных системах, а также в коммерческих установках, где важно сочетание длительных разрядов и долговечности. По электрическим параметрам VG близки к GPL на длительных временных интервалах, но дают преимущество при регулярной циклической эксплуатации.

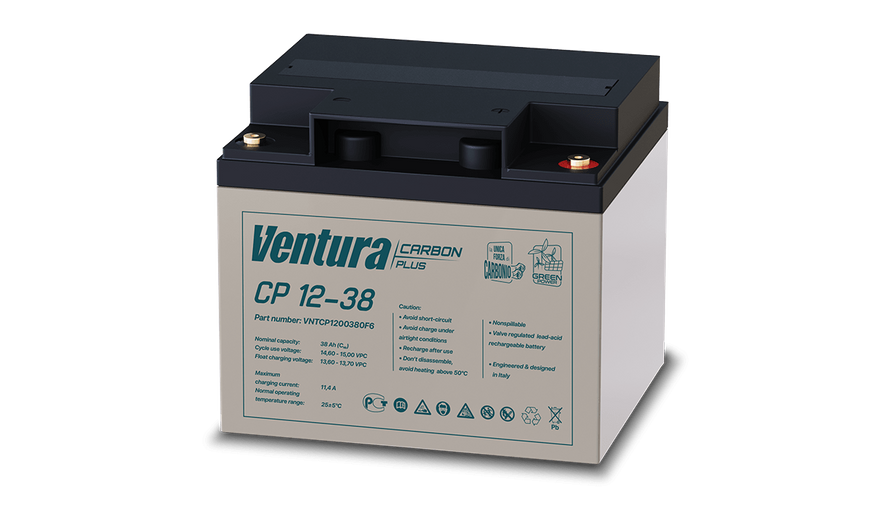

CP — AGM батареи с добавлением углерода для возобновляемых источников энергии

Серия CP предназначена для систем, где аккумуляторы долгое время работают не полностью заряженными и ежедневно проходят циклы заряд-разряд с существенной глубиной (20-80%). Это герметизированные свинцово-кислотные аккумуляторы с модифицированными пластинами (добавление углерода), благодаря чему повышается устойчивость к сульфатации при работе в неполном заряде и растет число циклов до предельного снижения емкости. В линейке есть варианты на 2, 6 и 12 В, емкости доходят до 3000 ампер-часов, что позволяет собирать крупные батарейные цепочки.

Батареи CP выбирают для гибридных систем с возобновляемыми источниками энергии, для резервирования с частым переходом на батареи и обратно, а также для ИБП, которые по профилю эксплуатации вынужденно работают в частичном заряде. Если задача — именно циклы и устойчивость к работе в частично заряженном состоянии при сохранении полной совместимости с зарядными профилями ИБП, серия CP будет более эффективной альтернативой классическим AGM аккумуляторам.

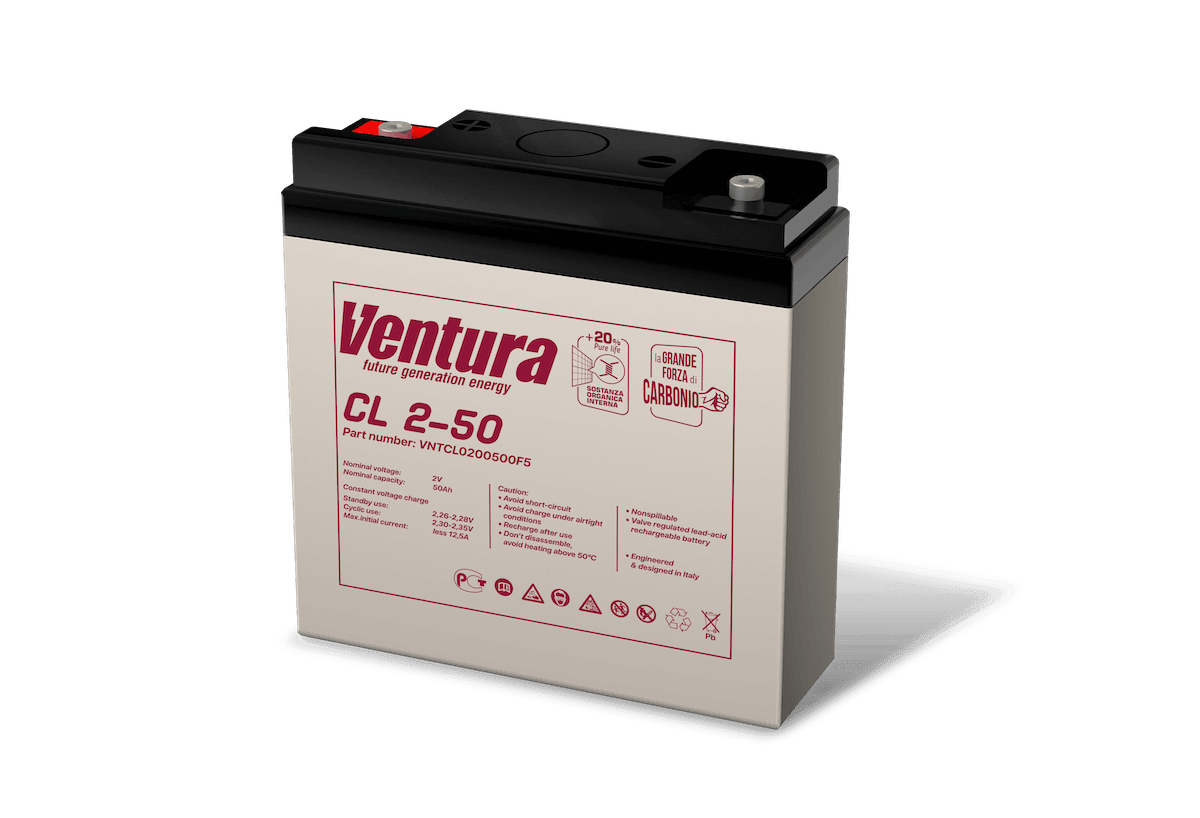

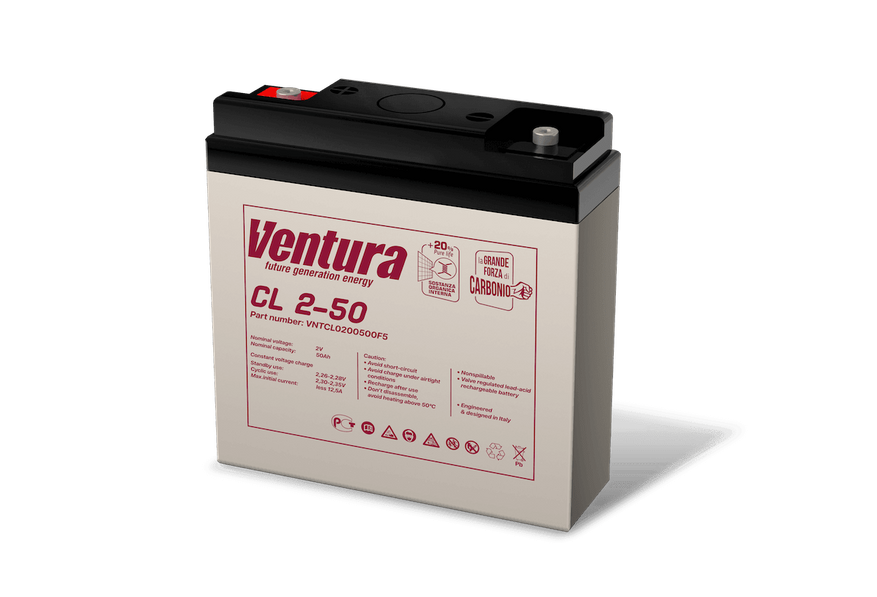

CL — 2-вольтовые стационарные AGM батареи большой емкости

Серия CL — 2-вольтовые стационарные аккумуляторы AGM, из которых набирают батарейные цепочки требуемого напряжения последовательным соединением. Такой подход востребован в энергетике, телеком-инфраструктуре и промышленных ИБП, когда нужна большая суммарная емкость, единообразие элементов в цепи и длительный срок службы. Ресурс CL — до 20 лет при правильной эксплуатации, а по емкостям линейка перекрывает широкий диапазон, что позволяет подбирать конфигурацию без смешения серий.

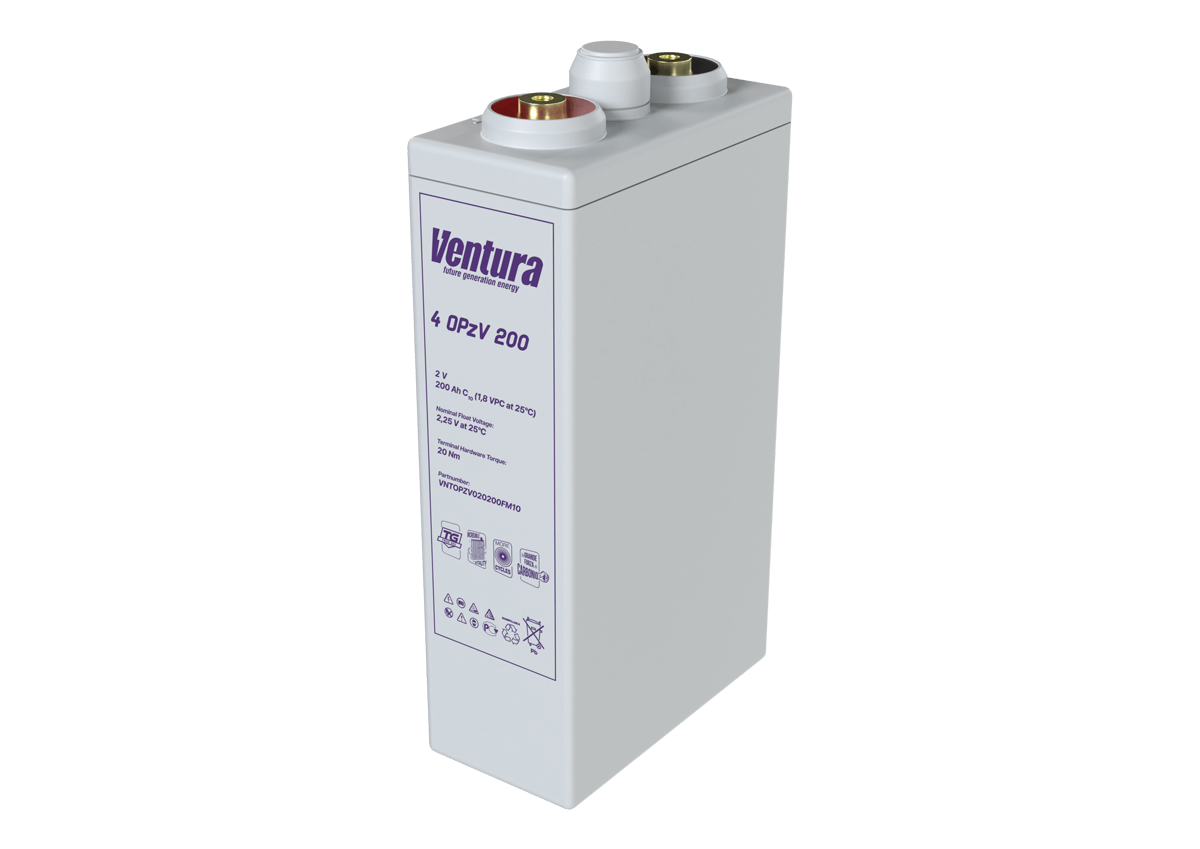

OPzV — трубчатые GEL аккумуляторы для долгого ресурса и высокой цикличности

Серия OPzV — необслуживаемые гелевые аккумуляторы для ИБП с трубчатыми положительными пластинами. Такой электродный блок обеспечивает высокий ресурс и устойчивость к длительным разрядам. Поэтому OPzV — оптимальное решение для телекоммуникационных и энергетических объектов, где важны длительный срок службы (до 20 лет) и стабильная работа при частых отключениях. Выпускаются 12-вольтовые АКБ емкостью до 150 А·ч и 2-вольтовые батареи емкостью до 3000 А·ч.

OPzV рационально применять, когда требуются длительные разряды, высокая надежность и хороший циклический ресурс в широком диапазоне температур. В ИБП среднего и высокого класса эта серия обеспечивает высокую автономность и облегчает планирование обслуживания на долгий период.

Как сопоставить серию и задачу ИБП

Если планируются длительные разряды с умеренными токами и стандартная установка рядом с ИБП, имеет смысл выбрать GPL. GP — более экономичная альтернатива для тех же задач. Когда расчет по таблицам постоянной мощности показывает, что на коротких разрядах (5-60 минут) одной универсальной серии недостаточно, переходят на HR или HRL — эти батареи рассчитаны на более высокую мощность на блок при компактных габаритах.

Если батарейный блок нужно монтировать в стойку с фронтальным доступом и требуется повышенный срок службы аккумулятора, используют FT. Для регулярной циклической работы и устойчивости к частичному заряду рассматривают CP или OPzV аккумуляторы. При необходимости собрать крупную стационарную цепочку на 2-вольтовых элементах выбирают CL или 2-вольтовые модификации OPzV.

Что еще учитывать при выборе аккумулятора для ИБП?

Чтобы избежать типовых ошибок при выборе аккумуляторной батареи для ИБП, важно обращать внимание на следующие параметры:

• Совместимость по напряжению. Уточните в паспорте ИБП требуемое напряжение (12/24/48 В и т. п.) и количество последовательно соединенных батарей. Все бренды, серии и типы АКБ в блоке должны быть идентичны и соответствовать требованиям производителя ИБП.
• Профиль зарядки и допустимые напряжения. Проверьте поддерживаемые ИБП режимы для AGM/GEL и диапазоны напряжений на блок. Сопоставьте их с паспортными значениями выбранной серии Ventura. Несоответствие профилю зарядки ведет к недостаточному заряду или перезаряду и, как следствие, ускоренному износу.
• Ограничение тока заряда. Сверьте максимальный и рекомендованный ток заряда для батарей и фактический ток зарядного устройства ИБП. Если бесперебойник заряжает слабее, чем нужно, время восстановления будет чрезмерным. Если сильнее — есть риск перегрева и деградации.
• Порог отключения по низкому напряжению. Установите в ИБП порог, соответствующий вашему режиму использования системы. Для длительных разрядов выбирают более высокий порог, для коротких — допускается ниже.
• Температурный режим и вентиляция. Планируйте установку при 20-25 °C. При повышенной температуре ресурс батарей уменьшается, при пониженной — снижается доступная емкость на разряде. Исключите закрытые ниши без вентиляции, соседство с источниками тепла и прямое попадание солнечных лучей. Для холодных помещений учитывайте запас по времени автономии.
• Место установки и доступ к обслуживанию. Проверьте габариты и компоновку. Для стоек и телекоммуникационных шкафов рациональнее фронт-терминальные FT, для напольных шкафов — аккумуляторы в стандартных корпусах. Обеспечьте доступ к клеммам для измерений, подтяжки и замены.
• Конфигурация цепей и однородность цепи. В одной батарейной цепочке используйте одинаковые модели, одинаковой емкости, одной партии и возраста. При параллельном соединении делайте идентичные по составу и длинам параллельные цепи. Смешивание серий и возраста приводит к дисбалансу токов и ускоренному старению.
• Защита и коммутация. Ставьте предохранитель или автомат на каждую параллельную цепь как можно ближе к батареям. Подбирайте сечение кабелей по току и длине, учитывая падение напряжения. Используйте опрессованные наконечники и болтовые клеммы с контролем момента затяжки.
• Время восстановления после разряда. Оцените, за сколько часов батарейный модуль зарядится до требуемого уровня при доступном токе зарядного устройства ИБП. Сопоставьте это с вашим режимом отключений: если перерывы частые, медленный заряд станет проблемой.
• Глубина разряда и ресурс. Определите рабочую глубину разряда для вашей серии (по паспорту) и придерживайтесь ее в настройках. Регулярные глубокие разряды уменьшают срок службы аккумулятора. Если циклов много, рассмотрите серии с повышенной циклической стойкостью (VG, CP, OPzV) и корректируйте пороги отключения.
• Балансировка и контроль состояния. Запланируйте периодические проверки напряжений по блокам под нагрузкой и на плавающем заряде. Раннее выявление выходящего из строя блока дешевле, чем выход из строя всего модуля.
