Умный пинцет Zoyi ZT-MD1. Интересный прибор для измерения электронных компонентов

Zoyi ZT-MD1 — это умный пинцет, предназначенный для измерения параметров электронных компонентов, таких как сопротивление, емкость и индуктивность. Благодаря встроенному OLED-дисплею и интеллектуальной системе автоматического распознавания, этот прибор позволяет работать с SMD-компонентами. В обзоре я расскажу о возможностях устройства и оценю его точность на примере тестирования различных компонентов.

Технические характеристики Zoyi ZT-MD1

Упаковка и комплект поставки

Умный пинцет Zoyi ZT-MD1 поставляется в компактной и аккуратной упаковке, которая. Упаковка выполнена из картона с минималистичным дизайном, на котором указаны основные характеристики устройства.

Комплект поставки можно назвать неплохим. Он включает в себя:

• Умный пинцет Zoyi ZT-MD1;
• USB Type-C кабель;
• Руководство пользователя;
• Защитный чехол для хранения устройства.

Внешний вид

Внешний вид устройства Zoyi ZT-MD1 обладает классическим дизайном, рассчитанным на использования при работе с мелкими компонентами.

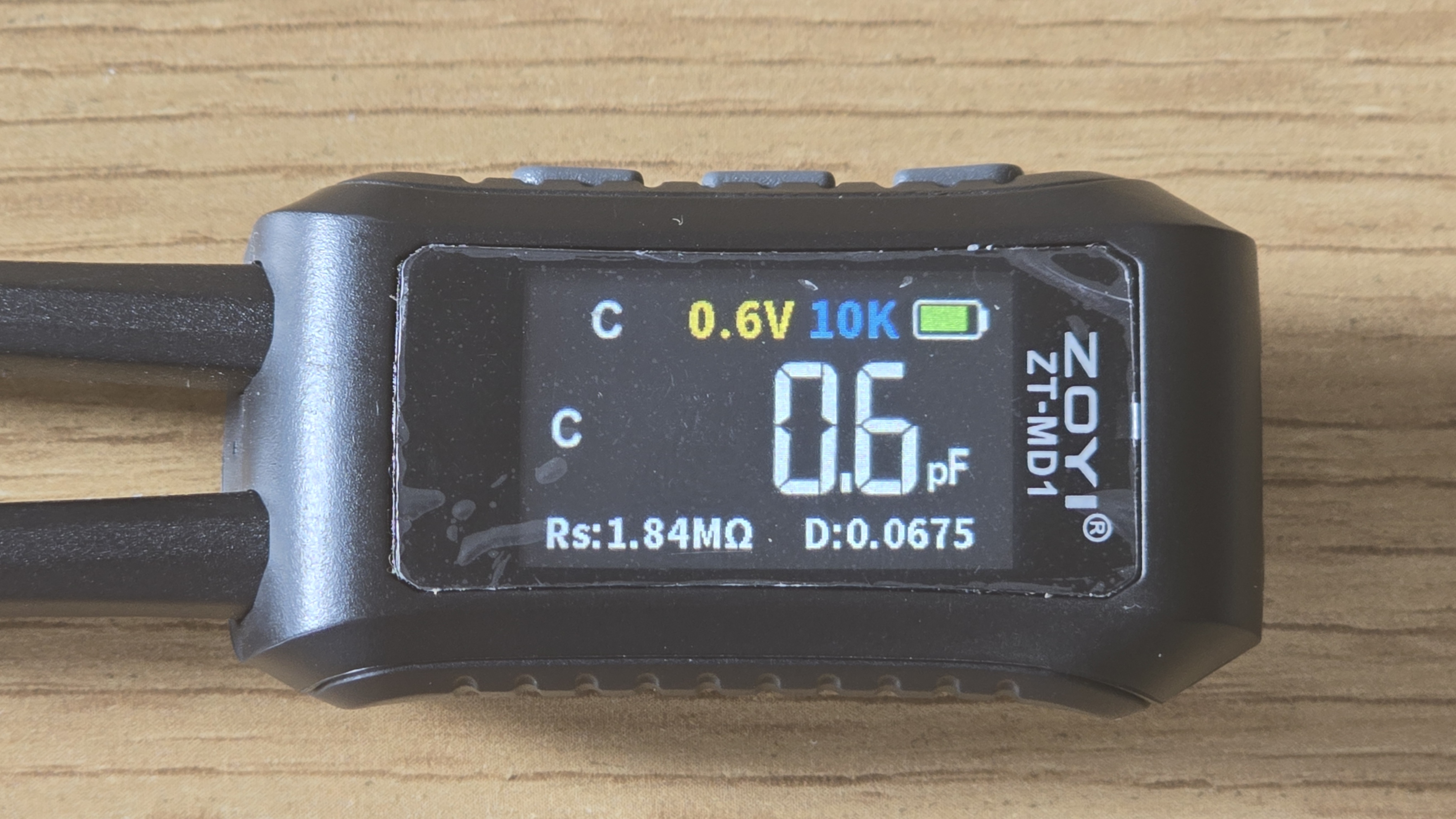

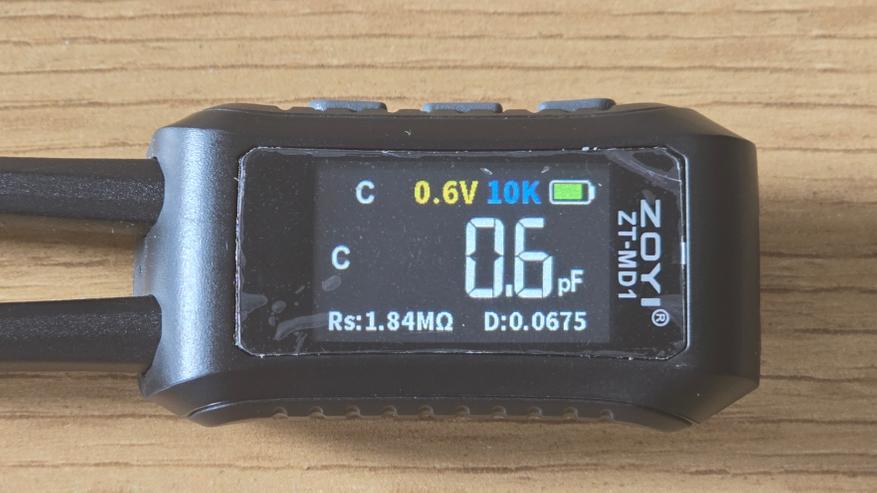

На фронтальной поверхности пинцета располагается крупный цветной OLED-дисплей, который занимает центральное место на корпусе. Экран отображает основные измеряемые параметры. Основная область экрана используется для отображения данных по измерению сопротивления, емкости и индуктивности, а также второстепенных параметров (например, коэффициента качества Q) с точностью до четырех знаков после запятой. С правой стороны от экрана можно увидеть серию значков, которые указывают на различные режимы работы и текущие параметры измерения, такие как частота, напряжение и диапазон.

С левой стороны корпуса находится кнопка управления питанием и меню. Она выполняет несколько функций: короткое нажатие включает устройство, долгое нажатие выключает его. Также короткое нажатие используется для смены режима измерений, а длительное нажатие — для входа или выхода из меню.

Левее кнопки включения расположены дополнительные кнопки для управления частотой измерений и переключения уровней. Одной из особенностей устройства является возможность выбора частоты измерений (100 Гц, 1 кГц, 10 кГц) для точных и детализированных измерений. Эти кнопки также позволяют зафиксировать данные (функция Data Hold), что полезно при работе с нестабильными компонентами.

Корпус устройства выполнен из прочного пластика с рифленой текстурой, что обеспечивает удобство при работе с прибором. На верхней поверхности расположен порт USB Type-C для зарядки устройства и передачи данных.

Зажимы пинцета, предназначены для работы с различными мелкими элементами, включая SMD, имеют острые и тонкие позолоченные наконечники. Конструкция щупов предусматривает удобное удержание мелких компонентов без риска их повреждения. При желании наконечники можно заменить. Они фиксируются на пластиковом корпусе при помощи двух винтов.

Функциональные особенности

Тесовый пинцет Zoyi ZT-MD1 представляет собой продвинутый инструмент для измерения электрических параметров и предназначен для работы с различными компонентами, такими как резисторы, конденсаторы и индуктивные элементы. Прибор позволяет проводить измерения, обеспечивая автоматическое определение типов компонентов и настройку диапазонов.

Zoyi ZT-MD1 обладает интеллектуальной функцией автоматического распознавания компонентов. Это означает, что при подключении устройства к элементам, оно автоматически определяет, что за компонент находится на проверке — будь то резистор, конденсатор или индуктивность. Эта функция упрощает процесс диагностики и ускоряет работу, устраняя необходимость в ручной настройке каждого параметра.

Немаловажной особенностью является диапазон измерений и точность:

• Сопротивление: от 10 мОм до 10 МОм, с точностью вплоть до 0,5%.
• Емкость: от 1 пФ до 20 мФ, что позволяет работать как с малыми, так и с большими конденсаторами.
• Индуктивность: от 1 мкГн до 60 Гн, что охватывает большинство стандартных индуктивных элементов.
• Частота измерений: поддерживаются три частоты — 100 Гц, 1 кГц и 10 кГц, что обеспечивает более точные и гибкие измерения для различных задач.

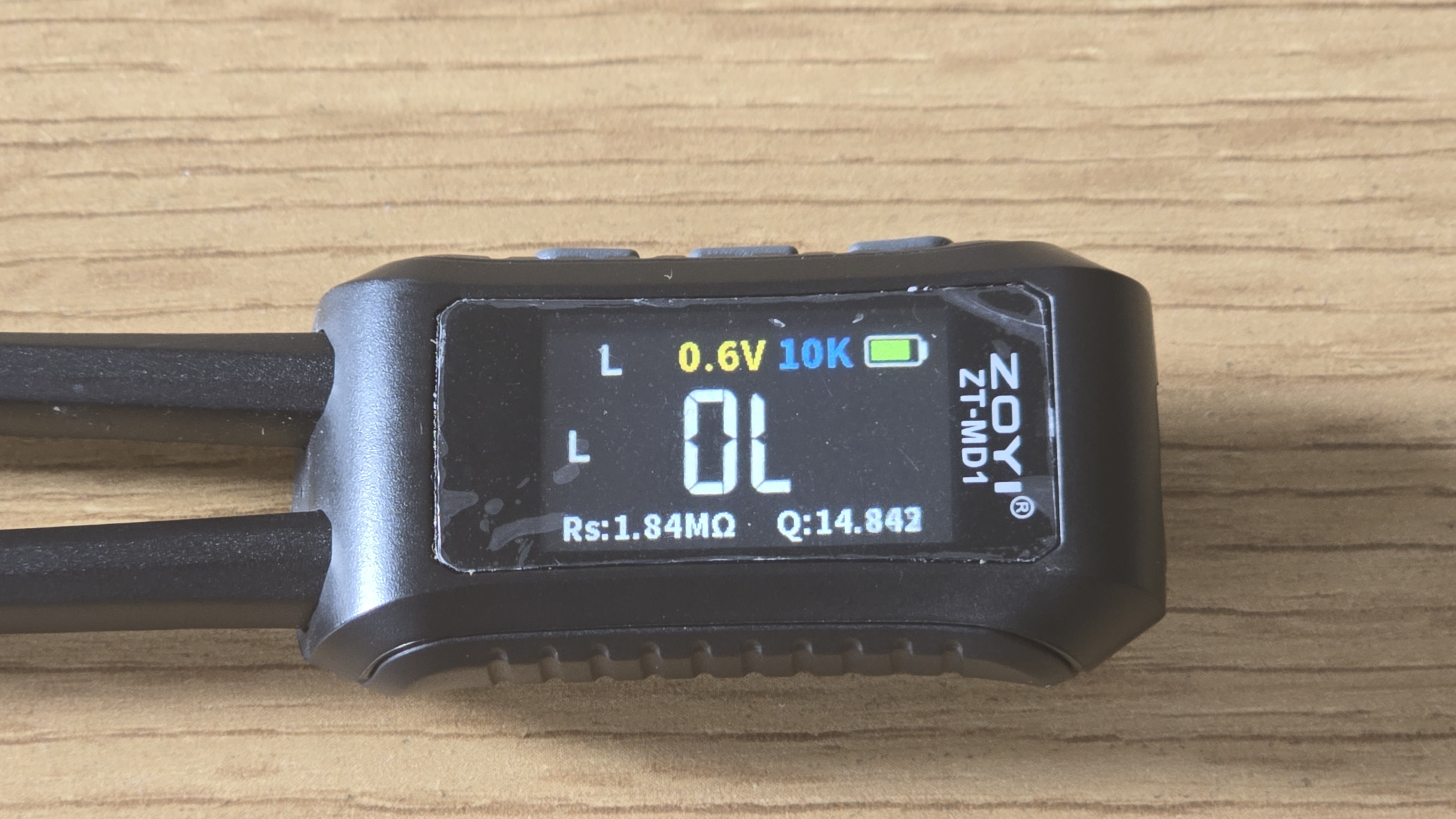

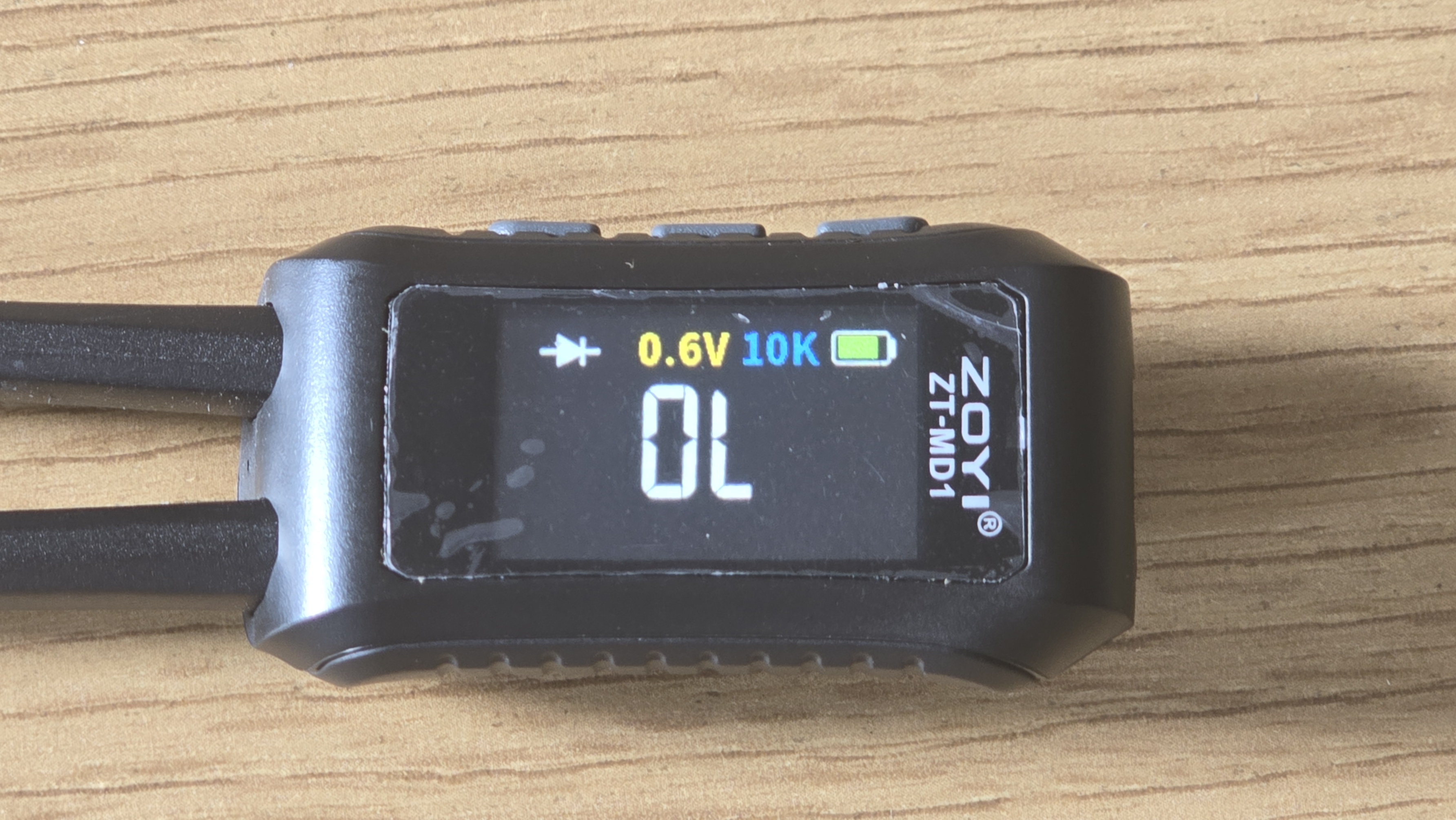

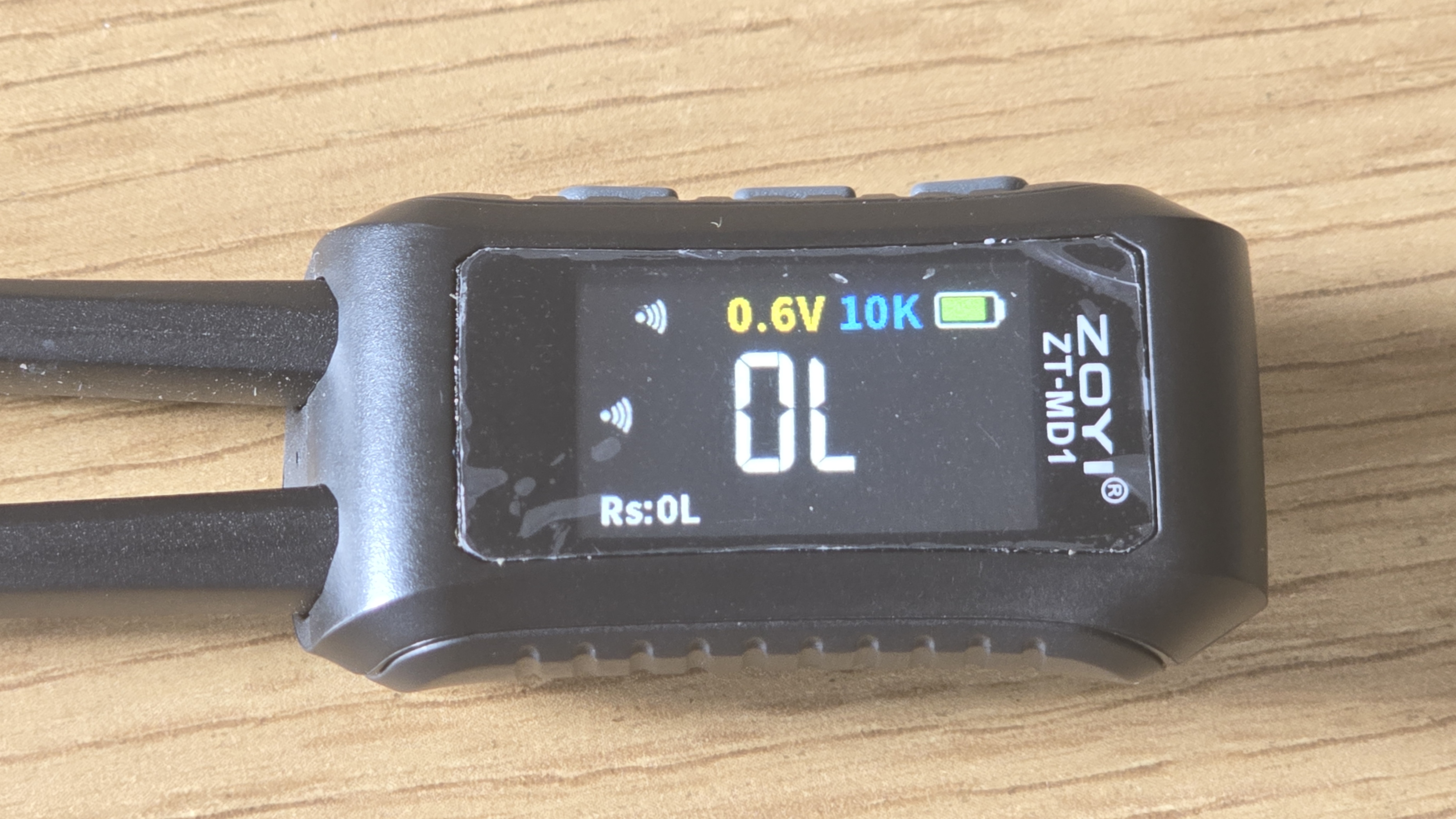

Важной особенностью устройства является наличие цветного OLED-дисплея. Дисплей отображает основные и второстепенное результаты измерений. Основная строка отображает результаты тестирования, вторая строка предназначена для отображения данных вторичных параметров, например, коэффициента качества (Q) или эквивалентного последовательного сопротивления (ESR) конденсаторов.

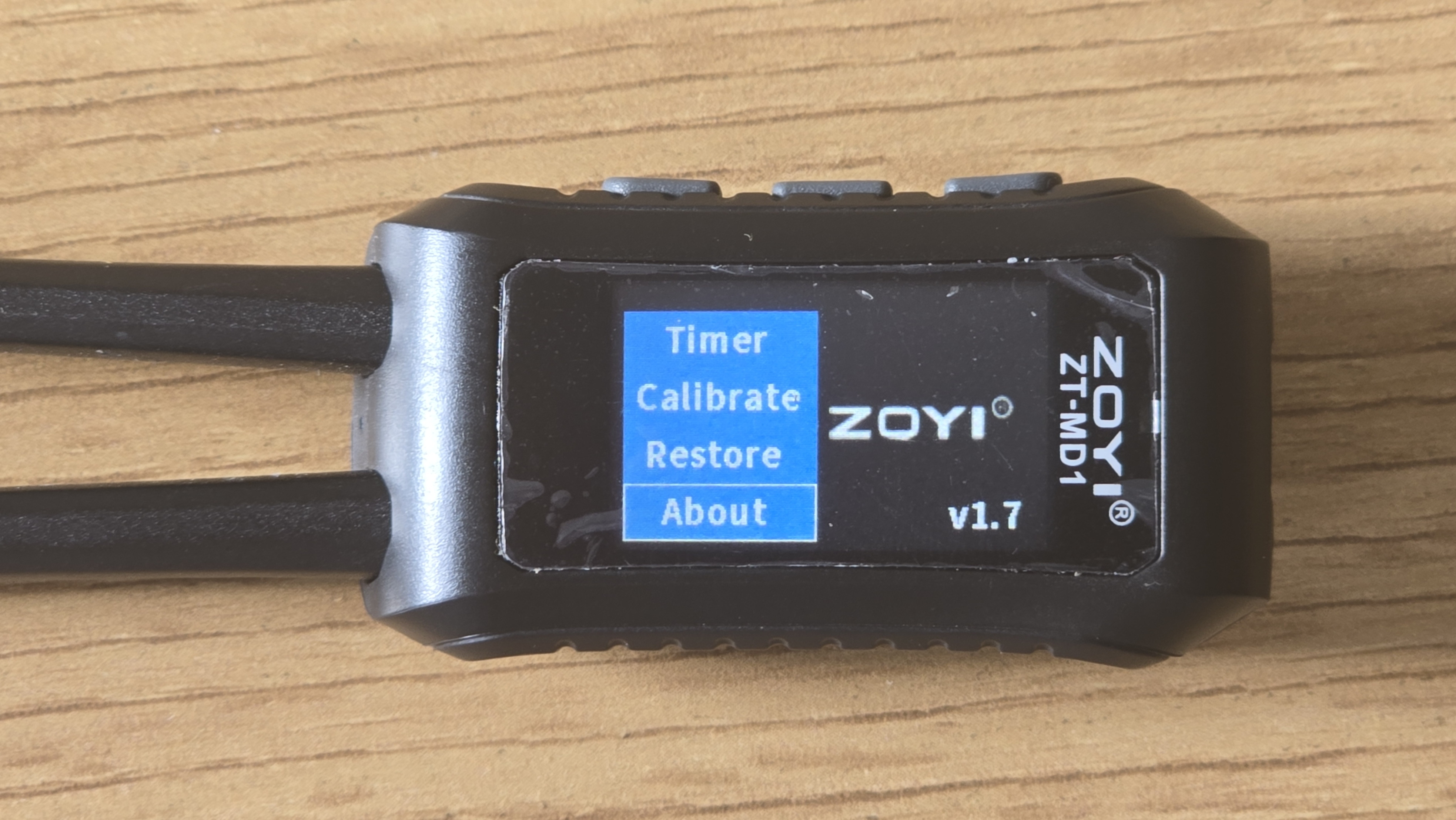

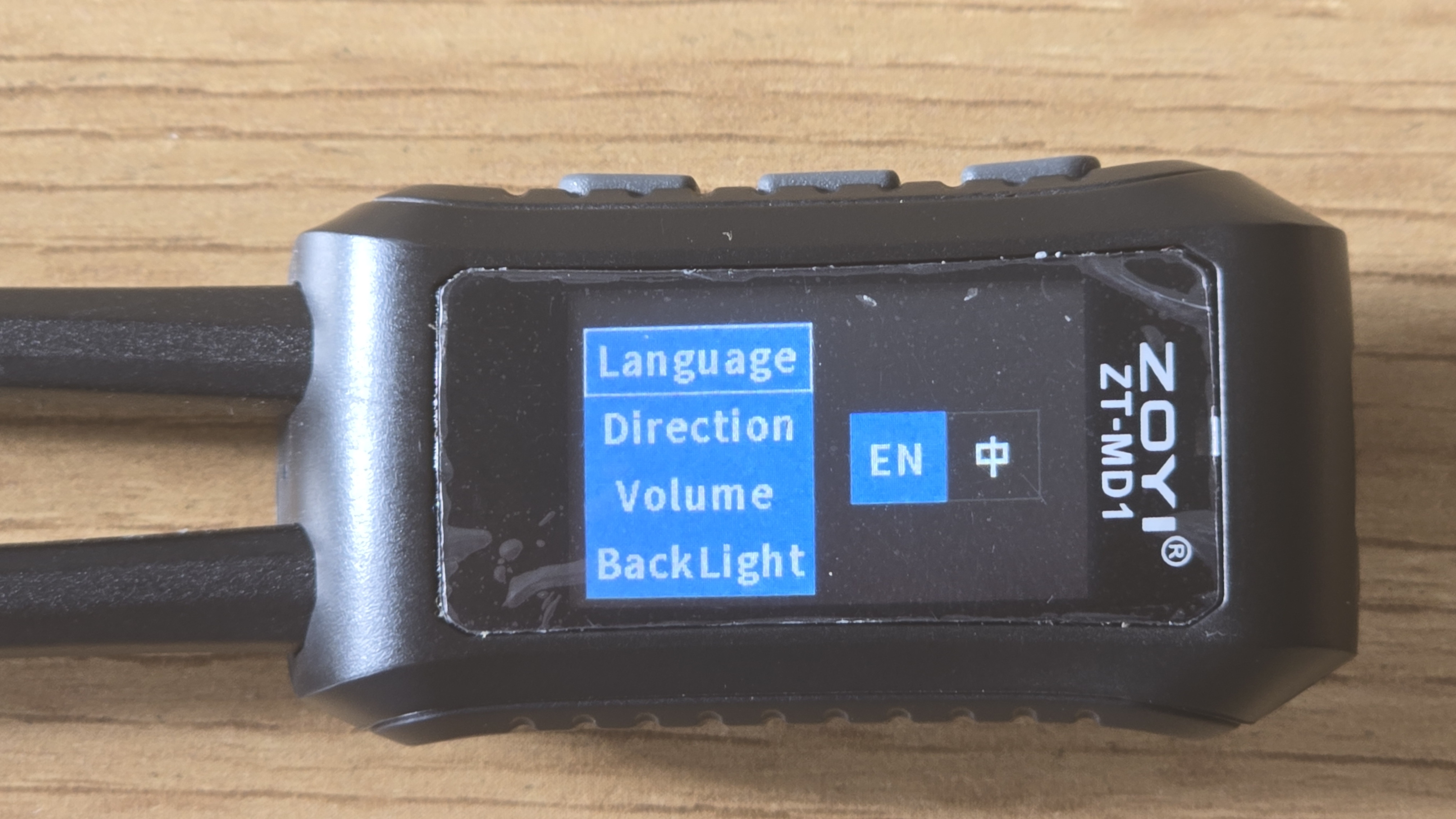

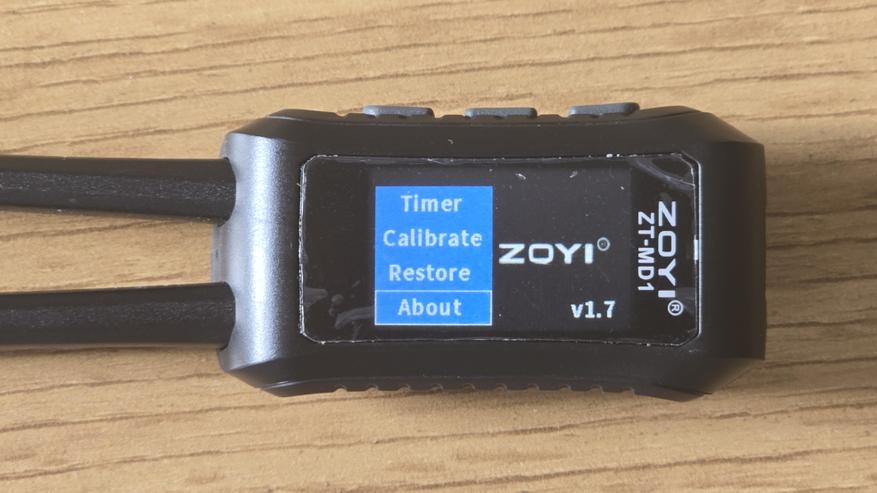

Одной из дополнительных функций является возможность удержания данных (Data Hold), что удобно при измерении нестабильных компонентов. Более того, устройство поддерживает поворот экрана (через меню настроек), что позволяет адаптировать отображение данных в зависимости от положения устройства.

Работа Zoyi ZT-MD1 осуществляется от встроенной литиевой батареи емкостью 300 мАч, что способно обеспечить до 12 часов непрерывной работы. Зарядка осуществляется через интерфейс Type-C.

Тестирование

Для проверки возможностей Zoyi ZT-MD1 я провел тестирование различных электронных компонентов, не установленных на плату. Среди протестированных параметров были емкость, сопротивление и индуктивность. В процессе я использовал резисторы, конденсаторы и катушки индуктивности с разными номиналами, чтобы оценить точность работы устройства на разных диапазонах. Все измерения проводились при разных частотах — 100 Гц, 1 кГц и 10 кГц — для оценки стабильности результатов при изменении условий.

В процессе тестирования конденсаторов использовались компоненты с различным номиналом. Для примера, я подключил конденсатор номиналом 47 нФ. Устройство показало результат 46,98 нФ на частоте 1 кГц, что практически совпадает с номиналом компонента. Также был проверен электролитический конденсатор на 470 мкФ, который дал результат 469.5 мкФ, что показывает неплохую точности измерений, особенно для больших значений емкости.

Для тестирования сопротивления были использованы резисторы различного номинала. Один из протестированных резисторов имел номинал 1 кОм, а измерение показало результат 999.8 Ом, что соответствует высокой точности прибора. При тестировании резистора на 10 МОм устройство показало 9.98 МОм, что также указывает на минимальную погрешность.

Более того я использовал высокоточный программируемый модуль резистора с диапазоном сопротивлений от 0.1 Ом до 9 999 999 Ом (0.1R-9999999R Programmable Resistor Resistance Board Module High Precision 1/2W 1% 8-Segment Jumper Caps). Этот модуль позволил провести более детализированные и точные измерения для оценки возможностей устройства.

Первые показания я смог снять при значении 9 Ом, устройство показало 9.057 Ом, что достаточно странно, ведь заявленный диапазон измерений начинается от 10 мОм.

Для проверки точности при измерении больших значений сопротивления я установил модуль на значение 900 кОм. Умный пинцет зафиксировал результат 899.1 кОм, что демонстрирует отличную точность при работе с сопротивлениями в диапазоне мегомов. При проверке максимального значения модуля в 9 МОм, умный пинцет показал 8.8 МОм, что подтверждает минимальные отклонения и стабильность работы устройства даже на верхних границах измерений.

Для тестирования индуктивности я использовал катушки индуктивности также различного номинала. Например, катушка с номиналом 100 мкГн показала результат 99.85 мкГн на частоте 1 кГц. При измерении катушки с номиналом 47 мГн устройство зафиксировало значение 46.92 мГн. Важно отметить, что измерения индуктивности на высоких частотах (10 кГц) были особенно точными для малых значений индуктивности.

Заключение

Тестирование Zoyi ZT-MD1 показало неплохую точность при измерении емкости, сопротивления и индуктивности. При измерении конденсаторов на 47 нФ и 470 мкФ отклонения были минимальны. Резисторы с номиналами 1 кОм и 10 МОм также показали точные результаты.

Использование программируемого модуля резистора выявило небольшие отклонения на нижних значениях (9 Ом — 9.057 Ом), а более низкие диапазоны и вовсе не были диагностированы, что вызывает сомнения относительно точности в нижнем диапазоне. Однако на высоких значениях, таких как 900 кОм и 9 МОм, устройство продемонстрировало приемлемую точность.

Индуктивность измерялась корректно, особенно при высоких частотах. Тем не менее, могут быть вопросы по точности при малых значениях сопротивления.

В целом, за свои деньги весьма неплохое устройство, для выполнения бытовых ремонтных работ.
