Самый горячий инструмент года: обзор умного паяльника Fnirsi HS-01 с быстрой зарядкой Type-C PD

Современные технологии позволяют значительно упростить и улучшить процесс пайки электронных компонентов. Один из примеров — умный паяльник FNIRSI HS-01, который имеет ряд преимуществ перед обычными паяльниками благодаря использованию портативного электрического устройства с питанием Type-C PD. Это компактное и удобное устройство, которое может использоваться как для профессиональных целей, так и для работы в домашних условиях. Мощность PD 65 Вт, DC 96 Вт, информативный OLED экран, возможность нагрева до температуры в диапазоне от 80 до 420 ºС всего за 6 секунд. И это далеко не все, что умеет данное устройство.

Технические характеристики

• Материал корпуса: алюминиевый сплав 6063;
• Мощность: PD 65 Вт, DC 96 Вт;
• Рабочее напряжение: 9-24 В;
• Поддержка быстрой зарядки: PD trigger;
• Тип разъема для подключения: Type-С;
• Диапазон температур: от 80 до 420 ºС;
• Время разогрева: от 6 сек;
• OLED дисплей: 0.87″
• Габаритные размеры: 184х20 мм

Упаковка и комплект поставки

Паяльник FNIRSI HS-01 поставляется в небольшой, информативной картонной коробке, на которой можно найти основные сведения об устройстве.

Внутри коробке, в ложементе из мягкого материала расположился паяльник, быстросъемное жало, колпачок и иллюстрированное руководство пользователя.

Мне достался расширенный комплект поставки, в который, помимо вышеуказанных элементов вошло зарядное устройство GaN на 65 Вт, гибкий кабель USB Type-C, подставка для паяльника и дополнительно пять видов жала на паяльник: HS-01B2, HS01-ILS, HS01-KR, HS01-K65, HS01-BC3.

Внешний вид

Корпус паяльника изготовлен из алюминиевого сплава. Длина паяльника с колпачком составляет 180 мм, диаметр около 19 мм, масса паяльника с колпачком см, вес без колпачка около 40 грамм, колпачок еще 13 грамм. На корпусе предусмотрена специальная накладка из относительно мягкого материала, обеспечивающая надежный и удобный хват паяльника. Компактные габаритные размеры во много этому способствуют.

Управление паяльником осуществляется при помощи двух механических кнопок. Реализовано это удобно, более того, предусмотрена возможность перенастройки управления как под правую, так и под левую руку. Возле кнопок расположен весьма информативный экран, размеры которого составляют размеры 22х6 мм.

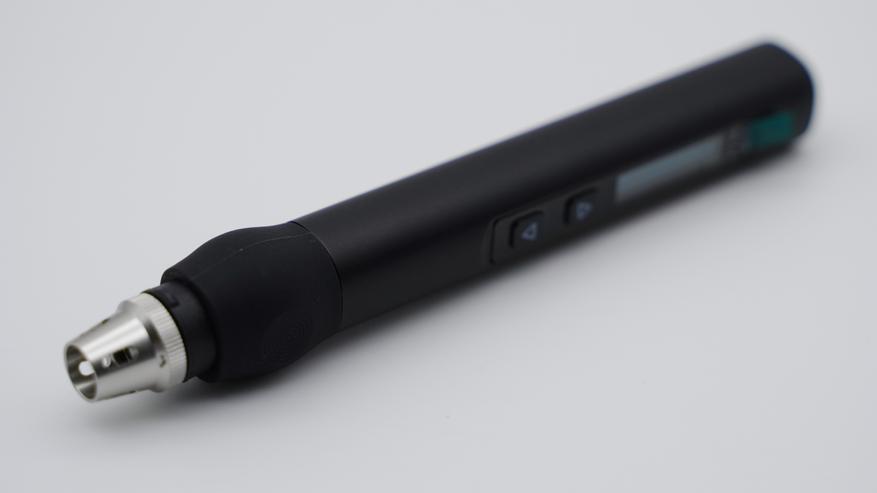

Для того, чтобы установить жало, изначально придется открутить специальную гайку, расположенную на корпусе паяльника, после чего жало устанавливается до упора. Далее гайка завинчивается назад. За надежную фиксацию отвечает специальный уступ, который находится на жале, и после установки последнего в корпус паяльника фиксируется при помощи гайки.

В задней части паяльника расположен разъем USB Type-C для подключения к зарядному устройству. Данный паяльник способен работать при напряжении от 9 до 20 В, т. е. если подключиться к зарядному устройству 5 В, работать он не будет. На дисплее отобразиться информация о низком напряжении.

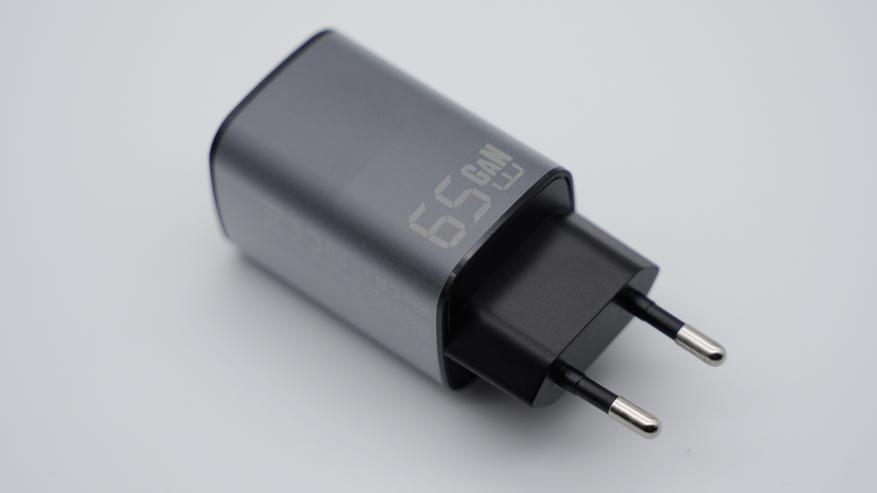

Как я уже у поминал ранее, в моем случае расширенный комплект поставки, в который вошло весьма качественное зарядное устройство на 65 Вт. В нем предусмотрена возможность подключения к порту USB Type-C и USB Type-A.

Очень мягкий кабель в силиконовой оплетке и массивными металлическими наконечниками.

Здесь же хочется упомянуть и о достаточно простенькой подставке для паяльника, изготовленной из термостойкого пластика и оснащенной металлической скобой.

Кабель для подключения к блоку питания имеет длину около 20 мм, он в меру гибкий. Изготовлен качественно.

Каждое комплектное жало идет в отдельном пакете, на котором мы можем увидеть маркировку, и при необходимости без проблем можем заказать дополнительное.

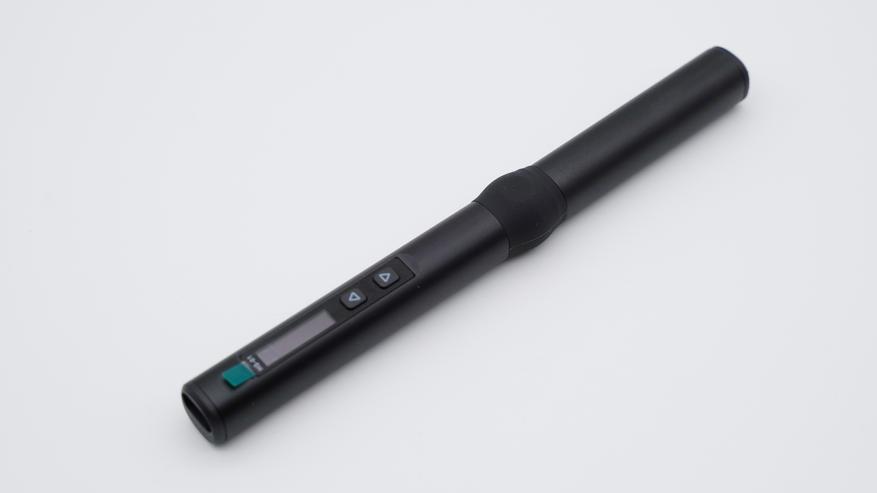

В собранном состоянии паяльник не занимает много места и напоминает обычную ручку.

В целом, я считаю, что приобретать нужно именно расширенный пакет, если у вас конечно изначально нет качественного провода и зарядного устройства.

Функциональные особенности и тестирование

Как можно убедиться, отображаемая на экране температуры нагрева и реальная температура нагрева жала весьма близки между собой, но, если вдруг кому-то данная погрешность не нравиться, без труда можно произвести корректировку температуры. Делается это в настройках паяльника, о которых я говорил чуть ранее. Процесс калибровки очень простой:

Начиная разговор о функциональных возможностях данного паяльника, прежде всего хочу остановиться на меню настроек и на способе управления устройством.

Начнем мы с питания. Производитель предусмотрел различные сценарии использования и подключения устройства:

Подключение паяльника к блоку питания GaN (в моем случае идет в комплекте поставки) оснащенному портом USB Type-C. В данном случае мощность устройства будет зависеть от мощности зарядного устройства (максимум 65 Вт);

Подключение паяльника к PowerBank'у оснащенному портом USB Type-C. В данном случае мощность устройства будет зависеть от мощности зарядного устройства (максимум 65 Вт);

Подключение паяльника к DC блоку питания 20-24 В, через переходник.

Подключение паяльника к блоку питания оснащенному портом USB Type-A. Здесь нужно будет провести танец с бубном, т.к. для нормального функционирования устройства потребуются триггеры, которые смогут переключать зарядное устройство на нужный режим работы.

При подключении паяльника к зарядному устройству на дисплее отображается пиктограмма с логотипом компании «FNIRSI», после чего визуально мы видим информацию о том, что устройство готово к работе. На дисплее горит информация о том, что для включения паяльника необходимо нажать на одну из механических кнопок управления, а если в паяльник не установлено жало, дисплей напоминает нам о том, что прежде всего необходимо выполнить данную процедуру (установить жало в паяльник).

Нажав боковую кнопку, мы запускаем устройство, оно практически моментально нагревается. Скорость нагрева зависит от зарядного устройства, к которому оно подключено. К сожалению, осуществить замер скорости нагрева у меня нет возможности, я лишь могу поделиться с вами информацию, которую приводит производитель. На мой взгляд, перепроверять ее нет особого смысла, так как нагрев действительно очень быстрый. В общем паяльник готов к работе уже через 6 секунд после включения.

Теперь давайте пройдемся по пунктам меню. Доступ к данному разделу мы можем получить, нажав и удерживая две кнопки управления, расположенные на корпусе устройства.

Переключение между пунктами осуществляется путем кратковременного нажатия левой либо правой кнопок, а вход в подраздел и выбор параметра, путем длительного удержания правой кнопки.

К сожалению русскоязычной локализации интерфейса, не предусмотрено. Информация отображается либо на английском, либо на китайском языке. Возьму на себя смелость, и опуши все пункты с учетом русскоязычного перевода:

• Яркость экрана — позволяет выставить уровень яркости дисплея;
• Калибровка температуры — позволяет осуществлять корректировку температуры жала в диапазоне от -50ºС до +50 ºС;
• Единицы температуры — можно выбрать либо ºС/ºF;
• Режим сна — позволяет установить время, по истечении которого паяльник переходит в режим сна, в случае отсутствия активности устройства (не двигается). Диапазон от 1 до 20 минут, либо отключение данного режима. В данном режиме температура жала падает;
• Выбор температуры в режиме сна — позволяет настроить температуру жала, в условиях, когда устройство перейдет в режим сна. Диапазон от 80 ºС до 200 ºС;
• Режим защиты от детей — активирует режим защиты, от детей, суть которого заключается в том, что включение нагрева жала не происходит после нажатия клавиши на устройстве. Для старта необходимо сделать три быстрых, коротких нажатия на кнопку управления.
• Выбор языка — нам доступен вариант с китайским либо английским языком;
• Выбор руки — позволяет выбрать руку, при помощи которой осуществляется пайка (левая/правая) в соответствии с выбором меняется отображение информации на дисплее;
• Выбор напряжения — позволяет выбрать напряжение, которое встроенный триггер будет запрашивать от блока питания.

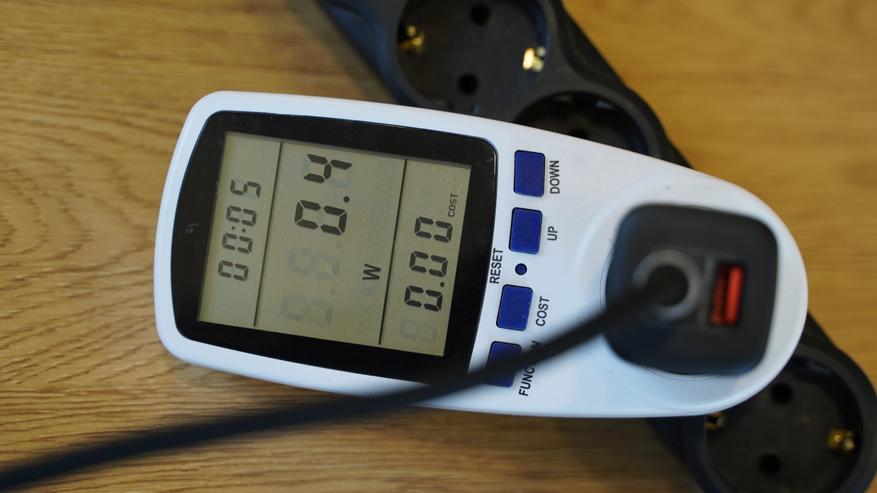

В ходе тестирования паяльника мне было любопытно узнать, какую мощность он потребляет. В общем, при работе ваттметр показывал показатели примерно до 40 Вт, а в момент, когда паяльник нагрелся и находится в режиме ожидания показатель колебался на уровне 0.4 Вт.

Теперь переходим к тестированию в реальных условиях. Суть тестов заключается в том, что при помощи паяльника FNIRSI HS-01 я осуществлял отпаивание различных элементов с печатных плат.

Тесты проводились при помощи комплектного жала на плате смартфона iPhone 7 и на плате усилителя Bose. С первой платой никаких сложностей не возникло, детали очень быстро отпаивались и также легко их можно было припаять, зато с усилителем паяльнику было тяжеловато. Для того, чтобы отпаять ножки разъемов мне пришлось изрядно попотеть, на каждую ножку уходило по 3-4 минуты, но в целом паяльник справился с поставленной задачей.

Как я уже говорил ранее, проверить скорость нагрева паяльника достаточно сложно, в связи с тем, что этот происходит очень быстро, а вот проверить справедливость температурных характеристик проверить можно без особого труда. При помощи тепловизора Guide MobIR 2S осуществлялось несколько замеров нагрева жала паяльника и здесь я хочу обратить внимание, что мой тепловизор способен измерять температуру до 150 ºС. При нагреве паяльника до указанной температуры тепловизор отображал 147 ºС.

Далее тестирование осуществлялось с использованием мультиметра Kaiweets KM601. Здесь погрешность показаний также не выходила за диапазон в 5 градусов. Как можно убедиться, отображаемая на экране температуры нагрева и реальная температура нагрева жала весьма близки между собой, но, если вдруг кому-то данная погрешность не нравиться, без труда можно произвести корректировку температуры. Делается это в настройках паяльника, о которых я говорил чуть ранее. Процесс калибровки очень простой:

• Устанавливаем температуру нагрева жала до 350 ºС;
• Замеряем реальную температуру жала при помощи пирометра либо тепловизора;
• Запускаем паяльник в режиме калибровки и вносим корректировку исходя из полученного результата разницы температур.

Как мы видим, ничего сложного в процессе калибровки нет.

Несколько слов хочется сказать и быстросъемном колпачке, который выполняет роль защиты от термических повреждений. Например, мы что-то быстро припаяли, и нам необходимо уезжать, при этом важно захватить с собой паяльник, либо работая дома, нам нужно срочно выйти из комнаты, в которой возможно появление детей либо домашних питомцев. Данный колпачок очень быстро надевается на корпус паяльника и надежно защищает нас от соприкосновений с горячей поверхностью жала. Казалось бы, это мелочь, но она несет в себе очень важную функцию.

Чуть ранее я говорил о подставке под паяльник, которая идет в комплекте с устройством. Пользоваться ей достаточно удобно.

Однако, на мой взгляд прекрасно можно обойтись и без нее, так как колпачок от паяльника вполне сгодиться для этих целей.

Да… чуть не забыл. В Fnirsi HS-01 предусмотрена возможность обновления прошивки. Звучит конечно дико, и кроме возможности добавления дополнительных языков в настройки устройства, лично мне не приходит никаких других мыслей, что можно изменить в прошивке паяльника, однако факт остается фактом. Прошивки появляются, а значит производитель планирует поддерживать данную линейку паяльников.

Достоинства

• Корпус из алюминия.
• Простота установки и снятия жала;
• Защитный быстросъемный колпачок, который обеспечивает безопасность и удобство использования;
• Широкий, для паяльника, спектр настроек, включая режимы сна и защиту от детей;
• Возможность работы от зарядного устройства для смартфонов, PowerBank'ов и классических блоков питания;
• Мощность устройства способна достигать 100 Вт, при 24 В.
• Быстрый прогрев, максимальная температура достигается за несколько секунд;
• Возможность замены жала на горячую;
• Анимированные подсказки на экране устройства, информативность экрана;
• Иллюстрированная инструкция на различных языках, включая русский;
• Возможность обновления прошивки;
• Возможность приобретения расширенного комплекта, включающего в свой состав все необходимое для работы.

Недостатки

• На текущий момент не выявлено.

Купить паяльник Fnirsi HS-01 можно по ссылке. Также доступен купон ZKHS88, дающий скидку $7.

В период до 18.06.2023 будут действовать промокоды:

Промокод：ZKT555, на заказ более $50.00

Промокод：ZKT222, на заказ от $20.00 до $50.00

Заключение

В целом, что можно сказать об умном паяльнике. Fnirsi HS-01 — это надежный, удобный и эффективный инструмент для пайки электроники, который заслуживает внимания как со стороны профессионалов, так и от любителей. Компактные габаритные размеры и возможность быстрой зарядки через разъем USB Type-C, мощность PD 65 Вт, DC 96 Вт и широкий диапазон рабочего напряжения (от 9 до 24 В) позволяют быстро и эффективно паять электронные компоненты, во многом этому способствует и диапазон рабочих температур, от 80 до 420 ºС. Очень важным является и показатель времени нагрева, который стартует от 6 секунд, что обеспечивает точность и эффективность пайки. Вишенкой на торте в данном устройстве является качественный OLED-экран, диагональ которого составляет 0.87. Экран позволяет осуществлять контроль температурных и иных параметров паяльника. В общем, отличное устройство за свои деньги.
