Обзор комбинированного прибора Alientek DM40C — очень удачный продукт 3 в 1
Сегодня я расскажу о компактном, комбинированном приборе Alientek DM40C, сочетающем в себе сразу три устройства: достаточно серьёзный мультиметр, осциллограф, и генератор сигналов. Прибор выполнен очень качественно, функционал хорошо продуман, что ставит его на достаточно высокий уровень, среди возможных аналогов в данной ценовой категории. Кроме этого, прибор имеет хорошие данные по времени автономной работы.
Спецификации
Общая информация
Доступные модификации: DM40A, DM40B, DM40C.
Экран: 3.5 дюйма, IPS разрешение 480*320, тачскрин (полностью сенсорное управление, очень удобное).
Габариты: 140*83*25мм.
Вес: 260 грамм.

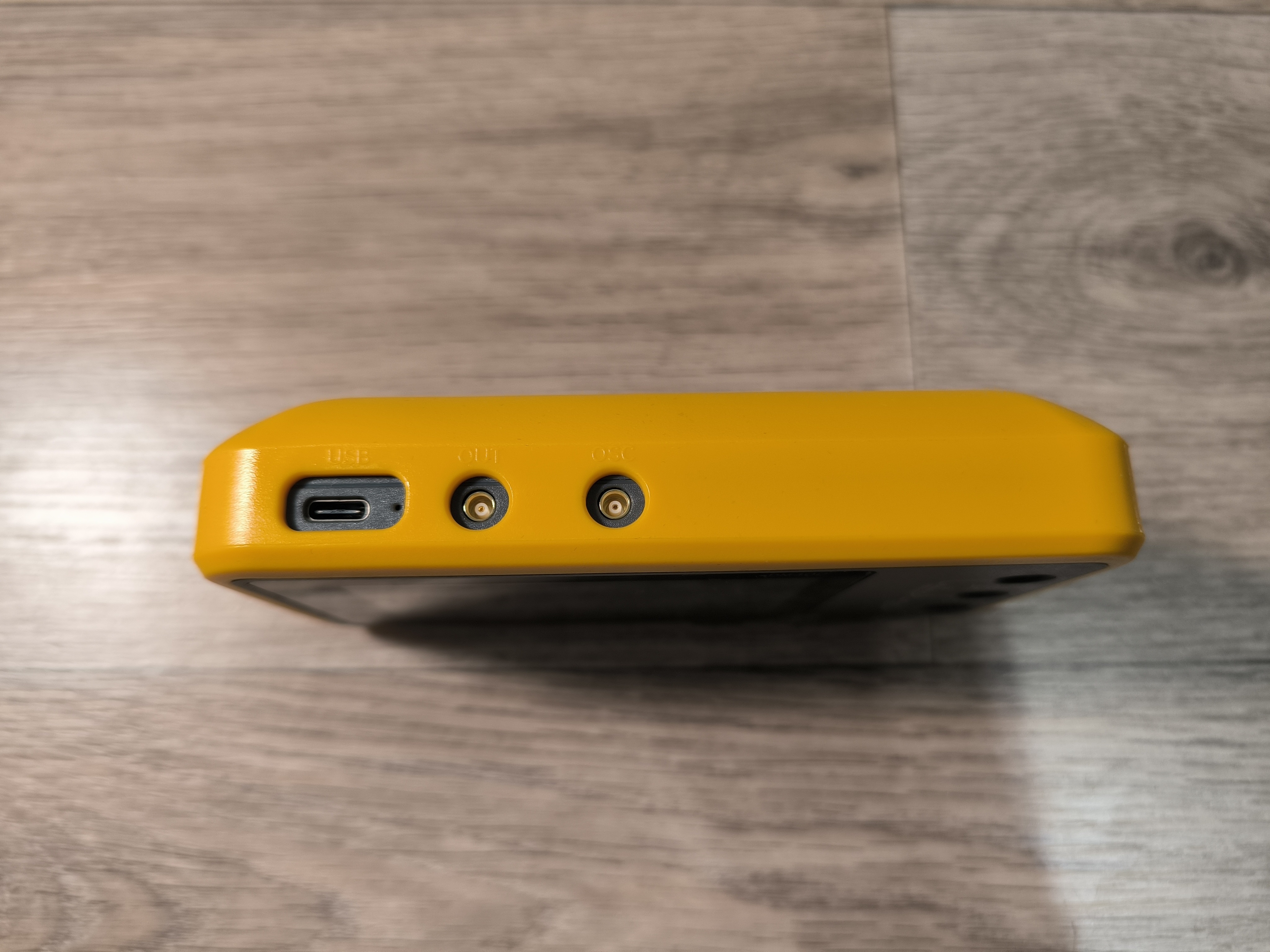

Подключение щупа осциллографа, а также кабеля от генератора сигналов, осуществляется через надёжные, миниатюрные соединители MCX. Щупы мультиметра подключаются через «бананы».
Время автономной работы: до 12 часов в режиме мультиметра, и до 10 часов в режиме осциллографа. Работает от аккумулятора на 2000мА*ч. Заряжается и синхронизируется с компьютером через порт Type-C.
Параметры мультиметра
Различие между моделями DM40A, DM40B, DM40C сводится лишь к возможностям мультиметра. Осциллограф и генератор имеют полностью идентичные параметры во всех трёх вариантах прибора DM40.
Модель DM40C имеет наиболее «крутой» мультиметр из всех трёх модификаций, и он вполне способен тягаться с серьёзными вариантами мультиметров, от UNI-T, отлично зарекомендовавшими себя ранее.

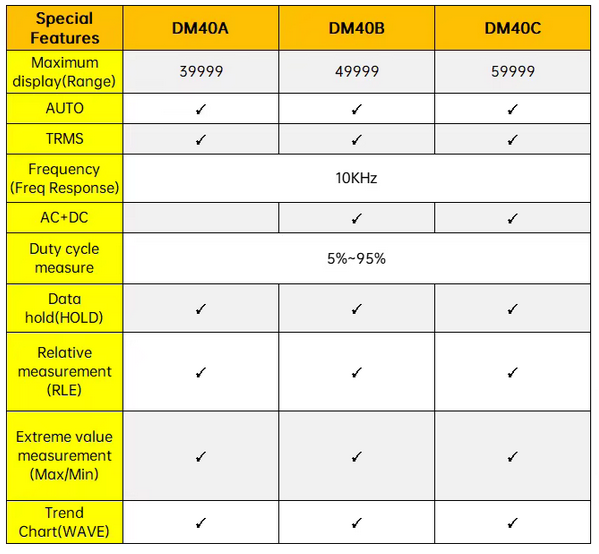

Приведу слайд со страницы товара, описывающий отличительные особенности функционала мультиметра.
Как можно видеть со скриншота, старшая модификация DM40C рассчитана на 59999 отсчётов (4 5/6 разрядов), тогда как средняя модификация DM40C рассчитана на 49999 отсчётов, и самая младшая модификация DM40A, может похвастаться 39999 отсчётами, что тоже в общем то не плохо. Все три модификации поддерживают автоизмерения, TrueRMS, поддерживают относительные измерения, и позволяют просматривать измеренные значения в виде графика.
Возможности прибора наглядно видны на следующем слайде:
Мультиметр способен произвести измерения значений напряжения и тока (постоянных и переменных), величину сопротивлений и ёмкостей, может измерять диоды (ранжируя их по падению напряжения, с помощью комбинации звуковых сигналов), способен измерять температуру (при подключении выносной термопары), имеет частотомер, а также очень быструю прозвонку.

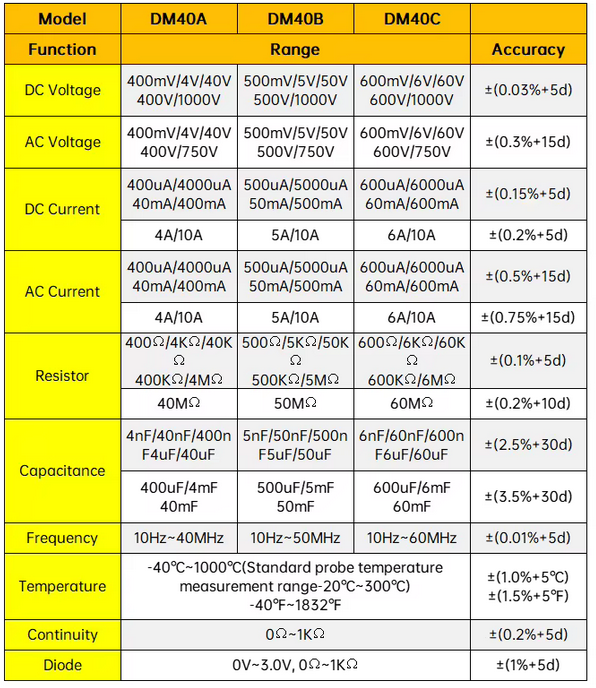

Приведу скриншот с диапазонами измерений, и данными о точности измерений. Параметры хорошие.
Параметры осциллографа и генератора сигналов
Осциллограф-это не самая сильная сторона прибора, ввиду достаточно скромных по современным меркам параметров, но которых, должно быть достаточно, если говорить о ремонте и диагностике неисправностей ряда электронных устройств (например, ремонт блоков питания и диагностика неисправностей автомобилей).
Генератор здесь также имеет достаточно скромные параметры по максимальной частоте (причём есть различия по частоте для разных выходных форм сигнала), его возможности будут хорошо сопоставляться с возможностями осциллографа.

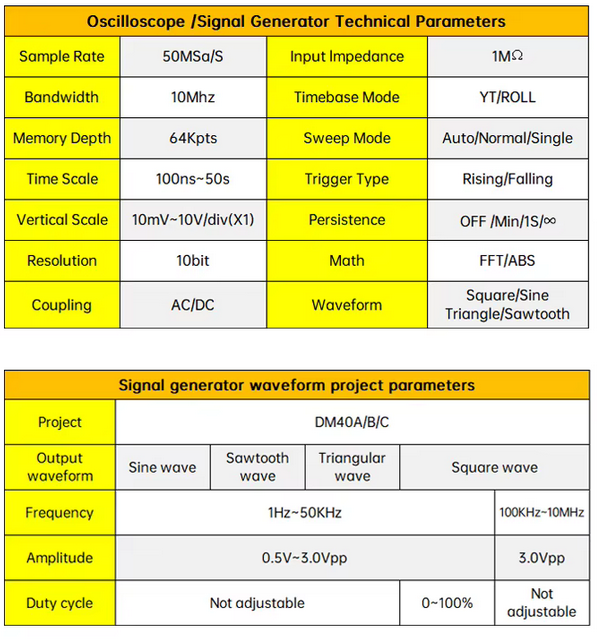

Информацию по возможностям осциллографа и генератора сигналов я также приведу на слайде.
Как можно видеть, осциллограф работает при разрешении 10 бит, и рассчитан на максимальную полосу пропускания 10МГц, при 50Ms/s. Глубина хранения составляет 64Kpts. Шкала времени находится в диапазоне от 100нс до 50с, при диапазоне вертикальной шкалы 10мВ-10В. Поддерживаются математические функции.
Генератор работает по всем четырём типам выходных сигналов, в диапазоне 1Гц-50кГц, а при прямоугольной волне есть ещё возможность использовать дополнительный диапазон 100кГц-10МГц (но там есть свои нюансы).
Распаковка

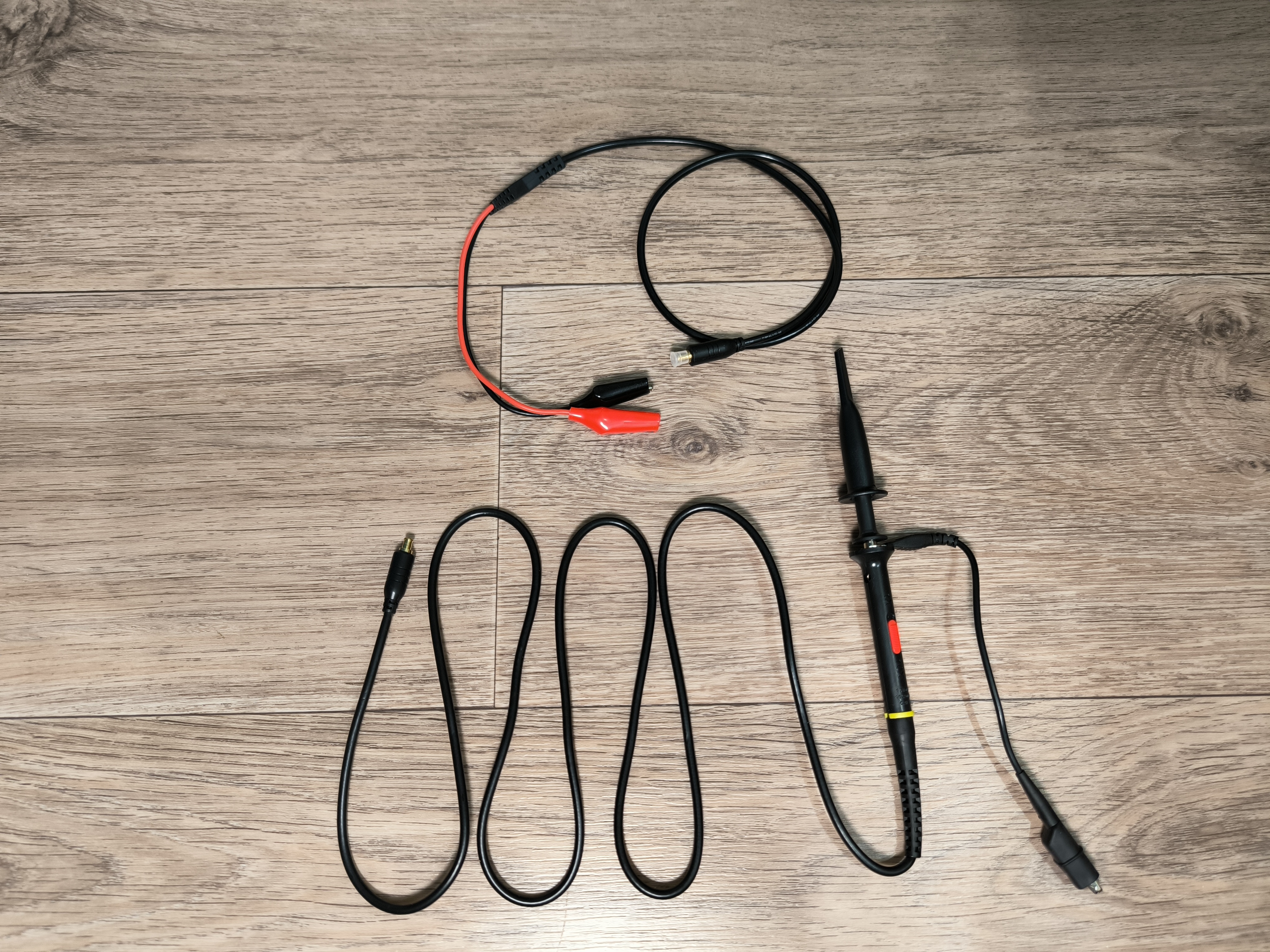

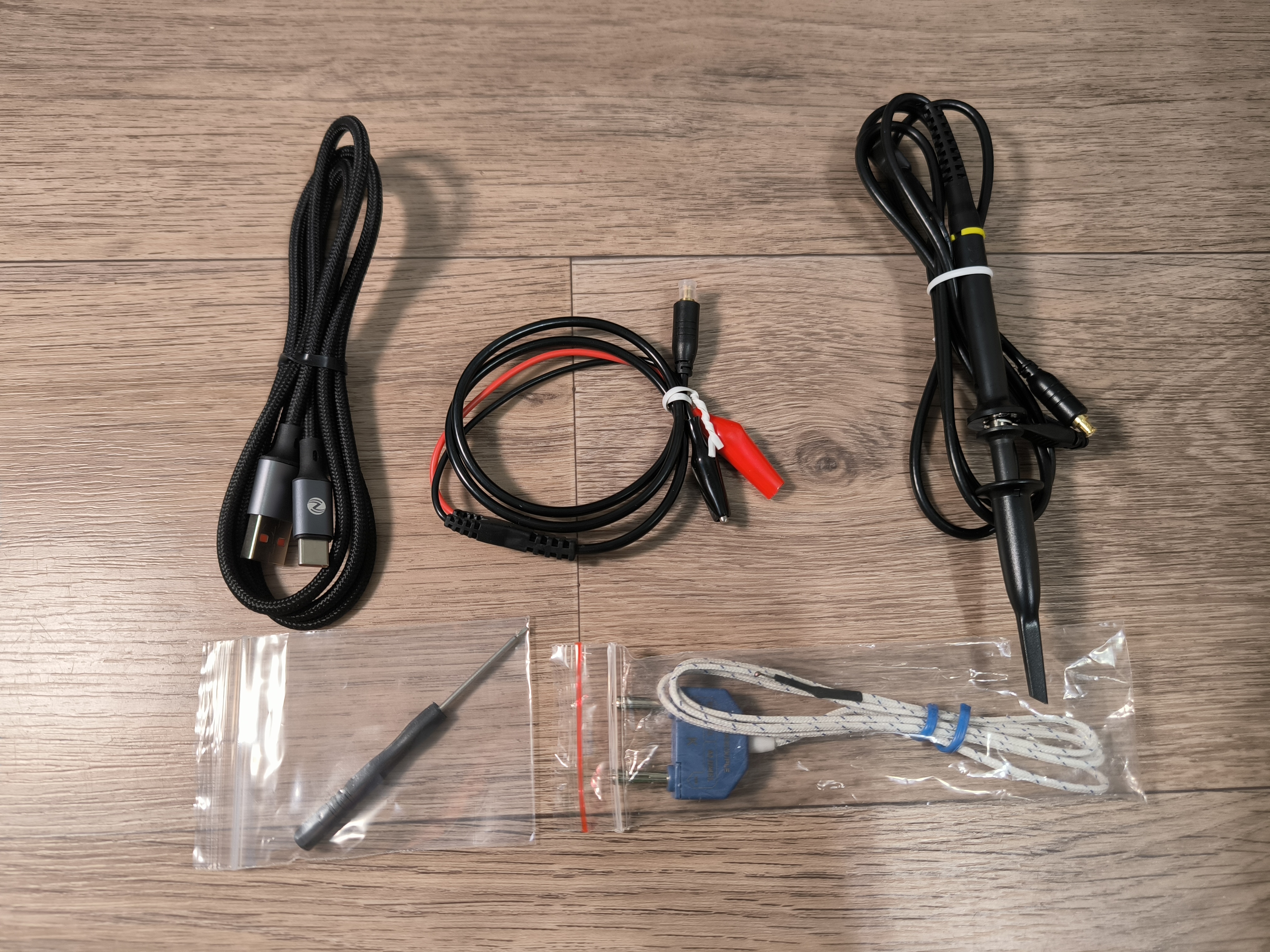

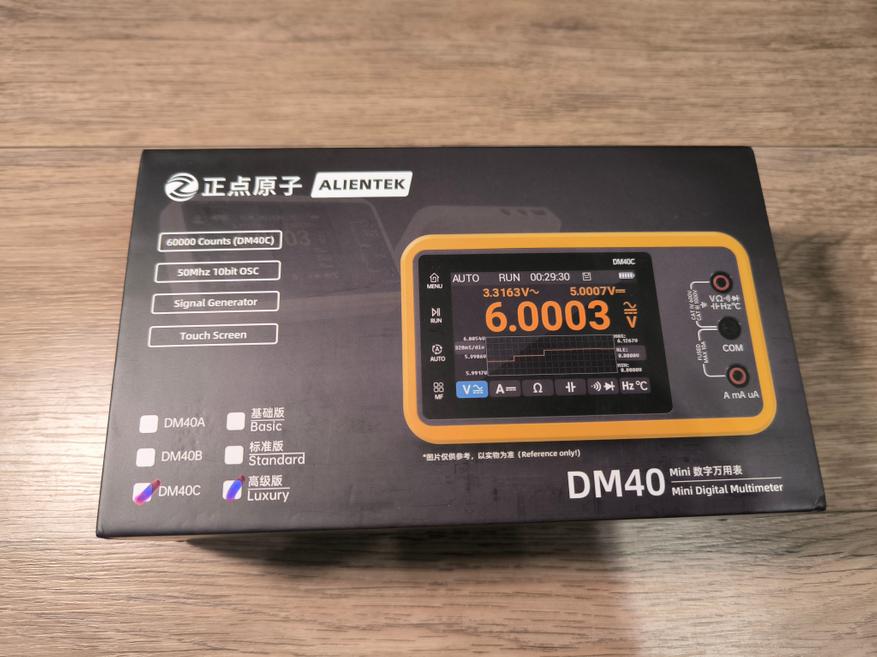

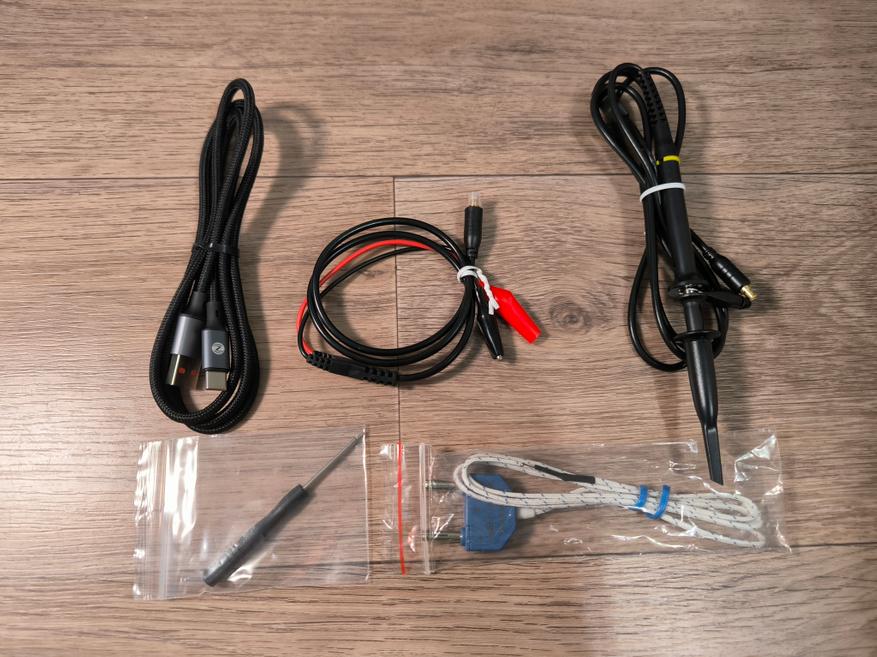

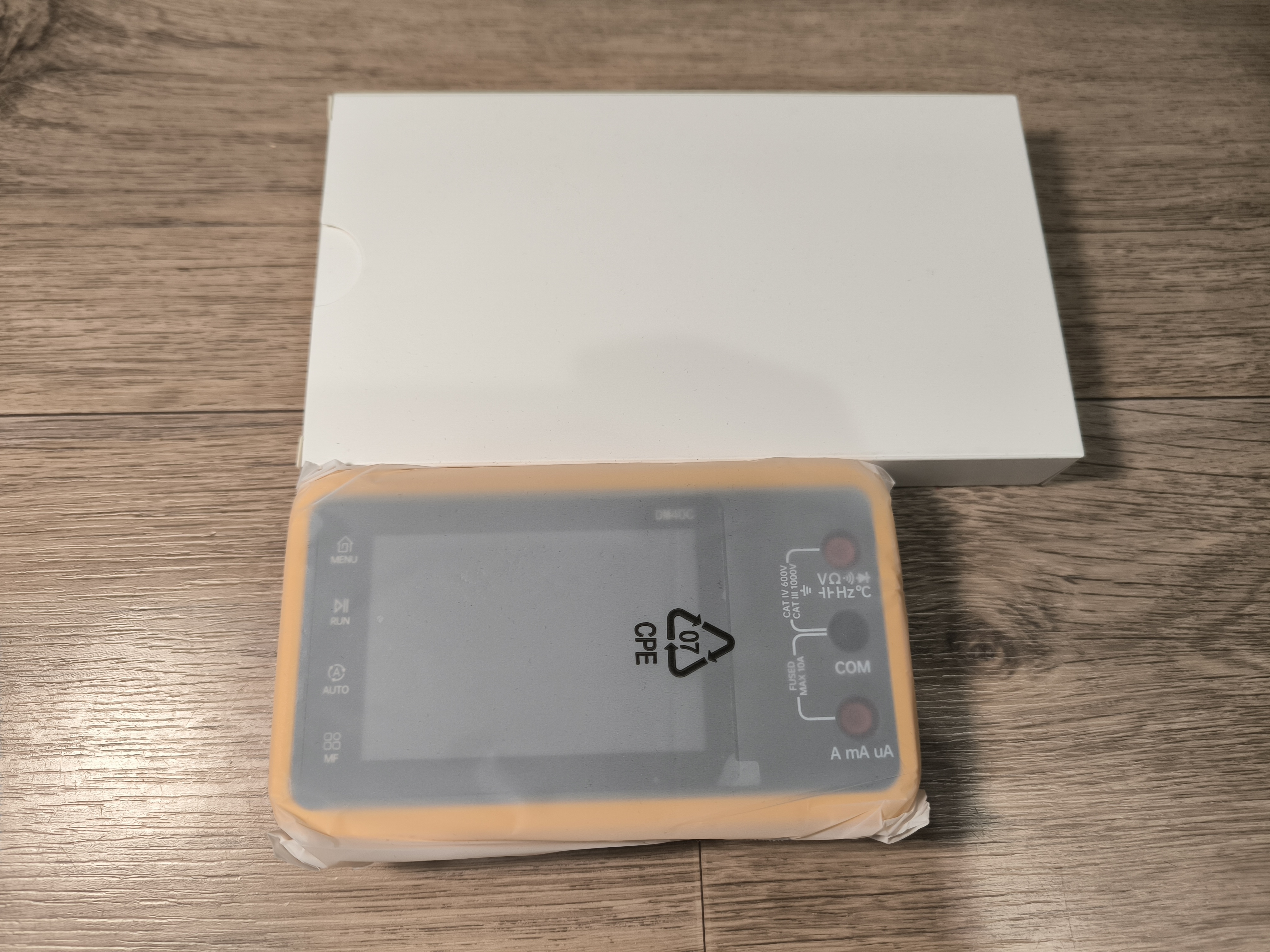

Прибор поставляется в фирменной коробке. В моём случае, была заказана полная комплектация, включающая в себя DM40C, высококачественные щупы мультиметра (с ключом для фиксации съёмных игл), щуп осциллографа, кабель с кродильчиками для подключения генератора сигналов, термопару, отвёртку (для подстройки щупа осциллографа), и качественный кабель USB-A to Type-C.

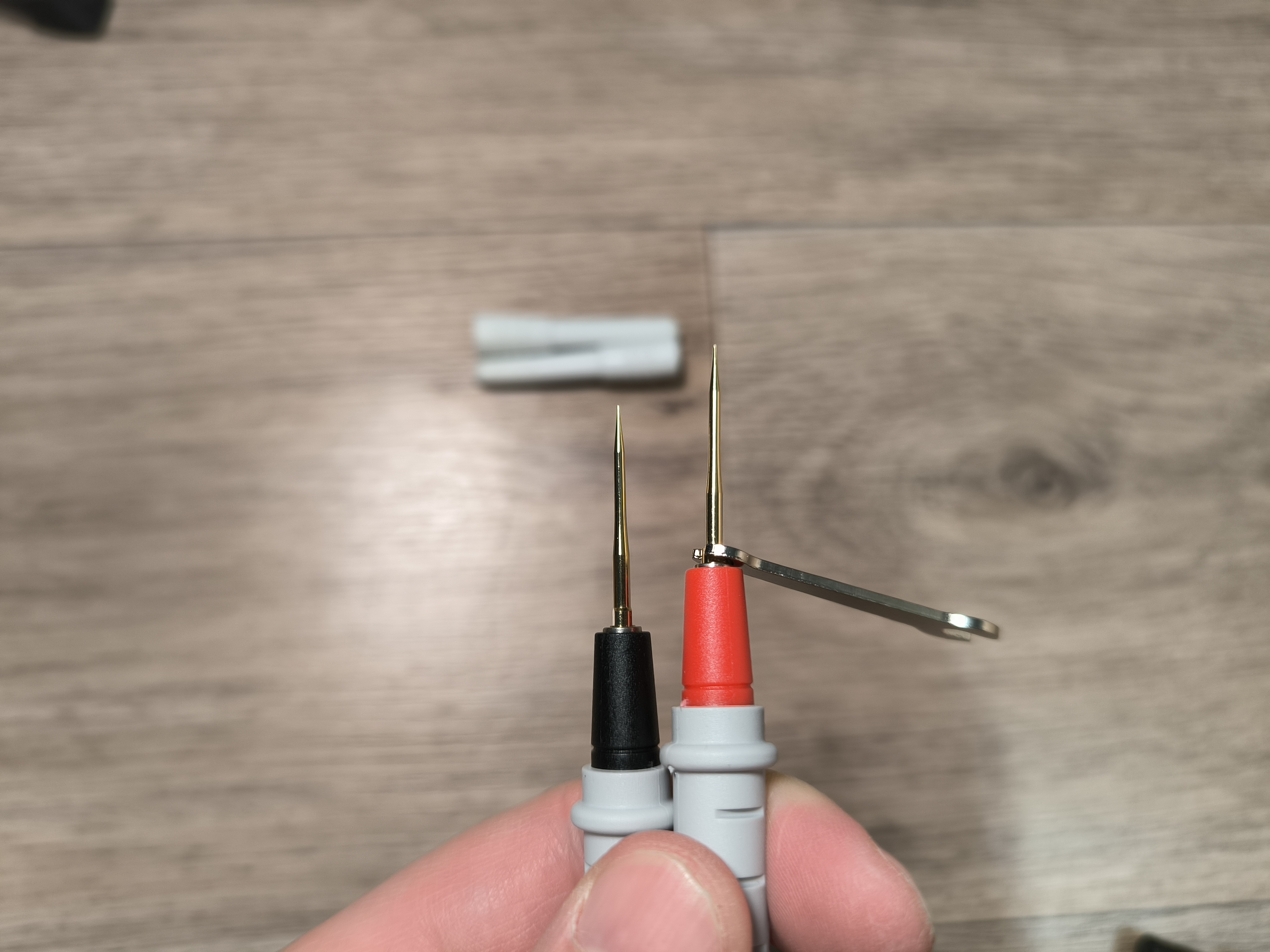

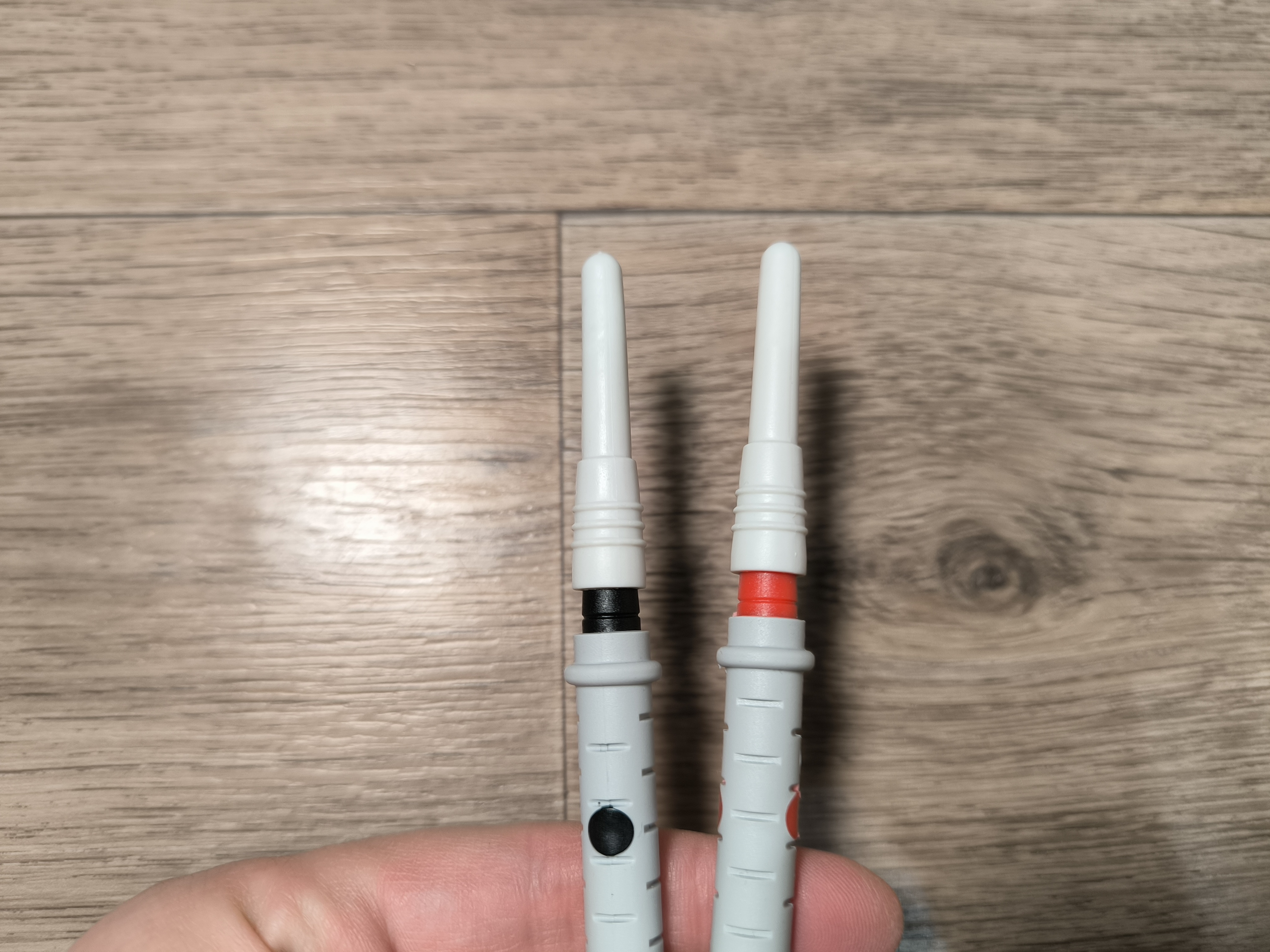

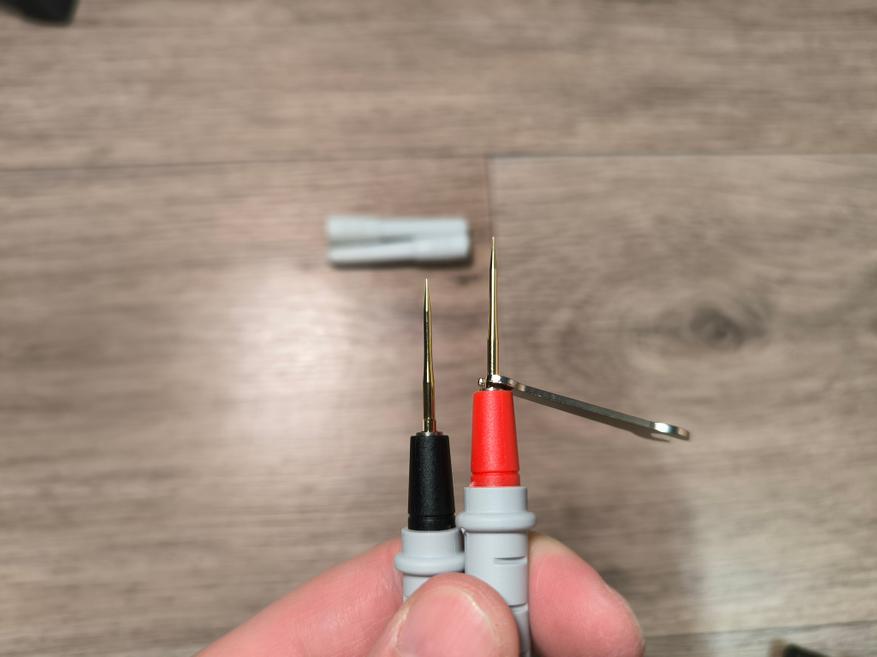

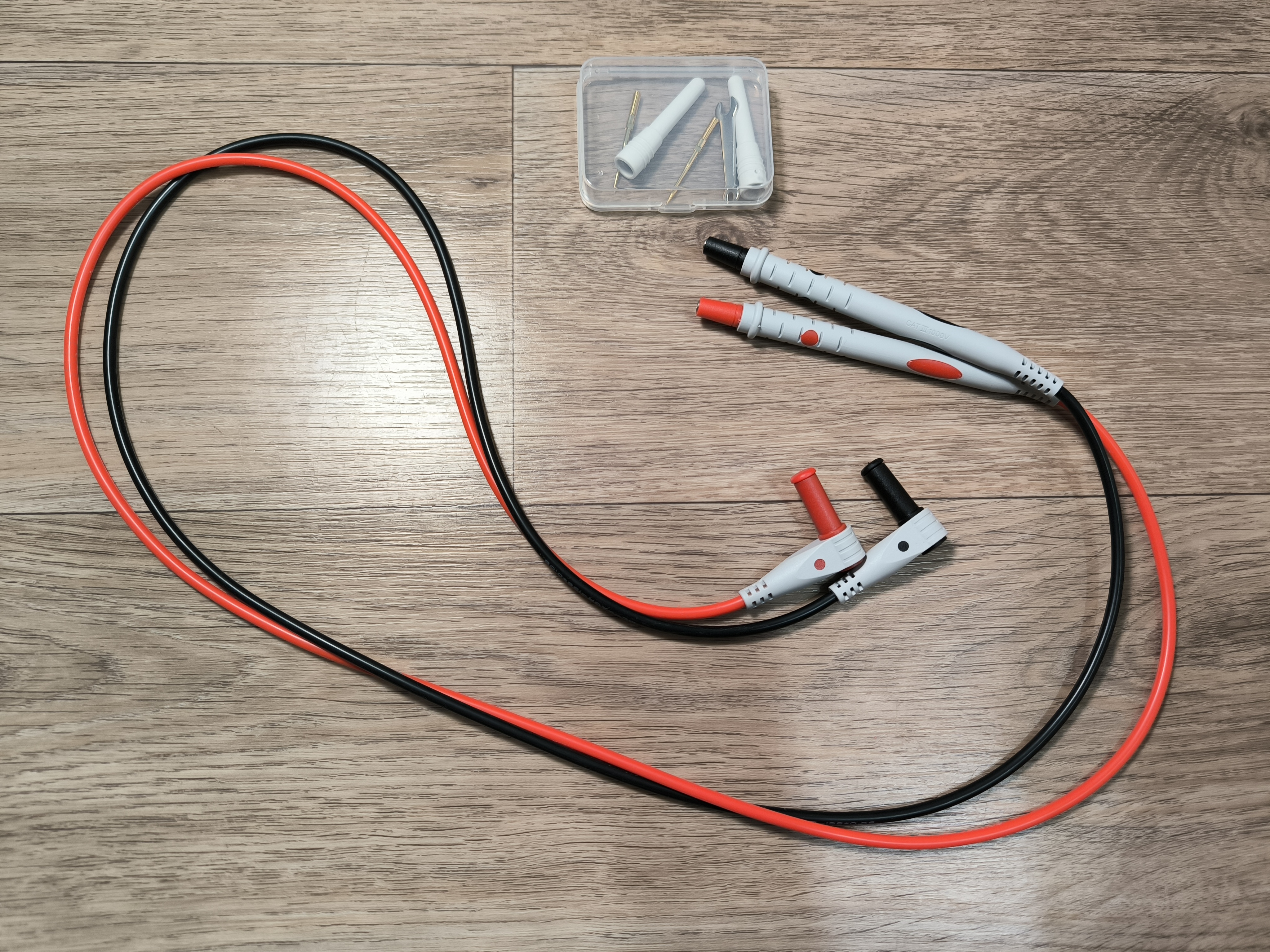

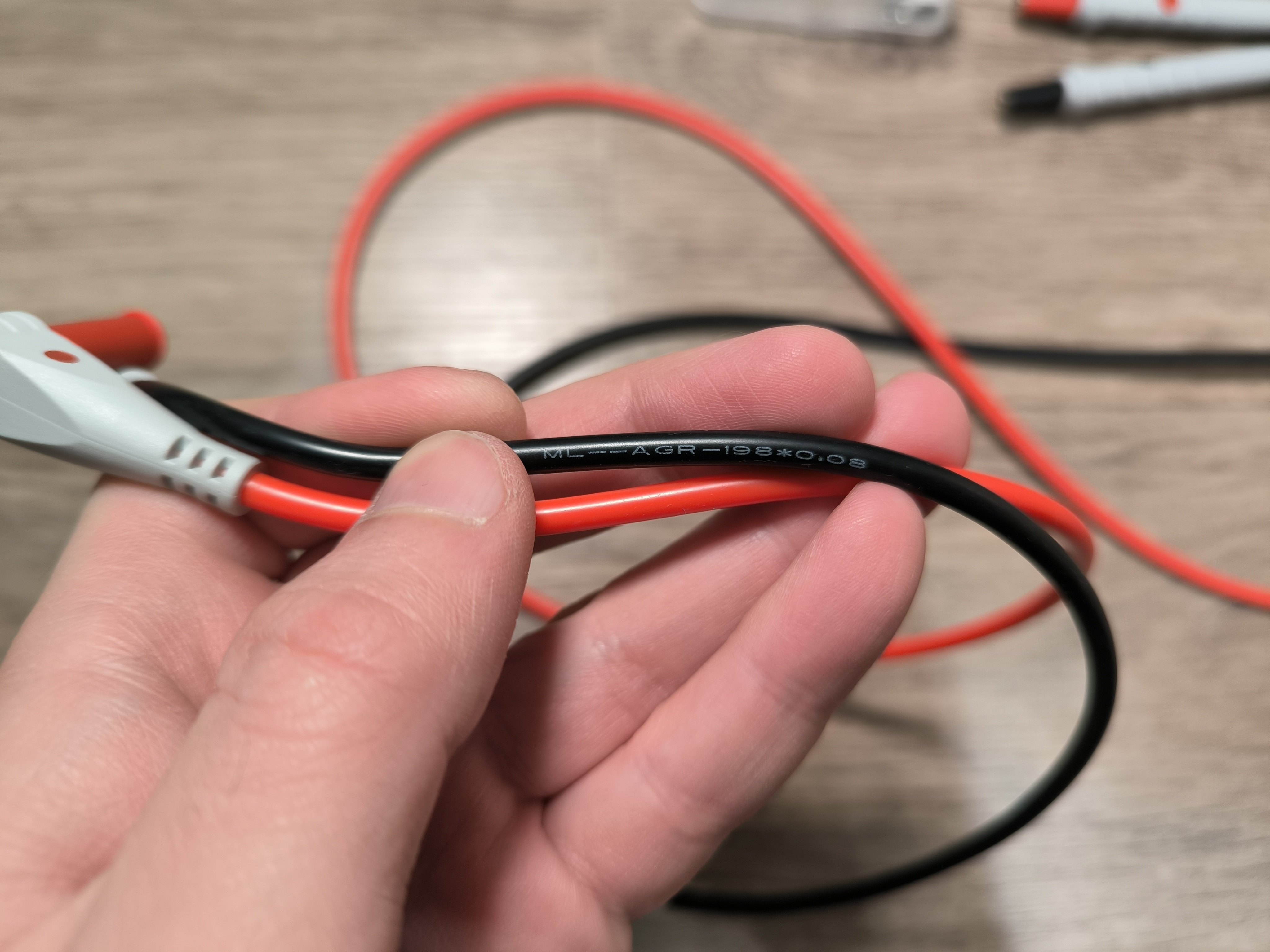

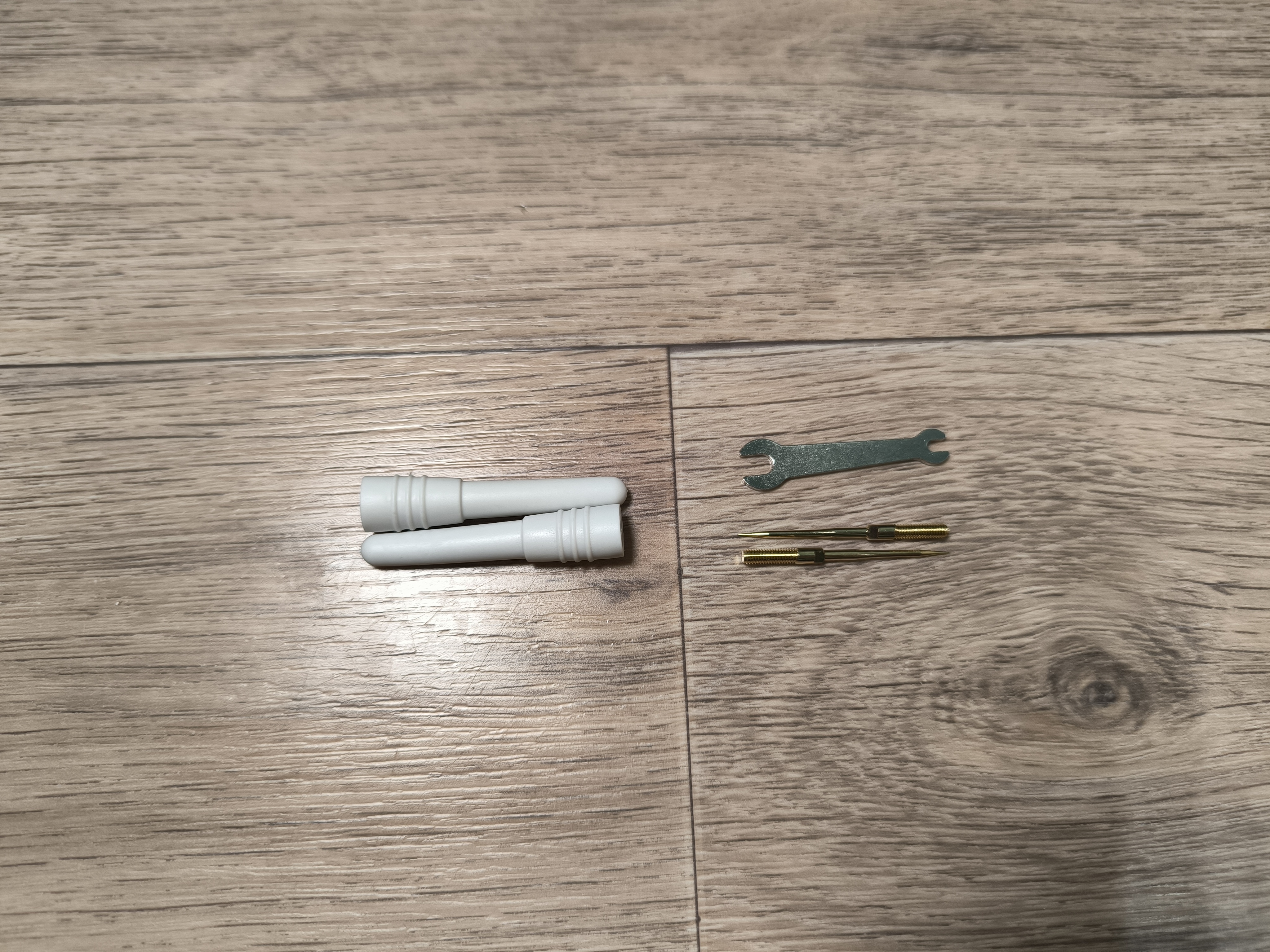

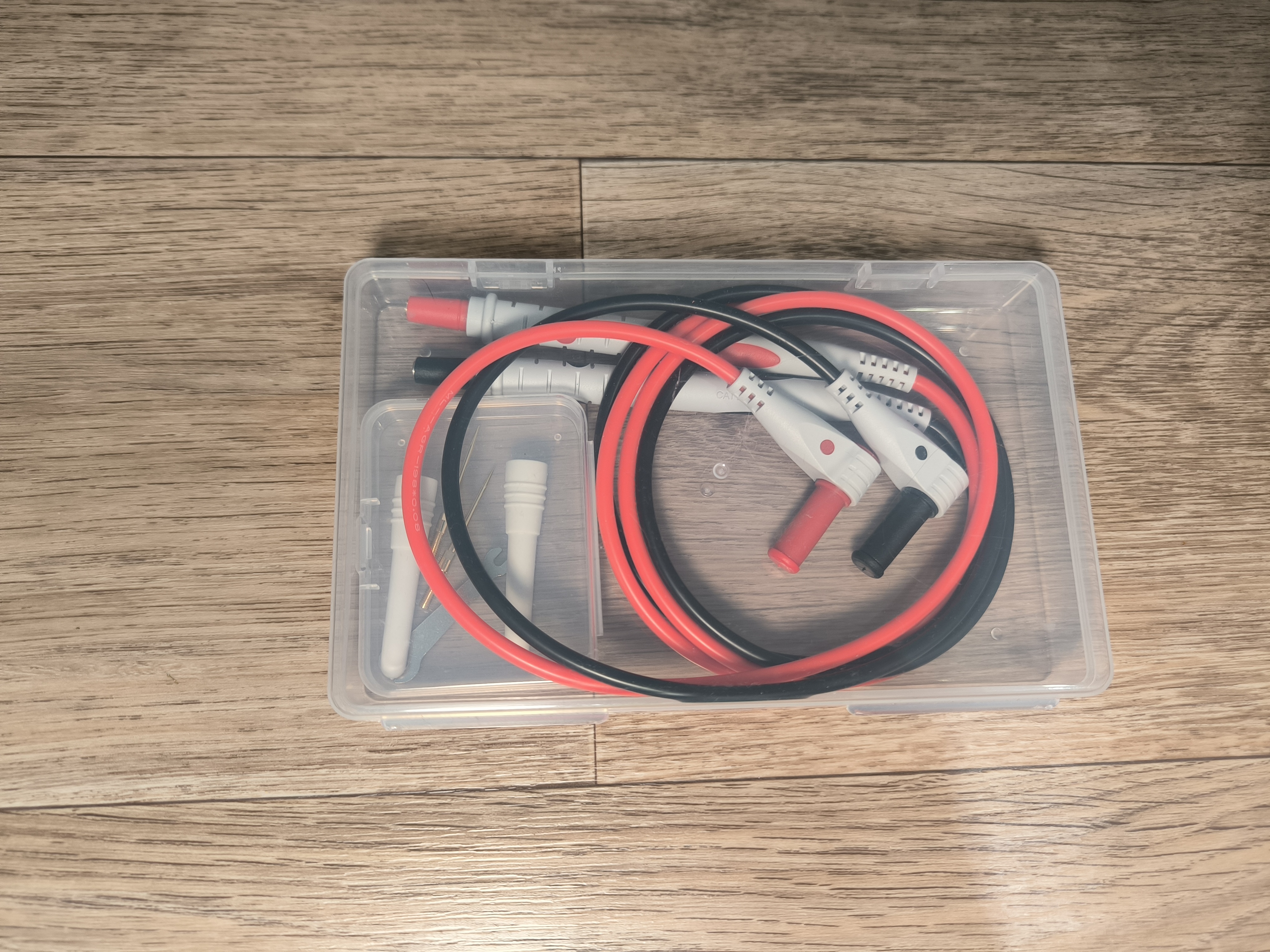

Щупы мультиметра очень качественные. Здесь используются достаточно толстые (маркировка ML-AGR-198*0.08) и при этом мягкие провода с силиконовой изоляцией. Иглы тонкие, и съёмные (на резьбе). В комплекте идёт маленький ключ для фиксации игл. При необходимости, можно заменить иглы, например, на более толстые, единственное надо будет найти их в продаже. Сами щупы также очень приятные тактильно. Так как иголки весьма острые, предусмотрена возможность закрывать их, с помощью массивных колпачков, что очень удобно при транспортировке прибора. Кроме этого, отмечу что щупы мультиметра поставлялись в пластиковом боксе, который также можно использовать как для транспортировки самих щупов, так и для хранения каких-то компонентов (мелочь, а приятно).

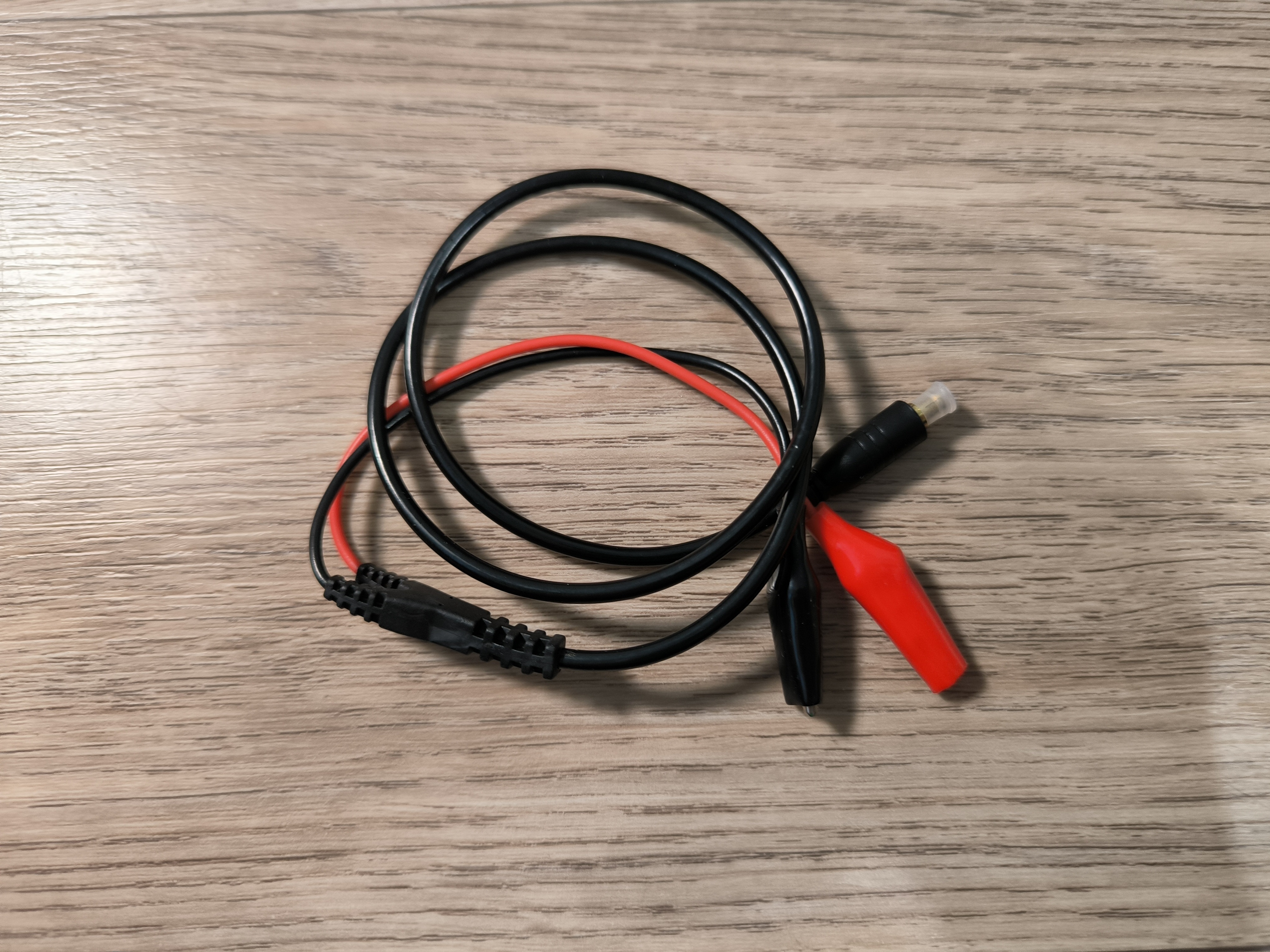

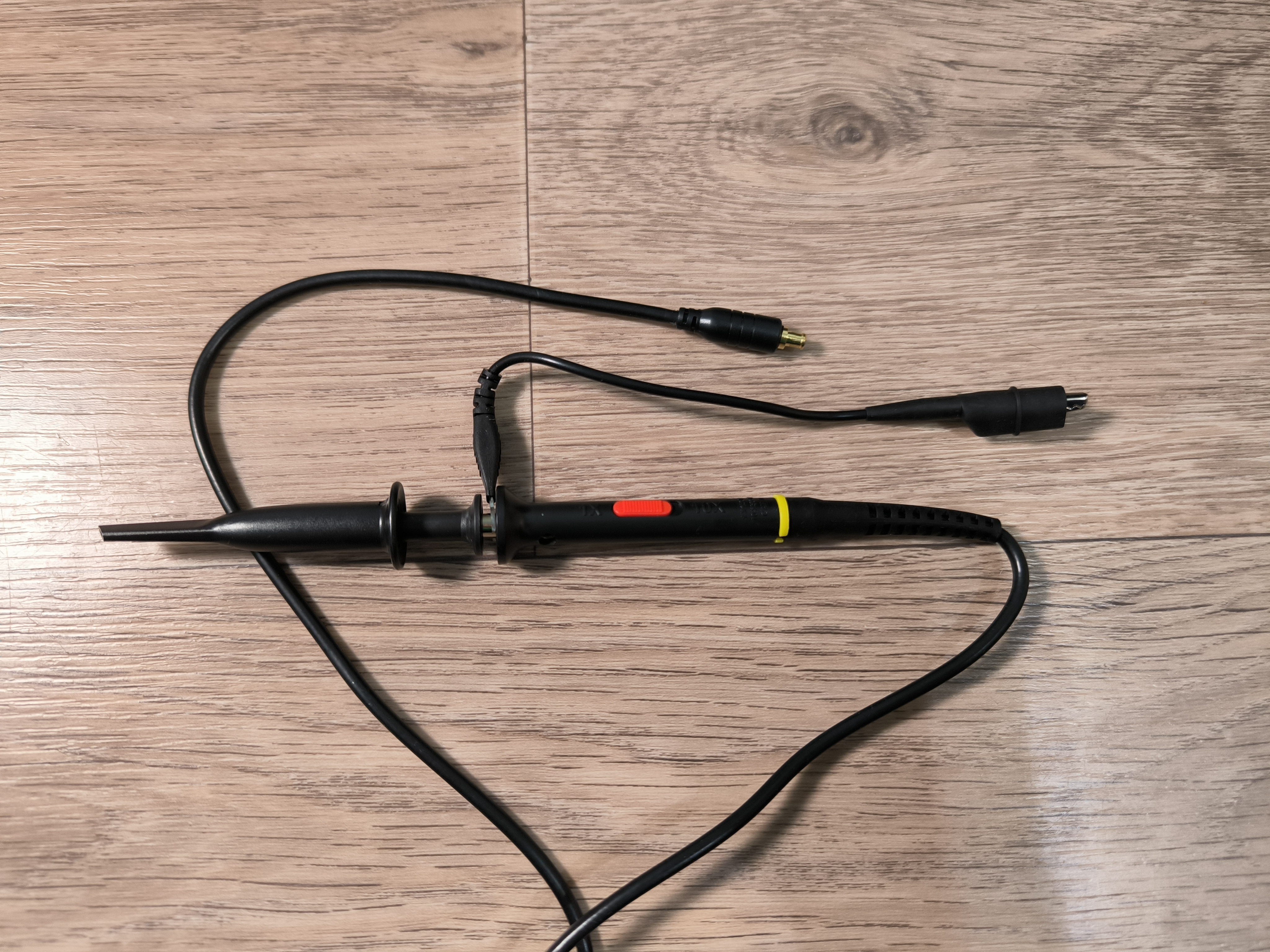

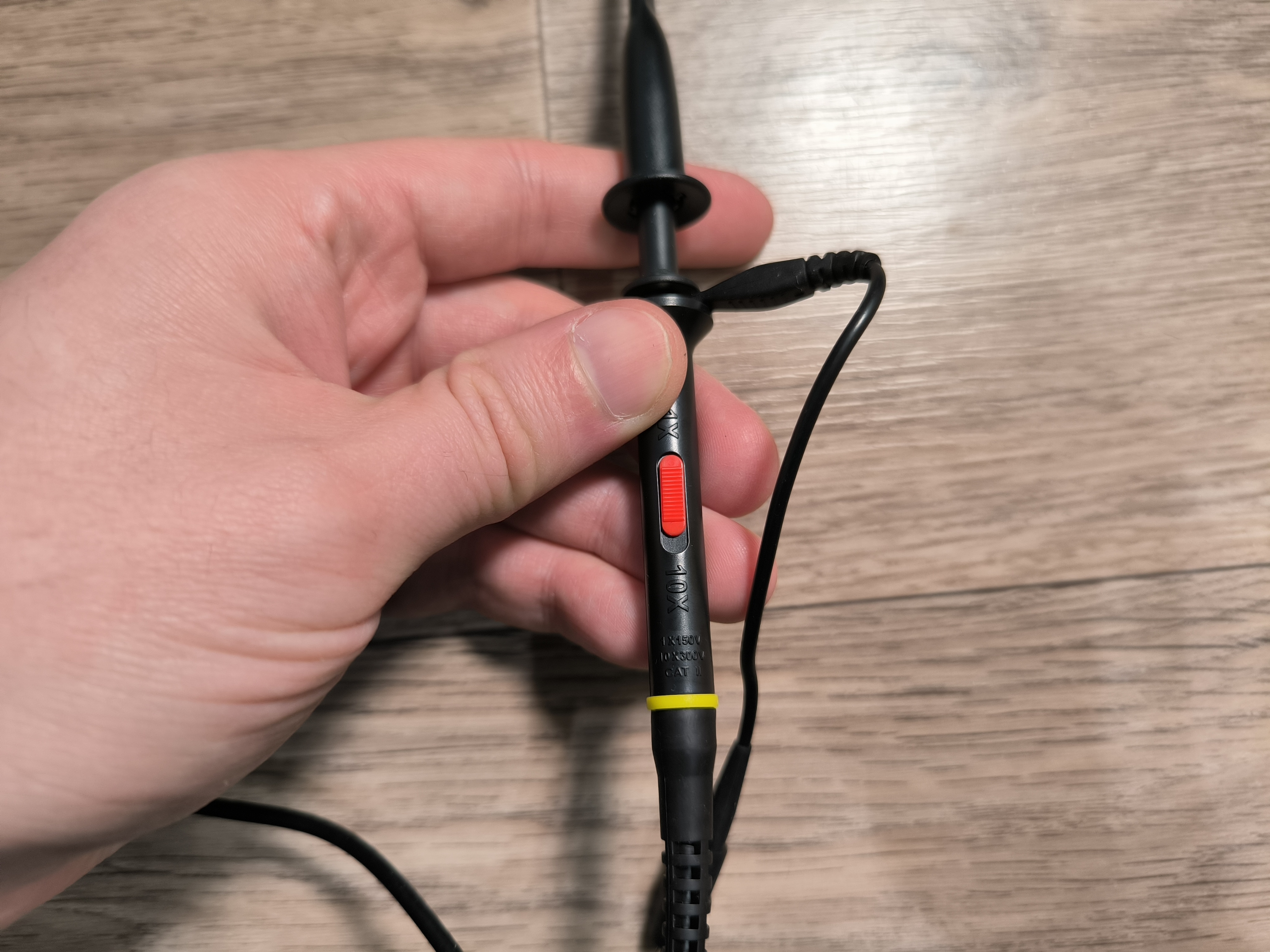

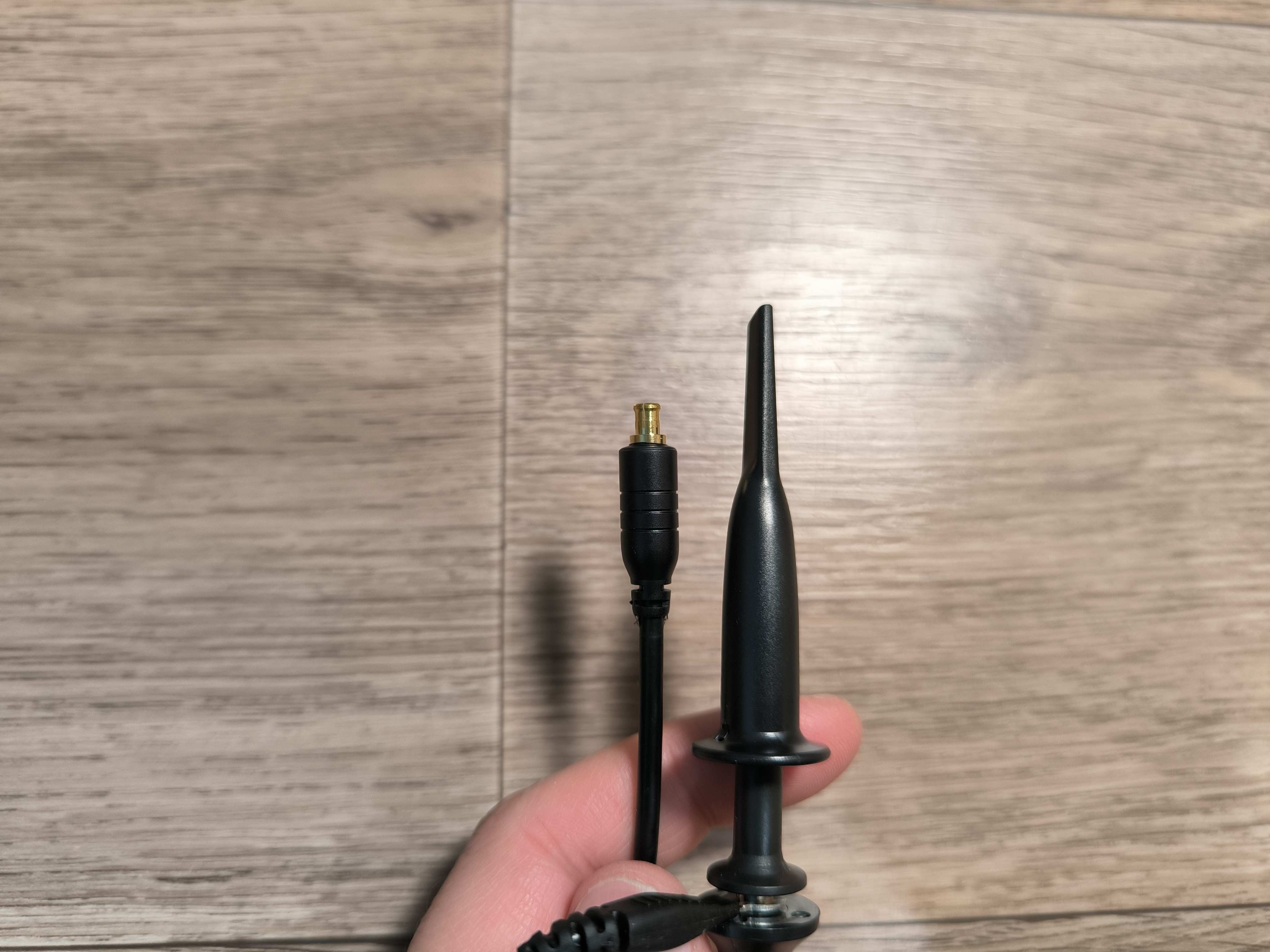

Щуп осциллографа без маркировки, качество хорошее (щуп как щуп). Кабель для подключения к выходу генератора также выглядит нормально, и имеет небольшие кродилы на концах (хорошо смыкаются). Оба кабеля намертво фиксируются в приборе благодаря соединителям MCX (реально не просто отстегнуть, и тем более не реально это сделать случайно).

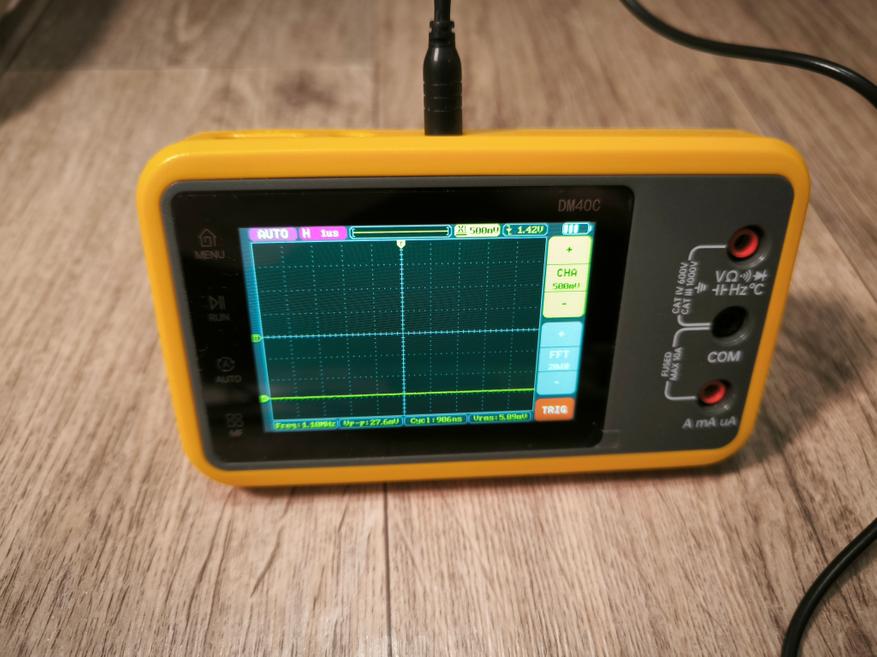

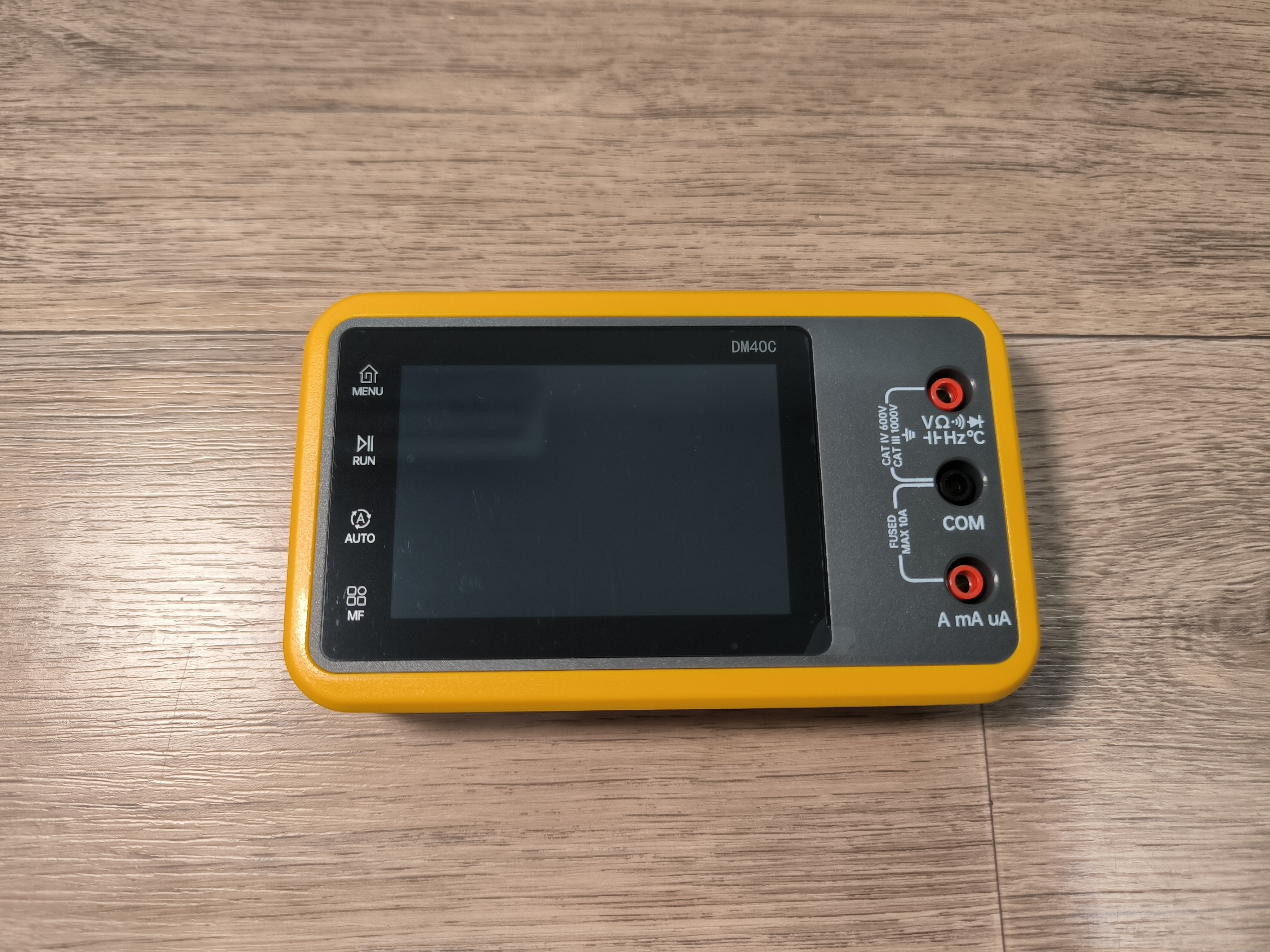

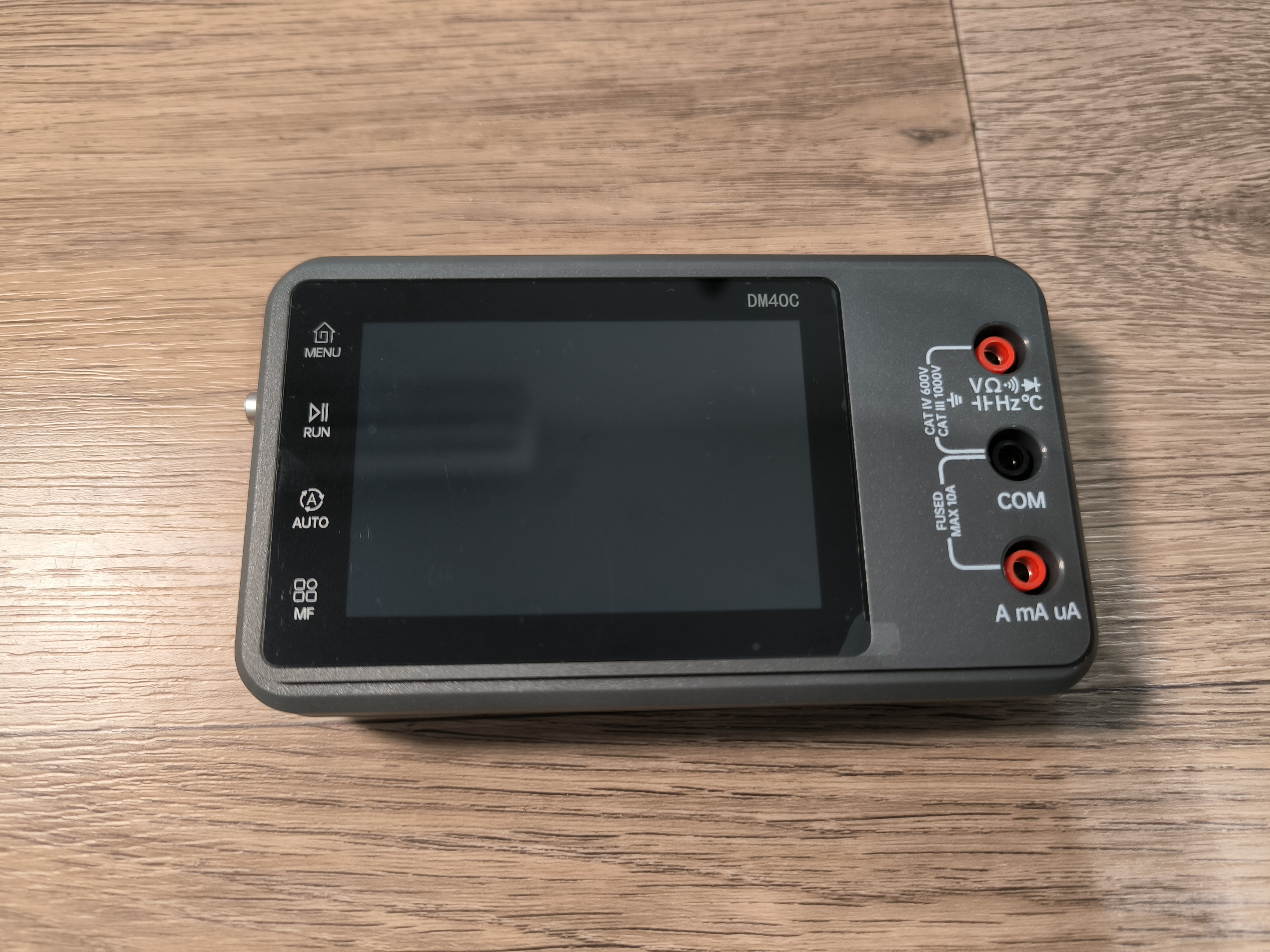

Сам прибор выглядит следующим образом:

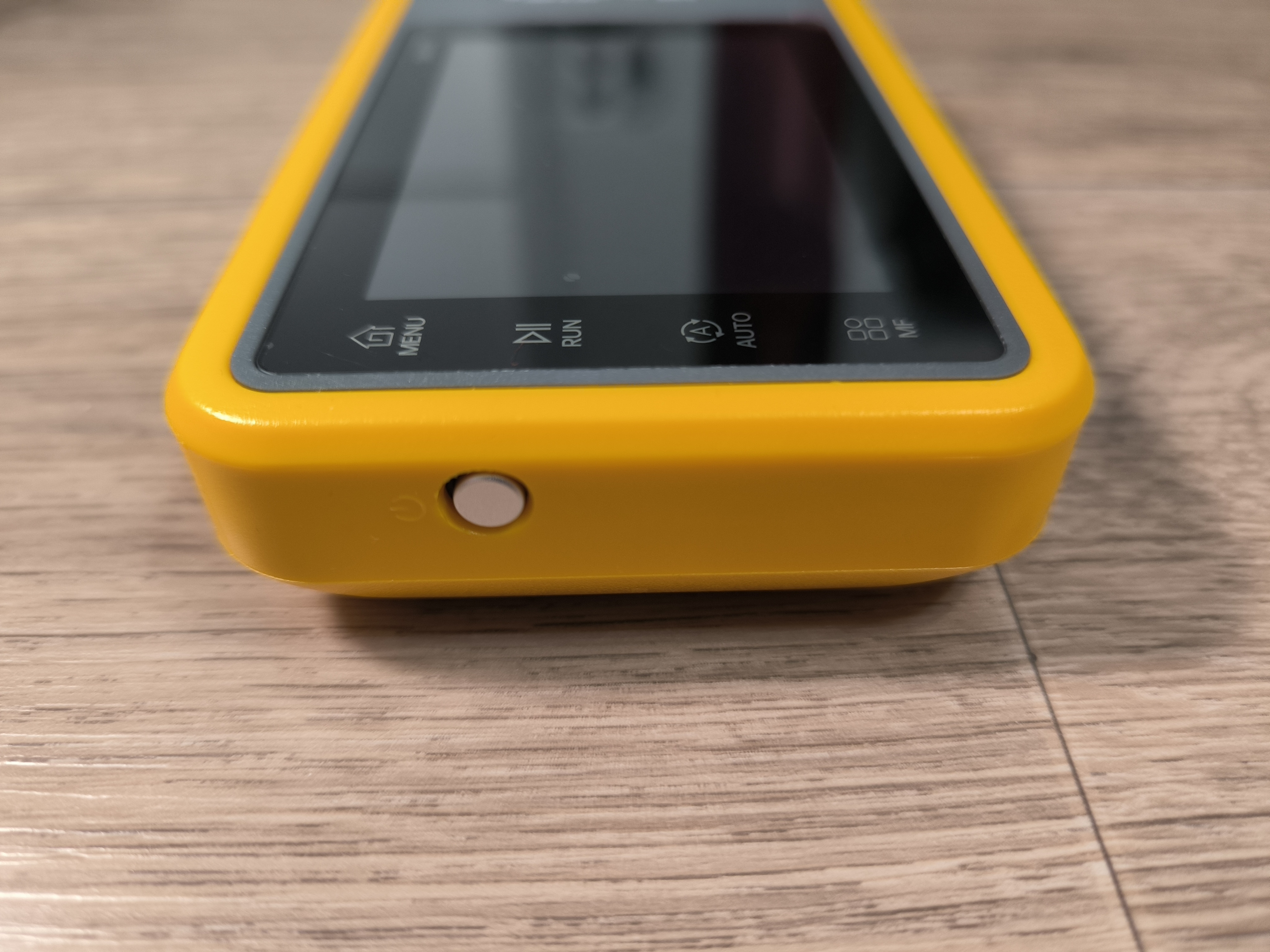

Прибор поставляется уже будучи облачённым в защитный бампер жёлтого цвета. Кнопка включения расположена слева. Управление полностью сенсорное (экранная область и сенсорные кнопки). Сверху находится порт Type-C (зарядка, сопряжение с ПК), а также два разъёма MCX, для подключения щупа осциллографа и кабеля идущего от ГС.

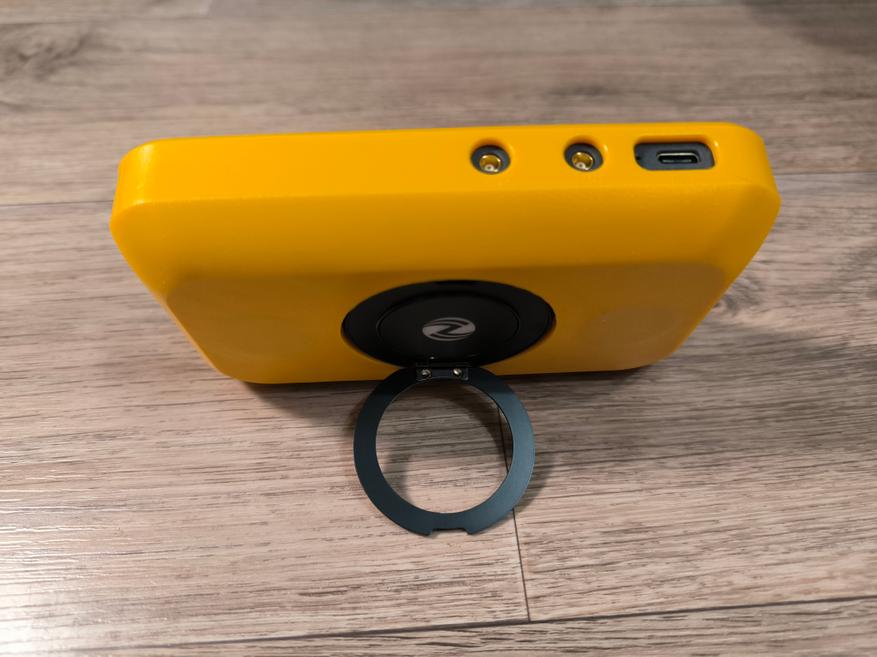

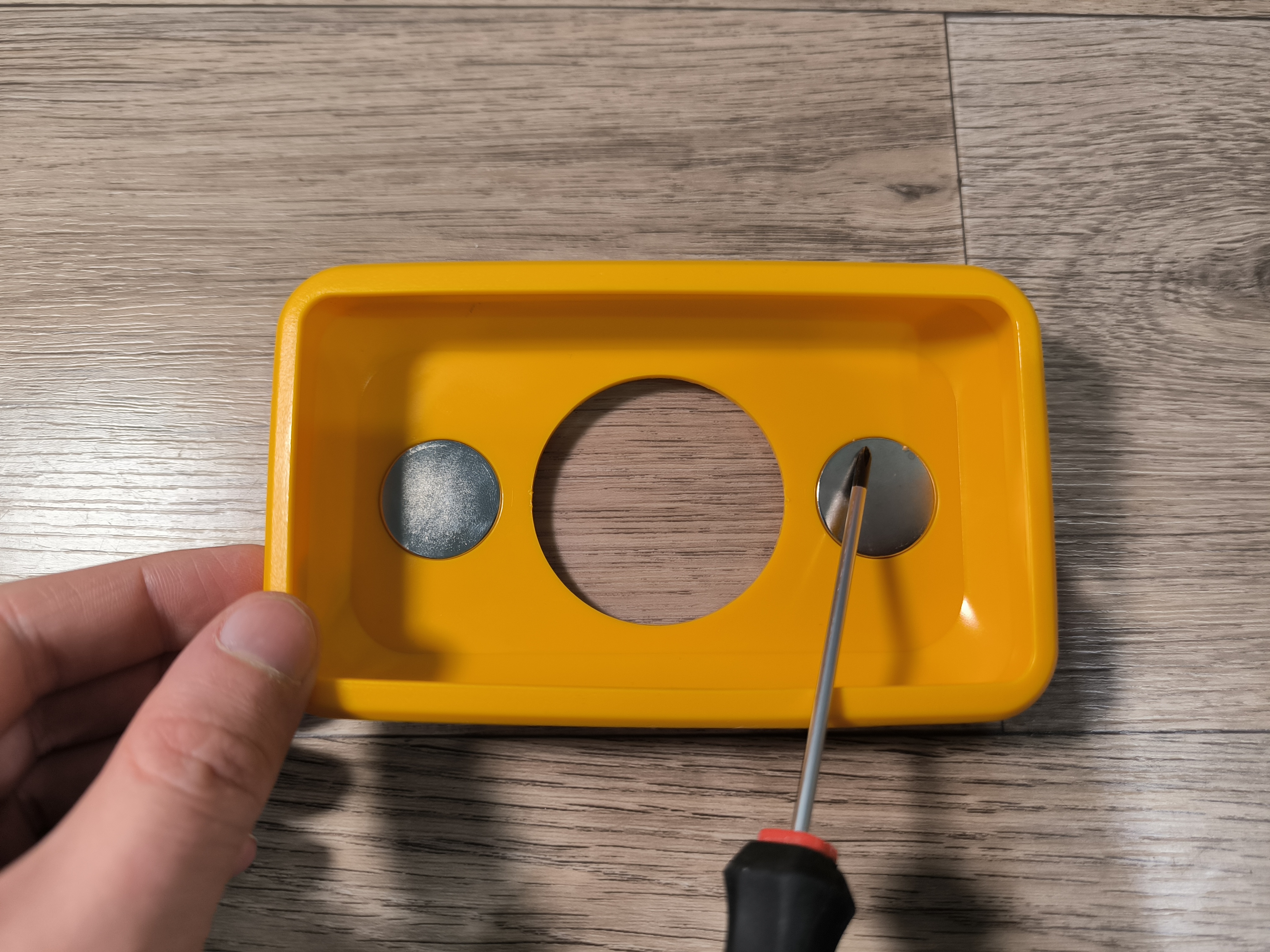

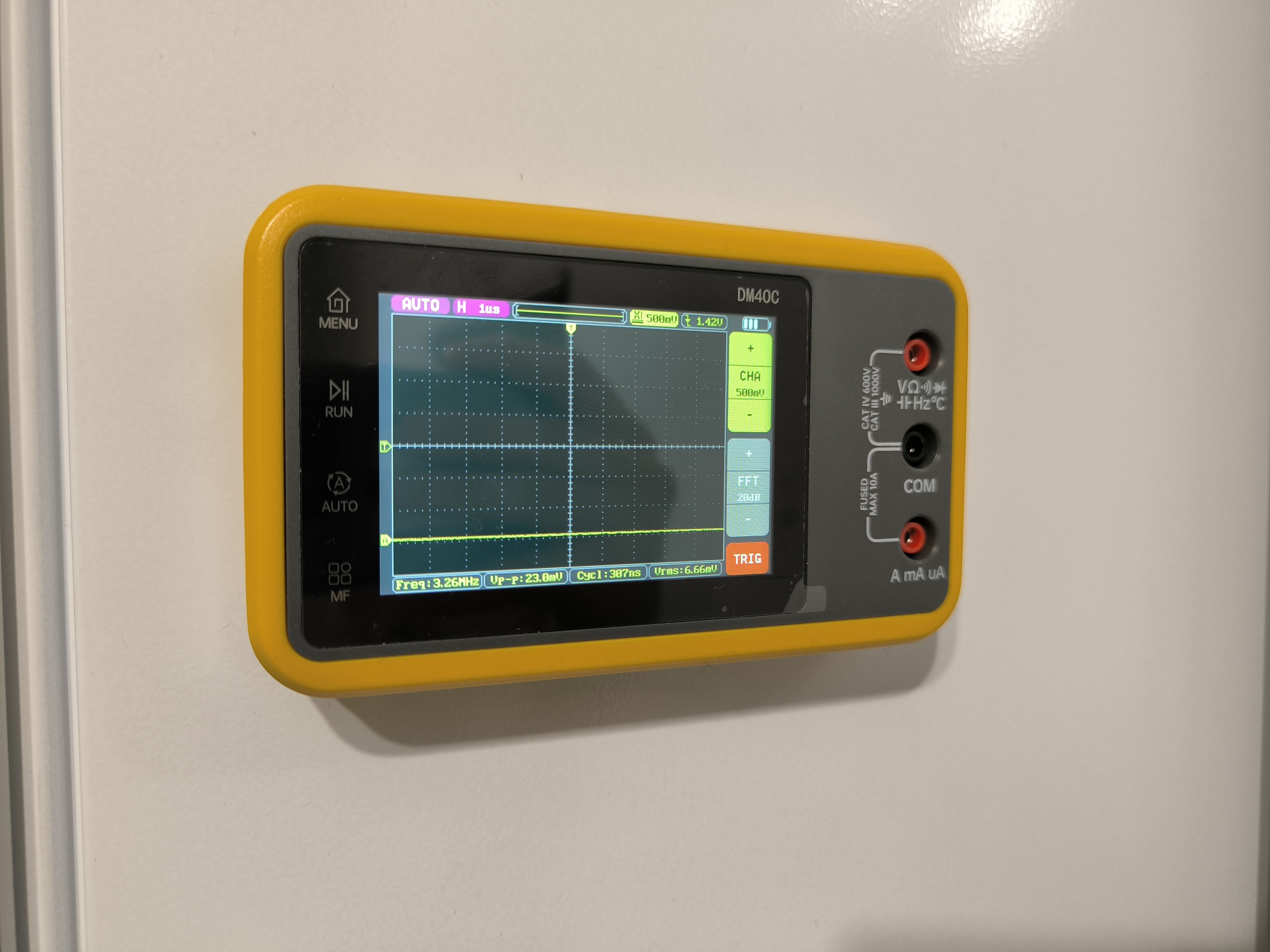

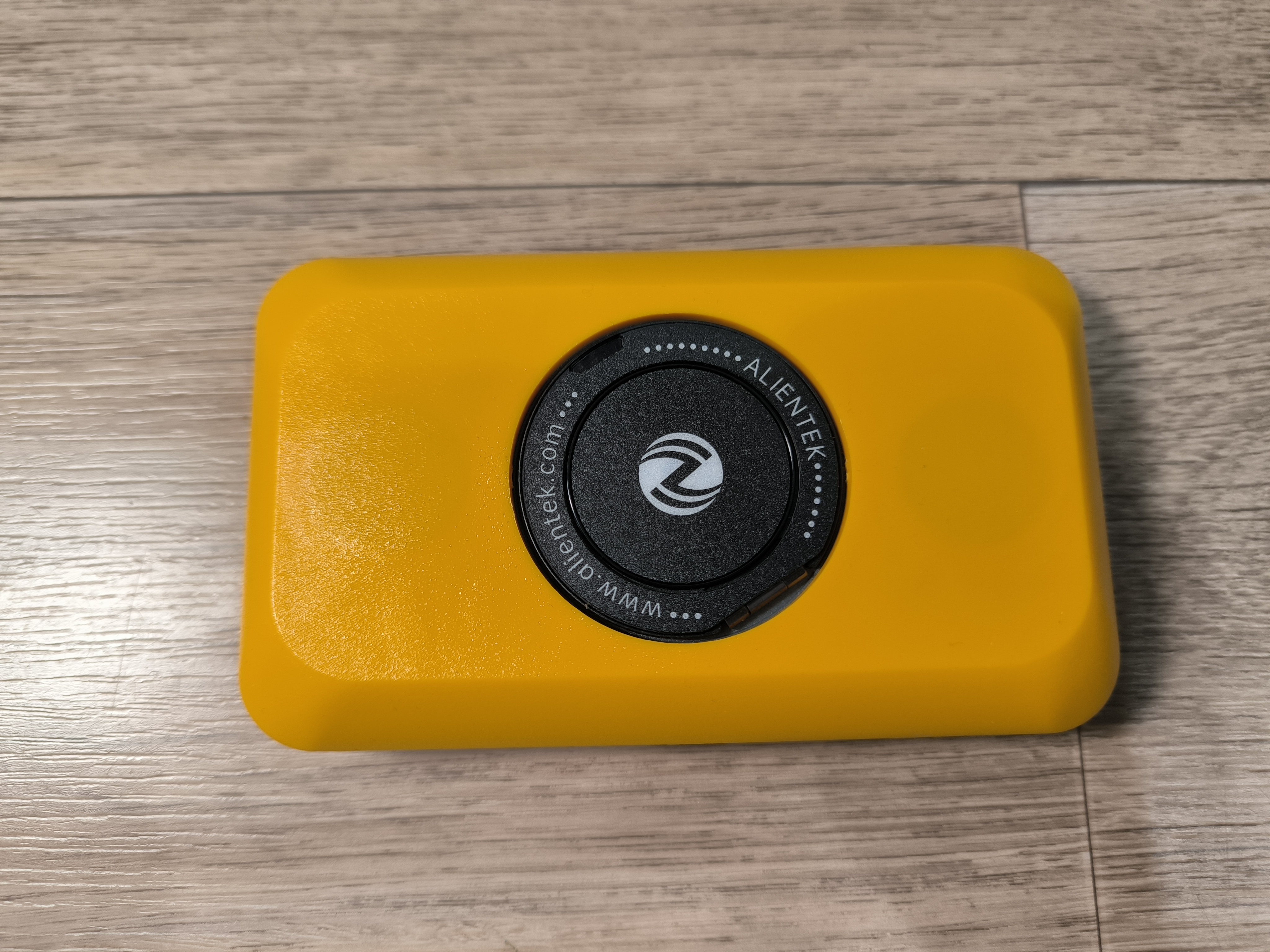

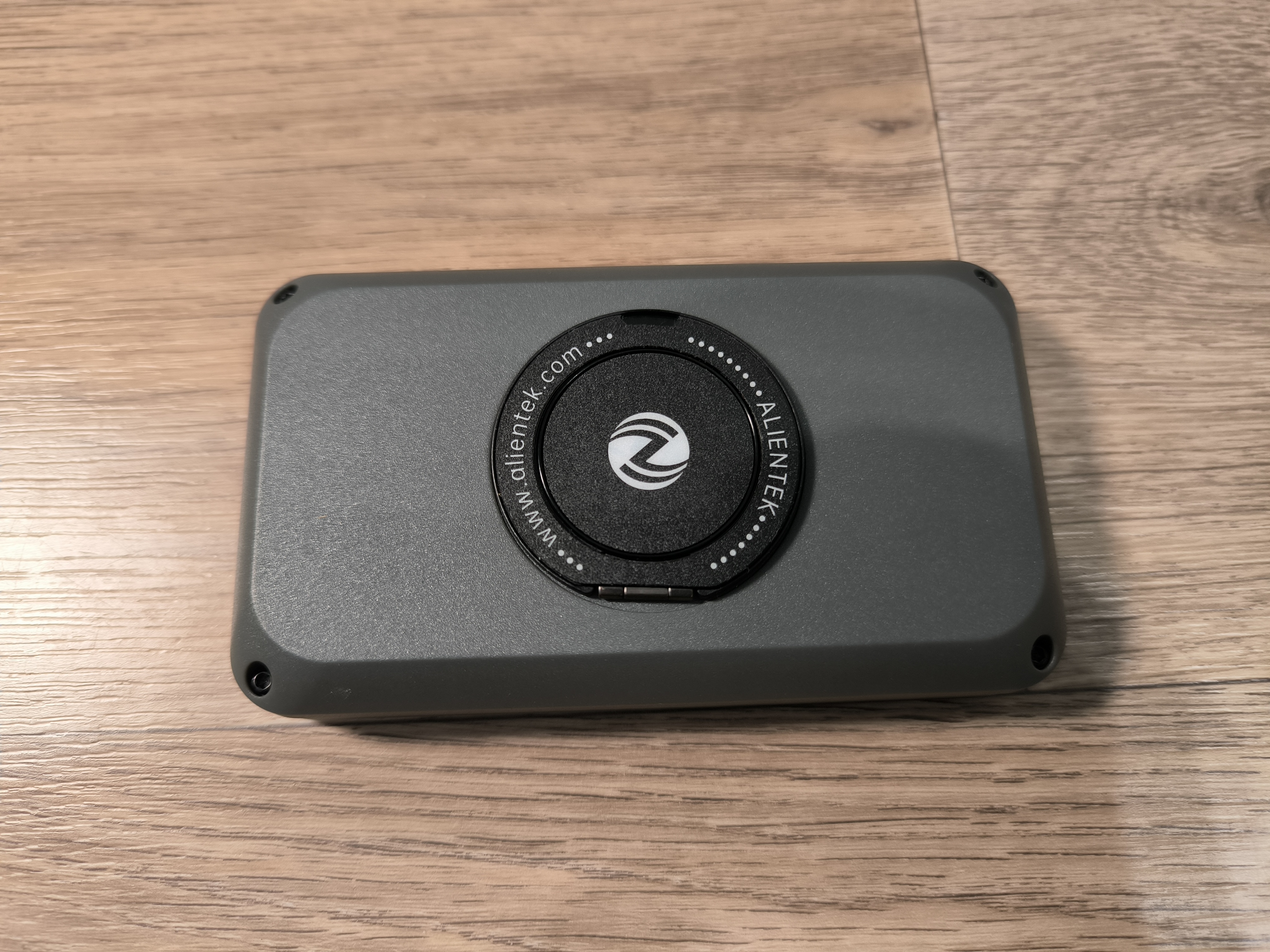

Необычном образом выполнена подставка. Она здесь круглая, и поворотная. Конструкция конечно не сильно жёсткая, и выглядит достаточно хлипковато, но свою задачу выполняет. При этом, в защитный бампер вмонтированы два мощных неодимовых магнита, благодаря чему, прибор устойчиво держится на металлической поверхности, он остаётся неподвижен, даже если активно работать с экраном. Сам корпус выполнен из качественного пластика, без каких-либо огрехов.

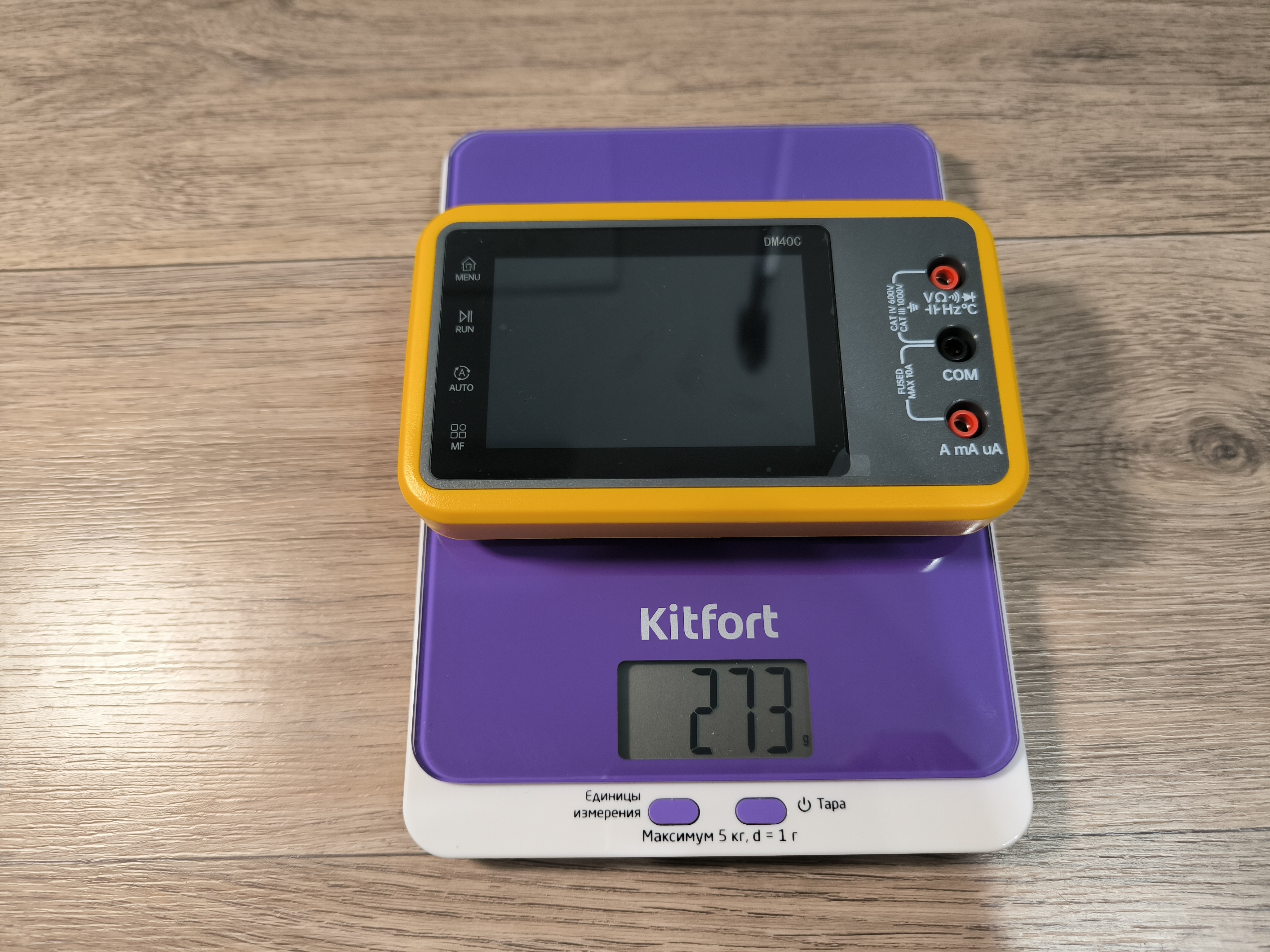

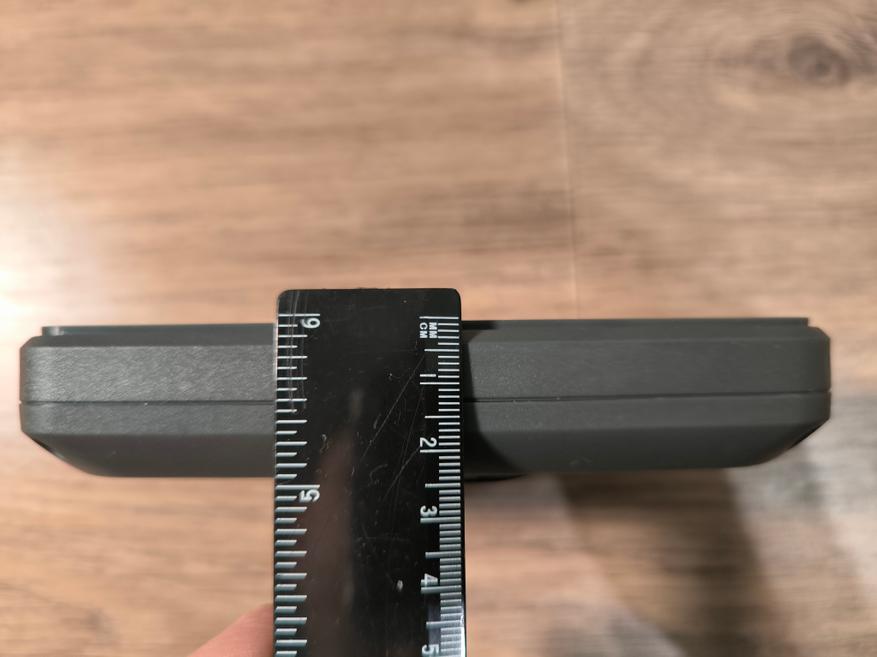

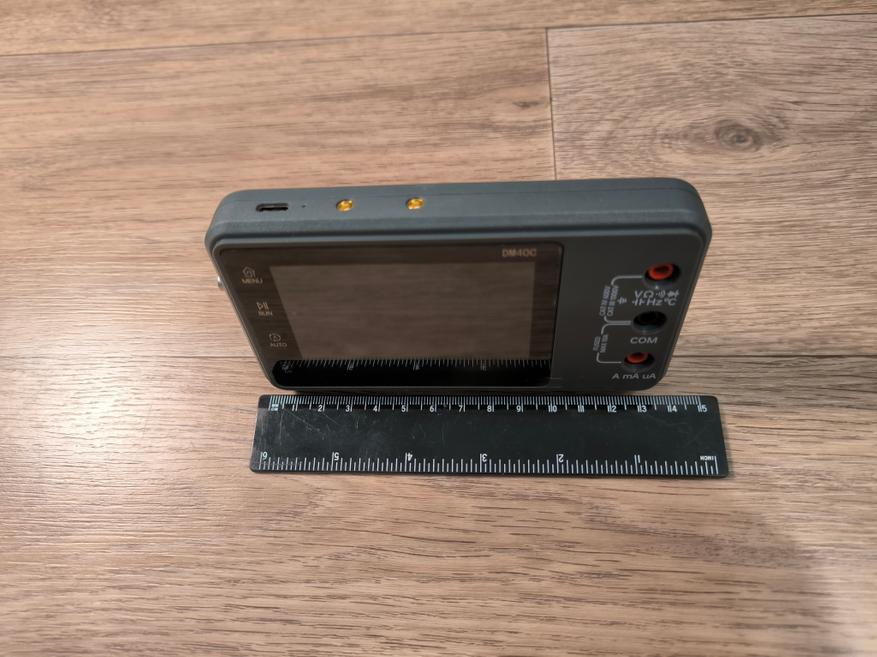

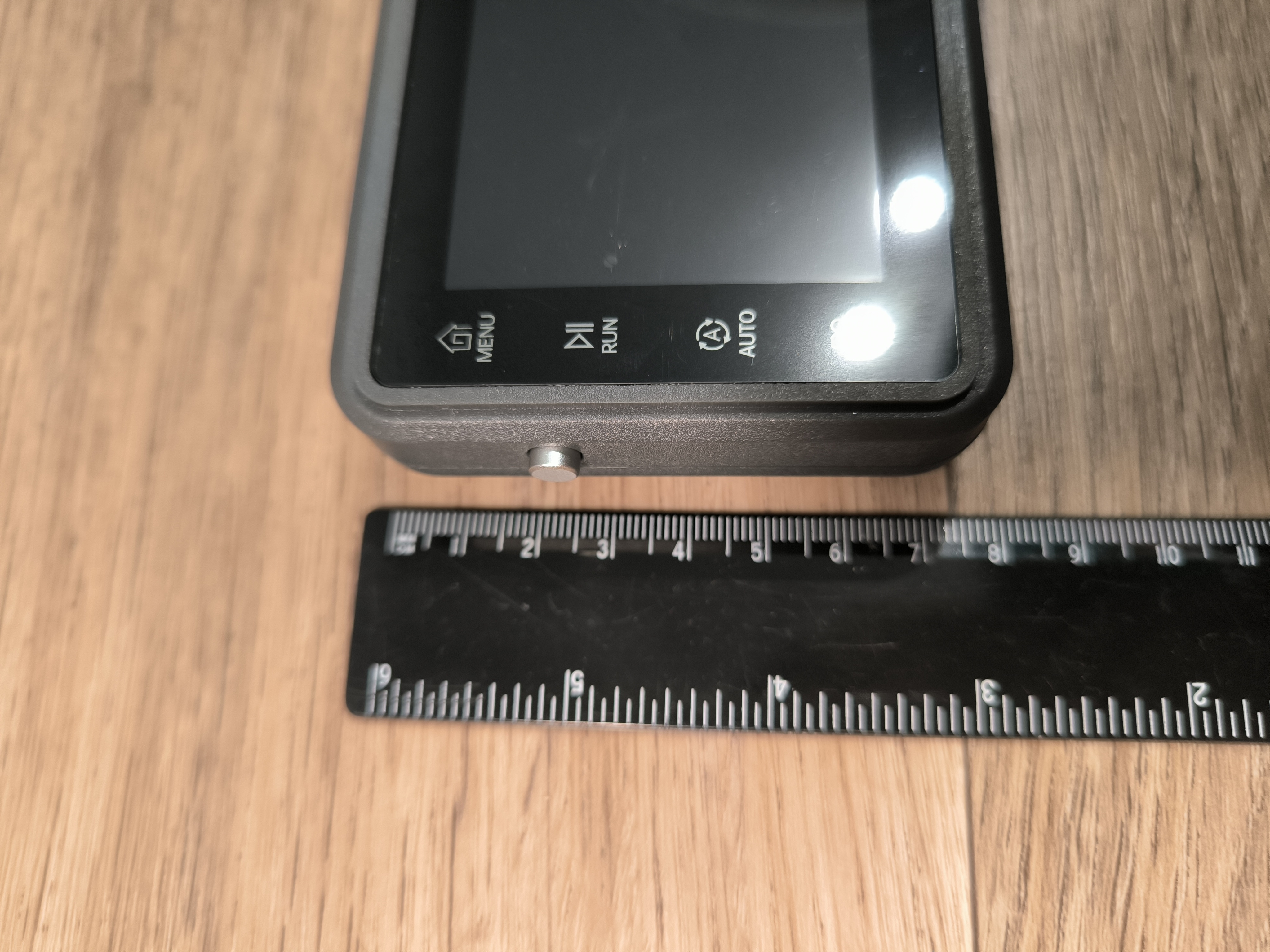

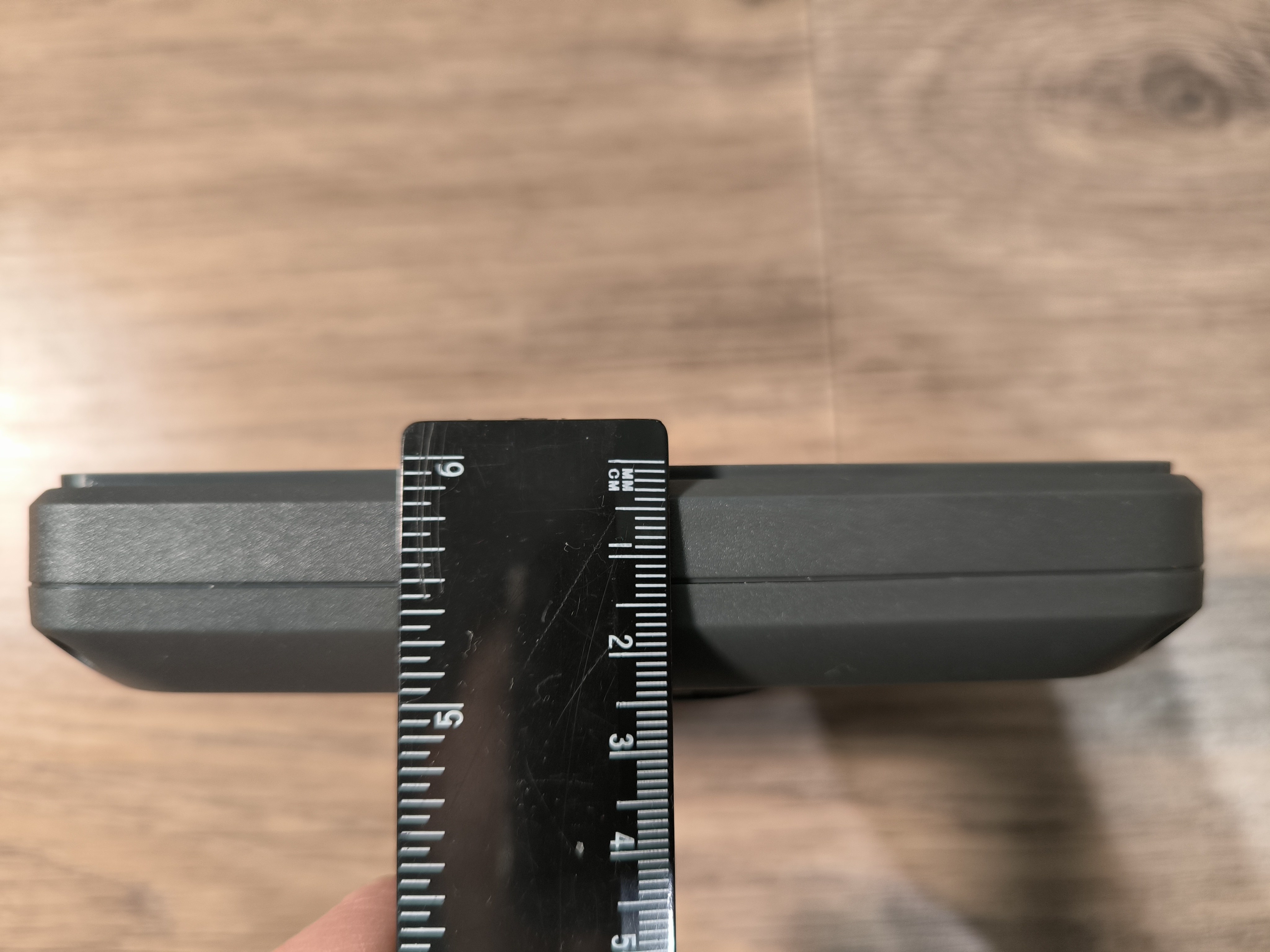

Теперь покажу габариты прибора и вес:
Внутрянка

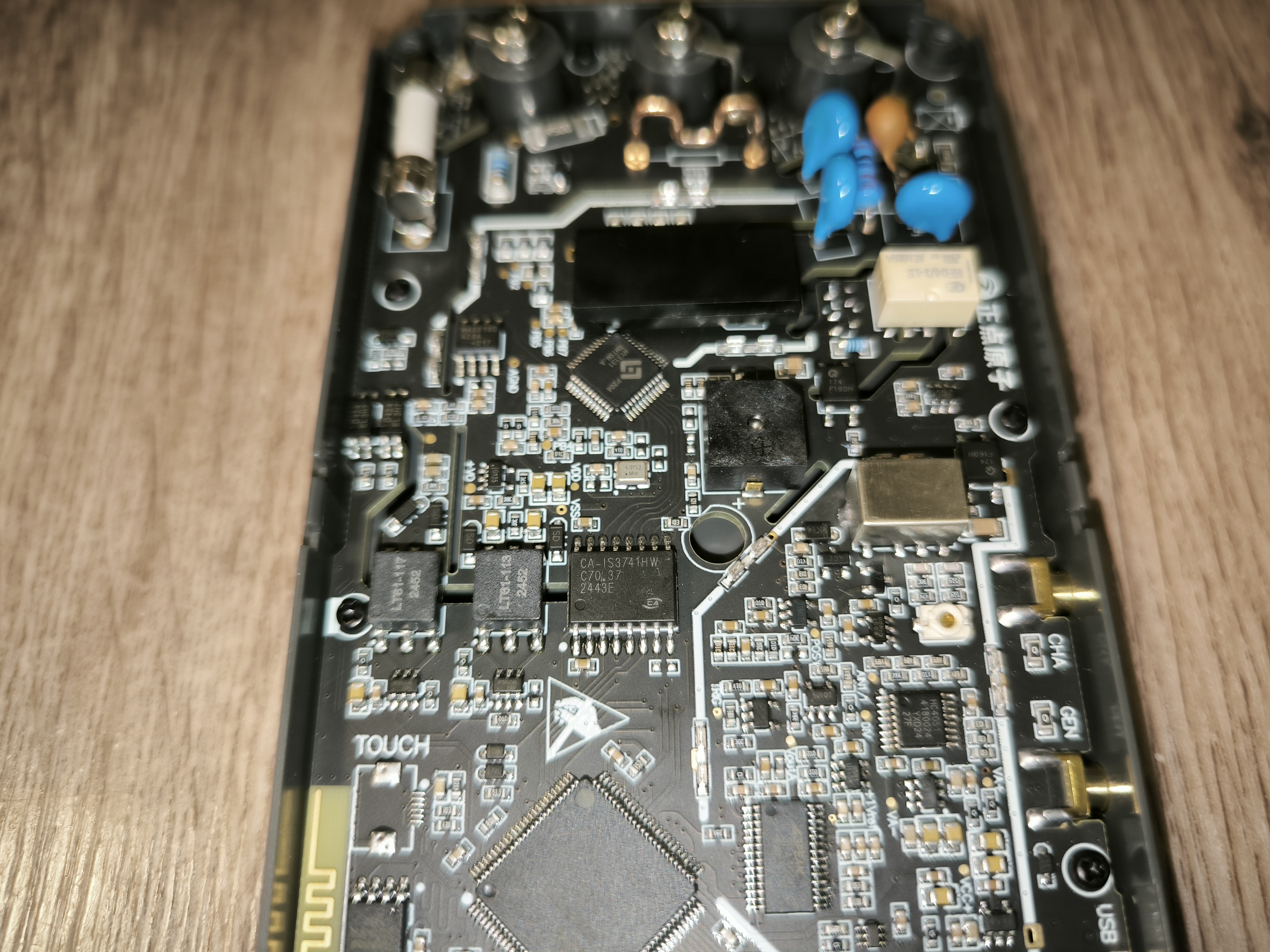

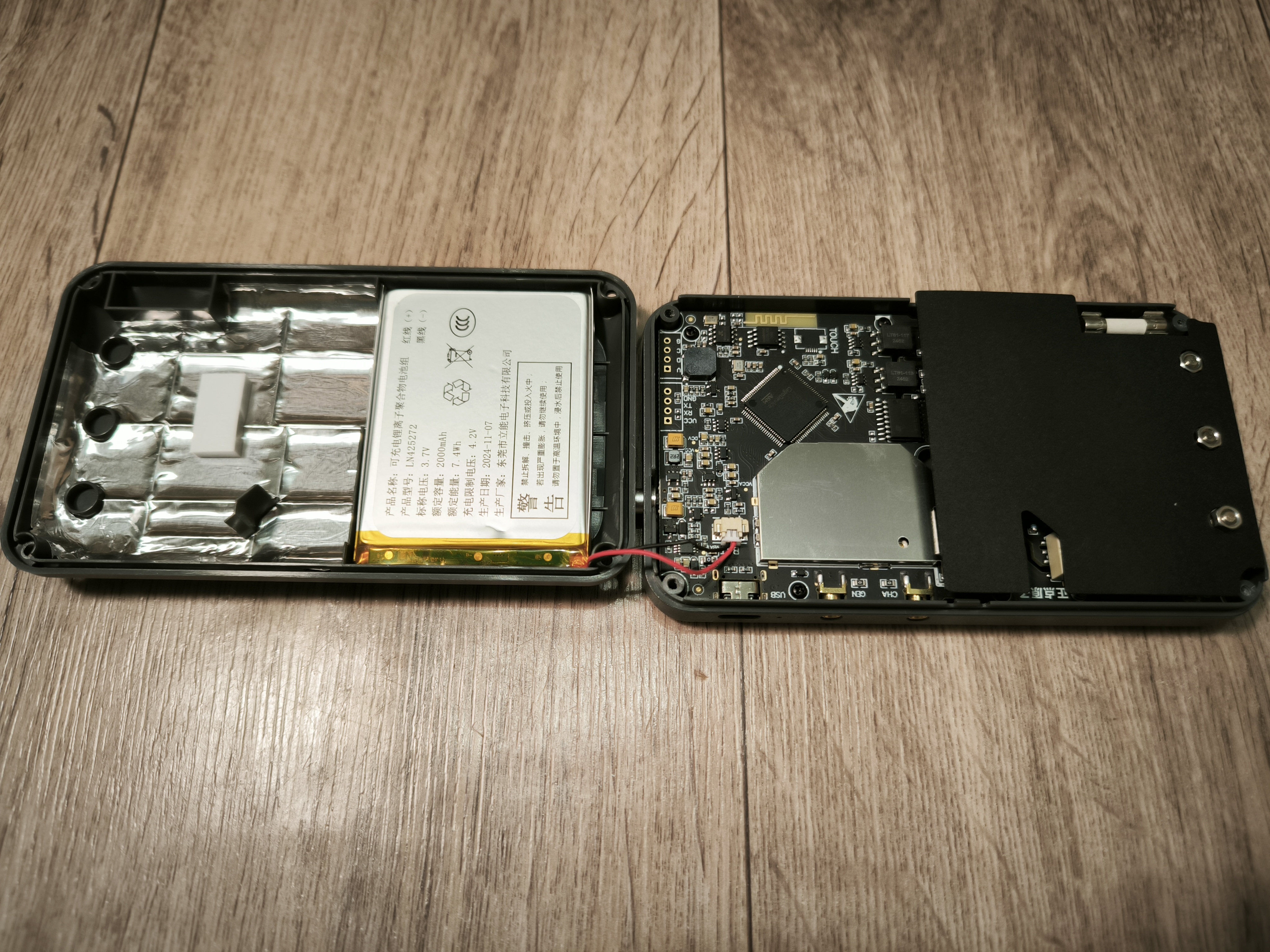

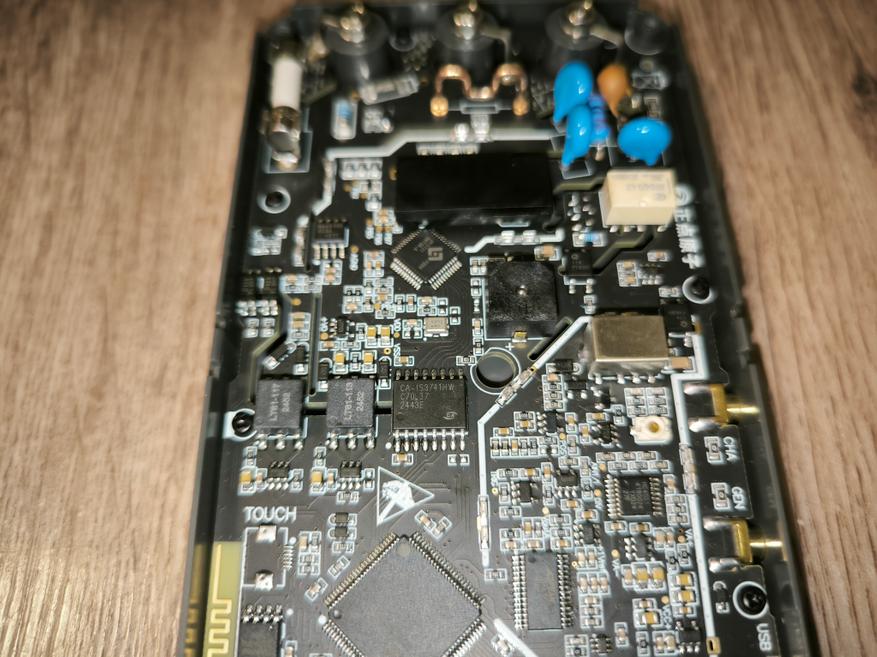

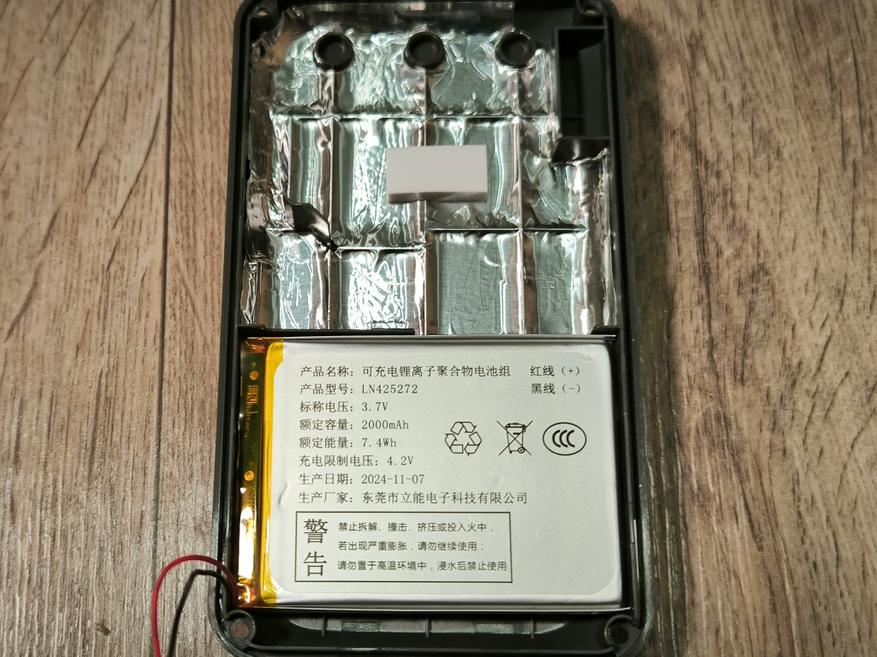

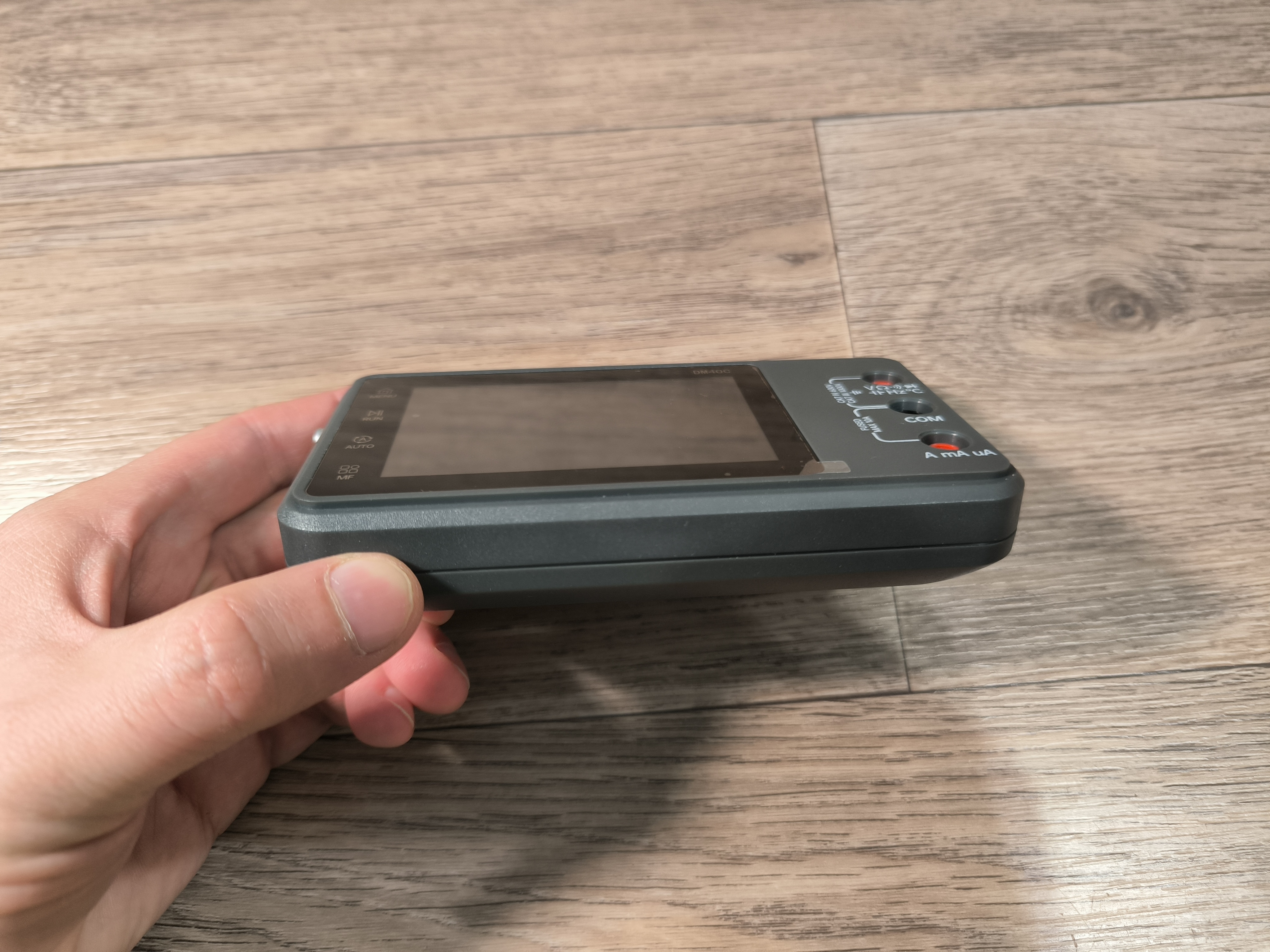

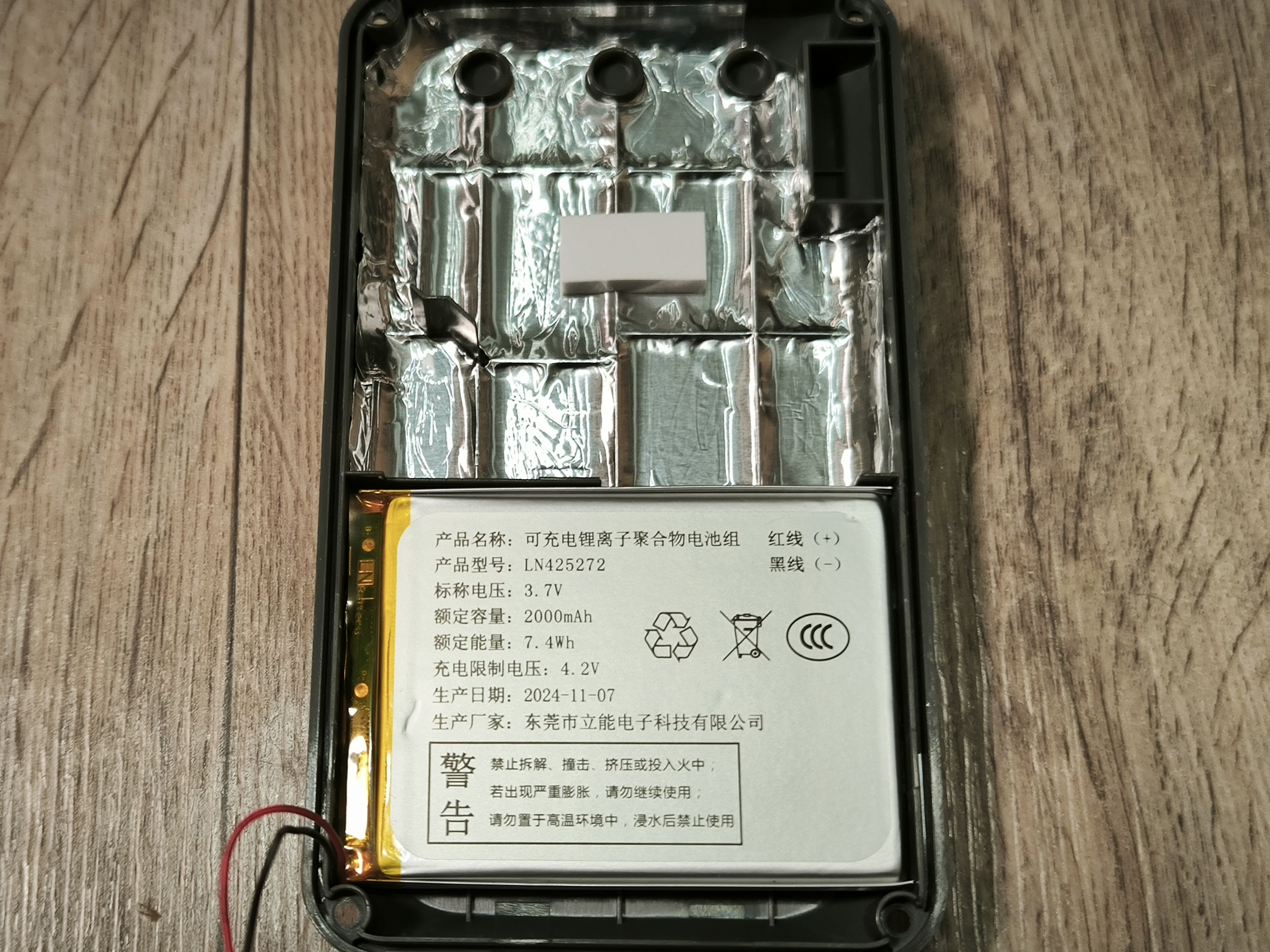

Конечно же мне было любопытно посмотреть, что же у прибора «под капотом». Разбирается прибор легко. При вскрытии сразу же виден встроенный аккумулятор с ёмкостью 2000мА*ч, а также аккуратно выполненная плата, с двумя экранами. Аккумулятор отделён от платы с помощью пластиковой защиты. Заряжается аккумулятор через контроллер TP4056 (распаян сверху платы). Вся задняя крышка экранирована толстой фольгой. Сама фольга отделена от платы проставкой из изолирующего материала.

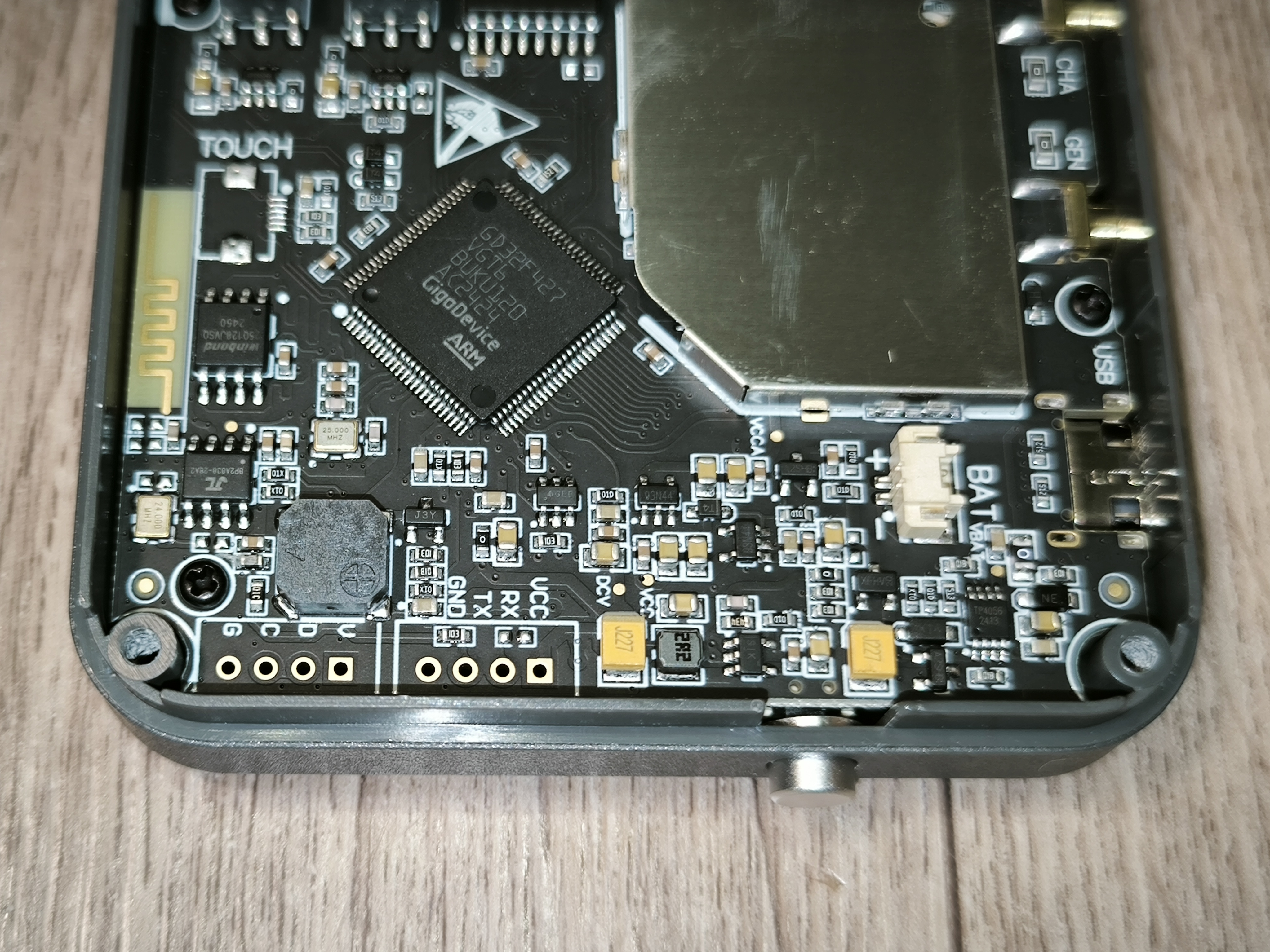

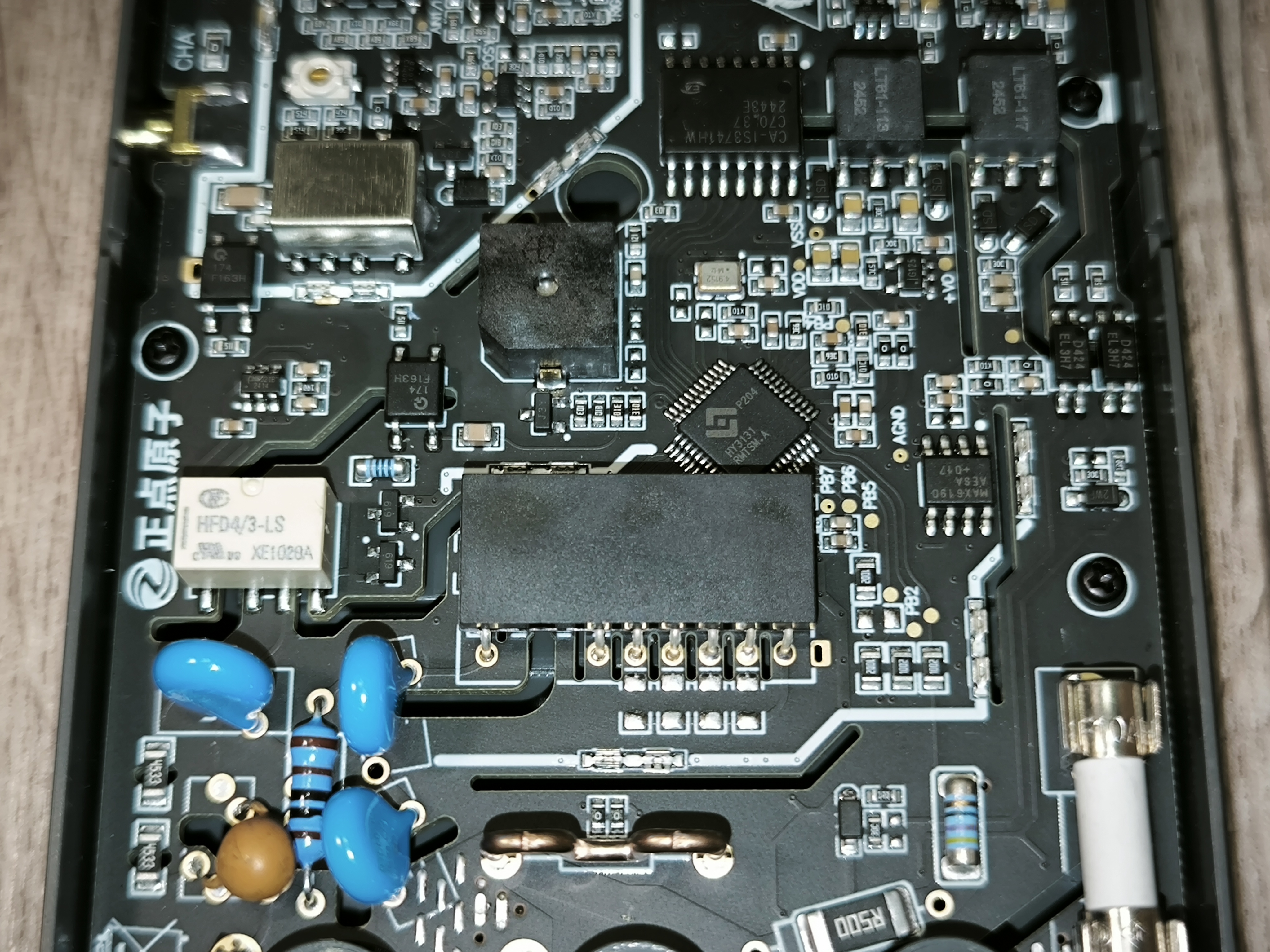

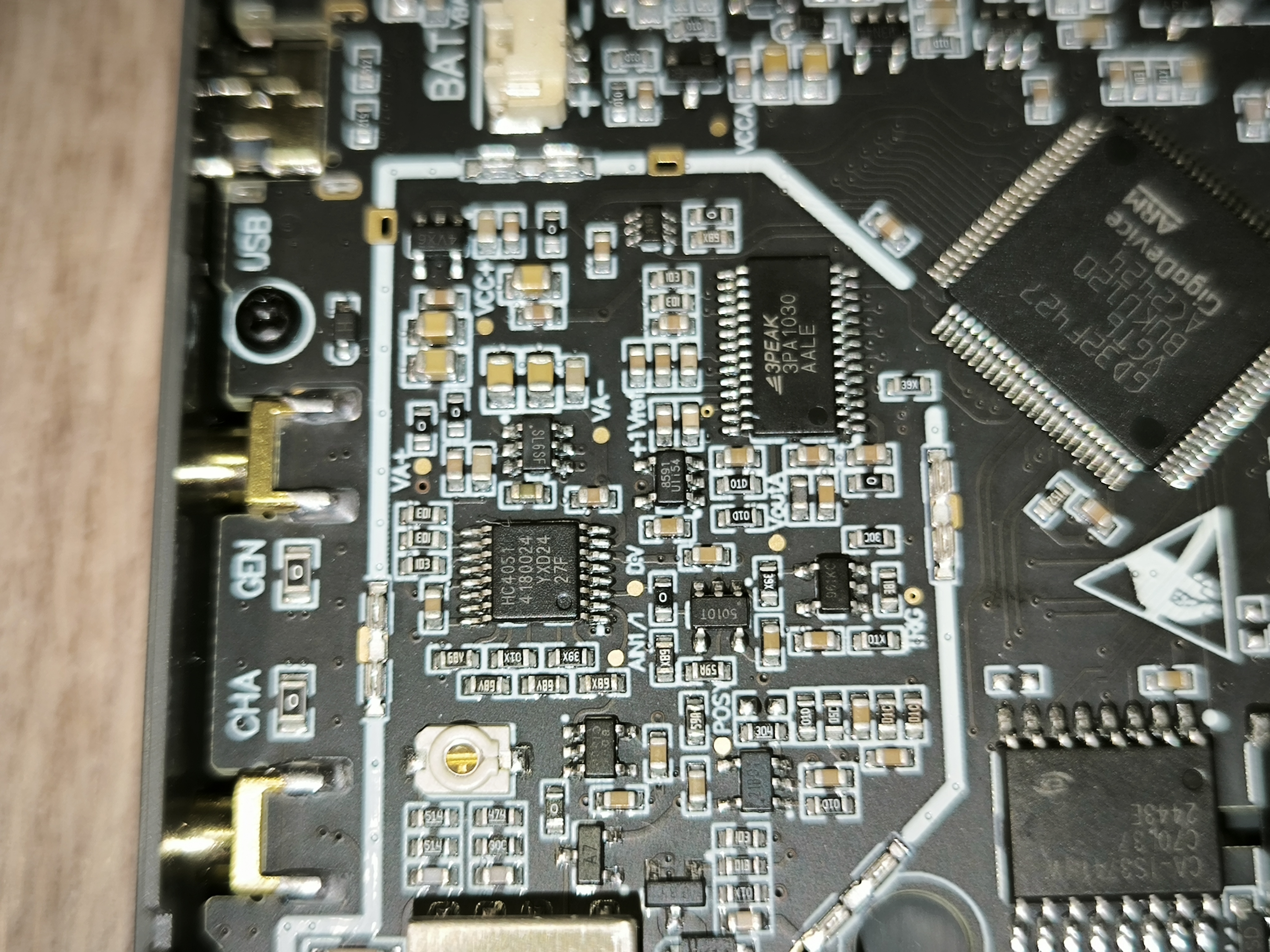

В отличии от аналогичных приборов производства Fnisi, маркировка с компонентов здесь не удалена, и это радует. Прибор основан на микроконтроллере GD32F427VGT6 (32 битное ядро Cortex M4, 200МГц, 1МБ ПЗУ, 256КБ ОЗУ). Если снять верхний экран (рядом с микрононтроллером), под ним можно будет увидеть 8 канальный аналоговый мультиплекстор/демультиплексор HC4051, а также АЦП 3PA1030 (10бит 50MSPS). Под вторым экраном скрывается контроллер HY3131 отвечающий за работу мультиметра (судя по даташиту на 50000 отсчётов), имеющий один высокоточный АЦП с разрядностью 24Бит, два скоростных АЦП с разрядностью 19Бит. Рядом с HY3131 расположен достаточно серьёзный источник опорного напряжения MAX6190 (5PPM/C). Ещё, на плате распаян 4-х канальный цифровой изолятор CA-IS3741.
Чуть ниже расположен не опознанный мною элемент в металлическом корпусе, реле, и второй не распознаный элемент в пластиком корпусе.

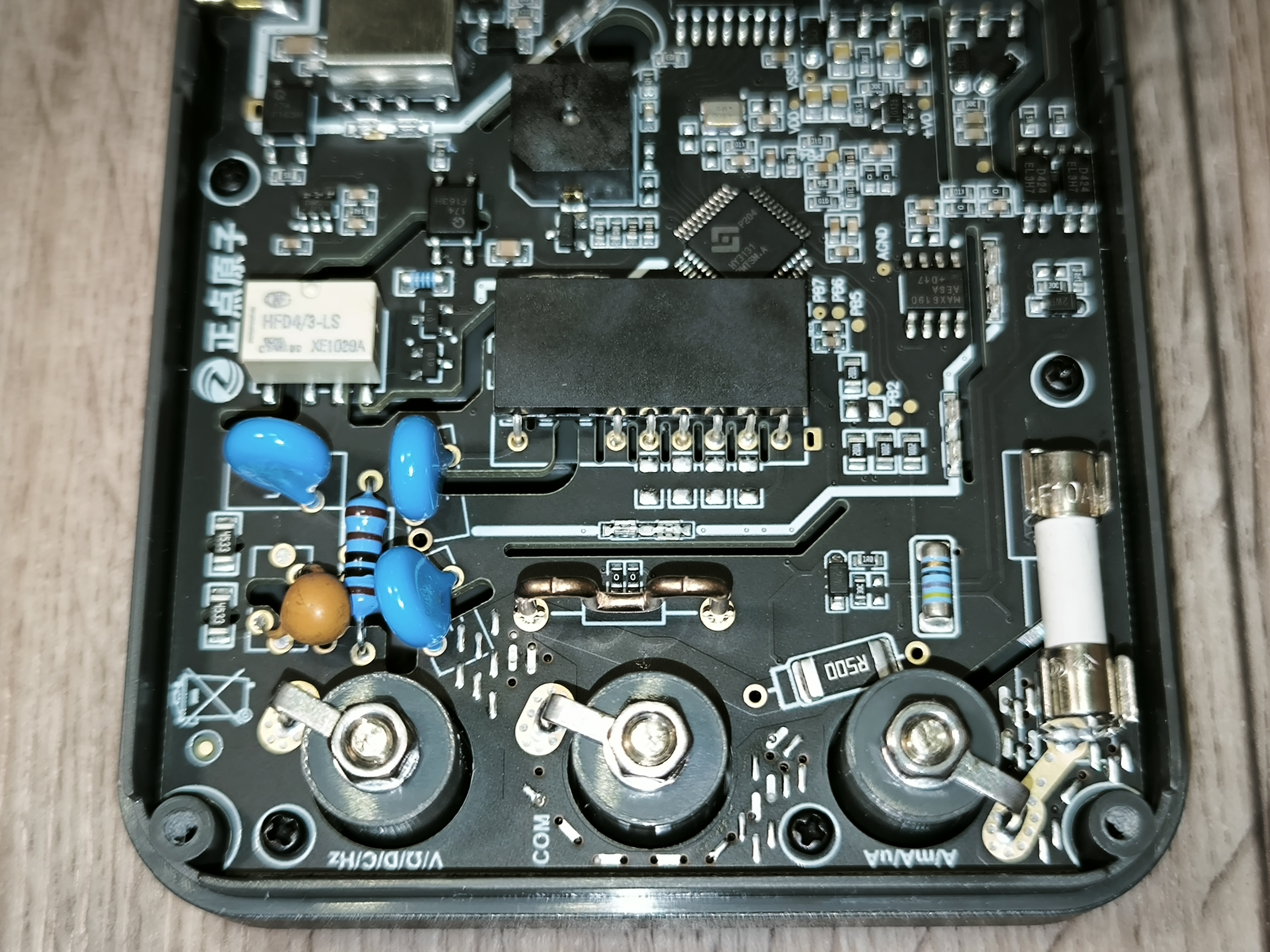

В самом низу платы распаяна защитная часть, шунт для работы цифрового амперметра, единственный плавкий предохранитель с номиналом 10А 250В. Разъёмы для подключения щупов мультиметра выполнены очень качественно.
Интерфейс

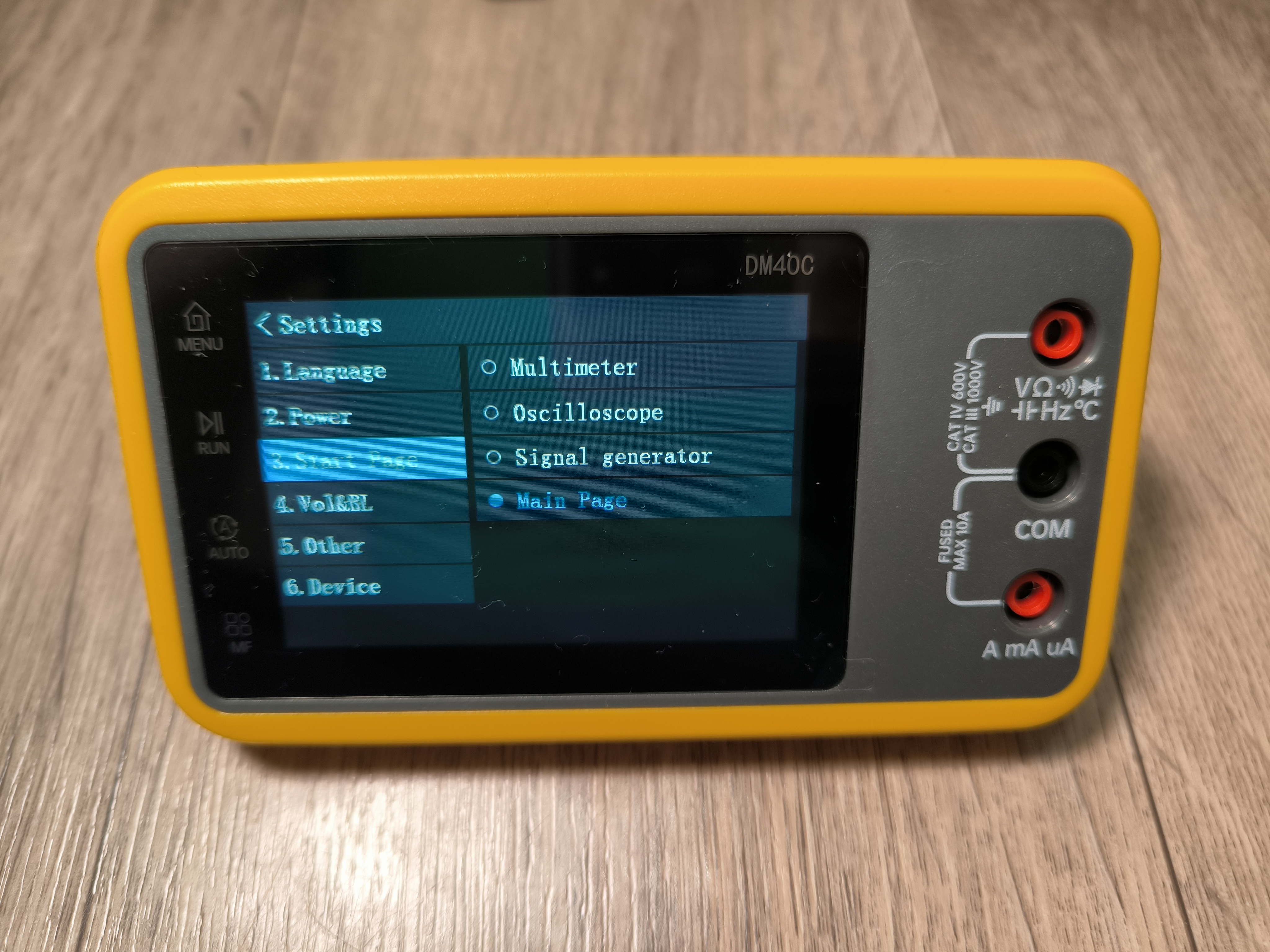

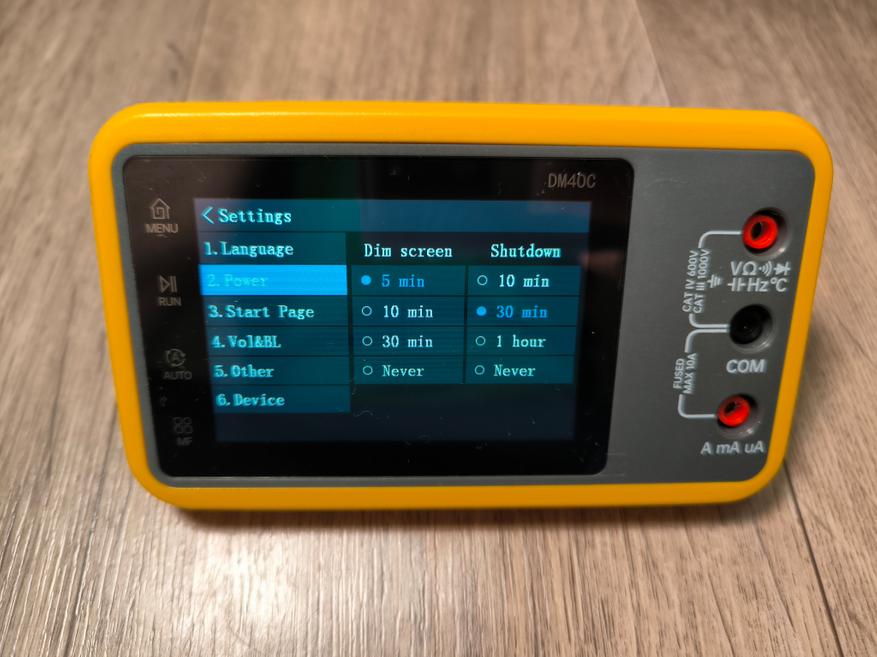

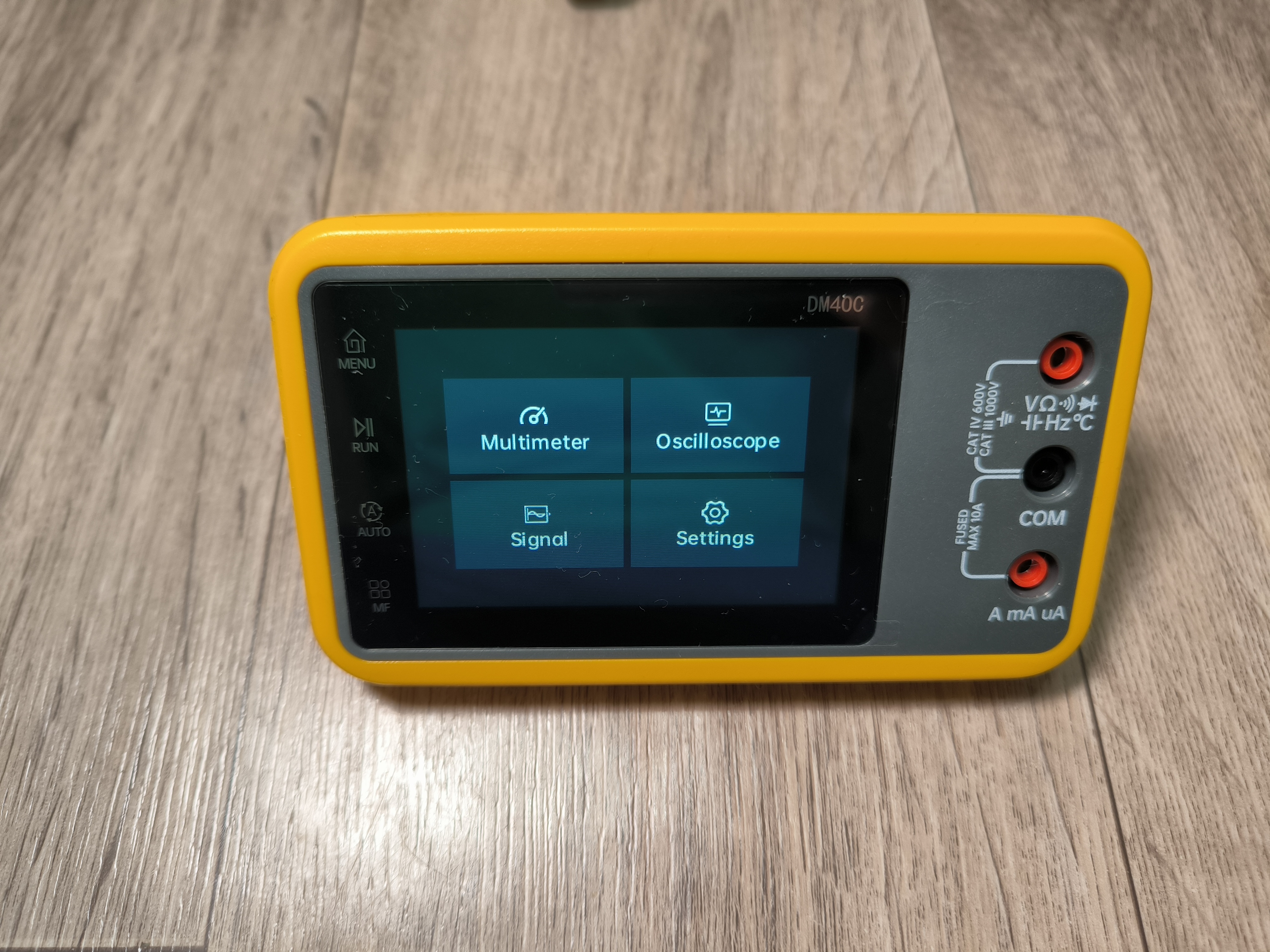

При первом включении, прибор предлагает задать язык (английский или китайский), и после этого отображает меню, где можно выбрать мультиметр, осциллограф, или генератор сигналов, а также перейти в настройки. При этом, в настройках можно задать тот функционал, который пользователь предпочитает видеть сразу при старте прибора, я выбрал осциллограф. Можно настроить через какое время на экране убавится уровень подсветки (при бездействии пользователя), и через какое время произойдёт авто отключение прибора. Базовый уровень подсветки, и уровень громкости сигналов, так же настраиваются.

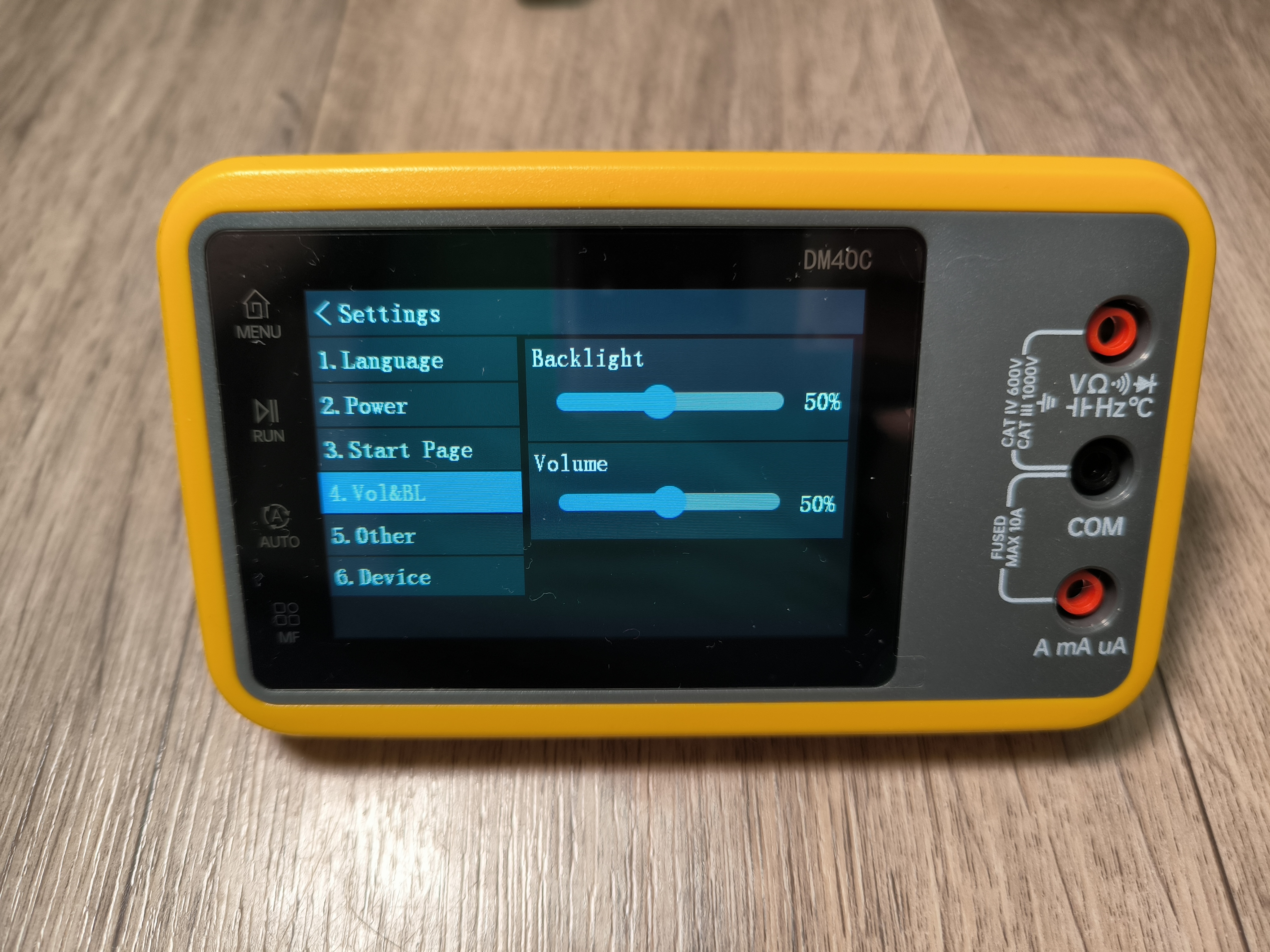

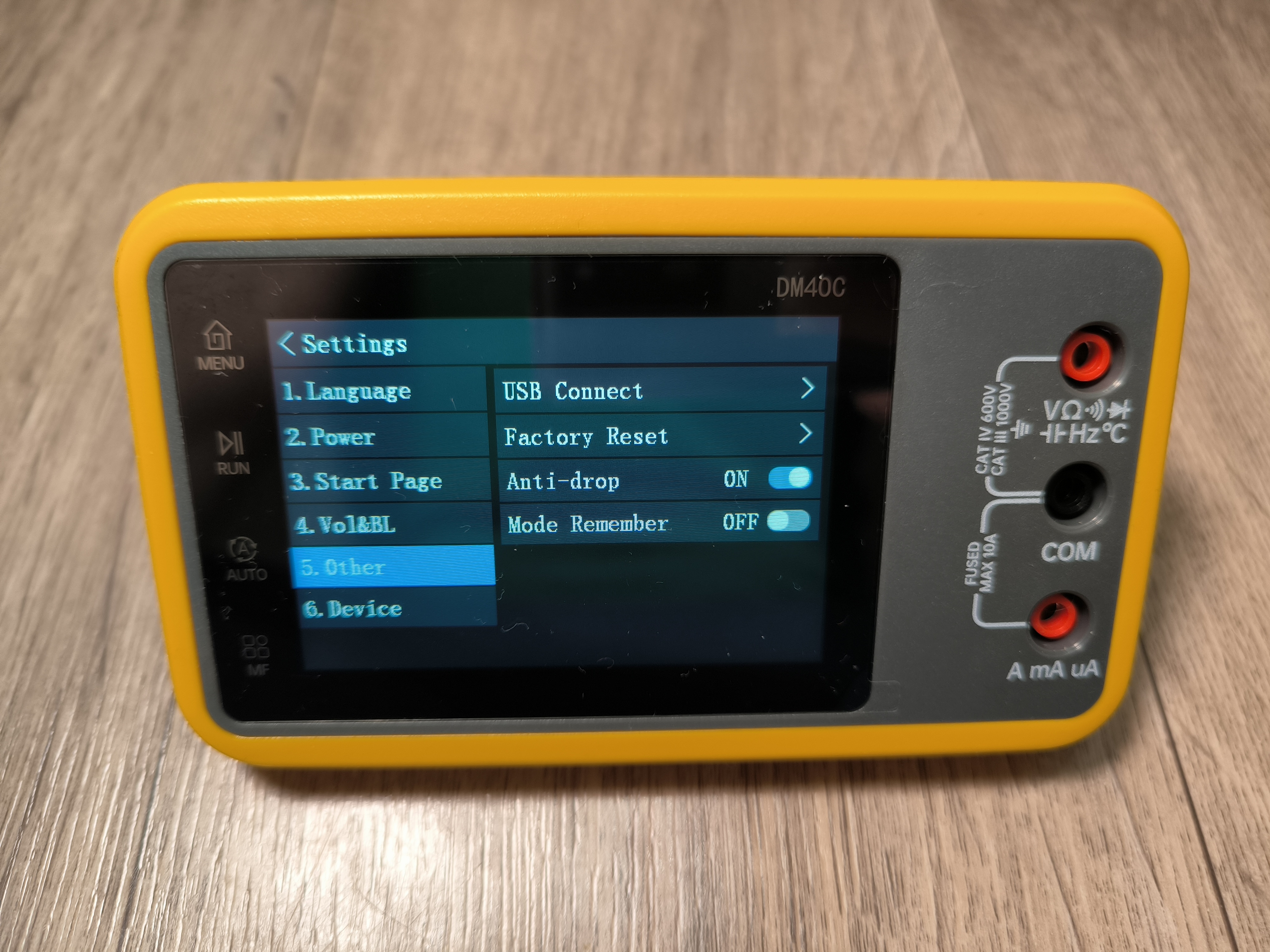

Прибор поддерживает подключение к компьютеру для сброса скриншотов. Предусмотрен и сброс к заводским настройкам
Слева, на лицевой стороне прибора расположены четыре кнопки: Menu (переход в меню прибора), Run (Запуск/Пауза), Auto (автоподстройка), MF (переход к настройкам измерений).
При этом, работать с прибором очень просто (всё интуитивно понятно) и это гораздо более удобно чем использование кучи кнопок, особенно, если нужно знать их комбинации, которые часто забываются, если пользоваться устройством не на постоянной основе.
Тестирование
Проверка мультиметра

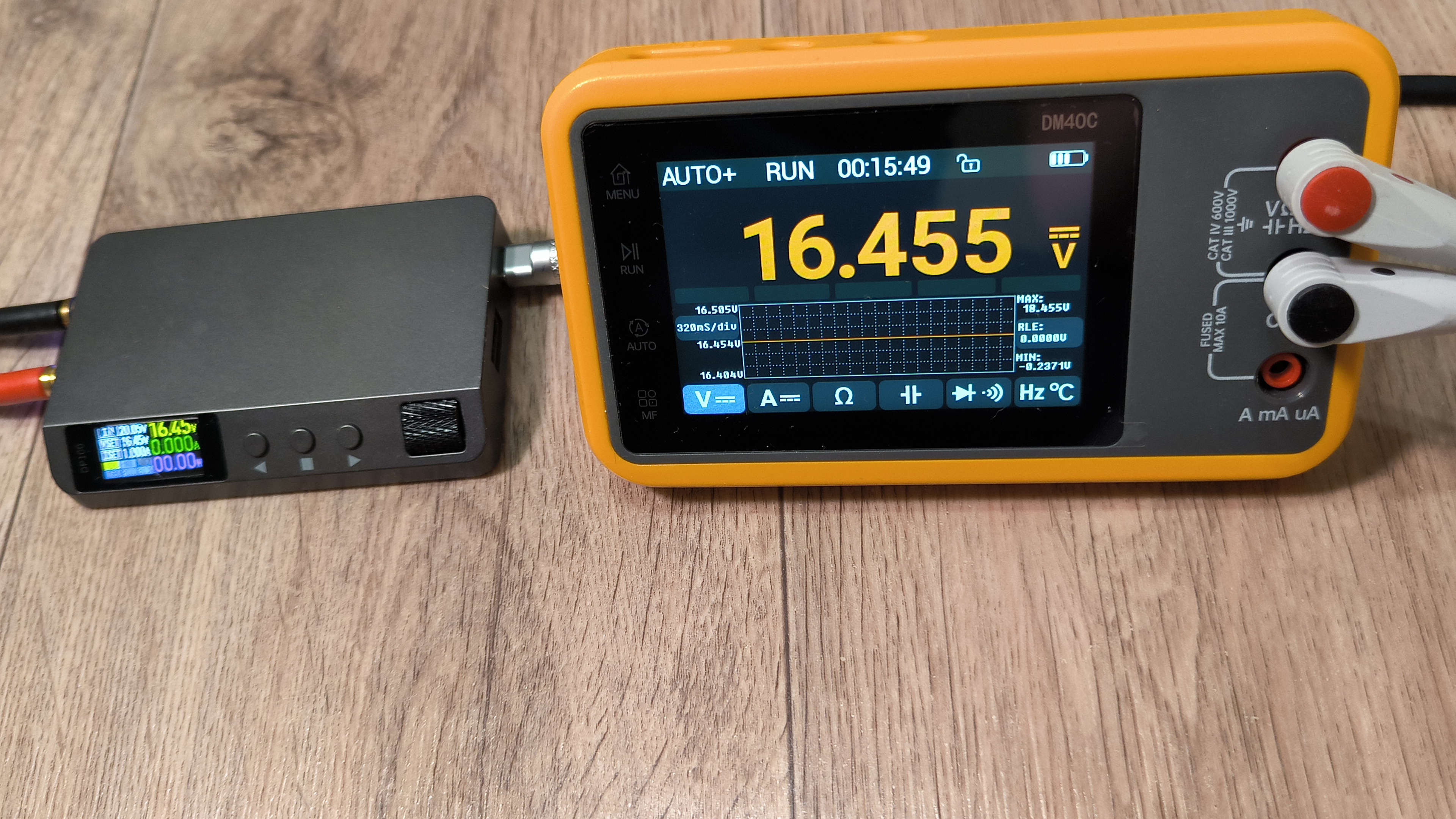

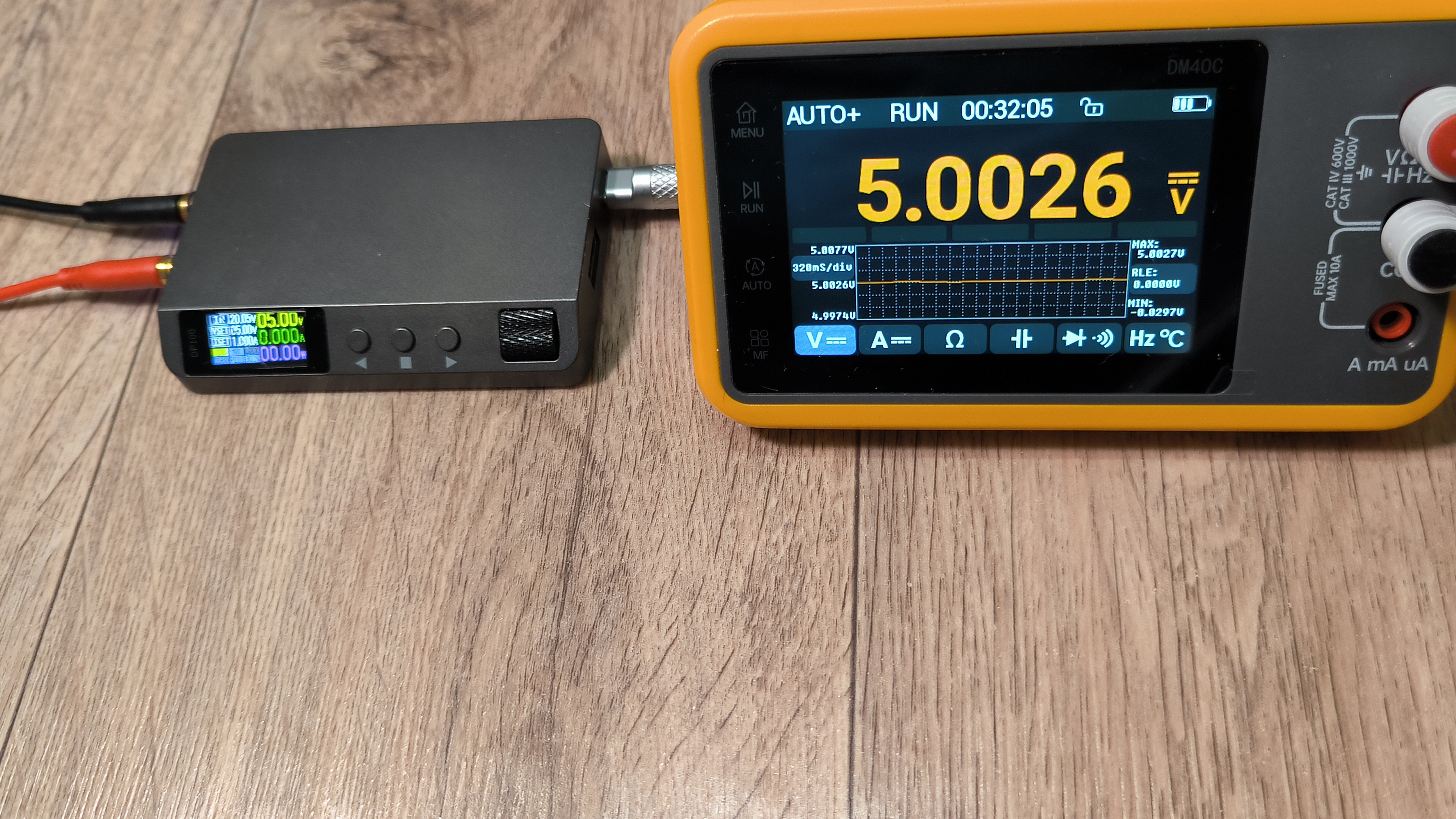

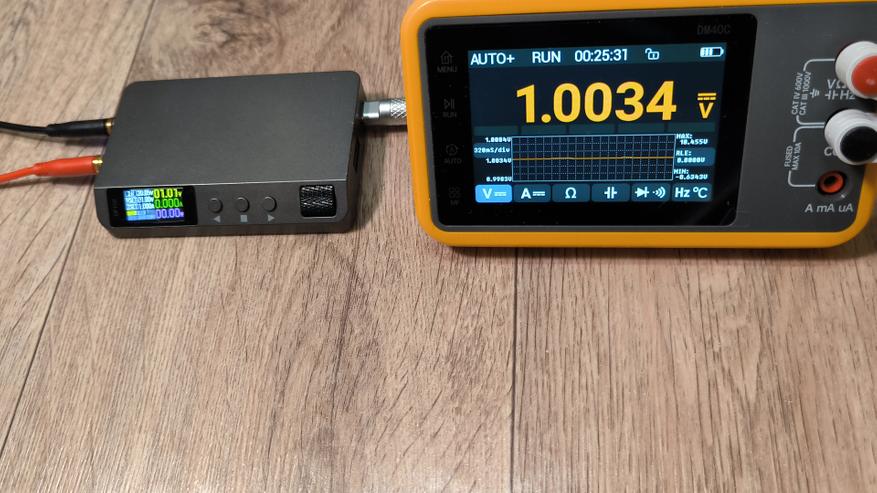

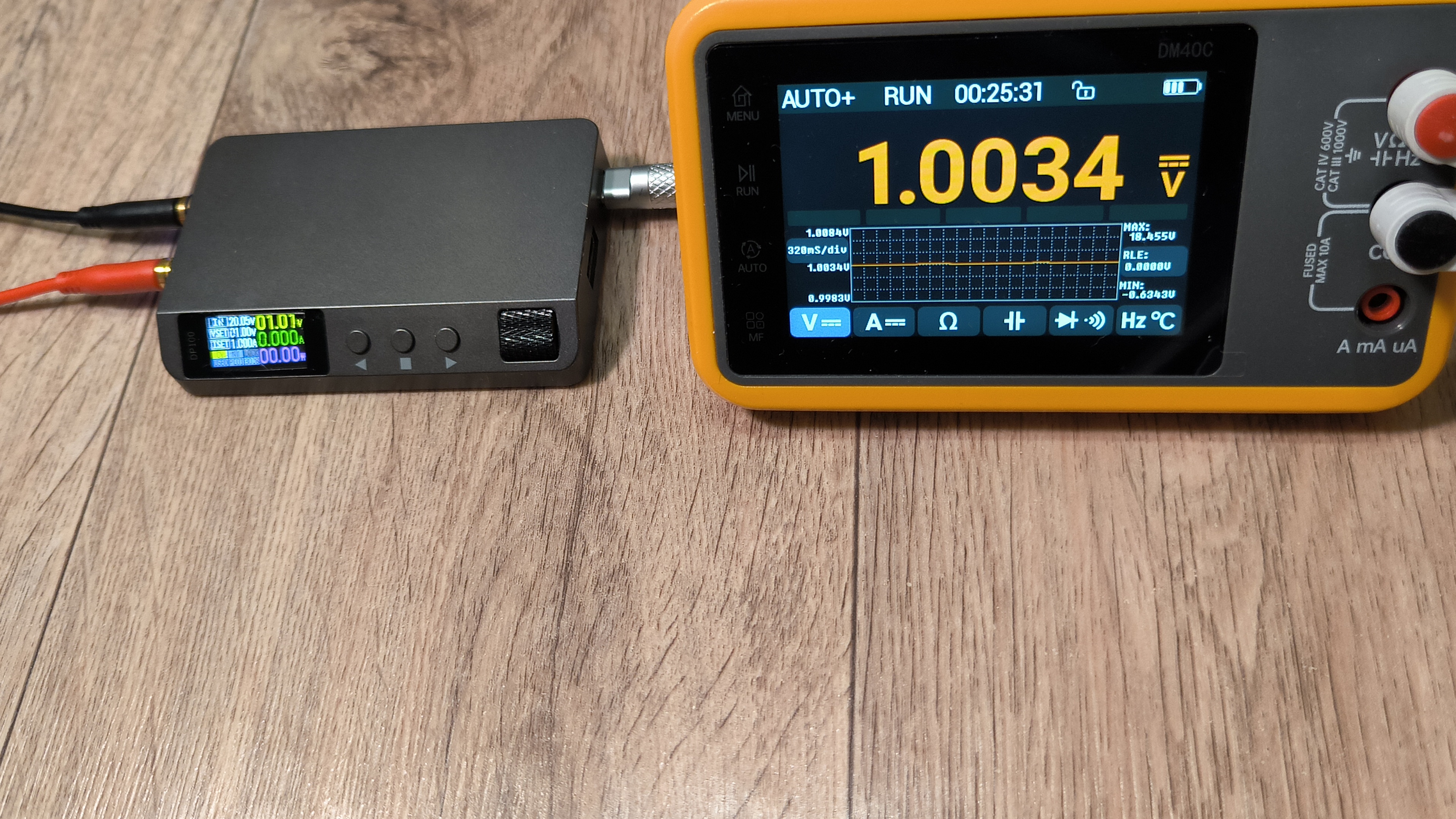

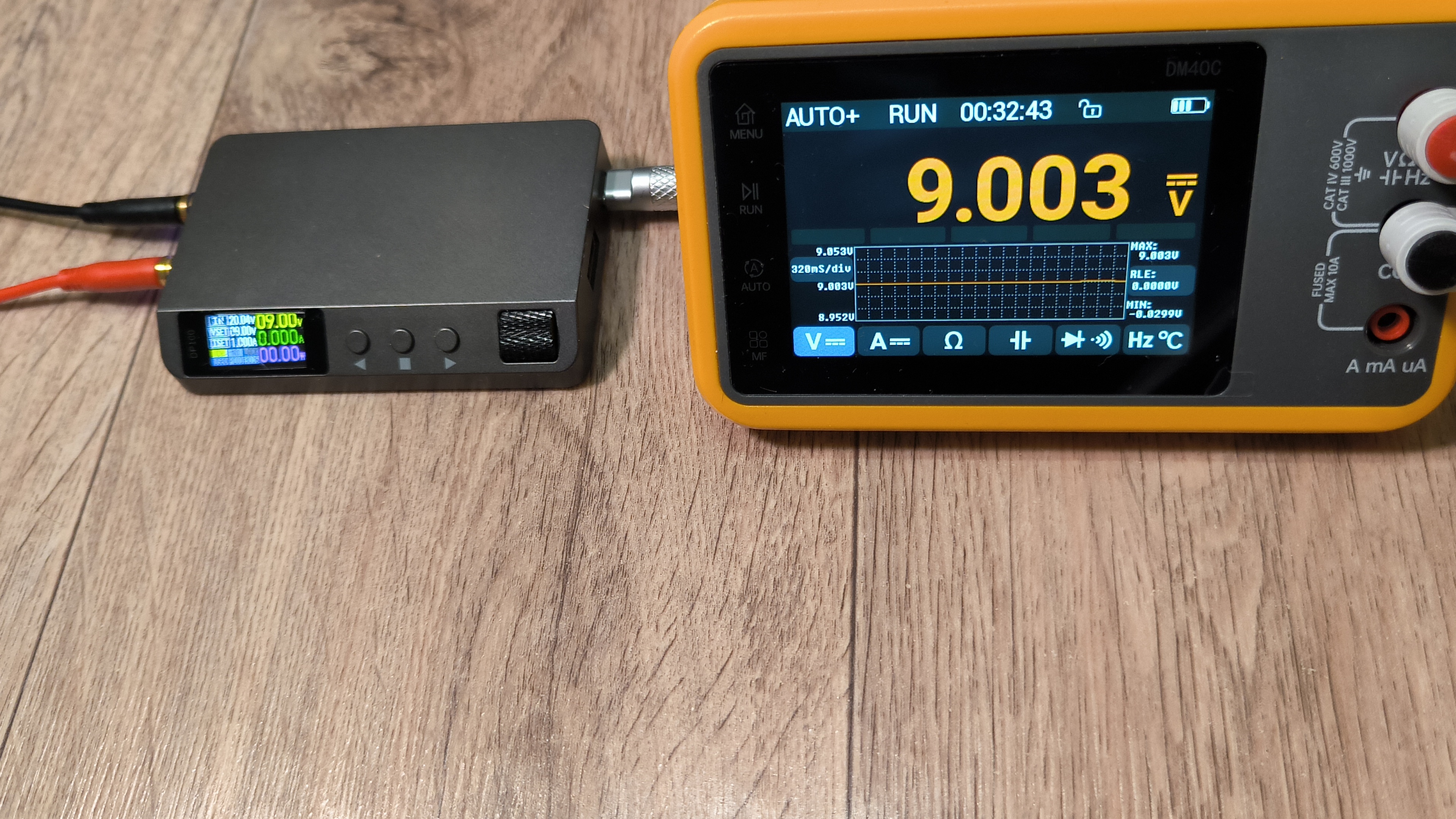

Первым делом, я решил проверить работу мультиметра в режиме вольтметра, работающего «на автомате». К сожалению, у меня нет поверенного источника опорного напряжения, для того что бы понять насколько точно мультиметр измеряет постоянное напряжение. Воспользуюсь качественным DC-DC преобразователем Alientek DP100.
Как можно видеть со скриншотов, напряжения, отображаемые мультиметром, соответствуют заданным на DC-DC преобразователе. В целом, тут скорее всего всё уже упирается в возможности DC-DC преобразователя, так как он не обязан выдавать напряжения с точностью до 4-х знаков после запятой, но он неплохо справляется, как видимо и мультиметр, особенно с учётом того что значения не прыгают даже по последнему знаку, что отлично видно на графике измерений, который есть на мультиметре.

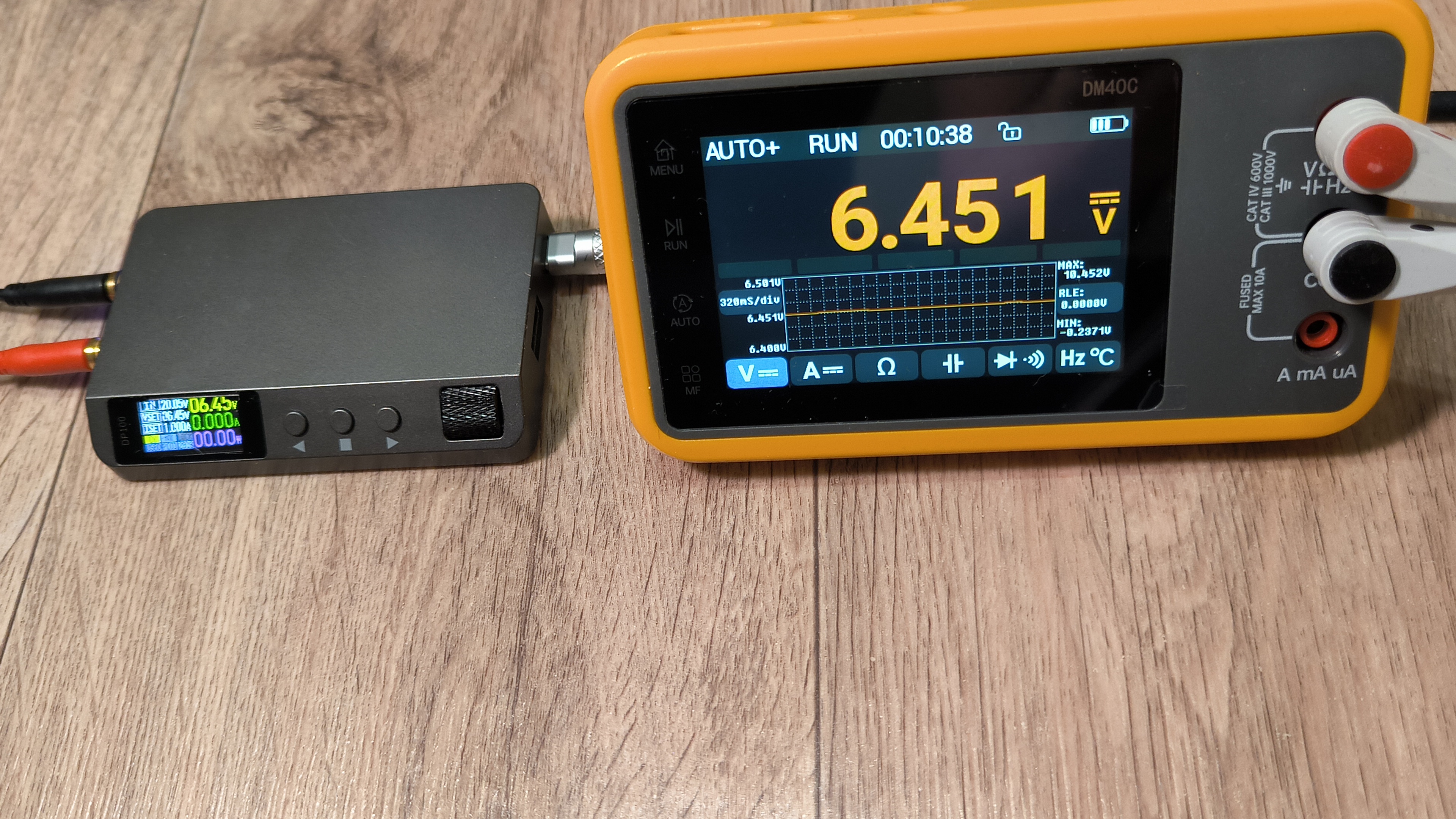

Пока напряжение не перевалило за 6.1 В, мультиметр измеряет его с разрешением 4-х знака после запятой, после чего значение отображается лишь с 3-мя знаками после запятой. Если затем начать убавлять напряжение на источнике, то 4 знака после запятой, снова возвращаются лишь при снижении напряжения до 5.8В.
Переключение между режимами мультиметра осуществляется нажатием на экран.

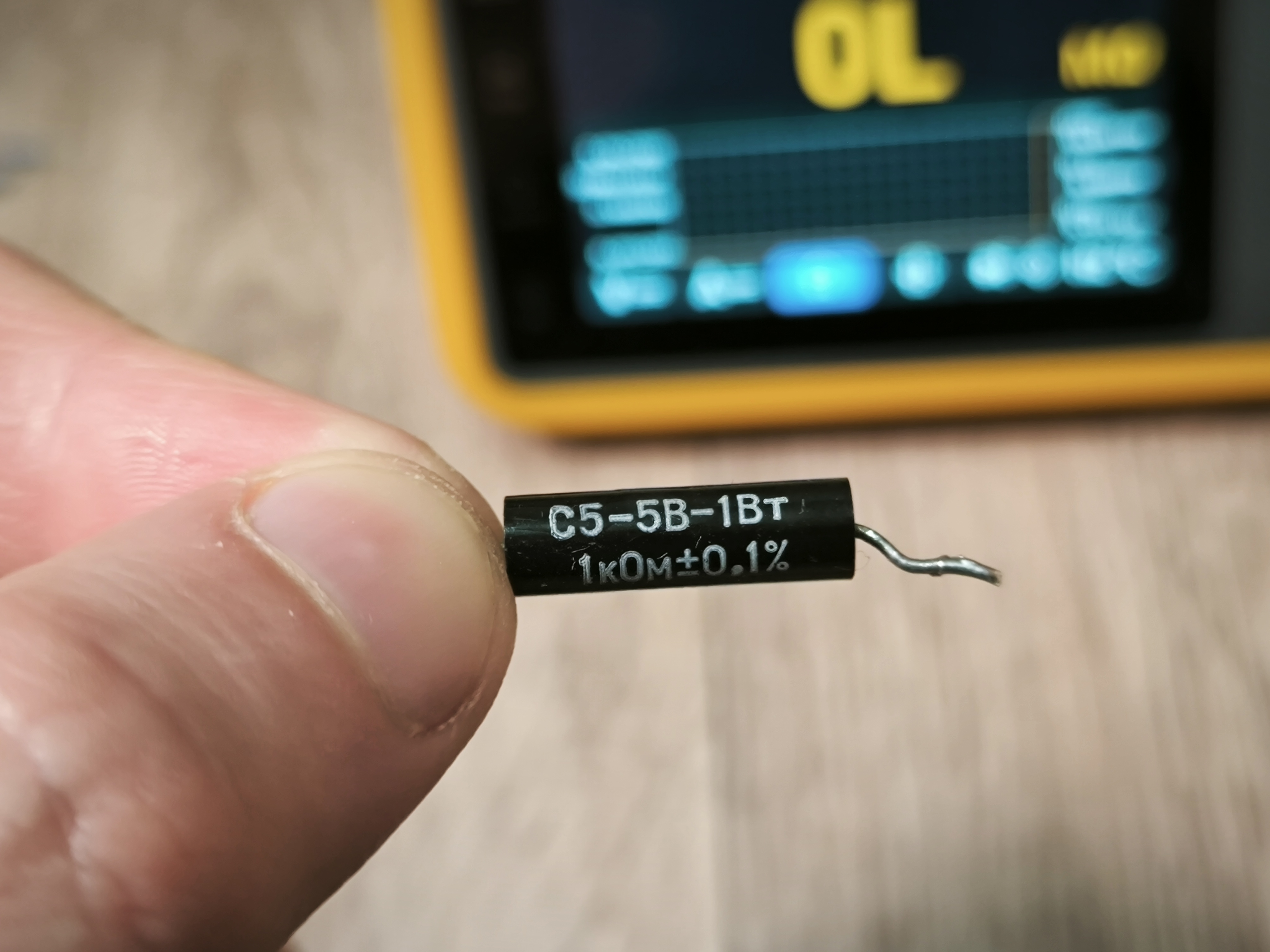

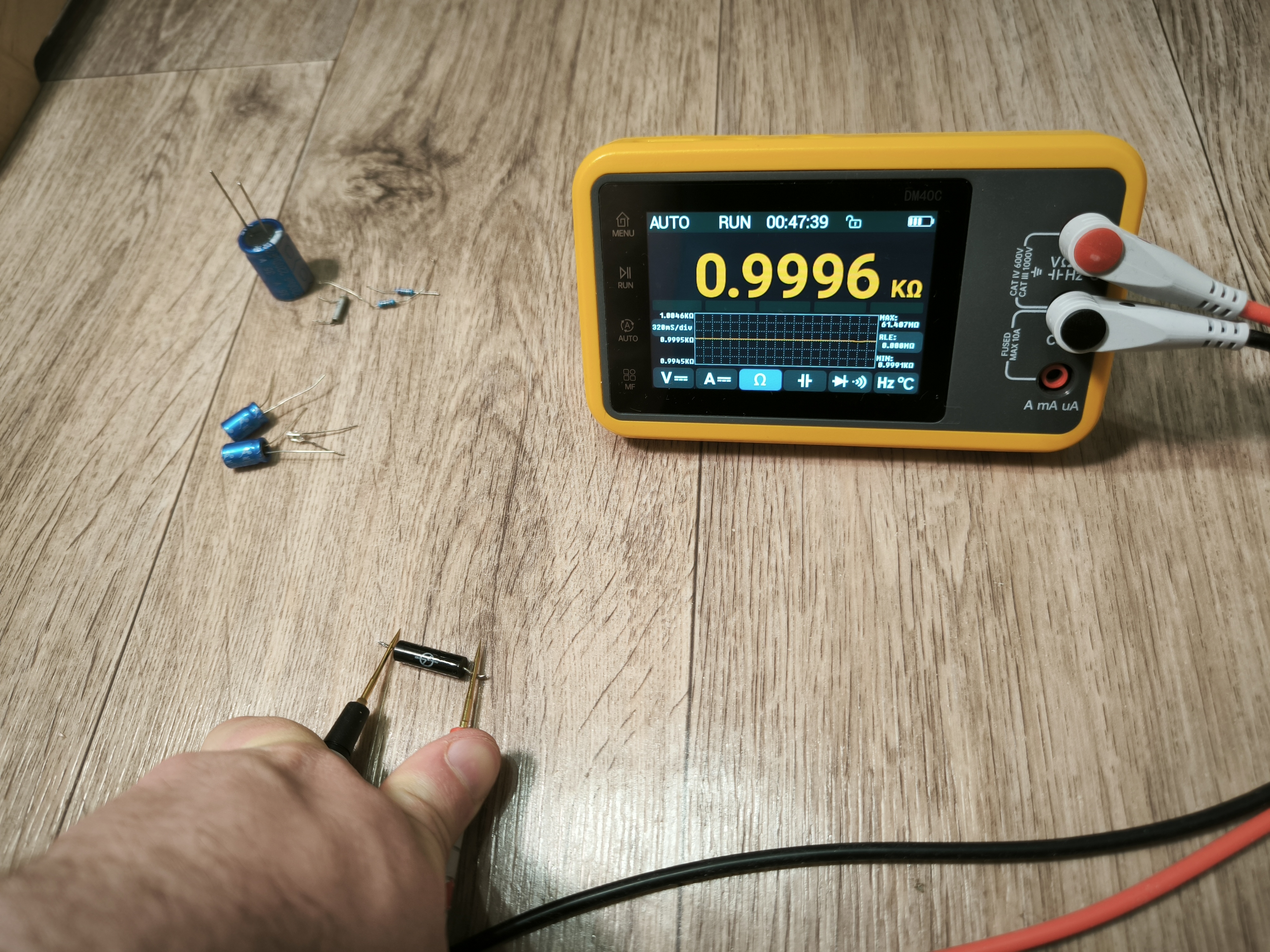

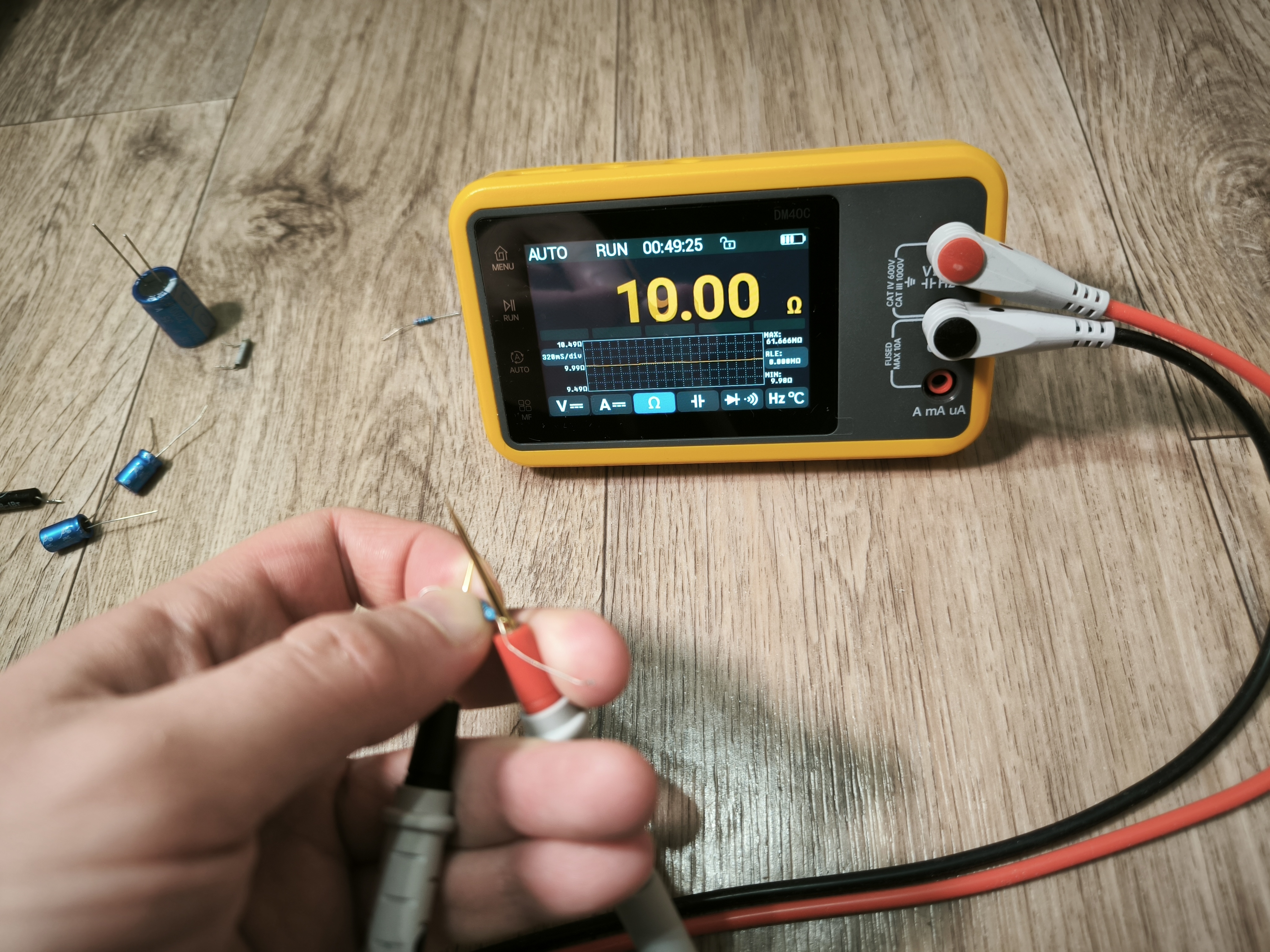

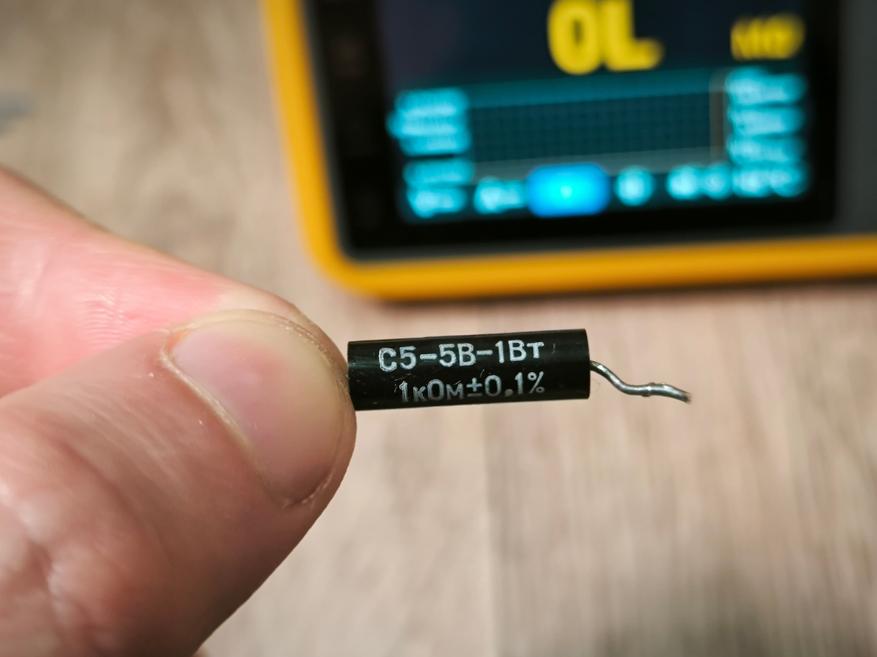

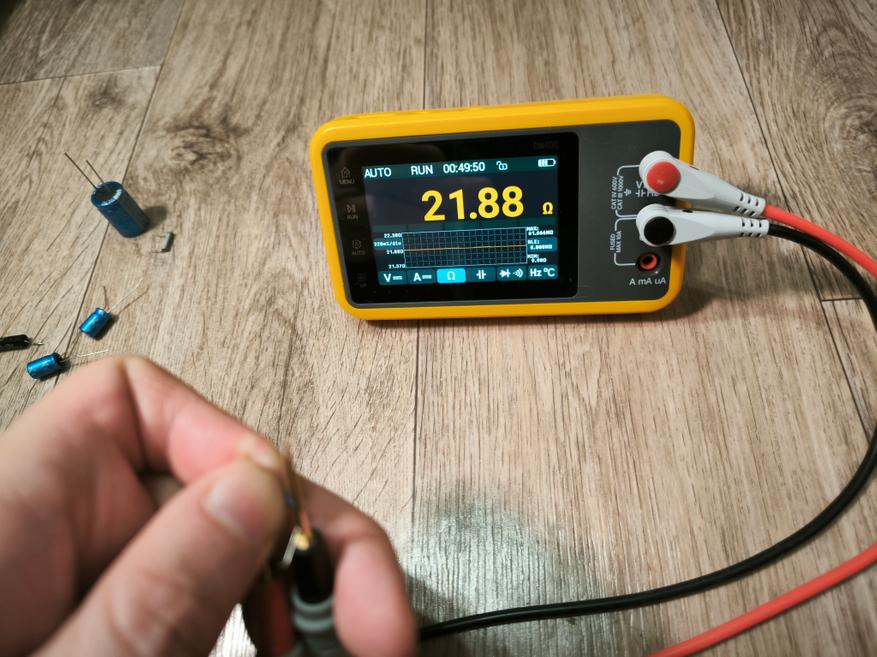

Теперь посмотрим на измерение сопротивлений. Для теста я возьму достаточно точный резистор на 1КОм (+-0.1%), и парочку китайских ноунейм резисторов, на 10Ом и 22кОм (предположительно, с точностью +-1%).

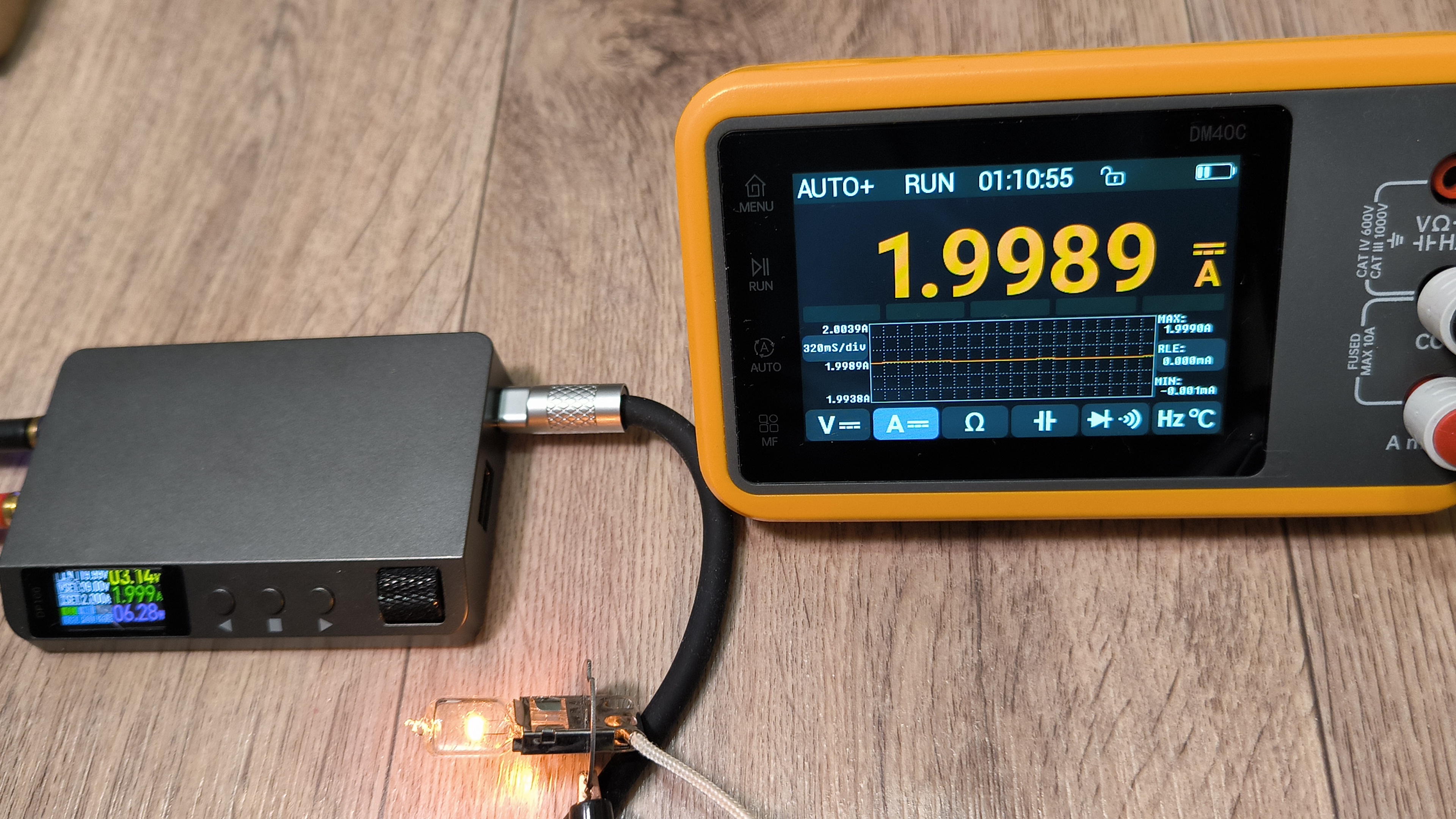

Теперь я переведу мультиметр в режим измерения тока, включив его в разрыв цепи между DP100 и автомобильной лампой на 12В. На DP100 выставлено ограничение по току 2А, что бы лампа не ослепила своим светом.
Показания по току совпали с значением отображаемым на DP100.

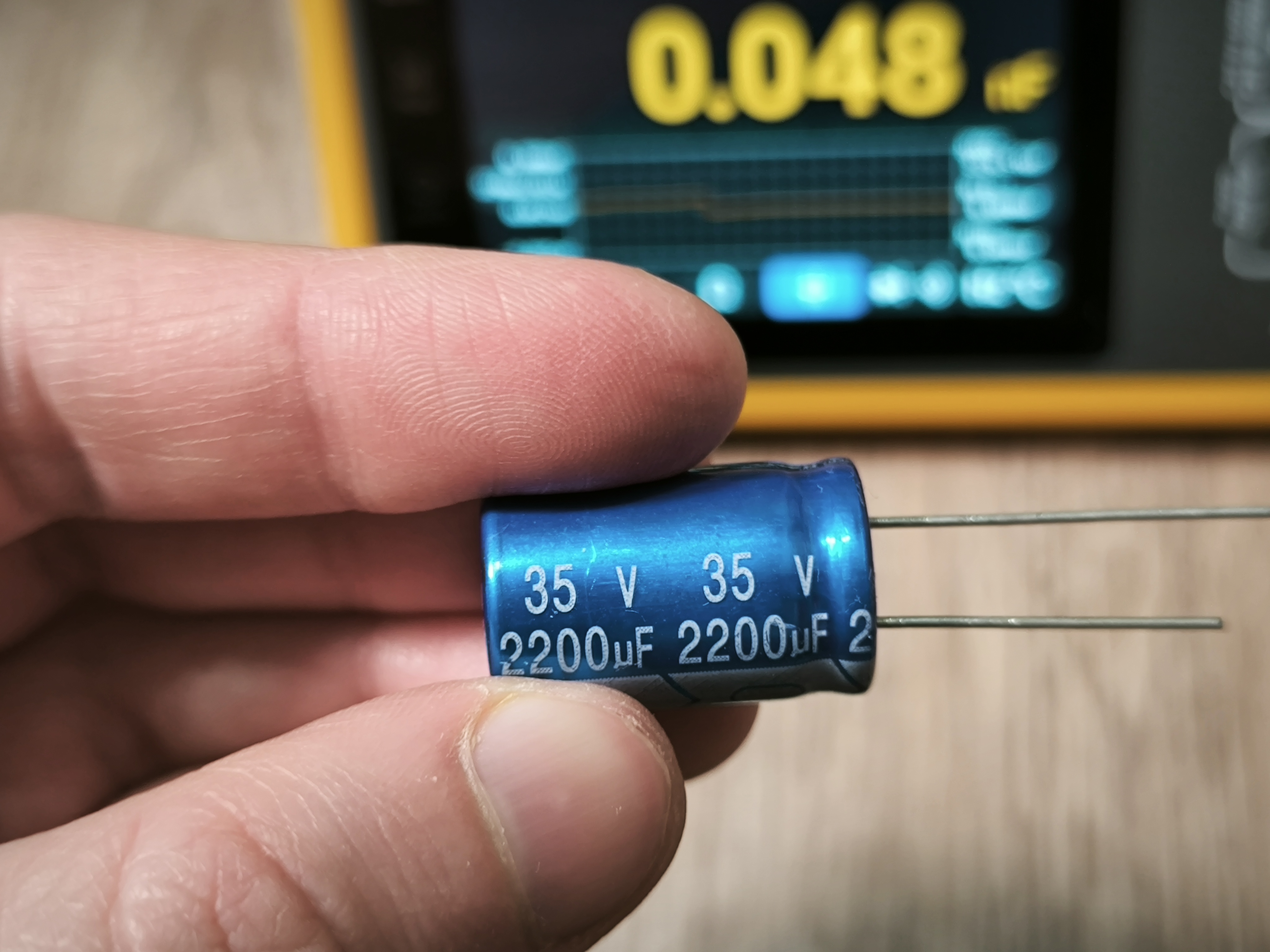

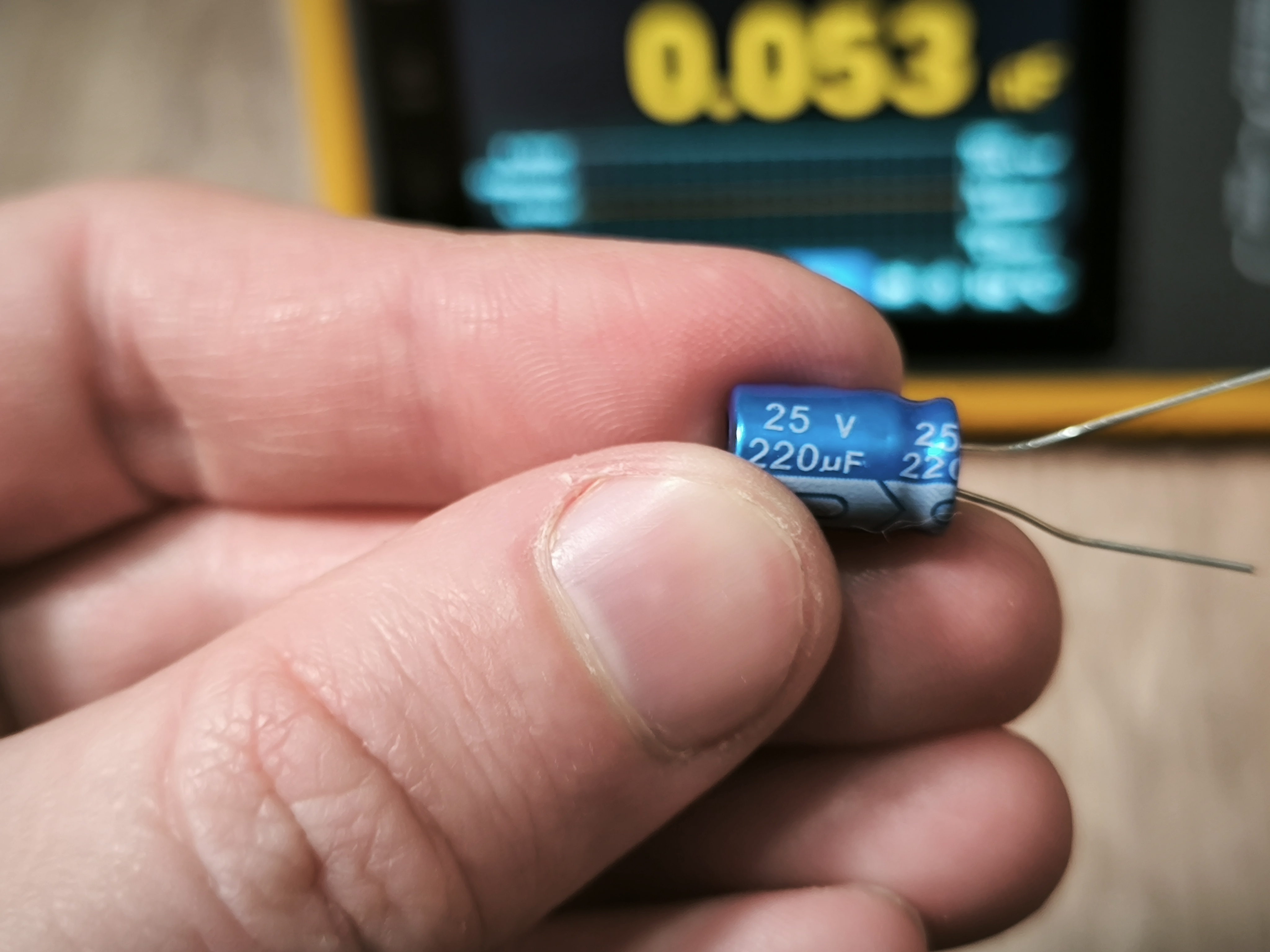

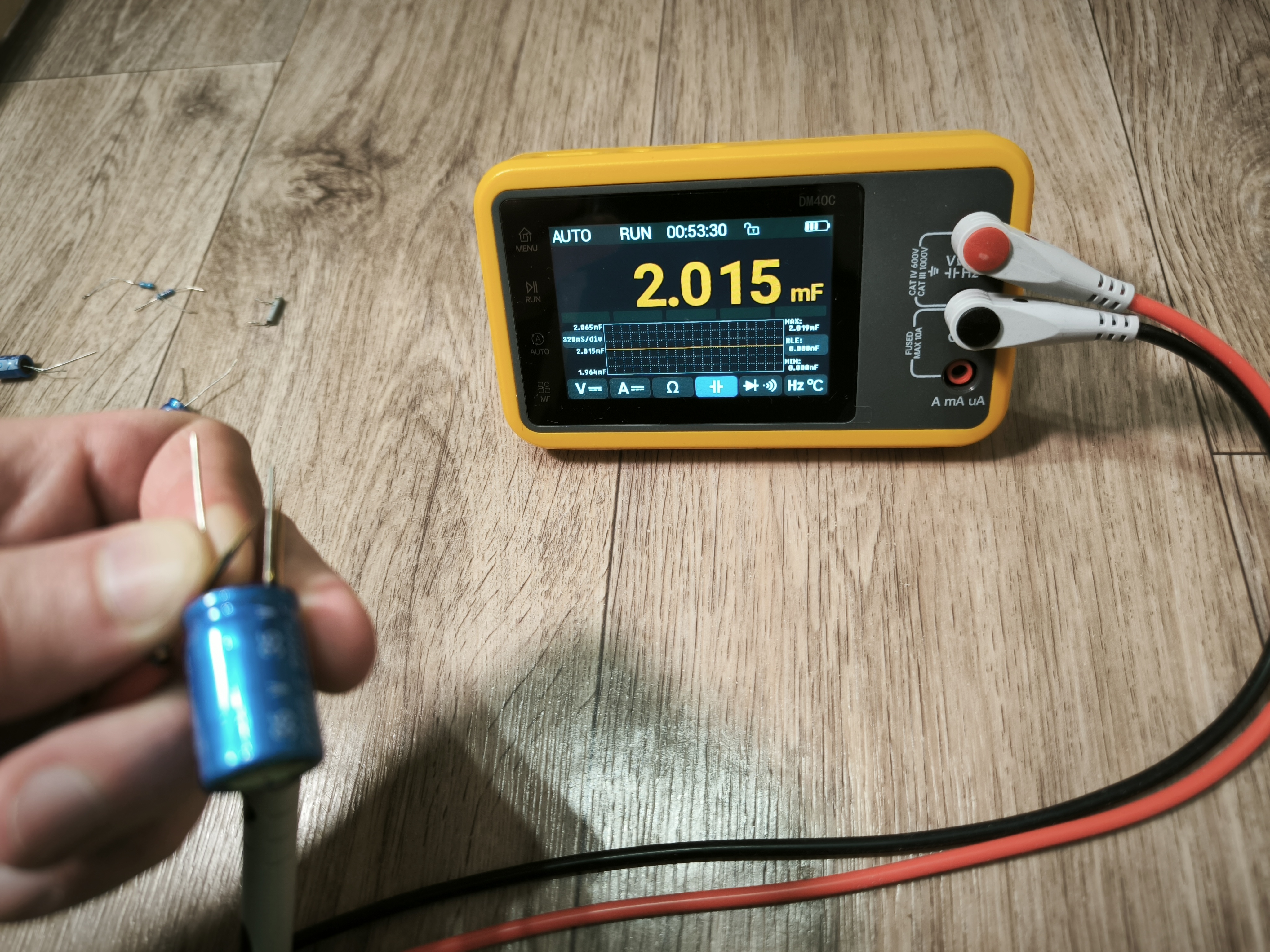

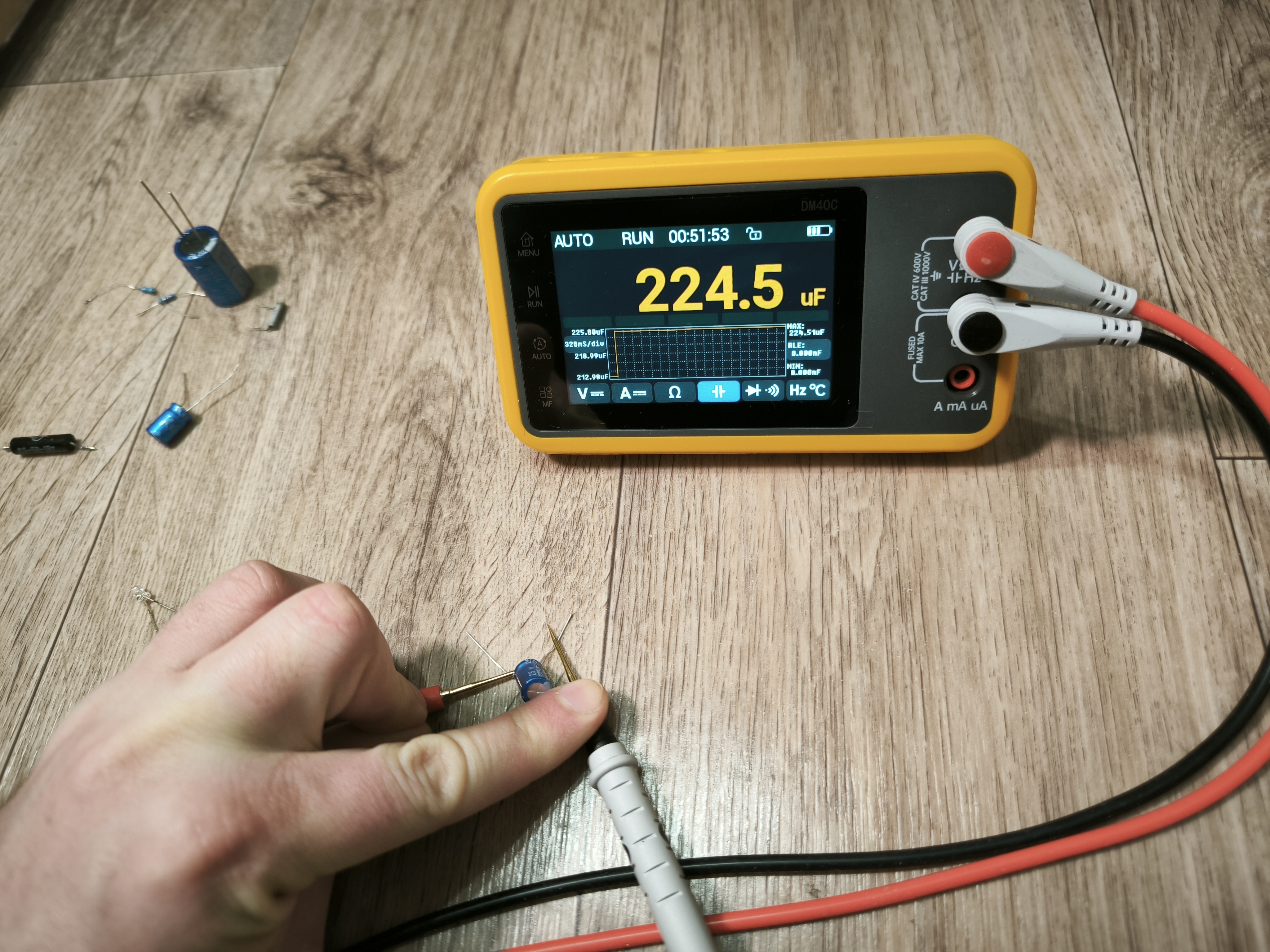

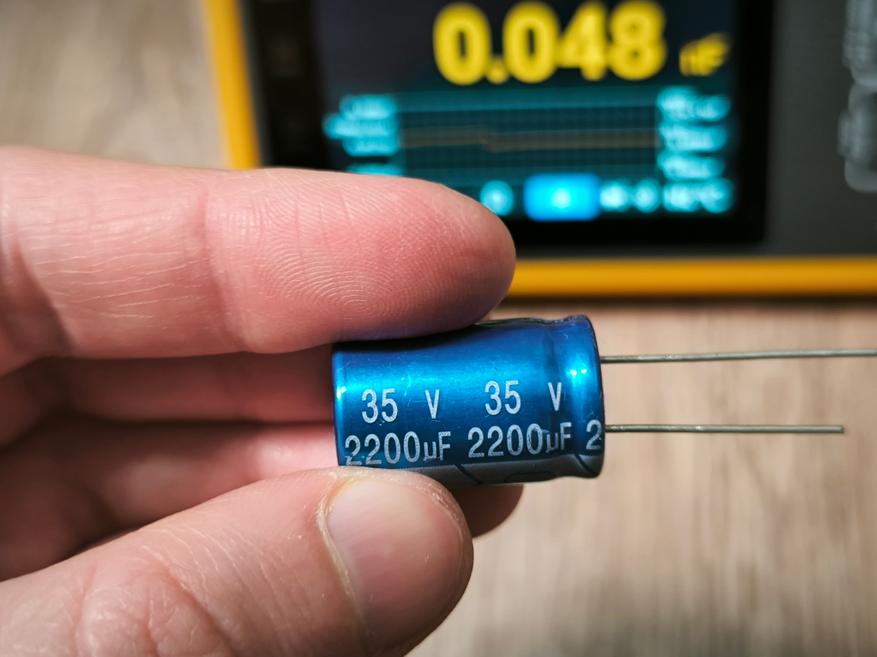

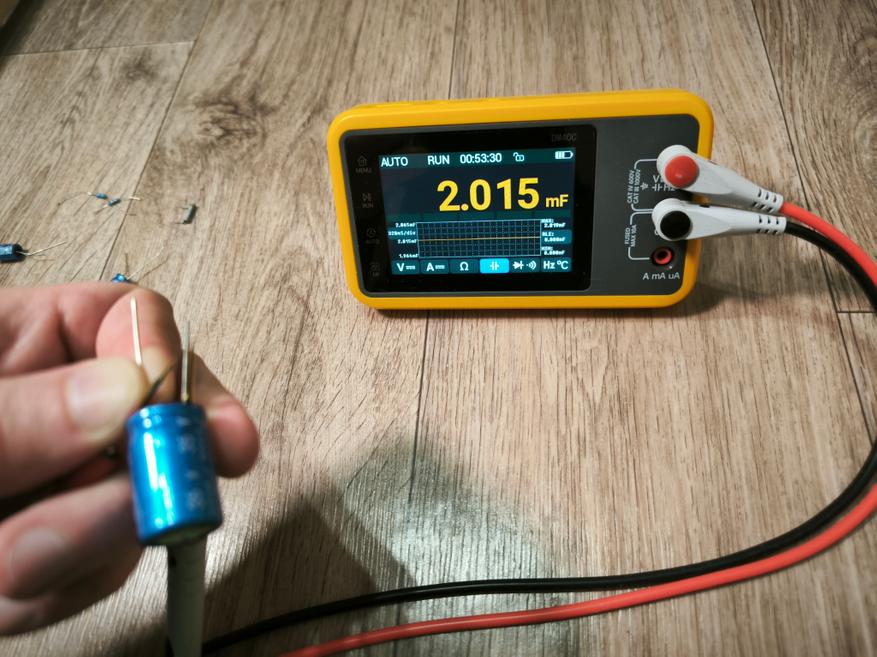

Ёмкость конденсаторов измеряется не сильно быстро, но к полученным значения нет каких либо вопросов.

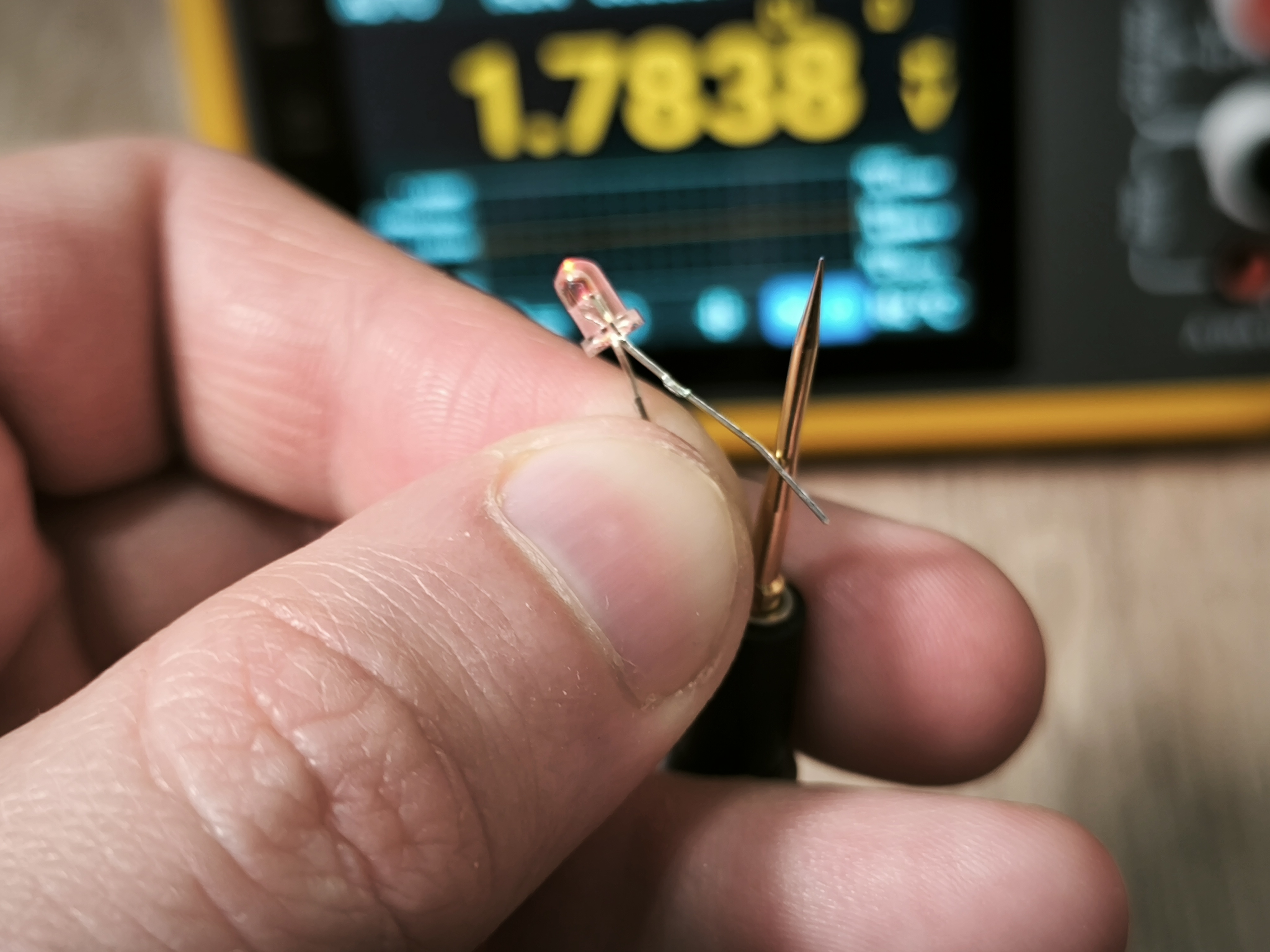

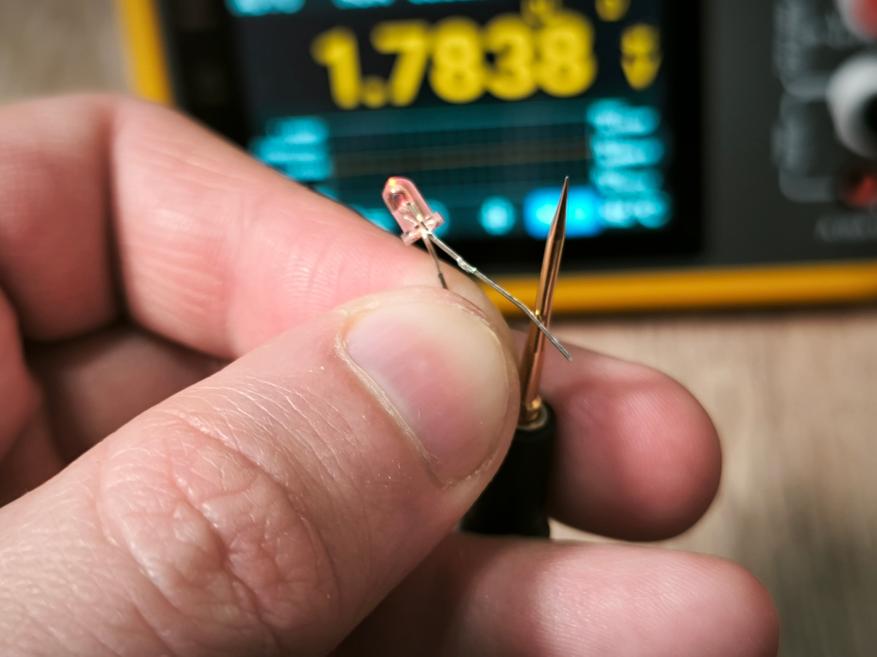

Я так же изучил как работает режим проверки диодов, и быстродействие прозвонки. Прозвонка работает молниеносно, без каких либо заиканий и лагов. Диоды тестируются так же достаточно быстро. Светодиод зажигается без проблем ( более наглядно показал это на видео).

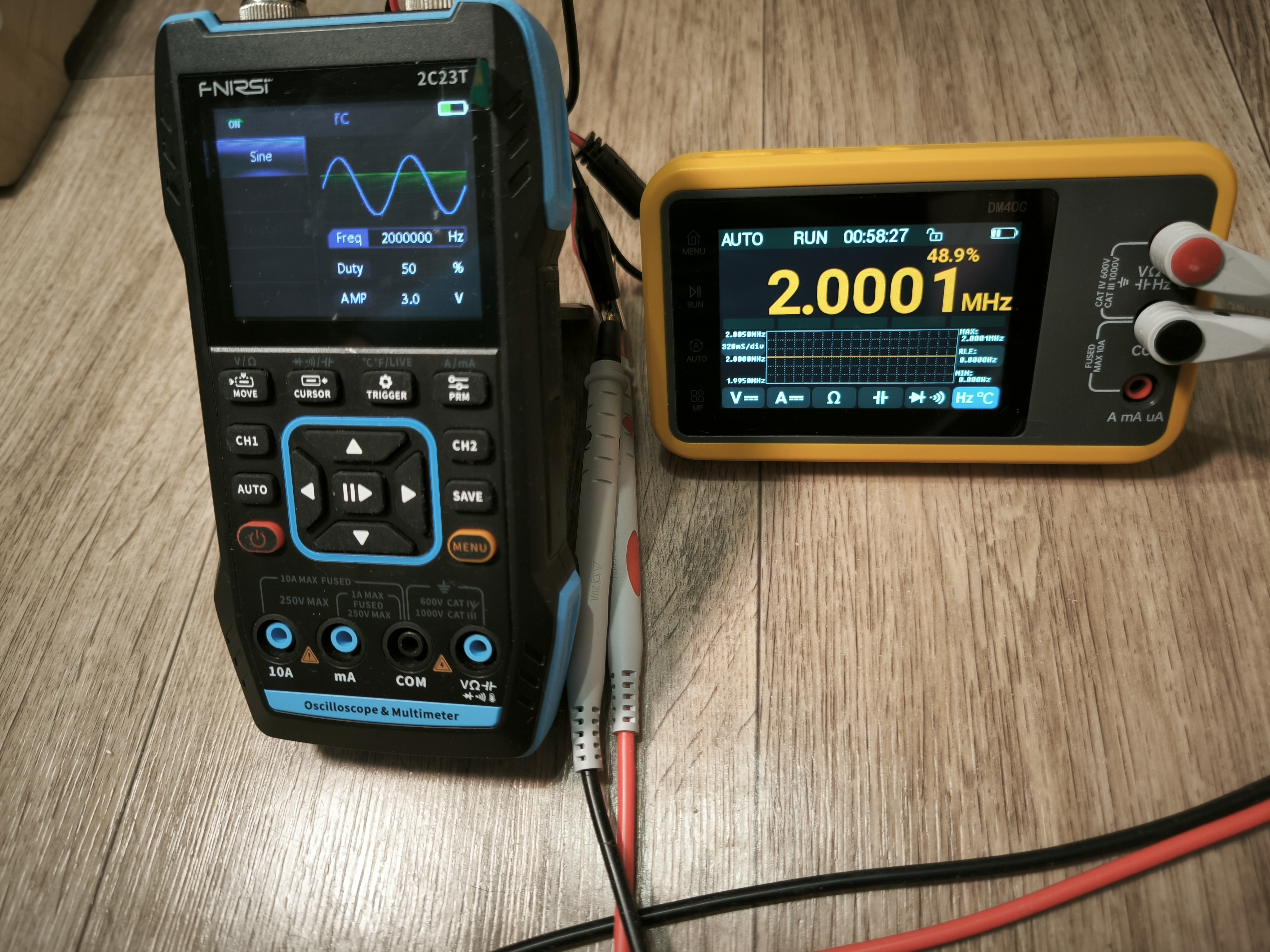

Ну и наконец частотомер. К нему так нет никаких вопросов, если не считать отклонение величины скважности на 1.1% от заданного значения, но тут не до конца понятно, корректно ли генератор в Fnirsi 2C23T сделал свою работу.
Проверка осциллографа

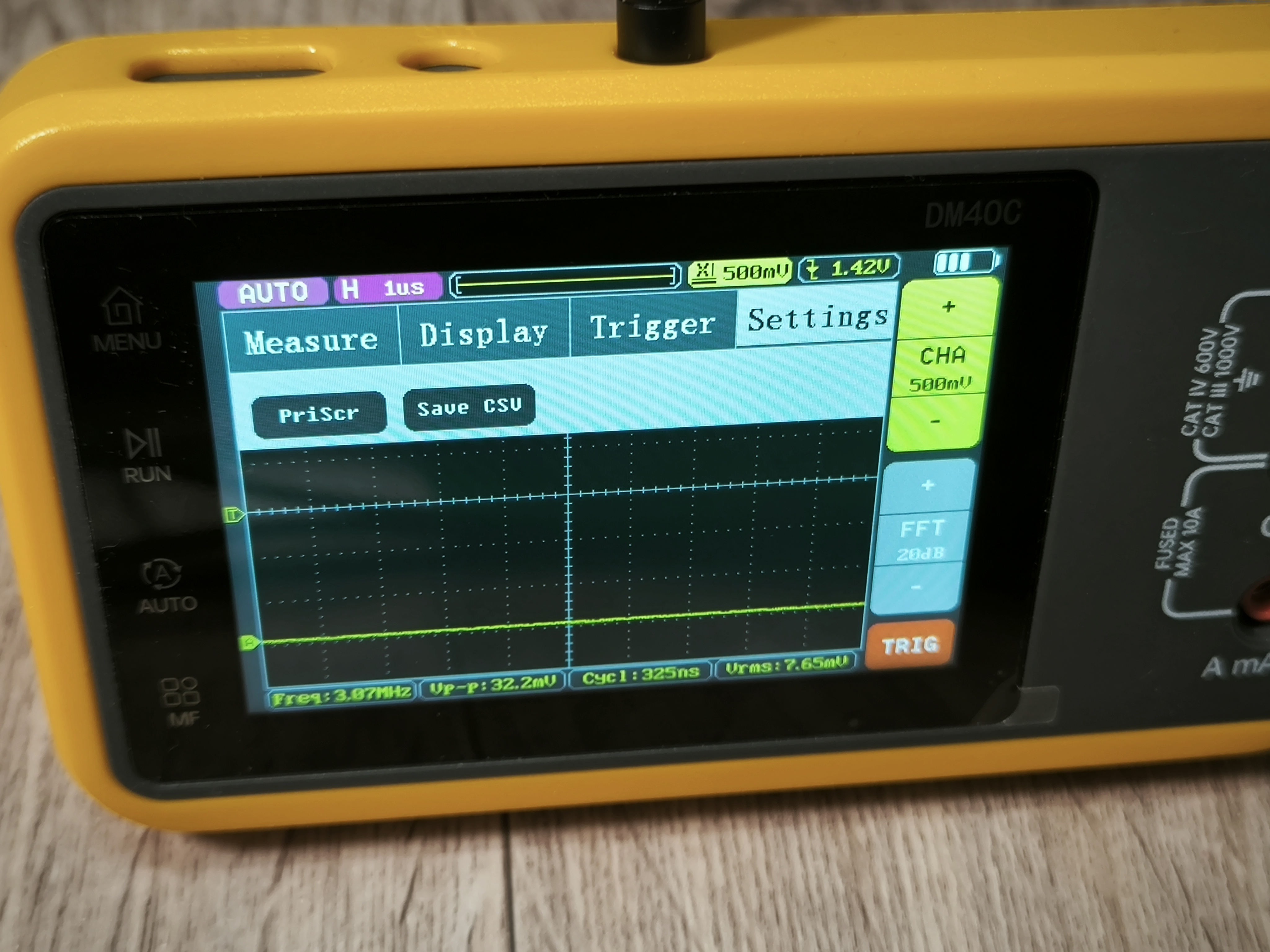

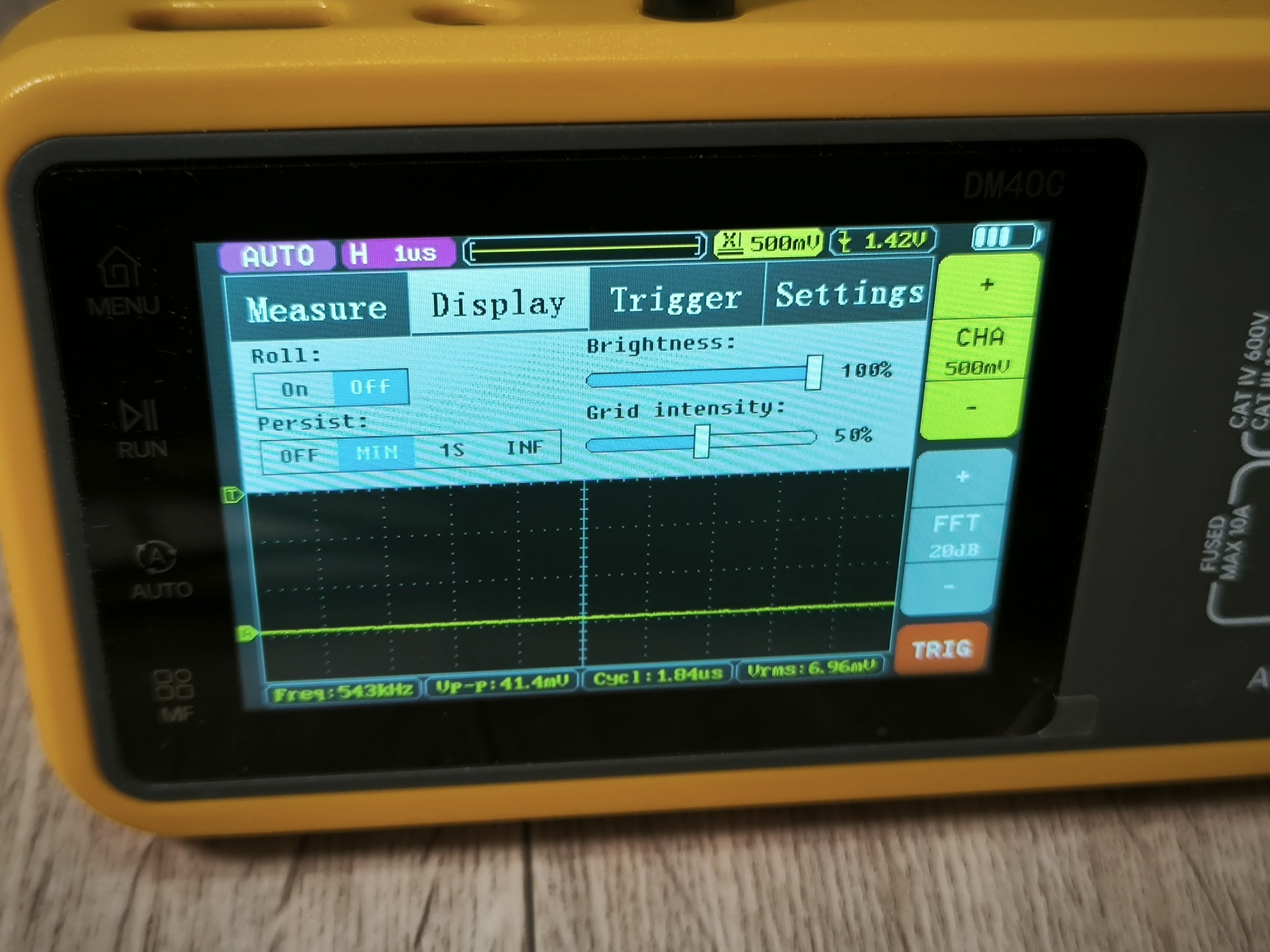

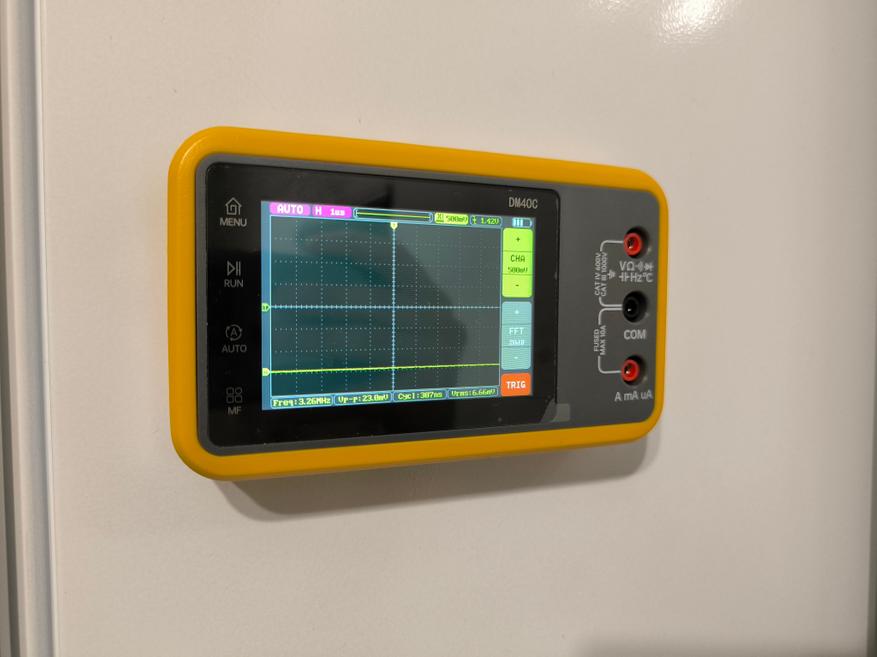

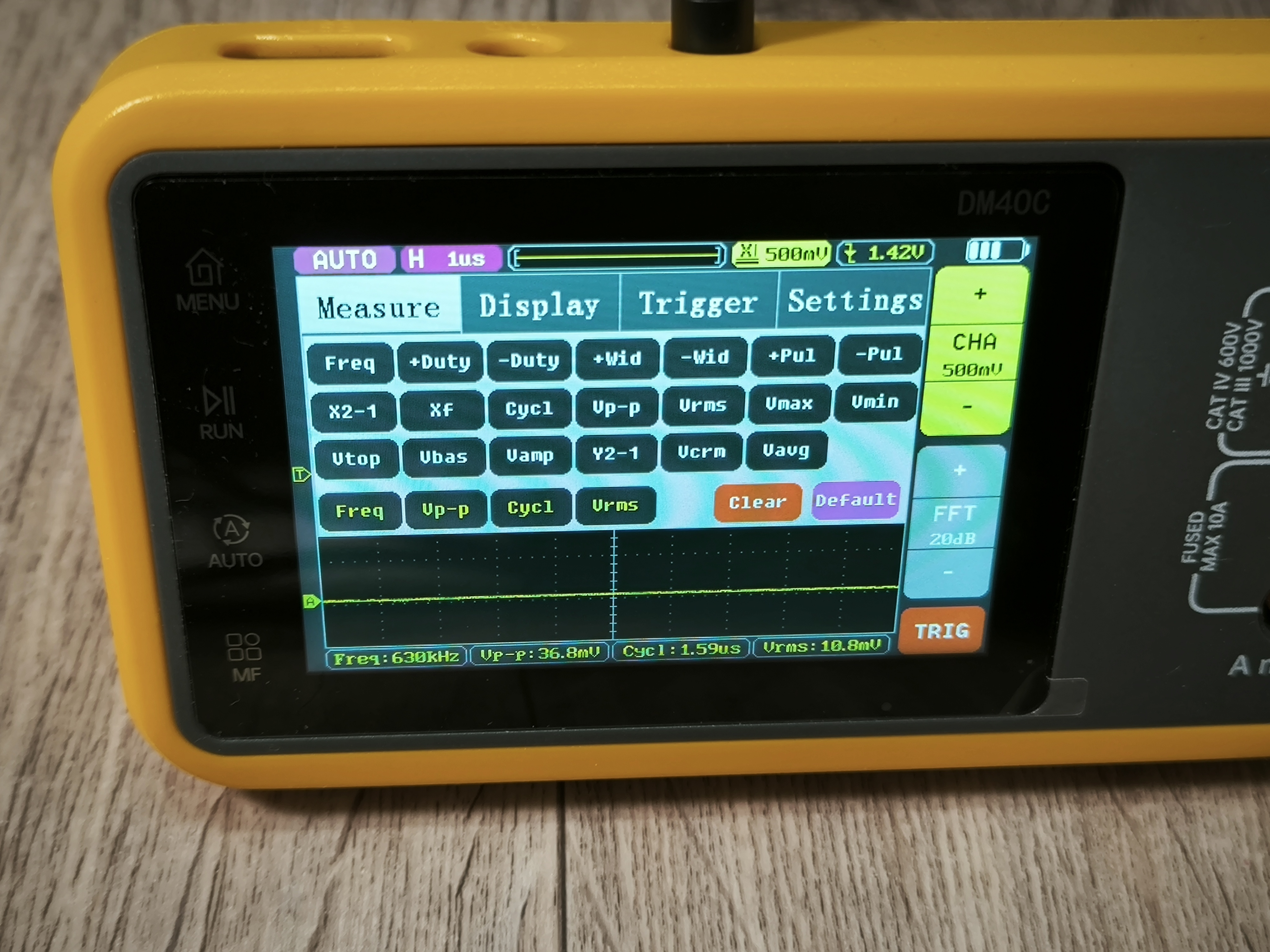

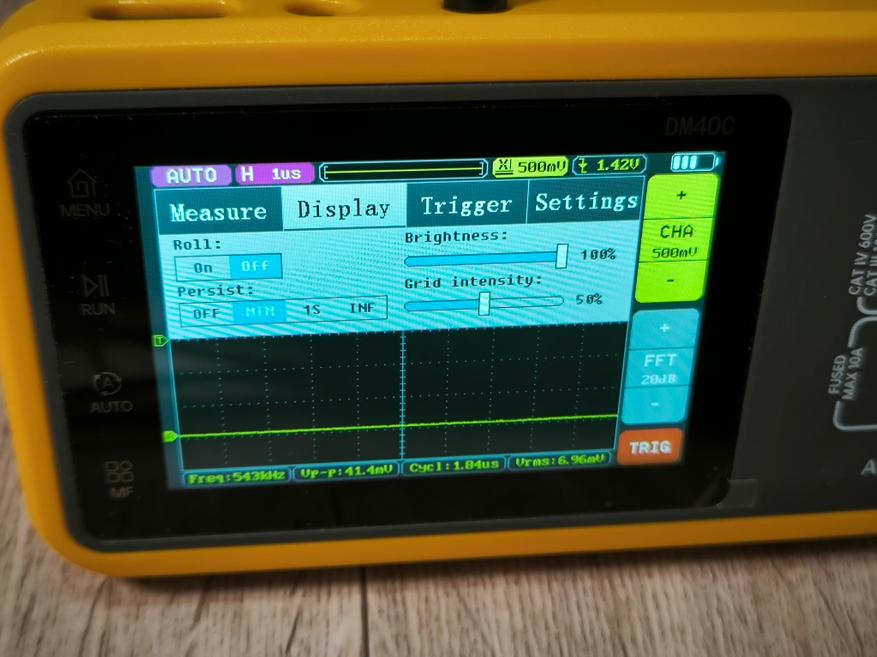

Интерфейс осциллографа хорошо продуман. При нажатии на кнопку MF, можно выбрать какие значения отображать на экране, и настроить другие параметры, влияющие на работу прибора в режиме осциллографа. Наблюдаемый сигнал можно сохранить в виде скриншота, либо в файл CSV.

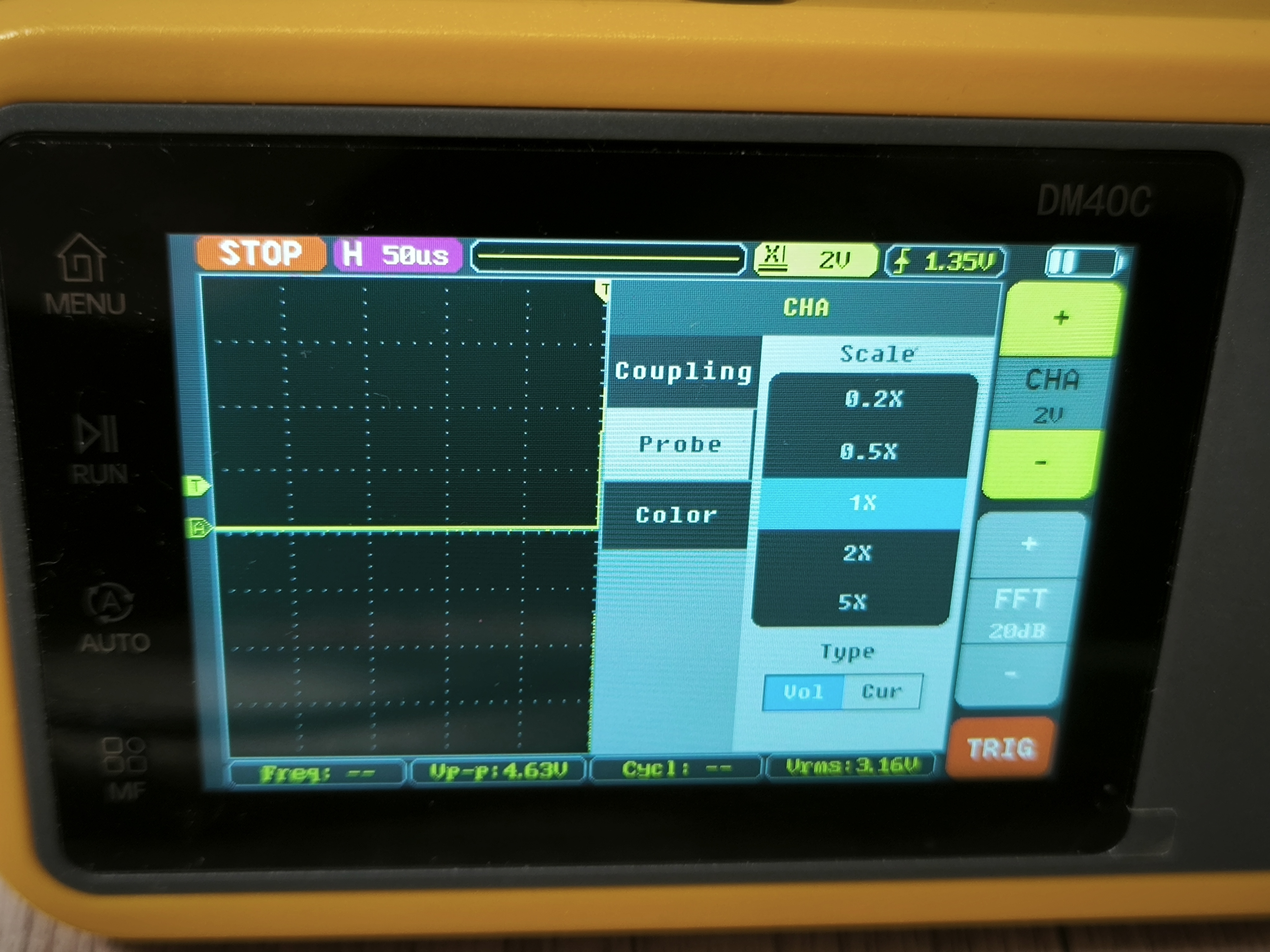

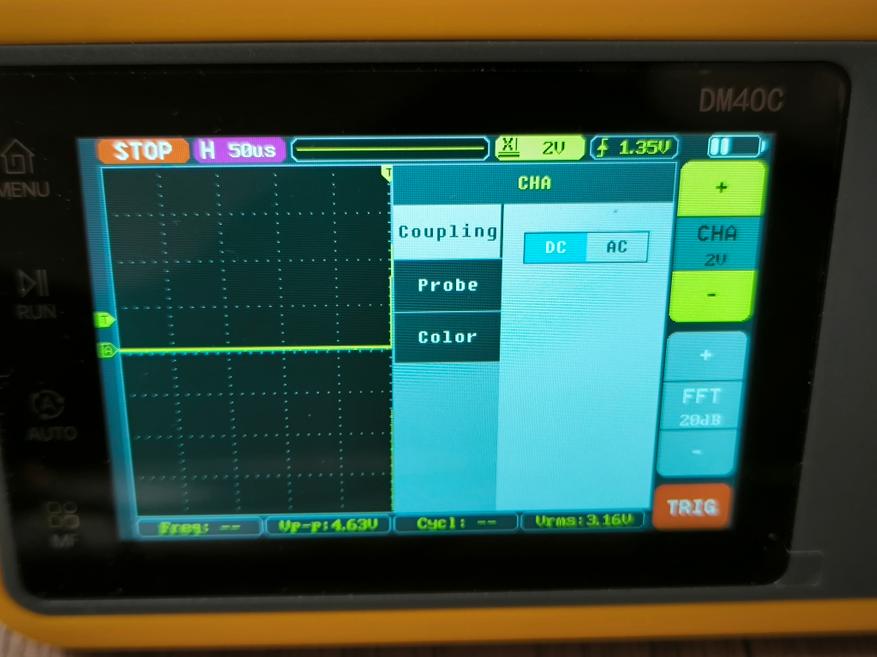

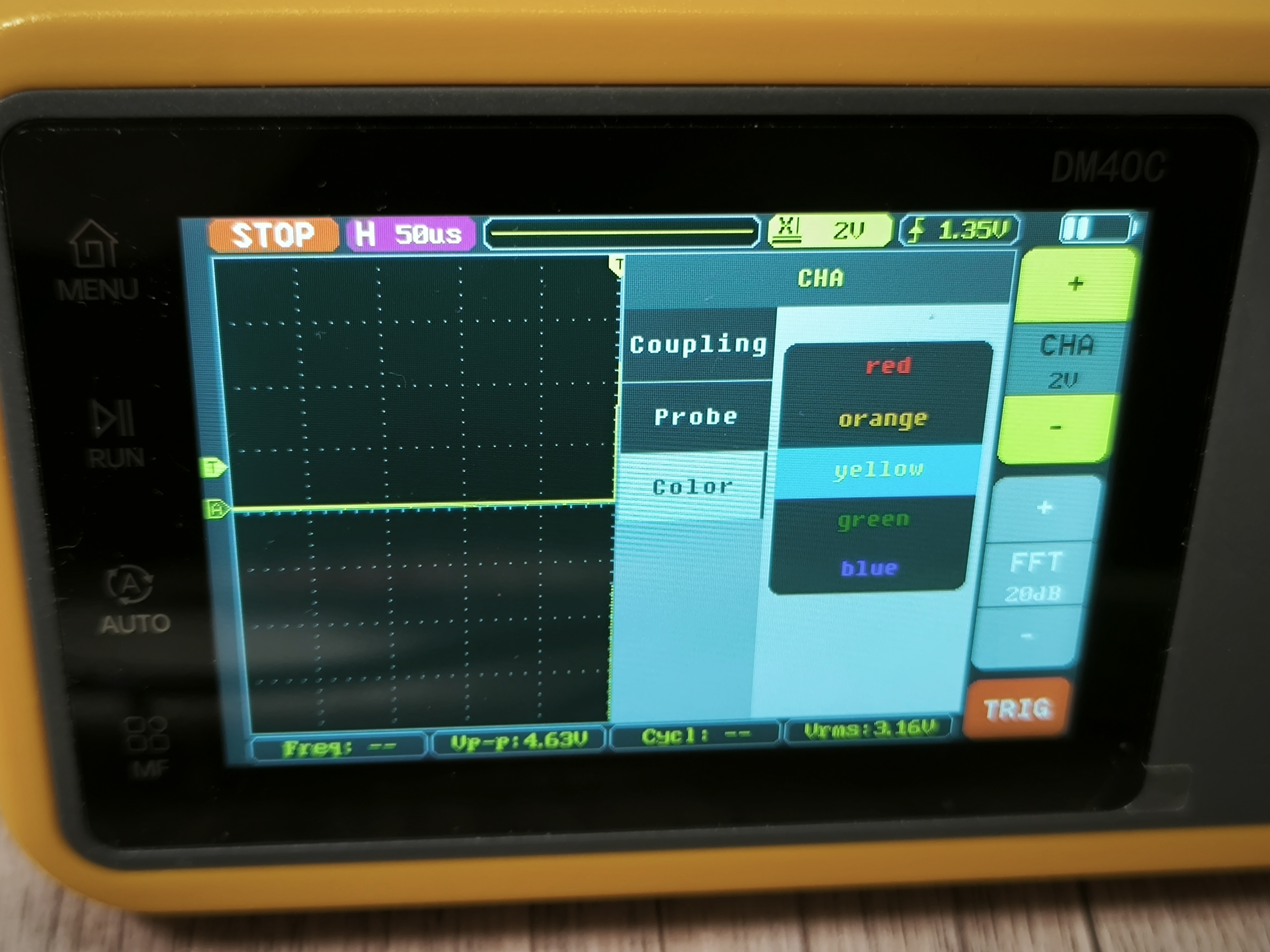

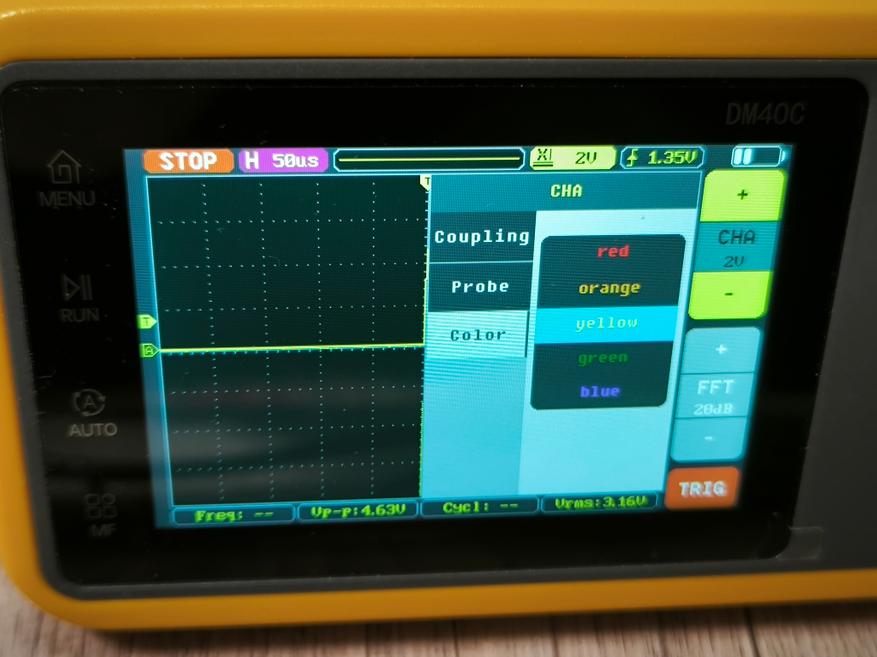

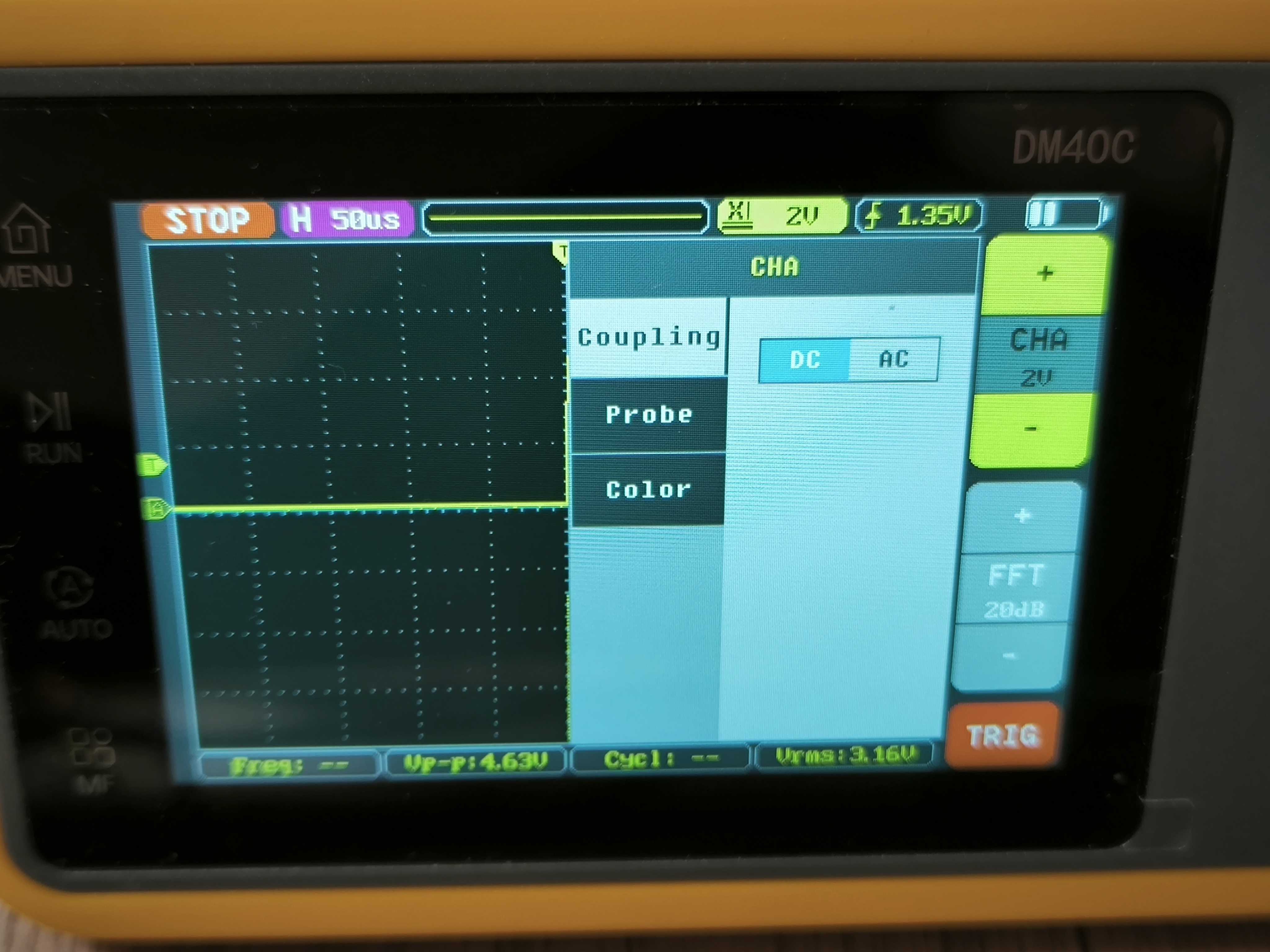

Справа есть экранные кнопки + и — для изменения масштаба по напряжению. Если нажать на значение напряжения, то откроется меню с выбором режима работы входа (AC/DC), задать необходимое значение делителя (при чём есть и нестандартные), и изменить цветовой стиль оформления.

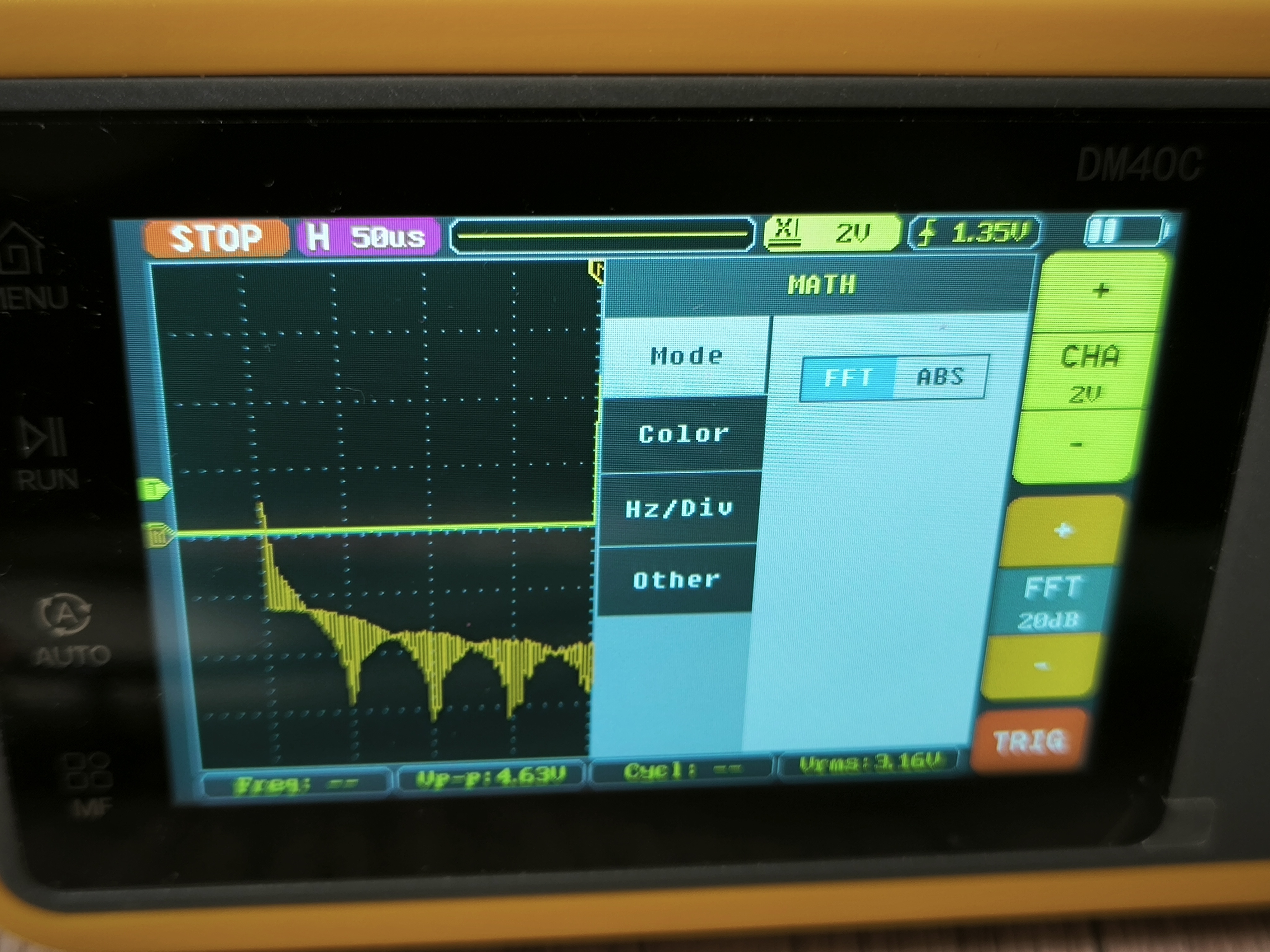

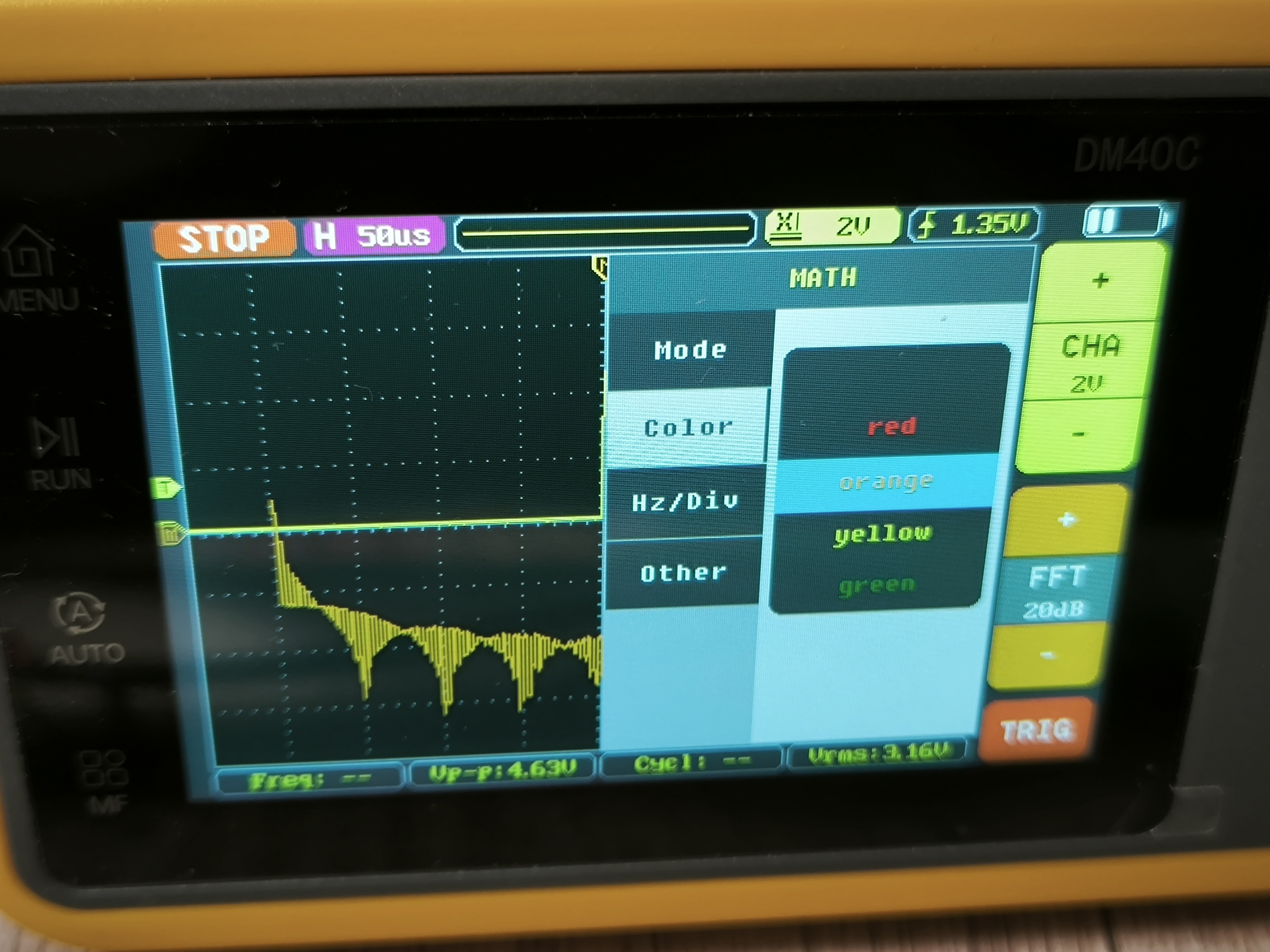

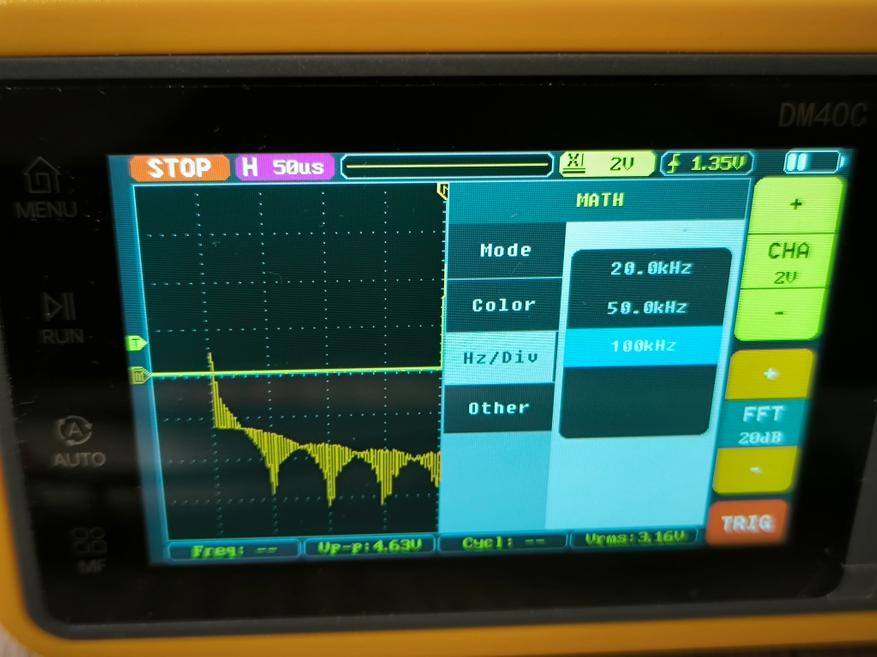

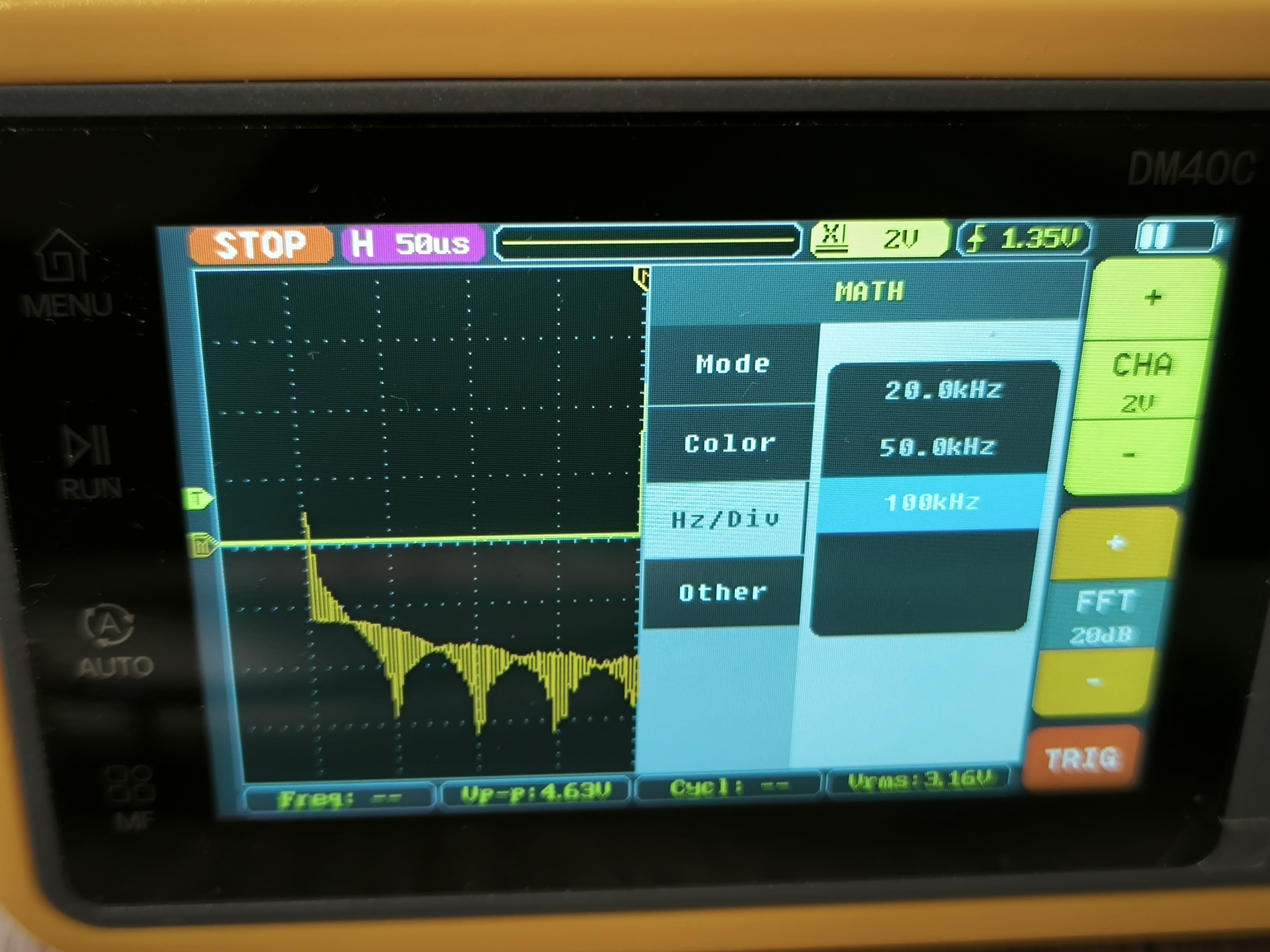

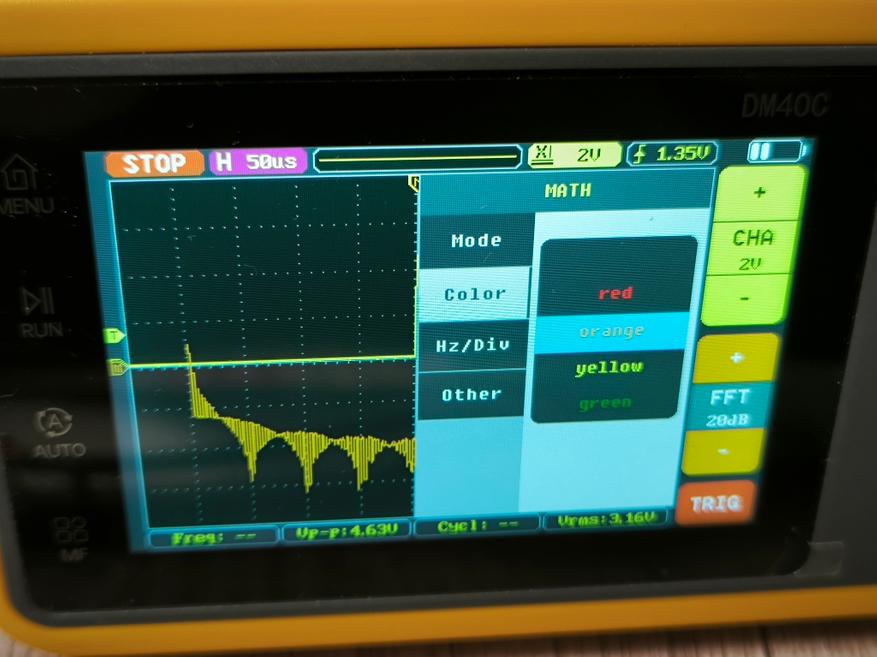

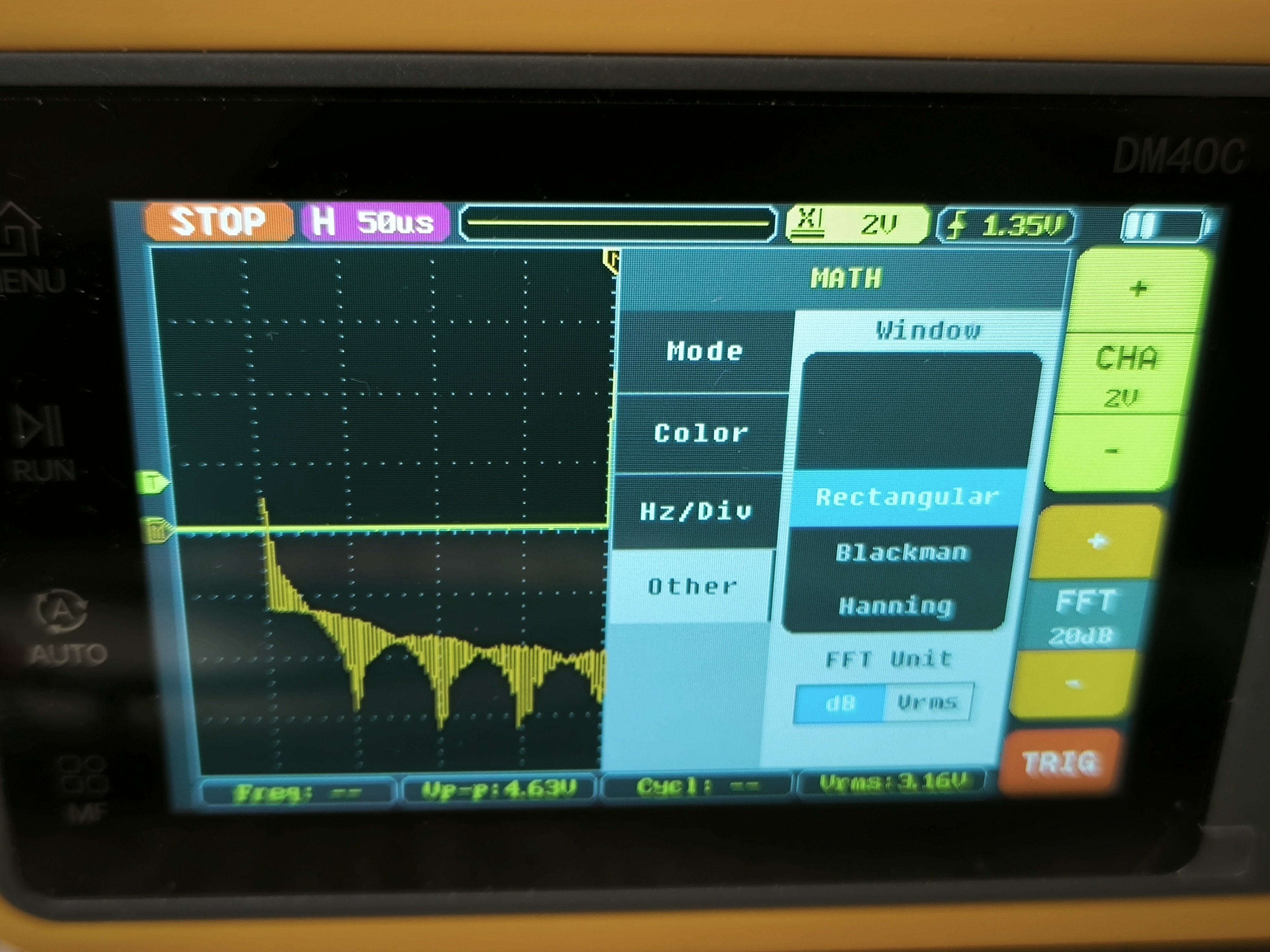

Ниже расположена ещё одна экранная кнопка, с помощью которой можно изменить настройки работы математических функций.

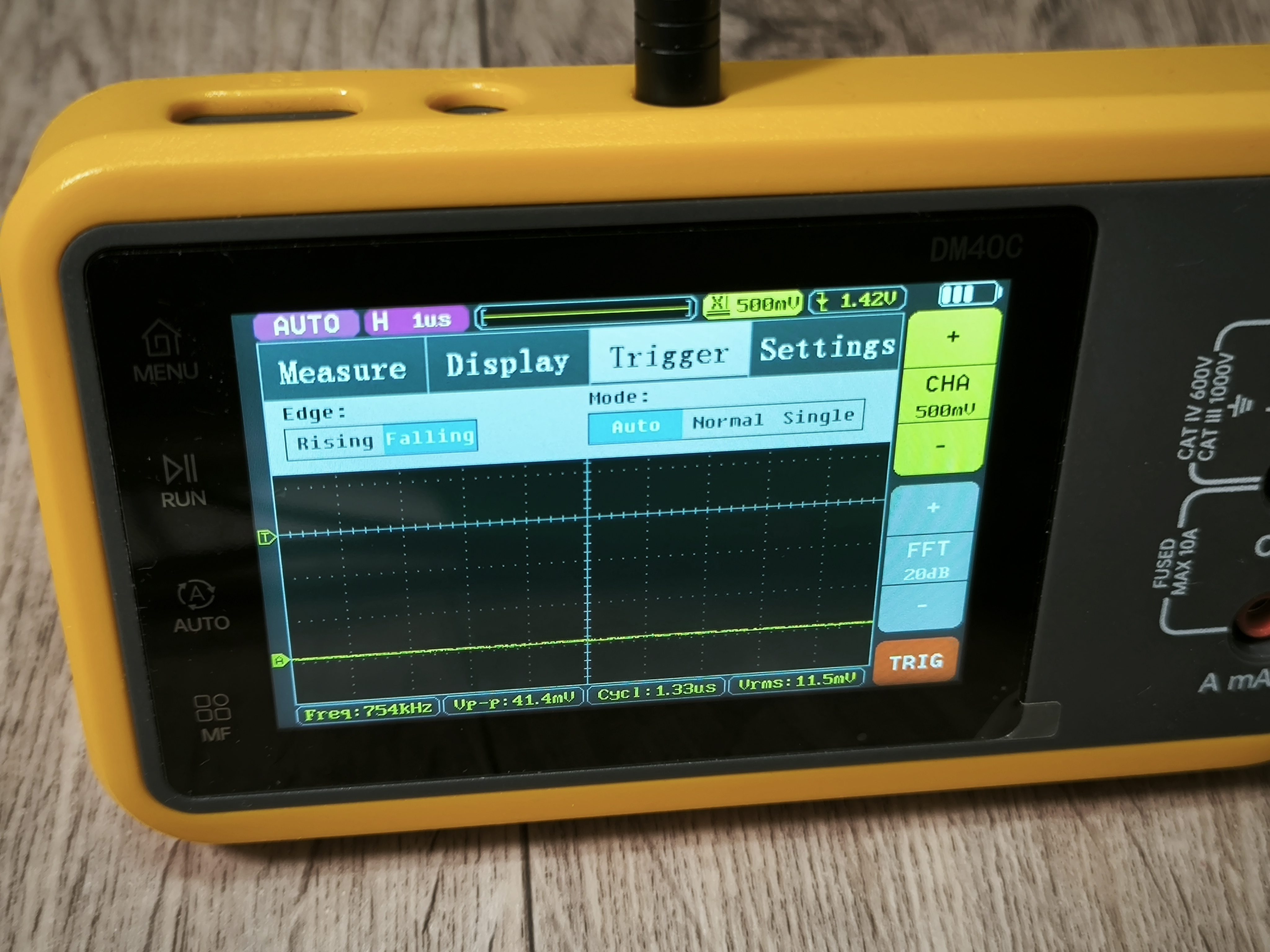

Ещё ниже, есть специальная кнопка для быстрого перехода в настройки триггера. Текущие параметры развертки и настройки триггера отображаются в самом верху экрана.
С помощью сенсорного экрана легко масштабировать необходимую сигнал. Изменение параметров развёртки производится просто нажатиями по экрану. Если необходимо увеличить цену деления по времени, то необходимо нажать в свободную область экрана в левом верхнем углу, если уменьшить, то в правом нижнем углу. Быстро и удобно.

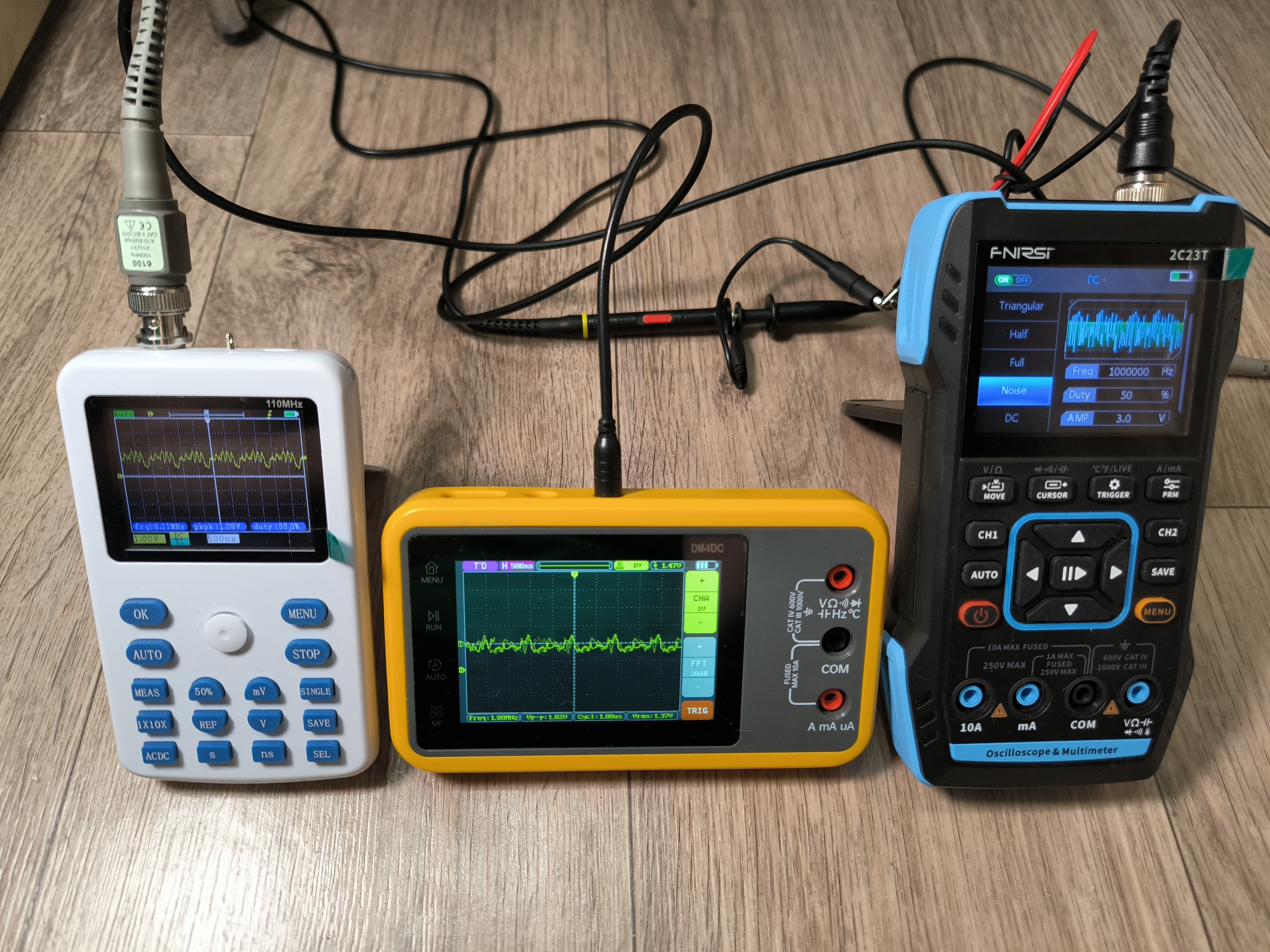

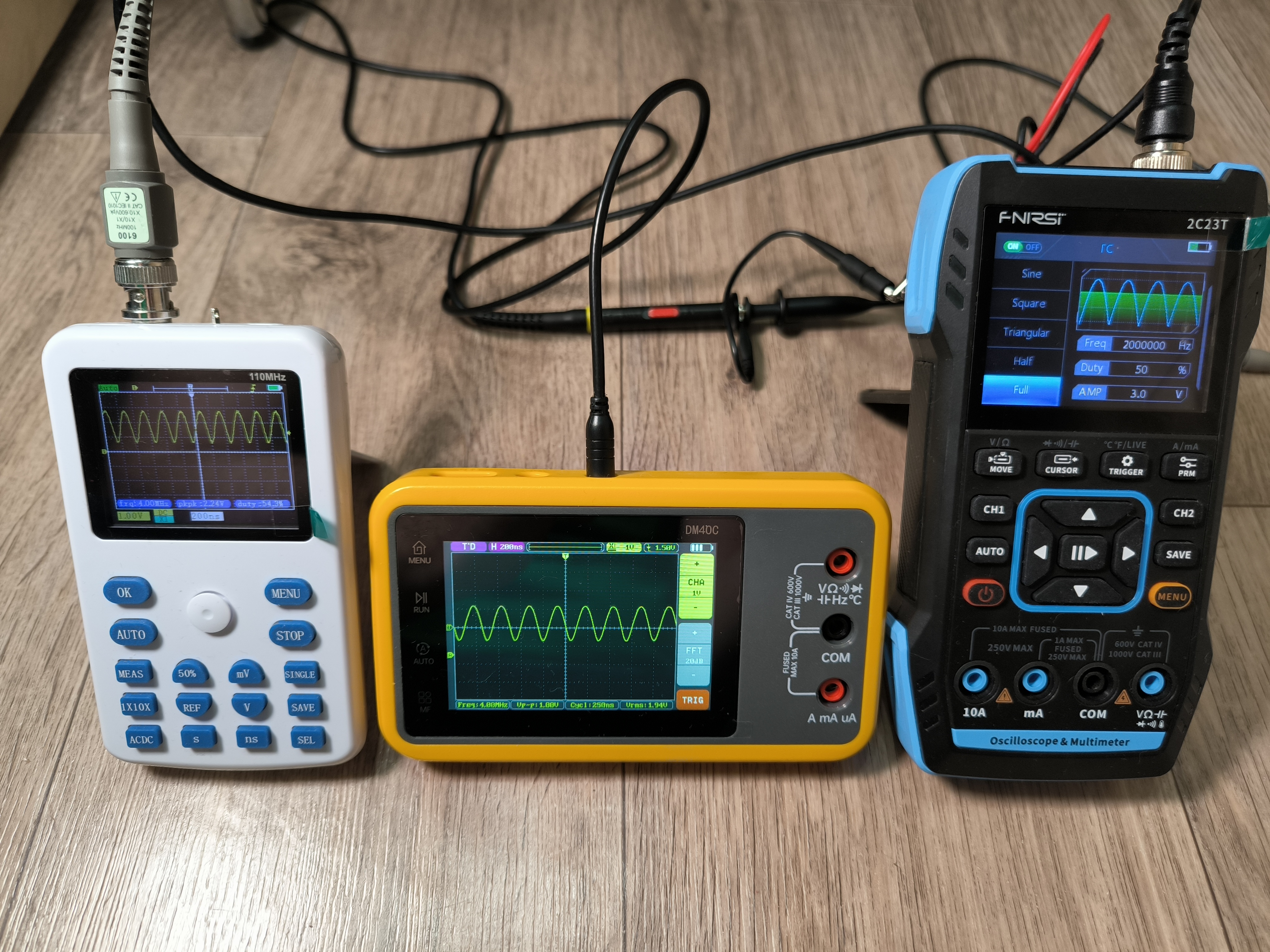

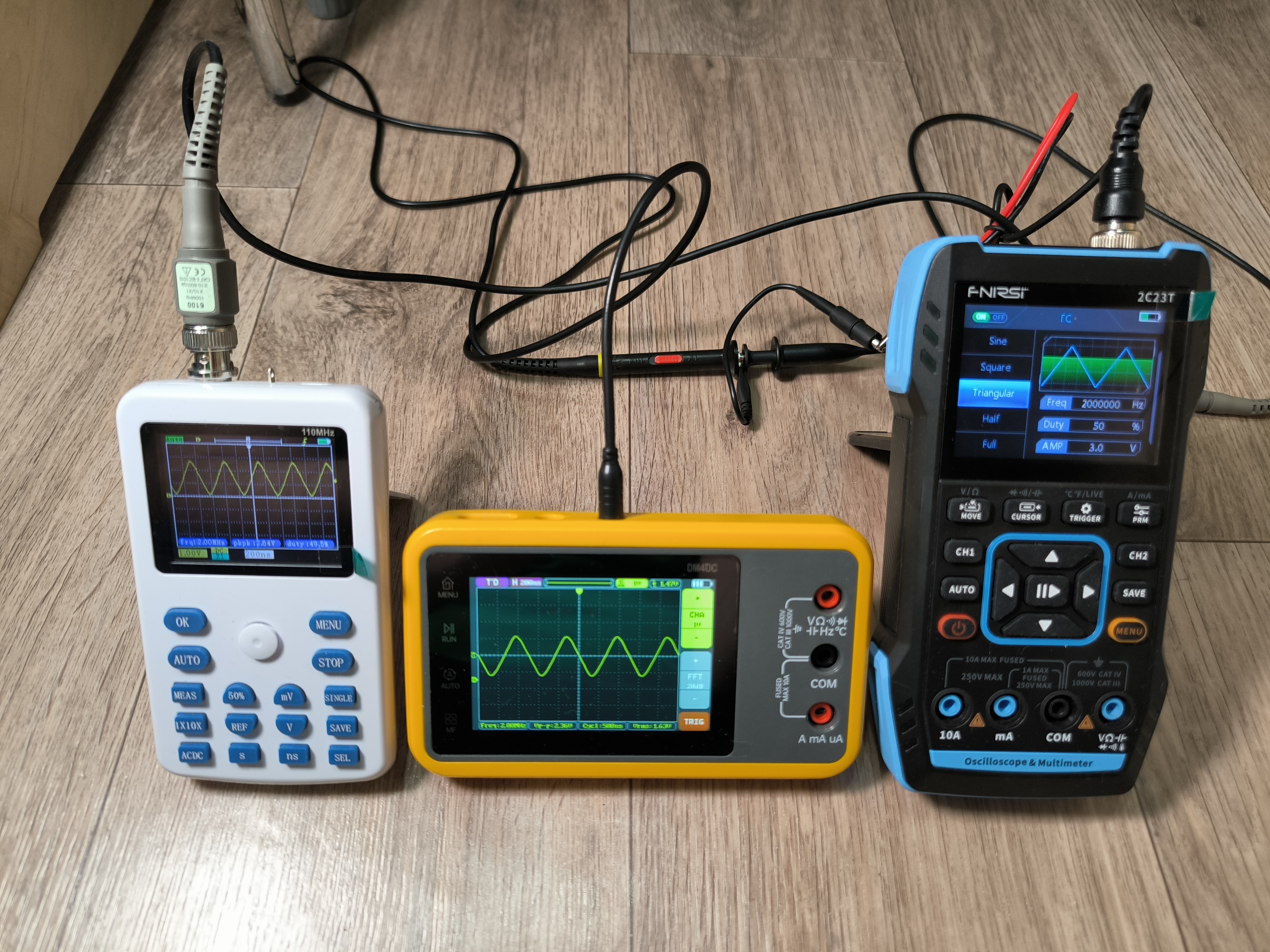

Сперва я протестирую возможности осциллографа в DM40C, используя комбинированный прибор Fnirsi 2С23T в качестве генератора сигналов. ГС в Fnirsi 2С23T поддерживает максимальную частоту 2МГц.

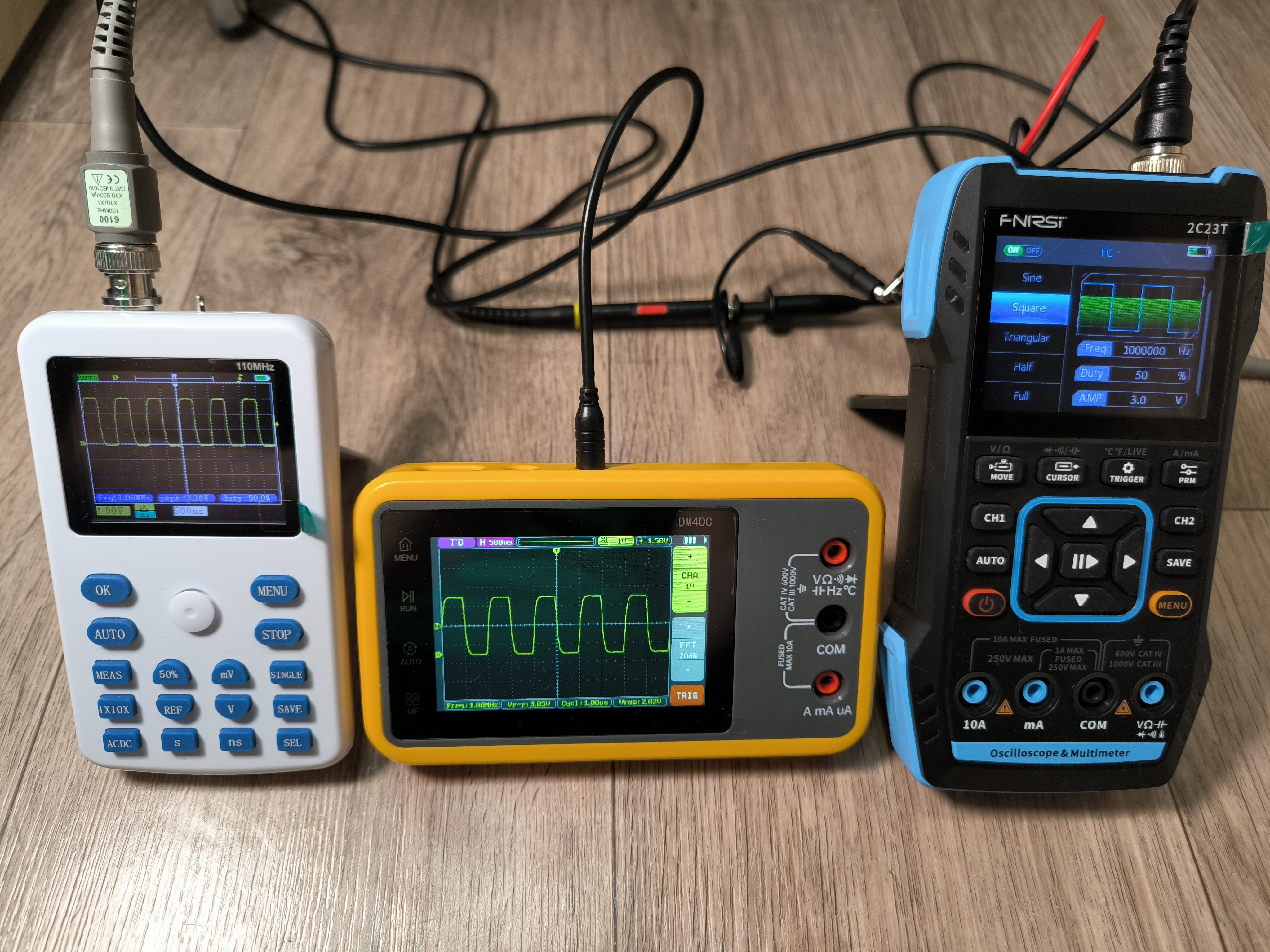

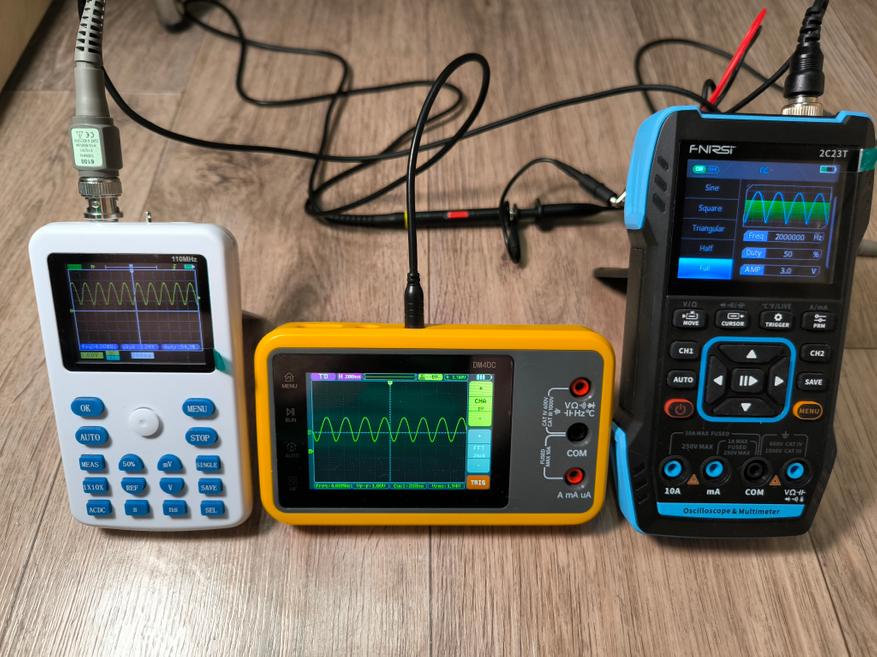

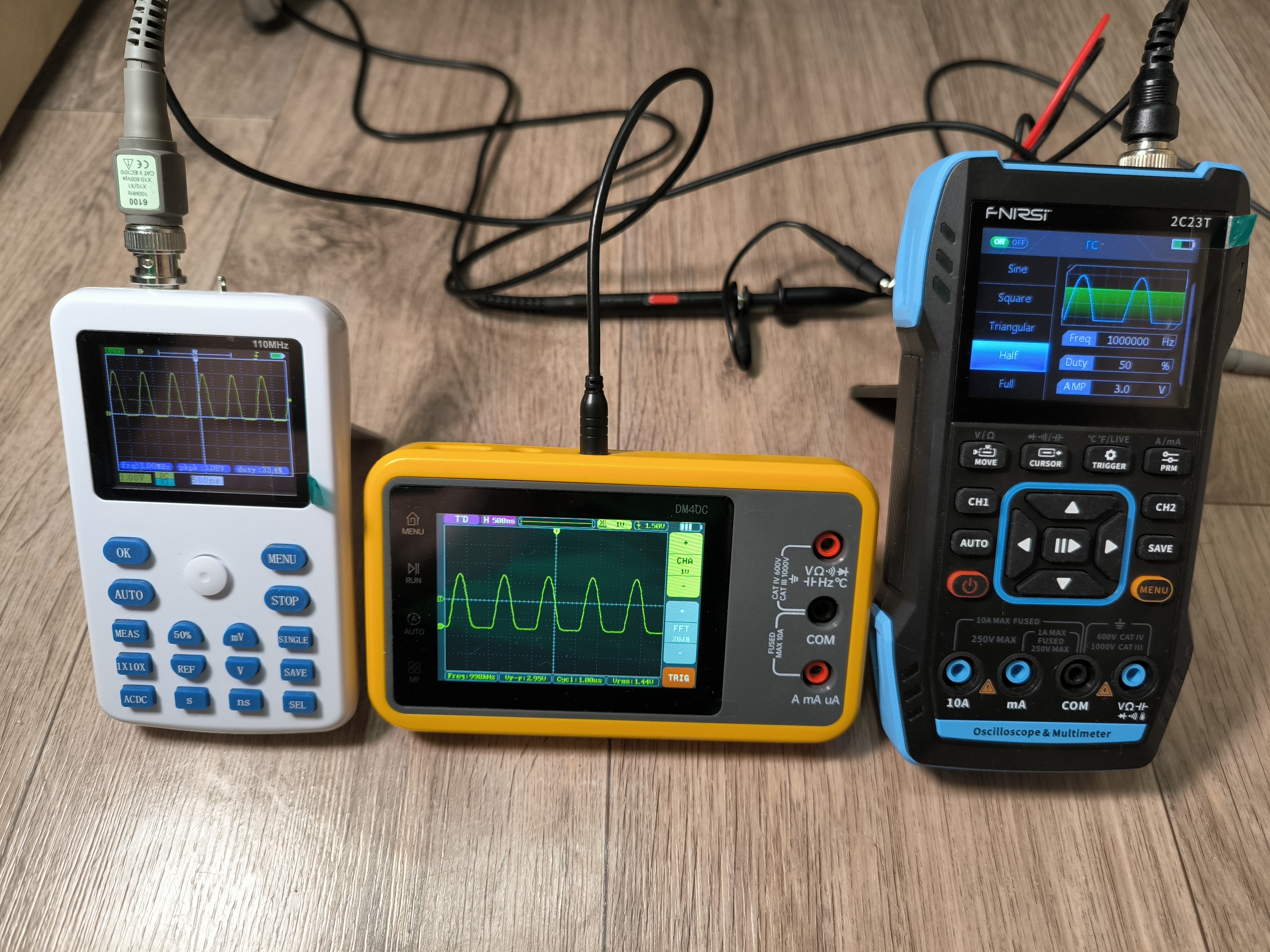

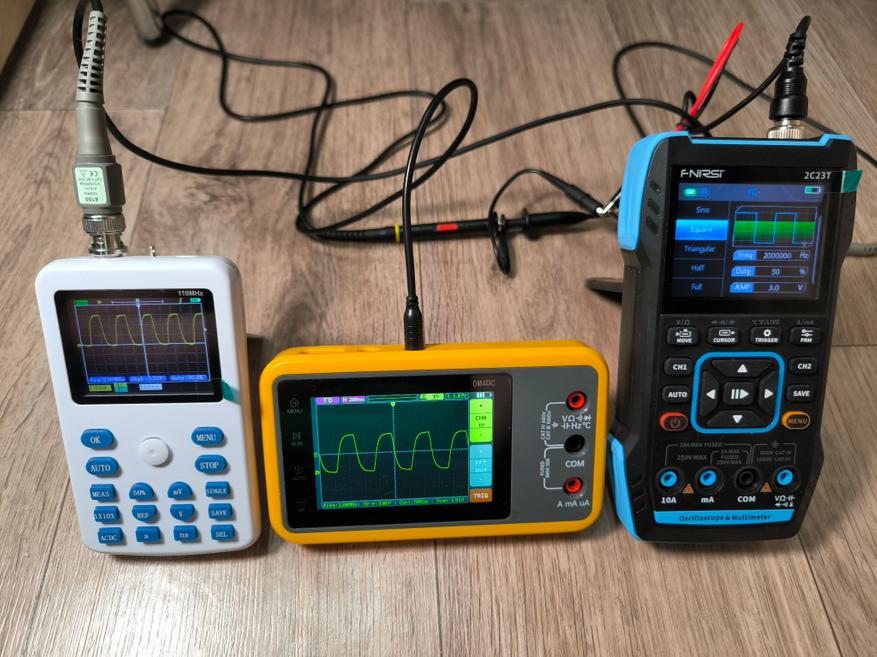

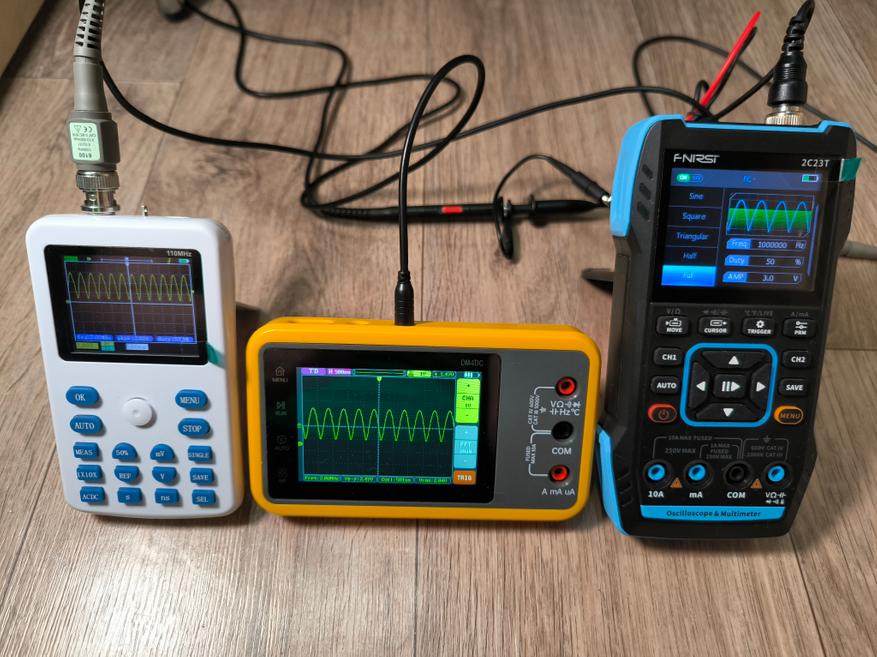

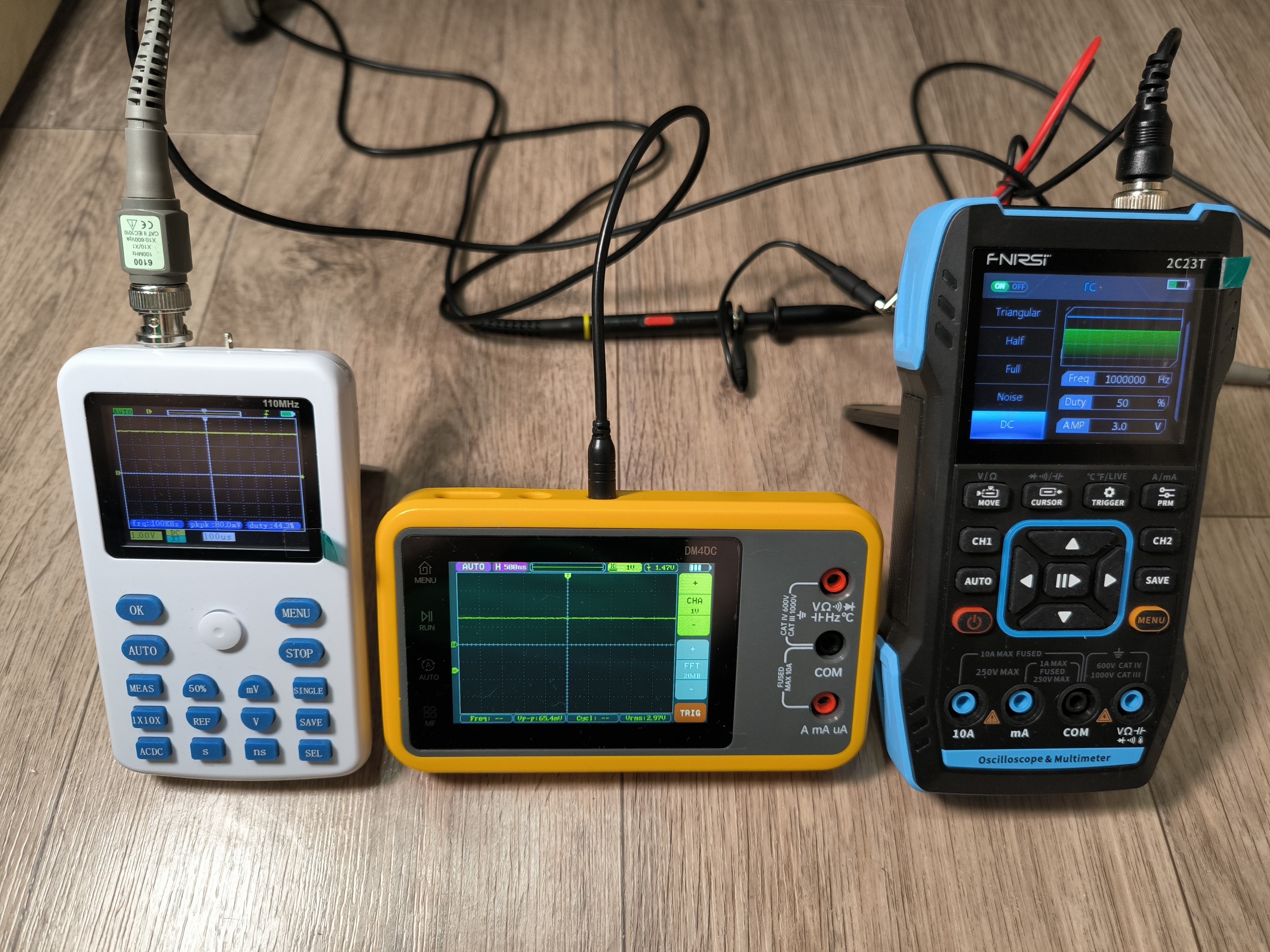

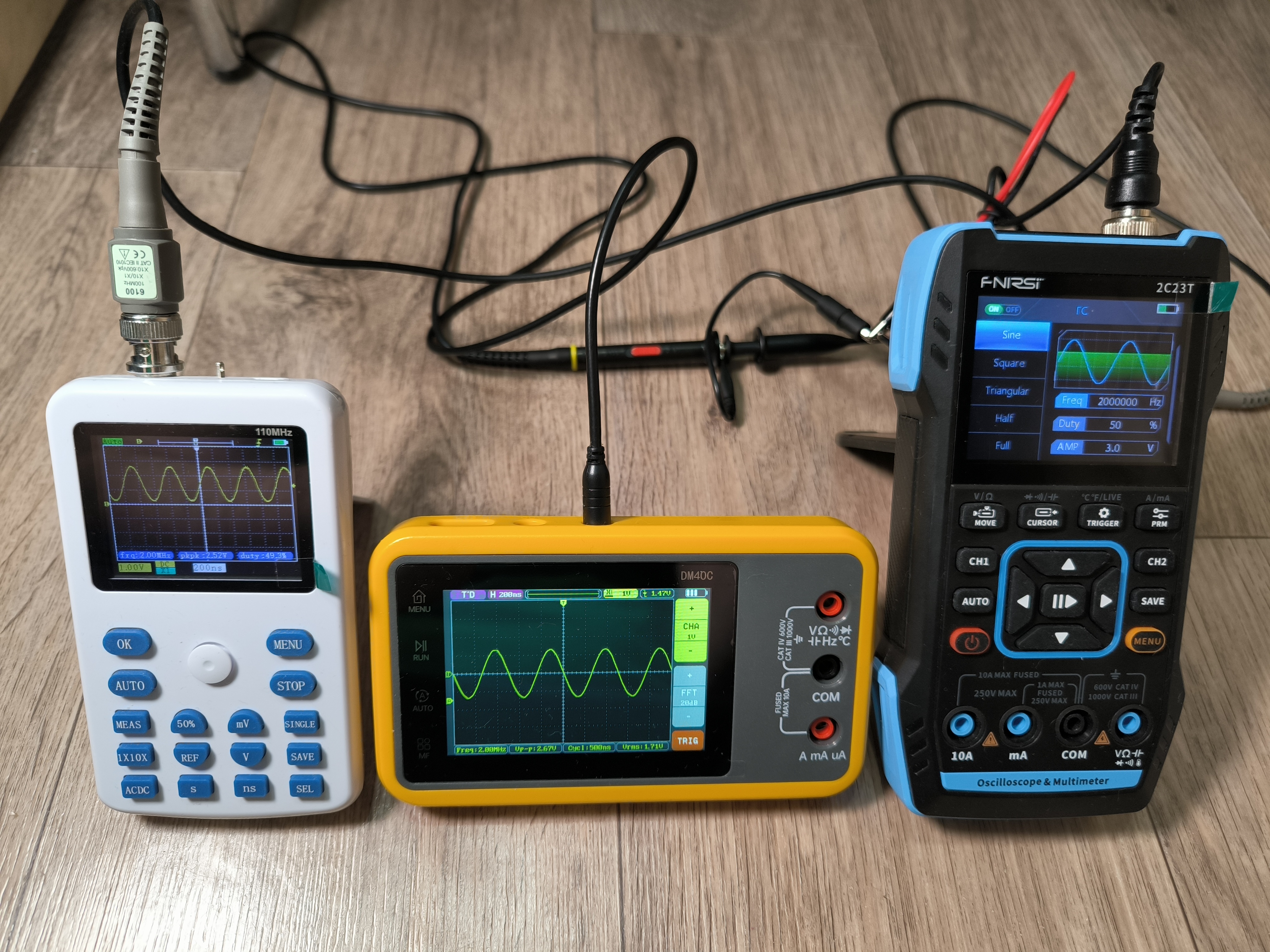

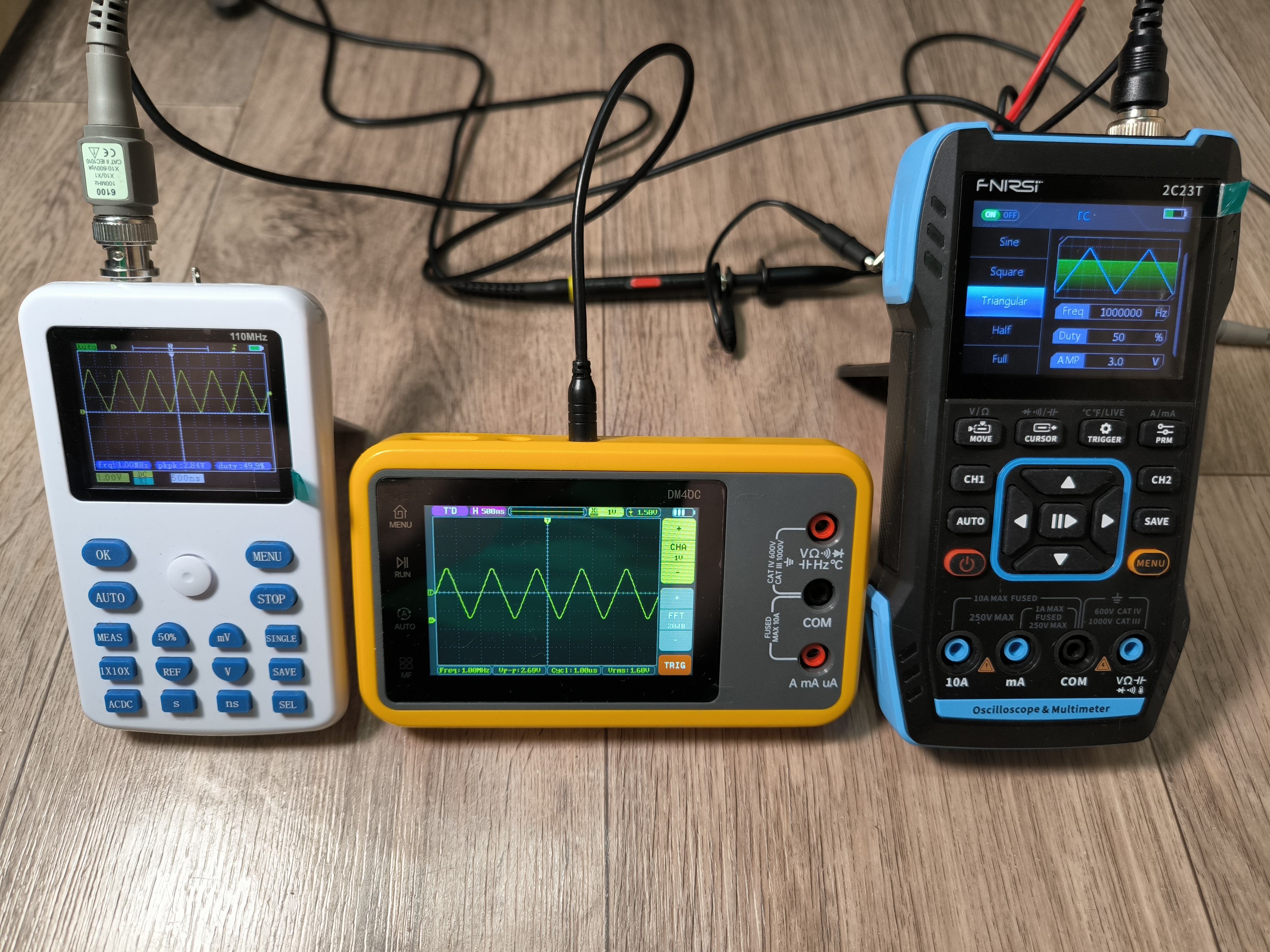

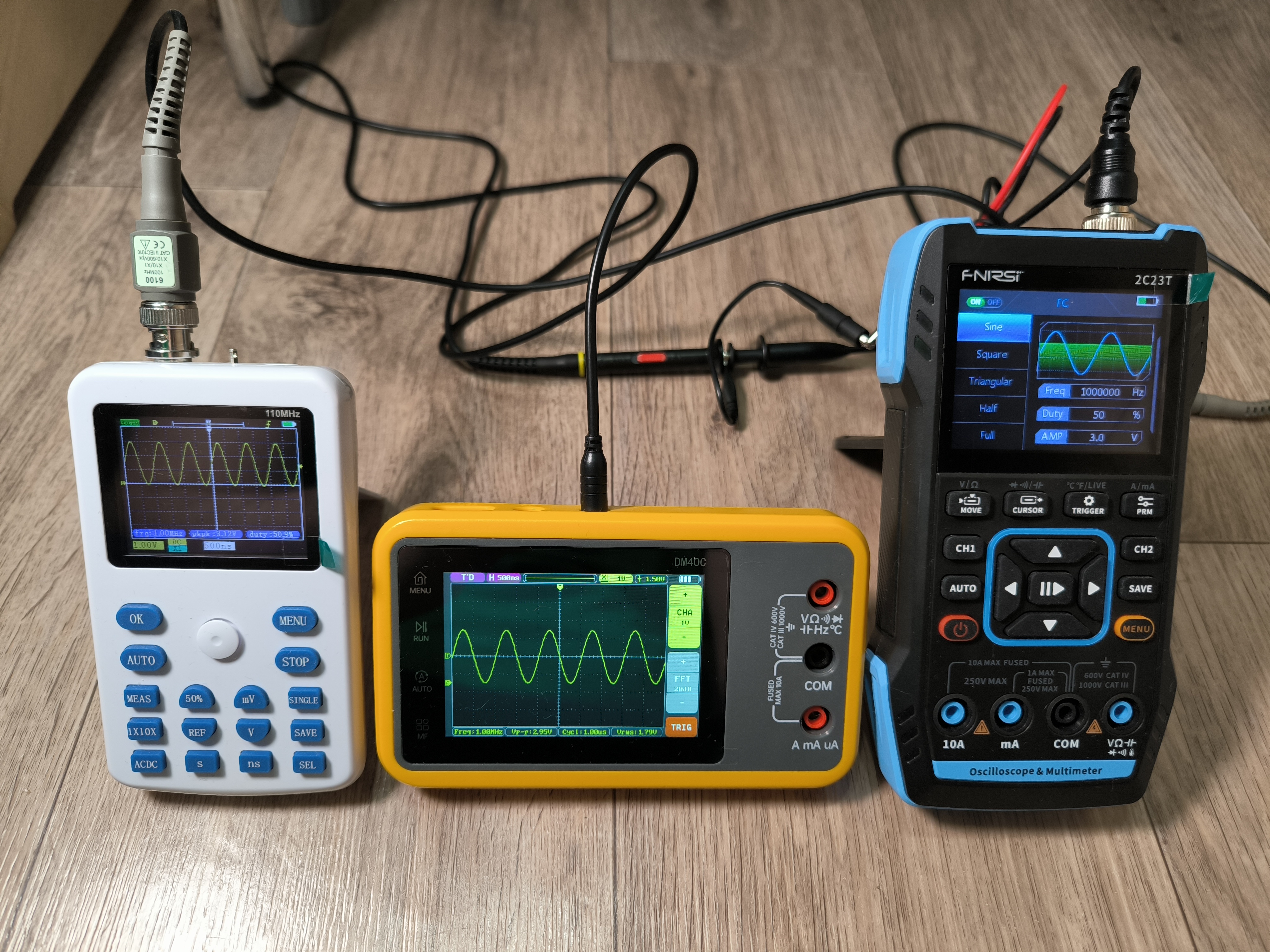

На Fnirsi 2C23T выставляю частоту 1МГц, и начинаю проверку, параллельно подключив осциллограф Fnirsi 1C15, в качестве эталонного.

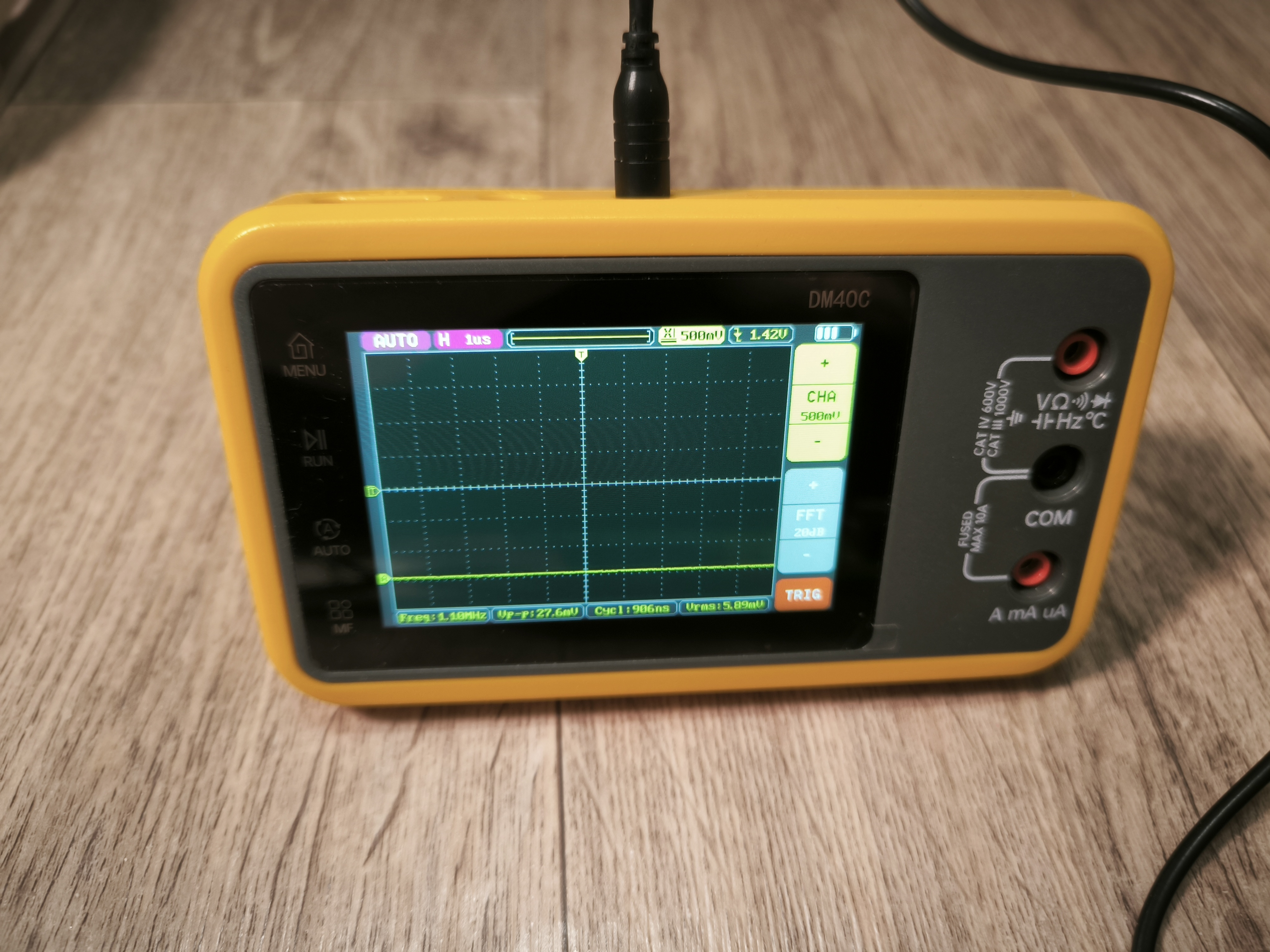

DM40C достаточно быстро производит автоподстройку под текущие параметры сигнала, опережая Fnirsi 1C15. На частоте 1МГц отображаемая форма сигнала на DM40C полностью соответствует картинке на гораздо более быстром Fnirsi 1C15. При отрисовке зашумленного сигнала (Noise), DM40C как будто делает это с некоторым замедлением, относительно Fnirsi 1C15. В случае с постоянным сигналом (DC), DM40C не пытается измерить его частоту, а вот Fnirsi 1C15 видимо ловит какие-то помехи, отображая то 80кГц, то 100кГц, то даже мегагерцы.

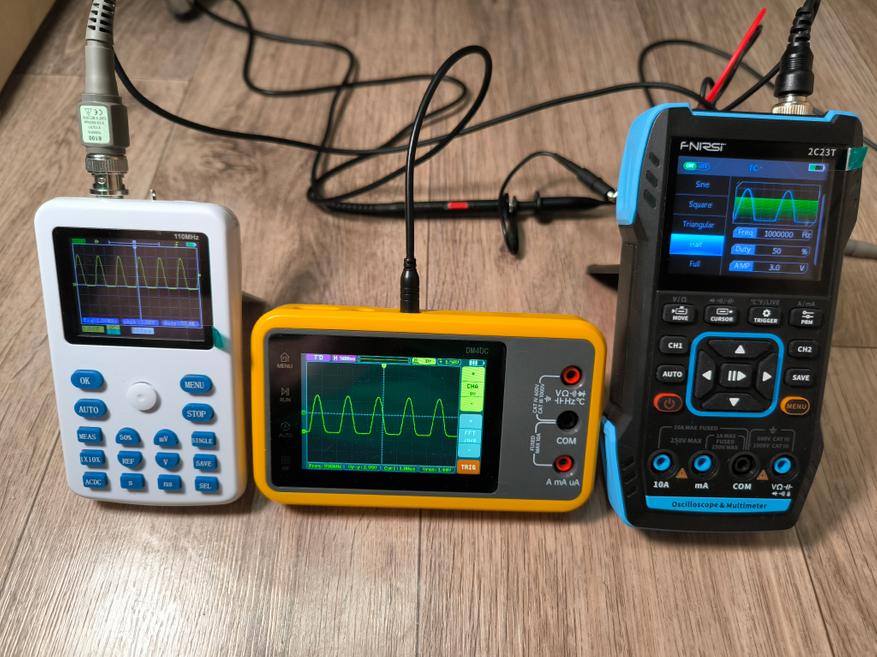

Теперь выставлю максимальные 2МГц на ГС Fnirsi 2C23T.

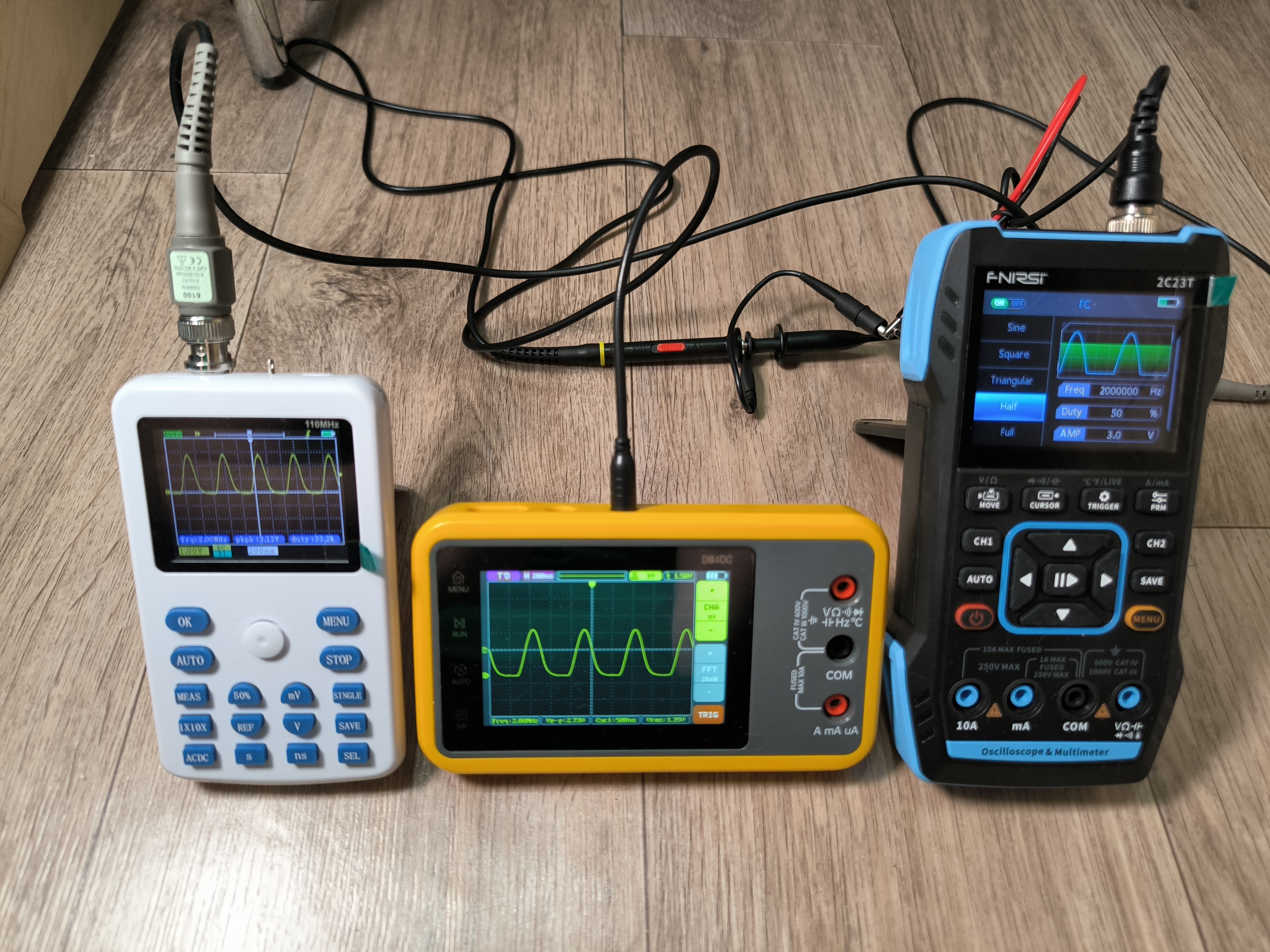

На 2МГц, Fnirsi 2C23T уже не может выдать нормальный прямоугольный сигнал, а вот в режиме полной волны (Full), генератор уже выдаёт сигнал с частотой 4МГц вместо заданных 2МГц, но оба прибора всё это примечают.

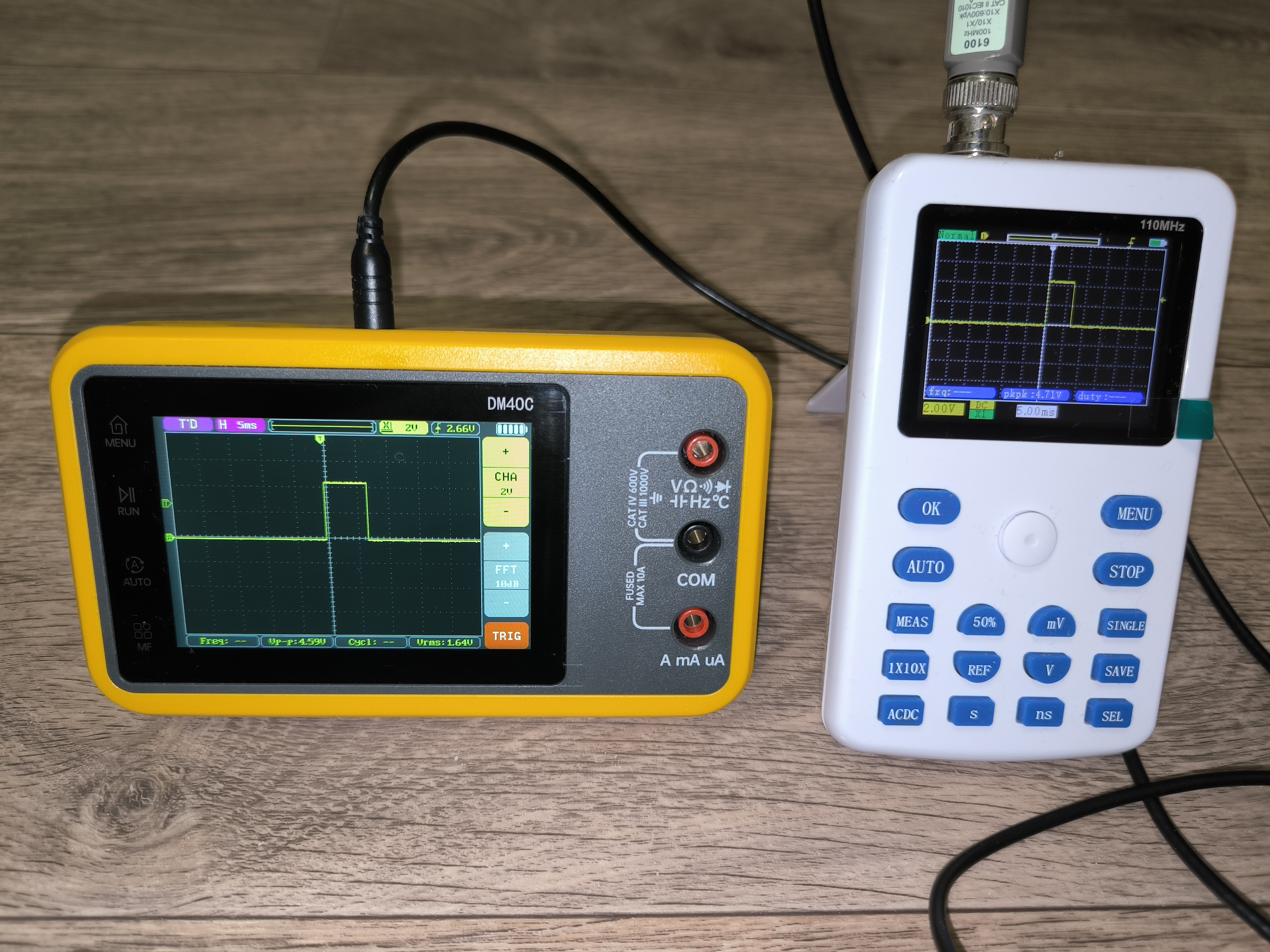

Кроме полосы пропускания, я проверил ещё и работу триггера (режим Normal), с чем Fnirsi 2С23T и его приемник 2С25T не могли нормально справиться, при том что должны были сделать это без особого труда. В качестве «эталона», снова использовался Fnirsi 1С15.
В итоге, DM40C справился с тестом на отлично, отображая те же данные что и Fnirsi 1С15, не пропустив ни одного импульса от Arduino Nano.

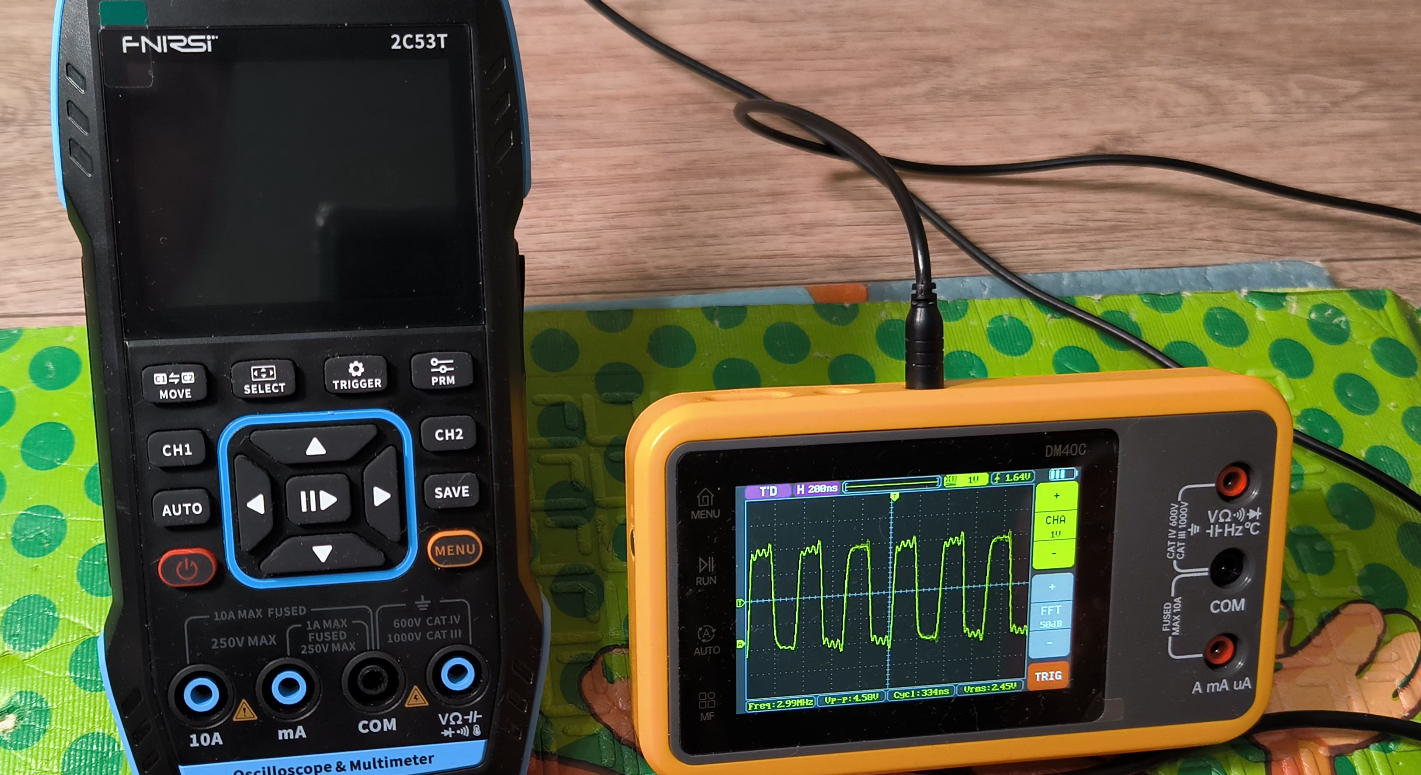

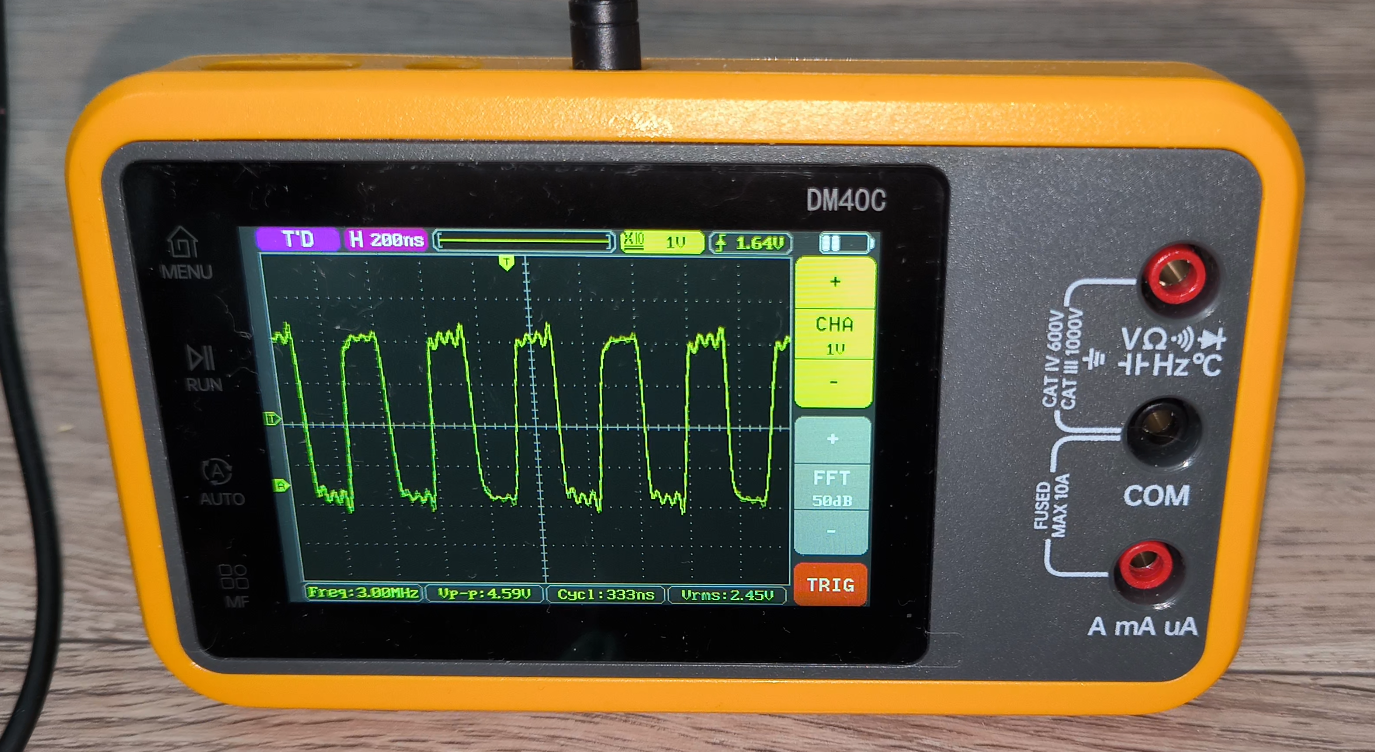

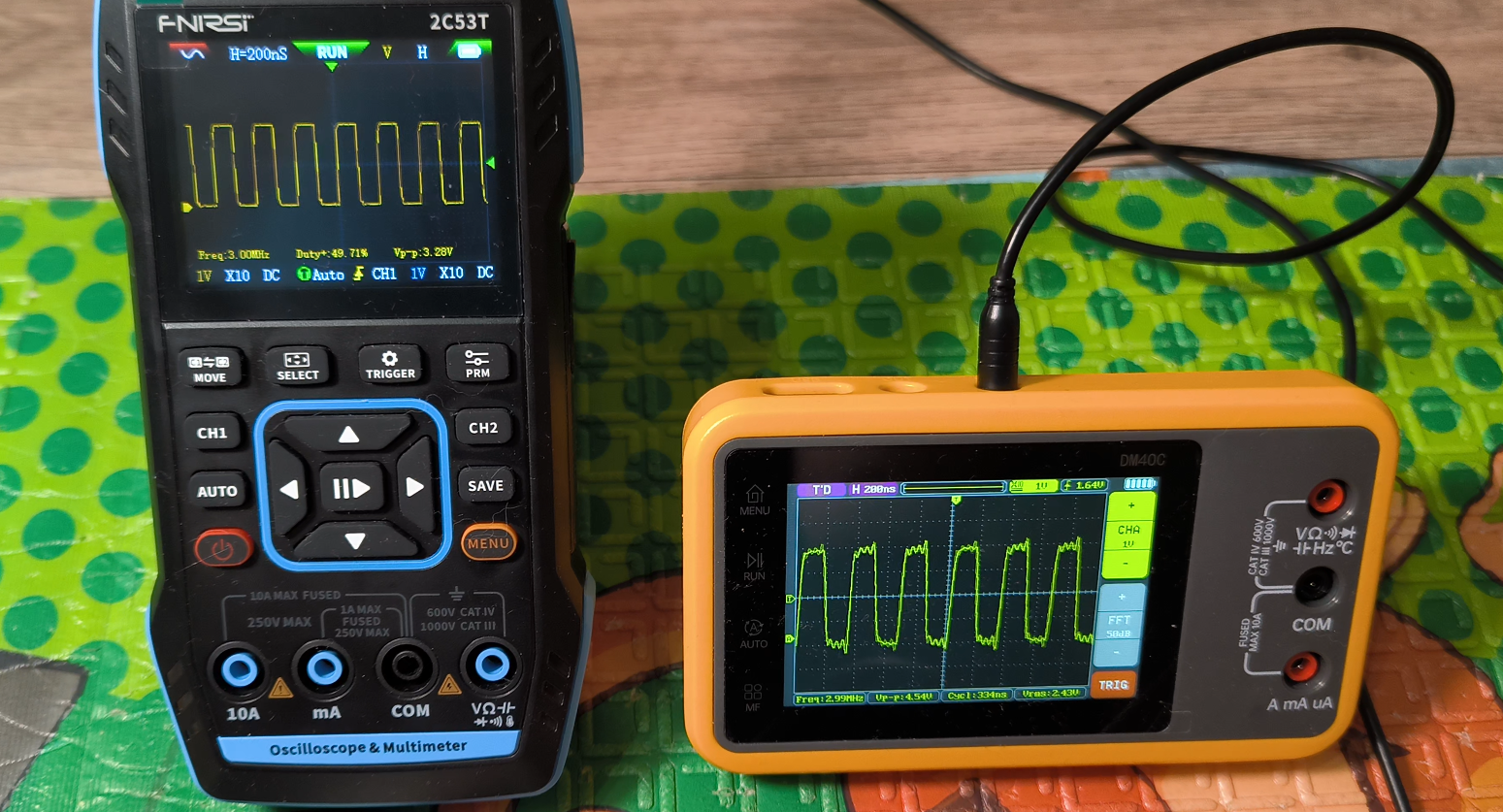

Кроме этого, мне стало интересно, сколько времени DM40C сможет проработать в режиме осциллографа, при отображении 3МГц сигнала с генератора SI5351, параллельно подключив Fnirsi 2C53T (у него более быстрый осциллограф). Я отключил приглушение подсветки на DM40C (оставил на 50%), и выключил автоотключение. Яркость экрана на 2C53T была на том же уровне.
По итогу, 2C53T чуть-чуть не дотянул до 4 часов автономной работы, а DM40C без проблем проработал 8 часов, и на нём ещё оставался заряд (два деления), из чего я могу сделать вывод, что заявленные 10 часов в режиме осциллографа он отработает. Fnirsi 2C53T хоть и имеет более серьёзные параметры чем DM40C (хотя по логике, потреблять он не должен прямо сильно больше из-за этого), но у него и более ёмкий аккумулятор на 3000мА*ч, против 2000мА*ч у DM40C. Получается, разница во времени автономной работы более чем в 2,5 раза, и именно за это Fnirsi 2C53T ругали некоторые пользователи, и я их прекрасно понимаю, так как заряжается прибор так же не быстро.
Судя по всему, у DM40C прекрасно оптимизирован софт, под возможности применённого микроконтроллера. При этом, я не исключаю что в Fnirsi 2C53T могли или подразогнать микроконтроллер, если это вообще реально (там вообще с него удалена маркировка), либо использовать что-то сильно более прожорливое, чтобы не заморачиваться с оптимизацией софтовой части. Хотя, помимо непонятного микроконтроллера и непонятного АЦП, там использовался ещё и FPGA GW1N-UV2QN48C7/16, поэтому он так же может быть элементом с достаточно большим потреблением. Кстати, при работе Fnirsi 2C53T, отчётливо ощущался нагрев корпуса, и сильно греется скорее всего какой то один элемент.
Но справедливости ради, осциллограф в 2C53T всё же имеет более интересные параметры чем осциллограф в DM40C, но зато, в DM40C его работа выверена в рамках заявленных параметров, что можно наблюдать как по хорошему времени автономной работы, так и по корректной работе того же триггера, чего Fnirsi не смогли добиться в 2C53T, при том что это проблема тянется ещё с 2C23T (для которого не вышла новая прошивка). А вообще странно, выпускать новую модель, не решив известную проблему.
Проверка генератора сигналов в DM40C

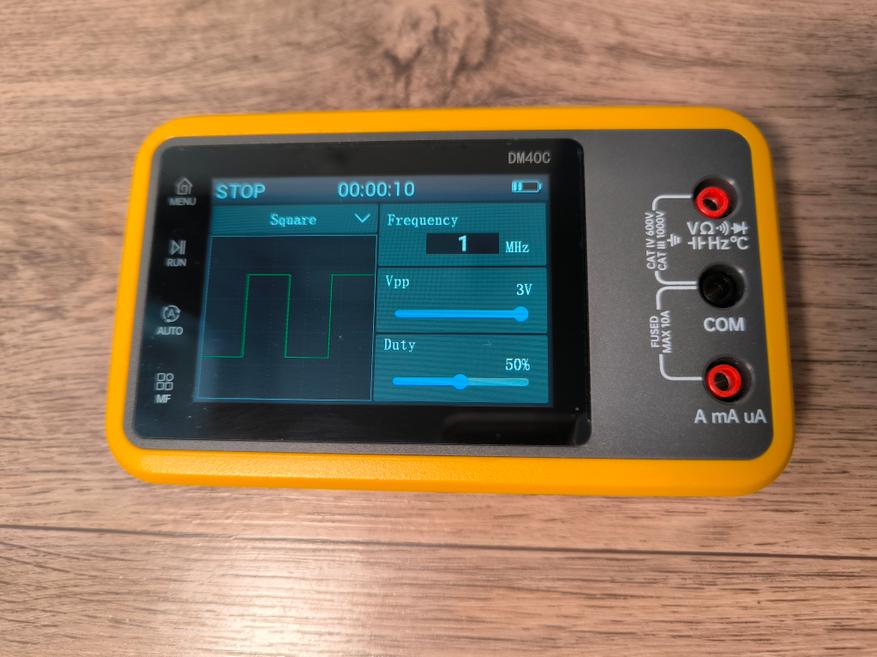

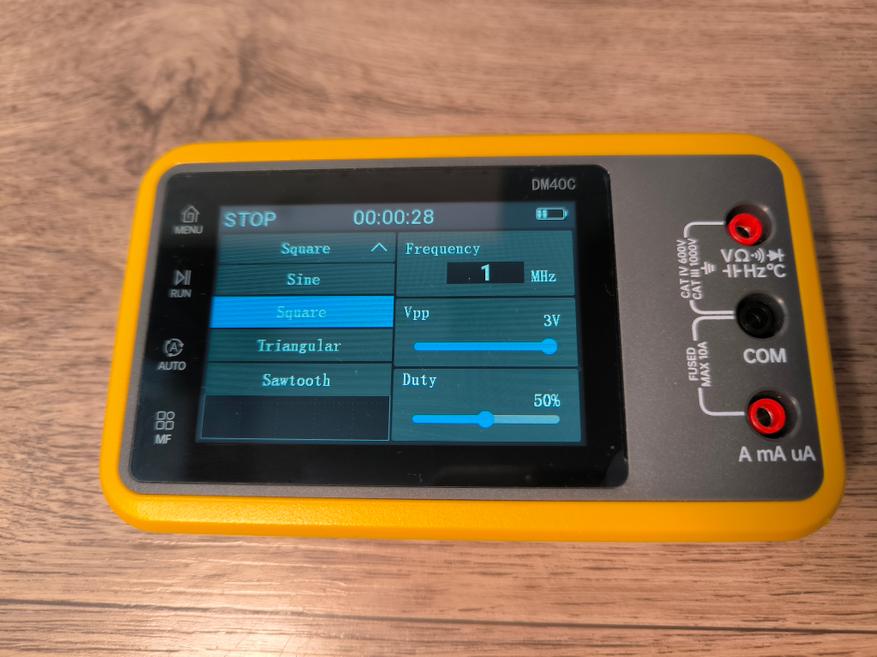

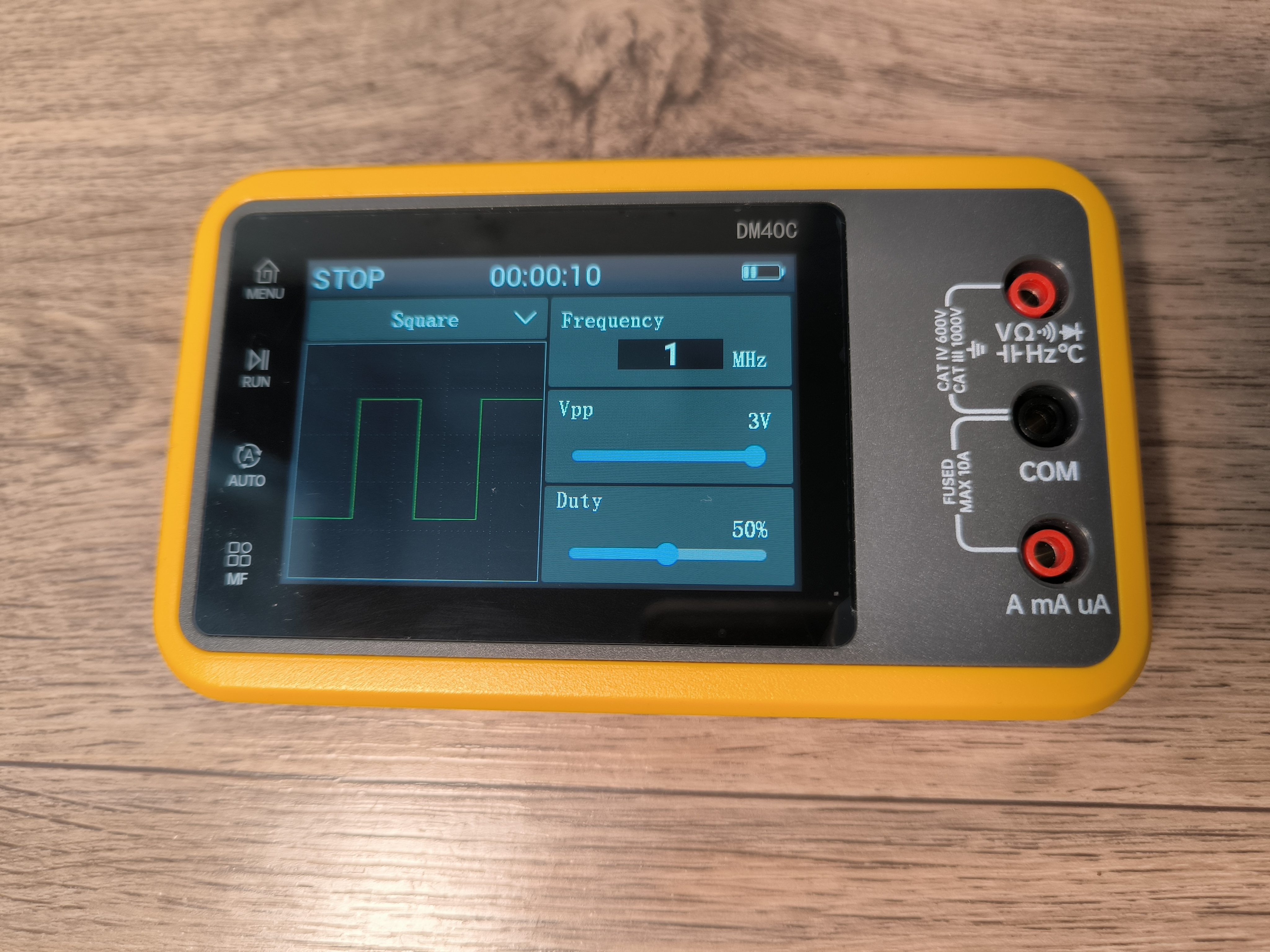

Генератор поддерживает 4 режима: Sine, Square, Triangular, Sawtooth. Нужный режим выбираться нажатием на экран.
Как я уже писал в спецификациях, генератор сигнала здесь работает в двух диапазонах: 1Гц-50КГц и 100кГц-10МГц, в зависимости от выбранной формы волны. Работать во втором диапазоне можно только выбрав прямоугольную волну (Square). При этом, во втором режиме нельзя выбрать любое значение, из указанного диапазона. Не получится выбрать 3, 4, 6, 7, 8, 9 МГц, а вот 1, 2, 5, 10МГц — пожалуйста.

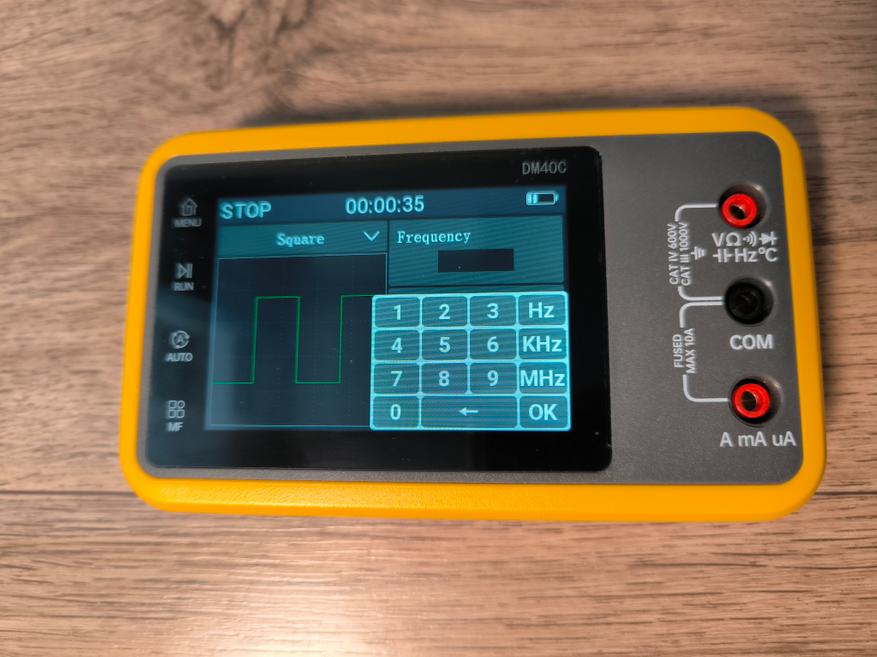

Частота задаётся так же по нажатию на экран. Вылезает специальное окошко с циферблатом, где задаётся значение и выбирается единица измерения: Гц, кГц, МГц. Кроме этого, можно изменять величину сигнала и скважность (только в режиме Square, при частоте не выше 50кГц). В режиме генератора осуществляется подсчёт времени работы. Генератор можно включать/отключать.

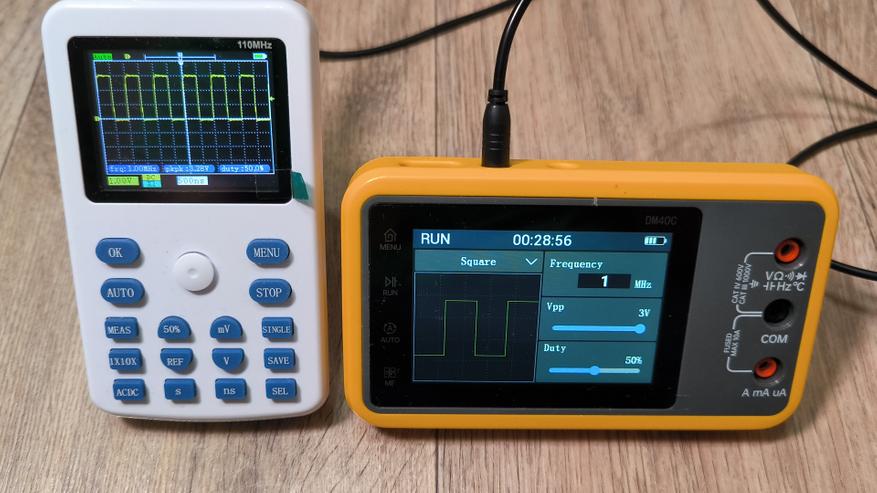

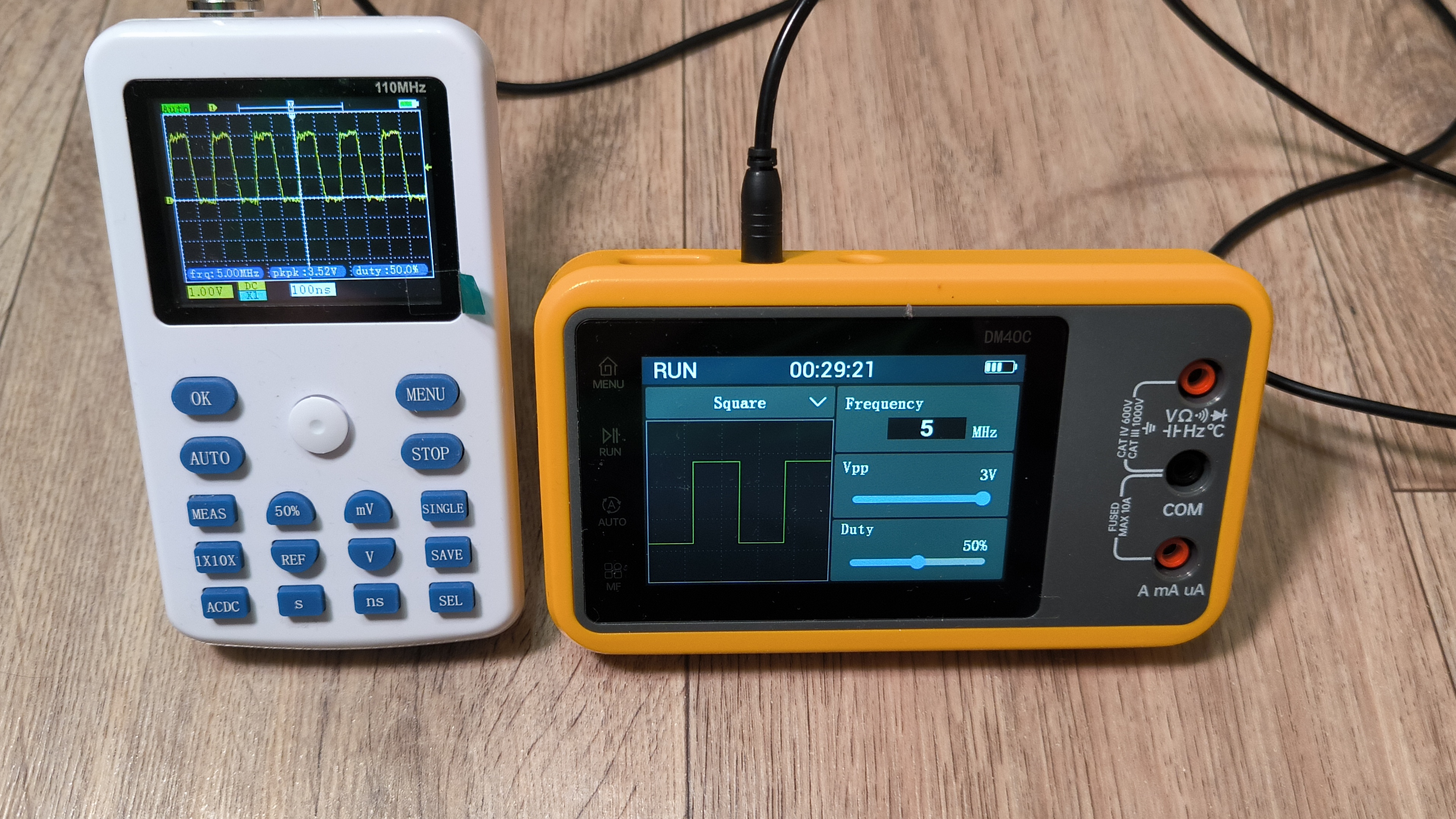

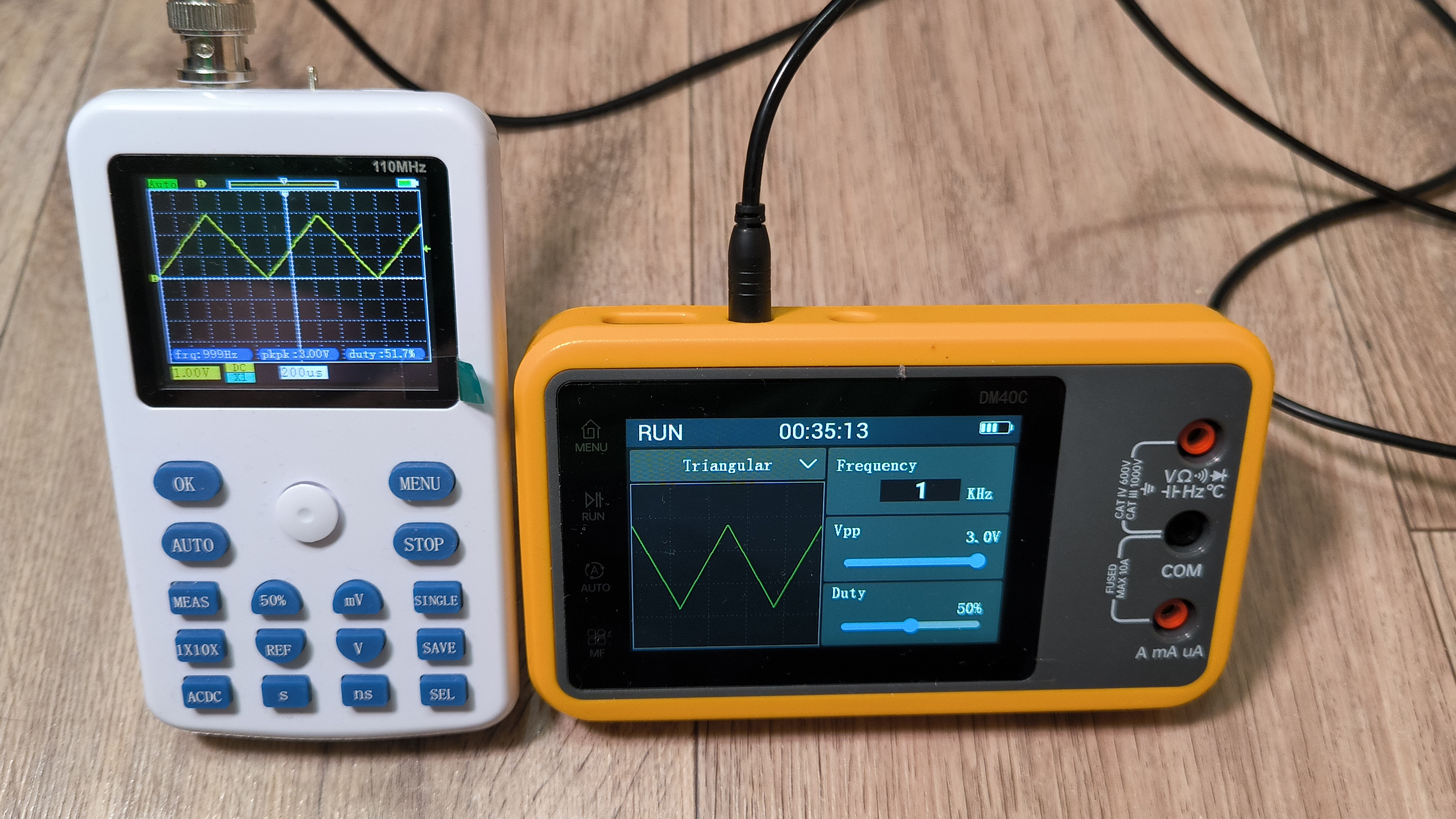

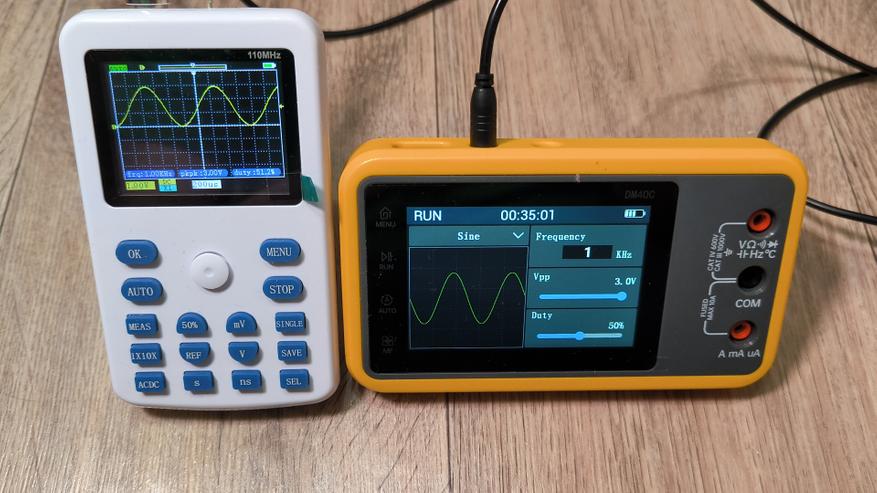

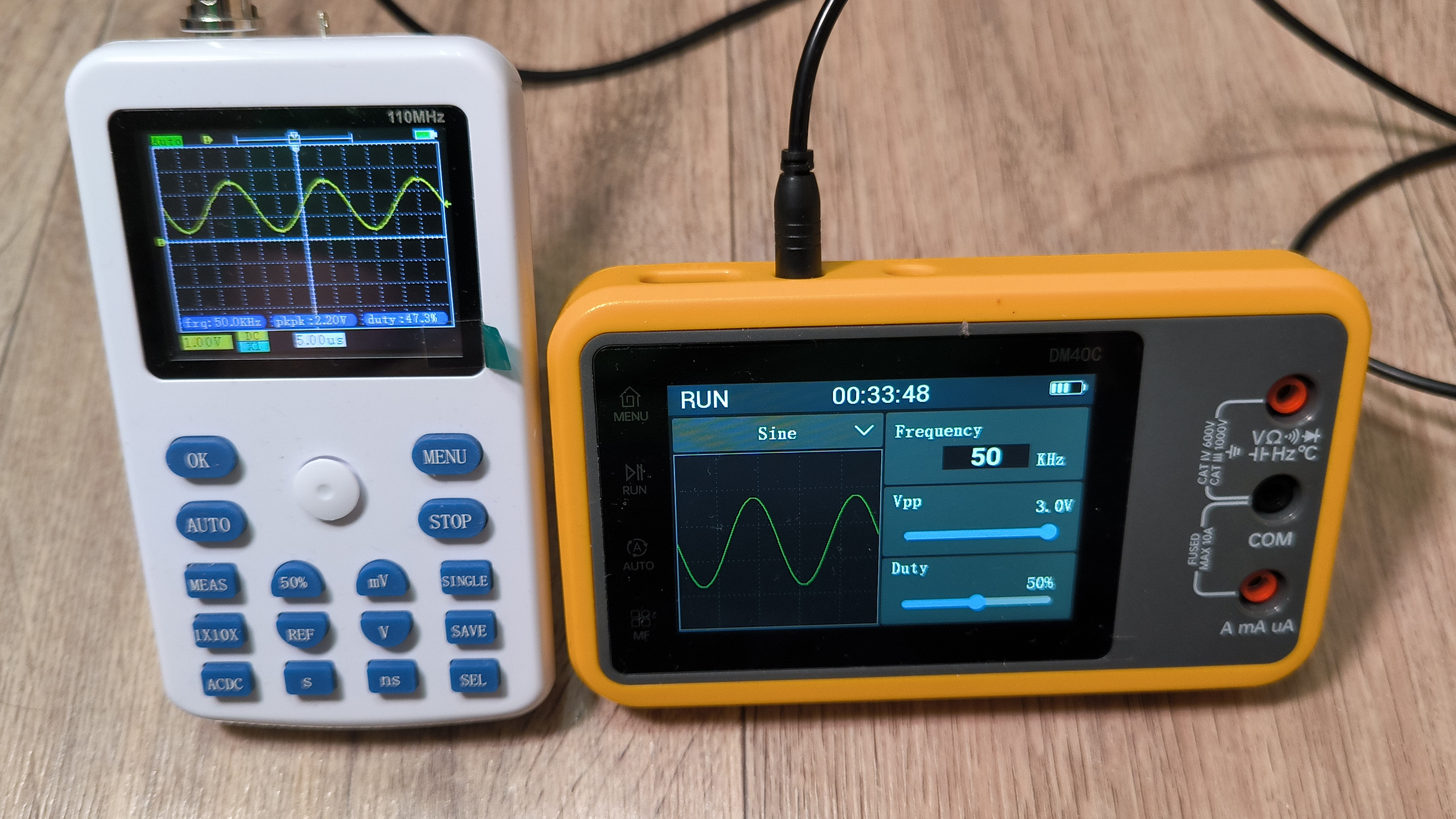

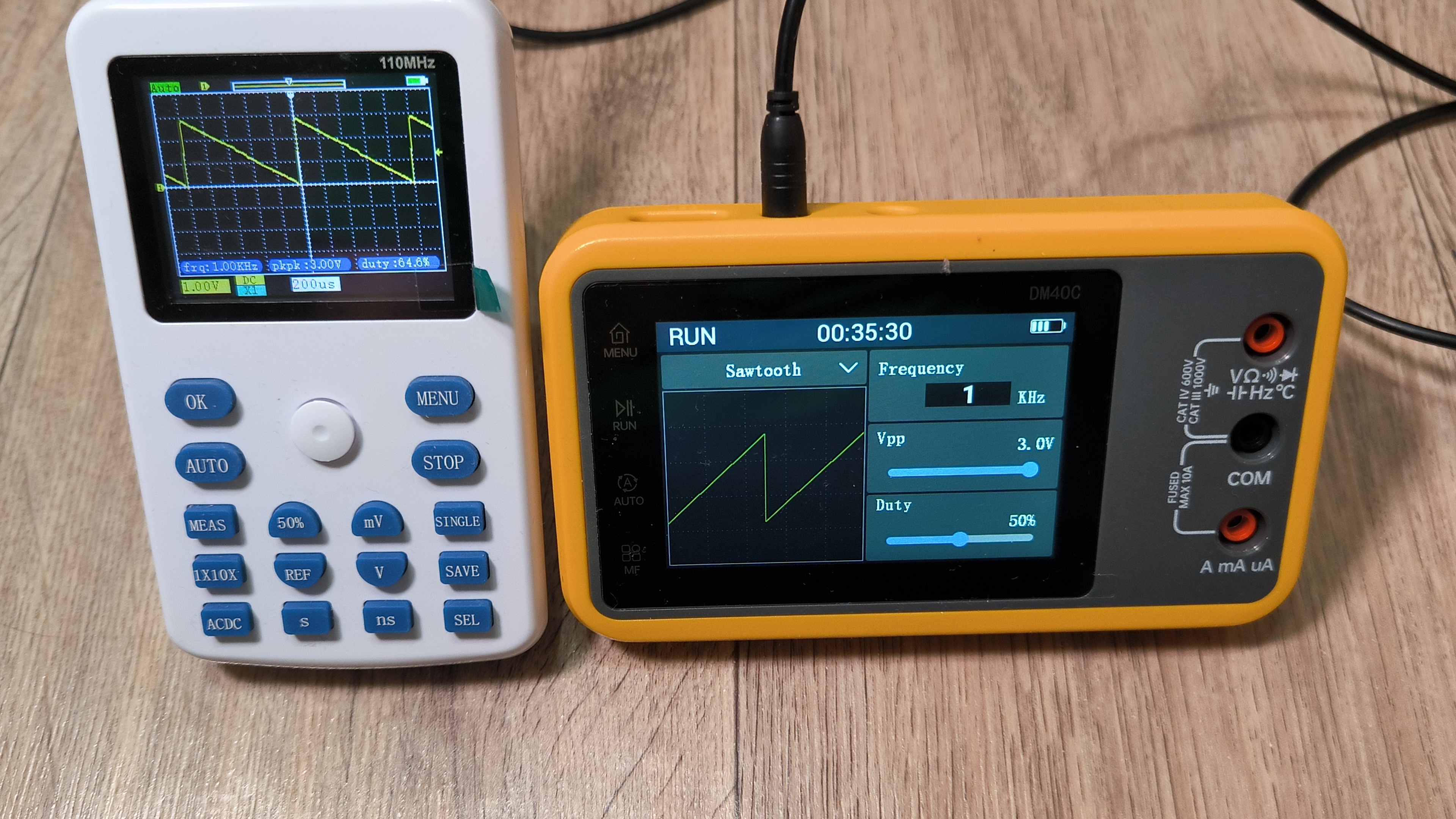

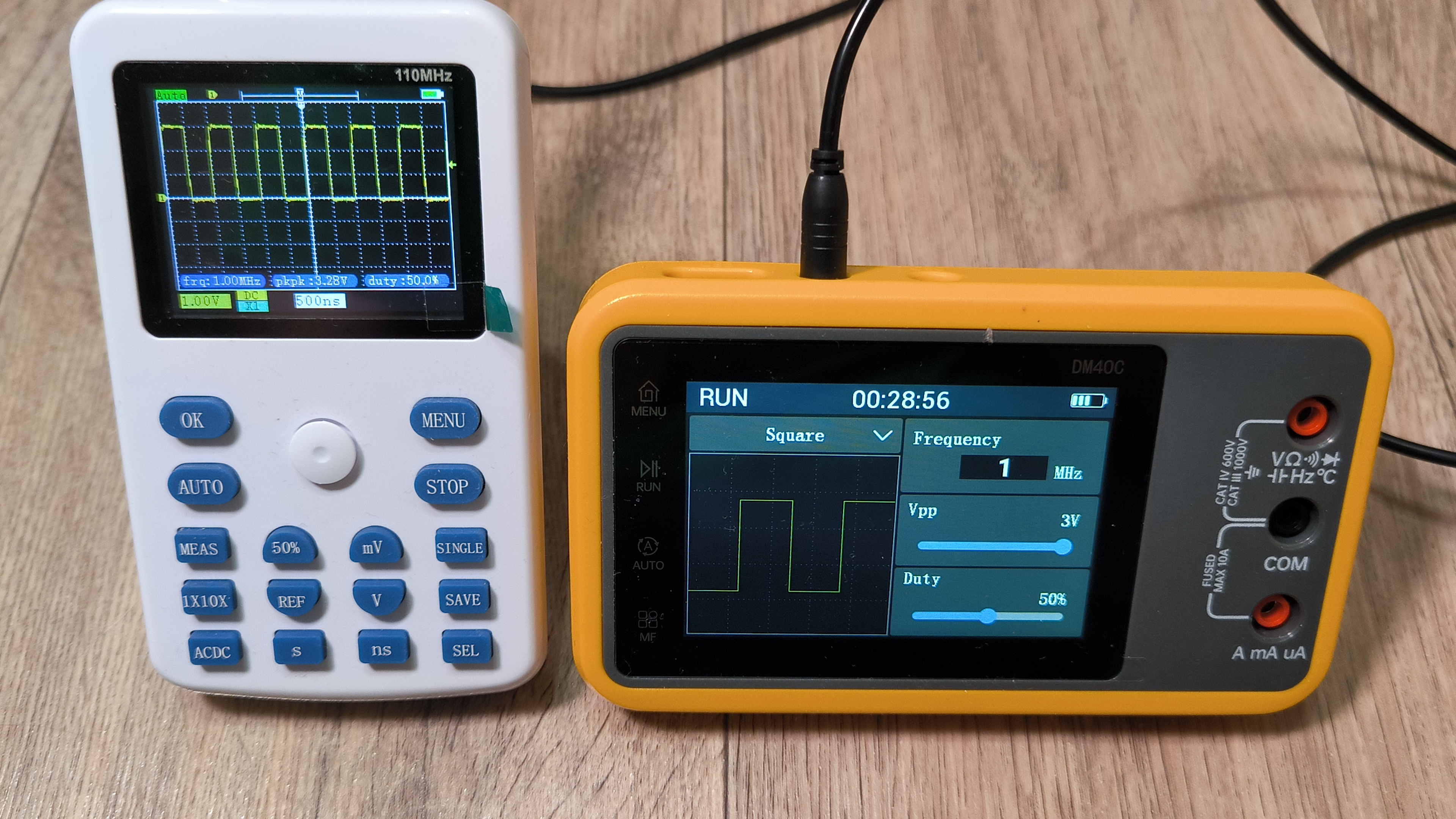

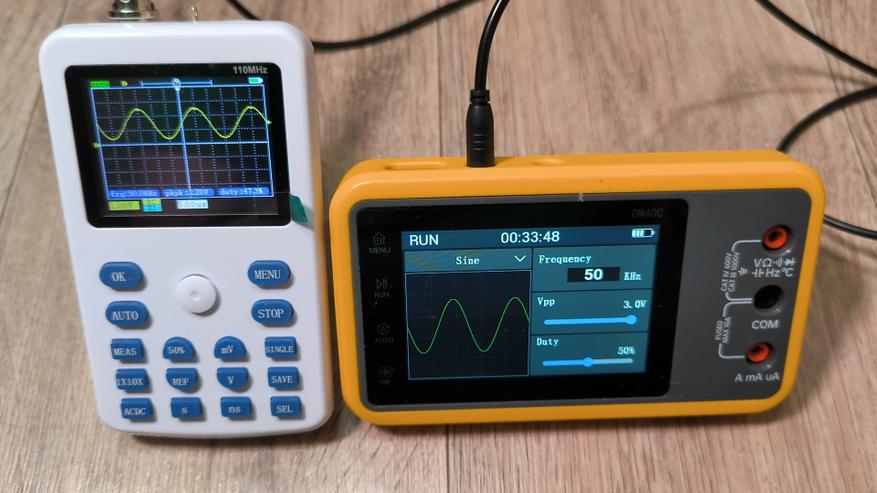

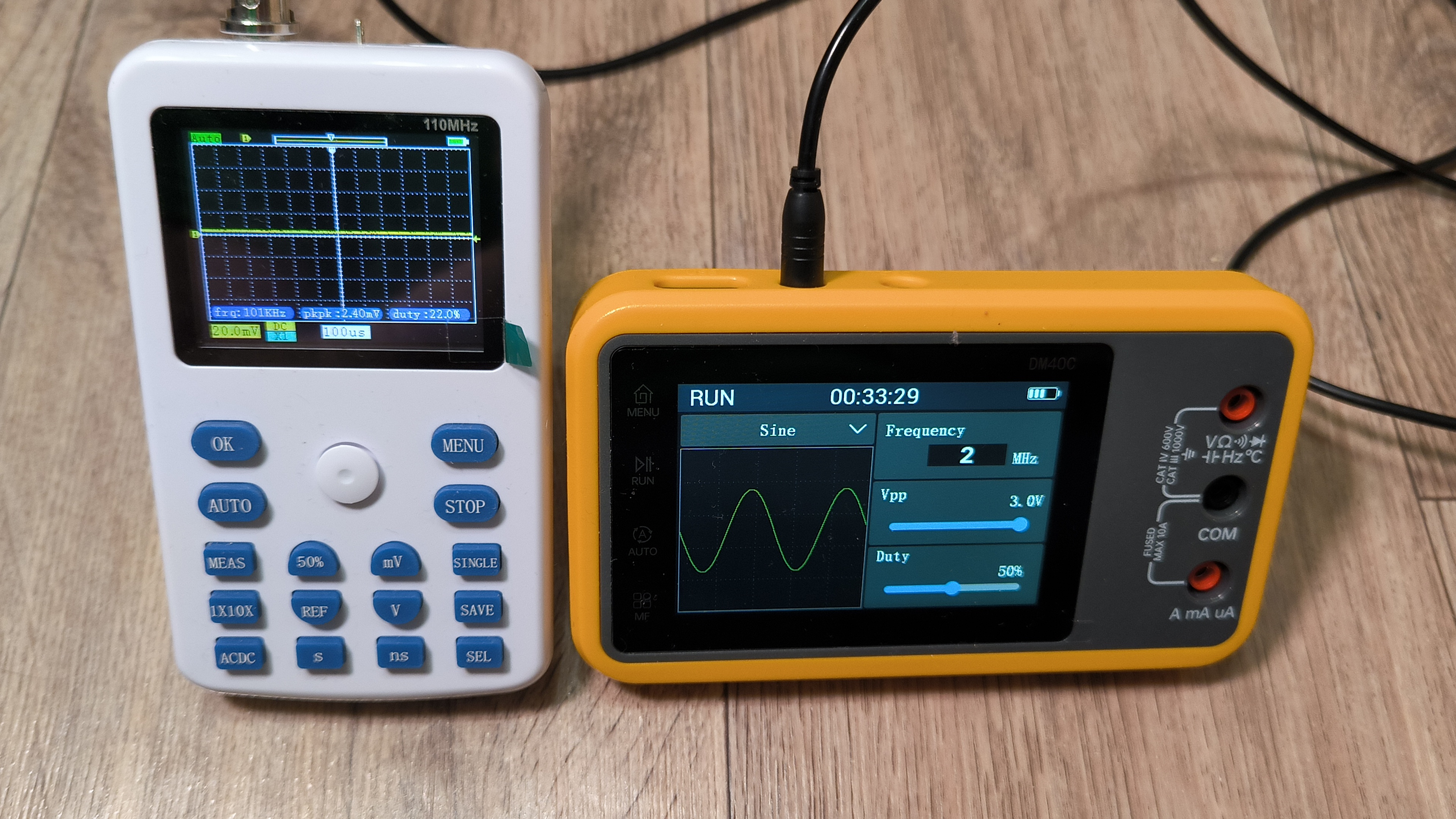

Проверю корректно ли работает генератор вDM40C, используя осциллографFnirsi 1С15 для проверки.

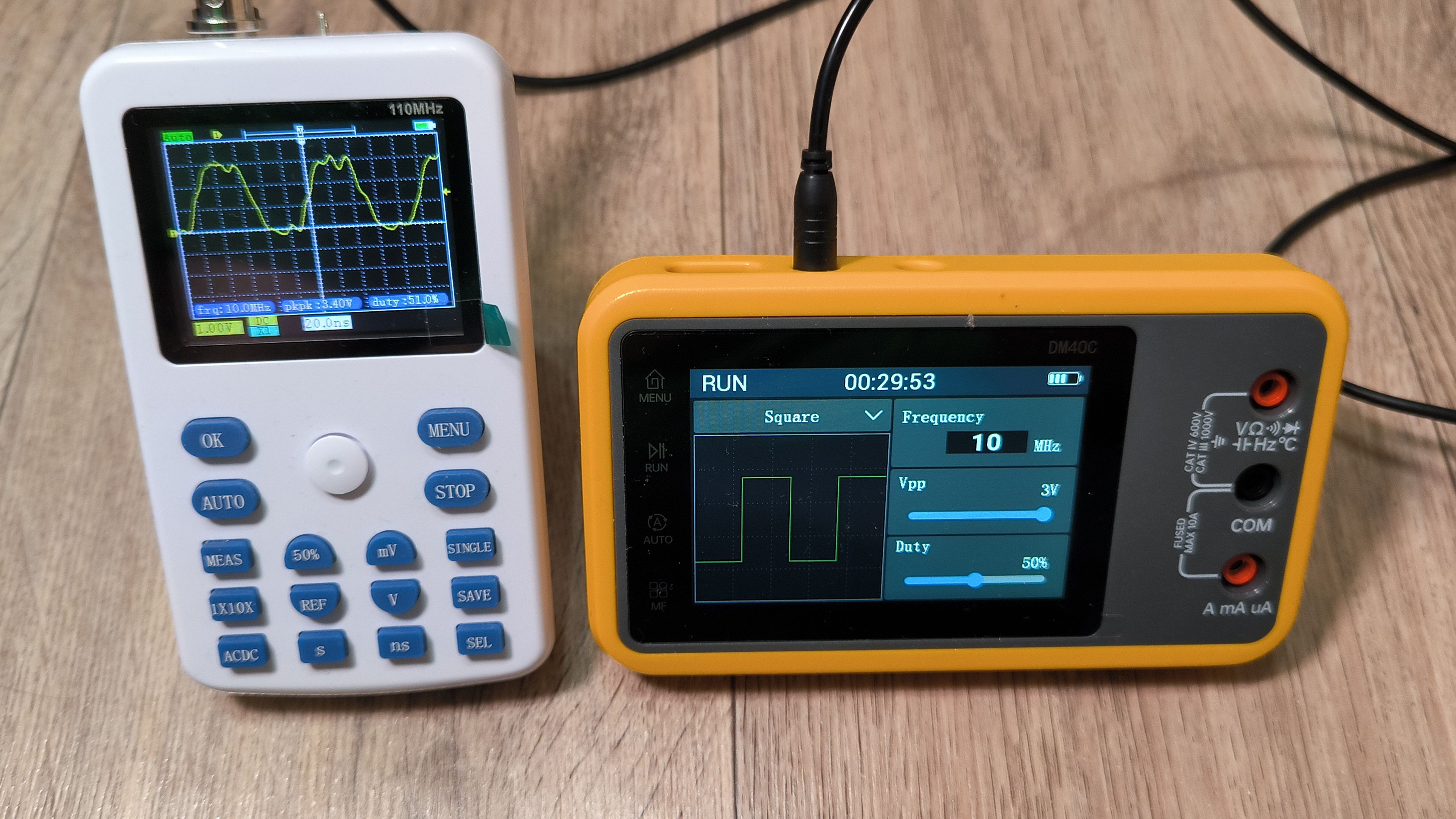

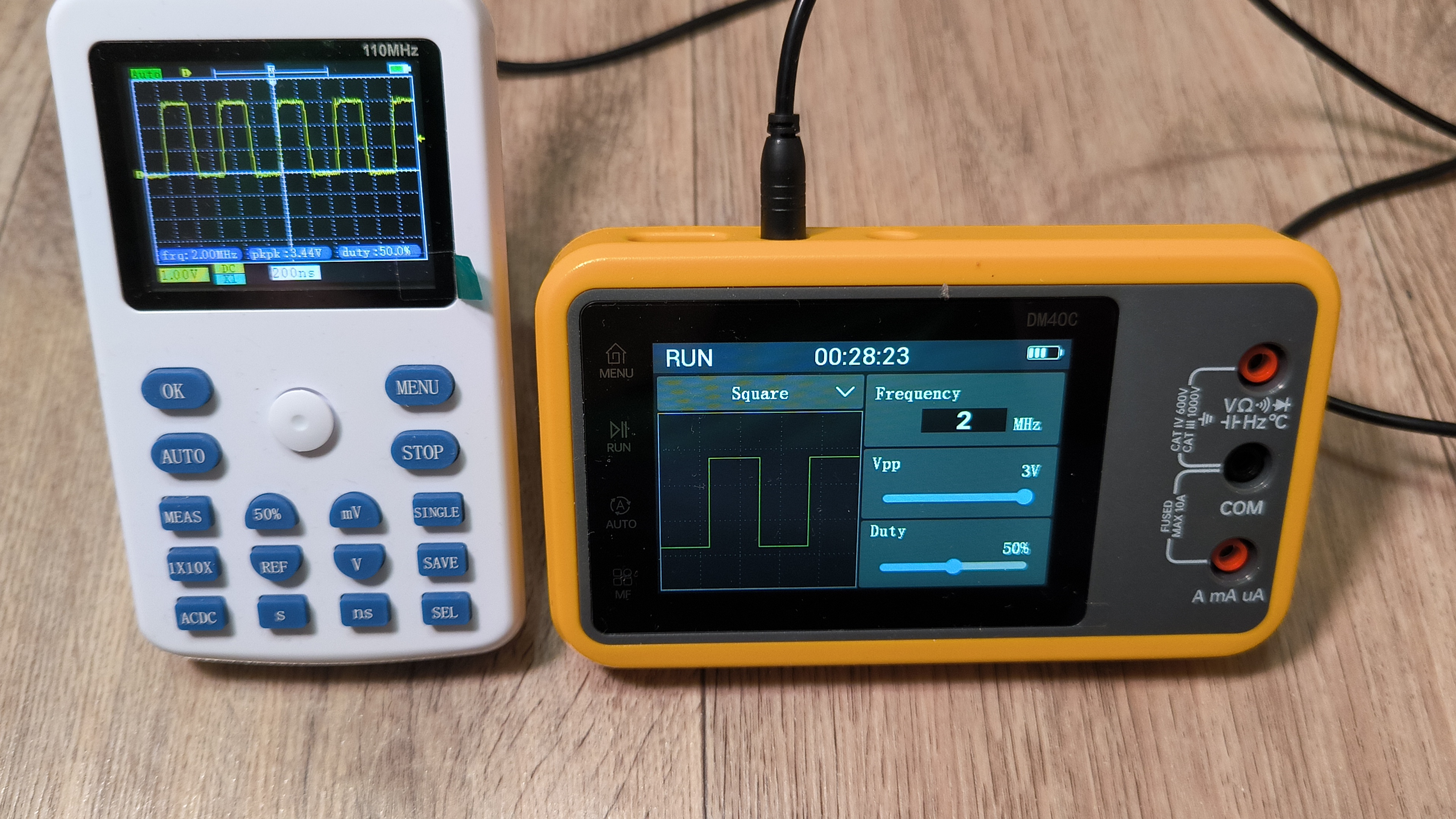

Прямоугольная волна на втором диапазоне:
Как можно видеть, ГС уже с некоторыми сложностями генерирует сигнал на частоте 5МГц, а на 10МГц выходной сигнал уже сильно отличается от того что должно быть. В целом, неплохо.
При этом, прошивка позволяет, не меняя частоту перейти в режим генерации синусоидального сигнала, естественно, ничего не получив на выходе. Хотя если выбрать сначала тип сигнала, а уже потом задавать частоту, то «мегагерцы» выбрать не даст. В остальных режимах генератор работает отлично.
Вот пожалуй и всё.
Видеоверсия обзора:
Выводы
По итогам тестов, я могу отметить что компании Alientek снова удалось выпустить очень удачный продукт (говорю, как довольный пользователь, нескольких паяльников Alientek), так как DM40C это качественное и продуманное решение, с которым приятно работать. Прибор явно соответствует современным требованиями к подобному классу устройств. К плюсам можно отнести продвинутый мультиметр, достаточно неплохой осциллограф (вроде и не «жир» по спецификациям, а работать с ним приятно, и на него можно смело рассчитывать в ряде задач), наличие достаточно генератора сигналов (пусть и достаточно простенького), удобное сенсорное управление, хороший экран, отличную автономность, и всё это при компактных размерах прибора.
Хотелось бы конечно иметь осциллограф с более серьёзными характеристиками, и возможно чуть более продвинутый генератор, ну и чуть меньшую стоимость старшей модели DM40C. Кроме этого, было бы хорошо, если бы производитель выпустил ещё похожий прибор с двухканальным осциллографом.
